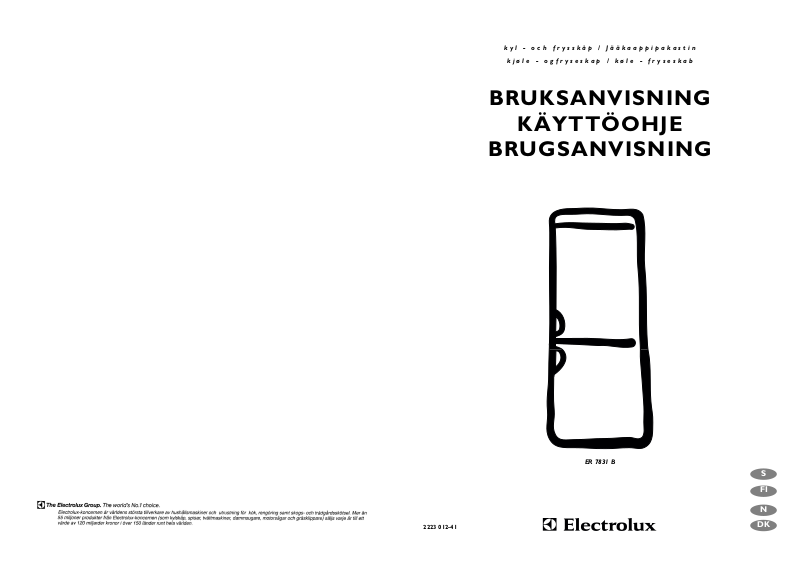

Electrolux ER7831B User Manual [no]

k y l - och frysskåp / Jääkaappipakastin

kjøle - ogfryseskap / køle - fryseskab

BRUKSANVISNING

KÄYTTÖOHJE

BRUGSANVISNING

2223 012-41

ER 7831 B

TÄRKEÄÄ

Tämä ohjekirja tulee ehdottomasti säilyttää laitteen yhteydessä myöhempää käyttöä varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa ja jättää laitteen vanhaan huoneistoon, on varmistettava, että käyttöohje jää uuden käyttäjän saataville. Uudella käyttäjällä on oltava mahdollisuus tutustua laitteen käyttöohjeisiin ja sitä koskeviin varoituksiin.

Mikäli tämä jääkaappi, jonka ovi sulkeutuu magneettisesti, korvaa vanhan lukollisen jääkaapin, irroittakaa vanhan kaapin ovi tai rikkokaa lukko. Muussa tapauksessa leikkivät lapset voivat joutua hengenvaaraan jäädessään ansaan kaapin sisään.

Nämä ohjeet on annettu turvallisuussyistä. Lue ne huolellisesti ennen kuin ryhdyt asentamaan tai käyttämään laitetta.

Yleinen turvallisuus

• Tämä laite on tarkoitettu aikuisten käyttöön. Lasten ei saa antaa koskea säätimiin tai leikkiä laitteella.

• Laitteen ominaisuuksien muuttaminen millään tavoin on vaarallista.

• Ennen kuin ryhdyt mihinkään puhdistus- tai huoltotöihin, kytke laite pois toiminnasta ja virtajohto irti virtalähteestä.

• Laite on raskas. Noudata varovaisuutta laitetta siirtäessäsi.

• Suoraan pakastimesta otetut erittäin kylmät tuotteet voivat aiheuttaa paleltumisvammoja.

• Noudata erityistä varovaisuutta laitetta käsitellessäsi, jotta jäähdytysyksikkö ei vahingoittuisi.Vahingoittumisesta voi seurata nestevuotoja.

• Laitetta ei saa asentaa kaasulieden tai lämpöpatterien läheisyyteen.

• Laitetta ei tulisi asentaa paikkaan, jossa siihen kohdistuu suora auringonvalo.

• Laitteen takaosaan tulee jättää riittävästi tilaa tuuletusta varten. Jäähdytyspiirin vahingoittuminen on estettävä.

• Älä käytä jäähdytyslaitteiden sisällä muita sähkölaitteita (esim. jäätelökonetta).

Huolto/korjaus

• Laitteen asennustyö tulee antaa valtuutetun henkilön tai sähköalan ammattilaisen tehtäväksi.

• Laite tulee huollattaa valtuutetussa huoltoliikkeessä ja varaosina tulee käyttää vain alkuperäisiä varaosia.

• Älä milloinkaan yritä korjata laitetta itse. Asiantuntemattoman henkilön tekemät korjaukset voivat aiheuttaa henkilövahinkoja tai pahentaa vikaa entisestään. Ota yhteys valtuutettuun huoltoliikkeeseen ja vaadi aina, että laitteessa käytetään alkuperäisiä varaosia.

• Laitteen jäähdytysyksikkö sisältää hiilivetyjä.Tästä syystä huolto ja jälleentäyttö on annettava ainoastaan valtuutetun huoltohenkilökunnan tehtäväksi.

• Älä koskaan käytä metallisia esineitä laitteen

puhdistamiseen, sillä ne voivat vaurioittaa laitetta.

Käyttö

• Kotitalouskäyttöön tarkoitetut jääkaapit ja pakastimet on tarkoitettu ainoastaan elintarvikkeiden säilytykseen.

• Laitteen suorituskyky on parhaimmillaan silloin, kun ympäristön lämpötila on +18°C ja +43°C välillä (Luokka T); +18°C ja +38°C välillä (Luokka ST); +16°C ja +32°C välillä (Luokka N); +10°C e +32°C (Luokka SN). Laitteen luokka on osoitettu sarjanumerokyltissä (sijoitettu vihannestilan sivulla olevaan kennoon).

Huomio: Noudata seuraavia ohjeita, mikäli ympäristön lämpötila on luokalle osoitettujen rajojen ulkopuolella: kun ympäristön lämpötila putoaa minimiarvon alapuolelle pakastelokeron säilytyslämpötilaa ei voida taata.Tämän vuoksi suosittelemme pakastelokerossa olevien elintarvikkeiden käyttämistä mahdollisimman nopeasti.

• Pakastettua ruokaa ei tulisi pakastaa uudelleen sen jälkeen, kun se on kerran sulanut.

• Noudata tarkasti valmistajan antamia säilytysohjeita. Tarkasta ohjeet tuotteen pakkauksesta.

• Laitteen sisäpinta muodostuu kanavista, joiden läpi jäähdytysaine virtaa. Jos tällaiseen kanavaan puhkaistaan reikä, laite vaurioituu korjauskelvottomaksi ja säilytettävä ruoka tuhoutuu. ÄLÄ KÄYTÄ TERÄVIÄ ESINEITÄ huurteen tai jään poistamiseen. Huurretta voidaan kaapia pois laitteen mukana tulevaa muovilastaa käyttäen. Kiinteää jäätä ei saa missään tapauksessa yrittää väkisin irrottaa laitteen sisäpinnasta, vaan sen on annettava sulaa pois. Ks. sulatusohjeet.

• Älä laita hiilihappopitoisia tai kuohuvia juomia pakastimeen, sillä jäätymisen aiheuttama paine voi räjäyttää pullon ja vaurioittaa laitetta.

• Älä käytä mekaanisia apuvälineitä äläkää yritä nopeuttaa sulamista keinotekoisesti muuten kuin valmistajan suosittelemilla menetelmillä.

Asennus

• Normaalissa käytössä laitteen takana sijaitsevat kondensaattori ja kompressori kuumenevat

Omhengsling av dør

Før arbeidet påbegynnes, tas støpselet ut av kontakten.

Arbeidet utføres som følger:

1. Det skruefoden og nederste hængsel skruves af (1+2+3).

2. Ta av fryserdøren ved å trekke den av den midtre hengselen (H). Skru av den midtre hengselen (H).

3. Ta av kjøleskapdøren ved å trekke den av den øvrehengselpinnen (G).

4. Skru ut hengselpinnen (G) og skru dem på igjen på motsatt side etter å ha fjernet pluggen her. Denne pluggen flyttes over der hvor hengselpinnen satt før.

5. Sett kjøleskapdøren på igjen. Skru den midtre hengselen på igjen på motsatt side. Sett fryserdøren på igjen.

6. Skru den nedre hengselen på igjen på motsatt side med de skruene du skrudde ut før.

7. Sett den nedre hængselen (1) og skruefoden (2+3) på igjen på motsatt side.

8. Ta av håndtaget og flytt det over på motsatt side. Lag hull i plastpluggene på motsatt side av håndtakene med en syl. Dekk til de frigjorte hullene med plastpluggene som følger med i tilbehørspakken.

Dørene kan sentreres ved å justere den midtre og den øvre hengselen.

Den midtre hengselen (H) kan justeres vannrett med et passende verktøy når de to skruene som holder den, har blitt løsnet.

Merk

Når dørene har blitt hengslet om, må du kontrollere at alle skruer er skrudd ordentlig fast, og at tetningslisten slutter helt tett til skapet. Hvis temperaturen i rommet er lav (f eks om vinteren), kan det forekomme at tetningslisten ikke ligger helt tett inn til skapet. Etter en viss tid vi tetningslisten automatisk sluttet helt tett, men hvis De ønsker å fremskynde denne prosessen, kan De varme opp tetningslisten med en hårtørker.

D715 PIED/M

PR228

huomattavasti.Turvallisuussyistä on huolehdittava ao. kuvan mukaisesta vähimmäistuuletuksesta.

HUOMIO: huolehdi, että tuuletusaukkojen edessä ei ole ilman virtausta haittaavia esteitä

• Käyttäjän tulee huolehtia, että laitetta ei ole asetettu sähköjohdon päälle. Tärkeää: jos sähköjohto vahingoittuu, se tulee vaihtaa valmistajalta tai huoltopalvelusta saatavaan erikoisjohtoon tai -sarjaan.

• Laitteen tietyt osat kuumenevat huomattavasti. Varmista aina riittävä tuuletus, sillä tämän laiminlyöminen voi aiheuttaa osien rikkoutumisen ja säilytettävän ruuan tuhoutumisen. Ks. asennusohjeet.

• Kuumenevia osia ei tule jättää avoimiksi. Mikäli mahdollista, laitteen takaosa tulee asettaa seinää kohti.

• Mikäli laitetta on kuljetettu vaakasuorassa asennossa, saattaa moottorin kompressorin öljyä valua jäähdytysainekiertoon. Kuljetuksen jälkeen tulisi odottaa vähintään kaksi tuntia ennen laitteen kytkemistä käyttöön, jotta öljy valuisi takaisin kompressoriin.

Ympäristönsuojelu

• Laitteen jäähdytyspiiri ja eristeet eivät sisällä otsonikerrosta vahingoittavia kaasuja.

Laitetta ei saa hävittää talousjätteen mukana. Varo vahingoittamasta jäähdytysyksikköä, erityisesti takana olevan lauhduttimen ympäristöä. Pyydä paikallisilta viranomaisilta lisätietoja alueen kaatopaikoista.Tässä laitteessa käytetyt materiaalit, jotka on

merkitty symbolilla ovat kierrätettäviä.

Käytöstä poistettujen laitteiden hävitys

Symboli joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu.

<PSlULVW|QlN|NRKWLD

7LHWRMDODLWWHHQSDNNDXVPDWHULDDOHLVWD

 7lVVlODLWWHHVVDNl\WHW\WPDWHULDDOLWMRWNDRQPHUNLWW\V\PEROLOOD RYDWNLHUUlWHWWlYLl

!3( SRO\HWHHQLQ !36 SXULVWHWXQSRO\VW\UHHQLQ !33 SRO\SURSHHQLQ

.DLNNLNl\WHW\WPDWHULDDOLWRYDW\PSlULVW|OOHKDLWDWWRPLD7LHWRMDODLWWHHVLDVLDQPXNDLVHVWDKlYLWWlPLVHVWlVDDW NXQWDVLMlWHDVLRLWDKRLWDYDOWDYLUDQRPDLVHOWD

SISÄLLYSLUETTELO

Tärkeää . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Käyttö - Puhdistaminen - Toimintopaneeli - Käyttöönotto - Lämpötilan säätö - Ruokatarvikkeiden . . . .

säilytys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Käyttö - Säädettävät lasihyllyt - Ovilokeroiden korkeuden säätö - Käyttöönotto - Pikapakastus . . . . . . .

Lämpötilan varoitusvalo - Pakastaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Käyttö - Pakastetun ruoan säilytys - Jääpalat - Pakasteiden sulatus . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Ohjeita - Ohjeita jääkaappisäilytystä varten - Ohjeita pakastusta varten . . . . . . . . . . . . . . . . . . . . . . . . . .

Huolto ja hoito - Säännöllinen puhdistus - Kun kaappi on pois käytöstä -Sisäosan valaistus . . . . . . . .21

Huolto ja hoito - Sulatus - Jos laite ei toimi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Huolto ja varaosat - Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Asennus - Huom - Sijoitus - Sähköliitäntä - Hyllyn kiinnittimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Asennus - Etäisyystuet - Oven kätisyyden vaihto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Asennus - Kalusteisiin asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Elektrisk tilkopling

Kjøleskapet tilsluttes strømnettet ved å sette støpsel et i en forskriftsmessig jordet stikkontakt. Kontrollerat

den spenningen og frekvensen som er oppgitt på sk apets typeskilt, stemmer med strømnettets spenning og frekvens. Et avvik på ±6% fra nominell spenning er tillatt. Dersom kjøleskapet skal tilpasses

en annen spenning, må det brukes en tilstrekkelig k raftig transformator.

Dette apparatet overholder EF-direktiv nr. 87/308 av

2.6.87 om demping av radiostøy.

Dette apparatet overholder følgende EF direktiver:

- 73/23 EØF av 19.2.73 (direktiv om lavspenning) med senere endringer;

- 89/336 EØF av 3.5.89 (direktiv om elektromagnetisk kompatibilitet) med senere endringer.

Hyllesperrer

Apparatet er utstyrt med hyllesperrer som holder hyllene festet under transporten.

Gå frem på følgende måte for å fjerne dem: Løft opp hyllen bak, skyv den i pilretningen helt til

den løsner og ta av sperrene.

De bakre avstandsstykkene

I plastlommen med bruksanvisningen ligger det også to veggavstandsstykker som skal monteres i de tilsvarende hullene på baksiden av fryseskapet. Sett avstandsstykkene inn i hullene med pilen (A) på skra som vist på bildet, og drei dem deretter 45° slik at de blir låst på lass med pilen loddrett.

INSTALLERING

Plassering

Skapet må ikke plasseres nær varmekilde som radiator, ovn, direkte sol e.1.

Innbygging og eventuell omhengsling blir beskrevet i egne avsnitt senere

Viktig

Apparatet må kunne koples fra nettet, og støpslet må derfor være tilgjengelig etter at installasjonen er utført

45°

PR60

KÄYTTÖ

Puhdistaminen

Puhdista kaapin sisäosat käyttäen haaleaa vettä, mietoa pesuainetta ja pehmeää riepua.

A - Jääkaapin toiminnan merkkivalo B - Jääkaapin lämpötilanvalitsin C - Pikapakastuskytkin

D - Pakastimen lämpötilanvalitsin E - Pakastimen toiminnan merkkivalo F - Pikapakastuksen merkkivalo G - Punainen varoitusvalo

Toimintopaneeli

ÄLÄ käytä synteettisiä pesuaineita tai hankauspulveria, joka voi pilata pinnan ja aiheuttaa naarmuja.

JÄÄKAAPIN KÄYTTÖ

Käyttöönotto

Kytke pistoke pistorasiaan.Käännä jääkaapin lämpötilanvalitsin (G) haluamaasi asentoon.

Merkkivalo (F) syttyy. Jääkaappi kytketään pois toiminnasta kääntämällä

lämpötilan valitsin «

■

» -asentoon.

Lämpötilan säätö

Jääkaapin lämpötilaa säädetään kääntämällä lämpötilan valitsinta (säätöalue min.- max.).

Säätäessäsi jääkaapin lämpötilaa, ota huomioon ympäristön lämpötila, oven avaamistiheys, kaapissa olevien ruokatavaroiden määrä sekä jääkaapin sijoitus.

Käännä lämpötilan valitsinta:

- pienempi lukema Œ korkeampi lämpötila

- suurempi lukema Œ alhaisempi lämpötila. Asteikon keskiasento on useimmiten sopivin.

Tärkeää

Jos jääkaapin lämpötilan valitsin on säädetty suurimpaan lukemaan ympäristölämpötilan ollessa korkea, saattaa olla seurauksena, että jääkaapin kompressori toimii jatkuvasti ja kaapin sisälle takaseinään muodostuu huurretta. Säädä tällöin jääkaapin lämpötilan valitsinta pienempään lukemaan, jotta jääkaapin automaattinen sulatusjärjestelmä toimisi. Näin säästät myös sähköä.

Ruokatarvikkeiden säilytys:

• Asettele ruokatarvikkeet erilleen toisistaan siten,

että kylmä ilma pääsee kiertämään niiden ympärillä.

• Älä laita ruokatarvikkeita suoraan kiinni kaapin

takaseinän jäähdytyslevyyn, sillä ne saattavat jäätyä.

• Älä milloinkaan laita ruokatarvikkeita kaappiin

lämpimänä. Niiden tulee ensin jäähtyä.

• Peitä kaikki elintarvikkeet asianmukaisesti, jotta

maut ja tuoksut eivät pääse sekoittumaan.

TEKNISKE DATA

165

0,874

319

1697

545

590

Kjøleskapets nettokapasitet i liter

Strømforbruk i kWh/24 t (Kwh)

Strømforbruk i kWh/årlig (Kwh)

Innfrysingskapasitet i kg/24 t

Tid for temperaturøkning fra -18°C til -9°C i timer

Fryseboksens nettokapasitet i liter

Dimensjoner i mm

høyde

bredde

dybde

De tekniske dataene er oppført på dataskiltet som finnes på venstre side inne i apparatet.

A B C D E F G

minMAX minMAX

ALARM

SUPER
