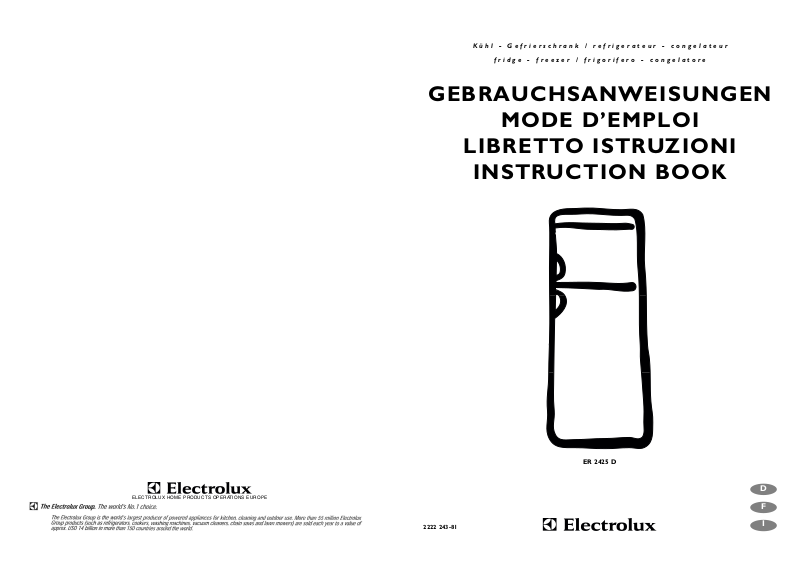

electrolux ER2425D User Manual

K ü h l - G e f r i e r s c h r a n k f r i d g e - f r e e z e r /

/ r e f r i g e r a t e u r - c o n g e l a t e u r f r i g o r i f e r o - c o n g e l a t o r e

GEBRAUCHSANWEISUNGEN

MODE D’EMPLOI

LIBRETTO ISTRUZIONI

INSTRUCTION BOOK

ER 2425 D

ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE

2222 243-81

AVERTISSEMENTSETCONSEILSIMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sûreté

•Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n’y touchent pas ou qu’ils ne l’utilisent pas comme un jouet.

•Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les appareils qui en sont équipés).

•Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

•Cet appareil est lourd. Faites attention lors du déplacement.

•Faites très attention lorsque vous déplacez l’appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d’éviter le risque de fuites de liquide.

•L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

•Evitez une exposition prolongée de l’appareil aux rayons solaires.

•II doit y avoir une circulation d’air suffisante à la partie arrière de l’appareil et il faut éviter tout endommagement du circuit réfrigérant.

•Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.

•Ne pas mettre d’instruments électriques à l’intérieur de l’appareil (sorbetière, par exemple).

Service/Réparation

•Une éventuelle modification à l’installation électrique de votre maison qui devait être nécessaire pour l’installation de l’appareil ne devra être effectuée que par du personnel qualifié.

•Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.

•Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent done être effectués que par du personnel autorisé.

•En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service AprèsVente le plus proche et n’exigez que des pièces détachées originales.

Installation

•Assurez-vous, après avoir installé l’appareil, que celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble d’alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique aprés-vente.

•L’appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraìnerait un mauvais fonctionnement et des dommages sur l’appareil. Suivez les instructions données pour l’installation.

•A cause du système de transport, l’huile contenue dans le compresseur pourrait s’écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le compresseur.

Utilisation

•Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.

•Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d’appartenance est indiquée sur la plaque signalétique.

12	Imprimé sur du papier recyclé

AVVERTENZE E CONSIGLI IMPORTANTI

È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.

Sicurezza generale

•Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest’ultima inservibile. Cio’ eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

•Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).

•Quest’apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l’intento di giocarvi.

•È pericoloso modificare o tentare di modificare le caratteristiche di quest’ apparecchiatura.

•Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall’azienda.

•Prestare la massima cura nella movimentazione per non dannegiare parti del circuito refrigerante onde evitare possibili fuoriuscite di fluido.

•L’apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

•Evitate ogni esposizione prolungata dell’apparecchiatura ai raggi solari.

•La parte posteriore dell’apparecchiatura deve ricevere una sufficiente circolazione d’aria e deve essere evitato qualsiasi danno al circuito refrigerante.

•Solo per i congelatori (esclusi incassati): una collocazione ottimale è la cantina.

•Non introdurre apparecchi elettrici all’interno dell’apparecchiatura (ad es. gelatiera)

Assistenza / Riparazioni

•Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico domestico, per poter installare l’apparecchiatura, dovrà essere eseguita solo da personale abilitato.

•Mai riparare l’apparecchiatura da soli. Le Stampato su carta riciclata

riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso

•I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.

•Le migliori prestazioni si hanno con temperature dell’ambiente comprese tra +18°C e +43°C (Classe T); + 18°C e +38°C (Classe ST); +16°C e +32°C (Classe N); +10°C e +32°C (Classe SN); la classe di appartenenza é riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate dalla classe climatica di appartenenza di questo prodotto, si devono osservare le seguenti indicazioni: quando la temperatura ambiente scende al di sotto del valore minimo può non essere garantita la temperatura di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti in esso contenuti .

•In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l’evaporatore. Utilizzare a tale scopo una paletta in plastica.

•Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

•Non introdurre mai liquidi o alimenti caldi e non riempire fino all’orlo i recipienti muniti di coperchio.

•Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

•Non usare mai oggetti metallici per pulire l’apparecchiatura; essa potrebbe venir danneggiata.

Changing the opening direction of the doors

Before carrying out any operations, remove the plug from the power socket.

To change the opening direction of the door, proceed as follows:

1.Remove the lower hinge (1) and feets (2-3)

2.remove the lower door, sliding it out of the middle hinge; unscrew the middle hinge (H);

3.remove the upper door; unscrew the upper pin

(G) and refit it on the opposite side;

4.remove the two plugs of the door (where available), discovering the holes for the hinge pins, assemble them on the opposite side and refit the upper door;

5.reassemble the middle hinge on the opposite side;

6.reassemble the lower door;

7.reassemble the lower hinge (1) and feets (2-3) on the opposite side.

8.Dismantle the handles and reassemble them on the opposite side. Cover the holes left open with the plugs contained in the documentation pack.

To line up the doors, it is possible to adjust the middle hinge (H) horizontally by means of a tool, after slackening the two screws (see figure).

Warning:

After having reversed the opening direction of the doors check that all the screws are properly tightened and that the magnetic seal adheres to the cabinet. If the ambient temperature is cold (i.e. in Winter), the gasket may not fit perfectly to the cabinet. In that case, wait for the natural fitting of the gasket or accelerate this process by heating up the part involved with a normal hairdrier.

D715 PIED/M

PR22

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d’appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

•Un produit décongelé ne doit jamais être recongelé.

•Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

•Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

•N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur. N’employez pour cela que une spatule en plastique.

•De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.

•Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d’ozone. L’appareil ne doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière de l’appareil, près de l’énchangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

RENSEIGNEMENTS POUR L’ÉLIMINATION DES MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer.

Voici ce que nous vous conseillons:

•Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau.

•Mettez les piéces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n’existent pas encore à l’endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.

Pour les emballages de matières plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

02**	05	06
PE	PP	PS

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD

PP pour le polypropylène

PS pour le polystyrène

PIÉCES EN MATIÉRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des matériaux, la plupart des pièces de l’appareil ont une contremarque qui en facilite l’indentification.

PS SAN ABS

SOMMAIRE
Avertissements et conseils importants.................................................................................................	12
Renseignements pour l’élimination des matériaux d’emballage ........................................................	13
Utilisation / Nettoyage - Mise en service - Réglage de la température - Réfrigération ...............................	14
Utilisation / Congélation - Conservation des produits surgelés Décongélation -Glaçons ........................	15
Utilisation / Tablettes amovibles - Positionnement des balconnets de la contre-porte - Calendrier de.....
congélation ................................................................................................................................................	16
Conseils / Conseils pour la réfrigeration - Conseils pour la congélation - Conseils pour la surgélation...	17
Entretien / Nettoyage - Arrêt prolongé - Changement de l’ampoule........................................................	18
Entretien /Dégivrage - Anomalie de fonctionnement ............................................................................	19
Informations techniques / Installation / Emplacement ..........................................................................	20
Installation / Arrêts pour clayettes - Branchement électrique - Entretoises postérieures.........................	21
Installation /Réversibilité des portes ........................................................................................................	22

UTILISATION

Nettoyage

L’appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf».

N’utilisez pas de produits abrasifs, de poudre à récurer ni d’éponge métallique.

Mise en service

Enfoncez la fiche dans la prise de courant

Tournez le bouton du thermostat vers la droite sur une position moyenne.

Pour arrêter l’appareil tournez le bouton du thermostat sur la position «O».

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés.

En tout cas, l’exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

•température ambiante;

•fréquence d’ouverture des portes;

•quantité d’aliments conservés;

•emplacement de l’appareil.

Une position moyenne est la plus indiquée.

Important

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l’intérieur de l’appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur:

•n’introduisez pas d’aliments encore chauds ou de liquides en évaporation dans la cuve;

•couvrez les aliments, surtout s’ils sont aromatiques;

•placez les denrées de façon à ce que l'air puisse circuler tout autour.

Shelf holders

Your appliance is equipped with shelf retainers that make it possible to secure the shelves during transportation.

To remove them proceed as follows:

Move the shelf holders in the direction of the arrow, raise the shelf from the rear and push it forward until it is freed and remove the retainers.

Electrical connection

Before plugging in, ensure that the voltage and frequency shown on the serial number plate correspond to your domestic power supply. Voltage can vary by ±6% of the rated voltage.

For operation with different voltages, a suitably sized auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a contact for this purpose.

If the domestic power supply socket is not earthed, connect the appliance to a separate earth in compliance with current regulations, consulting a specialist technician.

The Manufacturer declines all responsibility if the above safety precautions are not observed.

This appliance complies with the following E.E.C. Directives:

-87/308 EEC of 2/6/87 relative to radio interference suppression.

-73/23 EEC of 19.2.73 (Low Voltage Directive) and subsequent modifications;

-89/336 EEC of 3.5.89 (Electromagnetic Compatibility Directive) and subsequent modifications.

Rear spacers

The plastic bag containing all relevant documentation also contains two spacers to be fitted into special holes in the back of the appliance. Fit the spacers into the holes, taking care to ensure that the arrow (A) is positioned as shown in Figure. Then turn them through 45° (arrow (A) vertical) until they lock into place.

45°

PR60
