Electrolux EON series, EOO series Installation Instructions Manual

2

d

1

Achtung: Montage und Anschluß des neuen Gerätes dürfen nur durch
einen konzessionierten Fachmann vorgenommen werden.
Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden
der Garantieanspruch entfällt.

1 Sicherheitshinweise für den Installateur

• In der elektrischen Installation ist eine Einrichtung vorzusehen, die
es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind.
3mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtung gelten z.B. LS-Schalter, Sicherungen
(Schraubsicherungen sind aus der Fassung herauszunehmen),
FI-Schalter und Schütze.

• Das Gerät entspricht bezüglich des Schutzes gegen Feuergefahr
dem Typ Y (IEC 335-2-6). Nur Geräte dieses Typs dürfen einseitig an
nebenstehende Hochschränke oder Wände eingebaut werden.

• Der Berührungsschutz muß durch den Einbau gewährleistet sein.

• Die Standsicherheit des Einbauschrankes muß DIN 68930 genügen.

g

1

Important: Any electrical installation work must be carried out by a
qualified electrician/competent person.

The oven must be installed according to the instructions supplied.

1 Safety Instructions for the Installer

• Protection against access to live parts must be guranteed by the in­stallation.

• The unit in which the appliance is fitted must satisfy the require­ments of DIN 68930 in respect of stability.

• This oven must be installed by qualified personnel to the relevant
Standards.

3

• This oven is heavy. Take care when moving it

• Remove all packaging, both inside and outside the oven before

using the oven.

• Do not attempt to modify the oven in any way.

• The built-in cooker and hobs are fitted with special connector sys-

tems. They may only be combined with units of the corresponding
system.

l

1

Attentie: Montage en aansluiting van het nieuwe apparaat mogen al­leen door een erkend installateur uitgevoerd worden.
Volg deze aanwijzing op, omdat anders bij eventuele schaden de ga­rantie vervalt.

1 Veiligheidsaanwijzingen voor de installateur

• In de elektrische installatie moet een inrichting zitten waarmee het
apparaat met een contactopeningswijdte van minimaal 3 mm alpolig
van het elektriciteitsnet afgekoppeld kan worden.
Als geschikte scheidingsinrichting gelden bijv. aardlekschakelaar,
zekeringen (schroefzekeringen moeten uit de fitting gehaald wor­den), veiligheidschakelaar.

• Contactbescherming moet door de inbouw gegarandeerd zijn.

• De stabiliteit van de inbouwkast moet voldoen aan DIN 68930.

• Inbouwfornuizen en inbouwkookplaten zijn met speciale

steeksystemen uitgerust. Ze mogen alleen met apparaten van het
passende systeem gecombineerd worden.

f

1

Attention: Le montage et le raccordement de l’appareil neuf doivent
être effectués uniquement par un professionnel agréé.
Veuillez respecter ce conseil, sous peine de perdre le bénéfice de la
garantie en cas de dommage.

4

1 Conseils de sécurité pour l’installateur

• Dans l’installation électrique, on doit prévoir un dispositif permettant
de couper l’appareil du réseau sur tous les pôles avec une ouverture
de contact d’au moins 3 mm.
Des dispositifs appropriés de coupure sont par exemple des coupe­circuits de protection de ligne, des fusibles (les fusibles vissés doi­vent être enlevés du support), des disjoncteurs différentiels et des
disjoncteurs.

• Le montage doit garantir la protection contre les contacts élec­triques accidentels.

• La stabilité de l’armoire d’encastrement doit satisfaire à la norme
DIN 68930.

• Les cuisinières et tables de cuisson encastrées sont équipées de
systèmes comportant des fiches spéciales. Elles peuvent unique­ment être combinées avec des appareils du système correspon­dant.

i

1

Attenzione: Il montaggio e l’allacciamento del nuovo apparecchio de­vono essere effettuati esclusivamente da un tecnico autorizzato.
Siete pregati di osservare questa indicazione, poiché in caso contrario
si estingue qualsiasi diritto alla garanzia per i danni insorti.

1 Avvertenze di sicurezza per l’installatore

• Nell’installazione elettrica si deve prevedere un dispositivo che con­senta di separare l’apparecchio dalla rete in modo onnipolare con
un’apertura di contatto di almeno 3 mm.
Si considerano sezionatori idonei gli interruttori automatici, i fusibili (i
fusibili a tappo devono essere rimossi dal supporto), gli interruttori
per correnti di guasto ed i relè.

• Durante l’installazione si deve fornire una protezione contro le scari­che elettriche.

• La stabilità dell’armadio da incasso deve essere a norma DIN 68930.

• Le cucine ed i piani di cottura da incasso presentano uno speciale

sistema ad innesto e possono essere combinati unicamente con
apparecchi dello stesso sistema.

5

e

1

Atención: El montaje y la conexión del aparato recién adquirido son
competencia exclusiva de un concesionario experto en el ramo.
Tenga en cuenta esta indicación pues de lo contrario se extinguirá su
derecho a la garantía si ocurre algún daño.

1 Instrucciones de seguridad para el instalador

• Es preciso dotar la instalación eléctrica de un dispositivo que per­mita desconectar el aparato de la red con un intervalo de abertura
mínimo de 3 mm entre todos los polos.
Son apropiados a tal efecto los interruptores diferenciales, los cir­cuitos limitadores de corriente, los fusibles (quitar de su zócalos los
fusibles de rosca), los interruptores de protección y los conectores.

• El montaje garantizará el aislamiento necesario.

• La estabilidad del armario empotrado debe satisfacer la norma ale-

mana DIN 68930.

• Las cocinas y encimeras integrables estan provistas de sistemas
especiales de conexión por enchufes. Por esa razón se han de
combinar sólo con aparatos pertenecientes al mismo sistema.

p

1

Atenção: A montagem e a ligação do aparelho novo só devem ser
efectuadas por um técnico concessionado.
Tenha em atenção este aviso, pois caso ocorram danos, não terá di­reito à garantia.

1 Indicações de segurança para o electricista

• Na instalação eléctrica deve prever-se um dispositivo, que permita
separar da rede todos os pólos do aparelho, com uma abertura de
contactos de pelo menos 3mm.
Dispositivos de separação adequados são p. ex. disjuntores modu­lares, fusíveis (fusíveis roscados devem retirar-se para fora dos cas­quilhos), interruptores diferenciais e contactores.

6

• A protecção contra o contacto tem que ser garantida pelo encastra­mento.

• A estabilidade do móvel encastrado tem que cumprir a norma
DIN 68930.

• Os fogões e as placas de fogão encastráveis estão equipados com
sistemas especiais de fichas. Só podem ser combinados com apa­relhos do sistema correspondente.

n

1

OBS: Elektrisk tilkopling av den nye komfyren må kun utføres av en
autorisert fagmann.

Hvis dette ikke overholdes, bortfaller garantien ved eventuelle skader.

1 Sikkerhetsinformasjoner for installatøren

• Dersom produktet tilkobles uten kabel med plugg må det i den elek­triske installasjonen være montert en innretning som gjør det mulig å
skille stekeovnen fra strømnettet på alle poler med en kontaktvidde
på minst 3mm.
Egnede skilleinnretninger er f.eks. lastskillebrytere, sikringer (skrusi­kringer skal taes ut av sokkelen).

• Beskyttelsen mot kontakt med elektriske deler må være garantert av
innbyggingen.

• Innbyggingsskapets stabilitet må være i samsvar med DIN 68930.

• Innbyggingskomfyr og platetopp for innbygging er utstyrt med

spesielle kontaktsystemer. De må kun kombineres med apparater
med tilsvarende system.

k

1

Bemærk: Montering og tilslutning af det nye apparat må kun udføres
af en autoriseret fagmand.
Iagttag venligst denne henvisning, da krav på garanti ellers bortfalder
ved forekommende skader.

7

1 Sikkerhedshenvisninger til installatøren

• Ved den elektriske installation skal der anbringes en anordning, som
gør det muligt at skille alle apparatets poler fra strømnettet med en
kontaktåbning på mindst 3 mm.
Til egnede skilleanordninger hører f.eks. LE-afbrydere, sikringer
(skruesikringer skal tages ud af fatningen), FI-afbrydere og kontakto­rer.

• Berøringsbeskyttelsen skal garanteres gennem indbygningen.

• Indbygningsskabets standsikkerhed skal opfylde DIN 68930.

• Komfurer og kogezoner til indbygning er udstyret med specielle

ledningssystemer. De kan kun kombineres med apparater med
tilsvarende systemer.

s

1

Observera: Endast en auktoriserad fackman får installera och ans­luta den nya ugnen.
Följ den anvisningen annars gäller inte garantin i händelse av skador.

1 Säkerhetsanvisningar för installatören

• I elinstallationen ska det finns en anordning som gör det möjligt att
frånskilja spisen på alla poler från elnätet med en kontaktöppnings­bredd på min. 3 mm.
Lämpliga frånskiljningsanordningar är t ex ledningsskyddsbrytare,
säkringar (skruvsäkringar ska skruvas ur sockeln), jordfelsbrytare
och reläskydd.

• Beröringsskyddet måste vara säkerställt med inbyggnaden.

• Skåpets stabilitet måste uppfylla DIN 68930.

• Inbyggnadsspisar och inbyggnadshällar är utrustade med särskilda

stickkontaktsystem. De får endast kombineras med apparater som
har passande system.

8

q

1

Huomio: Uuden laitteen asennuksen ja liitännän saa suorittaa vainval­tuutettu ammattihenkilö.

Ole hyvä ja noudata tätä ohjetta; muutoin takuuoikeus raukeaa, jos
laitteeseen ilmaantuu vaurioita.

1 Turvallisuusohjeita asentajalle

• Sähkökytkentään on asennettava katkaisimet, jotka erottavat kaikki
navat verkosta kontaktivälin ollessa vähintään 3 mm.
Sopivia katkaisimia ovat esim. suojakytkimet, sulakkeet (kierteellä
varustetut sulakkeet on irrotettava kannasta), vikavirtakytkimet ja
kontaktorit.

• Laite on asennettava siten, että kosketussuoja voidaan taata.

• Laitteen asennuspaikkana toimivan kaapin on vastattava standardin

DIN 68930 vaatimuksia.

• Kalusteisiin upotettavissa liesissä ja keittotasoissa on erityiset
liitäntäjärjestelmät. Ne saa liittää vain sellaisiin laitteisiin, joissa on
yhteensopiva järjestelmä.

u

1

Внимание: монтаж и подключение нового прибора могут
производиться только уполномоченными на это специалистами.
При несоблюдении данного указания возникшие повреждения не
подлежат гарантийному ремонту.

1

Указания по технике безопасности для

электромонтера

• При электрическом подключении следует предусмотреть

приспособление, с помощью которого прибор можно полностью
отключить от электросети, с шириной размыкания контактов не
менее 3 мм.
Это могут быть, напр., линейный выключатель, предохранители
(винтовые предохранители вывинтить), автоматический
предохранительный выключатель, контактор.

• Недоступность токопроводящих деталей должна быть обеспечена

при монтаже.

9

•

При установке встраиваемых шкафов должны быть соблюдены
действующие нормы безопасности.

• Встраиваемые плиты и варочные поверхности оснащены

специальными штекерными системами. Их можно комбинировать
только с приборами, оснащенными системами, которые позволяют
подобное комбинирование.

c

1

Pozor! Montáž a pøipojení nového spotøebièe smí provést pouze od­borník s oprávnìním.

Dodržujte prosím tento pokyn, protože jinak v pøípadì škod propadá
nárok na záruku.

1 Bezpeènostní pokyny pro elektroinstalatéra

• Elektrická instalace musí být provedena tak, aby spotøebiè bylo
možné odpojit od sítì všemi póly s min. vzdáleností kontaktù 3 mm.
Jako vhodné odpojovací zaøízení se doporuèuje napø. spínaè LS,
pojistky (šroubovací pojistky se musí vyjmout z objímky),
spínaè FI a jistièe.

• Spotøebiè odpovídá požadavkùm na ochranu pøed požárem typu Y
(IEC 335-2-6). Pouze spotøebièe tohoto typu mohou být na jedné
stranì zabudovány k vysoké skøíni nebo stìnì.

• Do systému musí být zaèlenìna kontaktní ochrana.

• Jištìní vestavìné skøínì musí vyhovovat normì DIN 68930.

10

o

1

Uwaga: Monta¿u i pod³¹czenia nowego urz¹dzenia mo¿e dokonywaæ jedy­nie koncesjonowany specjalista.
Nale¿y przestrzegaæ tej wskazówki, gdy¿ w przypadku wyst¹pienia uszkod­zenia nie bêd¹ uznawane roszczenia z tytu³u gwarancji/rêkojmi.

1 Uwagi dla instalatora dotycz¹ce bezpieczeñstwa

• W instalacji elektrycznej nale¿y przewidzieæ element umo¿liwiaj¹cy

od³¹czenie urz¹dzenia od sieci, o otwarciu styków min. 3 mm na wszyst­kich biegunach.
Odpowiednimi urz¹dzeniami od³¹czaj¹cymi mog¹ byæ np. wy³¹czniki LS,
bezpieczniki (bezpieczniki wkrêcane nale¿y wykrêciæ z podstawy),
wy³¹czniki FI i styczniki.

• Pod wzglêdem bezpieczeñstwa przeciwpo¿arowego urz¹dzenie odpowi-

ada typowi Y (IEC 335-2-6). Tylko takie urz¹dzenia mo¿na montowaæ
jednostronnie przy stoj¹cych obok wysokich szafach lub œcianach.

• Odpowiednia zabudowa musi gwarantowaæ w³aœciw¹ ochronê przed dot-

kniêciem.

• Stabilnoœæ szafy zabudowy musi spe³niaæ wymogi DIN 68930

11

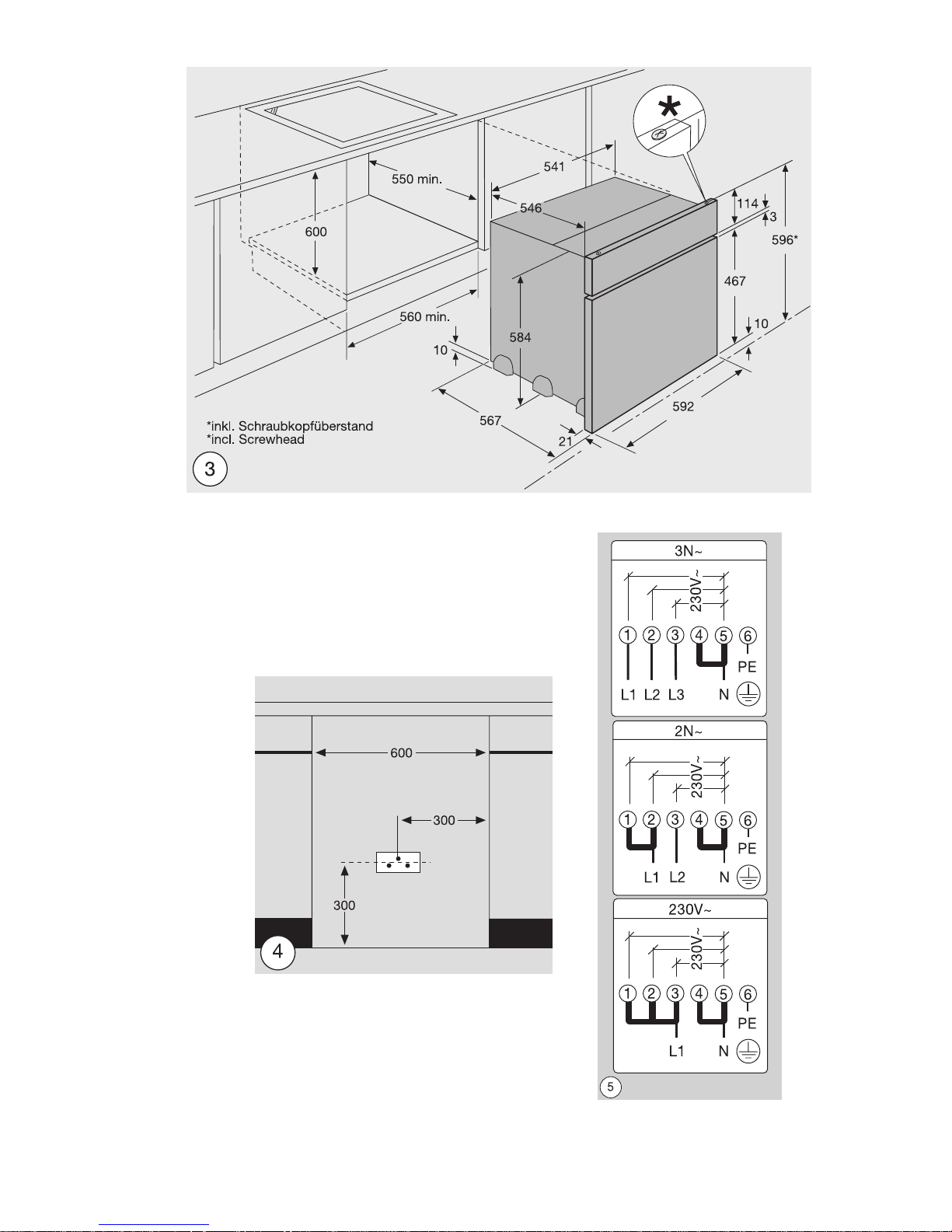

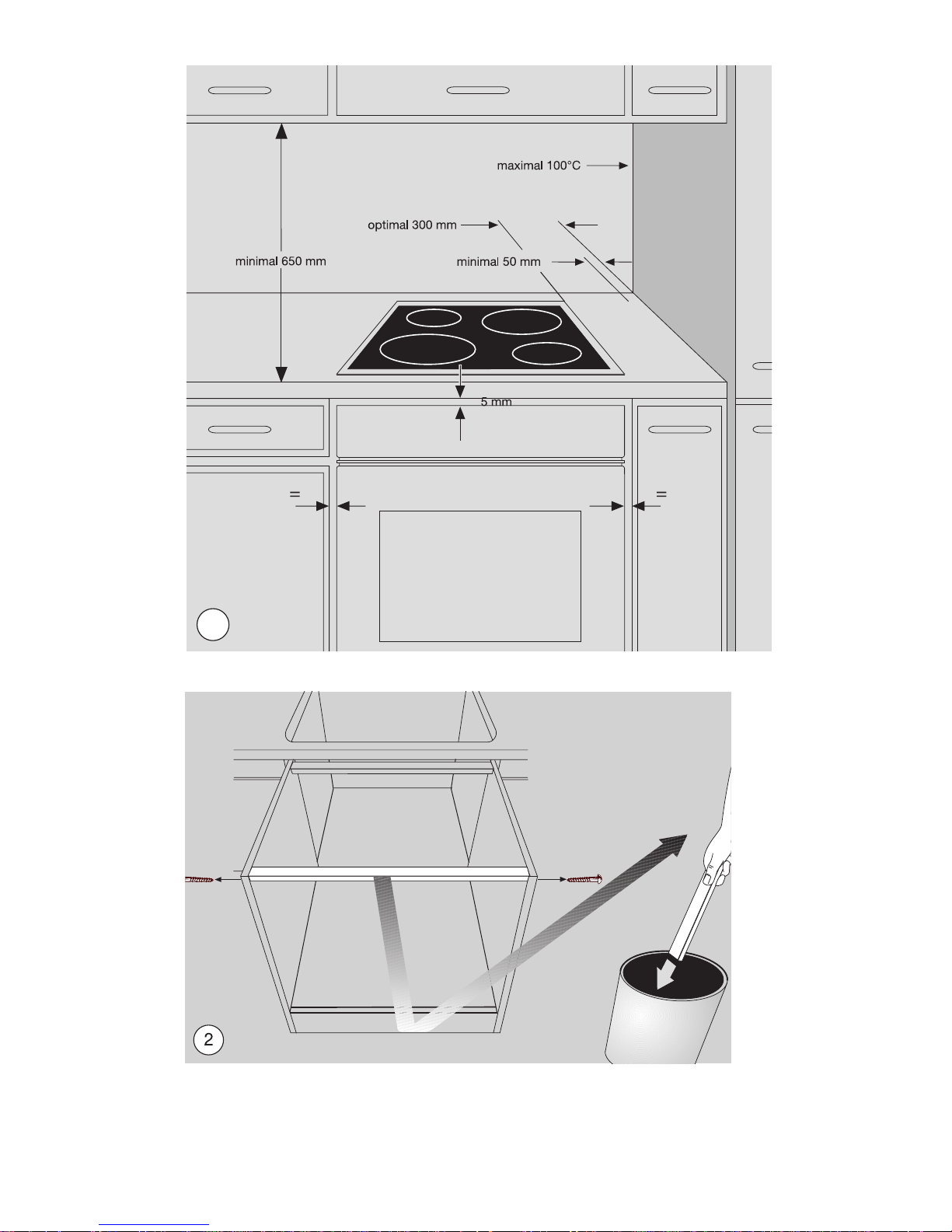

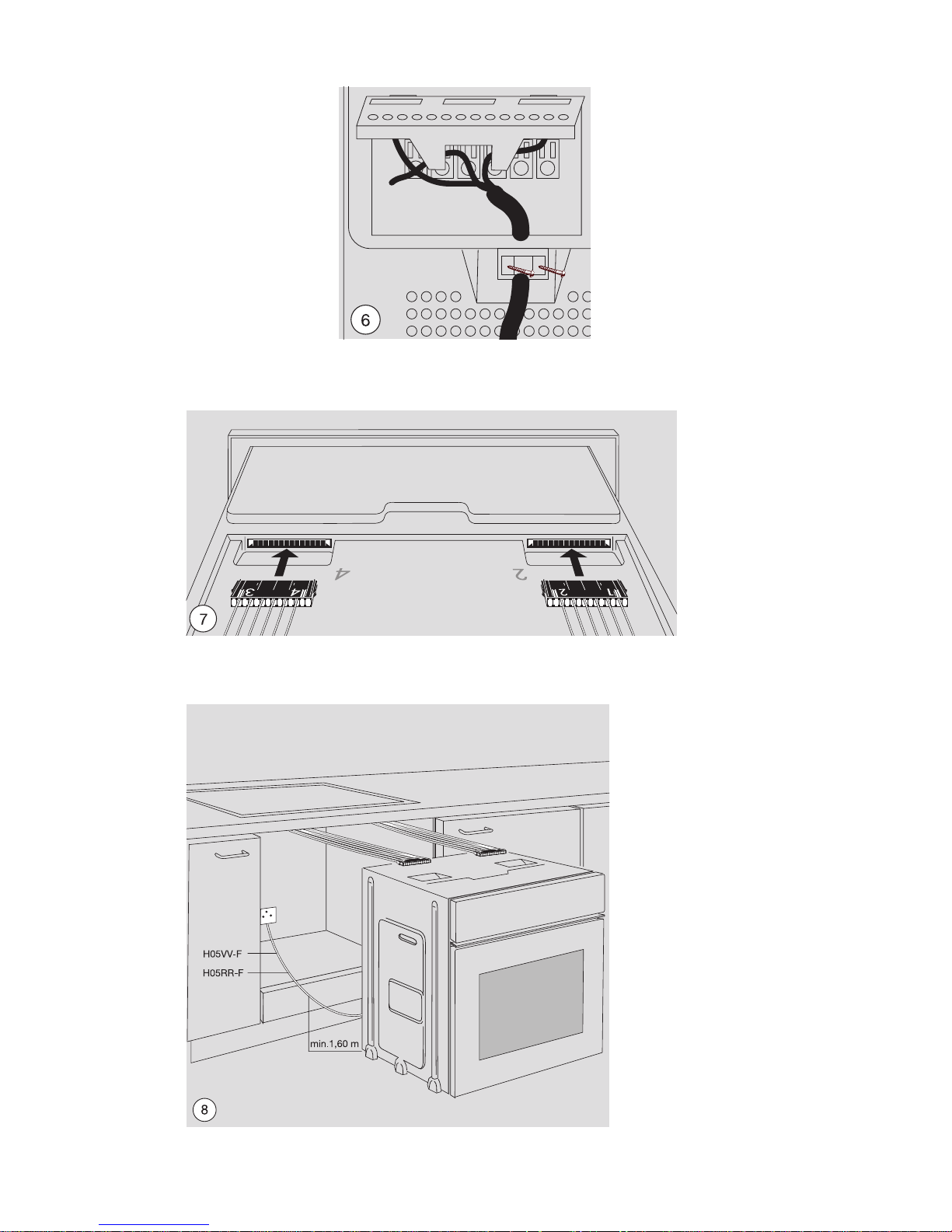

1

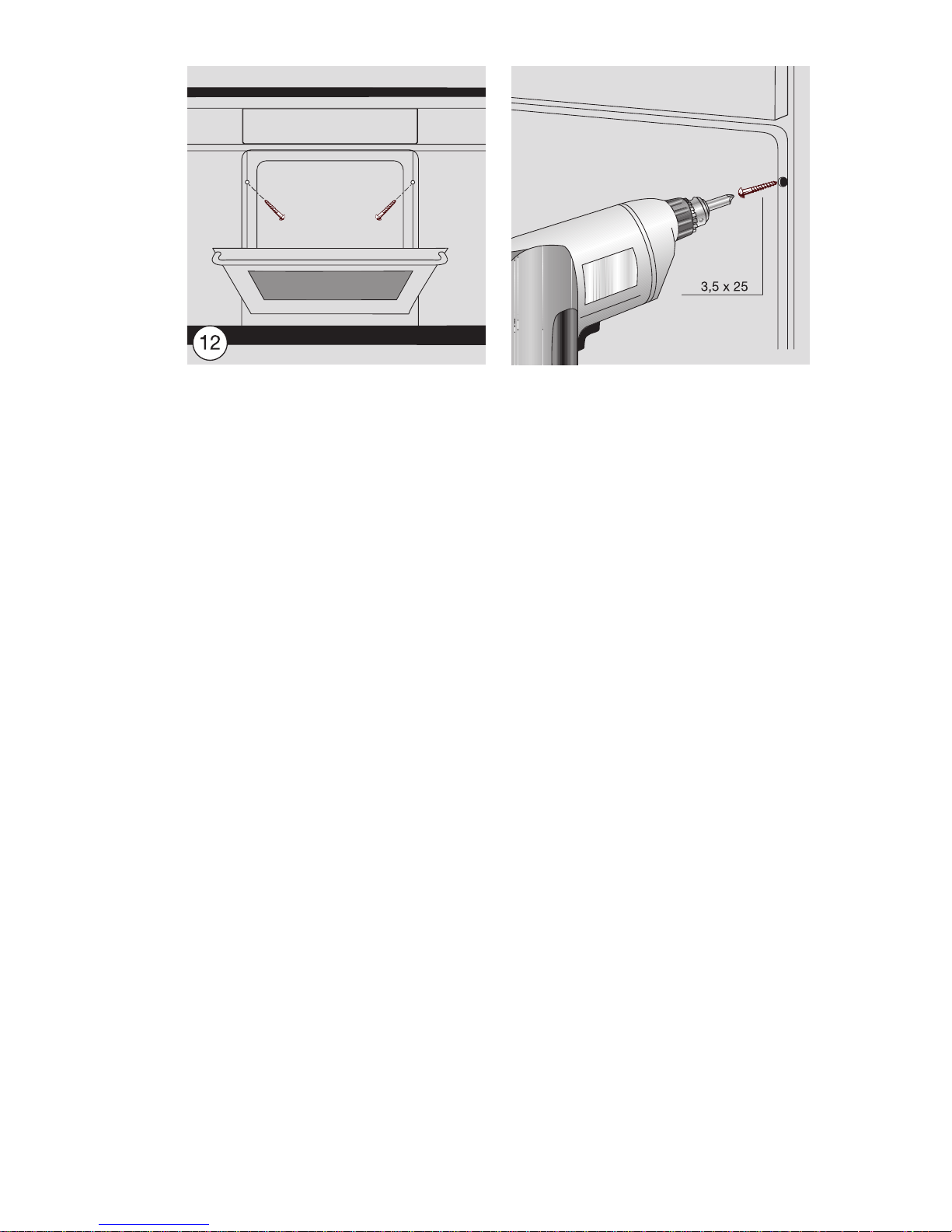

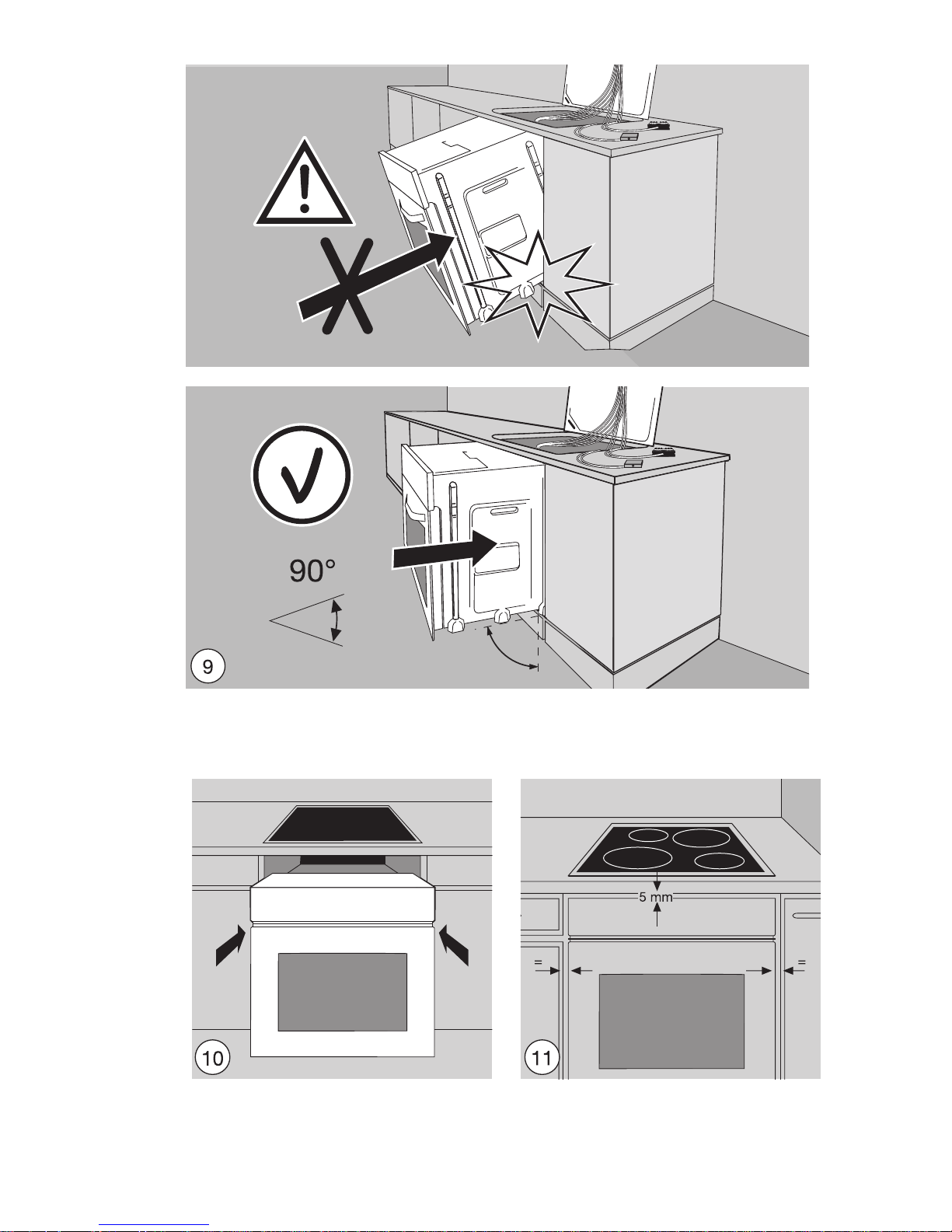

12

13

14

15
