инструкция по эксплуатации
Встроенный электрический духовой шкаф
EON63100
We were thinking of you when we made this product
electrolux 3
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько экземпляров на обложке этой инструкции. Внимателвно изучите данное руководство, чтобы правильно использовать Ваш новый прибор и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного легче благодаря легкости в использовании. Удачи!
4 electrolux содержание
Содержание
Правила техники безопасности |
5 |
Описание прибора |
7 |
Перед первым использованием |
10 |
Управление конфорками |
12 |
Управление духовым шкафом |
15 |
Инструкции, таблицы и советы |
27 |
Мытье и уход |
50 |
Что делать, если … |
62 |
Инструкция по монтажу |
63 |
Утилизация |
68 |
Гарантия/сервисная служба |
69 |
Сервисная поддержка |
72 |
В данном руководстве по эксплуатации используются следующие символы:
1Важная информация по обеспечению личной безопасности и предотвращению повреждений прибора.
3 Общая информация и рекомендации
2 Информация по защите окружающей среды
Правила техники безопасности
5
Данный прибор соответствует следующим предписаниям ЕС:
–73/23/EWG от 19.02.1973 “Предписания по низкому напряжению”
–89/336/EWG от 03.05.1989 “Предписания по электромагнитной совместимости”, включая поправки к предписаниям 92/31/EWG
–93/68/EWG от 22.07.1993 “Предписания об идентификационных обозначениях СЕ”
Электробезопасность
•Подключением прибора может заниматься только квалифицированный специалист.
•В случае возникновения неполадок и повреждений прибора выверните или отключите предохранители.
•Ремонт прибора имеют право выполнять только специалисты. Непрофессиональный ремонт может иметь весьма опасные последствия. При необходимости произвести ремонт обращайтесь в наш сервисный центр.
Меры по обеспечению безопасности детей
•Никогда не оставляйте детей без присмотра во время работы прибора.
правила техники безопасности electrolux 5
Техника безопасности при эксплуатации
•Настоящий прибор предназначен только для использования в домашнем хозяйстве, т.е. жарки, варки и выпечки пищевых продуктов.
•Соблюдайте осторожность при подключении электроприбо-ров к электросети через находящиеся поблизости от прибора электророзетки. Провода подключения ни в коем случае не должны соприкасаться или быть зажатыми горячей дверцей духового шкафа.
•Предупреждение: Опасность ожога! Во время работы температура во внутренней камере духового шкафа очень высокая.
•Если в рецепт блюда, которое Вы готовите в духовом шкафу, входит алкоголь, это может привести к образованию легко воспламеняемой спиртовоздушной смеси. В этом случае соблюдайте осторожность при открывании дверцы духового шкафа. Проследите, чтобы поблизости не было никаких источников воспламенения, искр или огня.
6 electrolux правила техники безопасности
Замечание касательно акриламида Согласно результатам новейших научных исследований интенсивная тепловая обработка пищевых продуктов с целью получения румяной коричневой корочки опасна для здоровья человека из-за вредного воздействия акриламида. В особенности это относится к продуктам, в которых содержится крахмал. Поэтому мы рекомендуем готовить пищу при возможно более низкой температуре и не зарумянивать продукты слишком сильно.
Как избежать повреждений прибора.
•Не выстилайте духовой шкаф алюминиевой фольгой, не ставьте на дно противни, кастрюли и т.п., так как противном случае эмалевое покрытие духового шкафа будет повреждено из-за высокой концентрации тепла в этих местах.
•Капающие с противней фруктовые соки оставляют пятна, не поддающиеся удалению. Для приготовления пирогов с большим содержанием влаги пользуйтесь глубоким противнем.
•Не отягощайте открытую дверцу духового шкафа никакими грузами.
•Никогда не лейте воду прямо в горячий духовой шкаф. Это может привести к повреждению эмали и частичному изменению цвета поверхностей духового шкафа.
•При физическом воздействии, в особенности на края переднего стекла духового шкафа, это стекло может лопнуть.
•Не храните в духовом шкафу никаких горючих предметов. При
включениии прибора они могут воспламениться.
•Не храните в духовом шкафу никаких влажных продуктов питания. Это может повредить эмаль.
•После отключения охлаждающего вентилятора не держите в духовом шкафе открытые блюда. В духовом шкафе или на стеклах двери может осаждаться конденсат, который может также попасть и на мебель.
Замечание об эмалевом покрытии духового шкафа
Изменения цвета эмалевого покрытия духового шкафа, возникшие в процессе эксплуатации, не снижают пригодность прибора для обычного или договорного использования. Поэтому они не являются дефектом, на который распространяется гарантия.
описание прибора electrolux 7
Описание прибора

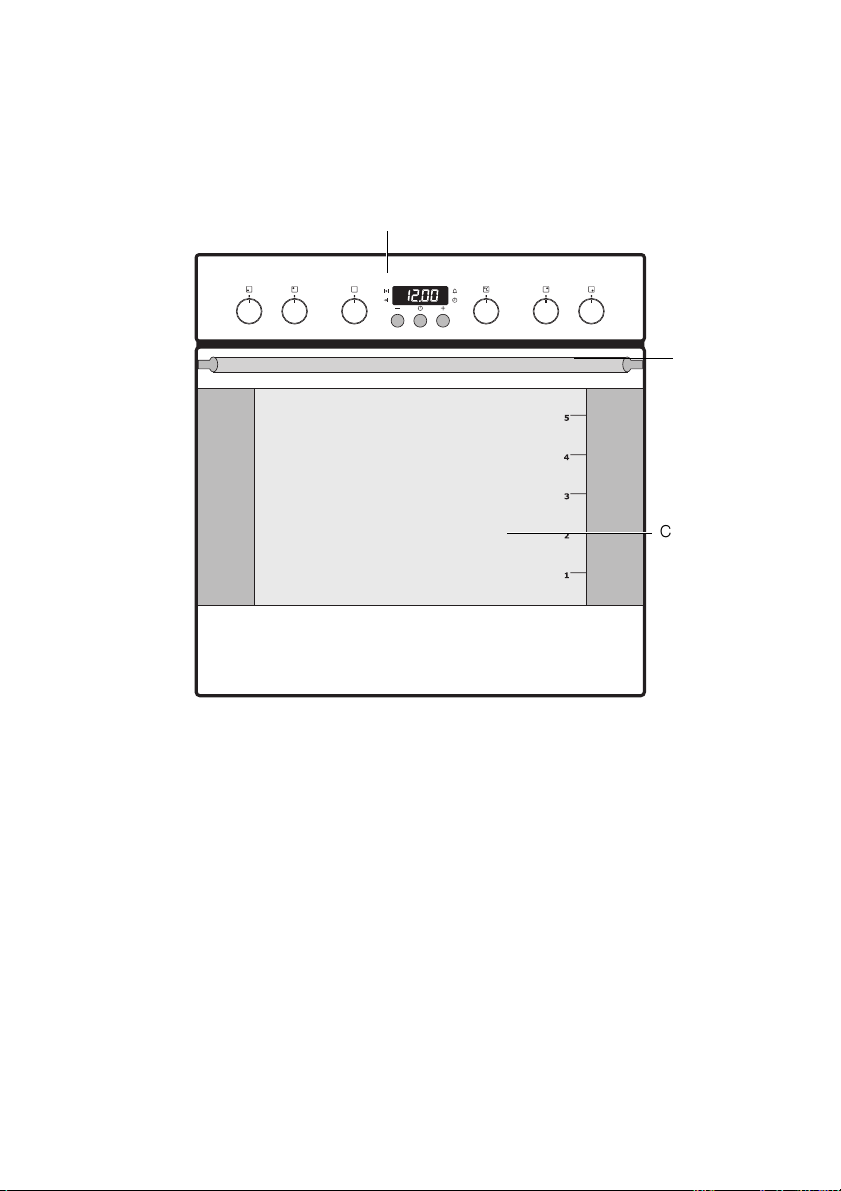

Общий вид
Панель управления
Ручка
дверцы
Стеклянная
дверца
8 electrolux описание прибора

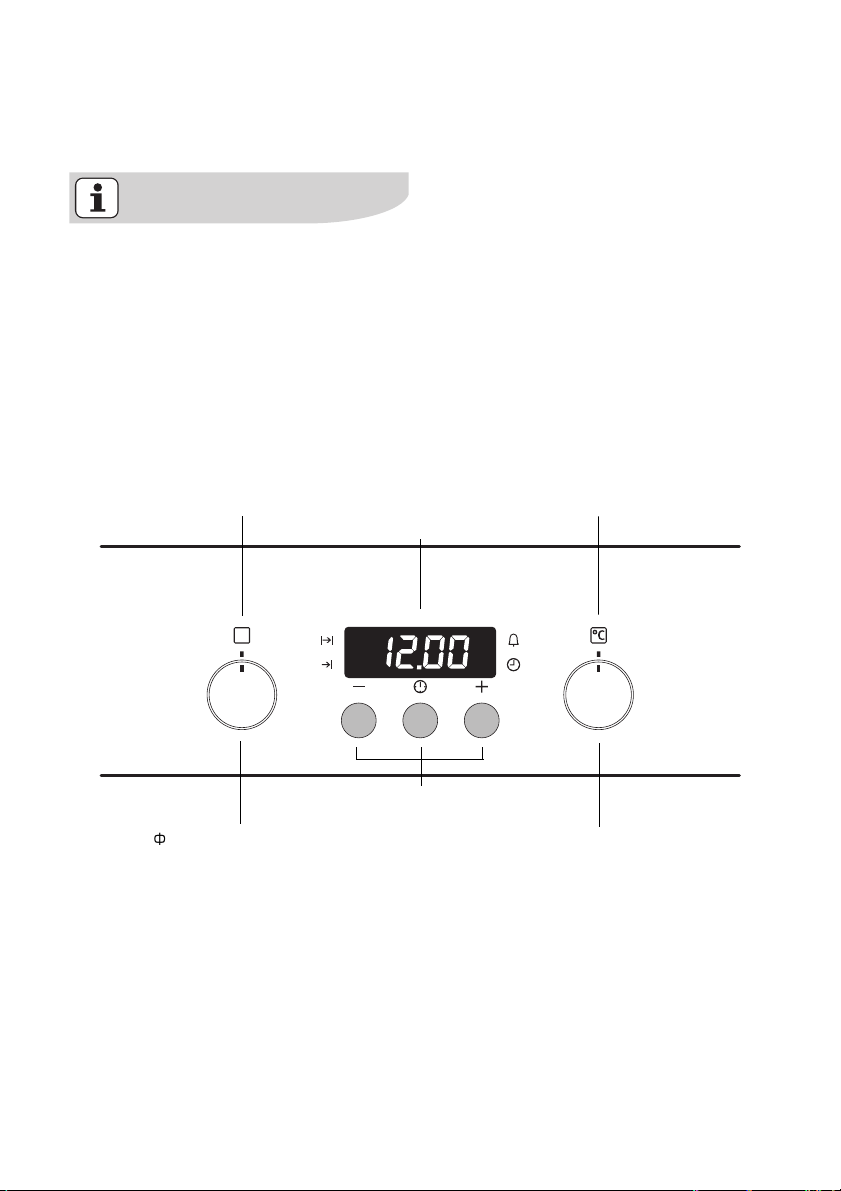

Регулировочная панель
Индикация времени |
|
|
|
|||
|
|
|
Контрольный индикатор |
|||
Контрольный индикатор рабочего |
|
|||||
режима |
|
|
|
|
|
температуры |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Функции духового шкафа |
|
Выбор температуры |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
Кнопки функций часов |
|
|
|
|
|
|||||
Выключатели |
|
конфорок |
|
Выключатели |
|
конфорок |
|||||||
|
|
||||||||||||
Основное оснащение духового шкафа
|
Нагрев сверху и нагревательный элемент гриля |
|
Подсветка духового |
Уровни духового |
шкафа |
шкафа |
|
|
Жировой фильтр |
|
Подсветка духового |
|
шкафа |
|
Нагревательный эле- |
|
мент на задней стенке |
|
Нагрев снизу |
Боковые опорные решетки, съемные

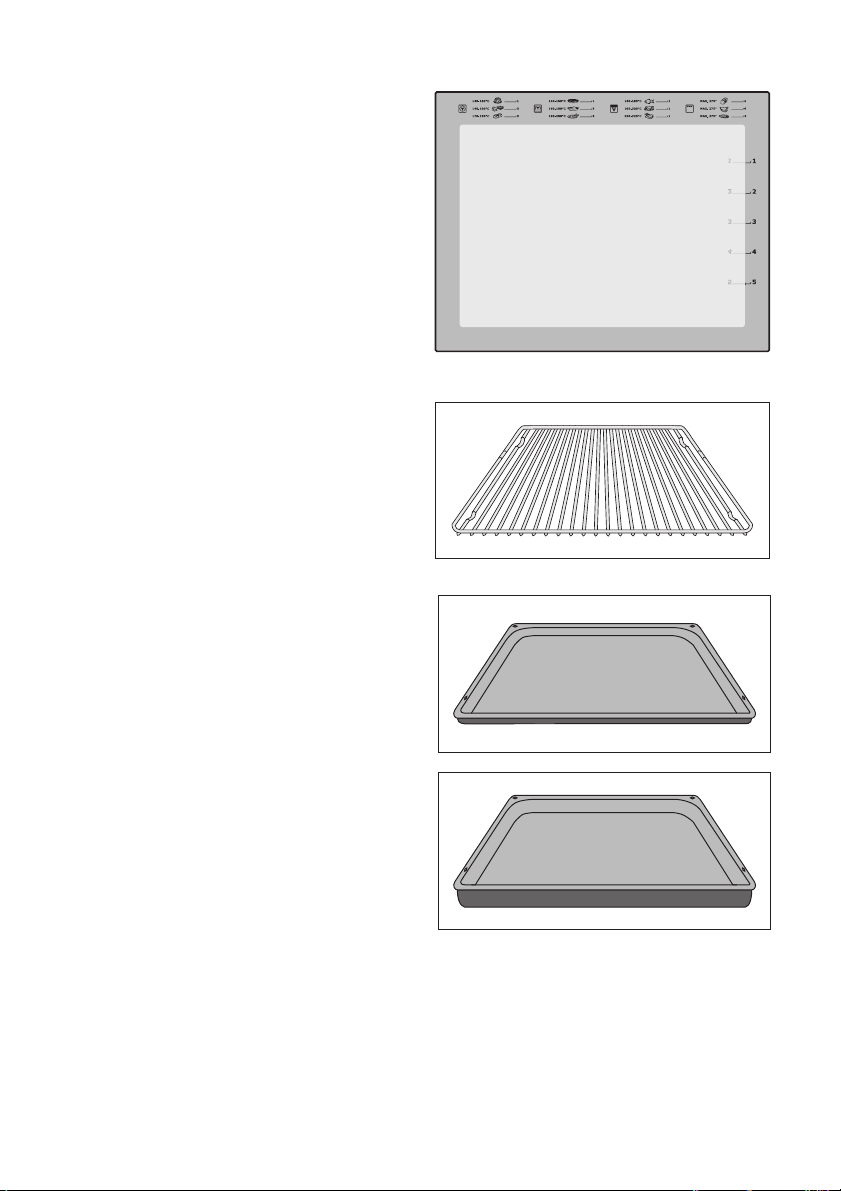

Внутренняя сторона дверцы
На внутренней стороне дверцы духового шкафа изображена схема с нумерацией уровней духового шкафа.
Кроме того, там приводится краткая информация о функциях духового шкафа, рекомендуемых уровнях вставки принадлежностей, а также температурах, используемых для приготовления наиболее популярных кулинарных блюд.
Принадлежности духового шкафа
Решетка
Для установки посуды, выпечных форм, жарки и грилевания кусков мяса.
Противень
для пирогов и печенья.
Глубокий противень
Используется для выпечки, жарки и в качестве поддона для сбора жира.
описание прибора electrolux 9
10 electrolux перед первым использованием
Перед первым использованием

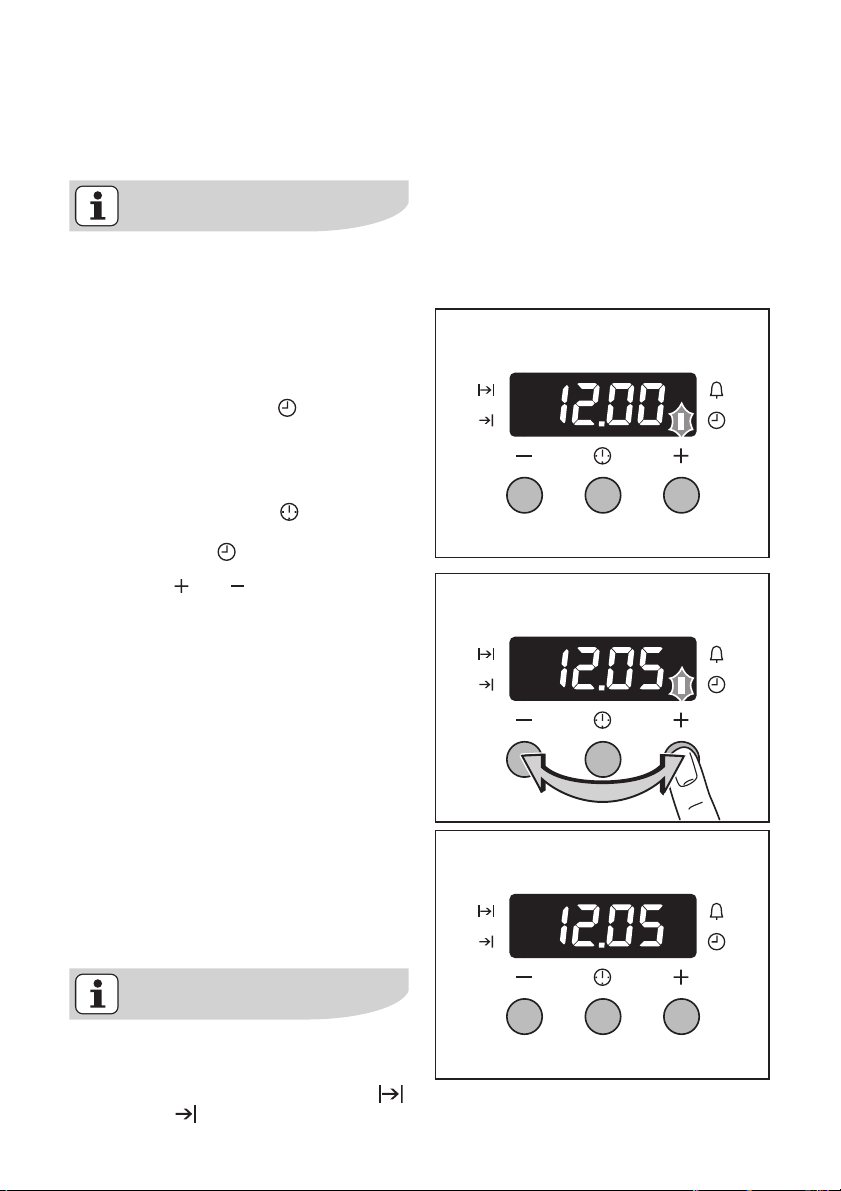

Установка и изменение времени суток
Духовой шкаф работает только при заданном времени приготовления продукта.
После подключения прибора к сети или кратковременного отключения электроэнергии автоматически начинает мигать светоиндикатор функции Время суток
.
1.Чтобы изменить ранее установленное время суток,
нажимайте кнопку Программирования
, пока не начнет мигать индикатор функции Время суток
.
2. Кнопкой
или установите текущее время суток.
Примерно через 5 секунд мигание прекратится и на дисплее часов отобразится установленное время суток.
Прибор готов к работе.
Показание часов может быть изменено только в том случае, если не включена автоматическая программа (Продолжительность
или Конец
).
перед первым использованием electrolux 11
Первое мытье
Перед первым использованием духового шкафа его надо основательно вымыть.
Внимание: Не используйте никаких активных химических моющих средств или скребков! Вы можете повредить ими поверхность прибора.
Для ухода за металлическими передними панелями применяйте имеющиеся в продаже средства для ухода за металлическими поверхностями.
1.Поставьте выключатель “Функции
духового шкафа” на положение подсветки духового шкафа
.
2.Выньте из духового шкафа все вспомогательное оснащение и опорные боковые решетки для противней и промойте их теплым раствором щелочного моющего средства.
3.Также и сам духовой шкаф вымойте теплым раствором щелочного моющего средства и затем насухо вытрите.
4.Протрите переднюю панель прибора влажным куском материи.
12 electrolux управление конфорками
Управление конфорками
Изучите также “Инструкцию по эксплуатации” Вашей встраиваемой варочной поверхности. Она содержит важные указания по кухонной посуде, обслуживанию, мытью и уходу.
Выключатели конфорок могут находится во вдавленном, “утопленном” или в выдвинутом положении. Перед тем, как пользоваться выключателем конфорки нажмите на него. Тогда выключатель конфорки выскочит из “утопленного” положения.
Степени нагрева
•Можно выбрать степени нагрева от 1 до 9.
•Возможны промежуточные степени нагрева от 2 до 7.
1 = минимальный нагрев
9 = максимальный нагрев
= подключение двойной конфорки
Выключайте рабочую зону приблизительно за 5-10 минут до конца варки, чтобы воспользоваться остаточным теплом. Таким образом Вы сэкономите электроэнергию.
управление конфорками electrolux 13

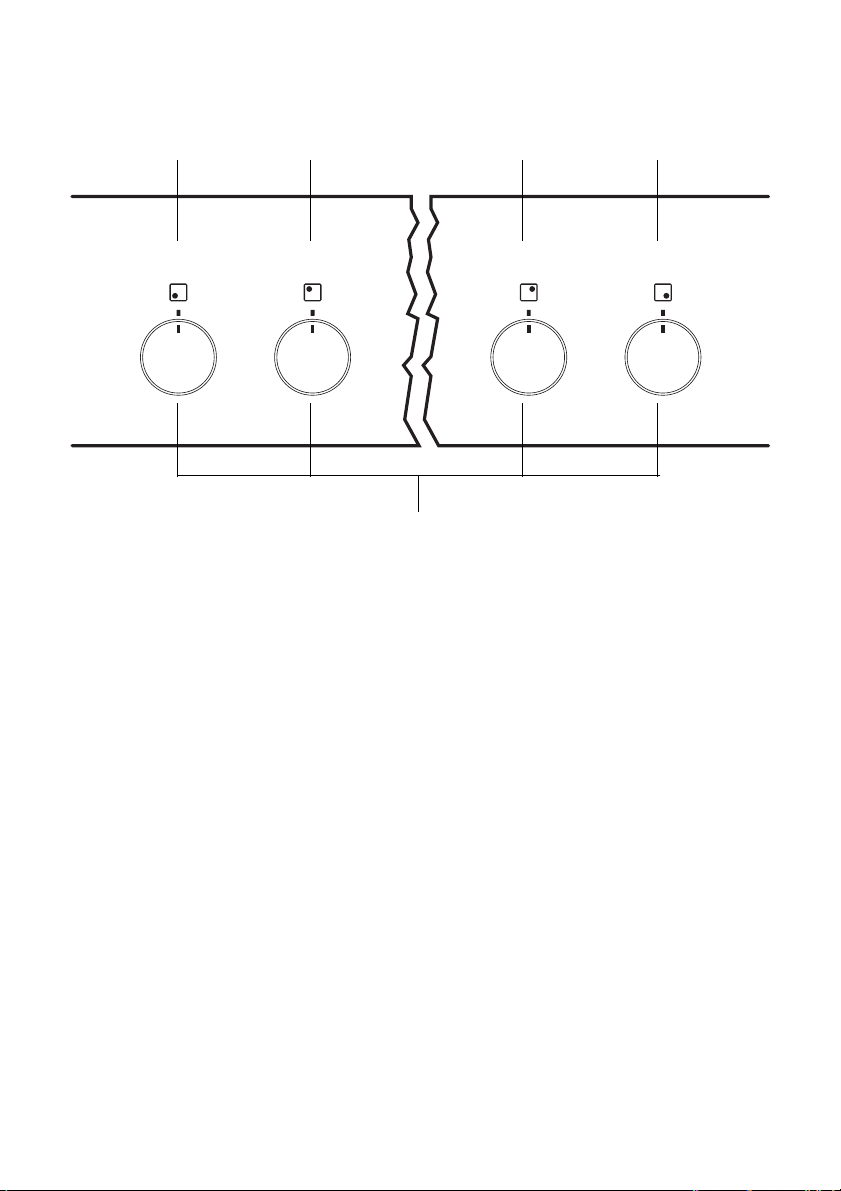

спереди слева задняя слева |
задняя справа спереди справа |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

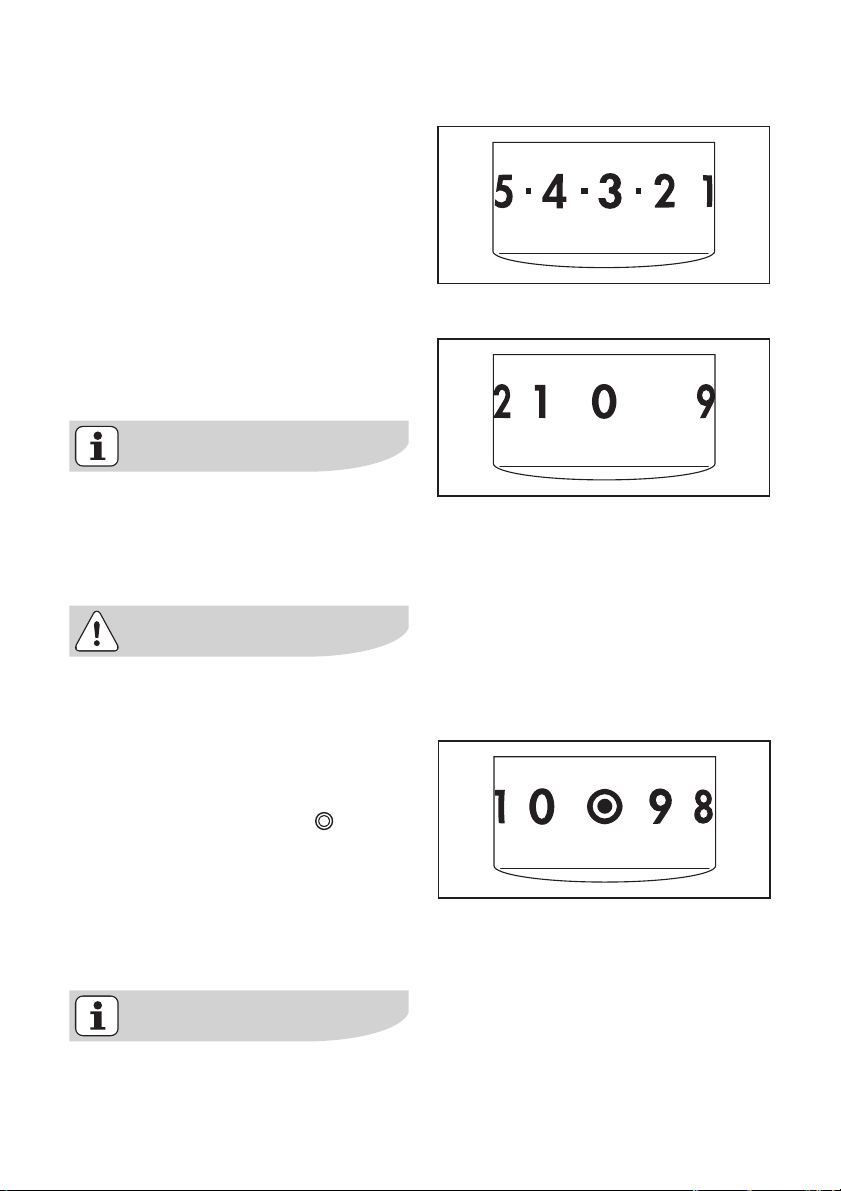

Выключатели конфорок
14 electrolux управление конфорками
Установка ступени нагрева
1. Выберите ступень нагрева.
2.Для завершения приготовления блюда снова переведите выключатель на “0”.
Лампочка индикации рабочего режима горит до тех пор, пока включена хотя бы одна конфорка.
Как включить двухконтурную конфорку
Двухконтурная конфорка включается поворотом вправо переключателя, который нельзя поворачивать дальше стопора!
1.Переключатель двухконтурной конфорки поворачивать вправо, а
затем с небольшим усилием далее
за позицию 9 на символ
, до упора.
2.Затем поворачивать назад для установки в желаемое рабочее положение.
3.По окончании приготовления пищи переключатель следует вернуть в положение "Выключено".
При каждом включении двухконтурной конфорки контур дополнительного нагрева включается заново.
управление духовым шкафом electrolux 15
Управление духовым шкафом
Духовой шкаф снабжен утапливаемыми переключателями для выбора функций духового шкафа и температуры. Для приведения в действие нажать соответствующий переключатель. Переключатель в этом случае выступает наружу.
Включение и выключение духового шкафа
Контрольный индикатор |
|
Индикация времени |
Контрольный индикатор |
||||||
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кнопки функций часов |
|
|
|||
|
|
|
|
|
|
|
Функции духового шкафа |
|
|
|
Выбор температуры |
||
16 electrolux управление духовым шкафом
1.Путем вращения установите переключатель функций духового шкафа на нужную Вам функцию.
2.Путем вращения установите переключатель “Выбор температуры” на нужную Вам температуру.
Контрольный индикатор рабочего режима светится все время, пока духовой шкаф находится в рабочем режиме.
Контрольный индикатор температуры светится все время, пока выполняется нагрев духового шкафа.
3.Для отключения духового шкафа переведите переключатель “Функции духового шкафа” и переключатель “Выбор температуры” в положение “Выкл.”
Воздушное охлаждение
Вентилятор для охлаждения поверхности прибора включается автоматически. После отключения печи вентилятор охлаждения продолжает работать с тем, чтобы охладить прибор, после чего отключается автоматически.
управление духовым шкафом electrolux 17
Функции духового шкафа
Духовой шкаф имеет следующие функции:
|
|
|
|
Нагревательный |
|
|
Функция духовки |
Назначение |
элемент/ |
|
|
|
|
вентилятор |
|
|
|
|
|
Подсветка |
С помощью этой функциии Вы |
--- |
||
духового шкафа |
можете включить подсветку камеры |
|
||
|
|
|
духового шкафа, например при |
|
|
|
|
проведении чистки или мытья. |
|
|
|
|
|
|
|
|
Горячий воздух c |
Для выпекания на максимум трех |
Заднестеночный |
|
|
êðórëü²ì |
уровнях духового шкафа |
нагревательный |
|
|
наrревательнь²м |
одновременно. |
элемент, вентилятор |
злементом |
Задавайте температуру выпекания на |
|
||
|
|
|
20-40 °C íèæå, ÷åì ïðè |
|
|
|
|
использовании функции “Нагрев |
|
|
|
|
сверху и снизу”. |
|
|
|
|
|
|
|
|
Al Gusto-Горячий |
Для приготовления выпечных |
Нагрев снизу, |
воздух |
изделий на уровне духового шкафа, |
заднестеночный |
||
|
|
|
предназначенном для продуктов, |
нагревательный |
|
|
|
требующих более интенсивного |
элемент, вентилятор |
|
|
|
зарумянивания и поджаристой |
|
|
|
|
нижней корочки. |
|
|
|
|
Задавайте температуру выпекания на |
|
|
|
|
20-40 °C íèæå, ÷åì ïðè |
|
|
|
|
использовании функции “Нагрев |
|
|
|
|
сверху и снизу”. |
|
|
|
|
|
|
|
|
Нагрев сверху и |
Для выпекания и жарки на одном |
Нагрев сверху, нагрев |
|
||||
снизу |
уровне духового шкафа. |
снизу |
||
|
|
|
|
|
|
|
Hагрев снизу |
Для дополнительного пропекания |
Нагрев снизу |
|
|
|
пирогов с целью получения низа с |
|
|
|
|
поджаристой корочкой.. |
|
|
|
|
|
|
Размораживание |
Для начального и полного |
Вентилятор |
||
|
|
|
размораживания тортов, |
|
|
|
|
сливочного масла, хлеба, фруктов и |
|
|
|
|
других замороженных пищевых |
|
|
|
|
продуктов. |
|
|
|
|
|
|
|
|
Ãpè¼Iü |
Для грилирования плоских |
Гриль |
|
|
|
продуктов, располагаемых |
|
|
|
|
посредине решетки, и для |
|
|
|
|
поджаривания гренков. |
|
|
|
|
|
|
18 electrolux управление духовым шкафом
|
|
|
|
Нагревательный |
|
|
Функция духовки |
Назначение |
элемент/ |
|
|
|
|
вентилятор |
|
|
|
|
|
|
|
Ãpè¼Iü ñ áî¼Iüøîé |
Для грилирования плоских |
Гриль, нагрев сверху |
|
|
поверxнотью |
продуктов в значительных |
|
|
|
|
количествах и для поджаривания |
|
|
|
|
гренков. |
|
|
|
|
|
|
|
|
Приrотовление |
Для жарки крупных кусков мяса или |
Гриль, нагрев сверху, |
|
|
rриля на rорячем |
птицы на одном уровне. |
вентилятор |
воздухе |
Эта функция подходит также для |
|
||
|
|
|
гратинирования и запекания. |
|
|
|
|
|
|
управление духовым шкафом electrolux 19
Установка решетки, обычного и глубокого противня
Защита выдвижных принадлежностей от выскальзывания и опрокидывания
Для защиты от выскальзывания на всех выдвижных принадлежностях духового шкафа с правого и левого краев имеется небольшой обращенный книзу выступ. Устанавливайте выдвижные принадлежности всегда так, чтобы этот выступ находился в задней части духового шкафа. Этот выступ является также важным элементом защиты выдвижных принадлежностей от опрокидывания.
20 electrolux управление духовым шкафом
Установка обычного или глубокого противня:
Вставьте обычный или глубокий противень между направляющими выбранного уровня духового шкафа.
Установка решетки:
Установите решетку так, чтобы ножки были направлены вниз.
Вставьте решетку между направляющими выбранного уровня духового шкафа.
Высокая сплошная рама решетки дополнительно защищает посуду от выскальзывания.
Комбинированная установка решетки и глубокого противня:
Установите решетку на глубокий противень.
Вставьте глубокий противень между направляющими выбранного уровня духового шкафа.
управление духовым шкафом electrolux 21
Установка и снятие жирового фильтра
Устанавливайте жировой фильтр только при жарке продуктов, чтобы защитить от капель брызгающего жира нагревательный элемент, расположенный на задней стенке духового шкафа.
Установка жирового фильтра
Возьмите жировой фильтр за ручку и вставьте оба крепления сверху вниз в отверстие на задней стенке духового шкафа (вентиляционное отверстие).
Снятие жирового фильтра.
Возьмите жировой фильтр за ручку и выньте его движением вверх.
Функции часов
Светоиндикаторы функций |
|
|
|
|
Индикация времени |
Светоиндикаторы функций |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кнопка |
|
|
|
Кнопка Программирован |
|
Кнопка |
|
|
|
||||||
|
|
|
|
|
|
||
èÿ
22 electrolux управление духовым шкафом
Будильник:
Для установки акустического сигнала по прошествии определенного времени. По прошествии этого времени звучит акустический сигнал. Эта функция не оказывает воздействия на работу духового шкафа.
Продолжительность :
Для установки времени работы духового шкафа.
Конец :
Для установки времени окончания работы духового шкафа.
Время суток
Для установки и изменения времени суток для постоянной или периодической индикации.
(См. также раздел “Перед первым вводом в эксплуатацию”.)
Пояснения к функциям часов
• После выбора какой-либо функции на дисплее примерно 5 секунд подряд мигает светоиндикатор соответствующей функции. В это время кнопкой
или можно установить нужные значения времени.
•По завершении установки нужного времени на дисплее снова примерно 5 секунд мигает светоиндикатор соответствующей функции. После этого светоиндикатор горит уже непрерывно. Начинается обратный отсчет заданного времени.
•Акустический сигнал можно прекратить нажатием любой кнопки.
•Нужную функцию и температуру духового шкафа можно задать после установки функций часов
Продолжительность
и Конец
.
•По окончании приготовления кулинарного продукта переключатель “Функции духового шкафа” и переключатель “Выбор температуры” переведите снова в положение “ВЫКЛ.”
Отключение индикации времени
Отключение индикации времени поможет Вам сэкономить электроэнергию.
Отключение индикации времени
Нажмите две любые кнопки, пока символы на часах духового шкафа не потемнеют.
Включение индикации времени
Нажмите и удерживайте любую кнопку, пока на часах духового шкафа снова не появится время суток.
Индикацию времени можно отключить только в том случае, если не работает ни одна из функций часов Продолжительность
, Конец
или Будильник
.
Loading...
