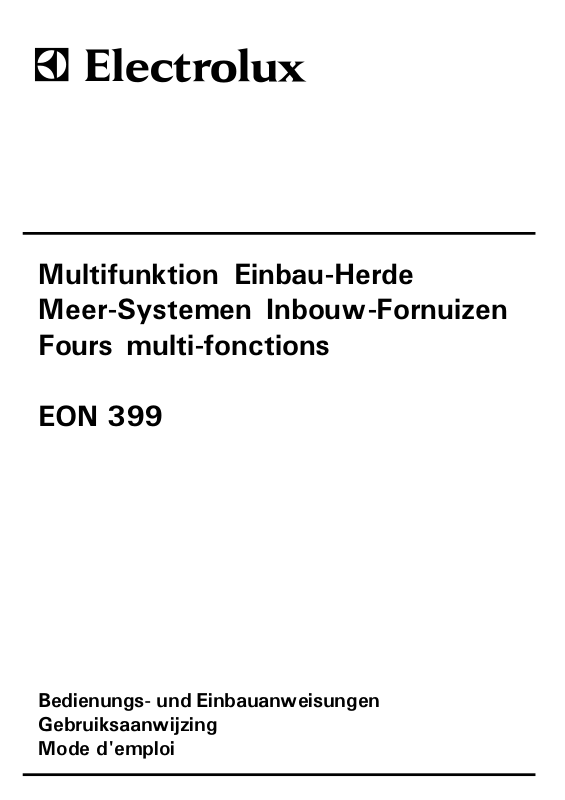

Multifunktion Einbau-Herde
Meer-Systemen Inbouw-Fornuizen
Fours multi-fonctions
EON 399
Bedienungs- und Einbauanweisungen
Gebruiksaanwijzing
Mode d'emploi
Page 2
Français
Avertissements et conseils importants relatifs aux fours à encastrer
Important: cette notice d'utilisation doit toujours être conservée avec l'appareil pour
toute future consultation. Si cet appareil devait être vendu ou transféré à une autre
personne, assurez-vous que la notice d'utilisation suive bien l'appareil, de telle sorte
que le nouvel utilisateur puisse être mis au courant du fonctionnement de celui-ci et
des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre
sécurité et celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement
avant d'installer et d'utiliser l'appareil.
l Cet appareil a été conçu pour être utilisé
par des adultes. Veillez donc à ce que les
enfants n'y touchent pas ou qu'ils ne
l'utilisent pas comme un jouet.
l Les opérations d'intallation et de
branchement doivent être effectuées par
un personnel dûment qualifié et suivant les
normes en vigueur.
l Toute modification de l'installation
électrique de votre maison qui s'avérerait
être nécessaire pour l'intallation de
l'appareil ne devra être effectuée que par
un personnel dûment qualifié.
l Il est dangereux de modifier ou d'essayer
de modifier vous-même les
caractéristiques de cet appareil.
l Mettez toujours la lèchefrite en place lors
de l'utilisation du grilloir ou de la cuisson
de la viande sur la grille pour recuillir les
graisses. Versez un peu d'eau dans la
lèchefrite pour éviter que celles-ci ne brûlent
en dégageant une mauvaise odeur.
l Utilisez toujours des gants de cuisine pour
sortir les plats du four.
l Pendant la cuisson normale ou au gril,
l'appareil se réchauffe sensiblement au
niveau du hublot de la porte et des parties
ajacentes. S'assurer par conséquent que
les enfants en bas âge ne s'en approchent
pas avec l'intention de jouer avec l'appareil.
l Si des appareils électroménagers sont
branchés à des prises de courant à
proximité du four, veiller à ce que les câbles
d'alimentation de ces appareils ne viennent
pas en contact avec des plaques de cuisson
chaudes ou bien qu'ils ne restent pas
encastrés dans la porte du four.
l Pendant le fonctionnement le four se
réchauffe sensiblement au niveau de la
porte. Celle-ci restant chaude longtemps
après l'arrêt du four, veillez à tenir les enfants
à distance.
l Le four n'est destiné qu'a la préparation
des aliments. Ne l'utilisez pas à d'autres
fins.
l Si l'on utilise des feuilles d'aluminium pour
la cuisson au four, ne pas les poser sur la
sole du four.
l Faites attention lors de l'utilisation des
produits de nettoyage en spray. Ne dirigez
jamais la buse ni sur le filtre (pour les
appareils qui en sont munis), ni sur les
éléments de chauffage, ni sur le bulbe du
thermostat.
l Débranchez toujours le four avant chaque
nettoyage.
l Assurez-vous que les boutons sont
toujours sur la position «0» lorsque
l'appareil n'est pas utilisé.
l Ce four (même s'il est associé à une table
de cuisson électrique) est fabriqué pour
fonctionner en 230 V mono, -bi, -triphasé.
l Un éventuel branchement polyphasé sans
neutre (400 V) peut provoquer la destruction
du four et de l'éventuelle table de cuisson.
l Pour d'éventuels dépannages adressez-
vous à service après-vente dûment autorisé
et n'exigez que des pièces détachées
originales.
l N'essayez pas de réparer l'appareil vous-
même.
l Les rérapations effectuées par un
personnel non qualifié peuvent provoquer
des dommages.
32
Page 3
Utilisation
98 234567
1
10
11
12
1. Tableau de commande
2. Bouton plaque / zone de cuisson
avant droite
3. Bouton plaque / zone de cuisson
derrière droite
4. Bouton plaque / zone de cuisson
derrière gauche
5. Bouton plaque / zone de cuisson
avant gauche
6. Bouton du thermostat
7. Bouton du sélecteur
8. Lampe-témoin de fonctionnement
du four
9. Lampe-témoin thermostat
10. Grill
11. Ampoule du four
12. Ventilateur
DISPOSITIF DE PROTECTION
POUR LA PORTE DU FOUR
(Mod. EON 399 X - cod. 35791)
Nos appareil sont conformes aux NORMES
EUROPÉENNES DE SÉCURITÉ. Afin d'offrir une meilleure protection pour les enfants
qui pourraient se brûleur avec la porte du four
en marche, il est possible d'appliquer un
dispositif de protection pour la porte du four.
Cet dispositif est en vente dans nos magasins
de Service Après-Vente, en précisant le
"Prod. no." placé sur la plaquette
d'identification.
33
Page 4
Four électrique
100
150
200
50
MAX
Boutons de commande
Par le bouton du sélecteur (Fig. 1) on choisit
la source de chaleur, par le bouton du
thermostat (Fig. 2) la température.
Positions du bouton du
sélecteur
éclairage du four
cuisson et rôtissage traditionnels
cuisson par chaleur tournante
grilloir
Fonctionnement
Cuisson au four avec système
traditionnel (convection naturelle)
Tourner le bouton du sélecteur sur .
Tourner le bouton du thermostat sur la
température désirée.
Fig. 1
FO 2234
Cuisson au four avec système à chaleur
tournante
Tourner le bouton du sélecteur sur .
Tourner le bouton du thermostat sur la
température désirée.
Grilloir
Tourner le bouton du sélecteur .
Tourner le bouton du thermostat sur
la température désirée.
Lampe-témoin de
fonctionnement du four
Elle signale que le four est en fonction.
34
Fig.2
FO 2235
Page 5
Lampe-témoin thermostat
3
2
1
Elle sallume chaque fois que la résistance
chauffe sous laction du thermostat pout atteindre ou maintenir la température correspondant à la position affichée.
Table de cuisson
Les boutons de réglage des éléments chauffants de la table de cuisson se trouvent sur
le tableau de commande du four.
Le commutateur des plaques chauffantes
est commandé par un bouton à 7 positions
(Fig. 3)
Position 0: fermé
Position 1: allure de chauffe minimale
Position 3: allure de chauffe maximale
Dans les positions intermédiares on obtient
des valeurs de puissance croissantes.
Lorsqu'on frit dans l'huile ou dans la graisse
sur les plaques chauffantes il faudra surveiller
attentivement la cuisson, car l'huile ou la
graisse pourraient facilement s'enflammer
par suite d'une surchauffe.
Fig. 3
Thermostat de sécurité
Il coupe lalimentation de toutes les
résistances du four en cas de surchauffages
imputables à un usage incorrect de lappareil
ou à la panne de certains composants.
Lenclechement du thermostat a lieu
automatiquement dès que la température
dans le four a baissé. Si le déclenchement
du thermostat est à attribuer à la panne dun
composant, il faudra faire appel au service
après-vente.
35
Page 6
La cuisson dans le four
multifunction
Le four multifonction vous permet de choisir
parmil les différents principes de cuisson
celui qui est le mieux adapté aux mets à
cuire.
Convection naturelle
L'air chauffé par les deux résistances en bas
et en haut du four, se répartit dans l'enceinte
de façon homogène.
Enfourner sur les glissières centrales. Utiliser
les glissières en haut ou en bas pour un
chauffage plus accentué dans la partie
supérieure ou inférieure des aliments.
Chaleur tournante
L'air chaud est réparti uniformément et très
rapidement dans le four par un ventilateur
placé derrière la paroi arrière. La circulation
horizontale d'air chaud à température uniforme permet la multicuisson: plusieurs plats
similaires ou dif-férents cuisent ensemble
sans échange d'odeurs. Par exemple: une
tarte, des poissons ou 2 fonds de tarte à la
fois.
En cas de cuisson sur un niveau, enfourner
sur les glissières inférieures pour mieux
contrôler la cuisson. La chaleur pulsée
permet en outre la stérilisation des bocaux
et le séchage de fruits et champignons.
Conseils pratiques pour la
cuisson au four
Pâtisserie
La pâtisserie demande en général une température modérée (150° à 200°C) et un préchauffage de 10 minutes environ.
Pour la bonne réussite de vos préparations,
nouvrir la porte du four quaprès écoulement
de 3/4 du temps de cuisson.
Les mélanges battus doivent se décoller de
la cuillère avec une certaine difficulté, car
une fluidité excessive prologerait inutilement
le temps de cuisson.
Dans le cas de préparations à base de pâte
brisée qui doivent être garnies avec une farce
très humide, pour obtenir une pâte toujours
bien croustillante il suffira de cuire le fond de
tarte pour 2/3 avant de le garnir.
Après la tarte sera enfournée à nouveau pour
compléter la cuisson.
Si l'on enfourne simultanément deux tôles à
gâteaux (cuisson par chaleur tournante),
nous conseillons de laisser une glissière
libre entre les deux (Fig. 4).
Viande e poissons
La viande devrait peser 1 kg au moins. Les
viandes rouges très tendres, à cuire
saignantes, doivent être cuites à une
température très élevée (200°-250°C) pour
conserver tout leur jus.
Pour les viandes blanches, les volailles et
les poissons choisir une température plus
basse (150°-175°C).
Les ingrédients du jus seront mis directement
dans le plat allant au four si le temps de
cuisson est court, autrement ils seront
ajoutés au cours de la dernière demi-heure.
Pour contrôler le degré de cuisson, presser
la viande avec une cuillère. Si la pièce est
cuite à point, la viande ne cèdera pas.
Prévoir un temps de cuisson plus court pour
le rosbif et le filet.
Les rôtis de viande et les volailles peuvent
être placés directement sur la grille support,
dans ce cas il faudra glisser la lèchefrite
dans un gradin situé en dessous. Les rôtis
36
Page 7
peuvent également être placés dans des
plats en terre cuite ou verre résistant à la
chaleur.
Attendre 15 minutes au moins avant de découper la viande de façon que le jus se
stabili-se. Verser de l'eau dans la lèchefrite
pour diminuer la formatuion de fumées à
l'intérieur du four. Si l'eau devait se
consommer pendant la cuisson, il faudra en
ajouter d'autre, pour éviter la formation de
vapeur.
Après la cuisson, tenir les plats au chaud
dans le four à la température minimale.
Conseils pour la cuisson
au gril
Presque toute la viande peut être grillée,
exception faite pour quelques viandes
maigres de gibier et les rouleaux de viande
hachée.
Placer les viandes et poissons, après les
avoir huilés, directament sue la grille. Celleci
sera placée à la hauteur convenant le mieux
à l'aliment à cuire. Suivant l'épaisseur de la
pièce, on tournera la convexité de la grille
vers le haut ou vers le bas. Glisser la lèchefrite
dans la 1re glissière en partant du bas.
Un voile d'eau dans la lèchefrite facilitera le
nettoyage du four.
Effectuer toutes les cuissons porte fermée.
L'éclairage du four est en fonctionnement
pendant la cuisson.
Assurez-vous que les grilles soient insérées
de façon correcte (voir Fig. 5).

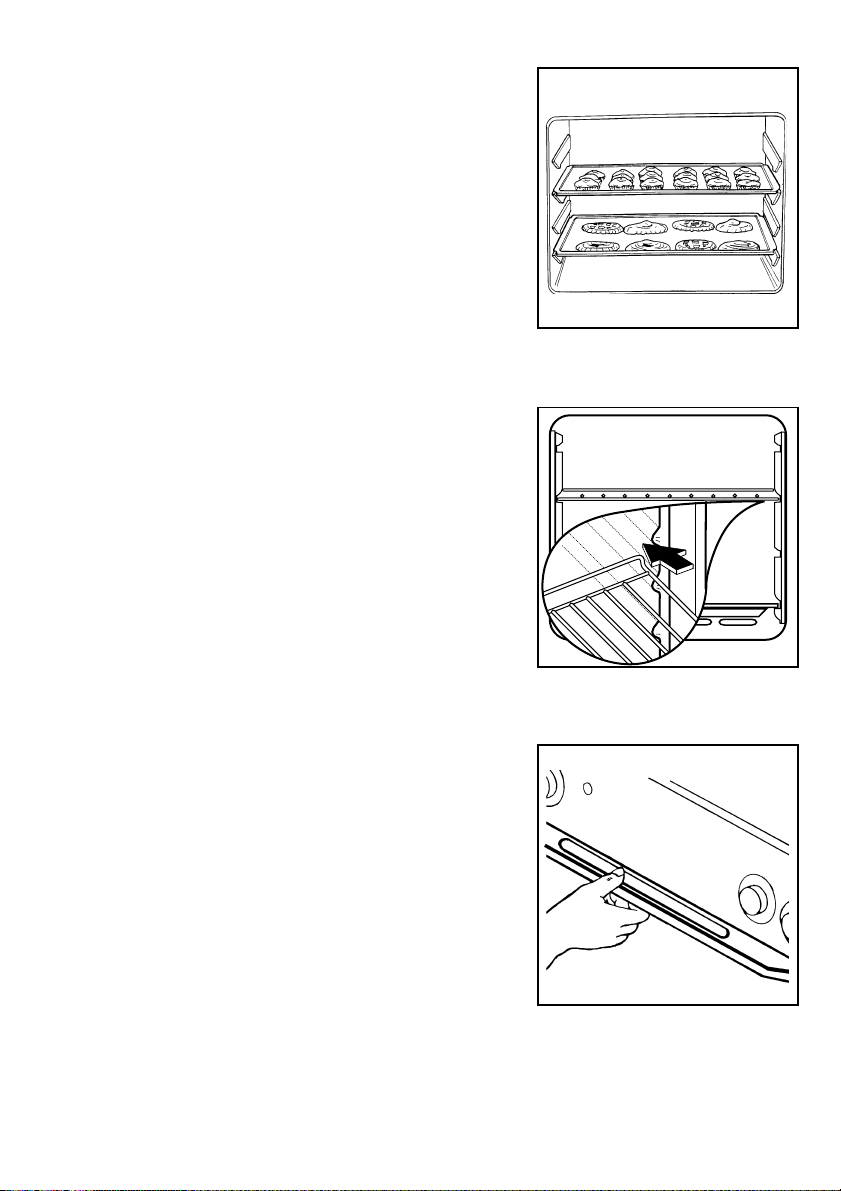

Fig. 4
Fig. 5
FO 0061
4
3
2
1
FO 0285
Attention: Ne pas garnir le four avec de
feuilles en alu-minium. Ne pas placer sur
la sole du four de casseroles, la lèche-frite
ou la tôle à pâtisserie. Il en résulterait une
accumulation de chaleur qui nuirait au
résultat de la cuisson et endommagerait
l'émail.
Pour ouvrir la porte du four, empoignez
toujours la poignée au centre (fig. 6).
Fig. 6
FO 0283
37
Page 8
Tableau de cuisson au four
METS
POIDS
Glissière d'en bas
Chaleur
tournante
Convection
naturelle
Température °C
Chaleur
Convection
tournante
naturelle
T de
cuisson
heures/
mn.
Viandes
Rôti de boeuf 1 kg. 2 2 180 190 2.00-2.15
Rosbif saignant x cm épaiss. 2 2 200* 210* 0.04-0.05
Rosbif à point x cm épaiss. 2 2 180 200 0.10-0.12
Rôti de porc 1 kg. 2 2 160 180 2.00-2.30
Rôti de veau 1 kg. 2 2 180 190 1.45-2.00
Gigot d'agnau 1 kg. 2 2 180 190 1.45-2.00
Gigot de mouton 1 kg. 2 2 180 190 1.45-2.00
Poulet 1 kg. 2 (1-3) 2 180 190 1.00-1.15
Dinde 2.5-3.5 kg. 1 1 180 200 3.00-3.50
Faisan 0.8-1.0 kg. 2 (1-3) 2 170 190 1.00-1.30
Oie 3 kg. 1 1 170 190 2.30-3.00
Poisson 1 kg. 2 (1-3) 3 180 200 0.45-1.00
Pizza (cuite sur la lèchefrite) - 2 (1-3) 2 180 200* 0.25-0.35
Soufflés - 2 2 180 200* 0.45-1.15
Pâtisserie en forme
Cake - 2 (1-3) 1 160 175* 1.00-1.10
Savarins en pâte levée - 2 (1-3) 1 170 180* 0.45-1.00
Tarte garnie de fruits - 2 (1-3) 2 160 180 0.50-1.10
Tarte garnie de fromage blanc - 2 (1-3) 2 150 170 1.10-1.20
Gâteau sablé - 2 (1-3) 2 170 180* 0.30-0.40
Fonds de tarte avec pâte brisée - 2 (1-3) 3 170 180 0.20-0.30
Fonds de tarte avec pâte à cakee - 2 (1-3) 2 160 175 0.25-0.30
Pâtisserie sur la tôle
Pain de seigle - 2 (1-3) 2 190* 200* 0.30-0.45
Choux - 2 (1-3) 2 170 180* 0.40-0.50
Pâte feuilletée - 2 (1-3) 2 170* 180* 0.25-0.30
Chausson - 2 (1-3) 2 170 180 0.50-1.10
Gâteaux roulés - 2 (1-3) 2 170 180* 0.12-0.18
Petits gâteaux
Pâte brisée - 2 (1-3) 2 160 170 0.10-0.20
Pâte à brioche - 2 (1-3) 2 160 170 0.10-0.20
Meringues - 2 (1-3) 2 100 100 2.00-2.30
Les temps indiqués dans le tableau ci-dessus ne se réfèrent qu'à une seule préparation. Entre parenthèses nous avons indiqué
les glissières sur lesquelles vous pouvez cuire simultanément d'autres mets. Enfournez sur la 1ère et 3ème glissière en partant
du bas en cas de cuisson simultanée de 2 plats. Dans ce cas il faudra augmenter le temps de cuisson de 10 mn env. Pour
les préparations repérées par un astérisque (*) il est nécessaire de préchauffer le four.
Les températures que nous avons indiquées pour les viandes sont celles optimales. N'oubliez pas que pendant la cuisson des
viandes il y a projection de graisse sur les parois. A une température supérieure à 180°C la graisse brûle en dégageant une
odeaur âcre et de la fumée et en salissant ainsi le four. Utilisez de préference le système de cuisson à chaleur tournante.
38
Page 9
Tableau de cuissons au grill
Mets
Côtes de porc N. 4 à 6 4 0.12 0.08
Bifstecks N. 4 à 6 4 0.10 0.06
Saucisses N. 15 à 20 4 0.12 0.05
Pain à griller - 4 0.03 0.01
Dans le cuisson au grill la lèchefrite sera introduite dans la 1ère glissière en partant du bas.
Quantité
Niveau de
la grille
Temps de cuisson
1er côté 2e côté
Temps de cuisson
Les temps de cuisson peuvent varier légèrement selon la nature et le volume des différentes préparations.
Nous vous conseillons de surveiller vos premières préparations, car en réalisant les
mêmes plats dans les mêmes conditions
vous obtiendrez toujours les mêmes
résultats.
Les temps et les températures indiqués
dans les tableaux sont donnés à titre indicatif.
Nous vous conseillons de consulter les
tableaux des cuissons pour les premières
utilisations du four, en les adaptant ensuite
à vos exigences et à vos habitudes.
39
Page 10
Entretien
Eteindre le four et le laisser refroidir avant
d'effectuer tout nettoyage. L'appareil ne peut
être nettoyé à la vapeur chaude ni avec
appareil à jet de vapeur chaude. Débrancher
le four avant tout nettoyage. Le nettoyage du
four est indispensable pour un usage de
longue durée de lappareil. A cet effet procéder
comme suit:
effectuer le nettoyage lorsque le four est
froid; nettoyer les parties émaillées avec de
leau tiède savonneuse. Eviter lemploi de
produits abrasifs qui pourraient les rayer; les
parties en acier inox doivent être nettoyées
après usage avec de leau et essuyées avec
un chiffon doux; pour le nottoyage de lintérieur
du four utiliser de leau chaude savonneuse
ou des produits dentretien classiques vendus
dans le commerce; nettoyer les surfaces
vitrées lorsquelles sont froides.
Nutiliser jamais de produits abrasifs ou
dobjets tranchants. Au cas où l'on utiliserait
des produits d'entretien en spray, ne jamais
en diriger la buse contre la turbine et le bulbe
du thermostat.
autre ayant les mêmes caractéristiques et
apte à supporter des températures élevées
(300°C): tension 230 V, 50 Hz; puissance 25
W, culot E14.
Remonter la calotte et brancher à nouveau
lappareil.
Nettoyage de la porte du four
Pour nettoyer complètement la porte du four
il est conseillé de la démonter en suivant les
instructions suivantes: ouvrir complètement
la porte; soulever les petites languettes
situées sur les deux charnières et les tourner
à fond, en direction de la porte, refermer la
porte de façon a lui faire toucher les
languettes, pousser de nouveau la porte
comme si vous voulier la fermer et tirez-la
vers l'extérieur en l'enlevant de son support;
(Fig. 8) déposez-la sur un plan horizontal.
Après le nettoyage, replacer la porte en
effectuant les opérations décrites ci-dessus
dans l'ordre inverse. La porte est en bonne
position seulement si les languettes sont
complètement calées sur les charnières.
Conseils utiles pour lentretien du four:
Lémail du four est extrêmement résistant et
pas du tout délicat. De toute façon des
gouttes de jus de fruits ou de sauces peuvent
provoquer lapparition de taches indélébiles.
La formation de taches sur lémail ne
compromet pas le fonctionnement du four.
Nettoyer à fond le four après chaque usage.
En effet, à ce moment, les dépôts de graisse
et autres senlèvent facilement. Si vous les
y laissiez, une fumée ed une odeur âcre se
dégageraient à la cuisson suivante.
Remplacement de lampoule du
four
Débrancher lappareil.

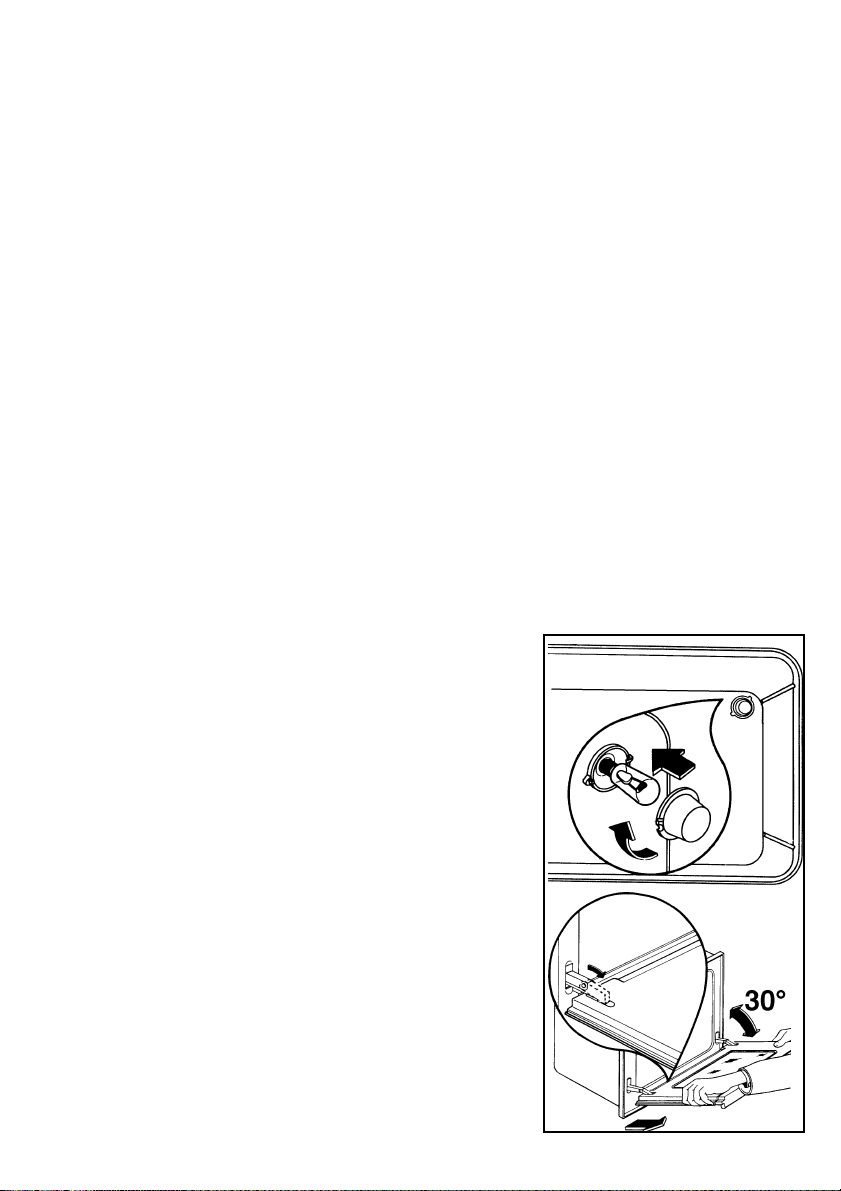

Dévisser la calotte (Fig. 7).
Enlever lampoule et la remplacer par une
40
Fig. 7
Fig. 8
FO 0452
Page 11
A Lintention de linstallateur
Installation
Il est indispensable que toutes les opérations
d'installation et de réglage de votre four
soient effectuées par un personnel qualifié,
selon les normes en vigueur. Les instructions
spécifiques sont données au chapitre des
informations destinées à l'installateur.
Certaines parties de l'appareil sont
recouvertes d'un film plastique antichocs.
Enlever ce film avant de mettre le four en
fonction. Avant de servir du four pour la
première fois, nous conseillons de le laisser
chauffer pendant 45 minutes environ à la
température maximale. L'isolement
thermique du four ainsi que les résidus gras
de fabrication dégageront de la fumée et des
odeurs désagréables lors de ce premier
chauffage. L'odeur ne disparaîtra
complètement qu' après plusieurs utilisations
du four.
Branchement électrique
Le branchement devra être exécuté en respectant les normes en vigueur. Avant de
procéder au branchement dassurer que:
les plombs ainsi que linstallation électrique
domestique sont en mesure de supporter la
charge de lappareil (voir la plaque signalétique);
linstallation dalimentation est dotée dune
mise à la terre efficace, conformément aux
normes et aux dispositions légales en
vigueur;
la prise ou le disjoncteur omnipolaire utilisés
pour le branchement sont facilement
accessibles avec lappareillage installé.
Lappareil est livré sans câble dalimentation.
Monter un câble sadaptant à lalimentation
disponible, avec fiche normalisée, pour la
charge indiquée sur la plaque signalétique.
Le câble doit être muni de trois conducteurs.
Celui de mise à la terre est repéré jaune-vert.
Dans le cas dune installation fixe, le
raccordement au réseau doit être effectué
par lintermédiaire dun interrupteur à coupure
omnipolaire, ayant une distance douverture
des contacts dau moins 3 mm. Le
conducteur de mise à la terre jaune/vert ne
doit pas être coupé par linterrup-teur. Le
câble dalimentation sera positionné de façon
à ce quen aucun point il ne devra atteindre
une température supérieure de 50°C à la
température ambiante. Après le
branchement, les éléments chauffants seront
essayés en les faisant fonctionner pendant
3 mm env.
Le Constructeur décline toute responsabilité
au cas où les normes de prévention des
accidents ne seraient pas respectées.
Les câbles dalimentation adaptés sont ceux
énumérés cidessous, souvenez-vous de
respecter la section nécessaire du câble:
H07 RN-F; H05 RN-F; H05 RR-F; H05 VV-F
Branchement électrique à
la plaque à bornes

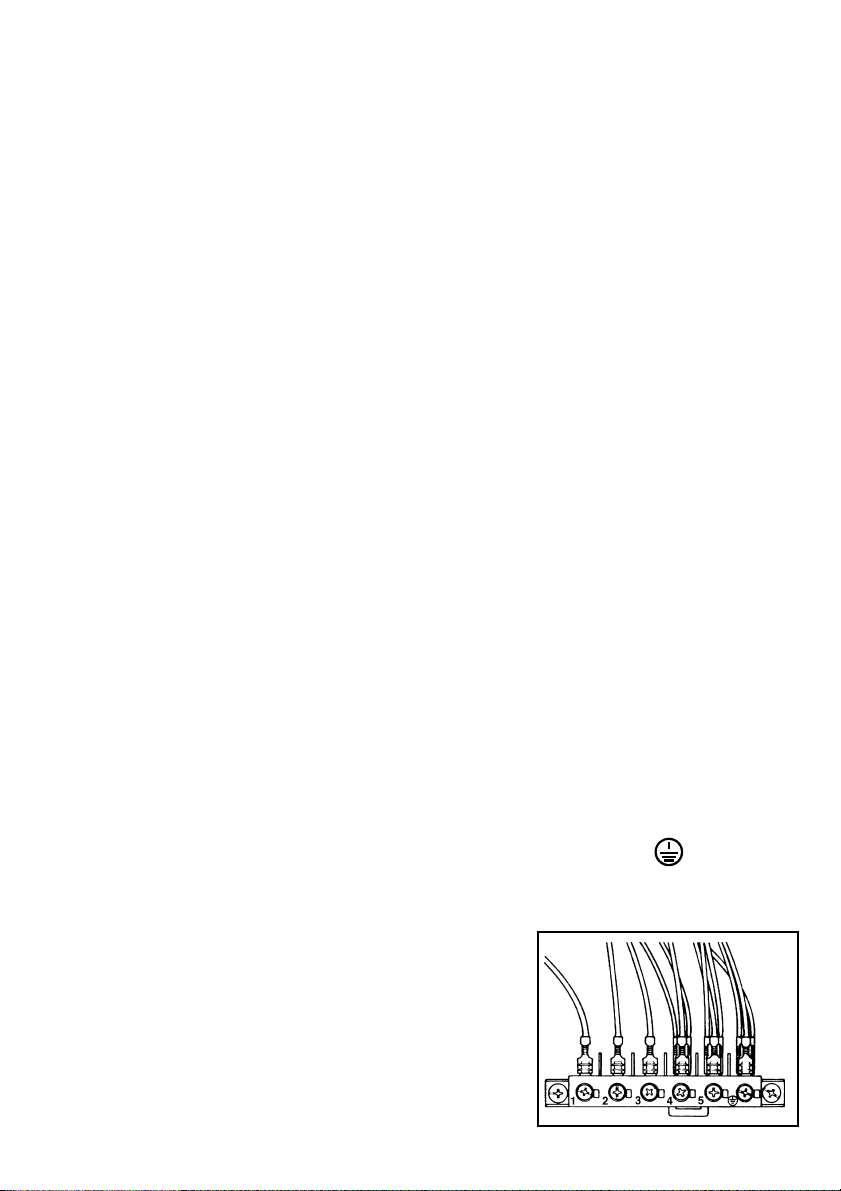

Le four est équipé d'une plaque à bornes à 6
pôles dont les conducteurs sont prédisposés
pour fonctionner en 400 V avec neutre (Fig.
9). En cas d'alimentation différente, effectuer
le raccordement d'après la Fig. 11. Le
conducteur de terre sera raccordé à la borne
repérée par le signe . Apreès le
raccordement du câble à la plaque à bornes,
le fixer au moyen du serre-câble.
Fig. 9
FO 0330
41
Page 12
Raccordement électrique
A
B
C
four-table de cuisson
Ce four peut se combiner seulement aux
tables de cuisson indiquées à page 39.

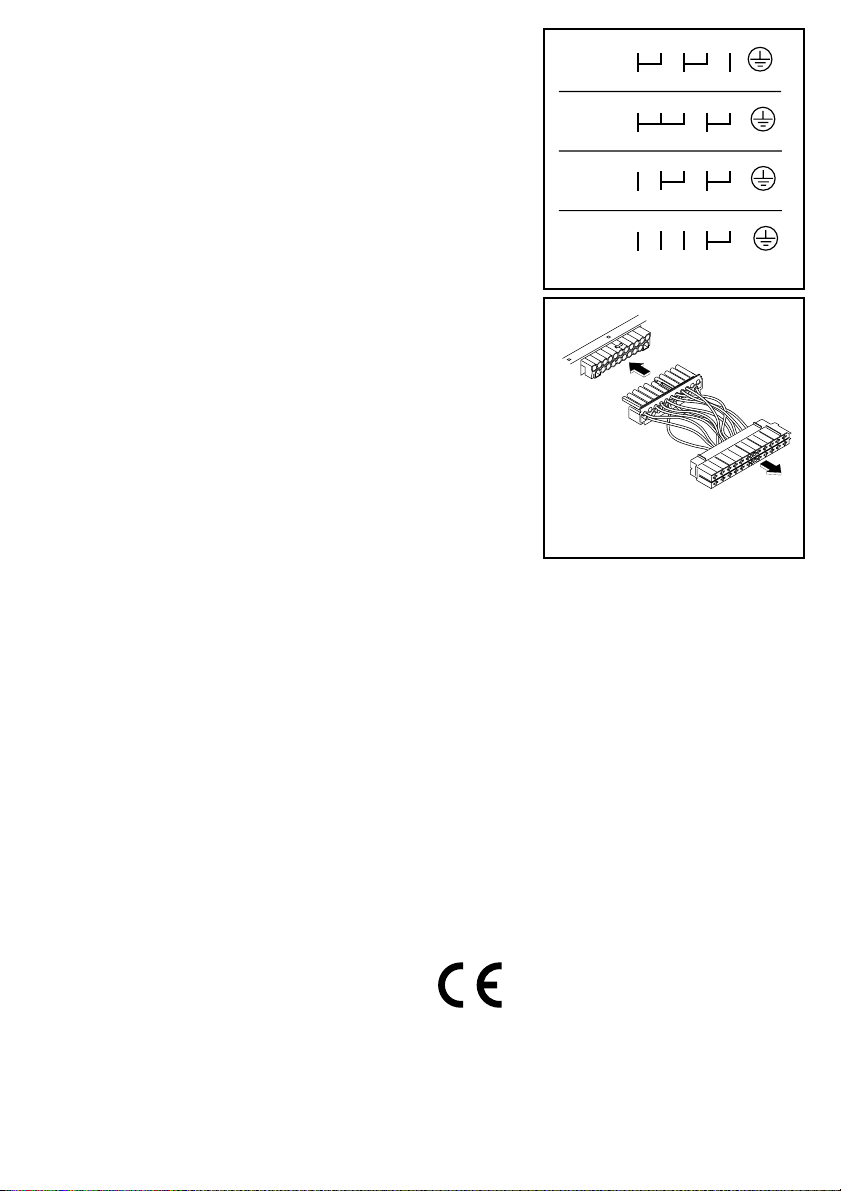

Le adaptateur "B+C" est à raccorder à la
prise "A" du four (Fig. 11), qui se trouve dans
la partie supérieure du four, derriére le tableau
de commande. La prise de raccordement à
la table de cuisson "C" est à raccorder à le
connecteur à fiche de la table de cuisson.
Tout branchement erroné est ainsi évité.
Données techniques
Fig. 10
Fig. 11
230V 3~
230V 1~
400V 2N~
400V 3N~
FO 0584
1 2 3 4 5
L1 L2 L3 PE
1 2 3 4 5
L1 N PE
1 2 3 4 5
L1 L2 N PE
1 2 3 4 5
L1 L2 L3 N PE
FO 2229
Au le connectuer à fiche de
la table de cuisson.
Puissance des éléments chauffants:
Convection naturelle 1800 W
Grilloir 1750 W
Lampe four 25 W
Moteur de la turbine 30 W
Puissance max. absorbée 1855 W
Tension d'utilisation (50 Hz) 230 V
Thermostat four:
réglable de 50° à 250 °C *
FABRICANT:
ELECTROLUX ZANUSSI S.p.A.
Viale Bologna 298
47100 FORLÌ (Italie)
42
Côtés d'encastrement:
Hauteur 59 cm
Largeur 56 cm
Profondeur 55 cm
Dimensions intérieures du four:Hauteur
33 cm
Largeur 44 cm
Profondeur 39 cm
Volume utile 56,5 dm
Cet appareil est conforme aux
Directives Communautaires
CEE suivantes:
73/23 - 90/683 (Basse Tension);
89/336 (Compatibilité
Electromagnétique);
93/68 (Directives Générales);
et modifications succéssives.
3
Page 13
Ce four peut se combiner aux tables suivantes:
1) Tables de cuisson traditionelles: EHE 631 X
Zone de cuisson avant gauche ø 180 mm 2200 W
Zone de cuisson derrière gauche ø 145 mm 1500 W
Zone de cuisson derrière droite ø 180 mm 2000 W
Zone de cuisson avant droite ø 145 mm 1500 W
Puissance max. absorbée 7,0 kW
Alimentation électrique (50 Hz) 230 V
2) Tables de cuisson en vitrocéramique:EHL 604 - EHL 604 B - EHL 604 K - EHL 604 X
Zone de cuisson avant gauche ø 210 mm 2300 W
Zone de cuisson derrière gauche ø 145 mm 1200 W
Zone de cuisson derrière droite ø 180 mm 1800 W
Zone de cuisson avant droite ø 145 mm 1200 W
Puissance max. absorbée 6,5 kW
Alimentation électrique (50 Hz) 230 V
3) Tables de cuisson en vitrocéramique: EHA 600 - EHA 600 B - EHA 600 K - EHA 600 X
Zone de cuisson avant gauche ø 120/210 mm 750/2100 W
Zone de cuisson derrière gauche ø 145 mm 1200 W
Zone de cuisson derrière droite ø 165 x 265 mm 1400/2200 W
Zone de cuisson avant droite ø 180 mm 1700 W
Puissance max. absorbée 7,2 kW
Alimentation électrique (50 Hz) 230 V
4) Tables de cuisson en vitrocéramique: EHL 605 - EHL 605 B - EHL 605 K - EHL 605 X
Zone de cuisson avant gauche ø 120/210 mm 750/2200 W
Zone de cuisson derrière gauche ø 145 mm 1200 W
Zone de cuisson derrière droite ø 170/265 mm 1500/2400 W
Zone de cuisson avant droite ø 180 mm 1800 W
Puissance max. absorbée 7,6 kW
Alimentation électrique (50 Hz) 230 V
Puissance totale de raccordement
1) Four avec table de cuisson traditionel 8,855 kW
2) Four avec table de cuisson en vitrocéramique 8,355 kW
3) Four avec table de cuisson en vitrocéramique 9,055 kW
4) Four avec table de cuisson en vitrocéramique 9,455 kW
Cet appareil est conforme à la directive C.E.E. n. 87/308 du 2/6/87 concernant la suppression des interférences radio-électriques.
43
Page 14
Encastrement
Pour le bon fonctionnement de lensemble
de cuisson encastré dans un meuble ou
dans toute autre niche prévue à cet effet, il
est indispensable que ces derniers
possèdent les caractéristiques appropriées.
Encastrer lappareil de façon à ce quil touche
aux meubles de cuisine voisins. Cela dans
le but déviter que lon puisse entrer accidentellement en contact avec les parties électriques.
En outre, toutes les pièces de protection de
lappareil - aussi un éventuel panneau de
protection, p.ex. lorsquil est placé à la fin ou
au commencement des éléments de cuisine
- devront être fixées de telle façon quelles ne
pourront être enlevées quà laide dun outil.
Cet appareil à la classe Y relative à la
protection le réchauffement de la pièce. Cela
signifie que lappareil peut être adossé avec
sa partie postérieure et un des côtés à
dutres appareils, à des meubles de cuisine
ou à parois ayant un hauteur supérieure,
tandis que lautre còté doit être adossé à des
meubles ou appareils ayant la même hauteur.

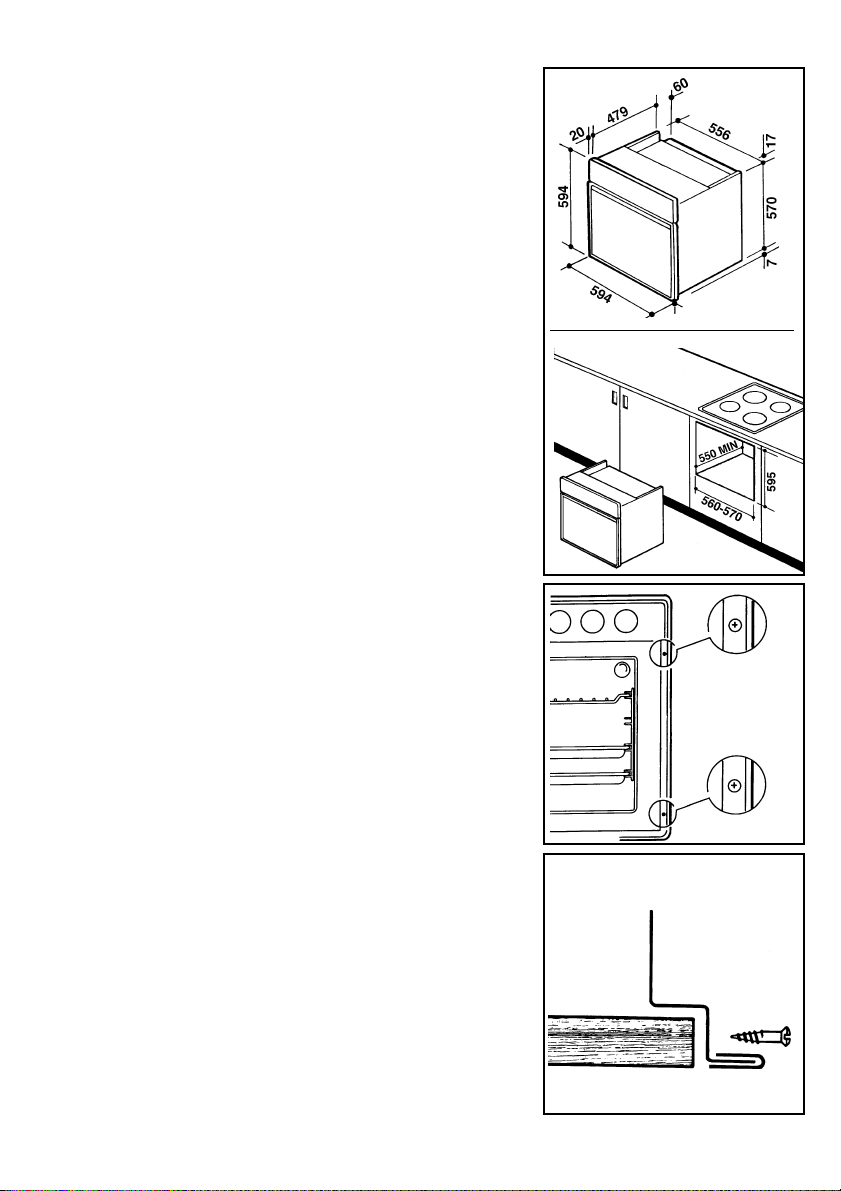

Fig. 12
Fig. 13
FO 0374
Côtés dencastrement
(Fig. 12)
Sous-encastrement
La niche devra avoir les dimensions indiquées
dans la Fig.13.
Avant dencastrer le four il faut effectuer le
branchement de la table de cuisson (se
rapporter au paragraphe relatif).
Placer lappareil dans la niche du meuble.
Ouvrir la porte du four et fixer le corps du four
au meuble à laide de quatre vis à bois
sadaptant aux trous pratiqués à cet effet sur
les montants latéraux (Fig.14-15).
44
Fig. 14
Fig. 15
FO 0039
FO 0986
Page 15
Conditions de garantie-service apres-vente
En cas d'appel en garantie aux fins de réparation gratuite, l'original de la
facture d'achat correspondante ou la quittance doit être produit ou envoyé
avec l'appareil à réparer.
Conditions générales de garantie
1 Le fabricant accorde un an de garantie sur l'appareil mentionné sur la facture
d'achat correspondante, à valoir à partir de la date d'achat. Si une panne se produit
pendant cette période alors qu'elle est due à des défauts de matériel et/ou fabrication
l'acheteur a droit à une réparation gratuite.
1a Pour les aspirateurs conçus pour un usage ménager, la période de garantie
générale est de deux ans. Les accessoires sont soumis à une usure directe; ces
articles de consommation sont en conséquence exclus de la garantie.
2 Le fabricant accorde un an de garantie sur les réparations effectuées par son
service après-vente et sur les matières neuves montées à cette occasion, la garantie
prenant cours à partir de la date de la réparation. Si une panne se produit pendant
cette période, laquelle est la conséquence directe des travaux de réparations
effectués ou de la matière nouvelle montée à cette occasion, l'acheteur a droit à
une réparation gratuite. L'exécution des réparations ne prolonge pas la période
générale de garantie couvrant l'ensemble de l'appareil.
3 Les interventions du service après-vente au domicile ne se font que pour les
appareils de grandes dimensions difficiles à transporter tels que, par définition:
lavelinge, sèche-linge, lave-vaisselle, réfrigérateurs, congélateurs-armoires ou
bahuts, fours, cuisinières et appareils encastrés.
3a Le principe défini au point 3 ci-dessus vaut également pour les réfrigérateurs de
caravane pourvu que l'endroit où se trouve l'appareil soit situé à l'intérieur des
frontières nationales et soit accessible normalement par des routes ouvertes à la
circulation. En outre, au moment de l'intervention, l'appareil et son propriétaire ou
son remplaçant dûment autorisé doivent être présents au lieu d'intervention convenu.
4 Si de l'avis du fabricant, l'appareil tel que repris au point 3 ci-dessus doit être
transporté à l'atelier du service après-vente, ce transport s'effectuera de la façon
établie par le fabricant, aux frais, risques et périls de ce dernier.
5 Tous les appareils non mentionnés sous les points 3 et 3a, ainsi que les
appareils qui possèdent les caractéristiques de fonctionnement concernées, mais
dont le transport est facile, doivent être envoyés franco à l'adresse du service aprèsvente ou y être présentés. Pendant la période de garantie générale, le renvoi s'opère
aux frais du fabricant.
6 Si une défectuosité se vérifiant pendant la période de garantie générale ne peut
plus être réparée, l'appareil sera remplacé gratuitement.
Extensions de la garantie
7 Pour les motocompresseurs de réfrigérateurs/congélateurs (à l'exclusion du
relais de démarrage et du disjoncteur thermique) il est accordé une periode de
garantie dégressive en mesure de 20% par an, laquelle court 5 années après la
date d'achat de l'appareil mentionné sur la facture d'achat correspondante, avec
réparation entièrement gratuite pendant la période de garantie générale. Après la
période de garantie générale, les frais de déplacement, de main-d'æuvre et des
pièces éventuelles seront portées en compte.
45
Page 16
Exclusions de la garantie
8 L'exécution gratuite des travaux de réparation et/ou de remplacement tels que
définis aux points y relatifs qui précèdent ne s'applique pas si:
- aucune facture d'achat ou quittance sur laquelle apparaît au moins la date
d'achat et l'identification de l'appareil ne peut être présentée ou n'a été envoyée
avec l'appareil à réparer;
- l'appareil est utilisé pour d'autres buts que des buts ménagers pour lesquels
l'appareil a été conçu;
- l'appareil n'a pas été installé, manipulé, ou utilisé conformément aux indications
figurant dans les prescriptions d'installation ou la notice d'utilisation;
- l'appareil a été réparé ou modifié de façon inappropriée par des personnes non
qualifiées.
8a Si l'appareil a été encastré, sous-encastré, suspendu ou placé de manière telle
que le temps nécessaire pour son enlèvement et son encastrement prend au total
plus de trente minutes, les frais supplémentaires occasionnés seront facturés à
son propriétaire.
8b Les detériorations dûes à un encastrement anormal réalisé avec le
consentement du propriétaire d'un appareil ne peuvent pas être invoquées vis-à-vis
du fabricant, ni de son service après-vente.
8c Les détériorations, telles que rayures, chocs ou rupture déléments amovibles
ou démontables, qui n'ont pas été portées à la connaissance de fabricant au
moment de la livraison, ne rentrent pas dans la garantie.
Avis important
Cet appareil a été conçu de manière telle que la sécurité en soit garantie. Des
réparations inappropriées peuvent toutefois mettre cette sécurité en danger. Pour
obtenir cette sécurité et pour prévenir également tous dommages éventuels, il est
conseillé de faire exécuter les réparations exclusivement par des personnes qui
possèdent les qualifications professionnelles requises. Nous vous conseillons de
faire exécuter vos réparations et/ou vos vérifications par votre vendeur ou par le
SERVICE ELGROEP et de n'exiger que des pièces DISTRIPARTS d'origine.
Belgique
België
Appareils ménagers
Bergensesteenweg 719
1520 Halle (Lembeek)
Dépannages à domicile:
Tel.: 02-3630444
Fax.: 02-3630400
Pièces détachées:
Tel.: 02-3630555
Fax.: 02-3630500
Telex: 22915 eluxbe
46
Huishoudapparaten
Bergensesteenweg 719
1520 Halle (Lembeek)
Thuisherstellingen:
Tel.: 02-3630444
Fax.: 02-3630400
Wisselstukken:
Tel.: 02-3630555
Fax.: 02-3630500
Telex: 22915 eluxbe
Page 17
47
Page 18
35670-2302 05/00
Grafiche MDM - Forlì
Loading...
