Electrolux EOG92102 User Manual

EOG92102

KK ТҰМШАПЕШ ҚОЛДАНУ ТУРАЛЫ

НҰСҚАУЛАРЫ 2

RU ДУХОВОЙ ШКАФ ИНСТРУКЦИЯ ПО

ЭКСПЛУАТАЦИИ 31

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ...............................................32

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ................................................................. 34

3. ОПИСАНИЕ ИЗДЕЛИЯ...................................................................................37

4. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ........................................................37

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.............................................................. 38

6. ФУНКЦИИ ЧАСОВ...........................................................................................40

7. ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ............ 40

8. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ................................................................... 41

9. ПОЛЕЗНЫЕ СОВЕТЫ.....................................................................................41

10. УХОД И ОЧИСТКА........................................................................................ 51

11. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ..........................................54

12. УСТАНОВКА.................................................................................................. 56

13. ТЕХНИЧЕСКИЕ ДАННЫЕ............................................................................ 61

МЫ ДУМАЕМ О ВАС

Благодарим Вас за приобретение прибора Electrolux. Вы выбрали изделие,
за которым стоят десятилетия профессионального опыта и инноваций.
Уникальное и стильное, оно создавалось с заботой о Вас. Поэтому когда бы
Вы ни воспользовались им, Вы можете быть уверены: результаты всегда
будут превосходными.
Добро пожаловать в Electrolux!

На нашем веб-сайте Вы сможете:

Найти рекомендации по использованию изделий, руководства по
эксплуатации, мастер устранения неисправностей, информацию о
техническом обслуживании:

www.electrolux.com

Зарегистрировать свое изделие для улучшения обслуживания:

www.registerelectrolux.com

РУССКИЙ

31

Приобрести дополнительные принадлежности, расходные материалы и
фирменные запасные части для своего прибора:

www.electrolux.com/shop

ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ
ОБСЛУЖИВАНИЕ

Мы рекомендуем использовать оригинальные запчасти.
При обращении в сервис-центр следует иметь под рукой следующую
информацию: модель, код изделия (PNC), серийный номер.
Данная информация находится на табличке с техническими данными.

Внимание / Важные сведения по технике безопасности.
Общая информация и рекомендации
Информация по охране окружающей среды

Право на изменения сохраняется.

www.electrolux.com32

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора
внимательно ознакомьтесь с приложенным
руководством. Производитель не несет
ответственность за травмы и повреждения,
полученные/вызванные неправильной установкой и
эксплуатацией. Позаботьтесь о том, чтобы данное
руководство было у Вас под рукой на протяжении
всего срока службы прибора.

1.1 Безопасность детей и лиц с ограниченными возможностями

• Данный прибор может эксплуатироваться детьми

старше 8 лет и лицами с ограниченными
физическими, сенсорными или умственными
способностями и с недостаточным опытом или
знаниями только при условии нахождения под
присмотром лица, отвечающего за их
безопасность, или после получения
соответствующих инструкций, позволяющих им
безопасно эксплуатировать электроприбор и
дающих им представление об опасности,
сопряженной с его эксплуатацией.

• Не позволяйте детям играть с прибором.

• Храните все упаковочные материалы вне

досягаемости детей.

• Не подпускайте детей и домашних животных к

прибору, когда он работает или остывает.
Доступные для контакта части прибора сохраняют
высокую температуру.

• Если прибор оснащен устройством защиты от

детей, рекомендуем Вам включить это устройство.

• Очистка и доступное пользователю техническое

обслуживание не должно производиться детьми
без присмотра.

РУССКИЙ 33

• Детям младше 3 лет запрещается находиться

рядом с прибором, если взрослые не
обеспечивают за ними постоянный надзор.

1.2 Общие правила техники безопасности

• Установка прибора и замена кабеля должна

осуществляться только квалифицированным
персоналом!

• Во время работы прибора его внутренняя камера

сильно нагревается. Не прикасайтесь к
нагревательным элементам внутри прибора.
Помещая в прибор или извлекая из него посуду
или аксессуары, всегда используйте кухонные
рукавицы.

• Перед выполнением операций по очистке и уходу

отключите прибор от сети электропитания.

• Перед тем, как менять лампочку, убедитесь, что

прибор отключен от электропитания, чтобы
избежать опасности поражения электрическим
током.

• Не используйте пароочистители для очистки

прибора.

• Не используйте жесткие абразивные чистящие

средства или острые металлические скребки для
чистки стеклянной дверцы, так как ими можно
поцарапать его поверхность, в результате чего
стекло может лопнуть.

• В случае повреждения шнура питания во

избежание несчастного случая он должен быть
заменен изготовителем, авторизованным
сервисным центром или специалистом с
равнозначной квалификацией.

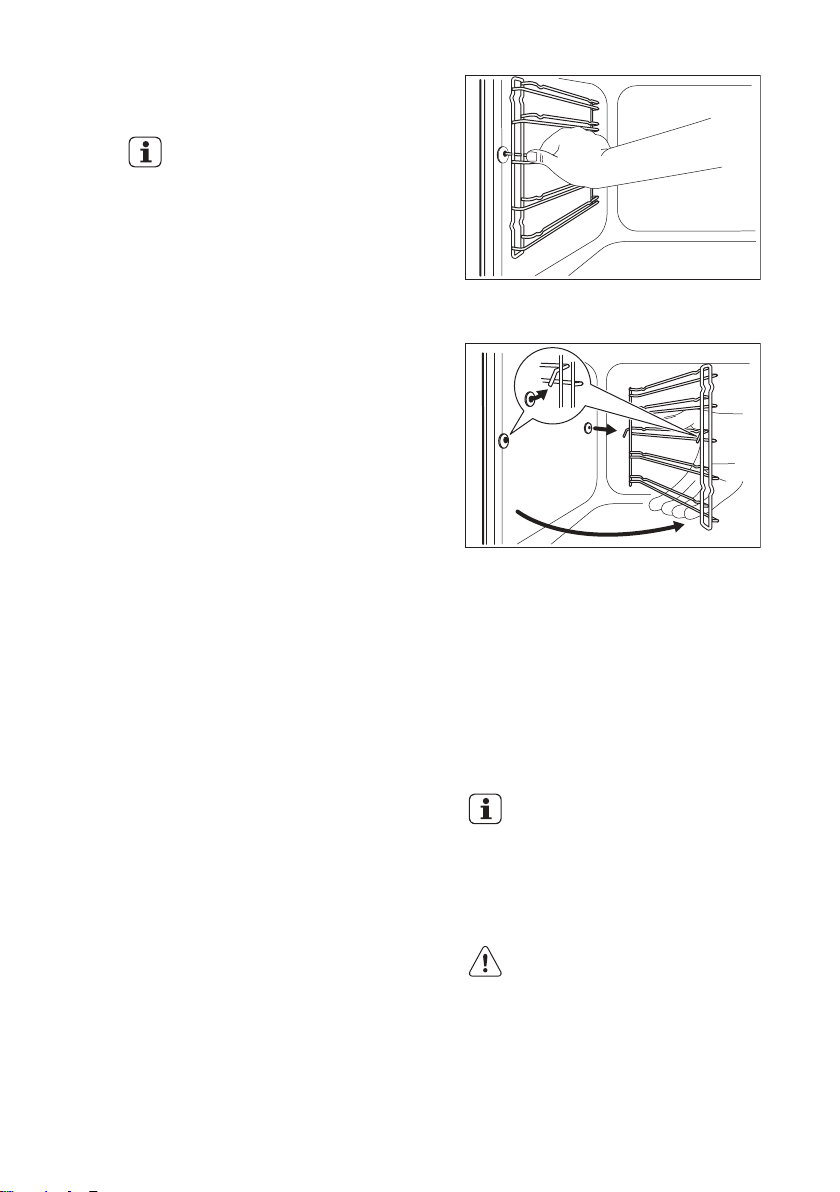

• Для извлечения направляющих для противня

вытяните сначала переднюю, а затем заднюю
часть направляющей для противня из боковой
стенки движением, направленным от стенки.

www.electrolux.com34

Установка направляющих для противня
производится в обратном порядке.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Данный прибор подходит для
следующих рынков: KZ

RU UA

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна
осуществляться только
квалифицированным
персоналом!

• Удалите всю упаковку.

• Не устанавливайте и не
подключайте прибор, если он имеет
повреждения.

• Следуйте приложенным к прибору
инструкциям по его установке.

• Прибор имеет большой вес: не
забывайте о мерах
предосторожности при его
перемещении. Обязательно
используйте защитные перчатки.

• При перемещении прибора не
тяните его за ручку.

• Выдерживайте минимально
допустимые зазоры между
соседними приборами и
предметами мебели.

• Убедитесь, что мебель под и рядом
с прибором надежно закреплена.

• Другие приборы или предметы
мебели, находящиеся по обе
стороны прибора, должны иметь ту
же высоту.

• Не используйте прибор без нижней
крышки внутренней камеры. Этот
функциональный компонент
прибора обеспечивает
безопасность.

• Прибор оснащен электрической
системой охлаждения. Для ее
работы требуется подключение к
электросети.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и
поражения электрическим
током.

• Все электрические подключения
должны производиться
квалифицированным электриком.

• Прибор должен быть заземлен.

• Убедитесь, что параметры
электропитания, указанные на
табличке с техническими данными,
соответствуют параметрам
электросети. В противном случае
вызовите электрика.

• Включайте прибор только в
установленную надлежащим
образом электророзетку с
защитным контактом.

• Не пользуйтесь тройниками и
удлинителями.

• Следите за тем, чтобы не
повредить вилку и сетевой кабель.
В случае необходимости замены
сетевого шнура она должна быть
выполнена нашим авторизованным
сервисным центром.

• Не допускайте контакта сетевых
кабелей с дверцей прибора или
приближения к ней, особенно, если
дверца сильно нагрета.

• Детали, защищающие токоведущие
или изолированные части прибора,
должны быть закреплены так,
чтобы их было невозможно удалить
без специальных инструментов.

• Вставляйте вилку сетевого кабеля в
розетку только во конце установки
прибора. Убедитесь, что после
установки имеется доступ к вилке.

• Не подключайте прибор к розетке
электропитания, если она плохо
закреплена или если вилка
неплотно входит в розетку.

• Для отключения прибора от
электросети не тяните за кабель

электропитания. Всегда беритесь
за саму вилку.

• Следует использовать подходящие
размыкающие устройства:
предохранительные
автоматические выключатели,
плавкие предохранители
(резьбовые плавкие
предохранители следует
выкручивать из гнезда), автоматы
защиты от тока утечки и пускатели.

• Прибор должен быть подключен к
электросети через устройство,
позволяющее отсоединять от сети
все контакты. Устройство для
изоляции должно обеспечивать
расстояние между разомкнутыми
контактами не менее 3 мм.

• Данный прибор соответствует
директивам E.E.C.

2.3 Подключение к газовой

магистрали

• Все газовые подключения должны
производиться
квалифицированным
специалистом.

• Перед выполнением установки
убедитесь, что параметры местной
газораспределительной сети (тип и
давление газа) совместимы с
настройками прибора.

• Убедитесь, что вокруг прибора
имеется достаточная вентиляция.

• Данные о подводе газа приведены
на табличке с техническими
данными.

• Данный прибор не соединяется с
вытяжным устройством,
удаляющим продукты горения.
Удостоверьтесь, что подключение
прибора производится в
соответствии с действующими
правилами. Уделите особое
внимание обеспечению
надлежащей вентиляции.

2.4 Эксплуатация

ВНИМАНИЕ!

Существует риск травмы,
ожога и поражения
электрическим током или
взрыва.

РУССКИЙ 35

• Используйте прибор только в
жилых помещениях.

• Не изменяйте параметры данного
прибора.

• Удостоверьтесь, что
вентиляционные отверстия не
закрыты.

• Не оставляйте прибор без
присмотра во время его работы.

• Прибор необходимо выключать
после каждого использования.

• Соблюдайте осторожность,
открывая дверцу прибора во время
его работы. Может произойти
высвобождение горячего воздуха.

• При использовании прибора не
касайтесь его мокрыми руками. Не
касайтесь прибора, если на него
попала вода.

• Не надавливайте на открытую
дверцу прибора.

• Не используйте прибор как
столешницу или подставку для
каких-либо предметов.

• Соблюдайте осторожность,
открывая дверцу прибора. При
использовании ингредиентов,
содержащих алкоголь, может
образовываться воздушно­спиртовая смесь.

• При открывании дверцы прибора
рядом с ним не должно быть искр
или открытого пламени.

• Не кладите на прибор, рядом с ним
или внутрь него
легковоспламеняющиеся
материалы или изделия,
пропитанные
легковоспламеняющимися
веществами.

ВНИМАНИЕ!

Существует риск
повреждения прибора.

• Для предупреждения повреждения
и изменения цвета эмали:

– не помещайте непосредственно

на дно прибора посуду и иные
предметы.

– не кладите непосредственно на

дно прибора алюминиевую
фольгу.

– не наливайте в нагретый

прибор воду.

www.electrolux.com36

– не храните влажную посуду и

продукты в приборе после
окончания приготовления пищи.

– соблюдайте осторожность при

установке и извлечении
аксессуаров.

• Изменение цвета эмали не влияет
на эффективность работы прибора.
Оно не является дефектом с точки
зрения закона о гарантийных
обязательствах.

• Для приготовления тортов,
содержащей большое количество
влаги, используйте противень для
жарки. Соки из фруктов могут
вызывать появление пятен, удалить
которые будет невозможно.

• Данный прибор предназначен
только для приготовления пищи.
Его не следует использовать в
других целях, например, для
обогрева помещений.

• Всегда готовьте при закрытой
дверце духового шкафа.

• В случае установки прибора за
мебельной панелью (например, за
дверцей) позаботьтесь о том,
чтобы во время работы прибора
дверца ни в коем случае не
оказывалась закрытой. Нагрев и
влажность, образующиеся за
закрытой дверцей или мебельной
панелью, могу привести к
последующему повреждению
прибора, места его установки или
пола. Не закрывайте дверцу
мебели до окончательного
остывания прибора после
использования.

2.5 Уход и очистка

ВНИМАНИЕ!

Существует риск травмы,
пожара или повреждения
прибора.

• Перед выполнением операций по
чистке и уходу выключите прибор и
извлеките вилку сетевого шнура из
розетки.

• Убедитесь, что прибор остыл.
Существует опасность
повреждения стеклянных панелей.

• Поврежденные стеклянные панели
следует заменять

незамедлительно. Обратитесь в
авторизованный сервисный центр.

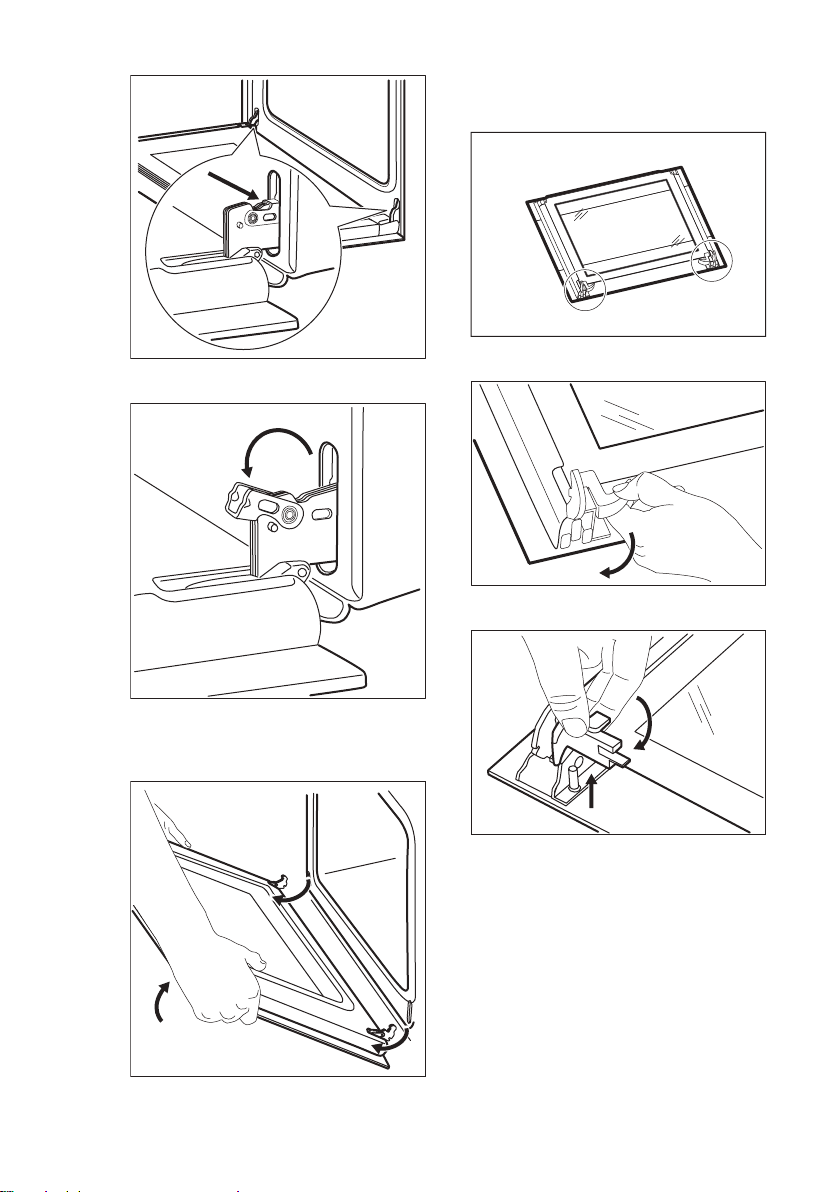

• Будьте осторожны при снятии
дверцы с прибора. Дверца –
тяжелая!

• Во избежание повреждения
покрытия прибора производите его
регулярную очистку.

• Оставшиеся внутри прибора жир
или остатки пищи могут стать
причиной пожара.

• Протирайте прибор мягкой влажной
тряпкой. Используйте только
нейтральные моющие средства. Не
используйте абразивные средства,
царапающие губки, растворители
или металлические предметы.

• В случае использования спрея для
очистки духового шкафа следуйте
инструкции по безопасности на его
упаковке.

• Не очищайте каталитическую
эмаль (если прибор имеет
соответствующее покрытие)
какими-либо моющими средствами.

2.6 Внутреннее освещение

• В приборе используется модуль
подсветки или галогеновая лампа,
предназначенная специально для
бытовых приборов. Не используйте
его для освещения дома.

ВНИМАНИЕ!

Существует опасность
поражения электрическим
током.

• Перед заменой лампы отключите
электропитание прибора.

• Используйте только лампы той же
спецификации.

2.7 Утилизация

ВНИМАНИЕ!

Существует опасность
травмы или удушья.

• Для получения информации о том,
как надлежит утилизировать
данный прибор, обратитесь в
местные муниципальные органы
власти.

• Отключите прибор от электросети.

• Отрежьте и утилизируйте кабель

1

2 63

13

54

1

14

7

8

9

11

12

5

4

3

2

1

10

электропитания.

• Расплющите наружные газовые
трубы.

2.8 Сервис

• Для ремонта прибора обратитесь в
авторизованный сервисный центр.

3. ОПИСАНИЕ ИЗДЕЛИЯ

3.1 Общий обзор

РУССКИЙ 37

• Применяйте только оригинальные
запасные части.

Панель управления

1

Индикатор функции гриля

2

Ручка выбора режимов духового

3

шкафа
Ручка управления таймером

4

Ручка регулировки подачи газа

5

Индикатор включения

6

Вентиляционные отверстия для

7

охлаждающего вентилятора
Нагревательный элемент

8

Лампа освещения

9

Отверстие для вертела

10

Вентилятор

11

Нижняя панель камеры духового

12

шкафа
Съемная направляющая для

13

противня
Положение противней

14

3.2 Принадлежности

• Решетка

Для кухонной посуды, форм для
выпечки, жаркого.

4. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

• Глубокий противень

Для тортов и печенья.

ВНИМАНИЕ!

См. Главы, содержащие
Сведения по технике
безопасности.

• Противень для выпечки с

• Вертел

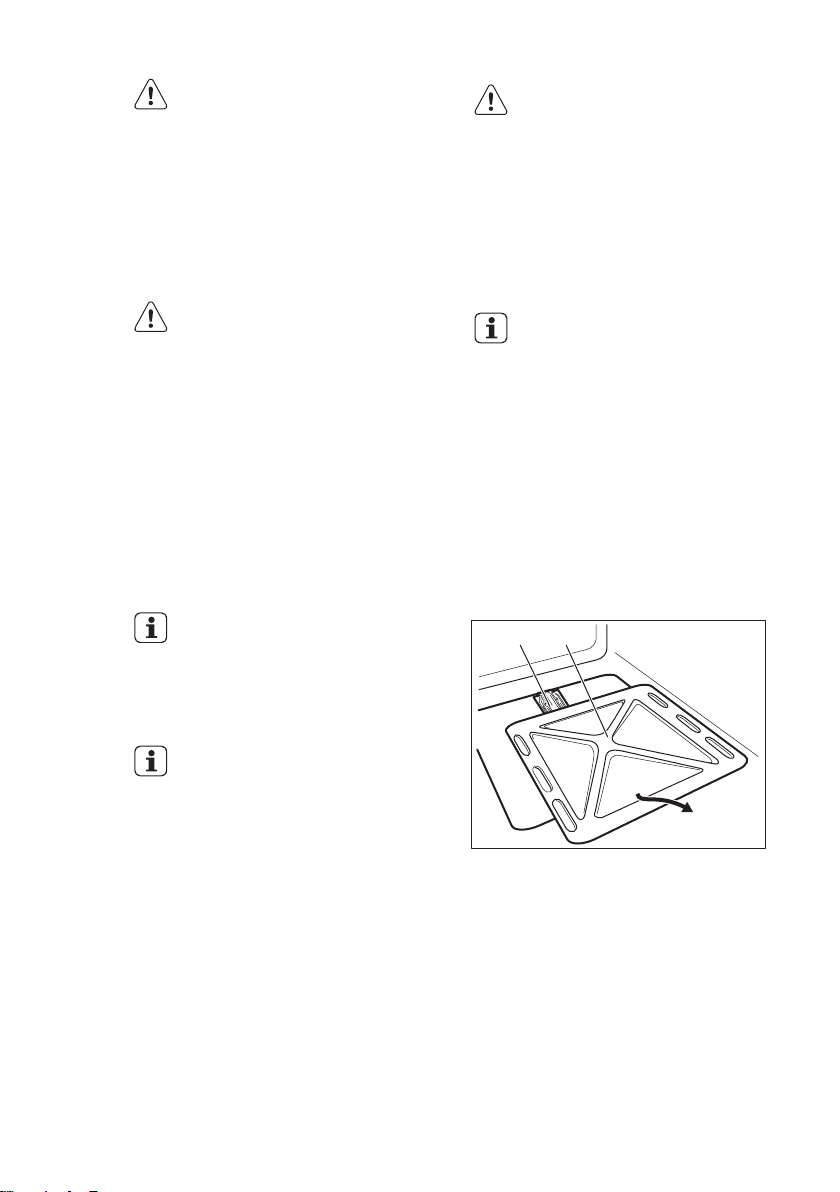

4.1 Нижняя панель камеры

духового шкафа

Изначально, при приобретении
прибора, нижняя панель для
внутренней камеры духового шкафа
хранится вместе с принадлежностями.

алюминиевым покрытием

Для тортов и печенья.

Жарка больших кусков мяса и
птицы.

www.electrolux.com38

Перед первым использованием
прибора поместите нижнюю панель
поверх горелки, как показано в Главе
«Описание изделия».

4.2 Первая очистка

Извлеките из прибора все
принадлежности и съемные
направляющие для противней.

См. Главу «Уход и
очистка».

Перед первым использованием
прибор следует очистить.
Установите принадлежности и
съемные направляющие для полок
обратно на место.

1. Выберите режим и задайте

максимальную температуру.

2. Дайте прибору поработать

примерно один час.

3. Выберите режим и задайте

максимальную температуру.

4. Дайте прибору поработать

примерно 15 минут.

Дополнительные принадлежности
могут нагреться сильнее обычного. Из
прибора могут появиться неприятные
запахи или дым. Это нормально.
Убедитесь, что в помещении имеется
достаточная циркуляция воздуха.

Дайте духовому шкафу остыть.
Смочите мягкую тряпку теплой водой с
мягким моющим средством и протрите
камеру духового шкафа.

4.3 Предварительный нагрев

Нагрейте пустой прибор для того,
чтобы дать выгореть остаткам смазки.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ!

См. Главы, содержащие
Сведения по технике
безопасности.

5.1 Режимы духового шкафа

Режимы духового шкафа Применение

Положение
«Выкл»

Освещение Включение лампы освещения без использования

Гриль +
вертел

Диапазон
изменения
температуры

Режим
конвекции /
Разморажива
ние

Прибор выключен.

каких-либо режимов приготовления.

Приготовление мяса на гриле, включая
приготовление шашлыка и некрупных кусков
мяса.

Регулировка температуры в центре внутренней
камеры при использовании электрического гриля
от минимума (примерно 50ºC) до максимума
(примерно 220ºC).

Выпекание и сушка продуктов. Можно
использовать вентилятор в сочетании с горелкой
духового шкафа.
Размораживание замороженных продуктов.

РУССКИЙ 39

Гриль с вертелом нельзя
использовать
одновременно с газовым
духовым шкафом.

5.2 Индикатор включения

Индикатор включения загорается при
повороте ручки выбора режимов
газового духового шкафа.

5.3 Ручка регулировки подачи газа

СимволОписание

Горелка духового шкафа
выключена.

мин ­макс

Диапазон изменения
температуры (145°C – 250°C).

5.4 Розжиг газовой горелки духового шкафа

Предохранительное
устройство духового
шкафа:

Газовый духовой шкаф
оснащен термопарой. Она
прекращает подачу газа,
если пламя гаснет.

1. Нажмите на ручку регулировки

газа и поверните ее в положение

.

2. Удерживайте ручку регулировки

газа в положении максимальной
подачи газа в течение 15 или
менее секунд, чтобы термопара
нагрелась. В противном случае
подача газа будет прекращена.
Не отпускайте ручку, пока не
появится пламя.

Не держите ручку выбора
режимов духового шкафа
нажатой более 15 секунд.
Если розжига горелки не
происходит через 15
секунд, отпустите ручку
выбора режимов духового
шкафа, поверните ее в
положение «Выкл»,
откройте дверцу духового
шкафа и попытайтесь
снова разжечь горелку,
подождав, по меньшей
мере, 1 минуту.

5.5 После розжига газовой

горелки духового шкафа

1. Отпустите ручку регулировки газа.

2. Поверните ручку регулировки газа,

задав нужную мощность нагрева.
Следите за пламенем, выходящим из
отверстий внизу камеры духового
шкафа.

5.6 Использование вентилятора

Газовая горелка нагревает
воздух внутри духового
шкафа. Вентилятор
создает циркуляцию
горячего воздуха,
обеспечивая равномерную
температуру.

1. Зажгите горелку газового духового

шкафа.

2. После розжига поверните ручку

выбора режимов духового шкафа в

положение

.

5.7 Малый гриль

1. Поверните ручку выбора режимов

духового шкафа по часовой

стрелке на отметку

установите максимальную

температуру.

2. Выбирайте уровень решетки и

направляющих для сотейника в

соответствии с толщиной

приготавливаемого куска.

и

www.electrolux.com40

Для сокращения времени
приготовления кладите продукты
ближе к верхнему
нагревательному элементу гриля,
а для увеличения этого времени –
дальше от него.

• Большую часть продуктов следует
помещать на решетку,
установленную в сотейнике, чтобы
обеспечить максимальную
циркуляцию воздуха и обеспечить
стекание жира и соков. Такие
продукты, как рыбу, печень и почки
можно при желании класть
непосредственно в сотейник.

• Перед приготовлением на гриле
продукты следует тщательно
высушить для уменьшения брызг.
Постное мясо и рыбу следует
полить небольшим количеством
растительного или растопленного

6. ФУНКЦИИ ЧАСОВ

сливочного масла, чтобы
обеспечить наличие в них влаги во
время приготовления.

• При приготовлении мяса на гриле
такие гарниры, как помидоры и
грибы, можно положить под
решетку.

• При приготовлении тостов следует
использовать верхний уровень.

• При необходимости куски следует
переворачивать.

5.8 Индикатор функции гриля

Индикатор гриля загорается при
выборе режима приготовления на
гриле. Индикатор гаснет, когда
духовой шкаф прогревается до
заданной температуры. Затем он
будет циклически гаснуть и
загораться, указывая на поддержание
заданной температуры.

6.1 Таймер

Используйте его, чтобы задать время
обратного отсчета для выбранного
Вами режима духового шкафа.

Эта функция не влияет на
работу прибора.

Поверните ручку таймера до упора, а
затем установите ее на нужное
значение времени.
По истечении заданного периода
времени будет выдан звуковой сигнал.

7. ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ

ВНИМАНИЕ!

См. Главы, содержащие
Сведения по технике
безопасности.

7.1 Использование вертела

ВНИМАНИЕ!

Будьте осторожны при
использовании вертела.
Вилки и шпажка вертела
имеют острые концы.
Существует опасность
получения травмы.

ВНИМАНИЕ!

При извлечении вертела
используйте кухонные
рукавицы. Вертел и гриль
имеют высокую
температуру. Существует
опасность получения
ожогов.

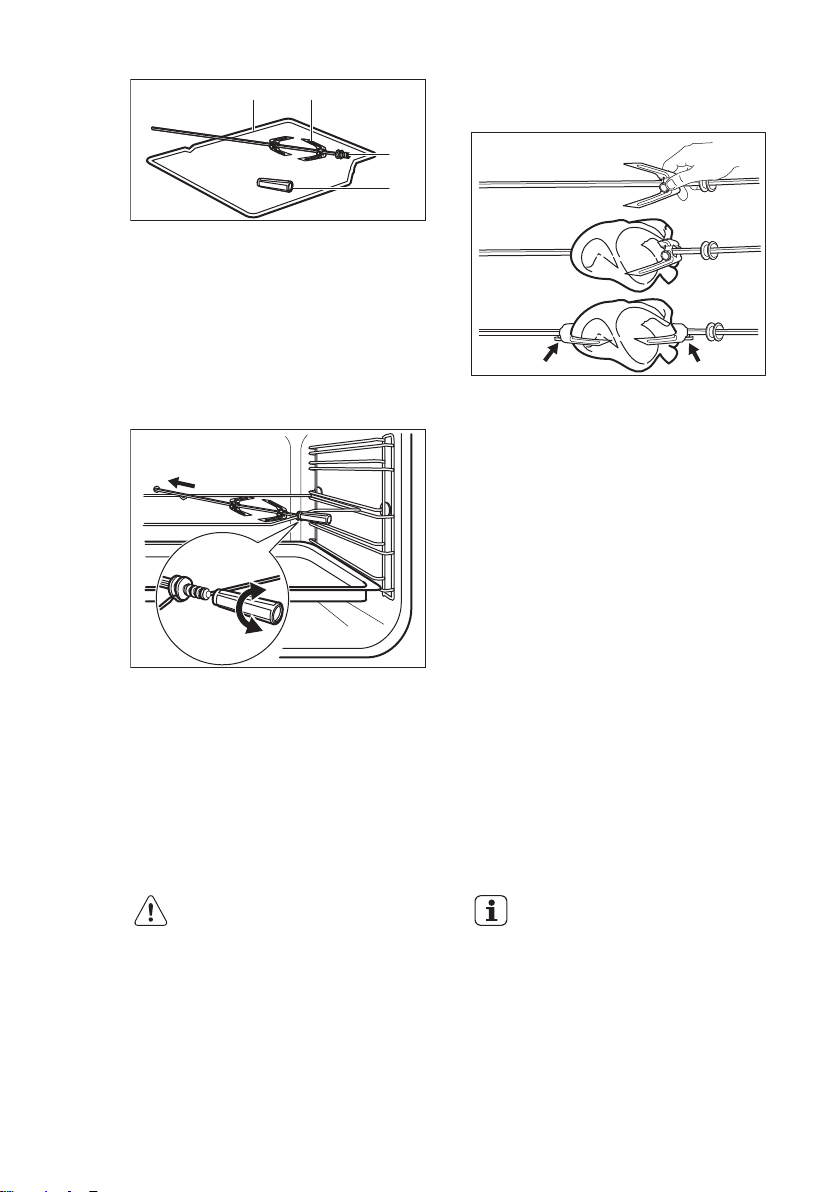

A B

D

C

A) Рама вертела
B) Вилки
C) Шпажка вертела
D) Рукоятка

1. Вставьте ручку вертела в шпажку

вертела.

2. На самый нижний уровень

установите сотейник.

3. Вставьте раму вертела на третий

уровень снизу.

РУССКИЙ 41

4. Установите первую вилку на

вертел, затем насадите мясо на
вертел и установите вторую вилку.

5. Затяните вилки с помощью винтов.

6. Установите кончик вертела в

отверстие для вертела.

7. Положите заднюю часть вертела

на раму вертела.
См. Главу «Описание изделия».

8. Снимите рукоятку вертела.

9. Выберите режим с

использованием вертела. Вертел
начнет вращаться.

10. Установите требуемую

температуру. См. Таблицы для
приготовления пищи.

8. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

8.1 Вентилятор охлаждения

Когда прибор включен, вентилятор
включается автоматически, чтобы
охлаждать поверхности прибора. При

выключении прибора вентилятор
продолжает работать до тех пор, пока
прибор не остынет.

9. ПОЛЕЗНЫЕ СОВЕТЫ

ВНИМАНИЕ!

См. Главы, содержащие
Сведения по технике
безопасности.

Приведенные в таблицах
значения температуры и
времени выпекания
являются
ориентировочными. Они
зависят от рецепта, а
также от качества и
количества используемых
ингредиентов.

www.electrolux.com42

9.1 Общая информация

• В приборе предусмотрено пять
положений противней. Положения
противней отсчитываются от дна
прибора.

• Прибор оснащен специальной
системой для циркуляции воздуха и
постоянной переработки пара. Эта
система позволяет готовить под
воздействием пара и получать
хорошо прожаренные, хрустящие
снаружи и мягкие внутри блюда.
Она позволяет сократить время
приготовления и потребление
электроэнергии до минимума.

• Внутри прибора или на стеклянных
панелях дверцы может
конденсироваться влага. Это
нормально. Всегда отходите от
прибора при открывании дверцы во
время приготовления. Для
уменьшения конденсации
прогрейте прибор в течение 10
минут перед началом
приготовления.

• Всегда вытирайте влагу после
каждого использования прибора.

• Запрещается помещать какие-либо
предметы непосредственно на дно
прибора и закрывать его
компоненты алюминиевой фольгой
во время приготовления. Это может
изменить результаты
приготовления и повредить
эмалевое покрытие.

оставляйте между ними пустой
уровень.

9.3 Приготовление мяса и рыбы

• При приготовлении очень жирных
блюд используйте противень для
жарки во избежание образования
пятен, удаление которых может
оказаться невозможным.

• По окончании приготовления мяса
рекомендуется подождать не менее
15 минут перед тем, как разрезать
его – тогда оно останется сочным.

• Во избежание образования
чрезмерного количества дыма при
жарке мяса налейте немного воды
в противень для жарки. Во
избежание конденсации дыма
доливайте воду в противень для
сбора жира по мере испарения
воды.

9.4 Время приготовления

Время приготовления зависит от типа
приготовляемых продуктов, их
консистенции и количества.

Приступая к использованию прибора,
следите за ходом приготовления.
Подберите оптимальные настройки
(мощность нагрева, время
приготовления и т.д.) для кухонной
посуды, своих рецептов, количества
продуктов.

9.2 Приготовление выпечных блюд

• Не открывайте дверцу духового
шкафа, пока не пройдет 3/4
времени приготовления.

• При одновременном использовании
двух противней для выпекания

Торты

Продукты Режим конвекции Время (мин) Комментарии

Изделия из
взбитого теста

Температура
(°C)

160 4 45 - 60 В форме для

Положение
противня

9.5 Таблица выпечки и жарки

Перед началом
приготовления прогрейте
пустой духовой шкаф в
течение примерно 10
минут.

выпечки

РУССКИЙ 43

Продукты Режим конвекции Время (мин) Комментарии

Песочное
тесто

Сырный
сливочный
торт (чизкейк)

Яблочный
торт
(яблочный

Температура
(°C)

160 4 20 - 30 В форме для

160 4 70 - 80 В форме для

160 4 80 - 100 В 20 см форме

Положение
противня

выпечки

выпечки на
решетке

для выпечки
на решетке

пирог)

Штрудель 150 4 60 - 80 В глубоком

противне

Пирог с
джемом

165 4 30 - 40 В форме для

выпечки

Бисквит 160 4 50 - 60 В форме для

выпечки

Рождественск
ий торт / торт
с большим
количеством

150 4 90 - 120 В форме для

выпечки
диаметром 20
см

фруктов

Сливовый
торт

Небольшие
пирожные – в

160 4 50 - 60 В форме для

хлеба

150 - 160 4 25 - 35 В глубоком

противне
одном
противне

Бисквиты /
полоски из

140 - 150 4 30 - 35 В глубоком

противне
теста – один
противень

Рулеты 180 4 15 - 20 В глубоком

противне

Эклеры 170 4 25 - 35 В глубоком

противне

Открытые
пироги

170 4 45 - 70 В форме для

выпечки

диаметром 20

см

www.electrolux.com44

Продукты Режим конвекции Время (мин) Комментарии

Торт с
большим
количеством
фруктов

Бисквитный
торт

Температура
(°C)

150 4 110 - 120 В форме для

160 4 (лев. и

Положение
противня

прав.)

выпечки
диаметром 24
см

50 - 60 В форме для

выпечки
диаметром 20
см

Хлеб и пицца

Продукты Режим конвекции Время (мин) Комментарии

Температура
(°C)

Положение
противня

Белый хлеб 190 3 60 - 70 1-2 шт. по 500

г/шт

Ржаной хлеб 180 3 30 - 45 В форме для

хлеба

Хлеб/Булочки 230 - 250 3 10 - 20 6-8 штук в

глубоком
противне

Пицца 190 3 10 - 20 В глубоком

противне или
в сотейнике

Сконы
(пшеничные

190 3 10 - 20 В глубоком

противне
или ячменные
лепешки)

Открытые пироги

Продукты Режим конвекции Время (мин) Комментарии

Открытый

Температура
(°C)

180 4 45 - 50 В форме

Положение
противня

пирог с
макаронными
изделиями

Флан с

175 4 45 - 60 В форме
овощами
(открытый
пирог с
овощами)

РУССКИЙ 45

Продукты Режим конвекции Время (мин) Комментарии

Температура
(°C)

Киш
(открытый
пикантный
пирог с
начинкой)

Рыба

Продукты Режим конвекции Время (мин) Комментарии

Форель /
морской лещ

Тунец / лосось 175 3 35 - 60 4-6 кусочков

180 4 50 - 60 В форме

Температура
(°C)

175 3 40 - 55 3-4 рыбы

Положение
противня

Положение
противня

филе

9.6 Приготовление в газовом духовом шкафу

Время не включает период
разогрева духового
шкафа.
Всегда предварительно
разогревайте пустой
духовой шкаф в течение
10 минут.

Мясо и птица

Продукты Количеств

Говядина с
костями

Говядина
без костей

о (кг)

1 150 40 - 50 3 На

1 190 50 3 На

Температу
ра (°C)

Время
(мин)

Положение
противня

Комментар
ии

решетке.
На самый
нижний
уровень
установите
сотейник.

решетке.
На самый
нижний
уровень
установите
сотейник.

www.electrolux.com46

Продукты Количеств

о (кг)

Температу
ра (°C)

Время
(мин)

Положение
противня

Комментар
ии

Баранина 1 150 40 - 50 3 На

решетке.
На самый
нижний
уровень
установите
сотейник.

Свинина 1 180 - 190 75 - 85 3 На

решетке.
На самый
нижний
уровень
установите
сотейник.

Цыпленок/
кролик

1,2 220 - 230 75 - 85 3 На

решетке.
На самый
нижний
уровень
установите
сотейник.

Утка 1 190 80 - 90 3 На

решетке.
На самый
нижний
уровень
установите
сотейник.

Индейка 4,5 - 5,5 160 210 - 240 2 В

сотейнике.

Запеченные
овощи

1 160 - 3 Изменяется

в
зависимост
и от вида
овощей.

Английский
ростбиф с
кровью

- 220 44 - 50 3 На
решетке.
На самый
нижний
уровень
установите
сотейник.

РУССКИЙ 47

Продукты Количеств

о (кг)

Английский

- 220 51 - 55 3 На
ростбиф ­средней
прожаренно
сти

Английский

- 220 56 - 60 3 На
ростбиф ­хорошо
прожаренн
ый

Выпечка

Продукты Количеств

о (кг)

Французски

- 165 40 - 50 4 В круглой
й фрукт.
пирог

Фруктовый

- 150 40 - 50 4 В круглой
пирог

Сосиски в

- 180 20 - 30 4 В противне
тесте

Заварные

- 190 25 - 30 4 В противне
пирожные

Температу
ра (°C)

Температу
ра (°C)

Время
(мин)

Время
(мин)

Положение
противня

Положение
противня

Комментар
ии

решетке.
На самый
нижний
уровень
установите
сотейник.

решетке.
На самый
нижний
уровень
установите
сотейник.

Комментар
ии

форме
диаметром
26 см - для
выпечки на
решетке

форме
диаметром
26 см - для
выпечки на
решетке

для
выпечки с
алюминиев
ым
покрытием

для
выпечки с
алюминиев
ым
покрытием

www.electrolux.com48

Продукты Количеств

о (кг)

Температу
ра (°C)

Время
(мин)

Положение
противня

Комментар
ии

Волованы - 170 15 - 20 4 В противне

для
выпечки с
алюминиев
ым
покрытием

Пирог с
джемом

- 165 40 - 50 4 В круглой
форме
диаметром
26 см - для
выпечки на
решетке

Пудинги

Продукты Количеств

о (кг)

Нежный

- мин. 60 - 75 3 9

омлет на
водяной
бане

Температу
ра (°C)

Время
(мин)

Положение
противня

Комментар
ии

стеклокера
мических
стаканов в
сотейнике с
2 см воды

Торты

Продукты Количеств

о (кг)

Торт с

- 150 150 - 170 4 В форме

большим
количество
м фруктов

Температу
ра (°C)

Время
(мин)

Положение
противня

Комментар
ии

диаметром
20 см для
выпечки на
решетке

Простой
фруктовый
пирог

- 150 150 4 В форме
диаметром
20 см для
выпечки на
решетке

Мадейра - 150 105 - 120 4 В форме

диаметром
20 см для
выпечки на
решетке

РУССКИЙ 49

Продукты Количеств

Небольшой
торт

Имбирный
кекс

Хлеб

Продукты Количеств

Хлеб 0,5 180 - 190 40 - 50 4 В противне

Хлеб 1 180 - 190 50 - 60 4 В противне

Рулеты и
булочки

о (кг)

- 150 - 170 35 - 50 4 В противне

- 150 35 - 45 4 В противне

о (кг)

- 180 - 190 15 - 20 4 В противне

Температу
ра (°C)

Температу
ра (°C)

Время
(мин)

Время
(мин)

Положение
противня

Положение
противня

Комментар
ии

для
выпечки с
алюминиев
ым
покрытием

для
выпечки с
алюминиев
ым
покрытием

Комментар
ии

для
выпечки с
алюминиев
ым
покрытием

для
выпечки с
алюминиев
ым
покрытием

для
выпечки с
алюминиев
ым
покрытием

9.7 Малый гриль

Перед началом
приготовления прогрейте
пустой духовой шкаф в
течение примерно 3 минут.

www.electrolux.com50

ПродуктыКоличество Температ

Штук (г) Первая

Вырезка 4 800 макс. 12 - 15 12 - 14 4

Бифштекс 4 600 макс. 10 - 12 6 - 8 4

Сосиски 8 - макс. 12 - 15 10 - 12 4

Свиные
отбивные

Цыпленок
(разрезан
ный
пополам)

Шашлыки 4 - макс. 10 - 15 10 - 12 4

Грудка
цыпленка

Гамбургер6 600 макс. 13 - 15 12 - 14 4

Рыбн.
филе

Поджарен
ные
сэндвичи

Тосты 4 - 6 - макс. 2 - 4 2 - 3 4

4 600 макс. 12 - 16 12 - 14 4

2 1000 макс. 30 - 35 25 - 30 4

4 400 макс. 12 - 15 12 - 14 4

4 400 макс. 12 - 14 10 - 12 4

4 - 6 - макс. 5 - 7 - 4

ура (°C)

Время (мин) Положен

сторона

Вторая
сторона

ие
противня

9.8 Вертел

Перед началом
приготовления прогрейте
пустой духовой шкаф в
течение примерно 3 минут.

Продукты КоличествоТемпература

(°C)

Птица 1000 - 1200 макс. 75 - 85 3

Жаркое 800 - 1000 макс. 75 - 85 3

Время
(мин)

Положение
противня

9.9 Размораживание

РУССКИЙ 51

Продукты Количес

Цыпленок 1000 100 - 140 20 - 30 Выложите цыпленка в

Мясо 1000 100 - 140 20 - 30 Перевернуть по

Мясо 500 90 - 120 20 - 30 Перевернуть по

Форель 150 25 - 35 10 - 15 -

Клубника 300 30 - 40 10 - 20 -

Сливочное
масло

Сливки 2 x 200 80 - 100 10 - 15 Сливки также хорошо

Пирожные 1400 60 60 -

тво (г)

250 30 - 40 10 - 15 -

Время
разморажи
вания
(мин)

Время
остаточного
размораживан
ия (мин)

Комментарии

большую тарелку на
перевёрнутое блюдце.
Перевернуть по
истечении половины
времени.

истечении половины
времени.

истечении половины
времени.

взбиваются, если их
немного охладить.

10. УХОД И ОЧИСТКА

ВНИМАНИЕ!

См. Главы, содержащие
Сведения по технике
безопасности.

10.1 Примечание относительно очистки

• Переднюю часть прибора
протирайте мягкой тканью,
смоченной теплой водой с моющим
средством.

• Для очистки металлических
поверхностей используйте обычное
чистящее средство.

• Внутреннюю камеру прибора
необходимо очищать от
загрязнений после каждого
использования. Накопление жира

или остатков других продуктов
может привести к возгоранию.

• Стойкие загрязнения удаляйте
специальными чистящими
средствами для духовых шкафов.

• После каждого использования все
принадлежности духового шкафа
следует очистить и просушить.
Используйте для этого мягкую
тряпку, смоченную в теплой воде с
моющим средством.

• Если у вас есть принадлежности с
антипригарным покрытием, для их
чистки не следует использовать
агрессивные средства, предметы с
острыми краями или
посудомоечную машину. Это может
привести к повреждению
антипригарного покрытия.

1

2

www.electrolux.com52

10.2 Модели из нержавеющей

стали или алюминия

Очистку дверцы духового
шкафа можно производить
только влажной губкой.
Протрите ее насухо мягкой
тряпкой.
Никогда не используйте
абразивные средства,
металлические губки или
средства, содержащие
кислоты, т.к. они могут
повредить поверхность
духового шкафа.
Выполняйте чистку панели
управления духового
шкафа с соблюдением
аналогичных
предосторожностей.

10.3 Очистка уплотнения дверцы

• Регулярно проверяйте состояние
уплотнения дверцы. Уплотнение
дверцы проходит по периметру
рамки камеры духового шкафа. В
случае повреждения уплотнения
дверцы не используйте прибор.
Обратитесь в авторизованный
сервисный центр.

• Для очистки уплотнения дверцы
ознакомьтесь с общей
информацией о чистке прибора.

10.4 Снятие направляющих

для противня

Снимите направляющие для противня,
чтобы вымыть духовой шкаф.

1. Потяните переднюю часть

направляющей для противня в
сторону, противоположную
боковой стенке.

2. Вытяните заднюю часть

направляющей для противня из
боковой стенки и снимите ее.

Установка направляющих для
противня производится в обратном
порядке.

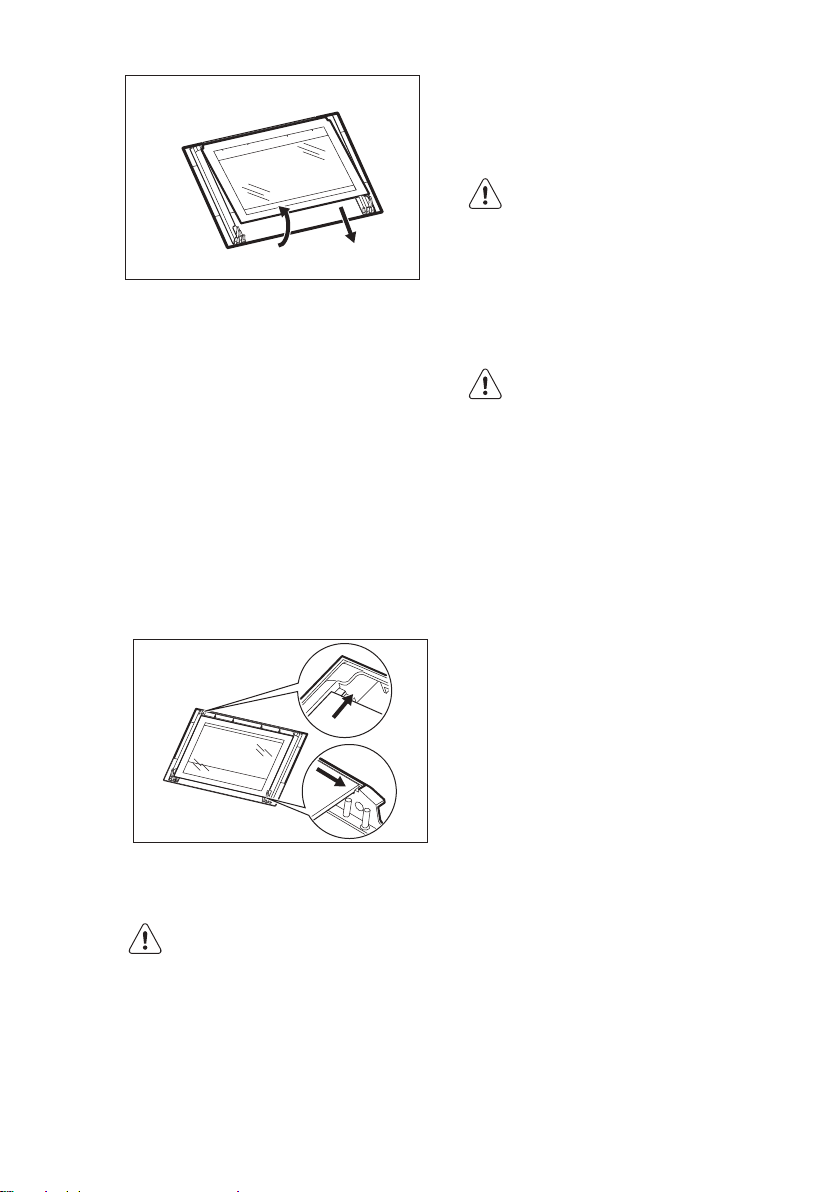

10.5 Очистка дверцы духового шкафа

В дверце духового шкафа имеются
две стеклянные панели. И дверца
духового шкафа, и внутренняя
стеклянная панель снимаются для
чистки.

Дверца духового шкафа
может захлопнуться при
попытке извлечь
внутреннюю стеклянную
панель, если
предварительно не снять
дверцу.

ОСТОРОЖНО!

Не используйте прибор без
внутренней стеклянной
панели.

1. Полностью откройте дверцу и

возьмитесь за обе петли.

2. Поднимите и поверните рычажки,

90°

расположенные в обеих петлях.

РУССКИЙ 53

4. Положите дверцу на устойчивую

поверхность, подложив мягкую
ткань.

5. Отожмите стопоры, чтобы снять

внутреннюю стеклянную панель.

6. Поверните два фиксатора на 90° и

извлеките их из своих гнезд.

3. Прикройте дверцу наполовину до

первого фиксируемого положения.
Затем вытяните дверцу вперед из
ее гнезда.

7. Сначала осторожно поднимите и

выньте стеклянную панель.

1

2

www.electrolux.com54

8. Вымойте стеклянную панель водой

с мылом. Тщательно вытрите

стеклянную панель.
После окончания очистки установите
стеклянную панель и дверцу духового
шкафа. Выполните перечисленные
выше действия в обратной
последовательности.

Сторона с надписями должна быть
обращена к внутренней стороне
дверцы. После установки убедитесь,
что поверхность рамки стеклянной
панели не является шероховатой на
ощупь там, где расположены надписи.

Внутренняя стеклянная панель
должна обязательно находиться в
своих направляющих.

10.6 Замена лампы

Положите на дно прибора кусок ткани.
Он защитит от повреждения плафон
лампы и поверхность духового шкафа.

ВНИМАНИЕ!

Существует опасность
поражения электрическим
током! Перед заменой
лампы выньте
предохранитель.
Лампа освещения и
стеклянный плафон могут
сильно нагреваться.

ОСТОРОЖНО!

Всегда держите
галогеновую лампу в
перчатках или тканью,
чтобы не оставить на
лампе жировые следы,
которые могут выгореть и
оставить пятна.

1. Выключите прибор.

2. Извлеките предохранители или

отключите рубильник на
электрощите.

Задняя лампа

1. Чтобы снять плафон, поверните

его против часовой стрелки.

2. Очистите стеклянный плафон от

грязи.

3. Замените лампу освещения

духового шкафа на аналогичную, с
жаростойкостью 300 °C.

4. Установите плафон.

11. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. Главы, содержащие
Сведения по технике
безопасности.

РУССКИЙ 55

11.1 Что делать, если...

Неисправность Возможная причина Решение

Духовой шкаф не
нагревается.

Духовой шкаф не
нагревается.

Духовой шкаф не
работает.

Лампа не горит. Лампа перегорела. Замените лампу.

Пар и конденсат
осаждаются на продуктах
и внутри камеры
духового шкафа.

Пламя гаснет сразу
после розжига.

Духовой шкаф выключен. Включите духовой шкаф.

Сработал
предохранитель.

Автоматический розжиг
не работает.

Блюда находились в
духовом шкафу слишком
долго.

Термопара недостаточно
нагрелась.

Проверьте, не является
ли предохранитель
причиной неисправности.
Если предохранитель
сработает повторно,
обратитесь к
квалифицированному
электрику.

Зажгите горелку вручную
при помощи длинной
спички. Поднесите пламя
к отверстию в нижней
части камеры духового
шкафа. Одновременно
нажмите на регулятор
управления газовым
духовым шкафом и
поверните его против
часовой стрелки до
значения максимальной
температуры. После
появления пламени
удерживайте ручку
регулировки газа в
положении
максимальной подачи
газа в течение 15 или
менее секунд, чтобы
термопара нагрелась. В
противном случае подача
газа будет прекращена.

По окончании процесса
приготовления не
оставляйте блюда в
духовом шкафу более
чем на 15-20 минут.

После розжига
удерживайте ручку
регулировки газа в
нажатом положении 15
или менее секунд.

A B C

www.electrolux.com56

11.2 Информация для

обращения в сервис-центр

Если самостоятельно справиться с
проблемой не удается, обращайтесь в
магазин или в авторизованный
сервисный центр.

Данные для сервисных центров
находятся на табличке с техническими

Рекомендуем записать их здесь:

Модель (MOD.) .........................................

Код изделия (PNC) .........................................

Серийный номер (S.N.) .........................................

12. УСТАНОВКА

ВНИМАНИЕ!

См. Главы, содержащие
Сведения по технике
безопасности.

12.1 Подключение к газовой магистрали

данными. Табличка с техническими
данными находится на передней
рамке внутренней камеры прибора. Не
удаляйте табличку с техническими
данными из внутренней камеры
прибора.

ВНИМАНИЕ!

Перед подключением газа
необходимо вынуть вилку
шнура питания от розетки
электропитания либо
отключить предохранитель
на электрощите. Закройте
основной вентиль линии
подвода газа.

Линия подвода газа находится на
задней стороне прибора.

ВНИМАНИЕ!

Не используйте гибкие
резиновые подводки!

Не задвигайте духовой шкаф на его
место во встроенной мебели до отказа
(оставьте около 30 см).

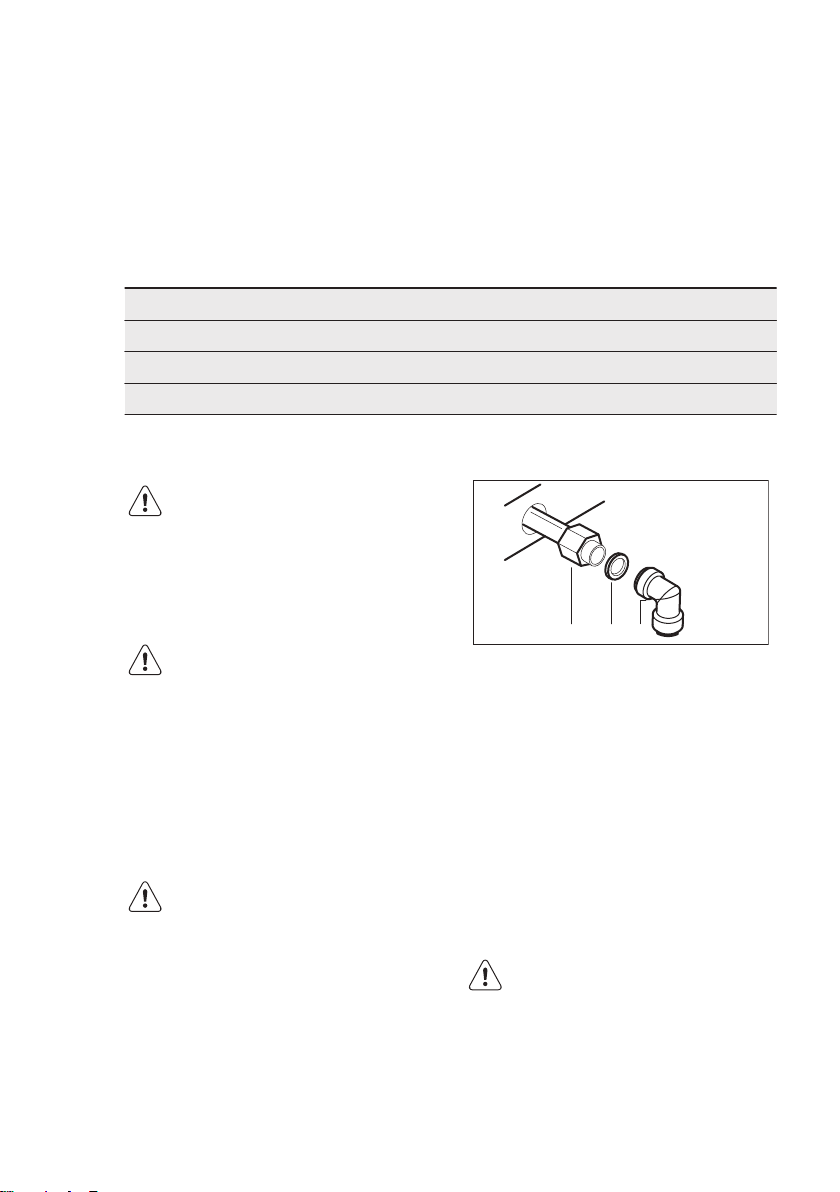

Подключение с помощью гибкой
металлической трубы или жесткой
трубы:

A) Труба подачи газа, вывод трубы

подачи газа с гайкой

B) Шайба
C) Коленчатая труба

Поместите прокладку из комплекта
поставки между подводкой и трубой
подачи газа. Подключите подводку к
трубе подвода газа диаметром 1/2
дюйма.

1. Для затягивания гаек используйте

гаечный ключ на 22 мм.
Соблюдайте надлежащее
положение трубы подачи газа. Не
применяйте силу, работая с
контуром подачи газа.

ВНИМАНИЕ!

Не используйте пламя
для обнаружения
утечек!

2. Полностью задвиньте духовой

шкаф на его место во встроенной
мебели.

AB

РУССКИЙ 57

ВНИМАНИЕ!

Не прижимайте трубу
подачи газа и подводку
при задвигании
духового шкафа на его
место во встроенной
мебели.

3. Как следует загерметизируйте

место подключения. Для проверки
используйте прибор для
обнаружения утечек.

ВНИМАНИЕ!

Только для России:
данный прибор работает
на природном газе G20 20
мбар. Перед
подключением газа важно
произвести настройку на
подходящий тип газа (G20
13 мбар). Обратитесь к
разделу инструкции
«Переоборудование на
различные типы газа».

12.2 Переоборудование на различные типы газа

Переоборудование на
другие типы газа должно
выполняться только
специалистом
авторизованного
сервисного центра.

ВНИМАНИЕ!

Перед заменой
инжекторов убедитесь, что
ручки управления подачей
газа находятся в
выключенном положении.
Отключите электроприбор
от сети электропитания.
Дайте прибору остыть.
Существует опасность
получения травмы.

Прибор отрегулирован на
подачу газа,
используемого по
умолчанию. При смене
регулировок всегда
используйте
уплотнительную
прокладку.

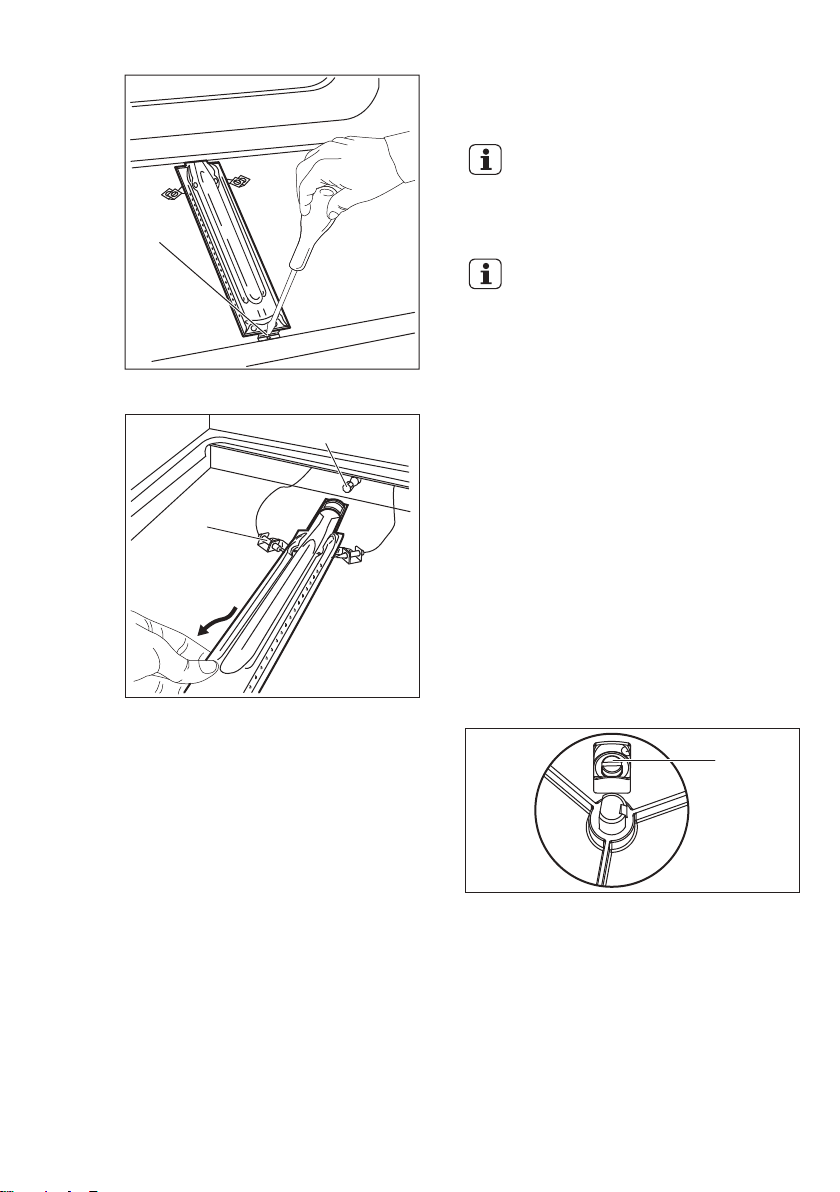

12.3 Замена форсунки духового шкафа

1. Снимите нижнюю панель камеры

духового шкафа (А), чтобы открыть
доступ к горелке духового шкафа
(В).

Если прибор настроен на
использование природного
газа, можно перенастроить
его на сжиженный газ при
помощи соответствующих
инжекторов.
Расход газа регулируется
в соответствии с
потребностями.

2. Отвинтите винт (C), который

удерживает горелку.

C

D

E

F

A

www.electrolux.com58

Горелка духового шкафа не требует
какой-либо изначальной регулировки
газа.

Убедитесь, что давление
подвода газа
соответствует
рекомендуемым
величинам.

Если давление подачи
газа нестабильно или
отличается от
необходимого давления,
на трубу подачи газа
следует установить

3. Осторожно снимите горелку с

держателя форсунки (D).

соответствующий
редуктор.

12.4 Регулировка минимального уровня пламени горелки духового шкафа

1. Отключите прибор от

электропитания.

2. Поверните ручку управления в

положение, соответствующее
минимальному пламени, и снимите
ее.

3. Отрегулируйте положение

регулировочного винта (A) с

4. Плавно переместите ее влево. Не

прилагайте усилия к проводу,

идущему к разъему свечи

зажигания (F) и к проводу

термопары (E).

5. С помощью торцевого ключа (D) на

7 мм отвинтите инжектор горелки и

замените его другим, который

будет соответствовать типу

используемого газа (см. Таблицу в

разделе «Технические данные»).

См. Главу «Технические данные».

6. Соберите горелку, действуя в

Замените идентификационную
наклейку, расположенную рядом с
трубой подачи газа, на другую,
соответствующую новому типу
используемого газа.

обратной последовательности.

помощью тонкой шлицевой
отвертки.

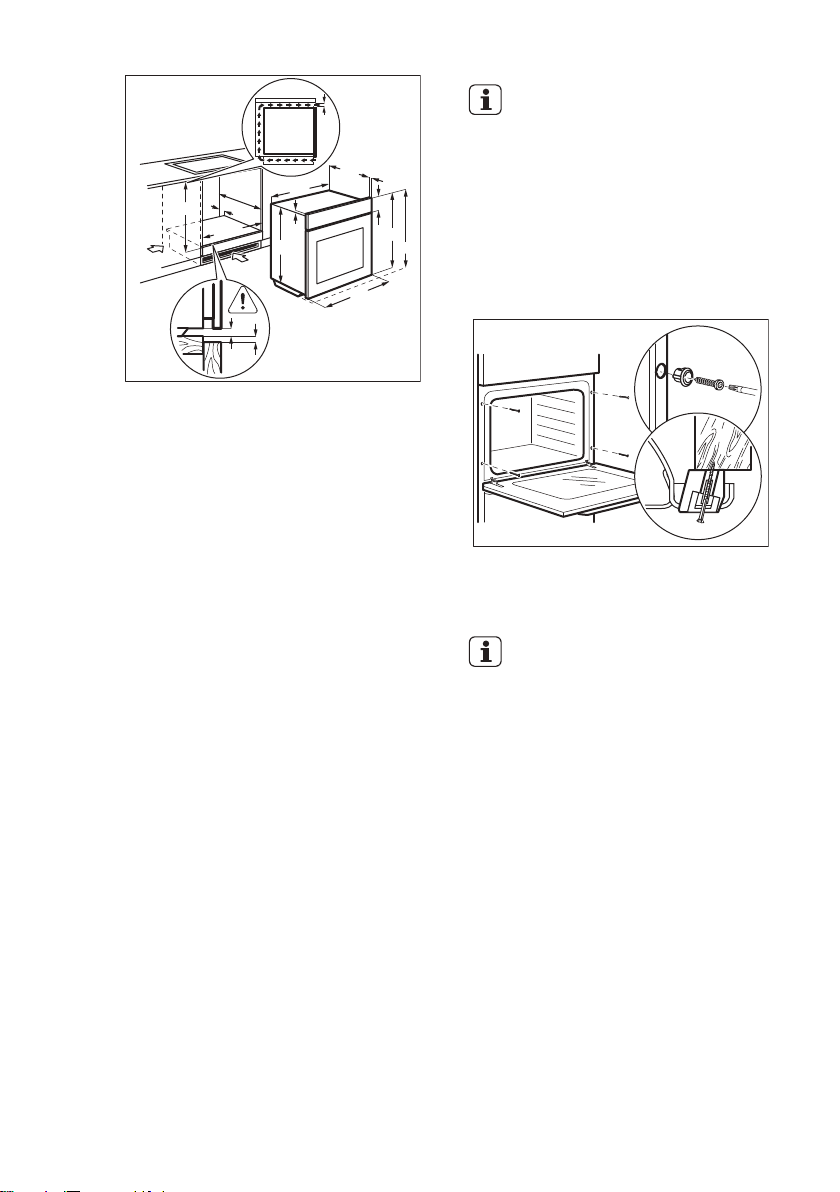

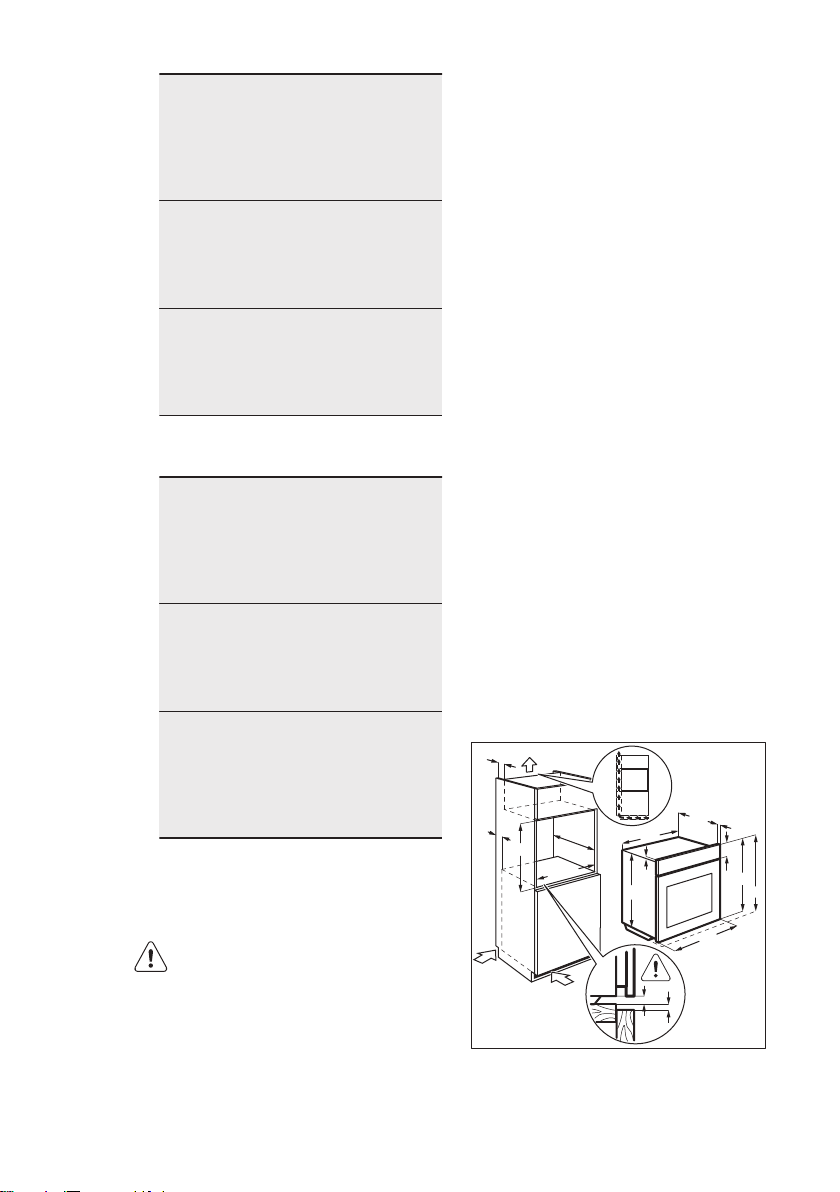

Смена типа

min. 550

589

594

114

16

573

590

min. 560

594

558

21548

65 cm

2

x2

130 cm

2

110

50

3

5

газа

С
природного
газа на
сжиженный
газ

С
сжиженного
газа на
природный
газ

Только для России:

Смена типа
газа

С жидкого
газа на
природный
газ 13 мбар

С
природного
газа 20
мбар на
природный
газ 13 мбар

Регулировк
а
положения
регулирово
чного
винта

Завинтите
регулировоч
ный винт до
упора.

Ослабьте
регулировоч
ный винт
примерно на
1/3 оборота.

Регулировк
а
положения
регулирово
чного
винта

Ослабьте
регулировоч
ный винт
примерно на
3/4 оборота.

Ослабьте
регулировоч
ный винт
примерно на
1/4 оборота.

РУССКИЙ 59

6. Зажгите горелку газового духового

шкафа.
См. Главу «Ежедневное
использование».

7. Установите ручку регулировки газа

в положение максимальной подачи
газа и дайте духовому шкафу
прогреться в течение, как
минимум, 10 минут.

8. Переведите ручку регулировки

газа с максимального положения

на минимальное.
Регулировка пламени. Если пламя
погасло, снова повторите процедуру.
Над рассекателем горелки духового
шкафа должно быть небольшое
равномерное пламя.

Производитель не несет
ответственности за любой ущерб,
возникший при нарушении данных
правил техники безопасности.

12.5 Встраивание

• Устанавливайте прибор только в

кухне или в кухне-столовой. Не
устанавливайте прибор в ванной
или в спальне.

• Прибор можно устанавливать как

внутрь мебели, так и под ее
элементы. Мебель, в которую
встраивается духовой шкаф,
должна удовлетворять
приведенным на иллюстрациях
требованиям.

4. Установите ручку регулировки

газа.

5. Подключите прибор к сети

электропитания.

ВНИМАНИЕ!

Вставлять вилку шнура
питания в розетку следует
только после установки
всех деталей на свои
места. Существует
опасность получения
травмы.

min. 550
110

600

min. 560

558

589

594

114

16

573

594

21548

65 cm

2

x2

130 cm

2

min. 4 mm

3

5

A

B

www.electrolux.com60

Позаботьтесь о том, чтобы
после установки
сохранялся легкий доступ к
прибору на случай
необходимости
профилактического
обслуживания или
ремонта.

12.6 Крепление прибора к мебели

• Между прибором и внутренней
стороной верхней плоскости
мебели должен быть минимальный
зазор 4 мм.

• При установке прибора под
мебелью (под варочной панелью)
установите варочную панель до
установки духового шкафа.

• Материалы должны быть
устойчивыми к температуре, как
минимум на 60°C выше
температуры окружающей среды.

• Необходимо непрерывное
поступление воздуха к духовому
шкафу во избежание его перегрева.

• Для обеспечения правильного
порядка эксплуатации прибора
кухонная мебель, в которую
встроен духовой шкаф, должна
иметь просвет площадью не менее
130 см² спереди или с боков (не
менее 65 см² с каждой стороны).
Производитель рекомендует
использовать просвет площадью в
130 см² спереди в случае
использования в кирпичной нише
или 65 см² по бокам при
использовании деревянной
кухонной мебели.

• При установке варочной
поверхности над духовым шкафом
обеспечьте разные точки
подключения для варочной
поверхности и духового шкафа.
Производите подключение только
кабелями, соответствующими
подводимой мощности.

12.7 Электрическое подключение

Производитель не несет
ответственности, при
несоблюдении мер
предосторожности,
приведенных в Главах,
содержащих Сведения по
технике безопасности.

В комплект поставки данного прибора
входит только сетевой кабель.

12.8 Сетевой кабель

Типы кабелей, пригодные для
установки или замены:

H05 V2V2-F (T90), H05 BB-F
При выборе сечения кабеля

используйте значение полной
мощности (см. табличку с
техническими данными) и эту таблицу:

РУССКИЙ 61

Полная
мощность (Вт)

максимум 1380 3 x 0,75

максимум 2300 3 x 1

Сечение
сетевого кабеля
(мм²)

13. ТЕХНИЧЕСКИЕ ДАННЫЕ

13.1 Технические данные

ОБЩАЯ
МОЩНОСТЬ:

Электропитание: 220 - 240 В ~ 50 / 60 Гц

Категория
прибора:

Подключение к
газовой
магистрали:

Класс прибора: 3

Электроэнергия: 1.76 кВт

Газ 1 (Исх.): G20 (2H) 20 мБар = 2.7 кВт

Газ 2 (Перенастр.): G30/G31 (3B/P) 30/30 мБар = 2.7 кВт

II2H3B/P

G 1/2"

Полная
мощность (Вт)

максимум 3680 3 x 1,5

Провод заземления (желто-зеленого
цвета) должен быть на 2 cм длиннее
проводов фазы и нейтрали (синий и
коричневый провода).

G20 (2H) 13 мБар = 2.7 кВт

Сечение
сетевого кабеля
(мм²)

13.2 Горелка газового духового шкафа

Тип газа НОМИНА

G20 (2H) 20 мбар 2.7 - 0.7 Станд.

G30/G31 (3B/P)
30/30 мбар

G20 (2H) 13 мбар 2.7 - 0.7 Станд. 130

ЛЬНАЯ
МОЩНОС
ТЬ
ГАЗОВОЙ
ГОРЕЛКИ
(кВт)

- 196 0.7 43 80

НОМИНА
ЛЬНЫЙ
РАСХОД
ГАЗА (г/
час)

Пониженн
ая
мощность
газовой
горелки
(кВт)

14. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует
сдавать на переработку. Положите

упаковку в соответствующие
контейнеры для сбора вторичного

ДИАМЕТР
ОБВОДН
ОГО
КЛАПАНА
(1/100 мм)

ОТМЕТКА
ФОРСУНК
И (1/100
мм)

www.electrolux.com62

сырья. Принимая участие в
переработке старого электробытового
оборудования, Вы помогаете
защитить окружающую среду и
здоровье человека. Не выбрасывайте
вместе с бытовыми отходами бытовую

технику, помеченную символом .
Доставьте изделие на местное
предприятие по переработке
вторичного сырья или обратитесь в
свое муниципальное управление.

Дата производства данного изделия указана в серийном
номере (serial numbеr), где первая цифра номера
соответствует последней цифре года производства, вторая и
третья цифры – порядковому номеру недели. Например,
серийный номер 43012345 означает, что изделие
произведено на тридцатой неделе 2014 года.

Kласс энергопотребления: A
Электролюкс Италия С.п.А. Хаусхолд Эпплайенсиз - фабрика

Форли
Виале Болонья 298, I-47100 Форли
Италия

*

РУССКИЙ 63

www.electrolux.com/shop

867310678-A-452014
