Electrolux EOC66800 User Manual [en, ru, sl]

user manual

Инструкция по

эксплуатации

navodila za uporabo

Oven

Духовой шкаф

Pečica

EOC66800

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

CONTENTS

Safety information 2
Product description 5
Before first use 5
Daily use 6
Clock functions 8
Using the accessories 8
Additional functions 10

Helpful hints and tips 11
Care and cleaning 15
What to do if… 19
Technical data 20
Installation 20
Environment concerns 22

Subject to change without notice

SAFETY INFORMATION

Before the installation and use, read this
manual carefully:

•For your personal safety and the safety of
your property

• For the respect of the environment

• For the correct operation of the appli­ance.

Always keep these instructions with the ap­pliance also if you move or sell it.
The manufacturer is not responsible if incor­rect installation or use results in damage.

Children and vulnerable people safety

• This appliance can be used by children
aged from 8 years and above and per­sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in safe way and under­stand the hazards involved. Children shall
not play with the appliance.

• Keep all packaging away from children.
There is the risk of suffocation or physical
injury.

• Keep children and animals away from the
appliance when the door is open or the
appliance is in the operation, because it
becomes hot. There is the risk of injury or
other permanent disability.

• If the appliance has Child Lock or Key
Lock (Control Lock) function, use it. It
prevents children and animals from acci­dental operation of the appliance.

General safety

• Do not change the specifications of this
appliance. There is the risk of injury and
damage to the appliance.

• Do not let the appliance stay unattended
during operation.

• Switch off the appliance after each use.

Installation

• Only an approved electrician can install
and connect the appliance. Contact an
approved service centre. This is to pre­vent the risks of structural damage or
physical injury.

• Make sure that the appliance is not dam­aged because of transport. Do not con­nect a damaged appliance. If necessary,
contact the supplier.

• Remove all packaging, stickers and lay­ers from the appliance before first use.
Do not remove the rating plate. It can in­validate the guarantee.

• Fully obey the laws, ordinances, direc­tives and standards in force in the coun­try where you use the appliance (safety
regulations, recycling regulations, electri­cal or gas safety rules etc.).

• Make sure that the appliance is discon­nected from the power supply during the
installation.

• Be careful when you move the appliance.
The appliance is heavy. Always use safe­ty gloves. Do not pull the appliance by
the handle.

• The electrical installation must have an
isolation device which lets you discon­nect the appliance from the mains at all

2 electrolux

poles. The isolation device must have a
contact opening width of minimum 3
mm.

• You must have correct isolation devices:
line protecting cut-outs, fuses (screw
type fuses removed from the holder),
earth leakage trips and contactors.

• The shock protection parts must be fixed
in such a way that they cannot be un­done without tools.

• Before the installation, make sure that the
kitchen cabinet has the recess dimen­sions applicable.

• Make sure that the appliance is installed
below and adjacent safe structures.

• Keep the minimum distances to the other
appliances and units.

• Install the appliance with its back and
one side close to the higher appliance.
The other side must be close to appli­ance with the same height.

• The appliance cannot be positioned on a
base.

• Built in ovens and built in cooking surfa­ces are attached with special connection
system. To prevent damage to the appli­ance, only use an appliance with the ap­pliances from the same manufacturer.

Electrical connection

• The appliance must be earthed.

• Make sure that the electrical data on the
rating plate agree with your domestic
power supply.

• Information on the voltage is on the rating
plate.

• Always use a correctly installed shock­proof socket.

• When you connect electrical appliances
to mains sockets, do not let cables touch
or come near the hot appliance door.

• Do not use multi-way plugs, connectors
and extension cables. There is the risk of
fire.

• Do not replace or change the mains ca­ble. Contact the service centre.

• Make sure not to squash or cause dam­age to the mains plug (if applicable) and
cable behind the appliance.

• Make sure that the mains connection is
accessible after the installation.

• Do not pull the mains cable to disconnect
the appliance. Always pull the mains plug
– if applicable.

Use

• The appliance is only for domestic use.
Do not use the appliance for commercial
and industrial use.

• Only use the appliance for domestic
cooking tasks. This is to prevent physical
injury to persons or prevent damage to
property.

• Do not use the appliance as a work sur­face or storage surface.

• Do not put flammable products or items
that are wet with flammable products,
and/or fusible objects (made of plastic or
aluminium) in, near or on the appliance.
There is the risk of explosion or fire.

• The interior of the appliance becomes hot
during use. There is the risk of burns. Do
not touch the heating elements in the ap­pliance. Use gloves when you insert or
remove the accessories or pots.

• Be careful when you remove or install the
accessories to prevent damage to the
oven enamel.

• Always stay away from the appliance
when you open the door while the appli­ance is in operation. Hot steam can re­lease. There is the risk of skin burns.

• Discoloration of the enamel has no effect
on the performance of the appliance so it
is not a defect in the sense of the warran­ty law.

• To prevent damage or discoloration to
the enamel:
– do not put any objects directly on the

appliance floor and do not cover it with
aluminium foil;

– do not put hot water directly into the

appliance;

– do not keep moist dishes and food in

the appliance after you finish the cook­ing.

• Do not use this appliance if it is in contact
with water. Do not operate the appliance
with wet hands.

• Do not apply pressure on the open door.

• Always close the appliance door when
you cook, even while grilling.

electrolux 3

Care and cleaning

• Before maintenance, switch off the appli­ance and disconnect the appliance from
the power supply.

• Before maintenance, make sure that the
appliance is cold. There is the risk of
burns. There is the risk that the glass
panels can break.

• Keep the appliance clean at all times. A
build-up of fats or other foodstuff can re­sult in a fire.

• Regular cleaning prevents the surface
material from deteriorating

• Use a deep baking tray for very moist
cakes to prevent that fruit juices cause
stains that can be permanent.

•For your personal safety and the safety of
your property, only clean the appliance
with water and a soap. Do not use flam­mable products or products that can
cause corrosion.

• Do not clean the appliance with steam
cleaners, high-pressure cleaners, sharp
objects, abrasive cleaning agents, abra­sive sponges and stain removers

• If you use an oven spray, follow the in­structions from the manufacturer.

• Do not clean the glass door with abrasive
cleaning agents or metal scraper. Heat
resistant surface of the inner glass can
break and shatter.

• When the door glass panels are dam­aged they become weak and can break.
You must replace them. Contact the
service centre.

• Be careful when you remove the door
from the appliance. The door is heavy!

• Do not clean catalytic enamel (if applica­ble).

Pyrolytic cleaning

• Do not leave the appliance unattended
during Pyrolytic cleaning.

• Do not try to open the door and do not
cut the power supply during Pyrolytic
cleaning.

• Keep children away during pyrolytic
cleaning. The appliance becomes very
hot. There is the risk of burns.

• During pyrolytic cleaning, stubborn dirt
can cause discoloration to the enamel.
Discoloration to the enamel has no effect
on the performance of the appliance

Risk of fire

• Open the door carefully. The use of ingre­dients with alcohol can cause a mixture
of alcohol and air. There is the risk of fire.

• Do not let sparks or open flames come
near the appliance when you open the
door.

• Do not put flammable products or items
that are wet with flammable products,
and/or fusible objects (made of plastic or
aluminium) in, near or on the appliance.

Oven lamp

• Bulb lamps used in this appliance are
special lamps selected for household ap­pliances use only. They cannot be used
for the full or partial illumination of a
household room.

• If it becomes necessary to replace the
lamp use one of the same power and
specifically designed for household appli­ances only.

• Disconnect the appliance from the power
supply before the replacement of the
oven lamp. There is the risk of electrical
shock.

Service centre

• Only an approved engineer can repair or
work on the appliance. Contact an ap­proved service centre.

• Use only original spare parts.

Disposal of the appliance

• To prevent the risk of physical injury or
damage
– Disconnect the appliance from the

power supply.
– Cut off the mains cable and discard it.
– Discard the door catch. This prevents

children or small animals from being

closed inside of the appliance. There is

the risk of suffocation.

4 electrolux

PRODUCT DESCRIPTION

General overview

1

8

3

2

4
5

6
7

1 Control panel
2 Electronic programmer
3 Ventilation openings
4 Grill
5 Oven lamp
6 Turnspit hole
7 Fan
8 Rating plate

Oven accessories

•

Wire shelf

For cookware, cake tins, roasts.

• Flat baking tray
For cakes and biscuits.

•

Deep roasting pan

To bake and roast or as pan to collect
fat.

• Turn spit
For roasting larger joints of meat and
poultry.

•

Replaceable telescopic runners

To put shelves or trays on it.

BEFORE FIRST USE

Warning! Refer to "Safety information"
chapter.

Initial Cleaning

• Remove all parts from the appliance.

• Clean the appliance before first use.
Caution! Do not use abrasive cleaning

agents! This can damage the surface.
Refer to chapter "Care and Cleaning".

Setting and changing the time

Set the time first to operate the oven.

When you connect the oven to the electrical
supply or after a power cut, the symbol for

the time

and automatically flashes.

Set the correct time with

or .

Changing the time

1.

Touch

again and again until the sym-

bol

and flashes.

2.

Set the correct time with

or .

1

2

The clock shows the time and the flashing
stops after approximately 5 seconds .

Important! It is possible to set the time of
day only when the oven is switched off.

electrolux 5

Preheating

1.

Set function

and maximum temper-

ature.

2. Run an empty oven for 45 minutes.

3.

Set function

and maximum temper-

ature.

4. Run an empty oven for 15 minutes.
This is to burn off any residue from the cavi­ty surface. Accessories can become more
hot than in normal use. During this period
an odour and smoke can be emitted. This
is normal. Make sure the airflow is sufficient.

DAILY USE

Warning! Refer to "Safety information"
chapter.

The display

1 2 3

1 Cooking function
2 Temperature
3 Time

Button Function Description

ON/OFF To switch the appliance on or off.

SELECTOR To set the oven function.

RAPID HEAT UP To switch the rapid heat-up function on.

PYROLYTIC CLEANING To start the Pyrolytic cleaning.

/

PLUS, MINUS To adjust the values (temperature and time).

CLOCK To set the clock function.

Touch controls

Touch controls control all the oven func­tions. Use the touch controls to set combi­nation of cooking function, cooking temper­ature and automatic timing .
Make sure you touch just one control at a
time.
To set a cooking function touch and hold.

Setting the oven function

1

2

1.

Touch

again and again until the sym­bol for the necessary oven function
flashes.
The display shows an automatic tem­perature. If you do not change the tem­perature in approximately 5 seconds,
the appliance starts to operate.

2.

To change the temperature, touch

or

button.

If you start an oven function, the sym­bol of the temperature

flashes.
The symbol shows that the tempera­ture in the appliance increases.
When the appliance is at the set tem­perature, an acoustic signal sounds
and the symbol of the temperature
stops to flash.

6 electrolux

If there is a power cut, the programmer
keeps all the settings for approximately
3 minutes. After more than 3 minutes

without power supply, you have to do
the settings (also the time of day)
again.

Oven functions

Oven Function Application

Conventional cooking

Heats both from the top and bottom element. To
bake and roast on one oven level.

Fan forced cooking

To roast or roast and bake the food that requires
the same cooking temperature, using more than
one shelf, without flavour transference.

Full Grill

The full grill element is on. To grill flat food items
in large quantities. To make toasts.

Turnspit

For grilled meat or for kebabs and smaller pieces
of meat. Preset temperature: 200 °C — 250 °C.

Meat cooking

To roast the meat. The heat comes from the up­per and lower heating elements.

Thermal grilling

The grill element and the oven fan supply hot air
around the food. To cook large pieces of meat.

Important! Maximum temperature for this func­tion: 200 °C.

Keep warm To keep the food warm.

Defrosting

To defrost frozen food.
Suitable for defrosting delicate food, e.g. cream
filled gateaux, iced cakes, pastries, bread and
other food made of yeast.

Pyrolytic cleaning To remove stubborn dirt.

Residual Heat function

With Duration function, the oven automati­cally switches off some minutes before the
time period is completed. The oven uses
the residual heat to complete the cooking
without energy consumption.

Important! Residual heat function is
applicable only if the Duration is more than
15 minutes.

Rapid heat-up function

With Rapid heat-up function you decrease
the pre-heating time. You can use it with
each cooking function.

Important! Do not put the food into the
oven, until Rapid heat up is completed.

1. Set an oven function.
If necessary, change the recommended
temperature.

2.

Press

button. The display shows
"FHU" and Rapid heat-up function oper­ates.

electrolux 7

3. When Rapid heat up is completed, an
acoustic signal sounds and "FHU" goes
out.

At this time the appliance continues to
heat in the set oven function and oven
temperature.

4. Put the food in the oven.

CLOCK FUNCTIONS

Clock function Application

Time of day Shows the time. To set, change or check the time.

Minute minder To set a countdown time.

A signal sounds, after the time period is completed.

This function has no effect on the operation of the oven.

Duration To set how long the oven has to be in operation.

End To set the switch-off time for an oven function.

Duration and End can be used at
the same time, if the oven is to be
switched on and off automatically later.

In this case first set Duration

, then

End

.

Setting the clock functions

1

2

1. Set an oven function and a temperature
(not necessary for the Minute Minder).
Refer to "Setting the oven function".

2.

Touch

again and again until the sym­bol for the necessary clock function
flashes.

3.

To set the time for Minute minder

,

Duration

or End , touch or
button.
The related clock function symbol
comes on.
When the time period is completed, the
symbol for the clock function flashes
and an acoustic signal sounds for 2 mi­nutes. Touch any sensor field to stop
the acoustic signal.

With the functions Duration and End

the appliance stops automatically.

4.

Touch

to deactivate the appliance.

Cancelling the clock functions

1.

Touch

again and again until the sym-

bol for the necessary clock function and

flashes.

2.

Touch "

" again and again until the

time is "00:00".

USING THE ACCESSORIES

Warning! Refer to "Safety information"
chapter.

Telescopic runners
Installing telescopic runners

You can put the telescopic runners on each
level.
Make sure that the two telescopic runners
are on the same level.
The stop element that is at one end of the
telescopic runner must point up.

8 electrolux

1

2

Using telescopic runners

With telescopic runners you can put and re­move the shelves more easily.

1. Pull out the right and left hand telescop­ic runners.

°C

2. Put the oven shelf on the telescopic run­ners and carefully push them in the ap­pliance.
Make sure you push back the telescopic
runners fully in the appliance before you
close the oven door.

°C

Caution! Do not clean the telescopic
runners in the dishwasher. Do not
lubricate the telescopic runners.

It is possible to buy the telescopic run­ners separately.

Turnspit

31 2 4

1 Handle
2 Spit
3 Forks
4 Turnspit frame

Warning! The forks and the spit of the
turnspit are sharp (if supplied). Be
careful when you operate it.

1. Install the deep roasting pan in the first
shelf position from the bottom.

electrolux 9

2. Install the turnspit frame on the second
shelf position from the bottom.

3. Install the first fork in the spit.

4. Put the food to be grilled.

5. Install the second fork.
Use the screws to tighten the forks.

6. Install the point of the spit in the turnspit
hole (refer to "Product description").

7. Install the front part of the spit on the
spit frame.

8. Remove the handle.

9. Set the oven function and a temperature
(refer to "Cooking tables").

ADDITIONAL FUNCTIONS

Child lock

When the Child Lock is set, you cannot
operate the appliance.

Activating the Child Lock

1.

Press

to deactivate the appliance.

2.

Press

and at the same time, until
the display shows “SAFE”. The Child
Lock is on.

Deactivating the Child Lock

To deactivate the Child Lock, do the same
steps again.

Control Beep

Deactivating the control beep

1.

Press

to deactivate the appliance.

2.

Press and hold the

and buttons
at the same time, until a sound operates
(approximately 2 seconds).

The control beep does not operate.
Activating the control beep

1.

Press and hold the

and buttons
at the same time, until a sound operates
(approximately 2 seconds).

2. The control beep operates again.

Automatic switch-off

The appliance deactivates automatical­ly after some time:

• If you do not deactivate the appli­ance

• If you do not change the oven tem­perature.

The oven deactivates when the oven
temperature is:

30 - 115 °C after 12.0 hours
120 - 195 °C after 8.5 hours
200 - 245 °C after 5.5 hours

250 - max °C after 3.0 hours

After an automatic switch-off, deactivate
the oven fully. Then you can activate it
again.

Error code

If some parameters are not correct, the
control unit stops the functions which oper­ate and the display shows the related error
code. Refer to "What to do if" chapter.

Cooling fan

When the appliance operates, the cooling
fan switches on automatically to keep the
surfaces of the appliance cool. If you switch
off the appliance, the cooling fan continues
to operate until the appliance cools down.

Safety thermostat

To prevent dangerous overheating (due to
incorrect use of the appliance or defective
components), the oven has a safety ther­mostat, which interrupts the power supply.
The oven switches back on again automati­cally, when the temperature drops.

10 electrolux

HELPFUL HINTS AND TIPS

• The appliance has four shelf levels. Count
the shelf levels from the bottom of the
appliance floor.

• The appliance has a special system
which circulates the air and constantly re­cycles the steam. With this system you
can to cook in a steamy environment and
keep the food soft inside and crusty out­side. It decreases the cooking time and
energy consumption to a minimum.

• Moisture can condense in the appliance
or on the glass doors. This is normal. Al­ways stand back form the appliance
when you open the appliance door while
cooking. To decrease the condensation,
run the appliance for 10 minutes before
cooking.

• Wipe away moisture after every use of
the appliance.

• Do not put the objects directly on the ap­pliance floor and do not cover the com­ponents with aluminium foil when you
cook. This can change the baking results
and damage the enamel coating.

Baking cakes

• The best temperature for baking cakes is
between 150°C and 200°C.

• Preheat the oven for approximately 10
minutes before baking.

• Do not open the oven door before 3/4 of
the set cooking time is up.

• If you use two baking trays at the same
time, keep one level empty between
them.

Cooking meat and fish

• Do not cook meat with weight below 1
kg. Cooking too small quantities makes
the meat too dry.

• To keep the red meat well cooked out­side and juicy inside set the temperature
between 200°C-250°C.

• For white meat, poultry and fish set the
temperature between 150°C-175°C.

• Use a dripping pan for very fatty food to
prevent the oven from stains that can be
permanent.

• Leave the meat for approximately 15 mi­nutes before carving so that the juice
does not seep out.

• To prevent too much smoke in the oven
during roasting, add some water into the
dripping pan. To prevent the smoke con­densation, add water each time after it
dries up.

Cooking times

Cooking times depend on the type of food,
its consistency, and volume.
Initially, monitor the performance when you
cook. Find the best settings (heat setting,
cooking time, etc.) for your cookware, rec­ipes and quantities when you use this appli­ance.

Baking and roasting table
CAKES

TYPE OF DISH

Conventional

cooking

Fan forced

cooking

Cooking

time [min]

Notes

Level

Temp

[°C]

Level

Temp

[°C]

Whisked recip­ies

2 170 2 (1

and 3)

165 45-60 In cake mould

Shortbread
dough

2 170 2 (1

and 3)

160 24-34 In cake mould

Butter-milk
cheese cake

1 170 2 165 60-80 In cake mould 26 cm

Apple cake (Ap­ple pie)

1 170 2 (1

and 3)

160 100-120 2 cake moulds of 20 cm

on the wire shelf

electrolux 11

TYPE OF DISH

Conventional

cooking

Fan forced

cooking

Cooking

time [min]

Notes

Level

Temp

[°C]

Level

Temp

[°C]

Strudel 2 175 2 150 60-80 On baking tray
Jam- tart 2 170 2 (1

and 3)

160 30-40 In cake mould 26 cm

Fruit cake 2 170 2 155 60-70 In cake mould 26 cm
Sponge cake

(Fatless sponge
cake)

2 170 2 160 35-45 In cake mould 26 cm

Christmas
cake/Rich fruit
cake

2 170 2 160 50-60 In cake mould 20 cm

Plum cake 2 170 2 165 50-60

In bread tin

1)

Small cakes 3 170 3 (1

and 3)

165 20-30 On flat baking tray

Biscuits 3 150 3 (1

and 3)

140 20-30

On flat baking tray

1)

Meringues 3 100 3 115 90-120 On flat baking tray
Buns 3 190 3 180 15-20

On flat baking tray

1)

Choux 3 190 3 (1

and 3)

180 25-35

On flat baking tray

1)

Plate tarts 3 180 2 170 45-70 In cake mould 20 cm
Victoria sand-

wich

1 or 2 180 2 170 40-55 Left + right in cake mould

20 cm

1) Preheat for 10 minutes.

BREAD AND PIZZA

TYPE OF DISH

Conventional

cooking

Fan forced

cooking

Cooking

time [min]

Notes

Level

Temp

[°C]

Level

Temp

[°C]

White bread 1 190 1 195 60-70 1-2 pieces, 500 gr one

piece

1)

Rye bread 1 190 1 190 30-45 In bread tin
Bread rolls 2 190 2 (1

and 3)

180 25-40 6-8 rolls on flat baking tray

1)

Pizza 1 190 1 190 20-30

On deep roasting pan

1)

Scones 3 200 2 190 10~20

On flat baking tray

1)

1) Preheat for 10 minutes.

12 electrolux

FLANS

TYPE OF DISH

Conventional

cooking

Fan forced

cooking

Cooking

time [min]

Notes

Level

Temp

[°C]

Level

Temp

[°C]

Pasta flan 2 180 2 180 40-50 In mould
Vegetable flan 2 200 2 200 45-60 In mould
Quiches 1 190 1 190 40-50 In mould
Lasagne 2 200 2 200 25-40 In mould
Cannelloni 2 200 2 200 25-40 In mould
Yorkshire pud-

ding

2 220 2 210 20-30

6 pudding mould

1)

1) Preheat for 10 minutes.

MEAT

TYPE OF DISH

Conventional

cooking

Fan forced

cooking

Cooking

time [min]

Notes

Level

Temp

[°C]

Level

Temp

[°C]

Beef 2 200 2 190 50-70 On wire shelf and deep

roasting pan

Pork 2 180 2 180 90-120 On wire shelf and deep

roasting pan

Veal 2 190 2 175 90-120 On wire shelf and deep

roasting pan

English roast
beef rare

2 210 2 200 44-50 On wire shelf and deep

roasting pan

English roast
beef medium

2 210 2 200 51-55 On wire shelf and deep

roasting pan

English roast
beef well done

2 210 2 200 55-60 On wire shelf and deep

roasting pan

Shoulder of
pork

2 180 2 170 120-150 On deep roasting pan

Shin of pork 2 180 2 160 100-120 2 pieces on deep roasting

pan
Lamb 2 190 2 190 110-130 Leg
Chicken 2 200 2 200 70-85 Whole on deep roasting

pan
Turkey 1 180 1 160 210-240 Whole on deep roasting

pan
Duck 2 175 2 160 120-150 Whole on deep roasting

pan
Goose 1 175 1 160 150-200 Whole on deep roasting

pan
Rabbit 2 190 2 175 60-80 Cut in pieces
Hare 2 190 2 175 150-200 Cut in pieces

electrolux 13

TYPE OF DISH

Conventional

cooking

Fan forced

cooking

Cooking

time [min]

Notes

Level

Temp

[°C]

Level

Temp

[°C]

Pheasant 2 190 2 175 90-120 Whole on deep roasting

pan

FISH

TYPE OF DISH

Conventional

cooking

Fan forced

cooking

Cooking

time [min]

Notes

Level

Temp

[°C]

Level

Temp

[°C]

Trout/Sea
bream

2 190 2 (1

and 3)

175 40-55 3-4 fishes

Tuna fish/Sal­mon

2 190 2 (1

and 3)

175 35-60 4-6 fillets

Grilling

Preheat the empty oven for 10 mi­nutes, before cooking.

Quantity Grilling Cooking time in mi-

nutes

TYPE OF DISH Pieces g

level

Temp.

(°C)

1st side 2nd side

Fillet steaks 4 800 3 250 12-15 12-14
Beef steaks 4 600 3 250 10-12 6-8
Sausages 8 / 3 250 12-15 10-12
Pork chops 4 600 3 250 12-16 12-14
Chicken (cut in 2) 2 1000 3 250 30-35 25-30
Kebabs 4 / 3 250 10-15 10-12
Breast of chicken 4 400 3 250 12-15 12-14
Hamburger 6 600 3 250 20-30
Fish Fillet 4 400 3 250 12-14 10-12
Toasted sandwich-

es

4-6 / 3 250 5-7 /

Toast 4-6 / 3 250 2-4 2-3

Thermal grilling

Warning! Use this function with a

maximum temperature of 200°C.

Quantity Grilling Cooking time in mi-

nutes

TYPE OF DISH Pieces g

level

Temp.

(°C)

1st side 2nd side

Rolled joints (turkey) 1 1000 3 200 30-40 20-30
Chicken (cut in two) 2 1000 3 200 25-30 20-30
Chicken drumsticks 6 - 3 200 15-20 15-18

14 electrolux

Quantity Grilling Cooking time in mi-

nutes

TYPE OF DISH Pieces g

level

Temp.

(°C)

1st side 2nd side

Quail 4 500 3 200 25-30 20-25
Vegetable gratin - - 3 200 20-25 ­pieces. Scallops - - 3 200 15-20 ­Mackerel 2-4 - 3 200 15-20 10-15
Fish slices 4-6 800 3 200 12-15 8-10

Turnspit

Preheat the empty oven for 10 mi­nutes, before cooking.

TYPE OF DISH Quantity temp.°C Cooking time in

minutes

Poultry 1000 2 250 50-60
Roasts 800 2 250 50-60

Information on acrylamides
Important! According to the newest

scientific knowledge, if you brown food
(specially the one which contains starch),

acrylamides can pose a health risk. Thus,
we recommend that you cook at the lowest
temperatures and do not brown food too
much.

CARE AND CLEANING

Warning! Refer to "Safety information"
chapter.

• Clean the front of the appliance with a
soft cloth with warm water and cleaning
agent.

• To clean metal surfaces use a usual
cleaning agent

• Clean the oven interior after each use.
Thus you can remove dirt more easily
and it does not burn on.

• Clean stubborn dirt with a special oven
cleaner.

• Clean all oven accessories (with a soft
cloth with warm water and cleaning
agent) after each use and let them dry.

• If you have nonstick accessories, do not
clean them using an aggressive agents,
sharp edged objects or dishwasher. It
can destroy nonstick coating!

Stainless steel or aluminium appli­ances:

Clean the oven door with a wet sponge
only. Dry it with a soft cloth.

Do not use steel wool, acids or abra­sive materials as they can damage the
oven surface. Clean the oven control
panel with the same precautions

Pyrolytic cleaning

Warning! The appliance becomes very

hot. There is the risk of burns.

Important! Do not use Pyrolytic cleaning
function and the hob at the same time (if it
is installed with the appliance). It can cause
a damage to the appliance.

Before Pyrolytic cleaning:

1. Remove all removable parts and excess
spillage from the appliance.

2. Remove the worst of the dirt manually.

3. Close the oven door correctly.

electrolux 15

Using the Pyrolytic cleaning

1.

Press

again and again until the dis-

play shows

.

– The display shows PYRO 1 or PYRO

2.

– In 3 seconds the display shows a

message to remove all removable
parts from the appliance.

2.

Press

or to set the duration for
the Pyrolytic cleaning:
– P1 2:00 for a low degree of dirt
– P2 2:30 for a high degree of dirt.

3.

Press

to start the Pyrolytic cleaning.

The bars on the symbol

come on one by
one to show that the temperature in the ap­pliance increases.
When the appliance is at the preset temper­ature, the door locks and the display shows

.
When the Pyrolytic cleaning is completed,
the display shows the time of day. The oven
door is locked. When the appliance cools
down, an acoustic signal sounds and the
door unlocks.

To stop the pyrolytic cleaning at any
time, press

.

End time for Pyrolytic cleaning

You can set the end time for Pyrolytic
cleaning with the clock function End

.

1. Do again step 1, 2 and 3 from
above procedure.

2.

Press

.

3.

The display shows an arrow

and

the symbol

. The display shows
the time for the end of Pyrolytic
cleaning.

4.

Press

or to adjust the time for

the end of the Pyrolytic cleaning.

Pyro reminder

The reminder function tells the user when
pyrolytic cleaning is necessary.
An acoustic signal sounds and the display
shows "Pyro" for approximately 15 sec­onds.
Set the Pyrolytic cleaning function.

The display shows the reminder mes­sage when the appliance is off until you
clean the appliance with the Pyrolytic
cleaning.

Shelf Support Rails
Removing the shelf support rails

1. Pull the front of the shelf support rail
away from the side wall.

2. Pull the rear shelf support rail away from
the side wall and remove it.

Installing the shelf support rails

Install the shelf support rails in opposite se­quence.

The rounded ends of the shelf support
rails must point to the front!

Oven lamp

Warning! Be careful! There is the risk

of electrical shock!

Before you change the oven lamp:

• Switch off the oven.

• Remove the fuses in the fuse box or

switch off the circuit breaker.

Put a cloth on the bottom of the oven
for protection of the oven light and
glass cover.

1. Turn the glass cover anti-clockwise to
remove it.

2. Clean the glass cover.

16 electrolux

3. Replace the oven light bulb with appli­cable 300°C heat-resistant oven light
bulb.
Use the same oven lamp type.

4. Install the glass cover.

Cleaning the oven door

The oven door has three panels of glass.
You can remove the oven door and the in­ternal panels of glass to clean them.

The oven door can close if you try to
remove the panels of glass before you
remove the oven door.

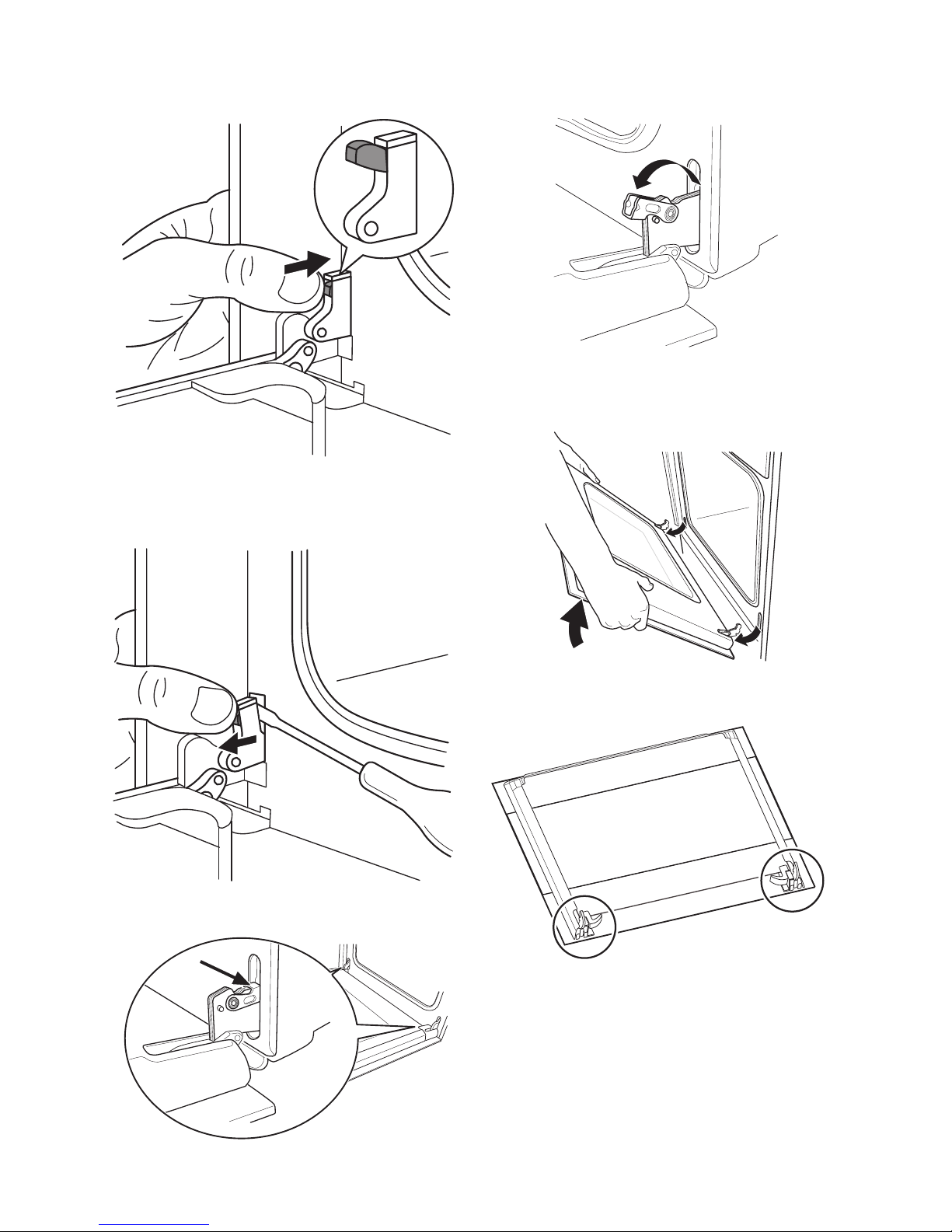

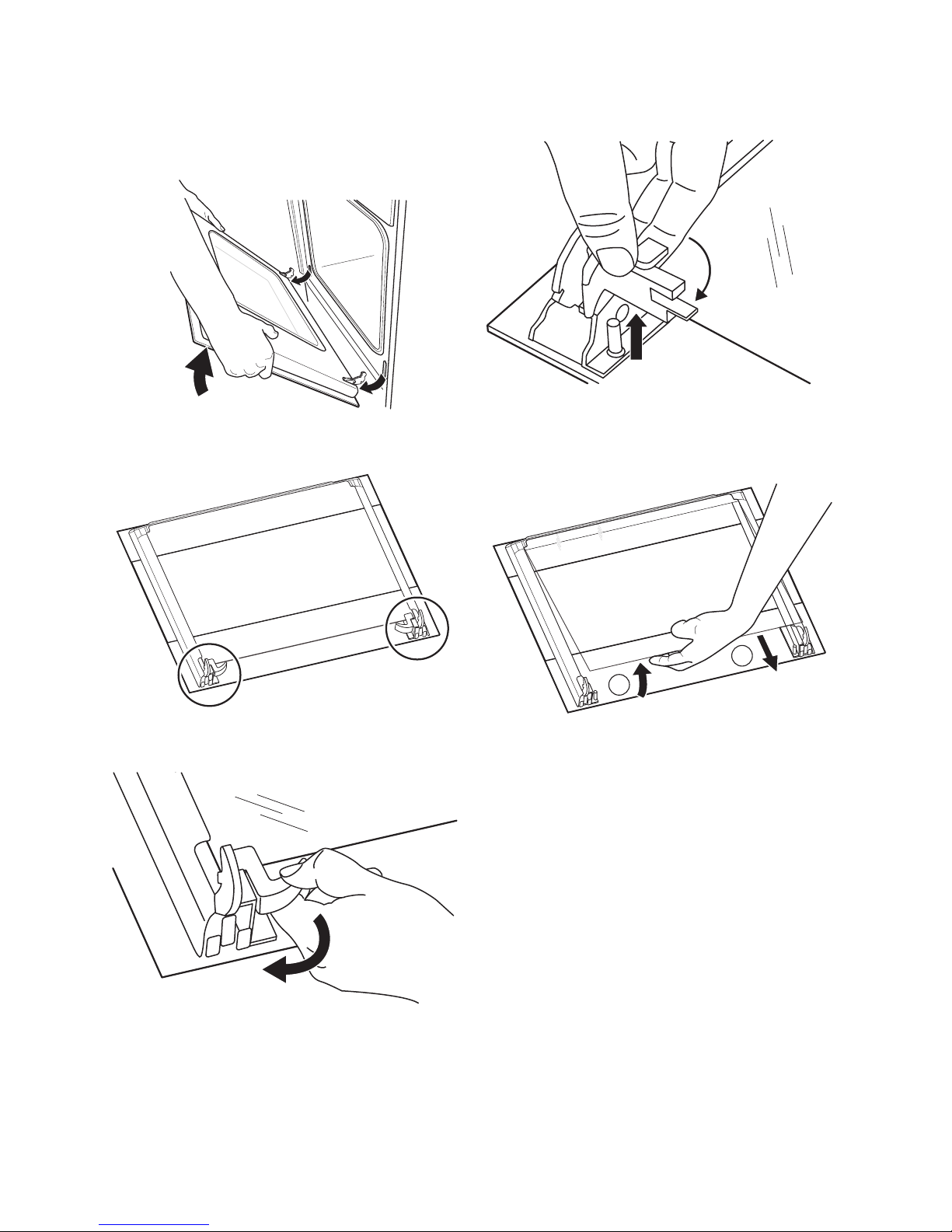

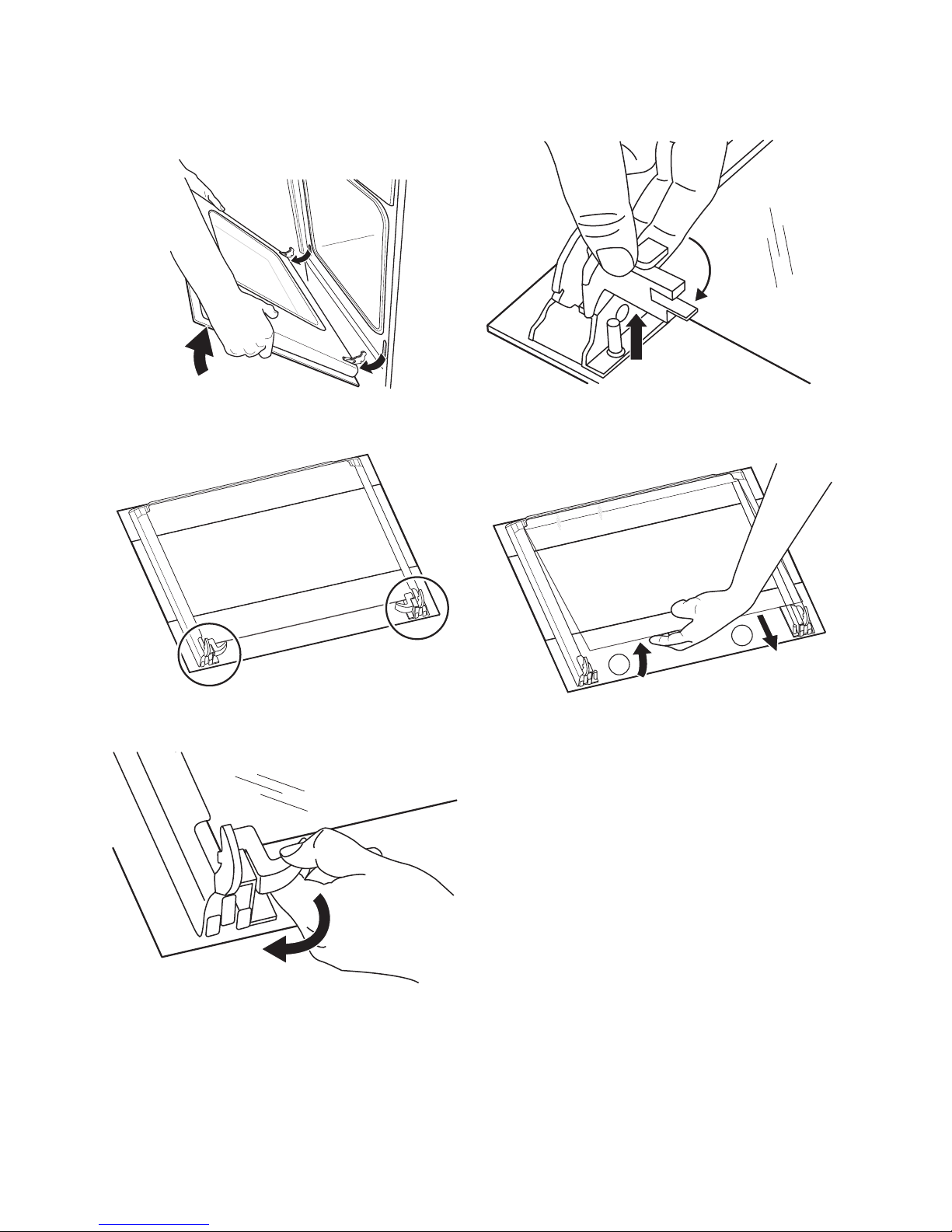

Removing the oven door and the glass
panel

1. Fully open the door and identify the

hinge to the left side of the door.

2. Push lightly the tightening component

until it pulls back.

3. Hold the pushed component with one
hand and use a screwdriver with the
other hand to remove the left side of
the door from its seat.

4. Identify the hinge to the right side of the
door.

5. Turn the lever on the hinge.

electrolux 17

6. Close the oven door to the first opening
position (halfway). Then pull forward
and remove the door from its seat.

7. Put the door on a soft cloth on a stable
surface.

8. Release the locking system to remove
the panels of glass.

9. Turn the two fasteners by 90° and re­move them from their seats.

90°

10. Carefully lift (step 1) and remove (step

2) the panels of glass one by one. Start
from the top panel of glass.

1

2

Clean the glass panels with water and
soap. Dry the glass panels carefully.

Installing the door and the glass panels

When the cleaning is completed, install the
glass panels and the oven door. Do the
above steps in the opposite sequence.
The middle panel has a decorative frame.
When you install this panel, make sure that
the screen-printing zone looks to the inner
side of the door. Make sure that after the
installation the surface of the glass panel
frame on the screen-printing zones is not
rough when you touch it.
Make sure that you install the middle panel
of glass in the seats correctly (refer to the il­lustration).

18 electrolux

Make sure that you install the top panel of
glass in the seats correctly (refer to the illus­tration).

Stainless steel or aluminium appli­ances:

Clean the oven door with a wet sponge
only. Dry it with a soft cloth.
Do not use steel wool, acids or abra­sive materials as they can damage the
oven surface. Clean the oven control
panel with the same precautions

WHAT TO DO IF…

Warning! Refer to "Safety information"
chapter.

Problem Possible cause Remedy

The appliance does not
heat up.

The appliance is deactivated. Activate the appliance.

The clock is not set. Set the clock.
The necessary settings are not set. Do a check of the settings.
The automatic switch-off is on. Refer to "Automatic switch-off".
The Child lock is on. Refer to "Deactivating the Child

Lock".

The fuse in the fuse box is re-

leased.

Do a check of the fuse.
If the fuse is released more than
one time, contact a qualified elec­trician.

The oven lamp does not
operate.

The oven lamp is defective. Replace the oven lamp.

electrolux 19

Problem Possible cause Remedy

The oven fan makes
noise.

Shelves or trays are in contact with
the oven back panel.

Put shelves or trays correctly.

Steam and condensation
collect on the food and in
the appliance.

You left the dish in the appliance
for too long.

Do not let the dishes stay in the
appliance for longer than 15-20
minutes after the cooking is com­pleted.

The display shows or

, the appliance does
not heat up and there is
no air circulation.

Demo mode is on. Deactivate the appliance. Press

for approximately 2 seconds.

An acoustic signal sounds. Press
and hold the buttons

and
at the same time until the acoustic
signal sounds and the indicator
goes out.

The display shows the
error code "F...".

There is an electronic error. Write down the error code and

contact the Service Centre.

If you cannot find a solution to the problem
yourself, contact your dealer or the service
centre.

The necessary data for the service centre is
on the rating plate. The rating plate is on
the front frame of the oven cavity.

We recommend that you write the data here:

Model (MOD.) .........................................

Product number (PNC) .........................................

Serial number (S.N.) .........................................

TECHNICAL DATA

Voltage 230 V
Frequency 50 Hz

INSTALLATION

Warning! Refer to "Safety information"
chapter.

Building In

594

2

20

570

590

540

560

20 electrolux

50

580

550 min

560÷570

550 min

593

560-570

80÷100

A

B

Electrical installation

Warning! Only a qualified and

competent person must do the
electrical installation.

The manufacturer is not responsible if
you do not follow safety precautions
from chapter "Safety information".

This appliance is supplied with a main plug
and a main cable.

The cable

Cable types applicable for installation or re­placement: H07 RN-F, H05 RN-F, H05
RRF, H05 VV-F, H05 V2V2-F (T90), H05
BB-F.
For the section of the cable refer to the total
power (on the rating plate) and to the table:

Total power Section of the cable

maximum 1380 W 3 x 0,75 mm²
maximum 2300 W 3 x 1 mm²
maximum 3680 W 3 x 1,5 mm²

The hearth cord (green/yellow cable) must
be 2 cm longer than phase and neutral ca­bles (blue and brown cables).

electrolux 21

ENVIRONMENT CONCERNS

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will
help prevent potential negative
consequences for the environment and
human health, which could otherwise be
caused by inappropriate waste handling of
this product. For more detailed information

about recycling of this product, please
contact your local council, your household
waste disposal service or the shop where
you purchased the product.

Packaging material
The packaging material is environmen­tally-friendly and recyclable. Plastic
parts are marked with international ab­breviations such as PE, PS, etc. Dis­pose of the packaging material in the
containers provided for this purpose at
your local waste management facility.

22 electrolux

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

СОДЕРЖАНИЕ

Сведения по технике безопасности

23

Описание изделия 27
Перед первым использованием 27
Ежедневное использование 28
Функции часов 31
Использование дополнительных
принадлежностей 31

Дополнительные функции 33
Полезные советы 34
Уход и очистка 40
Что делать, если ... 44
Технические данные 45
Установка 45
Охрана окружающей среды 47

Право на изменения сохраняется

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и использованием
внимательно прочитайте настоящее ру­ководство, которое содержит следую­щие сведения:

• Обеспечение безопасности людей и
имущества

• Защита окружающей среды

• Правильный порядок эксплуатации

прибора.

Всегда храните настоящие инструкции
вместе с прибором, даже если передае­те или продаете его.
Изготовитель не несет ответственности
за повреждение имущества в результа­те неправильной установки или

эк-

сплуатации прибора.

Безопасность детей и лиц с
ограниченными возможностями

• Данный электроприбор может эк­сплуатироваться детьми старше 8
лет и лицами с ограниченными физи­ческими или сенсорными способно­стями, с недостаточным опытом или
знаниями только под присмотром ли­ца, отвечающего за их безопасность,
или после получения от него соответ­ствующих инструкций, позволяющих
им

безопасно эксплуатировать элек­троприбор. Дети не должны играть с
электроприбором.

• Храните все упаковочные материалы
вне досягаемости детей. Неосторож­ное обращение с упаковочными мате-

риалами может стать причиной уду­шения или травмы.

• Не подпускайте детей и животных к
электроприбору, когда открыта его
дверца, или когда он работает. Суще­ствует опасность получения травм
или

потери трудоспособности.

• Если прибор оснащен функцией за-

щиты от детей или блокировки кно­пок, то следует ее использовать. Это
позволит предотвратить случайное
включение прибора детьми или жи­вотными.

Общие правила техники
безопасности

• Не изменяйте параметры данного
прибора. Существует опасность полу­чения травм и повреждения прибора.

• Не оставляйте прибор без присмотра
во время

его работы.

• Выключайте прибор после каждого
использования.

Установка

• Установку и подключение должен вы­полнять только сертифицированный
электрик. Обратитесь в авторизован­ный сервисный центр. Это необходи­мо, чтобы предотвратить опасность
повреждения конструкции прибора
или получения травм.

• Убедитесь, что прибор не поврежден
при транспортировке. Не подключай-

electrolux 23

те поврежденный прибор. При необ­ходимости обратитесь к поставщику.

• Перед первым использованием элек­троприбора удалите с него все эле­менты упаковки, наклейки и пленку.
Не снимайте табличку с технически­ми данными. Это может привести к
аннулированию гарантии.

• Неукоснительно соблюдайте законы,
распоряжения, предписания и нормы
(требования техники безопасности,
правила и порядок

утилизации, пра­вила техники электро- и газобезопас­ности и т.д.), действующие в стране,
на территории которой используется
прибор.

• Перед установкой убедитесь, что ду­ховой шкаф отключен от электросети.

• Будьте осторожны при перемещении
прибора. Он имеет большой вес. Все­гда используйте защитные перчатки.
При перемещении прибора не тяните
его за ручку.

• Прибор должен быть подключен к
электросети через устройство, позво­ляющее отсоединять от сети все кон­такты. Устройство для изоляции дол­жно обеспечивать расстояние между
разомкнутыми контактами не менее 3
мм.

• Следует использовать подходящие
устройства для изоляции: предохра­нительные автоматические выключа­тели, плавкие предохранители (резь­бовые плавкие предохранители сле­дует выкручивать из гнезда),

автома­ты защиты от тока утечки и пускате­ли.

• Все детали, закрывающие токоведу­щие части прибора, должны быть за­креплены таким образом, чтобы
снять их можно было только с по­мощью специальных инструментов.

• Некоторые части прибора находятся
под напряжением. Духовой шкаф
должен быть закрыт кухонной мебе­лью, чтобы не оставалось зазоров.
Это защитит от поражения электриче­ским током, так как исключит возмож­ность случайного касания частей, на­ходящихся под напряжением.

• Перед установкой убедитесь, что раз­меры ниши соответствуют размерам
устанавливаемого прибора.

• Убедитесь, что мебель под и рядом с
прибором надежно закреплена.

• Выдерживайте минимально допусти­мые зазоры между соседними прибо­рами.

• Прибор

нельзя устанавливать на под-

ставке..

• Встраиваемые духовые шкафы и ва-

рочные панели оборудуются спе­циальными системами для подключе­ния к электрической сети.Чтобы ис­ключить повреждение прибора, сле­дует объединять только приборы от
одного и того же производителя.

Подключение к электросети

• Прибор должен быть заземлен.

• Убедитесь, что электрические данные

на

табличке с техническими данными
соответствуют параметрам электри­ческой сети.

• Данные по напряжению питания при­ведены на табличке с техническими
данными.

• Включайте прибор только в правиль­но установленную электророзетку с
защитным контактом.

• При подключении электроприборов к
розетке кабели не должны касаться
или находиться рядом с горячей
дверцей прибора.

• Не пользуйтесь переходниками, сое­динителями

и удлинителями. Суще-

ствует риск возгорания.

• Запрещается выполнять замену сете­вого кабеля или использовать сете­вой кабель другого типа. Обратитесь
в сервисный центр.

• Убедитесь, что сетевой кабель и
(если имеется) вилка сетевого кабеля

сзади прибора не пережаты и не
имеют повреждений.

• Проверьте, чтобы после установки
был обеспечен доступ к вилке сете

-

вого кабеля.

• Для отключения прибора от электро-

сети не тяните за сетевой кабель.
Всегда беритесь за саму вилку, если
она имеется.

Эксплуатация

• Настоящий прибор предназначен
только для бытового применения. Не

24 electrolux

используйте его в коммерческих и
промышленных целях.

• Используйте прибор только для при­готовления пищи в домашних услови­ях. Это позволит избежать травм или
повреждения имущества.

• Не используйте прибор в качестве ра­бочей поверхности или подставки для
каких-либо предметов.

• Не ставьте в прибор, на него или ря­дом с ним легковоспламеняющиеся
материалы или пропитанные ими
предметы, а также предметы из легко
плавящихся материалов (из пластика
или алюминия). Существует риск
взрыва или возгорания.

• Во время работы прибора его внут­ренняя камера нагревается. Суще­ствует опасность получения ожогов.
Не прикасайтесь к нагревательным
элементам прибора. Для установки
или извлечения дополнительных при­надлежностей и посуды используйте
защитные перчатки.

•

Будьте осторожны, помещая принад­лежности в духовой шкаф и доставая
их из него, чтобы не повредить эм­алированные поверхности духового
шкафа.

• Всегда держитесь в стороне от элек­троприбора, когда открыта его двер­ца или когда он работает. Может про­изойти высвобождение горячего па­ра. Существует опасность получения
ожогов кожи.

• Изменение цвета

эмали духового
шкафа не влияет на эффективность
работы прибора, поэтому оно не явл­яется дефектом с точки зрения зако­на о гарантийных обязательствах.

• Для предупреждения повреждения и
изменения цвета эмали духового
шкафа:
– не помещайте какие бы то ни было

предметы непосредственно на дно
прибора и не накрывайте его алю­миниевой фольгой;

– не

подвергайте прибор прямому

воздействию горячей воды;

– не храните влажную посуду и про-

дукты в приборе после окончания
приготовления пищи.

• Не используйте прибор, если на него
попала вода. При использовании при­бора не касайтесь его мокрыми рука­ми.

• Не надавливайте на открытую дверцу
прибора.

• Всегда закрывайте дверь прибора
при приготовлении пищи, даже

когда

готовите на гриле.

Уход и чистка

• Перед выполнением операций по
чистке и уходу выключите прибор и
извлеките вилку сетевого шнура из
розетки.

• Убедитесь, что прибор остыл. Суще­ствует опасность получения ожогов.
Существует опасность повреждения
стеклянных панелей.

• Содержите прибор в чистоте. Скопле­ние остатков жира или пищи может
привести к возгоранию.

• Регулярная

чистка способствует со-

хранности поверхности прибора.

• Для очень сочных пирогов используй­те глубокий противень во избежание
вытекания сока фруктов, который мо­жет вызвать образование неудаляе­мых пятен.

• Для обеспечения личной безопасно­сти и безопасности имущества ис­пользуйте для чистки электроприбора
только воду с мылом. Не используйте
легковоспламеняющиеся вещества
или вещества, вызывающие корро

-

зию.

• Не очищайте электроприбор с по-

мощью чистящих средств, в которых
используется пар или высокое давле­ние, предметов с острыми краями,
абразивных чистящих веществ, губок
с абразивным покрытием и пятновы­водителей.

• При использовании распылителя для
чистки духовых шкафов соблюдайте
указания изготовителя.

• Не следует чистить стеклянную двер­цу абразивными чистящими сред­ствами

или металлическим скребком.
Жаростойкая поверхность внутренне­го стекла может повредиться и раско­лоться.

electrolux 25

• Поврежденные стеклянные панели
дверцы становятся хрупкими и могут
разрушиться. Необходимо их заме­нить. Обратитесь в сервисный центр.

• Будьте осторожны при снятии дверцы
с устройства. Дверца тяжелая!

• Не чистите каталитическую эмаль
(если она имеется).

Пиролитическая очистка

• Не оставляйте прибор без присмотра
во время пиролитической очистки.

• Во время пиролитической очистки не
следует пытаться

открыть дверцу.

Также не следует отключать питание.

• Не подпускайте детей к прибору во
время пиролитической очистки. При­бор очень сильно нагревается. Суще­ствует опасность получения ожогов.

• При пиролитической очистке несмы­ваемая грязь может изменить цвет
эмали. Изменение цвета эмали не
влияет на эффективность работы
прибора.

Опасность возгорания

• Открывайте дверцу осторожно. При
использовании

спирта может образ­овываться смесь спирта с воздухом.
Существует опасность пожара.

• Не подносите искры или открытое
пламя к электроприбору при открыва­нии дверцы.

• Не ставьте в электроприбор, на него
или рядом с ним легковоспламеняю­щиеся материалы или пропитанные
ими предметы, а также предметы из
легкоплавких материалов (из пласт­массы или алюминия).

Лампа

освещения духового шкафа

• В приборе используются специаль­ные лампы, предназначенные только

для бытовых приборов. Их нельзя
применять для полного или частично­го освещения жилых комнат.

• При необходимости замены исполь­зуйте только лампы такой же мощно­сти, специально предназначенные
для бытовых приборов.

• Перед заменой лампы освещения ду­хового шкафа извлеките вилку сете

-

вого кабеля из розетки. Существует
опасность поражения электрическим
током.

Сервисный центр

• Проводить работы по ремонту прибо­ра разрешается только специалистам
авторизованного сервисного центра.
Обратитесь в авторизованный сер­висный центр.

• Применяйте только оригинальные за­пасные части.

Утилизация прибора

• Для предотвращения риска получе­ния травм или повреждения имуще­ства выполните следующие дей­ствия:

– Отключите питание прибора.
– Обрежьте сетевой кабель и вы-

бросьте его в мусорный контейнер.

– Удалите защелку дверцы и вы-

бросьте ее в мусорный контейнер.
Тогда дети или мелкие животные
не окажутся запертыми внутри при­бора. Существует риск смерти от
удушья.

26 electrolux

ОПИСАНИЕ ИЗДЕЛИЯ

Общий обзор

1

8

3

2

4
5

6
7

1 Панель управления
2 Электронный программатор
3 Вентиляционные отверстия
4 Гриль
5 Лампа освещения духового шкафа
6 Отверстие для вертела
7 Вентилятор
8 Табличка с техническими данными

Принадлежности духового шкафа

• Решетка

Для кухонной посуды, форм для вы­печки, жаркого.

• Плоский противень для выпечки

Для выпекания пирогов и печенья.

• Сотейник

Для выпекания кондитерских изде­лий, жарки мяса или для использова-

ния в качестве противня для сбора
жира.

• Вертел

Для обжаривания больших кусков мя­са и птицы

.

• Съемные телескопические направ-

ляющие

На них устанавливаются полки или
противни.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВНИМАНИЕ! См. «Сведения по
технике безопасности».

Предварительная чистка духового
шкафа

• Выньте из духового шкафа все съем­ные элементы.

• Перед первым использованием вы­мойте духовой шкаф.

ПРЕДУПРЕЖДЕНИЕ! Не
используйте для чистки абразивные
моющие средства! Они могут
привести к повреждению
поверхности. См. раздел "Уход и
чистка".

Установка и изменение времени
суток

Для эксплуатации духового шкафа
необходимо выставить текущее
время.

При подключении духового шкафа к се­ти или при сбое подачи электропитания

символ времени

и автоматически
включаются в мигающем режиме.
Установите текущее время при помощи

кнопок

или .

Изменение времени

1.

Многократным нажатием кнопки
добейтесь включения на дисплее

символов

и в мигающем режи-

ме.

electrolux 27

2. Установите текущее время при по­мощи кнопок

или .

1

2

Приблизительно через 5 секунд мига­ние прекратится и на дисплее отобра­зится текущее время.

ВАЖНО! Задать текущее время можно
только при выключенном духовом
шкафу.

Предварительный нагрев

1.

Задайте функцию

и максималь-

ную температуру.

2. Включите пустой духовой шкаф на
45 минут.

3.

Задайте функцию

и максималь-

ную температуру.

4. Включите пустой духовой шкаф на
15 минут.

Это необходимо, чтобы сжечь загрязне­ния внутри камеры. Принадлежности
духового шкафа при этом могут на­греться больше, чем при обычном ис­пользовании. В это время может по­явиться неприятный запах и дым. Это
нормально. Убедитесь, что в помеще­нии имеется достаточная

циркуляция

воздуха.

ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ! См. «Сведения по
технике безопасности».

Дисплей

1 2 3

1 Режим приготовления
2 Температура
3 Время

Кнопка Режим Описание

"ВКЛ/ВЫКЛ" Включение или выключение прибора.

СЕЛЕКТОР Установка режима духового шкафа.

БЫСТРЫЙ РАЗОГРЕВ

Включение или выключение режима быстрого
разогрева.

ПИРОЛИТИЧЕСКАЯ

ОЧИСТКА

Пуск процедуры пиролитической очистки.

/

ПЛЮС, МИНУС Установка значений температуры и времени.

ЧАСЫ Установка параметров функции часов.

Сенсорные кнопки

Сенсорные кнопки позволяют упра­влять всеми функциями духового шка­фа. С их помощью можно выбрать лю­бую комбинацию режима приготовле­ния, температуры приготовления и
функцию таймера.

Одновременно нажимайте не более од­ной сенсорной кнопки.
Для выбора режима приготовления на­жмите и удерживайте кнопку а нажатом
положении.

28 electrolux

Задание режима духового шкафа

1

2

1.

Многократным нажатием кнопки
добейтесь отображения на дисплее
в мигающем режиме символа тре­буемой функции духового шкафа.
На дисплее высветится автоматиче­ски заданная температура. Если в
течение приблизительно 5 секунд не
изменить эту температуру, прибор
начнет работу.

2. Для изменения температуры вос­пользуйтесь кнопкой

или .

При запуске выбранного режима
духового шкафа на дисплее в ми-

гающем режиме отображается сим­вол температуры

.

Этот символ обозначает повыше­ние температуры внутри камеры ду­хового шкафа.
При достижении внутри камеры ду­хового шкафа заданной температу­ры раздается звуковой сигнал и
символ температуры отображается
в постоянном режиме.

В случае сбоя электропитания все
заданные установки сохраняются в
течение примерно 3 минут. Если
напряжение отсутствовало в тече­ние более 3 минут. вам придется
вновь выполнить все установки (в
том числе вновь выставить текущее
время).

Режимы духового шкафа

Режимы духового шкафа Применение

Верхний + нижний нагрев

Используются верхний и нижний нагрева­тельные элементы. Для выпекания и жарки
на одном уровне духового шкафа.

Принудительная конвекция

горячего воздуха

Позволяет одновременно выпекать или вы­пекать и жарить разные блюда, требующие
одинаковой температуры приготовления, на
разных уровнях, без взаимопроникновения
запахов.

Большой гриль

Включение нагревательного элемента гриля
на максимальную мощность. Используется
для приготовления на гриле большого коли­чества плоских продуктов. Приготовление
тостов.

Вертел

Приготовление мяса на гриле или пригото­вление шашлыка и некрупных кусков мяса.
Предустановленная температура: 200°C–

250°C.

Приготовление мяса

Используется для жарки мяса. Нагрев про­изводится с помощью верхнего и нижнего
нагревательных элементов.

electrolux 29

Режимы духового шкафа Применение

Гриль с конвекцией

Нагревательный элемент гриля и вентиля­тор духового шкафа обеспечивают обдув
приготавливаемого блюда горячим возду­хом. Используется для жарки больших кус­ков мяса.

ВАЖНО! Максимальная температура для
этого режима: 200°C.

Подогрев

Используется для поддержания приготов­ленных блюд в теплом виде.

Размораживание

Используется для размораживания заморо­женных продуктов.
Может использоваться для размораживания
деликатных продуктов, например, заварных
пирожных, замороженных тортов, кондитер­ских изделий, хлеба и других изделий из
дрожжевого теста.

Пиролитическая очистка

Используется для удаления твердых загряз­нений.

Функция использования остаточного
тепла

При использовании режима "Продолжи­тельность приготовления" духовой
шкаф автоматически выключается за
несколько минут до истечения заданно­го времени. Доведение приготавливае­мого блюда до готовности осуществл­яется с помощью остаточного тепла без
потребления энергии.

ВАЖНО! Функция использования
остаточного тепла доступна только в
том случае, когда продолжительность
приготовления превышает 15 минут.

Функция "Быстрый

нагрев"

Функция "Быстрый нагрев" позволяет
уменьшить время предварительного
прогрева духового шкафа. Ее можно ис­пользовать для любого режима приго­товления.

ВАЖНО! До завершения работы
функции "Быстрый нагрев" не кладите
продукты в духовой шкаф.

1. Задайте нужный режим приготовле­ния.
При необходимости измените пред­ложенную температуру.

2.

Нажмите кнопку

. На дисплее по-

явится символ "FHU" и включится
функция "Быстрый разогрев".

3. По окончании действия функции
"Быстрый нагрев" подается звуковой

сигнал, а сообщение "FHU" на дис­плее гаснет.
Нагрев духового шкафа продолжит­ся в соответствии с заданными ре­жимом приготовления и температу­рой.

4. Поместите продукты в духовой
шкаф.

30 electrolux

ФУНКЦИИ ЧАСОВ

Функция часов Описание

Время суток Показывает текущее время. Для установки, смены или провер-

ки времени.

Таймер обратного

отсчета

Для задания времени обратного отсчета.
После окончании заданного периода времени звучит сигнал.

Эта функция не влияет на работу духового шкафа.

Длительность Служит для установки времени работы духового шкафа.

Завершение Для установки времени отключения духового шкафа.

Можно одновременно использовать
функцию "Продолжительность"

и

"Завершение"

, если необходимо

автоматически включить и позже
выключить прибор. В таком случае
сначала установите "Продолжи-

тельность"

, а затем "Заверше-

ние"

.

Установка параметров функции
часов

1

2

1. Выберите режим и температуру (не­обязательно при использовании тай­мера). См. раздел "Установка режи­ма духового шкафа".

2.

Многократным нажатием кнопки
добейтесь отображения на дисплее
символа требуемой функции часов в
мигающем режиме.

3. Для установки параметров таймера
, времени приготовления или

времени окончания приготовления

нажмите кнопку или .

При этом на дисплее появится сим­вол соответствующей функции ча­сов.
По завершении заданного периода
времени символ функции часов пе­реходит в мигающий режим работы
и на 2 минуты включается звуковой
сигнал. Чтобы выключить звуковой
сигнал, коснитесь любого сенсорно­го поля.

При использовании функций "Дли­тельность"

и "Окончание" при-

бор выключается автоматически.

4.

Коснитесь поля

для выключения

прибора.

Отмена функций часов.

1. Многократным касанием сенсорного

поля

добейтесь отображения на
дисплее в мигающем режиме симво­ла необходимой функции часов и

символа

.

2.

Многократным нажатием кнопки "
, добейтесь появления на дисплее

значения времени "00:00".

ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ
ПРИНАДЛЕЖНОСТЕЙ

ВНИМАНИЕ! См. «Сведения по
технике безопасности».

Телескопические направляющие
Установка телескопических

направляющих

Телескопические направляющие можно
установить на каждом уровне.

electrolux 31

Убедитесь, что две телескопические на­правляющие установлены на одном и
том же уровне.
Стопоры на концах телескопической на­правляющей должны быть обращены
вверх.

1

2

Использование телескопических
направляющих

Телескопические направляющие облег­чают установку и снятие полок.

1. Полностью выдвиньте правую и ле­вую телескопическую направляю­щую.

°C

2. Установите полку на телескопиче­ские направляющие и аккуратно за­двиньте их внутрь прибора.
Обязательно полностью задвиньте
телескопические направляющие
внутрь прибора перед тем, как за­крыть дверцу.

°C

ПРЕДУПРЕЖДЕНИЕ! Не мойте
телескопические направляющие в
посудомоечной машине. Не
смазывайте телескопические
направляющие.

Телескопические направляющие
можно приобрести отдельно.

32 electrolux

Вертел

31 2 4

1 Рукоятка
2 Шпажка вертела
3 Вилки
4 Рама вертела

ВНИМАНИЕ! Вилка и шпажка
вертела остро заточены (если ваш
духовой шкаф ими укомплектован).
Будьте осторожны при обращении с
ними.

1. Поставьте сотейник на первый уро­вень снизу.

2. Вставьте держатель вертела на вто­рую полку снизу.

3. Наденьте первую вилку на вертел.

4. Установите продукт.

5. Установите вторую вилку.
Затяните вилки с помощью винтов.

6. Установите конец вертела в отвер-

стие для вертела (см. "Описание из­делия").

7. Положите переднюю часть вертела
на держатель.

8. Снимите рукоятку.

9. Выберите режим и задайте темпера-

туру духового шкафа (см. "Таблицы
для приготовления пищи").

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Защита от детей

Когда установлена защита от де­тей, пользоваться прибором невоз­можно.

Включение функции "Защита от детей"

1.

Нажмите

для выключения прибо-

ра.

2.

Одновременно нажимайте

и ,
пока на дисплее не отобразится “
SAFE”. Функция защиты от детей
включена.

Отключение функции "Защита от
детей"

Для выключения защиты от детей по­вторите те же действия.

Контрольный звуковой сигнал

Отключение контрольного звукового
сигнала

1.

Выключите прибор, нажав кнопку
.

2. Одновременно нажмите и удержи­вайте кнопки

и до тех пор, по­ка не прозвучит звуковой сигнал
(примерно 2 секунды).

Функция подачи контрольного звукового
сигнала отключена.

Включение контрольного звукового
сигнала

1. Одновременно нажмите и удержи­вайте кнопки

и до тех пор, по-

ка не прозвучит звуковой сигнал

(примерно 2 секунды).

2. Функция контрольного звукового сиг­нала включена.

electrolux 33

Автоматическое отключение

Прибор автоматически отключается
через некоторое время:

• Если Вы не выключили его;

• Если Вы не изменили значение
температуры духового шкафа.

Выключение духового шкафа про­исходит автоматически через опре­деленное время в зависимости от
температуры:

30°C - 115°C через 12,0 часов

120°C -

195°C

через 8,5 часов

200°C -

245°C

через 5,5 часов

250°C - макс.

температура

через 3,0 часа

После автоматического отключения
полностью выключите духовой шкаф.
Затем

Вы можете включить его снова.

Код ошибки

В случае обнаружения каких-либо не­верных параметров контроллер прибо-

ра остановит работу заданных режи­мов, а на дисплее высветится соответ­ствующий код ошибки. См. раздел
"Если прибор не работает".

Вентилятор охлаждения

Этот вентилятор включается автомати­чески для охлаждения поверхностей
прибора. После выключения духового
шкафа вентилятор

охлаждения продол­жает работать до тех пор, пока прибор
не остынет.

Предохранительный термостат

Для предотвращения опасного перегре­ва из-за неправильного использования
прибора или неисправности какого-ли­бо компонента духовой шкаф оборудо­ван предохранительным термостатом,
отключающим электропитание при не­обходимости. При снижении температу­ры духовой шкаф автоматически вклю­чается снова.

ПОЛЕЗНЫЕ СОВЕТЫ

• В устройстве предусмотрено четыре
уровня установки решеток. Положе­ния уровней решеток отсчитываются
от дна духового шкафа.

• Устройство оснащено специальной
системой циркуляции воздуха, кото­рая также перерабатывает пар. Эта
система позволяет готовить блюда на
пару, которые получаются мягкими
внутри и с хрустящей корочкой снару­жи. Эта система также позволяет со­кратить до минимума время

пригото­вления и потребление электроэнер­гии.

• Влага может конденсироваться в ус­тройстве или на стеклянной дверце.
Это вполне нормальный процесс.
При открывании дверцы во время
процесса приготовления всегда сле­дует находиться немного в стороне
от устройства. Чтобы снизить объем
конденсата, перед процессом приго­товления включите духовой шкаф на

10 минут.

• После каждого

процесса приготовле-

ния удаляйте влагу из духового шка­фа с помощью куска ткани.

• Не кладите блюда непосредственно
на дно камеры духового шкафа для
приготовления, и не накрывайте их
алюминиевой фольгой. Это может
привести к тому, что результаты при­готовления будут отличаться от ожи­даемых, и к повреждению эмалевого
покрытия.

Выпечка

• Оптимальная температура

для приго­товления выпечки находится в интер­вале между 150°C и 200°C..

• Перед выпеканием духовой шкаф не­обходимо прогреть в течение 10 ми­нут.

• Не открывайте дверцу духового шка­фа, пока не пройдет 3/4 установлен­ного времени приготовления.

34 electrolux

• При одновременном использовании
двух противней для выпечки оста­вляйте между ними пустой уровень.

Приготовление мяса и рыбы

• Для приготовления следует использо­вать куски мяса весом не менее 1 кг.
При приготовлении слишком малого
количества мяса оно окажется пере­сушенным.

• Чтобы красное мясо было хорошо
прожаренным снаружи и сочным
внутри, устанавливайте температуру
в диапазоне

от 200°C до 250°C.

• Для приготовления белого мяса, ку­рицы и рыбы устанавливайте темпе­ратуру в диапазоне от 150°C до

175°C.

• При приготовлении очень жирных

продуктов используйте противень для
сбора жира во избежание образова­ния на поверхности духового шкафа
пятен, удаление которых может ока­заться невозможным.

• По окончании приготовления мяса ре­комендуется подождать не менее

15

минут перед тем, как разрезать его ­тогда оно останется сочным.

• Для предотвращения образования
чрезмерного количества дыма при
жарке налейте немного воды в проти­вень для сбора жира. Чтобы избе­жать отложения нагара от дыма, сле­дите за тем, чтобы в поддоне во вре­мя приготовления всегда была вода.

Продолжительность приготовления

Продолжительность

приготовления за­висит от вида продукта, его консистен­ции и объема.
Вначале, следите за готовностью пищи
во время приготовления. В процессе эк­сплуатации прибора опытным путем на­йдите оптимальные параметры (уро­вень мощности нагрева, продолжитель­ность приготовления и т.д.) для исполь­зумых вами посуды, рецептов блюд и
количества продуктов.

Таблица приготовления

выпечки и режимов жарения

ПИРОГИ И ТОРТЫ

БЛЮДО

Верхний +

нижний нагрев

Принудитель-

ная конвекция

горячего воз-

духа

Время

пригото-

вления

[мин]

Примечания

Уро-

вень

Темп.

[°C]

Уро­вень

Темп.

[°C]

Изделия из
взбитого теста

2 170 2 (1 и

3)

165 45-60 В форме для выпечки

Песочное те­сто

2 170 2 (1 и

3)

160 24-34 В форме для выпечки

Чизкейк (сыр­ный сливоч­ный пирог)

1 170 2 165 60-80 В форме для выпечки 26

см

Яблочный пи­рог

1 170 2 (1 и

3)

160 100-120 2 формы для выпечки по

20 см - на решетке

Штрудель 2 175 2 150 60-80 На противне для выпеч-

ки

Пирог с дже­мом

2 170 2 (1 и

3)

160 30-40 В форме для выпечки 26

см

Пирог с фрук­тами

2 170 2 155 60-70 В форме для выпечки 26

см

electrolux 35

БЛЮДО

Верхний +

нижний нагрев

Принудитель-

ная конвекция

горячего воз-

духа

Время

пригото-

вления

[мин]

Примечания

Уро-

вень

Темп.

[°C]

Уро­вень

Темп.

[°C]

Бисквит (неж­ирный бис­квитный торт)

2 170 2 160 35-45 В форме для выпечки 26

см

Рождествен­ский пирог/пи­рог с большим
количеством
фруктов

2 170 2 160 50-60 В форме для выпечки 20

см

Сливовый пи­рог

2 170 2 165 50-60

В форме для хлеба

1)

Небольшие
торты или пи­рожные

3 170 3 (1 и

3)

165 20-30 На плоском противне

для выпечки

Сухое печенье 3 150 3 (1 и

3)

140 20-30 На плоском противне

для выпечки

1)

Безе 3 100 3 115 90-120 На плоском противне

для выпечки

Булочки 3 190 3 180 15-20 На плоском противне

для выпечки

1)

Заварные пи­рожные

3 190 3 (1 и

3)

180 25-35 На плоском противне

для выпечки

1)

Открытые пи­роги

3 180 2 170 45-70 В форме для выпечки 20

см

Бисквитный
торт

1 или

2

180 2 170 40-55 Левый + правый в фор-

ме для выпечки 20 см

1) Предварительный прогрев 10 минут.

ХЛЕБ И ПИЦЦА

БЛЮДО

Обычный ре­жим пригото-

вления

Режим прину-

дительной кон-

векции

Время

пригото-

вления

[мин]

Примечания

Уро-

вень

Темп.

[°C]

Уро­вень

Темп.

[°C]

Белый хлеб 1 190 1 195 60-70

1 - 2 шт. по 500 г

1)

Ржаной хлеб 1 190 1 190 30-45 В форме для хлеба
Булочки 2 190 2 (1 и

3)

180 25-40 6 - 8 штук на плоском

противне для выпечки

1)

Пицца 1 190 1 190 20-30

В сотейнике

1)

Сконы (пше­ничные или
ячменные ле­пешки)

3 200 2 190 10~20 На плоском противне

для выпечки

1)

1) Предварительный прогрев 10 минут.

36 electrolux

ФЛАНЫ (ОТКРЫТЫЕ ПИРОГИ ИЗ СЛОЕНОГО ТЕСТА)

БЛЮДО

Обычный ре­жим пригото-

вления

Режим прину-

дительной кон-

векции

Время

пригото-

вления

[мин]

Примечания

Уро-

вень

Темп.

[°C]

Уро-

вень

Темп.

[°C]

Флан с пастой
(пирог с па­стой)

2 180 2 180 40-50 В форме

Флан с овоща­ми (пирог с
овощами)

2 200 2 200 45-60 В форме

Киш (пирог с
заварн. кре­мом и начин­кой)

1 190 1 190 40-50 В форме

Лазанья 2 200 2 200 25-40 В форме
Каннеллони

(трубочки из
теста с начин­кой)

2 200 2 200 25-40 В форме

Йоркширский
пудинг

2 220 2 210 20-30

6 форм для пудинга

1)

1) Предварительный прогрев 10 минут.

МЯСО

БЛЮДО

Верхний + ниж-

ний нагрев

Принудитель-

ная конвекция

горячего воз-

духа

Время

пригото-

вления

[мин]

Примечания

Уро-

вень

Темп.

[°C]

Уро-

вень

Темп.

[°C]

Говядина 2 200 2 190 50-70 На решетке и в сотейни-

ке

Свинина 2 180 2 180 90-120 На решетке и в сотейни-

ке

Телятина 2 190 2 175 90-120 На решетке и в сотейни-

ке

Английский
ростбиф с
кровью

2 210 2 200 44-50 На решетке и в сотейни-

ке

Английский
ростбиф сред­непрожарен­ный

2 210 2 200 51-55 На решетке и в сотейни-

ке

Английский
ростбиф хоро­шо прожарен­ный

2 210 2 200 55-60 На решетке и в сотейни-

ке

electrolux 37

БЛЮДО

Верхний + ниж-

ний нагрев

Принудитель-

ная конвекция

горячего воз-

духа

Время

пригото-

вления

[мин]

Примечания

Уро-

вень

Темп.

[°C]

Уро-

вень

Темп.

[°C]

Свиная лопат­ка

2 180 2 170 120-150 В сотейнике

Свиная рулька 2 180 2 160 100-120 2 шт. в сотейнике
Баранина 2 190 2 190 110-130 Нога
Курица 2 200 2 200 70-85 Целиком в сотейнике
Индейка 1 180 1 160 210-240 Целиком в сотейнике
Утка 2 175 2 160 120-150 Целиком в сотейнике
Гусь 1 175 1 160 150-200 Целиком в сотейнике
Кролик 2 190 2 175 60-80 Разрезанный на куски
Заяц 2 190 2 175 150-200 Разрезанный на куски
Фазан 2 190 2 175 90-120 Целиком в сотейнике

РЫБА

БЛЮДО

Верхний +

нижний нагрев

Принудитель-

ная конвекция

горячего воз-

духа

Время

пригото-

вления

[мин]

Примечания

Уро-

вень

Темп.

[°C]

Уро­вень

Темп.

[°C]

Форель/мор­ской лещ

2 190 2 (1 и

3)

175 40-55 3 – 4 рыбы

Тунец/лосось 2 190 2 (1 и

3)

175 35-60 4 - 6 кусочков филе

Приготовление на гриле

Перед началом приготовления про­грейте духовой шкаф в течение 10
минут.

Количество Приготовление на

гриле

Продолжительность

приготовления в ми-

нутах

БЛЮДО Штук гр. уровень Темп.

(°C)

Первая

сторона

2-я сторо-

на

Вырезка 4 800 3 250 12-15 12-14
Бифштекс 4 600 3 250 10-12 6-8
Сосиски 8 / 3 250 12-15 10-12
Свиные отбивные 4 600 3 250 12-16 12-14
Курица (разрезан-

ная пополам)

2 1000 3 250 30-35 25-30

Кебабы 4 / 3 250 10-15 10-12

38 electrolux

Количество Приготовление на

гриле

Продолжительность

приготовления в ми-

нутах

БЛЮДО Штук гр. уровень Темп.

(°C)

Первая

сторона

2-я сторо-

на

Куриная грудка 4 400 3 250 12-15 12-14
Гамбургер 6 600 3 250 20-30
Рыбное филе 4 400 3 250 12-14 10-12
Поджаренные

сэндвичи

4-6 / 3 250 5-7 /

Тосты 4-6 / 3 250 2-4 2-3

Гриль с конвекцией

ВНИМАНИЕ! При использовании

данного режима максимальная

температура не должна превышать

200°C.

Количество Приготовление на

гриле

Продолжительность

приготовления в ми-

нутах

БЛЮДО Штук г уровень Темп.

(°C)

Первая

сторона

2-я сторо-

на

Мясо на косточке
(индейка)

1 1000 3 200 30-40 20-30

Курица (разрезан­ная пополам)

2 1000 3 200 25-30 20-30

Куриные ножки 6 - 3 200 15-20 15-18
Перепела 4 500 3 200 25-30 20-25
Запеканка из ово-

щей

- - 3 200 20-25 -

штук Гребешки - - 3 200 15-20 ­Скумбрия 2-4 - 3 200 15-20 10-15
Ломтики рыбы 4-6 800 3 200 12-15 8-10

Вертел

Перед началом приготовления про­грейте духовой шкаф в течение 10
минут.

БЛЮДО Количество темп.°C Время пригото-

вления в мину-

тах

Птица 1000 2 250 50-60
Жарка 800 2 250 50-60

Информация об акриламидах
ВАЖНО! Согласно самым последним

научным исследованиям жарка
пищевых продуктов (в частности,
крахмалосодержащих) может

представлять опасность для здоровья
из-за образования акриламидов.
Поэтому мы рекомендуем жарить
продукты при минимально возможной
температуре и не обжаривать их до

electrolux 39

образования корочки интенсивного
коричневого цвета.

УХОД И ОЧИСТКА

ВНИМАНИЕ! См. «Сведения по
технике безопасности».

• Протирайте переднюю панель прибо­ра мягкой тряпкой, смоченной в теп­лом растворе моющего средства.

• Для чистки металлических поверх­ностей используйте обычное чистя­щее средство.

• Чистите камеру духового шкафа по­сле каждого применения. Это облег­чает удаление загрязнений и предот­вращает их пригорание.

• Стойкие

загрязнения удаляйте спе-

циальными чистящими средствами
для духовых шкафов.

• После каждого использования проти­райте все принадлежности духового
шкафа (мягкой тряпкой, смоченной в
теплой воде с добавлением моющего
средства) и затем давайте им высох­нуть.

• При наличии принадлежностей с ан­типригарным покрытием не исполь­зуйте для их чистки агрессивные
средства, острые предметы и

не мой­те их в посудомоечной машине. В
противном случае возможно повре­ждение антипригарного покрытия!

Приборы из нержавеющей стали
или алюминия:

Чистку дверцы духового шкафа
следует выполнять, используя
только влажную губку. Протрите
дверцу насухо мягкой тканью.
Не допускается использовать ме­таллические мочалки, кислоты или
абразивные материалы, поскольку
они могут повредить поверхности
духового шкафа. Чистку панели
управления духового шкафа необ­ходимо выполнять, соблюдая те же
самые меры предосторожности

Пиролитическая очистка

ВНИМАНИЕ! Прибор очень сильно

нагревается. Существует опасность
получения ожогов.

ВАЖНО! Не используйте одновременно
функцию пиролитической очистки и
варочную панель (при наличии). Это
может привести к выходу прибора из
строя.

Перед использованием функции
пиролитической очистки:

1. Извлеките из прибора все съемные
элементы и удалите явные загрязне­ния.

2. Удалите вручную наиболее крупные
загрязнения.

3. Плотно закройте дверцу

духового

шкафа.

Использование функции
пиролитической очистки

1.

Многократным нажатием кнопки
добейтесь отображения на дисплее

функции

("поставил и ушел").

– На дисплее отобразится символ

PYRO 1 или PYRO 2.

– Через 3 секунды на дисплее по-

явится сообщение с просьбой уда­лить из прибора все съемные де­тали.

2.

Нажмите на

или , чтобы уста-

новить продолжительность пироли­тической очистки.
–P2:00 для низкой степени загряз-

нения

– P2 2:30 для высокой степени за-

грязнения

3.

Нажмите на

для запуска процеду-

ры пиролитической очистки.

Последовательное включение полосок
на символе

означает повышение тем­пературы внутри камеры прибора.
При достижении заданной температуры
происходит автоматическая блокировка
дверцы прибора, а на дисплее отобра-

жается символ

.

По окончании процедуры пиролитиче­ской очистки на дисплее снова отобра­жается текущее время. При этом двер­ца духового шкафа будет заблокирова­на. Когда прибор остынет, раздастся
звуковой сигнал и будет снята блоки­ровка дверцы.

40 electrolux

Чтобы остановить цикл пиролитиче­ской очистки в любое время, на-

жмите кнопку на

.

Окончание процедуры
пиролитической очистки

Вы можете задать время окончания
процедуры пиролитической очистки
с помощью функции часов "Оконча-

ние"

.

1. Повторите действия шагов 1, 2 и
3 описанной выше процедуры.

2.

Нажмите на

.

3.

На дисплее появится стрелка
и символ . На дисплее отоб-

разится время окончания проце­дуры пиролитической очистки.

4.

С помощью кнопок

или ус-

тановите требуемое время окон­чания процедуры пиролитиче­ской очистки.

Напоминание о пиролитическое
очистке

Данная функция напоминает пользова­телю о необходимости проведения пи­ролитической очистки.
Выдается звуковой сигнал, а на дис­плее приблизительно на 15 секунд от­ображаются символы "Pyro".
Выберите функцию пиролитической
очистки.

На дисплее выключенного прибора
будет высвечиваться напоминание
до тех пор, пока не будет проведе­на пиролитическая очистка.

Направляющие
Снятие направляющих

1. Потянув за ближнюю сторону на­правляющих, отсоедините их от
стенки.

2. Потянув за дальнюю сторону на­правляющих, отсоедините их от
стенки и извлеките наружу.

Установка направляющих

Чтобы установить направляющие на
место, выполните приведенную выше
последовательность действий в обрат­ном порядке.

Закругленные концы направляющих
должны смотреть вперед!

Лампа освещения духового шкафа

ВНИМАНИЕ! Будьте осторожны!

Существует опасность поражения
электрическим током!

Прежде чем заменять лампу
освещения духового шкафа:

• Выключите духовой шкаф.

• Извлеките предохранители или от-

ключите рубильник на электрощите.

electrolux 41

Положите ткань на дно духового
шкафа, чтобы не разбить лампу ос­вещения и плафон.

1. Чтобы снять плафон, поверните его
против часовой стрелки.

2. Очистите стеклянный плафон.

3. Замените лампу освещения духово-

го шкафа аналогичной лампой с жа­ростойкостью 300 °C.
Используйте лампу аналогичного ти­па.

4. Установите стеклянный плафон.

Чистка дверцы духового шкафа

В дверце

духового шкафа имеется три
стеклянных панели. Дверцу духового
шкафа и внутренние панели можно
снять, чтобы вымыть их.

Дверца духового шкафа может за­хлопнуться при попытке извлечь
внутреннюю стеклянную панель,
предварительно не снять дверцу.

Снятие дверцы духового шкафа и
стеклянной панели

1. Полностью откройте дверцу и на-

йдите петлю слева.

2. Несильно нажмите на фиксатор,

чтобы он поднялся вверх.

3. Удерживая нажатый элемент одной
рукой, отверткой высвободите ле­вую сторону дверцы из ее гнезда.

4. Найдите петлю с правой стороны
дверцы.

5. Поверните рычаг на петле.

42 electrolux

6. Прикройте дверцу до первого фик­сируемого положения (наполовину).
Затем вытяните дверцу вперед из
ее гнезда.

7. Положите дверцу на устойчивую по­верхность, подложив мягкую ткань.

8. Отожмите стопоры, чтобы снять
стеклянные панели.

9. Поверните два фиксатора на 90° и
извлеките их из своих гнезд.

90°

10. Осторожно поднимите (шаг 1) и из­влеките (шаг 2) стекла одно за дру­гим. Начинайте с верхней стеклян­ной панели.

1

2

Вымойте стеклянные панели водой с
мылом. Тщательно вытрите стеклянные
панели.

Установка дверцы духового шкафа и
стеклянных панелей на место

После окончания очистки установите
стеклянные панели и дверцу духового
шкафа. Выполните перечисленные вы­ше действия в обратной последова­тельности.
Средняя стеклянная панель имеет де­корированную рамку. При установке
этой панели убедитесь, что надписи на
стекле находятся

на внутренней сторо­не дверцы. После установки убедитесь,
что поверхность рамки стеклянной па­нели не является грубой на ощупь там,
где расположены надписи.
Убедитесь, что средняя стеклянная па­нель правильно установлена в соответ­ствующие направляющие (см. рисунок).

electrolux 43

Убедитесь, что верхняя стеклянная па­нель правильно установлена в соответ­ствующие направляющие (см. рисунок).

Приборы из нержавеющей стали
или алюминия:

Чистку дверцы духового шкафа
следует выполнять, используя
только влажную губку. Протрите
дверцу насухо мягкой тканью.
Не допускается использовать ме­таллические мочалки, кислоты или
абразивные материалы, поскольку
они могут повредить поверхности
духового шкафа. Чистку панели
управления духового шкафа необ­ходимо выполнять, соблюдая те же
самые меры предосторожности

ЧТО ДЕЛАТЬ, ЕСЛИ ...

ВНИМАНИЕ! См. «Сведения по
технике безопасности».

Неисправность Возможная причина Способ устранения

Прибор не нагревает­ся.

Прибор выключен. Включите прибор.

Не установлено время на ча-

сах.

Установите часы.

Не заданы необходимые на-

стройки.

Проверьте установки.

Выбрана функция автоматиче-

ского отключения.

См. "Автоматическое отключе­ние".

Функция защиты от детей вклю-

чена.

См. "Отключение защиты от
детей".

Сработал автоматический пре-

рыватель на электрощите.

Проверьте предохранитель.
В случае повторного срабаты­вания прерывателя обратитесь
к квалифицированному элек­трику.

44 electrolux

Неисправность Возможная причина Способ устранения

Лампа освещения ду­хового шкафа не рабо­тает.

Лампа освещения духового
шкафа неисправна.

Замените лампу освещения ду­хового шкафа.

Вентилятор духового
шкафа производит
шум.

Полки или противни касаются
задней стенки духового шкафа.

Как следует установите полки
или противни.

Пар и конденсат ос­аждаются на продук­тах и внутри прибора.

Блюда находились в приборе
слишком долго.

По окончании процесса приго­товления не оставляйте блюда
приборе более, чем на 15-20
минут.

На дисплее отобра­жается

или ,
прибор не производит
нагрев; циркуляция
воздуха отсутствует.

Включен деморежим. Выключите прибор. Нажмите

на

примерно на две секун­ды. Прозвучит звуковой сигнал.
Одновременно нажмите и

удерживайте кнопки

и до
тех пор, пока не прозвучит сиг­нал и не погаснет индикатор.

На дисплее высвечи­вается код неисправ­ности "F...".

Произошел сбой электронной
системы.

Запишите код ошибки и обрат­итесь в авторизованный сер­висный центр.

Если самостоятельно справиться с про­блемой не удается, обратитесь к про­давцу или в сервисный центр.
Данные, необходимые для сервисного
центра, находятся на табличке с техни-

ческими данными. Табличка с техниче­скими данными находится на передней
рамке камеры духового шкафа.

Рекомендуем записать их здесь:

Название модели (MOD.) .........................................

PNC (номер изделия) .........................................

Серийный номер (S.N.) .........................................

ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение 230 В
Частота 50 Гц

УСТАНОВКА

ВНИМАНИЕ! См. «Сведения по
технике безопасности».

electrolux 45

Встраивание

594

2

20

570

590

540

560

50

580

550 min

560÷570

550 min

593

560-570

80÷100

A

B

Электрическое подключение

ВНИМАНИЕ! Электрическое

подключение должно выполняться
только квалифицированным и
опытным специалистом.

Производитель не несет ответ­ственность, если пользователь не
соблюдает меры безопасности,
приведенные в Главе "Сведения по
технике безопасности".

Данный прибор поставляется с сете­вым шнуром и вилкой.

Сетевой кабель

Типы кабелей, пригодные для установ­ки или замены: H07 RN-F, H05 RN-F,

H05 RRF, H05 VV-F, H05 V2V2-F (T90),
H05 BB-F.

При выборе сечения кабеля используй­те значение полной мощности (см. та-

46 electrolux

бличку с техническими данными) и эту
таблицу:

Полная мощ-

ность

Сечение сетевого ка-

беля

максимум 1380 Вт 3 x 0,75 мм²
максимум 2300 Вт 3 x 1 мм²

Полная мощ-

ность

Сечение сетевого ка-

беля

максимум 3680 Вт 3 x 1,5 мм²

Провод заземления (желто-зеленого
цвета) должен быть на 2 cм длиннее
проводов фазы и нейтрали (синий и ко­ричневый провода).

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Символ на изделии или на его
упаковке указывает, что оно не
подлежит утилизации в качестве
бытовых отходов. Вместо этого его
следует сдать в соответствующий пункт
приемки электронного и
электрооборудования для
последующей утилизации. Соблюдая
правила утилизации изделия, Вы
поможете предотвратить причинение
окружающей среде и здоровью людей
потенциального ущерба, который
возможен в противном случае,
вследствие неподобающего обращения
с подобными отходами

. За более

подробной информацией об утилизации

этого изделия просьба обращаться к
местным властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.

Упаковочные материалы
Упаковочные материалы безвред­ны для окружающей среды и при­годны для вторичной переработке.
Пластмассовые детали обозначены
международными аббревиатурами,
такими как PE, PS и т.д. Упаковоч­ные материалы следует склады­вать в соответствующие контейне­ры местных служб по утилизации
отходов.

electrolux 47

Electrolux. Thinking of you.

Sodelujte pri naših razmišljanjih na spletni strani:

www.electrolux.com

VSEBINA

Varnostna navodila 48
Opis izdelka 51
Pred prvo uporabo 51
Vsakodnevna uporaba 52
Časovne funkcije 54
Uporaba dodatne opreme 54
Dodatne funkcije 56

Koristni namigi in nasveti 56
Vzdrževanje in čiščenje 61
Kaj storite v primeru… 65
Tehnični podatki 65
Namestitev 66
Skrb za varstvo okolja 67

Pridržujemo si pravico do sprememb

VARNOSTNA NAVODILA

Pred namestitvijo in uporabo natančno pre­berite ta priročnik:

• Zaradi osebne varnosti in varnosti vaše
lastnine;

• Zaradi spoštovanja do okolja;

• Zaradi pravilnega delovanja naprave.

Ta navodila za uporabo hranite skupaj z na­pravo, tudi če le-to premaknete ali prodate.
Proizvajalec ni odgovoren za poškodbe, na­stale zaradi napačne namestitve ali upora­be.

Varnost otrok in ranljivih oseb

• To napravo lahko otroci od 8. leta starosti
naprej ter osebe z zmanjšanimi fizičnimi,
čutilnimi ali psihičnimi sposobnostmi ali s
pomanjkanjem izkušenj in znanja uporab­ljajo le, če so pod nadzorom ali pa so jim
bila dana ustrezna navodila glede upora­be naprave na varen način in če razumejo
nevarnosti, ki obstajajo. Otroci se z na­pravo ne smejo igrati.

• Vse dele embalaže hranite zunaj dosega
otrok. Obstaja nevarnost zadušitve ali te­lesnih poškodb.

• Ko so vrata naprave odprta ali naprava
deluje, poskrbite, da bodo otroci in živali
dovolj oddaljeni od nje, ker se zelo segre­je. Obstaja nevarnost poškodbe ali druge
trajne telesne okvare.

• Če ima naprava funkcijo varovala za otro­ke ali zaklepanja tipk (zaklepanje tipk), jo
uporabite. Funkcija otrokom in živalim
preprečuje nenamerno uporabo naprave.

Splošna varnostna navodila

• Ne spreminjajte specifikacij te naprave.
Obstaja nevarnost telesnih poškodb in
poškodb naprave.

• Med delovanjem naprave ne puščajte
brez nadzora.

• Napravo po vsaki uporabi izklopite.

Namestitev

• Nameščanje in priključitev naprave lahko
opravi le pooblaščen električar. Obrnite
se na pooblaščen servisni center. Na ta
način preprečite nevarnost poškodb na
konstrukciji ali telesnih poškodb.

•Prepričajte se, da se naprava med prevo-
zom ni poškodovala. Ne priključite po­škodovane naprave. Po potrebi pokličite
dobavitelja.

• Pred uporabo odstranite z naprave vso
embalažo, nalepke in folijo. Ne odstranjuj­te ploščice za tehnične navedbe. To lah­ko razveljavi garancijo.

• Dosledno upoštevajte trenutno veljavne
zakone, predpise, direktive in standarde v
državi, kjer uporabljate napravo (varnost­ne predpise, predpise v zvezi z odstranje­vanjem, električne varnostne predpise ali
varnostne predpise glede uporabe plina
itd.).

•Med nameščanjem mora biti naprava iz-
ključena iz napajanja.

• Pri premikanju naprave bodite previdni.
Naprava je težka. Vedno uporabljajte za­ščitne rokavice. Naprave ne vlecite za ro­čaj.

48 electrolux

•Električna napeljava mora imeti izolacijsko
napravo, ki omogoča odklop naprave z
omrežja na vseh polih. Izolacijska napra­va mora imeti med posameznimi kontakti
minimalno razdaljo 3 mm.

• Imeti morate pravilne izolacijske naprave:
odklopnike, varovalke (talilne varovalke
odvijte iz nosilca), zaščitne naprave na di­ferenčni tok in kontaktorje.

• Deli za zaščito pred udarom električnega
toka morajo biti pritrjeni tako, da jih ni
mogoče odstraniti brez orodja.

•Pred nameščanjem preverite, ali ima ku-
hinjski element odprtino ustreznih dimen­zij.

• Poskrbite, da bo naprava nameščena
pod in v bližino trdnih konstrukcij.

• Upoštevajte predpisane minimalne razda­lje do drugih naprav in enot.

•Napravo namestite tako, da bo s hrbtnim
delom in eno stransko steno ob višji na­pravi. Druga stran naprave pa mora biti
nameščena ob napravo enake višine.

• Naprave ni dovoljeno namestiti na pod­stavek.

•Vgradne pečice in vgradne kuhalne plo-
šče so opremljene s posebnimi sistemi za
povezavo. Za preprečitev poškodb na­prave le-to uporabljajte le z napravami
istega proizvajalca.

Priključitev na električno napetost

• Naprava mora biti ozemljena.

• Preverite, ali so električni podatki s plo­ščice za tehnične navedbe skladni z vašo
hišno električno napeljavo.

• Informacije o napetosti najdete na plošči-
ci za tehnične navedbe.

• Vedno uporabite pravilno nameščeno
vtičnico, odporno na udarce.

• Ko vključujete električne naprave v elek­trične vtičnice, pazite, da se kabli ne do­taknejo ali pridejo v bližino vročih vrat na­prave.

• Ne uporabljajte razdelilnikov, konektorjev
in podaljškov. Obstaja nevarnost požara.

• Ne zamenjujte električnega priključnega
kabla. Obrnite se na servisni center.

• Pazite, da ne stisnete vtiča (če obstaja) in
kabla za napravo ali ju kako drugače po­škodujete.

• Poskrbite, da bo priključek dosegljiv tudi
po namestitvi.

• Ne vlecite za električni priključni kabel, če
želite izključiti napravo. Vedno povlecite
za vtič – če obstaja.

Uporaba

• Naprava je namenjena le uporabi v gos­podinjstvu. Naprave ne uporabljajte v ko­mercialne ali industrijske namene.

• Napravo uporabljajte samo v gospodinj­stvu. Na ta način preprečite telesne po­škodbe oseb ali poškodbe lastnine.

• Naprave ne uporabljajte kot delovno po­vršino ali za odlaganje.

• V napravo, njeno bližino ali nanjo ne po­stavljajte vnetljivih izdelkov ali mokrih
predmetov z vnetljivimi izdelki in/ali toplji­vih predmetov (iz plastike ali aluminija).
Obstaja nevarnost eksplozije ali požara.

• Notranjost naprave postane med delova­njem zelo vroča. Obstaja nevarnost ope­klin. Ne dotikajte se grelcev v napravi. Za
vstavljanje ali premikanje opreme ali lon­cev uporabljajte rokavice.

• Ko odstranjujete ali nameščate pripo­močke bodite previdni, da ne poškoduje­te emajla.

• Ko med delovanjem naprave odpirate
vrata, ne stojte preblizu. Iz naprave lahko
puhne vroča para. Obstaja nevarnost
kožnih opeklin.

• Sprememba barve emajla ne vpliva na
zmogljivost naprave, zato ne predstavlja
pomanjkljivosti v smislu zakona o garan­ciji.

• Da bi preprečili poškodbo ali spreminjanje
barve emajla:
– ne postavljajte predmetov neposredno

na dno notranjosti naprave in ga ne
prekrivajte z aluminijasto folijo;

– ne dajajte vroče vode neposredno v

napravo;

–ne puščajte mokre posode in hrane v

napravi, ko končate s pripravo hrane.

• Naprave ne uporabljajte, če je v stiku z
vodo. Naprave ne upravljajte z mokrimi
rokami.

• Na odprta vrata ne pritiskajte s silo.

• Ko pripravljate hrano, tudi če pečete na
žaru, vedno zaprite vrata naprave.

Vzdrževanje in čiščenje

• Pred vzdrževanjem napravo izklopite in
izključite iz vtičnice.

electrolux 49

•Preden začnete vzdrževanje, se prepri-
čajte, da je naprava hladna. Obstaja ne-

varnost opeklin. Vroče steklene plošče
lahko počijo.

• Naprava naj bo ves čas čista. Obloge
maščob ali ostanki hrane lahko povzroči­jo požar.

•Redno čiščenje preprečuje poslabšanje
lastnosti materiala na površini.

•Za zelo sočne torte uporabite globok pe-
kač za pecivo, da preprečite, da bi sok
sadja povzročil trajne madeže.

• Zaradi osebne varnosti in varnosti vaše
lastnine napravo čistite le z vodo in mi­lom. Ne uporabljajte vnetljivih izdelkov ali
izdelkov, ki lahko povzročijo korozijo.

•Naprave ne čistite s parnimi čistilniki, vi­sokotlačnimi napravami, ostrimi predmeti,
abrazivnimi čistilnimi sredstvi, gobicami z
grobo površino in odstranjevalci made­žev.

• Če uporabljate razpršilo za čiščenje peči­ce, upoštevajte navodila proizvajalca.

• Steklenih vrat ne čistite z abrazivnimi či-
stilnimi sredstvi ali kovinskim strgalom.
Toplotno odporna površina notranjega
stekla lahko poči in se zdrobi.

• Če so steklene površine v vratih poško­dovane, steklo oslabi in lahko poči. Mora­te jih zamenjati. Obrnite se na servisni
center.

• Ob odstranjevanju vrat s pečice bodite
previdni. Vrata so težka!

•Ne čistite katalitič

nega emajla (če obsta-

ja).

Pirolitično čiščenje

• Med pirolitičnim čiščenjem naprave ne
puščajte brez nadzora.

• Med pirolitičnim čiščenjem ne poskušajte
odpreti vrat in prekiniti napajanja.

• Otroci se med pirolitičnim čiščenjem ne
smejo zadrževati v bližini naprave. Napra­va se močno segreje. Obstaja nevarnost
opeklin.

• Trdovratna umazanija lahko med pirolitič-
nim čiščenjem povzroči spremembo bar­ve emajla. Sprememba barve emajla ne
vpliva na zmogljivost naprave.

Nevarnost požara

• Vrata odpirajte previdno. Uporaba sesta­vin z alkoholom lahko povzroči mešanico
alkohola in zraka. Obstaja nevarnost po­žara.

• Ne dovolite isker ali odprtega ognja blizu
naprave, ko odpirate vrata.

• V napravo, njeno bližino ali nanjo ne po­stavljajte vnetljivih izdelkov ali mokrih
predmetov z vnetljivimi izdelki in/ali toplji­vih predmetov (iz plastike ali aluminija).

Žarnica v pečici

• Pred zamenjavo žarnice v pečici napravo
izključite iz napajanja. Obstaja nevarnost
električnega udara!

• Če morate zamenjati žarnico, naj bo ena­ke moči kot prejšnja in posebej prilagoje­na gospodinjskim aparatom.

• Pred zamenjavo žarnice v pečici napravo
izključite iz napajanja. Obstaja nevarnost
električnega udara.

Servisni center

• Popravila ali katerakoli druga dela na na­pravi lahko izvaja le pooblaščen serviser.
Obrnite se na pooblašč

en servisni center.

• Uporabljajte samo originalne nadomestne
dele.

Odstranjevanje naprave

• Za preprečitev nevarnosti telesnih ali dru­gih poškodb
– Pred zamenjavo žarnice izključite peči-

co iz napajanja.

– Odrežite električni priključni kabel in ga

zavrzite.

– Odstranite zapah. Na ta način prepre-

čite, da bi se v napravo zaprli otroci ali
male živali. Obstaja nevarnost zadušit­ve.

50 electrolux

OPIS IZDELKA

Splošni pregled

1

8

3

2

4
5

6
7

1 Upravljalna plošča
2 Elektronski programator
3 Prezračevalne odprtine
4 Žar
5 Luč v pečici
6 Odprtina za raženj
7 Ventilator
8 Napisna ploščica s tehničnimi navedba-

mi

Oprema pečice

•

Rešetka

Za posodo, modele, pečenke.

• Nizek pekač za pecivo
Za kolače in piškote.

•

Globok pekač

Za pečenje peciva in mesa ali kot posoda
za zbiranje maščob.

• Raženj
Za pečenje večjih kosov mesa in perutni­ne na žaru.

•

Zamenljiva teleskopska vodila

Za nameščanje rešetk ali pekačev.

PRED PRVO UPORABO

Opozorilo! Glejte poglavje »Varnostne
informacije«.

Prvo čiščenje

• Iz naprave odstranite vse dele.

•Napravo očistite pred prvo uporabo.
Previdnost! Ne uporabljajte grobih

čistilnih sredstev! Taka sredstva lahko
poškodujejo površino. Glejte poglavje
"Vzdrževanje in čiščenje".

Nastavitev in spreminjanje časa

Najprej nastavite čas, nato vklopite pe-
čico.

Ko pečico priključite na električno omrežje
ali ko pride do izpada električne napetosti,

samodejno utripa simbol za čas

in .

Nastavite želeni čas z

ali .

Spreminjanje časa

1.

Pritiskajte

, dokler na prikazovalniku

ne začne utripati

in .

2.

Nastavite želeni čas z

ali .

1

2

Na uri se prikaže čas, utripanje pa preneha
po približno 5 sekundah.

Pomembno! Čas lahko nastavite samo, ko
je pečica izklopljena.

electrolux 51

Predgrevanje

1.

Nastavite funkcijo

in najvišjo tempe-

raturo.

2. Prazna pečica naj deluje 45 minut.

3.

Nastavite funkcijo

in najvišjo tempe-

raturo.

4. Prazna pečica naj deluje 15 minut.
Na ta način zgorijo vse nečistoče v pečici.
Pripomočki se lahko segrejejo bolj kot pri
običajni uporabi. V tem času se lahko spro­ščata vonj in dim. To je običajno. Poskrbite
za zadostno zračenje.

VSAKODNEVNA UPORABA

Opozorilo! Glejte poglavje »Varnostne
informacije«.

Prikazovalnik

1 2 3

1 Funkcija pečice
2 Temperatura
3 Čas

Tipka Funkcija Opis

VKLOP/IZKLOP Za vklop ali izklop pečice.

IZBIRNI GUMB Za nastavitev funkcije pečice.

HITRO SEGREVANJE Za vklop funkcije hitrega segrevanja.

PIROLITIČNO ČIŠČENJE Za začetek pirolitičnega čiščenja.

/

PLUS, MINUS Za nastavljanje vrednosti (temperature in časa).

URA Za nastavitev časovne funkcije.

Tipki na dotik

Tipki na dotik upravljata vse funkcije pečice.
Uporabite tipki na dotik, da nastavite kom­binacijo funkcije in temperature pečenja ter
samodejnega časa.
Pritisnite samo eno tipko na dotik.
Za nastavitev funkcije pečenja pritisnite tip­ko in jo držite.

Nastavitev funkcije pečice

1

2

1.

Pritiskajte

, dokler ne utripa simbol za
želeno funkcijo pečice.
Na prikazovalniku se prikaže samodejna
temperatura. Če temperature ne spre­menite v približno petih sekundah, za­čne naprava delovati.

2. Če želite spremeniti temperaturo, pritis­nite tipko

ali .

Če ste vklopili funkcijo pečice, prične
utripati simbol temperature

.
Simbol kaže višanje temperature v na­pravi.
Ko naprava doseže nastavljeno tempe­raturo, se oglasi zvočni signal in simbol
temperature preneha utripati.

Ob izpadu toka programer ohrani vse
nastavitve za približno 3 minute. Po več
kot 3 minutah brez električnega toka,
morate ponovno nastaviti nastavitve
(tudi uro).

52 electrolux

Funkcije pečice

Funkcija pečice Uporaba

Tradicionalno pečenje

Toplota prihaja iz zgornjega in spodnjega grelne­ga elementa. Za peko in pečenje mesa na enem
nivoju pečice.

Ventilacijsko pečenje

Za pečenje mesa ali pečenje mesa in peko hra­ne, ki zahteva enako temperaturo priprave, lahko
uporabljate več kot eno višino, ne da bi se okusi
mešali.

Celotni žar

Vklopljen je celoten grelec za žar. Za peko na ža­ru večjih količin ploščatih jedi. Za pripravo pope­čenega kruha (toasta).

Raženj

Za na žaru pečeno meso ali kebabe ter manjše
kose mesa. Nastavljena temperatura: 200 °C —
250 °C.

Pečenje mesa

Za peko mesa. Toplota prihaja z zgornjega in
spodnjega grelnega elementa.

Termična obdelava na žaru

Grelec za žar in ventilator pečice krožita vroč
zrak okrog hrane. Za peko večjih kosov mesa.

Pomembno! Največja temperatura za to funkci-
jo: 200 °C.

Ohranjanje toplote Za ohranjanje tople hrane.

Odtaljevanje

Za odtaljevanje zamrznjene hrane.
Primerno za odtaljevanje občutljive hrane, npr. s
kremo polnjene torte, ledene torte, pecivo, kruh
ter drugo hrano iz kvasa.

Pirolitično čiščenje Za odstranitev trdovratne umazanije.

Funkcija akumulirane toplote

S funkcijo trajanja se pečica samodejno iz­klopi nekaj minut pred iztekom časa peče-
nja. Pečica uporablja akumulirano toploto,
da zaključi pečenje brez porabe energije.

Pomembno! Funkcija akumulirane toplote
se lahko uporabi samo, če je trajanje časa
pečenja daljše od 15 minut.

Funkcija hitrega segrevanja

Funkcija hitrega segrevanja zmanjša čas
predhodnega ogrevanja. Lahko jo uporabite
z vsako funkcijo.

Pomembno! V pečico ne dajte hrane,
dokler funkcija hitrega segrevanja ni
zaključena.

1. Nastavite funkcijo pečice.
Po potrebi spremenite priporočeno tem­peraturo.

2.

Pritisnite tipko

. Prikazovalnik prikaže
»FHU« in funkcija hitrega segrevanja
prične delovati.

electrolux 53

3. Ko je hitro segrevanje zaključeno, se za­sliši zvočni signal in »FHU« se izklopi.
Pečica nadaljuje z ogrevanjem v nastav­ljeni funkciji in temperaturi pečice.

4. Postavite hrano v pečico.

ČASOVNE FUNKCIJE

Časovne funkcije Uporaba

Čas Prikazuje točen čas. Za nastavitev, spreminjanje ali ogled časa.

Odštevalna ura Za nastavitev odštevanja časa.

Po pretečenem nastavljenem času se oglasi zvočni signal.

Ta funkcija ne vpliva na delovanje pečice

Trajanje Za nastavitev, koliko časa naj pečica deluje.

Konec Za nastavitev časa izklopa pečice.

Funkciji Trajanje in Konec se lah­ko uporabljata istočasno, da se pečica
lahko kasneje samodejno vklopi in iz­klopi. V tem primeru najprej nastavite

Trajanje

, nato Konec .

Nastavitev časovnih funkcij

1

2

1. Nastavite funkcijo in temperaturo pečice
(ni potrebno pri funkciji odštevalne ure).
Glejte »Nastavitev funkcije pečice«.

2.

Pritiskajte

, dokler ne utripa simbol za

želeno časovno funkcijo.

3.

Za nastavitev časa za odštevalno uro
, trajanje ali konec pritisnite tipko

ali .
Zasveti ustrezen simbol časovne funkci­je.
Ko se čas izteče, začne utripati simbol
časovne funkcije in za dve minuti se
oglasi zvočni signal. S pritiskom poljub­nega senzorskega polja izklopite zvočni
signal.

Pri funkcijah trajanje in konec se
naprava samodejno izklopi.

4.

Pritisnite

, da se izklopi naprava.

Preklic časovnih funkcij

1.

Pritiskajte

dokler na prikazovalniku

ne začne utripati simbol za časovno
funkcijo in

.

2.

Pritiskajte »

«, dokler ni čas »00:00«.

UPORABA DODATNE OPREME

Opozorilo! Glejte poglavje »Varnostne
informacije«.

Teleskopska vodila
Namestitev teleskopskih vodil

Teleskopski vodili lahko namestite na vsak
nivo.
Teleskopski vodili morata biti nameščeni na
istem nivoju.
Zaustavitveni element, ki je na enem koncu
teleskopskega vodila, mora gledati navzgor.

54 electrolux

1

2

Uporaba teleskopskih vodil

Teleskopska vodila omogočajo lažje vstav­ljanje in odstranjevanje rešetk.

1. Izvlecite desno in levo teleskopsko vodi­lo.

°C

2. Na teleskopski vodili namestite rešetko
ter ju previdno potisnite v napravo.

Preden zaprete vrata pečice, preverite,
ali ste teleskopski vodili popolnoma po­tisnili v notranjost pečice.

°C

Previdnost! Teleskopskih vodil ne
pomivajte v pomivalnem stroju.
Teleskopskih vodil ne podmazujte.

Teleskopska vodila lahko kupite loče­no.

Raženj

31 2 4

1 Ročaj
2 Raženj (palica)
3 Vilice
4 Okvir ražnja

Opozorilo! Vilice in palica ražnja so
ostre (če so priložene). Pri uporabi
bodite previdni.

1. Namestite globoki pekač na prvi višini
rešetke od spodaj.

2. Na drugo višino rešetke od spodaj na­mestite okvir ražnja.

electrolux 55

3. Nato namestite prve vilice in palico za
raženj.

4. Na palico postavite hrano, ki jo želite
speči na ražnju.

5. Namestite druge vilice.
Z vijaki privijte vilice.

6. Konico palice za raženj vstavite v odprti­no ražnja (glejte »Opis izdelka«).

7. Sprednji del palice za raženj namestite
na okvir za raženj.

8. Odstranite ročaj.

9. Nastavite funkcijo pečice in temperaturo
(glejte »Razpredelnica za pečenje«).

DODATNE FUNKCIJE

Varovalo za otroke

Ko je nastavljeno Varovalo za otroke,
ne morete upravljati z napravo.

Vklop varovala za otroke

1.

Pritisnite

, da se izklopi naprava.

2.

Hkrati pritisnite

in , dokler se na
prikazovalniku ne prikaže “SAFE”. Varo­valo za otroke je vklopljeno.

Izklop varovala za otroke

Za izklop varovala za otroke, ponovite zgor­nje korake.

Nadzorni pisk

Izklop nadzornega piska

1.

Pritisnite

, da se izklopi naprava.

2.

Pritisnite in hkrati držite

in , dokler

ne zaslišite zvoka (približno 2 sekundi).

Nadzorni pisk ne deluje.
Vklop nadzornega piska

1.

Pritisnite in hkrati držite

in , dokler

ne zaslišite zvoka (približno 2 sekundi).

2. Nadzorni pisk znova deluje.

Samodejni izklop

Naprava se po določenem času samo­dejno izklopi:

• Če ne izklopite naprave.

• Če ne spremenite temperature peči­ce.

Pečica se izklopi, ko je temperatura
pečice:

30 - 115 °C po 12,0 urah
120 - 195 °C po 8,5 urah
200 - 245 °C po 5,5 urah

250 – maks.°Cpo 3,0 urah

Po samodejnem izklopu povsem izklopite
pečico. Nato jo lahko ponovno vklopite.

Koda napake

V primeru nepravilnih parametrov krmilna
enota zaustavi vklopljene funkcije ter na pri­kazovalniku prikaže ustrezno kodo napake.
Glejte poglavje »Kaj storite v primeru ...«.

Ventilator za hlajenje

Ventilator za hlajenje se samodejno vklopi,
da ostanejo površine naprave hladne. Ko
napravo izklopite, ventilator za hlajenje še
vedno deluje, dokler se naprava ne ohladi.

Varnostni termostat

Pečica ima vgrajen varnostni termostat, ki z
izklopom napajalne napetosti preprečuje
nevarno pregrevanje (v primeru nepravilne
uporabe ali okvarjenih elementov). Ko se
temperatura zniža, se pečica ponovno sa­modejno vklopi.

KORISTNI NAMIGI IN NASVETI

• Naprava ima štiri nivoje za rešetko. Nivoje
za rešetko štejte od spodaj navzgor.

•Pečica ima poseben sistem kroženja zra-
ka, ki neprestano reciklira paro. To omo­goča pripravo jedi v vlažnem okolju, zato

56 electrolux

ostanejo živila sočna v notranjosti in
hrustljava navzven. Skrajša čas pečenja
in zmanjša porabo energije na najmanjšo
možno raven.

• Vlaga lahko v napravi ali na steklenih vra­tih kondenzira. To je običajno. Če med
pripravo hrane odpirate vrata, se vedno
umaknite stran od naprave. Če želite
zmanjšati kondenzacijo, vklopite napravo
10 minut pred začetkom pečenja.

• Po vsaki uporabi naprave obrišite vlago.

• Med pripravo hrane je ne postavljajte ne­posredno na dno naprave in je ne prekri­vajte z aluminijasto folijo. To lahko spre­meni rezultat pečenja in poškoduje emajl.

Pečenje peciva

• Najboljša temperaturo za peko tort je
med 150 °C in 200 °C.

•Pečico ogrevajte približno 10 minut pred
začetkom pečenja.

•Vrat pečice ne odpirajte pred iztekom 3/4
časa pečenja.

• Če istočasno uporabljate dva pekača,
med pekačema pustite en nivo prazen.

Pečenje mesa in rib

• Ne pecite kosov mesa, ki so lažji od 1 kg.
V primeru pečenja premajhnih količin se
meso preveč posuši.

• Če želite da bo rdeče meso dobro zape­čeno zunaj in sočno v notranjosti, nasta­vite temperaturo med 200 °C in 250 °C.

• Za belo meso, perutnino in ribe nastavite
temperaturo od 150 °C-175 °C.

•Za pečenje zelo mastnega mesa uporabi-
te prestrezno ponev, ki prepreči nastanek
trajnih madežev v pečici.

• Meso pred razrezom pustite približno 15
minut v pečici, da sok ne izteče iz mesa.

•Priporočamo, da za preprečitev nastaja-
nja prevelike količine dima v pečici med
pečenjem v prestrezno ponev vlijete
manjšo količino vode. Za preprečitev na­stajanja dima dodajte vodo vsakič, ko se
osuši.

Časi priprave

Časi priprave so odvisni od vrste, gostote in
količine živila.
Na začetku nadzorujte delovanje med pe­čenjem. Med uporabo naprave ugotovite
optimalne nastavitve (za stopnjo kuhanja,
čas priprave itd.) za uporabljeno posodo,
recepte in količino.

Razpredelnica za peko peciva in pečenje mesa
TORTE

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Umešano testo 2 170 2 (1 in

3)

165 45-60 V tortnem modelu

Kolač iz krhke­ga testa

2 170 2 (1 in

3)

160 24-34 V tortnem modelu

Smetanova ali
skutna torta

1 170 2 165 60-80 V tortnem modelu 26 cm

Jabolčna torta
(jabolčna pita)

1 170 2 (1 in

3)

160 100-120 2 tortna modela premera

20 cm na rešetki
Zavitek 2 175 2 150 60-80 V pekaču
Kolač z marme-

lado

2 170 2 (1 in

3)

160 30-40 V tortnem modelu 26 cm

Sadni kolač 2 170 2 155 60-70 V tortnem modelu 26 cm
Biskvit (biskvit

brez maščob)

2 170 2 160 35-45 V tortnem modelu 26 cm

electrolux 57

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Božični kolač/
bogata sadna
torta

2 170 2 160 50-60 V tortnem modelu 20 cm

Slivov kolač 2 170 2 165 50-60

V pekaču za kruh

1)

Drobno pecivo 3 170 3 (1 in

3)

165 20-30 V nizkem pekaču za pecivo

Drobno pecivo 3 150 3 (1 in

3)

140 20-30 V nizkem pekaču za pecivo

1)

Beljakovi po­ljubčki

3 100 3 115 90-120 V nizkem pekaču za pecivo

Žemlje 3 190 3 180 15-20 V nizkem pekaču za pecivo

1)

Princeske 3 190 3 (1 in

3)

180 25-35 V nizkem pekaču za pecivo

1)

Pite 3 180 2 170 45-70 V tortnem modelu 20 cm
Viktorijin kolač 1 ali 2 180 2 170 40-55 Levo + desno v tortnem

modelu 20 cm

1) Predgretje za 10 minut.

KRUH IN PICA

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Beli kruh 1 190 1 195 60-70

1-2 kosa, 500 g en kos

1)

Rženi kruh 1 190 1 190 30-45 V pekaču za kruh
Žemlje 2 190 2 (1 in

3)

180 25-40 6-8 žemelj v nizkem peka-

ču

1)

Pica 1 190 1 190 20-30

V globokem pekaču

1)

Čajni kolački 3 200 2 190 10~20 V nizkem pekaču za pecivo

1)

1) Predgretje za 10 minut.

NARASTKI

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Narastek s te­steninami

2 180 2 180 40-50 V modelu

Zelenjavni nara­stek

2 200 2 200 45-60 V modelu

Pite (quiche) 1 190 1 190 40-50 V modelu
Lazanja 2 200 2 200 25-40 V modelu

58 electrolux

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Kaneloni 2 200 2 200 25-40 V modelu
Yorkshirski

puding

2 220 2 210 20-30

6 modelov za puding

1)

1) Predgretje za 10 minut.

MESO

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Govedina 2 200 2 190 50-70 Na rešetki in v globokem

pekaču

Pork 2 180 2 180 90-120 Na rešetki in v globokem

pekaču

Teletina 2 190 2 175 90-120 Na rešetki in v globokem

pekaču

Rostbif po an­gleško - malo
pečen

2 210 2 200 44-50 Na rešetki in v globokem

pekaču

Rostbif po an­gleško - srednje
pečen

2 210 2 200 51-55 Na rešetki in v globokem

pekaču

Rostbif po an­gleško - dobro
pečen

2 210 2 200 55-60 Na rešetki in v globokem

pekaču

Svinjsko pleče 2 180 2 170 120-150 V globokem pekaču
Svinjska krača 2 180 2 160 100-120 2 kosa v globokem pekaču
Jagnjetina 2 190 2 190 110-130 Stegno
Piščanec 2 200 2 200 70-85 Cel v globokem pekaču
Puran 1 180 1 160 210-240 Cel v globokem pekaču
Raca 2 175 2 160 120-150 Cel v globokem pekaču
Gos 1 175 1 160 150-200 Cel v globokem pekaču
Zajec 2 190 2 175 60-80 Razkosan
Kunec 2 190 2 175 150-200 Razkosan
Fazan 2 190 2 175 90-120 Cel v globokem pekaču

RIBE

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Postrv/orada 2 190 2 (1 in

3)

175 40-55 3-4 ribe

electrolux 59

VRSTA JEDI

Tradicionalno

pečenje

Ventilacijsko

pečenje

Čas peče-

nja [min]

Opombe

Nivo

Temp.

[°C]

Nivo

Temp.

[°C]

Tuna/losos 2 190 2 (1 in

3)

175 35-60 4-6 filejev

Priprava na žaru

Pečico segrevajte 10 minut pred vstav­ljanjem živil.

Količina Žar Čas pečenja v minutah

VRSTA JEDI Kosov g

raven

Temp.

(°C)

1. stran 2. stran

Goveji zrezki 4 800 3 250 12-15 12-14
Biftki 4 600 3 250 10-12 6-8
Klobase 8 / 3 250 12-15 10-12
Svinjski kotleti 4 600 3 250 12-16 12-14
Piščanec (polovica) 2 1000 3 250 30-35 25-30
Kebab 4 / 3 250 10-15 10-12
Piščančje prsi 4 400 3 250 12-15 12-14
Hamburger 6 600 3 250 20-30
Ribji fileji 4 400 3 250 12-14 10-12
Popečeni obloženi

kruhki

4-6 / 3 250 5-7 /

Popečen kruh 4-6 / 3 250 2-4 2-3

Termična obdelava na žaru

Opozorilo! To funkcijo uporabljajte z

najvišjo temperaturo 200 °C.

Količina Priprava na žaru Čas pečenja v minutah

VRSTA JEDI Kosov g

višina

temp.

(°C)

1. stran 2. stran

Zvitki iz puranjega
mesa

1 1000 3 200 30-40 20-30

Piščanec (polovica) 2 1000 3 200 25-30 20-30
Piščančja bedra 6 - 3 200 15-20 15-18
Prepelica 4 500 3 200 25-30 20-25
Gratinirana zelenjava - - 3 200 20-25 ­koščki pokrovače

(školjke)

- - 3 200 15-20 -

Makrela 2-4 - 3 200 15-20 10-15
Ribji fileji 4-6 800 3 200 12-15 8-10

60 electrolux

Raženj

Pečico segrevajte 10 minut pred vstav­ljanjem živil.

VRSTA JEDI Količina temp.°C Čas pečenja v

minutah

Perutnina 1000 2 250 50-60
Pečenka 800 2 250 50-60

Informacije o akrilamidih
Pomembno! Glede na najnovejša

znanstvena dognanja lahko prekomerno
zapečena hrana (zlasti jedi, ki vsebujejo

škrob) predstavlja tveganje za zdravje zaradi
akrilamidov. Zato priporočamo, da hrano
pripravljate pri najnižjih možnih
temperaturah in je ne zapečete preveč.

VZDRŽEVANJE IN ČIŠČENJE

Opozorilo! Glejte poglavje »Varnostne
informacije«.

• Sprednji del naprave očistite z mehko
krpo, namočeno v topli vodi s čistilom.

•Za čiščenje kovinskih površin uporabljajte
običajno čistilno sredstvo

•Notranjost pečice očistite po vsaki upora-
bi. Na ta način lažje odstranite umazanijo,
ki se ne more zapeči na površino.

• Trdovratno umazanijo očistite s poseb­nim čistilom za čiščenje pečice.

• Po vsaki uporabi očistite in posušite vso
opremo pečice (z mehko krpo, namoče-
no v topli vodi s čistilom).

• Če imate teflonsko posodo, je ne čistite z
agresivnimi čistili, s predmeti z ostrimi ro-
bovi ali v pomivalnem stroju. Uničil bi se
teflonski premaz!

Pripomočki iz nerjavečega jekla ali
aluminija:

Vrata pečice čistite samo z mokro go­bico. Z mehko krpo jih obrišite do su­hega.
Ne uporabljajte jeklene volne, kislin ali
abrazivnih sredstev, ki bi lahko poško­dovala površino pečice. Na enak način
očistite upravljalno ploščo na pečici

Pirolitično čiščenje

Opozorilo! Naprava se močno

segreje. Obstaja nevarnost opeklin.

Pomembno! Ne uporabljajte sočasno
funkcije pirolitičnega čiščenja in kuhalne
plošče (če je nameščena skupaj z napravo).
Lahko se poškoduje naprava.

Pred pirolitičnim čiščenjem:

1. Iz naprave odstranite vse odstranljive
dele in razlito tekočino.

2. Ročno odstranite večje nečistoče.

3. Pravilno zaprite vrata pečice.

Uporaba pirolitičnega čiščenja

1.

Pritiskajte

, dokler se na prikazovalni-

ku ne prikaže

.

– Na prikazovalniku se prikaže PYRO 1

ali PYRO 2.

– Prikazovalnik tri sekunde prikazuje

sporočilo, da je treba iz naprave od­straniti vse odstranljive dele.

2.

Pritisnite

ali , da nastavite trajanje
pirolitičnega čiščenja:
– P1 2:00 za nizko stopnjo nečistoče
– P2 2:30 za visoko stopnjo umazanije.

3.

Pritisnite

za začetek pirolitičnega čiš-

čenja.

Črtice na simbolu

se prikažejo ena za dru­go in na ta način kažejo višanje temperature
v napravi.
Ko naprava doseže vnaprej nastavljeno
temperaturo, se zaklenejo vrata, na prikazo-

valniku pa se prikaže

.
Po zaključku pirolitičnega čiščenja se na pri­kazovalniku prikaže ura. Vrata pečice so za-
klenjena. Ko se naprava ohladi, se oglasi
zvočni signal in vrata se odklenejo.

Če želite v določenem trenutku zausta­viti pirolitično čiščenje, pritisnite

.

electrolux 61

Konec pirolitičnega čiščenja

Čas konca pirolitičnega čiščenja lahko
nastavite s časovno funkcijo Konec

.

1. Ponovite korake 1, 2 in 3 iz zgornje­ga postopka.

2.

Pritisnite

.

3. Na prikazovalniku se prikažeta pu­ščica

in simbol . Prikazovalnik
prikazuje čas za konec pirolitičnega
čiščenja.

4.

Pritisnite

ali , da prilagodite

čas za konec pirolitičnega čiščenja.

Opomnik za pirolizo

Funkcija opomnika uporabnika opomni,
kdaj je potrebno pirolitično čiščenje.
Zasliši se zvočni signal, na prikazovalniku
pa se za približno 15 sekund prikaže »Py-
ro«.
Nastavite funkcijo pirolitičnega čiščenja.

Na prikazovalniku se prikazuje opom­nik, ko je naprava izklopljena, dokler ne
očistite naprave s pirolitičnim čišče­njem.

Nosilci rešetk
Odstranjevanje nosilcev rešetk

1. Sprednji del nosilca rešetk povlecite s
stranice.

2. Zadnji del nosilca rešetk povlecite s
stranice in odstranite nosilec.

Namestitev nosilcev rešetk

Nosilce rešetk namestite v obratnem vrst­nem redu.

Zaokrožena dela nosilcev rešetk mora­ta biti obrnjena proti sprednjemu delu
pečice!

Luč v pečici

Opozorilo! Bodite previdni! Obstaja

nevarnost električnega udara!

Pred zamenjavo žarnice v pečici:

•Ugasnite pečico

• Odstranite varovalke iz omarice z varoval-

kami ali odklopite odklopnik.

Na dno pečice položite krpo, da zašči-
tite luč v pečici in steklen pokrov.

1. Steklen pokrov obrnite v nasprotni smeri
urnega kazalca in ga snemite.

2. Očistite steklen pokrov.

3. Zamenjajte žarnico v pečici z ustrezno
žarnico, odporno proti visoki temperaturi
300 °C.
Uporabite enako vrsto žarnice.

4. Namestite steklen pokrov.

Čiščenje vrat pečice

Vrata pečice so sestavljena iz treh steklenih
plošč. Za čiščenje snemite vrata pečice in
notranje steklene plošče.

Če poskušate odstraniti steklene plo­šče, preden odstranite vrata pečice, se
lahko vrata zaprejo.

Odstranjevanje vrat pečice in steklenih
plošč

1. V celoti odprite vrata in poiščite tečaj na

levi strani vrat.

62 electrolux

2. Rahlo potisnite zadrževalni del nazaj.

3. Z eno roko pridržite potisnjen del in z
drugo roko s pomočjo izvijača odstrani­te levo stran vrat s tečajev.

4. Poiščite tečaj na desni strani vrat.

5. Obrnite vzvod na tečaju.

6. Zaprite vrata pečice do prvega položaja
odpiranja (do polovice). Potem jih po­tegnite naprej in snemite s tečajev.

7. Vrata položite na mehko krpo na trdno
površino.

electrolux 63

8. Sprostite blokirni sistem in odstranite
steklene plošče.

9. Obrnite zaponki za 90° in ju snemite z
njunega mesta.

90°

10. Previdno dvignite (1. korak) in snemite
(2. korak) steklene plošče eno za dru­go. Začnite z zgornjo stekleno ploščo.

1

2

Steklene plošče očistite z vodo in milom.
Skrbno jih osušite.

Namestitev vrat pečice in steklenih
plošč

Ko končate s čiščenjem, namestite steklene
plošče in vrata pečice. Naredite zgornje ko-
rake v obratnem vrstnem redu.

Srednja plošča ima okrasni okvir. Ko name­ščate to stekleno ploščo, mora biti površina
natisa obrnjena proti notranjosti vrat. Po na­mestitvi se prepričajte, da površina natisa
na okvirju steklene plošče ni hrapava na do­tik.
Poskrbite, da bo srednja steklena plošča
vstavljena na pravo mesto (glejte sliko).

Poskrbite, da bo zgornja steklena plošča
vstavljena na pravo mesto (glejte sliko).

Pripomočki iz nerjavečega jekla ali
aluminija:

Vrata pečice čistite samo z mokro go­bico. Z mehko krpo jih obrišite do su­hega.
Ne uporabljajte jeklene volne, kislin ali
abrazivnih sredstev, ki bi lahko poško­dovala površino pečice. Na enak način
očistite upravljalno ploščo na pečici

64 electrolux

KAJ STORITE V PRIMERU…

Opozorilo! Glejte poglavje »Varnostne
informacije«.

Težava Možen vzrok Ukrep

Naprava se ne segreje. Naprava je izklopljena. Vklopite napravo.
Ura ni nastavljena. Nastavite uro.
Potrebne nastavitve niso nastavlje-

ne.

Naredite pregled nastavitev.

Vklopljen je samodejni izklop. Glejte »Samodejni izklop«.
Varovalo za otroke je vklopljeno. Glejte »Izklop varovala za otroke«.
Sprožila se je varovalka v omarici

za varovalke.

Naredite pregled varovalke.
Če se varovalka sproži več kot en­krat, se obrnite na usposobljenega

električarja.
Luč v pečici ne deluje. Žarnica je okvarjena. Zamenjajte žarnico v pečici.
Ventilator pečice povzro-

ča hrup.

Rešetke ali pekači se dotikajo za­dnje plošče pečice.

Rešetke ali pekače vstavite pravil-

no.
Na živilih in stenah na-

prave se nabirata para in
kondenz.

Jed ste predolgo pustili v napravi. Jedi po končani pripravi ne pustite

v napravi več kot 15-20 minut.

Prikazovalnik prikazuje

ali , naprava se ne

segreje in zrak ne kroži.

Vklopljen je način Demo.

Izklopite napravo. Pritisnite za

približno dve sekundi. Oglasi se

zvočni signal. Istočasno pritisnite

in držite tipki

in , dokler se
ne izklopita zvočni signal in indika­tor.

Na prikazovalniku se pri­kaže koda o napaki
»F...«.

Elektronska okvara. Zapišite kodo o napaki in se obrni-

te na servisni center.

Če napake ne morete odpraviti sami, se ob­rnite na prodajalca ali na pooblaščen servis­ni center.
Potrebni podatki za servisni center se naha­jajo na ploščici za tehnične navedbe. Plo-

ščica za tehnične navedbe se nahaja na
sprednjem okviru notranjosti pečice.

Priporočamo, da podatke zapišete sem:

Ime modela (MOD.) .........................................

Številka izdelka (PNC) .........................................

Serijska številka (S.N.) .........................................

TEHNIČNI PODATKI

Napetost 230 V
Frekvenca 50 Hz

electrolux 65

NAMESTITEV

Opozorilo! Glejte poglavje »Varnostne
informacije«.

Vgradnja

594

2

20

570

590

540

560

50

580

550 min

560÷570

550 min

593

560-570

80÷100

A

B

Električna namestitev

Opozorilo! Namestitev naprave lahko

izvede samo kvalificirana in
usposobljena oseba.

Če ne upoštevate varnostnih navodil iz
poglavja »Varnostne informacije«, proiz­vajalec ne prevzema odgovornosti.

Ta naprava je dobavljena z električnim vti­čem in kablom.

Kabel

Vrste kabla za namestitev ali zamenjavo:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F.
Za prerez kabla glejte skupno moč (na na­pisni ploščici s tehničnimi podatki) in razpre­delnico:

66 electrolux

Skupna moč Prerez kabla

maks. 1380 W 3 x 0,75 mm²
maks. 2300 W 3 x 1 mm²
maks. 3680 W 3 x 1,5 mm²

Glavni kabel (zeleni/rumeni kabel) mora biti
2 cm daljši kot fazni in nevtralni kabel (modri
in rjavi kabel).

SKRB ZA VARSTVO OKOLJA

Simbol na izdelku ali njegovi embalaži
označuje, da z izdelkom ni dovoljeno ravnati
kot z običajnimi gospodinjskimi odpadki,
Izdelek odpeljite na ustrenzo zbirno mesto
za predelavo električne in elektronske
opreme. S pravilnim načinom
odstranjevanja izdelka boste pomagali
prepreViti morebitne negativne posledice in
vplive na okolje in zdravje ljudi, ki bi se lahko
pojavile v primeru nepravilnega
odstranjevanja izdelka. Za podrobnejše
informacije o odstranjevanju in predelavi

izdelka se obrnite na pristojen mestni organ
za odstranjevanje odpadkov, komunalno
službo ali na trgovino, v kateri ste izdelek
kupili.

Embalažni material
Embalažni material je okolju prijazen in
ga lahko reciklirate. Plastični deli so
označeni z mednarodnimi oznakami,
kot so PE, PS itd. Embalažni material
odložite v posode za ločeno zbiranje
odpadkov na krajevnem zbirališču od­padkov.

electrolux 67

397200301-B-032011

www.electrolux.com/shop
