ELECTROLUX EOB33200X User Manual [es]

manual de instrucciones

instruções de utilizaçao

ES

PT

horno electrico

forno electrico

EOB33200

2 electrolux

Electrolux. Thinking of you.

Conozca mejor nuestros conceptos en www.electrolux.com

Indice

Para el Usuario

Para su seguridad ........................................................................................................... 3

Descripción del aparato .................................................................................................. 5

Mandos del aparato ........................................................................................................ 6

Programador electrónico ................................................................................................ 8

Cuando se instala el horno por primera vez .................................................................. 13

Como usar el horno ....................................................................................................... 14

Tablas de cocción ......................................................................................................... 18

Limpieza y mantenimiento ............................................................................................ 20

¿Que hacer cuando algo no funciona? .......................................................................... 26

Asistencia técnica, recambios y garantía...................................................................... 32

Garantía/Servicio postventa.......................................................................... ....................... 33

Garantìa europea........................................................................................ ........................... 34

Para el Instalador

Datos técnicos .............................................................................................................. 27

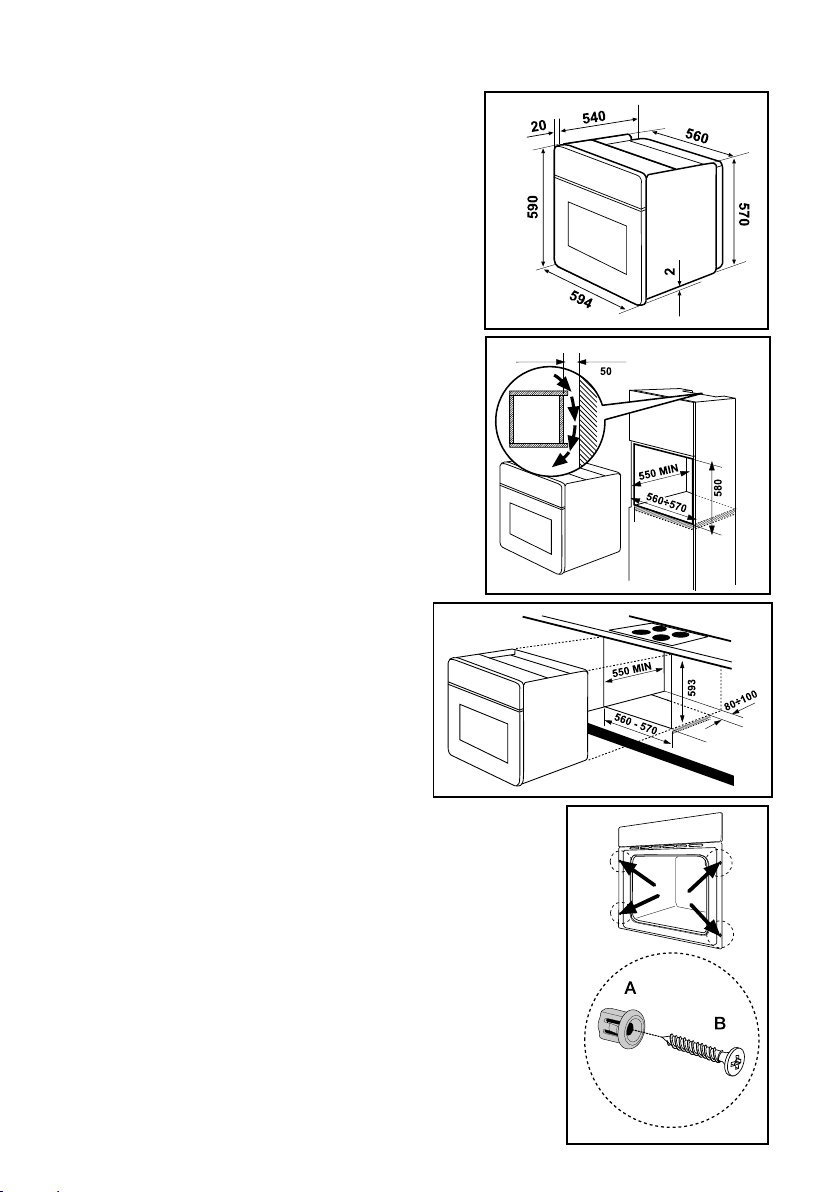

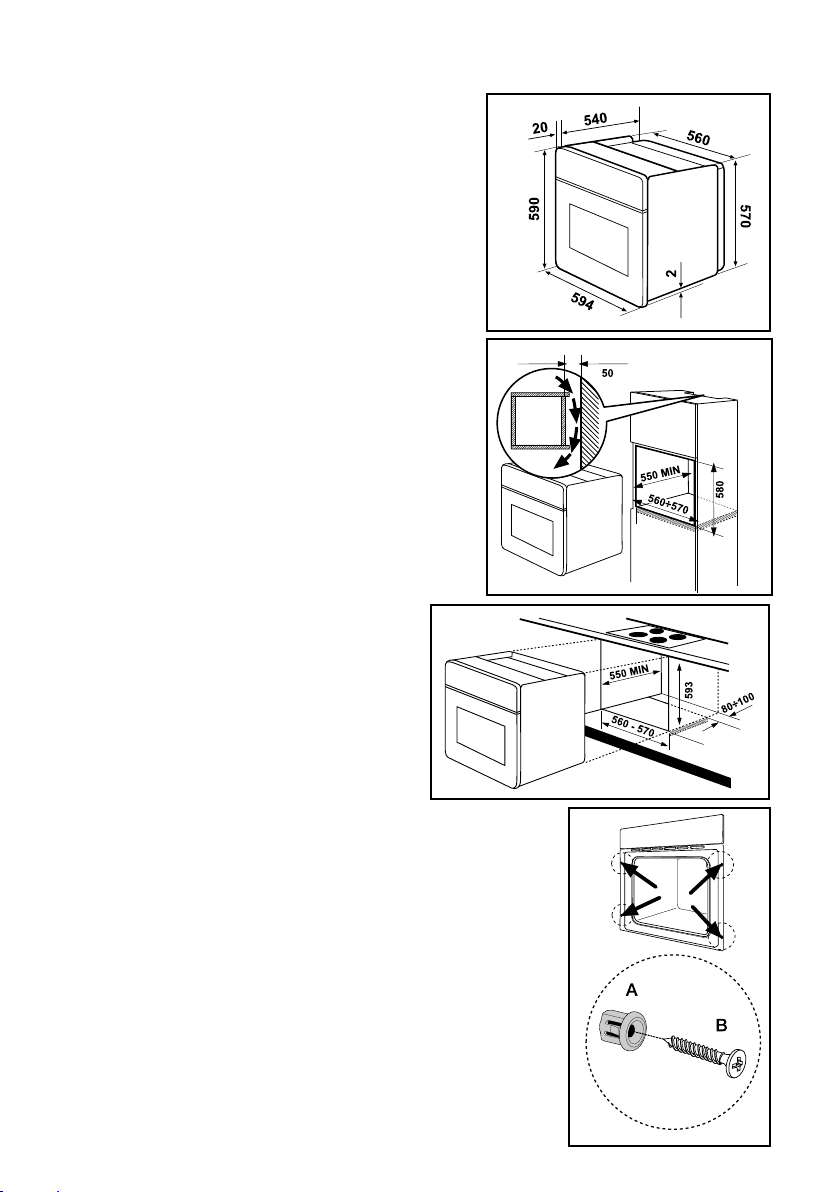

Encastrado .................................................................................................................... 28

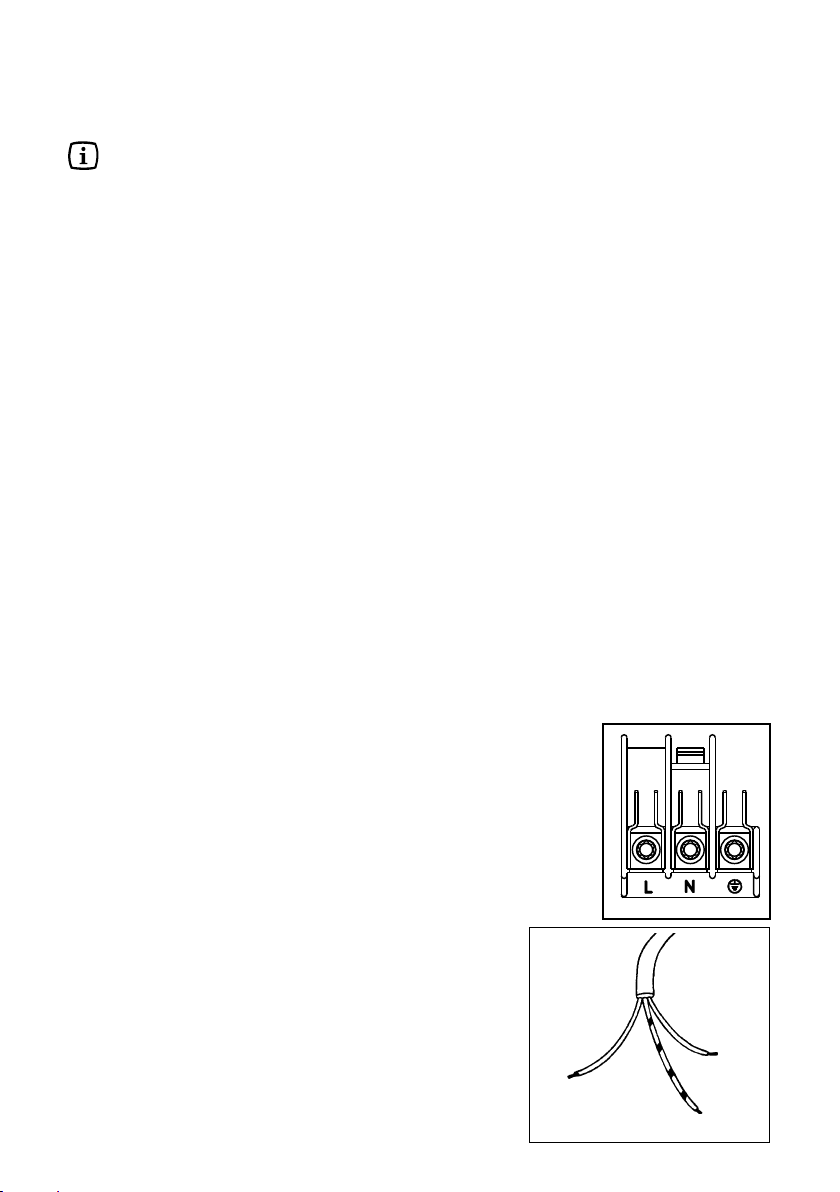

Conexión eléctrica ......................................................................................................... 30

Guía para leer las instrucciónes

Instrucciones de seguridad

Instrucciones detalladas

)

Consejos y sugerencias

Información medio ambiental

Este aparato es conforme a las siguientes directivas CEE:

- 2006/95 (directiva de baja tensión);

- 2004/108 (directiva de compatibilidad electromagnética);

y subsecuentes modificaciones.

electrolux 3

Español

Para su seguridad

Estas advertencias están hechas en el interés de su seguridad. Debe leerlas atentamente
antes de instalar o usar el aparato.
Es muy importante que guarde este libro de instrucciones con el aparato para consultas
posteriores. Si el aparato es vendido o transferido, asegurese de que este manual esté en
el aparato para que el nuevo usuario pueda conocer el correcto manejo y funcionamiento
del aparato.

Instalación

• Los trabajos requeridos para la

instalación de este aparato deben ser

realizados por un instalador competen-

te o autorizado y de acuerdo con las

normas y regulaciones vigentes.

• Es peligroso alterar las características

o modificar el producto en cualquier for-

ma.

• Si tiene que enchufar una herramienta

eléctrica cerca del horno, asegúrese de

que los cables no toquen el horno y que

estén suficientemente alejados de los

elementos de calor.

• Una vez retirados todos los embalajes

compruebe que el aparato no esté

dañado y el cable eléctrico en perfectas

condiciones. En caso contrario contacte

con su proveedor antes de proceder con

la instalacion.

• El fabricante declina toda

responsabilidad en el caso de no seguir

las normas en vigor.

Seguridad para las personas

• Este aparato ha sido diseñado para ser

manejado por personas adultas o

jovencitas bajo supervisión. No debe

permitir que los niños pequeños manejen

los controles o jueguen con él.

• Algunas partes del aparato se calientan

durante el funcionamiento. Mantenga a

los niños alejados hasta que esté com-

pletamente frío.

• Este aparato no se ha diseñado para
que lo utilicen niños ni otras personas
cuya capacidad física, sensorial o
mental, o su falta de experiencia y
conocimientos, les impidan utilizarlo de
forma segura sin supervisión o sin las
instrucciones de una persona
responsable que les permitan utilizarlo
sin riesgos.

Durante el funcionamiento

• Algunas partes del aparto se calientan
durante el funcionamiento y permanece
caliente durante bastante tiempo
después de la parada del horno. Debe

procurar no tocar los algunos
elementos calientes del interior
del aparato.

• Este aparato ha sido diseñado para
cocinar alimentos. No lo utilice jamás
para otros fines.

• Al abrir la puerta del horno, durante

la cocción o al final de ésta, ir con
cuidado con el flujo de aire caliente
que sale del horno.

• Compruebe siempre que todos los
mandos estén en posición "0" aunque el
aparato no este funcionando.

• En caso de avería del aparato,
desconéctelo de la red.

• No deje recipientes con alimientos, p. ej.

4 electrolux

grasa o aceite dentro o encima del
aparato. Estos podrían dañar el horno
en caso de que sea accidentalmente
encendido.

Limpieza y mantenimiento

• Antes de proceder a la limpieza o
mantenimiento desenchufe el aparado
de la red.

• No utilice abrasivos ásperos ni
estropajos metálicos para limpiar el
cristal de la puerta, ya que podrían dañar
la superficie y provocar la ruptura del
cristal.

• Por raziones de higiene y seguridad
mantenga el aparato siempre limpio. La
formación de grasas resecadas u otros
restos de alimendos pueden causar
fuego.

• No usar nunca para la limpieza
maquinas a vapor.

Asistencia técnica

• Bajo ninguna circunstancia debe intentar
de reparar el aparato Vd. mismo.
Reparaciones efectuadas por personas
inexpertas pueden causar daños o graves
disfunciones. Llame al Servicio Técnico
Electrolux. Insista siempre en el empleo
de recambios originales.

• El símbolo
su empaque indica que este producto no

se puede tratar como desperdicios
normales del hogar. Este producto se
debe entregar al punto de recolección de
equipos eléctricos y electrónicos para
reciclaje. Al asegurarse de que este
producto se deseche correctamente,
usted ayudará a evitar posibles
consecuencias negativas para el
ambiente y la salud pública, lo cual
podría ocurrir si este producto no se
manipula de forma adecuada. Para
obtener información más detallada
sobre el reciclaje de este producto,
póngase en contacto con la
administración de su ciudad, con su
servicio de desechos del hogar o con la
tienda donde compró el producto.

en el producto o en

Información medio
ambiental

• Después de la instalación del aparato,
deshágase de los materiales del
embalaje respetando el medio
ambiente.

• Al deshacerse de un aparato antiguo
hágalo inutilizable por medio de cortar
su cable de alimentación desmonte
cualquier cierre que tenga para evitar
que algún niño quede atrapado en su in­terior.

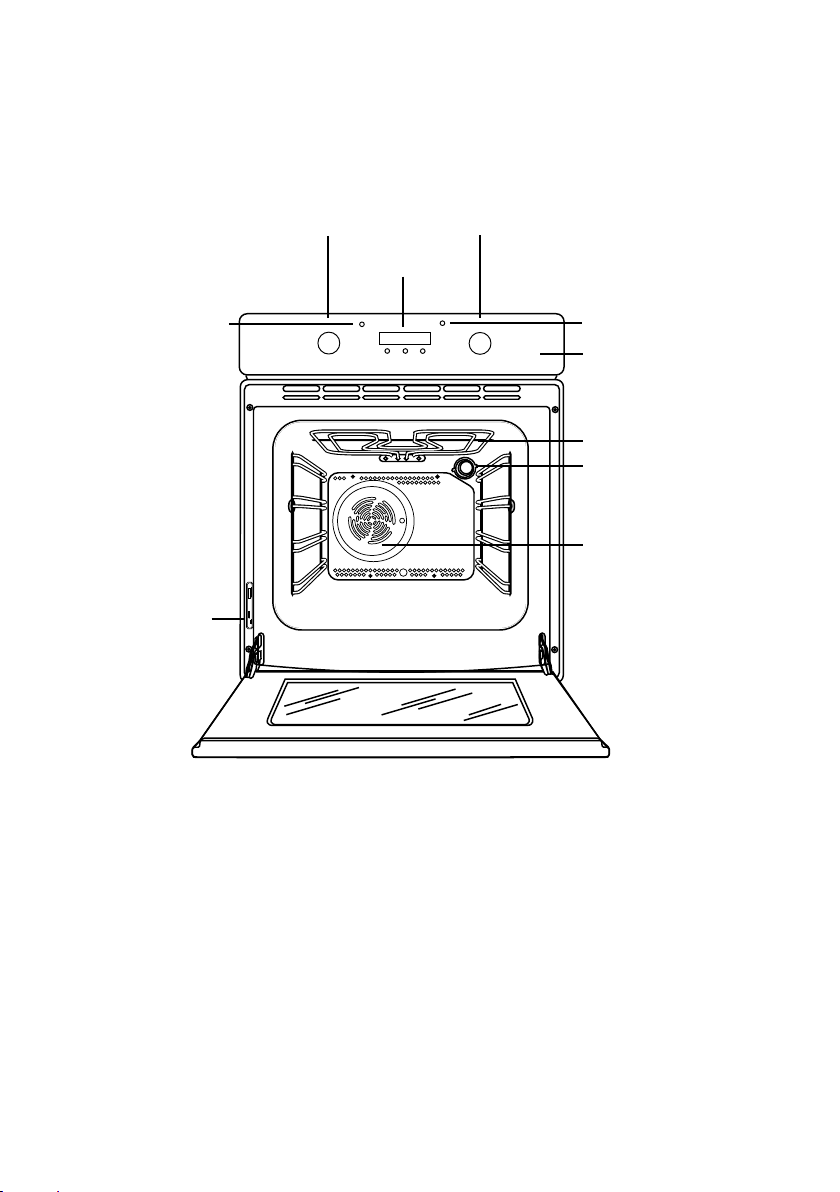

Descripción del aparato

electrolux 5

Piloto encendido
general

Placa de
Identificación

Mando del

termostato

Programador

electrónico

Mando del

horno

Piloto termostato

Panel de Mandos

Elemento Grill
Bombilla Horno

Ventilador Horno

6 electrolux

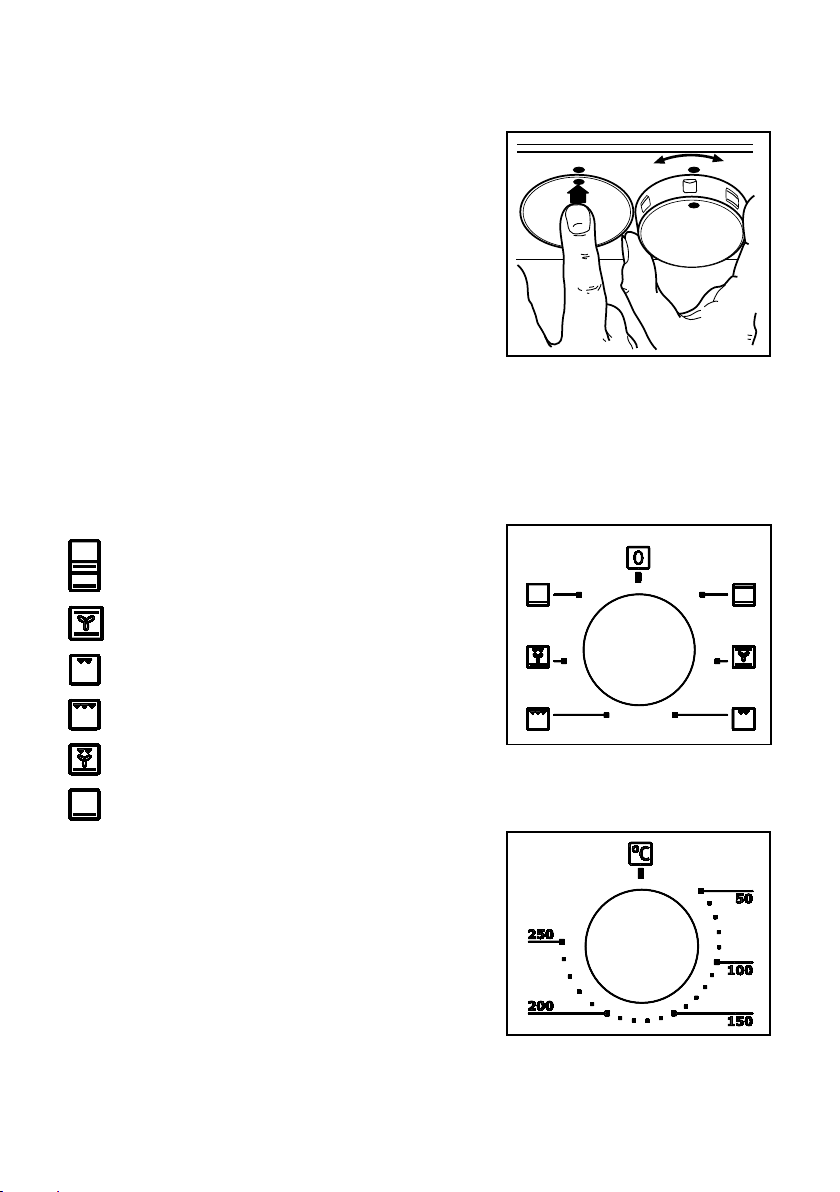

Mandos del aparato

Mandos de pulsar y tirar

Los mandos de este horno son del tipo de
pulsar/tirar.
Cuando el horno no está funcionando puede
hundir los mandos por completo (Fig. 1).

Mando control horno

En la figura 2 puede ver los símbolos y su
significado en el mando de control del horno.

0

Horno apagado

Resistencias superior e inferior

Cocción por convención

Grill simple

Grill doble

Pizza

Resistencias inferior

Fig. 1

Fig. 2

Puede seleccionar cualquier función girando
el mando hacia el símbolo correspondiente.

Mando control termostato

Gire el mando en sentido de las manecillas
de un reloj para seleccionar la temperatura
de cocción. Puede seleccionar de 50°C hasta
250°C (Fig. 3).

Piloto temperatura horno

Una vez seleccionada la temperatura se
encenderá el piloto y permanecerá
encendido hasta que el horno haya
alcanzado la temperatura seleccionada;
después se apargará y se volverá a encender
junto con el termostato para indicar como
se mantiene la temperatura.

Fig. 3

Piloto indicador de encendido
general

Indica la conexión de cualquier elemento de
calentamiento.

Piloto indicador de encendido
general

Indica la conexión de cualquier elemento de
calentamiento.

El termostato de seguridad

Este horno está provisto de un termostato
de seguridad. En caso de un mal
funcionamiento del termostato principal y
para evitar un sobrecalentamiento, este di­spositivo cortarà la entrada de corriente. Si
ocurriera eso, llame a su Servicio Técnico
Electrolux. Bajo ninguna circunstancia debe
intentar arreglar Vd. mismo el aparato.

Ventilador de refrigeración

El ventilador de refrigeración funciona
mientras se cocina. El aire se expulsa a
través de orificios de ventilación situados
entre la puerta del horno y el panel de control.

El ventilador de refrigeración puede seguir
en funcionamiento incluso después de
apagar el horno con el fin de enfriar los
mandos. Esto ocurre con frecuencia.

electrolux 7

8 electrolux

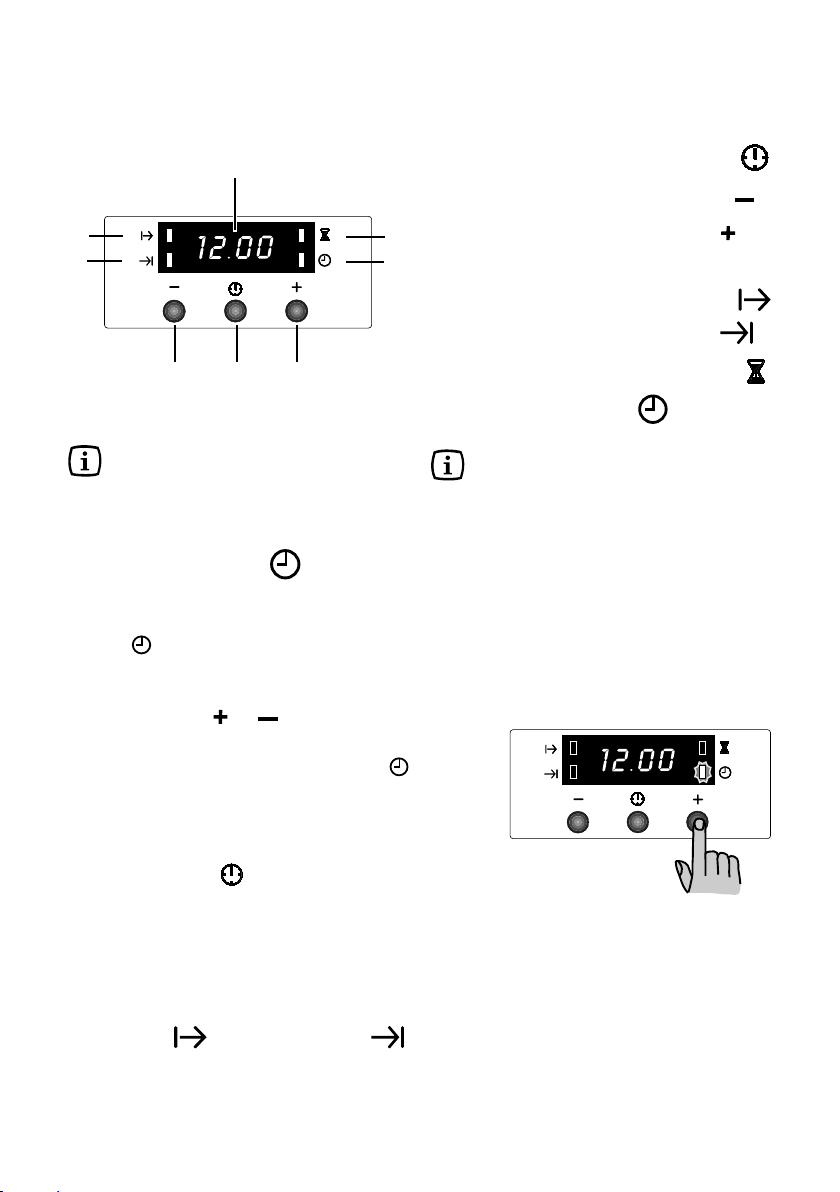

Programador electrónico

1. Pulsador para seleccionar una función

4

2. Pulsador “ ” (decreciente)

3. Pulsador “ ” (creciente)

5
6

7

4. Visor display

8

5. Piloto indicador de “tiempo de cocción”

6. Piloto indicador de “hora de finalización

de cocción”

123

Fig. 4

El hornos solo funcionará si se
la hora actual ha sido ajustada.

Además, se podrá se podrá utilizar
el horno sin seleccionar un programa.

Ajuste de la hora

Al conectar el horno a la red eléctrica o
después de un corte del suministro
eléctrico, parpadeará el piloto indicador de
ajuste de la hora

Para ajustar la hora:

1. Pulse el botón “

2. Después de ajustar la hora espere 5

segundos: el piloto de ajuste de la hora

se apagará y el visor del display
indicará la hora fijada. El aparato estará
ahora listo para utilizar.

Para volver a ajustar la hora:

1. Pulse repetidas veces el botón hasta

seleccionar la función de “ajuste de la hora”.
El piloto correspondiente comenzará a
parpadear. Seguidamente siga el
procedimiento descrito anteriormente. La

.

” o “ ”.

7. Piloto indicador de función “minutero”

8. Piloto indicador de ajuste de la hora

actual

hora se podrá ajustar siempre y cuando no
se haya seleccionado una de las funciones
de cocción automáticas (tales como
tiempo de cocción o hora finalización
de cocción).

En el caso de fallo de corriente, todos
los ajustes (hora ,programas o
programa en curso) serán
desconectados.
Cuando la corriente es reestablecida
los numeros en el display parpadean
y el cuentaminutos tiene que ser
reseteado.

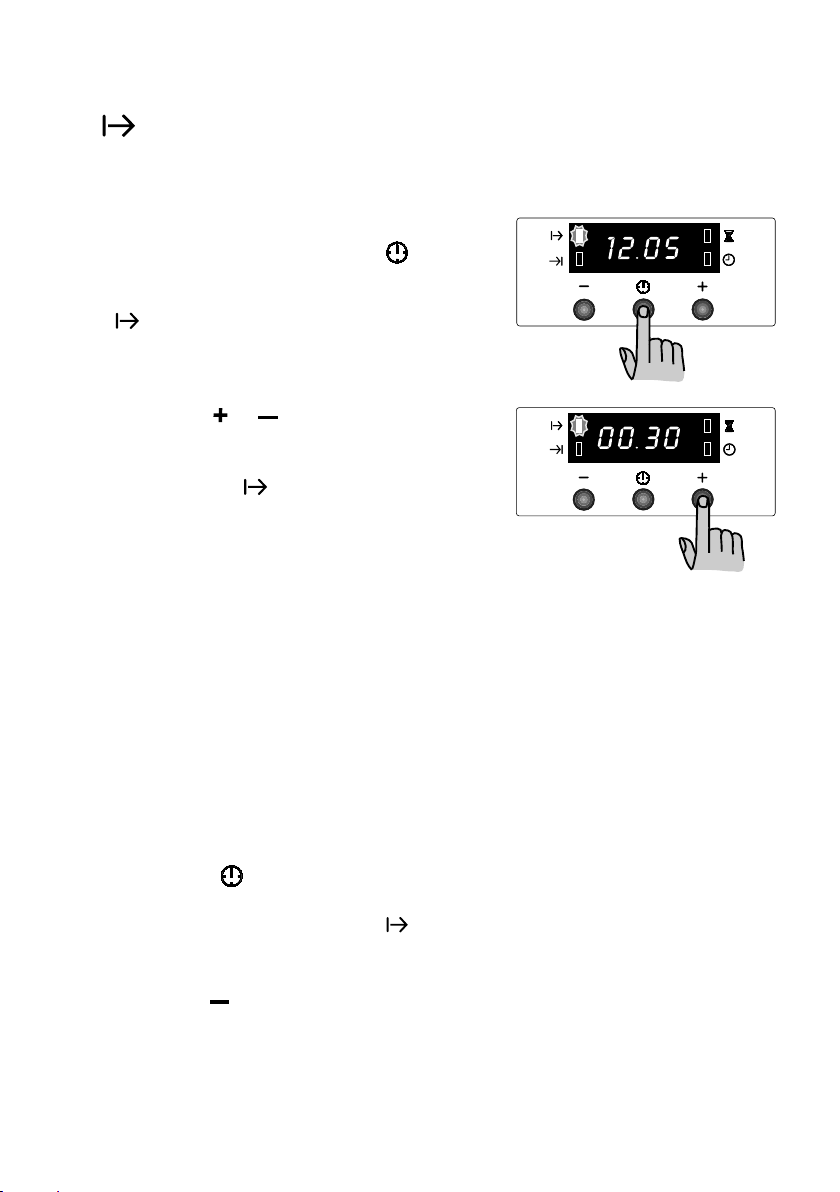

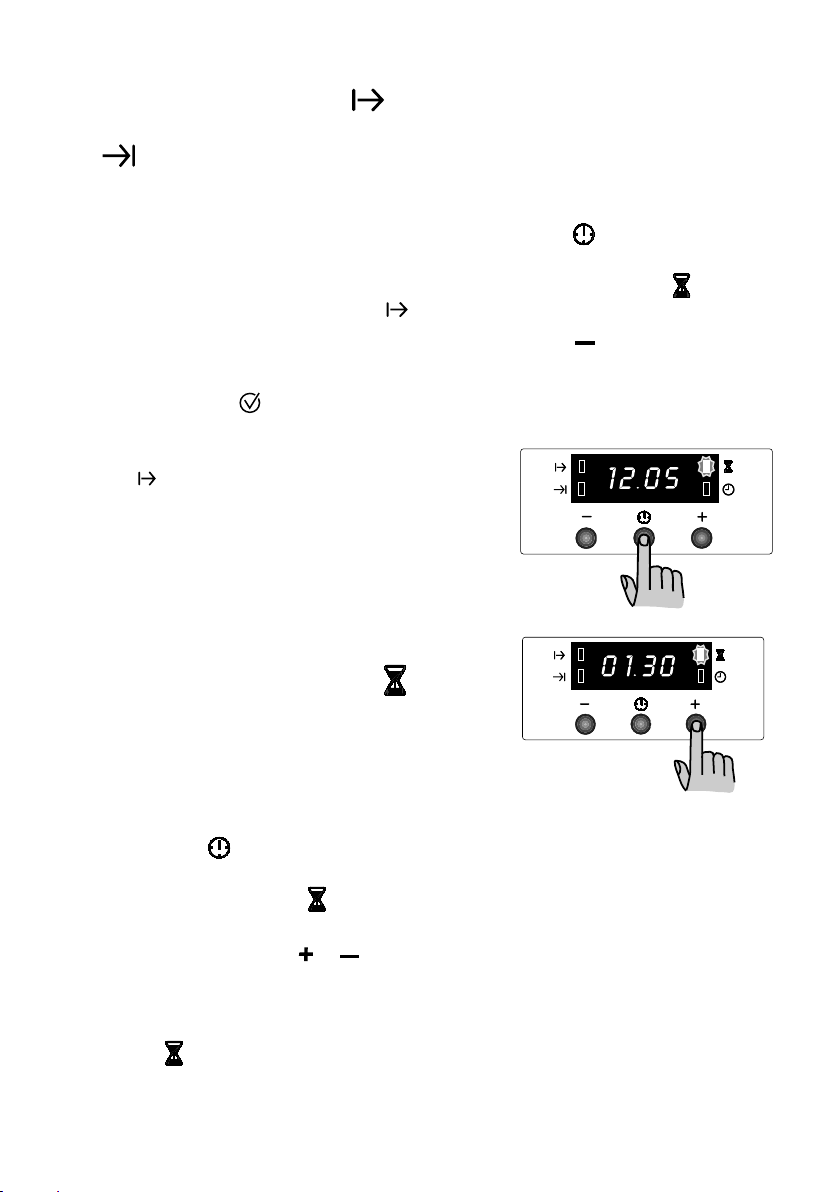

Función “Tiempo de cocción”

Mediante esta función, el horno se
desconectará automáticamente al finalizar
un tiempo de cocción previamente
programado. Introduzca los alimentos en el
interior del horno, seleccione una función de
cocción y ajuste la temperatura de cocción.
Pulse el botón
seleccionar la función de “tiempo de
cocción”. El piloto correspondiente a esta
función comenzará a parpadear. A
continuación proceda del siguiente modo:

Para ajustar el tiempo de cocción:

1. Pulse el botón “ ” o “ ”.

2. Después de seleccionar el tiempo de

cocción, espere 5 segundos: el piloto de
“tiempo de cocción”
visor del display pasará a la hora actual.

3. Al concluir el tiempo de cocción, el horno
se desconectará automáticamente y se
oirá una señal acústica, mientras el pi­loto de esta función comienza a
parpadear. Gire el mando del selector
de funciones y del termostato a la
posición cero. Para cancelar la señal
acústica, pulse cualquier botón. NOTA:
al realizar esta operación, el horno
continuará funcionando, por lo tanto, no
debe olvidar girar el mando del selector
de funciones y del termostato a la
posición cero al finalizar la cocción.

Para cancelar el tiempo de cocción:

1. Pulse repetidas veces el botón

seleccionar la función de “ajuste de la
hora”. El piloto correspondiente
comenzará a parpadear y en el display
aparecerá el tiempo restante de cocción.

2. Pulse el botón “
indicado en el display sea “0:00”.
Después de 5 segundos el piloto de la
función se apagará y el visor del display
pasará a mostrar la hora actual.

repetidas veces hasta

se iluminará y el

hasta

” hasta que tiempo

electrolux 9

10 electrolux

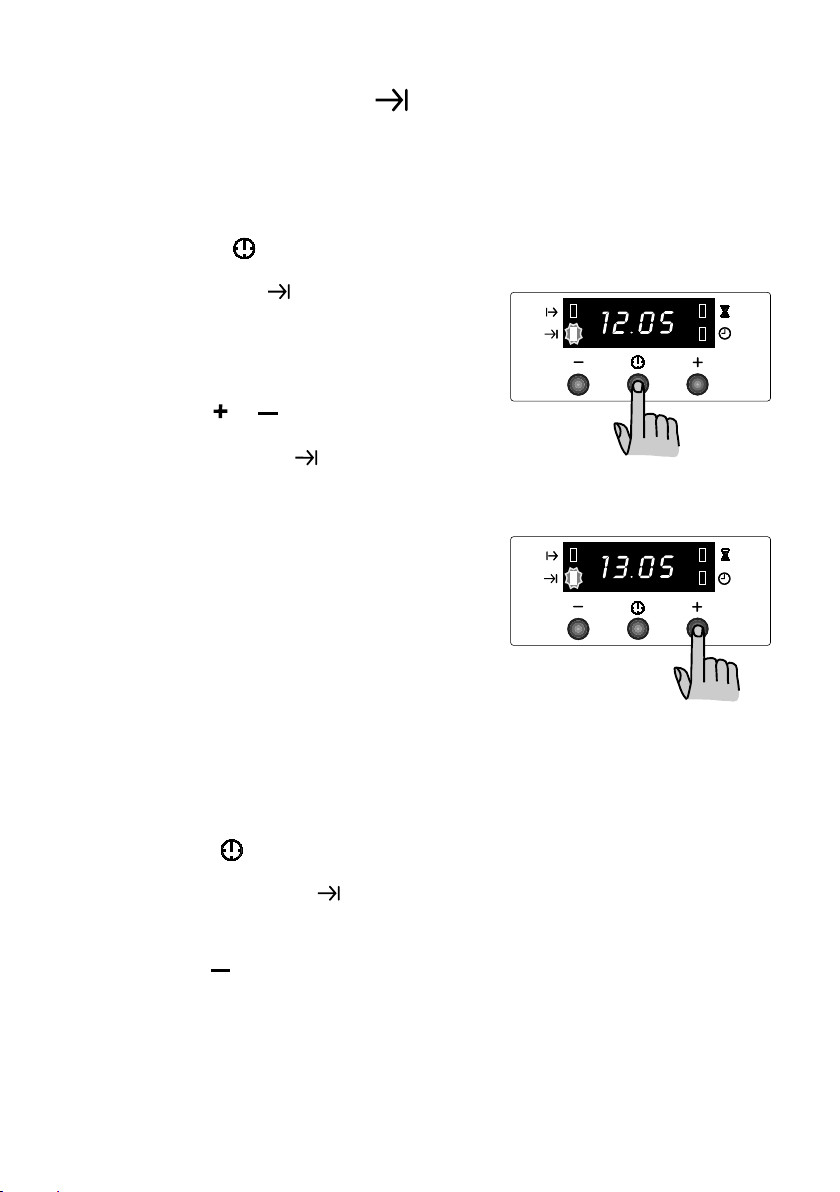

Función “Hora de finalización de
cocción”

Mediante esta función, puede ajustar el
horno para que se desconecte
automáticamente al alcanzar la ”hora de
finalización de la cocción” previamente
programada. Introduzca el alimento en el
interior del horno, seleccione una función de
cocción y ajuste la temperatura de cocción.
Pulse el botón
seleccionar la función de “hora de
finalización de cocción”. El piloto
correspondiente a esta función
comenzará a parpadear. A continuación
proceda del siguiente modo:

Para ajustar la hora de finalización de
cocción:

1. Pulse el botón “

2. Después de seleccionar el tiempo de

cocción, espere 5 segundos: el piloto de
“hora de finalización de cocción”
iluminará y el visor del display pasará a
la hora actual.

3. Al alcanzar la hora de finalización de
cocción, el horno se desconectará
automáticamente y se oirá una señal
acústica, mientras el piloto de esta
función comienza a parpadear. Gire el
mando del selector de funciones y del
termostato a la posición cero. Para
cancelar la señal acústica, pulse
cualquier botón. NOTA: al realizar esta
operación, el horno continuará
funcionando, por lo tanto, no debe
olvidar girar el mando del selector de
funciones y del termostato a la posición
cero al finalizar la cocción.

repetidas veces hasta

” o “ ”.

se

Para cancelar la función “hora de
finalización de cocción”:

1. Pulse repetidas veces el botón

seleccionar la función de “hora de
finalización de cocción”. El piloto
correspondiente
parpadear y en el display aparecerá la
hora de finalización de cocción.

2. Pulse el botón “
display aparezca la hora actual. Sonará
una señal acústica y el piloto de la
función se apagará.

comenzará a

” hasta que en el

hasta

Combinación de la función
“Tiempo de cocción” y
“Hora de finalización de

cocción”

Se pueden utilizar simultáneamente las
funciones “Tiempo de cocción” y “Hora de
finalización de cocción” para que el horno se
conecte y desconecte automáticamente a
una hora programada.

1. Mediante la función “tiempo de cocción”

(llevando a cabo los ajustes
indicados en el apartado
correspondiente) programe el tiempo
que debe durar la cocción.
Seguidamente pulse el botón
indicará el tiempo programado.

2. Mediante la función “hora de finalización
de cocción”
ajustes indicados en el apartado
correspondiente) programe la hora en la
que debe finalizar la cocción. Los pilotos
correspondientes a ambas funciones se
iluminarán y en el visor aparecerá la hora
actual. El horno se conectará y
desconectará de acuerdo a los ajustes
programados.

(llevando a cabo los

: el visor

electrolux 11

12 electrolux

Función “Minutero”

El avisador acústico del minutero sonará al
finalizar el periodo de tiempo ajustado, pero
EL HORNO PERMANECERÁ ENCENDIDO, si es
que está encendido.

Para utilizar el minutero:

1. Pulse repetidamente el botón

seleccionar la función “minutero”. El piloto
correspondiente
parpadear.

2. Pulse el botón “
el tiempo (máximo 2 horas, 30 minutos).

3. Después de completar los ajuste, espere 5
segundos: el piloto de la función “minutero”

se iluminara.

4. Al finalizar el periodo de tiempo
programado el piloto de la esta función
comenzará a parpadear y sonará la señal
acústica. Para cancelar la señal acústica
pulse cualquiera de los botones de
programador.

Para cancelar la función minutero:

comenzará a

” or “ ” para seleccionar

para

1. Pulse repetidamente el botón
seleccionar la función “minutero”. El piloto
correspondiente
parpadear, y en el visor del display
aparecerá el tiempo restante.

2. Pulse el botón “
aparezca “0:00”. Despues de 5 segundos el
piloto de la función se apagará y en display
aparecerá la hora actual.

comenzará a

” hasta que el display

para

Cuando se instala el horno por primera vez

Quite todos los materiales del
embalaje, dentro y fuera el
horno, antes de utilizarlo.

El horno solamente funciona si se
programa la hora del día.

Una vez instalado el horno:

1) fije el mando del termostato en

)

Durante este ciclo el horno puede emitir un
olor desagradable. Esto es totalmente
normal y es causado
por residuos de fabricación. Una vez
terminada esta operación, deje enfriar el
horno y limpie la cavidad del horno con un
paño suave mojado en agua con jabón
templada.

250°C.

2) Fije el mando de funciones del
horno en la posición de cocción
convencional (

3) Déjelo funcionar en vacío durante
unos 45 minutos.

4) Renueva el aire de la habitación
(p. ej. abra una ventana).

).

electrolux 13

Antes de preparar el primier alimen­to, lave cuidadosamente la rejilla y
la grasera.

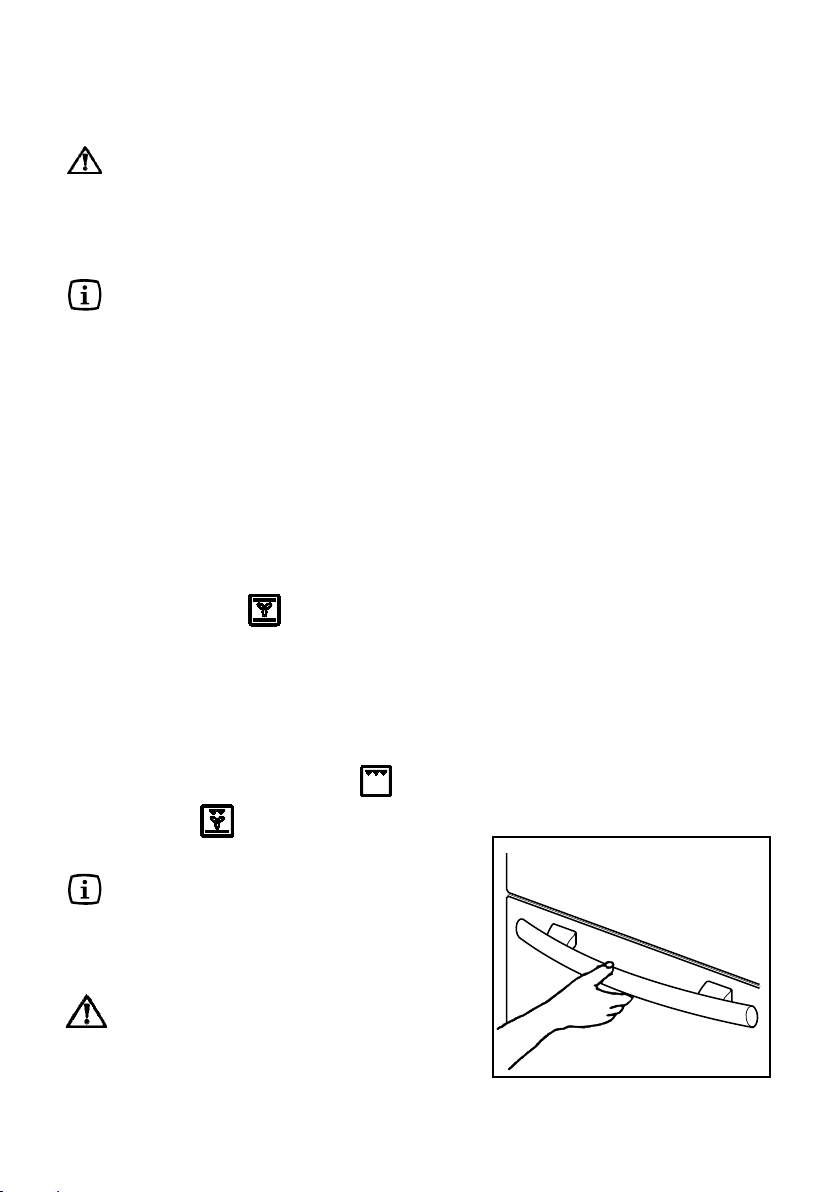

Para abrir la puerta, coja la
manilla siempre en la parte
central.

14 electrolux

Como usar el horno

Mantenga siempre la puerta del

horno cerrada durante la
cocción.

• Utilice siempre manoplas de horno
cuando maneja alimentos en el horno.

• Las temperaturas dentro el horno
pueden alcanzar 250°C. Compruebe que
las bandejas, recipientes de horno etc.
sean resistentes al calor.

• Este horno posee un especial sistema
de cocción que genera la circulación
natural del aire y la recuperación conti­nua de los vapores de cocción. Esto
permite cocinar en un ambiente siempre
húmedo y mantener los alimentos blan­dos por dentro y crujientes por fuera.
Además, los tiempos de cocción y el
consumo de energía son mínimos. Du­rante la cocción se puede generar vapor,
que se expulsa al abrir la puerta.
Este fenómeno es completamente
natural.

Al abrir la puerta del horno, durante
la cocción o al final de ésta, ir con
cuidado con el flujo de aire caliente
que sale del horno.

• No coloque sartenes, bandejas de
pastelería o papel de aluminio
directamente sobre la base del horno. De
esta manera podría producir un
sobrecalentamiento local que afectaría
el buen funcionamiento del horno y podría
dañar el esmalte y arruinar la cocción.
Poner siempre los recipientes, la lamina
de aluminio bajo la parrilla en el lado
contrario a la inserción de las guías del
horno.

• Controle cuidadosamente la cocción con
grasas o aceites ya que estos tipos de
alimentos podrían llegar a prender fuego
durante un sobrecalentamiento. Debido
a la misma razón, tenga cuidado al
introducir o retirar alimentos del horno

de no dejar caer grasa o aceite sobre la
base del horno. Si eso ocurriera, limpie
cuidadosamente el horno, para evitar
olores desegradables y humo.

Poner atención al introducir y extraer
la parrilla y la bandeja del horno para
no dañar las partes esmaltadas del
horno.

El calentamiento de alimentos
produce vapor igual que en un
cazo. Cuando el vapor hace
contacto con el cristal del horno
se condensa y se producean
gotas de agua.
Para reducir la condensación,
precalentar el horno (acerca de
10 minutos) antes de cualquier
cocción.
Recomendamos limpiar estas
gotas de condensación después
de cada cocción.

Guías telescópicas

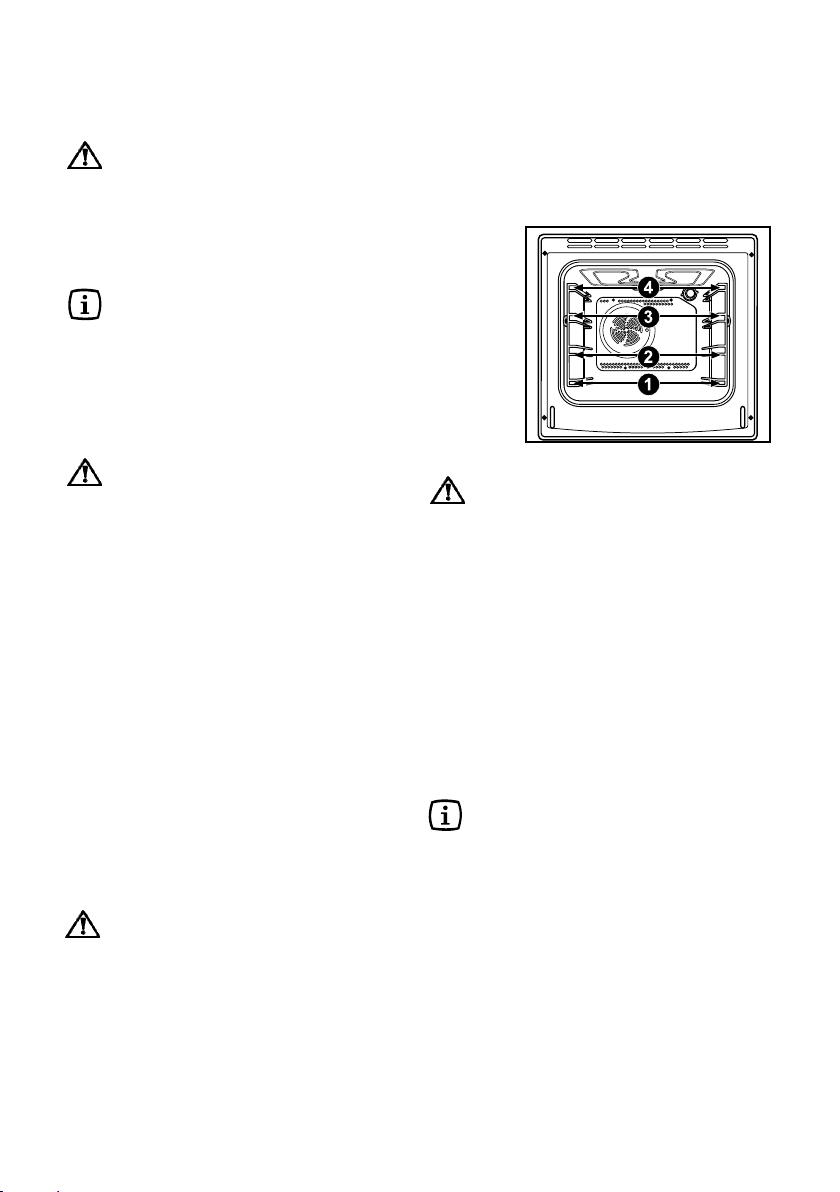

El horno tiene cuatro niveles para las parrillas.
Los niveles se cuentan desde la posición más
baja como se indica en la figura.
Coloque sobre las guías la parrilla o bandeja
y seguidamente empújela suavemente hasta
introducirla en el interior del horno.

electrolux 15

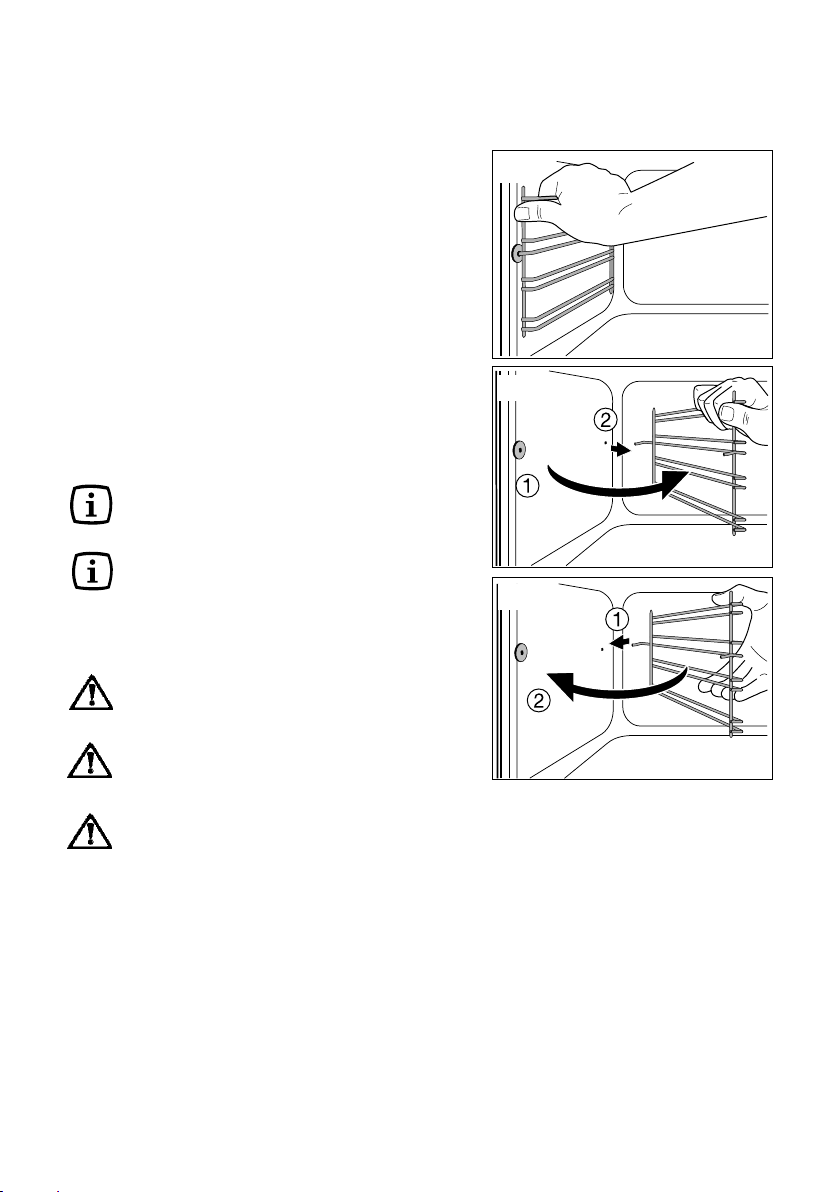

Carriles telescópicos
reemplazables

Coloque el carril lateral con guía telescópica
usando el sistema de bloqueo en el nivel
elegido como se muestra en las figuras.

Los “topes” de los extremos de
la guía DEBEN quedar hacia
arriba.

Los carriles telescópicos se pueden adquirir
por separado.

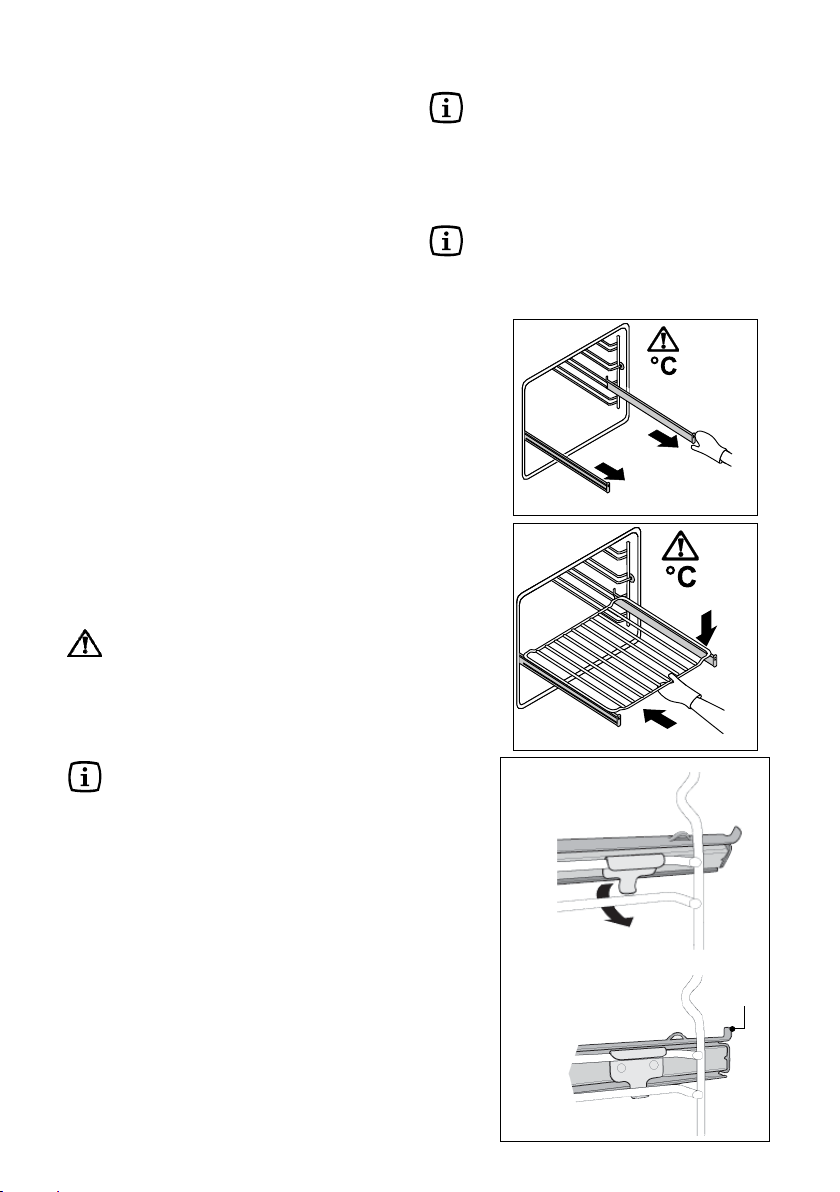

Los carriles telescópicos se pueden

instalar en todos los niveles para facilitar
las operaciones de introducción y extracción
de las bandejas.

- Saque completamente los soportes
telescópicos de la derecha y la izquierda,
como se muestra en la figura.

- Coloque la bandeja o parrilla en los
soportes telescópicos y luego empuje
suavemente para introducirlos en el
horno (consulte la figura).

No intente cerrar la puerta del
horno si los soportes
telescópicos no se han
introducido por completo, ya que
podría dañar el esmalte y el cristal
de la puerta.

1

2

Tope

Como los soportes telescópicos
y otros accesorios se calientan
mucho, es preciso utilizar
guantes, manoplas o algo
similar.

Asegúrese que ambos carriles
telescópicos son colocados
paralelamente.

16 electrolux

Cocción tradicional

Gire el mando de selección de funciones
hasta el símbolo correspondiente ( ) y

regule el mando del termostato a la tempe­ratura requerida.
Esta función utilizará los elementos
superiores e inferiores para proveer un nivel
único de cocción.

: El calor procede solo de la parte inferior

del horno. Esta función de se puede emplear
para finalizar la cocción de sus alimentos o
para calentar la parte inferior de los
alimentos. Ajuste la parrilla a los niveles
más bajos .

Cocción al grill

Gire el mando de control de funciones del
horno hasta el símbolo requerido ( por

el Grill Simple ­el mando del temostato en la temperatura

deseada.

por el Grill Doble) y fije

Cocción por convención

Gire el mando de control de funciones del

horno hasta el símbolo requerido (
el mando del temostato en la temperatura

deseada.
El ventilador en el panel posterior hará
circular el aire caliente en el horno.
Si necesita cocinar más de un plato el
mismo tiempo a convención, sitúe las
rejillas en las posiciónes una y tres contadas
desde abajo.
Si está preparando un sólo plato a
convención use la posición inferior, así
obtendrá mejores resultados.

) y fije

Cocción pizza

Gire el mando de selección de funciones

hasta el símbolo correspondiente (
regule el mando del termostato a la

temperatura requerida. Seleccione una
temperatura entre 50ºC y 250C°.
La función pizza se obtiene cuando la
resistencia inferior, el grill y el ventilador
funcionan simultáneamente. Estafunción es
adecuada para preparar pizzas y bollos.
Para mejores resultados de cocción,
dependiendo del espesor de la pizza, es
aconsejable colocar la parrilla en el primer
o segundo nivel desde la parte baja del
horno.

) y

Consejos y indicaciónes

El calentamiento de alimentos produce
vapor igual que en un cazo. Cuando el vapor
hace contacto con el cristal del horno se
condensa y se producean gotas de agua.
Esto es del todo normal y NO supone un
fallo del horno. Recomendamos limpiar
estas gotas de condensación después de
cada cocción.

Consejos e indicaciones sobre
la cocción de pescado y carne

Puede colocar la carne en recipientes aptos
para horno o directamente sobre la rejilla
del horno. En este caso no olvide introducir
la grasera con un poco de agua en el nivel 1
desde la base. De esta manera evitará la
caída de grasa sobre la base del horno.
Carne blanca, aves y pescado in general
necesitan una temperatura de cocción me­dia (entre 150° C y 175° C). Para cocinar
carne roja (ligeramente tostado en el exterior
y poco hecho en el interior) se recomienda
temperaturas más altas (entre 200° C y
250° C) y un tiempo corto.

Consejos e indicaciones para
hornear

Los bizcochos necesitan generalmente
temperaturas medias de cocción, entre 150°
C y 200° C.
Se recomienda un corto precalentamiento
(aprox. 10 min.) para bizcochos y pastelería.
Una vez haya comenzado la cocción, man­tenga la puerta del horno cerrada durante
todo el tiempo y compruebe los resultados
de cocción a través del cristal de la puerta
del horno.

Consejos e indicaciones para
el grill

Si desea preparar carne o pescado en el
grill, úntelo con un poco de aceite y póngalo
directamente sobre la rejilla. Durante la
función grill el calor viene exclusivamente
de la parte superior. Por eso debe adjustar
el nivel de cocción de acuerdo con el grosor
del alimento. No olvide poner la grasera con
un poco de agua en su sitio, el nivel inferior.

electrolux 17

18 electrolux

Tablas de cocción

Los tiempos de cocción no incluyen el tiempo de precalentamiento.
Precaliente el horno durante unos 10 minutos, antes de iniciar la cocción.

Cocción tradicional y por convención

Cocción

tradicional

TIPO DE ALIMENTO

REPOSTERÍA

Con masa batida 2 170 2(1e3)* 160 45-60
Mantecados 2 170 2(1e3)* 160 20-30
Tarta de queso 1 175 2 165 60-80
Tarta de manzana 1 170 2 lef.+rig. 160 90-120
Strudel 2 180 2 160 60-80
Tarta de mermelada 2 190 2(1e3)* 180 40-45
Tarta de fruta 2 170 2 150 60-70 en molde de pan

Bizcocho 1 170 2(1e3)* 165 30-40 en molde
Panetone 1 150 2 150 120-150
Bizcocho (Plum cake) 1 175 2 160 50-60 en molde de pan
Tarta pequena 3 170 2(1e3)* 160 20-35 en bandeja
Galletas 2 160 2(1e3)* 150 20-30 en bandeja
Merengues 2 135 2(1e3)* 150 90-70 en bandeja
Bollos 2 190 2 (1e3)* 180 12 ~ 20 en bandeja
‘ “ (Buns) / / 1 e 3 180 12~ 20 en bandeja
‘ “ (Brioches) 2 200 2 190 10~ 15 en bandeja
Repostería (Bignè) 2 o 3 210 2 (1e3)* 170 25 ~ 35 en bandeja

PAN Y PIZZA

1000 Pan blanco 1 195 2 185 60-70 1-2 piezas

500 Pan de centeno 1 190 1 180 30-45 en molde de pan
500 Panecillos 2 200 2(1e3)* 175 25-40 6-8 panecillos
250 Pizza 2 200 2 200 20-30 en bandeja+10’P.H.

BUDÍN

Flan de huevo 2 200 2(1e3)* 175 40-50
Budín de verdura 2 200 2 (1e3)* 175 45 ~ 60
Quiche 1 210 2 190 30 ~ 40 en molde
Lasana 2 200 2 200 25-35
Canelones 2 200 2 200 25-35

CARNES

1000 Vaca 2 190 2 175 50 ~ 70 en parrilla
1200 Cerdo 2 180 2 175 100 ~ 130 en parrilla
1000 Ternera 2 190 2 175 90 ~ 120 en parrilla
1500 Roast beef (poco hecho) 2 21 0 2 20 0 50 ~ 60 e n pa r rilla

“ “ (en su punto) 2 21 0 2 200 60 ~ 7 0 “

“ “ (muy hecho) 2 21 0 2 200 7 0 ~ 80 “
2000 Codillo de cerdo 2 180 2 170 120 ~150 con corteza
1200 Cordero 2 190 2 175 110 ~ 130 pierna
1000 Pollo 2 190 2 200 70-85 entero
4000 Pavo 2 180 2 160 210-240 entero
1500 Pato 2 175 2 220 120-150 entero
1200 Cochinillo 2 180 2 160 100-120 entero
3000 Ganso 2 175 1 160 150-200 entero
1200 Conejo 2 190 2 175 60-80 en piezas
1500 Liebre 2 190 2 175 150-200 en piezas

800 Faisan 2 190 2 175 90-120 entero

- Pastel de carne 2 180 2 160 40 ~ 60 en molde de pan

PESCADO

1200

Trucha 2 190 2(1e3)* 175 40-55 3-4 truchas

1500 Bonito-Salmon 2 190 2(1e3)* 175 35-60 4-6 filetes

(*)En el caso de cocción con ventilador sobre varias parrillas, es preferible usar los niveles
indicados entre paréntesis.

Nivel

4
3
2
1

Cocción por

convención

temp. °C

Nivel

4
3
2
1

Tempo de

Cocción

minutos

temp. °C

NOTES

en molde
en molde
en molde
en molde
en bandeja
en molde

en molde

}

electrolux 19

Cocción con el grill - grill interior

Los tiempos de cocción no incluyen el tiempo de precalentamiento. Precaliente el
horno durante unos 10 minutos, antes de iniciar la cocción.

TIPO DE ALIMENTO

Filetes de vacuno 4 800 3 250 12-15 12-14
Bistec 4 600 3 250 10-12 6-8
Pollo (en 2 piezas) 2 1000 3 250 30-35 25-30
Pechugas de pollo 4 400 3 250 12-15 12-14
Costillas 4 6 0 0 3 250 12-16 12-14
Hamburguesa 6-9 60 0 3 250 12-15 8-10
Salchichas 8 — 3 250 12-15 10-12
Kebabs 4 — 3 250 10-15 10-12

Pescado

Filetes de lenguado 4 40 0 3 250 12-14 10-12
Sándwich 4-6 — 3 250 5-7 —
Pan tostado 4-6 — 3 250 2-4 2-3

Cantidad

Piezas

Gramos

NIivel

temp.

4
3

°C

2
1

Tiempo de cocción

(en minutos)

Lado

superior

Lado

inferior

Cocción pizza

Tempo de

TIPO DE ALIMENTO

Nivel

temp.

4
3
2
1

°C

cocción

NOTAS

minutos

700 Pizza, grande 1 2 0 0 15 ~ 25 sobre la bandeja

50 0 Pizza, pequeña 1 200 10 ~ 20 en molde

o sobre parrilla

500 Bollos 1 2 0 0 15 ~ 25 en molde

Las temperaturas y los tiempos de cocción son valores orientativos que pueden variar en
función de la composición de la masa, la cantidad y el molde.

20 electrolux

Limpieza y mantenimiento

• Antes de proceder a la limpieza o
mantenimiento desenchufe el
aparado de la red y espere a que se
enfríe el horno.

• Si utiliza productos spray, cuide de
que no llegue el producto a los
elementos de calor o al sensor del
termostato.

• No use jamás productos abrasivos,
lana de acero o limpiadores con
blanqueadores que podrían dañar el
esmalte y el cristal de la puerta del
horno.

La cavidad del horno

La cavidad esmaltada del horno se limpia
mejor mientras esté todavía un poco
caliente. Es aconsejable pasar un paño suave
mojado en agua con jabón templada
después de cada uso.
Sin embargo, de cuando en cuando, una
limpieza a fondo será necesaria con un
adecuado limpiador de hornos.
En caso de manchas especialmente
resistentes puede usar productos aptos para
acero inoxidable o un poco de vinagre
templado.

Filtro de protección
para el ventilador del horno

Para evitar que, cuando se cocina carne,
excesivos vapores grasos lleguen al
ventilador, es necesario emplear el filtro
suministrado.
Para introducir y sacar el filtro vease el
dibujo.
No emplear nunca el filtro cuando se
cocinan otros tipos de alimentos.

Desconecte el aparato antes de
quitar el ventilador del horno.

Al cocinar frutas algunas gotas de

ácidos calentados en exceso pueden
salpicar al esmalte y producir
manchas difíciles de quitar. Esto
puede afectar el brillo del esmalte,
pero no tendrá ninguna consecuencia
sobre el funcionamiento del horno.
Para evitar que tales manchas se
incrusten debido a la cocción
siguiente, limpie cuidadosamente la
cavidad del horno siempre que cueza
fruta.

La puerta del horno

La puerta del horno posee dos cristales.
Para limpiarla con facilidad desmóntela y
extraiga los cristales.

Atención - Desmonte la puerta
del horno antes de limpiarla.
Existe el riesgo de que la puerta
se cierre bruscamente si intenta
extraer los cristales interiores
sin desmontarla.

electrolux 21

)

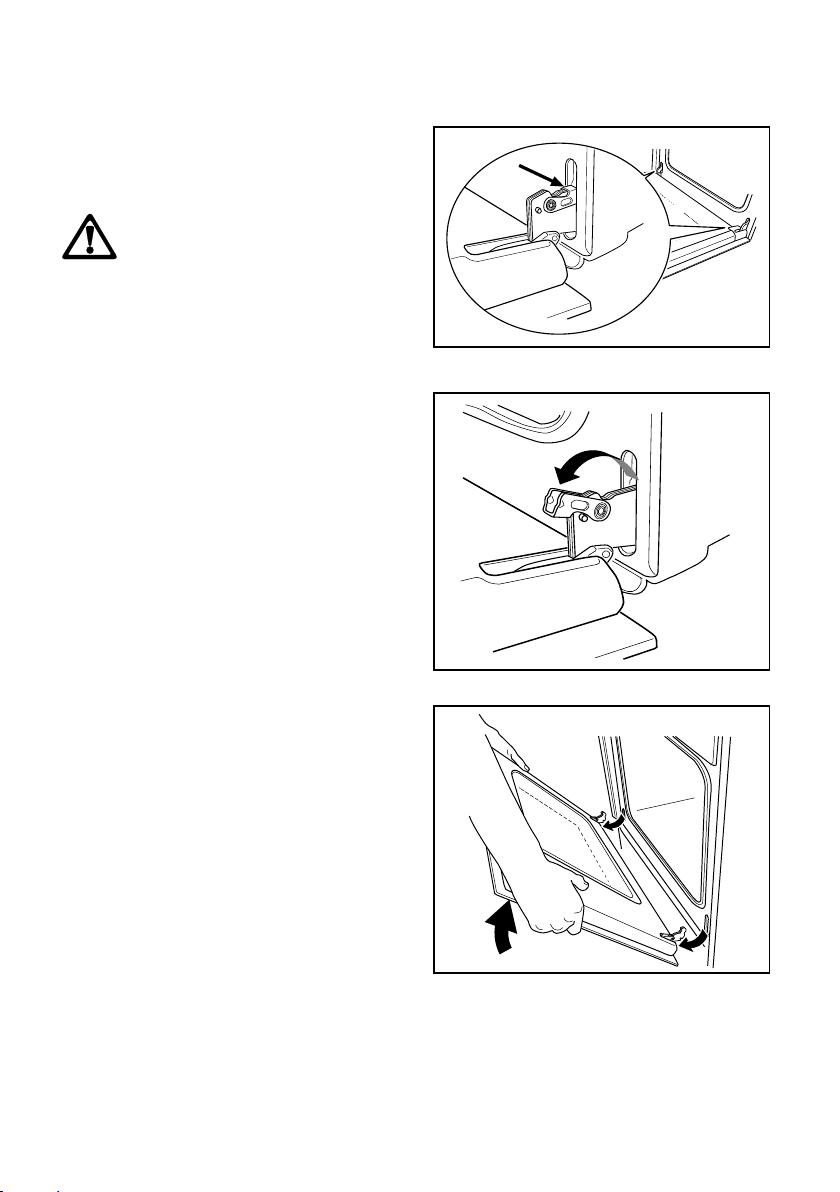

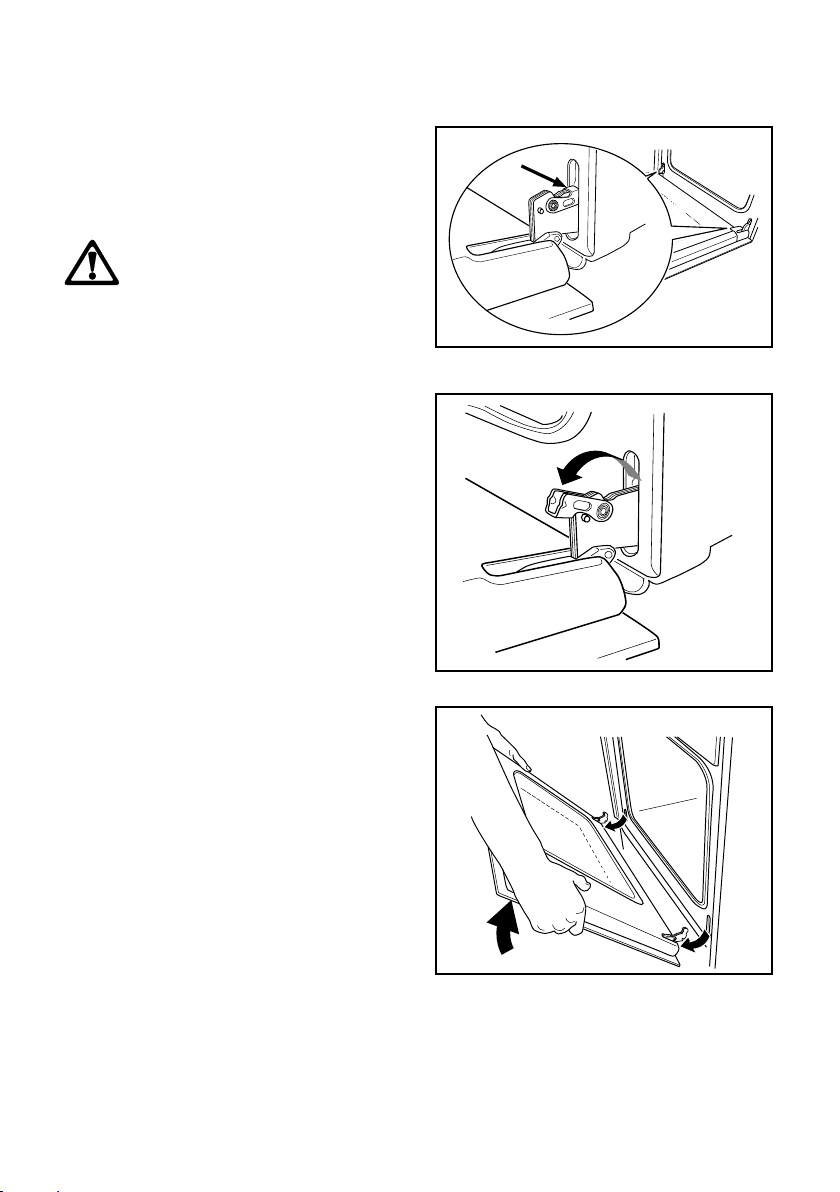

Para desmontar la puerta del horno:

1) Abra la puerta completamente;

2) localice las dos bisagras que sujetan la

puerta (Fig. 5);

3) levante y gire las palancas de las dos
bisagras (Fig. 6);

4) sujete la puerta por los dos lados y
entórnela lentamente sin cerrarla POR
COMPLETO (Fig. 7);

5) tire de la puerta hacia afuera para extraerla
de su ubicación (Fig. 7);

Fig. 5

Fig. 6

Fig. 7

22 electrolux

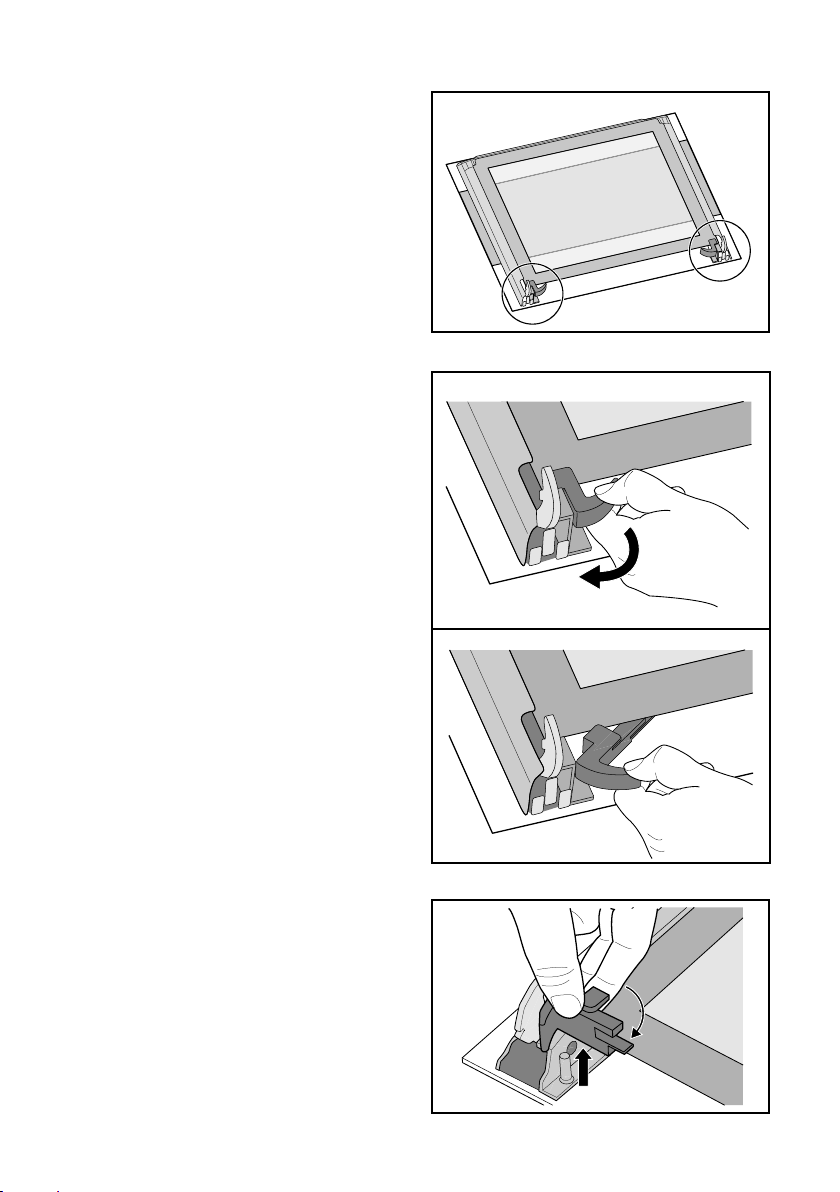

6) coloque la puerta sobre una superficie

estable (Fig. 8) y protegida con un paño
suave para no dañar la superficie de la
manilla;

7) abra el sistema de bloqueo para extraer
los cristales interiores (Fig. 9);

8) gire 90° los 2 cierres y extráigalos de su
ubicación (Fig. 10);

9) levante ligeramente y extraiga con
cuidado el cristal superior que se distin­gue por el marco decorativo en los 4
lados (Fig. 11).

Limpie la puerta del horno con agua
templada y un paño suave. No utilice
estropajos, lanas de acero, esponjas
abrasivas ni ácidos porque podrían dañar la
superficie termorreflectante de los cristales
interiores.

Al terminar de limpiarlos, monte los cristales
en la puerta y ésta en el horno, siguiendo en
orden inverso a la secuencia arriba descrita.
Asegúrese de que los cristales estén
montados correctamente.

Para ello compruebe que:

- la serigrafía del cristal interior que se distin-

gue por el marco decorado en los 4 lados
esté orientada hacia el exterior del horno.
Para comprobar que el lado de montaje del
cristal es correcto, pase los dedos sobre la
serigrafía. La superficie debe ser lisa.

Fig. 8

90°

Fig. 9

Fig. 10

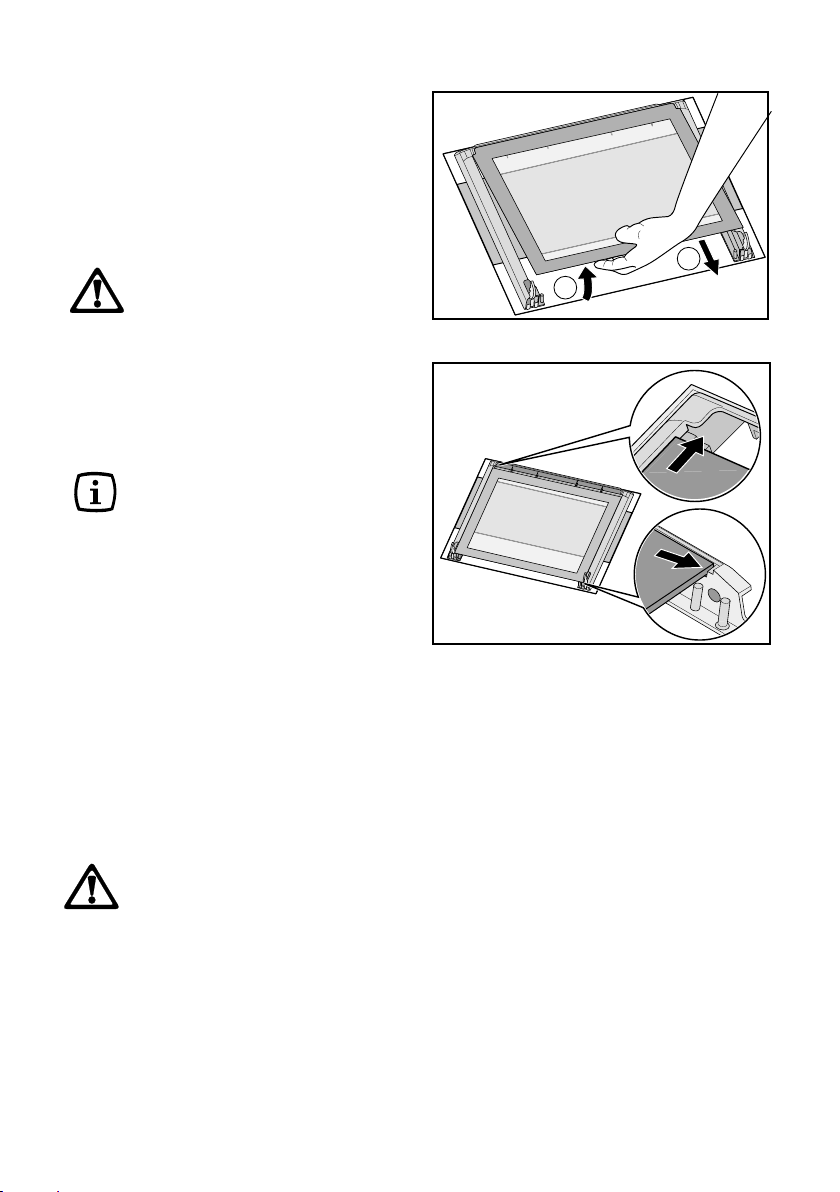

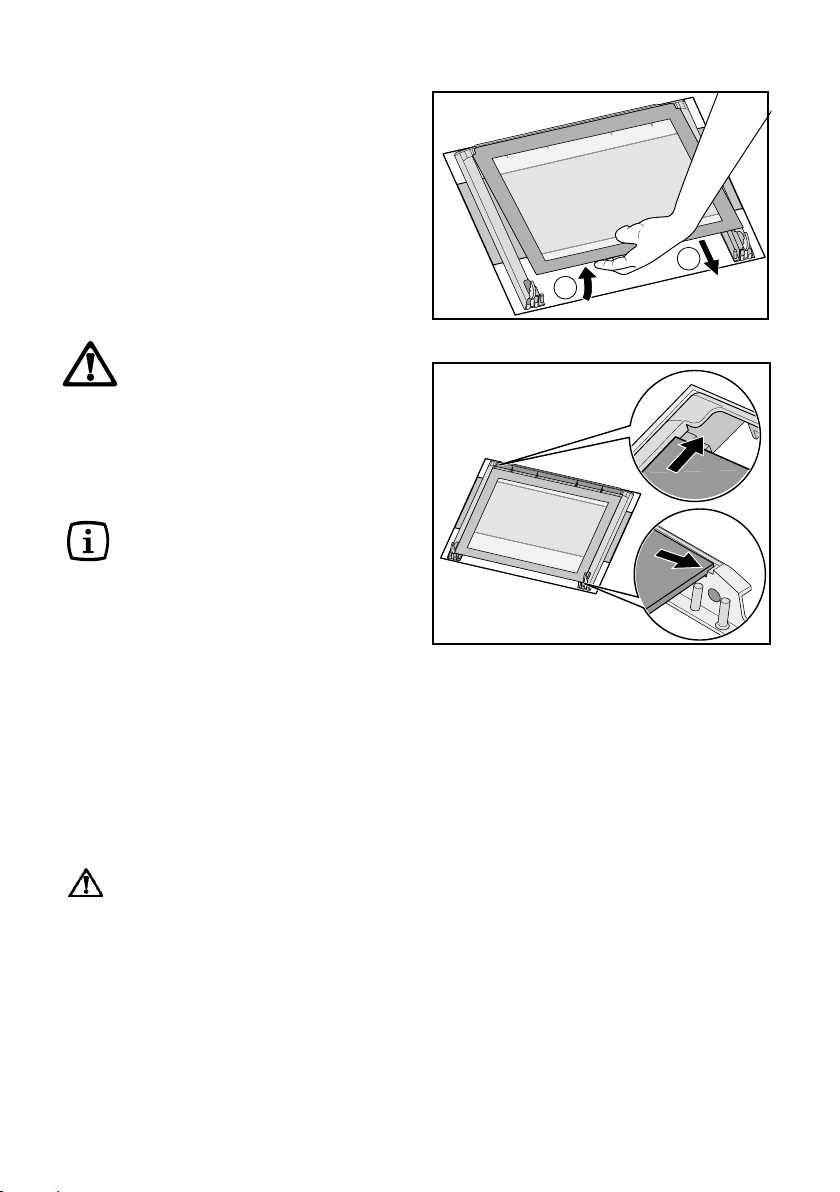

Monte el cristal interior en las ubicaciones
correctamente (Fig. 12).

Cuando termine de montar los cristales en la
puerta del horno, repita en orden contrario
las operaciones descritas en el punto 8) para
bloquearlos.

electrolux 23

No limpie la puerta del horno si está
caliente porque los cristales podrían
romperse. Si la superficie de los
cristales presenta rayas o grietas
profundas, póngase en contacto con
el Centro de Asistencia autorizado
para que los sustituya.

Modelos de acero inoxidable o
aluminio: Limpie la puerta del

horno y los mandos de acero
inoxidable o aluminio con una
esponja húmeda y séquelos siempre
con un paño suave. No utilice
estropajos, lanas de acero, ácidos
ni productos abrasivos porque
podrían dañar las superficies.

Cómo limpiar la junta de la puerta del
horno

La junta de goma que rodea la apertura del
horno garantiza el correcto funcionamiento.

Inspecciónela periódicamente.
Si es necesario, límpiela. No
utilice objetos ni sustancias
abrasivas.
Si la junta está dañada, póngase
en contacto con el Centro de
Asistencia más cercano. No
utilice el horno hasta que la junta
no haya sido sustituida.

2

1

Fig. 11

Fig. 12

24 electrolux

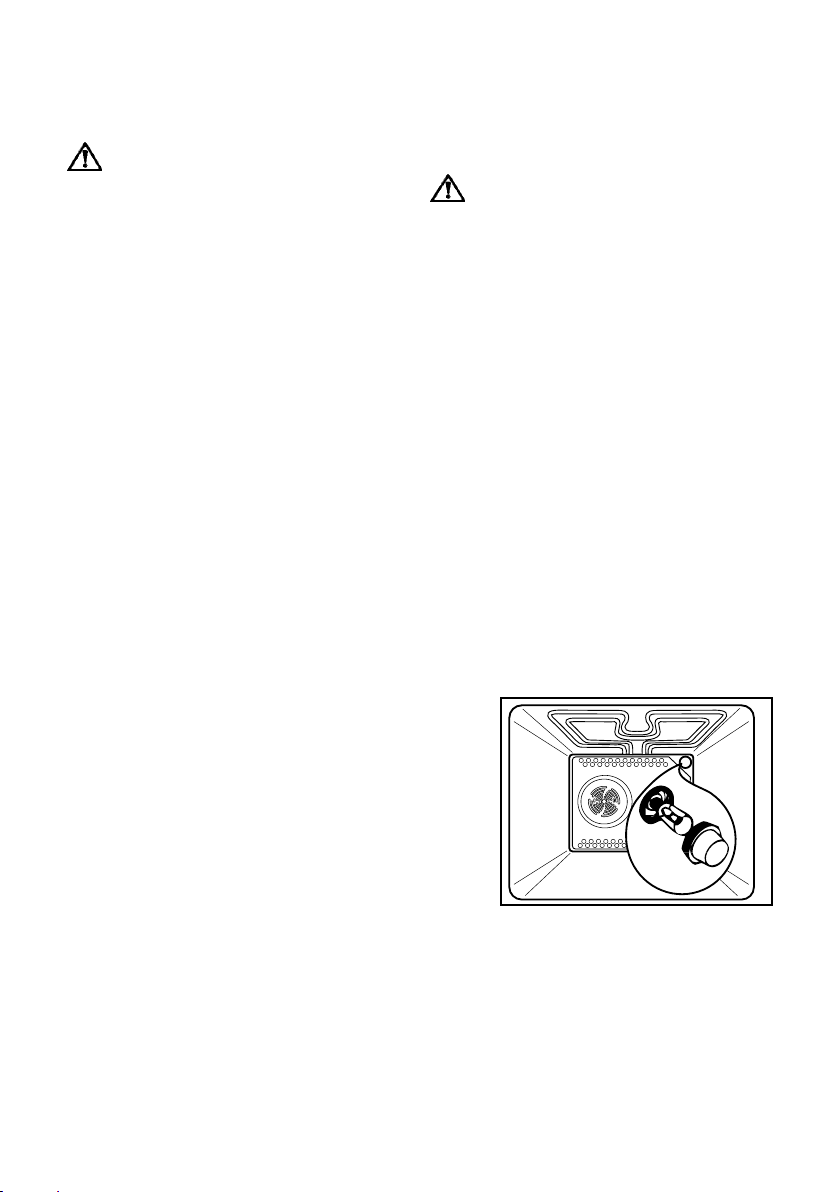

Cambio de la bombilla del
horno

Asegúrese de que el aparato esté
desconectado de la red eleéctrica
antes de proceder.

La bombilla debe tener las siguientes
características:

a) una estructura resistente al

)

Para cambiar la bombilla proceda come
sigue:

calor (hasta 300 °C);
b) tensión eléctrica: 230 V-50 Hz;
c) consumo eléctrico: 15W/25W;
d) rosca de fijación: E 14.

1) presione sobre la protección

de cristal y gire en sentido con

trario a las manecillas de un

reloj;

2) retire la bombilla fundida;

3) coloque la nueva;

4) reajuste la protección de

cristal;

5) conecte a la red.

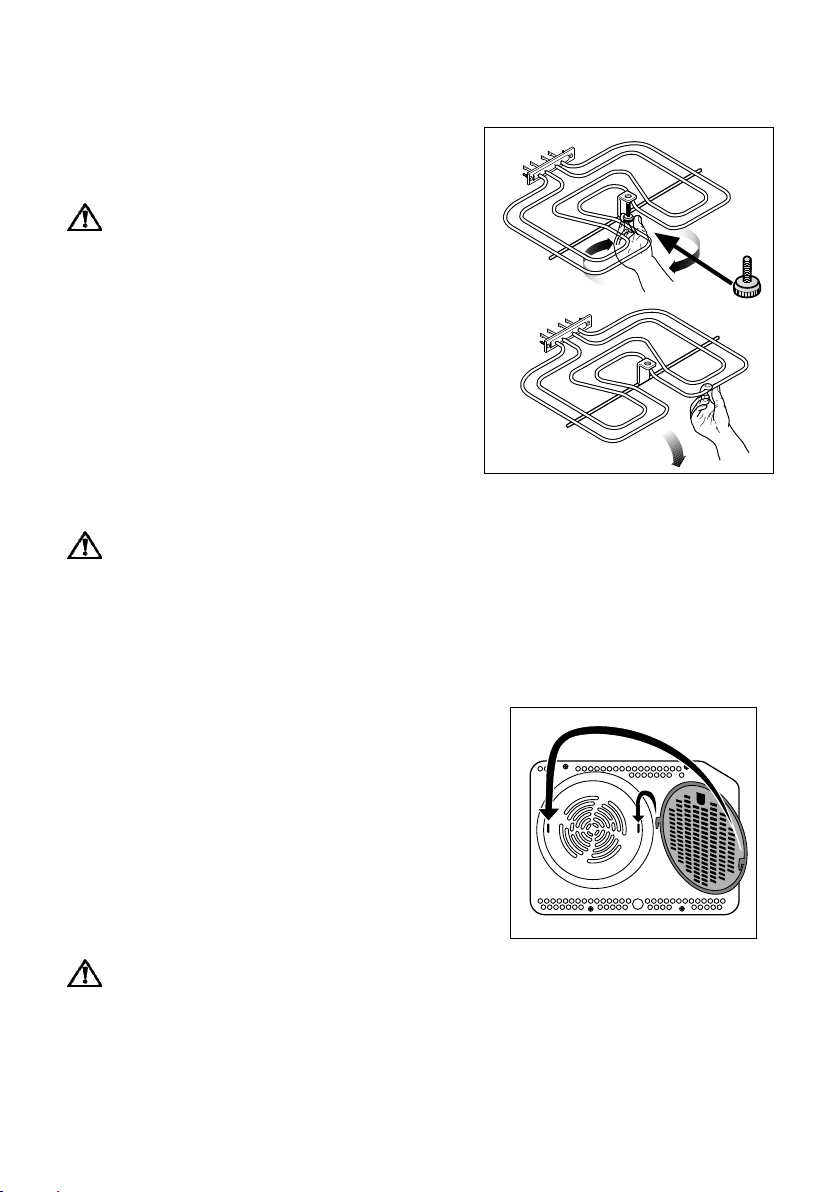

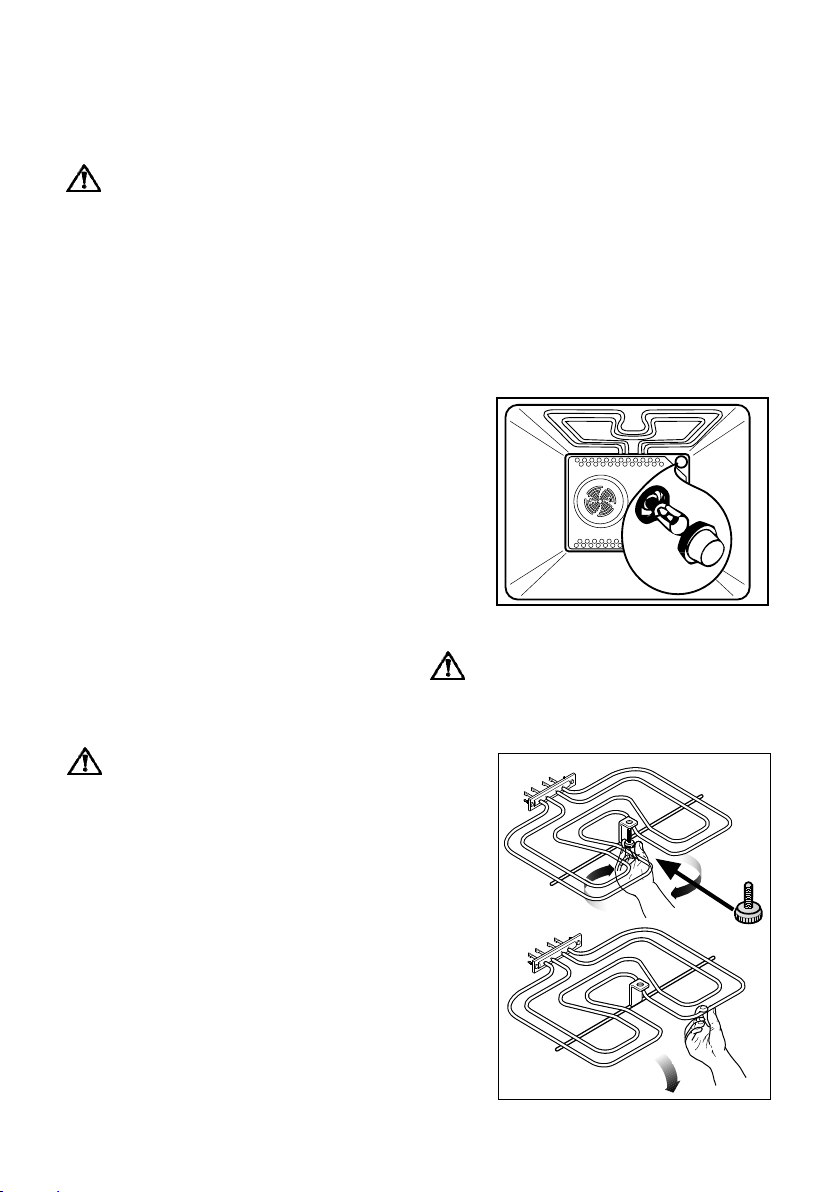

Limpieza del grill a enganche

Este modelo está provisto de un grill a
enganche que permite el fácil limpiado del
techo del horno.

Antes de proceder, asegúrese de
que el horno sea aislado de la tor­na de corriente

• Luego desenrosque el tornillo que
sujetan el grill. La primera vez es
aconsejable utilizar la punta de un
destornillador.

• Seguidamente, empuje el grill hacia
abajo para permitir el acceso al techo
del horno.

• Limpie el techo del horno con un
detergente apropriado y lo seque antes
de volver a posicional el elemento del
grill.

• Empuje delicadamente hacia arriba el
elemento del grill hasta su asiento y
apriete con firmeza la tuerca de sujecíon
en su emplazamento.

Compruebe que la tuerca de
sujecíon esté bien apretada a fin
de evitar que el grill caiga duran­te la operacíon. No use
demasiada fuerza.

Carríles para hornos

Los carriles de apoyo situados a izquierda y
derecha del horno se pueden retirar para
limpiar las paredes laterales.

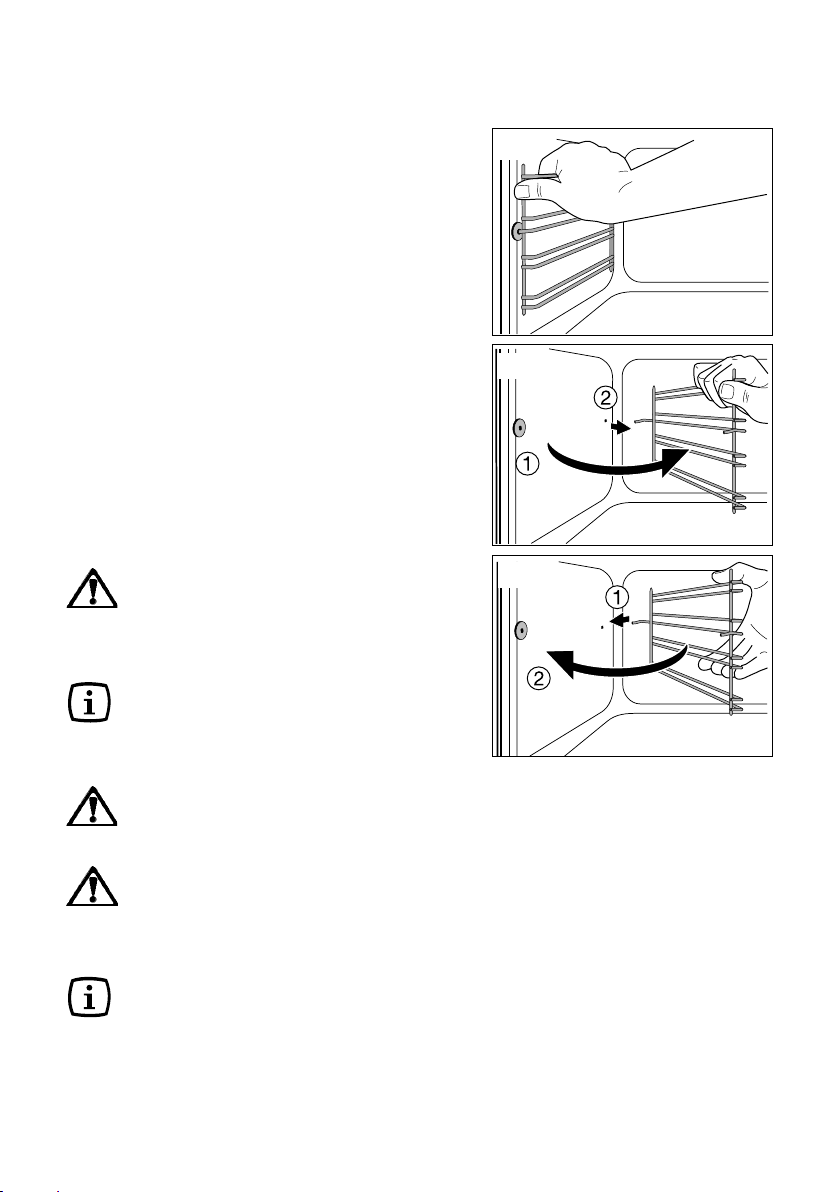

Retirar los carríles de apoyo

En primer lugar, retire la parte delantera del
carríl de la pared del horno y, después,
desenganche la parte trasera del mismo (1,

2).

Colocar los carríles de apoyo

Para instalar los carríles, acóplelos de
nuevo en la parte trasera; a continuación,
colóquelos en su posición en la parte
delantera y presione (3). Para limpiar los
carríles de apoyo, sumérjalos en agua
jabonosa caliente y elimine las manchas
difíciles con una esponja bien enjabonada.
Enjuáguelos bien y séquelos con un paño
suave.

Cuando limpie los carriles, tenga
cuidado de no eliminar la grasa
lubricante de detrás de las guías
telescópicas, ya que garantiza su
buen funcionamiento.

Sólo es posible quitar los carriles
telescópicos. Para ello, desbloquee
los topes como se muestra en la
página 17.

No intente quitar a los carriles
telescópicos hasta que el horno
se haya enfriado.

No saque completamente los
carriles telescópicos para
quitarlos de los soportes
laterales. Bordes cortantes
podrían causar heridas.

electrolux 25

1

2

3

No lave los carriles telescópicos en el
lavavajillas.

26 electrolux

¿Que hacer cuando algo no funciona?

Si el aparato no funciona correctamente compruebe los siguientes puntos, antes de
llamar al Servicio Técnico Electrolux local.

SINTOMA



 El horno no se enciende.





 El piloto de temperatura no se



enciende.



 La lámpara del horno no se



enciende.



 Se tarda demasiado en cocinar un



plato e se hacen demasiado
rápido.



 Vapor y condensación se



despositan en los alimentos y en
la cavidad del horno.

SOLUÇÃO



 Compruebe que el horno esté en posicion de



manejo manual.
o



 Compruebe que el aparato esté correctamente



anchufado y la base o el interruptor de la red al
horno estén en posición ON.



 Seleccione con el mando del termostato una



temperatura
o



 Seleccione una función con el mando de



funciones.



 Seleccione una función con el mando de funciones.



o



 Compre en su Servicio Técnico Electrolux una nueva



bombilla para el horno y cámbiela siguiendo las
instrucciones dada máa arriba (arriba-izquierda).



 Consulte este folleto de instrucciónes.





 No deje los alimentos más de 15-20 minutos en el



horno, una vez finalizada la cocción.



 O vapor e a condensação



instalam-se nos alimentos e na
cavidade do forno.



 O ventilador do forno faz barulho.





 O visor mostra "12.00".





 Consulte o índice deste manual, especialmente o



capítulo "Utilização do forno".



 Não deixe os pratos no forno mais de 15-20



minutos após terminar a cozedura.



 Certifique-se de que as prateleiras e as formas não



vibram em contacto com a parte de trás do forno.



 Regule as horas (vide capítulo "Regular as horas").



Datos técnicos

Termostato del horno 50°C/250°C

Potencia de los elementos (230 V)

Elemento de la solera 1000 W
Elemento de la bóveda 800 W
Horno (solera + bóveda) 1800 W
Elemento Grill Simple 1650 W
Elemento Grill Doble 2450 W
Pizza 2650 W
Ventilador convención 25 W
Ventilador Enfriar 25 W
Lámpara del horno 25 W
Potencia max absorbida (230 V ~ 50 Hz) 2725 W
Tensión de utilización (50 Hz) 230 V

electrolux 27

DIMENSIONES
EXTERIORES

INTÉRIORES
DEL HORNO

Alto 593 mm
Largo 560 mm
Profundo 550 mm

Alto 335 mm
Ancho 395 mm
Fondo 400 mm
Volumen útil 53,0 l

28 electrolux

Encastrado

Es importante que las dimensiones y
materiales de los muebles próximos al horno
sean los adecuados y resistan temperaturas
elevadas.
Una instalación adecuada asegurará la
protección de contactos con los elementos
eléctricos o simplemente con partes de
aislamento.
Todas las partes que sirven de protección
deben quedar fijadas de manera que no se
puedan retirar sin las herramientas
específicas.
Aconsejamos no instalar el horno en la
proximidad de frigoríficos o congeladores
ya que el calor podría afectar el buen
funcionamiento de los mismos.
En caso de instalar una encimera eléctrica
encima del horno, debe conectar las
conexiones eléctricas por separado por
raziones de seguridad y para facilitar la
retirada del horno en caso necesario.

Fijacion en el mueble

Antes de encastrar el horno se debe efectuar
la conexión de la placa de cocción (consulte
el párrafo referente a la misma).

Coloque el aparato dentro de la cavidad del
mueble. Abra la puerta del horno y fíjelo al
mueble utilizando los cuatro tornillos (B)
especiales para madera adaptables (A) a
los orificios efectuados en los laterales

electrolux 29

Conexión eléctrica

Este aparato se suministra con
un cable de alimentación, sin
toma.

La conexión se debe efectuar respetando

las normas vigentes.

Antes de proceder a la conexión,

asegúrese que:

• los fusibles y la instalación eléctrica

de la vivienda pueden soportar la carga del
aparato (vea la placa de características);

• la instalación de alimentación

dispone de una toma de tierra eficaz, con­forme a las normas y a las disposiciones
legales vigentes;

• se puede acceder fácilmente a la

toma o al disyuntor omnipolar utilizados
para la conexión después de instalar el apa­rato.

El aparato se entrega con el cable de

alimentación. El cable está provisto de tres
conductores. El de toma de tierra tiene la
marca de color amarillo-verde. En caso de
una instalación fija, la conexión a la red se
debe efectuar mediante un interruptor de
desconexión omnipolar, que tenga una dis­tancia de abertura de los contactos de 3
mm como mínímo.

El cable de tierra amarillo/verde no debe

ser interrumpido

del interruptor .
El cable de alimentación de debe colo-

car de modo que no alcance en ningún caso
una temperatura superior a los 50°C a tem­peratura ambiente.

Después de la conexión, deben

verificarse los elementos de calentamiento,
poniéndolos en funcionamiento durante 3
mm. aproximadamente.

A continuación se enumeran los cables

de alimentación adaptados. Recuerde

respetar la sección necesaria del cable se­gundo la potencia de la placa ou
caracteristicas:

H07 RN-F; H05 RN-F; H05 RR-F; H05 VV-

F; H05 V2V2-F; H05 BB-F.

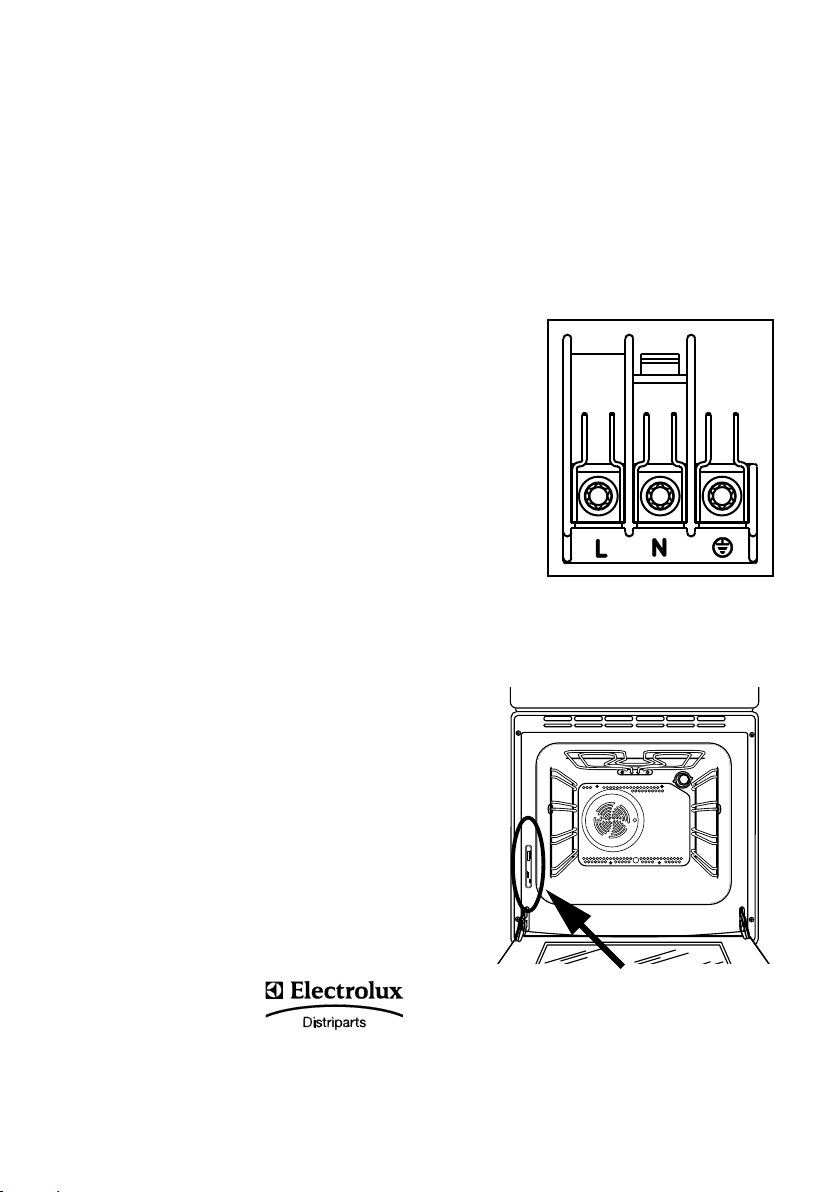

Conexión eléctrica a la placa de

bornes

El horno dispone de una placa de bornes
de 3 polos. El conductor de tierra se conecta
al borne marcado con el signo . Después de
conectar el cable a la placa de bornes, fijelo
utilizando el sujetacables.

Sustitución del cable de
alimentación

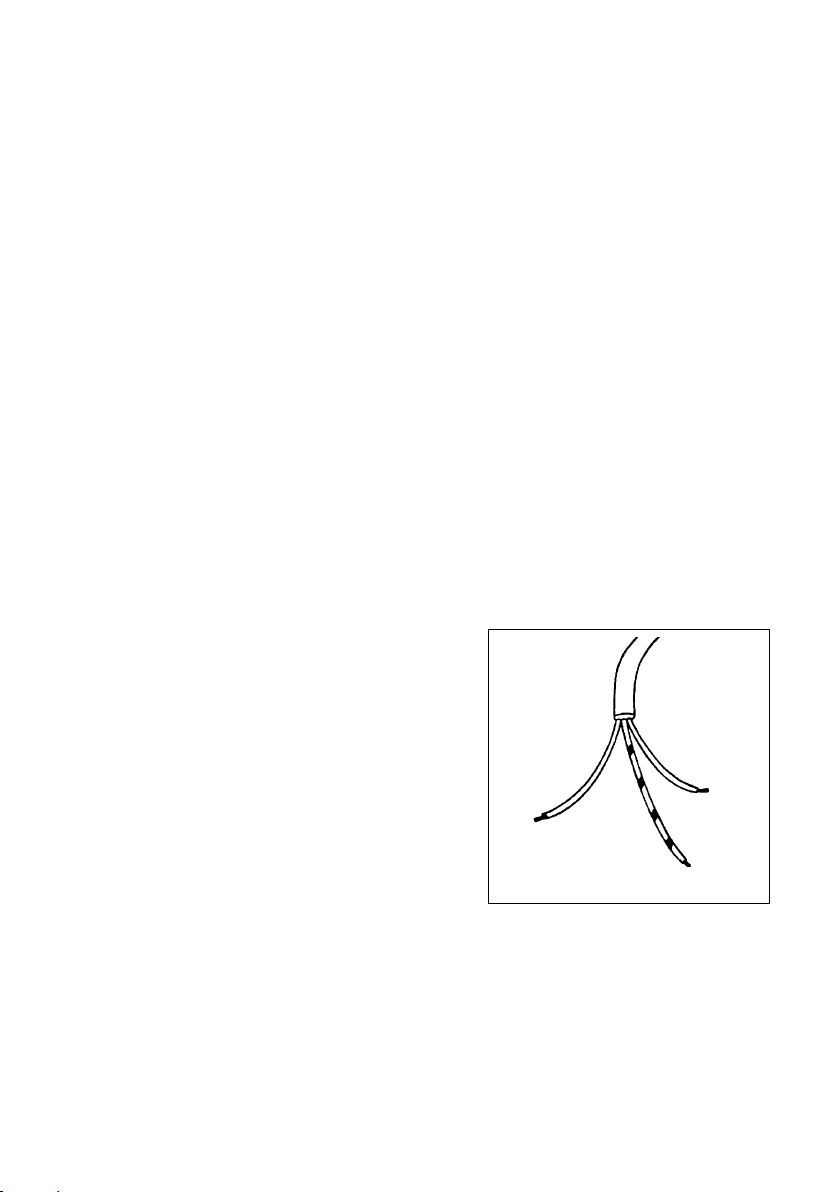

En el caso de tener que sustituir el cable
de alimentación, es necesario que el hilo de
tierra amarillo/verde sea unos 2-3 cm. más
largo que los hilos de fase y neutro.

Atención! Durante la instalación
debe asegurarse que el cable de
alimentación no entra en contacto con
las superficies metalicas superior o
inferior, del horno y/o de la encimera.

El Fabricante declina toda
responsabilidad en caso de incumplimiento
de las normas de prevención de accidentes.

Neutro

Fáse

Tierra (amarillo/verde)

30 electrolux

Asistencia técnica, recambios y garantía

Si después de verificar los puntos
referenciados en el capítulo “¿Que hacer
cuando algo no funciona?” el aparato sigue
sin funcionar adecuadamente, llame a su
Sevicio Técnico indicando el tipo de fallo, el
modelo del aparato (Mod.), el Número de
producto (Prod. No.) y el Número de serie
(Ser. No.) que se encuentran en la placa de

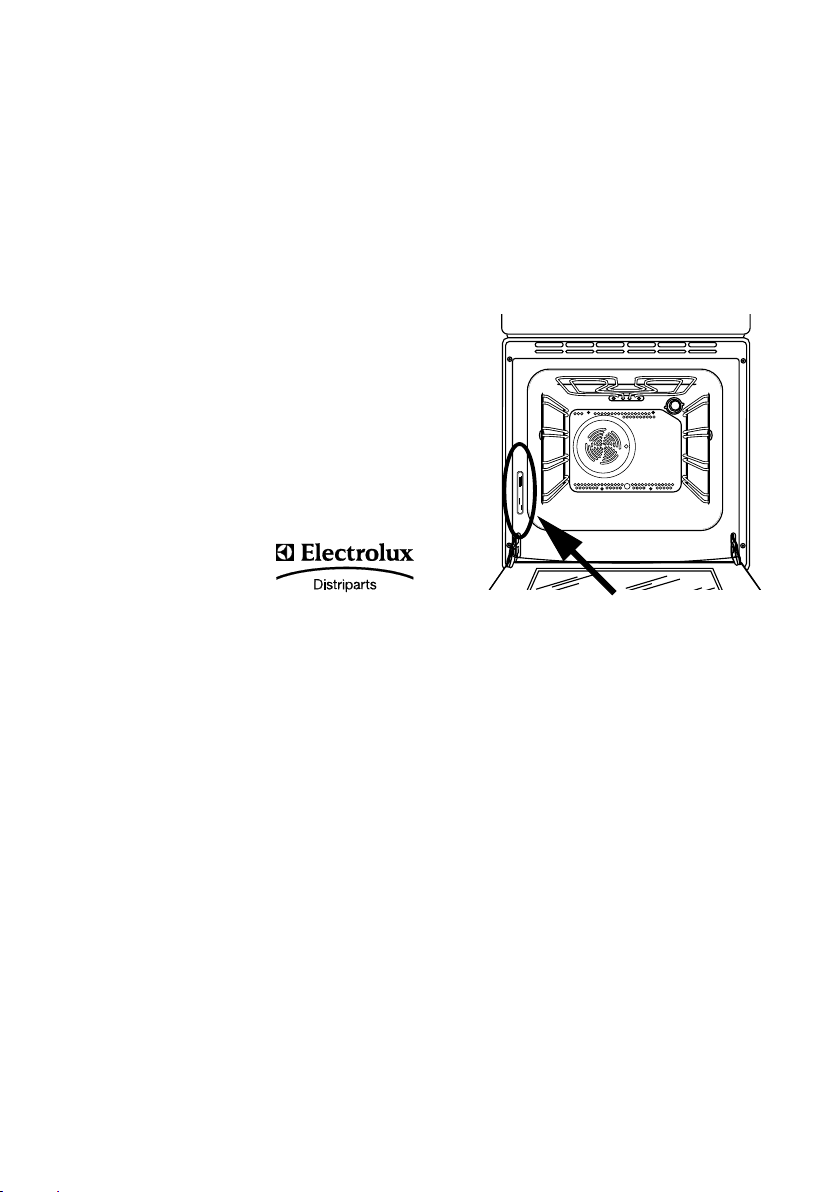

características. Mencionada placa se
ancuentra en la parte frontal de la cavidad
del horno como se puede ver en el dibujo.

Su nuevo aparato está cubierto por una
garantía. El certificado de garantía le será
entregado junto con este manual. Si faltase
el certificado, pídalo a su proveedor indi­cando la fecha de compra, el número de
modelo y número de se­rie. Encontrará todos
estos datos en la placa
de características.

Mantenga el certificado de garantía junto con
la factura de compra y muéstrelo a nuestro
personal técnico si así lo requiere. En caso
contrario le tendrán que cobrar la
intervención.

Garantìa europea

Este aparato está garantizado por Electrolux en cada uno de los países abajo indicados
durante el periodo especificado en la garantía del aparato o el periodo que prevea la ley.
Si usted se traslada de uno de estos países a otro de los países abajo indicados, la garantía
del aparato se desplazará con usted siempre que se cumplan los siguientes requisitos:

• La garantía entra en vigor el día en que usted compre el aparato, que se demostrará
mediante un justificante de compra válido emitido por el vendedor del aparato

• La garantía del aparato tendrá el mismo periodo de validez y cubrirá las mismas
piezas y mano de obra que las garantías emitidas en su nuevo país de residencia
para ese modelo o gama de aparatos en concreto.

• La garantía del aparato es personal del comprador original e intransferible.

• El aparato deberá ser instalado y utilizado según las instrucciones de Electrolux y
es únicamente de uso doméstico, lo que significa que no podrá ser utilizado con fines
comerciales.

• El aparato deberá ser instalado observando todas las normativas relevantes que
estén en vigor en su nuevo país de residencia.

Las disposiciones de esta Garantía Europea no afectan a los derechos que le
correspondan por ley.

electrolux 31

Garantía/Servicio postventa

Condiciones de Garantía: ELECTROLUX HOME PRODUCTS ESPAÑA, S.A. garantiza al
usuario del aparato cuyos datos de identificación figuran en el presente documento,
durante el plazo de dos (2) años desde la fecha de su entrega, la reparación totalmente
gratuita de las averías que experimente el aparato, incluyendo la presente garantía
tanto el coste de las piezas de recambio como el de la mano de obra y, en su caso, el
del desplazamiento del personal técnico del Servicio Oficial de la Marca al domicilio
del usuario.

En el supuesto de que el producto, por su tamaño y movilidad, fuera susceptible de ser
trasportado por el usuario al Taller Oficial de la Marca, éste quedará liberado de la
obligación de trasladar su personal técnico al domicilio del usuario.
Para hacer uso del derecho de garantía aquí reconocido, será requisito necesario que el
aparato se destine al uso privado. También será necesario presentar al personal técnico
de la marca, antes de su intervención, la factura o tique de compra del aparato o el
albarán de entrega correspondiente si éste fuera posterior, en unión del presente documento.

Exclusiones: La presente garantía no cubre la instalación, nivelación, instrucciones de uso
del aparato ni sustitución de lámparas. No quedan cubiertas por esta garantía y por
tanto la misma quedará sin efecto en los casos de averías producidas como consecuencia
de:

· Fuerza mayor (fenómenos atmosféricos, geológicos, etc.)

· Uso inadecuado o no acorde con las instrucciones del fabricante.

· Falta de mantenimiento y limpieza: filtros con objetos tales como botones,
monedas, etc; condensadores con polvo, pelusa u otros elementos que
impidan la libre circulación del aire; cubetas de detergente con residuos,
etc.

· Uso de productos de limpieza abrasivos que causen daños en chapa,
pintura y plásticos.

· La rotura accidental de componentes de plástico y vidrio.

· La instalación y/o conexión incorrectas o no reglamentarias (voltaje, presión
de gas o agua, conexión eléctrica o hidráulica no adecuadas).

· Los daños estéticos no denunciados en el momento de la entrega.

La garantía no tendrá efecto en caso de manipulación de la placa de características del
aparato o de los datos que figuren en la factura, tique de compra o albarán de entrega de
aquél o de los consignados en este documento. Tampoco producirá efecto si se produjesen
intervenciones de personal técnico no autorizado o no perteneciente al Servicio Oficial de
la marca.
Se informa al usuario que, además de la garantía reconocida en este documento, tiene la
protección que le concede la Ley 23/2003, de 10 de julio, respecto de la exigencia de que
el bien adquirido sea conforme con el contrato de compraventa, pudiendo reclamar al
vendedor, en caso de disconformidad, por las faltas que se pongan de manifiesto en el
plazo de dos (2) años desde la entrega. En ese supuesto, tendrá derecho a solicitar la

32 electrolux

reparación gratuita del bien o a la sustitución de éste, salvo que una de esas opciones
resulte imposible o desproporcionada.

ELECTROLUX HOME PRODUCTS ESPAÑA, S.A.-Sociedad
Unipersonal

Albacete, n 3C - 28027 MADRID - CIF A08145872
Central Servicio Técnico

Ctra. M-300 km, 29,900
Apdo. 119

28802 Alcalá de Henares (Madrid)
Recepción de Llamadas

Averías 902 116 388
Atención Usuarios:

e-mail: [e-mail]
Para España:

Puede comprar recambios y accesorios on-line entre en
http://www.service.electrolux.com y seleccione Tienda Virtual

electrolux 33

PORTUGUÊS

Advertência

É importante que este manual de instruções seja conservado junto ao aparelho para futuras
consultas. Caso o aparelho seja vendido ou transferido para uma outra pessoa, assegura-se
que o manual também vai, de forma a que o novo utente possa ser posto ao corrente do
funcionamento do aparelho e suas advertências. AS ADVERTÊNCIAS FORAM REDIGIDAS
PARA SUA SEGURANÇA E PARA SEGURANÇA DOS OUTROS. PEDIMOS-LHE POR ISSO,
QUE VOLTE A LÊ-LAS ATENTAMENTE ANTES DE INSTALAR E UTILIZAR O APARELHO.

Instalação

• Todos os trabalhos eléctricos durante a

instalação do aparelho deverão apenas
ser efectuados por pessoal qualificado,
em conformidade com as normas em
vigor.

•É perigoso alterar as características do

aparelho.

• Logo após ter removido do interior do

forno todo o material que acompanha o
mesmo, certifique-se que o cabo
eléctrico se encontra em boas condições.
Se este não fôr o caso, indique-o à loja
onde comprou o aparelho antes de
prosseguir com a instalação.

••

• O fabricante declina toda a

••

responsabilidade em caso de
incumprimento das normas de
prevenção contra acidentes.

Pessoas

• Este aparelho foi concebido para ser

utilizado por adultos. Assegure-se que
as crianças não se aproximam com o
objectivo de brincar com o mesmo.

• Este aparelho não deve ser utilizado por

crianças ou pessoas com diminuídas
capacidades físicas ou mentais ou cuja
falta de experiência e conhecimento as
impeça de utilizar o aparelho em
segurança ou sem supervisão de uma
pessoa responsável que possa assegurar
a sua correcta utilização.

• Durante a cozedura, algumas partes
acessíveis do aparelho podem ficar
quentes. Assegure-se que as crianças
não se aproximam até este ter arrefecido
suficientemente.

Durante a Utilização

• Os componentes deste aparelho
aquecem durante a cozedura e
permanecem quentes durante algum
tempo, mesmo após a desactivação.

Tenha cuidado para não tocar nos
elementos de aquecimento no
interior do aparelho.

• Este aparelho foi concebido para apenas
cozinhar alimentos. Não o utilize para
propósitos diferentes.

• No momento da abertura da porta

do forno, durante a fase de cozedura
ou no final da mesma, tenha atenção
ao fluxo de ar quente que é libertado
do forno.

• Verifique sempre que todos os
comandos estão na posição de

desligado, quando o aparelho não estiver
a ser utilizado.

• Se usar uma tomada de corrente próxima
do forno, certifique-se que os cabos de
outros

electrodomésticos que está a

utilizar, não toquem algumas das zonas
mais quentes do forno.

• Caso se verifique um mau funcionamento
do aparelho, desligue-o da tomada de
corrente.

34 electrolux

• Não deixe no interior do forno recipientes
com gorduras e/ou óleos. Estes podem
representar perigo, no caso da ligação
inadvertida do aparelho.

Limpeza e Manutenção

• Antes das operações de manutenção ou
limpeza, desligar o aparelho da tomada
de corrente.

• Por razões de higiene e de segurança, o
forno deverá manter-se limpo. A
acumulação de gorduras e sujidades
podem resultar em incêndio.

• Nunca use vapor ou máquinas a vapor
para limpar o aparelho.

• Não use produtos de limpeza abrasivos
ou raspadores metálicos afiados para
limpar o vidro da porta do forno, pois
podem riscar a superfície, provocando a
quebra do vidro.

Service

• Em caso de avaria, nunca tente reparar
o aparelho. As reparações efectuadas
por pessoas não qualificadas podem
causar danos ou mau funcionamento.
Contacte com o concessionário mais
próximo da sua residência e aceite
apenas peças originais.

• O símbolo
embalagem indica que este produto não

pode ser tratado como lixo doméstico.
Em vez disso, deve ser entregue ao cen­tro de recolha selectiva para a reciclagem
de equipamento eléctrico e electrónico.

Ao garantir uma eliminação adequada
deste produto, irá ajudar a evitar eventuais
consequências negativas para o meio
ambiente e para a saúde pública, que, de
outra forma, poderiam ser provocadas por
um tratamento incorrecto do produto.
Para obter informações mais
pormenorizadas sobre a reciclagem deste
produto, contacte os serviços
municipalizados locais, o centro de
recolha selectiva da sua área de residência
ou o estabelecimento onde adquiriu o
produto.

no produto ou na

Ambiente

• Todo o material utilizado para o transporte
e embalagem do aparelho deve ser
deitado fora cuidadosamente.

• Os aparelhos danificados não devem ser
utilizados. Em caso de problema ou
qualquer avaria, a corrente deve ser
desligada no disjuntor.

electrolux 35

Electrolux. Thinking of you.

Saiba mais sobre a nossa filosofia em www.electrolux.com

Índice

Para o Utilizador

Advertência .................................................................................................................... 36

Desçricão do aparelho ................................................................................................... 39

Forno eléctrico ............................................................................................................... 40

Antes de utilizar o aparelho pela primeira vez ................................................................. 42

Programador eléctronico ................................................................................................ 43

Utilização do forno ......................................................................................................... 48

Alguns conselhos para a utilização do forno ................................................................... 52

Tabela de cozedura - Cozedura convencional e ventilada .............................................. 53

Tabela de cozedura - Grelhador ..................................................................................... 54

Tabela de cozedura - Pizza ............................................................................................ 54

Limpeza e manutenção ................................................................................................. 55

O que se deve fazer, caso o aparelho não funcione ....................................................... 62

Assistência técnica e peças originais ............................................................................. 68

Garantia/Assistência técnica .......................................................................................... 69

Garantia europeia........................................................................................................... 70

Para o Instalador

Dados técnicos .............................................................................................................. 63

Encastre nos móveis ...................................................................................................... 64

Ligação eléctrica ............................................................................................................ 66

Guia para utilizar as instruções

No texto irá encontrar os símbolos que se seguem para o guiar através das instruções:

Instruções de segurança

! Instruções de utilização passo a passo

)

Conselhos e sugestões

Informações ambientais

Este aparelho foi fabricado de acordo com as seguinte directivas CEE:
2006/95 CEE - 2004/108 CEE, edição actualizada.

36 electrolux

Desçricão do aparelho

Luz piloto

geral

Placa de
identificação

Manípulo do

termóstato

Programador

Manípulo do

forno

Luz piloto termóstato
Painel de comandos

Grill
Lâmpada do forno

Ventilador do forno

Forno eléctrico

Botões escamoteáveis

Os botões deste forno são

escamoteáveis, ou seja, podem ser premidos
por forma a ficarem embutidos no painel de
controlo quando não estão a ser necessários

para comando do forno .

Botões do funcionamento do
forno e do termóstato

Permitem seleccionar o tipo mais apro-

priado de aquecimento para as várias neces­sidades de cozedura ligando correctamente
as resistências e regulando a temperatura
para o nível desejado.

Forno desligado

0

Cozedura convencional

Cozedura ventilada

electrolux 37

Grelhador interno

Grelhador completo

Pizza

Resistência inferior

Botão de comando do termós­tato

Rode o botão de comando do termósta-

to para a direita para seleccionar tempera­turas entre 50°C e 250°C.

38 electrolux

Luz de controlo do termóstato

A luz de controlo do termóstato acende-

se quando se roda o botão de comando do
termóstato. A luz permanece acesa até atin­gir a temperatura correcta. Depois alterna
entre acesa e apagada para mostrar que a
temperatura está a ser mantida.

Indicador luminoso geral

A luz acende-se sempre que o selector

das funções é rodado para lá da posição "0".

Ventilador de arrefecimento

O ventilador de arrefecimento é accionado
durante a cozedura. O ar é expelido através
das aberturas de ventilação entre a porta do
forno e o painel de controlo.

O ventilador de arrefecimento pode conti­nuar a funcionar após o forno ter sido
desligado, de forma a manter os comandos

frios. Isto é normal.

O termóstato de segurança

Este forno está equipado com um ter-

móstato de segurança. No caso de avaria do
termóstato principal e consequente sobrea­quecimento, o dispositivo de segurança in­terrompe o fornecimento de energia ao apa­relho. Se isto acontecer, contacte o Serviço
de Assistência local. Nunca tente reparar o
aparelho.

electrolux 39

Antes de utilizar o aparelho pela primeira vez

Antes de usar o aparelho tire cui­dadosamente a película protecto­ra que protege sobretudo os aços
inox ou o alumínio anodizado e a
embalagem interior e exterior do
forno.

Antes de cozinhar pela primeira vez,
limpe cuidadosamente os acessórios
do forno.

Antes de utilizar o forno pela primeira vez,

deve aquecê- lo sem alimentos. Durante
esse tempo, poderá sentir um cheiro desa­gradável. Isso é absolutamente normal.

O forno só funcionará se introdu­zir as horas

))

)

))

1. Defina as horas com o programador
electrónico (vide capítulo "Programador
Electrónico").

2. Ligue o botão de comando do forno na

cozedura ventilada

3. Coloque o botão de comando do ter­móstato no 250° C.

4. Abra a janela para ventilar.

5. Deixe o forno funcionar em vazio durante
aproximadamente 45 minutos.
Este procedimento deve ser repetido

com a função “Grelhador completo”

.

e

a função “Pizza” durante aproximada­mente 5-10 minutos.

Depois de efectuar esta operação, deixe o
forno arrefecer e limpe a cavidade do for­no com um pano macio humedecido em
água morna com um pouco de detergen­te líquido suave.

Para abrir a porta do forno, puxe
sempre pela parte central da pega.

40 electrolux

Programador electrónico

4

5

6

2

1

O forno só trabalha se as horas es­tiverem reguladas.

No entanto, o forno pode também fun­cionar sem nenhum programa.

3

Regular as horas

Quando se desliga a corrente eléctrica ou

após uma falha de energia, a luz piloto das
"Horas"

Para regular a hora correcta:

1. Prima o botão

2. Depois de regular as horas, aguarde 5

começa a piscar no visor.

ou .

segundos: a luz piloto das "Horas"
apaga-se e o visor mostra as horas. O
aparelho está pronto para ser utilizado.

1. Botão para seleccionar uma função

2. Botão de comando de diminuição “ ”

3. Botão de comando de aumento “ ”

7
8

4. Visor

5. Luz piloto da "Duração de cozedura"

6. Luz piloto do "Final da cozedura"

7. Luz piloto do "Contador de minutos"

8. Luz piloto das "Horas"

No caso de falta de alimentação,
todas as definições (hora do dia,
definiçãodo programa ou programa
a funcionar) serão canceladas. Quan­do a alimentação for restabelecida,
deve redefinir o programador.

Para repor a hora correcta:

1. Prima o botão repetidamente para

seleccionar a função das "Horas". A luz
piloto correspondente começa a piscar.
Em seguida, proceda como acima des­crito.
As horas só podem ser repostas se ne­nhuma função automática (duração da
cozedura
tiver sido definida

ou final da cozedura )

Função "Duração de cozedu­ra"

Esta função permite que o forno se desli-

gue automaticamente no final do tempo de
cozedura programado. Coloque os alimentos
no forno, seleccione uma função de cozedu-

ra e regule a temperatura. Prima o botão
repetidamente para seleccionar a função "Du­ração de cozedura". A luz piloto correspon­dente
ceda do seguinte modo:

Para definir o tempo de duração:

1. Prima o botão

2. Depois, aguarde 5 segundos: a luz pilo-

3. Quando terminar o tempo de cozedura,

começa a piscar. Em seguida, pro-

ou .

to da "Duração de cozedura". A luz
to correspondente
Em seguida, proceda do seguinte modo:

o forno desliga-se automatica- mente e
ouve-se um alarme sonoro ao mesmo
tempo que a luz piloto começa a piscar.
Rode o botão de comando do forno e do
termóstato para zero.

Para desligar o alarme sonoro, prima
qualquer botão.
NOTA: ao desligar o alarme sonoro, co­loca o forno no modo manual e, se os
botões do forno e do termóstato não esti­verem no zero, o forno começa de novo a
aquecer.

começa a piscar.

pilo-

electrolux 41

Para interromper o tempo de duração:

1. Prima o botão

seleccionar a função "Duração de coze­dura". A luz piloto correspondente
começa a piscar e o visor mostra o tem­po restante.

2. Prima o botão
visor. Após 5 segundos, a luz piloto apa­ga-se e o visor mostra de novo as horas.

repetidamente para

até aparecer "0:00" no

42 electrolux

Função "Final da cozedura"

Com esta função, pode programar o for-

no para se desligar automaticamente quan­do terminar o tempo de cozedura definido.
Coloque os alimentos no forno, seleccione
uma função de cozedura e regule a tempe-

ratura. Prima o botão
seleccionar a função "Final da cozedura". A
luz piloto correspondente começa a pis­car. Em seguida, proceda do seguinte
modo:

Para definir a hora do Final da cozedura:

1. Prima o botão

2. Depois, aguarde 5 segundos: a luz pilo-

to do "Final da cozedura"
e o visor mostra de novo as horas.

3. Quando terminar o tempo de cozedura,
o forno desliga-se automaticamente e
ouve-se um alarme sonoro, ao mesmo
tempo que a luz piloto começa a piscar.
Rode o botão de comando do forno e do
termóstato para zero.

Para desligar o alarme sonoro, prima
qualquer botão. NOTA: ao desligar o
alarme sonoro, coloca o forno no modo
manual e, se os botões do forno e do
termóstato não estiverem no zero, o for­no começa de novo a aquecer.

repetidamente para

ou .

acende- se

Para cancelar a hora do Final da cozedu­ra:

1. Prima o botão

seleccionar a função "Final da cozedura".
A luz piloto correspondente começa
a piscar e o visor mostra a hora do Final
da cozedura programada.

2. Prima o botão
as horas. O programador emite um bip e
a luz piloto apaga-se.

repetidamente para

até que o visor mostre

electrolux 43

"Duração de cozedura" e
"Final do tempo de cozedu­ra" combinados

As funções "Tempo de cozedura" e "Fi-

nal do tempo de cozedura" podem ser usa­das em simultâneo para programar o forno
para se ligar e desligar automaticamente
mais tarde.

1. Com a função "Duração de cozedura"
(regule a duração de cozedura como in­dicado no capítulo correspondente), pro­grame o tempo de duração. Em segui-

da, prima o botão
definição programada

2. Com a função "Final do tempo de coze-

(efectue a definição do Final do

dura"
tempo de cozedura como descrito no
capítulo correspondente), programe a
hora do final do tempo de cozedura.

As luzes piloto correspondentes acen­dem-se e o visor mostra as horas. O for­no irá acender-se e apagar-se de acor­do com os programas definidos.

: o visor mostrará a

4. No final do tempo programado, a luz piloto
começa a piscar e ouve-se um alarme so­noro. Para desligar o alarme sonoro, prima
qualquer botão.

Para cancelar o contador de minutos:

1. Prima o botão

leccionar a função "Contador de minutos".
A luz piloto correspondente começa a

piscar e o visor mostra o tempo restante.

2. Prima o botão
visor. Após 5 segundos, a luz piloto apaga­se e o visor mostra de novo as horas.

repetidamente para se-

até aparecer "0:00" no

Função "Contador de minutos"

Ouve-se o alarme do contador de minutos
no final de um período definido, mas O FORNO
PERMANECE LIGADO, se estiver a ser utiliza­do.

Para definir o contador de minutos:

1. Prima o botão

leccionar a função "Contador de minutos".

A luz piloto correspondente começa a

piscar.

2. Em seguida, Prima o botão

mo: 2 horas, 30 minutos).

3. Depois de efectuar a programação, aguar-

de 5 segundos: a luz piloto do "Contador de

minutos"

repetidamente para se-

ou (máxi-

will come on.

44 electrolux

Utilização do forno

Cozinhe sempre com a porta do
forno fechada.

Afaste-se quando abrir a porta des­cendente do forno. Não a deixe cair

- apoie a porta utilizando o puxador,
até estar completamente aberta.

O forno possui quatro níveis para prate­leiras. As posições das prateleiras são
numeradas a partir do fundo do forno
como mostra o diagrama.
É importante colocar correctamente as
prateleiras como mostra o diagrama.
Não coloque os acessórios para o forno
directamente na base do forno.
Atenção! - Não coloque objectos na
base do for- no e não cubra nenhuma
parte do forno com folha de alumínio
enquanto estiver a cozinhar, pois isso
provoca uma acumulação de calor que
poderá afectar os resultados do cozinha­do e danificar o esmalte do forno. Colo­que sempre as panelas, recipientes re­sistentes ao calor e tabuleiros de alumí­nio na prateleira que foi inserida nas ca­lhas. Vigie atentamente os cozinhados
com gordura ou óleo, já que este tipo
de produtos alimentares pode provocar
um incêndio em caso de sobreaqueci­mento. Pela mesma razão, tenha cui­dado quando colocar ou retirar os ali­mentos do forno, para não deixar cair
gordura ou óleo na base do forno. Se
isso acontecer, limpe cuidadosamen­te o forno para evitar odores desagra­dáveis ou fumo.
Preste atenção ao colocar e remover a
grelha e o tabuleiro colector de pingos
do forno, para não da- nificar as partes
esmaltadas do forno.

O forno está equipado com um
sistema exclusivo que produz uma
circulação de ar natural e uma re­ciclagem constante de vapor. O
sistema permite cozinhar num am­biente de vapor e manter os ali­mentos tenros por dentro e estaladi­ços por fora. Além disso, o tempo de
cozedura e o consumo de energia
são reduzidos ao mínimo. Durante
a cozedura, o vapor que se produz
pode ser libertado quando se abre
a porta do forno. Isto é absolu­tamente normal.

No entanto, mantenha-se sempre
afastado quando abrir a porta do for­no durante ou no final da cozedu­ra, para permitir que o vapor ou
calor que se forma se liberte.

electrolux 45

Quando se aquecem os alimen­tos, produz-se vapor da mesma
forma que uma chaleira a ferver.
Quando o vapor entra em contac­to com a porta de vidro do forno,
condensa-se e produzem-se go­tas de água.

Para reduzir a condensação, cer­tifique-se de que o forno está
bem quente antes de colocar os
alimentos na cavidade. Será,
por isso, necessário um pré­aquecimento do forno (cer- ca de
10 minutos) antes de qualquer
cozinhado. Recomenda-se a
limpeza da condensação após
cada utilização do aparelho.

Cozedura tradicional

Rode o botão de selecção da função do for­no para o símbolo correspondente (

ajuste o botão do termostato na temperatu­ra desejada.

Esta função utilizará os elementos superiores
e inferiores para cozedura num único nível.

: O calor vem apenas de baixo. Esta
função de cozedura pode ser usada termi-

nar cozinhar os seus alimentos ou para
aquecer a parte inferior dos mesmos.

) e

Cozedura ventilada

Rode o selector de funções do forno para o
símbolo respectivo (

termóstato na temperatura desejada.O
ventilador situado no painel traseiro do forno
faz circular ar quente no interior do mesmo.
Caso pretenda cozer em simultâneo vários
tipos de alimentos, deverá colocar as
prateleiras na primeira e na terceira posição a
contar da base do forno. (Ver Fig. 6)
apenas a cozinhar um prato, usando este tipo
de aquecimento, utilize os níveis inferiores
pois obterá melhores resultados.

) e coloque o

Se estiver

Cozedura com a função “Pizza”

Rode o selector de funções do forno para o
símbolo respectivo (

termóstato na temperatura desejada .
O grelhador, o elemento inferior e o ventilador
do forno funcionam em simultâneo.
Esta função de cozedura pode ser usada
cozinhar as fogaças e pizza.
Lembre-se sempre de colocar o tabuleiro por
baixo, na primeira ou segunda posição a
contar da base, tendo em consideração a
espessura dos alimentos.

) coloque o

Grelhador

Rode o selector de funções do forno para o
símbolo respectivo (

termóstato na temperatura desejada. Ao
rodar o selector para a posição

potência do grelhador será aumentada.
Deste moso, obtém-se um grelhado

ou ) e coloque o

, a

46 electrolux

Suportes das prateleiras

O forno tem quatro níveis de prateleiras. As
posições das prateleiras contam-se a partir
da parte inferior do forno, como indicado na
figura.

Puxe os suportes telescópicos do lado direito
e esquerdo completamente para fora, como
mostra a figura.

Coloque a prateleira ou o tabuleiro colector
de pingos nos suportes telescópicos, depois
empurre-os suavemente para o interior do
forno.

Não tente fechar a porta do forno se os
suportes telescópicos das prateleiras não
estiverem completamente dentro do forno.
Isto pode danificar o esmalte da porta e o
vidro.

Calhas telescópicas substituíveis

Coloque a calha telescópica com siste­ma de bloqueio no nível escolhido, como
mostram as figuras ao lado.

Os „batentes“ nas extremidades
das calhas DEVEM ficar virados
para cima.

É possível comprar calhas telescópicas em
separado.

Confirme que ambas as calhas
telescópicas estão colocadas no
mesmo nível.

Cada nível pode ser equipado com calhas
telescópicas para facilitar as operações de
inserção ou remoção das prateleiras.

- Puxe os suportes das prateleiras

telescópicas do lado direito e esquerdo

completamente para fora, como mostra a

figura.

- Coloque a prateleira ou o grelhador nos

suportes das prateleiras telescópicas,

depois empurre-as suavemente para

dentro do forno (consulte a figura).

Não tente fechar a porta do forno se
os suportes das prateleiras
telescópicas não estiverem
completamente no interior do forno.
Isto pode danificar o esmalte e o vidro
da porta.
Os suportes das prateleiras
telescópicas e outros acessórios ficam
muito quentes; use luvas para o forno
ou algo semelhante.

1

2

Batente

electrolux 47

Alguns conselhos para a utilização do forno

Conselhos e sugestões
para cozinhar peixe e car­ne

Pode colocar a carne em pratos re­fractários ou directamente na prateleira do
forno. Neste caso, não se esqueça de colo­car a pingadeira com um pouco de água na
primeira posição a contar do fundo. A pinga­deira evitará que a gordura derretida caia na
base do forno. Carne branca, aves e peixe em
geral devem ser cozinhados a uma tempera­tura média (entre 150°C e 175°C). Se neces­sitar de cozinhar carne vermelha (ligeiramen­te tostada por fora e levemente cozinhada por
dentro), é recomendável uma temperatura
mais elevada (entre 200°C e 250 °C) durante
um curto espaço de tempo.

Conselhos e sugestões
para cozer

Os bolos precisam devem ser cozidos a
uma temperatura média (entre 150°C e
200°C).

É recomendável pré-aquecer ligeiramen­te o forno (cerca de 10 minutos) quando cozi­nhar bolos ou massas. Depois de iniciar a co­zedura, mantenha a porta do forno fechada
durante todo o tempo de cozedura e verifique
os resultados através do vidro da porta.

Conselhos e sugestões
para grelhar

Se necessitar de grelhar carne ou peixe,
coloque as peças directamente na prateleira
depois de espalhar algum óleo sobre elas.

Na função do grelhador, o calor provém
apenas da resistência superior. Por isso, deve
regular o nível de cozedura de acordo com a
espessura da carne ou do peixe.

Não se esqueça de colocar a pingadeira
na posição mais baixa com um pouco de
água dentro.

48 electrolux

Tabela de cozedura

Os tempos de cozedura não incluem o tempo de pré-aquecimento. É necessário um
breve pré-aquecimento do forno (cerca de 10 minutos) antes de qualquer cozinhado.

Cozedura convencional e ventilada

Cozedura

convencional

TIPO DE

g.

ALIMENTO

BOLOS

Receitas batidas 2 170 2 (1 e 3)* 160 45 ~ 60 Em forma de bolo na prateleira
Massa de bolinhos 2 170 2 (1 e 3)* 160 20 ~ 30 Em forma de bolo na prateleira
Cheese cake de
soro de leite 1 175 2 150 60 ~ 80 Em forma de bolo na prateleira
Bolo de maçã 1 180 2 (1 e 3)* 170 40 ~ 60 Em forma de bolo na prateleira
Strudel 2 175 2 150 60 ~ 80 Em forma de bolo na prateleira
Torta de geleia 2 190 2 (1 e 3)* 180 40 ~ 45 Em forma de bolo na prateleira
Bolo de fruta 2 170 2 150 60 ~ 70 Em forma de bolo
Pão-de-ló 1 170 2 (1 e 3)* 165 30 ~ 40 Em forma de bolo na prateleira
Bolo de Natal 1 150 2 150 120 ~ 150 Em forma de bolo na prateleira
Bolo de ameixas 1 175 2 160 50 ~ 60 Em forma de bolo na prateleira

PASTÉIS

Bolos pequenos 2 170 2 (1 e 3)* 160 25 ~ 35 Em tabuleiro de cozer
Biscoitos 3 190 3 170 15 ~ 25 Em tabuleiro de cozer
Merengues 2 135 2 (1 e 3)* 150 90 ~ 70 Em tabuleiro de cozer
Pães de leite 2 190 2 180 12 ~ 20 Em tabuleiro de cozer
Pastéis: Choux 2 200 2 (1 e 3)* 190 15 ~ 25 Em tabuleiro de cozer

PÃO E PIZZA

1000 Pão branco 1 195 2 185 60 ~ 70 2 peças em tabuleiro de cozer

500 Pão de centeio 1 190 1 180 30 ~ 45 Em recipiente para pão na grelha
500 Rolinhos 2 200 2(1e3)* 175 25 ~ 40 6-8 rolos no tabuleiro de cozer
250 Pizza 2 200 2 200 20 ~ 30 No tabuleiro de cozer na grelha

Pizza / / 1 e 3 200 25 ~ 35

FLANS

Flan de massa 2 200 2 (1 e 3)* 175 40 ~ 50 Em forma na prateleira
Flan de vegetais 2 200 2 (1 e 3)* 175 45 ~ 60 Em forma na prateleira
Quiches 1 210 2 190 30 ~ 40 Em forma na prateleira
Quiches / / 1 e 3 180 35 ~ 45
Lasanha 2 200 2 200 25 ~ 35 Em forma na prateleira
Cannelloni 2 200 2 200 25 ~ 35 Em forma na prateleira

CARNE

1000 Boi 2 190 2 175 50 ~ 70 Na prateleira com pingadeira
1200 Porco 2 180 2 175 100 ~ 130 Na prateleira com pingadeira
1000 Vitela 2 190 2 175 90 ~ 120 Na prateleira e com pingadeira
1500 Rosbife
1500 mal passado 2 210 2 200 50 ~ 60 Na grelha com pingadeira
1500 médio 2 210 2 200 60 ~ 70 Na grelha com pingadeira
1500 bem passado 2 210 2 200 70 ~ 80 Na grelha com pingadeira
2000 Costelas de porco 2 180 2 170 120 ~ 150 Com courato-na pingadeira
1200 Lombo de porco 2 180 2 160 100 ~ 120 2 peças-na pingadeira
1200 Anho 2 190 2 175 110 ~ 130 Perna-na pingadeira
1000 Frango 2 190 2 200 70 ~ 85 Inteiro-na pingadeira
4000 Peru 2 180 2 160 210 ~ 240 Inteiro-na pingadeira
1500 Pato 2 175 2 220 120 ~ 150 Inteiro-na pingadeira
3000 Ganso 2 175 1 160 150 ~ 200 Inteiro-na pingadeira
1200 Coelh 2 190 2 175 60 ~ 80 Cortado em pedaços
1500 Lebre 2 190 2 175 150 ~ 200 Cortado em pedaços

800 Faisão 2 190 2 175 90 ~ 120 Inteiro

PEIXE

1200 Truta/Sargo 2 190 2 (1 e 3)* 175 40 ~ 55 3-4 peixes
1500 Atum/Salmão 2 190 2 (1 e 3)* 175 35 ~ 60 4-6 filetes

Nivel

4
3
2
1

(*) Em caso de cozeduras ventiladas em várias calhas, é preferível usar os níveis indicados entre

parêntesis.

temp. °C

Cozedura

ventilada

Nivel

4
3
2
1

Tempo de

cozedura

minutos

temp. °C

NOTAS

electrolux 49

Os tempos de cozedura não incluem o tempo de pré-aquecimento.
É necessário um breve pré-aquecimento do forno (cerca de 10 minutos) antes
de qualquer cozinhado.

Grelhador -

Quantidade

TIPO DE ALIMENTO

Bifes do lombo 4 800 3 250 12 ~ 15 12 ~ 14
Bifes de boi 4 600 3 250 10 ~ 12 6 ~ 8
Salsichas 8 - 3 250 12 ~ 15 10 ~ 12
Costeletas de porco 4 600 3 250 12 ~ 16 12 ~ 14
Frango
(cortado ao meio)
Kebabs 4 - 3 250 10 ~ 15 10 ~ 12
Frango (peito) 4 400 3 250 12 ~ 15 12 ~ 14
Hamburger 6 600 3 250 10 ~ 15 8 ~ 10
Peixe (filetes) 4 400 3 250 12 ~ 14 10 ~ 12
Sanduíches 4-6 - 3 250 5 ~ 7 ­Tostas 4-6 - 3 250 2 ~ 4 2 ~ 3

N.º

de peças

2 1000 3 250 30 ~ 35 25 ~ 30

g.

NIivel

temp.

4
3

°C

2
1

Tempo de cozedura

(minutos)

Parte

superior

Parte

inferior

Pizza

Tempo de

°C

cozedura

NOTAS

minutos

Nivel

g.

TIPO DE ALIMENTO

700 Pizza, grande 1 200 15 ~ 25 no tabuleiro de cozer
500 Pizza, pequena 1 200 10 ~ 20 em forma ou na prateleira
500 Bolo chato 1 200 15 ~ 25 no tabuleiro de cozer

temp.

4
3
2
1

As temperaturas do forno são meramente indicativas. Pode ser necessário aumentar ou

diminuir as temperaturas de acordo com as preferências e exigências de cada um.

50 electrolux

Limpeza e manutenção

Antes de qualquer operação desli­gar o aparelho da electricidade.
Deve manter o forno sempre limpo.
A acumulação de gorduras e outros
resíduos de alimentos pode provo­car um incêndio, prin- cipalmente
no recipiente do grelhador.
Este equipamento não pode ser lim­po com vapor ou com uma máqui­na de limpeza a vapor.

Materiais de limpeza

Antes de utilizar quaisquer materiais de
limpeza no forno, verifique se são adequados
e recomendados pelo fabricante.

Os detergentes que contêm lixívia NÃO
devem ser utilizados, pois podem danificar os
acabamentos. Também devem ser evitados
os abrasivos ásperos.

Limpeza externa

Limpe regularmente o painel de controlo,
a porta do for- no e o fecho da porta com um
pano macio humedecido em água tépida com
um pouco de detergente líquido

Limpe o vidro interior e exterior da porta
com água tépida e sabão. Quando o interior
da porta de vidro estiver muito sujo, recomen­da-se a utilização de um produto de limpeza
como o Hob Brite, ou Bar Keepers Friend.

Substituição da lâmpada do forno

Desligue o aparelho da corrente
eléctrica.

Se for necessário substituir a lâmpada do
forno, esta deve possuir as seguintes
especificações: potência eléctrica, 15 W/25
W; taxa eléctrica, 230 V (50 Hz); resistente a
temperaturas de 300°C; tipo de ligação: E14.
Estas lâmpadas estão disponíveis no seu Ser­viço de Assistência.

Para substituir uma lâmpada avariada:

)

1. Certifique-se de que desligou o forno da

corrente eléctrica.

2. Rode a cobertura de vidro para a esquer-

da.

3. Retire a lâmpada fundida e substitua-a

pela nova.

4. Coloque de novo a cobertura de vidro.

5. Volte a ligar à corrente eléctrica.

Cavidade do forno

A cavidade do forno esmaltada limpa-se

melhor com o forno ainda quente.

Limpe o forno com um pano macio hume­decido com água e sabão após cada utiliza­ção. De vez em quando, será necessário fa­zer uma limpeza mais profunda com um pro­duto de limpeza próprio para fornos.

A porta do forno

A porta do forno é composta por duas vidros
É possível desmontar a porta do forno e
retirar os vidros internos para uma limpeza
mais fácil.

Atenção - É necessário
desmontar a porta do forno antes
de a limpar. Se tentar retirar os
vidros internos com a porta do
forno ainda montada, ela poderá
fechar bruscamente.

Para o fazer, proceda da seguinte

)

forma:

1) abra totalmente a porta;

2) localize as duas dobradiças que seguram

a porta (Fig. 1);

3) levante e rode as alavancas situadas nas

duas dobradiças (Fig. 2);

4) segure na porta pelos dois lados externos

e feche-a de forma lenta, mas não

COMPLETAMENTE (Fig. 3);

5) puxe a porta para si, retirando-a do lugar

(Fig. 3);

electrolux 51

Fig. 1

Fig. 2

Fig. 3

52 electrolux

6) coloque a porta num plano estável (Fig. 4)

protegido por um pano macio para evitar
estragar a superfície da pega;

7) pressione o sistema de bloqueio a fim de
permitir a remoção dos vidros internos
(Fig. 5);

8) rode os 2 fechos a 90° e desencaixe-os
dos lugares (Fig. 6);

9) levante ligeiramente e desencaixe com
atenção o vidro colocado mais em cima,
assinalado por um aro decorativo nos 4
lados (Fig. 7).

Limpe a porta do forno com água morna e um
pano macio. Evite produtos como palha-de­aço, lãs de aço, esponjas abrasivas ou áci­dos, pois podem danificar a superfície
termoreflectora especial dos vidros internos.

Uma vez terminada a limpeza, monte nova­mente os vidros na porta, e a porta no forno,
seguindo na ordem inversa o procedimento
descrito acima, tendo o cuidado de
reposicionar os vidros correctamente.

Para realizar esta operação correctamente,
proceda da seguinte forma:

- o vidro interno decorado com um aro dos 4

lados deve ser montado de forma a que a
serigrafia fique virada para o exterior do for­no. A direcção do vidro está

Fig. 4

90°

Fig. 5

Fig. 6

correcta se, ao passar os dedos sobre a
superfície visível, não se sentir nenhuma
rugosidade no local correspondente à
serigrafia.

O vidro interno deve ser colocado nos locais
correctos, conforme indicado na Fig. 8

Uma vez montados os vidros na porta do
forno, realize na ordem inversa o procedi­mento indicado no ponto 8) para assegurar o
seu bloqueio.

Não limpe a porta do forno en­quanto ainda estiver quente, dado
que os vidros poderão partir-se.
Se notar que a superfície dos vi­dros apresenta riscos ou fendas
profundas, contacte o Centro de
Assistência autorizado para efec­tuar a substituição dos mesmos.

Modelos em inox ou alumínio: É

aconselhável limpar a porta do forno
e o painel de comandos em aço inox
ou alumínio apenas com uma espon­ja húmida e secá-la cuidadosamente
com um pano macio depois de cada
limpeza. Evite o uso de palha-de-aço,
lãs de aço, ácidos ou produtos
abrasivos, passíveis de danificar as
superfícies.

electrolux 53

2

1

Fig. 7

Fig. 8

Como limpar a junta da porta do forno

À volta da abertura do forno, uma junta de
borracha garante o seu funcionamento cor­recto.

Verifique periodicamente o esta­do desta junta. Se for necessário,
limpe-a, evitando usar objectos
ou substâncias abrasivas.
Se notar que a junta está
danificada, dirija-se ao Centro de
Assistência mais próximo e evite
usar o forno enquanto este não for
reparado.

54 electrolux

Grelhador basculante

Este modelo de forno está equipado com um
grelhador basculante que permite uma
limpeza fácil da parte superior do forno.

Antes de proceder ao desencaixe,
confirme se o forno foi desligado
da corrente eléctrica.

De seguida, desenrosque o parafuso que
suporta o grelhador. Quando efectuar esta
operação pela primeira vez deve utilizar uma
chave de fendas.
Cuidadosamente, deixe descaír o grelhador
de forma a permitir um acesso fácil à zona
superior do forno.
Limpe essa zona do forno com um detergen­te adequado (não abrasivo) e seque antes de
recolocar o grelhador. Cuidadosamente le­vante o grelhador até ao sítio cero e volte a
aparafusar na porca fixa no forno.

NOTA: Certifique-se que o
parafuso está correctamente
ajustado no sítio para evitar que
o grelhador descaia durante a
utilização.

Filtro de gorduras

Para cozinhar carne, o filtro de
gorduras deverá ser colocado à frente do
ventilador do forno, fixando-o nos orifícios do
painel posterior. Esta operação evitará a
acumulação de gordura no ventilador. Não
utilize produtos abrasivos para a limpeza do
vedante. O filtro de gordura pode ser lavado
na máquina de lavar loiça.Quando finalizar a
cozedura e o forno estiver morno, retire o fil­tro empurrando para cima o travão saliente
no mesmo.

Desligue o eletrodoméstico antes

de retirar o filtro de gorduras.

Prateleiras do forno

As calhas de apoio da prateleira nos lados
esquerdo e direito do forno podem ser
removidas para limpar as paredes laterais.

Remover as calhas de apoio da prateleira

Em primeiro lugar, separe a parte dianteira
da calha da parede do forno e desengate
atrás (1, 2).

Colocar as calhas de suporte da
prateleira

Para instalar, coloque primeiro as calhas atrás
e encaixe-as (3). Para limpar as calhas de
suporte da prateleira, molhe em água tépida
com produto de limpeza e remova as nódoas
com um esfregão bem molhado e com
sabão.
Enxagúe bem e seque com um pano macio.

É possível retirar apenas as calhas

telescópicas, desbloqueando os

batentes como indicado na página 43.

As calhas telescópicas não devem ser

lavadas na máquina de lavar loiça.

Atenção, os rodízios não podem ser
lubrificados.

electrolux 55

1

2

3

Não tente remover as calhas

telescópicas enquanto o forno

estiver quente.

Não necessita de retirar as calhas

telescópicas na totalidade para as

remover das guias.

Pontas aguçadas podem causar

feridas.

56 electrolux

O que se deve fazer, caso o aparelho não funcione

Se o aparelho não funcionar correctamente, efectue as seguintes verificações antes de

contactar o Serviço de Assistência.

IMPORTANTE: Se chamar um técnico para reparar uma das avarias abaixo indicadas
ou para reparar uma avaria provocada por uma utilização ou instalação incorrectas, será
cobrada uma taxa mesmo que o aparelho esteja dentro da garantia.

SINTOMA



 O forno não liga.





 A luz do forno não se acende.





 Demora muito a cozinhar os pratos



ou cozinha-os muito rapidamente.



 O vapor e a condensação



instalam-se nos alimentos e na
cavidade do forno.



 O ventilador do forno faz barulho.





 O visor mostra "12.00".



Se, depois de efectuar todas estas verificações, o fogão continuar a não trabalhar,
contacte o Serviço de Assistência.

SOLUÇÃ



 Verifique se seleccionou uma função de cozedura.




 Verifique se a hora está regulada (vide capítulo



Regular as horas").



 Verifique se o interruptor da tomada ou o interruptor



da rede eléctrica do fogão estão na posição ON.



 Seleccione a função com o botão de comando do



funcionamento do forno.



 Verifique a lâmpada e substitua-a se necessário (vide




 Substituição da lâmpada do forno").





 Pode ser necessário regular a temperatura.





 Consulte o índice deste manual, especialmente o



capítulo "Utilização do forno".



 Não deixe os pratos no forno mais de 15-20 minutos



após terminar a cozedura.



 Certifique-se de que as prateleiras e as formas não



vibram em contacto com a parte de trás do forno.



 Regule as horas (vide capítulo "Regular as horas").



Dados técnicos

Resistência inferior 1,000 W
Resistências do forno 1,800 W
Resistência do grelhador interno 1,650 W

Resistência do grelhador completo 2,450 W
Pizza 2,650 W
Ventilador de convecção 25 W
Ventilador de arrefecimento 25 W
Luz do forno 25 W
Potência total 2,725 W
Tensão de alimentação (50 Hz) 230 V

electrolux 57

Dimensoes do nicho

Dimensoes do Largura 395 mm
interior doforno Profundidade 400 mm

Altura 593 mm
Largura 560 mm
Profundidade 550 mm

Altura 335 mm

Volume útil 53,0 l

58 electrolux

Encastre nos móveis

É importante que tanto as dimensões e os
materiais ao redor do armário onde se colocará
o aparelho, estejam correctas e suportem
temperaturas altas.
Uma instalação correcta deverá assegurar o
não contacto com outros electrodomésticos
ou outros aparelhos isolados.
Todos os elementos do aparelho asseguram
a protecção, desde que bem colocados e
sem poderem ser retirados sem a ajuda de
ferramentas.
Recomendamos que não instale o forno junto
de electrodomésticos, como frigoríficos ou
congeladores, por forma a não afectar a
performance destes aparelhos.

O local onde vái encastrar deve ter as
dimensões indicadas na figura.

O forno deve ser instalado nas condições
acima descritas tanto no que diz respeito ás
medidas para a ventilação e deverá ser usado
um móvel no qual a cola usada para a
colagem das placas resista a temperaturas
de 100°C.

Ligação électrica

O aparelho está apetrechado para funci­onar com uma tensão de alimentação de
230 V monofásica.

A ligação deve ser efectuada em confor­midade com a norma e as disposições da lei
em vigor.

Antes de efectuar a ligação deve certifi­car-se que:

- a válvula limitadora e a ligação eléctrica

possam suportar a carga do aparelho

(ver a etiqueta)

- a ligação da alimentação esteja munida

de ligação eficaz à terra, de acordo com

as normas vigentes.

- a tomada ou o interruptor unipolar usa-

dos sejam fa- cilmente ligáveis ao apa-

relho instalado.

Este aparelho é fornecido com cabo de
ligação.

Ao cabo deve-se juntar uma ficha pró­pria, para a carga indicada na placa de ma­trícula do aparelho.

Esta ficha deve ser ligada a uma adequa­da tomada de terra.

Se desejar fazer uma ligação directa à
rede, é necessário interpor entre o aparelho
e a rede um interruptor unipolar com aber­tura mínima entre os contactos de 3 mm.,
dimensionado à carga e correspondente à
norma em vigor.

O cabo de terra amarelo/verde não deve
ser desligado pelo interruptor.

O cabo de fase de cor castanha (pro­veniente do borne "L") deve sempre ser li-
gado à fase da rede de alimentação.

Em qualquer caso o cabo de alimenta­ção deve ser pos- to de modo a que em ne­nhum ponto atinja uma tempe- ratura 50°C
superior à temperatura ambiente.

A Fábrica não se responsabiliza caso as
normas não sejam respeitadas.

electrolux 59

Neutro

Fase

Terra (amarelo-verde)

60 electrolux

Caixa de ligação

Este forno está provido de uma caixa de
ligação acessível com uma tensão de
alimentação monofásica de 230 V.

Depois de ligar o cabo caixa de ligação,
fixe-o utilizando o fixa-cabos.

Substitução do cabo de
alimentação

Em caso de ser necessária a substitução
do cabo de alimentação, dever-se-á utilizar
cabo dos tipos:

H07 RN-F; H05 RN-F; H05 RR-F; H05
VV-F; H05 V2V2-F; H05 BB-F,

adaptados à carga e à temperatura do
local de funcionamento, sendo igualmente
necessário que o fio de terra amarelo/verde
seja 2-3 cm mais largo que os fios de fase e
neutro.

Atenção! Durante a instalação deve
certificar-se que o cabo de alimentação
não entre em contacto com as
superfícies metálicas superior e inferior

do forno e/ou da placa de encastrar.

O Fabricante declina qualquer
responsabilidade caso as normas de
prevenção de acidentes não tenham
sido respeitadas.

Assistência técnica e peças originais

Se, depois de efectuar as verificações in­dicadas no capítulo “O que se deve fazer,
caso o aparelho não funcione”, o aparelho
continuar a não funcionar correctamente,
contacte o seu Serviço de Assistência, espe­cificando o tipo de avaria, o modelo do apa­relho (Mod.), o número do produto (Prod. N.º)
e o número de série (N.º de Série) indicados
na chapa de identificação. Esta placa está
colocada na extremidade externa dianteira da
cavidade do forno .

As peças sobresselentes originais, certi­ficadas pelo fabricante
do produto e conten­do este símbolo, só se
encontram disponíveis
no Serviço de Assis­tência e nas lojas de
peças autorizadas.

electrolux 61

Garantia/Assistência técnica

Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa

empresa.

O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e pe-

ças.

Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o

Serviço Técnico Oficial.

ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e das 14H–17H)

CONDIÇÕES DE GARANTIA

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de

aquisição. Os pedidos de assistência na garantia são gratuitos, mediante apresentação
do respectivo certificado juntamente com a factura de compra.

2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e
deslocação.

3. Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será
prolongada adicionando o tempo de imobilização à data de entrega nos nossos servi­ços.

4. Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a
reparar deverão ser entregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, da-

nos de transporte e danos provocados por condições atmosféricas adversas; Intervenções
por pessoal técnico não autorizado pelo ELECTROLUX SERVICE; substituições de lâm­padas, filtros, juntas de borracha, vidros, botões, puxadores e acessórios de aspiradores;
Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do apare­lho; Pedidos de demonstração de montagem e explicações de funcionamento; Danos no
esmalte e/ou na pintura provocados por cortes ou pancadas; Uso intensivo em locais públi­cos ou profissionais, a menos que se trate de um produto adequado para o efeito;
Desobstrução de bombas de limpeza e filtros.

- MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste cer­tificado.

- INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou

62 electrolux

de água, ligações eléctricas ou hidráulicas não adequadas).

Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves

Zarco - Q 35, 2774-518 Paço de Arcos.

NOTA 1: Deve conservar a factura de compra junto deste Certificado de Garantia.

NOTA 2: Para a validade desta garantia, no momento da intervenção técnica é

absolutamente imprescindível apresentar ao pessoal autorizado o pre­sente certificado junto da factura legal de compra do aparelho devida­mente preenchida.

Garantia europeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na parte de

trás deste manual, para o período especificado na garantia do seu aparelho ou, caso con­trário, pela lei. Se mudar de um destes países para outro dos países listados em baixo, a
garantia do aparelho mudará também, estando sujeita aos seguintes requisitos:

• A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual terá
como prova o documento válido de compra emitido pelo vendedor do aparelho.

• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo
de trabalho e peças existente no seu novo país de residência para este modelo em par­ticular ou gama de aparelhos.

• A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida
para outro utilizador.

• O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e
destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.

• O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo
país de residência.

• As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedi­dos por lei.

electrolux 63

www.electrolux.es
www.electrolux.pt

35694-3605 04/09 R.A
