EKM51301O

.......................................................... .......................................................

RO ARAGAZ MANUAL DE UTILIZARE

Page 2

www.electrolux.com

CUPRINS

1. INFORMAŢII PRIVIND SIGURANŢA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. DESCRIEREA PRODUSULUI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3. ÎNAINTE DE PRIMA UTILIZARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4. PLITĂ - UTILIZAREA ZILNICĂ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. PLITĂ - RECOMANDĂRI AJUTĂTOARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. CUPTOR- UTILIZAREA ZILNICĂ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. CUPTOR - RECOMANDĂRI AJUTĂTOARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

9. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

10. CE TREBUIE FĂCUT DACĂ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

11. INSTALAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

12. PROTEJAREA MEDIULUI ÎNCONJURĂTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

NE GÂNDIM LA DUMNEAVOASTRĂ

Vă mulţumim că aţi achiziţionat un aparat Electrolux. Aţi ales un produs care include decenii de experienţă profesională şi de inovaţie. Ingenios şi stilat, a fost conceput special pentru dumneavoastră. Pentru ca oricând îl utilizați puteţi fi sigur de aceleaşi rezultate extraordinare.

Bine aţi venit la Electrolux.

Vizitaţi website-ul la:

Aici găsiţi sfaturi privind utilizarea, broşuri, informaţii care vă ajută la rezolvarea unor probleme apărute şi informaţii despre service: www.electrolux.com

Înregistraţi-vă produsul pentru a beneficia de servicii mai bune: www.electrolux.com/productregistration

Cumpăraţi accesorii, consumabile şi piese de schimb originale pentru aparatul dvs.: www.electrolux.com/shop

SERVICIUL DE RELAŢII CU CLIENŢII ŞI SERVICE

Vă recomandăm utilizarea pieselor de schimb originale. Atunci când contactaţi unitatea de Service, asiguraţi-vă că aveţi disponibile următoarele informaţii. Informaţiile pot fi găsite pe plăcuţa cu datele tehnice. Model, PNC, Număr de serie.

Avertisment / Atenţie-Informaţii privind siguranţa. Informaţii şi recomandări generale Informaţii cu privire la mediul înconjurător

Ne rezervãm dreptul asupra efectuãrii de modificãri.

Page 3

ROMÂNA 3

INFORMAŢII PRIVIND SIGURANŢA

Acest aparat este destinat următoarelor pieţe:

RO Înainte de instalare şi utilizare, citiţi cu atenţie acest manual:

• Pentru siguranţa personală şi a bunurilor dum‐

neavoastră

• Pentru protecţia mediului

• Pentru utilizarea corectă a aparatului. Păstraţi întotdeauna aceste instrucţiuni împreună cu aparatul, chiar şi în cazul în care îl mutaţi sau îl vindeţi. Producătorul nu este responsabil dacă instalarea sau utilizarea incorectă a aparatului provoacă daune.

1.1 Siguranţa copiilor şi a persoanelor vulnerabile

• Acest aparat poate fi utilizat de copiii cu vârsta

mai mare de 8 ani, de persoanele cu capa‐ cităţi fizice, senzoriale sau mentale reduse sau de persoanele fără cunoştinţe sau expe‐ rienţă doar sub supraveghere sau după o scurtă instruire care să le ofere informaţiile ne‐ cesare despre utilizarea sigură a aparatului şi să le permită să înţeleagă riscurile la care se expun. Copiii nu trebuie să se joace cu acest aparat.

• Nu lăsaţi ambalajele la îndemâna copiilor.

Există pericolul sufocării sau vătămării fizice a acestora.

• Nu lăsaţi copiii şi animalele să se apropie de

aparat atunci când uşa acestuia este deschisă sau aparatul este în funcţiune. Există pericolul vătămării sau producerii unor alte afecţiuni ire‐ mediabile.

• Dacă aparatul dispune de o funcţie Blocare

pentru copii sau Blocare butoane, folosiţi-le. Acestea previn pornirea accidentală a apara‐ tului de către copii sau animale.

1.2 Informaţii generale despre siguranţă

• Nu modificaţi specificaţiile acestui aparat.

Există riscul vătămării persoanelor şi dete‐ riorării aparatului.

• Nu lăsaţi aparatul nesupravegheat în timpul

funcţionării.

• Opriţi aparatul după fiecare utilizare.

1.3 Instalarea

• Condiţiile de reglare pentru acest aparat sunt precizate pe etichetă (sau pe plăcuţa cu date tehnice).

• Aparatul poate fi instalat şi branşat numai de către un tehnician calificat. Contactaţi un cen‐ tru de service autorizat. Acest lucru previne riscul unei deteriorări structurale sau a vătămării corporale.

• Asiguraţi-vă că aparatul nu a fost deteriorat în timpul transportului. Nu conectaţi un aparat deteriorat. Dacă este necesar, contactaţi furni‐ zorul.

• Înainte de prima utilizare, scoateţi toate amba‐ lajele, etichetele şi protecţiile din aparat. Nu scoateţi plăcuţa cu datele tehnice. Aceasta poate anula garanţia.

• Respectaţi în întregime legile, ordonanţele, di‐ rectivele, normele şi standardele în vigoare în ţara de utilizare (reglementările privind sigu‐ ranţa, reciclarea, utilizarea curentului electric sau a gazului etc.).

• Procedaţi cu atenţie când mutaţi aparatul. Aparatul este greu. Utilizaţi întotdeauna mănuşi de protecţie. Nu trageţi aparatul de mâner.

• Asiguraţi-vă că aparatul este deconectat de la sursa de alimentare electrică în timpul in‐ stalării (dacă este cazul).

• Respectaţi distanţele minime faţă de alte apa‐ rate şi corpuri de mobilier.

• Nu aşezaţi aparatul pe un suport.

1.4 Conexiunea electrică

• Aparatul poate fi instalat şi branşat numai de către un electrician calificat. Contactaţi un centru de service autorizat. Această măsură este necesară pentru prevenirea deteriorărilor structurale sau vătămărilor corporale.

• Aparatul trebuie împământat.

• Verificaţi dacă parametrii electrici marcaţi pe plăcuţa cu datele tehnice corespund sursei de tensiune pe care o aveţi.

• Informaţii referitoare la tensiune se găsesc pe plăcuţa cu datele tehnice.

• Trebuie să dispuneţi de dispozitive de izolare adecvate: întrerupătoare pentru protecţia li‐ niei, siguranţe fuzibile (siguranţele cu şurub trebuie scoase din suport), mecanisme de de‐

Page 4

www.electrolux.com

cuplare pentru scurgeri de curent şi contac‐ toare.

• Instalaţia electrică trebuie să dispună de un dispozitiv izolator care să permită deconecta‐ rea aparatului de la reţea la toţi polii. Dispoziti‐ vul izolator trebuie să aibă o deschidere între contacte de cel puţin 3 mm.

• Componentele care asigură protecţia la şoc electric trebuie fixate astfel încât să nu poată fi desfăcute fără scule.

• Utilizaţi întotdeauna o priză cu protecţie la electrocutare, montată corect.

• Când conectaţi aparate electrice la priză, nu permiteţi apropierea sau contactul dintre ca‐ bluri şi uşa aparatului.

• Nu folosiţi prize multiple, alţi conectori sau prelungitoare. Există pericolul producerii unui incendiu.

• Asiguraţi-vă că nu striviţi sau deterioraţi ştecărul (dacă este disponibil) sau cablul de alimentare electrică din spatele aparatului.

• Verificaţi dacă după instalare este accesibilă conexiunea la priză.

• Pentru deconectarea maşinii nu trageţi de ca‐ blul electric. Trageţi întotdeauna de ştecăr (dacă este disponibil).

• Nu înlocuiţi sau schimbaţi cablul de alimenta‐ re. Contactaţi centrul de service.

1.5 Racordul la gaz

• Aparatul poate fi instalat şi branşat numai de către un instalator de gaz autorizat. Contactaţi un centru de service autorizat. Acest lucru previne riscul unei deteriorări structurale sau a vătămării corporale.

• Asiguraţi-vă că ventilaţia din jurul aparatului este adecvată. Ventilaţia deficitară poate con‐ duce la lipsa oxigenului.

• Înainte de instalare asiguraţi-vă că aparatul corespunde condiţiilor locale de alimentare cu gaz (tipul şi presiunea gazului).

• Informaţiile despre alimentare cu gaz se găsesc pe plăcuţa de date tehnice.

• Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de combustie a ga‐ zelor arse. Trebuie să fie instalat şi racordat în conformitate cu reglementările curente privind instalarea. O atenţie deosebită trebuie acor‐ dată cerinţelor relevante privind ventilaţia.

• Utilizarea unei plite cu gaz generează căldură şi umiditate în încăperea în care este insta‐ lată. Asiguraţi-vă că ventilarea este cores‐ punzătoare în bucătărie: ţineţi deschise orificii‐

le de ventilaţie naturală sau instalaţi un dispo‐ zitiv mecanic de ventilare (hotă cu extracţie mecanică).

• Dacă utilizaţi intensiv aparatul o perioadă mai lungă de timp, este necesară ventilaţie supli‐ mentară (de exemplu, deschiderea unei feres‐ tre sau creşterea nivelului ventilaţiei mecani‐ ce, unde este cazul).

1.6 Utilizarea

• Utilizaţi aparatul numai pentru prepararea ali‐ mentelor acasă. Nu utilizaţi aparatul în scopuri comerciale sau industriale. Astfel veţi preveni vătămarea corporală a persoanelor şi deterio‐ rarea bunurilor.

• Supravegheaţi întotdeauna aparatul pe durata funcţionării.

• Păstraţi întotdeauna distanţă faţă de aparat când deschideţi uşa în timpul funcţionării acestuia. Este posibilă emisia unor aburi fier‐ binţi. Pericol de arsuri.

• Nu utilizaţi aparatul dacă intră în contact cu apa. Nu utilizaţi aparatul cu mâinile ude.

• Nu utilizaţi aparatul ca suprafaţă de lucru sau de depozitare.

• În timpul utilizării, interiorul aparatului devine foarte fierbinte. Pericol de arsuri. Nu puneţi obiecte metalice, de exemplu, tacâmuri sau capace de oale pe suprafaţă, deoarece pot deveni fierbinţi.

• Interiorul aparatului devine foarte fierbinte în timpul utilizării. Pericol de arsuri. Utilizaţi mănuşi la introducerea sau scoaterea acceso‐ riilor sau a vaselor.

• Aparatul şi părţile accesibile ale acestuia de‐ vin fierbinţi pe durata utilizării. Aveţi grijă să nu atingeţi elementele de încălzire. Ţineţi copiii la distanţă, dacă aceştia nu sunt supravegheaţi permanent.

• Deschideţi uşa cu atenţie. Utilizarea unor in‐ grediente cu conţinut de alcool poate determi‐ na prezenţa aburilor de alcool în aer. Pericol de incendiu.

• Evitaţi prezenţa scânteilor sau flăcărilor des‐ chise în apropierea aparatului, atunci când deschideţi uşa.

• Produsele inflamabile sau obiectele umezite cu produse inflamabile şi/sau obiectele fuzibile (din plastic sau aluminiu) nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia. Există pericol de explozie sau incen‐ diu.

• După fiecare utilizare, opriţi zonele de gătit.

Page 5

• Zonele de gătit nu trebuie utilizate fără veselă sau cu veselă goală

• Aveţi grijă să nu se evapore tot lichidul din va‐ se. Acest lucru poate cauza deteriorarea va‐ selor şi a suprafeţei plitei.

• Dacă obiectele sau vasele cad pe suprafaţa plitei, aceasta se poate deteriora.

• Nu puneţi vasele aproape de panoul de co‐ mandă, deoarece căldura poate deteriora aparatul.

• Aveţi grijă când extrageţi sau instalaţi acceso‐ riile cuptorului pentru a preveni deteriorarea smalţului aparatului.

• Vasele de gătit din fontă, aluminiu sau cu ba‐ ze deteriorate pot zgâria suprafaţa plitei, dacă sunt deplasate pe aceasta.

• Decolorarea emailului nu are niciun efect asu‐ pra funcţionării aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:

– nu puneţi obiecte direct pe partea inferioară

a aparatului şi nu-l acoperiţi cu folie din alu‐

miniu; – nu puneţi apă fierbinte direct în aparat; – nu ţineţi vase umede şi alimente în interior

după încheierea gătirii.

• Nu aplicaţi presiune asupra uşii deschise.

• Nu puneţi materiale inflamabile în comparti‐ mentul de sub cuptor. Păstraţi în acesta doar accesorii rezistente la căldură (dacă sunt dis‐ ponibile).

• Nu acoperiţi ieşirile de abur ale cuptorului. Acestea se află în spatele suprafeţei superioa‐ re (dacă sunt disponibile).

• Nu puneţi pe plită niciun obiect care se poate topi.

• Utilizaţi doar vase stabile cu forma şi diame‐ trul corecte pentru a preveni răsturnarea sau vărsarea accidentală. Pericol de arsuri.

1.7 Capac

• Nu modificaţi specificaţiile acestui capac.

• Curăţaţi capacul la intervale regulate.

• Nu deschideţi capacul când există lichide vărsate pe suprafaţă.

• Nu închideţi capacul până când plita şi cupto‐ rul nu se răcesc complet.

• Capacele de sticlă se pot sparge când sunt încălzite (dacă este aplicabil).

ROMÂNA 5

1.8 Îngrijirea şi curăţarea

• Înainte de a efectua operaţiile de întreţinere, verificaţi dacă aparatul s-a răcit. Există pericol de arsuri. Există riscul de spargere a panouri‐ lor de sticlă.

• Păstraţi aparatul curat în permanenţă. Depu‐ nerile de grăsimi şi de resturi alimentare pot cauza incendii.

• Curăţarea cu regularitate previne deteriorarea materialului suprafeţei.

• Pentru siguranţa personală şi a bunurilor dum‐ neavoastră, curăţaţi aparatul doar cu apă şi săpun. Nu utilizaţi produse inflamabile sau co‐ rozive.

• Nu curăţaţi aparatul cu dispozitive de curăţat cu jet de abur sau cu presiune mare, agenţi de curăţare abrazivi, substanţe pentru înlătu‐ rarea petelor şi obiecte ascuţite.

• Respectaţi instrucţiunile producătorului atunci când utilizaţi un spray pentru cuptor. Nu pul‐ verizaţi nici o substanţă pe elementele de încălzire şi pe senzorul termostatului (dacă există).

• Nu curăţaţi uşa din sticlă cu agenţi de curăţare abrazivi sau raclete metalice. Suprafaţa ter‐ morezistentă a sticlei interioare se poate fisu‐ ra şi sparge.

• Când panourile vitrate ale uşii sunt deteriorate devin slabe şi se pot sparge. Acestea trebuie înlocuite. Contactaţi centrul de service.

• Procedaţi cu atenţie la demontarea uşii de pe aparat. Uşa este grea.

• Becurile cu filament din acest aparat sunt be‐ curi speciale utilizate numai pentru aparatele electrocasnice. Acestea nu trebuie si nu pot fi utilizate pentru iluminarea parţială sau com‐ pletă a unei încăperi din locuinţă.

• Dacă este necesar să înlocuiţi becul, utilizaţi altul de aceeaşi putere şi specificaţie, destinat numai pentru utilizarea în aparate electrocas‐ nice.

• Înainte de a înlocui becul cuptorului deconec‐ taţi aparatul de la sursa de alimentare elec‐ trică. Există pericol de electrocutare. Lăsaţi aparatul să se răcească. Pericol de arsuri.

Page 6

www.electrolux.com

1.9 Centrul de service

• Reparaţiile sau operaţiunile de service aferen‐ te aparatului pot fi desfăşurate exclusiv de către tehnicieni autorizaţi. Contactaţi un centru de service autorizat.

• Utilizaţi numai piese de schimb originale.

1.10 Casarea aparatului

• Pentru prevenirea vătămărilor corporale sau deteriorării bunurilor:

2. DESCRIEREA PRODUSULUI

2.1 Prezentare generală

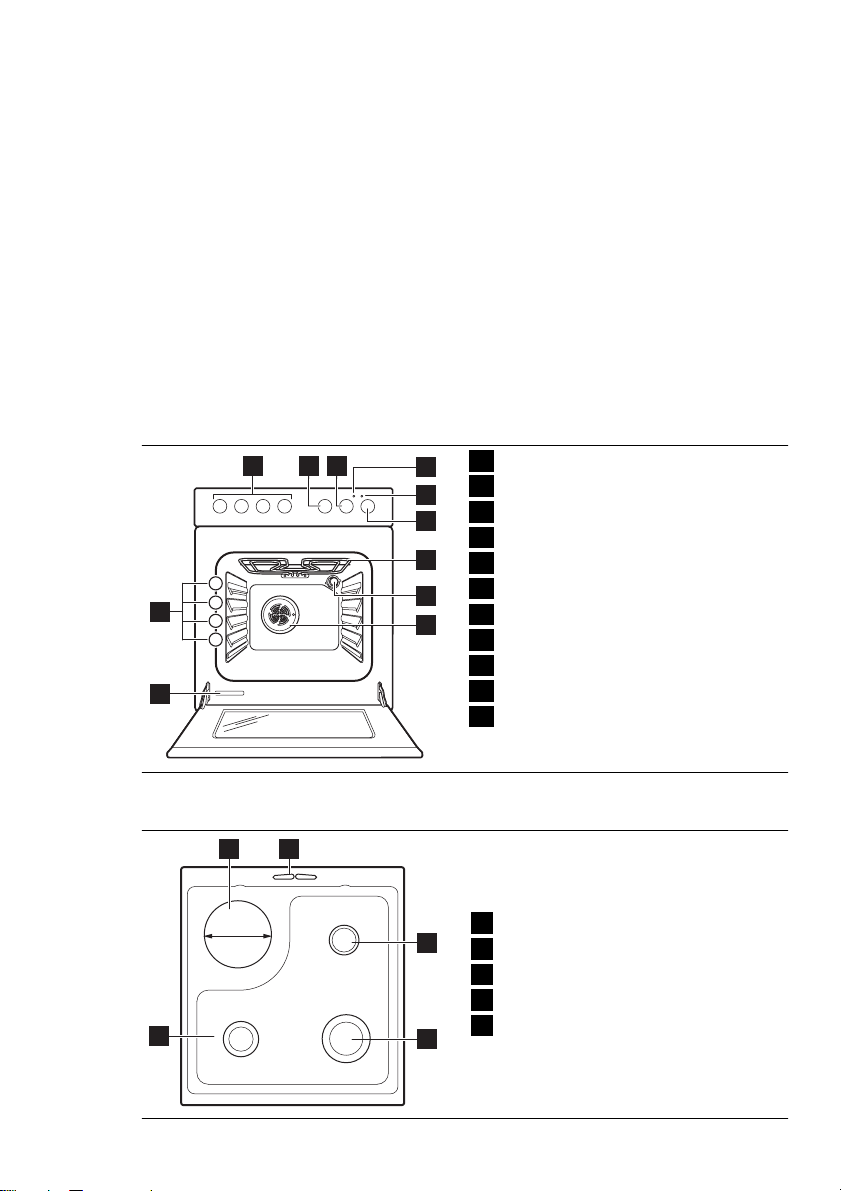

1 2 3

– Deconectaţi aparatul de la sursa de alimen‐

tare electrică. – Tăiaţi cablul electric şi îndepărtaţi-l. – Aruncaţi dispozitivul de blocare a uşii. Ast‐

fel se previne blocarea copiilor sau a ani‐

malelor mici în interiorul aparatului. Există

riscul de sufocare.

Butoane pentru plită

Buton pentru ceas avertizor

Buton temperatură cuptor

Indicator temperatură

Indicator comandă plită

Buton pentru funcţiile cuptorului

Element încălzire

Bec cuptor

Ventilator

Plăcuţă cu date tehnice

Poziţii rafturi

2.2 Configuraţia plitei de gătit

145 mm

Zonă de gătit 1500 W

Orificiu pentru abur

Arzător auxiliar

Arzător rapid

Arzător semi-rapid

Page 7

2.3 Accesoriile

• Grătarul cuptorului Pentru veselă, forme pentru prăjituri, fripturi.

• Tavă de gătit plată

3. ÎNAINTE DE PRIMA UTILIZARE

ROMÂNA 7

Pentru prăjituri şi fursecuri.

• Sertar de depozitare Sub cavitatea cuptorului se află sertarul de

depozitare.

AVERTIZARE Consultaţi capitolul „Informaţii privind si‐ guranţa”.

ATENŢIE Pentru a deschide uşa cuptorului, apu‐ caţi întotdeauna de mijlocul mânerului.

3.1 Prima curăţare

• Scoateţi toate componentele aparatului.

• Curăţaţi aparatul înainte de prima utilizare. ATENŢIE

Nu utilizaţi agenţi de curăţare abrazivi! Aceştia pot deteriora suprafaţa. Consul‐ taţi capitolul "Îngrijirea şi curăţarea".

4. PLITĂ - UTILIZAREA ZILNICĂ

AVERTIZARE Consultaţi capitolul „Informaţii privind si‐ guranţa”.

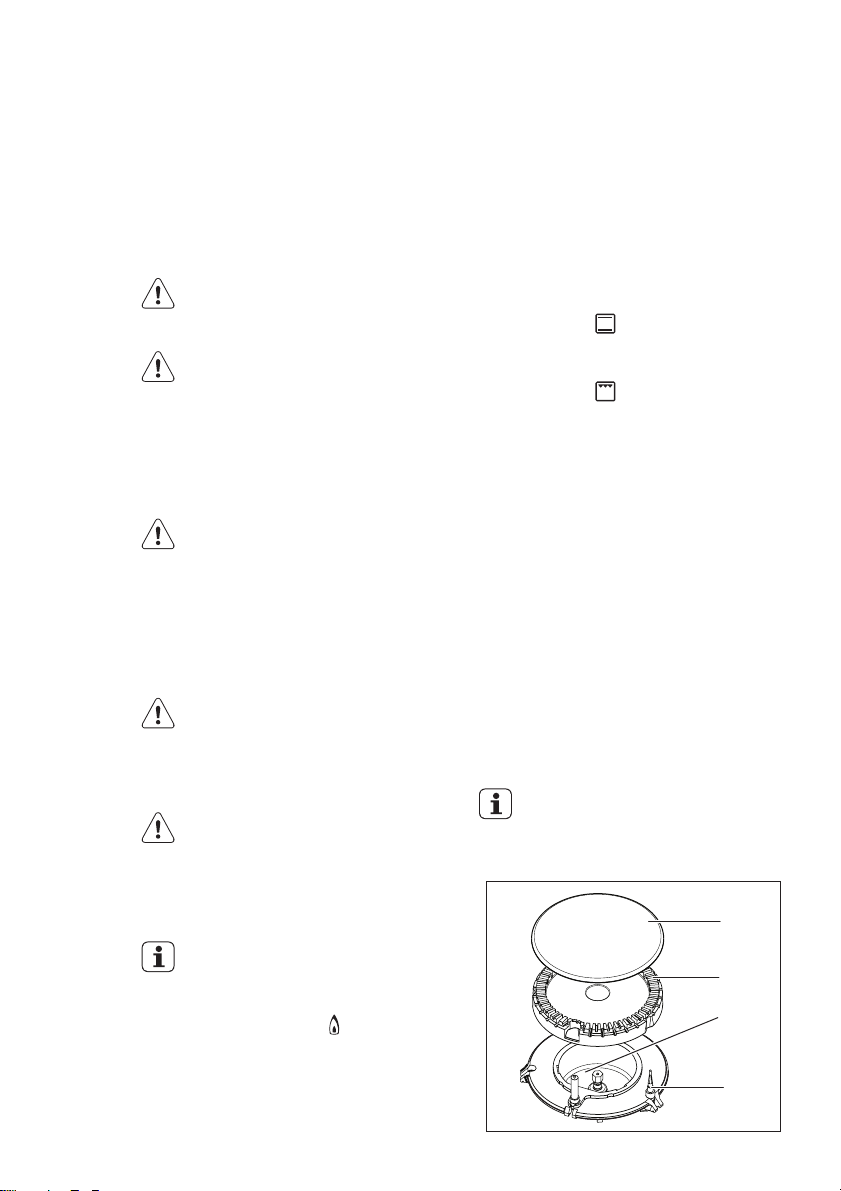

4.1 Aprinderea arzătoarelor

AVERTIZARE Procedaţi cu atenţie când utilizaţi o flacără deschisă în bucătărie. Pro‐ ducătorul nu îşi asumă nicio responsa‐ bilitate în cazul utilizării necores‐ punzătoare a flăcării.

Aprindeţi întotdeauna arzătorul înainte de a pune vase deasupra lui.

Apăsaţi butonul de comandă a cuptorului şi rotiţi-l la poziţia maximă

butonul, generatorul de scânteie se acti‐ vează automat.

Ţineţi apăsat butonul aproximativ 10 secun‐ de. Astfel se permite încălzirea termocuplu‐

. Când apăsaţi

3.2 Preîncălzirea

Setaţi funcţia şi temperatura maximă.

Lăsaţi cuptorul să funcţioneze gol timp de 45 de minute.

Setaţi funcţia şi temperatura maximă.

Lăsaţi cuptorul să funcţioneze gol timp de

15 de minute. Acest lucru permite arderea oricărui reziduu de pe suprafaţa interioară. Accesoriile se pot încălzi mai tare decât în cazul utilizării normale. Cu această ocazie, cuptorul poate degaja un miros neplăcut şi fum. Acest lucru este normal. Asigu‐ raţi-vă că încăperea este aerisită suficient.

lui. În caz contrar, alimentarea cu gaz se în‐

trerupe.

După ce flacăra este constantă, o puteţi

ajusta.

În cazul în care arzătorul nu se aprinde după câteva încercări, verificaţi poziţiile corecte ale coroanei şi capacului arzătorului.

Page 8

www.electrolux.com

Capac arzător

Coroană arzător

Bujie de aprindere

Termocuplu

AVERTIZARE Nu ţineţi apăsat butonul de control mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberaţi butonul de control, rotiţi-l pe poziţia "oprit" şi încercaţi să aprindeţi din nou arzătorul după ce a trecut cel puţin 1 minut.

Puteţi aprinde arzătorul fără dispozitivul electric (de exemplu în cazul în care nu există curent electric în bucătărie). Pen‐ tru a face acest lucru, puneţi o flacără lângă arzător, apăsaţi butonul de con‐ trol respectiv şi rotiţi-l în sens antiorar la poziţia maximă de eliberare a gazului.

Dacă arzătorul se stinge din întâmplare, rotiţi butonul de control pe poziţia "off" (oprit) şi încercaţi să aprindeţi arzătorul din nou după cel puţin 1 minut.

Generatorul de scântei poate porni au‐ tomat în momentul în care porniţi sursa de curent, după instalare sau după o pană de curent. Acest lucru este nor‐ mal.

4.3 Zona de gătit (electrică)

4.4 Nivel de căldură

Buton ro‐

tativ

Poziţia Oprit

1-6 Nivelurile de căldură

(1 - cel mai scăzut nivel de căldură, 6 - cel mai ridicat nivel de căldură)

Rotiţi butonul la nivelul de căldură necesar.

Pentru a opri gătitul, rotiţi butonul în poziţia

Pentru reducerea consumului de ener‐ gie folosiţi căldura reziduală. Dezactivaţi zona de gătit cu aproximativ 5-10 minu‐ te anterior încheierii gătirii.

Funcţie

4.5 Plita rapidă

O plită rapidă este indicată printr-un punct roşu situat în mijlocul plitei. Plita rapidă se încălzeşte mai rapid decât cele obişnuite. Punctele roşii sunt marcate pe plite. În timpul uti‐ lizării, aceste puncte pot deveni neclare sau chiar dispărea complet după un anumit timp. Acest lucru nu afectează funcţionarea aparatului.

4.2 Stingerea arzătorului

Pentru a stinge flacăra, rotiţi butonul pe simbolul

AVERTIZARE Micşoraţi întotdeauna flacăra sau stin‐ geţi-o înainte de a lua vasele de pe arzător.

5. PLITĂ - RECOMANDĂRI AJUTĂTOARE

5.1 Economisirea energiei

• Pe cât posibil, puneţi întotdeauna capace pe vase.

Gazul

• Când începe să fiarbă lichidul, reduceţi flacăra la minim pentru a fierbe la foc mic..

Electricitatea

• Aşezaţi vesela înainte de a porni zona de

• Stingeţi zona de gătit înainte de terminarea

• Fundul oalei şi zona de gătit trebuie să fie de

gătit.

duratei de gătit, pentru a utiliza căldura rezi‐ duală.

aceeaşi dimensiune.

Page 9

AVERTIZARE Folosiţi oale şi cratiţe cu dimensiunea bazei corespunzătoare cu dimensiunea arzătorului. Nu utilizaţi vase de gătit care depăşesc marginile plitei.

Arzător Diametre vase de gătit

Rapid 160 - 220 mm

Semi-rapid 140 - 220 mm

Auxiliar 120 - 180 mm

Folosiţi vase de gătit cu partea inferioară cât mai groasă şi plată.

5.2 Exemple de gătit

ROMÂNA 9

Nivel de

Utilizare pentru:

căldură:

2 Fierbere uşoară la foc mic 3 Fierbere la foc mic 4 Prăjire/rumenire 5 Încălzire până la punctul de fier‐

bere

6 Încălzire până la punctul de fier‐

bere / prăjire rapidă / prăjire în

mult ulei

Nivel de

Utilizare pentru:

căldură:

1 Menţinere la cald

6. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA

AVERTIZARE Consultaţi capitolul „Informaţii privind si‐ guranţa”.

Pericol de ardere datorită căldurii rezi‐ duale! Lăsaţi aparatul să se răcească.

Curăţaţi aparatul după fiecare întrebuinţare. Utilizaţi întotdeauna veselă cu fundul curat.

AVERTIZARE Înainte de curăţare, opriţi aparatul şi lăsaţi-l să se răcească.

AVERTIZARE Din motive de siguranţă, nu curăţaţi aparatul cu un sistem de curăţat cu aburi sau cu presiune mare.

AVERTIZARE Nu utilizaţi substanţe de curăţare abra‐ zive, bureţi din sârmă sau substanţe acide, deoarece pot deteriora aparatul.

• Pentru a curăţa piesele emailate, capacul şi coroana arzătorului, spălaţi-le cu apă caldă şi săpun.

• Spălaţi piesele din oţel inoxidabil cu apă, iar apoi uscaţi-le cu o lavetă moale.

• Suporturile pentru vase nu sunt adecvate pen‐

• Asiguraţi-vă că aşezaţi corect suporturile pen‐

• Pentru o funcţionare corectă a arzătoarelor,

• Pentru a preveni deteriorarea suprafeţei plitei,

După curăţare, uscaţi aparatul cu o cârpă moale.

6.1 Curăţarea plitei electrice

Înlăturarea murdăriei:

tru spălarea automată; acestea trebuie spăla‐ te manual.

tru vase după ce le-aţi curăţat.

asiguraţi-vă că braţele suporturilor pentru va‐ se se află în centrul arzătorului.

procedaţi cu atenţie când reaşezaţi suporturile pentru vase.

Zgârieturile sau petele închise la culoa‐ re nu au niciun efect asupra modului de funcţionare a aparatului.

Pentru îndepărtarea murdăriei utilizaţi pudră fină de curăţat sau un burete .

Curăţaţi aparatul cu o lavetă umedă şi puţin detergent.

Încălziţi plita la o temperatură redusă şi lăsaţi-o să se usuce.

Page 10

www.electrolux.com

Pentru întreţinerea plitelor, curăţaţi-le din când în când cu puţin ulei pentru maşini de cusut şi apoi lustruiţi cu hârtie absorbantă.

Pentru marginile din oţel inoxidabil ale plitei folosiţi un agent de curăţare cores‐ punzător.

7. CUPTOR- UTILIZAREA ZILNICĂ

Marginea din oţel inoxidabil a plitei se poate decolora uşor, ca urmare a sarci‐ nii termice.

AVERTIZARE Consultaţi capitolul „Informaţii privind si‐ guranţa”.

7.1 Activarea şi dezactivarea

aparatului

Rotiţi butonul pentru funcţiile cuptorului pe o funcţie de gătit.

Rotiţi butonul pentru temperatură la o valoa‐ re a temperaturii.

Când temperatura aparatului creşte, se aprinde indicatorul de temperatură.

7.2 Termostatul de siguranţă

Pentru a preveni supraîncălzirea periculoasă (prin utilizarea incorectă a aparatului sau a com‐ ponentelor defecte), cuptorul este dotat cu un termostat de siguranţă, care întrerupe alimenta‐ rea cu energie. În momentul în care temperatura scade, cuptorul porneşte din nou automat.

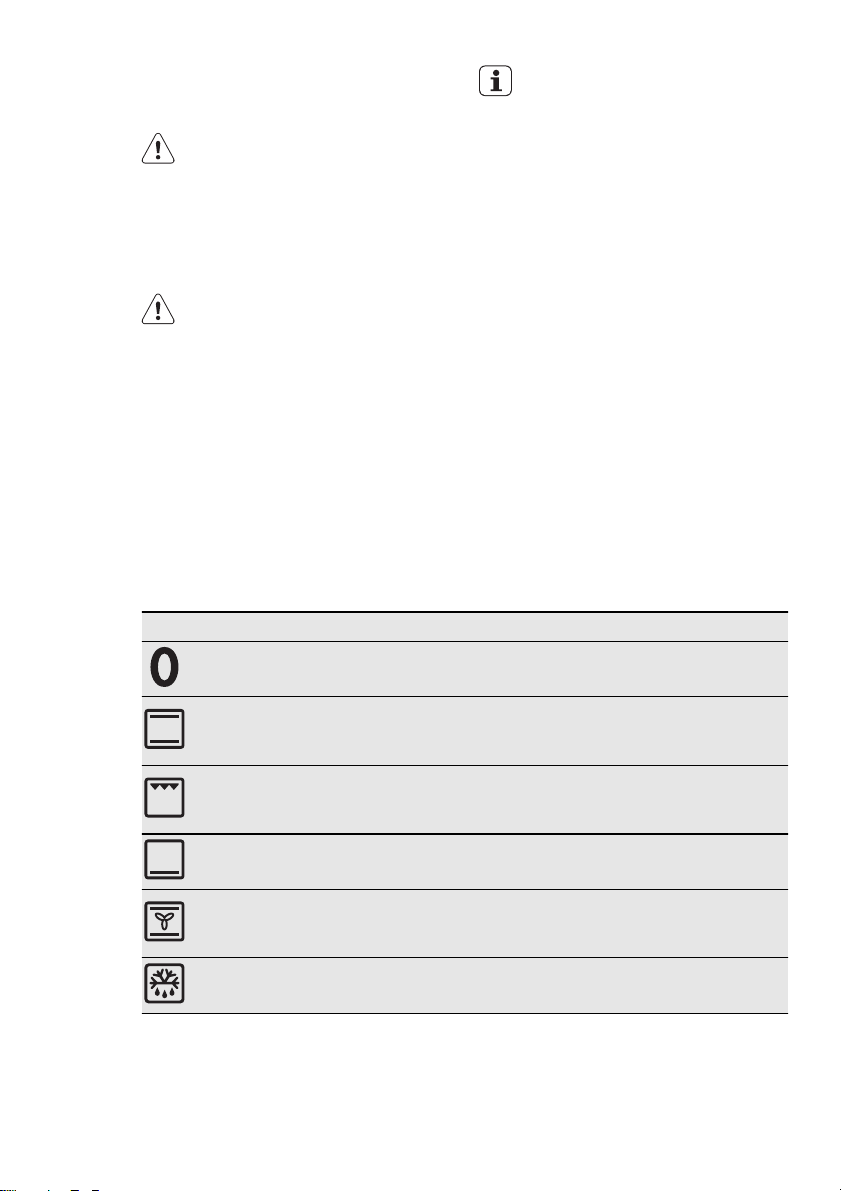

7.3 Funcţii cuptor

Funcţia cuptorului Aplicaţie

Poziţia Oprit Aparatul este oprit.

Gătire convențio‐ nală (Încălzire de

sus + de jos )

Grătar

Element de

încălzire inferior

Gătit forţat cu aer

cald

Dezgheţare

7.4 Ceasul avertizor

Utilizaţi-l pentru a regla o numărătoare inversă. Mai întâi rotiţi butonul de control al ceasului aver‐ tizor (vedeţi "Descrierea produsului") în sens orar

Încălzeşte din partea de sus şi de jos a cuptorului în acelaşi timp.

Pentru a coace şi a prăji pe un singur nivel al cuptorului.

Pentru frigerea la grătar a alimentelor plate în cantităţi mici în mij‐

locul raftului. Pentru a face pâine prăjită. Setaţi temperatura la ma‐

Căldura provine numai din partea inferioară a cuptorului. Pentru a

coace prăjituri cu bază crocantă sau tare.

Pentru a prepara mai multe feluri de mâncare diferite în acelaşi

timp. Pentru prepararea siropului de fructe făcut în casă şi pentru

uscarea ciupercilor sau a fructelor.

Pentru a dezgheţa alimentele congelate. Butonul de control al

temperaturii trebuie să fie în poziţia oprit.

cât de mult posibil. Apoi rotiţi-l înapoi la valoarea perioadei de timp necesare. Se aude un semnal după ce a trecut intervalul de timp. Această funcţie nu are nicio influenţă asupra funcţionării cuptorului.

Pentru dezactivarea aparatului, rotiţi butonul pentru funcţiile cuptorului şi butonul pentru temperatură în poziţia Oprit.

xim 210 °C.

Page 11

8. CUPTOR - RECOMANDĂRI AJUTĂTOARE

ROMÂNA 11

ATENŢIE Pentru prăjituri foarte umede utilizaţi o tavă de copt adâncă. Sucul fructelor poate păta ireversibil smalţul.

• Aparatul are patru niveluri pentru rafturi. Număraţi nivelurile rafturilor din partea de jos a podelei aparatului.

• Puteţi găti diferite feluri de mâncare pe două niveluri în acelaşi timp. Puneţi rafturile pe ni‐ velurile 1 şi 3.

• Umezeala poate produce condens în aparat sau pe sticla uşii. Acest lucru este normal. Uti‐ lizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschide uşa aparatului pe durata gătirii. Pentru a reduce condensul, lăsaţi aparatul să funcţioneze timp de 10 mi‐ nute înainte de gătire.

• Ştergeţi umezeala după fiecare utilizare a aparatului.

• Nu puneţi obiecte direct pe podeaua aparatu‐ lui şi nu acoperiţi componentele cu folie din aluminiu atunci când gătiţi. În caz contrar este posibilă modificarea rezultatelor obţinute şi deteriorarea stratului de email.

8.1 Coacerea prăjiturilor

• Preîncălziţi cuptorul timp de circa 10 minute înainte de coacere.

• Nu deschideţi uşa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.

• Dacă utilizaţi două tăvi de coacere în acelaşi timp, lăsaţi un nivel liber pentru raft între ele.

8.2 Gătirea cărnii şi a peştelui

• Nu gătiţi carne cu greutatea sub 1 kg. Gătirea unor bucăţi prea mici face carnea prea uscată.

• Utilizaţi o tavă de scurgere pentru alimentele foarte grase pentru a evita petele pe cuptor care pot fi permanente.

• Lăsaţi carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.

• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recomandă adăugarea de puţină apă în tava de scurgere. Pentru a preveni condensarea fumului, adăugaţi apă de fiecare dată după ce se eva‐ poră.

8.3 Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistenţa şi volumul lor. La început, monitorizaţi performanţa când gătiţi. Găsiti cele mai bune setări (setarea căldurii, du‐ rata de gătit, etc.) pentru vasele, reţetele şi can‐ tităţile dvs. când utilizaţi acest aparat.

8.4 Căldură de sus + jos

Aliment

Patiserie (250 g) tava emailată pe

Prăjitură scăzută (1000 g)

Plăcintă cu mere (2000 g)

Plăcintă cu mere (1200+1200 g)

Prăjiturele (500g)tava emailată pe

Tip tavă şi nivel

raft

nivelul 3 tava emailată pe

nivelul 2 tava emailată pe

nivelul 3 2 forme rotunde

din aluminiu (dia‐ metru: 20 cm) pe nivelul 1

nivelul 2

Durată de pre‐

încălzire (minute)

Temperatură

(°C)

- 150 25 - 30

10 160 - 170 30 - 35

- 170 - 190 40 - 50

15 180 - 200 50 - 60

10 160 - 180 25 - 30

Durată de gătire/ coacere (minute)

Page 12

www.electrolux.com

Aliment

Pandişpan fără grăsimi (350 g)

Tip tavă şi nivel

raft

1 formă rotundă din aluminiu (dia‐ metru: 26 cm) pe nivelul 1

Tort de clătite (1500 g)

tava emailată pe nivelul 2

Pui, întreg (1350g)raftul cuptorului

la nivelul 2, tava de copt pe nive‐ lul 1

Pui, jumătate (1300 g)

raftul cuptorului la nivelul 3, tava de copt pe nive‐ lul 1

Cotlet de porc (600 g)

raftul cuptorului la nivelul 3, tava de copt pe nive‐ lul 1

Aluat de prăjitură (800 g)

Prăjitură dospită umplută (1200 g)

tava emailată pe nivelul 2

Pizza (1000 g) tava emailată pe

nivelul 2

Prăjitură cu brânză (2600 g)

Aluat tartă cu mere (1900 g)

Prăjitură de Crăciun (2400 g)

Quiche Lorraine (1000 g)

tava emailată pe nivelul 2

tava emailată pe nivelul 1

tava emailată pe nivelul 2

1 formă rotundă (diametru: 26 cm) pe nivelul 1

Pâine ţărăne‐ ască (750 + 750 g)

2 forme rotunde din aluminiu (dia‐ metru: 20 cm) pe nivelul 1

Pandişpan româ‐ nesc (600 + 600 g)

2 tăvi rotunde, aluminizate (lun‐ gime: 25 cm) pe nivelul 2

Durată de pre‐

încălzire (minute)

Temperatură

(°C)

10 160 - 170 25 - 30

- 160 - 170

- 200 - 220 60 - 70

- 190 - 210 30 - 35

20 230 - 250 10 - 15

10 - 15 170 - 180 25 - 35

10 - 15 200 - 220 30 - 40

- 170 - 190 60 - 70

10 - 15 200 - 220 30 - 40

10 - 15 170 - 180

10 - 15 220 - 230 40 - 50

180 - 200 60 - 70

10 160 - 170 40 - 50

Durată de gătire/ coacere (minute)

45 - 55

55 - 65

Page 13

ROMÂNA 13

Aliment

Pandişpan româ‐ nesc tradiţional (600 + 600 g)

Tip tavă şi nivel

raft

2 tăvi rotunde, aluminizate (lun‐ gime: 20 cm) pe

Durată de pre‐

încălzire (minute)

- 160 - 170 30 - 40

nivelul 2

Gogoşi cu droj‐ die (800 g)

Ruladă (500 g) tava emailată pe

tava emailată pe nivelul 2

10 - 15 200 - 210 10 - 15

10 150 - 170 15 - 20

nivelul 1

Bezele (400 g) tava emailată pe

- 100 - 120 40 - 50

nivelul 2

Prăjitură sfărâmi‐ cioasă (1500 g)

Pandişpan (600g)tava emailată pe

tava emailată pe nivelul 3

10 - 15 180 - 190 25 - 35

10 160 - 170 25 - 35

nivelul 3

Prăjitură cu unt (600 g)

După oprirea aparatului, lăsaţi prăjitura în cuptor încă 7 minute.

După oprirea aparatului, lăsaţi prăjitura în cuptor încă 10 minute.

Pentru preîncălzire, setaţi temperatura pe 250 °C.

tava emailată pe nivelul 2

10 180 - 200 20 - 25

8.5 Gătit forţat cu aer cald

Aliment

Tip tavă şi nivel

raft

Patiserie (250 g) tavă emailată la

nivel 3

Patiserie (250 + 250 g)

Patiserie (250 + 250 + 250 g)

Prăjitură joasă (500 g)

Prăjitură joasă (500 + 500 g)

Prăjitură joasă (500 + 500 + 500 g)

Plăcintă dospită cu mere (2000 g)

Plăcintă cu mere (1200 + 1200 g)

tavă emailată la nivel 1 şi 3

tavă emailată la nivel 1, 2 şi 3

tavă emailată la nivel 2

tavă emailată la nivel 1 şi 3

tavă emailată la nivel 1, 2 şi 4

tavă emailată la nivel 3

2 forme rotunde din aluminiu (dia‐ metru: 20 cm) la nivelul 2

Durata de pre‐

încălzire (minute)

10 140 - 150 20 - 30

10 140 - 150 25 - 30

10 150 - 160 30 - 40

10 150 - 160 30 - 35

10 150 - 160 35 - 45

10 155 - 165 40 - 50

- 170 - 180 40 - 50

- 165 - 175 50 - 60

Temperatură

(°C)

Temperatură

(°C)

Durată de gătire/ coacere (minute)

Durata de gătire/ coacere (minute)

Page 14

www.electrolux.com

Aliment

Prăjituri mici (500 g)

Prăjituri mici (500 + 500 g)

Prăjituri mici (500 + 500 + 500 g)

Pandişpan fără grăsimi (350 g)

Tip tavă şi nivel

raft

tavă emailată la nivel 2

tavă emailată la nivel 1 şi 3

tavă emailată la nivel 1, 2 şi 4

1 formă rotundă din aluminiu (dia‐ metru: 26 cm) la nivelul 1

Tort de clătite (1200 g)

tavă emailată la nivel 2

Pui, întreg (1300g)grătarul cuptoru‐

lui la nivelul 2, tava de coacere la nivelul 1

Friptură de porc (800 g)

grătatul cuptoru‐ lui la nivelul 2, tava de coacere la nivelul 1

Prăjitură cu droj‐ die umplută

tavă emailată la nivel 2

(1200 g) Pizza (1000 +

1000 g)

tavă emailată la nivel 1 şi 3

Pizza (1000 g) tavă emailată la

nivel 2

Prăjitură cu brânză (2600 g)

Aluat tartă cu mere (1900 g)

Prăjitură de Crăciun (2400 g)

Quiche Lorraine (1000 g)

tavă emailată la nivel 1

tavă emailată la nivel 2

1 formă rotundă (diametru: 26 cm) la nivelul 2

Pâine ţărăne‐ ască (750 + 750 g)

2 forme rotunde din aluminiu (dia‐ metru: 20 cm) la nivelul 1

Durata de pre‐

încălzire (minute)

Temperatură

(°C)

10 150 - 160 20 - 30

10 150 - 160 30 - 40

10 150 - 160 35 - 45

10 150 - 160 20 - 30

- 150 - 160

- 170 - 180 40 - 50

- 170 - 180 45 - 50

20 - 30 150 - 160 20 - 30

- 180 - 200 30 - 40

- 190 - 200 25 - 35

- 160 - 170 40 - 50

10 - 15 180 - 200 30 - 40

10 150 - 160

10 - 15 190 - 210 30 - 40

15 - 20

160 - 170 40 - 50

Durata de gătire/ coacere (minute)

30 - 35

35 - 40

Page 15

ROMÂNA 15

Aliment

Pandişpan româ‐ nesc (600 + 600 g)

Tip tavă şi nivel

raft

2 forme rotunde din aluminiu (dia‐ metru: 25 cm) la

Durata de pre‐

încălzire (minute)

Temperatură

(°C)

10 - 15 155 - 165 40 - 50

Durata de gătire/ coacere (minute)

nivelul 2

Pandişpan româ‐ nesc - tradiţional (600 + 600 g)

2 forme rotunde din aluminiu (dia‐ metru: 20 cm) la

- 150 - 160 30 - 40

nivelul 2

Gogoşi cu droj‐ die (800 g)

Gogoşi cu droj‐ die (800 + 800 g)

Ruladă (500 g) tavă emailată la

tavă emailată la nivel 3

tavă emailată la nivel 1 şi 3

15 180 - 200 10 - 15

15 180 - 200 15 - 20

10 150 - 160 15 - 25

nivel 3

Bezele (400 g) tavă emailată la

- 110 - 120 30 - 40

nivel 2

Bezele (400 + 400 g)

Bezele (400 + 400 + 400 g)

Prăjitură sfărâmi‐ cioasă (1500 g)

Pandişpan (600g)tavă emailată la

tavă emailată la nivel 1 şi 3

tavă emailată la nivel 1, 2 şi 4

tavă emailată la nivel 3

- 110 - 120 45 - 55

- 115 - 125 55 - 65

- 160 - 170 25 - 35

10 150 - 160 25 - 35

nivel 2

Prăjitură cu unt (600 + 600 g)

După ce este gata prăjitura pe nivelul 4, scoateţi-o şi introduceţi prăjitura de pe nivelul 1. Lăsaţi-o la copt încă zece minute.

După oprirea aparatului, lăsaţi prăjitura în cuptor încă 7 minute.

Pentru preîncălzire, setaţi temperatura pe 250 °C.

Informaţii despre acrilamide

Important Conform celor mai noi informaţii ştiinţifice, dacă vă gătiţi mâncarea cu crustă arsă (mai ales cea care conţine amidon), acrilamidele

tavă emailată la nivel 1 şi 3

10 160 - 170 25 - 35

pot fi un factor de risc al sănătăţii. De aceea, vă recomandăm să gătiţi la cele mai mici temperaturi şi să nu vă rumeniţi prea mult mâncarea.

9. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA

AVERTIZARE Consultaţi capitolul „Informaţii privind si‐ guranţa”.

• Curăţaţi partea din faţă a aparatului cu o cârpă moale, înmuiată în apă caldă şi un agent de curăţare.

• Pentru a curăţa suprafeţele metalice, folosiţi un agent de curăţare obişnuit

Page 16

www.electrolux.com

• Curăţaţi interiorul cuptorului după fiecare utili‐ zare. În acest mod puteţi îndepărta mai uşor murdăria, care nu se va arde.

• Îndepărtaţi murdăria rezistentă cu produse speciale de curăţat cuptorul.

• Curăţaţi toate accesoriile cuptorului (cu o cârpă moale, cu apă caldă şi un agent de curăţare) după fiecare utilizare, apoi lăsaţi-le să se usuce.

• Dacă aveţi accesorii neaderente, nu le curăţaţi cu agenţi agresivi, obiecte ascuţite sau prin spălare în maşina de spălat vase. În acest mod se poate distruge stratul antiaderent!

9.1 Curăţarea uşii cuptorului

Uşa cuptorului are două panouri de sticlă monta‐ te suprapus. Pentru a uşura curăţarea cuptorului, uşa poate fi demontată.

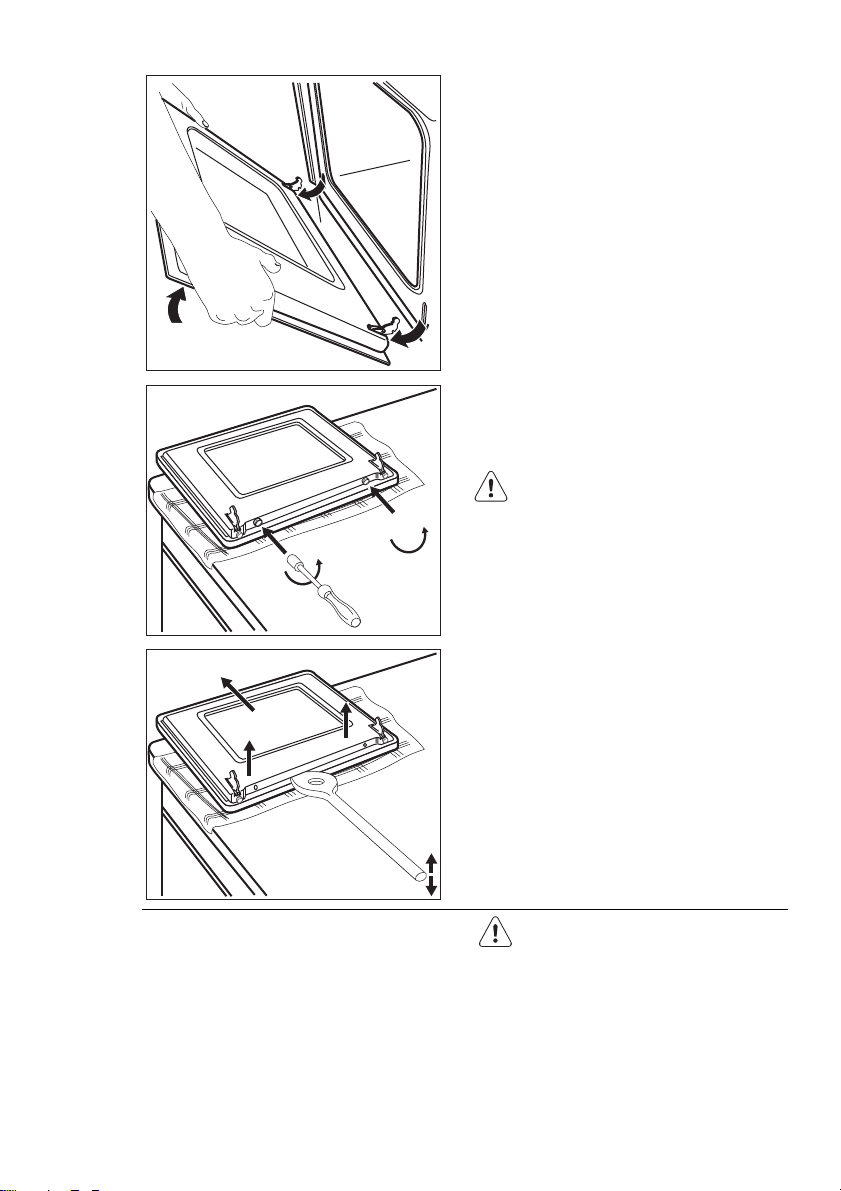

Scoaterea uşii cuptorului şi a panoului de sticlă

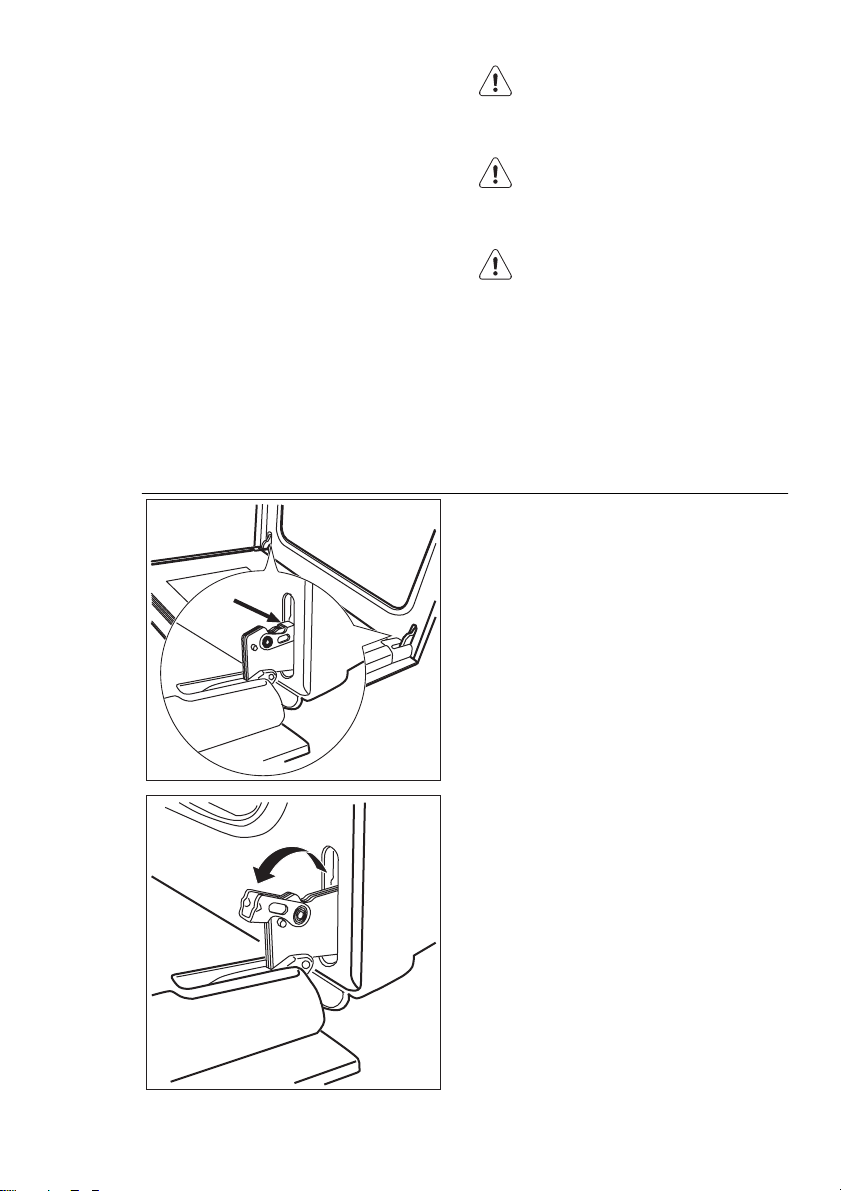

Deschideţi complet uşa şi ţineţi cele două balamale.

AVERTIZARE Uşa cuptorului se poate închide dacă încercaţi să scoateţi panoul de sticlă in‐ terior când uşa este încă asamblată.

AVERTIZARE Verificaţi dacă panourile de sticlă sunt reci, înainte de a curăţa sticla uşii. Există riscul de spargere a sticlei.

AVERTIZARE Când panourile de sticlă ale uşii sunt deteriorate sau au zgârieturi, sticla devi‐ ne slabă şi se poate sparge. Pentru a preveni acest lucru, trebuie să le înlo‐ cuiţi. Pentru instrucţiuni suplimentare, contactaţi centrul de service local.

Ridicaţi şi rotiţi pârghiile de pe cele două balamale.

Page 17

ROMÂNA 17

Închideţi uşa cuptorului până la prima pozi‐ ţie de deschidere (jumătate). După aceea, împingeţi-o şi scoateţi-o din locaş.

Puneţi uşa pe o suprafaţă stabilă protejată de o lavetă moale. Folosiţi o şurubelniţă pentru a scoate cele 2 şuruburi din partea de jos a uşii.

Nu pierdeţi şuruburile.

Curăţaţi panoul de sticlă cu apă caldă şi săpun. Uscaţi cu grijă.

Pentru deschiderea uşii interioare utilizaţi o spatulă din lemn, plastic sau material simi‐ lar. Ţineţi uşa exterioară şi împingeţi uşa in‐ terioară în sus.

Ridicaţi uşa interioară.

Curăţaţi interiorul uşii.

AVERTIZARE Curăţaţi panoul de sticlă doar cu apă caldă şi săpun. Agenţii de curăţare abrazivi, substanţele pentru înlăturarea petelor şi obiectele ascuţite (de exem‐ plu cuţite sau raclete) pot deteriora sti‐ cla.

Page 18

www.electrolux.com

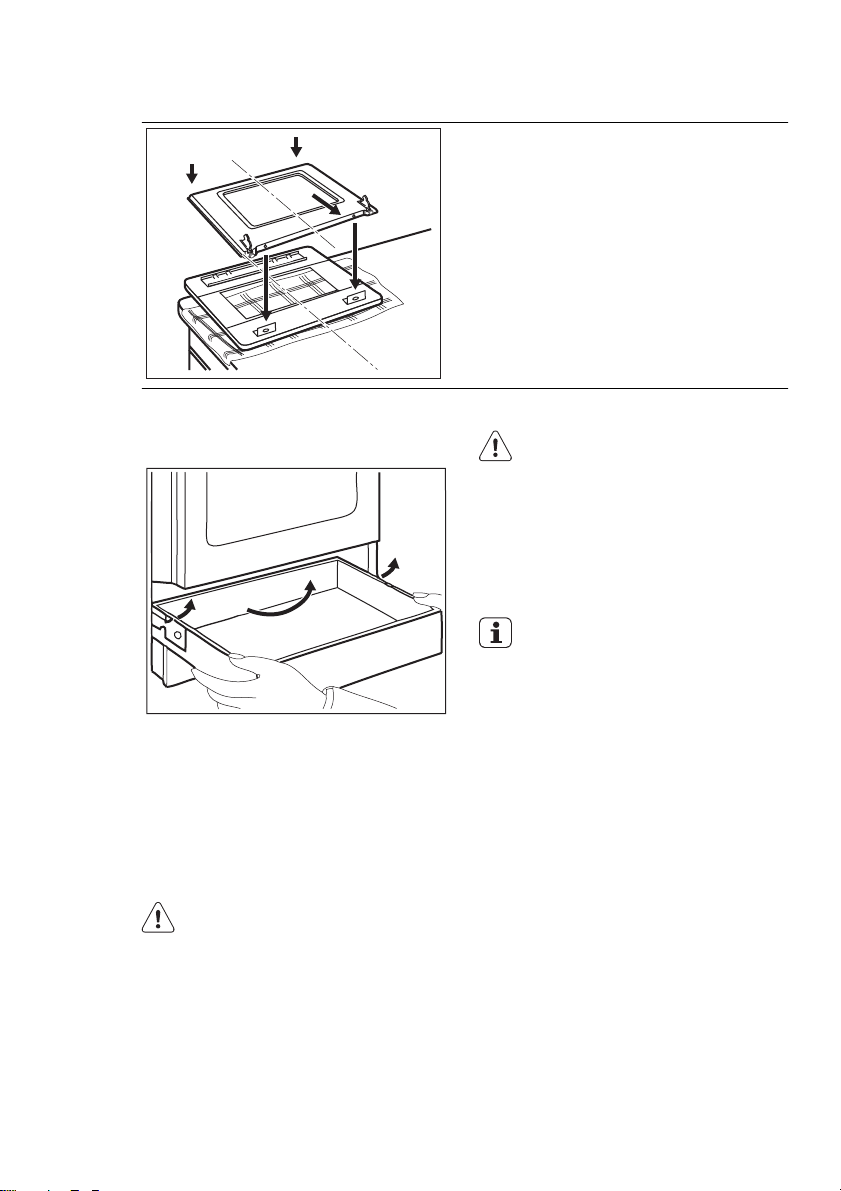

Introducerea uşii cuptorului şi a panoului de sticlă

9.2 Scoaterea sertarului

Sertarul de sub cuptor poate fi scos pentru curăţare.

Scoaterea sertarului

Trageţi sertarul în afară până când se opreşte.

Ridicaţi uşor sertarul.

Trageţi sertarul complet în afară. Instalarea sertarului Pentru a instala sertarul, efectuaţi paşii de mai sus în ordinea inversă.

AVERTIZARE Nu păstraţi în sertar obiecte inflamabile (precum materiale de curăţat, pungi de plastic, mănuşi pentru cuptor, hârtie, agenţi de curăţare). Când utilizaţi cupto‐ rul, sertarul poate deveni fierbinte. Peri‐ col de incendiu.

După finalizarea procesului de curăţare, montaţi uşa cuptorului. Pentru a face acest lucru, parcur‐ geţi etapele în sens invers.

9.3 Bec cuptor

AVERTIZARE Procedaţi cu atenţie când schimbaţi be‐ cul cuptorului. Există pericol de electro‐ cutare.

Înainte de a schimba becul cuptorului:

• Dezactivaţi cuptorul.

• Decuplaţi siguranţele din tablou sau dezacti‐ vaţi întrerupătorul.

Puneţi o lavetă pe fundul cuptorului pentru a preveni deteriorarea becului şi a capacului din sticlă.

Rotiţi capacul din sticlă la stânga şi scoateţil.

Curăţaţi capacul din sticlă.

Înlocuiţi becul cuptorului cu altul cores‐ punzător, rezistent la o temperatură de 300 °C.

Utilizaţi acelaşi tip de bec de cuptor.

Instalaţi capacul din sticlă.

Page 19

10. CE TREBUIE FĂCUT DACĂ...

Problemă Cauză posibilă Soluţie

Nu se produce scânteie pen‐ tru aprinderea gazului

Flacăra se stinge imediat după aprindere

Flacăra arde inegal pe cir‐ cumferinţa arzătorului

Aparatul nu funcţionează de‐ loc

Cuptorul nu se încălzeşte Cuptorul nu este pornit Porniţi cuptorul Cuptorul nu se încălzeşte Nu au fost efectuate setările

Becul cuptorului nu funcţio‐ nează

Aburul şi condensul se depun pe alimente şi în interiorul cuptorului

Dacă nu puteţi găsi singur o soluţie problemei, contactaţi dealerul sau centrul de service.

Vă recomandăm să notaţi datele aici:

Model (MOD.) .........................................

PNC (codul numeric al produsului) .........................................

Numărul de serie (S-N.) .........................................

Nu există alimentare cu cu‐ rent electric

Capacul şi coroana arzătoru‐ lui nu sunt aliniate

Termocuplul nu se încălzeşte suficient

Coroana arzătorului este blo‐ cată cu resturi de alimente

Siguranţa din tabloul de sigu‐ ranţe este decuplată

necesare Becul este defect Înlocuiţi becul cuptorului

Aţi lăsat vasul cu mâncare prea mult timp în cuptor

ROMÂNA 19

Asiguraţi-vă că unitatea este conectată la sursa de energie electrică şi este pornită.

Examinaţi siguranţa instalaţiei electrice a locuinţei.

Capacul şi coroana arzătoru‐ lui trebuie să fie aşezate în poziţiile corecte.

După aprinderea flăcării, ţineţi apăsat butonul de comandă a gazului timp de aproximativ 5 secunde.

Verificaţi dacă injectorul prin‐ cipal nu este blocat şi coroa‐ na arzătorului nu este ob‐ strucţionată de resturi alimen‐ tare.

Verificaţi siguranţa. Dacă si‐ guranţa declanşează de mai multe ori, adresaţi-vă unui electrician calificat.

Verificaţi setările

Nu lăsaţi vasele cu mâncare în cuptor mai mult de 15 - 20 de minute după terminarea procesului de gătit

Datele necesare centrului de service se găsesc pe plăcuţa cu date tehnice. Aceasta este ampla‐ sată pe cadrul frontal din interiorul cuptorului.

Page 20

www.electrolux.com

11. INSTALAREA

AVERTIZARE Consultaţi capitolul „Informaţii privind si‐ guranţa”.

11.1 Amplasarea aparatului

Puteţi instala aparatul independent, cu dulapuri pe una sau ambele laturi şi pe colţ.

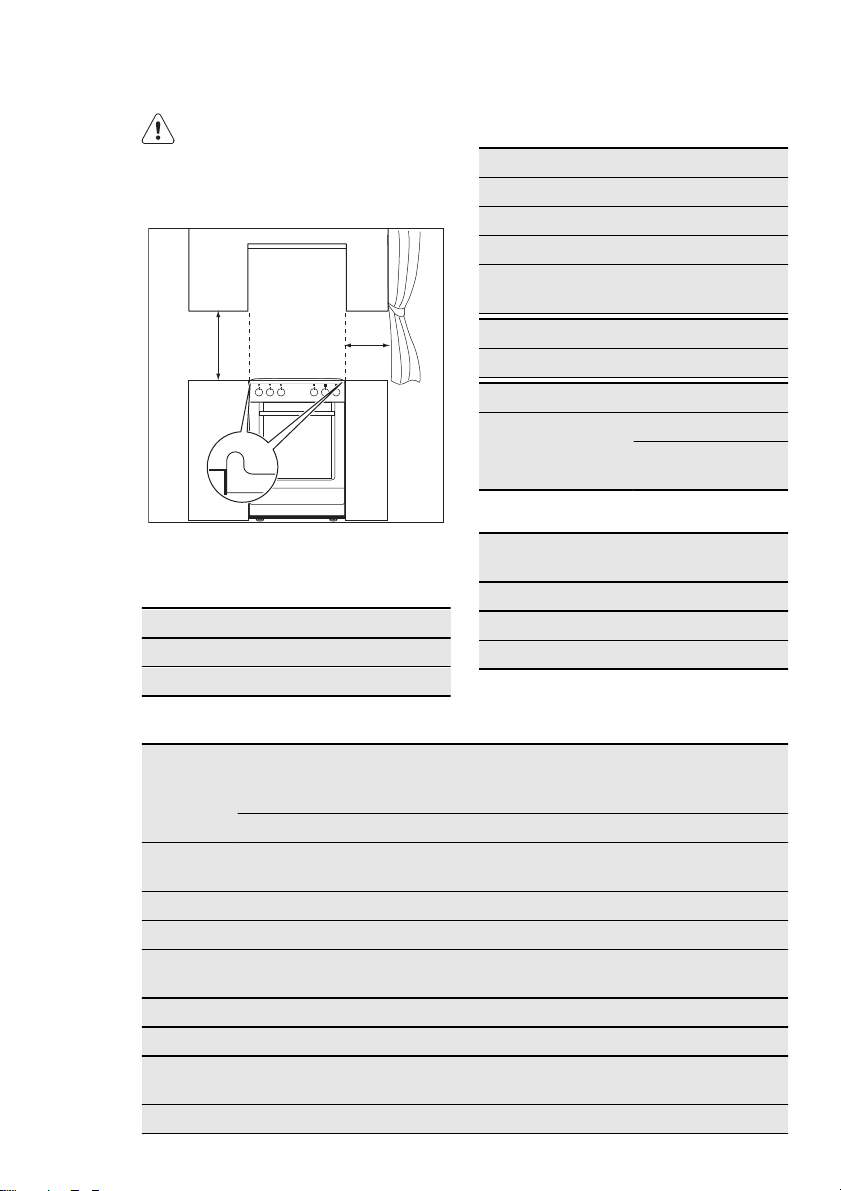

Distanţe minime

Dimensiuni mm

A 690 B 150

11.2 Date tehnice

Dimensiuni Înălţime 855 mm Lățime 500 mm Adâncime 600 mm Putere electrică tota‐

Tensiune 230 V Frecvenţă 50 Hz

Categorie gaz II2H3B/P Alimentare cu gaz G20 (2H) 20 mbari

Diametre de by-pass

Arzător Ø By-pass în 1/100

Auxiliar 29

Semi-rapid 32

Rapid 42

3335 W

G30/31 (3B/P) -

30/30 mbari

Arzătoare gaz

Arzător Putere nor‐

Arzător au‐ xiliar

1,00 0,35 Butan G30 30 0,50 72,71 0,85 0,31 Propan G31 30 0,50 60,70 Arzător se‐

mi-rapid 2,00 0,43 Butan G30 30 0,71 145,43 1,70 0,38 Propan G31 30 0,71 121,40 Arzător ra‐

pid 3,00 0,72 Butan G30 30 0,88 218,14

mală

kW kW mbar mm g/h

1,00 0,35 Gaz natural

2,00 0,43 Gaz natural

3,00 0,72 Gaz natural

Putere re‐

dusă

Tip de gaz Presiu‐neDiametru

injec‐ tor(diuză)

20 0,70 -

G20

20 0,96 -

G20

20 1,19 -

G20

Consum

Page 21

ROMÂNA 21

Arzător Putere nor‐

mală

Putere re‐

dusă

Tip de gaz Presiu‐neDiametru

injec‐

Consum

tor(diuză)

kW kW mbar mm g/h

2,60 0,63 Propan G31 30 0,88 185,68

11.3 Racordul la gaz

Alegeţi racorduri rigide sau utilizaţi o ţeavă flexi‐ bilă din oţel inoxidabil conformă cu reglementări‐ le în vigoare. Dacă utilizaţi ţevi metalice flexibile, procedaţi cu atenţie pentru ca acestea să nu in‐ tre în contact cu părţile mobile şi să nu fie strivi‐ te.

AVERTIZARE Înainte de a conecta racordul de gaz, scoateţi ştecherul din priză sau decu‐ plaţi siguranţa din tablou. Închideţi robi‐ netul principal de alimentare cu gaz.

CAB

11.4 Racordarea cu ţevi flexibile nemetalice

Dacă se poate face uşor şi complet verificarea racordului, puteţi utiliza un racord flexibil. Trebuie să strângeţi ferm cu coliere ţeava flexibilă. Utilizaţi un suport pentru ţeavă la montare. Strân‐ geţi bine suportul pentru ţeavă de garnitură şi continuaţi cu racordul de gaz. Ţeava flexibilă es‐ te adecvată când:

– Nu poate deveni mai fierbinte decât tempera‐

tura camerei sau nu poate avea mai mult de

30 °C. – Are o lungime de maxim 1500 mm. – Nu se comprimă. – Nu este supusă la tracţiune sau torsiune. – Nu intră în contact cu margini ascuţite sau col‐

ţuri. – Poate fi inspectată cu uşurinţă pentru a-i veri‐

fica starea. Pentru conservarea ţevii flexibile trebuie să verifi‐ caţi la intervale regulate dacă:

– Nu prezintă crăpături, tăieturi, urme de arsuri

la capete sau pe lungimea sa. – Materialul este la fel de elastic şi nu s-a întărit. – Colierele nu sunt ruginite. – Nu a expirat.

Dacă observaţi defecte, nu reparaţi ţeava, ci înlo‐ cuiţi-o.

După terminarea instalării, folosiţi o so‐ luţie pe bază de apă şi săpun (nu folosi‐ ţi niciodată o flacără) pentru a verifica etanșeitatea perfectă a montajului.

Racordul de alimentare cu gaz se află în partea din spate a panoului de comandă.

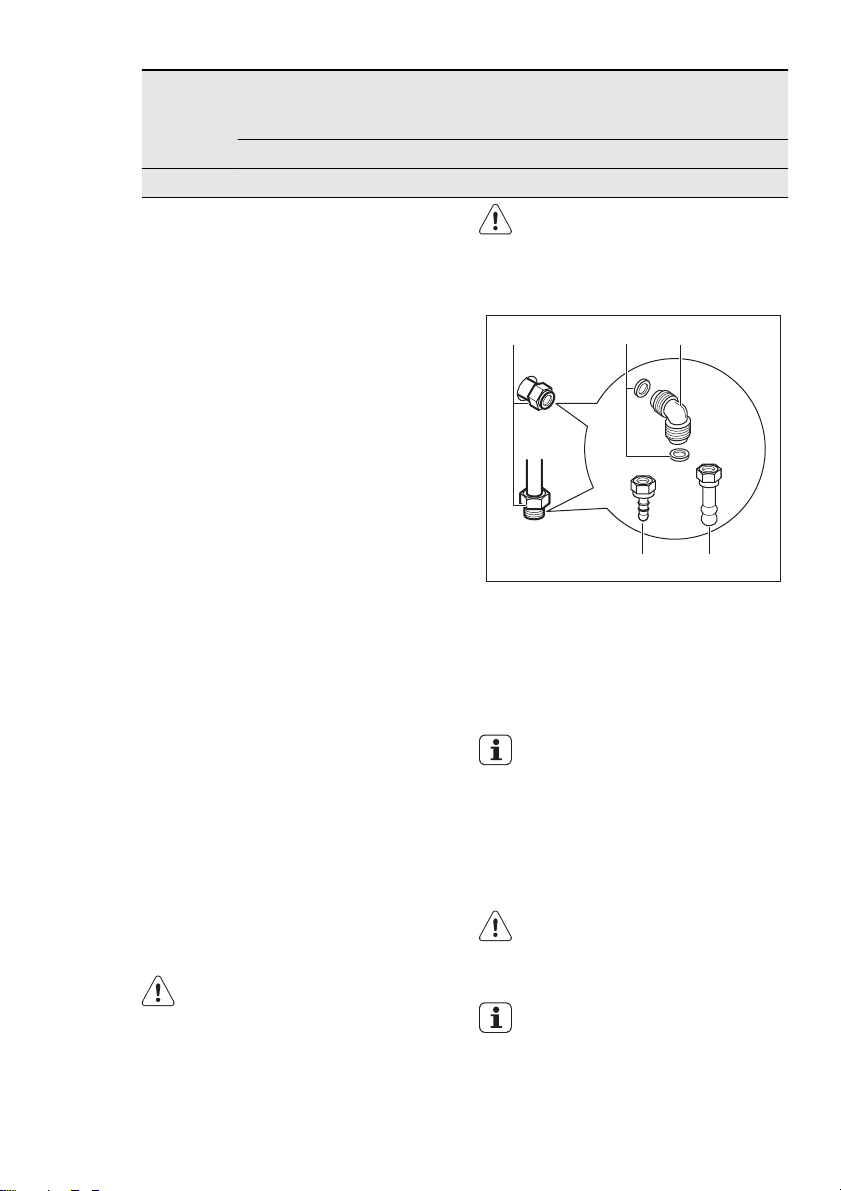

Punct de racordare la gaz (numai un singur punct per aparat)

Garnitură

Racord ajustabil

Suport pentru ţeavă gaz natural

Suport pentru ţeavă GPL

Aparatul este configurat pentru gaz im‐ plicit. Pentru a schimba setarea alegeţi din listă suportul pentru ţeavă cores‐ punzător. Utilizaţi întotdeauna garnitura de etanşare

11.5 Adaptarea la diferite tipuri de gaz

AVERTIZARE Adaptarea la diferite tipuri de gaz tre‐ buie efectuată exclusiv de către perso‐ nal autorizat.

Acest aparat este proiectat pentru utili‐ zare cu gaz natural (de la reţea). Dacă sunt montate injectoarele cores‐ punzătoare, aparatul poate fi utilizat şi cu gaz lichefiat (îmbuteliat).

Page 22

www.electrolux.com

AVERTIZARE Înainte de a înlocui injectoarele, verifi‐ caţi dacă butoanele pentru gaz sunt în poziţia "oprit" şi decuplaţi aparatul de la reţeaua electrică. Lăsaţi aparatul să se răcească complet. Există riscul de vătămare.

11.6 Înlocuirea injectoarelor

Când schimbaţi tipul de gaz este necesară înlo‐ cuirea duzelor (injectoarelor).

Scoateţi suporturile pentru vase.

Scoateţi capacele şi coroanele arzătoarelor.

Scoateţi injectoarele cu o cheie tubulară de 7 şi înlocuiţi-le cu cele necesare pentru tipul de gaz utilizat.

Pentru asamblarea componentelor parcur‐ geţi aceleaşi etape în sens invers.

Înlocuiţi eticheta cu datele tehnice (aflată lângă ţeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz. Această etichetă se găseşte în pachetul livrat îm‐

preună cu aparatul. Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regu‐ lator de presiune corespunzător pe ţeava de ali‐ mentare cu gaz.

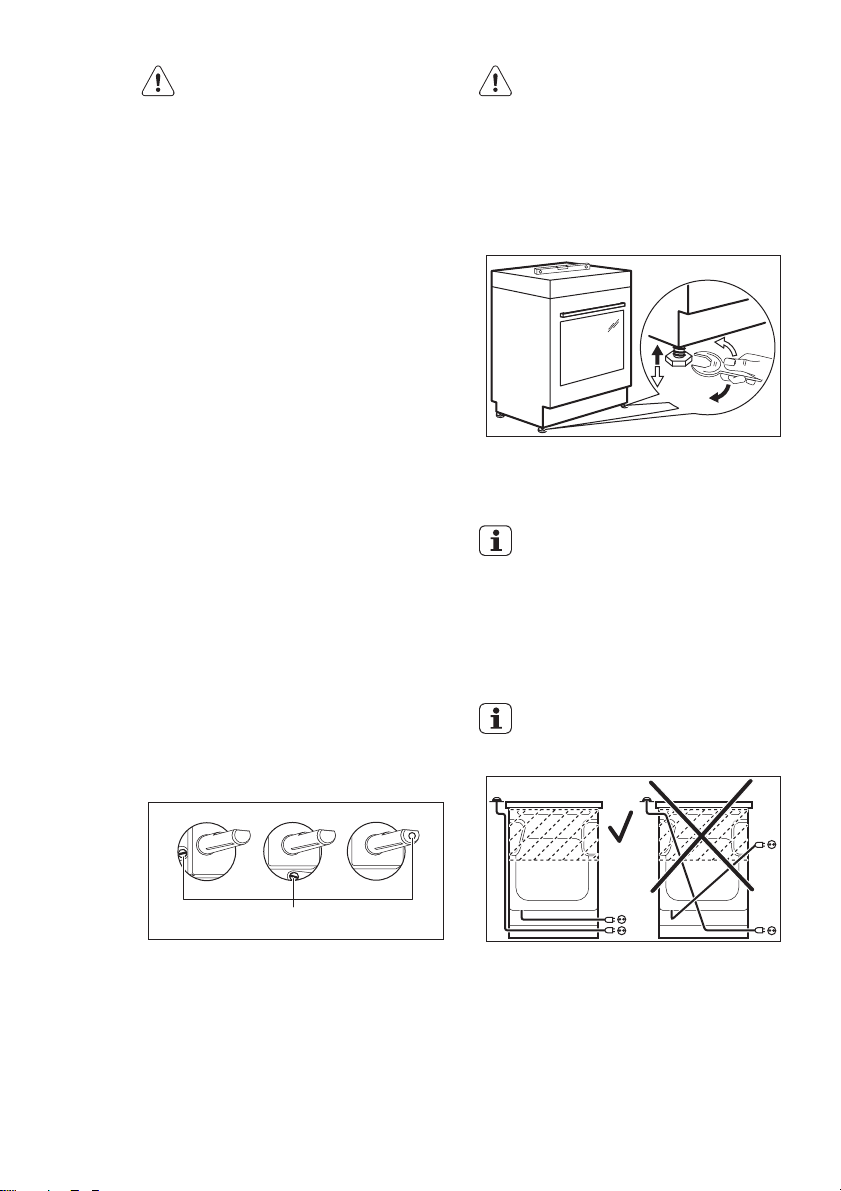

11.7 Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoarelor:

Aprindeţi arzătorul.

Rotiţi butonul pe poziţia de minim.

Scoateţi butonul.

Reglaţi poziţia şurubului de by-pass cu o şu‐

rubelniţă subţire (A).

AVERTIZARE Când rotiţi brusc butonul de la poziţia de maxim la cea de minim asiguraţi-vă că flacăra nu se stinge.

11.8 Aducerea la nivel

Pentru a aduce suprafaţa superioară a aparatului la acelaşi nivel cu celelalte suprafeţe, utilizaţi pi‐ cioarele din partea inferioară a aparatului.

11.9 Conectarea la alimentarea electrică

Producătorul nu este responsabil dacă nu respectaţi măsurile de siguranţă des‐ crise în capitolul „Informaţii privind sigu‐ ranţa”.

Acest aparat nu este livrat cu ştecher şi cablu de alimentare electrică. Tipul de cablu utilizabil: H05 RR-F de grosime adecvată.

Cablul de alimentare cu curent nu tre‐ buie să atingă partea aparatului indicată în imaginea ilustrată.

• Dacă se trece de la gaz natural (de la reţea) la

gaz lichefiat (îmbuteliat), strângeţi până la capăt şurubul de reglare.

• Dacă se trece de la gaz lichefiat (îmbuteliat) la

gaz natural (de la reţea), slăbiţi şurubul de bypass cu circa 1/4 rotaţie.

Page 23

12. PROTEJAREA MEDIULUI ÎNCONJURĂTOR

şi electrocasnice. Nu aruncaţi aparatele marcate

Reciclaţi materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie

puse în containerele corespunzătoare. Ajutaţi la protejarea mediului şi a sănătăţii umane şi la reciclarea deşeurilor din aparatele electrice

cu acest simbol menajere. Returnaţi produsul la centrul local de

reciclare sau contactaţi administraţia oraşului dvs.

ROMÂNA 23

împreună cu deşeurile

Page 24

www.electrolux.com/shop

892942267-A-122012
