Page 1
instrukcja obsługi
Kuchenka
PL
EKK513521
Page 2
2 electrolux
Electrolux. Thinking of you.
Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą
stronę internetową www.electrolux.com
SPIS TREŚCI
Informacje dotyczące bezpieczeństwa 2
Opis urządzenia 6
Przed pierwszym użyciem 6
Płyta grzejna – codzienna eksploatacja
Płyta grzejna – przydatne rady i wskazówki
Płyta grzejna – konserwacja i czyszczenie
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia
Piekarnik – codzienna eksploatacja 9

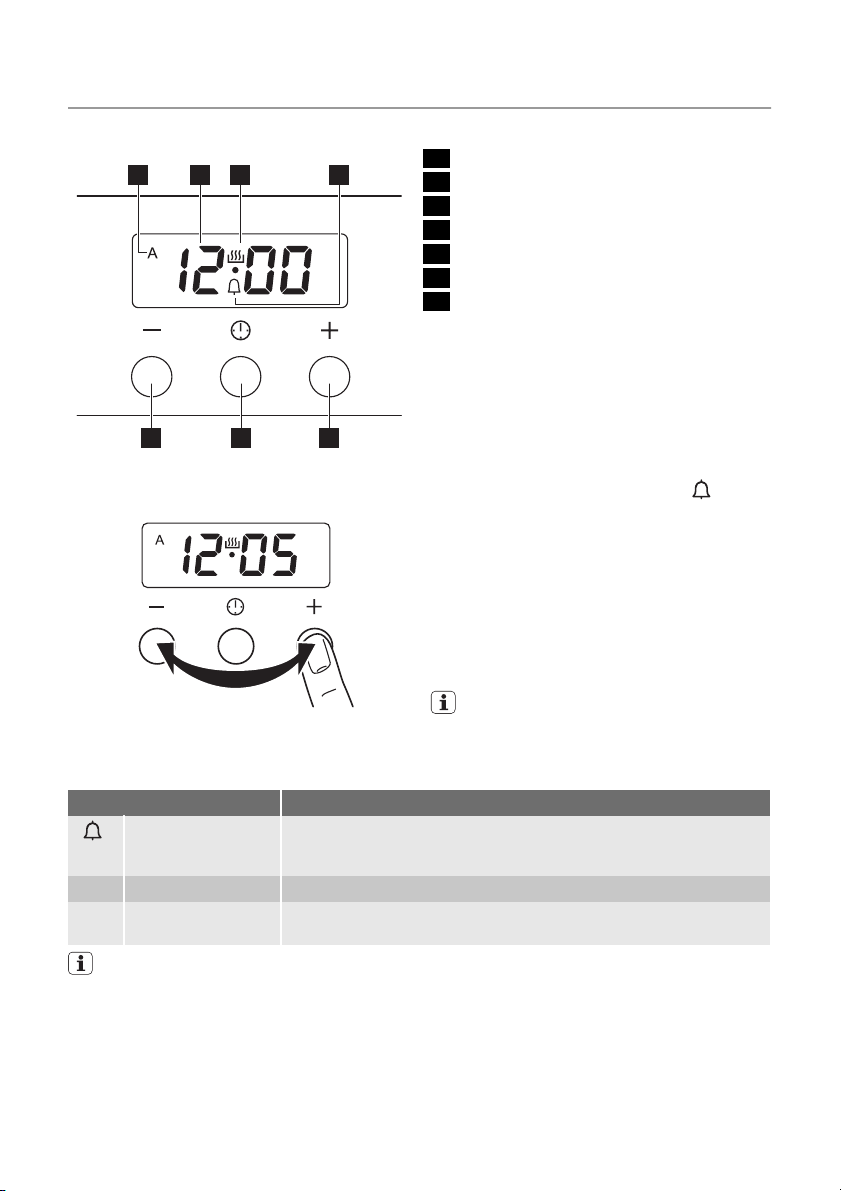

Piekarnik – funkcje zegara 10
Piekarnik – przydatne rady i wskazówki
7
Piekarnik – konserwacja i czyszczenie 15
Co zrobić, gdy… 18
8
Instalacja 19
Ochrona środowiska 22
8
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed instalacją i rozpoczęciem eksploatacji
urządzenia należy uważnie przeczytać instrukcję obsługi:
•ze względu na własne bezpieczeństwo
oraz bezpieczeństwo mienia,
•ze względu na ochronę środowiska,
• aby zapewnić prawidłowe działanie urzą-
dzenia.
Instrukcję należy przechowywać wraz z
urządzeniem – również w przypadku jego
odsprzedaży lub przeprowadzki.
Producent nie ponosi odpowiedzialności za
uszkodzenia spowodowane nieprawidłową
instalacją lub eksploatacją urządzenia.
Bezpieczeństwo dzieci i osób o
ograniczonych zdolnościach
ruchowych, sensorycznych lub
umysłowych
• Osobom, w tym również dzieciom, o ograniczonych zdolnościach ruchowych,
sensorycznych lub umysłowych albo
osobom bez odpowiedniego doświad-
czenia lub wiedzy nie wolno pozwalać
ługiwać tego urządzenia. Osoby te
obs
mogą obsługiwać urządzenie wyłącznie
pod nadzorem lub po odpowiednim poinstruowaniu przez osobę odpowiedzialną
za ich bezpieczeństwo.
• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci. Występuje
ryzyko uduszenia lub urazów ciała.
• Podczas pracy urządzenia lub gdy jego
drzwi są otwarte, dzieci i zwierzęta do-
mowe powinny znajdować się w bezpiecznej odległości od urządzenia. Istnieje ryzyko odniesienia obrażeń mogących
skutkować trwałym kalectwem.
•Jeśli urządzenie posiada funkcję blokady
uruchomienia lub blokady przycisków,
należy jej używać. Zapobiega to przypadkowemu włączeniu urządzenia przez
dzieci lub zwierzęta domowe.
Ogólne zasady bezpieczeństwa
• Nie zmieniać parametrów technicznych
dzenia. Istnieje ryzyko odniesienia
urzą
obrażeń i uszkodzenia urządzenia.
• Nie pozostawiać włączonego urządzenia
bez nadzoru.
•Wyłączać urządzenie po każdym użyciu.
Instalacja
• Warunki regulacji niniejszego urządzenia
opisano na etykiecie (lub tabliczce znamionowej).
• Instalacji i podłączenia urządzenia może
dokonać tylko uprawniony technik. Należy skontaktować się z autoryzowanym
punktem serwisowym. Pozwoli to uniknąć zagrożenia poważnych uszkodzeń
lub obrażeń ciała.
•Należy upewnić się, że urządzenie nie
uległo uszkodzeniu podczas transportu.
Nie należy podłączać uszkodzonego
urządzenia. W razie potrzeby skontaktować się z dostawcą.
11
Page 3
electrolux 3
• Przed pierwszym użyciem należy usunąć
z urządzenia cały materiał opakowaniowy, naklejki i folię. Nie usuwać tabliczki
znamionowej. Może to spowodować
utratę gwarancji.
•Należy w pełni przestrzegać przepisów
prawnych, rozporządzeń, dyrektyw oraz
norm obowiązujących w kraju użytkowa-
nia urządzenia (zasady i przepisy dotyczące bezpieczeństwa, recyklingu, bezpieczeństwa instalacji elektrycznych lub
gazowych itp.).
• Zachować ostrożność podczas przenoszenia urządzenia. Urządzenie jest cięż-
kie. Zawsze używać rękawic ochronnych.
Nigdy nie ciągnąć urządzenia za uchwyt.
•Upewnić się, że podczas instalacji urzą-
dzenie jest odłączone od źródła zasilania
śli dotyczy).
(je
• Zachować minimalne odstępy od innych
urządzeń i mebli.
•Nie ustawiać urządzenia na cokole.
Podłączenie do sieci elektrycznej
• Instalację i podłączenie urządzenia może
przeprowadzić jedynie uprawniony elektryk. Należy skontaktować się z autoryzowanym punktem serwisowym. Pozwoli to
uniknąć zagrożenia poważnych uszkodzeń lub obrażeń ciała.
•Urządzenie należy uziemić.
•Upewnić się, że parametry elektryczne
podane na tabliczce znamionowej są
zgodne z parametrami domowej instalacji
elektrycznej.
• Informacja dotycząca wymaganego napięcia znajduje się na tabliczce znamionowej.
• Konieczne jest również zastosowanie odpowiednich wyłączników obwodu zasilania, takich jak: wyłączniki automatyczne,
bezpieczniki topikowe (typu wykręcanego
– wyjmowane z oprawki), wyłączniki róż-
nicowo-prądowe (RCD) oraz styczniki.
•Przy podłączaniu urządzeń elektrycznych
do gniazd sieciowych należy zwrócić
uwagę, aby ich przewody nie stykały się
ani znajdowały w pobliżu gorących drzwi
urządzenia.
•Nie używać rozgałęziaczy, łączników ani
przedłużaczy. Zagrożenie pożarem.
•Należy zwrócić uwagę, aby nie przy-
gnieść ani nie uszkodzić wtyczki (jeśli ma
zastosowanie) oraz przewodu zasilające-
go, za urządzeniem.
•Należy zadbać o to, aby po zainstalowa-
niu urządzenia zachowany był dostęp do
podłączenia elektrycznego.
•Przy odłączaniu urządzenia nie ciągnąć
za przewód zasilający. Zawsze ciągnąć
za wtyczkę (jeśli dotyczy).
• Nie zmieniać
ani nie wymieniać samodzielnie przewodu zasilającego. Skontaktować się z punktem serwisowym.
Podłączenie do instalacji gazowej
• Instalacji i podłączenia urządzenia może
dokonać tylko instalator posiadający
uprawnienia gazowe. Należy skontaktować się z autoryzowanym punktem serwisowym. Pozwoli to uniknąć zagrożenia
poważnych uszkodzeń lub obrażeń ciała.
•Upewnić się, że wokół urządzenia za-
pewniony jest dobry przepływ powietrza.
Nieprawidłowy dopływ powietrza może
prowadzić do niedoboru tlenu.
• Przed instalacją należy upewnić się, że
lokalne warunki zasilania (rodzaj i ciśnie-
nie gazu) są zgodne z ustawieniami urzą-
dzenia.
• Informacje dotyczące zasilania gazowego
znajdują się
na tabliczce znamionowej.
• Omawiane urządzenie nie jest podłączo-
ne do wyciągu gazów spalinowych. Należy je zainstalować i podłączyć zgodnie z
obowiązującymi przepisami dotyczącymi
instalacji. Należy zwrócić szczególną
uwagę na wymagania dotyczące wentylacji.
•Użytkowanie gazowego urządzenia do
gotowania powoduje zwiększone wytwarzanie ciepła i wilgoci w pomieszczeniu,
w którym zainstalowano dane urządze-
nie. Należy zapewnić odpowiednią wentylację w kuchni: otwory służące do mechanicznej wentylacji pomieszczenia powinny być drożne; można również zainstalować wentylację mechaniczną (okap
kuchenny z wentylatorem).
•Jeśli urządzenie jest intensywnie użytko-
wane przez dłuższy czas, niezbędna jest
bardziej wydajna wentylacja (np. poprzez
otwarcie okna lub zwiększenie wydajnoś-
ci wentylacji mechanicznej).
Page 4
4 electrolux
Eksploatacja
•Używać urządzenia wyłącznie do przygo-
towywania potraw w domu. Nie należy
używać urządzenia do celów komercyjnych ani przemysłowych. Pozwoli to
uniknąć zagrożenia odniesienia obrażeń
lub uszkodzenia mienia.
• Zawsze nadzorować urządzenie podczas
pracy.
• Przy otwieraniu drzwi urządzenia podczas jego pracy należy stać możliwie jak
najdalej od urządzenia. Może dojść do
uwolnienia gorącej pary. Występuje zagrożenie poparzeniem.
•Nie używać urządzenia, jeśli ma ono kon-
takt z wodą. Nie obsługiwać urządzenia
mokrymi rękoma.
•Nie używać urządzenia jako powierzchni
roboczej ani miejsca do przechowywania
przedmiotów.
• Podczas pracy powierzchnia do gotowania staje się gorąca. Występuje zagroż
enie poparzeniem. Nie kłaść na płycie metalowych przedmiotów, takich jak sztuć-
ce lub pokrywki naczyń, gdyż mogą one
ulec nagrzaniu.
• Podczas pracy wnętrze urządzenia mocno się nagrzewa. Występuje zagrożenie
poparzeniem. Podczas wkładania lub wyjmowania naczyń bądź akcesoriów należy używać rękawic ochronnych.
•Urządzenie oraz jego nieosłonięte ele-
menty nagrzewają się podczas pracy do
wysokiej temperatury. Należy zwrócić
uwagę, aby nie dotknąć grzałek. Małe
dzieci, jeśli nie znajdują się pod stałą
opieką, nie mogą znajdować się w pobliżu urządzenia.
•Ostrożnie otwierać drzwi. Stosowanie
ładników zawierających alkohol może
sk
prowadzić do powstania mieszanki alkoholu i powietrza. Zagrożenie pożarem.
• Podczas otwierania drzwi nie wolno zbliżać do urządzenia iskrzących przedmiotów ani otwartego płomienia.
• Nie umieszczać w urządzeniu, na nim lub
w jego pobliżu produktów łatwopalnych,
przedmiotów nasączonych produktami
łatwopalnymi i/lub przedmiotów z materiałów topliwych (plastiku lub aluminium).
Zagrożenie wybuchem lub pożarem.
•Po każdym użyciu wyłączyć pola grzejne.
•Nie wolno używać pól grzejnych z pusty-
mi naczyniami lub bez naczyń.
• Nie dopuszczać do wygotowania się potrawy. Może to spowodować uszkodzenie naczynia lub powierzchni płyty grzejnej.
• Upadek na płytę grzejną jakichkolwiek
przedmiotów lub naczyń może spowodować uszkodzenie jej powierzchni.
• Nie umieszczać gorących naczy
ń w pobliżu panelu sterowania, ponieważ wysoka temperatura może spowodować uszkodzenie urządzenia.
• Podczas wyjmowania lub wkładania akcesoriów należy zachować ostrożność,
aby nie uszkodzić emalii urządzenia.
• Przesuwanie naczyń wykonanych z żeli-
wa, stopu aluminium lub naczyń ze zniszczonym spodem po powierzchni płyty
grzejnej może spowodować jej zarysowanie.
• Odbarwienie emalii nie ma wpływu na
działanie urządzenia.
• Aby zapobiec uszkodzeniu lub odbarwieniu się emalii:
– nie należy kłaść żadnych przedmiotów
bezpośrednio na dnie urządzenia ani
przykrywać go folią aluminiową,
– nie wolno wlewać gorącej wody bez-
pośrednio do urządzenia,
– nie należy pozostawiać wilgotnych na-
czyń ani potraw w urz
ądzeniu po za-
kończeniu pieczenia.
• Nie opierać się na otwartych drzwiach
urządzenia.
• Nie umieszczać łatwopalnych materiałów
w schowku pod piekarnikiem. Przechowywać tam tylko żaroodporne akcesoria
(jeśli dotyczy).
• Nie zakrywać otworów wylotu pary z piekarnika. Znajdują się one w tylnej części
górnej powierzchni urządzenia (jeśli dotyczy).
•Nie kłaść na płycie grzewczej żadnych
przedmiotów, które mogą ulec stopieniu.
•Używać wyłącznie stabilnych naczyń o
odpowiednim kształcie i średnicy, aby zapobiec ich przypadkowemu przewróceniu lub wylaniu ich zawartości. Istnieje ryzyko poparzenia.
Konserwacja i czyszczenie
•Przed przystąpieniem do konserwacji na-
leży upewnić się, że urządzenie jest zimne. Istnieje ryzyko poparzenia. Istnieje ryzyko pęknięcia szyb urządzenia.
Page 5
electrolux 5
•Urządzenie należy zawsze utrzymywać w
czystości. Osad z tłuszczu lub resztek
potraw może stać się przyczyną pożaru.
• Regularne czyszczenie pozwala utrzymać
powierzchnie urządzenia w dobrym stanie
•Ze względu na bezpieczeństwo własne
oraz mienia należy czyścić urządzenie
wyłącznie wodą z mydłem. Nie używać
produktów łatwopalnych lub mogących
spowodować korozję.
•Nie czyścić urządzenia za pomocą myjek
parowych, myjek wysokociśnieniowych,
ostrych przedmiotów, środków ścier-
nych, szorstkich gąbek ani odplamiaczy.
•Stosując aerozol do piekarników, należy
przestrzegać instrukcji producenta. Nie
nanosić żadnych substancji na grzałki i
czujnik termostatu (je
śli dotyczy).
•Nie czyścić szyby w drzwiach urządzenia
ściernymi środkami czyszczącymi ani
metalowymi skrobakami. Może dojść do
uszkodzenia i pęknięcia żaroodpornej powierzchni szyby wewnętrznej.
• Uszkodzenia szyb drzwi powodują osła-
bienie szkła grożące jego pęknięciem.
Konieczna jest ich wymiana. Skontaktować się z punktem serwisowym.
• Zachować ostrożność przy demontażu
drzwi urządzenia. Drzwi są ciężkie.
•Do oświetlenia urządzenia zastosowano
specjalne żarówki przeznaczone wyłącznie do urządzeń domowych. Nie można
ich używać do pełnego ani miejscowego
oświetlania pomieszczeń.
•Jeżeli konieczna będzie wymiana ż
arówki, należy wymienić ją na żarówkę o takiej
samej mocy i przeznaczoną wyłącznie do
urządzeń domowych.
•Przed przystąpieniem do wymiany ża-
rówki oświetlenia piekarnika należy odłą-
czyć urządzenie od zasilania. Istnieje ryzyko porażenia prądem. Odczekać aż
urządzenie ostygnie. Istnieje ryzyko poparzenia.
Serwis
• Wszelkie naprawy i prace przy urządze-
niu może wykonywać tylko uprawniony
pracownik serwisu. Należy skontaktować
się z autoryzowanym punktem serwisowym.
• Dozwolone jest stosowanie wyłącznie
oryginalnych części zamiennych.
Utylizacja starego urządzenia
•Aby uniknąć ryzyka urazu ciała lub uszko-
dzeń:
–Odłączyć urządzenie od zasilania.
–Odciąć przewód zasilający i wyrzucić
go.
–Wymontować
i wyrzucić zatrzask
drzwi. Zapobiegnie to ryzyku uwięzie-
nia dzieci lub zwierząt domowych
wewnątrz urządzenia. Istnieje ryzyko
uduszenia.
Page 6
6 electrolux
OPIS URZĄDZENIA
Widok urządzenia
1 3 4
2
4
10
Układ powierzchni do gotowania
3
2
1
1 Pokrętła sterujące płytą grzejną
2 Programator elektroniczny
3 Pokrętło regulacji temperatury piekarni-
5
ka
4 Wskaźnik temperatury
6
5 Pokrętło wyboru funkcji piekarnika
7
6 Grill
8
7 Oświetlenie piekarnika
8 Wentylator
9 Tabliczka znamionowa
10 Prowadnice blach
9
1
4
Akcesoria
Ruszt piekarnika
•
Do naczyń, form do ciast, oraz do pieczenia mięsa i grillowania
Płytka blacha do pieczenia
•
Do pieczenia ciast i ciastek.
PRZED PIERWSZYM UŻYCIEM
Ostrzeżenie! Patrz rozdział
„Informacje dotyczące
bezpieczeństwa”.
Uwaga! W celu otwarcia drzwi należy
zawsze trzymać za uchwyt na środku.
2
1 Palnik mały
2 Palnik średni
3 Palnik średni
4 Palnik duży
3

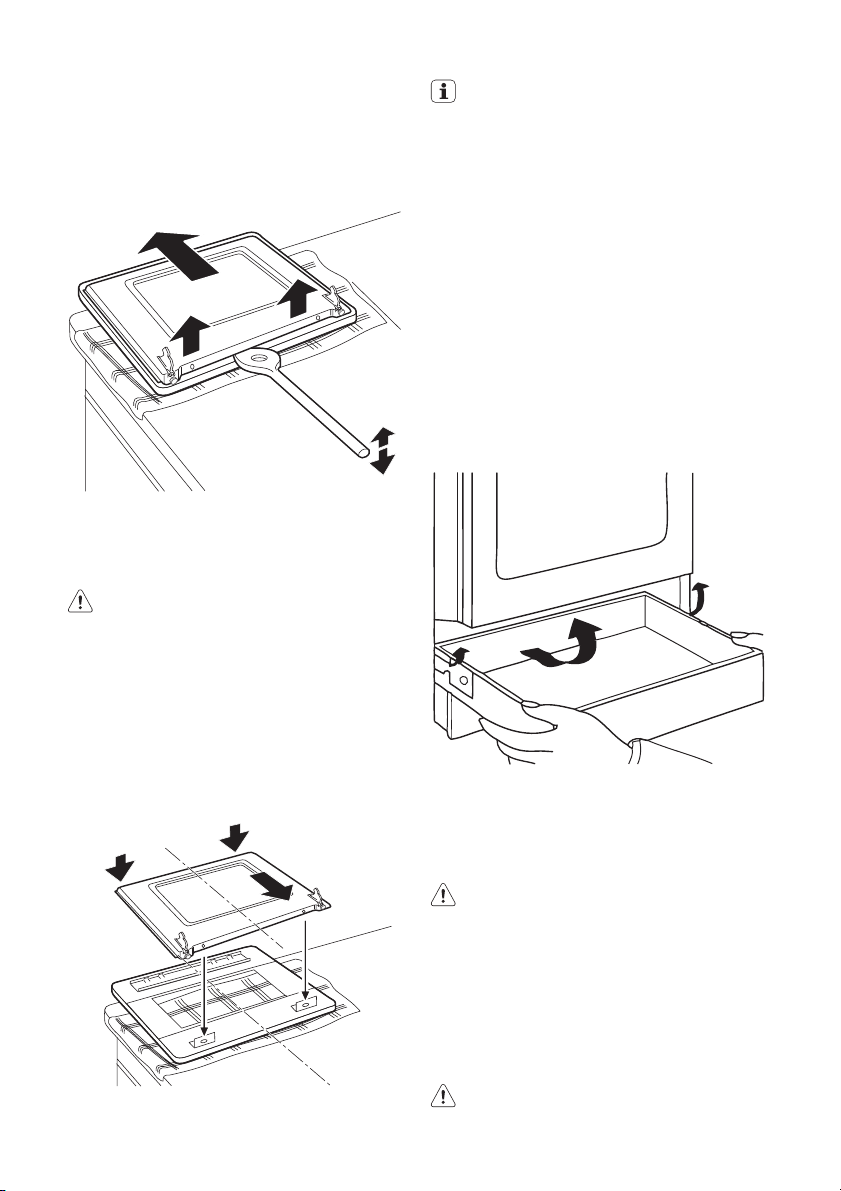

• Szuflada
Pod komorą piekarnika znajduje się szuflada na przybory kuchenne.
Ostrzeżenie! Podczas pracy
urządzenia szuflada może być gorąca.
Czyszczenie wstępne
•Wyjąć wszystkie akcesoria z urządzenia.
• Przed pierwszym użyciem należy wyczyś-
cić urządzenie.
Page 7
electrolux 7
Uwaga! Nie stosować ściernych
środków czyszczących! Może to
uszkodzić powierzchnię. Zapoznać się
z rozdziałem "Konserwacja i
czyszczenie".
Ustawianie czasu
Piekarnik działa wyłącznie po ustawieniu aktualnej godziny.
Po podłączeniu urządzenia do zasilania lub
w przypadku przerwy w zasilaniu zacznie
automatycznie migać wskazanie na wyświetlaczu.
Nacisnąć przycisk wyboru. Pojawi się symbol włączonej funkcji zegara. Aby ustawić
aktualną godzinę, należy użyć przycisku „+”
lub „-”.
Po około 5 sekundach miganie ustanie, a
na wyświetlaczu będzie widoczna ustawiona godzina.
Nie można ustawiać aktualnej godziny
przy włączonych funkcjach automatycznych (Czas lub Koniec).
Wstępne nagrzewanie
1.
Ustawić funkcję
maksymalną.
2. Pozostawić urządzenie włączone bez
żywności na około 1 godzinę.
3.
Ustawić funkcję
maksymalną.
4. Pozostawić urządzenie włączone bez
żywności na około 10 minut.
5.
Ustawić funkcję
maksymalną.
6. Pozostawić urządzenie włączone bez
żywności na około 10 minut.
Ma to na celu wypalenie osadów produkcyjnych znajdujących się w urządzeniu. Akcesoria mogą rozgrzać się mocniej niż
zwykle. Podczas pierwszego wstępnego
nagrzewania z urządzenia może wydobywać się intensywny zapach oraz dym. Jest
to normalne zjawisko. Należy zapewnić wystarczający dopływ świeżego powietrza.
oraz temperaturę
oraz temperaturę
oraz temperaturę
PŁYTA GRZEJNA – CODZIENNA EKSPLOATACJA
Ostrzeżenie! Patrz rozdział
„Informacje dotyczące
bezpieczeństwa”.
Zapalanie palnika
Ostrzeżenie! Należy zachować
szczególną ostrożność podczas
korzystania z otwartego płomienia w
kuchni. Producent nie ponosi żadnej
odpowiedzialności w przypadku
niewłaściwego obchodzenia się z
ogniem.
Palnik należy zapalać przed postawieniem na nim naczynia.
Aby zapalić palnik, należy:
1. Obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do
położenia maksymalnego płomienia (
) i wcisnąć je.
2. Trzymać wciśnięte pokrętło przez około
5 sekund, aby umożliwić nagrzanie się
termopary. W przeciwnym razie dopływ
gazu zostanie przerwany.
3. Wyregulować wielkość płomienia po jego ustabilizowaniu się.
Jeżeli po kilku próbach nadal nie moż-
na zapalić płomienia, należy sprawdzić,
czy korona i pokrywka palnika znajdują
się we właściwym położeniu.
Page 8
8 electrolux
1
2
3
4
1 Pokrywka palnika
2 Korona palnika
3 Elektroda zapłonowa
4 Termopara
Ostrzeżenie! Nie należy trzymać
pokrętła sterującego wciśniętego przez
dłużej niż 15 sekund.
Jeśli palnik nie zapali się w ciągu 15 sekund, należy zwolnić pokrętło, obrócić
je do położenia wyłączenia i odczekać
co najmniej 1 minutę przed ponowną
próbą zapalenia.
Ważne! W przypadku braku zasilania palnik
można zapalić bez udziału urządzenia
elektrycznego. W tym celu należy zbliżyć
płomień do palnika, wcisnąć odpowiednie
pokrętło regulacyjne i obrócić je w kierunku
przeciwnym do ruchów wskazówek zegara,
aż do pozycji maksymalnego przepływu
gazu.
Jeśli palnik przypadkowo zgaśnie, nale-
ży obrócić pokrętło sterowania do po-
łożenia wyłączenia i odczekać co naj-
mniej 1 minutę przed ponowną próbą
zapalenia palnika.
Podczas włączania zasilania po zakoń-
czeniu instalacji lub po przerwie w dostawie prądu iskrownik może uruchomić się samoczynnie. Jest to zjawisko
normalne.
Wyłączanie palnika
Aby zgasić płomień, należy obrócić pokrętło
do położenia oznaczonego symbolem
.
Ostrzeżenie! Przed zdjęciem naczyń z
palnika należy zawsze zmniejszyć lub
zgasić płomień.
PŁYTA GRZEJNA – PRZYDATNE RADY I WSKAZÓWKI
Oszczędność energii
•W miarę możliwości zawsze przykrywać
naczynia pokrywką.
•Po zagotowaniu płynu należy zmniejszyć
płomień tak, aby tylko utrzymać stan gotowania.
Należy używać garnków i patelni z
dnem o średnicy pasującej do wielkoś-
ci palnika.
Palnik Średnica naczyń
Duży 160 mm - 280 mm
Średni 140 mm - 240 mm
Mały 120 mm - 180 mm
Dno naczynia powinno być jak najbardziej
grube i płaskie.
PŁYTA GRZEJNA – KONSERWACJA I CZYSZCZENIE
Ostrzeżenie! Patrz rozdział
„Informacje dotyczące
bezpieczeństwa”.
Ostrzeżenie! Przed czyszczeniem
urządzenia należy je wyłączyć i
poczekać, aż ostygnie.
Ostrzeżenie! Ze względów
bezpieczeństwa zabrania się
czyszczenia urządzenia parą i myjkami
wysokociśnieniowymi.
Ostrzeżenie! Nie stosować ściernych
preparatów czyszczących, myjek
stalowych ani kwasów, ponieważ
mogą one spowodować uszkodzenie
urządzenia.
• Powierzchnie emaliowane, pokrywkę i
koronę palnika należy myć ciepłą wodą z
dodatkiem mydła.
• Elementy ze stali nierdzewnej należy
umyć wodą, a następnie osuszyć miękką
ściereczką.
Page 9
electrolux 9
• Ruszty nie nadają się do mycia w zmywarce; muszą być myte ręcznie.
• Po umyciu upewnić się, czy ruszty są
umieszczone w prawidłowej pozycji.
• Aby palniki działały prawidłowo, ramiona
rusztu powinny przecinać się w środku
• Należy zachować szczególną ostroż-
ność podczas zakładania rusztów
nad palnikami, aby nie uszkodzić powierzchni płyty grzejnej.
Po wyczyszczeniu urządzenia wytrzeć je do
sucha miękką szmatką.
palnika.
PIEKARNIK – CODZIENNA EKSPLOATACJA
Ostrzeżenie! Patrz rozdział
„Informacje dotyczące
bezpieczeństwa”.
Włączanie i wyłączanie urządzenia
1. Obrócić pokrętło wyboru funkcji piekar-
nika na żądaną funkcję.
2. Obrócić pokrętło regulacji temperatury
na żądaną temperaturę.
Wskaźnik temperatury włącza się gdy
temperatury w urządzeniu wzrasta.
3. Aby wyłączyć urządzenie, należy obró-
cić pokrętło wyboru funkcji piekarnika
oraz pokrętło regulacji temperatury do
położenia wyłączenia.

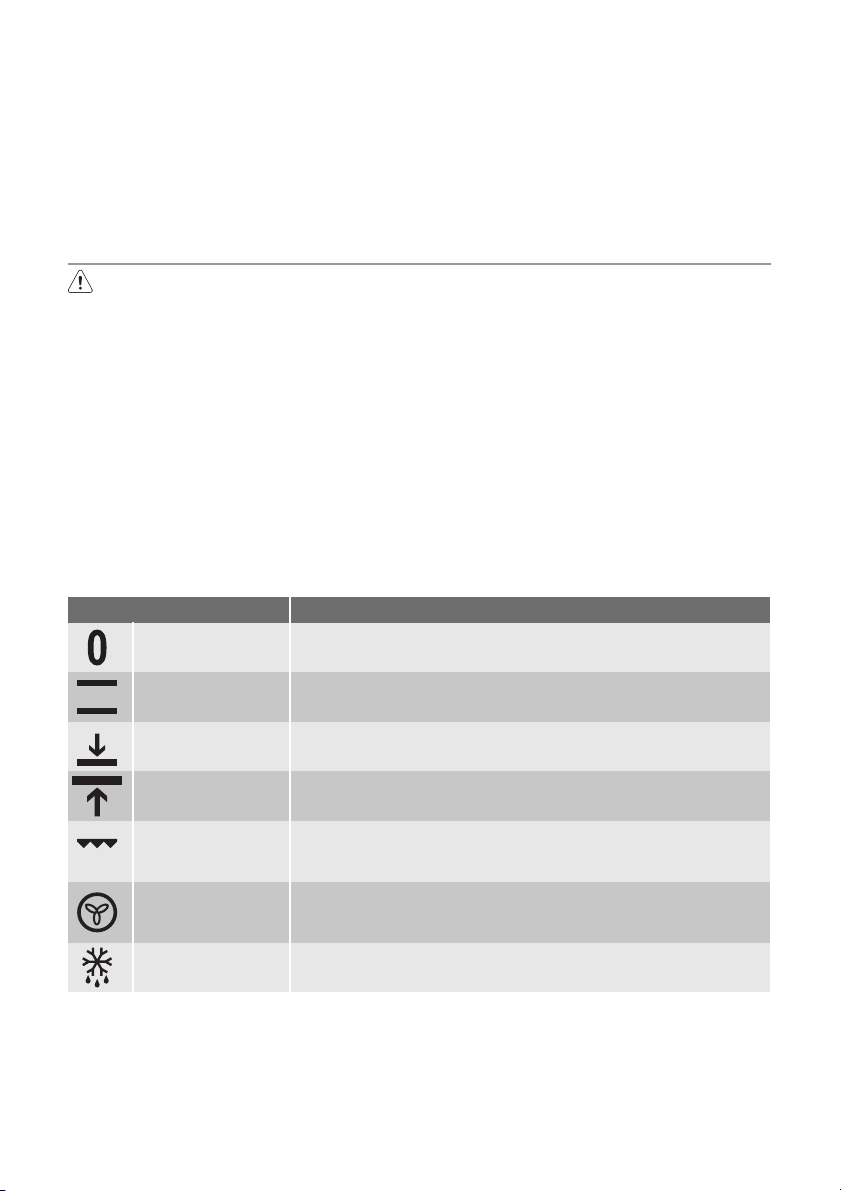

Funkcje piekarnika
Funkcja piekarnika Zastosowanie
Pozycja WYŁĄCZE-
NIA
Pieczenie tradycyjne
Dolna grzałka
Górna grzałka
Grill
Termoobieg
Rozmrażanie
Ciepło dochodzi zarówno z grzałki górnej, jak i dolnej. Do pieczenia
Ciepło rozchodzi się tylko z dolnej części piekarnika. Do pieczenia
Ciepło dochodzi tylko z górnej części piekarnika. Do wykańczania
Do grillowania płaskich potraw w niewielkich ilościach, ułożonych
na środku rusztu. Do przyrządzania tostów. Maksymalna tempe-
Do pieczenia mięsa oraz do pieczenia mięsa i ciast wymagających
jednakowej temperatury, na więcej niż jednym poziomie, bez prze-
Rozmrażanie zamrożonych potraw. Pokrętło regulacji temperatury
Termostat bezpieczeństwa
Aby zapobiec niebezpiecznemu przegrzaniu
(w wyniku nieprawidłowego użycia urządze-
nia lub wad komponentów), piekarnik został
wyposażony w termostat bezpiecze
który w razie potrzeby wyłącza zasilanie.
Piekarnik włącza się z powrotem automatycznie po obniżeniu temperatury.
Urządzenie jest wyłączone.
mięsa lub ciasta na jednym poziomie.
ciast z kruchym spodem.
potraw.
ratura dla tej funkcji wynosi 210°C
nikania zapachów.
musi znajdować się w położeniu wyłączenia.
ństwa,
Page 10
10 electrolux
PIEKARNIK – FUNKCJE ZEGARA
Programator elektroniczny
1 32 4
567
1 Wskaźnik czasu funkcji Czas i Koniec
2 Wskazanie czasu
3 Wskaźnik włączonej funkcji zegara
4 Wskaźnik minutnika
5 Przycisk „+”
6 Przycisk wyboru
7 Przycisk „-”
Ustawianie funkcji zegara
2.
Aby ustawić funkcję Minutnik
, Czas
dur lub Koniec End, należy użyć przy-
cisku „+” lub „-”.
Pojawi się odpowiedni symbol funkcji.
W przypadku funkcji Koniec i Czas pojawi się również symbol A.
Po upływie ustawionego czasu wskaź-
nik funkcji zacznie migać i przez 2 minuty emitowany będzie sygnał dźwięko-
wy.
Jeśli włączono funkcję Czas lub Koniec
1. Naciskać przycisk wyboru, dopóki nie
zacznie migać wskaźnik żądanej funkcji.
Funkcja zegara Zastosowanie
Minutnik Aby ustawić czas odliczania (1 min - 23 godz. 59 min).
Po upływie ustawionego czasu emitowany jest sygnał dźwiękowy.
Funkcja ta nie ma wpływu na działanie piekarnika.
dur Czas Służy do ustawiania czasu pracy piekarnika (1 min - 10 godz.).
End Koniec Służy do ustawiania czasu wyłączenia funkcji piekarnika (1 min – 10
godz.).
Funkcji Czas i Koniec można użyć jed-
nocześnie, tak aby piekarnik automatycznie włączył i wyłączył się w później-
szym czasie. W tym przypadku należy
najpierw ustawić funkcję Czas, a następnie funkcję Koniec.
Anulowanie funkcji zegara
1. Naciskać przycisk wyboru, dopóki nie
piekarnik wyłączy się automatycznie.
3. Aby wyłączyć sygnał dźwiękowy, nale-
ży nacisnąć dowolny przycisk.
2. Nacisnąć jednocześnie przyciski „-” i
„+”.
Funkcja zegara wyłączy się w ciągu kilku sekund.
Zmiana sygnału dźwiękowego
1. Aby usłyszeć aktualny sygnał dźwięko-
wy, należy nacisnąć i przytrzymać przycisk „-”.
pojawi się wskaźnik żądanej funkcji.
Page 11
electrolux 11
2. Nacisnąć kilkakrotnie przycisk „-”, aby
zmienić sygnał.
3. Zwolnić przycisk „-”. Ostatni ustawiony
sygnał będzie nowym sygnałem dźwię-
kowym.
PIEKARNIK – PRZYDATNE RADY I WSKAZÓWKI
Uwaga! W przypadku pieczenia
bardzo wilgotnych ciast należy
stosować głęboką blachę do pieczenia.
Sok z owoców może trwale zaplamić
emalię.
•Urządzenie posiada cztery poziomy
umieszczania potraw. Poziomy umieszczania potraw są liczone od dołu.
•Możliwe jest pieczenie różnych potraw
jednocześnie na dwóch poziomach.
Umieścić blachy na poziomach 1 i 3.
•Wewnątrz urządzenia lub na szybie drzwi
może skraplać się wilgoć. Jest to normalne zjawisko. Zawsze należy odsunąć się
od urządzenia otwierając drzwi podczas
pieczenia. Aby ograniczyć zjawisko kondensacji pary wodnej, należy rozgrzewać
urządzenie przez 10 minut przed rozpoczęciem pieczenia.
•Wycierać nadmiar wilgoci po każdym
użyciu urządzenia.
• Podczas pieczenia nie należy kłaść
przedmiotów bezpośrednio na dnie urz
dzenia ani nie zakrywać jego elementów
folią aluminiową. Może to wpłynąć na
efekty pieczenia i spowodować uszkodzenie emaliowanej powłoki.
Pieczenie ciast
•Przed rozpoczęciem pieczenia piekarnik
należy rozgrzewać przez około 10 minut
• Drzwi piekarnika nie należy otwierać
przed upływem co najmniej 3/4 ustawionego czasu pieczenia
Pieczenie tradycyjne
Potrawa Waga (g)
Ciasta przekładane
Placek 1000 emaliowana 2 10 160-170 30-35
250 emaliowana 3 - 150 25-30
Rodzaj
blachy
• W przypadku wykorzystywania dwóch
blach do pieczenia jednocześnie, należy
pozostawić jeden pusty poziom między
nimi
Pieczenie mięsa i ryb
• Nie piec kawałków mięsa mniejszych niż
1 kg. Pieczenie zbyt małych ilości mięsa
powoduje jego zbytnie wysuszenie.
• W przypadku każdej bardzo tłustej potrawy, należy stosować tacę ociekacza, aby
nie dopuścić do zabrudzenia piekarnika,
które może okazać się trwałe.
• Po upieczeniu mięsa, należy odczeka
około 15 minut przed jego pokrojeniem,
aby nie wyciekły soki.
•Aby uniknąć nadmiaru dymu w piekarni-
ku podczas pieczenia, należy wlać nieco
wody do tacki ociekacza. Aby nie dopuś-
cić do zadymienia, należy uzupełniać wodę.
Czas pieczenia
Czas pieczenia uzależniony jest od rodzaju
ą-
potrawy, jej konsystencji i ilości.
Na początku należy obserwować efekty
pracy piekarnika. Należy znaleźć optymalne
ustawienia (ustawienie temperatury, czasu
pieczenia itp.) dla naczyń używanych w
urządzeniu, przepisów oraz ilości potraw.
Poziom
umie-
szczenia
potrawy
Czas
wstępnego
nagrzewa-
nia (minu-
ty)
Tempera-
tura (°C)
Czas pie-
czenia/go-
towania
(minuty)
ć
Page 12
12 electrolux
Czas
wstępnego
nagrzewa-
nia (minu-
ty)
Tempera-
tura (°C)
Czas pie-
czenia/go-
towania
(minuty)
Potrawa Waga (g)
Ciasto droż-
2000 emaliowana 3 - 170-190 40-50
Rodzaj
blachy
Poziom
umie-
szczenia
potrawy
dżowe z
jabłkami
Szarlotka 1200 +
1200
2 okrągłe,
aluminiowe
1 15 180-200 50-60
blachy
(średnica:
20 cm)
Małe cias-
500 emaliowana 2 10 160-180 25-30
teczka
Biszkopt
niskokaloryczny
350 1 okrągła,
aluminiowa
blacha
1 10 160-170 25-30
(średnica:
26 cm)
Ciasto w
głębokiej
1500 emaliowana 2 - 160-170
45-55
blasze
Kurczak ca-
ły
1350 ruszt na po-
ziomie 2,
2 - 200-220 60-70
głęboka
blacha na
poziomie 1
Połówki
kurczaka
1300 ruszt na po-
ziomie 3,
3 - 190-210 30-35
głęboka
blacha na
poziomie 1
Pieczone
kotlety wieprzowe
600 ruszt na po-
ziomie 3,
głęboka
3 - 190-210 30-35
blacha na
poziomie 1
Tarta 800 emaliowana 2 20 230-250 10-15
Nadziewane
1200 emaliowana 2 10-15 170-180 25-35
ciasto droż-
dżowe
Pizza 1000 emaliowana 2 10-15 200-220 30-40
Sernik 2600 emaliowana 2 - 170-190 60-70
Tarta jabł-
1900 emaliowana 1 10-15 200-220 30-40
kowa
Keks 2400 emaliowana 2 10-15 170-180
Quiche Lor-
raine
1000 1 okrągła
blacha
1 10-15 220-230 40-50
55-65
(średnica:
26 cm)
1)
2)
Page 13
electrolux 13
Czas
wstępnego
nagrzewa-
nia (minu-
ty)
3)
18
Czas pie-
Tempera-
tura (°C)
czenia/go-
towania
(minuty)
180-200 60-70
Potrawa Waga (g)
Chleb wiej-
750 + 750 2 okrągłe,
ski
Rodzaj
blachy
aluminiowe
Poziom
umie-
szczenia
potrawy
1
blachy
(średnica:
20 cm)
Rumuński
biszkopt
600 + 600 2 okrągłe,
aluminiowe
2/2 10 160-170 40-50
blachy
(średnica:
25 cm)
Rumuński
biszkopt
tradycyjny
600 + 600 2 okrągłe,
aluminiowe
blachy
2/2 - 160-170 30-40
(średnica:
20 cm)
Drożdżówki 800 emaliowana 2 10-15 200-210 10-15
Rolada
500 emaliowana 1 10 150-170 15-20
biszkoptowa
Bezy 400 emaliowana 2 - 100-120 40-50
Placek z
1500 emaliowana 3 10-15 180-190 25-35
kruszonką
Tort bisz-
600 emaliowana 3 10 160-170 25-35
koptowy
Babka pias-
600 emaliowana 2 10 180-200 20-25
kowa
1) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 7 minut.
2) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 10 minut.
3) Ustawić temperaturę 250°C na czas wstępnego nagrzewania.
Termoobieg
Po-
Nagrze-
Potrawa Waga (g) Rodzaj blachy
Ciasta prze-
250 emaliowana 3 10 150-160 20-30
ziom
umie-
szcze-
nia
po-
trawy
wanie
wstęp-
ne (w
minu-
tach)
Tempera-
tura (°C)
kładane
Ciasta prze-
250 + 250 emaliowana 1/3 10 140-150 25-30
kładane
Ciasta prze-
kładane
250 + 250 +
250
emaliowana 1/2/4 10 150-160 30-35
Placek 1000 emaliowana 2 10 150-160 30-40
Placek 1000 +
emaliowana 1/3 10 140-150 45-55
1000
Czas pie-
czenia/go-
towania
(minuty)
Page 14
14 electrolux
Po-
Nagrze-
Potrawa Waga (g) Rodzaj blachy
Placek 1000 +
emaliowana 1 /2/
1000 +
ziom
umie-
szcze-
nia
po-
trawy
wanie
wstęp-
ne (w
minu-
Tempera-
tura (°C)
Czas pie-
czenia/go-
towania
(minuty)
tach)
10 140-150 55-65
4
1000
Ciasto droż-
2000 emaliowana 3 10 170-180 40-50
dżowe z
jabłkami
Szarlotka 1200 +
1200
2 okrągłe, aluminiowe blachy (średnica:
2/3 10 170-180 50-60
20 cm)
Małe cias-
500 emaliowana 3 10 140-150 30-35
teczka
Małe cias-
500 + 500 emaliowana 1/3 10 140-150 25-30
teczka
Małe cias-
teczka
Biszkopt
niskokaloryczny
Ciasto w
głębokiej
500 + 500 +
emaliowana 1/2/4 10 150-160 25-30
500
350 1 okrągła, aluminio-
3 10 150-160 30-40
wa blacha (średni-
ca: 26 cm)
1200 emaliowana 3 - 150-160
40-50
blasze
Kurczak cały 1400 ruszt na poziomie 2,
2 - 170-190 50-60
głęboka blacha na
poziomie 1
Pieczone
kotlety wieprzowe
600 ruszt na poziomie 3,
głęboka blacha na
poziomie 1
3 - 180-200 30-40
Tarta 800 emaliowana 2 15 230-250 10-15
Nadziewane
1200 emaliowana 3 20-30 160-170 20-30
ciasto droż-
dżowe
Pizza 1000 +
emaliowana 1/3 - 180-200 50-60
1000
Sernik 2600 emaliowana 2 - 150-170 60-70
Tarta jabłko-
1900 emaliowana 3 15 180-200 30-40
wa
Keks 2400 emaliowana 3 10 150-170
Quiche Lor-
raine
Chleb wiej-
ski
1000 1 okrągła blacha
(średnica: 26 cm)
750+750 2 okrągłe, aluminio-
we blachy (średnica:
2 15 210-230 35-45
3
15
3)
180-190 50-60
50-60
20 cm)
1)
2)
Page 15
electrolux 15
Po-
Nagrze-
ziom
Potrawa Waga (g) Rodzaj blachy
Rumuński
biszkopt
Rumuński
biszkopt tradycyjny
Drożdżówki 800 emaliowana 3 10 180-200 10-15
Drożdżówki 800 + 800 emaliowana 1/3 10 180-200 15-20
Rolada bisz-
koptowa
Bezy 400 emaliowana 2 - 100-120 50-60
Bezy 400 + 400 emaliowana 1/3 - 100-120 55-65
Bezy 400 + 400 +
Placek z
kruszonką
Tort biszkoptowy
Babka piaskowa
1) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 7 minut.
2) Po wyłączeniu urządzenia pozostawić ciasto w piekarniku na 10 minut.
3) Ustawić temperaturę 230°C na czas wstępnego nagrzewania.
600+600 2 okrągłe, aluminio-
we blachy (średnica:
25 cm)
600+600 2 okrągłe, aluminio-
we blachy (średnica:
20 cm)
500 emaliowana 3 10 150-170 10-15
emaliowana 1/2/4 - 115-125 65-75
400
1500 emaliowana 2 10 170-180 20-30
600 emaliowana 2 10 150-170 20-30
600 + 600 emaliowana 1/3 10 150-170 20-30
Informacja na temat akryloamidów
Ważne! Zgodnie ze stanem najnowszej
wiedzy naukowej akryloamidy powstające
podczas przyrumieniania potraw (zwłaszcza
umie-
szcze-
nia
po-
trawy
2/2 10 150-170 40-50
2/2 - 160-170 30-40
zagrożenie dla zdrowia. Z tego powodu
zaleca się pieczenie i smażenie potraw w
jak najniższych temperaturach oraz unikanie
ich nadmiernego przyrumieniania.
wanie
wstęp-
ne (w
minu-
tach)
Tempera-
tura (°C)
Czas pie-
czenia/go-
towania
(minuty)
zawierających skrobię) mogą stanowić
PIEKARNIK – KONSERWACJA I CZYSZCZENIE
Ostrzeżenie! Patrz rozdział
„Informacje dotyczące
bezpieczeństwa”.
•Przód urządzenia należy myć miękką
szmatką zwilżoną ciepłą wodą z dodatkiem środka do czyszczenia.
• Powierzchnie metalowe należy czyścić
przy użyciu standardowego środka do
czyszczenia.
•Wnętrze piekarnika należy czyścić po
każdym użyciu. Ułatwi to usuwanie brudu
i pozwoli zapobiec przypaleniu resztek
potraw.
• Trudne do usunięcia zabrudzenia usunąć
specjalnym środkiem do czyszczenia piekarników.
• Wszystkie akcesoria piekarnika należy
myć miękką szmatką zwilżoną ciepłą wodą z dodatkiem środka do czyszczenia,
po każdym użyciu i pozostawi
schną.
• Akcesoriów pokrytych powłoką zapobie-
gającą przywieraniu nie wolno czyścić ich
agresywnymi środkami, ostrymi przed-
ć je, aż wy-
Page 16
16 electrolux
miotami ani myć w zmywarce. Może to
spowodować uszkodzenie powłoki zapobiegającej przywieraniu!
Czyszczenie drzwi piekarnika
Drzwi piekarnika mają dwie szyby zamontowane jedna za drugą. W celu ułatwienia
czyszczenia można wyjąć drzwi piekarnika
oraz szybę wewnętrzną.
Ostrzeżenie! Jeżeli drzwi są nadal
zamontowane w piekarniku, podczas
próby wyjęcia szyby wewnętrznej mogą
się zamknąć.
Ostrzeżenie! Przed przystąpieniem do
czyszczenia szklanych drzwi należy się
upewnić, że szyby całkowicie ostygły.
W przeciwnym wypadku istnieje ryzyko
ich pęknięcia.
Ostrzeżenie! Gdy szyby drzwi są
uszkodzone lub porysowane, szkło
staje się słabe i może pęknąć. Aby
temu zapobiec, należy wymienić szyby.
W celu uzyskania szczegółowych
zaleceń należy się skontaktować z
miejscowym punktem serwisowym.

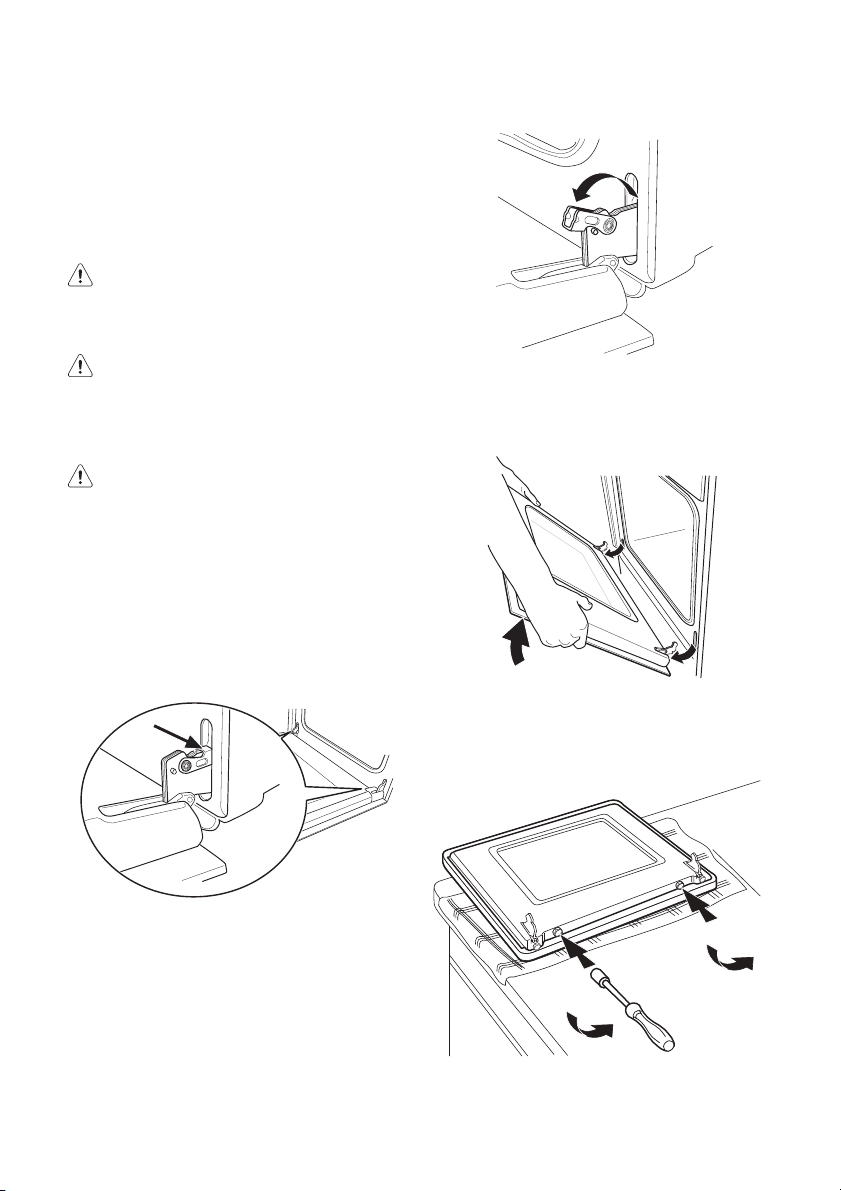

Demontaż drzwi piekarnika i szyby
1. Otworzyć całkowicie drzwi i chwycić za
dwa zawiasy drzwi.
2. Podnieść i obrócić dźwignie na dwóch
zawiasach drzwi.
3. Przymknąć drzwi piekarnika do pierwszej pozycji otwarcia (do połowy). Następnie pociągnąć do przodu i wyjąć je
z zamocowania.
4. Ułożyć drzwi piekarnika na stabilnej powierzchni przykrytej miękką tkaniną.
Odkręcić śrubokrętem 2 śruby z dolnej
krawędzi drzwi.
1
Ważne! Nie zgubić śrub.
1
Page 17
electrolux 17
5. Przy pomocy drewnianej lub plastikowej szpatułki lub podobnego przedmiotu podważyć wewnętrzną część drzwi.
Przytrzymując zewnętrzną część drzwi
popchnąć ich wewnętrzną część w kierunku górnej krawędzi drzwi.
3
2
2
6. Unieść wewnętrzną część drzwi.
7. Wyczyścić wewnętrzną stronę drzwi.
Umyć szybę wodą z mydłem. Dokładnie
osuszyć.
Ostrzeżenie! Do czyszczenia szyby
używać tylko wody z dodatkiem mydła.
Ścierne środki czyszczące,
odplamiacze oraz ostro zakończone
przedmioty (np. noże lub skrobaki)
mogą uszkodzić szkło.
Wkładanie drzwi i szyby
Po zakończeniu czyszczenia włożyć drzwi
na miejsce. W tym celu należy wykonać powyższe czynności w odwrotnej kolejności.
4
4
6
5
5
Modele wykonane ze stali nierdzewnej lub aluminium:
Do czyszczenia drzwiczek piekarnika
należy używać tylko zwilżonej gąbki.
Następnie należy je wytrzeć do sucha
miękką szmatką.
Nie używać drucianych myjek ani środ-
ków zawierających kwasy lub substancje ścierne, gdyż mogłyby one uszkodzić powierzchnię piekarnika. Stosować te same środki ostrożności pod-
czas czyszczenia panelu sterowania
piekarnika.
Wyjmowanie szuflady
Szufladę pod piekarnikiem można wyjąć w
celu wyczyszczenia.
Wyjmowanie szuflady
1. Wyciągnąć szufladę do oporu.
2. Powoli unieść szufladę.
3. Całkowicie wyciągnąć szufladę.
Wkładanie szuflady
Aby włożyć szufladę, należy wykonać powyższe czynności w odwrotnej kolejności.
Ostrzeżenie! Nie przechowywać w
szufladzie łatwopalnych produktów
(takich jak materiały do czyszczenia,
torebki foliowe, rękawice kuchenne,
papier czy środki do czyszczenia w
aerozolu). Podczas używania
piekarnika szuflada może stać się
gorąca. Istnieje ryzyko pożaru.
Oświetlenie piekarnika
Ostrzeżenie! Uwaga! Istnieje ryzyko
porażenia prądem!
Page 18
18 electrolux
Przed wymianą żarówki piekarnika:
•Wyłączyć piekarnik.
•Wykręcić bezpieczniki ze skrzynki bez-
pieczników lub wyłączyć wyłącznik obwodu.
Na dnie piekarnika umieścić szmatkę,
aby chronić żarówkę piekarnika i szkla-
2. Wyczyścić klosz.
3. Wymienić żarówkę na nową, odpowiednią do piekarnika, odporną na
działanie wysokich temperatur do
300°C.
Użyć żarówki tego samego typu.
4. Zamontować klosz.
ny klosz.
1. Obrócić szklany klosz w kierunku przeciwnym do ruchu wskazówek zegara,
aby go zdjąć.
CO ZROBIĆ, GDY…
Problem Prawdopodobna przyczyna Rozwiązanie
Podczas zapalania gazu nie pojawia się iskra.
Podczas zapalania gazu nie pojawia się iskra.
Podczas zapalania gazu nie pojawia się iskra.
Płomień gaśnie natychmiast po
zapaleniu.
Nierówny płomień w palniku
gazowym.
Urządzenie nie działa. Zadziałał bezpiecznik w skrzyn-
Piekarnik nie nagrzewa się. Piekarnik nie jest włączony. Włączyć piekarnik.
Piekarnik nie nagrzewa się. Nie wprowadzono wymaga-
Nie działa oświetlenie piekarnika.
Na wyświetlaczu widoczne jest
wskazanie „0.00” i „LED”.
Na potrawach i w komorze piekarnika skrapla się para wodna
i zbierają się skropliny.
Jeżeli rozwiązanie problemu we własnym
zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub serwisem.
Dane niezbędne dla serwisu znajdują się na
tabliczce znamionowej. Tabliczka znamio-
Brak zasilania elektrycznego. Sprawdzić, czy urządzenie jest
Brak zasilania elektrycznego. Sprawdzić bezpiecznik w do-
Pokrywka i korona palnika nie
są prawidłowo ułożone.
Termopara nie jest wystarczająco rozgrzana.
Korona palnika jest zatkana
resztkami żywności.
ce bezpiecznikowej.
nych ustawień.
Oświetlenie piekarnika jest usz-
kodzone.
Wystąpiła przerwa w zasilaniu. Ustawić aktualną godzinę.
Potrawa pozostawała zbyt dłu-
go w piekarniku.
podłączone do zasilania i czy
zasilanie jest włączone.
mowej instalacji elektrycznej.
Sprawdzić, czy pokrywka i ko-
rona palnika są prawidłowo
ułożone.
Po zapaleniu płomienia przytrzymać wciśnięte pokrętło
przez około 5 sekund.
Sprawdzić, czy dysza nie jest
zatkana i czy w koronie palnika
nie nagromadziły się resztki
żywności.
Sprawdzić bezpiecznik. Jeżeli
bezpiecznik zadziała więcej niż
jeden raz, należy skontaktować
się z wykwalifikowanym elektrykiem.
Sprawdzić ustawienia.
Wymienić żarówkę oświetlenia
piekarnika.
Nie należy pozostawiać potraw
w piekarniku dłużej niż przez
15-20 minut po zakończeniu
pieczenia.
nowa znajduje się na przednim obramowaniu komory piekarnika.
Page 19
Zalecamy wpisanie danych w tym miejscu:
Model (MOD.) .........................................
Numer produktu (PNC) .........................................
Numer seryjny (S.N.) .........................................
INSTALACJA
Ostrzeżenie! Patrz rozdział
„Informacje dotyczące
bezpieczeństwa”.

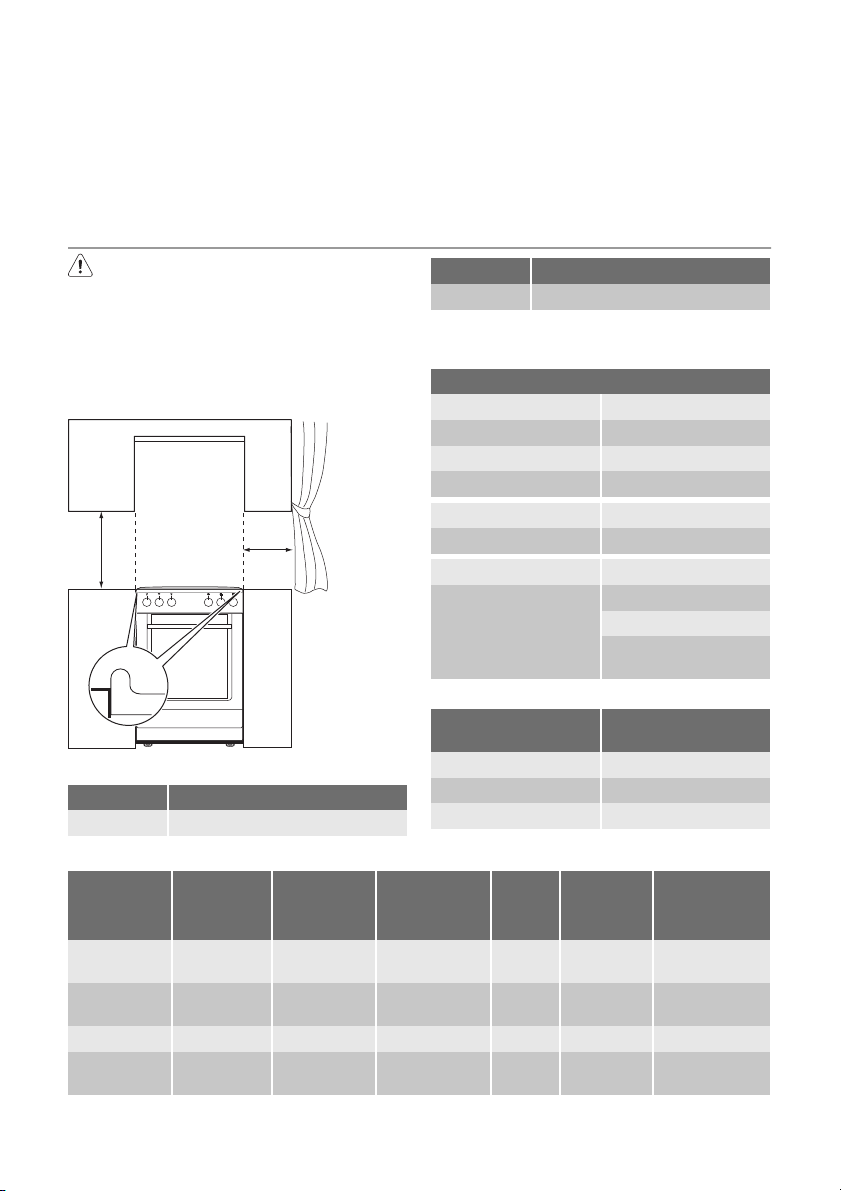

Miejsce instalacji urządzenia
Urządzenie wolnostojące można ustawić
obok szafek kuchennych (z jednej lub obu
stron) oraz w narożniku.
A
B
Minimalne odległości
Wymiar mm
A 690
Wymiar mm
B 150
Dane techniczne
Klasa urządzenia 2, podklasa 1 i klasa 1.
Wymiary
Wysokość 855 mm
Szerokość 500 mm
Głębokość 600 mm
Całkowity pobór mocy 3035,6 W
Napięcie 230 V
Częstotliwość 50 Hz
Kategoria gazu II2ELs3B/P
Zasilanie gazem G20(2E) 20 mbar
G2.350(2Ls) 13 mbar
G30/G31(3B/P) 37
mbar
Średnice by-passów
Palnik Średnica by-passu
w 1/100 mm.
Mały 25
Średni 30
Duży 38
electrolux 19
Palniki gazowe
Palnik Moc nomi-
nalna
kW kW mbar mm g/godz.
Mały palnik 1,00 0,35 Gaz ziemny
1,00 0,35 Gaz ziemny
0,85 0,35 Butan G30 37 0,43 61,81
Średni palnik 2,10 0,43 Gaz ziemny
Moc mini-
malna
Rodzaj gazu Ciś-
nienie
13 1,05 -
G2,350
20 0,70 -
G20
13 1,50 -
G2,350
Średnica
dysz
Zużycie
Page 20
20 electrolux
Palnik Moc nomi-
nalna
kW kW mbar mm g/godz.
2,00 0,43 Gaz ziemny
1,90 0,43 Butan G30 37 0,65 138,16
Duży palnik 2,90 0,72 Gaz ziemny
3,00 0,72 Gaz ziemny
2,70 0,72 Butan G30 37 0,77 196,33
Podłączenie do instalacji gazowej
Należy zastosować połączenia sztywne lub
wąż z oplotem ze stali nierdzewnej, zgodnie
z obowiązującymi przepisami. W przypadku
użycia metalowych węży należy zagwarantować, aby nie dotykały części ruchomych
lub nie uległy zgnieceniu.
Podłączenie za pomocą elastycznych
rur niemetalowych
Jeśli w łatwy sposób można kontrolować
połączenie na całej długości, można zastosować rurę elastyczną. Rura elastyczna
musi być szczelnie podłączona za pomocą
zacisków.
Moc mini-
malna
Rodzaj gazu Ciś-
nienie
G20
G2,350
G20
–nie upłynął
Średnica
dysz
20 0,96 -
13 1,80 -
20 1,19 -
termin jego trwałości eksploa-
tacyjnej.
W przypadku stwierdzenia jednego lub kilku
defektów, nie należy naprawiać węża, ale
należy go wymienić.
Ważne! Po zakończeniu instalacji należy
upewnić się, że uszczelnienie każdego
złącza węża jest prawidłowe. Stosować
roztwór mydlany, a nie płomień!
Rura rozprowadzająca gaz znajduje się za
panelem sterowania.
Ostrzeżenie! Przed podłączaniem
gazu należy wyjąć wtyczkę
Zużycie
przewodu zasilającego z gniazdka
Instalacja: użyć króćca do podłączenia rury.
Obowiązkowo założyć uszczelkę. Następnie kontynuować wykonywanie podłączenia
do instalacji gazowej. Wąż elastyczny moż-
na zastosować, jeśli:
lub wyłączyć bezpiecznik w
skrzynce bezpieczników. Zamknąć
główny zawór gazu.
31 2
–nie będzie w żadnym miejscu nagrzewa-
ny do temperatury przekraczającej o
30°C temperaturę w pomieszczeniu;
– nie jest dłuższy niż 1500 mm;
– nie ma wewnętrznych uszkodzeń utrud-
niających przepływ gazu;
– nie jest narażony na ocieranie lub skręca-
nie;
– nie styka się z ostrymi krawędziami lub
narożnikami;
–można łatwo sprawdzić jego stan tech-
niczny.
4 5
Kontrola stanu technicznego węża elastycz-
nego polega na sprawdzeniu, czy:
– nie jest pęknięty lub rozcięty oraz czy nie
posiada oznak przypalenia na obu koń-
cach oraz na całej długości;
– materiał nie stwardniał i nadal wykazuje
normalną elastyczność;
– zaciski mocujące nie są zardzewiałe;

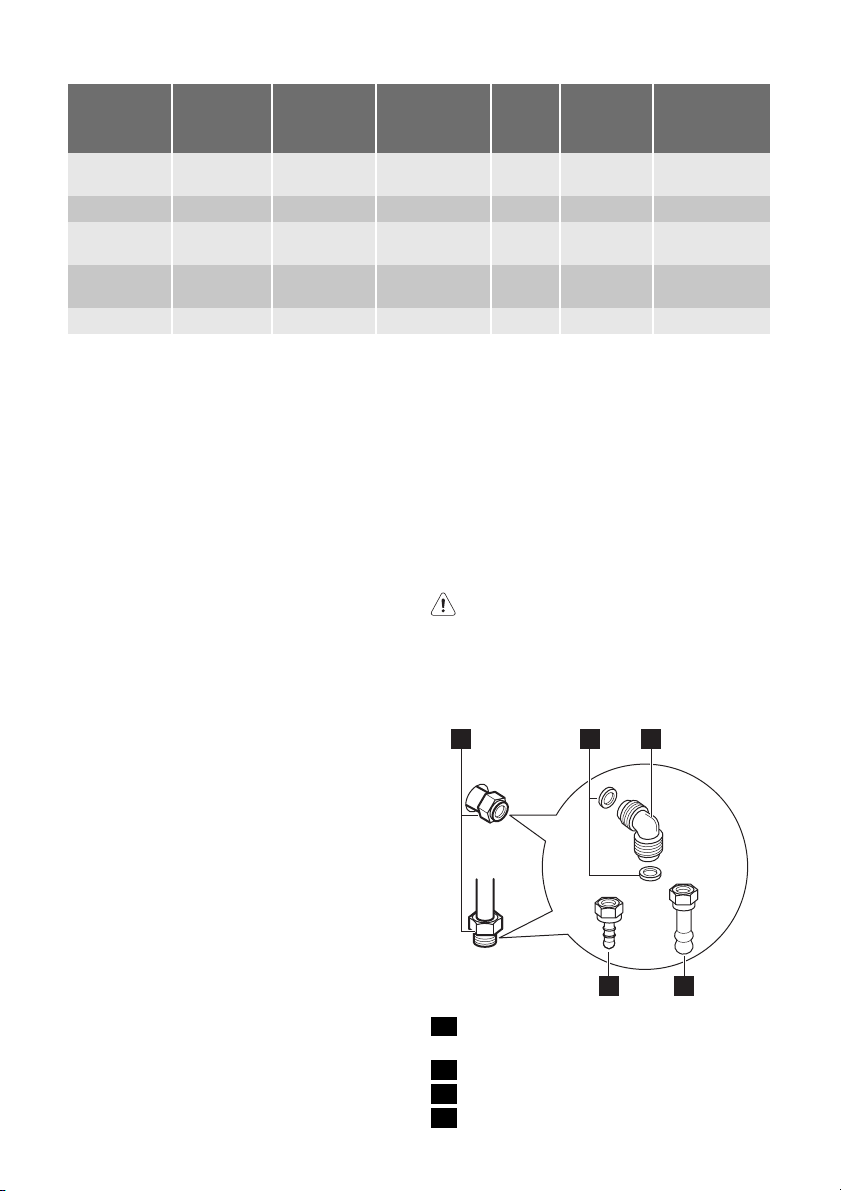

1 Punkt przyłączenia gazu (w urządzeniu
jest tylko jedno złącze)
2 Uszczelka
3 Kolanko
4 Króciec do podłączenia węża do gazu
płynnego
Page 21
electrolux 21
5 Króciec do podłączenia węża do gazu
ziemnego
Urządzenie jest przygotowane do zasi-
lania domyślnym rodzajem gazu. Aby
zmienić rodzaj paliwa, należy wybrać
odpowiedni króciec podłączeniowy z
listy. Obowiązkowo założyć uszczelkę
Dostosowanie do różnych rodzajów
gazu
Ostrzeżenie! Dostosowanie
urządzenia do spalania dostępnego
rodzaju gazu powinno być
przeprowadzone wyłącznie przez
osobę posiadającą odpowiednie
uprawnienia.
To urządzenie jest przystosowane do
zasilania gazem ziemnym.
Dzięki odpowiednim dyszom można je
również przystosować do spalania gazu płynnego.
Należy ustawić odpowiedni przepływ
gazu.
Ostrzeżenie! Przed dokonaniem
wymiany dysz należy sprawdzić, czy
pokrętła regulacyjne gazu znajdują się
w położeniu wyłączenia oraz odłączyć
urządzenie od źródła zasilania
elektrycznego. Zaczekać, aż
urządzenie całkowicie ostygnie. Istnieje
ryzyko odniesienia obrażeń ciała.
Wymiana dysz
1. Zdjąć ruszty palników.
2. Zdjąć pokrywki i korony palników.
3. Za pomocą klucza nasadowego nr 7
wymontować dysze, a następnie wymienić je na nowe, odpowiednie do rodzaju stosowanego gazu.
4. Zamontować ponownie części, wykonując wyżej opisane czynności w odwrotnej kolejności.
5. Wymienić tabliczkę znamionową (znajdującą się obok króćca przyłą
czeniowego gazu) na odpowiednią dla nowego rodzaju gazu. Tabliczka znajduje się
w torebce dołączonej do urządzenia.
W przypadku, gdy ciśnienie doprowadzanego gazu jest niestabilne lub różni się od wymaganej wartości ciśnienia, na rurze dopro-
wadzającej gaz należy zainstalować odpowiedni regulator ciśnienia.
Przestawienie na gaz G2.350
•Palnik mały i średni: po montażu dysz (
3
na następnym rysunku) nakręcić ko-
szyczki (średnica 10 mm,
1
na następ-
nym rysunku), dołączone do opakowania
(regulatory powietrza pierwotnego);
•
Palnik duży: po montażu dysz (
3
na na-
stępnym rysunku) nakręcić koszyczki
2
(średnica 16 mm,
na następnym rysunku), dołączone do opakowania (regulatory powietrza pierwotnego);
4
1
2
3
Ważne! W obu przypadkach do nakręcania
4
należy użyć specjalnego narzędzia
oraz
śrubokrętu, aby odpowiednio zamontować
koszyczki.
Ważne! Przed założeniem palników należy
koniecznie sprawdzić, czy została usunięta
specjalna nasadka.

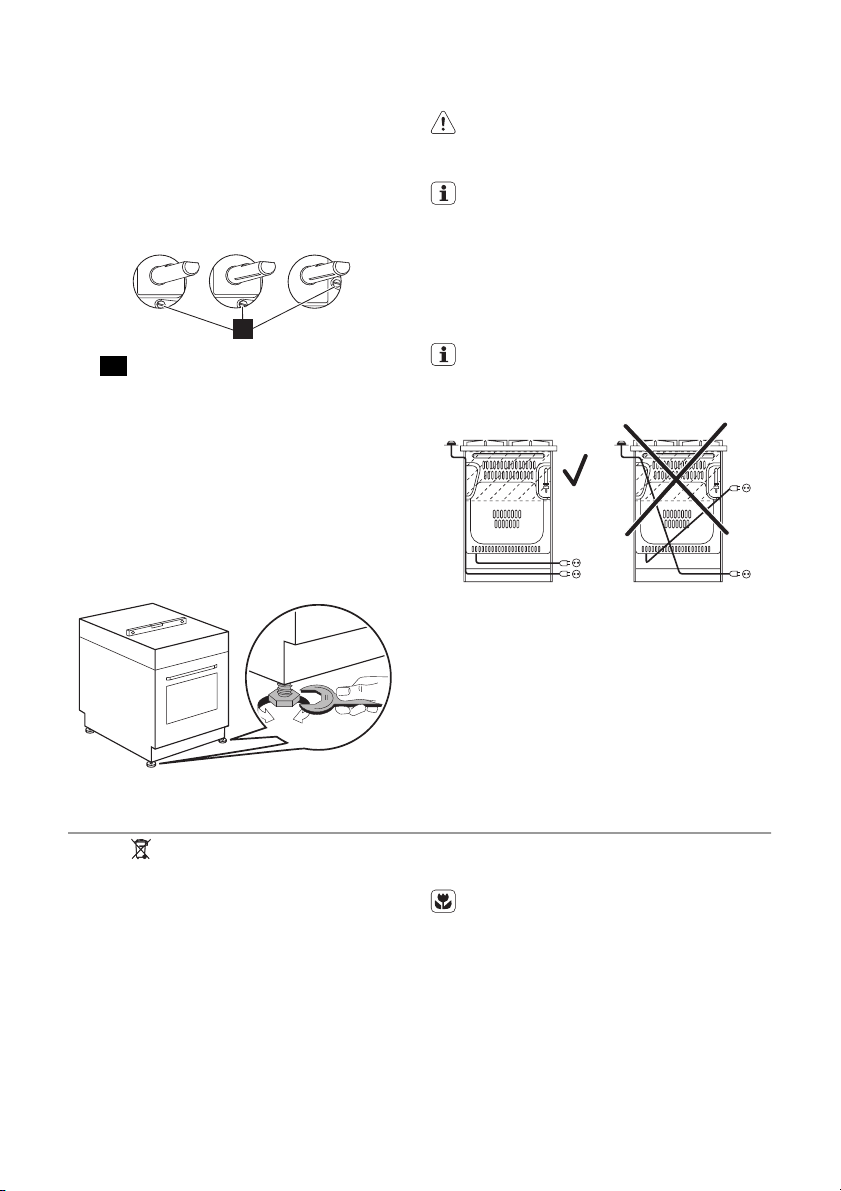

Regulacja płomienia minimalnego
Aby ustawić płomień minimalny palników,
należy:
1. Zapalić palnik.
2. Obrócić pokrętło do położenia płomie-
nia minimalnego.
3. Zdjąć pokrętło sterowania.
Page 22
22 electrolux
4. Przy pomocy wąskiego śrubokręta wyregulować śrubę by-passu. W przypadku przestawienia z gazu ziemnego 20
mbar na gaz płynny należy całkowicie
dokręcić śrubę regulacyjną. W przypadku przestawienia z gazu płynnego
na gaz ziemny 20 mbar należy odkręcić
śrubę regulacyjną o ok. 1/4 obrotu.
1
1 Śruba regulacji płomienia minimal-
nego
5. Kilka razy szybko obrócić pokrętło z
położenia płomienia maksymalnego do
minimalnego, aby sprawdzić, czy pło-
mień nie gaśnie.
Poziomowanie
Należy wykorzystać nóżki znajdujące się na
spodzie urządzenia, aby ustawić górną powierzchnię kuchenki na jednakowym poziomie z innymi powierzchniami
Instalacja elektryczna
Ostrzeżenie! Instalacja elektryczna
musi być wykonana przez
wykwalifikowaną i kompetentną osobę.
Producent nie ponosi odpowiedzialności za nieprzestrzeganie wytycznych
dotyczących bezpieczeństwa, które
zostały podane w rozdziale „Informacje
dotyczące bezpieczeństwa”.
Urządzenie jest dostarczane z wtyczką i
przewodem zasilającym.
Przewód zasilający nie może dotykać
części urządzenia przedstawionej na
ilustracji.
OCHRONA ŚRODOWISKA
Symbol na produkcie lub na opakowaniu
oznacza, że tego produktu nie wolno
traktować tak, jak innych odpadów
domowych. Należy oddać go do
właściwego punktu skupu surowców
wtórnych zajmującego się złomowanym
sprzętem elektrycznym i elektronicznym.
Właściwa utylizacja i złomowanie pomaga w
eliminacji niekorzystnego wpływu
złomowanych produktów na środowisko
naturalne oraz zdrowie. Aby uzyskać
szczegółowe dane dotyczące możliwości
recyklingu niniejszego urządzenia, należy
skontaktować się z lokalnym urzędem
miasta, służbami oczyszczania miasta lub
sklepem, w którym produkt został
zakupiony.
Materiały opakowaniowe
Materiały, z których wykonano opakowanie są przyjazne dla środowiska i
nadają się do recyklingu. Elementy
plastikowe są oznaczone międzynaro-
dowymi skrótami tj. PE, PS, itp. Materiały opakowaniowe należy utylizować
wyrzucając je do odpowiedniego pojemnika udostępnionego przez komunalny zakład utylizacji odpadów.
Page 23
electrolux 23
Ostrzeżenie! Przed utylizacją
urządzenia należy uniemożliwić jego
ponowne użycie, a tym samym zadbać
o to aby nie stwarzało ono zagrożenia.
W tym celu należy wyjąć wtyczkę z
gniazdka i usunąć z urządzenia przewód zasilający.
