RO ARAGAZ MANUAL DE UTILIZARE

Page 2

www.electrolux.com

CUPRINS

1. INFORMAŢII PRIVIND SIGURANŢA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. INSTRUCŢIUNI PRIVIND SIGURANŢA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. DESCRIEREA PRODUSULUI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4. ÎNAINTE DE PRIMA UTILIZARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5. PLITĂ - UTILIZAREA ZILNICĂ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6. PLITĂ - RECOMANDĂRI AJUTĂTOARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. CUPTOR- UTILIZAREA ZILNICĂ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

9. CUPTOR - UTILIZAREA ACCESORIILOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

10. CUPTOR - RECOMANDĂRI AJUTĂTOARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

11. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

12. CE TREBUIE FĂCUT DACĂ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

13. INSTALAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

NE GÂNDIM LA DUMNEAVOASTRĂ

Vă mulţumim că aţi achiziţionat un aparat Electrolux. Aţi ales un produs care include decenii de experienţă profesională şi de inovaţie. Ingenios şi stilat, a fost conceput special pentru dumneavoastră. Pentru ca oricând îl utilizați puteţi fi sigur de aceleaşi rezultate extraordinare.

Bine aţi venit la Electrolux. Vizitaţi website-ul la:

Aici găsiţi sfaturi privind utilizarea, broşuri, informaţii care vă ajută la rezolvarea unor probleme apărute şi informaţii despre service: www.electrolux.com

Înregistraţi-vă produsul pentru a beneficia de servicii mai bune: www.electrolux.com/productregistration

Cumpăraţi accesorii, consumabile şi piese de schimb originale pentru aparatul dvs.: www.electrolux.com/shop

SERVICIUL DE RELAŢII CU CLIENŢII ŞI SERVICE

Vă recomandăm utilizarea pieselor de schimb originale. Atunci când contactaţi unitatea de Service, asiguraţi-vă că aveţi disponibile următoarele informaţii. Informaţiile pot fi găsite pe plăcuţa cu datele tehnice. Model, PNC, Număr de serie.

Avertisment / Atenţie-Informaţii privind siguranţa. Informaţii şi recomandări generale Informaţii cu privire la mediul înconjurător

Ne rezervãm dreptul asupra efectuãrii de modificãri.

Page 3

1. INFORMAŢII PRIVIND SIGURANŢA

Înainte de instalarea şi de utilizarea aparatului, citiţi cu atenţie in‐ strucţiunile furnizate. Producătorul nu este responsabil dacă insta‐ larea şi utilizarea incorectă a aparatului provoacă răniri şi daune. Păstraţi întotdeauna instrucţiunile împreună cu aparatul pentru consultare ulterioară.

1.1 Siguranţa copiilor şi a persoanelor vulnerabile

AVERTIZARE Risc de sufocare, de rănire sau de provocare a unei incapa‐ cităţi funcţionale permanente.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacităţi fizice, senzoriale sau mentale reduse sau de persoanele fără cunoştinţe sau experienţă dacă sunt supravegheate de o persoană responsabilă pentru siguran‐ ţa lor.

• Nu lăsaţi copiii să se joace cu aparatul.

• Nu lăsaţi la îndemâna copiilor ambalajul produsului.

• Nu lăsaţi copiii şi animalele să se apropie de aparat atunci când acesta este în funcţiune sau când se răceşte. Componentele ac‐ cesibile sunt fierbinţi.

• Dacă aparatul are un dispozitiv de siguranţă pentru copii, vă re‐ comandăm să-l activaţi.

• Curăţarea şi întreţinerea curentă nu trebuie efectuate de copii nesupravegheaţi.

ROMÂNA 3

1.2 Aspecte generale privind siguranţa

• Aparatul şi părţile accesibile ale acestuia devin fierbinţi pe dura‐ ta utilizării. Nu atingeţi elementele de încălzire.

• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.

• Gătirea neasistată la plită folosind grăsimi sau ulei poate fi peri‐ culoasă şi poate provoca un incendiu.

Page 4

www.electrolux.com

• Nu încercaţi niciodată să stingeţi focul cu apă. Opriţi aparatul şi acoperiţi flacăra cu un capac sau cu o pătură anti-incendiu.

• Nu depozitaţi nimic pe suprafeţele de gătit.

• Nu folosiţi un aparat de curăţat cu abur pentru a curăţa aparatul.

• Obiectele de metal, de ex. cuţitele, furculiţele, lingurile şi capa‐ cele nu trebuie puse pe suprafaţa plitei, deoarece se pot înfier‐ bânta.

• Aveţi grijă când atingeţi sertarul de depozitare. Poate fi fierbinte.

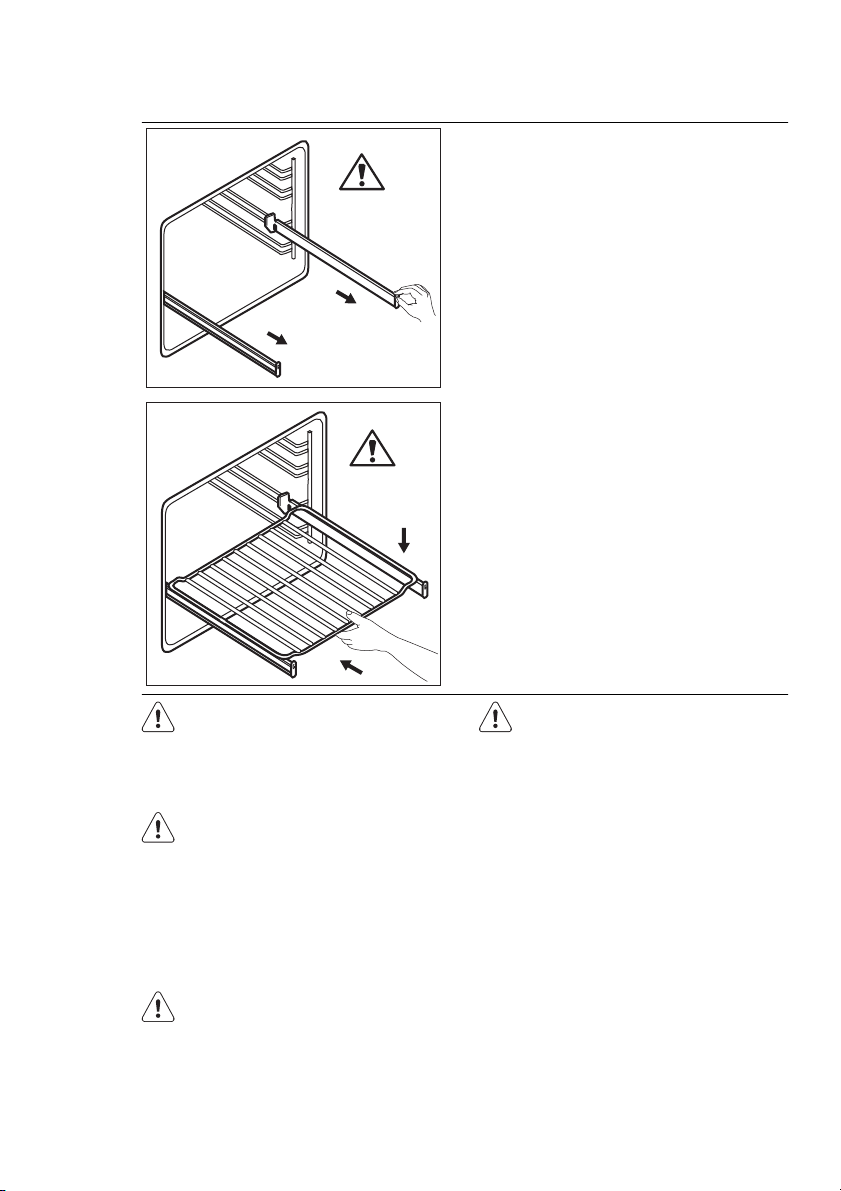

• Pentru a scoate suporturile pentru raft trebuie să trageţi mai întâi de partea din faţă a suportului, după care să îndepărtaţi capătul din spate de pereţii laterali. Instalaţi suporturile pentru raft în or‐ dine inversă.

• Ştergeţi toate resturile varsate pe capac înainte de deschidere. Lăsaţi suprafaţa plitei să se răcească înainte de a închide capa‐ cul.

• Nu folosiţi substanţe abrazive dure sau răzuitoare ascuţite de metal pentru a curăţa sticla uşii deoarece acestea pot zgâria su‐ prafaţa, ceea ce poate conduce la spargerea sticlei.

INSTRUCŢIUNI PRIVIND SIGURANŢA

Acest aparat este destinat următoarelor pieţe:

• Verificaţi dacă aparatul este instalat având în

• Laturile aparatului trebuie să rămână în apro‐

2.1 Instalarea

AVERTIZARE Doar o persoană calificată trebuie să in‐ staleze acest aparat.

• Îndepărtaţi toate ambalajele.

• Dacă aparatul este deteriorat, nu îl instalaţi

sau utilizaţi.

• Respectaţi instrucţiunile de instalare furnizate

împreună cu aparatul.

• Procedaţi cu atenţie sporită atunci când mutaţi

aparatul deoarece acesta este greu. Purtaţi întotdeauna mănuşi de protecţie.

• Nu trageţi aparatul de mâner.

• Respectaţi distanţele minime faţă de alte apa‐

rate şi corpuri de mobilier.

• Nu instalaţi aparatul pe o platformă.

• Nu aşezaţi aparatul lângă o uşă sau sub o fe‐

Conexiunea la reţeaua electrică

• Toate conexiunile electrice trebuie realizate

• Aparatul trebuie legat la împământare.

• Verificaţi dacă informaţiile de natură electrică,

jurul său structuri de siguranţă.

pierea altor aparate sau unităţi cu aceeaşi înălţime.

reastră. Astfel, vasele fierbinţi de pe aparat nu vor cădea atunci când uşa sau fereastra va fi deschisă.

AVERTIZARE Risc de incendiu şi de electrocutare.

de către un electrician calificat.

specificate pe plăcuţa cu datele tehnice, co‐

Page 5

respund sursei de tensiune. Dacă nu, contac‐ taţi un electrician.

• Folosiţi întotdeauna o priză cu protecţie la

electrocutare corect instalată.

• Nu folosiţi adaptoare cu căi multiple şi cabluri

prelungitoare.

• Procedaţi cu atenţie pentru a nu deteriora şte‐

cherul şi cablul de alimentare electrică. Con‐ tactaţi centrul de service sau un electrician pentru a schimba un cablu de alimentare de‐ teriorat.

• Nu lăsaţi cablurile de alimentare electrică să

intre în contact cu uşa aparatului, în special atunci când uşa este fierbinte.

• Protecţia la electrocutare a pieselor aflate sub

tensiune şi izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.

• Introduceţi ştecherul în priză numai după în‐

cheierea procedurii de instalare. Asiguraţi-vă că priza poate fi accesată după instalare.

• Dacă priza de curent prezintă jocuri, nu co‐

nectaţi la ea ştecherul.

• Nu trageţi de cablul de alimentare pentru a

scoate din priză aparatul. Trageţi întotdeauna de ştecher.

• Folosiţi doar dispozitive de izolare adecvate:

întrerupătoare pentru protecţia liniei, siguranţe fuzibile (siguranţele cu şurub trebuie scoase din suport), mecanisme de decuplare pentru scurgeri de curent şi contactoare.

• Instalaţia electrică trebuie să fie prevăzută cu

un dispozitiv de izolare, care vă permite să deconectaţi aparatul de la reţea la toţi polii. Dispozitivul izolator trebuie să aibă o deschi‐ dere între contacte de cel puţin 3 mm.

Racordul la gaz

• Toate racordurile la gaz trebuie realizate de

către o persoană calificată.

• Verificaţi dacă aerul circulă în jurul aparatului.

• Informaţiile despre alimentarea cu gaz se

găsesc pe plăcuţa de date tehnice.

• Acest aparat nu este conectat la un dispozitiv

care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în confor‐ mitate cu reglementările în vigoare privind in‐ stalarea. Acordaţi o deosebită atenţie la as‐ pectele referitoare la o ventilaţie adecvată.

ROMÂNA 5

2.2 Utilizarea

AVERTIZARE Risc de vătămare, arsuri sau de electro‐ cutare.

• Utilizaţi acest aparat într-un mediu casnic.

• Nu modificaţi specificaţiile acestui aparat.

• Nu blocaţi fantele de ventilaţie.

• Nu lăsaţi aparatul nesupravegheat în timpul funcţionării.

• Dezactivaţi aparatul după fiecare întrebuinţa‐ re.

• Aparatul devine fierbinte în interior pe durata funcţionării. Nu atingeţi elementele de încălzi‐ re care sunt în aparat. Folosiţi întotdeauna mănuşi de protecţie pentru a scoate sau a pu‐ ne în cuptor accesorii sau vase.

• Procedaţi cu atenţie la deschiderea uşii apara‐ tului atunci când aparatul este în funcţiune. Este posibilă emisia de aer fierbinte.

• Nu acţionaţi aparatul având mâinile umede sau când acesta este în contact cu apa.

• Nu aplicaţi presiune asupra uşii deschise.

• Ţineţi întotdeauna închisă uşa aparatului atun‐ ci când acesta este în funcţiune.

• Nu puneţi tacâmuri sau capace de oale pe zo‐ nele de gătit. Acestea devin fierbinţi.

• După utilizare, opriţi zona de gătit.

• Nu utilizaţi aparatul ca suprafaţă de lucru sau ca loc de depozitare.

• Asiguraţi o bună ventilare a camerei în care aparatul este instalat.

• Folosiţi doar vase stabile cu forma corectă şi diametrul mai mare decât dimensiunile arzătoarelor.

• Când rotiţi brusc butonul de la poziţia de ma‐ xim la cea de minim asiguraţi-vă că flacăra nu se stinge.

• Poziţionaţi vasele central pe inele şi nu le lăsaţi să iasă în afara marginii suprafeţei de gătit.

• Utilizaţi doar accesoriile furnizate împreună cu aparatul.

• Nu instalaţi adaptoare de flacără pe arzător.

AVERTIZARE Pericol de explozie sau incendiu.

• Grăsimile şi uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Ţineţi flăcările sau obiectele încălzite departe de grăsimi şi uleiuri atunci când gătiţi.

Page 6

www.electrolux.com

• Vaporii pe care îi eliberează uleiul foarte fier‐ binte pot să se aprindă spontan.

• Uleiul folosit, care conţine resturi de mâncare, poate lua foc la temperaturi mai mici faţă de uleiul care este utilizat pentru prima dată.

• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra aces‐ tuia.

• Nu lăsaţi scânteile sau flăcările deschise să intre în contact cu aparatul atunci când des‐ chideţi uşa.

• Deschideţi uşa aparatului cu atenţie. Utilizarea unor ingrediente cu conţinut de alcool poate determina prezenţa aburilor de alcool în aer.

AVERTIZARE Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:

– Nu puneţi vase sau alte obiecte în aparat

direct pe baza acestuia.

– Nu puneţi folie din aluminiu direct pe baza

aparatului. – nu puneţi apă direct în aparatul fierbinte. – nu ţineţi vase umede şi alimente în interior

după încheierea gătirii. – procedaţi cu atenţie la demontarea sau in‐

stalarea accesoriilor.

• Decolorarea emailului nu are niciun efect asu‐ pra funcţionării aparatului. Nu este un defect în ceea ce priveşte garanţia legală.

• Pentru prăjituri moi utilizaţi o tavă de copt adâncă. Sucurile de fructe lasă pete care pot fi permanente.

• Nu ţineţi vase pe panoul de comandă.

• Nu permiteţi evaporarea completă a lichidului din vase.

• Procedaţi cu atenţie pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafaţa poate fi deteriorată.

• Nu activaţi zonele de gătit cu vase goale pe ele sau fără vase.

• Nu puneţi folie din aluminiu pe aparat.

• Vasele realizate din fontă, aluminiu sau cu ba‐ zele deteriorate pot zgâria suprafaţa vitrocera‐ mică. Ridicaţi întotdeauna aceste obiecte atunci când trebuie să le mutaţi pe suprafaţa de gătit.

Capac

• Nu modificaţi specificaţiile acestui capac.

• Curăţaţi capacul la intervale regulate.

• Nu deschideţi capacul când există lichide vărsate pe suprafaţă.

• Înainte de a închide capacul stingeţi toate arzătoarele.

• Nu închideţi capacul până când plita şi cupto‐ rul nu se răcesc complet.

• Capacele de sticlă se pot sparge când sunt încălzite (dacă este aplicabil).

2.3 Îngrijirea şi curăţarea

AVERTIZARE Pericol de rănire, incendiu sau de dete‐ riorare a aparatului.

• Înainte de a curăţa aparatul, deconectaţi-l şi scoateţi ştecherul din priză.

• Verificaţi dacă aparatul s-a răcit. Există riscul de spargere a panourilor vitrate.

• Înlocuiţi imediat panourile vitrate ale uşii dacă acestea sunt deteriorate. Contactaţi Centrul de Service.

• Atenţie când scoateţi uşa aparatului. Aceasta este grea!

• Curăţaţi regulat aparatul pentru a preveni de‐ teriorarea materialului de la suprafaţă.

• Resturile de grăsimi sau de alimente din apa‐ rat pot duce la apariţia unui incendiu.

• Curăţaţi aparatul cu o lavetă moale umedă. Utilizaţi numai detergenţi neutri. Nu folosiţi produse abrazive, bureţi abrazivi, solvenţi sau obiecte metalice.

• Dacă folosiţi un spray pentru cuptor, respecta‐ ţi instrucţiunile de siguranţă de pe ambalaj.

• Nu curăţaţi emailul catalitic (dacă este cazul) cu nici un tip de detergent.

• Nu curăţaţi arzătoarele în maşina de spălat vase.

2.4 Bec interior

• Tipul de bec sau de lampă cu halogen utilizat pentru acest aparat este destinat exclusiv aparatelor electrocasnice. Nu îl utilizaţi în alte scopuri.

Page 7

AVERTIZARE Risc de electrocutare.

• Deconectaţi aparatul de la sursa de alimenta‐ re electrică înainte de a înlocui becul.

• Folosiţi doar becuri cu aceleaşi specificaţii.

2.5 Aruncarea la gunoi

AVERTIZARE Risc de rănire sau de sufocare.

• Deconectaţi aparatul de la sursa de alimenta‐ re.

3. DESCRIEREA PRODUSULUI

3.1 Prezentare generală

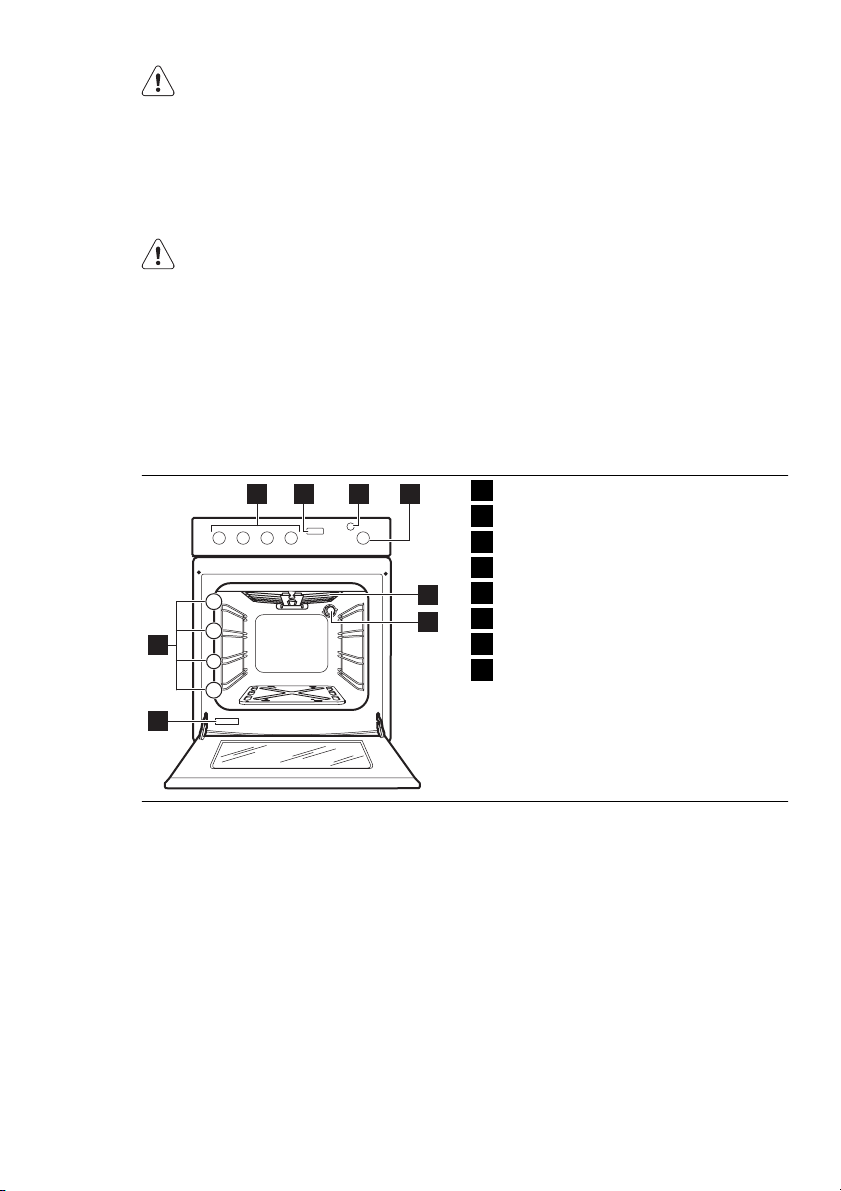

1 3 42

• Tăiaţi cablul electric şi îndepărtaţi-l.

• Scoateţi dispozitivul de blocare a uşii pentru a preveni închiderea copiilor sau a animalelor de companie în aparat.

2.6 Service

• Contactaţi centrul de service pentru repararea aparatului. Vă recomandăm să utilizaţi doar piese de schimb originale.

Butoane pentru plită

Dispozitiv de programare electronic

Buton pentru becul cuptorului

Buton pentru funcţiile cuptorului

Grătar

Bec cuptor

Plăcuţă cu date tehnice

Poziţii rafturi

ROMÂNA 7

Page 8

www.electrolux.com

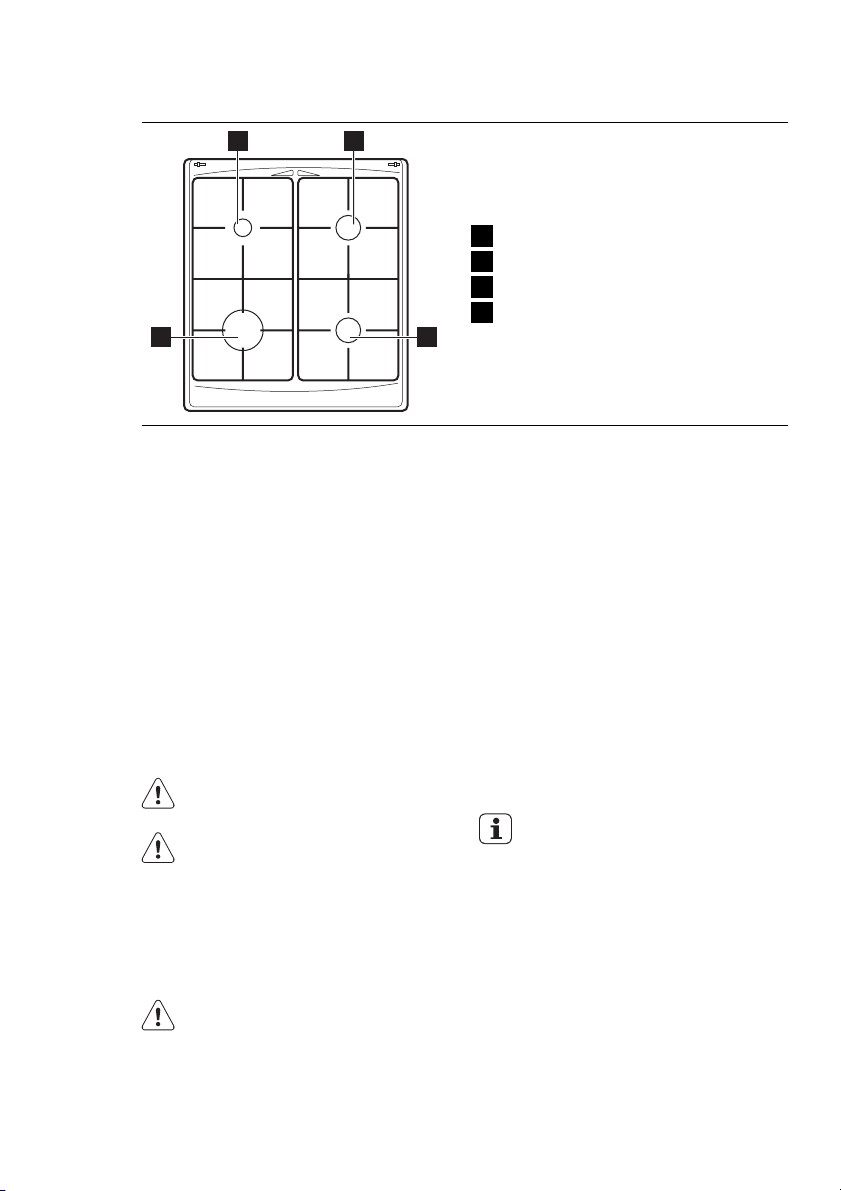

3.2 Configuraţia plitei de gătit

3.3 Accesoriile

• Grătarul cuptorului Pentru veselă, forme pentru prăjituri, fripturi.

• Tavă de gătit plată Pentru prăjituri şi fursecuri.

• Tavă de coacere plată aluminizată Pentru prăjituri şi fursecuri.

• Tavă pentru coacere intensă Pentru coacere şi frigere sau ca tavă pentru

grăsime.

Arzător auxiliar

Arzător semi-rapid

Arzător rapid

• Sertar de depozitare Sub cavitatea cuptorului se află sertarul de

depozitare.

• Ghidaje telescopice detaşabile Pentru a pune rafturi sau tăvi pe acestea.

• Deflector pentru grătar Pentru protejarea butoanelor în timpul utilizării

grătarului.

4. ÎNAINTE DE PRIMA UTILIZARE

AVERTIZARE Consultaţi capitolele privind Siguranţa.

ATENŢIE Pentru a deschide uşa cuptorului, apu‐ caţi întotdeauna de mijlocul mânerului.

4.1 Prima curăţare

• Scoateţi toate componentele aparatului.

• Curăţaţi aparatul înainte de prima utilizare. ATENŢIE

Nu utilizaţi agenţi de curăţare abrazivi! Aceştia pot deteriora suprafaţa. Consul‐ taţi capitolul "Îngrijirea şi curăţarea".

4.2 Reglarea orei curente

Trebuie să setaţi ora înainte de a pune în funcţiune cuptorul.

Când conectaţi aparatul la sursa de alimentare electrică sau după o întrerupere a curentului, afi‐ şajul indică 0:00. Apăsaţi simultan butoanele + şi - până când 0:00 se aprinde intermitent. După aceea, apăsaţi bu‐ tonul + sau - pentru a seta ora corectă. După aproximativ cinci secunde, indicatorul pentru oră încetează aprinderea intermitentă, iar afişajul in‐ dică timpul setat.

4.3 Preîncălzirea

Setaţi cuptorul pe temperatura maximă şi lăsaţi-l să funcţioneze gol timp de 1 oră pentru a arde toate reziduurile de pe suprafaţa cavităţii. Este

Page 9

posibil ca accesoriile să se încălzească mai tare decât în cazul utilizării normale. Cu această oca‐ zie cuptorul poate degaja un miros neplăcut.

5. PLITĂ - UTILIZAREA ZILNICĂ

ROMÂNA 9

Acest lucru este normal. Asiguraţi-vă că încăpe‐ rea este bine aerisită.

AVERTIZARE Consultaţi capitolele privind Siguranţa.

5.1 Aprinderea arzătorului

AVERTIZARE Procedaţi cu atenţie când utilizaţi flacără deschisă în bucătărie. Pro‐ ducătorul nu îşi asumă nicio responsa‐ bilitate în cazul utilizării necores‐ punzătoare a flăcării.

Aprindeţi întotdeauna arzătorul înainte de a pune vase deasupra lui.

Pentru a aprinde arzătorul:

Apăsaţi complet butonul arzătorului necesar şi rotiţi-l la poziţia maximă.

butonul, generatorul de scânteie porneşte automat.

Ţineţi apăsat butonul de comandă aproxi‐ mativ 10 secunde. Astfel se permite încălzi‐ rea termocuplului. În caz contrar, alimenta‐ rea cu gaz se întrerupe.

După ce flacăra este constantă, o puteţi ajusta.

În cazul în care arzătorul nu se aprinde după câteva încercări, verificaţi poziţiile corecte ale coroanei şi capacului arzătorului.

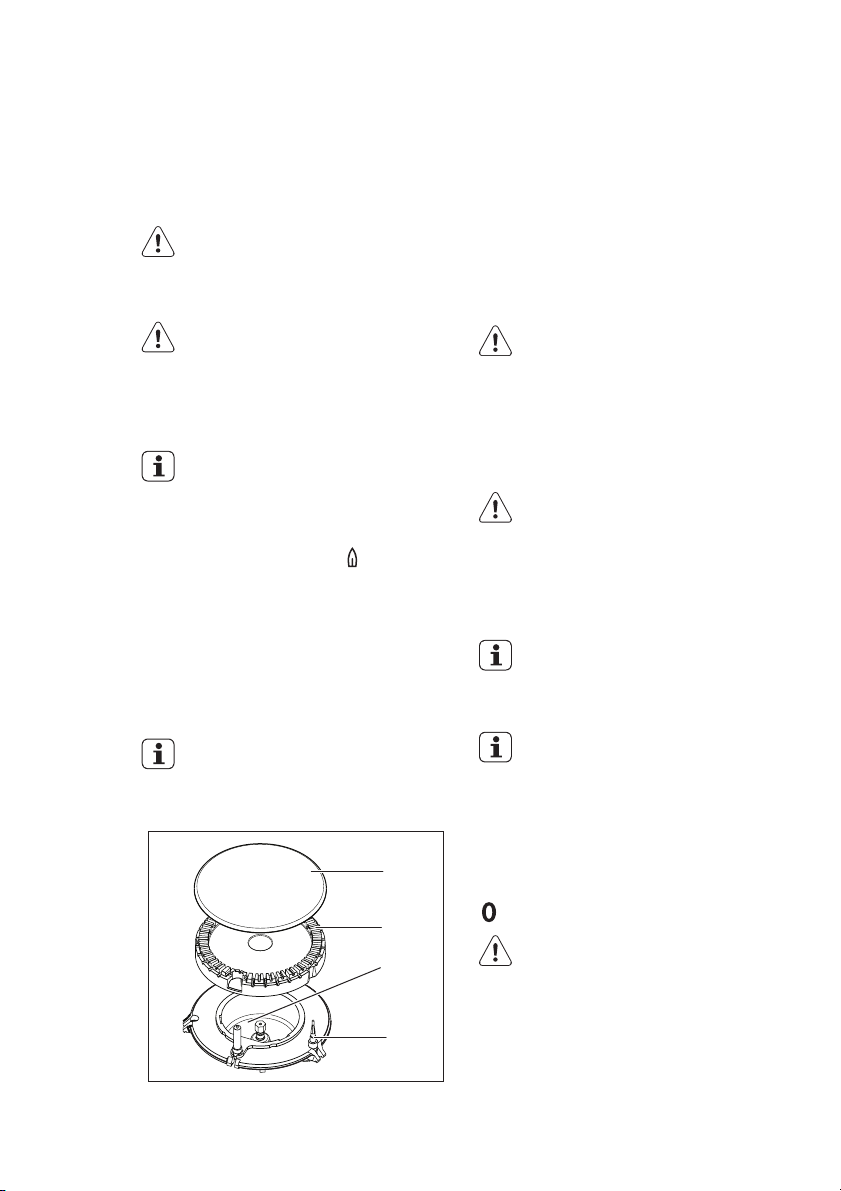

Când apăsaţi

Capac arzător

Coroană arzător

Bujie de aprindere

Termocuplu

AVERTIZARE Nu ţineţi apăsat butonul de control mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberaţi butonul de control, rotiţi-l pe poziţia "oprit" şi încercaţi să aprindeţi din nou arzătorul după ce a trecut cel puţin 1 minut.

Puteţi aprinde arzătorul fără dispozitivul electric (de exemplu în cazul în care nu există curent electric în bucătărie). Pen‐ tru a face acest lucru, puneţi o flacără lângă arzător, apăsaţi butonul de con‐ trol respectiv şi rotiţi-l în sens antiorar la poziţia maximă de eliberare a gazului.

Dacă arzătorul se stinge din întâmplare, rotiţi butonul de control pe poziţia "off" (oprit) şi încercaţi să aprindeţi arzătorul din nou după cel puţin 1 minut.

Generatorul de scântei poate porni au‐ tomat în momentul în care porniţi sursa de curent, după instalare sau după o pană de curent. Acest lucru este nor‐ mal.

5.2 Stingerea arzătorului

Pentru a stinge flacăra, rotiţi butonul pe simbolul

AVERTIZARE Micşoraţi întotdeauna flacăra sau stin‐ geţi-o înainte de a lua vasele de pe arzător.

Page 10

www.electrolux.com

6. PLITĂ - RECOMANDĂRI AJUTĂTOARE

6.1 Economia de energie

• Pe cât posibil, acoperiţi întotdeauna vasele cu

capace.

• Când lichidul începe să fiarbă, reduceţi inten‐

sitatea flăcării astfel încât lichidul să fiarbă li‐ niştit.

AVERTIZARE Folosiţi oale şi cratiţe cu diametrul co‐ respunzător cu dimensiunea arzătorului. Nu utilizaţi vase de gătit care depăşesc marginile plitei.

Folosiţi vase de gătit cu partea inferioară cât mai groasă şi plată.

Arzător Diametre vase de gătit

Triplă co‐

160 - 220 mm

roană

Semi-rapid 140 - 220 mm

Auxiliar 120 - 180 mm

7. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA

AVERTIZARE Consultaţi capitolele privind Siguranţa.

AVERTIZARE Înainte de curăţare, opriţi aparatul şi lăsaţi-l să se răcească.

AVERTIZARE Din motive de siguranţă, nu curăţaţi aparatul cu un sistem de curăţat cu aburi sau cu presiune mare.

AVERTIZARE Nu utilizaţi substanţe de curăţare abra‐ zive, bureţi din sârmă sau substanţe acide, deoarece pot deteriora aparatul.

• Spălaţi piesele din oţel inoxidabil cu apă, iar

• Suporturile pentru vase nu sunt adecvate pen‐

• Asiguraţi-vă că aşezaţi corect suporturile pen‐

• Pentru o funcţionare corectă a arzătoarelor,

• Pentru a preveni deteriorarea suprafeţei plitei,

După curăţare, uscaţi aparatul cu o cârpă moale.

apoi uscaţi-le cu o lavetă moale.

tru spălarea automată; acestea trebuie spăla‐ te manual.

tru vase după ce le-aţi curăţat.

asiguraţi-vă că braţele suporturilor pentru va‐ se se află în centrul arzătorului.

procedaţi cu atenţie când reaşezaţi suporturile pentru vase.

• Pentru a curăţa piesele emailate, capacul şi

coroana arzătorului, spălaţi-le cu apă caldă şi săpun.

8. CUPTOR- UTILIZAREA ZILNICĂ

AVERTIZARE Consultaţi capitolele privind Siguranţa.

Page 11

8.1 Funcţiile cuptorului

Funcţia cuptorului Aplicaţie

0 Poziţia Oprit Pentru a opri aparatul.

1-8

Intervalul de reglare

pentru treptele de tem‐

peratură

Grătar

Intervalul de reglare a treptelor temperaturii pentru gătit convenţional. (1 - 145 °C; 2 - 160 °C; 3 - 175 °C; 4 - 190 °C; 5 - 205 °C; 6

- 220 °C; 7 - 235 °C; 8 - 250 °C) Pentru frigerea la grătar a alimentelor plate, în mijlocul

grătarului. Pentru a face pâine prăjită.

ROMÂNA 11

Bec cuptor

gătit. Pentru a utiliza această funcţie apăsaţi pe butonul pentru becul cuptorului.

8.2 Termostatul de siguranţă

Pentru a ilumina interiorul cuptorului fără nici o funcţie de

Pentru a preveni supraîncălzirea periculoasă (prin utilizarea incorectă a aparatului sau a com‐ ponentelor defecte), cuptorul este dotat cu un termostat de siguranţă, care întrerupe alimenta‐ rea cu energie. În momentul în care temperatura scade, cuptorul porneşte din nou automat.

8.3 Gătitul în cuptorul cu gaz

Aprinderea arzătorului cu gaz al cuptorului:

Deschideţi uşa cuptorului. Nu lăsaţi uşa să se deschidă prin cădere, ţineţi uşa de mâ‐ ner până când se deschide complet.

La aprinderea arzătorului cuptorului uşa cuptorului trebuie deschisă.

Verificaţi dacă capacul este deschis. La utili‐ zarea cuptorului capacul trebuie deschis pentru a evita supra-încălzirea.

Apăsaţi butonul aferent funcţiilor cuptorului şi rotiţi-l la poziţia maximă. Ţineţi-l apăsat aproximativ 15 secunde. Nu eliberaţi buto‐ nul până la apariţia flăcării.

Prin apăsarea butonului este activat auto‐ mat un generator de scântei.

Dacă arzătorul nu se aprinde sau dacă se stinge accidental:

Eliberaţi butonul cuptorului şi rotiţi-l pe poziţia oprit.

Deschideţi uşa cuptorului.

După un minut, încercaţi să rea‐ prindeţi arzătorul.

Aprinderea manuală: Dacă alimentarea electrică este întreruptă.

Deschideţi uşa cuptorului.

Ţineţi o flacără lângă orificiul din partea infe‐ rioară a cavităţii cuptorului.

Simultan, apăsaţi butonul pentru funcţiile cuptorului şi rotiţi-l spre stânga în poziţia maximă.

La aprinderea flăcării, menţineţi butonul apăsat timp de aproximativ 15 secunde.

După aprindere:

Eliberaţi butonul.

Închideţi uşa cuptorului.

AVERTIZARE Gătiţi întotdeauna cu uşa cuptorului în‐ chisă.

Rotiţi butonul la setarea necesară. Dispozitivul de siguranţă al cuptorului: Cuptorul este dotat cu un termocuplu. Acesta opreşte fluxul de gaz dacă flacăra se stinge.

8.4 Stingerea arzătorului cuptorului

Pentru a stinge flacăra, rotiţi butonul pe poziţia oprit.

8.5 Utilizarea grătarului

AVERTIZARE

Nu lăsaţi aparatul nesupravegheat în timpul func‐ ţionării grătarului. Componentele accesibile ale aparatului se încing. Pericol de arsuri.

AVERTIZARE În timpul funcţionării grătarului nu per‐ miteţi apropierea copiilor. Pericol de ar‐ suri.

Page 12

www.electrolux.com

AVERTIZARE Nu utilizaţi niciodată grătarul cu uşa în‐ chisă. Pericol de incendiu.

Deschideţi uşa cuptorului.

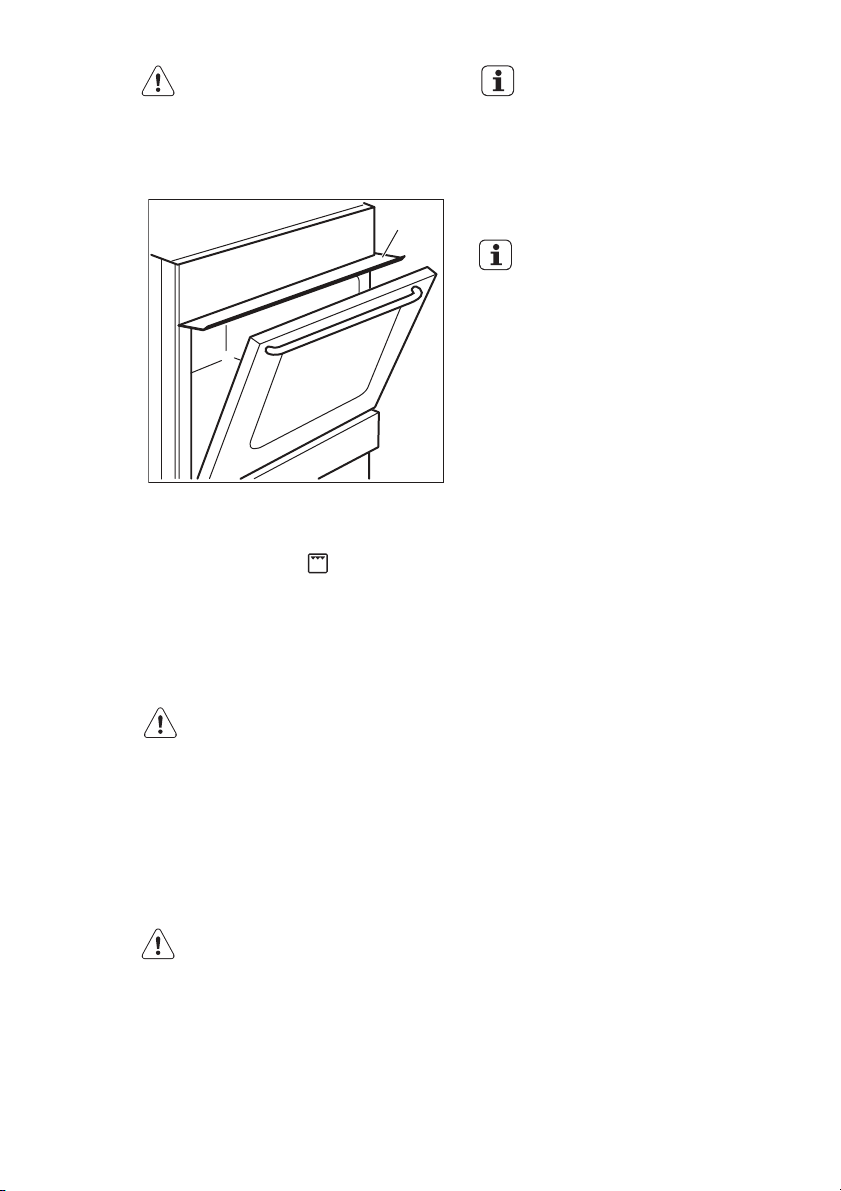

Montaţi deflectorul grătarului A în poziţie, deasupra uşii.

Apropiaţi o sursă de foc de orificiile arzăto‐ rului.

Rotiţi butonul de comandă a cuptorului cu gaz pe poziţia Grătar

comandă în această poziţie timp de aproxi‐ mativ 15 secunde. Nu eliberaţi butonul până la apariţia flăcării.

Preîncălziţi grătarul timp de 5-10 minute.

Puneţi carnea pe grătarul cuptorului, iar grătarul pe nivelul 3.

AVERTIZARE Nu puneţi carnea pe cel mai înalt nivel al cuptorului. Pericol de incendiu.

Puneţi o tavă de copt sau tava de coacere dedesubt, pe nivelul 2 al cuptorului, pentru a colecta sucul.

. Ţineţi butonul de

Nu puneţi carnea direct în tava de copt sau în cea de coacere.

Lăsaţi uşa puţin întredeschisă.

Când se rumeneşte pe o parte, întoarceţi

carnea cu o furculiţă pentru a evita pierde‐

rea sucului.

10.

Când se rumeneşte şi pe cealaltă parte,

scoateți carnea din cuptor.

Dacă grătarul nu se aprinde sau dacă se stinge accidental:

Eliberaţi butonul de comandă a cuptorului cu gaz şi rotiţi-l pe pozi‐ ţia oprit.

Deschideţi uşa cuptorului.

După un minut, încercaţi să rea‐ prindeţi grătarul.

8.6 Inchiderea arzătorului grătarului

Pentru a stinge flacăra, rotiţi butonul în poziţia oprit.

8.7 Cronometrul - Ceas avertizor

Se utilizează pentru a seta timpul pentru numărătoarea inversă.

Apăsaţi + pentru a seta durata numărătorii

inverse pentru ceasul avertizor. Timpul ma‐

xim pe care îl puteţi seta este de 99 de mi‐

nute şi 50 de secunde.

Când durata setată se termină, indicatorul

se aprinde intermitent şi este emis un sem‐

nal sonor. Pentru a opri semnalul, apăsaţi

un buton. Această funcţie nu are nici o influenţă asupra funcţionării cuptorului.

9. CUPTOR - UTILIZAREA ACCESORIILOR

AVERTIZARE Consultaţi capitolele privind Siguranţa.

Page 13

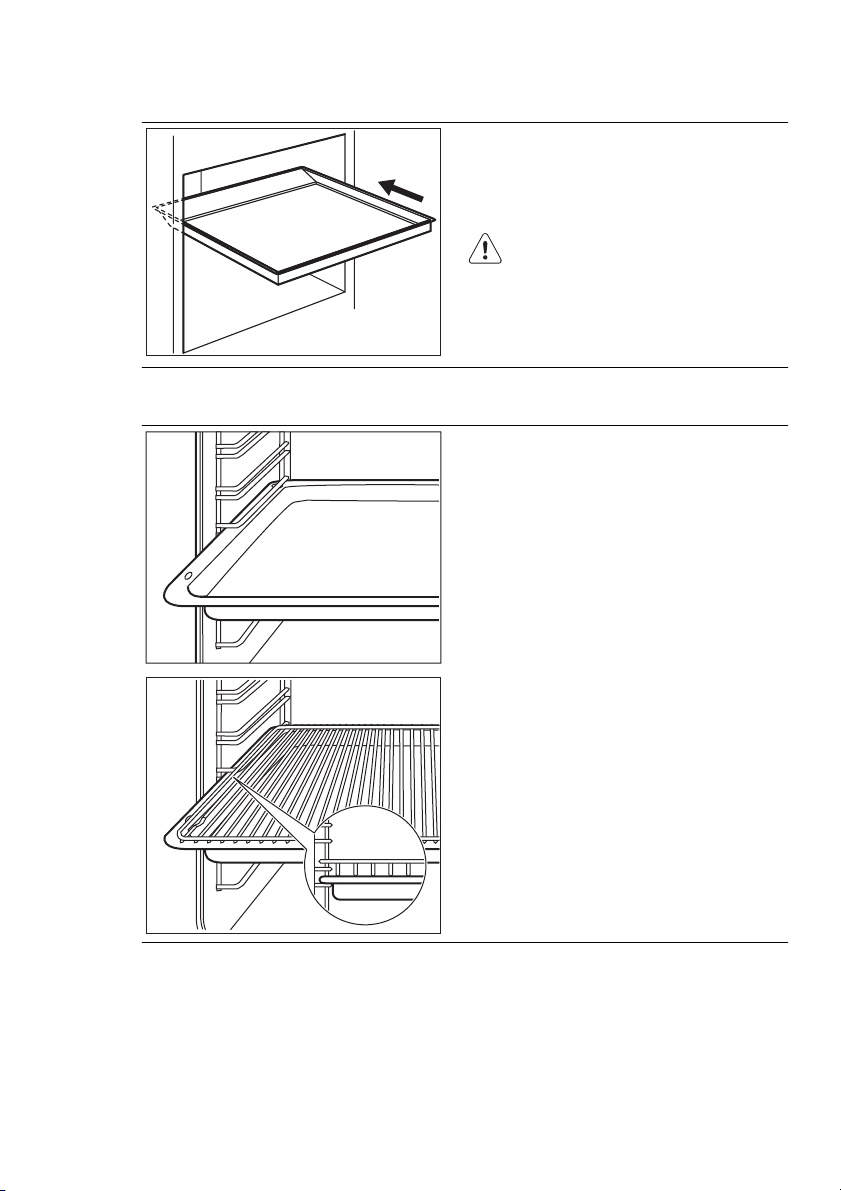

9.1 Montarea tăvii de coacere

9.2 Introducerea accesoriilor cuptorului

ROMÂNA 13

Puneţi tava în centrul cuptorului, între peretele frontal şi cel posterior. Astfel căldura va putea circula în faţa şi în spatele tăvii. Tava trebuie po‐ ziţionată ca în imagine, cu partea înclinată în spate.

AVERTIZARE Nu împingeţi tava până în peretele pos‐ terior al cuptorului. În caz contrar, circu‐ laţia aerului cald în jurul tăvii va fi împie‐ dicată. Este posibil ca alimentele să se ardă, în special în partea din spate a cuptorului.

Introduceţi accesoriile glisante, astfel încât mar‐ ginile laterale duble să fie în spatele cuptorului şi să fie îndreptate în jos. Împingeţi accesoriile gli‐ sante între barele de ghidare ale unuia dintre ni‐ velurile cuptorului.

Introducerea simultană a grătarului cuptorului şi a tăvii pentru coacere intensă Puneţi grătarul cuptorului pe tava pentru coacere intensă. Împingeţi tava pentru coacere intensă între barele de ghidare ale unuia dintre nivelurile cuptorului.

Page 14

www.electrolux.com

9.3 Ghidaje telescopice

°C

Trageţi complet în afară ghidajele telescopi‐ ce din stânga şi dreapta.

Puneţi grătarul pe ghidajele telescopice, apoi împingeţi-l cu atenţie în interiorul apa‐ ratului.

Înainte de a închide uşa cuptorului, verifica‐ ţi dacă aţi împins ghidajele telescopice complet în aparat.

Cu ajutorul ghidajelor telescopice puteţi monta sau scoate rafturile cu uşurinţă. Păstraţi instrucţiunile de instalare de la ghidajele telescopice pentru utilizarea lor ulterioară.

ATENŢIE Puteţi instala ghidaje telescopice pe ni‐ veluri diferite ale rafturilor, cu excepţia nivelului 4.

ATENŢIE Nu curăţaţi ghidajele telescopice în ma‐ şina de spălat vase. Nu lubrifiaţi ghida‐ jele telescopice.

10. CUPTOR - RECOMANDĂRI AJUTĂTOARE

ATENŢIE Pentru prăjituri foarte umede utilizaţi o tavă de copt adâncă. Sucul fructelor poate păta ireversibil smalţul.

• Aparatul are patru niveluri pentru rafturi. Număraţi nivelurile rafturilor din partea de jos a podelei aparatului.

• Umezeala poate produce condens în aparat sau pe sticla uşii. Acest lucru este normal. Uti‐ lizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschide uşa aparatului pe durata gătirii. Pentru a reduce condensul, lăsaţi aparatul să funcţioneze timp de 10 mi‐ nute înainte de gătire.

Page 15

• Ştergeţi umezeala după fiecare utilizare a aparatului.

• Nu puneţi obiecte direct pe podeaua aparatu‐ lui şi nu acoperiţi componentele cu folie din aluminiu atunci când gătiţi. În caz contrar, este posibilă modificarea rezultatelor obţinute şi deteriorarea stratului de email.

10.1 Coacerea prăjiturilor

• Preîncălziţi cuptorul timp de circa 10 minute înainte de coacere.

• Nu deschideţi uşa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.

• Dacă utilizaţi două tăvi de coacere în acelaşi timp, lăsaţi un nivel liber pentru raft între ele.

10.2 Gătirea cărnii şi a peştelui

• Nu gătiţi carne cu greutatea sub 1 kg. Gătirea unor bucăţi prea mici face carnea prea uscată.

10.4 Tabel de gătit

ROMÂNA 15

• Utilizaţi o tavă de scurgere pentru alimentele foarte grase pentru a evita petele pe cuptor care pot fi permanente.

• Lăsaţi carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.

• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recomandă adăugarea de puţină apă în tava de scurgere. Pentru a preveni condensarea fumului, adăugaţi apă de fiecare dată după ce se eva‐ poră.

10.3 Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistenţa şi volumul lor. La început, monitorizaţi performanţa când gătiţi. Găsiti cele mai bune setări (setarea căldurii, du‐ rata de gătit, etc.) pentru vasele, reţetele şi can‐ tităţile dvs. când utilizaţi acest aparat.

Aliment Tip tavă şi nivel raft

Durata de preîncălzi‐ re (minute)

Poziţie

termos‐

tat

Durata de

gătire/coace‐

re (minute) Patiserie (250 g) tavă din aluminiu la nivel 3 10 2 25 - 30 Patiserie (250 g) tava emailată pe nivelul 3 10 2 20 - 25 Prăjitură joasă (1000 g) tavă din aluminiu / emai‐

10 2 - 3 35 - 40

lată la nivelul 3

Plăcintă dospită cu mere

tavă din aluminiu la nivel 3 10 5 50 - 60

(2000 g) Plăcintă cu mere (1200 +

1200 g)

2 forme rotunde din alumi‐ niu (diametru: 20 cm) la

10 6 55 - 65

nivelul 3 Prăjituri mici (500 g) tavă din aluminiu la nivel 3 10 2 - 3 25- 30 Pandişpan fără grăsimi

(350 g) Tort de clătite (1500 g) tavă din aluminiu / emai‐

Pui, întreg (1400 g) pe raftul cuptorului la nive‐

Aluat de prăjitură (800 g) tavă din aluminiu / emai‐

1 formă rotundă (diametru:

26 cm) la nivelul 3

lată la nivelul 3

lul 3

10 3 30 - 35

- 2 - 3

45 - 55

- 8 50 - 60

20 7 15 - 20

lată la nivelul 3 Prăjitură cu drojdie um‐

plută (1200 g)

tavă din aluminiu / emai‐

lată la nivelul 3

15 4 - 5 40 - 50

Page 16

www.electrolux.com

Aliment Tip tavă şi nivel raft

Pizza (1000 g) tavă din aluminiu / emai‐

lată la nivelul 3 Prăjitură cu brânză (2600g)tavă din aluminiu / emai‐

lată la nivelul 3 Aluat tartă cu mere (1900g)tavă din aluminiu / emai‐

lată la nivelul 3 Prăjitură de Crăciun (2400g)tavă din aluminiu / emai‐

lată la nivelul 3 Quiche Lorraine (1000 g) 1 formă rotundă (diametru:

26 cm) la nivelul 3 Pâine ţărănească (750 +

750 g)

2 forme rotunde din alumi‐

niu (diametru: 20 cm) la

nivelul 3 Pandişpan românesc (600

+ 600 g)

2 forme rotunde din alumi‐

niu (diametru: 25 cm) la

nivelul 3 Pandişpan românesc - tra‐

diţional (600 + 600 g)

2 forme rotunde din alumi‐

niu (diametru: 25 cm) la

nivelul 3 Ruladă (500 g) tavă din aluminiu / emai‐

lată la nivelul 3 Bezele (400 g) tavă din aluminiu / emai‐

lată la nivelul 3 Mini Choux (500 g) tavă din aluminiu / emai‐

lată la nivelul 3 Prăjitură sfărâmicioasă

(1500 g)

tavă din aluminiu / emai‐

lată la nivelul 3 Pandişpan (600 g) tavă din aluminiu / emai‐

lată la nivelul 3 Prăjitură cu unt (600 g) tavă din aluminiu / emai‐

lată la nivelul 3

După oprirea aparatului, lăsaţi prăjitura în cuptor încă 5 - 7 minute.

Puneţi o tavă de copt pe nivelul 2 al cuptorului, sub raft.

Termostatul în poziţia: 8

După oprirea aparatului, lăsaţi prăjitura în cuptor încă 5 - 10 minute.

Informaţii despre acrilamide

Important Conform celor mai noi informaţii ştiinţifice, dacă vă gătiţi mâncarea cu crustă arsă (mai ales cea care conţine amidon), acrilamidele

pot fi un factor de risc al sănătăţii. De aceea, vă recomandăm să gătiţi la cele mai mici temperaturi şi să nu vă rumeniţi prea mult mâncarea.

Durata de preîncălzi‐ re (minute)

Poziţie

termos‐

tat

gătire/coace‐

10 5 - 6 25 - 35

- 2 70 - 90

15 6 - 7 40 - 60

3 - 4

15 5 - 6 50 - 60

4 - 5 50 - 60

10 2 - 3 50 - 60

10 2 - 3 40 - 50

10 2 - 3 20 - 30

- 1 - 2 40 - 50

10 3 - 4 30 - 40

15 5 - 6 30 - 40

10 2 35 - 40

15 3 20 - 30

Durata de

re (minute)

Page 17

11. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA

ROMÂNA 17

AVERTIZARE Consultaţi capitolele privind Siguranţa.

• Curăţaţi partea din faţă a aparatului cu o cârpă moale, înmuiată în apă caldă şi un agent de curăţare.

• Pentru a curăţa suprafeţele metalice, folosiţi un agent de curăţare obişnuit

• Curăţaţi interiorul cuptorului după fiecare utili‐ zare. În acest mod puteţi îndepărta mai uşor murdăria, care nu se va arde.

11.1 Scoaterea suporturilor pentru rafturi

Instalaţi suporturile pentru rafturi în ordine in‐ versă.

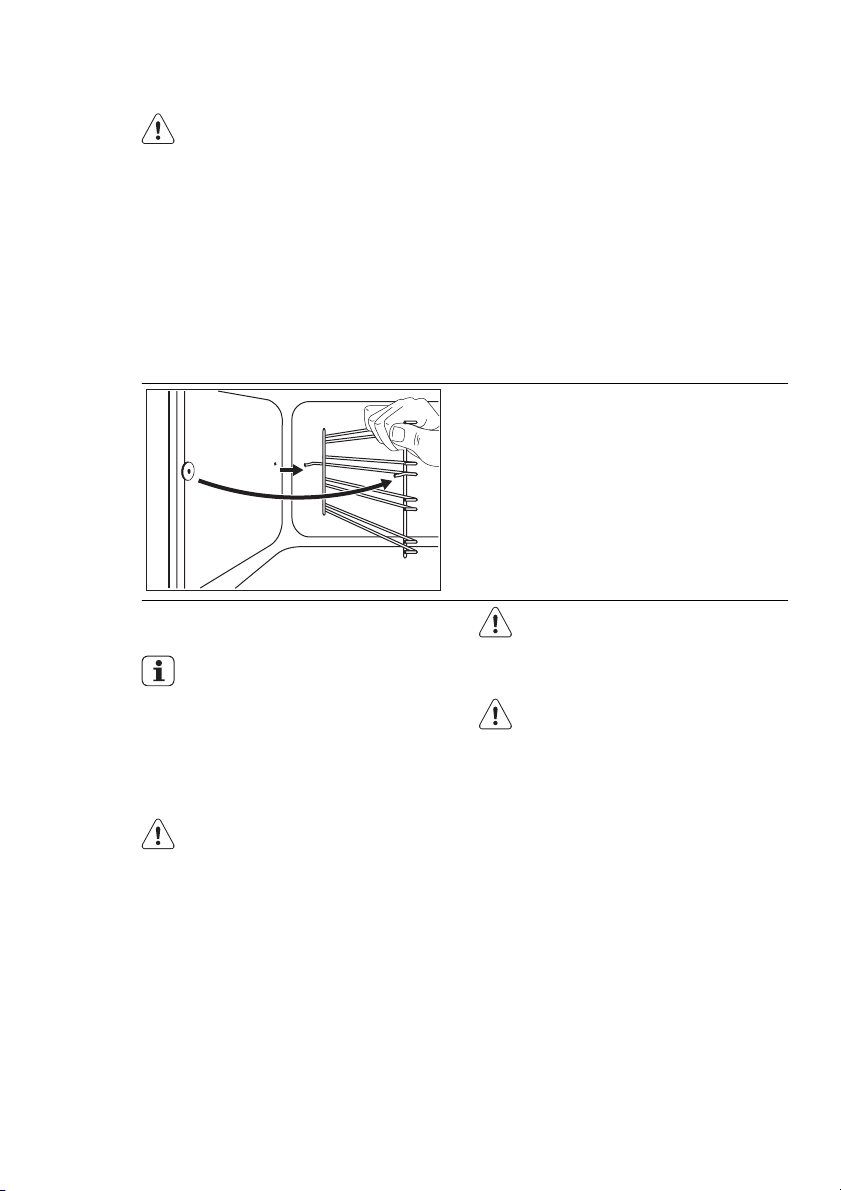

Capetele rotunde ale suporturilor pentru rafturi trebuie îndreptate spre înainte.

11.2 Curăţarea uşii cuptorului

Uşa cuptorului are două panouri de sticlă monta‐ te suprapus. Pentru a uşura curăţarea cuptorului, uşa poate fi demontată.

AVERTIZARE Uşa cuptorului se poate închide dacă încercaţi să scoateţi panoul de sticlă in‐ terior când uşa este încă asamblată.

• Îndepărtaţi murdăria rezistentă cu produse speciale de curăţat cuptorul.

• Curăţaţi toate accesoriile cuptorului (cu o cârpă moale, cu apă caldă şi un agent de curăţare) după fiecare utilizare, apoi lăsaţi-le să se usuce.

• Dacă aveţi accesorii neaderente, nu le curăţaţi cu agenţi agresivi, obiecte ascuţite sau prin spălare în maşina de spălat vase. În acest mod se poate distruge stratul antiaderent!

Pentru a curăţa pereţii laterali puteţi scoate su‐ portul rafturilor.

Trageţi partea din faţă a suportului pentru rafturi şi îndepărtaţi-o de peretele lateral.

Trageţi partea din spate a suportului pentru raft şi îndepărtaţi-o de peretele lateral şi scoateţi-o în afară.

AVERTIZARE Verificaţi dacă panourile de sticlă sunt reci, înainte de a curăţa sticla uşii. Există riscul de spargere a sticlei.

AVERTIZARE Când panourile de sticlă ale uşii sunt deteriorate sau au zgârieturi, sticla devi‐ ne slabă şi se poate sparge. Pentru a preveni acest lucru, trebuie să le înlo‐ cuiţi. Pentru instrucţiuni suplimentare, contactaţi centrul de service local.

Page 18

www.electrolux.com

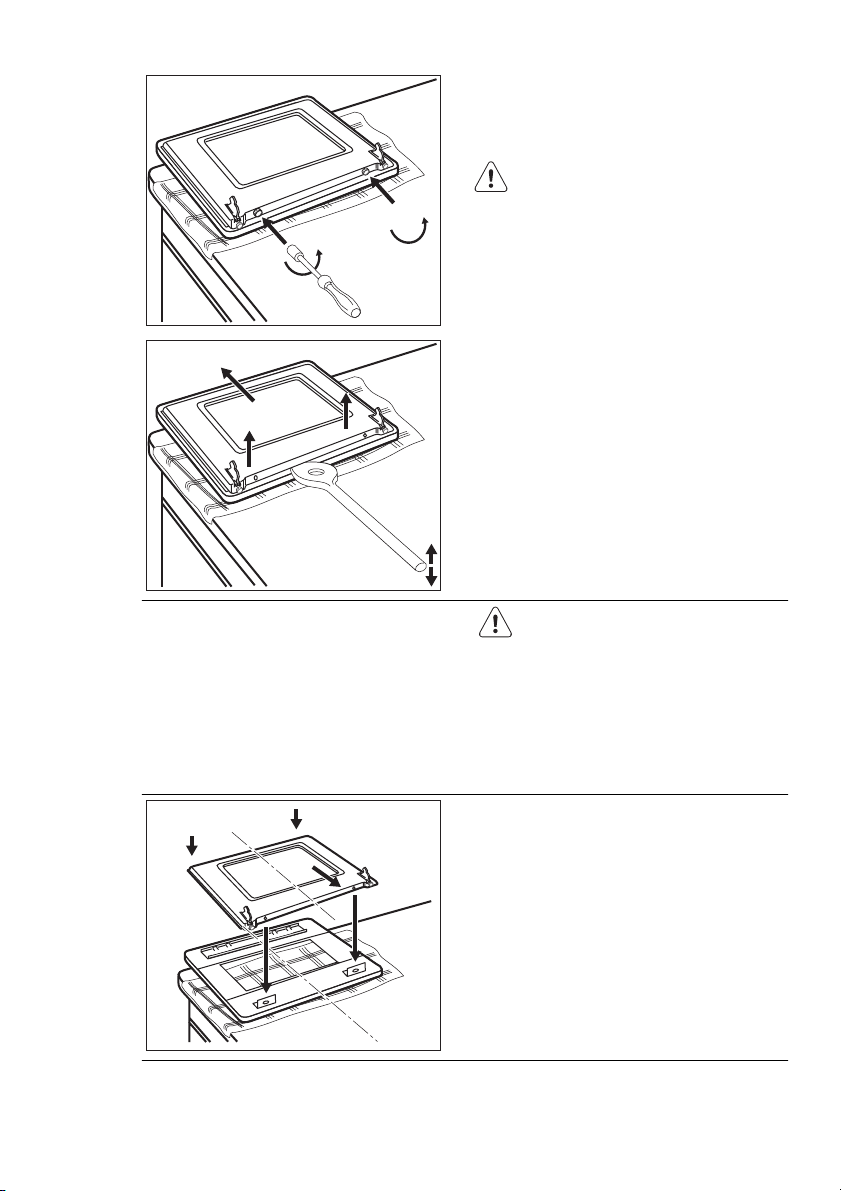

Scoaterea uşii cuptorului şi a panoului de sticlă

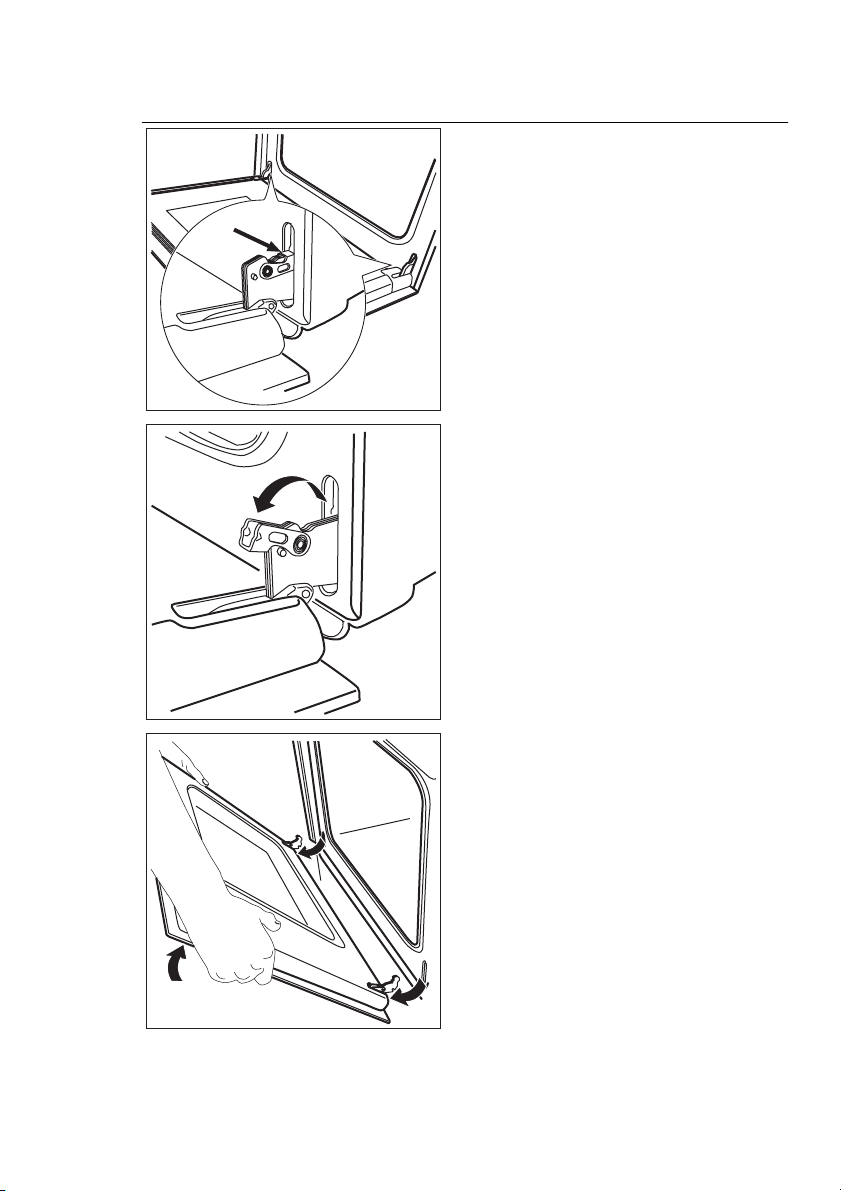

Deschideţi complet uşa şi ţineţi cele două balamale.

Ridicaţi şi rotiţi pârghiile de pe cele două balamale.

Închideţi uşa cuptorului până la prima pozi‐ ţie de deschidere (jumătate). După aceea, împingeţi-o şi scoateţi-o din locaş.

Page 19

ROMÂNA 19

Puneţi uşa pe o suprafaţă stabilă protejată de o lavetă moale. Folosiţi o şurubelniţă pentru a scoate cele 2 şuruburi din partea de jos a uşii.

Nu pierdeţi şuruburile.

Pentru deschiderea uşii interioare utilizaţi o

spatulă din lemn, plastic sau material simi‐ lar. Ţineţi uşa exterioară şi împingeţi uşa in‐ terioară în sus.

Ridicaţi uşa interioară.

Curăţaţi interiorul uşii.

Curăţaţi panoul de sticlă cu apă caldă şi săpun. Uscaţi cu grijă.

Introducerea uşii cuptorului şi a panoului de sticlă

După finalizarea procesului de curăţare, montaţi uşa cuptorului. Pentru a face acest lucru, parcur‐ geţi etapele în sens invers.

11.3 Scoaterea sertarului

Sertarul de sub cuptor poate fi scos pentru curăţare.

AVERTIZARE Curăţaţi panoul de sticlă doar cu apă caldă şi săpun. Agenţii de curăţare abrazivi, substanţele pentru înlăturarea petelor şi obiectele ascuţite (de exem‐ plu cuţite sau raclete) pot deteriora sti‐ cla.

Page 20

www.electrolux.com

Scoaterea sertarului

Trageţi sertarul în afară până când se opreşte.

Ridicaţi uşor sertarul.

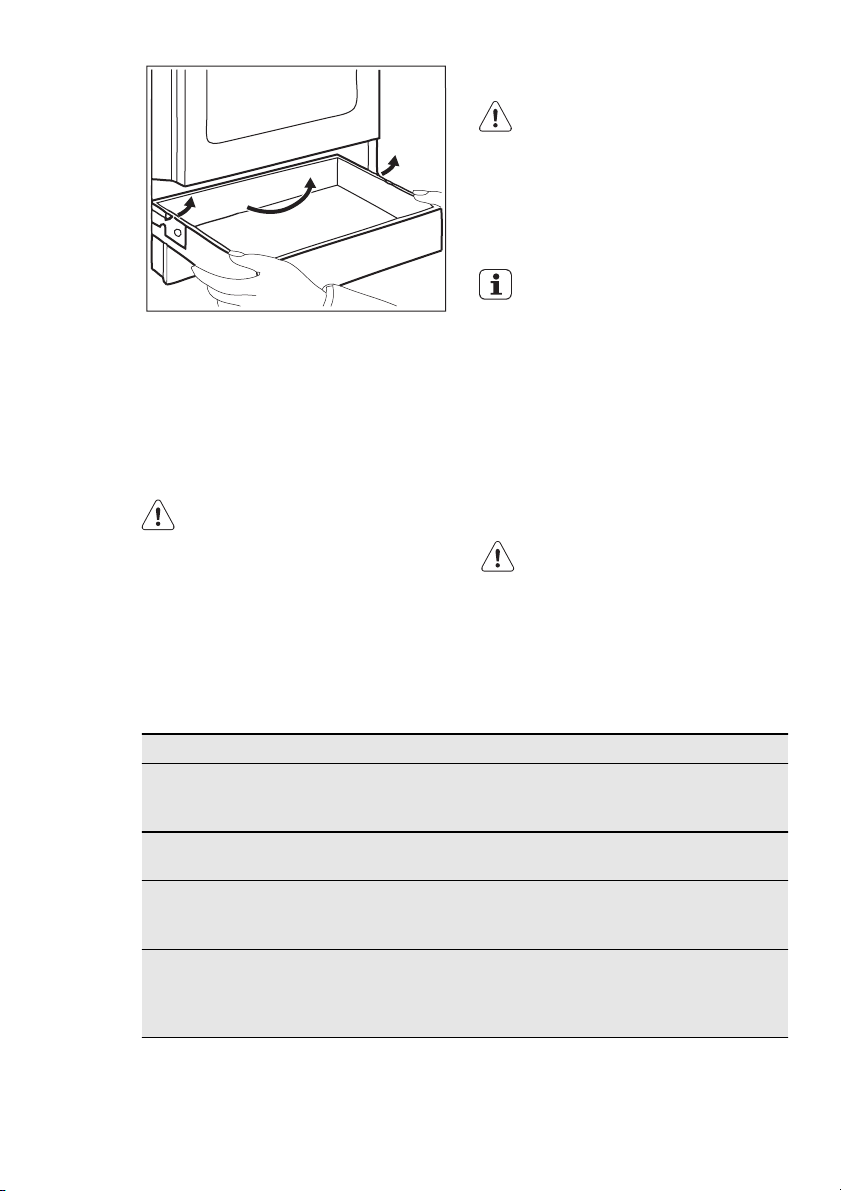

Trageţi sertarul complet în afară. Instalarea sertarului Pentru a instala sertarul, efectuaţi paşii de mai sus în ordinea inversă.

AVERTIZARE Nu păstraţi în sertar obiecte inflamabile (precum materiale de curăţat, pungi de plastic, mănuşi pentru cuptor, hârtie, agenţi de curăţare). Când utilizaţi cupto‐ rul, sertarul poate deveni fierbinte. Peri‐ col de incendiu.

11.4 Bec cuptor

AVERTIZARE Aveţi grijă când schimbaţi becul cupto‐ rului. Există pericol de electrocutare.

Înainte de a schimba becul cuptorului:

• Dezactivaţi cuptorul.

• Decuplaţi siguranţele din tablou sau dezacti‐ vaţi întrerupătorul.

Puneţi o cârpă pe fundul cuptorului pen‐ tru a preveni deteriorarea becului cupto‐ rului şi a capacului de sticlă.

Înlocuirea becului cuptorului

Capacul din sticlă al becului se află în spa‐ tele cavităţii.

Rotiţi capacul din sticlă al becului la stânga şi scoateţi-l.

Curăţaţi capacul de sticlă.

Înlocuiţi becul cuptorului cu un alt bec co‐ respunzător, rezistent la o temperatură de 300 °C.

Utilizaţi acelaşi tip de bec de cuptor.

Instalaţi capacul de sticlă.

12. CE TREBUIE FĂCUT DACĂ...

Problemă Cauză posibilă Soluţie

Nu se produce scânteie pen‐ tru aprinderea gazului

Flacăra se stinge imediat după aprindere

Nu există alimentare cu cu‐ rent electric

Capacul şi coroana arzătoru‐ lui nu sunt aliniate

Termocuplul nu se încălzeşte suficient

Asiguraţi-vă că unitatea este conectată la sursa de energie electrică şi este pornită.

Examinaţi siguranţa instalaţiei electrice a locuinţei.

Capacul şi coroana arzătoru‐ lui trebuie să fie aşezate în poziţiile corecte.

După aprinderea flăcării, ţineţi apăsat butonul de comandă a gazului timp de aproximativ 5 secunde.

Page 21

Problemă Cauză posibilă Soluţie

Flacăra arde inegal pe cir‐ cumferinţa arzătorului

Coroana arzătorului este blo‐ cată de resturi alimentare

Verificaţi dacă injectorul prin‐ cipal nu este blocat şi coroa‐ na arzătorului nu este ob‐ strucţionată de resturi alimen‐

tare. Cuptorul nu se încălzeşte Cuptorul nu este pornit Porniţi cuptorul Cuptorul nu se încălzeşte Ceasul nu este setat Setaţi ceasul Cuptorul nu se încălzeşte Nu au fost efectuate setările

Verificaţi setările

necesare

Cuptorul nu se încălzeşte Siguranţa din tabloul de sigu‐

ranţe este decuplată

Verificaţi siguranţa. Dacă si‐

guranţa declanşează de mai

multe ori, adresaţi-vă unui

electrician calificat. Becul cuptorului nu funcţio‐

Becul este defect Înlocuiţi becul cuptorului

nează Aburul şi condensul se depun

pe alimente şi în interiorul cuptorului

Aţi lăsat vasul cu mâncare prea mult timp în cuptor

Nu lăsaţi vasele cu mâncare

în cuptor mai mult de 15 - 20

de minute după terminarea

procesului de gătit Afişajul indică "12.00" O pană de curent Resetaţi ceasul

Dacă nu puteţi găsi singur o soluţie problemei, contactaţi dealerul sau centrul de service.

Vă recomandăm să notaţi datele aici:

Model (MOD.) .........................................

PNC (codul numeric al produsului) .........................................

Numărul de serie (S-N.) .........................................

Datele necesare centrului de service se găsesc pe plăcuţa cu date tehnice. Aceasta este ampla‐ sată pe cadrul frontal din interiorul cuptorului.

ROMÂNA 21

13. INSTALAREA

AVERTIZARE Consultaţi capitolele privind Siguranţa.

13.1 Amplasarea aparatului

Page 22

www.electrolux.com

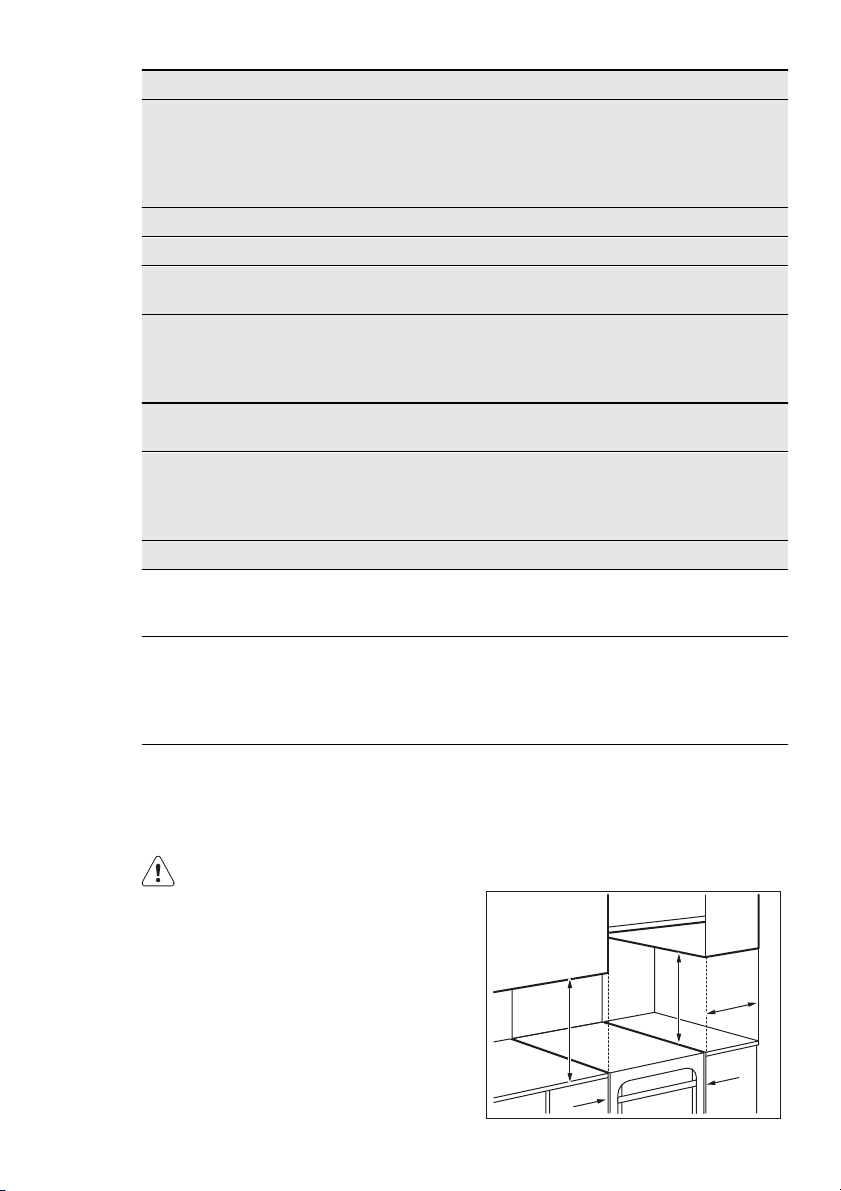

Distanţe minime

Dimensiuni mm

A 690 B 150 C 20

13.2 Date tehnice

Dimensiuni Înălţime 855 mm Lățime 500 mm Adâncime 600 mm Putere electrică tota‐

Arzătoarele de gaz

PUTERE

ARZĂTOR

NORMALĂ

Arzător au‐ xiliar

Arzător se‐ mi-rapid

Arzător ra‐ pid

Cuptor

Grătar

kW kW mbar mm g/h

1,00 0,35

1,00 0,35 Butan G30 30 0,50 72,71 0,85 0,31 Propan

2,00 0,43

2,00 0,43 Butan G30 30 0,71 145,43 1,70 0,38 Propan

3,00 0,72

3,00 0,72 Butan G30 30 0,88 218,14 2,60 0,63 Propan

2,70 0,90 Gaz natu‐

2,70 0,90 Butan G30 30 0,80 196,33 2,35 0,78 Propan

1,90 - Gaz natu‐

15,6 W

PUTERE REDUSĂ

Tensiune 230 V Frecvenţă 50 Hz

Categorie gaz II2H3B/P Alimentare cu gaz G20 (2H) 20 mbar

G30/31 (3B/P) 30/30

Diametre de by-pass

Arzător Ø by-pass în 1/100

Auxiliar 29

Semi-rapid 32

Rapid 42

Cuptor 44

Tip de gaz Presiune

Gaz natu‐

ral G20

G31

Gaz natu‐

ral G20

G31

Gaz natu‐

ral G20

G31

ral G20

G31

ral G20

20 0,70 -

30 0,50 60,70

20 0,96 -

30 0,71 121,40

20 1,19 -

30 0,88 185,68

20 1,20 -

30 0,80 167,82

20 1,08 -

Diametrul in‐

jectorului

mbar

mm.

Utilizarea

Page 23

ROMÂNA 23

ARZĂTOR

PUTERE NORMALĂ

PUTERE REDUSĂ

Tip de gaz Presiune

kW kW mbar mm g/h 1,90 - Butan G30 30 0,71 138,16 1,65 - Propan

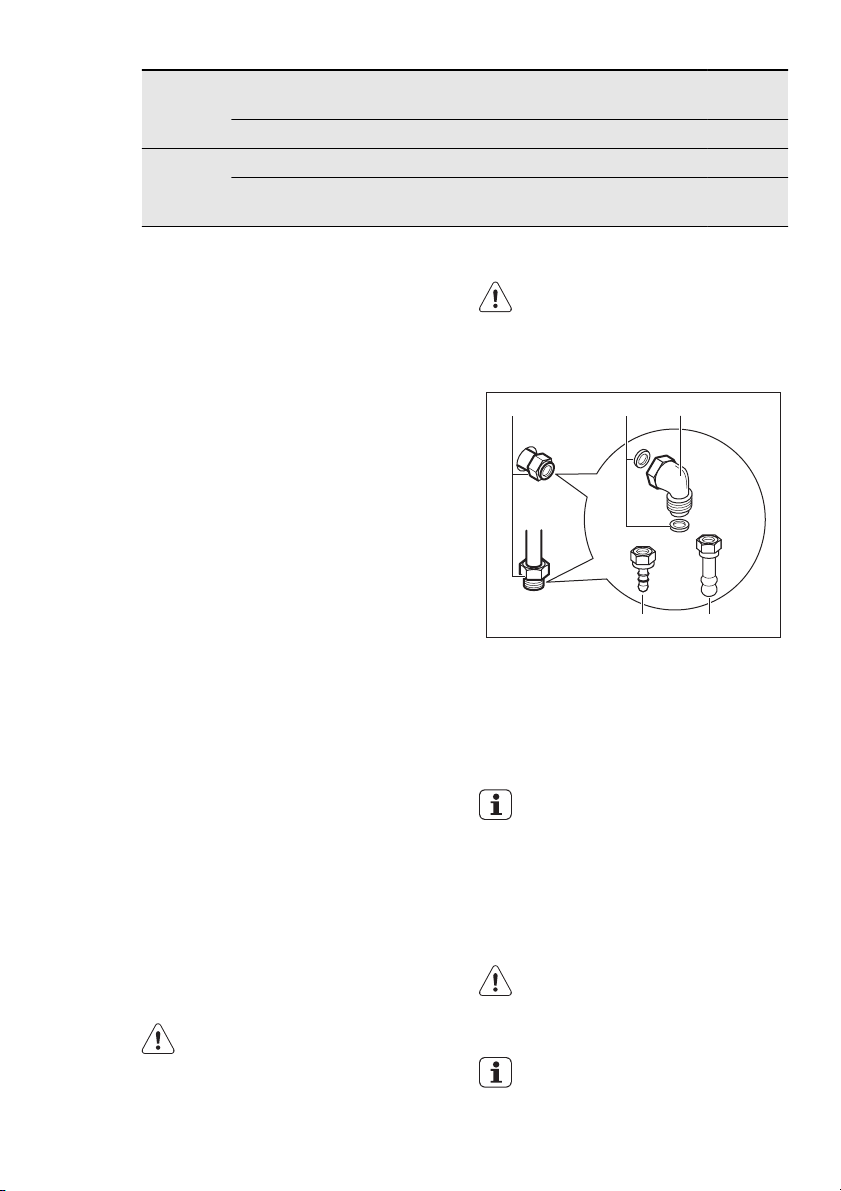

13.3 Racordul la gaz

Alegeţi racorduri rigide sau utilizaţi o ţeavă flexi‐ bilă din oţel inoxidabil conformă cu reglementări‐ le în vigoare. Dacă utilizaţi ţevi metalice flexibile, procedaţi cu atenţie pentru ca acestea să nu in‐ tre în contact cu părţile mobile şi să nu fie strivi‐ te.

13.4 Racordarea cu ţevi flexibile nemetalice

Dacă este posibilă verificarea racordului pe în‐ treaga sa suprafaţă, puteţi utiliza un racord flexi‐ bil. Ţeava flexibilă trebuie strânsă ferm cu colie‐ re. Instalarea: utilizaţi suportul pentru ţeavă. Montaţi întotdeauna garnitura. După aceea, continuaţi ra‐ cordarea la gaz. Racordul flexibil este gata de montare dacă:

– nu poate ajunge la o temperatură mai mare

decât cea a camerei (30 °C); – nu este mai lung de 1500 mm; – nu este strangulat în niciun loc; – nu este supus la tracţiune sau torsiune; – nu intră în contact cu muchii sau colţuri ascuţi‐

te; – poate fi inspectat cu uşurinţă pentru a-i verifi‐

ca starea. Inspectarea stării racordurilor flexibile constă în verificarea următoarelor aspecte:

– să nu prezinte crăpături, tăieturi, urme de ar‐

suri la capete sau pe lungimea sa; – materialul să nu fie rigidizat şi să prezinte

elasticitatea sa normală; – colierele să nu fie ruginite; – să nu fi depăşit termenul de garanţie.

Dacă observaţi defecte, nu reparaţi ţeava, ci înlo‐ cuiţi-o.

După ce instalarea s-a terminat, verifi‐ caţi etanşeitatea corectă a fiecărui ra‐ cord de ţeavă. În acest sens, utilizaţi o soluţie de apă şi săpun, nu flacără des‐ chisă!

Diametrul in‐

jectorului

G31

Racordul de alimentare cu gaz se află în partea din spate a panoului de comandă.

30 0,71 117,83

AVERTIZARE Înainte de a conecta racordul de gaz, scoateţi ştecherul din priză sau decu‐ plaţi siguranţa din tablou. Închideţi robi‐ netul principal de alimentare cu gaz.

ABC

Punct de racordare la gaz (numai un singur punct per aparat)

Garnitură

Racord ajustabil

Suport pentru ţeavă gaz natural

Suport pentru ţeavă GPL

Aparatul este configurat pentru gaz im‐ plicit. Pentru a schimba setarea alegeţi din listă suportul pentru ţeavă cores‐ punzător. Utilizaţi întotdeauna garnitura de etanşare

13.5 Adaptarea la diferite tipuri de gaz

AVERTIZARE Adaptarea la diferite tipuri de gaz tre‐ buie efectuată exclusiv de către perso‐ nal autorizat.

Acest aparat este proiectat pentru utili‐ zare cu gaz natural (de la reţea). Dacă sunt montate injectoarele cores‐ punzătoare, aparatul poate fi utilizat şi cu gaz lichefiat (îmbuteliat).

Utilizarea

Page 24

www.electrolux.com

AVERTIZARE Înainte de a înlocui injectoarele, verifi‐ caţi dacă butoanele pentru gaz sunt în poziţia "oprit" şi decuplaţi aparatul de la reţeaua electrică. Lăsaţi aparatul să se răcească complet. Există riscul de vătămare.

13.6 Înlocuirea injectoarelor

Scoateţi suporturile pentru vase.

Scoateţi capacele şi coroanele arzătoarelor.

Scoateţi injectoarele cu o cheie tubulară de 7 şi înlocuiţi-le cu cele necesare pentru tipul de gaz utilizat.

Asamblaţi piesele, urmând aceeaşi proce‐ dură în ordine inversă.

Înlocuiţi plăcuţa cu datele tehnice (aflată lângă ţeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz. Această plăcuţă se găseşte în pachetul livrat îm‐

preună cu aparatul. Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regu‐ lator de presiune corespunzător pe ţeava de ali‐ mentare cu gaz.

13.7 Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoarelor:

Aprindeţi arzătorul.

Rotiţi butonul pe poziţia de minim.

Scoateţi butonul.

Reglaţi poziţia şurubului de by-pass cu o şu‐ rubelniţă subţire (A). Poziţia şurubului de by-pass (A) depinde în funcţie de model.

• Dacă se trece de la gaz natural (de la reţea) la gaz lichefiat (îmbuteliat), strângeţi până la capăt şurubul de reglare.

• Dacă se trece de la gaz lichefiat (îmbuteliat) la gaz natural (de la reţea), slăbiţi şurubul de bypass cu circa 1/4 rotaţie.

AVERTIZARE Când rotiţi brusc butonul de la poziţia de maxim la cea de minim asiguraţi-vă că flacăra nu se stinge.

13.8 Înlocuirea injectoarelor cuptorului

Pentru a avea acces la arzătorul (B) înlătu‐ raţi podeaua interioară a cuptorului (A).

Page 25

ROMÂNA 25

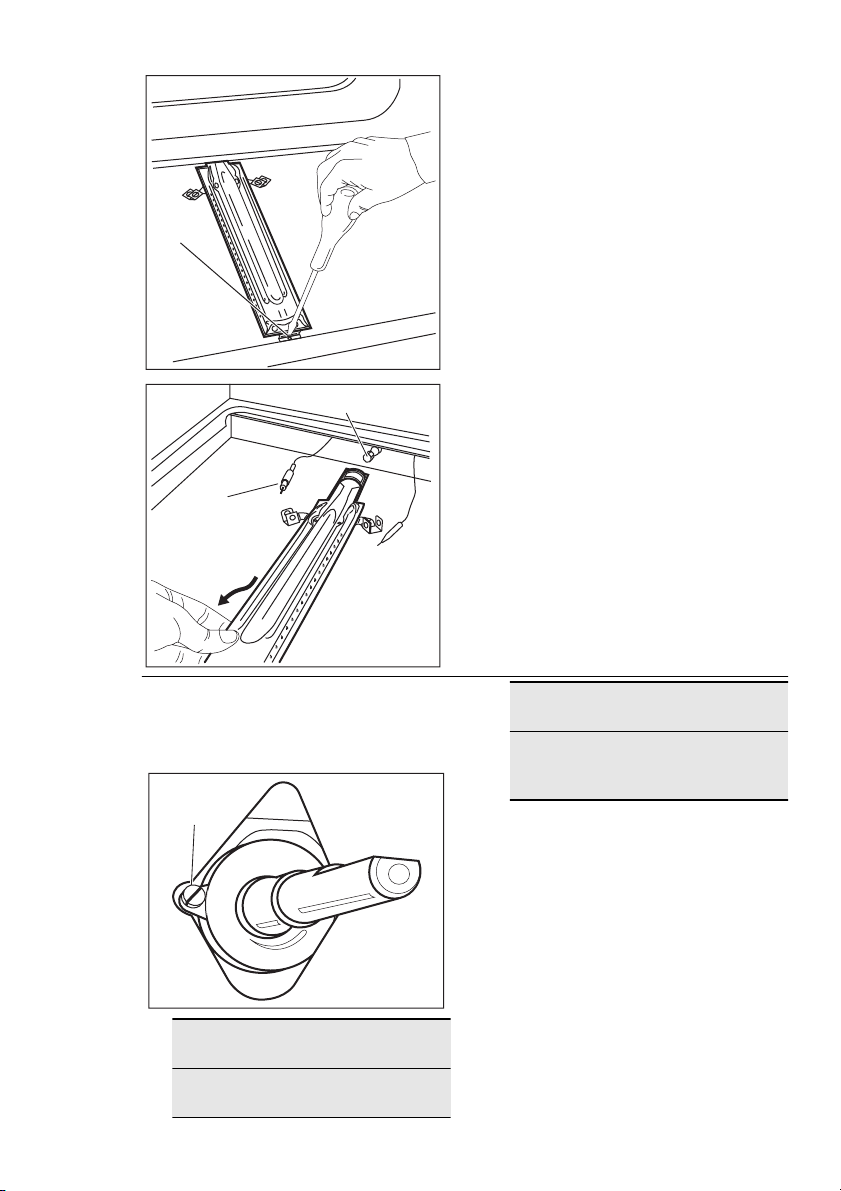

Desfaceţi şurubul (C) care fixează arzăto‐ rul.

Scoateţi cu atenţie arzătorul din suportul in‐ jectorului (D).

Deplasaţi-l încet spre stânga. Asiguraţi-vă că manşonul arzătorului rămâne pe capătul arzătorului. Nu apăsaţi cablul de conectare a generatorului de scântei (E) şi conducto‐ rul termocuplului (F).

Desfaceţi injectorul pentru arzător (D) cu o cheie tubulară de 7 mm şi scoateţi-l. Înlo‐ cuiţi-l cu cel necesar.

Asamblaţi arzătorul în ordine inversă.

Înlocuiţi eticheta cu tipul de gaz, aflată lângă racordul de alimentare, cu cea cores‐ punzătoare noului tip de gaz.

Reglarea nivelului minim al arzătorului:

Scoateţi butonul pentru funcţiile cuptorului.

Ajustaţi şurubul de reglare by-pass (A) cu ajutorul unei şurubelniţe subţiri.

Modificarea tipului de gaz

De la gaz natural la gaz lichefiat

Ajustarea şurubu‐ lui de reglare

Strângeţi complet şurubul de reglare.

Modificarea tipului de gaz

De la gaz lichefiat la gaz natural

Ajustarea şurubu‐ lui de reglare

Desfaceţi şurubul de reglare aproxi‐ mativ 3/4 de tură.

Ataşaţi butonul pentru funcţiile cuptorului.

Aprindeţi arzătorul cuptorului. Consultaţi secţiunea "Gătitul în cuptorul cu gaz: Aprin‐ derea arzătorului cu gaz al cuptorului".

Rotiţi butonul pentru funcţiile cuptorului în poziţia maximă şi lăsaţi cuptorul să se încălzească timp de 10 minute.

Rotiţi butonul pentru funcţiile cuptorului din

poziţia maximă în poziţia minimă. Verificaţi flacăra. Dacă flacăra se stinge, repetaţi procedurile descrise la punctele 1 - 6. La nivelul coroanei arzătorului, flacăra trebuie să fie mică şi constantă. Producătorul nu îşi asumă nici o responsabilitate dacă aceste măsuri de siguranţă nu sunt respec‐ tate.

Page 26

www.electrolux.com

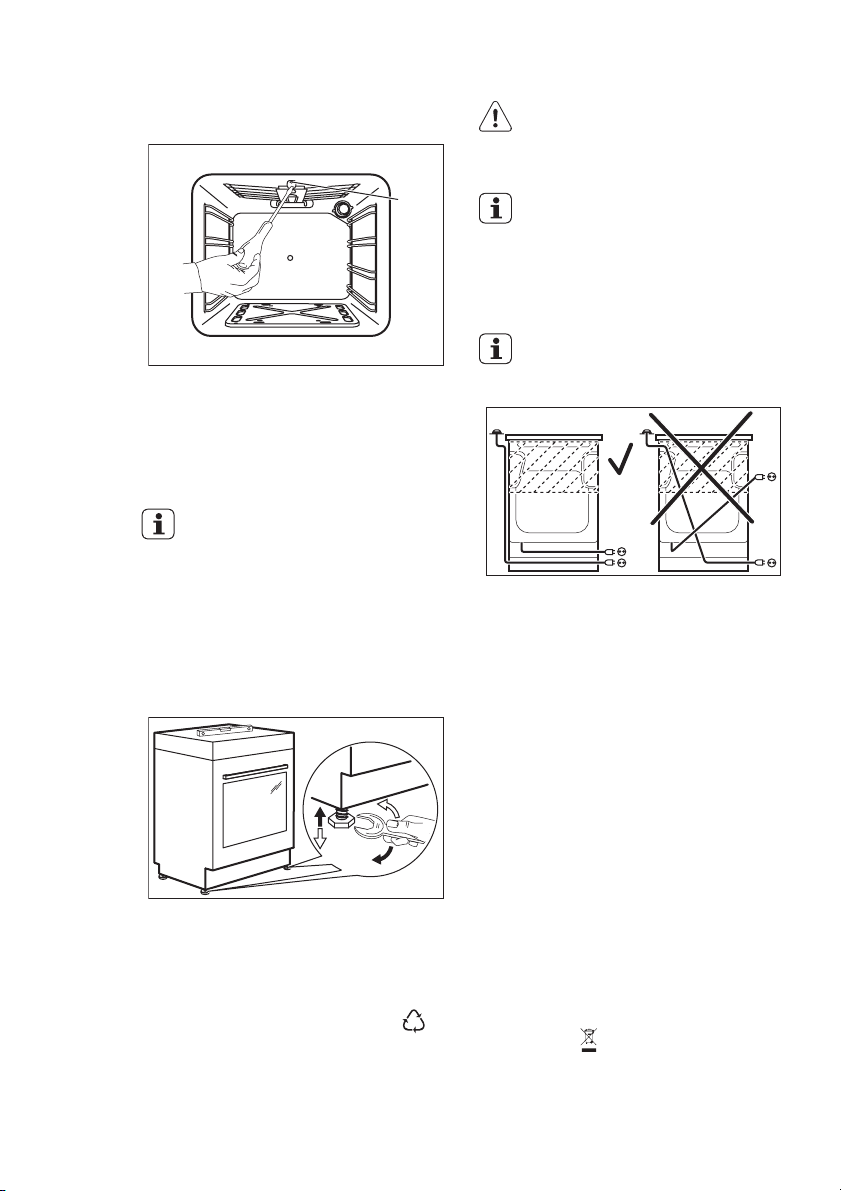

13.9 Înlocuirea injectorului grătarului

Scoateţi arzătorul grătarului după ce scoate‐ ţi şuruburile de fixare A.

Înlocuiţi duza cu ajutorul unei chei tubulare de 7 mm.

Remontaţi toate piesele şi testaţi.

Înainte de fixarea şuruburilor, verificaţi dacă arzătorul grătarului este împins corect către panoul din spate.

Temperatura grătarului nu poate fi re‐ glată. Pentru a obţine o temperatură mai scăzută sau pentru a prelungi tim‐ pul pentru gătire, coborâţi tava grătaru‐ lui pentru a o îndepărta de flacără.

13.10 Aducerea la nivel

Pentru a aduce suprafaţa superioară a aparatului la acelaşi nivel cu celelalte suprafeţe, utilizaţi pi‐ cioarele din partea inferioară a aparatului.

13.11 Conectarea electrică

AVERTIZARE Conectarea electrică trebuie efectuată numai de către o persoană competentă şi calificată.

Producătorul nu este responsabil dacă nu respectaţi măsurile de siguranţă des‐ crise în capitolul „Informaţii despre sigu‐ ranţă”.

Acest aparat este livrat cu ştecăr şi cablu de co‐ nectare electrică.

Cablul de alimentare cu curent nu tre‐ buie să atingă partea aparatului indicată în imaginea ilustrată.

14. PROTEJAREA MEDIULUI ÎNCONJURĂTOR

şi electrocasnice. Nu aruncaţi aparatele marcate

Reciclaţi materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie

puse în containerele corespunzătoare. Ajutaţi la protejarea mediului şi a sănătăţii umane şi la reciclarea deşeurilor din aparatele electrice

cu acest simbol menajere. Returnaţi produsul la centrul local de

reciclare sau contactaţi administraţia oraşului dvs.

împreună cu deşeurile

Page 27

ROMÂNA 27

Page 28

www.electrolux.com/shop

892942301-B-342012
