Electrolux EKG513104 User guide

Manual de utilizare

RO

Aragaz

EKG513104

electrolux

A

2

Bine aţi venit în lumea Electrolux.

Aţi ales un produs de primă clasă de la
Electrolux, pe care îl veţi folosi cu multă
plăcere în viitor.
Dorinţa Electroluxului este de a vă oferi o
mare varietate de produse de calitate,
care vă vor face viaţa mai confortabilă.
Puteţi vedea câteva exemple pe coperta
acestei instrucţiuni. Dar acum este
momentul să studiaţi această instrucţiune
şi să începeţi să folosiţi şi să vă bucuraţi
de avantajele noii dvs. maşini.
Promitem că vă va face viaţa mai uşoară.
Succes!

Atenţionări !

Instalarea trebuie să fie făcută de

către unitatea de service Electrolux din
zonă sau un instalator autorizat, conform
indicaţiilor date de către producător în
prezentele instrucţiuni. Nerespectarea
acestora scuteşte producătorul de orice
răspundere.

Înaintea efectuării operaţiilor de
instalare, să se verifice presiunea de gaz
din reţea şi integritatea instalaţiei electrice.

În cazul în care presiunea de gaz

diferă (sau variază) de cea prescrisă, se
recomandă montarea unui regulator de
presiune corespunzător pe conductă.
Se admite utilizarea numai a regulatoarelor
prevăzute în normele în vigoare.

Racordarea la butelia de gaz petrolier

lichefiat (GPL) se va face obligatoriu prin
intermediul unui regulator de presiune reglat
la o presiune de 300 mm coloană de apă.

Pentru gaze naturale (G20) presiunea
normală de funcţionare este 20mbar iar
pentru gaze petrolier lichefiate (G30/G31)
este 30mbar.
Limitele între care maşina de gătit
funcţionează normal (între care
producătorul garantează o funcţionare
corectă) sunt:

- pentru gaze naturale (G20) de 18-

25mbar

- pentru gaze petrolier lichefiate

(G30/G31) de 25-35mbar

Producătorul nu îşi asumă nici o

responsabilitate în caz de instalare, utilizare
necorespunzătoare şi de nerespectare a
regulilor de securitate.

cest aparat nu este destinat utilizării
de către persoane (inclusiv copiii) cu
capacităţi fizice, senzoriale sau mentale
reduse, sau de persoane cu lipsă de
cunoştiinţe şi experienţă, numai în cazul în
care sunt supravegheaţi sau instruiţi referitor
la utilizarea aparatului de către o persoană
responsabilă de securitatea lor.

Cuprins

A

În atenţia utilizatorului
Informaţii importante pentru siguranţa
Utilizare şi întreţinere
Utilizarea maşinii de gătit
Utilizarea cuptorului
Utilizarea arzătorului grătar
Utilizarea frigării rotative

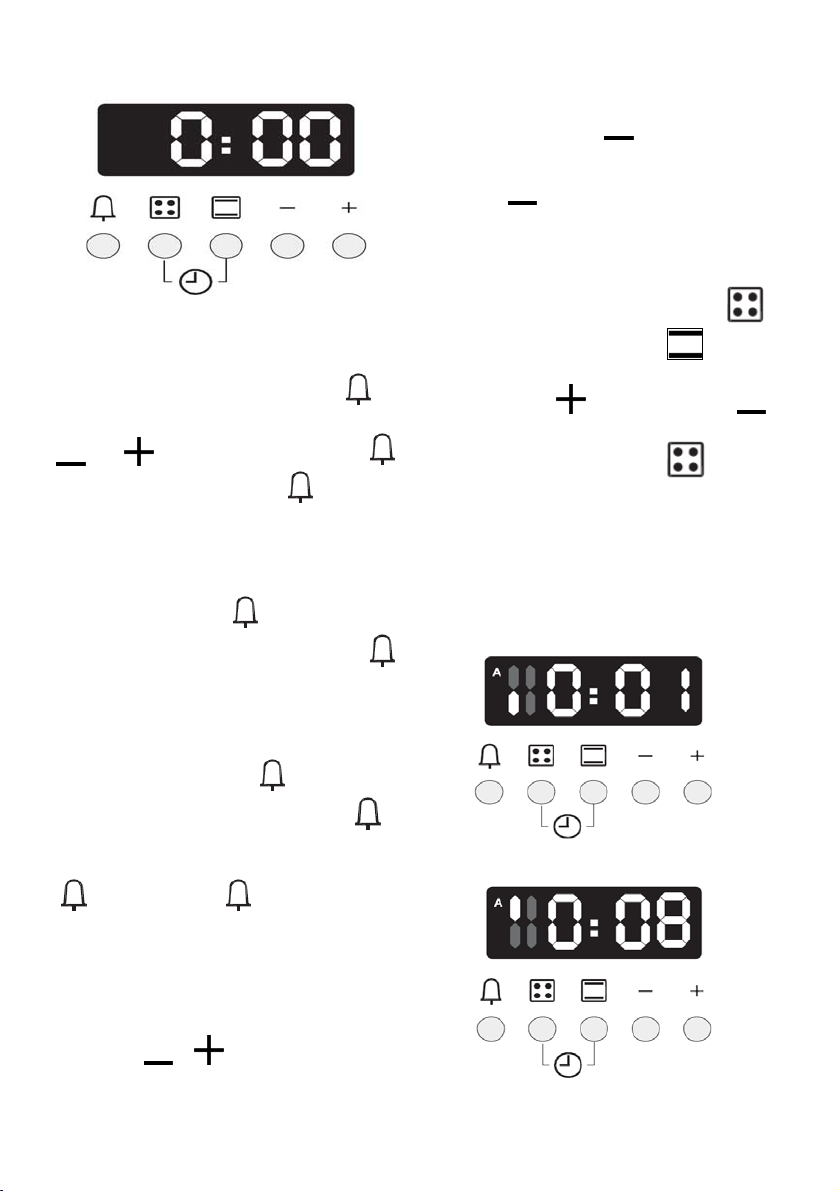

Programatorul electronic
Arzătoare plită

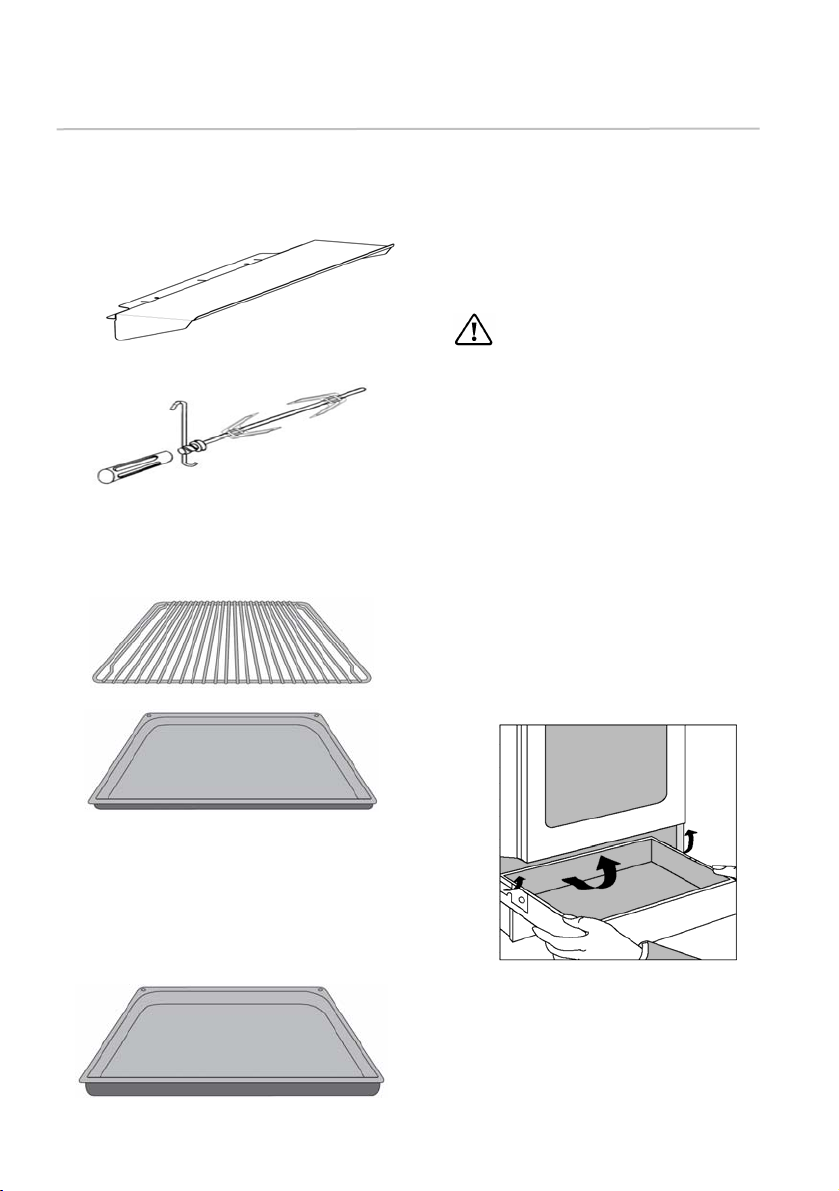

Accesorii livrate cu aparatul
Sugestii şi recomandări
Curăţire şi întreţinere

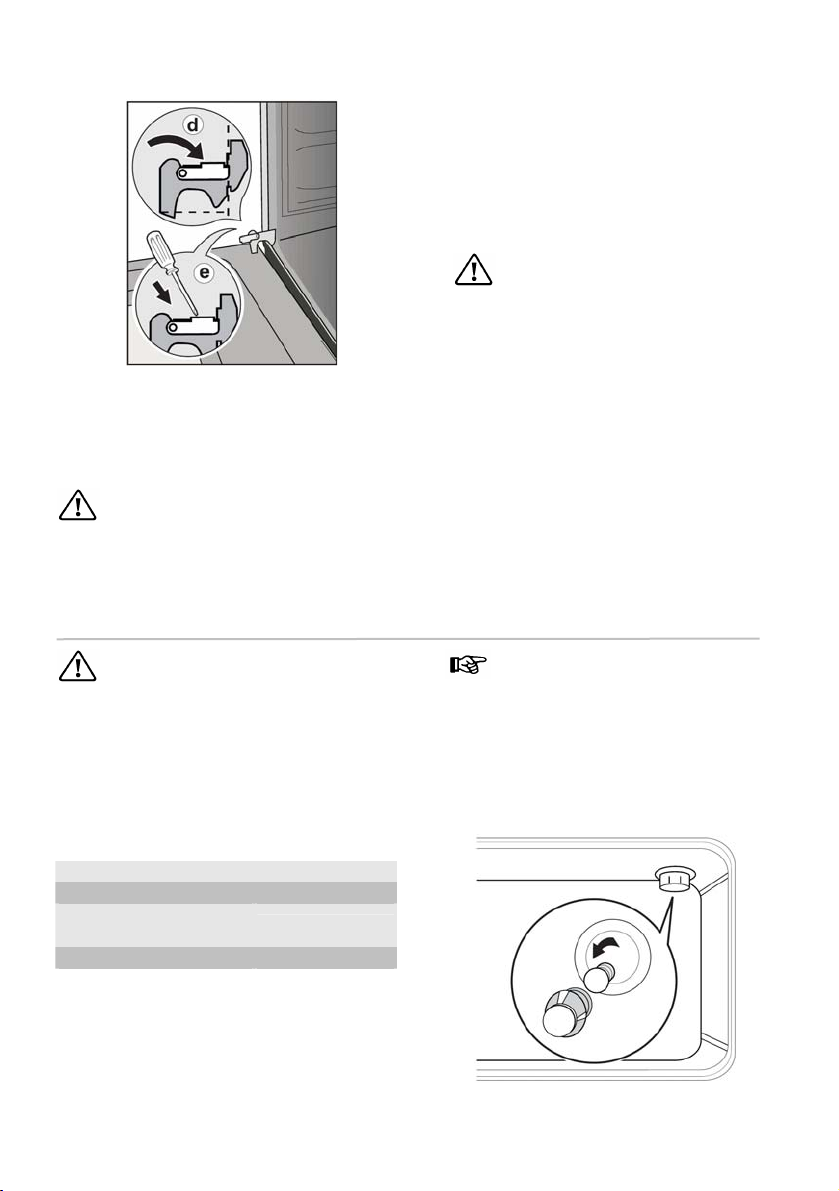

Înlocuirea becului cuptor
Ce e de făcut dacă…

În atenţia instalatorului

3

Caracteristici tehnice

5

Sfaturi pentru siguranţă

6

Racordarea la reţeaua electrică

6

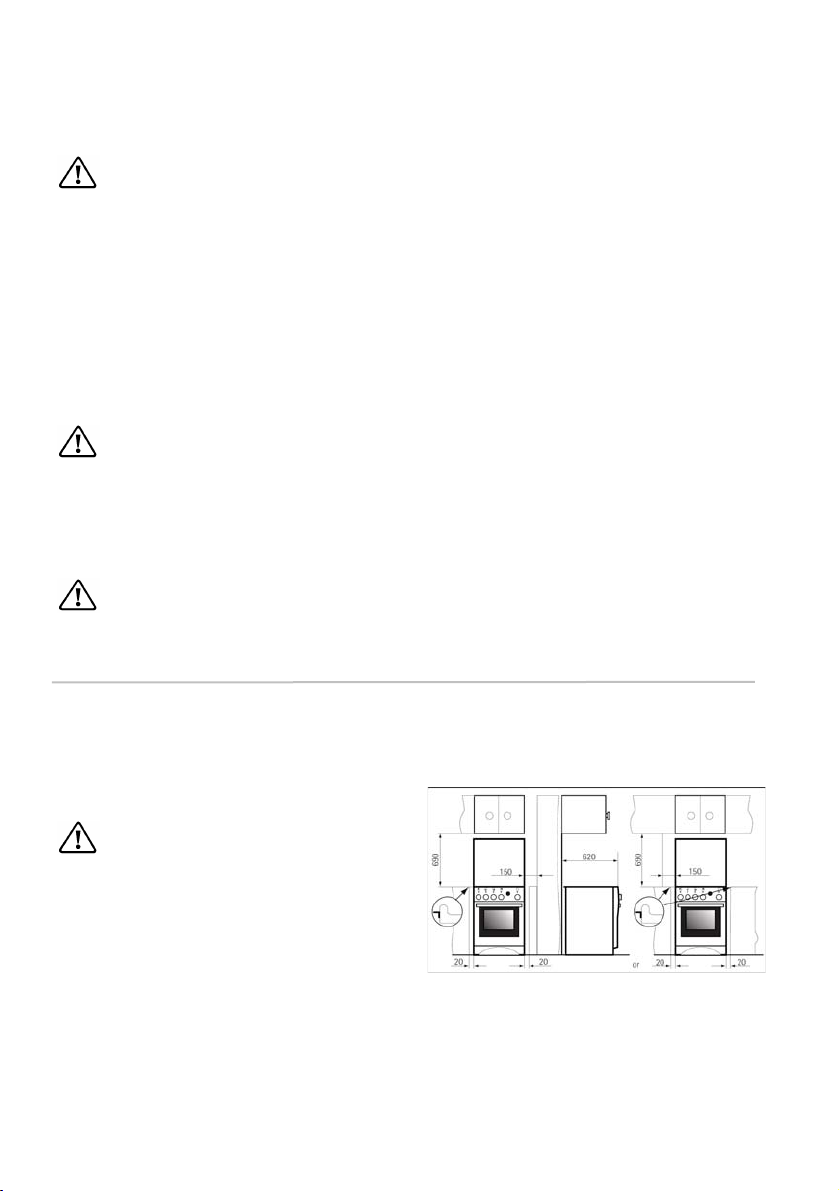

Instalare

8

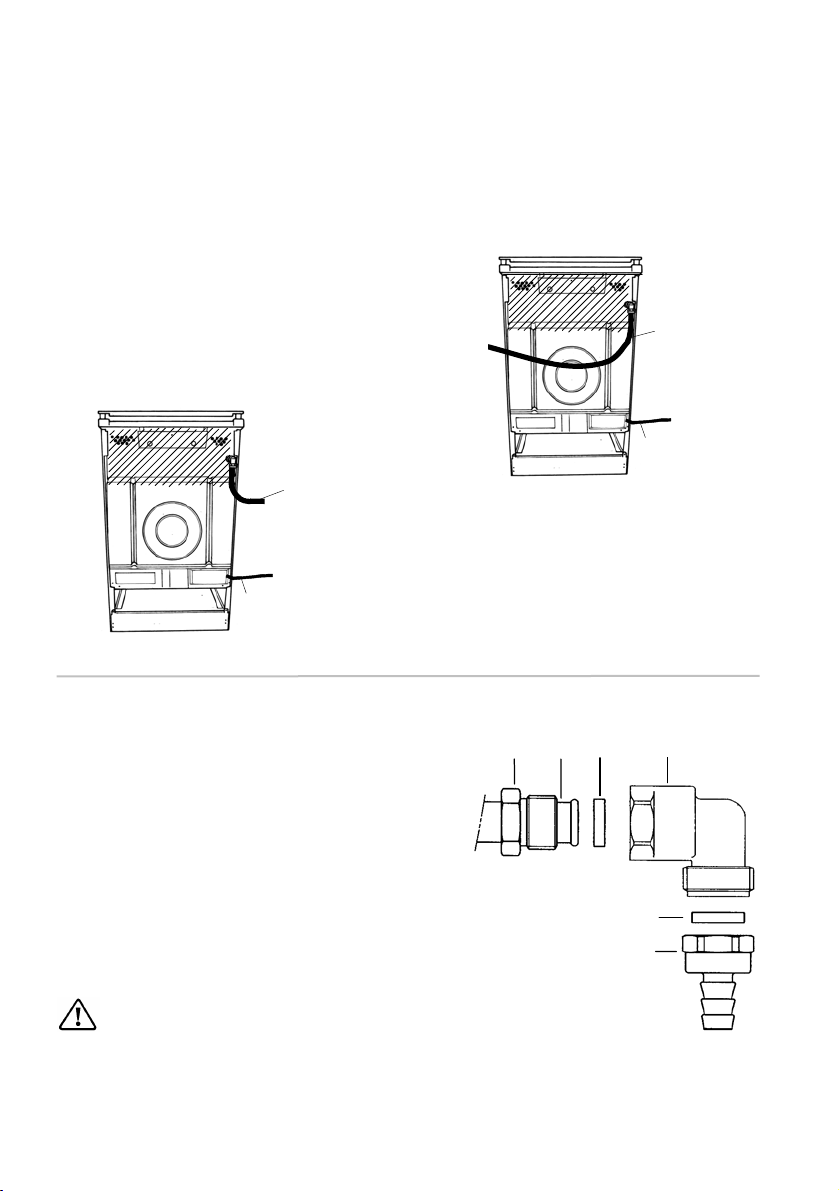

Racordarea la instalaţia de gaz

9

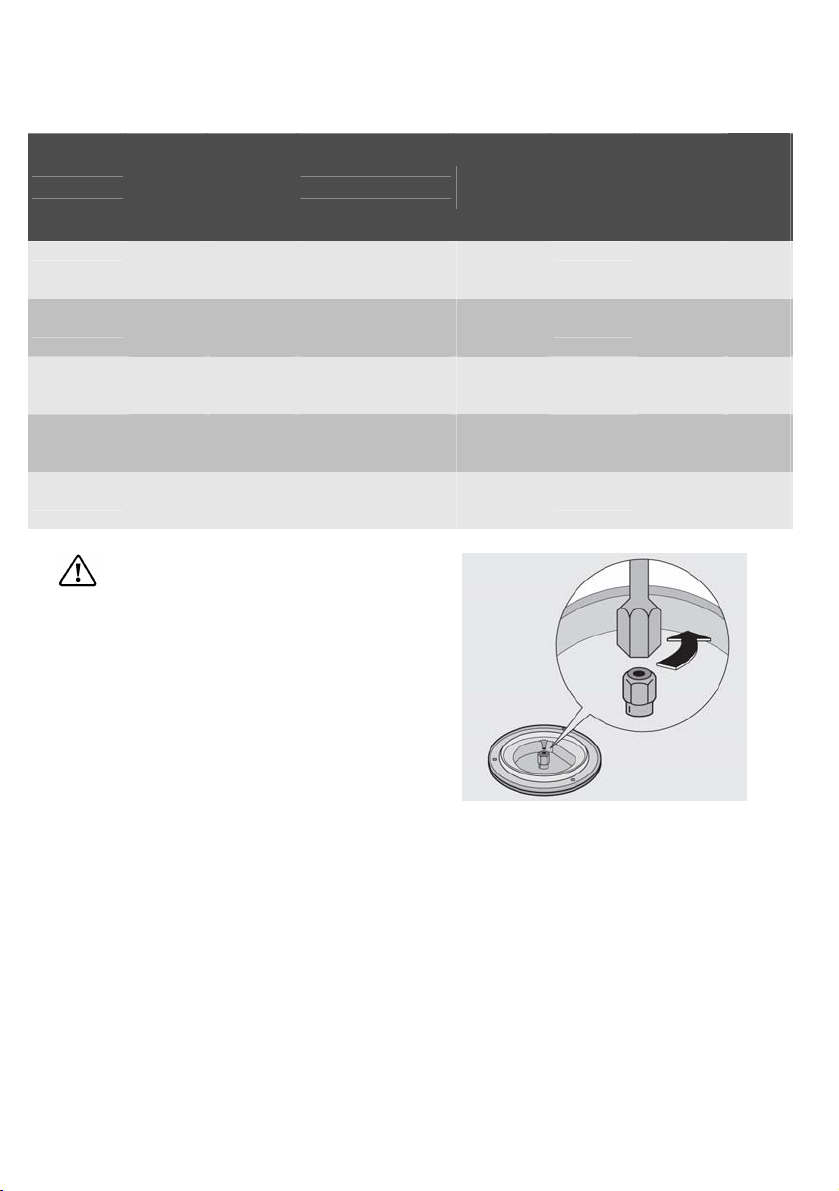

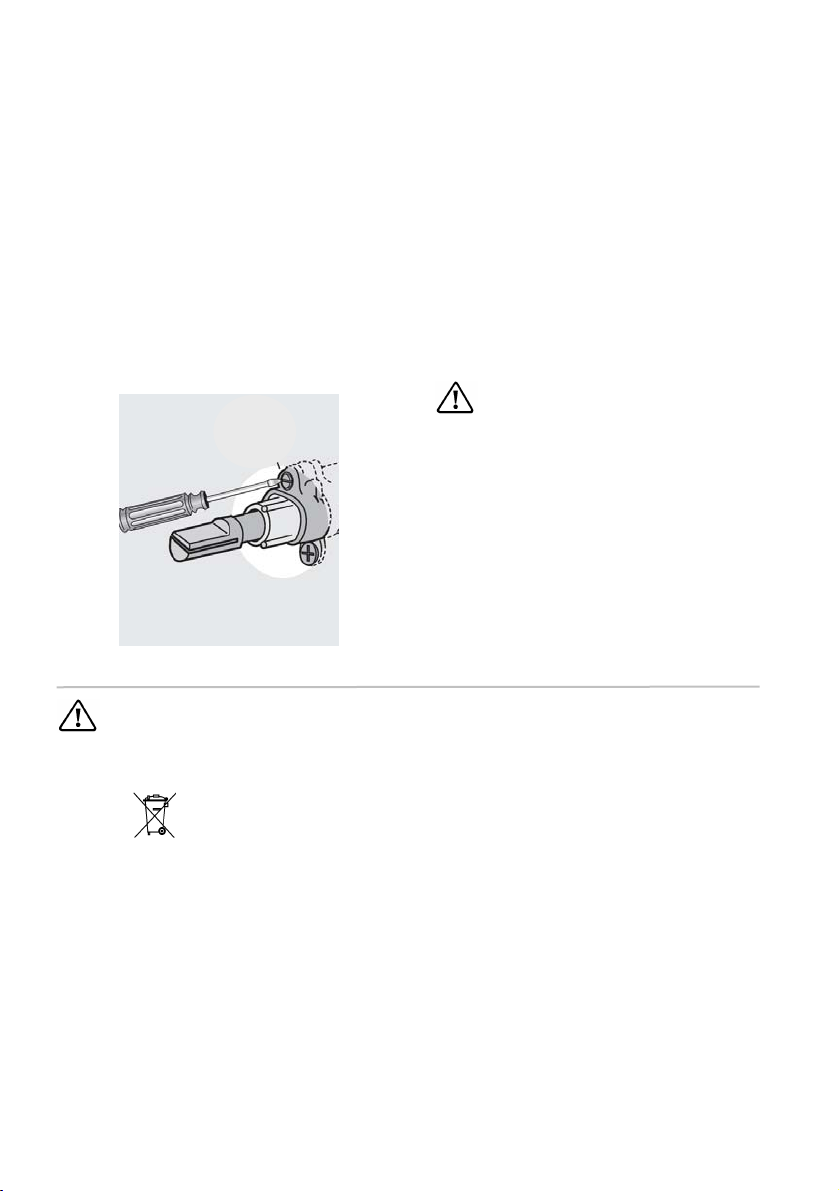

Adaptarea la diferite gaze şi reglaje
10
12
14
15
15
17
18

Cum se citeşte instrucţiunea de utilizare ?

Următoarele simboluri vă vor ghida în lecturarea instrucţiunilor de utilizare.

Instrucţiuni privind securitatea funcţionării
Descrierea operaţiilor etapă cu etapă

Sfaturi şi recomandări

Informaţii privind mediul înconjurător

Informaţii importante pentru siguranţa

ceste instrucţiuni au fost redactate pentru
siguranţa dumneavoastră şi a celorlalţi.
Conformaţi-vă prezentelor instrucţiuni pentru a
asigura o funcţionare ireproşabilă şi îndelungată
a maşinii. Păstraţi această broşură pentru orice
consultare ulterioară. Dacă vindeţi sau cedaţi
aparatul altei persoane, predaţi şi instrucţiunile
de folosire. Noul utilizator va putea fi informat
despre funcţionarea acestuia şi despre diferitele
atenţionări.

Instalare

• Instalarea trebuie să fie făcută de către

un instalator autorizat.

• Înaintea instalării verificaţi dacă

condiţiile locale de distribuţie (natura şi
presiunea gazului) şi reglajul aparatului
sunt compatibile.

• Condiţiile de reglare ale acestui aparat

• Acest aparat nu se racordează la

• Aparatul a fost proiectat pentru a fi

• Înainte de a porni aparatul verificaţi dacă

• Dacă instalaţia electrică necesită o

electrolux

3

19
19
20
20
21
22

sunt înscrise pe eticheta de fabricaţie.

dispozitiv de evacuare a produselor de
ardere. El trebuie să fie instalat şi
racordat în conformitate cu reglementările
de instalare în vigoare. Se va acorda o
atenţie deosebită dispoziţiilor referitoare
la aerisire.

conec-tat la instalaţia electrică de 230V,
50Hz.

puterea reţelei de curent corespunde cu
cea indicată pe etichetă.

modificare pentru branşarea maşinii,
solicitaţi un electrician calificat.

electrolux

A

A

A

4

• Nu modificaţi sau nu încercaţi să

modificaţi caracteristicile acestui aparat.

ceasta ar putea reprezenta un pericol

pentru dumneavoastră.

Siguranţa copilului

ceastă maşină este proiectată pentru

•

a fi folosită de către adulţi. Nu se vor
lăsa copiii să se joace lângă sau cu
maşina.

• Maşina devine fierbinte la utilizare şi

reţine căldura pentru mai mult timp
după utilizare. Copiii nu vor fi lăsaţi în
apropierea maşinii numai după răcirea
acesteia.

• De asemenea copiii se pot răni dacă

trag vasele de pe maşină.

În timpul utilizării

ceastă maşină este numai pentru uz

•

casnic, nu este proiectată pentru
scopuri comerciale sau industriale.

• Utilizarea unui aparat de gătit cu gaz

conduce la producere de căldură şi de
umiditate în încăperea în care este
instalat. Asiguraţi o bună aerisire a
bucătăriei: men-ţineţi deschise orificiile
naturale de aerisire sau instalaţi un
dispozitiv mecanic de aerisire.

• utilizare intensivă şi prelungită a

aparatului poate necesita o aerisire
suplimentară, de exemplu deschiderea
unei ferestre, sau o aerisire mai eficace,
de exemplu mărirea puterii ventilaţiei
mecanice dacă aceasta există.

• Dacă folosiţi un aparat electric în

aproprierea maşinii (de exemplu un
mixer) cablul de alimentare să nu atingă
suprafeţele calde ale maşinii de gătit
sau să nu se prindă în uşa cuptorului.

• Supravegheaţi maşina de gătit în

timpul prăjirii, frigerii în grăsimi sau ulei
deoarece grăsimile supraîncălzite se
pot aprinde foarte uşor.

• Nu folosiţi vase instabile sau deformate
deoarece se pot răsturna şi pot cauza
răni.

• În timpul utilizării tava de fript devine
fierbinte; la scoaterea sau înlocuirea ei
se vor folosi mănuşi de bucătărie.

• Pentru a evita distrugerea butoanelor nu
lăsaţi deschisă uşa cuptorului atâta
timp cât cuptorul funcţionează sau este
fierbinte.

• Butoanele vor fi în poziţia închis când
maşina nu este în funcţiune.

• Curăţaţi maşina după fiecare folosire
pentru a garanta o funcţionare corectă
şi îndelungată.

• Nu folosiţi aparate cu vapori sau sub
presiune pentru a curăţa cuptorul.

• Nu trageţi maşina de mânerul uşii
cuptor.

• Faţă de accesoriile livrate cu maşina, nu
utilizaţi decât tăvi sau forme de prăjituri
care rezistă la temperaturi înalte.

• Nu depozitaţi produse de întreţinere
sau produse inflamabile în apropierea
maşinii.

• Pe uşa cuptor deschisă:

- nu puneţi greutăţi

- nu lăsaţi copiii să se urce sau să se

aşeze pe ea.

• La scoaterea sau înlocuirea vaselor din
cuptorul în funcţiune folosiţi mănuşi de
bucătărie.

• Nu căptuşiţi cuptorul cu folie de
aluminiu deoarece căldura acumulată
provoacă distrugerea emailului.

• Capacul maşinii trebuie să fie deschis în
timpul folosirii cuptorului.

• Înainte de a închide capacul ştergeţi
toate arzătoarele şi aşteptaţi ca plita să
se răcească, pentru a nu distruge
capacul.

î

Reparaţii şi service

• Înainte de orice operaţie de

ntreţinere
sau curăţare deconectaţimaşina de la
reţeaua de curent şi de la instalaţia de
gaz.

• Reparaţiile se efectuează numai de
către personalul calificat de la service.

• reparaţie necorespunzătoare poate
cauza probleme grave.

• În caz de anomalii în funcţionare
solicitaţi intervenţia serviceului la care

sunteţi arondat.

• În caz de intervenţii la maşina dvs.
solicitaţi service-ului numai piese de
schimb certificate de către producător.

• Producătorul nu îşi asumă nici o
responsabilitate în caz de instalare,
utilizare, întreţinere şi curăţire
necorespunzătoare şi de nerespec-tare
a regulilor de securitate.

Utilizare şi întreţinere

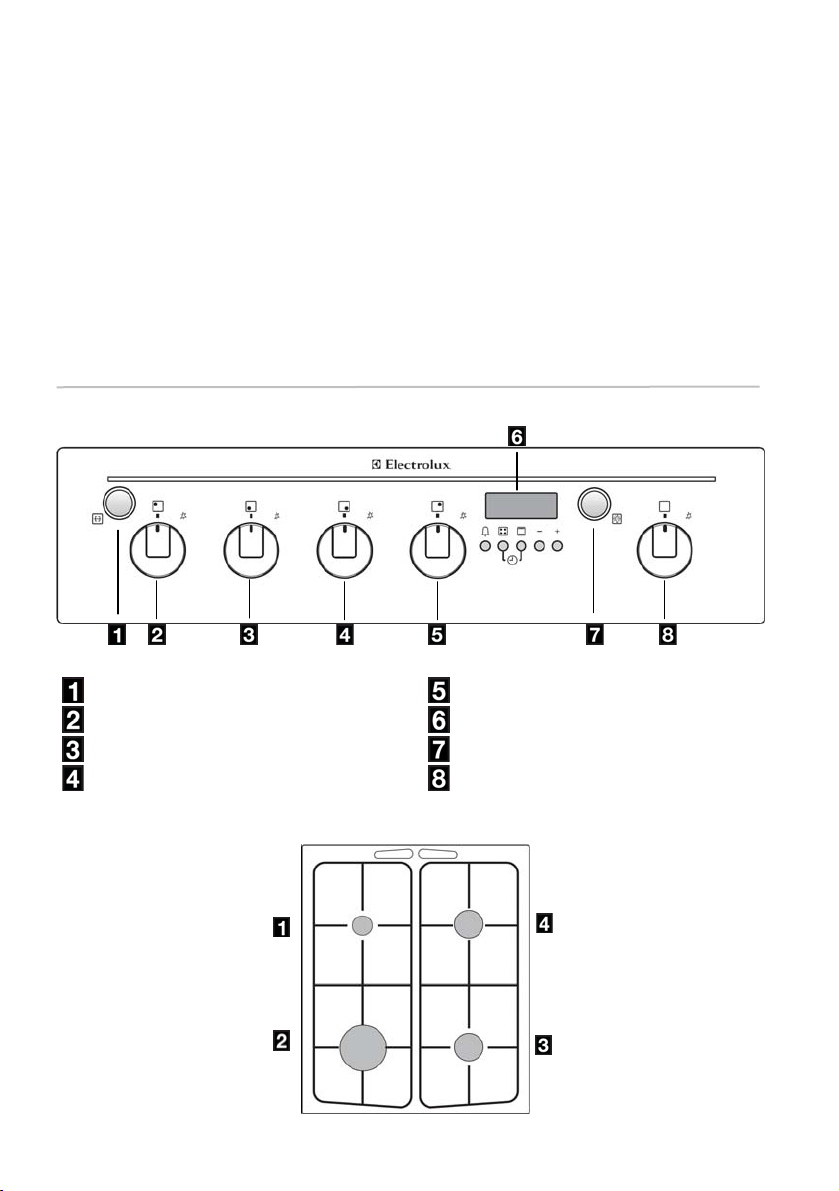

Placa frontală

Plită

Buton pentru rotisor
Buton de comandă arzător stânga-spate
Buton de comandă arzător stânga-faţă
Buton de comandă arzător dreapta-faţă

Buton de comandă arzător dreapta-spate
Minutier electronic
Buton pentru iluminat
Buton de comandă cuptor/grătar

electrolux

5

electrolux

Î

A

ţ

6

Arzător stânga-spate (auxiliar)
Arzător faţă-stânga (rapid)

Utilizarea maşinii de gătit

nainte de folosirea maşinii

îndepărtaţi toate ambalajele.

Înainte de prima utilizare a cuptorului, lăsaţi-
l să funcţioneze în gol. În acest timp se
degajă un miros neplăcut, ceea ce este
normal.

1. Scoateţi accesoriile din cuptor şi
asiguraţi-vă că au fost îndepărtate toate
ambalajele.

2. Aprindeţi arzătorul cuptor (vezi
instrucţiunile) rotiţi butonul pe poziţia
maxim.

3. Deschideţi geamul pentru aerisire.

4. Încălziţi cuptorul în gol timp de 45
minute.

ceastă procedură se repetă şi pentru
arzătorul grătar în funcţiune timp de 5-10
min..

Utilizarea cuptorului

În timpul funcţionării maşina de
gătit devine fierbinte. Îndepărtaţi
copiii de lângă maşină.

Nu lăsaţi ca uşa cuptor să cadă la
deschidere, folosiţi mânerul uşii
cuptor până când aceasta este
deschisă complet.

Arzător dreapta-faţă (semi-rapid)
Arzător dreapta-spate (semi-rapid)

Dispozitiv de siguranţă a cuptorului

Arzătoarele cuptor şi grătar sunt echipate cu
un dispozitiv de supraveghere al flăcării. În
cazul unei stingeri accidentale a flăcării
dispozitivul de supraveghere al flăcării
întrerupe alimentarea cu gaz a cuptorului.

Utilizare

Cuptorul poate fi utilizat pentru coacere
tradiţională (arzătorul cuptor) sau frigere
(arzătorul grătar). Cele două moduri nu pot
utilizate simultan.

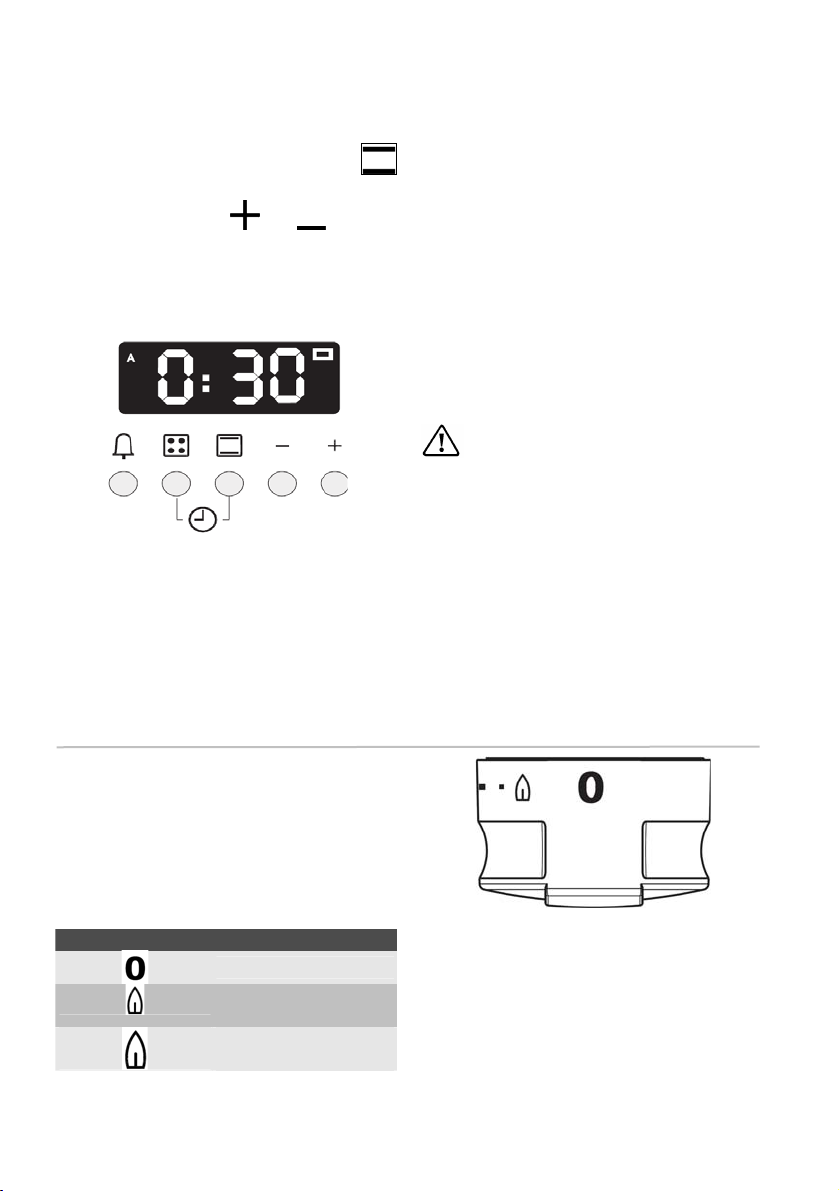

S imbolurile de pe buton au semnificaţia :

Poziţia butonului Funcţie

Poziţia închis

Poziţia minim

Poziţia maxim

Poziţia grătar

fi

Pentru evitarea supraîncălzirii în timpul

funcţionării cuptorului, capacul maşinii
trebuie să fie deschis.

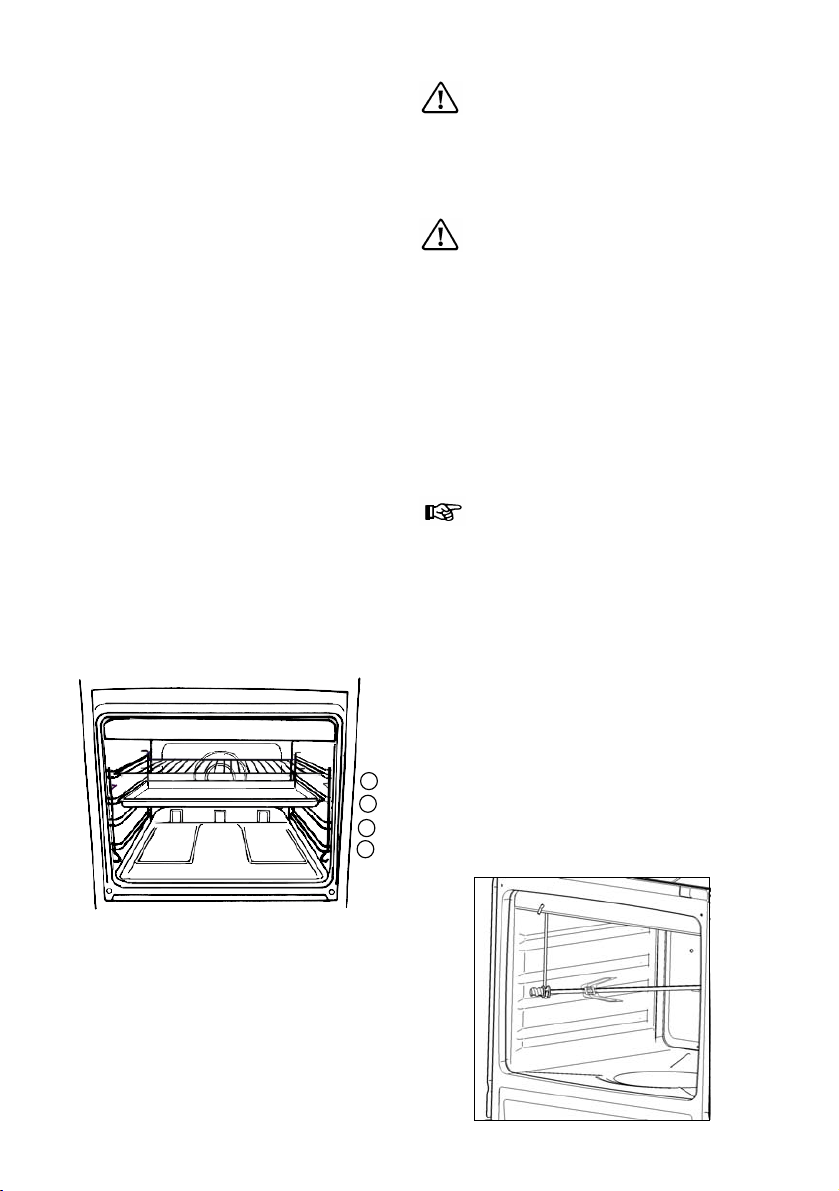

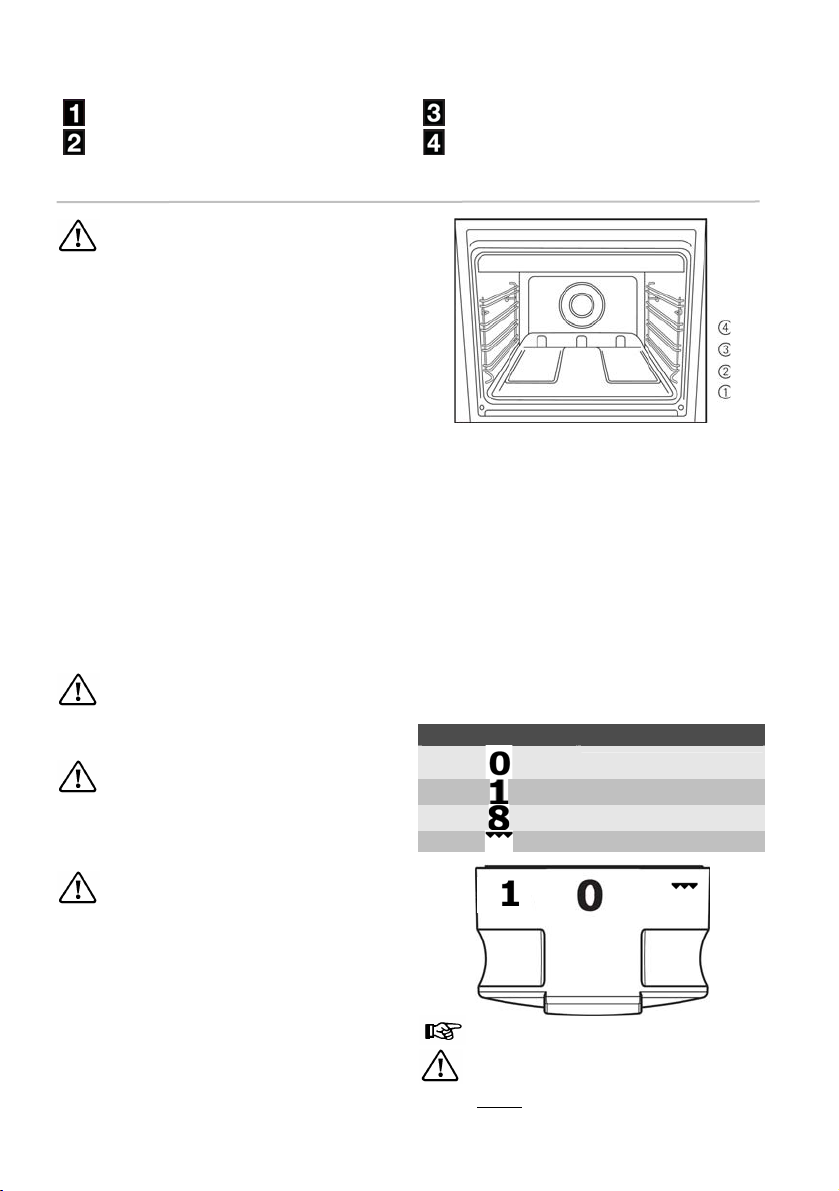

Cuptorul are patru gradene şi este dotat
cu un grătar cuptor. Pozi

iile gradenelor se

numără de jos în sus, conform figurii.

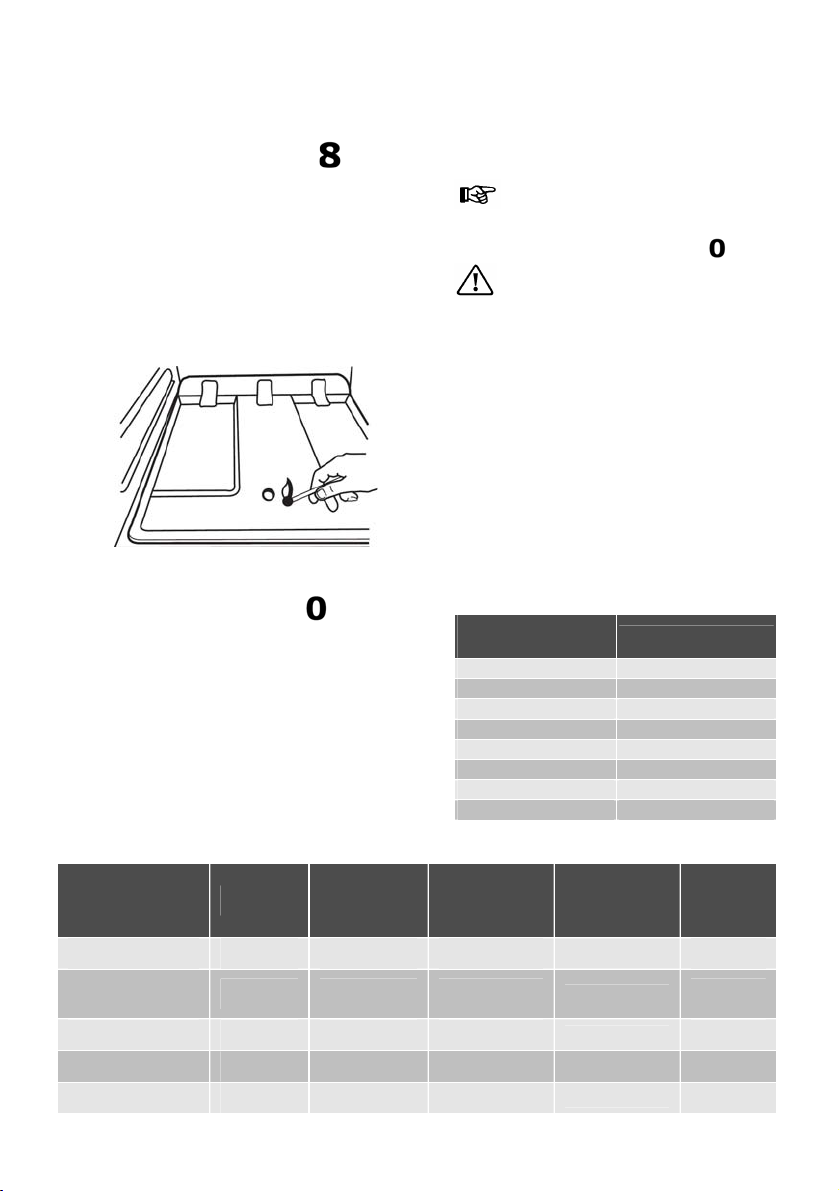

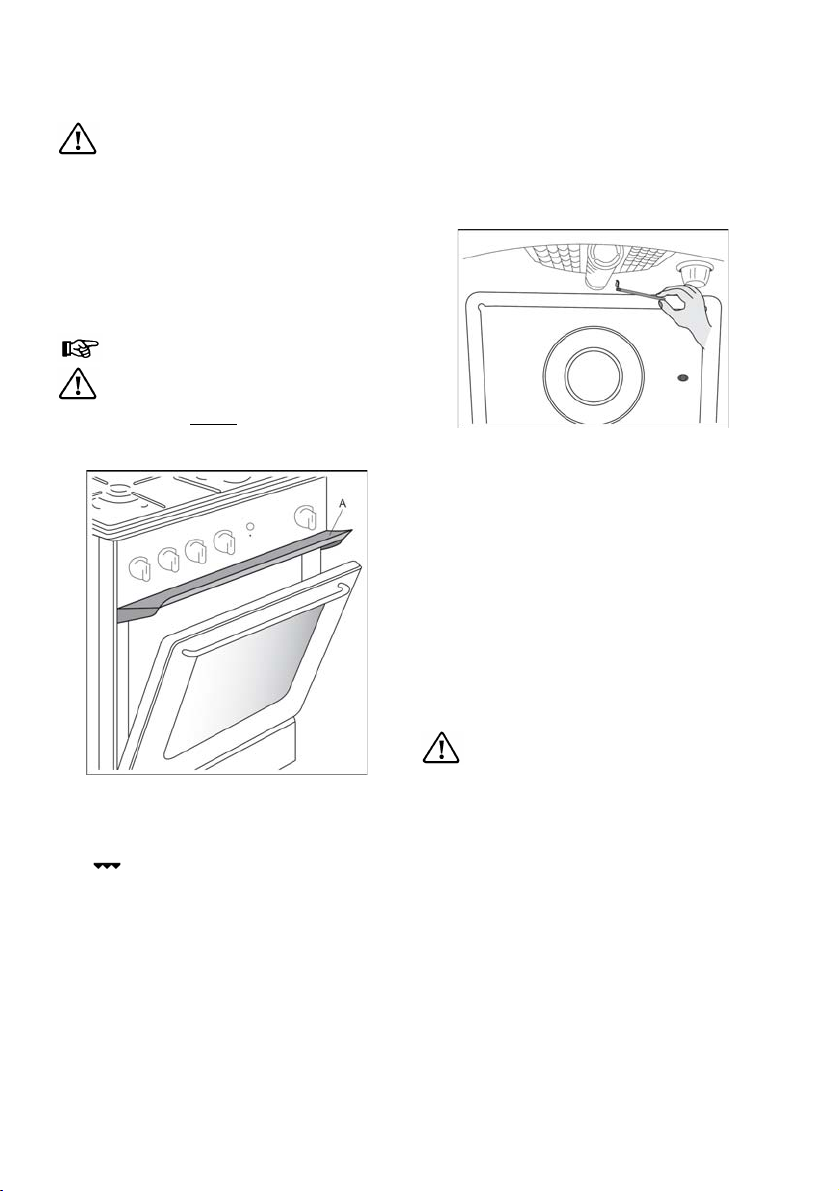

Aprinderea arzătorului cuptor

ATENŢIE: aprinderea arzătorului cuptor

se face numai

cu uşa cuptorului deschisă.

V

Deschide-ţi uşa cuptorului

• Apăsaţi pe butonul arzătorului cuptor şi rotiţi-
l spre stânga până la simbolul

• În acelaşi moment, generatorul de scântei
începe să producă scântei care vor aprinde
arzătorul – în lipsa curentului –apropiaţi un
chibrit de arzătorul cuptorului

• Eliberaţi butonul după 10 secunde şi uitaţi-vă
dacă s-a aprins arzătorul (până când valva de
siguranţă menţine arzătorul aprins în mod
automat).

• După aprindere, reglaţi flacăra după dorinţă.

Dacă, din diferite motive, flacăra se stinge, rotiţi

butonul de control pe poziţia "
puţin 1 minut, apoi aprindeţi arzătorul din nou.

• Se închide uşa cuptorului.

.

", lăsaţi-l cel

electrolux

7

• Se preîncălzeşte cuptorul timp de
10 minute pe poziţia maxim după
care se reglează butonul pe poziţia
dorită.

Stingerea arzătorului cuptor

Rotiţi butonul în sensul acelor de
ceasornic până la poziţia închis «

».

asele sau folia nu se pun direct pe

fundul cuptorului.

Coacerea în cuptor

Coacerea tradiţională se face prin
convecţie naturală: aerul cald circulă
după principiul curenţilor ascendenţi şi
descendenţi. Este necesară preâncălzirea
cuptorului.
Din cauza marii varietăţi de materiale din
care sunt executate vasele utilizate de
dvs. (metal, ceramică, sticlă
termorezistentă etc.) indicaţiile date în
tabelul de mai jos sunt orientative. De
aceea, experienţa dvs. vă va permite să
găsiţi reglajul optim.

Poziţia

termostatului

1 160
2 175
3 190
4 205
5 225
6 245
7 255
8 275

Temperaturi oC

Prăjituri

Pandişpan la tavă 2 10 2 175 15-25

Pandişpan, în formă
rotundă de prăjituri

Biscuiţi 2 10 4

Ruladă cu mac 2 10 3

Bezele 2 10 1

Nivelul tăvii

2 10 2

Preîncălzire

min.

Poziţia

butonului

termostatului

Temperatură

°C

175 30-40

220 20-30

200 45-50

155 45-50

Durată de

coacere /

gătit la

cuptor, min.

electrolux

î

j

î

A

8

Utilizarea arzătorului grătar

În timpul folosirii arzătorului grătar,

părţile accesibile ale maşinii se

ncălzesc, maşina nu se lasă

nesupravegheată. Nu lăsaţi copiii să se

oace în apropierea maşinii. Arzătorul

grătar se foloseşte cu uşa cuptor

ntredeschisă şi paravanul protector "A"

montat.

Aprinderea arzătorului grătar

ATENŢIE: aprinderea arzătorului
grătar se face numai cu uşa cuptorului
deschisă.

• În acelaşi moment generatorul de
scântei începe să producă scântei care
vor aprinde arzătorul– în lipsa curentului
– apropiaţi un chibrit de arzătorul
grătaruluii

• După 10 secunde eliberaţi butonul şi
verificaţi dacă arzătorul s-a aprins (până
când valva de siguranţă menţine
arzătorul aprins în mod automat).

Dacă arzătorul nu s-a aprins, se închide
robinetul şi se va încerca o nouă aprindere
după minim 1 minut.

Uşa cuptorului se lasă deschisă pe o durată
de minim 5 minute, după care se execută
următoarele operaţii :

Preparare la grătar

• Se deschide uşa cuptorului,

• Apăsaţi pe butonul arzătorului cuptor şi

rotiţi-l spre dreapta până la simbolul

.

rzătorul grătar se foloseşte cu uşa
cuptor întredeschisă şi cu protectorul
“A” fixat la loc.

1. Se aşează mâncarea pe nivelul patru.

2. Se roteşte butonul pe poziţia “grătar”.

î

î

A

3. Se potriveşte grătarul şi vasul pentru a
permite alimente de diferite grosimi.
Pentru o gătire mai rapidă se pune
mâncarea mai aproape de arzătorul
grătar, iar pentru o gătire mai de
durată, mai departe de arzătorul grătar.

Grătarul încălzeşte preparatele prin radiaţie.
Se recomandă pentru gătirea fripturilor (din
carne de vită, porc...), pentru prăjirea pâinii
sau pentru rumenirea preparatelor gătite
prin alte metode.

Frigerea cărnii

• Carnea se unge cu ulei pe ambele
părţi.

• Se pune pe grătar cuptor.

• Se roteşte butonul cuptor/ grătar pe

poziţia “grătar”.

• Grătarul cuptor se introduce pe şina 3
sau 4, iar tava de fript pe şina imediat
inferioară.

• Când partea superioară s-a prăjit,
carnea se întoarce şi se prăjeşte şi
cealaltă parte.

Timpul de gătit este determinat de
grosimea cărnii de prăjit şi nu de greutatea
ei.

4
3

2
1

electrolux

Tava devine fierbinte în timpul
funcţionării cuptorului sau grătarului,
folosiţi mănuşi de bucătărie la scoaterea
din cuptor.

Frigare rotativă

În timpul funcţionării frigării rotative
părţile accesibile ale maşinii se

ncălzesc. Îndepărtaţi copiii. Utilizarea

frigării rotative se face cu uşa cuptor

ntredeschisă şi paravanul protector "A"

montat.

xul frigare şi suportul sunt foarte
fierbinţi după folosire. Utilizaţi mănuşile
de bucătărie.

Frigarea rotativă se poate folosi pentru
frigerea cărnii la rotisor.

Utilizarea frigării rotative

• Se deschide uşa cuptorului şi se
montează paravanul protector. Se
introduce pe axul rotisorului carnea
asigurându-vă că furca de lângă mâner
este fixată la loc iar carnea este pe
mijlocul axului.

• Se fixează şi a doua furcă şi se strâng
amândouă.

• Se poziţionează suportul frigării în
orificiul din paravanul grătar aflat în
partea superioară faţă a cuptorului.

• Se introduce vârful axului frigare în locaşul
motorului de pe panoul spate şi se fixează
la loc capătul mănerului în suport.

• Se introduce tava de fript pe o gradenă
inferioară.

9

Rumenirea

• Se roteşte butonul cuptor / grătar pe
poziţia “grătar”.

• Se pune preparatul pe grătarul cuptor
care se introduce pe şina 3 sau 4.

Se lasă preparatul în cuptor pentru câteva
minute.

electrolux

10

• Se deşurubează mânerul şi se lasă uşa

cuptor în poziţia întredeschisă.

• Se roteşte butonul de comandă

cuptor/grătar pe poziţia grătar
porneşte motorul prin apăsarea
butonului pentru rotisor. Se verifică
dacă rotisorul se roteşte.

• Când preparatul este gata se stinge
arzătorul grătar, se apasă pe butonul
pentru rotisor şi se remontează mânerul.
Se îndepărtează axul din motor după ce
s-a eliberat suportul din faţă. Se
recomandă scoaterea din cuptor simultan
a tăvii şi a frigarei pentru ca picăturile de
grăsime să cadă în tavă.

şi se

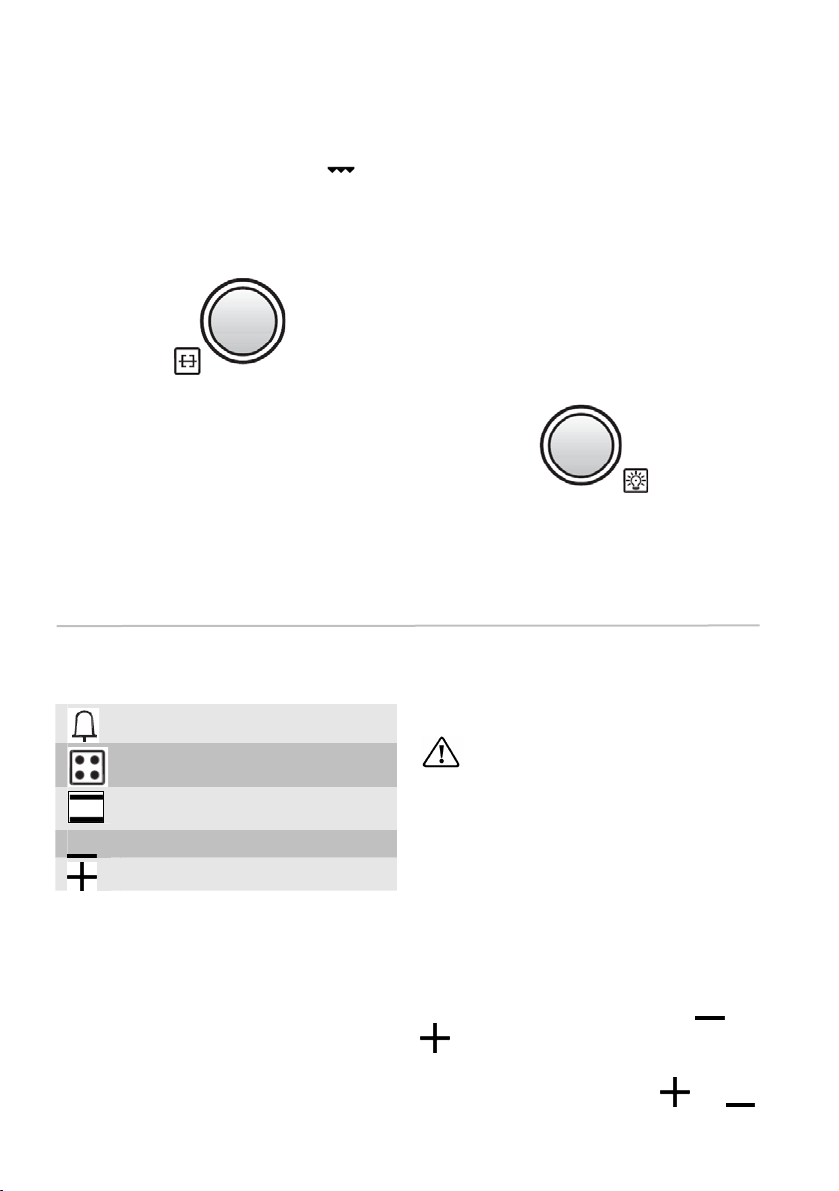

Programatorul electronic pentru gaz

Butoanele ceasului
Simboluri pentru butoane:

Temporizatorul

Durata pentru arzătoarele plitei
Durata pentru arzătoarele

cuptorului
Oră cu minus

Oră cu plus

Punerea in funţiune

La cuplarea maşini de gătit la sursa de
energie, afişajul clipeste intermitent pe afişaj
fiind afişat 0.00. Ora clipeşte intemitent
până în momentul setării orei curente.

Funcţia de siguranţă pentru stingerea
automată OFF

Există o funcţie de siguranţă care limitează
la 3 ore durata maximă de funcţionare a
arzătoarelor.

• Se recomandă utilizarea mănuşilor de
bucătărie ori decâte ori se foloseşte
rotisorul, temperatura în jurul arzătorului
grătar fiind foarte ridicată.

Greutatea maximă permisă pe rotisor este
de 4 kg.

Iluminare cuptor
Cuptorul este dotat cu un bec. El
funcţionează din momentul în care se apasă
pe butonul pentru iluminat situat pe placa
frontală.

Acest temporizator este întotdeauna
reprogramat la 3 ore, de fiecare dată când
se apasă pe butonul de aprindere. Fiecare
scânteie este confirmată de un scurt "bip".

Atenţie! Dacă în timpul funcţionării
maşina de gătit este deconectată de la
sursa de energie electrică sau sunt fluctuaţii
ale curentului electric, arzătoarele se vor
stinge.
În cazul lipsei energiei electrice arzătoarele
pot fi aprinse manual (chibrit, aprinzător etc.)
dar arzătoarele se vor stinge în momentul în
care aparatul e din nou sub tensiune.

Reglarea orei

Apăsaţi simultan butoanele 2 şi 3. Ora
curentă poate fi reglată cu butonul

sau

, în timp ce cele două puncte dintre ore

şi minute clipesc intermitent. Dacă este
apăsată în mod continuu tasta

sau ,

se intră în modul de setare rapidă.

T

Temporizatorul

emporizatorul funcţionează independent

de celelalte programe.

Pentru reglare, apăsaţi pe tasta
setaţi ora la care doriţi să sune, cu butonul

sau . Când e selectată funcţia

, simbolul clopoţelului clipeşte
intermitent, iar pe afişaj este indicat timpul
rămas, în ore şi minute; doar când se
ajunge la ultimul minut al numărătorii inverse
sunt afişate şi secundele rămase.

Este afişat un simbol

activat, în modul

"ora curentă", prin simbolul clopoţelului
care este aprins permanent. În modul
"durată redusă", clopoţelul clipeşte
intermitent dacă durata programată a
trecut, se aude un semnal acustic

şi

electrolux

11

Frecvenţa soneriei poate fi modificată
apăsând pe butonul

în modul "ora
curentă".
Există trei frecvenţe posibile când se apasă
pe butonul

în modul "ora curentă".

Semi-automat cu durată

Setarea duratei
Se pot seta programe semi-automate.

Apăsaţi pe unul dintre butoanele

pentru arzătoarele plitei sau

pentru

unul dintre arzătoarele cuptorului şi setaţi
durata dorită cu (oră cu plus) sau

(oră cu minus).

Apăsând din nou pe butonul

pentru
arzătoarele plitei se va alege un alt arzător.
Când este selectat modul "reglare durată"
(vezi fig.), ledul segmentului corespunzător şi
“A” clipesc intermitent.
Dacă se programează o altă durată pentru
un alt arzător, ledul segmentului anterior
rămâne aprins permanent.

intermitent, iar clopoţelul

După ce a trecut durata programată,
va porni din nou, iar pe afişaj apare ora
curentă, dacă se apasă din nou pe tasta

va porni imediat .

Soneria

Semnalul de alarmă intermitent al soneriei
sună dacă durata programată ajunge la
zero. Semnalul este dezactivat dacă se
apasă pe orice tastă, cu excepţia

butoanelor

şi sau dacă se apasă
pe limita de durată pentru semnal de 5
secunde.

se stinge.

arzătorul selectat: stânga faţă timp de 1 minut

arzătorul selectat: stânga spate timp de 8 minute

electrolux

A

A

A

12

Pentru arzătorul cuptorului (atenţie:
arzătoarele cuptorului nu pot funcţiona

simultan), când apăsaţi pe butonul
simbolul pentru cuptor clipeşte intermitent,

setaţi durata dorită cu sau .
Când este selectat modul "reglare durată"
(vezi fig.), simbolul cuptorului clipeşte

A

intermitent în dreapta, iar “

” clipeşte

intermitent.

s-a selectat unul dintre arzătoarele cuptorului
pentru 30 minute

Program care funcţionează

În timp ce funcţionează un program semi­automat, “

A

” este aprins permanent.
Pentru cuptor este aprins permanent şi
simbolul cuptorului.

Arzătoare plită

Aparatul este prevăzut şi cu un sistem de
siguranţă. În cazul în care flacăra se stinge
accidental alimentarea cu gaz este
intreruptă.

Simbolurile de pe buton au următoarele
semnificaţii :

Poziţia butonului Funcţie

Poziţia închis
Poziţia deschis la

minim
Poziţia deschis la
maxim

Terminarea programului automat

Când durata pentru care a fost programat
arzătorul s-a terminat, este activată pulsaţia
corespunzătoare timp de aproximativ 0,5
sec. Un semnal acustic intermitent indică
faptul că programul automat s-a terminat.

Semnalul este dezactivat când se apasă pe
orice tastă.
Dacă nu este programată nici o altă durată

A

pentru alte arzătoare, simbolul “

” se stinge.
De asemenea, se stinge şi simbolul pentru
cuptor.

tenţie: chiar dacă toate temporizatoarele
sunt setate pentru aceeaşi valoare, indicaţiile de
terminare vor fi activate în secvenţă, cu un
interval de aproximativ 5 secunde.

rzătorul se va stinge cu o întârziere de 5

secunde după cel anterior.

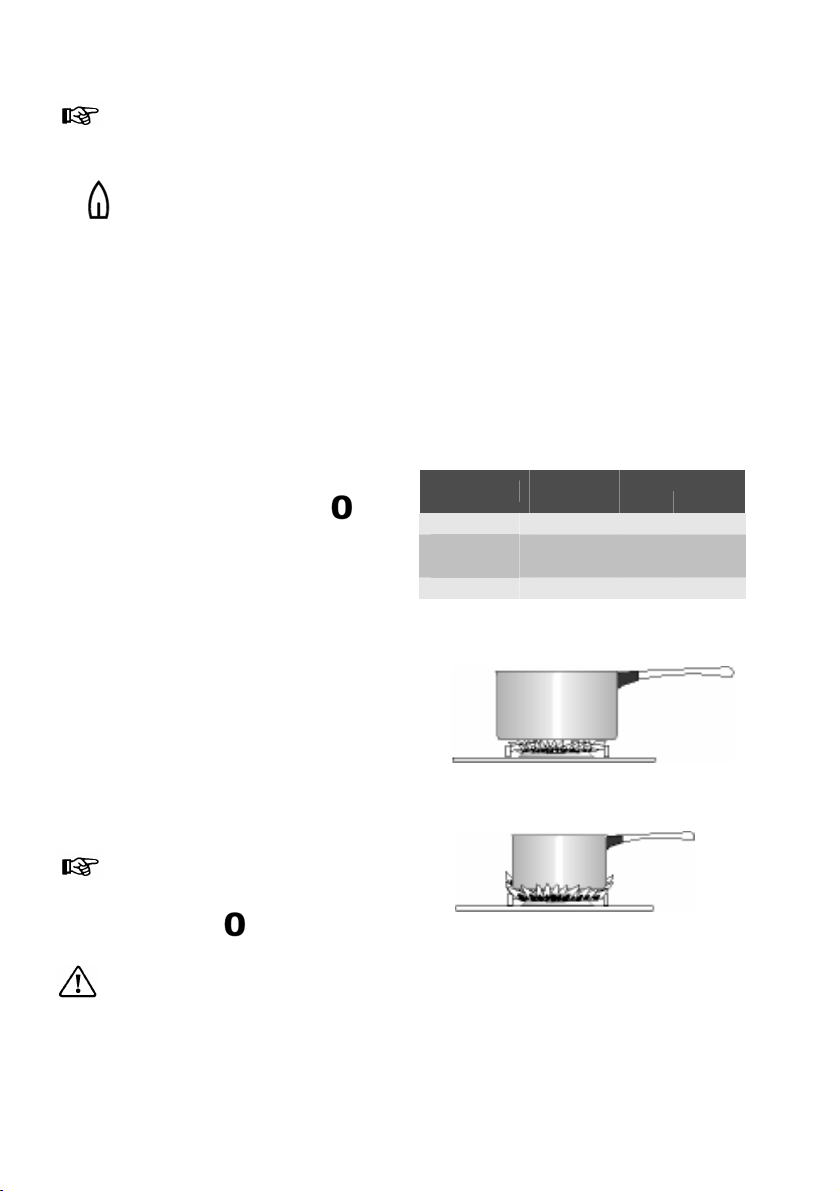

Pentru fierbere se alege întotdeauna poziţia
deschis maxim, iar pentru menţinere poziţia
deschis minim.

legeţi poziţii numai între minim şi maxim şi

niciodată între maxim şi oprit.

Aprinderea arzătoarelor plită

• Apăsaţi pe butonul arzătorului plitei dorit
şi rotiţi-l spre stânga până la simbolul

„flacăra mare”.

• În acelaşi moment, generatorul de
scântei începe să producă scântei care
vor aprinde arzătorul – în lipsa curentului
– apropiaţi un chibrit de arzătorul dorit

• Eliberaţi butonul după 10 secunde şi
uitaţi-vă dacă s-a aprins arzătorul (până
când valva de siguranţă menţine
arzătorul aprins în mod automat).

• După aprindere, reglaţi flacăra după

dorinţă.

Dacă, din diferite motive, flacăra se stinge,

rotiţi butonul de control pe poziţia "
lăsaţi-l cel puţin 1 minut, apoi aprindeţi
arzătorul din nou.
Dacă, după câteva încercări, arzătorul nu se
aprinde, verificaţi ca inelul şi capacul
arzătorului să fie corect poziţionate.

În cazul în care presiunea de alimentare cu
gaze naturale de la reţea este foarte mare,
aprinderea arzătoarelor plită poate fi
greoaie din cauza desprinderii flăcărilor.
Vă recomandăm să manevraţi butoanele
robinetelor arzătoarelor la poziţia economic
sau la o poziţie intermediară între “poziţia
economic” şi “poziţia deschis la maxim”.

Stingerea arzătoarelor plită

Rotiţi butonul în sensul acelor de ceasornic

până la poziţia oprit « ».

",

electrolux

Alegerea arzătorului

Deasupra fiecărui buton este un simbol care
indică dispunerea pe plită a arzătorului
corespunzător.
Pentru a obţine un randament cât mai ridicat
alegeţi vase cu diametrul proporţional cu cel
al arzătorului folosit.

Folosiţi numai vase cu fund plan.
Recomandăm micşorarea flăcării când
lichidul începe să fiarbă.
Pentru o bună aprindere a arzătoarelor
menţineţi curate componentele arzătoarelor
şi electrozii de aprindere.

Diametrele vaselor care pot fi utilizate pe fiecare
arzător în parte sunt următoarele:

Arzător

Putere Diametru(mm)

(kW) min max.

Rapid 3,00 160 280
Semi­Rapid

2,00 140 240
Auxiliar 1,00 120 180

Utilizare corectă

Utilizare incorectă
(risipă de energie)

13

Nu puneţi pe plită obiecte sau

alimente care se topesc.

electrolux

14

Accesorii livrate cu aparatul

Maşina este dotată cu:

• un deflector (paravan protector)
Se montează când se foloseşte
arzătorul grătar sau frigarea rotativă.

• o frigare rotativă (compusă din: 2 furci, 1
ax frigare, 1 mâner, 1 suport frigare).

• un grătar cuptor care permite aşezarea
preparatelor (fripturi, preparate
gratinate), tăvilor etc., care trebuie să fie
puse central pe grătar pentru a echilibra
greutatea.

• tavă de fript.

Pe lîngă accesoriile livrate cu aparatul vă

sfătuim să utilizaţi numai vase rezistente la
temperaturi înalte (respectaţi instrucţiunile
producătorului).

Sertar detaşabil

Sertarul detaşabil se găseşte sub cuptor.

În timpul gătirii sertarul devine
fierbinte dacă cuptorul se utilizează
mai mult timp. Este interzisă
depozitarea materialelor inflamabile în
sertar: mănuşi de bucătărie, şorţuri
din plastic, etc.

Accesoriile cuptor cum ar fi tăvile de copt,
vor deveni fierbinţi; atenţie când se scot
din sertar în timpul folosirii cuptorului.

Pentru deschidere

• Se apucă sertarul de jos şi se trage în

afară.

• Pentru a scoate sertarul, se trage până

la ciocnire, apoi se ridică uşor şi se
trage afară.

Sertarul se va remonta în ordine inversă.

• tavă de copt.
Aceasta se utilizează la colectarea
sucului rezultat prin frigerea preparatelor
şi/sau la frigerea preparatelor. Nu se
foloseşte ca tavă de copt. În timpul
coacerii scoateţi tava de fript din cuptor.
Pentru gătit, tava trebuie aşezată pe
gradena 2, numărând de jos.

Sugestii şi recomandări

Condens şi aburi
Când alimentele se încălzesc acestea produc

aburi. Sistemul de aerisire al cuptorului
permite ca o anumită cantitate de aburi să
iasă. Totuşi, când deschideţi uşa cuptor
feriţi-vă pentru ca aburii adunaţi şi căldura
să nu vă ardă.
Dacă aburii vin în contact cu o suprafaţă
rece din jurul cuptorului, de ex. un
ornament, acesta se va condensa şi va
produce picături de apă. Este un lucru
normal şi nu este un defect al cuptorului.

Vasele
Folosiţi vase/recipienţi pentru cuptor care
să reziste la temperaturi de 295°C.

Vasele nu se pun direct pe fundul cuptor.

Cuptor

• Natura şi grosimea materialului vasului

vor influenţa rezultatele coacerii.

• Unele alimente cresc în volum, alegeţi

un vas având în vedere acest lucru.

Curăţire şi întreţinere

Cuptorul trebuie menţinut curat tot
timpul. Acumulările de grăsimi sau alte
alimente pot lua foc.

Înainte de a începe curăţarea verificaţi
ca toate butoanele să fie pe poziţia
închis iar aparatul să fie rece.

Înainte de orice operaţie de curăţire
sau întreţinere se va deconecta
obligatoriu aparatul de la reţeaua de
curent electric.

Înainte de a folosi un produs pentru
curăţarea cuptorului verificaţi dacă este
recomandat de producătorul maşinii.

electrolux

• Pentru a preveni scurgerea de grăsimi
când prăjiţi, folosiţi vase înalte
proporţionale cu felul pe care îl gătiţi.

• Înţepaţi pielea de pe carnea de
pasăre şi de pe cârnaţi înainte de a le
introduce în cuptor pentru a evita
stropirea.

• Pentru sufleuri folosiţi vase din sticlă
termorezistentă.

Efectele vaselor asupra rezultatelor
gătitului.

Vasele şi tăvile sunt diferite în funcţie de
grosime, conductibilitate, culoare, etc.
ceea ce afectează felul în care transmit
căldura spre interiorul mâncării.

A. Aluminiu, lut, sticlă termorezistentă şi

uztensilele lucioase reduc gătitul şi
rumenirea la baza mâncării.

B. Vasele din fontă emailate, aluminiu

anodizat cu interior ne-lipicios şi
exterior colorat şi de culoare închisă,
ustensilele grele măresc randamentul
şi rumenirea la baza mâncării.

Nu se vor utiliza pentru curăţire

înălbitori pentru că pot distruge

suprafaţele. Nu se vor folosi curăţitori
cu aburi. Se vor evita produsele
abrazive dure.

Curăţarea suprafeţelor externe
Părţile din inox se pot colora cu timpul.
Pentru curăţare se vor folosi detergenţi
speciali pentru inox, iar colorarea va
dispărea.

Plita

Plita se şterge după fiecare utilizare cu o
cârpă moale îmbibată cu apă caldă în care s­a adăugat detergent special pentru inox,
având grijă ca lichidul să nu pătrundă în
orificiile plitei.

15

electrolux

16

Se limpezeşte şi se şterge cu cârpă moale.

Se va evita folosirea produselor caustice
sau abrazive care ar putea zgâria suprafaţa.

Cuptor

Părţile emailate ale cuptorului se curăţă mai
uşor cât mai sunt calde.
Se şterge interiorul cuptorului cu o cârpă
moale îmbibată cu apă cu detergent după
fiecare utilizare.
Periodic va fi necesară o curăţire mai
amănunţită folosind un produs
corespunzător.

Arzătoarele

Capacele şi inelele arzător se pot scoate
pentru a fi curăţate. Acestea se spală cu o
soluţie de apă caldă cu detergent iar petele
se îndepărtează cu o pastă de curăţat. Se
poate folosi cu grijă, o perniţă metalică
îmbibată cu detergent pentru a îndepărta
petele mai dificile.
După curăţare se şterge cu o cârpă moale.

Capac de sticlă

Curăţirea se face cu ajutorul unei cârpe
moale şi a unei soluţii de apă caldă şi
detergent necoroziv. Se vor limpezi şi
şterge cu atenţie.

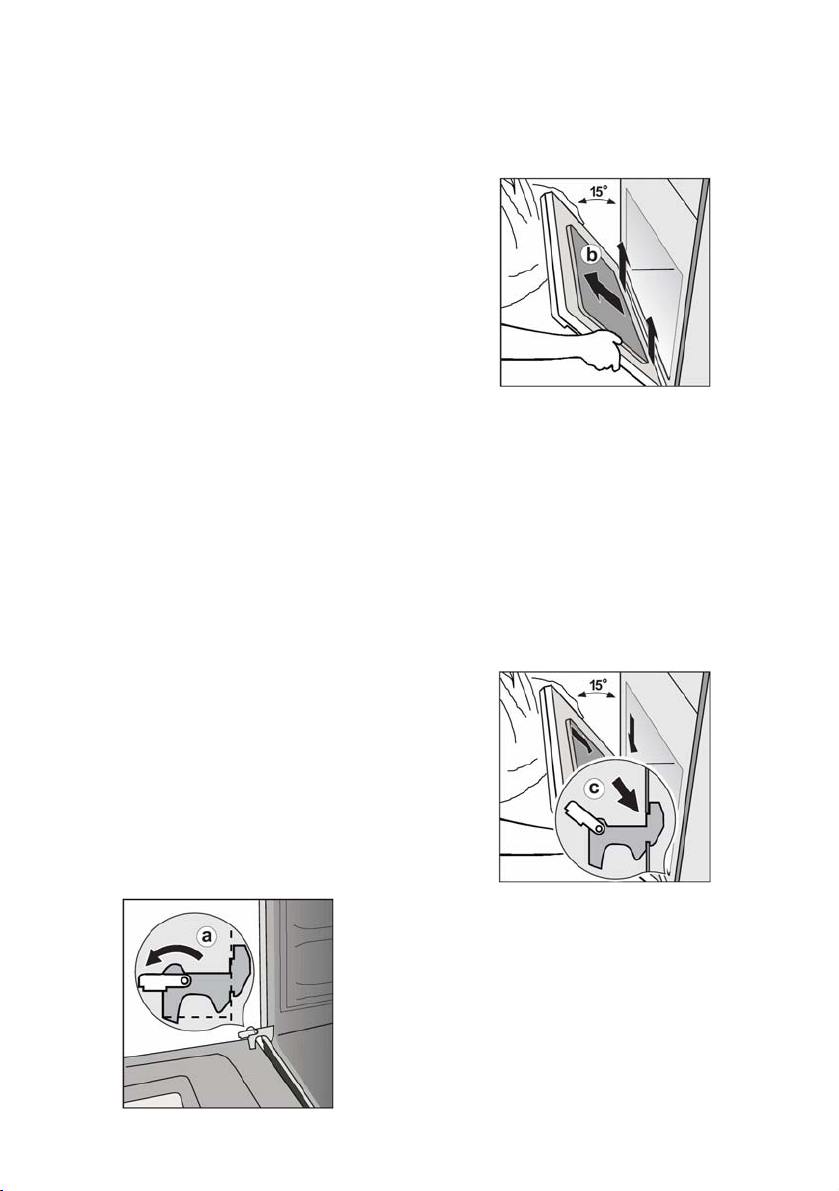

Curăţirea uşii cuptor

Demontarea uşii cuptor
Pentru a uşura curăţirea cuptorului, uşa
cuptor trebuie demontată:

• deschideţi uşa cuptorului până în
poziţia orizontală

• rotiţi complet piesele de blocare (fig. a)

• închideţi uşor uşa până la un unghi de

15˚ si ridicaţi-o, până când balamalele
ies complet afară (fig.b)

Montarea uşii cuptor
Când montaţi uşa la loc, procedaţi invers
decât la demontarea ei:

• introduceţi balamalele in decupările
practicate pe faţa cuptorului (fig.c),
asigurându-vă ca acestea se aşează
corect

• lăsaţi uşor uşa în jos, asigurându-vă
ca colţurile uşii nu ating partea de jos
a feţei cuptor (dacă se întâmplă
aceasta, ridicaţi din nou uşa si
realiniaţi balamalele).

• rotiţi înapoi piesele de blocare spre
faţa cuptor (fig.d).Dacă uşa se închide
corect, apăsaţi piesele de blocare cu
ajutorul unei şurubelniţe (fig.e).

• verificaţi daca uşa funcţionează
corect.

Important
Nu lăsaţi niciodată piesele de blocare în
poziţie ridicată, deoarece acţiunea arcului
poate provoca răniri.

Pentru a preveni distrugerea sau
slăbirea geamului de la uşa cuptor se va
evita folosirea următoarelor produse :

• Detergenţi de uz casnic, înălbitori

Înlocuirea becului cuptor

Înainte de a înlocui becul se va verifica
dacă maşina este deconectată de la
reţeaua de curent pentru a evita
posibilitatea unui şoc electric.

Dacă becul cuptor trebuie înlocuit, acesta
trebuie să corespundă următoarelor
specificaţii :

Putere 25 W
Tensiune nominală 230/240V (50Hz)
Rezistent la temperaturi de
până la
Tip de racordare : E14

300°C

electrolux

• Perniţe impregnate nepotrivite pentru
vase din teflon

• Perniţe impregnate cu substanţe
chimice sau aerosoli

• Deruginol

• Produse pentru curăţarea vănii/chiuvetei.

Uşa cuptor se va curăţa numai după
răcirea sticlei. Dacă nu se respectă
această cerinţă geamul s-ar putea
sparge. Dacă geamul uşă cuptor se
ciobeşte sau are zgârieturi adânci,
aceasta slăbeşte şi trebuie înlocuită
pentru a preveni spargerea.

Contactaţi service-ul local care vă va sfătui
ce să faceţi.

Pentru înlocuirea becului defect

1. Se roteşte capacul protector în sens
invers acelor de ceasornic.

2. Se scoate becul defect şi se
înlocuieşte cu unul nou.

3. Capacul protector se fixează la loc.

Se reconectează maşina la sursa de
curent.

17

electrolux

18

Ce e de făcut dacă ...

Dacă maşina nu funcţionează corect, faceţi următoarele verificări, înainte de a contacta cel
mai apropiat service Electrolux.
IMPORTANT : Dacă solicitaţi un specialist pentru defecţiunile listate mai jos, sau pentru a
repara o defecţiune cauzată de folosire sau instalare incorectă vi se va percepe o taxă chiar
dacă maşina este în garanţie.

Simptome Soluţii

1. Arzătorul nu se aprinde

2. Flăcările nu sunt egale Verificaţi dacă :

3. Arzătorul cuptor sau arzătorul

grătar nu se aprind

4. Rezultatele gătitului nu sunt

satisfăcătoare

5. Timpul de gătit este prea

îndelungat

6. Iese fum din cuptor Verificaţi dacă :

Dacă după aceste verificări maşina tot nu funcţionează, contactaţi cel mai apropiat Service
Electrolux. Ei vor avea nevoie de următoarele informaţii:

1. Numele, adresa şi codul poştal

2. Numărul de telefon

3. Detalii clare şi concise despre defecţiune

4. Modelul şi seria maşinii (pe eticheta de fabricaţie)

5. Data cumpărării

Verificaţi dacă :

• alimentarea cu gaz este deschisă complet

• poziţia conductei racord este corectă

• arzătorul nu este ud

• capacul arzător şi inelul arzător au fost corect puse la loc

• butonul a fost menţinut apăsat timp de 10 secunde după

aprindere

• jetul principal nu este blocat şi arzătorul este curat

• capacul arzător nu are canalele parţial astupate

• capacul arzător şi inelul arzător au fost corect puse la loc

Verificaţi dacă :

• arzătorul este corect pus la loc

• arzătorul nu este ud

• butonul a fost menţinut apăsat timp de 10 secunde după

aprindere

Verificaţi dacă :

• s-a ales temperatura corectă

• timpul pentru gătit este corespunzător ales

• arzătoarele cuptor sau grătar sunt corect puse la loc

Verificaţi dacă :

• temperatura este corect aleasă pentru felul de mâncare

• cuptorul nu trebuie curăţat

• mâncarea nu stropeşte

nu este prea multă grăsime/sos pe laturile cuptorului

Caracteristici tehnice

Aparat Clasa 1

electrolux

19

EKG513104

Capac plită
Grătar plită
Arzător dreapta-faţă
Arzător dreapta spate
Arzător stânga faţă
Arzător stânga spate

Cuptor Cuptor

Dimensiuni cuptor Înălţime

Putere totală 30,4 W
Alimentare Tensiune nominală

Accesorii Grătar cuptor

Dimensiuni Înălţime

Sfaturi pentru siguranţă

• Înainte de instalare asiguraţi-vă că

Aprindere (integrată)

Încărcare termică cuptor
Grătar
Încărcare termică grătar
Iluminat cuptor
Aprindere la arzătoarele cuptor (integrată)
Frigare rotativă
Minutier electronic
Curăţire

Lăţime
Adâncime
Volum cuptor

Frecvenţă nominală

Tavă de fript
Tavă de copt
Frigare
Deflector

Lăţime
Adâncime

• Mobilierul adiacent terbuie să fie
sunt îndeplinite condiţiile de distribuire
locală (tipul de gaz şi presiunea) şi că
reglarea maşinii corespunde cu cea
indicată pe etichetă de fabricaţie.

• Această maşină se va instala numai
într-o încăpere cu o bună aerisire.

• Această maşină nu se va conecta la
horn. Se va instala în conformitate cu
reglementările în vigoare. Se va acorda
o atenţie deosebită dispoziţiilor privind

Conectarea la sursa de gaz
Se va verifica dacă debitul gazului şi
diametrul conductei de alimentare sunt
suficiente pentru alimentarea tuturor
maşinilor instalaţiei

• Se va verifica etanşeitatea racordărilor.

• Se va instala un robinet accesibil şi vizibil

aerisirea.

Sticlă/vopsit
Emailat
Arzător semirapid
Arzător semirapid
Arzător rapid
Arzător auxiliar

Plită

2000 W
2000 W
3000 W
1000 W

0,6 W

gaz

3000 W

gaz

2000 W

25 W tip E14

0,6 W

4 W

0.8 W
manuală
267 mm
405 mm
381 mm

41,2 l

230V

50 Hz

855 mm
500 mm
600 mm

rezistent la căldură sau protejat cu un
astfel de material.

pentru a izola maşina.

electrolux

20

• Se va schimba conducta flexibilă înainte
de data expirării înscrisă pe ea.

Fabrica producătoare nu îşi asumă
nici o responsabilitate pentru posibile
daune care ar rezulta din cauza unor
instalaţii care nu respectă
reglementările în vigoare.

Racordarea la instalaţia electrică
Această maşină este proiectată pentru a fi
conectată la reţea de 230V 50Hz CA.
Înainte de a racorda maşina se va verifica
dacă tensiunea este aceeaşi cu cea
indicată pe eticheta de fabricaţie.

Orice lucrare necesară pentru
instalarea acestei maşini se va efectua
numai de către un electrician calificat
sau o persoană autorizată, în
conformitate cu reglementările în
vigoare.

Această maşină trebuie să fie legată
la centura de împământare.

Instalare

Aşezare
Se îndepărtează toate ambalajele şi se
instalează maşina într-un loc uscat cu
aerisire, nu în apropiere de perdele, hârtie,
alcool, petrol etc.

Se va verifica pe eticheta de fabricaţie

valoarea puterii pentru a stabili puterea
siguranţei.

Capacitatea siguranţei: max 10A.

Dacă cordonul de alimentare este defect el
se va înlocui de către producător, agentul
său de service sau o persoană cu calificare
corespunzătoare, în vederea evitării oricărui
pericol

Este interzis cu desăvîrşire trecerea
cordonului de alimentare electric prin spatele
cuptorului aparatului.

Înainte de racordare se va verifica dacă :
Priza folosită pentru racordare este uşor
accesibilă când maşina este instalată în
poziţia de funcţionare.

fabricaţie a maşinii.)

Este necesară aerisirea pentru ca
produsele de ardere să fie evacuate.

Aparatul se va monta numai pe

podea.

Maşina este omologată ca fiind de
categoria « 1 » în ceea ce priveşte
supraîncălzirea suprafeţelor
înconjurătoare. Este obligatoriu să se
respecte distanţa de 2 cm de mobilierul
învecinat.

Aerisire
Arderea gazului este posibilă datorită
oxigenului din aer (2m³aer/h x kW putere
instalată - se va verifica eticheta de

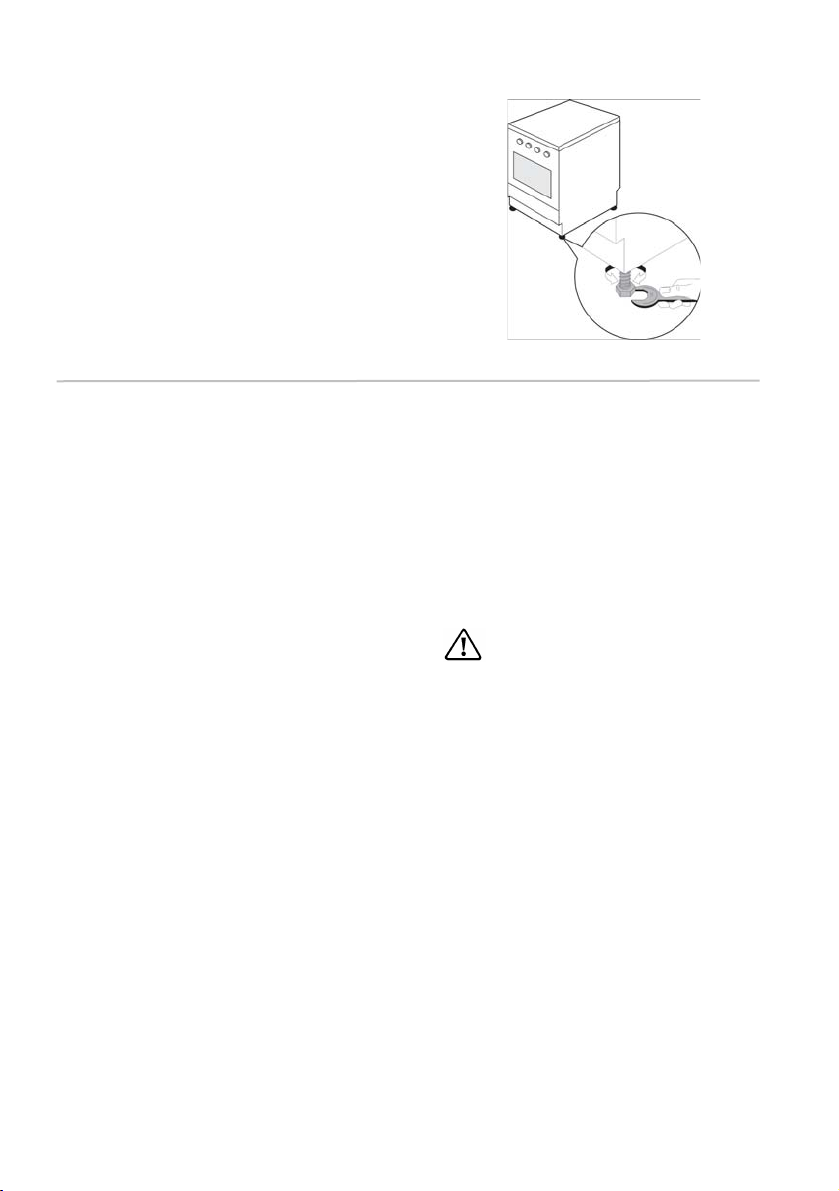

Nivelare
Maşina este prevăzută cu picioruşe reglabile
situate la colţurile din spate şi faţă ale bazei.
Prin reglarea picioruşelor se poate modifica
înălţimea maşinii pentru a asigura o mai
bună nivelare cu alte suprafeţe şi
distribuirea uniformă a lichidelor din vase.

electrolux

21

Racordarea la instalaţia de gaz

Racordarea la instalaţia de gaz trebuie să
se efectueze în conformitate cu
reglementările în vigoare.
Fabrica producătoare eliberează produsul
numai după ce a fost testat, reglat pentru
tipul de gaz menţionat pe eticheta de reglaj,
aflată pe spatele maşinii.
Maşina se va racorda numai la tipul de gaz
menţionat pe etichetă. Altfel se vor respecta
toate instrucţiunile din paragraful « Adaptare
la diferite gaze şi reglaje ».
Pentru gaze naturale (G20) presiunea
normală de funcţionare este 20mbar iar
pentru gaze petrolier lichefiate (G30/G31)
este 30mbar. Limitele între care maşina de
gătit funcţionează normal (între care
producătorul garantează o funcţionare
corectă) sunt :

- pt. gaze naturale (G20) de 18-25mbar

- pt. gaze petrolier lichefiate (G30/G31)

de 25-35mbar

În cazul în care presiunea de gaz diferă (sau
variază) de cea prescrisă, se recomandă
montarea unui regulator de presiune
corespunzător pe conductă. Se admite
utilizarea numai a regulatoarelor prevăzute
în normele în vigoare.

Maşina de gătit poate fi racordată la sursa
de gaz pe partea stângă.

Racordarea la instalaţia de gaze naturale

Pentru o mai mare siguranţă se
recomandă racordarea la reţea prin ţeavă
metalică rigidă (de ex. din cupru), sau prin
folosirea unei ţevi flexibile din inox. Ţeava
de racordare pentru alimentare cu gaz
este de G1/2".
Pentru acest tip de instalaţie racordarea
la reţea se va face conform
reglementărilor în vigoare.

Important: După racordare se va
verifica etanşeitatea cu emulsie de
apă cu săpun. Este intezisă
verificarea cu flacără!

Racordarea la butelia de gaz petrolier
lichefiat (GPL) se va face cu un furtun de
cauciuc STAS 3078-76 prin intermediul
unui regulator de presiune reglat la o
presiune de 300 mm coloană de apă.
Furtunul de cauciuc trebuie pregătit
pentru a fi utilizată astfel încât:

- Să nu vină în contact cu nici o parte
din zona haşurată de pe schiţă ;

- Să nu fie mai lungă de 1500mm;

- Să nu fie cu strangulări;

- Să nu fie supusă tracţiunii sau

torsiunii;

- Să nu ajungă în contact cu margini
sau colţuri ascuţite;

Să poată fi uşor viziblă pentru a-i verifica
starea.

electrolux

22

Important: Butelia va fi plasată astfel încât să nu
fie necesară trecerea furtunului prin spatele
maşinii de gătit. În cazul în care din motive de
spaţiu acest lucru nu se poate realiza treceţi
furtunul de racordare în aşa fel încât să nu vină
în contact cu vreo parte din zona haşurată din
schiţă.

Racordare la stânga (privit din faţă)

Se va verifica dacă furtunul din cauciuc şi
cablul electric nu vin în contact cu vreo
parte din zona haşurată din schiţă, iar bucla
furtunului după racordare nu atinge
podeaua când maşina este aşezată la loc.

furtun de

cauciuc

cablu

electric

Adaptare la diferite gaze şi reglaje

Pentru a adapta aparatul pentru a funcţiona cu
un alt tip de gaz decât cel pentru care a fost livrat
este necesară schimbarea ajutajelor plitei (care
se livrează cu aparatul), reglarea debitului
economic şi schimbarea modului de racordare
(conform celor indicate).
După adaptarea aparatului la un alt tip de
gaz se înlocuieşte eticheta de reglare a
aparatului cu o etichetă nouă, livrată
împreună cu piesele de adaptare.

Pentru racordarea la butelia de GPL se va utiliza
schema dată şi colierele de strângere pe ambele
capete ale furtunului.

Adaptarea aparatului pentru a funcţiona cu
un alt gaz combustibil se va face de către
unităţile de Service Electrolux pe cheltuiala
consumatorului.

Racordare la drepta (privit din faţă)

Se va verifica dacă furtunul din cauciuc şi
cablul electric nu vin în contact cu vreo
parte din zona haşurată din schiţă. La
folosirea acestei metode se va alege
lungimea maximă.

furtun de

cauciuc

cablu

electric

B A C E

A - conductă de gaz
B - niplu
C - garnitură

C

D

D - racord GPL
E - cot racord

Tabelul de ajutaje

CAT: II 2H3B/P

Arzător

RAPID

SEMIRAPID

AUXILIAR

CUPTOR

GRĂTAR

Debit

caloric

nominal

(kW)

3,00
3,00
2,60
2,00
2,00
1,70
1,00
1,00
0,85
3,00
3,00
2,60
2,00
2,00
1,70

Debit

caloric

redus

(kW)

0,72
0,72
0,63
0,43
0,43
0,38
0,35
0,35
0,31
1,00
1,00
0,85

-

-

-

Tipul de gaz

Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31

AVERTISMENT: Pentru a evita

pericolul datorat părţilor sub tensiune
situate în apropierea şurubului de reglare,
înainte de a efectua orice modificări sau
adaptări a mşinii la un tip diferit de gaz, este
important să DECONECTAŢI maşina de la
sursa de alimentare şi să verificaţi ca toate
butoanele să fie în poziţia OFF(închis), iar
maşina să fi răcită complet.

Schimbarea ajutajelor la arzătoare
plită

• Se înlătură grătarul plitei,

• Se înlătură capacele şi inelele

arzătoarelor ;

• Se deşurubează ajutajele cu ajutorul
unei chei tubulare de 7 mm şi se
înlocuiesc cu cele corespunzătoare
gazului utilizat şi tipului de arzător
(conform tabelului de ajutaje).

Piesele se remontează în ordine inversă.

electrolux

-

Diametru

ajutaj

(mm)

1,19
0,88
0,88
0,96
0,71
0,71
0,70
0,50
0,50
1,16
0,87
0,87

0.96
0,71
0,71

Presiune

(mbar)

20
30
30
20
30
30
20
30
30
20
30
30
20
30
30

By-pass

(mm)

0,42

0,32

0,29

0,46

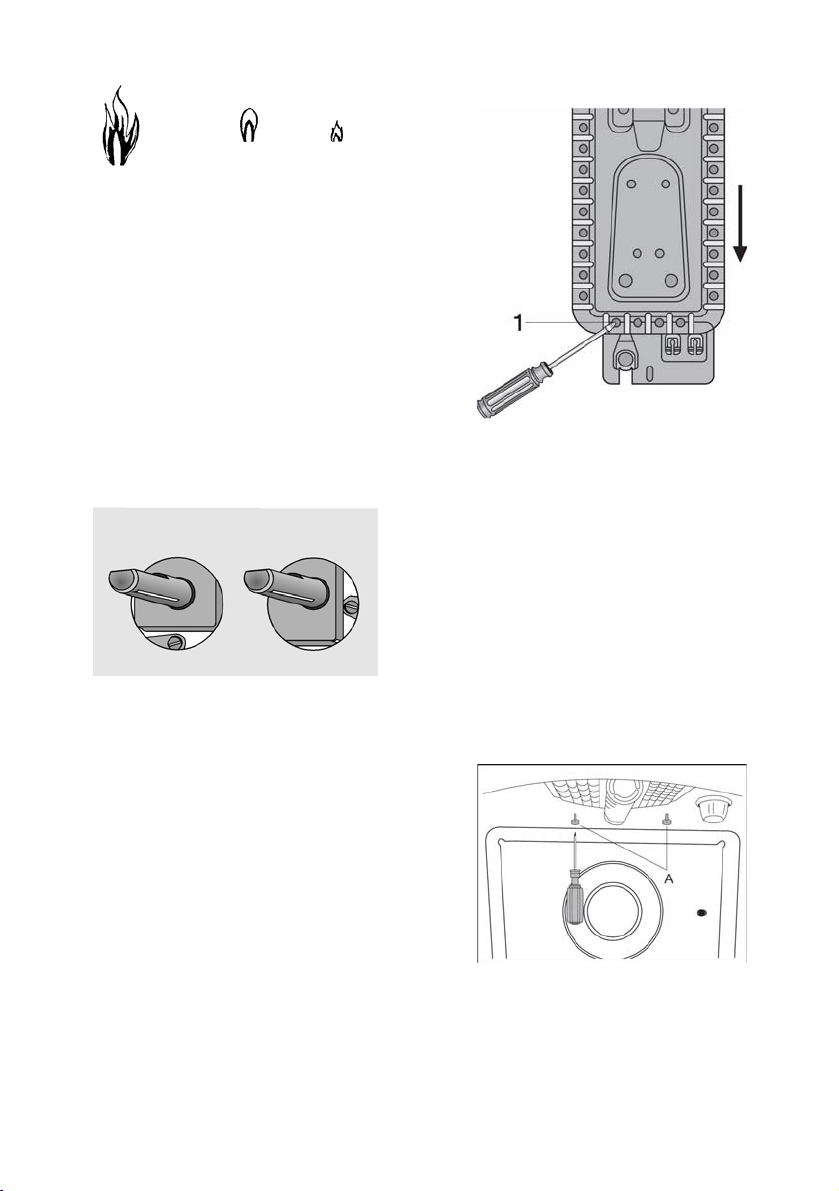

Reglajul debitului economic al arzătoarelor
plită
Arzătorul este corect reglat când flacăra
este stabilă, silenţioasă şi se stinge fără a
face zgomot.
La schimbarea tipului de gaz se va verifica
dacă debitul minim este corect reglat.

23

Debit

de gaz

masic

GPL

(g/h)

­218,1
188,8

­145,4
123,4

-

72,7
61,7

­218,1
188,8

­145,4
123,4

24

electrolux

lipsa aerului

reglaj corect exces de aer

• Se aprinde arzătorul.

• Se roteşte butonul până la poziţia

economic.

• Se înlătură butonul.

• Se deşurubează sau se înşurubează

şurubul de reglare (aflat în dreapta sau
dreapta jos a robinetului) până la
obţinerea unei flăcări regulate.

• În cazul gazului lichefiat (GPL) şurubul de
reglare se înşurubează complet.

Se remontează piesele în ordine inversă.
Se va verifica dacă flacăra nu se stinge la
trecerea bruscă de la poziţia maxim la poziţia
economic.

Schimbarea ajutajului la arzătorul cuptor

Pentru înlocuirea ajutajului cuptor se va
respecta următoarea procedură :

• se va consulta tabelul de ajutaje pentru
diametrul ajutajului ;

• Se înlătură fundul mobil al cuptorului.

• Se înlătură şurubul 1 de pe arzătorul

cuptor ;

• Se scoate arzătorul cuptor trăgându-l
înainte ;

• Se deşurubează ajutajul cu ajutorul unei
chei tubulare de 7mm.

Pentru montajul arzătorului se procedează în
mod invers.
Atenţie : Înainte de a fixa şurubul 1 se verifică,
dacă arzătorul cuptor a fost împins complet
până la spatele maşinii.

Schimbarea ajutajului la arzătorul
grătar

Pentru înlocuirea ajutajului grătar se va
respecta următoarea procedură :

• Se demontează arzătorul prin
desfacerea şuruburilor care îl
fixează (A).

• Se înlocuieşte ajutajul cu ajutorul
unei chei tubulare de 7 mm.

• Se remontează piesele şi se
verifică.

Atenţie : Înainte de a fixa şuruburile se
verifică, dacă arzătorul grătar a fost
împins complet până la spatele maşinii.

Reglajul debitului economic la arzătorul cuptor

• Se aprinde arzătorul cuptor la poziţia
maxim

• Se roteşte încet butonul la poziţia
minim.

• Se înlătură butonul prin tragere.

• Se deşurubează sau se înşurubează

şurubul de reglare (aflat deasupra axului
robinetului) până la obţinerea unei
flăcări mici regulate.

• În cazul GPL şurubul de reglare se
înşurubează complet.

• Se montează butonul.

electrolux

25

Se va verifica dacă flacăra nu se stinge la

manevrarea butonului de la poziţia
maximă la poziţia minimă, respectiv în
timpul funcţionării pe poziţia minimă sau
la deschiderea şi închiderea uşii cuptor.

Arzătorul grătar

Arzătorul grătar nu are reglaj pentru debitul
economic.
Pentru a obţine o temperatură mai mică sau
un timp de preparare/ gătire mai îndelungat
vasul/tava se va poziţiona mai jos.

După terminarea oricăror reparaţii,
modificări sau reglări se vor efectua
testele cerute prin reglementări.

Informaţii privind mediul înconjurător

Atenţie! Înainte de a renunţa la aparat
este necesară tăierea cablului de
alimentare.

Simbolul de pe produs sau de pe
ambalaj indică faptul că produsul nu trebuie
aruncat împreună cu gunoiul menajer.
Trebuie predat la punctul de colectare
corespunzător pentru reciclarea
echipamentelor electrice şi electronice.
Asigurându-vă că aţi eliminat în mod corect
produsul, ajutaţi la evitarea potenţialelor
consecinţe negative pentru mediul
înconjurător şi pentru sănătatea
persoanelor, consecinţe care ar putea deriva
din aruncarea necorespunzătoare a acestui
produs.

Pentru mai multe informaţii detaliate
despre reciclarea acestui produs, vă
rugăm să contactaţi biroul local, serviciul
pentru eliminarea deşeurilor sau
magazinul de la care l-aţi achiziţionat.

electrolux

A

a

a

a

a

ă

A

e

A

ă

ă

26

Garanţie europeană

cest aparat este garantat de Electrolux în
fiecare din ţările enumerate mai jos, pentru
perioada specificată în fişa de garanţie
aparatului sau în alt fel prin lege. În cazul în
care vă mutaţi dintr-una din aceste ţări într-o
altă ţară enumerată mai jos, garanţi
aparatului se va muta o dată cu dvs., cu
condiţia respectării următoarelor:

• Garanţia aparatului începe de la data l

care aţi achiziţionat prima dată aparatul,
care este evidenţiată prin prezentare
documentului valabil de cumpărare emis
de vânzătorul aparatului.

• Garanţia aparatului este pentru aceeaşi

perioadă şi are aceeaşi acoperire pentru
manoperă şi piese de schimb cu cea
existentă în noua dvs. ţară de rezidenţă
pentru acest model anume sau gamă de
aparate.

www.electrolux.com

• Garanţia aparatului este personal

cumpărătorului original al aparatului, şi
nu poate fi transferată altui utilizator.

•

paratul este instalat şi utilizat în
concordanţă cu instrucţiunile emise d
Electrolux, şi este utilizat numai în
scopuri casnice, cu alte cuvinte nu
este utilizat în scopuri comerciale.

•

paratul este instalat în concordanţ
cu toate reglementările relevante în
vigoare în noua dvs. ţară de rezidenţă.

Prevederile acestei Garanţii europene nu
afectează nici unul din drepturile care v
sunt garantate prin lege.

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien [phone] Bergensesteenweg 719, 1502

Česká republika [phone] Budějovická 3, Praha 4, 140 21
Danmark [phone] Sjællandsgade 2, 7000 Frederi-

Deutschland [phone] Muggenhofer Str. 135, 90429

Eesti [phone] Pärnu mnt. 153, 11624 Tallinn
España [phone] Carretera M-300, Km. 29,900

France www.electrolux.fr
Great Britain [phone] Addington Way, Luton, Bed-

Hellas [phone], Limnou Str., 54627

Hrvatska [phone] Slavonska avenija 3, 10000

Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080

Lembeek

cia

Nürnberg

Alcalá de Henares Madrid

fordshire LU4 9QQ

Thessaloniki

Zagreb

Porcia (PN)

Latvija [phone] Kr. Barona iela 130/2, LV-1012,

Lietuva [phone] Žirmūnų 67, LT-09001 Vilnius
Luxembourg [phone] Rue de Bitbourg, 7, L-1273

Magyarország [phone] H-1142 Budapest XIV, Erzsébet

Nederland [phone] Vennootsweg 1, 2404 CG - Al-

Norge [phone] Risløkkvn. 2 , 0508 Oslo
Österreich [phone] Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warszawa
Portugal [phone] Quinta da Fonte - Edificio Gon-

Romania [phone] Str. Garii Progresului 2, S4,

Schweiz - Suisse - Svizzera [phone] Industriestrasse 10, CH-5506

Slovenija [phone] Gerbičeva ulica 98, 1000 Ljub-

Slovensko [phone]

Suomi www.electrolux.fi
Sverige [phone]

Türkiye [phone]

Россия [phone]

Riga

Hamm

királyné útja 87

phen aan den Rijn

çalves Zarco - Q 35 -2774-518
Paço de Arcos

040671 RO

Mägenwil

ljana
Electrolux Slovakia s.r.o., Elec-

trolux Domáce spotrebiče SK,
Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Görans­gatan 143, S-105 45 Stockholm

Tarlabaşı caddesi no : 35 Tak­sim İstanbul

129090 Москва, Олимпий‐
ский проспект, 16, БЦ "Олим‐
пик"

www.electrolux.ro

342 729 303 -00- 072008
