Bine aţi venit în lumea Electrolux.
Aţi ales un produs de primă clasă de
la Electrolux, pe care îl veţi folosi cu
multă plăcere în viitor.
Dorinţa Electroluxului este de a vă
oferi o mare varietate de produse de
calitate, care vă vor face viaţa mai
confortabilă.
Puteţi vedea câteva exemple pe
coperta acestei instrucţiuni. Dar acum
este momentul să studiaţi această
instrucţiune şi să începeţi să folosiţi şi
să vă bucuraţi de avantajele noii dvs.
maşini.
Promitem că vă va face viaţa mai
uşoară. Succes!
electrolux 3
Page 4
4 electrolux
A
Atenţionări !
Instalarea trebuie să fie făcută de către
unitatea de service Electrolux din zonă
sau un instalator autorizat, conform
indicaţiilor date de către producător în
prezentele instrucţiuni. Nerespectarea
acestora scuteşte producătorul de
orice răspundere.
Înaintea efectuării operaţiilor de
instalare, să se verifice presiunea de
gaz din reţea şi integritatea instalaţiei
electrice.
Pentru gaze naturale (G20) presiunea
normală de funcţionare este 20mbar iar
pentru gaze petrolier lichefiate
(G30/G31) este 30mbar.
Limitele între care maşina de gătit
funcţionează normal (între care
producătorul garantează o funcţionare
corectă) sunt:
- pentru gaze naturale (G20) de 1825mbar
- pentru gaze petrolier lichefiate
(G30/G31) de 25-35mbar
Se admite utilizarea numai a
regulatoarelor prevăzute în normele în
vigoare.
Racordarea la butelia de gaz petrolier
lichefiat (GPL) se va face obligatoriu prin
intermediul unui regulator de presiune
reglat la o presiune de 300 mm coloană
de apă.
Producătorul nu îşi asumă nici o
responsabilitate în caz de instalare,
utilizare necorespunzătoare şi de
nerespectare a regulilor de securitate.
cest aparat nu este destinat utilizării de
către persoane (inclusiv copiii) cu
capacităţi fizice, senzoriale sau mentale
reduse, sau de persoane cu lipsă de
cunoştiinţe şi experienţă, numai în cazul
în care sunt supravegheaţi sau instruiţi
referitor la utilizarea aparatului de către
o persoană responsabilă de securitatea
lor.
În cazul în care presiunea de gaz diferă
(sau variază) de cea prescrisă, se
recomandă montarea unui regulator de
presiune corespunzător pe conductă.
Page 5
Cuprins
În atenţia utilizatorului
Informaţii importante pentru siguranţa
Utilizare şi întreţinere
Utilizarea maşinii de gătit
Utilizarea cuptorului
Utilizarea arzătorului grătar
Utilizarea frigării rotative
Minutier electronic
Arzătoare plită
Sugestii şi recomandări
Curăţire şi întreţinere
Înlocuirea becului cuptor
Ce e de făcut dacă…
Condiţii de garanţie
Service după vânzare
În atenţia instalatorului
Caracteristici tehnice
Sfaturi pentru siguranţă
Racordarea la reţeaua electrică
Instalare
Racordarea la instalaţia de gaz
Adaptarea la diferite gaze şi reglaje
Cum se citeşte instrucţiunea de utilizare ?
Următoarele simboluri vă vor ghida în lecturarea instrucţiunilor de utilizare.
Instrucţiuni privind securitatea funcţionării
Descrierea operaţiilor etapă cu etapă
Sfaturi şi recomandări
Informaţii privind mediul înconjurător
electrolux 5
6
8
9
9
11
12
14
15
18
19
22
23
24
24
25
26
26
27
27
29
Page 6
6 electrolux
Informaţii importante pentru siguranţa
Aceste instrucţiuni au fost redactate pentru
siguranţa dumneavoastră şi a celorlalţi.
Conformaţi-vă prezentelor instrucţiuni
pentru a asigura o funcţionare ireproşabilă
şi îndelungată a maşinii. Păstraţi această
broşură pentru orice consultare ulterioară.
Dacă vindeţi sau cedaţi aparatul altei
persoane, predaţi şi instrucţiunile de
folosire. Noul utilizator va putea fi informat
despre funcţionarea acestuia şi despre
diferitele atenţionări.
Instalare
• Instalarea trebuie să fie făcută de
către un instalator autorizat.
• Înaintea instalării verificaţi dacă
condiţiile locale de distribuţie (natura
şi presiunea gazului) şi reglajul
aparatului sunt compatibile.
• Condiţiile de reglare ale acestui
aparat sunt înscrise pe eticheta de
fabricaţie.
• Acest aparat nu se racordează la
dispozitiv de evacuare a
produselor de ardere. El trebuie să
fie instalat şi racordat în
conformitate cu reglementările de
instalare în vigoare. Se va acorda o
atenţie deosebită dispoziţiilor
referitoare la aerisire.
• Aparatul a fost proiectat pentru a fi
conec-tat la instalaţia electrică de
230V, 50Hz.
• Înainte de a porni aparatul verificaţi
dacă puterea reţelei de curent
corespunde cu cea indicată pe
etichetă.
• Dacă instalaţia electrică necesită o
modificare pentru branşarea
i, solicit
maşini
calificat.
aţi un electrician
• Nu modificaţi sau nu încercaţi să
modificaţi caracteristicile acestui
aparat. Aceasta ar putea reprezenta
un pericol pentru dumneavoastră.
Siguranţa copilului
• Această maşină este proiectată
pentru a fi folosită de către adulţi.
Nu se vor lăsa copiii să se joace
lângă sau cu maşina.
• Maşina devine fierbinte la utilizare şi
reţine căldura pentru mai mult timp
după utilizare. Copiii nu vor fi lăsaţi
în apropierea maşinii numai după
răcirea acesteia.
• De asemenea copiii se pot răni dacă
trag vasele de pe maşină.
În timpul utilizării
• Acest aparat este destinat a fi utilizat
numai pentru gătit. Nu trebuie utilizat
pentru încălzirea camerei, în scopuri
comerciale sau industriale.
• Utilizarea unui aparat de gătit cu gaz
conduce la producere de căldură şi de
umiditate în încăperea în care este
instalat. Asiguraţi o bună aerisire a
bucătăriei: men-ţineţi deschise orificiile
naturale de aerisire sau instalaţi un
dispozitiv mecanic de aerisire.
• utilizare intensivă şi prelungită a
aparatului poate necesita o aerisire
suplimentară, de exemplu
deschiderea unei ferestre, sau o
aerisire mai eficace, de exemplu
mărirea puterii ventilaţiei mecanice
dacă aceasta există.
• Dacă folosiţi un aparat electric în
aproprierea maşinii (de exemplu un
mixer) cablul de alimentare să nu
atingă suprafeţele calde ale maşinii
Page 7
Î
de gătit sau să nu se prindă în uşa
cuptorului.
• Supravegheaţi maşina de gătit în
timpul prăjirii, frigerii în grăsimi sau
ulei deoarece grăsimile
supraîncălzite se pot aprinde foarte
uşor.
• Nu folosiţi vase instabile sau
deformate deoarece se pot răsturna
şi pot cauza răni.
• În timpul utilizării tava de fript
devine fierbinte; la scoaterea sau
înlocuirea ei se vor folosi mănuşi
de bucătărie.
• Pentru a evita distrugerea butoanelor
nu lăsaţi deschisă uşa cuptorului
atâta timp cât cuptorul
funcţionează sau este fierbinte.
• Butoanele vor fi în poziţia închis
când maşina nu este în funcţiune.
• Curăţaţi maşina după fiecare
folosire pentru a garanta o
funcţionare corectă şi îndelungată.
• Nu folosiţi aparate cu vapori sau
sub presiune pentru a curăţa
cuptorul.
• Nu trageţi maşina de mânerul uşii
cuptor.
• Faţă de accesoriile livrate cu maşina,
nu utilizaţi decât tăvi sau forme de
prăjituri care rezistă la temperaturi
înalte.
• Nu depozitaţi produse de
întreţinere sau produse inflamabile
în apropierea maşinii.
• Pe uşa cuptor deschisă:
- nu puneţi greutăţi
- nu lăsaţi copiii să se urce sau să se
aşeze pe ea.
• La scoaterea sau înlocuirea vaselor
din cuptorul în funcţiune folosiţi
mănuşi de bucătărie.
electrolux 7
• Nu căptuşiţi cuptorul cu folie de
aluminiu deoarece căldura
acumulată provoacă distrugerea
emailului.
• Capacul maşinii trebuie să fie
deschis în timpul folosirii cuptorului.
•
nainte de a închide capacul ştergeţi
toate arzătoarele şi aşteptaţi ca plita
să se răcească, pentru a nu
distruge capacul.
Reparaţii şi service
• Înainte de orice operaţie de
întreţinere sau curăţare deconectaţi
maşina de la reţeaua de curent şi
de la instalaţia de gaz.
• Reparaţiile se efectuează numai de
către personalul calificat de la
service.
• reparaţie necorespunzătoare poate
cauza probleme grave.
• În caz de anomalii în funcţionare
solicitaţi intervenţia serviceului la
care sunteţi arondat.
• În caz de intervenţii la maşina dvs.
solicitaţi service-ului numai piese de
schimb certificate de către
producător.
• Producătorul nu îşi asumă nici o
responsabilitate în caz de instalare,
utilizare, întreţinere şi curăţire
necorespunzătoare şi de nerespectare a regulilor de securitate.
Page 8
8 electrolux
Instrucţiuni pentru utilizator
Utilizare şi întreţinere

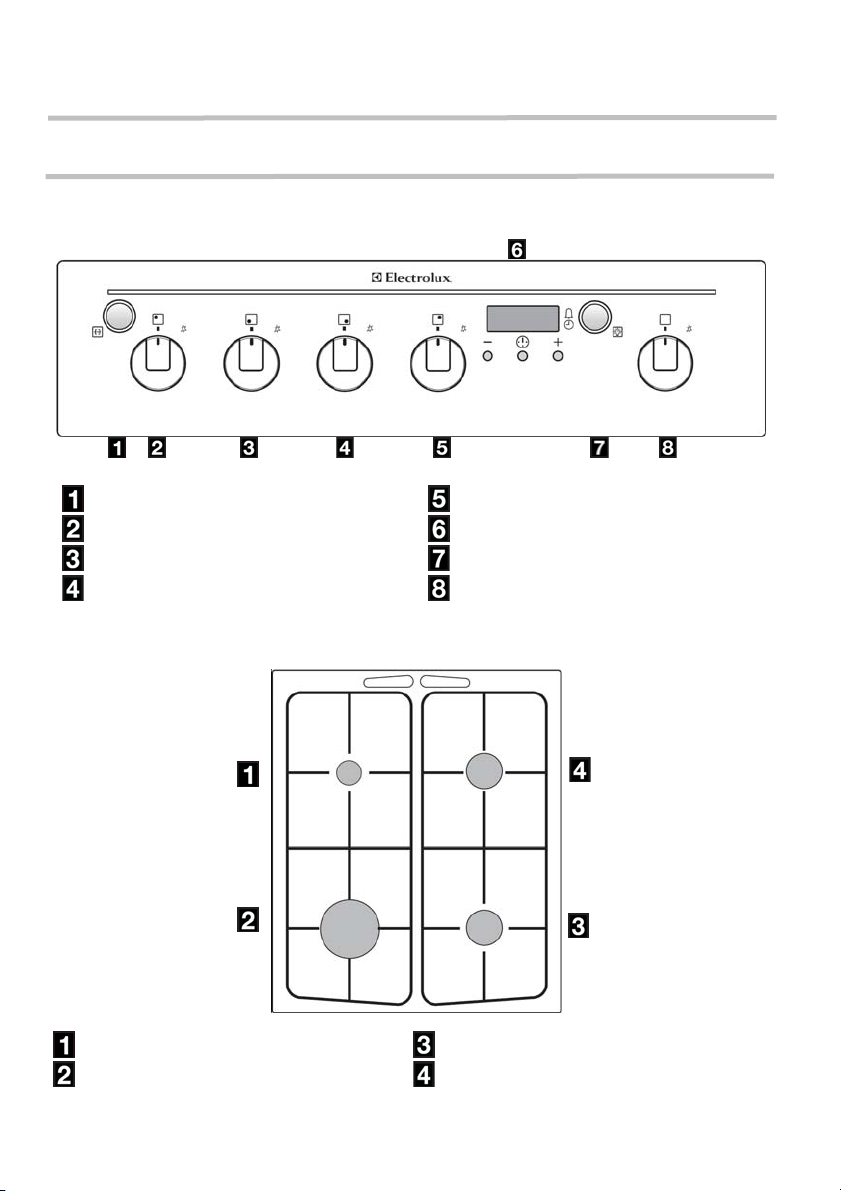

Placa frontală
Plită
Buton pentru rotisor
Buton de comandă arzător stânga-spate
Buton de comandă arzător stânga-faţă
Buton de comandă arzător dreapta-faţă
Buton de comandă arzător dreapta-spate
Minutier electronic
Buton pentru iluminat
Buton de comandă cuptor/grătar
Arzător stânga-spate (auxiliar)
Arzător faţă-stânga (rapid)
Arzător dreapta-faţă (semi-rapid)
Arzător dreapta-spate (semi-rapid)
Page 9
Utilizarea maşinii de gătit
Înainte de folosirea maşinii îndepărtaţi
toate ambalajele.
Înainte de prima utilizare a cuptorului,
lăsaţi-l să funcţioneze în gol. În acest
timp se degajă un miros neplăcut, ceea
ce este normal.
1. Scoateţi accesoriile din cuptor şi
asiguraţi-vă că au fost îndepărtate
toate ambalajele.
2. Aprindeţi arzătorul cuptor (vezi
instrucţiunile) rotiţi butonul pe poziţia
maxim.
3. Deschideţi geamul pentru aerisire.
4. Încălziţi cuptorul în gol timp de 45
minute.
Această procedură se repetă şi pentru
arzătorul grătar în funcţiune timp de 510 min..
Utilizarea cuptorului
În timpul funcţionării maşina de gătit
devine fierbinte. Îndepărtaţi copiii de
lângă maşină.
Nu lăsaţi ca uşa cuptor să cadă la
deschidere, folosiţi mânerul uşii cuptor
până când aceasta este deschisă
complet.
electrolux 9

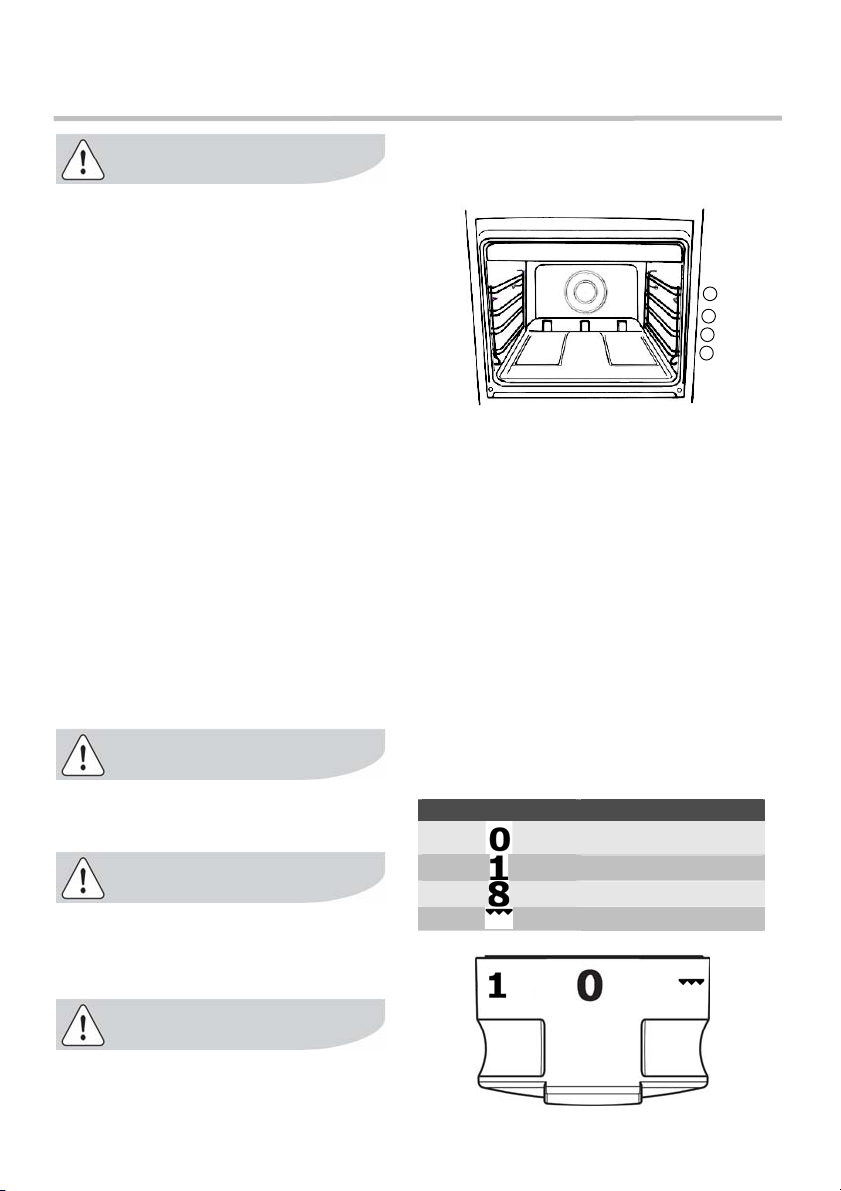

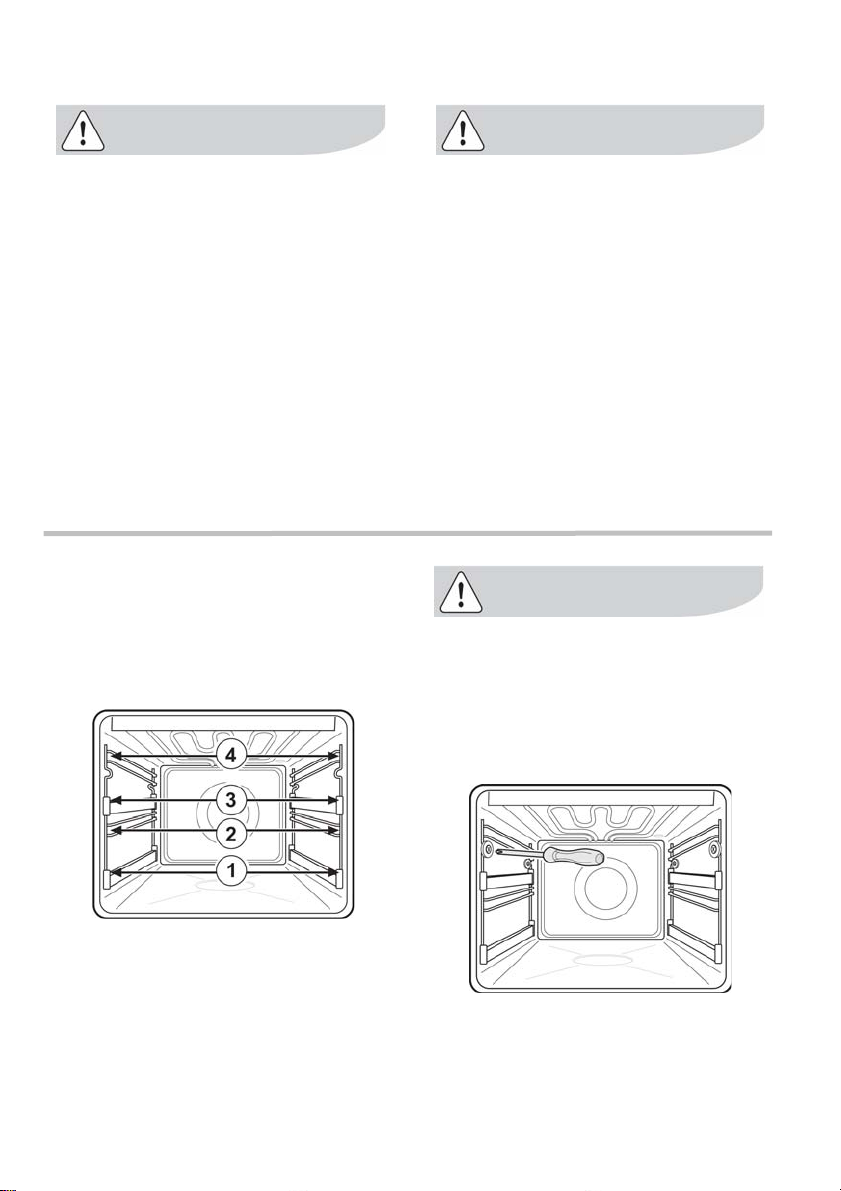

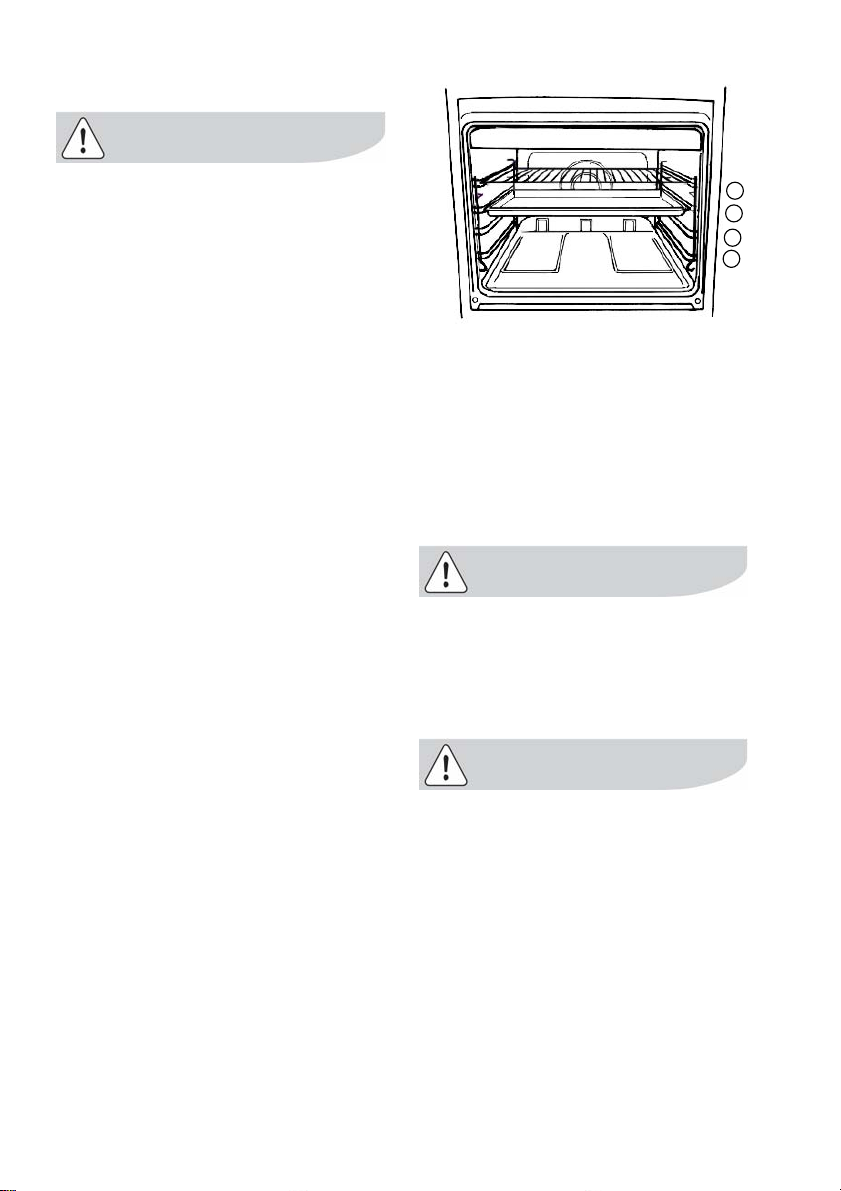

Cuptorul are patru gradene şi este dotat
cu un grătar cuptor. Poziţiile gradenelor
se numără de jos în sus, conform figurii.
4
3
2
1
Dispozitiv de siguranţă a cuptorului
Arzătoarele cuptor şi grătar sunt
echipate cu un dispozitiv de
supraveghere al flăcării. În cazul unei
stingeri accidentale a flăcării dispozitivul
de supraveghere al flăcării întrerupe
alimentarea cu gaz a cuptorului.
Utilizare
Cuptorul poate fi utilizat pentru coacere
tradiţională (arzătorul cuptor) sau frigere
(arzătorul grătar). Cele două moduri nu pot
fi utilizate simultan.
Simbolurile de pe buton au
semnificaţia :
Poziţia butonului Funcţie
Poziţia închis
Poziţia minim
Poziţia maxim
Poziţia grătar
Pentru evitarea supraîncălzirii în timpul
funcţionării cuptorului, capacul maşinii
trebuie să fie deschis.
Page 10
10 electrolux

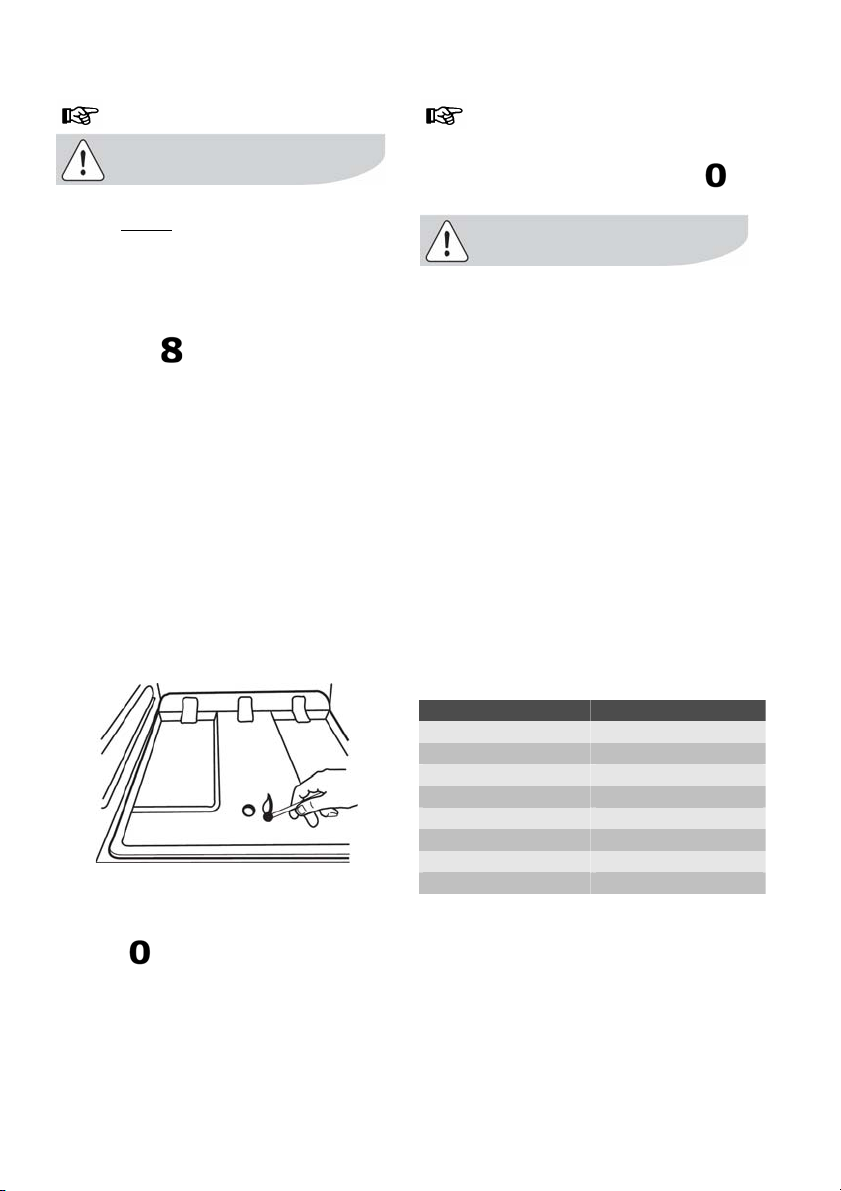

Aprinderea arzătorului cuptor
ATENŢIE: aprinderea arzătorului cuptor
se face numai
deschisă.
cu uşa cuptorului
• Deschide-ţi uşa cuptorului
• Apăsaţi pe butonul arzătorului
cuptor şi rotiţi-l spre stânga până la
simbolul
.
• În acelaşi moment, generatorul de
scântei începe să producă scântei
care vor aprinde arzătorul – în lipsa
curentului – apropiaţi un chibrit de
arzătorul cuptorului
• Eliberaţi butonul după 10 secunde şi
uitaţi-vă dacă s-a aprins arzătorul
(până când valva de siguranţă
menţine arzătorul aprins în mod
automat).
• După aprindere, reglaţi flacăra după
.
dorinţă
Dacă, din diferite motive, flacăra se
stinge, rotiţi butonul de control pe
Stingerea arzătorului cuptor
Rotiţi butonul în sensul acelor de
ceasornic până la poziţia închis «
Vasele sau folia nu se pun direct pe
fundul cuptorului.
Coacerea în cuptor
Coacerea tradiţională se face prin
convecţie naturală: aerul cald circulă
după principiul curenţilor ascendenţi şi
descendenţi. Este necesară
preâncălzirea cuptorului.
Din cauza marii varietăţi de materiale din
care sunt executate vasele utilizate de
dvs. (metal, ceramică, sticlă
termorezistentă etc.) indicaţiile date în
tabelul de mai jos sunt orientative. De
aceea, experienţa dvs. vă va permite să
găsiţi reglajul optim.
Poziţia termostatului Temperaturi oC
1 160
2 175
3 190
4 205
5 225
6 245
7 255
8 275
».
poziţia "
", lăsaţi-l cel puţin 1 minut,
apoi aprindeţi arzătorul din nou.
• Se închide uşa cuptorului.
Se preîncălzeşte cuptorul timp de 10
minute pe poziţia maxim după care se
reglează butonul pe poziţia dorită
.
Page 11
Preparat
Pandispan la tava
Pandispan, in forma
de prăjituri rotund
Biscuiţi 2 10 4
Rulada cu mac
Bezele 2
Gradenă
2
2 10 2
2
Preîncălzire/
min
10
10
10
Poziţia
termostatului
• Se deschide uşa cuptorului,
Utilizarea arzătorului grătar
• Apăsaţi pe butonul arzătorului
În timpul folosirii arzătorului grătar,
părţile accesibile ale maşinii se
încălzesc, maşina nu se lasă
nesupravegheată. Nu lăsaţi copiii să
se joace în apropierea maşinii.
Arzătorul grătar se foloseşte cu uşa
cuptor şi rotiţi-l spre dreapta până
la simbolul
• În acelaşi moment generatorul de
scântei începe să producă scântei
care vor aprinde arzătorul–
curentului – apropiaţi un chibrit de
arzătorul cuptorului
cuptor întredeschisă şi paravanul
protector "A" montat.
electrolux
Timp de
Temperatura
°C
2
3
1
175 15-25
175 30-40
220 20-30
200 45-50
155 45-50
coacere ,
11
gătire,
min
în lipsa
Aprinderea arzătorului grătar
ATENŢIE: aprinderea arzătorului
grătar se face numai
deschisă.
cu uşa cuptorului
• După 10 secunde eliberaţi butonul
şi verificaţi dacă arzătorul s-a
aprins (până când valva de
siguranţă menţine arzătorul aprins
în mod automat).
Dacă arzătorul nu s-a aprins, se
închide robinetul şi se va încerca o
nouă aprindere
după minim 1
minut. Uşa cuptorului se lasă
deschisă pe o durată de min. 5
minute, după care se execută
următoarele operaţii
:
Page 12
12 electrolux

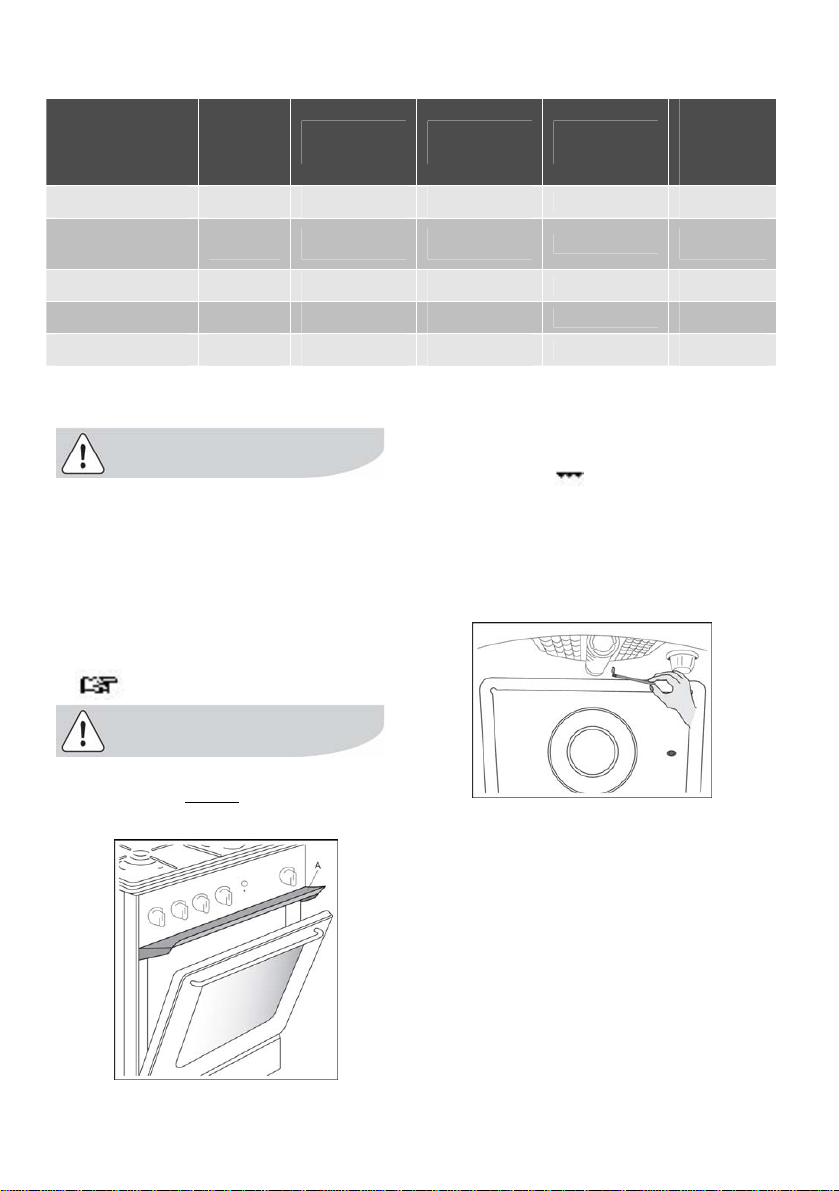

Preparare la grătar
Arzătorul grătar se foloseşte cu uşa
cuptor întredeschisă şi cu protectorul
“A” fixat la loc.
1. Se aşează mâncarea pe nivelul
patru.
2. Se roteşte butonul pe poziţia
“grătar”.
3. Se potriveşte grătarul şi vasul pentru
a permite alimente de diferite grosimi.
Pentru o gătire mai rapidă se pune
mâncarea mai aproape de arzătorul
grătar, iar pentru o gătire mai de
durată, mai departe de arzătorul
grătar.
Grătarul încălzeşte preparatele prin
radiaţie. Se recomandă pentru gătirea
fripturilor (din carne de vită, porc...),
pentru prăjirea pâinii sau pentru
rumenirea preparatelor gătite prin alte
metode.
Frigerea cărnii
• Carnea se unge cu ulei pe ambele
părţi.
• Se pune pe grătar cuptor.
• Se roteşte butonul cuptor/ grătar
pe poziţia “grătar”.
• Grătarul cuptor se introduce pe
şina 3 sau 4, iar tava de fript pe
şina imediat inferioară.
• Când partea superioară s-a prăjit,
carnea se întoarce şi se prăjeşte şi
cealaltă parte.
Timpul de gătit este determinat de
grosimea cărnii de prăjit şi nu de
greutatea ei.
Rumenirea
• Se roteşte butonul cuptor / grătar
pe poziţia “grătar”.
• Se pune preparatul pe grătarul
cuptor care se introduce pe şina 3
sau 4.
Se lasă preparatul în cuptor pentru
câteva minute.
Tava devine fierbinte în timpul
funcţionării cuptorului sau grătarului,
folosiţi mănuşi de bucătărie la scoaterea
din cuptor.
Frigare rotativă
În timpul funcţionării frigării rotative
părţile accesibile ale maşinii se
încălzesc. Îndepărtaţi copiii. Utilizarea
frigării rotative se face cu uşa cuptor
întredeschisă şi paravanul protector "A"
montat.
Axul frigare şi suportul sunt foarte
fierbinţi după folosire. Utilizaţi mănuşile
de bucătărie.
Frigarea rotativă se poate folosi pentru
frigerea cărnii la rotisor.
4
3
2
1
Page 13

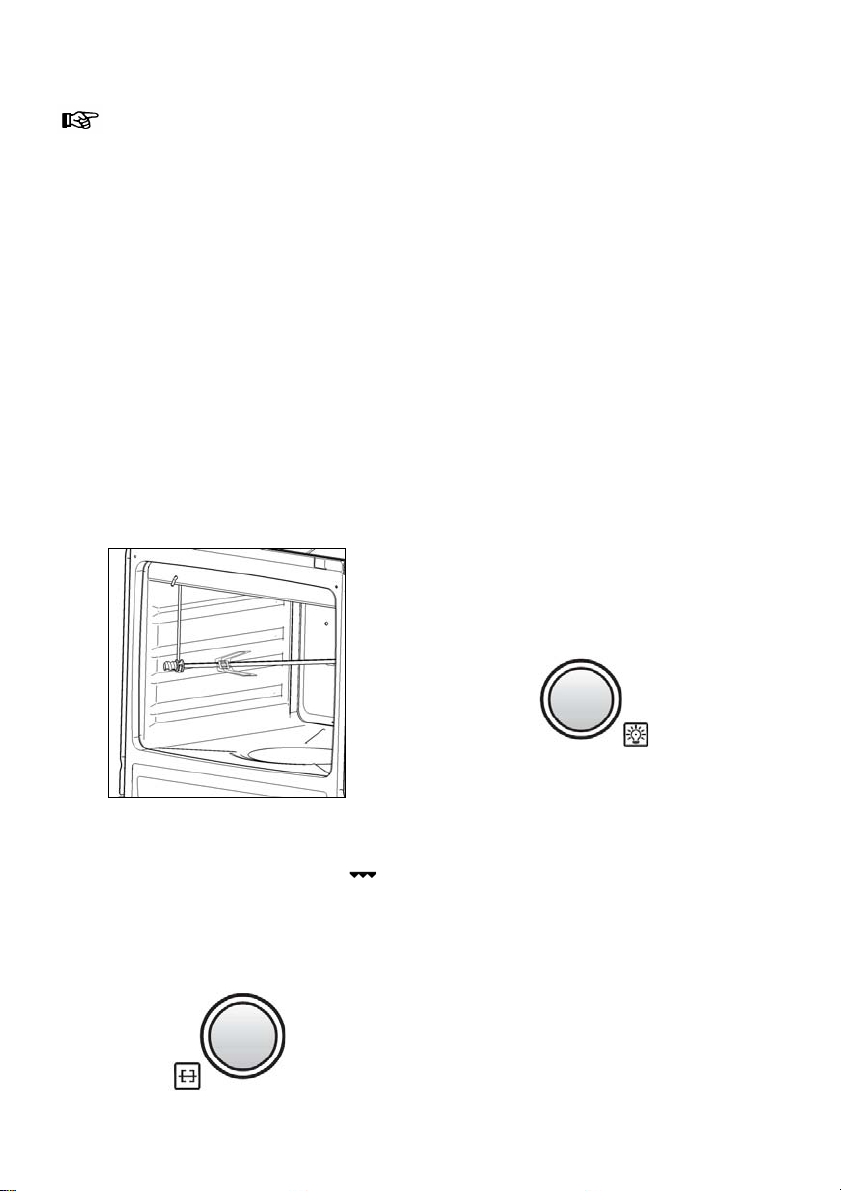

Utilizarea frigării rotative
• Se deschide uşa cuptorului şi se
montează paravanul protector. Se
introduce pe axul rotisorului carnea
asigurându-vă că furca de lângă
mâner este fixată la loc iar carnea
este pe mijlocul axului.
• Se fixează şi a doua furcă şi se
strâng amândouă.
• Se poziţionează suportul frigării în
orificiul din paravanul grătar aflat în
partea superioară faţă a cuptorului.
• Se introduce vârful axului frigare în
locaşul motorului de pe panoul spate
şi se fixează la loc capătul mănerului
în suport.
• Se introduce tava de fript pe o
gradenă inferioară.
electrolux 13
• Când preparatul este gata se stinge
arzătorul grătar, se apasă pe butonul
pentru rotisor şi se remontează
mânerul. Se îndepărtează axul din
motor după ce s-a eliberat suportul
din faţă. Se recomandă scoaterea din
cuptor simultan a tăvii şi a frigarei
pentru ca picăturile de grăsime să
cadă în tavă.
• Se recomandă utilizarea mănuşilor
de bucătărie ori decâte ori se
foloseşte rotisorul, temperatura în
jurul arzătorului grătar fiind foarte
ridicată.
Greutatea maximă permisă pe rotisor
este de 4 kg.

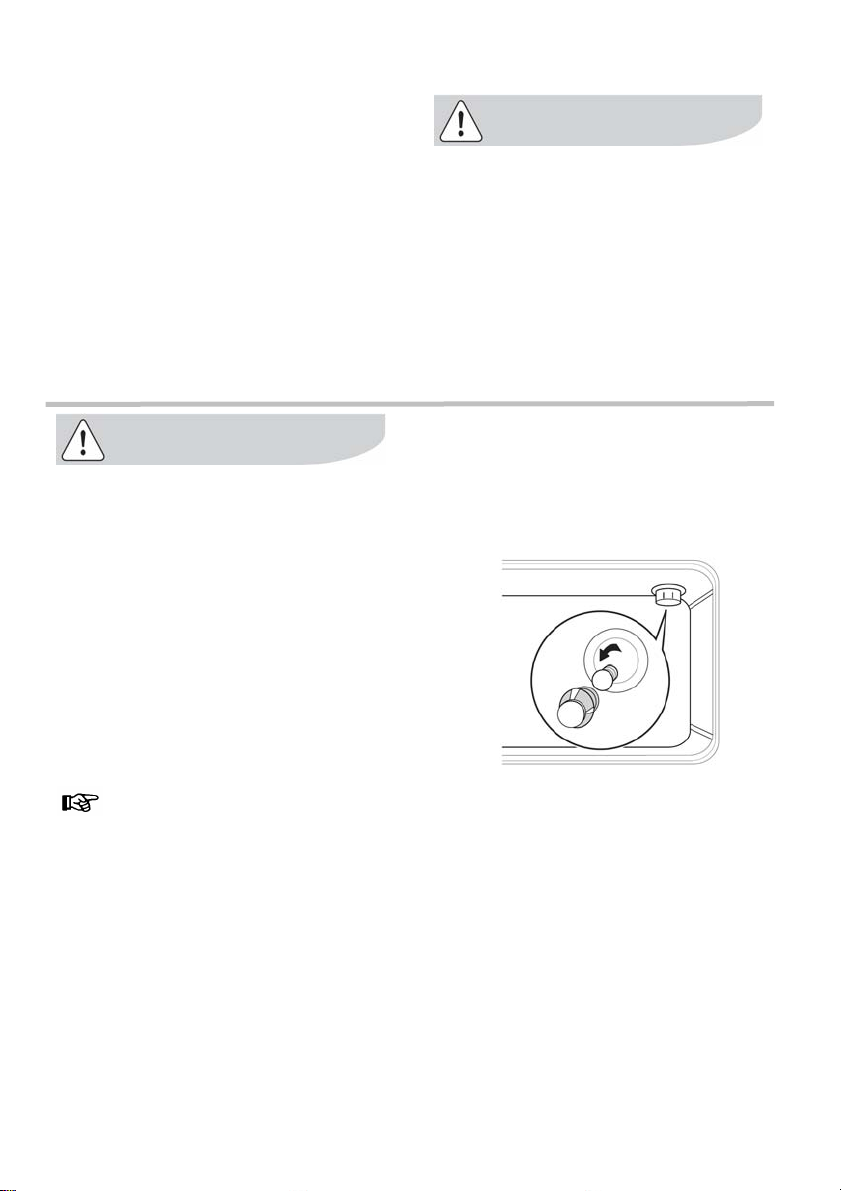

Iluminare cuptor
Cuptorul este dotat cu un bec. El
funcţionează din momentul în care se
apasă pe butonul pentru iluminat situat
pe placa frontală.
• Se deşurubează mânerul şi se lasă
uşa cuptor în poziţia întredeschisă.
• Se roteşte butonul de comandă
cuptor/grătar pe poziţia grătar
se porneşte motorul prin apăsarea
butonului pentru rotisor. Se verifică
dacă rotisorul se roteşte.
şi
Page 14
14 electrolux

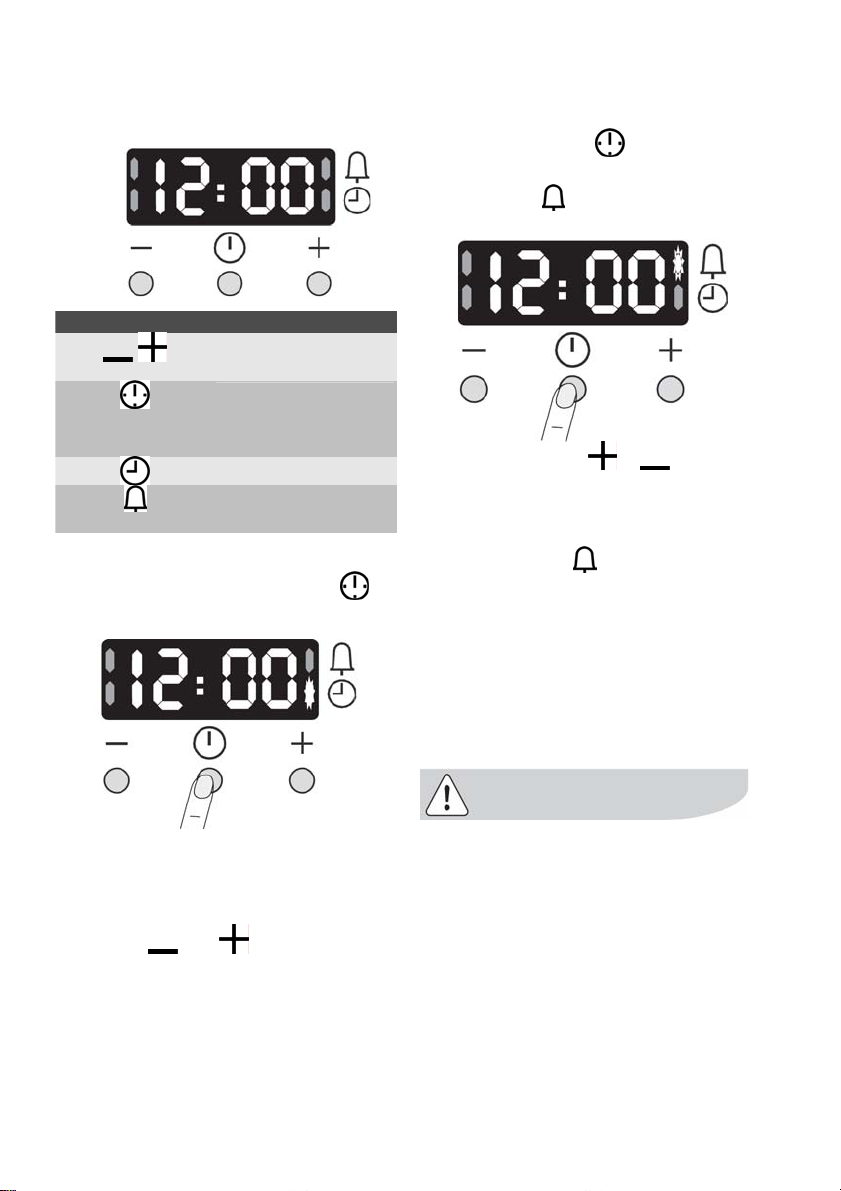

Minutierul electronic
Ceasul avertizor
Apasaţi tasta meniu
de mai multe
ori, până indicatorul corespunzator
acestei funcţii
clipeşte.
Simbol Funcţie
Butoane pentru
setarea timpului
Tasta meniu
Cu ajutorul acestei funcţii se pot seta
următoarele funcţii:
Ora
Ceas avertizor
(cronometru)
Setarea orei
Pentru setarea orei apasaţi tasta
până clipeşte funcţia ceas.
După conectarea la reţeaua electrică
sau după o cădere de tensiune, funcţia
ceas clipeşte automat.
Cu tastele
exactă.
După cca. 5 secunde funcţia ceas
încetează să mai clipească. În acest
moment ceasul este fixat.
sau se poate fixa ora
Cu ajutorul tastelor
şi se va
alege timpul
După cca. 5 secunde afişajul va arăta
timpul rămas. Indicatorul corespunzător
va rămâne aprins
.
După ce timpul setat s-a scurs,
indicatorul va clipi din nou şi se va auzi
semnalul acustic (max. 2 minute).
Semnalul acustic poate fi întrerupt
apăsând oricare dintre taste.apăsarea
oricărei taste.
Nu întrerupe însă funcţionarea
cuptorului.
Page 15
Arzătoare plită
Aparatul este prevăzut şi cu un sistem
de siguranţă. În cazul în care flacăra se
stinge accidental alimentarea cu gaz
este intreruptă.

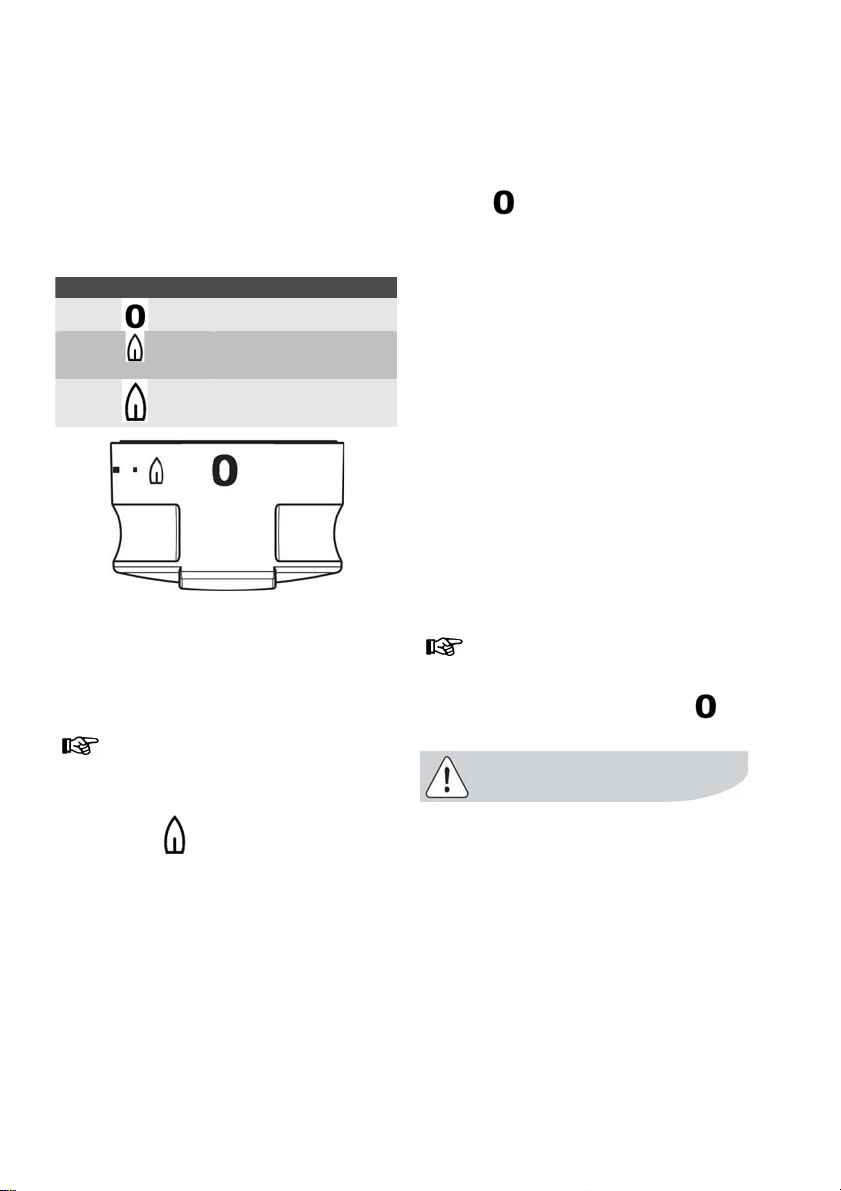

Simbolurile de pe buton au următoarele
semnificaţii :
Poziţia butonului Funcţie
Poziţia închis
Poziţia deschis la
minim
Poziţia deschis la
maxim
Pentru fierbere se alege întotdeauna
poziţia deschis maxim, iar pentru
menţinere poziţia deschis minim.
Alegeţi poziţii numai între minim şi
maxim şi niciodată între maxim şi oprit.
Aprinderea arzătoarelor plită
• Apăsaţi pe butonul arzătorului plitei
dorit şi rotiţi-l spre stânga până la
simbolul
„flacăra mare”.
• În acelaşi moment, generatorul de
scântei începe să producă scântei
care vor aprinde arzătorul – în lipsa
curentului – apropiaţi un chibrit de
arzătorul dorit
• Eliberaţi butonul după 10 secunde şi
uitaţi-vă dacă s-a aprins arzătorul
(până când valva de siguranţă
menţine arzătorul aprins în mod
automat).
electrolux 15
• După aprindere, reglaţi flacăra după
dorinţă
.
Dacă, din diferite motive, flacăra se
stinge, rotiţi butonul de control pe
poziţia "
", lăsaţi-l cel puţin 1 minut,
apoi aprindeţi arzătorul din nou.
Dacă, după câteva încercări, arzătorul
nu se aprinde, verificaţi ca inelul şi
capacul arzătorului să fie corect
poziţionate.
În cazul în care presiunea de alimentare
cu gaze naturale de la reţea este foarte
mare, aprinderea arzătoarelor plită
poate fi greoaie din cauza desprinderii
flăcărilor.
Vă recomandăm să manevraţi
butoanele robinetelor arzătoarelor la
poziţia economic sau la o poziţie
intermediară între “poziţia economic” şi
“poziţia deschis la maxim”.
Stingerea arzătoarelor plită
Rotiţi butonul în sensul acelor de
ceasornic până la poziţia oprit «
Nu puneţi pe plită obiecte sau alimente
care se topesc.
».
Page 16
16 electrolux

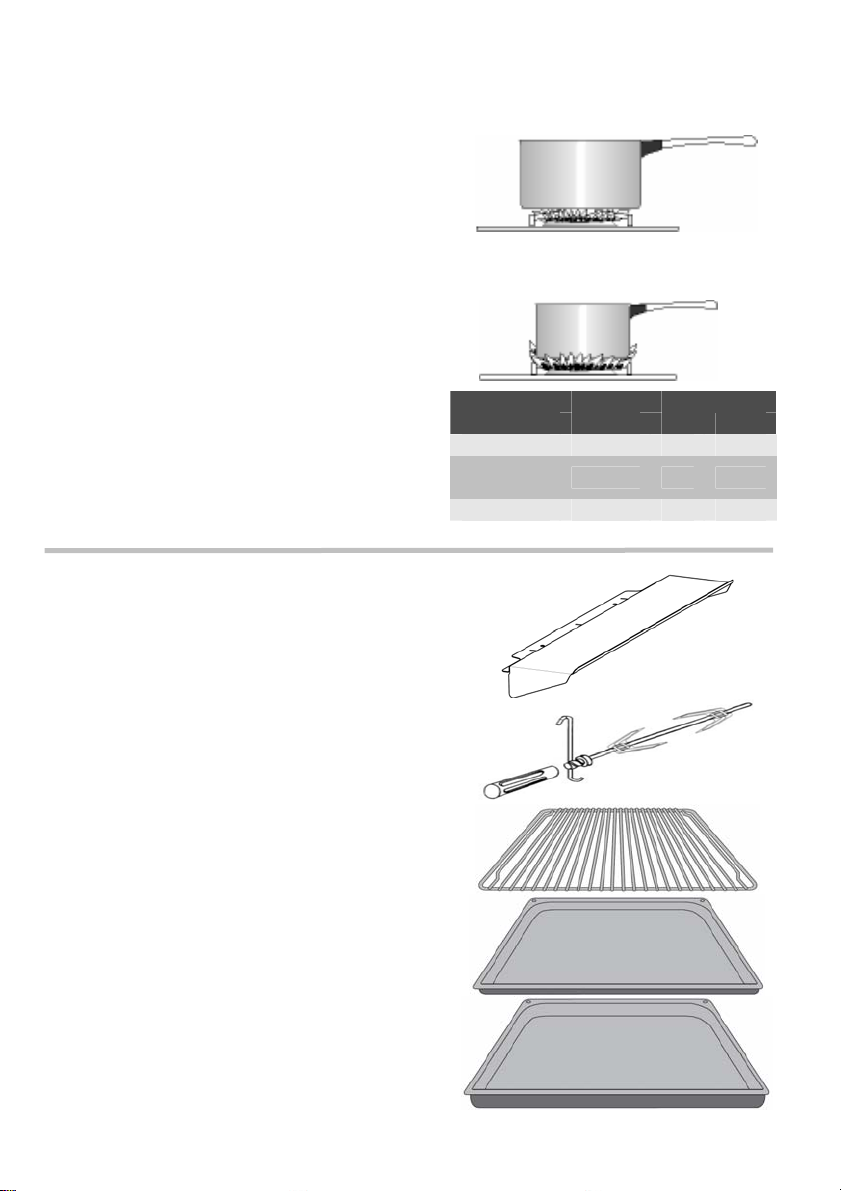

Alegerea arzătorului
Deasupra fiecărui buton este un simbol
care indică dispunerea pe plită a
arzătorului corespunzător.
Pentru a obţine un randament cât mai
ridicat alegeţi vase cu diametrul
proporţional cu cel al arzătorului folosit.
Folosiţi numai vase cu fund plan.
Recomandăm micşorarea flăcării când
lichidul începe să fiarbă. Pentru o bună
aprindere a arzătoarelor menţineţi curate
componentele arzătoarelor şi electrozii
de aprindere.
Diametrele vaselor care pot fi utilizate pe
fiecare arzător în parte sunt următoarele:
Accesorii livrate cu aparatul
Maşina este dotată cu:
• un deflector (paravan protector)
Se montează când se foloseşte
arzătorul grătar sau frigarea rotativă.
• o frigare rotativă (compusă din: 2
furci, 1 ax frigare, 1 mâner, 1 suport
frigare).
• un grătar cuptor care permite
aşezarea preparatelor (fripturi,
preparate gratinate), tăvilor etc.,
care trebuie să fie puse central pe
grătar pentru a echilibra greutatea.
• tavă de fript.
• tavă de copt.
Arzător
Rapid 3,00 160 280
SemiRapid
Auxiliar 1,00 120 180
Utilizare corectă
Utilizare incorectă
(risipă de energie)
Putere Diametru(mm)
(kW) min max.
2,00 140 240
Aceasta se utilizează la colectarea
sucului rezultat prin frigerea preparatelor
şi/sau la frigerea preparatelor. Nu se
foloseşte ca tavă de copt. În timpul
coacerii scoateţi tava de fript din cuptor.
Pentru gătit, tava trebuie aşezată pe
gradena 2, numărând de jos.
Page 17
Pe lîngă accesoriile livrate cu aparatul vă
sfătuim să utilizaţi numai vase rezistente
la temperaturi înalte (respectaţi
instrucţiunile producătorului).

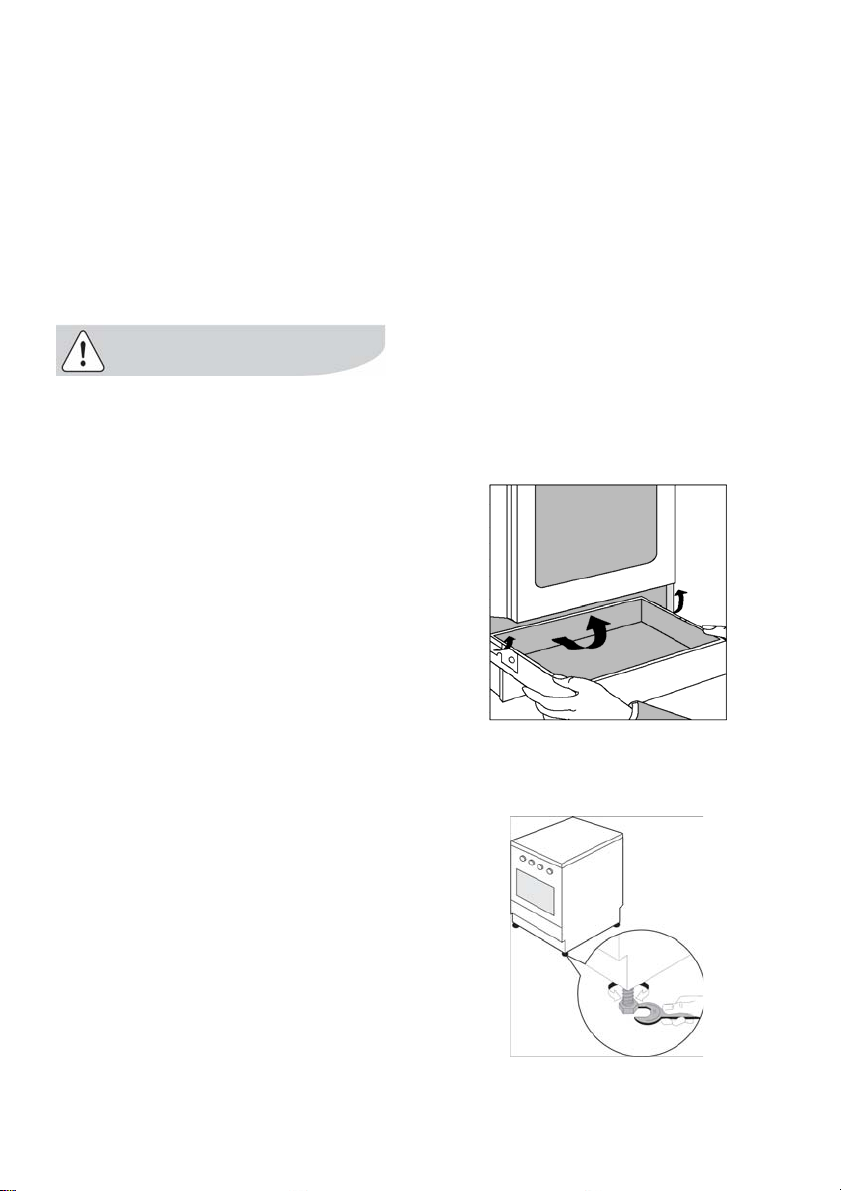

Sertar detaşabil
Sertarul detaşabil se găseşte sub
cuptor.
În timpul gătirii sertarul devine fierbinte
dacă cuptorul se utilizează mai mult
timp. Este interzisă depozitarea
materialelor inflamabile în sertar: mănuşi
de bucătărie, şorţuri din plastic, etc.
Accesoriile cuptor cum ar fi tăvile de
copt, vor deveni fierbinţi; atenţie când
se scot din sertar în timpul folosirii
cuptorului.
Pentru deschidere
• Se apucă sertarul de jos şi se trage
în afară.
• Pentru a scoate sertarul, se trage
până la ciocnire, apoi se ridică uşor
şi se trage afară.
Sertarul se va remonta în ordine inversă.
Nivelare
Maşina este prevăzută cu picioruşe
reglabile situate la colţurile din spate şi
faţă ale bazei.
Prin reglarea picioruşelor se poate
modifica înălţimea maşinii pentru a
asigura o mai bună nivelare cu alte
suprafeţe şi distribuirea uniformă a
lichidelor din vase.
electrolux 17
Page 18
18 electrolux
Sugestii şi recomandări
Condens şi aburi
Când alimentele se încălzesc acestea
produc aburi. Sistemul de aerisire al
cuptorului permite ca o anumită
cantitate de aburi să iasă. Totuşi, când
deschideţi uşa cuptor feriţi-vă pentru
ca aburii adunaţi şi căldura să nu vă
ardă.
Dacă aburii vin în contact cu o
suprafaţă rece din jurul cuptorului, de
ex. un ornament, acesta se va
condensa şi va produce picături de
apă. Este un lucru normal şi nu este un
defect al cuptorului.
Vasele
Folosiţi vase/recipienţi pentru cuptor
care să reziste la temperaturi de
295°C.
Vasele nu se pun direct pe fundul
cuptor.
Cuptor
• Natura şi grosimea materialului
vasului vor influenţa rezultatele
coacerii.
• Unele alimente cresc în volum,
alegeţi un vas având în vedere acest
lucru.
• Pentru a preveni scurgerea de
grăsimi când prăjiţi, folosiţi vase
înalte proporţionale cu felul pe care
îl gătiţi.
• Înţepaţi pielea de pe carnea de
pasăre şi de pe cârnaţi înainte de a
le introduce în cuptor pentru a evita
stropirea.
• Pentru sufleuri folosiţi vase din
sticlă termorezistentă.
Efectele vaselor asupra rezultatelor
gătitului.
Vasele şi tăvile sunt diferite în funcţie
de grosime, conductibilitate, culoare,
etc. ceea ce afectează felul în care
transmit căldura spre interiorul
mâncării.
A Aluminiu, lut, sticlă
termorezistentă şi uztensilele lucioase
reduc gătitul şi rumenirea la baza
mâncării.
B Vasele din fontă emailate,
aluminiu anodizat cu interior nelipicios şi exterior colorat şi de
culoare închisă, ustensilele grele
măresc randamentul şi rumenirea la
baza mâncării.
Page 19
Curăţire şi întreţinere
Cuptorul trebuie menţinut curat tot
timpul. Acumulările de grăsimi sau alte
alimente pot lua foc.
Înainte de a începe curăţarea verificaţi
ca toate butoanele să fie pe poziţia
închis iar aparatul să fie rece.
Înainte de orice operaţie de curăţire sau
întreţinere se va deconecta obligatoriu
aparatul de la reţeaua de curent electric.
Înainte de a folosi un produs pentru
curăţarea cuptorului verificaţi dacă este
recomandat de producătorul maşinii.
Nu se vor utiliza pentru curăţire înălbitori
pentru că pot distruge suprafaţele. Nu
se vor folosi curăţitori cu aburi. Se vor
evita produsele abrazive dure.
Curăţarea suprafeţelor externe
Părţile din inox se pot colora cu timpul.
Pentru curăţare se vor folosi detergenţi
speciali pentru inox, iar colorarea va
dispărea.
electrolux 19
Plita
Plita se şterge după fiecare utilizare cu
o cârpă moale îmbibată cu apă caldă
în care s-a adăugat detergent special
pentru inox, având grijă ca lichidul să
nu pătrundă în orificiile plitei.
Se limpezeşte şi se şterge cu cârpă
moale.
Se va evita folosirea produselor
caustice sau abrazive care ar putea
zgâria suprafaţa.
Cuptor
Părţile emailate ale cuptorului se
curăţă mai uşor cât mai sunt calde.
Se şterge interiorul cuptorului cu o
cârpă moale îmbibată cu apă cu
detergent după fiecare utilizare.
Periodic va fi necesară o curăţire
mai amănunţită folosind un produs
corespunzător.
Arzătoarele
Capacele şi inelele arzător se pot
scoate pentru a fi curăţate. Acestea
se spală cu o soluţie de apă caldă
cu detergent iar petele se
îndepărtează cu o pastă de curăţat.
Se poate folosi cu grijă, o perniţă
metalică îmbibată cu detergent
pentru a îndepărta petele mai dificile.
După curăţare se şterge cu o cârpă
moale.
Capac de sticlă
Curăţirea se face cu ajutorul unei
cârpe moale şi a unei soluţii de apă
caldă şi detergent necoroziv. Se vor
limpezi şi şterge cu atenţie.
Page 20
20 electrolux
Curăţirea uşii cuptor

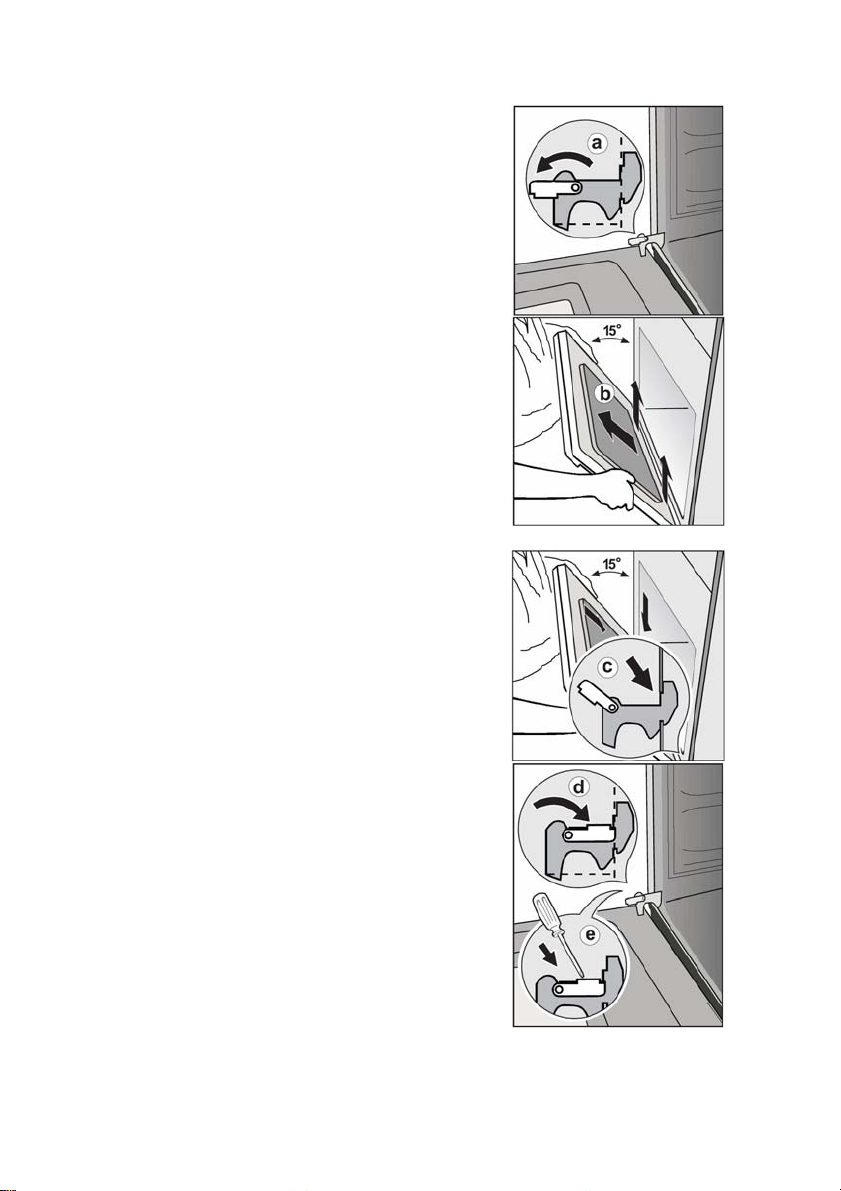

Demontarea uşii cuptor
Pentru a uşura curăţirea cuptorului, uşa
cuptor trebuie demontată:
-deschideţi uşa cuptorului până în
poziţia orizontală
-rotiţi complet piesele de blocare (fig. a)
-închideţi uşor uşa până la un unghi de
15˚ si ridicaţi-o, până când balamalele
ies complet afară (fig.b)
Montarea uşii cuptor
Când montaţi uşa la loc, procedaţi
invers decât la demontarea ei:
-introduceţi balamalele in decupările
practicate pe faţa cuptorului (fig.c),
asigurându-vă ca acestea se aşează
corect
-lăsaţi uşor uşa în jos, asigurându-vă ca
colţurile uşii nu ating partea de jos a feţei
cuptor (dacă se întâmplă aceasta,
ridicaţi din nou uşa si realiniaţi
balamalele).
-rotiţi înapoi piesele de blocare spre faţa
cuptor (fig.d).Dacă uşa se închide
corect, apăsaţi piesele de blocare cu
ajutorul unei şurubelniţe (fig.e).
-verificaţi daca uşa funcţionează corect.
Important
Nu lăsaţi niciodată piesele de blocare în
poziţie ridicată, deoarece acţiunea
arcului poate provoca răniri.
Page 21
Pentru a preveni distrugerea sau
slăbirea geamului de la uşa cuptor se
va evita folosirea următoarelor
produse :
• Detergenţi de uz casnic, înălbitori
• Perniţe impregnate nepotrivite
pentru vase din teflon
• Perniţe Brillo/Ajax sau burete
metalic
• Perniţe impregnate cu substanţe
chimice sau aerosoli
• Deruginol
• Produse pentru curăţarea
vănii/chiuvetei.
Ghidajul telescopic
Instalare
Ghidajul telescopic permite
manupularea alimentelor mai uşor.
Ghidaj telescopic 2 (ghidaje):
2 ghidaje fixe
2 ghidaje telescopice
Uşa cuptor se va curăţa numai după
răcirea sticlei. Dacă nu se respectă
această cerinţă geamul s-ar putea
sparge. Dacă geamul uşă cuptor se
ciobeşte sau are zgârieturi adânci,
aceasta slăbeşte şi trebuie înlocuită
pentru a preveni spargerea.
Contactaţi service-ul local care vă va
sfătui ce să faceţi.
Montare
La instalarea ghidajului lateral
asiguraţi-vă că şurubul de fixare este
orientat spre înainte.
Pentru instalare fixaţi ghidajul pe
peretele lateral şi inşurubaţi şurubul de
fixare.
electrolux 21
Ghidajele laterale cu telescop se
montează şi demontează in acelaşi
mod cu cele standard.
Page 22
22 electrolux
Demontare
Pentru a demonta ghidajul deşurubaţi
şurubul de fixare şi scoateţi ghidajul
din cuptor.
Curaţare
Curăţaţi ghidajul manual cu puţină apă
calduţă şi soluţie de curăţare. În cazul
în care este foarte murdar înmuiaţi în
apă apoi curăţaţi cu o periuţă moale.
Înlocuirea becului cuptor
Înainte de a înlocui becul se va verifica dacă
maşina este deconectată de la reţeaua de
curent pentru a evita posibilitatea unui şoc
electric.
Dacă becul cuptor trebuie înlocuit,
acesta trebuie să corespundă
următoarelor specificaţii :
Putere : 25 W
Tensiune nominală : 230/240V(50Hz)
Rezistent la temperaturi de până la: 300°C
Tip de racordare : E14
Pentru înlocuirea becului defect
1. Se roteşte capacul protector în sens
invers acelor de ceasornic.
2. Se scoate becul defect şi se
înlocuieşte cu unul nou.
3. Capacul protector se fixează la loc.
Se reconectează maşina la sursa de
curent.
Important
Nu ungeţi niciodată ghidajul
telescopic!
Page 23
electrolux 23
Ce e de făcut dacă ...
Dacă maşina nu funcţionează corect, faceţi următoarele verificări, înainte de a
contacta cel mai apropiat service Electrolux.
IMPORTANT : Dacă solicitaţi un specialist pentru defecţiunile listate mai jos, sau
pentru a repara o defecţiune cauzată de folosire sau instalare incorectă vi se va
percepe o taxă chiar dacă maşina este în garanţie.
Simptome Soluţii
1. Arzătorul nu se aprinde
2. Flăcările nu sunt egale Verificaţi dacă :
3. Arzătorul cuptor sau
arzătorul grătar nu se aprind
4. Rezultatele gătitului nu sunt
satisfăcătoare
5. Timpul de gătit este prea
îndelungat
6. Iese fum din cuptor Verificaţi dacă :
Dacă după aceste verificări maşina tot nu funcţionează, contactaţi cel mai apropiat
Service Electrolux. Ei vor avea nevoie de următoarele informaţii:
1. Numele, adresa şi codul poştal
2. Numărul de telefon
3. Detalii clare şi concise despre defecţiune
4. Modelul şi seria maşinii (pe eticheta de fabricaţie)
5. Data cumpărării
Verificaţi dacă :
• alimentarea cu gaz este deschisă complet
• poziţia conductei racord este corectă
• arzătorul nu este ud
• capacul arzător şi inelul arzător au fost corect puse la loc
• butonul a fost menţinut apăsat timp de 10 secunde
după aprindere
• jetul principal nu este blocat şi arzătorul este curat
• capacul arzător nu are canalele parţial astupate
• capacul arzător şi inelul arzător au fost corect puse la loc
Verificaţi dacă :
• arzătorul este corect pus la loc
• arzătorul nu este ud
• butonul a fost menţinut apăsat timp de 10 secunde
după aprindere
Verificaţi dacă :
• s-a ales temperatura corectă
• timpul pentru gătit este corespunzător ales
• arzătoarele cuptor sau grătar sunt corect puse la loc
Verificaţi dacă :
• temperatura este corect aleasă pentru felul de mâncare
• cuptorul nu trebuie curăţat
• mâncarea nu stropeşte
nu este prea multă grăsime/sos pe laturile cuptorului
Page 24
24 electrolux
Condiţii de garanţie
Garanţia stipulată în contract
Timp de 2 ani începând cu data punerii
în funcţiune producătorul va înlocui
piesele defecte cu excepţia cazurilor
menţionate mai jos:
• Dacă defecţiunea se datoreză unui
şoc, variaţii anormale de tensiune,
presiune de gaz
necorespunzătoare, etc. sau
nerespectarea condiţiilor de
instalare şi folosire menţionate în
instrucţiunile de folosire,
manipulare greşită, neglijenţă sau
instalare necorespunzătoare care
nu respectă reglementările impuse
de distribuitorul de electricitate,
gaz ;
Service după vânzare
Orice reparaţie care trebuie executată
se va face cu cea mai mare atenţie.
Pentru aceasta vă recomandăm ca
pentru orice problemă să contactaţi
Service-ul la care sunteţi arondat.
Reparaţiile se efectuează numai de
către personalul calificat de la Service.
În caz de intervenţie la maşina dvs.
solicitaţi Service-ului numai piese de
schimb certificate de către producător.
• Dacă utilizatorul a modificat
materialul sau a scos marcajul
sau seria ;
• Dacă persoana care a făcut
reparaţia nu este autorizată de
către producător ;
• Dacă maşina a fost folosită în
scopuri comerciale sau
industriale sau alte scopuri
gospodăreşti decât cele pentru
care a fost concepută ;
• Dacă maşina a fost cumpărată
sau reparată în străinătate.
Nu se vor utiliza vechile garnituri de
etanşare.
Garniturile se găsesc în comerţ
împreună cu celelalte piese necesare
trecerii de la un tip de gaz la altul.
În cazul funcţionării incorecte a
aparatelor, înainte de a apela la
unităţile "Service" verificaţi:
- presiunea de gaz din instalaţie
În cazul în care presiunea de gaz nu
este corespunzătoare cheltuielile de
service vor fi suportate de
consumator.
Page 25
electrolux 25
În atenţia instalatorului
Caracteristici tehnice
Aparat Clasa 1
EKG513103
Capac plită
Grătar plită
Arzător dreapta-faţă
Arzător dreapta spate
Arzător stânga faţă
Arzător stânga spate
Aprindere (integrată)
Cuptor Cuptor
Încărcare termică cuptor
Grătar
Încărcare termică grătar
Iluminat cuptor
Aprindere la arzătoare cuptor (integrată)
Frigare rotativă
Minutier electronic
Curăţire
Dimensiuni cuptor Înălţime
Lăţime
Adâncime
Volum cuptor
Alimentare Tensiune nominală
Frecvenţă nominală
Accesorii Grătar cuptor
Tavă de fript
Tavă de copt
Deflector
Dimensiuni Înălţime
Lăţime
Acest aparat este conform următoarelor Directive Comunitare:
HG 453/2003 (M.OF. 300 din 06 mai 2003)
Hotărâre privind condiţiile de introducere pe piaţă pentru aparatele consumatoare de
combustibili gazoşi.
HG 567/2002 (M.OF. 458 din 27 iun 2002)
Hotărâre privind asigurarea securităţii utilizatorilor de echipamente electrice de joasă
tensiune.
HG1032/2001 (M.OF. 690 din 31 oct 2001)
Hotărâre privind stabilirea condiţiilor de introducere pe piaţă şi de funcţionare a
aparatelor electrice şi electronice din punct de vedere al compatibilităţii electromagnetice.
Adâncime
Sticlă
Emailat
Arzător semirapid
Arzător semirapid
Arzător rapid
Arzător auxiliar
Plită
2000 W
2000 W
3000 W
1000 W
0,6 W
3000 W
2000 W
25 W tip E14
0,6 W
4 W
2 W
manuală
267 mm
405 mm
381 mm
41,2 l
230V
50 Hz
855 mm
500 mm
600 mm
gaz
gaz
Page 26
26 electrolux
Sfaturi pentru siguranţă
• Înainte de instalare asiguraţi-vă că
sunt îndeplinite condiţiile de
distribuire locală (tipul de gaz şi
presiunea) şi că reglarea maşinii
corespunde cu cea indicată pe
etichetă de fabricaţie.
• Această maşină se va instala
numai într-o încăpere cu o bună
aerisire.
• Această maşină nu se va conecta
la horn. Se va instala în
conformitate cu reglementările în
vigoare. Se va acorda o atenţie
deosebită dispoziţiilor privind
aerisirea.
• Mobilierul adiacent terbuie să fie
rezistent la căldură sau protejat cu
un astfel de material.
Conectarea la sursa de gaz
Se va verifica dacă debitul gazului şi
diametrul conductei de alimentare
sunt suficiente pentru alimentarea
tuturor maşinilor instalaţiei.
• Se va verifica etanşeitatea
racordărilor.
• Se va instala un robinet accesibil
şi vizibil pentru a izola maşina.
• Se va schimba conducta flexibilă
înainte de data expirării înscrisă pe
ea.
Fabrica producătoare nu îşi asumă
nici o responsabilitate pentru posibile
daune care ar rezulta din cauza unor
instalaţii care nu respectă
reglementările în vigoare.
Racordarea la instalaţia electrică
Această maşină este proiectată pentru a fi
conectată la reţea de 230V 50Hz CA.
Înainte de a racorda maşina se va
verifica dacă tensiunea este aceeaşi cu
cea indicată pe eticheta de fabricaţie.
Orice lucrare necesară pentru instalarea
acestei maşini se va efectua numai de
către un electrician calificat sau o
persoană autorizată, în conformitate cu
reglementările în vigoare.
Această maşină trebuie să fie legată la
centura de împământare.
Se va verifica pe eticheta de fabricaţie
valoarea puterii pentru a stabili puterea
siguranţei.
Capacitatea siguranţei: max 6A.
Dacă cordonul de alimentare este defect
el se va înlocui de către producător,
agentul său de service sau o persoană
cu calificare corespunzătoare, în
vederea evitării oricărui pericol.
Este interzis cu desăvîrşire trecerea
cordonului de alimentare electric prin
spatele cuptorului aparatului.
Înainte de racordare se va verifica dacă :
Priza folosită pentru racordare este uşor
accesibilă când maşina este instalată în
poziţia de funcţionare.
Page 27
Instalare
Aşezare
Se îndepărtează toate ambalajele şi
se instalează maşina într-un loc uscat
cu aerisire, nu în apropiere de
perdele, hârtie, alcool, petrol etc.
Aparatul se va monta numai pe
podea.
Maşina este omologată ca fiind de
categoria « 1 » în ceea ce priveşte
supraîncălzirea suprafeţelor
înconjurătoare. Este obligatoriu să se
respecte distanţa de 2 cm de

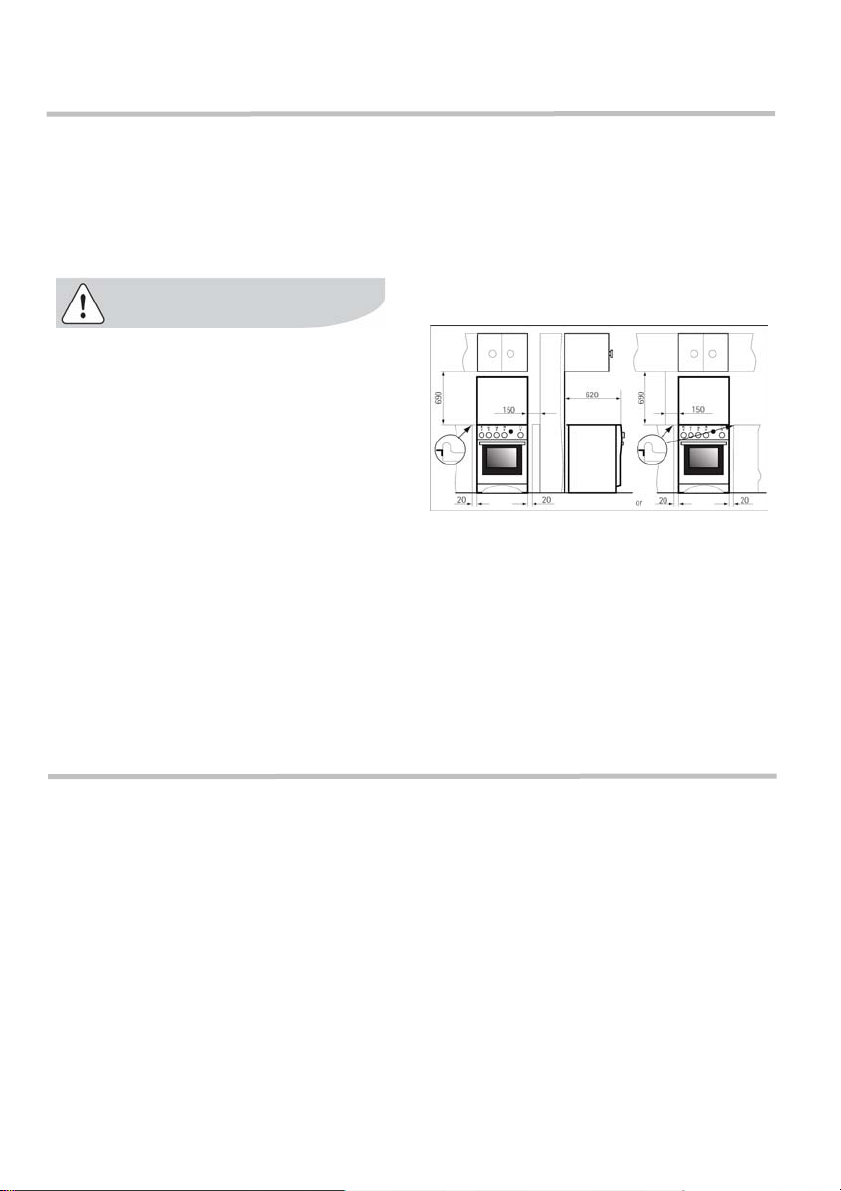

mobilierul învecinat.
Aerisire
Arderea gazului este posibilă datorită
oxigenului din aer (2m³aer/h x kW
putere instalată - se va verifica
eticheta de fabricaţie a maşinii.)
Este necesară aerisirea pentru ca
produsele de ardere să fie evacuate.
Racordarea la instalaţia de gaz
Racordarea la instalaţia de gaz trebuie
să se efectueze în conformitate cu
reglementările în vigoare.
Fabrica producătoare eliberează
produsul numai după ce a fost testat,
reglat pentru tipul de gaz menţionat pe
eticheta de reglaj, aflată pe spatele
maşinii.
Maşina se va racorda numai la tipul de
gaz menţionat pe etichetă. Altfel se vor
respecta toate instrucţiunile din
paragraful « Adaptare la diferite gaze şi
reglaje ».
electrolux 27
Pentru gaze naturale (G20) presiunea
normală de funcţionare este 20mbar
iar pentru gaze petrolier lichefiate
(G30/G31) este 30mbar. Limitele
între care maşina de gătit
funcţionează normal (între care
producătorul garantează o
funcţionare corectă) sunt :
- pt. gaze naturale (G20) de 1825mbar
- pt. gaze petrolier lichefiate
(G30/G31) de 25-35mbar
Page 28
28 electrolux
În cazul în care presiunea de gaz diferă
(sau variază) de cea prescrisă, se
recomandă montarea unui regulator
de presiune corespunzător pe
conductă. Se admite utilizarea numai a
regulatoarelor prevăzute în normele în
vigoare.
Maşina de gătit poate fi racordată la
sursa de gaz pe partea stângă.
Racordarea la instalaţia de gaze
naturale
Pentru o mai mare siguranţă se
recomandă racordarea la reţea prin
ţeavă metalică rigidă (de ex. din
cupru), sau prin folosirea unei ţevi
flexibile din inox. Ţeava de racordare
pentru alimentare cu gaz este de
G1/2".
Pentru acest tip de instalaţie
racordarea la reţea se va face conform
reglementărilor în vigoare.
Important: După racordare se va
verifica etanşeitatea cu emulsie de apă
cu săpun. Este intezisă verificarea cu
flacără!
Racordarea la butelia de gaz petrolier
lichefiat (GPL) se va face cu un furtun
de cauciuc STAS 3078-76 prin
intermediul unui regulator de presiune
reglat la o presiune de 300 mm
coloană de apă.
Furtunul de cauciuc trebuie pregătit
pentru a fi utilizată astfel încât:
- Să nu vină în contact cu nici o
parte din zona haşurată de pe
schiţă ;
- Să nu fie mai lungă de 1500mm;
- Să nu fie cu strangulări;
- Să nu fie supusă tracţiunii sau
torsiunii;
- Să nu ajungă în contact cu
margini sau colţuri ascuţite;
Să poată fi uşor viziblă pentru a-i
verifica starea.
Important: Butelia va fi plasată astfel
încât să nu fie necesară trecerea
furtunului prin spatele maşinii de gătit. În
cazul în care din motive de spaţiu acest
lucru nu se poate realiza treceţi furtunul
de racordare în aşa fel încât să nu vină în
contact cu vreo parte din zona haşurată
din schiţă.
Page 29

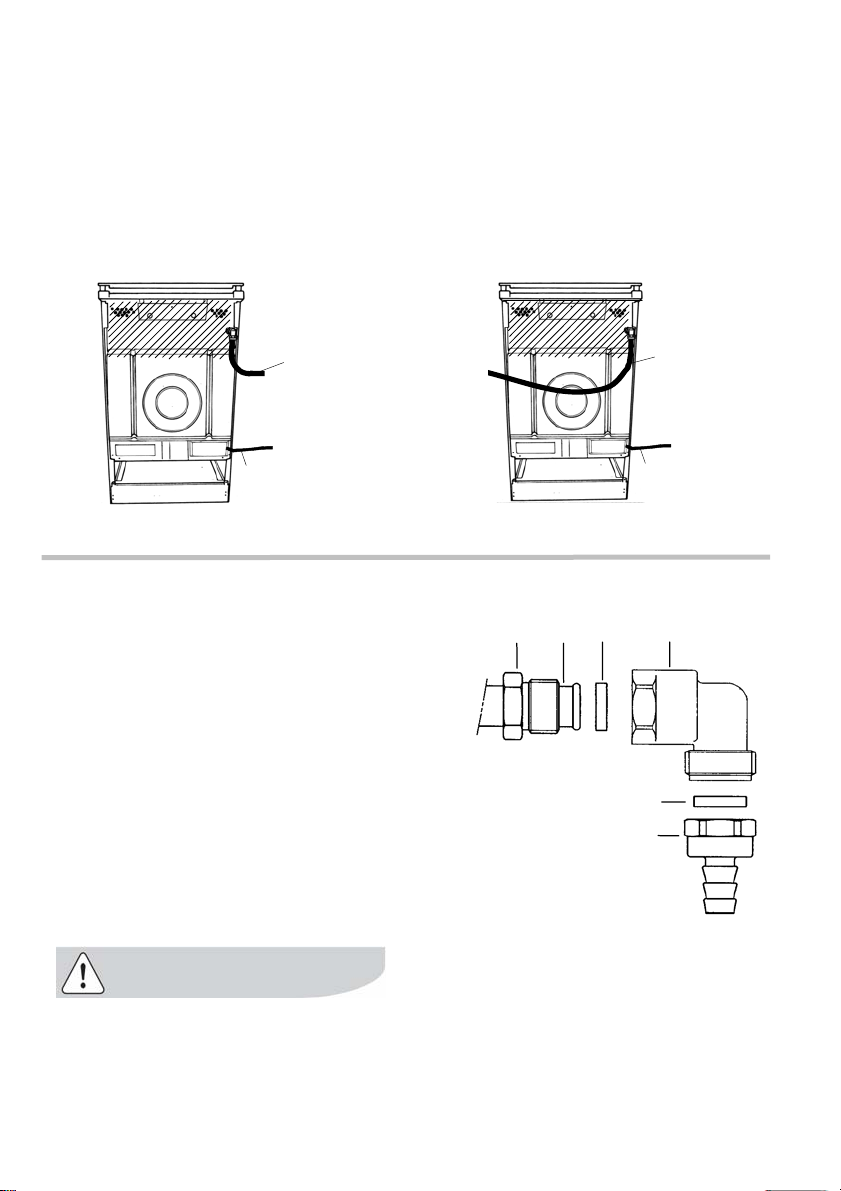

Racordare la stânga (privit din faţă)
Se va verifica dacă furtunul din cauciuc
şi cablul electric nu vin în contact cu
vreo parte din zona haşurată din schiţă,
iar bucla furtunului după racordare nu
atinge podeaua când maşina este
aşezată la loc.
furtun de
cauciuc
electrolux 29
Racordare la drepta (privit din faţă)
Se va verifica dacă furtunul din
cauciuc şi cablul electric nu vin în
contact cu vreo parte din zona
haşurată din schiţă. La folosirea
acestei metode se va alege lungimea
maximă.
furtun de
cauciuc
cablu
electric
Adaptare la diferite gaze şi reglaje
Pentru a adapta aparatul pentru a
funcţiona cu un alt tip de gaz decât cel
pentru care a fost livrat este necesară
schimbarea ajutajelor plitei (care se
livrează cu aparatul), reglarea debitului
economic şi schimbarea modului de
racordare (conform celor indicate).
După adaptarea aparatului la un alt tip de
gaz se înlocuieşte eticheta de reglare a
aparatului cu o etichetă nouă, livrată
împreună cu piesele de adaptare.
Pentru racordarea la butelia de GPL se va
utiliza schema dată şi colierele de strângere
pe ambele capete ale furtunului.
Adaptarea aparatului pentru a funcţiona cu
un alt gaz combustibil se va face de către
unităţile de Service Electrolux pe cheltuiala
consumatorului.
B A C E
A - conductă de gaz
B - niplu
C - garnitură
D - racord GPL
E - cot racord
cablu
electric
C
D
Page 30
30 electrolux

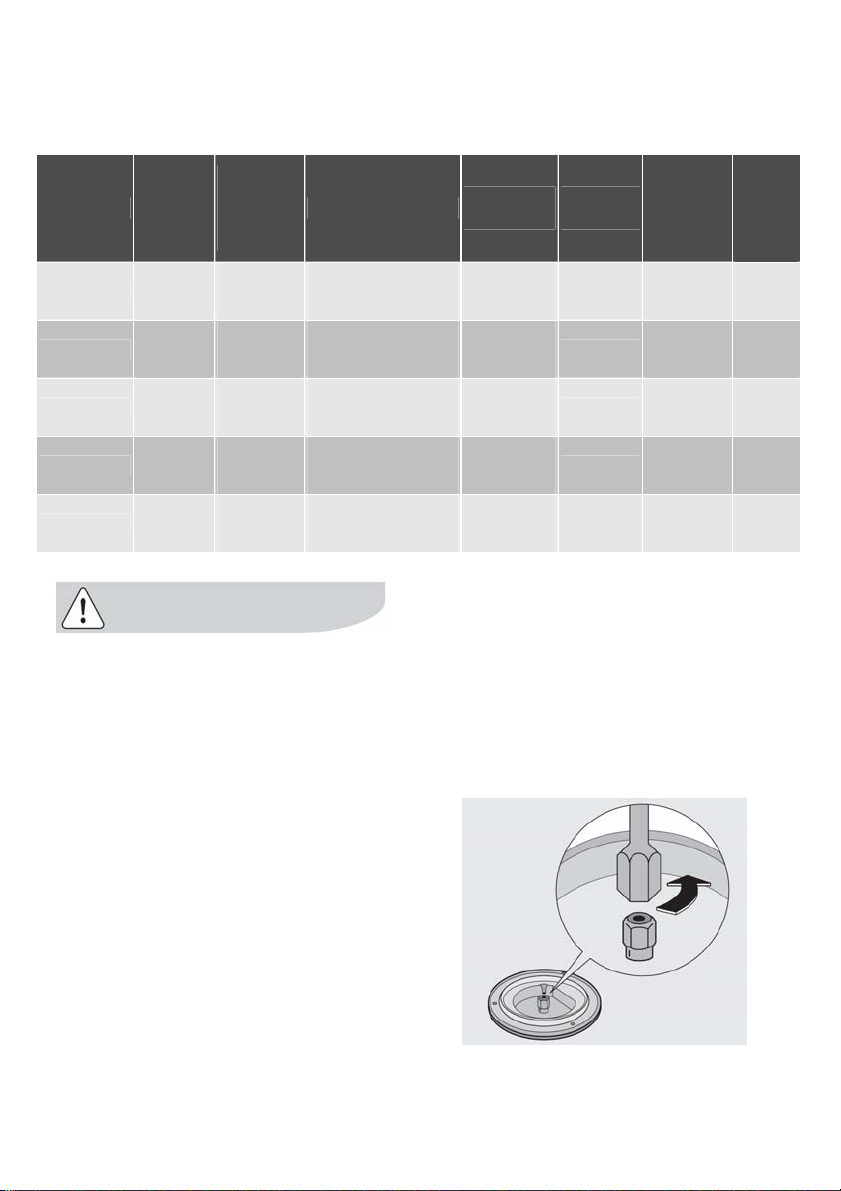

Tabelul de ajutaje
CAT: II 2H3B/P
Debit
Arzător
caloric
nominal
(kW)
RAPID
SEMIRAPID
AUXILIAR
CUPTOR
GRĂTAR
3,00
3,00
2,60
1,90
2,00
1,70
1,00
1,00
0,85
3,00
3,00
2,60
2,00
2,00
1,70
AVERTISMENT: Pentru a evita pericolul
datorat părţilor sub tensiune situate în
apropierea şurubului de reglare, înainte
de a efectua orice modificări sau
adaptări a mşinii la un tip diferit de gaz,
este important să DECONECTAŢI
maşina de la sursa de alimentare şi să
verificaţi ca toate butoanele să fie în
poziţia OFF(închis), iar maşina să fi
răcită complet.
Schimbarea ajutajelor la arzătoare
plită
• Se înlătură grătarul plitei,
• Se înlătură capacele şi inelele
arzătoarelor ;
Debit
caloric
redus
(kW)
0,75
0,72
0,63
0,45
0,43
0,38
0,35
0,35
0,31
1,00
1,00
0,85
-
-
-
Tipul de gaz
Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31
Gaze naturale G20
Butan G30
Propan G31
Presiune
(mbar)
20
28-30
30
20
28-30
30
20
28-30 0,30
30
20
28-30
30
20
28-30
30
By-pass
(mm)
0,42
0,32
0,46
• Se deşurubează ajutajele cu
ajutorul unei chei tubulare de 7
mm şi se înlocuiesc cu cele
corespunzătoare gazului utilizat
şi tipului de arzător (conform
tabelului de ajutaje).
Piesele se remontează în ordine
inversă.
Debit de
Diametru
ajutaj
(mm)
gaz
masic
GPL
(g/h)
1,19
0,88
0,88
0,96
0,71
0,71
0,70
0,50
0,50
1,16
0,87
0,87
-
0.96
0,71
0,71
218,14
185,68
145,43
121,40
-
72,71
60,70
-
218,1
188,8
-
145,4
123,4
Page 31
Reglajul debitului economic al arzătoarelor
plită

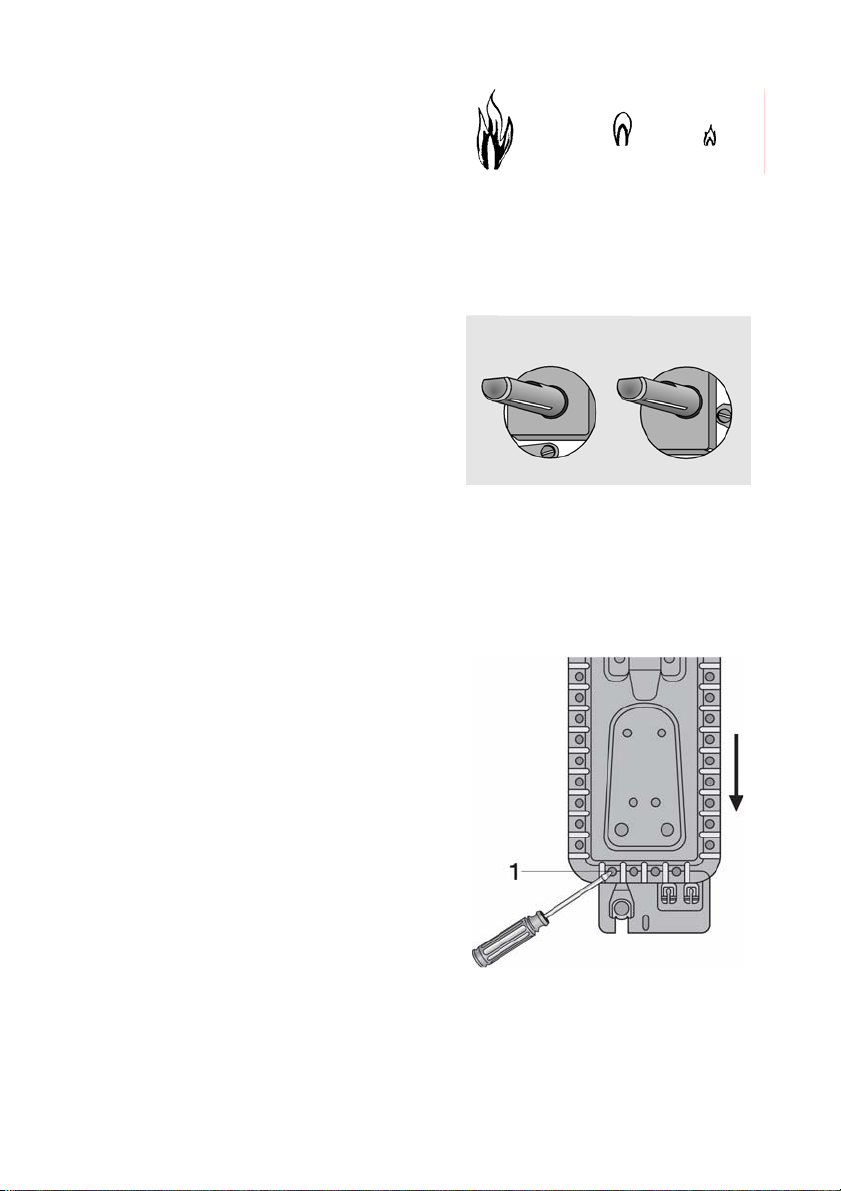

Arzătorul este corect reglat când flacăra
este stabilă, silenţioasă şi se stinge fără
a face zgomot.
La schimbarea tipului de gaz se va verifica
dacă debitul minim este corect reglat.
• Se aprinde arzătorul.
• Se roteşte butonul până la poziţia
economic.
• Se înlătură butonul.
• Se deşurubează sau se înşurubează
şurubul de reglare (aflat în dreapta sau
dreapta jos a robinetului) până la
obţinerea unei flăcări regulate.
• În cazul gazului lichefiat (GPL)
şurubul de reglare se înşurubează
complet.
Se remontează piesele în ordine inversă.
Se va verifica dacă flacăra nu se stinge
la trecerea bruscă de la poziţia maxim la
poziţia economic.
Schimbarea ajutajului la arzătorul cuptor
Pentru înlocuirea ajutajului cuptor se va
respecta următoarea procedură :
• se va consulta tabelul de ajutaje
pentru diametrul ajutajului ;
• Se înlătură fundul mobil al
cuptorului.
• Se înlătură şurubul 1 de pe arzătorul
cuptor ;
• Se scoate arzătorul cuptor
trăgându-l înainte ;
• Se deşurubează ajutajul cu ajutorul
unei chei tubulare de 7mm.
Pentru montajul arzătorului se
procedează în mod invers.
Atenţie : Înainte de a fixa şurubul 1 se
verifică, dacă arzătorul cuptor a fost
împins complet până la spatele maşinii.
lipsa aerului
electrolux 31
reglaj corect exces de aer
Page 32
32 electrolux

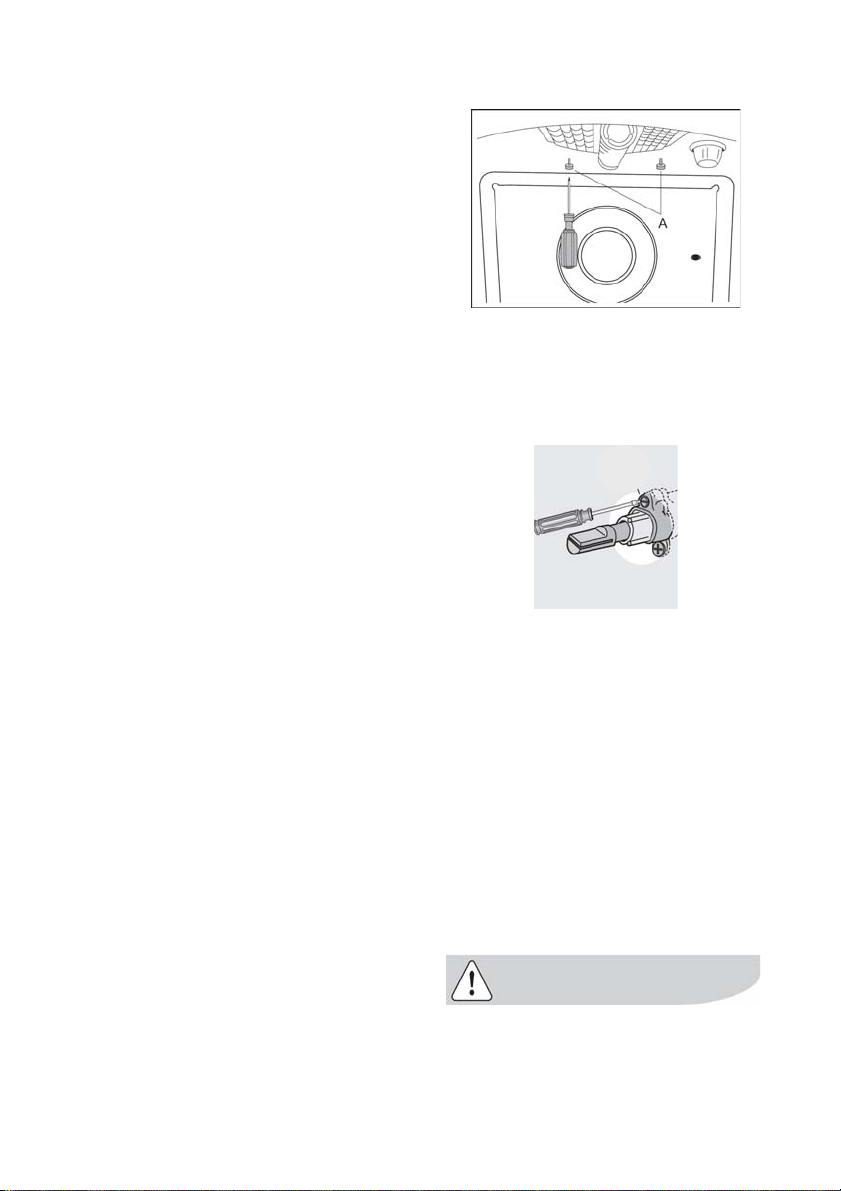

Schimbarea ajutajului la arzătorul grătar
Pentru înlocuirea ajutajului grătar se va
respecta următoarea procedură :
• Se demontează arzătorul prin
desfacerea şuruburilor care îl
fixează (A).
• Se înlocuieşte ajutajul cu ajutorul
unei chei tubulare de 7 mm.
• Se remontează piesele şi se
verifică.
Atenţie : Înainte de a fixa şuruburile se
verifică, dacă arzătorul grătar a fost
împins complet până la spatele maşinii.
Reglajul debitului economic la arzătorul
cuptor
• Se aprinde arzătorul cuptor la
poziţia maxim
• Se roteşte încet butonul la poziţia
minim.
• Se înlătură butonul prin tragere.
• Se deşurubează sau se
înşurubează şurubul de reglare
(aflat deasupra axului robinetului)
până la obţinerea unei flăcări mici
regulate.
• În cazul GPL şurubul de reglare se
înşurubează complet.
• Se montează butonul.
Se va verifica dacă flacăra nu se stinge
la manevrarea butonului de la poziţia
maximă la poziţia minimă, respectiv în
timpul funcţionării pe poziţia minimă sau
la deschiderea şi închiderea uşii cuptor.
Arzătorul grătar
Arzătorul grătar nu are reglaj pentru
debitul economic.
Pentru a obţine o temperatură mai mică
sau un timp de preparare/ gătire mai
îndelungat vasul/tava se va poziţiona
mai jos.
După terminarea oricăror reparaţii,
modificări sau reglări se vor efectua
testele cerute prin reglementări.
Page 33
Simbolul
de pe produs sau de pe
ambalaj indică faptul că produsul nu
trebuie aruncat împreună cu gunoiul
menajer. Trebuie predat la punctul de
colectare corespunzător pentru
reciclarea echipamentelor electrice şi
electronice. Asigurându-vă că aţi
eliminat în mod corect produsul, ajutaţi
la evitarea potenţialelor consecinţe
negative pentru mediul înconjurător şi
pentru sănătatea persoanelor,
consecinţe care ar putea deriva din
aruncarea necorespunzătoare a acestui
produs. Pentru mai multe informaţii
detaliate despre reciclarea acestui
produs, vă rugăm să contactaţi biroul
local, serviciul pentru eliminarea
deşeurilor sau magazinul de la care l-aţi
achiziţionat.
electrolux 33
Page 34
34 electrolux
GARANŢIE EUROPEANĂ
Acest aparat este garantat de Electrolux
în fiecare din ţările enumerate mai jos,
pentru perioada specificată în fişa de
garanţie a aparatului sau în alt fel prin
lege. În cazul în care vă mutaţi dintr-una
din aceste ţări într-o altă ţară enumerată
mai jos, garanţia aparatului se va muta o
dată cu dvs., cu condiţia respectării
următoarelor:
• Garanţia aparatului începe de la
data la care aţi achiziţionat prima
dată aparatul, care este evidenţiată
prin prezentarea documentului
valabil de cumpărare emis de
vânzătorul aparatului.
• Garanţia aparatului este pentru
aceeaşi perioadă şi are aceeaşi
acoperire pentru manoperă şi
piese de schimb cu cea existentă
în noua dvs. ţară de rezidenţă
pentru acest model anume sau
gamă de aparate.
• Garanţia aparatului este personală
cumpărătorului original al
aparatului, şi nu poate fi transferată
altui utilizator.
• Aparatul este instalat şi utilizat în
concordanţă cu instrucţiunile
emise de Electrolux, şi este utilizat
numai în scopuri casnice, cu alte
cuvinte nu este utilizat în scopuri
comerciale.
• Aparatul este instalat în
concordanţă cu toate
reglementările relevante în vigoare
în noua dvs. ţară de rezidenţă.
Prevederile acestei Garanţii europene nu
afectează nici unul din
sunt garantate prin lege.
drepturile care vă
Page 35
www.electrolux.com
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7
Tirane
Belgique/België/Belgien +32 2 363 04 44 Bergensesteenweg 719,
1502 Lembeek
Česká republika +420 2 61 12 61 12 Budějovická 3, Praha 4,
140 21
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000
Fredericia
Deutschland +49 180 32 26 622 Muggenhofer Str. 135,
90429 Nürnberg
Eesti +37 2 66 50 030 Pärnu mnt. 153, 11624
Tallinn
España +34 902 11 63 88 Carretera M-300, Km.
29,900 Alcalá de Henares
Madrid
France www.electrolux.fr
Great Britain +44 8705 929 929 Addington Way, Luton,
Bedfordshire LU4 9QQ
Hellas +30 23 10 56 19 70 4, Limnou Str., 54627
Thessaloniki
Hrvatska +385 1 63 23 338 Slavonska avenija 3,
10000 Zagreb
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 -
33080 Porcia (PN)
Latvija +37 17 84 59 34 Kr. Barona iela 130/2,
LV-1012, Riga
Lietuva +370 5 2780609 Ozo 10A, LT 08200
Vilnius
Luxembourg +352 42 431 301 Rue de Bitbourg, 7,
L-1273 Hamm
Page 36
Magyarország +36 1 252 1773 H-1142 Budapest XIV,
Erzsébet királyné útja 87
Nederland +31 17 24 68 300 Vennootsweg 1, 2404
CG - Alphen aan den Rijn
Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo
Österreich +43 18 66 400 Herziggasse 9, 1230
Wien
Polska +48 22 43 47 300 ul. Kolejowa 5/7,
Warszawa
Portugal +35 12 14 40 39 39 Quinta da Fonte - Edificio
Gonçalves Zarco - Q 35
-2774-518 Paço de
Arcos
Romania +40 21 451 20 30 Str. Garii Progresului 2,
S4, 040671 RO
Schweiz - Suisse -
Svizzera
+41 62 88 99 111 Industriestrasse 10,
CH-5506 Mägenwil
Slovenija +38 61 24 25 731 Gerbičeva ulica 98, 1000
Ljubljana
Slovensko +421 2 43 33 43 22 Electrolux Slovakia s.r.o.,
Electrolux Domáce
spotrebiče SK,
Seberíniho 1, 821 03
Bratislava
Suomi www.electrolux.fi
Sverige +46 (0)771 76 76 76 Electrolux Service, S:t
Göransgatan 143, S-105
45 Stockholm
Türkiye +90 21 22 93 10 25 Tarlabaşı caddesi no : 35
Taksim İstanbul
Россия +7 495 937 7837 129090 Москва,
Олимпийский
проспект, 16, БЦ
"Олимпик"
Page 37
Page 38
Page 39
Page 40
www.electrolux.ro
342 729 547 -0B- 042009
Loading...
