Page 1

Инструкция по

эксплуатации

Інструкція

RU UA

Кухонная плита

Плита

EKG511111

Page 2

2 electrolux

Electrolux. Thinking of you.

Обменяйтесь с нами своими мыслями на

www.electrolux.com

СОДЕРЖАНИЕ

Сведения по технике безопасности

Описание изделия 6 Перед первым использованием 6 Варочная панель - ежедневное использование 7 Варочная панель - полезные советы

Варочная панель - уход и чистка 8

Духовой шкаф - ежедневное использование 9 Духовой шкаф - полезные советы 10 Духовой шкаф - уход и чистка 13 Что делать, если ... 16 Установка 17

Охрана окружающей среды 22

Право на изменения сохраняется

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и использованием внимательно прочитайте настоящее ру‐ ководство, которое содержит следую‐ щие сведения:

• Обеспечение безопасности людей и имущества

• Защита окружающей среды

• Правильный порядок эксплуатации прибора.

Всегда храните настоящую инструкцию вместе с прибором, даже если перево‐ зите его на новое место или продаете. Изготовитель не несет ответственность за повреждение имущества в результа‐ те неправильной установки или эксплуатации прибора.

Безопасность детей и лиц с ограниченными возможностями

• Данный прибор может эксплуатиро‐ ваться детьми старше 8 лет и лицами с ограниченными физическими, сен‐ сорными или умственными способно‐ стями и с недостаточным опытом или знаниями только после получения со‐ ответствующих инструкций, позво‐ ляющих им безопасно эксплуатиро‐ вать электроприбор и дающих им представление об опасности, сопря‐ женной с его эксплуатацией. Дети не должны играть с прибором.

• Храните все упаковочные материалы вне досягаемости детей. Существует опасность удушья или получения травм.

• Не подпускайте детей и животных к прибору, когда открыта его дверца или когда он работает. Существует опасность получения травм или поте‐ ри трудоспособности.

• Если прибор оснащен функцией за‐ щиты от детей или блокировки кно‐ пок, то следует ее использовать. Это предотвратит случайное включение прибора детьми или животными.

Общие правила техники безопасности

• Не изменяйте технические характери‐ стики данного прибора. Существует опасность получения травм и повре‐ ждения прибора.

• Не оставляйте прибор без присмотра во время его работы.

• Выключайте прибор после каждого использования.

Установка

• Установку и подключение должен вы‐ полнять только уполномоченный спе‐ циалист. Обратитесь в авторизован‐ ный сервисный центр. Это необходи‐ мо, чтобы предотвратить опасность повреждения конструкции прибора или получения травм.

• Убедитесь, что прибор не был повре‐ жден при транспортировке. Не под‐ ключайте поврежденный прибор. При необходимости обратитесь к постав‐ щику.

• Перед первым использованием при‐ бора удалите с него все элементы

Page 3

electrolux 3

упаковки, наклейки и пленку. Не сни‐ майте табличку с техническими дан‐ ными. Это может привести к аннули‐ рованию гарантии.

• Неукоснительно соблюдайте законы, распоряжения, предписания и нормы (требования техники безопасности, правила и порядок утилизации, пра‐ вила техники электро- и газобезопас‐ ности и т.д.), действующие в стране, на территории которой используется прибор.

• Будьте осторожны при перемещении прибора. Прибор имеет большой вес. Всегда используйте защитные пер‐ чатки. При перемещении прибора не тяните его за ручку.

• Перед установкой убедитесь, что прибор отключен от электросети (если это применимо).

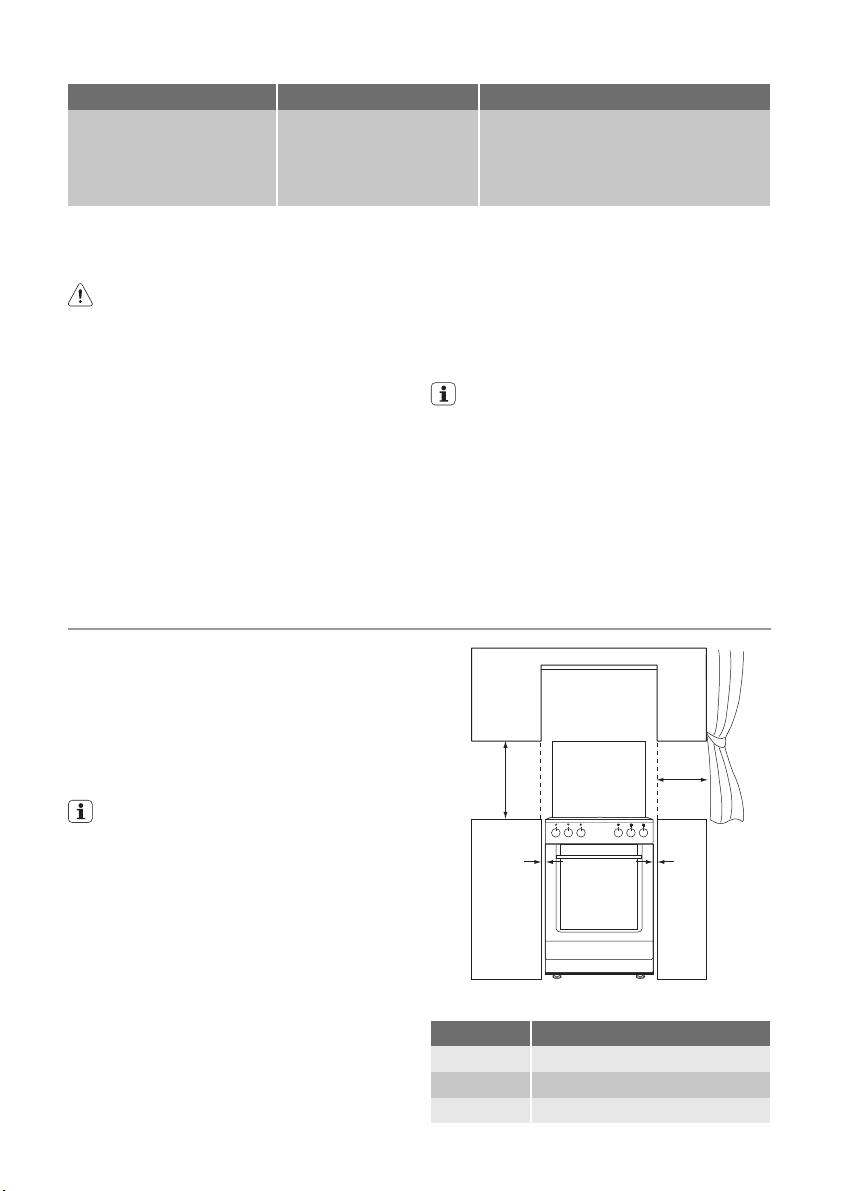

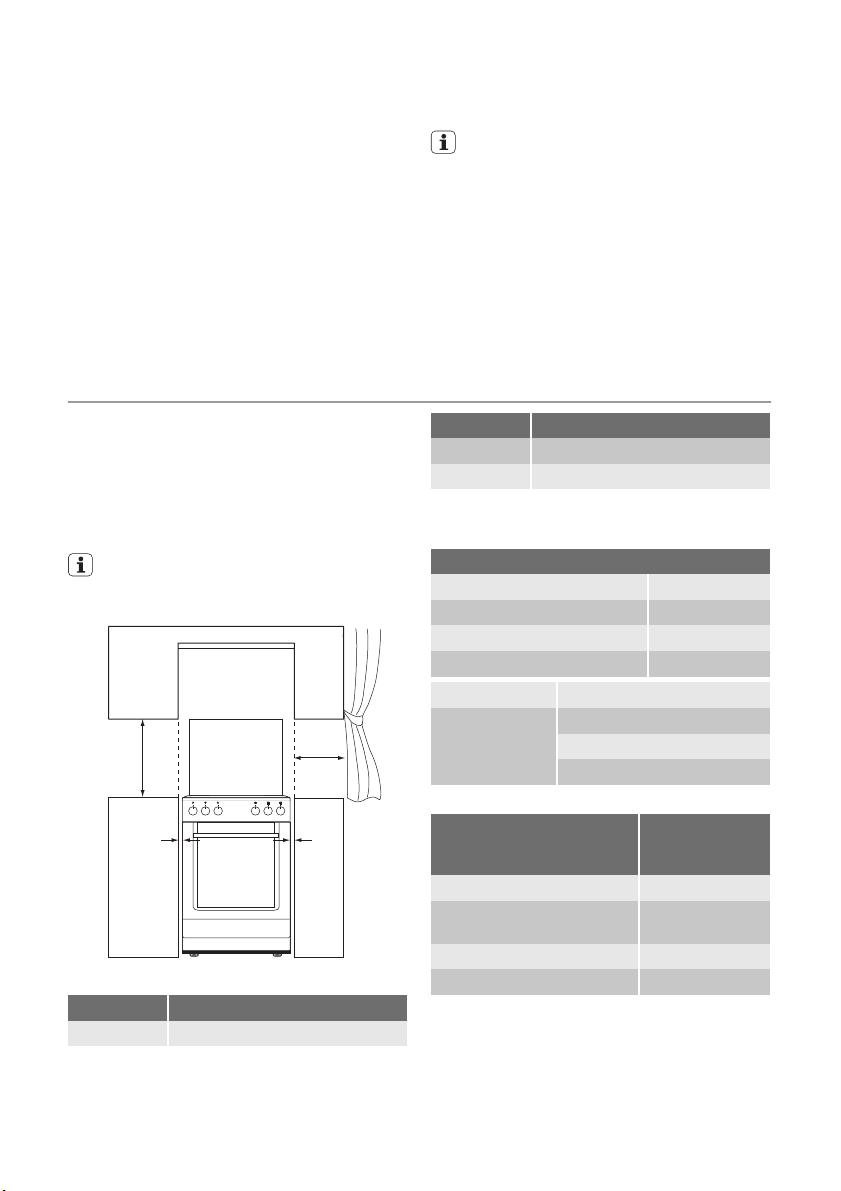

• Выдерживайте минимально допусти‐ мые зазоры между соседними прибо‐ рами и предметами мебели.

• Не устанавливайте прибор на под‐ ставку.

Подключение к электросети

• Установку и подключение должен вы‐ полнять только уполномоченный электрик. Обратитесь в авторизован‐ ный сервисный центр. Это необходи‐ мо, чтобы предотвратить опасность повреждения конструкции прибора или получения травм.

• Прибор должен быть заземлен.

• Удостоверьтесь, что параметры элек‐ тропитания, указанные на табличке с техническими данными, соответ‐ ствуют параметрам вашей электросе‐ ти.

• Данные по напряжению питания при‐ ведены на табличке с техническими данными.

• Следует использовать подходящие размыкающие устройства: предохра‐ нительные автоматические выключа‐ тели, плавкие предохранители (резь‐ бовые плавкие предохранители сле‐ дует выкручивать из гнезда), автома‐ ты защиты от утечки тока и пускате‐ ли.

• Прибор должен быть подключен к электросети через устройство, позво‐

ляющее отсоединять от сети все кон‐ такты. Устройство для разъединения должно обеспечивать расстояние между разомкнутыми контактами не менее 3 мм.

• Все детали, закрывающие токоведу‐ щие части прибора, должны быть за‐ креплены таким образом, чтобы снять их можно было только с по‐ мощью специальных инструментов.

• Включайте прибор только в правиль‐ но установленную электрическую ро‐ зетку с контактом заземления.

• При подключении электроприборов к розетке кабели не должны касаться или находиться рядом с горячей дверцей прибора.

• Не используйте разветвители, соеди‐ нители и удлинители. Существует опасность возгорания.

• Убедитесь, что сетевой кабель и (если имеется) вилка сетевого кабеля сзади прибора не передавлены и не имеют повреждений.

• После установки убедитесь в наличии доступа к месту подключения сетево‐ го шнура.

• Чтобы отключить прибор от электро‐ сети, не тяните за сетевой кабель. Всегда беритесь за саму вилку, если она имеется.

• Запрещается выполнять замену сете‐ вого кабеля или использовать сете‐ вой кабель другого типа. Обращай‐ тесь в сервисный центр.

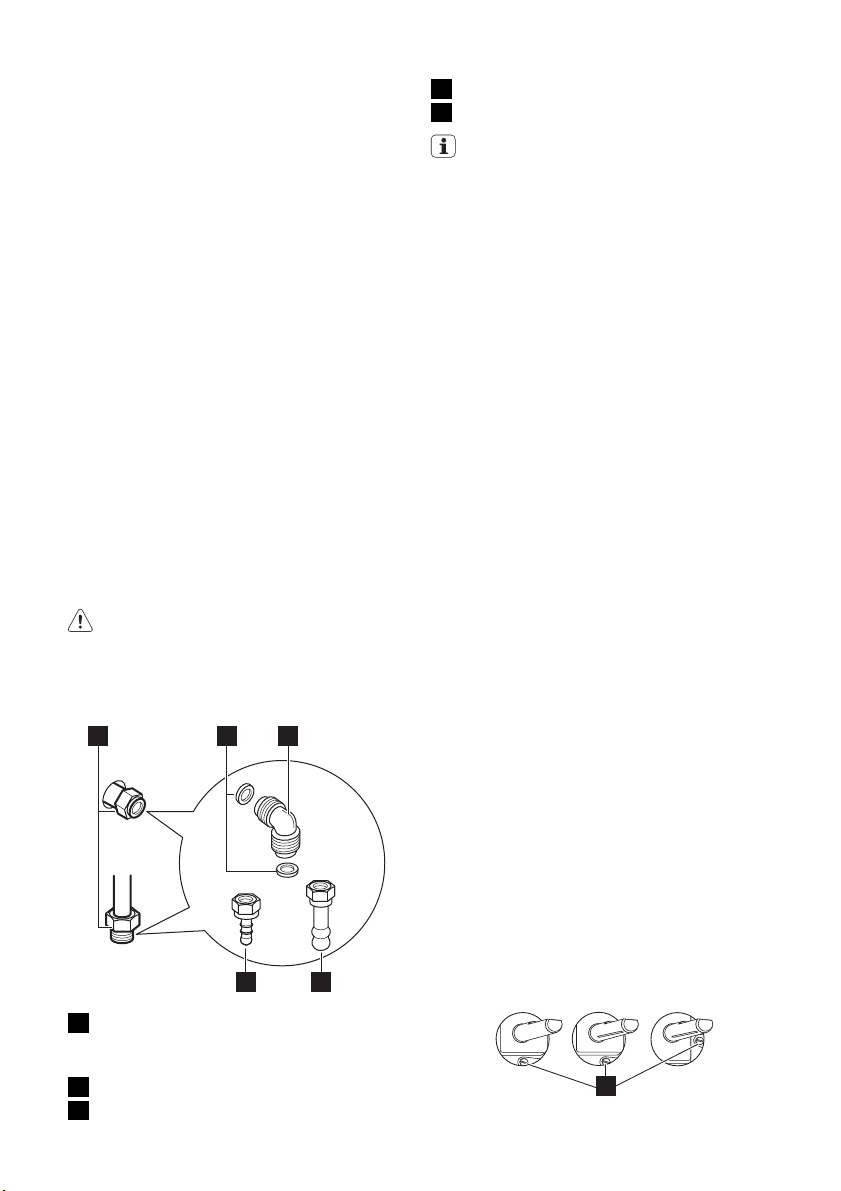

Подключение к газовой магистрали

• Установку и подключение должен вы‐ полнять только газовщик с соответ‐ ствующим допуском. Обратитесь в авторизованный сервисный центр. Это необходимо, чтобы предотвра‐ тить опасность повреждения кон‐ струкции прибора или получения травм.

• Обеспечьте хорошую циркуляцию воздуха вокруг прибора. Недостаточ‐ ный приток воздуха может привести к нехватке кислорода в помещении

• Данные о подводе газа приведены на табличке с техническими данными.

• Данный прибор не соединяется с вы‐ тяжным устройством. Установка и

Page 4

4 electrolux

подключение вытяжного устройства должны производиться в соответ‐ ствии с действующими правилами. Особое внимание следует уделить соблюдению требований в отноше‐ нии вентиляции.

• При использовании газового прибора для приготовления пищи в помеще‐ нии, в котором он установлен, выде‐ ляются тепло и влага. Убедитесь, что в кухне имеется хорошая вентиляция: держите открытыми отверстия для естественной вентиляции или устано‐ вите устройство для механической вытяжки (вытяжной вентилятор).

• При необходимости, во время интен‐ сивного и длительного использова‐ ния прибора, обеспечьте дополни‐ тельную вентиляцию (например, от‐ кройте окно или установите более высокую мощность устройства меха‐ нической вытяжки, если имеется).

Использование

• Используйте прибор только для приготовления пищи в домашних ус‐ ловиях. Не используйте его в коммер‐ ческих и промышленных целях. Это позволит избежать травмы или по‐ вреждения имущества.

• Следите за прибором во время его работы.

• Всегда держитесь в стороне от при‐ бора когда открываете дверцу во вре‐ мя его работы. Может произойти вы‐ свобождение горячего пара. Суще‐ ствует опасность получения ожогов.

• Не используйте прибор, если на него попала вода. При использовании при‐ бора не касайтесь его мокрыми рука‐ ми.

• Не используйте прибор как столешни‐ цу или подставку для каких-либо предметов.

• Во время использования варочная панель прибора становится горячей. Существует опасность получения ожогов. Не кладите на варочную па‐ нель металлические предметы, на‐ пример, столовые приборы или кры‐ шки кастрюль, поскольку они могут нагреться.

• Внутренняя камера прибора во время использования становится горячей.

Существует опасность получения ожогов. Для установки или извлече‐ ния вспомогательных принадлежнос‐ тей и кастрюль используйте защит‐ ные перчатки.

• Открывайте дверцу с осторожностью. При использовании ингредиентов, со‐ держащих алкоголь, может образовы‐ ваться воздушно-спиртовая смесь. Существует опасность пожара.

• Не подносите искры или открытое пламя к прибору при открывании дверцы.

• Не ставьте в прибор, на него или ря‐ дом с ним легковоспламеняющиеся материалы или пропитанные ими предметы, а также предметы из лег‐ коплавких материалов (из пластмас‐ сы или алюминия). Существует опас‐ ность взрыва или возгорания.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посу‐ дой

• Не позволяйте жидкости полностью выкипать из посуды. Это может при‐ вести к повреждению посуды и по‐ верхности варочной панели.

• Падение на варочную поверхность каких-либо предметов или посуды мо‐ жет повредить поверхность варочной панели.

• Не ставьте горячую посуду рядом с панелью управления: высокая температура может привести к повре‐ ждению прибора.

• Будьте осторожны, помещая или вы‐ нимая принадлежности из прибора, чтобы не повредить его эмалирован‐ ные поверхности.

• Поверхность варочной панели можно поцарапать, передвигая по ней чугун‐ ную, литую алюминиевую посуду или посуду с поврежденным дном.

• Изменение цвета эмали духового шкафа не влияет на эффективность работы прибора.

• Для предупреждения повреждения и изменения цвета эмали духового шкафа: – не помещайте какие бы то ни было

предметы непосредственно на дно прибора и не накрывайте его алю‐ миниевой фольгой;

Page 5

electrolux 5

– не подвергайте прибор прямому

воздействию горячей воды;

– не храните влажную посуду и про‐

дукты в приборе после окончания приготовления пищи.

• Не надавливайте на открытую дверцу прибора.

• Не держите в отделении под духовым шкафом легковоспламеняющиеся ма‐ териалы. Если оно имеется, храните в нем только жаростойкие принад‐ лежности.

• Не закрывайте отверстия для выхода пара из духового шкафа. Они нахо‐ дятся в задней части верхней поверх‐ ности (если имеются).

• Во избежание случайного опрокиды‐ вания и разлива пользуйтесь только устойчивой посудой подходящей формы и диаметра. Существует опас‐ ность получения ожогов.

Крышка

• В закрытом состоянии крышка защи‐ щает прибор от пыли, а в открытом улавливает брызги жира. Не исполь‐ зуйте ее для других целей.

• Всегда держите крышку в чистоте.

• Прежде чем закрыть крышку, убеди‐ тесь что прибор остыл.

• Стеклянные крышки могут раскалы‐ ваться при нагревании.

Уход и чистка

• Перед уходом и очисткой убедитесь, что прибор остыл. Существует опас‐ ность получения ожогов. Стеклянные панели могут разбиться.

• Всегда держите прибор в чистоте. Скопление остатков жира или пищи может привести к возгоранию.

• Регулярная чистка способствует со‐ хранности поверхности прибора.

• Для обеспечения безопасности лю‐ дей и имущества применяйте для чистки только воду и мыло. Не ис‐ пользуйте легковоспламеняющиеся вещества или вещества, вызываю‐ щие коррозию.

• Не применяйте для очистки устрой‐ ства с использованием пара или вы‐ сокого давления, предметы с остры‐

ми краями, абразивные чистящие ве‐ щества, губки с абразивным покры‐ тием и пятновыводители.

• Если вы используете спрей для чист‐ ки духовых шкафов, то соблюдайте указания изготовителя. Не распыляй‐ те ничего на нагревательные элемен‐ ты и датчик термостата.

• Не следует чистить стеклянную двер‐ цу абразивными чистящими сред‐ ствами или металлическим скребком. Жаропрочная поверхность внутрен‐ него стекла может треснуть и раз‐ биться.

• При повреждении стеклянные панели дверцы становятся хрупкими и могут разрушиться. Необходима их замена. Обращайтесь в сервисный центр.

• Будьте осторожны при снятии дверцы с прибора. Дверца имеет большой вес.

• Перед выполнением операций по очистке и уходу выключите прибор и извлеките вилку сетевого шнура из розетки.

• Будьте осторожны при замене лампы духового шкафа. Существует опас‐ ность поражения электрическим то‐ ком. Дайте прибору остыть. Суще‐ ствует опасность получения ожогов.

Сервисный центр

• Проводить работы по ремонту прибо‐ ра разрешается только специалистам авторизованного сервисного центра. Обратитесь в авторизованный сер‐ висный центр.

• Следует использовать только ориги‐ нальные запасные части.

Утилизация прибора

• Чтобы предотвратить риск получения травм или повреждения имущества, выполните следующие действия: – Отключите питание прибора. – Отрежьте и утилизируйте сетевой

шнур.

– Удалите замок дверцы. Это исклю‐

чит риск запирания дверцы с нахо‐ дящимися внутри детьми или мел‐ кими животными. Существует риск смерти от удушья.

Page 6

6 electrolux

ОПИСАНИЕ ИЗДЕЛИЯ

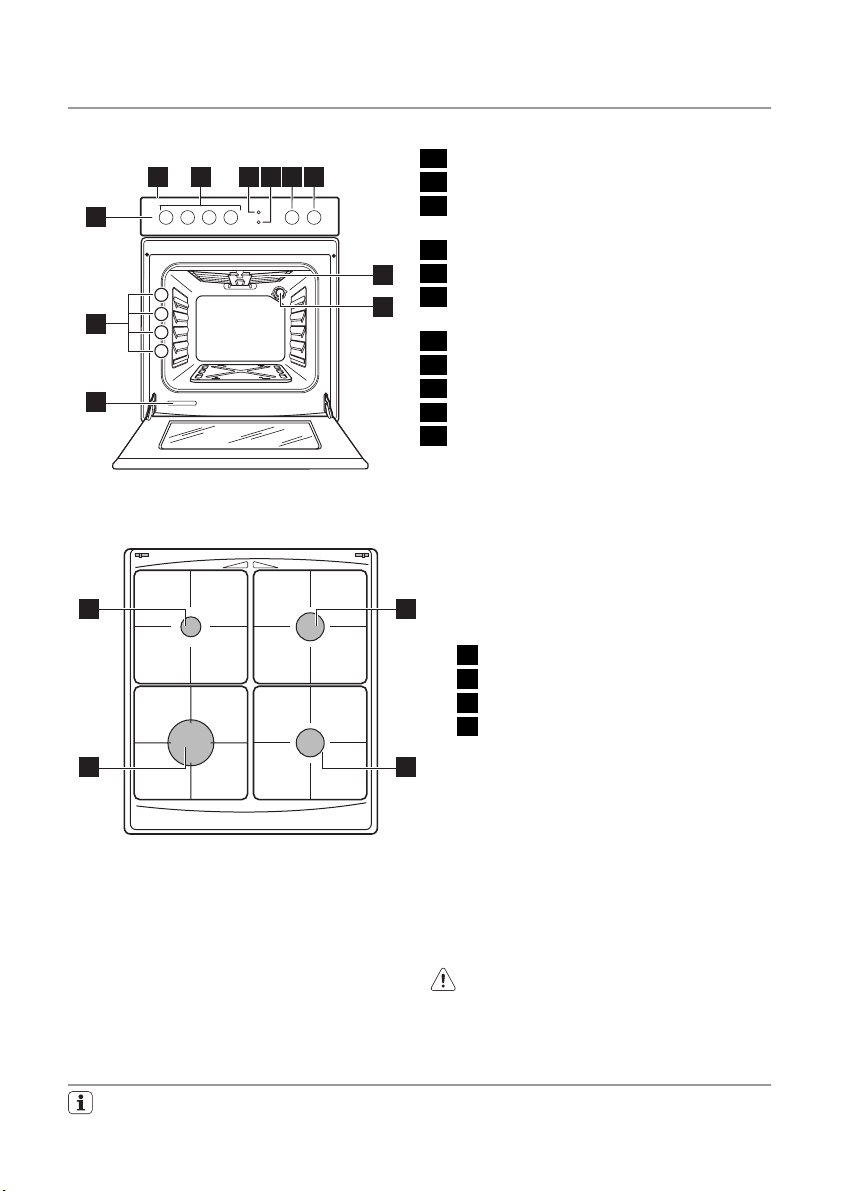

Общий обзор

32 764 5

Функциональные элементы варочной панели

1 Панель управления 2 Варочная панель 3 Ручки управления варочной пане‐

4 Кнопка устройства розжига 5 Кнопка включения лампы освеще‐

6 Ручка управления таймером 7 Ручка выбора режимов духового

8 Гриль

9 Лампа освещения духового шкафа 10 Табличка с техническими данными 11 Уровни полок

лью

ния духового шкафа

шкафа

1 Вспомогательная горелка 2 Горелка для ускоренного

приготовления

3 Горелка для ускоренного

приготовления

4 Горелка повышенной мощности

Принадлежности

• Полка духового шкафа Для установки посуды, форм для вы‐ печки, размещения мяса для жаркого.

• Плоский противень для выпечки Для выпекания пирогов и печенья.

• Плоский алюминиевый противень для выпечки Для пирогов и печенья.

Для защиты при использовании гри‐ ля.

• Ящик для хранения принадлежностей Под камерой духового шкафа нахо‐ дится ящик для принадлежностей

ВНИМАНИЕ! При работе прибора ящик для принадлежностей может сильно нагреваться.

• Отражатель для гриля

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

Перед тем, как приступать к эксплуатации прибора, удалите все

элементы упаковки, находящиеся как внутри, так и снаружи духового

Page 7

electrolux 7

шкафа. Не удаляйте табличку тех‐ нических данных.

ПРЕДУПРЕЖДЕНИЕ! Открывая дверцу духового шкафа, всегда беритесь за центральную часть ручки.

Предварительная чистка духового шкафа

• Выньте из духового шкафа все съем‐ ные элементы.

• Перед первым использованием вы‐ мойте духовой шкаф.

ПРЕДУПРЕЖДЕНИЕ! Не используйте для чистки абразивные моющие средства! Они могут

привести к повреждению поверхности. См. раздел "Уход и чистка".

Первый прогрев Установив максимальную температуру,

оставьте пустой духовой шкаф прогре‐ ваться в течение 45 минут, чтобы уда‐ лить какой-либо налет, имеющийся на поверхности камеры. Принадлежности при этом могут нагреться сильнее, чем при обычном использовании. В это вре‐ мя духовой шкаф может выделять спе‐ цифический запах. Это - нормальное явление. Следует обязательно обеспе‐ чить в помещении достаточную венти‐ ляцию.

ВАРОЧНАЯ ПАНЕЛЬ - ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Розжиг горелки

ВНИМАНИЕ! Соблюдайте осторожность при использовании открытого пламени в условиях кухни. Изготовитель снимает с себя всякую ответственность в случае неправильного обращения с огнем.

Прежде чем поставить на конфорку посуду, вначале следует зажигать горелку.

Чтобы зажечь горелку:

1. Нажмите и удерживайте кнопку роз‐

жига, обозначенную символом

2. Поверните ручку управления горел‐

кой против часовой стрелки, устано‐ вив ее в положение максимальной подачи газа, обозначенное симво‐

лом

3. Отпустите кнопку розжига. продол‐

жая при этом удерживать ручку управления горелкой в положении максимальной мощности в течение примерно 5 секунд. Это позволит термопаре нагреться. Если термопа‐ ра не нагреется, подача газа будет перекрыта.

4. Отрегулируйте пламя, после того,

как его горение стало ровным.

Если в ходе нескольких попыток вам не удалось зажечь горелку, проверьте, установлены ли крышка

и рассекатель горелки в правиль‐ ном положении.

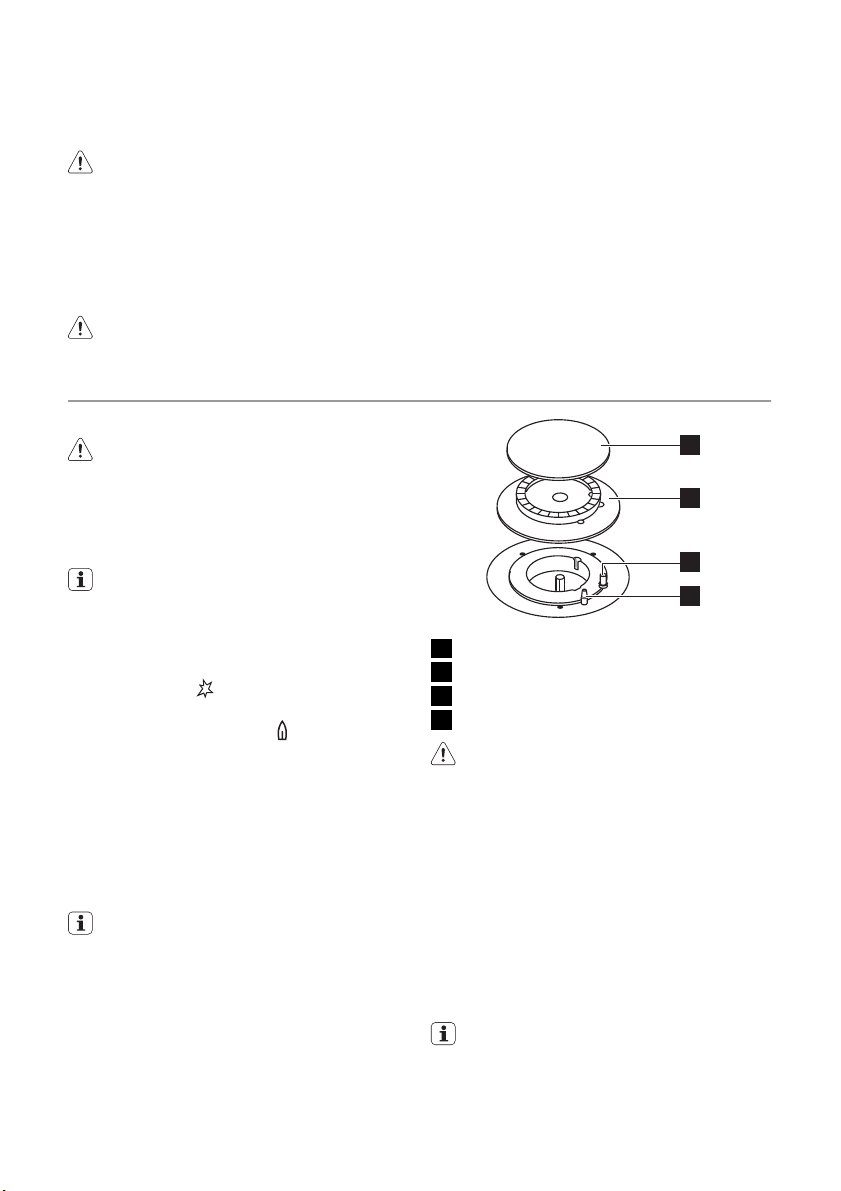

1 Крышка горелки 2 Рассекатель горелки 3 Свеча розжига 4 Термопара

ВНИМАНИЕ! Если горелка не загорится через 15 секунд, отпустите ручку управления, установите ее в положение "Выкл" и попробуйте выполнить розжиг горелки снова как минимум через 1 минуту.

Page 8

8 electrolux

ВАЖНО! Зажечь горелку можно и без системы электророзжига (напрмер, когда в электророзетках на кухне отсутствует питание). Для этого необходимо поднести пламя к горелке, нажать соответствующую ручку управления и повернуть ее против часовой стрелки, установив ее в положение максимальной подачи газа.

Если горелка случайно погаснет, установите соответствующую ручку управления в положение "Выкл" и попробуйте выполнить розжиг го‐

Электророзжиг может срабатывать автоматически при подаче электро‐ питания на прибор после установки или восстановления электроснаб‐ жения. Это - нормальное явление.

Выключение горелки Чтобы потушить пламя, поверните руч‐ ку на символ

ВНИМАНИЕ! Прежде чем снимать посуду с горелки, сначала всегда уменьшайте ее пламя или выключайте ее.

релки снова как минимум через 1 минуту.

ВАРОЧНАЯ ПАНЕЛЬ - ПОЛЕЗНЫЕ СОВЕТЫ

Экономия энергии

• По возможности всегда накрывайте посуду крышками.

• Как только жидкость начинает заки‐ пать, уменьшайте пламя горелки до самого низкого уровня, достаточного для кипения жидкости.

Пользуйтесь посудой, дно которой соответствует размеру используе‐ мой горелки.

Горелка Диаметр кухонной посу‐

Горелка по‐

вышенной мощности

ды

160 мм - 280 мм

Горелка Диаметр кухонной посу‐

Горелка

для уско‐

ренного

приготов‐

ления

Вспомога‐

тельная го‐

релка

Следует использовать посуду с как можно более толстым и плоским дном.

ды

140 мм - 240 мм

120 мм - 180 мм

ВАРОЧНАЯ ПАНЕЛЬ - УХОД И ЧИСТКА

ВНИМАНИЕ! Прежде чем приступать к чистке прибора, выключите его и дайте ему остыть.

ВНИМАНИЕ! Из соображений вашей безопасности запрещена очистка прибора от загрязнений с помощью пароструйных аппаратов или устройств мойки под давлением.

ВНИМАНИЕ! Никогда не используйте стальные губки, а также кислотные или абразивные средства, т.к. они могут повредить поверхности духового шкафа.

• Для того, чтобы очистить покрытые эмалью детали, крышку и рассека‐ тель горелки, промойте их теплой во‐ дой с мылом.

• Детали из нержавеющей стали сле‐ дует промыть водой и затем выте‐ реть насухо мягкой тканью.

• Решетки конфорок не рассчитаны на мойку в посудомоечной машине. Их необходимо мыть вручную .

• Удостоверьтесь в правильности уста‐ новки решеток конфорок после их очистки.

• Для правильной работы горелок про‐ верьте, чтобы лапки решеток распо‐ лагались по центру горелки.

Page 9

electrolux 9

• Чтобы не повредить варочную па‐ нель, будьте внимательны при уста‐

По завершении чистки следует проте‐ реть прибор насухо мягкой тканью.

новке подставок для посуды.

ДУХОВОЙ ШКАФ - ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Таймер Предназначен для задания времени об‐

ратного отсчета. Сначала, поверните ручку таймера (см. раздел "Описание изделия") по часовой стрелке до упора. Затем, поверните ее обратно, установив на требуемое зна‐ чение времени. По истечении заданно‐ го времени подается звуковой сигнал.

Режимы духового шкафа Применение

0 Положение "Выкл" Выключение прибора.

Диапазон изменения уровней температуры для

Диапазон регулировки

1-8

уровней температуры

Лампа освещения ду‐

хового шкафа

Гриль

приготовления в режиме конвекции. (1 – 160°C; 2 – 175°C; 3 – 190°C; 4 – 210°C; 5 – 225°C; 6 – 240°C; 7 – 260°C; 8 – 275°C)

Приготовление продуктов плоской формы в центре гри‐ ля. Приготовление тостов. Максимальная температура для этого режима - 210ºC.

Освещение камеры духового шкафа без использования каких-либо режимов приготовления. Чтобы использовать этот режим, нажмите кнопку лампы освещения духового шкафа.

Приготовление в газовом духовом шкафу

Розжиг газовой горелки духового шка‐ фа:

1. Откройте дверцу духового шкафа.

2. Нажмите и удерживайте кнопку элек‐

трического розжига (

3. Поверните ручку управления газо‐

вым духовым шкафом против часо‐ вой стрелки в максимальное поло‐

. Отпустите кнопку электри‐

жение ческого розжига, но удерживайте ручку управления газового духового шкафа в этом положении примерно 15 секунд. Не отпускайте ее, пока не появится пламя.

4. Поверните ручку управления до не‐

обходимой температуры.

Если горелка духового шкафа не загорается или если она случайно погасла:

Эта функция не влияет на работу духо‐ вого шкафа .

Режимы духового шкафа В духовом шкафу предусмотрены сле‐

дующие режимы:

1. Отпустите ручку управления га‐ зового духового шкафа и повер‐ ните ее в положение "Выкл"

2. Откройте дверцу духового шка‐ фа.

3. Через одну минуту попробуйте зажечь горелку снова.

Ручной розжиг: При временном отсутствии электропи‐ тания.

1. Откройте дверцу духового шкафа.

2. Поднесите пламя к отверстию в ниж‐ ней части камеры духового шкафа.

3. Одновременно поверните ручку управления газового духового шка‐ фа против часовой стрелки в поло‐ жение, соответствующее макси‐ мальной температуре.

4. После появления пламени удержи‐ вайте ручку управления газового ду‐ хового шкафа в положении максиму‐ ма приблизительно 15 секунд.

Page 10

10 electrolux

5. Поверните ручку управления до не‐ обходимой температуры.

Следите за пламенем, выходящим из отверстия внизу камеры духово‐ го шкафа.

Предохранительное устройство духово‐ го шкафа Газовый духовой шкаф оснащен термо‐ парой. Она прекращает подачу газа, если пламя погаснет.

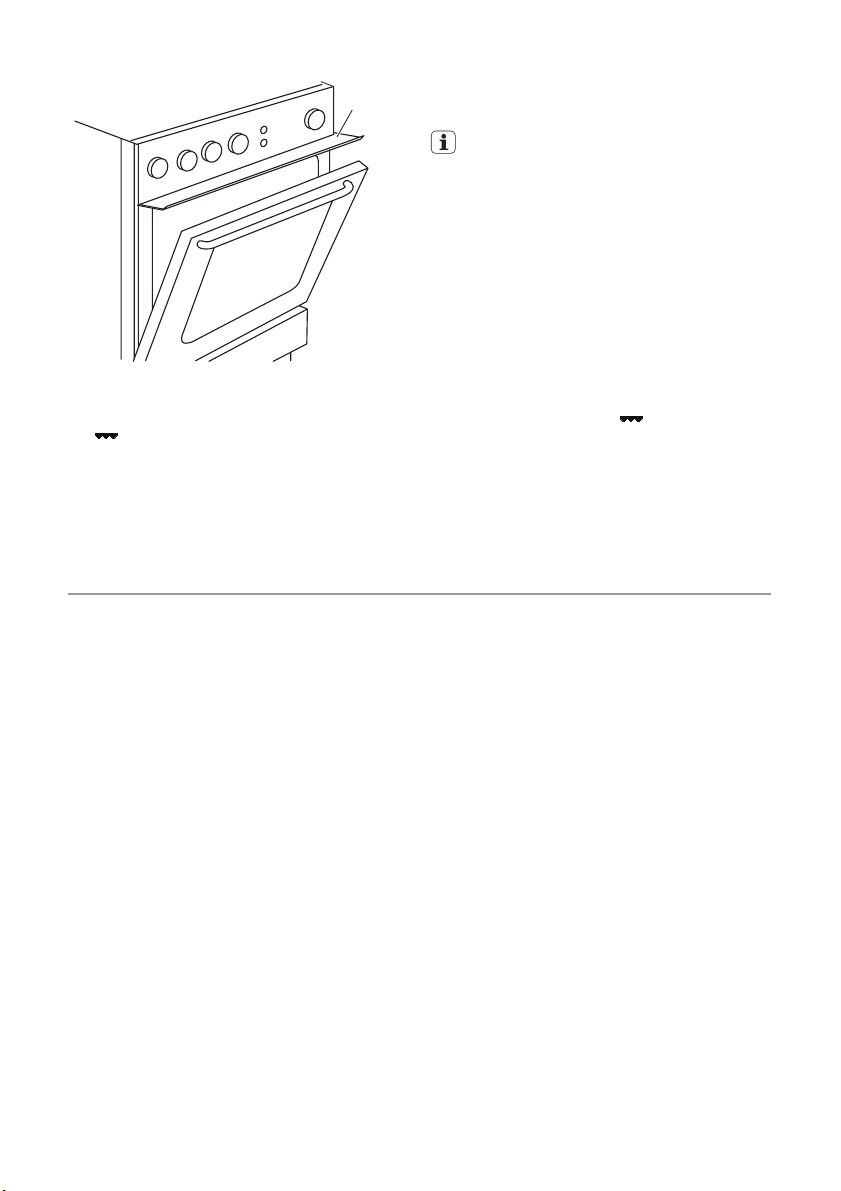

Использование гриля

ВНИМАНИЕ! Не подпускайте детей к грилю во время работы прибора. Существует опасность получения травм.

При использовании гриля держите дверцу прибора приоткрытой.

Включение гриля:

1. Откройте дверцу прибора.

2. Установите отражатель для гриля A над дверцей.

3. Удерживая кнопку электрического розжига нажатой, поверните ее в по‐ ложение

4. Отпустите кнопку электрического розжига.

5. Удерживайте ручку выбора режима духового шкафа нажатой в течение 15 секунд.

6. Отпустите ручку выбора режима ду‐ хового шкафа.

Если горелка гриля не зажигается или погасла:

1. Для выключения духового шка‐ фа поверните ручку выбора ре‐ жима в положение "Выкл".

2. Откройте дверцу прибора.

3. Через минуту попробуйте по‐ вторно зажечь горелку гриля.

Ручной розжиг: При отсутствии электропитания:

1. откройте дверцу прибора;

2. держите пламя рядом с горелкой и поверните ручку выбора режима ду‐

хового шкафа

ДУХОВОЙ ШКАФ - ПОЛЕЗНЫЕ СОВЕТЫ

• В устройстве предусмотрено четыре уровня установки полок. Уровни уста‐ новки полок отсчитываются от дна духового шкафа.

• В устройстве или на стеклянной двер‐ це может конденсироваться влага. Это нормально. Всегда отходите от прибора при открывании дверцы во время приготовления. Для уменьше‐ ния конденсации прогрейте прибор в

течение 10 минут перед началом приготовления.

• Всегда вытирайте влагу после каждо‐ го использования прибора.

• Запрещается помещать какие-либо предметы непосредственно на дно прибора и накрывать его компоненты алюминиевой фольгой во время приготовления. Это может изменить результаты приготовления и повре‐ дить эмалевое покрытие.

Page 11

electrolux 11

Приготовление выпечных блюд

• Перед началом приготовления вы‐ печных блюд прогрейте духовой шкаф в течение примерно 10 минут.

• Не открывайте дверцу духового шка‐ фа, пока не пройдет 3/4 времени приготовления.

• При одновременном использовании двух противней для выпекания оста‐ вляйте между ними пустой уровень.

Приготовление мяса и рыбы

• Не рекомендуется приготовлять мясо куском менее 1 кг. При приготовлении слишком малого количества мяса блюдо получается сухим.

• При приготовлении очень жирных блюд используйте противень для сбо‐ ра жира во избежание образования пятен, удаление которых может ока‐ заться невозможным.

• По окончании приготовления мяса рекомендуется подождать не менее

Таблица приготовления

Продукты Вес (г)

Выпечка 250 с алюми‐

Лепешка 1000 с алюми‐

Дрожжевой пирог с яблоками

Яблочный пирог

Мелкая выпечка

2000 с алюми‐

1200+1200 2 круглых

500 с алюми‐

Тип про‐

тивня

ниевым покрытием

противня с алюминие‐ вым по‐ крытием (диаметр 20 см)

ниевым покрытием

Уровень

15 минут перед тем, как разрезать его - тогда оно останется сочным.

• Во избежание образования чрезмер‐ ного количества дыма при жарке мя‐ са, налейте немного воды в проти‐ вень для сбора жира. Во избежание конденсации дыма, доливайте воду в противень для сбора жира по мере испарения воды.

Продолжительность приготовления Продолжительность приготовления за‐

висит от вида продукта, его консистен‐ ции и объема. Вначале, следите за готовностью пищи во время приготовления. В процессе эксплуатации прибора опытным путем найдите оптимальные параметры (уро‐ вень мощности нагрева, продолжитель‐ ность приготовления и т.д.) для исполь‐ зумых вами посуды, рецептов блюд и количества продуктов.

Время

предвари‐

тельного прогрева

(в мину‐

тах)

3 10 1-2 25-30

3 10 1-2 35-40

3 10 3-4 50-60

3 10 3-4 65-75

3 10 2 30-35

Положе‐

ние термо‐

стата

Время

приготов‐ ления (вы‐ пекания) в

минутах

Page 12

12 electrolux

Продукты Вес (г)

Нежирный

350 1 круглый

бисквит

Тип про‐

тивня

противень (диаметр 26 см)

Пирог на противне

1500 с алюми‐

ниевым покрытием

Флан (от‐ крытый пи‐ рог с на‐

800 с алюми‐

ниевым покрытием

чинкой) Дрожжевой

пирог с на‐ чинкой

1200 с алюми‐

ниевым покрытием

Пицца 1000 с алюми‐

ниевым покрытием

Сырный торт (чиз‐ кейк)

Швейцар‐ ский от‐ крытый пи‐

2600 с алюми‐

ниевым покрытием

1900 с алюми‐

ниевым

покрытием рог с ябло‐ ками

Рожде‐ ственский пирог

Открытый пирог (зав‐ арное те‐ сто)

Крестьян‐ ский хлеб

2400 с алюми‐

ниевым

покрытием

1000 1 круглый

противень

(диаметр

26 см)

750+750 2 круглых

противня с

алюминие‐

вым по‐

крытием

(диаметр

20 см) Румынский

бисквит

600+600 2 круглых

противня с

алюминие‐

вым по‐

крытием

(диаметр

25 см)

Время

Уровень

предвари‐

тельного прогрева

(в мину‐

Положе‐

ние термо‐

стата

тах)

3 10 2-3 30-35

3 - 2

3 20 8 10

3 15 3-4 40-50

2 10 8 25-35

3 - 2 80-90

3 15 6 50-60

3 10

2-3

(положе‐

ние термо‐

стата: 8)

3 15 5-6 50-60

3 10

4-5 50-60

(положе‐

ние термо‐

стата: 8)

3 10 2-3 50-60

Время

приготов‐ ления (вы‐ пекания) в

минутах

45-55

Page 13

electrolux 13

Время

предвари‐

Продукты Вес (г)

Румынский бисквит традицион‐ ный

Швейцар‐ ский рулет

Безе 400 с алюми‐

Пирожные с кремом

Пирог с об‐ сыпкой

Бисквит 600 с алюми‐

Масляный торт

1) После выключения духового шкафа оставьте пирог в нем еще на 7 минут.

2) После выключения духового шкафа оставьте пирог в нем еще на 10 минут.

600+600 2 круглых

500 с алюми‐

1500 с алюми‐

600 с алюми‐

Тип про‐

тивня

противня с алюминие‐ вым по‐ крытием (диаметр 20 см)

ниевым покрытием

Уровень

3 10 2-3 40-50

3 10 2-3 20-30

3 - 1 40-50

3 10 3-4 35-40

3 15 5-6 30-40

3 10 1-2 35-40

3 15 3-4 25-30

Информация об акриламидах ВАЖНО! Согласно самым последним

научным исследованиям жарка пищевых продуктов (в частности, крахмалосодержащих) может представлять опасность для здоровья

тельного прогрева

(в мину‐

тах)

из-за образования акриламидов. Поэтому мы рекомендуем жарить продукты при минимально возможной температуре и не обжаривать их до образования корочки интенсивного коричневого цвета.

Положе‐

ние термо‐

стата

Время

приготов‐ ления (вы‐ пекания) в

минутах

ДУХОВОЙ ШКАФ - УХОД И ЧИСТКА

• Протирайте переднюю панель прибо‐ ра мягкой тряпкой, смоченной в теп‐ лом растворе моющего средства.

• Для чистки металлических поверхнос‐ тей используйте обычное чистящее средство.

• Чистите камеру духового шкафа по‐ сле каждого применения. Это облег‐ чает удаление загрязнений и предот‐ вращает их пригорание.

• Стойкие загрязнения удаляйте спе‐ циальными чистящими средствами для духовых шкафов.

• После каждого использования проти‐ райте все принадлежности духового шкафа (мягкой тряпкой, смоченной в теплой воде с добавлением моющего средства) и затем давайте им высох‐ нуть.

• При наличии принадлежностей с ан‐ типригарным покрытием не исполь‐

Page 14

14 electrolux

зуйте для их чистки агрессивные средства, острые предметы и не мой‐ те их в посудомоечной машине. В противном случае возможно повре‐ ждение антипригарного покрытия!

Чистка дверцы духового шкафа В дверце духового шкафа имеются два

стекла, установленные одно за другим. Для большего удобства чистки снимите дверцу духового шкафа и внутреннюю стеклянную панель.

ВНИМАНИЕ! Дверца духового шкафа может захлопнуться, если вы попытаетесь извлечь внутреннюю стеклянную панель, предварительно не сняв ее.

ВНИМАНИЕ! Перед тем, как начинать чистку стеклянной дверцы, убедитесь, что стеклянные панели остыли. Существует опасность того, что стекло лопнет.

ВНИМАНИЕ! Повреждения стеклянной панели дверцы или царапины на ней приводят к снижению прочности стекла, в результате чего оно может лопнуть. Во избежание этого их следует заменить. За получением дополнительных указаний обратитесь в местный сервисный центр.

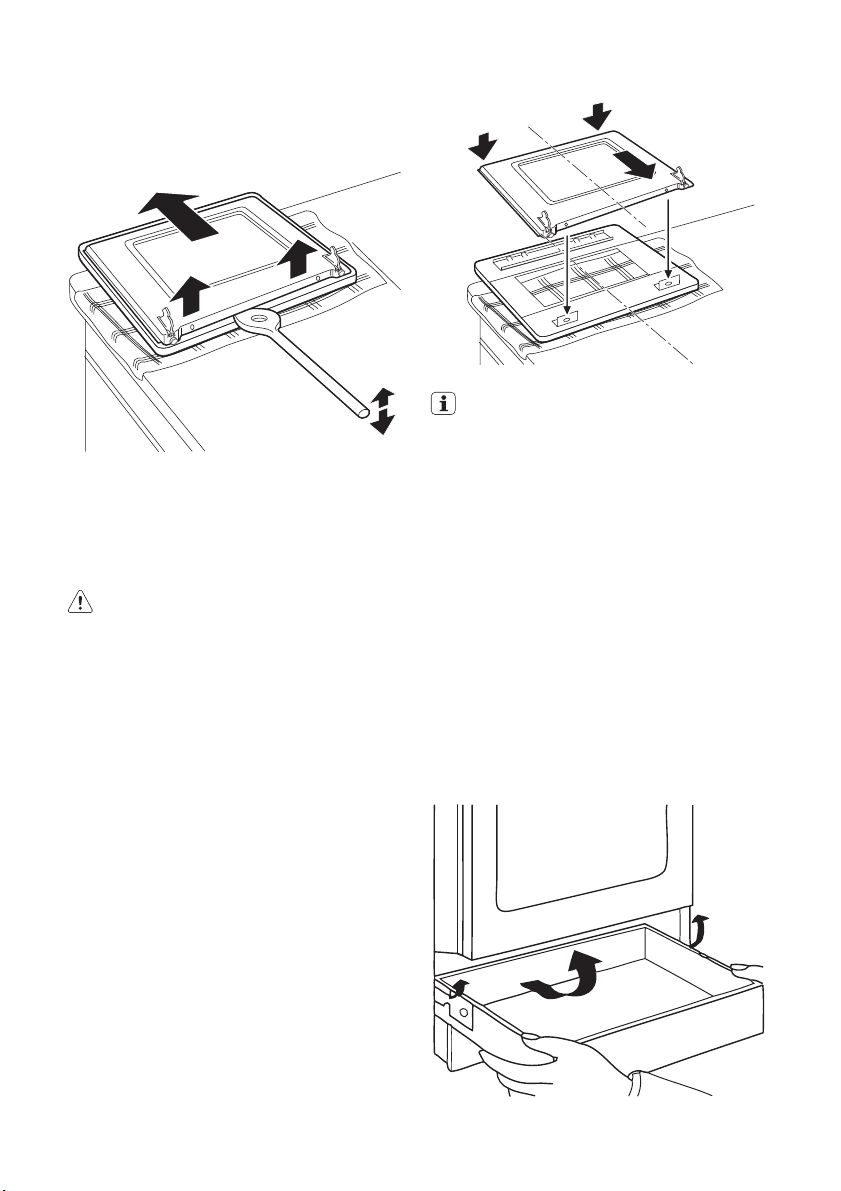

Снятие дверцы духового шкафа и стеклянной панели

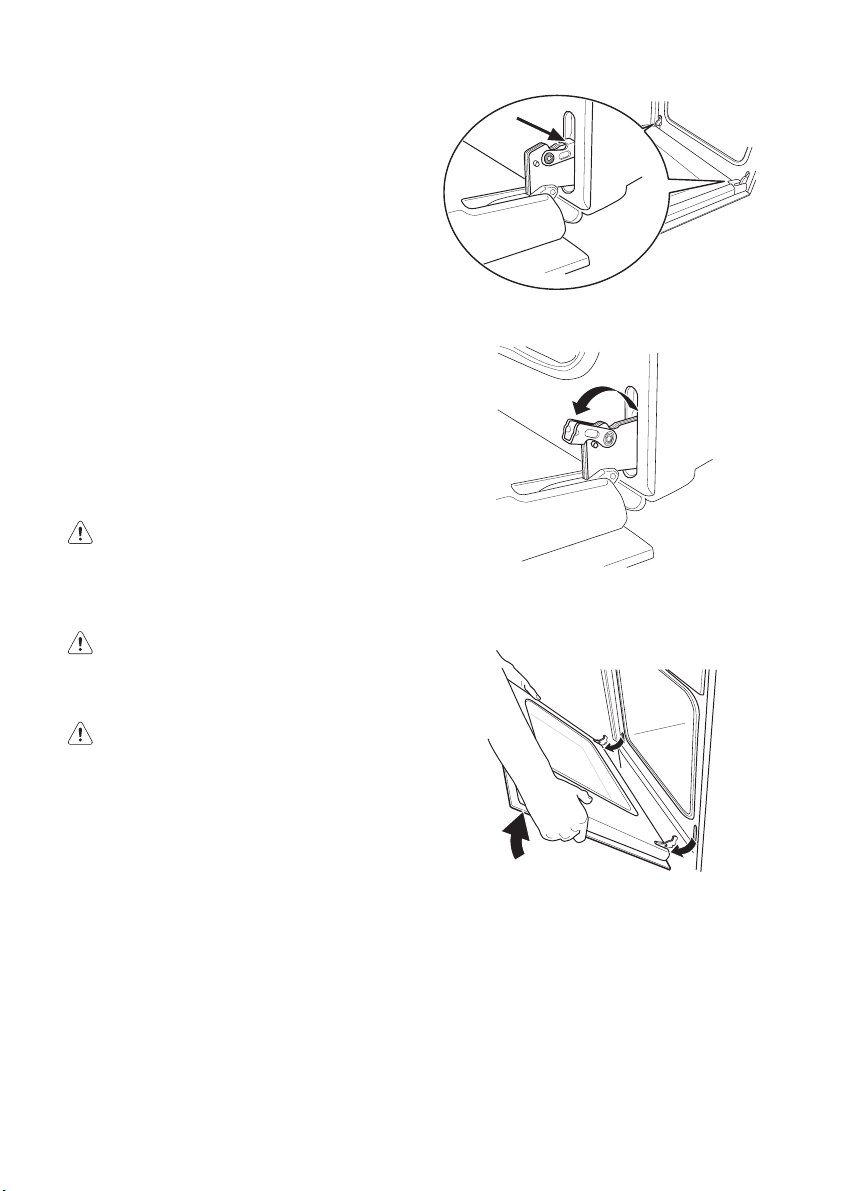

1. Откройте дверцу до конца и возьми‐ тесь за обе петли.

3. Прикройте дверцу до первого фикси‐ руемого (среднего) положения. За‐ тем потяните ее на себя и извлеките из гнезда.

4. Положите дверцу на устойчивую по‐ верхность, укрытую мягкой тканью. С помощью отвертки вывинтите 2 винта из нижней кромки дверцы

2. Поднимите и поверните маленькие рычажки, расположенные в обеих петлях.

ВАЖНО! Не потеряйте винты

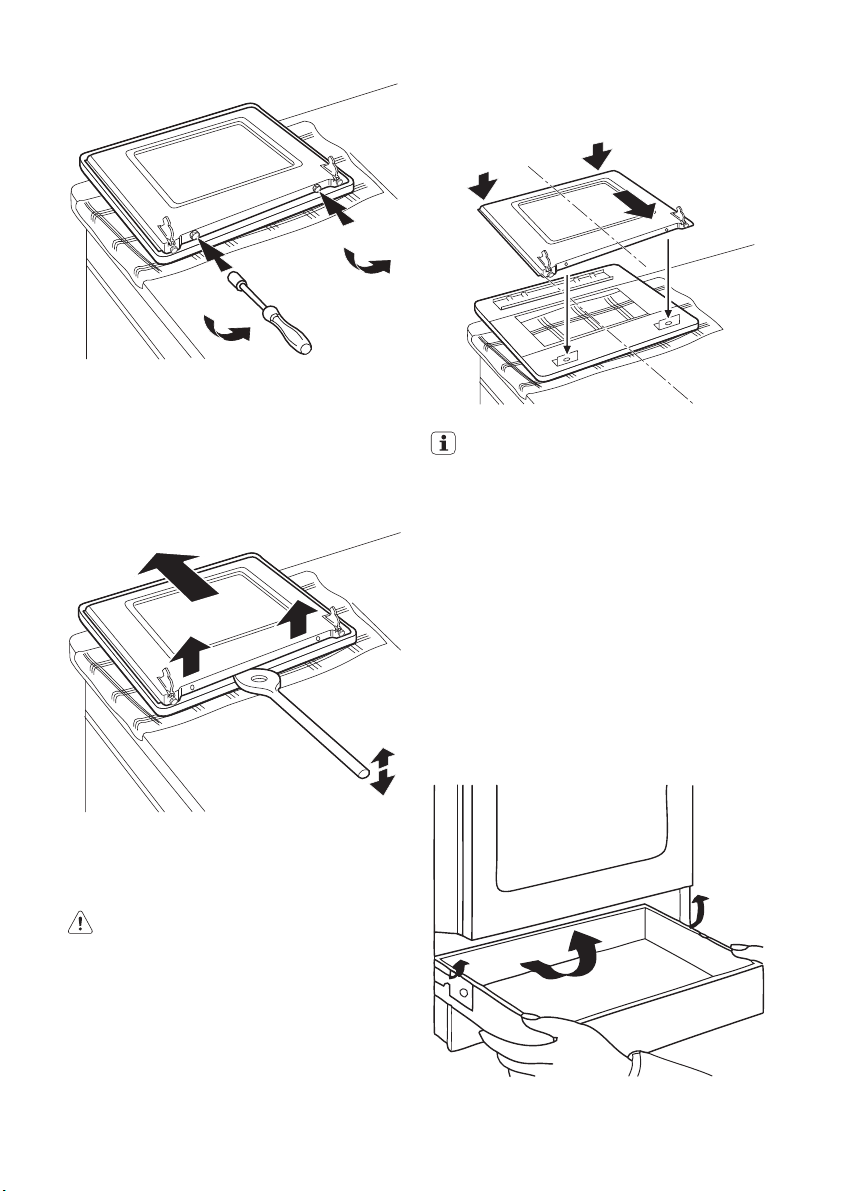

5. Подденьте внутреннюю панель дверцы с помощью деревянной или пластмассовой лопаточки либо ино‐ го аналогичного приспособления

Page 15

Удерживая внешнюю панель дверцы на месте, сдвиньте внутреннюю па‐ нель в направлении верхней кромки дверцы.

6. Снимите внутреннюю панель двер‐ цы

7. Выполните очистку пространства между панелями дверцы

Вымойте стеклянную панель водой с мылом. Тщательно вытрите ее.

ВНИМАНИЕ! Для чистки стеклянной панели следует использовать только воду и мыло. Абразивные чистящие средства, средства для удаления пятен и острые предметы (например, ножи или скребки) могут повредить стекло.

Установка дверцы и стеклянной панели По завершении процедуры очистки, ус‐

тановите дверцу на место. Для этого, выполните приведенную выше после‐ довательность действий в обратном по‐ рядке.

electrolux 15

Приборы из нержавеющей стали или алюминия: Чистку дверцы духового шкафа следует выполнять, используя только влажную губку. Протрите дверцу насухо мягкой тканью. Не допускается использовать ме‐ таллические мочалки, кислоты или абразивные материалы, поскольку они могут повредить поверхности духового шкафа. Чистку панели управления духового шкафа необ‐ ходимо выполнять, соблюдая те же самые меры предосторожности

Извлечение ящика Чтобы облегчить чистку, ящик под духо‐

вым шкафом можно извлечь. Извлечение ящика

1. Вытяните ящик до упора.

2. Осторожно поднимите ящик.

Page 16

16 electrolux

3. Полностью извлеките ящик.

• Выньте предохранитель или отключи‐ Установка ящика Для установки ящика выполните вы‐ шеуказанные действия в обратном по‐ рядке.

ВНИМАНИЕ! Не храните воспламеняемые материалы (например, чистящие средства, полиэтиленовые пакеты, кухонные рукавицы, бумагу или чистящие

Замена лампочки освещения камеры духового шкафа/чистка плафона

1. Чтобы снять стеклянный плафон,

аэрозоли) в этом ящике. При работе духового шкафа ящик сильно нагревается. Существует опасность возгорания.

2. Выполните чистку стеклянного пла‐

3. Замените перегоревшую лампочку Лампочка освещения духового шкафа

ВНИМАНИЕ! Опасность поражения электрическим током!

4. Установите на место стеклянный

Перед заменой лампочки освещения духового шкафа:

• Выключите духовой шкаф.

ЧТО ДЕЛАТЬ, ЕСЛИ ...

Неполадка Возможная причина Способ устранения

При розжиге газа отсут‐ ствует искра

Пламя гаснет сразу по‐ сле розжига

Газ горит неравномерно по диаметру горелки

Прибор не работает. Перегорел предохрани‐

Духовой шкаф не нагре‐ вается.

Лампа освещения духо‐ вого шкафа не работает.

Отсутствует электропи‐ тание

Крышка и рассекатель горелки установлены неровно

Термопара не достаточ‐ но нагрелась

Рассекатель горелки за‐ сорен остатками пищи

тель на распредели‐ тельном щитке.

Духовой шкаф не вклю‐ чен.

Не произведены необхо‐ димые настройки.

Лампа освещения духо‐ вого шкафа перегорела.

те автоматический предохранитель в домашнем электрощите.

Во избежание повреждений лам‐ почки и стеклянного плафона засте‐ лите тканью дно духового шкафа.

поверните его против часовой стрелки.

фона.

на новую, устойчивую к температуре 300°C.

плафон.

Убедитесь, что плита подключена к электросети и включена.

Проверьте предохранитель на элек‐ трощитке.

Убедитесь, что крышка и рассека‐ тель горелки установлены правиль‐ но.

После появления пламени удержи‐ вайте ручку в нажатом положении около 5 секунд.

Убедитесь, что форсунка не засоре‐ на, а в рассекателе горелки нет ос‐ татков пищи.

Проверьте предохранитель. Если предохранитель опять перегорел, то обратитесь к квалифицированному электрику.

Включите духовой шкаф.

Проверьте настройки.

Замените лампу освещения духово‐ го шкафа.

Page 17

Неполадка Возможная причина Способ устранения

На продуктах и внутрен‐ ней поверхности камеры духового шкафа ос‐ аждаются пар и конден‐ сат

Блюда находились в ду‐ ховом шкафу слишком долго.

Если самостоятельно справиться с про‐ блемой не удается, обращайтесь к про‐ давцу или в сервисный центр.

ВНИМАНИЕ! Ремонт прибора должен выполнять квалифицированный электрик или лицо, обладающее соответствующим опытом.

ВАЖНО! Если вы неправильно эксплуатировали прибор, техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек.

Если самостоятельно справиться с про‐ блемой не удается, обращайтесь к про‐ давцу или в сервисный центр.

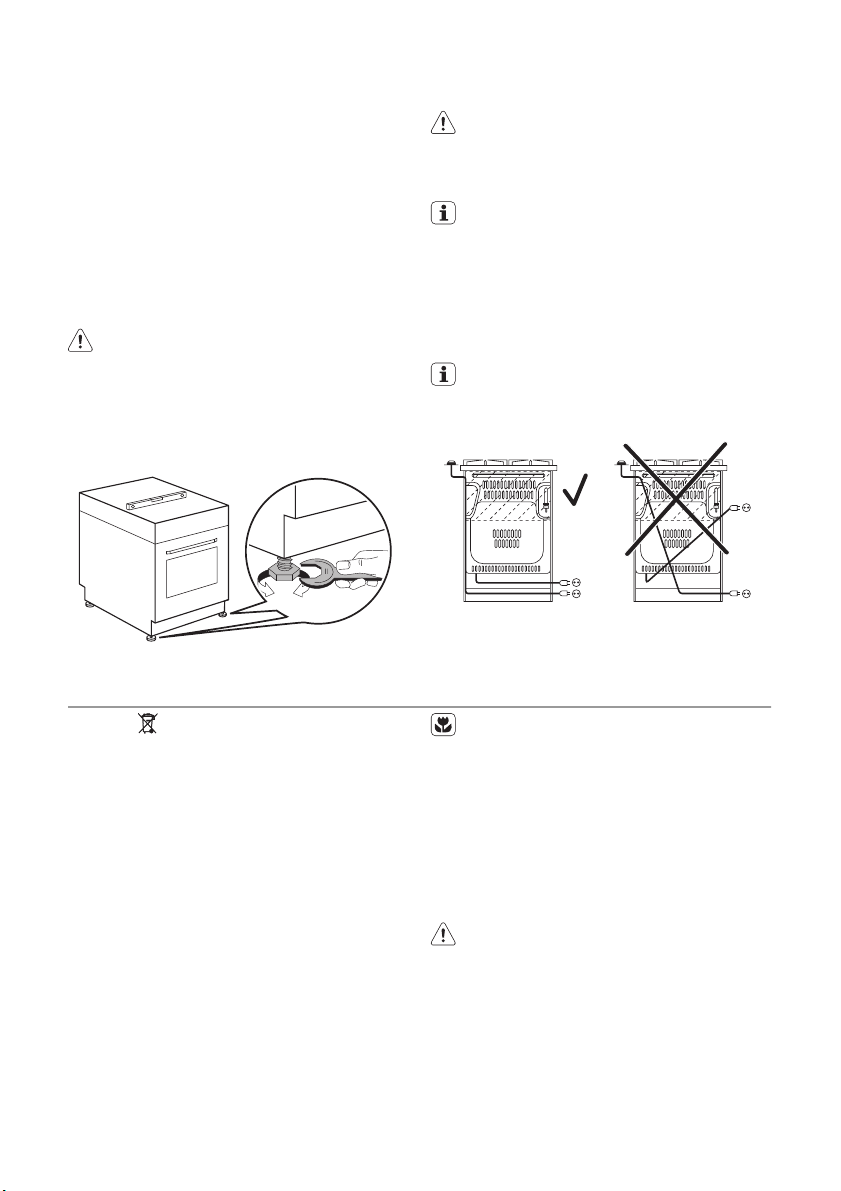

УСТАНОВКА

ВАЖНО! Предварительно необходимо внимательно ознакомиться с разделом "Сведения по технике безопасности".

Место для установки устройства Отдельно стоящий прибор можно

устанавливать рядом с предметами ме‐ бели, между ними или в углу.

Между устройством и стеной обяза‐ тельно должен быть зазор разме‐ ром около 1 см для того, чтобы дверца свободно открывалась.

electrolux 17

После приготовления не оставляйте блюда в духовом шкафу более, чем на 15-20 минут.

Чтобы быстро и правильно оказать помощь, необходимы следующие данные. Эта информация приведена на табличке с техническими данными (см. раздел "Описание изделия")

• Название модели ............

• Номер изделия ("PNC") ............

• Серийный номер (S.N.) ............

Рекомендации по использованию приборов с металлической пере‐ дней частью: При открывании дверцы во время или сразу после выпекания или жарки, на стекле может появляться пар.

Минимальные расстояния

Габариты мм

А 690 B 150 C 20

Page 18

18 electrolux

Технические данные Устройство класса 2, подкласса 1 и

класса 1.

Габариты

Высота 855 мм Ширина 500 мм Глубина 600 мм Объем духового шкафа 59 л

Категория газа II2H3B/P Подвод газа G20(2H) 13 мбар

G20(2H) 20 мбар

Диаметры обводных клапанов

Газовые горелки

Горелка Нормаль‐

Вспомога‐ тельная го‐ релка

Горелка для уско‐ ренного приготов‐ ления

Горелка по‐ вышенной мощности

Духовой шкаф

Гриль 1,90 - Природный

ная мощ‐

ность

кВт кВт мбар мм г/час

1,00 0,40 Природный

1,00 0,35 Природный

1,00 0,35 Бутан G30 28-30 0,50 72,71 0,85 0,31 Пропан G31 28-30 0,50 60,70 2,00 0,50 Природный

1,90 0,45 Природный

2,00 0,43 Бутан G30 30 0,71 145,43 1,70 0,38 Пропан G31 30 0,71 121,40 3,00 0,78 Природный

3,00 0,75 Природный

3,00 0,72 Бутан G30 30 0,77 181,78 2,60 0,63 Пропан G31 30 0,77 157,11 2,70 0,90 Природный

2,70 0,90 Природный

2,70 0,90 Бутан G30 30 0,87 196,33 2,35 0,78 Пропан G31 30 0,87 167,82

1,90 - Природный

1,90 - Бутан G30 30 0,71 138,16

Понижен‐

ная мощ‐

ность

Тип газа Давле‐

газ G20

G30/31 (3B/P) - 30/30

мбар

Горелка Ø обводного

Вспомогательная 30

Для ускоренного

приготовления

Быстрый нагрев 42

Духовой шкаф 44

ние

инж. Диа‐

метр

13 0,82 -

20 0,70 -

13 1,11 -

20 0,96 -

13 1,32 -

20 1,19 -

13 1,30 -

20 1,20 -

13 1,15 -

20 1,08 -

клапана в 1/100 мм.

Расход

Page 19

electrolux 19

Горелка Нормаль‐

ная мощ‐

ность

кВт кВт мбар мм г/час

1,65 - Пропан G31 30 0,71 117,83

Понижен‐

ная мощ‐

ность

Подсоединение к системе газоснабжения

Для подключения следует использовать неподвижное соединение либо гибкий шланг в оплетке из нержавеющей стали в соответствии с действующими норма‐ ми. При использовании гибких шлангов в металлической оплетке необходимо тщательно проследить, чтобы они не соприкасались с подвижными элемен‐ тами и не пережимались.

Гибкая неметаллическая подводка Если имеется возможность контролиро‐

вать состояние подводки по всей ее длине, можно использовать гибкую под‐ водку. Гибкий шланг должен быть плот‐ но закреплен хомутами.

Установка: используйте трубодержа‐ тель. Всегда устанавливайте проклад‐ ку. Затем приступите к подключению к линии подачи газа. Гибкая подводка может использоваться, только если: – ее температура не будет превышать

комнатную более, чем на 30°C; – ее длина не превышает 1500 мм; – она не имеет сужений; – она не натянута и не перекручена; – она не касается острых кромок или

углов; – ее можно легко осмотреть, чтобы

проверить ее состояние. Контроль сохранности гибкого шланга включает в себя следующую проверку: – отсутствие трещин, порезов, следов

горения, как на концах, так и по всей

его длине: – материал шланга не стал жестким, а

сохранил свою нормальную эластич‐

ность; – на хомутах крепления отсутствует

ржавчина; – срок годности шланга не истек.

Тип газа Давле‐

ние

инж. Диа‐

метр

Расход

В случае обнаружения одного или не‐ скольких дефектов не ремонтируйте шланг, а замените его.

ВАЖНО! После завершения установки убедитесь, что трубные соединения абсолютно герметичны. Используйте для проверки мыльный раствор. Запрещается использовать пламя!

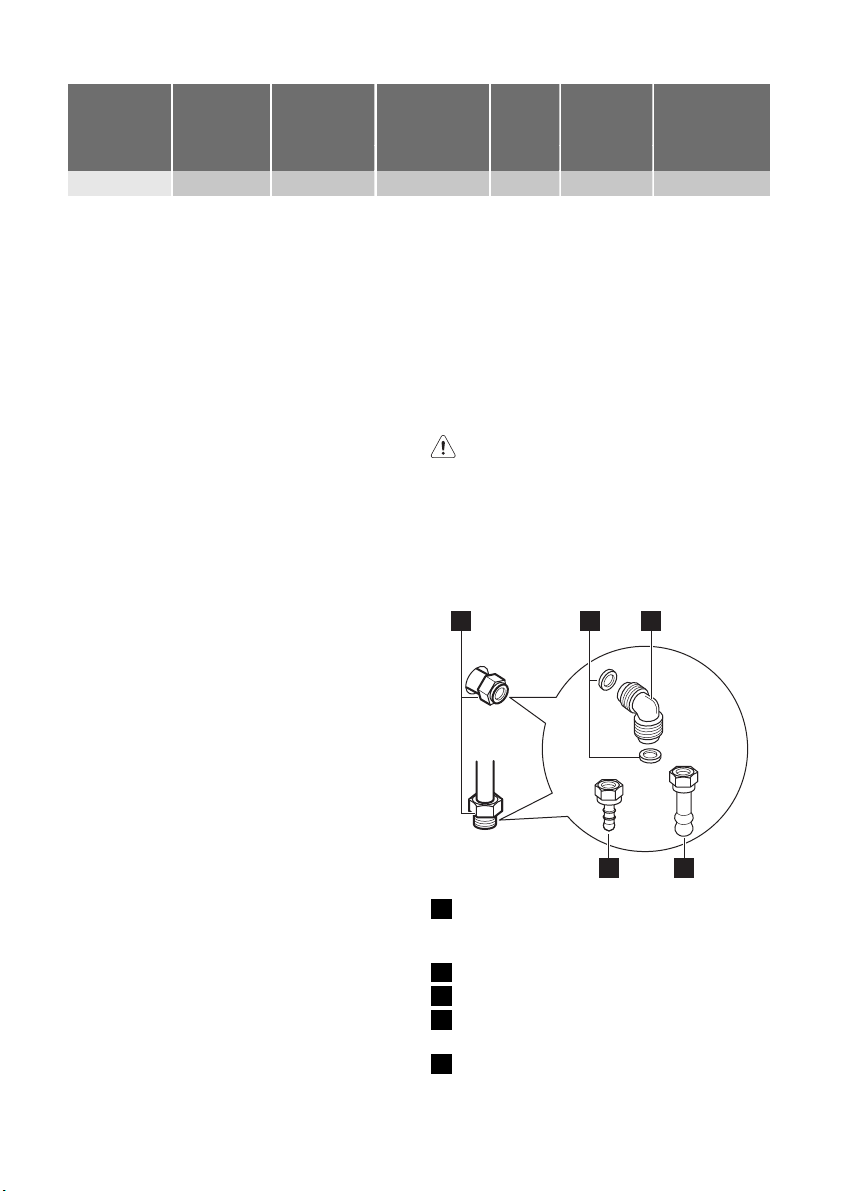

Линия подачи газа находится на задней стороне панели управления.

ВНИМАНИЕ! Перед подключением газа необходимо отключить вилку шнура питания от розетки питания, либо отключить предохранитель, расположенный в блоке предохранителей. Закройте основной вентиль линии подачи газа.

31 2

4 5

1 Точка подключения линии подачи га‐

за (допускается только одна точка

подключения газа для устройства)

2 Прокладка 3 Регулируемое соединение 4 Трубодержатель для сжиженного га‐

за

5 Трубодержатель для природного га‐

за

Page 20

20 electrolux

Устройство отрегулировано на по‐ дачу газа, используемого по умол‐ чанию. Чтобы изменить настройки, выберите трубодержатель из спис‐ ка. Всегда используйте уплотняю‐ щую прокладку

Замена форсунок

1. Снимите решетки конфорок.

2. Снимите с горелок крышки и рассе‐ катели пламени.

3. С помощью торцевого ключа на 7 мм демонтируйте форсунки и заме‐ ните их на те, которые соответ‐ ствуют используемому типу газа.

4. Установите детали на место, выпол‐ нив вышеприведенную последова‐ тельность действий в обратном по‐ рядке.

5. Замените табличку с параметрами газоснабжения (находится рядом с трубой системы газоснабжения) на табличку, соответствующую новому типу используемого газа. Эта та‐ бличка находится в пакете с форсун‐ ками, поставляемом в комплекте с плитой.

Если давление газа в системе газо‐ снабжения является непостоянным или отличается от требуемого значения, не‐ обходимо установить на трубу маги‐ страли газоснабжения соответствую‐ щее устройство для регулировки давле‐ ния.

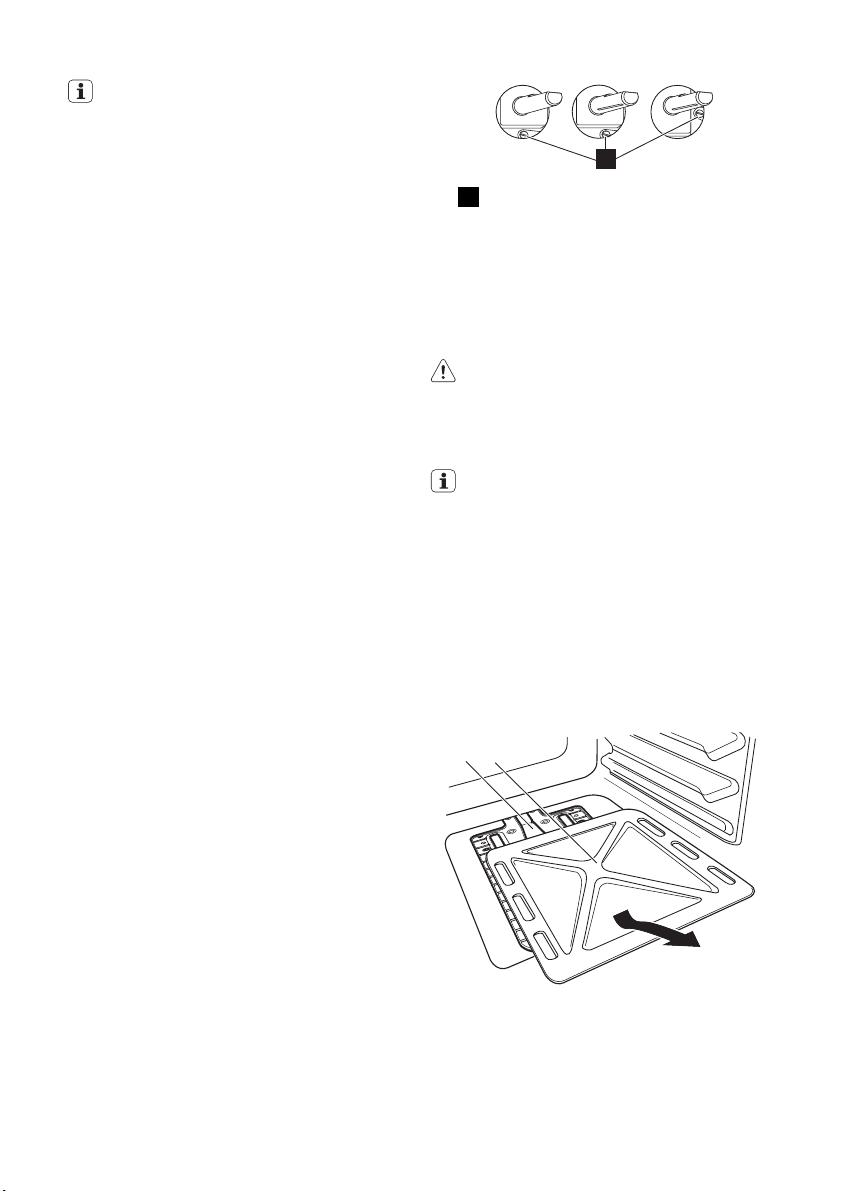

Регулировка минимальной подачи газа Чтобы отрегулировать минимальную

подачу газа горелки:

1. Зажгите горелку.

2. Установите ручку управления в по‐ ложение, соответствующее мини‐ мальной подаче газа.

3. Снимите ручку управления.

4. С помощью тонкой отвертки отрегу‐ лируйте положение винта обходного клапана. При переналадке прибора с природного газа давлением 20 мбар на сжиженный газ закрутите регулировочный винт до упора. При переналадке прибора со сжиженного газа на природный газ давлением 20 мбар ослабьте регулировочный винт примерно на 1/4 оборота.

1 Регулировочный винт минималь‐

ной подачи газа

5. Удостоверьтесь в том, что при бы‐ стром повороте ручки из максималь‐ ного положения в минимальное пла‐ мя не гаснет.

Переоборудование на другие типы газа

ВНИМАНИЕ! Переоборудование на другие типы газа должно выполняться только специалистом авторизованного сервисного центра.

Этот прибор предназначен для ра‐ боты на природном газе. Допускается использование сжи‐ женного газа при условии установки соответствующих инжекторов. Расход газа регулируется в соот‐ ветствии с потребностям.

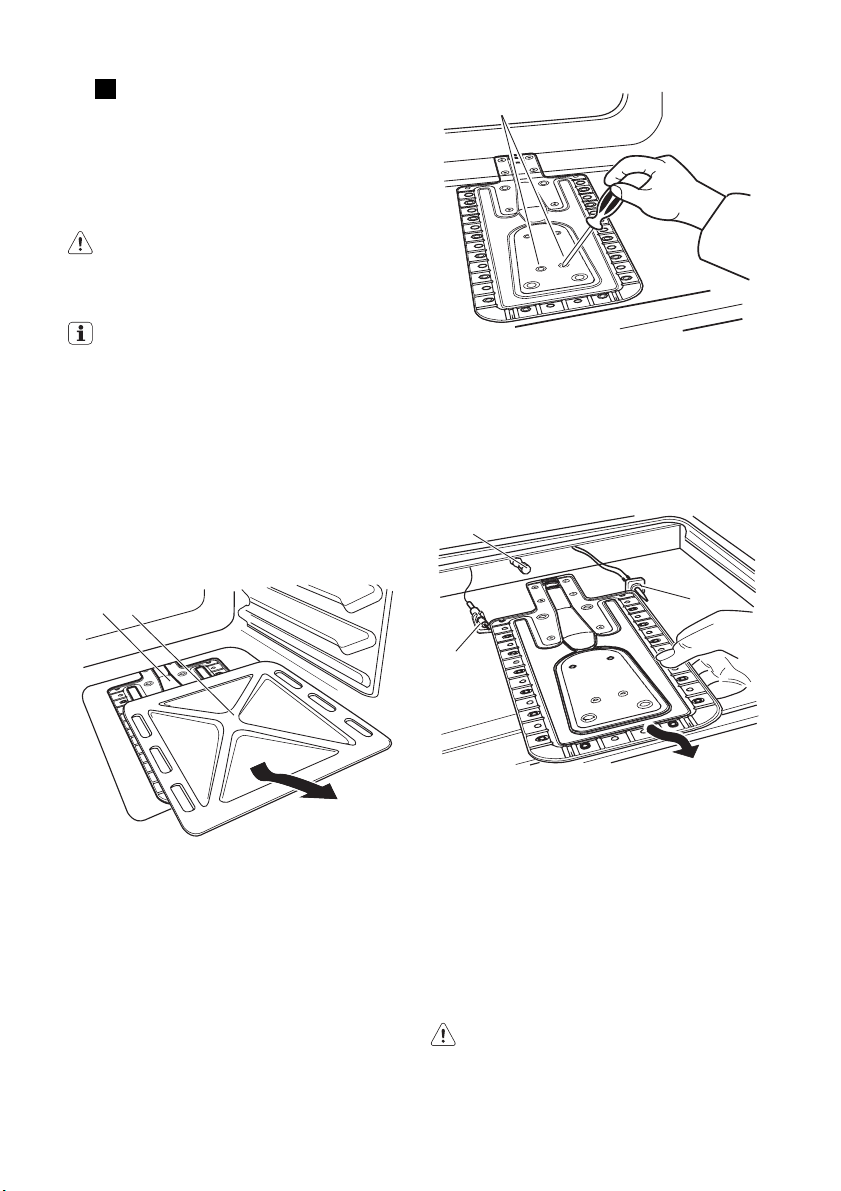

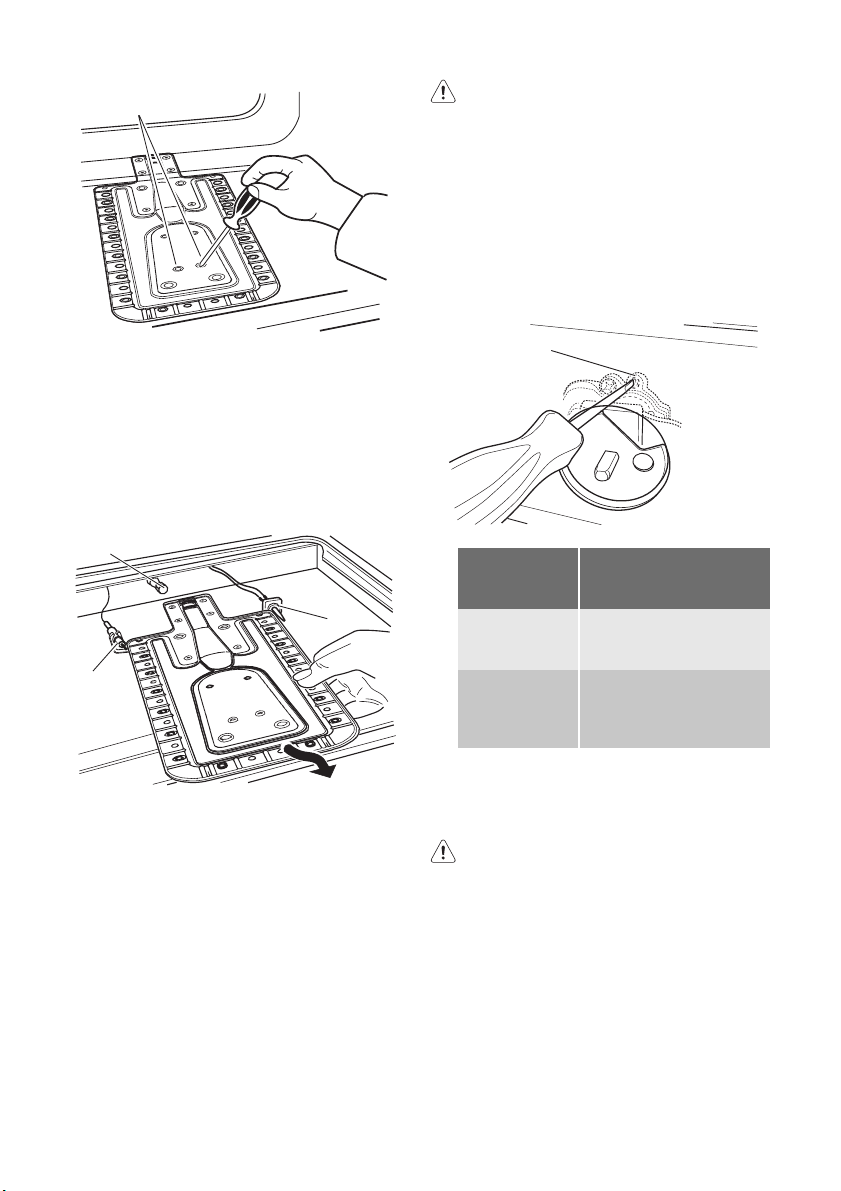

Замена инжектора горелки газового ду‐ хового шкафа

1. Снимите нижнюю панель камеры ду‐ хового шкафа ( А ), чтобы открыть доступ к горелке ( В ).

2. Отвинтите два винта ( C ), которые удерживают газовую горелку духово‐ го шкафа.

Page 21

electrolux 21

3. Осторожно снимите газовую горелку духового шкафа с держателя инжек‐ тора ( D ). Плавно переместите ее влево. Убе‐ дитесь, что втулка горелки духового шкафа находится в сопле горелки. Не прилагайте усилия к проводу, идущему к разъему свечи зажигания ( E ), и к проводу термопары ( F ).

4. Выверните инжектор газовой горел‐ ки ( D ) с помощью торцевого ключа на 7 мм и извлеките его. Замените инжектор на другой, согласно табли‐ це "Технические данные горелки га‐ зового духового шкафа".

5. Соберите газовую горелку духового шкафа в обратной последователь‐ ности.

6. Замените идентификационную на‐ клейку типа газа, расположенную ря‐ дом с трубой подачи газа, на на‐ клейку, соответствующую новому ти‐ пу используемого газа (поставляет‐ ся вместе с комплектом инжекто‐ ров).

ВНИМАНИЕ! Горелка духового шкафа не требует регулировки подачи первичного воздуха.

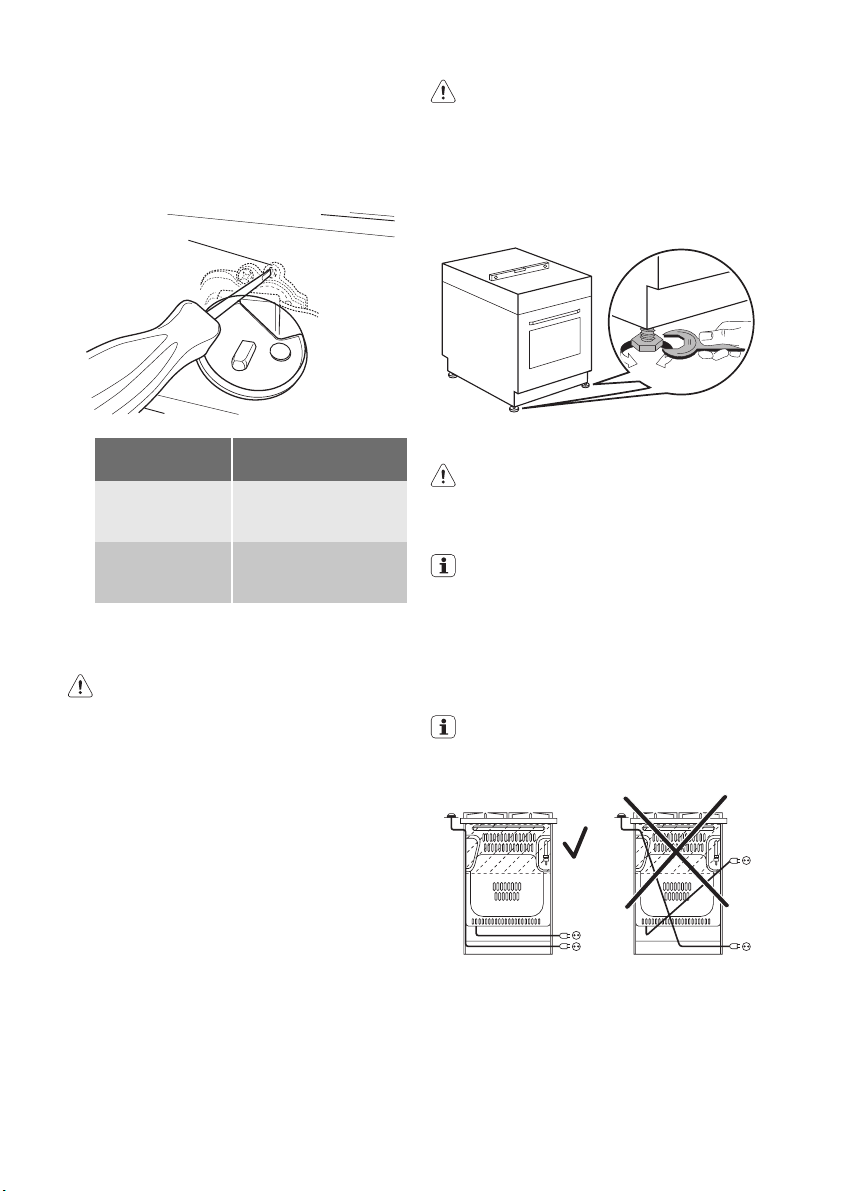

Регулировка минимального уровня пла‐ мени газовой горелки духового шкафа

1. Извлеките вилку шнура питания из розетки.

2. Снимите ручку управления газовым духовым шкафом.

3. Отрегулируйте положение винта ( G ) с помощью тонкой отвертки.

Изменение

типа газа

с природного газа на сжи‐ женный газ

со сжиженно‐ го газа на природный газ

4. Установите ручку управления газо‐ вым духовым шкафом.

5. Вставьте вилку шнура питания в ро‐ зетку сети электропитания.

ВНИМАНИЕ! Вставлять вилку шнура питания в розетку следует только после установки всех деталей на свои места.

6. Зажгите горелку газового духового шкафа (см. раздел "Приготовление блюд в газовом духовом шкафу – розжиг горелки газового духового шкафа").

7. Поверните ручку управления газо‐ вым духовым шкафом в положение "240" и дайте шкафу прогреться не менее 10 минут.

Регулировка положе‐ ния регулировочного

винта

завинтите регулиро‐ вочный винт до упора

поверните регулиро‐ вочный винт против ча‐ совой стрелки пример‐ но на 3/4 оборота

Page 22

22 electrolux

8. Поверните ручку управления газо‐ вым духовым шкафом из положения "240" в минимальное положение.

Регулировка пламени. Если пламя по‐ гасло, повторно выполните операции, указанные в пунктах 1 – 7. Над рассека‐ телем горелки духового шкафа должно быть небольшое равномерное пламя. Производитель не несет ответственно‐ сти за любой ущерб, возникший при на‐ рушении данных правил техники безо‐ пасности.

ВНИМАНИЕ! Не устанавливайте прибор на подставке

Выравнивание по высоте С помощью ножек на нижней части при‐

бора выровняйте верхний край плиты по отношению к другим поверхностям

Электрическое подключение

ВНИМАНИЕ! Электрическое подключение должно выполняться только квалифицированным и опытным специалистом.

Производитель не несет ответ‐ ственность, если пользователь не соблюдает меры безопасности, приведенные в Главе "Сведения по технике безопасности".

Данный прибор поставляется с сетевым шнуром и вилкой.

Сетевой шнур не должен касаться частей прибора, показанных на ри‐ сунке.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Упаковочные материалы Упаковочные материалы являются экологичными и пригодными к вто‐ ричной переработке. Пластмассо‐ вые детали обозначены междуна‐ родными аббревиатурами, такими, как PE, PS и т.д. Упаковочные мате‐ риалы следует складывать в соот‐ ветствующие контейнеры местных служб по утилизации отходов.

ВНИМАНИЕ! Из соображений безопасности перед утилизацией прибора необходимо привести его в нерабочее состояние. Для этого выньте вилку сетевого шнура из розетки и отрежьте сете‐ вой шнур от прибора.

Page 23

Electrolux. Thinking of you.

Дізнайтеся більше про нас на сайті www.electrolux.com

ЗМІСТ

Інформація з техніки безпеки 23 Опис виробу 27 Перед першим користуванням 27 Варильна поверхня — щоденне користування 28 Варильна поверхня — корисні поради

Варильна поверхня — догляд та чищення 29

Духовка — щоденне користування 29 Духовка — корисні поради 31 Духовка — догляд та чищення 33 Що робити, коли ... 36 Установка 37 Охорона довкілля 42

ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед встановленням та експлуатацією приладу уважно прочитайте цю інструк‐ цію, щоб забезпечити:

• вашу особисту безпеку та безпеку ва‐

шого майна;

• захист навколишнього середовища;

• правильну роботу приладу.

Завжди зберігайте цю інструкцію разом із приладом, навіть якщо ви продаєте його або переїжджаєте в інше місце. Виробник не несе відповідальності за пошкодження, що виникли через непра‐ вильне встановлення або експлуатацію.

Безпека дітей і вразливих осіб

• Цим приладом можуть користуватися

діти, старші 8 років, та особи з обме‐ женими фізичними, сенсорними або розумовими можливостями чи особи, які не мають відповідного досвіду та знань, лише якщо вони перебувати‐ муть під наглядом або після прове‐ дення інструктажу стосовно безпечно‐ го користування приладом та розумін‐ ня пов’язаних із цим ризиків. Діти не повинні гратись із цим приладом.

• Пакувальні матеріали слід тримати в

недоступному для дітей місці. Існує ризик задушення або отримання травм.

• Не допускайте дітей та домашніх тва‐

рин до приладу, коли він працює або коли його дверцята відчинені. Існує

• Якщо у приладі передбачено функцію

Загальні правила безпеки

• Не змінюйте технічні характеристики

• Не залишайте прилад без нагляду під

• Вимикайте прилад після кожного ви‐

Установка

• Встановлення та підключення прила‐

• Переконайтеся, що прилад не пош‐

• Перед використанням приладу зніміть

electrolux 23

Може змінитися без оповіщення

ризик травмування, у тому числі з се‐ рйозними тривалими наслідками.

захисту від доступу дітей або функцію блокування кнопок, увімкніть її. Це не дозволить дітям і домашнім тваринам випадково задіяти елементи керуван‐ ня приладом.

приладу. Існує ризик отримання травм та пошкодження приладу.

час його експлуатації.

користання.

ду може здійснювати лише кваліфіко‐ ваний фахівець. Зверніться до упо‐ вноваженого сервісного центру. Це дозволить запобігти ризику пошкод‐ ження майна та отримання травм.

коджено під час транспортування. Не підключайте пошкоджений прилад. Якщо необхідно, зверніться до поста‐ чальника.

з нього всі пакувальні матеріали, на‐ клейки та захисні плівки. Не знімайте табличку з технічними даними. Це мо‐ же призвести до втрати гарантії.

Page 24

24 electrolux

• Неухильно дотримуйтеся законів, роз‐

поряджень, директив та норм, що ді‐ ють у країні, де ви користуєтеся при‐ ладом (правила техніки безпеки, по‐ ложення про повторну переробку, правила безпечного користування електричними й газовими приладами тощо).

• Будьте обережні, переміщуючи при‐

лад. Цей прилад важкий. Обов’язково одягайте захисні рукавички. Не тяг‐ ніть прилад за ручку.

• Подбайте про те, щоб під час встано‐

влення прилад був від’єднаний від джерела живлення (при підключенні за допомогою вилки).

• Дотримуйтеся вимог щодо мінімаль‐

ної відстані до інших приладів чи об‐ ладнання.

• Не розміщуйте прилад на його осно‐

ву.

Підключення до електромережі

• Встановлення приладу та його під‐

ключення до електромережі може здійснюватися лише кваліфікованим електриком. Зверніться до уповнова‐ женого сервісного центру. Це дозво‐ лить запобігти пошкодженню майна та отриманню травм.

• Прилад має бути заземлений.

• Переконайтеся, що параметри енер‐

госпоживання на табличці з технічни‐ ми даними відповідають параметрам електромережі у вашій оселі.

• Інформацію щодо напруги вказано на

табличці з технічними даними.

• Необхідно мати належні ізолюючі

пристрої: лінійні роз’єднувачі, запо‐ біжники (гвинтові запобіжники слід ви‐ крутити з патрона), реле захисту від замикання на землю і контактори.

• Електричне під’єднання повинно пе‐

редбачати наявність ізолюючого при‐ ладу для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою повинен стано‐ вити не менше 3 мм.

• Елементи захисту від ураження елек‐

тричним струмом мають бути зафіксо‐ вані так, аби їх не можна було зняти без спеціального інструмента.

• Завжди користуйтеся правильно вста‐

новленою протиударною розеткою.

• Підключаючи електричний прилад до розетки, подбайте про те, щоб кабелі не торкалися гарячих дверцят прила‐ ду і не знаходилися надто близько до них.

• Не використовуйте розгалужувачі, розподільники й подовжувачі. Існує ризик виникнення пожежі.

• Стежте за тим, щоб штепсельна вил‐ ка (при підключенні через розетку) та шнур живлення, що знаходиться за машиною, не перегиналися та не за‐ знавали пошкоджень.

• Переконайтеся, що після встановлен‐ ня приладу є вільний доступ до місця підключення до мережі.

• Не тягніть за кабель живлення, щоб відключити прилад від мережі. Зав‐ жди тягніть за вилку (при підключенні за допомогою вилки).

• Не замінюйте кабель живлення. Звер‐ ніться у сервісний центр.

Газове підключення

• Встановлення та підключення прила‐ ду може здійснювати лише кваліфіко‐ ваний фахівець із газового підключен‐ ня. Зверніться до уповноваженого сервісного центру. Це дозволить за‐ побігти пошкодженню майна та отри‐ манню травм.

• Подбайте про достатню вентиляцію навколо приладу. Недостатня венти‐ ляція може призвести до браку кисню.

• Інформацію стосовно газової мережі вказано на табличці з технічними да‐ ними.

• Цей прилад не підключено до при‐ строю виведення продуктів згорання. Такий пристрій має встановлюватися та підключатися згідно з чинними пра‐ вилами встановлення. Особливу ува‐ гу слід приділити відповідним вимо‐ гам щодо вентиляції.

• Користування приладом призводить до підвищення температури та вол‐ огості у приміщенні, в якому він вста‐ новлений. Подбайте про те, щоб в кухні була забезпечена достатня вен‐ тиляція. Звичайні вентиляційні отвори мають бути відкритими; в іншому разі встановіть механічний вентиляційний прилад (механічну витяжку).

Page 25

electrolux 25

• Під час інтенсивного користування приладом протягом тривалого часу необхідно забезпечити додаткову вентиляцію (наприклад, відкрити вікно або встановити інтенсивніший рівень для витяжки).

Експлуатація

• Користуйтеся приладом тільки для го‐ тування їжі вдома. Не використовуйте його у комерційних чи виробничих цілях. Це необхідно, щоб запобігти травмуванню людей та пошкодженню майна.

• Завжди наглядайте за приладом під час його роботи.

• Стійте подалі від приладу, коли від‐ криваєте дверцята під час його робо‐ ти. Можливий вихід гарячої пари. Іс‐ нує ризик отримання опіків.

• Не користуйтеся приладом, якщо він контактує з водою. Під час роботи з приладом руки не повинні бути мокри‐ ми або вологими.

• Не використовуйте прилад як робочу поверхню або для зберігання речей.

• Варильна поверхня приладу під час роботи нагрівається. Існує ризик от‐ римання опіків. Не кладіть на вариль‐ ну поверхню металеві предмети, на‐ приклад столові прибори чи кришки від каструль, оскільки вони можуть нагрітися.

• Під час роботи приладу його камера нагрівається. Існує ризик отримання опіків. Вставляючи і виймаючи кастру‐ лі чи приладдя, одягайте рукавиці.

• Відкривайте дверцята обережно. Ви‐ користання інгредієнтів, що містять алкоголь, може спричинити утворен‐ ня суміші алкоголю і повітря. Існує ри‐ зик виникнення пожежі.

• Відкриваючи дверцята, стежте, аби поблизу приладу не було джерел іс‐ кроутворення або відкритого вогню.

• Не кладіть займисті речовини, пред‐ мети, змочені в займистих речовинах, та легкоплавкі предмети (з пластмаси або алюмінію) всередину приладу, по‐ ряд з ним або на нього. Це може при‐ звести до вибуху чи пожежі.

• Не користуйтеся зонами нагрівання, якщо на них відсутній кухонний посуд, або розміщено порожній посуд.

• Не допускайте, щоб посуд грівся, ко‐ ли з нього повністю випаровувалася рідина. Це може призвести до пош‐ кодження посуду та варильної по‐ верхні.

• Якщо певні предмети чи посуд впа‐ дуть на варильну поверхню, вона мо‐ же зазнати пошкоджень.

• Не кладіть гарячий посуд біля панелі керування, оскільки це може призве‐ сти до пошкодження приладу.

• Будьте обережні, коли ставите чи виймаєте приладдя, щоб запобігти пошкодженню емалевого покриття приладу.

• Кухонний посуд із чавуну, алюмінієво‐ го литва або з пошкодженим дном мо‐ же подряпати варильну поверхню під час його пересування.

• Знебарвлення емалі не впливає на робочі якості приладу.

• Щоб уникнути пошкодження чи зне‐ барвлення емалі, дотримуйтеся таких рекомендацій: – не ставте предмети безпосередньо

на дно приладу і не застеляйте дно алюмінієвою фольгою;

– не ставте гарячу воду безпосе‐

редньо у прилад;

– після приготування не залишайте у

приладі страви і продукти з високим вмістом вологи.

• Не тисніть на відкриті дверцята.

• Не кладіть займисті матеріали у відді‐ лення під плитою. Використовуйте йо‐ го лише для зберігання жаростійкого приладдя (якщо передбачено).

• Не закривайте паровивідні отвори. Вони знаходяться на задній стороні верхньої поверхні (якщо передбаче‐ но).

• Використовуйте стійкий посуд із від‐ повідною формою та діаметром, щоб уникнути випадкового перевертання посуду або виливання його вмісту. Іс‐ нує ризик отримання опіків.

Кришка

• Коли кришка закрита, вона захищає прилад від пилу, коли закрита — слу‐

Page 26

26 electrolux

жить для збору бризок жиру чи олії. Не використовуйте її з іншою метою.

• Завжди підтримуйте кришку чистою.

• Перш ніж закривати кришку, дайте приладу охолонути.

• Скляна кришка може тріснути від на‐ грівання.

Догляд та чистка

• Перш ніж виконувати догляд, дайте приладу охолонути. Існує ризик отри‐ мання опіків. Є ризик, що скляні пане‐ лі можуть тріснути.

• Завжди підтримуйте духовку чистою. Жир або залишки їжі, що накопичили‐ ся всередині духовки, можуть призве‐ сти до пожежі.

• Регулярне чищення дозволяє запобіг‐ ти псуванню матеріалу, з якого виго‐ товлено поверхню.

• Для вашої особистої безпеки та без‐ пеки вашого майна очищайте прилад лише за допомогою води та мильного розчину. Не використовуйте легкозай‐ мисті речовини або речовини, які мо‐ жуть спричинити корозію.

• Для очищення приладу не застосо‐ вуйте парові очисники, очисники ви‐ сокого тиску, гострі предмети, абра‐ зивні засоби для чищення, жорсткі губки та засоби для видалення плям.

• Якщо ви користуєтеся аерозолями для чищення духовок, дотримуйтеся інструкцій виробника. Не розпилюйте будь-які речовини на нагрівальні еле‐ менти або датчик термостата.

• Не використовуйте для чищення скляної панелі дверцят абразивні за‐ соби або металеві шкребки. Вони мо‐

жуть пошкодити жаростійку поверхню внутрішнього скла.

• Пошкоджені скляні панелі дверцят стають слабкими та можуть тріснути. В такому разі їх слід замінити. Звер‐ ніться у сервісний центр.

• Будьте обережні, знімаючи дверцята з приладу. Дверцята важкі.

• Перш ніж виконувати технічне обслу‐ говування, вимкніть прилад і від’єд‐ найте його від електромережі.

• Будьте обережні, замінюючи лампоч‐ ку духовки. Існує ризик ураження електричним струмом. Дайте приладу охолонути. Існує ризик отримання опі‐ ків.

Сервісний центр

• Проводити ремонтні або інші роботи з приладом дозволяється лише квалі‐ фікованим фахівцям з відповідними дозволами. Зверніться до уповнова‐ женого сервісного центру.

• Використовуйте лише оригінальні за‐ пасні частини.

Утилізація приладу

• Щоб запобігти ризику отримання травм або заподіяння шкоди, дотри‐ муйтеся нижченаведених інструкцій. – Відключіть прилад від електромере‐

жі.

– Відріжте кабель живлення і викинь‐

те його.

– Видаліть клямку дверцят. Це зав‐

адить дітям або домашнім твари‐ нам зачинитися всередині приладу. Існує ризик задушення.

Page 27

ОПИС ВИРОБУ

Загальний огляд

32 764 5

Оснащення варильної поверхні

1 Панель керування 2 Варильна поверхня 3 Ручки керування варильною поверх‐

нею

4 Кнопка генератора запалювання 5 Кнопка лампи духовки

6 Центральна ручка для таймера зво‐

ротного відліку

7 Перемикач функцій духовки 8 Гриль 9 Лампочка духовки

10 Табличка з технічними даними 11 Рівні поличок

electrolux 27

1 Допоміжна конфорка 2 Конфорка середньої швидкості 3 Конфорка середньої швидкості 4 Швидка конфорка

Аксесуари

• Поличка духовки Для посуду, форм для випічки, сма‐ женини.

• Плоске деко для випікання Для випікання пирогів та печива.

• Пласке алюмінієве деко Для випікання пирогів та печива.

Для захисту під час користування гри‐ лем.

• Шухляда Під внутрішньою камерою духової шафи знаходиться шухляда.

Попередження! Під час роботи приладу шухляда може нагріватися.

• Відбивач гриля

ПЕРЕД ПЕРШИМ КОРИСТУВАННЯМ

Перш ніж починати користуватися приладом, зніміть усе пакування, в

Page 28

28 electrolux

тому числі і те, яке перебуває усе‐ редині приладу. Не знімайте та‐ бличку з паспортними даними.

Обережно! Відкриваючи дверцята духовки, завжди беріться за ручку по центру.

Перше чищення

• Вийміть з приладу всі предмети.

• Перед першим використанням почи‐ стіть прилад.

Обережно! Не використовуйте для чищення абразивні матеріали! Це

може пошкодити поверхню. Див. розділ "Догляд та чистка".

Попереднє прогрівання Встановіть у духовці максимальну тем‐

пературу і дайте їй попрацювати протя‐ гом 45 хвилин, щоб спалити всі залишки з внутрішньої поверхні духовки. Аксе‐ суари можуть нагрітися до вищої, ніж за звичайного користування, температури. Під час цього процесу може з'явитися неприємний запах. Це цілком нормаль‐ но. Обов'язково добре провітрюйте при‐ міщення.

ВАРИЛЬНА ПОВЕРХНЯ — ЩОДЕННЕ КОРИСТУВАННЯ

Запалення пальника

Попередження! Будьте дуже обережні, коли користуєтеся відкритим вогнем у кухні. Виробник знімає з себе всю відповідальність у разі неправильного користування вогнем

Пальник необхідно завжди запалю‐ вати до того, як ставити посуд на конфорку.

Як запалити пальник:

1. Натисніть і утримуйте кнопку генеру‐

вання іскри

2. Поверніть ручку проти годинникової

стрілки на максимум

3. Відпустіть кнопку генерування іскри,

але утримуйте ручку в тому самому положенні впродовж близько 5 се‐ кунд; це дозволить термопарі розігрі‐ тися. Якщо цього не станеться, по‐ дача газу буде перервана.

4. Після того, як полум'я розгориться,

відкоригуйте його.

Якщо після кількох спроб пальник не загориться, перевірте, чи пра‐ вильно стоїть розсікач і кришечка.

1 Кришечка пальника 2 Розсікач 3 Свіча запалювання 4 Термопара

Попередження! Якщо пальник не запалиться через 15 секунд, відпустіть ручку, поверніть її в положення "вимк." і спробуйте запалити пальник знову не раніше ніж через 1 хвилину.

Важливо! Пальник можна запалювати і не користуючись електропідпалом (напр., коли в кухні немає електрики). Щоб це зробити, піднесіть полум'я до пальника, натисніть на відповідну ручку і поверніть її проти годинникової стрілки на максимальну подачу газу.

Якщо пальник випадково згасне, по‐ верніть ручку в положення "вимк." і спробуйте підпалити пальник знову через 1 хвилину.

Page 29

electrolux 29

Генератор іскри може спрацювати автоматично, коли ви увімкнете по‐ дачу електроенергії після встано‐ влення або після того, як відновить‐

Попередження! Завжди спершу прикручуйте полум'я або вимикайте пальник, а вже потім знімайте з

нього посуд. ся електропостачання після пере‐ боїв. Це нормально.

Вимикання пальника Щоб загасити пальник, поверніть ручку на символ

ВАРИЛЬНА ПОВЕРХНЯ — КОРИСНІ ПОРАДИ

Економія електроенергії

• По можливості завжди накривайте ка‐ струлі кришкою.

• Коли рідина починає кипіти, прикру‐ чуйте газ, щоб вона кипіла на повіль‐ ному вогні.

Використовуйте каструлі та сково‐ рідки, розмір дна яких відповідає діаметру конфорки.

Конфорка Діаметр посуду

Швидка

конфорка

160-280 мм

Конфорка Діаметр посуду

Конфорка середньої швидкості

Допоміжна

конфорка

140-240 мм

120-180 мм

Дно посуду має бути якомога більш тов‐ стим і рівним.

ВАРИЛЬНА ПОВЕРХНЯ — ДОГЛЯД ТА ЧИЩЕННЯ

Попередження! Вимкніть прилад і дайте йому охолонути, перш ніж чистити його.

Попередження! З міркувань безпеки не чистіть прилад струменем пари або водою під високим тиском.

Попередження! Не використовуйте абразивні засоби, сталеві мочалки або кислоти, бо вони можуть пошкодити поверхню приладу.

• Щоб очистити емальовані частини, кришечку та розсікач, помийте їх теп‐ лою мильною водою.

• Частини з високоякісної сталі помийте водою, а потім витріть м'якою сухою ганчіркою.

• Підставки під посуд не можна мити в посудомийній машині; їх треба мити вручну .

• Переконайтеся, що ви правильно встановили підставки після їх миття.

• Щоб пальники працювали правильно, подбайте про те, щоб підставки були правильно центровані.

• Будьте дуже обережні, замінюючи підставки для посуду, щоб запобігти пошкодженню варильної поверхні.

Помивши прилад, витріть його м'якою ганчіркою.

ДУХОВКА — ЩОДЕННЕ КОРИСТУВАННЯ

Таймер Використовується для зворотного відлі‐

ку часу.

Спершу поверніть ручку таймера (звер‐ ніться до розділу "Опис приладу") за го‐ динниковою стрілкою на максимум. По‐ тім поверніть її назад на потрібне вам

Page 30

30 electrolux

значення періоду часу. Коли минає встановлений час, лунає звуковий сиг‐ нал. Ця функція не впливає на роботу духов‐

Функції духової шафи Духова шафа підтримує наступні функ‐

ції.

ки .

Функція духовки Застосування

0 Вимкнено Для вимикання приладу.

Регулювання діапазо‐

1-8

ну температур

Гриль

Лампочка духовки

Готування у газовій духовці

Регулювання діапазону температур для традиційного го‐ тування. (1 - 160 °C; 2 - 175 °C; 3 - 190 °C; 4 - 210 °C; 5 - 225 °C; 6 240 °C; 7 - 260 °C; 8 - 275 °C)

Для готування страв пласкої форми посередині гриля. Для приготування грінок. Максимальна температура для цієї функції становить 210 °C.

Освітлення камери духовки без будь-яких функцій готу‐ вання. Щоб скористатися цією функцією, натисніть кноп‐ ку лампи духовки.

3. Одночасно поверніть перемикач

Запалювання газового пальника духов‐ ки:

1. Відкрийте дверцята печі.

2. Натисніть і утримуйте кнопку генера‐ тора запалювання (

3. Поверніть перемикач функцій духов‐ ки проти годинникової стрілки у по‐ ложення «максимум»

. Відпустіть

4. Утримуйте перемикач у цьому поло‐

5. Встановіть перемикач функцій газо‐

кнопку генератора запалювання, але утримуйте перемикач функцій газо‐ вої духовки у цьому положенні ще приблизно 15 секунд. Не відпускайте ручку до появи полум’я.

4. Встановіть перемикач функцій газо‐ вої духовки на потрібну температу‐ ру.

Якщо газовий пальник духової ша‐ фи не загорається або випадково

Пристрій безпеки: Газова духовка оснащена термопарою. Вона припиняє подачу газу у разі зга‐ сання полум’я.

Користування грилем

згас, виконайте наступні дії:

1. Відпустіть перемикач функцій га‐ зової духовки і поверніть його в положення «вимкнено»

2. Відкрийте дверцята печі.

3. Через одну хвилину спробуйте запалити газовий пальник ще раз.

Увімкнення гриля:

1. Відкрийте дверцята приладу.

Запалювання вручну:

2. Встановіть відбивач гриля А над

Якщо тимчасово відсутнє електрожи‐ влення.

1. Відкрийте дверцята печі.

2. Тримайте вогонь поблизу отвору у днищі камери духової шафи.

функцій духовки проти годинникової стрілки у положення максимальної температури.

женні протягом приблизно 15 секунд, після того як з’явиться вогонь.

вої духовки на потрібну температу‐ ру.

Полум’я можна перевіряти через отвори у днищі духовки.

Попередження! Не підпускайте дітей до гриля, коли користуєтеся ним. Існує ризик отримання травм.

Під час користування грилем зали‐ шайте дверцята приладу прочине‐ ними.

дверцятами приладу.

Page 31

electrolux 31

3. Натисніть кнопку генератора запа‐ лювання та поверніть ручку керуван‐ ня функціями духовки у положення

4. Відпустіть кнопку генератора запа‐ лювання.

5. Утримуйте ручку керування функція‐ ми духовки у цьому положенні протя‐ гом 15 секунд.

ДУХОВКА — КОРИСНІ ПОРАДИ

• Прилад має чотири рівні встановлен‐

ня поличок. Нумерація рівнів почи‐ нається від дна приладу.

•Всередині приладу або на склі дверц‐

ят може утворюватися конденсат. Це нормальне явище. Відкриваючи двер‐ цята під час готування, тримайтеся подалі від приладу. Щоб зменшити конденсацію, попередньо прогрійте порожній прилад впродовж 10 хвилин.

• Витирайте вологу після кожного кори‐

стування приладом.

• Не кладіть продукти прямо на дно ду‐

ховки і не накривайте деталі духовки алюмінієвою фольгою під час готу‐ вання. Це може призвести до погір‐ шення результатів випікання і пош‐ кодження емалевого покриття.

Випікання пирогів/тортів

• Перш ніж випікати, прогрійте духовку

впродовж приблизно 10 хвилин.

• Не відкривайте дверцята, поки не

сплине 3/4 встановленого часу випі‐ кання.

6. Відпустіть ручку керування функція‐ ми духовки.

Якщо гриль не запалився або згас, виконайте такі дії.

1. Поверніть ручку керування функ‐ ціями духовки у положення «вимкнено».

2. Відкрийте дверцята приладу.

3. Через одну хвилину запаліть гриль ще раз.

Запалювання вручну Якщо відсутнє електроживлення:

1. Відкрийте дверцята приладу.

2. Піднесіть вогонь до пальника гриля та поверніть перемикач функцій ду‐ ховки у положення

• Якщо ви готуєте одночасно на двох

деко, залишайте один рівень між ни‐ ми порожнім.

Готування м’яса і риби

• Не використовуйте шматки м’яса ва‐

гою до 1 кг. Після приготування малі шматки м’яса будуть надто сухим.

• Якщо страва дуже жирна, встановіть

піддон, щоб уникнути утворення плям, які буде важко видалити.

• Після приготування зачекайте при‐

близно 15 хвилин, перш ніж розрізати м’ясо — так воно не втратить сік.

• Щоб уникнути утворення надмірної

кількості диму в духовці під час сма‐ ження, налийте у піддон трохи води. Щоб уникнути конденсації диму, дода‐ вайте воду після того, як вона випа‐ рується.

Тривалість готування Тривалість готування залежить від типу

продуктів, їхньої консистенції та об'єму. Готуючи, перший час слідкуйте за го‐ товністю страв. Визначте найкращі на‐ лаштування (температурний режим,

Page 32

32 electrolux

тривалість готування тощо) для свого посуду, рецептів та кількостей продук‐ тів, які ви готуєте у приладі.

Таблиця приготування

Страва Вага (г) Тип дека

Конди‐ терські ви‐ роби

Корж 1000 алюміно‐

Пиріг з яблуками з дріжджово‐ го тіста

Яблучний пиріг

Тістечка 500 алюміно‐

Бісквіт без жиру

Млинці, пе‐ чені в ду‐ ховці

Відкритий пиріг

Дріжджо‐ вий пиріг з начинкою

Піца 1000 алюміно‐

Сирний пи‐ ріг

Швей‐ царський яблучний пиріг

Різдвяний кекс

250 алюміно‐

ване

2000 алюміно‐

ване

1200+1200 2 круглих

алюміно‐ ваних дека (діаметр: 20 см)

ване

350 1 кругле

деко (діа‐ метр: 26 см)

1500 алюміно‐

ване

800 алюміно‐

ване

1200 алюміно‐

ване

2600 алюміно‐

ване

1900 алюміно‐

ване

2400 алюміно‐

ване

Тривалість

Рівень по‐

лички

3 10 1-2 25-30

3 10 1-2 35-40

3 10 3-4 50-60

3 10 3-4 65-75

3 10 2 30-35

3 10 2-3 30-35

3 - 2

3 20 8 10

3 15 3-4 40-50

2 10 8 25-35

3 - 2 80-90

3 15 6 50-60

3 10

попе‐ реднього розігріву

(хвилини)

(положен‐

ня термо‐

стату: 8)

Положення

термоста‐

ту

2-3

Тривалість готування/

випікання (хвилини)

45-55

Page 33

electrolux 33

Тривалість

Страва Вага (г) Тип дека

Кіш лорен (запіканка по-фран‐ цузьки)

Селянсь‐ кий хліб

Румунсь‐ кий бісквіт

Румунсь‐ кий бісквіт — тради‐ ційний ре‐ цепт

Рулет із джемом

Безе 400 алюміно‐

Маленькі тістечка

Вироби з крихкого ті‐ ста

Бісквіт 600 алюміно‐

Масляний пиріг

1) Після вимкнення приладу залиште страву в духовці ще на 7 хвилин.

2) Після вимкнення приладу залиште страву в духовці ще на 10 хвилин.

1000 1 кругле

деко (діа‐ метр: 26 см)

750+750 2 круглих

алюміно‐ ваних дека (діаметр: 20 см)

600+600 2 круглих

алюміно‐ ваних дека (діаметр: 25 см)

600+600 2 круглих

алюміно‐ ваних дека (діаметр: 20 см)

500 алюміно‐

ване

500 алюміно‐

ване

1500 алюміно‐

ване

600 алюміно‐

ване

Інформація про акриламіди Важливо! Згідно з останніми науковими

даними, якщо ви сильно смажите страву (особливо, якщо вона містить

Рівень по‐

лички

3 15 5-6 50-60

3 10

3 10 2-3 50-60

3 10 2-3 40-50

3 10 2-3 20-30

3 - 1 40-50

3 10 3-4 35-40

3 15 5-6 30-40

3 10 1-2 35-40

3 15 3-4 25-30

зашкодити вашому здоров'ю. Тому рекомендуємо готувати при найнижчих температурах і не підрум'янювати страви надто сильно.

попе‐ реднього розігріву

(хвилини)

(положен‐

ня термо‐

стату: 8)

крохмаль), акриламіди можуть

Положення

термоста‐

ту

4-5 50-60

Тривалість готування/

випікання (хвилини)

ДУХОВКА — ДОГЛЯД ТА ЧИЩЕННЯ

• Помийте передню панель приладу теплою водою з миючим засобом за допомогою м'якої ганчірки.

• Для чищення металевих поверхонь використовуйте звичайний засіб для чищення.

• Чистіть камеру духової шафи після кожного використання. Таким чином

Page 34

34 electrolux

легше видалити бруд, і він не приго‐ рає.

• Стійкий бруд видаляйте за допомо‐ гою спеціальних засобів для чищення духових шаф.

• Чистіть всі аксесуари духової шафи (теплою водою з миючим засобом за допомогою м'якої ганчірки) після кож‐ ного використання і дайте їм висохну‐ ти.

• Якщо у вас є аксесуари з антипригар‐ ним покриттям, не чистіть їх агресив‐ ними миючими засобами, предмета‐ ми з гострими краями або в посудо‐ мийній машині. Це може пошкодити антипригарне покриття!

Миття дверцят духовки Дверцята духовки мають дві панелі із

скла, встановлені одна за одною. Щоб легше було мити, зніміть дверцята ду‐ ховки та внутрішні скляні панелі.

Попередження! Дверцята духовки можуть зачинитися, якщо ви намагатиметеся зняти внутрішню скляну панель, коли дверцята не демонтовані.

Попередження! Перш ніж починати мити скляні дверцята, переконайтеся, що скло охололо. Існує ризик того, що скло трісне.

Попередження! Коли скло дверцят пошкоджене або має подряпини, скло стає слабким і може тріснути. Щоб запобігти цьому, його треба замінити. За докладнішими інструкціями зверніться в місцевий Сервісний центр.

Як зняти дверцята духовки і скляну панель

1. Повністю відчиніть дверцята і візь‐

міться за завіси.

2. Поверніть рукоятки на двох завісах.

3. Зачиніть дверцята духовки до пер‐ шого положення (наполовину). Потім потягніть уперед і вийміть їх.

4. Покладіть дверцята на стійку по‐ верхню, захищену м'якою тканиною. За допомогою викрутки відкрутіть 2 гвинти з нижнього боку дверцят

Page 35

electrolux 35

виконайте ті самі дії в зворотному по‐ рядку.

Важливо! Не вивільняйте гвинти

5. За допомогою дерев'яної або пла‐ стикової чи іншої аналогічної лопат‐ ки відкрийте внутрішні дверцята Тримайте зовнішні дверцята і штовх‐ ніть внутрішні дверцята проти верхнього краю дверцят

Прилади з алюмінію або нержавію‐ чої сталі Дверцята духовки мийте лише вол‐ огою губкою. Витирайте їх м'якою ганчіркою. Не користуйтеся сталевими мочал‐ ками, кислотами або абразивними матеріалами, бо вони можуть пош‐ кодити поверхню духовки. Під час миття панелі керування духовки до‐ тримуйтесь таких самих пересторог

Виймання шухляди Для полегшення чищення можна вийма‐

ти шухляду з-під духовки. Виймання шухляди

1. Максимально витягніть кошик.

6. Підніміть внутрішні дверцята

7. Помийте внутрішній бік дверцят

Помийте скляну панель водою з милом. Ретельно її витріть.

Попередження! Скляну панель можна мити лише водою з милом. Абразивні засоби, плямовивідники та гострі предмети (напр., ножі чи шкребки) можуть пошкодити скло.

Як встановити назад дверцята і скляну панель

Завершивши миття, встановіть дверця‐ та духовки на місце. Щоб це зробити,

2. Повільно підніміть шухляду.

3. Витягніть шухляду повністю.

Page 36

36 electrolux

Вставлення шухляди Щоб вставити шухляду виконайте опи‐

• Викрутіть запобіжники на електрощиті або вимкніть рубильник.

сані вище дії у зворотній послідовності.

Попередження! Не слід тримати у шухляді займисті речовини (наприклад, засоби для чищення, поліетиленові пакети, рукавички, папір, аерозолі тощо). При користуванні духовкою шухляда може нагріватися. Існує ризик виникнення пожежі.

Лампа освітлення духової шафи

Заміна лампочки / миття скляного ковпачка

1. Поверніть скляний ковпачок проти

2. Помийте скляний ковпачок.

3. Замініть лампочку духовки на підхо‐

Попередження! Існує ризик враження електричним струмом!

4. Встановіть на місце скляний ковпа‐

Перш ніж замінити лампу освітлення духової шафи:

• Вимкніть духову шафу.

ЩО РОБИТИ, КОЛИ ...

Проблема Можлива причина Спосіб усунення

Під час запалювання газу відсутня іскра

Полум’я згасає одразу пі‐ сля запалювання

Кільце газу горить нерів‐ номірно

Прилад не працює Спрацював запобіжник на

Духова шафа не нагрі‐ вається

Лампочка духової шафи не працює

На страві та на поверхні камери духової шафи ос‐ ідає пара або конденсат

Якщо не вдається розв'язати проблему, зверніться в точку продажу чи в сервіс‐ ний центр.

Не подається електрое‐ нергія

Кришка й корона конфор‐ ки розміщені нерівно

Термопара достатньо не нагрівається

Корона конфорки забита залишками їжі

електрощиті

Духова шафа не увімкне‐наУвімкніть духову шафу

Не настроєні необхідні параметри

Лампочка перегоріла Замініть лампочку

Страва залишалася в ду‐ ховій шафі надто довго

Підстеліть тканину на дно духової шафи, щоб не розбити лампу освіт‐ лення духової шафи і скляний пла‐ фон.

годинникової стрілки і зніміть його.

дящу лампочку, що витримує темпе‐ ратуру 300°C.

чок.

Переконайтеся, що прилад підклю‐ чений і увімкнене живлення.

Перевірте запобіжник в електроме‐ режі своєї оселі.

Переконайтеся, що кришка й коро‐ на конфорки встановлені правиль‐ но.

Після запалювання утримайте руч‐ ку натиснутою приблизно 5 секунд.

Перевірте, чи не заблокована фор‐ сунка, а в корону конфорки не по‐ трапили залишки їжі.

Перевірте запобіжник. Якщо запо‐ біжник спрацював декілька раз, ви‐ кличте кваліфікованого електрика.

Перевірте параметри

Не залишайте приготовані страви в духовій шафі довше 15-20 хвилин

Попередження! Доручіть ремонт приладу кваліфікованому електрику чи компетентній особі.

Page 37

electrolux 37

Важливо! Якщо ви неправильно користувалися приладом, візит майстра або продавця буде платним навіть у гарантійний період.

Якщо не вдається розв'язати проблему, зверніться в магазин або в сервісний центр.

Щоб можна було швидко і правильно допомогти вам, потрібні такі дані. Ця інформація міститься на табличці з технічними даними (див. розділ "Опис виробу")

• Опис моделі ................

УСТАНОВКА

Важливо! Спершу уважно прочитайте розділ "Інформація з техніки безпеки".

Розміщення приладу Прилад, що не вбудовується, можна

встановлювати між кухонними шафами з одного або з двох боків та у кутку.

Між приладом та стіною необхідно залишити відстань близько 1 см для забезпечення відкриття кришки.

Мінімальні відстані

Габарити мм

А 690

• Номер виробу ("PNC") ............

• Серійний номер (S.N.) ...........

Вказівка для приладів з металевою передньою частиною Якщо ви відкриваєте дверцята під час або відразу після випікання чи смаження в духовці, на склі може з'явиться пара.

Габарити мм

В 150 C 20

Технічні дані Прилад класу 2 підкласу 1 та класу 1.

Розміри

Висота 855 мм Ширина 500 мм Глибина 600 мм Об’єм духовки 59 л

Категорія газу II2H3B/P Подача газу G20 (2H) 13 мбар

G20 (2H) 20 мбар

G30/31 (3B/P) 30/30 мбар

Діаметри обвідних клапанів

Конфорка Ø обвідного

Допоміжна конфорка 30

Конфорка середньої

швидкості

Швидка конфорка 42

Духова шафа 44

клапану в 1/100 мм.

Page 38

38 electrolux

Газові конфорки

Конфорка Експлуата‐

Допоміжна конфорка

Конфорка середньої швидкості

Швидка конфорка

Духова ша‐ фа

Гриль 1,90 - Природний

ційна по‐

тужність

кВт кВт мбар мм г/год

1,00 0,40 Природний

1,00 0,35 Природний

1,00 0,35 Бутан G30 28-30 0,50 72,71 0,85 0,31 Пропан G31 28-30 0,50 60,70 2,00 0,50 Природний

1,90 0,45 Природний

2,00 0,43 Бутан G30 30 0,71 145,43 1,70 0,38 Пропан G31 30 0,71 121,40 3,00 0,78 Природний

3,00 0,75 Природний

3,00 0,72 Бутан G30 30 0,77 181,78 2,60 0,63 Пропан G31 30 0,77 157,11 2,70 0,90 Природний

2,70 0,90 Природний

2,70 0,90 Бутан G30 30 0,87 196,33 2,35 0,78 Пропан G31 30 0,87 167,82

1,90 - Природний

1,90 - Бутан G30 30 0,71 138,16 1,65 - Пропан G31 30 0,71 117,83

Підключення газу Оберіть нерухоме з'єднання або вико‐

ристовуйте гнучку трубу з високоякісної

Зменшена потужність

Тип газу Тиск Діаметр

газ G20

використовувати гнучкий шланг. Гнуч‐ кий шланг має бути міцно приєднаним за допомогою затискачів.

сталі відповідно до чинних нормативних документів. Якщо ви користуєтеся мета‐ левими трубами, дбайте про те, щоб во‐ ни не були в контакті з рухомими части‐ нами і не були передавлені.

З'єднання для гнучких неметалевих шлангів

Якщо є можливість легко контролювати з'єднання по всій його ділянці, можна

Установка: використовуйте тримач для шлангів. Завжди використовуйте про‐ кладку. Після цього продовжуйте під‐ ключення газу. Гнучкий шланг готовий до використання, якщо дотримано таких умов: – він не нагрівається вище кімнатної

– його довжина не перевищує 1500 мм;

форсунки

Споживання

13 0,82 -

20 0,70 -

13 1,11 -

20 0,96 -

13 1,32 -

20 1,19 -

13 1,30 -

20 1,20 -

13 1,15 -

20 1,08 -

температури, тобто вище 30°C;

Page 39

electrolux 39

– в ньому відсутні перешкоди; – він не натягнутий і не зігнутий; – він не торкається гострих країв чи ку‐

тів;

– можна легко здійснювати огляд його

стану. Перевіряючи стан гнучкого шлангу, слід впевнитися у тому, що: – як на обох кінцях шлангу, так і по всій

його довжині відсутні тріщини, порізи

та ознаки горіння; – матеріал не затвердів і зберігає ела‐

стичність; – затискачі не покрилися іржею; – не скінчився термін придатності. Якщо спостерігається одне або більше відхилень, не ремонтуйте шланг, а замі‐ ніть його.

Важливо! Після завершення установки, переконайтесь у надійності ущільнень для з’єднувальних елементів. Для такої перевірки використовуйте мильний розчин, а не вогонь!

Газова магістраль розташована на зво‐ ротному боці панелі керування.

Попередження! Перш ніж підключати газ, вийміть вилку з електричної розетки або вимкніть запобіжник на щитку. Перекрийте головний клапан постачання газу.

31 2

4 5

4 Труботримач для скрапленого газу 5 Труботримач для природного газу

Прилад настроєний для роботи на стандартному газі. Для переоблад‐ нання на інший тип газу виберіть труботримач зі списку. Завжди за‐ стосовуйте ущільнюючу прокладку

Заміна інжекторів

1. Зніміть підставки під посуд.

2. Зніміть кришечки та розсікачі з паль‐ ника.

3. За допомогою торцевого гайкового ключа на 7 мм демонтуйте інжектори і замініть їх на інжектори, розрахова‐ ні на газ того типу, яким ви користує‐ теся.

4. Змонтуйте частини, виконавши ті са‐ мі дії в зворотному порядку.

5. Замініть табличку з технічними дани‐ ми (вона розташована поблизу газо‐ вої труби) на нову, де вказаний но‐ вий тип газу. Ви можете знайти цю табличку в пакеті з інжекторами, що постачаються в комплекті з прила‐ дом.

Якщо тиск газу в мережі змінний або ві‐ дрізняється від необхідного тиску, то на газову трубу потрібно встановити відпо‐ відний пристрій для регулювання тиску.

Коригування мінімального рівня Щоб відкоригувати мінімальний рівень

пальників:

1. Запаліть пальник.

2. Поверніть ручку на мінімум.

3. Зніміть ручку.

4. За допомогою тонкої викрутки відре‐ гулюйте обвідний гвинт. Якщо ви пе‐ реводите плиту з природного газу 20 мБар на скраплений газ, повністю затягніть коригувальний гвинт. Якщо ви переводите плиту зі скрапленого газу на природний газ 20 мБар, по‐ слабте обвідний гвинт приблизно на 1/4 оберту.

1 Роз’єм для підключення газу (у при‐

ладі передбачений лише один

роз’єм)

2 Прокладка 3 Регульоване з’єднання

Page 40

40 electrolux

1 Гвинт коригування мінімальної

подачі газу

5. Переконайтеся, що полум'я не гасне, коли ви швидко повертаєте ручку з максимуму на мінімум.

Переобладнання на інші типи газу

Попередження! Переобладнувати прилад на інші типи газу дозволяється тільки сертифікованим спеціалістам.

Прилад призначений для роботи на природному газі. З належними форсунками він також може працювати на скрапленому газі. Норма подачі газу відповідно змі‐ нюється.

Заміна форсунки пальника газової ду‐ ховки:

1. Зніміть днище з порожнини духовки ( A ), щоб отримати доступ до пальника ( B ).

3. Обережно зніміть пальник газової духовки з тримача форсунки ( D ). Повільно зсуньте його вліво. Переко‐ найтеся, що втулка пальника зали‐ шилася у мундштуку пальника. Не застосовуйте силу до наконечника проводу свічки запалювання ( E ) та провідника термопари ( F ).

2. Послабте два гвинти ( C ), які трима‐ ють пальник газової духовки.

4. Відкрутіть форсунку газового паль‐ ника ( D ) торцевим ключем на 7 мм і зніміть її. Замініть її на потрібну (див. таблицю «Дані пальника газової ду‐ ховки»).

5. Зберіть пальник газової духовки, по‐ вторивши процедуру у зворотній по‐ слідовності.

6. Прикріпіть біля газової магістралі на‐ клейку з інформацією про новий тип газу (постачається разом із набором для форсунки).

Попередження! Регулювання подачі первинного повітря для пальника газової духовки не потрібне.

Регулювання мінімального рівня паль‐ ника газової духовки:

Page 41

electrolux 41

1. Витягніть штепсельну вилку з елек‐ тричної розетки.

2. Зніміть перемикач функцій газової духовки.

3. Відрегулюйте регулювальний гвинт ( G ) викруткою з тонким лезом.

Зміна типу газу Настройка регулю‐

з природного газу на скрапле‐ ний газ

зі скрапленого газу на природ‐ ний газ

4. Встановіть перемикач функцій газо‐ вої духовки.

5. Вставте вилку в розетку.

Попередження! Вставляйте вилку в розетку лише після повернення усіх компонентів приладу у початкове положення.

6. Запаліть пальник газової духовки (див. розділ «Готування у газовій ду‐ ховці - запалювання пальника газо‐ вої духовки»).

7. Встановіть перемикач функцій газо‐ вої духовки в положення 240 і про‐ грійте духовку протягом принаймні 10 хвилин.

8. Поверніть перемикач функцій газо‐ вої духовки з положення 240 в міні‐ мальне положення.

Перевірте полум’я. Якщо полум’я зга‐ сає, повторіть дії 1-7. Полум’я пальника газової духовки повинне бути рівномір‐ ним і невисоким. Виробник не несе жодної відповідально‐ сті за наслідки, які можуть виникнути че‐ рез недотримання цих заходів безпеки.

вального гвинта

повністю закрутіть регулювальний гвинт

відкрутіть регулю‐ вальний гвинт при‐ близно на 3/4 оберту

Попередження! Не ставте прилад на підставку!

Вирівнювання За допомогою маленьких ніжок в основі

приладу встановіть його так, щоб його поверхня була на тому самому рівні, що й інші кухонні поверхні.

Підключення до електромережі

Попередження! Підключення приладу до електромережі повинен виконувати лише кваліфікований і компетентний фахівець.

Виробник не несе відповідальності у разі порушення користувачем пра‐ вил техніки безпеки, які викладені у розділі «Інформація з техніки безпе‐ ки».

Прилад оснащено електричним кабе‐ лем з вилкою.

Кабель живлення не повинен торка‐ тись частини приладу, показаної на малюнку.

Page 42

42 electrolux

ОХОРОНА ДОВКІЛЛЯ

Цей символ на виробі або на його упаковці позначає, що з ним не можна поводитися, як із побутовим сміттям. Замість цього його необхідно повернути до відповідного пункту збору для переробки електричного та електронного обладнання. Забезпечуючи належну переробку цього виробу, Ви допомагаєте попередити потенційні негативні наслідки для навколишнього середовища та здоров’я людини, які могли би виникнути за умов неналежного позбавлення від цього виробу. Щоб отримати детальнішу інформацію стосовно переробки цього виробу, зверніться до свого місцевого офісу, Вашої служби утилізації або до магазина, де Ви придбали цей виріб.

Пакувальний матеріал Пакувальні матеріали не завдають шкоди довкіллю і передбачають по‐ вторну переробку. На пластикових компонентах є маркування, напри‐ клад, PE, PS, і т.п. Утилізуйте паку‐ вальні матеріали у призначені для цього контейнери сміттєзбирально‐ го підприємства.

Попередження! Щоб прилад не становив будь-якої небезпеки, перед утилізацією зробіть його непридатним для експлуатації. Для цього вийміть штепсельну вил‐ ку з розетки й видаліть кабель під'єднання приладу до електричної мережі.

Page 43

electrolux 43

Page 44

www.electrolux.com/shop

892933522-A-352010
