Page 1
EIV83443BW
IT Piano cottura Istruzioni per l’uso 2
PL Płyta grzejna Instrukcja obsługi 23
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................2
2. ISTRUZIONI DI SICUREZZA............................................................................. 5

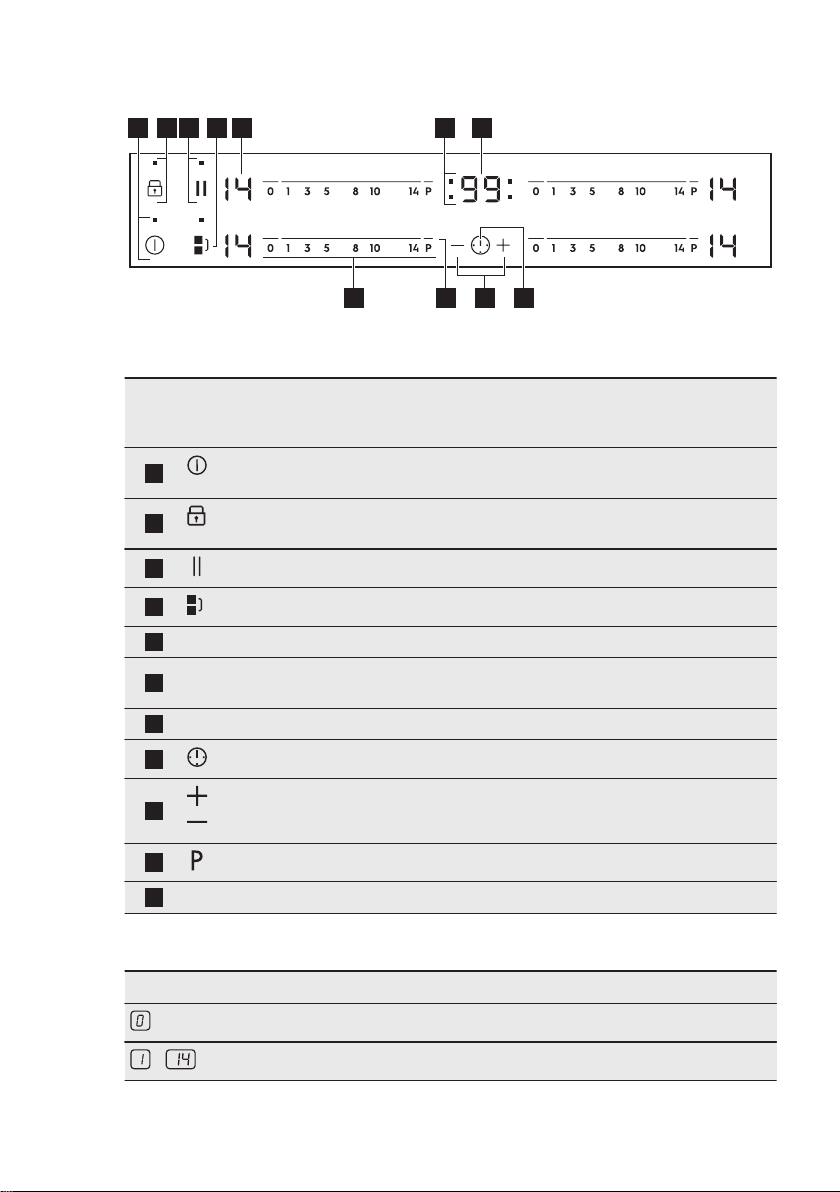

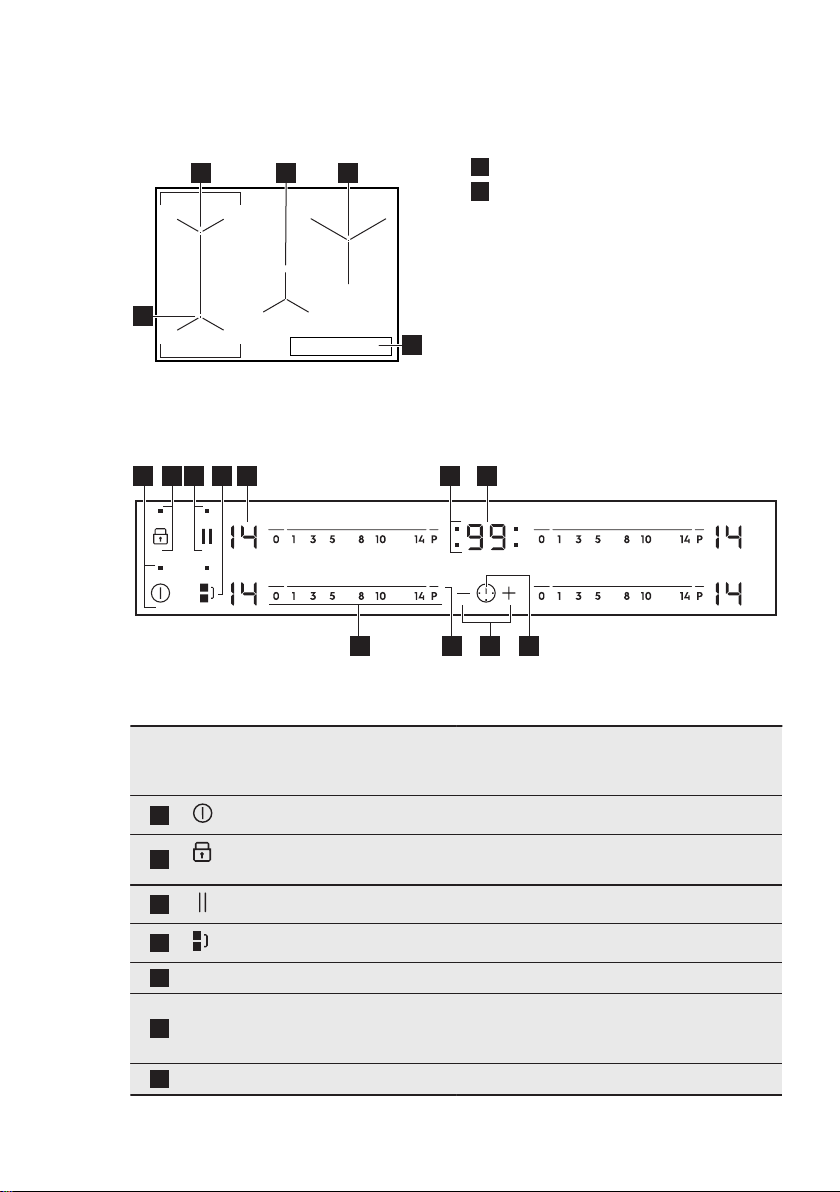

3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. UTILIZZO QUOTIDIANO.................................................................................... 9
5. CONSIGLI E SUGGERIMENTI UTILI...............................................................14
6. PULIZIA E CURA..............................................................................................15
7. RISOLUZIONE DEI PROBLEMI.......................................................................16

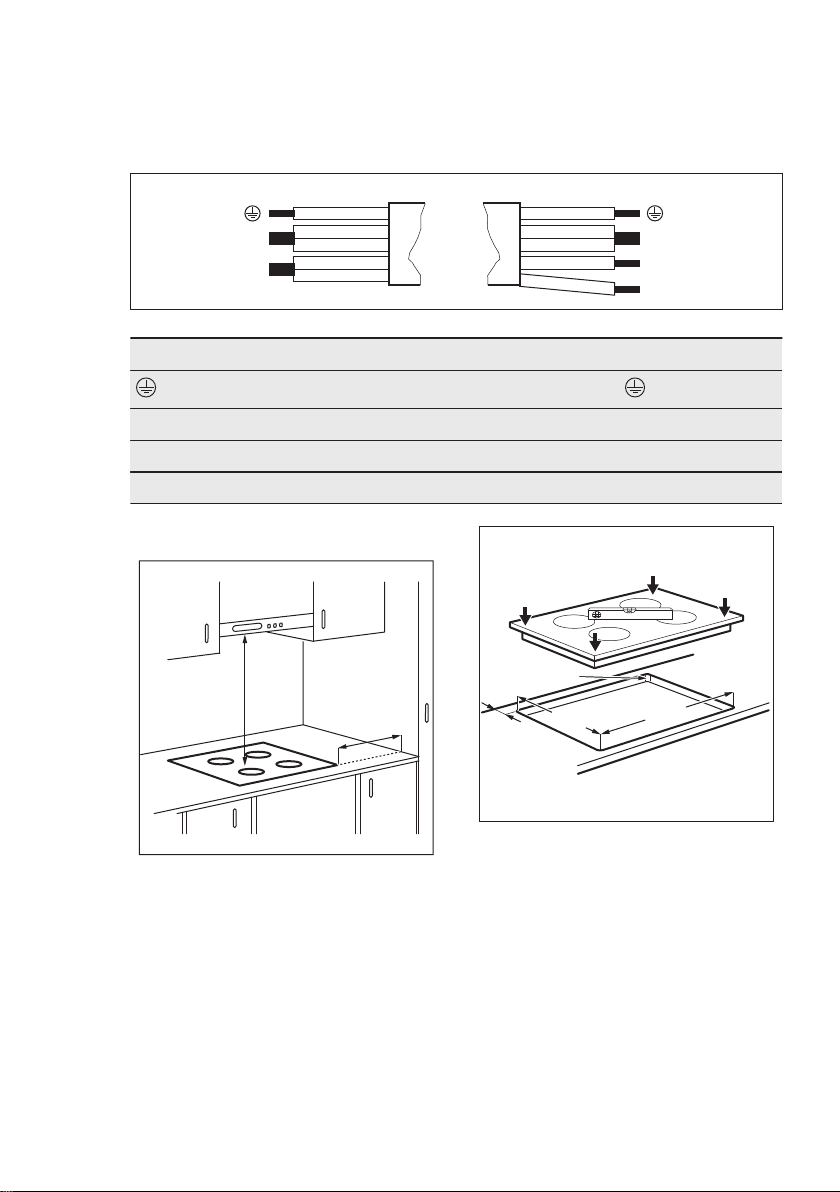

8. INSTALLAZIONE..............................................................................................18
9. DATI TECNICI.................................................................................................. 20
10. EFFICIENZA ENERGETICA.......................................................................... 21
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
Page 3
ITALIANO 3
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani a meno che non vi sia una supervisione
continua.
• Tenere lontani i bambini al di sotto dei 3 anni se non
costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura durante il funzionamento o
raffreddamento. Le parti accessibili sono
incandescenti.
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• AVVERTENZA: L'apparecchiatura e le parti accessibili
si riscaldano molto durante l'uso. Abbiate cura di non
toccare gli elementi riscaldanti.
Page 4
www.electrolux.com4
• Non utilizzare un timer esterno o un sistema di
controllo remoto distinto per mettere in funzione
l'apparecchiatura.
• AVVERTENZA: Non lasciare mai il piano di cottura
incustodito durante la preparazione di cibi in quanto
olio e grassi potrebbero provocare un incendio.
• Non tentare MAI di spegnere un incendio con
dell'acqua; spegnere l'apparecchiatura e coprire le
fiamme ad es. con un coperchio o una coperta di
protezione dal fuoco.
• ATTENZIONE: Il processo di cottura deve essere
sorvegliato. Un breve processo di cottura deve essere
supervisionato senza soluzione di continuità.
• AVVERTENZA: Pericolo di incendio: Non conservare
nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e
coperchi non dovrebbero essere posti sulla superficie
del piano di cottura in quanto possono diventare caldi.
• Non usare una pulitrice a vapore per pulire
l'apparecchiatura.
• Dopo l'uso, spegnere l'elemento utilizzato mediante la
corrispondente manopola, senza considerare quanto
indicato dal rilevatore di utensili.
• Se la superficie di vetroceramica/vetro presenta delle
crepe, spegnere l'apparecchiatura e scollegarla dalla
presa di corrente. Qualora l'apparecchiatura sia
collegata direttamente alla corrente mediante una
scatola di derivazione, togliere il fusibilke per
scollegarlo dall'alimentazione. Invitiamo in entrambi i
casi a contattare il Centro Servizi Autorizzato.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• AVVERTENZA: Servirsi unicamente di protezioni per il
piano cottura progettate dal produttore
dell'apparecchiatura o indicate dallo stesso nelle
Page 5
istruzioni d'uso, ad esempio accessori idonei o le
protezioni del piano cottura incorporate
nell'apparecchiatura. L'uso inadeguato delle protezioni
può causare incidenti.
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
AVVERTENZA!
L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.
AVVERTENZA!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• È necessario rispettare la distanza
minima dalle altre apparecchiature.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Proteggere le superfici di taglio con
un materiale di tenuta per evitare che
l'umidità causi dei rigonfiamenti.
• Proteggere la base
dell'apparecchiatura da vapore e
umidità.
• Non installare l'apparecchiatura
accanto ad una porta o sotto una
finestra, per evitare che pentole calde
cadano dall'apparecchiatura quando
la porta o la finestra sono aperte.
• Ogni apparecchiatura dispone di
ventole di raffreddamento sulla parte
inferiore.
• Se l'apparecchiatura viene installata
sopra a un cassetto:
– Non tenere oggetti di piccole
dimensioni o fogli di carta che
potrebbero essere aspirati, dato
che possono danneggiare le
ventole di raffreddamento o
guastare il funzionamento del
sistema di raffreddamento.
– Mantenere una distanza di
almeno 2 cm fra la parte inferiore
dell'apparecchiatura e le
componenti conservate nel
cassetto.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• Tutti i collegamenti elettrici devono
essere realizzati da un elettricista
qualificato.
• L'apparecchiatura deve disporre di
una messa a terra.
• Prima di qualsiasi intervento, è
necessario verificare che
l'apparecchiatura sia scollegata dalla
rete elettrica.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Verificare che l'apparecchiatura sia
installata correttamente.
L'allentamento di un collegamento
elettrico o di una spina (ove previsti)
può provocare il surriscaldamento del
terminale.
• Utilizzare il cavo di alimentazione
appropriato.
• Evitare che i collegamenti elettrici si
aggroviglino.
• Assicurarsi che la protezione da
scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul
cavo.
• Assicurarsi che il cavo di
alimentazione o la spina (ove
prevista) non sfiori l'apparecchiatura
calda o pentole calde quando si
Page 6
www.electrolux.com6
collega l'apparecchiatura alle prese
vicine.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina o il cavo (ove previsti).
Contattare il nostro Centro Assistenza
autorizzato o un elettricista qualificato
per sostituire un cavo danneggiato.
• I dispositivi di protezione da scosse
elettriche devono essere fissati in
modo tale da non poter essere
disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia
allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Servirsi unicamente di dispositivi di
isolamento adeguati: interruttori
automatici, fusibili (quelli a tappo
devono essere rimossi dal
portafusibile), sganciatori per correnti
di guasto a terra e relè.
• L'impianto elettrico deve essere
dotato di un dispositivo di isolamento
che consenta di scollegare
l'apparecchiatura dalla presa di
corrente a tutti i poli. Il dispositivo di
isolamento deve avere una larghezza
dell'apertura di contatto non inferiore
ai 3 mm.
2.3 Utilizzo
AVVERTENZA!
Rischio di lesioni, ustioni o
scosse elettriche.
• Rimuovere tutti i materiali di
imballaggio, le etichette e la pellicola
protettiva (ove presente) prima del
primo utilizzo.
• Utilizzare l’apparecchiatura in un
ambiente domestico.
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Accertarsi che le fessure di
ventilazione non siano ostruite.
• Non lasciare mai l'apparecchiatura
incustodita durante il funzionamento.
• Spegnere la zona di cottura dopo ogni
utilizzo.
• Non fare affidamento sul rilevatore di
pentole.
• Non appoggiare posate o coperchi
sulle zone di cottura. Possono
diventare roventi.
• Non mettere in funzione
l'apparecchiatura con le mani umide o
quando c'è un contatto con l'acqua.
• Non utilizzare l'apparecchiatura come
superficie di lavoro o come piano di
appoggio.
• Se la superficie dell'apparecchiatura
presenta delle incrinature, scollegare
immediatamente l'apparecchiatura
dall'alimentazione. per evitare scosse
elettriche.
• I portatori di pacemaker, devono
mantenere una distanza di almeno 30
cm dalle zone di cottura a induzione
quando l'apparecchiatura è in
funzione.
• Un alimento immerso nell'olio molto
caldo può provocare degli schizzi.
AVVERTENZA!
Pericolo di incendio ed
esplosioni.
• Grassi e olio caldi possono rilasciare
vapori infiammabili. Mantenere
fiamme o oggetti caldi lontani da
grassi e olio quando li si utilizza per
cucinare.
• I vapori rilasciati da un olio molto
caldo possono provocare una
combustione spontanea.
• L'olio usato, che può contenere
residui di cibo, può liberare delle
fiamme ad una temperatura inferiore
rispetto ad un olio utilizzato per la
prima volta.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Non poggiare pentole calde sul
pannello dei comandi.
• Non mettere coperchi caldi sulla
superficie in vetro del piano cottura.
Page 7
• Non esporre al calore pentole vuote.
1 1 1
2
1
• Fare attenzione a non lasciar cadere
oggetti o pentole sull'apparecchiatura.
La superficie si potrebbe
danneggiare.
• Non mettere in funzione le zone di
cottura in assenza di pentole o con
pentole vuote.
• Non appoggiare la pellicola di
alluminio direttamente
sull'apparecchiatura.
• Lo spostamento di pentole in ghisa, in
alluminio o con fondi danneggiati può
graffiare il vetro o la vetroceramica.
Per spostare questi oggetti sollevarli
sempre dalla superficie di cottura.
• L'apparecchiatura è destinata solo
alla cottura. Non deve essere
utilizzata per altri scopi, come per
esempio il riscaldamento di un
ambiente.
2.4 Manutenzione e pulizia
• Pulire regolarmente l'apparecchiatura
per evitare il deterioramento dei
materiali che compongono la
superficie.
• Disattivare l'apparecchiatura e
lasciarla raffreddare prima di
procedere con la pulizia.
• Scollegare l’apparecchiatura dalla
rete elettrica prima di eseguire le
operazioni di manutenzione.
ITALIANO 7
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
2.5 Assistenza Tecnica
• Per riparare l'apparecchiatura
contattare il Centro di Assistenza
Autorizzato.
• Utilizzare esclusivamente ricambi
originali.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Rivolgersi all'autorità municipale per
informazioni su come smaltire
correttamente l'elettrodomestico.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
3. DESCRIZIONE DEL PRODOTTO

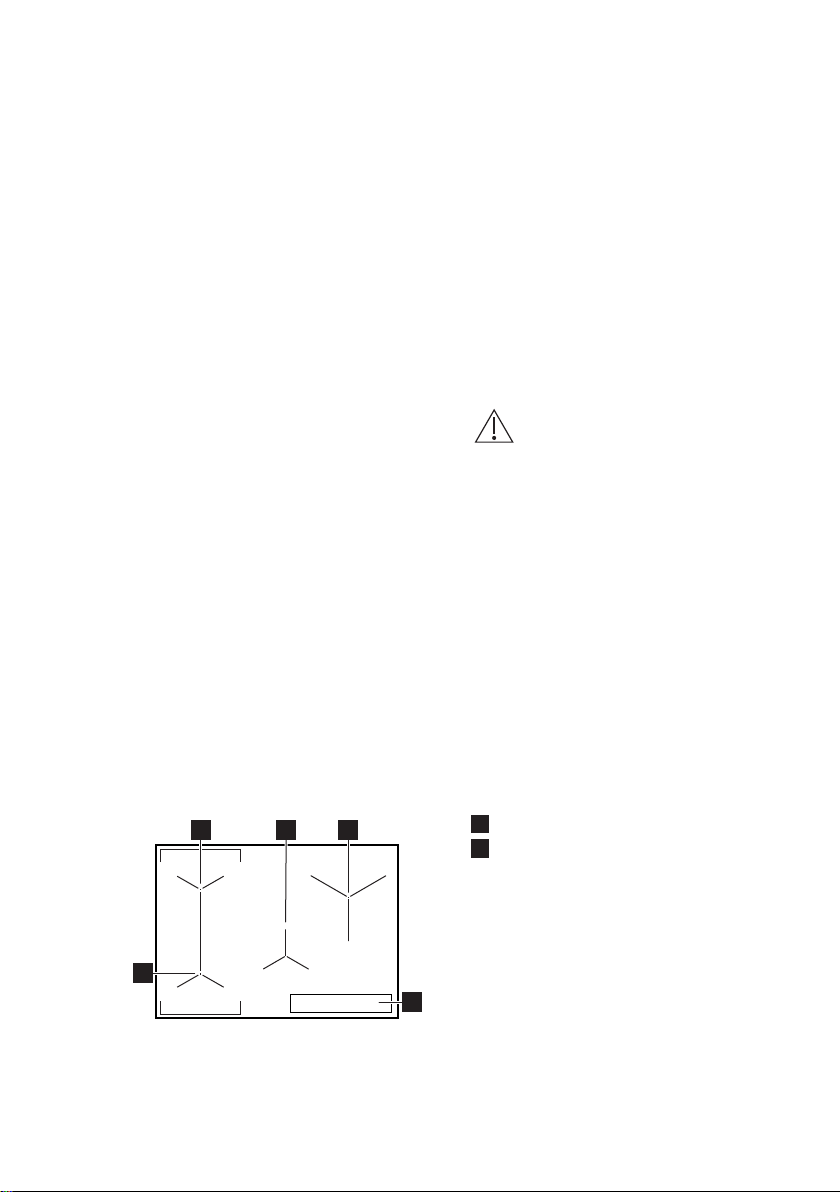

3.1 Disposizione della superficie di cottura
Zona di cottura a induzione
1
Pannello dei comandi
2
Page 8
1 2 43
6
75
9 811
10
www.electrolux.com8
3.2 Disposizione del pannello dei comandi
Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli
indicatori ed i segnali acustici mostrano quali funzioni sono attive.
Tasto
sen‐
sore
1
2
3
4
- Display livello di potenza Per mostrare il livello di potenza.
5
- Spie del timer delle zone
6
- Display timer Indica il tempo in minuti.
7
8
9
10
- Barra dei comandi Per impostare un livello di potenza.
11
Funzione Commento
ON / OFF Per attivare e disattivare il piano di cottu‐
Blocco / Dispositivo di Si‐
curezza bambini
Pausa Per attivare e disattivare la funzione.
Bridge Per attivare e disattivare la funzione.
di cottura
- Per selezionare la zona di cottura.
- Per aumentare o ridurre il tempo.
/
PowerBoost Per attivare la funzione.
3.3 Display del livello di potenza
ra.
Per bloccare/sbloccare il pannello dei co‐
mandi.
Indica per quale zona è impostato il tem‐
po.

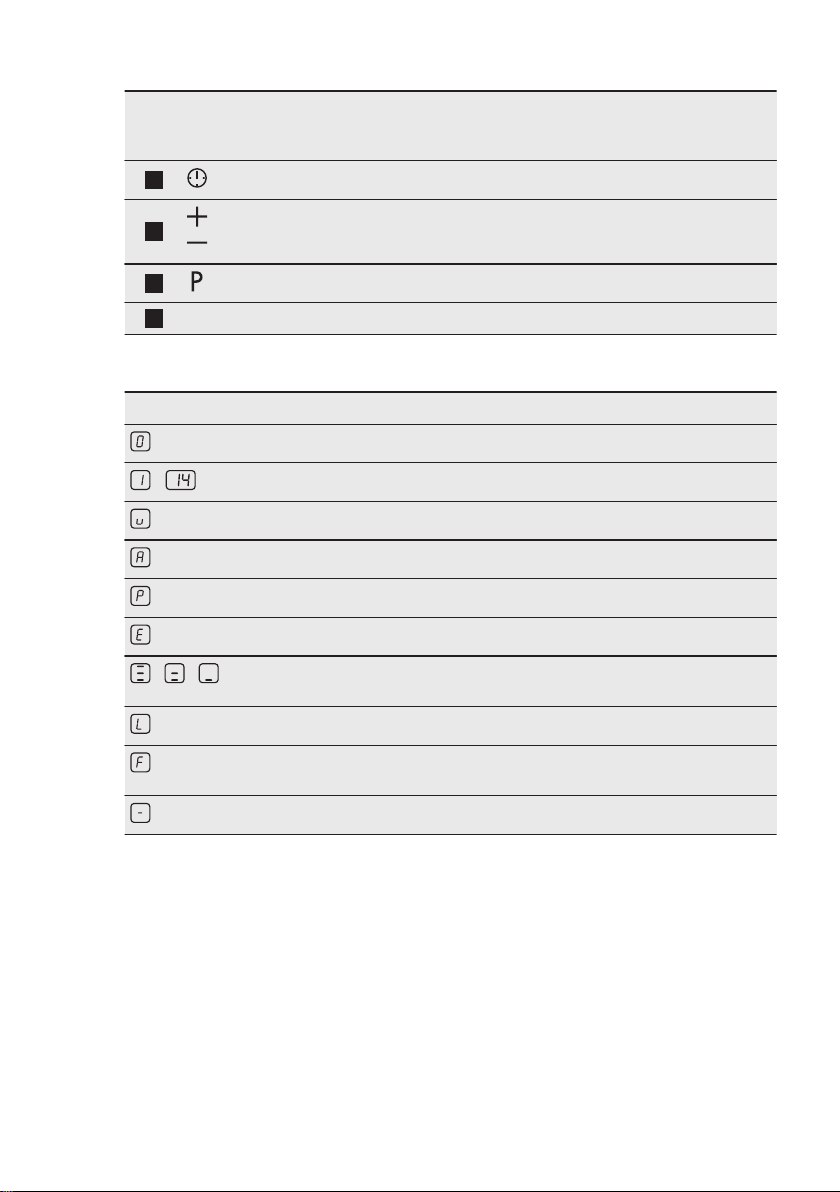

Display Descrizione
La zona di cottura è disattivata.
-
La zona di cottura è in funzione.
Page 9
Display Descrizione
Pausa è attiva.
Preriscaldamento automatico è attiva.
PowerBoost è attiva.
ITALIANO 9
+ numero
/ /
È presente un malfunzionamento.
OptiHeat Control (indicatore di calore residuo su 3 livelli): prose‐
guire la cottura/tenere in caldo/calore residuo.
Blocco /Dispositivo di Sicurezza bambini è attiva.
Pentola non adeguata o troppo piccola; oppure manca la pentola
sulla zona di cottura.
Spegnimento automatico è attiva.
3.4 OptiHeat Control (indicatore di calore residuo su 3 livelli)
AVVERTENZA!
/ / Il calore residuo
può essere causa di ustioni.
Gli indicatori mostrano il
livello del calore residuo per
le zone cottura attualmente
in uso. Le spie si potrebbero
accendere anche per le
zone cottura vicine, anche
se non sono in uso.
4. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
4.1 Attivazione e disattivazione
Sfiorare per 1 secondo per accendere
o spegnere il piano di cottura.
4.2 Spegnimento automatico
La funzione spegne automaticamente
il piano di cottura se:
• tutte le zone di cottura sono
disattivate,
Le zone di cottura a induzione generano
il calore richiesto per la cottura
direttamente sul fondo della pentola. Il
piano in vetroceramica viene
leggermente riscaldato dal calore residuo
delle pentole.
• non è stato impostato il livello di
potenza dopo l'accensione del piano
di cottura,
• è stato versato qualcosa o appoggiato
un oggetto sul pannello dei comandi
per più di 10 secondi (un tegame, uno
straccio, ecc.). Viene emesso un
segnale acustico e il piano di cottura
si disattiva. Rimuovere l'oggetto o
pulire il pannello dei comandi.
• Il piano di cottura è surriscaldato (per
es. se si esaurisce l'acqua in
ebollizione nella pentola). Lasciare
raffreddare la zona di cottura prima di
utilizzare nuovamente il piano di
cottura.
Page 10
www.electrolux.com10
• è stata utilizzata una pentola non
idonea. Il simbolo si accende e la
zona di cottura si spegne
automaticamente dopo 2 minuti.
• non è stata spenta una zona di
cottura o non è stato modificato il
livello di potenza. Dopo un tempo
prestabilito, si accende e il piano di
cottura si spegne.
Rapporto tra livello di potenza e il
tempo trascorso il quale si spegne il
piano di cottura:
Livello di potenza Il piano di cottura
, 1 - 3
4 - 7 5 ore
8 - 9 4 ore
10 - 14 1,5 ora
si disattiva dopo
6 ore

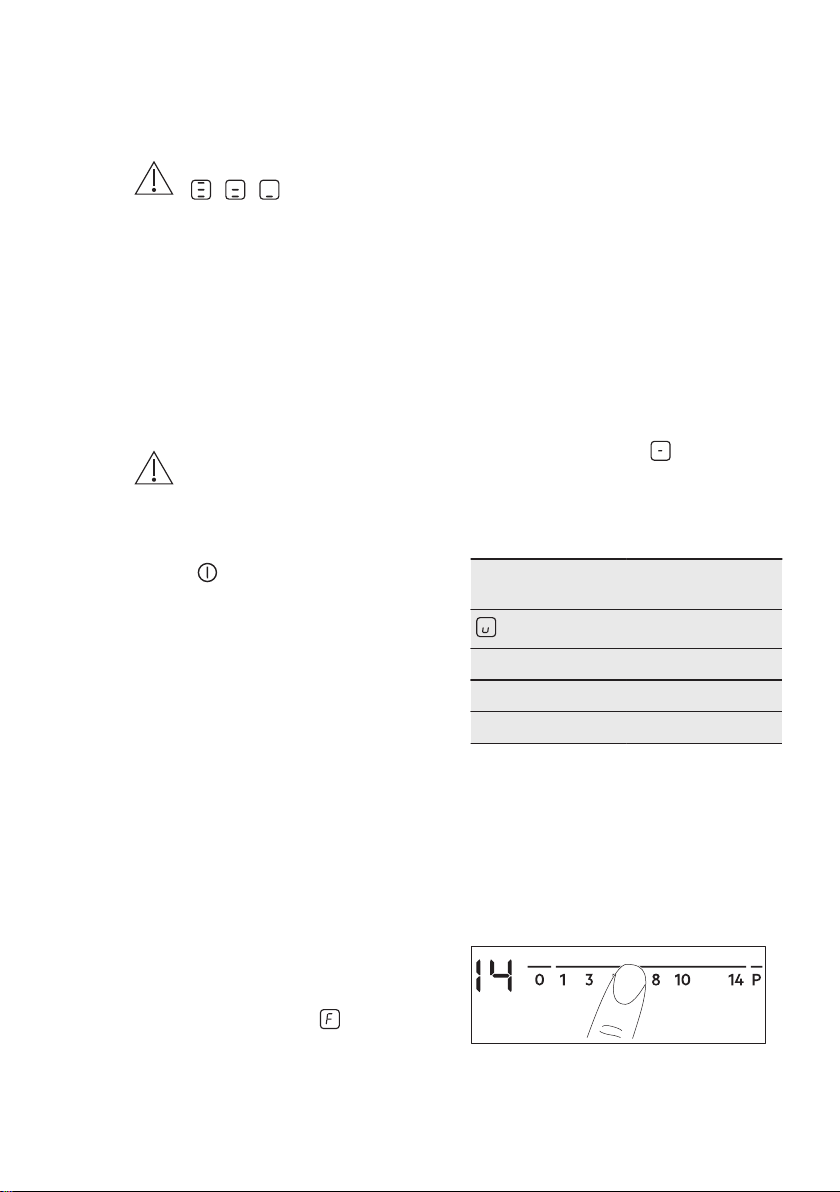

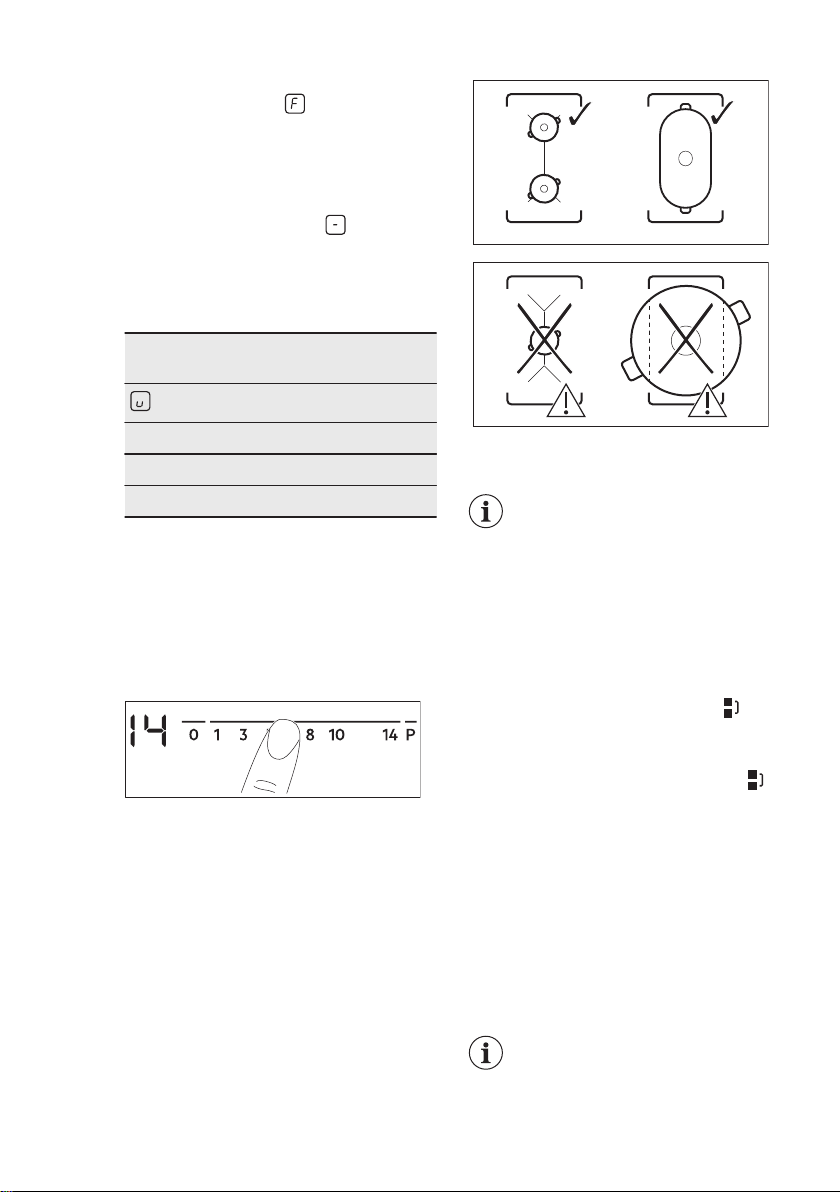

4.3 Livello di potenza
Per impostare o modificare il livello di
potenza:
Sfiorare la barra di controllo per
impostare il livello di potenza corretto o
spostare il dito lungo la barra di controllo
fino a raggiungere il livello necessario.
4.4 Utilizzo delle zone di cottura
Posizionare le pentole al centro della
zona selezionata. Le zone di cottura a
induzione si adattano automaticamente
alle dimensioni del fondo della pentola.

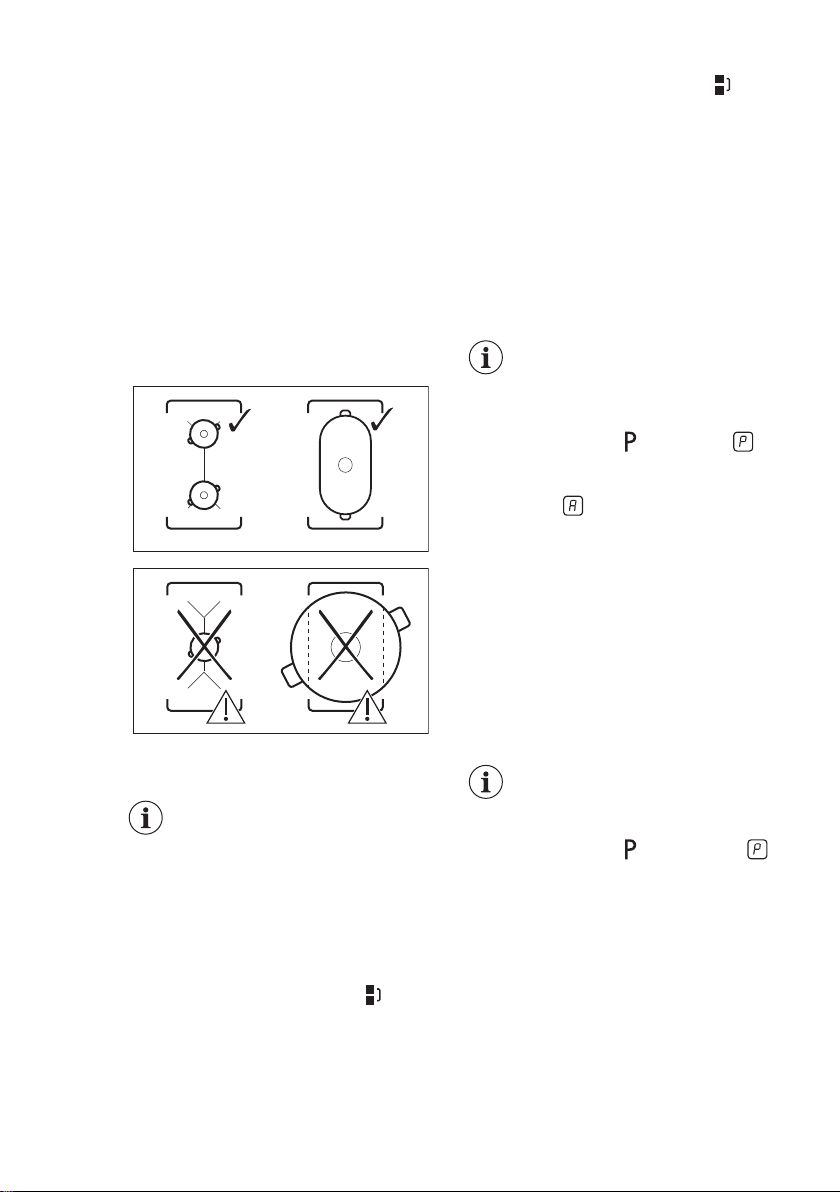

È possibile utilizzare una pentola grande
collocata su due zone di cottura
contemporaneamente. I tegami devono
coprire le parti centrali delle due aree ma
non andare oltre la zona contrassegnata.
Se i tegami si trovano fra i due centri la
funzione bridge non sarà attivata.

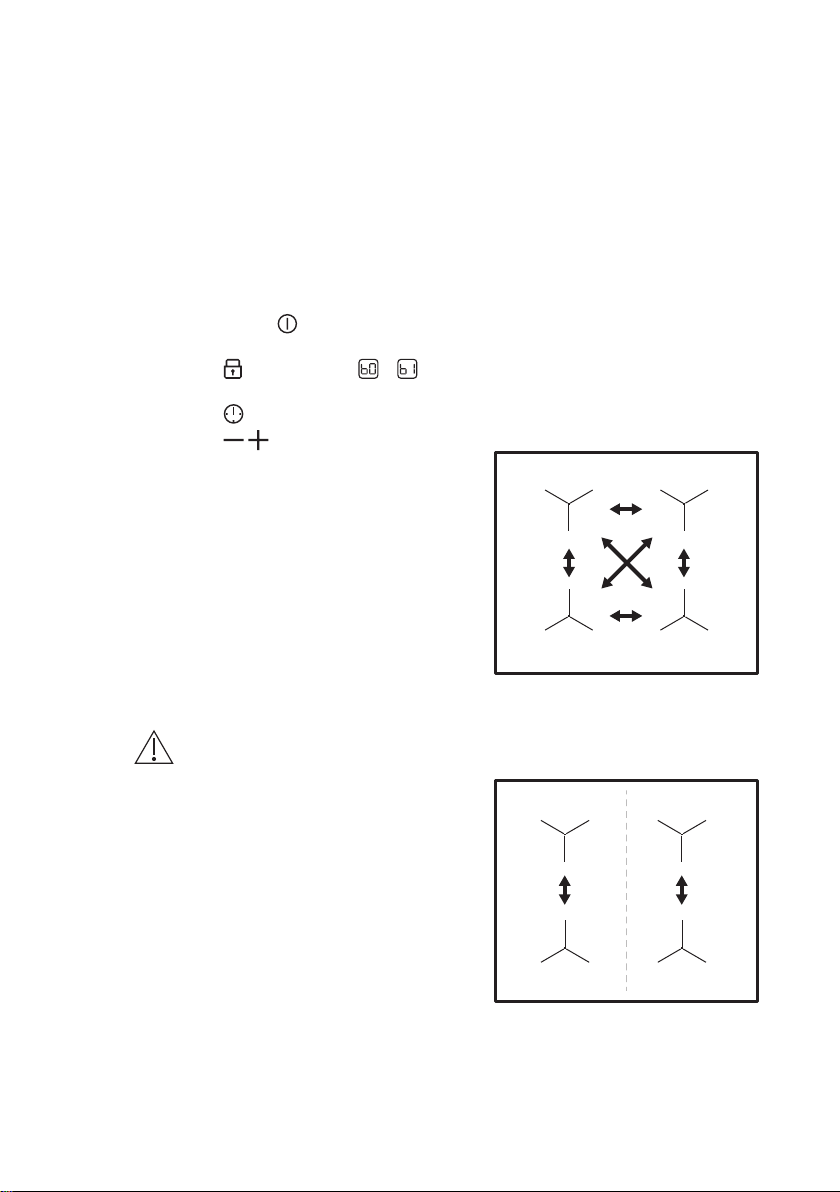

4.5 Bridge
La funzione opera quando la
pentola copre il centro delle
due zone.
Questa funzione collega due zone di
cottura del lato sinistro funzionanti come
se fossero una sola.
Impostare come prima cosa il livello di
potenza per una delle zone di cottura di
sinistra.
Per attivare la funzione: sfiorare . Per
impostare o modificare il livello di
potenza sfiorare uno dei sensori.
Per disattivare la funzione: sfiorare .
Le zone di cottura funzionano in modo
indipendente.
4.6 Preriscaldamento automatico
Attivare questa funzione per ottenere
un'impostazione di calore desiderata in
meno tempo. Quando è accesa, la zona
funziona sull'impostazione più alta
all'inizio e poi continua a cucinare con
l'impostazione di calore desiderata.
Per attivare la funzione, la
zona di cottura deve essere
fredda.
Page 11
Per attivare la funzione per una zona
di cottura: sfiorare ( si accende).
Selezionare immediatamente il livello di
potenza desiderato. Dopo 3 secondi
si accende.
Per disattivare la funzione: modificare
il livello di potenza.
4.7 PowerBoost
Questa funzione aumenta la potenza
fornita alle zone di cottura a induzione.
Questa funzione si può attivare per la
zona di cottura a induzione soltanto per
un intervallo di tempo limitato. Al termine
di questo intervallo, la zona di cottura a
induzione passa automaticamente al
livello di potenza massimo impostato.
Fare riferimento al capitolo
"Dati tecnici".
Per attivare la funzione per una zona
di cottura: sfiorare . si accende.
Per disattivare la funzione: modificare
il livello di potenza.
4.8 Timer
Timer del conto alla rovescia
Questa funzione consente di impostare
la durata di funzionamento della zona di
cottura per la preparazione di una
pietanza.
Come prima cosa impostare il livello di
potenza per la zona di cottura, poi
impostare la funzione.
Per impostare la zona di cottura:
sfiorare ripetutamente
accende l'indicatore della zona di cottura
desiderata.
Per attivare la funzione: sfiorare il tasto
del timer per impostare il tempo (00 99 minuti). Quando la spia della zona di
cottura lampeggia più lentamente, il
tempo scorre a ritroso.
Per visualizzare il tempo residuo:
selezionare la zona di cottura con . La
spia della zona di cottura comincia a
lampeggiare rapidamente. Sul display
compare il tempo residuo.
finché si
ITALIANO 11
Per modificare l’ora: selezionare la
zona di cottura con . Premere o .
Per disattivare la funzione: selezionare
la zona di cottura con e sfiorare . Il
tempo restante esegue il conteggio fino a
00. L'indicatore della zona cottura si
spegne.
Allo scadere del tempo
stabilito, viene emesso un
segnale acustico e 00
lampeggia. La zona di
cottura si disattiva.
Per arrestare il segnale acustico:
sfiorare .
CountUp Timer (Timer)
Utilizzare questa funzione per controllare
per quanto tempo funziona la zona di
cottura.
Per impostare la zona di cottura:
sfiorare ripetutamente
accende l'indicatore della zona di cottura
desiderata.
Per attivare la funzione: sfiorare del
timer. si accende. Quando la spia
della zona di cottura lampeggia
lentamente, inizia il conteggio. Il display
passa da
Per controllare per quanto tempo
funziona la zona di cottura:
selezionare la zona di cottura con
spia della zona di cottura comincia a
lampeggiare rapidamente. Il display
mostra per quanto tempo è rimasta in
funzione la zona.
Per disattivare la funzione: selezionare
la zona di cottura con e sfiorare o
. La spia della zona di cottura si
spegne.
Contaminuti
Si può utilizzare questa funzione come
Contaminuti mentre il piano di cottura è
attivo e le zone di cottura non sono in
funzione. Il display del livello di potenza
visualizza .
ai minuti.
finché si
. La
Page 12
www.electrolux.com12
Per attivare la funzione: sfiorare .
Sfiorare il tasto o del timer per
selezionare la durata. Allo scadere del
tempo stabilito, viene emesso un
segnale acustico e 00 lampeggia.
Per arrestare il segnale acustico:
sfiorare
.
La funzione non ha alcun
effetto sul funzionamento
delle zone di cottura.
4.9 Pausa
La funzione imposta tutte le zone di
cottura in funzione al livello di potenza
più basso.
Quando la funzione è attiva, tutti gli altri
simboli sui pannelli di controllo sono
bloccati.
La funzione non interrompe le funzioni
del timer.
Sfiorare
si accende.Il livello di calore viene
abbassato a 1.
Per disattivare la funzione sfiorare
livello di calore precedente si accende.
per attivare la funzione.
. Il
4.10 Blocco
È possibile bloccare il pannello dei
comandi mentre le zone di cottura sono
in funzione. Questa funzione impedisce
di modificare inavvertitamente il livello di
potenza.
Impostare innanzitutto il livello di
potenza.
Per attivare la funzione: sfiorare
si accende per 4 secondi.Il Timer rimane
acceso.
Per disattivare la funzione: sfiorare .
Il livello di potenza precedente si
accende.
Quando si spegne il piano di
cottura, si interrompe anche
questa funzione.
.
4.11 Dispositivo di Sicurezza bambini
Questa funzione impedisce
l'azionamento accidentale del piano di
cottura.
Per attivare la funzione: attivare il piano
di cottura con
livello di potenza. Sfiorare per 4
secondi. si accende. Disattivare il
piano di cottura con
Per disattivare la funzione: attivare il
piano di cottura con . Non impostare
alcun livello di potenza. Sfiorare per 4
secondi. si accende. Disattivare il
piano di cottura con
Per escludere la funzione per una sola
operazione di cottura: attivare il piano
di cottura con . si accende. Sfiorare
il tasto per 4 secondi. Impostare il
livello di potenza entro 10 secondi. È
possibile mettere in funzione il piano di
cottura. Quando si disattiva il piano di
cottura con la funzione si riattiva.
. Non impostare alcun
.
.
4.12 OffSound Control (Attivazione e disattivazione dei segnali acustici)
Disattivare il piano di cottura. Sfiorare il
tasto per 3 secondi. Il display si
accende e si spegne. Sfiorare per 3
secondi. o si accendono. Sfiorare
del timer per effettuare la selezione
seguente:
• - i segnali acustici sono spenti
• - i segnali acustici sono attivi
Per confermare la selezione, attendere
finché il piano di cottura non si disattiva
automaticamente.
Quando la funzione è impostata su , i
segnali acustici saranno udibili soltanto
quando:
• si sfiora
• Contaminuti diminuisce
Page 13
• Timer del conto alla rovescia
diminuisce
• si appoggia un oggetto sul pannello
dei comandi.
4.13 Limitazione di potenza
All'origine, il piano di cottura è impostato
sul massimo livello di potenza possibile.
Per ridurre o aumentare il livello di
potenza:
1. Disattivare il piano di cottura.
2. Sfiorare il tasto
display si accende e si spegne.
3. Sfiorare per 3 secondi. o si
accendono.
4. Sfiorare . P 72 si accende.
5. Sfiorare / del Timer per
impostare il livello di potenza.
Livelli di potenza
Fare riferimento al capitolo "Dati tecnici".
• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W
ATTENZIONE!
Assicurarsi che la potenza
selezionata sia idonea ai
fusibili installati nell'impianto
domestico.
per 3 secondi. Il
ITALIANO 13
• La funzione suddivide la potenza tra
zone di cottura collegate alla stessa
fase.
• La funzione si attiva quando
l'assorbimento massimo delle zone di
cottura collegate ad una singola fase
supera i 3600 W.
• La funzione riduce la potenza delle
altre zone di cottura collegate alla
stessa fase.
• Il display del livello di potenza per le
zone a ridotta potenza, passa da un
livello all'altro.
Funzione Power Management con
funzione Limitazione di potenza
Impostando la funzione Limitazione di
potenza su 6,0 kW o meno, la potenza
del piano di cottura viene distribuita tra
tutte le zone di cottura.
Impostando la funzione Limitazione di
potenza su superiore a 6,0 kW, la
potenza del piano di cottura viene
distribuita tra le coppie di zone di cottura.

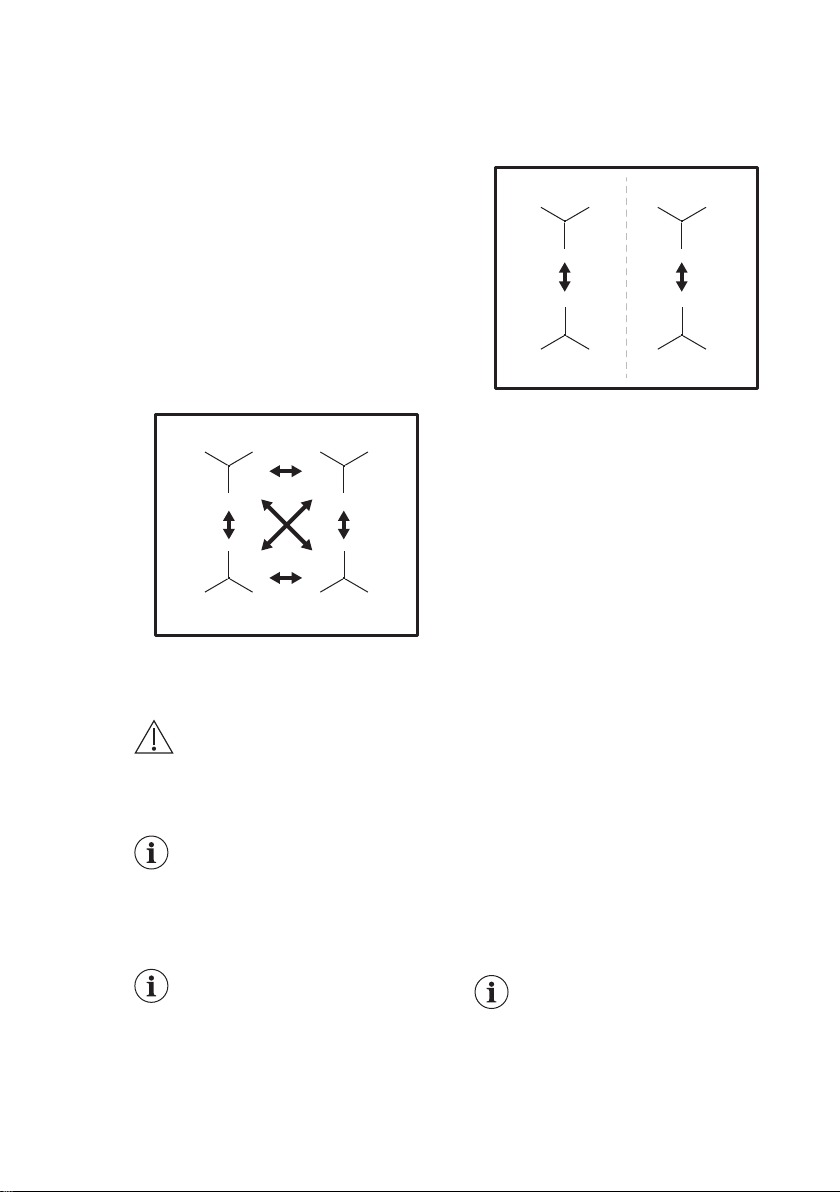

4.14 funzione Power Management
• Le zone di cottura sono raggruppate
in base alla posizione e al numero di
fasi del piano di cottura. Vedere
l'illustrazione.
• Ciascuna fase dispone di un
assorbimento massimo di 3600 W.
Page 14
www.electrolux.com14
5. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
5.1 Pentole
Per le zone cottura a
induzione, un forte campo
elettromagnetico crea calore
nelle pentole molto
rapidamente.
Utilizzare le zone di cottura a
induzione con pentole
idonee.
Materiale delle pentole
• materiali idonei: ghisa, acciaio,
acciaio smaltato, acciaio inox, fondi
multistrato (con una marcatura
corretta da parte del produttore).
• materiali non idonei: alluminio,
rame, ottone, vetro, ceramica,
porcellana.
Una pentola è adatta per un piano di
cottura a induzione se:
• l'acqua raggiunge velocemente
l'ebollizione su una zona di cottura a
induzione impostata sul livello di
cottura massimo.
• una calamita si attacca al fondo delle
pentole.
Il fondo delle pentole
dovrebbe essere il più
possibile spesso e piano.
Verificare che le basi della
pentola siano asciutte prima
di collocarla sulla superficie
del piano cottura.
Dimensioni delle pentole
Le zone di cottura a induzione si
adattano automaticamente alle
dimensioni del fondo della pentola.
L'efficienza della zona di cottura dipende
dal diametro delle pentole. Una pentola
con un diametro inferiore alla zona più
piccola riceve solo una parte della
potenza generata dalla zona di cottura.
Vedere la sezione "Dati
tecnici".
5.2 I rumori durante l'uso
Se si avverte:
• crepitio: si stanno utilizzando pentole
di materiali diversi (costruzione a
sandwich).
• fischio: si stanno utilizzando la zona di
cottura a livelli di potenza elevati con
pentole di materiali diversi
(costruzione a sandwich).
• ronzio: si stanno utilizzando livelli di
potenza elevati.
• scatto: sono state accese parti
elettriche.
• sibilo, ronzio: è in funzione la ventola.
I rumori descritti sono normali e non
sono da ricondurre a un guasto del
piano di cottura.
5.3 Öko Timer (Timer Eco)
Per risparmiare energia, il riscaldatore
della zona di cottura si disattiva prima
che il timer per il conto alla rovescia
emetta un segnale acustico. La
differenza nel tempo di funzionamento
dipende dal livello di potenza e dalla
durata dell'utilizzo dell'apparecchiatura.
5.4 Esempi di impiego per la
cottura
La correlazione tra il livello di potenza e il
consumo di energia della zona di cottura
non è regolare. L'aumento del livello di
potenza non è proporzionale all'aumento
del consumo di energia. Ciò significa che
una zona di cottura con un livello di
potenza medio impiega meno della metà
della propria energia.
I dati riportati in tabella sono
puramente indicativi.
Page 15
ITALIANO 15
Livello di po‐
tenza
- 1
1 - 3 Salsa olandese, sciogliere:
1 - 3 Rassodare: omelette morbi‐
3 - 5 Cuocere riso e pietanze a
5 - 7 Cuocere a vapore verdure,
7 - 9 Cuocere al vapore le patate. 20 - 60 Usare al max. ¼ l di acqua
7 - 9 Bollire grandi quantità di ali‐
9 - 12 Cottura delicata: cotolette,
12 - 13 Frittura, frittelle di patate,
14 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu‐
Usare per: Tempo
Tenere in caldo le pietanze
cotte.
burro, cioccolata, gelatina.
de, uova strapazzate.
base di latte, riscaldare pie‐
tanze pronte.
pesce, carne.
menti, stufati e zuppe.
cordon bleu, costolette, pol‐
pette, salsicce, fegato, roux,
uova, frittelle, krapfen.
lombate, bistecche.
lasch, stufati), friggere patatine.
Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivata.
(min.)
secon‐
do ne‐
cessità
5 - 25 Mescolare di tanto in tanto.
10 - 40 Cucinare coprendo con un
25 - 50 Aggiungere al riso almeno
20 - 45 Aggiungere un paio di cuc‐
60 150
secon‐
do ne‐
cessità
5 - 15 Girare a metà tempo.
Suggerimenti
Mettere un coperchio sulla
pentola.
coperchio.
una doppia quantità di liqui‐
do, mescolare a metà del
processo i preparati a base
di latte.
chiai di liquido.
per 750 g di patate.
Fino a 3 l di liquido più gli in‐
gredienti.
Girare a metà tempo.
6. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
6.1 Informazioni generali
• Pulire il piano di cottura dopo ogni
impiego.
• Usare sempre pentole con il fondo
pulito.
• I graffi o le macchie scure sulla
superficie non compromettono il
funzionamento del piano di cottura.
• Usare un prodotto di pulizia adatto
alla superficie del piano di cottura.
• Il vetro richiede l'uso di un raschietto
speciale.
6.2 Pulizia del piano di cottura
• Togliere immediatamente: plastica
sciolta, pellicola in plastica, zucchero
e alimenti con zucchero, in caso
contrario la sporcizia potrebbe
causare danni al piano cottura.
Attenzione a evitare le ustioni.
Appoggiare lo speciale raschietto
Page 16
www.electrolux.com16
sulla superficie in vetro, formando un
angolo acuto, e spostare la lama sulla
superficie.
• Quando il piano di cottura è
sufficientemente raffreddato, è
possibile rimuovere: i segni di
calcare e d'acqua, le macchie di
grasso e le macchie opalescenti.
Pulire il piano di cottura con un panno
• Togliere macchie opalescenti:
7. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
7.1 Cosa fare se...
Problema Possibile causa Rimedio
Non è possibile attivare il
piano di cottura o metterlo
in funzione.
È scattato il fusibile. Verificare se l'anomalia di
Non viene configurata l'im‐
Sono stati sfiorati 2 o più
Pausa è attiva. Consultare la sezione "Uti‐
Il pannello dei comandi è
Viene emesso un segnale
acustico e il piano di cottu‐
ra si disattiva.
Viene emesso un segnale
acustico quando il piano di
cottura non è attivo.
Il piano di cottura non è
collegato a una fonte di ali‐
mentazione elettrica o non
è collegato correttamente.
postazione calore per 10
secondi.
tasti sensore contempora‐
neamente.
bagnato o presenta mac‐
chie di unto.
Uno o più tasti sensore so‐
no stati coperti.
umido e un detergente non abrasivo.
Al termine della pulizia, asciugare il
piano di cottura con un panno
morbido.
usare una soluzione di acqua con
aceto e pulire la superficie in vetro
con un panno.
Accertarsi che il piano di
cottura sia collegato corret‐
tamente alla rete elettrica.
Fare riferimento allo sche‐
ma di collegamento.
funzionamento è dovuta al
fusibile. Nel caso in cui il
fusibile continui a scattare,
rivolgersi ad un elettricista
qualificato.
Accendere di nuovo il pia‐
no di cottura e impostare il
livello di potenza in meno
di 10 secondi.
Sfiorare un tasto sensore
alla volta.
lizzo quotidiano".
Pulire il pannello dei co‐
mandi.
Rimuovere gli oggetti dai
tasti sensore.
Page 17
Problema Possibile causa Rimedio
Il piano di cottura si disatti‐
va.
L'indicatore di calore resi‐
duo non si accende.
Preriscaldamento automa‐
tico non funziona.
È impostato il livello di po‐
È stato appoggiato un og‐
getto sul tasto sensore .
La zona non è calda per‐
ché è rimasta in funzione
solo per brevissimo tempo,
oppure il sensore è dan‐
neggiato.
Rimuovere l'oggetto dal ta‐
sto sensore.
Se la zona ha funzionato
abbastanza a lungo da es‐
sere calda, contattare il
Centro di Assistenza Auto‐
rizzato.
La zona è calda. Lasciar raffreddare suffi‐
cientemente la zona.
Il livello di potenza massi‐
tenza massimo.
mo ha la stessa potenza
della funzione.
Il livello di potenza cambia
tra due livelli.
I tasti sensore si surriscal‐
dano.
Power Management è atti‐
va.
Le pentole sono troppo
grandi oppure sono state
collocate troppo vicino ai
Consultare la sezione "Uti‐
lizzo quotidiano".
Se possibile, collocare le
pentole grandi sulle zone
posteriori.
comandi.
Assenza di suono quando
si toccano i tasti sensore
del pannello.
Compare .
Compare .
Le pentole non sono adat‐
I segnali acustici sono di‐
sattivati.
Dispositivo di Sicurezza
bambini o Blocco funziona.
Non vi sono pentole sulla
zona.
te.
Attivazione dei segnali
acustici. Consultare la se‐
zione "Utilizzo quotidiano".
Consultare la sezione "Uti‐
lizzo quotidiano".
Appoggiare una pentola
sulla zona.
Utilizzare una pentola
adatta. Fare riferimento a
"Consigli e suggerimenti".
Il diametro del fondo della
pentola è troppo piccolo ri‐
spetto alla zona.
e un numero si accen‐
dono.
C'è un errore nel piano di
cottura.
Usare pentole delle dimen‐
sioni corrette. Vedere la
sezione "Dati tecnici".
Spegnere e riaccendere il
piano cottura dopo 30 se‐
condi. Se si accende
nuovamente, scollegare il
piano cottura dall'alimenta‐
zione elettrica. Dopo 30
secondi, collegare nuova‐
mente il piano cottura. In
caso di ricomparsa dell'a‐
nomalia, rivolgersi a un
Centro di Assistenza Auto‐
rizzato.
ITALIANO 17
Page 18
www.electrolux.com18
Problema Possibile causa Rimedio
Si sente un bip costante. Il collegamento elettrico
non è stato effettuato cor‐
rettamente.
Scollegare il piano cottura
dalla rete elettrica. Consul‐
tare un elettricista qualifi‐
cato per controllare l'instal‐
lazione.
7.2 Se non è possibile trovare una soluzione...
Qualora non sia possibile trovare una
soluzione al problema, contattare il
rivenditore o il Centro di Assistenza
Autorizzato. Fornire i dati riportati sulla
targhetta dei dati. Fornire inoltre il codice
a tre lettere per il piano in vetroceramica
(si trova nell'angolo del piano cottura) e il
messaggio di errore visualizzato.
8. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
8.1 Prima dell'installazione
Prima di installare il piano di cottura,
annotare l'informazione riportata di
seguito presente sulla targhetta dei dati.
La targhetta dei dati è applicata sul lato
inferiore del piano di cottura.
Numero di
serie ...........................
8.2 Piani di cottura da incasso
Utilizzare esclusivamente piani di cottura
da incasso solo dopo l'installazione in
idonei piani di lavoro e mobili da incasso
conformi alle norme.
8.3 Cavo di collegamento
• Il piano di cottura viene fornito con un
cavo di collegamento.
Assicurarsi di aver acceso il piano di
cottura correttamente. In caso di
azionamento errato dell'apparecchiatura,
l'intervento del tecnico del Centro di
Assistenza o del rivenditore potrà essere
effettuato a pagamento anche durante il
periodo di garanzia. Le istruzioni relative
al Centro di Assistenza e alle condizioni
di garanzia sono contenute nel libretto
della garanzia.
• Sostituire il cavo di alimentazione
danneggiato con il cavo di ricambio.
Contattare il Centro di Assistenza
locale.
AVVERTENZA!
Tutti i collegamenti elettrici
devono essere eseguiti da
un elettricista qualificato.
ATTENZIONE!
Non forare o saldare le
estremità dei cavi. Questo è
severamente vietato!
ATTENZIONE!
Non collegare il cavo senza
la rispettiva guaina
terminale.

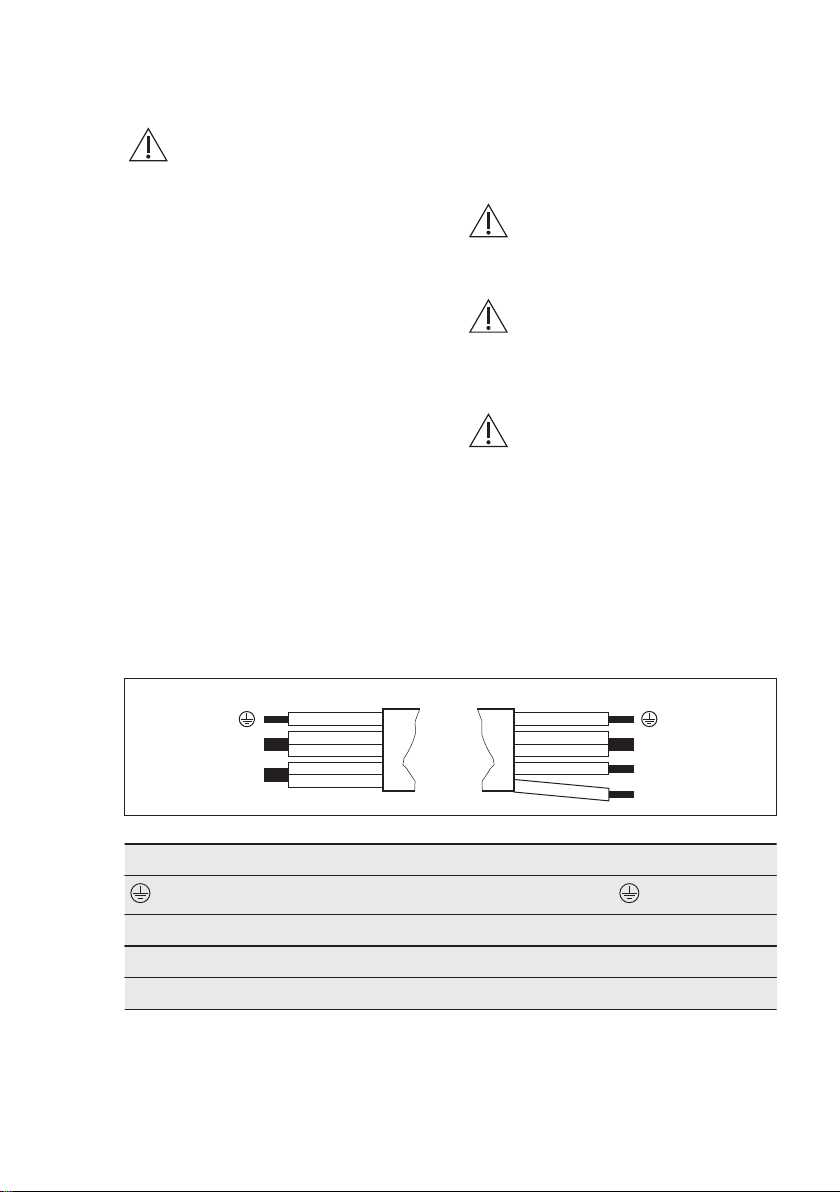

Collegamento a due fasi
1. Estrarre la guaina all'estremità dei fili
nero e marrone.
2. Togliere l'isolamento delle estremità
dei cavi nero e marrone.
Page 19
N
L1
N
L
230V~ 400V 2~N
L2
min.
50mm
min.
500mm
R 5mm
min.
55mm
490+1mm
750+1mm
ITALIANO 19
3. Applicare una nuova guaina
Sezione cavo
terminale da 1,5 mm² sull'estremità di
ciascun cavo. (utilizzare l'apposito
attrezzo).
Collegamento a una fase - 230 V ~ Collegamento a due fasi - 400 V 2 ~ N
Verde - giallo Verde - giallo
N Blu e blu Blu e blu N
L Nero e marrone Nero L1
Marrone L2

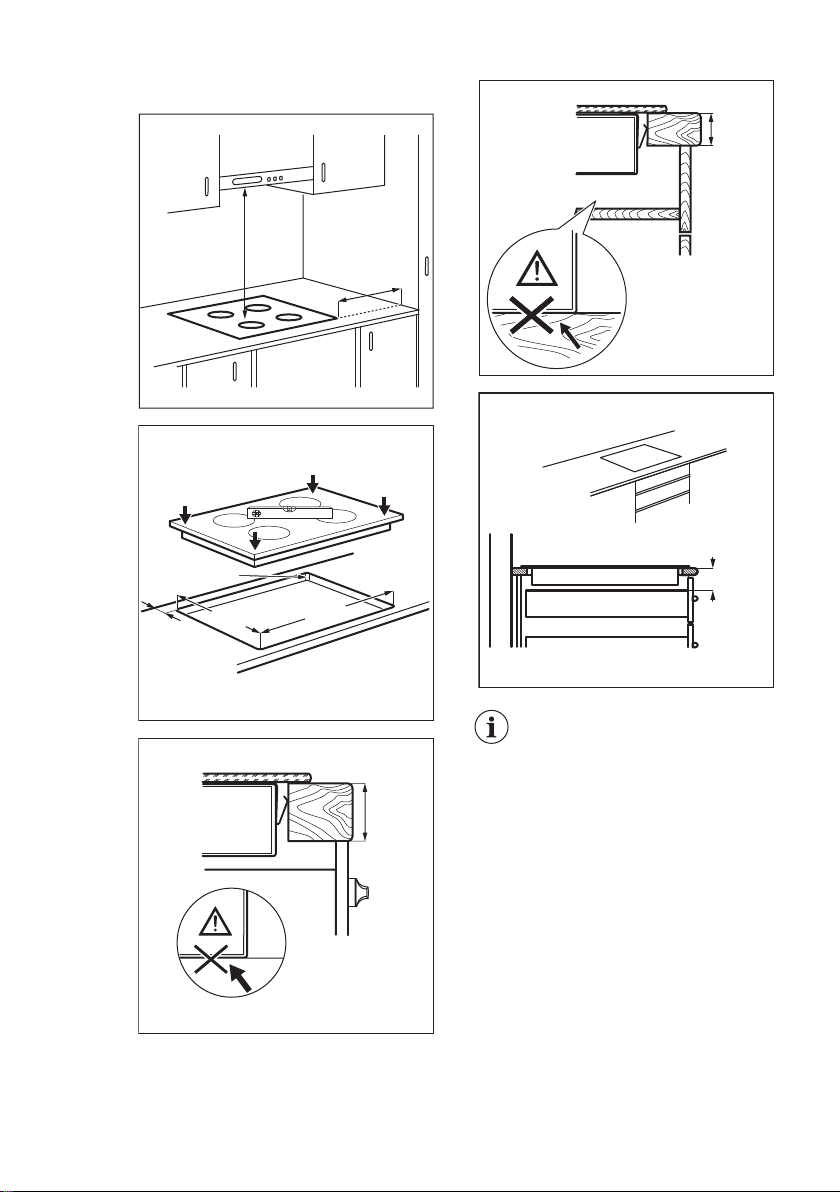

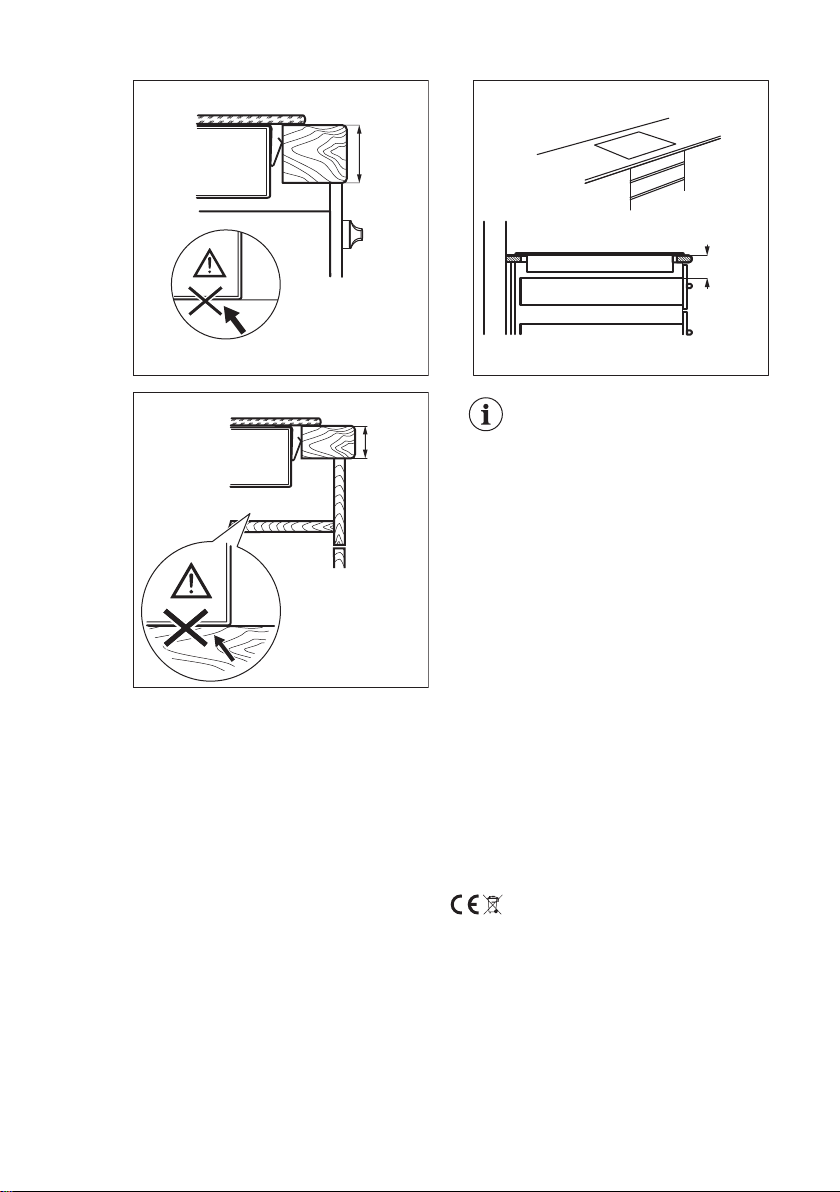

8.4 Montaggio
Page 20
min.
28 mm
min.
12 mm
min. 60mm
www.electrolux.com20
Se l'apparecchiatura viene
installata sopra a un
cassetto, la ventilazione del
piano cottura riscalda gli
articoli all'interno del
cassetto durante il processo
di cottura.
9. DATI TECNICI
9.1 Targhetta dei dati
Modello EIV83443BW PNC 949 596 831 00
Tipo 62 D4A 01 AD 220 - 240 V / 400 V 2N 50 - 60 Hz
Induzione 7.2 kW Prodotto in Germania
Numero di serie.......... 7.2 kW
ELECTROLUX
Page 21
9.2 Caratteristiche tecniche zone di cottura
ITALIANO 21
Zona di cottu‐raPotenza nomi‐
Anteriore sini‐
stra
Posteriore sini‐
stra
Anteriore cen‐
trale
Posteriore de‐
stra
La potenza delle zone di cottura può
differire in alcune circostanze rispetto ai
dati presenti in tabella. Cambia a
seconda del materiale e delle dimensioni
delle pentole.
nale (imposta‐
zione di calo‐
re massima)
[W]
2300 3200 10 125 - 210
2300 3200 10 125 - 210
1400 2500 4 125 - 145
2300 3600 10 180 - 240
PowerBoost
[W]
10. EFFICIENZA ENERGETICA
10.1 Informazioni sul prodotto conformi a EU 66/2014
Identificativo modello EIV83443BW
Tipo di piano di cottura Piano di cottura
Numero di zone di cottura 4
Tecnologia di calore Induzione
Diametro delle zone di
cottura circolari (Ø)
Consumo di energia per
zona di cottura (EC elec‐
tric cooking)
Consumo di energia del
piano di cottura (EC elec‐
tric hob)
Anteriore sinistra
Posteriore sinistra
Anteriore centrale
Posteriore destra
Anteriore sinistra
Posteriore sinistra
Anteriore centrale
Posteriore destra
177,9 Wh/kg
PowerBoost
durata massi‐
ma [min]
Per risultati di cottura ottimali, utilizzare
pentole con un diametro non superiore a
quello riportato in tabella.
Diametro dei
tegami [mm]
da incasso
21,0 cm
21,0 cm
14,5 cm
24,0 cm
179,6 Wh/kg
177,0 Wh/kg
180,2 Wh/kg
174,6 Wh/kg
EN 60350-2 - Apparecchiature elettriche
per la cottura per uso domestico - Parte
2: Piani di cottura - Metodi per la
misurazione delle prestazioni
Le misure energetiche relative alla zona
di cottura sono identificate dalle
indicazioni delle rispettive zone di
cottura.
Page 22
www.electrolux.com22
10.2 Risparmio energetico
È possibile risparmiare energia
quotidianamente durante la cottura
seguendo i suggerimenti che seguono.
• Quando si riscalda l'acqua, utilizzare
solo la quantità necessaria.
• Se possibile, coprire sempre le
pentole con il coperchio.
• Prima di attivare la zona di cottura,
sistemare la pentola.
• Sistemare le pentole più piccole sulle
zone di cottura più piccole.
• Posizionare le pentole direttamente al
centro della zona di cottura.
• Utilizzare il calore residuo per
mantenere caldi i cibi o fonderli.
11. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
Page 23
SPIS TREŚCI
1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 23
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 26
3. OPIS URZĄDZENIA......................................................................................... 29
4. CODZIENNA EKSPLOATACJA....................................................................... 31
5. WSKAZÓWKI I PORADY................................................................................. 35
6. KONSERWACJA I CZYSZCZENIE.................................................................. 37
7. ROZWIĄZYWANIE PROBLEMÓW.................................................................. 37
8. INSTALACJA....................................................................................................40
9. DANE TECHNICZNE........................................................................................42
10. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 42
Z MYŚLĄ O TOBIE
Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux!
Zapraszamy na naszą witrynę internetową, aby:
Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w
rozwiązywaniu problemów oraz informacje dotyczące serwisu:
www.electrolux.com/webselfservice
Zarejestrować swój produkt i uprościć jego obsługę serwisową:
www.registerelectrolux.com
POLSKI 23
Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:
www.electrolux.com/shop
OBSŁUGA KLIENTA
Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: informacje o modelu, numer produktu, numer seryjny.
Stosowne informacje można znaleźć na tabliczce znamionowej.
Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.
1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
załączoną instrukcją obsługi. Producent nie odpowiada
Page 24
www.electrolux.com24
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu do wykorzystania w
przyszłości.
1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych
• Urządzenie mogą obsługiwać dzieci po ukończeniu
ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.
• Dzieci w wieku od 3 do 8 lat i osoby o znacznym
stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.
• Dzieci poniżej 3 roku życia nie powinny zbliżać się do
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.
• Nie pozwalać dzieciom bawić się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym
dla dzieci lub pozbyć się go w odpowiedni sposób.
• Dzieciom i zwierzętom nie wolno zbliżać się do
pracującego lub stygnącego urządzenia. Łatwo
dostępne elementy urządzenia mocno się nagrzewają.
• Jeśli urządzenie wyposażono w blokadę
uruchomienia, zaleca się jej włączenie.
• Dzieciom nie wolno zajmować się czyszczeniem ani
konserwacją urządzenia bez odpowiedniego nadzoru.
Page 25
POLSKI 25
1.2 Ogólne zasady bezpieczeństwa
• OSTRZEŻENIE: Podczas pracy urządzenie i jego
nieosłonięte elementy nagrzewają się do wysokiej
temperatury. Należy zachować ostrożność, aby
uniknąć kontaktu z elementami grzejnymi.
• Nie sterować urządzeniem za pomocą zewnętrznego
programatora czasowego ani niezależnego układu
zdalnego sterowania.
• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw
zawierających tłuszcz lub olej na włączonej płycie
grzejnej może być przyczyną pożaru.
• NIE gasić pożaru wodą – należy wyłączyć urządzenie,
a następnie przykryć płomień pokrywą lub kocem
gaśniczym.
• UWAGA: Gotowanie powinno odbywać się pod
nadzorem. Należy zapewnić stały nadzór nad krótkim
gotowaniem.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie
przechowywać żadnych przedmiotów na powierzchni
gotowania.
• Na powierzchni płyty grzejnej nie wolno kłaść
przedmiotów metalowych, jak sztućce lub pokrywki do
garnków, ponieważ mogą one bardzo się rozgrzać.
• Nie czyścić urządzenia za pomocą myjek parowych.
• Po zakończeniu gotowania należy wyłączyć pole
grzejne za pomocą elementu sterującego. Nie polegać
na działaniu układu wykrywania obecności naczyń.
• Jeśli na powierzchni szkła ceramicznego / powierzchni
szklanej pojawią się pęknięcia, należy wyłączyć
urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli
urządzenie podłączono bezpośrednio do skrzynki
przyłączowej, należy wyłączyć bezpiecznik, aby
odłączyć zasilanie urządzenia. W obu przypadkach
należy skontaktować się z autoryzowanym centrum
serwisowym.
• Jeśli przewód zasilający jest uszkodzony, ze
względów bezpieczeństwa musi go wymienić
Page 26
www.electrolux.com26
producent, autoryzowany serwis lub inna
wykwalifikowana osoba.
• OSTRZEŻENIE: Używać wyłącznie osłon do płyty
grzejnej wyprodukowanych przez producenta
urządzenia lub określonych w instrukcji przez
producenta urządzenia jako odpowiednich, lub
dostarczonych z urządzeniem. Użycie
nieodpowiednich osłon może skutkować wypadkiem.
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
2.1 Instalacja
OSTRZEŻENIE!
Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.
OSTRZEŻENIE!
Zagrożenie odniesieniem
obrażeń lub uszkodzeniem
urządzenia.
• Usunąć wszystkie elementy
opakowania.
• Nie instalować ani nie używać
uszkodzonego urządzenia.
• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.
• Zachować minimalne odstępy od
innych urządzeń i mebli.
• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.
• Po przycięciu zabezpieczyć
krawędzie blatu przed wilgocią za
pomocą odpowiedniego
uszczelniacza.
• Zabezpieczyć spód urządzenia przed
dostępem pary i wilgoci.
• Nie instalować urządzenia przy
drzwiach ani pod oknem. Zapobiegnie
to możliwości strącenia gorącego
naczynia z urządzenia przy otwieraniu
okna lub drzwi.
• W dolnej części każdego urządzenia
znajdują się wentylatory chłodzące.
• Jeśli urządzenie zainstalowano nad
szufladą:
– Nie przechowywać drobnych
elementów ani arkuszy papieru,
które mogłyby zostać wciągnięte,
uszkadzając wentylatory
chłodzące lub obniżając
wydajność układu chłodzenia.
– Zachować odstęp co najmniej 2
cm między dolną częścią
urządzenia a elementami
przechowywanymi w szufladzie.
2.2 Podłączenie do sieci elektrycznej
OSTRZEŻENIE!
Zagrożenie pożarem i
porażeniem prądem
elektrycznym.
• Wszystkie połączenia elektryczne
powinien wykonać wykwalifikowany
elektryk.
• Urządzenie musi być uziemione.
• Przed wykonaniem jakiejkolwiek
czynności upewnić się, że urządzenie
jest odłączone od zasilania.
• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.
• Upewnić się, że urządzenie jest
prawidłowo zainstalowane. Luźny lub
niewłaściwy przewód zasilający bądź
wtyczka (jeśli dotyczy) może być
przyczyną przegrzania styków.
• Użyć odpowiedniego przewodu
zasilającego.
• Nie dopuszczać do splątania
przewodów elektrycznych.
Page 27
• Upewnić się, że zainstalowano
zabezpieczenie przed porażeniem
prądem.
• Przewód zasilający należy
przymocować obejmą, by go
mechanicznie odciążyć.
• Podczas podłączania urządzenia do
gniazda sieciowego upewnić się, że
przewód zasilający lub jego wtyczka
(jeśli dotyczy) nie będzie dotykać
rozgrzanych elementów urządzenia
lub naczyń.
• Nie stosować rozgałęźników ani
przedłużaczy.
• Należy uważać, aby nie uszkodzić
wtyczki (jeśli dotyczy) ani przewodu
zasilającego. Wymianę uszkodzonego
przewodu zasilającego należy zlecić
autoryzowanemu centrum
serwisowemu lub wykwalifikowanemu
elektrykowi.
• Zarówno dla elementów znajdujących
się pod napięciem, jak i
zaizolowanych części,
zabezpieczenie przed porażeniem
prądem należy zamocować w taki
sposób, aby nie można go było
odłączyć bez użycia narzędzi.
• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest
obluzowane, nie wolno podłączać do
niego wtyczki.
• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.
• Konieczne jest zastosowanie
odpowiednich wyłączników obwodu
zasilania: wyłączniki automatyczne,
bezpieczniki topikowe (typu
wykręcanego – wyjmowane z
oprawki), wyłączniki różnicowoprądowe (RCD) oraz styczniki.
• W instalacji elektrycznej należy
zastosować wyłącznik obwodu
umożliwiający odłączenie urządzenia
od zasilania na wszystkich biegunach.
Wyłącznik obwodu musi mieć
rozwarcie styków wynoszące
minimum 3 mm.
POLSKI 27
2.3 Eksploatacja
OSTRZEŻENIE!
Zagrożenie odniesieniem
obrażeń, oparzeniem i
porażeniem prądem.
• Przed pierwszym użyciem urządzenia
należy usunąć z niego wszystkie
elementy opakowania, etykiety i folię
ochronną (jeśli dotyczy).
• Z urządzenia należy korzystać w
warunkach domowych.
• Nie zmieniać parametrów
technicznych urządzenia.
• Należy upewnić się, że otwory
wentylacyjne są drożne.
• Nie pozostawiać włączonego
urządzenia bez nadzoru.
• Po każdym użyciu wyłączyć pole
grzejne.
• Nie polegać na działaniu układu
wykrywania obecności naczyń.
• Nie kłaść sztućców ani pokrywek
naczyń na polach grzejnych. Mogą
one się mocno rozgrzać.
• Nie obsługiwać urządzenia mokrymi
rękami lub jeśli ma ono kontakt z
wodą.
• Nie używać urządzenia jako
powierzchni roboczej ani miejsca do
przechowywania przedmiotów.
• Jeśli na powierzchni urządzenia
pojawią się pęknięcia, należy
natychmiast odłączyć je od zasilania.
Pozwoli to uniknąć zagrożenia
porażeniem prądem elektrycznym.
• Gdy urządzenie jest włączone,
użytkownicy z wszczepionym
rozrusznikiem serca nie powinni
zbliżać się do indukcyjnych pól
grzejnych na odległość mniejszą niż
30 cm.
• Gorący olej może pryskać podczas
wkładania do niego żywności.
OSTRZEŻENIE!
Zagrożenie pożarem
i wybuchem
• Pod wpływem wysokiej temperatury
tłuszcze i olej mogą uwalniać
łatwopalne opary. Podczas
podgrzewania tłuszczów i oleju nie
wolno zbliżać do nich źródeł ognia ani
rozgrzanych przedmiotów.
Page 28
www.electrolux.com28
• Opary uwalniane przez gorący olej
mogą ulec samoczynnemu zapłonowi.
• Zużyty olej zawierający pozostałości
produktów spożywczych ma niższą
temperaturę zapłonu niż świeży olej.
• Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.
OSTRZEŻENIE!
Zagrożenie uszkodzeniem
urządzenia.
• Nie stawiać gorących naczyń na
panelu sterowania.
• Nie stawiać gorących naczyń na
szklanej powierzchni płyty grzejnej.
• Nie dopuszczać do wygotowania się
potraw.
• Nie dopuszczać do upadku naczyń
lub innych przedmiotów na
powierzchnię urządzenia. Może to
spowodować jego uszkodzenie.
• Nie włączać pól grzejnych bez naczyń
ani z pustymi naczyniami.
• Nie kłaść na urządzeniu folii
aluminiowej.
• Naczynia żeliwne, aluminiowe lub ze
zniszczonym spodem mogą
spowodować zarysowanie szkła lub
szkła ceramicznego. Dlatego nie
należy przesuwać ich po powierzchni
gotowania.
• Urządzenie jest przeznaczone
wyłącznie do przyrządzania potraw.
Nie wolno go używać do innych
celów, takich jak np. ogrzewanie
pomieszczeń.
• Przed rozpoczęciem czyszczenia
urządzenia należy je wyłączyć i
zaczekać, aż ostygnie.
• Przed przystąpieniem do konserwacji
urządzenia należy odłączyć je od
zasilania.
• Urządzenia nie wolno czyścić wodą
pod ciśnieniem ani parą wodną.
• Czyścić urządzenie za pomocą
wilgotnej szmatki. Stosować
wyłącznie obojętne środki
czyszczące. Nie używać żadnych
produktów ściernych, myjek do
szorowania, rozpuszczalników ani
metalowych przedmiotów.
2.5 Serwis
• Należy skontaktować się z
autoryzowanym punktem
serwisowym, który naprawi
urządzenie.
• Należy stosować wyłącznie
oryginalne części zamienne.
2.6 Utylizacja
OSTRZEŻENIE!
Zagrożenie odniesieniem
obrażeń lub uduszeniem.
• Aby dowiedzieć się, jak prawidłowo
utylizować urządzenie, należy
skontaktować się z lokalnymi
władzami.
• Odłączyć urządzenie od źródła
zasilania.
• Odciąć przewód zasilający blisko
urządzenia i oddać do utylizacji.
2.4 Konserwacja i czyszczenie
• Aby zapobiec uszkodzeniu
powierzchni urządzenia, należy
regularnie ją czyścić.
Page 29
3. OPIS URZĄDZENIA
1 1 1
2
1
1 2 43
6
75
9 811
10
3.1 Układ powierzchni gotowania
3.2 Układ panelu sterowania
Indukcyjne pole grzejne
1
Panel sterowania
2
POLSKI 29
Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały
dźwiękowe informują użytkownika o włączonych funkcjach.
Pole
czuj‐
nika
1
2
3
4
- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.
5
- Wskaźniki funkcji zegara
6
- Wyświetlacz zegara Pokazuje czas w minutach.
7
Funkcja Uwagi
WŁ./WYŁ. Włączanie i wyłączanie płyty grzejnej.
Blokada / Blokada uru‐
chomienia
Pauza Włączanie i wyłączanie funkcji.
Bridge Włączanie i wyłączanie funkcji.
dla poszczególnych pól
grzejnych
Blokowanie/odblokowanie panelu stero‐
wania.
Wskazują, dla którego pola ustawiono
czas.
Page 30
www.electrolux.com30
Pole
czuj‐
nika
8
9
10
- Pasek regulacji Ustawianie mocy grzania.
11
Funkcja Uwagi
- Wybór pola grzejnego.
- Przedłużanie lub skracanie czasu.
/
PowerBoost Włączanie funkcji.
3.3 Wskazania ustawień mocy grzania
Wyświetlacz Opis
Pole grzejne jest wyłączone.
-
+ cyfra
/ /
Pole grzejne jest włączone.
Działa funkcja Pauza.
Działa funkcja Automatyczne podgrzewanie.
Działa funkcja PowerBoost.
Nieprawidłowe działanie.
OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): go‐
towanie / podtrzymywanie temperatury / ciepło resztkowe.
Działa funkcja Blokada /Blokada uruchomienia.
Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe na‐
czynie bądź nie umieszczono na nim żadnego naczynia.
Działa funkcja Samoczynne wyłączenie.
Page 31
3.4 OptiHeat Control (3stopniowy wskaźnik ciepła
resztkowego)
OSTRZEŻENIE!
/ / Występuje
zagrożenie poparzeniem
ciepłem resztkowym.
Wskaźniki pokazują ciepło
resztkowe aktualnie
używanych pól grzejnych.
Wskaźniki mogą się włączyć
także dla sąsiednich pól
grzejnych, nawet jeśli nie są
używane.
4. CODZIENNA EKSPLOATACJA
POLSKI 31
Indukcyjne pola grzejne wytwarzają
ciepło potrzebne do gotowania potraw
bezpośrednio w dnie naczyń.
Powierzchnia ceramiczna nagrzewa się
od ciepła pochodzącego z naczyń.
OSTRZEŻENIE!
Patrz rozdział dotyczący
bezpieczeństwa.
4.1 Włączanie i wyłączanie
Dotknąć na 1 sekundę, aby włączyć
lub wyłączyć płytę grzejną.
4.2 Samoczynne wyłączenie
Funkcja ta powoduje samoczynne
wyłączenie płyty grzejnej, gdy:
• wszystkie pola grzejne są wyłączone,
• po włączeniu płyty grzejnej nie
zostanie ustawiona moc grzania,
• panel sterowania został zalany lub od
ponad 10 sekund znajduje się na nim
przedmiot (garnek, ściereczka itp).
Rozlegnie się sygnał dźwiękowy i
urządzenie wyłączy się. Należy
usunąć przedmiot lub wyczyścić panel
sterowania.
• płyta ulega nadmiernemu rozgrzaniu
(np. gdy wygotowała się zawartość
naczynia). Przed ponownym użyciem
płyty grzejnej odczekać, aż pole
grzejne ostygnie.
• użyto nieodpowiedniego naczynia.
Wyświetla się symbol i po upływie
2 minut pole grzejne wyłącza się
samoczynnie.
• nie wyłączono pola grzejnego lub nie
zmieniono mocy grzania. Po pewnym
czasie wyświetla się i urządzenie
wyłącza się.
Zależność między ustawieniem mocy
grzania a czasem, po jakim wyłącza
się płyta grzejna:
Ustawienie mocy
grzania
, 1 - 3
4 - 7 5 godz.
8 - 9 4 godz.
10 - 14 1,5 godz.
Płyta grzejna wy‐
łącza się po
6 godz.
4.3 Ustawianie mocy grzania
Aby wybrać lub zmienić ustawienie mocy
grzania:
Dotknąć paska regulacji w miejscu
odpowiadającym wybranej mocy grzania
lub przesunąć palec wzdłuż paska
regulacji w miejsce odpowiadające
wybranej mocy grzania.
Page 32
www.electrolux.com32
4.4 Używanie pól grzejnych
Naczynia należy stawiać na środku
wybranego pola grzejnego. Indukcyjne
pola grzejne dostosowują się
automatycznie do wielkości dna naczyń.
Można stosować duże naczynia,
ustawiając je jednocześnie na dwóch
polach grzejnych. Naczynie musi
zakrywać środki obu pól grzejnych, ale
nie może wystawać poza oznaczenie
obszaru pola grzejnego.
Jeśli naczynie będzie stać między
dwoma środkami, funkcja Bridge nie
włączy się.
4.5 Bridge
Funkcja działa, gdy naczynie
zakrywa środki obu pól
grzejnych.
Funkcja ta łączy dwa pola grzejne po
lewej stronie, które działają jak jedno
pole grzejne.
Najpierw należy ustawić moc grzania
jednego z pól grzejnych po lewej stronie.
Aby włączyć funkcję: dotknąć . Aby
ustawić lub zmienić ustawienie mocy
grzania, należy dotknąć jednego z
czujników sterowania.
Aby wyłączyć funkcję: dotknąć . Pola
grzejne będą działać niezależnie od
siebie.
4.6 Automatyczne podgrzewanie
Włączenie tej funkcji pozwala w krótszym
czasie uzyskać żądaną moc grzania.
Gdy funkcja jest włączona, pole grzejne
pracuje na początku z największą mocą
grzania, a następnie przełącza się na
żądaną moc grzania.
Aby możliwe było włączenie
tej funkcji, pole grzejne musi
być zimne.
Aby włączyć funkcję dla pola
grzejnego: dotknąć (włączy się ).
Szybko dotknąć żądanego ustawienia
mocy grzania. Po upływie trzech sekund
wyświetli się .
Aby wyłączyć funkcję: zmienić
ustawienie mocy grzania.
4.7 PowerBoost
Funkcja ta zapewnia indukcyjnym polom
grzejnym dodatkową moc. Funkcję tę
można włączyć dla indukcyjnego pola
grzejnego tylko przez ograniczony czas.
Po upływie tego czasu indukcyjne pole
grzejne automatycznie przełącza się na
maksymalną moc grzania.
Patrz rozdział „Dane
techniczne”.
Aby włączyć funkcję dla pola
grzejnego: dotknąć . Zaświeci się .
Aby wyłączyć funkcję: zmienić
ustawienie mocy grzania.
4.8 Zegar
Wyłącznik czasowy
Funkcja ta służy do określenia czasu
pracy pola grzejnego w danym cyklu
gotowania.
Najpierw należy wybrać moc grzania dla
pola grzejnego, a następnie ustawić
funkcję.
Page 33
Wybór pola grzejnego: dotknąć
kilkakrotnie , aż włączy się wskaźnik
odpowiedniego pola grzejnego.
Aby włączyć funkcję: dotknąć na
zegarze, aby ustawić czas (00-99 minut).
Gdy zacznie wolno migać wskaźnik pola
grzejnego, rozpocznie się odliczanie
czasu.
Aby wyświetlić pozostały czas:
ustawić pole grzejne, dotykając
Wskaźnik pola grzejnego zacznie szybko
migać. Wyświetlacz wyświetli pozostały
czas.
Aby zmienić czas: ustawić pole grzejne,
dotykając . Dotknąć lub .
Aby wyłączyć funkcję: wybrać pole
grzejne za pomocą
dotknąć . Wartość pozostałego czasu
zmniejszy się do 00. Wskaźnik pola
grzejnego zgaśnie.
Gdy odliczanie czasu
dobiegnie końca, rozlegnie
się sygnał dźwiękowy i
zacznie migać wskazanie
00. Pole grzejne wyłączy się.
Aby wyciszyć sygnał dźwiękowy:
dotknąć
CountUp Timer (Stoper)
Funkcja ta służy do sprawdzania czasu
pracy pola grzejnego.
Wybór pola grzejnego: dotknąć
kilkakrotnie , aż włączy się wskaźnik
odpowiedniego pola grzejnego.
Aby włączyć funkcję: dotknąć
zegara. Zaświeci się . Gdy zacznie
migać wolno wskaźnik pola grzejnego,
rozpocznie się odliczanie czasu.
Wyświetlacz będzie przełączał się
między a wskazaniem naliczonego
czasu (w minutach).
Aby zobaczyć, jak długo działa pole
grzejne: ustawić pole grzejne, dotykając
. Wskaźnik pola grzejnego zacznie
szybko migać. Na wyświetlaczu pojawi
się czas działania pola grzejnego.
.
, a następnie
.
POLSKI 33
Aby wyłączyć funkcję: wybrać pole
grzejne za pomocą , a następnie
dotknąć lub . Wskaźnik pola
grzejnego zgaśnie.
Minutnik
Funkcji tej można używać jako
minutnika, gdy płyta grzejna jest
włączona, ale nie pracują pola grzejne.
Wskazanie mocy grzania:
Aby włączyć funkcję: dotknąć .
Dotknąć lub zegara, aby ustawić
czas. Gdy odliczanie czasu dobiegnie
końca, rozlegnie się sygnał dźwiękowy i
zacznie migać wskazanie 00.
Aby wyciszyć sygnał dźwiękowy:
dotknąć
.
Funkcja nie ma wpływu na
działanie pól grzejnych.
.
4.9 Przerwa
Funkcja ta służy do przestawiania
wszystkich włączonych pól grzejnych na
najniższą moc grzania.
Gdy funkcja działa, wszystkie inne
symbole na panelach sterowania są
zablokowane.
Funkcja nie blokuje funkcji zegara.
Dotknąć
Włącza się .Ustawienie mocy grzania
obniża się do 1.
Aby wyłączyć funkcję, należy dotknąć
. Włącza się poprzednie ustawienie
mocy grzania.
, aby włączyć funkcję.
4.10 Blokada
Gdy włączone są pola grzejne można
zablokować panel sterowania.
Zapobiega to przypadkowej zmianie
ustawienia mocy grzania.
Najpierw należy ustawić moc grzania.
Aby włączyć funkcję: dotknąć
sekundy zaświeci się
pozostanie włączony.
.Zegar
. Na 4
Page 34
www.electrolux.com34
Aby wyłączyć funkcję: dotknąć .
Włączy się poprzednie ustawienie mocy
grzania.
Wyłączenie płyty grzejnej
powoduje również
wyłączenie tej funkcji.
4.11 Blokada uruchomienia
Funkcja ta zapobiega przypadkowemu
uruchomieniu płyty grzejnej.
Aby włączyć funkcję: włączyć płytę
grzejną za pomocą
mocy grzania. Dotknąć przez 4
sekundy. Zaświeci się . Wyłączyć
płytę grzejną za pomocą .
Aby wyłączyć funkcję: włączyć płytę
grzejną za pomocą
mocy grzania. Dotknąć przez 4
sekundy. Zaświeci się . Wyłączyć
płytę grzejną za pomocą .
Aby tymczasowo wyłączyć funkcję na
czas jednego cyklu gotowania:
włączyć płytę grzejną za pomocą .
Zaświeci się . Dotknąć przez 4
sekundy. W ciągu 10 sekund ustawić
moc grzania. Teraz można używać płyty
grzejnej. Po wyłączeniu płyty grzejnej za
pomocą
aktywna.
funkcja będzie ponownie
. Nie ustawiać
. Nie ustawiać
4.12 OffSound Control (Wyłączanie i włączanie dźwięków)
Wyłączyć płytę grzejną. Dotknąć
przez 3 sekundy. Wyświetlacz włączy się
i wyłączy. Dotknąć na 3 sekundy.
Wyświetli się lub . Dotknąć
zegara, aby wybrać jedno
z następujących ustawień:
– sygnały dźwiękowe są
•
wyłączone
• – sygnały dźwiękowe są włączone
Aby potwierdzić wybór, należy zaczekać,
aż urządzenie wyłączy się
automatycznie.
Gdy dla funkcji wybrane jest ustawienie
, dźwięki będą emitowane tylko gdy:
• po dotknięciu
• po zakończeniu odliczania przez
funkcję Minutnik
• po zakończeniu odliczania przez
funkcję Wyłącznik czasowy
• na panelu sterowania zostanie
położony jakiś przedmiot.
4.13 Ograniczenie mocy
Początkowo płyta grzejna jest ustawiona
na najwyższą możliwą moc.
Aby zwiększyć lub zmniejszyć moc:
1. Wyłączyć płytę grzejną.
2. Dotknąć przez 3 sekundy.
Wyświetlacz włączy się i wyłączy.
3. Dotknąć przez 3 sekundy.
Wyświetli się lub .
4. Dotknąć
5. Dotknąć / zegara, aby ustawić
moc.
Moc
Patrz rozdział „Dane techniczne”.
• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W
. Wyświetli się P 72.
UWAGA!
Należy upewnić się, że
wybrana moc nie przekracza
wartości bezpieczników w
instalacji domowej.
4.14 Funkcja Zarządzanie
energią
• Pola grzejne są pogrupowane
zgodnie z umiejscowieniem i liczbą
faz podłączonych do płyty grzejnej.
Patrz rysunek.
• Maksymalne obciążenie każdej fazy
wynosi 3600 W.
Page 35
• Funkcja rozdziela moc między pola
grzejne podłączone do tej samej fazy.
• Funkcja włącza się, gdy łączna moc
pól grzejnych podłączonych do jednej
fazy przekracza 3600 W.
• Funkcja zmniejsza moc pozostałych
pól grzejnych podłączonych do tej
samej fazy.
• Wskazanie dla pól o zmniejszonej
mocy grzania zmienia się w zakresie
dwóch poziomów.
Funkcja Zarządzanie energią z funkcją
Ograniczenie mocy
Jeśli wartość funkcji Ograniczenie mocy
jest ustawiona na 6,0 kW lub mniej, moc
płyty grzejnej jest dzielona na wszystkie
pola grzejne.
POLSKI 35
Jeśli wartość funkcji Ograniczenie mocy
jest ustawiona na ponad 6,0 kW, moc
płyty grzejnej jest dzielona na dwa pola
grzejne w parze.
5. WSKAZÓWKI I PORADY
OSTRZEŻENIE!
Patrz rozdział dotyczący
bezpieczeństwa.
5.1 Naczynia
Silne pole
elektromagnetyczne
generowane przez
indukcyjne pole grzejne
nagrzewa naczynie w
bardzo krótkim czasie.
Do gotowania na
indukcyjnych polach
grzejnych należy używać
wyłącznie odpowiednich
naczyń kuchennych
Materiał, z którego wykonane są
naczynia
• odpowiedni: żeliwo, stal, stal
emaliowana, stal nierdzewna, dno
wielowarstwowe (z odpowiednim
oznaczeniem producenta).
• nieodpowiedni: aluminium, miedź,
mosiądz, szkło, ceramika, porcelana.
Naczynie nadaje się do gotowania na
płycie indukcyjnej, jeśli:
• możliwe jest szybkie zagotowanie
wody w naczyniu postawionym na
polu grzejnym ustawionym na
maksymalną moc;
• magnes przywiera do dna naczynia.
Dno naczynia powinno być
możliwie jak najgrubsze i
płaskie.
Przed ustawieniem naczynia
na powierzchni pyty grzejnej
należy upewnić się że jego
spód jest czysty i suchy.
Page 36
www.electrolux.com36
Wymiary naczyń
Indukcyjne pola grzejne dostosowują się
automatycznie do wielkości dna naczyń.
Sprawność pola grzejnego zależy od
średnicy dna naczynia. Naczynie o
średnicy dna mniejszej niż minimalna
pochłania tylko część energii
generowanej przez pole grzejne.
Patrz „Dane techniczne”.
5.2 Odgłosy podczas pracy
Jeżeli słychać:
• odgłos trzaskania: naczynie jest
wykonane z różnych materiałów
(konstrukcja wielowarstwowa).
• gwizd: pole grzejne ustawione jest na
wysoką moc grzania, a naczynie jest
wykonane z różnych materiałów
(konstrukcja wielowarstwowa).
• odgłos brzęczenia: ustawiono wysoką
moc grzania.
• odgłos klikania: odbywa się
przełączanie obwodów elektrycznych.
• odgłos syczenia, brzęczenia:
uruchomiony jest wentylator.
Odgłosy te są normalnym zjawiskiem i
nie świadczą o usterce urządzenia.
5.3 Öko Timer (Zegar eko)
Aby oszczędzać energię, grzałka pola
grzejnego wyłącza się zanim zabrzmi
sygnał wyłącznika czasowego. Różnica
w czasie pracy urządzenia zależy od
ustawionego poziomu mocy grzania oraz
czasu gotowania.
5.4 Przykłady zastosowania w gotowaniu
Zależność między ustawieniem mocy
grzania a poborem mocy przez pole
grzejne nie jest liniowa. Zwiększenie
mocy grzania nie powoduje
proporcjonalnego zwiększenia poboru
mocy. Przy ustawieniu średniej mocy
grzania pole grzejne wykorzystuje mniej
niż połowę swojej mocy.
Dane przedstawione w tabeli
mają wyłącznie charakter
orientacyjny.
Ustawienie
mocy grza‐
nia
- 1
1 - 3 Sos holenderski, roztapianie:
1 - 3 Ścinanie: puszystych omle‐
3 - 5 Gotowanie ryżu lub potraw
5 - 7 Gotowanie na parze warzyw,
7 - 9 Gotowanie ziemniaków na
Zastosowanie: Czas
Podtrzymywanie temperatury
ugotowanych potraw.
masła, czekolady, żelatyny.
tów, smażonych jajek.
mlecznych, podgrzewanie
gotowych potraw.
ryb, mięsa.
parze.
(min)
zależ‐
nie od
potrzeb
5 - 25 Mieszać od czasu do czasu.
10 - 40 Gotować pod przykryciem.
25 - 50 Dodać co najmniej dwukrot‐
20 - 45 Dodać kilka łyżek wody.
20 - 60 Użyć maksymalnie ¼ l wody
Wskazówki
Przykryć naczynie.
nie więcej płynu niż ryżu.
Potrawy mleczne mieszać
od czasu do czasu.
na 750 g ziemniaków.
Page 37
POLSKI 37
Ustawienie
mocy grza‐
nia
7 - 9 Gotowanie większej ilości
9 - 12 Delikatne smażenie: eska‐
12 - 13 Intensywne smażenie np.
14 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz,
Zastosowanie: Czas
składników, potraw duszo‐
nych i zup.
lopków, cordon bleu z cielę‐
ciny, kotletów, bryzoli, kiełba‐
sek, wątróbki, zasmażek, ja‐
jek, naleśników, pączków.
placków ziemniaczanych, po‐
lędwicy, steków.
mięso duszone w sosie własnym), smażenie frytek.
Gotowanie dużej ilości wody. Funkcja PowerBoost jest włączona.
(min)
60 150
zależ‐
nie od
potrzeb
5 - 15 Obrócić po upływie połowy
6. KONSERWACJA I CZYSZCZENIE
OSTRZEŻENIE!
Patrz rozdział dotyczący
bezpieczeństwa.
6.1 Informacje ogólne
• Czyścić płytę grzejną po każdym
użyciu.
• Zawsze używać naczyń z czystym
dnem.
• Zarysowania lub ciemne plamy na
powierzchni nie mają wpływu na
działanie płyty grzejnej.
• Stosować odpowiednie środki
przeznaczone do czyszczenia
powierzchni płyty grzejnej.
• Używać specjalnego skrobaka do
szkła.
6.2 Czyszczenie płyty grzejnej
• Usuwać natychmiast: stopiony
plastik, folię, cukier oraz zabrudzenia
z potraw zawierających cukier. W
przeciwnym razie zabrudzenia mogą
spowodować uszkodzenie płyty
grzejnej. Uważać, aby się nie
oparzyć. Użyć specjalnego skrobaka,
przykładając go pod ostrym kątem do
szklanej powierzchni i przesuwając po
niej ostrzem.
• Usunąć, gdy płyta grzejna
wystarczająco ostygnie: ślady
osadu kamienia i wody, plamy
tłuszczu, metaliczne odbarwienia.
Przetrzeć płytę grzejną wilgotną
szmatką z dodatkiem delikatnego
detergentu. Po wyczyszczeniu
wytrzeć płytę grzejną do sucha
miękką szmatką.
• Usuwanie metalicznych,
połyskliwych przebarwień: użyć
wodnego roztworu octu i wyczyścić
szklaną powierzchnię wilgotną
szmatką.
Wskazówki
Do 3 litrów wody + składniki.
Obrócić po upływie połowy
czasu.
czasu.
7. ROZWIĄZYWANIE PROBLEMÓW
OSTRZEŻENIE!
Patrz rozdział dotyczący
bezpieczeństwa.
Page 38
www.electrolux.com38
7.1 Co zrobić, gdy…
Problem Prawdopodobna przy‐
Nie można uruchomić płyty
grzejnej lub sterować nią.
Zadziałał bezpiecznik. Sprawdzić, czy przyczyną
W ciągu 10 sekund nie us‐
Dotknięto równocześnie
Działa funkcja Pauza. Patrz „Codzienna eksploa‐
Na panelu sterowania
Rozlegnie się sygnał
dźwiękowy i urządzenie
wyłączy się.
Gdy płyta grzejna jest wy‐
łączona, rozlega się sygnał
dźwiękowy.
Płyta grzejna wyłącza się. Położono przedmiot na po‐
Wskaźnik ciepła resztko‐
wego nie włącza się.
Automatyczne podgrzewa‐
nie nie działa.
Ustawiono maksymalną
czyna
Płyta grzejna nie jest pod‐
łączona do zasilania lub
jest podłączona nieprawid‐
łowo.
tawiono mocy grzania.
dwóch lub więcej pól czuj‐
ników.
znajdują się plamy tłuszczu
lub woda.
Zakryto jedno lub więcej
pól czujników.
lu czujnika .
Pole grzejne nie jest gorą‐
ce, ponieważ działało za
krótko lub nastąpiło uszko‐
dzenie czujnika.
Pole jest gorące. Należy zaczekać, aż pole
moc grzania
Rozwiązanie
Sprawdzić, czy płytę grzej‐
ną podłączono prawidłowo
do zasilania. Patrz sche‐
mat połączeń.
nieprawidłowego działania
jest bezpiecznik. Jeżeli
nadal będzie dochodzić do
wyzwalania bezpiecznika,
należy skontaktować się z
wykwalifikowanym elektry‐
kiem.
Ponownie uruchomić płytę
grzejną i w ciągu maksy‐
malnie 10 sekund ustawić
moc grzania.
Dotknąć tylko jednego pola
czujnika.
tacja”.
Wyczyścić panel sterowa‐
nia.
Usunąć przedmiot z pól
czujników.
Zdjąć przedmiot z pola
czujnika.
Jeśli pole działało wystar‐
czająco długo, aby było
gorące, należy skontakto‐
wać się z autoryzowanym
punktem serwisowym.
ostygnie.
Maksymalna moc grzania
jest równa mocy urucha‐
mianej funkcji.
Page 39
POLSKI 39
Problem Prawdopodobna przy‐
Moc grzania przełącza się
między dwoma poziomami.
Pola czujników nagrzewają
się.
Brak sygnałów dźwięko‐
wych podczas dotykania
pól czujników na panelu.
Wyświetla się .
Wyświetla się .
Użyto nieodpowiedniego
Średnica dna naczynia jest
Wyświetla się oraz licz‐
ba.
Słyszalny jest ciągły sygnał
dźwiękowy.
czyna
Działa funkcja Zarządzanie
energią.
Naczynie jest za duże lub
ustawione za blisko ele‐
mentów sterowania.
Sygnały dźwiękowe są wy‐
łączone.
Działa funkcja Blokada
uruchomienia lub Blokada.
Brak naczynia na polu
grzejnym.
naczynia.
za mała w stosunku do po‐
la grzejnego.
W płycie grzejnej wystąpiła
usterka.
Podłączenie do sieci elek‐
trycznej jest nieprawidło‐
we.
Rozwiązanie
Patrz „Codzienna eksploa‐
tacja”.
Jeśli to możliwe, duże na‐
czynia należy ustawiać na
tylnych polach.
Włączyć sygnały dźwięko‐
we. Patrz „Codzienna eks‐
ploatacja”.
Patrz „Codzienna eksploa‐
tacja”.
Postawić naczynie na polu
grzejnym.
Użyć odpowiedniego na‐
czynia. Patrz „Wskazówki i
porady”.
Stosować naczynia o od‐
powiednich wymiarach.
Patrz „Dane techniczne”.
Wyłączyć płytę grzejną i
włączyć ponownie po 30
sekundach. Jeśli ponownie
wyświetli się , należy
odłączyć płytę grzejną od
zasilania. Po upływie 30
sekund ponownie podłą‐
czyć płytę. Jeśli problem
będzie występował nadal,
należy skontaktować się z
autoryzowanym centrum
serwisowym.
Odłączyć płytę grzejną od
zasilania. Zwrócić się wy‐
kwalifikowanego elektryka,
aby sprawdził instalację.
7.2 Jeśli nie można znaleźć rozwiązania...
Jeżeli rozwiązanie problemu we własnym
zakresie nie jest możliwe, należy
skontaktować się ze sprzedawcą lub
autoryzowanym punktem serwisowym.
Należy podać dane z tabliczki
znamionowej. Należy również podać
składający się z trzech znaków kod szkła
ceramicznego (umieszczony w rogu
szklanej powierzchni) oraz wyświetlany
komunikat o błędzie. Należy upewnić się,
że płyta grzejna była użytkowana
prawidłowo. W przeciwnym razie
interwencja pracownika serwisu lub
sprzedawcy może być płatna nawet w
okresie gwarancyjnym. Informacje
dotyczące obsługi klienta oraz warunków
gwarancji znajdują się w broszurze
gwarancyjnej.
Page 40
N
L1
N
L
230V~ 400V 2~N
L2
www.electrolux.com40
8. INSTALACJA
OSTRZEŻENIE!
Patrz rozdział dotyczący
bezpieczeństwa.
8.1 Przed instalacją
Przed przystąpieniem do instalacji płyty
grzejnej należy zapisać poniższe
informacje umieszczone na tabliczce
znamionowej. Tabliczka znamionowa
znajduje się w dolnej części płyty
grzejnej.
Numer seryjny ...........................
8.2 Płyty grzejne do zabudowy
Płyt grzejnych do zabudowy wolno
używać dopiero po ich zamontowaniu w
odpowiednich szafkach lub blatach
roboczych spełniających wymogi
stosownych norm.
8.3 Przewód zasilający
• Przewód zasilający jest w zestawie z
płytą grzejną.
• Uszkodzony przewód zasilający
można wymienić tylko na
odpowiednią część zamienną. W tym
celu należy skontaktować się z
lokalnym autoryzowanym punktem
serwisowym.
OSTRZEŻENIE!
Wszystkie połączenia
elektryczne musi wykonać
wykwalifikowany elektryk.
UWAGA!
Końcówek przewodów nie
wolno rozwiercać ani
lutować. Jest to
kategorycznie zabronione!
UWAGA!
Nie podłączać przewodów
bez założonych zacisków.
Połączenie dwufazowe
1. Usunąć zaciski z czarnego i
brązowego przewodu.
2. Zdjąć izolację z końców brązowego i
czarnego przewodu.
3. Założyć nowy zacisk 1,5 mm² na
każdym z przewodów. (Wymagane
jest specjalne narzędzie).
Przekrój kabla
Połączenie jednofazowe – 230 V~ Połączenie dwufazowe – 400 V 2 ~ N
Zielono-żółty Zielono-żółty
N Niebieski i niebieski Niebieski i niebieski N
L Czarny i brązowy Czarny L1
Brązowy L2
Page 41
8.4 Montaż
min.
50mm
min.
500mm
R 5mm
min.
55mm
490+1mm
750+1mm
min.
28 mm
min.
12 mm
min. 60mm
POLSKI 41
Jeśli urządzenie jest
zainstalowane nad szufladą,
wentylator płyty grzejnej
może spowodować
nagrzewanie przedmiotów w
szufladzie podczas procesu
gotowania.
Page 42
www.electrolux.com42
9. DANE TECHNICZNE
9.1 Tabliczka znamionowa
Model EIV83443BW Numer produktu 949 596 831 00
Typ 62 D4A 01 AD 220 - 240 V / 400 V, 2N, 50 - 60 Hz
Moc indukcyjna 7.2 kW Wyprodukowano w Niemczech
Nr seryjny ................. 7.2 kW
ELECTROLUX
9.2 Parametry pól grzejnych
Pole grzejne Moc znamio‐
Lewe przednie 2300 3200 10 125 - 210
Lewe tylne 2300 3200 10 125 - 210
Środkowe
przednie
Prawe tylne 2300 3600 10 180 - 240
Moc pól grzejnych może w niewielkim
zakresie odbiegać od wartości podanych
w tabeli. Zmiany te zależą od wymiarów
naczynia oraz materiału, z którego
zostało wykonane.
nowa (maksy‐
malna moc
grzania) [W]
1400 2500 4 125 - 145
PowerBoost
[W]
W celu uzyskania optymalnych efektów
gotowania należy stosować naczynia o
średnicy nie większej niż podano w
tabeli.
Maksymalny
czas funkcji
Power‐
Boost[min]
10. EFEKTYWNOŚĆ ENERGETYCZNA
10.1 Informacje o produkcie zgodnie z normą EU 66/2014
Oznaczenie modelu EIV83443BW
Typ płyty grzejnej Płyta grzejna do
Liczba pól grzejnych 4
Technika grzania Płyta indukcyjna
Średnica okrągłych pól
grzejnych (Ø)
Zużycie energii na pole
grzejne (EC electric coo‐
king)
Lewe przednie
Lewe tylne
Środkowe przednie
Prawe tylne
Lewe przednie
Lewe tylne
Środkowe przednie
Prawe tylne
Średnica na‐
czynia [mm]
zabudowy
21,0 cm
21,0 cm
14,5 cm
24,0 cm
179,6 Wh/kg
177,0 Wh/kg
180,2 Wh/kg
174,6 Wh/kg
Page 43
POLSKI 43
Zużycie energii przez pły‐
177,9 Wh/kg
tę grzejną (EC electric
hob)
EN 60350-2 - Elektryczny sprzęt do
gotowania do użytku domowego – Część
2: Płyty grzejne – Metody pomiaru cech
funkcjonalnych
Parametry elektryczne pola grzejnego są
odpowiednio oznaczone przy
poszczególnych polach grzejnych.
10.2 Oszczędzanie energii
Stosowanie się do poniższych
wskazówek pozwoli oszczędzać energię
podczas codziennej eksploatacji.
• Należy podgrzewać tylko tyle wody,
ile jest potrzebne.
11. OCHRONA ŚRODOWISKA
Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz
• W miarę możliwości należy zawsze
przykrywać naczynia pokrywką.
• Przed włączeniem pola grzejnego
należy postawić na nim naczynie.
• Mniejsze naczynia należy stawiać na
mniejszych polach grzejnych.
• Naczynia należy stawiać
bezpośrednio na środku pola
grzejnego.
• Ciepło resztkowe można wykorzystać
do podtrzymywania ciepła potraw lub
roztapiania składników.
ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem
razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.
*
