Page 1

EIV7348S

PL Płyta grzejna Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 2

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 5

3. INSTALACJA......................................................................................................7

4. OPIS URZĄDZENIA........................................................................................... 9

5. CODZIENNA EKSPLOATACJA....................................................................... 11

6. WSKAZÓWKI I PORADY................................................................................. 14

7. KONSERWACJA I CZYSZCZENIE.................................................................. 16

8. ROZWIĄZYWANIE PROBLEMÓW.................................................................. 17

9. DANE TECHNICZNE........................................................................................19

10. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 20

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To przydatne i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania doskonałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy do naszej witryny internetowej, aby:

Uzyskać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/support

Zarejestrować produkt, aby otrzymać lepszą obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Informacje te można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada

Page 3

POLSKI 3

za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać, aby dzieci bawiły się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieci i zwierzęta nie powinny zbliżać się do

pracującego lub stygnącego urządzenia. Podczas pracy urządzenia niektóre jego elementy mocno się nagrzewają.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

Page 4

www.electrolux.com4

1.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej

temperatury. Należy zachować ostrożność, aby

uniknąć kontaktu z elementami grzejnymi.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw

zawierających tłuszcz lub olej na włączonej płycie

grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie,

a następnie przykryć płomień pokrywą lub kocem

gaśniczym.

• UWAGA: Urządzenia nie wolno zasilać przez

zewnętrzny wyłącznik, np. programator czasowy, ani

ze źródła zasilania często wyłączanego przez zakład

energetyczny.

• UWAGA: Gotowanie powinno odbywać się pod

nadzorem. Należy zapewnić stały nadzór nad krótkim

gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie

przechowywać żadnych przedmiotów na powierzchni

gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść

przedmiotów metalowych, jak sztućce lub pokrywki do

garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie uruchamiać urządzenia przed zainstalowaniem go

w zabudowie.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Po zakończeniu gotowania należy wyłączyć pole

grzejne za pomocą elementu sterującego. Nie polegać

na działaniu układu wykrywania obecności naczyń.

• Jeśli na powierzchni szkła ceramicznego / powierzchni

szklanej pojawią się pęknięcia, należy wyłączyć

urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli

urządzenie podłączono bezpośrednio do skrzynki

przyłączowej, należy wyłączyć bezpiecznik, aby

odłączyć zasilanie urządzenia. W obu przypadkach

Page 5

POLSKI 5

należy skontaktować się z autoryzowanym centrum serwisowym.

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty

grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

to możliwości strącenia gorącego

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie

naczynia z urządzenia przy otwieraniu okna lub drzwi.

• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.

• Jeśli urządzenie zainstalowano nad szufladą:

– Nie przechowywać drobnych

elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.

– Zachować odstęp co najmniej 2

cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

Page 6

www.electrolux.com6

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania przewodów elektrycznych.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Przewód zasilający należy przymocować obejmą, by go mechanicznie odciążyć.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający.

Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Użytkowanie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Przed pierwszym użyciem urządzenia należy usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie polegać na działaniu układu wykrywania obecności naczyń.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym.

Page 7

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Gorący olej może pryskać podczas wkładania do niego żywności.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie stawiać gorących naczyń na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potrawy.

• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jego uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

• Nie kłaść na urządzeniu folii aluminiowej.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą

POLSKI 7

spowodować zarysowanie szkła lub szkła ceramicznego. Dlatego nie należy przesuwać ich po powierzchni gotowania.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

2.4 Konserwacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

• Należy stosować wyłącznie oryginalne części zamienne.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby dowiedzieć się, jak prawidłowo utylizować urządzenie, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Page 8

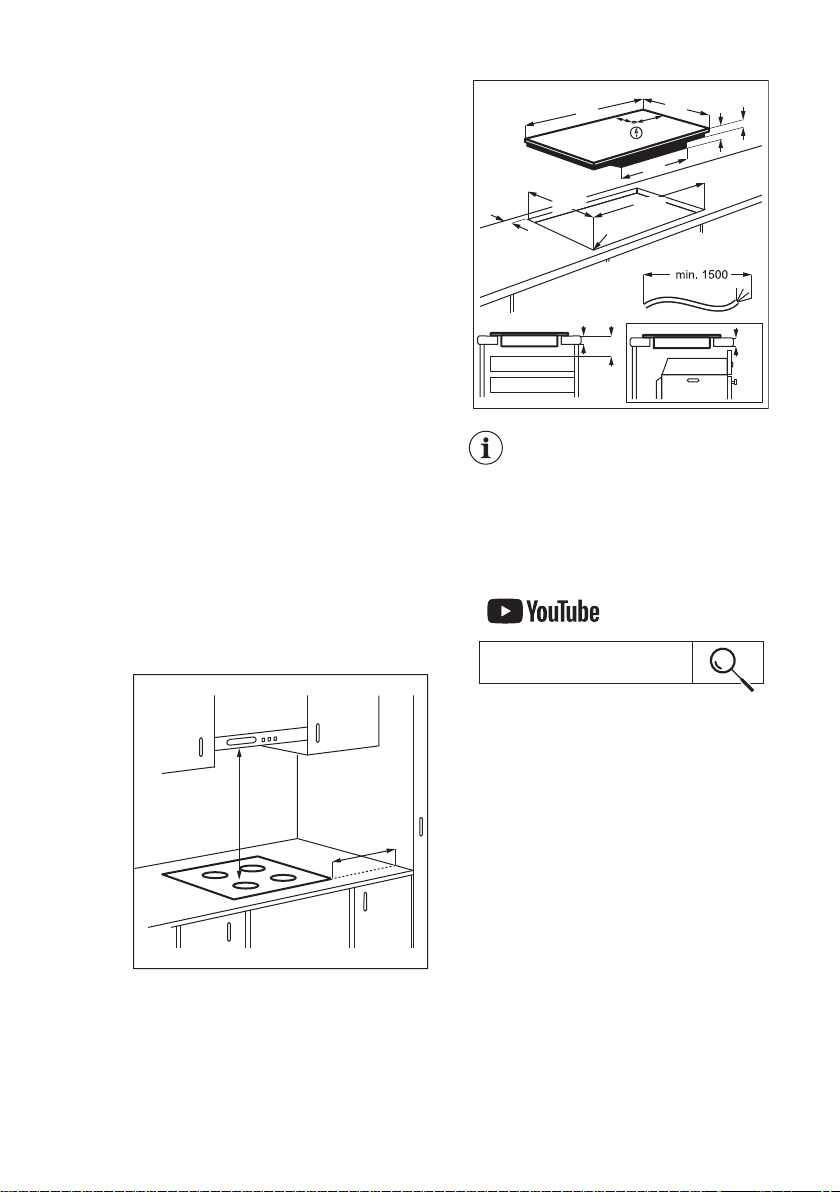

min. 50mm

min. 500mm

min. 12min.

min. 28

min. 55

710

550

520

490

680

max R5

280

www.youtube.com/electrolux www.youtube.com/aeg

How to install your Electrolux

Induction Hob - Worktop installation

www.electrolux.com8

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• W zestawie z płytą grzejną znajduje się przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który jest odporny na temperaturę co najmniej 90°C. W tym celu należy skontaktować się z miejscowym punktem serwisowym.

3.4 Montaż

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

Page 9

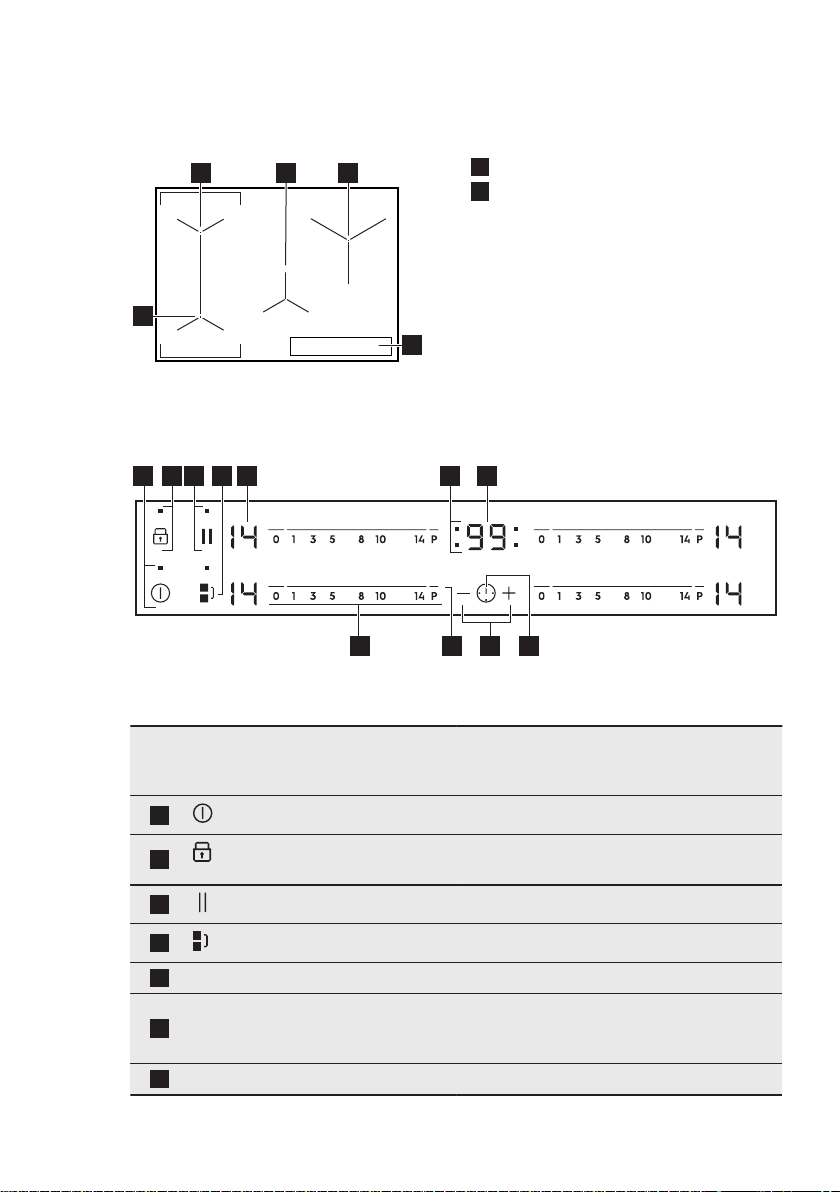

4. OPIS URZĄDZENIA

1 1 1

1 2 43

9 811

4.1 Układ powierzchni gotowania

4.2 Układ panelu sterowania

Indukcyjne pole grzejne

Panel sterowania

POLSKI 9

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Pole czuj‐ nika

- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.

- Wskaźniki funkcji zegara

- Wyświetlacz zegara Pokazuje czas w minutach.

Funkcja Uwagi

WŁ./WYŁ. Włączanie i wyłączanie płyty grzejnej.

Blokada / Blokada uru‐ chomienia

Pauza Włączanie i wyłączanie funkcji.

Bridge Włączanie i wyłączanie funkcji.

dla poszczególnych pól grzejnych

Blokowanie/odblokowanie panelu stero‐ wania.

Wskazują, dla którego pola ustawiono czas.

Page 10

www.electrolux.com10

Pole czuj‐ nika

- Pasek regulacji Ustawianie mocy grzania.

Funkcja Uwagi

- Wybór pola grzejnego.

- Przedłużanie lub skracanie czasu.

PowerBoost Włączanie funkcji.

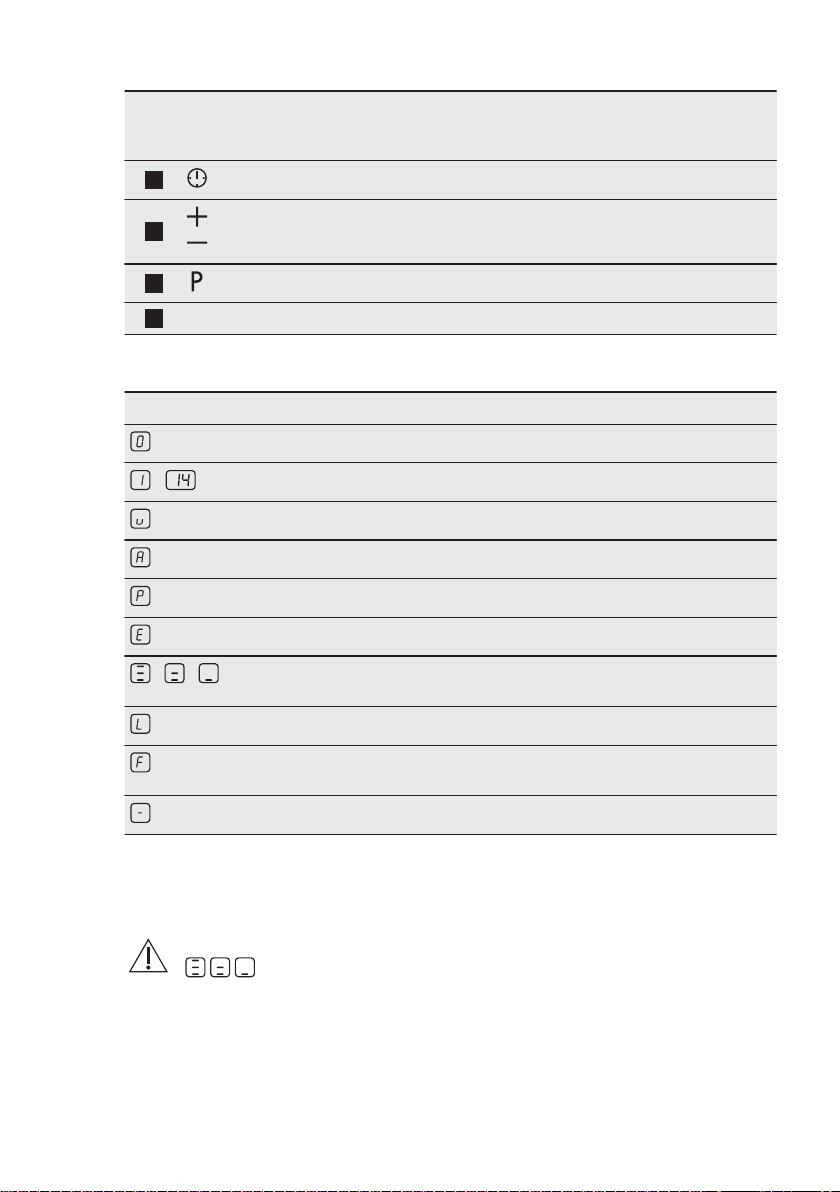

4.3 Wskazania ustawień mocy grzania

Wskazanie Opis

Pole grzejne jest wyłączone.

+ cyfra

/ /

Pole grzejne jest włączone.

Działa funkcja Pauza.

Działa funkcja Automatyczne podgrzewanie.

Działa funkcja PowerBoost.

Nieprawidłowe działanie.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): go‐ towanie / podtrzymywanie temperatury / ciepło resztkowe.

Działa funkcja Blokada / Blokada uruchomienia.

Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe na‐ czynie bądź nie umieszczono na nim żadnego naczynia.

Działa funkcja Samoczynne wyłączenie.

4.4 OptiHeat Control (3-

stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ / Występuje zagrożenie poparzeniem ciepłem resztkowym.

Wskaźniki pokazują ciepło resztkowe aktualnie używanych pól grzejnych.

Wskaźniki mogą się włączyć także dla sąsiednich pól grzejnych, nawet jeśli nie są one używane.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Powierzchnia ceramiczna nagrzewa się od ciepła pochodzącego z naczyń.

Page 11

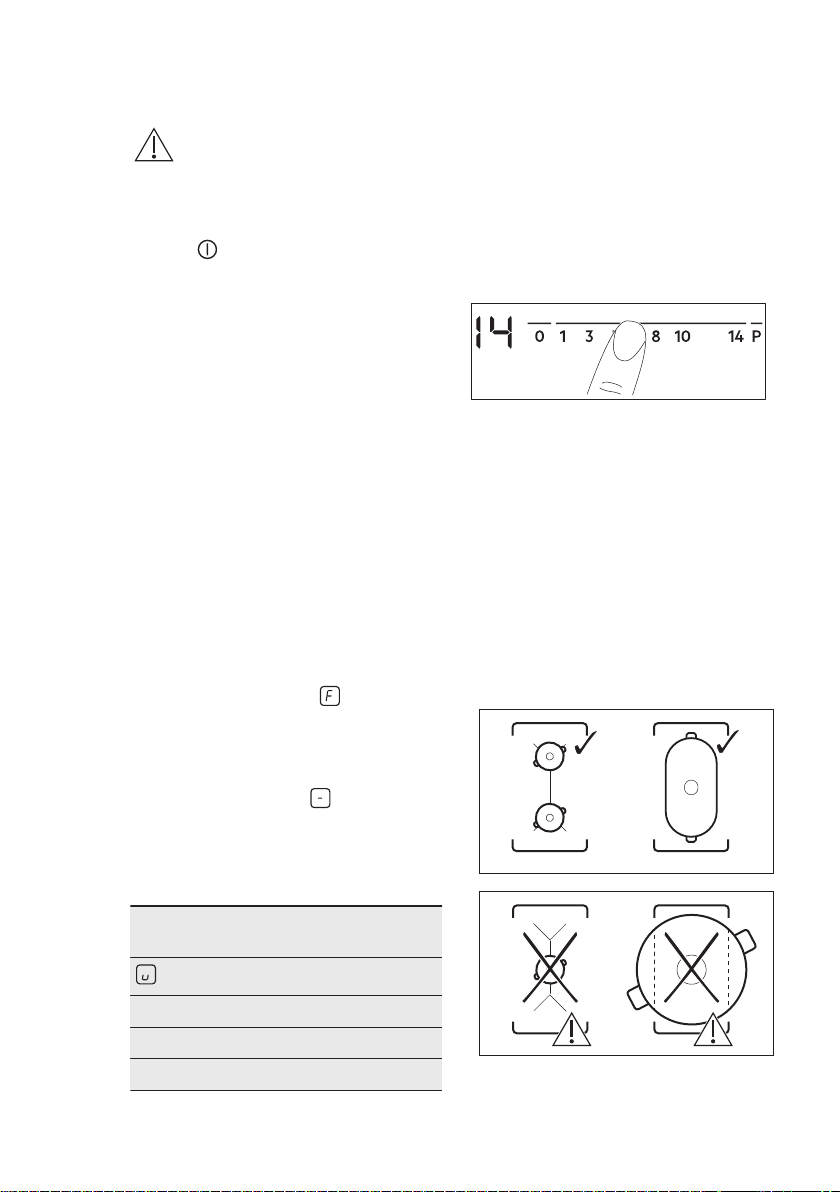

5. CODZIENNA EKSPLOATACJA

POLSKI 11

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknąć na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

5.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlega się sygnał dźwiękowy i urządzenie wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.

• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• użyto nieodpowiedniego naczynia. Wyświetla się symbol i po upływie

2 minut pole grzejne wyłącza się samoczynnie.

• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym

czasie wyświetla się i urządzenie wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

5.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania:

Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejsce odpowiadające wybranej mocy grzania.

5.4 Używanie pól grzejnych

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Można stosować duże naczynia, ustawiając je jednocześnie na dwóch polach grzejnych. Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenie obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

Ustawienie mocy grzania

, 1 - 3

4 - 7 5 godz.

8 - 9 4 godz.

10 - 14 1,5 godz.

Płyta grzejna wy‐ łącza się po

6 godz.

Page 12

www.electrolux.com12

5.5 Bridge

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych.

Aby włączyć funkcję dla pola grzejnego: dotknąć . Włączy się . Aby wyłączyć funkcję: zmienić

ustawienie mocy grzania.

Funkcja ta łączy dwa pola grzejne po lewej stronie, które działają jak jedno pole grzejne.

Najpierw należy ustawić moc grzania jednego z pól grzejnych po lewej stronie.

Aby włączyć funkcję: dotknąć . Aby ustawić lub zmienić ustawienie mocy grzania, należy dotknąć jednego z czujników sterowania.

Aby wyłączyć funkcję: dotknąć . Pola grzejne będą działać niezależnie od siebie.

5.6 Automatyczne podgrzewanie

Włączenie tej funkcji pozwala w krótszym czasie uzyskać żądaną moc grzania. Gdy funkcja jest włączona, pole grzejne pracuje na początku z największą mocą grzania, a następnie przełącza się na żądaną moc grzania.

Aby możliwe było włączenie tej funkcji, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego: dotknąć (włączy się ).

Szybko dotknąć żądanego ustawienia mocy grzania. Po upływie trzech sekund

wyświetli się . Aby wyłączyć funkcję: zmienić

ustawienie mocy grzania.

5.7 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

5.8 Zegar

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego w danym cyklu gotowania.

Najpierw należy wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję.

Wybór pola grzejnego: dotknąć kilkakrotnie

odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć na zegarze, aby ustawić czas (00-99 minut). Gdy zacznie wolno migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Aby wyświetlić pozostały czas:

ustawić pole grzejne, dotykając . Wskaźnik pola grzejnego zacznie szybko migać. Wyświetlacz wyświetli pozostały czas.

Aby zmienić czas: ustawić pole grzejne, dotykając . Dotknąć lub . Aby wyłączyć funkcję: wybrać pole grzejne za pomocą , a następnie dotknąć . Wartość pozostałego czasu

zmniejszy się do 00. Wskaźnik pola grzejnego zgaśnie.

Aby wyciszyć sygnał dźwiękowy:

dotknąć .

CountUp Timer

Funkcja ta służy do sprawdzania czasu pracy pola grzejnego.

, aż włączy się wskaźnik

Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie

00. Pole grzejne wyłączy się.

Page 13

Wybór pola grzejnego: dotknąć kilkakrotnie , aż włączy się wskaźnik

odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć zegara. Wyświetli się . Gdy zacznie

migać wolno wskaźnik pola grzejnego, rozpocznie się odliczanie czasu. Wyświetlacz będzie przełączał się

między a wskazaniem naliczonego czasu (w minutach).

Aby zobaczyć, jak długo działa pole grzejne: ustawić pole grzejne, dotykając

. Wskaźnik pola grzejnego zacznie szybko migać. Na wyświetlaczu pojawi się czas działania pola grzejnego.

Aby wyłączyć funkcję: wybrać pole grzejne za pomocą dotknąć lub . Wskaźnik pola

grzejnego zgaśnie.

Minutnik

Funkcja ta możne służyć jako Minutnik, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Wskazanie mocy

grzania: .

Aby włączyć funkcję: dotknąć . Dotknąć lub zegara, aby ustawić

czas. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy:

dotknąć .

Funkcja nie ma wpływu na działanie pól grzejnych.

, a następnie

5.9 Pauza

Funkcja ta służy do przestawiania wszystkich włączonych pól grzejnych na najniższą moc grzania.

Gdy funkcja działa, wszystkie inne symbole na panelach sterowania są zablokowane.

Funkcja nie blokuje funkcji zegara.

Dotknąć

, aby włączyć funkcję.

POLSKI 13

Wyświetli się .Ustawienie mocy grzania zmniejszy się do wartości 1. Aby wyłączyć funkcję, należy dotknąć

. Włączy się poprzednie ustawienie

mocy grzania.

5.10 Blokada

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć . Na 4

sekundy wyświetli się . Zegar pozostanie włączony.

Aby wyłączyć funkcję: dotknąć . Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

5.11 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się . Wyłączyć płytę grzejną za pomocą . Aby wyłączyć funkcję:włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się . Wyłączyć płytę grzejną za pomocą

Aby dezaktywować funkcję na czas jednego cyklu gotowania: włączyć

płytę grzejną za pomocą się . Dotknąć przez 4 sekundy. W

ciągu 10 sekund ustawić moc grzania.

Teraz można korzystać z płyty. Po wyłączeniu płyty grzejnej za pomocą

funkcja będzie ponownie aktywna.

. Wyświetli

Page 14

www.electrolux.com14

5.12 OffSound Control

(Wyłączanie i włączanie dźwięków)

Wyłączyć płytę grzejną. Dotknąć przez 3 sekundy. Wyświetlacz włączy się

i wyłączy. Dotknąć przez 3 sekundy. Wyświetli się lub . Dotknąć

zegara, aby wybrać jedno z następujących ustawień:

• – sygnały dźwiękowe są wyłączone – sygnały dźwiękowe są włączone

•

Aby potwierdzić wybór, należy zaczekać, aż urządzenie wyłączy się automatycznie.

Gdy dla funkcji wybrane jest ustawienie

, sygnały dźwiękowe będą emitowane

tylko w następujących przypadkach:

• po dotknięciu

• po zakończeniu odliczania przez

funkcję Minutnik

• po zakończeniu odliczania przez

funkcję Wyłącznik czasowy

• gdy na panelu sterowania zostanie

położony jakiś przedmiot.

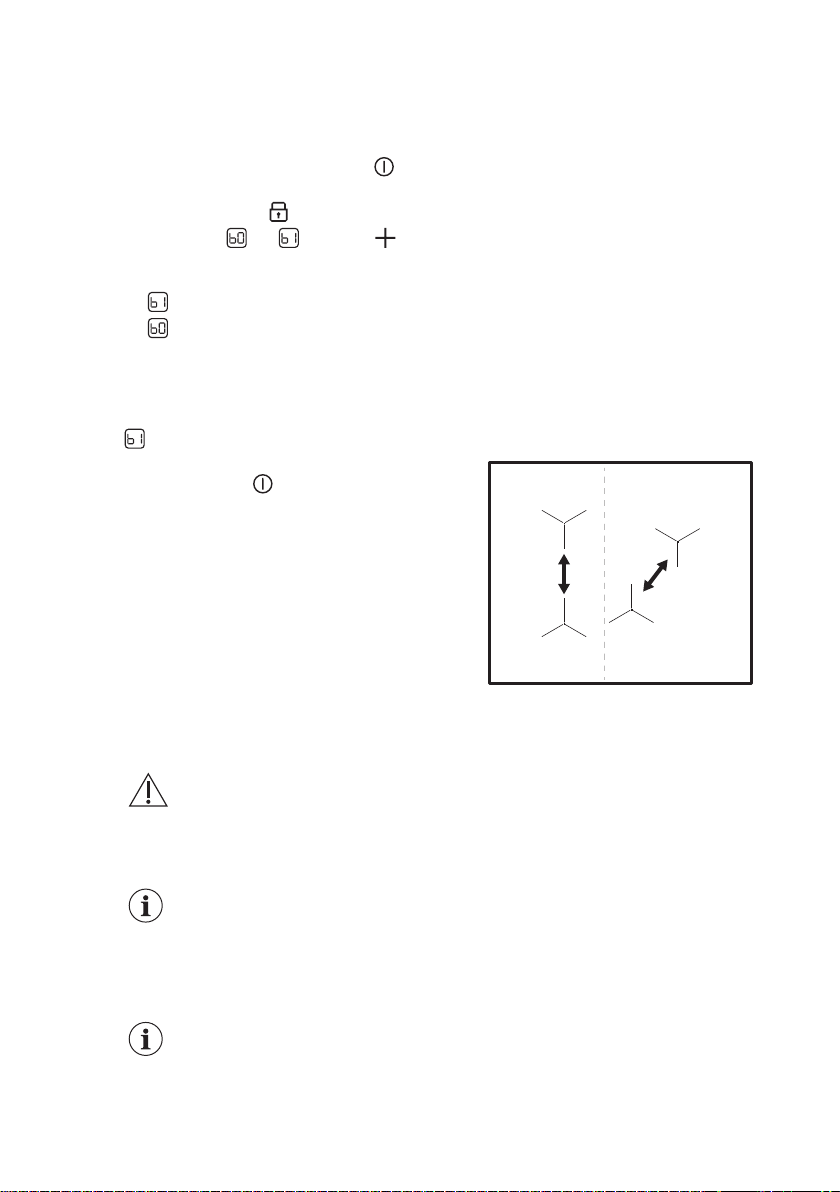

faz podłączonych do płyty grzejnej. Patrz rysunek.

• Maksymalne obciążenie każdej fazy wynosi 3700 W.

• Funkcja rozdziela moc między pola grzejne podłączone do tej samej fazy.

• Funkcja włącza się, gdy łączna moc pól grzejnych podłączonych do jednej fazy przekracza 3700 W.

• Funkcja zmniejsza moc pozostałych pól grzejnych podłączonych do tej samej fazy.

• Wskazanie dla pól grzejnych o zmniejszonej mocy grzania zmienia się w zakresie między wybraną a zmniejszoną mocą grzania. Po pewnym czasie wskazanie dla pól grzejnych o zmniejszonej mocy utrzymuje się na zmniejszonej wartości.

5.13 Zarządzanie energią

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą

6. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Naczynia

Silne pole elektromagnetyczne generowane przez indukcyjne pole grzejne nagrzewa naczynie w bardzo krótkim czasie.

Do gotowania na indukcyjnych polach grzejnych należy używać wyłącznie odpowiednich naczyń kuchennych

Materiał, z którego wykonane są naczynia

• odpowiedni: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieodpowiedni: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes przywiera do dna naczynia.

Page 15

Dno naczynia powinno być możliwie jak najgrubsze i płaskie. Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się że jego spód jest czysty i suchy.

Wymiary naczyń

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Sprawność pola grzejnego zależy od średnicy dna naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.

Patrz „Dane techniczne”.

6.2 Odgłosy podczas pracy

Jeżeli słychać:

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• odgłos brzęczenia: ustawiono wysoką moc grzania.

POLSKI 15

• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.

• odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

6.3 Öko Timer (zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

6.4 Przykłady zastosowania w

gotowaniu

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grza‐ nia

- 1

1 - 3 Sos holenderski, roztapianie:

1 - 3 Ścinanie: puszystych omle‐

3 - 5 Gotowanie ryżu lub potraw

Zastosowanie: Czas

Podtrzymywanie temperatury ugotowanych potraw.

masła, czekolady, żelatyny.

tów, smażonych jajek.

mlecznych, podgrzewanie gotowych potraw.

(min)

zależ‐ nie od potrzeb

5 - 25 Mieszać od czasu do czasu.

10 - 40 Gotować pod przykryciem.

25 - 50 Dodać co najmniej dwukrot‐

Wskazówki

Przykryć naczynie.

nie więcej płynu niż ryżu. Potrawy mleczne mieszać od czasu do czasu.

Page 16

www.electrolux.com16

Ustawienie mocy grza‐ nia

5 - 7 Gotowanie na parze warzyw,

7 - 9 Gotowanie ziemniaków na

7 - 9 Gotowanie większej ilości

9 - 12 Delikatne smażenie: eska‐

12 - 13 Intensywne smażenie np.

14 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz,

Zastosowanie: Czas

ryb, mięsa.

parze.

składników, potraw duszo‐ nych i zup.

lopków, cordon bleu z cielę‐ ciny, kotletów, bryzoli, kiełba‐ sek, wątróbki, zasmażek, ja‐ jek, naleśników, pączków.

placków ziemniaczanych, po‐ lędwicy, steków.

mięso duszone w sosie własnym), smażenie frytek.

Gotowanie dużej ilości wody. Funkcja PowerBoost jest włączona.

(min)

20 - 45 Dodać kilka łyżek wody.

20 - 60 Użyć maksymalnie ¼ l wody

60 150

zależ‐ nie od potrzeb

5 - 15 Obrócić po upływie połowy

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Używać specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony plastik, folię, cukier oraz zabrudzenia

z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usuwanie metalicznych, połyskliwych przebarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

Wskazówki

na 750 g ziemniaków.

Do 3 litrów wody + składniki.

Obrócić po upływie połowy czasu.

czasu.

Page 17

8. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Co zrobić, gdy…

POLSKI 17

Problem Prawdopodobna przy‐

Nie można uruchomić płyty grzejnej lub sterować nią.

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

W ciągu 10 sekund nie us‐

Dotknięto równocześnie

Działa funkcja Pauza. Patrz „Codzienna eksploa‐

Na panelu sterowania

Rozlega się sygnał dźwię‐ kowy i urządzenie wyłącza się. Gdy płyta grzejna jest wy‐ łączona, rozlega się sygnał dźwiękowy.

Płyta grzejna wyłącza się. Położono przedmiot na po‐

czyna

Płyta grzejna nie jest pod‐ łączona do zasilania lub jest podłączona nieprawid‐ łowo.

tawiono mocy grzania.

dwóch lub więcej pól czuj‐ ników.

znajdują się plamy tłuszczu lub woda.

Zakryto jedno lub więcej pól czujników.

lu czujnika .

Środek zaradczy

Sprawdzić, czy płytę grzej‐ ną podłączono prawidłowo do zasilania. Patrz sche‐ mat połączeń.

nieprawidłowego działania jest bezpiecznik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry‐ kiem.

Ponownie uruchomić płytę grzejną i w ciągu maksy‐ malnie 10 sekund ustawić moc grzania.

Dotknąć tylko jednego pola czujnika.

tacja”.

Wyczyścić panel sterowa‐ nia.

Usunąć przedmiot z pól czujników.

Zdjąć przedmiot z pola czujnika.

Page 18

www.electrolux.com18

Problem Prawdopodobna przy‐

czyna

Wskaźnik ciepła resztko‐ wego nie włącza się.

Pole grzejne nie jest gorą‐ ce, ponieważ działało za krótko lub nastąpiło uszko‐ dzenie czujnika.

Funkcja Automatyczne

Pole jest gorące. Należy zaczekać, aż pole

podgrzewanie nie działa.

Ustawiono maksymalną

moc grzania.

Moc grzania przełącza się między dwoma poziomami.

Pola czujników nagrzewają się.

Działa funkcja Zarządzanie energią.

Naczynie jest za duże lub ustawione za blisko ele‐ mentów sterowania.

Brak sygnałów dźwięko‐ wych podczas dotykania

Sygnały dźwiękowe są wy‐ łączone.

pól czujników na panelu.

Wyświetla się .

Działa funkcja Blokada uruchomienia lub Blokada.

Brak naczynia na polu grzejnym.

Użyto nieodpowiedniego

naczynia.

Średnica dna naczynia jest

za mała w stosunku do po‐ la grzejnego.

Wyświetla się oraz licz‐ ba.

W płycie grzejnej wystąpiła usterka.

Środek zaradczy

Jeśli pole działało wystar‐ czająco długo, aby było gorące, należy skontakto‐ wać się z autoryzowanym punktem serwisowym.

ostygnie.

Maksymalna moc grzania jest równa mocy urucha‐ mianej funkcji.

Patrz „Codzienna eksploa‐ tacja”.

Jeśli to możliwe, duże na‐ czynia należy ustawiać na tylnych polach.

Włączyć sygnały dźwięko‐ we. Patrz „Codzienna eks‐ ploatacja”.

Patrz „Codzienna eksploa‐ tacja”.

Postawić naczynie na polu grzejnym.

Użyć odpowiedniego na‐ czynia. Patrz „Wskazówki i porady”.

Stosować naczynia o od‐ powiednich wymiarach. Patrz „Dane techniczne”.

Wyłączyć płytę grzejną i włączyć ponownie po 30 sekundach. Jeśli ponownie

wyświetli się , należy odłączyć płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłą‐ czyć płytę. Jeśli problem będzie występował nadal, należy skontaktować się z autoryzowanym centrum serwisowym.

Page 19

POLSKI 19

Problem Prawdopodobna przy‐

Słyszalny jest ciągły sygnał dźwiękowy.

8.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. Należy podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (umieszczony w rogu

9. DANE TECHNICZNE

9.1 Tabliczka znamionowa

Model EIV7348S PNC 949 599 126 00 Typ 62 C4A 01 AA 220-240 V/400 V, 2N, 50-60 Hz Moc indukcyjna 7.35 kW Wyprodukowano w Niemczech

Nr seryjny ................. 7.35 kW

ELECTROLUX

czyna

Podłączenie do sieci elek‐ trycznej jest nieprawidło‐ we.

szklanej powierzchni) oraz wyświetlany komunikat o błędzie. Należy upewnić się, że płyta grzejna była użytkowana prawidłowo. W przeciwnym razie interwencja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym. Informacje dotyczące obsługi klienta oraz warunków gwarancji znajdują się w broszurze gwarancyjnej.

Środek zaradczy

Odłączyć płytę grzejną od zasilania. Zwrócić się wy‐ kwalifikowanego elektryka, aby sprawdził instalację.

9.2 Parametry pól grzejnych

Pole grzejne Moc znamio‐

Lewe przednie 2300 3200 10 125 - 210

Lewe tylne 2300 3200 10 125 - 210

Środkowe przednie

Prawe tylne 2300 3600 10 205 - 240

Moc pól grzejnych może w niewielkim zakresie odbiegać od wartości podanych w tabeli. Zmiany te zależą od wymiarów naczynia oraz materiału, z którego zostało wykonane.

nowa (maksy‐ malna moc grzania) [W]

1400 2500 4 125 - 145

PowerBoost [W]

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

PowerBoost maksymalny czas [min]

Średnica na‐ czynia [mm]

Page 20

www.electrolux.com20

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie zgodnie z normą EU 66/2014 dotyczą

tylko rynku UE

Oznaczenie modelu EIV7348S

Typ płyty grzejnej Płyta grzejna do

Liczba pól grzejnych 4

Technika grzania Płyta indukcyjna

Średnica okrągłych pól grzejnych (Ø)

Zużycie energii na pole grzejne (EC electric coo‐ king)

Zużycie energii przez pły‐ tę grzejną (EC electric hob)

Lewe przednie Lewe tylne Środkowe przednie Prawe tylne

177,9 Wh/kg

zabudowy

21,0 cm 21,0 cm 14,5 cm 24,0 cm

179,6 Wh/kg 177,0 Wh/kg 180,2 Wh/kg 174,6 Wh/kg

EN 60350-2 - Elektryczny sprzęt do gotowania do użytku domowego – Część 2: Płyty grzejne – Metody pomiaru cech funkcjonalnych

Parametry elektryczne pola grzejnego są odpowiednio oznaczone przy poszczególnych polach grzejnych.

10.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

• Przed włączeniem pola grzejnego należy postawić na nim naczynie.

• Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.

• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.

• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 21

Page 22

Page 23

Page 24

www.electrolux.com/shop

867358159-A-112020
