EIS87453IZ

Page 2

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....................................130

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.....................................133

3. INSTALACJA...............................................................................................135

4. OPIS URZĄDZENIA....................................................................................138

5. PRZED PIERWSZYM UŻYCIEM................................................................ 139

6. CODZIENNE UŻYTKOWANIE....................................................................140

7. DODATKOWE FUNKCJE........................................................................... 145

8. WSKAZÓWKI I PORADY............................................................................148

9. KONSERWACJA I CZYSZCZENIE.............................................................151

10. ROZWIĄZANIE PROBLEMÓW.................................................................151

11. DANE TECHNICZNE................................................................................ 154

12. EFEKTYWNOŚĆ ENERGETYCZNA........................................................ 154

13. OCHRONA ŚRODOWISKA...................................................................... 155

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia,

130 POLSKI

Page 3

jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem .

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

POLSKI 131

Page 4

• Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.

• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.

• PRZESTROGA: Proces gotowania musi być nadzorowany (nawet funkcje pieczenia automatycznego). Należy zapewnić stały nadzór nad krótkim gotowaniem.

• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.

• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub

132 POLSKI

Page 5

określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie szafki przed pęcznieniem od wilgoci za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.

• Jeśli urządzenie zainstalowano nad szufladą:

– Nie przechowywać drobnych

elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.

– Zachować odstęp co najmniej 2 cm

między dolną częścią urządzenia a

elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.

• Urządzenie należy uziemić .

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania się styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania się przewodu zasilającego.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Użyć zacisku odciążającego na przewodzie.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu

POLSKI 133

Page 6

zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Jeśli na ekranie pojawi się kod E3, należy natychmiast odłączyć płytę grzejną i sprawdzić, czy podłączenie elektryczne i napięcie sieciowe są prawidłowe.

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Nie zmieniać parametrów technicznych urządzenia.

• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Gorący olej może pryskać podczas wkładania do niego żywności.

• Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.

• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta.

OSTRZEŻENIE!

Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.

• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju.

• Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potrawy.

134 POLSKI

Page 7

• Należy uważać, aby nie dopuścić do upadku przedmiotów lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.

• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.

• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Pielęgnacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.

• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.

2.5 Usługi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym

centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć minimalny przekrój zgodnie z poniższą tabelą. Skontaktować się z miejscowym punktem

POLSKI 135

Page 8

serwisowym. Przewód zasilający może

220-240 V~220-240 V~ 400V2N~

N N L1

wymienić wyłącznie wykwalifikowany elektryk.

OSTRZEŻENIE!

Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.

UWAGA!

Połączenia za pomocą wtyczek stykowych są zabronione.

UWAGA!

Nie wiercić ani nie lutować końcówek. Jest to zabronione.

UWAGA!

Nie podłączać przewodu bez tulei przewodu.

Połączenie jednofazowe

1. Zdjąć tulejki z końcówek z przewodów

czarnego, brązowego i niebieskiego.

2. Usunąć część izolacji z końcówek

przewodów czarnego, brązowego i niebieskiego.

3. Podłączyć końcówki przewodów

czarnego i brązowego.

4. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie).

5. Połączyć końcówki dwóch przewodów

niebieskich.

6. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie).

Połączenie dwufazowe

1. Zdjąć tulejkę z końcówki przewodów

niebieskich.

2. Usunąć część izolacji z końcówek

przewodu niebieskiego.

3. Połączyć końcówki dwóch przewodów

niebieskich.

4. Założyć nową tulejkę na końcówkę

wspólnego przewodu (wymagane specjalne narzędzie).

220 - 240 V~

5x1,5 mm² 5x1,5 mm² lub 4x2,5 mm² 5x1,5 mm² lub 3x4 mm²

Zielony – żółty Zielony – żółty Zielony – żółty

N Niebieski i niebie‐

L1 Czarny L1 Czarny L Czarny i brązowy

L2 Brązowy L2 Brązowy

ski

3.4 Mocowanie uszczelki – instalacja na równi z blatem

1. Wyczyścić rowki w blacie roboczym.

2. Pociąć dostarczoną taśmę 3x10 mm

uszczelniającą na cztery paski. Paski

136 POLSKI

Połączenie dwufazowe: 400 V2N~ Połączenie jednofazowe:

N Niebieski i niebie‐

ski

220 - 240 V~

N Niebieski i niebie‐

ski

muszą mieć taką samą długość, jak rowki.

3. Końcówki pasków należy przycinać pod

kątem 45°. Powinny one dokładnie mieścić się w rogach rowków.

Page 9

4. Przykleić paski do rowków. Nie rozciągać

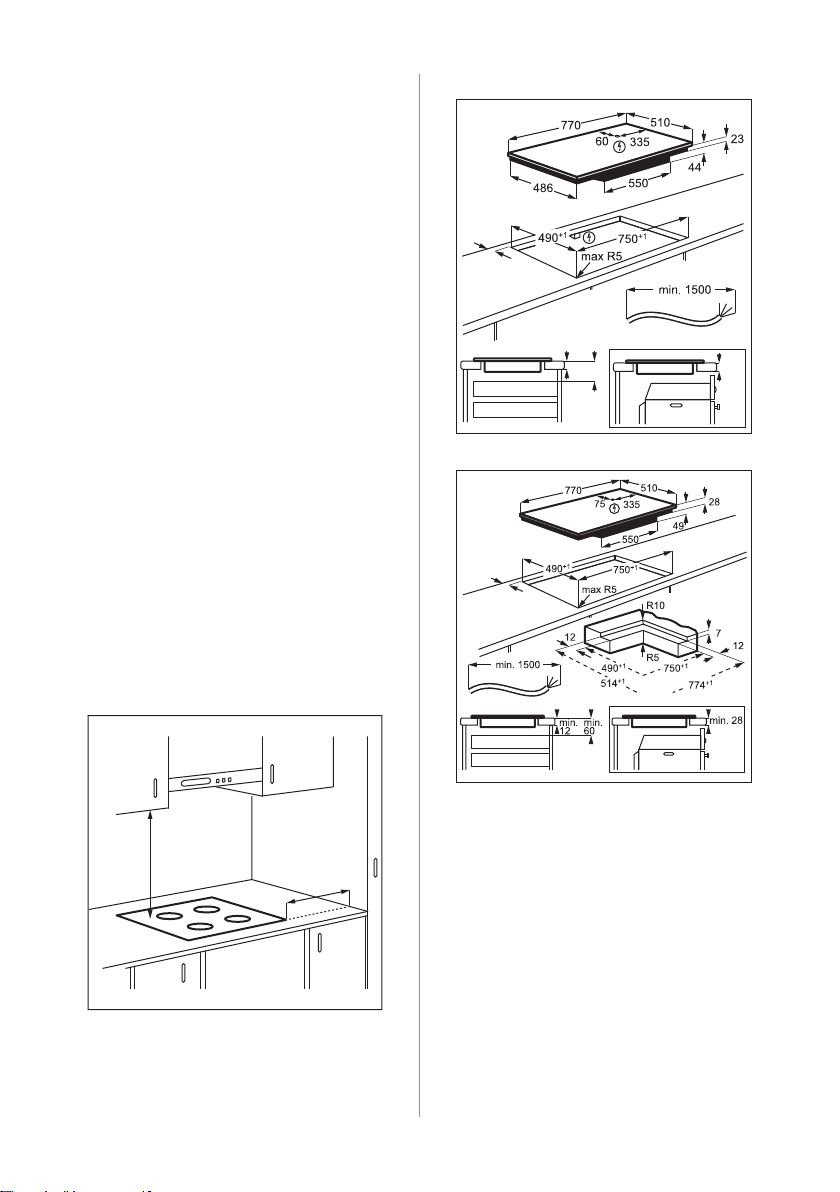

min. 50mm

min. 500mm

min. 12min.

min. 28

min. 50

pasków taśmy. Końce pasków taśmy nie

mogą zachodzić na siebie.

Po osadzeniu płyty grzejnej wypełnić silikonem szczelinę między szkłem ceramicznym a blatem. Upewnić się, że silikon nie przedostaje się pod szkło ceramiczne.

3.5 Mocowanie uszczelki – instalacja na blacie

1. Oczyścić blat roboczy wokół wycięcia.

2. Przykleić dołączoną w komplecie 2x6 mm

taśmę uszczelniającą wokół dolnej

krawędzi płyty grzejnej, wzdłuż

zewnętrznej krawędzi szkła

ceramicznego. Nie naciągać taśmy. Styk

końców taśmy uszczelniającej powinien

znaleźć się pośrodku jednego z boków

płyty grzejnej.

3. Przyciąć taśmę uszczelniającą na

długość, pozostawiając kilka milimetrów

zapasu.

4. Połączyć ze sobą oba końce taśmy

uszczelniającej.

3.6 Montaż

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.

INSTALACJA NA GÓRZE

INSTALACJA NA RÓWNI Z BLATEM

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

POLSKI 137

Page 10

min. 28 mm

Znajdź film instruktażowy „Instalacja płyty

www.youtube.com/electrolux www.youtube.com/aeg

How to install your Electrolux

Induction Hob - Worktop installation

www.youtube.com/electrolux www.youtube.com/aeg

How to install your Electrolux

induction hob ﬂush installation

1 1

5 6

1122

indukcyjnej Electrolux – instalacja na blacie roboczym”, wpisując pełną nazwę pokazaną na poniższym rysunku.

4. OPIS URZĄDZENIA

4.1 Układ powierzchni gotowania

Znajdź film instruktażowy „Zlicowana instalacja płyty indukcyjnej Electrolux”, wpisując pełną nazwę przedstawioną na poniższej ilustracji.

Indukcyjne pole grzejne

Panel sterowania

Szczegółowe informacje dotyczące wielkości pól grzejnych znajdują się w rozdziale „Dane techniczne”.

4.2 Układ panelu sterowania

138 POLSKI

Page 11

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Powierzchnia szkła zapobiegająca zarysowaniom ma unikalny sposób wykończenia i z tego względu wygląd symboli i elementów interfejsu użytkownika w różnych warunkach oświetlenia może się zmieniać.

Pole

Funkcja Opis czujni‐ ka

- Wyświetlacz zegara Pokazuje czas w minutach.

Wł. / Wył. Włączanie i wyłączanie urządzenia.

Pauza Włączanie i wyłączanie funkcji.

Zegar Aby ustawić funkcję.

- Przedłużanie lub skracanie czasu.

SenseFry SenseFry. Do smażenia z automatycznie regulowanymi

SenseBoil® SenseBoil®. Aby automatycznie dostosować tempera‐

- Pasek sterowania Ustawianie mocy grzania.

Bridge Włączanie i wyłączanie funkcji.

Hob²Hood Włączanie i wyłączanie trybu ręcznego funkcji.

PowerBoost Włączanie funkcji.

Blokada / Blokada uruchomienia Blokowanie/odblokowanie panelu sterowania.

4.3 Wskaźniki na wyświetlaczu

poziomami ciepła, przeznaczonymi do różnych rodza‐ jów potraw.

turę wody tak, aby nie wykipiała po osiągnięciu tempe‐ ratury wrzenia.

Wskaźnik Opis

+ cyfra

/ /

Wystąpiła usterka.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): kontynuacja gotowania / podtrzymywanie temperatury / ciepło resztkowe.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Ograniczenie mocy

Ograniczenie mocy określa całkowitą energię elektryczną zużywaną przez płytę grzejną w granicach zabezpieczeń instalacji domowej.

POLSKI 139

Page 12

Płyta grzejna jest domyślnie ustawiona na najwyższą możliwą moc.

Aby zmniejszyć lub zwiększyć moc grzania:

1. Wejść do menu: nacisnąć i przytrzymać

przez 3 sekundy. Następnie nacisnąć i

przytrzymać

2. Naciskać przycisk na przednim zegarze, aż pojawi się .

3. Naciskać / na przednim zegarze, aby ustawić poziom mocy.

4. Aby wyjść, należy nacisnąć przycisk .

Poziomy mocy

Patrz rozdział „Dane techniczne”.

UWAGA!

Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamionowego bezpieczników w instalacji domowej.

6. CODZIENNE UŻYTKOWANIE

UWAGA!

Jeśli moc jest niższa niż lub równa 2000 W, nie można uruchomić SenseBoil® ani SenseFry.

• P73 — 7350 W

• P15 — 1500 W

• P20 — 2000 W

• P25 — 2500 W

• P30 — 3000 W

• P35 — 3500 W

• P40 — 4000 W

• P45 — 4500 W

• P50 — 5000 W

• P60 — 6000 W

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Włączanie i wyłączanie

Nacisnąć i przytrzymać przycisk , aby włączyć lub wyłączyć płytę grzejną.

6.2 Wykrywanie naczyń

Ta funkcja wskazuje obecność naczynia na płycie grzejnej i wyłącza pola grzejne, jeśli podczas gotowania nie zostanie wykryte żadne naczynie.

Jeśli naczynie zostanie ustawione na polu grzejnym przed wybraniem ustawienia mocy grzania, na panelu sterowania pojawi się wskaźnik powyżej symbolu 0.

Jeśli naczynie zostanie tymczasowo zdjęte z włączonego pola grzejnego i odstawione na bok, wskaźniki nad odpowiednim panelem sterowania zaczną migać. Jeśli w ciągu 120

140 POLSKI

sekund na włączonym polu grzejnym nie postawi się z powrotem garnka, pole to wyłączy się automatycznie.

Aby wznowić gotowanie, należy pamiętać, aby postawić naczynie z powrotem na polach grzejnych we wskazanym czasie.

6.3 Używanie pola grzejnego

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Powierzchnia szkła odpornego na zarysowania ma unikalne wykończenie, pozwalające uzyskać maksymalną odporność na zarysowania. Tarcie pomiędzy naczyniem a powierzchnią szklaną może powodować hałas.

Gdy używa się funkcji Bridge można stosować duże naczynia ustawiając je jednocześnie na dwóch polach grzejnych.

Page 13

Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenie obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

6.4 Ustawienie mocy grzania

1. Nacisnąć żądane ustawienie mocy

grzania na pasku regulacji.

Wskaźniki nad panelem regulacji są wyświetlane do wybranego poziomu mocy grzania.

2. Aby wyłączyć pole grzejne, należy nacisnąć 0.

6.5 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego:

dotknąć . Aby wyłączyć funkcję: zmienić ustawienie

mocy grzania.

6.6 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ / Dopóki wskaźnik jest widoczny, istnieje ryzyko poparzenia ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną.

Wskaźniki te pojawią się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych:

- dalsze gotowanie,

- podtrzymywanie temp,

- ciepło resztkowe.

Może również pojawić się wskaźnik:

• dla sąsiadujących pól grzejnych, nawet jeśli nie są używane,

• gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym,

• gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

6.7 Opcje timera

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania.

Ustaw moc grzania dla wybranego pola grzejnego, a następnie ustaw funkcję.

POLSKI 141

Page 14

1. Nacisnąć przycisk . Na wyświetlaczu

timera pojawi się 00.

2. Nacisnąć przycisk lub , aby ustawić czas (00-99 minut).

3. Nacisnąć przycisk timer lub odczekaj 3 sekundy. Zegar zaczyna odliczać czas.

Aby zmienić czas: wybrać pole grzejne za pomocą i nacisnąć przycisk lub . Aby wyłączyć funkcję: wybierz pole grzejne za pomocą

Pozostały czas powróci do wartości 00. Zegar kończy odliczanie czasu, rozlega się

sygnał dźwiękowy i miga wskazanie 00. Pole grzejne wyłączy się. Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie.

i naciśnij przycisk .

, aby uruchomić

Minutnik

Funkcji tej można używać, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Ustawienie mocy grzania pokazuje 00.

1. Nacisnąć .

2. Nacisnąć lub , aby ustawić czas.

Zegar kończy odliczanie czasu, rozlega się sygnał dźwiękowy i miga wskazanie 00. Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie.

Aby wyłączyć tę funkcję: nacisnąć i . Pozostały czas powróci do wartości 00.

6.8 Zarządzanie energią

Jeśli włączone jest kilka pól grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne. Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Jeśli płyta grzejna osiągnie maksymalną

dostępną moc (patrz tabliczka znamionowa), moc pól grzejnych zostanie automatycznie zmniejszona.

• Ustawienie mocy grzania wybranego pola

grzejnego jest zawsze priorytetem. Pozostała moc zostanie podzielona pomiędzy pozostałe pola grzejne zgodnie z kolejnością wyboru.

• W strefach grzejnych o zmniejszonej mocy pasek sterowania miga i pokazuje maksymalne możliwe ustawienie grzania.

• Odczekać, aż wyświetlacz przestanie migać lub zmniejszyć moc grzania ostatnio wybranego pola grzejnego. Pola grzejne będą kontynuować pracę przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pól grzejnych ręcznie.

6.9 SenseFry

Funkcja ta umożliwia ustawienie mocy grzania odpowiedniej do smażenia potraw. Płyta grzejna utrzymuje temperaturę przez cały czas gotowania. Można wybrać jeden z trzech SenseFry poziomów: niski (2), średni (5), wysoki (8). Po ustawieniu mocy grzania nie jest konieczna ręczna regulacja temperatury.

UWAGA!

Używać wyłącznie zimnych naczyń. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Umieścić naczynie bez oleju/tłuszczu na

jednym z zimnych pól grzejnych po lewej stronie. Można użyć jednego pola grzejnego lub połączyć oba pola za

pomocą Bridge.

Po umieszczeniu jednego naczynia na tylko jednym polu grzejnym funkcja uruchomi się automatycznie.

2. Dotknąć , aby włączyć płytę grzejną.

3. Dotknąć , aby włączyć funkcję.

Zaświeci się wskaźnik nad symbolem. Ustawienie mocy grzania jest domyślnie ustawione na 2.

4. Wybrać poziom smażenia, kilkakrotnie

naciskając przycisk

Migający symbol ponad wybranym poziomem będzie wskazywał pola grzejne, na których można teraz użyć tej funkcji.

5. Dotknąć dowolne miejsce na suwaku

wybranego pola grzejnego.

Poziom SenseFry można regulować

naciskając jeden z odpowiednich

poziomów mocy grzania, jak pokazano w

tabeli poniżej.

142 POLSKI

Page 15

SenseFry po‐ ziom mocy

Niska 2

Średnio wypieczo‐ ne

Wysoka 8

Poziomy mocy grzania

Nastąpi uruchomienie funkcji. Po uruchomieniu funkcji pojawią się wskaźniki nad suwakiem i zacznie działać animacja.

Jeśli w ciągu 5 sekund na żadnym polu grzejnym nie zostanie umieszczone jakieś naczynie, funkcja wyłączy się automatycznie.

6. W razie potrzeby ustawić funkcję minutnika.

Gdy woda w naczyniu osiągnie docelową temperaturę, rozlegnie się sygnał dźwiękowy. Teraz można wlać do naczynia olej i włożyć żywność.

Aby wyłączyć tę funkcję, należy nacisnąć 0 na pasku sterowania lub . Jeśli ustawiono Wyłącznik czasowy na

jednym z pól grzejnych i upłynie ustawiony czas przed osiągnięciem zamierzonej temperatury, funkcja wyłączy się automatycznie.

Wskazówki i porady:

• W razie potrzeby można zmienić

domyślny poziom mocy grzania.

• Grube kawałki żywności lub surowe

ziemniaki należy przykryć pokrywką podczas pierwszych 10 minut smażenia.

• Ogrzewanie ciężkich i/lub dużych naczyń

może potrwać dłużej.

• Naczynia wielowarstwowe należy używać

przy małej mocy grzania, aby nie dopuścić do ich uszkodzenia.

• Nie używać cienkich naczyń

emaliowanych. Mogą ulec przegrzaniu i uszkodzeniu.

Odpowiednie naczynia do korzystania z funkcji SenseFry

Należy używać wyłącznie naczyń z płaskim dnem. Aby sprawdzić, czy naczynie jest prawidłowe:

1. Odwrócić naczynie do góry dnem.

2. Umieścić linijkę na dnie naczynia.

3. Spróbować wsunąć monetę 1, 2 lub 5

eurocentów (lub inną monetę o podobnej grubości około 1,7 mm) między linijkę a dno naczynia.

a. Naczynie nie nadaje się, jeśli między

linijką a dno naczynia można wsunąć monetę.

b. Naczynie nadaje się, jeśli między

linijką a dnem naczynia nie można wsunąć monety.

6.10 SenseBoil®

Funkcja automatycznie reguluje temperaturę wody, tak aby po osiągnięciu punktu wrzenia nie wykipiała.

POLSKI 143

Page 16

Jeśli w wybranym polu grzejnym

max. 5l / 5kg / 75%

min. 1l / 1kg / 50%

pozostalo ciepło resztkowe ( / /

), urządzenie wyemituje sygnał dźwiękowy i funkcja ta nie uruchomi się. Funkcja ta nie działa z naczyniami nieprzywierającymi.

UWAGA!

Nie używać tej funkcji z pustymi naczyniami. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Umieścić naczynia wypełnione 1–5 l zimną wodą na dostępnych polach grzejnych, dla których ma zostać uruchomiona ta funkcja .

Po umieszczeniu jednego naczynia na tylko jednym polu grzejnym funkcja uruchomi się automatycznie.

2. Dotknąć

3. Dotknąć

Migający symbol ponad

, aby włączyć płytę grzejną.

, aby włączyć funkcję.

będzie wskazywał pola grzejne, na których można teraz użyć tej funkcji.

4. Dotknąć dowolnego miejsca na suwaku

wybranego pola grzejnego.

Nastąpi uruchomienie funkcji. Po uruchomieniu funkcji pojawią się wskaźniki nad suwakiem i zacznie działać animacja.

Jeśli w ciągu 5 sekund na żadnym polu grzejnym nie zostanie umieszczone jakieś naczynie, funkcja wyłączy się automatycznie.

Po osiągnięciu przez funkcję temperatury wrzenia płyta grzejna wyemituje sygnał dźwiękowy i ustawienie mocy grzania automatycznie zmieni domyślną wartość wolnego gotowania.

Aby wyłączyć funkcję przed osiągnięciem temperatury wrzenia, należy dotknąć lub

Aby wyłączyć funkcję po osiągnięciu temperatury wrzenia, należy dotknąć suwak i ręcznie dostosować moc grzania.

Po włączeniu Pauza lub zdjęciu naczynia funkcja wyłączy się.

Jeśli ustawiono Wyłącznik czasowy na jednym z pól grzejnych i upłynie ustawiony czas przed osiągnięciem temperatury wrzenia, funkcja wyłączy się automatycznie.

Wskazówki i porady:

• Funkcja ta najlepiej nadaje się do gotowania wody i gotowania ziemniaków.

• Funkcja może nie działać prawidłowo, gdy korzysta się z czajnika lub kawiarki.

• Napełnić naczynie między połową a trzema czwartymi pojemności zimną wodą, tak aby jej poziom znajdował się 4 cm poniżej górnej krawędzi. Użyć od 1 l do 5 l wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w zakresie od 1 do 5 kg.

• Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki. Nie układać ziemniaków w naczyniu zbyć ściśle.

• Podczas fazy nagrzewania należy unikać energicznego mieszania w innych naczyniach i równoczesnych procesów gotowania (takich jak smażenie lub gotowanie) na innych polach grzejnych.

• Podczas działania tej funkcji należy unikać powodowania nadmiernych drgań zewnętrznych (np. od użycia blendera lub telefonu komórkowego położonego obok płyty grzejnej).

• W zależności od rodzaju produktu i naczyń można dostosować moc grzania po osiągnięciu temperatury wrzenia.

• Sól dodawać dopiero po osiągnięciu temperatury wrzenia.

• Używać pokrywki, aby oszczędzać energię.

144 POLSKI

Page 17

6.11 Struktura menu

W tabeli przedstawiono podstawową strukturę menu.

Ustawienia użytkownika

Sym‐ bol

b Dźwięk Wł. / Wył. (--)

P Ograniczenie mocy 15 - 73

H Tryb okapu 0 - 6

E Historia alarmów/

Ustawienie Możliwe opcje

błędów

Lista ostatnich alar‐ mów/błędów.

się na tylnym timerze, natomiast wartość zostanie wyświetlona na przednim. Aby przechodzić między ustawieniami, należy

nacisnąć przycisk na przednim timerze. Aby zmienić wartość ustawienia, nacisnąć lub na przednim timerze.

Aby wyjść z menu: nacisnąć .

OffSound Control

Dźwięki można włączać/wyłączać w Menu > Ustawienia użytkownika.

Aby wprowadzić ustawienia użytkownika nalezy nacisnąć i przytrzymać przez 3

sekundy. Następnie nacisnąć i przytrzymać przycisk

. Ustawienia pojawią się na

timerze lewych pól grzejnych. Poruszanie się po menu: menu składa się z

symbolu ustawienia i wartości. Symbol pojawi

7. DODATKOWE FUNKCJE

7.1 Samoczynne wyłączenie

Funkcja wyłącza płytę grzejną automatycznie, jeśli:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie ustawiono żadnej mocy grzania ani biegu wentylatora,

• panel sterowania został zalany lub przez ponad 10 sekund znajduje się na nim przedmiot (naczynie, ściereczka itp.). Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Zdjąć przedmiot lub wyczyścić panel sterowania.

• płyta grzejna nagrzewa się zbyt mocno (np. gdy wygotowała się zawartość garnka). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• nie można wyłączyć pola grzejnego lub zmienić ustawienia mocy grzania. Po pewnym czasie płyta grzejna wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po którym urządzenie wyłączy się:

Patrz „Struktura menu”.

Gdy dźwięki są wyłączone, dźwięk jest nadal słyszalny, gdy:

• po dotknięciu ;

• timer znika,

• naciśnięto symbol nieaktywny.

Ustawienie mocy grzania

1 - 2 6 godz.

3 - 4 5 godz.

5 4 godz.

6 - 9 1,5 godziny

Płyta grzejna wyłą‐ cza się po

Jeśli włączona jest funkcja SenseFry, płyta grzejna wyłącza się samoczynnie po upływie 1,5 godz.

7.2 Pauza

Ta funkcja przestawia wszystkie włączone pola grzejne na niższe ustawienie mocy grzania.

Gdy funkcja jest włączona, można używać symboli i . Wszystkie pozostałe

symbole na panelach sterowania są zablokowane.

POLSKI 145

Page 18

Funkcja nie blokuje funkcji zegara:

1. Aby włączyć funkcję: nacisnąć .

Moc grzania zostanie zmniejszona do wartości 1.

2. Aby wyłączyć funkcję: nacisnąć .

Włączy się poprzednie ustawienie mocy grzania.

7.3 Blokada

Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia.

Najpierw należy ustawić moc grzania

Aby włączyć funkcję: nacisnąć przycisk .

Aby wyłączyć funkcję: nacisnąć przycisk

ponownie.

Funkcja ta wyłącza się przy wyłączaniu płyty grzejnej.

7.4 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu włączeniu płyty grzejnej.

Aby włączyć funkcję: nacisnąć wprowadzać żadnego ustawienia mocy

grzania . Nacisnąć i przytrzymać przycisk przez 3 sekundy, aż nad symbolem pojawi się wskaźnik. Wyłączyć płytę grzejną za

pomocą

Po wyłączeniu płyty grzejnej funkcja pozostanie aktywna. Wskaźnik powyżej

jest włączony.

Aby wyłączyć funkcję: nacisnąć . Nie wprowadzać żadnego ustawienia mocy

grzania . Nacisnąć i przytrzymać przycisk przez 3 sekundy, aż nad symbolem zniknie wskaźnik. Wyłączyć płytę grzejną za pomocą

. Gotowanie z włączoną funkcją: nacisnąć przycisk , a następnie nacisnąć i

przytrzymać przez 3 sekundy, aż zniknie

. Nie

wskaźnik nad symbolem. Można obsługiwać płytę grzejną. Po wyłączeniu płyty grzejnej za

pomocą funkcja zostanie ponownie uruchomiona.

7.5 Bridge

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych. Więcej informacji na temat prawidłowego umieszczania naczyń można znaleźć w części „Korzystanie z pól grzejnych”. Funkcja nie działa podczas pracy SenseBoil®.

Funkcja ta łączy dwa pola grzejne po lewej stronie, by działały jak jedno.

Najpierw należy ustawić moc grzania jednego z pól grzejnych po lewej stronie.

Aby włączyć funkcję: dotknąć ustawić lub zmienić poziom mocy grzania, należy dotknąć jednego z czujników sterujących.

Aby wyłączyć funkcję: dotknąć . Pola grzejne będą działać niezależnie.

. Aby

7.6 Hob²Hood

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze specjalnym okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

W większości modeli okapów system zdalnego sterowania jest domyślnie wyłączony. Należy go włączyć przed użyciem funkcji. Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja ta działała automatycznie, należy ustawić tryb automatyczny na H1 – H6.Płyta

146 POLSKI

Page 19

grzejna jest początkowo ustawiona na H5. Okap reaguje na włączenie płyty grzejnej. Płyta grzejna będzie automatycznie rozpoznawać temperaturę naczyń i odpowiednio dostosowywać prędkość wentylatora.

Tryby automatyczne

Oświetle‐

nie auto‐ matyczne

H0 Wył. Wył. Wył.

H1 Wł. Wył. Wył.

H3 Wł. Wył. Prędkość

H4 Wł. Prędkość

H5 Wł. Prędkość

H6 Wł. Prędkość

Urządzenie rozpoznaje proces gotowania i urucha‐ mia wentylator zgodnie z ustawieniem trybu automa‐ tycznego.

Urządzenie rozpoznaje proces smażenia i urucha‐ mia wentylator zgodnie z ustawieniem trybu automa‐ tycznego.

W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.

Wł. Prędkość

Gotowa‐

nie

wentylatora 1

wentylatora 2

Smaże‐

nie

Prędkość wentylatora 1

wentylatora 1

Prędkość wentylatora 1

Prędkość wentylatora 2

Prędkość wentylatora 3

Zmiana trybu automatycznego

1. Wyłączyć płytę grzejną.

2. Nacisnąć

i przytrzymać przez 3 sekundy. Wyświetlacz włączy się i wyłączy.

3. Nacisnąć i przytrzymać przez 3 sekundy.

4. Nacisnąć kilkakrotnie, aż pojawi się H.

5. Nacisnąć minutnika, aby wybrać tryb

automatyczny.

Aby sterować okapem bezpośrednio na panelu okapu, należy wyłączyć automatyczny tryb działania.

Po zakończeniu pieczenia i wyłączeniu płyty grzejnej wentylator okapu może nadal działać przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenie wentylatora przez kolejne 30 sekund.

Ręczne sterowanie prędkością wentylatora

Funkcję można również uruchomić ręcznie. W tym celu należy nacisnąć , gdy płyta

grzejna jest włączona. Powoduje to wyłączenie automatycznego działania funkcji i umożliwia ręczne zmianę prędkości

wentylatora. Naciśnięcie powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną prędkością, ponowne

naciśniecie powoduje ustawienie prędkości wentylatora na wartość 0 i jego wyłączenie. Aby ponownie włączyć wentylator z prędkością 1, należy nacisnąć

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

Włączanie oświetlenia

Płytę grzejną można ustawić tak, aby oświetlenie włączało się automatycznie przy jej uruchamianiu. W tym celu należy tryb automatyczny ustawić na H1 – H6.

Oświetlenie okapu wyłącza się po 2 minutach od wyłączenia płyty grzejnej.

POLSKI 147

Page 20

8. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Naczynia

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Aby zapobiec przegrzaniu i poprawić

działanie pól grzejnych, naczynie musi być jak najgrubsze i jak najbardziej płaskie.

• Do funkcji SenseFry należy używać

wyłącznie naczyń z płaskim dnem.

• Przed ustawieniem naczynia na

powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.

• Należy zawsze uważać, aby nie

przesunąć ani nie trzeć naczynia o krawędzie i narożniki szkła , ponieważ może to spowodować odpryśnięcie lub uszkodzenie powierzchni szkła.

Materiał naczyń

• prawidłowe: żeliwo, stal, stal

emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieprawidłowe: aluminium, miedź,

mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w

naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes jest przyciągany przez dno

naczynia.

Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się

automatycznie do wielkości dna naczyń. Naczynia należy stawiać na środku pola grzejnego.

• Wydajność pola grzejnego zależy od

średnicy naczynia. Aby zapewnić

optymalne przenoszenie ciepła, należy używać naczyń o średnicy zbliżonej do wielkości danego pola grzejnego, nie większych i nie mniejszych niż zalecane. Aby sprawdzić zalecaną średnicę naczynia, patrz „Dane techniczne” > „Specyfikacja pól grzejnych”.

– Naczynie o średnicy dna mniejszej niż

podane minimum pochłania tylko część energii generowanej przez pole grzejne, co spowalnia jego nagrzewanie.

– Ze względów bezpieczeństwa oraz by

uzyskać optymalne efekty pieczenia nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne”.

8.2 Hałas podczas pracy

Jeśli słychać:

• trzaski: naczynie wykonane jest z różnych materiałów (konstrukcja wielowarstwowa).

• gwizdanie: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• buczenie: ustawiono wysoką moc grzania.

• klikanie: następuje przełączanie elektryczne.

• syczenie, brzęczenie: wentylator pracuje.

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

8.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

148 POLSKI

Page 21

8.4 Uproszczony przewodnik kulinarny

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy

grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grzania

1 Podtrzymywanie temperatury potraw. w razie

1 - 2 Sos holenderski, roztapianie: masła,

2 Ścinanie: puszyste omlety, smażone

2 - 3 Gotowanie ryżu lub potraw mlecznych,

3 - 4 Gulasz z warzyw, ryb, mięsa. 20 - 45 Dodać kilka łyżek wody. Sprawdzać

4 - 5 Gotowanie ziemniaków i innych wa‐

4 - 5 Gotowanie większych ilości potraw, du‐

6 - 7 Delikatne smażenie: eskalopki, cordon

7 - 8 Intensywne smażenie, placki ziemnia‐

9 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie

Zastosowanie: Czas

(min)

potrzeby

czekolady, żelatyny.

jajka.

podgrzewanie gotowych potraw.

rzyw na parze.

szenie i zupy.

bleu, kotlety, bryzole, kiełbasa, wątrób‐ ki, zasmażki, jajka, naleśniki, pączki.

czane, steki z polędwicy, steki.

własnym), smażenie frytek.

Gotowanie większej ilości wody. PowerBoost jest wł.

5 - 25 Zamieszać od czasu do czasu.

10 - 40 Należy gotować z założoną pokrywką.

25 - 50 Dodać co najmniej dwukrotnie więcej

20 - 60 Nalać na dno garnka 1-2 cm wody.

60 - 150 Do 3 l wody plus składniki.

w razie potrzeby

5 - 15 Odwracać w razie potrzeby.

Wskazówki

Umieścić pokrywkę na naczyniu.

płynu niż ryżu. Potrawy mleczne mie‐ szać od czasu do czasu.

ilość wody w trakcie tego procesu.

Sprawdzać ilość wody w trakcie tego procesu. Przykryć garnek pokrywką.

Odwracać w razie potrzeby.

8.5 Wskazówki i porady dotyczące korzystania z funkcji SenseFry

Dane w tabeli przedstawiają przykłady potraw dla każdego poziomu SenseFry. Ilość, grubość, jakość i temperatura (np. mrożona) żywności do smażenia w panie mają wpływ na ustawiony poziom SenseFry. Moc grzania

można wybrać w zależności od rodzaju potrawy, preferencji gotowania i używanego naczynia.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

POLSKI 149

Page 22

Potrawa SenseFry poziom

Jajka Omlet, jajka smażone Niska

Jajecznica Średnio wypieczone

Ryby Filet rybny, paluszki rybne, owoce morza Średnio wypieczone

Mięso Hamburger, klopsiki, kotlet, pierś z kurczaka, pierś indy‐

ka, eskalopea, filet, stek (średni / dobrze wysmażony), smażone kiełbaski

Stek (mało wysmażonyi), mięso mielone Wysoka

Warzywa Smażone ziemniaki (surowe) Niska

Smażone placki ziemniaczane, warzywa Średnio wypieczone

Średnio wypieczone

8.6 Wskazówki i porady dotyczące korzystania z funkcji Hob²Hood

Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przed bezpośrednim działaniem promieni słonecznych.

• Nie kierować żarówki halogenowej na panel okapu.

• Nie należy zasłaniać panelu sterowania płyty grzejnej.

• Nie zakłócać sygnału między płytą grzejną a okapem (np. poprzez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.

Poniższy okap jest przykładowy.

Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob²Hood.

Okapy kuchenne z funkcją Hob²Hood

Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne Electrolux, które działają z

tą funkcją, muszą posiadać symbol

150 POLSKI

Page 23

9. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarówno do codziennego czyszczenia szklanej powierzchni, jak i do czyszczenia i usuwania pozostałości kleju po instalacji, należy używać wyłącznie lekko ściernego mleczka do czyszczenia oraz delikatnej gąbki nie powodujacej zarysowań. W zależności od stopnia zabrudzenia wyczyścić szklaną powierzchnię małymi ruchami okrężnymi przy umiarkowanym nacisku. Wytrzeć szklaną powierzchnię do sucha szmatką z mikrowłókna.

OSTRZEŻENIE!

Nie używać klasycznej żółto-zielonej gąbki, ponieważ cząsteczki aluminium na jej twardej warstwie mogą uszkodzić i odbarwić szkło.

Używanie narzędzi czyszczących innych niż zalecane nie będzie skuteczne i może uszkodzić lub odbarwić szklaną powierzchnię.

• Zawsze używać skrobaka zalecanego do płyt grzejnych o szklanej powierzchni. Skrobak należy stosować wyłącznie jako

dodatkowe narzędzie do czyszczenia szkła po czyszczeniu standardowym.

OSTRZEŻENIE!

Do czyszczenia szklanej powierzchni nie wolno używać noży ani innych ostrych, metalowych narzędzi.

9.2 Czyszczenie szklanej powierzchni płyty grzejnej

• Wyjąć natychmiast: stopiony plastik, folię, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usuwać, gdy płyta grzejna wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Umyć płytę lekko ściernym mleczkiem do czyszczenia i delikatną gąbką niepowodującą zarysowań (patrz Informacje ogólne). Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu.

• Trwałe ślady i plamy: należy wywierać umiarkowany nacisk i szorować powierzchnię przy użyciu niepowodującej zarysowań delikatnej gąbki (patrz Informacje ogólne) oraz lekko ściernego mleczka do czyszczenia, aż plamy znikną.

10. ROZWIĄZANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

POLSKI 151

Page 24

10.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy

Nie można uruchomić płyty grzej‐ nej ani nią sterować.

Zadziałał bezpiecznik. Sprawdzić, czy bezpiecznik jest przy‐

W ciągu 60 sekund nie ustawiono

Dotknięto jednocześnie 2 lub więcej

Działa funkcja Pauza. Patrz „Pauza”.

Na panelu sterowania znajdują się

Słychać ciągły sygnał dźwiękowy. Nieprawidłowe podłączenie elek‐

Nie można ustawić maksymalnej mocy grzania jednego z pól grzejnych.

Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Gdy płyta grzejna jest wyłączona, rozlega się sygnał dźwiękowy.

Płyta grzejna wyłączy się. Na polu czujnika znajduje się przed‐

Wskaźnik ciepła resztkowego nie włącza się.

Hob²Hood nie działa. Zakryto panel sterowania. Zdjąć przedmiot z panelu sterowania.

Bardzo wysokie naczynie blokuje

Panel sterowania staje się gorący w dotyku.

Brak sygnałów dźwiękowych podczas dotykania pól czujników na panelu.

Zaświeci się wskaźnik nad sym‐ bolem .

Płyty grzejnej nie podłączono do za‐ silania lub podłączono nieprawidło‐ wo.

mocy grzania.

pól czujników.

plamy wody lub tłuszczu.

tryczne.

Pozostałe pola zużywają maksymal‐ ną dostępną moc. Płyta grzejna działa prawidłowo.

Umieszczono przedmiot na jednym lub większej liczbie pól czujników.

miot .

Pole grzejne nie jest gorące, ponie‐ waż działało za krótko lub nastąpiło uszkodzenie czujnika.

sygnał.

Naczynie jest zbyt duże lub ustawio‐ ne zbyt blisko panelu sterowania.

Sygnały dźwiękowe są wyłączone. Włączyć sygnały dźwiękowe. Patrz

Działa funkcja Blokada uruchomie‐ nia lub Blokada.

Sprawdzić, czy płytę grzejną podłączo‐ no prawidłowo do zasilania.

czyną usterki. Jeżeli nadal będzie do‐ chodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifiko‐ wanym elektrykiem.

Ponownie włączyć płytę grzejną i usta‐ wić moc grzania w ciągu maksymalnie 60 sekund.

Dotknąć tylko jednego pola czujnika.

Wyczyścić panel sterowania.

Odłączyć płytę grzejną od zasilania elektrycznego. Zwrócić się do wykwali‐ fikowanego elektryka, aby sprawdził instalację.

Zmniejszyć moc pozostałych pól grzej‐ nych podłączonych do tej samej fazy. Patrz „Zarządzanie energią”.

Zdjąć przedmiot z pól czujników.

Zdjąć przedmiot z pola czujnika.

Jeśli pole grzejne działało wystarczają‐ co długo, aby było gorące, należy skontaktować się z autoryzowanym centrum serwisowym.

Użyć mniejszego naczynia, zmienić pole grzejne lub sterować okapem ręcznie.

Jeśli to możliwe, duże naczynia należy ustawiać na tylnych polach.

„Codzienne użytkowanie”.

Patrz „Zabezpieczenie przed urucho‐ mieniem przez dzieci” i „Blokada”.

152 POLSKI

Page 25

Problem Możliwa przyczyna Środek zaradczy

Pasek regulacji miga. Brak naczynia na polu grzejnym lub

Użyto nieodpowiedniego naczynia. Stosować naczynia odpowiednie do

Średnica dna naczynia jest za mała

i pojawiają się jednocześ‐

nie.

i pojawiają się jednocześ‐

nie.

i pojawiają się jednocześ‐

nie.

Słychać sygnał dźwiękowy,

wskaźniki nad migają i funkcja SenseBoil® się nie uru‐ chamia.

SenseBoil® / SenseFry nie dzia‐ ła.

Na wyświetlaczu pojawi się i cyfra.

pole grzejne nie zostało całkowicie zakryte.

dla wybranego pola.

Moc jest zbyt niska ze względu na nieodpowiednie lub puste naczynie.

Naczynie jest puste lub znajduje się w nim inny płyn niż woda, np. olej.

W naczyniu znajduje się się zbyt du‐ żo lub zbyt mało wody. Gotowano inne składniki niż wodę i ziemniaki. Temperatura wrzenia przesunęła się w czasie i funkcja SenseBoil® nie mogła działać pra‐ widłowo.

Żadne z pól grzejnych nie jest goto‐ we do użycia z funkcją SenseBoil®. Wybrane pola grzejne zawierają je‐ szcze ciepło resztkowe lub są nadal używane.

Zbyt niska moc płyty grzewczej. Ustaw wyższą moc. Należy upewnić

Wystąpił błąd płyty grzejnej. Wyłączyć płytę grzejną i włączyć po‐

Postawić naczynie na polu grzejnym, tak aby całkowicie zakryło pole grzej‐ ne.

płyt indukcyjnych. Patrz „Wskazówki i porady”.

Używać naczyń o odpowiednich wy‐ miarach. Patrz „Dane techniczne”.

Należy użyć odpowiedniego rodzaju naczynia. Patrz „Wskazówki i porady” oraz „Dane techniczne”. Nie należy włączać żadnego pola grzejnego, jeśli znajduje się na nim puste naczynie.

Należy unikać używania tej funkcji do gotowania innych płynów niż woda.

Do gotowania wody i ziemniaków uży‐ wać wyłącznie SenseBoil®. Patrz „Wskazówki i porady”.

Należy zakończyć gotowanie i wybrać pole grzejne, które nie zawiera ciepła resztkowego.

się, że wybrana moc nie powoduje przekroczenia wartości prądu znamio‐ nowego bezpieczników w instalacji do‐ mowej. Patrz rozdział „Przed pierw‐ szym użyciem” > „ Ograniczenie mo‐ cy".

nownie po 30 sekundach. Jeśli ponow‐ nie wyświetli się , należy odłączyć

płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłączyć płytę. Jeśli problem będzie występował nad‐ al, należy skontaktować się z autory‐ zowanym centrum serwisowym.

10.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać

dane z tabliczki znamionowej. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacje na temat okresu gwarancyjnego i autoryzowanych

POLSKI 153

Page 26

punktów serwisowych znajdują się w broszurze gwarancyjnej.

11. DANE TECHNICZNE

11.1 Tabliczka znamionowa

Model EIS87453IZ Numer produktu (PNC) 949 599 341 00 Typ 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 Hz Indukcja 7.35 kW Wyprodukowano w: Niemczech

Nr seryjny................. 7.35 kW

ELECTROLUX

11.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa

(maksymalna moc grzania) [W]

Lewe przednie 2300 3200 10 125 - 210

Lewe tylne 2300 3200 10 125 - 210

Środkowe przednie 1400 2500 4 125 - 145

Prawe tylne 2300 3600 10 205 - 240

Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów

PowerBoost [W] Maksymalny

czas funkcji Po‐ werBoost [min]

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

Średnica naczy‐ nia [mm]

naczyń.

12. EFEKTYWNOŚĆ ENERGETYCZNA

12.1 Informacje o produkcie

Dane identyfikacyjne modelu EIS87453IZ

Typ płyty grzejnej Płyta grzejna do zabudowy

Liczba pól grzejnych 4

Technologia grzania Płyta indukcyjna

Średnica okrągłych pól grzejnych (Ø) Środkowe przednie

Długość (Dł.) i szerokość (Szer.) nieokrągłego pola grzejnego

Prawe tylne

Lewe przednie Dł. 22.3 cm

Lewe tylne Dł. 22.3 cm

14.5 cm

24.0 cm

Szer. 21.8 cm

154 POLSKI

Page 27

Zużycie energii na pole grzejne (EC electric cooking) Lewe przednie

Lewe tylne

Środkowe przednie

Prawe tylne

Zużycie energii przez płytę grzejną (EC electric hob) 184.5 Wh/kg

184.4 Wh/kg

181.7 Wh/kg

187.4 Wh/kg

IEC / EN 60350-2 – elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności.

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

12.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

• Podczas podgrzewania wody używać tylko niezbędnej jej ilości.

• Jeśli to możliwe, zawsze zakładać pokrywki na naczynia.

• Naczynia stawiać na środku pola grzejnego.

• Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi.

Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

POLSKI 155

Page 28

867384497-A-502023
