EHSI675P
FR Table de cuisson Notice d'utilisation
Page 3
www.electrolux.com2
TABLE DES MATIÈRES
1. INFORMATIONS DE SÉCURITÉ....................................................................... 2
2. CONSIGNES DE SÉCURITÉ............................................................................. 5
3. DESCRIPTION DE L'APPAREIL........................................................................7
4. UTILISATION QUOTIDIENNE............................................................................9
5. CONSEILS........................................................................................................13
6. ENTRETIEN ET NETTOYAGE.........................................................................15
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT.............................................15
8. INSTALLATION................................................................................................ 18
9. CARACTÉRISTIQUES TECHNIQUES.............................................................21
10. RENDEMENT ÉNERGÉTIQUE......................................................................21
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com/webselfservice
Enregistrez votre produit pour obtenir un meilleur service :
www.registerelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
Utilisez toujours des pièces d'origine.
Avant de contacter le service après-vente, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Consignes de sécurité
Informations générales et conseils
Informations en matière de protection de l'environnement
Sous réserve de modifications.
1. INFORMATIONS DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
Page 4
FRANÇAIS 3
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes
vulnérables
• Cet appareil peut être utilisé par des enfants de plus
de 8 ans, ainsi que des personnes dont les capacités
physiques, sensorielles et mentales sont réduites ou
dont les connaissances et l'expérience sont
insuffisantes, à condition d'être surveillés ou d'avoir
reçu des instructions concernant l'utilisation sécurisée
de l'appareil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants
et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de
l'appareil lorsqu'il est en cours de fonctionnement ou
lorsqu'il refroidit. Les parties accessibles sont
chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité
enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans
surveillance.
• Les enfants de moins de 3 ans doivent être tenus
éloignés de l'appareil en permanence lorsqu'il est en
fonctionnement.
1.2 Sécurité générale
• AVERTISSEMENT: L'appareil et ses parties
accessibles deviennent chauds pendant son
fonctionnement. Veillez à ne pas toucher les éléments
chauffants. Les enfants de moins de 8 ans doivent
être tenus à l'écart, à moins d'être surveillés en
permanence.
• Ne faites pas fonctionner l'appareil avec un minuteur
externe ou un système de commande à distance.
Page 5
www.electrolux.com4
• AVERTISSEMENT : Il peut être dangereux de laisser
chauffer de la graisse ou de l'huile sans surveillance
sur une table de cuisson car cela pourrait provoquer
un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau.
Éteignez l'appareil puis couvrez les flammes, par
exemple avec un couvercle ou une couverture
ignifuge.
• ATTENTION : Toute cuisson doit être surveillée. Une
cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez
rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux,
fourchettes, cuillères ou couvercles sur la table de
cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer
l'appareil.
• Après utilisation, éteignez toujours la zone de cuisson
à l'aide de la manette de commande correspondante
et ne vous fiez pas à la détection des récipients.
• Si la surface vitrocéramique / en verre est fissurée,
éteignez l'appareil pour éviter tout risque
d'électrocution.
• Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, un service de maintenance
agréé ou un technicien qualifié afin d'éviter tout
danger.
• AVERTISSEMENT : Utilisez uniquement les
dispositifs de protection pour table de cuisson conçus
ou indiqués comme adaptés par le fabricant de
l'appareil de cuisson dans les instructions d'utilisation,
ou les dispositifs de protection pour table de cuisson
intégrés à l'appareil. L'utilisation de dispositifs de
protection non adaptés peut entraîner des accidents.
Page 6
2. CONSIGNES DE SÉCURITÉ
FRANÇAIS 5
2.1 Installation
AVERTISSEMENT!
L'appareil doit être installé
uniquement par un
professionnel qualifié.
AVERTISSEMENT!
Risque de blessure
corporelle ou de dommages
matériels.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.
• Respectez l'espacement minimal
requis par rapport aux autres
appareils et éléments.
• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.
• Isolez les surfaces découpées à l'aide
d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de
gonflements.
• Protégez la partie inférieure de
l'appareil de la vapeur et de
l'humidité.
• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les
récipients chauds risqueraient de
tomber de l'appareil lors de l'ouverture
de celles-ci.
• Si l'appareil est installé au-dessus de
tiroirs, assurez-vous qu'il y a
suffisamment d'espace entre le fond
de l'appareil et le tiroir supérieur pour
que l'air puisse circuler.
• Le dessous de l'appareil peut devenir
très chaud. Veillez à installer un
panneau de séparation sous l'appareil
pour en bloquer l'accès. Ce panneau
peut être en contreplaqué, provenir
d'un autre meuble de cuisine, et doit
être composé d'un matériau non
inflammable.
• Assurez-vous de laisser un espace de
ventilation de 2 mm entre le plan de
travail et l'avant de l'appareil qui est
installé dessous. La garantie ne
couvre pas les dommages causés par
l'absence d'un espace de ventilation
adéquat.
2.2 Branchement électrique
AVERTISSEMENT!
Risque d'incendie ou
d'électrocution.
• L'ensemble des branchements
électriques doit être effectué par un
technicien qualifié.
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurezvous que l'appareil est débranché.
• Vérifiez que les paramètres figurant
sur la plaque signalétique
correspondent aux données
électriques de votre réseau.
• Assurez-vous que l'appareil est bien
installé. Un câble d'alimentation lâche
et inapproprié ou une fiche (si
présente) non serrée peuvent être à
l'origine d'une surchauffe des bornes.
• Utilisez le câble d'alimentation
électrique approprié.
• Ne laissez pas le câble d'alimentation
s'emmêler.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le
câble.
• Assurez-vous que le câble
d'alimentation ou la fiche (si présente)
n'entrent pas en contact avec les
surfaces brûlantes de l'appareil ou les
récipients brûlants lorsque vous
branchez l'appareil à des prises
électriques situées à proximité.
• N'utilisez pas d'adaptateurs
multiprises ni de rallonges.
• Veillez à ne pas endommager la fiche
secteur (si présente) ni le câble
d'alimentation. Contactez notre centre
de maintenance agréé ou un
électricien pour remplacer le câble
d'alimentation s'il est endommagé.
• La protection contre les chocs des
parties sous tension et isolées doit
être fixée de telle manière qu'elle ne
peut pas être enlevée sans outils.
Page 7
www.electrolux.com6
• Ne branchez la fiche d'alimentation à
la prise de courant qu'à la fin de
l'installation. Assurez-vous que la
prise de courant est accessible une
fois l'appareil installé.
• Si la prise de courant est lâche, ne
branchez pas la fiche d'alimentation
secteur.
• Ne tirez jamais sur le câble
d'alimentation pour débrancher
l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes
d'isolation appropriés : des coupecircuits, des fusibles (les fusibles à
visser doivent être retirés du support),
un disjoncteur différentiel et des
contacteurs.
• L'installation électrique doit être
équipée d'un dispositif d'isolement à
coupure omnipolaire. Le dispositif
d'isolement doit présenter une
distance d'ouverture des contacts
d'au moins 3 mm.
2.3 Utilisation
AVERTISSEMENT!
Risque de blessures, de
brûlures ou d'électrocution.
• Avant la première utilisation, retirez
les emballages, les étiquettes et les
films de protection (si présents).
• Utilisez cet appareil dans un
environnement domestique.
• Ne modifiez pas les caractéristiques
de cet appareil.
• Assurez-vous que les orifices de
ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans
surveillance pendant son
fonctionnement.
• Éteignez les zones de cuisson après
chaque utilisation.
• Ne vous fiez pas uniquement au
détecteur de récipient.
• Ne posez pas de couverts ou de
couvercles sur les zones de cuisson.
Elles sont chaudes.
• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en
contact avec de l'eau.
• N'utilisez jamais l'appareil comme
plan de travail ou comme plan de
stockage.
• Si la surface de l'appareil présente
des fêlures, débranchez
immédiatement l'appareil pour éviter
tout risque d'électrocution.
• Les porteurs de pacemakers doivent
rester à une distance minimale de
30 cm des zones de cuisson à
induction lorsque l'appareil est en
cours de fonctionnement.
• Lorsque vous versez un aliment dans
de l'huile chaude, elle peut
éclabousser.
AVERTISSEMENT!
Risque d'incendie et
d'explosion.
• Les graisses et l'huile chaudes
peuvent dégager des vapeurs
inflammables. Tenez les flammes ou
les objets chauds éloignés des
graisses et de l'huile lorsque vous
vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une
combustion spontanée.
• L'huile qui a servi contient des restes
d'aliments pouvant provoquer un
incendie à température plus faible que
l'huile n'ayant jamais servi.
• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.
AVERTISSEMENT!
Risque d'endommagement
de l'appareil.
• Ne laissez pas de récipients chauds
sur le bandeau de commande.
• Ne posez pas de couvercle de
casserole chaud sur la surface en
verre de la table de cuisson.
• Ne laissez pas le contenu des
récipients de cuisson s'évaporer
complètement.
• Prenez soin de ne pas laisser tomber
d'objets ou de récipients sur l'appareil.
Sa surface risque d'être
endommagée.
• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de
cuisson vides ou sans aucun récipient
de cuisson.
Page 8
• Ne placez jamais de papier aluminium
1
1
2
1
1
sur l'appareil.
• N'utilisez pas de récipients en fonte
ou en aluminium, ni de récipients dont
le fond est endommagé et rugueux.
Ils risqueraient de rayer le verre ou la
surface vitrocéramique. Soulevez
toujours ces objets lorsque vous
devez les déplacer sur la surface de
cuisson.
• Cet appareil est exclusivement
destiné à un usage culinaire. Ne
l'utilisez pas pour des usages autres
que celui pour lequel il a été conçu, à
des fins de chauffage par exemple.
2.4 Entretien et nettoyage
• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon
état.
• Éteignez l'appareil et laissez-le
refroidir avant de le nettoyer.
• Débranchez l’appareil de
l'alimentation électrique avant toute
opération de maintenance.
• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon
2.5 Mise au rebut
• Contactez votre service municipal
• Débranchez l'appareil de
• Coupez le câble d'alimentation au ras
2.6 Maintenance
• Pour réparer l'appareil, contactez un
• Utilisez exclusivement des pièces
3. DESCRIPTION DE L'APPAREIL
FRANÇAIS 7
doux humide. Utilisez uniquement des
produits de lavage neutres. N'utilisez
pas de produits abrasifs, de tampons
à récurer, de solvants ni d'objets
métalliques.
AVERTISSEMENT!
Risque de blessure ou
d'asphyxie.
pour obtenir des informations sur la
marche à suivre pour mettre l'appareil
au rebut.
l'alimentation électrique.
de l'appareil et mettez-le au rebut.
service après-vente agréé.
d'origine.
3.1 Description de la table de cuisson
Zone de cuisson à induction
1
Bandeau de commande
2
Page 9
61 32
5
4
8 710
11 9
www.electrolux.com8
3.2 Description du bandeau de commande
Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les
voyants et les signaux sonores indiquent les fonctions activées.
Tou‐
che
sensi‐
tive
1
2
- Indicateur du niveau de
3
- Voyants du minuteur des
4
- Affichage du minuteur Pour indiquer la durée, en minutes.
5
6
7
8
9
- Bandeau de sélection Pour sélectionner un niveau de cuisson.
10
11
Fonction Commentaire
STOP+GO Pour activer et désactiver la fonction.
Bridge Pour activer et désactiver la fonction.
cuisson
zones de cuisson
Verrouillage / Dispositif
de sécurité enfants
- Pour choisir la zone de cuisson.
- Pour augmenter ou diminuer la durée.
/
MARCHE/ARRÊT Pour allumer et éteindre la table de cuis‐
Fonction Booster Pour activer et désactiver la fonction.
Pour indiquer le niveau de cuisson.
Pour indiquer la zone à laquelle se réfère
la durée sélectionnée.
Pour verrouiller ou déverrouiller le ban‐
deau de commande.
son.
3.3 Indicateurs de niveau de cuisson
Affichage Description
La zone de cuisson est désactivée.
Page 10
Affichage Description
-
La zone de cuisson est activée.
La fonction STOP+GO est activée.
La fonction Démarrage automatique de la cuisson est activée.
Fonction Booster est activée.
FRANÇAIS 9
+ chiffre
/ /
Une anomalie de fonctionnement s'est produite.
OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux) :
continuer la cuisson / maintien au chaud / chaleur résiduelle.
La fonction Verrouillage /Dispositif de sécurité enfants est acti‐
vée.
Le récipient est inapproprié ou trop petit, ou bien il n'y a pas de
récipient sur la zone de cuisson.
La fonction Arrêt automatique est activée.
3.4 OptiHeat Control (Voyant
de chaleur résiduelle à trois
niveaux)
AVERTISSEMENT!
/ / La chaleur
résiduelle peut être source
de brûlures. Le voyant
indique le niveau de chaleur
résiduelle.
4. UTILISATION QUOTIDIENNE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
4.1 Activation et désactivation
Appuyez sur pendant 1 seconde pour
activer ou désactiver la table de cuisson.
4.2 Arrêt automatique
Cette fonction arrête la table de
cuisson automatiquement si :
• toutes les zones de cuisson sont
désactivées,
Les zones de cuisson à induction
génèrent la chaleur nécessaire
directement sur le fond des plats de
cuisson. La table vitrocéramique est
chauffée par la chaleur des récipients.
• vous ne réglez pas le niveau de
cuisson après avoir allumé la table de
cuisson,
• vous avez renversé quelque chose ou
placé un objet sur le bandeau de
commande pendant plus de
10 secondes (une casserole, un
torchon, etc.). Un signal sonore
retentit et la table de cuisson s'éteint.
Retirez l'objet du bandeau de
commande ou nettoyez celui-ci.
• la table de cuisson surchauffe (par ex.
lorsqu'un récipient chauffe à vide).
Laissez refroidir la zone de cuisson
avant de réutiliser la table de cuisson.
• vous avez utilisé un récipient
inadapté. Le symbole s'allume et
Page 11
max.
www.electrolux.com10
la zone de cuisson se désactive
automatiquement au bout de
2 minutes.
• vous ne désactivez pas la zone de
cuisson ou ne modifiez pas le niveau
de cuisson. Au bout de quelques
instants, s'allume et la table de
cuisson s'éteint.
La relation entre le niveau de cuisson
et la durée après laquelle la table de
cuisson s'éteint :
Reportez-vous au chapitre
« Caractéristiques techniques ».
Niveau de cuis‐
son
, 1 - 3
4 - 7 5 heures
8 - 9 4 heures
10 - 14 1,5 heure
La table de cuis‐
son s'éteint au
bout de
6 heures
4.3 Niveau de cuisson
Pour régler ou modifier le niveau de
cuisson :
Appuyez sur le niveau de cuisson
souhaité sur le bandeau de sélection, ou
déplacez votre doigt sur le bandeau de
sélection jusqu'à atteindre le niveau de
cuisson souhaité.
4.4 Voyant de la zone de
cuisson
La ligne horizontale indique la taille
maximale du récipient.
4.5 Fonction Bridge
La fonction s'active lorsque
le récipient recouvre le
centre des deux zones.
Cette fonction couple deux zones de
cuisson de gauche de telle façon qu'elles
fonctionnent comme une seule.
Réglez d'abord le niveau de cuisson des
zones de cuisson de gauche.
Pour activer la fonction : appuyez sur
. Pour régler ou modifier le niveau de
cuisson, appuyez sur l'une des touches
sensitives.
Pour désactiver la fonction : appuyez
sur . Les zones de cuisson
fonctionnent de nouveau de manière
indépendante.
4.6 Démarrage automatique de
la cuisson
Activez cette fonction pour obtenir le
niveau de cuisson souhaité plus
rapidement. Lorsqu'elle est activée, la
zone commence par chauffer au niveau
de cuisson le plus élevé, puis revient au
niveau de cuisson souhaité.
Pour activer la fonction, la
zone de cuisson doit être
froide
Pour activer la fonction pour une zone
de cuisson : appuyez sur (
s'allume). Réglez immédiatement le
niveau de cuisson souhaité. Au bout de
5 secondes, s'allume.
Page 12
Pour désactiver la fonction : modifiez
le niveau de cuisson.
4.7 Fonction Booster
Cette fonction vous permet d'augmenter
la puissance des zones de cuisson à
induction. La fonction peut être activée
pour la zone de cuisson à induction
uniquement pour une durée limitée.
Lorsque cette durée est écoulée, la zone
de cuisson à induction revient
automatiquement au niveau de cuisson
le plus élevé.
Reportez-vous au chapitre
« Caractéristiques
techniques ».
Pour activer la fonction pour une zone
de cuisson : appuyez sur .
s'allume.
Pour désactiver la fonction : modifiez
le niveau de cuisson.
4.8 Minuteur
Minuteur dégressif
Vous pouvez utiliser cette fonction pour
régler la durée de fonctionnement de la
zone de cuisson, uniquement pour une
session.
Sélectionnez d'abord le niveau de
cuisson de la zone de cuisson, puis
réglez la fonction.
Pour sélectionner la zone de cuisson :
appuyez sur
jusqu'à ce que l'indicateur de la zone de
cuisson correspondante s'affiche.
Pour activer la fonction : appuyez sur
la touche du minuteur pour régler la
durée (de 00 à 99 minutes). Lorsque le
voyant de la zone de cuisson commence
à clignoter lentement, le décompte
commence.
Pour voir le temps restant :
sélectionnez la zone de cuisson à l'aide
de . Le voyant de la zone de cuisson
clignote rapidement. L'affichage indique
la durée restante.
à plusieurs reprises
FRANÇAIS 11
Pour modifier la durée : sélectionnez la
zone de cuisson à l'aide de . Appuyez
sur ou .
Pour désactiver la fonction :
sélectionnez la zone de cuisson avec
et appuyez sur . Le temps restant est
décompté jusqu'à 00. Le voyant de la
zone de cuisson s'éteint.
Lorsque la durée est
écoulée, un signal sonore
retentit et 00 clignote. La
zone de cuisson se
désactive.
Pour arrêter le signal sonore : appuyez
.
sur
CountUp Timer (Minuteur progressif)
Cette fonction permet de vérifier la durée
de fonctionnement de la zone de cuisson
sélectionnée.
Pour sélectionner la zone de cuisson :
appuyez sur à plusieurs reprises
jusqu'à ce que l'indicateur de la zone de
cuisson correspondante s'affiche.
Pour activer la fonction : appuyez sur
la touche
Lorsque le voyant de la zone de cuisson
clignote lentement, le minuteur démarre.
L'affichage indique, en alternance, et
le nombre de minutes écoulées.
Pour contrôler la durée de
fonctionnement de la zone de cuisson
sélectionnée : sélectionnez la zone de
cuisson à l'aide de . Le voyant de la
zone de cuisson clignote rapidement.
L'affichage indique la durée de
fonctionnement de la zone.
Pour désactiver la fonction :
sélectionnez la zone de cuisson en
appuyant sur et appuyez sur ou
. Le voyant de la zone de cuisson
s'éteint.
Minuterie
Vous pouvez utiliser cette fonction
comme Minuterie lorsque la table de
cuisson est allumée mais que les zones
de cuisson ne sont pas activées.
du minuteur. s'allume.
Page 13
www.electrolux.com12
L'affichage du niveau de cuisson indique
.
Pour activer la fonction : appuyez sur
. Appuyez sur la touche ou du
minuteur pour régler la durée. Lorsque la
durée s'est écoulée, un signal sonore
retentit et 00 clignote.
Pour arrêter le signal sonore : appuyez
.
sur
Cette fonction est sans effet
sur le fonctionnement des
zones de cuisson.
4.9 STOP+GO
Cette fonction sélectionne le niveau de
cuisson le plus bas pour toutes les zones
de cuisson activées.
Lorsque la fonction est en cours, vous ne
pouvez pas modifier le niveau de
cuisson.
La fonction ne désactive pas les
fonctions du minuteur.
Pour activer la fonction : appuyez sur
. s'allume.
Pour désactiver la fonction : appuyez
sur . Le niveau de cuisson précédent
s'allume.
4.10 Verrouillage
Vous pouvez verrouiller le bandeau de
commande pendant que les zones de
cuisson fonctionnent. Vous éviterez ainsi
une modification accidentelle du réglage
du niveau de cuisson.
Réglez d'abord le niveau de cuisson.
Pour activer la fonction : appuyez sur
. s'affiche pendant 4 secondes.Le
minuteur reste activé.
Pour désactiver la fonction : appuyez
sur . Le niveau de cuisson précédent
s'allume.
Lorsque vous éteignez la
table de cuisson, cette
fonction est également
désactivée.
4.11 Dispositif de sécurité
enfants
Cette fonction permet d'éviter une
utilisation involontaire de la table de
cuisson.
Pour activer la fonction : allumez la
table de cuisson en appuyant sur
sélectionnez pas de réglage de niveau
de cuisson. Appuyez sur pendant
4 secondes.
table de cuisson en appuyant sur .
Pour désactiver la fonction : allumez la
table de cuisson en appuyant sur . Ne
sélectionnez pas de réglage de niveau
de cuisson. Appuyez sur pendant
4 secondes.
table de cuisson en appuyant sur .
Pour désactiver la fonction le temps
d'une cuisson : allumez la table de
cuisson en appuyant sur . s'allume.
Appuyez sur pendant 4 secondes.
Réglez le niveau de cuisson dans les
10 secondes qui suivent. Vous pouvez
utiliser la table de cuisson. Lorsque vous
éteignez la table de cuisson avec
fonction est de nouveau activée.
s'allume. Éteignez la
s'allume. Éteignez la
. Ne
, la
4.12 OffSound Control
(Activation et désactivation des
signaux sonores)
Éteignez la table de cuisson. Appuyez
sur pendant 3 secondes. L'affichage
s'allume, puis s'éteint. Appuyez sur
pendant 3 secondes ; ou s'allume.
Appuyez sur la touche du minuteur
pour choisir l'une des options suivantes :
- les signaux sonores sont
•
désactivés
• - les signaux sonores sont activés
Pour confirmer le réglage, attendez que
la table de cuisson s'éteigne
automatiquement.
Page 14
Lorsque cette fonction est réglée sur ,
l'appareil émet des signaux sonores
uniquement lorsque :
• vous appuyez sur
• Minuterie se termine
• Minuteur dégressif se termine
• vous posez un objet sur le bandeau
de commande.
4.13 Fonction Gestionnaire de
puissance
• Des zones de cuisson sont
regroupées en fonction de
l'emplacement et du nombre de
phases de la table de cuisson.
Reportez-vous à l'illustration.
• Chaque phase dispose d'une charge
électrique maximale de 3 700 W.
• La fonction répartit la puissance entre
les zones de cuisson raccordées à la
même phase.
5. CONSEILS
FRANÇAIS 13
• La fonction s'active lorsque la charge
électrique totale des zones de cuisson
raccordées à une phase simple
dépasse 3 700 W.
• La fonction diminue la puissance des
autres zones de cuisson raccordées à
la même phase.
• L'affichage du niveau de cuisson des
zones à puissance réduite oscille
entre deux niveaux.
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
5.1 Ustensiles de cuisson
Sur les zones de cuisson à
induction, un champ
électromagnétique puissant
chauffe les récipients très
rapidement.
Utilisez des récipients
adaptés aux zones de
cuisson à induction.
Matériaux des récipients
• adaptés : fonte, acier, acier émaillé,
acier inoxydable, fond multicouche
(homologué par le fabricant).
• inadaptés : aluminium, cuivre, laiton,
verre, céramique, porcelaine.
Les plats de cuisson conviennent
pour l'induction si :
• une petite quantité d'eau contenue
dans un récipient chauffe dans un
bref laps de temps sur une zone de
cuisson réglée sur le niveau de
cuisson maximal.
• un aimant adhère au fond du
récipient.
Le fond de l'ustensile de
cuisson doit être aussi plat
et épais que possible.
Dimensions de l'ustensile
Les zones de cuisson à induction
s'adaptent automatiquement au diamètre
du fond du récipient utilisé, jusqu'à une
certaine limite.
L'efficacité de la zone de cuisson est liée
au diamètre du récipient. Un récipient
plus petit que le diamètre minimal
recommandé ne reçoit qu'une petite
partie de la puissance générée par la
zone de cuisson.
Reportez-vous au chapitre
« Caractéristiques
techniques ».
5.2 Bruits pendant le
fonctionnement
Si vous entendez :
Page 15
www.electrolux.com14
• un craquement : le récipient est
composé de différents matériaux
(conception « sandwich »).
• un sifflement : vous utilisez la zone de
cuisson avec un niveau de puissance
élevé et le récipient est composé de
différents matériaux (conception
« sandwich »).
• un bourdonnement : vous utilisez un
niveau de puissance élevé.
• un cliquetis : des commutations
électriques se produisent.
• un sifflement, un bourdonnement : le
ventilateur fonctionne.
Ces bruits sont normaux et
n'indiquent pas une anomalie de la
table de cuisson.
5.3 Öko Timer (Minuteur éco)
Pour réaliser des économies d'énergie,
la zone de cuisson se désactive
automatiquement avant le signal du
minuteur. La différence de temps de
fonctionnement dépend du niveau et de
la durée de cuisson.
5.4 Exemples de cuisson
Le rapport entre le niveau de cuisson et
la consommation énergétique de la zone
de cuisson n'est pas linéaire. Lorsque
vous augmentez le niveau de cuisson,
l'augmentation énergétique de la zone de
cuisson n'est pas proportionnelle. Cela
signifie que la zone de cuisson utilisée à
un niveau de cuisson moyen utilise
moins de la moitié de sa puissance.
Les valeurs figurant dans le
tableau suivant sont fournies
à titre indicatif.
Niveau de
cuisson
- 1
1 - 3 Sauce hollandaise, faire fon‐
1 - 3 Solidifier : omelettes, œufs
3 - 5 Faire mijoter des plats à ba‐
5 - 7 Cuire à la vapeur des légu‐
7 - 9 Cuire des pommes de terre à
7 - 9 Cuire de grandes quantités
Utilisation : Durée
Conservez les aliments cuits
au chaud.
dre : beurre, chocolat, gélati‐
ne.
cocotte.
se de riz et de laitage, ré‐
chauffer des plats cuisinés.
mes, du poisson et de la
viande.
la vapeur.
d'aliments, des ragoûts et
des soupes.
(min)
au be‐
soin
5 - 25 Mélangez de temps en
10 - 40 Couvrez pendant la cuisson.
25 - 50 Ajoutez au moins deux fois
20 - 45 Ajoutez quelques cuillerées
20 - 60 Utilisez max. ¼ l d'eau pour
60 150
Conseils
Placez un couvercle sur le
récipient.
temps.
plus d'eau que de riz. Re‐
muez les plats à base de lait
durant la cuisson.
de liquide.
750 g de pommes de terre.
Ajoutez jusqu’à 3 litres de li‐
quide, plus les ingrédients.
Page 16
FRANÇAIS 15
Niveau de
cuisson
9 - 12 Faire revenir : escalopes,
12 - 13 Cuisson à température éle‐
14 Faire bouillir de l'eau, cuire des pâtes, griller de la viande (goulasch,
Utilisation : Durée
cordons bleus de veau, côte‐
lettes, rissolettes, saucisses,
foie, roux, œufs, crêpes, bei‐
gnets.
vée des pommes de terre ris‐
solées, filets, steaks.
bœuf braisé), cuire des frites.
Faire bouillir une grande quantité d'eau. La fonction Booster est acti‐
vée.
6. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
6.1 Informations générales
• Nettoyez la table de cuisson après
chaque utilisation.
• Utilisez toujours un plat de cuisson
dont le fond est propre.
• Les rayures ou les taches sombres
sur la surface n'ont aucune incidence
sur le fonctionnement de la table de
cuisson.
• Utilisez un nettoyant spécialement
adapté à la surface de la table de
cuisson.
• Utilisez un racloir spécial pour la vitre.
6.2 Nettoyage de la table de
cuisson
• Enlevez immédiatement : plastique
fondu, films plastiques, sucre et
(min)
au be‐
soin
5 - 15 Retournez à la moitié du
aliments contenant du sucre. Sinon, la
saleté pourrait endommager la table
de cuisson. Veillez à ne pas vous
brûler. Tenez le racloir spécial incliné
sur la surface vitrée et faites glisser la
lame du racloir pour enlever les
salissures.
• Une fois que la table de cuisson a
suffisamment refroidi, enlevez :
traces de calcaire et d'eau,
projections de graisse, décolorations
métalliques luisantes. Nettoyez la
table de cuisson à l'aide d'un chiffon
humide et d'un détergent non abrasif.
Après le nettoyage, séchez la table de
cuisson à l'aide d'un chiffon doux.
• Pour retirer les décolorations
métalliques brillantes : utilisez une
solution d'eau additionnée de vinaigre
et nettoyez la surface vitrée avec un
chiffon humide.
Conseils
Retournez à la moitié du
temps.
temps.
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
Page 17
www.electrolux.com16
7.1 En cas d'anomalie de fonctionnement
Problème Cause probable Solution
Vous ne pouvez pas allu‐
mer la table de cuisson ni
la faire fonctionner.
Le fusible a disjoncté. Vérifiez que le fusible est
Allumez de nouveau la ta‐
Vous avez appuyé sur plu‐
La fonction STOP+GO est
Il y a de l'eau ou des ta‐
Un signal sonore retentit et
la table de cuisson s'éteint.
Un signal sonore retentit
lorsque la table de cuisson
est éteinte.
La table de cuisson est
désactivée.
Le voyant de chaleur rési‐
duelle ne s'allume pas.
La fonction de démarrage
automatique de la cuisson
ne fonctionne pas.
Le niveau de cuisson le
La table de cuisson n'est
pas connectée à une sour‐
ce d'alimentation électrique
ou le branchement est in‐
correct.
sieurs touches sensitives
en même temps.
activée.
ches de graisse sur le ban‐
deau de commande.
Vous avez posé quelque
chose sur une ou plusieurs
touches sensitives.
Vous avez posé quelque
chose sur la touche sensi‐
tive .
La zone de cuisson n'est
pas chaude parce qu'elle
n'a fonctionné que peu de
temps.
La zone est chaude. Laissez la zone de cuisson
plus élevé est réglé.
Vérifiez que la table de
cuisson est correctement
branchée à une source
d'alimentation électrique.
Consultez le schéma de
raccordement.
bien la cause de l'anoma‐
lie. Si les fusibles disjonc‐
tent de manière répétée,
faites appel à un électri‐
cien qualifié.
ble de cuisson et réglez le
niveau de cuisson en
moins de 10 secondes.
N'appuyez que sur une
seule touche sensitive à la
fois.
Reportez-vous au chapitre
« Utilisation quotidienne ».
Nettoyez le bandeau de
commande.
Retirez l'objet des touches
sensitives.
Retirez l'objet de la touche
sensitive.
Si la zone de cuisson a eu
assez de temps pour
chauffer, faites appel à vo‐
tre service après-vente
agréé.
refroidir.
Le niveau de cuisson le
plus élevé est identique à
la fonction.
Page 18
Problème Cause probable Solution
Le niveau de cuisson oscil‐
le entre deux niveaux.
Les touches sensitives
sont chaudes.
Le dispositif de gestion de
la puissance est activé.
Le récipient est trop grand
ou vous l'avez placé trop
près des commandes.
Reportez-vous au chapitre
« Utilisation quotidienne ».
Placez les récipients de
grande taille sur les zones
de cuisson arrière, si pos‐
sible.
Aucun signal sonore ne se
fait entendre lorsque vous
appuyez sur les touches
sensitives du bandeau.
s'allume.
Les signaux sonores sont
désactivés.
La fonction Arrêt automati‐
que est activée.
Activez les signaux sono‐
res.
Reportez-vous au chapitre
« Utilisation quotidienne ».
Éteignez la table de cuis‐
son puis allumez-la de
nouveau.
s'allume.
Le dispositif de sécurité
enfants ou de verrouillage
Reportez-vous au chapitre
« Utilisation quotidienne ».
est activé.
s'allume.
Il n'y a pas de récipient sur
la zone de cuisson.
Le récipient n'est pas
adapté.
Placez un récipient sur la
zone de cuisson.
Utilisez un récipient adap‐
té.
Reportez-vous au chapitre
« Conseils ».
Le diamètre du fond du ré‐
cipient de cuisson est trop
petit pour la zone de cuis‐
son.
Utilisez un récipient de di‐
mensions appropriées.
Reportez-vous au chapitre
« Caractéristiques techni‐
ques ».
et un chiffre s'affichent.
Une erreur s'est produite
dans la table de cuisson.
Débranchez la table de
cuisson de l'alimentation
électrique pendant quel‐
ques minutes. Déconnec‐
tez le fusible de l'installa‐
tion domestique. Rebran‐
chez l'appareil. Si s'affi‐
che à nouveau, faites ap‐
pel au service après-vente
agréé.
s'allume.
Le branchement électrique
n'est pas adapté. La ten‐
sion d'alimentation est hors
Demandez à un électricien
qualifié de vérifier l'installa‐
tion.
limites.
FRANÇAIS 17
Page 19
www.electrolux.com18
Problème Cause probable Solution
s'allume.
s'allume.
s'allume.
Une erreur s'est produite
dans la table de cuisson
car un récipient a chauffé à
vide. La fonction Arrêt au‐
tomatique et la protection
anti-surchauffe des zones
sont activées.
Le ventilateur de refroidis‐
sement est bloqué.
Le branchement électrique
n'est pas adapté. La table
de cuisson n'est branchée
qu'à une seule phase.
Éteignez la table de cuis‐
son. Enlevez le récipient
chaud. Au bout d'environ
30 secondes, remettez la
zone de cuisson en fonc‐
tionnement. Si le récipient
était bien le problème, le
message d'erreur dispa‐
raît. Le voyant de chaleur
résiduelle peut rester allu‐
mé. Laissez le récipient de
cuisson refroidir. Vérifiez
que le récipient est compa‐
tible avec la table de cuis‐
son.
Reportez-vous au chapitre
« Conseils ».
Assurez-vous qu'aucun ob‐
jet ne bloque le ventilateur
de refroidissement. Si
s'affiche à nouveau, faites
appel au service aprèsvente agréé.
Demandez à un électricien
qualifié de vérifier l'installa‐
tion. Consultez le schéma
de raccordement.
7.2 Si vous ne trouvez pas de
solution...
Si vous ne trouvez pas de solution au
problème, veuillez contacter votre
revendeur ou un service après-vente
agréé. Veuillez lui fournir les informations
se trouvant sur la plaque signalétique.
Donnez également la combinaison à
3 lettres et chiffres pour la vitrocéramique
(située dans un des coins de la surface
8. INSTALLATION
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
en verre) et le message d'erreur qui
s'affiche. Assurez-vous d'utiliser
correctement l'appareil. En cas d'erreur
de manipulation de la part de l'utilisateur,
le déplacement du technicien du service
après-vente ou du vendeur pourra être
facturé, même en cours de garantie. Les
instructions relatives au service aprèsvente et aux conditions de garantie
figurent dans le livret de garantie.
8.1 Avant l'installation
Avant d'installer la table de cuisson,
notez les informations de la plaque
signalétique ci-dessous. La plaque
signalétique se trouve au bas de la table
de cuisson.
Numéro de série ....................
Page 20
8.2 Tables de cuisson intégrées
min.
50mm
min.
500mm
min.
2mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
< 20 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
Les tables de cuisson encastrables ne
peuvent être mises en fonctionnement
qu'après avoir été installées dans des
meubles et sur des plans de travail
homologués et adaptés.
8.3 Câble d'alimentation
• La table de cuisson est fournie avec
un câble d'alimentation.

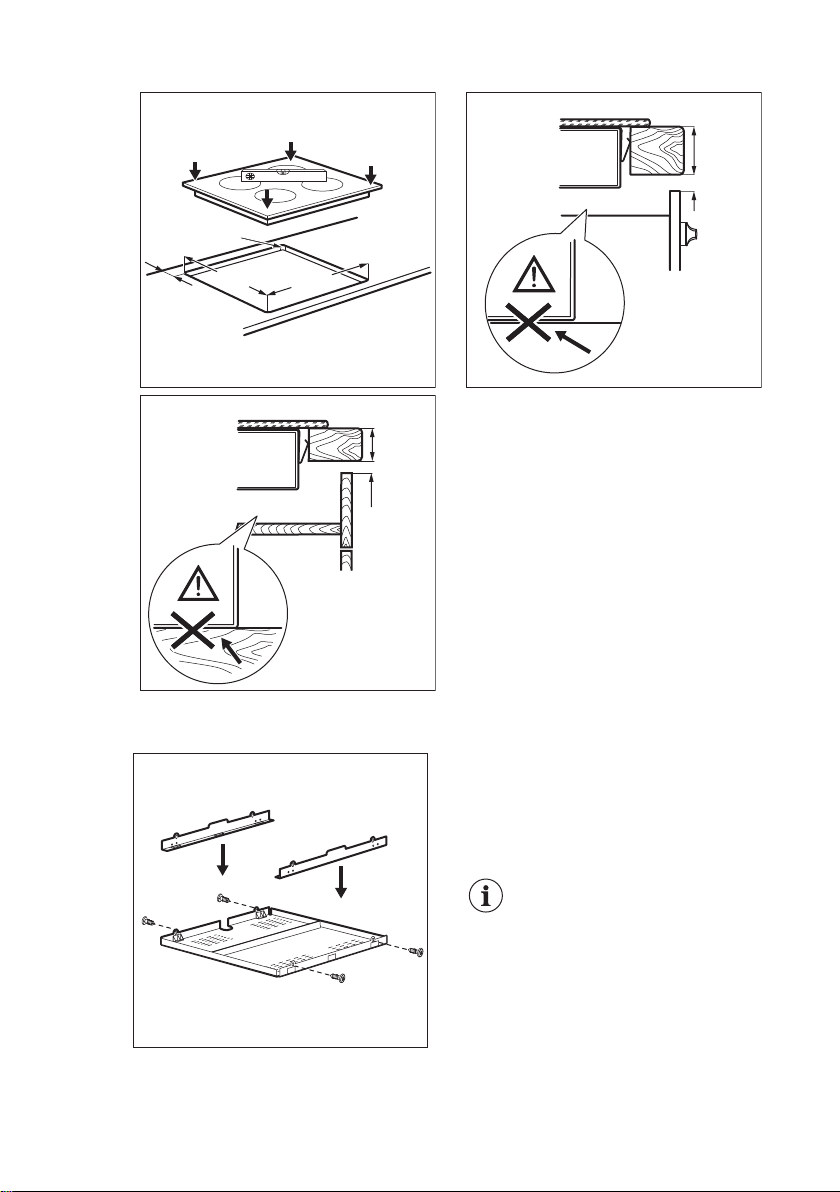

8.4 Montage
FRANÇAIS 19
• Pour remplacer le câble
d'alimentation endommagé, utilisez le
type de câble suivant (ou supérieur) :
H05V2V2-F T min. 90 °C. Contactez
votre service après-vente.
Page 21
R 5mm
min.
55mm
560+1mm
490+1mm
min.
38 mm
min.
2 mm
min.
12 mm
min.
2 mm
www.electrolux.com20
8.5 Enceinte de protection
Si vous utilisez une enceinte de
protection (accessoire supplémentaire),
l'espace de circulation d'air de 2 mm et le
fond de protection installé directement
sous la table de cuisson ne sont plus
nécessaires. L'enceinte de protection
n'est pas disponible dans tous les pays.
Veuillez contacter votre revendeur local.
Vous ne pouvez pas utiliser
l'enceinte de protection si
vous installez la table de
cuisson au-dessus d'un four.
Page 22
9. CARACTÉRISTIQUES TECHNIQUES
9.1 Plaque signalétique
Modèle EHSI675P PNC 949 596 588 00
Type 60 GAD DC AU 220 - 240 V 50 - 60 Hz
Induction 7.4 kW Fabriqué en Allemagne
Numéro de série .......... 7.4 kW
ELECTROLUX
9.2 Caractéristiques des zones de cuisson
FRANÇAIS 21
Zone de cuis‐
son
Avant gauche 2300 3200 10 125 - 210
Arrière gauche 2300 3200 10 125 - 210
Avant droite 1400 2500 4 125 - 145
Arrière droite 1800 2800 10 145 - 180
La puissance des zones de cuisson peut
être légèrement différente des données
indiquées par la table. Elle change avec
le matériau et les dimensions du plat de
cuisson.
Puissance no‐
minale (régla‐
ge de chaleur
maximum) [W]
Fonction
Booster [W]
Pour des résultats de cuisson optimaux,
utilisez un plat de cuisson de dimension
supérieure au diamètre de la zone de
cuisson.
10. RENDEMENT ÉNERGÉTIQUE
10.1 Informations sur le produit selon la norme EU 66/2014
Identification du modèle EHSI675P
Type de table de cuisson Table de cuisson
Nombre de zones de
cuisson
Technologie de chauffage Induction
Diamètre des zones de
cuisson circulaires (Ø)
Consommation d'énergie
selon la zone de cuisson
(EC electric cooking)
4
Avant gauche
Arrière gauche
Avant droite
Arrière droite
Avant gauche
Arrière gauche
Avant droite
Arrière droite
Fonction
Booster durée
maximale
[min]
Diamètre de
l'ustensile de
cuisson [mm]
intégrée
21,0 cm
21,0 cm
14,5 cm
18,0 cm
176,3 Wh / kg
176,3 Wh / kg
174,5 Wh / kg
169,2 Wh / kg
Page 23
www.electrolux.com22
Consommation d'énergie
de la table de cuisson
(EC electric hob)
EN 60350-2 - Appareils de cuisson
domestiques électriques - Partie 2 :
Tables de cuisson - Méthodes de
mesure des performances
Les mesures d'énergie se rapportant à la
zone de cuisson sont identifiées par les
croix des zones de cuisson
correspondantes.
10.2 Économie d'énergie
Vous pouvez économiser de l'énergie au
quotidien en suivant les conseils
suivants.
• Si vous faites chauffer de l'eau, ne
faites chauffer que la quantité dont
vous avez réellement besoin.
174,0 Wh / kg
• Si possible, couvrez toujours les
récipients de cuisson avec un
couvercle pendant la cuisson.
• Activez toujours la zone de cuisson
après avoir posé le récipient dessus.
• Placez les plus petits récipients sur
les plus petites zones de cuisson.
• Posez directement le récipient au
centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur
résiduelle pour conserver les aliments
au chaud ou pour faire fondre.
11. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
Recyclez les matériaux portant le
symbole . Déposez les emballages
dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures
ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.
*
Page 24
www.electrolux.com/shop
867333055-A-512016
Loading...
