Page 1
инструкция по эксплуатации
bruksanvisning
käyttöohje
Стеклокерамическая
поверхность
Glaskeramikhäll
Keraaminen keittotaso
EHS60300P
Page 2
electrolux 3
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!
Page 3
4 electrolux
1
Содержание
Правила техники безопасности 5
Описание прибора 7
Управление прибором 10
Советы по проведению варки и жарки
20
Мытье и уход 24
Что делать, если … 26
Утилизация 28
Инструкция по монтажу 29
Гарантия/сервисная служба 31
Сервисная поддержка 32
В данном руководстве по эксплуатации используются следующие символы:
Важная информация по обеспечению личной безопасности и
предотвращению повреждений прибора.
3 Общая информация и рекомендации
2 Информация по защите окружающей среды
Page 4
правила техники безопасности electrolux 5
Правила техники
безопасности
Просим обязательно соблюдать эти
правила, ибо в противном случае
пользователь теряет право на
гарантийное обслуживание при
возникновении в приборе
неисправностей.
5
Данный прибор соответствует
следующим предписаниям ЕС:
– 73/23/EWG îò 19.02.1973
“Предписания по низкому
напряжению”
– 89/336/EWG îò 03.05.1989
“Предписания по электромагнитной
совместимости”, включая поправки
к предписаниям 92/31/EWG
– 93/68/EWG îò 22.07.1993
“Предписания об
идентификационных обозначениях
СЕ”
Правильная эксплуатация
• Настоящий прибор разрешается
использовать только для варки и
жарки пищевых продуктов в
домашних условиях.
• Его нельзя использовать в качестве
рабочего стола или места для
хранения каких-либо предметов.
• Любые перекомпоновки и
изменения конструкции прибора
недопустимы.
• Нельзя помещать на прибор, а
также хранить на нем или рядом с
ним горючие жидкости,
легковоспламеняющиеся
материалы или легкоплавкие
предметы, такие как пленка, фольга,
пластмасса, алюминий и т.п.
Меры безопасности для детей
• Следите за тем, чтобы маленькие
дети никогда не приближались к
прибору.
• Дети старшего возраста должны
пользоваться прибором только под
руководством и присмотром
взрослых.
• Во избежание случайного
включения прибора маленькими
детьми или домашними животными
рекомендуем активизировать
защиту от доступа детей.
Общие меры безопасности
• Монтаж и подключение нового
прибора имеют право выполнять
только обученные и
квалифицированные специалисты.
• Встраиваемые приборы можно
эксплуатировать лишь после
установки последних во
встроенные шкафы и столешницы,
отвечающие необходимым
техническим нормам и пригодные
для такой эксплуатации.
• В случае обнаружения неполадок в
работе прибора или повреждений
стеклокерамики (проломов,
разрывов или трещин) прибор
необходимо выключить и
отсоединить от электросети, чтобы
избежать возможного поражения
электрическим током.
• Ремонт прибора имеют право
производить только обученные и
квалифицированные специалисты.
Page 5
6 electrolux правила техники безопасности
Меры безопасности при пользовании
прибором
• Перегретые жиры и растительные
масла быстро воспламеняются. Не
оставляйте без присмотра
готовящиеся продукты (например,
“картофель фри”).
• При неосторожном обращении с
прибором можно получить ожог.
• Удалите со стеклокерамической
панели все наклейки и защитные
пленки.
• Шнуры питания не должны касаться
горячих поверхностей
электроприборов и горячей
кухонной посуды.
• После каждого использования
прибора выключайте конфорки.
Меры безопасности при чистке
прибора
• Перед проведением чистки прибор
необходимо выключить и дать ему
остыть.
• По соображениям безопасности
воспрещается производить очистку
прибора с помощью
приспособлений для чистки паром
или с использованием моющих
средств, распыляемых при
высоком давлении.
Как избежать повреждений прибора
• Стеклокерамическая панель может
быть повреждена упавшими на нее
предметами.
• Ударами кухонной посуды можно
повредить край
стеклокерамической панели.
• Стеклокерамику можно повредить,
передвигая чугуную или
алюминиевую литую посуду, либо
посуду с поврежденным дном.
• Плавкие вещества и перелившаяся
в результате выкипания пища могут
на стеклокерамической панели
пригореть. Поэтому их следует
удалить как можно быстрее.
• Не допускайте выкипания жидкости
из кастрюль и сковород. Это может
стать причиной повреждения
посуды или стеклокерамики.
• Не включайте конфорки без
кухонной посуды или с пустой
кухонной посудой.
Page 6
описание прибора electrolux 7
Описание прибора
Оборудование варочной поверхности
Одноконтурная конфорка
Трехконтурная конфорка
800/1600/2300Âò
1200Âò
Панель
управления
Конфорка для жарки
1500/2400Âò
Одноконтурная конфорка
1200Âò
Функциональные элементы панели управления
Функция распознавания
кухонной посуды
с контрольным
индикатором
Внешний/средний контур
Вкл./Выкл.
Выключатель Вкл./Выкл.
с контрольным индикатором
Индикаторы конфорок
Функция таймера
Индикация
Индикация таймера
Таймер
Контрольные индикаторы
трехконтурной конфорки
Контрольная лампа
жарочной зоны
Выбор ступени нагрева
Внешний
контур
Âêë./Âûêë.
Page 7
8 electrolux описание прибора
Сенсорные поля Touch Control
Управление прибором осуществляется
с помощью сенсорных полей Touch
Control. Нужные функции
активизируются прикосновениями к
сенсорным полям и подтверждаются
квитирующими звуковыми сигналами.
Прикасаться к сенсорным полям
следует сверху, не накрывая при этом
другие сенсорные поля.
Если панель управления будет
перекрыта каким-либо предметом,
то сработает звуковой сигнал. Он
будет работать до тех пор, пока
предмет не будет удален.
Сенсорное поле Функция
Âêë./ Âûêë. Включение и отключение прибора
Увеличение параметров Повышение ступени нагрева
Увеличение параметров Понижение ступени нагрева
Таймер Выбор таймера
Увеличение параметров Увеличение времени работы таймера
Уменьшение параметров Уменьшение времени работы таймера
Функция распознавания
кухонной посуды
Переключение
трехконтурной конфорки
Жарочная зона Включение и выключение внешнего
Отключение функции распознавания
кухонной посуды
Включение и отключение
внешних зон нагрева
нагревательного контура
Page 8
описание прибора electrolux 9
Индикация
Индикация Значение
Конфорка выключена
Ступень поддержания тепла Установлена ступень поддержания
тепла
- Ступени нагрева Ступень нагрева установлена
Автоматика закипания Активизирована автоматика закипания.
Неполадка Прибор выполнил ошибочную
операцию
Распознавание кухонной
посуды
Кухонная посуда непригодна к
использованию
Остаточное тепло Конфорка еще не остыла
Защита от доступа детей Система блокирования/защита от
доступа детей включена
Защитное отключение Активизировано защитное отключение
Индикация остаточного тепла
Предупреждение! Остаточное тепло
прибора способно причинить ожог.
На остывание конфорок после их
отключения требуется некоторое
время. Следите за индикацией
остаточного тепла .
Остаточное тепло можно
использовать для разогрева и
поддержания приготовленной пищи
в горячем состоянии.
Page 9
10 electrolux управление прибором
Управление прибором
Включение и отключение прибора
Панель управления Индикация Контрольный
Включение Прикоснитесь на 2
секунды
Отключение Прикоснитесь на 1
секунду
После включения в течение
примерно 10 секунд необходимо
установить ступень нагрева
конфорки или какую-либо функцию
прибора. В противном случае прибор
автоматически отключится.
индикатор
/ светится
/
гаснет
отсутствует
Установка ступени нагрева
Панель управления Индикация
Повышение Прикоснитесь к сенсорному полю до
Понижение Прикоснитесь к сенсорному полю äî
Отключение Одновременно прикоснитесь к сенсорным
полям и
Ступень поддержания температуры
располагается между и .
Она служит для поддержания
температуры блюд.
Page 10
управление прибором electrolux 11
Деактивизация функции
распознавания кухонной посуды
С помощью сенсоров, расположенных
под варочной поверхностью, прибор
распознает материал и размеры днища
кухонной посуды. При подходящем
размере днища автоматически
подключаются внешние контуры
нагрева многоконтурных конфорок и
жарочные конфорки.
После включения прибора функция
распознавания кухонной посуды
всегда активна.
Функция
распознавания
кухонной посуды
Отключение Прикоснитесь на 1 секунду гаснет
Сенсорное поле Контрольный
индикатор
В результате этой операции функция
распознавания кухонной посуды
деактивизируется до следующего
отключения прибора.
Page 11
12 electrolux управление прибором
Включение и отключение
внешних зон нагрева вручную
Включая или отключая внешние
контуры нагрева, можно также и
вручную корректировать площадь
нагрева конфорок в зависимости от
размеров кухонной посуды.
Функция распознавания кухонной
посуды должна быть отключена.
Перед включением внешнего
контура нагрева обязательно
должен быть включен внутренний
контур нагрева.
Трехконтурная
конфорка
Включение средней зоны
нагрева
Включение внешней зоны
нагрева
Отключение внешней зоны
нагрева
Отключение средней зоны
нагрева
Конфорка для жарки
Включение внешнего контура
нагрева
Отключение внешнего
контура нагрева
Сенсорное поле Контрольный индикатор
Прикоснитесь на
секунды
Прикоснитесь на
секунды
Прикоснитесь на
секунды
Прикоснитесь на
секунды
1-2
1-2
1-2
1-2
Горит один контрольный
индикатор
Горят два контрольных
индикатора
Гаснет второй контрольный
Гаснет первый контрольный
индикатор
индикатор
Сенсорное поле Контрольный индикатор
Прикоснитесь на 1-2
секунды
Прикоснитесь на 1-2
секунды
горит
гаснет
Page 12
управление прибором electrolux 13
Применение автоматики закипания
Все четыре зоны нагрева оснащены
автоматикой закипания.
В случае установки ступени нагрева с
помощью сенсорного поля , начиная
с параметра , конфорка на
определенное время включается на
полную мощность, а затем
автоматически возвращается на
установленную ступень нагрева.
Панель
управления
Включение
(только начиная со
значения )
Отключение Прикоснитесь к
не задействовать Прикоснитесь к
Прикоснитесь к
сенсорному
полю
сенсорному
полю
сенсорному
полю
возможные
Индикация
ступени
нагрева
îò äî (через
5 секунд)
îò äî / îò äî
îò äî îò äî
Если во время действия импульса
закипания пользователь выберет
более высокую ступень нагрева,
например перейдет со ступени íà
, то в этом случае время
доведения до кипения будет
скорректировано.
Если в конфорке еще имеется
остаточное тепло (индикация ),
импульс закипания не включится.
Page 13
14 electrolux управление прибором
Продолжительность импульса
быстрого закипания зависит от
выбранной ступени нагрева.
Cтупень нагрева Продолжительность импульса для закипания
[ìèí.:ñåê.]
v
1
2
3
4
5
6
7
8
9
0:30
1:00
1:40
4:50
6:30
10:10
2:00
3:30
4:30
---
Применение защиты от доступа детей
Система защиты от доступа детей
препятствует несанкционированной
эксплуатации прибора.
Включение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор (ступень нагрева
не устанавливайте)
2. Прикоснитесь и не отпускайте, пока
Звуковой сигнал
не раздастся звуковой сигнал.
3. Прикоснитесь к сенсорному полю
Прибор отключается. Защита от доступа детей включена.
Page 14
управление прибором electrolux 15
Принудительная отмена защиты от доступа детей
С помощью указанной ниже
процедуры можно отключить защиту
от доступа детей на время отдельного
приготовления пищи; после этого она
снова активизируется.
Øàã Панель управления Индикация/сигнал
1. Включите прибор
2. Одновременно прикоснитесь к
/ звуковой сигнал
сенсорным полям и
До следующего отключения прибором можно пользоваться в обычном
порядке.
После принудительной отмены
защиты от доступа детей в течение
примерно 10 секунд необходимо
установить прибор на какую-либо
ступень нагрева или функцию, иначе
он автоматически отключится.
Отключение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор
2. Прикоснитесь и не отпускайте, пока
Звуковой сигнал
не раздастся звуковой сигнал
3. Прикоснитесь к сенсорному полю
Прибор отключается. Áëîкирование доступа детей отключено.
Page 15
16 electrolux управление прибором
Использование таймера
Функция Условие применения Результат после по истечении
Автоматика
при установленной
отключения
Кратковременный
при незадействованных
таймер
Если дополнительно к установке
времени кратковременного таймера
для данной конфорки
устанавливается и ступень нагрева,
то по истечении заданного времени
эта конфорка отключается.
ступени нагрева
конфорках
времени выполнения
звуковой сигнал
Мигает индикация
00
Конфорка отключается
звуковой сигнал
Мигает индикация
00
При отключении конфорки
одновременно отключается и
установленная функция таймера.
Выбор конфорки
Øàã Панель управления Индикация
1. Прикоснитесь к
сенсорному полю
Мигает контрольный
индикатор первой конфорки.
одинраз
2. Прикоснитесь к
сенсорному полю
Мигает контрольный
индикатор второй конфорки
1ðàç
3. Прикоснитесь к
сенсорному полю
Мигает контрольный
индикатор третьей конфорки
одинраз
4. Прикоснитесь к
сенсорному полю
одинраз
Мигает контрольный
индикатор четвертой
конфорки
Page 16
управление прибором electrolux 17
После замедления миганий
контрольного индикатора можно
установить или изменить ступень
нагрева конфорки.
Если установлены и другие функции
таймера, то спустя несколько секунд
появляется индикация самого
короткого времени всех функций
таймера и начинает мигать
соответствующий контрольный
индикатор.
Установка времени
Øàã Панель управления Индикация
1. С помощью сенсорного
поля
выберите
Индикатор выбранной конфорки мигает
нужную конфорку
2. Прикоснитесь к
Время в диапазоне от 00 äî 99 минут
сенсорному полю или
Через несколько секунд частота мигания контрольного индикатора
уменьшается.
Время установлено.
Выполняется обратный отсчет времени.
Отключение функции таймера
Øàã Панель управления Индикация
1. С помощью сенсорного
поля
выберите
нужную конфорку
Контрольный индикатор выбранной
конфорки мигает чаще
На табло отображается остающееся
время
2. Прикоснитесь к
сенсорному полю
На табло отображается обратный отсчет
остающегося времени до 00.
Контрольный индикатор гаснет.
Функция таймера выбранной конфорки отключена.
Page 17
18 electrolux управление прибором
Изменение времени
Øàã Панель управления Индикация
1. С помощью сенсорного
поля
выберите
нужную конфорку
Контрольный индикатор выбранной
конфорки мигает чаще
На табло отображается остающееся
время
2. Прикоснитесь к
Время в диапазоне от 01 äî 99 минут
сенсорному полю или
Через несколько секунд частота мигания контрольного индикатора
уменьшается.
Время установлено.
Выполняется обратный отсчет времени.
Индикация остающегося времени работы конфорки
Øàã Панель управления Индикация
1. Выберите конфорку Контрольный индикатор выбранной
конфорки начинает мигать быстрее
Выполняется индикация остающегося
времени
Через несколько секунд контрольный индикатор начинает мигать медленнее.
Отключение звукового сигнала
Øàã Панель управления Звуковой сигнал
1. Прикоснитесь к
сенсорному полю
Звуковое квитирование.
Звуковой сигнал прекращается.
Page 18
управление прибором electrolux 19
Защитное отключение
Варочная зона
• Если в течение римерно 10 секунд
после включения варочной зоны не
будет установлена ступень нагрева
для какой-либо конфорки, варочная
зона автоматически отключится.
• Если одно или несколько
сенсорных полей будет закрыто в
течение более чем 10 секунд
какими-либо предметами
(кастрюлей, тряпкой или т.п.), то
раздается звуковой сигнал и
конфорка автоматически
выключается.
• В случае отключении всех
конфорок примерно через 10
секунд варочная зона
автоматически отключится.
Панель управления
• В случае перекрытия одного или
нескольких сенсорных полей
продолжительностью дольше 10
секунд, раздается звуковой сигнал.
Звуковой сигнал автоматически
отключается после прекращения
перекрытия сенсорных полей.
Конфорки
• Если через определенное время
какая-либо конфорка не будет
выключена, либо не будет изменена
ступень нагрева какой-либо
конфорки, то соответствующая
конфорка автоматически
отключится. Появится индикация
. Перед повторным
использованием такую конфорку
необходимо установить на
0 è äàòü
ей остыть.
Ступень нагрева Отключение через
v, 1 - 2 6 часов
3 - 4 5 часов
5 4 ÷àñà
6 - 9 1,5 ÷àñà
Page 19
20 electrolux советы по проведению варки и жарки
Советы по проведению
варки и жарки
Замечание касательно акриламида
Согласно результатам новейших
научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.
Кухонная посуда
• Подходящую посуду для
приготовления пищи определяйте
по днищу. Днище должно быть
толстым и предельно ровным.
• Посуда, покрытая стальной эмалью,
а также посуда с алюминиевым или
медным днищем, может оставить
на стеклокерамической панели
трудноудаляемые или совершенно
неудаляемые следы, меняющие
первоначальный цвет панели.
Кухонная посуда, определяемая как
непригодная устройством
распознавания кухонной посуды и
многоконтурных зон нагрева
– Стеклянная, глиняная и
керамическая посуда
– Варочная посуда с неровным
днищем
– Варочная посуда с диаметром
днища менее 12 см.
Если Вы все-таки хотите пользоваться
указанной выше посудой, отключите
функцию автоматического
распознавания кухонной посуды и
многоконтурных зон нагрева.
Page 20
советы по проведению варки и жарки electrolux 21

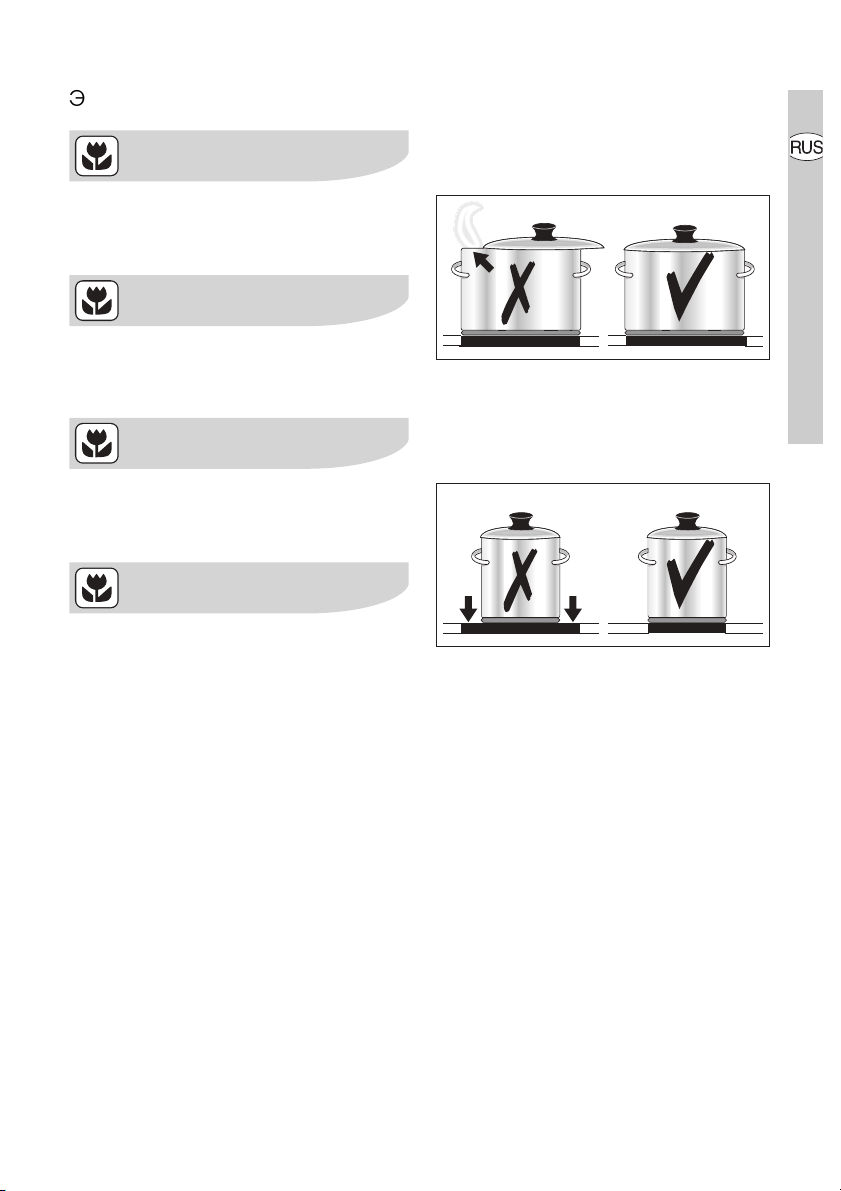

Экономия электроэнергии
Устанавливайте кухонную посуду на
конфорку только перед включением
последней.
По возможности, всегда накрывайте
кастрюли крышкой.
Чтобы воспользоваться остаточным
теплом, выключайте конфорки до
окончания приготовления блюда.
Размеры днища кастрюли и
конфорки должны быть
одинаковыми.
Page 21
22 electrolux советы по проведению варки и жарки
Примеры применения при варке
Данные нижеследующей таблицы являются ориентировочными.
Ступень
нагрева
0
V
1-2
2-3
3-4
4-5
Способ
пригото-
вления
Поддер-
жание тепла
Растапли-
вание
Сгущение
Томление
Запари-вание
Припускание
Варка
Назначение
Остаточное
тепло,
Положение
“Âûêë”
Поддержание
тепла
приготовлен-ных
горячих блюд
Голландский
ñîóñ,
Растапливание
сливочного
масла, шоколада,
желатина
Взбитый омлет,
яичное желе
Томление риса и
молочных блюд
Разогревание
готовых блюд
Припускание
овощей, рыбы
Тушение мяса
Запаривание
картофеля
Варка
значительных
объемов пищи,
густых супов и
других супов
Продол-
жительность
по потребно-сти Накройте продукт
5-25 ìèí.
10-40 ìèí. Готовьте под крышкой
25-50 ìèí.
20-45 ìèí.
20-60 ìèí.
60-150 ìèí.
Указания/
Рекомендации
Время от времени
помешивайте
Долейте в рис воду,
увеличив ее количество
как минимум вдвое.
Молочные блюда время
от времени
помешивайте
К овощам добавляйте
совсем немного воды
(не более нескольких
столовых ложек)
Используйте небольшое
количество жидкости ,
например макс.
воды на 750 г картофеля
до 3 л жидкости плюс
ингредиенты блюда
¼
ë
Page 22
Ступень
нагрева
6-7
7-8
9
Способ
пригото-
вления
Легкая
жарка
Интенси-вная
жарка
Кипячение
Обжари-вание
Фритиро-
вание
советы по проведению варки и жарки electrolux 23
Назначение
Продол-
жительность
Указания/
Рекомендации
Шницель,
колбаски “кордон
бл¸”, отбивная
котлета,
фрикадельки,
сырые колбасы
для жарки,
непрерывное
обжаривание
Время от времени
переворачивайте
печень, мучная
подливка, яйца,
омлет,
фритирование
пончиков
Картофельные
оладьи, жаркое
из вырезки,
стейки, лепешки
5-15 ìèí.
на каждую
сторону
Время от времени
переворачивайте
Кипячение большого количества воды, отваривание “клецок”,
обжаривание мяса (гуляш, припущенное жаркое),
фритирование “картофеля фри”
Page 23
24 electrolux мытье и уход
Мытье и уход
Осторожно! Остаточное тепло
конфорок может причинить ожог.
Внимание! Острые и абразивные
чистящие средства повреждают
прибор. Мойте прибор водой с
мягким моющим средством.
Внимание! Остатки чистящих
средств повреждают прибор.
Удаляйте их водой с моющим
средством.
Мытье прибора после каждого использования
1. Протрите прибор влажной тканью с
добавлением моющего средства.
2. Насухо вытрите прибор чистой
тканью.
Page 24
мытье и уход electrolux 25
Удаление загрязнений
1. Установите скребок для чистки под
углом к стеклокерамической
поверхности.
2. Скользящими движениями лезвия
скребка удалите загрязнения.
3. Протрите прибор влажной тканью с
добавлением моющего средства.
4. Насухо вытрите прибор чистой
тканью.
Вид загрязнения немедленно
Сахар, пища с
содержанием сахара
Пластмасса, алюминиевая
фольга
Следы извести и воды --- äà
Брызги жира --- äà
Пятна с металлическим
отливом, изменяющие
первоначальный цвет
поверхности
*Скребки, средства для чистки поверхностей из
стеклокерамики и нержавеющей стали можно
приобрести в специализированных магазинах.
äà ---
äà ---
--- äà
с остывшего
прибора
удалять
с помощью
скребка для очистки
загрязнений*
средства для чистки
поверхностей из
стеклокерамики и
нержавеющей стали*
Особо стойкие загрязнения удаляйте
с помощью средства для чистки
поверхностей из стеклокерамики
или нержавеющей стали.
Царапины и темные пятна на
стеклокерамике удалению не
поддаются, однако они не влияют на
нормальную работу прибора.
Page 25
26 electrolux Что делать, если …
Что делать, если …
Неполадка Возможная причина
Конфорки не включаются или
не работают
Звуковой сигнал срабатывает
при выключенном приборе
Отсутствует индикация
остаточного тепла.
Не включается автоматика
закипания
Раздается звуковой сигнал,
прибор включается и через 5
секунд снова отключается;
еще через 5 секунд
раздается очередной
звуковой сигнал.
После включения прибора
прошло больше 10 секунд
Включена защита от доступа
детей
Одновременное
прикосновение к нескольким
сенсорным полям
Сработало защитное
отключение прибора
Панель управления
полностью или частично
закрыта каким-либо
предметом
Конфорка только что
включена и не успела
нагреться.
В конфорке еще сохранилось
остаточное тепло
Установлена максимальная
ступень нагрева
Ступень нагрева
устанавливалась сенсорным
полем
Сенсорное поле “Ein/Aus”
(Вкл./Выкл.) чем-то закрыто,
например тряпкой.
Способ устранения
неполадки
Еще раз включите прибор.
Отключите защиту от доступа
детей (см. раздел “Защита от
доступа детей”)
Прикоснитесь только к
одному сенсорному полю
Удалите посторонние
предметы, лежащие на
панели управления
(кастрюлю, тряпку и т п ). Еще
раз включите прибор.
Удалить предмет
Если конфорка горячая,
обратитесь в сервисный
центр.
Дайте конфорке остыть.
Максимальная ступень
нагрева обеспечивает ту же
мощность конфорки, что и
автоматика закипания.
1.
Отключите конфорку.
2.
Запрограммируйте работу
конфорки сенсорным
полем
Не кладите на панель
управления никаких
предметов.
Page 26
Неполадка Возможная причина
Что делать, если … electrolux 27
Способ устранения
неполадки
Светится индикатор Сработала защита конфорки
от перегрева
Сработало защитное
отключение прибора
Повляется индикация с
цифрой
На дисплее отображается
и минус
Ошибка электронной
системы
слишком сильное освещение
панели управления,
например, яркий солнечный
свет
Если Вы не смогли устранить
неполадку с помощью
вышеперечисленных мер,
обратитесь, пожалуйста, в
авторизованный сервисный центр.
Отключите конфорку.
Включите снова.
Отключите конфорку.
Включите снова.
На несколько минут
отсоедините прибор от
электросети (извлеките
предохранители домашней
электропроводки).
Если после включения
прибора индикация
появится снова, обратитесь в
сервисный центр.
На короткое время заслонить
панель управления,
например, рукой. Раздается
звуковой сигнал, прибор
выключается. (Снова)
включить прибор
Предупреждение! Ремонт прибора
имеют право производить только
специалисты.
Неквалифицированный ремонт
может иметь опасные последствия
для пользователя прибора.
Если Вы воспользуетесь услугами
сервисного центра на ошибочных
основаниях, то посещение техника
сервисного центра может оказаться
платным даже во время действия
гарантии.
Page 27
28 electrolux утилизация
Утилизация
Упаковочные материалы
Упаковочные материалы
экологически безопасны и пригодны
для вторичного использования.
Синтетические части снабжены
специальной маркировкой,
например: >PE< для полиэтилена,
>PS< для полистирола и др.
Помещайте упаковочные материалы
в соответствии с маркировкой в
специальные контейнеры для сбора
утиля, установленные местной
коммунальной службой.
Старый прибор
Символ
упаковке указывает, что оно не
подлежит утилизации в качестве
бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки
электронного и
электрооборудования для
последующей утилизации.
Соблюдая правила утилизации
изделия, Вы поможете
предотвратить причинение
окружающей среде и здоровью
людей потенциального ущерба,
который возможен, в противном
случае, вследствие неподобающего
обращения с подобными отходами.
За более подробной информацией
об утилизации этого изделия
просьба обращаться к местным
властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.
W на изделии или на его
Page 28
инструкция по монтажу electrolux 29
Инструкция по монтажу
Указания по технике безопасности
Соблюдайте законы, распоряжения,
предписания и нормы, действующие в
стране, на территории которой
устанавливается прибор.(К таковым
относятся требования техники
безопасности, правила и порядок
утилизации отходов и т. д.).
Монтаж прибора имеет право
производить только
квалифицированный специалист.

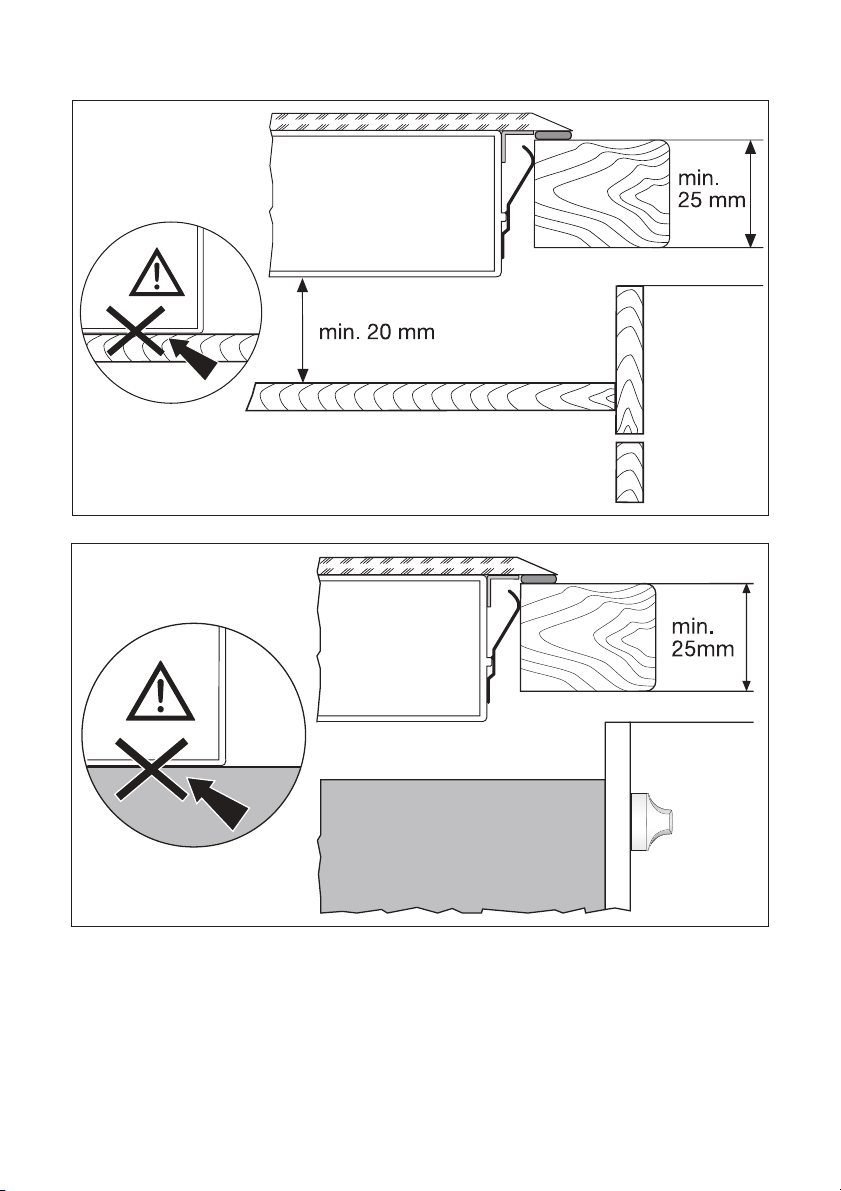

Выдерживайте минимально
допустимые расстояния до других
приборов и мебели.
При встраивании прибора в мебель
необходимо обеспечить защиту людей
от случайного контакта с
электропроводниками. Поэтому.
например, выдвижные ящики и
контейнеры разрешается монтировать
под прибором только при наличи на
последних специального защитного
днища.
Поверхности срезов в столешнице
необходимо предохранять от влаги
соответствующим уплотняющим
материалом.
Уплотнение должно соединить прибор
со столешницей так, чтобы не
оставалось никаких зазоров.
Не устанавливайте прибор в
непосредственной близости от дверей
и под окнами. Раскрывшаяся дверь
или распахнувшееся окно может
опрокинуть находящуюся в зоне
нагрева горячую посуду.
ПРЕДУПРЕЖДЕНИЕ!
Опасность поражения
электрическим током.
• Разъем для подключения сетевого
питания находится под
напряжением.
• Обесточьте разъем для
подключения сетевого питания.
• Руководствуйтесь монтажной
схемой электросоединений.
• Соблюдайте правила безопасности
при обращении с
электроприборами.
• Правильная установка включаемых
в сеть устройств должна надежно
предохранять от соприкосновения
с токопроводящими частями.
• Подключатьприбор к сети должен
квалифицированный специалистэлектрик.
ВНИМАНИЕ!
Неполадки, вызываемые
электротоком.
Неплотные и неправильно
установленные штекерные соединения
могут вызвать перегрев разъема.
• Клеммные соединения должны
устанавливаться технически
грамотно.
• Электрошнур не должен быть туго
натянут.
• При одно- или двухфазном
подключении следует использовать
подходящий шнур питания типа
H05BB-F Tмакс. 90°C (или выше).
• Если шнур питания этого прибора
поврежден, его следует заменить
на специальный шнур питания типа
H05BB-F Tмакс. 90°C или выше.
Его можно приобрести в
сервисном центре.
При электроустановке необходимо
предусмотреть устройство,
позволяющее отключать от сети
прибор с шириной размыкания
Page 29
30 electrolux инструкция по монтажу
контактов не менее 3 мм по всем
полюсам.
Пригодными для этой цели
устройствами размыкания могут
служить, напр., аварийные
выключатели, предохранители
(винтовые предохранители
необходимо извлечь из патрона),
автоматические предохранительные
переключатели и контакторы.

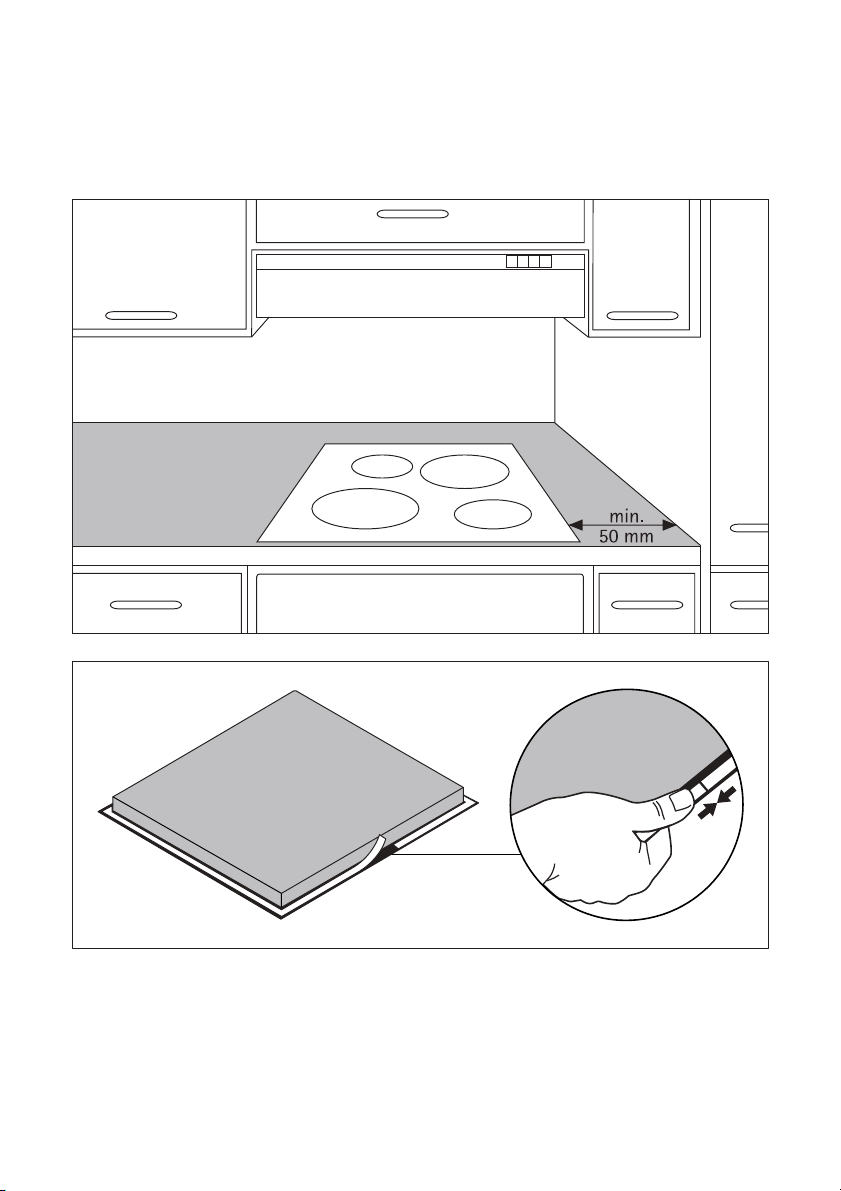

Наклеивание уплотнения
• Очистите от загрязнений
столешницу в монтажном проеме.
• Наклейте вдоль наружного края
стеклокерамической панели по
периметру нижней стороны
варочной поверхности
герметизирующую ленту с
односторонним самоклеящимся
слоем, входящую в комплект
поставки. При этом ленту нельзя
растягивать. Место разреза должно
находиться посредине одной из
сторон. Отмерьте нужную длину
ленты (оставив припуск в несколько
миллиметров), перережьте ее
поперек и соедините встык оба ее
конца.
Page 30
гарантия/сервисная служба electrolux 31
Гарантия/сервисная служба
Сервисное обслуживание и
запасные части
В случае необходимости ремонта
прибора, или если Вы хотите
приобрести запасные части,
обращайтесь в наш ближайший
авторизованный сервисный центр
(список сервисных центров
прилагается). Если у вас возникли
вопросы по использованию прибора
или Вы хотите узнать о других
приборах концерна ELECTROLUX,
звоните на нашу информационную
линию по телефону (495) 937 78 37.
ЕВРОПЕЙСКАЯ ГАРАНТИЯ
Данное устройство поддерживается гарантией
Electrolux в каждой из стран, перечисленных на
обороте этого руководства, в течение срока,
указанного в гарантии на устройство или в
ином определенном законом порядке. В
случае Вашего перемещения из одной из этих
стран в любую другую из нижеперечисленных
стран, гарантия на устройство переместится
вместе с Вами при условии соблюдения
следующих требований:
• Гарантия на устройство начинает
действовать с даты, в которую Вы впервые
приобрели это устройство,
подтверждением которой будет служить
предъявление действительного
удостоверяющего покупку документа,
выданного продавцом устройства.
• Гарантия на устройство действует в течение
того же срока и в пределах того же объема
работ и конструктивных частей, какие
действуют в новой стране Вашего
проживания применительно к данной
конкретной модели или серии устройств.
• Гарантия на устройство является
персональной для первоначального
покупателя этого устройства и не может
быть передана другому пользователю.
• Устройство установлено и используется в
соответствии с инструкциями, изданными
Electrolux, только в пределах домашнего
хозяйства, т.е. не используется в
коммерческих целях.
• Устройство установлено в соответствии со
всеми применимыми нормативными
документами, действующими в новой
стране вашего проживания.
Положения настоящей Европейской Гарантии
не нарушают никаких предоставленых Вам по
закону прав.
Page 31
32 electrolux сервисная поддержка
Сервисная поддержка
При возникновении технических
неисправностей попытайтесь сначала
устранить проблему самостоятельно с
помощью настоящего руководства по
эксплуатации (раздел “Что делать
если…”).
Если Вы не можете устранить
неполадку своими силами, обратитесь,
пожалуйста, в авторизованный
сервисный центр.
Для того, чтобы мы могли Вам быстро
помочь, нам нужны следующие
данные Вашей машины:
– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)

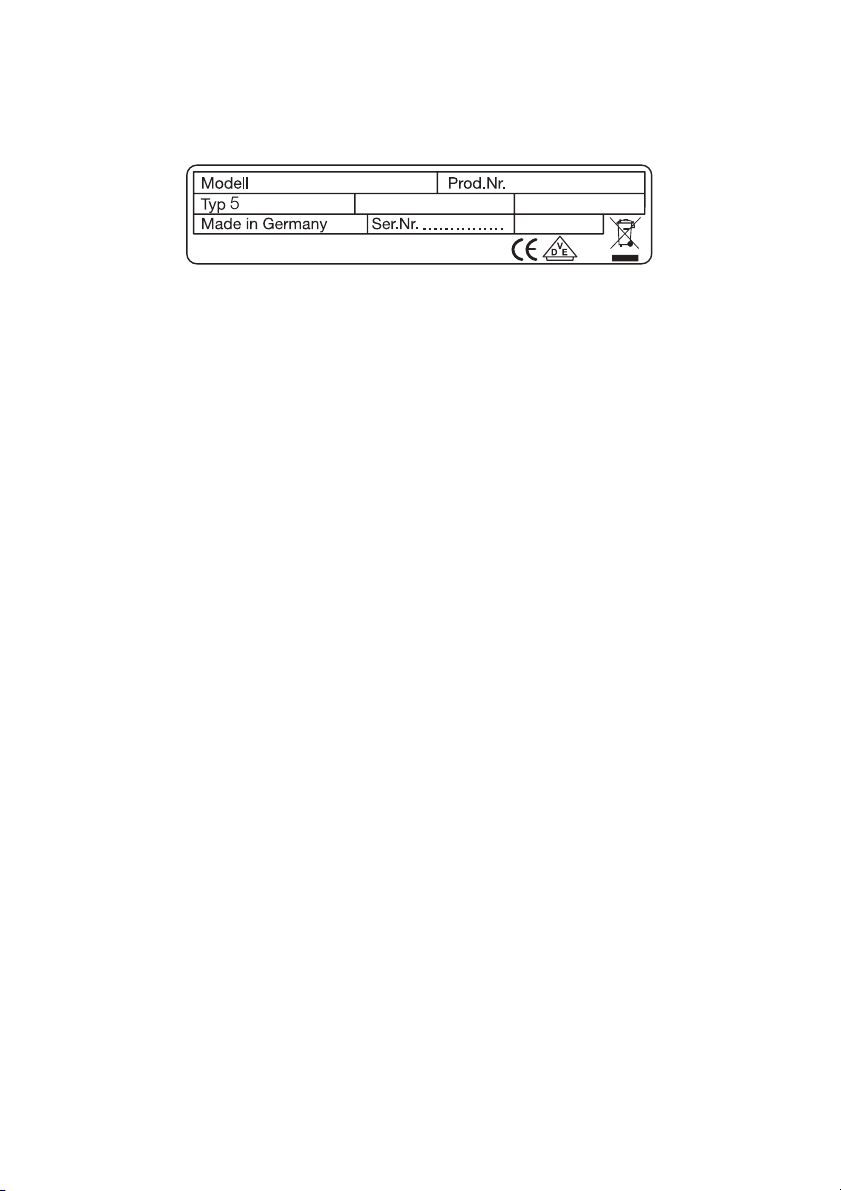

(номера находятся на фирменной
табличке)
– Характер неполадки
– код неполадки, в случае его
появления на дисплее машины.
Чтобы необходимые данные Вашей
машины были всегда у Вас под рукой,
рекомендуем внести их сюда:
Наименование
модели:
PNC (номер
изделия):
S-No (серийный
номер):
................................
.....
................................
.....
................................
.....
Page 32
Монтаж / montering / laitteen asentaminen electrolux 87
Монтаж / Montering / Laitteen asentaminen
Page 33
88 electrolux Монтаж / montering / laitteen asentaminen
Page 34
Монтаж / montering / laitteen asentaminen electrolux 89
Page 35
90 electrolux
Фирменная табличка / Typskylt /
Arvokilpi
EHS60300P
55HAD48AO
ELECTROLUX
230 V 50 Hz
949 592 653
7,1 kW
Page 36
www.electrolux.com
www.electrolux.ru
www.electrolux.se
www.electrolux.fi
822 930 661-A-071206-01
Loading...
