Page 1
инструкция по эксплуатации
Стеклокерамическая
поверхность
EHS 60140 X
Page 2
We were thinking of you
when we made this product
Page 3
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!
electrolux 3
Page 4
4 electrolux содержание
1
Содержание
Правила техники безопасности 5
Описание прибора 7
Управление прибором 10
Советы по проведению
варки и жарки 19
Мытье и уход 23
Что делать, если … 24
Утилизация 26

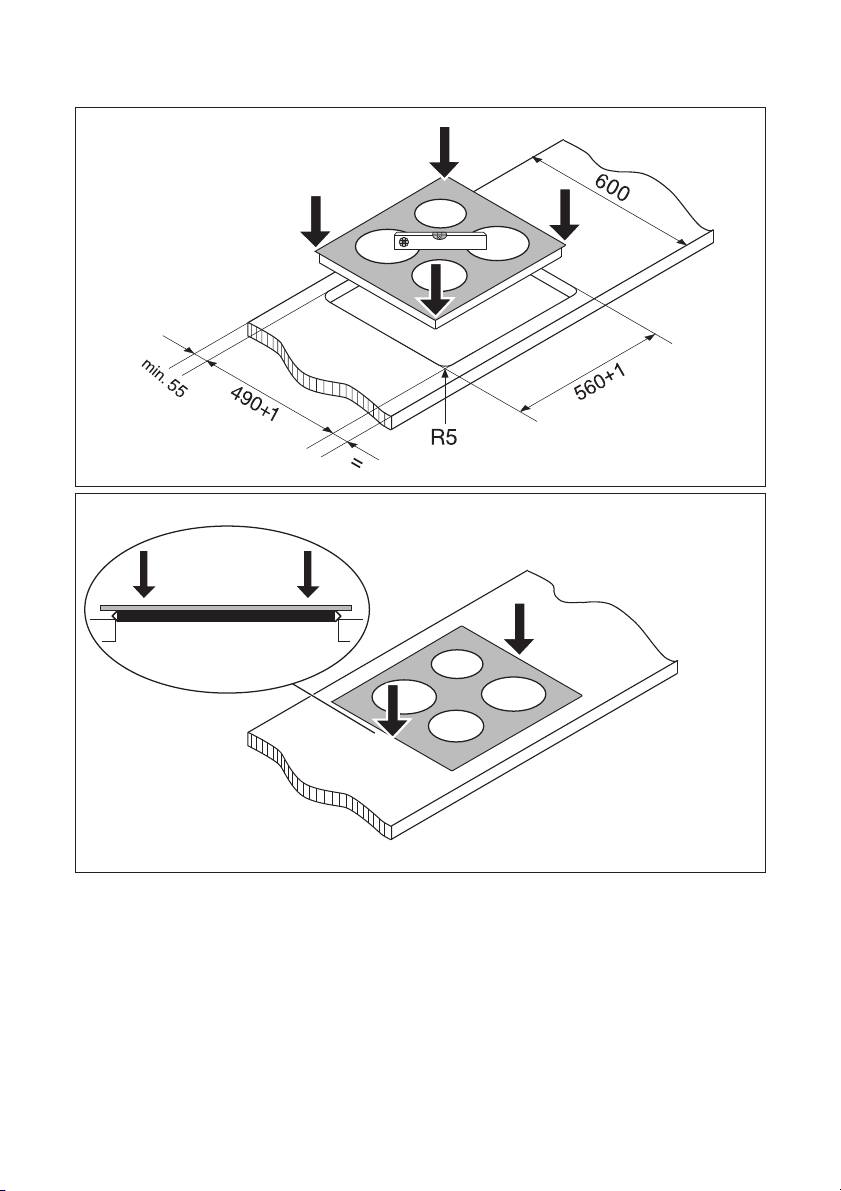

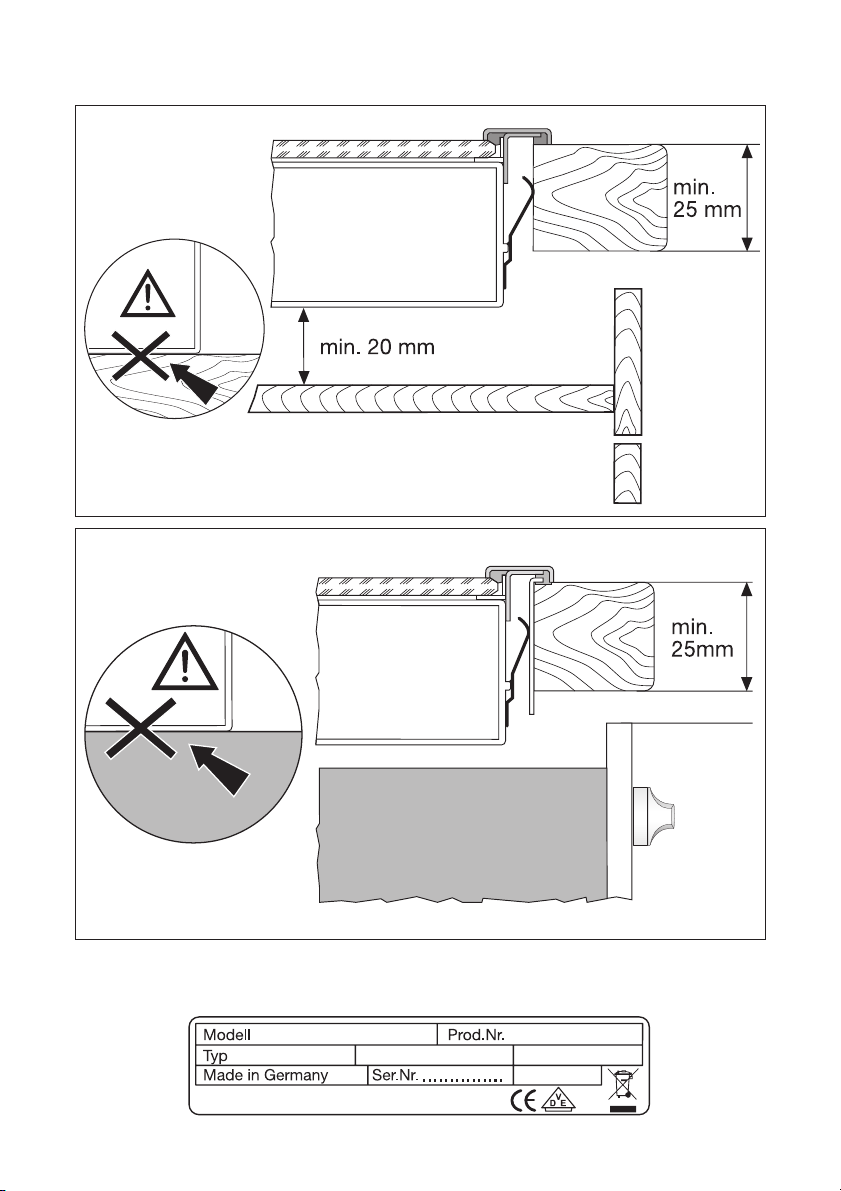

Инструкция по монтажу 27
Монтаж 29
Гарантия/сервисная служба 32
Сервисная поддержка 34
В данной информации для пользователя используются следующие символы:
Внимание! Обязательно прочтите! Важные указания по обеспечению
безопасности людей и предотвращению повреждений устройства
3 Общие указания и советы
2 Указания по охране окружающей среды
z Опасное напряжение
Page 5
Правила техники
безопасности
Просим обязательно соблюдать эти
правила, ибо в противном случае
пользователь теряет право на
гарантийное обслуживание при
возникновении в приборе
неисправностей.
Правильная эксплуатация
• Лица (в том числе и дети), которые
по причине физических, сенсорных
или психических ограничений или
своей неопытности или
неподготовленности не могут
безопасно использовать данный
прибор, не должны использовать
его без надзора или руководоства
со стороны ответственного лица.
• Во время эксплуатации не
оставляйте прибор без присмотра.
• Настоящий прибор разрешается
использовать только для варки и
жарки пищевых продуктов в
домашних условиях.
• Его нельзя использовать в качестве
рабочего стола или места для
хранения каких-либо предметов.
• Любые перекомпоновки и
изменения конструкции прибора
недопустимы.
• Нельзя помещать на прибор, а
также хранить на нем или рядом с
ним горючие жидкости,
легковоспламеняющиеся
материалы или легкоплавкие
предметы, такие как пленка, фольга,
пластмасса, алюминий и т.п.
правила техники безопасности electrolux 5
Меры безопасности для детей
• Следите за тем, чтобы маленькие
дети никогда не приближались к
прибору.
• Дети старшего возраста должны
пользоваться прибором только под
руководством и присмотром
взрослых.
• Во избежание случайного
включения прибора маленькими
детьми или домашними животными
рекомендуем активизировать
защиту от доступа детей.
Общие меры безопасности
• Монтаж и подключение нового
прибора имеют право выполнять
только обученные и
квалифицированные специалисты.
• Встраиваемые приборы можно
эксплуатировать лишь после
установки последних во
встроенные шкафы и столешницы,
отвечающие необходимым
техническим нормам и пригодные
для такой эксплуатации.
• В случае обнаружения неполадок в
работе прибора или повреждений
стеклокерамики (проломов,
разрывов или трещин) прибор
необходимо выключить и
отсоединить от электросети, чтобы
избежать возможного поражения
электрическим током.
• Ремонт прибора имеют право
производить только обученные и
квалифицированные специалисты.
Page 6
6 electrolux правила техники безопасности
Меры безопасности при пользовании
прибором
• Раскаленные жиры и масла
воспламеняются чрезвычайно
быстро. Внимание! Опасность
пожара!
• При неосторожном обращении с
прибором можно получить ожог.
• Удалите со стеклокерамической
панели все наклейки и защитные
пленки.
• Шнуры питания не должны касаться
горячих поверхностей
электроприборов и горячей
кухонной посуды.
• После каждого использования
прибора выключайте конфорки.
Меры безопасности при чистке
прибора
• Перед проведением чистки прибор
необходимо выключить и дать ему
остыть.
• По соображениям безопасности
воспрещается производить очистку
прибора с помощью
приспособлений для чистки паром
или с использованием моющих
средств, распыляемых при
высоком давлении.
Как избежать повреждений прибора
• Стеклокерамическая панель может
быть повреждена упавшими на нее
предметами.
• Ударами кухонной посуды можно
повредить край
стеклокерамической панели.
• Стеклокерамику можно повредить,
передвигая чугуную или
алюминиевую литую посуду, либо
посуду с поврежденным дном.
• Плавкие вещества и перелившаяся
в результате выкипания пища могут
на стеклокерамической панели
пригореть. Поэтому их следует
удалить как можно быстрее.
• Не допускайте выкипания жидкости
из кастрюль и сковород. Это может
стать причиной повреждения
посуды или стеклокерамики.
• Не включайте конфорки без
кухонной посуды или с пустой
кухонной посудой.
Page 7
Описание прибора
Оборудование варочной поверхности
описание прибора electrolux 7
Одноконтурная конфорка
1200Âò
Двухконтурная конфорка
750/2200 Âò
Двухконтурная конфорка
700/1700 Âò
Панель
управления
Функциональные элементы панели управления
Блокирование панели управления
с контрольным индикатором
Индикаторы конфорок
Функция таймера
Индикация
Индикация таймера
Одноконтурная конфорка
1200Âò
Выбор ступени нагрева
Расширение зоны нагрева
Двухконтурная конфорка
с контрольным индикатором
Выключатель Вкл./
Выкл.
Таймер
Подключение двухконтурной
конфорки с контрольным
индикатором
Page 8
8 electrolux описание прибора
Сенсорные поля Touch Control
Управление прибором осуществляется
с помощью сенсорных полей Touch
Control. Нужные функции
активизируются прикосновениями к
сенсорным полям и подтверждаются
квитирующими звуковыми сигналами.
Прикасаться к сенсорным полям
следует сверху, не накрывая при этом
другие сенсорные поля.
Сенсорное поле Функция
Âêë./ Âûêë. Включение и отключение прибора
Увеличение
устанавливаемых значений
Уменьшение
устанавливаемых значений
Повышение ступени нагрева/
увеличение значений времени
Понижение ступени нагрева /
уменьшение значений времени
Таймер Выбор таймера
Блокирование Блокирование/разблокирование
панели управления
Управление двумя
контурами
Включить и выключить
внешний контур нагрева
Page 9
описание прибора electrolux 9
Индикация
Индикация Значение
Конфорка выключена
Ступень поддержания тепла Установлена ступень поддержания
тепла
- Ступени нагрева Ступень нагрева установлена
Автоматика закипания Активизирована автоматика закипания.
Неполадка Прибор выполнил ошибочную
операцию
Остаточное тепло Конфорка еще не остыла
Защита от доступа детей Система блокирования/защита от
доступа детей включена
автоматическое
отключение активировано
отключение
Индикация остаточного тепла
Предупреждение! Остаточное тепло
прибора способно причинить ожог.
На остывание конфорок после их
отключения требуется некоторое
время. Следите за индикацией
остаточного тепла .
Остаточное тепло можно
использовать для разогрева и
поддержания приготовленной пищи
в горячем состоянии.
Page 10
10 electrolux управление прибором
Управление прибором
Включение и отключение прибора
Панель управления Индикация Контрольный
индикатор
Включение Прикоснитесь на 2
секунды
Отключение Прикоснитесь на 1
секунду
После включения в течение
примерно 10 секунд необходимо
установить ступень нагрева
конфорки или какую-либо функцию
прибора. В противном случае прибор
автоматически отключится.
Установка ступени нагрева
Панель управления Индикация
Повышение Прикоснитесь к сенсорному полю до
Понижение Прикоснитесь к сенсорному полю äî
Отключение Одновременно прикоснитесь к сенсорным
полям и
/ светится
/
гаснет
отсутствует
Ступень поддержания температуры
располагается между и .
Она служит для поддержания
температуры блюд.
Page 11
Включение и отключение
внешних контуров нагрева
Включая или отключая внешние
контуры нагрева, можно
корректировать общую площадь
нагрева конфорок в зависимости от
размеров кухонной посуды.
Перед включением внешнего
контура нагрева обязательно
должен быть включен внутренний
контур нагрева.
управление прибором electrolux 11
Двухконтурная
конфорка
Включение внешней
зоны нагрева
Отключение внешней
зоны нагрева
Сенсорное поле Контрольный индикатор
/
Прикоснитесь на 1-2
секунды
/
Прикоснитесь на 1-2
секунды
горит
гаснет
Блокирование и разблокирование панели управления
Во избежание случайного сбоя
установленных параметров, например
в результате протирании прибора
тряпкой, всю панель управления, за
исключением сенсорного поля “Вкл./
Выкл.”, можно заблокировать.
Панель управления Индикация
Включение Прикоснитесь к сенсорному
ïîëþ
Отключение Прикоснитесь к сенсорному
ïîëþ
При отключении прибора
происходит автоматическая отмена
режима блокирования.
(5 секунд)
ранее установленная ступень
нагрева
Page 12
12 electrolux управление прибором
Применение автоматики закипания
Все четыре зоны нагрева оснащены
автоматикой закипания.
В случае установки ступени нагрева с
помощью сенсорного поля , начиная
с параметра , конфорка на
определенное время включается на
полную мощность, а затем
автоматически возвращается на
установленную ступень нагрева.
Панель
управления
Включение
(только начиная со
значения )
Прикоснитесь к
сенсорному
полю
Отключение Прикоснитесь к
сенсорному
полю
не задействовать Прикоснитесь к
сенсорному
полю
Если во время действия импульса
закипания пользователь выберет
более высокую ступень нагрева,
например перейдет со ступени íà
, то в этом случае время
доведения до кипения будет
скорректировано.
возможные
Индикация
ступени
нагрева
îò äî (через
5 секунд)
îò äî / îò äî
îò äî îò äî
Если в конфорке еще имеется
остаточное тепло (индикация ),
импульс закипания не включится.
Page 13
управление прибором electrolux 13
Продолжительность импульса
быстрого закипания зависит от
выбранной ступени нагрева.
Cтупень нагрева Продолжительность импульса для закипания
[ìèí.:ñåê.]
v
1
2
3
4
5
6
7
8
9
0:30
1:00
1:40
4:50
6:30
10:10
2:00
3:30
4:30
---
Page 14
14 electrolux управление прибором
Применение защиты от доступа детей
Система защиты от доступа детей
препятствует несанкционированной
эксплуатации прибора.
Включение системы защиты от
доступа детей
Действие Сенсорная кнопка Индикация/сигнал
1. Включение прибора (без
задачи ступени нагрева)
2. Коснуться и удерживать 4
секунды
Защита от детей включена.
Выключение защиты от доступа
детей
Действие Сенсорная кнопка Индикация/сигнал
1. Включение прибора (без
установки ступени варки)
2. Коснуться и удерживать 4
секунды
3. Выключите прибор.
Защита от детей выключена.
Принудительная отмена защиты от доступа детей
С помощью указанной ниже
процедуры можно отключить защиту
приготовления пищи; после этого она
снова активизируется.
от доступа детей на время отдельного
Øàã Панель управления Индикация/сигнал
1. Включите прибор
2. Одновременно прикоснитесь к
сенсорным полям и
До следующего отключения прибором можно пользоваться в обычном
порядке.
примерно 10 секунд необходимо
установить прибор на какую-либо
ступень нагрева или функцию, иначе
После принудительной отмены
он автоматически отключится.
защиты от доступа детей в течение
светится
/ звуковой сигнал
Page 15
Использование таймера
Функция Условие применения Результат после по
Автоматика
отключения
Кратковременный
таймер
Если дополнительно к установке
времени кратковременного таймера
для данной конфорки
устанавливается и ступень нагрева,
то по истечении заданного времени
эта конфорка отключается.
при установленной ступени
нагрева
при незадействованных
конфорках
управление прибором electrolux 15
истечении времени
выполнения
звуковой сигнал
Мигает индикация
00
Конфорка отключается
звуковой сигнал
Мигает индикация
00
При отключении конфорки
одновременно отключается и
установленная функция таймера.
Page 16
16 electrolux управление прибором
Выбор конфорки
Øàã Панель управления Индикация
1. Прикоснитесь к
сенсорному полю
Мигает контрольный
индикатор первой конфорки.
одинраз
2. Прикоснитесь к
сенсорному полю
1раз
3. Прикоснитесь к
сенсорному полю
одинраз
4. Прикоснитесь к
сенсорному полю
одинраз
После замедления миганий
контрольного индикатора можно
установить или изменить ступень
нагрева конфорки.
Если установлены и другие функции
таймера, то спустя несколько секунд
появляется индикация самого
короткого времени всех функций
таймера и начинает мигать
соответствующий контрольный
индикатор.
Мигает контрольный
индикатор второй конфорки
Мигает контрольный
индикатор третьей конфорки
Мигает контрольный
индикатор четвертой
конфорки
Page 17
управление прибором electrolux 17
Установка времени
Øàã Панель управления Индикация
1. С помощью сенсорного
поля
нужную конфорку
2. Прикоснитесь к
сенсорному полю или
Через несколько секунд частота мигания контрольного индикатора
уменьшается.
Время установлено.
Выполняется обратный отсчет времени.
Отключение функции таймера
Øàã Панель управления Индикация
1. С помощью сенсорного
поля
нужную конфорку
2. Прикоснитесь к
сенсорному полю
Контрольный индикатор гаснет.
Функция таймера выбранной конфорки отключена.
Изменение времени
Øàã Панель управления Индикация
1. С помощью сенсорного
поля
нужную конфорку
2. Прикоснитесь к
сенсорному полю или
выберите
выберите
выберите
Индикатор выбранной конфорки мигает
Время в диапазоне от 00 äî 99 минут
Контрольный индикатор выбранной
конфорки мигает чаще
На табло отображается остающееся
время
На табло отображается обратный отсчет
остающегося времени до 00.
Контрольный индикатор выбранной
конфорки мигает чаще
На табло отображается остающееся
время
Время в диапазоне от 01 äî 99 минут
Через несколько секунд частота мигания контрольного индикатора
уменьшается.
Время установлено.
Выполняется обратный отсчет времени.
Page 18
18 electrolux управление прибором
Индикация остающегося времени работы конфорки
Øàã Панель управления Индикация
1. Выберите конфорку Контрольный индикатор выбранной
конфорки начинает мигать быстрее
Выполняется индикация остающегося
времени
Через несколько секунд контрольный индикатор начинает мигать медленнее.
Отключение звукового сигнала
Øàã Панель управления Звуковой сигнал
1. Прикоснитесь к
сенсорному полю
Звуковое квитирование.
Звуковой сигнал прекращается.
Автоматическое выключение
Варочная зона
• Если в течение римерно 10 секунд
после включения варочной зоны не
будет установлена ступень нагрева
для какой-либо конфорки, варочная
зона автоматически отключится.
• Если одно или несколько
сенсорных полей будет закрыто в
течение более чем 10 секунд
какими-либо предметами
Конфорки
• Если через определенное время
какая-либо конфорка не будет
выключена, либо не будет изменена
ступень нагрева какой-либо
конфорки, то соответствующая
конфорка автоматически
отключится. Появится индикация
. Перед повторным
использованием такую конфорку
необходимо установить на и
дать ей остыть.
(кастрюлей, тряпкой или т.п.), то
раздается звуковой сигнал и
конфорка автоматически
выключается.
• В случае отключении всех
конфорок примерно через 10
секунд варочная зона
автоматически отключится.
Ступень нагрева Отключение через
v, 1 - 2 6 часов
3 - 4 5 часов
5 4 ÷àñà
6 - 9 1,5 ÷àñà
Page 19
Советы по проведению
варки и жарки
Замечание касательно акриламида
Согласно результатам новейших
научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.
Кухонная посуда
советы по проведению варки и жарки electrolux 19
• Подходящую посуду для
приготовления пищи определяйте
по днищу. Днище должно быть
толстым и предельно ровным.
• Посуда, покрытая стальной эмалью,
а также посуда с алюминиевым или
медным днищем, может оставить
на стеклокерамической панели
трудноудаляемые или совершенно
неудаляемые следы, меняющие
первоначальный цвет панели.
Page 20
20 electrolux советы по проведению варки и жарки
Экономия электроэнергии
Устанавливайте кухонную посуду на
конфорку только перед включением
последней.
По возможности, всегда накрывайте
кастрюли крышкой.
Чтобы воспользоваться остаточным
теплом, выключайте конфорки до
окончания приготовления блюда.
Размеры днища кастрюли и
конфорки должны быть
одинаковыми.
Page 21
советы по проведению варки и жарки electrolux 21
Примеры применения при варке
Данные нижеследующей таблицы являются ориентировочными.
Ступень
нагрева
0
V
1-2
2-3
3-4
4-5
Способ
пригото-
вления
Поддер-
жание тепла
Растапли-
вание
Сгущение
Томление
Запари-вание
Припускание
Варка
Назначение
Остаточное
тепло,
Положение
“Âûêë”
Поддержание
тепла
приготовлен-ных
горячих блюд
Голландский
ñîóñ,
Растапливание
сливочного
масла, шоколада,
желатина
Взбитый омлет,
яичное желе
Томление риса и
молочных блюд
Разогревание
готовых блюд
Припускание
овощей, рыбы
Тушение мяса
Запаривание
картофеля
Варка
значительных
объемов пищи,
густых супов и
других супов
Продол-
жительность
по потребно-сти Накройте продукт
5-25 ìèí.
10-40 ìèí. Готовьте под крышкой
25-50 ìèí.
20-45 ìèí.
20-60 ìèí.
60-150 ìèí.
Указания/
Рекомендации
Время от времени
помешивайте
Долейте в рис воду,
увеличив ее количество
как минимум вдвое.
Молочные блюда время
от времени
помешивайте
К овощам добавляйте
совсем немного воды
(не более нескольких
столовых ложек)
Используйте небольшое
количество жидкости ,
например макс.
воды на 750 г картофеля
до 3 л жидкости плюс
ингредиенты блюда
¼
ë
Page 22
22 electrolux советы по проведению варки и жарки
Ступень
нагрева
6-7
7-8
9
Способ
пригото-
вления
Легкая
жарка
Интенси-вная
жарка
Кипячение
Обжари-вание
Фритиро-
вание
Назначение
Шницель,
колбаски “кордон
бл¸”, отбивная
котлета,
фрикадельки,
сырые колбасы
для жарки,
печень, мучная
подливка, яйца,
омлет,
фритирование
пончиков
Картофельные
оладьи, жаркое
из вырезки,
стейки, лепешки
Кипячение большого количества воды, отваривание “клецок”,
обжаривание мяса (гуляш, припущенное жаркое),
Продол-
жительность
непрерывное
обжаривание
5-15 ìèí.
на каждую
сторону
фритирование “картофеля фри”
Указания/
Рекомендации
Время от времени
переворачивайте
Время от времени
переворачивайте
Page 23
мытье и уход electrolux 23
Мытье и уход
прибор. Мойте прибор водой с
мягким моющим средством.
Осторожно! Остаточное тепло
конфорок может причинить ожог.
Внимание! Остатки чистящих
средств повреждают прибор.
Удаляйте их водой с моющим
средством.
Внимание! Острые и абразивные
чистящие средства повреждают
Мытье прибора после каждого использования
1. Протрите прибор влажной тканью с
добавлением моющего средства.
2. Насухо вытрите прибор чистой
тканью.
Удаление загрязнений
1. Установите скребок для чистки под
углом к стеклокерамической
поверхности.
2. Скользящими движениями лезвия
3. Протрите прибор влажной тканью с
добавлением моющего средства.
4. Насухо вытрите прибор чистой
тканью.
скребка удалите загрязнения.
Вид загрязнения немедленно
с остывшего
удалять
прибора
с помощью
Сахар, пища с содержанием
сахара
Пластмасса, алюминиевая фольга äà ---
Следы извести и воды --- äà
Брызги жира --- äà
Пятна с металлическим отливом,
изменяющие первоначальный
цвет поверхности
*Скребки, средства для чистки поверхностей из
стеклокерамики и нержавеющей стали можно
приобрести в специализированных магазинах.
äà ---
--- äà
Царапины и темные пятна на
стеклокерамике удалению не
поддаются, однако они не влияют на
Особо стойкие загрязнения удаляйте
нормальную работу прибора.
с помощью средства для чистки
поверхностей из стеклокерамики
или нержавеющей стали.
скребка для очистки
загрязнений*
средства для чистки
поверхностей из
стеклокерамики и
нержавеющей стали*
Page 24
24 electrolux Что делать, если …
Что делать, если …
Неполадка Возможная причина
Конфорки не включаются или
не работают
Звуковой сигнал срабатывает
при выключенном приборе
Отсутствует индикация
остаточного тепла.
Не включается автоматика
закипания
После включения прибора
прошло больше 10 секунд
Включена защита от доступа
детей
Одновременное
прикосновение к нескольким
сенсорным полям
Сработало автоматическое
выключение прибора
Включена защита от доступа
детей
Панель управления
полностью или частично
закрыта каким-либо
предметом
Конфорка только что
включена и не успела
нагреться.
В конфорке еще сохранилось
остаточное тепло
Установлена максимальная
ступень нагрева
Ступень нагрева
устанавливалась сенсорным
полем
Способ устранения
неполадки
Еще раз включите прибор.
Отключите защиту от доступа
детей (см. раздел “Защита от
доступа детей”)
Прикоснитесь только к
одному сенсорному полю
Удалите посторонние
предметы, лежащие на
панели управления
(кастрюлю, тряпку и т п ). Еще
раз включите прибор.
Отключите защиту от доступа
детей (см. раздел
“Блокирование и
разблокирование панели
управления”)
Удалить предмет
Если конфорка горячая,
обратитесь в сервисный
центр.
Дайте конфорке остыть.
Максимальная ступень
нагрева обеспечивает ту же
мощность конфорки, что и
автоматика закипания.
1.
Отключите конфорку.
1.
Запрограммируйте работу
конфорки сенсорным
полем
Page 25
Что делать, если … electrolux 25
Неполадка Возможная причина
Раздается звуковой сигнал,
прибор включается и через 5
секунд снова отключается;
еще через 5 секунд
раздается очередной
звуковой сигнал.
Светится индикатор Сработала защита конфорки
Повляется индикация с
цифрой
Сенсорное поле “Ein/Aus”
(Вкл./Выкл.) чем-то закрыто,
например тряпкой.
от перегрева
Сработало автоматическое
выключение прибора
Ошибка электронной
системы
Если Вы не смогли устранить
неполадку с помощью
вышеперечисленных мер,
обратитесь, пожалуйста, в
авторизованный сервисный центр.
Способ устранения
неполадки
Не кладите на панель
управления никаких
предметов.
Отключите конфорку.
Включите снова.
Отключите конфорку.
Включите снова.
На несколько минут
отсоедините прибор от
электросети (извлеките
предохранители домашней
электропроводки).
Если после включения
прибора индикация
появится снова, обратитесь в
сервисный центр.
Предупреждение! Ремонт прибора
имеют право производить только
специалисты.
Неквалифицированный ремонт
может иметь опасные последствия
для пользователя прибора.
Если Вы воспользуетесь услугами
сервисного центра на ошибочных
основаниях, то посещение техника
сервисного центра может оказаться
платным даже во время действия
гарантии.
Page 26
26 electrolux утилизация
Утилизация
Старый прибор
Упаковочные материалы
Упаковочные материалы
экологически безопасны и пригодны
для вторичного использования.
Синтетические части снабжены
специальной маркировкой,
например: >PE< для полиэтилена,
>PS< для полистирола и др.
Помещайте упаковочные материалы
в соответствии с маркировкой в
специальные контейнеры для сбора
утиля, установленные местной
коммунальной службой.
Символ
упаковке указывает, что оно не
подлежит утилизации в качестве
бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки
электронного и
электрооборудования для
последующей утилизации.
Соблюдая правила утилизации
изделия, Вы поможете
предотвратить причинение
окружающей среде и здоровью
людей потенциального ущерба,
который возможен, в противном
случае, вследствие неподобающего
обращения с подобными отходами.
За более подробной информацией
об утилизации этого изделия
просьба обращаться к местным
властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.
W на изделии или на его
Page 27
инструкция по монтажу electrolux 27
Инструкция по монтажу
Указания по технике безопасности
Внимание! Обязательно прочесть!
Соблюдайте законы, распоряжения,
предписания и нормы, действующие в
стране, на территории которой
устанавливается прибор.(К таковым
относятся требования техники
безопасности, правила и порядок
утилизации отходов и т. д.).
Монтаж прибора имеет право
производить только
квалифицированный специалист.

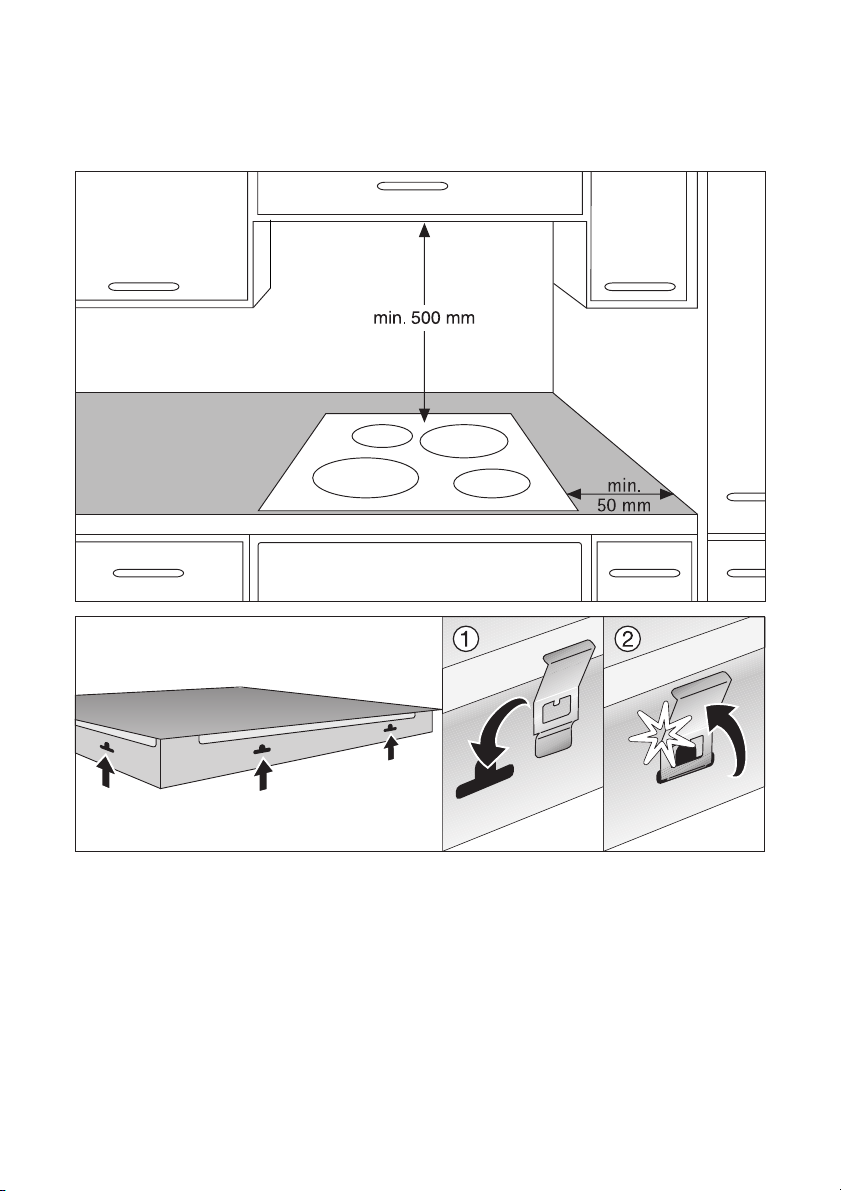

Выдерживайте минимально
допустимые расстояния до других
приборов и мебели.
При встраивании прибора в мебель
необходимо обеспечить защиту людей
от случайного контакта с
электропроводниками. Поэтому.
например, выдвижные ящики и
контейнеры разрешается монтировать
под прибором только при наличи на
последних специального защитного
днища.
Поверхности срезов в столешнице
необходимо предохранять от влаги
соответствующим уплотняющим
материалом.
Уплотнение должно соединить прибор
со столешницей так, чтобы не
оставалось никаких зазоров.
Уплотнение должно соединить прибор
со столешницей так, чтобы не
оставалось никаких зазоров.
Пространство между прибором и
столешницей нельзя заполнять
силиконовой герметизирующей
массой.
Не устанавливайте прибор в
непосредственной близости от дверей
и под окнами. Раскрывшаяся дверь
или распахнувшееся окно может
опрокинуть находящуюся в зоне
нагрева горячую посуду.
z Опасность поражения
электрическим током
• Клемма подключения к
электрической сети находится под
напряжением.
• Работая с клеммой подключения
электрической сети, обесточьте ее!
• Обращайте внимание на схему
подключения.
• Соблюдайте правила техники
безопасности в отношении
электротехнического
оборудования.
• Защита от прикосновения должна
устанавливаться только
квалифицированным специалистом.
• Подключение к электрической сети
должно выполняться только
квалифицированным специалистом.
z Повреждения электрическим
током
• Свободные и незатянутые
разъемные соединения могут
привести к перегреву клеммы.
• Клеммовые соединения должны
исполняться технически правильно.
• Кабель не должен быть натянут.
• При одно- или двухфазном
подключении следует использовать
подходящий шнур питания типа
H05BB-F Tмакс. 90°C (или выше).
• Если шнур питания этого прибора
поврежден, его следует заменить
на специальный шнур питания типа
H05BB-F Tмакс. 90°C или выше.
Его можно приобрести в
сервисном центре.
Page 28
28 electrolux инструкция по монтажу
При электроустановке необходимо
предусмотреть устройство,
позволяющее отключать от сети
прибор с шириной размыкания
контактов не менее 3 мм по всем
полюсам.
Пригодными для этой цели
устройствами размыкания могут
служить, напр., аварийные
выключатели, предохранители
(винтовые предохранители
необходимо извлечь из патрона),
автоматические предохранительные
переключатели и контакторы.
Page 29
Монтаж
Монтаж electrolux 29
Page 30
30 electrolux Монтаж
Page 31
Монтаж electrolux 31

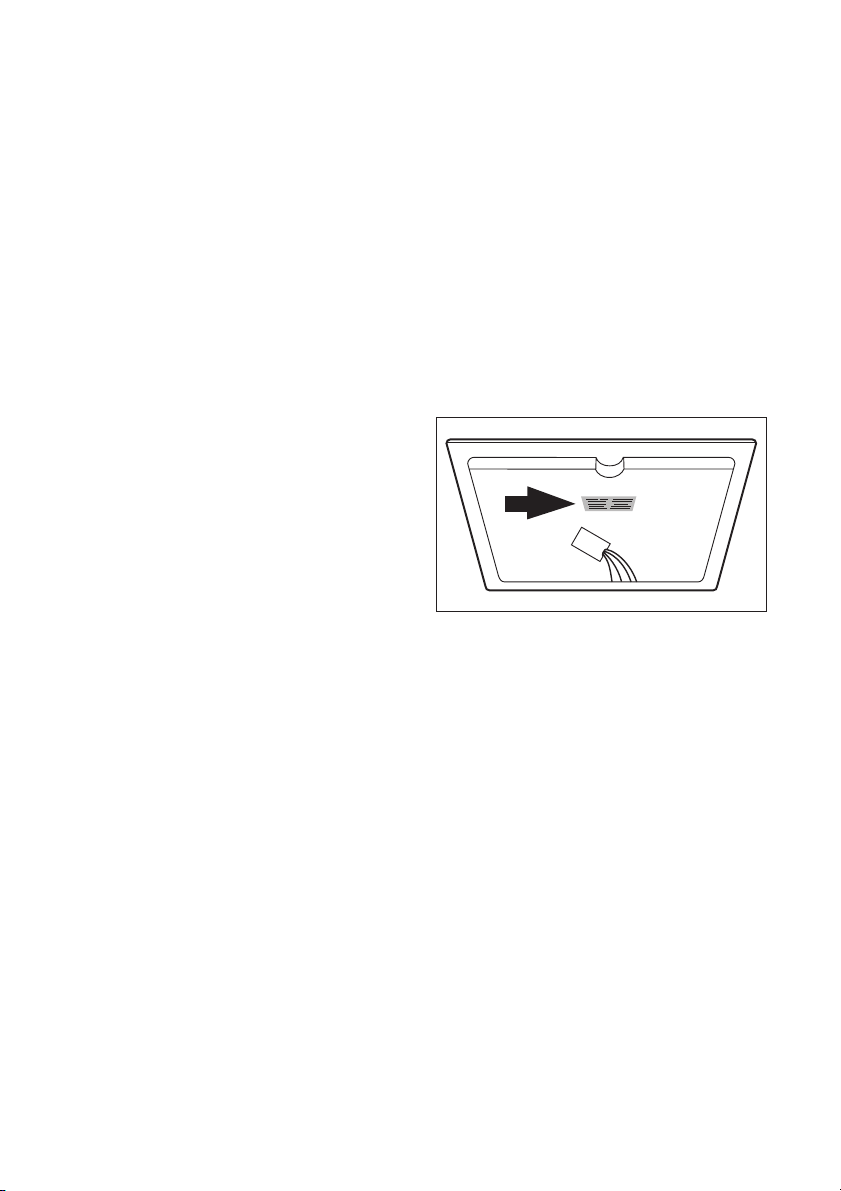

Фирменная табличка
EHS60140X
55HAD36AO
ELECTROLUX
949 593 119
230 V 50 Hz
6,3 kW
Page 32
32 electrolux гарантия/сервисная служба
Гарантия/сервисная служба
Сервисное обслуживание и запасные части
В случае необходимости ремонта прибора, или
если Вы хотите приобрести запасные части,
обращайтесь в наш ближайший авторизованный
сервисный центр (список сервисных центров
прилагается). Если у вас возникли вопросы по
использованию прибора или Вы хотите узнать о
других приборах концерна ELECTROLUX,
звоните на нашу информационную линию по
телефону (495) 937 78 37 или (495) 956 29 17.
ЕВРОПЕЙСКАЯ ГАРАНТИЯ
Данное устройство поддерживается гарантией
Electrolux в каждой из стран, перечисленных на
обороте этого руководства, в течение срока,
указанного в гарантии на устройство или в
ином определенном законом порядке. В
случае Вашего перемещения из одной из этих
стран в любую другую из нижеперечисленных
стран, гарантия на устройство переместится
вместе с Вами при условии соблюдения
следующих требований:
• Гарантия на устройство начинает
действовать с даты, в которую Вы впервые
приобрели это устройство,
подтверждением которой будет служить
предъявление действительного
удостоверяющего покупку документа,
выданного продавцом устройства.
• Гарантия на устройство действует в течение
того же срока и в пределах того же объема
работ и конструктивных частей, какие
действуют в новой стране Вашего
проживания применительно к данной
конкретной модели или серии устройств.
• Гарантия на устройство является
персональной для первоначального
покупателя этого устройства и не может
быть передана другому пользователю.
• Устройство установлено и используется в
соответствии с инструкциями, изданными
Electrolux, только в пределах домашнего
хозяйства, т.е. не используется в
коммерческих целях.
• Устройство установлено в соответствии со
всеми применимыми нормативными
документами, действующими в новой
стране вашего проживания.
Положения настоящей Европейской Гарантии
не нарушают никаких предоставленых Вам по
закону прав.
www.electrolux.com
p t b
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
Èeská republika +420 2 61 12 61 12 Budìjovická 3, Praha 4, 140 21
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia
+32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek
Page 33
гарантия/сервисная служба electrolux 33
p t b
Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn
España +34 902 11 63 88
France www.electrolux.fr
Great Britain +44 8705 929 929
Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki
Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga
Lithuania +3702780607 Žirmūnų 67, LT-09001 Vilnius
Luxembourg +352 42 431 301 Rue de Bitbourg, 7, L-1273 Hamm
Magyarország +36 1 252 1773
Nederland +31 17 24 68 300
Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo
Österreich +43 18 66 400 Herziggasse 9, 1230 Wien
Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warszawa
Portugal +35 12 14 40 39 39
Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/
Svizzera
Slovenija +38 61 24 25 731
Slovensko +421 2 43 33 43 22
Suomi www.electrolux.fi
Sverige +46 (0)771 76 76 76
Türkiye +90 21 22 93 10 25
Россия +7 495 937 7837
Óêðà¿íà +380 44 586 20 60
+41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Quinta da Fonte - Edificio Gonçalves Zarco Q 35
2774 - 518 Paço de Arcos
Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03
Bratislava
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Tarlabaþý caddesi no : 35 Taksim
Istanbul
129090 Москва, Олимпийский проспект, 16,
БЦ „Олимпик“
04074 Ки¿в, вул.Автозаводська,
2a, БЦ „Алкон“
Page 34
34 electrolux сервисная поддержка
Сервисная поддержка
При возникновении технических
неисправностей попытайтесь сначала
устранить проблему самостоятельно с
помощью настоящего руководства по
эксплуатации (раздел “Что делать
если…”).
Если Вы не можете устранить
неполадку своими силами, обратитесь,
пожалуйста, в авторизованный
сервисный центр.
Для того, чтобы мы могли Вам быстро
помочь, нам нужны следующие
данные Вашей машины:
– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)
(номера находятся на фирменной
табличке)
– Характер неполадки
– код неполадки, в случае его
появления на дисплее машины.
Чтобы необходимые данные Вашей
машины были всегда у Вас под рукой,
рекомендуем внести их сюда:
Наименование модели: .....................................
PNC (номер изделия): .....................................
S-No (серийный номер): .....................................
Page 35
Page 36
www.electrolux.com
www.electrolux.ru
867 202 023-M-120608-01
Loading...
