ELECTROLUX EHG6830X User Manual [es]

30 electrolux

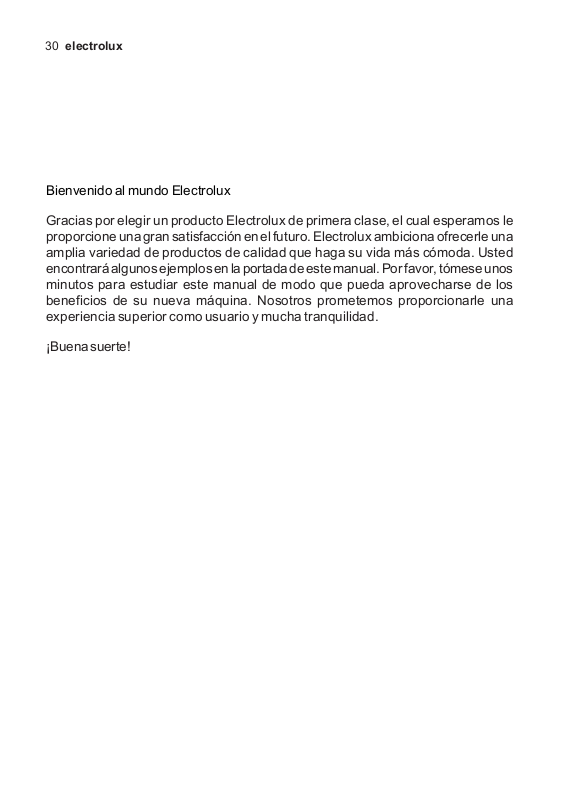

Bienvenido al mundo Electrolux

Gracias por elegir un producto Electrolux de primera clase, el cual esperamos le
proporcione una gran satisfacción en el futuro. Electrolux ambiciona ofrecerle una
amplia variedad de productos de calidad que haga su vida más cómoda. Usted
encontrará algunos ejemplos en la portada de este manual. Por favor, tómese unos
minutos para estudiar este manual de modo que pueda aprovecharse de los
beneficios de su nueva máquina. Nosotros prometemos proporcionarle una
experiencia superior como usuario y mucha tranquilidad.

¡Buena suerte!

Índice

Para el usuario Para el instalador

Para su seguridad 32

Instrucciones para el instalador 41

electrolux 31

Instrucciones para el uso 34
Cuidado y limpieza 37
Cuidado periódico 38
Características técnicas 39
Condiciones de la garantía 50
Garantía europea 51

Conexión eléctrica 42
Adaptación a otro tipo de gas 44
Encastre en muebles modulares 46
Aplicaciones posibles 50

Guía para leer las instrucciones

Estos símbolos le ayudarán a encontrar rápidamente la información más importante.

Información sobre seguridad

! Instrucciones “paso a paso”

Consejos útiles y sugerencias

Información sobre protección del medio ambiente

Este equipo cumple las siguientes directivas de la CEE:

- 73/23 y 90/683 (sobre Baja Tensión);

- 89/336 (sobre Compatibilidad Electromagnética);

- 90/396 (sobre Equipos de Gas)

- 93/68 (sobre las Normas Generales)

y sucesivas modificaciones.

Estas instrucciones sólo son válidas para los países
cuyos símbolos de identificación aparecen en la
portada del manual de instrucciones y en el equipo.

32 electrolux

Español

Para su seguridad

Aunque este nuevo equipo es fácil de usar, es muy importante que Ud. lea este
manual de instrucciones antes de instalarlo y usarlo por primera vez. De este
modo podrá evitar comportamientos incorrectos y aprovechar al máximo las
prestaciones del equipo de forma segura y respetuosa del medio ambiente.

Es muy importante que guarde este manual de instrucciones junto con el equipo
con el fin de consultarlo cuando sea necesario. Si vende o cede el equipo, entregue
el manual al nuevo usuario para que éste pueda leer las instrucciones de uso y las
advertencias que contiene.

Instalación

" La instalación del equipo y su

conexión a la red de suministro
eléctrico sólo pueden ser

efectuadas por PERSONAL
CUALIFICADO. Antes de efectuar

cualquier tipo de operación,
compruebe que el equipo esté
DESENCHUFADO.

" Asegúrese de que el aire circule sin

problemas alrededor del equipo. Si la
ventilación es insuficiente, es posible
que falte oxígeno en el local.

" Asegúrese de que el tipo de gas

utilizado para alimentar el equipo
coincida con el indicado en la etiqueta
adhesiva que hay cerca del tubo del
gas.

" Este equipo no está conectado a un

dispositivo de evacuación de los gases
de combustión. Su instalación y
conexión se deberá realizar de
acuerdo con las normas de
instalación en vigor y en especial,
con los requisitos para una correcta
ventilación del local.

" El uso de un equipo de cocción a

gas genera calor y humedad en el
local en el que está instalado.
Asegúrese de que el local esté
bien ventilado: mantenga las
tomas de aire abiertas y eficientes
o instale una campana extractora
con conducto de evacuación.

" Si utiliza el equipo de forma

intensa y prolongada, aumente la
eficacia de ventilación: abra una
ventana o aumente la potencia
del extractor.

" Revise del extractor al quitar el

embalaje y compruebe que el cable
de conexión a la red de suministro
eléctrico no esté dañado. En caso de
anomalía, póngase en contacto con
el proveedor antes de encender el
equipo.

" El fabricante se exime de toda

responsabilidad si no se respetan
las normas de prevención de
accidentes.

electrolux 33

Seguridad para las
personas

" Este equipo sólo debe ser utilizado por

personas adultas. Impida que los niños
toquen los mandos y/o jueguen con
el equipo.

" Este equipo no puede ser utilizado por

niños ni personas con discapacidades o
inexpertas sin la supervisión o la ayuda
de un responsable que pueda garantizar
su uso correcto.

" Las superficies de este equipo se calientan

durante la cocción y permanecen
calientes durante algún tiempo incluso
después de apagarlo. No deje que los

niños se acerquen al equipo mientras
éste está caliente.

Durante el uso

" Este producto se ha diseñado para la

cocción no profesional de alimentos en
viviendas. Evite su uso con fines

distintos.

" Es peligroso modificar o intentar modifi-

car las características de este producto.

" Mantenga limpio el equipo. Los restos

de comida pueden provocar incendios.
No limpie el aparato con vapor ni
aparatos que generen vapor.

"
" Al terminar de usar el equipo, asegúrese

de que todos los mandos estén
“CERRADOS” o “APAGADOS”.

" Si dispone de una toma de corriente

cerca del equipo, evite que los cables de
los electrodomésticos entren en contacto
con el equipo mientras los está utilizando

y aléjelos de las superficies
calientes.

Servicio técnico

" En caso de avería no intente reparar

el equipo. Las reparaciones

efectuadas por personal no cualificado
pueden causar daños y provocar
accidentes. En primer lugar, consulte
este manual. Si no encuentra la
información que le interesa, póngase

en contacto con el centro de
asistencia técnica más cercano. Las

reparaciones de este equipo deben ser
realizadas por un centro de asistencia
técnica autorizado. Solicite recambios
originales.

Consejos para la protección
del medio ambiente

" Todos los materiales utilizados son

ecocompatibles y reciclables. Le
rogamos nos ayude a conservar el
medio ambiente utilizando los canales
de recogida separada.

" Cuando deseche un aparato, corte

el cable para inutilizarlo.

" El símbolo situado en el producto

y en su embalaje indica que este producto
no se puede tratar como un residuo
doméstico, sino que se ha de eliminar en
un centro de recogida adecuado para
que sus partes eléctricas y electrónicas
puedan ser recicladas. Al desechar el
producto de manera correcta, contribuirá
a evitar las consecuencias de riesgo
para la salud humana y el medio ambien­te que, de otro modo, podría provocar la
eliminación inadecuada de este producto.
Si desea más información sobre el
reciclaje de este producto, solicítela a
las autoridades municipales, al servicio
de eliminación de desechos domésticos
o al comercio donde lo adquirió.

34 electrolux

Instrucciones para el uso

Antes de usar el equipo quite

el embalaje, las etiquetas
publicitarias y el film de
protección.

Los mandos de
regulación de la placa
de cocción

Los mandos de los quemadores de gas
están situados en la parte frontal de la
placa. Significado de los símbolos de
los mandos:

cerrado

máximo

mínimo
encendido electrónico integrado

en mando

Para encender los
quemadores

Para obtener la llama con
facilidad, encienda el
quemador antes de colocar el
recipiente sobre la placa.

Mod. EHG 6400

!

Presione el mando del quemador que
desea encender y gírelo hacia la
izquierda hasta el símbolo “máximo”.
Esta posición coincide con la del símbolo

de encendido ( ). El quemador se
encenderá de forma automática.

Mod. EHG 6410, EHG 6430, EHG 6830

!

Presione el mando del quemador que
desea encender y gírelo hacia la
izquierda hasta el símbolo “máximo”.
Esta posición coincide con la del símbolo

de encendido ( ). El quemador se
encenderá de forma automática.

A continuación, mantenga presionado el
mando durante unos 5 segundos para
que el “termopar” (Fig. 1 y 2 - letra D)
se caliente y la válvula de seguridad, que
interrumpe el suministro de gas en caso
de emergencia, se desactive.

A continuación, compruebe que la

llama sea regular y gire el mando para
ajustar la intensidad.

Si tras varios intentos el quemador

no se enciende, controle que la “tapa”
(letra A de las Figs. 1 y 2) y la “corona
del quemador” (letra B de las Figs. 1 y

2) estén bien colocadas.
Para apagar el quemador, gire el

mando hacia la derecha hasta el símbolo

.

Encendido manual (si falta la
corriente eléctrica): acerque una

llama al quemador, presione el
mando y gírelo hacia la izquierda
hasta el símbolo “máximo”.

""

" Antes de retirar los recipientes

""

del fuego, reduzca la llama o
apague el quemador.

electrolux 35

Fig. 1

A - Tapa
B - Corona del quemador
C - Bujía de encendido
D - Termopar

(mod.EHG 6410, EHG 6430, EHG 6830)

Quemador Triple corona

(mod. EHG 6830)

A

B

D

Fig. 2

C

A - Tapa
B - Corona del quemador
C - Bujía de encendido

D - Termopar

36 electrolux

Cómo usar
correctamente la placa

Para reducir el consumo de gas y
optimizar el rendimiento del equipo, use
recipientes con fondo plano y
dimensiones adecuadas. En la tabla
siguiente se indican las medidas
adecuadas para cada tipo de quemador.
Reduzca la intensidad del quemador al
punto de ebullición mínimo cuando los
líquidos empiecen a hervir.

Controle en todo momento los
alimentos cuando cocine con grasa
o aceite: dichas sustancias
alcanzan altas temperaturas y
existe el riesgo de que se incendien.

Si el calor es demasiado inten­so, el acero inoxidable se
ennegrece. No use piedras
ollares, fuentes de barro cocido
o placas de hierro fundido para
las cocciones prolongadas. No
proteja la placa de cocción con
papel de aluminio mientras la
usa.

Asegúrese de que los recipientes
no superen los bordes de la
placa y de que el quemador
caliente el centro del recipiente
para reducir el consumo de gas.

No utilice recipientes
inestables ni deformados: si se
vuelcan o se derrama su
contenido pueden provocar
accidentes.

Evite que las ollas cubran la
zona de los mandos.

Quemador diámetro diámetro

mínimo máximo

Triple corona
Grande (rápido) 180 mm 260 mm
Medio (semirrápido )

posterior 120 mm 220 mm
anterior 120 mm 180 mm

Pequeño (auxiliar) 80 mm 180 mm

(mod. EHG 6830)

180 mm 260 mm

electrolux 37

La tapa de la placa de
cocción

(sólo para los modelos EHG 6410)

Con el objetivo de obtener una estética
acorde con los muebles de cocina, la
placa de cocción se puede cubrir con
una tapa que se suministra bajo pedido.

" Dicha tapa protege la placa de cocción

cuando está cerrada y protege contra
las salpicaduras de aceite cuando
está abierta. Evite su uso con fines
distintos.

" Antes de abrir la tapa, séquela si está

mojada.

" Límpiela antes de cerrarla o quitarla.
" ¡ATENCIÓN! La tapa de cristal puede

romperse si se calienta en exceso.
Asegúrese de que los quemadores
estén apagados antes de cerrarla.

Cuidado y limpieza

Antes de efectuar cualquier tipo

de operación, desenchufe el
equipo.

Limpieza de la placa

Lave las partes esmaltadas con agua
templada y jabón; no use productos
abrasivos ya que podrían dañarlas.

Lave las coronas de los quemadores y
las tapas de forma frecuente, con agua
hirviendo y detergente, y elimine todo
tipo de incrustaciones. Tras el uso,
aclare las partes de acero inoxidable
con agua y séquelas con un paño suave.
Para eliminar las manchas difíciles use
detergentes no abrasivos o productos
específicos de venta en tiendas. No use
estropajos, lana de acero ni ácidos para
la limpieza.

" Limpie las sustancias ácidas y

alcalinas (p. ej. vinagre, sal, zumo
de limón, etc.) que se depositan
sobre la placa de cocción.

Las parrillas de la placa
de cocción

Las placas de cocción pueden tener
parrillas de hierro esmaltado o fundido,
con mayor grosor y peso.

Las parrillas se desmontan para facilitar
la limpieza de la placa.

Las rejillas de hierro fundido pueden
rayar o dañar la superficie de la
placa de cocción si las apoya fuera
de las zonas de ubicación.

38 electrolux

Las rejillas de hierro esmaltado
se pueden lavar en el lavavajillas.

Una vez limpias, colóquelas sobre
la placa de cocción en la posición
correcta.

Modelos con parrillas de hierro
fundido: Para volver a montar las
parrillas después de lavarlas,
coloque en primer lugar las
parrillas laterales y a continuación
la parrilla central.

Para que los quemadores funcionen
correctamente, coloque las parrillas
como se ilustra en la figura 3.

Encendido eléctrico

El encendido automático de los
quemadores se produce por acción de
una “bujía” de cerámica y un electrodo
de metal (letra C de las Figs. 1 y 2).
Limpie a fondo y de forma periódica
estos componentes de la placa de
cocción. Para evitar problemas de
encendido, asegúrese de que los
orificios de la corona del quemador (letra

B de las Figs 1 y 2) no estén obstruidos.

SI

Fig. 3

NO

Fig. 4

Cuidado periódico

Haga inspeccionar el tubo del gas y el
eventual regulador de presión de forma
periódica.

En caso de anomalía, solicite la
sustitución de la parte defectuosa: no
acepte reparaciones.

electrolux 39

Características técnicas

Potencia de los quemadores de gas

Quemador con triple corona (mod. EHG 6830)
Quemador rápido 3,0 kW (G20) - 2,8 kW (G30/G31)
Quemador semirrápido 2,0 kW
Quemador auxiliar 1,0 kW

Categoría II2H3+
Ajuste del equipo gas metano G20 (2H) 20 mbar

Empalme de entrada del gas G 1/2"
Tensión de alimentación 230 V ~ 50 Hz

Equipo de clase 3

Dimensiones de la placa de cocción

Anchura 594 mm
Profundidad 510 mm

Medidas del equipo para encastre

Anchura 560 mm
Profundidad 480 mm

4,0 kW

Diámetros del By-pass

Quemador Ø By-pass

de la llave

en centésimas

Auxiliar 28

Semirrápido 32
Rápido 42
Triple corona

(mod. EHG 6830)

56

40 electrolux

Características de los quemadores

POTENCIA POTENCIA

TIPO DE

QUEMADOR

Quemador

auxiliar 1,0 0,33 70 0,095 50 73 71

Quemador

semirrápido 2,0 0,45 96 0,190 71 145 143

Quemador G.Natural:

rápido 3,0 0,75 119 0,286 86 204 200

Quemador

triple

corona 4,0 1,2 146 0,381 98 291 286

(mod. EHG 6830)

TÉRMICA TÉRMICA
NOMINAL REDUCIDA GAS NATURAL GAS LÍQUIDO

(Metano) - 20 mbar

kW kW Marc. Marc. g/h

inyectores m3/h inyectores

100/mm 100/mm

G.P.L.: 2,8

POTENCIA

TÉRMICA NOMINAL

(Butano/Propano)28-30/37 mbar

G30 G31

Instrucciones para el instalador

electrolux 41

Es necesario que todas las operacio­nes relativas a la instalación, regulación
y adaptación al tipo de gas que vaya a
utilizarse, sean realizadas por personal
cualificado, según las normas en vigor.

(Real Decreto 1853/1993 “Regla­mento de instalaciones de gas en
locales destinados a usos domés­ticos colectivos o comerciales” y
Real Decreto 494/1988 “Reglamento
de Aparatos que utilizan gas como
combustible”)

Importante

Cualquier intervención debe efec­tuarse con el aparato desconectado
eléctricamente y con la llave del gas ce­rrada. Cuando sea necesario que esté
conectado se deben observar las máxi­mas precauciones.

Conexión del gasConexión del gas

Conexión del gas

Conexión del gasConexión del gas

En el caso de instalación con tubo
metálico flexible, asegúrese de que el
tubo no está en contacto con partes
mobiles o aplastado. El mismo control
debe ser efectuado también en el caso
de acoplamiento horno con encimera.

Las encimeras están preparadas
para el tipo de gas, presión, voltaje,
etc., que figura en la placa de
características. Compruebe que
coinciden con los que dispone en su
domicilio.

En la bolsa de accesorios,
adjuntamos un codo con la junta para
efectuar la unión a la encimera (véase
Fig. 5). El terminal del tubo de gas de la
encimera es roscado G 1/2”.

Importante

Para un seguro funcionamiento, un
menor consumo y una mayor duración
del aparato, asegúrese de que la
presión de alimentación respeta los
valores indicados en la tabla de
características de los quemadores.

Un vez terminada la instalación se
debe comprobar la perfecta
estanquidad de todos los tubos,
racores, uniones, etc., utilizando
para ello una solución jabonosa.

JAMAS SE DEBEN UTILIZAR
LLAMAS.

A) Extremo final de rampa con tuerca
B) Junta
C) Empalme orientable

Fig. 5

42 electrolux

Conexión eléctrica

El equipo funciona con una tensión
monofásica de alimentación de 230 V.
La conexión ha de cumplir los requisitos
de las normas y disposiciones de ley
en vigor.

Antes de realizar la conexión, asegúrese
de que:

" La válvula limitadora y la instalación

eléctrica pueden soportar la carga del
equipo (vea la placa de datos);

" la instalación de alimentación posee

una toma de tierra eficaz conforme
con las normas vigentes;

" la toma o el interruptor omnipolar son

fáciles de alcanzar incluso con el
equipo ya instalado.

Instale en el cable un enchufe apto para
la carga del equipo y conéctelo a una
toma de seguridad adecuada.

Si desea conectar el equipo
directamente a la red, deberá instalar
un interruptor omnipolar con una
abertura mínima entre los contactos de
3 mm entre el equipo y la red de
suministro, con capacidad suficiente
para la carga y conforme con las normas
en vigor.

No corte el cable de tierra amarillo/verde
del interruptor.

El cable de fase de color marrón
(proveniente del borne “L” de la regleta)
se ha de conectar siempre a la fase de
la red de suministro eléctrico.

electrolux 43

Coloque el cable de alimentación de
modo que no supere los 90 ºC de
temperatura en ningún punto.

La Fig. 6 muestra un ejemplo de
instalación. Fije el cable con las
abrazaderas al lateral del mueble para
evitar que entre en contacto con el
equipo instalado debajo de la placa de
cocción.

Sustitución del cable de
alimentación

Para sustituir el cable deberá usar
cables H05V2V2-F T90 con capacidad
para soportar la carga y la temperatura
de servicio. Además, deberá usar un
cable de tierra amarillo/verde unos 2 cm
más largo que los cables de fase y
neutro (Fig. 7).

Al terminar la conexión, pruebe los
elementos de cocción manteniéndolos
en funcionamiento durante unos 3
minutos.

SI

Fig. 6

Para abrir la tapa de la regleta que
contiene los bornes de conexión:

" introduzca la punta plana de un

destornillador en las pestañas
inferiores de la regleta;

" presiónelas ligeramente y haga

palanca hacia arriba (Fig. 8).

El cable de alimentación sólo
puede ser sustituido por el
Servicio de Asistencia Técnica
o por un técnico cualificado.

Fig. 7

Fig. 8

Neutro

Tierra (amarillo/verde

)

44 electrolux

Adaptación a otro tipo de gas

Sustitución de los
inyectores

1. Quite las parrillas.

2. Quite las tapas y las coronas de los
quemadores.

3. Afloje y extraiga los inyectores (Fig.

9) con una llave de tubo de 7 y
sustitúyalos por los adecuados al tipo
de gas que se va a utilizar (vea la
tabla “Características de los
quemadores”).

4. Vuelva a montar las piezas en orden
contrario.

5. Sustituya la placa de características,
que hay cerca de la toma de gas,
por la adecuada al nuevo tipo de gas.
Dicha placa está dentro de la bolsa
de inyectores.

Fig. 9

Regulación del mínimo

Para regular el mínimo:

1. Encienda el quemador siguiendo la
secuencia de operaciones ya
descrita.

2. Coloque la llave al mínimo.

3. Extraiga los mandos.

4. Regule el tornillo by-pass que se
ilustra en la figura 10

• Para pasar de gas metano a GLP,
gire el tornillo by pass hacia la derecha
hasta el final.

• Para pasar de gas GPL a gas meta­no, gire la tornillo by-pass 1/4 de
vuelta (para el quemador con triple
corona gire la varilla 1/2 vuelta).

• Deberá obtener una pequeña llama
homogénea y regular en toda la coro­na del quemador.

5. Compruebe que, al girar la llave del
máximo al mínimo, el quemador
permanezca encendido.

Las operaciones de adaptación a otro
tipo de gas arriba descritas, son fáciles
de realizar independientemente de la
posición o el modo de fijación de la placa
de cocción en el mueble de cocina.

electrolux 45

Fig. 10

Varilla by-pass

para regular el mínimo

46 electrolux

Encastre en los muebles modulares

Medidas expresadas en milímetros

SR

SR

R

A

510

594

Fig. 11

A = Quemador auxiliar
SR = Quemador semirrápido

R = Quemador rápido
TC = Quemador triple corona

Estas placas de cocción se han
diseñado para su encastre en muebles
modulares de cocina con una
profundidad de 550 a 600 mm, que
cumplan determinados requisitos
específicos.

SR

594

SR

TC

A

510

Las dimensiones de la placa de cocción
se ilustran en la figura 11.

Colocación y fijación de
la placa al mueble

La placa de cocción se puede montar
en un mueble para encastre si éste
posee las dimensiones ilustradas en la
figura Fig. 12. Entre el hueco de
encastre y la pared de fondo debe haber
55 mm de separación. Las eventuales
paredes laterales derecha o izquierda
no deben superar la altura de
instalación de la placa de cocción y
entre ellas y el hueco de la encimera ha
de haber 100 mm de separación como
mínimo.

Para fijar la placa de cocción al

!!

!

!!

mueble:

• coloque la junta selladora que se

suministra de serie sobre el borde de
la parte frontal del asiento, a 11
milímetros de los bordes laterales y
a 10 mm del borde posterior, de
forma que los extremos coincidan
sin superponerse (vea la fig. 13);

• Coloque la placa sobre el asiento del

mueble, centrándola correctamente.

• Fije la placa al mueble con las

escuadras que se suministran de
serie (vea la fig. 14).
La presión de los tornillos es
suficiente para extender el sellador,
cuyo exceso podrá eliminarse con
facilidad.

El doble laberinto estanco del borde de
la placa de cocción impide que la
infiltración de líquidos.

electrolux 47

Fig. 12

Fig. 13

sellador

Fig. 14

48 electrolux

Aplicaciónes posibles

Sobre base con puerta

Durante el montaje del mueble se
deberán respetar algunos requisitos
para evitar el contacto con la caja de la
placa de cocción cuando se calienta
durante el funcionamiento. Se aconseja
seguir las indicaciones de la figura 15.

Es necesario que el tablero situado
debajo de la placa de cocción se
extraiga con facilidad para que el
servicio de asistencia técnica pueda
bloquear y desbloquear la placa.

Sobre base con horno

El compartimento ha de tener las
dimensiones que se ilustran en la figura

12. Asimismo deberá estar equipado con

soportes que garanticen una adecuada
ventilación.

Para evitar el recalentamiento, se
aconseja realizar la instalación como se
describe en las figuras 16 y 17.

Por motivos eléctricos y para poder
extraer el horno desde la parte frontal,
la conexión eléctrica de la placa de
cocción y el horno se han de realizar
por separado.

Entre los muebles de pared o las
campanas extractoras y la placa de
cocción debe haber al menos 650 mm
de separación (Fig. 12).

Si el ancho de la campana extractora
supera los 600 mm, además de
respetarse la altura indicada, habrá que
montar los muebles de pared
adyacentes a la campana a 550 mm de
altura sobre la encimera para permitir la
instalación y el uso de la tapa de la placa
de cocción.

Fig. 15

a) tablero del mueble desmontable
b) espacio útil para las conexiones

FO 2041

FO 2042

Fig. 16

Fig. 17

Servicio técnico y
piezas de repuesto

Este equipo ha sido probado y puesto a
punto en fábrica por personal experto y
especializado con el fin de garantizar un
óptimo funcionamiento. Toda reparación
o puesta a punto posterior se deberá
efectuar con el máximo cuidado y
atención.

Por este motivo, le aconsejamos ponerse
en contacto con el proveedor o con
nuestro servicio de asistencia técnica
más cercano e indicar el tipo de
anomalía, el modelo de equipo (Mod.),
el número de producto (Nº de producto)
y el número de fabricación (Nº de serie).
Estos datos se pueden consultar en la
placa que está dentro de la bolsa de
inyectores.

Los recambios originales, certificados
por el fabricante del producto y con
marca sólo se distribuyen en nuestros
centros de asistencia técnica y en
comercios de
recambios
autorizados.

electrolux 49

50 electrolux

Garantía/Servicio postventa

Condiciones de Garantía: ELECTROLUX HOME PRODUCTS ESPAÑA, S.A.
garantiza al usu-ario del aparato cuyos datos de identificación figuran en el presente
documento, durante el plazo de dos (2) años desde la fecha de su entrega, la
reparación totalmente gratuita de las averías que experimente el aparato, incluyendo
la presente garantía tanto el coste de las piezas de recambio como el de la mano
de obra y, en su caso, el del desplazamiento del personal técnico del Servicio
Oficial de la Marca al domicilio del usuario.

En el supuesto de que el producto, por su tamaño y movilidad, fuera susceptible
de ser trasportado por el usuario al Taller Oficial de la Marca, éste quedará liberado
de la obligación de trasladar su personal técnico al domicilio del usuario.

Para hacer uso del derecho de garantía aquí reconocido, será requisito necesario
que el aparato se destine al uso privado. También será necesario presentar al
personal técnico de la marca, antes de su intervención, la factura o tique de compra
del aparato o el albarán de entrega correspondiente si éste fuera posterior, en
unión del presente documento.

Exclusiones: La presente garantía no cubre la instalación, nivelación, instrucciones
de uso del aparato ni sustitución de lámparas. No quedan cubiertas por esta
garantía y por tanto la misma quedará sin efecto en los casos de averías producidas
como consecuencia de:

Fuerza mayor (fenómenos atmosféricos, geológicos, etc.)
Uso inadecuado o no acorde con las instrucciones del fabricante.
Falta de mantenimiento y limpieza: filtros con objetos tales como botones,

monedas, etc; con-densadores con polvo, pelusa u otros elementos que impidan
la libre circulación del aire; cube-tas de detergente con residuos, etc.

Uso de productos de limpieza abrasivos que causen daños en chapa, pintura y
plásticos.

La rotura accidental de componentes de plástico y vidrio.
La instalación y/o conexión incorrectas o no reglamentarias (voltaje, presión de

gas o agua, co-nexión eléctrica o hidráulica no adecuadas).
Los daños estéticos no denunciados en el momento de la entrega.
La garantía no tendrá efecto en caso de manipulación de la placa de características

del aparato o de los datos que figuren en la factura, tique de compra o albarán de
entrega de aquél o de los con-signados en este documento. Tampoco producirá
efecto si se produjesen intervenciones de perso-nal técnico no autorizado o no
perteneciente al Servicio Oficial de la marca.

Se informa al usuario que, además de la garantía reconocida en este documento,
tiene la protec-ción que le concede la Ley 23/2003, de 10 de julio, respecto de la

electrolux 51

exigencia de que el bien adqui-rido sea conforme con el contrato de compraventa,
pudiendo reclamar al vendedor, en caso de disconformidad, por las faltas que se
pongan de manifiesto en el plazo de dos (2) años desde la entrega. En ese supuesto,
tendrá derecho a solicitar la reparación gratuita del bien o a la sustitu-ción de
éste, salvo que una de esas opciones resulte imposible o desproporcionada.

ELECTROLUX HOME PRODUCTS ESPAÑA, S.A.-Sociedad Unipersonal
Albacete, n 3C - 28027 MADRID - CIF A08145872

Central Servicio Técnico
Ctra. M-300 km, 29,900
Apdo. 119
28802 Alcalá de Henares (Madrid)

Recepción de Llamadas
Averías 902 116 388
Atención Usuarios:
e-mail: [email protected]

Para España:
Puede comprar recambios y accesorios on-line entre en
http://www.service.electrolux.com y seleccione Tienda Virtual

Garantía Europea

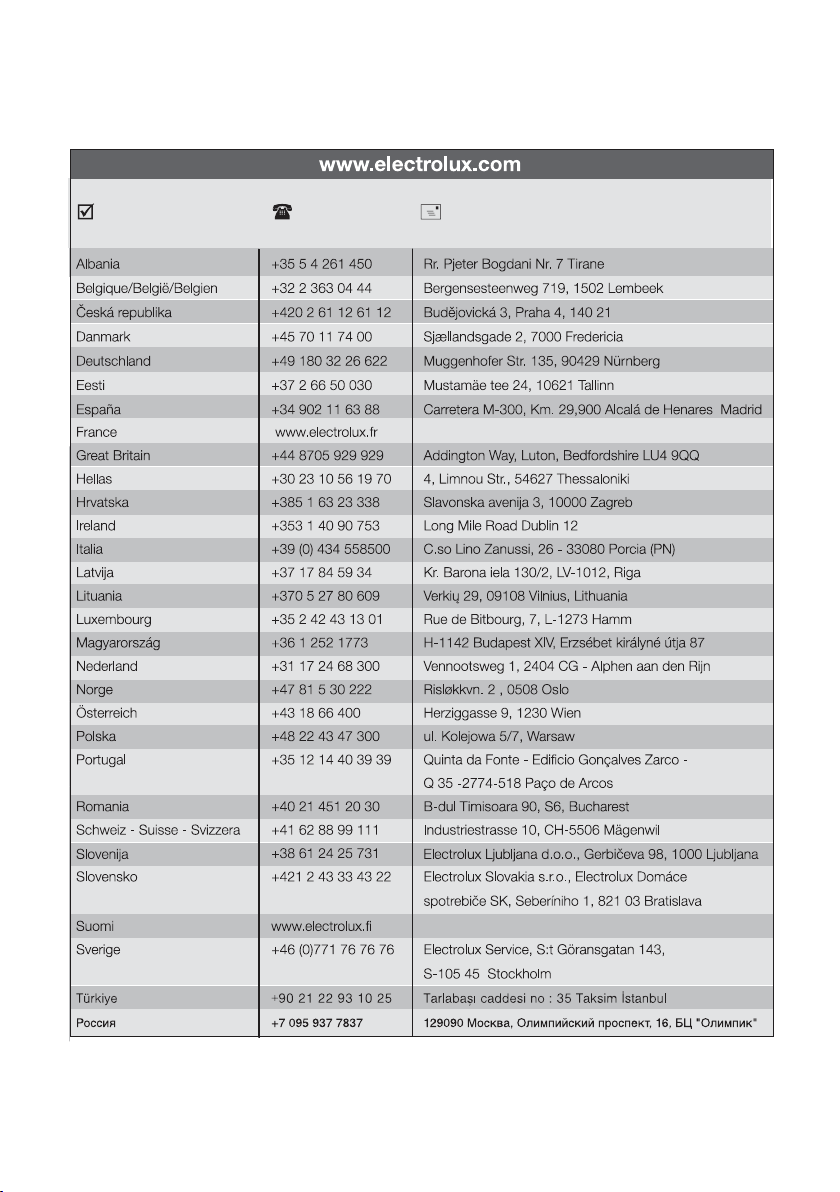

Este aparato está garantizado por Electrolux en cada uno de los países indicados
en la parte posterior de este manual durante el periodo especificado en la garantía
del aparato o el periodo que prevea la ley. Si usted se traslada de uno de estos
países a otro de los países abajo indicados, la garantía del aparato se desplazará
con usted siempre que se cumplan los siguientes requisitos:

• La garantía entra en vigor el día en que usted compre el aparato, que se
demostrará mediante un justificante de compra válido emitido por el vendedor del
aparato.

• La garantía del aparato tendrá el mismo periodo de validez y cubrirá las mismas
piezas y mano de obra que las garantías emitidas en su nuevo país de residencia
para ese modelo o gama de aparatos en concreto.

• La garantía del aparato es personal del comprador original e intransferible.

• El aparato deberá ser instalado y utilizado según las instrucciones de Electrolux
y es únicamente de uso doméstico, lo que significa que no podrá ser utilizado
con fines comerciales.

• El aparato deberá ser instalado observando todas las normativas relevantes que
estén en vigor en su nuevo país de residencia.

Las disposiciones de esta Garantía Europea no afectan a los derechos que le
correspondan por ley.

52 electrolux
