Page 1

upute za uporabu

návod k použití

user manual

notice d'utilisation

informaţii pentru utilizator

návod na používanie

navodila za uporabo

Plinska ploča za kuhanje

Plynová varná deska

Gas hob

Table de cuisson au gaz

Plită cu gaz

Plynový varný panel

Plinska kuhalna plošča

EHG 30215

HR CZ FR RO SK

Page 2

Electrolux. Thinking of you.

Podijelite s nama i druge misli na www.electrolux.com

Sadržaj

Informacije o sigurnosti 2 Postavljanje 4 Opis proizvoda 7 Rukovanje uređajem 7 Korisni savjeti i preporuke 8

Čišćenje i održavanje 8 Rješavanje problema 9 Tehnički podaci 10 Briga za okoliš 10

Zadržava se pravo na izmjene

Informacije o sigurnosti

Upozorenje Ove upute vrijede samo za zemlje čiji je simbol naveden na ovoj knjižici.

Prije postavljanja i korištenja uređaja, pozorno pročitajte ove upute. To je u interesu vaše sigurnosti i osiguravanja ispravnog rukovanja. Čuvajte ove upute i uvjerite se da se one nalaze uz uređaj ako ga selite ili prodajete. Sve osobe koje koriste uređaj moraju biti u potpunosti upoznate s rukovanjem i sigurnosnim svojstvima.

Opća sigurnost

Upozorenje Osobe (uključujući djecu)

sa smanjenim fizičkim, osjetnim, mentalnim sposobnostima ili bez iskustva i znanja ne smiju koristiti ovaj uređaj. Njih treba nadzirati ili uputiti u rukovanje uređajem osoba odgovorna za njihovu sigurnost.

Roditeljska blokada

•Ovim uređajem smiju se služiti samo odrasle osobe. Djeca moraju biti pod nadzorom kako bi se izbjeglo igranje s uređajem.

• Ambalažu držite podalje od dohvata djece. Postoji opasnost od gušenja ili tjelesne ozljede.

• Za vrijeme i nakon rada držite djecu dalje od uređaja.

Uporaba

• Prije prve uporabe uklonite svu ambalažu, naljepnice i prevlake s uređaja. Ne skidajte nazivnu pločicu. To može jamstvo učiniti nevažećim.

• Nakon svake uporabe polja kuhanja postavite na "isključeno".

• Plamenici i dostupni dijelovi su vrući za vrijeme i nakon uporabe. Ne stavljajte pribor za jelo ili poklopce lonaca iznad plamenika. Posuđe i sadržaj u njemu mogu se prevrnuti. Postoji opasnost od opeklina.

• Pregrijane masti i ulja se vrlo brzo zapale. Postoji opasnost od požara.

• Ne ostavljajte uređaj bez nadzora dok radi.

• Uvijek nadzirite uređaj dok radi.

• Ne dozvolite prelijevanje tekućina u otvore na gornjoj strani plamenika.

• Ne koristite plamenik bez posuđa.

•Ovaj uređaj namijenjen je samo uporabi u kućanstvu. Ne koristite ovaj uređaj u komercijalne ili industrijske svrhe.

•Uređaj koristite samo za pripremu jela u kućanstvu. To je kako biste spriječili fizičke ozljede na osobama ili oštećenje imovine.

• Koristite isključ

ivo posuđe s promjerom dna koji odgovara dimenzijama grijača. Postoji opasnost od pregrijavanja i pucanja staklene ploče (ako postoji).

• Ne koristite tave promjera manjeg od veličine plamenika - plamen će zagrijati ručicu tave.

• Lonci ne smiju dopirati do upravljačkog područja.

• Ne koristite uređaj kao radnu površinu ili za čuvanje stvari.

• Ne koristite nestabilno posuđe kako biste spriječili prevrtanje i nezgode.

• Ne stavljajte zapaljive proizvode ili predmete natopljene zapaljivim proizvodima i/ili topljive predmete (izrađene od plastike ili aluminija) i/ili tkanine u, pored ili

2 electrolux

Page 3

na uređaj. Postoji opasnost od eksplozije ili požara.

• Koristite isključivo pribor isporučen s uređajem.

• Pažljivo spojite uređaj na utičnice u blizini. Ne dozvolite da električni kabeli dodiruju uređaj ili vruće posuđe. Ne dozvolite da se električni kabeli zapletu.

Informacije o akrilamidima Važno Prema najnovijim znanstvenim

spoznajama, ako hrana jako potamni (naročito ona koja sadrži škrob), akrilamidi mogu dovesti zdravlje u opasnost. Stoga preporučujemo da kuhate na najnižim temperaturama i da hranu ne tamnite previše.

Postavljanje

•

Ovo morate pročitati. Proizvođač nije odgovoran za bilo kakve ozljede osoba i kućnih ljubimaca ili oštećenja na vlasništvu uzrokovana uslijed nepoštivanja ovih zahtjeva.

•

Za sprječavanje rizika od strukturalnih oštećenja ili fizičke ozljede postavljanje, priključivanje uređaja na električno napajanje ili plinski sustav i održavanje mora provoditi osposobljeno osoblje u skladu sa standardima i važećim lokalnim pravilima.

• Uvjerite se da je uređaj neoštećen nakon transporta. Ne priključujte oštećeni uređaj. Po potrebi, obratite se dobavljaču.

• Ugradbene uređaje koristite samo nakon sklapanja u odgovarajuće ormare za ugradnju i radne ploč

e koje su u skladu s

normama.

• Ne postavljajte plamenike iznad ostalih kućnih uređaja ako nisu predviđeni za to.

•Uređaj postavite isključivo iznad radne po- vršine.

• Ne mijenjajte specifikacije ili ne vršite izmjene na proizvodu. Postoji opasnost od ozljeda i oštećenja uređaja.

• U potpunosti se pridržavajte zakona, odredbi, smjernica i normi na snazi u zemlji u kojoj koristite uređaj (sigurnosnih propisa, pravila o recikliranju, pravila o električ- noj sigurnosti, itd.)

• Održavajte minimalnu udaljenost od drugih uređaja i kuhinjskih elemenata.

• Postavite zaštitu od strujnog udara, na primjer: postavite ladice jedino sa zaštitnom pločom neposredno ispod uređaja.

• Spriječite oštećenje površina rezanja na radnoj ploči od vlage prikladnim brtvilom.

•Uređaj zabrtvite na radnu površinu priklad- nim brtvilom da ne ostane prostora.

• Spriječite oštećenje dna uređaja od pare i vlage, npr. od perilice posuđa ili pećnice.

• Ne postavljajte uređaj blizu vrata ni ispod prozora. Prilikom otvaranja, vrata ili prozori mogu baciti vruće posuđe za kuhanje sa ploče za kuhanje.

•

Prije održavanja, isključite uređaj i odspojite uređaj iz mrežnog napajanja.

• Prije postavljanja provjerite jesu li uvjeti lokalne distribucije (vrsta plina i tlak) i postavke na uređaju kompatibilni. Uvjeti podešenja za ovaj uređaj navedeni su na natpisnoj pločici koju možete pronać

i u vre-

ćici s priborom.

•Ovaj uređaj nije spojen na sustav za ispu- štanje proizvoda izgaranja. Treba ga postaviti i spojiti u skladu s važećim propisima o instalacijama. Posebnu pozornost treba posvetiti odgovarajućim zahtjevima vezanim uz ventilaciju.

• Korištenje uređaja za kuhanje na plin

dovodi do topline i vlage u prostoriji u kojoj je postavljen. Osigurajte dobru ventilaciju u kuhinji: ostavite otvorene ventilacijske otvore za prirodno prozračivanje ili postavite uređaj za mehaničko prozračivanje (napu).

• Kada intenzivno radite s uređajem na dulje vrijeme, potrebno je više ventilacije (na primjer otvaranjem prozora ili pojačavanjem rada kuhinjske nape, ako postoji).

• Pažljivo se pridržavajte uputa za električno spajanje. Postoji opasnost od ozljede električnom strujom.

• Stezaljka mrežnog priključka je pod naponom.

• Uklonite napon sa stezaljke mrežnog priključka.

• Osigurajte zaštitu od dodira pomoću stručne ugradnje.

• Klimavi i neispravni utikači i utičnice mogu dovesti do pregrijavanja stezaljke.

• Spojne priključke pravilno mora instalirati kvalificirani električar.

electrolux 3

Page 4

• Za isključivanje povlačite predviđenu traku na kabelu.

• Koristite ispravan priključni električni kabel i zamijenite oštećeni kabel s primjenjivim kabelom. Obratite se najbližem ovlaštenom servisu.

•Električna instalacija uređaja mora omogu- ćavati njegovo iskapčanje iz električne mreže i imati na svim polovima širinu otvora kontakta od najmanje 3 mm.

• Morate imati ispravne uređaje za izolaciju: automatske sklopke, osigurače (osigurače na uvrtanje izvaditi iz držača), prekidače uzemljenja i sklopke.

Odlaganje uređaja

• Kako biste spriječili opasnost od fizičkih ozljeda ili oštećenja –Odvojite uređaj od mrežnog napajanja. – Odrežite kabel napajanja gdje se spaja s

uređajem i bacite ga.

– Spljoštite vanjske cijevi dovoda plina,

ako su priključene.

– S vašim lokalnim dobavljačem razgova-

rajte o odlaganju vašeg uređaja.

Postavljanje

Upozorenje Sljedeće upute o postavljanju, priključivanju i održavanju mora provoditi ovlašteno osoblje, u skladu sa standardima i propisima na snazi.

Plinski priključak

Izaberite fiksne priključke ili koristite savitljivu cijev od nehrđajućeg čelika, sukladno propisima na snazi. Ako koristite savitljive metalne cijevi, pazite da ne dodiruju pomične dijelove ili da nisu prignječene. Također pazite ako će se ploča za kuhanje nalaziti zajedno s pećni- com.

Važno Uvjerite se da dovodni tlak plina za uređaj odgovara preporučenim vrijednostima. Podesivi priključak pričvršćen je za rampu putem matice s navojem G 1/2". Zavijte dijelove bez primjene sile, namjestite priključak u odgovarajući smjer i sve zategnite.

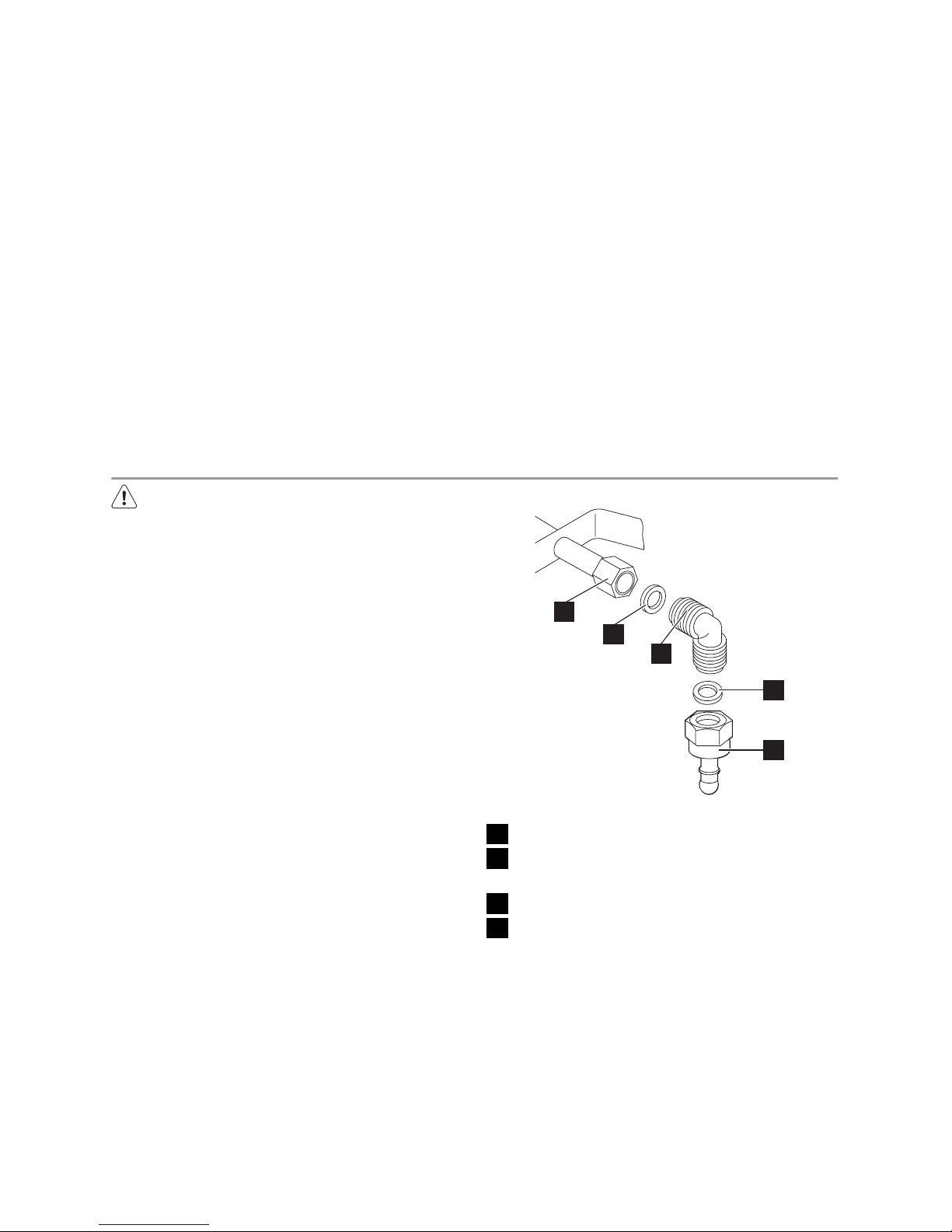

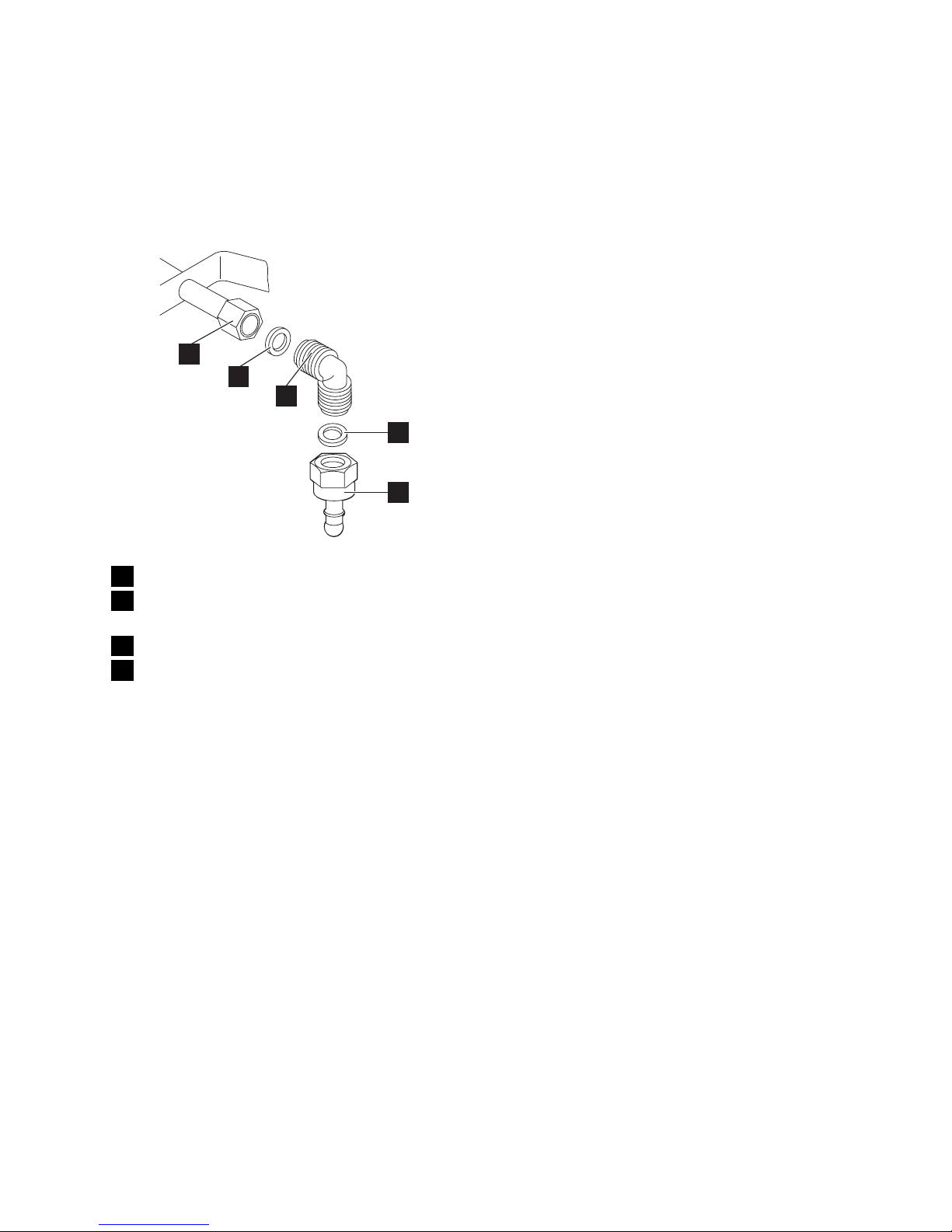

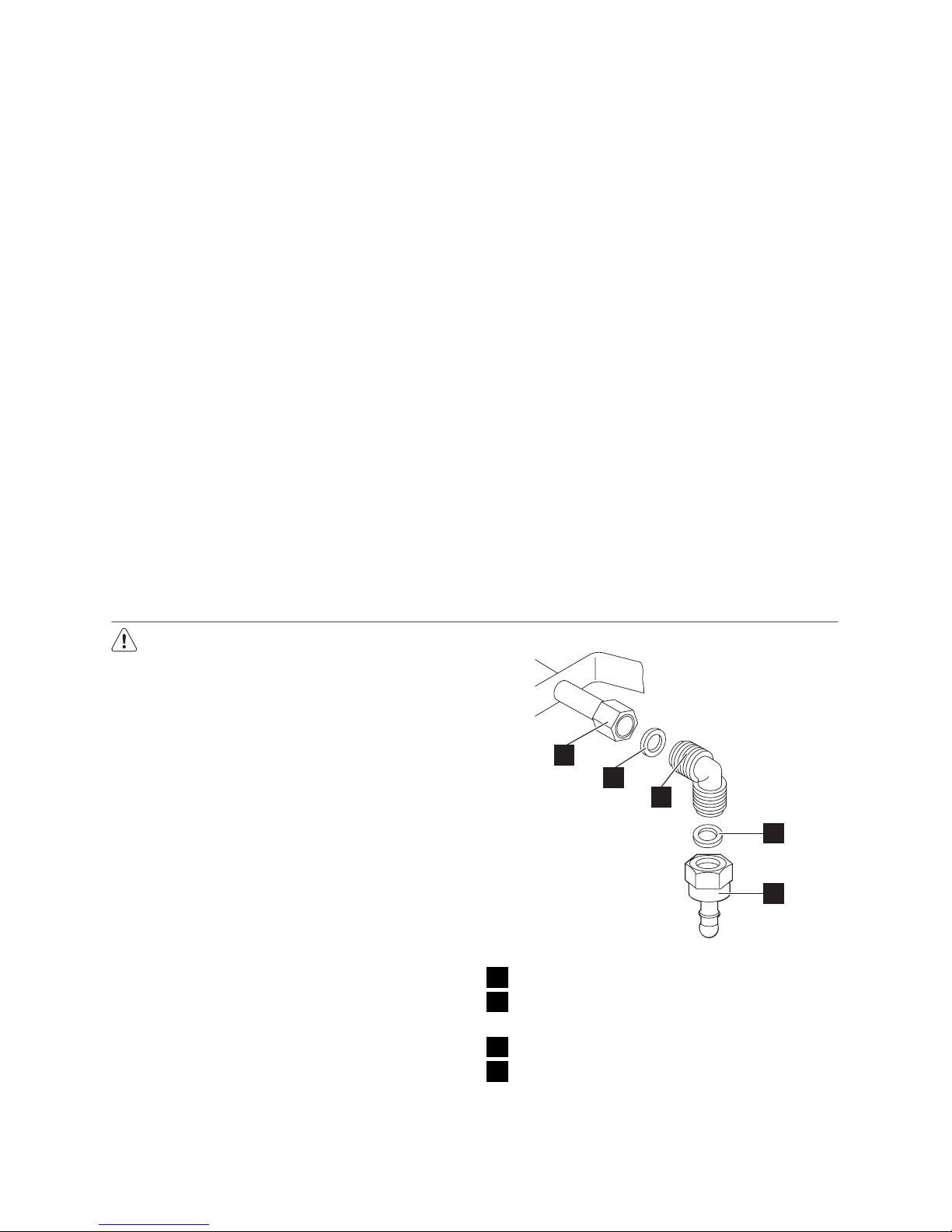

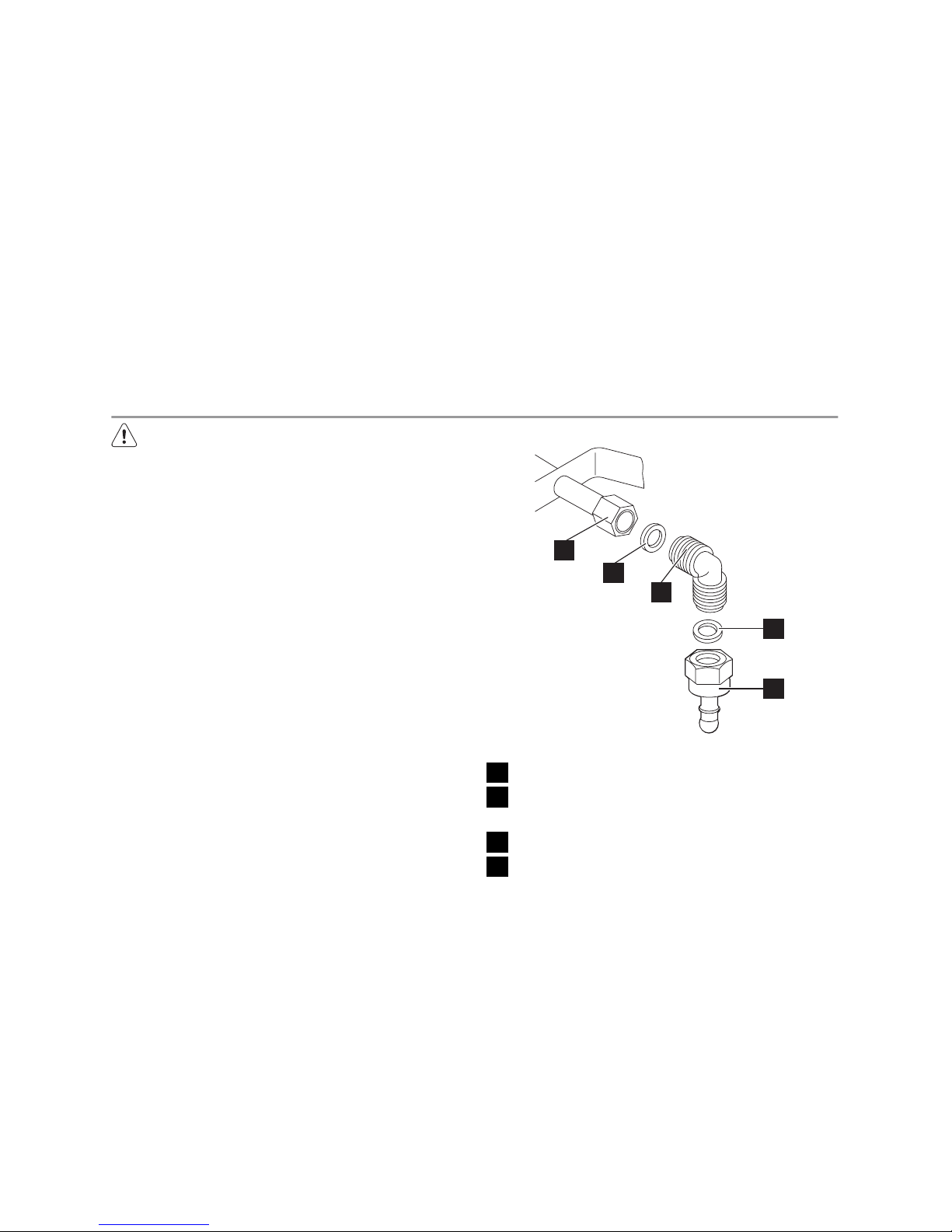

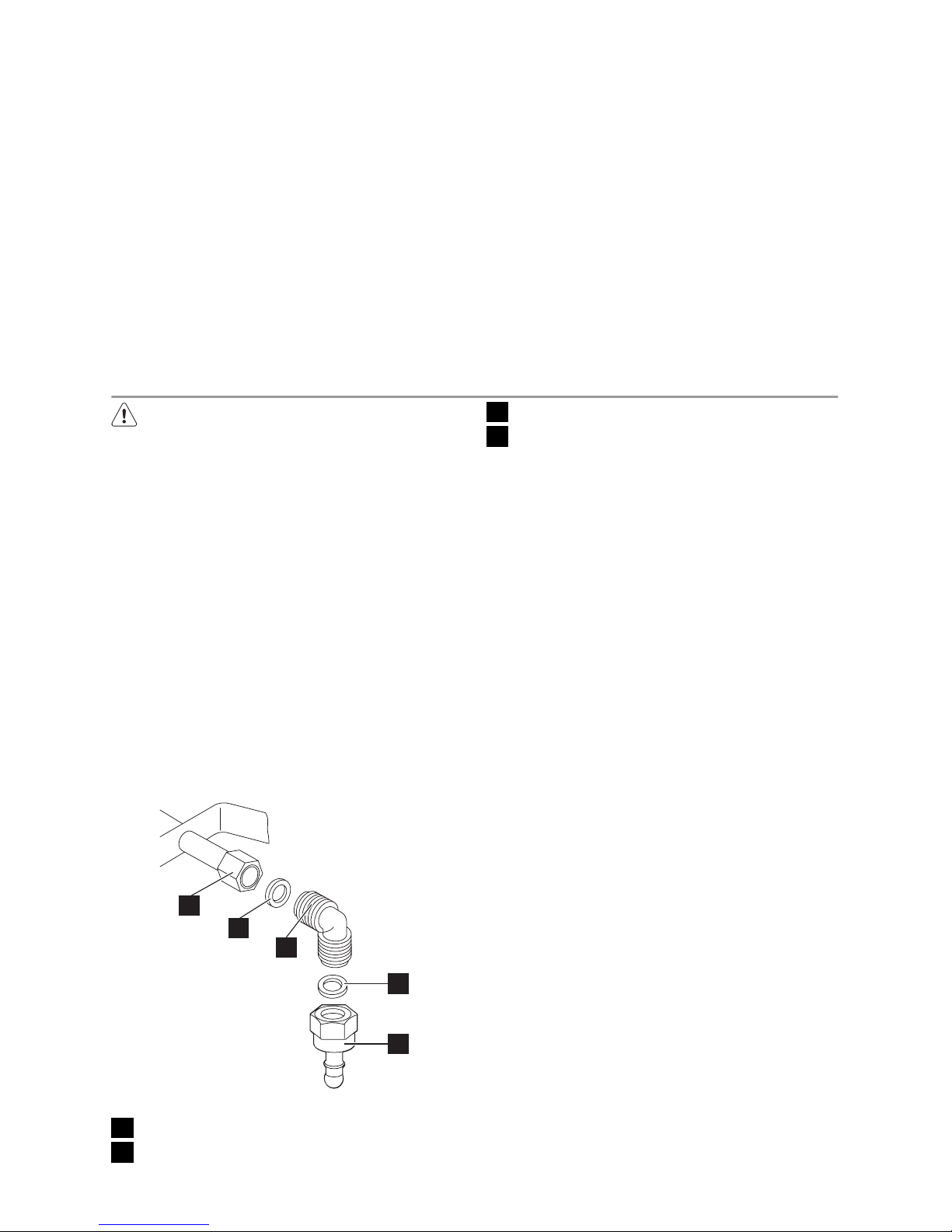

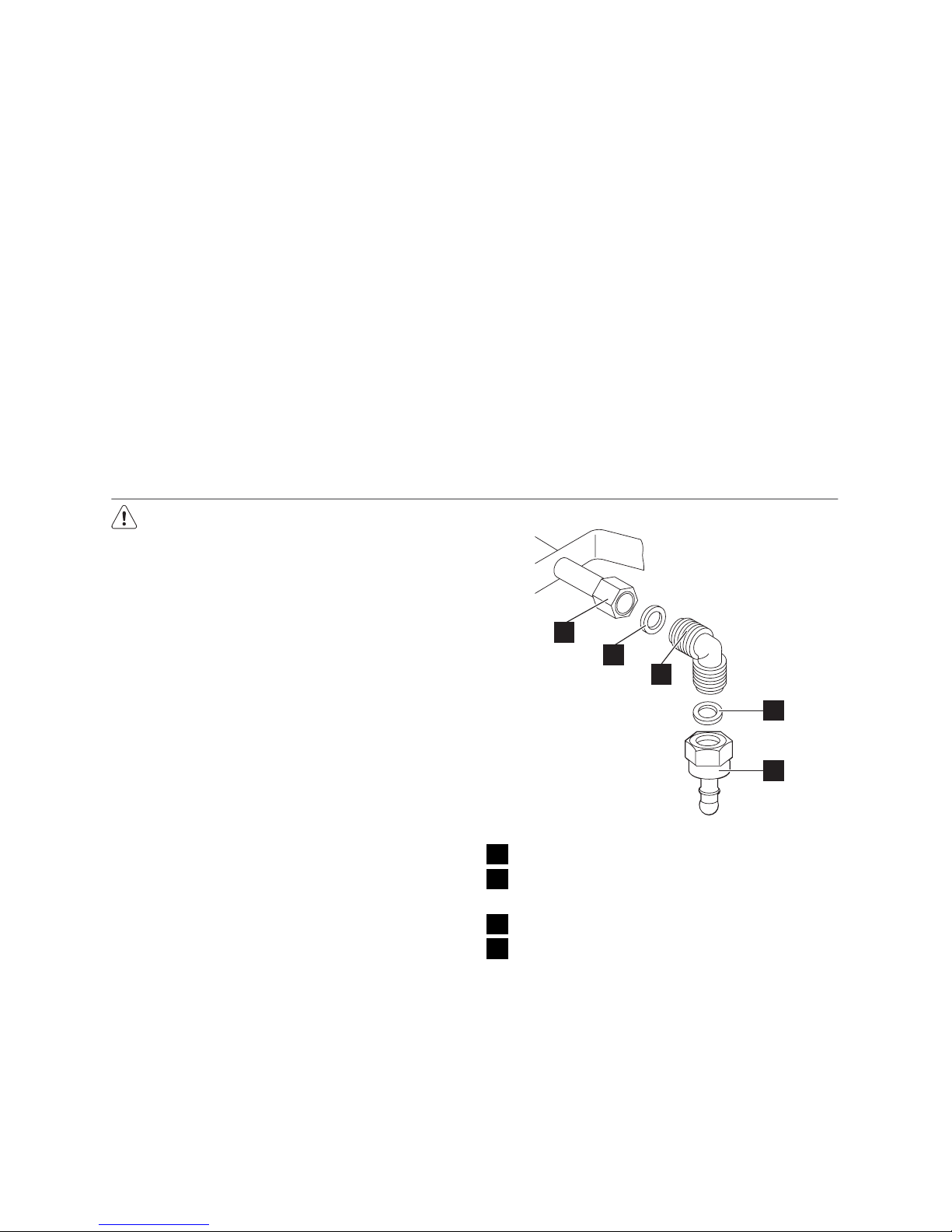

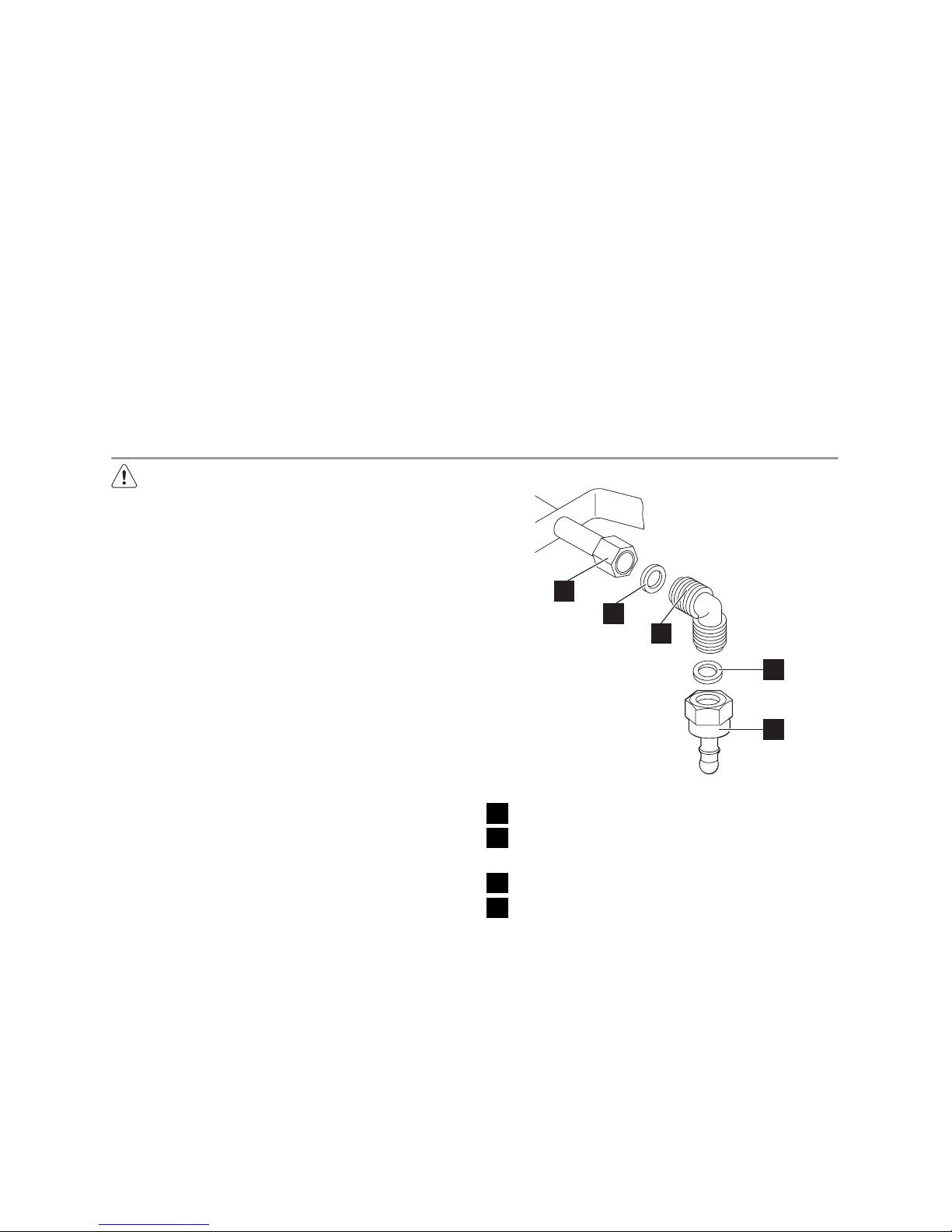

1 Kraj osovine s maticom 2 Podloška (dodatna podloška isporučuje

se samo za Sloveniju i Tursku)

3 Koljeno 4 Priključak gumene cijevi za ukapljeni plin

(samo za Sloveniju i Tursku)

Čvrsti spoj:

Uređaj priključite čvrstim metalnim cijevima (bakar s mehaničkim završetkom).

"Fleksibilni" priključak s mehaničkim završetkom:

–

Prirodni plin : priključivanje fleksibilnim crijevom s mehaničkim završetkom priključenim izravno u koljenasti završetak na rubu uređaja.

– Butan/Propan : koristite fleksibilnu cijev

opremljenu spojevima ako je potrebno naknadno pregledati je cijelom dužinom ili

4 electrolux

Page 5

ako uređaj radi samo na butan. Ako uređaj radi na propan, koristite fleksibilno crijevo s prikladnim metalnim završetkom.

Priključak fleksibilnih nemetalnih crijeva:

Ako je moguće lako prekontrolirati priključak cijelom njegovom dužinom, možete koristiti fleksibilno crijevo. Fleksibilno crijevo čvrsto zategnite obujmicama.

Ukapljeni plin : koristite držač gumenog crijeva. Uvijek stavite brtvu. Zatim priključite dovod plina. Fleksibilno crijevo spremno je za uporabu kad: – se ne može zagrijati više od sobne tempe-

rature ili 30°C; – nije duže od 1500 mm; – nema pregiba; – nije nategnuto ili uvrnuto; – ne dodiruje oštre rubove ili kutove; – je lako pregledno za provjeru stanja. Kontrola stanja fleksibilnog crijeva sastoji se od slijedećih provjera: – nema pukotina, rezova, znakova iz-

gorjelosti na krajevima i cijelom dužinom; – materijal nije postao krut, već je uobičajeno

elastičan; – obujmice koje pričvršćuju cijev nisu hrđa-

ve; – rok trajanja nije istekao. Ukoliko primijetite jednu ili više neispravnosti, ne popravljajte crijevo već ga zamijenite novim.

Važno Kad je postavljanje završeno, provjerite da je brtvljenje svih priključaka ispravno. Koristite otopinu deterdženta, ne

plamen ! Zamjena sapnica

1. Skinite metalne nosače posuđa.

2. Skinite poklopce i krune plamenika.

3. Pomoću usadnog ključa br. 7 izvadite

sapnice i zamijenite ih sapnicama potrebnim za korištenu vrstu plina (vidi dio Tehnički podaci).

4. Sastavite dijelove istim postupkom, obr-

nutim redoslijedom.

5. Zamijenite pločicu s tehničkim podacima

(pored dovodne plinske cijevi) onom za novu vrstu plina. Tu pločicu možete naći

u omotu sa sapnicama isporu

čenim s

uređajem. Ako je dovodni tlak plina promjenjiv ili drugačiji od potrebnog, na dovodnu plinsku cijev morate ugraditi prikladan regulator tlaka.

Podešavanje minimuma

Za podešavanje minimalne ravnine plamenika:

1. Upalite plamenik.

2. Okrenite tipku na položaj najmanjeg

plamena.

3. Izvucite tipku.

4. Tankim odvijačem podesite vijak za pod-

ešavanje minimuma. Ako mijenjate iz pri-

rodnog plina 20 mbara (ili prirodnog plina

13 mbara

) u ukapljeni plin, potpuno pritegnite vijak za podešavanje. Ako mijenjate iz ukapljenog plina u prirodni plin 20 mbara, otpustite vijak za podešavanje minimuma približno 1/4 okretaja. Ako mijenjate iz prirodnog plina 20 mbara

u prirodni plin 13 mbara

odvijte vijak za podešavanje minimuma za oko 1/4 okretaja. Ako mijenjate iz ukapljenog plina u

prirodni plin 13 mbara

odvijte vijak za podešavanje minimuma za oko 1/2 okretaja. Ako mijenjate iz prirodnog plina 13

mbara

na prirodni plin 20 mbar pritegnite vijak za podešavanje minimuma za oko 1/4 okretaja.

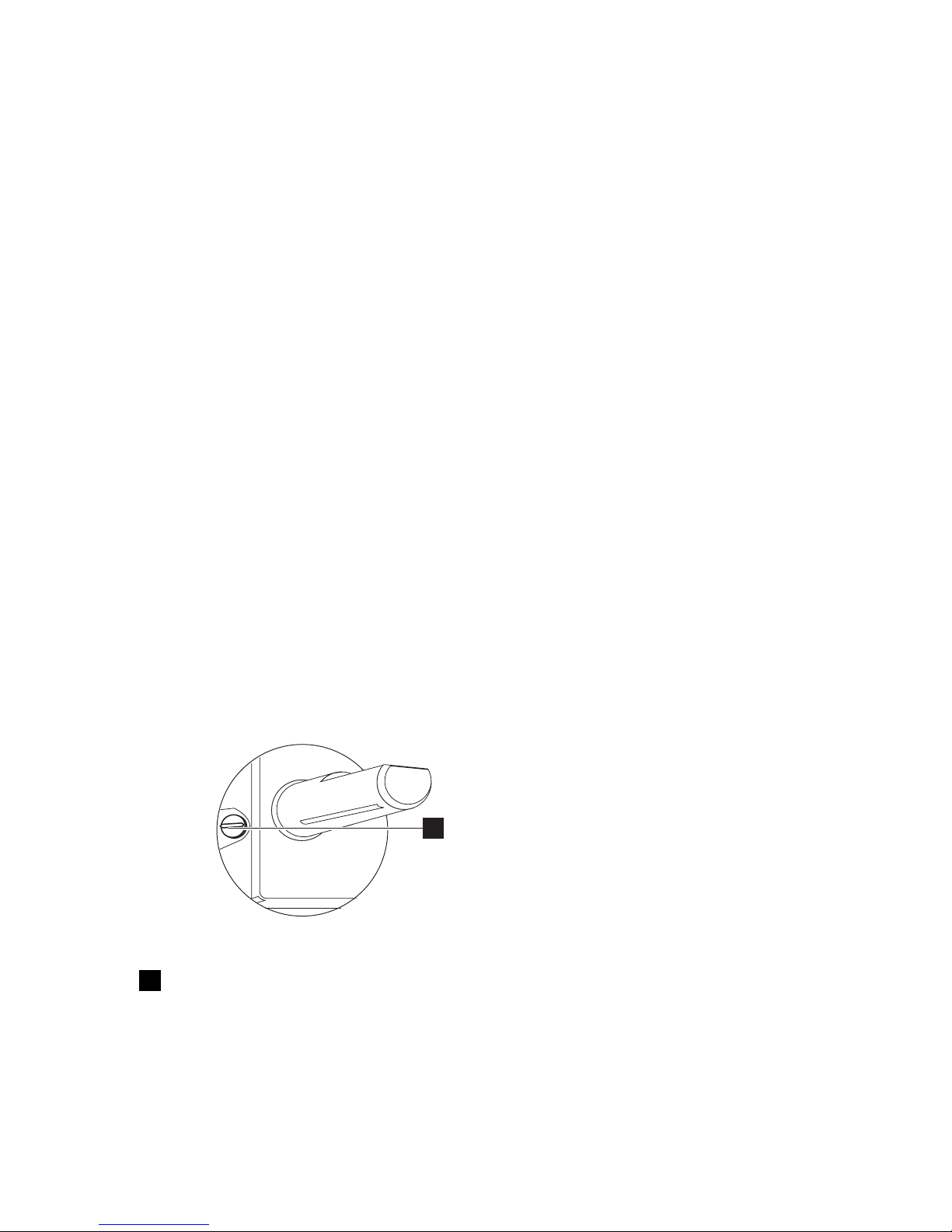

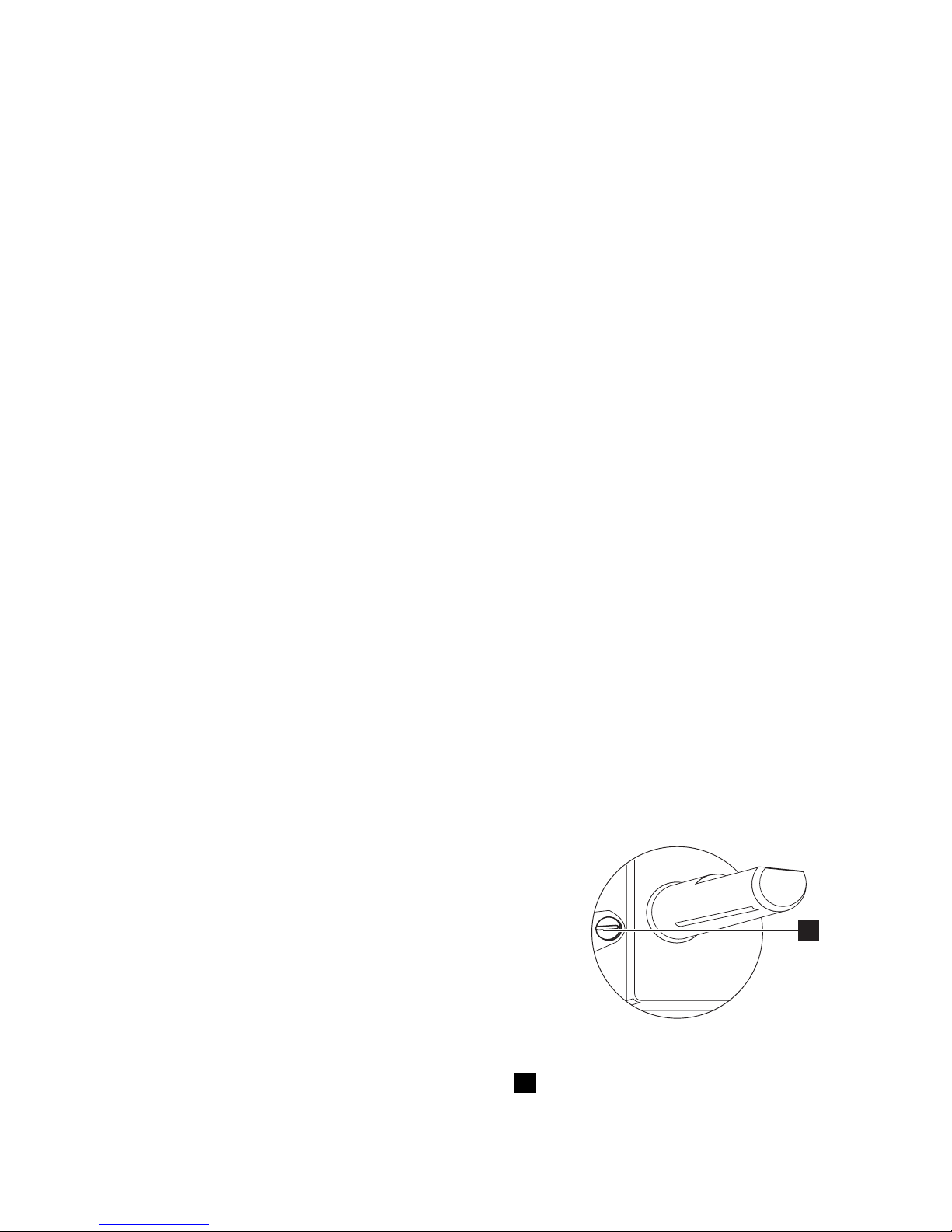

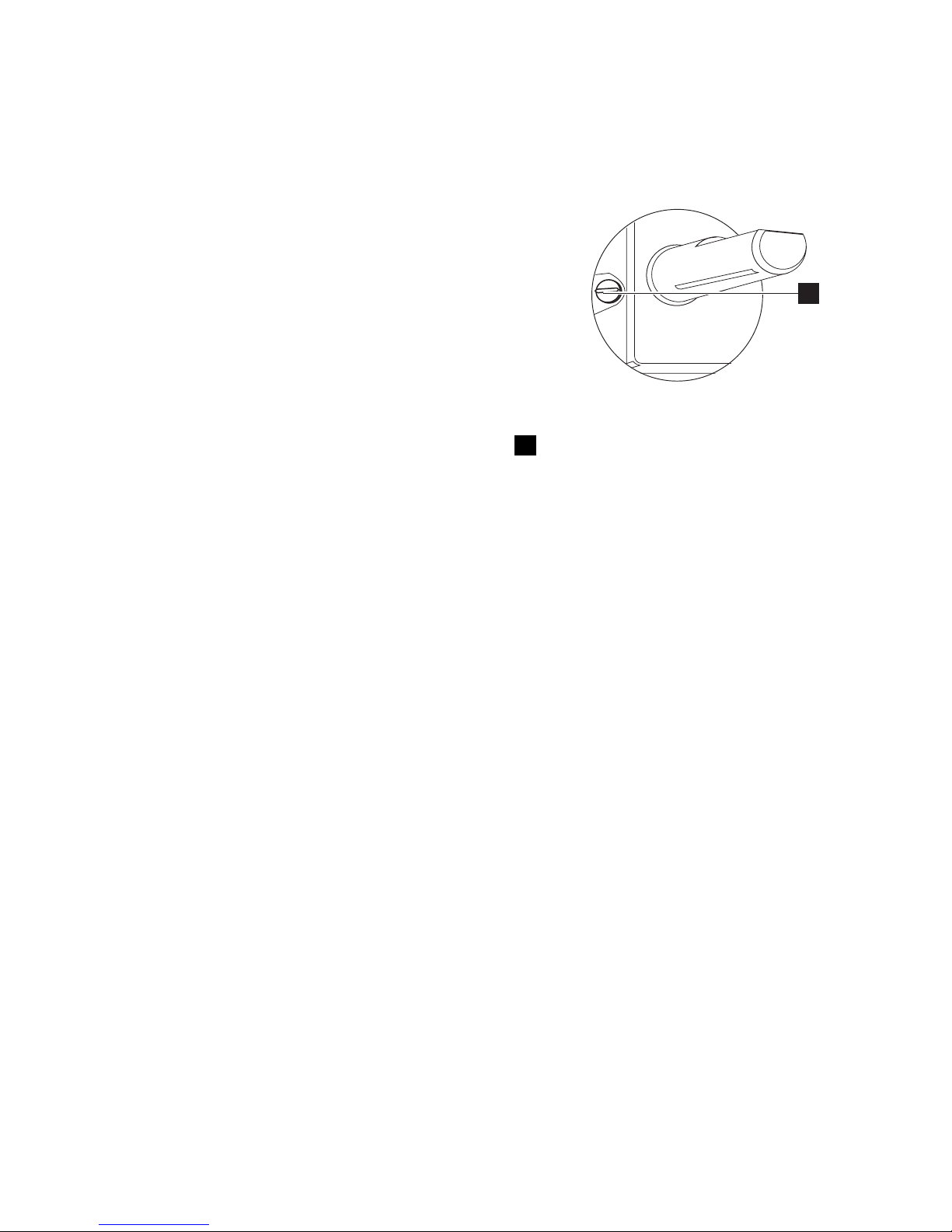

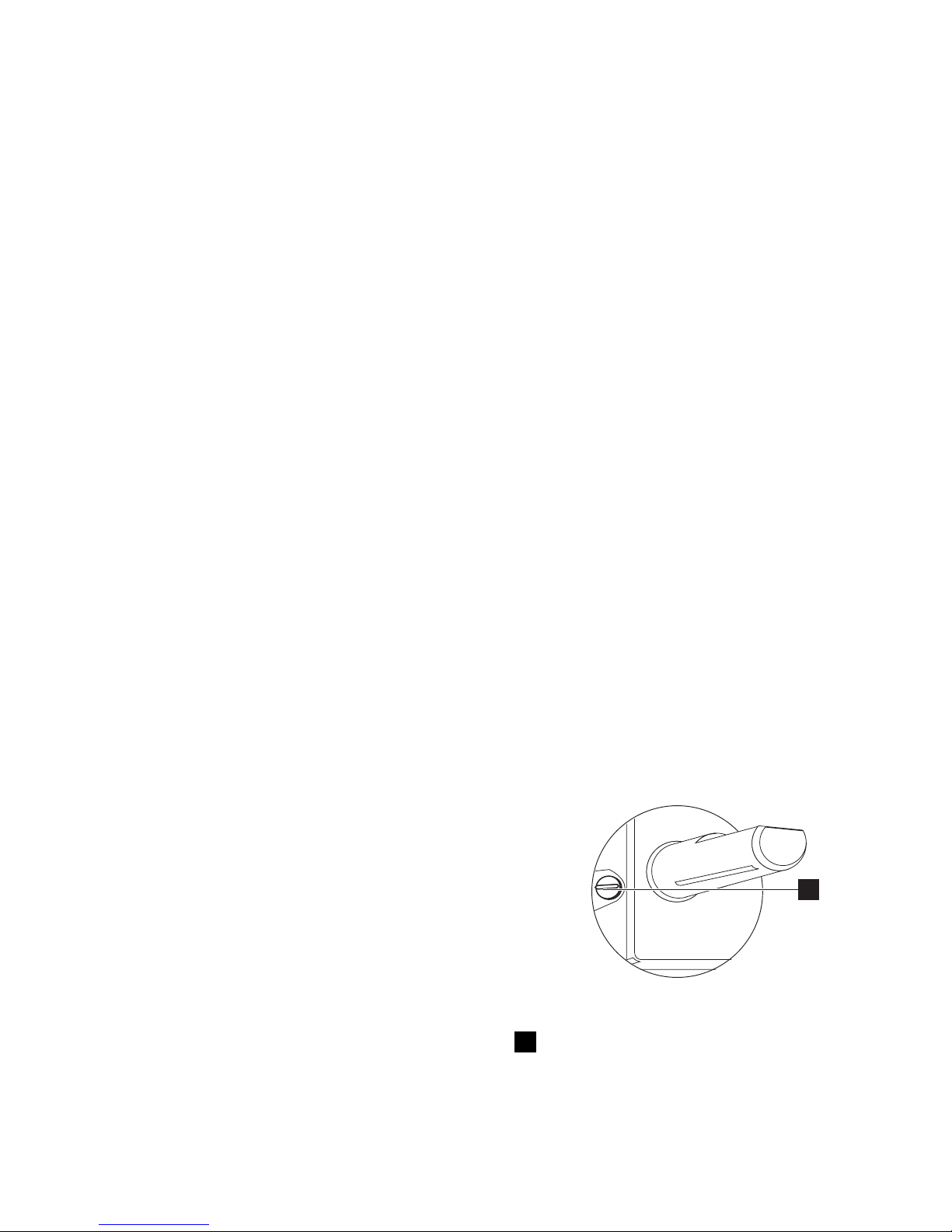

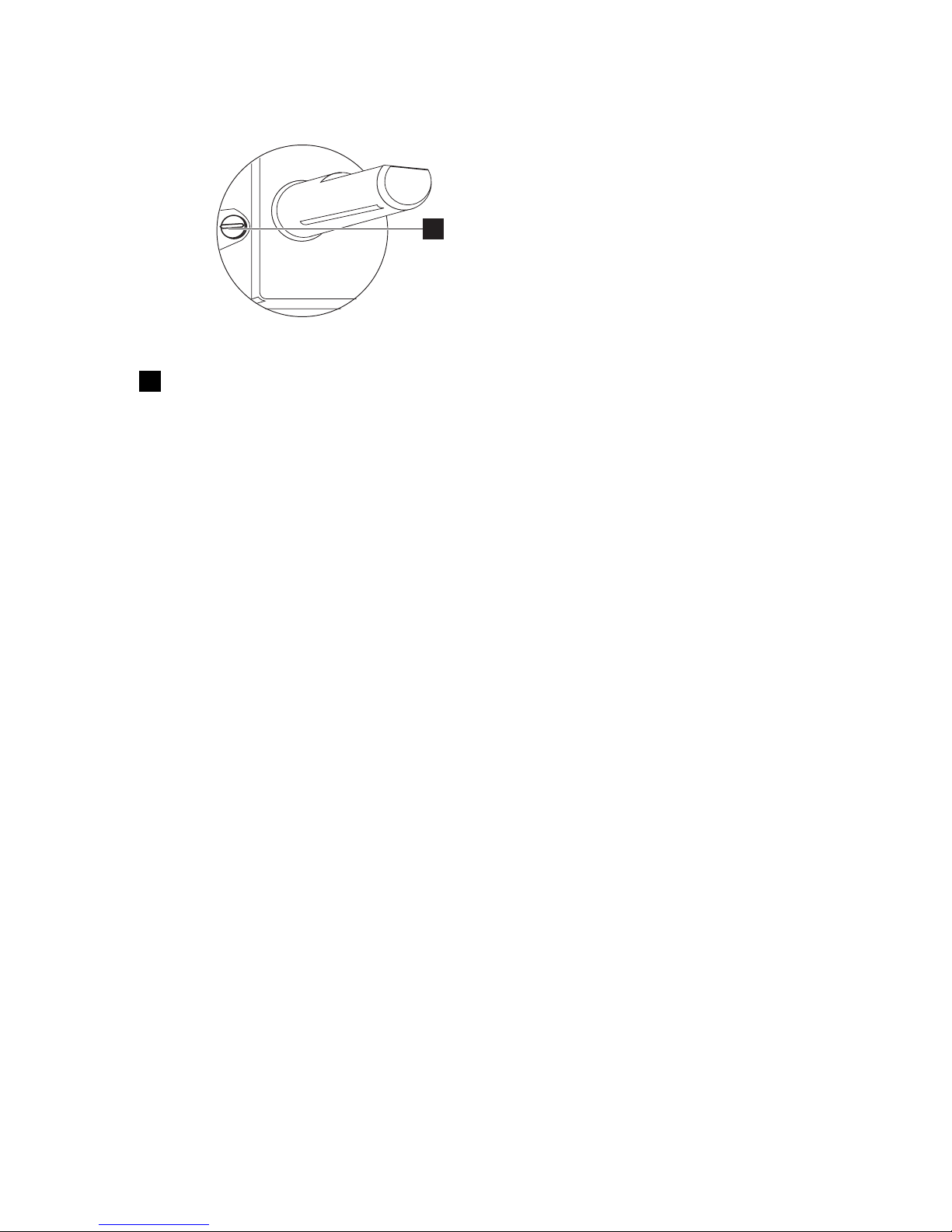

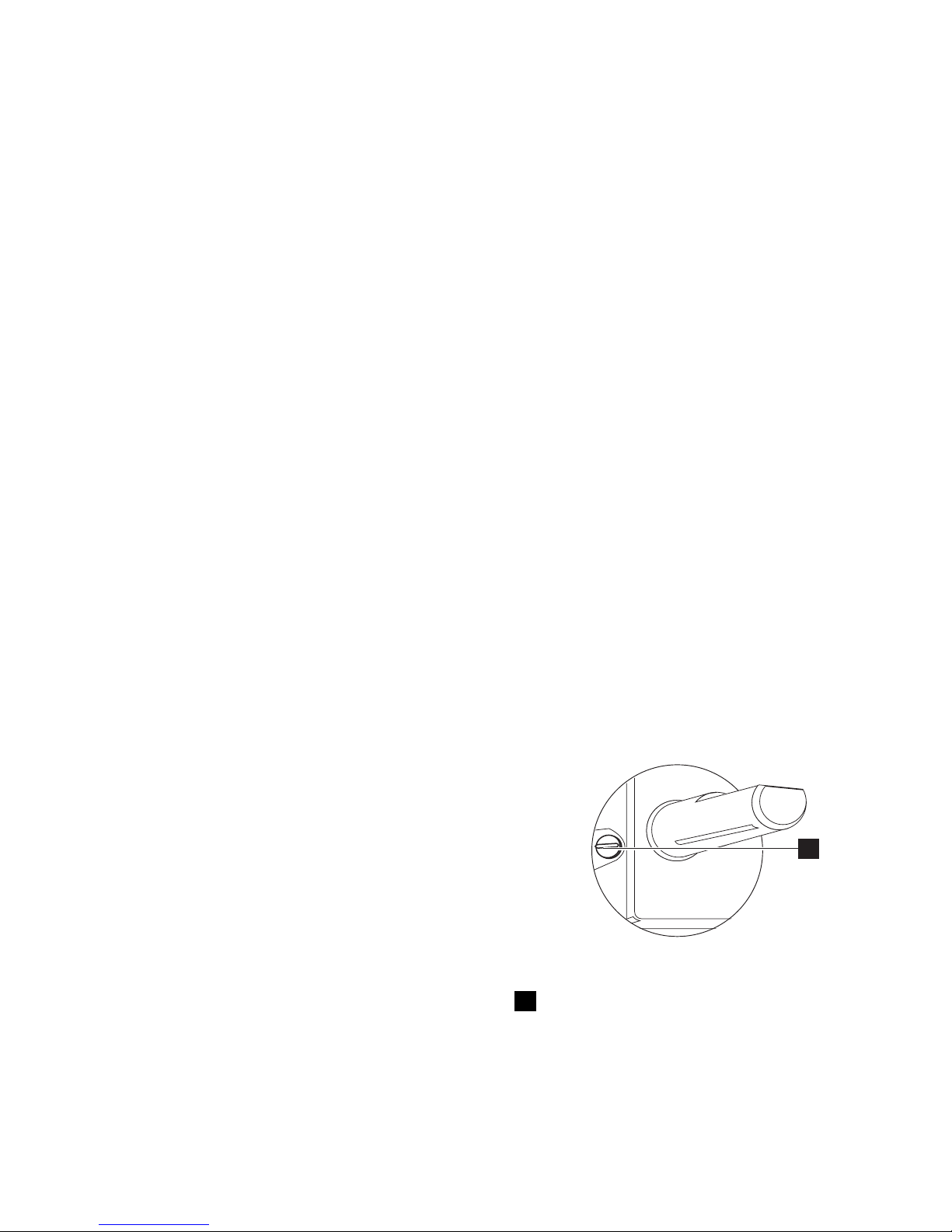

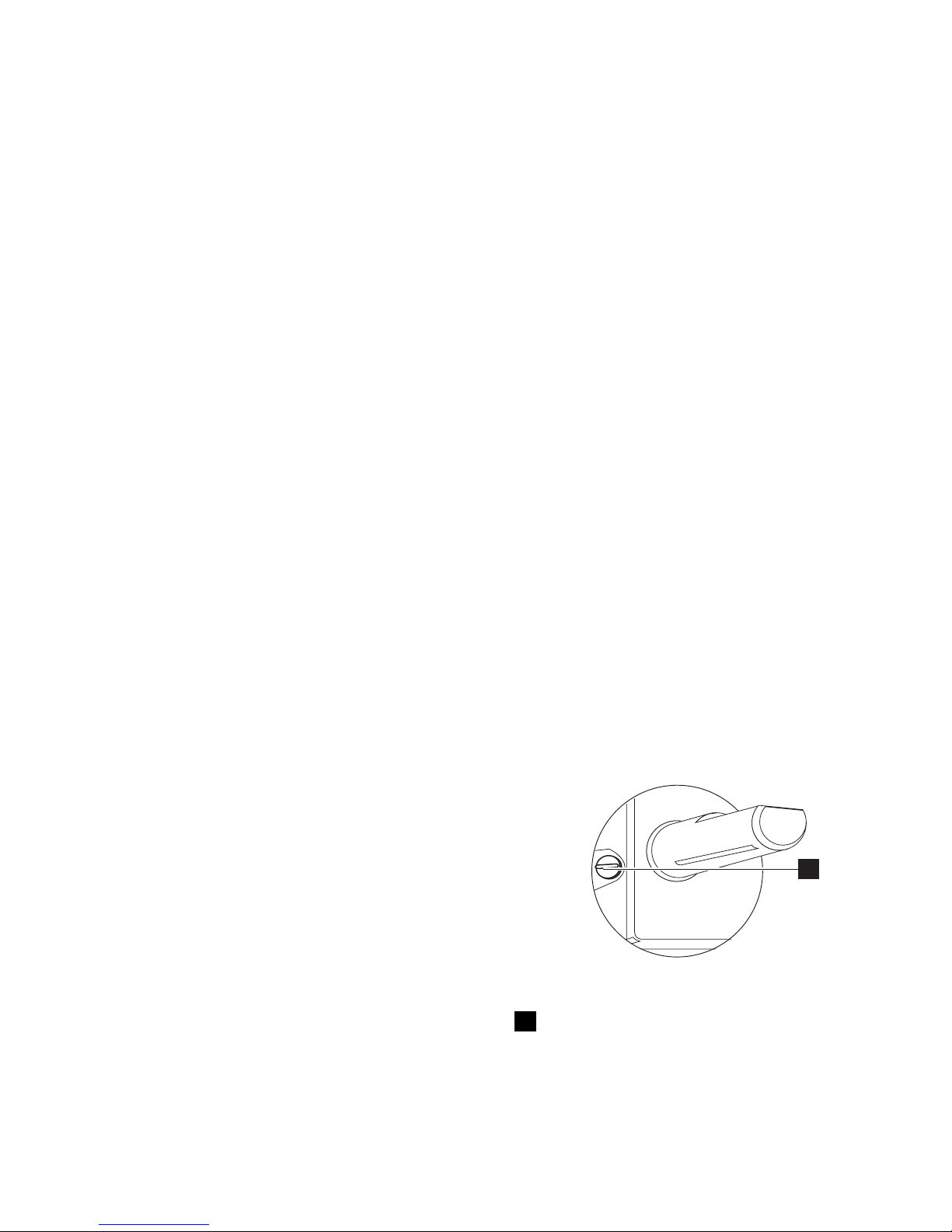

1 Vijak za podešavanje minimuma

5. Osigurajte da se plamenik ne gasi kada brzo okrećete tipku s položaja maksimuma na položaj minimuma.

1) vrijedi samo za Rusiju

electrolux 5

Page 6

Spajanje na električnu mrežu

• Uzemljite uređaj u skladu sa sigurnosnim mjerama.

• Nazivni napon i vrsta napajanja na nazivnoj pločici trebaju biti u skladu s naponom i snagom lokalne niskonaponske mreže.

•Ovaj uređaj opremljen je kabelom na- pajanja. Kabel treba imati odgovarajući utikač koji može izdržati opterećenje navedeno na pločici s tehničkim podacima. Utikač treba utaknuti u odgovarajuću utič- nicu.

• Sve električne komponente mora postaviti i mijenjati tehničar servisne službe ili kvalificirano servisno osoblje.

• Obvezno koristite ispravno postavljenu utičnicu sa zaštitom od strujnog udara.

•Osigurajte da se utičnici nakon po- stavljanja može lako pristupiti.

•Ne povlačite kabel napajanja kako biste iskopčali uređaj. Uvijek povucite utikač.

•Uređaj se ne smije priključivati produžnim kabelom, adapterom ili višestrukom priključnicom (opasnost od požara). Provjerite da je priključak uzemljenja u

skladu sa standardom i važećim propisima.

• Kabel napajanja mora biti postavljen tako da ne dira nijedan vrući dio.

•Uređaj priključite na napajanje pomoću na- prave koja omogućuje isključivanje iz napajanja na svim polovima s otvorom kontakta od najmanje 3 mm, primjerice automatske sklopke, prekidača uzemljenja ili osigura

ča.

• Nijedan od dijelova priključnog kabela ne smije doseći temperaturu od 90 °C. Plava neutralna žica mora se priključiti na stezaljku ploču označenu slovom „N“. Smeđa fazna (ili crna) žica (priključena na stezaljku označenu slovom „L“) uvijek mora biti spojena na živu fazu.

Zamjena priključnog kabela

Za zamjenu priključnog kabela koristite jedino tip H05V2V2-F T90. Uvjerite se da je promjer kabela prikladan naponu i radnoj temperaturi. Žuto-zelena žica uzemljenja mora biti otprilike 2 cm duža od smeđe (ili crne) žice faze.

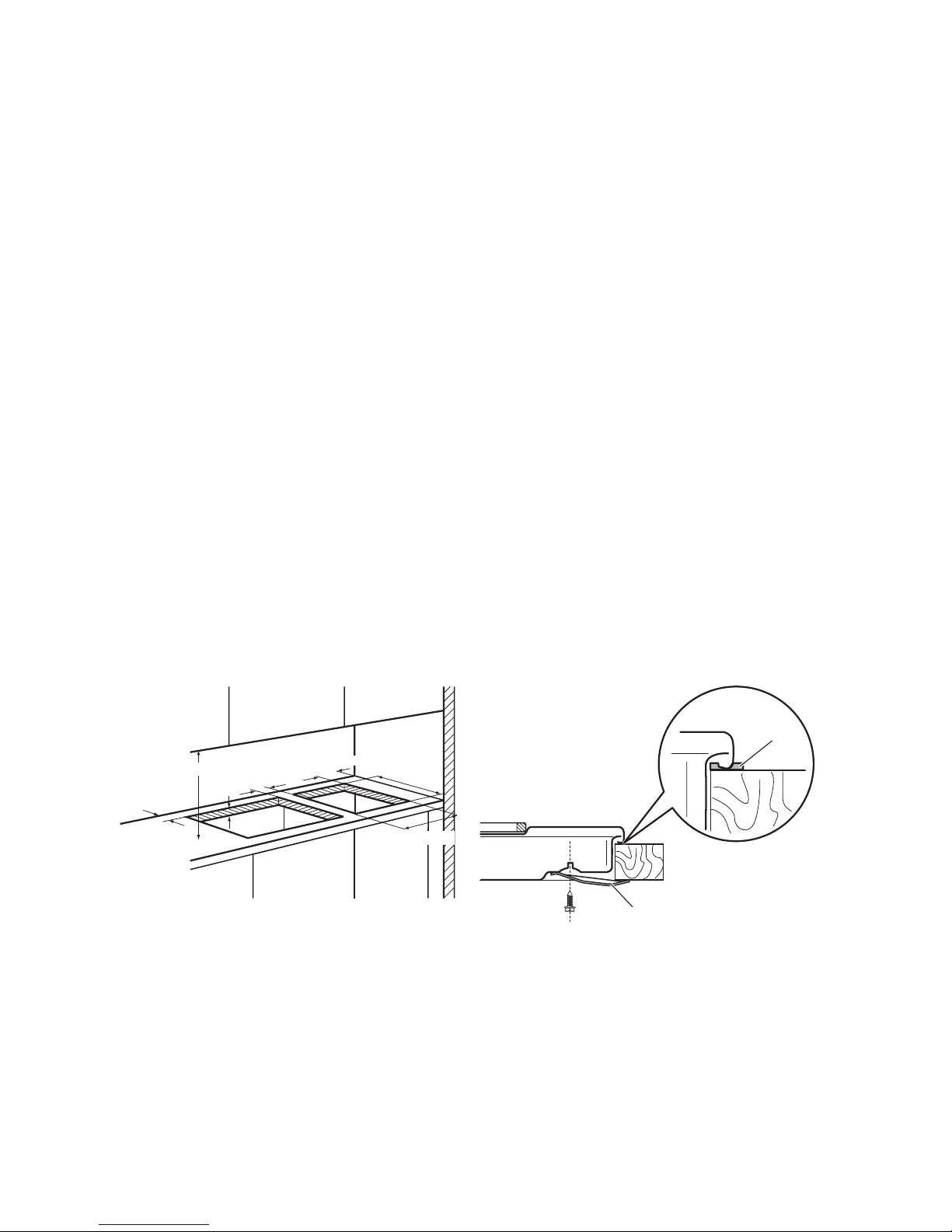

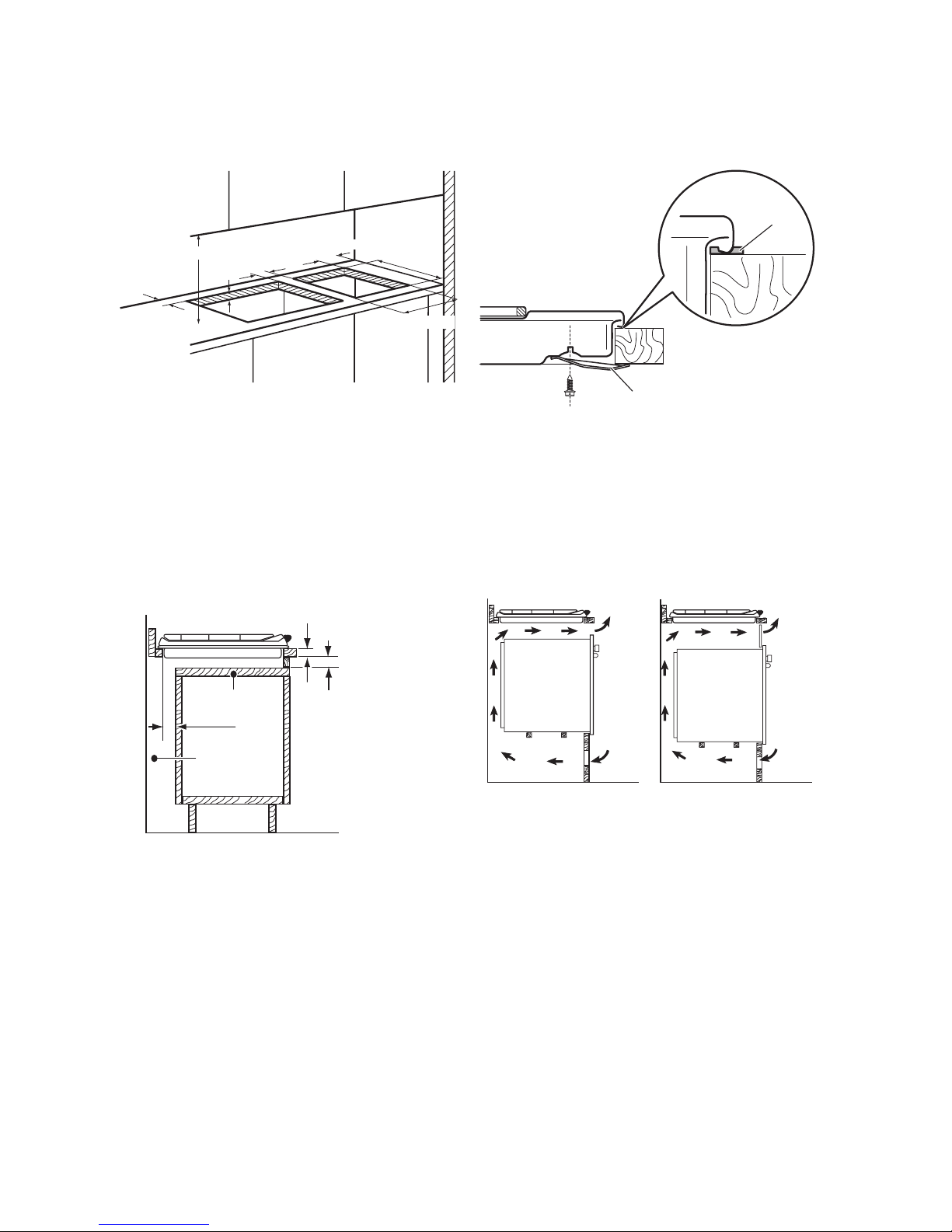

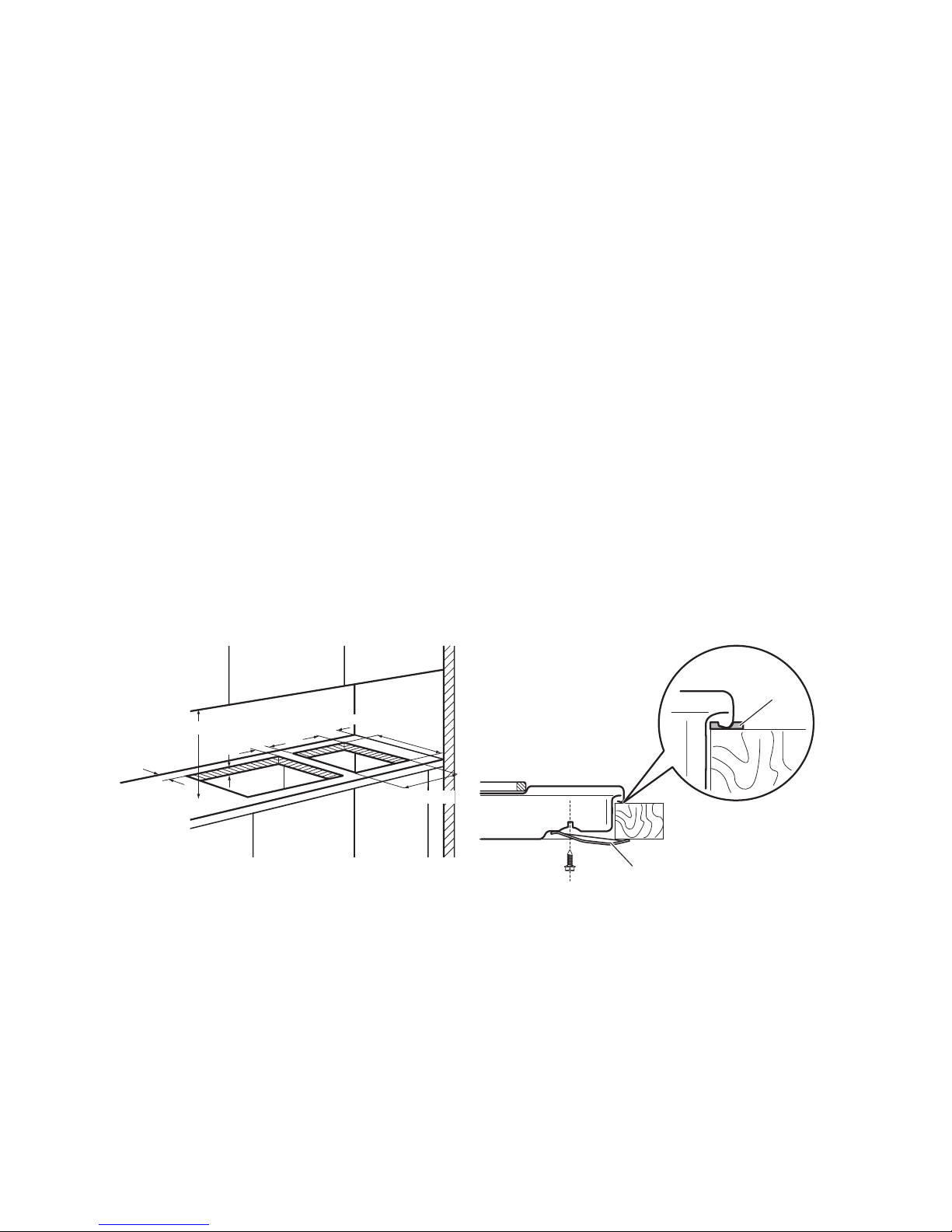

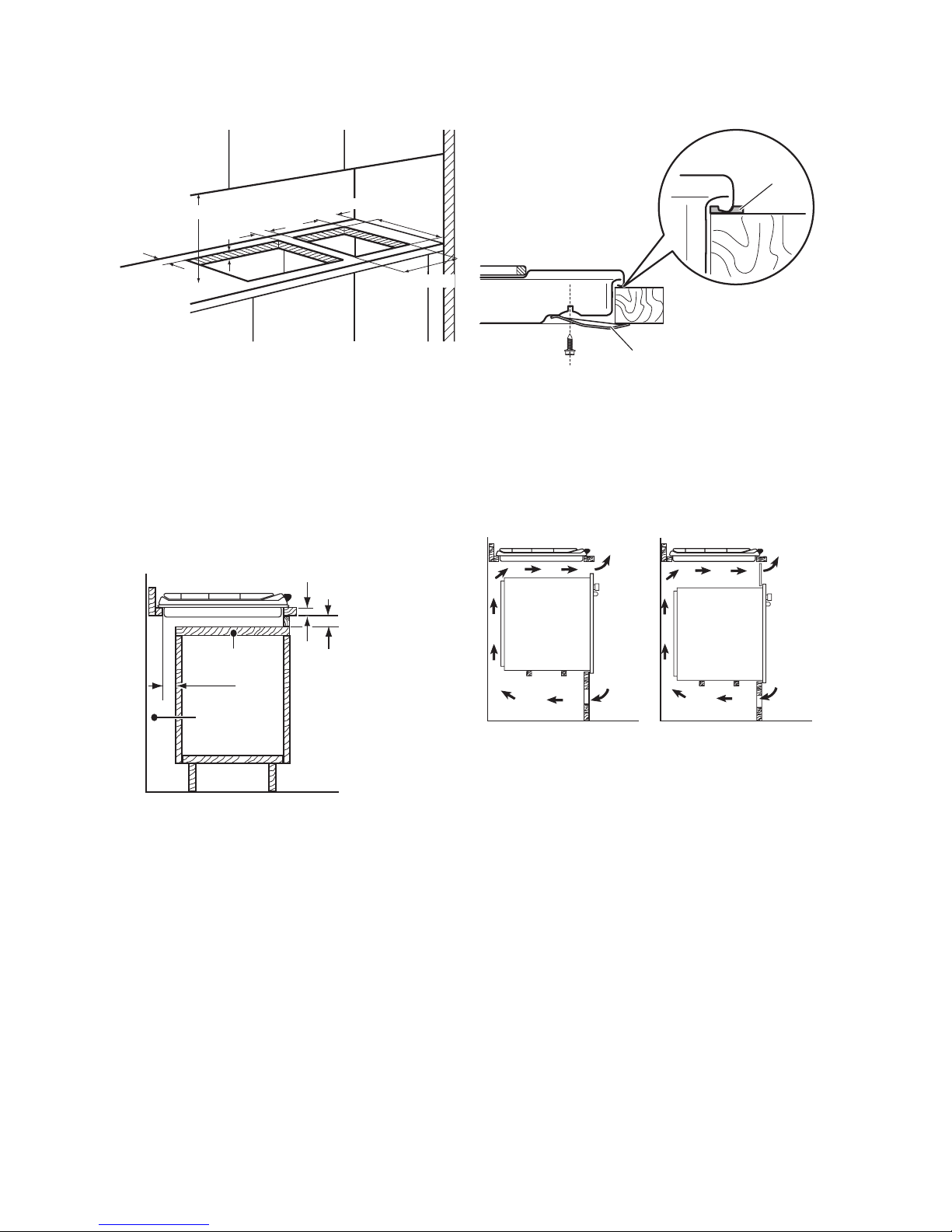

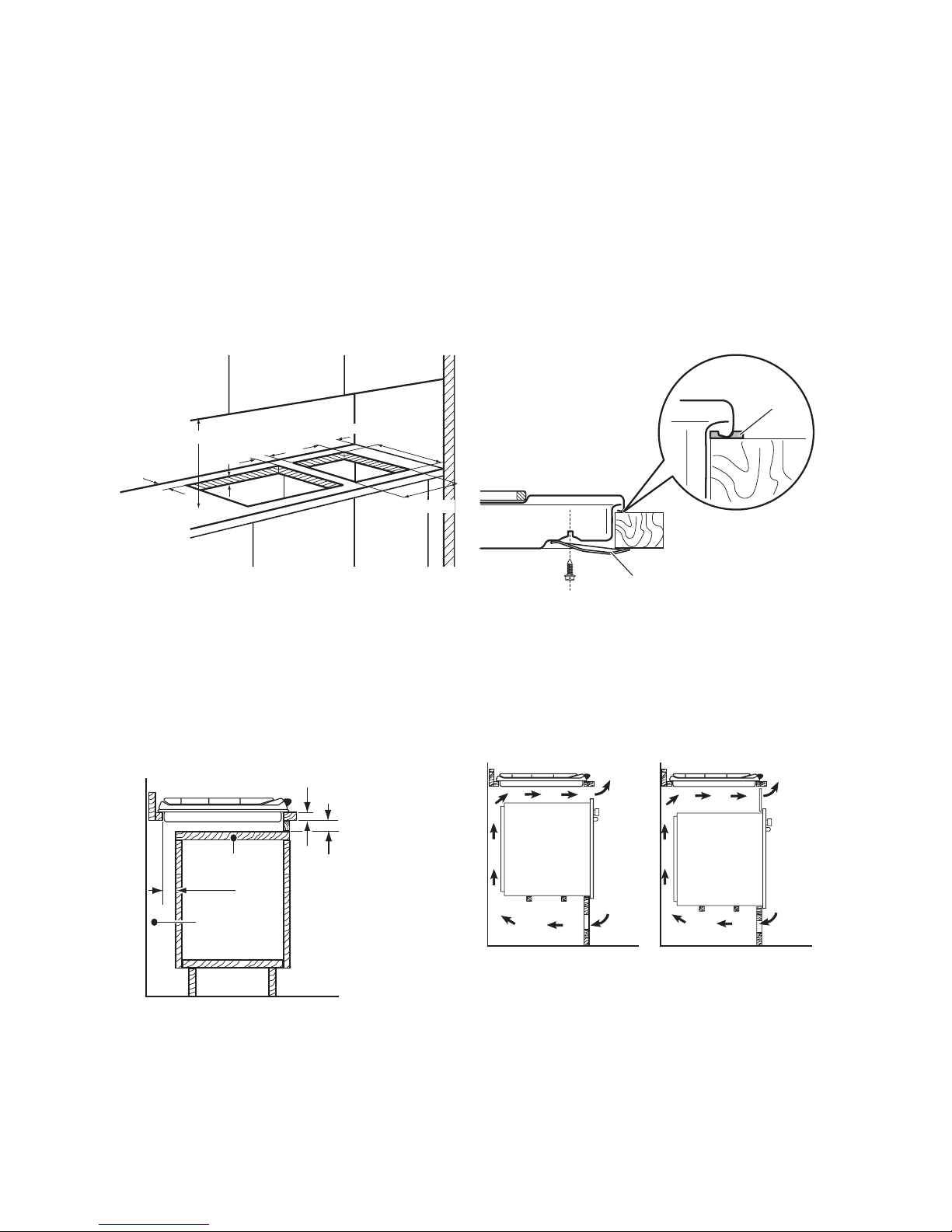

Sklapanje

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

A – isporučena brtva B – isporučeni nosač

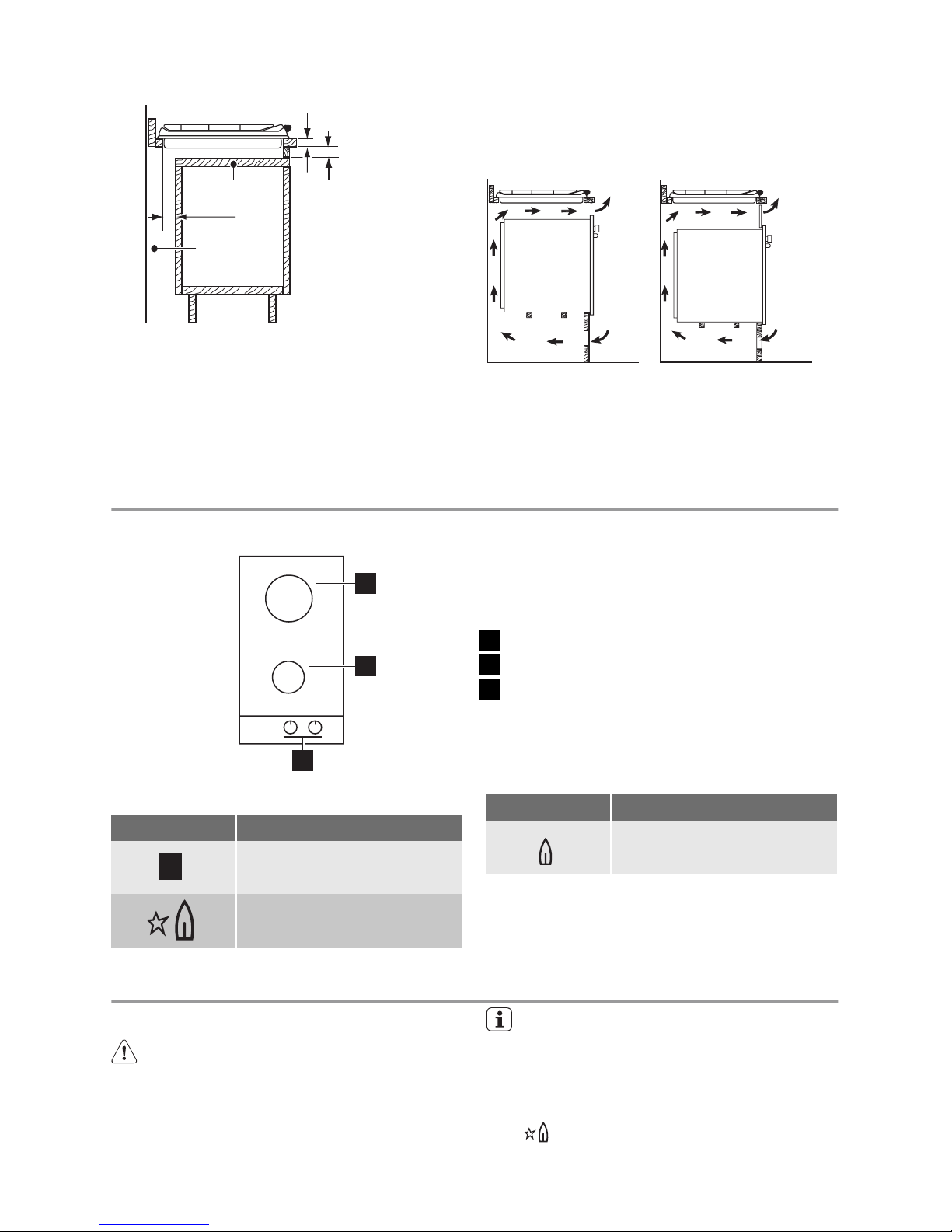

Mogućnosti ugradnje Kuhinjski element s vratima

Ploča umetnuta ispod ploče za kuhanje mora se lako skidati i omogućavati jednostavan pristup u slučaju intervencije servisera.

6 electrolux

Page 7

min 20 mm (max 150 mm)

30 mm

60 mm

a) Ploča koja se može skinuti b) Mjesto za priključke

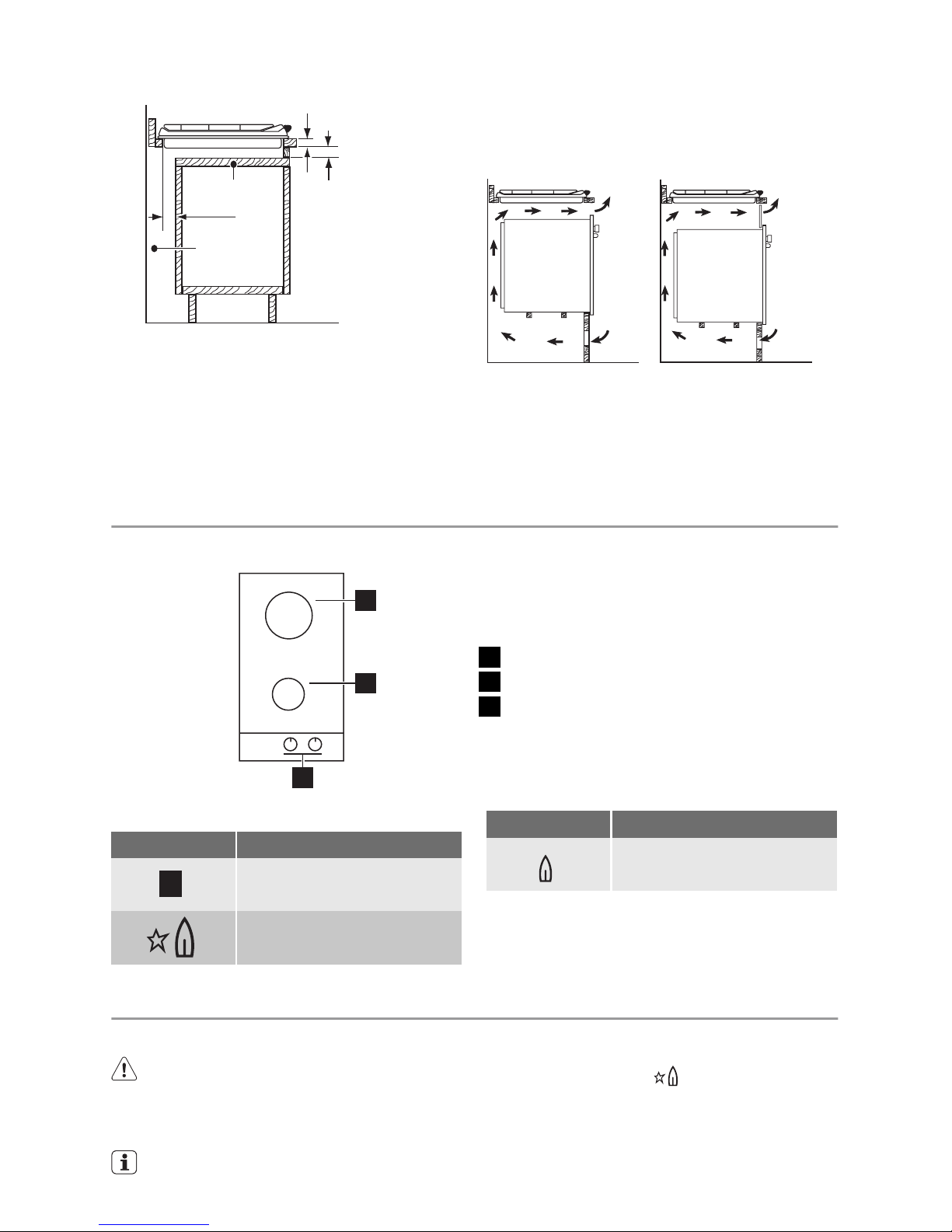

Kuhinjski element s pećnicom

Otvor za ploču za kuhanje mora biti navedenih dimenzija i imati nosače, kako bi se

omogućio stalni dovod zraka iz sigurnosnih razloga. Električno spajanje ploče za kuhanje i pećnice treba izvršiti odvojeno. To olakšava i izvlačenje pećnice sprijeda.

50 cm

360 cm

180 cm

120 cm

PROIZVOĐAČ:

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITALIJA

Opis proizvoda

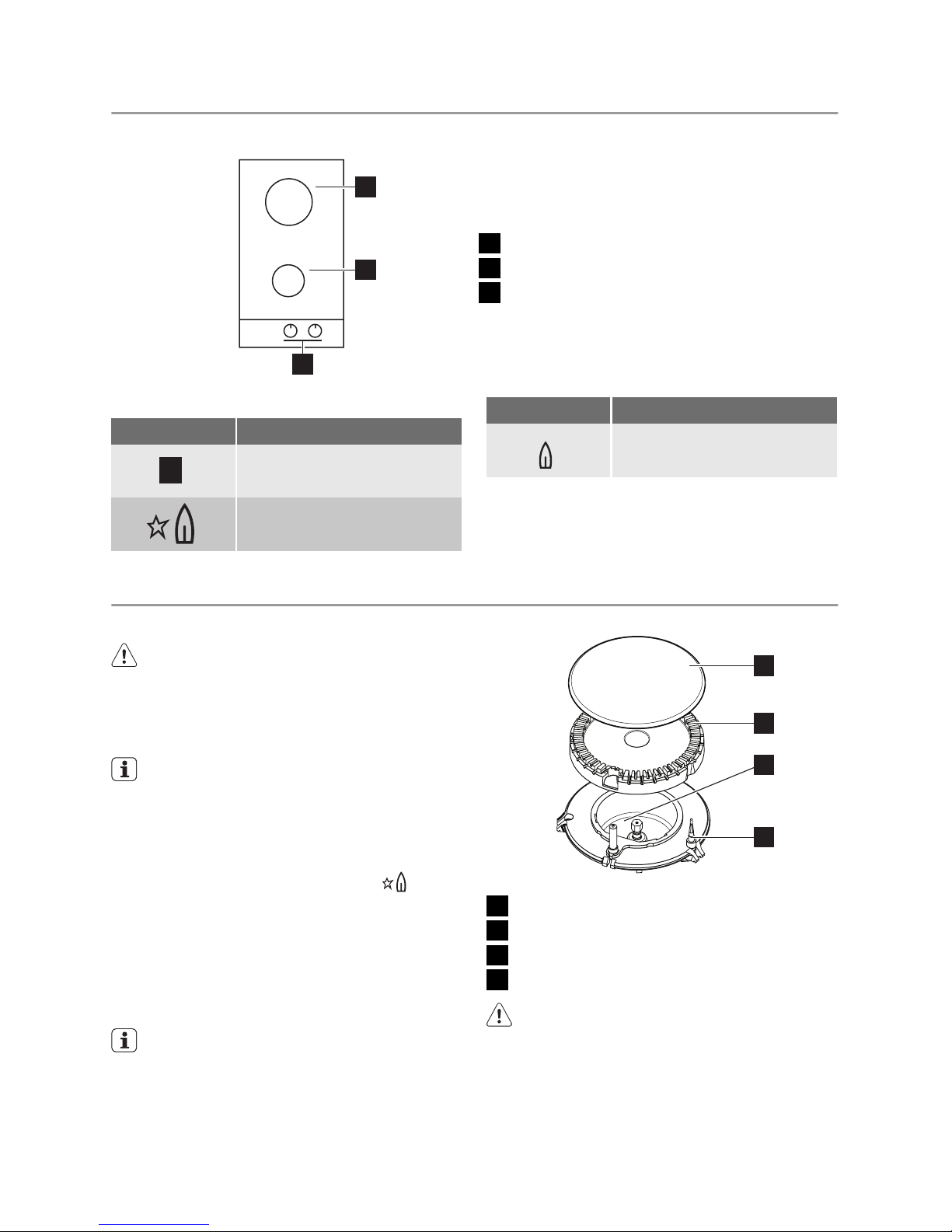

Izgled površine za kuhanje

1 Brzi plamenik 2 Pomoćni plamenik 3 Upravljački gumbi

Regulatori

Simbol Opis

nema dovoda plina / položaj isključeno

položaj za paljenje / maksimalni dovod plina

Simbol Opis

minimalni dovod plina

Rukovanje uređajem

Paljenje plamenika

Upozorenje Budite vrlo oprezni kada

koristite otvoreni plamen u kuhinji. Proizvođač odbacuje svaku odgovornost u slučaju neispravnog korištenja plamena

Uvijek upalite plamenik prije nego što stavite posuđe

Za paljenje plamenika:

1. Okrenite regulator u smjeru suprotnom

kazaljci na satu do položaja maksimuma (

) i pritisnite ga.

electrolux 7

Page 8

2. Držite regulator pritisnutim otprilike 5 sekundi; to će omogućiti zagrijavanje termoelementa. U suprotnome, prekinut će se dovod plina.

3. Podesite plamen kad postane pravilan.

Ako se nakon nekoliko pokušaja plamenik ne upali, provjerite jesu li poklopac plamenika i kruna pravilno postavljeni.

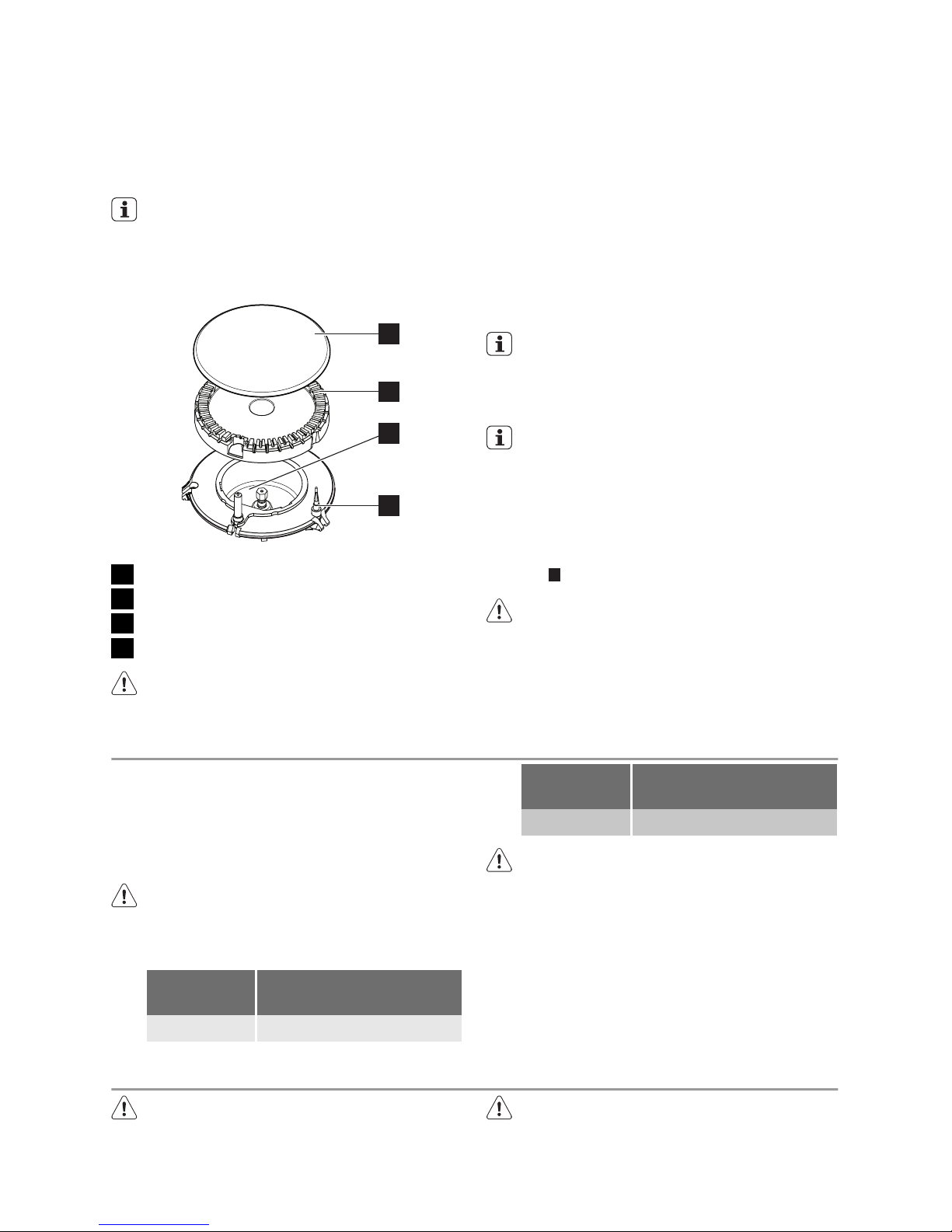

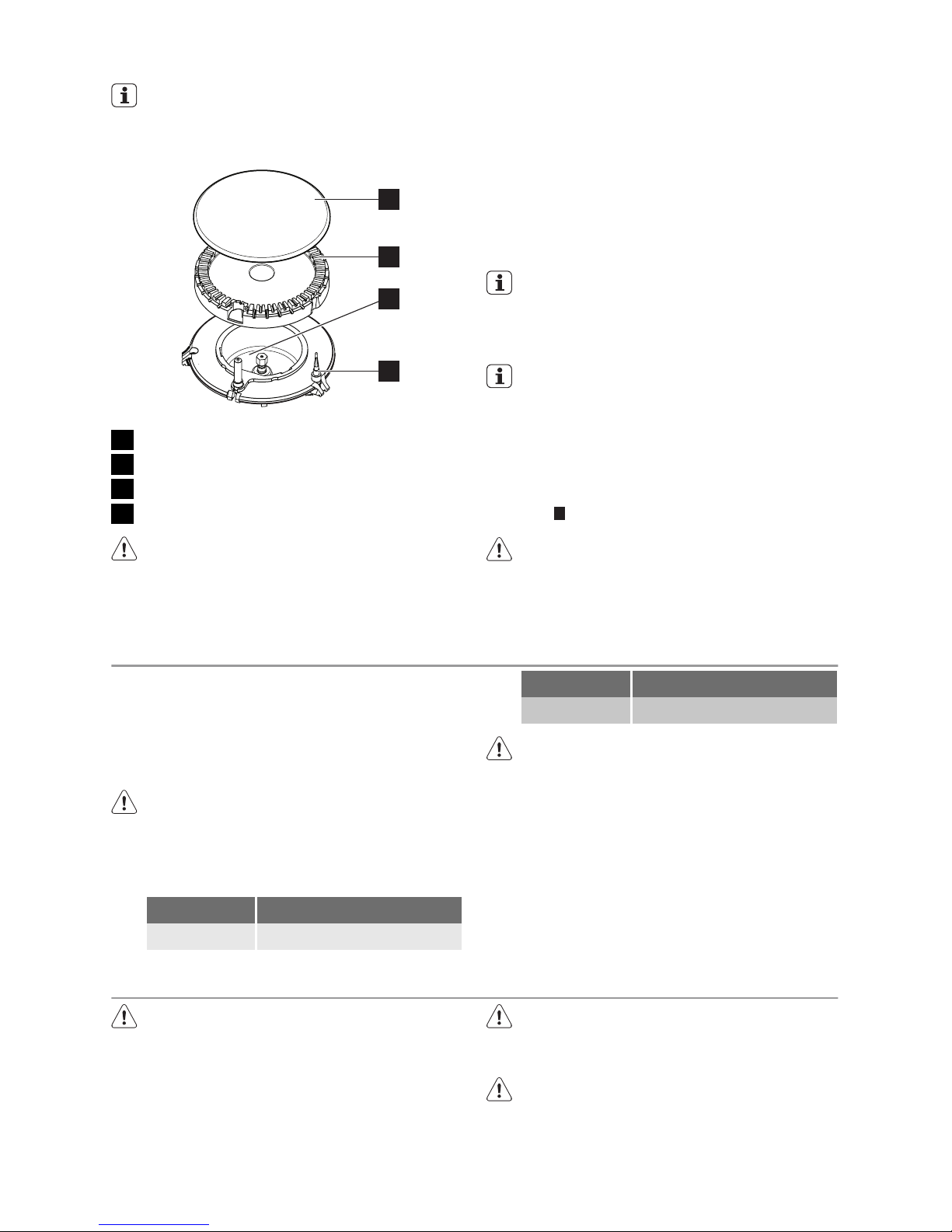

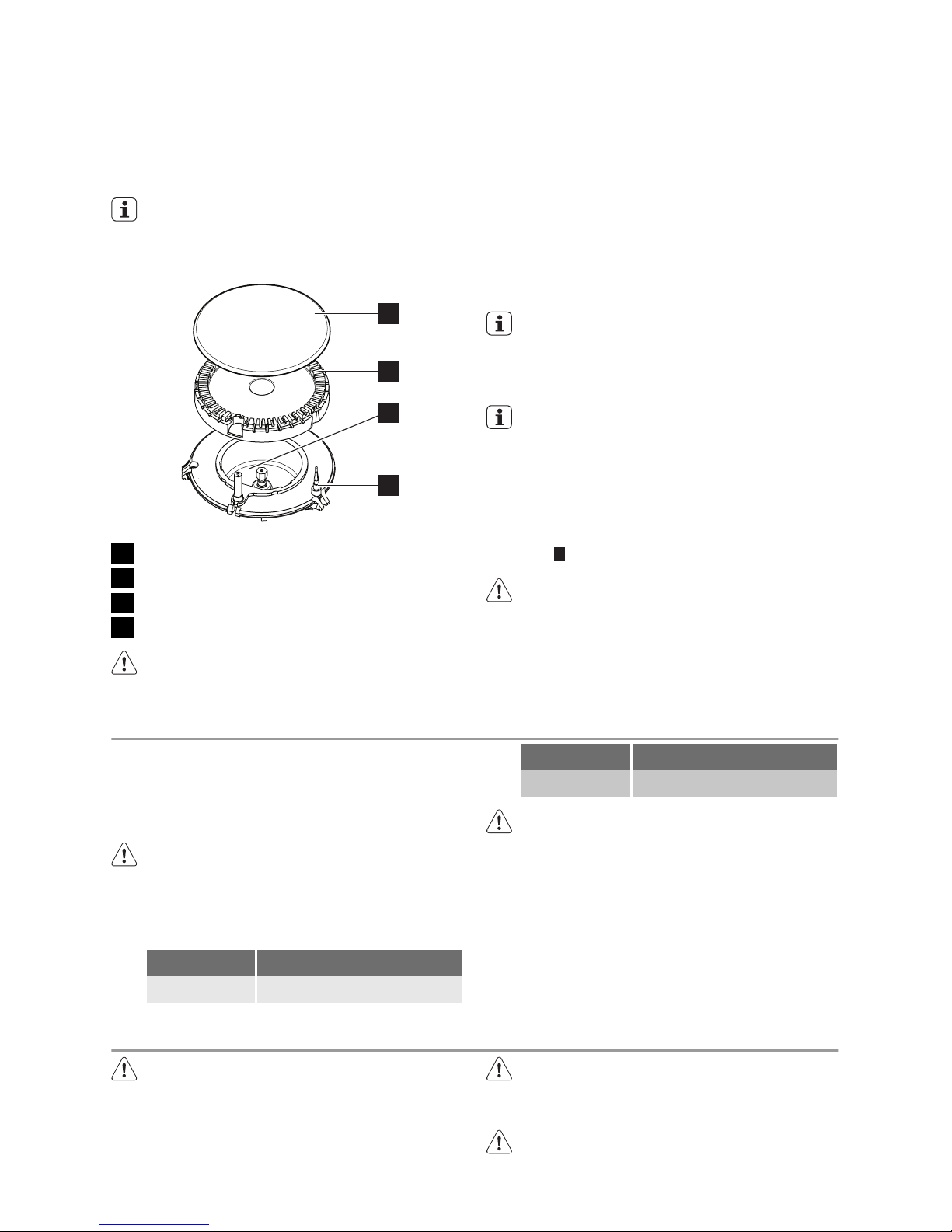

1 Poklopac plamenika 2 Kruna plamenika 3 Generator iskre 4 Termoelement (Termopar)

Upozorenje Nemojte držati regulator pritisnut duže od 15 sekundi.

Ako se plamenik ne upali ni nakon 15 sekundi, otpustite regulator, okrenite ga na položaj "OFF" i pričekajte barem 1 minutu prije ponovnog pokušaja paljenja.

Važno U slučaju prekida napajanja plamenik možete upaliti bez električnog upaljača; u tom slučaju približite plamen plameniku, pritisnite odgovarajući regulator prema dolje i okrenite ga u smjeru suprotnom od kazaljki na satu u maksimalni položaj.

Ako se plamenik slučajno ugasi, okrenite regulator na položaj "OFF" i pričekajte barem 1 minutu prije ponovnog pokušaja paljenja.

Generator iskre može se automatski aktivirati kada uključite prekidač električ- ne energije, nakon postavljanja ili nestanka struje. To je normalno.

Gašenje plamenika

Za gašenje plamena, okrenite regulator na simbol

Upozorenje Uvijek smanjite ili ugasite plamen prije uklanjanja posuđa s plamenika.

Korisni savjeti i preporuke

Ušteda električne energije

•Ako je moguće, lonce uvijek poklopite

poklopcem.

•Kad tekućin zavre, smanjite plamen da se

tek održava vrenje.

Upozorenje Koristite posuđe s dnom koje odgovara dimenzijama plamenika. Nemojte koristiti posuđe koje prelazi rub ploče za kuhanje.

Plamenik Promjeri posuđa za

kuhanje

Brzo 180 mm - 260 mm

Plamenik Promjeri posuđa za

kuhanje

Pomoćni 80 mm - 160 mm

Upozorenje Lonci ne smiju dopirati do upravljačkog područja.

Provjerite da posuđe ne prelazi preko rubova površine ploče za kuhanje i da se nalazi u sredini plamenika kako bi se smanjila potrošnja plina. Nemojte stavljati na plamenike nestabilne ili deformirane posude:

Čišćenje i održavanje

Upozorenje Isključite uređaj i ostavite ga da se ohladi prije čišćenja. Prije bilo kakvog čišćenja i održavanja isključite uređaj iz električne mreže.

Upozorenje Iz sigurnosnih razloga nemojte čistiti uređaj s čistačima na paru ili uređajima pod visokim tlakom.

8 electrolux

Page 9

Upozorenje Nemojte koristiti abrazivna sredstva za čišćenje, čeličnu vunu ili kiseline, oni mogu dovesti do oštećenja uređaja.

Ogrebotine ili tamne mrlje na staklokeramici ne utječu na rad uređaja.

• Kako biste lakše očistili ploču za kuhanje

možete ukloniti nosače posuđa.

• Kako biste očistili emajlirane dijelove,

poklopce i krune, operite ih u toploj sapunici.

• Dijelove od nehrđajućeg čelika operite s

vodom i potom osušite sa suhom krpom.

•Nosači posuđa nisu otporni na pranje u

perilici; moraju se prati ručno .

• Prilikom ručnog pranja nosača posuđa,

pazite kad ih sušite jer postupak emajliranja ponekad ostavlja oštre rubove. Ako je potrebno, uklonite tvrdokorne mrlje pastom za čišćenje.

•Nakon čišćenja provjerite jeste li pravilno

postavili nosače posuđa.

• Za ispravan rad plamenika, provjerite da li

su krakovi nosača posuđa u središtu plamenika.

•

Prilikom postavljanja nosača budite vrlo oprezni, kako biste spriječili oštećenje ploče za kuhanje.

Nakon čišćenja uređaj osušite sa suhom krpom.

Ukloniti prljavštine:

1. – Odmah uklonite: plastiku koja se topi, plastičnu foliju i hranu koja sadrži šeć

er.

–

Isključite uređaj i ostavite ga da se ohladi prije čišćenja: krugova od vap-

nenca i vode, mrlja od masnoće, metalnosjajne promjene boje. Koristite specijalno sredstvo za čišćenje staklokeramike ili nehrđajućeg čelika.

2. Očistite uređaj vlažnom krpom i s malo

sredstva za čišćenje.

3. Po završetku obrišite uređaj čistom

krpom.

Periodično održavanje

Periodično pozovite najbliži ovlašteni servis radi provjere stanja plinske cijevi i regulatora tlaka - ako postoji.

Rješavanje problema

Problem Mogući uzrok Rješenje

Nema iskrenja prilikom paljenja plina.

• Nema električnog napajanja. • Provjerite je li uređaj priključen i je li uključeno električno napajanje.

• Provjerite osigurač električne instalacije u domaćinstvu.

• Poklopac i kruna plamenika neujednačeno su postavljeni.

• Namjestite poklopac i krunu plamenika u ispravan položaj.

Plamen se ugasio odmah nakon paljenja.

• Termoelement nije dovoljno zagrijan.

• Nakon što se plamen upali, držite gumb pritisnut otprilike 5 sekundi.

Plamen nije jednoličan. • Ostaci hrane blokiraju krunu

plamenika.

• Provjerite da glavna sapnica nije začepljena i da na kruni plamenika nema ostataka hrane.

Ako postoji pogreška, najprije pokušajte sami pronaći rješenje. Ako ne možete sami pronaći rješenje problema, obratite se dobavljaču ili najbližoj servisnoj službi.

Ako ste nepravilno rukovali uređajem ili postavljanje nije izvršio registrirani tehničar, rad servisera službe za kupce ili do-

bavljača neće biti besplatan, čak ni za vrijeme jamstvenog roka.

Ovi podaci potrebni su za brzu i učinkovitu pomoć. Ovi podaci dostupni su na identifikacijskoj pločici kompleta sapnica.

• Opis modela ........................................

• Broj proizvoda (PNC) ........................

electrolux 9

Page 10

• Serijski broj (S.N.) ............ Koristite samo originalne rezervne dijelove.

Možete ih nabaviti u servisnom centru i ovlaštenim trgovinama rezervnim dijelovima.

Tehnički podaci

Dimenzije ploče za kuhanje

Širina: 290 mm Dubina: 510 mm

Dimenzije otvora za ploču

Širina: 270 mm Dubina: 490 mm

Promjeri regulacijskih vijaka

Plamenik Ø regulacijskog

vijka u 1/100 mm.

Pomoćni 28

Brzi 42

Ulazna toplina

Brzi plamenik: 3,0 kW Pomoćni plamenik: 1,0 kW UKUPNA SNAGA: G20 (2H) 20 mbara = 4

G30/G31 (3B/P) 30/30

mbara = 277 g/h Napajanje: 230 V ~ 50 Hz Kategorija: II2H3B/P Dovod plina: G20 (2H) 20 mbara Klasa uređaja: 3

Plinski plamenici

PLAMENIK NOR-

MALNA SNAGA

SMA-

NJENA

SNAGA

NORMALNA SNAGA

PRIRODNI PLIN

G20 (2H) 20 mbara

Ukapljeni naftni plin

(LPG)

(butan/propan) 30 mbara

kW kW ubrizg.

1/100 mm

m³/h ubrizg.

1/100

g/h

G30 G31

Pomoćni plamenik

1,0 0,33 70 0,095 50 73 71

Brzi plamenik 3,0 (prirod-

ni plin)

2,8 (LPG)

0,75 119 0,286 86 204 200

Briga za okoliš

Simbol na proizvodu ili na njegovoj ambalaži označuje da se s tim proizvodom ne smije postupiti kao s otpadom iz domaćinstva. Umjesto toga treba biti uručen prikladnim sabirnim točkama za recikliranje elektroničkih i električkih aparata. Ispravnim odvoženjem ovog proizvoda spriječit ćete potencijalne negativne posljedice na okoliš i zdravlje ljudi, koje bi inače mogli ugroziti neodgovarajućim rukovanjem otpada ovog proizvoda. Za detaljnije informacije o recikliranju ovog proizvoda molimo Vas da

kontaktirate Vaš lokalni gradski ured, uslugu za odvoženje otpada iz domaćinstva ili trgovinu u kojoj ste kupili proizvod.

Pakiranje

Materijali za pakiranje su prihvatljivi za okoliš i mogu se reciklirati. Plastične komponente posebno su označene: >PE<,>PS< itd. Bacite materijale za pakiranje u kućanski otpad na odgovarajućem lokalnom odlagalištu.

10 electrolux

Page 11

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

Obsah

Bezpečnostní informace 11 Instalace 13 Popis spotřebiče 16 Použití spotřebiče 16 Užitečné rady a tipy 17

Čištění a údržba 17 Co dělat, když... 18 Technické údaje 19 Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny

Bezpečnostní informace

Upozornění Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na obalu návodu k použití.

Přečtěte si pečlivě tento návod ještě před instalací spotřebiče a jeho prvním použitím k zajištění bezpečného a správného provozu. Tento návod k použití vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji. Uživatelé musí dokonale seznámeni s obsluhou a bezpečnostními funkcemi spotřebiče.

Všeobecné bezpečnostní informace

Upozornění Tento spotřebič nesmějí

používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí. Spotřebič mohou používat jen v případě, že je sledují osoby odpovědné za jejich bezpečnost, nebo jim dávají příslušné pokyny k použití spotřebiče.

Dětská pojistka

•Tento spotřebič smějí používat pouze do- spělí. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte mimo dosah dětí. Hrozí nebezpečí udušení nebo zranění.

• Dbejte na to, aby se děti ke spotřebiči nepřibližovaly během a po jeho používání.

Používání

•Před prvním použitím odstraňte ze spotřebiče všechny obaly, nálepky a folie.

Neodstraňujte typový štítek. Mohlo by dojít k porušení záruky.

• Po každém použití nastavte varné zóny do polohy „vypnuto“.

•Hořáky a přístupné části jsou během a po použití horké. Na varný povrch nepokládejte příbory nebo pokličky. Nádoby na vaření a jejich obsah se mohou převrhnout. Hrozí nebezpečí popálení.

•Přehřáté tuky a oleje se mohou velmi ry- chle vznítit. Hrozí nebezpečí požáru.

•Spotřebič během činnosti nenechávejte bez dozoru.

•Při vaření spotřebič vždy sledujte.

• Nedovolte, aby do otvorů na povrchu varné desky přetekly tekutiny.

• Nepoužívejte varnou desku bez nádobí na vaření.

•Tento spotřebič je určen pouze k domácí- mu použití. Nepoužívejte jej ke komerčním nebo průmyslovým účelům.

•Spotřebič používejte pouze pro vaření v domácnosti. Zabráníte tak fyzickým úrazům osob či poškození majetku.

• Používejte pouze nádoby na vaření s prů- měrem dna vhodným pro rozm

ěry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (pokud je použita).

• Nepoužívejte pánev s průměrem menším než velikost hořáku – plameny by rozpálily držadlo pánve.

• Hrnce nesmí přesahovat do zóny s ovladači.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Nepoužívejte nestabilní nádoby na vaření, abyste zabránili případnému převržení a úrazu.

electrolux 11

Page 12

•Do spotřebiče, do jeho blízkosti nebo na spotřebič neumisťujte hořlavé předměty, předměty nasáklé hořlavinami, spékavé předměty (například z plastu nebo hliníku) ani tkaniny. Hrozí nebezpečí výbuchu nebo požáru.

• Používejte pouze příslušenství dodávané se spotřebičem.

•Během připojování spotřebiče do síťové zásuvky buďte opatrní. Dbejte na to, aby se elektrické přívodní kabely nedotýkaly spotřebiče nebo horkého nádobí. Elektrické kabely nesmí být zamotané.

Varování k akrylamidu Důležité Podle nejnovějších vědeckých

poznatků mohou akrylamidy vznikající při smažení jídel do hněda (zejména u škrobnatých potravin) poškozovat zdraví. Doporučujeme proto vařit při nejnižších teplotách a nenechávat jídlo příliš zhnědnout.

Instalace

•

řečtěte si tyto pokyny. Výrobce nezodpovídá za úrazy osob nebo zvířat, ani za škody na majetku, způsobené nedodržením těchto požadavků.

•

Abyste zabránili nebezpečí fyzických škod nebo úrazů, smí instalaci a připo- jení spotřebiče k napájení a plynu nebo jeho seřízení a údržbu provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpi- sy.

• Zkontrolujte, zda se spotřebič při dopravě nepoškodil. Poškozený spotřebič nezapojujte. V případě potřeby se obraťte na dodavatele.

•Vestavné spotřebiče se smějí používat po- uze pro zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

• Neinstalujte varnou desku na domácí spotřebiče, které to neumožňují.

• Varnou desku instalujte pouze na pracovní plochu s rovným povrchem.

•Spotřebič neupravujte, ani nijak neměňte jeho technické parametry. Hrozí nebezpe-

čí úrazu nebo poškození spotřebi

če.

• Vždy dodržujte zákony, předpisy, směrni- ce a normy platné v zemi použití spotřebi- če (bezpečnostní a recyklační předpisy, elektrické bezpečnostní normy atd.).

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Instalujte ochranu před úrazem elektrickým proudem, například při instalaci zásuvek přímo pod varnou desku je nutné pod spotřebič umístit ochrannou desku.

•Oříznuté okraje pracovní desky chraňte před poškozením a izolujte před vlhkostí správným těsnicím prostředkem.

•Izolujte spotřebič pomocí vhodného těsni- va tak, aby mezi pracovní deskou a spotřebičem nebyla žádná mezera.

•Chraňte spodní stranu spotřebiče před poškozením vlhkem a párou, např. z myč- ky nádobí nebo trouby.

• Neinstalujte spotřebič v blízkosti dveří nebo pod okna. Při otevření dveří nebo oken byste mohli srazit horké nádoby z varné desky.

• Před čištěním nebo údržbou spotřebič

vždy vypněte a odpojte od síťového napájení.

•Před instalací se ujistěte, že místní pod- mínky přívodní sítě (typ a tlak plynu) odpovídají potřebám spotřebiče. Podmínky pro nastavení spotřebiče jsou uvedeny na typovém štítku, který se nachází v sáčku s příslušenstvím.

•Tento spotřebič není připojen k zařízení na odvod spalin. Musí být instalován a připo- jen podle platných instalačních předpisů. Zvláštní pozornost věnujte požadavkům na správné větrání.

•

Při použití plynového varného spotřebiče vzniká v místnosti, ve které je spotřebič instalovaný, teplo a vlhko. Zajistěte, aby bylo v kuchyni dobré odvětrávání: přirozené větrací otvory nechte otevř

ené, nebo instalujte mecha-

nické větrací zařízení (mechanickou odsávací digestoř).

•

Dlouhodobé intenzivní používání spotřebiče vyžaduje přídavné větrání (například otevřením okna nebo zvýšením stupně mechanického větrání – pokud je jím místnost vybavena).

•Dodržujte pečlivě pokyny k elektrickému připojení. Hrozí nebezpečí úrazu elektrickým proudem.

• Elektrická svorkovnice je pod napětím.

• Odpojte elektrickou svorkovnici od zdroje napětí.

12 electrolux

Page 13

• Instalaci proveďte tak, aby správně zajišťovala ochranu před úrazem elektrickým proudem.

• Volné a nesprávné spojení síťové zástrčky se zásuvkou může mít za následek přehřátí svorky.

•Správné připojení svorek musí provést kvalifikovaný elektrikář.

•K odlehčení silového pnutí v kabelu použi- jte odlehčovací sponu.

• Použijte správný přívodní kabel a poškozený síťový kabel nahraďte správným kabelem. Obraťte se na místní servisní středi- sko.

•Spotřebič musí mít elektrickou instalaci, která umožňuje odpojení všech pólů

spotřebiče od sítě s mezerou mezi kontakty nejméně 3 mm.

• Je nutné instalovat správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné jističe a stykače.

Likvidace spotřebiče

• Aby nedošlo k úrazu nebo vzniku škod: – Odpojte zařízení od elektrické sítě. –Odřízněte napájecí kabel v místě napo-

jení na spot

řebič a zlikvidujte jej.

– Pokud jsou osazeny vnější plynové trub-

ky, zbruste je.

– Informace o likvidaci spotřebiče získáte

od místních autorizovaných zařízení.

Instalace

Upozornění Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Připojení plynu

Zvolte pevné přípojky nebo použijte hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde stlačené. Stejně opatrní buďte u instalace varné desky spolu s troubou.

Důležité Zkontrolujte, zda přívod plynu spotřebiče odpovídá doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Zašroubujte součásti bez použití síly, nastavte připojení do požadovaného směru a vše utáhněte.

1 Konec hřídele s maticí 2 Podložka (dodatková podložka pouze

pro Slovinsko a Turecko)

3 Potrubní koleno 4 Gumový držák na potrubí pro kapalný

plyn (pouze pro Slovinsko a Turecko)

Pevné připojení:

Připojení proveďte pomocí pevných kovových trubek (měděné s mechanickým ukončením).

„Pružné“ připojení s mechanickým ukončením:

– Zemní plyn : připojení proveďte pomocí

pružné trubky s mechanickým ukončením,

electrolux 13

Page 14

které našroubujete přímo na kolínko u hrany spotřebiče.

– Butan / propan : použijte pružnou hadici

vybavenou objímkami, pokud spotřebič používá pouze butan. Pokud spotřebič používá propan, použijte pružnou trubku s vhodným kovovým ukončením.

Připojení pružných nekovových trubek:

Pokud je možné snadno kontrolovat připoje- ní po celé ploše, můžete použít pružnou trubku. Pružnou trubku pěvně připojte pomocí svorek.

Zkapalněný plyn : použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračuj- te s připojením plynu. Pružnou hadici lze použít za těchto podmínek: –nesmí se zahřát na vyšší než pokojovou

teplotu, vyšší než 30 °C; – nesmí být delší než 1500 mm; –nesmí být přiškrcena; – nesmí být vystavena tahu nebo zkroucení; – nesmí být v kontaktu s ostrými kraji nebo

rohy; – musí být snadno přístupná, aby mohl být

kontrolován její stav. Při kontrole stavu ohebné hadice se zjišťuje, zda: – nemá po celé délce ani na koncích trhliny,

zářezy nebo známky ohoření; – materiál není ztvrdlý, ale má svou normální

pružnost; – spojovací svorky nejsou rezavé; – doba její životnosti není prošlá. Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte, že jsou těsn

ění u všech spojek v pořádku.

Používejte mýdlovou vodu, nikoli plamen !

Výměna trysek

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte kryty a koruny hořáku.

3. S použitím nástrčného klíče 7 odšroubuj-

te a odstraňte vstřikovací trysky a nahraďte je tryskami požadovanými pro nový druh plynu (viz tabulku v části Technické údaje).

4. Jednotlivé díly opět sestavte stejným po-

stupem v opačném pořadí.

5. Vyměňte výrobní štítek (umístěný v blízkosti plynové přípojky) za jiný, který odpovídá novému druhu dodávaného plynu. Tento štítek najdete v balíčku s tryskami dodávanému se spotřebičem.

Pokud je tlak plynu nestálý nebo jiný, než je požadovaný tlak, je nutné instalovat na přívodní plynové potrubí vhodný nastavovač tlaku.

Nastavení minimální hodnoty

Nastavení minimální intenzity plamene hořáků:

1. Zapalte hořák.

2. Otočte ovladač do minimální polohy.

3. Demontujte regulační knoflík.

4. Úzkým šroubovákem nastavte polohu obtokového šroubu. Při přechodu ze zemního plynu 20 mbar (nebo zemního ply-

nu 13 mbar

) na zkapalněný plyn, úplně utáhněte seřizovací šroub. Při přechodu ze zkapalnělého plynu na zemní plyn 20 mbar povolte obtokový šroub asi o 1/4 otáčky. Při přechodu ze zemního plynu

20 mbar na zemní plyn 13 mbar

povolte obtokový šroub asi o 1/4 otáčky. Při přechodu ze zkapalnělého plynu na ze-

mní plyn 13 mbar

povolte obtokový

šroub asi o 1/2 otáčky. Při přechodu ze zemního plynu 13 mbar

na zemní plyn 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky.

1 Minimální seřizovací šroub

5. Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

2) pouze pro Rusko

14 electrolux

Page 15

Připojení k elektrické síti

•Uzemněte spotřebič v souladu s bezpeč- nostními pokyny.

•Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

•Spotřebič se dodává s napájecím kabe- lem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Zástrčka musí být zasunuta do správné zásuvky.

• Jakoukoliv elektrickou součást smí nainstalovat či vyměnit pouze technik servisního střediska nebo jiný kvalifikovaný servisní pracovník.

• Vždy používejte správně instalovanou síťovou zásuvku odolnou proti rázovému proudu.

• Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte síťový kabel ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

•Spotřebič nesmí být připojen pomocí pro- dlužovacího kabelu, rozdvojky ani vícenásobného připojení (nebezpečí požáru). Zkontrolujte, zda uzemnění splňuje platné normy a nařízení.

• Napájecí kabel musí být veden tak, aby se nedotýkal horkých částí.

•Připojte spot

řebič k síti pomocí zařízení, které umožňuje odpojení všech pólů spotřebiče od zdroje napájení s mezerou mezi kontakty nejméně 3 mm, tj. např. ochranné vypínače vedení, spouštěče uzemnění nebo pojistky.

•Žádná z části připojovacího kabelu nesmí mít teplotu vyšší než 90 °C. Modrý nulový vodič musí být připojen do svorkovnice označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič (připojený ve svorkovnici ke kontaktu označenému písmenem „L“) musí být vždy připojen k fázi (živý).

Výměna spojovacího kabelu

Spojovací kabel smí být vyměněn pouze za spojovací kabel H05V2V2-F T90. Průřez ka- belu musí odpovídat napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

Instalace

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

A - dodané těsnění B - dodaný svorkový držák

Možnosti zapuštění Kuchyňská skříňka s dvířky

Panel pod deskou musí být snadno odstranitelný, aby v případě servisního zásahu umožňoval snadný přístup.

electrolux 15

Page 16

min 20 mm (max 150 mm)

30 mm

60 mm

a) Odstranitelný panel b) Místo pro připojení

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku se musí shodovat s uvedenými rozměry a varná deska musí být vybavena držáky, aby byl z bez-

pečnostních důvodů zajištěn stálý přívod vzduchu. Elektrické připojení varné desky a trouby musí být provedeno odděleně. Tak je možné troubu ze skříňky snadno vyjmout.

50 cm

360 cm

180 cm

120 cm

VÝROBCE:

ELECTROLUX ITÁLIE S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITÁLIE

Popis spotřebiče

Uspořádání varné desky

1 Rychlý hořák 2 Pomocný hořák 3 Ovladače

Ovladače

Symbol Popis

bez přívodu plynu / poloha vypnuto

poloha pro zapálení / maximální přívod plynu

Symbol Popis

minimální přívod plynu

Použití spotřebiče

Zapálení hořáku

Upozornění Při používání otevřeného

ohně v kuchyni buďte velmi opatrní. Výrobce odmítá veškerou odpovědnost v případě nesprávného použití plamene.

Vždy nejprve zapalte hořák, a teprve pak na něj postavte nádobu.

Zapálení hořáku:

1. Otočte ovladač doleva do polohy maxi-

málního výkonu (

) a stiskněte ho.

2. Podržte ovladač stisknutý ještě asi 5

vteřin; tím se termočlánek zahřeje. Jestliže se dostatečně nezahřeje, přívod plynu se přeruší.

3. Jakmile je plamen pravidelný, seřiďte ho.

16 electrolux

Page 17

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je koruna hořáku i kryt ve správné poloze.

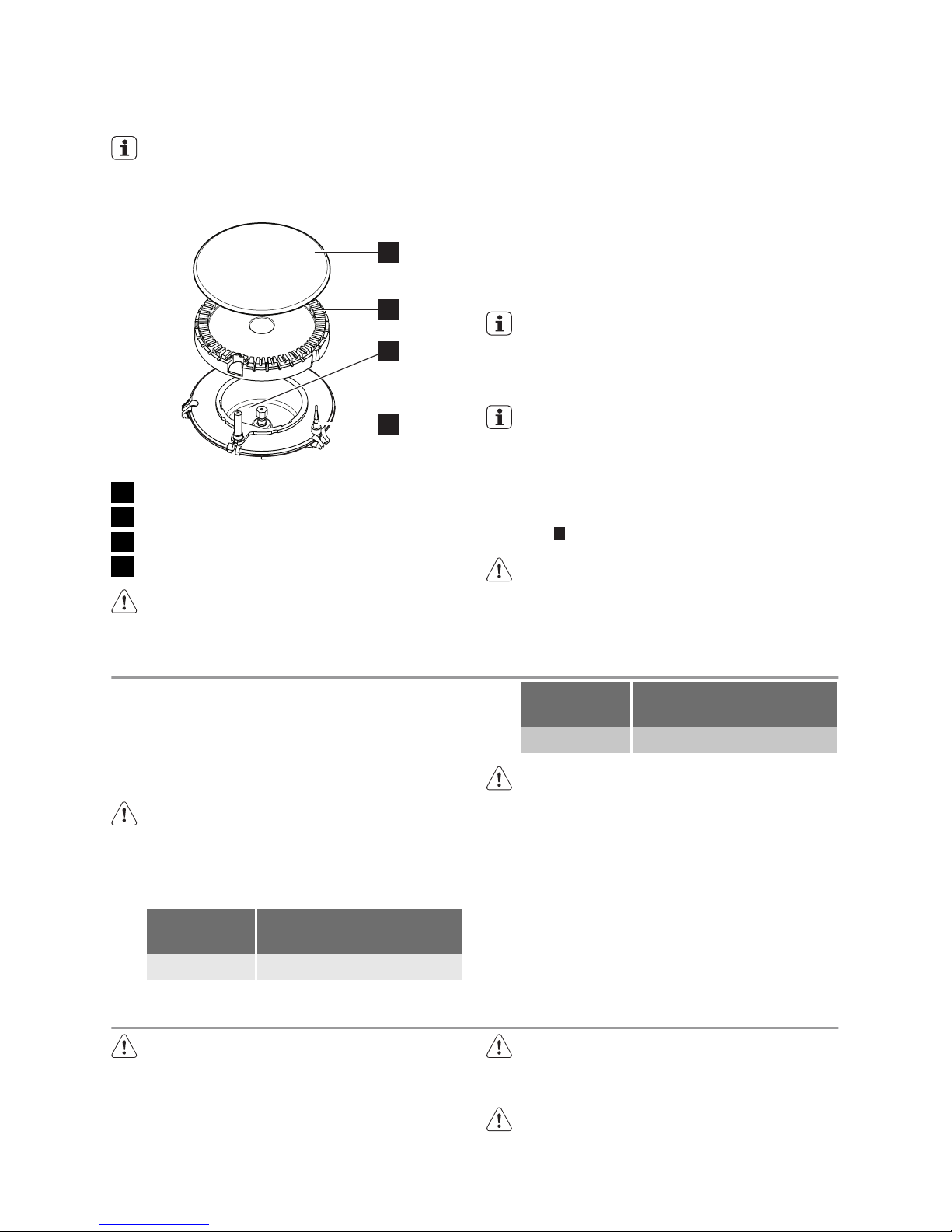

1 Kryt hořáku 2 Koruna hořáku 3 Zapalovací svíčka 4 Termočlánek

Upozornění Ovladač stiskněte na maximálně 15 vteřin. Jestliže se hořák nezapálí ani po 15 vteřinách, uvolněte ovladač, otočte ho

do polohy vypnuto a po 1 minutě ho zkuste znovu zapálit.

Důležité V případě výpadku elektrického proudu se může hořák zapálit i bez elektrického zařízení; v tomto případě přiložte plamen k hořáku, stiskněte ovládací knoflík dolů a otočte jím doleva, až do polohy maximálního přívodu plynu.

Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se pokuste hořák znovu zapálit.

Generátor jisker se může spustit auto- maticky při zapnutí elektrické sítě, po instalaci nebo výpadku proudu. Je to normální jev.

Zavření hořáku

Chcete-li plamen zavřít, otočte ovladačem na symbol

Upozornění Vždy nejprve stáhněte nebo zhasněte plamen, a teprve pak sejměte nádobu z hořáku.

Užitečné rady a tipy

Úspora energie

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

Upozornění Používejte hrnce a pánve, jejichž dno je vhodné pro rozměr plotýnky. Nepoužívejte nádoby na vaření, které přesahují přes okraje desky.

Hořák Průměry nádobí

Rychlý 180 mm - 260 mm

Hořák Průměry nádobí

Pomocný 80 mm - 160 mm

Upozornění Hrnce nesmí přesahovat mimo zónu s ovladači.

K dosažení nižší spotřeby plynu vždy postavte hrnce tak, aby nevyčnívaly přes okraje plotny a byly umístěny ve středu kruhu. Na varné plotýnky nepokládejte nestabilní nebo deformované hrnce.

Čištění a údržba

Upozornění Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.

Upozornění Z bezpečnostních důvodů nečistěte spotřebič parními nebo vysokotlakými čisticí přístroji.

Upozornění Nepoužívejte drsné čisticí prostředky, kovové drátěnky nebo kyseliny, protože by mohly spotřebič poškodit.

electrolux 17

Page 18

Škrábance nebo tmavé skvrny na sklokeramické desce nemají vliv na její funkci.

•Mřížky pod nádoby můžete k pohodlnější- mu čištění vyjmout.

• Smaltované části a víčka a rozdělovače plamene hořáku čistěte pomocí vlažné sa- ponátové vody.

• Části z nerezové oceli omyjte vodou a poté osušte měkkým hadrem.

•Mřížky pod nádoby nejsou vhodné pro mytí v myčce; musí být umyty ručně .

• Jestliže myjete mřížky pod nádoby ručně, při sušení mějte na paměti, že smaltovací postup někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.

•Po vyčistění mřížky pod nádoby správně umístěte.

• Mají-li hořáky správně pracovat, musí být ramena mř

ížek pod nádoby ve středu

hořáků.

• Při snímání mřížek pod nádoby buďte

velmi opatrní, aby nedošlo k poškození varné desky.

Po vyčištění spotřebič osušte měkkým hadrem.

Odstranění nečistot:

1. –

Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

–

Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od

vodního kamene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek na sklokeramiku nebo nerezovou ocel.

2. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.

3. Nakonec spotřebič vytřete čistým

hadrem do sucha.

Pravidelná údržba

Pravidelně si v servisním st

ředisku objedná-

vejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Co dělat, když...

Problém Možná příčina Řešení

Při zapalování plynu není jiskra. •Je přerušena dodávka elek-

trického proudu.

• Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.

• Zkontrolujte pojistky domovní elektrické instalace.

•Víčko hořáku a rozdělovač plynu jsou nasazeny nesymetricky.

• Zkontrolujte, zda jsou víčko hořáku a rozdělovač plynu správně nasazeny.

Plamen zhasíná hned po zapálení.

•Termočlánek není zahřátý na dostatečnou teplotu.

• Po zapálení plamene podržte kohout stisknutý ještě asi 5 vteřin.

Plynový kroužek hoří nerovnoměrně.

•Rozdělovač plynu je ucpaný zbytky jídla.

• Zkontrolujte, zda není hlavní tryska zanesená a zda na rozdělovači hořáku nejsou zbytky jídel.

Pokud dojde k poruše, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodejce nebo místní servisní středi- sko.

V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset návštěvu servisního technika nebo prodej-

ce zaplatit, i když je spotřebič ještě v záruce.

K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje naleznete na typovém štítku sady trysek.

•Označení modelu .................

•Výrobní číslo (PNC) .................

•Sériové číslo (SN) .................

18 electrolux

Page 19

Používejte pouze originální náhradní díly. Mů- žete je zakoupit pouze v našem servisním

středisku a autorizovaných obchodech s náhradními díly.

Technické údaje

Rozměry varné desky

Šířka: 290 mm Hloubka: 510 mm

Rozměry výřezu pro varnou desku

Šířka: 270 mm Hloubka: 490 mm

Průměry trysek

Hořák Ø obtoku v 1/100

mm.

Pomocný 28

Rychlý 42

Tepelný výkon

Rychlý hořák: 3,0 kW Pomocný hořák: 1,0 kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 4

G30/G31 (3B/P) 30/30

mbar = 277 g/h Elektrické napájení: 230 V ~ 50 Hz Kategorie: II2H3B/P Přívod plynu: G20 (2H) 20 mbar Třída spotřebiče: 3

Plynové hořáky

HOŘÁK NOR-

MÁLNÍ

VÝKON

SNÍŽENÝ VÝ-

KON

NORMÁLNÍ VÝKON

ZEMNÍ PLYN

G20 (2H) 20 mbar

LPG

(propan/butan) 30 mbar

kW kW vstřikování

1/100 mm

m³/h vstřiko-

vání

1/100

g/h

G30 G31

Pomocný hořák

1,0 0,33 70 0,095 50 73 71

Rychlý hořák 3,0 (zem.

plyn)

2,8 (LPG)

0,75 119 0,286 86 204 200

Poznámky k ochraně životního prostředí

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu,

služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál

Obalové materiály neškodí životnímu prostředí a jsou recyklovatelné. Plastové díly jsou označeny značkami: >PE<, >PS< apod. Zlikvidujte prosím veškerý obalový materiál jako domácí odpad ve vhodném kontejneru v místě svého by- dliště.

electrolux 19

Page 20

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Contents

Safety information 20 Installation 22 Description of the appliance 25 Operating the appliance 25 Helpful hints and tips 26

Care and cleaning 26 What to do if… 27 Technical data 28 Environment concerns 28

Subject to change without notice

Safety information

Warning! These instructions are only valid in the countries whose symbols appear on this booklet's cover.

For your safety and correct operation of the appliance, read this manual carefully before installation and use. Always keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appliance.

General safety

Warning! Persons (including children)

with reduced physical sensory, mental capabilities or lack of experience and knowledge must not use the appliance. They must have supervision or instruction for the operation of the appliance by a person responsible for their safety.

Child safety

• Only adults can use this appliance. Children must get supervision to make sure that they do not play with the appliance.

• Keep all packaging away from children. There is a risk of suffocation and physical injury.

• Keep children away from the appliance during and after the operation.

Use

• Remove all packaging, stickers and layers from the appliance before first use. Do not remove the rating plate. It can invalidate the guarantee.

• Set the cooking zones to the "off" position after each use.

• Burners and accessible part become hot during and after use. Do not put cutlery or saucepan lids on the cooking surface. Cookware and its contents can tip over. There is the risk of burns.

• Too hot fats and oils can ignite very quickly. There is the risk of fire.

• Do not leave the appliance unattended during operation.

• Always monitor the appliance during operation.

• Do not let the liquids overflow into the holes of the top of the hob

• Do not use the hob without cookware.

• The appliance is only for domestic use. Do not use the appliance for commercial and industrial use.

• Only use the appliance for domestic cooking tasks. This is to prevent physical injury to persons or prevent damage to property.

• Use only cookware with bottom diameter applicable to the dimensions of burners. There is a risk of overheat and rupture of the glass plate (if applicable).

• Do not use pan with diameter smaller than burner size - flames will heat up the pan handle.

• Pots must not enter the control zone.

• Do not use the appliance as a work surface or storage surface.

• Do not use unstable cookware to prevent from tilt and accident.

• Do not put flammable products or items that are wet with flammable products, and/or fusible objects (made of plastic or aluminium) and/or fabrics in, near or on the appliance. There is the risk of explosion or fire.

20 electrolux

Page 21

• Use only the accessories supplied with appliance.

• Be careful when you connect the appliance to the near sockets. Do not let electricity bonds touch the appliance or hot cookware. Do not let electricity bonds tangle.

Information on acrylamides Important! According to the newest

scientific knowledge, if you brown food (specially the one which contains starch), acrylamides can pose a health risk. Thus, we recommend that you cook at the lowest temperatures and do not brown food too much.

Installation

• You must read these. The manufacturer is not responsible for any injury to persons and pets or damage to property caused by failure to obey these requirements.

•

To prevent the risks of structural damage or physical injury, installation, connection of the appliance to the power supply and gas system, setting up and maintenance must only be done by qualified personnel in compliance with standards and local regulation force.

• Make sure that the appliance is not damaged because of transport. Do not connect a damaged appliance. If it is necessary, speak to the supplier.

• Only use built-in appliances after you assemble the appliance into correct built-in units and work surfaces that obey the standards.

• Do not install the hob over a domestic appliances if these do not allow it.

• Install the appliance only on worktop with flat surface.

• Do not change the specifications or modify this product. There is the isk of injury and damage to the appliance.

• Fully obey the laws, ordinances, directives and standards in force in the country where you use the appliance (safety regulations, recycling regulations, electrical safety rules etc.)

• Keep the minimum distances to other appliances and units.

• Install anti-shock protection, for example install the drawers only with a protective panel directly below the appliance.

• Prevent damage of the cut surfaces of the worktop against moisture with a correct sealant.

• Seal the appliance to the worktop with no space left with a correct sealant.

• Prevent damage of the bottom of the appliance from steam and moisture, e.g. from a dishwasher or oven.

• Do not install the appliance adjacent to doors and below windows. If not, hot cookware can be hit off the hob when you open the doors or windows.

• Before maintenance, switch off the

appliance and disconnect the appliance from the power supply.

• Before installation, make sure that the local supply conditions (gas type and pressure) agree with the adjustment of appliance. The adjustment conditions for the appliance are on the rating plate, which you can find in the accessory bag.

• This appliance is not connected to a combustion products evacuation device. It must be installed and connected in accordance with current installation regulations. Particular attention mustl be given to the relevant requirements regarding ventilation.

• The use of a gas cooking appliance

cause heat and moisture in the room in which it is installed. Make sure that the ventilation in kitchen is good: keep natural ventilation holes open or install a mechanical ventilation device (mechanical extractor hood).

• More ventilation (for example opening of a window or increasing the level of mechanical ventilation where present) is necessary when you intensive operate the appliance for a long time.

• Carefully obey the instructions for electrical connections. There is the risk of injury from electrical current.

• The electrical mains terminal is live.

• Make electrical mains terminal free of voltage.

• Install correctly to give anti-shock protection.

electrolux 21

Page 22

• Loose and incorrect mains plug and socket connections can make the terminal become too hot.

• A qualified electrician must install the clamping connections correctly.

• Use a strain relief clamp on cable.

• Use the correct mains connection cable and replace the damaged mains cable with applicable cable. Speak to your local Service Force Centre.

• The appliance must have the electrical installation which lets you disconnect the appliance from the mains at all poles with a contact opening width of minimum 3 mm.

• You must have correct isolation devices: line protecting cut-outs, fuses (screw type

fuses removed from the holder), ground leakage trips and contactors.

Disposal of the appliance

• To prevent the risk of physical injury or damage – Disconnect the appliance from the pow-

er supply.

– Cut off the mains cable where it con-

nects with the appliance and discard it.

– Flat the external gas pipes if there are

fitted.

– Speak to your local authorised facilities

for disposal of your appliance.

Installation

Warning! The following instructions about installation, connection and maintenance must be carried out by qualified personnel in compliance with standards and local regulations in force.

Gas Connection

Choose fixed connections or use a flexible pipe in stainless steel in compliance with the regulation in force. If you use flexible metallic pipes, be careful they do not come in touch with mobile parts or they are not squeezed. Also be careful when the hob is put together with an oven.

Important! Make sure that the gas supply pressure of the appliance obeys the recommended values. The adjustable connection is fixed to the comprehensive ramp by means of a threaded nut G 1/2". Screw the parts without force, adjust the connection in the necessary direction and tighten everything.

1 End of shaft with nut 2 Washer (additional washer is only for

Slovenia and Turkey)

3 Elbow 4 Rubber pipe holder for liquid gas (only for

Slovenia and Turkey)

Rigid connection:

Carry out connection by using metal rigid pipes (copper with mechanical end).

"Flexible" connection with mechanical end:

–

Natural gas : connection carry out with a flexible pipe with mechanical end which is screwed directly on the elbow finishing the slope of the appliance.

22 electrolux

Page 23

–

Butane / Propane : use a flexible tube, equipped with it's collars if it is worth visiting over all it's length and if the appliance runs only on butane. If the appliance runs on Propane, use a flexible pipe with suitable metal end.

Flexible nonmetal pipes connection:

If it is possible to easily control the connection in its full area, you can use a flexible pipe. Tightly attach the flexible pipe by clamps.

Liquid gas : use the rubber pipe holder. Always engage the gasket. Then continue with the gas connection. The flexible pipe is prepared for apply when: – it can not get hot more than room temper-

ature, higher than 30°C; – it is no longer than 1500 mm; – it shows no throttles; – it is not subject to traction or torsion; – it does not get in touch with cutting edges

or corners; – it can be easily examined in order to check

its condition. The control of preservation of the flexible pipe consists in checking that: – it does not show cracks, cuts, marks of

burnings on the two ends and on its full

length; – the material is not hardened, but shows its

correct elasticity; – the fastening clamps are not rusted; – expired term is not due. If one or more defects are visible, do not repair the pipe, but replace it.

Important! When installation is complete, make sure that the seal of each pipe fitting is correct. Use a soapy solution, not a flame !

Injectors replacement

1. Remove the pan supports.

2. Remove the caps and crowns of the

burner.

3. With a socket spanner 7 remove the in-

jectors and replace them with the ones which are necessary for the type of gas you use (see table in Technical Data section).

4. Assemble the parts, follow the same pro-

cedure backwards.

5. Replace the rating label (it is near the gas supply pipe) with the one for the new type of gas supply. You can find this label in the package of the injectors supplied with the appliance.

If the supply gas pressure is changeable or different from the necessary pressure, you must fit an applicable pressure adjuster on the gas supply pipe.

Adjustment of minimum level

To adjust the minimum level of the burners:

1. Light the burner.

2. Turn the knob on the minimum position.

3. Remove the control knob.

4. With a thin screwdriver, adjust the bypass screw position. If you change from natural

gas 20 mbar (or natural gas 13mbar

) to liquid gas, fully tighten the adjustment screw in. If you change from liquid gas to natural gas 20 mbar, undo the by-pass screw approximately 1/4 of a turn. If you change from natural gas 20 mbar to nat-

ural gas 13 mbar

undo the by-pass

screw about 1/4 of a turn. If you change from liquid gas to natural gas 13 mbar

, undo the bypass screw about 1/2 of a turn. If you change from natural gas 13

mbar

to natural gas 20 mbar to tighten

the by-pass screw about 1/4 of a turn.

1 Minimum adjustment screw

5. Make sure the flame does not go out when you quickly turn the knob from the maximum position to the minimum position.

3) only for Russia

electrolux 23

Page 24

Electrical connection

• Ground the appliance according to safety precautions.

• Make sure that the rated voltage and type of power on the rating plate agree with the voltage and the power of the local power supply.

• This appliance is supplied with a mains cable. It has to be supply with a correct plug, able to support the load marked on the identification plate. The plug has to be fitted in a correct socket.

• Any electrical component must be installed or replaced by the Service Force Centre technician or qualified service personnel.

• Always use a correctly installed shockproof socket.

• Make sure that there is an access to the mains plug after installation.

• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.

• The appliance must not be connected with an extension cable, an adapter or a multiple connection (risk of fire). Check that the

ground connection is in conformity with the standard and regulations force.

• The power cable must be placed in such a way that it does not touch any hot part.

• Connect the appliance to the mains with a device that lets to disconnect the appliance from the mains at all poles with a contact opening width of minimum 3 mm, eg. automatic line protecting cut-out, earth leakage trips or fuse.

• None of a parts of the connection cable can not get a temperature 90°C. The blue neutral cable must be connected to the terminal block label with "N". The brown (or black) phase cable (fitted in the terminal block contact marked with "L") must always be connected to the live phase.

Replacement of the connection cable

To replace the connection cable use only H05V2V2-F T90 type. Make sure that the cable section is applicable to the voltage and the working temperature. The yellow/green earth wire must be approximately 2 cm. longer than the brown (or black) phase wire.

Assembly

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

A - supplied seal B - supplied bracket

Possibilities for insertion Kitchen unit with door

The panel installed below the hob must be easy to remove and let an easy access in case a technical assistance intervention is necessary.

24 electrolux

Page 25

min 20 mm (max 150 mm)

30 mm

60 mm

a) Removable panel b) Space for connections

Kitchen unit with oven

The hob recess dimensions must obey the indication and must be equipped with brackets to let a continuous supply of air for safety

reasons. The electrical connection of the hob and the oven must be installed separately. It also lets the oven to be easily taken off the unit.

50 cm

360 cm

180 cm

120 cm

MANUFACTURER:

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITALIA

Description of the appliance

Cooking surface layout

1 Rapid burner 2 Auxiliary burner 3 Control knobs

Control knobs

Symbol Description

no gas supply / off position

ignition position / maximum gas supply

Symbol Description

minimum gas supply

Operating the appliance

Ignition of the burner

Warning! Be very careful when you use

open fire in kitchen environment. Manufacturer decline any responsibility in case misuse of the flame

Always light the burner before you put cookware.

To light the burner:

1. Turn the control knob counterclockwise

to the maximum position (

) and push

it down.

electrolux 25

Page 26

2. Keep the control knob pushed for approximately 5 seconds; this will let thermocouple to warm up. If not, the gas supply will be interrupted.

3. Adjust the flame after it is regular.

If after some tries the burner does not light, check if the crown and its cap are in correct positions.

1 Burner cap 2 Burner crown 3 Ignition candle 4 Thermocouple

Warning! Do not keep the control knob pushed for more than 15 seconds.

If the burner does not light after 15 seconds, release the control knob, turn it into off position and try to light the burner again after minimum 1 minute.

Important! In the absence of electricity You can ignite the burner without electrical device; in this case approach the burner with a flame, push the relevant knob down and turn it counter-clockwise to maximum gas release position.

If the burner accidentally goes out, turn the control knob to the off position and try to light the burner again after minimum 1 minute.

The spark generator can start automatically when you switch on the mains, after installation or a power cut. It is normal.

Turning the burner off

To put the flame out, turn the knob to the symbol

Warning! Always turn the flame down or switch it off before you remove the pans of the burner.

Helpful hints and tips

Energy savings

• If possible, always put the lids on the pans.

• When the liquid starts to boil, turn down

the flame to barely simmer the liquid.

Warning! Use pots and pans with bottom applicable to the dimension of burner. Do not use cooking vessels on the hotplate that overlap its edges.

Burner Diameters of cookware

Rapid 180 mm - 260 mm

Burner Diameters of cookware

Auxiliary 80 mm - 160 mm

Warning! Pots must not enter the control zone.

Make sure pots do not protrude over the edges of the cooktop and that they are centrally positioned on the rings in order to obtain lower gas consumption. Do not place unstable or deformed pots on the rings.

Care and cleaning

Warning! Switch the appliance off and let it cool down before you clean it. Disconnect the appliance from the electrical supply, before carrying out any cleaning or maintenance work.

Warning! For safety reasons, do not clean the appliance with steam cleaners or high-pressure cleaners.

Warning! Do not use abrasive cleaners, steel wool pads or acids, they can cause damage to the appliance.

26 electrolux

Page 27

Scratches or dark stains on the glass ceramic have no effect on how the appliance operates.

• You can remove the pan supports to easily

clean the hob.

• To clean the enamelled parts, cap and

crown, wash it with warm soapy water.

• Stainless steel parts wash with water, and

then dry with a soft cloth.

• The pan supports are not dishwasher

proof; they must be washed by hand .

• When you wash the pan supports by hand,

take care when you dry them as the enamelling process occasionally leaves rough edges. If necessary, remove stubborn stains using a paste cleaner.

• Make sure you position the pan supports

correctly after cleaning.

• To make burners work correctly, make

sure that the arms of the pan supports are in the centre of the burner.

• Be very careful when you replace the

pan supports to prevent the hob top from damage.

After cleaning, dry the appliance with a soft cloth.

Removing the dirt:

1. –

Remove immediately: melting plastic, plastic foil, and food containing sugar.

–

Stop the appliance and let it cool down before you clean: limescale

rings, water rings, fat stains, shiny metallic discolorations. Use a special cleaner for glass ceramic or stainless steel.

2. Clean the appliance with a damp cloth and some detergent.

3. At the end rub the appliance dry with

a clean cloth.

Periodic maintenance

Periodically speak your local Service Force Centre to check the conditions of the gas supply pipe and the pressure adjuster, if fitted.

What to do if…

Problem Possible cause Remedy

There is no spark when lighting the gas

• There is no electrical supply • Make sure that the unit is connected and the electrical supply is switched on.

• Examine the house electrical installation fuse.

• Burner cap and crown are placed uneven

• Make sure that the burner cap and crown are in correct positions.

The flame is blow out immediately after ignition

• Thermocouple is not heated sufficient

• After lightning the flame, keep the knob pushed for approximately 5 seconds.

The gas ring burns unevenly • Burner crown is blocked with

food residues

• Make sure that the injector is not blocked and the burner crown is clear of food particles.

If there is a fault, first try to find a solution to the problem yourself. If you cannot find a solution to the problem yourself, speak your dealer or the local Service Force Centre.

If you operated the appliance incorrectly, or the installation was not carried out by a registered engineer, the visit from the customer service technician or dealer

may not take place free of charge, even during the warranty period.

These data are necessary to help you quickly and correctly. These data are available on the identification plate from the injectors kit.

• Model description .................

• Product number (PNC) .................

electrolux 27

Page 28

• Serial Number (S.N.) ................. Use the original spare parts only. They are

available at Service Force Centre and authorized spare parts shops.

Technical data

Hob dimensions

Width: 290 mm Depth: 510 mm

Hob recess dimensions

Width: 270 mm Depth: 490 mm

By-pass diameters

Burner Ø By-pass in 1/100

mm.

Auxiliary 28

Rapid 42

Heat input

Rapid burner: 3,0 kW Auxiliary burner: 1,0 kW TOTAL POWER: G20 (2H) 20 mbar = 4

G30/G31 (3B/P) 30/30

mbar = 277 g/h Electric supply: 230 V ~ 50 Hz Category: II2H3B/P Gas supply: G20 (2H) 20 mbar Appliance class: 3

Gas burners

BURNER NORMAL

POWER

RE-

DUCED

POWER

NORMAL POWER

NATURAL GAS

G20 (2H) 20 mbar

LPG

(Butane/Propane) 30

mbar

kW kW inj. 1/100

m³/h inj. 1/100

g/h

G30 G31

Auxiliary burner 1,0 0,33 70 0,095 50 73 71 Rapid burner 3,0 (nat.

gas)

2,8 (LPG)

0,75 119 0,286 86 204 200

Environment concerns

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this

product, please contact your local council, your household waste disposal service or the shop where you purchased the product.

Packaging material

The packaging materials are friendly to the environment and can be recycled. The plastic components are identified by marking: >PE<,>PS<, etc. Discard the packaging materials as household waste at the waste disposal facilities in your municipality.

28 electrolux

Page 29

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 29 Installation 31 Description de l’appareil 35 Utilisation de l'appareil 35 Conseils utiles 36 Entretien et nettoyage 36

En cas d'anomalie de fonctionnement

37 Caractéristiques techniques 37 En matière de protection de l'environnement 38

Sous réserve de modifications

Consignes de sécurité

Avertissement Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation.

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Avertissements importants

Avertissement Cet appareil n'est pas

conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Sécurité enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.

• Ne laissez jamais les emballages à la portée des enfants. Risque d'asphyxie ou de blessure corporelle !

• Éloignez les enfants de l'appareil pendant et après son fonctionnement.

Utilisation

• Avant la première utilisation, retirez tous les emballages, stickers et autocollants. Ne retirez jamais la plaque signalétique. Cela peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation.

• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couvercles sur le plan de cuisson. Les récipients et leur contenu peuvent basculer. Risque de brûlure !

• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflamment facilement. Risque d'incendie !

• Ne laissez pas l'appareil sans surveillance pendant son utilisation

• Surveillez toujours l'appareil pendant son fonctionnement.

• Evitez tout écoulement dans les orifices de la table.

• N'utilisez jamais l'appareil sans récipients de cuisson dessus.

• Cet appareil est destiné à un usage domestique normal. N'utilisez jamais l'appareil à des fins commerciales ou industrielles.

• Votre appareil est destiné à la cuisson des aliments. Vous éviterez ainsi des risques matériel et corporel.

• Utilisez uniquement des récipients dont le diamètre du fond respecte les diamètres indiqués pour chaque zone de cuisson. Risque de surchauffe et de rupture de la

electrolux 29

Page 30

table en verre (si votre appareil en est équipé) !

• N'utilisez pas un récipient dont le diamètre du fond est plus petit que celui de la zone de cuisson - la flamme va s'étendre et surchauffer la poignée du récipient.

• Les récipients ne doivent pas entrer en contact avec les commandes.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• N'utilisez pas de récipients de cuisson instables ou déformés : ils peuvent se renverser et provoquer un accident.

• Ne conservez pas ou ne placez pas de produits inflammables (ou d'éléments imbibés de produits inflammables, et/ou des produits susceptibles de fondre (plastique, aluminium,...) ou du matériel (torchon,...) sur ou à proximité de l'appareil. Risque d'explosion ou d'incendie !

• N'utilisez que les accessoires fournis avec l'appareil.

• Si vous utilisez un (des) appareils électrique(s) à proximité de votre table de cuisson, veillez à ce que le(s) câble(s) d'alimentation de cet(ces) appareil(s) électrique(s) ne soit(soient) pas en contact avec la surface chaude de la table ou ses récipients ou enchevêtrés.

Conseils relatifs à l'acrylamide Important Selon les connaissances

scientifiques les plus récentes, faire brunir les aliments de manière intensive, en particulier les produits contenant de l'amidon, peut nuire à la santé à cause de l'acrylamide. C'est pourquoi nous vous recommandons de faire cuire les aliments à basse température et de ne pas trop les faire brunir.

Installation

• Veuillez lire attentivement cette notice d'utilisation ainsi que les recommandations et les avertissements qu'elle contient avant de procéder à l'installation et à la première utilisation de l'appareil. Le fabricant ne pourra être tenu pour responsable en cas de dommages corporels ou matériels résultant du non-respect des prescriptions suivantes.

• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (gaz, électricité,...), la

mise en service et la maintenance de votre appareil doivent être effectués uniquement par un professionnel qualifié, selon les normes et règlements en vigueur.

• Vérifiez que l'appareil n'a subi aucun dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si celui-ci est endommage, contactez votre magasin vendeur.

• N'utilisez les appareils encastrables qu'après les avoir installés dans des meubles d'encastrement appropriés et qui répondent aux normes en vigueur.

• N'installez pas la table cuisson au-dessus d'un appareil électroménager si celui-ci ne l'a pas formellement prévu.

• Installez l'appareil uniquement sur un plan de travail dont la surface est plane et sans aspérité.

• Ne modifiez ou n'essayez pas de modifier les caractéristiques de cet appareil. Risque de blessure corporelle et de dommages matériels.

• Respectez la législation, la réglementation, les directives et les normes en vigueur dans le pays où est installé l'appareil (réglementations de sécurité sur le recyclage, consignes de sécurité électrique et/ou gaz).

• Respectez l'espacement minimal requis par rapport aux autres appareils.

• La protection contre les contacts accidentels doit être assurée par le montage, par exemple les tiroirs doivent être installés uniquement avec un panneau de protection directement sous l'appareil.

• Pour protéger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.

• Le joint comble les fentes entre le plan de travail et l'appareil.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d’un lave-vaisselle ou d'un four.

• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds sur la table de cuisson pourraient se renverser à l'ouverture de celles-ci.

•

Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil soit débranché électriquement et complètement refroidi.

30 electrolux

Page 31

• Avant d'installer et d'utiliser l'appareil, assurez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pression du gaz,...). Les paramètres de réglage de l'appareil figurent sur la plaquette située à l'intérieur du sachet d'accessoires.

• Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

• L'utilisation d'un appareil de cuisson

au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (hotte à extraction mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique (si elle existe).

• Les opérations d'installation et de branchement ne doivent être réalisées que par un professionnel qualifié. Risque de blessure due à un choc électrique !

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors tension.

• Assurez une protection contre les contacts électriques par une installation conforme.

• Des connexions desserrées ou incorrectes peuvent être à l’origine d’une surchauffe des bornes.

• Le raccordement électrique ne doit être effectué que par un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié et remplacez-le par un câble spécialement adapté s'il est endommagé. Adressezvous à votre service après vente pour la mise en place d'un câble d'alimentation.

• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

• Vous devez disposer de dispositifs d'isolement appropriés : des disjoncteurs, des fusibles (les fusibles à visser doivent être retirés du support), des disjoncteurs différentiels et des contacteurs.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel. – Débranchez l'appareil électriquement. – Coupez le câble d'alimentation au ras

de l'appareil et mettez-le au rebut.

– Ecrasez les tuyaux de gaz extérieures,

s'ils existent.

– Informez-vous auprès des services de

votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Installation

Avertissement Les instructions suivantes concernant l’installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

Raccordement au gaz

Choisissez un raccordement fixe ou utilisez un tuyau flexible en acier inoxydable conforme à la réglementation en vigueur. Si vous utilisez des tuyaux métalliques flexibles, assurez-vous qu'ils n'entrent pas en contact

avec les parties mobiles et qu'ils ne sont pas tordus. Faites également attention lorsque la table de cuisson est reliée à un four.

electrolux 31

Page 32

Important Assurez-vous que la pression d’alimentation de l'appareil répond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

1 Extrémité de l'arbre avec écrou 2 Rondelle (la rondelle supplémentaire ne

concerne que la Slovénie et la Turquie)

3 Coude 4 Porte-tuyau en caoutchouc pour gaz li-

quide (uniquement pour la Slovénie et la

Turquie)

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

–

Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.

– Butane / Propane : Un tube souple, équi-

pé de ses colliers, peut être utilisé s'il est visitable sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers.

Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. Le tuyau flexible s'applique lorsque : – il ne doit pas devenir plus chaud que la

température ambiante, à savoir plus de

30 °C ; – il n'est pas plus long que 1,50 m ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction et aucune

torsion ; – il n'entre pas en contact avec la découpe

ou les coins tranchants ; – il est visitable sur toute sa longueur afin de

vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, mar-

que de brûlure sur les deux extrémités et

sur toute sa longueur ; – le matériau n'est pas durci, mais présente

une élasticité correcte ; – les colliers de serrage ne sont pas rouillés ; – la date d'expiration n'est pas passée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Important Quand l'installation est terminée, assurez-vous que chaque raccord est étanche en utilisant une solution savonneuse

et non une flamme ! Remplacement des injecteurs

1. Enlevez les supports de casseroles.

2. Retirez le chapeau et la couronne du brû-

leur.

3. À l'aide d'une clé 7, retirez les injecteurs

et remplacez-les par ceux requis pour le type de gaz utilisé (reportez-vous au tableau de la section Caractéristiques techniques).

4. Assemblez les pièces, en suivant la mê-

me procédure dans l'ordre inverse.

5. Avant de sceller l'appareil, remplacez la

plaque signalétique (placée près du tuyau d'arrivée de gaz) par celle adaptée au nouveau type de gaz. Vous trouverez cet-

32 electrolux

Page 33

te étiquette dans le sachet fourni avec

l'appareil. Si la pression du gaz d'alimentation est variable ou diffère de la pression nécessaire, vous devez installer un régulateur de pression approprié sur le tuyau d'arrivée de gaz.

Réglage du niveau minimum

Pour régler le niveau minimum des brûleurs :

1. Allumez le brûleur.

2. Tournez la commande en position mini-

mum.

3. Enlevez la manette de commande.

4. À l'aide d'un tournevis fin, réglez la posi-

tion de la vis de dérivation. Si vous passez

du gaz naturel 20 mbar (ou gaz naturel

13 mbar

) au gaz liquide, serrez entièrement la vis de réglage. Si vous passez du gaz liquide au gaz naturel 20 mbar, dévissez la vis de dérivation d'environ 1/4 de tour. Si vous passez du gaz naturel

20 mbar au gaz naturel 13 mbar

dévissez la vis de dérivation d'environ 1/4 de tour. Si vous passez du gaz liquide au

gaz naturel 13 mbar

, dévissez la vis de

dérivation d'environ 1/2 tour. Si vous passez du gaz naturel 13 mbar

au gaz naturel 20 mbar, serrez la vis de dérivation d'environ 1/4 de tour.

1 Vis de réglage minimum

5. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximum à la position minimum.

Branchement électrique

• Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux réglementations en vigueur.

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.

• L'appareil est fourni avec un câble d'alimentation électrique. Une fiche appropriée doit être adaptée au cordon d'alimentation (voir charge électrique spécifiée sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur.

• Utilisez toujours une prise correctement installée, protégée contre les chocs.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.

• Ne tirez pas sur le câble d'alimentation électrique pour débrancher l'appareil. Mais tirez toujours sur la prise.

• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.

• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) (partant de la borne « L »de la plaque à bornes) doit toujours être relié à la phase sous tension.

Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble con-

4) en Russie uniquement

electrolux 33

Page 34

vient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit

être plus long d'environ 2 cm que le câble de phase marron (ou noir).

Montage

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

A - joint fourni B - équerres fournies

Possibilités d'insertion Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

min 20 mm (max 150 mm)

30 mm

60 mm

a) Panneau amovible b) Espace pour les branchements

Au-dessus d'un four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et

être équipées de supports pour l'aération pour des raisons de sécurité. Le branchement électrique de la table de cuisson doit être installé séparément de celle du four. Il doit également permettre au four de s'extraire facilement de l'unité.

50 cm

360 cm

180 cm

120 cm

FABRICANT :

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITALIE

34 electrolux

Page 35

Description de l’appareil

Description de la table de cuisson

1 Brûleur rapide 2 Brûleur auxiliaire 3 Manettes de commande

Manettes de commande

Symbole Description

pas d'alimentation en gaz / position arrêt

position d'allumage / alimentation en gaz maximum

Symbole Description

alimentation en gaz minimum

Utilisation de l'appareil

Allumage du brûleur

Avertissement Soyez très prudent

lorsque vous utilisez une flamme directe dans une cuisine. Le fabricant décline toute responsabilité en cas d'utilisation non conforme de la flamme

Allumez toujours le brûleur avant de poser le récipient.

Pour allumer le brûleur :

1. Poussez et tournez la manette dans le sens inverse des aiguilles d'une montre

jusqu'à la position maximum (

2. Maintenez la manette appuyée pendant environ 5 secondes ; cela permettra au thermocouple de chauffer. Dans le cas contraire, l'arrivée de gaz est interrompue.

3. Réglez la flamme.

Si après quelques essais, le brûleur ne s'allume pas, assurez-vous que sa couronne et son chapeau sont correctement mis en place.

1 Chapeau de brûleur 2 Couronne de brûleur 3 Bougie d'allumage 4 Thermocouple

Avertissement Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et positionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

electrolux 35

Page 36

Important En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole

Avertissement Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient.

Conseils utiles

Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir,

baissez le feu pour laisser légèrement frémir le liquide.

Avertissement Utilisez des casseroles et poêles dont le fond correspond à la taille du brûleur employé. N'utilisez pas de récipients de cuisson qui dépasseraient les rebords de la plaque.

Brûleur Diamètre du récipient

Rapide 180 mm - 260 mm

Brûleur Diamètre du récipient

Auxiliaire 80 mm - 160 mm

Avertissement Les récipients ne doivent pas entrer en contact avec la zone de contrôle.

Assurez-vous que les récipients ne dépassent pas des bords de la table de cuisson et qu'elles sont placées au centre des circuits afin de consommer moins de gaz. Ne placez pas de casseroles instables ou déformées sur les circuits.

Entretien et nettoyage

Avertissement Avant de procéder au nettoyage, assurez-vous que toutes les manettes se trouvent sur la position « arrêt », que l'appareil est débranché et complètement refroidi. Débranchez l'appareil électriquement avant toute opération de nettoyage ou d'entretien.

Avertissement Pour des raisons de sécurité, n'utilisez jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson.

Avertissement N'utilisez pas de produits nettoyants abrasifs, de tampons à récurer ou de substances acides, sous peine d'endommager l'appareil.

Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune in-

fluence sur le fonctionnement de l'appareil.

• Vous pouvez retirer les supports de casseroles pour nettoyer la table de cuisson.

• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude et un détergent doux.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Les supports de casseroles ne peuvent pas être lavés au lave-vaisselle, mais doivent être lavés à la main .

• Lorsque vous lavez les supports de casseroles à la main, faites attention au moment de les sécher car l'émaillage produit parfois des aspérités sur les bords. Si nécessaire, enlevez les taches rebelles à l'aide d'une crème détergente.

36 electrolux

Page 37

• Après avoir lavé les supports de casseroles, veillez à les remettre en place correctement.

• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.

• Replacez les supports de casserole

avec soin afin de ne pas endommager le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

En cas d'anomalie de fonctionnement

Anomalie Cause possible Solution

Aucune étincelle ne se produit à l'allumage.

• Pas d'alimentation électrique • Vérifiez que l'appareil est branché et que l'alimentation électrique est sous tension.

• Vérifiez le fusible.

• Le chapeau et la couronne du brûleur sont mal placés.

• Vérifiez que le chapeau et la couronne du brûleur sont correctement placés.

La flamme s'éteint immédiatement après l'allumage.

• Le thermocouple n'est pas suffisamment chaud.

• Après l'allumage de la flamme, maintenez la manette enfoncée 5 secondes.

Les flammes sont irrégulières. • La couronne du brûleur est

bouchée par des résidus d'aliments.

• Vérifiez que l'injecteur principal n'est pas bouché et que des particules alimentaires ne sont pas bloquées dans la couronne du brûleur.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur

peut être facturé même en cours de garantie.

Les informations suivantes sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique du kit d'injecteurs.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

Caractéristiques techniques

Dimensions de la table de cuisson

Largeur : 290 mm Profondeur : 510 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 270 mm

Profondeur : 490 mm

Diamètres de by-pass

Brûleur Diam. de by-pass en

1/100 mm

Auxiliaire 28

electrolux 37

Page 38

Brûleur Diam. de by-pass en

1/100 mm

Rapide 42

Puissance

Brûleur rapide : 3,0 kW (gaz naturel)

2,8 kW (gaz liquide) Brûleur auxiliaire : 1,0 kW PUISSANCE TOTA-

LE :

G20/G25 (2E+) 20/25

mbar = 4 kW

G30 (3+) 28-30 mbar =

277 g/h

G31 (3+) 37 mbar =

271 g/h

Alimentation électrique :

230 V ~ 50 Hz

Catégorie : II2E+3+ Alimentation en gaz : G20/G25 (2E+) 20/25

mbar

Classe de l'appareil : 3

Brûleurs à gaz

BRÛLEUR

PUIS-

SANCE

NORMA-

PUISSANCE RÉDUI-

PUISSANCE NORMALE

GAZ NATUREL

G20/G25 (2E+) 20/25 mbar

LPG

(Butane/Propane) 28-30/37

mbar

kW kW

inj.

1/100

G20 G25 inj.

1/100

G30 G31

m³/h m³/h g/h g/h

Brûleur auxiliaire

1,0 0,33 70 0,095 0,111 50 73 71

Brûleur rapide

3,0 (gaz

nat.)

2,8 (LPG)

0,75 119 0,286 0,332 86 204 200

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec

les services de votre commune ou le magasin où vous avez effectué l'achat.

Emballage

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

38 electrolux

Page 39

Electrolux. Thinking of you.

Pentru a vedea cum gândim, vizitaţi www.electrolux.com

Cuprins

Informaţii privind siguranţa 39 Instalarea 41 Descrierea aparatului 45 Utilizarea aparatului 45 Sfaturi utile 46

Îngrijirea şi curăţarea 46 Ce trebuie făcut dacă... 47 Date tehnice 47 Protejarea mediului înconjurător 48

Ne rezervãm dreptul asupra efectuãrii de modificãri

Informaţii privind siguranţa

Avertizare Prezentele instrucţiuni sunt valabile numai în ţările ale căror simboluri apar pe coperta manualului de instrucţiuni.

Pentru siguranţa dv. şi pentru utilizarea corectă a aparatului, citiţi cu atenţie acest manual înainte de instalare şi de utilizare. Păstraţi întotdeauna aceste instrucţiuni împreună cu aparatul, chiar dacă îl mutaţi sau îl vindeţi. Utilizatorii trebuie să cunoască în mod complet modul de funcţionare şi elementele de siguranţă ale aparatului.

Siguranţa generală

Avertizare Persoanele (inclusiv copiii)

cu capacităţi fizice, senzoriale şi mentale reduse, sau lipsite de experienţă şi cunoştinţe, nu trebuie să utilizeze aparatul. Acestea trebuie să fie supravegheate sau instruite în legătură cu utilizarea aparatului, de către o persoană răspunzătoare pentru siguranţa lor.

Siguranţa copiilor

• Acest aparat trebuie utilizat numai de către adulţi. Copiii trebuie supravegheaţi ca să nu se joace cu aparatul.

•Nu lăsaţi ambalajele la îndemâna copiilor. Există pericolul sufocării şi vătămării fizice a acestora.

•Nu lăsaţi copii în apropierea aparatului în timpul funcţionării şi după funcţionare.

Utilizaţi

• Înainte de prima utilizare îndepărtaţi toate ambalajele, etichetele şi straturile de pro-

tecţ

ie de pe aparat. Nu înlăturaţi plăcuţa cu datele tehnice. În caz contrar garanţia poate fi anulată.

•După fiecare utilizare, opriţi zonele de gătit.

•Arzătoarele şi părţile accesibile devin fier- binţi pe durata utilizării şi după utilizare. Nu puneţi tacâmuri sau capace de oale pe suprafaţa de gătit. Vasele şi conţinutul lor se pot răsturna. Există pericol de arsuri.

•Grăsimile şi uleiurile supraîncălzite se pot aprinde foarte uşor. Există pericol de incendiu.

•Nu lăsaţi aparatul nesupravegheat în tim- pul funcţionării.

•Supravegheaţi întotdeauna aparatul pe durata funcţionării.

•Nu lăsaţi lichidele să se verse în orificiile din partea superioară a plitei

• Nu utilizaţi plita f

ără vase.

•Maşina este destinată exclusiv pentru uz casnic. Nu utilizaţi aparatul în scopuri comerciale sau industriale.

• Utilizaţi aparatul numai pentru prepararea alimentelor acasă. Astfel veţi preveni producerea de vătămări corporale persoanelor şi deteriorarea bunurilor.

•Folosiţi doar vase cu diametrul fundului co- respunzător dimensiunilor arzătoarelor. Există riscul de supraîncălzire şi fisurare a plăcii din sticlă (dacă este disponibilă).

• Nu utilizaţi un vas de gătit cu diametrul mai mic decât dimensiunea arzătorului flăcările vor încălzi mânerul vasului de gătit.

• Vasele de gătit nu trebuie să ajungă în zona comenzilor.

• Nu utilizaţi aparatul ca suprafaţă de lucru sau de depozitare.

electrolux 39

Page 40

• Nu utilizaţi vase instabile pentru a preveni înclinarea acestora şi accidentele.

• Produsele inflamabile sau obiectele umezite cu produse inflamabile şi/sau obiectele fuzibile (din plastic sau aluminiu) şi/sau ţesături nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia. Există pericol de explozie sau incendiu.

•Utilizaţi doar accesoriile furnizate împreună cu aparatul.

• Procedaţi cu atenţie când conectaţi aparatul la prizele din apropiere. Nu permiteţi conexiunilor electrice să atingă aparatul sau vesela fierbinte. Nu permiteţi încâlcirea cablurilor electrice.

Informaţii privind acrilamidele Important Conform ultimelor cercetări

ştiinţifice, prăjirea excesivă a alimentelor (mai ales a celor care conţin amidon), poate constitui un risc pentru sănătate din cauza acrilamidelor. De aceea, vă recomandăm să gătiţi la temperatura cea mai mică posibilă şi să nu rumeniţi prea tare alimentele.

Instalarea

• Citiţi următoarele informaţii. Pro- duc

ătorul nu este responsabil pentru

vătămarea persoanelor sau animalelor sau pentru distrugerea bunurilor, ca urmare a nerespectării acestor ce- rinţe.

•

Pentru prevenirea deteriorării structurale sau a vătămărilor corporale, instalarea, conectarea aparatului la sursa de energie electrică şi la sistemul de alimentare cu gaz, configurarea şi întreţinerea trebuie realizate numai de către personal calificat, în conformitate cu standardele şi reglementările locale în vigoare.

• Verificaţi dacă aparatul a fost deteriorat în timpul transportului. Nu conectaţi un aparat deteriorat. Dacă este nevoie, adresaţi- vă furnizorului.

•Utilizaţi aparatele încastrate numai după ce asamblarea acestora în unităţi de mobilier şi suprafeţe de lucru ce corespund standardelor.

•Nu instalaţi plita deasupra unui aparat electrocasnic dacă acesta nu o permite.

•Instalaţi aparatul doar pe un blat de lucru cu suprafaţă plată.

•Nu schimbaţi specificaţiile şi nu modificaţi acest produs. Există riscul văt

ămării per-

soanelor şi deteriorării aparatului.

• Respectaţi în întregime legile, ordonanţele, directivele şi standardele în vigoare în ţara de utilizare (reglementările privind siguranţa, reciclarea, siguranţa electrică etc.)

• Respectaţi distanţele minime faţă de alte aparate şi corpuri de mobilier.

•Instalaţi dispozitive de protecţie împotriva şocului electric, de exemplu, instalaţi sertarele numai cu un panou protector poziţionat direct sub aparat.

•Suprafeţele decupate ale blatului de lucru trebuie protejate împotriva umezelii folosindu-se un agent de etanşare adecvat.

•Etanşaţi aparatul de blatul de lucru cu un agent de etanşare corespunzător, fără a lăsa spaţiu liber.

•Protejaţi partea inferioară a aparatului de aburi şi de umezeală, care pot proveni de la o maşină de spălat vase sau de la un cuptor.

•Nu instalaţi aparatul lângă uşi sau sub fe- restre. Uşile şi ferestrele care se deschid pot să răstoarne vasele de gătit de pe plită.

• Înainte de a curăţa aparatul, opriţi-l şi

deconectaţi-l de la sursa de alimentare electrică.

• Înainte de instalare asiguraţi-vă că aparatul corespunde condiţiilor locale de alimentare cu gaz (tipul şi presiunea gazului). Condiţiile de funcţionare ale plitei sunt menţionate pe plăcuţa cu date tehnice din punga cu accesorii.

• Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de combustie. Trebuie să fie instalat şi racordat în conformitate cu reglementările curente privind instalarea. O atenţie deosebită trebuie acordată cerinţelor relevante privind ventilaţia.

• Utilizarea unei plite cu gaz generează

căldură şi umiditate în încăperea în ca- re este instalată. Asiguraţi-vă că ventilarea este corespunzătoare în bucătărie: ţineţi deschise orificiile de ventilaţie naturală sau instalaţi un dispozitiv mecanic de ventilare (hotă cu tiraj forţat).

• Când utilizaţi aparatul în mod intensiv pentru o perioadă lungă de timp este nevoie de ventilaţie suplimentară (de exemplu, deschiderea unei ferestre

40 electrolux

Page 41

sau creşterea vitezei hotei, unde există).

• Respectaţi întocmai instrucţiunile privind efectuarea conexiunilor electrice. Există pericolul vătămării cauzate de curent electric.

• Borna racordului de reţea se află sub tensiune.

• Scoateţi de sub tensiune borna de racordare la reţeaua electrică.

• Pentru a asigura protecţia la şoc electric aparatul trebuie instalat corect.

• Conexiunile slabe sau necorespunzătoare dintre ştecăr şi priză pot supraîncălzi borna.

• Conexiunile cu cleme trebuie instalate corect de către un electrician calificat.

• Pentru cablu, folosiţi o clemă pentru reducerea tensionării.

• Pentru conectarea la sursa de alimentare electrică utilizaţi cablul aferent, iar în cazul deteriorării acestuia, înlocuiţi-l cu un cablu corespunzător. Apelaţi la centrul de service local.

• Aparatul trebuie prevăzut cu o instalaţie electrică care să permită deconectarea acestuia de la reţ

ea la toţi polii, cu o des-

chidere între contacte de cel puţin 3 mm.

•Trebuie să dispuneţi de dispozitive de izo- lare adecvate: întrerupătoare pentru protecţia circuitului, siguranţe fuzibile (siguranţele cu şurub trebuie scoase din suport), mecanisme de decuplare pentru scurgeri de curent şi contactoare.

Casarea maşinii

• Pentru prevenirea vătămărilor corporale sau deteriorării bunurilor – Deconectaţi aparatul de la sursa de ali-

mentare electrică.

–Tăiaţi cablul electric în locul de conec-

tare cu aparatul şi aruncaţi-l.

–Aplatizaţi conductele de gaz externe

dacă acestea sunt montate.

–Apelaţi la facilităţile autorizate locale

pentru casarea aparatului.

Instalarea

Avertizare Următoarele instrucţiuni referitoare la instalare, conectare şi întreţinere trebuie efectuate de personal calificat, în conformitate cu standardele şi reglementările locale în vigoare.

Racordul de gaz

Alegeţi racorduri fixe sau utilizaţi o ţeavă flexibilă din oţel inox conformă cu reglementările în vigoare. Dacă utilizaţi ţevi metalice flexibile, aveţi grijă să nu vină în contact cu părţile mobile şi să nu fie strivite. De asemenea aveţi grijă atunci când plita este montată împreună cu un cuptor.

Important Verificaţi dacă presiunea alimentării de gaz a aparatului respectă valorile recomandate. Racordul ajustabil este fixat de rampa cuprinzătoare cu ajutorul unei piuliţe filetate G 1/2". Înşurubaţi piesele fără a le forţa, reglaţi racordul în direcţia necesar

şi strângeţi totul.

1 Capăt al axului cu piuliţă 2 Şaibă (şaiba suplimentară este numai

pentru Slovenia şi Turcia)

3 Cot 4 Suport de ţeavă din cauciuc pentru gaz

lichid (numai pentru Slovenia şi Turcia)

electrolux 41

Page 42

Racord rigid:

Realizaţi racordul utilizând conducte rigide din metal (cupru cu capăt mecanic).

Racord "flexibil" cu capăt mecanic:

– Gaz natural : racord realizat cu o ţeavă

flexibilă cu capăt mecanic filetat direct pe cotul cu care se termină partea înclinată a aparatului.

– Butan / Propan : utilizaţi un furtun flexibil

echipat cu coliere, dacă este fiabilă verificarea lui pe toată lungimea şi dacă aparatul funcţionează doar cu butan. Dacă aparatul funcţionează cu propan, utilizaţi o ţeavă flexibilă cu capăt metalic potrivit.

Racordarea cu ţevi flexibile nemetalice:

Dacă este posibilă verificarea racordului pe întreaga sa suprafaţă, puteţi utiliza o ţeavă flexibilă. Strângeţi ferm cu coliere ţeava flexibilă.

Gaz lichefiat : utilizaţi suportul din cauciuc pentru ţeavă. Monta

ţi întotdeauna garnitura. Apoi continuaţi racordarea la gaz. Ţeava flexibilă este gata de montare dacă: – nu poate ajunge la o temperatură mai mare

decât cea a camerei (30 °C); – nu este mai lungă de 1500 mm; – nu este strangulată în niciun loc; – nu este supusă la tracţiune sau torsiune; – nu intră în contact cu margini sau colţuri

ascuţite; – poate fi examinată cu uşurinţă pentru a-i

verifica starea. Controlul de întreţinere al ţevilor flexibile constă în verificarea următoarelor aspecte: –să nu prezinte crăpături, tăieturi, urme de

arsuri la capete sau pe lungimea lor; – materialul să nu fie întărit şi să prezinte

elasticitatea sa corectă; – colierele de strângere să nu fie ruginite; –să nu fi trecut termenul de expirare. Dacă se observă una sau mai multe anormalităţi, nu reparaţi ţeava, ci înlocuiţi-o.

Important După ce instalarea s-a terminat, verificaţ

i etanşeitatea corectă a fiecărui

racord de ţeavă. Folosiţi o soluţie de apă şi săpun, nu o flacără deschisă !

Înlocuirea injectoarelor

1. Scoateţi suporturile pentru vase.

2. Scoateţi capacele şi coroanele arzătorului.

3. Cu o cheie tubulară de 7, scoateţi injectoarele şi înlocuiţi-le cu cele necesare pentru tipul de gaz utilizat (vedeţi tabelul din capitolul Date tehnice).

4. Montaţi la loc piesele, urmând aceeaşi procedură în ordine inversă.

5. Înlocuiţi eticheta cu datele tehnice (aflată lângă ţeava de alimentare cu gaz) cu cea pentru noul tip de gaz. Această etichetă se găseşte în pachetul cu injectoare, livrat împreună cu aparatul.

Dacă presiunea de alimentare a gazului este variabilă sau diferită faţă de presiunea necesară, trebuie să

montaţi un regulator de pre-

siune adecvat pe ţeava de alimentare cu gaz.

Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoare- lor:

1. Aprindeţi arzătorul.

2. Rotiţi butonul pe poziţia de minim.

3. Scoateţi butonul de control.

4. Reglaţi poziţia şurubului de bypass cu o şurubelniţă subţire. Dacă treceţi de la gaz natural de 20 mbar (sau gaz natural de 13

mbar

) la gaz lichefiat, strângeţi complet şurubul de reglare. Dacă treceţi de la gaz lichefiat la gaz natural de 20 mbar, desfaceţi şurubul de bypass cu aproximativ 1/4 de tură. Dacă treceţi de la gaz natural

de 20 mbar la gaz natural de 13 mbar

desfaceţi şurubul de bypass cu aproximativ 1/4 de tură. Dacă treceţi de la gaz

lichefiat la gaz natural de 13 mbar

, desfaceţi şurubul de bypass cu aproximativ 1/2 de tură. Dacă treceţi la gaz na-

tural de 13 mbar

la gaz natural de 20 mbar strângeţi şurubul de bypass cu aproximativ 1/4 de tură.

5) numai pentru Rusia

42 electrolux

Page 43

1 Şurub de reglare a minimului

5. Când rotiţi brusc butonul de la poziţia de maxim la cea de minim asiguraţi-vă că flacăra nu se stinge.

Conectarea electrică

•Împământaţi aparatul în conformitate cu

prevederile de siguranţă.

• Verificaţi dacă tensiunea nominală şi tipul

de energie electrică specificate pe plăcuţa cu datele tehnice coincid cu tensiunea şi puterea reţelei electrice locale.

• Acest aparat este furnizat cu un cablu

electric. Cablul trebuie să fie dotat cu un ştecăr adecvat, care să poată suporta sarcina indicată pe plăcuţa cu datele tehnice. Ştecărul trebuie introdus într-o priză corespunzătoare.

• Toate componentele electrice trebuie in-

stalate sau înlocuite de către un tehnician de la centrul de service sau de personal calificat de service.

•Utilizaţi întotdeauna o priză cu protecţie la

electrocutare, montată corect.

•Asiguraţi-vă că priza poate fi accesată după instalare.

• Pentru deconectarea maşinii nu trageţi de cablul electric. Trageţi întotdeauna de ştecăr.

• Aparatul nu trebuie conectat cu un cablu de prelungire, un adaptor sau o conexiune multiplă (risc de incendiu). Verificaţi dacă conexiunea la împământare este în conformitate cu standardele şi reglementările în vigoare.

• Cablul electric trebuie să fie plasat astfel încât să nu atingă nicio componentă fierbinte.

• Conectaţi aparatul la priză cu un dispozitiv multipolar cu o distanţă între contacte de cel puţin 3 mm, de exemplu întrerupător de protecţie automat, dispozitiv de decuplare pentru scurgeri de curent sau siguranţă fuzibilă.

• Niciuna dintre componentele cablului de racordare nu trebuie să atingă o temperatură de 90 °C. Cablul neutru albastru trebuie conectat la borna "N" din blocul de conexiuni. Cablul de culoare maro (sau negru) pentru fază (montat în contactul marcat cu "L" din blocul de conexiuni) trebuie să fie conectat întotdeauna la faza reţelei.

Înlocuirea cablului de conectare

La înlocuirea cablului de conectare, utilizaţi numai unul de tipul H05V2V2-F T90. Verificaţ

i ca secţiunea cablului să fie adecvată pentru voltajul şi temperatura de funcţionare. Firul galben/verde de împământare trebuie să fie cu aproximativ 2 cm mai lung decât firul de fază maro (sau negru).

electrolux 43

Page 44

Montajul

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

A - garnitură de etanşare furnizată B - bridă furnizată

Posibilităţi de încorporare Dulap de bucătărie cu uşă

Panoul instalat sub plită trebuie să poată fi scos cu uşurinţă pentru a permite un acces uşor dacă este nevoie de o intervenţie tehnică.

min 20 mm (max 150 mm)

30 mm

60 mm

a) Panou detaşabil b) Spaţiu pentru conexiuni

Dulap de bucătărie cu cuptor

Dimensiunile locaşului plitei trebuie să corespundă indicaţiilor şi trebuie să fie prevăzute

cu colţare, pentru a permite un aflux continuu de aer, din motive de siguranţă. Conexiunea electrică a plitei şi a cuptorului trebuie efectuată separat. De asemenea permite scoaterea cu uşurinţă a cuptorului.

50 cm

360 cm

180 cm

120 cm

PRODUCĂTOR:

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITALIA

44 electrolux

Page 45

Descrierea aparatului

Structura plitei de gătit

1 Arzător rapid 2 Arzător auxiliar 3 Butoane de comandă

Butoane de comandă

Simbol Descriere

nu există alimentare cu gaz / poziţia oprit

poziţie de aprindere/alimentare maximă cu gaz

Simbol Descriere

alimentare minimă cu gaz

Utilizarea aparatului

Aprinderea arzătorului

Avertizare Aveţi grijă deosebită în timp

ce lucraţi cu foc deschis în bucătărie. Producătorul nu îşi asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării

Întotdeauna aprindeţi arzătorul înainte de a pune vasul.

Pentru a aprinde arzătorul:

1. Rotiţi butonul de control în sens antiorar la poziţia de maxim (

) şi apăsaţi-l.

2. Ţineţi butonul de control apăsat aproximativ 5 secunde; acest lucru va permite termocuplului să se încălzească. În caz contrar alimentarea cu gaz va fi întreruptă.

3. Reglaţi flacăra după ce este constantă.

Dacă după câteva încercări arzătorul nu se aprinde, verificaţi dacă arzătorul şi ca- pacul său sunt corect poziţionate.

1 Capacul arzătorului 2 Coroana arzătorului 3 Lumânare de aprindere 4 Termocuplu

Avertizare Nu ţineţi apăsat butonul de control mai mult de 15 secunde. Dacă arzătorul nu se aprinde după 15 secunde, eliberaţi butonul de control, rotiţi-l pe poziţia "off" (oprit) şi încercaţi să aprindeţi din nou arzătorul după cel puţin 1 minut.

electrolux 45

Page 46

Important În lipsa curentului electric, aprinderea se poate face şi fără dispozitivul electric; în acest caz, apropiaţi o flacără de arzător, apăsaţi butonul respectiv şi rotiţi-l în sens antiorar până când ajunge pe poziţia de maxim.

Dacă arzătorul se stinge din întâmplare, rotiţi butonul de control pe poziţia "off" (oprit) şi încercaţi să aprindeţi arzătorul din nou după cel puţin 1 minut.

Generatorul de scântei poate porni automat în momentul în care porniţi sursa

de curent, după instalare sau după o pană de curent. Acest lucru este normal.

Stingerea arzătorului

Pentru a stinge flacăra, rotiţi butonul pe simbolul

Avertizare Micşoraţi întotdeauna flacăra sau stingeţi-o înainte de a lua vasele de pe arzător.

Sfaturi utile

Economia de energie

• Pe cât posibil, acoperiţi întotdeauna vasele

cu capace.

• Când lichidul începe să fiarbă, reduceţi in-

tensitatea flăcării astfel încât lichidul să fiarbă liniştit.

Avertizare Folosiţi oale şi cratiţe cu dimensiunea fundului corespunzătoare arzătorului. Nu utilizaţi vase de gătit care depăşesc marginile plitei.

Arzător Diametre vase de gătit

Rapid 180 mm - 260 mm

Arzător Diametre vase de gătit

Auxiliar 80 mm - 160 mm

Avertizare Vasele de gătit nu trebuie să ajungă în zona comenzilor.

Verificaţi ca vasele de gătit să nu iasă în afara marginilor plitei şi să fie poziţionate central pe inele, pentru a obţine un consum redus de gaz. Nu puneţi vase instabile sau deformate pe inele:

Îngrijirea şi curăţarea

Avertizare Înainte de curăţare, opriţi aparatul şi lăsaţi-l să se răcească. Deconectaţi aparatul de la sursa de alimentare cu electricitate, înainte de a efectua orice operaţie de curăţare sau întreţinere.

Avertizare Din motive de siguranţă, nu curăţaţi aparatul cu un sistem de curăţat cu aburi sau cu presiune mare.

Avertizare Nu utilizaţi substanţe de curăţare abrazive, bureţi din sârmă sau substanţe acide, deoarece pot deteriora aparatul.

Zgârieturile sau petele închise la culoare pe suprafaţa de vitroceramică nu au niciun efect asupra modului de funcţionare al aparatului.

• Pentru a curăţa cu uşurinţă plita puteţi

scoate suporturile pentru vase.

• Pentru a curăţa părţile emailate, capacul şi coroana, spălaţi-le cu apă caldă şi săpun.

•Spălaţi părţile din oţel inoxidabil cu apă, apoi uscaţi cu o lavetă moale.

• Suporturile pentru vase nu sunt compatibile cu maşina de spălat vase; acestea trebuie spălate manual .

•Când spălaţi manual suporturile pentru va- se, procedaţi cu atenţie la uscarea acestora, deoarece procesul de emailare poate lăsa uneori margini dure. Dacă este necesar, înlăturaţi petele persistente folosind pastă de curăţat.

•Asiguraţi-v

ă că aşezaţi corect suporturile

pentru vase după ce le-aţi curăţat.

• Pentru o funcţionare corectă a arzătoare- lor, asiguraţi-vă că braţele suporturilor pentru vase se află în centrul arzătorului.

•

Pentru a preveni deteriorarea suprafeţei plitei, procedaţi cu atenţie când reaşezaţi suporturile pentru vase.

46 electrolux

Page 47

După curăţare, uscaţi aparatul cu o lavetă moale.

Înlăturarea murdăriei:

1. –

Înlăturaţi imediat: plasticul topit, foliile de plastic şi alimentele care conţin zahăr.

–

Opriţi aparatul şi lăsaţi-l să se răcească înainte de a curăţa: depuneri

de calcar, pete de apă şi de grăsime, decolorări metalice strălucitoare. Utilizaţi o substanţă de curăţare specială pentru vitroceramică sau oţel inoxidabil.

2. Curăţaţi aparatul cu o lavetă umedă şi

puţin detergent.

3. La final uscaţi aparatul ştergându-l cu

o lavetă curată.

Întreţ

inerea periodică

Cereţi periodic service-ului autorizat local să verifice starea de funcţionare a ţevii de alimentare cu gaz şi a regulatorului de presiune, dacă este prevăzut.

Ce trebuie făcut dacă...

Problemă Cauză posibilă Soluţie

Nu se produce scânteie la aprinderea gazului

•Nu există alimentare cu curent •Asiguraţi-vă că unitatea este conectată la sursa de energie electrică şi este pornită.

•Examinaţi siguranţa instalaţiei electrice a locuinţei.

• Capacul şi coroana arzătorului sunt aşezate neuniform

• Capacul şi coroana arzătorului trebuie să se afle în poziţiile corecte.

Flacăra se stinge imediat după aprindere

• Termocuplul nu încălzeşte suficient

•După aprinderea flăcării, ţineţi apăsat butonul timp de aproximativ 5 secunde.

Flacără nu este constantă • Coroana arzătorului este blo-

cată cu resturi de alimente

• Verificaţi dacă injectorul principal nu este blocat şi coroana arzătorului nu este obstrucţionată de resturi alimentare.

Dacă apare o defecţiune, încercaţi mai întâi să găsiţi singuri o soluţie a problemei. Dacă nu puteţi găsi singuri o soluţie a problemei, contactaţi distribuitorul dvs. sau centrul de service local.

Dacă aţi utilizat aparatul în mod greşit, sau dacă instalarea nu a fost efectuată de un tehnician autorizat, este posibil ca vizita tehnicianului de service sau a distribuitorului să nu fie gratuită, chiar şi pe durata perioadei de garanţie.

Următoarele date sunt necesare pentru a vă putea ajuta în mod rapid şi corect.

Aceste date sunt disponibile pe plăcuţa cu datele tehnice din kit-ul de injectoare.

• Descrierea modelu-

lui ....................................

•Numărul produsului (PNC) ........................

•Numărul de serie (S.N.) ............

Utilizaţi numai piese de schimb originale. Acestea sunt disponibile la centrul de service local şi la magazinele cu piese de schimb au- torizate.

Date tehnice

Dimensiunile plitei

Lăţime: 290 mm

Adâncime: 510 mm

electrolux 47

Page 48

Dimensiunile cavităţii plitei

Lăţime: 270 mm Adâncime: 490 mm

Diametre by-pass

Arzător Ø by-pass în 1/100

mm.

Auxiliar 28

Rapid 42

Absorbţie de căldură

Arzător rapid: 3,0 kW

Arzător auxiliar: 1,0 kW PUTERE TOTALĂ: G20 (2H) 20 mbar = 4

G30/G31 (3B/P) 30/30

mbar = 277 g/h Alimentare electrică: 230 V ~ 50 Hz Categorie: II2H3B/P Alimentare cu gaz: G20 (2H) 20 mbar Clasa aparatului: 3

Arzătoare de gaz

ARZĂTOR PUTERE

NORMALĂ

PUTERE

REDUSĂ

PUTERE NORMALĂ

GAZ NATURAL

G20 (2H) 20 mbar

GPL

(Butan/Propan) 30 mbar

kW kW inj. 1/100

m³/h inj. 1/100

g/h

G30 G31

Arzător auxiliar 1,0 0,33 70 0,095 50 73 71 Arzător rapid 3,0 (gaz

nat.)

2,8 (GPL)

0,75 119 0,286 86 204 200

Protejarea mediului înconjurător

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice şi electronice. Asigurându-vă că aţi eliminat în mod corect produsul, ajutaţi la evitarea potenţialelor consecinţe negative pentru mediul înconjurător şi pentru sănătatea persoanelor, consecinţe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informaţii detaliate

despre reciclarea acestui produs, vă rugăm să contactaţi biroul local, serviciul pentru eliminarea deşeurilor sau magazinul de la care l-aţi achiziţionat.

Materialele de ambalare

Materialele de ambalare sunt prietenoase cu mediul şi pot fi reciclate. Componentele din plastic sunt identificate prin marcaje: >PE<,>PS<, etc. Aruncaţi materialele de ambalare ca şi gunoi menajer în instalaţiile pentru gunoi comunitare.

48 electrolux

Page 49

Electrolux. Thinking of you.

Viac o nás na www.electrolux.com

Obsah

Bezpečnostné pokyny 49 Inštalácia 51 Popis spotrebiča 54 Obsluha spotrebiča 54 Užitočné rady a tipy 55

Ošetrovanie a čistenie 55 Čo robiť, keď... 56 Technické údaje 57 Ochrana životného prostredia 57

Zmeny vyhradené

Bezpečnostné pokyny

Varovanie Tento návod platí iba v krajinách, ktorých symboly sa uvádzajú na jeho obálke.

V záujme vašej bezpečnosti a správnej činnosti spotrebiča si pred jeho inštaláciou a používaním spotrebiča prečítajte tento návod na používanie. Návod musí ostať so spotrebičom aj v prípade presťahovania alebo predaja inej osobe. Používatelia musia poznať spôsob obsluhy a bezpečnostné opatrenia pri používaní spotrebiča.

Všeobecné bezpečnostné pokyny

Varovanie Spotrebič nesmú používať

osoby (vrátane detí) so zníženými zmyslovými a duševnými schopnosťami alebo bez potrebných skúseností a vedomostí. Musí sa zabezpečiť dohľad alebo ich poučenie o používaní spotrebiča osobou zodpovednou za ich bezpečnosť.

Bezpečnosť detí

•Spotrebič smú používať výhradne dospelé osoby. Dohliadajte na deti, aby sa nehrali so spotrebičom.

• Obaly ukladajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia a fyzického zranenia.

•Počas prevádzky spotrebiča a po nej udr- žujte deti mimo spotrebiča.

Používanie

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly, nálepky a fólie. Neodstraňujte štítok s technickými údajmi. Môže tým zaniknúť záruka.

• Po každom použití varné zóny vypnite do polohy „off“.

• Horáky a dostupné diely sa počas používania a po ňom môžu veľmi zohriať. Neklaďte na varnú plochu príbor ani pokrievky. Riad a jeho obsah sa môžu prevrhnúť. Hrozí riziko popálenín.

• Prehriate tuky a oleje sa môžu ľahko vznietiť. Hrozí nebezpečenstvo požiaru.

•Počas činnosti nenechávajte spotrebič bez dozoru

•Na spotrebič počas používania neustále dohliadajte.

• Nenechajte vykypené kvapaliny vtiecť do dier vo vrchnej časti varnej dosky

• Varnú dosku nepoužívajte bez riadu.

•Tento spotrebič je určený iba na použitie v domácnosti. Spotrebič nepoužívajte na komerčné ani priemyselné účely.

•Spotrebič používajte len na varenie v do- mácnosti. Predídete tak fyzickému poraneniu osôb alebo poškodeniu na majetku.

• Používajte iba riad s priemerom dna zodpovedajúcim rozmerom horákov. Hrozí riziko prehriatia a prasknutia skleneného panela (ak je k dispozícii).

• Nepoužívajte panvice s menším priemerom ako je veľkosť horáka - plameň by mohol zahriať rukoväť.

• Hrnce sa nesmú dostať na ovládací panel.

•Spotrebič nepoužívajte ako pracovný ani odkladací povrch.

• Nepoužívajte nestabilný riad, aby sa predišlo jeho prevrhnutiu a následnej nehode.

• Nevkladajte do spotrebiča, do jeho blízkosti ani naň horľavé produkty, alebo predmety obsahujúce horľavé látky, predmety, ktoré by sa mohli roztaviť (zhotovené z pla-

electrolux 49

Page 50

stu alebo hliníka), ani tkaniny. Hrozí nebezpečenstvo výbuchu alebo požiaru.

• Používajte iba príslušenstvo dodané so spotrebičom.

• Pri pripájaní spotrebiča k zásuvkám v jeho blízkosti postupujte opatrne. Nedovoľte, aby sa spotrebiča alebo horúceho riadu dotýkali elektrické napájacie káble. Nedovoľte, aby sa elektrické napájacie káble zamotali.

Informácie o akrylamidoch Dôležité upozornenie Podľa najnovších

vedeckých poznatkov môžu akrylamidy pri pečení potravín (predovšetkým obsahujúcich škrob) spôsobovať zdravotné riziko. Preto vám odporúčame pripravovať jedlá pri čo najnižších teplotách a príliš jedlá nezapekať.

Inštalácia

•

Prečítajte si tieto pokyny. Výrobca nezodpovedá za telesnú ujmu osôb ani domácich zvierat, ani za ujmu na majetku spôsobenú nedodržiavaním nasledujúcich požiadaviek.

•

Aby sa predišlo riziku poškodenia spotrebiča a majetku a fyzickému zraneniu, inštaláciu, pripojenie spotrebiča k elektrickej sieti a plynovému rozvodu, nastavenie a údržbu spotrebiča zverte iba kvalifikovanému pracovníkovi; všetky úkony musia byť vykonané podľa príslušných noriem a miestnych predpisov.

• Uistite sa, že spotrebič nebol pri preprave poškodený. Poškodený spotrebič nezapájajte. Ak je to potrebné, obráťte sa na dodávateľa.

• Zabudované spotrebiče sa môžu používať až po zabudovaní do vhodnej skrinky alebo pracovnej dosky, ktoré vyhovujú platným normám.

• Neinštalujte varnú dosku nad domáce spotrebiče, pokiaľ to nie je dovolené.

•Spotrebič inštalujte iba do pracovného priestoru s rovným povrchom.

•Nemeňte technické vlastnosti spotrebiča ani ho nemodifikujte. Hrozí riziko zranenia a poškodenia spotrebiča.

• Dôsledne dodržiavajte zákony, nariadenia, smernice a normy platné v krajine použitia (bezpečnostné pravidlá, predpisy o recyklácii, pravidlá elektrickej bezpečnosti atď.)

• Dodržiavajte minimálne vzdialenosti od iných spotrebičov a nábytku.

• Zabezpečte ochranu proti nebezpečnému zásahu elektrickým prúdom správnou inštaláciou spotrebiča, napr. zásuvky môžete namontovať iba spolu s ochranným panelom pod spotrebičom.

• Vyrezaný otvor v pracovnej doske chráňte proti vlhkosti vhodným tesniacim materiálom.

•Spotrebič utesnite na pracovnej doske správnym tesniacim materiálom tak, aby nezostával žiadny voľný priestor.

•Chráňte spodnú stranu spotrebiča pred parou a vlhkosťou, napr. z umývačky riadu alebo rúry.

•Spotrebič neinštalujte vedľa dverí ani pod oknami. Inak môžu dvere alebo okno zhodiť horúci kuchynský riad z varného miesta.

•

Pred vykonávaním údržby spotrebič vypnite a odpojte ho od zdroja napájania.

• Pred inštaláciou skontrolujte, či podmienky v miestnych rozvodoch (druhu a tlak plynu) súhlasia s nastavením spotrebiča. Podmienky nastavenia pre tento spotrebič sú uvedené na výkonovom štítku, ktorý sa nachádza vo vrecku s príslušenstvom.

•Tento spotrebič nie je zapojený k zariade- niu na odvod spalín. Musí byť nainštalovaný a pripojený v súlade s platnými predpismi na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie.

• Používanie plynového spotrebiča na

prípravu jedál spôsobuje tvorbu tepla a vlhkosti v miestnosti, v ktorom je nainštalovaný. Skontrolujte, či je vetranie v kuchyni dostatočné: otvory na prirodzené vetranie nechávajte otvorené alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávací digestor).

• Ak intenzívne používate spotrebič dl- hý čas, potrebné je doplnkové vetranie (napríklad otvorenie okna alebo zvýšenie intenzity mechanického vetrania, ak je k dispozícii).

• Dôsledne dodržiavajte pokyny pre elektrické zapojenie. Hrozí riziko zranenia elektrickým prúdom.

•Svorka sieťového pripojenia je pod napä- tím.

50 electrolux

Page 51

• Odpojte svorku sieťového pripojenia od napätia.

• Kvalifikovanou montážou zabezpečte ochranu pred úrazom elektrickým prúdom.

•Voľné a neodborne zhotovené spoje zá- suvky alebo zástrčky môžu spôsobovať prehriatie svoriek.

• Svorky musí správne zapojiť kvalifikovaný elektrikár.

•Odľahčite ťah kábla pomocou vhodnej ká- blovej svorky.

• Použite vhodný prívodný elektrický kábel a poškodený kábel vymeňte za správny príslušný kábel. Obráťte sa na miestne servisné stredisko.

• Elektrické zapojenie spotrebiča musí obsahovať zariadenie s možnosťou odpoje-

nia všetkých pólov spotrebiča od siete, pričom vzdialenosť kontaktov zariadenia musí byť aspoň 3 mm.

•Musia sa používať správne izolačné zaria- denia: ochranné ističe, poistky (skrutkovacie poistky treba vybrať z držiaka).

Likvidácia spotrebiča

• Aby ste predišli riziku fyzického zranenia alebo poškodenia – Vytiahnite zástrčku zo zásuvky elektric-

kej siete.

– Odrežte prívodný kábel na mieste, kde

vstupuje do spotrebiča a zlikvidujte ho.

– Ak je k spotrebiču pripojené vonkajšie

plynové potrubie, zlisujte ho.

– Informácie o likvidácii spotrebiča vám

poskytnú miestne úrady.

Inštalácia

Varovanie Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vykonať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

Plynová prípojka

Zvoľte pevné prípojky alebo použite ohybné antikorové trubičky, v súlade s platnými normami. Ak použijete ohybné kovové trubičky, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli zalomené ani stlačené. Dávajte pozor predovšetkým pri montáži varnej dosky v kombinácii s rúrou.

Dôležité upozornenie Uistite sa, že tlak privádzaného plynu spotrebiča vyhovuje charakteristikám spotrebiča. Nastaviteľná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Utiahnite diely rukou, bez použitia sily, upravte požadovaný smer prípojky a potom všetko dobre utiahnite.

1 Koniec hriadeľa s maticou 2 Podložka (doplnková podložka je k di-

spozícii len pre Slovinsko a Turecko)

3 Koleno 4 Držiak gumenej hadičky pre propán-bu-

tán (len pre Slovinsko a Turecko)

Pevné pripojenie:

Pripojenie realizujte pomocou pevného kovového potrubia (medené s mechanickým ukončením).

electrolux 51

Page 52

„Pohyblivé“ pripojenie s mechanickým ukončením:

–

Zemný plyn : pripojenie realizujte pomocou ohybnej hadice s mechanickým ukončením priskrutkovaným priamo na koleno v správnom uhle k spotrebiču.

– Bután/propán : použite ohybnú hadicu

vybavenú príslušnými objímkami, ak je možné hadicu kontrolovať po celej dĺžke, a ak je spotrebič prevádzkovaný len na bután. V prípade, že spotrebič prevádzkujete na propán, použite ohybnú hadicu s príslušným kovovým ukončením.

Pripojenie ohybných nekovových hadíc:

Ak je možné kontrolovať prípojné potrubie po celej jeho dĺžke, môžete použiť ohybnú hadicu. Ohybnú hadicu pripevnite pevne pomocou svoriek.

Skvapalnený plyn : použite držiak gumenej hadice. Vždy použite tesnenie. Potom pripojte plynovú prípojku. Ohybnú hadicu je možné použiť vtedy, keď: – sa nemôže zahriať na vyššiu ako izbovú

teplotu, teda viac ako 30 °C, – nie je dlhšia ako 1500 mm, – nie je priškrtená, – nie je stlačená, ani stočená, – sa nikde nedotýka ostrých hrán alebo ro-

hov predmetov, –možno ľahko skontrolovať jej stav. Kontrola stavu ohybnej hadičky pozostáva z kontroly, či: – na nej nie sú praskliny, rezy, znaky obho-

renia na koncoch, ale aj po celej dĺžke, – materiál nestvrdol a či je stále správne

ohybný, –upevňovacia svorka nezhrdzavela, – neuplynula doba životnosti. Ak spozorujete jednu alebo viac chýb, hadicu neopravujte, ale vymeňte ju.

Dôležité upozornenie Po dokončení inštalácie sa uistite, že každý spoj správne tesní. Použite mydlový roztok, nie plameň !

Výmena dýz

1. Vyberte mriežky nad horákmi.

2. Vyberte vie

čka a korunky horákov.

3. Maticovým kľúčom 7 vyberte dýzy a vy-

meňte ich za dýzy určené pre privádzaný

druh plynu (pozrite tabuľku v časti Technické údaje).

4. Namontujte diely, postupujte v opačnom poradí.

5. Vymeňte typový štítok (je vedľa plynovej prípojky) za štítok s novým privádzaným plynom. Štítok nájdete v obale s dýzami dodanými spolu so spotrebičom.

Ak je tlak plynu nerovnomerný alebo je odlišný od požadovaného tlaku, musíte na plynovú prípojku namontovať regulátor tlaku.

Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

1. Zapáľte horák.

2. Otočte gombík do minimálnej polohy.

3. Vyberte ovládací gombík.

4. Pomocou skrutkovača nastavte polohu obtokovej skrutky. Pri prechode zo zemného plynu 20 mbar (alebo zemného ply-

nu 13 mbar

) na skvapalnený plyn, pevne dotiahnite nastavovaciu skrutku. Pri prechode zo skvapalneného plynu na zemný plyn 20 mbar odskrutkujte prietokovú skrutku približne o 1/4 otáčky. Pri prechode zo zemného plynu 20 mbar na

zemný plyn 13 mbar

odskrutkujte prietokovú skrutku približne o 1/4 otáčky. Pri prechode zo skvapalneného plynu na

zemný plyn 13 mbar

odskrutkujte prietokovú skrutku približne o 1/2 otáčky. Pri

prechode zo zemného plynu 13 mbar

na zemný plyn 20 mbar odskrutkujte prietokovú skrutku približne o 1/4 otáčky.

1 Skrutka nastavenia minima

5. Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení gombíka z maximálnej do minimálnej polohy.

6) iba pre Rusko

52 electrolux

Page 53

Zapojenie do elektrickej siete

•Spotrebič uzemnite v súlade s bezpeč- nostnými predpismi.

•Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpovedajú parametrom elektrickej siete.

•Spotrebič sa dodáva s prívodným elektric- kým káblom. V prípade potreby treba inštalovať vhodnú zástrčku, ktorá zodpovedá zaťaženiu uvedenému na typovom štítku. Zástrčku musíte zapojiť do vhodnej zásuvky.

• Akýkoľvek elektrický komponent smie vymeniť iba technik autorizovaného servisného strediska alebo kvalifikovaný servisný pracovník.

• Vždy používajte správne nainštalovanú uzemnenú zásuvku elektrickej siete.

•Skontrolujte, či je napájací elektrický kábel po inštalácii prístupný.

• Pri odpájaní spotrebiča od siete neťahajte napájací elektrický kábel. Vždy ťahajte zástrčku.

•Spotrebič sa nesmie pripájať pomocou predlžovacieho kábla, adaptéra alebo rozdvojky (hrozí riziko požiaru). Skontrolujte,

či je uzemnenie v súlade s príslušnou normou a predpismi.

• Napájací kábel nesmie byť umiestnený tak, aby sa dotýkal horúcich častí.

• Pri zapojení spotrebiča do elektrickej siete musíte použiť elektrické odpojovacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch a ktoré má vzdialenosť medzi kontaktmi aspoň 3 mm, napr. automatický istič alebo poistku.

•Žiadne súčasti napájacieho kábla nesmú byť

vystavené teplote vyššej ako 90 °C. Modrý nulový vodič musí byť pripojený k svorke označenej „N“ na svorkovnici. Hnedý (alebo čierny) fázový vodič (pripojený k svorke označenej „L“ na svorkovnici) sa vždy musí pripojiť k fázovému (živému) kontaktu.

Výmena prívodného elektrického kábla

Pri výmene prívodného elektricého kábla sa smie použiť iba kábel typu H05V2V2-F T90. Uistite sa, že prierez kábla je vhodný pre dané napätie a pracovnú teplotu. Žlto-zelený uzemňovací vodič musí byť približne o 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

Montáž

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

A - dodané tesnenie B – dodaná konzola

Možnosti zabudovania Kuchynský dielec s dvierkami

Panel namontovaný pod varnou doskou sa musí dať ľahko vybrať a v prípade potreby zásahu servisného technika umožňovať jednoduchý prístup.

electrolux 53

Page 54

min 20 mm (max 150 mm)

30 mm

60 mm

a) Vyberateľný panel b) Priestor pre prípojky

Kuchynský dielec s rúrou

Rozmery priestoru pre varnú dosku musia zodpovedať uvedeným údajom a kuchynská linka musí byť vybavená držiakmi, ktoré

umožnia, z bezpečnostných dôvodov, nepretržitý prívod vzduchu. Elektrické zapojenia varnej dosky a rúry musia byť samostatné. Zapojenie musí umožniť jednoduché vybratie rúry.

50 cm

360 cm

180 cm

120 cm

VÝROBCA:

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - TALIANSKO

Popis spotrebiča

Rozloženie varného povrchu

1 Rýchly horák 2 Pomocný horák 3 Otočné ovládače

Ovládacie gombíky

Symbol Popis

plyn sa neprivádza / poloha vypnutia

zapaľovacia poloha/maximálny prívod plynu

Symbol Popis

minimálny prívod plynu

Obsluha spotrebiča

Zapálenie horáka

Varovanie Pri používaní otvoreného

ohňa v kuchyni dávajte pozor. Výrobca odmieta akúkoľvek zodpovednosť v prípade nesprávneho používania ohňa.

Horák zapáľte vždy predtým, ako naň položíte nádobu.

Zapálenie horáka:

1. Otočte ovládací gombík do maximálnej polohy (

) a stlačte ho.

2. Podržte ovládací gombík stlačený približne 5 sekúnd; umožní sa tým zohriatie termočlánku. Ak nie, preruší sa tým prívod plynu.

54 electrolux

Page 55

3. Keď bude plameň rovnomerný, upravte ho.

Ak sa horák po niekoľkých pokusoch nezapáli, skontrolujte, či je korunka a viečko v správnej polohe.

1 Viečko horáka 2 Korunka horáka 3 Zapaľovacia sviečka 4 Termočlánok

Varovanie Nedržte ovládací gombík stlačený dlhšie ako 15 sekúnd.

Ak sa horák po 15 sekundách nezapáli, pusťte ovládací gombík, otočte ho do polohy vypnutia, počkajte aspoň 1 minútu a znovu skúste zapáliť horák.

Dôležité upozornenie V prípade výpadku dodávky elektriny sa horák dá zapáliť aj bez elektrického zapaľovača; v tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný gombík a otočte ho proti smeru hodinových ručičiek do maximálnej polohy.

Ak horák náhodou zhasne, otočte ovládací gombík do polohy vypnutia, počkaj- te aspoň 1 minútu a skúste znovu zapáliť horák.

Po inštalácii alebo zapnutí napájania po výpadku sa môže generátor iskier aktivovať automaticky. Je to normálne.

Vypnutie horáka

Aby ste zhasli palmeň, otočte gombík na symbol

Varovanie Predtým, ako zložíte hrnce z horáka, zhasnite plameň.

Užitočné rady a tipy

Úspora energie

• Ak je to možné, vždy nádoby prikrývajte

pokrievkami.

• Po zovretí kvapaliny znížte plameň, aby

kvapalina iba mierne vrela.

Varovanie Používajte hrnce a panvice s dnom vhodným pre rozmery horáka. Nepoužívajte varnú nádobu na varnej zóne, ktorá presahuje za okraje varnej nádoby.

Horák Priemery kuchynského

riadu

Rýchly 180 mm – 260 mm

Horák Priemery kuchynského

riadu

Pomocný 80 mm – 160 mm

Varovanie Hrnce sa nesmú dostať na ovládací panel.

Dbajte, aby hrnce nevyčnievali za okraje varnej dosky a aby boli umiestnené v strede na podstavcoch, čím sa dosiahne zníženie spotreby plynu. Neklaďte na podstavce nestabilné alebo zdeformované hrnce.

Ošetrovanie a čistenie

Varovanie Pred čistením rúry ju vypnite a nechajte vychladnúť. Pred akýmikoľvek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete.

Varovanie Z bezpečnostných dôvodov spotrebič nečistite parnými ani vysokotlakovým čističmi.

Varovanie Nepoužívajte drsné čistiace prostriedky, drôtenky ani kyseliny, pretože by poškodili spotrebič.

electrolux 55

Page 56

Škrabance a tmavé škvrny na sklokeramike neovplyvňujú funkčnosť spotrebiča.

• Mriežky nad horákmi možno vybrať na

uľahčenie čistenia varnej dosky.

•Nečistoty zo smaltovaných dielov, „vie-

čok“ a „koruniek“ odstráňte teplou mydlovou vodou.

• Antikorové a sklenené diely umyte vodou

a utrite dosucha mäkkou handričkou.

• Mriežky nad horákmi sa nesmú umývať v

umývačke riadu, musia sa umývať ručne .

• Pri ručnom umývaní mriežok nad horákmi

postupujte opatrne, pretože smaltovací postup niekedy zanecháva ostré hrany. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.

•Po čistení skontrolujte, či sú podstavce

umiestnené správne.

• Aby horáky správne fungovali, skontroluj-

te, či sú ramená podstavcov umiestnené v strede horáka.

• Pri umiestňovaní podstavcov postu-

pujte opatrne, aby ste zabránili poškodeniu hornej časti varnej dosky.

Po čistení utrite spotrebič mäkkou tkaninou. Odstráňte nečistoty:

1. – Okamžite odstráňte: roztopený

plast, plastovú fóliu a potraviny s obsahom cukru.

–

Spotrebič vypnite a nechajte ho vychladnúť, až potom budete môc

vyčistiť: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove. Použite špeciálny čistič na sklokeramiku alebo nehrdzavejúcu oceľ.

2. Spotrebič vyčistite vlhkou handrou a malým množstvom čistiaceho prostriedku.

3. Nakoniec utrite spotrebič dosucha či-

stou handričkou.

Pravidelná údržba

Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný.

Čo robiť, keď...

Problém Možná príčina Odstránenie

Pri zapaľovaní plynu chýba iskra • Nie je elektrické napätie • Skontrolujte, či je spotrebič

zapojený a či je zapnuté elektrické napájanie.

• Skontrolujte poistky domovej elektrickej inštalácie.

• Kryt a korunka horáka nie sú vo vodorovnej polohe

• Skontrolujte, či sú kryt a korunka horáka v správnej polohe.

Plameň zhasína ihneď po zapálení

•Termočlánok nie je dostatoč- ne zohriaty

• Po zapálení plameňa držte ovládač stlačený približne 5 sekúnd.

Plameň horáka je nerovnomerný • Korunka horáka je upchaná

zvyškami potravín

• Skontrolujte, či nie je upchaná dýza a či korunka horáka nie je znečistená zvyškami potravín.

Pri výskyte problému sa najprv pokúste vyriešiť ho sami. Ak problém nedokážete odstrániť sami, zavolajte predajcu alebo servisné stredisko.

Ak ste spotrebič nepoužívali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu pracovníka servisného strediska alebo

predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby.

Na rýchle a správne získanie pomoci sú potrebné tieto informácie. Tieto údaje sú uvedené na typovom štítku na súprave s dýzami.

• Popis modelu ....................................

• Číslo výrobku ("PNC") ........................

•Sériové číslo (S.N.) ............

56 electrolux

Page 57

Používajte iba originálne náhradné diely. Sú k dispozícii v našom autorizovanom servis-

nom stredisku a v autorizovaných predajniach náhradných dielov.

Technické údaje

Rozmery varnej dosky

Šírka: 290 mm Hĺbka: 510 mm

Rozmery priestoru pre varnú dosku

Šírka: 270 mm Hĺbka: 490 mm

Priemery prívodov

Horák Ø prívodu v 1/100

mm.

Pomocný 28

Rýchly 42

Tepelný výkon

Rýchly horák: 3,0 kW Pomocný horák: 1,0 kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 4

G30/G31 (3B/P) 30/30

mbar = 277 g/h Elektrické napájanie: 230 V ~ 50 Hz Kategória: II2H3B/P Prívod plynu: G20 (2H) 20 mbar Trieda spotrebiča: 3

Plynové horáky

HORÁK NOR-

MÁLNY VÝKON

ZNÍŽENÝ VÝ-

KON

NORMÁLNY VÝKON

ZEMNÝ PLYN

G20 (2H) 20 mbar

propán-bután

(propán-bután) 30 mbar

kW kW dýza 1/100

m³/h dýza

1/100

g/h

G30 G31

Pomocný horák

1,0 0,33 70 0,095 50 73 71

Rýchly horák 3,0 (zemný

plyn)

2,8 (pro-

pán-bután)

0,75 119 0,286 86 204 200

Ochrana životného prostredia

Symbol na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho ďalšieho zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber. Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne

vhodným spôsobom tak, aby sa predišlo jeho negatívnym vplyvom na životné prostredie a ľudské zdravie. Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Materiál obalu

Materiály obalov nepoškodzujú životné prostredie a dajú sa recyklovať. Plastové časti sú označené značkami: >PE<,>PS< a pod. Obalový materiál vyhoďte do príslušných zberných nádob na odpad.

electrolux 57

Page 58

Electrolux. Thinking of you.

Sodelujte pri naših razmišljanjih na spletni strani:

www.electrolux.com

Vsebina

Varnostna navodila 58 Namestitev 60 Opis naprave 63 Uporaba naprave 63 Koristni namigi in nasveti 64

Vzdrževanje in čiščenje 64 Kaj storite v primeru… 65 Tehnični podatki 65 Skrb za varstvo okolja 66

Pridržujemo si pravico do sprememb

Varnostna navodila

Opozorilo! Ta navodila veljajo le za tiste države, katerih simbol je prikazan na naslovnici priročnika.

Zaradi lastne varnosti in za zagotovitev pravilnega delovanja stroja priporoča- mo, da pred namestitvijo in prvo uporabo natančno preberete ta navodila za uporabo. Navodila za uporabo shranite skupaj s strojem, tudi če stroj premaknete ali prodate. Uporabniki morajo biti podrobno seznanjeni z delovanjem in varnostnimi funkcijami stroja.

Splošna varnostna navodila

Opozorilo! Stroja ne smejo uporabljati

osebe (vključno z otroci) z zmanjšanimi fizičnimi sposobnostmi, okvarjenimi čutili ali pomanjkljivimi izkušnjami in znanjem. Oseba, ki je odgovorna za njihovo varnost, mora zagotoviti nadzor oz. jih natančno seznaniti z uporabo naprave.

Varovalo za otroke

• Napravo lahko uporabljajo samo odrasle osebe. Zagotovite ustrezen nadzor otrok in preprečite, da bi se igrali z napravo.

• Vse dele embalaže hranite izven dosega otrok. Obstaja nevarnost zadušitve in telesnih poškodb.

• Odstranite otroke od naprave med in po delovanju.

Uporaba

• Pred uporabo odstranite z naprave vso embalažo, nalepke in folijo. Ne odstranjujte ploščice za tehnične navedbe. To lahko razveljavi garancijo.

•Kuhališča izključite po vsaki uporabi.

• Gorilniki in dostopni del se po uporabi močno segrejejo. Ne odlagajte pribora ali pokrovov posod na kuhalno površino. Posoda in njeni deli se lahko prevrnejo. Obstaja nevarnost opeklin.

• Pregreta maščoba in olje se lahko zelo hitro vžgeta. Obstaja nevarnost požara.

•Naprave ne puščajte brez nadzora med delovanjem.

•Ploščo med delovanjem vedno nadzirajte.

• Ne pustite, da se tekočina zlije v odprtine na zgornjo kuhalno ploščo

• Kuhalne plošče ne uporabljajte brez posode.

• Naprava je namenjena le uporabi v gospodinjstvu. Naprave ne uporabljajte v komercialne ali industrijske namene.

• Napravo uporabljajte samo v gospodinjstvu. Na ta način preprečite telesne poškodbe oseb ali poškodbe lastnine.

• Uporabite le posodo s primernim premerom dna glede na mere gorilnika. Obstaja nevarnost pregretja ali poka steklene plošče (če na voljo).

• Ne uporabljajte posode z manjšim premerom kot je velikost gorilnika - plamen segreje ročaj posode.

• Posoda ne sme segati na področje za upravljanje.

• Naprave ne uporabljajte kot delovno površino ali za odlaganje.

• Ne uporabljajte nestabilne posode, da ne bi prišlo do nagibanja ali nesreče.

• V napravo, njeno bližino ali nanjo ne postavljajte vnetljivih izdelkov in/ali topljivih predmetov (iz plastike ali aluminija) in/ali tkanine. Obstaja nevarnost eksplozije ali požara.

58 electrolux

Page 59

• Uporabljajte le opremo dostavljeno z napravo.

• Bodite previdni pri priključitvi naprave v bližnje vtičnice. Električni napajalni kabel se ne sme dotakniti plošče ali vroče posode. Napajalni kabel se ne sme zaplesti.

Informacije o akrilamidih Pomembno! Glede na najnovejša

znanstvena dognanja lahko prekomerno zapečena hrana (zlasti jedi, ki vsebujejo škrob) predstavlja tveganje za zdravje zaradi akrilamidov. Zato priporočamo, da hrano pripravljate pri najnižjih možnih temperaturah in je ne zapečete preveč.

Namestitev

•

Obvezno preberite ta navodila! Proizvajalec ne odgovarja za nobene telesne poškodbe in poškodbe živali ali gmotno škodo, nastale zaradi neupoštevanja teh napotkov.

• Da bi se izognili okvaram in poškodbam, mora namestitev, priklop na elektriko in plin, nastavitve in vzdrževanje opraviti usposobljena oseba v skladu s standardi in krajevnimi veljavnimi predpisi.

•Prepričajte se, da se naprava med prevo- zom ni poškodovala. Ne priključite poškodovane naprave. Če je treba, se obrnite na dobavitelja.

• Vgradni modeli se lahko uporabljajo samo po vgradnji v ustrezne vgradne enote in delovne površine, ki ustrezajo standardom.

•Ne nameščajte kuhalne plošče preko gos- podinjskega aparata, če tega ne dopušča.

• Napravo namestite le na delovno površino z ravno podlago.

• Ne spreminjajte specifikacij ali izdelka. Obstaja nevarnost telesnih poškodb in poškodb naprave.

• Dosledno upoštevajte trenutno veljavne zakone, predpise, direktive in standarde v državi, kjer napravo uporabljate (varnostne predpise, predpise v zvezi z odstranjevanjem, električne varnostne predpise itd.)!

• Upoštevajte predpisane minimalne razdalje do drugih naprav in enot.

• Zagotovite zaščito pred udarom električ- nega toka, npr. predale lahko namestite

samo z uporabo zaščitnih plošč neposred- no pod napravo!

• Z ustreznim tesnilom preprečite poškodbo izreza v delovni površini pred vlago!

• Z ustreznim tesnilom zatesnite ploščo na delovno površino, da ne bo vmesne reže!

• Spodnjo stran plošče zaščitite pred paro in vlago, na primer iz pomivalnega stroja ali pečice!

• Naprave ne namestite v bližino vrat in pod okna! V nasprotnem primeru lahko z odpiranjem vrat ali oken potisnete vročo posodo s kuhalne plošče.

•

Pred vzdrževanjem napravo izklopite in izključite iz napajanja.

• Pred namestitvijo se prepričajte, ali krajevni pogoji oskrbe s plinom (vrsta plina in tlak) ustrezajo nastavitvam naprave. Pogoji nastavitve te naprave so navedeni na ploščici za tehnične navedbe, ki jo najdete v vrečki z dodatki.

• Ta naprava ni priključena na mehansko na- pravo za prezračevanje in odvajanje plinov, ki nastajajo pri gorenju. Namestite in priključite jo v skladu z veljavnimi predpisi za montažo. Posebno pozornost namenite zahtevam glede prezračevanja.

• Med uporabo plinske kuhalne plošče

se v prostoru, kjer je plošča, ustvarja- ta toplota in vlaga. Poskrbite za dobro prezračevanje v kuhinji: odprtine za naravno zračenje naj ostanejo odprte ali vgradite ventilator (mehansko sesalno napo).

• Pri daljši intenzivni uporabi naprave je treba zagotoviti močnejše prezrače- vanje (na primer, odprite okno ali povečajte stopnjo mehanskega prezračevanja, če je na voljo).

• Dosledno upoštevajte navodila za električ- no priključitev. Obstaja nevarnost poškodbe zaradi električnega toka.

• Naprava je še vedno pod električno napetostjo.

• Z naprave odklopite fazno napetost.

• Ob namestitvi zagotovite zaščito pred udarom elektri

čnega toka.

• Slabo in nepravilno pritrjena vtič in vtičnica lahko povzročita pregrevanje priključka.

• Strokovno usposobljen električar mora pravilno namestiti priključne sponke.

•Kabel zaščitite pred natezno obremenitvi- jo.

electrolux 59

Page 60

• Uporabite pravilni priključni kabel in zamenjajte poškodovan kabel s primernim kablom. Pokličite pooblaščeni servisni center.

• Naprava mora biti priključena na električno napetost na način, ki omogoča odklop naprave z vseh polov električnega priključka z minimalno razdaljo 3 mm med posameznimi kontakti.

• Imeti morate pravilne izolacijske naprave: odklopnike, varovalke (talilne navojne varovalke odvijte iz nosilca), zaščitne naprave na diferenčni tok in kontaktorje.

Odstranjevanje naprave

• Za preprečitev nevarnosti telesnih ali drugih poškodb – Pred zamenjavo žarnice izključite pečico

iz napajanja.

– Odrežite glavni kabel na mestu, kjer se

stika z napravo in ga zavrzite.

– Zunanje cevi za plin sploščite, da bodo

ustrezale.

– Glede ravnanja z odsluženo napravo se

obrnite na krajevne organe.

Namestitev

Opozorilo! Naslednjo namestitev, povezavo in vzdrževalna dela mora izvesti strokovno usposobljena oseba v skladu s standardi in veljavnimi predpisi.

Priklop plina

Uporabite fiksne priključke ali gibke cevi iz nerjavečega jekla v skladu z veljavnimi predpisi. V primeru uporabe kovinskih cevi, pazite, da se ne dotikajo omaric in da se ne zmečkajo. Pazljivi bodite tudi pri sestavi kuhalne plošče in pečice.

Pomembno! Preverite, ali priključni tlak plina ustreza priporočenim vrednostim. Nastavljivi priključek je pritrjen na odgovarjajoči del z navojno matico G 1/2". Dela privijte brez sile, priključek usmerite v želeno smer in celotni sklop zategnite.

1 Konec cevi z matico 2 Tesnilo (dodatno tesnilo je samo za Slo-

venijo in Turčijo)

3 Koleno 4 Držalo gumijaste cevi za utekočinjeni plin

(samo za Slovenijo in Turčijo)

Toga povezava:

Za priklop uporabite neupogljive kovinske cevi (baker z mehanskim koncem).

"Upogljiva" povezava z mehanskim koncem:

– Zemeljski plin : za priklop uporabite

upogljivo cev z mehanskim koncem, ki se ga da neposredo naviti na koleno, ki je povezano z napravo.

–

Butan / Propan : v primeru, da lahko cev nadzirate in naprava deluje izključno na butan, lahko uporabite upogljivo cev z navoji. če deluje naprava na propan, uporabite upogljivo cev s primernim mehanskim koncem.

Povezava z upogljivimi nekovinskimi cevmi:

Če lahko brez težav nadzirate celotno povezavo, lahko uporabite upogljivo cev. Upogljivo cev trdno pričvrstite s sponkami.

Utekočinjen plin : uporabite držalo za gumijasto cev. Vedno uporabite tesnilo. Nato nadaljujte s priključitvijo plinske napeljave Gibka cev je pripravljena za uporabo, ko: – ne more postati bolj vroča kot je sobna

temperatura, višja od 30 °C;

– ni daljša od 1500 mm; – ni nikjer stisnjena; – ni izpostavljena vlečnim silam in ni zavita; – ni v stiku z ostrimi robovi ali vogali; – je možno enostavno preveriti njeno stanje.

60 electrolux

Page 61

Za nadzor varnosti gibke cevi preverite, da: – na njej ni razpok, ureznin ali drugih po-

škodb - niti na koncih niti na celotni dolžini; – je material pravilno elastičen in ni otrdel; – pritrditvene sponke niso zarjavele; – njen rok uporabe še ni potekel. V primeru ene ali več nepravilnosti cevi ne popravljajte, temveč jo zamenjajte.

Pomembno! Ko je namestite končana, se prepričajte, da je tesnilo vsake cevne spojke pravilna. Uporabite milnico, ne plamena !

Zamenjava vbrizgalnih šob kuhalne plošče

1. Odstranite nosilce za posodo.

2. Snemite pokrovčke in krone gorilnika.

3. Z nasadnim ključem št. 7 odstranite vbriz-

galne šobe in jih zamenjajte s takimi, ki ustrezajo plini v uporabi (glejte tabelo v poglavju s tehničnimi podatki).

4. Montirajte dele, pri čemer sledite zgornje-

mu postopku v nasprotnem vrstnem redu.

5. Nalepko s podatki o plinu (ob plinski cevi)

zamenjajte s tako, ki ustreza novo uporabljeni vrsti plina. Nalepko najdete v em-

balaži vbrizgalnih šob, priloženih aparatu. Če je bil napajalni tlak plina spremenjen ali se razlikuje od potrebnega tlaka, je potrebno na plinsko cev namestiti primerno napravo za uravnavanje tlaka.

Nastavljanje najmanjše moči

Uravnavanje najmanjše moči gorilnikov:

1. Prižgite gorilnik.

2. Gumb zavrtite v položaj za najmanjši pla-

men.

3. Odstranite upravljalni gumb.

4. S tankim izvijačem nastavite vijak obtoka.

Če preklopite iz 20 mbar zemeljskega pli-

na (ali 13 mbar zemeljskega plina

) na utekočinjeni plin, popolnoma privijte nastavitveni vijak. Če preklopite iz utekoči- njenega plina na 20 mbar zemeljskega plina, odvijte obvodni vijak za pribl. 1/4 obrata. Če preklopite iz 20 mbar zemeljskega plina na 13 mbar zemeljskega plina

, odvijte obvodni vijak za pribl. 1/4 ob-

rata. Če preklopite iz utekočinjenega plina na 13 mbar zemeljskega plina

, odvijte

obvodni vijak za pribl. 1/2 obrata. Če pre-

klopite iz 13 mbar zemeljskega plina

na 20 mbar zemeljskega plina, privijte obvodni vijak za pribl. 1/4 obrata.

1 Nastavitveni vijak za najmanjšo moč

plamena

5. Preverite, ali plamen pri hitrem zasuku gumba iz položaja za največjo moč v položaj za najmanjšo moč ne ugasne.

Priključitev na električno napetost

• Napravo ozemljite v skladu z varnostnimi

opozorili.

•Prepričajte se, da se nazivna napetost in

tip moči na ploščici za tehnične navedbe ujemata z napetostjo in močjo vašega krajevnega omrežja.

• Kuhalna plošča ima nameščen priključni

kabel. Na kabel je treba namestiti primeren vtič, ki ustreza podatkom, navedenim na identifikacijski ploščici. Vtič priključite v ustrezno omrežno vtičnico.

• Vse električne sestavne dele mora name-

stiti ali zamenjati tehnik pooblaščenega servisnega centra ali usposobljeno servisno osebje.

• Vedno uporabite pravilno nameščeno vtič-

nico, odporno na udarce.

• Poskrbite, da bo vtič dosegljiv tudi po na-

mestitvi.

• Ne vlecite za električni priključni kabel, če

želite izključiti napravo. Vedno povlecite za vtič.

• Za priključitev naprave ne smete uporabiti

podaljška, adapterja ali povezave z več konektorji (nevarnost požara). Prepričajte se, da talna povezava ustreza lokalnim standardom in krajevnim veljavnim predpisom.

7) samo za Rusijo

electrolux 61

Page 62

•Električni kabel namestite tako, da se ne bo dotikal vročih površin.

• Napravo priključite v električno omrežje s pomočjo naprave, ki omogoča odklop naprave z omrežja na vseh polih, z minimalno razdaljo 3 mm med posameznimi kontakti, na primer samodejnim izklopnim stikalom, detektorjem uhajavega toka ali varovalko.

• Noben del priključnega kabla se ne sme segreti nad 90 °C. Modri nevtralni kabel mora biti priključen na priključnico z ozna-

ko »N«. Rjavi (ali črni) fazni kabel (priključen v kontakt priključnice z oznako »L«) mora vedno biti priključen na napetostno fazo.

Zamenjava priključnega kabla

Pri zamenjavi priključnega kabla vedno uporabite kabel tipa H05V2V2-F T90. Preverite, ali presek kabla ustreza naetosti in delovni temperaturi. Rumeno-zeleni ozemljitveni kabel mora biti približno 2 cm daljši od rjavega (ali črnega) faznega vodnika.

Sestavljanje

40-50 mm

55 mm

30 mm

min. 650 mm

490 mm

min. 100 mm

270 mm

A - priloženo tesnilo B - priložen nosilec

Možnosti namestitve Kuhinjski element z vrati

Plošča, nameščena pod kuhinjsko ploščo, mora biti preprosto odstranljiva in omogočati dostop v primeru tehničnega posega.

min 20 mm (max 150 mm)

30 mm

60 mm

a) Odstranljiva plošča b) Prostor za priključke

Kuhinjski element s pečico

Dimenzije izreza za kuhalno ploščo morajo biti v skladu z navodili, izrez pa mora imeti

tudi nosilce, ki zagotavljajo stalen dotok zraka, potreben zaradi varnosti. Električni priključek kuhalne plošče in pečice je treba namestiti posebej. Prav tako omogoča preprosto odstranitev pečice z enote.

50 cm

360 cm

180 cm

120 cm

PROIZVAJALEC:

ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITALIJA

62 electrolux

Page 63

Opis naprave

Razpored kuhalnih površin

1 Hitri gorilnik 2 Pomožni gorilnik 3 Upravljalni gumbi

Upravljalni gumbi

Simbol Opis

ni dovoda plina/izklop

položaj vžiga/največji dovod plina

Simbol Opis

najmanjši dovod plina

Uporaba naprave

Vžig gorilnika

Opozorilo! Pri uporabi odprtega ognja

v kuhinji bodite zelo previdni. Proizvajalec v primeru nepravilne uporabe plamena zavrača kakršnokoli odgovornost.

Vedno prižgite gorilnik, preden namestite posodo.

Prižiganje gorilnika:

1. Do konca obrnite krmilni gumb v nasprot-

ni smeri urinega kazalca (

) in ga po-

tisnite navzdol.

2. Držite krmilni gumb pritisnjen približno 5

sekund. V tem času se bo termočlen se- grel. V nasprotnem primeru bo dotok plina prekinjen.

3. Ko postane plamen enakomeren, ga pri-

lagodite.

Če se po nekaj poizkusih gorilnik še vedno ne vžge, preverite, če sta pokrov in krona gorilnika pravilno nameščena.

1 Pokrov gorilnika 2 Krona gorilnika 3 Vžigalna elektroda 4 Termočlen

Opozorilo! Kontrolnega gumba ne zadržite pritisnjenega za več kot 15 sekund. Če se gorilnik tudi po 15 sekundah ne vžge, spustite kontrolni gumb in ga zavrtite v položaj za "izklop" ter pred ponovnim poskusom vžiga počakajte najmanj eno minuto.

electrolux 63

Page 64

Pomembno! Če nimate elektrike, lahko gorilnik vključite brez električne naprave; v tem primeru gorilniku približajte plamen, pritisnite potreben gumb in ga obrnite v nasprotni smeri urinega kazalca na položaj za največji dovod plina.

Če plamen gorilnika po nesreči ugasne, zavrtite gumb v položaj za "izklop" ter pred ponovnim poskusom vžiga poča- kajte najmanj 1 minuto.

Ko priključite omrežno napetost po namestitvi ali po izpadu električne napeto-

sti, se generator isker lahko samodejno vključi. To je normalno.

Izklop gorilnika

Plamen ugasnete tako, da zavrtite krmilni gumb do oznake

Opozorilo! Pred dvigom posode z gorilnika obvezno zmanjšajte višino plamena ali pa ga ugasnite.

Koristni namigi in nasveti

Prihranek energije

• Če je mogoče, posodo vedno pokrijte s pokrovko.

•Ko tekočina zavre, zmanjšajte plamen, ta- ko da tekočina komaj zaznavno vre.

Opozorilo! Uporabljajte lonce in ponve z dnom, ki ustrezajo meram gorilnika. Ne uporabljajte kuhinjske posode, ki prekriva robove vroče plošče.

Gorilnik Premeri posode za ku-

hanje

Hitri 180 mm - 260 mm

Gorilnik Premeri posode za ku-

hanje

Pomožni 80 mm - 160 mm

Opozorilo! Posoda ne sme segati v predel z upravljalnimi gumbi.

Pazite, da posoda ne sega preko robov kuhalne površine in da je nameščena v sredini obročev, s čimer zagotovite nijo porabo plina. Na obroče ne postavljajte nestabilne ali deformirane posode.

Vzdrževanje in čiščenje

Opozorilo! Preden se lotite čiščenja naprave, jo izklopite in počakajte, da se ohladi. Pred čiščenjem ali vzdrževalnimi deli izključite kuhalno ploščo iz električnega omrežja.

Opozorilo! Naprave zaradi varnostnih razlogov ne čistite s parnimi ali visokotlačnimi čistilniki.

Opozorilo! Ne uporabljajte grobih čistil, gobic s stekleno volno ali kislin, ker lahko poškodujejo napravo.

Praske ali temni madeži na steklokeramični plošči ne vplivajo na delovanje naprave.

• Odstranite lahko nosilce za posodo, da boste lažje očistili ploščo.

•Za čiščenje emajliranih delov, pokrovov in kron gorilnikov uporabite toplo milnico.

• Dele iz nerjavnega jekla očistite z vodo in obrišite s suho krpo.

•

Nosilci za posodo niso primerni za pomivalni stroj; oprati jih je treba ročno .

•Pri ročnem pomivanju in sušenju nosilcev za posodo bodite pozorni na morebitne ostre robove, ki lahko nastanejo pri emajliranju. Po potrebi lahko trdovratne madeže odstranite s čistilno pasto.

• Nosilce za posodo po čiščenju pravilno namestite.

• Za pravilno delovanje gorilnikov zagotovite, da so ročice nosilcev za posodo na sredini gorilnika.

• Pri vstavljanju nosilcev za posodo bo-

dite zelo previdni, da ne poškodujete kuhalne plošče.

Po čiščenju osušite napravo s suho krpo. Odstranjevanje nečistoč:

1. – Takoj odstranite: stopljeno plastiko,

plastično folijo in živila, ki vsebujejo sladkor.

– Ploščo izklopite in počakajte, da se

ohladi , preden začnete s čiščenjem:

64 electrolux

Page 65

ostankov vodnega kamna in vode, maščobnih madežev in svetlih kovinskih obarvanj. Uporabite čistilno sredstvo za steklokeramiko ali nerjavno jeklo.

2. Ploščo očistite z vlažno krpo in majhno količino detergenta.

3. Na koncu jo s čisto krpo obrišite do

suhega.

Redno vzdrževanje

Občasno se obrnite na lokalnega serviserja za kontrolo stanja cevi za dovod plina in naprave za uravnavanje tlaka, če je le-ta nameščena.

Kaj storite v primeru…

Težava Možen vzrok Ukrep

Pri vžiganju gorilnika se iskra ne sproži.

• Ni električnega napajanja. •Prepričajte se, da je enota priključena in električno napajanje vklopljeno.

• Preverite varovalko.

• Pokrov in krona gorilnika nista poravnana.

• Poskrbite, da bosta pokrov in krona gorilnika pravilno nameščena.

Plamen ugasne takoj po vžigu. •Termočlen ni dovolj segret. • Ko plamen zagori, pridržite

gumb še približno 5 sekund.

Neenakomerno izgorevanje plina na gorilniku.

• Krona gorilnika je zamašena z ostanki hrane.

•Prepričajte se, da glavni dotok plina ni blokiran in da v kroni gorilnika ni delcev hrane.

Če pride do napake, le-to poskusite najprej odpraviti sami. Če sami ne najdete rešitve, se po pomoč obrnite na pooblaščenega prodajalca ali na lokalnega serviserja.

Če aparata niste uporabljali pravilno ali namestitve ni izvedla pristojna oseba, vam lahko pooblaščeni prodajalec ali servisna služba svoje delo zaračunata, tudi med garancijskim obdobjem.

Podatki, ki so potrebni za hitro in pravilno pomoč. Ti podatki so na voljo na iden-

tifikacijski ploščici, ki se nahaja v kompletu s plinskimi šobami.

• Ime modela .................

• Številka izdelka ("PNC") ........................

• Serijska številka (S.Š.) .................

Uporabljajte izključno originalne nadomestne dele, ki jih lahko kupite pri vašem serviserju ali v pooblaščeni trgovini z nadomestnimi deli.

Tehnični podatki

Dimenzije kuhalne plošče

Širina: 290 mm Globina: 510 mm

Dimenzije izreza za kuhalno ploščo

Širina: 270 mm Globina: 490 mm

Premeri obvoda

Gorilnik Ø obvoda v 1/100

mm.

Pomožni 28

Gorilnik Ø obvoda v 1/100

mm.

Hitri 42

Moč gorilnikov

Hitri gorilnik: 3,0 kW Pomožni gorilnik: 1,0 kW SKUPNA MOČ: G20 (2H) 20 mbar = 4

G30/G31 (3B/P) 30/30

mbar = 277 g/h

Električno napajanje: 230 V ~ 50 Hz

electrolux 65

Page 66

Kategorija: II2H3B/P Dovod plina: G20 (2H) 20 mbar

Razred naprave: 3

Plinski gorilniki

GORILNIK OBIČAJ-

NA MOČ

ZMANJ-

ŠANA

MOČ

OBIČAJNA MOČ

ZEMELJSKI PLIN G20 (2H) 20 mbar

LPG

(butan/propan), 30 mbar

kW kW šobe 1/100

m³/h šobe

1/100

g/h

G30 G31

Pomožni gorilnik

1,0 0,33 70 0,095 50 73 71

Hitri gorilnik 3,0 (zem.

plin)

2,8 (LPG)

0,75 119 0,286 86 204 200

Skrb za varstvo okolja

Simbol na izdelku ali njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki, Izdelek odpeljite na ustrenzo zbirno mesto za predelavo električne in elektronske opreme. S pravilnim načinom odstranjevanja izdelka boste pomagali prepreViti morebitne negativne posledice in vplive na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru nepravilnega odstranjevanja izdelka. Za podrobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen

mestni organ za odstranjevanje odpadkov, komunalno službo ali na trgovino, v kateri ste izdelek kupili.

Embalažni material

Embalaža je izdelana iz okolju prijaznih materialov in jo lahko reciklirate. Plastični sestavni deli so označeni z oznakami: >PE<, >PS< itd. Embalažni material odstranite kot gospodinjske odpadke v zbirnem mestu za odpadke v vašem kraju oz. najbližji okolici.

66 electrolux

Page 67

electrolux 67

Page 68

397148601-A-032010

www.electrolux.com

www.electrolux.hr

www.electrolux.cz

Vous pouvez commander des accessoires et consommables sur la boutique de notre site internet: www.electrolux.fr

www.electrolux.ro

www.electrolux.sk

www.electrolux.si
