Page 1
INFO
GEBRAUCHS- UND EINBAUANWEISUNG D
GLASKERAMIK-KOCHFELD
OPERATING AND ASSEMBLY INSTRUCTIONS GB
GLASS CERAMIC HOB
NOTICE D'UTILISATION ET DE MONTAGE F
PLAN DE CUISSON VITROCÉRAMIQUE
GEBRUIKSAANWIJZING EN INSTALLATIE- NL
VOORSCHRIFT
ELEKTRISCH KERAMISCH KOOKPLATEAU
INSTRUCCIONES PARA LA INSTALACION, E
USO Y MANTENIMIENTO
ENCIMERAS VITROCERAMICAS
EHC 600
EHC 600 K
Page 2
Chère cliente, cher client F
Vous venez d'acquérir une table de cuisson vitrocéramique ELECTROLUX. Avec ce produit vous avez opté
pour l'innovation, la qualité et la fiabilité. Cette notice
d'utilisation vous permettra de découvrir tous les avantages
de la table de cuisson vitrocéramique et d'en profiter au
maximum.
18
Page 3
Table des matières
Les sécurités ........................................................ 20
Déballage et contrôle ............................................ 21
Avant la première utilisation ................................... 21
Description de l'appareil ........................................ 21
Fonctionnement .................................................... 21
Conseils d'utilisation .............................................. 22
Entretien ............................................................... 23

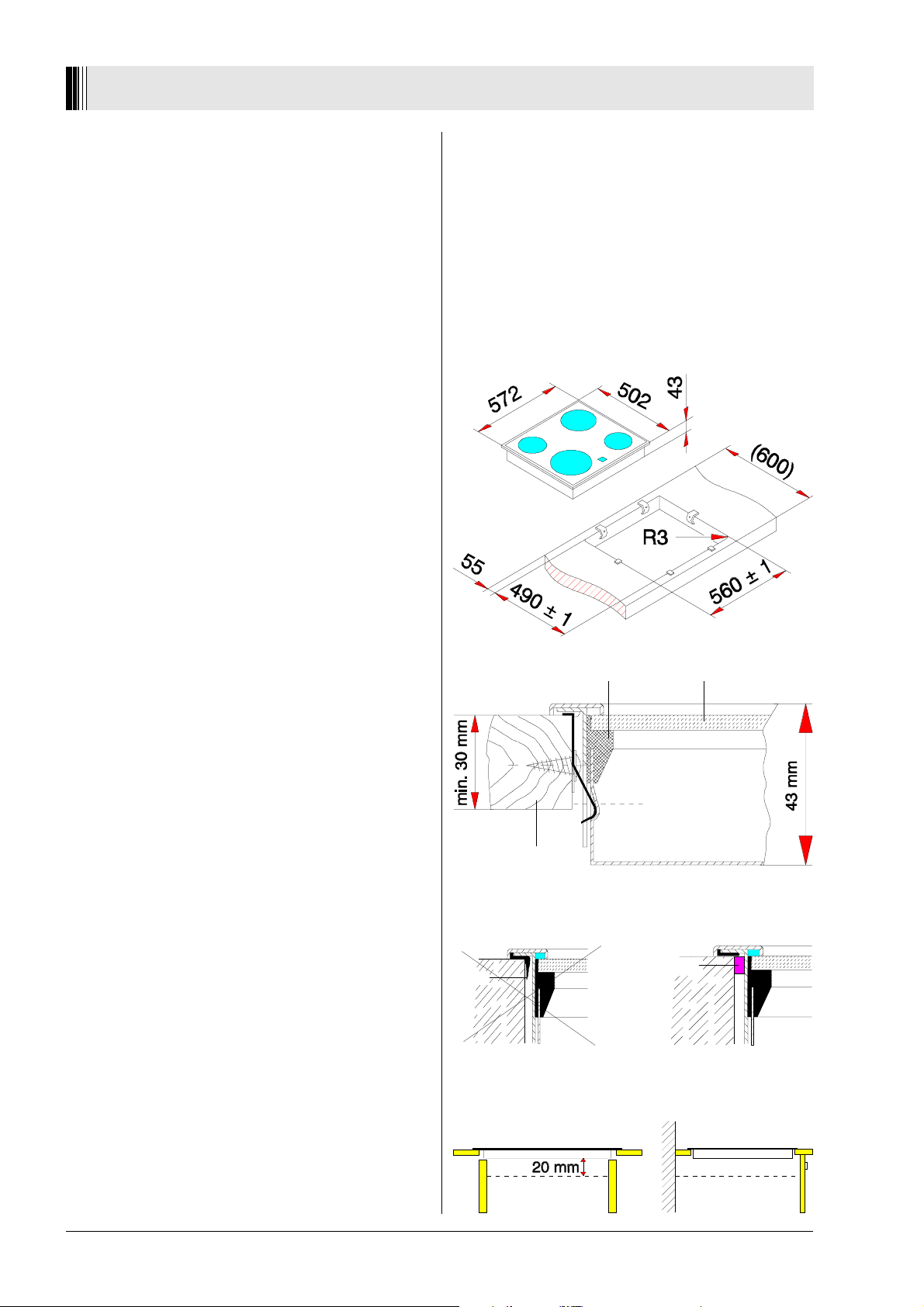

Installation............................................................. 24
En cas d'anomalie de fonctionnement ................... 25
Caractéristiques techniques .................................. 25
Conditions de garantie - service
après-vente pour le Benelux .................................. 26
19
Page 4
Les sécurités
Avant d'utiliser votre table de
cuisson vitrocéramique pour la première fois, lisez attentivement les
instructions d'installation et d'utilisation, ceci afin d'éviter tout dommage
corporel et matériel.
L'appareil doit être installé par un électricien qualifié.
N'utilisez la table de cuisson qu'après son installation
pour éviter tout contact avec les parties électriques.
Les réparations ne doivent être effectuées que par un
service après-vente qualifié. Une réparation non conforme
peut être la cause de graves dommages.
L'appareil n'est complètement déconnecté qu'après
que l'alimentation ait été interrompue au compteur de
votre habitation.
Eloignez les jeunes enfants de la table de cuisson
pendant son fonctionnement, vous éviterez ainsi qu'ils se
brûlent en touchant la surface ou en renversant un
récipient de cuisson.
Les témoins de chaleur résiduelle s'allument pour
signaler que les foyers fonctionnent ou qu'ils sont encore
chauds. Tenez éloignés les jeunes enfants de l'appareil
jusqu'à l'extinction de ces témoins.
Si vous utilisez un appareil électrique à proximité de
votre table de cuisson, veillez à ce que le câble
d'alimentation ne soit pas en contact avec la surface
chaude de la table.
ment, débranchez immédiatement l'appareil et faites
appel au service après-vente de votre vendeur qui est le
premier habilité à intervenir. A défaut (déménagement
de votre part, fermeture du magasin où vous avez
effectué l'achat...) veuillez consulter le Service Conseil
Consommateur qui vous communiquera l'adresse d'un
service après-vente.
L'utilisation de produits d'entretien non adaptés
provoque des éraflures, attaque la surface ou a pour
conséquence une décoloration du décor. C'est pourquoi il est impératif d'utiliser exclusivement un produit
d'entretien SPECIAL TABLES VITROCERAMIQUES.
N'utilisez également en aucun cas des objets tranchants
pour retirer les débordements. Utilisez uniquement un
grattoir spécial se trouvant dans le commerce ou livré
avec l'appareil (selon modèle).
Notre responsabilité ne saurait être engagée en cas
de mauvaise utilisation et de non-respect des règles de
sécurité. Veillez également à respecter scrupuleusement les instructions d'entretien.
Il est très important que cette notice soit gardée
avec l'appareil pour toute future consultation. Si
cet appareil devait être vendu ou transféré à une
autre personne, assurez-vous que la notice d'utilisation suive l'appareil de façon à ce que le nouvel
utilisateur puisse être informé du fonctionnement
de celui-ci.
Ne laissez rien sur la table de cuisson. Une mise en
fonctionnement accidentelle pourrait provoquer un
incendie.
En cas de surchauffe, l'huile et la graisse peuvent
s'enflammer. Surveillez donc attentivement la cuisson
lors des fritures avec ces deux produits.
Tenez éloigné de votre plan de cuisson tout ce qui est
susceptible de fondre et d'endommager irrémédiablement le verre : Matières plastiques, feuilles d'aluminium,
sucre et produits sucrés.
Si cela se produisait, intervenez immédiatement pendant
que la surface vitrocéramique est encore chaude. Utilisez
le racloir spécial en protégeant vos mains.
Evitez de laisser tomber quoi que ce soit sur la surface
vitrocéramique. Un choc ponctuel, comme par exemple
la chute d'une salière peut provoquer une fissure ou une
cassure du verre.
Si votre table de cuisson est endommagée (éclat,
fêlure) et si vous constatez une anomalie de fonctionne-
20
Page 5

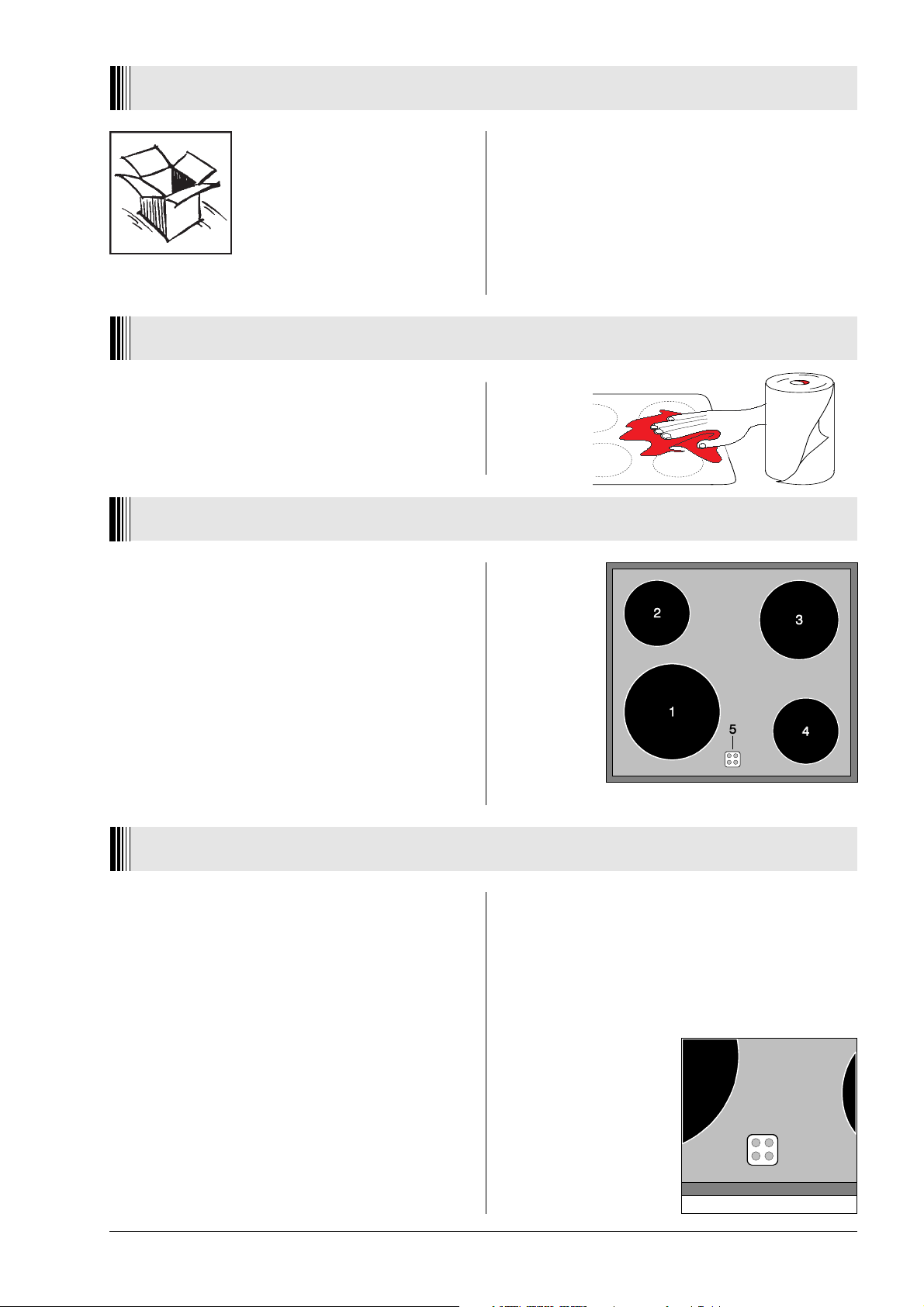

Déballage et contrôle
Vérifiez si l'appareil a subi des dégâts dûs au transport. Si des dommages sont à déplorer, veuillez avant
l'installation, immédiatement
informer votre vendeur. Le matériel
d'emballage doit être détruit conformément aux règles concernant l'environnement.
Avant la première utilisation
Nettoyez proprement la table de cuisson vitrocéramique.
Lors de la première utilisation, il est possible qu'il se
dégage une mauvaise odeur, rassurez-vous c'est temporaire jusqu'à l'évaporation de l'humidité des isolations.
Description de l'appareil
EHC 600 / EHC 600 K
1. Foyer radiant ∅ 210 mm 2200 W
2. Foyer radiant ∅ 145 mm 1200 W
3. Foyer radiant ∅ 180 mm 1700 W
4. Foyer radiant ∅ 145 mm 1200 W
5. Témoins lumineux de chaleur résiduelle
Fonctionnement
Zones de cuisson
Les zones de cuisson sont nettement marquées sur la
table vitrocéramique. Ce sont uniquement ces zones qui
s'échauffent lors du fonctionnement de l'appareil.
Foyers radiants
Un dispositif automatique met régulièrement les
résistances sous tension pendant un temps variable,
selon la position du curseur. La quantité de chaleur
fournie est, par conséquent, proportionnelle à la durée de
mise sous tension.
Un limiteur de température protège la zone de cuisson.
Nous vous conseillons donc de tenir éloignés les
jeunes enfants de l'appareil jusqu'à l'extinction de ces
témoins lumineux.
Lorsqu'ils restent allumés après une cuisson, il vous
est tout à fait possible d'utiliser la chaleur résiduelle des
zones de cuisson pour maintenir des aliments au
chaud.
Témoins lumineux de chaleur résiduelle
Au centre avant de la table de cuisson, quatre petits
voyants correspondant à l'emplacement des quatre foyers
restent éclairés tant que la zone de cuisson est encore
chaude (au-dessus de 60° C environ).
21
Page 6

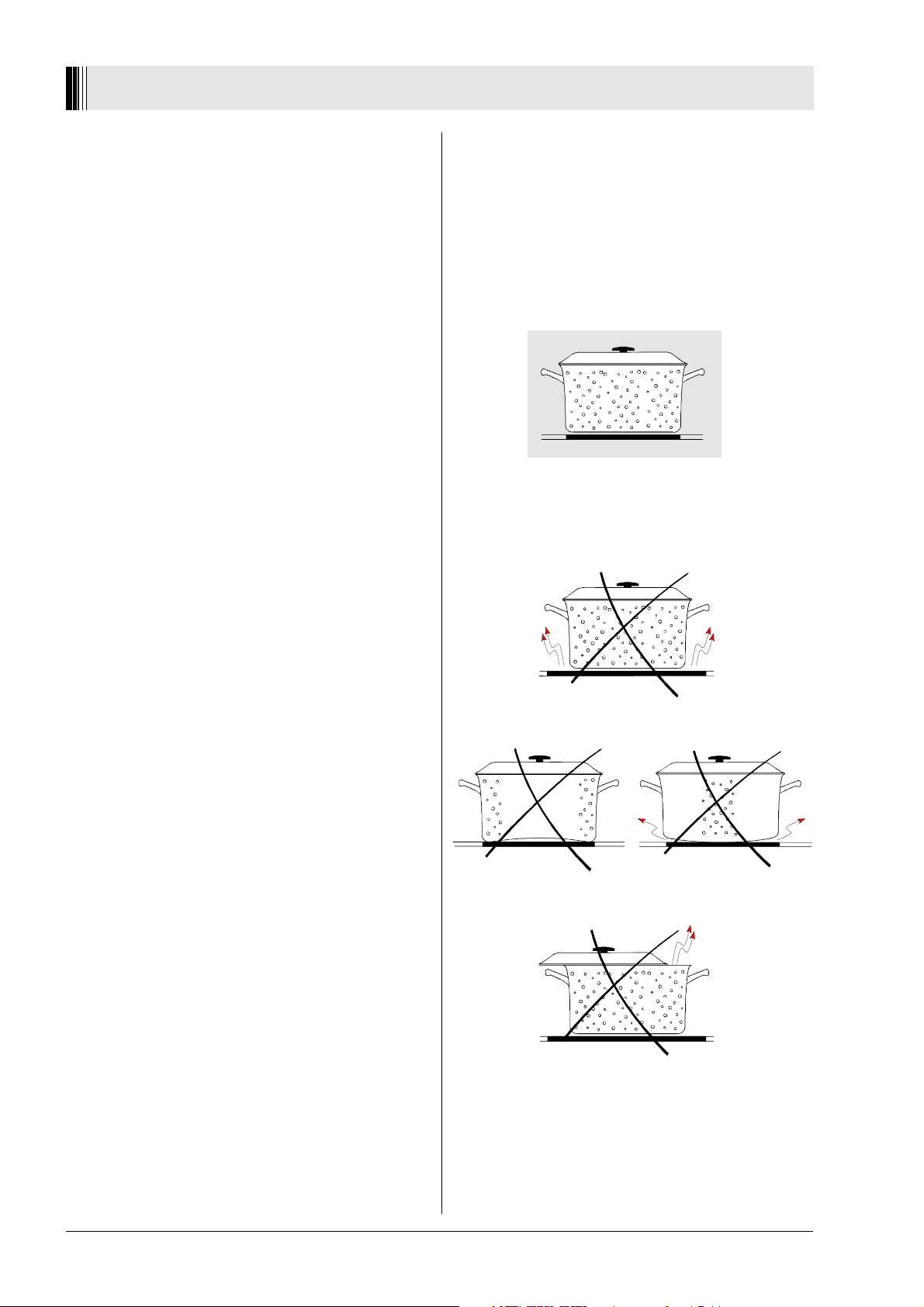

Conseils d'utilisation
Les récipients
Le rendement sera maximum si vous utilisez des récipients adaptés à la cuisson sur table vitrocéramique.
Ces récipients sont disponibles dans le commerce et
portent un sigle spécifique. Toutefois, vous pouvez tout
à fait continuer à vous servir de votre casserolerie
habituelle, mais en respectant les indications suivantes:
Fond
Proscrivez les fonds rugueux afin d'éviter de rayer la
surface. Le fond doit être lisse, propre et sec avant
utilisation. Evitez les fonds convexes, très concaves ou
déformés. Cependant, un fond très légèrement concave
assure une parfaite transmission de l'énergie car, en se
dilatant sous l'effet de la chaleur il s'applique parfaitement
sur le foyer. Préférez les fonds sombres et mats aux
fonds réfléchissants.
Matière
Les récipients avec fond en aluminium ou en cuivre ne
sont pas conseillés car ils peuvent provoquer un
changement de couleur sur la surface qu'il est difficile ou
quelquefois impossible de faire disparaître.
Diamètre
Le diamètre du récipient doit correspondre à celui du
corps de chauffe. L'épaisseur maximum des fonds est
de 2-3 mm pour les récipients en acier émaillé, et de 46 mm pour les récipients en acier inoxydable.
Démarrez la cuisson sur un repère supérieur et
ramenez ensuite la manette sur le repère corres-pondant.
A titre indicatif, ceci dépendant de la nature du
récipient et du volume des aliments, vous choisirez:
pas votre table vitrocéramique comme plan de travail. De
même, ne faites jamais chauffer un récipient à vide sur
les zones de cuisson.
Repères inférieurs : pour le maintien au chaud et les
cuissons délicates (beurre fondu,
réduction de sauces, oeufs
brouillés...)
Repères moyens : pour les mijotages (légumes,
fruits, pot-au-feu, blanquette,
choucroute, potée...)
Repères supérieurs : pour les cuissons vives et rapi-
des (steaks, escalopes,
poissons, omelettes, friture,
crêpes)
Important
Prenez la précaution de soulever les récipients lorsque
vous les manipulez afin de ne pas laisser de traces, voire
des rayures.
Des rayures peuvent être provoquées également, par
exemple, par des grains de sable provenant de légumes
épluchés auparavant et transportés par la casserole sur
le plan de cuisson. C'est pourquoi il est préférable
d'essuyer les récipients avant de les poser sur les foyers.
Ne cuisez jamais directement les aliments sur les
zones de cuisson (oeufs aux plats, grillades) et n'utilisez
22
Page 7

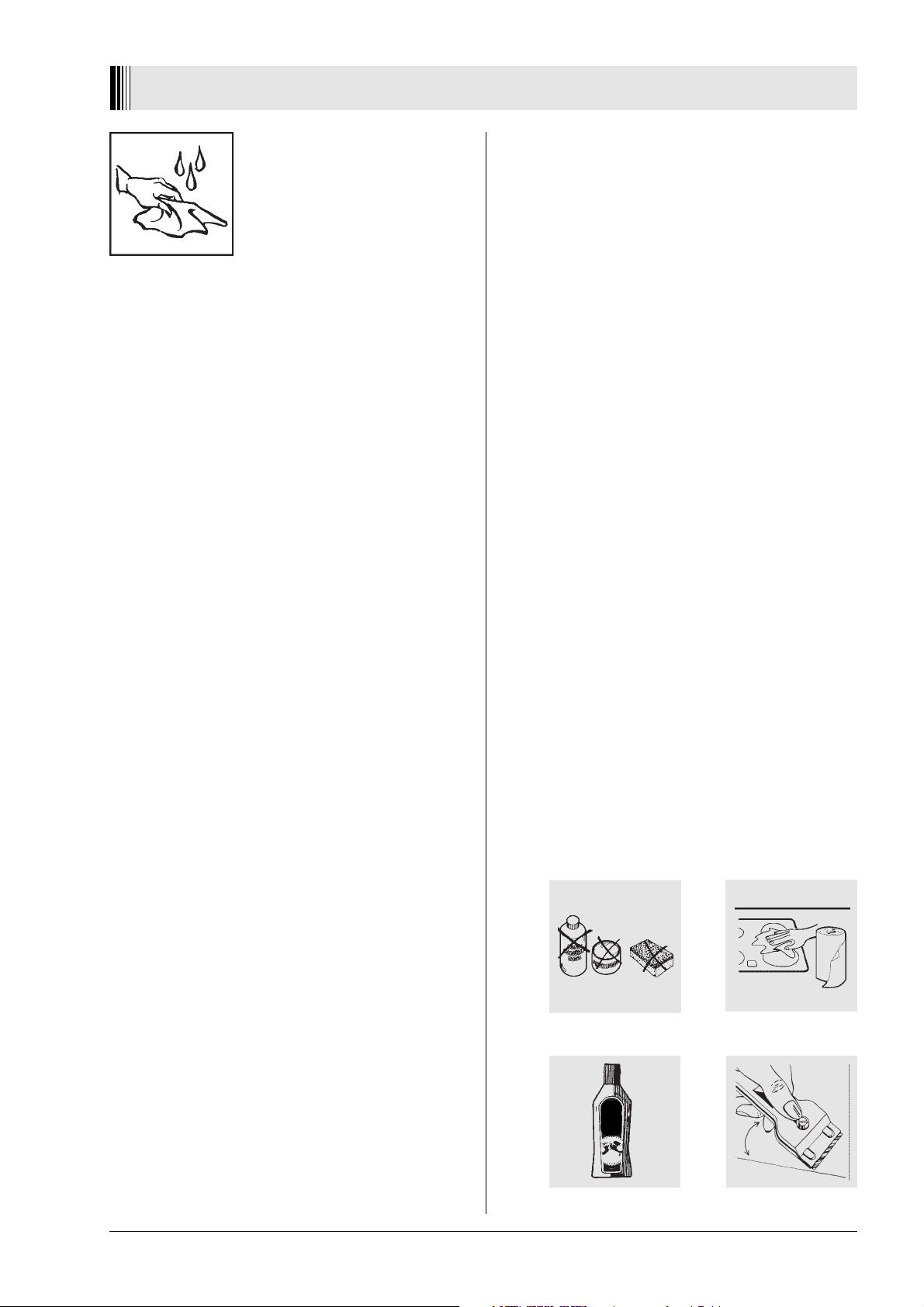

Entretien
Avant de procéder au nettoyage
de votre table vitrocéramique, relevez la barrette des commandes à la
verticale afin de verrouiller le plan de
cuisson.
A la première mise en service et avant chaque utilisation,
nettoyez le plan de cuisson pour éviter la carbonisation
des poussières.
Ne recuisez jamais les salissures, quelle que soit leur
nature.
Nous vous recommandons d'utiliser exclusivement
pour le nettoyage:
Du papier absorbant ou un chiffon humide.
Un racloir spécial tables vitrocéramiques (livré avec
l'appareil selon modèle)
Un produit spécifique à l'entretien de surfaces vitrocéramiques. Ce produit, disponible en droguerie ou en
grande surface servira également pour le nettoyage du
cadre métallique de votre plan de cuisson.
Nota: La fréquence de remplacement de la lame du
racloir est fonction de l'intensité de son utilisation.
Vérifiez régulièrement que la lame n'est pas ébréchée ou
cassée pour éviter tout risque d'endommagement de la
surface vitrocéramique.
Si un de ces produits a fondu, il est impératif de
l'enlever immédiatement (pendant que la surface est
encore chaude) avec le racloir, ceci afin d'éviter des
dégradations irréversibles de la surface vitrocéramique.
Complétez éventuellement le nettoyage avec le produit
spécifique.
Régulièrement et correctement entretenue, votre table
de cuisson conservera très longtemps son aspect
d'origine.
Notre responsabilité ne saurait être engagée en
cas de dommages dûs à un mauvais entretien de
votre table vitrocéramique.
Le choix parmi les moyens énumérés ci-dessus
dépend du degré de salissure et de l'origine des
taches:
Les salissures légères et non incrustées s'enlèvent à
l'aide d'un chiffon ou d'un papier absorbant humide (sans
adjonction de produit).
Les salissures importantes et résistantes sont éliminées aisément avec le racloir tant que la surface est
encore chaude.
Les cernes de calcaire, les taches de graisse et les
traces métalliques (aluminium) peuvent être éliminées
avec un produit spécifique.
ATTENTION
N'utilisez en aucun cas d'objets tranchants (couteaux,
grattoirs, tournevis etc.) ou de détergents abrasifs ou
corrosifs tels que bombes aérosols pour four, détacheurs, dérouilleurs, poudres à récurer et les éponges à
face abrasive.
Nous proscrivons également l'emploi de détergents
doux (produit pour la vaisselle par exemple) qui, s'ils ne
sont pas éliminés complètement au rinçage, peuvent
avoir un effet corrosif lors d'une future cuisson et provoquer
une décoloration de la surface.
Tenez éloigné de votre plan de cuisson tout ce qui est
susceptible de fondre, tels que les objets en matière
plastique, les feuilles d'aluminium, le sucre et les produits
à forte teneur en sucre.
23
Page 8
Installation
Pour faciliter la manoeuvre des ustensiles de cuisson, il
est recommandé de ne pas placer à moins de 15 cm de
la table de cuisson, à droite et à gauche, un meuble plus
haut que celle-ci.
Si le meuble support comporte une paroi arrière, elle doit
être découpée sur toute sa largeur, pour laisser un
passage de 5 cm sous le plan de travail du meuble.
Remarque: En ce qui concerne la protection contre
les risques d'incendie, l'appareil est conforme au
type Y (C.E.I. 335-2-6). Seuls des appareils de ce
type doivent être installés à côté d'éléments de
cuisine hauts ou de murs.
Attention: Il est très important que la surface du plan de
travail soit parfaitement plane lors de l'encastrement, afin
d'éviter une cassure du verre. Celle-ci pourrait-être
provoquée par une torsion suite à la fixation de la table
vitrocéramique.
1. Découper l'ouverture dans la table de travail selon
croquis. Fixer les ressorts à l'aide des vis annexées
sur les faces de la découpe en utilisant pour les
emplacements le chablon annexé dans l'emballage.
Le pli supérieur du ressort, doit reposer sur la tablette
découpée.
2. Avant d'introduire le plan de cuisson vitrocéramique
nettoyer la tablette à l'emplacement où le cadre du
plan sera déposé. Présenter le plan de cuisson
vitrocéramique dans l'ouverture d'abord vers l'arrière,
ensuite vers l'avant et presser jusqu'à ce que les
ressorts ferment.
Un joint étant déjà collé sur le cadre, ne pas utiliser de
joint silicone supplémentaire (pour des raisons de
problèmes lors du démontage).
3. Etablir la connexion.
à 20 mm (fig.2).
Demontage du plan de cuisson vitrocéramique
1. La liaison électrique doit être interrompue.
2. Placer une protection (spatule) sur le plan de travail
dans les environs des ressorts et lever le cadre de
la plaque vitrocéramique par un objet plat (tournevis).
Attention: En cas de réparation, il faut absolument
couper le courant.
Dés qu'un objet aurait endommager le
verre, il faut de suite couper le courant.
Fig. 1
Fig. 2 étanchement vitrocéramique
Le montage du coffret de commande ou de la cuisiniére
s'effectue selon instructions séparées. Pour ne pas endommager les plaques de cuisson ne branchez que des
boîtiers de commande recommendées par le fabricant.
Seul un personel qualifié est habilité à raccorder
le plan de cuisson en vitrocéramique à un bôitier
de commande (ou à un four) encastrable conçu
à cet effet. La protection contre les contacts
accidentels doit être garantit après l'installation.
Attention: Pour un encastrement dans une surface
inégale, telle quelle carrelage, lava, corian ou matériel
similaire, pierre brut ou granit, il n'est pas utile d'employer
des pièces de fixation, mais une pàte de silicone que
l'on pose sous le cadre métallique. Afin d'éviter que le
sili-cone (fig.3-pos.1) coule entre le plateau et le plan
vitro-céramique, collez le joint (fig.3-pos.2) sous le
cadre. Demander gratuitement ce joint sous le
no.374 0161-02.
L'intervalle entre le rebord inférieur du plan de cuisson et
les éléments situés au-dessous ne doit pas être inférieur
24
plan de travail
Fig. 3
pos. 1
Fig. 4
pos. 2
Page 9
En cas d'anomalie de fonctionnement
Si vous constatez une anomalie de fonctionnement,
nous vous conseillons de consulter le texte cidessous avant d'appeler le service après-vente de
votre magasin vendeur:
Vous constatez un défaut d'aspect du verre (déco-
loration, irisation):
Cela n'a aucune incidence sur le fonctionnement de
l'appareil mais peut être irrémédiable; il s'agit d'un défaut
d'utilisation et de nettoyage: Consultez les para-graphes
correspondants de votre notice.
Attention!
Si votre table de cuisson est endommagée (éclat du
verre, fêlure) ou si l'anomalie constatée ne correspond
pas aux indications données ci-dessus, débranchez
immédiatement l'appareil et faites appel à votre vendeur
qui est le premier habilité à intervenir.
Important!
Les références suivantes sont nécessaire quand vous
faites appel à votre service après-vente:
Type ..........................................................................................................................................................
Mod. ..........................................................................................................................................................
Prod.No. ..........................................................................................................................................................
Ces références sont portées sur votre plaquette signalétique, qui ce trouve dans le chapitre "Caractéristiques
techniques".
Sous réserve de modifications techniques.
Caractéristiques techniques
Dimensions de l'appareil: longueur 572 mm
largeur 502 mm
hauteur 43 mm
Dimensions de la découpe: longueur 560 mm
largeur 490 mm
Plaquettes signalétiques
Typ 019.0 EHC 600 Prod.No. 941 592 683
Instr. No. Ser.No. 6.3 kW
230 V ~ 50 Hz
SWISS MADE
Tension: 230 V ~ 50 Hz
Puissance totale: 6.3 kW
Typ 019.0 EHC 600 K Prod.No. 941 592 684
Instr. No. Ser.No. 6.3 kW
230 V ~ 50 Hz
SWISS MADE
25
Page 10
Conditions de garantie - service après-vente pour le Benelux
En cas d'appel en garantie aux fins de réparation gratuite, l'original de la facture d'achat correspondante ou la
quittance doit être produit ou envoyé avec l'appareil à
réparer.
CONDITIONS GÉNÉRALES DE GARANTIE
vente. Pendant la période de garantie générale, les frais
de retour sont aux frais du fabricant.
6 Si un défaut constaté pendant la période de garantie
générale ne peut pas être réparé, l'appareil sera remplacé gratuitement.
1 Le fabricant accorde un an de garantie sur l'appa-reil
mentionné sur la facture d'achat correspondante à valoir
à partir de la date d'achat. Si une panne se produit
pendant cette période et qu'elle est due à un vice de
matériau ou de fabrication, l'acheteur a droit à la réparationgratuite de l'appareil.
1a Pour les aspirateurs conçus pour un usage ménager, la période de garantie générale est de deux ans. Les
accessoires sont soumis à une usure directe; ces
articles de consommation sont en conséquence exclus
de la garantie.
2 Le fabricant accorde un an de garantie sur les
réparations effectuées par son service après-vente et sur
les pièces neuves montées à cette occasion, la garantie
prenant cours à partir de la date de la réparation. Si une
panne se produit pendant cette période et qu'elle est la
conséquence directe des travaux de réparation effectuée
ou de la pièce neuve montée à cette occasion, l'acheteur
a droit à une réparation gratuite. L'exécution des
réparations ne prolonge pas la période générale de
garantie couvrant l'ensemble de l'appareil.
3 Les interventions du service après-vente à domi-cile
ne se font que pour les appareils de grande dimen-sion
difficiles à transporter tels que lave-linge, lave-vaisselle,
réfrigérateurs, congélateurs armoires ou bahuts, fours,
cuisinières et appareils encastrés.
3a Le principe défini au point 3 ci-dessus vaut également
pour les réfrigérateurs de caravane, pourvu que l'endroit
où se trouve l'appareil soit situé à l'intérieur des frontières
nationales et soit accessible normalement par des
routes ouvertes à la circulation. En outre, au moment de
l'intervention, l'appareil et son propriétaire ou son
représentant dûment autorisé doivent être présents au
lieu d'intervention convenu.
4 Si de l'avis du fabricant, l'appareil tel que repris au
point 3 ci-dessus doit être transporté à l'atelier du service
après-vente, le transport s'effectuera selon la procédure
établie par le fabricant, aux frais, risques et périls de ce
dernier.
5 Tous les appareils non mentionnés aux points 3 et
3a, ainsi que les appareils qui possèdent les caractéristiques fonctionnelles décrites mais qui ne peuvent
pas être transportés facilement, doivent être envoyés
franco ou être présentés à l'adresse du service après-
EXTENSIONS DE LA GARANTIE
7 Pour les motocompresseurs de réfrigérateurs/con-
gélateurs (à l'exclusion du relais de démarrage et du
disjoncteur thermique), il est accordé une période de
garantie dégressive à raison de 20 % par an, d'une durée
de 5 ans après la date d'achat de l'appareil men-tionné
sur la facture d'achat correspondante, avec réparation
entièrement gratuite pendant la période de garantie
générale. Après la période de garantie géné-rale, les
frais de déplacement, main-d'oeuvre et pièces éventuelles
seront portés en compte.
EXCLUSIONS DE LA GARANTIE
8 Les travaux de réparation et/ou de remplacement
tels que définis ci-desus ne sont pas couverts par la
garantie si:
- aucune facture d'achat ou quittance sur laquelle
apparaît au moins la date d'achat et l'identification de
l'appareil ne peut pas être présentée ou envoyée avec
l'appareil à réparer;
- l'appareil a été utilisé à d'autres fins qu'aux fins
ménagères pour lesquelles il a été conçu;
- l'appareil n'a pas été installé ou utilisé conformément
aux indications figurant dans les prescriptions d'installation ou la notice d'utilisation;
- l'appareil a été réparé ou modifié de façon inappro-
priée par des personnes non qualifiées.
8a Si l'appareil a été encastré, sous-encastré, suspendu ou placé de manière telle que le temps nécessaire à son dégagement et son encastrement excède
trente minutes, les frais supplémentaires occasionnés
seront facturés au propriétaire.
8b Les détériorations dues à une encastrement anormal réalisé avec le consentement du propriétaire de
l'appareil ne peuvent pas être invoquées à l'encontre du
fabricant ou de son service après-vente.
8c Les détériorations telles que rayures, chocs ou
rupture d'éléments amovibles ou démontables, qui n'ont
pas été portées à la connaissance du fabricant au
moment de la livraison, ne sont pas couvertes par la
garantie.
26
Page 11
Conditions de garantie - service après-vente pour le Benelux
AVIS IMPORTANT
Cet appareil a été conçu de manière à en garantir la
sécurité. Des réparation inappropriées peuvent toutefois mettre cette sécurité en danger. Afin de ne pas
compromettre la sécurité et pour prévenir tout dom-mage
éventuel, il est recommandé de confier les répa-rations
exclusivement aux personnes qui possèdent les
qualifications professionnelles requises. Nous vous
conseillons de faire exécuter les réparations et vérifications par votre vendeur ou par le SERVICE ELGROEP et
d'utiliser que de pièces de rechange DISTRIPARTS.
SERVICES APRÈS-VENTE
Nederland
ELGROEP SERVICE
Vennootsweg 1
Postbus 120
NL-2400 AC Alphen a/d Rijn
Storingsmeldingen Onderdelenverkoop
Tel. : 01720-80300 Tel. : 01720-80400
Fax : 01720-80366 Fax : 01720-80376
Telex : 39906elgr
België/Belgique
ELGROEP SERVICE
Bergensesteenweg 719
B-1502 Halle (Lembeek)
Thuisherstellingen: Wisselstukken:
Dépannages à domicile: Pièces détachées:
Tel. : 02-3630444 Tel. : 02-3630555
Fax : 02-3630400 Fax : 02-3630500
Telex : 22915 eluxbe
Luxembourg/Luxemburg
ELGROEP SERVICE
3, Route d'Arlon
L-8009 Strassen
Dèpannages à domicile Pièces détachées:
Kundendienst: Ersatzteile:
Tel. : 45 33 50 Tel. : 45 33 50
Fax : 45 84 34 Fax : 45 84 34
27
Page 12
Electrolux
A
Haushaltsgeräte GmbH Tel. : (0222) 79503-Serie
Kundendienst-Zentrale Fax : (0222) 798 01 63 (0222) 795 0322 (Geräteverkauf)
Markhofgasse 19 (0222) 795 0323 (Ersatzteilverkauf)
1034 Wien Telex : 132 157
Kundendienst-Zentrale und Ersatzteile-Zentrallager
D
ELPRO electro-service GmbH Tel. : (0271) 3193-0
Marienhütte 12 Fax : (0271) 310081
57080 Siegen Telex : 872 592 ELPRO-d
01.94 374 1007-09
Loading...
