ELECTROLUX EGH6343ROR, EGH6343RON User guide

EGH6343

PL Płyta grzejna Instrukcja obsługi

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 2

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 5

3. OPIS URZĄDZENIA........................................................................................... 8

4. CODZIENNA EKSPLOATACJA......................................................................... 8

5. WSKAZÓWKI I PORADY................................................................................. 10

6. KONSERWACJA I CZYSZCZENIE.................................................................. 11

7. ROZWIĄZYWANIE PROBLEMÓW.................................................................. 12

8. INSTALACJA....................................................................................................14

9. DANE TECHNICZNE........................................................................................19

10. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 20

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w
rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: informacje o modelu, numer produktu, numer seryjny.
Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
załączoną instrukcją obsługi. Producent nie odpowiada

POLSKI 3

za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu do wykorzystania w
przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieciom i zwierzętom nie wolno zbliżać się do

pracującego lub stygnącego urządzenia. Łatwo
dostępne elementy urządzenia mocno się nagrzewają.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieciom nie wolno zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

• Dzieciom w wieku do 3 lat nie wolno zbliżać się do

urządzenia podczas jego pracy.

1.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Urządzenie oraz jego nieosłonięte

elementy nagrzewają się podczas pracy do wysokiej
temperatury. Należy zachować ostrożność, aby
uniknąć kontaktu z elementami grzejnymi. Dzieci
poniżej 8 roku życia nie powinny znajdować się w
pobliżu urządzenia, jeśli nie są pod stałym nadzorem.

www.electrolux.com4

• Nie sterować urządzeniem za pomocą zewnętrznego

programatora czasowego ani niezależnego układu

zdalnego sterowania.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw

zawierających tłuszcz lub olej na włączonej płycie

grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie,

a następnie przykryć płomień pokrywą lub kocem

gaśniczym.

• UWAGA: Gotowanie powinno odbywać się pod

nadzorem. Należy zapewnić stały nadzór nad krótkim

gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie

przechowywać żadnych przedmiotów na powierzchni

gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść

przedmiotów metalowych, jak sztućce lub pokrywki do

garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić

producent, autoryzowany serwis lub inna

wykwalifikowana osoba.

• Jeśli urządzenie podłączono bezpośrednio do źródła

zasilania, należy zastosować wyłącznik z

rozłączaniem pełnobiegunowym i izolacją styków.

Należy zapewnić pełne rozłączenie zgodnie z

wymaganiami kategorii III ochrony

przeciwprzepięciowej. Nie dotyczy to przewodu

uziemienia.

• Podczas prowadzenia kabla należy upewnić się, że

nie ma on bezpośredniego kontaktu (na przykład

przez zastosowanie osłony izolującej) z elementami,

które mogą osiągnąć temperaturę wyższą o 50°C od

temperatury w pomieszczeniu.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty

grzejnej wyprodukowanych przez producenta

POLSKI 5

urządzenia lub określonych w instrukcji przez
producenta urządzenia jako odpowiednich, lub
dostarczonych z urządzeniem. Użycie
nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

To urządzenie jest przeznaczone na
następujące rynki: PL

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń i
uszkodzeniem urządzenia.

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

• Zachować minimalne odstępy od
innych urządzeń i mebli.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Po przycięciu zabezpieczyć
krawędzie blatu przed wilgocią za
pomocą odpowiedniego
uszczelniacza.

• Zabezpieczyć spód urządzenia przed
dostępem pary i wilgoci.

• Nie instalować urządzenia przy
drzwiach ani pod oknem. Zapobiegnie
to możliwości strącenia gorącego
naczynia z urządzenia przy otwieraniu
okna lub drzwi.

• Instalując urządzenie nad szufladami,
należy zapewnić wystarczająco dużo
miejsca między dolną częścią
urządzenia a górną szufladą, aby
umożliwić prawidłowy obieg
powietrza.

• Spód urządzenia może się mocno
nagrzewać. Pod urządzeniem należy
zamontować niepalną płytę,
uniemożliwiającą dostęp do
urządzenia od spodu.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie
pożarem i porażeniem
prądem elektrycznym.

• Wszystkie połączenia elektryczne
powinien wykonać wykwalifikowany
elektryk.

• Urządzenie musi być uziemione.

• Przed wykonaniem jakiejkolwiek
czynności upewnić się, że urządzenie
jest odłączone od zasilania.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Upewnić się, że urządzenie jest
prawidłowo zainstalowane. Luźny lub
niewłaściwy przewód zasilający bądź
wtyczka (jeśli dotyczy) może być
przyczyną przegrzania styków.

• Użyć odpowiedniego przewodu
zasilającego.

• Nie dopuszczać do splątania
przewodów elektrycznych.

• Upewnić się, że zostało
zainstalowane zabezpieczenie przed
porażeniem prądem.

• Przewód zasilający należy
przymocować obejmą w celu jego
mechanicznego odciążenia.

• Podczas podłączania urządzenia do
gniazda sieciowego upewnić się, że
przewód zasilający lub jego wtyczka
(jeśli dotyczy) nie będzie dotykać
rozgrzanych elementów urządzenia
lub naczyń

www.electrolux.com6

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy uważać, aby nie uszkodzić
wtyczki (jeśli dotyczy) ani przewodu
zasilającego. Wymianę uszkodzonego
przewodu zasilającego należy zlecić
autoryzowanemu centrum
serwisowemu lub wykwalifikowanemu
elektrykowi.

• Zarówno dla elementów znajdujących
się pod napięciem, jak i
zaizolowanych części,
zabezpieczenie przed porażeniem
prądem należy zamocować w taki
sposób, aby nie można go było
odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest
obluzowane, nie wolno podłączać do
niego wtyczki.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Konieczne jest zastosowanie
odpowiednich wyłączników obwodu
zasilania: wyłączniki automatyczne,
bezpieczniki topikowe (typu
wykręcanego – wyjmowane z
oprawki), wyłączniki różnicowo­prądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy
zastosować wyłącznik obwodu
umożliwiający odłączenie urządzenia
od zasilania na wszystkich biegunach.
Wyłącznik obwodu musi mieć
rozwarcie styków wynoszące
minimum 3 mm.

2.3 Podłączenie do instalacji

gazowej

• Wszystkie połączenia instalacji
gazowej powinna wykonać
wykwalifikowana osoba.

• Przed przystąpieniem do instalacji
należy upewnić się, że urządzenie
zostało dostosowane do miejscowych
warunków zasilania (typu gazu oraz
jego ciśnienia).

• Zapewnić cyrkulację powietrza wokół
urządzenia.

• Informacje dotyczące dopływu gazu
znajdują się na tabliczce
znamionowej.

• Omawiane urządzenie nie jest
podłączone do wyciągu gazów
spalinowych. Urządzenie należy
podłączyć zgodnie z aktualnie
obowiązującymi przepisami
dotyczącymi instalacji. Zwrócić uwagę
na wymagania dotyczące
odpowiedniej wentylacji.

2.4 Eksploatacja

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń ciała, oparzeniem,
porażeniem prądem.

• Przed pierwszym użyciem urządzenia
należy usunąć z niego wszystkie
elementy opakowania, etykiety i folię
ochronną (jeśli dotyczy).

• Z urządzenia należy korzystać w
warunkach domowych.

• Nie zmieniać parametrów
technicznych urządzenia.

• Należy upewnić się, że otwory
wentylacyjne są drożne.

• Nie pozostawiać włączonego
urządzenia bez nadzoru.

• Po każdym użyciu wyłączyć pole
grzejne.

• Nie kłaść sztućców ani pokrywek
naczyń na polach grzejnych. Mogą
one się mocno rozgrzać.

• Nie obsługiwać urządzenia mokrymi
rękami lub jeśli ma ono kontakt z
wodą.

• Nie używać urządzenia jako
powierzchni roboczej ani miejsca do
przechowywania przedmiotów.

• Gorący olej może pryskać podczas
wkładania do niego żywności.

OSTRZEŻENIE!

Zagrożenie pożarem
i wybuchem

• Pod wpływem wysokiej temperatury
tłuszcze i olej mogą uwalniać
łatwopalne opary. Podczas
podgrzewania tłuszczów i oleju nie

wolno zbliżać do nich źródeł ognia ani
rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej
mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości
produktów spożywczych ma niższą
temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.

OSTRZEŻENIE!

Występuje zagrożenie
uszkodzenia urządzenia.

• Nie stawiać gorących naczyń na
panelu sterowania.

• Nie dopuszczać do wygotowania się
potraw.

• Nie dopuszczać do upadku naczyń
lub innych przedmiotów na
powierzchnię urządzenia. Może to
spowodować jego uszkodzenie.

• Nie włączać pól grzejnych bez naczyń
ani z pustymi naczyniami.

• Nie kłaść na urządzeniu folii
aluminiowej.

• Stosować wyłącznie stabilne naczynia
o prawidłowym kształcie i średnicy
większej od średnicy palników.

• Upewnić się, że naczynia stoją
centralnie nad palnikami.

• Należy uważać, aby płomień nie zgasł
podczas szybkiego obracania pokrętła
z położenia płomienia maksymalnego
do minimalnego.

• Używać wyłącznie akcesoriów
dostarczonych z urządzeniem.

• Nie instalować na palniku dyfuzora
płomienia.

• Eksploatacja gazowych urządzeń do
gotowania powoduje zwiększone
wytwarzanie ciepła i wilgoci.
Zapewnić odpowiednią wentylację w
pomieszczeniu, w którym
zainstalowane jest urządzenie.

• Długotrwała i intensywna eksploatacja
urządzenia może wymagać
dodatkowego wietrzenia, np.
otworzenia okna lub zapewnienia
większej wydajności wentylacji
mechanicznej, jeśli jest dostępna.

• Urządzenie jest przeznaczone
wyłącznie do przyrządzania potraw.

POLSKI 7

Nie wolno go używać do innych
celów, takich jak np. ogrzewanie
pomieszczeń.

• Nie dopuszczać do kontaktu płyty
grzejnej z płynami o odczynie
kwaśnym, takimi jak ocet, sok
cytrynowy czy środki do usuwania
kamienia. Mogłoby to spowodować jej
zmatowienie.

• Odbarwienie emalii lub stali
nierdzewnej nie ma wpływu na
działanie urządzenia.

2.5 Konserwacja i czyszczenie

OSTRZEŻENIE!

Nie demontować
przycisków, pokręteł ani
uszczelek z panelu
sterowania. Woda może
dostać się do wnętrza
urządzenia, powodując
uszkodzenia.

• Aby zapobiec uszkodzeniu
powierzchni urządzenia, należy
regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia
urządzenia należy je wyłączyć i
zaczekać, aż ostygnie.

• Przed przystąpieniem do konserwacji
urządzenia należy odłączyć je od
zasilania.

• Urządzenia nie wolno czyścić wodą
pod ciśnieniem ani parą wodną.

• Czyścić urządzenie za pomocą
wilgotnej szmatki. Stosować
wyłącznie obojętne środki
czyszczące. Nie używać żadnych
produktów ściernych, myjek do
szorowania, rozpuszczalników ani
metalowych przedmiotów.

• Nie myć palników w zmywarce.

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.

• Aby dowiedzieć się, jak prawidłowo
utylizować urządzenie, należy
skontaktować się z lokalnymi
władzami.

3

4

2

1

www.electrolux.com8

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć przewód zasilający blisko
urządzenia i oddać do utylizacji.

• Spłaszczyć zewnętrzne rury gazowe.

2.7 Serwis

• Należy skontaktować się z
autoryzowanym punktem

3. OPIS URZĄDZENIA

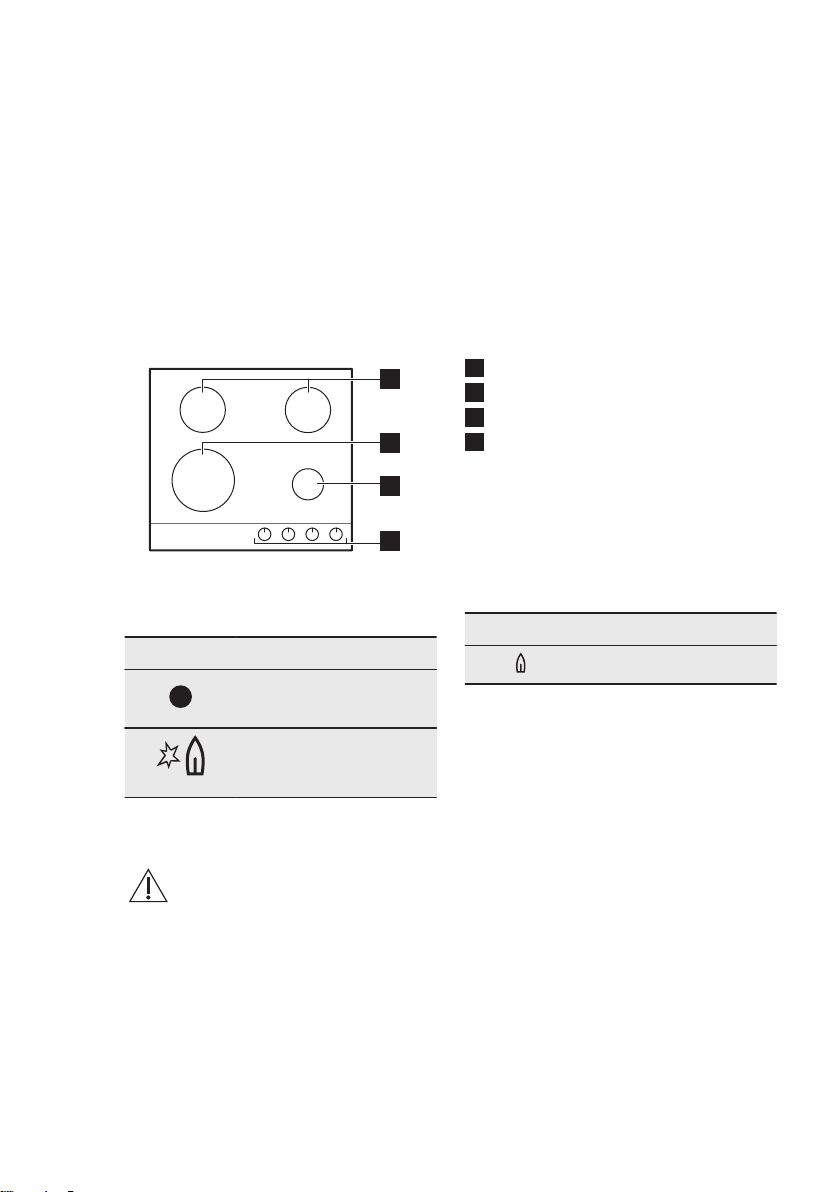

3.1 Układ powierzchni gotowania

serwisowym, który naprawi
urządzenie.

• Należy stosować wyłącznie
oryginalne części zamienne.

Średni palnik

1

Palnik z multigłowicą

2

Mały palnik

3

Pokrętła sterowania

4

3.2 Pokrętło sterowania

Symbol Opis

brak dopływu gazu / po‐
łożenie wyłączenia

położenie zapłonu /
maksymalny dopływ ga‐
zu

4. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

Symbol Opis

minimalny dopływ gazu

A

B

D

C

C

D

A

B

POLSKI 9

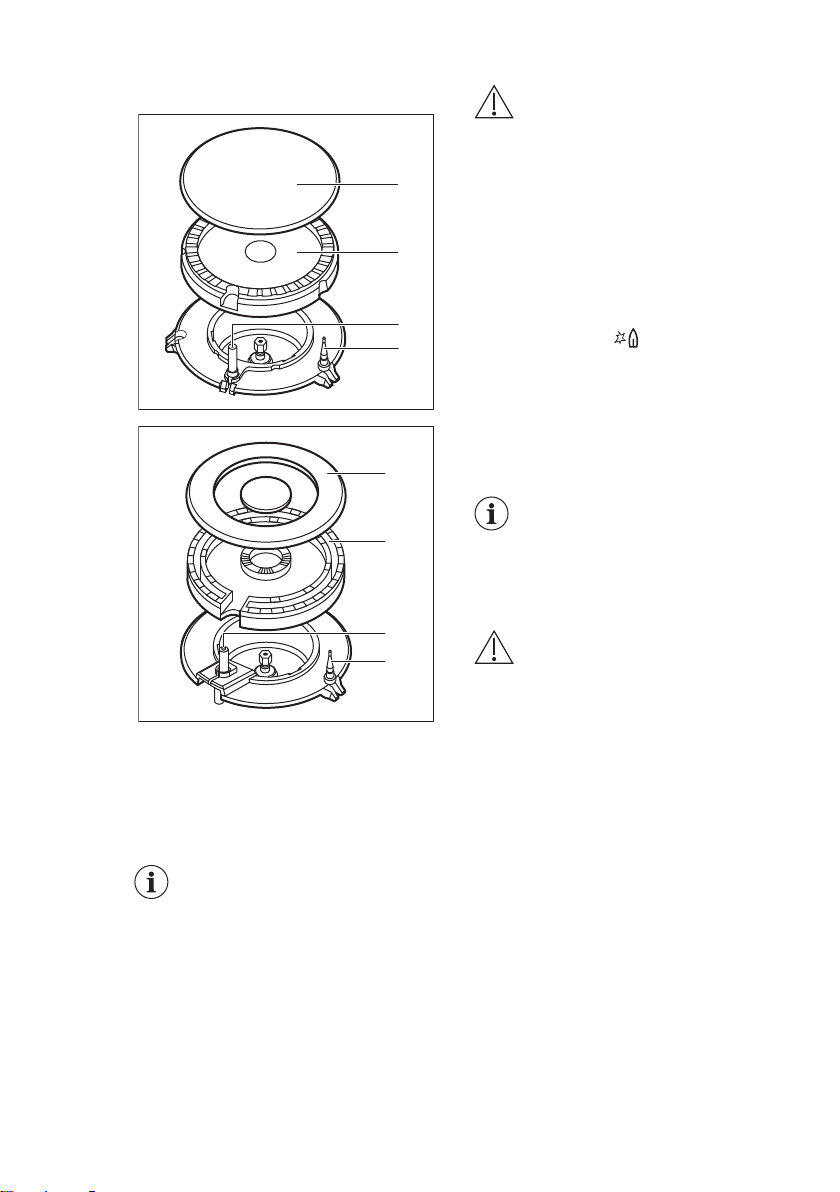

4.1 Widok palnika

A. Pokrywka palnika
B. Głowica palnika
C. Elektroda zapłonowa
D. Termopara

4.2 Zapalanie palnika

OSTRZEŻENIE!

Podczas korzystania z
otwartego płomienia w
kuchni należy zachować
szczególną ostrożność.
Producent nie ponosi żadnej
odpowiedzialności w
przypadku niewłaściwego
obchodzenia się z ogniem.

1. Nacisnąć i obrócić pokrętło sterujące
przeciwnie do ruchu wskazówek
zegara, do położenia maksymalnego

dopływu gazu ( ).

2. Przytrzymać wciśnięte pokrętło
sterujące do 10 sekund. Umożliwi to
rozgrzanie się termopary. W
przeciwnym razie nastąpi przerwanie
dopływu gazu.

3. Wyregulować wielkość płomienia po
jego ustabilizowaniu się.

Jeżeli po kilku próbach nadal
nie można zapalić płomienia,
należy sprawdzić, czy
głowica i pokrywka palnika
znajdują się we właściwym
położeniu.

OSTRZEŻENIE!

Nie należy wciskać pokrętła
sterującego dłużej niż 15
sekund. Jeśli palnik nie
zapali się w ciągu 15
sekund, należy zwolnić
pokrętło, obrócić je do
położenia wyłączenia i
odczekać co najmniej 1
minutę przed ponowną
próbą zapalenia płomienia.

Palnik należy zapalić przed
postawieniem na nim
naczynia.

www.electrolux.com10

UWAGA!

W razie braku elektryczności
można uruchomić palnik bez
zapalarki elektrycznej.
Wtedy należy zbliżyć
płomień do palnika, obrócić
pokrętło sterowania
przeciwnie do ruchu
wskazówek zegara do
położenia maksymalnego
dopływu gazu i wcisnąć je.
Przytrzymać wciśnięte
pokrętło sterowania przez
maksymalnie 10 sekund,
aby umożliwić rozgrzanie się
termopary.

Jeśli palnik przypadkowo
zgaśnie, należy obrócić
pokrętło do położenia
wyłączenia i odczekać co
najmniej 1 minutę przed
ponowną próbą zapalenia
płomienia.

5. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

5.1 Naczynia

UWAGA!

Nie używać naczyń
żeliwnych, kamionkowych,
ceramicznych ani płyt
tostowych lub grillowych.
Stal nierdzewna może się
odbarwić pod wpływem
nadmiernego ogrzewania.

OSTRZEŻENIE!

Nie umieszczać jednego
naczynia na dwóch
palnikach.

Iskrownik może uruchomić
się automatycznie po
włączeniu dopływu gazu,
zakończeniu instalacji lub
przerwie w dostawie prądu.
Jest to normalne zjawisko.

Płyta grzejna jest
wyposażona w zawory
stopniowe. Dzięki nim
regulacja płomienia jest
bardziej precyzyjna.

4.3 Wyłączanie palnika

Aby zgasić płomień, należy obrócić
pokrętło w położenie wyłączenia

OSTRZEŻENIE!

Przed zdjęciem naczyń z
palnika należy zawsze
zmniejszyć lub zgasić
płomień.

OSTRZEŻENIE!

Nie ustawiać nad palnikiem
niestabilnych ani
uszkodzonych naczyń, aby
uniknąć rozlania ich
zawartości i potencjalnych
obrażeń.

UWAGA!

Upewnić się, że spody
naczyń nie zakrywają
pokrętła sterującego. W
przeciwnym razie pokrętło
może rozgrzać się od
płomienia.

UWAGA!

Upewnić się, że uchwyty
naczyń nie wystają poza
krawędź urządzenia.

.

UWAGA!

Aby zapewnić maksymalną
stabilność płomienia
i zmniejszyć zużycie gazu,
naczynia należy umieszczać
centralnie nad palnikiem.

POLSKI 11

5.2 Średnica naczyń

Stosować wyłącznie
naczynia o średnicy
dostosowanej do średnicy
palników.

Palnik Średnica na‐

czyń (mm)

Multigłowica 220 - 260

Palnik Średnica na‐

Średni (tylny) 140 - 180

Średni (lewy) 220 - 260

Mały palnik 140 - 180

6. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

6.1 Informacje ogólne

• Czyścić płytę grzejną po każdym
użyciu.

• Należy zawsze używać naczyń z
czystym dnem.

• Zarysowania lub ciemne plamy na
powierzchni nie mają wpływu na
działanie płyty grzejnej.

• Stosować odpowiednie środki
przeznaczone do czyszczenia
powierzchni płyty grzejnej.

Stal nierdzewna

• Elementy ze stali nierdzewnej należy
umyć wodą, a następnie osuszyć
miękką ściereczką.

• Aby usunąć pozostałości
przypalonych potraw, tłuszczu i
uporczywe plamy, należy przed
przystąpieniem do czyszczenia przez
kilka minut namaczać je w wodzie z
niewielką ilością łagodnego
detergentu.

• Aby uniknąć uszkodzenia stalowych
powierzchni, należy stosować środki
czyszczące przeznaczone specjalnie
do czyszczenia powierzchni ze stali
nierdzewnej.

• Nie stosować środków czyszczących
zawierających substancje żrące, jak
chlorki, ani nie czyścić powierzchni
środkami dezynfekującymi, środkami
do usuwania plam lub rdzy ani
środkami do czyszczenia metodą
zanurzeniową.

6.2 Ruszty nad palnikami

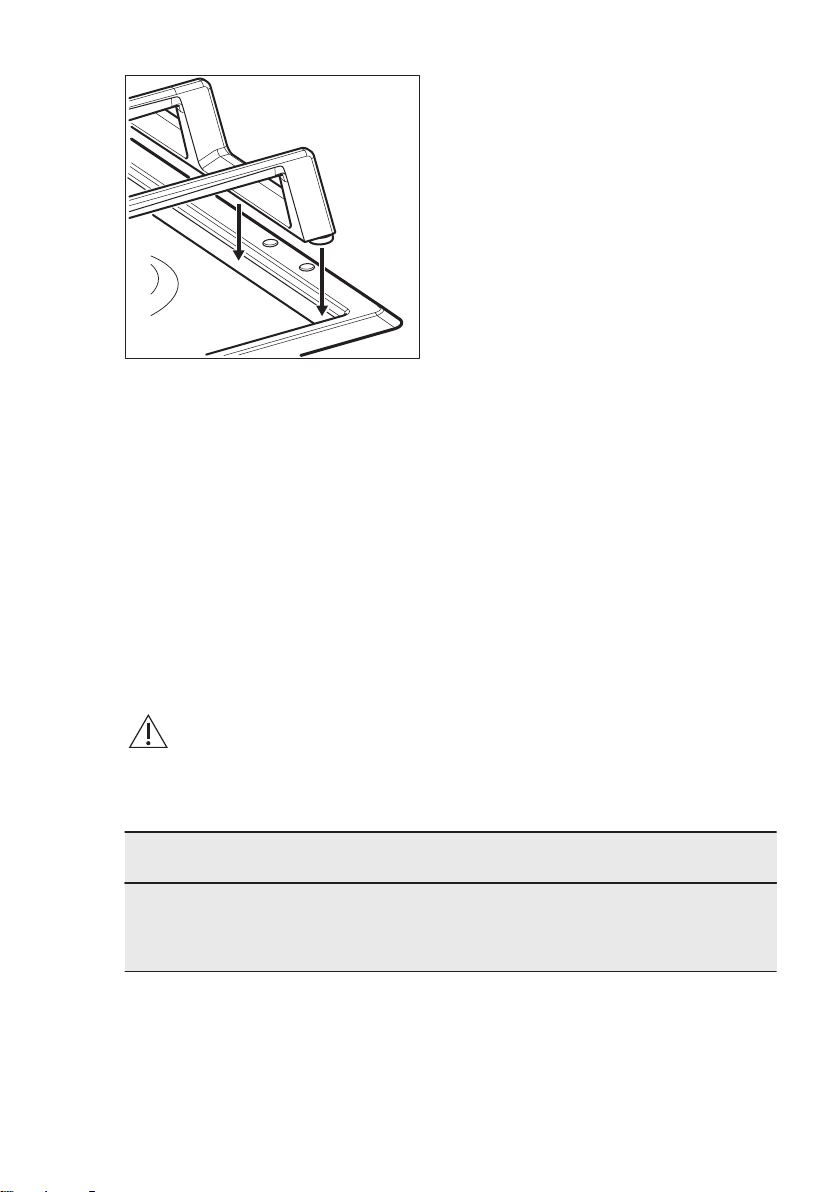

1. Aby ułatwić czyszczenie płyty

grzejnej, można zdjąć ruszty znad
palników.

2. Ponieważ po procesie emaliowania
pozostają czasem ostre krawędzie,
należy zachować ostrożność
podczas ręcznego mycia i osuszania
rusztów. W razie potrzeby trudne do
usunięcia plamy należy usuwać za
pomocą pasty do czyszczenia.

3. Po wyczyszczeniu rusztów należy
umieścić je we właściwym położeniu.

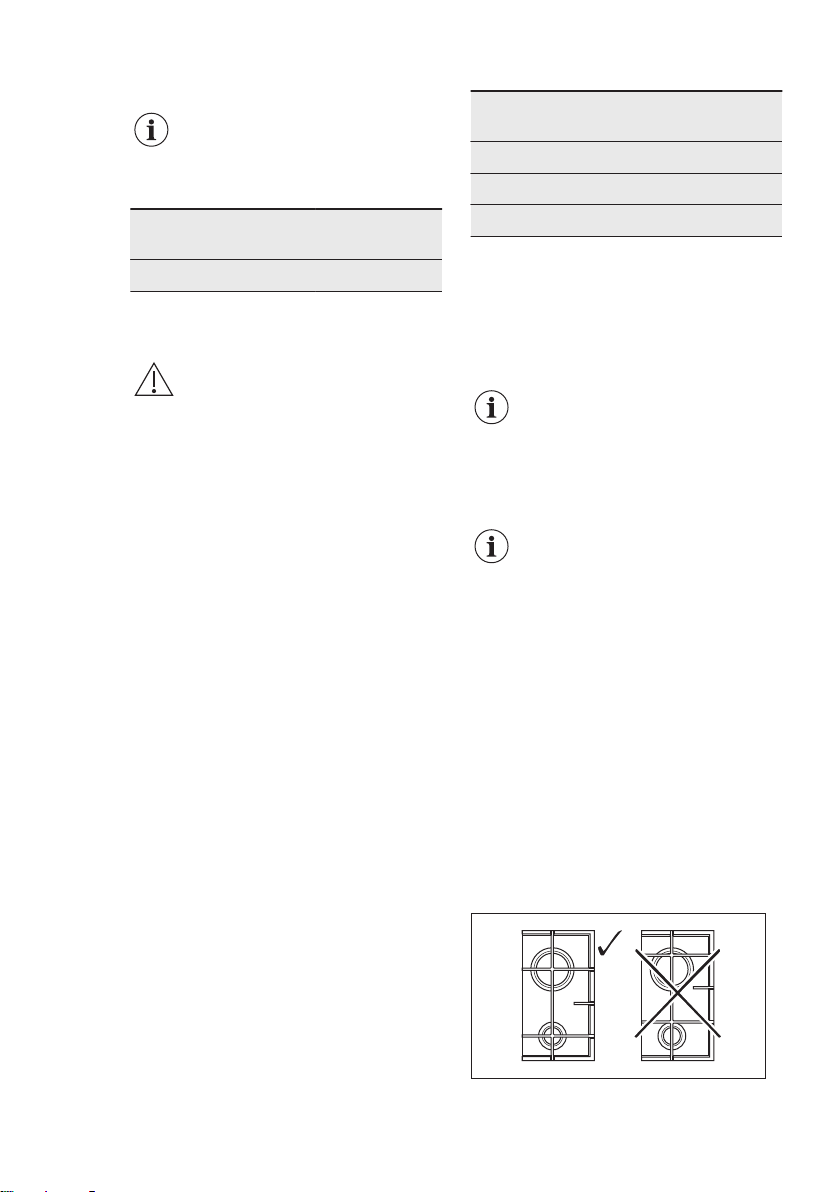

4. Aby palnik działał prawidłowo, należy
upewnić się, że ramiona rusztów są
umieszczone symetrycznie nad
palnikiem.

czyń (mm)

Rusztów nad palnikami nie
można myć w zmywarce.
Należy je myć ręcznie.

Należy zachować
szczególną ostrożność
podczas zakładania
rusztów nad palnikami,
aby nie uszkodzić
powierzchni płyty
grzejnej.

www.electrolux.com12

6.3 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony
plastik, folię, cukier oraz zabrudzenia
z potraw zawierających cukier. W
przeciwnym razie zabrudzenia mogą
spowodować uszkodzenie płyty
grzejnej. Uważać, aby się nie
oparzyć.

• Usunąć, gdy płyta grzejna
wystarczająco ostygnie: ślady
osadu kamienia i wody, plamy
tłuszczu, metaliczne odbarwienia.
Przetrzeć płytę grzejną wilgotną

szmatką z dodatkiem delikatnego
detergentu. Po wyczyszczeniu
wytrzeć płytę grzejną do sucha
miękką szmatką.

• Emaliowane części, pokrywki i
głowice palników należy myć ciepłą
wodą z dodatkiem płynu do mycia
naczyń, a następnie dokładnie
osuszyć przed ponownym
założeniem.

6.4 Czyszczenie elektrod

zapłonowych

Metalowe elektrody zapłonowe z izolacją
ceramiczną umożliwiają zapłon gazu.
Aby uniknąć problemów z zapłonem,
elementy te należy utrzymywać w
czystości, a także sprawdzać, czy otwory
w głowicach palników nie są zatkane.

6.5 Okresowa konserwacja

Należy okresowo wzywać
przedstawiciela lokalnego
autoryzowanego punktu serwisowego w
celu sprawdzenia stanu przyłącza gazu i
reduktora ciśnienia (jeśli jest
zamontowany).

7. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

7.1 Co zrobić, gdy…

Problem Prawdopodobna przy‐

Brak iskry podczas urucha‐
miania zapalarki.

czyna

Płyta grzejna nie jest pod‐
łączona do zasilania lub
jest podłączona nieprawid‐
łowo.

Rozwiązanie

Sprawdzić, czy płytę grzej‐
ną prawidłowo podłączono
do zasilania.

POLSKI 13

Problem Prawdopodobna przy‐

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

Pokrywka i korona palnika

Płomień gaśnie natych‐
miast po zapaleniu.

Obręcz płomienia jest nie‐
równa.

7.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym
zakresie nie jest możliwe, należy
skontaktować się ze sprzedawcą lub
autoryzowanym punktem serwisowym.
Należy podać dane z tabliczki
znamionowej. Należy upewnić się, że
płyta grzejna była użytkowana
prawidłowo. W przeciwnym razie

czyna

nie są prawidłowo ułożone.

Termopara nie rozgrzała
się wystarczająco.

Korona palnika jest zatka‐
na pozostałościami potraw.

interwencja pracownika serwisu lub
sprzedawcy może być płatna nawet w
okresie gwarancyjnym. Informacje
dotyczące obsługi klienta oraz warunków
gwarancji znajdują się w broszurze
gwarancyjnej.

Rozwiązanie

nieprawidłowego działania
jest bezpiecznik. Jeżeli
nadal będzie dochodzić do
wyzwalania bezpiecznika,
należy skontaktować się z
wykwalifikowanym elektry‐
kiem.

Prawidłowo ułożyć pokry‐
wę i koronę palnika.

Po zapaleniu się płomienia
przytrzymać wciśnięte po‐
krętło przez maksymalnie
10 sekund.

Sprawdzić, czy dysza nie
jest zablokowana i czy ko‐
rona palnika jest czysta.

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD.
PROD.NO.
SER.NO.

03 IT

MADE IN ITALY

TYPE
IP20

0049

A B C

www.electrolux.com14

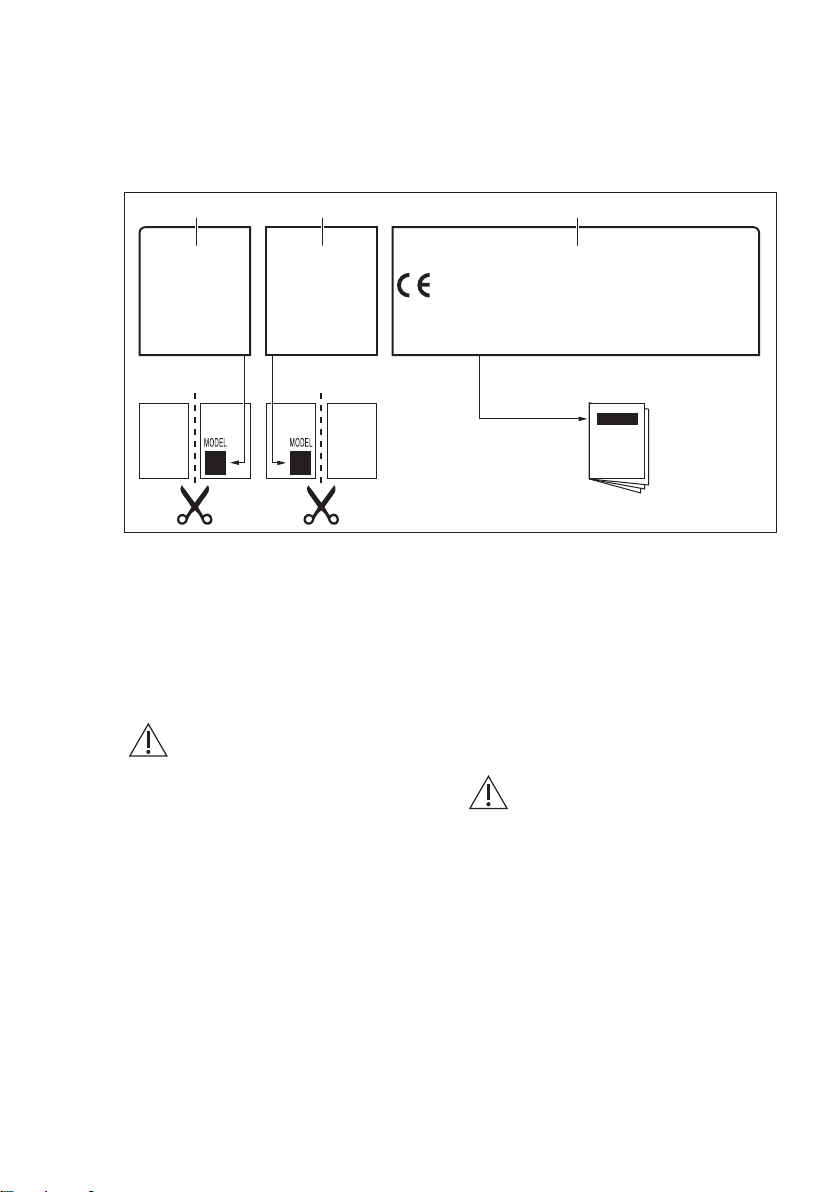

7.3 Naklejki znajdujące się w

torebce z akcesoriami

Naklejki należy przykleić w
następujących miejscach:

A. Na karcie gwarancyjnej i odesłać tę

część (jeśli dotyczy).

B. Na karcie gwarancyjnej i zachować

tę część (jeśli dotyczy).

8. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

8.1 Przed instalacją

Przed przystąpieniem do instalacji płyty
grzejnej należy zapisać poniższe
informacje umieszczone na tabliczce
znamionowej. Tabliczka znamionowa
znajduje się w dolnej części płyty
grzejnej.

Model: .......................................

Numer

produktu: ...................................

......

Numer seryjny ...........................

C. Na instrukcji obsługi.

8.2 Podłączenie do instalacji

gazowej

OSTRZEŻENIE!

Poniższe instrukcje
dotyczące instalacji,
podłączenia i konserwacji są
przeznaczone dla
wykwalifikowanych osób,
które muszą się do nich
stosować zgodnie z
obowiązującymi normami
oraz miejscowymi
przepisami.

Należy zastosować połączenia sztywne
lub elastyczny wąż ze stali nierdzewnej,
zgodnie z obowiązującymi przepisami.
Stosując elastyczne węże metalowe,
należy zadbać o to, aby nie wchodziły

one w kontakt z ruchomymi częściami

A B C

ani nie uległy zgnieceniu. Należy również
zachować ostrożność, gdy płytę grzejną
montuje się wraz z piekarnikiem.

Upewnić się, że ciśnienie
gazu doprowadzanego do
urządzenia jest zgodne z
zalecanymi wartościami.
Kolanko mocuje się do
złącza urządzenia za
pomocą gwintowanej
nakrętki R 1/2". Skręcić
części, nie używając
nadmiernej siły, a następnie
ustawić połączenie we
właściwym położeniu i
wszystko dokręcić.

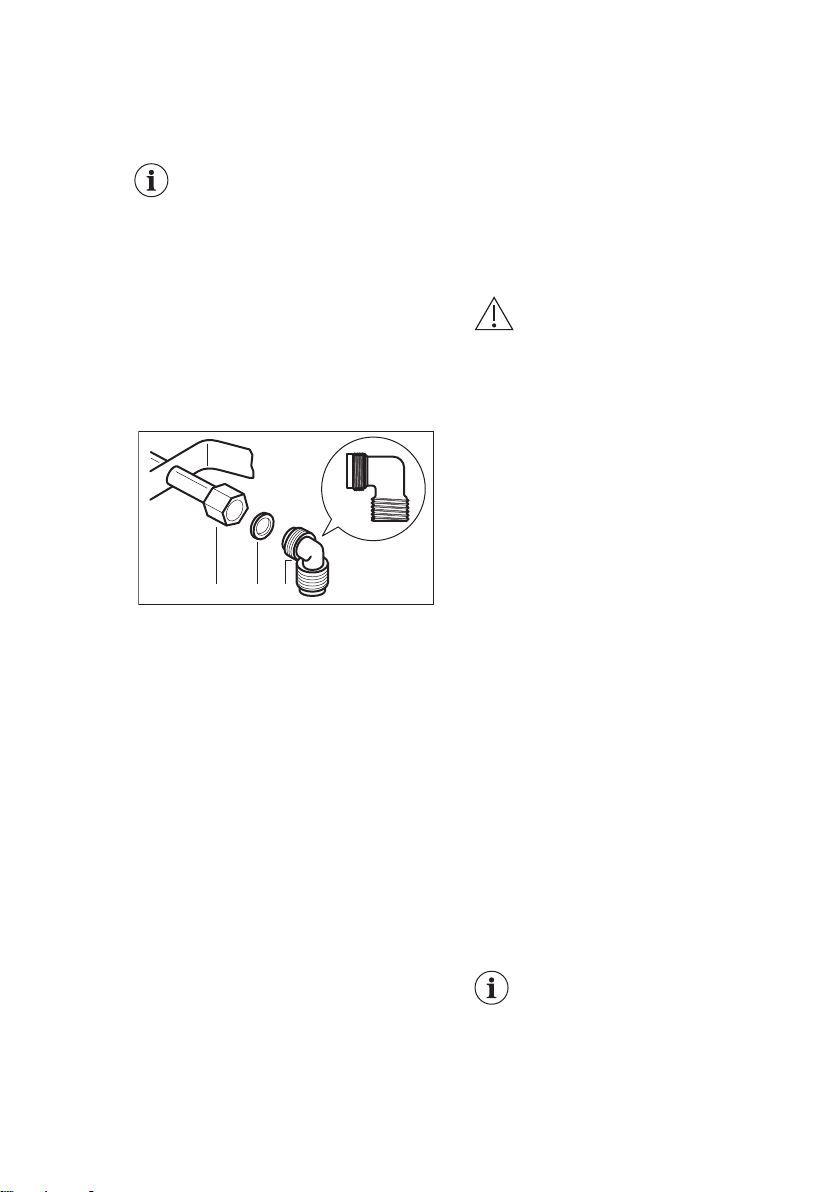

A. Końcówka rury
B. Podkładka dołączona do urządzenia
C. Kolanko dołączone do urządzenia
Gaz płynny

Jeśli doprowadzany jest gaz płynny,
należy zastosować gumowy uchwyt
przewodu. Należy w każdym przypadku
założyć uszczelkę. Następnie należy
kontynuować podłączenie do instalacji
gazowej.

Wąż elastyczny można zastosować, jeśli:

• nie będzie nagrzewany do
temperatury przekraczającej 30°C;

• nie jest dłuższy niż 1500 mm;

• nie ma wewnętrznych uszkodzeń
utrudniających przepływu gazu;

• nie jest narażony na tarcie lub
skręcanie;

• nie styka się z ostrymi krawędziami
ani narożnikami;

• można łatwo sprawdzić jego stan
techniczny.

Kontrola stanu technicznego węża
elastycznego polega na sprawdzeniu,
czy:

POLSKI 15

• nie jest pęknięty lub rozcięty i nie
posiada śladów przypalenia na obu
końcach oraz na całej długości;

• materiał nie stwardniał i nadal
wykazuje normalną elastyczność;

• obejmy mocujące nie są zardzewiałe;

• nie upłynął termin jego trwałości
eksploatacyjnej.

Po stwierdzeniu jednej lub kilku wad nie
należy naprawiać węża, lecz go
wymienić.

OSTRZEŻENIE!

Po zakończeniu instalacji
należy upewnić się, że
uszczelnienie wszystkich
złączy węża jest prawidłowe.
Stosować roztwór mydlany,
a nie płomień!

8.3 Wymiana dysz

1. Zdjąć ruszty znad palników.

2. Zdjąć pokrywki i głowice palników.

3. Za pomocą klucza nasadowego 7

odkręcić dysze i wymienić je na
dysze przeznaczone dla dostępnego
rodzaju gazu (patrz: tabela w
rozdziale „Dane techniczne”).

4. Zmontować części, wykonując tą

samą procedurę w odwrotnej
kolejności.

5. Wymienić tabliczkę znamionową

(znajdującą się obok króćca
przyłączeniowego gazu) na
odpowiednią dla nowego rodzaju
gazu. Tabliczka znajduje się w

torebce dołączonej do urządzenia.
Jeśli ciśnienie dostarczanego gazu jest
zmienne lub inne niż wymagane, należy
zainstalować odpowiedni reduktor
ciśnienia na rurze doprowadzającej gaz.

8.4 Przestawienie na gaz G

2.350

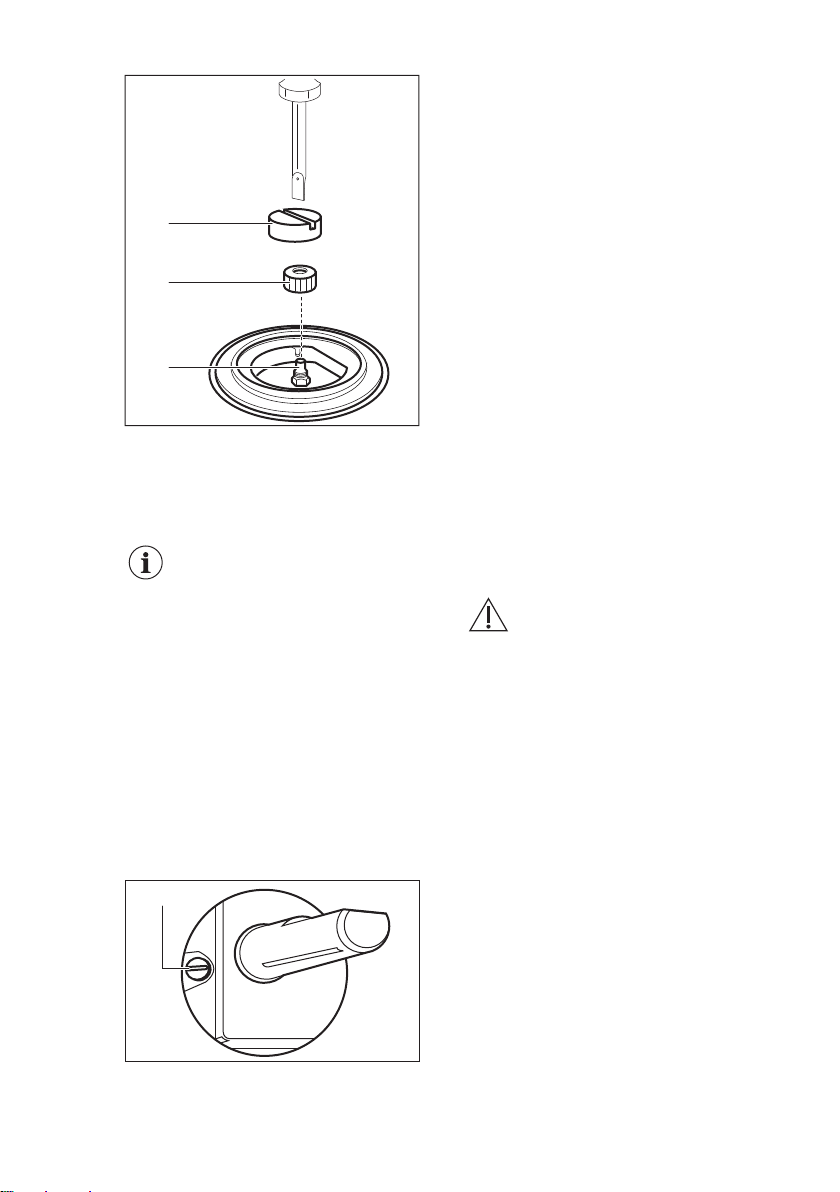

Zamontować dysze (A).

Podczas montażu palników
należy użyć specjalnej
nasadki (C) i śrubokręta, aby
uniknąć uszkodzenia
nakrętek.

A

B

C

A

www.electrolux.com16

należy całkowicie dokręcić śrubę
regulacyjną obejścia.

• z gazu płynnego G30/G31 37
mbar na gaz ziemny G20 20 mbar
należy odkręcić śrubę regulacyjną
obejścia o około 1/2 obrotu (o 1/2
obrotu w przypadku multigłowicy).

• z gazu ziemnego G20 20 mbar na
gaz ziemny G2.350 13 mbar
należy odkręcić śrubę regulacyjną
obejścia o około 1/4 obrotu (o 3/4
obrotu w przypadku multigłowicy).

• z gazu płynnego G30/G31 37
mbar na gaz ziemny G2.350 13
mbar należy odkręcić śrubę
regulacyjną obejścia o około 1/2
obrotu (o 1 i 1/4 obrotu w
przypadku multigłowicy).

• z gazu ziemnego G2.350 13 mbar

1. Mały i średni palnik: nakręcić nakrętki
o średnicy 10 mm (B), dołączone w
komplecie (regulatory powietrza
pierwotnego).

2. Multigłowica: nie dotyczy.

Przed założeniem palników
należy koniecznie
sprawdzić, czy została
zdjęta specjalna nasadka.

8.5 Regulacja minimalnego

płomienia

Ustawianie minimalnego płomienia
palników:

1. Zapalić palnik.

2. Obrócić pokrętło do położenia

płomienia minimalnego.

3. Zdjąć pokrętło.

4. Za pomocą cienkiego śrubokręta

wyregulować położenie śruby
regulacyjnej obejścia (A).

5. Po zmianie:

• z gazu ziemnego G20 20 mbar na

gaz płynny G30/G31 37 mbar

na gaz ziemny G20 20 mbar
należy dokręcić śrubę regulacyjną
obejścia o około 1/4 obrotu (o 3/4
obrotu w przypadku multigłowicy).

• z gazu ziemnego G2.350 13 mbar
na gaz płynny G30/G31 37 mbar
należy całkowicie dokręcić śrubę
regulacyjną obejścia.

OSTRZEŻENIE!

Należy uważać, aby płomień
nie zgasł podczas szybkiego
obracania pokrętła z
położenia płomienia
maksymalnego do
minimalnego.

8.6 Podłączenie do sieci elektrycznej

• Upewnić się, że napięcie znamionowe
i moc podane na tabliczce
znamionowej są zgodne z napięciem
i obciążalnością miejscowej instalacji
zasilającej.

• Urządzenie jest dostarczane z
przewodem zasilającym. Musi on być
wyposażony we wtyczkę odpowiednią
do obciążenia wskazanego na
tabliczce znamionowej. Wtyczkę
należy podłączyć do odpowiedniego
gniazda.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Należy zadbać o to, aby po
zakończeniu instalacji urządzenia

wtyczka przewodu zasilającego była

min.
55 mm

min.
650 mm

560 mm

480 mm

min.
100 mm

30 mm

50 mm

400 mm

łatwo dostępna.

• Odłączając urządzenie, nie ciągnąć
za przewód zasilający. Zawsze
ciągnąć za wtyczkę.

• Podłączenie urządzenia do zasilania
za pomocą przedłużacza, adaptera
lub rozgałęźnika stwarza zagrożenie
pożarem. Upewnić się, że parametry
uziemienia odpowiadają normom oraz
przepisom.

• Nie dopuszczać do nagrzania
przewodu zasilającego do
temperatury wyższej niż 90°C.

Niebieski przewód neutralny
połączyć z zaciskiem
oznaczonym literą „N”.
Brązowy (lub czarny)
przewód fazowy podłączyć
do zacisku oznaczonego
literą „L”. Przewód fazowy
powinien być stale
podłączony.

8.7 Przewód zasilający

Do wymiany należy użyć wyłącznie
przewodu specjalnego lub jego
odpowiednika. Typ przewodu: H03V2V2­FT90.

Należy sprawdzić, czy przekrój przewodu
jest wystarczający do napięcia i
temperatury roboczej urządzenia. Żółto­zielony przewód ochronny musi być o
około 2 cm dłuższy od brązowego (lub
czarnego) przewodu fazowego.

POLSKI 17

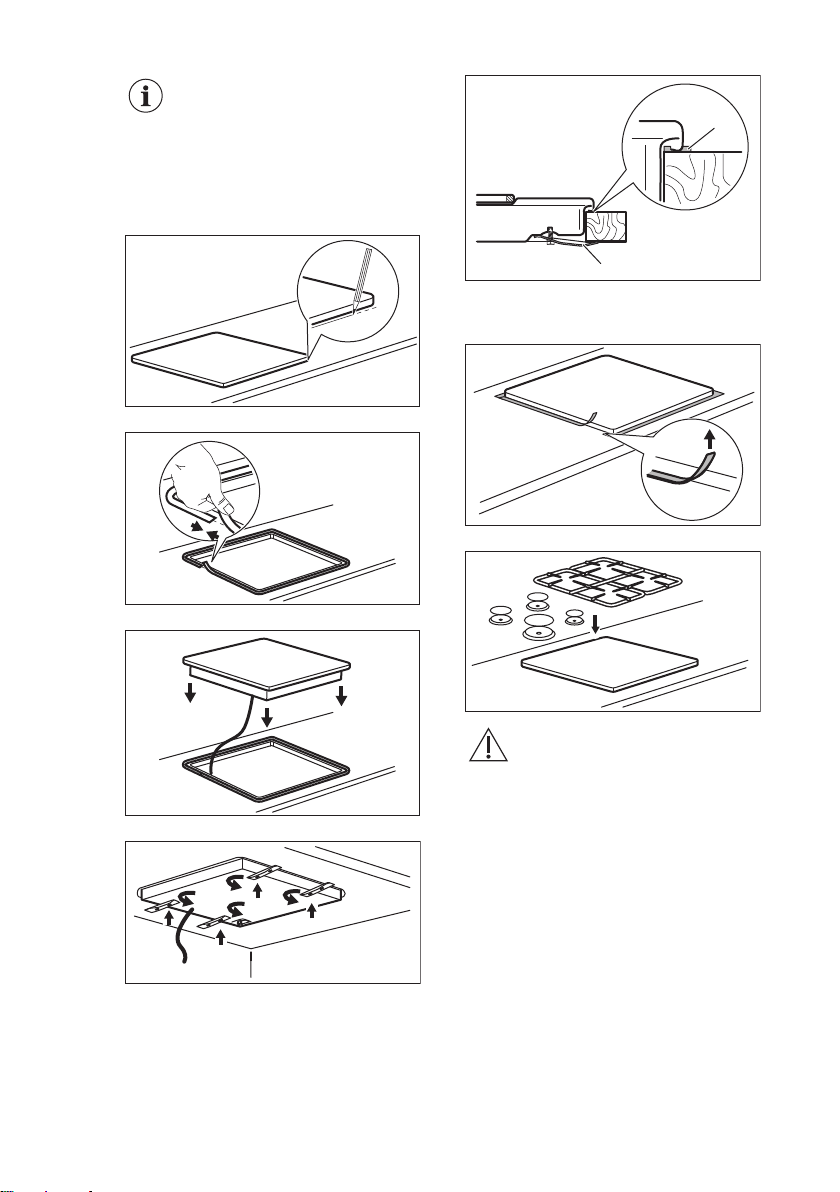

8.8 Montaż

1.

2.

3.

4.

A

B

www.electrolux.com18

Jeśli w odległości 400
mm nad płytą grzejną
znajdują się meble,
należy zachować 50 mm
odstępu bezpieczeństwa
z prawej lub lewej strony
płyty grzejnej.

5.

A) dołączona uszczelka
B) dołączone uchwyty

10.

6.

11.

7.

UWAGA!

Urządzenie można
zainstalować wyłącznie na
blacie roboczym o płaskiej

8.

powierzchni.

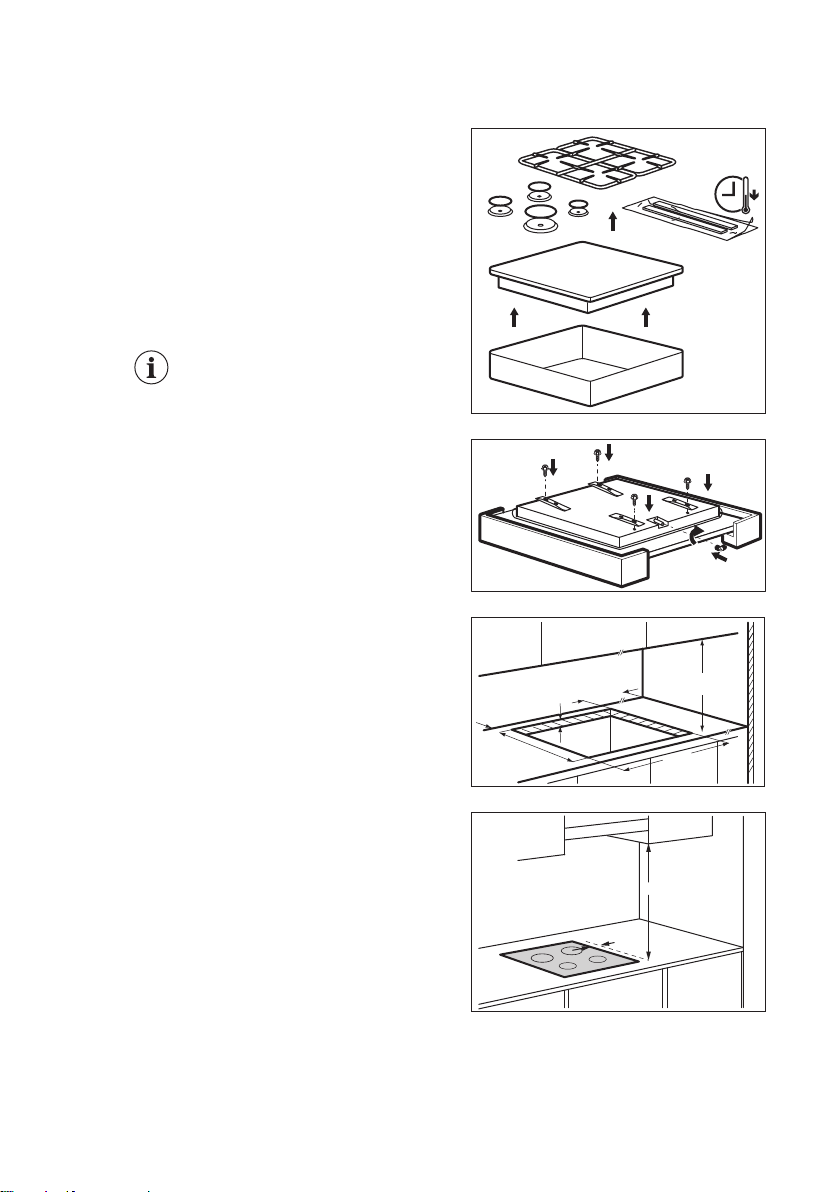

8.9 Możliwości zabudowy

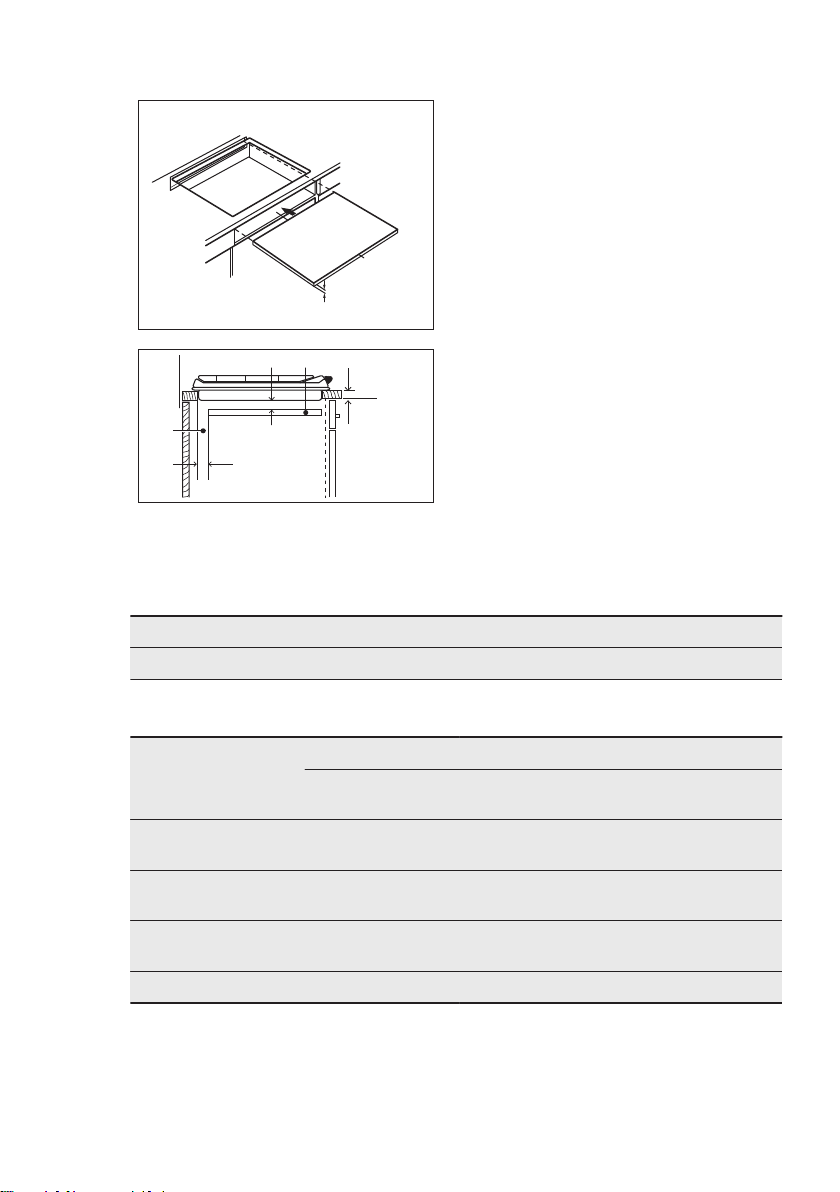

Przegroda zamontowana pod płytą
grzejną musi dać się łatwo wyjąć i
umożliwić swobodny dostęp w razie
wymaganej interwencji.

9.

Szafka kuchenna z drzwiami

min 6 mm

min 30 mm

60 mm

b

a

min 5 mm

(max 150 mm)

9. DANE TECHNICZNE

9.1 Wymiary płyty grzejnej

Szerokość 595 mm

Głębokość 510 mm

POLSKI 19

A. Wyjmowana przegroda
B. Przestrzeń na podłączenia

Szafka kuchenna z piekarnikiem

Podłączenie do sieci elektrycznej płyty
kuchennej i piekarnika należy wykonać
osobno ze względów bezpieczeństwa
oraz w celu umożliwienia łatwego wyjęcia
piekarnika z szafki.

9.2 Pozostałe dane techniczne

Parametry gazu: G20 (2E) 20 mbar = 9 kW

CAŁKOWITA MOC:

Zasilanie elektrycz‐
ne:

Kategoria urządze‐
nia:

Podłączenie do insta‐
lacji gazowej:

Klasa urządzenia: 3

Opcjonalne para‐
metry gazu:

220-240 V ~ 50/60 Hz

II2ELs3B/P

R 1/2"

G2.350 (2ELs) 13 mbar = 8,9 kW
G30/G31 (3B/P) 37/37 mbar = 629 g/h

www.electrolux.com20

9.3 Średnice obejścia

PALNIK Ø OBEJŚCIA 1/100 mm

Multigłowica 52

Średni palnik 30

Mały palnik 26

9.4 Palniki do GAZU ZIEMNEGO G20 20 mbar

PALNIK MOC ZNAMIONOWAkWMOC MINIMALNAkWOZNACZENIE DY‐

Multigłowica 4,0 1,4 146

Średni palnik 2,0 0,45 96

Mały palnik 1,0 0,33 70

SZY

9.5 Palniki do GAZU PŁYNNEGO G30/G31 37/37 mbar

PALNIK MOC ZNA‐

MIONOWA
kW

Multigłowica 3,65 1,4 90 265

Średni palnik 2,0 0,45 066 145

Mały palnik 1,0 0,33 46 73

MOC MINI‐
MALNA kW

OZNACZENIE
DYSZY

PRZEPŁYW ZNA‐
MIONOWY GAZU
g/h

9.6 Palniki do GAZU ZIEMNEGO G2.350 13 mbar

PALNIK MOC ZNAMIONO‐

WA kW

Multigłowica 3,9 1,4 200

Średni palnik 2,0 0,6 150

Mały palnik 1,0 0,33 105

MOC MINIMALNAkWOZNACZENIE DY‐

SZY

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie zgodnie z normą UE 66/2014

Oznaczenie modelu EGH6343RON,

Typ płyty grzejnej Płyta grzejna do

Liczba palników gazowych 4

EGH6343ROR

zabudowy

Lewy tylny – średni 53.8%

Efektywność energetyczna na
palnik
(EE gas burner)

Prawy tylny – średni 53.8%

Lewy przedni – multigłowica 54.7%

Prawy przedni – mały nie dotyczy

Efektywność energetyczna płyty

54.1%
gazowej
(EE gas hob)

EN 30-2-1: Domowe urządzenia do gotowania i pieczenia spalające gaz – Część 2-1:
Racjonalne zużycie energii – Postanowienia ogólne

10.2 Oszczędzanie energii

• Przed użyciem urządzenia należy upewnić się, że palniki i ruszty nad palnikami
prawidłowo zamontowano.

• Stosować wyłącznie naczynia o średnicy dostosowanej do średnicy palników.

• Naczynie powinno być wyśrodkowane nad palnikiem.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

• Kiedy ciecz zacznie wrzeć, zmniejszyć płomień i gotować powoli.

• Jeśli to możliwe, używać szybkowaru. Należy zapoznać się z jego instrukcją.

11. OCHRONA ŚRODOWISKA

POLSKI 21

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

*

www.electrolux.com22

POLSKI 23

www.electrolux.com/shop

867334099-A-072017
