1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneuse­ment les instructions fournies. Le fabricant ne peut être
tenu pour responsable des dommages et blessures liés à
une mauvaise installation ou utilisation. Conservez tou­jours cette notice avec votre appareil pour vous y référer
ultérieurement.

1.1 Sécurité des enfants et des personnes
vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité per­manente.

• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités phy­siques, sensorielles et mentales sont réduites ou dont
les connaissances et l'expérience sont insuffisantes, à
condition d'être surveillés par une personne responsa­ble de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil
lorsqu'il est en cours de fonctionnement ou lorsqu'il re­froidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité en­fants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans sur­veillance.

FRANÇAIS 3

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent
chauds pendant son fonctionnement. Ne touchez pas
les éléments chauffants.

www.electrolux.com

4

• Ne faites pas fonctionner l'appareil avec un minuteur

• Il peut être dangereux de laisser chauffer de la graisse

• N'essayez jamais d'éteindre un feu avec de l'eau. Met-

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap-

• Ne posez pas d'objets métalliques tels que couteaux,

externe ou un système de commande à distance.

ou de l'huile sans surveillance sur une table de cuisson
car cela pourrait provoquer un incendie.

tez à l'arrêt l'appareil puis couvrez les flammes, par
exemple avec un couvercle ou une couverture ignifuge.

pareil.

fourchettes, cuillères ou couvercles sur la table de cuis­son car ils pourraient chauffer.

2.

INSTRUCTIONS DE SÉCURITÉ

Cet appareil est adapté aux marchés
suivants : IT

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé unique­ment par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

appareil endommagé.

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis

par rapport aux autres appareils.

• L'appareil est lourd, prenez toujours

des précautions lorsque vous le dépla­cez. Portez toujours des gants de sécu­rité.

• Isolez les surfaces découpées à l'aide

d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gon­flements.

• Protégez la partie inférieure de l'appa-

reil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les réci­pients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de cel­les-ci.

• Si l'appareil est installé au-dessus de ti­roirs, assurez-vous qu'il y a suffisam­ment d'espace entre le fond de l'appa­reil et le tiroir supérieur pour que l'air
puisse circuler.

• Le dessous de l'appareil peut devenir
très chaud. Nous vous recommandons
d'installer un panneau de séparation
ignifuge sous l'appareil pour en bloquer
l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocu­tion.

• L'ensemble des branchements électri­ques doit être effectué par un techni­cien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous
que l'appareil est débranché.

• Utilisez le câble d'alimentation électri­que approprié.

• Ne laissez pas le câble d'alimentation
s'emmêler.

• Assurez-vous que le câble d'alimenta­tion ou la fiche (si présente) n'entrent
pas en contact avec les surfaces brû­lantes de l'appareil ou les récipients
brûlants lorsque vous branchez l'appa­reil à des prises électriques situées à
proximité.

• Assurez-vous que l'appareil est bien in­stallé. Un câble d'alimentation lâche et
inapproprié ou une fiche (si présente)
non serrée peuvent être à l'origine
d'une surchauffe des bornes.

• Assurez-vous qu'une protection anti­électrocution est installée.

• Utilisez un collier anti-traction sur le câ­ble.

• Veillez à ne pas endommager la fiche
secteur (si présente) ni le câble d'ali­mentation. Contactez le service après­vente ou un électricien pour remplacer
le câble d'alimentation s'il est endom­magé.

• L'installation électrique doit être équi­pée d'un dispositif d'isolement à cou­pure omnipolaire. Le dispositif d'isole­ment doit présenter une distance d'ou­verture des contacts d'au moins 3 mm.

• N'utilisez que des systèmes d'isolation
appropriés : des coupe-circuits, des fu­sibles (les fusibles à visser doivent être
retirés du support), un disjoncteur diffé­rentiel et des contacteurs.

Raccordement au gaz

• Tous les raccordements au gaz doivent
être effectués par une personne quali­fiée.

• Assurez-vous que l'air circule autour de
l'appareil.

• Les informations concernant l'alimenta­tion en gaz se trouvent sur la plaque si­gnalétique.

• Cet appareil n'est pas raccordé à un
dispositif d'évacuation des produits de
combustion. Assurez-vous de brancher
l'appareil selon les réglementations
d'installation en vigueur. Veillez à res­pecter les exigences en matière d'aéra­tion.

FRANÇAIS 5

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures
ou d'électrocution.

• Utilisez cet appareil dans un environne­ment domestique.

• Ne modifiez pas les caractéristiques de
cet appareil.

• Ne laissez jamais l'appareil sans surveil­lance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en con­tact avec de l'eau.

• Ne posez pas de couverts ou de cou­vercles sur les zones de cuisson. Elles
sont chaudes.

• Éteignez les zones de cuisson après
chaque utilisation.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaudes peuvent
dégager des vapeurs inflammables. Te­nez les flammes ou les objets chauds
éloignés des graisses et de l'huile lors­que vous vous en servez pour cuisiner.

• Les vapeurs dégagées par de l'huile
très chaude peuvent provoquer une
combustion spontanée

• L'huile qui a servi contient des restes
d'aliments pouvant provoquer un incen­die à température plus faible que l'huile
n'ayant jamais servi.

• Ne placez pas de produits inflamma­bles ou d'éléments imbibés de produits
inflammables à l'intérieur ou à proximité
de l'appareil, ni sur celui-ci.

AVERTISSEMENT

Risque d'endommagement de
l'appareil.

• Ne laissez pas de récipients chauds sur
le bandeau de commande.

• Ne laissez pas le contenu des réci­pients de cuisson s'évaporer complète­ment.

• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de cuis­son vides ou sans aucun récipient de
cuisson.

www.electrolux.com

6

• Prenez soin de ne pas laisser tomber

• Ne placez jamais de papier aluminium

• Ne laissez pas de liquides acides, tels

• Veillez à ce que la pièce où est installé

• Assurez-vous que les orifices de venti-

• Utilisez uniquement des récipients sta-

• Assurez-vous que la flamme ne s'éteint

• Veillez à ce que les récipients se trou-

• N'utilisez que les accessoires fournis

• N'installez pas de diffuseur de flamme

d'objets ou de récipients sur l'appareil.
Sa surface risque d'être endommagée.

sur l'appareil.

que du vinaigre, du jus de citron ou du
produit détartrant, entrer en contact
avec la table de cuisson. Cela peut pro­voquer l'apparition de taches mates.

l'appareil soit bien aérée.

lation ne sont pas bouchés.

bles avec une forme adaptée et un plus
grand diamètre que les dimensions des
brûleurs. Risque de surchauffe et de
rupture de la plaque en verre (si votre
appareil en est équipé) !

pas lorsque vous tournez rapidement la
manette de la position maximale à la
position minimale.

vent bien au centre des cercles et qu'ils
ne dépassent pas des rebords de la ta­ble de cuisson.

avec l'appareil.

sur le brûleur.

• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.

• Ne lavez pas les brûleurs au lave-vais­selle.

• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des pro­duits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à ré­curer, de solvants ou d'objets métalli­ques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour
obtenir des informations sur la marche
à suivre pour mettre conformément
l'appareil au rebut.

• Débranchez l'appareil de l'alimentation
électrique.

• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.

• Aplatissez les tuyaux de gaz externes.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de
l'appareil.

3. DESCRIPTION DE L'APPAREIL

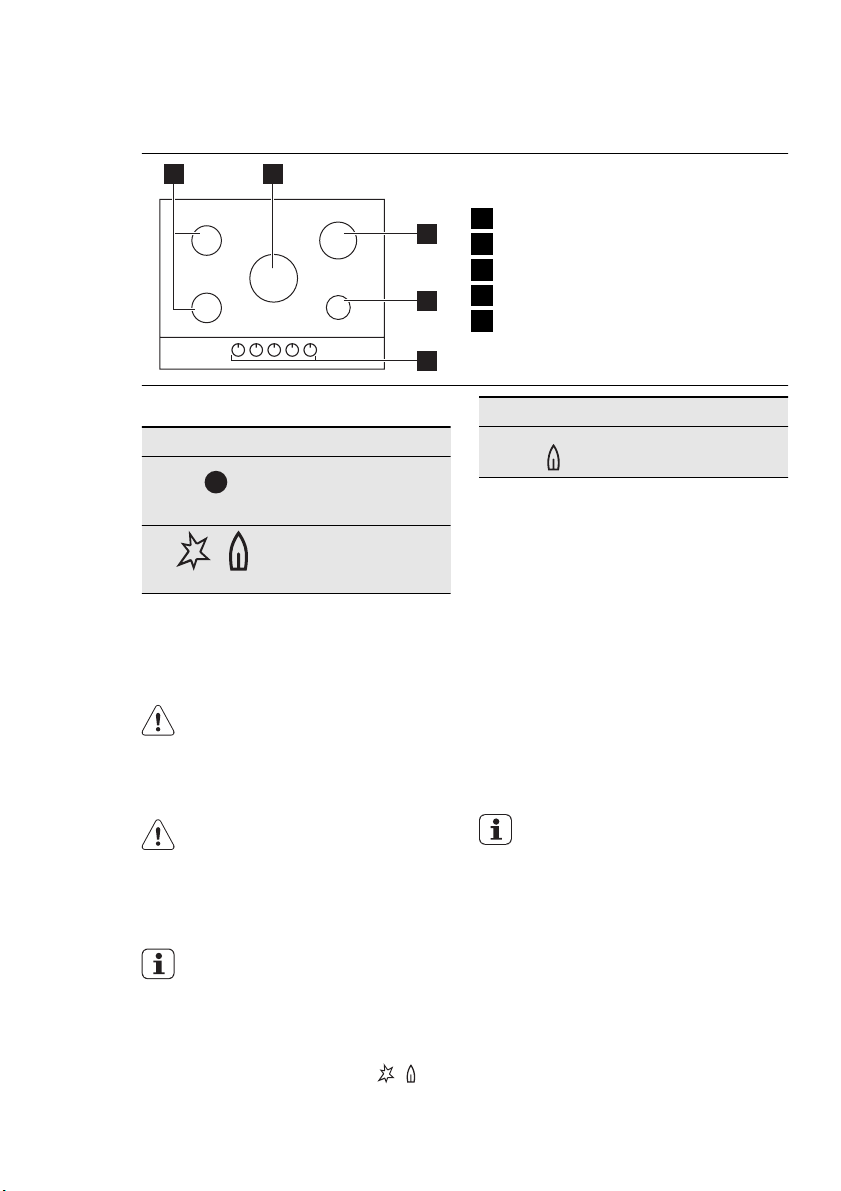

3.1 Plan de cuisson

21

3

4

5

Brûleur semi-rapide

1

Brûleur à triple couronne

2

Brûleur rapide

3

Brûleur auxiliaire

4

Manettes de commande

5

FRANÇAIS 7

3.2 Manettes de commande

Symbole Description

pas d'alimenta­tion en gaz / posi­tion arrêt

position d'alluma­ge / alimentation
en gaz maximum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous
utilisez une flamme nue dans une
cuisine. Le fabricant décline toute
responsabilité en cas de mauvais
usage de la flamme

Allumez toujours le brûleur avant
de poser les plats.

Symbole Description

alimentation en
gaz minimum

permet au thermocouple de se ré­chauffer. Sinon, l'alimentation en gaz
sera interrompue.

3.

Une fois que la flamme brûle réguliè­rement, réglez son débit.

Si, après plusieurs tentatives, le
brûleur ne s'allume pas, vérifiez
que la couronne et son chapeau
sont correctement placés.

Pour allumer le brûleur :

1.

Tournez le sélecteur dans le sens in­verse des aiguilles d'une montre jus-

qu'à sa position maximale (
puis appuyer dessus pour l'enfoncer.

2.

Maintenez la commande appuyée
pendant environ 5 secondes, cela

),

www.electrolux.com

8

A)
B)
C)
D)

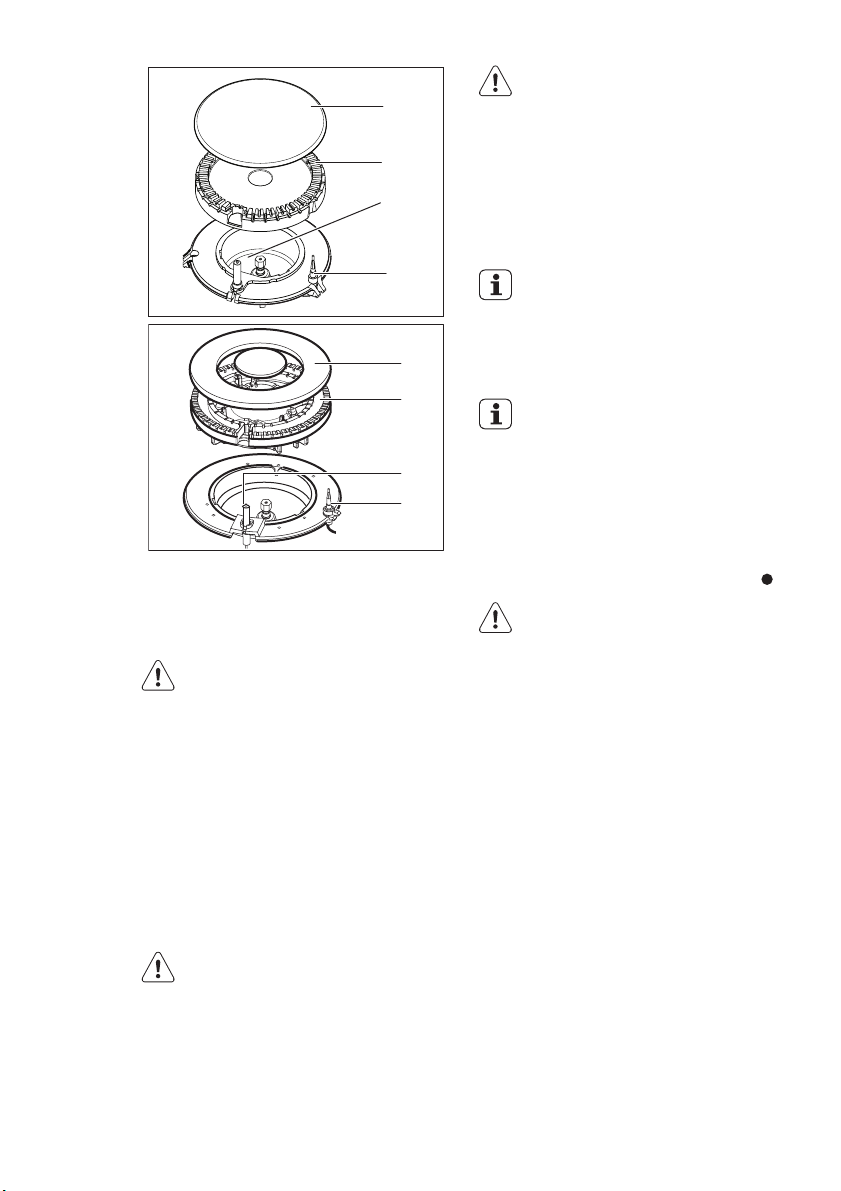

Chapeau du brûleur
Couronne du brûleur
Bougie d'allumage
Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de
commande appuyée plus de 15
secondes.
Si le brûleur ne s'allume pas au
bout de 15 secondes, relâchez la
manette et positionnez-la sur Ar­rêt. Attendez au moins 1 minute
avant d'essayer une nouvelle fois
d'allumer le brûleur.

En cas de coupure d'électricité,

A

B

C

D

A

B

C

D

vous pouvez utiliser votre table de
cuisson sans avoir recours au sys­tème automatique. Dans ce cas,
approchez une flamme du brûleur,
enfoncez la manette correspon­dante et tournez-la dans le sens
inverse des aiguilles d'une montre
jusqu'à la position de libération
maximum du gaz.

Si le brûleur s'éteint accidentelle­ment, tournez la manette de com­mande sur la position Arrêt et at­tendez au moins 1 minute avant
d'essayer une nouvelle fois d'allu­mer le brûleur.

Le générateur d'étincelles se dé­clenche automatiquement à la mi­se sous tension de l'appareil,
après l'installation ou une coupure
d'électricité. Ce phénomène est
normal.

4.2 Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole .

AVERTISSEMENT

Abaissez ou coupez toujours la
flamme avant de retirer les réci­pients du brûleur.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

5.1 Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir,
baissez le feu pour laisser légèrement
frémir le liquide.

AVERTISSEMENT

Utilisez uniquement des récipients
dont le diamètre correspond aux
dimensions des brûleurs.

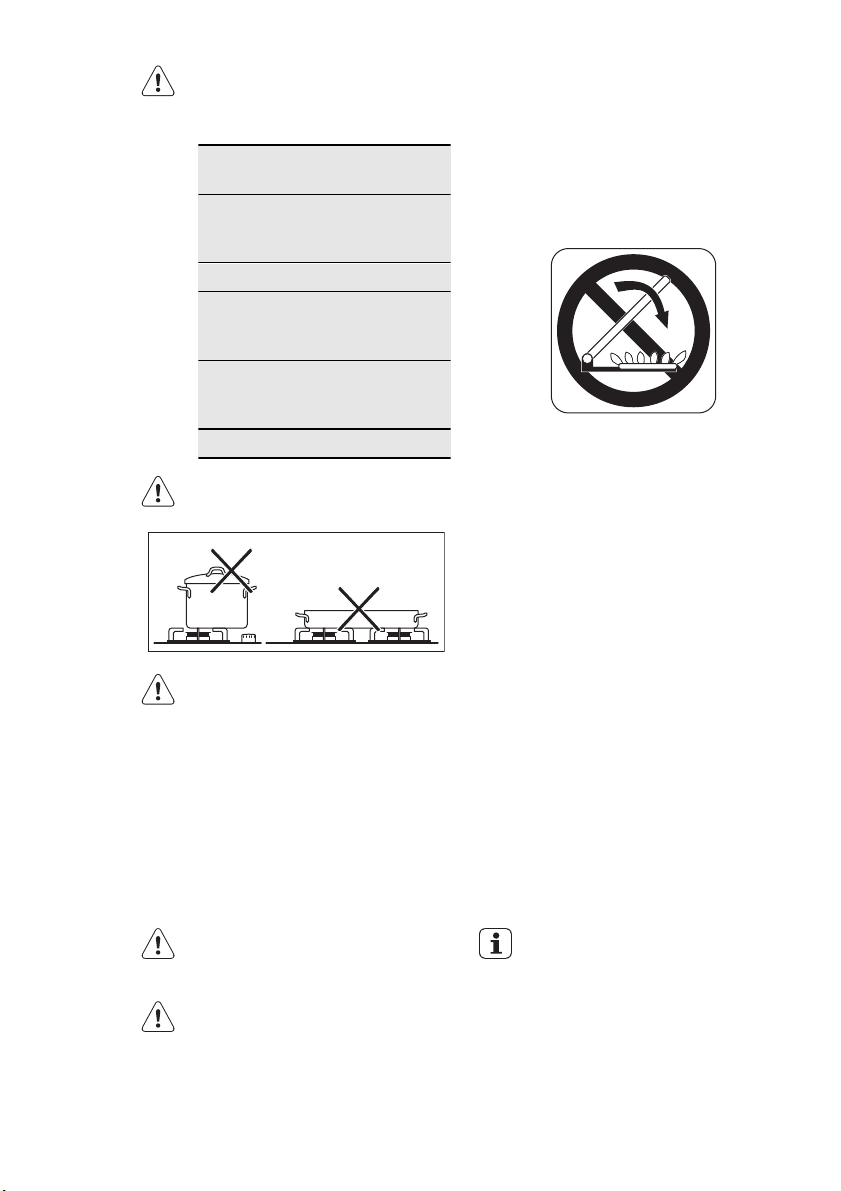

Brûleur Diamètres des

récipients

Triple

180 - 260 mm

couron-

ne

Rapide 180 - 260 mm

Semi-ra-

120 - 180 mm

pide

avant

Semi-ra-

120 - 220 mm

pide ar-

rière

Auxiliaire 80 - 180 mm

AVERTISSEMENT

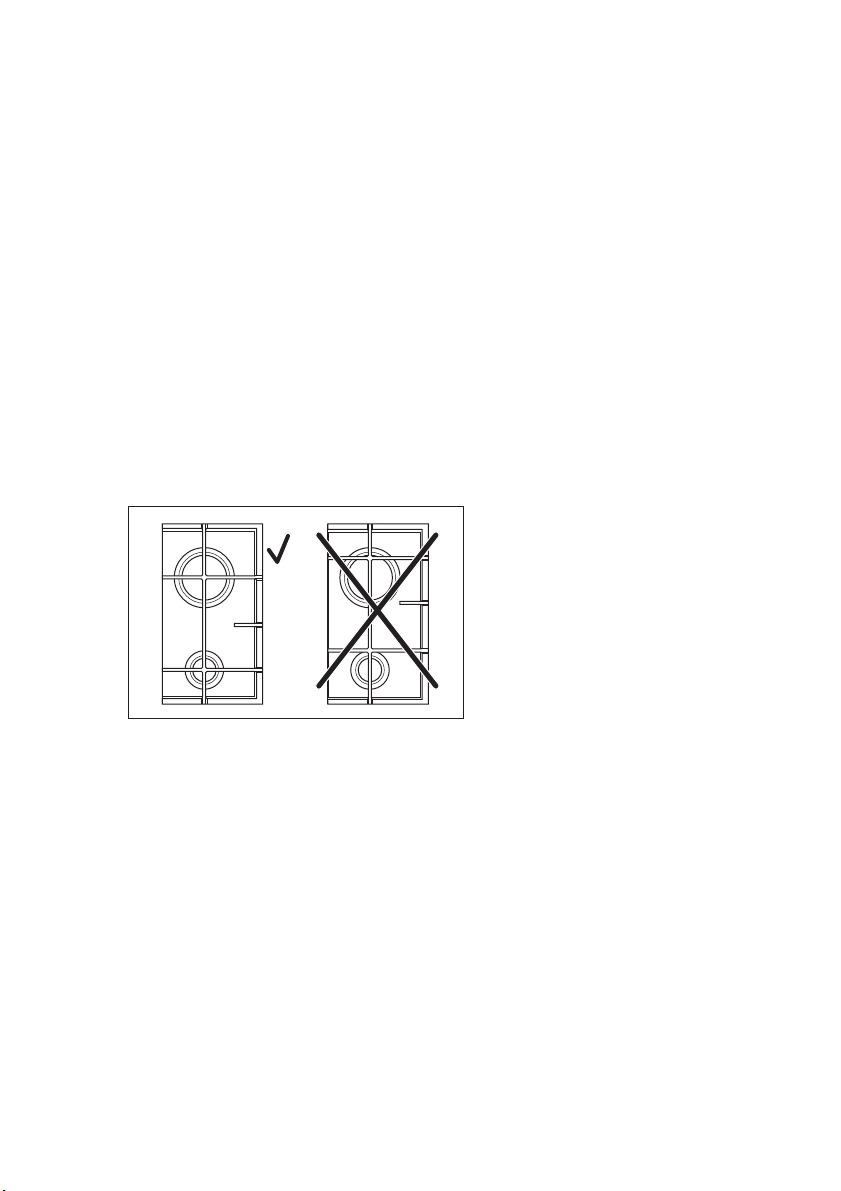

Ne placez pas le même récipient
sur deux zones de cuisson.

FRANÇAIS 9

Ne placez pas de récipients instables ou
déformés sur les zones de cuisson afin
d'éviter les débordements et les blessu­res.

5.2 Couvercle (kit séparé
uniquement pour les tables de
cuisson prédisposées)

• Le couvercle protège l'appareil de la
poussière lorsqu'il est fermé, et recueille
les projections de graisse en position
ouverte. Évitez de l'utiliser pour tout au­tre usage.

• Veillez à ce que le couvercle soit tou­jours propre.

• Veillez à ce que l'appareil soit froid
avant de refermer le couvercle.

• Les couvercles en verre peuvent éclater
sous l'effet de la chaleur.

AVERTISSEMENT

Assurez-vous que les casseroles
ne dépassent pas des bords de la
table de cuisson, et qu'elles sont
bien centrées sur les zones de
cuisson, pour une stabilité optima­le et une économie de la consom­mation de gaz.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

AVERTISSEMENT

Éteignez l'appareil et laissez-le re­froidir avant de le nettoyer. Avant
toute opération de nettoyage ou
intervention technique, assurez­vous que l'appareil est débranché
de la prise électrique.

Les rayures ou les taches som­bres sur la surface n'ont aucune
incidence sur le fonctionnement
de l'appareil.

• Vous pouvez retirer les supports de
casserole pour nettoyer facilement la
table de cuisson.

• Nettoyez les éléments en émail, le cha­peau et la couronne avec de l'eau
chaude savonneuse et séchez-les soi-

www.electrolux.com

10

• Lavez les éléments en acier inoxydable

• Les supports de casserole ne doivent

• Lorsque vous lavez les supports à la

• Après avoir lavé les supports de casse-

• Pour que les brûleurs fonctionnent cor-

gneusement avant de les remettre en
place.

à l'eau, puis séchez-les à l'aide d'un
chiffon doux.

pas être placés dans le lave-vaisselle.
Ils doivent être lavés à la main.

main, faites bien attention lorsque vous
les essuyez, car le processus d'émailla­ge laisse parfois des arêtes risquant de
vous blesser. Si nécessaire, retirez les
taches tenaces à l'aide d'une pâte net­toyante.

roles, veillez à les remettre correcte­ment en place.

rectement, assurez-vous que les bras
des supports de casseroles sont au mi­lieu du brûleur.

vez pas cuisiner avec des plats en terre
cuite ou en fonte. N'utilisez pas de papier
aluminium pour ne pas endommager la
partie supérieure durant le fonctionne­ment.

Enlevez les salissures :

1.

– Enlevez immédiatement : plasti-

que fondu, feuilles plastique et les
aliments contenant du sucre.

– Mettez l'appareil à l'arrêt et

laissez le refroidir avant de pro­céder au nettoyage : des cernes de
calcaire, traces d'eau, projections
de graisse, décolorations métalli­ques luisantes. Utiliser un nettoyant
spécial pour la surface de la table
de cuisson.

2.

Nettoyez l'appareil à l'aide d'un chif­fon humide et un peu de détergent.

3.

Pour finir essuyez l'appareil à l'aide
d'un chiffon propre.

6.1 Nettoyage du générateur

d'étincelles

Cette fonction emploie une bougie d'allu­mage en céramique et d'une électrode
métallique. Maintenez ces éléments pro­pres pour prévenir un allumage difficile et
vérifier que les trous de la couronne du
brûleur ne sont pas obstrués.

Replacez les supports de casserole

•

avec soin afin de ne pas endomma­ger le dessus de la table de cuis­son.

Après le nettoyage, séchez l'appareil à
l'aide d'un chiffon doux.
L'acier inoxydable peut ternir s'il est trop
chauffé. Gardez à l'esprit que vous ne de-

6.2 Entretien périodique

Demandez régulièrement à votre service
après-vente local de vérifier l'état du tuyau
d'arrivée de gaz et du régulateur de pres­sion, si l'appareil en est équipé.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution

Aucune étincelle ne se
produit à l'allumage.

• Le couvercle et la cou-

La flamme s'éteint immé­diatement après l'alluma­ge.

Les flammes sont irrégu­lières.

Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entre­tien non correctes ou d'oubli et peuvent
être résolues à l'aide des indications four­nies dans le tableau, sans faire appel à un
service après-vente. Si l'anomalie persis­te, contactez votre magasin vendeur ou
votre service après-vente.

Si le problème résulte d'une mau­vaise utilisation ou si l'installation
de l'appareil n'a pas été réalisée
par un professionnel agréé, le dé­placement du technicien du servi­ce après vente ou du vendeur
peut vous être facturé, même en
cours de garantie.

• Il n'y a pas d'alimenta­tion électrique.

ronne du brûleur sont
mal positionnés.

• Le thermocouple n'est
pas suffisamment
chauffé.

• La couronne du brûleur
doit être encrassés
avec des restes d'ali­ments.

de et adaptée. Ces données figurent
sur la plaque signalétique fournie.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origi­ne certifiées constructeur. Elles sont dis­ponibles auprès de votre service après­vente.

7.1 Étiquettes fournies avec le
sac d'accessoires

Collez les étiquettes adhésives comme in­diqué ci-dessous :

• Vérifiez si l'appareil est
bien branché et allumé;

• Contrôlez le fusible. Si
le fusible est dégagé
plusieurs fois, contac­tez un électricien quali­fié.

• Assurez-vous que le
couvercle et la couron­ne du brûleur sont bien
positionnés.

• Après avoir allumé la
flamme, continuez à
appuyez sur le bouton
pendant environ 5 se­condes.

• vérifiez si l'injecteur
n'est pas bouché et s'il
n'y pas de particules
alimentaires dans la
couronne.

FRANÇAIS 11

Ces informations sont nécessaires
pour pouvoir vous offrir une aide rapi-

www.electrolux.com

12

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

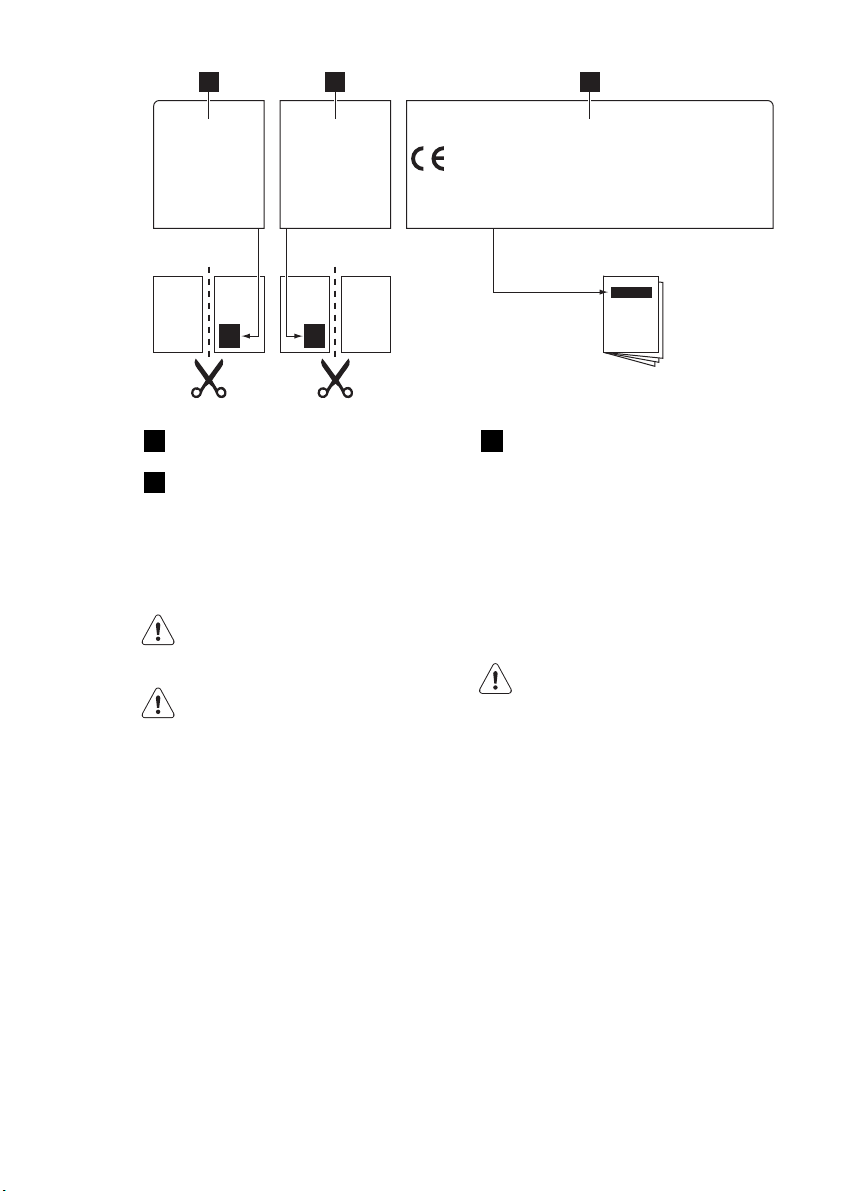

Collez-la sur la carte de garantie et

1

envoyez cette partie
Collez-la sur la carte de garantie et

2

conservez cette partie

8. INSTALLATION

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

AVERTISSEMENT

Les instructions suivantes concer­nant l'installation, l'entretien et la
ventilation doivent être effectuées
uniquement par un professionnel
qualifié conformément aux textes
réglementaires en vigueur (UNI­CIG 7129 - 7131). Assurez-vous
que la cuisine soit suffisamment
aérée : maintenez ouverts les orifi­ces d'aération naturelle (ils doivent
être équivalents à au moins
100 cm²) ou installez une hotte à
extraction mécanique.

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide »)
ou utilisez un tuyau flexible en acier inoxy­dable selon les normes en vigueur. Si
vous utilisez des tuyaux flexibles métalli­ques, ils ne doivent pas entrer en contact
avec des parties mobiles ni être compri-

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD.
PROD.NO.
SER.NO.

Collez-la sur la notice d'utilisation

3

TYPE
230V-50Hz
IP20

més. Soyez également vigilant lorsque la
table est installée avec un four.

Assurez-vous que la pression de
l'alimentation en gaz de l'appareil
correspond aux valeurs recom­mandées.

Si la pression fournie ne correspond pas à
la valeur indiquée, il est nécessaire d'ins­taller un régulateur de pression adéquat,
conformément à la norme UNI EN 88.
Pour le gaz liquéfié (LPG), l'utilisation d'un
régulateur de pression est autorisée uni­quement si celui-ci est conforme à la nor­me UNI EN 12864. Le raccordement ré­glable est relié à la rampe complète par
un écrou fileté G 1/2 po. Vissez les pièces
sans forcer, réglez le raccordement dans
le sens nécessaire et serrez le tout.

ABC

A)

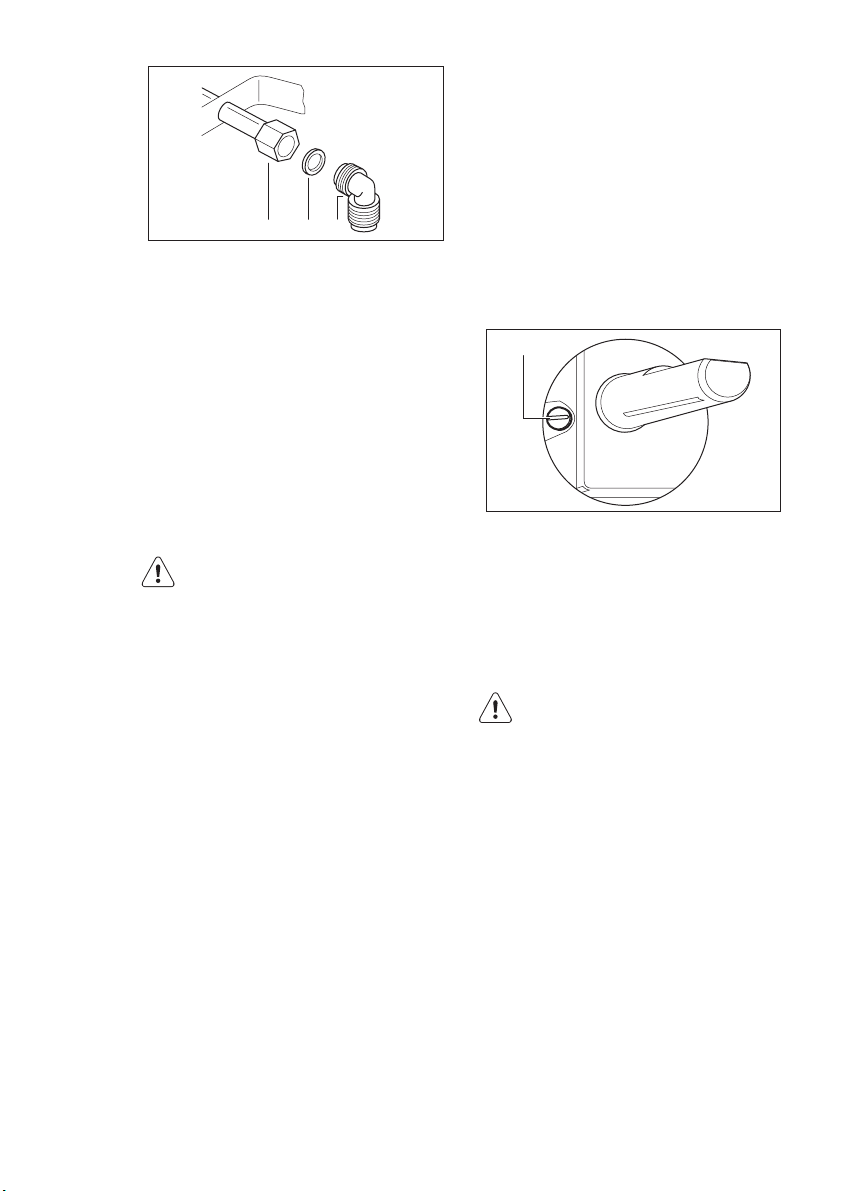

Extrémité du tuyau avec écrou

B)

Rondelle

C)

Coude

Raccordement rigide :

Effectuez le raccordement en utilisant des
tuyaux métalliques rigides (en cuivre avec
embout mécanique) (UNI-CIG 7129).

Connexion flexible :

Utilisez un tuyau flexible en acier inoxyda­ble (UNI-CIG 9891) d'une longueur maxi­male de 2 m.

Lorsque l'installation est terminée,
assurez-vous que chaque raccord
est étanche. Utilisez une solution
savonneuse et pas de flamme !

8.2 Remplacement des
injecteurs

1.

Démontez les supports des cassero­les.

2.

Démontez les chapeaux et les cou­ronnes du brûleur.

3.

À l'aide d'une clé de 7, démontez les
injecteurs et remplacez-les par ceux
qui sont nécessaires pour le type de
gaz que vous utilisez (voir le tableau
dans le chapitre « Caractéristiques
techniques »).

4.

Assemblez les pièces et suivez la mê­me procédure dans l'ordre inverse.

5.

Remplacez la plaque signalétique (qui
se trouve près du tuyau d'arrivée de
gaz) par celle correspondant au nou­veau type d'alimentation en gaz. Vous
trouverez cette plaque dans le sachet

fourni avec l'appareil.
Si la pression de l'alimentation en gaz
peut être modifiée ou est différente de la
pression nécessaire, vous devez monter

FRANÇAIS 13

un système de réglage de la pression sur
le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brû­leurs :

1.

Allumez le brûleur.

2.

Tournez la manette en position mini­male.

3.

Retirez la manette.

4.

À l'aide d'un tournevis fin, ajustez la
position de la vis de réglage.

A

A)

Vis de réglage

• Si vous passez du gaz naturel G20
20 mbar au gaz liquéfié, serrez au
maximum la vis de réglage.

• Si vous passez du gaz liquéfié au gaz
naturel G20 20 mbar, dévissez la vis de
réglage d'environ 1/4 de tour (1/2 tour
pour un brûleur à triple couronne).

AVERTISSEMENT

Assurez-vous que la flamme ne
s'éteint pas lorsque vous tournez
rapidement la manette de la posi­tion maximale à la position mini­male.

8.4 Branchement électrique

• L'appareil doit être relié à la terre con­formément aux normes en vigueur.

• Vérifiez que la tension nominale et le ty­pe d'alimentation figurant sur la plaque
signalétique correspondent aux valeurs
d'alimentation locales.

• Cet appareil est fourni avec un câble
d'alimentation. Une fiche appropriée,
capable de supporter la charge indi­quée sur la plaque signalétique, doit
être adaptée au câble d'alimentation.
La fiche doit être insérée dans une prise
murale appropriée.

www.electrolux.com

14

• Tout composant électrique doit être in-

• Utilisez toujours une prise de courant

• Assurez-vous que la prise de courant

• Ne tirez jamais sur le câble d'alimenta-

• L'appareil ne doit pas être raccordé à

• Le câble d'alimentation doit être placé

• Raccordez l'appareil au secteur à l'aide

Aucune partie du câble d'alimentation ne
doit être exposée à une température su­périeure à 90 °C.
Utilisez les colliers installés sur le côté de
l'appareil pour éviter tout contact avec les
équipements situés sous le plan de travail.
Pour voir un exemple de raccordement
optimal, reportez-vous à l'illustration.

stallé ou remplacé par un technicien ou
un employé qualifié du service techni­que.

de sécurité correctement installée.

est accessible une fois l'appareil instal­lé.

tion électrique pour débrancher l'appa­reil. Tirez toujours sur la prise.

l'aide d'un prolongateur, d'un adapta­teur ni d'une prise multiple (risque d'in­cendie). Vérifiez la conformité du rac­cordement à la terre avec les normes et
réglementations en vigueur.

de telle façon qu'il ne touche aucune
pièce chaude.

d'un système permettant le débranche­ment de l'appareil à tous les pôles,
avec une largeur d'ouverture de con­tact d'au moins 3 mm, par exemple, un
disjoncteur automatique de protection,
des déclencheurs de perte à la terre ou
un fusible.

A

tion du câble convient à la tension et à la
température de fonctionnement. Le câble
de terre jaune/vert doit être plus long
d'environ 2 cm que le câble de phase
marron (ou noir).

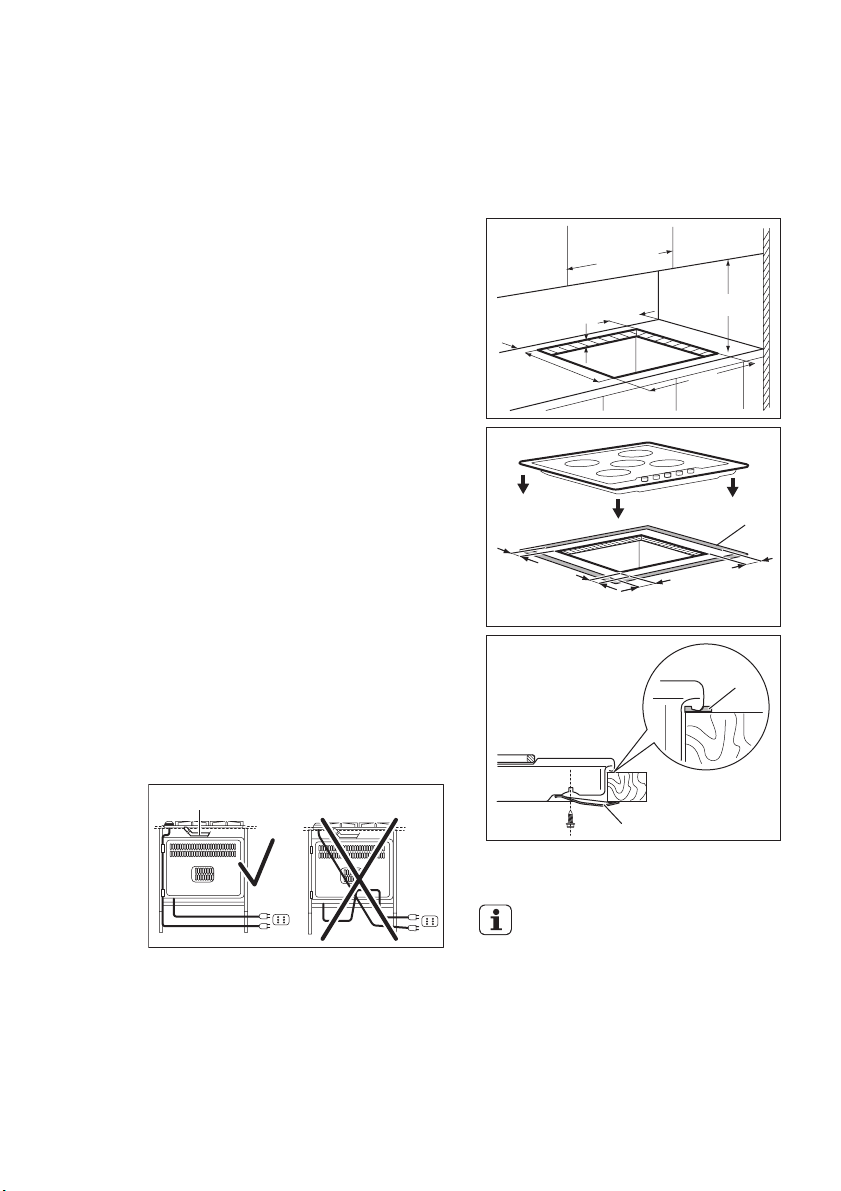

8.6 Encastrement

min. 600 mm

min. 200 mm

min. 55 mm

30 mm

480 mm

10 mm

3 mm

min. 650 mm

560 mm

A

86 mm

86 mm

A

B

A)

Tuyau en cuivre rigide ou tuyau flexible
en acier inoxydable

8.5 Remplacement du câble
d'alimentation

Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F T90
ou équivalent. Assurez-vous que la sec-

A)

joint fourni

B)

équerres fournies

Si vous installez la table de cuis­son sous une hotte, reportez-vous
aux instructions d'installation de la
hotte pour connaître la distance
minimale nécessaire entre les ap­pareils.

FRANÇAIS 15

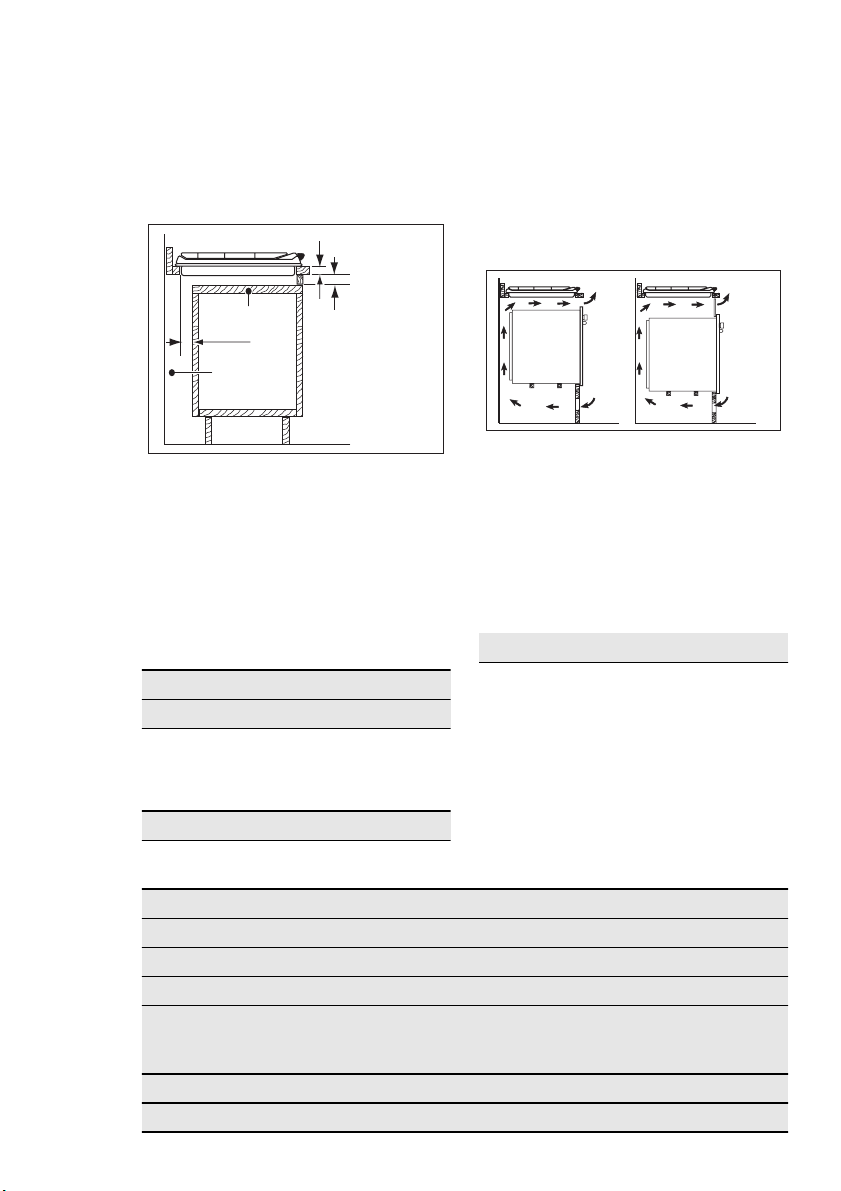

8.7 Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuis­son doit être facilement amovible et facile
d'accès au cas où une intervention tech­nique serait nécessaire.

30 mm

A

60 mm

min 20 mm
(max 150 mm)

Élément de cuisine avec four

Les dimensions de la niche d'encastre­ment doivent être conformes aux indica­tions et l'élément de cuisine doit être
équipé d'aérations pour assurer un apport
d'air continu. Les branchements électri­ques de la table de cuisson et du four doi­vent être installés séparément pour des
raisons de sécurité et pour permettre un
retrait facile du four de l'ensemble.

B

A)

Panneau amovible

B)

Espace pour les branchements

9. CARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 744 mm
Longueur : 510 mm

Longueur : 480 mm

50 cm

360 cm

2

2

120 cm

180 cm

2

2

Dimensions de la niche
d'encastrement de la table de
cuisson

Largeur : 560 mm

Puissance

Brûleur à triple couronne : 4.0 kW
Brûleur rapide : 3.0 kW
Brûleur semi-rapide : 2.0 kW
Brûleur auxiliaire : 1.0 kW
PUISSANCE TOTALE : G20 (2H) 20 mbar = 12 kW

G30 (3+) 28-30 mbar = 887 g/h

G31 (3+) 37 mbar = 871 g/h
Alimentation électrique : 230 V ~ 50 Hz
Catégorie : II2H3+

www.electrolux.com

16

Raccordement au gaz : G 1/2"
Alimentation en gaz : G20 (2H) 20 mbar
Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Ø by-pass en

Auxiliaire 28

Semi-rapide 32

Brûleurs à gaz

PUIS-

SANCE

NORMA-

SANCE

RÉDUI-

LE
BRÛ­LEUR

kW kW

Auxiliai­re

Semi­rapide

1.0 0.33 70 0.095 50 73 71

2.0 0.45 96 0.190 71 145 143

3.0 (gaz

Rapide

naturel)

3.2 (LPG)

Triple
couron-

4.0 1.4 146 0.381 98 291 286

ne

Brûleur Ø by-pass en

1/100 mm

1/100 mm

Rapide 42

Triple couronne 56

PUIS-

GAZ NATUREL

TE

inj.

1/100

mm

PUISSANCE NORMALE

G20 (2H)

20 mbar

m³/h

1/100

LPG (butane/propane)

G30/G31 (3+)

28-30/37 mbar

inj.

mm

G30

28–

30 mba

r

G31

37 mba

g/h g/h

0.75 119 0.286 88 233 229

r

10. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole

ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.

avec les ordures

FRANÇAIS 17

www.electrolux.com

18

FRANÇAIS 19

www.electrolux.com/shop

892953156-C-422012
