Electrolux EGG6343NOR User Manual [cz]

EGG6343NOR EGG6343NOX EGG6343NOW EGG6343NDX

................................................ .............................................

CS VARNÁ DESKA NÁVOD K POUŽITÍ 2 IT PIANO COTTURA ISTRUZIONI PER L’USO 15 SK VARNÝ PANEL NÁVOD NA POUŽÍVANIE 30 ES PLACA DE COCCIÓN MANUAL DE

INSTRUCCIONES

TR OCAK KULLANMA KILAVUZU 57

www.electrolux.com

OBSAH

1. BEZPEČNOSTNÍ INFORMACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. BEZPEČNOSTNÍ POKYNY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. POPIS SPOTŘEBIČE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. DENNÍ POUŽÍVÁNÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. UŽITEČNÉ RADY A TIPY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. ČIŠTĚNÍ A ÚDRŽBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

7. ODSTRAŇOVÁNÍ ZÁVAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

8. INSTALACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

9. TECHNICKÉ INFORMACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej tak používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá Vás Electrolux. Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací: www.electrolux.com

Registrace vašeho spotřebiče, kterou získáte lepší servis: www.electrolux.com/productregistration

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje. Tyto informace jsou uvedeny na typovém štítku. Model, výrobní číslo (PNC), sériové číslo.

Upozornění / Důležité bezpečnostní informace. Všeobecné informace a rady Upozornění k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a je‐ ho prvním použitím. Výrobce nezodpovídá za škody a zranění způ‐ sobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

UPOZORNĚNÍ Hrozí nebezpečí udušení, úrazu nebo jiných trvalých násled‐ ků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bez‐ pečnost.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí.

• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, do‐ poručuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

ČESKY 3

1.2 Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem nebo sa‐ mostatným dálkovým ovládáním.

• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

www.electrolux.com

• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a

• Nepokládejte věci na varnou desku.

• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.

• Na varnou desku nepokládejte žádné kovové předměty jako no‐

poté plameny zakryjte např. víkem nebo hasicí rouškou.

že, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

BEZPEČNOSTNÍ POKYNY

Tento spotřebič je vhodný pro následující trhy:

IT SK ES TR

2.1 Instalace

UPOZORNĚNÍ Tento spotřebič smí instalovat jen kvali‐ fikovaná osoba.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepouží‐

vejte.

• Řiďte se pokyny k instalaci dodanými spolu s

tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních

spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatr‐

ní, protože je těžký. Vždy noste ochranné ru‐ kavice.

• Utěsněte výřez v povrchu pomocí těsniva,

abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod

oknem. Zabráníte tak převržení horkého nád‐ obí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami,

ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Do‐

poručujeme proto instalovat nehořlavý samo‐ statný panel pod spotřebičem, který bude za‐ krývat spodek spotřebiče.

Připojení k elektrické síti

UPOZORNĚNÍ Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení musí být provede‐ na kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedo‐ týkaly horkého spotřebiče nebo horkého nád‐ obí, když spotřebič připojujete do blízké zá‐ suvky.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napáje‐ cího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, abyste nepoškodili napájecí ka‐ bel nebo síťovou zástrčku (je-li součástí výba‐ vy). Pro výměnu napájecího kabelu se obraťte na servisní středisko nebo elektrikáře.

• Je nutné instalovat vhodný vypínač nebo izo‐ lační zařízení k řádnému odpojení všech na‐ pájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty ale‐ spoň 3 mm širokou.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky

šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

Připojení plynu

• Veškerá plynová připojení by měla být prove‐ dena kvalifikovanou osobou.

• Zkontrolujte, zda kolem spotřebiče může ob‐ íhat chladný vzduch.

• Informace ohledně přívodu plynu naleznete na typovém štítku.

• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.2 Použití spotřebiče

UPOZORNĚNÍ Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič používejte pouze v domác‐ nosti.

• Neměňte technické parametry tohoto spotřebi‐ če.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Na varné zóny nepokládejte příbory nebo po‐ kličky. Byly by horké.

• Po použití nastavte varnou zónu do polohy „vypnuto“.

UPOZORNĚNÍ Hrozí nebezpečí požáru nebo výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich do‐ sah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.

ČESKY 5

• Nezapínejte varné zóny s prázdnými nádoba‐ mi nebo zcela bez nádob.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Na spotřebič nepokládejte hliníkovou fólii.

• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.

• V místě instalace spotřebiče zařiďte dobrou ventilaci.

• Ujistěte se, že nejsou ventilační otvory zakry‐ té.

• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).

• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Ujistěte se, že jsou nádoby umístěny na středu plotýnek a nepřečnívají přes okraje var‐ né desky.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Na hořáky neinstalujte rozptylovač plamene.

2.3 Čištění a údržba

UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Hořáky nemyjte v myčce nádobí.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předmě‐ ty.

2.4 Likvidace

UPOZORNĚNÍ Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhoďte síťový kabel.

• Vnější plynové potrubí slisujte.

www.electrolux.com

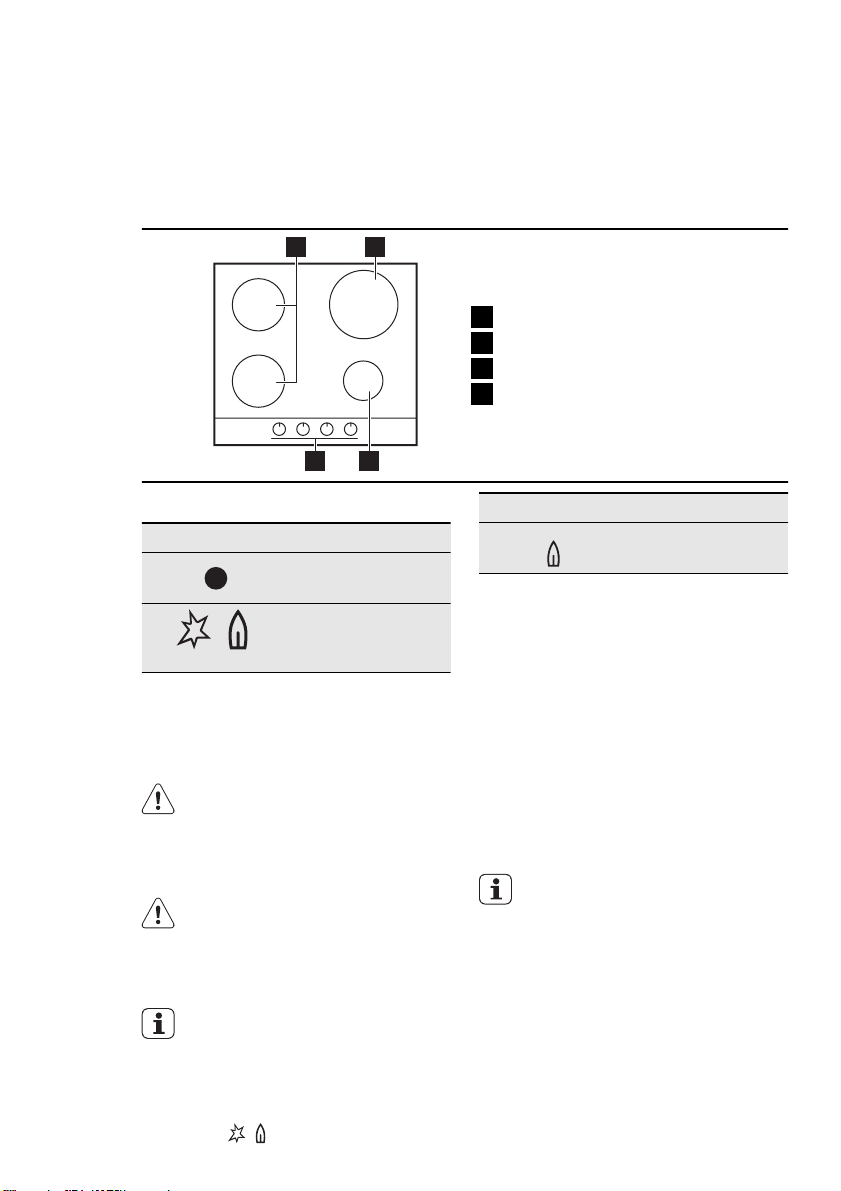

3. POPIS SPOTŘEBIČE

3.1 Uspořádání varné desky

3.2 Ovladače

Symbol Popis

4. DENNÍ POUŽÍVÁNÍ

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

4.1 Zapálení hořáku

UPOZORNĚNÍ Při používání otevřeného ohně v kuchy‐ ni buďte velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použi‐ tí plamene.

bez přívodu plynu / poloha vypnuto

poloha pro zapálení / maximální přívod plynu

Středně rychlý hořák

Hořák s trojitou korunkou

Pomocný hořák

Ovladače

Symbol Popis

minimální přívod ply‐ nu

Když se plamen ustálí, nastavte jeho inten‐ zitu.

Jestliže se hořák ani po několika poku‐ sech nezapálí, zkontrolujte, zda je ko‐ runka a její víčko ve správné poloze.

Hořák vždy zapalte před tím, než na něj postavíte nádobu.

Zapálení hořáku:

Zatlačte na ovladač a otočte jím proti směru hodinových ručiček do krajní polohy

Držte ovladač zatlačený asi 5 sekund, aby se termočlánek zahřál. V opačném případě bude přívod plynu přerušen.

Víčko hořáku

Korunka hořáku

Zapalovací svíčka

Termočlánek

UPOZORNĚNÍ Ovladač stiskněte na maximálně 15 vteřin. Jestliže se hořák nezapálí ani po 15 vteřinách, uvolněte ovladač, otočte ho do polohy vypnuto a po 1 minutě ho zkuste znovu zapálit.

Při přerušení dodávky elektrického pro‐ udu můžete hořák zapálit i bez elektric‐ kého zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu.

ČESKY 7

Jestliže plamen z nějakého důvodu

zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se po‐ kuste hořák znovu zapálit.

Generátor jisker se může spustit auto‐ maticky při zapnutí elektrické sítě, po in‐ stalaci nebo výpadku proudu. Je to nor‐ mální jev.

4.2 Zavření hořáku

Chcete-li plamen zavřít, otočte ovladačem na symbol

UPOZORNĚNÍ Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

5. UŽITEČNÉ RADY A TIPY

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

5.1 Úspora energie

• Je-li to možné, vždy zakrývejte nádoby poklič‐ kami.

• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

Používejte nádoby na vaření s průměrem vhod‐ ným pro rozměry hořáků.

Hořák Průměry nádobí

Trojitá korun‐

Přední

středně ry‐

chlý

180 - 260 mm

120 - 180 mm

Hořák Průměry nádobí

Zadní středně

120 - 220 mm

rychlý

Pomocný 80 - 180 mm

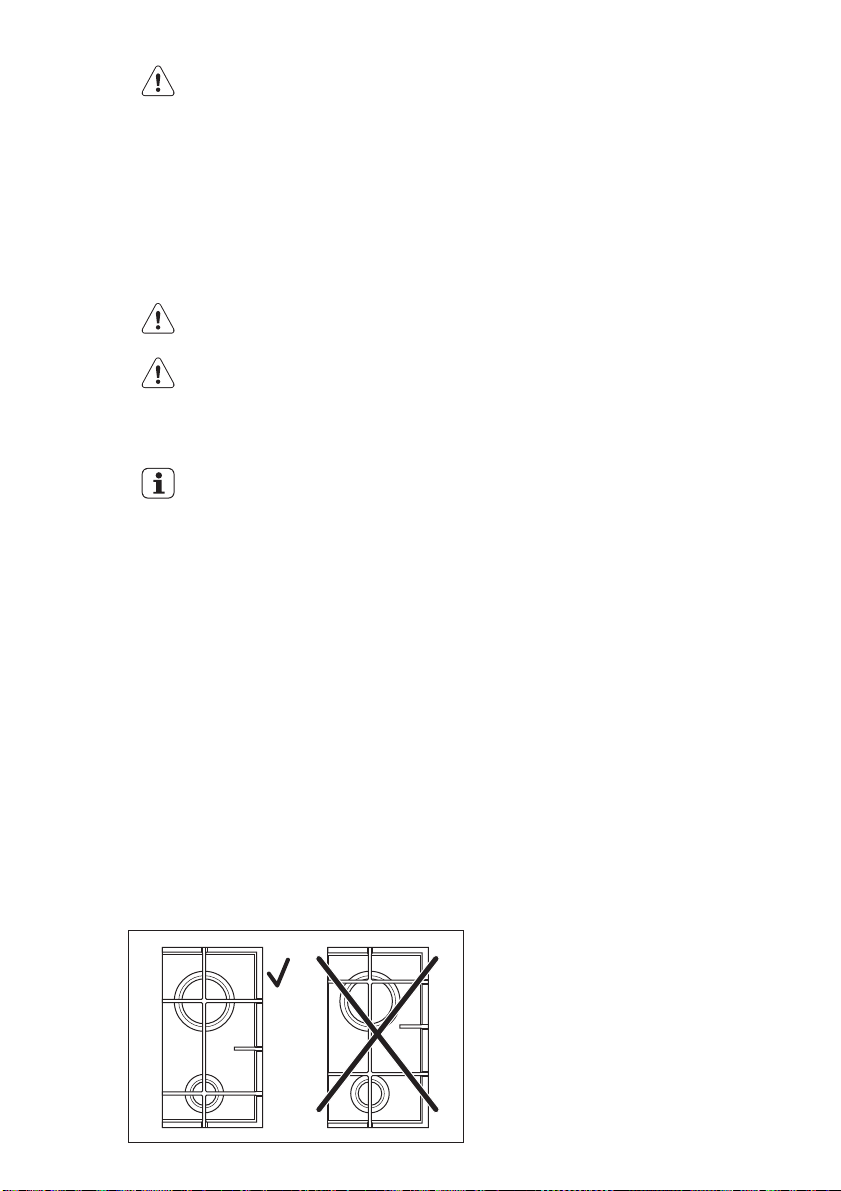

UPOZORNĚNÍ Ujistěte se, že dna varných nádob ne‐ stojí nad ovladači. Pokud jsou ovladače pode dny varných nádob, plameny je budou zahřívat. Nedávejte stejnou pánev na dva hořáky.

www.electrolux.com

UPOZORNĚNÍ Ujistěte se, že držadla hrnců nepřeční‐ vají nad předním okrajem varné desky. Ujistěte se, že jsou hrnce umístěné na středu hořáků, čímž získají maximální stabilitu a sníží se spotřeba plynu.

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořáky nestabilní nebo poškoze‐ né nádoby.

6. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

UPOZORNĚNÍ Před čištěním spotřebič vypněte a ne‐ chte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napáje‐ ní.

UPOZORNĚNÍ Nepoužívejte rozptylovač plamene.

Varování ohledně akrylamidů

Důležité Podle nejnovějších vědeckých poznatků mohou akrylamidy vznikající při smažení jídel dohněda (zejména u škrobnatých potravin) poškozovat zdraví. Doporučujeme proto vařit při nejnižších teplotách a nenechávat jídlo příliš zhnědnout.

Škrábance nebo tmavé skvrny na po‐ vrchu nemají vliv na funkci spotřebiče.

• Mřížky pod nádoby lze pro pohodlnější čištění vyjmout.

• Smaltované části, kryt a korunku hořáků umyj‐ te vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

• Mřížky pod nádoby nejsou vhodné pro mytí v myčce nádobí. Musí se mýt ručně.

• Při ručním mytí mřížek pod nádoby buďte opatrní při jejich osušování, protože smaltová‐ ní někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pa‐ stového čisticího prostředku.

• Po vyčistění mřížky pod nádoby správně umí‐ stěte.

• Mají-li hořáky správně fungovat, musí být ra‐ mena mřížek pod nádoby ve středu hořáků.

• Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné des‐ ky.

Po vyčištění spotřebič osušte měkkým hadrem. Odstranění nečistot:

– Okamžitě odstraňte: roztavený plast, pla‐

stovou folii nebo jídlo obsahující cukr.

– Spotřebič vypněte a nechte jej vychlad‐

nout před čištěním: skvrn od vodního ka‐ mene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na po‐ vrch varné desky.

Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.

Nakonec spotřebič otřete do sucha čistým

hadříkem. Při vysokém zahřátí může nerezová ocel ztratit lesk. Z tohoto důvodu nesmíte vařit v nádobách z mastku, v kameninových pánvích nebo na litino‐ vých plátech.

ČESKY 9

6.1 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí kera‐ mické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v koruně hořáků.

7. ODSTRAŇOVÁNÍ ZÁVAD

Problém Možná příčina Řešení

Při zapalování plynu nevzniká jiskra.

• Víčko hořáku a rozdělovač

Plamen zhasíná ihned po za‐ pálení.

Plynový kroužek hoří nerov‐ noměrně.

Pokud dojde k poruše, pokuste se nejprve záva‐ du odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodej‐ ce nebo místní servisní středisko.

V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset ná‐ vštěvu servisního technika nebo prodej‐ ce zaplatit, i když je spotřebič ještě v záruce.

K rychlé a účinné pomoci jsou nezbytné tyto úda‐ je. Tyto údaje jsou k dispozici na typovém štítku.

• Označení modelu ............

6.2 Pravidelná údržba

Pravidelně si v servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavo‐ vače tlaku, je-li instalován.

• Je přerušena dodávka elektrického proudu.

plamene jsou nasazeny nesymetricky.

• Termočlánek není zahřátý na dostatečnou teplotu.

• Rozdělovač plamene je ucpaný zbytky jídla.

• Výrobní číslo (PNC) ............

• Sériové číslo (S.N.) ............

Používejte pouze originální náhradní díly. Může‐ te je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

7.1 Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepící štítky následujícím způso‐ bem:

• Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.

• Zkontrolujte pojistku. Jestli‐ že pojistka vypadne více‐ krát, obraťte se na kvalifi‐ kovaného elektrikáře.

• Zkontrolujte, zda jsou víčko hořáku a rozdělovač pla‐ mene správně nasazeny.

• Po zapálení plamene pod‐ ržte ovladač stisknutý ještě asi 5 sekund.

• Zkontrolujte, zda není hlav‐ ní tryska zanesená a zda na rozdělovači plamene nejsou zbytky jídel.

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Nalepte jej na záruční list a odešlete tuto

část Nalepte jej na záruční list a uschovejte si tu‐

to část

8. INSTALACE

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

UPOZORNĚNÍ Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifiko‐ vaní pracovníci v souladu s platnými normami a místními předpisy.

8.1 Připojení plynu

Zvolte pevné přípojky nebo použijte ohebnou ha‐ dici z nerezové oceli v souladu s platnými předpi‐ sy. Pokud použijete ohebné kovové hadice, dbej‐ te na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná spo‐ lečně s troubou.

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hod‐ notám. Nastavitelná přípojka je připev‐ něna k úplné rampě pomocí matice se závitem G 1/2". Volně našroubujte sou‐ části, nastavte připojení do požadova‐ ného směru a vše utáhněte.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Nalepte jej na návod k použití

TYPE 230V-50Hz IP20

ABC

Konec hřídele s maticí

Pračka

Potrubní koleno

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplo‐

tu, vyšší než 30 °C; – nesmí být delší než 1500 mm; – nesmí být přiškrcena; – nesmí být vystavena tahu nebo zkroucení; – nesmí být v kontaktu s ostrými kraji nebo rohy;

– musí být snadno přístupná, aby mohl být kon‐

trolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda: – nemá po celé délce ani na koncích trhliny,

zářezy nebo známky ohoření;

– materiál není ztvrdlý, ale má svou normální

pružnost; – spojovací svorky nejsou rezavé; – doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici ne‐ opravujte, ale vyměňte ji.

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

8.2 Výměna trysek

Sundejte mřížky určené pod nádoby.

Odstraňte víčka a korunky hořáku.

Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahraďte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

Stejným postupem v opačném pořadí zase jednotlivé části smontujte.

Vyměňte typový štítek (nachází se v blíz‐ kosti přívodního plynového potrubí) za tako‐ vý, který odpovídá novému druhu dodáva‐ ného plynu. Tento štítek můžete najít v ba‐

líčku dodávaném se spotřebičem. Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné in‐ stalovat na přívodní plynové potrubí nastavovač tlaku.

8.3 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

Zapalte hořák.

Otočte ovladač do minimální polohy.

Odstraňte ovladač.

Úzkým šroubovákem nastavte polohu obto‐

kového šroubu.

ČESKY 11

Obtokový šroub

• Jestliže přejdete ze zemního plynu G20 20 mbar (nebo na zemní plyn G20 13 mbar

) na zkapalněný plyn obtokový šroub zcela zašrou‐ bujte a utáhněte.

• Při přechodu ze zkapalněného plynu na zemní plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

• Při přechodu ze zemního plynu G20 20 mbar

na zemní plyn G20 13 mbar

uvolněte obto‐ kový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

• Při přechodu ze zkapalněného plynu na zemní

plyn G20 13 mbar

povolte obtokový šroub asi o 1/2 otáčky (o celou otáčku v případě hořáku s trojitou korunkou).

• Při přechodu ze zemního plynu G20 13

mbar

na zemní plyn G20 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

UPOZORNĚNÍ Zkontrolujte, zda plamen nezhasne, ot‐ očíte-li ovladačem rychle z maximální do minimální polohy.

8.4 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ na‐ pájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na ty‐ povém štítku. Ujistěte se, že je zástrčka zapo‐ jena do správné zásuvky.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Po instalaci musí zůstat síťová zástrčka nad‐ ále dostupná.

pouze pro Rusko

www.electrolux.com

• Neodpojujte spotřebič ze zásuvky tahem za

• Při připojení spotřebiče pomocí prodlužovací‐

• Napájecí kabel nesmí být vystaven teplotám

Ujistěte se, že jste připojili modře zbarvený nulo‐ vý vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fá‐ zový vodič musí být vždy připojen.

8.5 Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně mu‐ sí být přibližně o 2 cm delší než hnědý (nebo čer‐ ný) fázový vodič.

8.6 Vestavba

kabel. Vždy tahejte za zástrčku.

ho kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.

vyšším než 90 °C.

dodávané těsnivo

dodávané konzole

POZOR Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

8.7 Možnosti zapuštění

Kuchyňská skříňka s dvířky

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

30 mm

min. 55 mm

480 mm

10 mm

min. 100 mm

30 mm

3 mm

11 mm

min. 650 mm

560 mm

11 mm

60 mm

Odnímatelný panel

Prostor pro přípojky

min 20 mm (max 150 mm)

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku musí odpoví‐ dat uvedeným hodnotám a kuchyňská linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí

ČESKY 13

být z bezpečnostních důvodů instalováno oddě‐ leně a umožňovat snadné vyjmutí trouby z linky.

50 cm

120 cm

9. TECHNICKÉ INFORMACE

Rozměry varné desky

Šířka: 594 mm Délka: 510 mm

Tepelný výkon

Hořák s trojitou korunou 4.0 kW Středně rychlý hořák: 2.0 kW Pomocný hořák: 1.0 kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 9.0 kW

Elektrické napájení: 230 V ~ 50 Hz Kategorie: II2H3B/P Připojení plynu: G 1/2" Přívod plynu: G20 (2H) 20 mbar Třída spotřebiče: 3

360 cm

Rozměry výřezu pro varnou desku

Šířka: 560 mm Délka: 480 mm

G30 (3B/P) 30 mbar = 654 g/h G20 (2H) 13 mbar = 9 kW pouze pro Rusko

180 cm

Průměry ventilů

Hořák Ø trysek v 1/100 mm Hořák Ø trysek v 1/100 mm

Pomocný 28 Trojitá korunka 56

Středně rychlý 32

Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝKON kW vstřikování 1/100 mm Pomocný 1.0 70 Středně rychlý 2.0 96 Trojitá korunka 4.0 146

www.electrolux.com

Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK

NORMÁLNÍ VÝKON

vstřikování

1/100 mm Pomocný 1.0 50 73 Středně rychlý 2.0 71 145 Trojitá korunka 4.0 98 291

Plynové hořáky pro ZEMNÍ PLYN G20 13 mbar

HOŘÁK NORMÁLNÍ VÝKON kW vstřikování 1/100 mm Pomocný 1.0 82 Středně rychlý 2.0 111 Trojitá korunka 4.0 174

10. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

spotřebiče určené k likvidaci. Spotřebiče

Recyklujte materiály označené symbolem Obaly vyhoďte do příslušných odpadních

kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické

označené příslušným symbolem spolu s domovním odpadem. Spotřebič

odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

g/h

nelikvidujte

ITALIANO 15

INDICE

1. INFORMAZIONI PER LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2. ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3. DESCRIZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6. PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

7. RISOLUZIONE DEI PROBLEMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

9. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

www.electrolux.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e consigli generali Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

www.electrolux.com

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.

• Se l’apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.

• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze.

ITALIANO 17

• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.

• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

• Non conservare nulla sulle superfici di cottura.

• Non usare dispositivi per la pulizia a vapore per pulire l'apparecchiatura.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai seguenti mercati: CZ

IT SK ES

2.1 Installazione

AVVERTENZA!

L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballag-

gio.

• Non installare o utilizzare l'apparecchia-

tura se è danneggiata.

• Attenersi alle istruzioni fornite insieme

all'apparecchiatura.

• È necessario rispettare la distanza mini-

ma dalle altre apparecchiature.

• Fare sempre attenzione quando si spo-

sta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.

•Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.

• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per rendere inaccessibile la base.

www.electrolux.com

Collegamento elettrico

• Tutti i collegamenti elettrici devono es-

• L'apparecchiatura deve disporre di una

• Prima di qualsiasi intervento, è neces-

• Utilizzare il cavo di alimentazione appro-

• Evitare che i collegamenti elettrici si ag-

• Assicurarsi che il cavo di alimentazione

• Verificare che l'apparecchiatura sia in-

• Assicurarsi che la protezione da scosse

• Scaricare la trazione sui cavi.

• Accertarsi di non danneggiare la spina

• L'impianto elettrico deve essere dotato

• Servirsi unicamente di dispositivi di iso-

Collegamento gas

• Tutti i collegamenti del gas devono es-

AVVERTENZA!

Rischio di incendio e scossa elettrica.

sere eseguiti da un elettricista qualificato.

messa a terra.

sario verificare che l'apparecchiatura sia disinserita dalla rete elettrica.

priato.

groviglino.

o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine

stallata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.

elettriche sia installata.

e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.

di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

lamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

sere eseguiti da una persona qualificata.

• Adottare le misure necessarie per garantire una corretta circolazione intorno all'apparecchiatura.

• Le informazioni relative all'alimentazione del gas si trovano sulla targhetta dei dati.

• La presente apparecchiatura non è collegata a un dispositivo per l’evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.

2.2 Utilizzo

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

• Utilizzare l’apparecchiatura in un ambiente domestico.

• Non apportare modifiche alle specifiche di questa apparecchiatura.

• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.

• Non appoggiare posate o coperchi sulle superfici di cottura. Possono diventare roventi.

• Spegnere la zona di cottura dopo ogni utilizzo.

AVVERTENZA!

Si può verificare un'esplosione o un incendio.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.

• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.

• Non esporre al calore pentole vuote.

• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.

• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.

• Non lasciare che vengano a contatto con la piastra sostanze acide, come per esempio aceto, succo di limone od anticalcari. Si potrebbero formare della macchie opache.

• Provvedere ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.

• Assicurarsi che le aperture di ventilazione non siano ostruite.

• Utilizzare solo pentole stabili, di forma corretta e con un diametro superiore alle dimensioni dei bruciatori. La lastra di vetro (ove presente) può surriscaldarsi e rompersi.

• Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

• Accertarsi che le pentole si trovino al centro degli anelli e non tocchino i bordi della superficie di cottura.

ITALIANO 19

• Usare esclusivamente gli accessori in dotazione all'apparecchiatura.

• Non utilizzare un diffusore di fiamma sul bruciatore.

2.3 Pulizia e manutenzione

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Non usare acqua spray né vapore per pulire l'apparecchiatura.

• Non pulire i bruciatori in lavastoviglie.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

2.4 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Appiattire i tubi del gas esterni.

www.electrolux.com

3. DESCRIZIONE DEL PRODOTTO

3.1 Disposizione della superficie di cottura

3.2 Manopole di regolazione

Simbolo Descrizione

manca l’alimentazione del gas / posizione off

posizione di accensione / alimentazione massima del gas

4. UTILIZZO QUOTIDIANO

Bruciatore semi rapido

Bruciatore a tripla corona

Bruciatore ausiliario

Manopole di regolazione

Simbolo Descrizione

alimentazione minima del gas

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

4.1 Accensione del bruciatore

AVVERTENZA!

Fare attenzione in fase di utilizzo di fiamme libere all'interno di una cucina. Il costruttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme.

Accendere sempre il bruciatore prima di posizionare le pentole.

Per accendere il bruciatore:

Premere verso il basso la manopola di controllo e ruotarla in senso antiorario fino a farle raggiungere la posizione

massima (

Tenere premuta la manopola di regolazione per circa 5 secondi; in questo modo la termocoppia si riscalderà.

Regolare la fiamma, dopo che si è stabilizzata.

Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartifiamma siano correttamente posizionati.

ITALIANO 21

In assenza di elettricità, è possibile

accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal caso sarà sufficiente avvicinarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas.

Spartifiamma bruciatore

Corona bruciatore

Candela di accensione

Termocoppia

AVVERTENZA!

Non tenere la manopola di regolazione premuta per oltre 15 secondi. Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione off e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.

Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off per cercare di riaccendere il bruciatore dopo almeno 1 minuto.

Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dopo un'interruzione di corrente. Non si tratta di un'anomalia.

4.2 Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola sul simbolo

AVVERTENZA!

Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

5. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Per risparmiare energia

• Se possibile, coprire sempre le pentole con il relativo coperchio.

• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta ebollizione del liquido.

Usare pentole con diametro adatto alle dimensioni dei bruciatori.

www.electrolux.com

Bruciatore Diametri delle pento-

Tripla coro-

180 - 260 mm

Semi rapi-

120 - 180 mm

do anterio-

Semi rapi-

120 - 220 mm

do poste-

riore

Ausiliario 80 - 180 mm

AVVERTENZA!

Assicurarsi che i fondi delle pentole non poggino sulle manopole di regolazione. Se le manopole di regolazione si trovano al di sotto delle pentole, la fiamma le riscalda. Non mettere la stessa pentola su due fornelli.

AVVERTENZA!

Assicurarsi che i manici delle pentole non si trovino al di sopra del bordo del piano di cottura. Assicurarsi che le pentole siano ben centrate sugli anelli per ottenere la massima stabilità e per un consumo ridotto di gas.

Evitare di posare sui fornelli pentole instabili o deformate per prevenire versamenti e lesioni.

AVVERTENZA!

Non utilizzare il diffusore di fiamma.

Informazioni sulle acrilamidi

Importante Secondo le più recenti

scoperte scientifiche, se si rosolano alimenti (in particolari quelli contenenti amido), le acrilamidi possono rappresentare un rischio per la salute. Raccomandiamo pertanto di cuocere alle temperature più basse e di non rosolare eccessivamente gli alimenti.

6. PULIZIA E CURA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Scollegare l'apparecchiatura dalla presa elettrica prima di eseguire la pulizia o la manutenzione.

I graffi o le macchie scure sulla superficie non compromettono il funzionamento dell'apparecchiatura.

• È possibile rimuovere i supporti delle pentole e pulire in modo facile il piano di cottura.

• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attentamente prima di riporli.

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

• I supporti delle pentole non sono lavabili in lavastoviglie. Devono essere lavati a mano.

• Lavando i supporti della pentola a mano, fare attenzione quando vengono asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi arrugginiti. Qualora fosse necessario, rimuovere le macchie più ostinate servendosi di un apposito prodotto pulente.

• Verificare di posizionare correttamente i supporti delle pentole dopo la pulizia.

• Per fare in modo che i bruciatori funzionino correttamente, verificare che le braccia dei supporti delle pentole si trovino al centro del bruciatore.

Fare molta attenzione quando si so-

•

stituiscono i supporti delle pentole: il piano di cottura si potrebbe danneggiare.

Al termine della pulizia, asciugare l'apparecchiatura con un panno morbido.

Come eliminare lo sporco:

– Togliere immediatamente: plasti-

ca fondente, pellicola in plastica, e alimenti contenenti zucchero.

Spegnere l'apparecchiatura e

–

lasciarla raffreddare prima della pulizia: aloni d'acqua e di calcare,

ITALIANO 23

macchie di grasso, macchie opalescenti. Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.

Pulire l'apparecchiatura con un panno umido e una piccola quantità di detergente.

Al termine asciugare l'apparecchiatura con un panno pulito.

L’acciaio inox può brunire se sottoposto ad eccessivo riscaldamento. Non cucinare con pietre ollari, teglie in terracotta o piastre in ghisa.

6.1 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficoltà di accensione e controllare che i fori spartifiamma non siano ostruiti.

6.2 Manutenzione periodica

Consultare periodicamente il Centro Locale per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.

7. RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Quando si accende il gas, non viene prodotta alcuna scintilla

• Lo spartifiamma del

La fiamma si spegne immediatamente dopo l’accensione

• L’alimentazione elettrica manca

bruciatore e la corona non sono posizionati correttamente

• La termocoppia non è abbastanza calda

• Verificare che la spina dell’unità sia inserita e che vi sia corrente elettrica.

• Controllare il fusibile. Se il fusibile è scattato più volte, rivolgersi a un elettricista qualificato.

• Accertarsi che lo spartifiamma e la corona siano posizionati correttamente.

• Dopo aver acceso la fiamma, tenere premuta la manopola per circa 5 secondi.

www.electrolux.com

L'anello del gas non brucia in modo uniforme

In caso di malfunzionamento, cercare dapprima di risolvere il problema senza contattare l’assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.

Per consentirci di effettuare un intervento corretto e tempestivo, tenere a

Problema Possibile causa Soluzione

• La corona del bruciatore è bloccata da residui di cibo

• Controllare che l'iniettore principale non sia ostruito e che la corona del bruciatore sia priva di residui di cibo.

portata di mano questi dati, che si trovano sulla targhetta identificativa in dotazione.

• Descrizione del modello................

• Numero di prodotto (PNC).................

• Numero di serie (S.N.).................

In caso di utilizzo improprio dell'apparecchiatura o installazione non eseguita da personale qualificato, l'intervento del tecnico del

Richiedere sempre l’impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica

e negozi di ricambi autorizzati. servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia

7.1 Etichette fornite con la borsa

accessori

Attaccare le etichette adesive come indi-

cato di seguito:

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Attaccarla sul Foglietto di garanzia ed

inviare questa parte Attaccarla sul Foglietto di garanzia e

conservare questa parte

8. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Attaccarla sul libretto istruzioni

TYPE 230V-50Hz IP20

AVVERTENZA!

Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformemente alle disposizioni vigenti (UNI-CIG 7129 - 7131). Accertarsi che la cucina sia adeguatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100 cm²) o installare una cappa meccanica.

8.1 Collegamento gas

Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si utilizzano tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora al piano di cottura fosse abbinato il forno.

Accertarsi che la pressione del gas di alimentazione dell'apparecchiatura sia conforme ai valori consigliati.

Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dado filettato G 1/2". Avvitare le parti senza forzare, regolare il raccordo nella direzione voluta e serrare il tutto.

ITALIANO 25

Collegamento rigido:

Eseguire il collegamento mediante tubi in

metallo rigidi (rame con finecorsa mecca-

nico) (UNI-CIG 7129).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox

(UNI-CIG 9891) con una lunghezza massi-

ma di 2 m.

Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!

8.2 Sostituzione degli iniettori

Rimuovere i supporti pentole.

Rimuovere gli spartifiamma e le corone dei bruciatori.

Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tecnici").

Rimontare i componenti, seguendo la stessa procedura in senso inverso.

Sostituire la targhetta di identificazione (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell’imballo

fornito con l’apparecchiatura. Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

ABC

Estremità dell'albero con dado

Rondella

Gomito (se necessario)

8.3 Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

Accendere il bruciatore.

Ruotare la manopola al minimo della

fiamma.

Togliere la manopola.

Regolare la vite di by-pass con un

cacciavite sottile.

www.electrolux.com

• Se si passa da gas naturale a gas liqui-

• Se si passa da gas liquido a gas natu-

8.4 Collegamento elettrico

• Verificare che la tensione nominale e il

• L'apparecchiatura è provvista di cavo di

• Utilizzare sempre una presa elettrica

• Verificare che la spina di alimentazione

• Non tirare il cavo di alimentazione per

• Vi è il rischio di incendio quando l'appa-

• Non lasciar surriscaldare il cavo di ali-

Vite di by-pass

do G20 a 20 mbar, serrare a fondo la vite di by-pass.

rale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il bruciatore a tripla corona).

AVVERTENZA!

Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targhetta di identificazione dell'apparecchiatura.

collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicato sulla targhetta dei dati. Assicurarsi di installare la spina in una presa idonea.

con contatto di protezione correttamente installata.

rimanga accessibile dopo l'installazione.

scollegare l’apparecchiatura. Tirare solo la spina.

recchiatura è collegata mediante prolunga, adattatore o mediante collegamento multiplo. Assicurarsi che la messa a terra sia conforme agli standard e alle normative.

mentazione oltre i 90°C.

Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura, utilizzare dei morsetti sul lato dell'unità.

Condotto rigido in rame o tubo flessibile in acciaio inox

8.5 Sostituzione del cavo di collegamento

Per sostituire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

8.6 Incasso

min. 650 mm

560 mm

11 mm

min. 55 mm

480 mm

10 mm

min. 100 mm

30 mm

3 mm

11 mm

guarnizione in dotazione

staffe in dotazione

ATTENZIONE

Installare l'apparecchiatura esclusivamente su un piano di lavoro dalla superficie piatta.

Se si installa il piano di cottura sotto a una cappa da cucina, fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.

8.7 Possibilità di inserimento

Mobile da incasso con porta

Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e altrettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

ITALIANO 27

Mobile da incasso con forno

Le dimensioni del piano cottura devono essere conformi all'indicazione e la cucina deve essere dotata di una corretta ventilazione per consentire la circolazione continua dell'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.

50 cm

360 cm

120 cm

180 cm

60 mm

Pannello rimovibile

Spazio per gli allacciamenti

30 mm

min 20 mm (max 150 mm)

www.electrolux.com

9. DATI TECNICI

Dimensioni del piano di cottura

Larghezza: 594 mm Lunghezza: 510 mm

Ingresso calore

Bruciatore a tripla corona: 4.0 kW Bruciatore semi rapido: 2.0 kW Bruciatore ausiliario: 1.0 kW POTENZA TOTALE: G20 (2H) 20 mbar = 9 kW

G30 (3+) 28 - 30 mbar = 654 g/h

G31 (3+) 37 mbar = 643 g/h Alimentazione elettrica: 230 V ~ 50 Hz Categoria: II2H3+ Collegamento gas: G 1/2 Alimentazione del gas: G20 (2H) 20 mbar Classe apparecchiatura: 3

Diametri del by-pass

Bruciatore Ø By-pass 1/100

Ausiliario 28 Tripla corona 56

Semi rapido 32

Dimensioni dell'incasso

Larghezza: 560 mm Lunghezza: 480 mm

Bruciatore Ø By-pass 1/100

Bruciatori per GAS NATURALE G20 20 mbar

BRUCIATORE

Ausiliario 1.0 70 Semi rapido 2.0 96 Tripla corona 4.0 146

Bruciatori per GPL (Butano/Propano)

BRUCIATORE

Ausiliario 1.0 50 73 71 Semi rapido 2.0 71 145 143 Tripla corona 4.0 98 291 286

POTENZA NORMALE

NORMALE

POTENZA

ini.

1/100 mm

ini. 1/100 mm

G30

28-30 mbar

g/h g/h

G31

37 mbar

10. CONSIDERAZIONI AMBIENTALI

ITALIANO 29

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi

contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo

rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

insieme ai normali

www.electrolux.com

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2. BEZPEČNOSTNÉ POKYNY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

3. POPIS VÝROBKU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4. KAŽDODENNÉ POUŽÍVANIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

5. UŽITOČNÉ RADY A TIPY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6. OŠETROVANIE A ČISTENIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

7. RIEŠENIE PROBLÉMOV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

8. INŠTALÁCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

9. TEHNIČNE INFORMACIJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

WE’RE THINKING OF YOU

Ďakujeme vám, že ste si kúpili spotrebič Electrolux. Vybrali ste si výrobok, ktorý v sebe skrýva desaťročia odborných skúseností a inovácií. Pri vývoji tohto dômyselného a štýlového spotrebiča sme mysleli na vás. Preto si pri každom použití môžete byť istí, že dosiahnete vynikajúce výsledky.

Vitajte vo svete Electrolux. Navštívte našu stránku, kde nájdete:

Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe: www.electrolux.com

Zaregistrujte si produkt a využite tak ešte lepší servis: www.electrolux.com/productregistration

Do spotrebiča si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely: www.electrolux.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely. Keď budete kontaktovať servis, nezabudnite si pripraviť nasledujúce údaje. Tieto informácie nájdete na výrobnom štítku. Model, číslo výrobku, sériové číslo.

Varovanie/upozornenie – Bezpečnostné pokyny. Všeobecné informácie a tipy Environmentálne informácia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte pri‐ ložený návod na používanie. Výrobca nie je zodpovedný za škody a zranenia spôsobené nesprávnou inštaláciou a používaním. Ná‐ vod na používanie uchovávajte vždy v blízkosti spotrebiča, aby ste doň mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

VAROVANIE Nebezpečenstvo udusenia, poranenia alebo trvalého postih‐ nutia.

• Deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmy‐ slovými alebo psychickými schopnosťami alebo nedostatkom skúseností a znalostí môžu tento spotrebič používať len vtedy, ak sú pod dozorom dospelej osoby alebo osoby, ktorá je zodpo‐ vedná za ich bezpečnosť.

• Nedovoľte, aby sa deti hrali so spotrebičom.

• Obaly uschovajte mimo dosahu detí.

• Nedovoľte deťom ani domácim zvieratám priblížiť sa k spotrebi‐ ču počas prevádzky alebo keď je horúci. Prístupné časti sú ho‐ rúce.

• Ak má spotrebič detskú poistku, odporúčame ju zapnúť.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

SLOVENSKY 31

1.2 Všeobecné bezpečnostné pokyny

• Spotrebič a jeho prístupné časti sa počas používania môžu veľ‐ mi zohrievať. Nedotýkajte sa výhrevných telies.

• Spotrebič nepoužívajte prostredníctvom externého časovača ani samostatného diaľkového ovládania.

• Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byť nebezpečné a môže spôsobiť požiar.

• Nikdy sa nepokúšajte zahasiť oheň vodou, ale vypnite spotrebič a potom zakryte plameň, napr. pokrievkou alebo nehorľavou po‐ krývkou.

www.electrolux.com

• Na varnom povrchu nenechávajte žiadne predmety.

• Na čistenie spotrebiča nepoužívajte parné čističe.

• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klásť na povrch varného panela, pretože sa môžu roz‐ páliť.

BEZPEČNOSTNÉ POKYNY

Tento spotrebič je vhodný pre nasledovné trhy:

IT SK ES TR

2.1 Inštalácia

VAROVANIE Tento spotrebič smie nainštalovať iba kvalifikovaná osoba.

• Odstráňte všetok obalový materiál.

• Poškodený spotrebič neinštalujte ani nepouží‐

vajte.

• Dodržiavajte pokyny na inštaláciu dodané so

spotrebičom.

• Dodržiavajte požadovanú minimálnu vzdiale‐

nosť od iných spotrebičov a nábytku.

• Pri premiestňovaní spotrebiča buďte vždy

opatrní, pretože je ťažký. Vždy používajte bezpečnostné rukavice.

• Plochy výrezu utesnite tesniacim materiálom,

aby ste predišli vydutiu spôsobenému vlhko‐ sťou.

• Spodnú časť spotrebiča chráňte pred parou a

vlhkosťou.

• Spotrebič neinštalujte vedľa dverí ani pod ok‐

no. Predídete tak zhodeniu horúceho kuchyn‐ ského riadu zo spotrebiča pri otvorení dverí alebo okna.

• Ak je spotrebič nainštalovaný nad zásuvkami,

uistite sa, že je priestor medzi spodnou ča‐ sťou spotrebiča a hornou zásuvkou postačujú‐ ci na cirkuláciu vzduchu.

• Spodná časť spotrebiča sa môže zohriať. Pod

spotrebič odporúčame nainštalovať nehorľavý oddeľovací panel, ktorý zamedzí prístup k je‐ ho spodnej časti.

Zapojenie do elektrickej siete

VAROVANIE Nebezpečenstvo požiaru a zásahu elek‐ trickým prúdom.

• Všetky práce súvisiace s elektrickým zapoje‐ ním musí vykonať kvalifikovaný elektrikár.

• Spotrebič musí byť uzemnený.

• Pred akýmkoľvek zásahom sa presvedčte, že je spotrebič odpojený od elektrickej siete.

• Použite vhodný elektrický sieťový kábel.

• Elektrické sieťové káble sa nesmú zamotať.

• Presvedčte sa, že sa sieťový kábel alebo zá‐ strčka (ak je k dispozícii) pri zapájaní spotrebi‐ ča do blízkej zásuvky nedotýka horúceho spo‐ trebiča alebo horúcej varnej nádoby

• Skontrolujte, či je spotrebič správne nainštalo‐ vaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak sa používa) môže spôsobiť nadmerné zohriatie zásuvky.

• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Použite káblovú svorku na odľahčenie ťahu.

• Uistite sa, že zástrčka (ak sa používa) alebo prívodný elektrický kábel nie je poškodený. Ak chcete vymeniť prívodný elektrický kábel, kon‐ taktujte servis alebo elektrikára.

• Elektrická sieť v domácnosti musí mať odpája‐ cie zariadenie, ktoré umožní odpojenie spotre‐ biča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.

• Použite iba správne izolačné zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka).

Prívod plynu

• Všetky práce súvisiace s pripojením na prívod plynu musí vykonať kvalifikovaná osoba.

• Zabezpečte prúdenie vzduchu v okolí spotre‐ biča.

• Informácie o prívode plynu nájdete na typo‐ vom štítku.

• Tento spotrebič nie je zapojený k zariadeniu, ktoré odvádza spaliny. Dbajte na to, aby ste spotrebič zapojili podľa aktuálnych inštalač‐ ných predpisov. Venujte pozornosť požiadav‐ kám týkajúcim sa primeranému vetraniu.

2.2 Používanie

VAROVANIE Nebezpečenstvo zranenia, popálenín alebo zásahu elektrickým prúdom.

• Tento spotrebič používajte v domácom pro‐ stredí.

• Nemeňte technické charakteristiky tohto spo‐ trebiča.

• Počas činnosti nenechávajte spotrebič bez dozoru.

• Spotrebič nepoužívajte, keď máte mokré ruky, ani keď je v kontakte s vodou.

• Na varné zóny neklaďte príbor ani pokrievky. Môžu sa zohriať.

• Po použití varnú zónu vypnite.

VAROVANIE Hrozí nebezpečenstvo požiaru alebo výbuchu.

• Tuky a oleje môžu pri zohriatí uvoľňovať horľa‐ vé výpary. Pri príprave jedla musia byť plame‐ ne alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.

• Výpary uvoľňované veľmi horúcim olejom mô‐ žu spôsobiť spontánne vznietenie.

• Použitý olej, ktorý môže obsahovať zvyšky po‐ krmov, môže spôsobiť požiar pri nižšej teplote ako nový olej.

• Horľavé látky ani predmety, ktoré sú nasiaknu‐ té horľavými látkami, neklaďte do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE Hrozí nebezpečenstvo poškodenia spo‐ trebiča.

• Horúci kuchynský riad nenechávajte na ovlá‐ dacom paneli.

• Obsah kuchynského riadu nenechajte vyvrieť.

• Varné zóny nikdy nepoužívajte s prázdnym kuchynským riadom ani bez riadu.

SLOVENSKY 33

• Dávajte pozor, aby na spotrebič nespadli predmety alebo kuchynský riad. Mohlo by dôjsť k poškodeniu povrchu spotrebiča.

• Na spotrebič nedávajte alobal.

• Dbajte na to, aby sa do kontaktu s varným pa‐ nelom nedostali kyseliny, napríklad ocot, citró‐ nová šťava alebo prípravky na čistenie vodné‐ ho kameňa. Môže to spôsobiť vznik matných miest.

• Zabezpečte dobré vetranie v miestnosti, kde je spotrebič nainštalovaný.

• Zabezpečte, aby boli vetracie otvory voľné.

• Používajte len stabilný kuchynský riad so správnym tvarom a priemerom väčším ako rozmery horákov. Hrozí nebezpečenstvo pre‐ hriatia a prasknutia skleneného panela (ak je k dispozícii).

• Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení ovládača z maximálnej do mi‐ nimálnej polohy.

• Dbajte na to, aby sa hrnce nachádzali v strede varných zón a nepresahovali cez okraje var‐ ného povrchu.

• Používajte iba príslušenstvo dodané so spo‐ trebičom.

• Na horák neinštalujte rozptyľovač plameňa.

2.3 Ošetrovanie a čistenie

VAROVANIE Hrozí nebezpečenstvo poškodenia spo‐ trebiča.

• Spotrebič pravidelne čistite, aby ste predišli opotrebeniu povrchového materiálu.

• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.

• Horáky sa nesmú umývať v umývačke riadu.

• Spotrebič vyčistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepouží‐ vajte abrazívne prostriedky, drôtenky, rozpú‐ šťadlá ani kovové predmety.

2.4 Likvidácia

VAROVANIE Nebezpečenstvo poranenia alebo udu‐ senia.

• Informácie o správnej likvidácii spotrebiča vám poskytne váš miestny úrad.

• Spotrebič odpojte od elektrickej siete.

• Odrežte elektrický napájací kábel a zlikvidujte ho.

www.electrolux.com

• Zarovnajte vonkajšie plynové trubice.

3. POPIS VÝROBKU

3.1 Rozloženie varného povrchu

3.2 Ovládacie gombíky

Symbol Popis

plyn sa neprivádza / poloha vypnutia

zapaľovacia poloha/ maximálny prívod plynu

4. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

4.1 Zapálenie horáka

VAROVANIE Buďte veľmi opatrní, keď používate otvorený oheň v kuchyni. Výrobca od‐ mieta akúkoľvek zodpovednosť pri ne‐ vhodnom zaobchádzaní s plameňom.

Stredne rýchly horák

Trojitý horák

Pomocný horák

Otočné ovládače

Symbol Popis

minimálny prívod plynu

Nechajte otočný ovládač stlačený na približ‐ ne 5 sekúnd, čím sa zahreje termočlánok. Ak tak neurobíte, prívod plynu sa preruší.

Keď je plameň pravidelný, upravte ho.

Ak sa horák po opakovaných pokusoch správne nezapáli, skontrolujte, či je v správnej polohe korunka a kryt horáka.

Pred položením kuchynského riadu ho‐ rák vždy zapáľte.

Zapálenie horáka:

Stlačte otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej

polohy (

Kryt horáka

Korunka horáka

Zapaľovacia sviečka

Termočlánok

VAROVANIE Nedržte ovládací gombík stlačený dlh‐ šie ako 15 sekúnd. Ak sa horák po 15 sekundách nezapáli, pusťte ovládací gombík, otočte ho do polohy vypnutia, počkajte aspoň 1 mi‐ nútu a znovu skúste zapáliť horák.

SLOVENSKY 35

Ak nemáte k dispozícii elektrinu, horák

môžete zapáliť aj bez elektrického za‐ paľovača. V tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej po‐ lohy.

Ak horák náhodou zhasne, otočte ovlá‐ dací gombík do polohy vypnutia, po‐ čkajte aspoň 1 minútu a skúste znovu zapáliť horák.

Po inštalácii alebo zapnutí napájania po výpadku sa môže generátor iskier akti‐ vovať automaticky. Je to normálne.

4.2 Vypnutie horáka

Aby ste zhasli palmeň, otočte gombík na symbol

VAROVANIE Pred odstraňovaním hrncov z horáka vždy znížte plameň na minimum alebo ho vypnite.

5. UŽITOČNÉ RADY A TIPY

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

5.1 Úspora energie

• Ak je to možné, vždy nádoby prikrývajte po‐ krievkami.

• Po zovretí kvapaliny znížte plameň, aby kva‐ palina iba mierne vrela.

Používajte kuchynský riad s priemerom zodpove‐ dajúcim veľkosti horákov.

Horák Priemery kuchynského ria‐

Trojitý 180 - 260 mm

Predný stred‐

120 - 180 mm

ne rýchly

Zadný stred‐

120 - 220 mm

ne rýchly Pomocný 80 - 180 mm

www.electrolux.com

VAROVANIE Uistite sa, že dná hrncov nie sú umiest‐ nené nad otočnými ovládačmi. Ak sú otočné ovládače pod dnami hrncov, pô‐ sobením plameňa sa zohrejú. Jednu varnú nádobu nikdy nedávajte na dva horáky.

VAROVANIE Uistite sa, že rukoväte nie sú nad hor‐ ným okrajom varnej dosky. Uistite sa, že sú hrnce položené do stredu varných zón, aby bola zabezpečená maximálna stabilita a nižšia spotreba plynu.

6. OŠETROVANIE A ČISTENIE

Na varné zóny neklaďte nestabilné alebo poško‐ dené nádoby, aby nedošlo k vyliatiu pokrmu a zraneniu.

VAROVANIE Nepoužívajte rozptylovač plameňa.

Informácie o akrylamidoch

Dôležité upozornenie Podľa najnovších vedeckých poznatkov môžu akrylamidy vznikajúce pri zapekaní jedla (predovšetkým u jedál s obsahom škrobu) predstavovať nebezpečenstvo pre zdravie. Preto vám odporúčame pripravovať jedlá pri čo najnižších teplotách a príliš jedlá nezapekať.

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

VAROVANIE Pred čistením spotrebič vypnite a ne‐ chajte vychladnúť. Pred akýmikoľvek či‐ stiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete.

Škrabance a tmavé škvrny na povrchu neovplyvňujú funkčnosť spotrebiča.

• V záujme jednoduchšieho čistenia varného panela je možné podstavce na hrnce odstrá‐ niť.

• Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou a pred opätovným nasadením ich dôkladne osu‐ šte.

• Diely z nehrdzavejúcej ocele umyte vodou a utrite ich dosucha mäkkou handrou.

• Podstavce na varné nádoby nie sú určené na umývanie v umývačke riadu. Musíte ich umý‐ vať ručne.

• Pri ručnom umývaní a sušení podstavcov na varné nádoby postupujte opatrne, pretože pro‐ ces smaltovania niekedy zanecháva ostré hra‐ ny. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.

• Po čistení skontrolujte, či sú podstavce umiestnené správne.

• Skontrolujte, či sú ramená podstavcov na hr‐ nce umiestnené v strede horáka, aby horáky správne fungovali.

• Pri umiestňovaní podstavcov postupujte opatr‐ ne, aby ste zabránili poškodeniu hornej časti varného panela.

Po čistení utrite spotrebič mäkkou handričkou. Odstráňte nečistoty:

– Okamžite odstráňte: taviaci sa plast, pla‐

stovú fóliu a potraviny s obsahom cukru.

– Spotrebič vypnite a nechajte ho vychlad‐

núť, až potom vyčistite: usadeniny vod‐ ného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove.

Používajte špeciálny čistič určený na po‐ vrch varného panela.

Spotrebič vyčistite vlhkou handričkou a ma‐ lým množstvom čistiaceho prostriedku.

Nakoniec čistou handrou vyutierajte spotre‐

bič dosucha. Pri nadmernom ohreve na nehrdzavejúcej oceli vznikajú škvrny. Vzhľadom na to nesmiete variť v keramických, kameninových hrncoch ani na liati‐ nových platniach.

6.1 Čistenie zapaľovacej sviečky

Funkciu zapaľovania zabezpečuje keramická za‐ paľovacia sviečka s kovovou elektródou. Tieto

7. RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Pri zapaľovaní plynu chýba iskra

• Kryt a korunka horáka nie

Plameň zhasína ihneď po za‐ pálení

Plameň horáka je nerovno‐ merný

Pri výskyte problému sa najprv pokúste vyriešiť ho sami. Ak problém nedokážete odstrániť sami, zavolajte predajcu alebo servisné stredisko.

Ak ste spotrebič nepoužívali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu pracovníka servisného strediska alebo predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby.

Tieto údaje sú potrebné na rýchle a správne po‐ skytnutie pomoci. Tieto údaje nájdete na doda‐ nom typovom štítku.

• Popis modelu .................

časti udržiavajte vždy čisté, aby ste predišli ťaž‐ kostiam pri zapaľovaní, a kontrolujte, či nie sú otvory korunky horáka zanesené.

6.2 Pravidelná údržba

Pravidelne žiadajte svoje miestne servisné stre‐ disko o kontrolu stavu rúrok na prívod plynu a adaptéra tlaku, ak je použitý.

• Nie je k dispozícii elektrické napätie

sú v správnej polohe

• Termočlánok nie je dosta‐ točne zohriaty

• Korunka horáka je upcha‐ ná zvyškami potravín

• Výrobné číslo (PNC) .................

• Sériové číslo (S.N.) .................

Používajte iba originálne náhradné diely. Získate ich v autorizovanom servisnom stredisku alebo v autorizovaných predajňach s náhradnými dielmi.

7.1 Štítky dodané vo vrecku s príslušenstvom

Samolepiace štítky nalepte podľa nižšie uvede‐ ných pokynov:

SLOVENSKY 37

• Skontrolujte, či je spotrebič zapojený a či je zapnuté elektrické napájanie.

• Skontrolujte poistku. Ak sa poistka vypáli viackrát, opravu zverte kvalifikova‐ nému elektrikárovi.

• Skontrolujte, či sú kryt a korunka horáka v správnej polohe.

• Po zapálení plameňa držte ovládač stlačený približne 5 sekúnd.

• Skontrolujte, či nie je up‐ chaná dýza a či korunka horáka nie je znečistená zvyškami potravín.

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Nalepte ho na záručný list a túto časť pošli‐

te. Nalepte ho na záručný list a túto časť si

odložte.

8. INŠTALÁCIA

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

VAROVANIE Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vy‐ konať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

8.1 Prívod plynu

Zvoľte si pevné pripojenie alebo použite ohybnú rúrku z nehrdzavejúcej ocele v súlade s platnými predpismi. Ak použijete ohybné kovové rúrky, dávajte pozor, aby sa nedotýkali pohyblivých ča‐ stí alebo aby neboli pokrútené a stlačené. Dávaj‐ te pozor aj pri kombinovaní varného panela a rú‐ ry.

Ubezpečte sa, že tlak prívodu plynu do spotrebiča zodpovedá odporúčaným hodnotám. Nastaviteľná prípojka je upevnená k ústrednej prípojke plynu po‐ mocou matice so závitom G 1/2". Dielce zaskrutkujte bez použitia sily, prípojku nastavte do požadovaného smeru a všetko dotiahnite.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Nalepte ho na návod na používanie.

TYPE 230V-50Hz IP20

ABC

Koncovka nástavca s maticou

Tesnenie

Ohyb

Propán-bután

Pre skvapalnený plyn použite držiak na gumenú hadičku. Vždy použite tesnenie. Potom pripojte spotrebič na prívod plynu. Ohybnú hadicu je možné použiť vtedy, keď:

– sa nemôže zahriať na vyššiu ako izbovú teplo‐

tu, teda na viac ako 30 °C, – nie je dlhšia ako 1 500 mm, – nie je priškrtená, – nie je napnutá ani stočená,

– sa nikde nedotýka ostrých hrán alebo rohov

predmetov,

– možno ľahko skontrolovať jej stav. Kontrola stavu ohybnej hadice pozostáva z kon‐ troly, či:

– na nej nie sú praskliny, zárezy, znaky obhore‐

nia na koncoch, ale aj po celej dĺžke,

– materiál nestvrdol a či je stále správne ohyb‐

ný, – upevňovacia svorka nezhrdzavela, – neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, hadicu ne‐ opravujte, ale ju vymeňte.

Po dokončení inštalácie sa uistite, že každý spoj správne tesní. Na kontrolu použite mydlový roztok, nie plameň!

8.2 Výmena dýz

Odstráňte podstavce na varné nádoby.

Odstráňte kryty a korunky z horáka.

Nástrčným kľúčom 7 odstráňte dýzy a na‐ hraďte ich dýzami potrebnými pre druh ply‐ nu, ktorý používate (pozrite si tabuľku v ča‐ sti „Technické údaje“).

Namontujte všetky diely na miesto, pri inšta‐ lácii zvoľte opačný postup.

Typový štítok (nachádza sa v blízkosti rúrky prívodu plynu) vymeňte za štítok pre nový druh privádzaného plynu. Tento štítok náj‐

dete vo vrecku priloženom k spotrebiču. Ak je tlak prívodu plynu premenlivý alebo sa líši od požadovaného tlaku, musíte na prívodnú ply‐ novú rúrku namontovať vhodný adaptér tlaku.

8.3 Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

Zapáľte horák.

Otočte ovládač do minimálnej polohy.

Vyberte ovládač.

Pomocou skrutkovača nastavte polohu ob‐

tokovej skrutky.

SLOVENSKY 39

Obtoková skrutka

• Pri prechode zo zemného plynu G20 20 mbar (alebo zemného plynu G20 13 mbar

) na skvapalnený plyn úplne dotiahnite obtokovú skrutku.

• Pri prechode zo skvapalneného plynu na zem‐ ný plyn G20 20 mbar uvoľnite obtokovú skrut‐ ku približne o 1/4 závitu (1/2 závitu pre trojitý horák).

• Pri prechode zo zemného plynu G20 20 mbar

na zemný plyn G20 13 mbar

uvoľnite obto‐ kovú skrutku približne o 1/4 závitu (1/2 závitu pre trojitý horák).

• Pri prechode zo skvapalneného plynu na zem‐

ný plyn G20 13 mbar

uvoľnite obtokovú skrutku približne o 1/2 závitu (1 závit pre trojitý horák).

• Pri prechode zo zemného plynu G20 13

mbar

na zemný plyn G20 20 mbar dotiahnite obtokovú skrutku približne o 1/4 závitu (1/2 závitu pre trojitý horák).

VAROVANIE Nakoniec skontrolujte, či plameň ne‐ zhasne pri rýchlom otočení ovládača z maximálnej do minimálnej polohy.

8.4 Zapojenie do elektrickej siete

• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpove‐ dajú parametrom elektrickej siete.

• Spotrebič sa dodáva s prívodným elektrickým káblom. Ku káblu treba pripojiť vhodnú zá‐ strčku, ktorá zodpovedá zaťaženiu uvedené‐ mu na typovom štítku. Uistite sa, že ste zá‐ strčku zapojili do správnej zásuvky.

• Vždy používajte správne inštalovanú uzemne‐ nú zásuvku.

• Uistite sa, že je napájací elektrický kábel po inštalácii prístupný.

iba pre Rusko

www.electrolux.com

• Pri odpájaní spotrebiča od elektrickej siete ne‐

• Keď je spotrebič zapojený pomocou predlžo‐

• Nenechajte napájací kábel nahriať sa na te‐

Uistite sa, že ste modrý nulový vodič zapojili do svorky označenej písmenom „N”. Fázový vodič hnedej (alebo čiernej) farby pripojte do svorky označenej písmenom „L”. Fázový vodič musí byť vždy pripojený.

8.5 Výmena napájacieho kábla

Ak chcete napájací kábel vymeniť, použite iba H05V2V2-F T90 alebo ekvivalentný typ. Skontro‐ lujte, či zvolený kábel vyhovuje danému napätiu a pracovnej teplote. Žlto-zelený uzemňovací vo‐ dič musí byť o približne 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

8.6 Zabudovanie

ťahajte za prívodný kábel. Vždy ťahajte za zá‐ strčku.

vacieho kábla, adaptéra alebo rozvodky, hrozí nebezpečenstvo požiaru. Uistite sa, že uzem‐ nenie vyhovuje štandardom a nariadeniam.

plotu vyššiu ako 90 °C.

dodané tesnenie

dodané konzoly

POZOR Spotrebič inštalujte iba do pracovnej do‐ sky s rovným povrchom.

8.7 Možnosti zabudovania

Kuchynský dielec s dvierkami

Ochranná priečka nainštalovaná pod varným pa‐ nelom sa musí jednoducho vyberať a v prípade potreby zásahu servisného pracovníka musí byť spotrebič jednoducho prístupný.

30 mm

min. 55 mm

480 mm

10 mm

min. 100 mm

30 mm

3 mm

11 mm

min. 650 mm

560 mm

11 mm

60 mm

Odnímateľný panel

Priestor pre prípojky

min 20 mm (max 150 mm)

Kuchynský dielec s rúrou

Rozmery priestoru pre varný panel musia zodpo‐ vedať príslušným údajom a kuchynská jednotka musí mať otvory na nepretržitý prívod vzduchu. Elektrická prípojka varného panela a rúry sa mu‐ sí z bezpečnostných dôvodov inštalovať samo‐

SLOVENSKY 41

statne aj preto, aby sa dala rúra z jednotky jed‐ noducho vybrať.

50 cm

120 cm

9. TEHNIČNE INFORMACIJE

Rozmery varného panela

Šírka: 594 mm Dĺžka: 510 mm

Tepelný výkon

Trojitý horák 4.0 kW Stredne rýchly horák: 2.0 kW Pomocný horák: 1.0 kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 9.0 kW

Elektrické napájanie: 230 V ~ 50 Hz Kategória: II2H3B/P Pripojenie plynu: G 1/2" Prívod plynu: G20 (2H) 20 mbar Trieda spotrebiča: 3

360 cm

Rozmery priestoru pre varný panel

Šírka: 560 mm Dĺžka: 480 mm

G30 (3B/P) 30 mbar = 654 g/h G20 (2H) 13 mbar = 9 kW, iba pre Rusko

180 cm

Priemery prívodov

Horák Ø prívodu v 1/100

Pomocný 28 Trojitý 56

Stredne rýchly 32

Plynové horáky pre ZEMNÝ PLYN G20 20 mbar

HORÁK NORMÁLNY VÝKON kW tryska 1/100 mm Pomocný 1.0 70 Stredne rýchly 2.0 96

www.electrolux.com

HORÁK NORMÁLNY VÝKON kW tryska 1/100 mm Trojitý 4.0 146

Plynové horáky na propán-bután G30/G31 30/30 mbar

HORÁK

NORMÁLNY VÝKON

kW Pomocný 1.0 50 73 Stredne rýchly 2.0 71 145 Trojitý 4.0 98 291

Plynové horáky pre ZEMNÝ PLYN G20 13 mbar

HORÁK NORMÁLNY VÝKON kW tryska 1/100 mm Pomocný 1.0 82 Stredne rýchly 2.0 111 Trojitý 4.0 174

10. OCHRANA ŽIVOTNÉHO PROSTREDIA

tryska

1/100 mm

g/h

Materiály označené symbolom na recykláciu. Obal hoďte do príslušných

kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických

odovzdajte

spotrebičov. Nelikvidujte spotrebiče označené symbolom

Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.

spolu s odpadom z domácnosti.

ESPAÑOL 43

ÍNDICE DE MATERIAS

1. INFORMACIÓN SOBRE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

2. INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3. DESCRIPCIÓN DEL PRODUCTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

4. USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5. CONSEJOS ÚTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

6. MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

7. SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

9. INFORMACIÓN TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com

Registrar su producto para recibir un mejor servicio:

www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales. Al contactar con el Servicio, cerciórese de tener la siguiente información a mano. La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad. Datos y recomendaciones generales Información medioambiental

Salvo modificaciones.

www.electrolux.com

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

ADVERTENCIA

Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.

• No deje que los niños jueguen con el aparato.

• Mantenga los materiales de embalaje alejados de los niños.

• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.

• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.

• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

1.2 Seguridad general

• El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. No toque las resistencias.

• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

ESPAÑOL 45

• Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

• No utilice las superficies de cocción para almacenar alimentos.

• No utilice un limpiador a vapor para limpiar el aparato.

• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.

INSTRUCCIONES DE SEGURIDAD

Este aparato es adecuado para los siguientes mercados: CZ

IT SK

2.1 Instalación

ADVERTENCIA

Sólo un electricista cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación su-

ministradas con el aparato.

• Respete siempre la distancia mínima

entre el aparato y los demás electrodomésticos y mobiliario.

• El aparato es pesado, tenga cuidado

siempre cuando lo mueva. Utilice siempre guantes de protección.

• Proteja las superficies cortadas con un

material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del

vapor y la humedad.

• No instale el aparato junto a una puerta

o debajo de una ventana. De esta forma se evita que los recipientes calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.

• La base del aparato se puede calentar. Se recomienda colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.

Conexión eléctrica

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

• El aparato debe quedar conectado a tierra.

• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

• Utilice el cable de red eléctrica adecuado.

• Coloque los cables eléctricos de forma que no se puedan enredar.

• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes

ADVERTENCIA

Riesgo de incendios y descargas eléctricas.

www.electrolux.com

• Asegúrese de que el aparato está insta-

• Asegúrese de que hay instalada una

• Establezca la descarga de tracción del

• Asegúrese de no provocar daños en el

• La instalación eléctrica debe tener un

• Use únicamente dispositivos de aisla-

Conexión del gas

• Todas las conexiones de gas deben

• Compruebe que el aire circula libre-

• La placa de características contiene in-

• Este aparato no está conectado a un

2.2 Uso

• Utilice este aparato en entornos do-

• No cambie las especificaciones de este

cuando conecte el aparato a las tomas cercanas.

lado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.

protección contra descargas eléctricas.

cable.

enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.

dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

miento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

realizarse por personal cualificado.

mente alrededor del aparato.

formación sobre el suministro de gas.

dispositivo que evacúa los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente. Preste atención a los requisitos sobre ventilación adecuada.

ADVERTENCIA

Riesgo de lesiones, quemaduras o descargas eléctricas.

mésticos.

aparato.

• No deje nunca el aparato desatendido mientras está en funcionamiento.

• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.

• Apague las zonas de cocción después de cada uso.

ADVERTENCIA

Existe peligro de explosión o incendio.

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.

• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.

• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.

• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.

• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.

• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.

• No coloque papel de aluminio sobre el aparato.

• No permita que líquidos ácidos, como por ejemplo vinagre, zumo de limón o desincrustantes de cal toquen la placa de cocción. De lo contrario, podrían aparecer manchas opacas.

• Disponga de buena ventilación en la sala donde instale el aparato.

• Cerciórese de que los orificios de ventilación no están obstruidos.

• Utilice únicamente recipientes estables con forma adecuada y diámetro superior al tamaño de los quemadores. Existe riesgo de sobrecalentamiento y rotura de la placa de vidrio (en su caso).

• Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la mínima.

• Asegúrese de que los recipientes están centrados sobre los anillos y no sobresalen por los bordes de la superficie de cocción.

• Utilice únicamente los accesorios suministrados con el aparato.

• No instale en el quemador un difusor de llamas.

2.3 Mantenimiento y limpieza

ADVERTENCIA

Podría dañar el aparato.

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

ESPAÑOL 47

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• No lave los quemadores en el lavavajillas.

• Limpie el aparato con un paño suave humedecido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

2.4 Eliminación

ADVERTENCIA

Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente del aparato.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Aplaste los tubos de gas externos.

3. DESCRIPCIÓN DEL PRODUCTO

3.1 Disposición de las zonas de cocción

3.2 Mandos de control

Símbolo Descripción

No se suministra gas / posición de apagado

Quemador semi rápido

Quemador de triple corona

Quemador auxiliar

Mandos de control

Símbolo Descripción

Posición de encendido / suministro de gas máximo

Suministro de gas mínimo

www.electrolux.com

4. USO DIARIO

ADVERTENCIA

Consulte los capítulos sobre seguridad.

4.1 Encendido del quemador

ADVERTENCIA

Tenga mucho cuidado cuando utilice el fuego destapado en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.

Encienda siempre el quemador antes de colocar las cacerolas o sartenes.

Si desea encender el quemador:

Pulse el mando y gírelo a la izquierda hasta su posición máxima (

Manténgalo presionado durante aproximadamente 5 segundos; de esta forma el termopar se calentará. De lo contrario, el suministro de gas se interrumpirá.

Ajuste la llama después de que se normalice.

Si el quemador no se enciende tras varios intentos, compruebe que el anillo y la tapa del quemador están bien colocados.

Tapa del quemador

Corona del quemador

Bujía de encendido

Termopar

ADVERTENCIA

No mantenga presionado el mando durante más de 15 segundos. Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador.

Si no hay suministro eléctrico podrá encender el quemador sin necesidad del dispositivo eléctrico; en este caso arrime una llama al quemador, empuje el mando de control pertinente hacia abajo y gírelo a izquierdas hasta la posición de máxima salida de gas.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.

Cuando se enciende la corriente,

tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente. Esto es correcto.

4.2 Apagado del quemador

Para apagar la llama, gire el mando hasta el símbolo

ADVERTENCIA

Recuerde que debe bajar o apagar la llama antes de retirar los recipientes de los quemadores.

5. CONSEJOS ÚTILES

ADVERTENCIA

Consulte los capítulos sobre seguridad.

5.1 Menos consumo de energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.

• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo.

Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores.

Quemador Diámetro de los uten-

Triple coro-

Quemador

semi rápido

delantero

Quemador

semi rápido

trasero Auxiliar 80 - 180 mm

ADVERTENCIA

Asegúrese de que las bases de los recipientes no cubran los mandos de control. Si los mandos de control están bajo las bases de los recipientes, la llama los calienta. No coloque un mismo recipiente en dos quemadores.

silios de cocina

180 - 260 mm

120 - 180 mm

120 - 220 mm

ESPAÑOL 49

ADVERTENCIA

Asegúrese de que las asas de los utensilios de cocina no sobresalen del borde frontal de la placa de cocción. Asegúrese de que los recipientes están centrados sobre los anillos para obtener la máxima estabilidad y reducir el consumo de gas.

No coloque recipientes inestables o deformados en los anillos para evitar salpicaduras y lesiones.

ADVERTENCIA

No use un difusor de llamas.

Información sobre acrilamidas

Importante Según los nuevos

descubrimientos científicos, el tostado intensivo de los alimentos, especialmente de los productos que contienen almidón, puede ser un riesgo para la salud. Por esta razón, se recomienda cocinar a bajas temperaturas y no tostar excesivamente los alimentos.

6. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA

Consulte los capítulos sobre seguridad.

www.electrolux.com

• Puede retirar las rejillas para facilitar la

• Para limpiar las partes esmaltadas, la

• Lave las partes de acero inoxidable con

• Las rejillas no son aptas para lavar en

• Cuando lave las rejillas a mano, tenga

• Una vez limpias, asegúrese de que las

• A fin de que los quemadores funcionen

ADVERTENCIA

Apague el aparato y déjelo enfriar antes de limpiarlo. Desconecte el aparato de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.

Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal del aparato.

limpieza de la placa.

tapa y la corona, utilice agua jabonosa templada y séquelas cuidadosamente antes de volver a colocarlas en su sitio.

agua y séquelas a fondo con un paño suave.

el lavavajillas. Deben lavarse a mano.

cuidado al secarlas, ya que el esmaltado deja en ocasiones aristas rugosas. Si fuera necesario, elimine las manchas difíciles con un limpiador en pasta.

vuelve a colocar en su lugar.

correctamente, asegúrese de que los brazos de las rejillas están en el centro del quemador.

• Tenga mucho cuidado cuando

cambie las rejillas para evitar dañar la parte superior de la placa.

Después de limpiarlo, seque el aparato con un paño suave.

Eliminar la suciedad

– Elimine de inmediato: restos fun-

didos de plástico, papel de aluminio y alimentos que contengan azúcar.

– Apague el aparato y déjelo en-

friar antes de limpiar: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Utilice un limpiador especial para placas o superficies.

Limpie el aparato con un paño suave humedecido con agua y detergente.

Termine la limpieza secando a fondo el aparato con un paño limpio.

Si el calor es demasiado intenso, el acero inoxidable se ennegrece. No debe cocinar con fuentes de barro cocido ni placas de hierro fundido.

6.1 Limpieza de la bujía de encendido

Esta función se obtiene a través de una bujía de encendido cerámica con un electrodo metálico. Mantenga siempre limpios estos componentes para evitar problemas de encendido y asegúrese de que los orificios de la corona del quemador no estén obstruidos.

6.2 Mantenimiento periódico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio técnico local.

7. SOLUCIÓN DE PROBLEMAS

Problema Causa probable Solución

No se produce chispa al tratar de encender el gas

• La tapa y la corona del

La llama se apaga justo después de encenderse

El círculo de gas no arde uniformemente

En caso de fallo, trate primero de solucionar el problema por sus medios. Si no logra subsanar el problema, póngase en contacto con el Centro de servicio técnico local.

Si el aparato se ha utilizado de forma incorrecta o si la instalación no ha sido realizada por un técnico homologado, se facturará la visita del técnico del servicio o del distribuidor, incluso en el caso de que aparato se encuentre aún en garantía.

Estos datos son necesarios para poder ayudarle de manera rápida y correcta. Estos datos están disponibles

• No hay suministro eléctrico

quemador no están bien colocadas.

• El termopar no está lo suficientemente caliente

• La corona del quemador está bloqueada con restos de comida

ESPAÑOL 51

• Asegúrese de que la unidad está enchufada y de que el interruptor eléctrico está encendido.

• Compruebe los fusibles Si el fusible salta más de una vez, póngase en contacto con un electricista cualificado.

• Compruebe que la corona y la tapa del quemador están bien colocadas.

• Después de encender la llama, mantenga pulsado el mando durante unos 5 segundos.

• Asegúrese de que el inyector principal no esté bloqueado y de que el anillo del quemador esté limpio.

en la placa de características suministrada.

• Descripción del modelo ................

• Número de producto (PNC) .................

• Número de serie (S.N.) .................

Utilice sólo piezas de recambio originales. Pueden obtenerse del Centro de servicio técnico y en las tiendas de repuestos autorizadas.

7.1 Etiquetas incluidas en la bolsa de accesorios

Pegue las etiquetas adhesivas como se muestra a continuación:

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Péguela en la etiqueta de garantía y

envíe esta parte Péguela en la etiqueta de garantía y

guarde esta parte

8. INSTALACIÓN

ADVERTENCIA

Consulte los capítulos sobre seguridad.

ADVERTENCIA

Las siguientes instrucciones de montaje, conexión y mantenimiento las debe llevar a cabo personal cualificado de acuerdo con la legislación y la normativa vigentes.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Péguela en el manual de instruccio-

nes

TYPE 230V-50Hz IP20

Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

8.1 Conexión de gas

Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno.

ABC

Extremo del eje con tuerca

Arandela

Codo

Gas líquido

Use el soporte del tubo de goma para el gas líquido. Acople siempre la junta. Continúe con la conexión del gas. El tubo flexible se puede aplicar cuando:

– la temperatura que alcance no supere

la temperatura ambiente (más de 30 °C);

– no tenga una longitud superior a 1.500

mm; – no presente obturaciones; – no esté sometido a tracción o torsión; – no entre en contacto con bordes o es-

quinas cortantes; – se pueda revisar con facilidad para veri-

ficar su estado. El control de la correcta conservación del tubo flexible consiste en comprobar lo siguiente:

– no presenta arañazos, cortes, marcas

de quemaduras en ambos extremos y

toda la longitud; – el material no está endurecido, sino que

presenta una elasticidad correcta; – las abrazaderas de sujeción no están

oxidadas; – el plazo de caducidad no ha vencido.

Si observa uno o más defectos, no repare el tubo: cámbielo.

Cuando la instalación esté terminada, asegúrese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa,

nunca una llama.

8.2 Sustitución de los inyectores

Retire los soportes para sartenes.

Retire las tapas y las coronas del quemador.

Con una llave tubular del 7, desatornille y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla del capítulo "Información técnica").

Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso.

Sustituya la placa de características (situada cerca del tubo de suministro de gas) por la correspondiente al

sólo para Rusia

ESPAÑOL 53

nuevo tipo de suministro de gas. Encontrará esta placa en el embalaje del

aparato. Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

8.3 Ajuste del nivel mínimo

Para ajustar el nivel mínimo de los quemadores:

Encienda el quemador.

Gire el mando hasta la posición míni-

ma.

Retire el mando.

Con un destornillador plano, ajuste la

posición del tornillo de derivación.

Tornillo de derivación

• Si cambia del gas natural G20 de 20

mbares (o gas natural G20 de 13 mba-

) a gas líquido, apriete completa-

res mente el tornillo de derivación.

• Si cambia de gas líquido a gas natural

G20 de 20 mbares, desatornille el tornillo de derivación aproximadamente un cuarto de vuelta (media vuelta para el quemador de triple corona).

• Si cambia de gas natural G20 de 20

mbares a gas natural G20 de 13 mba-

, desatornille el tornillo de deriva-

res ción aproximadamente un cuarto de vuelta (media vuelta para el quemador de triple corona).

• Si cambia de gas líquido a gas natural

G20 de 13 mbares tornillo de derivación aproximadamente un cuarto de vuelta (una vuelta para el quemador de triple corona).

• Si cambia de gas natural G20 de 13

mbares

a gas natural G20 de 20

mbares, apriete el tornillo de derivación

, desatornille el

www.electrolux.com

8.4 Conexión eléctrica

• Asegúrese de que el voltaje nominal y el

• Este aparato se suministra con un ca-

• Utilice siempre una toma con aislamien-

• Asegúrese de tener acceso al enchufe

• No desconecte el aparato tirando del

• Hay riesgo de incendio si se conecta el

• No deje que el cable de alimentación se

Asegúrese de conectar el cable neutro azul al borne que tiene la letra "N". Conecte el cable de fase de color marrón (o negro) al borne con la letra "L". Mantenga el cable de fase conectado en todo momento.

aproximadamente un cuarto de vuelta (media vuelta para el quemador de triple corona).

ADVERTENCIA

Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la posición mínima.

tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato.

ble de alimentación. Debe estar equipado con un enchufe adecuado capaz de soportar la carga indicada en la placa de características. Asegúrese de instalar el enchufe en una toma correcta.

to de conexión a tierra correctamente instalada.

del suministro de red una vez instalado el aparato.

cable de conexión a la red. Tire siempre del enchufe.

aparato con un cable de prolongación, adaptador o conexión múltiple. Asegúrese de que la conexión a tierra cumple con los reglamentos y las normas vigentes.

caliente a más de 90° C.

largo que el cable de fase marrón (o negro).

8.6 Empotrado

min.

min. 55 mm

480 mm

10 mm

100 mm

30 mm

3 mm

11 mm

sello suministrado

abrazaderas suministradas

PRECAUCIÓN

Coloque el aparato únicamente sobre encimeras de superficie plana.

min. 650 mm

560 mm

11 mm

8.5 Sustitución del cable de conexión

Si desea cambiar el cable de conexión, utilice únicamente H05V2V2-F T90 o un tipo equivalente. Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de funcionamiento. El cable de puesta a tierra de color amarillo/verde debe ser unos 2 cm más

8.7 Posibilidades de inserción

Unidad de cocina con puerta

El panel instalado debajo de la placa debe poder retirarse fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

30 mm

60 mm

min 20 mm (max 150 mm)

Panel extraíble

Espacio para las conexiones

Unidad de cocina con horno

Las dimensiones del hueco para la encimera deben respetar las indicaciones y el

9. INFORMACIÓN TÉCNICA

ESPAÑOL 55

mueble de cocina debe contar con ventilaciones que permitan un suministro continuo de aire. La conexión eléctrica de la encimera y el horno debe instalarse por separado para garantizar la seguridad y poder retirar fácilmente el horno de la unidad.

50 cm

360 cm

120 cm

180 cm

Dimensiones de la placa de cocción

Anchura: 594 mm Longitud: 510 mm

Dimensiones del hueco para la encimera

Anchura: 560 mm Longitud: 480 mm

Consumo calorífico

Quemador de triple coro-na4.0 kW

Quemador semi rápido: 2.0 kW Quemador auxiliar: 1.0 kW POTENCIA TOTAL: G20 (2H) 20 mbares = 9.0 kW

G30 (3B/P) 30 mbares = 654 g/h

G20 (2H) 13 mbares = 9 kW, solo para Rusia Suministro eléctrico: 230 V ~ 50 Hz Categoría: II2H3B/P Conexión del gas: G 1/2" Suministro de gas: G20 (2H) 20 mbares Clase de aparato: 3

www.electrolux.com

Diámetros de las derivaciones

Quemadores de gas para GAS NATURAL G20 a 20 mbares

Auxiliar 1.0 70 Semi rápido 2.0 96 Triple corona 4.0 146

Quemadores de gas para GLP (Butano/Propano) G30 a 30 mbares

Auxiliar 1.0 50 73 Semi rápido 2.0 71 145 Triple corona 4.0 98 291

Quemadores de gas para GAS NATURAL G20 a 13 mbares

Auxiliar 1.0 82 Semi rápido 2.0 111 Triple corona 4.0 174

Quemador Ø de la deriva-

ción en 1/100

mm.

Quemador Ø de la deriva-

ción en 1/100

mm.

Quemador 28 Triple corona 56

Semi rápido 32

QUEMADOR POTENCIA NORMAL kW iny. 1/100 mm

QUEMADOR

POTENCIA NOR-

MAL

POTENCIA NORMAL

iny.

1/100 mm

g/h

iny. 1/100 mm

10. ASPECTOS MEDIOAMBIENTALES

residuos de aparatos eléctricos y

Recicle los materiales con el símbolo Coloque el material de embalaje en los

contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar

electrónicos. No deseche los aparatos marcados con el símbolo

residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

junto con los

TÜRKÇE 57

İÇINDEKILER

1. GÜVENLIK BILGILERI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

2. GÜVENLIK TALIMATLARI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

3. ÜRÜN TANIMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

4. GÜNLÜK KULLANIM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

5. YARARLI IPUÇLARI VE BILGILER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

6. BAKIM VE TEMIZLIK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

7. SORUN GIDERME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

8. MONTAJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

9. TEKNIK BILGILER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

SİZİ DÜŞÜNÜR

Bir Electrolux ürünü aldığınız için teşekkür ederiz. Size onlarca yıllık profesyonel deneyim ve yenilik sunan bir ürün tercih ettiniz. Sizi düşünerek tasarlanan yaratıcı ve şık bir ürün. Bu ürünü her kullandığınızda, daima en iyi sonuçları alacağınızdan emin olabilirsiniz.

Electrolux'e hoş geldiniz. Web sitemizi aşağıdakiler için ziyaret edin:

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis bilgileri alın: www.electrolux.com

Ürününüzü daha iyi servis için kaydedin: www.electrolux.com/productregistration

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın: www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ VE SERVİS

Orijinal yedek parça kullanılmasını tavsiye ederiz. Servis ile iletişim sırasında, aşağıdaki verilerin bulunduğunu kontrol edin. Bilgiler, bilgi etiketinde yazılıdır. Model, PNC, Seri Numarası.

Uyarı / Dikkat-Güvenlik bilgileri. Genel bilgiler ve ipuçları Çevresel bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

www.electrolux.com

1. GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olma‐ sı durumunda sorumluluk kabul etmez. Kullanma kılavuzunu daha sonra kullanmak için daima cihazın yakınında bulundurun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

UYARI Boğulma, yaralanma ya da kalıcı sakatlık riski vardır.

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi tarafın‐ dan gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.

• Çocukların cihazla oynamalarına izin vermeyin.

• Tüm ambalaj malzemelerini çocuklardan uzak tutun.

• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve ev‐ cil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcaktır.

• Cihazda çocuk güvenliği aygıtı varsa bu aygıtı etkinleştirmenizi tavsiye ederiz.

• Temizlik ve kullanıcı bakımı çocuklar tarafından, gözetim altında bulunmadıkları müddetçe, yapılmamalıdır.

1.2 Genel Güvenlik

• Cihaz ve erişilebilir parçalar kullanım esnasında ısınırlar. Isıtıcı elemanlara dokunmayın.

• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzak‐ tan kumanda sistemi kullanmayın.

• Başında bulunmadığınız durumlarda ocak üzerinde katı veya sı‐ vı yağ kullanarak pişirme yapmanız yangınla sonuçlanabilir.

• Yangını asla su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın batta‐ niyesi ile kapatın.

• Pişirme alanları üzerinde bir şey bırakmayın.

• Cihazı temizlemek için buharlı bir temizleyici kullanmayın.

TÜRKÇE 59

• Isınabileceklerinden dolayı ocak yüzeyleri üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

GÜVENLİK TALİMATLARI

Bu cihaz aşağıdaki pazarlar için uygundur:

IT SK ES TR

2.1 Montaj

UYARI Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.

• Hasarlı bir cihazı monte etmeyin ya da kullan‐

mayın.

• Cihazla birlikte verilen montaj talimatlarına

uyun.

• Diğer cihazlar ve üniteler arasında olması ge‐

reken minimum mesafeyi koruyun.

• Ağır olduğundan, cihazı taşırken daima dikkat

edin. Her zaman güvenlik eldivenleri kullanın.

• Nemin kabarmaya neden olmasını önlemek

için kesik yüzeyleri yalıtkan malzeme ile yalı‐ tın.

• Cihazın altını buhar ve nemden koruyun.

• Cihazı kapının yakınına veya pencere altına

monte etmeyin. Bu durum, sıcak pişirme kap‐ larının kapı ya da pencere açıldığında cihaz‐ dan düşmesini önler.

• Cihaz çekmecelerin üzerine takılmış ise, cihaz

ile üst çekmece arasındaki boşluğun hava do‐ laşımı için yeterli olduğundan emin olun.

• Cihazın alt kısmı ısınabilir. Cihazın altına, yere

temas etmesini engelleyecek ısıya dayanıklı bir panel konmasını tavsiye ediyoruz.

Elektrik bağlantısı

UYARI Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrikçi

tarafından yapılmalıdır.

• Cihaz topraklanmalıdır.

• Cihaz üzerinde herhangi bir müdahale yapma‐

dan önce elektrik bağlantısının kesildiğinden emin olun.

• Doğru elektrik kablosunu kullanın.

• Elektrik bağlantılarının dolanmasını önleyin.

• Cihazı yakındaki prizlere taktığınızda elektrik bağlantılarının veya prizin (varsa) cihaza ya da sıcak pişirme kaplarına temas etmesini ön‐ leyin.

• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin çok fazla ısın‐ masına neden olabilir.

• Bir şok korumasının bulunduğundan emin olun.

• Kablo üzerinde gerilim azaltıcı kelepçe kulla‐ nın.

• Elektrik fişine (varsa) veya kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için yetkili servise ya da bir elek‐ trikçiye başvurun.

• Elektrik tesisatı cihazın ana şebeke bağlantısı‐ nı tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olma‐ lıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

• Sadece doğru yalıtım malzemelerini kullanın: hat koruyucu devre kesiciler, sigortalar (yuva‐ sından çıkarılan vidalı tip sigortalar), toprak kaçağı kesicileri ve kontaktörler.

Gaz bağlantısı

• Tüm gaz bağlantıları bir kalifiye personel tara‐ fından yapılmalıdır.

• Cihaz çevresinde hava devridaimi olduğundan emin olun.

• Gaz beslemesi ile ilgili bilgiler bilgi etiketinde bulunmaktadır.

• Bu cihaz, yanma ürünlerini boşaltan bir cihaza bağlanmaz. Cihazı mutlaka geçerli montaj yö‐ netmeliklerine göre bağlayın. Yeterli havalan‐ dırma ile ilgili gereksinimlere dikkat edin.

2.2 Kullanım

UYARI Yaralanma, yanık ya da elektrik çarp‐ ması riski vardır.

www.electrolux.com

• Bu cihazı ev ortamında kullanın.

• Bu cihazın teknik özelliklerini değiştirmeyin.

• Cihazı çalışır durumdayken denetimsiz bırak‐

• Cihazı ıslak eller ile ya da su ile temas halin‐

• Pişirme bölgelerinin üzerine çatal-bıçak veya

• Kullandıktan sonra pişirme bölgelerini "kapalı"

mayın.

deyken kullanmayın.

tencere kapağı koymayın. Isınırlar.

konumuna getirin.

UYARI Patlama veya yangın riski vardır.

• Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.

• Tavaların halkaların ortasına konumlandığın‐ dan ve pişirme alanının kenarlarından taşma‐ dığından emin olun.

• Sadece cihaz ile verilen aksesuarları kullanın.

• Ocak bekine bir alev dağıtıcı takmayın.

2.3 Bakım ve Temizlik

UYARI Cihazın zarar görme riski vardır.

• Katı ve sıvı yağlar ısıtıldıklarında yanıcı buhar çıkarabilirler. Bunlarla pişirme yaparken açık alevi ya da ısınmış nesneleri yağlardan uzak tutun.

• Çok sıcak yağdan çıkan buhar, anlık yanmaya neden olabilir.

• Yiyecek artıkları içerebilen kullanılmış yağ, ilk kez kullanılan yağa göre daha düşük sıcaklık‐ lardayken yanabilir.

• Cihazın içine, üzerine veya yakınına yanıcı ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın.

UYARI Cihazın zarar görme riski vardır.

• Kontrol paneli üzerine sıcak pişirme kapları koymayın.

• Pişirme kaplarını kuruyana dek kaynatmayın.

• Pişirme bölgelerini, üzerindeki pişirme kapları boşken veya üzerinde pişirme kabı yokken kullanmayın.

• Nesnelerin ya da pişirme kaplarının cihaz üze‐ rine düşmesine izin vermeyin. Yüzey zarar gö‐ rebilir.

• Cihazın üzerine alüminyum folyo koymayın.

• Sirke, limon suyu veya kireç sökücü temizlik maddeleri gibi asitli sıvıların ocağa temas et‐ mesini önleyin. Aksi takdirde mat lekeler olu‐ şabilir.

• Cihazın yerleştirildiği odayı iyice havalandırın.

• Havalandırma boşluklarının kapalı olmadığın‐ dan emin olun.

• Ocak bekinin boyutlarından büyük olan doğru şekil ve çapa sahip, sağlam yapıdaki pişirme kaplarını kullanın. Cam plakanın (varsa) aşırı ısınması ve yırtılması riski vardır.

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.

• Cihazı temizlemek için su spreyi ve buhar kul‐ lanmayın.

• Ocak beklerini bulaşık makinesinde yıkama‐ yın.

• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı temizleme bezlerini, çözü‐ cüleri veya metal cisimleri kullanmayın.

2.4 Elden çıkarma

UYARI Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkaracağını‐ za ilişkin bilgi için belediyenize başvurun.

• Cihazın fişini prizden çekin.

• Elektrik kablosunu kesin ve atın.

• Harici gaz borularınının bağlantısını kesin.

Üretici / İhracatçı : ELECTROLUX HOME PRODUCTS CORPORATION NV. RAKETSTRAAT 40 / RUE DE LA FUSEE 40 B-1130 BRUSSEL / BRUXELLES BELGIUM TEL: +32 2 716 26 00 FAX: +32 2 716 26 01 www.electrolux.com Kullanım Ömrü Bilgisi : Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

3. ÜRÜN TANIMI

3.1 Pişirme yüzeyi düzeni

TÜRKÇE 61

3.2 Kontrol düğmeleri

Sembol Açıklama

4. GÜNLÜK KULLANIM

UYARI Güvenlik bölümlerine bakın.

4.1 Ocak bekini yakma

UYARI Mutfakta açık ateş kullanırken çok dik‐ katli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiç‐ bir şekilde sorumlu değildir.

Ocak bekini her zaman pişirme kabı koymadan önce yakın.

Gaz beslemesi yok / off (kapalı) konum

Ateşleme pozisyo‐ nu / maksimum gaz beslemesi

Yarı hızlı ocak beki

Triple Crown ocak beki

Yardımcı ocak beki

Kontrol düğmeleri

Sembol Açıklama

Minimum gaz besle‐ mesi

Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve ka‐ pağının doğru yerleştirildiğinden emin olun.

Ocak bekini yakmak için:

Kontrol düğmesini aşağı bastırın ve maksi‐ mum konuma (

yönde çevirin.

Kontrol düğmesini yaklaşık 5 saniye basılı tutun; bu sayede gaz kesme emniyeti ısına‐ caktır. Aksi takdirde gaz beslemesi kesilir.

Normal hale geldikten sonra alevi ayarlayın.

) kadar saatin tersi

www.electrolux.com

Elektrik olmaması halinde, ocak beki

elektriksiz olarak da yakılabilir; böyle bir durumda, beke bir ateş yaklaştırıp, ilgili düğmeye basın ve maksimum gaz ko‐ numuna gelene kadar saatin tersi yönde çevirin.

Ocak beki kapağı

Ocak beki başlığı

Ateşleme ucu

Gaz kesme emniyeti

UYARI Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayınız. Eğer brülör 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakınız, düğmeyi "off" (kapalı) konu‐ muna getiriniz ve en az 1 dakika sonra brülörü tekrar yakmaya çalışınız.

5. YARARLI İPUÇLARI VE BİLGİLER

UYARI Güvenlik bölümlerine bakın.

5.1 Enerji tasarrufu

• Mümkünse, daima kapaklarını pişirme kapları‐ nın üzerine koyunuz.

• Sıvı kaynamaya başladığında, sıvının yavaş yavaş kaynamaya devam etmesi için alevin şiddetini azaltınız.

Sadece çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın.

Ocak beki Pişirme kaplarının çapları

Triple Crown 180 - 260 mm Ön Yarı hızlı 120 - 180 mm

Arka Yarı hız‐

lı

Yardımcı 80 - 180 mm

120 - 220 mm

Eğer brülör kazara sönerse, kontrol düğmesini off (kapalı) konumuna getiri‐ niz ve en az 1 dakika sonra brülörü tek‐ rar yakmaya çalışınız.

Cihazı monte ettikten veya bir elektrik kesintisinden sonra cihaza ilk kez elek‐ trik verdiğinizde, kıvılcım jeneratörünün otomatik olarak çalışabilir. Bu normaldir.

4.2 Brülörü kapatma

Alevi söndürmek için, düğmeyi çevirerek sembolüne getiriniz.

UYARI Pişirme kaplarını ocak bekinden alma‐ dan önce, mutlaka alevi kısın veya ta‐ mamen söndürün.

UYARI Tencere diplerinin kontrol düğmelerinin üzerinde durmadığından emin olun. Tencere dipleri kontrol düğmelerinin üzerine gelirse, alev düğmeleri de ısıtır. İki ocak beki üzerine aynı tavayı koyma‐ yın.

UYARI Tencere kulplarının ocağın ön kısmın‐ dan dışarı taşmadığından emin olun. Maksimum denge ve daha düşük gaz tüketimi elde etmek için tencerelerin halkalara ortalanmış olarak konumlandı‐ rılmalarını sağlayın.

Dökülme ve yaralanmaları önlemek için halkala‐ rın üzerine dengesiz veya hasarlı tencereler koy‐ mayın.

UYARI Alev dağıtıcı kullanmayın.

Akrilamidler hakkında bilgi

Önemli Bilimsel kaynaklı son bilgilere göre, yiyecek yüzeyinin kızartılması halinde (özellikle

6. BAKIM VE TEMİZLİK

TÜRKÇE 63

nişasta içeren ürünlerde), akrilamidler sağlık için tehlike yaratabilmektedir. Bu nedenle, mümkün olan en düşük sıcaklıklarda pişirmenizi ve yiyeceğin yüzeyini çok fazla kızartmamanızı tavsiye ederiz.

UYARI Güvenlik bölümlerine bakın.

UYARI Temizlemeden önce, cihazı devre dışı bırakın ve soğumasını bekleyin. Bakım işlemi veya temizlik yapmadan önce ci‐ hazın fişini elektrik prizinden çekin.

Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, cihazın çalışması üzerin‐ de etkisi yoktur.

• Izgaraları ocağın kolayca temizlenmesi için çı‐ karabilirsiniz.

• Emaye kısımları, kapak ve alev başlığını te‐ mizlerken ılık sabunlu su ile yıkayın ve yerleri‐ ne takmadan önce iyice kurutun.

• Paslanmaz çelik kısımları su ile iyice yıkayın ve yumuşak bir bezle kurulayın.

• Ocak ızgaraları bulaşık makinesinde yıkana‐ maz. Bunların elde yıkanması gerekir.

• Ocak ızgaralarını elinizle yıkarken, emaye kaplama işlemi sırasında nadiren de olsa kes‐ kin kenarlar kalabileceğinden kurulama esna‐ sında dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunuyla çıkarın.

• Ocak ızgaralarını temizleme sonrasında doğru şekilde yerleştirdiğinizden emin olun.

• Ocak beklerinin doğru çalışmasını sağlamak için, ocak ızgarası kollarının ocak bekinin mer‐ kezinde olduğundan emin olun.

• Ocak yüzeyinin zarar görmemesi için, ocak ız‐ garalarını yerine koyarken çok dikkatli olun.

Temizlik sonrasında, cihazı yumuşak bir bezle kurulayın.

Kirlerin temizlenmesi:

– Şunları derhal uzaklaştırın: erimiş plastik,

plastik folyo ve şeker içeren yiyecekler.

– Şunları temizlemeden önce cihazı kapa‐

yıp soğumaya bırakın: kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocak yüzeyi için uygun bir te‐ mizlik maddesi kullanın.

Cihazı nemli bir bezle ve biraz deterjanla te‐ mizleyin.

Son olarak cihazı temiz bir bezle kurulayın. Paslanmaz çelik, aşırı ısınmaya maruz kalırsa kararabilir. Bu nedenle, taş kapları, pişmiş toprak kapları veya dökme demir sacları kullanarak pi‐ şirme yapmayın.

6.1 Ateşleme ucunun temizlenmesi

Bu özellik için metal elektrotlu bir seramik ateşle‐ me ucu kullanılır. Ateşlemede zorluk yaşamamak için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığını kon‐ trol edin.

6.2 Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısını (eğer varsa) yetkili servisinize periyodik olarak kontrol ettirin.

www.electrolux.com

7. SORUN GİDERME

Sorun Olası neden Çözüm

Gazı ateşlerken kıvılcım çık‐ mıyor.

• Ocak beki kapağı ve bek

Ateşlendikten sonra alev he‐ men sönüyor.

Gaz halkası düzensiz yanıyor. • Ocak beki alev başlığı yiye‐

Eğer bir arıza varsa, sorunun çözümünü öncelik‐ le kendiniz bulmaya çalışınız. Eğer sorunun çö‐ zümünü kendi başınıza bulamazsanız, satıcınızı veya yetkili servisinizi arayınız.

Eğer cihazı yanlış şekilde çalıştırırsanız veya cihazın montajı yetkili bir teknisyen tarafından yapılmazsa, yetkili servis tek‐ nisyeninin veya satıcının sizi ziyareti, garanti süresi sona ermemiş olsa bile ücretsiz olmayabilir.

Bu bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir. Bu bilgiler verilen bilgi etiketinde mevcuttur.

• Model tanımı .................

• Elektrik beslemesi yoktur. • Cihazın bağlantılarının ya‐ pıldığından ve elektrik kay‐ nağının açık olduğundan emin olun.

• Sigortayı kontrol edin. Si‐ gortanın birkaç defa atması durumunda, kalifiye bir elektrikçi çağırın.

• Ocak beki kapağının ve

alev başlığı dengesiz yer‐ leştirilmiş.

bek alev başlığının doğru yerleştirildiğinden emin olun.

• Gaz kesme emniyeti yete‐ rince ısınmamıştır.

• Alevi yaktıktan sonra, düğmeyi yaklaşık 5 saniye daha basılı tutun.

• Enjektörün tıkalı olmadığın‐

cek artıkları ile tıkanmış olabilir.

dan ve ocak beki alev baş‐ lığında yemek kalıntıları ol‐ madığından emin olun.

• Ürün numarası (PNC) .................

• Seri Numarası (S.N.) .................

Sadece orijinal yedek parçalar kullanın. Orijinal yedek parçalar sadece yetkili servislerimizden el‐ de edilebilir.

7.1 Aksesuar çantasıyla birlikte verilen etiketler

Yapışkan etiketleri aşağıda gösterildiği gibi ya‐ pıştırın:

1 2 3

TÜRKÇE 65

MOD.

PROD.NO.

SER.NO

DATA

8. MONTAJ

8.1 Gaz Bağlantısı

Yürürlükteki yönetmeliklere uygun olarak, sabit bağlantılar seçin veya paslanmaz çelikten yapıl‐ ma esnek bir boru kullanın. Eğer esnek metal bo‐ rular kullanıyorsanız, bunların hareketli kısımlara temas etmemesine veya sıkışmamasına dikkat edin. Ocak bir fırın ile birlikte monte edildiğinde de aynı dikkati gösterin.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

Garanti Kartına yapıştırın ve bu kısmı gön‐ derin.

Garanti Kartına yapıştırın ve bu kısmı sakla‐ yın.

UYARI Güvenlik bölümlerine bakın.

UYARI Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartla‐ ra ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçek‐ leştirilmelidir.

Cihazın gaz besleme basıncının tavsiye edilen değerlere uygun olduğundan emin olun. Ayarlanabilir bağlantı, G 1/2" dişli bir somun ile çıkış kısmına bağla‐ nır. Parçaları zorlamadan birbirine vida‐ layın, bağlantıyı gereken yönde ayarla‐ yın ve her şeyi sıkın.

0049

MOD. PROD.NO. SER.NO.

Talimatlar kitapçığına yapıştırın.

TYPE 230V-50Hz IP20

ABC

Somunlu pimin ucu

Rondela

Dirsek

Likit gaz

Likit gaz için lastik boru tutucu kullanın. Her za‐ man conta takın. Ardından, gaz bağlantısını yap‐ maya başlayın. Esnek boru aşağıdaki durumlarda kullanılması için hazırlanmıştır:

– Oda sıcaklığından ve 30°C'den daha fazla

ısınmamalıdır. – 1500 mm'den daha uzun olmamalıdır. – Herhangi bir boğum yapmamalıdır. – Çekilme veya bükülme olmamalıdır.

www.electrolux.com

– Keskin kenarlara veya köşelere temas etme‐

– Ne durumda olduğunun kontrol edilebilmesi

Esnek borunun koruma kontrolü, aşağıdaki kon‐ trol aşamalarını içermektedir:

– Her iki ucunda ve tamamında çatlak, kesik ve

– Malzeme sertleşmemiş halde, ancak doğru

– Sıkma kelepçeleri paslanmamış olmalıdır. – Son kullanma tarihi geçmemiş olmalıdır.

Bir veya daha fazla kusur görülürse, boruyu tamir etmeye çalışmayın, yenisiyle değiştirin.

8.2 Enjektörlerin değiştirilmesi

Eğer gaz beslemesi basıncı değişkense veya ge‐ rekli olan basınçtan farklıysa, gaz beslemesi bo‐ rusuna uygun bir basınç regülatörü takın.

8.3 Minimum seviye ayarlaması

Ocak beklerinin minimum seviyesinin ayarlanma‐ sı:

melidir.

için kolaylıkla incelenebilir şekilde konumlan‐ dırılmalıdır.

yanık izleri olmamalıdır.

esneklikte olmalıdır.

Montaj tamamlandıktan sonra boru bağlantılarının doğru şekilde yapılıp ya‐ pılmadığını kontrol edin. Bir sabun çö‐ zeltisi kullanın, alev kullanmayın!

Ocak ızgaralarını çıkarın. Ocak beki kapaklarını ve alev başlıklarını çı‐

karın. Bir 7 numara lokma anahtarı kullanarak en‐

jektörleri sökün ve bunların yerine kullan‐ dığınız gaz tipine uygun enjektörler takın ("Teknik Bilgi" bölümündeki tabloya bakın).

Aynı prosedürü geriye uygulayarak parçaları yerine takın.

Bilgi etiketini (gaz besleme borusunun ya‐ nındadır) kullanılacak yeni gaz beslemesi ti‐ pine uygun etiketle değiştirin. Bu etiketi, ci‐ hazla birlikte verilen paket içerisinde bulabi‐ lirsiniz.

Ocak bekini ateşleyin. Düğmeyi minimum pozisyonuna getirin. Düğmeyi çıkarın. İnce uçlu bir tornavidayla, baypas vidasının

konumunu ayarlayın.

sadece Rusya için

Baypas vidası

• G20 20 mbar'lık doğal gazdan (ya da G20 13

mbar'lık doğal gaz

) likit gaza dönüşüm yapı‐

lıyorsa, baypas vidasını tamamen sıkın.

• Likit gazdan G20 20 mbar doğal gaza geçiyor‐

sanız, baypas vidasını yaklaşık 1/4 tur gevşe‐

tin (Triple Crown ocak beki için 1/2 tur).

•

G20 20 mbar doğal gazdan 13 mbar

doğal gaza geçiyorsanız, baypas vidasını yaklaşık 1/4 tur gevşetin (Triple Crown ocak beki için 1/2 tur).

•

Eğer likit gazdan G20 13 mbar'lık

doğal ga‐ za dönüşüm yapılıyorsa, baypas vidasını yak‐ laşık 1/2 tur gevşetin (Triple Crown için 1 tur).

•

G20 13 mbar

doğal gazdan G20 20 mbar doğal gaza geçiyorsanız, baypas vidasını yak‐ laşık 1/4 tur sıkın (Triple Crown ocak beki için 1/2 tur).

UYARI Düğmeyi maksimum pozisyondan mini‐ mum pozisyona hızlı bir şekilde döndü‐ rürken alevin sönmediğinden emin olun.

8.4 Elektrik bağlantısı

• Bilgi etiketinde yazılı nominal gerilim değerinin ve güç tipinin, tesisatınızın gerilim ve güç özellikleriyle uyuştuğundan emin olun.

• Bu cihaz ile birlikte bir elektrik kablosu verilir. Kablonun, bilgi etiketinde yazılı yük değerlerini kaldırabilecek uygun bir fiş ile birlikte kullanıl‐ ması gerekir. Fişi doğru prize taktığınızdan emin olun.

• Her zaman doğru monte edilmiş, darbelere dayanıklı bir priz kullanın.

• Montajdan sonra elektrik fişine erişilebildiğin‐ den emin olun.

• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

• Cihaz bir uzatma kablosu, adaptör veya çoklu priz üzerinden bağlıyken yangın riski vardır.

Toprak bağlantısının standartlar ve yönetme‐ likler ile uyumlu olduğundan emin olun.

• Elektrik kablosunun 90°C üzerinde sıcaklığa çıkmasına izin vermeyin.

Mavi toprak kablosunu üzerinde "N" harfi bulu‐ nan terminale bağladığınızdan emin olun. Kahve‐ rengi (ya da siyah) faz kablosunu "L" harfli termi‐ nale bağlayın. Faz kablosunu her zaman bağlı tutun.

8.5 Bağlantı kablosunun değiştirilmesi

Bağlantı kablosunu değiştirmek için sadece H05V2V2-F T90 veya eşdeğer tipte bir kablo kul‐ lanın. Kablo kesitinin gerilime ve çalışma sıcak‐ lığına uygun olduğundan emin olun. Sarı/yeşil toprak kablosu, kahverengi (veya siyah) faz kab‐ losundan yaklaşık 2 cm daha uzun olmalıdır.

TÜRKÇE 67

DİKKAT Cihazı sadece yüzeyi düz olan bir tez‐ gaha yerleştirin.

8.7 Yerleştirme olanakları

Kapaklı mutfak ünitesi

Ocağın altına monte edilen panel, teknik servis işlemi gerektiğinde kolay erişim için kolayca çıka‐ rılabilir olmalıdır.

30 mm

60 mm

min 20 mm (max 150 mm)

8.6 Ankastre Montaj

min.

min. 55 mm

480 mm

10 mm

100 mm

30 mm

3 mm

11 mm

min. 650 mm

560 mm

11 mm

Çıkarılabilir panel

Bağlantılar için alan

Fırınlı mutfak ünitesi

Ocak çıkıntısının boyutları talimatlara uygun ol‐ malı ve mutfak ünitesi sürekli hava dolaşımı sağlayacak deliklerle donatılmalıdır. Ocak ve fırı‐ nın elektrik bağlantısı güvenlik nedeniyle ve fırını üniteden kolayca çıkarabilmek için ayrı ayrı yapıl‐ malıdır.

50 cm

360 cm

120 cm

180 cm

cihazla birlikte verilen conta

cihazla birlikte verilen braketler

www.electrolux.com

9. TEKNİK BİLGİLER

Ocak boyutları

Genişlik : 594 mm Uzunluk: 510 mm

Isı girişi

Triple Crown ocak beki: 4.0 kW Yarı hızlı ocak beki: 2.0 kW Yardımcı ocak beki: 1.0 kW TOPLAM GÜÇ: G20 (2H) 20 mbar = 9.0 kW

G30 (3B/P) 30 mbar = 654 g/sa.

G20 (2H) 13 mbar = 9 kW yalnızca Rusya için Elektrik beslemesi: 230 V ~ 50 Hz Kategori: II2H3B/P Gaz bağlantısı: G 1/2" Gaz beslemesi: G20 (2H) 20 mbar Cihaz sınıfı: 3

Baypas çapları

Ocak beki Ø Baypas 1/100

mm'de

Yardımcı 28 Triple Crown 56

Yarı hızlı 32

Ocak ankastre montaj boyutları

Genişlik : 560 mm Uzunluk: 480 mm

Ocak beki Ø Baypas 1/100

mm'de

G20 20 mbar'lık DOĞAL GAZ için gazlı ocak beki

OCAK BEKİ NORMAL GÜÇ kW enj. 1/100 mm Yardımcı 1.0 70 Yarı hızlı 2.0 96 Triple Crown 4.0 146

LPG G30/G31 30/30 mbar için gazlı brülörler

OCAK BEKİ

Yardımcı 1.0 50 73 Yarı hızlı 2.0 71 145 Triple Crown 4.0 98 291

NORMAL GÜÇ

enj.

1/100 mm

g/sa.

G20 13 mbar'lık DOĞAL GAZ için gazlı ocak beki

OCAK BEKİ NORMAL GÜÇ kW enj. 1/100 mm Yardımcı 1.0 82 Yarı hızlı 2.0 111 Triple Crown 4.0 174

10. ÇEVREYLE İLGİLİ BİLGİLER

TÜRKÇE 69

Şu sembole sahip malzemeler geri dönüştürülebilir

uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının

. Ambalajı geri dönüşüm için

korunmasına yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri

dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin. AEEE Yönetmeliğine Uygundur.

www.electrolux.com

TÜRKÇE 71

www.electrolux.com/shop

397286603-A-362012

Electrolux EGG6343NOR User Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
