EGG6343
................................................ .............................................
FR TABLE DE CUISSON NOTICE D'UTILISATION
Page 2
www.electrolux.com
2
SOMMAIRE
1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.
CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . 14
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
Page 3
FRANÇAIS 3
1.
CONSIGNES DE SÉCURITÉ
Cet appareil est adapté aux marchés
suivants : IT
Avant d'installer et d'utiliser cet appareil,
lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour
responsable des dommages et blessures
liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec
votre appareil pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des
personnes vulnérables
AVERTISSEMENT
Risque d'asphyxie, de blessure ou
d'invalidité permanente.
• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans risque lorsqu’ils sont sans surveillance ou
en l’absence d’instruction d’une personne responsable qui puisse leur assurer une utilisation de l’appareil sans
danger.
• Ne laissez pas les enfants jouer avec
l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours
de fonctionnement ou lorsqu'il refroidit.
Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif
de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni
entreprendre une opération de maintenance sur l'appareil sans surveillance.
1.2 Installation
AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnel qualifié.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis
par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours
des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide
d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air
puisse circuler.
• Le dessous de l'appareil peut devenir
très chaud. Nous vous recommandons
d'installer un panneau de séparation
ignifuge sous l'appareil pour en bloquer
l'accès.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• Avant chaque raccordement, assurezvous que la borne principale de l'appareil est hors tension.
• Assurez-vous que l'appareil est bien installé. Des connexions desserrées ou
incorrectes peuvent être à l'origine
d'une surchauffe des bornes.
• Assurez-vous qu'une protection antichocs est installée.
• Contrôlez que les câbles d'alimentation
n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez
Page 4
www.electrolux.com
4
• Ne laissez pas les connexions s'emmê-
• Utilisez une pince pour détendre le câ-
• Utilisez le câble d'alimentation appro-
• Veillez à ne pas endommager la fiche
• L'installation électrique doit être équi-
• N'utilisez que des systèmes d'isolation
Raccordement au gaz
• Tous les raccordements au gaz doivent
• Assurez-vous que l'air circule autour de
• Les informations concernant l'alimenta-
• Cet appareil n'est pas raccordé à un
1.3 Utilisation
• Utilisez cet appareil dans un environne-
• Ne modifiez pas les caractéristiques de
• Ne faites pas fonctionner l'appareil avec
l'appareil électrique à des prises électriques situées à proximité.
ler.
ble.
prié.
secteur ni le câble d'alimentation. Contactez le service après-vente ou un
électricien pour remplacer le câble d'alimentation s'il est endommagé.
pée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être
retirés du support), un disjoncteur différentiel et des contacteurs.
être effectués par une personne qualifiée.
l'appareil.
tion en gaz se trouvent sur la plaque signalétique.
dispositif d'évacuation des produits de
combustion. Assurez-vous de brancher
l'appareil selon les réglementations
d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.
AVERTISSEMENT
Risque de blessures, de brûlures
ou d'électrocution.
ment domestique.
cet appareil.
un minuteur externe ou un système de
commande à distance.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ni de couvercles sur la table de cuisson à plaque
électrique. Ils deviennent chauds.
• Éteignez les zones de cuisson après
chaque utilisation.
• N'utilisez jamais l'appareil comme plan
de travail ni comme plan de stockage.
AVERTISSEMENT
Risque d'explosion ou d'incendie.
• Les graisses et l'huile chaudes peuvent
dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds
éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes
d'aliments qui peuvent provoquer un incendie à température plus faible que
l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.
• Ne tentez pas d'éteindre un incendie
avec de l'eau. Débranchez l'appareil et
couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.
AVERTISSEMENT
Risque de dommage de l'appareil.
• Ne laissez pas de récipients chauds sur
le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer.
• Ne laissez pas de récipients chauds refroidir sur la plaque.
• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de cuisson vides ou sans aucun récipient de
cuisson.
• Ne placez jamais de papier aluminium
sur l'appareil.
• Ne laissez pas de liquides acides, tels
que du vinaigre, du jus de citron ou du
produit détartrant, entrer en contact
Page 5
avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.
• Veillez à ce que la pièce où est installé
l'appareil soit bien aérée.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Utilisez uniquement des récipients stables avec une forme adaptée et un plus
grand diamètre que les dimensions des
brûleurs. Risque de surchauffe et de
rupture de la plaque en verre (si votre
appareil en est équipé) !
• Assurez-vous que la flamme ne s'éteint
pas lorsque vous tournez rapidement la
manette de la position maximale à la
position minimale.
• Veillez à ce que les récipients se trouvent bien au centre des cercles et qu'ils
ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis
avec l'appareil.
• N'installez pas de diffuseur de flamme
sur le brûleur.
1.4 Entretien et nettoyage
AVERTISSEMENT
Risque de dommage de l'appareil.
FRANÇAIS 5
• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
1.5 Mise au rebut
AVERTISSEMENT
Risque de blessure ou d'asphyxie.
• Débranchez l'appareil de l'alimentation
électrique.
• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.
2. DESCRIPTION DE L'APPAREIL
2.1 Description de la table de cuisson
1
2
3
45
Table de cuisson
1
Brûleur semi-rapide
2
Brûleur à triple couronne
3
Brûleur auxiliaire
4
Manettes de commande
5
Page 6
www.electrolux.com
6
2.2 Manettes de commande
Symbole Description
pas d'alimentation en gaz / position arrêt
position d'allumage / alimentation
en gaz maximum
3. UTILISATION QUOTIDIENNE
AVERTISSEMENT
Reportez-vous au chapitre « Consignes de sécurité ».
3.1 Allumage du brûleur
AVERTISSEMENT
Faites très attention lorsque vous
utilisez une flamme nue dans une
cuisine. Le fabricant décline toute
responsabilité en cas de mauvais
usage de la flamme
Allumez toujours le brûleur avant
de poser les plats.
Pour allumer le brûleur :
1.
Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jus-
qu'à sa position maximale (
puis appuyer dessus pour l'enfoncer.
2.
Maintenez la commande appuyée
pendant environ 5 secondes, cela
permet au thermocouple de se réchauffer. Sinon, l'alimentation en gaz
sera interrompue.
3.
Une fois que la flamme brûle régulièrement, réglez son débit.
Si, après plusieurs tentatives, le
brûleur ne s'allume pas, vérifiez
que la couronne et son chapeau
sont correctement placés.
),
Symbole Description
alimentation en
gaz minimum
A)

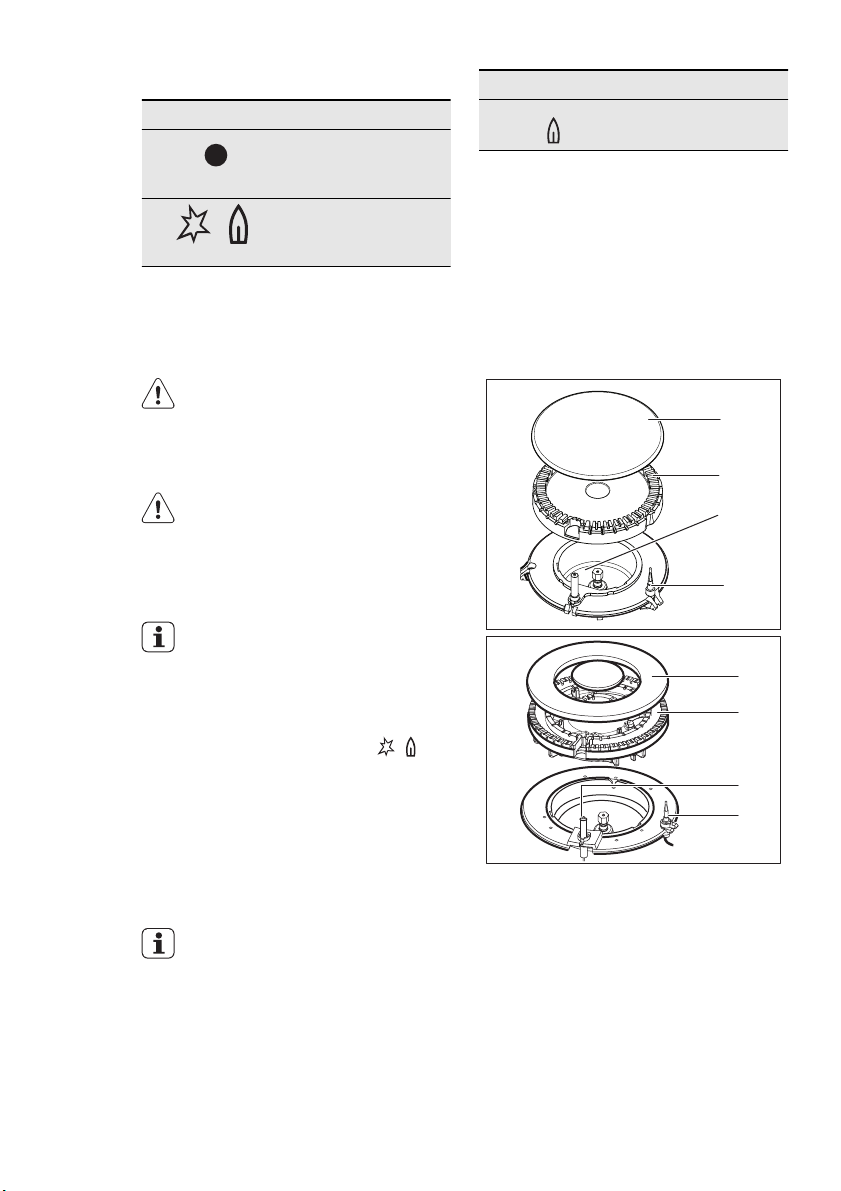

Chapeau du brûleur
B)
Couronne du brûleur
C)
Bougie d'allumage
D)
Thermocouple
A
B
C
D
A
B
C
D
Page 7
AVERTISSEMENT
Ne maintenez pas la manette de
commande appuyée plus de 15
secondes.
Si le brûleur ne s'allume pas au
bout de 15 secondes, relâchez la
manette et positionnez-la sur Arrêt. Attendez au moins 1 minute
avant d'essayer une nouvelle fois
d'allumer le brûleur.
En cas de coupure d'électricité,
vous pouvez utiliser votre table de
cuisson sans avoir recours au système automatique. Dans ce cas,
approchez une flamme du brûleur,
enfoncez la manette correspondante et tournez-la dans le sens
inverse des aiguilles d'une montre
jusqu'à la position de libération
maximum du gaz.
Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant
d'essayer une nouvelle fois d'allumer le brûleur.
FRANÇAIS 7
Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil,
après l'installation ou une coupure
d'électricité. Ce phénomène est
normal.
3.2 Pour éteindre les brûleurs
Tournez la manette jusqu'au symbole .
AVERTISSEMENT
Abaissez ou coupez toujours la
flamme avant de retirer les récipients du brûleur.
4. CONSEILS UTILES
AVERTISSEMENT
Reportez-vous au chapitre « Consignes de sécurité ».
4.1 Économies d'énergie
• Si possible, couvrez les casseroles.
• Lorsque le liquide commence à bouillir,
baissez le feu pour laisser légèrement
frémir le liquide.
Utilisez uniquement des récipients dont le
diamètre correspond aux dimensions des
brûleurs.
Brûleur Diamètres des réci-
Triple cou-
ronne
Semi-rapi-
de avant
Semi-rapi-
de arrière
180 - 260 mm
120 - 180 mm
120 - 220 mm
pients
Brûleur Diamètres des réci-
pients
Auxiliaire 80 - 180 mm

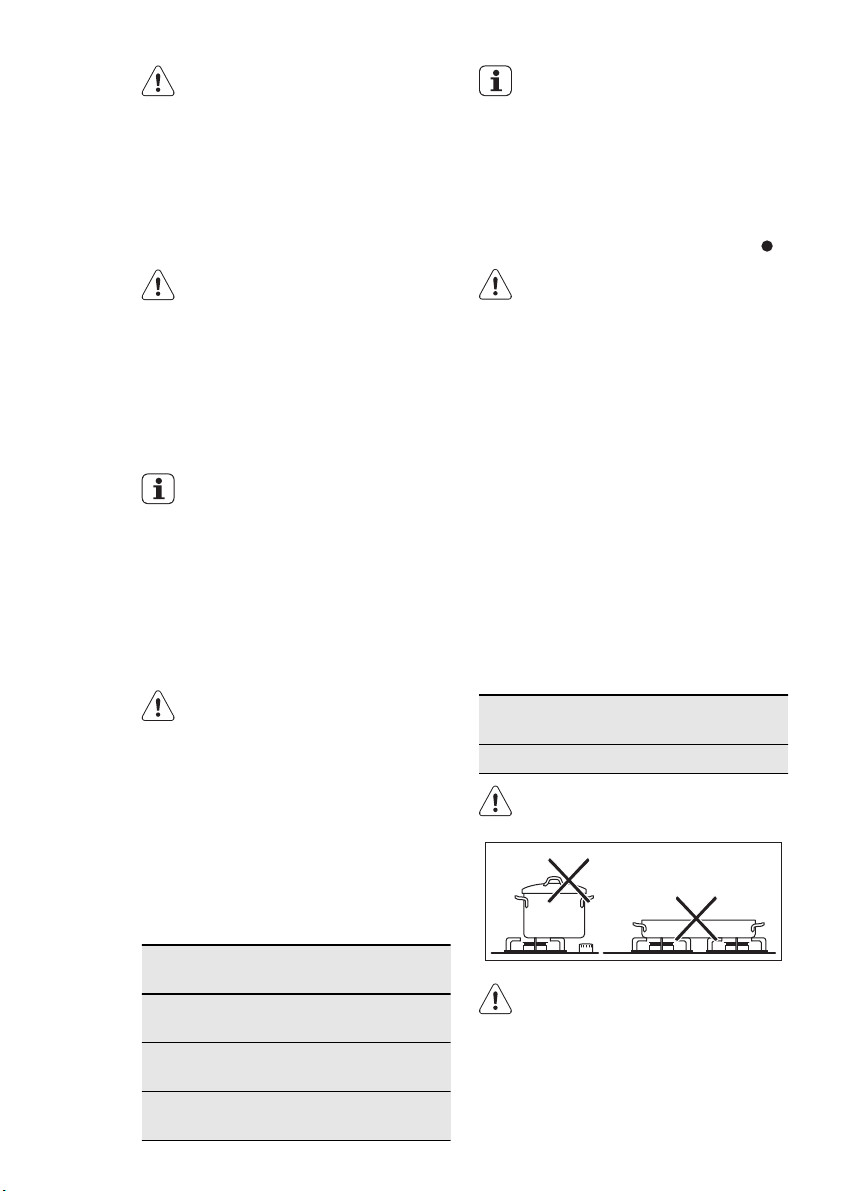

AVERTISSEMENT
Ne placez pas le même récipient
sur deux zones de cuisson.

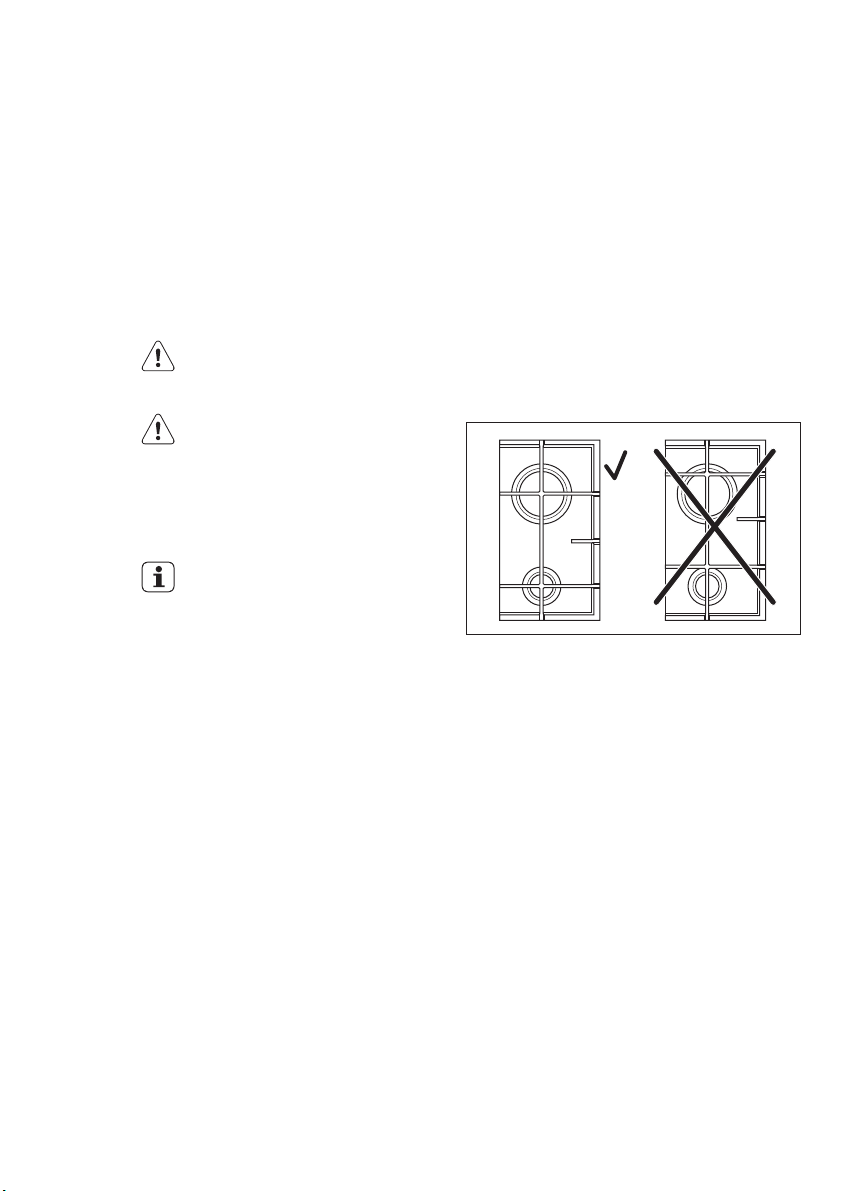

AVERTISSEMENT
Assurez-vous que les casseroles
ne dépassent pas des bords de la
table de cuisson, et qu'elles sont
bien centrées sur les zones de
cuisson, pour une stabilité optimale et une économie de la consommation de gaz.
Page 8
www.electrolux.com
8
Ne placez pas de récipients instables ou
déformés sur les zones de cuisson afin
d'éviter les débordements et les blessures.
Informations sur l'acrylamide
Important Selon les connaissances
scientifiques les plus récentes, faire brunir
5. ENTRETIEN ET NETTOYAGE
les aliments de manière intensive, en
particulier les produits contenant de
l'amidon, peut nuire à la santé à cause de
l'acrylamide. C'est pourquoi nous vous
recommandons de faire cuire les aliments
à basse température et de ne pas trop les
faire brunir.
AVERTISSEMENT
Reportez-vous au chapitre « Consignes de sécurité ».
AVERTISSEMENT
Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant
toute opération de nettoyage ou
intervention technique, assurezvous que l'appareil est débranché
de la prise électrique.
Les rayures ou les taches sombres sur la surface n'ont aucune
incidence sur le fonctionnement
de l'appareil.
• Vous pouvez retirer les supports de
casserole pour nettoyer facilement la
table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau
chaude savonneuse et séchez-les soigneusement avant de les remettre en
place.
• Lavez les éléments en acier inoxydable
à l'eau, puis séchez-les à l'aide d'un
chiffon doux.
• Les supports de casserole ne doivent
pas être placés dans le lave-vaisselle.
Ils doivent être lavés à la main.
• Lorsque vous lavez les supports à la
main, faites bien attention lorsque vous
les essuyez, car le processus d'émaillage laisse parfois des arêtes risquant de
vous blesser. Si nécessaire, retirez les
taches tenaces à l'aide d'une pâte nettoyante.
• Après avoir lavé les supports de casseroles, veillez à les remettre correctement en place.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras
des supports de casseroles sont au milieu du brûleur.
• Replacez les supports de casserole
avec soin afin de ne pas endommager le dessus de la table de cuisson.
Après le nettoyage, séchez l'appareil à
l'aide d'un chiffon doux.
L'acier inoxydable peut ternir s'il est trop
chauffé. Gardez à l'esprit que vous ne devez pas cuisiner avec des plats en terre
cuite ou en fonte. N'utilisez pas de papier
aluminium pour ne pas endommager la
partie supérieure durant le fonctionnement.
Enlevez les salissures :
1.
– Enlevez immédiatement : plasti-
que fondu, feuilles plastique et les
aliments contenant du sucre.
– Mettez l'appareil à l'arrêt et
laissez le refroidir avant de procéder au nettoyage : des cernes de
calcaire, traces d'eau, projections
de graisse, décolorations métalliques luisantes. Utiliser un nettoyant
spécial pour la surface de la table
de cuisson.
Page 9
2.
Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.
3.
Pour finir essuyez l'appareil à l'aide
d'un chiffon propre.
pres pour prévenir un allumage difficile et
vérifier que les trous de la couronne du
brûleur ne sont pas obstrués.
5.2 Entretien périodique
5.1 Nettoyage du générateur
d'étincelles
Cette fonction emploie une bougie d'allumage en céramique et d'une électrode
métallique. Maintenez ces éléments pro-
Demandez régulièrement à votre service
après-vente local de vérifier l'état du tuyau
d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT
Anomalie Cause possible Solution
Aucune étincelle ne se
produit à l'allumage.
• Le couvercle et la cou-
La flamme s'éteint immédiatement après l'allumage.
Les flammes sont irrégulières.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent
être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un
service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou
votre service après-vente.
• Il n'y a pas d'alimentation électrique.
ronne du brûleur sont
mal positionnés.
• Le thermocouple n'est
pas suffisamment
chauffé.
• La couronne du brûleur
doit être encrassés
avec des restes d'aliments.
Si un problème résulte d'une
mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié,
le déplacement du technicien du
service après vente ou du revendeur peut être facturé même en
cours de garantie.
• Vérifiez si l'appareil est
bien branché et allumé;
• Contrôlez le fusible. Si
le fusible est dégagé
plusieurs fois, contactez un électricien qualifié.
• Assurez-vous que le
couvercle et la couronne du brûleur sont bien
positionnés.
• Après avoir allumé la
flamme, continuez à
appuyez sur le bouton
pendant environ 5 secondes.
• vérifiez si l'injecteur
n'est pas bouché et s'il
n'y pas de particules
alimentaires dans la
couronne.
FRANÇAIS 9
Ces informations sont nécessaires
pour pouvoir vous offrir une aide rapi-
Page 10
www.electrolux.com
10
de et adaptée. Ces données figurent
sur la plaque signalétique fournie.
• Description du modèle ............
• Référence produit (PNC) ............
• Numéro de série (S.N.) ............
Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service aprèsvente.
6.1 Étiquettes fournies avec le
sac d'accessoires

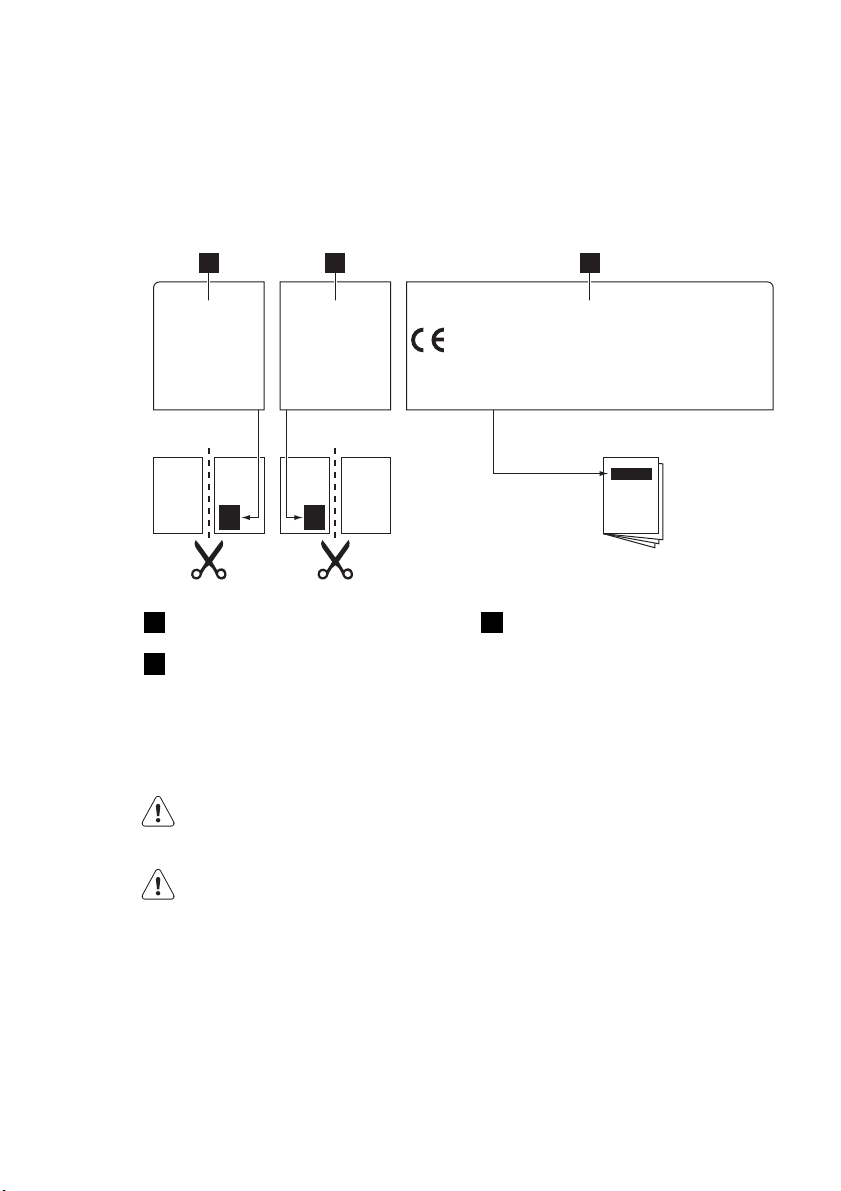

Collez les étiquettes adhésives comme indiqué ci-dessous :
1 2 3
MOD.
PROD.NO.
SER.NO
DATA
Collez-la sur la carte de garantie et
1
envoyez cette partie
Collez-la sur la carte de garantie et
2
conservez cette partie
7. INSTALLATION
AVERTISSEMENT
Reportez-vous au chapitre « Consignes de sécurité ».
AVERTISSEMENT
Les instructions suivantes concernant l'installation, l'entretien et la
ventilation doivent être effectuées
uniquement par un professionnel
qualifié conformément aux textes
réglementaires en vigueur (UNICIG 7129 - 7131). Assurez-vous
que la cuisine soit suffisamment
aérée : maintenez ouverts les orifices d'aération naturelle (ils doivent
être équivalents à au moins
100 cm²) ou installez une hotte à
extraction mécanique.
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
0049
03 IT
MADE IN ITALY
MOD.
PROD.NO.
SER.NO.
Collez-la sur la notice d'utilisation
3
TYPE
230V-50Hz
IP20
7.1 Raccordement au gaz
Effectuez un raccordement fixe (« rigide »)
ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si
vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact
avec des parties mobiles ni être serrés.
Soyez également vigilant lorsque la table
est installée avec un four.
Page 11
Assurez-vous que la pression de
l'alimentation en gaz de l'appareil
correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète
par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez
le raccordement dans le sens nécessaire et serrez le tout.
ABC
A)
Bout du tuyau avec écrou
B)
Rondelle
C)
Coude

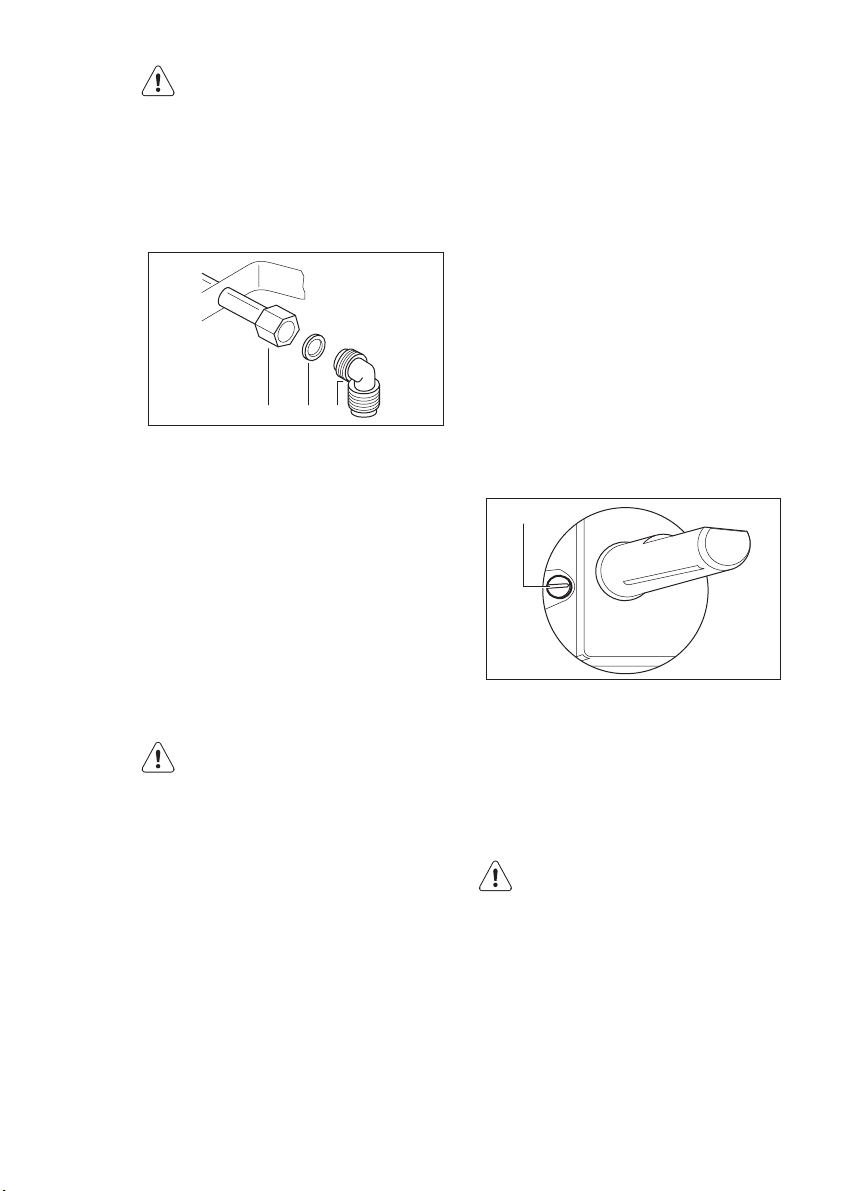

Raccordement rigide :
Effectuez le raccordement en utilisant des
tuyaux métalliques rigides (en cuivre avec
embout mécanique) (UNI-CIG 7129).
FRANÇAIS 11
5.
Remplacez la plaque signalétique (qui
se trouve près du tuyau d'arrivée de
gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous
trouverez cette plaque dans le sachet
fourni avec l'appareil.
Si la pression de l'alimentation en gaz
peut être modifiée ou est différente de la
pression nécessaire, vous devez monter
un système de réglage de la pression sur
le tuyau d'arrivée de gaz.
7.3 Réglage du niveau minimal
Pour régler le niveau minimal des brûleurs :
1.
Allumez le brûleur.
2.
Tournez la manette en position mini-
male.
3.
Retirez la manette.
4.
À l'aide d'un tournevis fin, ajustez la
position de la vis de réglage.
A
Connexion flexible :
Utilisez un tuyau flexible en acier inoxydable (UNI-CIG 9891) d'une longueur maximale de 2 m.
Lorsque l'installation est terminée,
assurez-vous que chaque raccord
est étanche. Utilisez une solution
savonneuse et pas de flamme !
7.2 Remplacement des
injecteurs
1.
Démontez les supports des casseroles.
2.
Démontez les chapeaux et les couronnes du brûleur.
3.
À l'aide d'une clé de 7, démontez les
injecteurs et remplacez-les par ceux
qui sont nécessaires pour le type de
gaz que vous utilisez (voir le tableau
dans le chapitre « Caractéristiques
techniques »).
4.
Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
A)
Vis de réglage
• Si vous passez du gaz naturel G20
20 mbar au gaz liquéfié, serrez au
maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz
naturel G20 20 mbar, dévissez la vis de
réglage d'environ 1/4 de tour (1/2 tour
pour un brûleur à triple couronne).
AVERTISSEMENT
Assurez-vous que la flamme ne
s'éteint pas lorsque vous tournez
rapidement la manette de la position maximale à la position minimale.
7.4 Branchement électrique
• L'appareil doit être relié à la terre con-
formément aux normes en vigueur.
• Vérifiez que la tension nominale et le ty-
pe d'alimentation figurant sur la plaque
signalétique correspondent aux valeurs
d'alimentation locales.
Page 12
www.electrolux.com
12
• Cet appareil est fourni avec un câble
• Tout composant électrique doit être in-
• Utilisez toujours une prise de courant
• Assurez-vous que la prise de courant
• Ne tirez jamais sur le câble d'alimenta-
• L'appareil ne doit pas être raccordé à
• Le câble d'alimentation doit être placé
• Raccordez l'appareil au secteur à l'aide
Aucune partie du câble d'alimentation ne
doit être exposée à une température supérieure à 90 °C.
Utilisez les colliers installés sur le côté de
l'appareil pour éviter tout contact avec les
équipements situés sous le plan de travail.
Pour voir un exemple de raccordement
optimal, reportez-vous à l'illustration.
d'alimentation. Une fiche appropriée,
capable de supporter la charge indiquée sur la plaque signalétique, doit
être adaptée au câble d'alimentation.
La fiche doit être insérée dans une prise
murale appropriée.
stallé ou remplacé par un technicien ou
un employé qualifié du service technique.
de sécurité correctement installée.
est accessible une fois l'appareil installé.
tion électrique pour débrancher l'appareil. Tirez toujours sur la prise.
l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Vérifiez la conformité du raccordement à la terre avec les normes et
réglementations en vigueur.
de telle façon qu'il ne touche aucune
pièce chaude.
d'un système permettant le débranchement de l'appareil à tous les pôles,
avec une largeur d'ouverture de contact d'au moins 3 mm, par exemple, un
disjoncteur automatique de protection,
des déclencheurs de perte à la terre ou
un fusible.
A
7.5 Remplacement du câble
d'alimentation
Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F T90
ou équivalent. Assurez-vous que la section du câble convient à la tension et à la
température de fonctionnement. Le câble
de terre jaune/vert doit être plus long
d'environ 2 cm que le câble de phase
marron (ou noir).

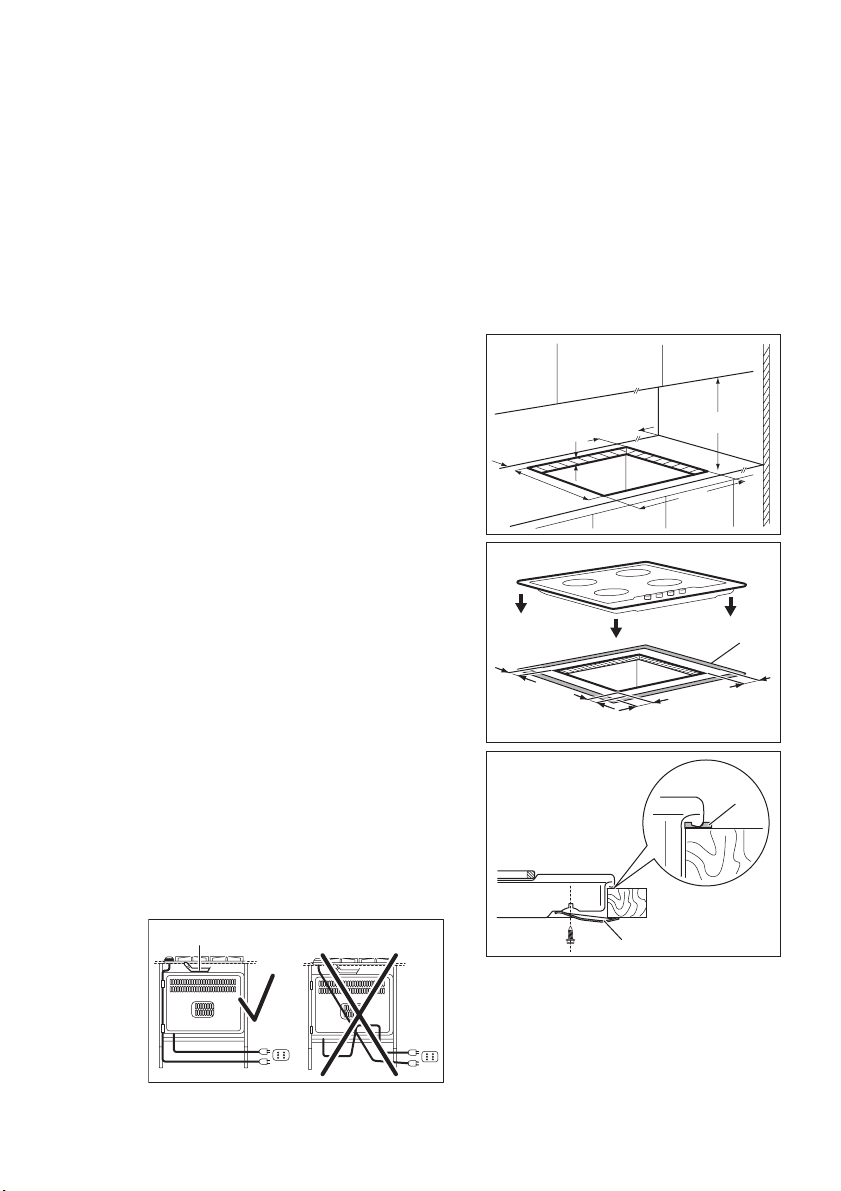

7.6 Encastrement
min.
650 mm
560 mm
A
11 mm
A
min.
55 mm
480 mm
10 mm
min.
100 mm
30 mm
3 mm
11 mm
B
A)
Tuyau en cuivre rigide ou tuyau flexible
en acier inoxydable
A)
joint fourni
B)
équerres fournies
Page 13
FRANÇAIS 13

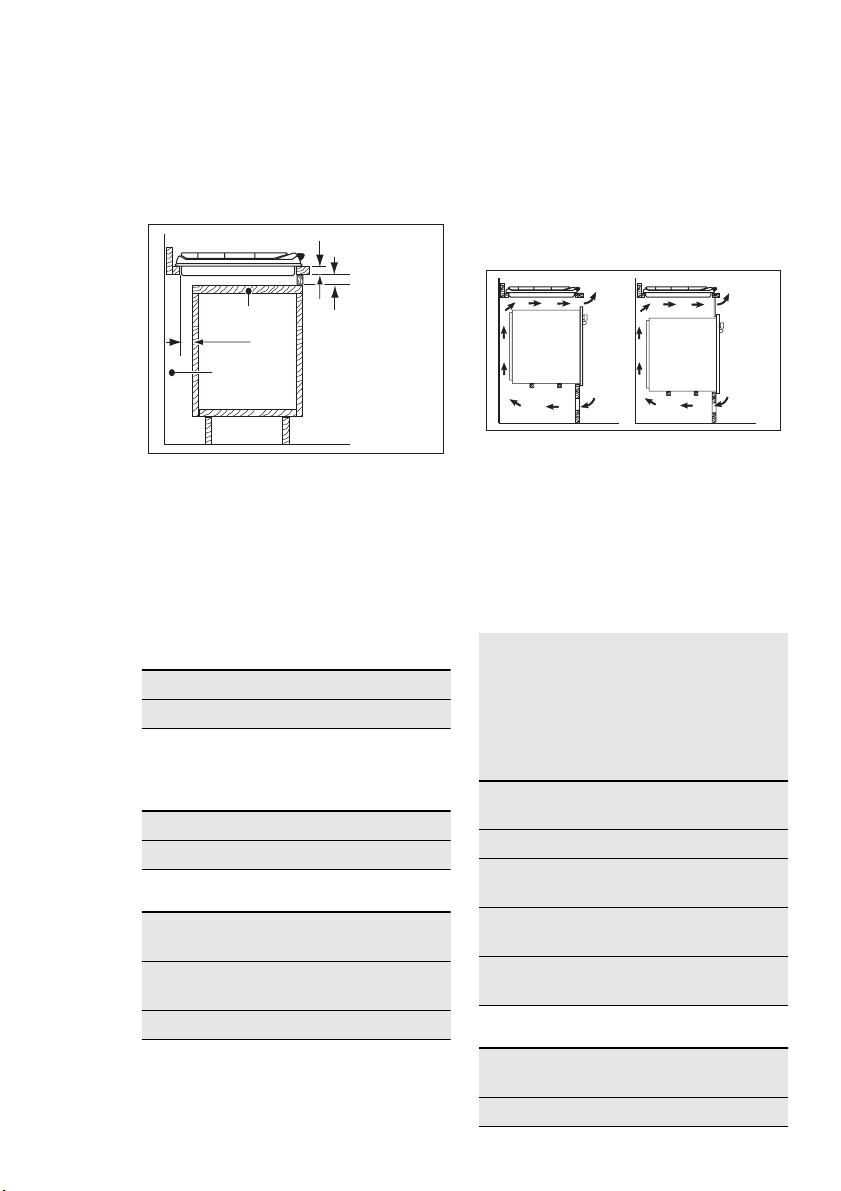

7.7 Possibilités d'insertion
Élément de cuisine avec porte
Le panneau installé sous la table de cuisson doit être facilement amovible et facile
d'accès au cas où une intervention technique serait nécessaire.
30 mm
A
60 mm
min 20 mm
(max 150 mm)
Élément de cuisine avec four
Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être
équipé d'aérations pour assurer un apport
d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des
raisons de sécurité et pour permettre un
retrait facile du four de l'ensemble.
B
A)
Panneau amovible
B)
Espace pour les branchements
8. CARACTERISTIQUES TECHNIQUES
Dimensions de la table de cuisson
Largeur : 594 mm
Longueur : 510 mm
Dimensions de la niche
d'encastrement de la table de
cuisson
Largeur : 560 mm
Longueur : 480 mm
Puissance
Brûleur à triple
4,0 kW
couronne :
Brûleur semi-rapi-
2,0 kW
de :
Brûleur auxiliaire : 1,0 kW
PUISSANCE TOTALE :
Alimentation électrique :
Catégorie : II2H3+
Raccordement au
gaz :
Alimentation en
gaz :
Classe de l'appa-
reil :
Diamètres de by-pass
50 cm2
360 cm2
120 cm2
180 cm2
G20 (2H) 20 mbar
= 9,0 kW
G30 (3+)
28-30 mbar =
654 g/h
G31 (3+) 37 mbar
= 643 g/h
230 V ~ 50 Hz
G 1/2”
G20 (2H) 20 mbar
3
Brûleur Ø by-pass en
1/100 mm
Auxiliaire 28
Page 14
www.electrolux.com
14
Brûleur Ø by-pass en
1/100 mm
Semi-rapide 32
Brûleur Ø by-pass en
1/100 mm
Triple couronne 56
Brûleurs à gaz
PUISSANCE NORMALE
G20 (2H)
20 mbar
m³/h
1/100
LPG (butane/propane)
G30/G31 (3+)
28-30/37 mbar
inj.
mm
G30
28-30
mbar
g/h g/h
G31
37 mba
r
BRÛLEUR
Auxiliaire
Semirapide
PUIS-
SANCE
NORMA-
LE
PUISSANCE
RÉDUI-
TE
GAZ NATUREL
inj.
kW kW
1/100
mm
1.0 0.33 70 0.095 50 73 71
2.0 0.45 96 0.190 71 145 143
Triple
couron-
4.0 1.4 146 0.381 98 291 286
ne
9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole
ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.
avec les ordures
Page 15
FRANÇAIS 15
Page 16
www.electrolux.com/shop
892953070-B-172012
Loading...
