Page 1

EGG56343

................................................ .............................................

RU ВАРОЧНАЯ ПАНЕЛЬ ИНСТРУКЦИЯ ПО

ЭКСПЛУАТАЦИИ

UK ВАРИЛЬНА ПОВЕРХНЯ ІНСТРУКЦІЯ 17

Page 2

www.electrolux.com

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. ОПИСАНИЕ ИЗДЕЛИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. ПОЛЕЗНЫЕ СОВЕТЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6. УХОД И ОЧИСТКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

9. ТЕХНИЧЕСКИЕ ДАННЫЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

МЫ ДУМАЕМ О ВАС

Благодарим Вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о Вас. Поэтому когда бы Вы ни воспользовались им, Вы можете быть уверены: результаты всегда будут превосходными.

Добро пожаловать в Electrolux! На нашем веб-сайте Вы сможете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании: www.electrolux.com

Зарегистрировать свое изделия для улучшения обслуживания: www.electrolux.com/productregistration

Приобрести дополнительные принадлежности, расходные материалы и фирменные запасные части для своего прибора: www.electrolux.com/shop

ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Мы рекомендуем использовать оригинальные запчасти. При обращении в сервис-центр следует иметь под рукой следующую информацию. Данная информация находится на табличке с техническими данными. Модель, код изделия (PNC), серийный номер.

Внимание / Важные сведения по технике безопасности. Общая информация и рекомендации Информация по защите окружающей среды

Право на изменения сохраняется.

Page 3

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно озна‐ комьтесь с приложенным руководством. Производитель не не‐ сет ответственность за травмы и повреждения, полученные/ вызванные неправильной установкой и эксплуатацией. Поза‐ ботьтесь о том, чтобы данное руководство было у Вас под ру‐ кой на протяжении всего срока службы прибора.

1.1 Безопасность детей и лиц с ограниченными возможностями

ВНИМАНИЕ! Существует риск удушья, получения травм или стойких нарушений нетрудоспособности.

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опы‐ том или знаниями только при условии нахождения под прис‐ мотром лица, отвечающего за их безопасность.

• Не позволяйте детям играть с прибором.

• Храните все упаковочные материалы вне досягаемости де‐ тей.

• Не подпускайте детей и домашних животных к прибору, ко‐ гда он работает или остывает. Доступные для контакта ча‐ сти прибора сохраняют высокую температуру.

• Если прибор оснащен функцией «Защита от детей», реко‐ мендуется включить эту функцию.

• Очистка и доступное пользователю техническое обслужива‐ ние не должно производиться детьми без присмотра.

РУССКИЙ 3

1.2 Общие правила техники безопасности

• Прибор и его доступные для контакта части сильно нагре‐ ваются во время эксплуатации. Не прикасайтесь к нагрева‐ тельным элементам.

Page 4

www.electrolux.com

• Не эксплуатируйте данный прибор с помощью внешнего

• Оставление на варочной панели продуктов, готовящихся на

• Ни в коем случае не пытайтесь залить пламя водой; вместо

• Не используйте варочные панели для хранения каких-либо

• Не используйте пароочистители для очистки прибора.

• Не следует класть на варочную поверхность металлические

таймера или отдельной системы дистанционного управле‐ ния.

жире или масле, может представлять опасность и привести к пожару.

этого выключите прибор и накройте пламя, например, кры‐ шкой или противопожарным одеялом.

предметов.

предметы, такие, как ножи, вилки, ложки и крышки, так как они могут нагреваться.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Данный прибор подходит для следующих рынков: BY

RU UA

2.1 Установка

ВНИМАНИЕ! Установка прибора должна осуще‐ ствляться только квалифицирован‐ ным персоналом!

• Удалите всю упаковку.

• Не устанавливайте и не подключайте при‐

бор, если он имеет повреждения.

• Следуйте приложенным к прибору инструк‐

циям по его установке.

• Выдерживайте минимально допустимые за‐

зоры между соседними приборами и пред‐ метами мебели.

• Прибор имеет большой вес: не забывайте

о мерах предосторожности при его переме‐ щении. Обязательно используйте защит‐ ные перчатки.

• Поверхности срезов столешницы необхо‐

димо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и влаги.

• Не устанавливайте прибор возле дверей или под окнами. Это позволит избежать па‐ дения с прибора кухонной посуды при от‐ крывании двери или окна.

• В случае установки прибора над выдвиж‐ ными ящиками убедитесь, что между дни‐ щем прибора и верхним ящиком имеется достаточное для вентиляции пространство.

• Дно прибора сильно нагревается. Рекомен‐ дуется разместить под прибором пожаро‐ безопасную разделительную прокладку для предотвращения доступа прибору снизу.

Подключение к электросети

ВНИМАНИЕ! Существует риск пожара и пораже‐ ния электрическим током.

• Все электрические подключения должны производиться квалифицированным элек‐ триком.

• Прибор должен быть заземлен.

• Перед выполнением каких-либо операций по чистке прибора или по уходу за ним его следует отключить от сети электропитания.

Page 5

• Используйте соответствующий электросе‐ тевой кабель.

• Не допускайте спутывания электропрово‐ дов.

• При подключении прибора к розеткам, рас‐ положенным на близком от него расстоя‐ нии, убедитесь, что сетевой шнур или вил‐ ка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.

• Убедитесь в правильности установки при‐ бора. Неплотно зафиксированный сетевой шнур или вилка (если это применимо к дан‐ ному прибору), которая неплотно держится в розетке, может привести к перегреву кон‐ тактов.

• Позаботьтесь об установке защиты от по‐ ражения электрическим током.

• Сетевой шнур не должен быть туго натя‐ нут.

• Следите за тем, чтобы не повредить вилку (если это применимо к данному прибору) и сетевой кабель. Для замены сетевого кабе‐ ля обратитесь в сервисный центр или к электрику.

• Прибор должен быть подключен к электро‐ сети через устройство, позволяющее от‐ соединять от сети все контакты. Устрой‐ ство для изоляции должно обеспечивать расстояние между разомкнутыми контакта‐ ми не менее 3 мм.

• Следует использовать подходящие размы‐ кающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие пред‐ охранители следует выкручивать из гнез‐ да), автоматы защиты от тока утечки и пу‐ скатели.

Подключение к газовой магистрали

• Все газовые подключения должны произво‐ диться квалифицированным специалистом.

• Перед выполнением установки убедитесь, что параметры местной газораспредели‐ тельной сети (тип и давление газа) совме‐ стимы с настройками прибора.

• Убедитесь, что вокруг прибора имеется до‐ статочная вентиляция.

• Данные о подводе газа приведены на та‐ бличке с техническими данными.

• Данный прибор не соединяется с вытяж‐ ным устройством, удаляющим продукты го‐ рения. Удостоверьтесь, что подключение прибора производится в соответствии с

РУССКИЙ 5

действующими правилами. Уделите особое внимание обеспечению надлежащей венти‐ ляции.

2.2 Эксплуатация

ВНИМАНИЕ! Существует риск травмы, ожога или поражения электрическим током.

• Используйте прибор в жилых помещениях.

• Не изменяйте параметры данного прибора.

• Не оставляйте прибор без присмотра во время его работы.

• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибо‐ ра, если на него попала вода.

• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.

• После каждого использования выключайте конфорки.

ВНИМАНИЕ! Существует опасность возгорания или взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допу‐ скайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.

• Образуемые сильно нагретым маслом па‐ ры могут привести самопроизвольному воз‐ горанию.

• Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких темпера‐ турах по сравнению с маслом, которое ис‐ пользуется в первый раз.

• Не кладите на прибор, рядом с ним или внутрь него легковоспламеняющиеся мате‐ риалы или изделия, пропитанные легково‐ спламеняющимися веществами.

ВНИМАНИЕ! Существует риск повреждения при‐ бора.

• Не ставьте на панель управления горячую кухонную посуду.

• Не позволяйте жидкости полностью выки‐ пать из посуды.

• Не включайте конфорки без кухонной посу‐ ды или с пустой кухонной посудой.

Page 6

www.electrolux.com

• Не допускайте падения на поверхность

• Не кладите на прибор алюминиевую фоль‐

• Не допускайте попадания на варочную па‐

• Данный прибор предназначен только для

• Использование газового прибора для

• Удостоверьтесь, что вентиляционные от‐

• При интенсивном и продолжительном по‐

• Пользуйтесь только устойчивой посудой

• Убедитесь, что пламя не гаснет при бы‐

• Удостоверьтесь, что посуда размещена по

прибора каких-либо предметов или кухон‐ ной посуды. Это может привести к ее по‐ вреждению.

гу.

нель едких жидкостей, например, уксуса, лимонного сока или средств для удаления накипи. Это может привести к появлению матовых пятен.

приготовления пищи. Не используйте при‐ бор в других целях, например, для обогре‐ ва помещений.

приготовления пищи приводит к выделе‐ нию тепла и влаги в помещении. Обеспечь‐ те достаточную вентиляцию помещения, в котором установлен прибор.

верстия не закрыты.

льзовании варочной панелью может потре‐ боваться дополнительная вентиляция, на‐ пример, за счет открытия окна или увели‐ чения мощности вентилятора, если таковой имеется.

подходящей формы. Диаметр дна посуды должен превышать размеры конфорок. Су‐ ществует опасность перегрева и поврежде‐ ния стеклянной панели (если таковая имеется).

стром повороте ручки из максимального по‐ ложения - в минимальное.

центру зон нагрева и не выдается за края варочной панели.

• Используйте только принадлежности, по‐ ставляемые вместе с прибором.

• Не устанавливайте на горелку рассекатели пламени.

2.3 Уход и очистка

ВНИМАНИЕ! Существует риск повреждения при‐ бора.

• Во избежание повреждения покрытия ва‐ рочной панели производите его регуляр‐ ную очичтку.

• Не используйте для очистки прибора пода‐ ваемую под давлением воду или пар.

• Не мойте горелки в посудомоечной маши‐ не.

• Протирайте прибор мягкой влажной тряп‐ кой. Используйте только нейтральные мою‐ щие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

2.4 Утилизация

ВНИМАНИЕ! Существует опасность травмы или удушья.

• Для получения информации о том, как на‐ длежит утилизировать данный прибор, об‐ ратитесь в местные муниципальные органы власти.

• Отключите прибор от электросети.

• Отрежьте и утилизируйте кабель электро‐ питания.

• Расплющите наружные газовые трубы.

Page 7

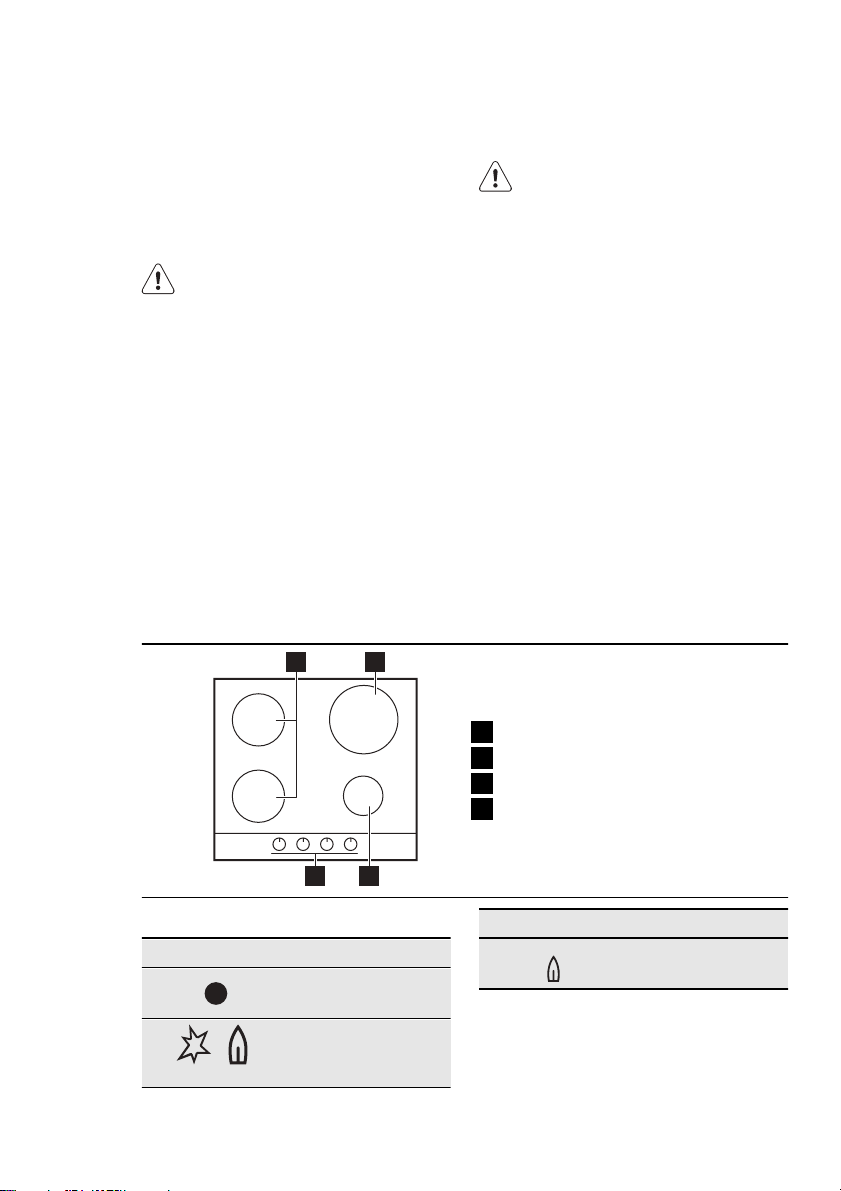

3. ОПИСАНИЕ ИЗДЕЛИЯ

3.1 Функциональные элементы варочной панели

РУССКИЙ 7

3.2 Ручки управления

Символ Описание

отсутствует подача газа / положение ВЫКЛ

положение розжи‐ га / максимальной подачи газа

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

4.1 Розжиг горелки

ВНИМАНИЕ! Будьте внимательны при использова‐ нии открытого огня на кухне. Изгото‐ витель не несет ответственность в случае неправильного обращения с огнем.

Горелка для ускоренного приготовления

Горелка с тройным рассекателем

Вспомогательная горелка

Ручки управления

Символ Описание

минимальная пода‐ ча газа

Удерживайте ручку управления нажатой в течение 10 или более секунд; это необ‐ ходимо, чтобы термопара нагрелась. В противном случае подача газа будет пре‐ кращена.

Отрегулируйте пламя после того, как оно станет равномерным.

Если после нескольких попыток раз‐ жечь горелку не удалось, проверьте правильность положения рассекате‐ ля и крышки горелки.

Всегда зажигайте горелку прежде чем поставить на нее посуду.

Поджиг горелки:

Нажмите на соответствующую кнопку управления и поверните ее против часо‐

вой стрелки в позицию максимума (

Page 8

www.electrolux.com

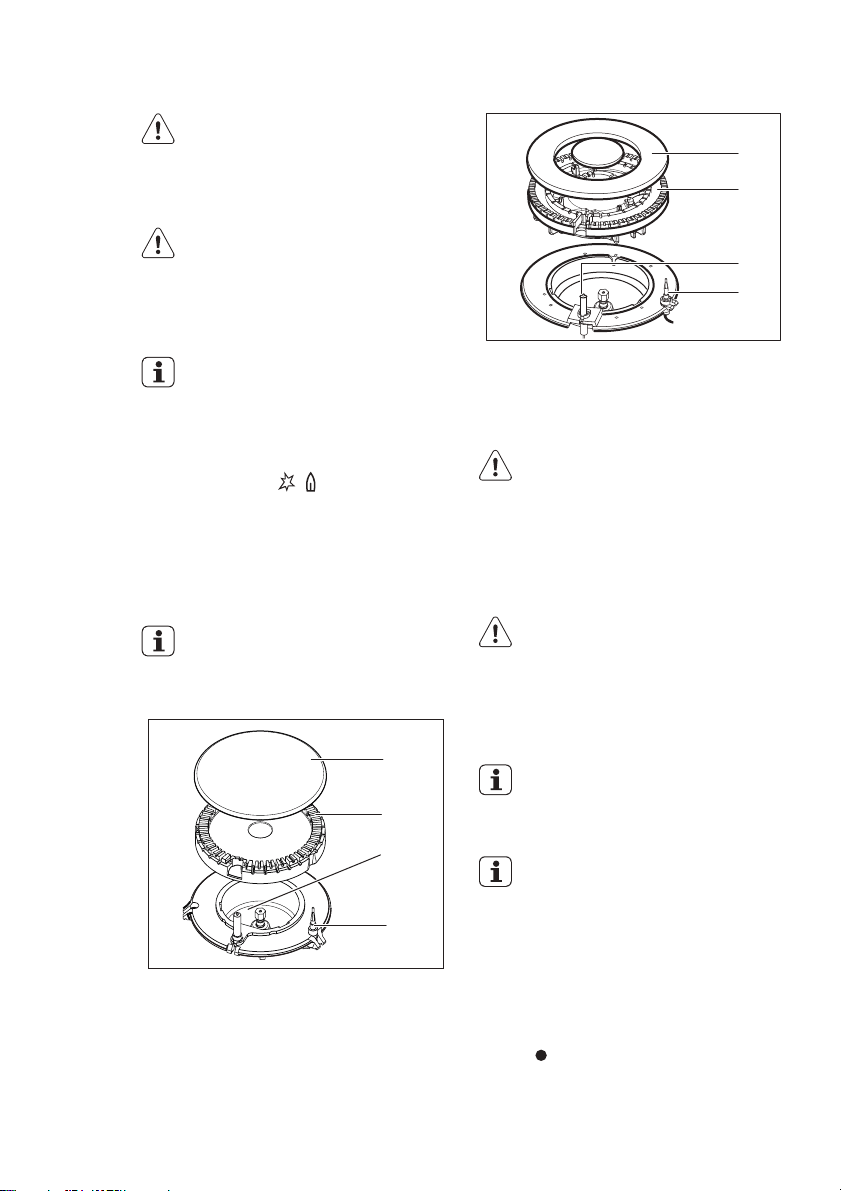

A) B) C) D)

Крышка горелки Рассекатель горелки Свеча зажигания Термопара

ВНИМАНИЕ! Не удерживайте ручку управления нажатой более 15 секунд. Если горелка не загорится через 15 секунд, отпустите ручку управления, установите ее в положение "Выкл" и попробуйте выполнить розжиг горел‐ ки снова как минимум через 1 минуту.

При отсутствии электропитания мож‐

но зажигать горелку без помощи электроподжига; для этого поднесите к горелке источник огня, нажмите со‐ ответствующую ручку и поверните ее против часовой стрелки в положение максимальной подачи газа.

Если горелка случайно погаснет, ус‐ тановите соответствующую ручку управления в положение "Выкл" и по‐ пробуйте выполнить розжиг горелки снова как минимум через 1 минуту.

Электророзжиг может срабатывать автоматически при подаче электро‐ питания на прибор после установки или восстановления электроснабже‐ ния. Это - нормальное явление.

4.2 Выключение горелки

Чтобы потушить пламя, поверните ручку на символ

ВНИМАНИЕ! Всегда уменьшайте или гасите пламя перед тем, как снимать посуду с кон‐ форки.

5. ПОЛЕЗНЫЕ СОВЕТЫ

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

5.1 Экономия энергии

• По возможности всегда накрывайте посуду крышками.

• Как только жидкость начинает закипать, уменьшайте пламя горелки до самого низ‐ кого уровня, достаточного для кипения жидкости.

ВНИМАНИЕ! Используйте только ту посуду, диа‐ метр которой соответствует разме‐ рам конфорок.

Горелка Диаметры посуды

С тройным

180 - 260 мм

рассекате‐

лем

Page 9

Горелка Диаметры посуды

Передняя го‐

120 - 180 мм

релка для

ускоренного

приготов‐

ления

Задняя го‐

120 - 220 мм

релка для

ускоренного

приготов‐

ления

Вспомога‐

80 - 180 мм

тельная

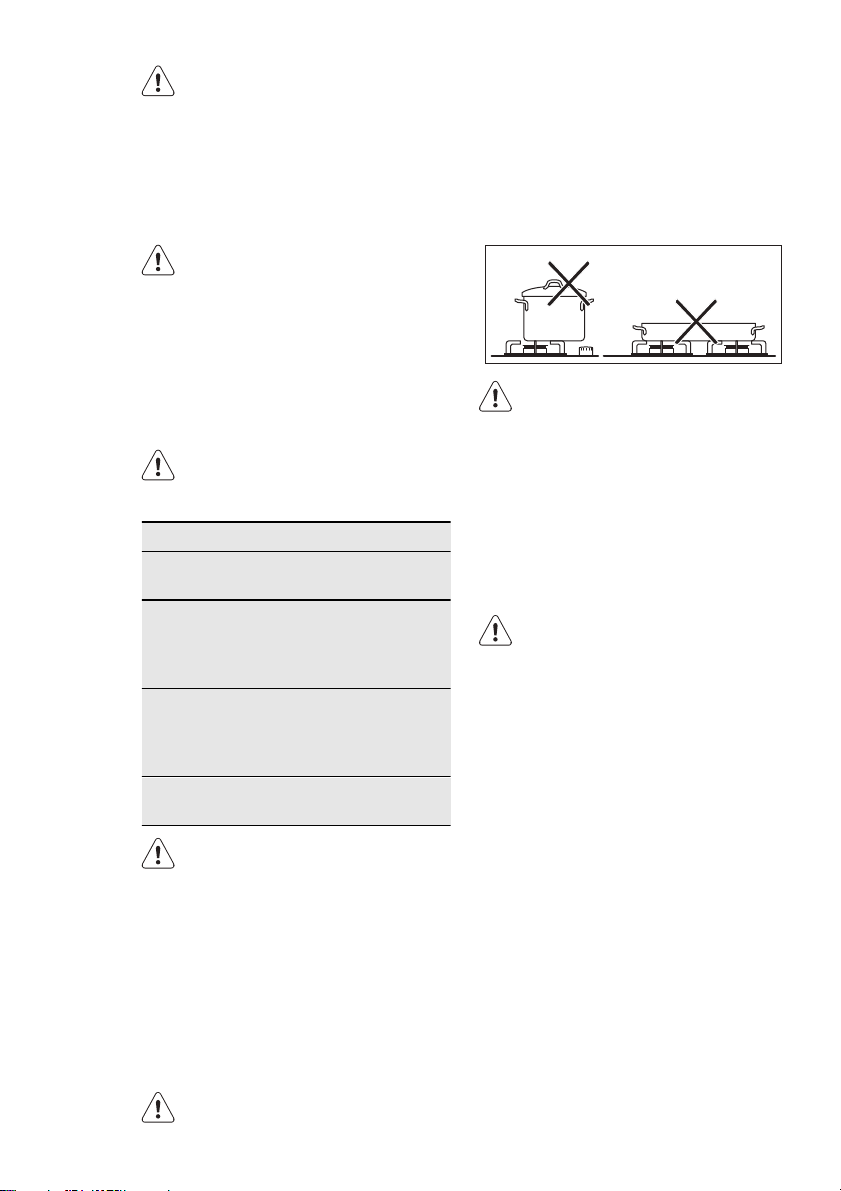

ВНИМАНИЕ! Позаботьтесь о том, чтобы днище сковородок и кастрюль не касалось бы ручек управления. При касании днищем посуды ручек управления пламя их нагревает. Не ставьте одну кастрюлю или сково‐ роду на две конфорки.

6. УХОД И ОЧИСТКА

РУССКИЙ 9

ВНИМАНИЕ! Убедитесь, что ручки кастрюли не выдаются за пределы передней кромки варочной панели. Следите, чтобы кастрюли были размещены по центру: таким образом достигается максимальная устойчивость и сни‐ жается расход газа.

Не ставьте на конфорки неустойчивую или деформированную посуду. Это может приве‐ сти к разбрызгиванию ее содержимого и воз‐ никновению несчастного случая.

ВНИМАНИЕ! Не используйте рассекатель пламе‐ ни.

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

ВНИМАНИЕ! Перед каждой очисткой выключайте прибор и давайте ему остыть. Перед проведением технического обслужи‐ вания или чисткой прибора отсоеди‐ ните его от сети электропитания.

Царапины или темные пятна на по‐ верхности не влияют на работу при‐ бора.

• Подставки для посуды снимаются, что по‐ зволяет легко проводить чистку варочной панели.

• Для очистки эмалированных элементов, крышки и рассекателя вымойте их водой с мылом и тщательно просушите перед уста‐ новкой на место.

• Промойте элементы из нержавеющей ста‐ ли водой, а затем вытрите их насухо мяг‐ кой тряпкой.

• Подставки для посуды нельзя мыть в посу‐ домоечной машине. Необходимо мыть их вручную.

• При мойке подставок для посуды вручную будьте внимательны, когда их протираете, так как эмалевое покрытие может местами иметь острые края. При необходимости удаляйте стойкие загрязнения с помощью чистящей пасты.

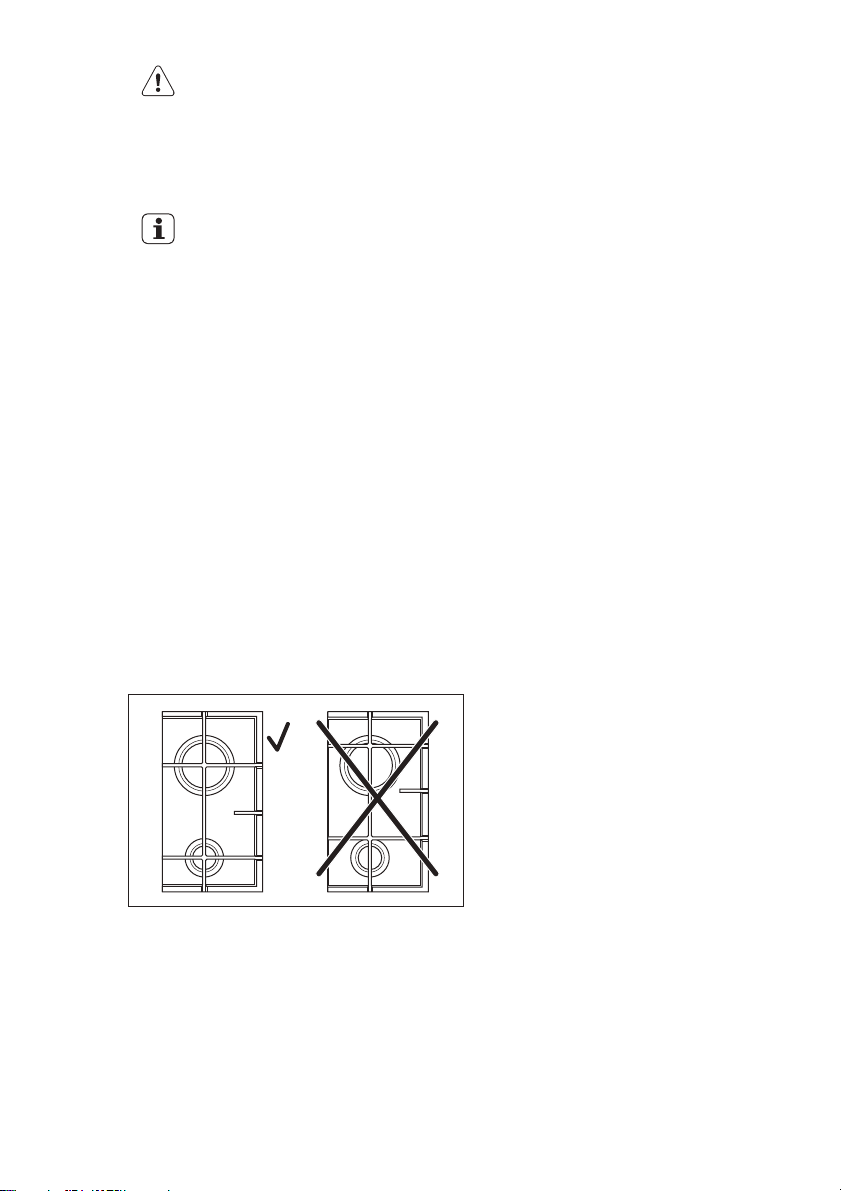

• Убедитесь в правильности установки под‐ ставок для посуды после очистки.

• Для того, чтобы горелки работали надле‐ жащим образом, стержни подставок для по‐ суды должны располагаться в центре го‐ релки.

Page 10

www.electrolux.com

• Чтобы не повредить варочную панель, будьте внимательны при установке подста‐ вок для посуды.

После чистки вытрите прибор насухо мягкой тканью.

Удаление загрязнений:

– Удалить немедленно: расплавленную

пластмассу, полиэтиленовую пленку и пищевые продукты, содержащие са‐ хар.

– Выключите устройство и дайте ему ос‐

тыть, прежде, чем очищать от: извест‐ ковых отложений, водяных разводов, пятен жира, блестящих обесцвеченных пятен. Используйте для очистки спе‐ циальное средство, предназначенное для данной поверхности.

Чистить прибор следует влажной тканью с небольшим количеством моющего средства.

По окончании очистки насухо вытрите

прибор чистой тканью. Под воздействием высокой температуры не‐ ржавеющая сталь может потускнеть. Поэтому

запрещается использовать для приготов‐ ления пищи глиняную или керамическую посу‐ ду, а также чугунные подставки.

6.1 Очистка свечи зажигания

Электрический розжиг выполняется с по‐ мощью керамической свечи зажигания и ме‐ таллического электрода. Содержите эти дета‐ ли в чистоте для предотвращения трудностей с розжигом, а также проверяйте, чтобы отвер‐ стия в рассекателе пламени горелки не были засорены.

6.2 Периодическое техобслуживание

Периодически обращайтесь в местный авто‐ ризованный сервисный центр для проверки состояния трубы подачи газа и редуктора, если таковым оборудована ваша варочная панель.

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Возможная причина Решение

При розжиге нет искры. • Отсутствует электропита‐

ние.

• Убедитесь, что прибор подключен к электросети, а подача электроэнергии не отключена.

• Проверьте предохрани‐ тель. В случае повторно‐ го срабатывания предох‐ ранителя обратитесь к квалифицированному электрику.

• Крышка и рассекатель го‐ релки стоят неровно.

• Удостоверьтесь, что кры‐ шка и рассекатель уста‐ новлены как следует.

Пламя гаснет сразу после розжига.

• Термопара недостаточно нагрелась.

• После появления пламе‐ ни подержите ручку нажа‐ той приблизительно 10 секунд или меньше.

Газ горит неравномерно по окружности горелки.

• Рассекатель горелки за‐ сорился остатками пищи.

• Убедитесь, что инжектор не засорен, а в рассека‐ теле горелки нет остатков пищи.

Page 11

В случае неисправности сначала попытайтесь самостоятельно найти решение проблемы. Если вам не удалось самостоятельно устра‐ нить неисправность, обращайтесь к продавцу или в местный авторизованный сервисный центр.

Если прибор эксплуатировался не‐ правильно или установка была вы‐ полнена не сертифицированным спе‐ циалистом, посещение техника сер‐ висного центра или поставщика мо‐ жет оказаться платным даже во вре‐ мя гарантийного срока.

Чтобы быстро получить надлежащую помощь, необходимо предоставить следующие дан‐

1 2 3

РУССКИЙ 11

ные. Они приведены на табличке с техниче‐ скими данными.

• Название модели .................

• Номер изделия (PNC) .................

• Серийный номер (S.N.) .................

Следует использовать только оригинальные запасные части. Их можно приобрести в сер‐ висном центре и авторизованных магазинах запчастей.

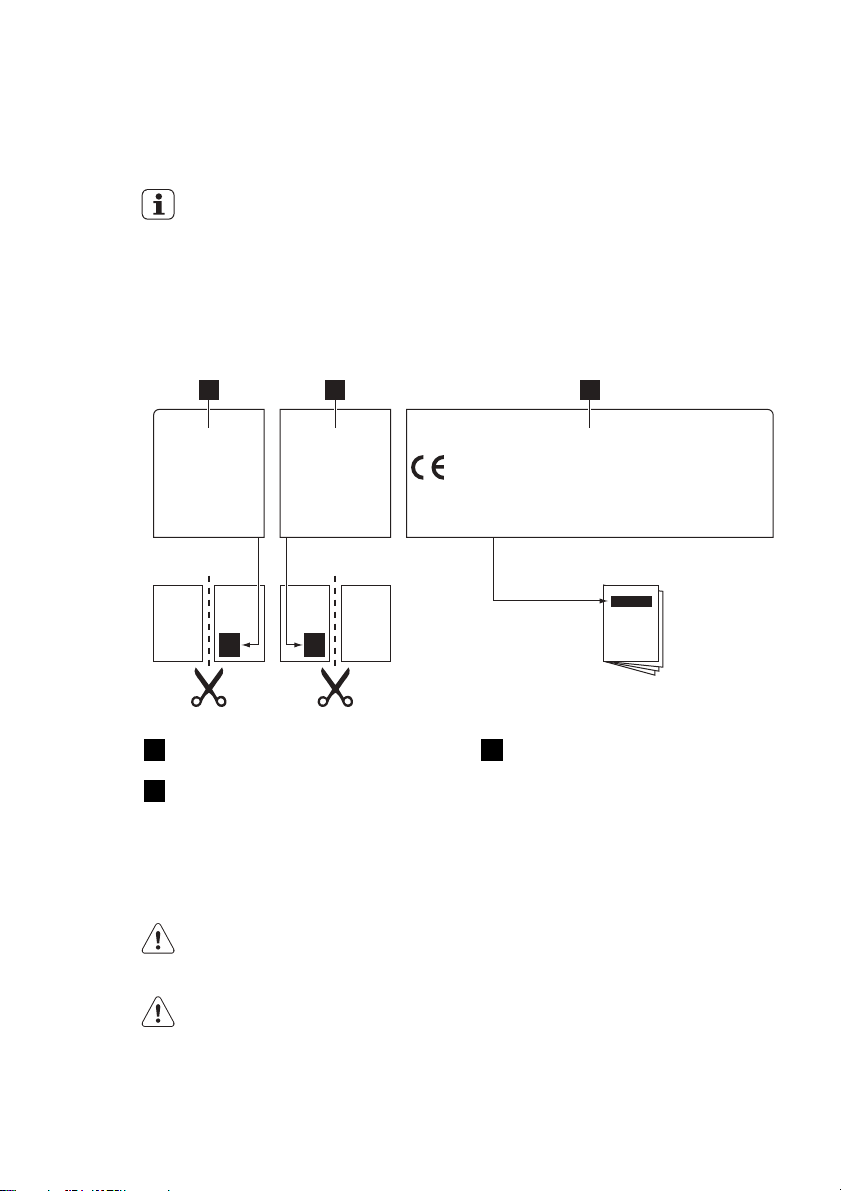

7.1 Наклейки, вложенные в пакет с принадлежностями

Приклейте самоклеющиеся наклейки, как ука‐ зано ниже:

MOD.

PROD.NO.

SER.NO

DATA

Приклеить на гарантийный талон и от‐

править Приклеить на гарантийный талон и со‐

хранить

8. УСТАНОВКА

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

ВНИМАНИЕ! Следующие указания по установке, подключению и техобслуживанию от‐ носятся к операциям, которые дол‐ жны выполняться только квалифици‐ рованными специалистами в соответ‐ ствии с действующими стандартами и местными нормами.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Приклеить на инструкцию по

эксплуатации

TYPE 230V-50Hz IP20

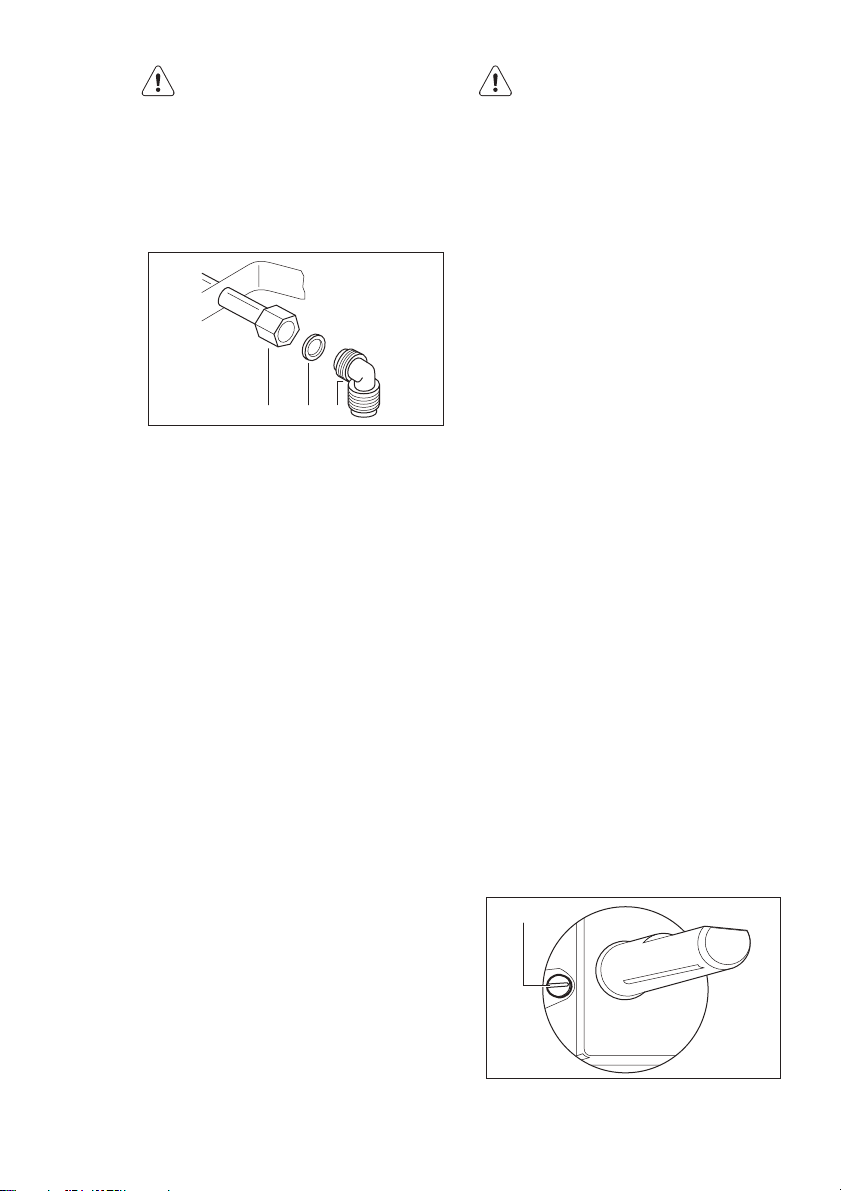

8.1 Подключение к газовой магистрали

Используйте жесткие трубы или гибкий шланг из нержавеющей стали, соответствующий действующим нормам. При использовании гибких металлических шлангов следите за тем, чтобы они не касались подвижных час‐ тей и не передавливались. Принимайте такие же меры предосторожности при сборке вароч‐ ной панели в одно целое с духовым шкафом.

Page 12

www.electrolux.com

A) B) C)

Сжиженный газ

Используйте держатель для резиновых шлан‐ гов для сжиженного газа. Всегда устанавли‐ вайте прокладку. Затем приступите к подклю‐ чению к линии подачи газа. Гибкая подводка может использоваться, толь‐ ко если:

– ее температура не будет превышать ком‐

– ее длина не превышает 1500 мм; – она не имеет сужений; – она не натянута и не перекручена; – она не касается острых кромок или углов; – ее можно легко осмотреть, чтобы прове‐

Контроль сохранности гибкого шланга вклю‐ чает в себя следующую проверку:

– отсутствие трещин, порезов, следов горе‐

– материал шланга не стал жестким, а сохра‐

– на хомутах крепления отсутствует ржавчи‐

– срок годности шланга не истек. В случае обнаружения одного или нескольких дефектов не ремонтируйте шланг, а замените его.

Убедитесь, что давление подвода га‐ за соответствует рекомендуемым ве‐ личинам. Регулируемое колено кре‐ пится к трубе газовой магистрали с помощью гайки G 1/2 дюйма. Закру‐ тите все детали, не затягивая их, по‐ верните колено в нужном направле‐ нии и затяните все резьбовые соеди‐ нения.

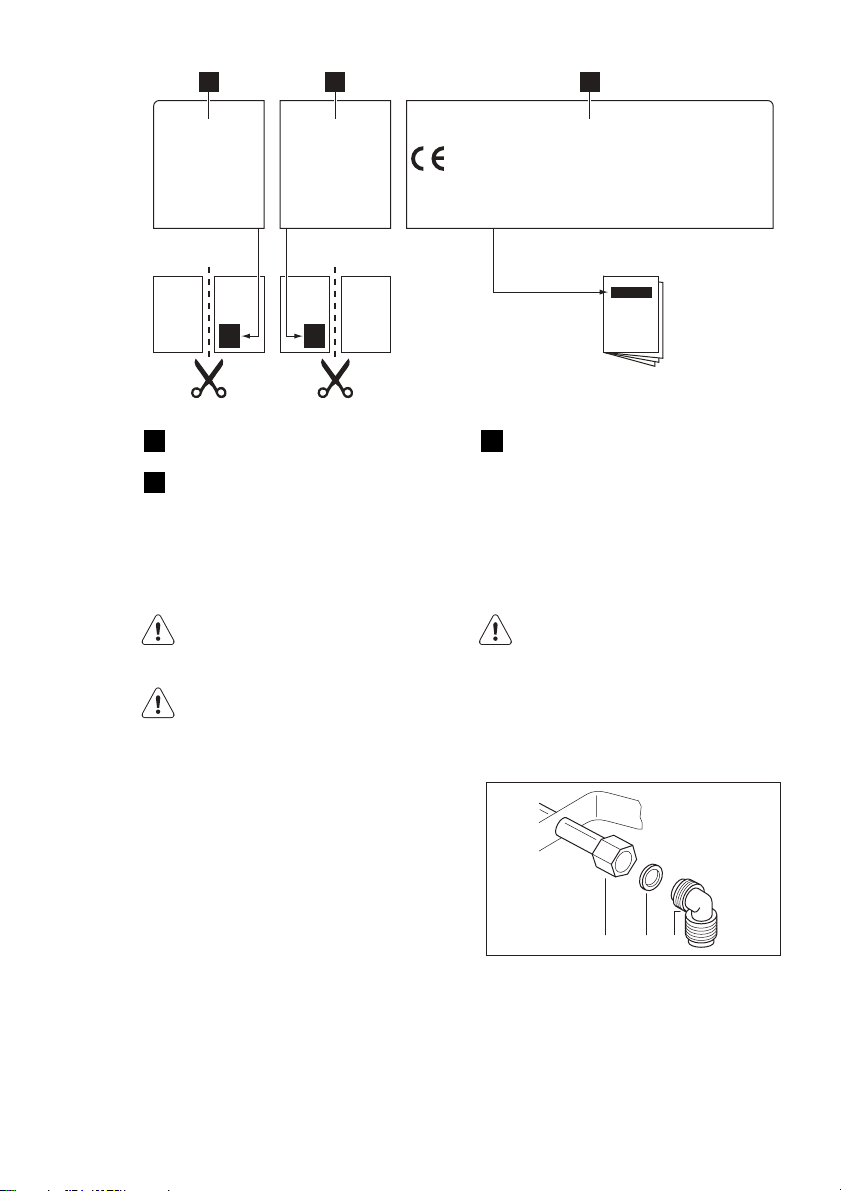

ABC

Вывод трубы с гайкой Прокладка Коленчатая труба

натную более, чем на 30°C;

рить ее состояние.

ния, как на концах, так и по всей его длине;

нил свою нормальную эластичность;

на;

После завершения установки убеди‐ тесь, что трубные соединения абсо‐ лютно герметичны. Используйте для проверки мыльный раствор. Запре‐ щается использовать пламя!

8.2 Замена инжекторов

Снимите подставки для посуды.

Снимите крышки и рассекатели пламени горелок.

С помощью торцевого ключа на 7 мм от‐ винтите инжекторы и замените их соот‐ ветствующими типу используемого газа (см. таблицу в разделе «Технические данные»).

Установите все детали на место, выпол‐ нив вышеописанную процедуру в обрат‐ ном порядке.

Замените табличку с техническими дан‐ ными (размещенную вблизи трубы подво‐ да газа) табличкой, соответствующей но‐ вому типу используемого газа. Эта та‐ бличка находится в пакете с принадлеж‐ ностями, поставляемыми вместе с прибо‐

ром. Если давление подачи газа нестабильно или отличается от необходимого давления, на трубу подачи газа следует установить соот‐ ветствующий редуктор.

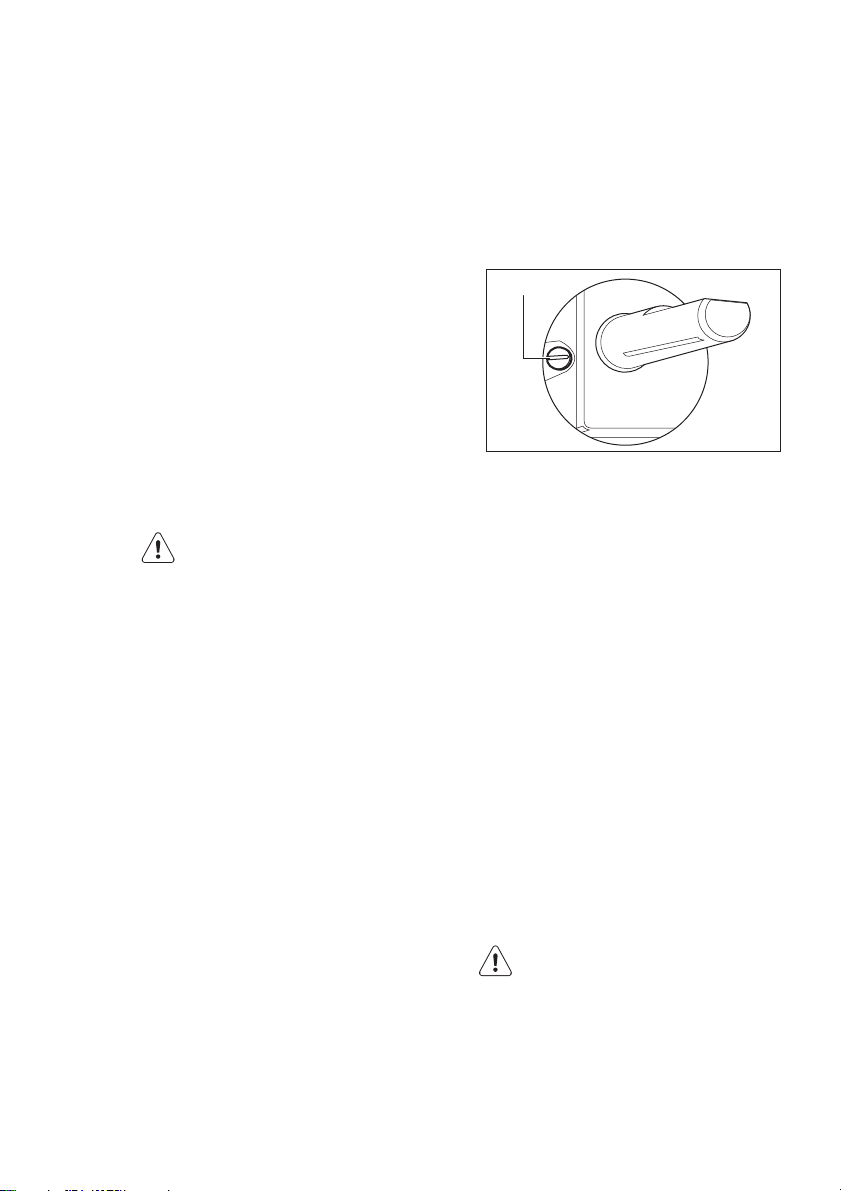

8.3 Регулировка минимального уровня пламени

Для установки минимального уровня пламени выполните следующие действия:

Зажгите горелку.

Поверните ручку в положение, соответ‐

ствующее минимальному пламени.

Снимите ручку.

Тонкой отверткой отрегулируйте положе‐

ние винта обводного клапана.

Винт обводного клапана

Page 13

• При переходе с природного газа G20 20

мбар (или природного газа G20 13 мбар

) на сжиженный газ закрутите винт обводно‐ го клапана до упора.

• При переоборудовании со сжиженного газа на природный газ G20 давлением 20 мбар выверните винт обводного клапана обрат‐ но примерно на 1/4 оборота (1/2 оборота для горелки с тройным рассекателем).

• При переоборудовании со природного газа G20 20 мбар на природный газ G20 давле‐

нием 13 мбар

выверните винт обводного клапана обратно приблизительно на 1/4 оборота (1/2 оборота для горелки с трой‐ ным рассекателем).

• При переходе с сжиженного на природный

газ G20 давлением 13 мбар

открутите винт обводного клапана примерно на 1/2 оборота (1 оборот для горелки с тройным рассекателем).

• При переоборудовании со природного газа

G20 13 мбар

на природный газ G20 да‐ влением 20 мбар заверните винт обводного клапана обратно приблизительно на 1/4 оборота (1/2 оборота для горелки с трой‐ ным рассекателем).

ВНИМАНИЕ! Убедитесь, что пламя не гаснет при быстром повороте ручки из макси‐ мального в минимальное положение.

РУССКИЙ 13

• В случае подключения прибора через удли‐ нитель, переходник или тройник - суще‐ ствует опасность возгорания. Позаботьтесь о том, чтобы подключение заземления со‐ ответствовало действующим нормам и пра‐ вилам.

• На всем протяжении сетевого кабеля ни один из его участков не должен подвер‐ гаться нагреву более 90°C.

Убедитесь, что синий нейтральный провод подключен к клеммной колодке с буквой «N». Подключите коричневый (или черный) фазо‐ вый провод к контакту клеммной колодки с буквой «L». Фазовый провод всегда должен быть подключен.

8.5 Замена сетевого шнура

При замене сетевого шнура используйте только специальный кабель типа H05V2V2-F T90 или эквивалентный ему. Удостоверьтесь, что провод имеет сечение, допускающее его использование при данном напряжении и ра‐ бочей температуре. Желто-зеленый провод заземления должен быть примерно на 2 см длиннее коричневого (или черного) провода, идущего на фазу.

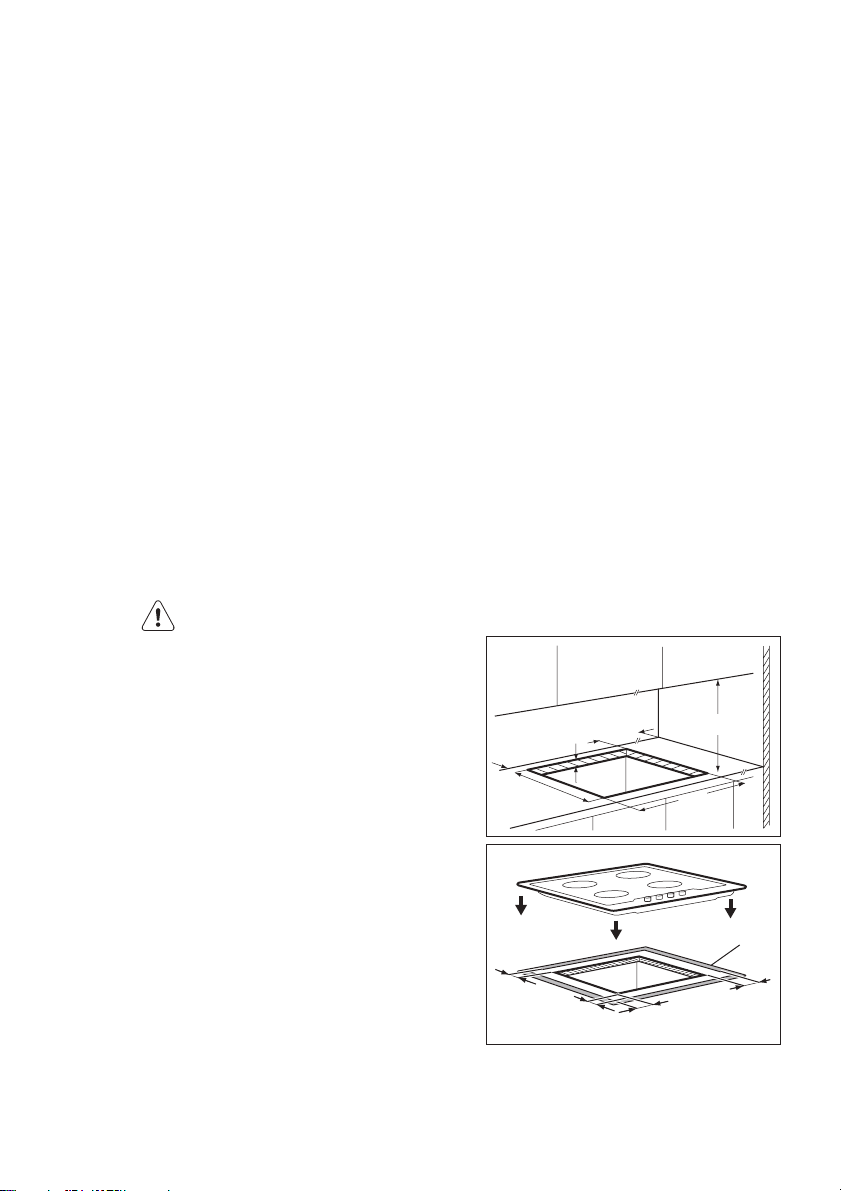

8.6 Встраивание

8.4 Подключение к электросети

• Проверьте, чтобы напряжение и тип элек‐ тропитания, указанные на табличке с тех‐ ническими характеристиками, соответство‐ вали напряжению и типу электропитания в местной электросети.

• В комплект поставки прибора входит сете‐ вой кабель. Его следует оборудовать вил‐ кой, соответствующей нагрузке, указанной на табличке с техническими данными. Убе‐ дитесь, что вилка вставлена в нужную ро‐ зетку.

• Включайте прибор только в установленную надлежащим образом электророзетку с за‐ щитным контактом.

• Убедитесь, что после установки имеется доступ к вилке.

• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.

только для России

min. 55 mm

480 mm

10 mm

min. 450 mm

30 mm

3 mm

11 mm

min. 650 mm

560 mm

11 mm

Page 14

www.electrolux.com

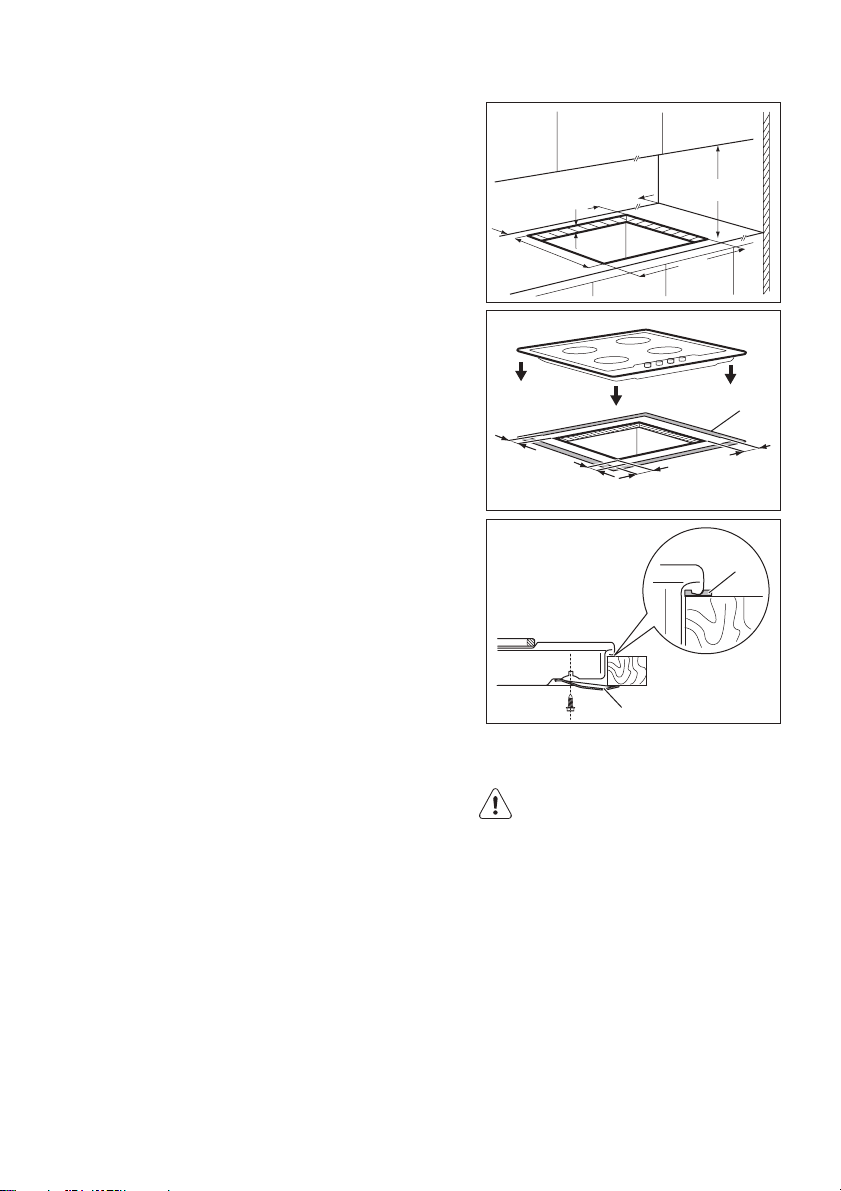

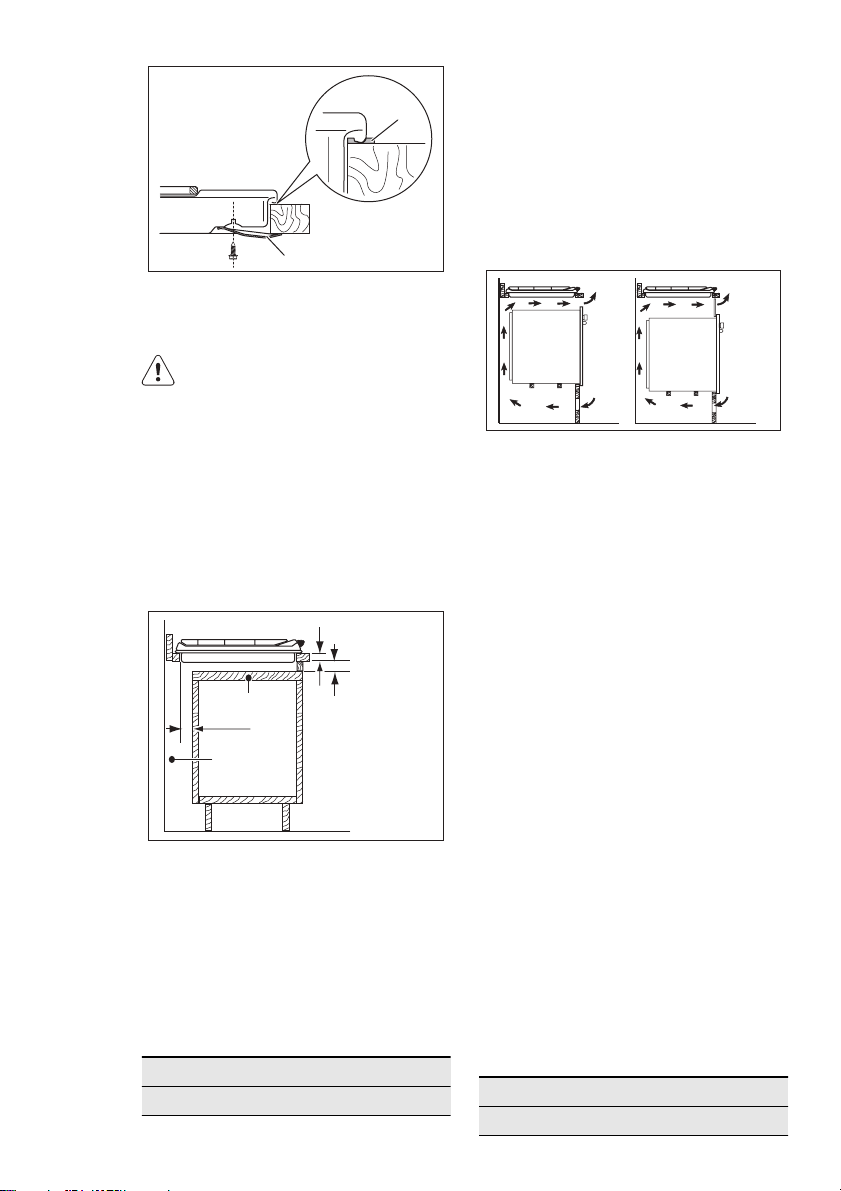

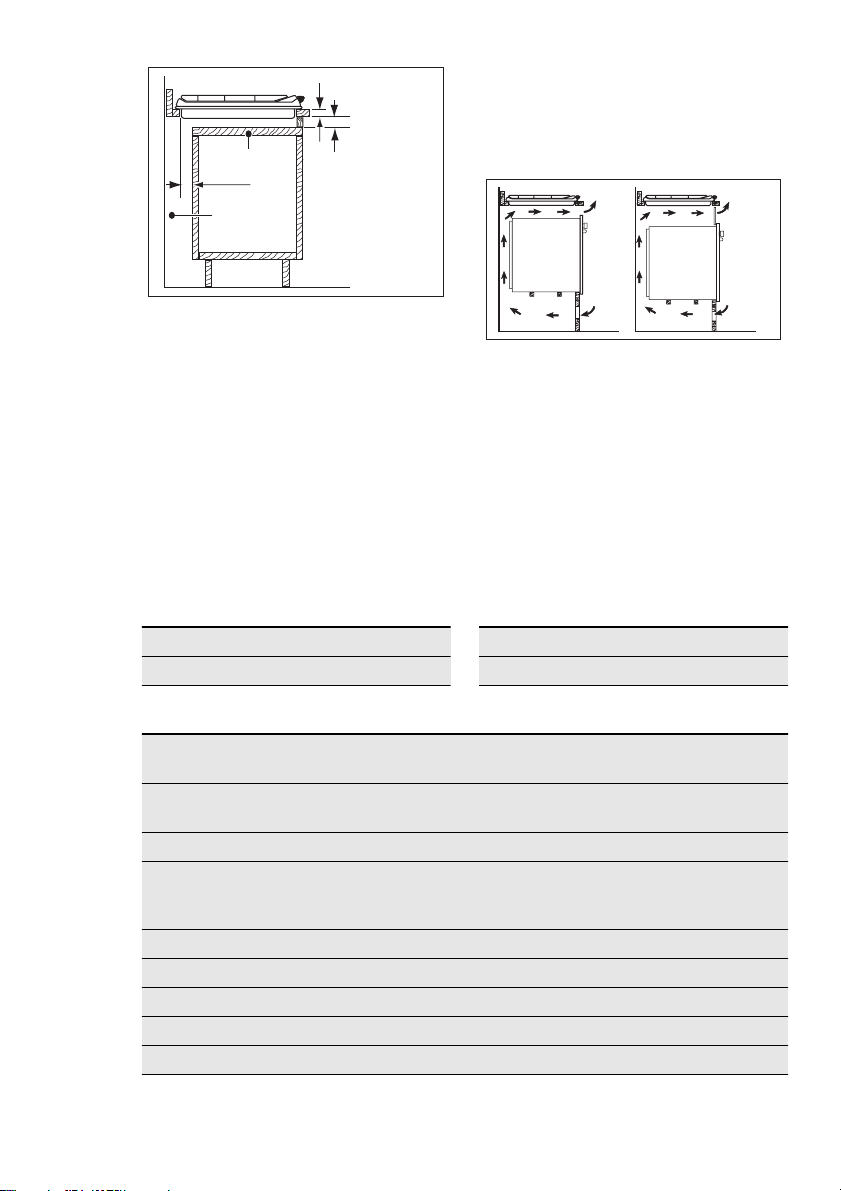

8.7 Возможности встраивания

Кухонный шкаф с дверцей

Панель, установленная под варочной пане‐ лью, должна легко сниматься для обеспече‐ ния доступа к узлам, нуждающимся в техниче‐ ском обслуживании.

идущая в комплекте герметизирующая прокладка

идущие в комплекте крепежные скобы

ПРЕДУПРЕЖДЕНИЕ! Варочную панель следует встраивать только в столешницу с ровной по‐ верхностью.

Кухонный шкаф с духовым шкафом

Размеры ниши под варочную панель должны соответствовать указанным, в кухонном шка‐ фу должны быть предусмотрены вентиля‐ ционные отверстия для постоянного притока воздуха. Из соображений безопасности, а так‐ же для упрощения процедуры извлечения ду‐ хового шкафа из шкафа, электрические сое‐ динения для варочной панели и духового шкафа должны быть выполнены раздельно.

50 cm

360 cm

120 cm

180 cm

30 mm

60 mm

min 20 mm (max 150 mm)

Съемная панель

Пространство для подключения проводов

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

Размеры варочной панели

Ширина: 594 мм Длина: 510 мм

Размеры выреза для варочной поверхности

Ширина: 560 мм Длина: 480 мм

Page 15

Тепловая мощность

Горелка с тройным рассека‐

4.0 кВт

телем Горелка для ускоренного

2.0 кВт

приготовления: Вспомогательная горелка: 1.0 кВт ОБЩАЯ МОЩНОСТЬ: G20 (2H) 20 мбар = 9.0 кВт

G30/G31 (3B/P) 30/30 мбар = 654 г/час

G20 (2H) 13 мбар = 9 кВт только для России Электропитание: 230 В ~ 50 Гц Категория: II2H3B/P Подключение к газовой ма‐

G 1/2" гистрали:

Подвод газа: G20 (2H) 20 мбар Класс прибора: 3

Диаметры обводных клапанов

Горелка Ø обводного клапа‐

на в 1/100 мм

Вспомогательная 28 С тройным рассека‐

телем

Ускоренного

приготовления

РУССКИЙ 15

на в 1/100 мм

Газовые горелки для ПРИРОДНОГО ГАЗА G20 20 мбар

ГОРЕЛКА ОБЫЧНАЯ МОЩНОСТЬ, кВт инжектор 1/100 мм Вспомогательная 1.0 70 Ускоренного приготов‐

ления

2.0 96

С тройным рассекателем 4.0 146

Газовые горелки для сжиженного газа G30/G31 30/30 мбар

ГОРЕЛКА

ОБЫЧНАЯ МОЩ‐

НОСТЬ

кВт

инжектор 1/100 мм

г/час

Вспомогательная 1.0 50 73 Ускоренного приготов‐

ления С тройным рассекате‐

лем

2.0 71 145

4.0 98 291

Page 16

www.electrolux.com

Газовые горелки для ПРИРОДНОГО ГАЗА G20 13 мбар

ГОРЕЛКА

ОБЫЧНАЯ МОЩНОСТЬ,

кВт Вспомогательная 1.0 82 Ускоренного приготовления 2.0 111 С тройным рассекателем 4.0 174

10. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

инжектор 1/100 мм

Материалы с символом на переработку. Положите упаковку в

соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и

следует сдавать

здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику,

помеченную символом изделие на местное предприятие по

переработке вторичного сырья или обратитесь в свое муниципальное управление.

. Доставьте

Page 17

Українська 17

ЗМІСТ

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3. ОПИС ВИРОБУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4. ЩОДЕННЕ КОРИСТУВАННЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5. КОРИСНІ ПОРАДИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

6. ДОГЛЯД ТА ЧИСТКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

7. УСУНЕННЯ ПРОБЛЕМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

8. УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

9. ТЕХНІЧНА ІНФОРМАЦІЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

МИ ПРО ВАС ДУМАЄМО

Дякуємо за покупку приладу Electrolux. Ви обрали продукт, який втілює в собі десятки років професійного досвіду та інновацій. Оригінальний та стильний, він був розроблений з думкою про вас. Тому щоразу, коли ви ним користуєтесь, ви можете бути впевнені в отриманні гарних результатів.

Ласкаво просимо в світ Electrolux. Звертайтеся на наш веб-сайт:

Поради з використання, брошури, інструкції з усунення несправностей, сервісна інформація: www.electrolux.com

Зареєструйте виріб, щоб отримати покращене обслуговування: www.electrolux.com/productregistration

Придбання приладдя, витратних матеріалів та оригінальних запчастин для вашого приладу: www.electrolux.com/shop

РОБОТА З КЛІЄНТАМИ ТА СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Рекомендується використовувати оригінальні запчастини. При звертанні до сервісного центру необхідно мати наступну інформацію. Її можна знайти на табличці з технічними даними. Модель, номер виробу, серійний номер.

Увага! Важлива інформація з техніки безпеки. Загальна інформація та рекомендації Екологічна інформація

Може змінитися без оповіщення.

Page 18

www.electrolux.com

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно про‐ читати інструкцію користувача. Виробник не несе відповідаль‐ ності за пошкодження, що виникли через неправильне встано‐ влення або експлуатацію. Інструкції з користування приладом слід зберігати з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

Попередження! Існує ризик задушення, ушкоджень чи втрати працездат‐ ності.

• Цей прилад можуть використовувати діти віком від 8 років та особи з обмеженими фізичними, сенсорними чи розумовими здібностями або недостатнім досвідом і знаннями, якщо такі особи перебувають під наглядом відповідальної за їх безпе‐ ку людини.

• Не дозволяйте дітям гратися з приладом.

• Пакувальні матеріали слід тримати в недоступному для ді‐ тей місці.

• Не допускайте дітей та домашніх тварин до приладу під час його роботи чи охолодження. Доступні частини гарячі.

• Якщо прилад оснащено захистом від доступу дітей, реко‐ мендується його увімкнути.

• Не можна доручати чищення або технічне обслуговування дітям без відповідного нагляду.

1.2 Загальні правила безпеки

• Прилад і його доступні поверхні нагріваються під час викори‐ стання. Не торкайтеся до нагрівальних елементів.

• Не використовуйте для керуванням приладом зовнішній тай‐ мер або окрему систему дистанційного керування.

• Залишений без нагляду процес готування на варильній по‐ верхні з використанням жиру чи олії може спричинити поже‐ жу.

Page 19

Українська 19

• Не намагайтеся загасити вогонь водою. Натомість вимкніть прилад і накрийте чимось вогонь, наприклад кришкою або протипожежним покривалом.

• Не зберігайте речі на варильних поверхнях.

• Не використовуйте пароочищувач для чищення приладу.

• Металеві предмети (наприклад, ножі, виделки, ложки та кришки) не можна класти на варильну поверхню, оскільки во‐ ни можуть нагрітися.

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Цей прилад придатний для використання на наступних ринках: BY

RU UA

Підключення до електромережі

2.1 Установка

Попередження! Цей пристрій повинен встановлювати лише кваліфікований фахівець.

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пош‐

коджений прилад.

• Дотримуйтесь інструкцій зі встановлення,

що постачаються із приладом.

• Дотримуйтеся вимог щодо мінімальної від‐

стані до інших приладів чи предметів.

• Прилад важкий, тому будьте обережні, пе‐

ресуваючи його. Обов’язково одягайте за‐ хисні рукавички.

• Захистіть зрізи за допомогою ущільнюваль‐

ного матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.

• Захистіть дно приладу від пари та вологи.

• Не встановлюйте прилад біля дверей або

під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинен‐ ня дверей чи вікна.

• У разі встановлення приладу над шухляда‐

ми переконайтесь у наявності достатнього простору для циркуляції повітря між дном приладу та верхньою шухлядою.

• Дно приладу може нагріватися. Рекомен‐

дується встановити розділювальну вогнет‐ ривку панель під приладом, щоб захистити доступ до дна.

• Всі роботи з підключення до електричної мережі мають виконуватися кваліфікованим електриком.

• Прилад повинен бути заземленим.

• Перш ніж виконувати будь-які операції, пе‐ реконайтеся, що прилад від’єднаний від електромережі.

• Користуйтеся належним мережевим елек‐ трокабелем.

• Стежте за тим, щоб проводи живлення не заплутувалися.

• Переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду під час підключення приладу до розташованої поруч розетки.

• Переконайтесь у правильному встановлен‐ ні приладу. Незакріплений або неправиль‐ но розташований кабель живлення або штепсель (якщо є) можуть призвести до значного нагрівання роз’ємів.

• Переконайтесь, що встановлено захист від ураження електричним струмом.

• Зменште розтягування кабелю.

• Під час встановлення приладу пильнуйте, щоб не пошкодити кабель живлення і штеп‐ сель (якщо є). Для заміни пошкодженого ка‐ белю слід звернутися у сервісний центр або до електрика.

• Електричне підключення повинно передба‐ чати наявність ізолюючого пристрою для

Попередження! Існує ризик займання чи ураження електричним струмом.

Page 20

www.electrolux.com

• Використовуйте лише належні ізолюючі

Газове підключення

• Усі роботи з підключення до газової мережі

• Перш ніж встановлювати прилад, переко‐

• Подбайте про те, щоб повітря могло вільно

• Інформацію стосовно подачі газу див. на

• Цей прилад не підключений до пристрою

2.2 Використання

• Цей прилад призначено для побутового ви‐

• Не змінюйте технічні характеристики прила‐

• Не залишайте прилад, який працює, без на‐

• Під час роботи із приладом руки не повинні

• Не кладіть столові прибори або кришки ка‐

• Після кожного використання вимикайте зо‐

• Під час нагрівання жирів і олії можуть ви‐

повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

пристрої, а саме: лінійні роз’єднувачі, запо‐ біжники (гвинтові запобіжники слід викрути‐ ти з патрона), реле захисту від замикання на землю і контактори.

мають виконуватися кваліфікованим фахів‐ цем.

найтеся, що місцеві умови газопостачання (тип газу та тиск) сумісні з налаштуваннями приладу.

циркулювати навколо приладу.

табличці з технічними даними.

для виведення продуктів згорання. Підклю‐ чіть прилад, керуючись діючими правилами встановлення. Дотримуйтеся вимог щодо належної вентиляції.

Попередження! Існує небезпека травмування, опіків і враження електричним струмом.

користання.

ду.

гляду.

бути мокрими або вологими. Не користуй‐ теся приладом, якщо він контактує з водою.

струль на зони нагрівання. Вони стають га‐ рячими.

ну нагрівання.

Попередження! Існує небезпека вибуху або пожежі.

вільнятися займисті пари. Готуючи з вико‐ ристанням жирів і олії, тримайте їх осто‐

ронь від відкритого вогню або гарячих предметів.

• Пари, які виділяє дуже гаряча олія, можуть спричинити спонтанне загоряння.

• Використана олія, що містить залишки їжі, може спричинити пожежу за нижчої темпе‐ ратури, ніж олія, яка використовується вперше.

• Не кладіть займисті речовини чи предмети, змочені в займистих речовинах, усередину приладу, поряд із ним або на нього.

Попередження! Існує ризик пошкодження приладу.

• Не ставте гарячий посуд на панель керу‐ вання.

• Не допускайте, щоб із посуду випаровува‐ лася вся рідина.

• Не вмикайте зони нагрівання, якщо на них немає посуду, або посуд порожній.

• Будьте обережні та пильнуйте, щоб жодні предмети чи посуд не падали на прилад. Це може призвести до пошкодження по‐ верхні.

• Не кладіть алюмінієву фольгу на прилад.

• Уникайте контакту кислих рідин, таких як оцет, лимонний сік або речовини для вида‐ лення накипу, з варильною поверхнею. Це може призвести до утворення матових плям.

• Цей прилад призначений виключно для приготування їжі. Не використовуйте при‐ лад для інших цілей, наприклад для опа‐ лення приміщення.

• Користування газовою плитою призводить до підвищення температури й вологості. Забезпечте добру вентиляцію у приміщен‐ ні, де встановлюється прилад.

• Пильнуйте, щоб вентиляційні отвори не бу‐ ли заблоковані.

• У разі тривалого інтенсивного користування приладом може виникнути потреба у додат‐ ковій вентиляції (наприклад, відкрити вікно), або ефективнішій вентиляції (наприклад, шляхом підвищення рівня механічної венти‐ ляції).

• Використовуйте тільки стійкий посуд пра‐ вильної форми; діаметр посуду має бути більшим, ніж діаметр конфорок. Існує ризик перегріву і розколу скляної поверхні (за на‐ явності).

• Переконайтеся, що полум’я не згасає, якщо швидко повернути ручку з максимального положення в мінімальне.

Page 21

• Пильнуйте, щоб посуд був розташований по центру кілець і не виступав за краї ва‐ рильної поверхні.

• Користуйтеся лише приладдям, що поста‐ чається із приладом.

• Не встановлюйте розсіювач полум’я на кон‐ форку.

2.3 Догляд та чистка

Попередження! Існує ризик пошкодження приладу.

• Регулярно очищуйте прилад, щоб запобігти погіршенню матеріалу поверхні.

• Не використовуйте воду з пульверизатора або пар для чищення приладу.

• Не слід мити конфорки в посудомийній ма‐ шині.

• Протріть прилад вологою м’якою ганчіркою. Застосовуйте лише нейтральні миючі засо‐ би. Не застосовуйте абразивні засоби,

3. ОПИС ВИРОБУ

3.1 Оснащення варильної поверхні

Українська 21

абразивні серветки, розчинники або мета‐ леві предмети.

2.4 Утилізація

Попередження! Існує небезпека травмування або за‐ душення.

• Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до ор‐ ганів муніципальної влади.

• Відключіть прилад від електромережі.

• Відріжте кабель живлення і викиньте його.

• Сплющте зовнішні газові труби.

Цей продукт по змісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №1057 від 3 грудня 2008р.)

3.2 Ручки керування

Символ Опис

газ не подається / вимкнено

положення розпа‐ лювання / макси‐ мальна подача газу

Конфорка середньої швидкості

Конфорка «потрійна корона»

Допоміжна конфорка

Ручки керування

Символ Опис

мінімальна подача газу

Page 22

www.electrolux.com

4. ЩОДЕННЕ КОРИСТУВАННЯ

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

4.1 Запалювання конфорки

Попередження! Будьте дуже обережні, користуючись відкритим вогнем на кухні. Виробник не несе жодної відповідальності в разі неправильного поводження з во‐ гнем.

Завжди запалюйте конфорку перед тим, як ставити на неї посуд.

Запалювання конфорки

Втисніть ручку керування і поверніть її проти годинникової стрілки у максималь‐

не положення (

Утримуйте ручку керування натиснутою приблизно 10 с, щоб термопара встигла прогрітися. В іншому разі подача газу припиниться.

Коли встановиться рівномірне полум’я, ві‐ дрегулюйте його рівень.

Якщо після кількох спроб конфорка не запалилася, переконайтеся, що корона та кришка конфорки знаход‐ яться у правильному положенні.

Кришка конфорки

Розсікач конфорки

Свічка запалювання

Термопара

Попередження! Не тримайте ручку керування натис‐ нутою протягом більше 15 секунд. Якщо конфорка не запалюється че‐ рез 15 секунд, відпустіть ручку керу‐ вання, поверніть її в положення «вим‐ кнено» та спробуйте знову запалити конфорку мінімум через 1 хвилину.

За відсутності електроживлення роз‐ палювання конфорки можна здійсни‐ ти без електричного пристрою; у цьо‐ му випадку піднесіть до пальника по‐ лум'я, натисніть на відповідну ручку і поверніть її проти годинникової стріл‐ ки у положення «максимум».

Якщо пальник випадково згасне, по‐ верніть ручку в положення "вимк." і спробуйте підпалити пальник знову через 1 хвилину.

Генератор іскри може спрацювати ав‐ томатично, коли ви увімкнете подачу електроенергії після встановлення або після того, як відновиться елек‐ тропостачання після перебоїв. Це нормально.

4.2 Вимикання пальника

Щоб загасити пальник, поверніть ручку на символ

Page 23

Попередження! Перед тим як знімати посуд із кон‐ форки, зменште полум’я або вимкніть конфорку.

5. КОРИСНІ ПОРАДИ

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

5.1 Економія електроенергії

• По можливості завжди накривайте каструлі кришкою.

• Коли рідина починає кипіти, прикручуйте газ, щоб вона кипіла на повільному вогні.

Попередження! Користуйтеся посудом, діаметр дна якого відповідає розмірам конфорок.

Конфорка Діаметр посуду

Потрійна ко‐

рона

Передня

конфорка се‐

редньої

швидкості

Задня кон‐

форка се‐

редньої

швидкості

Допоміжна

конфорка

180 - 260 мм

120 - 180 мм

120 - 220 мм

80 - 180 мм

Українська 23

Попередження! Переконайтеся що ручки посуду не виступають над переднім краєм ва‐ рильної поверхні. Переконайтеся, що посуд для готування розміщено по центру кіл – завдяки цьому посуд бу‐ де розміщено максимально стабільно та зменшиться споживання газу.

Щоб уникнути травм чи проливання вмісту посуду, не ставте на конфорки нестійкий або деформований посуд.

Попередження! Не використовуйте розсіювач по‐ лум’я.

Попередження! Переконайтеся, що дно посуду не ви‐ ступає над ручками керування. Якщо ручки керування знаходяться під дном посуду, вони можуть нагрітися полум’ям. Не ставте одну каструлю чи сковорід‐ ку одночасно на дві конфорки.

6. ДОГЛЯД ТА ЧИСТКА

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

Page 24

www.electrolux.com

• Підставки для посуду можна знімати для

• Щоб очистити емальовані деталі, кришку та

• Деталі з іржостійкої сталі промийте водою,

• Підставки для посуду не можна мити в пос‐

• Будьте обережні під час миття вручну та

• Упевніться, що після чищення підставки

• Щоб конфорки працювали правильно, упев‐

Попередження! Перш ніж чистити прилад, вимкніть його й зачекайте, доки він охолоне. Перш ніж виконувати будь-які дії з технічного обслуговування або чи‐ щення, необхідно відключити прилад від джерела живлення.

Подряпини або темні плями на по‐ верхні не впливають на роботу при‐ ладу.

зручності миття варильної поверхні.

корону, помийте їх теплою мильною водою й ретельно висушіть перед встановленням.

а потім насухо витріть м’якою ганчіркою.

удомийній машині. Мийте їх вручну.

витирання підставок для посуду, оскільки в процесі нанесення емалі іноді залишаються гострі краї. Якщо потрібно, видаляйте стійкі плями за допомогою пастоподібного засобу для чищення.

для посуду встановлено правильно.

ніться, що ребра підставок для посуду зна‐ ходяться в центрі конфорки.

• Будьте дуже обережні, знімаючи і встано‐ влюючи підставки для посуду, щоб запобіг‐ ти пошкодженню варильної поверхні.

Після чищення насухо протріть прилад м’якою тканиною.

Видалення забруднень:

– Негайно видаляйте: пластмасу, полі‐

мерну плівку, що розплавилися, за‐ лишки страв, що містять цукор.

– Вимкніть прилад і дайте йому охолону‐

ти, перш ніж видаляти: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Використо‐ вуйте спеціальний засіб для чищення, що може використовуватись для даної варильної поверхні.

Чистіть прилад вологою ганчіркою з неве‐ ликою кількістю миючого засобу.

Після очищення протріть прилад насухо

чистою ганчіркою. Предмети з іржостійкої сталі тьмяніють при сильному нагріванні. Не слід готувати у кам’яному, глиняному або чавунному посуді.

6.1 Чищення свічки запалювання

Чищення свічки запалювання можливе завдя‐ ки тому, що вона зроблена з керамічного ма‐ теріалу і металевого електрода. Ці елементи слід регулярно та ретельно очищувати. Крім того, потрібно перевіряти, чи не засмітилися отвори розсікачів конфорки.

6.2 Періодичне технічне обслуговування

Періодично звертайтеся до свого місцевого центру технічного обслуговування з прохан‐ ням перевірити подачу газу та роботу при‐ строю для регулювання тиску, якщо він вста‐ новлений.

Page 25

7. УСУНЕННЯ ПРОБЛЕМ

Несправність Можлива причина Рішення

Під час запалювання газу відсутня іскра

• Кришка та корона кон‐

Полум’я згасає одразу після запалювання

Полум’я горить не по всьо‐ му колу конфорки

Якщо виникла несправність, спочатку спро‐ буйте вирішити проблему самостійно. Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до цент‐ ру технічного обслуговування.

У разі неправильного користування приладом або його встановлення не вповноваженим спеціалістом візит фахівця центру післяпродажного об‐ слуговування або продавця може бу‐ ти платним навіть у гарантійний пе‐ ріод.

Ця інформація необхідна, щоб можна було швидко і правильно вам допомогти. Вона на‐ ведена на табличці з технічними даними.

• Опис моделі ............

• Не подається електрожи‐ влення

форки розміщені нерівно

• Термопара недостатньо нагрівається

• Корона конфорки забита залишками їжі

• Номер виробу (PNC) ............

• Серійний номер (S.N.) ............

Використовуйте лише оригінальні запасні ча‐ стини. Їх можна придбати у сервісному центрі та в авторизованих магазинах запчастин.

7.1 Наклейки, що постачаються разом із приладом (містяться у пакунку з приладдям)

Відповідно до нижченаведених інструкцій при‐ ліпіть клейкі наклейки.

Українська 25

• Перевірте, чи прилад під‐ ключено до електромере‐ жі та ввімкнуто.

• Перевірте запобіжник. Як‐ що запобіжник спрацював кілька разів, викличте кваліфікованого електри‐ ка.

• Переконайтеся, що криш‐ ка та корона конфорки встановлені правильно.

• Після запалювання втри‐ муйте ручку натиснутою приблизно 10 секунд.

• Перевірте, чи не заблоко‐ вано форсунку, і чи не по‐ трапили залишки їжі до корони конфорки.

Page 26

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Приліпіть на гарантійний талон та віді‐

шліть цю частину Приліпіть на гарантійний талон та збере‐

жіть цю частину

8. УСТАНОВКА

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

Попередження! Наведені нижче інструкції щодо вста‐ новлення, підключення й технічного обслуговування плити повинен вико‐ нувати кваліфікований фахівець згід‐ но зі стандартами і місцевими вимо‐ гами.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Приліпіть на інструкцію з експлуатації

TYPE 230V-50Hz IP20

Переконайтеся, що тиск газу відпові‐ дає рекомендованим показникам. Ре‐ гульоване з’єднання кріпиться до тру‐ би газової магістралі за допомогою гайки G 1/2". Прикрутіть деталі, не до‐ кладаючи надмірних зусиль, відрегу‐ люйте у потрібному напрямку і затяг‐ ніть з’єднання.

8.1 Підключення газу

Застосовуйте нерухоме з’єднання або гнучкий шланг із іржостійкої сталі згідно з чинними нормативними вимогами. При використанні гнучкого металевого шланга стежте, щоб він не контактував з рухомими деталями і не був здавлений. Також будьте обережні, встано‐ влюючи варильну поверхню разом із духовою шафою.

ABC

Кінець трубки з гайкою

Шайба

Кутовий штуцер

Скраплений газ

Використовуйте тримач для гумових шлангів, що використовуються для скрапленого газу.

Page 27

Завжди встановлюйте прокладку. Після цього підключайте газ. Гнучкий шланг придатний до використання, якщо дотримано таких умов:

– він не нагрівається вище кімнатної темпе‐

ратури, тобто вище 30°C; – його довжина не перевищує 1500 мм; – на ньому відсутні дроселі; – він не піддається натягуванню чи скручу‐

ванню; – він не торкається гострих країв чи кутів; – можна легко здійснювати огляд його стану.

Перевіряючи стан гнучкого шлангу, переко‐ найтеся у тому, що:

– на обох кінцях шлангу і по всій його довжині

відсутні тріщини, порізи та ознаки горіння; – матеріал не затвердів і зберігає еластич‐

ність; – затискачі не вкрилися іржею; – термін придатності не скінчився.

За наявності хоча б одного дефекту не ремон‐ туйте, а замініть шланг.

Після завершення установки, переко‐ найтесь у надійності ущільнень для з’єднувальних елементів. Для такої перевірки використовуйте мильний розчин, а не вогонь!

8.2 Заміна форсунок

Зніміть підставки для посуду.

Зніміть із конфорок кришки та корони.

За допомогою торцевого ключа 7 зніміть форсунки й замініть їх на ті, які відповіда‐ ють типу газу, що використовується (див. таблицю в розділі «Технічна інформа‐ ція»).

Складіть усі деталі, виконавши процедуру у зворотному порядку.

Замініть табличку з технічними даними (біля газової труби) на табличку з пара‐ метрами газу того типу, що буде подава‐ тися. Цю табличку можна знайти в уп‐

аковці, що входить до комплекту приладу. Якщо тиск газу, що подається, коливається чи відрізняється від потрібного тиску, на трубі по‐ дачі газу слід встановити відповідний регуля‐ тор тиску у відповідності з чинними нормами.

Українська 27

8.3 Настройка мінімального рівня

Для настройки мінімального рівня полум’я ви‐ конайте наступні дії.

Запаліть конфорку.

Поверніть ручку в положення мінімально‐ го полум’я.

Зніміть ручку.

Тонкою викруткою відрегулюйте положен‐ ня гвинта обвідного клапана.

Гвинт обвідного клапана

• При переході з природного газу G20 20 мбар (або природного газу G20 13 мбар

на скраплений газ повністю закрутіть гвинт обвідного клапана.

• У разі заміни скрапленого газу на природ‐ ний газ G20 20 мбар викрутіть гвинт обвід‐ ного клапана приблизно на 1/4 оберту (1/2 оберту для конфорки «потрійна корона»).

• У разі заміни з природного газу G20 20 мбар на природний газ G20 13 мбар

крутіть гвинт обвідного клапана приблизно на 1/4 оберту (1/2 оберту для конфорки «потрійна корона»).

• При переході зі скрапленого газу на при‐

родний газ G20 13 мбар

відкрутіть гвинт обвідного клапана приблизно на 1/2 оберту (1 оберт для конфорки «потрійна корона»).

• У разі заміни з природного газу G20 13

на природний газ G20 20 мбар за‐

мбар крутіть гвинт обвідного клапана приблизно на 1/4 оберту (1/2 оберту для конфорки «потрійна корона»).

Попередження! Переконайтеся, що полум’я не зга‐ сає, якщо швидко повернути ручку з максимального положення в міні‐ мальне.

ви‐

)

лише для Росії

Page 28

www.electrolux.com

8.4 Підключення до електромережі

• Переконайтеся, що номінальна напруга і тип електроенергії на табличці з технічними даними відповідають параметрам електро‐ мережі у вашій оселі.

• Прилад оснащено електричним кабелем. На ньому має бути встановлена відповідна вилка, розрахована на навантаження, за‐ значене на табличці з технічними даними. Вилка має вставлятися у пристосовану ро‐ зетку.

• Завжди користуйтеся правильно встановле‐ ною протиударною розеткою.

• Переконайтесь, що після установки є віль‐ ний доступ до розетки електроживлення.

• Не тягніть за кабель живлення при відклю‐ ченні приладу від мережі. Вимкнення з ро‐ зетки завжди здійснюйте, витягаючи за штепсельну вилку.

• Забороняється підключати прилад за допо‐ могою подовжувача, адаптера чи пара‐ лельного підключення (існує ризик вини‐ кнення пожежі). Упевніться у тому, що зазе‐ млення відповідає стандартам і діючим нормам.

• Кабель живлення не повинен нагріватись до температури, вищої за 90°C.

Підключіть синій нейтральний кабель до ви‐ воду клемної колодки, позначеного буквою «N». Підключіть коричневий (або чорний) фа‐ зовий кабель до виводу клемної колодки, поз‐ наченого буквою «L». Фазовий кабель має бу‐ ти завжди підключений.

8.5 Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь лише кабелем типу H05V2V2-F T90 або екві‐ валентним. Переконайтесь, що перетин кабе‐ лю може застосовуватись до передбаченої напруги і робочої температури. Жовтий/зеле‐ ний провід заземлення повинен бути приблиз‐ но на 2 см довшим, ніж коричневий (або чор‐ ний) провід фази.

8.6 Вбудовування в кухонні меблі

min.

min. 55 mm

480 mm

10 mm

450 mm

30 mm

3 mm

11 mm

ущільнювач, що постачається

скоби, що постачаються

Обережно! Установлюйте прилад лише на стіль‐ ниці із плоскою поверхнею.

min. 650 mm

560 mm

11 mm

8.7 Варіанти вбудовування

Кухонна секція з дверцятами

Панель, яка встановлюється під варильною поверхнею, повинна легко зніматися для за‐ безпечення доступу у випадку проведення ре‐ монтних робіт.

Page 29

60 mm

Українська 29

оснащена вентиляційними отворами для без‐

30 mm

перервного надходження повітря. З міркувань безпеки, а також для полегшення від’єднання духової шафи від гарнітуру варильну поверх‐

min 20 mm (max 150 mm)

ню і духову шафу слід підключати до джерела електроенергії окремо.

Знімна панель

Місце, що може використовуватися для підключення

Кухонна секція з духовою шафою

Розміри ніші під варильну поверхню мають відповідати зазначеним, а кухня повинна бути

9. ТЕХНІЧНА ІНФОРМАЦІЯ

Розміри варильної поверхні

Ширина: 594 мм Довжина: 510 мм

Теплова потужність

Конфорка «Потрійна коро‐ на»

Конфорка середньої швид‐ кості:

Допоміжна конфорка: 1.0 кВт ЗАГАЛЬНА ПОТУЖНІСТЬ: G20 (2H) 20 мбар = 9.0 кВт

Електроживлення: 230 В ~ 50 Гц Категорія: II2H3B/P Підведення газу: G 1/2" Подача газу: G20 (2H) 20 мбар Клас приладу: 3

4.0 кВт

2.0 кВт

G30/G31 (3B/P) 30/30 мбар = 654 г/год G20 (2H) 13 мбар = 9 кВт лише для Росії

50 cm

360 cm

Габарити ніші варильної поверхні

Ширина: 560 мм Довжина: 480 мм

120 cm

180 cm

Page 30

www.electrolux.com

Діаметри обвідних клапанів

Допоміжна конфорка 28 Потрійна корона 56

Конфорка середньої

Газові конфорки для ПРИРОДНОГО ГАЗУ G20 20 мбар

Допоміжна конфорка 1.0 70 Конфорка середньої

швидкості Потрійна корона 4.0 146

Газові конфорки для СКРАПЛЕНОГО ГАЗУ G30/G31 30/30 мбар

Допоміжна конфорка 1.0 50 73 Конфорка середньої

швидкості Потрійна корона 4.0 98 291

Конфорка Ø обвідного клапану

в 1/100 мм

швидкості

КОНФОРКА

ЗВИЧАЙНА ПОТУЖНІСТЬ

(кВт)

ЗВИЧАЙНА ПОТУЖ‐

КОНФОРКА

НІСТЬ

кВт

2.0 71 145

Конфорка Ø обвідного клапану

в 1/100 мм

форс. 1/100 мм

2.0 96

форс.

1/100 мм

г/год

Газові конфорки для ПРИРОДНОГО ГАЗУ G20 13 мбар

КОНФОРКА

Допоміжна конфорка 1.0 82 Конфорка середньої швидко‐

сті Потрійна корона 4.0 174

10. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом

Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних

ЗВИЧАЙНА ПОТУЖНІСТЬ

(кВт)

2.0 111

і електронних приладів. Не викидайте

прилади, позначені відповідним символом разом з іншим домашнім сміттям. Поверніть

продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

форс. 1/100 мм

Page 31

Українська 31

Page 32

www.electrolux.com/shop

397316901-A-172013
