Page 1
Gebrauchsanweisung, Manuel d'utilisation
EFT 629 / EFT 929
Gebruiksaanwijzing, User Manual
FD
NL
UK
Page 2
Sommaire
Avertissements................................................................................................................... 11
Description de l'appareil ................................................................................................... 12
Accessoires standard inclus ................................................................................................................................ 12
Utilisation ............................................................................................................................................................. 12
— Système d'évacuation de l'air ......................................................................................................................... 1 2
— Système de recyclage de d'air ........................................................................................................................ 1 2
Accessoires spéciaux ........................................................................................................ 13
Installation ...........................................................................................................................13
Déballage ............................................................................................................................................................. 13
Emplacement ....................................................................................................................................................... 13
Raccordement électrique ..................................................................................................................................... 1 3
Montage mural ..................................................................................................................................................... 1 3
Montage sous armoire ......................................................................................................................................... 14
Utilisation ............................................................................................................................. 14
Réglage de la vitesse d'aspiration ............................................................................................. .......................... 1 4
Eclairage du plan de cuisson ............................................................................................................................... 15
Conditions de ventilation .................................................................................................................................... 15
Entretien ............................................................................................................................... 15
Filtre à graisses métallique ................................................................................................... .............................. 15
Filtre à charbon actif ........................................................................................................................................... 1 5
Nettoyage ............................................................................................................................................................. 1 6
Changements des lampes .................................................................................................................................... 16
En cas d'anomalie de fonctionnement ...........................................................................16
Conditions de garantie - Service apres-vente BENELUX ............................................ 17
Caractéristiques techniques ............................................................................................ 19
10
Page 3
Félicitations pour votre choix!
Nous vous remercions d’avoir choisi un appareil Electrolux. Nous sommes persuadés
qu’il vous satisfera et qu’il vous rendra de nombreux services.
Avant d’utiliser votre hotte aspirante, nous vous recommandons de lire attentivement la
totalité de ce mode d’emploi décrivant votre appareil et toutes ses fonctions
particulières.
Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la
hotte aspirante soit installée correctement. Lisez attentivement les mesures de sécurité
pour éviter toute utilisation abusive ou danger.
Conservez précieusement le mode d’emploi afin de vous permettre de le consulter à
tout moment.
Mesures de sécurité
Installation et services
● La hotte aspirante est conçue pour des ménages
traditionnels cuisinant de façon normale. Tout
usage à d’autres fins peut entraîner des
dommages non couverts par la garantie.
● Toute installation électrique éventuelle doit être
effectuée par un électricien agréé. La hotte doit
en outre être installée par un spécialiste en la
matière pour éviter tout risque d’efficacité
réduite, voire de dommages corporels et
matériels.
● Ne jamais raccorder la hotte à des conduits
d'évacuation de fumées utilisés par des appareils
qui fonctionnent avec une source d'énergie autre
que l'électricité.
● Quand la hotte est utilisée en même temps que
d'autres appareils utilisant une autre source
d'energie que l'électricité, une arrivée d'air
adéquate doit être prévue
● La hotte doit être installée à au moins 60 cm des
brûleurs électriques et 70 cm des brûleurs à gaz
ou mixtes (fig. 4).
Utilisation de la hotte aspirante
● Ne flambez pas des aliments sous la hotte.
● Toute flamme ouverte peut endommager les
filtres et entraîner un incendie.
● Ne laissez jamais de friteuse ou de poêles sur le
feu; l’huile peut s’enflammer spontanément à la
suite d’une surchauffe.
● Changez et nettoyez régulièrement les filtres
selon les instructions, car tout dépôt excessif de
graisse peut s’enflammer.
Attention! En cas d’incendie, éteignez la hotte et
les corps de chauffe; étouffez les flammes en les
couvrant, n’utilisez jamais d’eau.
Elimination des appareils usagés
● Contribuez à éviter tout risque même lorsque
votre hotte est hors d’usage. Débranchez la prise
et coupez le cordon électrique à l’entrée de la
hotte. Renseignez-vous auprès des autorités
compétentes pour la récupération des appareils
usagés.
● Le cordon électrique doit être tiré de façon à
éviter tout risque de dégâts. Attention danger!
11
Page 4
Description de l’appareil
1. Interrupteur d’éclairage
2. Commutateur de vitesse
3. Eclairage de la hotte
4. Grille d’aspiration
Accessoires standard inclus:
● Gabarit de perçage
● Vis
● Conduit avec clapet de retenue
● Capuchon pour la sortie d'évacuation non
utilisée
Utilisation
La hotte peut servir
- pour l’aspiration de l’air
- pour le recyclage de l’air
Système d’évacuation de l’air
L'équipement présente deux sorties d'évacuation, D
et E (Fig. 2).
Important! Pour utiliser la sortie arrière E,
démonter le clapet d'air F de la sortie
supérieure.
Raccorder la hotte au conduit d'évacuation à l'aide
du collier de raccordement sans clapet antiretour
(accouplement à baïonnette).
Obturer la sortie d'évacaution non utilisée avec le
bouchon H (accouplement à baïonnette).
Le bouchon H sert à obturer la sortie non
utilisée.
Attention! Dans la partie horizontale, le conduit
doit être légèrement incliné (environ 10°) vers le
haut pour permettre à l’air de passer facilement de
la pièce à l’extérieur.
Fig. 1
0 I
1
0
2
4
3
G
H
D
E
F
E
D
La hotte ne doit pas être branchée à
des tuyaux d’évacuation d’autres
appareils utilisant des sources
d’énergie autres que l’électricité.
Veuillez respecter les dispositions des directives
officielles concernant les émanations de fumées.
Système de recyclage de l’air
L’air passe à travers un filtre à charbon actif avant
d’être ramené dans la cuisine (fig. 3).
Cette exécution est utilisée en cas d’absence de
conduit d’évacuation à l’extérieur ou
d’impossibilité d’en installer un.
Fig. 2
Fig. 3
12
Page 5
Accessoires spéciaux
Filtre à charbon actif
L’utilisation de la hotte pour le recyclage
nécessite un filtre à charbon actif.
A commander chez votre détaillant, n°
PNC 942 120 180

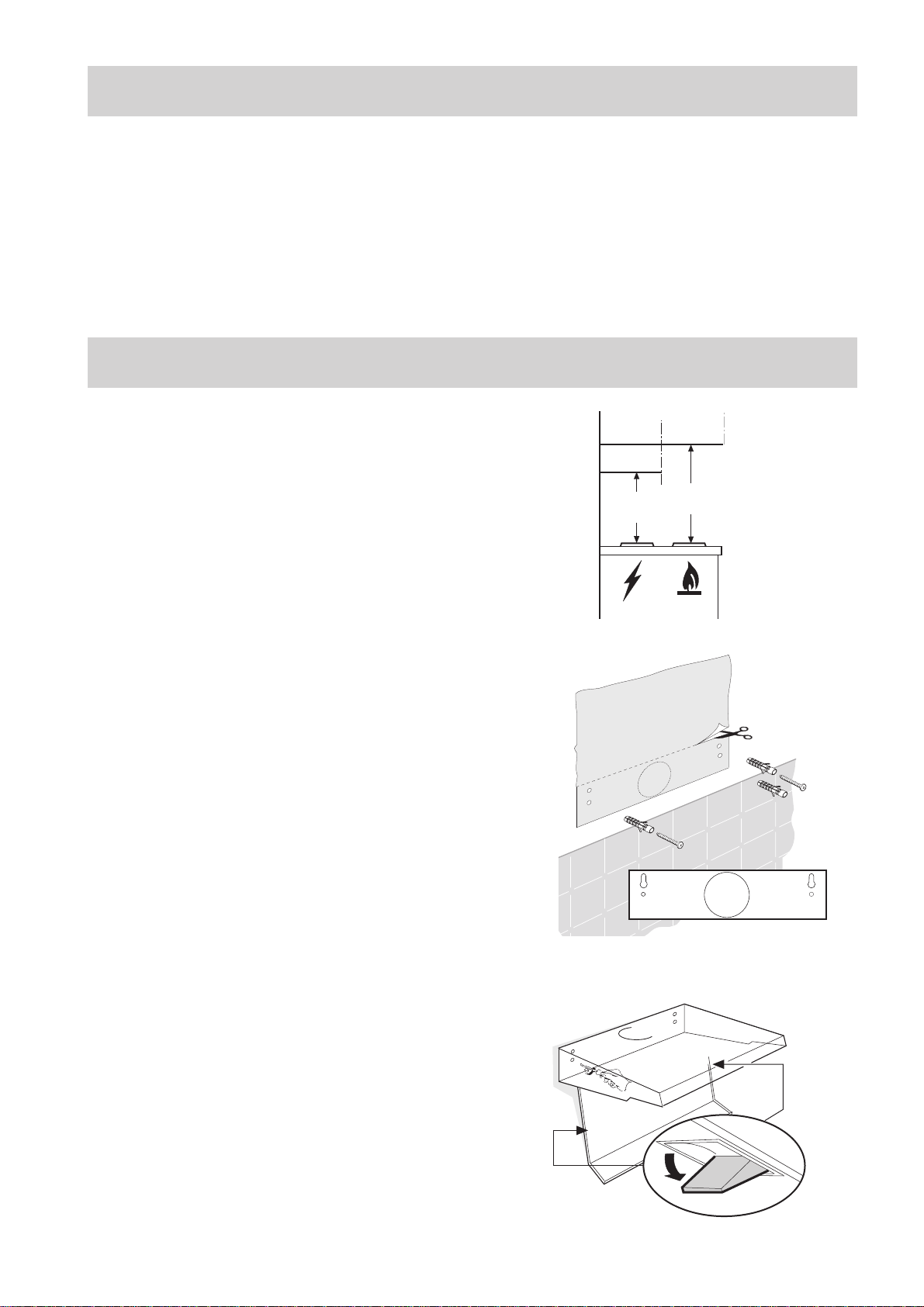

Installation
Déballage
Vérifiez que la hotte ne soit pas endommagée.
Signalez immédiatement tout dégât dû au transport
à la personne compétente et tout défaut ou manque
au fabricant.
Ne laissez pas traîner le matériel d’emballage pour
éviter que les enfants ne jouent avec lui.
Min
60 cm
Min
70 cm
Montage
La hotte aspirante doit être montée sur une armoire
murale. Une fois installée, la hotte doit être à au
moins 60 cm des corps de chauffe électriques et
70 cm des brûleurs à gaz et mixtes (fig. 4).
Raccordement électrique
La hotte est munie d’un cordon électrique à fiche
moulée, avec mise à terre, pour raccordement à
une prise de 230 V.
Le cordon mesure 1,2 m.
Montage mural
● Positionner le gabarit contre le mur (Fig. 5).
● Forer trois trous de 8 mm de diamètre dans le
mur: 2 aux points I et 1 à l'un des points L.
● Enfoncer les trois chevilles de 8 mm dans les
trous.
● Engager 2 vis 5x45 dans les trous des positions
I sans les serrer à fond.
Fig. 4
Fig. 5
I
L
I
I
L
I
L
I
I
L
L
● Ouvrir la grille.
● Suspendre la hotte aux deux vis mises en place.
Serrer les vis.
● De l'intérieur de la hotte, engager la troisième
vis de 5x45 dans le trou L (Fig. 6).
Fig. 6
13
Page 6

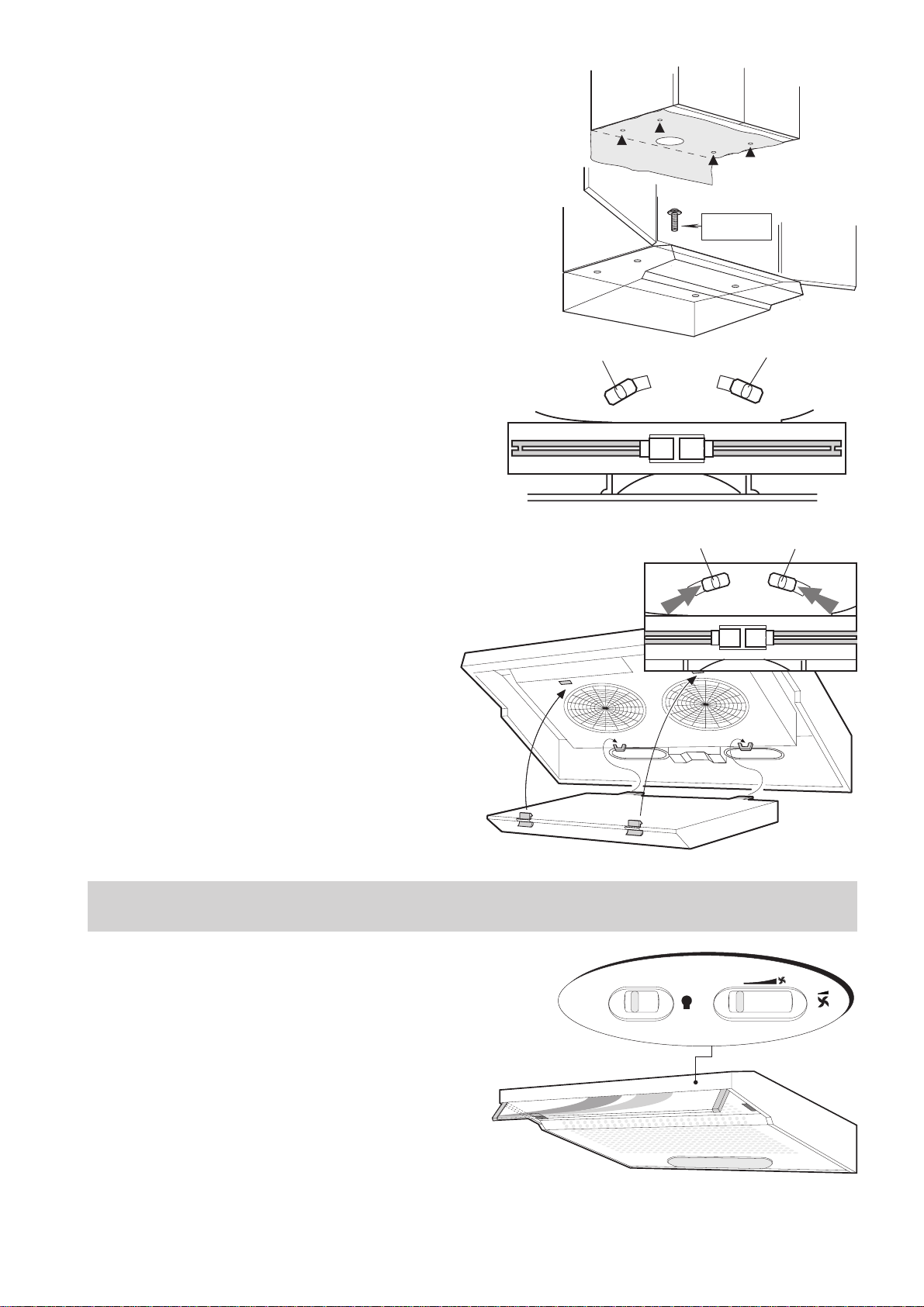

Montage sous armoire
● Positionner le gabarit sur le panneau inférieur
de l'armoire et forer les trous requis (Fig. 7).
● De l'intérieur de l'armoire, engager les 4 vis
fournies. Serrer ces vis dans les trous
correspondants de l'appareil.
1
2
4
4,2 x 35
3
Mode évacuation
● Raccorder la hotte au conduit d'évacuation.
● Ouvrir la grille d'aspiration (Fig. 12).
● Vérifier que les deux leviers de sélection du
mode d'évacuation/recirculation soient sur la
position A - évacuation vers l'extérieur (Fig.
8).
● Remonter la grille d'aspiration.
Mode recyclage (avec filtre au
charbon)
Les sorties d'air D (Fig. 2) doivent être fermées.
● Ouvrir la grille d'aspiration (Fig. 12).
● Vérifier que les deux leviers de sélection du
mode d'évacuation/recirculation soient sur la
position F - recyclage (Fig. 9).
Fig. 7
Fig. 8
A
d
1
2
3
4
d
A
d
d
F
● Fixer ensuite le filtre au charbon à l'avant à
l'aide des crochets (Fig. 9).
● Remonter la grille d'aspiration.
Utilisation
Réglage de la vitesse
La hotte est équipée d'un moteur à régulation
continue de la vitesse et d'un sélecteur pour service
intensif. Pour une efficacité optimale, nous vous
recommandons d’utiliser les vitesses inférieures
en cas de conditions dites normales et la vitesse
la plus élevée en cas d’odeurs particulièrement
fortes ou de condensation élevée.
Conseil: mettez la hotte en marche quelques
minutes avant de commencer la cuisson et
laissez-la tourner jusqu’à la disparition complète
de toutes les odeurs.
C
Fig. 9
Fig. 10
0 I
C
0
14
Page 7
Eclairage du plan de cuisson
La hotte est munie de deux lampes de 40W (E
14) commandées par un bouton poussoir.

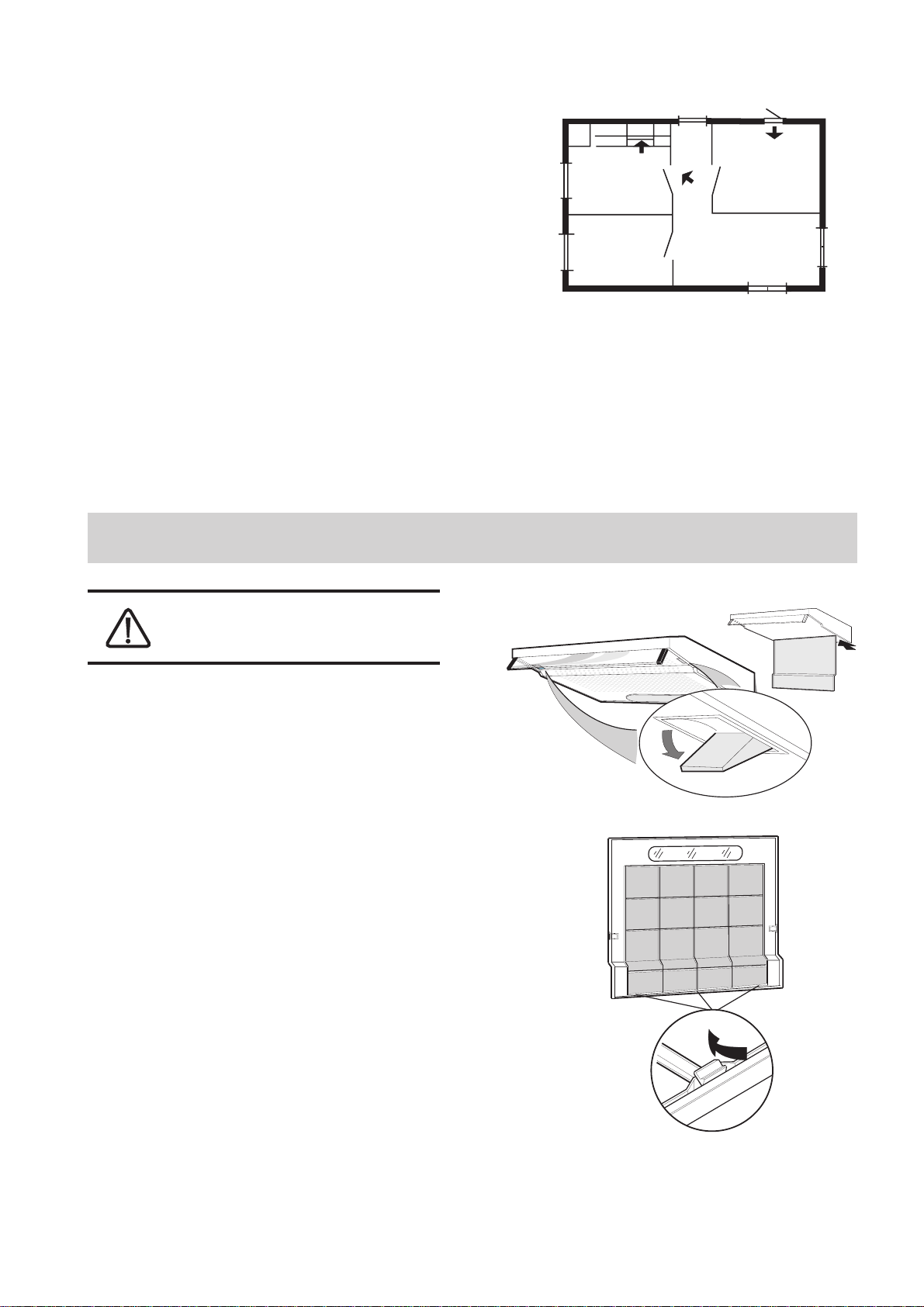

Pour une ventilation optimale
Pour assurer le bon fonctionnement de la hotte,
fermez la fenêtre de la cuisine. En revanche,
vous pouvez ouvrir une fenêtre d’une pièce
contiguë.
Ce qu’il faut savoir
Si la hotte fonctionne en même temps qu’un
brûleur ou qu’un feu de cheminée brûlant à l’air
libre (chauffages à gaz, à charbon ou à bois,
chauffe-eau, etc.), il convient de faire preuve de
prudence, car la hotte aspire l’air nécessaire à la
combustion de ceux-ci.
Ce principe ne s’applique pas aux systèmes
basés sur le recyclage de l’air.
Fig. 11
Entretien
Débranchez la prise électrique de
la hotte avant tout entretien.
Filtre à graisse
Le filtre métallique retient les particules de
graisse en suspension. Lavez-le une fois par
mois à l’eau chaude savonneuse ou, si possible,
dans le lave-vaisselle (60°C).
Dépose du filtre:
● Libérer le mécanisme de verrouillage et
basculer la grille vers le bas (Fig. 12).
● Pour dégager le filtre, tirer en avant à partir du
côté droit et décrocher-le.
● Libérer les pinces F (Fig. 13).
Laisser sécher avant de remettre en place.
La grille doit également être nettoyée, comme le
filtre à graisse.
Fig. 12
A
Filtre à charbon actif
Ce filtre absorbe les odeurs de cuisson.
En cas d’utilisation normale, changez-le tous les
6 à 8 mois; ne le lavez jamais. Pour commander
des filtres supplémentaires, adressez-vous au
service d’assistance technique ou au fabricant.
Pour déposer le filtre à charbon, appuyer sur les
deux crochets C et tirer le filtre vers le bas (Fig.
9).
F
Fig. 13
15
Page 8
Nettoyage
Pour nettoyer l’extérieur de la hotte, utilisez un
chiffon humide imbibé d’alcool dénaturé ou d’un
détergent liquide neutre. N’utilisez jamais de
produits abrasifs.
Attention
Le non-respect des instructions pour le nettoyage
de l’appareil ainsi que le changement et le
nettoyage des filtres peut entraîner des incendies.
Nous vous recommandons donc de vous y
conformer.
Fig. 14

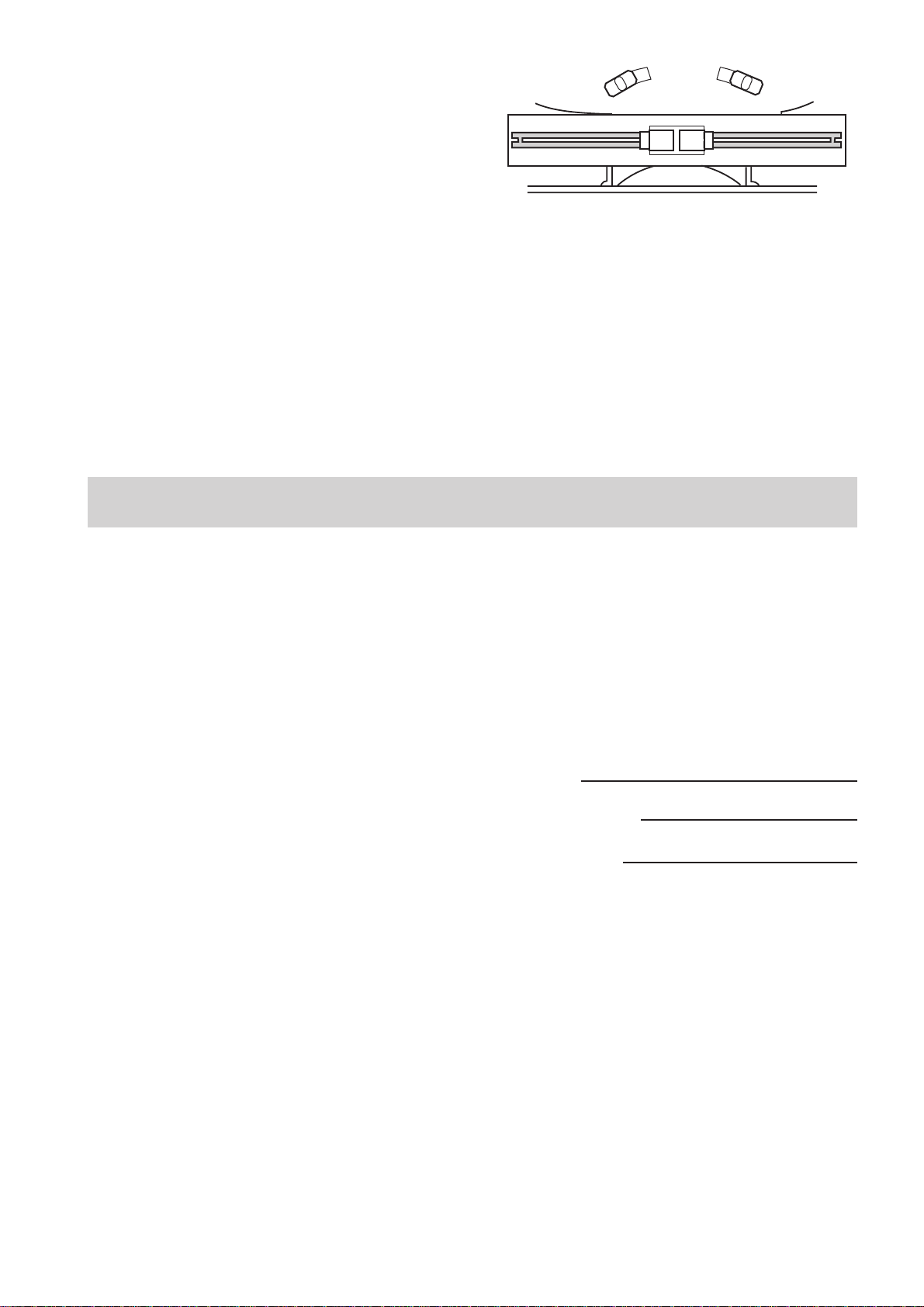

Changement des lampes
● Débranchez la prise électrique de la hotte.
● Ouvrez la grille d’aspiration (Fig. 12).
● Remplacez la lampe par une lampe de puis-
sance identique (9 W PL).
Attention! Lorsqu'une des deux lampes PL est
hors service, l'autre s'éteint également. Avant de
remplacer une ampoule, veillez donc à identifier
celle qui est effectivement grillée.
En cas de mauvais fonctionnement de la hotte
Avant d’appeler les services
compétents
Contrôlez que la prise soit bien branchée et que
les plombs n’aient pas sauté. Ne tentez rien qui
puisse entraîner un risque ou des dégâts à
l’appareil. Si le problème persiste, contactez
votre détaillant ou une entreprise de réparation
agréée.
N’oubliez pas de conserver le récépissé
d’achat.
Réparations et pièces détachées
Pour toute réparation ou pièce détachée,
adressez-vous à votre détaillant.
Avant de téléphoner pour une réparation ou des
pièces détachées, notez le numéro de l’appareil et
la dénomination du modèle. Ces informations
figurent sur la plaque signalétique.
Ôtez le filtre à graisse pour accéder à la
plaque signalétique.
Modèle:
N° de l’appareil:
Date d’achat:
16
Page 9
CONDITIONS DE GARANTIE - SERVICE APRES-VENTE BENELUX
En cas d'appel en garantie aux fins de réparation gratuite, l'original de la facture d'achat correspondante, ou la
quittance, doit être produit ou envoyé avec l'appareil à réparer.
Conditions générales de garantie
1 Le fabricant accorde un an de garantie sur l'appareil mentionné sur la facture d'achat correspondante à valoir
à partir de la date d'achat. Si une panne se produit pendant cette période et qu'elle est due à un vice de
matériau ou de fabrication, l'acheteur a droit à la réparation gratuite de l'appareil.
1aPour les aspirateurs conçus pour un usage ménager, la période de garantie générale est de deux ans. Les
accessoires sont soumis à une usure directe; ces articles de consommation sont en conséquence exclus de la
garantie.
2 Le fabricant accorde un an de garantie sur les réparations effectuées par son service après-vente et sur les
pièces neuves montées à cette occasion, la garantie prenant cours à partir de la date de la réparation. Si une
panne se produit pendant cette période et qu'elle est la conséquence directe des travaux de réparation
effectués ou de la pièce neuve montée à cette occasion, l'acheteur à droit à une réparation gratuite.
L'exécution de réparations ne prolonge pas la période générale de garantie couvrant l'ensemble de l'appareil.
3 Les interventions de service après-vente à domicile ne se font que pour les appareils de grande dimension
difficiles à transporter tels que lave-linge, sèche-linge, lave-vaisselle, réfrigérateurs, congélateurs armoires ou
bahuts, fours, cuisinières et appareils encastrés.
3aLe principe défini au point 3 ci-dessus vaut également pour les réfrigérateurs de caravane, pour autant que
l'endroit où se trouve l'appareil soit situé à l'intérieur des frontières nationales et soit accessible normalement
par des routes ouvertes à la circulation. En outre, au moment de l'intervention, l'appareil et son propriétaire ou
son représentant dûment autorisé doivent être présents au lieu de l'intervention convenu.
4 Si de l'avis du fabricant, l'appareil tel que repris au point 3 ci-dessus doit être transporté à l'atelier du service
après-vente, le transport s'effectuera selon la procédure établie par le fabricant, aux frais, risques et périls de
ce dernier.
5 Tous les appareils non mentionnés au point 3 et 3a, ainsi que les appareils qui possèdent les caractéristiques
fonctionnelles décrites mais qui ne peuvent pas être transportés facilement, doivent être envoyés franco ou
être présentés à l'adresse du service après-vente. Pendant la période de la garantie générale, les frais de retour
sont aux frais du fabricant.
6 Si un défaut constaté pendant la période de garantie générale ne peut pas être réparé, l'appareil sera remplacé
gratuitement.
Extensions de garantie
7 Pour les motocompresseurs de réfrigérateurs/congélateurs (à l'exclusion du relais de démarrage et du
disjoncteur thermique), il est accordé une période de garantie dégressive à raison de 20% par an, d'une durée
de 5 ans après la date d'achat de l'appareil mentionné sur la facture d'achat correspondante, avec réparation
entièrement gratuite pendant la période de garantie générale. Après la période de garantie générale, les frais
de déplacement, main d'oeuvre et pièces éventuelles seront portés en compte.
17
Page 10
Exclusions de garantie
8 Les travaux de réparation et/ou de remplacement tels que définis ci-dessus ne sont pas couverts par la
garantie si:
- aucune facture d'achat ou quittance sur laquelle apparaît au moins la date d'achat et l'identification de
l'appareil ne peut être présentée ou envoyée avec l'appareil à réparer;
- l'appareil a été utilisé à d'autres fins qu'aux fins ménagères pour lesquelles il a été conçu;
- l'appareil n'a pas été installé ou utilisé conformément aux indications figurant dans les prescriptions
d'installation ou le mode d'emploi;
- l'apparreil a été réparé ou modifié de façon inappropriée par des personnes non qualifées.
8aSi l'appareil a été encastré, sous-encastré, suspendu ou placé de manière telle que le temps nécessaire à son
dégagement et son encastrement excède trente minutes, les frais supplémentaires occasionnés seront facturés
au propriétaire.
8bLes détériorations dues à un encastrement anormal réalisé avec le consentement du propriétaire de l'appareil
ne peuvent pas être invoquées à l'encontre du fabricant ou de son service après-vente.
8cLes détériorations telles que rayures, chocs ou rupture d'éléments amovibles ou démontables, qui n'ont pas été
portées à la connaissance du fabricant au moment de la livraison, ne sont pas couvertes par la garantie.
Avis important
Cet appareil a été conçu de manière à en garantir la sécurité. Des réparations inappropriées peuvent toutefois
mettre cette sécurité en danger. Afin de ne pas compromettre la sécurité et pour prévenir tout dommage
éventuel, il est recommandé de confier les réparations exclusivement aux personnes qui possèdent les qualifications professionnelles requises. Nous vous conseillons de faire exécuter les réparations et vérifications par votre
vendeur ou par le SERVICE ELGROEP et de toujours exiger des pièces DISTRIPARTS d'origine.
Pays Bas Belgique Luxembourg
ELGROEP SERVICE ELGROEP SERVICE ELGROEP SERVICE
Vennotsweg 1, postbus 120 Bergensesteenweg 719 3, Route d'Arlon
NL-2400 AC Alphen a/d Rijn B-1502 Halle (Lembeek) L-8009 Strassen
Dérangements : Dépannages à domicile : Dépannages à domicile :
Tél. : 01720-80300 Tél. : 02-3630444 Tél. : 45 33 50
Fax : 01720-80366 Fax : 02-3630400 Fax : 45 84 34
Vente de pièces détachées : Pièces détachées : Pièces détachées :
Tél. : 01720-80400 Tél. : 02-3630555 Tél. : 45 33 50
Fax : 01720-80376 Fax : 02-3630500 Fax : 45 84 34
Télex : 39906 elgr Télex : 22915 eluxbe
18
Page 11

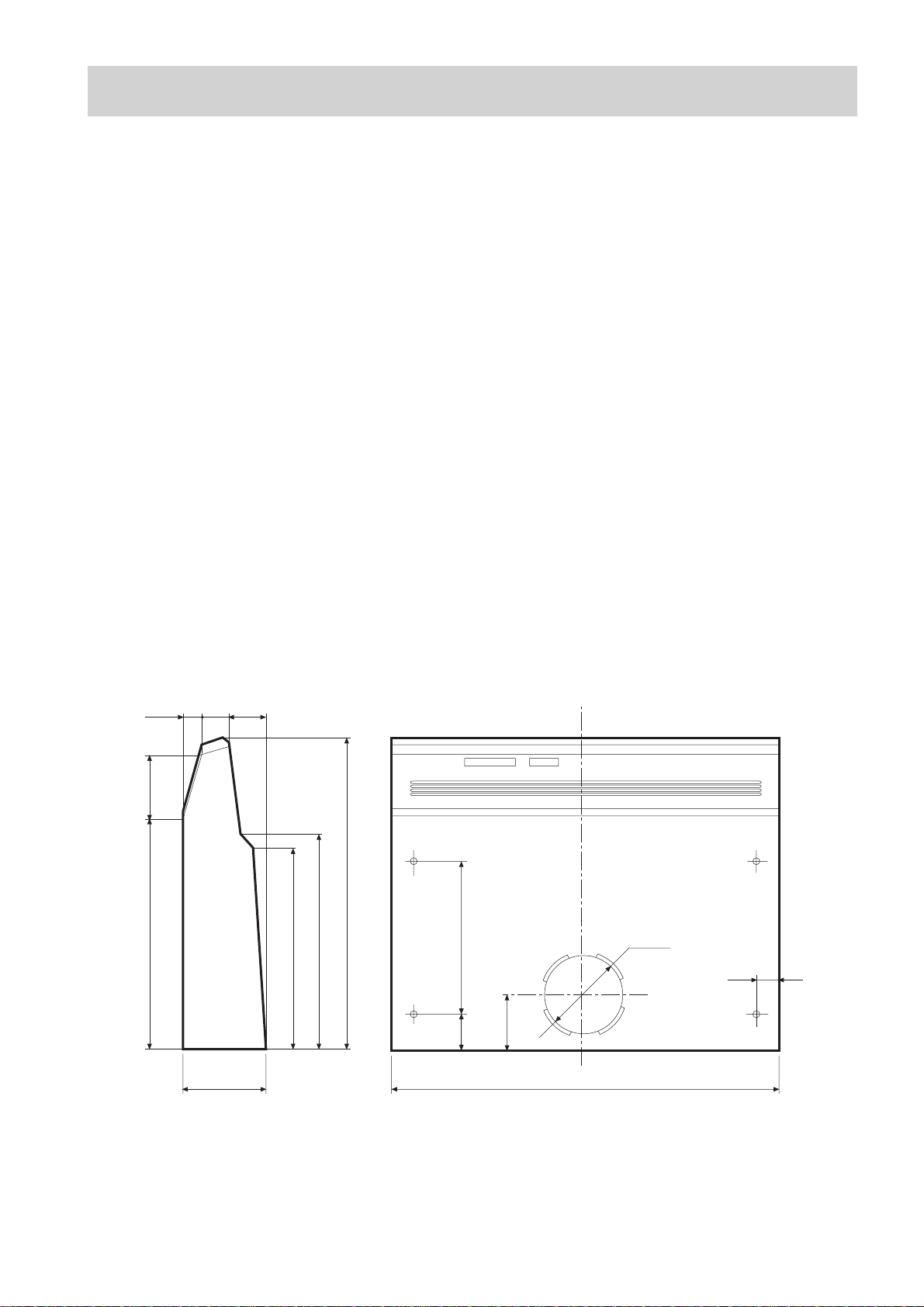

Données techniques
Modèle EFT 629 EFT 929
Capacité Intensive 340 m3/h x) 225 m3/h 340 m3/h x) 225 m3/h
Max 270 m3/h 270 m3/h
Min. 165 m3/h 165 m3/h
Dimensions Haut. 130 mm 130 mm
Larg 599 mm 899 mm
Prof. 494 mm 494 mm
Eclairage 2 x 9 W 2 x 9 W
Filtre à graisse 2 pcs 2 pcs
T ension secteur 230 V 230 V
Puissance nominale totale 270 W 270 W
x)
Lorsque la hotte est utilisée avec un filtre à charbon actif (recyclage de l’air)
27.3
98370
42.7
130
61
320
340.5
493.5
195
65
85
599-899
599
120
37
19
Page 12
1007WW L 695 A Ed. 12/96
Loading...
