Sommaire

Consignes de sécurité 11

pour l’installateur 11
pour l’utilisateur 11

Généralités12

Version évacuation 12
Version recyclage 12

Utilisation de la hotte 1 3

Pour une ventilation optimale 13

En cas de mauvais fonctionnement de la hotte 1 3

Avant d’appeler les services compétents 13
Réparations et pièces détachées 13

Entretien 1 4

Nettoyage 14
Filtre à graisse métallique 14
Ouverture du filtre à graisse métallique 14
Attention 14
Filtre à charbon 15
Remplacement de l´ampoule d'eclairage 15

Caractéristiques techniques 16

Accessoires (en option) 16

Installation 16

Déballage 16
Montage 16
Branchement électrique 16
Accessoires pour l'installation 17

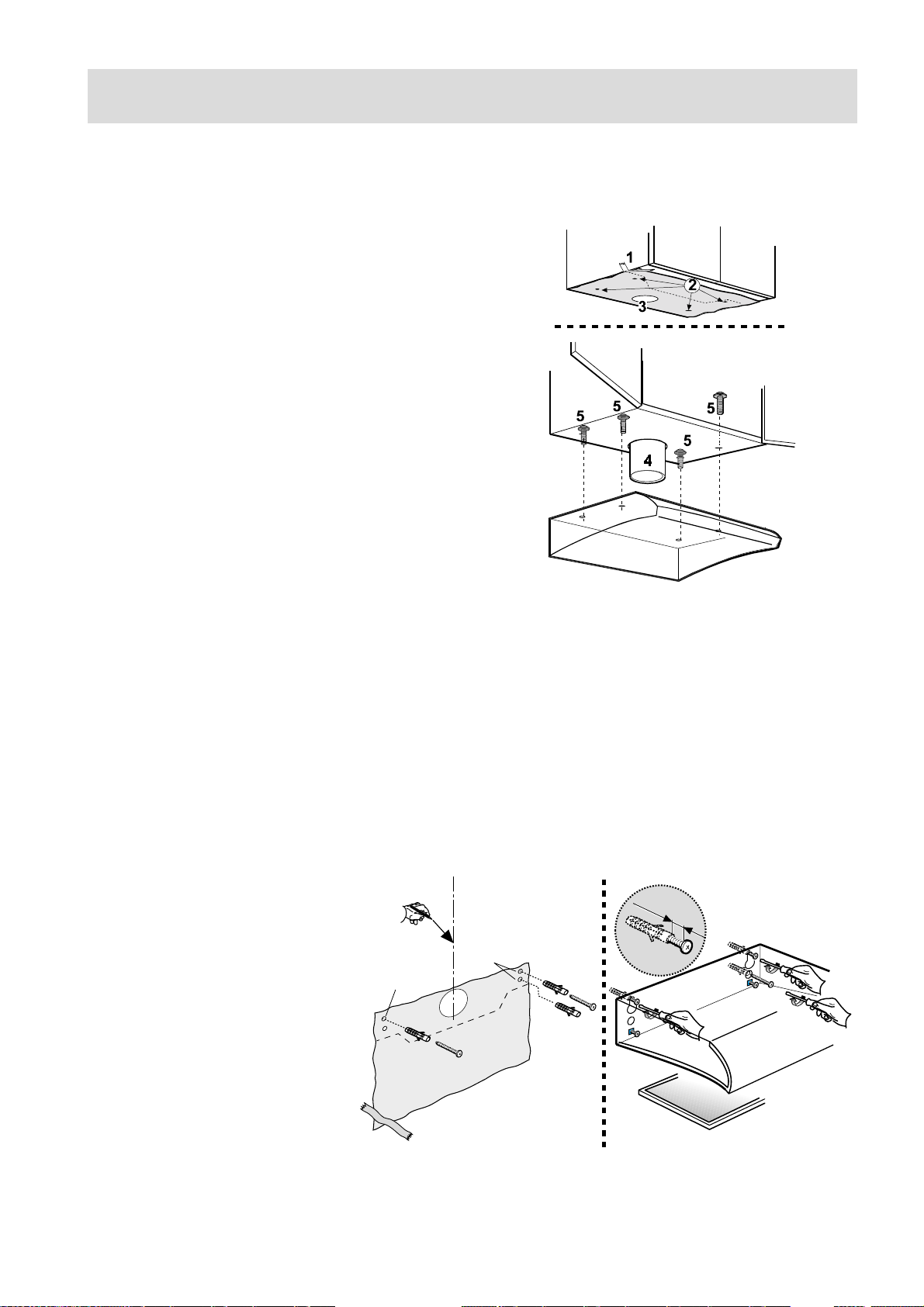

Fixation à un élément 17
Fixation murale 17

F

A vant d’utiliser votre hotte aspirante, nous vous recommandons de lire attentivement la totalité de ce mode
d`empoli décrivant votre appareil et toutes ses fonctions particulières.
Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la hotte aspirante soit
installée correctement. Lisez attentivement les mesures de sécurité pour éviter toute utilisation abusive ou
danger. Conservez précieusement le mode d’emploi afin de vous permettre de le consulter à tout moment.

10

Consignes de sécurité

pour l’installateur

• Le tuyau d’évacuation doit présenter un
diamètre de 120 mm en version évacuation.

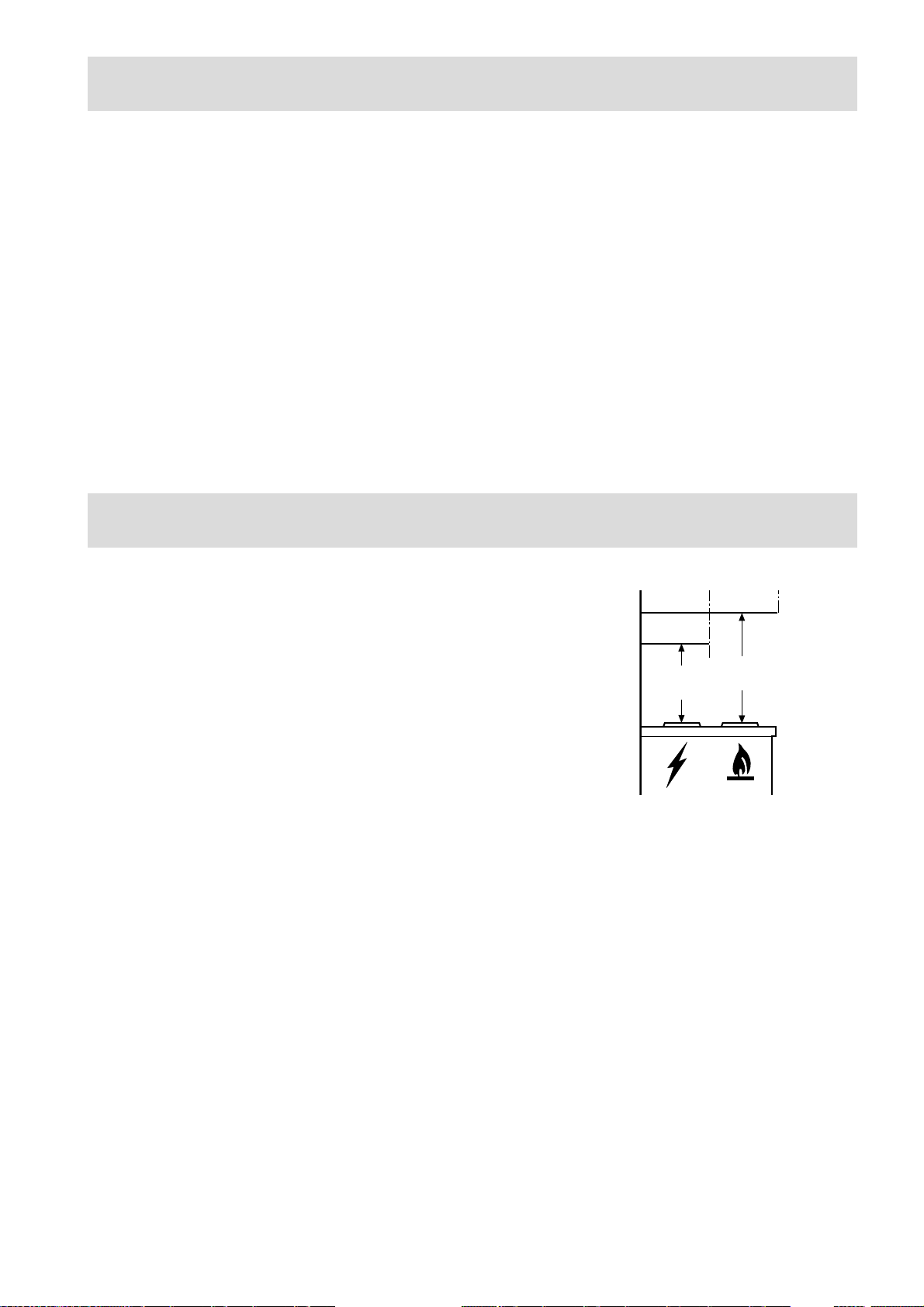

• Lors de l'installation de la hotte, respectez
les distances minimales suivantes entre le
plan de cuisson et le bord inférieur de la
hotte:
Cuisinière électrique 600 mm
Cuisinière à gaz 650 mm
Cuisinière au charbon
ou au mazout min. 700 mm

• La dépression de l’air dans la pièce où se
trouvent des systèmes de chauffage ne doit pas
être supérieure à 4 Pa (4x10
fonctionnement simultané de la hotte aspirante
en version évacuation et des systèmes de
chauffage.

• L’air aspiré ne doit pas être évacué par une
cheminée à fumées ou à gaz. L’évacuation de
l’air aspiré par une cheminée servant à la
ventilation de locaux où se trouvent des
systèmes de chauffage est interdite.

• Il est impératif d’obtenir l’agrément d’un maître
ramoneur si l’évacuation de l’air aspiré doit se
produire dans une cheminée à fumées ou à gaz
hors service.
L’évacuation de l’air aspiré doit se faire selon
les prescriptions locales en vigueur.

• Lors du fonctionnement en version évacuation
de l’air, il faudra veiller à réaliser une ouverture
d’entrée d’air suffisante, environ de la taille de
l’ouverture d'évacuation de l’air.

• Selon les prescriptions de construction locales,
des restrictions sont imposées à l’utilisation
simultanée dans une même pièce de hottes
aspirantes et de systèmes de chauffage reliés à
une cheminée tels que des poêles à charbon, à
mazout ou à gaz.

• Le fonctionnement simultané et sans danger
d’appareils reliés à une cheminée et de hottes
aspirantes n’est assuré que si le local et/ou
l’appartement (pièces communicantes) possède
une entrée d’air adaptée d’env. 500 à 600 cm
empêchant ainsi une dépression lorsque la hotte
est en service.

• En cas de doute, demander l’avis et l’agrément
d’un maître ramoneur régional ou de
l’administration locale compétente en matière de
construction.

• Comme dans les pièces sans systèmes de
chauffage la règle suivante est de mise : «Ou­verture d’entrée d’air aussi importante que
l’ouverture d’évacuation», le rendement de

-5

bar) lors du

2

l’installation d’évacuation de l’air peut être
réduit si l’entrée d’air est supérieure à 500 à
600 cm

• Le fonctionnement de la hotte en recyclage ne
présente aucun danger dans des conditions
connues et n’est donc pas soumis aux
prescriptions mentionnées ci-dessus.

• Le fonctionnement de la hotte en version
évacuation de l'air n’est optimal que si les
conditions suivantes sont respectées :
— parcours d’évacuation court et direct
— nombre de coudes minimal sur les tuyaux
— pose des tuyaux avec des courbes plutôt que

— diamètres des tuyaux les plus grands

• Le non respect de ces règles de base entraînera

des pertes de puissance significatives et une
augmentation du niveau sonore.

2

.

des angles nets

possibles (de préférence le même diamètre
que celui de l’ouverture d’évacuation).

pour l’utilisateur

• Il est recommandé de ne jamais laisser les
foyers de cuisson sans récipient dessus. En cas
de cuisinières à gaz, à mazout ou à charbon il
faut absolument éviter toute flamme libre.

• Par ailleurs, en cas de friture il faut faire
attention à la friteuse placée sur le plan de
cuisson. En effet l'huile pourrait prendre feu à
cause d'une surchauffe.
Le risque augmente si l'on utilise de l'huile
usagée.

• Il est rappelé que toute surchauffe peut
provoquer un incendie.

• L’utilisation d’huile usagée peut entraîner plus
facilement une auto-inflammation.

• Il faut noter qu’il y a risque d’incendie en cas de
surchauffe.

• Flamber est strictement interdit sous la
hotte.

• Pour toute intervention sur la hotte, y
compris pour le remplacement d’une ampoule
électrique, mettez l’appareil hors tension
(retirez les fusibles de leur douille ou ouvrez les

,

disjoncteurs).

• Respectez les intervalles de remplacement du
filtre et de nettoyage.
Le non respect des consignes d'entretien et de
nettoyage peut entraîner un risque d’incendie
suite à l’accumulation de graisse dans le filtre.

11

Généralités

• La hotte est livrée en version évacuation mais
peut, grâce à l’emploi d’un filtre à charbon actif
(en option), être utilisée en version recyclage.

• Pour cela, il faudra vous procurer le filtre à
charbon actif d’origine ELECTROLUX (voir
Accessoires) que vous pourrez vous procurer
en option auprès de votre magasin vendeur.

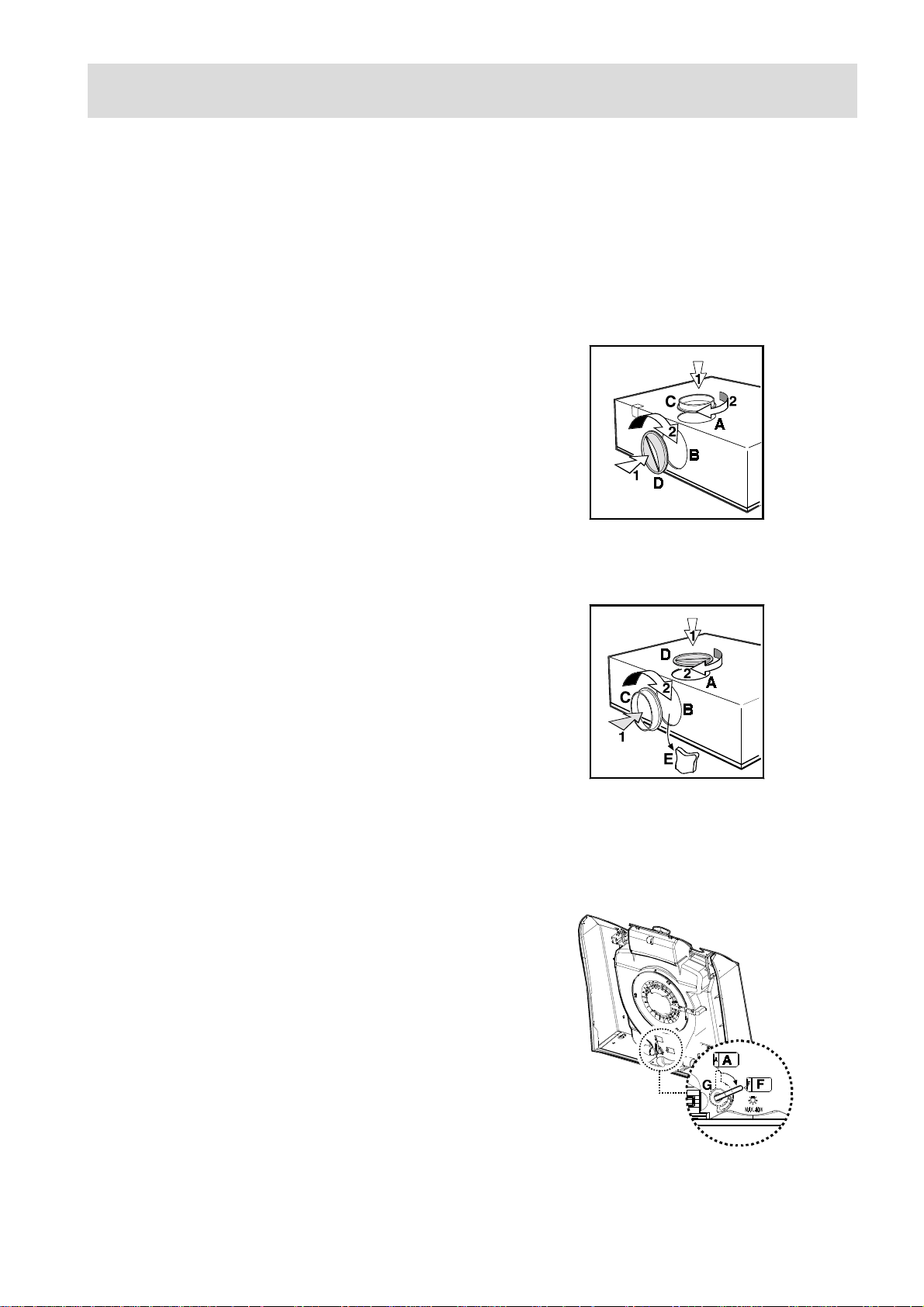

Version évacuation

• L’appareil est équipé de deux trous
d’évacuation: A en position supérieure et B à
l’arrière.

• Pour connecter le tube, il faut monter la bride C
de 120 mm. sur le trou choisi (si le trou se
trouve en haut, fixer la bride au moyen de la vis
fournie avec l’appareil, comme indiqué dans la
fig. 1. Boucher le trou inutilisé à l’aide du
couvercle à baïonnette D.

Fig. 1

• Avertissement! Si l’on souhaite utiliser le trou
d’évacuation à l’arrière B, il faut avant tout
retirer l’élément en éponge E qui bouche le
trou. Fig. 2.

Version recyclage

• L’air est filtré puis réintroduit dans
l’environnement à travers la grille frontale.

• Placer le levier G en position F — Fig. 3.

• Pour le mode recyclage de l’air, il faudra utiliser

le filtre à charbon actif KF 12/13 d’origine AEG
(voir Accessoires).

Fig. 2

12

Fig. 3

Utilisation de la hotte

• La hotte est équipée d’un moteur à vitesse
réglable. Il est conseillé de mettre en marche la
hotte quelques minutes avant le début de la
cuisson et de la laisser env. une quinzaine de
minutes après la cuisson afin d’éliminer toutes
les odeurs. Sur la face avant de l’appareil se
trouvent les interrupteurs.

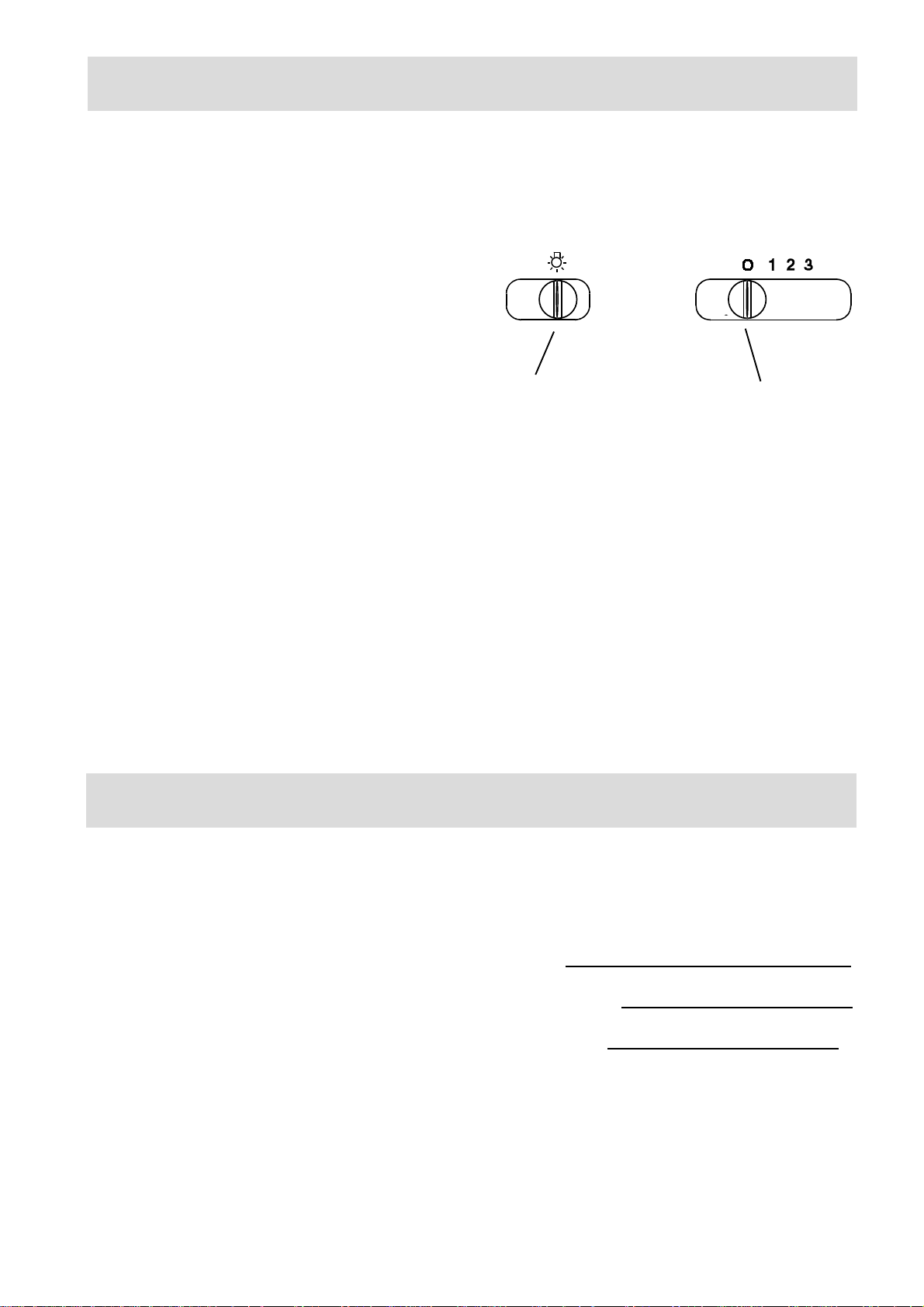

• Commutateur d’éclairage : Ce commutateur
sert à allumer ou à éteindre la lampe dont est

équipée la hotte aspirante.

• Commutateur du moteur : Ce commutateur

sert à mettre en marche, à arrêter et à
sélectionner les trois différentes vitesses du
ventilateur.

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte,
fermez la fenêtre de la cuisine. En revanche, vous
pouvez ouvrir une fenêtre d’une pièce contiguë .

Commutateur
d’éclairage

Commutateur
du moteur

En cas de mauvais fonctionnement de la hotte

Avant d’appeler les services
compétents

Contrôlez que la prise est bien branchée et que les
plombs n’ont pas sauté. Ne tentez rien qui puisse
entraîner un risque ou des dégâts à l’appareil. Si le
problème persiste, contactez votre détaillant ou une
entreprise de réparation agréée.

N’oubliez pas de conserver le récépissé
d’achat.

Réparations et pièces détachées

Pour toute réparation ou pièce détachée, adressez­vous à votre détaillant.
Avant de téléphoner pour une réparation ou des
pièces détachées, notez le numéro de l’appareil et

la dénomination du modèle. Ces informations
figurent sur la plaque signalétique.
Ôtez le filtre à graisse pour accéder à la plaque
signalétique.

Modèle:

N° de l’appareil:

Date d’achat:

13

Entretien

Débranchez la hotte avant tout entretien.

Nettoyage

• Attention : Débranchez l'appareil avant le
nettoyage.
N' introduisez pas d’objets pointus dans la grille
de protection du moteur.

• Nettoyez les parties extérieures avec un
détergent doux. N'utilisez jamais de produits
abrasifs ou caustiques de détergents corrosifs,
de brosses ou de sablons à récurer.

• Nettoyez le bandeau de commandes et la grille
du filtre à graisse avec un chiffon légèrement
imbibé d’un détergent doux.

• Il est très important de respecter les intervalles
de remplacement du filtre et de nettoyage. Le
non respect peut entraîner un risque d’incendie
suite à l’accumulation de graisse dans le filtre.

Filtre à graisse métallique

• Les filtres à graisse métallique ont pour but de
piéger les particules de graisse produites durant
la cuisson des aliments et sont utilisés aussi bien
durant le fonctionnement en version évacuation
qu’en version recyclage.
Les filtres à graisse métalliques doivent être
extraits toutes les 4 semaines et lavés soit à la
main, soit dans un lave-vaisselle.

Attention

• Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de
l’appareil et le remplacement ou le nettoyage du
filtre.

• La responsabilité du constructeur ne peut en
aucun cas être engagée dans le cas d’un
endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des
consignes de sécurité précédemment
mentionnées.

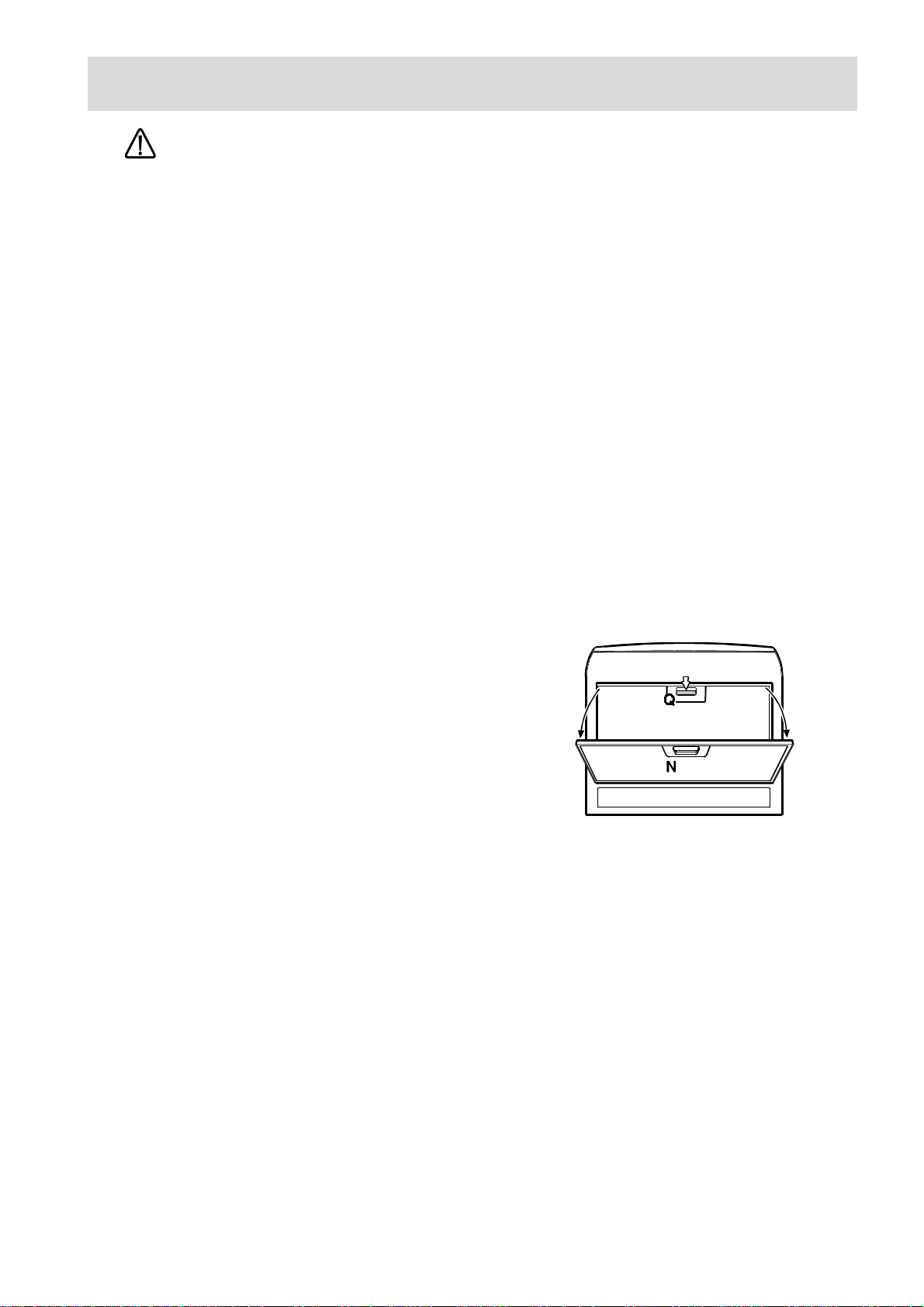

Ouverture du filtre à graisse
métallique

• A vant tout, pousser en arrière le dispositif

d’arrêt Q du filtre à graisse métallique N puis
sortir le filtre vers le bas. Fig. 4.

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse
métallique durant env. 1 heure dans de l’eau
chaude avec un détergent. Remettez en place la
cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre à graisse métallique
dans le lave-vaisselle. Vérifiez que la rotation du
bras de lavage di lave vaisselle ne puisse pas
être gêné par le filtre à graisse.
Lavez avec un programme pour vaisselles très
sales et une température d’au moins 65°C.
Recommencez éventuellement l’opération.
Remettez en place la cassette après séchage.

• Il se peut qu’il y ait quelques modifications de la
teinte de la cassette du filtre à graisse
métallique lors du passage dans le lave-vaisselle,
modifications qui n’ont aucune influence sur le
fonctionnement de la cassette.

• Nettoyez l’intérieur du logement de la cassette
avec de l’eau chaude contenant du détergent
(n'employez jamais de détergents corrosifs ou
de brosses à récurer!).

Fig. 4

14

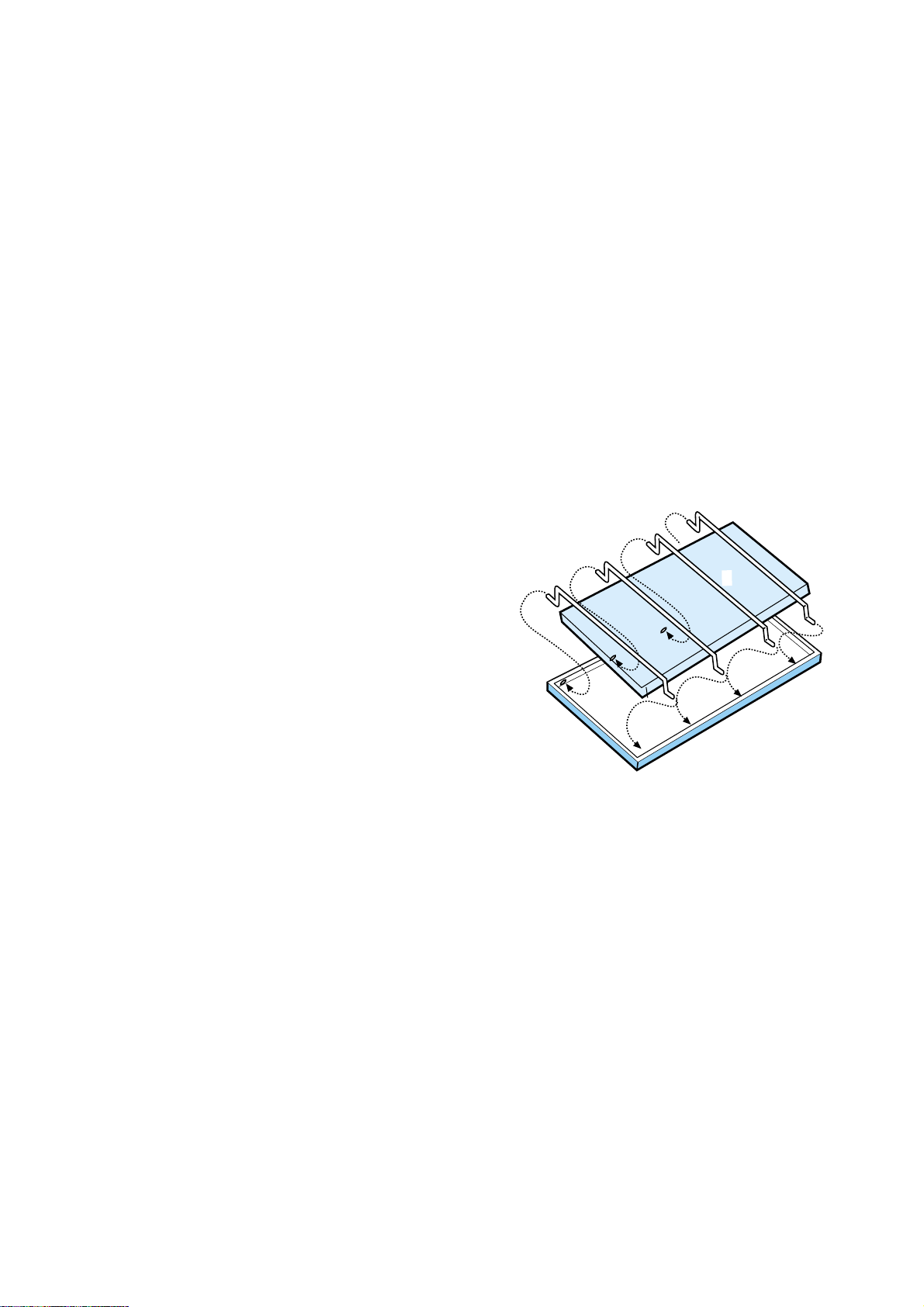

Filtre à charbon

• Le filtre à charbon doit être mis en place
lorsque la hotte est utilisée en version recyclage.

• Pour cela, il faudra utiliser le filtre à charbon
actif d’origine ELECTROLUX (voir
Accessoires).

• Nettoyage/remplacement du filtre à
charbon

A la différence d’autres filtres de même type, le
filtre à charbon LONG LIFE peut être nettoyé
et réutilisé. Le filtre doit être nettoyé tous les
deux mois en utilisation normale. Il est
recommandé de nettoyer le filtre dans un lave-
vaisselle, à la température maximum. Utiliser un
détergent normal. Aucun ustensile ménager ne
doit être présent dans le lave-vaisselle lors du
nettoyage du filtre, afin d’éviter tout dépôt de
particules d’aliments qui risqueraient de causer
ultérieurement de mauvaises odeurs. Pour
réactiver le charbon, il suffit de mettre le filtre à
sécher au four. Régler le four sur chaleur
normale, à une température de 100°C, et y
laisser le filtre pendant 10 minutes.
Le filtre doit être changé au bout de trois ans
environ, car il a alors perdu une bonne partie de
sa capacité de rétention des odeurs.

• Montage

Retirer les filtres à graisse, puis installer un filtre
au carbone LONG LIFE simple S sur l’arrière
de chaque filtre à graisse; ensuite, fixer chacun
de ces derniers au moyen de deux fils
métalliques Z . Fig. 5.

• Pour le démontage, procédez dans l’ordre
inverse.

• Lors de la commande d’un filtre de
rechange, veuillez préciser la désignation
du modèle et la référence du produit. Ces
données sont indiquées sur la plaque
signalétique à l’intérieur de l’appareil.

• Vous pouvez commander le filtre à charbon
auprès de votre magasin vendeur.

S

Z

Fig. 5

Remplacement de l´ampoule
d'eclairage

• Mettez la hotte hors tension.

• Retirer le filtre à graisse.

• Remplacer l'ampoule défectueuse par une
ampoule du même type.

• Remonter le filtre à graisse.

• Si l'ampoule ne s'allume pas, vérifiez qu'elle est

correctement instalée avant d'appeler le Service
Après-Vente.

15

Caractéristiques techniques

Dimensions (cm) Hauteur 16,3

Largeur 59,9

Profondeur 53,5
Eclairage 2x40 W
Filtre à graisse 1
Puissance nominale totale 200 W

Nous nous réservons d’apporter toute modification en termes constructifs et chromatiques qui se révélera
nécessaire au vu de l’évolution technologique.

Accessoires (en option)

Filtre à charbon KF 12/13 E-Nr . 942 120 603

Installation

Déballage

Vérifiez que la hotte n’est pas endommagée.
Signalez immédiatement tout dégât dû au transport
à la personne compétente et tout défaut ou manque
au fabricant.
Ne laissez pas traîner le matériel d’emballage pour
éviter que les enfants ne jouent avec lui.

Montage

La hotte aspirante doit être montée au mur. Une
fois installée, elle doit être à au moins 60 cm des
corps de chauffe électriques et 65 cm des brûleurs
à gaz et mixtes (fig. 6).

Branchement électrique

Consignes de sécurité pour l’électricien

A vant de brancher l’appareil, vérifier que la tension
indiquée sur la plaque signalétique correspond à
celle du secteur. Si l’appareil est muni d’une fiche
de courant, il pourra être branché sur n’importe
quelle prise de courant installée conformément aux
normes et facile d’accès.
Si un branchement permanent est nécessaire, la
hotte devra être branchée par un électricien
travaillant pour une entreprise d’électricité agréée.
Côté installation, il faudra prévoir un dispositif de
protection sur tous les pôles avec une course
d’ouverture de contact d’au moins 3 mm.

Min

60 cm

Min

65 cm

Fig. 6

Notre responsabilité ne peut être engagée pour les
défauts résultants du non respect des instructions
précédemment mentionnées.

Branchement

220-240 V - avec câble prémonté avec prise de
courant (branchement permanent uniquement par
un électricien agréé).

16

Installation

Accessoires pour l'installation

3 vis à bois 5 x 45 mm
3 chevilles Ø 8 mm
1 vis à tôle 2,9 x 9,5 mm
4 vis à tôle 4,2 x 35 mm
1 clé (pour visser les vis avec tête du type TORX)
1 bride
1 couvercle

Fixation à un élément - Fig. 7

• Percez les trous (2) à la base de l’élément

suspendu en utilisant le gabarit de
perçage (1).
Préparer un trou pour le tube d’évacuation (4)
UNIQUEMENT si l’on souhaite utiliser la hotte
avec évacuation à l’extérieur (3).

• De l'intérieur du meuble insérer les 4 vis

fournies (5) avec l'appareil e visser-les sur les
trous qui se trouvent dans le côté supérieur de la
hotte.

Fixation murale - Fig. 8

• Marquer l’axe sur la paroi (1).

Fixer le gabarit de perçage au mur (2).

• Percer 3 trous de Ø 8 mm. (3) sur la paroi, dont

2 en correspondance des points supérieurs et 1
au choix sur l’un des points inférieurs.

• Insérer 3 chevilles à mur de Ø 8 mm. (4).

• Visser 2 vis 5x45 (5) (sans les serrer à fond)

puis suspendre l’appareil sur ces
dernières (6).

• Ajuster l’appareil en angle droit

par rapport à la paroi en faisant
tourner les deux vis de support
(7).

• Serrer à fond les vis (8).

• Insérer la troisième vis 5x45 dans

le trou inférieur (9) depuis
l’intérieur de la hotte puis serrer à
fond (10).

1

3

4

Fig. 7

1cm

3

4

5

4

5

5

6

7

!

8

6

9

7

8

10

2

Fig. 8

17
