Montage- und Gebrauchsanweisung , Installatie- en gebruiksaanwijzing
EFT 630 - EFT 635
EFT 530 - EFT 535
Notice d’utilisation et d’installation, Operating and Installation Instructions
D
NL
F
UK
Page 2
Sommaire
Consignes de sécurité ........................................................... 22
pour l’installateur ................................................................... 22
pour l’utilisateur ..................................................................... 23
Généralités............................................................................. 24
Version évacuation extérieure ................................................ 24
Version recyclage.................................................................... 24
Utilisation de la hotte ........................................................... 25
Pour une ventilation optimale................................................. 25
Entretien ................................................................................. 26
Nettoyage ................................................................................ 26
Filtre à graisse métallique....................................................... 26
Filtre à graisses ....................................................................... 27
Filtre à charbon ....................................................................... 27
Remplacement de l´ampoule d’éclairage ............................... 27
Accessoires (en option) ......................................................... 28
Service Après-vente .............................................................. 28
Caractéristiques techniques................................................. 28
Installation ............................................................................ 29
Déballage ................................................................................ 29
Montage .................................................................................. 29
Branchement électrique .......................................................... 29
Accessoires/Matériel de montage ........................................... 30
Fixation à un élément ............................................................. 30
Fixation murale....................................................................... 30
F
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation
sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous devez d’abord lire
impérativement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses
cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage
hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité,
évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un
professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne
l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été
conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce
non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque
d’électrocution.
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de
l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments
imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui
pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès des
services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
21
Page 3
Consignes de sécurité
Cet appareil doit être installé par une personne
qualifiée et selon les normes en vigueur.
pour l’installateur
• Le tuyau d’évacuation doit présenter un
diamètre de 125 mm en version évacuation.
Attention ! Le conduit d’évacuation et les
colliers de fixation ne sont pas fournis et
doivent être achetés à part.

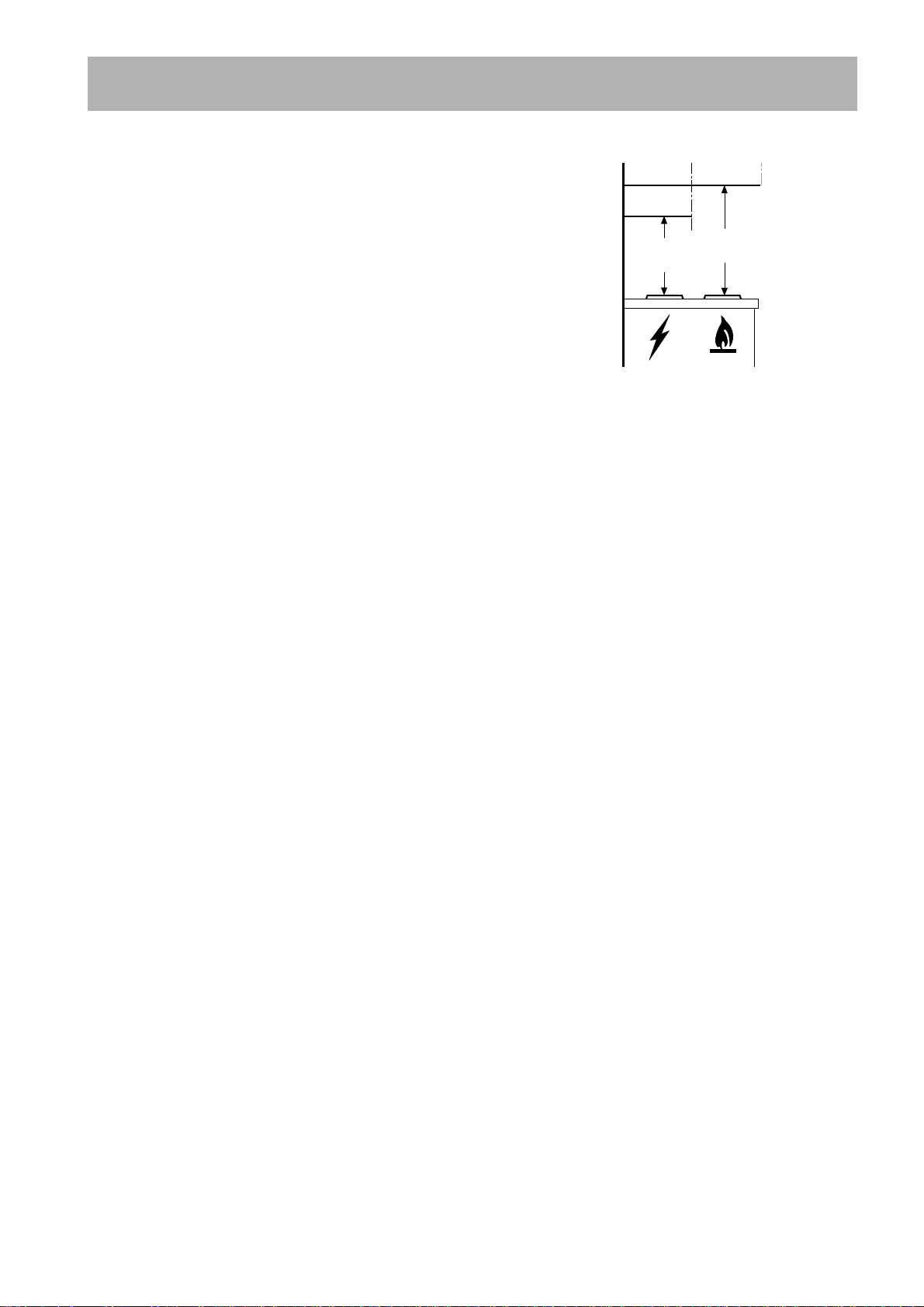

• Lors de l’installation de la hotte, respectez
les distances minimales suivantes entre le
plan de cuisson et le bord inférieur de la
hotte:
Cuisinière électrique 600 mm
Cuisinière à gaz 650 mm
Cuisinière au charbon
ou au mazout min. 800 mm
• L'appareil doit être débranché pendant
l'installation ou dans l'éventualité d'une
intervention.
• L'installation de votre appareil doit être réalisée
par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à
la tension mentionnée sur la plaque signalétique
sur la hotte.
• Si l'installation électrique de votre habitation
nécessite une modification pour le branchement
de votre appareil, faites appel à un électricien
qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit
pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à
l'installation électrique, interposez un
interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• La dépression de l’air dans la pièce où se
trouvent des systèmes de chauffage ne doit pas
être supérieure à 4Pa (4x10-5 bar) lors du
fonctionnement simultané de la hotte aspirante
en version évacuation et des systèmes de
chauffage.
• Si la hotte est utilisée en version évacuation, ne
raccordez pas l'appareil à un conduit
d'évacuation de fumées de combustion
(chaudière, cheminée, etc.) ou à une VMC
(ventilation mécanique contrôlée).
L’évacuation de l’air aspiré doit se faire selon
les prescriptions locales en vigueur.
• Lors du fonctionnement en Version évacuation,
il faudra veiller à réaliser une ouverture
d’entrée d’air suffisante, environ de la taille de
l’ouverture d’évacuation.
• Selon les prescriptions de construction locales,
des restrictions sont imposées à l’utilisation
simultanée dans une même pièce de hottes
aspirantes et de systèmes de chauffage reliés à
une cheminée tels que des poêles à charbon, à
mazout ou à gaz.
• Le fonctionnement simultané et sans danger
d’appareils reliés à une cheminée et de hottes
aspirantes n’est assuré que si le local et/ou
l’appartement (pièces communicantes) possède
une entrée d’air adaptée d’env. 500 à 600 cm
empêchant ainsi une dépression lorsque la hotte
est en service.
• Comme dans les pièces sans systèmes de
chauffage la règle suivante est de mise : «Ouverture d’entrée d’air aussi importante que
l’ouverture d’évacuation», le rendement de
l’installation d’évacuation peut être réduit si
l’entrée d’air est supérieure à 500 à 600 cm2.
• Le fonctionnement de la hotte en recyclage ne
présente aucun danger dans des conditions
connues et n’est donc pas soumis aux
prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version
évacuation n’est optimal que si les conditions
suivantes sont respectées :
—parcours d’évacuation court et direct
—nombre de coudes minimal sur les tuyaux
—pose des tuyaux avec des courbes plutôt
que des angles nets
—diamètres des tuyaux les plus grands
possibles (de préférence le même diamètre
que celui de l’ouverture d’évacuation).
• Le non respect de ces règles de base entraînera
des pertes de puissance significatives et une
augmentation du niveau sonore.
2
,
22
Page 4
pour l’utilisateur
• Il est recommandé de ne jamais laisser les
foyers de cuisson sans récipient dessus. En cas
de cuisinières à gaz, à mazout ou à charbon il
faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture il faut faire
attention à la friteuse placée sur le plan de
cuisson. En effet l’huile pourrait prendre feu à
cause d’une surchauffe.
Le risque augmente si l’on utilise de l’huile
usagée.
• Il est rappelé que toute surchauffe peut
provoquer un incendie.
• L’utilisation d’huile usagée peut entraîner plus
facilement une auto-inflammation.
• Flamber est strictement interdit sous la
hotte.
• Pour toute intervention sur la hotte, y com-
pris pour le remplacement d’une ampoule
électrique, mettez l’appareil hors tension
(retirez les fusibles ou ouvrez les disjoncteurs).
• Respectez les intervalles de remplacement du
filtre et de nettoyage.
Le non respect des consignes d’entretien et de
nettoyage peut entraîner un risque d’incendie
suite à l’accumulation de graisse dans le filtre.
• Cet appareil a été conçu pour être utilisé par des
adultes. Veillez à ce que les enfants n’y
touchent pas et ne l’utilisent pas comme un
jouet.
• Votre appareil est destiné à l’usage domestique
normal. Ne l’utilisez pas à des fins
commerciales ou industrielles ou pour d’autres
buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n’essayez pas de modifier
les caractéristiques de cet appareil. Cela
représenterait un danger pour vous.
• Débranchez toujours la hotte avant de procéder
à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de
23
Page 5
Généralités
• La hotte est livrée en version évacuation mais
peut, grâce à l’emploi d’un filtre à charbon actif
(en option), être utilisée en version recyclage.
• Pour cela, il faudra vous procurer le filtre à
charbon actif d’origine Electrolux (voir
Accessoires).
Seulement pour:
EFT 630 W/GB / 942 120 776
EFT 630 B/GB / 942 120 777
EFT 635 X/GB / 942 120 779
• La hotte est déjà fournie avec le filtre à
charbon actif. Pour utiliser la hotte en
version évacuation extérieure enlevez le filtre
à charbon actif.
Version évacuation extérieure
• L’air est rejeté à l’air libre par un conduit
raccordé sur le tuyau d’évacuation.
Attention ! Le conduit d’évacuation et les
colliers de fixation ne sont pas fournis et
doivent être achetés à part.
• Pour obtenir des performances optimales lors
de l’aspiration, le tuyau d’évacuation doit avoir
un diamètre équivalent à celui de l’ouverture
d’évacuation.
.... à l’air libre
Tuyau d’évacuation
(Fermeteure à
baïonnette avec vis)
Conduit

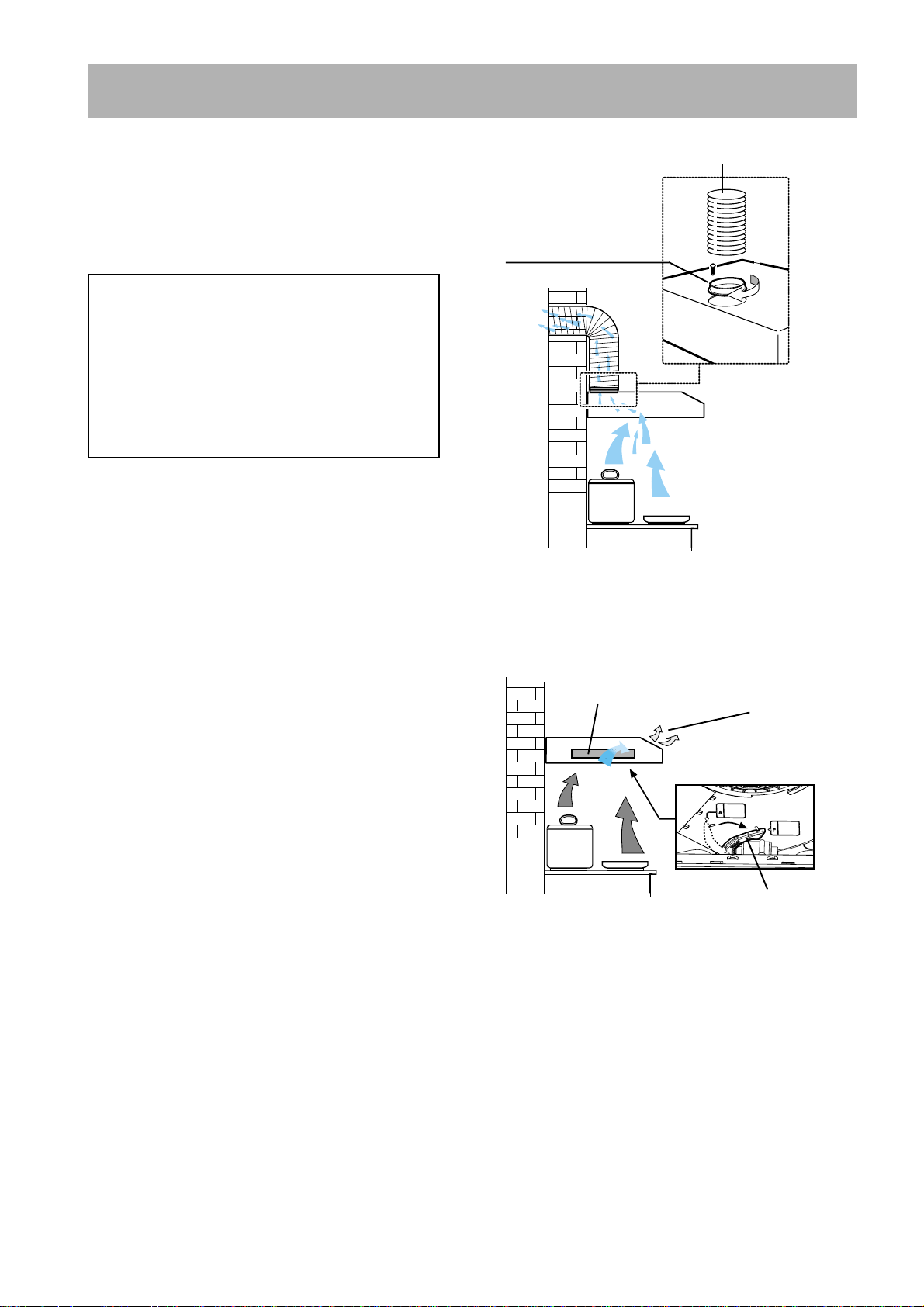

Fig. 1 - Version évacuation extérieure
Filtre à charbon actif
Grille frontale
Version recyclage
• L’air est filtré puis réintroduit dans
l’environnement à travers la grille frontale.
• Placer le levier en position F.
• En version recyclage utilisez le filtre à
charbon actif TYPE 10 d’origine Electrolux
(voir Accessoires) que vous pourrez vous
procurer en option auprès de votre magasin
vendeur.
A
F
Levier
Fig. 2 - Version recyclage
24
Page 6
Utilisation de la hotte
• La hotte est équipée de vitesse réglable. Il est
conseillé de mettre en marche la hotte quelques
minutes avant le début de la cuisson et de la
laisser fonctionner env. une quinzaine de
minutes après la cuisson afin d’éliminer toutes
les odeurs.
Le bandeau de commandes de la hotte se trouve
sur l’avant de l’appareil.
• Interrupteur d’éclairage : Cet interrupteur
permet de mettre en fonctionnement ou à l’arrêt
l’éclairage dont est équipée la hotte.
• Interrupteur du moteur : Cet interrupteur
permet de sélectionner et de mettre en
fonctionnement ou à l’arrêt les différentes
vitesses.
Pour une ventilation optimale
Interrupteur
d’éclairage
Interrupteur du
moteur

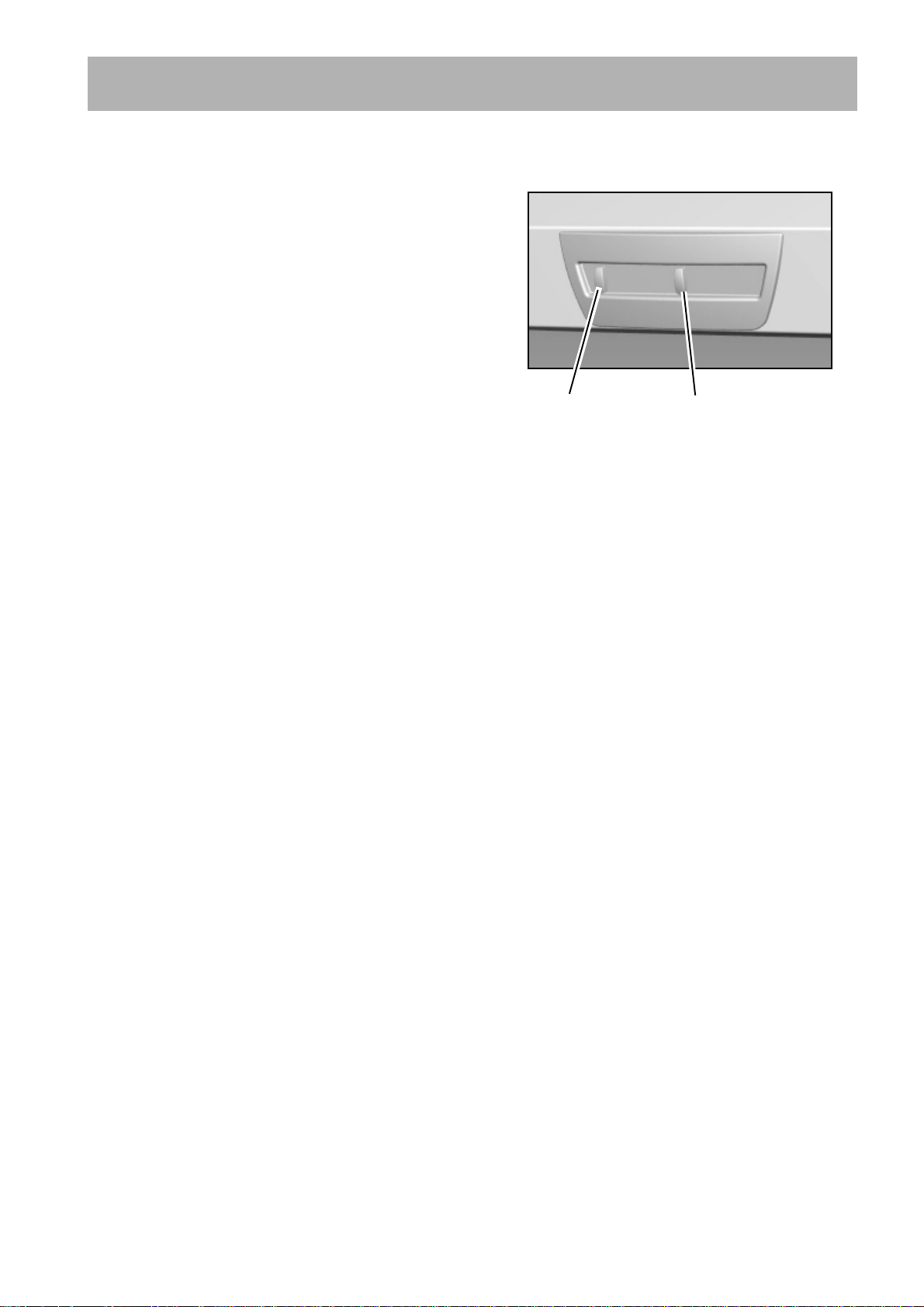

Fig. 3 - bandeau de commandes
Pour assurer le bon fonctionnement de la hotte,
fermez la fenêtre de la cuisine. En revanche, vous
pouvez ouvrir une fenêtre d’une pièce contiguë .
25
Page 7

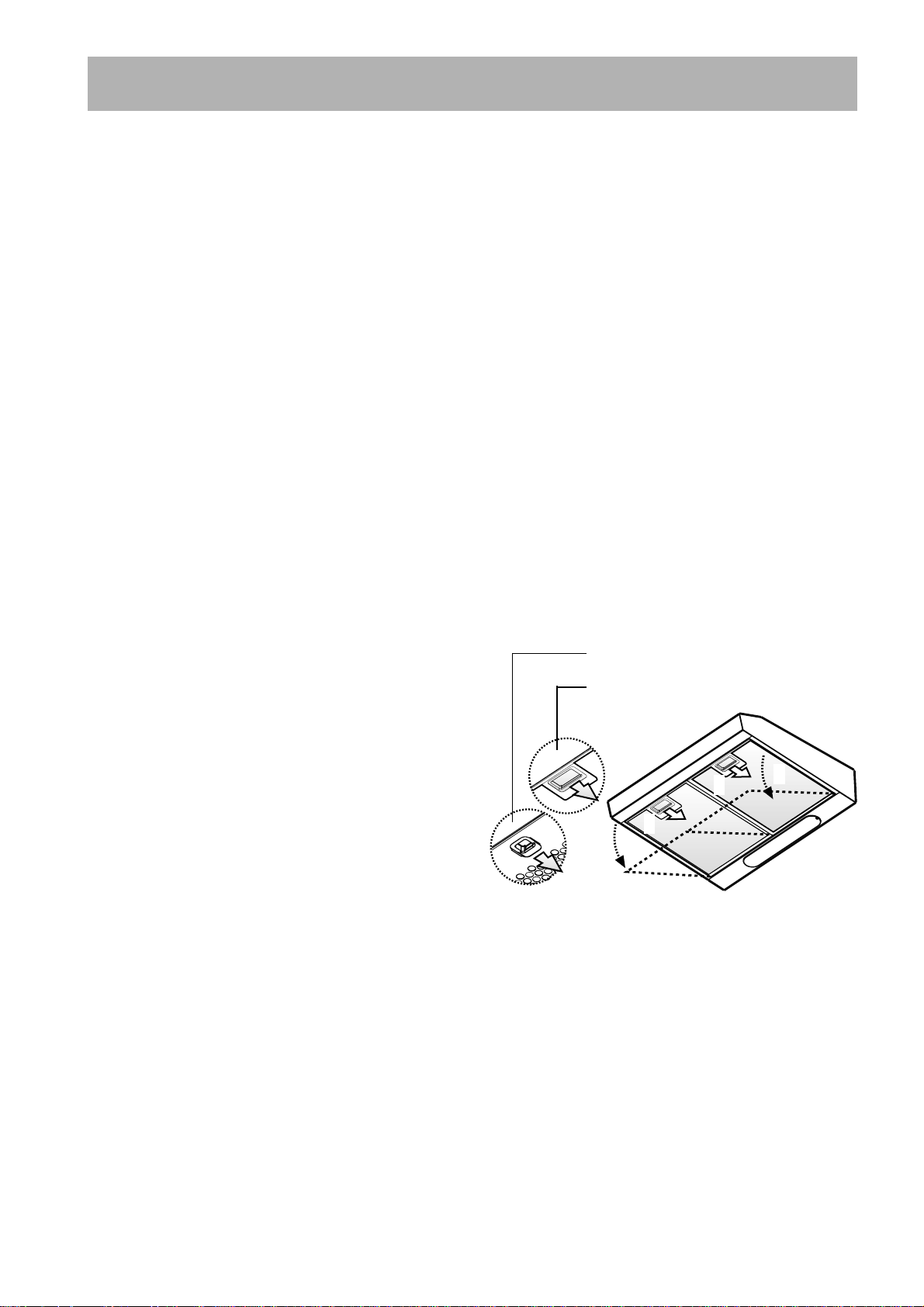

Entretien
a
b
b
a
a
a
• Débranchez la hotte avant tout entretien.
Nettoyage
• Attention: Débranchez l’appareil avant le
nettoyage.
N’introduisez pas d’objets pointus dans la grille de
protection du moteur.
• Nettoyez les parties extérieures avec un détergent
doux.
N’utilisez jamais de produits abrasifs ou
caustiques, de détergents corrosifs, de brosses ou
de sablons à récurer.
• Nettoyez le bandeau des commandes et la grille du
filtre à graisse avec un chiffon légèrement imbibé
d’un détergent doux.
• Il est très important de respecter les intervalles de
remplacement du filtre et de nettoyage. Le non
respect peut entraîner un risque d’incendie suite à
l’accumulation de graisse dans le filtre.
Filtre à graisse métallique
(EFT 635-535)
• Le filtre à graisse métallique a pour but de piéger
les particules de graisse produites durant la
cuisson des aliments et est utilisé aussi bien durant
le fonctionnement en version évacuation qu’en
version recyclage.
Le filtre à graisse métallique doit être extrait
toutes les 4 semaines et lavé soit à la main, soit
dans un lave-vaisselle.
Ouverture du filtre à graisse métallique
Poussez le loquet du filtre à graisse métallique
vers l'arrière, puis sortez le filtre vers le bas.
Nettoyage à la main
• Laissez tremper la cassette du filtre à graisse
métallique durant env. 1 heure dans de l’eau
chaude avec un détergent doux puis rincez à l’eau
chaude. Remettez en place la cassette
soigneusement séchée.
Lave-vaisselle
• Placez la cassette du filtre à graisse métallique
dans le lave-vaisselle.
Vérifiez que la rotation du bras de lavage du lave
vaisselle ne puisse pas être gêné par le filtre à
graisse.
Lavez avec un programme pour vaisselles très
sales et une température d’au moins 65°C.
Recommencez éventuellement l’opération.
Remettez en place la cassette après séchage.
• Il se peut qu’il y ait quelques modifications de la
teinte de la cassette du filtre à graisse métallique
lors du passage dans le lave-vaisselle,
modifications qui n’ont aucune influence sur le
fonctionnement de la cassette.
• Nettoyez l’intérieur du logement de la cassette
avec de l’eau chaude contenant du détergent
(n’employez jamais de détergents corrosifs ou de
brosses à récurer!).
Attention
• Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de
l’appareil et le remplacement ou le nettoyage du
filtre.
• La responsabilité du constructeur ne peut en
aucun cas être engagée dans le cas d’un
endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des
consignes de sécurité précédemment
mentionnées.
Loquet - EFT 630 - EFT 530
Loquet EFT 635 - EFT 535
Fig. 4 - Ouverture du filtre
à graisse métallique
26
Page 8

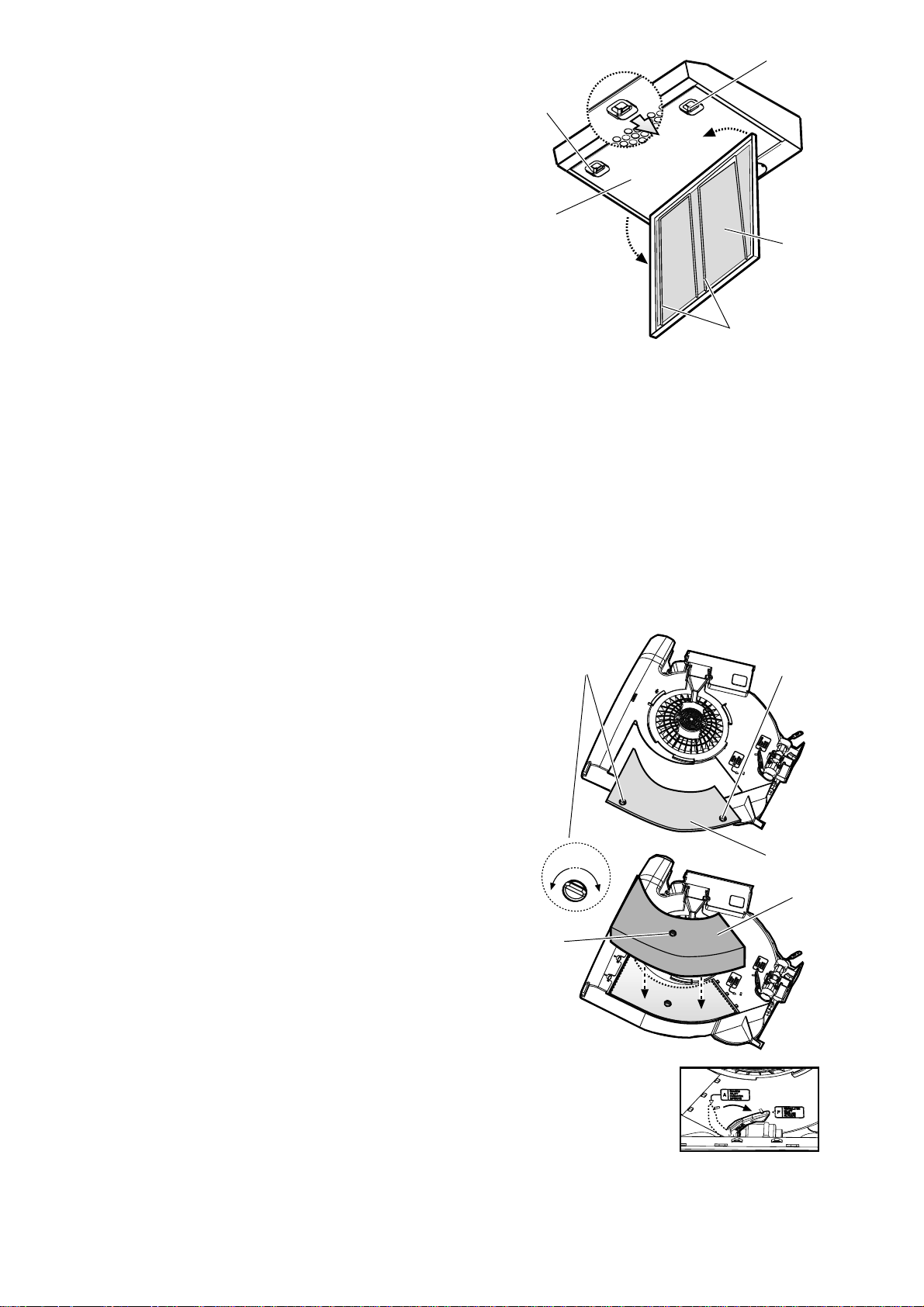

Filtre à graisses (EFT 630-530)
• Le filtre anti-graisse a pour tâche d’aspirer les
particules de graisse qui se forment au cours de
la cuisson; il doit toujours être utilisé, que le
fonctionnement de la hotte soit à évacuation
extérieure ou à recyclage intérieur.
Le filtre synthétique est très mince (1 mm env.)
et est placé sur la partie interne de la grille de
support.
Le filtre doit être changé une fois par mois.
• Lorsqu’on change le filtre il faut aussi nettoyer
la grille avec de l’eau tiède et un détergent
liquide non abrasif.
• Le filtre des graisses peut être commandé
auprès du Service Assistance Electrolux.
Ouverture de la grille
Ouvrir le loquet , puis tourner la grille vers le
bas.
Pour enlever la grille, la tirer en avant sur la
droite, puis la décrocher.
Démontage du filtre
Pour retirer le filtre ouvrir la grille et enlever
les taquets.
Loquet
Loquet
Grille
1
3
2
Filtre à
graisses
Taquets
Fig. 5 - Filtre à graisses (EFT 630-530)
Filtre à charbon
• Le filtre à charbon doit être mis en place
lorsque la hotte est utilisée en version
recyclage.
• Pour cela, il faudra utiliser le filtre à charbon
actif d’origine Electrolux (voir Accessoires).
• Remplacement du filtre à charbon
Le filtre à charbon actif doit généralement être
remplacé une fois par an. Ce filtre ne peut être
ni lavé ni réutilisé.
Montage
Enlever le couvercle en tournant les
pommeaux de 90°.
Insérer le filtre à charbon à l’intérieur du
logement approprié et le fixer en tournant le
pommeau de 90°, refermer le couvercle.
• Pour le démontage, procéder dans l’ordre
inverse.
• Lors de la commande d’un filtre de rechange,
veuillez préciser la désignation du modèle et la
référence du produit. Ces données sont
indiquées sur la plaque signalétique à l’intérieur
de l’appareil.
• Vous pouvez commander le filtre à charbon
auprès de votre magasin vendeur.
Pommeau
Pommeau
90°
Pommeau
Couvercle
Filtre à charbon
Remplacement de l´ampoule
d’éclairage
• Mettez la hotte hors tension.
• Ouvrez la grille d’aspiration ou retirez le filtre à
graisses autoportant.
• Remplacez l'ampoule défectueuse par une
ampoule du même type.
• Remontez la grille d’aspiration ou le filtre à
graisses.
• Si l'ampoule ne s'allume pas, vérifiez qu'elle est
correctement installée avant d'appeler le
Service Après-Vente.
Placer le levier en
position F.
Fig. 6 - Filtre à charbon - Montage
27
Page 9
Accessoires (en option)
Filtre à charbon TYPE 10 942 120 770
Service Après-vente
Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste
de nos différents points de service après-vente).
Lors de l’appel, préciser :
1. La désignation du modèle
2. La référence
3. Le numéro de l’appareil
Ces données sont indiquées sur la plaque signalétique située à l’intérieur de l’appareil et visible après
ouverture de la grille du filtre à graisse.
Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.
Service Après-vente
Pour les appareils commercialisés en France
Si une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut
(déménagement de votre part, fermeture du magasin où vous avez effectué l’achat,…) veuillez consulter le
Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un service après vente.
Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque
signalétique située sur votre appareil.
Afin de répondre rapidement, nous vous recommandons de l’inscrire à cet endroit.
PNC :
S-No :
Caractéristiques techniques
Modèle: EFT 630 - EFT 635 EFT 530 - EFT 535 EFT 630/GB - EFT 635/GB
Dimensions (en cm):
Hauteur 13 13 13
Largeur 59,8 49,8 59,8
Profondeur 51 51 51
Puissance nominale totale: 160W 160 W 180 W
Puissance moteur : 1 x 120 W 1 x 120 W 1 x 120 W
Eclairage: 1 x 40 W 1 x 40 W 2 x 40 W
Longueur du câble d’alimentation: 150 cm 150 cm 150 cm
Branchement électrique 220 - 240 V 220 - 240 V 220 - 240 V
Nous nous réservons d’apporter toute modification en termes constructifs et chromatiques qui se révélera
nécessaire au vu de l’évolution technologique.
28
Page 10
Installation
Déballage
Vérifiez que la hotte n’est pas endommagée.
Signalez immédiatement tout dégât dû au transport
à la personne compétente et tout défaut ou manque
au fabricant.
Ne laissez pas traîner le matériel d’emballage pour
éviter que les enfants ne jouent avec lui.
Montage
La hotte aspirante doit être montée au mur. Une
fois installée, elle doit être à au moins 60 cm des
corps de chauffe électriques et 65 cm des brûleurs
à gaz et mixtes.
Branchement électrique
Consignes de sécurité pour l’électricien
Avant de brancher l’appareil, vérifier que la
tension indiquée sur la plaque signalétique
correspond à celle du secteur. Si l’appareil est
muni d’une fiche de courant, il pourra être branché
sur n’importe quelle prise de courant installée
conformément aux normes et facile d’accès.
Si un branchement permanent est nécessaire, la
hotte devra être branchée par un électricien
travaillant pour une entreprise d’électricité agréée.
Côté installation, il faudra prévoir un dispositif de
protection sur tous les pôles avec une course
d’ouverture de contact d’au moins 3 mm.
Notre responsabilité ne peut être engagée pour les
défauts résultants du non respect des instructions
précédemment mentionnées.
Branchement permanent uniquement par un
électricien agréé!
Fig. 7 - Montage
Min
60 cm
Min
65 cm
Pour les appareils
commercialisés par la France
Branchement électrique
Votre appareil ne peut être branché qu’en 230 V
monophasé.
Vérifiez que la puissance de l’installation est
suffisante et que les lignes sont en bon état et
peuvent supporter l’intensité absorbée par
l’appareil, compte tenu des autres appareils
branchés.
Calibre des fusibles en ligne (un par phase) 10 A
en 230 V.
Important
L’installation doit être réalisée conformément aux
règles de l’art, aux prescriptions de la norme NF.C
15.100 et aux prescriptions de l’E.D.F.
Dans le cas où l’appareil est relié aux canalisations
électriques fixes, un dispositif de séparation
bipolaire ayant une distance d’ouverture des
contacts d’au moins 3 mm doit être prévu dans
l’installation fixe.
Le cordon secteur est à 2 conducteurs (double
isolation).
Si le câble d’alimentation est endommagé, il doit
être remplacé par un câble d’alimentation certifié.
Cette opération ne peut être effectuée que par une
personne habilitée, par votre vendeur, ou par le
fabricant.
NE PAS RACCORDER L’APPAREIL A LA
TERRE.
Si vous disposez d’un socle de prise de courant
comportant une mise à la terre, vous pouvez
l’utiliser pour le branchement, mais en aucun cas
le câble d’alimentation de l’appareil ne devra être
relié à la terre.
L’appareil ne doit pas être raccordé à l’aide d’un
prolongateur ou d’une prise multiple.
Notre responsabilité ne saurait être engagée pour
tout incident ou accident provoqué par un
raccordement électrique non conforme.
29
Page 11
Installation
Accessoires/Matériel de montage
4 vis à bois 5 x 45 mm
4 chevilles Ø 8 mm
4 vis à bois 4,2 x 35 mm
1 bride de raccord Ø 125 mm
1 clé
1vis à tôle 2.9 x 13

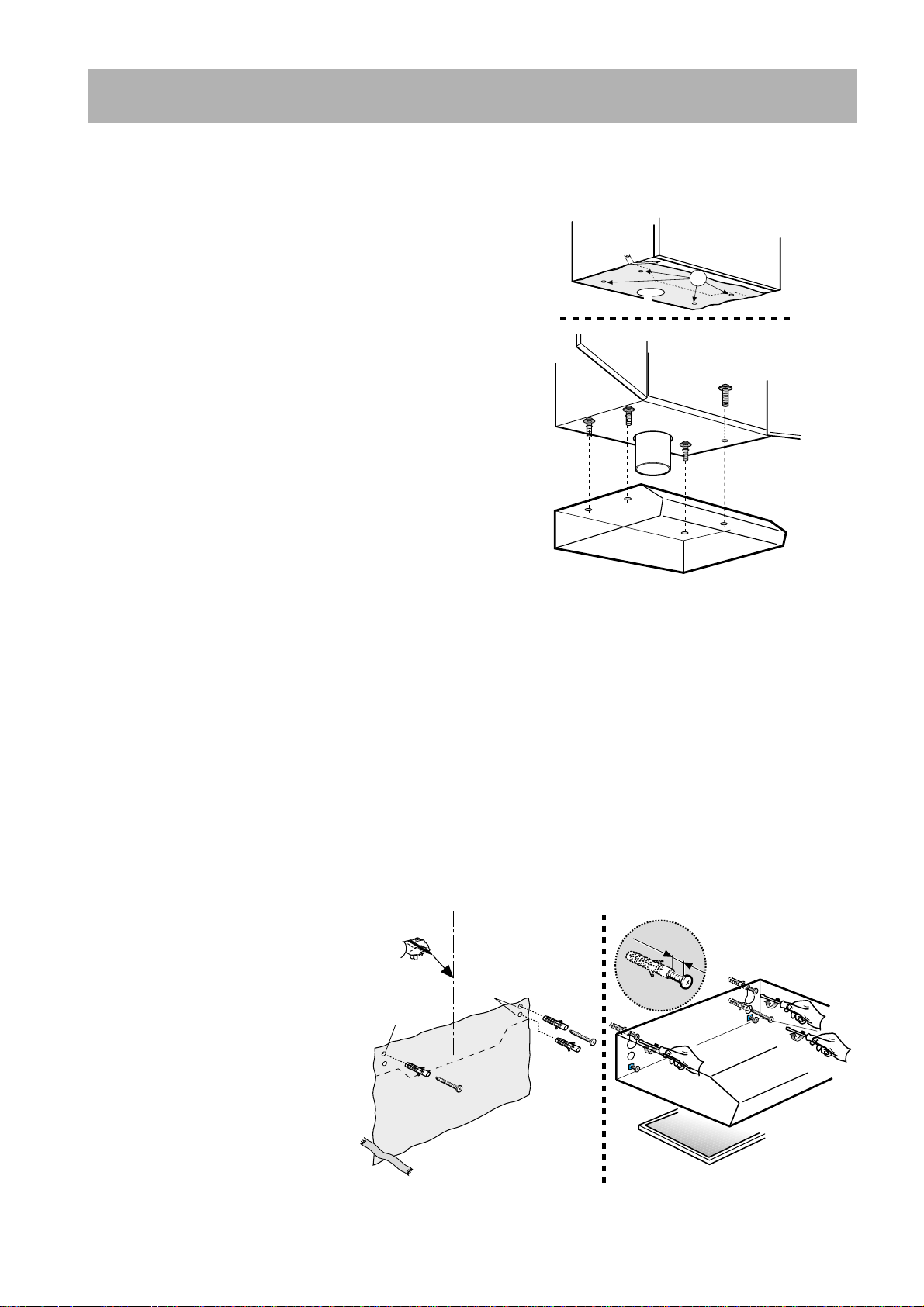

Fixation à un élément
• Percez les trous (2) à la base de l’élément
suspendu en utilisant le gabarit de perçage (1).
Préparer un trou pour le tube d’évacuation (4)
UNIQUEMENT si l’on souhaite utiliser la hotte
avec évacuation à l’extérieur (3).
• De l'intérieur du meuble insérer les 4 vis
fournies (5) avec l'appareil e visser-les sur les
trous qui se trouvent dans le côté supérieur de
la hotte.
1
2
3
5
5
4
5
5
Fixation murale
• Marquer l’axe sur la paroi (1).
Fixer le gabarit de perçage au mur (2).
• Percer 3 trous de Ø 8 mm. (3) sur la paroi, dont
2 en correspondance des points supérieurs et 1
au choix sur l’un des points inférieurs.
• Insérer 3 chevilles à mur de Ø 8 mm. (4).
• Visser 2 vis 5x45 (5) (sans les serrer à fond)
puis suspendre l’appareil sur ces dernières (6).
• Ajuster l’appareil en angle droit par rapport à la
paroi en faisant tourner les deux vis de support
(7).
• Serrer à fond les vis (8).
• Insérer la troisième vis 5x45 dans le trou
inférieur (9) depuis l’intérieur de la hotte puis
serrer à fond (10).
1
3
4
Fig. 8 - Fixation à un élément
1cm
3
4
5
4
5
5
6
7
!
8
6
9
7
8
10
2
Fig. 9 - Fixation murale
30
Loading...
