N·vod k pouûitÌ

EFC 9436 X/S

EFC 9440

Page 2

Obsah

BezpeËnostnÌ pokyny ........................................................................................................................................... 3

pro montÈra kuchyÚskÈho n·bytku ........................................................................................................................ 3

pro uûivatele ........................................................................................................................................................... 4

ObecnÈ informace ................................................................................................................................................ 5

OdvÏtr·vacÌ provoz ................................................................................................................................................ 5

Reûim s vnit¯nÌm obÏhem vzduchu ........................................................................................................................ 5

Obsluha odsavaËe par ......................................................................................................................................... 5

⁄drûba a oöet¯ov·nÌ ............................................................................................................................................. 6

»iötÏnÌ .................................................................................................................................................................... 6

Kovov˝ tukov˝ filtr .................................................................................................................................................. 6

Otev¯enÌ kovov˝ch tukov˝ch filtr˘ .......................................................................................................................... 6

Filtr s aktivnÌm uhlÌm ............................................................................................................................................... 7

V˝mÏna û·rovky(ek) ............................................................................................................................................... 7

Zvl·ötnÌ p¯ÌsluöenstvÌ ........................................................................................................................................... 8

Servis ..................................................................................................................................................................... 8

Technick· data ..................................................................................................................................................... 8

Instalace ................................................................................................................................................................ 9

VybalenÌ .................................................................................................................................................................. 9

UmÌstÏnÌ ................................................................................................................................................................. 9

P¯ipojenÌ do elektrickÈ sÌtÏ ..................................................................................................................................... 9

P¯ÌsluöenstvÌ / mont·ûnÌ materi·l ............................................................................................................................ 9

Mont·û ................................................................................................................................................................. 10

Z·ruËnÌ podmÌnky............................................................................................................................................... 11

P¯ed uvedenÌm svÈho novÈho odsavaËe par do provozu si nejprve p¯eËtÏte tento n·vod k obsluze a k mont·ûi. Aby se p¯edeölo rizik˘m, kter· sebou p¯in·öÌ provoz elektrick˝ch spot¯ebiË˘, je d˘leûitÈ, aby byl odsavaË par spr·vnÏ instalov·n a abyste dodrûovali p¯ÌsluönÈ bezpeËnostnÌ p¯edpisy. Uloûte n·vod k obsluze na mÌstÏ, na kterÈm bude kdykoliv v budoucnu k dispozici.

Page 3

BezpeËnostnÌ pokyny

pro montÈra kuchyÚskÈho n·bytku

ï Trubka pro ods·van˝ vzduch musÌ mÌt p¯i

odvÏtr·vacÌm provozu pr˘mÏr 150 mm.

ï Na objedn·vku jsou k dispozici vûdy podle pot¯eby

trubky s r˘zn˝mi tvary a pr˘mÏrem, a d·le do volnÈho prostoru vedoucÌ odvÏtr·vacÌ systÈmy (teleskopickÈ sk¯ÌÚky do zdi), pro dalöÌ podrobnosti je moûno se informovat v servisnÌ sluûbÏ.

ï P¯i mont·ûi odsavaËe par je nutno dodrûet

n·sledujÌcÌ minim·lnÌ vzd·lenosti od hornÌ hrany varn˝ch desek ke spodnÌ hranÏ odsavaËe: elektrickÈ spor·ky 500 mm plynovÈ spor·ky 700 mm

Jestliûe vyûadujÌ pokyny pro instalaci plynovÈ varnÈ desky vÏtöÌ odstup, je nutno tento ˙daj respektovat.

ï P¯i souËasnÈm provozu odsavaËe par v odvÏtr·-

vacÌm reûimu a topeniöù nesmÌ b˝t v mÌstnosti, v nÌû jsou instalov·na topeniötÏ podtlak vÏtöÌ neû 4 Pa (4 x 10-5 bar).

ï Ods·van˝ vzduch nesmÌ b˝t zaveden do komÌna

pro odvod spalin nebo zplodin. NenÌ p¯ÌpustnÈ zavÈst ods·van˝ vzduch do öachty, kter· slouûÌ k odvÏtr·v·nÌ mÌstnostÌ, v nichû jsou instalov·na topeniötÏ.

ï P¯i odv·dÏnÌ ods·vanÈho vzduchu je nutno z·sadnÏ

dodrûovat vöechny platnÈ ˙¯ednÌ p¯edpisy.

ï P¯i provozu odsavaËe jako odvÏtr·vacÌho spot¯ebiËe

je nutno zajistit dostateËn˝ otvor pro p¯iv·dÏn˝ vzduch, s p¯ibliûnou velikostÌ otvoru pro ods·van˝ vzduch.

ï S ohledem na stavebnÌ p¯edpisy jednotliv˝ch zemÌ

podlÈh· spoleËn˝ provoz odsavaË˘ par a topeniöù, v·zan˝ch na komÌn, jako uheln˝ch kamen, naftov˝ch kamen a plynov˝ch oh¯ÌvaË˘ ve stejnÈ mÌstnosti urËit˝m omezenÌm.

ï SpoleËn˝ bezpeËn˝ provoz spot¯ebiË˘ v·zan˝ch

na komÌn a odsavaË˘ par je zajiötÏn pouze tehdy, kdyû jsou mÌstnosti a / nebo byt (vzduchovÈ propojenÌ prostor˘) vÏtr·ny vhodn˝m otvorem pro p¯iv·dÏn˝ vzduch zvnÏjöku s velikostÌ cca 500 - 600 cm2, tÌmto opat¯enÌm se zamezÌ p¯i bÏûÌcÌm odsavaËi par vzniku podtlaku.

ï Pokud by vznikly pochybnosti p¯i instalaci, je t¯eba

si vyû·dat radu a souhlas p¯ÌsluönÈ kominickÈ provozovny nebo mÌstnÌho stavebnÌho ˙¯adu.

ï Vzhledem k tomu, ûe v mÌstnostech bez topeniöù

platÌ pravidlo: "Otvor pro p¯iv·dÏn˝ vzduch tak velk˝ jako otvor pro ods·van˝ vzduch", m˘ûe b˝t vlivem vÏtöÌho otvoru neû 500 - 600 cm2 ˙Ëinnost odvÏtr·vacÌho za¯ÌzenÌ nep¯ÌznivÏ ovlivnÏna.

ï Provoz odsavaËe par s reûimem vnit¯nÌho obÏhu

vzduchu je bezpeËn˝ i p¯i uveden˝ch okolnostech a nepodlÈh· p¯edpis˘m, kterÈ byly jmenov·ny.

ï Funkce odsavaËe par je p¯i odvÏtr·vacÌm reûimu

optim·lnÌ pouze tehdy, kdyû jsou dodrûeny n·sledujÌcÌ podmÌnky:

- kr·tkÈ, rovnÈ dr·hy ods·vanÈho vzduchu

- pokud moûno mal˝ poËet trubkov˝ch kolen

- uloûenÌ trubek nikoliv v ostr˝ch ˙hlech, n˝brû v pozvoln˝ch obloucÌch

- pokud moûno velkÈ pr˘mÏry potrubÌ (p¯ednostnÏ dodrûovat pr˘mÏr origin·lnÌho v˝stupnÌho otvoru).

ï Jestliûe se tyto z·kladnÌ z·sady nedodrûÌ, je nutno

poËÌtat se znaËn˝mi ztr·tami v˝konu a zv˝öen˝m hlukem bÏhem provozu.

Page 4

Pro uûivatele

ï Je nutno db·t na to, aby byly plot˝nky varnÈ desky

bÏhem provozu st·le zakryty, p¯Ìliö siln˝m v˝vinem horka by se mohl odsavaË par poökodit. BezpodmÌneËnÏ je nutno zamezit otev¯en˝m topeniötÌm u naftov˝ch, plynov˝ch a uheln˝ch spor·k˘.

ï KromÏ toho je nutno p¯i fritov·nÌ na spor·ku / varnÈ

desce mÌt st·le k fritov·nÌ pouûit˝ spot¯ebiË bÏhem provozu pod dohledem.

ï Olej, pouûÌvan˝ ve fritovacÌch spot¯ebiËÌch, se m˘ûe

vlivem p¯eh¯·tÌ s·m vznÌtit.

ï P¯i pouûitÌ zneËiötÏnÈho oleje m˘ûe nastat

samovznÌcenÌ jeötÏ mnohem snadnÏji:

ï Je nutno d˘raznÏ upozornit na to, ûe p¯eh¯·tÌm

vznik· velkÈ nebezpeËÌ poû·ru.

ï Flambov·nÌ nenÌ pod odsavaËem par dovoleno. ï P¯i vöech pracÌch, prov·dÏn˝ch na odsavaËi par,

a to i p¯i v˝mÏnÏ û·rovky, se musÌ spot¯ebiË odpojit od elektrickÈ sÌtÏ. (Vyöroubujte pojistky z objÌmek, p¯ÌpadnÏ vypnÏte jistiËe nebo vyt·hnÏte sÌùovou z·strËku ze z·suvky).

ï Je neobyËejnÏ d˘leûitÈ dodrûovat v˝mÏnu filtr˘,

resp. ËasovÈ intervaly pro ËiötÏnÌ filtr˘. P¯i nedodrûenÌ tÏchto poûadavk˘ vznik· vlivem usazov·nÌ tuku ve filtrech nebezpeËÌ poû·ru.

V souladu s poûadavky evropskÈ smÏrnice 2002 / 96 / EG o elektrick˝ch a elektronick˝ch vyslouûil˝ch spot¯ebiËÌch (WEEE) je opat¯en tento spot¯ebiË znaËkou. UskuteËnÌte pozitivnÌ p¯ÌspÏvek pro ochranu ûivotnÌho prost¯edÌ a zdravÌ ËlovÏka, kdyû p¯ed·te tento spot¯ebiË po skonËenÌ jeho ûivotnosti do sbÏrny pro zvl·ötnÌ odpady. V net¯ÌdÏn˝ch odpadech ze sÌdliöù by se mohly vlivem takovÈho spot¯ebiËe projevit vzhledem k neodbornÈmu likvidov·nÌ negativnÌ d˘sledky. Na odsavaËi par nebo na p¯iloûenÈ dokumentaci ke spot¯ebiËi je zobrazen n·sledujÌcÌ symbol p¯eökrtnutÈ popelnice.

Symbol ûe tento v˝robek nepat¯Ì do dom·cÌho odpadu. Je nutnÈ odvÈzt ho do sbÏrnÈho mÌsta pro recyklaci elektrickÈho a elektronickÈho za¯ÌzenÌ. ZajiötÏnÌm spr·vnÈ likvidace tohoto v˝robku pom˘ûete zabr·nit negativnÌm d˘sledk˘m pro ûivotnÌ prost¯edÌ a lidskÈ zdravÌ, kterÈ by jinak byly zp˘sobeny nevhodnou likvidacÌ tohoto v˝robku. PodrobnÏjöÌ informace o recyklaci tohoto v˝robku zjistÌte u p¯ÌsluönÈho mÌstnÌho ˙¯adu, sluûby pro likvidaci domovnÌho odpadu nebo v obchodÏ, kde jste v˝robek zakoupili.

na v˝robku nebo jeho balenÌ ud·v·,

Page 5

ObecnÈ informace

ï OdsavaË par se dod·v· jako odvÏtr·vacÌ spot¯ebiË,

a m˘ûe se pouûÌt vloûenÌm filtru s aktivnÌm uhlÌm (zvl·ötnÌ p¯ÌsluöenstvÌ) jako odsavaË s vnit¯nÌm obÏhem vzduchu.

ï Pro reûim s vnit¯nÌm obÏhem vzduchu je zapot¯ebÌ

origin·lnÌ filtr s aktivnÌm uhlÌm, kter˝ je nabÌzen jako zvl·ötnÌ p¯ÌsluöenstvÌ.

OdvÏtr·vacÌ reûim

ï Vzduch je veden do venkovnÌho prostoru pomocÌ

trubky, instalovanÈ na hrdle pro odv·dÏn˝ vzduch. Obr·zek 1.

ï Aby se dos·hlo specifikovan˝ch v˝konov˝ch

hodnot, musÌ mÌt odv·dÏcÌ trubka vzduchu p¯i odvÏtr·vacÌm reûimu stejn˝ pr˘mÏr, jako je v˝stupnÌ hrdlo ventil·toru.

ï Na objedn·vku jsou k dispozici vûdy podle pot¯eby

hrdlo odvÏtr·vanÈho vzduchu

Obr. 1

Reûim s vnit¯nÌm obÏhem vzduchu

ï Vzduch je filtrov·n, a p¯iv·dÌ se zpÏt do mÌstnosti. ï Pro reûim s vnit¯nÌm obÏhem vzduchu je zapot¯ebÌ

origin·lnÌ filtr s aktivnÌm uhlÌm, kter˝ je nabÌzen jako zvl·ötnÌ p¯ÌsluöenstvÌ.

Obsluha odsavaËe par

ï OdsavaË par je vybaven regulovateln˝mi ot·Ëkami.

Je vhodnÈ zapnout odsavaË par nÏkolik minut p¯ed zaË·tkem va¯enÌ, a nechat jej po skonËenÈm va¯enÌ p¯ibliûnÏ 15 minut d·le v provozu, aby se tÌm vöechny p¯ÌpadnÈ pachy z mÌstnosti bezpeËnÏ odstranily. Na p¯ednÌ stranÏ spot¯ebiËe jsou spÌnaËe:

ï SpÌnaË osvÏtlenÌ: SpÌnaË slouûÌ k zapÌn·nÌ a vypÌn·nÌ

osvÏtlenÌ, kter˝m je odsavaË par vybaven.

ï SpÌnaË pro vypnutÌ: Tento spÌnaË slouûÌ k vypÌn·nÌ

ventil·toru.

ï StupeÚ 1: Tento stupeÚ slouûÌ k zapnutÌ rychlostnÌho

stupnÏ 1 ventil·toru.

ï StupeÚ 2: Tento stupeÚ slouûÌ k zapnutÌ rychlostnÌho

stupnÏ 2 ventil·toru.

ï StupeÚ 3: Tento stupeÚ slouûÌ k zapnutÌ rychlostnÌho

stupnÏ 3 ventil·toru.

SpÌnaË

osvÏtlenÌ

SpÌnaË

ZAP/VYP

Obr. 2

StupeÚ 3

StupeÚ 2

StupeÚ 1

Spr·vnÈ vÏtr·nÌ

Pro zajiötÏnÌ spr·vnÈ Ëinnosti odsavaËe par by mÏla b˝t okna v kuchyni zav¯ena. P¯i odvÏtr·vacÌm reûimu by vöak mÏlo b˝t otev¯eno okno v nÏjakÈ jinÈ mÌstnosti, aby mohla probÌhat v˝mÏna vzduchu.

Page 6

⁄drûba a oöet¯ov·nÌ

ï P¯ed prov·dÏnÌm jak˝chkoliv pracÌ p¯i ˙drûbÏ se musÌ odsavaË par odpojit od elektrickÈ sÌtÏ.

»iötÏnÌ

ï Pozor: P¯i ËiötÏnÌ odpojte odsavaË par od elektrickÈ

sÌtÏ. Nevnikejte öpiËat˝mi p¯edmÏty do ochrannÈ m¯Ìûky motoru.

ï VnÏjöÌ souË·sti om˝vejte neagresivnÌm mycÌm

roztokem. NepouûÌvejte k tÈto pr·ci agresivnÌ ËistÌcÌ prost¯edky, kart·Ëe nebo pÌsek na drhnutÌ.

ï Ovl·dacÌ panel a m¯Ìûku tukovÈho filtru ËistÏte

v˝hradnÏ s pouûitÌm vlhkÈ utÏrky a neagresivnÌch ËistÌcÌch p¯Ìpravk˘.

ï Je neobyËejnÏ d˘leûitÈ dodrûovat v˝mÏnu filtr˘,

resp. ËasovÈ intervaly pro ËiötÏnÌ filtr˘. P¯i nedodrûenÌ tÏchto poûadavk˘ vznik· vlivem usazov·nÌ tuku nebezpeËÌ poû·ru.

Kovov˝ tukov˝ filtr

ï KovovÈ tukovÈ filtry majÌ za ˙kol nas·vat tukovÈ

Ë·steËky, vznikajÌcÌ bÏhem va¯enÌ a pouûÌvajÌ se v kaûdÈm p¯ÌpadÏ, to znamen· jak p¯i odvÏtr·vacÌm reûimu, tak i p¯i reûimu s vnit¯nÌm obÏhem vzduchu. KovovÈ tukovÈ filtry se majÌ po kaûd˝ch 4 t˝dnech vym˝t v automatickÈ myËce n·dobÌ, p¯ÌpadnÏ ruËnÏ.

Pozor

ï P¯i nedodrûenÌ tÏchto instrukcÌ k ËiötÏnÌ spot¯ebiËe

a k v˝mÏnÏ, p¯ÌpadnÏ k ËiötÏnÌ filtr˘ m˘ûe dojÌt k poû·ru. Tyto instrukce je proto nutno bezpodmÌneËnÏ dodrûovat!

ï V˝robce nep¯ebÌr· ruËenÌ za jakÈkoliv poökozenÌ

motoru nebo z d˘vodu poû·ru, kterÈ by byly zp˘sobeny neodbornou ˙drûbou nebo nedodrûenÌm uveden˝ch bezpeËnostnÌch instrukcÌ.

Otev¯enÌ kovov˝ch tukov˝ch filtr˘

ï PosuÚte kovov˝ tukov˝ filtr nejprve smÏrem k zadnÌ

stranÏ (f1) p¯Ìstroje a potom jej vyt·hnÏte dol˘ (f2).

Obr·zek 3.

RuËnÌ ËiötÏnÌ

NamoËte kazetu s kovov˝m tukov˝m filtrem na dobu p¯ibliûnÏ 1 hodiny do horkÈ vody s ËistÌcÌm prost¯edkem k rozpouötÏnÌ tuku, a potom filtr osprchujte horkou vodou. Postup p¯ÌpadnÏ zopakujte. Osuöenou kazetu znovu namontujte.

Automatick· myËka n·dobÌ

Uloûte kazetu kovovÈho tukovÈho filtru do myËky n·dobÌ. Umyjte kazetu p¯i nastavenÈm nejsilnÏjöÌm mycÌm programu a nejvyööÌ teplotÏ, minim·lnÏ 65 ∞C. Postup p¯ÌpadnÏ zopakujte. Osuöenou kazetu znovu namontujte do odsavaËe.

P¯i mytÌ kovovÈho tukovÈho filtru v automatickÈ myËce n·dobÌ m˘ûe dojÌt k lehk˝m zmÏn·m jeho barvy, kterÈ vöak nemajÌ û·dn˝ vliv na funkci filtru.

ï Vnit¯nÌ Ë·st sk¯ÌnÏ odsavaËe vym˝vejte pouze tepl˝m

roztokem mycÌho prost¯edku. NepouûÌvejte k tÈto Ëinnosti agresivnÌ ËistÌcÌ prost¯edky, kart·Ëe nebo pÌsek na drhnutÌ.

Obr. 3

Page 7

Filtr s aktivnÌm uhlÌm

ï Filtr s aktivnÌm uhlÌm se musÌ pouûÌt tehdy, kdyû se

uvaûuje instalovat odsavaË par jako spot¯ebiË s vnit¯nÌm obÏhem vzduchu.

ï K tomu je zapot¯ebÌ origin·lnÌ filtr s aktivnÌm uhlÌm

(viz zvl·ötnÌ p¯ÌsluöenstvÌ).

ï »iötÏnÌ / v˝mÏna filtru s aktivnÌm uhlÌm

Na rozdÌl od jin˝ch filtr˘ s aktivnÌm uhlÌm je moûno filtr s aktivnÌm uhlÌm LONG LIFE Ëistit a reaktivovat. P¯i norm·lnÌm pouûitÌ odsavaËe par by se mÏl Ëistit filtr kaûd˝ druh˝ mÏsÌc (pokud se uvaûuje dennÌ pouûitÌ v trv·nÌ p¯ibliûnÏ 2,5 hodiny), ËiötÏnÌ je nejvhodnÏjöÌ provÈst v automatickÈ myËce n·dobÌ. V myËce n·dobÌ pouûijte norm·lnÌ mycÌ prost¯edek a zvolte nejvyööÌ teplotu (65∞). Filtr by se mÏl um˝vat samostatnÏ bez uloûenÈho n·dobÌ, aby se na nÏm neusazovaly zbytky pokrm˘, kterÈ by mohly pozdÏji zp˘sobit nep¯ÌjemnÈ pachy. Pro opÏtovnÈ aktivov·nÌ uhlÌ se musÌ filtr usuöit v peËicÌ troubÏ. Zvolte v troubÏ hornÌ a dolnÌ oh¯ev, nastavte teplotu maxim·lnÏ 100 ∞C, a filtr ponechte suöit po dobu 10 minut. P¯ibliûnÏ po 3 letech provozu se musÌ filtr vymÏnit, neboù potom se snÌûÌ jeho schopnost pohlcovat pachy asi o 50 %.

ï Mont·û

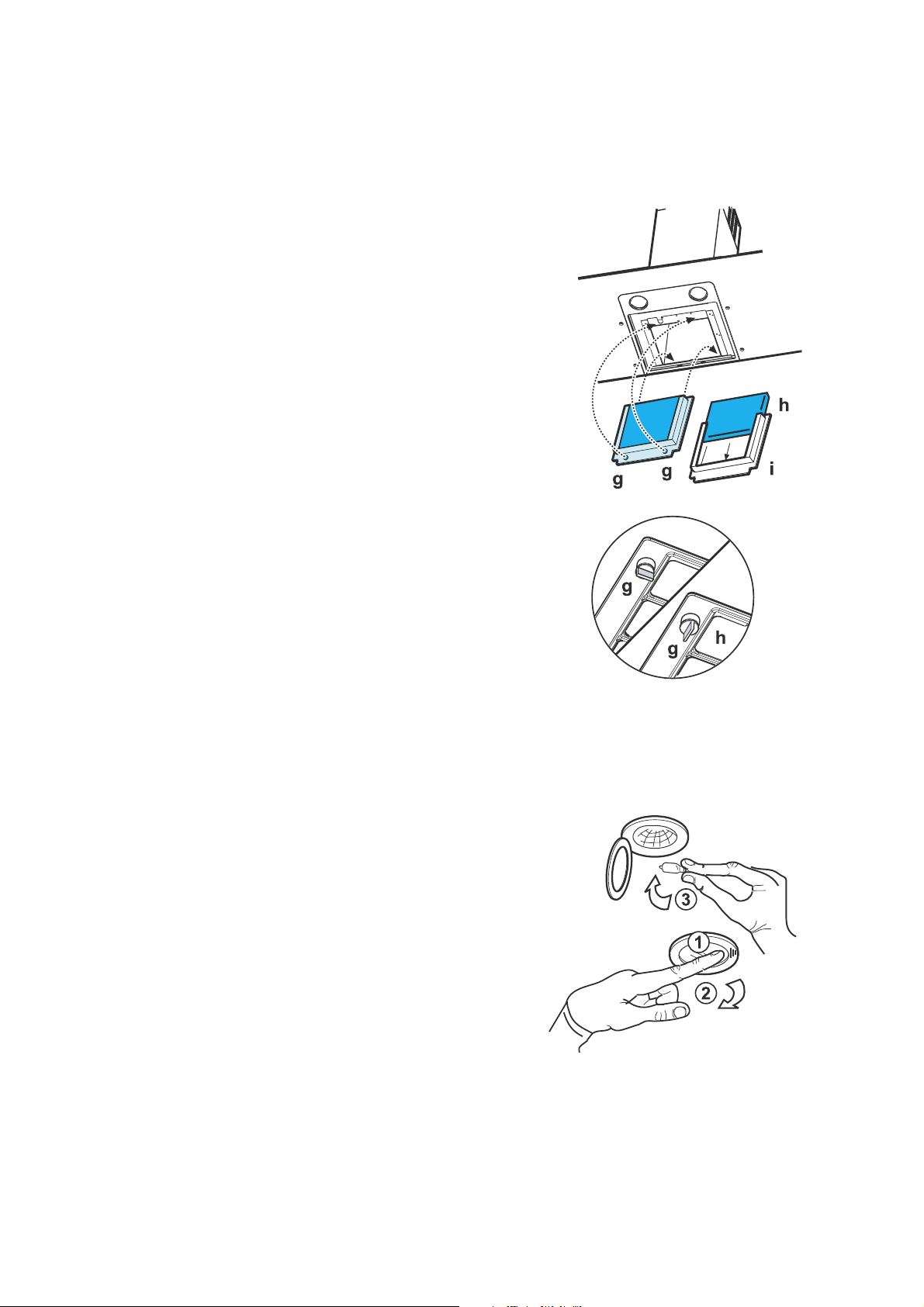

Odeberte r·m i, kter˝ nese filtr h, k tomu otoËte z·padky (g) o 90∞. NasaÔte filtr s aktivnÌm uhlÌm do vnit¯nÌ Ë·sti r·mu a opÏt jej obr·cen˝m zp˘sobem upevnÏte. Obr·zek 4.

ï P¯i demont·ûi postupujte v obr·cenÈm po¯adÌ. ï Vnit¯nÌ Ë·st sk¯ÌnÏ odsavaËe vym˝vejte pouze tepl˝m

roztokem mycÌho prost¯edku. NepouûÌvejte k tÈto Ëinnosti agresivnÌ ËistÌcÌ prost¯edky, kart·Ëe nebo pÌsek na drhnutÌ.

ï P¯i objedn·vce n·hradnÌho filtru uveÔte oznaËenÌ

modelu a E-ËÌslo. Tato data jsou uvedena na typovÈm ötÌtku na vnit¯nÌ stranÏ spot¯ebiËe.

ï Filtry s aktivnÌm uhlÌm je moûno objednat u servisnÌ

sluûby.

Obr. 4

V˝mÏna û·rovky(ek) - obr·zek 5

ï Odpojte odsavaË par od p¯Ìvodu elektrickÈho

proudu. ï StisknÏte (1) kryt û·rovky (2) a vyh·knÏte jej. ï VyjmÏte vadnou û·rovku(y) a nahraÔte ji(je)

novou(˝mi). ï Znovu kryt û·rovky (4) zav¯ete. ï NesvÌtÌ-li û·rovka, zkontrolujte nejprve p¯ed

p¯ivol·nÌm servisnÌ sluûby, zda je pevnÏ zasunuta.

Obr. 5

Page 8

Zvl·ötnÌ p¯ÌsluöenstvÌ

Filtr s aktivnÌm uhlÌm typ 20 Sk¯ÌÚka do zdi Informace pod· servisnÌ st¯edisko Trubka odpadnÌho vzduchu Informace pod· servisnÌ st¯edisko

Servis

Budete-li mÌt p¯ÌpadnÏ dotazy nebo nastane-li porucha, zavolejte servisnÌ sluûbu.

P¯i telefonickÈm hovoru s pracovnÌky servisu uveÔte n·sledujÌcÌ data:

1. OznaËenÌ modelu

2. E-Nr.

3. F-Nr. Tato data najdete na typovÈm ötÌtku na vnit¯nÌ stranÏ spot¯ebiËe za tukov˝mi filtry.

ZmÏny konstrukce a barvy z˘st·vajÌ v r·mci technickÈho v˝voje vyhrazeny.

Technick· data

RozmÏry (v cm):

V˝öka 70,8 - 112,3 äÌ¯ka 89,8 Hloubka 50 OsvÏtlenÌ: 2 x 20 W Tukov˝ filtr 1

CelkovÈ hodnoty p¯Ìkonu: 200 W Elektrick· p¯Ìpojka: 220 - 240 V

ZmÏny konstrukce a barvy z˘st·vajÌ v r·mci technickÈho v˝voje vyhrazeny.

Page 9

Instalace

VybalenÌ

P¯i vybalenÌ zkontrolujte, zda nenÌ spot¯ebiË poökozen a zda jsou kompletnÏ k dispozici vöechny souË·sti p¯ÌsluöenstvÌ.

UmÌstÏnÌ

OdsavaË par se musÌ umÌstit v minim·lnÌ vzd·lenosti 50 cm u elektrick˝ch spor·k˘ a 70 cm u plynov˝ch, resp. u plynov˝ch kombinovan˝ch spor·k˘. Obr·zek 6.

Elektrick· p¯Ìpojka

BezpeËnostnÌ pokyny pro instalatÈra

P¯ed p¯ipojenÌm spot¯ebiËe je nutno db·t na to, aby napÏtÌ, oznaËenÈ na typovÈm ötÌtku odsavaËe, odpovÌdalo napÏtÌ v sÌti. Jestliûe je spot¯ebiË vybaven z·strËkou, m˘ûe se p¯ipojit na kaûdou dob¯e p¯Ìstupnou z·suvku, instalovanou podle platn˝ch p¯edpis˘. Je-li zapot¯ebÌ pevn· p¯Ìpojka, smÌ p¯ipojit odsavaË par v˝hradnÏ odborn˝ elektroinstalatÈr. P¯i instalaci je nutno za¯adit oddÏlovacÌ za¯ÌzenÌ vöech pÛl˘ s minim·lnÌm rozev¯enÌm kontakt˘ 3 mm. Za poruchy, vzniklÈ nedodrûenÌm uveden˝ch instrukcÌ, se neruËÌ. Pevnou p¯Ìpojku smÌ provÈst v˝hradnÏ opr·vnÏn˝ elektromontÈr!

Obr. 6

min.

50 cm

min.

70 cm

P¯ÌsluöenstvÌ / mont·ûnÌ materi·l

1 VodÌcÌ m¯Ìûka pro vzduch 1 KomÌnov˝ drû·k (3 dÌly pro sestavenÌ) 2 ärouby do plechu 3,5 x 9,5 mm (pro upevnÏnÌ vodicÌ

m¯Ìûky na komÌnovÈm drû·ku)

1 RedukËnÌ hrdlo ∅ 125 - 120 mm (jen pro model EFC

9460 X / 942 120 705) 1 Mont·ûnÌ liöta 5 ärouby do d¯eva 5 x 45 mm (pro upevnÏnÌ na stÏnu), 5 Hmoûdinky ∅ 8 mm (pro upevnÏnÌ na stÏnu) 2 ärouby do plechu 2,9 x 6,5 mm (pro upevnÏnÌ

komÌna) 6 ärouby do plechu 3 x 9 mm (pro upevnÏnÌ odsavaËe) 1 KlÌË (pro utahov·nÌ öroub˘ s hlavou typu TORX)

Page 10

Instalace

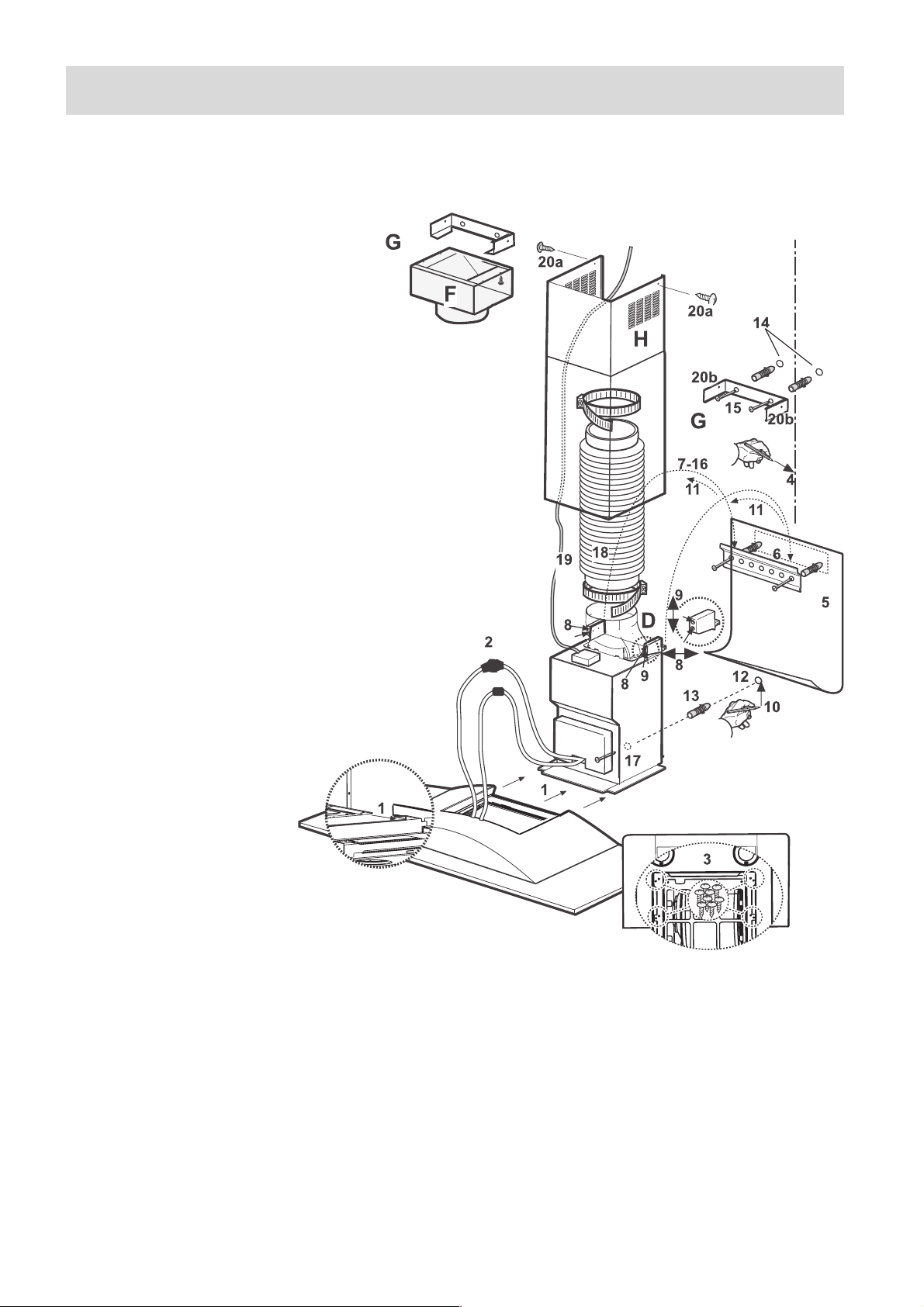

Mont·û - obr·zek 7

P¯ed p¯ipojenÌm se musÌ odsavaË s pouûitÌm hlavnÌ rozvodnÈ desky bytu odpojit od p¯Ìvodu elektrickÈ energie. OdstraÚte 2 örouby, kterÈ se nach·zejÌ ve vnit¯nÌ Ë·sti dolnÌ strany odsavaËe u upevÚovacÌch bod˘ s nas·vacÌ skupinou (viz takÈ pracovnÌ krok 3). ï Postavte motorovou Ë·st na

nÏjakou plochu a zasuÚte dolnÌ lapaË p·ry (1).

ï Propojte elektrickou instalaci mezi obÏma

Ë·stmi (2).

ï ZasuÚte lapaË par do motorovÈ Ë·sti

a upevnÏte jej s pouûitÌm 8 öroub˘ (3).

ï Pro ulehËenÌ mont·ûnÌho postupu si vyznaËte

na stÏnu osu (4); potom umÌstÏte mont·ûnÌ öablonu tak, aby souhlasila jejÌ osa s Ëarou, p¯edem vyznaËenou na stÏnÏ, p¯ÌpadnÏ aby souhlasila dolnÌ strana öablony s dolnÌ stranou montovanÈho odsavaËe par (5).

ï Vyvrtejte dva otvory ∅ 8 mm a upevnÏte

mont·ûnÌ liötu ve zdi hmoûdinkami a dvÏma örouby (6).

ï ZavÏste odsavaË (7), vyrovnejte jej (8-9)

a oznaËte smÏrem od vnit¯nÌ Ë·sti odsavaËe bod pro jeho definitivnÌ upevnÏnÌ (10). Odeberte odsavaË (11) a vyvrtejte otvor (12) ∅ 8 mm; potom vloûte do otvoru hmoûdinku (13).

ï Na hornÌ stranÏ v blÌzkosti stropu

vyvrtejte dva otvory ∅ 8 mm (14), vloûte do zdi dvÏ hmoûdinky a upevnÏte drû·k komÌnu G dvÏma örouby (15).

ï ZavÏste odsavaË par (16). ï OdsavaË par definitivnÏ

upevnÏte dvÏma örouby (17). Pro zjednoduöenÌ pr·ce p¯ÌpadnÏ odstraÚte r·m filtru s aktivnÌm uhlÌm.

ï Jestliûe bude pouûit odsavaË

par s reûimem s vnit¯nÌm obÏhem vzduchu, musÌ se na drû·k komÌnu G namon- tovat s pouûitÌm dvou öroub˘ rozdÏlovaË obÌhajÌcÌho vzduchu F; potom vloûte trubku odv·dÏnÈho vzduchu (18), abyste spojili rozdÏlovaË obÌhajÌcÌho vzduchu s v˝stupem vzduchu B odsavaËe par. Pokud pracuje odsavaË par s odvÏtr·vacÌm reûimem, nesmÌ b˝t rozdÏlovaË obÌhajÌcÌho vzduchu namontov·n. V tomto p¯ÌpadÏ se musÌ vloûit

mezi venkovnÌ trubku a v˝stup vzduchu z odsavaËe par mezikus B. ï P¯ipravte elektrickou p¯Ìpojku (19), odsavaË vöak jeötÏ nep¯ipojujte k sÌti. ï Namontujte komÌn a naho¯e jej upevnÏte 2 örouby (20a) na komÌnovÈm drû·ku G (20b). Nechte dolnÌ Ë·st komÌnu sklouznout dol˘, aby byla nas·vacÌ skupina zcela zakryta a zasuÚte jej do p¯ÌsluönÈho usazenÌ na odsavaËi. P¯ipojte odsavaË par na elektrickou sÌù a p¯ezkouöejte, zda spr·vnÏ funguje.

Obr. 7

Page 11

Z·ruËnÌ podmÌnky

Z·ruka vypl˝vajÌcÌ z tÏchto z·ruËnÌch podmÌnek je poskytov·na pouze kupujÌcÌmu spot¯ebiteli (d·le takÈ jen "KupujÌcÌ") a jen na v˝robek slouûÌcÌ k bÏûnÈmu pouûÌv·nÌ v dom·cnosti. Prod·vajÌcÌ poskytuje KupujÌcÌmu spot¯ebiteli Z·ruku v trv·nÌ dvaceti Ëty¯ mÏsÌc˘, a to od data p¯evzetÌ prodanÈho v˝robku KupujÌcÌm. KupujÌcÌ m· v r·mci Z·ruky pr·vo na bezplatnÈ, vËasnÈ a ¯·dnÈ odstranÏnÌ vady, pop¯ÌpadÏ - nenÌ-li to vzhledem k povaze (tzn. p¯ÌËinÏ i projevu) vady ne˙mÏrnÈ - pr·vo na v˝mÏnu v˝robku. Pokud nenÌ takov˝ postup moûn˝, je KupujÌcÌ opr·vnÏn û·dat p¯imÏ¯enou slevu z ceny v˝robku. Pr·vo na v˝mÏnu v˝robku nebo odstoupenÌ od kupnÌ smlouvy lze uplatnit jen p¯i splnÏnÌ vöech z·konn˝ch p¯edpoklad˘, a to pouze tehdy, nebyl-li v˝robek nadmÏrnÏ opot¯eben nebo poökozen. PodmÌnkou pro uplatnÏnÌ kaûdÈho pr·va ze Z·ruky p¯itom je, ûe: a) v˝robek byl instalov·n a uveden do provozu i vûdy

provozov·n v souladu s n·vodem k obsluze,

b) veökerÈ z·ruËnÌ nebo jinÈ opravy Ëi ˙pravy v˝robku

byly vûdy prov·dÏny v AutorizovanÈm servisnÌm st¯edisku,

c) KupujÌcÌ p¯i reklamaci v˝robku p¯edloûÌ platn˝ doklad

o koupi. Pr·vo na odstranÏnÌ vady v˝robku (i vöechna p¯Ìpadn· dalöÌ pr·va ze Z·ruky) je kupujÌcÌ povinen uplatnit v nejbliûöÌm AutorizovanÈm servisnÌm st¯edisku. Z·roveÚ musÌ AutorizovanÈmu servisnÌmu st¯edisku umoûnit ovÏ¯enÌ existence reklamovanÈ vady, vËetnÏ odpovÌdajÌcÌho vyzkouöenÌ (pop¯. demont·ûe) v˝robku, v provoznÌ dobÏ tohoto st¯ediska. KaûdÈ pr·vo ze Z·ruky je nutno uplatnit v p¯ÌsluönÈm AutorizovanÈm servisnÌm st¯edisku bez zbyteËnÈho odkladu, nejpozdÏji vöak do konce z·ruËnÌ doby, jinak zanik·. AutorizovanÈ servisnÌ st¯edisko posoudÌ opr·vnÏnost reklamace a podle povahy vady v˝robku rozhodne o zp˘sobu opravy. KupujÌcÌ je povinen poskytnout AutorizovanÈmu servisnÌmu st¯edisku souËinnost pot¯ebnou k prok·z·nÌ uplatnÏnÈho pr·va na odstranÏnÌ vady, k ovÏ¯enÌ existence reklamovanÈ vady i k z·ruËnÌ opravÏ v˝robku. BÏh z·ruËnÌ doby se stavÌ po dobu od ¯·dnÈho uplatnÏnÌ pr·va na odstranÏnÌ vady do provedenÌ z·ruËnÌ opravy

Autorizovan˝m servisnÌm st¯ediskem, avöak jen p¯i splnÏnÌ podmÌnky uvedenÈ v p¯edchozÌm bodu. Po provedenÌ z·ruËnÌ opravy je AutorizovanÈ servisnÌ st¯edisko povinno vydat KupujÌcÌmu Ëitelnou kopii OpravnÌho listu. OpravnÌ list slouûÌ k prokazov·nÌ pr·v KupujÌcÌho, proto ve vlastnÌm z·jmu p¯ed podpisem OpravnÌho listu zkontrolujte jeho obsah a kopii OpravnÌho listu peËlivÏ uschovejte. Jestliûe nebude reklamovan· vada zjiötÏna nebo nejde-li o z·ruËnÌ vadu, za kterou odpovÌd· Prod·vajÌcÌ, Ëi neposkytne-li KupujÌcÌ AutorizovanÈmu servisnÌmu st¯edisku shora uvedenou souËinnost, je KupujÌcÌ povinen nahradit Prod·vajÌcÌmu i AutorizovanÈmu servisnÌmu st¯edisku veökerÈ p¯ÌpadnÈ n·klady, kterÈ jim v souvislosti s tÌm vzniknou. Z·ruka vypl˝vajÌcÌ z tÏchto z·ruËnÌch podmÌnek platÌ pouze na ˙zemÌ »eskÈ republiky. Nevztahuje se na opot¯ebenÌ nebo poökozenÌ v˝robku (vËetnÏ poökozenÌ zp˘sobenÈho poruchami v elektrickÈ sÌti, pouûitÌm nevhodn˝ch n·plnÌ, nevhodn˝mi provoznÌmi podmÌnkami aj.), p¯Ìpadn˝ nedostatek jakosti nebo uûitnÈ vlastnosti (kter˝ nenÌ z·vadou) ani na v˝robek pouûit˝ nad r·mec bÏûnÈho pouûÌv·ni v dom·cnosti (nap¯. k podnikatelsk˝m ˙Ëel˘m aj.). PoskytnutÌm z·ruky nejsou dotËena pr·va KupujÌcÌho, kter· se ke koupi v˝robku v·ûÌ podle kogentnÌch ustanovenÌ zvl·ötnÌch pr·vnÌch p¯edpis˘. Prod·vajÌcÌ je povinen p¯edat KupujÌcÌmu p¯i prodeji v˝robku a na poû·d·nÌ KupujÌcÌho poskytnout mu i kdykoli potÈ aktu·lnÌ seznam Autorizovan˝ch servisnÌch st¯edisek v »eskÈ republice, vËetnÏ jejich telefonnÌch ËÌsel. JakÈkoli bliûöÌ informace o Z·ruce a Autorizovan˝ch servisnÌch st¯ediscÌch poskytnou:

- prod·vajÌcÌ,

- Electrolux Service, a to buÔ na telefonu: 261126112, nebo na adrese provozovny ELECTROLUX s.r.o., Electrolux Service, BudÏjovick· 3, 140 21 Praha 4,

- Bezplatn· telefonnÌ INFOLINKA: 800-160016.

Page 12
