Руководство пользователя
EFC 9670-6670
EFC 9671-6671
EFC 9673
Добро пожаловать в мир
Electrolux!
Спасибо за выбор первоклассной
продукции компании Electrolux. Мы
надеемся, что Вы получите
удовольствие от ее эксплуатации в
будущем. Компания Electrolux
стремится предложить Вам
широкий ассортимент качественных
товаров, которые сделают Вашу
жизнь более комфортной. Вы
можете увидеть некоторые из них
на обложке данного руководства.
Пожалуйста, уделите несколько
минут для ознакомления с данным
руководством, чтобы Вы смогли в
полной мере воспользоваться
всеми преимуществами Вашего
нового бытового прибора и
получить удовольствие от удобства
его эксплуатации.
Желаем Вам удачи!
electrolux 3electrolux 3
electrolux 3
electrolux 3electrolux 3
GB
RU
44
electr electr
4
44
oluxolux
electr
olux Содержание
electr electr
oluxolux
Содержание
RU
Меры техники безопасности .......... 5
Описание устройства ...................... 7
Панель управления ........................ 8
Обслуживание и уход ................... 14
Специальные принадлежности .... 19
Что-то не работает ....................... 19
Установка ...................................... 20
В данном руководстве используются следующие символы:
Важная информация, касающаяся вашей безопасности, и советы по
предотвращению повреждения устройства.
Общая информация и советы
Информация по окружающей среде.
electroluxelectrolux
electrolux
electroluxelectrolux
Меры техники безопасности
Меры техники безопасности
55
5
55
RU
• При использовании в качестве
вытяжки, данное вытяжное
устройство должно быть
оснащено гибким трубопроводом
желательно того же диаметра, что
и выходное отверстие.
Внимание: Данный гибкий
трубопровод не прилагается и его
необходимо приобретать
отдельно.
• Расстояние нижней грани вытяжки
над опорной плоскостью под
сосуды на хуконной плите должно
быть не менее 50cm – для
электрических плит, и не менее
65cm для газовых или
комбинированных плит.
Если в инструкциях по установке
газовой плиты оговорено бьльшее
расстояние, то учтите это.
• Прежде чем приступить к
операциям по очистке или уходе
отсоедините вытяжку от сети,
вынув вилку или выключив общий
выключатель электрической сети.
• Прибор не подходит для
использования детьми или
лицами, неполноценными по
своим умственным или
сенсорным способностями, или не
обладающими достаточным
опытом или знаниями, если не
под присмотром, или если они не
были обучены пользованию
аппаратурой со стороны лица,
отвечающего за их безопасность.
• Не оставьте детей без присмотра,
чтобы они не играли с прибором.
• Не используйте вытяжку, если
решетка неправильно
смонтирована!
• Категорически запрещается
использовать вытяжку в качестве
опорной плоскости, если это
специально не оговорено.
• Обеспечьте надлежащий
воздухообмен помещения, когда
Вы используйте вытяжку в кухне
одновременно с другими
приборами с газовым сжиганием
или с питанием другими
горючими.
• Вытягиваемый воздух не должен
выбрясываться наружу через
воздуховод, используемый для
выброса дымов от приборов с
газовым сжиганием или с
питанием другими горючими.
• Категорически запрещается
готовить блюда “под пламенем”,
поскольку свободное пламя может
повредить фильтры и стать
причиной пожара; поэтому,
воздерживайтесь от этого в
любом случае.
• Жаренье в обильном масле
должно производиться под
постоянным контролем, имея в
66
electr electr
6
66
oluxolux
electr
olux Меры техники безопасности
electr electr
oluxolux
виду, что перегретое масло может
воспламеняться.
RU
• Что касается технических мер и
условий по технике безопасности
при отводе дымов, то
придерживайтесь строго правил,
предусмотренных регламентом
местных компетентных властей.
• Производите периодическую
очистку вытяжки как внутри, так и
снаружи (ПО КРАЙНЕЙ МЕРЕ
РАЗ В МЕСЯЦ, во всяком случае с
соблюдением условий, которые
специально предусмотрены в
инструкциях по обслуживанию
данного руководства).
• Несоблюдение инструкций по
очистке вытяжки и по замене и
очистке фильтров может стать
причиной пожара.
• Не использовать или оставлять
вытяжку без правильно
установленных лампочек в связи
с возможным риском удара
электрическим током.
• Мы снимаем с себя всякую
ответственность за неполадки,
ущерб или сгорание прибора
вследствие несоблюдения
инструкций, приведенных в
данном руководстве.
Данное изделие промаркировано в
соответствии с Европейской
директивой 2002/96/EC по
утилизации электрического и
электронного оборудования
(WEEE).
Обеспечив правильную утилизацию
данного изделия, Вы поможете
предотвратить потенциальные
негативные последствия для
окружающей среды и здоровья
человека, которые могли бы иметь
место в противном случае.
Символ на самом изделии или
сопроводительной документации
указывает, что при утилизации
данного изделия с ним нельзя
обращаться как с обычными
бытовыми отходами. Вместо этого,
его следует сдавать в
соответствующий пункт приемки
электрического и электронного
оборудования для
последующей утилизации.
Сдача на слом должна
производиться в соответствии с
местными правилами по утилизации
отходов.
За более подробной информацией
о правилах обращения с такими
изделиями, их утилизации и
переработки обращайтесь в
местные органы власти, в службу по
утилизации отходов или в магазин,
в котором Вы приобрели данное
изделие.
electrolux electrolux
electrolux Описание устройства
electrolux electrolux
77
7
77
Описание устройства
• Данное вытяжное устройство для
кухонных плит спроектировано
для удаления из кухни
неприятных запахов. Оно не
будет удалять пар.
• Данное вытяжное устройство
поставляется как вытяжной
агрегат и может также
использоваться в режиме
рециркуляции при установке
угольного фильтра.
• Только для EFC 60671-90671:
При поставке данная вытяжка
готова для использования в
режиме рециркуляции и может
также использоваться в режиме
отвода, если снять угольные
фильтры.
Режим отвода
• В этом режиме испарения
выводятся наружу через гибкий
трубопровод, подсоединенный к
соединительному кольцу.
• Для получения наилучших
характеристик работы гибкий
трубопровод должен иметь
диаметр, равный выходному
отверстию.
Соединительное кольцо.
RU
Режим рециркуляции
• Воздух фильтруется через
угольный фильтр и возвращается
в кухню.
• Для режима рециркуляции
понадобится оригинальный
угольный фильтр. (См.
«Специальные принадлежности»).
88
electr electr
8
88
oluxolux
electr
olux Панель управления
electr electr
oluxolux
Панель управления
RU
• Наилучшие результаты
достигаются при использовании
низкой скорости для обычных
условий и высокой скорости – при
более концентрированных
запахах.
Следует включать вытяжное
устройство за несколько минут до
начала приготовления пищи.
Вытяжное устройство следует
оставить включенным после
окончания приготовления пищи
примерно на 15 минут или до
полного устранения запаха.
• ТОЛЬКО для моделей EFC 96716671-9673: Данным вытяжным
устройством можно управлять как
с панели управления, так и с
помощью дистанционного
управления (дистанционное
управление является
специальной принадлежностью и
заказывается отдельно).
• Правильное вентилирование: Если
вытяжное устройство работает
правильно, воздух в кухне будет
разряженным. Важно держать
окна в кухне закрытыми, а окно в
соседней комнате – открытым.
• Панель управления расположена
на передней панели вытяжного
устройства.
• Вытяжка оснащена сенсором,
который в случае чрезмерной
разницы в температуре
автоматически приводит
устройство в действие до тех пор,
пока температура окружающей
среды вокруг вытяжки не станет
значительно ниже.

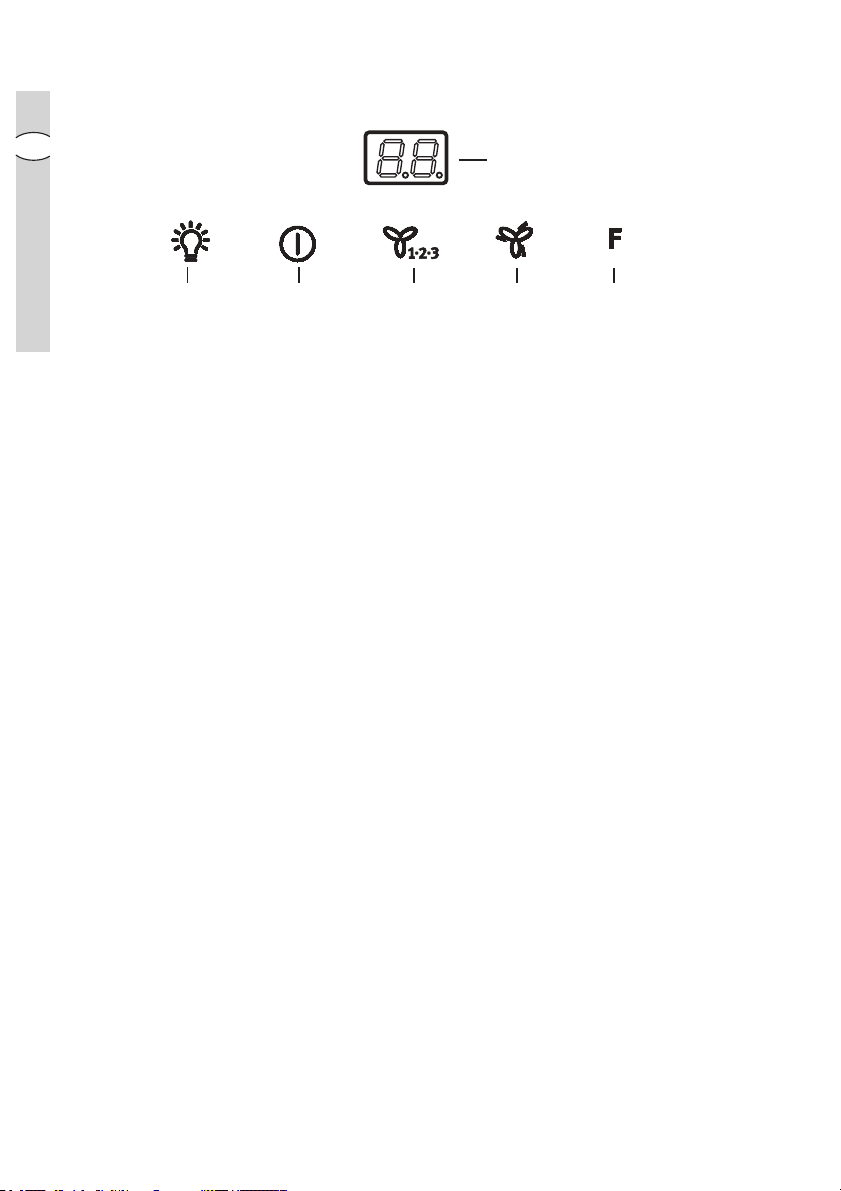

Модель EFC 9670-6670
Выключатель
освещения
(ВКЛ/ВЫКЛ)
Кнопка 1
(ВКЛ/ВЫКЛ)
electrolux electrolux
electrolux Панель управления
electrolux electrolux
Кнопка 3
(ВКЛ/ВЫКЛ)
99
9
99
RU
Кнопка
двигателя
Кнопка 2
(ВКЛ/ВЫКЛ)
(ВКЛ/ВЫКЛ)
• Выключатель освещения (ВКЛ/ВЫКЛ): этот выключатель
используется для включения и выключения освещения, установленного в
вытяжном устройстве.
• Кнопка ВКЛ/ВЫКЛ двигателя: служит для включения и
выключения кнопок выбора скорости.
• Кнопка 1 (ВКЛ/ВЫКЛ): используется для задания вентилятора
скорости 1.
• Кнопка 2 (ВКЛ/ВЫКЛ): используется для задания вентилятора
скорости 2.
• Кнопка 3 (ВКЛ/ВЫКЛ): используется для задания вентилятора
скорости 3.
1010
electr electr
10
1010
oluxolux
electr
olux Панель управления
electr electr
oluxolux

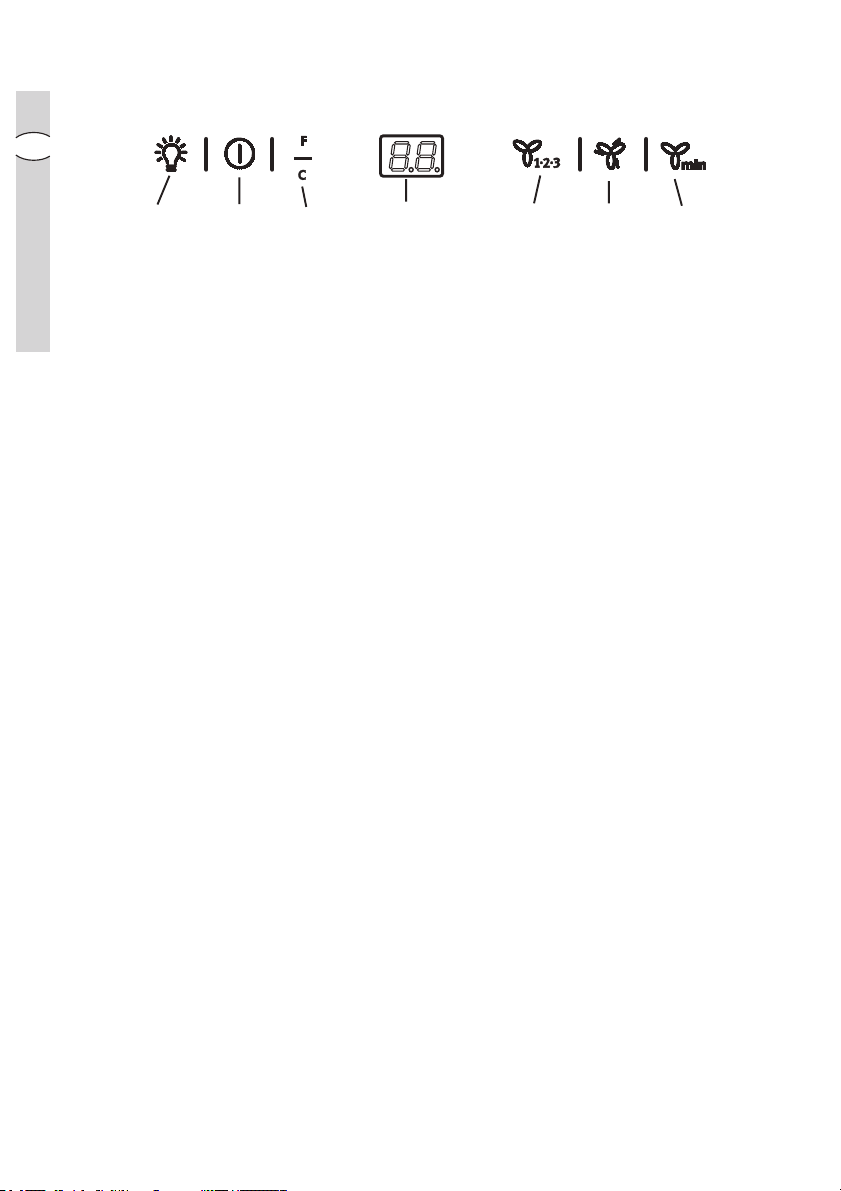

Модель EFC 9671-6671
RU
6
12 345
1.Выключатель освещения, ВКЛ/ВЫКЛ.
2.Кнопка «дежурный режим»/ВЫКЛ:
Дежурный режим (лампочка на световом табло): доступны все функции
управления. Нажатие в течение более 1 секунды, чтобы ВЫКЛЮЧИТЬ
вытяжное устройство.
ВЫКЛ (дисплей выключен): и команды, за исключением команды ВКЛ/
ВЫКЛ освещение, недоступны. Нажатие в течение более 1 секунды,
чтобы перевести вытяжное устройство в дежурный режим.
3.Выбор мощности всасывания и времени работы таймера: нажимать,
чтобы выбрать мощность всасывания или перевести вытяжное
устройство в дежурный режим в следующей последовательности: 1–2–3–
1–2–…
Таймер (ВКЛ/ВЫКЛ): как только мощность всасывания выбрана,
нажимать последовательно на 2 секунды, чтобы включить (ВКЛ –
мигающая точка на дисплее) или выключить (ВЫКЛ) функцию таймера.
Это позволяет вытяжному устройству работать на выбранной мощности
всасывания в течение предварительно заданного времени:
1-ая мощность всасывания: 20 минут
2-ая мощность всасывания: 15 минут
3-яя мощность всасывания: 10 минут
После чего вытяжное устройство переходит в дежурный режим.
4.Кнопка ВКЛЮЧЕНИЯ (мигающая лампочка на дисплее) /
ВЫКЛЮЧЕНИЯ повышенной мощности всасывания. Этот режим будет
действовать в течение 5 минут, после чего вытяжное устройство
переходит в «дежурный режим».
Нажатие до истечения указанных пяти минут возвращает вытяжное
устройство к скорости, заданной перед этим.
5.Кнопка сброса индикатора загрязнения фильтров: см. ниже
соответствующий текст.
6.Дисплей
Если произошел отказ в работе вытяжного устройства или его панели
управления: необходимо отключить питание как минимум на 15 секунд,
затем проверить, работает ли вытяжное устройство для кухонной плиты
нормально.
electrolux electrolux
electrolux Панель управления
electrolux electrolux
1111
11
1111
Индикатор загрязнения жирового
и угольного фильтров
Данное вытяжное устройство
оснащено индикатором,
указывающим, когда необходимо
выполнить очистку жирового или
угольного фильтров (если данное
вытяжное устройство используется
в варианте рециркуляции с
угольным фильтром).
EFC 9670-9671- 6670
При поставке данное вытяжное
устройство не оснащается
угольным фильтром, поэтому
индикатор загрязнения будет
отключен.
Если данное вытяжное устройство
должно использоваться с угольным
фильтром (EFC 90670-60670:
вытяжка поставляется с угольным
фильтром), светоизлучающий диод
(СИД) индикатора загрязнения
должен быть переведен в рабочее
состояние следующим образом:
Перевести вытяжное устройство в
состояние «ВЫКЛ».
Одновременно нажать кнопки 4 и 5
и удерживать их нажатыми в
течение 3 секунд. Вначале
загорится только СИД F жирового
фильтра, но когда загорится СИД С
угольного фильтра, индикатор
загрязнения будет включен.
Для его выключения:
Одновременно нажать кнопки 4 и 5
и удерживать их нажатыми в
течение 3 секунд, до тех пор, пока
не погаснет СИД С угольного
фильтра.
СИД жирового фильтра (F)
СИД F начинает мигать, когда
необходимо выполнить очистку
жирового фильтра.
Очистка потребуется после 40
часов работы. Необходимо всегда
соблюдать инструкции по
обслуживанию жирового фильтра.
СИД угольного фильтра (C)
СИД C угольного фильтра начнет
мигать, когда необходимо
выполнить замену угольного
фильтра.
Эта операция требуется после
примерно 160 часов работы.
Сброс индикатора загрязнения
После очистки или замены
фильтров, следует нажать кнопку 5
на 3 секунды, пока не перестанет
мигать СИД F жирового фильтра
или СИД C угольного фильтра.
RU
1212
electr electr
12
1212
oluxolux
electr
olux Панель управления
electr electr
oluxolux
Модель EFC 9673
RU
ab
123 456
7
1.Кнопка освещения ВКЛ/ВЫКЛ
2.Выключатель питания, ВКЛ/ВЫКЛ
Нажатие в течение менее 1 1/2 секунд переводит вытяжное устройство
для кухонной плиты в «дежурный режим» (на дисплее загорается
лампочка «a»).
Нажатие в течение более 1 1/2 выключает вытяжное устройство для
кухонной плиты, отключаются ВСЕ кнопки (за исключением кнопки
освещения) управления (дисплей гаснет).
Повторное нажатие в течение более 1 1/2 вновь переводит вытяжное
устройство для кухонной плиты в «дежурный» режим.
3.Кнопка сброса индикатора загрязнения фильтров: см. ниже
соответствующий текст.
4.Включение двигателя и выбор его скорости 1–2–3–1–2…
5.Повышенная скорость ВКЛ/ВЫКЛ: Режим «Повышенная скорость»
действует в течение 5 минут:
Если в тот момент, когда включается режим «Повышенная скорость»,
вытяжное устройство включено, оно вернется к исходной скорости через
5 минут. Если в тот момент, когда включается режим «Повышенная
скорость», вытяжное устройство выключено, оно вновь выключится
через 5 минут.
На дисплее появляется буква «P» и оставшееся до выключения режима
время (лампочка «b» на дисплее мигает), при прерывании раздается
звуковой сигнал.
6.Встроенный таймер ВКЛ/ВЫКЛ: отсчитывает время для всех уровней
скорости (лампочка «a» на дисплее мигает), затем вытяжное устройство
для кухонной плиты выключается:
Встроенный таймер имеет следующие установки:
Уровень 1-ой скорости 20 минут
Уровень 2-ой скорости 15 минут
Уровень 3-ей скорости 10 минут
Дисплей показывает оставшееся время работы и по окончании данного
времени раздается звуковой сигнал. Выход из этой функции
выполняется повторным нажатием кнопки.
7.Дисплей
Если произошел отказ в работе вытяжного устройства или его панели
управления: необходимо отключить питание как минимум на 15 секунд,
затем проверить, работает ли вытяжное устройство для кухонной плиты
нормально.
electrolux electrolux
electrolux Панель управления
electrolux electrolux
1313
13
1313
Индикатор загрязнения жирового
и угольного фильтров
Данное вытяжное устройство
оснащено индикатором,
указывающим, когда необходимо
выполнить очистку жирового или
угольного фильтров (если данное
вытяжное устройство используется
в варианте рециркуляции с
угольным фильтром).
EFC 9673
При поставке данное вытяжное
устройство не оснащается
угольным фильтром, поэтому
индикатор загрязнения будет
отключен.
Если данное вытяжное устройство
должно использоваться с угольным
фильтром (EFC 90673: вытяжка
поставляется с угольным
фильтром), светоизлучающий диод
(СИД) индикатора загрязнения
должен быть переведен в рабочее
состояние следующим образом:
Перевести вытяжное устройство в
состояние «ВЫКЛ».
Одновременно нажать кнопки 3 и 4
и удерживать их нажатыми в
течение 3 секунд. Вначале
загорится только СИД F жирового
фильтра, но когда загорится СИД С
угольного фильтра, индикатор
загрязнения будет включен.
Для его выключения:
Одновременно нажать кнопки 3 и 4
и удерживать их нажатыми в
течение 3 секунд, до тех пор, пока
не погаснет СИД С угольного
фильтра.
СИД жирового фильтра (F)
СИД F начинает мигать, когда
необходимо выполнить очистку
жирового фильтра.
Очистка потребуется после 40
часов работы. Необходимо всегда
соблюдать инструкции по
обслуживанию жирового фильтра.
СИД угольного фильтра (C)
СИД C угольного фильтра начнет
мигать, когда необходимо
выполнить замену угольного
фильтра.
Эта операция требуется после
примерно 160 часов работы.
Сброс индикатора загрязнения
После очистки или замены
фильтров, следует нажать кнопку 3
на 3 секунды, пока не перестанет
мигать СИД F жирового фильтра
или СИД C угольного фильтра.
RU
1414
x 4
electr electr
14
1414
oluxolux
electr
olux Обслуживание и уход
electr electr
oluxolux
Обслуживание и уход
RU
• Перед выполнением любых работ по обслуживанию следует отключить
вытяжное устройство от сети электропитания, выключив его в
соединительном устройстве и вынув из соединительного устройства
плавкий предохранитель.
Или, если устройство подключается с помощью вилки и розетки, следует
вынуть вилку из розетки.

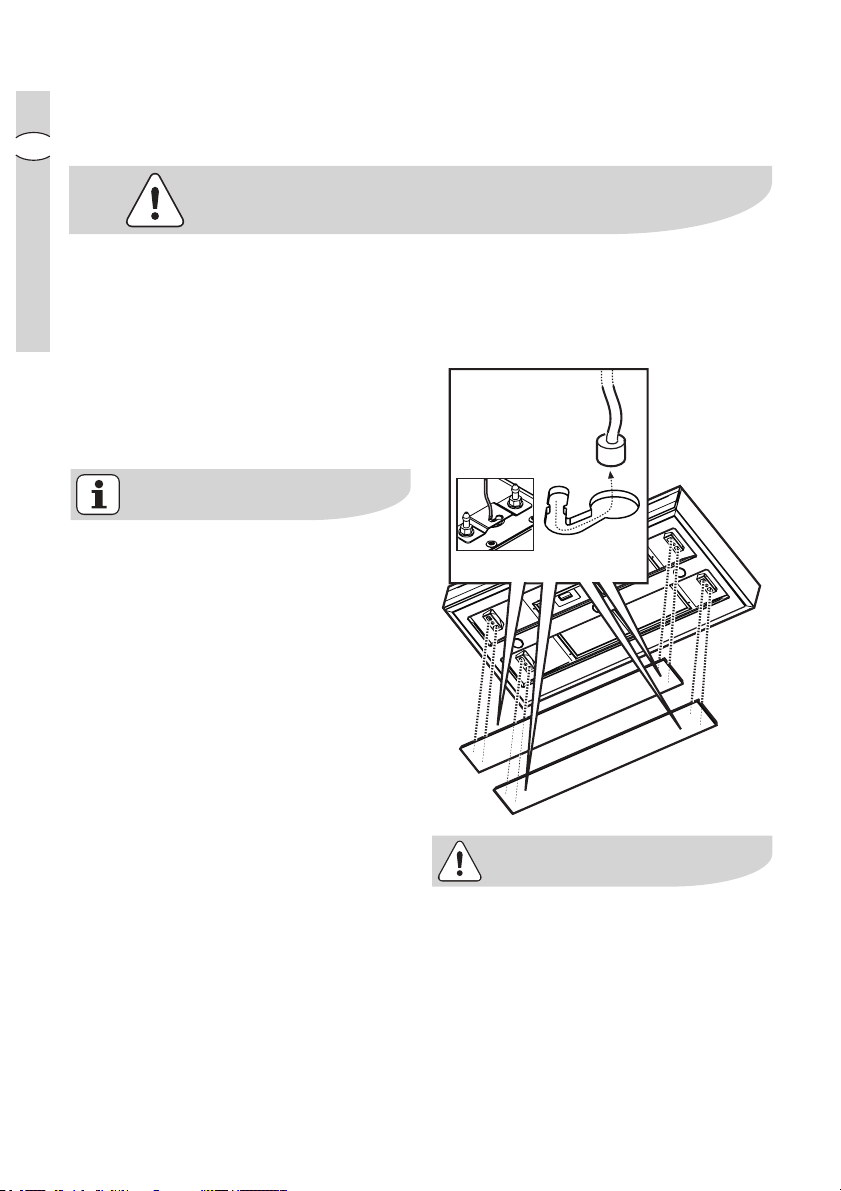

Панели всасывания воздуха
Только модель EFC 9673
Чтобы извлечь жировой фильтр,
необходимо снять расположенные
по периметру панели всасывания
воздуха.
Расположенные по периметру
панели всасывания воздуха
крепятся к вытяжному устройству
для кухонных плит с помощью ряда
штифтов и зажимных пружин;
панели следует потянуть вниз и
отсоединить от крепежного тросика.
Расположенные по периметру
панели всасывания воздуха
следует чистить так же часто, как и
жировые фильтры (детальную
информацию по методам
аккуратной чистки см. ниже в
разделе «Очистка»).
При установке расположенных по
периметру панелей всасывания
воздуха ВСЕГДА следует
устанавливать на место крепежные
тросики.
Необходимо убедиться, что панели
надлежащим образом установлены
на вытяжном устройстве
(защелкнуты).
Металлический жировой фильтр
• Назначение данных жировых
фильтров – абсорбирование
частиц жира, которые образуются
во время процесса приготовления
пищи. Поэтому данные фильтры
должны использоваться
постоянно как в режиме вытяжки
наружу, так и в режиме
рециркуляции.
Внимание: данные
металлические жировые фильтры
необходимо каждые четыре
недели снимать и промывать либо
вручную, либо в посудомоечной
машине.

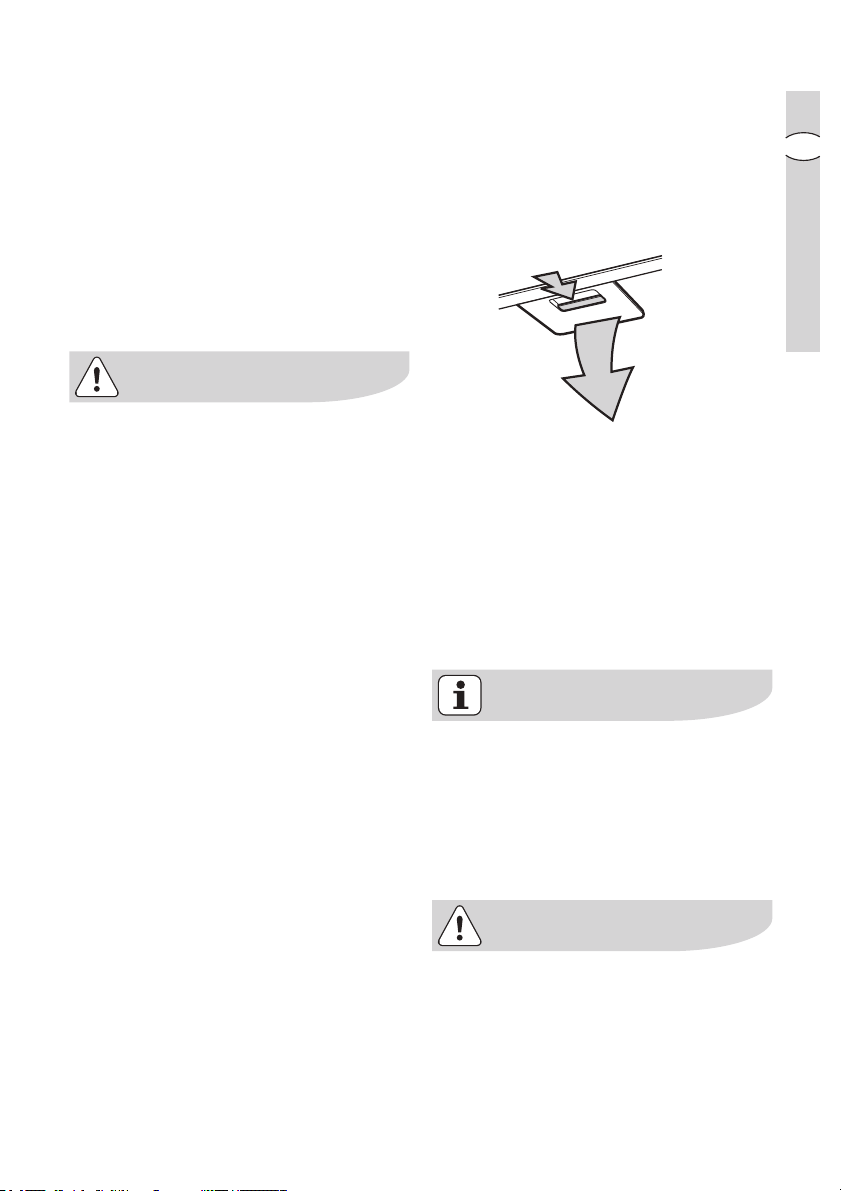

Снятие металлического жирового
фильтра
• Отжать подпружиненную ручку и
снять фильтр в направлении вниз.
Промывание вручную
Замочить жировой фильтр
примерно на час в горячей воде с
добавлением растворяющего жир
чистящего средства, а затем
тщательно промыть горячей
водой. При необходимости
повторить процесс. После того как
фильтры высохнут, установить их
на место.
Посудомоечная машина
Поместить жировые фильтры в
посудомоечную машину.
Выбрать самую мощную
программу мойки и самую
высокую температуру, как
минимум 65°C. При
необходимости повторить
процесс.
После того как фильтры высохнут,
установить их на место.
electrolux electrolux
electrolux Обслуживание и уход
electrolux electrolux
При мытье металлического
жирового фильтра в
посудомоечной машине может
произойти небольшое выцветание
фильтра. Это не влияет на
характеристики фильтра.
• Внутреннюю часть корпуса
следует чистить только теплым
раствором (никогда не следует
использовать едкие чистящие
вещества, щетки или абразивные
порошки).
1515
15
1515
RU
1616
electr electr
16
1616
oluxolux
electr
olux Обслуживание и уход
electr electr
oluxolux
Угольный фильтр
• Угольный фильтр следует
RU
использовать только в том случае,
если данное вытяжное устройство
будет использоваться в режиме
рециркуляции.
• Для этого необходим
оригинальный угольный фильтр
(доступный в вашем местном
Сервисном центре).
• Очистка/замена угольного
фильтра
В отличие от других угольных
фильтров угольный фильтр
LONGLIFE можно чистить и
повторно активировать.
При нормальном использовании
данный фильтр следует чистить
раз в два месяца (при
использовании фильтра в
среднем 2,5 часа в день). Лучше
всего чистить фильтр в
посудомоечной машине. Следует
использовать обычное моющее
средство и выбирать
максимальную температуру воды
(65.C). Фильтр следует мыть
отдельно, чтобы частицы пищи не
прилипли к фильтру и не стали
впоследствии источником
неприятных запахов. Чтобы
повторно активировать уголь,
фильтр следует высушить в
духовке в течение 10 минут при
максимальной температуре в
100.C.
Примерно через три года
использования такой угольный
фильтр следует заменить новым,
поскольку снизится его
способность поглощать
неприятные запахи.

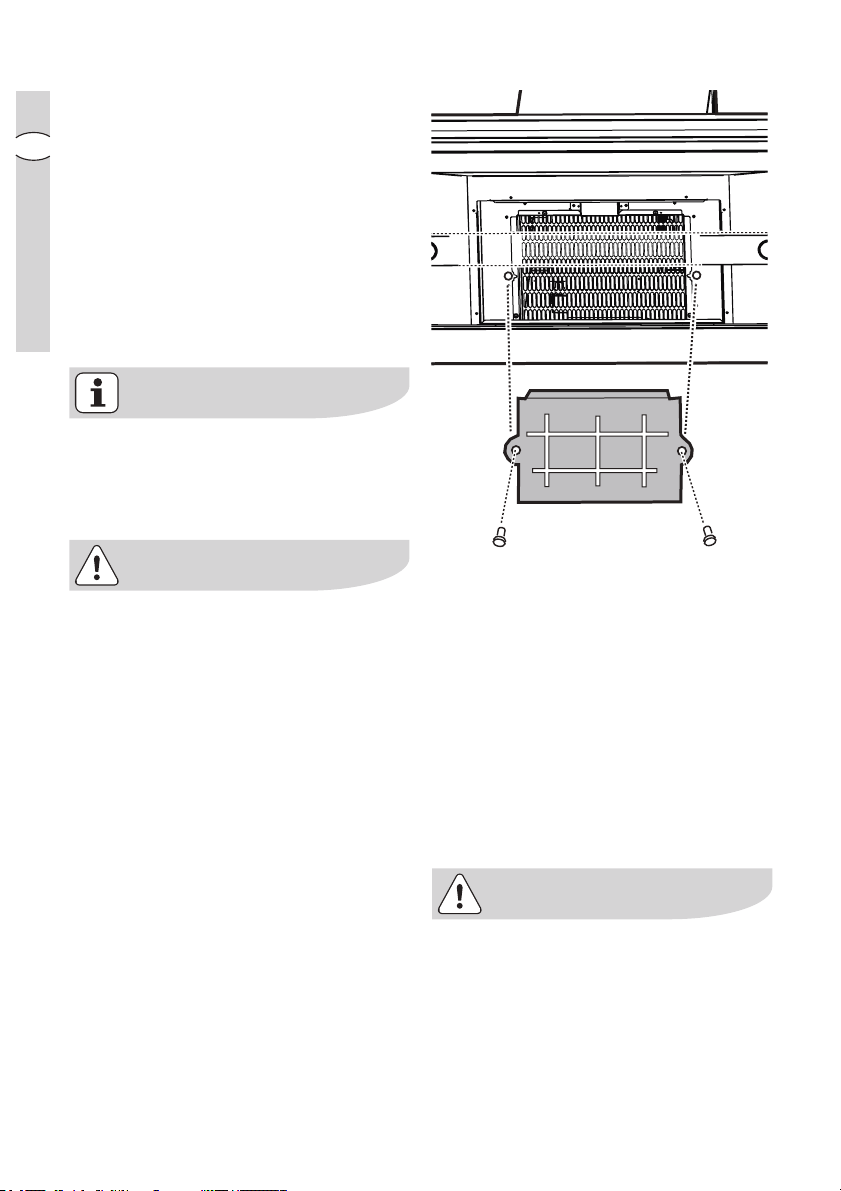

• Установка
Установить угольный фильтр
внутрь вытяжного устройства так,
чтобы он закрыл защитную
решетку двигателя.
Закрепить фильтр с помощью 2
боковых кнопок.
• Чтобы снять фильтр, следует
действовать в обратном порядке.
• При заказе фильтров на замену
всегда следует указывать номер
кода модели и серийный номер.
Данная информация указана на
табличке с данными,
установленной внутри агрегата.
• Такой угольный фильтр можно
заказать в вашем местном
Сервисном центре.
Внимание
• Несоблюдение данных инструкций
по очистке устройства и замене
фильтров приведет к опасности
возникновения пожара. Поэтому
настоятельно рекомендуется
выполнять данные инструкции.
• Производитель не несет
ответственности за какие-либо
повреждения двигателя или
повреждения в результате
пожара, вызванные
ненадлежащим обслуживанием
или несоблюдением
вышеперечисленных мер
безопасности.

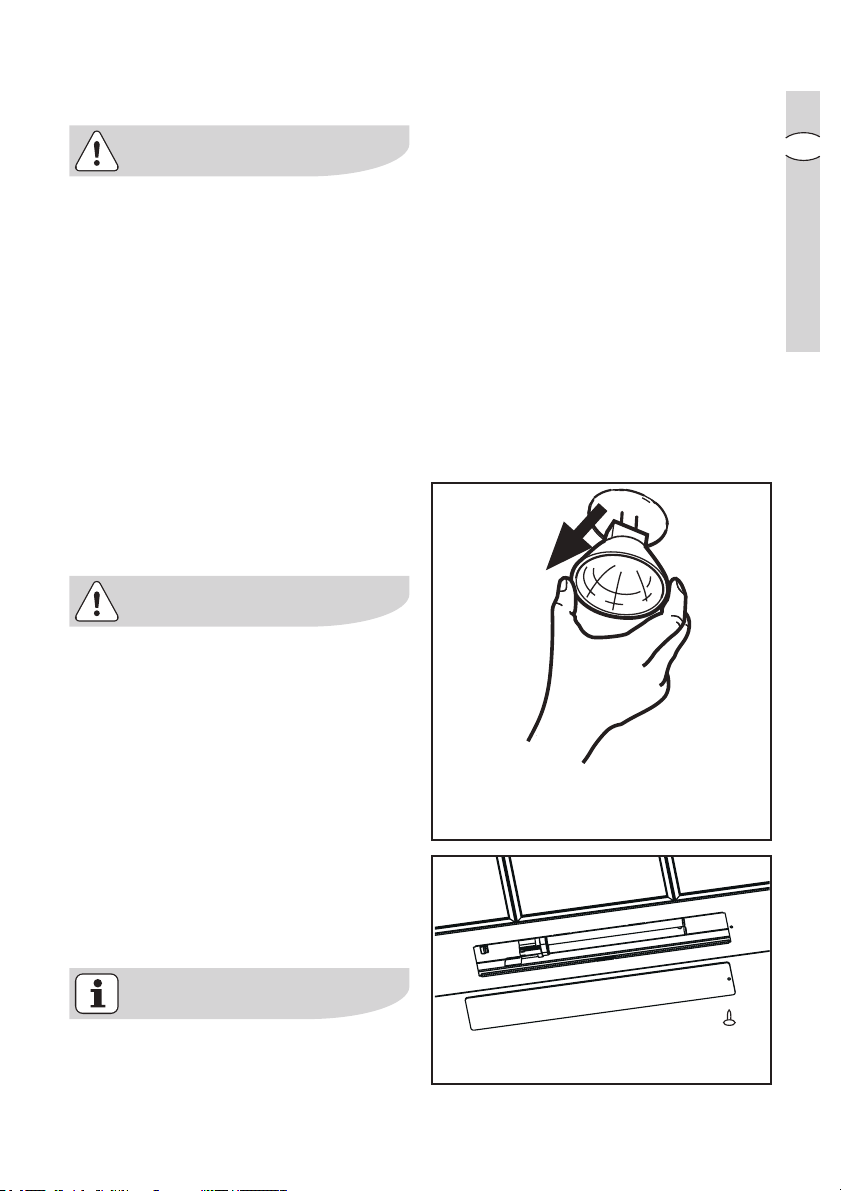

Замена ламп(ы)
electrolux electrolux
electrolux Обслуживание и уход
electrolux electrolux
1717
17
1717
RU
• Отключить вытяжное устройство
для кухонных плит от сети
электропитания.
• Перед тем, как взяться за лампу,
следует убедиться, что она
остыла.
• Для модели EFC 9670-6670:
снять верхний плафон, сняв
крепежные зажимы.
• Для всех моделей: Заменить
старую лампу новой того же типа.
• Для модели EFC 9670-6670:
установить на место верхний
плафон и закрепить его на месте
с помощью зажимов.
• Если свет не загорается, следует
убедиться, что лампа вставлена
правильно до того, как звонить в
ваш местный Сервисный центр.
Модели EFC 9671–6671–9673: 20 Вт
максимум GU4 – 12 В – O 35 мм – 30° –
дихроичная
Модели EFC 9670–6670:
11 Вт максимум – G23
1818
electr electr
18
1818
oluxolux
electr
olux Обслуживание и уход
electr electr
oluxolux
Очистка вытяжного устройства
RU
• Наружную сторону вытяжного
устройства следует очищать с
помощью влажной ткани и
водного раствора мягкого
чистящего средства.
• Никогда не следует использовать
разъедающие, абразивные или
горючие чистящие вещества или
вещества, содержащие
отбеливатели.
• Никогда не следует вставлять
длинные предметы в защитную
решетку двигателя.
• Панель управления и решетку
фильтров следует чистить с
помощью влажной ткани и мягкого
чистящего жидкого вещества.
• Все детали из пластика следует
чистить мягкой тканью, смоченной
в мягкой воде и с помощью
нейтрального мыла.
• Крайне важно чистить устройство
и менять фильтры через
рекомендованные интервалы
времени. Невыполнение этих
действий может привести к
накоплению жира, что в свою
очередь ведет к опасности
возникновения пожара.
electrolux electrolux
electrolux Специальные принадлежности
electrolux electrolux
Специальные принадлежности
1919
19
1919
Угольный фильтр Тип 967
Дистанционное управление RM 6940
Что-то не работает
Если установка не работает надлежащим образом, необходимо проверить
следующее.
Симптом
Вытяжное устройство для
кухонных плит не включается…
Вытяжное устройство для
кухонных плит не работает
Решение
Проверить, что: Вытяжное
устройство подключено к сети
электропитания. Проверить, что
выбрана скорость вентилятора.
Проверить, что: Скорость вентилятора
задана достаточно высокой для
конкретной задачи.
Жировые фильтры чисты.
Кухня надлежащим образом
вентилируется, что обеспечивает
доступ свежего воздуха. Если
используется режим рециркуляции,
проверить, что угольный фильтр все
еще эффективен. Если используется
режим вытяжки, проверить, что
выходы и подводы не забиты.
RU
Вытяжное устройство для
кухонных плит самопроизвольно
выключается во время работы…
Сработало предохранительное
устройство. Необходимо выключить
конфорку и затем подождать, пока
устройство не перезагрузится. Если
вытяжное устройство установлено ниже,
чем указано в инструкции по установке,
двигатель будет часто отключаться, что
может повредить вытяжное устройство.
Если после всех этих проверок проблема осталась, необходимо связаться
с вашим местным Сервисным центром, указав модель и серийный номер.
Следует заметить, что при любом обращении в гарантийный период
потребуется предоставить подтверждение приобретения устройства.
Пользователи в гарантийный период должны удостовериться, что
перечисленные выше проверки были выполнены. В противном случае
инженер может выставить счет, если отказ в работе устройства не вызван
механической или электрической поломкой.
2020
electr electr
20
2020
oluxolux
electr
olux Установка
electr electr
oluxolux
Установка
RU
Технические характеристики
EFC 9670 EFC 9671-90671 EFC 9673
(EFC 6670) (EFC 6671-60671) (EFC 90673)
Размеры (в см)
Высота (Режим вытяжки): 73-116 73-116 73-116
Высота (Режим рециркуляции):
Ширина: 89,8 (59,8) 89,8 (59,8) 89,8
Глубина: 45 45 45
Максимальная
мощность
всасывания: 185 W 310 W(290 W) 310 W
Двигатель: 170 W 250 W 250 W
Освещение: 11 W 3 x20 W (2 x 20 W) 3 x20 W
Длина кабеля: 150 cm 150 cm 150 cm
Электропитание: 220-240 V 220-240 V 220-240 V
84,5-126 84,5-126 84,5-126
Прилагаемые монтажные принадлежности
1 дефлектор (с удлинителями)
1 торцевой внутренний ключ для шестигранных утопленных винтов
1 крепежный кронштейн для блока двигателя
1 опорный кронштейн для панелей (3 детали для сборки)
5 винтов 5 х 45 мм
5 дюбеля Ø 8 мм
2 винта 2,9 х 6,5
8 винтов 3,5 х 6,5
4 винтов 4 х 8
EFC 90673-60671-90671: 1 уменьшающий переходник Ø 125-120 мм
Электрическое
подключение
Техника безопасности для
электрика
Напряжение сети должно
соответствовать напряжению,
указанному на табличке
технических данных, которая
размещена внутри прибора. Если
вытяжка снабжена вилкой,
подключите ее к штепсельному
разъему, отвечающему
действующим правилам, который
должен быть расположен в легко
доступном месте. Если же вытяжка
не снабжена вилкой (для прямого
подключения к сети), или
штепсельный разъем не
расположен в доступном месте, то
используйте надлежащий
двухполюсный выключатель,
обеспечивающий полное
размыкание сети при
возникновении условий
перенапряжения 3-ей категории, в
соответствии с инструкциями по
установке.
ВНИМАНИЕ: прежде чем
подключить к сети питания
электрическую систему вытяжки и
проверить исправное
функционирование ее убедитесь в
том, что кабель питания правильно
смонтирован.
electrolux electrolux
electrolux Установка
electrolux electrolux
2121
21
2121
RU
2222
A
B
180°
C - OK!
4 x Ø 4x8
=
=
X
F
F
G
6 x
Ø 3,5 x 6,5
electr electr
22
2222
oluxolux
electr
olux Установка
electr electr
oluxolux

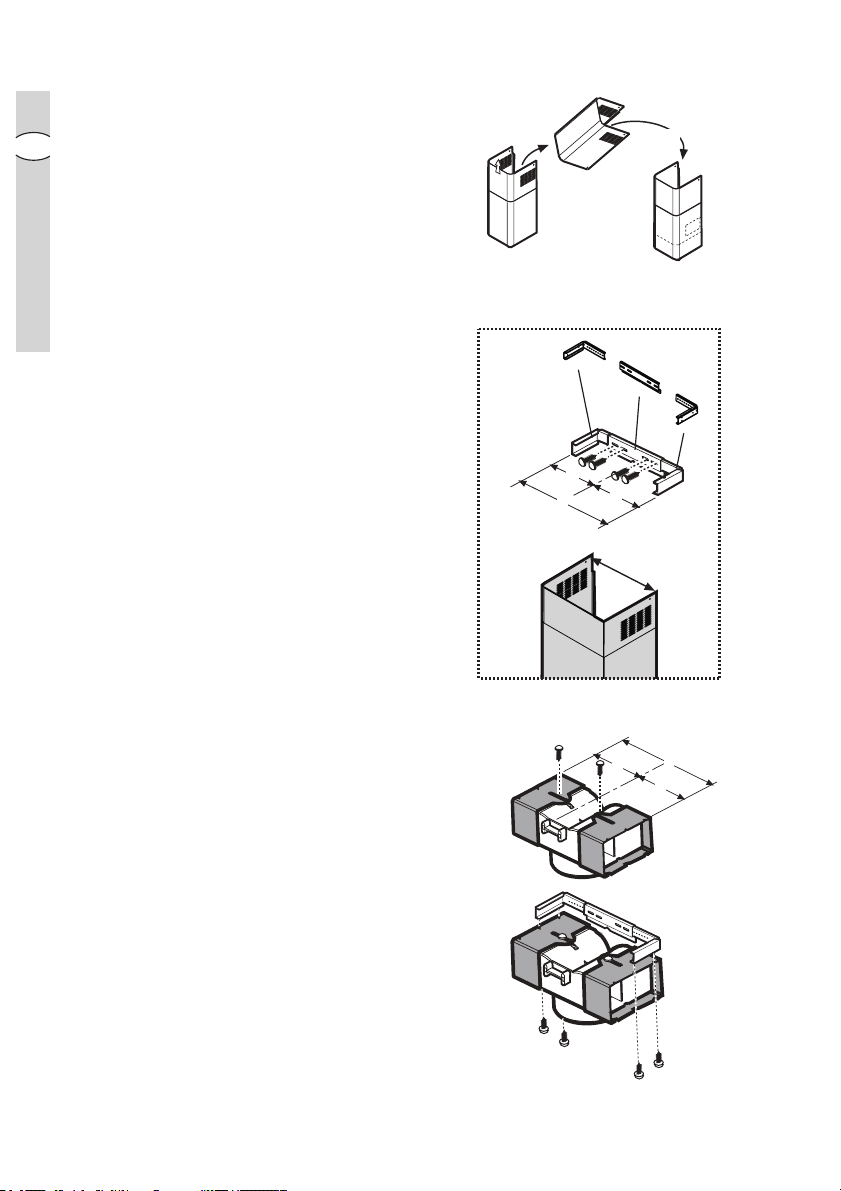

Вначале необходимо решить,
какой вариант предпочтительнее
RU
для вас.
Если вы решите использовать
данное вытяжное устройство в
варианте вытяжки, мы предлагаем
разместить верхнюю секцию
дымовой трубы таким образом,
чтобы не были видны прорези
после окончания установки, и
наоборот, если решено
использовать данное вытяжное в
варианте рециркуляции, СЛЕДУЕТ
УБЕДИТЬСЯ, что сторона с
прорезями находится вверху (см.
также последовательность A-B-C).
G
=
=
X
Сборка опоры/кронштейна
панели дымовой трубы (3
детали)
Эти три детали следует скрепить 4
винтами, ширина опоры
регулируется и должна
соответствовать внутренней
ширине панели телескопической
дымовой трубы.
Сборка дефлектора (3 детали –
только для варианта
рециркуляции):
Эти три детали следует закрепить 2
винтами, удлинители дефлектора
регулируются и должны
соответствовать ширине опоры
панели дымовой трубы.
X
electrolux electrolux
electrolux Установка
electrolux electrolux
Установка
Перед началом установки следует убедиться, что вытяжное
устройство отключено от сети электропитания.
Снять установленные по периметру панели всасывания воздуха (только
для модели EFC 9673) и жировые фильтры.

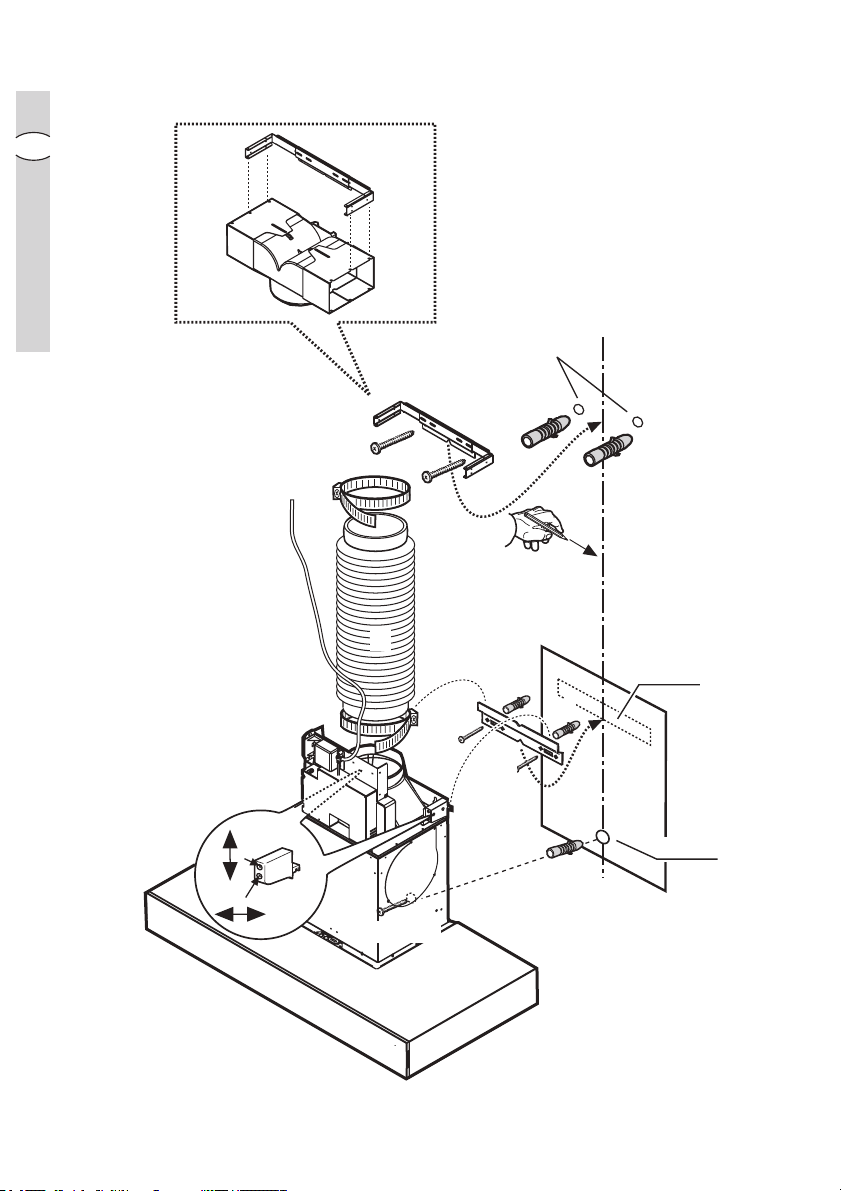

• Отметить на стене осевую линию, чтобы облегчить процедуру установки
(1), установить шаблон для сверления таким образом, чтобы отмеченная
на нем ось совпадала с проведенной ранее осевой линией на стене, а
нижняя сторона шаблона соответствовала нижней части вытяжного
устройства после того, как оно будет установлено (2).
• Просверлить 3 отверстия Ø 8 мм (2 вверху и 1 внизу) и вставить в них три
дюбеля (3). Повесить вытяжное устройство (4) и отрегулировать его
положение (5–6).
• Закрепить на месте опорный кронштейн блока двигателя с помощью 2
винтов (4).
• Просверлить два отверстия Ø 8 мм в верхней части ближе к потолку и
использовать их для крепления на месте опорного кронштейна панелей
дымохода G (использовать кронштейн в роли шаблона – опереть его на
стену которая соединяется с потолком). Вставить в эти отверстия два
дюбеля (5) (установить дефлектор F снизу кронштейна и закрепить с
помощью 4 винтов, если вы хотите использовать вытяжное устройство в
варианте рециркуляции) и закрепить кронштейн на месте с помощью
двух винтов (6).
• Установить вытяжное устройство (7) и отрегулировать его положение (8–
9).
• Закрепить вытяжное устройство на месте (10).
• Установить вытяжную трубу (11), ведущую от выходного отверстия
вытяжного устройства B наружу (вариант вытяжки), или дефлектор F
(вариант рециркуляции).
• Выполнить все необходимые подключения электричества (12).
2323
23
2323
RU
2424
24
2424
electr electr
oluxolux
electr
olux Установка
electr electr
oluxolux
RU
F
G
4 x Ø 3,5x6,5
2 x Ø 5x45
12
11
G
5
2 x Ø 8
6
1
7
2
2 x Ø 8
3
B
8
9
10
4
2 x
Ø 5x45
3
1 x Ø 8
1 x Ø 5x45
electrolux electrolux
electrolux Установка
electrolux electrolux

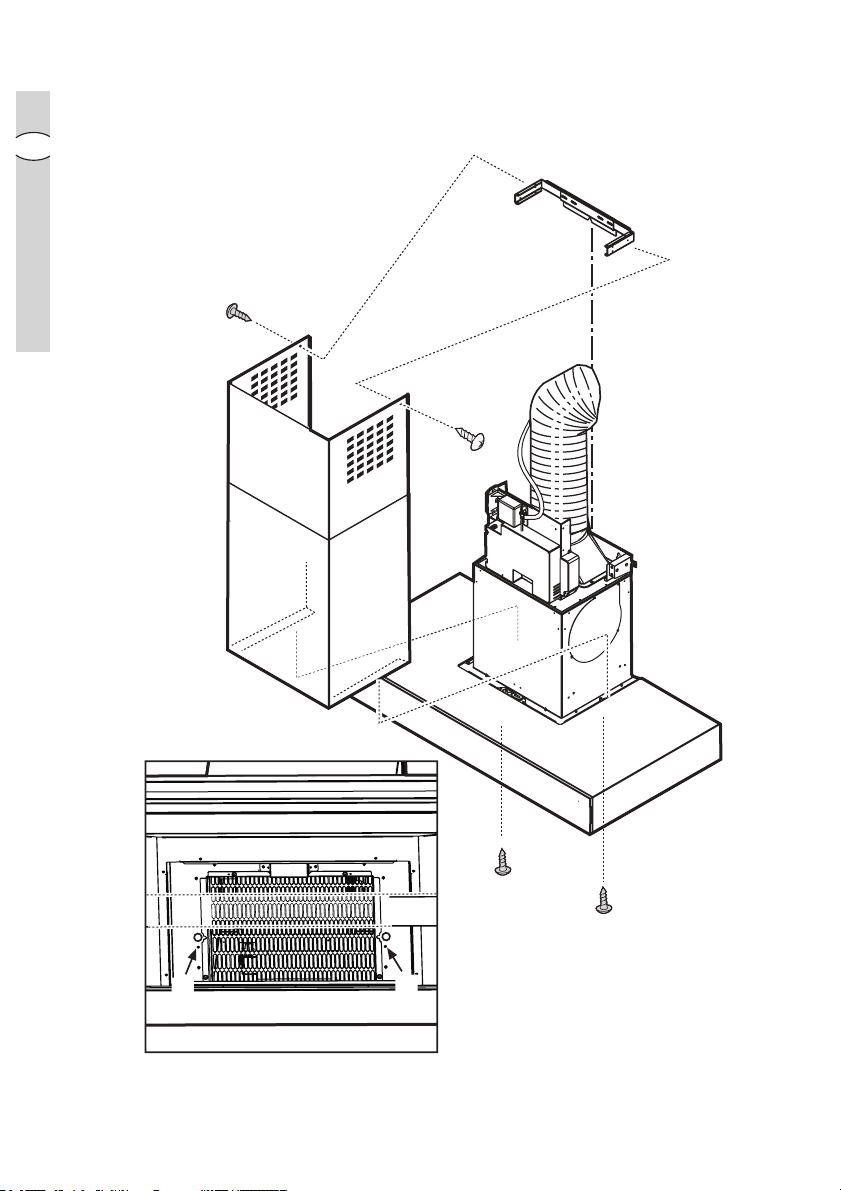

• Поднять верхнюю панель и закрепить ее вверху на опорном кронштейне
панелей G с помощью 2 винтов (13).
• Закрепить нижнюю панель на месте изнутри вытяжного устройства с
помощью 2 винтов (14).
Установить на место жировой фильтр и (только для модели EFC 9673)
расположенные по периметру панели всасывания воздуха.
Подключить вытяжное устройство к электросети (для моделей EFC 9673-
EFC 9671-EFC 6671: подождать порядка 15 секунд, время необходимое
для калибровки электронного устройства, которое управляет
функционированием вытяжного устройства), и, наконец, проверить, что
все функционирует нормально.
Только для EFC 60671-9067190673:
Индикатор насыщения угольного
фильтра отключен.
Чтобы активировать его пожалуйста
прочитайте стр. 12-14.
2525
25
2525
RU
RU
2626
26
2626
electr electr
oluxolux
electr
olux Установка
electr electr
oluxolux
G
2 x Ø 2,9x6,5
13
13
14
14
2 x Ø 3,5x6,5
14
LI3LKA Ed. 04/08
Loading...
