Sommaire

Consignes de sécurité 11

pour l’installateur 11
pour l’utilisateur 11

Généralités12

Version évacuation 12
Version recyclage 12

Utilisation de la hotte 1 3

Pour une ventilation optimale 13

En cas de mauvais fonctionnement de la hotte 1 3

Avant d’appeler les services compétents 13
Réparations et pièces détachées 13

Entretien 1 4

Nettoyage 14
Filtre à graisse métallique 14
Ouverture du filtre à graisse métallique 14
Attention 14

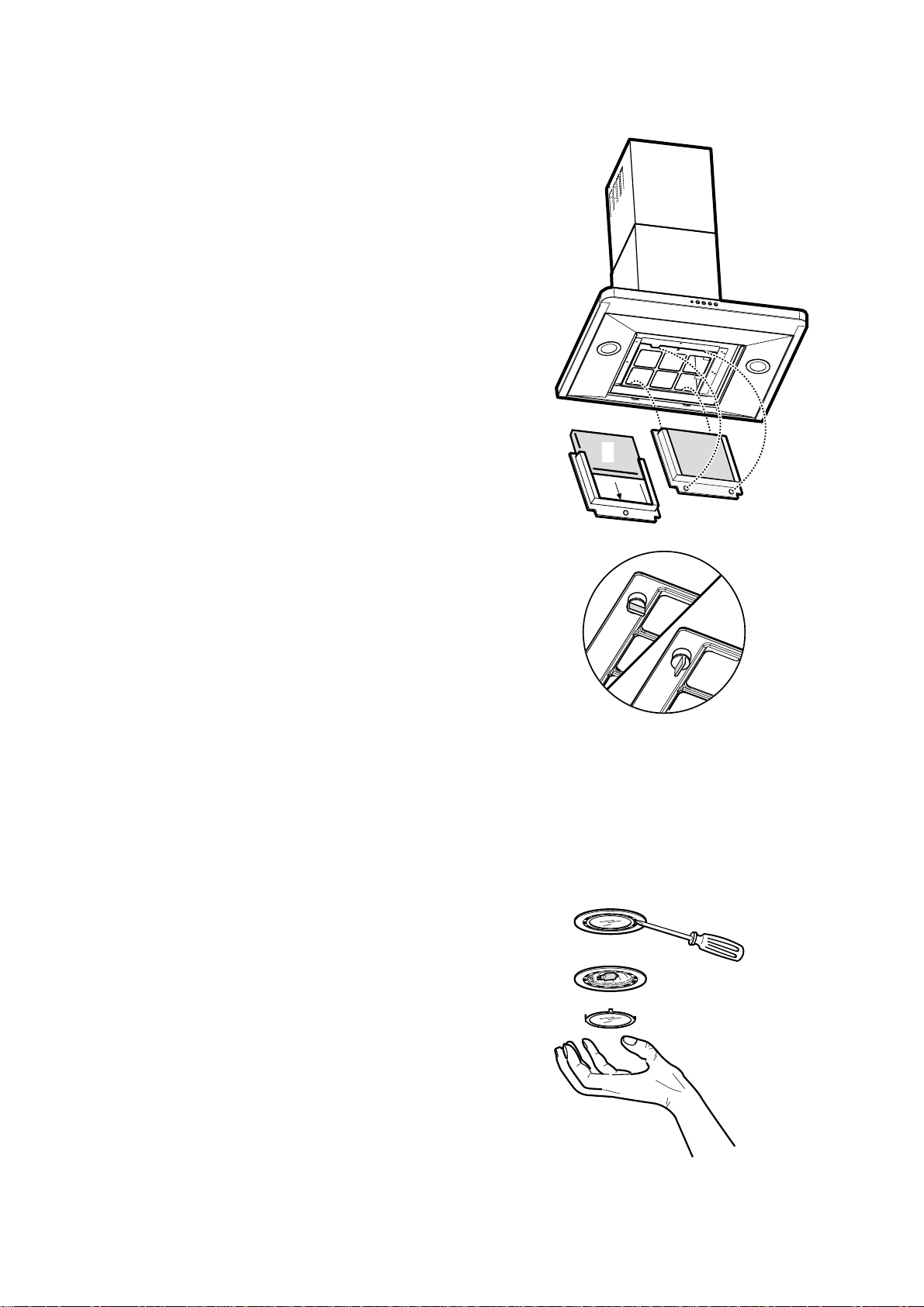

Filtre à charbon 15
Remplacement de l´ampoule d'eclairage 15

Caractéristiques techniques 16

Accessoires (en option) 16

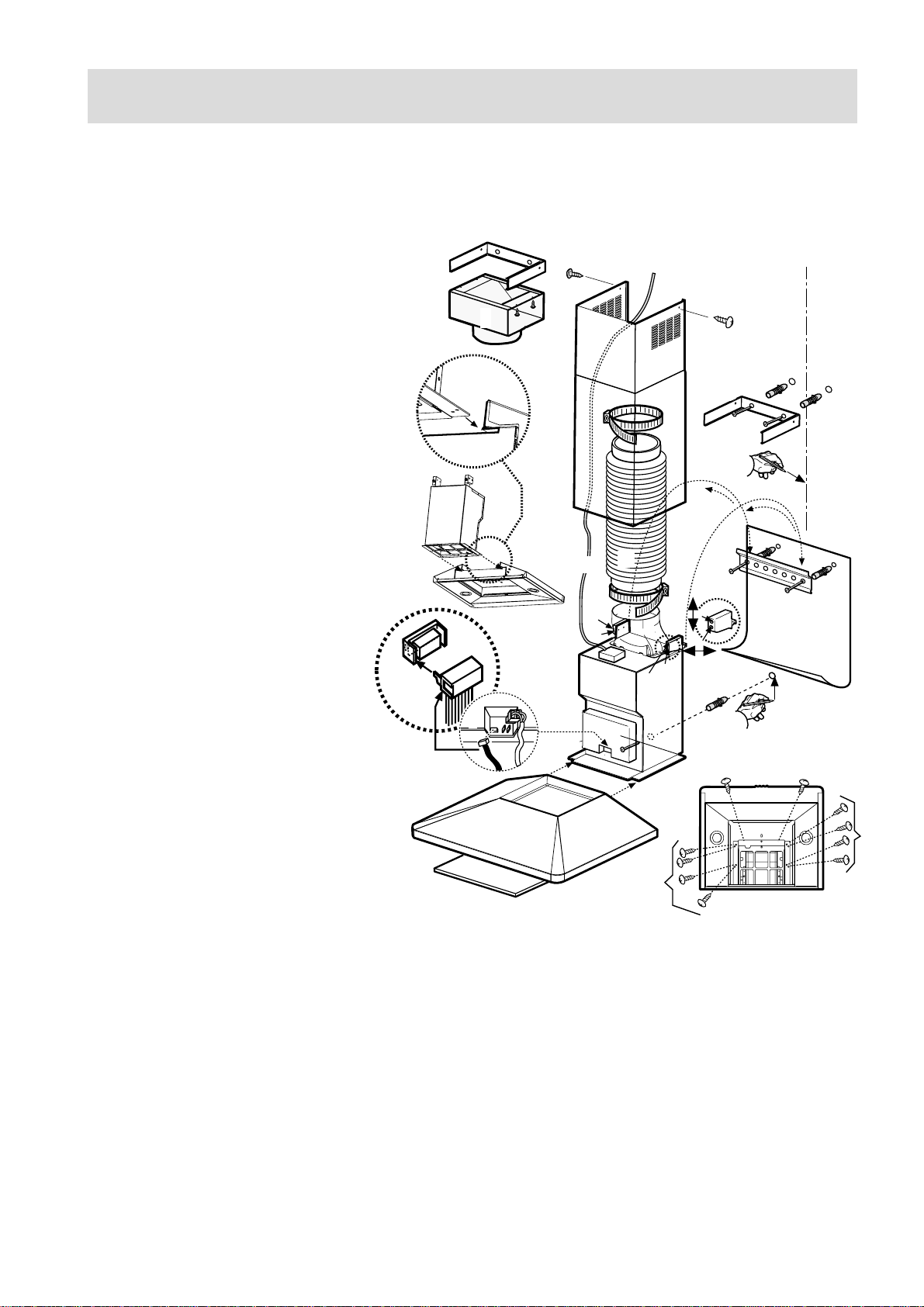

Installation 16

Déballage 16
Montage 16
Branchement électrique 16
Accessoires pour l'installation 17
Fixation 17

F

A vant d’utiliser votre hotte aspirante, nous vous recommandons de lire attentivement la totalité de ce mode
d`empoli décrivant votre appareil et toutes ses fonctions particulières.
Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la hotte aspirante soit
installée correctement. Lisez attentivement les mesures de sécurité pour éviter toute utilisation abusive ou
danger. Conservez précieusement le mode d’emploi afin de vous permettre de le consulter à tout moment.

10

Consignes de sécurité

pour l’installateur

• Le tuyau d’évacuation doit présenter un
diamètre de 150 mm en version évacuation.
Dans le cas où il existe déjà un tuyau
d’extraction de l’air d’un diamètre de 125 mm
dans le mur ou sur le toit, on pourra utiliser le
manchon de réduction 150/125 mm. Le bruit de
fonctionnement sera un peu plus élevé.

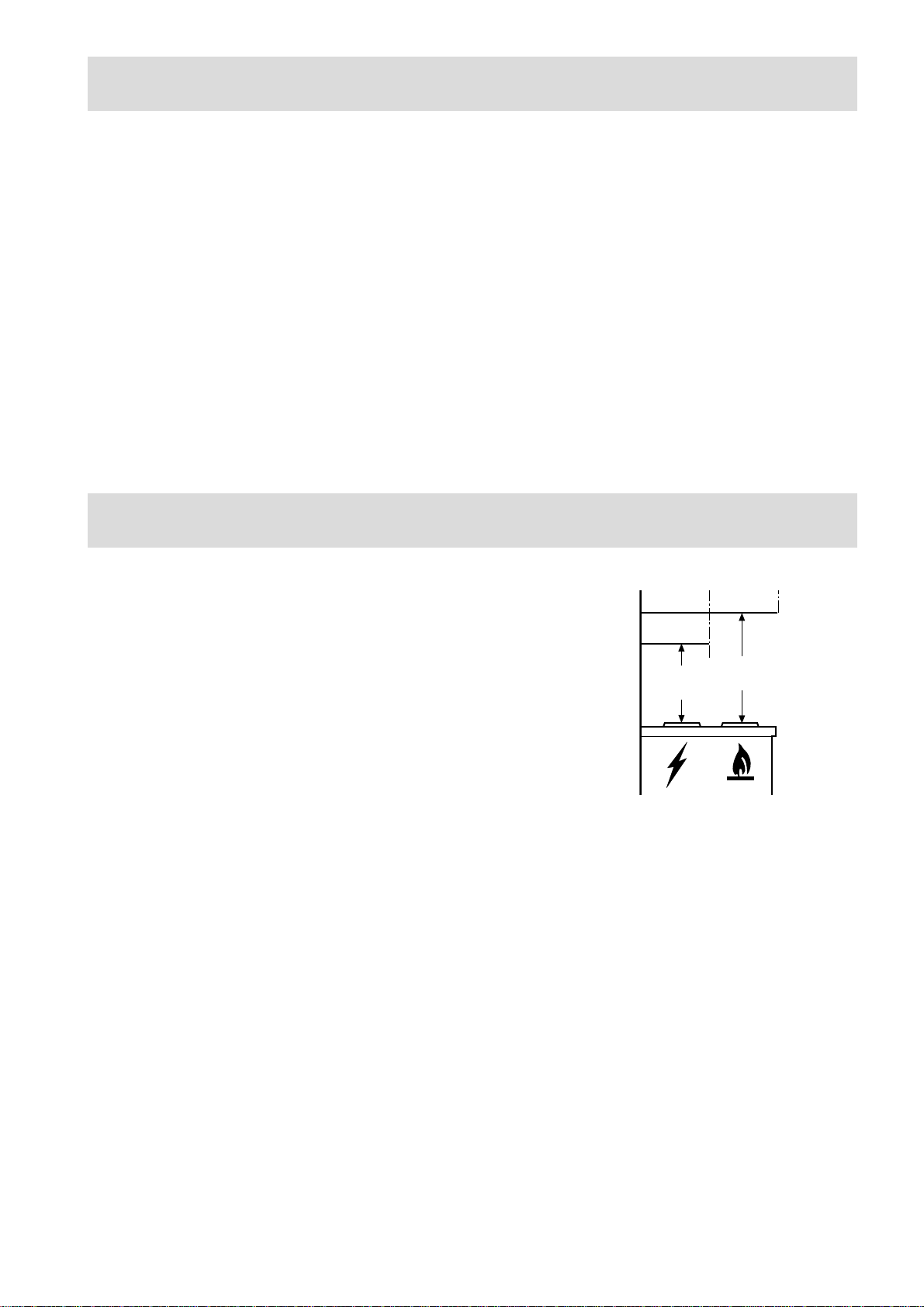

• Lors de l'installation de la hotte, respectez
les distances minimales suivantes entre le
plan de cuisson et le bord inférieur de la
hotte:
Cuisinière électrique 500 mm
Cuisinière à gaz 650 mm
Cuisinière au charbon
ou au mazout min. 750 mm

• La dépression de l’air dans la pièce où se
trouvent des systèmes de chauffage ne doit pas
être supérieure à 4 Pa (4x10
fonctionnement simultané de la hotte aspirante
en version évacuation et des systèmes de
chauffage.

• L’air aspiré ne doit pas être évacué par une
cheminée à fumées ou à gaz. L’évacuation de
l’air aspiré par une cheminée servant à la
ventilation de locaux où se trouvent des
systèmes de chauffage est interdite.

• Il est impératif d’obtenir l’agrément d’un maître
ramoneur si l’évacuation de l’air aspiré doit se
produire dans une cheminée à fumées ou à gaz
hors service.
L’évacuation de l’air aspiré doit se faire selon
les prescriptions locales en vigueur.

• Lors du fonctionnement en version évacuation
de l’air, il faudra veiller à réaliser une ouverture
d’entrée d’air suffisante, environ de la taille de
l’ouverture d'évacuation de l’air.

• Selon les prescriptions de construction locales,
des restrictions sont imposées à l’utilisation
simultanée dans une même pièce de hottes
aspirantes et de systèmes de chauffage reliés à
une cheminée tels que des poêles à charbon, à
mazout ou à gaz.

• Le fonctionnement simultané et sans danger
d’appareils reliés à une cheminée et de hottes
aspirantes n’est assuré que si le local et/ou
l’appartement (pièces communicantes) possède
une entrée d’air adaptée d’env. 500 à 600 cm
empêchant ainsi une dépression lorsque la hotte
est en service.

• En cas de doute, demander l’avis et l’agrément
d’un maître ramoneur régional ou de
l’administration locale compétente en matière de

-5

bar) lors du

2

construction.

• Comme dans les pièces sans systèmes de
chauffage la règle suivante est de mise : «Ou­verture d’entrée d’air aussi importante que
l’ouverture d’évacuation», le rendement de
l’installation d’évacuation de l’air peut être
réduit si l’entrée d’air est supérieure à 500 à
600 cm

• Le fonctionnement de la hotte en recyclage ne
présente aucun danger dans des conditions
connues et n’est donc pas soumis aux
prescriptions mentionnées ci-dessus.

• Le fonctionnement de la hotte en version
évacuation de l'air n’est optimal que si les
conditions suivantes sont respectées :
— parcours d’évacuation court et direct
— nombre de coudes minimal sur les tuyaux
— pose des tuyaux avec des courbes plutôt que

— diamètres des tuyaux les plus grands

• Le non respect de ces règles de base entraînera

des pertes de puissance significatives et une
augmentation du niveau sonore.

2

.

des angles nets

possibles (de préférence le même diamètre
que celui de l’ouverture d’évacuation).

pour l’utilisateur

• Il est recommandé de ne jamais laisser les
foyers de cuisson sans récipient dessus. En cas
de cuisinières à gaz, à mazout ou à charbon il
faut absolument éviter toute flamme libre.

• Par ailleurs, en cas de friture il faut faire
attention à la friteuse placée sur le plan de
cuisson. En effet l'huile pourrait prendre feu à
cause d'une surchauffe.
Le risque augmente si l'on utilise de l'huile
usagée.

• Il est rappelé que toute surchauffe peut
provoquer un incendie.

• L’utilisation d’huile usagée peut entraîner plus
facilement une auto-inflammation.

• Il faut noter qu’il y a risque d’incendie en cas de
surchauffe.

• Flamber est strictement interdit sous la
hotte.

• Pour toute intervention sur la hotte, y
compris pour le remplacement d’une ampoule
électrique, mettez l’appareil hors tension
(retirez les fusibles de leur douille ou ouvrez les

,

disjoncteurs).

• Respectez les intervalles de remplacement du
filtre et de nettoyage.
Le non respect des consignes d'entretien et de
nettoyage peut entraîner un risque d’incendie
suite à l’accumulation de graisse dans le filtre.

11

Généralités

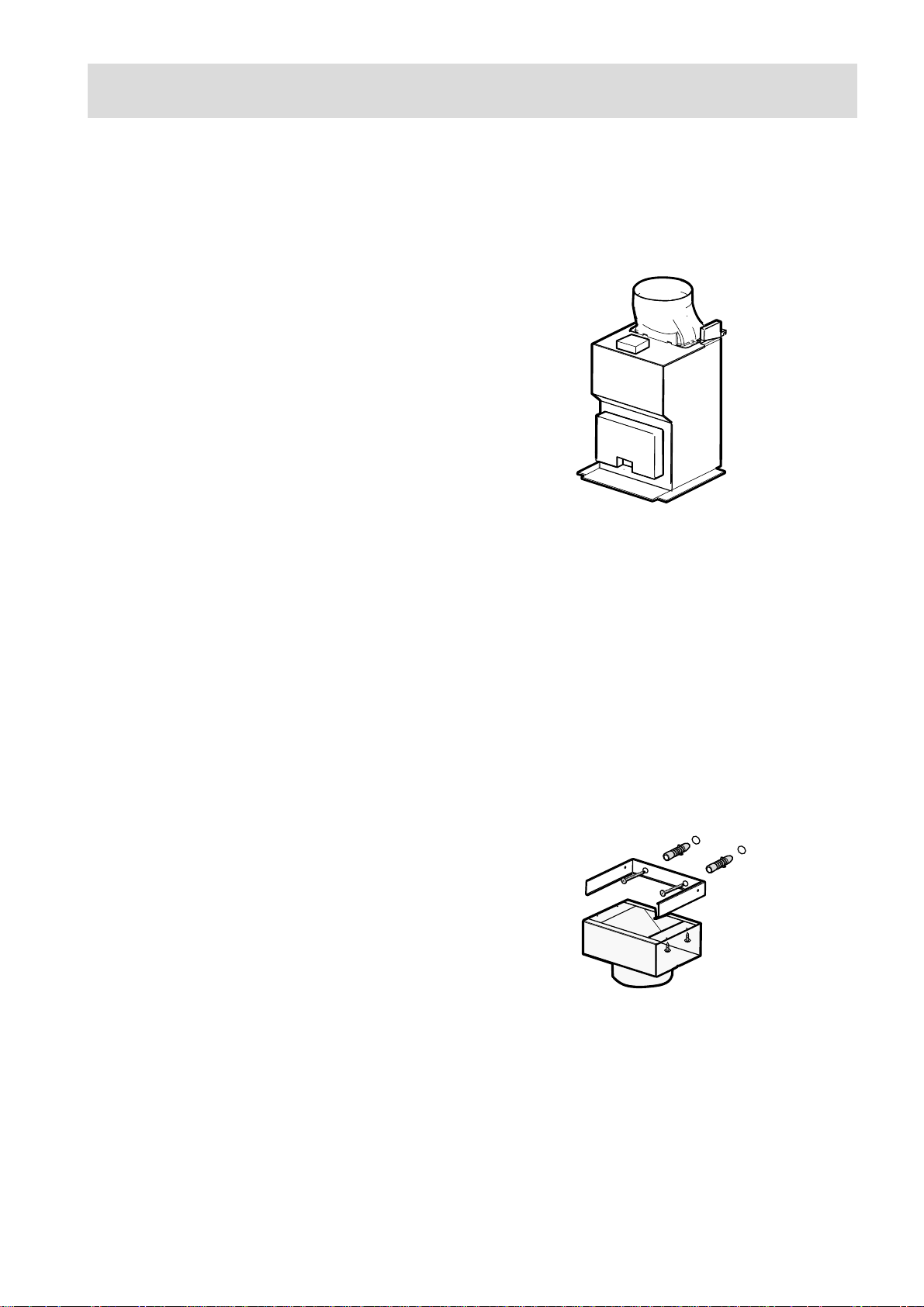

Version évacuation

• La hotte est livrée en version évacuation mais
peut, grâce à l’emploi d’un filtre à charbon actif
(en option), être utilisée en version recyclage.

• Pour cela, il faudra vous procurer le filtre à
charbon actif d’origine ELECTROLUX (voir
Accessoires) que vous pourrez vous procurer
en option auprès de votre magasin vendeur.

• L’air est évacué à l’extérieur à travers un
tuyau devant être connecté à bride de
raccord D. Fig. 1.

• Pour obtenir des performances optimales lors de
l’aspiration, le tuyau d’évacuation doit avoir un
diamètre équivalent à celui de l’ouverture
d’évacuation.
Dans le cas où il existe déjà un tuyau
d’extraction de l'air d’un diamètre de 125 mm
dans le mur ou sur le toit, on pourra utiliser le
manchon de réduction 150/125 mm. Le bruit de
fonctionnement sera un peu plus élevé.

D

Fig. 1

Version recyclage

• L’air est filtré par un filtre à charbon et renvoyé
dans la cuisine par la grille supérieure de la
cheminée d'évacuation.

• En version recyclage de l’air, utilisez le filtre à
charbon actif KF20 d’origine ELECTROLUX
(voir Accessoires) que vous pourrez vous
procurer en option auprès de votre magasin
vendeur.

• Fixer le conduit d’air au moyen des 4 vis
Ø2,9x6,5mm . Fig. 2.

Fig. 2

12

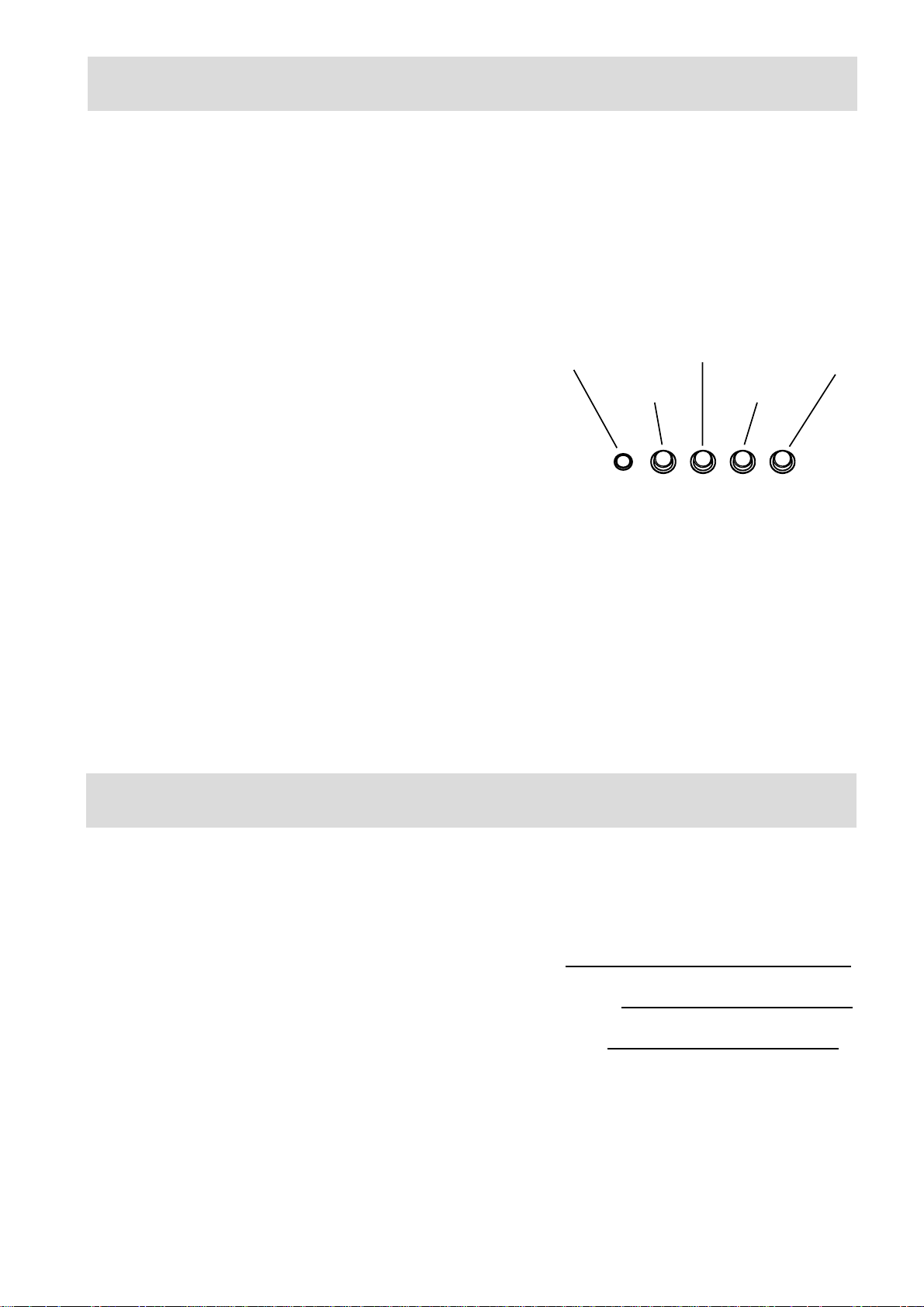

Utilisation de la hotte

• La hotte est équipée d’un moteur à vitesse
réglable. Il est conseillé de mettre en marche la
hotte quelques minutes avant le début de la
cuisson et de la laisser env. une quinzaine de
minutes après la cuisson afin d’éliminer toutes
les odeurs. Sur la face avant de l’appareil se
trouvent les interrupteurs.

• Commutateur d’éclairage : Ce commutateur
sert à allumer ou à éteindre la lampe dont est

équipée la hotte aspirante.

• Arrêt moteur (OFF)/Vitesse 1 : Ce

commutateur sert à l'enclenchement de la 1ère
vitesse du ventilateur.

• Vitesse 2 : Ce commutateur sert à
l'enclenchement de la 2ème vitesse du
ventilateur.

• Vitesse 3 : Ce commutateur sert à
l'enclenchement de la 3ème vitesse du
ventilateur.

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte,
fermez la fenêtre de la cuisine. En revanche, vous
pouvez ouvrir une fenêtre d’une pièce contiguë .

Voyant de
fonctionnement

Commutateur arrêt

moteur (OFF)/
marche vitesse 1

Commutateur

d’éclairage

Fig. 3

Vitesse 3

Vitesse 2

En cas de mauvais fonctionnement de la hotte

Avant d’appeler les services
compétents

Contrôlez que la prise est bien branchée et que les
plombs n’ont pas sauté. Ne tentez rien qui puisse
entraîner un risque ou des dégâts à l’appareil. Si le
problème persiste, contactez votre détaillant ou une
entreprise de réparation agréée.

N’oubliez pas de conserver le récépissé
d’achat.

Réparations et pièces détachées

Pour toute réparation ou pièce détachée, adressez­vous à votre détaillant.
Avant de téléphoner pour une réparation ou des
pièces détachées, notez le numéro de l’appareil et

la dénomination du modèle. Ces informations
figurent sur la plaque signalétique.
Ôtez le filtre à graisse pour accéder à la plaque
signalétique.

Modèle:

N° de l’appareil:

Date d’achat:

13

Entretien

Débranchez la hotte avant tout entretien.

Nettoyage

• Attention : Débranchez l'appareil avant le
nettoyage.
N' introduisez pas d’objets pointus dans la grille
de protection du moteur.

• Nettoyez les parties extérieures avec un
détergent doux. N'utilisez jamais de produits
abrasifs ou caustiques de détergents corrosifs,
de brosses ou de sablons à récurer.

• Nettoyez le bandeau de commandes et la grille
du filtre à graisse avec un chiffon légèrement
imbibé d’un détergent doux.

• Il est très important de respecter les intervalles
de remplacement du filtre et de nettoyage. Le
non respect peut entraîner un risque d’incendie
suite à l’accumulation de graisse dans le filtre.

Filtre à graisse métallique

• Les filtres à graisse métallique ont pour but de
piéger les particules de graisse produites durant
la cuisson des aliments et sont utilisés aussi bien
durant le fonctionnement en version évacuation
qu’en version recyclage.
Les filtres à graisse métalliques doivent être
extraits toutes les 4 semaines et lavés soit à la
main, soit dans un lave-vaisselle.

Attention

• Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de
l’appareil et le remplacement ou le nettoyage du
filtre.

• La responsabilité du constructeur ne peut en
aucun cas être engagée dans le cas d’un
endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des
consignes de sécurité précédemment
mentionnées.

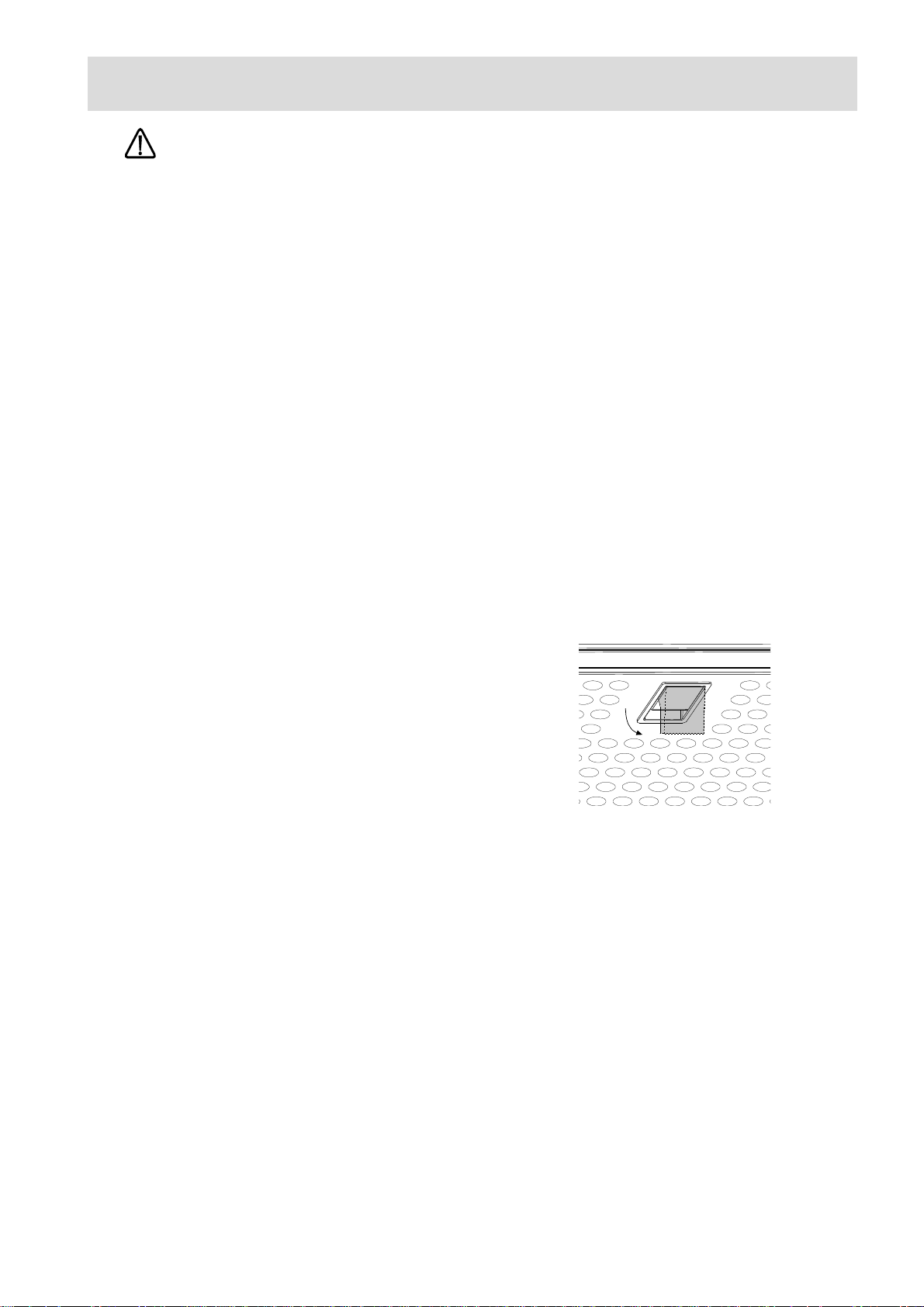

Ouverture du filtre à graisse
métallique

• Glisser d’abord le filtre à graisse métallique vers
l’arrière de l’appareil, puis le tirer par le
dessous. Fig. 4.

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse
métallique durant env. 1 heure dans de l’eau
chaude avec un détergent. Remettez en place la
cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre à graisse métallique
dans le lave-vaisselle. Vérifiez que la rotation du
bras de lavage di lave vaisselle ne puisse pas
être gêné par le filtre à graisse.
Lavez avec un programme pour vaisselles très
sales et une température d’au moins 65°C.
Recommencez éventuellement l’opération.
Remettez en place la cassette après séchage.

• Il se peut qu’il y ait quelques modifications de la
teinte de la cassette du filtre à graisse
métallique lors du passage dans le lave-vaisselle,
modifications qui n’ont aucune influence sur le
fonctionnement de la cassette.

• Nettoyez l’intérieur du logement de la cassette
avec de l’eau chaude contenant du détergent
(n'employez jamais de détergents corrosifs ou
de brosses à récurer!).

Fig. 4

14

Filtre à charbon

• Le filtre à charbon doit être mis en place
lorsque la hotte est utilisée en version recyclage.

• Pour cela, il faudra utiliser le filtre à charbon
actif d’origine ELECTROLUX (voir
Accessoires).

• Nettoyage/remplacement du filtre à
charbon

A la différence d’autres filtres de même type, le
filtre à charbon LONG LIFE peut être nettoyé
et réutilisé. Le filtre doit être nettoyé tous les
deux mois en utilisation normale. Il est
recommandé de nettoyer le filtre dans un lave-
vaisselle, à la température maximum. Utiliser un
détergent normal. Aucun ustensile ménager ne
doit être présent dans le lave-vaisselle lors du
nettoyage du filtre, afin d’éviter tout dépôt de
particules d’aliments qui risqueraient de causer
ultérieurement de mauvaises odeurs. Pour
réactiver le charbon, il suffit de mettre le filtre à
sécher au four. Régler le four sur chaleur
normale, à une température de 100°C, et y
laisser le filtre pendant 10 minutes.
Le filtre doit être changé au bout de trois ans
environ, car il a alors perdu une bonne partie de
sa capacité de rétention des odeurs.

• Montage

Enlever le châssis de support filtre en tournant
de 90° les boutons (g) qui le fixent à la hotte.
Fig. 5.
Introduire le coussinet (h) au charbon à
l’intérieur du châssis (i), puis remonter le tout
dans le logement spécialement prévu à cet
effet.

• Pour le démontage, procédez dans l’ordre
inverse.

• Lors de la commande d’un filtre de
rechange, veuillez préciser la désignation
du modèle et la référence du produit. Ces
données sont indiquées sur la plaque
signalétique à l’intérieur de l’appareil.

• Vous pouvez commander le filtre à charbon
auprès de votre magasin vendeur.

h

i

g

g

g

g

h

Fig. 5

Remplacement de l´ampoule
d'eclairage - Fig. 6

• Mettez la hotte hors tension.

• Dévissez et retirez la protection de l'ampoule

avec un tournevis.

• Remplacez l'ampoule défectueuse par une
ampoule du même type.

• Remontez la protection de l'ampoule.

• Si l'ampoule ne s'allume pas, vérifiez qu'elle est

correctement instalée avant d'appeler le Service
Après-Vente.

Fig. 6

15

Caractéristiques techniques

Dimensions (cm) Hauteur 86 - 1 15

Largeur 89,9

Profondeur 50
Eclairage 2 x 20 W
Filtre à graisse 1
Puissance nominale totale 210 W

Nous nous réservons d’apporter toute modification en termes constructifs et chromatiques qui se révélera
nécessaire au vu de l’évolution technologique.

Accessoires (en option)

Filtre à charbon KF 20 942 120 600

Installation

Déballage

Vérifiez que la hotte n’est pas endommagée.
Signalez immédiatement tout dégât dû au transport
à la personne compétente et tout défaut ou manque
au fabricant.
Ne laissez pas traîner le matériel d’emballage pour
éviter que les enfants ne jouent avec lui.

Montage

La hotte aspirante doit être montée au mur. Une
fois installée, elle doit être à au moins 50 cm des
corps de chauffe électriques et 65 cm des brûleurs
à gaz et mixtes (fig. 7).

Branchement électrique

Consignes de sécurité pour l’électricien

A vant de brancher l’appareil, vérifier que la tension
indiquée sur la plaque signalétique correspond à
celle du secteur. Si l’appareil est muni d’une fiche
de courant, il pourra être branché sur n’importe
quelle prise de courant installée conformément aux
normes et facile d’accès.
Si un branchement permanent est nécessaire, la
hotte devra être branchée par un électricien
travaillant pour une entreprise d’électricité agréée.
Côté installation, il faudra prévoir un dispositif de
protection sur tous les pôles avec une course
d’ouverture de contact d’au moins 3 mm.
Les dispositifs de protection adéquats sont, par ex,

Min

50 cm

Min

65 cm

Fig. 7

des commutateurs, des fusibles (les fusibles à vis
doivent être extraits de la douille), des disjoncteurs
FI et des disjoncteurs ayant une course d’ouverture
de contact supérieure à 3 mm.
Notre responsabilité ne peut être engagée pour les
défauts résultants du non respect des instructions
précédemment mentionnées.

La pose de la prise de courant directement au­dessus de la hotte aspirante possède deux
avantages :

1. La prise de courant est cachée.

2. En cas de besoin, il sera très facile de mettre
l’appareil hors tension en tirant sur la fiche de
courant.

Branchement

230 V - avec câble prémonté avec prise de courant
(branchement permanent uniquement par un
électricien agréé).

16

Installation

Accessoires pour l'installation

1 déflecteur, 1 support de la cheminée, 1 manchon de réduction Ø 125-120 mm, 1 étrier de support, 5 vis à bois
5x45 mm, 5 chevilles Ø 8 mm, 6 vis à tôle 2,9 x 6,5, 10 vis à tôle 3x9

Fixation - Fig. 8

Débrancher la hotte, en intervenant sur
le tableau électrique général
domestique, pendant les phases de
branchement électrique.

• Marquer l’axe central sur la paroi,
afin de faciliter la procédure de
montage (1), puis positionner le
gabarit de façon à ce que sa ligne
centrale corresponde à l’axe
précédemment marqué sur la paroi
et que le côté inférieur du gabarit
corresponde au côté inférieur de la
hotte montée (2).

• Percer deux trous Ø 8 mm. et fixer
l’étrier de support au moyen de

F

5

5

5

20a

19

18

H

20a

20b

G

4-16

11

15

4-16

11

14

20b

3

14

1

deux vis et de goujons pour parois
(3).

• Suspendre la hotte (4) puis enfiler
sur celui-ci la partie inférieure de la
hotte (5).

• Effectuer les branchements
électriques entre les deux parties
(6).

• Fixer définitivement la hotte au
groupe d’aspiration, au moyen de 10
vis (7).

9

8

9

6

5

17

5

9

D

8

13

12

10

7

8

2

7

• Régler la position (8-9), puis depuis
l’intérieur de la hotte marquer un
point pour la fixation définitive de la
hotte (10). Retirer la hotte (11) et
percer un trou Ø 8 mm. (12), puis
insérer un goujon pour parois (13).

Fig. 8

7

• Percer deux trous Ø 8 mm. sur le
côté supérieur près du plafond (14), insérer deux goujons pour parois et fixer la structure de support G au
moyen de deux vis (15)

• Suspendre à nouveau la hotte (16)

• Fixer définitivement cette dernière au moyen d’une vis (17). Pour simplifier l’opération de montage, enlever le
châssis du filtre à charbon.

• Si l’on utilise la hotte dans la version filtrante, monter le déflecteur F sur la structure de support G au moyen

de quatre vis 2,9x6,5, puis insérer une conduite d’évacuation (18) pour connecter le déflecteur avec le trou de
sortie D de la hotte. Si l’on utilise la hotte dans la version avec système d’évacuation à l’extérieur , ne pas
monter le déflecteur; par contre, il faudra insérer une conduite d’évacuation (18) pour connecter le trou de
sortie D de la hotte avec l’extérieur.

• Préparer les connexions électriques (19), sans brancher la hotte à l’installation électrique générale du
logement.

• Fixer la cheminée (20a) sur la structure de support (20b).

Laisser glisser la partie basse de la cheminée sur la partie supérieure de la hotte. Brancher la hotte à l’installation
électrique générale du logement puis vérifier que la hotte fonctionne correctement.

17

7
