Pour les appareils commercialises par la France
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous devez d’abord lire impérative-
ment les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport
(selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des
enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les raccordements (eau, gaz, électricité, évacuation selon
modèle), la mise en service et la maintenance de votre appareil doivent être
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l’utilisez pas
à des fins
matériel et corporel.
non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution.
pour éviter de s’électrocuter.
commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques
Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs ou
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.)
effectuées par un professionnel qualifié.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits
inflammables
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un
danger : coupez le câble d’alimentation au ras de l’appareil.
Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.
à l’intérieur, à proximité ou sur l’appareil.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
25
Page 3
Sommaire
Consignes de sécurité ...................................................................................................................................... 27
pour l’installateur ....................................................................................................................................................27
pour l’utilisateur ..................................................................................................................................................... 28
Généralités ......................................................................................................................................................... 29
Version évacuation extérieure................................................................................................................................ 29
Version recyclage ..................................................................................................................................................29
Utilisation de la hotte ........................................................................................................................................ 3 0
Dispositif de contrôle de saturation du filtre à graisse et du filtre à charbon actif................................................. 30
Entretien ............................................................................................................................................................. 31
Nettoyage .............................................................................................................................................................. 31
Filtre à graisse métallique ...................................................................................................................................... 31
Filtre à charbon ...................................................................................................................................................... 32
Remplacement de l´ampoule d’éclairage ............................................................................................................... 32
Accessoires (en option) .................................................................................................................................... 33
Service Après-vente.......................................................................................................................................... 33
F
Caractéristiques techniques ............................................................................................................................ 33
Installation .......................................................................................................................................................... 34
Déballage ...............................................................................................................................................................34
Montage .................................................................................................................................................................34
Branchement électrique .........................................................................................................................................34
Accessoires/Matériel de montage ......................................................................................................................... 35
Montage .................................................................................................................................................................35
26
Page 4
Consignes de sécurité
Cet appareil doit être installé par une personne
qualifiée et selon les normes en vigueur.
pour l’installateur
• Le tuyau d’évacuation doit présenter un
diamètre de 120 mm en version évacuation.
• Les meilleurs rendements s’obtiennent avec des
tuyaux courts et directs.
Le tuyau doit être en matière auto-extinguible.
Pour maintenir le tuyau et assurer une
étanchéité, utilisez un collier de serrage (non
fourni avec l’appareil).
Attention ! Le conduit d’évacuation et les
colliers de fixation ne sont pas fournis et
doivent être achetés à part..

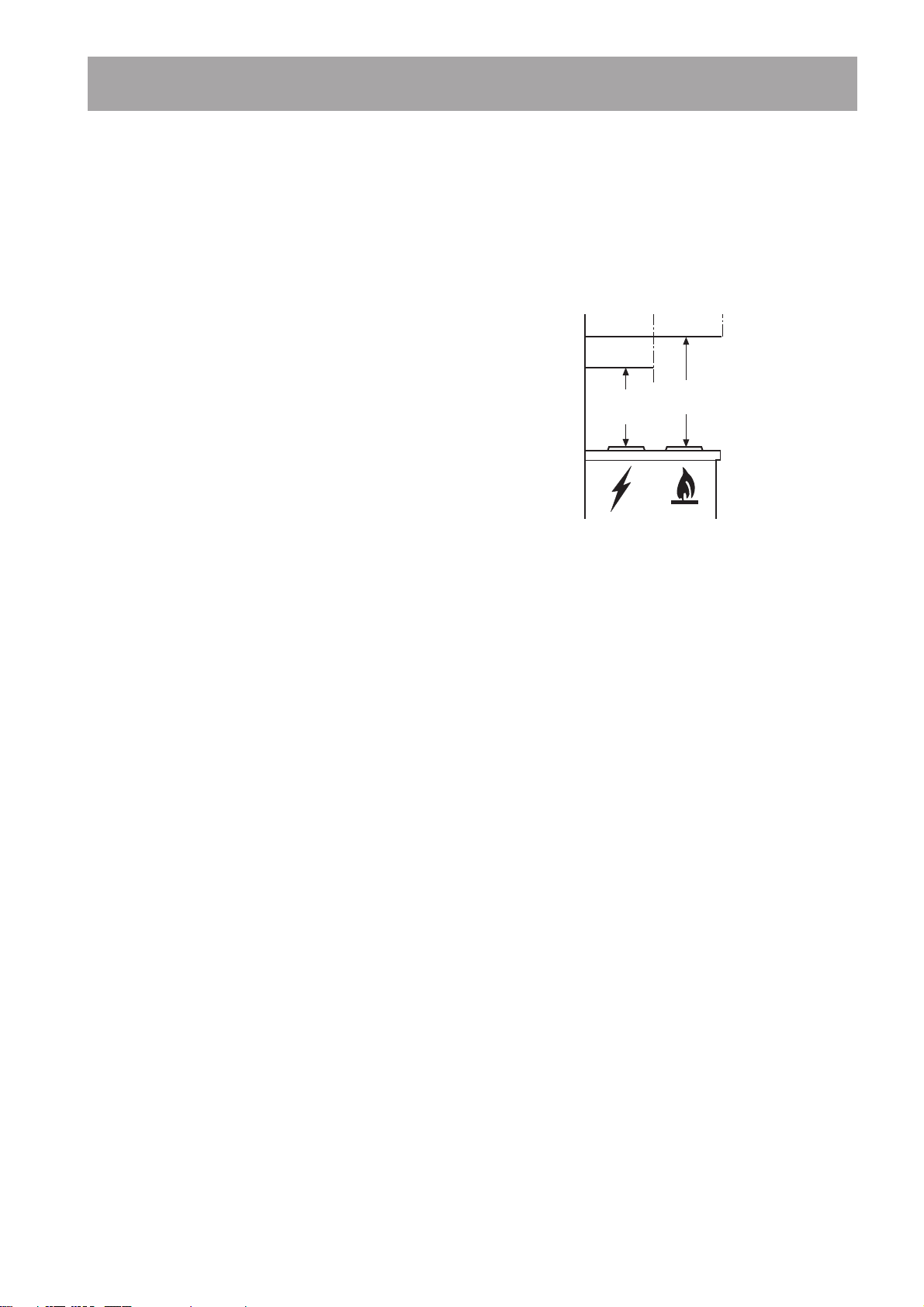

• Lors de l’installation de la hotte, respectez
les distances minimales suivantes entre le
plan de cuisson et le bord inférieur de la
hotte:
Cuisinière électrique 400 mm
Cuisinière à gaz 650 mm
Si les instructions d’installation du dispositif de
cuisson au gaz spécifient une plus grande
distance, il faut en tenir compte.
• L'appareil doit être débranché pendant
l'installation ou dans l'éventualité d'une
intervention.
• L'installation de votre appareil doit être réalisée
par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à l
tension mentionnée sur la plaque signalétique
sur la hotte.
• Si l'installation électrique de votre habitation
nécessite une modification pour le branchement
de votre appareil, faites appel à un électricien
qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit
pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à
l'installation électrique, interposez un
interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• La dépression de l’air dans la pièce où se
trouvent des systèmes de chauffage ne doit pas
être supérieure à 4Pa (4x10-5 bar) lors du
fonctionnement simultané de la hotte aspirante
en version évacuation et des systèmes de
chauffage.
• Ne raccordez jamais la hotte à des conduits
d’évacuation de fumées utilisés par des
appareils fonctionnant avec une source
d’énergie autre que l’électricité.
• Si la hotte est utilisée en version évacuation, ne
raccordez pas l'appareil à un conduit
d'évacuation de fumées de combustion
(chaudière, cheminée, etc.) ou à une VMC
(ventilation mécanique contrôlée).
L’évacuation de l’air aspiré doit se faire selon
les prescriptions locales en vigueur.
• Le raccordement peut se faire sur un conduit
extérieur. Dans les appartements modernes,
seules les gaines de ventilation prévues à cet
effet peuvent être employées.
• Lors du fonctionnement en Version évacuation,
il faudra veiller à réaliser une ouverture d’entrée
d’air suffisante, environ de la taille de l’ouverture d’évacuation.
• Selon les prescriptions de construction locales,
des restrictions sont imposées à l’utilisation
simultanée dans une même pièce de hottes
aspirantes et de systèmes de chauffage reliés à
une cheminée tels que des poêles à charbon, à
mazout ou à gaz.
• Le fonctionnement simultané et sans danger
d’appareils reliés à une cheminée et de hottes
aspirantes n’est assuré que si le local et/ou
l’appartement (pièces communicantes) possède
une entrée d’air adaptée d’env. 500 à 600 cm
empêchant ainsi une dépression lorsque la hotte
est en service.
• Comme dans les pièces sans systèmes de
chauffage la règle suivante est de mise : «Ouverture d’entrée d’air aussi importante que
l’ouverture d’évacuation», le rendement de
l’installation d’évacuation peut être réduit si
l’entrée d’air est supérieure à 500 à 600 cm2.
• Le fonctionnement de la hotte en recyclage ne
présente aucun danger dans des conditions
connues et n’est donc pas soumis aux
prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version
évacuation n’est optimal que si les conditions
suivantes sont respectées :
— parcours d’évacuation court et direct
— nombre de coudes minimal sur les tuyaux
— pose des tuyaux avec des courbes plutôt que
des angles nets
— diamètres des tuyaux les plus grands possibles
(de préférence le même diamètre que celui de
l’ouverture d’évacuation).
— longueur ne devant pas excéder 3 mètres avec
un coude , 2 mètres avec 2 coudes.
• Le non respect de ces règles de base entraînera
des pertes de puissance significatives et une
augmentation du niveau sonore.
27
2
,
Page 5
pour l’utilisateur
• Il est recommandé de ne jamais laisser les
foyers de cuisson sans récipient dessus. En cas
de cuisinières à gaz, à mazout ou à charbon il
faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture il faut faire
attention à la friteuse placée sur le plan de
cuisson. En effet l’huile pourrait prendre feu à
cause d’une surchauffe.
Le risque augmente si l’on utilise de l’huile
usagée.
• Il est rappelé que toute surchauffe peut
provoquer un incendie.
• L’utilisation d’huile usagée peut entraîner plus
facilement une auto-inflammation.
• Flamber est strictement interdit sous la
hotte.
• Pour toute intervention sur la hotte, y
compris pour le remplacement d’une ampoule
électrique, mettez l’appareil hors tension
(retirez les fusibles ou ouvrez les disjoncteurs).
• Respectez les intervalles de remplacement du
filtre et de nettoyage.
Le non respect des consignes d’entretien et de
nettoyage peut entraîner un risque d’incendie
suite à l’accumulation de graisse dans le filtre.
• Cet appareil a été conçu pour être utilisé par
des adultes. Veillez à ce que les enfants n’y
touchent pas et ne l’utilisent pas comme un
jouet.
• Votre appareil est destiné à l’usage domestique
normal. Ne l’utilisez pas à des fins
commerciales ou industrielles ou pour d’autres
buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n’essayez pas de modifier
les caractéristiques de cet appareil. Cela
représenterait un danger pour vous.
• Débranchez toujours la hotte avant de procéder
à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de
fonctionnement simultané de la hotte et d’autres
appareils alimentés par une source d’énergie
différente de l’énergie électrique. Ceci afin que
la hotte n’aspire pas le gaz de
combustion.appareils alimentés par une source
d’énergie différente de l’énergie électrique.
Ceci afin que la hotte n’aspire pas le gaz de
combustion.
Cet appareil porte le symbole du recyclage
conformément à la Directive Européenne 2002/96/
CE concernant les Déchets d’Équipements
Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de
cet appareil, vous contribuerez à empêcher toute
conséquence nuisible pour l’environnement et la
santé de l’homme.
Le symbole
documentation qui l’accompagne indique que ce
produit ne peut en aucun cas être traité comme
déchet ménager. Il doit par conséquent être remis à
un centre de collecte des déchets chargé du
recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes
relatives à l’élimination des déchets en vigueur
dans le pays d’installation.
Pour obtenir de plus amples détails au sujet du
traitement, de la récupération et du recyclage de
cet appareil, veuillez vous adresser au bureau
compétent de votre commune, à la société de
collecte des déchets ou directement à votre
revendeur.
présent sur l’appareil ou sur la
28
Page 6
Généralités
• La hotte est livrée en version évacuation mais
peut, grâce à l’emploi d’un filtre à charbon actif
(en option), être utilisée en version recyclage.
• Pour cela, il faudra vous procurer le filtre à
charbon actif d’origine (voir Accessoires).
Version évacuation extérieure

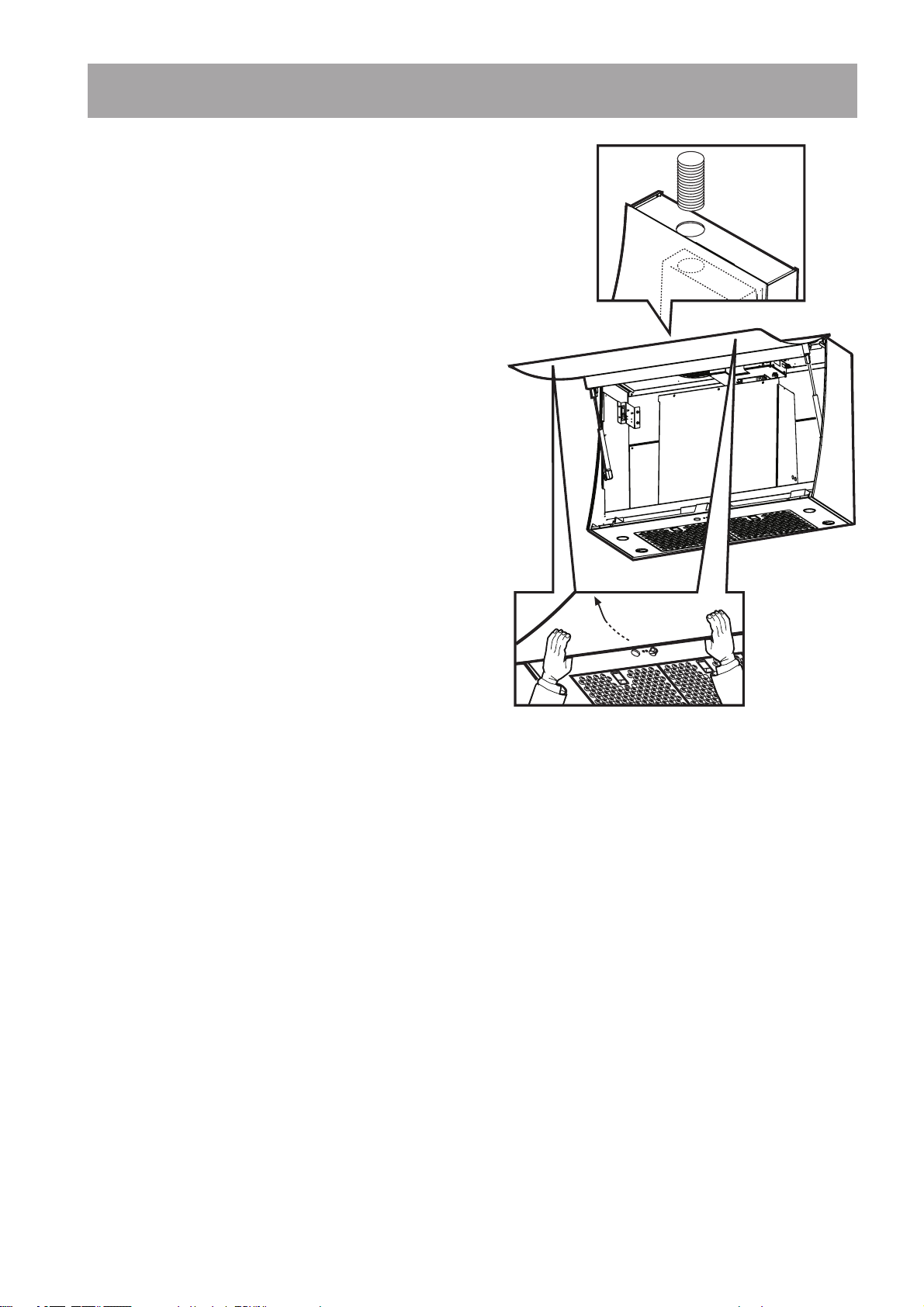

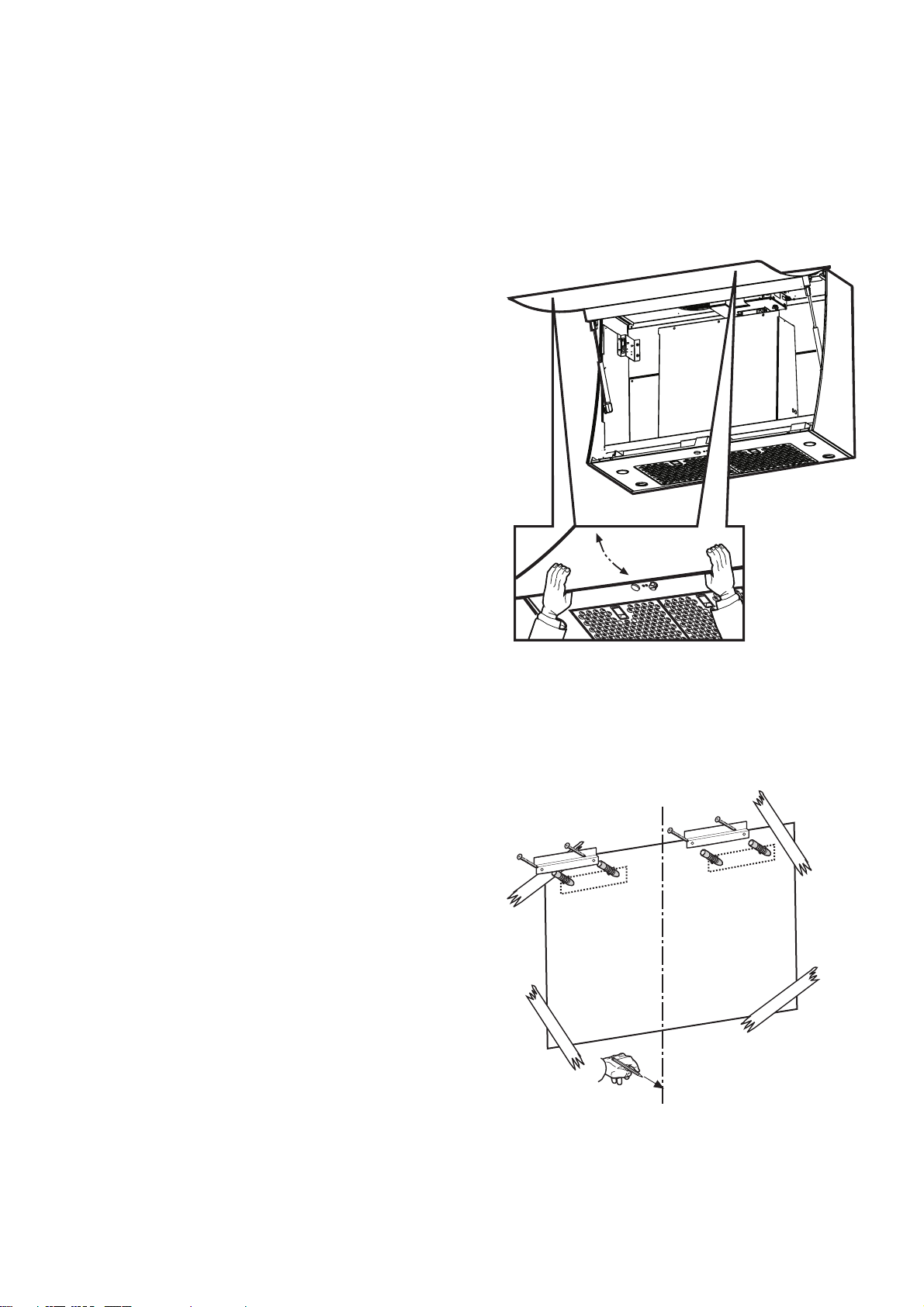

• L’air est rejeté à l’air libre par un conduit
raccordé sur le tuyau d’évacuation A. Fig. 1.
La buse peut être atteinte en ouvrant la porte B
(la porte doit être accompagnée à l’aide de la
main quand on l’ouvre ou la ferme).
• Pour obtenir des performances optimales lors de
l’aspiration, le tuyau d’évacuation doit avoir un
diamètre équivalent à celui de l’ouverture
d’évacuation.
A
B
Version recyclage
• L’air est filtré par un filtre à charbon (en option)
et renvoyé dans la pièce.
• En version recyclage utilisez le filtre à charbon
actif d’origine (voir Accessoires) que vous
pourrez vous procurer en option auprès de votre
magasin vendeur.
Fig. 1
29
Page 7
Utilisation de la hotte
• La hotte est équipée de vitesse réglable. Il est
conseillé de mettre en marche la hotte quelques
minutes avant le début de la cuisson et de la
laisser fonctionner env. une quinzaine de
minutes après la cuisson afin d’éliminer toutes
les odeurs.

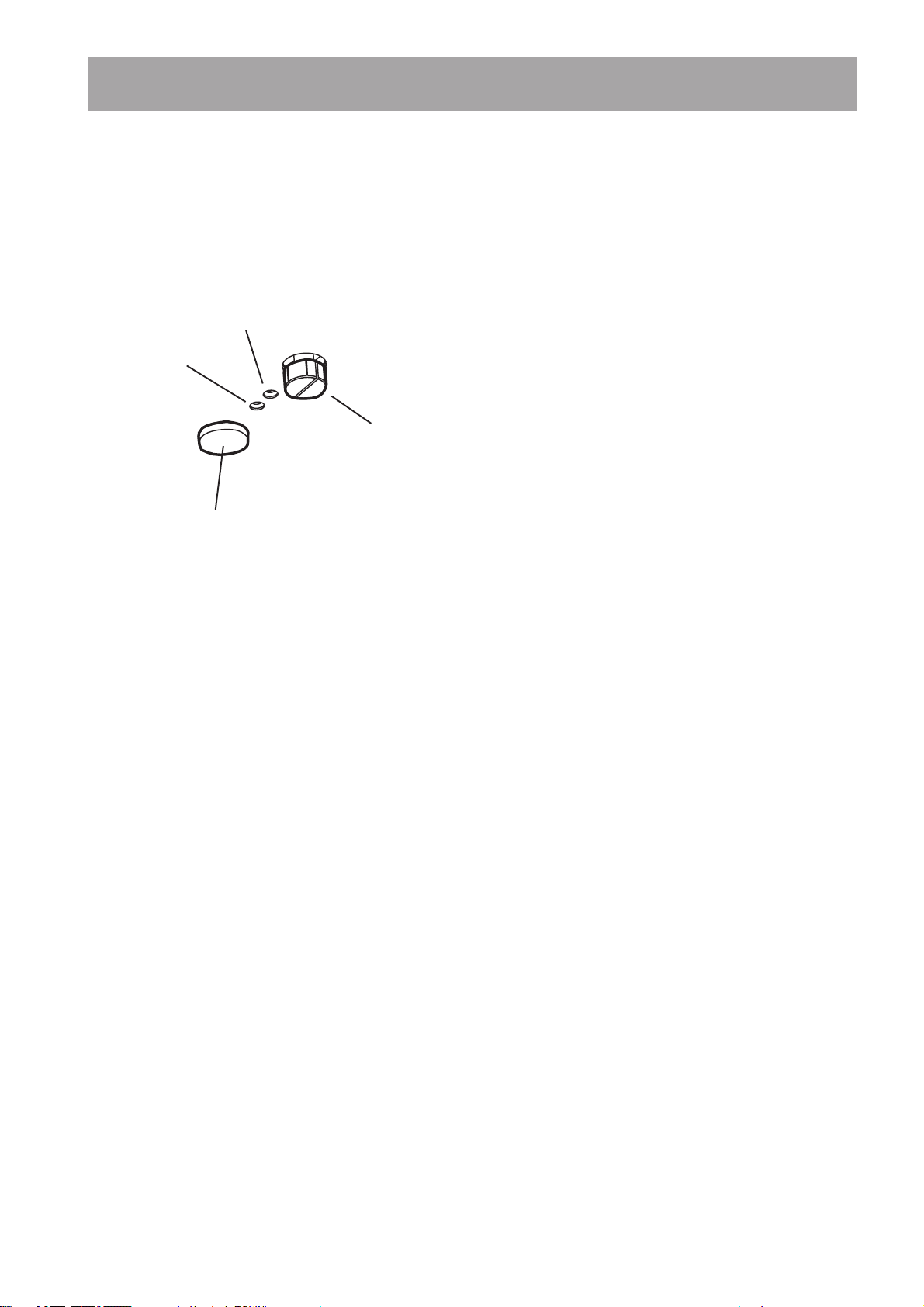

Le bandeau de commandes se trouve sur le
côté inférieur de la hotte:
4
3
2
Fig. 2
1. Touche ON/OFF éclairage: appuyez pour
allumer et éteindre l’éclairage.
2. Touche ON/OFF et poignée de sélection
vitesse.
Appuyez pour allumer et éteindre le moteur
d’aspiration ; tournez la poignée dans le sens
des aiguilles d’une montre pour augmenter la
puissance d’aspiration et dans le sens contraire
pour la diminuer..
3. Voyant indicateur de saturation filtre à graisse
4. Voyant indicateur de saturation filtre à charbon
(normalement désactivé – à activer suivant une
procédure spéciale).
1
Dispositif de contrôle de
saturation du filtre à graisse et
du filtre à charbon actif
Cette hotte est équipée d’un dispositif qui signale
lorsque le filtre à graisse et éventuellement le filtre
à charbon actif doivent être nettoyés.
La hotte est fournie sans filtre à charbon actif;
c’est pourquoi le dispositif signalant la saturation du
filtre à charbon actif est désactivé.
Si l’on désire installer un filtre à charbon actif:
La hotte doit être mise en “ARRET”
Activez le dispositif en appuyant simultanément sur
les touches 1 et 2 pendant 3 secondes : au début il
n’y a que LE VOYANT DE SATURATION
FILTRE À GRAISSE 3 qui clignote, puis au bout
de 3 secondes
LE VOYANT DE SATURATION FILTRE À
CHARBON 4 commence également à clignoter
indiquant ainsi que le dispositif de contrôle de
saturation du filtre à charbon est à présent actif.
Pour le désactiver, appuyez à nouveau sur les deux
touches: au bout de 3 secondes; LE VOYANT DE
SATURATION FILTRE À CHARBON 4 arrêtera
de clignoter.
Voyant de saturation du filtre à graisse
Ce voyant s’allume lorsque le filtre à graisse doit
être nettoyé.
Ceci se produit après 40 heures environ
d’utilisation.
Voyant de saturation du filtre à charbon
Ce voyant s’allume lorsque le filtre à charbon doit
être remplacé.
Ceci se produit après 160 heures environ
d’utilisation.
Rétablissement de la signalisation de
saturation du filtre à graisse et du filtre à
charbon
Après avoir nettoyé le filtre à graisse ou remplacé
le filtre à charbon, appuyez sur la touche 2 pendant
3 secondes environ jusqu’à ce que le voyant de
saturation du filtre à graisse 3 ou le voyant de
saturation du filtre à charbon 4 s’éteint.
Pour une ventilation optimale
Pour assurer le bon fonctionnement de la hotte,
fermez la fenêtre de la cuisine. En revanche, vous
pouvez ouvrir une fenêtre d’une pièce contiguë .
30
Page 8
Entretien
• Débranchez la hotte avant tout entretien.
Nettoyage
• Attention: Débranchez l’appareil avant le
nettoyage.
N’introduisez pas d’objets pointus dans la grille
de protection du moteur.
• Nettoyez les parties extérieures avec un
détergent doux.
N’utilisez jamais de produits abrasifs ou
caustiques, de détergents corrosifs, de brosses
ou de sablons à récurer.
• Nettoyez le bandeau des commandes et la grille
du filtre à graisse avec un chiffon légèrement
imbibé d’un détergent doux.
• Il est très important de respecter les intervalles
de remplacement du filtre et de nettoyage. Le
non respect peut entraîner un risque d’incendie
suite à l’accumulation de graisse dans le filtre.
Filtre à graisse métallique
• Le filtre à graisse métallique a pour but de
piéger les particules de graisse produites durant
la cuisson des aliments et est utilisé aussi bien
durant le fonctionnement en version évacuation
qu’en version recyclage.
Le filtre à graisse métallique doit être extrait
toutes les 4 semaines et lavé soit à la main, soit
dans un lave-vaisselle.

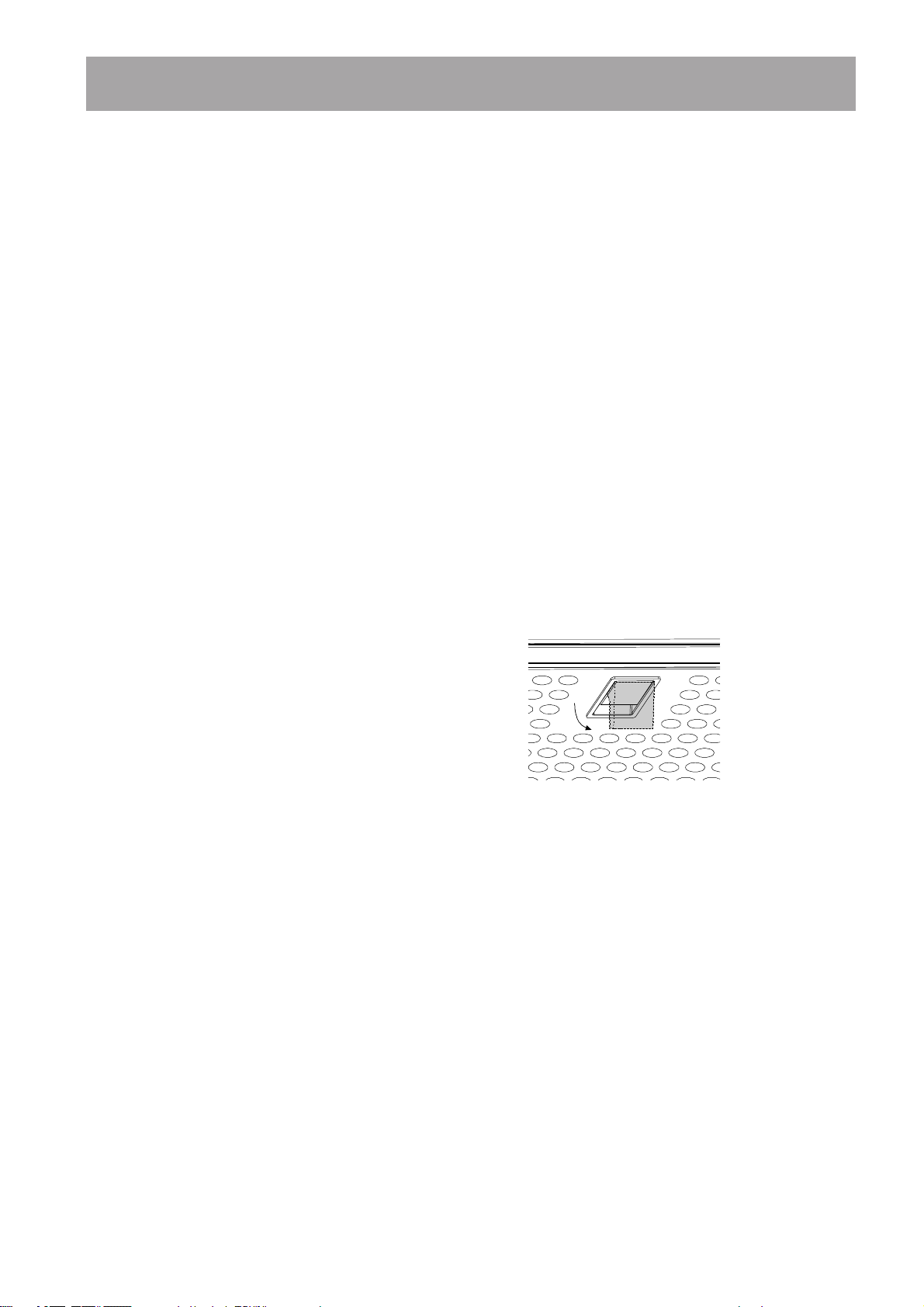

Ouverture du filtre à graisse métallique
• Sortez la cassette du filtre à graisse
métallique et libérez le filtre en poussant
vers le bas. Fig. 3.
Nettoyage à la main
• Laissez tremper la cassette du filtre à graisse
métallique durant env. 1 heure dans de l’eau
chaude avec un détergent doux puis rincez à
l’eau chaude. Remettez en place la cassette
soigneusement séchée.
Lave-vaisselle
• Placez la cassette du filtre à graisse métallique
dans le lave-vaisselle.
Vérifiez que la rotation du bras de lavage du
lave vaisselle ne puisse pas être gêné par le
filtre à graisse.
Lavez avec un programme pour vaisselles très
sales et une température d’au moins 65°C.
Recommencez éventuellement l’opération.
Remettez en place la cassette après séchage.
• Il se peut qu’il y ait quelques modifications de la
teinte de la cassette du filtre à graisse
métallique lors du passage dans le lave-vaisselle,
modifications qui n’ont aucune influence sur le
fonctionnement de la cassette.
• Nettoyez l’intérieur du logement de la cassette
avec de l’eau chaude contenant du détergent
(n’employez jamais de détergents corrosifs ou
de brosses à récurer!).
Attention
• Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de
l’appareil et le remplacement ou le nettoyage du
filtre.
• La responsabilité du constructeur ne peut en
aucun cas être engagée dans le cas d’un
endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des
consignes de sécurité précédemment
mentionnées.
Fig. 3
31
Page 9
Filtre à charbon
• Le filtre à charbon est utilisé lorsque la hotte est
utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon
actif d’origine (voir Accessoires).
• Nettoyage/remplacement du filtre à
charbon
A la différence d’autres filtres de même type, le
filtre à charbon LONG LIFE peut être nettoyé
et réutilisé. Le filtre doit être nettoyé tous les
deux mois en utilisation normale (en considérant
une utilisation moyenne de 2,5 heures par jour).
Il est recommandé de nettoyer le filtre dans un
lave-vaisselle, à la température maximum.
Utiliser un détergent normal. Aucun ustensile
ménager ne doit être présent dans le lavevaisselle lors du nettoyage du filtre, afin d’éviter
tout dépôt de particules d’aliments qui
risqueraient de causer ultérieurement de
mauvaises odeurs. Pour réactiver le charbon, il
suffit de mettre le filtre à sécher au four. Régler
le four sur chaleur normale, à une température
de 100°C, et y laisser le filtre pendant 10
minutes.
Le filtre doit être changé au bout de trois ans
environ, car il a alors perdu une bonne partie de
sa capacité de rétention des odeurs.

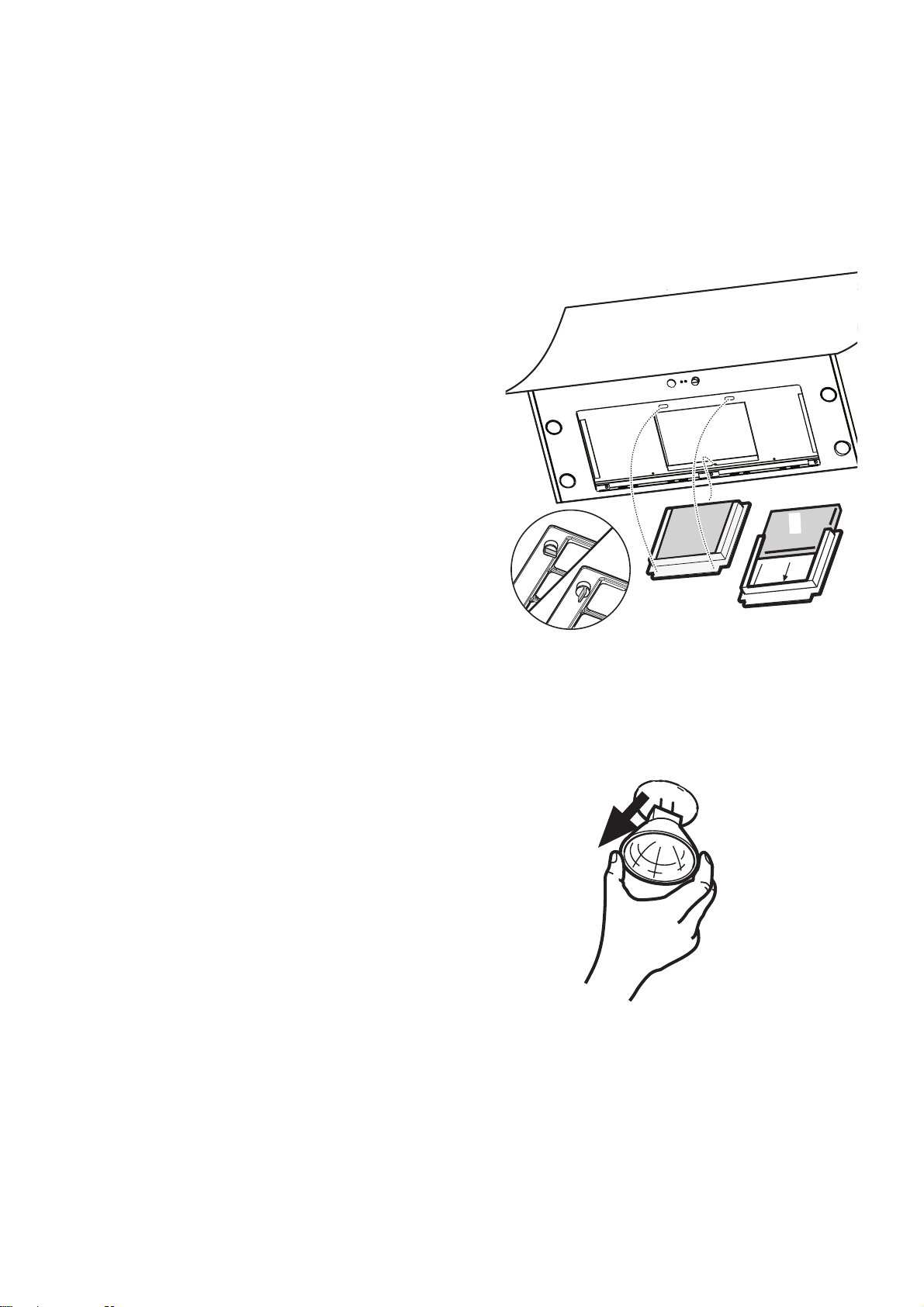

• Montage – Fig. 4.
Retirez le châssis i qui soutient le filtre h en
tournant de 90° les boutons (g) qui le fixent à la
hotte. Introduisez le coussinet de charbon actif
à l’intérieur du châssis et remonter le tout à sa
place.
• Pour le démontage, procédez dans l’ordre
inverse.
• Lors de la commande d’un filtre de rechange,
veuillez préciser la désignation du modèle et la
référence du produit. Ces données sont
indiquées sur la plaque signalétique à l’intérieur
de l’appareil.
• Vous pouvez commander le filtre à charbon
auprès de votre magasin vendeur.
g
Fig. 4
h
g
g
g
i
Remplacement de l´ampoule
d’éclairage
• Mettez la hotte hors tension.
• Enlever la lampe, si nécessaire, se servir
comme levier d’un petit tournevis à pointe
platte. Fig. 5.
• Remplacez l'ampoule défectueuse par une
ampoule du même type.
• Si l'ampoule ne s'allume pas, vérifiez qu'elle est
correctement installée avant d'appeler le Service
Après-Vente.
Fig. 5
32
Page 10
Accessoires (en option)
Filtre à charbon Type 20
Kit cheminée K9400X PNC 942 121 944
Kit cheminée K9400U PNC 942 121 945
Service Après-vente
Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste
de nos différents points de service après-vente).
Lors de l’appel, préciser :
1. La désignation du modèle
2. La référence
3. Le numéro de l’appareil
Ces données sont indiquées sur la plaque signalétique située à l’intérieur de l’appareil et visible
après ouverture de la grille du filtre à graisse.
Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.
Service Après-vente
Pour les appareils commercialisés en France
Si une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut
(déménagement de votre part, fermeture du magasin où vous avez effectué l’achat,…) veuillez consulter le
Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un service après vente.
Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque
signalétique située sur votre appareil.
Afin de répondre rapidement, nous vous recommandons de l’inscrire à cet endroit.
PNC :
S-No :
Caractéristiques techniques
EFC 6400 EFC 9400
Dimensions (en cm):
Hauteur: 65 65
Largeur: 59,8 89,8
Profondeur: 36,6 36,6
Puissance nominale totale: 330 W 370 W
Moteur: 290 W 290 W
Eclairage: 2 x 20 W 4 x 20 W
Longueur du câble: 150 cm 150 cm
Branchement électrique: 230 V 230 V
Nous nous réservons d’apporter toute modification en termes constructifs et chromatiques qui se révélera
nécessaire au vu de l’évolution technologique.
33
Page 11
Installation
Déballage
Vérifiez que la hotte n’est pas endommagée.
Signalez immédiatement tout dégât dû au transport
à la personne compétente et tout défaut ou manque
au fabricant.
Ne laissez pas traîner le matériel d’emballage pour
éviter que les enfants ne jouent avec lui.
Montage
La hotte aspirante doit être montée au mur. Une
fois installée, elle doit être à au moins 40 cm des
corps de chauffe électriques et 65 cm des brûleurs
à gaz et mixtes.
Si les instructions d’installation du dispositif de
cuisson au gaz spécifient une plus grande distance,
il faut en tenir compte.
Branchement électrique
Min
40 cm
Min
65 cm
Consignes de sécurité pour l’électricien
Avant de brancher l’appareil, vérifier que la tension
indiquée sur la plaque signalétique correspond à
celle du secteur. Si l’appareil est muni d’une fiche
de courant, il pourra être branché sur n’importe
quelle prise de courant installée conformément aux
normes et facile d’accès.
Si un branchement permanent est nécessaire, la
hotte devra être branchée par un électricien
travaillant pour une entreprise d’électricité agréée.
Côté installation, il faudra prévoir un dispositif de
protection sur tous les pôles avec une course
d’ouverture de contact d’au moins 3 mm.
Notre responsabilité ne peut être engagée pour les
défauts résultants du non respect des instructions
précédemment mentionnées.
Branchement permanent uniquement par un
électricien agréé!
Pour les appareils
commercialisés par la France
Branchement électrique
Votre appareil ne peut être branché qu’en 230 V
monophasé.
Vérifiez que la puissance de l’installation est
suffisante et que les lignes sont en bon état et
peuvent supporter l’intensité absorbée par
l’appareil, compte tenu des autres appareils
branchés.
Calibre des fusibles en ligne (un par phase) 10 A en
230 V.
Important
L’installation doit être réalisée conformément aux
règles de l’art, aux prescriptions de la norme NF.C
15.100 et aux prescriptions de l’E.D.F.
Utilisez un socle de prise de courant comportant
une borne de mise à la terre, qui doit être
obligatoirement raccordée conformément à la
norme NF.C.15.100 et aux prescriptions de
l’E.D.F. ; cette prise de courant doit
impérativement être accessible.
Dans le cas où l’appareil est relié aux canalisations
électriques fixes, un dispositif de séparation
bipolaire ayant une distance d’ouverture des
contacts d’au moins 3 mm doit être prévu dans
l’installation fixe.
Le cordon secteur est à 3 conducteurs.
Si le câble d’alimentation est endommagé, il doit
être remplacé par un câble d’alimentation certifié.
Cette opération ne peut être effectuée que par une
personne habilitée, par votre vendeur, ou par le
fabricant.
L’appareil ne doit pas être raccordé à l’aide d’un
prolongateur ou d’une prise multiple ou d’un
raccordement multiple (risque d’incendie).
Vérifiez que la prise de terre est conforme aux
règlements en vigueur.
Notre responsabilité ne saurait être engagée pour
tout incident ou accident provoqué par un
raccordement électrique non conforme ou par une
mise à la terre inexistante ou défectueuse.
34
Page 12
Accessoires/Matériel de
montage
1 clé (pour visser les vis avec tête du type
TORX)
2 étriers de fixation
4 vis 5x45 + 4 chevilles à mur Ø8mm (pour la
fixation des étriers)
1 vis 6x70 + 1 cheville Ø10 + rondelle (pour la
fixation définitive)
1 déflecteur + 2 vis 3,5x6,5
Attention! Si besoin est, un kit cheminée peut être
acheté séparément (voir paragraphe « accessoires
spéciaux»).
Lisez attentivement la notice d'utilisation qui
accompagne le kit avant de monter cette hotte.
Montage
• Note 1: Lors des opérations de déballage ou
d’installation, manipulez la hotte avec soin et de
manière adéquate en évitant d’endommager les
commandes de la hotte.
• Note 2: pour monter la hotte ou atteindre le
logement moteur, ouvrez le panneau frontal (la
porte doit être accompagnée à l’aide de la main
quand on l’ouvre ou la ferme) . Fig. 6
• À l’aide d’un crayon, tracez une ligne médiane
sur le mur; celle-ci sera utile pour faciliter les
opérations de montage; appliquez le gabarit de
perçage sur le mur de manière que la ligne
médiane imprimée sur le gabarit corresponde à
la ligne tracée sur le mur;le côté inférieur du
gabarit correspond au côté inférieur de la hotte
une fois le montage terminé..
• Effectuez 4 trous de Ø 8mm et fixez les 2
étriers de support. Fig. 7
Fig. 6
35
Fig. 7
Page 13
• Accrochez la hotte et ajustez sa position au
moyen des 2 vis de réglage placées à l’intérieur
de la hotte, en haut à droite et à gauche.
• Enlevez les filtres à graisse.
• De l’intérieur de la hotte, tracez un trou de
fixation définitive. Fig. 8
• Enlevez la hotte et effectuez 1 trou de Ø 10mm
sur le point tracé, placez une cheville murale.
• Accrochez de nouveau la hotte et fixez-la
définitivement à la paroi avec 1 vis. Fig. 9
a
a
b
d
Fig. 8
c
• Version filtrante:
Insérez un bout de tuyau dans l'orifice
d’évacuation A, assez long pour pouvoir
atteindre l'orifice extérieur.
Fixez le déflecteur avec 2 vis comme
couverture du bout de tuyau . Fig. 10
Version aspirante:
Insérez un tuyau sur l'orifice d’évacuation A,
assez long pour atteindre l’extérieur. Fig. 10
• Effectuez le raccordement électrique.
Fig. 9
F
A
A
36
Fig. 10
Page 14
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million
Electrolux Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each
year to a value of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI2VSB Ed. 04/06
Loading...
