ELECTROLUX EEM63301L User guide

EEM63301L

ET Nõudepesumasin Kasutusjuhend 2
PL Zmywarka Instrukcja obsługi 28

www.electrolux.com2

SISUKORD

1. OHUTUSINFO.................................................................................................... 2

2. OHUTUSJUHISED............................................................................................. 4

3. TOOTEKIRJELDUS............................................................................................6

4. JUHTPANEEL.................................................................................................... 7

5. PROGRAMMI VALIMINE................................................................................... 8

6. ÜLDSEADED ...................................................................................................10

7. ENNE ESMAKORDSET KASUTAMIST........................................................... 14

8. IGAPÄEVANE KASUTAMINE.......................................................................... 15

9. VIHJEID JA NÄPUNÄITEID..............................................................................17

10. PUHASTUS JA HOOLDUS............................................................................ 19

11. TÕRKEOTSING..............................................................................................23

12. TEHNILINE TEAVE........................................................................................ 27

MÕTLEME TEILE

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on
rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja
stiilne, loodud teile mõeldes. Selle kasutamisel võite olla alati kindel, et tulemused
on suurepärased.
Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.
Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks
alljärgnevad andmed: mudel, osanumber (PNC), seerianumber.
Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave
Üldine teave ja vihjed
Keskkonnateave

Jäetakse õigus teha muutusi.

1. OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege
kaasasolev juhend tähelepanelikult läbi. Tootja ei võta
endale vastutust vigastuste või varalise kahju eest, mis

EESTI 3

on tingitud paigaldusnõuete eiramisest või väärast
kasutusest. Hoidke kasutusjuhend kindlas kohas alles,
et saaksite seda vajadusel vaadata.

1.1 Laste ja ohustatud inimeste turvalisus

• Üle 8-aastased lapsed ning füüsilise, sensoorse või

vaimse erivajadusega või oskuste ja teadmisteta
inimesed võivad seda seadet kasutada vaid järelvalve
olemasolul ja juhul, kui neid on õpetatud seadet
turvaliselt kasutama ning nad mõistavad seadme
kasutamisega kaasnevaid ohte.

• Lapsed vanuses 3 kuni 8 aastat ning raske või

keerulise puudega isikud tuleks hoida seadmest
eemal, kui neil ei saa pidevalt silma peal hoida.

• Alla 3-aastased lapsed tuleks seadmest eemal hoida,

kui täiskasvanu nende tegevust ei jälgi.

• Ärge lubage lastel seadmega mängida.

• Hoidke pesuained lastele kättesaamatuna.

• Hoidke lapsed ja väikesed koduloomad seadmest

eemal, kui selle uks on lahti.

• Ilma järelvalveta ei tohi lapset seadet puhastada ega

hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on mõeldud kasutamiseks koduses

majapidamises vms sarnastes kohtades, näiteks:

– talumajapidamistes; personalile mõeldud köökides,

kontorites või muus sarnases keskkonnas.

– klientide poolt hotellides, motellides ja muudes

majutuskohtades;

• Ärge muutke selle seadme tehnilisi omadusi.

• Kasutatava vee surve (minimaalne ja maksimaalne)

peab jääma vahemikku 0.5 (0.05) / 8 (0.8) baari (MPa)

• Järgige nõudekomplekti maksimaalset lubatud arvu

10 .

• Kui toitejuhe on kahjustatud, laske see ohutuse

mõttes välja vahetada tootja poolt, tema volitatud
hooldekeskuses või kvalifitseeritud isiku poolt.

www.electrolux.com4

• HOIATUS: Nugade ja muude teravate otstega riistade

korvi laadimisel suunake nende otsad allapoole või

asetage need horisontaalasendisse.

• Ärge jätke seadme ust lahti, kui selle juurest ära

lähete, sest keegi võib kogemata ukse peale

komistada.

• Enne mis tahes hooldust lülitage seade alati välja ja

eemaldage toitepistik pistikupesast.

• Ärge kasutage seadme puhastamiseks survestatud

vee- ega aurupihustit.

• Kui seadme põhjas on ventilatsiooniaugud, ei tohi

need olla tõkestatud (nt vaibaga).

• Seadme veevarustusega ühendamisel tuleb kasutada

uusi komplekti kuuluvaid voolikukomplekte. Vanu

voolikukomplekte ei tohi kasutada.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada
ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada
ega kasutada.

• Ohutuse tagamiseks ärge kasutage
seadet enne, kui see on
köögimööblisse paigaldatud.

• Järgige seadmega kaasasolevaid
paigaldusjuhiseid.

• Kuna seade on raske, olge selle
liigutamisel ettevaatlik. Kasutage
töökindaid ja kinnisi jalanõusid.

• Ärge paigaldage seadet ruumi, mille
temperatuur on alla 0 °C.

• Paigaldage seade ohutusse ja
sobivasse kohta, mis vastab
paigaldusnõuetele.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Seade peab olema maandatud.

• Kontrollige, kas andmeplaadil olevad
elektriandmed vastavad teie kohaliku
vooluvõrgu näitajatele.

• Kasutage alati nõuetekohaselt
paigaldatud elektriohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega
pikenduskaableid.

• Veenduge, et te ei vigastaks
toitepistikut ega -juhet. Kui seadme
toitekaabel tuleb välja vahetada, siis
pöörduge meie hoolduskeskusse.

• Ühendage toitepistik seinakontakti
alles pärast paigalduse lõpuleviimist.
Veenduge, et pärast paigaldamist
säilib juurdepääs toitepistikule.

• Seadet vooluvõrgust eemaldades
ärge tõmmake toitekaablist. Võtke
alati kinni pistikust.

• Selle seadme juurde kuulub 13 A
toitepistik. Kui on vaja vahetada
toitepistikus olevat kaitset, kasutage
13 A ASTA (BS 1362) kaitset (ainult
UK ja Iirimaa).

2.3 Veeühendus

• Vältige veevoolikute kahjustamist.

• Enne ühendamist uute või pikalt
kasutamata torudega või pärast
parandustöid või uute seadeldiste (nt
veemõõdikute) paigaldamist laske

EESTI 5

veel mõnda aega voolata, kuni see on
puhas ja selge.

• Seadme esmakordsel kasutamisel ja
pärast seda kontrollige, ega kuskil
pole lekkeid.

• Vee sisselaskevoolikul on kaitseklapp
ja kattega sisemine toitejuhe.

HOIATUS!

Ohtlik pinge.

• Kui vee sisselaskevoolik on
kahjustada saanud, sulgege kohe
veekraan ja eemaldage pistik
seinakontaktist. Vee sisselaskevooliku
asendamiseks võtke ühendust
hoolduskeskusega.

2.4 Kasutamine

• Ärge pange süttivaid või süttiva
ainega määrdunud esemeid
seadmesse, selle lähedusse või
peale.

• Nõudepesumasinate jaoks mõeldud
pesuained on ohtlikud. Järgige
pesuainepakendil toodud
ohutusjuhiseid.

• Ärge mängige seadmes oleva veega
ega jooge seda.

• Ärge eemaldage nõusid seadmest
enne, kui programm on lõppenud.
Nõudele võib jääda veidi pesuainet.

• Ärge asetage avatud uksele mingeid
esemeid ega avaldage sellele survet.

• See seade võib väljastada kuuma
auru, kui te avate ukse programmi
töötamise ajal.

2.5 Sisevalgustus

HOIATUS!

Vigastusoht!

• Teave selles seadmes olevate
lampide ja eraldi müüdavate
varulampide kohta: Need lambid

taluvad ka koduste
majapidamisseadmete
äärmuslikumaid tingimusi, näiteks
temperatuuri, vibratsiooni, niiskust või
on mõeldud edastama infot seadme
tööoleku kohta. Need pole mõeldud
kasutamiseks muudes rakendustes
ega sobi ruumide valgustamiseks.

• Sellel seadmel on sisevalgusti, mis
süttib, kui uks avatakse ja kustub, kui
uks suletakse.

• Sisevalgustuse vahetamiseks võtke
ühendust teeninduskeskusega.

2.6 Teenindus

• Seadme parandamiseks võtke
ühendust volitatud
teeninduskeskusega. Kasutage ainult
originaalvaruosi.

• Pidage meeles, et kui olete
parandanud seadet ise või lasknud
seda teha ebapädeval isikul, võib see
kahjustada seadme ohutust ja muuta
garantii kehtetuks.

• Pärast mudeli tootmise lõpetamist on
7 aasta jooksul saadaval järgmised
tagavaraosad: mootor, tsirkulatsiooni­ja tühjenduspump, kuumutusseadmed
ja kuumutuselemendid, sealhulgas
soojuspumbad, torud ja nende juurde
kuuluvad seadmed, sealhulgas
voolikud, ventiilid, filtrid ja veesulgurid,
ukse juurde kuuluvad osad,
trükkplaadid, elektroonilised näidikud,
survelülitid, termostaadid ja andurid,
tarkvara ja püsivara koos
eelseadistatud tarkvaraga. Pidage
meeles, et mõned tagavaraosad on
saadaval ainult ametlikele
parandajatele ning et mõned
tagavaraosad ei pruugi kõigile
mudelitele sobida.

• Pärast mudeli tootmise lõpetamist on
10 aasta jooksul saadaval järgmised
tagavaraosad: uksehing ja tihendid,
muud tihendid, pihustikonsoolid,
tühjendusfiltrid, sisemised restid ja
plastikust osad nagu korvid ja kaaned.

2.7 Jäätmekäitlus

HOIATUS!

Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.

4

3

7

8

9

56

10

11

1

2

www.electrolux.com6

• Lõigake toitekaabel seadme küljest
lahti ja visake ära.

3. TOOTEKIRJELDUS

Alltoodud joonisel näete
toote üldist ülevaadet.
Täpsema teabe saamiseks
lugege käesoleva seadmega
kaasasolevat juhendit ja/või
dokumente.

• Eemaldage seadme ukse fiksaator, et
vältida laste ja loomade seadmesse
lõksujäämist.

Ülemised pihustikonsoolid

1

Alumine pihustikonsool

2

Filtrid

3

Andmeplaat

4

Soolamahuti

5

Õhuava

6

3.1 Sisevalgustus

Seadmel on sisevalgusti. See süttib, kui
te avate ukse või lülitate seadme sisse
ajal, mil uks on avatud.

Loputusvahendi jaotur

7

Pesuainejaotur

8

Alumine korv

9

Ülemine korv

10

Söögiriistade sahtel

11

Valgus kustub, kui sulgete ukse või
lülitate seadme välja. Muul juhul lülitub
see energia säästmiseks automaatselt
mõne aja pärast välja.

4. JUHTPANEEL

1 2 3

4 5 6

A

CB B

EESTI 7

Sisse/välja nupp / lähtestusnupp

1

Delay Start nupp

2

Ekraan

3

MY TIME valikuriba

4

4.1 Ekraan

A. ECOMETER
B. Indikaatorid
C. Ajaindikaator

4.3 Indikaatorid

Indikaator Kirjeldus

Loputusvahendi indikaator. On sees, kui loputusvahendi jaotur vajab
täitmist. Vt jaotist "Enne esimest kasutamist".

Soolaindikaator. See on sees, kui soolamahuti vajab täitmist. Vt jaotist
"Enne esimest kasutamist".

Machine Care indikaator. See on sees, kui seadme sisemus vajab pu‐
hastamist programmiga Machine Care. Vt jaotist „Hooldus ja puhas‐
tamine“.

Kuivatustsükli indikaator. See on sees, kui valitud on kuivatustsükliga
programm. Vilgub kuivatustsükli ajal. Vt jaotist "Programmi valimi‐
ne".

EXTRAS nupud

5

AUTO Sense programminupp

6

4.2 ECOMETER

ECOMETER näitab, kuidas mõjutab
programmivalik energia- ja veetarbimist.
Mida rohkem ribasid põleb, seda
madalam on tarbimine.

tähistab kõige
keskkonnasõbralikumat programmi
tavalise määrdumisastmega nõude
jaoks.

CA B D E

www.electrolux.com8

5. PROGRAMMI VALIMINE

5.1 MY TIME

Kasutades MY TIME valikuriba, võite
valida sobiva pesutsükli vastavalt
programmi kestusele alates 30 minutist
kuni nelja tunnini.

A. • Quick on kõige lühem programm

(30min), mis on sobiv värskelt ja
kergelt määrdunud nõude
pesemiseks.

• Eelloputus (15min) on
programm nõudelt toidujäätmete
mahaloputamiseks. See hoiab ära
halva lõhna tekkimise seadmes.
Ärge kasutage koos selle
programmiga pesuaineid.

B. 1h on programm värskelt ja kergelt

määrdunud ja veidi kuivanud nõude
pesemiseks.

C. 1h 30min on programm tavalise

määrdumisastmega nõude
pesemiseks ja kuivatamiseks.

D. 2h 40min on programm tugevalt

määrdunud nõude pesemiseks ja
kuivatamiseks.

E. ECO on kõige pikem programm (4h),

mis tarbib tavalise
määrdumisastmega lauanõude ja
söögiriistade pesemisel vett ja
energiat kõige efektiivsemalt. See on
standardprogramm

testimisasutustele.

1)

5.2 EXTRAS

Programmivalikut saate vastavalt
vajadusele muuta, lülitades sisse
EXTRAS.

ExtraHygiene

ExtraHygiene pakub paremaid
hügieenilisi tulemusi, hoides viimase
loputusfaasi ajal temperatuuri vähemalt
10 minutit 65 kuni 70 °C vahel.

ExtraPower

ExtraPower parandab valitud
programmi pesutulemusi. Valik tõstab
pesemise temperatuuri ja kestust.

GlassCare

GlassCare pakub õrnade esemete
erihooldust. See valik hoiab ära valitud
programmi pesutemperatuuri kiireid
kõikumisi ja vähendab seda tasemeni
45 °C. See kaitseb eeskätt klaase
kahjustuste eest.

5.3 AUTO Sense

Programm AUTO Sense kohandab
pesutsükli automaatselt vastavalt nõude
tüübile.

Seade tunneb ära korvides olevate
esemete määrdumisastme ja koguse.
Vee temperatuuri ja kogust ja programmi
kestust reguleeritakse vastavalt.

1)

Seda programmi kasutatakse, et hinnata vastavust komisjoni ökodisaini määrusele (EL)

2019/2022.

5.4 Programmide ülevaade

EESTI 9

Pro‐
gramm

Quick • Lauanõud

Eelloputus

1h • Lauanõud

1h 30min • Lauanõud

2h 40min • Lauanõud

ECO • Lauanõud

AUTO
Sense

Machine
Care

Nõude tüüp Määrdumi‐

• Söögiriis‐
tad

• Kõik nõu‐
detüübid

• Söögiriis‐
tad

• Söögiriis‐
tad

• Potid

• Pannid

• Söögiriis‐
tad

• Potid

• Pannid

• Söögiriis‐
tad

• Potid

• Pannid

• Lauanõud

• Söögiriis‐
tad

• Potid

• Pannid

• Ilma nõu‐
deta

saste

• Värske • Pesu 50 ℃

• Kõik
määrdumi‐
sastmed

• Värske

• Kergelt
kuivanud

• Tavaline

• Kergelt
kuivanud

• Tavaline
kuni tugev

• Kuivanud

• Tavaline

• Kergelt
kuivanud

Programm
sobib kõigi
määrdumi‐
sastmetega.

Programm
puhastab
seadme sise‐
must.

Programmi faasid EXTRAS

• Vaheloputus

• Lõpuloputus 45 ℃

• AirDry

• Eelpesu EXTRAS ei ole

• Pesu 60 ℃

• Vaheloputus

• Lõpuloputus 50 ℃

• AirDry

• Pesu 60 ℃

• Vaheloputus

• Lõpuloputus 55 ℃

• Kuivatamine

• AirDry

• Eelpesu

• Pesu 60 ℃

• Vaheloputus

• Lõpuloputus 60 ℃

• Kuivatamine

• AirDry

• Eelpesu

• Pesu 50 ℃

• Vaheloputus

• Lõpuloputus 55 ℃

• Kuivatamine

• AirDry

• Eelpesu

• Pesu 50 - 60 °C

• Vaheloputus

• Lõpuloputus 60 ℃

• Kuivatamine

• AirDry

• Pesu 70 ℃

• Vaheloputus

• Viimane loputus

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

selle programmiga
kasutatavad.

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

EXTRAS ei ole
selle programmiga
kasutatavad.

EXTRAS ei ole
selle programmiga
kasutatavad.

www.electrolux.com10

Tarbimisväärtused

Programm 1)

Quick 9.3 - 11.3 0.560 - 0.685 30

Eelloputus 3.1 - 3.8 0.012 - 0.014 15

1h 9.0 - 11.0 0.693 - 0.847 60

1h 30min 9.3 - 11.4 0.772 - 0.944 90

2h 40min 9.4 - 11.5 0.876 - 1.071 160

ECO

AUTO Sense 8.3 - 11.5 0.677 - 1.036 120 - 170

Machine Care 8.3 - 10.1 0.593 - 0.725 60

1)

Vee surve ja temperatuur, elektripinge kõikumine, erinevad valikud ja nõude kogus ning

määrdumisaste võivad väärtusi mõjutada.

2)

Programmide väärtused, mis erinevad ECO arvnäitajatest, on ainult indikatiivsed.

3)

Vastavalt määrusele 1016/2010.

4)

Vastavalt määrusele 2019/2022.

2)

Teave katseasutustele

Vajaliku teabe saamiseks katsete
läbiviimise kohta (nt kooskõlas
standardiga EN60436), saatke e-kiri
aadressile:

[email protected]

Vesi (l) Energia (kWh) Kestus (min)

9.9 3) / 9.9

4)

0.6573) / 0.673

Lisage oma taotlusele ka andmesildil
toodud tootenumber (PNC).

Kui teil on oma nõudepesumasina kohta
muid küsimusi, vaadake seadme
komplektis olevat hooldusjuhendit.

4)

2403) / 240

4)

6. ÜLDSEADED

Seade tuleb seadistada ja põhiseadeid
muuta vastavalt vajadustele.

Number Seadistused Väärtused

1 Vee karedus Alates 1L kuni

2 Loputusvahen‐

di tase

3 Heli peatamine On

10L (vaike‐
väärtus: 5L)

Alates 0A kuni
8A (vaikeväär‐
tus: 5A)

Off (vaikeväär‐
tus)

Kirjeldus

Valige veepehmendaja tase vastavalt
oma piirkonna vee karedusele.

Reguleerige eraldatava loputusvahendi
kogust vastavalt vajadusele.

Programmi lõppu tähistavate helisignaa‐
lide sisse- või väljalülitamine.

1)

1 2 3 4 5 6 7

BA C

EESTI 11

Number Seadistused Väärtused

4 Automaatne

5 Nuputoonid On (vaikeväär‐

6 Viimane pro‐

7 Kuva põrandal On (vaikeväär‐

1)

Täpsema teabe saamiseks lugege käesolevat peatükki.

Üldseadeid saate muuta
seadistusrežiimis.

Kui seade on seadistusrežiimis,
tähistavad ECOMETER ribad
saadaolevaid seadeid. Iga seade puhul
vilgub ECOMETER määratud riba.

Tabelis toodud üldseadete järjekord
vastab ka ECOMETER seadete
järjekorrale:

ukse avamine

grammivalikOnOff (vaikeväär‐

On (vaikeväär‐
tus)
Off

tus)
Off

tus)

tus)
Off

Kirjeldus

AirDry sisse- või väljalülitamine.

Nuppude vajutamisel kõlava heli sisse­või väljalülitamine.

Viimati kasutatud programmi ja valikute
automaatse valimise lubamine või keela‐
mine.

TimeBeam sisse- või väljalülitamine.

A. Tagasi-nupp
B. OK-nupp
C. Edasi-nupp

Kasutage Tagasi ja Edasi, et üldseadeid
vahetada ja nende väärtusi muuta.

Kasutage OK, et siseneda valitud
seadesse ja väärtuse muutmist
kinnitada.

1)

6.1 Seadistusrežiim

Kuidas seadistusrežiimis navigeerida

Seadistusrežiimis saate navigeerida
MY TIME valikuriba abil.

Seadistusrežiimi sisenemine

Seadistusrežiimi saate siseneda enne
programmi käivitamist. Seadistusrežiimi
ei saa siseneda ajal, kui programm
töötab.

Seadistusrežiimi sisenemiseks vajutage
ja hoidke korraga ja

vähemalt 3 sekundit.

Valikutele Tagasi, OK ja Edasi vastavad
märgutuled põlevad.

Seade muutmine

Veenduge, et seade on
seadistusrežiimis.

www.electrolux.com12

1. Kasutage Tagasi või Edasi, et valida

soovitud seadele määratud
ECOMETER riba.

• Valitud seadele määratud

Seade pöördub tagasi programmi
valimise režiimi.
Salvestatud seaded kehtivad seni, kuni
te neid uuesti muudate.

ECOMETER riba vilgub.

• Ekraanil kuvatakse kehtiv seade
väärtus.

2. Seade avamiseks vajutage OK.

• Valitud seadele määratud
ECOMETER riba põleb. Teised
ribad on kustunud.

• Praeguse seade väärtus vilgub.

3. Vajutage Tagasi või Edasi väärtuse
muutmiseks.

4. Valiku kinnitamiseks vajutage OK.

• Uus seade on salvestatud.

• Seade naaseb põhiseadete

loendisse.

5. Seadete režiimist väljumiseks
vajutage ja hoidke 3 sekundit korraga

ja .

6.2 Veepehmendaja

Veepehmendaja eemaldab vees olevad
mineraalid, mis ei mõju hästi ei
pesutulemusele ega seadmele endale.

Mida kõrgem on mineraalide tase, seda
karedam on vesi. Vee karedust
mõõdetakse vastavate skaaladega.

Veepehmendajat tuleks reguleerida
vastavalt teie piirkonna vee karedusele.
Teavet oma piirkonna vee kareduse
kohta saate kohalikult vee-ettevõttelt.
Heade pesutulemuste saamiseks tuleb
kindlasti valida õige veepehmendaja
tase.

Vee karedus

Saksa kraadid

(°dH)

Prantsuse

kraadid (°fH)

mmol/l Clarke'i

kraadid

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Tehaseseade.

2)

Selle taseme puhul ärge soola kasutage.

Veepehmendaja

tase

1)

5

2)

1

Olenemata kasutatavast pesuainest
valige õige veekareduse tase, et hoida
soolamahuti täitmise indikaatorit
sisselülitatult.

Soola sisaldavad
multitabletid ei ole kareda
vee pehmendamiseks
piisavalt tõhusad.

Regenereerimisprotsess

Veepehmendaja õige toimimise
tagamiseks tuleb veepehmendi seadmes

EESTI 13

olevat vaiku regulaarselt uuendada.
Tegemist on automaatse toiminguga ja
see kuulub nõudepesumasina töö juurde.

Kui eelmisest regenereemisest alates on
kasutatud ette nähtud koguses vett,
käivitab seade uue
regenereerimistoimingu, mis viiakse läbi
viimase loputusfaasi ja programmi lõpu
vahel.

Veepehmendaja

tase

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

Kui veepehmendi seade on kõrgemal
tasemel, võidakse see toiming läbi viia ja
programmi keskel, enne loputamist (kaks
korda programmi jooksul).
Regenereerimise käivitamine ei mõjuta
tsükli pikkust, välja arvatud juhul, kui see
viiakse läbi programmi keskel või
programmi lõpus, kui kasutatakse
lühikest kuivatusfaasi. Sel juhul pikendab
regenereerimistoiming programmi
kogupikkust 5 minuti võrra.

Seega võib 5 minutit kestev
veepehmendaja loputamine alata sama
tsükli jooksul või järgmise programmi
alguses. See toiming suurendab
programmi käigus tarbitava vee hulka 4
liitri võrra ja programmi jooksul
kasutatava energia hulka täiendava 2
Wh võrra. Veepehmendaja loputamine
lõpeb veest tühjendamisega.

Iga teostatud veepehmendaja loputus
(mis võib toimuda rohkem kui üks kord
sama tsükli jooksul) võib pikendada
programmi kestust täiendava 5 minuti

Vee kogus (l)

võrra, kui see leiab aset kas programmi
alguses või keskel.

Kõik käesolevas jaotises
toodud tarbimisväärtused on
määratud vastavalt sobivale
standardile
laboritingimustes, mille puhul
vee karedus vastavalt
määrusele 2019/2022 on 2,5
mmol/L (veepehmendaja: 3.
tase).
Vee surve ja temperatuur
ning erinevused
elektrivarustuses võivad neid
väärtusi muuta.

6.3 Loputusvahendi tase

Loputusvahend võimaldab nõusid
kuivatada ilma triipude ja plekkideta.
Loputusvahendi eraldamine toimub
automaatselt kuuma loputustsükli ajal.
Eraldatava loputusvahendi kogust saab
valida.

Kui loputusvahendi mahuti on tühi, lülitub
loputusvahendi indikaator sisse, andes
märku täitmise vajadusest. Kui üksnes
multitablettide kasutamine tagab
rahuldavad kuivatustulemused, võib
loputusvahendi jaoturi ja indikaatori ka
välja lülitada. Parimate
kuivatustulemuste saamiseks tuleks alati
kasutada loputusvahendit ja hoida
loputusvahendi indikaator sees.

Loputusvahendi jaoturi ja indikaatori
väljalülitamiseks seadke loputusvahend
tasemele 0A.

6.4 Heli peatamine

Programmi lõppedes kostab helisignaal,
mille saate soovi korral sisse lülitada.

Helisignaalid kõlavad ka siis,
kui seadmel tekib rike. Neid
helisignaale ei ole võimalik
välja lülitada.

6.5 AirDry

AirDry tõhustab kuivatustulemusi.
Kuivatusfaasi ajal avaneb masina luuk
automaatselt ja jääb paokile.

www.electrolux.com14

AirDry lülitub automaatselt sisse kõigi
programmidega, välja arvatud
Eelloputus.

Kuivatusfaasi kestus ja luugi avanemise
aeg võivad olla erinevad sõltuvalt valitud
programmist ja valikutest.

Kui AirDry luugi avab, kuvatakse näidikul
käimasoleva programmi järelejäänud
aeg.

ETTEVAATUST!

Pärast luugi automaatset
avanemist ärge üritage seda
esimese 2 minuti jooksul
sulgeda. See võib masinat
kahjustada.

ETTEVAATUST!

Kui lapsed võivad masina
juurde pääseda, tuleks
AirDry välja lülitada, sest
masina avatud luuk võib olla
ohtlik.

6.6 Nuputoonid

Juhtpaneeli nupud teevad vajutamisel
klõpsuvat heli. Selle heli saate välja
lülitada.

6.7 Viimane programmivalik

Viimati kasutatud programmi ja valikute
automaatse valimise määramine.

Salvestatakse viimane, enne seadme
väljalülitamist lõpetatud programm.
Seadme sisselülitamisel valitakse see
siis automaatselt.

Kui viimase programmi valik on välja
lülitatud, on vaikeprogrammiks ECO.

6.8 TimeBeam

TimeBeam kuvab seadme ette põrandale
järgmise teabe:

• Programmi kestuse, kui programm
käivitub.

• 0:00 ja CLEAN, kui programm on
lõppenud.

• DELAY ja pöördloenduse kestuse, kui
viitkäivitus algab.

• Häirekoodi seadme rikke korral.

Kui AirDry avab ukse, on
TimeBeam kustunud.
Käimasoleva programmi
järelejäänud aega näete
juhtpaneeli näidikult.

7. ENNE ESMAKORDSET KASUTAMIST

1. Kontrollige, kas veepehmendaja
on reguleeritud vastavalt teie
piirkonna vee karedusele. Kui
mitte, reguleerige veepehmendaja
taset.

2. Täitke soolamahuti.

3. Täitke loputusvahendi jaotur.

4. Keerake veekraan lahti.

5. Käivitage programm Quick, et

eemaldada seadmesse jäänud

võimalikud tootmisjäägid. Ärge
kasutage pesuainet ega pange

korvidesse nõusid.

Pärast programmi käivitamist aktiveerib
seade kuni 5 minutiks veepehmendajas
oleva vaigu. Pesutsükkel käivitub alles
pärast selle toimingu lõppemist.
Toimingut viiakse läbi regulaarselt.

B

C

A

EESTI 15

7.1 Soolamahuti

ETTEVAATUST!

Kasutage ainult
nõudepesumasinale
mõeldud jämedat soola.
Peenike sool suurendab
korrosiooniohtu.

Soola kasutatakse veepehmendaja vaigu
aktiveerimiseks ja igapäevases
kasutuses heade pesutulemuste
tagamiseks.

Soolamahuti täitmine

1. Keerake soolamahuti korki
vastupäeva ja võtke see välja.

2. Valage soolamahutisse 1 liiter vett
(ainult esimesel korral).

3. Kallake soolamahutisse 1 kg soola
(kuni see on täis).

6. Soolamahuti sulgemiseks keerake
soolamahuti korki päripäeva.

ETTEVAATUST!

Vesi ja sool võivad
soolamahutist täitmise ajal
välja tulla. Rooste
ärahoidmiseks käivitage
programm kohe pärast
soolamahuti täitmist.

7.2 Kuidas täita loputusaine

jaoturit

ETTEVAATUST!

Lahter (C) on ainult
loputusvahendi jaoks. Ärge
täitke seda pesuvahendiga.

4. Raputage kergelt lehtrit, et kõik
soolagraanulid mahutisse juhtida.

5. Eemaldage sool soolamahuti avause
ümbert.

8. IGAPÄEVANE KASUTAMINE

1. Keerake veekraan lahti.

2. Vajutage ja hoidke , kuni seade

sisse lülitub.

3. Täitke soolamahuti, kui see on tühi.

4. Täitke loputusvahendi jaotur, kui see

on tühi.

5. Pange nõud korvidesse.

ETTEVAATUST!

Kasutage vaid
nõudepesumasinate jaoks
mõeldud loputusvahendit.

1. Vajutage avamisdetaili (A), et avada
kaas (B).

2. Kallake loputusvahend jaoturisse (C),
kuni vedelik jõuab tasemeni „FILL“.

3. Eemaldage mahaläinud
loputusvahend imava lapiga, et ei
tekiks liiga palju vahtu.

4. Sulgege kaas. Veenduge, et kaas
lukustub asendisse.

6. Lisage pesuaine.

7. Valige ja käivitage programm.

8. Kui programm on lõppenud, sulgege

veekraan.

B

C

A

www.electrolux.com16

8.1 Pesuaine kasutamine

3. Programmi käivitamiseks sulgege

seadme uks.

8.3 Kuidas valida ja käivitada programmi Eelloputus

1. Eelloputus valimiseks vajutage ja
hoidke 3 sekundit .

• Nupule vastav märgutuli põleb.

• ECOMETER on kustunud.

• Ekraanil kuvatakse programmi

kestus.

2. Programmi käivitamiseks sulgege
seadme uks.

ETTEVAATUST!

Kasutage ainult
nõudepesumasinate jaoks
mõeldud pesuainet.

1. Vajutage vabastusnuppu (B), et
avada kaas (C).

2. Pange pesuaine lahtrisse (A).
Kasutada võib pesutablette, -pulbrit
või -geeli.

3. Kui programmil on eelpesutsükkel,
pange väike kogus pesuainet masina
luugi siseosale.

4. Sulgege kaas. Veenduge, et kaas
lukustub asendisse.

Lisateavet pesuainekoguse
kohta vt toote pakendil
olevatest tootja juhistest.
Tavaliselt piisab tavalise
määrdumisastmega nõude
pesemiseks 20 – 25 ml
pesugeelist.

Ärge lisage lahtrisse (A)
rohkem kui 30 ml pesugeeli.

8.2 Kuidas valida ja käivitada

programmi MY TIME valikuriba
abil

1. Libistage sõrmega üle MY TIME
valikuriba, et valida sobiv programm.

• Valitud programmile vastav

märgutuli põleb.

• ECOMETER tähistab energia- ja

veetarbimise taset.

• Ekraanil kuvatakse programmi

kestus.

2. Soovi korral valige sobivad EXTRAS.

8.4 EXTRAS sisselülitamine

1. Valige programm MY TIME valikuriba

abil.

2. Vajutage käivitatavale valikule
vastavat nuppu.

• Nupule vastav märgutuli põleb.

• Ekraan näitab programmi

uuendatud kestust.

• ECOMETER tähistab uuendatud

energia- ja veetarbimise taset.

Vaikimisi tuleb valikud sisse
lülitada iga kord, kui te
programmi käivitate.
Kui viimane programmivalik
käivitatakse, lülituvad
salvestatud valikud koos
programmiga automaatselt
sisse.

Programmi töösoleku ajal
valikuid sisse ega välja
lülitada ei saa.

Kõik valikud omavahel ei
sobi.

Valikute sisselülitamine võib
sageli mõjutada vee- ja
energiatarvet ja programmi
kestust.

8.5 Kuidas käivitada AUTO

Sense programm

1. Vajutage .

• Nupule vastav märgutuli põleb.

EESTI 17

• Ekraanil kuvatakse pikima
võimaliku programmi kestus.

MY TIME ja EXTRAS ei ole
selle programmiga
kasutatavad.

2. Programmi käivitamiseks sulgege
seadme uks.

Seade tunnetab, millist tüüpi pesuga on
tegu, ja valib sobiva pesutsükli. Tsükli
ajal lülituvad andurid korduvalt sisse ja
esialgne programmikestus võib
lüheneda.

8.6 Programmi alguse

edasilükkamine

1. Valige programm.

2. Vajutage korduvalt -nuppu, kuni

ekraanil kuvatakse soovitud
viitkäivituse aeg (1 kuni 24 tundi).

Nupule vastav märgutuli põleb.

3. Pöördloenduse käivitamiseks
sulgege seadme uks.

Pöördloenduse ajal ei saa viivituse aega
ega valitud programmi muuta.

Kui pöördloendus on lõppenud, käivitub
programm.

8.7 Viitkäivituse tühistamine

pöördloenduse ajal

Vajutage ja hoidke umbes 3 sekundit .

Seade pöördub tagasi programmi
valimise režiimi.

Viitkäivituse tühistamisel
tuleb programm uuesti
valida.

8.8 Käimasoleva programmi

tühistamine

Seade pöördub tagasi programmi
valimise režiimi.

Enne uue programmi
käivitamist veenduge, et
pesuaine jaoturis on
pesuainet.

8.9 Ukse avamine seadme töö ajal

Avades ukse programmi töösoleku ajal,
peatub seadme töö. See võib
suurendada energiatarbimist ja
pikendada programmi kestust. Kui ukse
uuesti sulgete, jätkub seadme töö
kohast, kus see katkes.

Kui kuivatusfaasi ajal
avatakse uks kauemaks kui
30 sekundit, lülitub
käimasolev programm välja.
Seda ei juhtu juhul, kui uks
avatakse funktsiooniga
AirDry.

8.10 Funktsioon Auto Off

See funktsioon säästab energiat,
lülitades seadme välja, kui seda ei
kasutata.

Funktsioon käivitub automaatselt, kui:

• Pesuprogramm on lõppenud.

• 5 minutit ei ole programmi käivitatud.

8.11 Programmi lõpp

Kui programm on lõppenud, kuvatakse
ekraanil 0:00.

Funktsioon Auto Off lülitab masina
automaatselt välja.

Kõik nupud on mitteaktiivsed, välja
arvatud toitenupp.

Vajutage ja hoidke umbes 3 sekundit .

9. VIHJEID JA NÄPUNÄITEID

9.1 Üldteave

Järgmisi näpunäiteid järgides saavutate
igapäevasel kasutamisel parimad pesu­ja kuivatustulemused ning aitate säästa
keskkonda.

• Kasutusjuhendis toodud juhiseid
järgides on nõude pesemine
nõudepesumasinas tunduvalt vee- ja
energiasäästlikum kui nende käsitsi
pesemine.

• Vee ja energia kokkuhoidmiseks
pange masin täis. Parimate tulemuste

www.electrolux.com18

saavutamiseks sättige nõud
korvidesse nii, nagu kasutusjuhendis
kirjeldatud; ärge masinat liiga täis
pange.

• Ärge loputage nõusid eelnevalt
käsitsi. See suurendab vee- ja
energiatarbimist. Vajadusel valige
eelpesufaasiga programm.

• Eemaldage suuremad toidujäägid ja
kallake tassid ja klaasid tühjaks, enne
kui need masinasse panete.

• Kinnikõrbenud või liiga kuivanud
toiduga nõusid võib enne masinasse
panemist eelnevalt veidi leotada või
puidust labidaga puhastada.

• Kontrollige, et nõud ei puutu üksteise
vastu ega ole üksteise peal. Vaid nii
saavad nad veega täielikult kokku
puutuda ja puhtaks.

• Pesemisel võib kasutada eraldi
nõudepesumasina-pesuainet,
loputusvahendit ja -soola, või ka
multitablette (nt ''All in 1''). Järgige
pakendil olevaid juhiseid.

• Valige nõude tüübile ja
määrdumisastmele vastav programm.
ECO tarbib vett ja energiat kõige
efektiivsemalt.

• Et vältida katlakivi tekkimist seadmes:

– Täitke vajadusel soolamahuti.
– Kasutage soovitatud koguses

pesuainet ja loputusvahendit.

– Kontrollige, kas veepehmendaja

on reguleeritud vastavalt teie
piirkonna vee karedusele.

– Järgige juhiseid peatükis

"Puhastus ja hooldus".

9.2 Soola, loputusvahendi ja

pesuaine kasutamine

• Kasutage ainult nõudepesumasina
jaoks mõeldud soola, loputusvahendit
ja pesuvahendit. Teised tooted võivad
seadet kahjustada.

• Kareda ja väga kareda vee korral
soovitame optimaalsete puhastamis­ja kuivatamistulemuste saamiseks
kasutada tavalist nõudepesuvahendit
(pulber, geel, tabletid, mis ei sisalda
täiendavaid aineid), loputusvahendeid
ja soola eraldi.

• Lühikeste programmidega ei jõua
pesuainetabletid täielikult lahustuda.
Nõudele pesuvahendi jääkide
tekkimise vältimiseks soovitame

kasutada tablette pikkade
programmidega.

• Kasutage alati õiges koguses
pesuainet. Ebapiisav pesuainekogus
võib põhjustada mitterahuldavaid
pesutulemusi ja tekitada nõudele
karedast veest tingitud kihi või plekid.
Liiga suur pesuainekogus pehme või
pehmendatud veega jätab nõudele
pesuainejäägid. Kasutage pesuainet
vastavalt vee kareduse tasemele. Vt
pesuaine pakendil olevaid juhiseid.

• Kasutage alati õiges koguses
loputusvahendit. Liiga väheses
koguses loputusvahendit halvendab
kuivatustulemusi. Liiga suures
koguses loputusvahendit jätab
nõudele sinaka kihi.

• Veenduge, et veepehmendaja tase
oleks õige. Kui kogus on liiga suur,
võib üleliigne soolakogus vees
tekitada söögiriistadel roostet.

9.3 Kuidas lõpetada

multitablettide kasutamine

Enne pesuaine, soola ja loputusvahendi
eraldi kasutamist tehke järgmist.

1. Valige kõrgeim veepehmendaja tase.

2. Veenduge, et soolamahuti ja

loputusvahendi jaotur on täis.

3. Käivitage programm Quick. Ärge

kasutage pesuainet ega pange
korvidesse nõusid.

4. Kui pesuprogramm on lõppenud,

kohandage veepehmendaja vastavalt
oma piirkonna vee karedusele.

5. Reguleerige eraldatava

loputusvahendi kogust.

9.4 Enne programmi käivitamist

Enne valitud programmi käivitamist
veenduge järgmises:

• Filtrid on puhtad ja õigesti
paigaldatud.

• Soolamahuti kork on tihedalt kinni.

• Pihustikonsoolid ei ole ummistunud.

• Nõudepesusoola ja loputusvahendi
kogus on piisav (kui te ei kasuta
multitablette).

• Esemete paigutus korvides on õige.

• Valitud programm sobib pestavate
esemete tüübi ja määrdumisastmega.

EESTI 19

• Kasutatud on õiges koguses
pesuainet.

9.5 Korvide laadimine

• Kasutage korvide ruumi täies
ulatuses.

• Kasutage seadet ainult
nõudepesumasinakindlate nõude
pesemiseks.

• Ärge peske nõudepesumasinas
puidust, sarvest, alumiiniumist, tinast
või vasest esemeid, sest need võivad
mõraneda, luituda või mõlki minna.

• Ärge peske seadmes vett imavaid
esemeid (käsnu või lappe).

• Asetage õõnsad esemed (tassid,
klaasid ja pannid) masinasse, avaus
allpool.

• Veenduge, et klaasid ei puutu
omavahel kokku.

10. PUHASTUS JA HOOLDUS

HOIATUS!

Enne mis tahes hooldust
välja arvatud programmi
Machine Care käivitamine,
lülitage seade välja ja
eemaldage toitepistik
pistikupesast.

Mustad filtrid ja ummistunud
pihustikonsoolid
halvendavad
pesemistulemusi. Kontrollige
nende seisukorda
regulaarselt; vajadusel
puhastage.

10.1 Machine Care

Machine Care on programm, mis
puhastab seadme sisemust parimate
tulemustega. Eemaldatakse ka katlakivi
ja rasvajäägid.

Kui seade tuvastab puhastusvajaduse,
süttib indikaator

Care programm, et puhastada seadme
sisemus.

. Käivitage Machine

• Pange kerged esemed ülemisse korvi.
Veenduge, et esemed ei pääse vabalt
liikuma.

• Pange söögiriistad ja väikesed
esemed söögiriistade sahtlisse.

• Veenduge enne programmi
käivitamist, et pihustikonsoolid saavad
takistamatult liikuda.

9.6 Korvide tühjendamine

1. Enne seadmest väljavõtmist laske

nõudel jahtuda. Tulised nõud
purunevad kergesti.

2. Võtke kõigepealt välja esemed

alumisest korvist, seejärel ülemisest.

Ka pärast programmi
lõppemist võib seadme
sisepindadel siiski olla vett.

Kuidas käivitada Machine Care programmi

Enne Machine Care
programmi käivitamist
puhastage filtrid ja
pihustikonsoolid.

1. Kasutage spetsiaalselt

nõudepesumasinale mõeldud
katlakivieemaldit või
puhastusvahendit. Järgige pakendil
olevaid juhiseid. Ärge pange
masinasse nõusid.

2. Vajutage ja hoidke 3 sekundit

korraga ja .

Indikaatorid ja vilguvad.Ekraanil
kuvatakse programmi kestus.

3. Programmi käivitamiseks sulgege

seadme uks.

Kui programm on lõppenud, siis
indikaator kustub.

10.2 Sisemuse puhastamine

• Puhastage seadet, sealhulgas ukse
kummist tihendit, pehme niiske lapiga.

• Ärge kasutage abrasiivseid
puhastuslappe, teravaid esemeid,
tugevaid kemikaale, küürimisšvamme
ega lahusteid.

C

B

A

www.electrolux.com20

• Hea töö säilitamiseks puhastage
seadet vähemalt kord kahe kuu
jooksul spetsiaalselt
nõudepesumasina puhastamiseks
mõeldud tootega. Lugege
tähelepanelikult tootepakendil olevat
juhendit.

• Parimate pesutulemuste saamiseks
käivitage Machine Care programm.

10.3 Lahtiste detailide

eemaldamine

Pärast iga kasutamist kontrollige
nõudepesumasina filtreid ja äravooluosa.
Lahtised detailid (nt klaasi-, plast-,
luutükid, hambaorgid jms) halvendavad
pesutulemusi ja võivad seadme
tühjenduspumpa kahjustada.

ETTEVAATUST!

Kui te ei saa võõrkehasid
kätte, pöörduge volitatud
teeninduskeskuse poole.

1. Võtke filtrisüsteem lahti nii, järgides

käesolevas jaotises toodud juhiseid.

2. Eemaldage võõrkehad manuaalselt.

3. Pange filtrisüsteem kokku nii, nagu

käesolevas jaotises näidatud.

1. Pöörake filtrit (B) vastupäeva ja võtke
välja.

10.4 Välispinna puhastamine

• Puhastage seadet pehme niiske
lapiga.

• Kasutage ainult neutraalseid
pesuaineid.

• Ärge kasutage abrasiivseid tooteid,
küürimisšvamme ega lahusteid.

2. Eemaldage filter (C) filtrist (B).

3. Eemaldage lame filter (A).

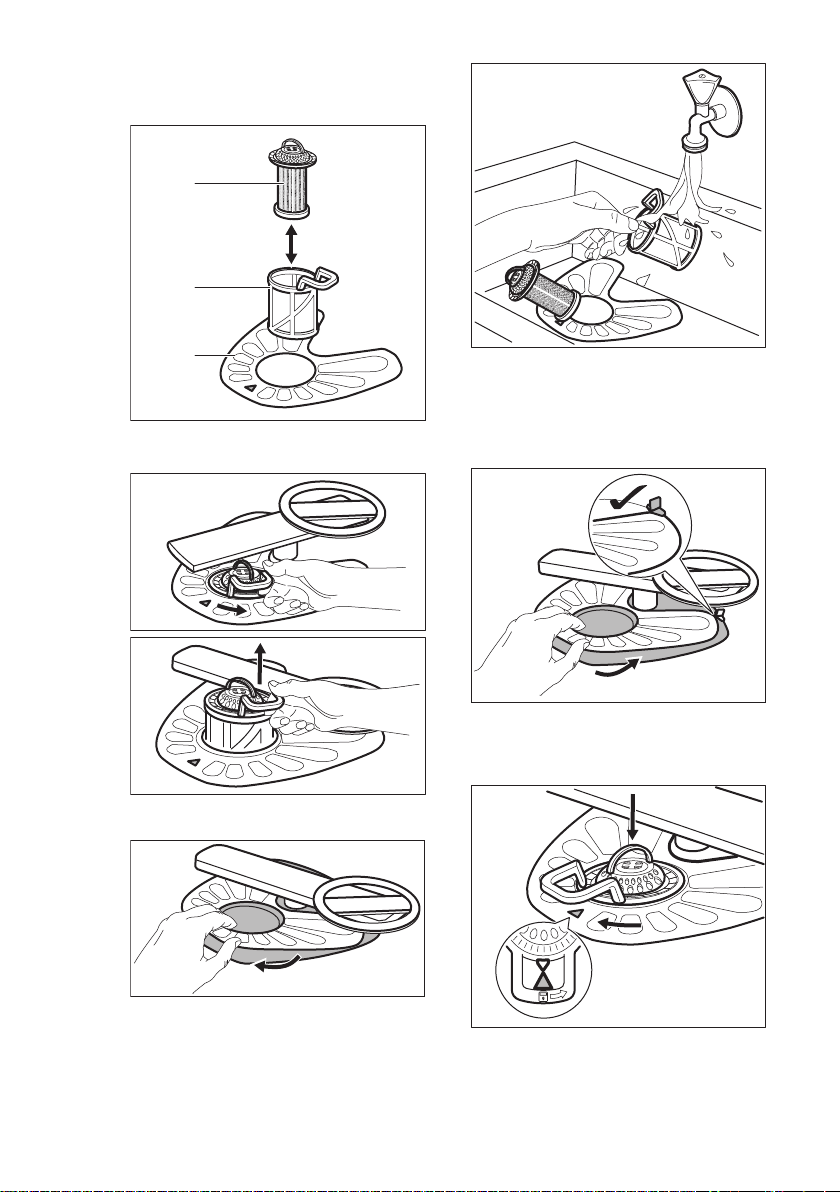

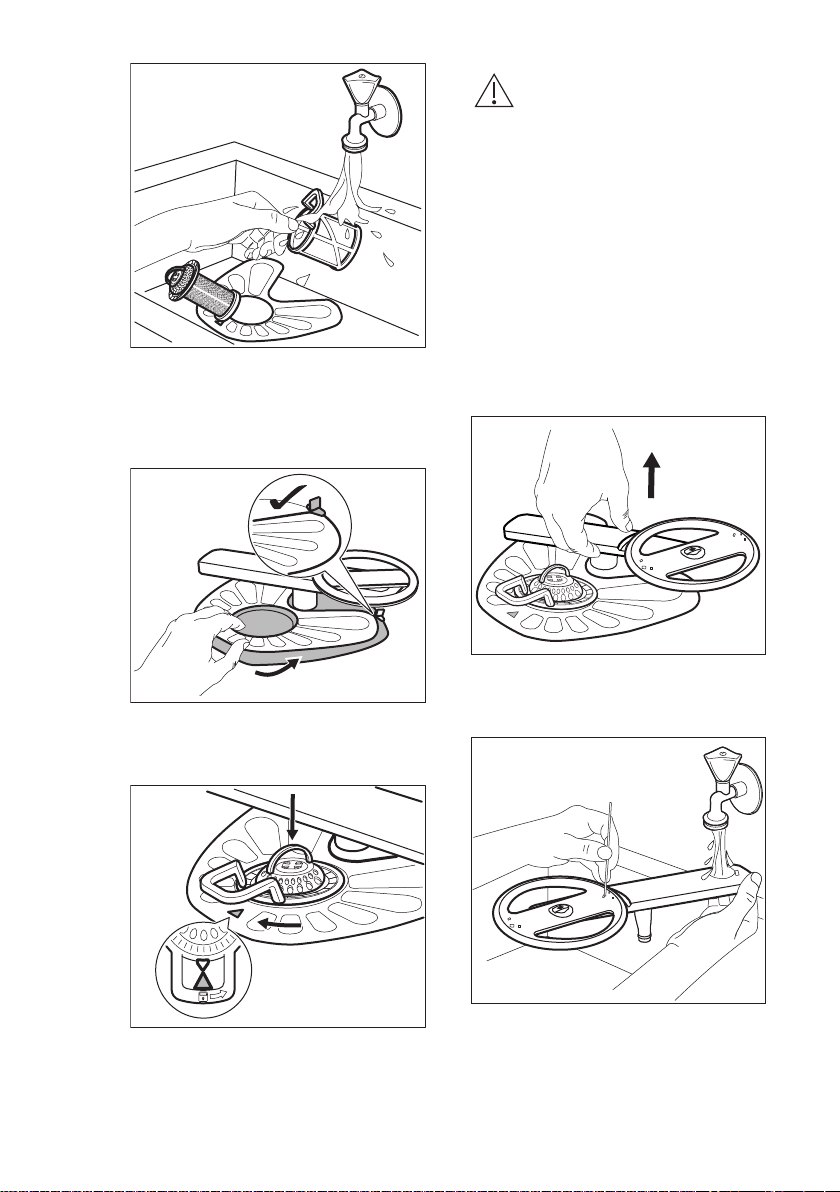

10.5 Filtrite puhastamine

Filtrisüsteem koosneb kolmest osast.

4. Peske filtrid puhtaks.

5. Veenduge, ega settevanni äärte

ümber pole kogunenud toidujäätmeid
või mustust.

6. Asetage lame filter (A) tagasi.
Veenduge, et see paikneb õigesti
kahe juhiku all.

EESTI 21

ETTEVAATUST!

Filtrite ebaõige asend võib
põhjustada kehva
pesutulemust ja kahjustada
seadet.

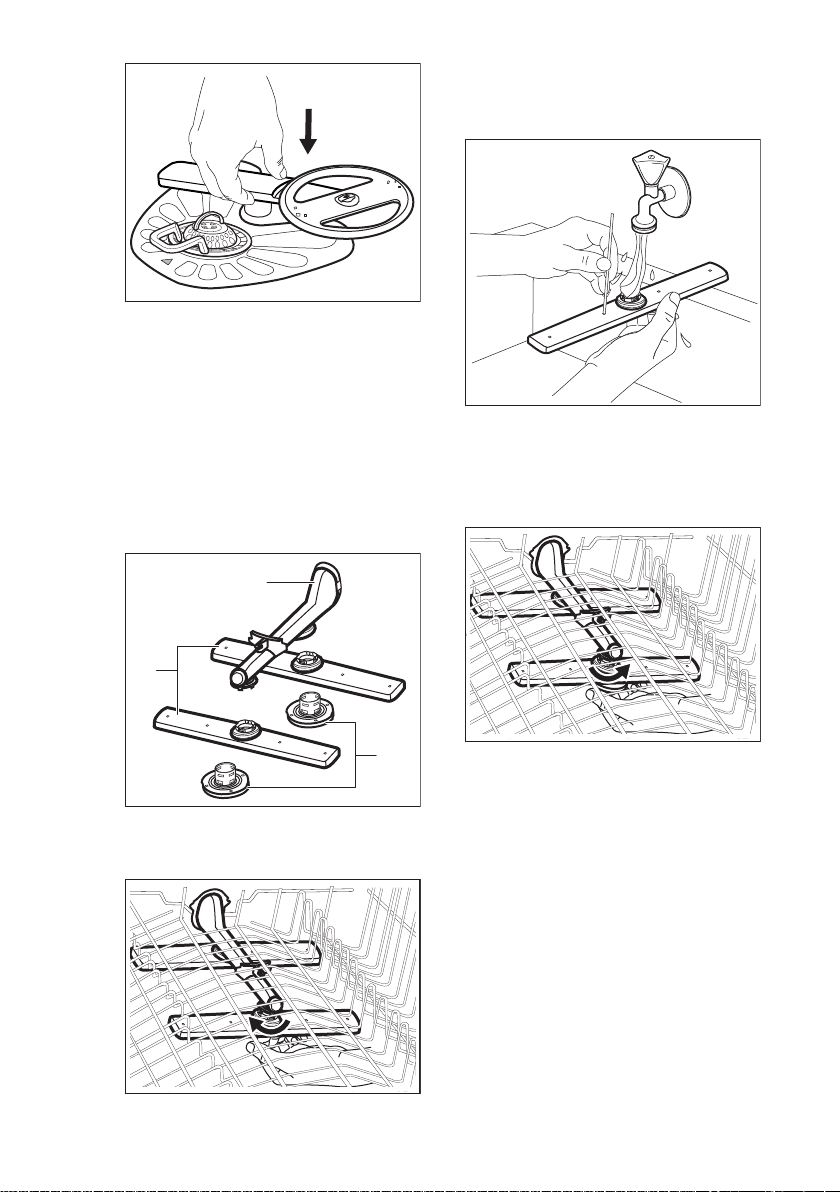

10.6 Alumise pihustikonsooli puhastamine

Alumist pihustikonsooli on soovitatav
regulaarselt puhastada, et vältida avade
ummistumist.

Ummistunud avad võivad põhjustada
kehvi pesutulemusi.

1. Alumise pihustikonsooli
eemaldamiseks tõmmake seda
ülespoole.

7. Pange uuesti kokku filtrid (B) ja (C).

8. Pange tagasi filter (B) lameda filtri

sees (A). Keerake päripäeva, kuni
see kohale lukustub.

2. Peske pihustikonsool voolava vee all
puhtaks. Kasutage peenikest teravat
eset (nt hambaorki), et eemaldada
avadesse kogunenud mustus.

3. Pihustikonsooli tagasipanemiseks
vajutage seda allapoole.

A

B

C

www.electrolux.com22

10.7 Ülemiste pihustikonsoolide

puhastamine

Ülemisi pihustikonsoole on soovitatav
regulaarselt puhastada, et vältida avade
ummistumist. Ummistunud avad võivad
olla kehvade pesutulemuste põhjuseks.

Ülemised pihustikonsoolid asuvad
ülemise korvi all. Pihustikonsoolid (B) on
paigaldatud sisselasketoru (A) külge
kinnituselemendi abil (C).

3. Peske pihustikonsool jooksva vee all
puhtaks. Kasutage peenikest teravat
eset (nt hambaorki), et eemaldada
avadesse kogunenud sodi.

4. Pihustikonsooli tagasiasetamiseks
lükake kinnituselement
pihustikonsooli ja kinnitage seejärel
vastupäeva keerates sisselasketoru
külge. Veenduge, et kinnituselement
lukustub oma kohale.

1. Tõmmake ülemine korv välja.

2. Pihustikonsooli paigaldamiseks

keerake kinnitusdetaili päripäeva.

11. TÕRKEOTSING

EESTI 23

HOIATUS!

Masina ebaõige remont võib
ohustada masina kasutajat.
Remonditöid võib teha ainult
kvalifitseeritud töötaja.

Enamiku probleemide lahendamiseks
ei ole vaja pöörduda
teeninduskeskuse poole.

Probleem ja häirekood Võimalik põhjus ja lahendus

Ei saa seadet aktiveerida. • Veenduge, et toitepistik on seinakontakti ühendatud.

Programm ei käivitu. • Veenduge, et masina luuk on suletud.

Masin ei täitu veega.
Näidikul kuvatakse i10 või
i11.

Masin ei tühjene veest.
Näidikul kuvatakse i20.

Üleujutusvastane seade on
sees.
Näidikul kuvatakse i30.

Veetaseme tuvastusanduri
rike.
Näidikul kuvatakse i41 ­i44.

Vee- või tühjenduspumba
rike.
Näidikul kuvatakse i51 ­i59 või i5A - i5F.

• Veenduge, et kaitsmekarbis olevad sulavkaitsmed on
terved.

• Kui olete valinud viitkäivituse, tühistage see või oo‐
dake pöördloenduse lõppemiseni.

• Masin aktiveerib veepehmendajas leiduva vaigu.
Protseduur kestab ligikaudu 5 minutit.

• Veenduge, et veekraan on avatud.

• Veenduge, et veesurve ei ole liiga madal. Lisateabe
saamiseks võtke ühendust kohaliku vee-ettevõttega.

• Veenduge, et veekraan ei ole ummistunud.

• Veenduge, et sisselaskevooliku filter ei ole ummistu‐
nud.

• Veenduge, et tühjendusvoolik ei ole kokku murtud
ega painutatud.

• Veenduge, et valamu äravoolutoru ei ole ummistu‐
nud.

• Veenduge, et sisemine filtrisüsteem ei ole ummistu‐
nud.

• Veenduge, et tühjendusvoolikul ei ole väändeid ega
kõverusi.

• Sulgege veekraan.

• Veenduge, et masin on õigesti paigaldatud.

• Veenduge, et nõud asetsevad korvides nii, nagu ka‐
sutusjuhendis näidatud.

• Veenduge, et filtrid on puhtad.

• Lülitage masin välja ja sisse.

• Lülitage masin välja ja sisse.

Vaadake alltoodud tabelit, et leida teavet
võimalike probleemide kohta.

Mõnede probleemide korral kuvatakse
ekraanil häirekood.

www.electrolux.com24

Probleem ja häirekood Võimalik põhjus ja lahendus

Masinas oleva vee tempe‐
ratuur on liiga kõrge või on
veeanduri rike.

• Jälgige, et sissetuleva vee temperatuur ei ületa
60 °C.

• Lülitage masin välja ja sisse.

Näidikul kuvatakse i61 või
i69.

Masinal on tehniline rike.

• Lülitage masin välja ja sisse.

Näidikul kuvatakse iC0 või
iC3.

Masinas oleva vee tase on
liiga kõrge.
Näidikul kuvatakse iF1.

• Lülitage masin välja ja sisse.

• Veenduge, et filtrid on puhtad.

• Kontrollige, kas tühjendusvoolik on paigaldatud põr‐
anda suhtes õigele kõrgusele. Vt paigaldusjuhiseid.

Masin jääb pesemise käi‐
gus korduvalt seisma ja

• See on tavaline. See tagab parimad pesutulemused
ja energia kokkuhoiu.

hakkab uuesti tööle.

Programm kestab liiga
kaua.

• Kui olete valinud viitkäivituse, tühistage see või oo‐
dake pöördloenduse lõppemiseni.

• Nende funktsioonide aktiveerimine võib pikendada
programmi kestust.

Kuvatav programmi kestus
erineb tarbimisväärtuste

• Vt tarbimisväärtuste tabelit jaotises „Programmi va‐
lik“.

tabelis toodud kestusest.

Ekraanil olev järelejäänud

• See ei ole rike. Masin töötab õigesti.

aeg pikeneb ja liigub edasi
hüplikult kuni programmi
lõpuni.

Väike leke masina uksest. • Masin ei ole loodis. Reguleerige tugijalgu vastavalt

vajadusele (kui on kohaldatav.

• Masina luuk ei ole sisemuse suhtes tsentreeritud.
Reguleerige tagumisi jalgu (kui on kohaldatav).

Masina luuki on raske sul‐
geda.

• Masin ei ole loodis. Reguleerige tugijalgu vastavalt
vajadusele (kui on kohaldatav).

• Nõude osad ulatuvad korvidest väljapoole.

Masina luuk avaneb pesut‐
sükli ajal.

Masina sisemusest kostab
klirinat või koputusi.

• Funktsioon AirDry on aktiveeritud. Saate funktsiooni
välja lülitada. Vt jaotist „Üldseaded“.

• Nõud ei ole korvidesse õigesti paigutatud. Vaadake
korvide täitmise infolehte.

• Veenduge, et pihustikonsool saab vabalt pöörelda.

Masin põhjustab kaitsme
väljalülitumise.

• Voolutugevus ei võimalda kõigi kasutatavate sead‐
mete üheaegset kasutamist. Kontrollige pistikupesa
voolutugevust ja arvesti voolukulu ning lülitage vaja‐
duse korral mõni kasutatavatest seadmetest välja.

• Masina sisemine elektririke. Võtke ühendust volitatud
teeninduskeskusega.

EESTI 25

Kui olete masinat kontrollinud, lülitage
masin välja ja uuesti sisse. Kui probleem
tekib uuesti, pöörduge volitatud
teeninduskeskusse.

Tabelis mitteleiduvate häirekoodide
kuvamisel võtke ühendust
teeninduskeskusega.

HOIATUS!

Me ei soovita masina
kasutamist jätkata enne
probleemi täielikku
kõrvaldamist. Eemaldage
masin vooluvõrgust ja ärge
seda enne sisse lülitage, kui
olete kindel, et masin on
korras.

PNC asub seadme ukse küljes asuval
andmeplaadil. Samuti võite kontrollida
juhtpaneelil olevat PNC.

Enne PNC kontrollimist veenduge, et
seade on programmi valimise režiimis.

1. Vajutage ja hoidke 3 sekundit
korraga ja .

Ekraanil kuvatakse teie seadme PNC.

2. Et väljuda PNC esitamise režiimist,
vajutage ja hoidke korraga umbes 3

sekundit

Seade pöördub tagasi programmi
valimise režiimi.

ja .

11.1 Toote numbriline kood (PNC)

Volitatud hoolduskeskusesse
pöördumisel peab toote numbriline kood
olema käepärast.

11.2 Pesu- ja kuivatustulemused ei vasta ootustele

Probleem Võimalik põhjus ja lahendus

Kehvad pesutulemused. • Vt jaotist jaotist „Igapäevane kasutus“, jaotist

Kehvad kuivatustulemused. • Nõud on jäänud suletud seadmesse liiga kauaks.

Valged triibud või sinakas
kiht klaasidel ja nõudel.

„Nõuanded ja soovitused“ ning korvi täitmise in‐
folehte.

• Kasutage tõhusamat pesuprogrammi.

• Aktiveerige ExtraPower funktsioon, et valitud pro‐
grammi pesutulemusi tõhustada.

• Puhastage pihustikonsool ja filter. Vt jaotist „Pu‐
hastus ja hooldus“.

Aktiveerige AirDry , et seada ukse automaatne
avanemine ja tõhustada kuivatamist.

• Loputusvahendit pole kasutatud või on seda lisatud
liiga vähe. Täitke loputusvahendi jaotur või seadke
loputusvahendi tase kõrgemaks.

• Põhjuseks võib olla loputusvahendi kvaliteet.

• Soovitame alati kasutada loputusvahendit, ka koos
multitablettidega.

• Plastist esemed tuleks rätikuga üle kuivatada.

• Programmil ei ole kuivatustsüklit. Vt jaotist „Pro‐
grammide ülevaade“.

• Eraldatava loputusvahendi kogus on liiga suur.
Seadke loputusvahendi tase madalamaks.

• Pesuaine kogus on liiga suur.

www.electrolux.com26

Probleem Võimalik põhjus ja lahendus

Plekid ning veetilkade jäägid
klaasidel ja nõudel.

• Eraldatava loputusvahendi kogus pole piisavalt
suur. Seadke loputusvahendi tase kõrgemaks.

• Põhjuseks võib olla loputusvahendi kvaliteet.

Seadme sisemus on märg. • Tegemist pole seadme defektiga. Niiske õhk kon‐

denseerub seadme seintele.

Pesemisel tekib liiga palju
vahtu.

• Kasutage ainult nõudepesumasinate jaoks mõel‐
dud pesuainet.

• Kasutage mõne teise tootja pesuainet.

• Ärge eelloputage nõusid jooksva vee all enne, kui
need masinasse asetate.

Söögiriistadel on roostejäl‐
jed.

• Pesemiseks kasutatav vesi sisaldab liiga palju soo‐
la. Vt jaotist „Veepehmendaja“.

• Hõbedast ja roostevabast terasest söögiriistad on
pandud kokku. Ärge pange hõbedast ja roosteva‐
bast terasest söögiriistu liiga lähestikku.

Programmi lõpus on pesuai‐
nejaoturis pesuainejäägid.

• Pesutablett on jäänud jaoturisse kinni ja pole see‐
tõttu veega täielikult ära uhutud.

• Vesi ei suuda jaoturis olevat pesuainet välja uhtu‐
da. Veenduge, et pihustikonsool pole blokeeritud
ega ummistunud.

• Veenduge, et korvides olevad esemed ei takista
pesuainejaoturi kaane avanemist.

Ebameeldiv lõhn masina
sees.

• Vt jaotist „Sisemuse puhastamine“.

• Käivitage Machine Care programm koos katlaki‐
vieemaldi või nõudepesumasinate puhastusvahen‐
diga.

Katlakivijäägid nõudel, sise‐
musel ja ukse siseküljel.

• Soola tase on madal, kontrollige soola lisamise in‐
dikaatorit.

• Soolamahuti kork on lahti.

• Kohalik kraanivesi on kare. Vt jaotist „Veepehmen‐
daja“.

• Kasutage soola ja seadke veepehmendaja ka siis,
kui kasutate multitablette. Vt jaotist „Veepehmen‐
daja“.

• Käivitage Machine Care programm koos nõudepe‐
sumasinale mõeldud katlakivieemaldiga.

• Kui vaatamata sellele näete lubjasetet, kasutage
seadmes selleks otstarbeks mõeldud puhastusva‐
hendeid.

• Katsetage teist pesuainet.

• Pöörduge pesuaine tootja poole.

Tuhmid, värvi muutnud või
pragunenud nõud.

• Veenduge, et pesete masinas ainult nõudepesu‐
masinakindlaid nõusid.

• Täitke ja tühjendage korv ettevaatlikult. Vaadake
korvi täitmise infolehte.

• Pange õrnemad esemed ülemisse korvi.

• Aktiveerige GlassCare funktsioon, et tagada eri‐
hooldus klaasidele ja õrnadele nõudele.

Vt jaotist „Enne esimest

kasutamist“, jaotist
„Igapäevane kasutus“ või
jaotist „Nõuanded ja
soovitused“ muude

võimalike põhjuste
leidmiseks.

12. TEHNILINE TEAVE

Mõõtmed Laius/kõrgus/sügavus (mm) 446 / 818 - 898 / 550

Elektriühendus

Veesurve Min/max baari (MPa) 0.5 (0.05) / 8 (0.8)

Veevarustus

Mahutavus Nõudekomplekte 10

Võimsustarve

1)

Muud väärtused on toodud andmeplaadil

2)

Kui kuum vesi tuleb alternatiivsest energiaallikast (nt päikesepaneelid), kasutage energia‐

kulu vähendamiseks seda soojaveevarustussüsteemi.

3)

Vastavalt määrusele 1059/2010.

1)

3)

Pinge (V) 220 - 240

Sagedus (Hz) 50

max 60 °C

Külm vesi või kuum vesi

Ooterežiim (W) 5.0

Väljas-režiim (W) 0.50

2)

EESTI 27

12.1 Link EL EPREL-i

andmebaasile

Seadme energiamärgisel olevalt QR­koodilt leiate veebilingi selle seadme
registreerimiseks EL EPREL-i
andmebaasis. Hoidke energiamärgis
koos kasutusjuhendi ja kõigi muude
seadmega kaasas olnud dokumentidega
alles.

Toote jõudlusega seotud teavet on
võimalik leida EL EPREL-i

13. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib
ringlusse suunata. Selleks viige pakendid
vastavatesse konteineritesse. Aidake
hoida keskkonda ja inimeste tervist ja
suunake elektri- ja elektroonilised
jäätmed ringlusse. Ärge visake

andmebaasist, kasutades linki https://
eprel.ec.europa.eu ja toote mudelinime
ja tootenumbrit, mille leiate seadme
andmesildilt. Vt jaotist "Toote kirjeldus".

Täpsema teabe saamiseks
energiamärgise kohta külastage
www.theenergylabel.eu.

sümboliga tähistatud seadmeid muude
majapidamisjäätmete hulka. Viige seade
kohalikku ringluspunkti või pöörduge abi
saamiseks kohalikku omavalitsusse.

www.electrolux.com28

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 28

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 30

3. OPIS PRODUKTU............................................................................................ 33

4. PANEL STEROWANIA.....................................................................................34

5. WYBÓR PROGRAMU...................................................................................... 35

6. USTAWIENIA PODSTAWOWE .......................................................................38

7. PRZED PIERWSZYM UŻYCIEM......................................................................42

8. CODZIENNA EKSPLOATACJA....................................................................... 43

9. WSKAZÓWKI I PORADY................................................................................. 46

10. KONSERWACJA I CZYSZCZENIE................................................................ 48

11. ROZWIĄZYWANIE PROBLEMÓW................................................................ 51

12. DANE TECHNICZNE......................................................................................56

MYŚLIMY O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest on owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu
problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.
Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować
poniższe dane: Model, numer produktu, numer seryjny.
Informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z

POLSKI 29

dołączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu w celu wykorzystania w
przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych
zastosowań w takich miejscach, jak:

www.electrolux.com30

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach
pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach
mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) bar

(MPa)

• Maksymalna liczba kompletów naczyń wynosi 10 .

• Jeśli przewód zasilający uległ uszkodzeniu, należy

zlecić jego wymianę producentowi urządzenia,

autoryzowanemu centrum serwisowemu lub też innej

kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z

ostrymi krawędziami należy wkładać do kosza w dół

lub układać poziomo.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z

gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowych dołączonych

zestawów przewodów. Nie wolno używać starych

przewodów.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Ze względów bezpieczeństwa nie
należy uruchamiać urządzenia przed
zainstalowaniem go w zabudowie.

POLSKI 31

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w
odpowiednim i bezpiecznym miejscu,
które spełnia wymagania instalacyjne.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i
porażeniem prądem
elektrycznym.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Urządzenie wyposażono we wtyczkę
zasilającą z bezpiecznikiem 13 A.
Jeśli konieczna jest wymiana
bezpiecznika we wtyczce zasilającej,
należy użyć bezpiecznika 13 A ASTA
(BS 1362) (dotyczy tylko Wielkiej
Brytanii i Irlandii).

2.3 Podłączenie do sieci wodociągowej

• Uważać, aby nie uszkodzić węży
wodnych.

• Przed podłączeniem urządzenia do
nowej instalacji wodociągowej lub
instalacji, z której nie korzystano
przez dłuższy czas lub która była
naprawiana lub do której podłączono
nowe urządzenia (liczniki wody itp.),
należy umożliwić wypływ wody, aż
będzie ona czysta.

• Podczas pierwszego użycia
urządzenia i bezpośrednio po nim
należy upewnić się, że nie ma
widocznych wycieków wody.

• Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

• W razie uszkodzenia węża
dopływowego należy natychmiast
zamknąć zawór wody i wyjąć wtyczkę
z gniazda elektrycznego. Należy
skontaktować się z autoryzowanym
centrum serwisowym w celu wymiany
węża dopływowego.

2.4 Sposób używania

• Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.

• Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
wskazówek dotyczących
bezpieczeństwa podanych na
opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w
urządzeniu.

www.electrolux.com32

• Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach mogą pozostać resztki
detergentu.

• Nie kłaść żadnych przedmiotów ani
nie wywierać nacisku na otworzone
drzwi urządzenia.

• Po otworzeniu drzwi w trakcie
programu, z urządzenia może
wydostać się gorąca para.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń.

• Informacja dotycząca oświetlenia w
urządzeniu i elementów
oświetleniowych sprzedawanych
osobno jako części zamienne:
Zastosowane elementy oświetleniowe
są przystosowane do pracy w
wymagających warunkach fizycznych
(temperatura, drgania, wilgotność) w
urządzeniach domowych lub są
przeznaczone do sygnalizacji stanu
działania urządzenia. Nie są one
przeznaczone do innych zastosowań i
nie nadają się do oświetlania
pomieszczeń domowych.

• Urządzenie wyposażono w
oświetlenie wewnętrzne, które włącza
się w momencie otworzenia drzwi i
wyłącza po ich zamknięciu.

• Aby wymienić wewnętrzne
oświetlenie, należy skontaktować się
z autoryzowanym punktem serwisem.

wpływ na bezpieczeństwo i
spowodować utratę gwarancji.

• Następujące części zamienne będą
dostępne przez 7 lat po zakończeniu
produkcji modelu: silnik, pompa
obiegu i pompa opróżniająca, grzałki i
elementy grzejne, w tym pompy
ciepła, przewody i powiązane
elementy, takie jak węże, zawory,
filtry i elementy układu Aqua Stop,
elementy konstrukcyjne i wewnętrzne
związane z zespołem drzwi, układy
elektroniczne, wyświetlacze
elektroniczne, przełączniki
ciśnieniowe, termostaty i czujniki,
oprogramowanie i oprogramowanie
układowe, w tym oprogramowanie
resetujące. Niektóre z tych części
zamiennych będą dostępne wyłącznie
dla profesjonalnych punktów
serwisowych i nie wszystkie części
zamienne są odpowiednie do
wszystkich modeli.

• Następujące części zamienne będą
dostępne przez 10 lat po zakończeniu
produkcji modelu: zawias i uszczelki
drzwi, inne uszczelki, ramiona
spryskujące, filtry odpływowe,
wewnętrzne kosze i plastikowe
elementy wyposażenia, takie jak
kosze i pokrywy.

2.7 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.

2.6 Serwis

• Aby naprawić urządzenie, należy
skontaktować się z autoryzowanym
centrum serwisowym. Należy
stosować wyłącznie oryginalne części
zamienne.

• Samodzielna lub nieprofesjonalna
naprawa może mieć negatywny

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.

3. OPIS PRODUKTU

4

3

7

8

9

56

10

11

1

2

Rysunek poniżej
przedstawia tylko ogólny
wygląd urządzenia. Więcej
szczegółowych informacji
można znaleźć w innych
rozdziałach lub
dokumentach dostarczonych
wraz z urządzeniem.

POLSKI 33

Górne ramiona spryskujące

1

Dolne ramię spryskujące

2

Filtry

3

Tabliczka znamionowa

4

Zbiornik soli

5

Otwór wentylacyjny

6

3.1 Oświetlenie wnętrza

Urządzenie wyposażono w oświetlenie
wewnętrzne. Włącza się po otwarciu
drzwi lub włączeniu urządzenia, gdy
drzwi są otwarte.

Dozownik płynu nabłyszczającego

7

Dozownik detergentu

8

Dolny kosz

9

Górny kosz

10

Szuflada na sztućce

11

Oświetlenie wyłącza się po zamknięciu
drzwi lub wyłączeniu urządzenia. W
przeciwnym razie wyłącza się
automatycznie po pewnym czasie, aby
oszczędzać energię.

1 2 3

4 5 6

A

CB B

www.electrolux.com34

4. PANEL STEROWANIA

Przycisk wł./wył. / Przycisk

1

resetowania
Przycisk Delay Start

2

Wyświetlacz

3

4.1 Wyświetlacz

A. ECOMETER
B. Wskaźniki
C. Wskazanie czasu

4.3 Wskaźniki

Wskaźnik Opis

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐
nik płynu nabłyszczającego wymaga uzupełnienia. Patrz rozdział
„Przed pierwszym użyciem”.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐
nienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszcze‐
nie wnętrza urządzenia przy użyciu programu Machine Care. Patrz
punkt „Konserwacja i czyszczenie”.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐
szenia. Miga podczas fazy suszenia. Patrz „Wybór programu”.

Pasek wyboru MY TIME

4

Przyciski funkcji EXTRAS

5

Przycisk programu AUTO Sense

6

4.2 ECOMETER

Wskaźnik ECOMETER pokazuje, w jaki
sposób wybór programu wpływa na
zużycie wody i energii. Im więcej świeci
się pasków, tym niższe jest zużycie.

wskazuje najbardziej przyjazny
środowisku wybór programu dla średnio
zabrudzonych naczyń.

5. WYBÓR PROGRAMU

CA B D E

POLSKI 35

5.1 MY TIME

Korzystając z paska wyboru MY TIME,
można wybrać odpowiedni cykl
zmywania w oparciu o czas trwania
programu (od 30 minut do 4 godzin).

A. • Quick to najkrótszy program

(30min) przeznaczony do
zmywania świeżo i lekko
zabrudzonych naczyń.

• Płukanie wstępne (15min) to
program przeznaczony do
spłukiwania pozostałości potraw z
naczyń. Zapobiega on
powstawaniu nieprzyjemnego
zapachu w urządzeniu. W tym
programie nie stosować
detergentu.

B. 1h to program przeznaczony do

mycia świeżo zabrudzonych i lekko
przyschniętych naczyń.

C. 1h 30min to program przeznaczony

do zmywania i suszenia średnio
zabrudzonych naczyń.

D. 2h 40min to program przeznaczony

do zmywania i suszenia mocno
zabrudzonych naczyń.

E. ECO to najdłuższy program (4h),

zapewniający największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
średnio zabrudzonych naczyń i
sztućców. Jest to program
standardowy dla ośrodków

przeprowadzających testy.

1)

5.2 EXTRAS

Aby dostosować wybór programu do
własnych potrzeb, można włączyć
funkcję EXTRAS.

ExtraHygiene

Funkcja ExtraHygiene zapewnia
najlepszy efekt higieniczny dzięki
utrzymywaniu przez co najmniej 10 minut
temperatury 65-70°C podczas ostatniej
fazy płukania.

ExtraPower

ExtraPower zapewnia lepsze efekty
zmywania w ramach wybranego
programu. Opcja ta powoduje
podniesienie temperatury i wydłużenie
czasu zmywania.

GlassCare

GlassCare umożliwia włączenie opcji
specjalnej ochrony delikatnych naczyń.
Opcja ta zapobiega gwałtownym
zmianom temperatury zmywania w
ramach wybranego programu i obniża ją
do wartości 45 °C. Zapobiega to
uszkodzeniu zwłaszcza szklanych
naczyń.

5.3 AUTO Sense

Program AUTO Sense automatycznie
dostosowuje cykl zmywania do rodzaju
ładunku.

Urządzenie rozpoznaje stopień
zabrudzenia oraz ilość naczyń
znajdujących się w koszach. Następnie
dostosowuje temperaturę i ilość wody
oraz czas trwania programu.

1)

Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie

ekoprojektu 2019/2022.

www.electrolux.com36

5.4 Przegląd programów

Program Rodzaj zała‐

Quick • Naczynia

Płukanie
wstępne

1h • Naczynia

1h 30min • Naczynia

2h 40min • Naczynia

ECO • Naczynia

dunku

• Sztućce

• Dowolny
ładunek

• Sztućce

• Sztućce

• Garnki

• Patelnie

• Sztućce

• Garnki

• Patelnie

• Sztućce

• Garnki

• Patelnie

Stopień za‐
brudzenia

• Świeże • Zmywanie 50°C

• Dowolny
stopień
zabrudze‐
nia

• Świeże

• Lekko za‐
schnięte

• Średnie

• Lekko za‐
schnięte

• Średnie
do dużego

• Zaschnię‐
te

• Średnie

• Lekko za‐
schnięte

Fazy programu EXTRAS

• Płukanie pośred‐
nie

• Płukanie końcowe
45°C

• AirDry

• Zmywanie wstęp‐neW tym programie

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
50°C

• AirDry

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Suszenie

• AirDry

• Zmywanie wstęp‐
ne

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
60°C

• Suszenie

• AirDry

• Zmywanie wstęp‐
ne

• Zmywanie 50°C

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Suszenie

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

nie można włą‐
czyć opcji EX‐
TRAS.

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

POLSKI 37

Program Rodzaj zała‐

dunku

AUTO
Sense

• Naczynia

• Sztućce

• Garnki

• Patelnie

Stopień za‐
brudzenia

Program do‐
stosowuje się
do stopnia
zabrudzenia.

Fazy programu EXTRAS

• Zmywanie wstęp‐
ne

• Zmywanie
50-60°C

W tym programie
nie można włą‐
czyć opcji EX‐
TRAS.

• Płukanie pośred‐
nie

• Płukanie końcowe
60°C

• Suszenie

• AirDry

Machine
Care

• Bez ładun‐kuProgram
przeznaczony
do czyszcze‐
nia wnętrza
urządzenia.

• Zmywanie 70°C

• Płukanie pośred‐
nie

• Płukanie końcowe

• AirDry

W tym programie
nie można włą‐
czyć opcji EX‐
TRAS.

Parametry eksploatacyjne

Program 1)

2)

Quick 9.3 - 11.3 0.560 - 0.685 30

Płukanie wstępne 3.1 - 3.8 0.012 - 0.014 15

1h 9.0 - 11.0 0.693 - 0.847 60

1h 30min 9.3 - 11.4 0.772 - 0.944 90

2h 40min 9.4 - 11.5 0.876 - 1.071 160

ECO

AUTO Sense 8.3 - 11.5 0.677 - 1.036 120 - 170

Machine Care 8.3 - 10.1 0.593 - 0.725 60

1)

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

2)

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

3)

Zgodnie z rozporządzeniem 1016/2010.

4)

Zgodnie z rozporządzeniem 2019/2022.

Woda (l) Energia (kWh) Czas trwania (min)

9.9 3) / 9.9

4)

0.6573) / 0.673

4)

2403) / 240

4)

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje
dotyczące przeprowadzania testów
wydajności (np. zgodnie z normą
EN60436), należy przesłać wiadomość
e-mail na adres:

[email protected]

W wiadomości należy podać numer
produktu (PNC) z tabliczki znamionowej
urządzenia.

Więcej informacji na temat zmywarki
znajduje się w instrukcji obsługi
dołączonej do urządzenia.

1 2 3 4 5 6 7

www.electrolux.com38

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można
skonfigurować urządzenie, zmieniając
ustawienia podstawowe.

Numer Ustawienia Wartości

1 Twardość wo‐dyPoziomy od 1L

2 Dawka płynu

3 Dźwięk zakoń‐

4 Automatyczne

5 Dźwięki przy‐

6 Wybór ostat‐

7 Wyświetlanie

1)

Więcej szczegółowych informacji zawarto w tym rozdziale.

nabłyszczają‐
cego

czenia

otwieranie
drzwi

cisków

niego progra‐
mu

na podłodze

do 10L (war‐
tość domyślna:
5L)

Poziomy od 0A
do 8A (wartość
domyślna: 5A)

On
Off (wartość
domyślna)

On (wartość
domyślna)
Off

On (wartość
domyślna)
Off

On
Off (wartość
domyślna)

On (wartość
domyślna)
Off

1)

Opis

Regulacja poziomu zmiękczania wody
zależnie od twardości wody w danym re‐
jonie.

Regulacja dozowania płynu nabłyszcza‐
jącego zależnie od potrzeb.

Włączenie lub wyłączenie sygnału
dźwiękowego zakończenia programu.

Włączenie lub wyłączenie funkcji AirDry.

Włączenie lub wyłączenie dźwięku towa‐
rzyszącego naciskaniu przycisków.

Włączenie lub wyłączenie automatycz‐
nego wyboru ostatnio używanego pro‐
gramu wraz z zapisanymi opcjami.

Włączenie lub wyłączenie funkcji Time‐
Beam.

Ustawienia podstawowe można zmieniać
w trybie ustawiania.

Gdy urządzenie jest w trybie ustawiania,
paski wskaźnika ECOMETER
odpowiadają dostępnym ustawieniom.
Po dokonaniu wyboru ustawienia
odpowiadający mu pasek wskaźnika
ECOMETER zaczyna migać.

Kolejność ustawień podstawowych
przedstawionych w tabeli odpowiada
kolejności ustawień na wskaźniku
ECOMETER:

6.1 Tryb ustawiania

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy
pasek wyboru MY TIME.

BA C

A. Przycisk Wstecz
B. Przycisk Ok
C. Przycisk Dalej

Przyciski Wstecz i Dalej umożliwiają
przełączanie między ustawieniami
podstawowymi i zmianę ich wartości.

Przycisk Ok umożliwia wybór wybranego
ustawienia i potwierdzenie zmiany jego
wartości.

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można
przejść do trybu ustawiania. Jest to
niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy
nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaświecą się kontrolki przycisków
Wstecz, Ok i Dalej.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie
ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby

wybrać pasek wskaźnika
ECOMETER odpowiadający
żądanemu ustawieniu.

• Pasek wskaźnika ECOMETER
odpowiadający wybranemu
ustawieniu zacznie migać.

• Na wyświetlaczu pojawi się
wartość wybranego ustawienia,

POLSKI 39

2. Nacisnąć Ok, aby przejść do

ustawienia.

• Pasek wskaźnika ECOMETER
odpowiadający wybranemu
ustawieniu zacznie świecić w
sposób ciągły. Pozostałe paski
będą wyłączone.

• Wartość aktualnego ustawienia
będzie migać.

3. Nacisnąć Wstecz lub Dalej, aby
zmienić wartość.

4. Nacisnąć Ok, aby potwierdzić
ustawienie.

• Nowe ustawienie zostanie

zapisane.

• Urządzenie powróci do

wyświetlania listy ustawień
podstawowych.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy,

aby wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru
programów.
Zapisane ustawienia pozostaną w
pamięci do czasu ich ponownej zmiany.

6.2 Zmiękczanie wody

Zmiękczacz wody usuwa z wody
substancje mineralne, które mogą mieć
negatywny wpływ na efekty zmywania
lub na pracę urządzenia.

Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona
w równoważnych skalach.

Zmiękczanie powinno być dostosowane
do stopnia twardości wody
doprowadzonej do urządzenia. W
lokalnym zakładzie wodociągowym
można uzyskać informację na temat
twardości wody. Istotne jest ustawienie
właściwego poziomu zmiękczania wody,
aby zapewnić dobre efekty zmywania.

Twardość wody

Stopnie nie‐

mieckie (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

Stopnie fran‐

cuskie (°fH)

mmol/l Stopnie

Clarka

Poziom zmięk‐

czania wody

www.electrolux.com40

Stopnie nie‐

mieckie (°dH)

Stopnie fran‐

cuskie (°fH)

mmol/l Stopnie

Clarka

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Ustawienie fabryczne.

2)

Przy tym poziomie nie stosować soli.

Niezależnie od rodzaju stosowanego
detergentu należy ustawić prawidłowy
poziom twardości wody, aby wskaźnik
poziomu soli był włączony.

Tabletki wieloskładnikowe
zawierające sól nie są
wystarczająco skuteczne,
aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie
zmiękczacza wody, niezbędna jest
regularna regeneracja żywicy w układzie
zmiękczającym. Proces ten przebiega
automatycznie i jest częścią normalnej
pracy zmywarki.

Po zużyciu określonej ilości wody od
czasu poprzedniego procesu regeneracji
między ostatnim płukaniem a końcem
programu zostaje zainicjowany nowy
proces regeneracji.

Poziom zmięk‐

czania wody

6 17

7 10

8 5

9 3

10 3

W przypadku ustawienia wysokiego
poziomu zmiękczania wody może mieć
miejsce także w środku programu, przed
płukaniem (dwukrotnie podczas
programu). Rozpoczęcie regeneracji nie
ma wpływu na czas trwania cyklu, chyba
że nastąpi w środku programu lub na
końcu programu z krótką fazą suszenia.
W takich przypadkach regeneracja
wydłuża całkowity czas trwania programu
o dodatkowe 5 minut.

Poziom zmięk‐

czania wody

1 250

2 100

3 62

4 47

5 25

Ilość wody (l)

Następnie, w tym samym cyklu lub na
początku następnego programu, może
rozpocząć się przepłukiwanie
zmiękczacza wody, które trwa 5 minut.
Czynność ta zwiększa całkowite zużycie
wody w programie o dodatkowe 4 litry
oraz całkowite zużycie energii o
dodatkowe 2 Wh. Przepłukiwanie
zmiękczacza kończy się całkowitym
odpompowaniem wody.

Poziom zmięk‐

czania wody

1)

5

2)

1

Ilość wody (l)

POLSKI 41

Każde przepłukiwanie zmiękczacza
(możliwe jest więcej niż jedno w tym
samym cyklu) może wydłużyć czas
trwania programu o kolejne 5 minut, jeśli
nastąpi na początku lub w środku
programu.

Wszystkie wartości zużycia
podane w tym rozdziale
zostały określone zgodnie z
aktualnie obowiązującą
normą, w warunkach
laboratoryjnych, przy
twardości wody 2,5 mmol/l,
zgodnie z rozporządzeniem
2019/2022 (ustawienie
zmiękczania wody: poziom

3).
Ciśnienie i temperatura
wody, a także zmiany
parametrów zasilania
sieciowego, mogą
spowodować zmianę
wartości.

6.3 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Jest on automatycznie podawany
podczas fazy płukania gorącą wodą.
Można ustawić ilość podawanego płynu
nabłyszczającego.

Gdy komora na płyn nabłyszczający jest
pusta, włącza się wskaźnik płynu
nabłyszczającego, informując o
konieczności uzupełnienia płynu. Jeśli
podczas stosowania wyłącznie tabletek
wieloskładnikowych efekty suszenia są
zadowalające, można wyłączyć dozownik
i wskaźnik. Jednak aby zapewnić
najlepsze efekty suszenia, należy
zawsze używać płynu nabłyszczającego i
pozostawić włączony wskaźnik płynu
nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu
nabłyszczającego, należy ustawić
dozowanie na wartość 0A.

6.4 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał
dźwiękowy, który jest emitowany po
zakończeniu programu.

Sygnały dźwiękowe
sygnalizują również
nieprawidłowe działanie
urządzenia. Tych sygnałów
dźwiękowych nie można
wyłączyć.

6.5 AirDry

AirDry Funkcja poprawia skuteczność
suszenia. Podczas fazy suszenia drzwi
otwierają się automatycznie i pozostają
otworzone.

AirDry włącza się automatycznie we
wszystkich programach z wyjątkiem
programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia
drzwi zależy od wybranego programu i
opcji.

Gdy funkcja AirDry powoduje otworzenie
drzwi, na wyświetlaczu pojawia się
informacja o pozostałym czasie trwania
programu.

UWAGA!

Nie należy zamykać drzwi
urządzenia w ciągu 2 minut
od ich automatycznego
otworzenia. Może to
spowodować uszkodzenie
urządzenia.

UWAGA!

Jeśli do urządzenia mają
dostęp dzieci, zaleca się
wyłączenie funkcji AirDry.
Samoczynne otworzenie się
drzwi może być dla nich
niebezpieczne.

www.electrolux.com42

6.6 Dźwięki przycisków

Naciskaniu przycisków na panelu
sterowania towarzyszy dźwięk klikania.
Dźwięk ten można włączyć.

6.7 Wybór ostatniego programu

Możliwe jest ustawienie automatycznego
wyboru ostatnio używanego programu
wraz z zapisanymi opcjami.

Powoduje to zapisanie ostatniego
zakończonego programu przed
wyłączeniem urządzenia. Jest on
następnie automatycznie wybierany po
włączeniu urządzenia.

Jeśli opcja wyboru ostatniego programu
jest wyłączona, domyślnym programem
jest program ECO.

6.8 TimeBeam

Wyświetlacz TimeBeam wyświetla
następujące informacje na podłodze pod
drzwiami urządzenia:

• Czas trwania programu, gdy
rozpocznie się program.

• 0:00 oraz CLEAN po zakończeniu
programu.

• DELAY oraz odliczany czas
opóźnienia, gdy włączona jest funkcja
opóźnienia rozpoczęcia programu.

• Kod alarmu w razie nieprawidłowego
działania urządzenia.

Otworzenie drzwi przez
funkcję AirDry powoduje
wyłączenie wyświetlacza
TimeBeam. Pozostały czas
bieżącego programu należy
sprawdzić na wyświetlaczu
panelu sterowania.

7. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program Quick, aby

usunąć wszelkie zanieczyszczenia i
pozostałości z procesu
produkcyjnego. Nie stosować
detergentu ani nie umieszczać
naczyń w koszach.

Po uruchomieniu programu urządzenie
zacznie aktywować żywicę w
zmiękczaczu wody – może to potrwać do

5 minut. Faza zmywania rozpocznie się
dopiero po zakończeniu tego procesu.
Procedura jest powtarzana okresowo.

7.1 Zbiornik soli

Sól aktywuje żywicę w zmiękczaczu
wody oraz zapewnia dobre efekty
zmywania podczas codziennej
eksploatacji.

UWAGA!

Stosować wyłącznie grubą
sól przeznaczoną do
zmywarek. Sól
drobnoziarnista zwiększa
ryzyko korozji.

B

C

A

POLSKI 43

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w
lewo i ją zdjąć.

2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).

3. Napełnić zbiornik soli 1 kg soli (do
pełna).

4. Ostrożnie potrząsnąć lejkiem,
trzymając go za uchwyt, aby opróżnić
go ze wszystkich granulek.

5. Usunąć sól rozsypaną wokół otworu
zbiornika soli.

6. Obrócić pokrywkę zbiornika soli w
prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Dlatego po napełnieniu
zbiornika soli należy
niezwłocznie uruchomić
program zmywania, aby
zapobiec korozji.

7.2 Napełnianie dozownika płynu nabłyszczającego

UWAGA!

Komora (C) jest
przeznaczona wyłącznie do
dozowania płynu
nabłyszczającego. Nie
napełniać go detergentem.

UWAGA!

Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.

1. Nacisnąć element zwalniający (A),
aby otworzyć pokrywę (B).

2. Wlać płyn nabłyszczający do
dozownika (C), aż osiągnie poziom
oznaczenia „FILL”.

3. Rozlany płyn nabłyszczający należy
zetrzeć chłonną szmatką, aby
zapobiec powstaniu zbyt dużej ilości
piany.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa zablokowała się.

8. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż

urządzenie się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosze.

6. Dodać detergent.

7. Wybrać i uruchomić program.

8. Po zakończeniu programu zamknąć

zawór wody.

B

C

A

www.electrolux.com44

8.1 Korzystanie z detergentu

• Zaświeci się kontrolka wybranego
programu.

• Wskaźnik ECOMETER pokaże
poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas
trwania programu.

2. W razie potrzeby włączyć
odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

8.3 Wybór i uruchamianie

programu Płukanie wstępne

UWAGA!

Stosować wyłącznie
detergent przeznaczony do
zmywarek.

1. Nacisnąć przycisk zwalniający (B),
aby otworzyć pokrywę (C).

2. Umieścić detergent w przegródce
(A). Można używać detergentu w
tabletkach, w proszku lub w żelu.

3. Jeśli program przewiduje fazę prania
wstępnego, należy umieścić
niewielką ilość detergentu na
wewnętrznej stronie drzwi
urządzenia.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa zablokowała się.

Informacje dotyczące
dozowania detergentu
znajdują się w instrukcji
producenta umieszczonej na
opakowaniu produktu.
Zwykle 20-25 ml detergentu
żelowego nadaje się do
zmywania średnio
zabrudzonych naczyń.

Nie nalewać do komory (A)
więcej niż 30 ml detergentu
żelowego.

8.2 Wybór i uruchamianie

programu przy użyciu paska
wyboru MY TIME

1. Przesunąć palcem wzdłuż paska
wyboru MY TIME, aby wybrać
odpowiedni program.

1. Aby wybrać Płukanie wstępne,
należy nacisnąć i przytrzymać

przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER

pozostanie wyłączony.

• Wyświetlacz wyświetli czas

trwania programu.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

8.4 Włączanie opcji EXTRAS

1. Wybrać program, używając paska

wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji,
aby ją włączyć.

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli

zaktualizowany czas trwania
programu.

• Wskaźnik ECOMETER pokaże

zaktualizowany poziom zużycia
wody i energii.

Domyślnie opcje należy
zawsze włączać przed
uruchomieniem programu.
Jeśli włączona jest funkcja
wyboru ostatniego
programu, zostaną wraz z
nim włączone zapisane
opcje.

Opcji nie można włączać ani
wyłączać w trakcie
programu.

POLSKI 45

Nie wszystkie opcje są ze
sobą zgodne.

Włączenie opcji często
wpływa na zużycie wody i
energii oraz na czas trwania
programu.

8.5 Uruchamianie programu AUTO Sense

1. Nacisnąć .

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli najdłuższy
możliwy czas trwania programu.

W tym programie nie można
włączyć opcji MY TIME i
EXTRAS.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

Urządzenie wykrywa rodzaj ładunku i
odpowiednio dostosowuje cykl
zmywania. Podczas trwania cyklu
kilkakrotnie włączają się czujniki i
wstępnie określony czas trwania
programu może ulec skróceniu.

8.6 Opóźnienie rozpoczęcia

programu

1. Wybrać program.

2. Nacisnąć kilkakrotnie , aż na

wyświetlaczu pojawi się żądany czas
opóźnienia (od 1 do 24 godzin).

Zaświeci się kontrolka przycisku.

3. Zamknąć drzwi urządzenia, aby
uruchomić odliczanie.

Podczas odliczania nie można zmienić
czasu opóźnienia ani wybranego
programu.

Po zakończeniu odliczania czasu nastąpi
uruchomienie programu.

8.7 Anulowanie opóźnienia

rozpoczęcia programu w trakcie
odliczania

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

Po anulowaniu opóźnienia
rozpoczęcia programu
należy ponownie wybrać
program.

8.8 Anulowanie trwającego programu

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

Przed uruchomieniem
nowego programu należy
upewnić się, że w dozowniku
znajduje się detergent.

8.9 Otwieranie drzwi w trakcie pracy urządzenia

Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie
urządzenia. Może mieć to wpływ na
zużycie energii i czas trwania programu.
Po zamknięciu drzwi urządzenie
kontynuuje pracę od momentu jej
przerwania.

Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia
bieżący program zostanie
zakończony. Nie dotyczy to
otworzenia drzwi przez
funkcję AirDry.

8.10 Funkcja Auto Off

Funkcja ta oszczędza energię,
wyłączając urządzenie, gdy nie jest ono
używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie
uruchomiono programu.

8.11 Zakończenie programu

Po zakończeniu programu na
wyświetlaczu widoczne jest wskazanie

0:00.

www.electrolux.com46

Funkcja Auto Off automatycznie wyłącza
urządzenie.

9. WSKAZÓWKI I PORADY

9.1 Ogólne wskazówki

Stosowanie się do poniższych
wskazówek pozwoli zapewnić optymalne
efekty zmywania i suszenia w codziennej
eksploatacji oraz przyczyni się do
ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z
instrukcją obsługi zwykle wiąże się z
mniejszym zużyciem wody i energii
niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię
należy ładować zmywarkę do pełna.
Aby uzyskać najlepsze efekty
zmywania, należy układać przedmioty
w koszach zgodnie z instrukcją
obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie.
Zwiększa to zużycie wody i energii. W
razie potrzeby wybrać program z fazą
zmywania wstępnego.

• Przed umieszczeniem naczyń w
urządzeniu usunąć z nich większe
resztki potraw oraz opróżnić kubki i
szklanki.

• Namoczyć naczynia z resztkami
przypalonych potraw (lub lekko
zeskrobać resztki) przed ich umyciem
w urządzeniu.

• Upewnić się, że przedmioty w
koszach nie stykają się ze sobą ani
się nie zasłaniają. Tylko wtedy woda
będzie mogła dotrzeć do wszystkich
naczyń.

• Można osobno stosować detergent,
płyn nabłyszczający i sól do
zmywarek lub tabletki
wieloskładnikowe (np. typu „Wszystko
w jednym”). Postępować zgodnie ze
wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla
określonego rodzaju naczyń i stopnia
ich zabrudzenia. ECO zapewnia
największą efektywność zużycia wody
i energii.

• Aby zapobiec osadzaniu się kamienia
wewnątrz urządzenia:

– W razie potrzeby napełniać

zbiornik soli.

Wszystkie przyciski są nieaktywne z
wyjątkiem przycisku wł./wył.

– Używać zalecanych dawek

detergentu i płynu
nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada
twardości wody doprowadzanej
do urządzenia.

– Postępować zgodnie ze

wskazówkami zawartymi w
rozdziale „Konserwacja i

czyszczenie”.

9.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.

• Aby zapewnić optymalne efekty
zmywania i suszenia, do twardej i
bardzo twardej wody zaleca się
stosowanie zwykłego detergentu do
zmywarek (proszku, żelu lub tabletek
bez dodatkowych składników), płynu
nabłyszczającego i soli.

• Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości
detergentu. Użycie niewystarczającej
ilości detergentu może skutkować
niezadowalającymi efektami
zmywania i obecnością osadu lub
plam na naczyniach w związku
wysoką twardością wody. Użycie zbyt
dużej ilości detergentu przy miękkiej
lub zmiękczonej wodzie skutkuje
pozostaniem resztek detergentu na
naczyniach. Dostosować ilość
detergentu do twardości wody.
Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości
płynu nabłyszczającego.
Niewystarczająca ilość płynu
nabłyszczającego powoduje

POLSKI 47

pogorszenie efektów suszenia. Użycie
zbyt dużej ilości płynu
nabłyszczającego powoduje
powstanie niebieskawego nalotu na
naczyniach.

• Sprawdzić, czy poziom zmiękczania
wody jest prawidłowy. Jeśli poziom
jest zbyt wysoki, zwiększona ilość soli
w wodzie może spowodować
rdzewienie sztućców.

9.3 Postępowanie w przypadku

zaprzestania korzystania
z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższe czynności:

1. Ustawić najwyższy poziom

zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz

dozownik płynu nabłyszczającego są
pełne.

3. Uruchomić program Quick. Nie

dodawać detergentu ani nie
umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić

stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu

nabłyszczającego.

9.4 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić
się, że:

• Filtry są czyste i prawidłowo
zainstalowane.

• Pokrywka zbiornika soli jest mocno
dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do
zmywarek i płyn nabłyszczający
(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem).

• Ułożenie naczyń i przyborów
kuchennych w koszach jest
prawidłowe.

• Program jest odpowiedni do danego
rodzaju załadunku i stopnia
zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

9.5 Załadunek koszy

• Należy zawsze używać całej
powierzchni kosza.

• Urządzenie można myć wyłącznie w
zmywarce.

• Nie myć w urządzeniu przedmiotów
wykonanych z drewna, rogu,
aluminium, cyny ani miedzi, ponieważ
mogą one popękać, odkształcić się,
odbarwić lub ulec innemu
uszkodzeniu.

• Nie myć w urządzeniu przedmiotów,
które mogą pochłaniać wodę (gąbki,
ściereczki).

• Wklęsłe naczynia (kubki, szklanki i
miski) układać dnem do góry.

• Upewnić się, że szklanki nie stykają
się ze sobą.

• Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia nie
przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy
wkładać do szuflady na sztućce.

• Przed uruchomieniem programu
upewnić się, że ramiona spryskujące
mogą się swobodnie obracać.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego.

Po zakończeniu programu
na wewnętrznych
powierzchniach urządzenia
ciągle może pozostawać
woda.

www.electrolux.com48

10. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do
konserwacji bez użycia
programu Machine Care
należy wyłączyć urządzenie i
wyjąć wtyczkę przewodu
zasilającego z gniazda
elektrycznego.

Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy regularnie sprawdzać
te elementy i w razie
potrzeby je czyścić.

10.1 Machine Care

Machine Care to program, który
zapewnia optymalne efekty czyszczenia
wnętrza urządzenia. Usuwa osady z
kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę
czyszczenia, zaświeci się wskaźnik

Uruchomić program Machine Care, aby
wyczyścić wnętrze urządzenia.

.

Uruchamianie programu Machine Care

Przed uruchomieniem
programu Machine Care
należy oczyścić filtry i
ramiona spryskujące.

1. Użyć preparatu odkamieniającego
lub czyszczącego przeznaczonego
specjalnie do zmywarek. Postępować
zgodnie ze wskazówkami na
opakowaniu. Nie umieszczać naczyń
w koszach.

2. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaczną migać wskaźniki i .Na
wyświetlaczu pojawi się czas trwania
programu.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

Po zakończeniu programu wskaźnik
zgaśnie

10.2 Czyszczenie wnętrza

• Urządzenie, w tym gumową uszczelkę
drzwi, należy czyścić miękką wilgotną
szmatką.

• Nie używać produktów ściernych,
myjek do szorowania, ostrych
narzędzi, silnych środków
chemicznych, szorstkich myjek ani
rozpuszczalników.

• Aby zapewnić wydajność urządzenia,
należy co najmniej raz na dwa
miesiące stosować środki czyszczące
przeznaczone specjalnie do
zmywarek. Należy ściśle przestrzegać
wskazówek umieszczonych na
opakowaniu produktu.

• W celu zapewnienia optymalnych
efektów czyszczenia należy
uruchomić program Machine Care.

10.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy
sprawdzić filtry i osadnik. Ciała obce (np.
kawałki szkła, plastiku, kości lub
wykałaczki itp.) powodują zmniejszenie
skuteczności zmywania i mogą
spowodować uszkodzenie pompy
opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał
obcych, należy
skontaktować się z
autoryzowanym centrum
serwisowym.

1. Rozmontować zespół filtrów zgodnie

ze wskazówkami zawartymi w tym
rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym
rozdziale.

10.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą
wilgotnej szmatki.

• Używać wyłącznie neutralnych
detergentów.

• Nie używać produktów ściernych,
myjek do szorowania ani
rozpuszczalników.

10.5 Czyszczenie filtrów

C

B

A

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu
wskazówek zegara i go wyjąć.

POLSKI 49

5.

Upewnić się, że wokół krawędzi
osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.

7. Włożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtra płaskiego (A).

Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

A

B

C

www.electrolux.com50

UWAGA!

Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.

10.6 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie
dolnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Niedrożność otworów może być
przyczyną niezadowalających efektów
zmywania.

1. Aby wyjąć dolne ramię spryskujące,
pociągnąć je do góry.

10.7 Czyszczenie górnych ramion spryskujących

Zaleca się regularne czyszczenie
górnych ramion spryskujących, aby
zapobiec zatkaniu znajdujących się w
nich otworów. Niedrożność otworów
może być przyczyną niezadowalających
efektów zmywania.

Górne ramiona spryskujące są
umieszczone pod górnym koszem.
Ramiona spryskujące (B) są
zamocowane w kanale (A) za pomocą
elementów mocujących (C).

2. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

1. Całkowicie wysunąć górny kosz.

2. Aby odłączyć ramię spryskujące,

należy obróć element mocujący
zgodnie z ruchem wskazówek
zegara.

3. Aby z powrotem zamontować ramię
spryskujące, wcisnąć je do dołu.

3. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

POLSKI 51

4. Aby z powrotem zainstalować ramię

spryskujące, należy umieścić
element mocujący w ramieniu
spryskującym i zamocować go w
kanale, obracając przeciwnie do
ruchu wskazówek zegara. Upewnić
się, że element mocujący zatrzasnął
się we właściwym miejscu.

11. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa
urządzenia może stanowić
zagrożenie dla użytkownika.
Wszystkie naprawy powinny
wykonywać odpowiednio
wykwalifikowane osoby.

Większość występujących problemów
można rozwiązać bez potrzeby

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Nie można włączyć urzą‐
dzenia.

• Upewnić się, że wtyczkę przewodu zasilającego pod‐
łączono do gniazda elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma
uszkodzonego bezpiecznika.

kontaktowania się z autoryzowanym
centrum serwisowym.

W poniższej tabeli zawarto informacje na
temat możliwych problemów.

Po wystąpieniu niektórych problemów na
wyświetlaczu pojawia się kod alarmu.

www.electrolux.com52

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Program nie uruchamia
się.

Urządzenie nie napełnia
się wodą.
Na wyświetlaczu widoczne
jest wskazanie i10 albo
i11.

Urządzenie nie wypompo‐
wuje wody.
Na wyświetlaczu widoczne
jest wskazanie i20.

Włączyło się zabezpiecze‐
nie przed zalaniem.
Na wyświetlaczu widoczne
jest wskazanie i30.

Usterka czujnika wykrywa‐
nia poziomu wody.
Na wyświetlaczu widoczne
jest wskazanie i41 - i44.

Usterka pompy myjącej lub
pompy opróżniającej.
Na wyświetlaczu widoczne
jest wskazanie i51 - i59 al‐
bo i5A - i5F.

Temperatura wody w urzą‐
dzeniu jest zbyt wysoka
lub wystąpiła usterka czuj‐
nika temperatury.
Na wyświetlaczu widoczne
jest wskazanie i61 albo
i69.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐
leży je anulować lub poczekać do końca odliczania
czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐
cza wody. Czas trwania procedury wynosi około 5
minut.

• Sprawdzić, czy zawór wody jest otworzony.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie.
W celu uzyskania tych informacji należy skontakto‐
wać się z miejscowym zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐
ny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub
przygnieciony.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest
drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani
przygnieciony.

• Zamknąć zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainsta‐
lowane.

• Upewnić się, że kosze są załadowane zgodnie z in‐
strukcją obsługi.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że temperatura doprowadzanej wody
nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

POLSKI 53

Usterka techniczna urzą‐

• Wyłączyć i ponownie włączyć urządzenie.
dzenia.
Na wyświetlaczu widoczne
jest wskazanie iC0 albo
iC3.

Poziom wody w urządze‐
niu jest zbyt wysoki.
Na wyświetlaczu widoczne
jest wskazanie iF1.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na

odpowiedniej wysokości nad podłogą. Zapoznać się
z instrukcją instalacji.

Urządzenie wielokrotnie
przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to optymalne

efekty zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐

mu, należy ją anulować lub poczekać do końca odli‐
czania czasu.

• Włączenie opcji powoduje wydłużenie czasu trwania

programu.

Wyświetlany czas trwania
programu jest inny niż w

• Patrz tabela wartości zużycia w rozdziale „Wybór

programu”.
tabeli wartości eksploata‐
cyjnych.

Pozostały czas do zakoń‐
czenia programu pokazy‐

• Nie świadczy to o usterce. Urządzenie działa prawid‐
łowo.

wany na wyświetlaczu wy‐
dłuża się i przeskakuje nie‐
mal do końca programu.

Niewielki wyciek z drzwi
urządzenia.

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem
komory. Wyregulować tylną nóżkę (jeśli dotyczy).

Występują problemy z za‐
mknięciem drzwi urządze‐
nia.

Drzwi urządzenia otwierają
się podczas cyklu zmywa‐

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Funkcja AirDry jest włączona. Funkcję można wyłą‐
czyć. Patrz punkt „Ustawienia podstawowe”.

nia.

Grzechotanie lub stukanie
dochodzące z wnętrza
urządzenia.

• Naczynia nie są prawidłowo rozłożone w koszach.
Należy zapoznać się z broszurą dotyczącą załadun‐
ku koszy.

• Upewnić się, że ramiona spryskujące obracają się
swobodnie.

www.electrolux.com54

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Urządzenie wyzwala auto‐
matyczny wyłącznik.

Po sprawdzeniu urządzenia należy
wyłączyć i włączyć urządzenie. Jeśli
problem wystąpi ponownie, należy
skontaktować się z autoryzowanym
centrum serwisowym.

Jeśli wystąpi kod alarmu nieopisany w
tabeli należy skontaktować się z
autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się korzystać z
urządzenia do czasu
całkowitego rozwiązania
problemu. Odłączyć
urządzenie od zasilania i nie
podłączać go ponownie do
czasu upewnienia się, że
działa poprawnie.

• Wydajność prądowa instalacji jest niewystarczająca
do jednoczesnego zasilania wszystkich włączonych
urządzeń. Należy sprawdzić parametry zasilania w
gniazdku oraz wartość graniczną prądu automatycz‐
nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐
nia. Skontaktować się z autoryzowanym centrum
serwisowym.

11.1 Kod numeru produktu (PNC)

Kontaktując się z autoryzowanym
centrum serwisowym, należy podać kod
numeru produktu danego urządzenia.

Numer PNC znajduje się na tabliczce
znamionowej na drzwiach urządzenia.
Numer PNC można również sprawdzić
na panelu sterowania.

Przed sprawdzeniem numeru PNC
należy upewnić się, że urządzenie jest w
trybie wyboru programu.

1. Nacisnąć jednocześnie i przytrzymać
i przez ok. 3 sekundy.

Na wyświetlaczu pojawi się numer PNC
urządzenia.

2. Aby anulować wyświetlanie numeru

PNC, należy nacisnąć jednocześnie i
przytrzymać

najmniej 3 sekundy.

Urządzenie powróci do trybu wyboru
programów.

i przez co

11.2 Efekty prania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty
zmywania.

• Patrz punkt „Codzienne użytkowanie”, „Wska‐
zówki i porady” oraz zapoznać się z ulotką doty‐
czącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensyw‐
ny cykl zmywania.

• Włączyć opcję ExtraPower w celu zapewnienia lep‐
szych efektów zmywania w ramach wybranego
programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt

„Konserwacja i czyszczenie”.

POLSKI 55

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty su‐
szenia.

• Naczynia pozostawały za długo w zamkniętym
urządzeniu. Włączyć opcję AirDry , która powoduje
automatyczne otworzenie drzwi i zapewnia lepsze
efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest
jego niewystarczająca ilość. Napełnić dozownik
płynu nabłyszczającego lub ustawić wyższy poziom
dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Zaleca się stałe stosowanie płynu nabłyszczające‐
go, także w połączeniu z tabletkami wieloskładniko‐
wymi.

• Przedmioty z tworzywa sztucznego mogą wyma‐
gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz punkt
„Przegląd programów”.

Na szklankach i naczyniach
widać białawe smugi lub nie‐
bieskawy nalot.

Na szklankach i naczyniach
widać plamy i osuszanie wo‐
dy.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐
wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐
wystarczająca. Zwiększyć dozowanie płynu nabły‐
szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

Wnętrze urządzenia jest
mokre.

Nadmiar piany podczas
zmywania.

• Nie jest to usterka urządzenia. Wilgotne powietrze
skrapla się na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie należy wstępnie płukać naczyń pod bieżącą
wodą przed włożeniem ich do urządzenia.

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐
rdzewnej. Nie umieszczać blisko siebie sztućców
ze srebra i stali nierdzewnej.

Po zakończeniu programu w
dozowniku znajdują się po‐
zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐
niku i woda nie wypłukała jej całkowicie.

• Woda nie wypłukała detergentu z dozownika. Nale‐
ży sprawdzić, czy ramiona spryskujące mogą się
obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐
liwiają otworzenia pokrywy dozownika detergentu.

Nieprzyjemny zapach w
urządzeniu.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym lub produktem do czyszczenia zmy‐
warek.

www.electrolux.com56

Problem Możliwa przyczyna i rozwiązanie

Osad z kamienia na naczy‐
niach, w komorze zmywarki i
po wewnętrznej stronie jej
drzwi.

Matowe, odbarwione lub wy‐
szczerbione naczynia.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu
soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda.
Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody
także w przypadku stosowania tabletek wieloskład‐
nikowych. Patrz punkt „Zmiękczacz wody”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym do zmywarek.

• Jeśli nadal widoczny jest osad z kamienia, należy
oczyścić urządzenie odpowiednimi środkami czy‐
szczącymi.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

• Upewnić się, że w urządzeniu zmywane są tylko
przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy.
Należy zapoznać się z broszurą dotyczącą zała‐
dunku koszy.

• Delikatne naczynia należy umieszczać w górnym
koszu.

• Włączyć opcję GlassCare , która zapewnia specjal‐
ną ochronę szklanych i delikatnych naczyń.

Patrz punkty „Przed

pierwszym użyciem”,
„Codzienna eksploatacja”

lub „Wskazówki i porady”,
by zapoznać się z innymi
możliwymi przyczynami.

12. DANE TECHNICZNE

Wymiary Szerokość/wysokość/głębo‐

Podłączenie elektryczne

Ciśnienie doprowadzanej
wody

Dopływ wody

Pojemność Komplety nakryć: 10

kość (mm)

Napięcie (V) 220 - 240

1)

Częstotliwość (Hz) 50

Min./maks. bar (Mpa) 0.5 (0.05) / 8 (0.8)

Zimna lub ciepła woda

446 / 818 - 898 / 550

2)

maks. 60°C

POLSKI 57

Zużycie energii

3)

Tryb czuwania (W) 5.0

Tryb wyłączenia (W) 0.50

1)

Inne wartości podano na tabliczce znamionowej.

2)

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

3)

Zgodnie z rozporządzeniem 1059/2010.

12.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z
oznaczeniem klasy energetycznej, którą
dołączono do urządzenia, zawiera łącze
do strony internetowej umożliwiającej
rejestrację urządzenia w bazie danych
EU EPREL. Należy zachować etykietę z
oznaczeniem klasy energetycznej wraz
instrukcją obsługi i innymi dokumentami
dostarczonymi wraz z urządzeniem w
celu ewentualnego wykorzystania w
przyszłości.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz

Informacje o wydajności urządzenia
można znaleźć w bazie danych UE
EPREL, korzystając z łącza https://
eprel.ec.europa.eu i podając nazwę
modelu oraz numer produktu, które
można znaleźć na tabliczce
znamionowej urządzenia. Patrz rozdział
„Opis urządzenia”.

Więcej szczegółowych informacji na
temat etykiety z oznaczeniem klasy
energetycznej można znaleźć na stronie
www.theenergylabel.eu.

ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

*

www.electrolux.com/shop

156803660-A-482020
