Page 1

EEC67410L

PL Instrukcja obsługi | Zmywarka

Page 2

INSTALACJA

820-900

min.560

596

560

818-898

685

150

1240

670-825

max. 130

600

≤ 5 mm

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

60 cm sliding door dishwasher

Page 3

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.........................................5

3. OPIS PRODUKTU...........................................................................................7

4. PANEL STEROWANIA................................................................................... 7

5. WYBÓR PROGRAMU.....................................................................................8

6. USTAWIENIA PODSTAWOWE ................................................................... 11

7. PRZED PIERWSZYM UŻYCIEM.................................................................. 14

8. CODZIENNE UŻYTKOWANIE......................................................................15

9. WSKAZÓWKI I PORADY..............................................................................18

10. PIELĘGNACJA I CZYSZCZENIE................................................................20

11. ROZWIĄZYWANIE PROBLEMÓW.............................................................23

12. DANE TECHNICZNE ................................................................................. 27

13. OCHRONA ŚRODOWISKA........................................................................ 27

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w

POLSKI 3

Page 4

zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• To urządzenie jest przeznaczone wyłącznie do zmywania naczyń i zastaw stołowych w gospodarstwie domowym.

• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne) musi mieścić się w granicach 0,05 (0,5) / 1 (10) MPa (bar).

• Maksymalna liczba kompletów naczyń wynosi 14.

• Nie należy pozostawiać otworzonych drzwi urządzenia, aby uniknąć ryzyka potknięcia się.

• Jeśli przewód zasilający uległ uszkodzeniu, aby uniknąć niebezpieczeństwa, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z ostrymi końcówkami należy wkładać do kosza tak, aby były skierowane w dół lub ułożone poziomo.

4 POLSKI

Page 5

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji wodociągowej za pomocą nowych dołączonych zestawów przewodów. Nie wolno używać starych przewodów.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Ze względów bezpieczeństwa nie należy uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Jeśli panel meblowy nie jest zamontowany, należy ostrożnie otworzyć drzwi urządzenia, aby uniknąć obrażeń. Po zainstalowaniu należy upewnić się, że plastikowe pokrywy ochronne są zablokowane we właściwym położeniu. Uszkodzenia lub demontaż plastikowych pokryw po bokach drzwi mogą mieć wpływ

na działanie urządzenia i stwarzać zagrożenie odniesienia obrażeń. Jeśli plastikowa pokrywa jest uszkodzona, należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany jej na nową.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Ostrzeżenie: urządzenie jest przeznaczone do instalacji/podłączenia do złącza uziemiającego w budynku.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

POLSKI 5

Page 6

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Po otworzeniu drzwi w trakcie programu, z urządzenia może wydostać się gorąca para.

2.3 Podłączenie do sieci wodociągowej

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Uważać, aby nie uszkodzić węży wodnych.

• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwić wypływ wody, aż będzie ona czysta.

• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy upewnić się, że nie ma widocznych wycieków wody.

• W razie uszkodzenia węża dopływowego należy natychmiast zamknąć zawór wody i wyjąć wtyczkę z gniazda elektrycznego. W celu wymiany węża dopływowego należy skontaktować się z autoryzowanym punktem serwisowym.

• Bez zasilania elektrycznego układ chroniący przed zalaniem jest nieaktywny. Występuje wtedy zagrożenie wyciekiem wody.

• Wąż dopływowy wyposażono w zawór bezpieczeństwa i osłonę z wewnętrznym przewodem zasilającym.

2.4 Sposób używania

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w urządzeniu.

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach mogą pozostać resztki detergentu.

• Nie kłaść żadnych przedmiotów ani nie wywierać nacisku na otworzone drzwi urządzenia.

2.5 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Należy pamiętać, że samodzielna lub nieprofesjonalna naprawa może wpłynąć na bezpieczeństwo oraz spowodować utratę gwarancji.

• Następujące części zamienne są dostępne przez co najmniej 7 lat po zakończeniu produkcji modelu: silnik, pompa obiegu i pompa opróżniająca, grzałki i elementy grzejne, w tym pompy ciepła, przewody i powiązane elementy, jak węże, zawory, filtry i elementy układu Aqua Stop, elementy konstrukcyjne i wewnętrzne związane z zespołem drzwi, układy elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie układowe, w tym oprogramowanie do zerowania ustawień. Następujące części zamienne są dostępne przez co najmniej 10 lat po zakończeniu produkcji modelu: zawias i uszczelki drzwi, inne uszczelki, ramiona spryskujące, filtry odpływowe, wewnętrzne kosze i elementy wyposażenia z tworzywa, jak kosze i pokrywy. Czas ten może być dłuższy w niektórych krajach. Więcej informacji można znaleźć na naszej stronie internetowej.

• Niektóre z tych części zamiennych będą dostępne wyłącznie dla profesjonalnych punktów serwisowych i nie wszystkie części zamienne są odpowiednie do wszystkich modeli.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie

6 POLSKI

Page 7

nadają się do oświetlania pomieszczeń

321

7 6 5 49 8

1 2 3

4 5 6

domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

3. OPIS PRODUKTU

Sufitowe ramię spryskujące

Górne ramię spryskujące

Dolne ramię spryskujące

Filtry

Tabliczka znamionowa

Zbiornik soli

Otwór wentylacyjny

Dozownik płynu nabłyszczającego

• Odłączyć urządzenie od źródła zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

Dozownik detergentu

ComfortLift kosz

Uchwyt zwalniający

Uchwyt dolnego kosza

Górny kosz

Szuflada na sztućce

3.1 Beam-on-Floor

Beam-on-Floor wyświetla wiązkę światła na podłodze przed drzwiami urządzenia. Wyłącza się przy wyłączeniu urządzenia.

• Po uruchomieniu programu pojawia się czerwona wiązka światła. Pozostaje ona widoczna przez cały czas trwania programu.

• Po zakończeniu programu pojawia się zielona wiązka światła.

• Migająca czerwona wiązka światła sygnalizuje usterkę urządzenia.

4. PANEL STEROWANIA

Przycisk wł./wył. / Przycisk resetowania

Przycisk uruchomienia z opóźnieniem

Wyświetlacz

Pasek wyboru programu MY TIME

Przyciski opcji (EXTRAS)

Przycisk programu AUTO Sense

4.1 ECOMETER

ECOMETER pokazuje, jak wybór programu wpływa na zużycie wody i energii. Im więcej

POLSKI 7

Page 8

świeci się pasków, tym niższe jest zużycie. ECO wskazuje najbardziej przyjazny środowisku wybór programu dla średnio zabrudzonych naczyń.

4.2 Wskaźniki na wyświetlaczu

Wskaźnik Opis

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozownik płynu nabłyszczające‐ go wymaga uzupełnienia. Patrz Przed pierwszym użyciem.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napełnienia. Patrz Przed pierw‐ szym użyciem.

Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszczenie wnętrza urządzenia przy użyciu programu Machine Care. Patrz Pielęgnacja i czyszczenie.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą suszenia. Miga podczas fa‐ zy suszenia. Patrz Wybór programu.

5. WYBÓR PROGRAMU

5.1 MY TIME

Wybrać odpowiedni program na podstawie czasu jego trwania.

D. 2h 40min to program odpowiedni do

zmywania i suszenia mocno zabrudzonych naczyń.

E. ECO to najdłuższy program,

zapewniający największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych

naczyń i sztućców.

5.2 AUTO Sense

A. • Quick to najkrótszy program (30min),

odpowiedni do zmywania świeżo i lekko zabrudzonych naczyń.

• Płukanie wstępne (15min) to program przeznaczony do spłukiwania pozostałości potraw z naczyń. Zapobiega on powstawaniu nieprzyjemnego zapachu w urządzeniu. W tym programie nie stosować detergentu.

B. 1h to program odpowiedni do zmywania

świeżo zabrudzonych i lekko przyschniętych naczyń.

C. 1h 30min to program przeznaczony do

zmywania i suszenia średnio zabrudzonych naczyń.

Jest to program standardowy dla ośrodków przeprowadzających testy. Program ten służy do oceny zgodności z

rozporządzeniem Komisji (UE) w sprawie ekoprojektu 2019/2022.

Przy tym programie urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń. Następnie dostosowuje temperaturę i ilość wody oraz czas trwania zmywania naczyń.

5.3 EXTRAS

Wybrany program można dostosować do swoich potrzeb, włączając EXTRAS.

ExtraHygiene zapewnia lepszy efekt higieniczny dzięki utrzymywaniu przez co najmniej 10 minut temperatury 65–70°C podczas ostatniej fazy płukania.

Opcja efekty zmywania w ramach wybranego

ExtraPower zapewnia lepsze

8 POLSKI

Page 9

programu. Opcja ta powoduje podniesienie temperatury i wydłużenie czasu zmywania.

GlassCare zapobiega uszkodzeniu

delikatnych naczyń, zwłaszcza szklanych.

5.4 Przegląd programów

Opcja ta zapobiega gwałtownym zmianom temperatury zmywania w ramach wybranego programu i obniża ją do 45 °C.

Program Ładunek w

zmywarce

Quick Naczynia, sztuć‐ceŚwieże

Wszystko Wszystko

Płukanie wstępne

1h Naczynia, sztuć‐ceŚwieże, lekko

1h 30min Naczynia, sztuć‐

ce, garnki, patel‐ nie

2h 40min Naczynia, sztuć‐

ce, garnki, patel‐ nie

Stopień za‐ brudzenia

zaschnięte

Normalne, lekko zaschnięte

Normalne lub mocno zabru‐ dzone, za‐ schnięte zabru‐ dzenia

Fazy programu EXTRAS

• Zmywanie w temperaturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w tempera‐ turze 45°C

• AirDry

• Mycie wstępne

• Zmywanie w temperaturze

• Płukanie pośrednie

• Płukanie końcowe w tempera‐

• AirDry

• Zmywanie w temperaturze

• Płukanie pośrednie

• Płukanie końcowe w tempera‐

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w temperaturze

• Płukanie pośrednie

• Płukanie końcowe w tempera‐

• Osuszanie

• AirDry

60°C

turze 50°C

60°C

turze 55°C

60°C

turze 60°C

• ExtraPower

• GlassCare

• ExtraHygiene

NIE DOTYCZY

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

POLSKI 9

Page 10

Program Ładunek w

zmywarce

ECO Naczynia, sztuć‐

AUTO Sense Naczynia, sztuć‐

Machine Care Do czyszczenia wnętrza urządze‐

Automatyczne otwieranie drzwi podczas fazy suszenia. Patrz Ustawienia podstawowe.

ce, garnki, patel‐ nie

nia. Patrz Pielęgnacja i czyszcze‐ nie.

Stopień za‐ brudzenia

Normalne, lekko zaschnięte

Wszystko

Fazy programu EXTRAS

• Mycie wstępne

• Zmywanie w temperaturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w tempera‐ turze 50°C

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w temperaturze 50

• Płukanie pośrednie

• Płukanie końcowe w tempera‐

• Osuszanie

• AirDry

• Czyszczenie w temperaturze

• Płukanie pośrednie

• Płukanie końcowe

• AirDry

- 60°C

turze 60°C

70°C

Parametry eksploatacyjne

• ExtraPower

• GlassCare

• ExtraHygiene

NIE DOTYCZY

Program

zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

1)2)

Quick 11.0 0.620 30

Płukanie wstępne 5.0 0.010 15

1h 11.8 0.970 60

1h 30min 11.9 1.110 90

2h 40min 11.9 1.210 160

ECO 11.0 0.746 240

AUTO Sense 12.1 1.220 170

Machine Care 10.6 0.710 60

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

Woda (l) Energia (kWh) Czas trwania (min)

10 POLSKI

Page 11

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje dotyczące przeprowadzania testów wydajności (np. zgodnie z normą EN60436 ), należy przesłać wiadomość e-mail na adres:

[email protected]

W wiadomości należy podać numer produktu (PNC) z tabliczki znamionowej urządzenia.

Więcej informacji na temat zmywarki znajduje się w książce serwisowej dołączonej do urządzenia

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można skonfigurować urządzenie, zmieniając ustawienia podstawowe.

Numer Ustawienie Wartości

1 Twardość wody 1L – 10L (domyśl‐

2 Dawka płynu nabły‐

3 Dźwięk zakończenia

4 Automatyczne ot‐

5 Dźwięki przycisków On (wartość domyśl‐

Więcej szczegółowych informacji zawarto w tym rozdziale.

szczającego

programu

wieranie drzwi

nie: 5L)

0A – 6A (domyślnie: 4A)

On Off (wartość domyśl‐ na)

On (wartość domyśl‐ na) Off

na) Off

Ustawienia podstawowe można zmieniać w trybie ustawiania.

Gdy urządzenie jest w trybie ustawień, paski wskaźnika ECOMETER odpowiadają dostępnym ustawieniom. Po dokonaniu wyboru ustawienia odpowiadający mu pasek wskaźnika ECOMETER zaczyna migać.

Kolejność ustawień podstawowych przedstawionych w tabeli odpowiada kolejności ustawień na wskaźniku ECOMETER:

6.1 Tryb ustawień

Opis

Wyregulować poziom zmiękczania wody zależnie od twardości wody w danym rejonie.

Regulacja dozowania płynu nabłyszczającego zależ‐ nie od potrzeb.

Włączanie lub wyłączanie sygnału dźwiękowego za‐ kończenia programu.

Włączanie lub wyłączanie AirDry.

Włączenie lub wyłączenie dźwięku towarzyszącego naciskaniu przycisków.

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy pasek wyboru MY TIME.

A. Przycisk Wstecz B. Przycisk Ok C. Przycisk Dalej

Przyciski Wstecz i Dalej umożliwiają przełączanie między ustawieniami podstawowymi i zmianę ich wartości.

Przycisk Ok umożliwia wybór wybranego ustawienia i potwierdzenie zmiany jego wartości.

POLSKI 11

Page 12

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można przejść do trybu ustawiania. Jest to niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy nacisnąć jednocześnie i przytrzymać i

przez ok. 3 sekundy.

Zaświecą się kontrolki przycisków Wstecz, Ok i Dalej.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby wybrać

pasek wskaźnika ECOMETER odpowiadający żądanemu ustawieniu.

• Pasek wskaźnika ECOMETER odpowiadający wybranemu ustawieniu zacznie migać.

• Na wyświetlaczu pojawi się wartość wybranego ustawienia,

2. Nacisnąć Ok, aby przejść do ustawienia.

• Pasek wskaźnika ECOMETER odpowiadający wybranemu ustawieniu zacznie świecić w sposób ciągły. Pozostałe paski będą wyłączone.

• Wartość aktualnego ustawienia będzie migać.

3. Nacisnąć Wstecz lub Dalej, aby zmienić wartość.

4. Nacisnąć Ok, aby potwierdzić ustawienie.

• Nowe ustawienie zostanie zapisane.

• Urządzenie powróci do wyświetlania listy ustawień podstawowych.

5. Nacisnąć jednocześnie i przytrzymać i przez ok. 3 sekundy, aby

wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru programów. Zapisane ustawienia pozostaną w pamięci do czasu ich ponownej zmiany.

6.2 Zmiękczacz wody

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą negatywnie wpłynąć na efekty zmywania lub na pracę urządzenia.

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Zmiękczanie wody należy dostosować do twardości wody w danym rejonie. Miejscowy zakład wodociągowy może udzielić wskazówek dotyczących twardości wody doprowadzanej do urządzenia.

Niezależnie od rodzaju stosowanego detergentu należy ustawić prawidłowy poziom zmiękczania wody, aby zapewnić dobre efekty prania i zachować aktywność wskaźnika poziomu soli.

Tabletki wieloskładnikowe zawierające sól nie są wystarczająco skuteczne, aby zmiękczyć twardą wodę.

Twardość wody

Stopnie nie‐

mieckie (°Dh)

47 - 50 84 - 90 8.4 - 9.0 835 - 904 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27

15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3

Stopnie fran‐

cuskie (°fH)

mmol/l mg/l (ppm) Stopnie

Clarka

12 POLSKI

Poziom zmięk‐

czania wody

Page 13

Stopnie nie‐

mieckie (°Dh)

4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2

<4 <7 <0.7 <70 < 5

Ustawienie fabryczne.

Nie używać soli na tym poziomie.

Stopnie fran‐

cuskie (°fH)

mmol/l mg/l (ppm) Stopnie

Clarka

Poziom zmięk‐

czania wody

Zmiękczacz wody przechodzi proces automatycznej regeneracji.

6.3 Dozowanie płynu nabłyszczającego

6.4 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał dźwiękowy, który jest emitowany po zakończeniu programu.

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam. Jest on automatycznie podawany podczas fazy płukania gorącą wodą. Można ustawić ilość podawanego płynu nabłyszczającego.

Gdy komora na płyn nabłyszczający jest pusta, włącza się wskaźnik płynu nabłyszczającego, informując o konieczności uzupełnienia płynu. Jeśli podczas stosowania wyłącznie tabletek wieloskładnikowych efekty suszenia są zadowalające, można wyłączyć dozownik i wskaźnik. Jednak aby zapewnić najlepsze efekty suszenia, należy zawsze używać płynu nabłyszczającego i pozostawić włączony wskaźnik płynu nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu nabłyszczającego, należy ustawić dozowanie na wartość 0A.

Sygnały dźwiękowe sygnalizują również nieprawidłowe działanie urządzenia. Tych sygnałów dźwiękowych nie można wyłączyć.

6.5 AirDry

Funkcja AirDry poprawia skuteczność suszenia. Podczas fazy suszenia drzwi otwierają się automatycznie i pozostają otworzone.

Funkcja AirDry włącza się automatycznie we wszystkich programach z wyjątkiem programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia drzwi zależy od wybranego programu i opcji.

Gdy funkcja AirDry powoduje otworzenie drzwi, na wyświetlaczu pojawia się informacja o pozostałym czasie trwania programu.

Aby zapewnić prawidłowe działanie zmiękczacza wody, niezbędna jest regularna regeneracja żywicy w układzie zmiękczającym. Proces ten przebiega automatycznie i jest częścią normalnej pracy zmywarki. Występuje, gdy od czasu poprzedniego procesu regeneracji zużyta została przepisana ilość wody. Ilość wody zależy od poziomu zmiękczania wody: poziom 1 - 250 l, poziom 2 - 100 l, poziom 3 - 62 l, poziom 4 - 47 l, poziom 5 - 25 l, poziom 6 17 l, poziom 7 - 10 l, poziom 8 - 5 l, poziom 9 - 3 l, poziom 10 - 3 l.. Proces regeneracji uruchamia się pomiędzy płukaniem końcowym a zakończeniem programu. Przy wysokim ustawieniu poziomu zmiękczania wody proces regeneracji może się uruchomić także podczas programu, przed płukaniem (dwukrotnie podczas programu). Rozpoczęcie regeneracji nie ma wpływu na czas trwania cyklu, chyba że nastąpi w środku programu lub na końcu programu z krótką fazą suszenia. W takich przypadkach regeneracja wydłuża całkowity czas trwania programu o 5 minut. Następnie, w tym samym cyklu lub na początku następnego programu, może rozpocząć się przepłukiwanie zmiękczacza wody, które trwa 5 minut. Czynność ta zwiększa całkowite zużycie wody w programie o dodatkowe 4 l oraz całkowite zużycie energii o dodatkowe 2 Wh. Przepłukiwanie zmiękczacza kończy się całkowitym odpompowaniem wody. Każde przepłukiwanie zmiękczacza (możliwe jest więcej niż jedno w tym samym cyklu) może wydłużyć czas trwania programu o kolejne 5 minut, jeśli nastąpi na początku lub w środku programu. Wszystkie wartości zużycia podane w tym rozdziale określono zgodnie z aktualnie obowiązującą normą, w warunkach laboratoryjnych, przy twardości wody 2,5 mmol/l (zmiękczacz wody: poziom 3) zgodnie z rozporządzeniem: rozporządzeniem Komisji (UE) 2019/2022. Ciśnienie i temperatura wody, a także zmiany parametrów zasilania sieciowego, mogą spowodować zmianę tych wartości.

POLSKI 13

Page 14

UWAGA!

Nie należy zamykać drzwi urządzenia w ciągu 2 minut od ich automatycznego otworzenia. Może to spowodować uszkodzenie urządzenia.

UWAGA!

Jeśli do urządzenia mają dostęp dzieci, zaleca się wyłączenie funkcji AirDry, ponieważ automatyczne otworzenie drzwi może stwarzać zagrożenie.

7. PRZED PIERWSZYM UŻYCIEM

Po otworzeniu drzwi AirDry przez funkcję, wskazanie wyświetlacza Beamon-Floor może być częściowo niewidoczne. Aby upewnić się, że program się zakończył, należy sprawdzić wskazanie na panelu sterowania.

6.6 Dźwięki przycisków

Naciskaniu przycisków na panelu sterowania towarzyszy dźwięk klikania. Dźwięk ten można włączyć.

1. Dostosować poziom zmiękczania

wody odpowiednio do twardości wody.

2. Napełnić zbiornik na sól.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Otworzyć zawór wody.

5. Uruchom program Quick z detergentem,

aby usunąć wszelkie pozostałości z procesu produkcji. Nie umieszczać

naczyń w koszach.

Po uruchomieniu programu urządzenie zacznie aktywować żywicę w zmiękczaczu wody – może to potrwać do 5 minut. Faza zmywania rozpocznie się dopiero po zakończeniu tego procesu. Procedura jest powtarzana okresowo.

7.1 Pojemnik na sól

UWAGA!

Stosować wyłącznie sól do regeneracji zmywarek. Nie używać soli kuchennej.

Sól aktywuje żywicę w zmiękczaczu wody oraz zapewnia dobre efekty zmywania podczas codziennej eksploatacji.

Sposób napełniania zbiornika soli

Upewnić się, że kosz ComfortLift jest pusty i zablokowany w górnym położeniu.

1. Obrócić pokrywkę zbiornika soli w lewo i ją wyjąć.

2. Wlać 1 litr wody do pojemnika na sól (tylko za pierwszym razem).

3. Napełnić zbiornik soli solą do zmywarek (do pełna).

4. Ostrożnie potrząsnąć lejkiem, trzymając go za uchwyt, aby opróżnić go ze wszystkich granulek.

5. Usunąć sól wokół otworu zbiornika soli.

6. Obrócić pokrywkę pojemnika na sól

zgodnie z ruchem zegara, aby zamknąć pojemnik.

14 POLSKI

Page 15

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Aby zapobiec korozji, należy napełnić zbiornik soli, a następnie natychmiast rozpocząć pełny cykl zmywania detergentem.

7.2 Napełnianie dozownika płynu nabłyszczającego

8. CODZIENNE UŻYTKOWANIE

UWAGA!

Komora (B) jest przeznaczona wyłącznie do dozowania płynu nabłyszczającego. Nie napełniać jej detergentem.

UWAGA!

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż płyn

nabłyszczający osiągnie oznaczenie „MAX”.

3. Rozlany płyn nabłyszczający należy zetrzeć chłonną szmatką, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się.

Napełnić dozownik płynu nabłyszczającego, gdy wskaźnik (A) stanie się przezroczysty.

1. Otworzyć zawór wody.

2. Nacisnąć i przytrzymać , aż urządzenie

się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosz.

6. Dodać detergent.

7. Wybrać i uruchomić program.

8. Po zakończeniu programu zamknąć

zawór wody.

8.1 ComfortLift

UWAGA!

Nie siadać na koszu ani nie wywierać nadmiernego nacisku na zablokowany kosz.

UWAGA!

Nie przekraczać maksymalnej ładowności kosza 18 kg.

UWAGA!

Upewnić się, że przedmioty nie wystają poza ramę kosza, ponieważ mogą spowodować uszkodzenie naczyń oraz mechanizmu ComfortLift.

Mechanizm ComfortLift umożliwia unoszenie dolnego kosza (do poziomu drugiego kosza) i jego opuszczanie w celu łatwego załadunku i wyładunku naczyń.

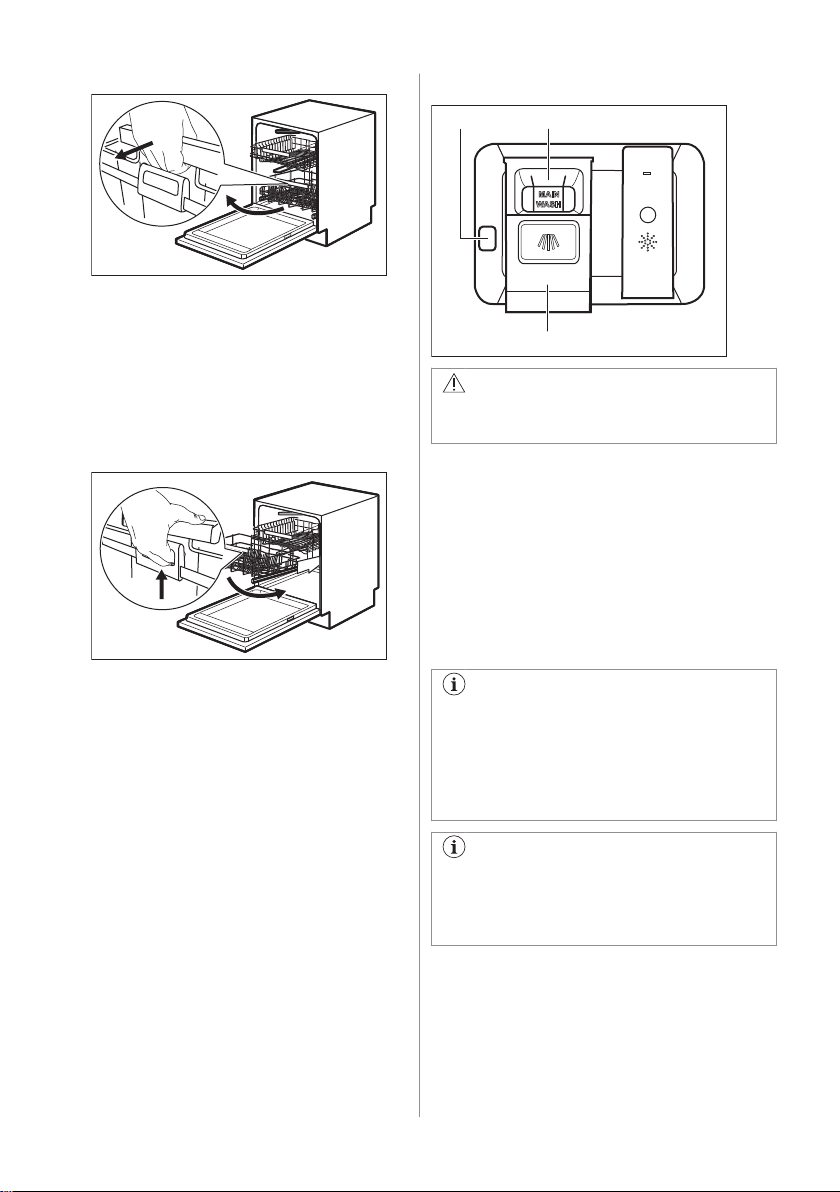

Aby załadować lub opróżnić dolny kosz:

1. Podnieść kosz, wysuwając go ze zmywarki za uchwyt kosza. Nie należy

POLSKI 15

Page 16

używać uchwytu zwalniającego.

Kosz automatycznie zablokuje się w górnym położeniu.

2. Ostrożnie umieścić naczynia w koszu lub wyjąć je (patrz Instrukcja ładowania kosza).

3. Obniżyć kosz, dociskając uchwyt zwalniający do ramy kosza, jak pokazano poniżej. Całkowicie unieść uchwyt zwalniający i lekko unieść uchwyt kosza aż do jego zwolnienia po obu stronach.

Po odblokowaniu kosza popchnąć go w dół. Mechanizm powróci do dolnego położenia początkowego. Zależnie od tego, czy kosz jest załadowany czy pusty, należy opuszczać kosz w następujący sposób:

• W celu wsunięcia pełnego kosza

należy lekko popchnąć kosz w dół.

• Jeśli kosz jest pusty lub załadowany

tylko w połowie, należy nacisnąć kosz w dół.

8.2 Stosowanie detergentu

UWAGA!

Stosować wyłącznie detergent przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (A), aby otworzyć pokrywę (C).

2. Umieścić detergent (żel, proszek lub tabletki) w komorze (B).

3. Jeśli program przewiduje fazę zmywania wstępnego, należy umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.

4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się we właściwym miejscu.

Informacje dotyczące dozowania detergentu znajdują się w instrukcji producenta umieszczonej na opakowaniu produktu. Zwykle 20-25 ml detergentu żelowego nadaje się do zmywania średnio zabrudzonych naczyń.

Górne końce dwóch pionowych żeber w komorze (B) wskazują maksymalny poziom napełnienia dozownika żelu (maks. 30 ml).

8.3 Wybór i uruchamianie programu

przy użyciu paska wyboru MY TIME

1. Przesunąć palcem wzdłuż paska wyboru

MY TIME, aby wybrać odpowiedni program.

16 POLSKI

Page 17

• Zaświeci się kontrolka wybranego programu.

• Wskaźnik ECOMETER pokaże poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas trwania programu.

2. W razie potrzeby włączyć odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby uruchomić program.

8.4 Wybór i uruchamianie programu

Płukanie wstępne

1. Aby wybrać Płukanie wstępne, należy

nacisnąć i przytrzymać przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER pozostanie

wyłączony.

• Wyświetlacz wyświetli czas trwania

programu.

2. Zamknąć drzwi urządzenia, aby uruchomić program.

8.5 Włączanie EXTRAS

Opcje należy zawsze włączać przed uruchomieniem programu. Opcji nie można włączyć ani wyłączyć podczas trwania programu. Nie wszystkie opcje są ze sobą zgodne.

1. Wybrać program, używając paska wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji, aby ją włączyć.

• Zaświeci się kontrolka przycisku.

• ECOMETER i czas trwania programu

są aktualizowane.

Włączenie opcji często zwiększa zużycie wody, energii i czas trwania programu.

2. Zamknąć drzwi urządzenia, aby uruchomić program.

Urządzenie wykrywa rodzaj ładunku i odpowiednio dostosowuje cykl zmywania. Podczas trwania cyklu kilkakrotnie włączają się czujniki i wstępnie określony czas trwania programu może ulec skróceniu.

8.7 Jak opóźnić start programu

1. Wybrać program.

2. Nacisnąć przycisk kilkakrotnie, aż na

wyświetlaczu pojawi się żądany czas opóźnienia (od 1 do 24 godzin).

Zaświeci się kontrolka przycisku.

3. Zamknąć drzwi urządzenia, aby rozpocząć odliczanie.

Podczas odliczania nie można zmienić czasu opóźnienia ani wybranego programu.

Po zakończeniu odliczania nastąpi uruchomienie programu.

8.8 Anulowanie opóźnienia

rozpoczęcia programu w trakcie odliczania

Nacisnąć i przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie wybrać program.

8.9 Anulowanie trwającego

programu

Nacisnąć i przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

8.6 Uruchamianie programu AUTO Sense

1. Nacisnąć .

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli najdłuższy możliwy czas trwania programu.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

POLSKI 17

Page 18

8.10 Otworzenie drzwi podczas pracy urzadzenia

Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie cyklu zmywania. Na wyświetlaczu pojawi się wskazanie pozostałego czasu trwania programu. Po zamknięciu drzwi cykl zmywania powraca od momentu przerwania.

Po otworzeniu drzwi podczas odliczania czasu opóźnienia rozpoczęcia programu odliczanie jest wstrzymywane. Na wyświetlaczu pojawia się aktualny stan odliczania. Po zamknięciu drzwi rozpocznie się odliczanie czasu.

Otworzenie drzwi podczas pracy urządzenia może mieć wpływ na zużycie energii i czas trwania programu.

Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia bieżący program zostanie zakończony. Nie dotyczy to otworzenia drzwi przez funkcję AirDry.

9. WSKAZÓWKI I PORADY

8.11 funkcją Auto Off

Funkcja ta oszczędza energię, wyłączając urządzenie, gdy nie jest ono używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 10 minut, jeśli nie uruchomiono programu.

8.12 Zakończenie programu

Po zakończeniu programu na wyświetlaczu widoczne jest wskazanie 0:00.

Funkcja Auto Off automatycznie wyłącza urządzenie.

Wszystkie przyciski są nieaktywne z wyjątkiem przycisku wł./wył.

9.1 Ogólne wskazówki

Stosowanie się do poniższych wskazówek pozwoli zapewnić optymalne efekty zmywania i suszenia w codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z instrukcją obsługi zwykle wiąże się z mniejszym zużyciem wody i energii niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię należy ładować zmywarkę do pełna. Aby uzyskać najlepsze efekty zmywania, należy układać przedmioty w koszach zgodnie z instrukcją obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie. Zwiększa to zużycie wody i energii. W razie potrzeby wybrać program z fazą zmywania wstępnego.

18 POLSKI

• Przed umieszczeniem naczyń w urządzeniu usunąć z nich większe resztki potraw oraz opróżnić kubki i szklanki.

• Namoczyć naczynia z resztkami przypalonych potraw (lub lekko zeskrobać resztki) przed ich umyciem w urządzeniu.

• Upewnić się, że przedmioty w koszach nie stykają się ze sobą ani się nie zasłaniają. Tylko wtedy woda będzie mogła dotrzeć do wszystkich naczyń.

• Można osobno stosować detergent, płyn nabłyszczający i sól do zmywarek lub tabletki wieloskładnikowe (np. typu „Wszystko w jednym”). Postępować zgodnie ze wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla określonego rodzaju naczyń i stopnia ich zabrudzenia. ECO zapewnia największą efektywność zużycia wody i energii.

• Aby zapobiec osadzaniu się kamienia wewnątrz urządzenia:

Page 19

– W razie potrzeby napełniać zbiornik

soli.

– Używać zalecanych dawek detergentu

i płynu nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia.

– Postępować zgodnie ze wskazówkami

zawartymi w rozdziale „Konserwacja

i czyszczenie”.

9.2 Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.

• Aby zapewnić optymalne efekty zmywania i suszenia, do twardej i bardzo twardej wody zaleca się stosowanie zwykłego detergentu do zmywarek (proszku, żelu lub tabletek bez dodatkowych składników), płynu nabłyszczającego i soli.

• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości detergentu. Użycie niewystarczającej ilości detergentu może skutkować niezadowalającymi efektami zmywania i obecnością osadu lub plam na naczyniach w związku wysoką twardością wody. Użycie zbyt dużej ilości detergentu przy miękkiej lub zmiękczonej wodzie skutkuje pozostaniem resztek detergentu na naczyniach. Dostosować ilość detergentu do twardości wody. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości płynu nabłyszczającego. Niewystarczająca ilość płynu nabłyszczającego powoduje pogorszenie efektów suszenia. Użycie zbyt dużej ilości płynu nabłyszczającego powoduje powstanie niebieskawego nalotu na naczyniach.

• Sprawdzić, czy poziom zmiękczania wody jest prawidłowy. Jeśli poziom jest zbyt wysoki, zwiększona ilość soli w wodzie może spowodować rdzewienie sztućców.

9.3 Postępowanie w przypadku zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższe czynności:

1. Ustawić najwyższy poziom zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.

3. Uruchomić program Quick. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu nabłyszczającego.

9.4 Przed rozpoczęciem programu

Przed rozpoczęciem programu upewnić się, że:

• Filtry są czyste i prawidłowo

zainstalowane.

• Pokrywka zbiornika soli jest mocno

dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do

zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem).

• Ułożenie naczyń i przyborów kuchennych

w koszach jest prawidłowe.

• Program jest odpowiedni do danego

rodzaju załadunku i stopnia zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

9.5 Załadunek koszy

• Należy zawsze używać całej powierzchni

kosza.

• Urządzenie można myć wyłącznie w

zmywarce.

• Nie myć w urządzeniu przedmiotów

wykonanych z drewna, rogu, aluminium, cyny ani miedzi, ponieważ mogą one popękać, odkształcić się, odbarwić lub ulec innemu uszkodzeniu.

POLSKI 19

Page 20

• Nie myć w urządzeniu przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).

• Wklęsłe naczynia (kubki, szklanki i miski) układać dnem do góry.

• Upewnić się, że szklane naczynia nie stykają się ze sobą.

• Lekkie elementy umieścić w górnym koszu. Upewnić się, że naczynia nie przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy wkładać do szuflady na sztućce.

• Aby ułatwić wkładanie dużych przedmiotów do dolnego kosza, podnieść górny kosz.

• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

2. Najpierw wyjmować naczynia z dolnego

Po zakończeniu programu na wewnętrznych powierzchniach urządzenia ciągle może pozostawać woda.

10. PIELĘGNACJA I CZYSZCZENIE

poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

kosza, a potem z górnego.

OSTRZEŻENIE!

Przed przystąpieniem do czynności konserwacyjnych innych niż uruchomienie programu Machine Care należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.

Upewnić się, że kosz ComfortLift jest pusty i zablokowany w górnym położeniu.

Brudne filtry i niedrożne ramiona spryskujące pogarszają efekt zmywania. Należy regularnie sprawdzać te elementy i w razie potrzeby je wyczyścić.

10.1 Machine Care

Machine Care to program, który zapewnia optymalne efekty czyszczenia wnętrza urządzenia. Usuwa osady z kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę czyszczenia, zaświeci się wskaźnik

Uruchomić program Machine Care, aby wyczyścić wnętrze urządzenia.

Uruchamianie programu Machine Care

Przed uruchomieniem programu należy oczyścić filtry i ramiona spryskujące.

1. Użyć preparatu odkamieniającego lub czyszczącego przeznaczonego specjalnie do zmywarek. Postępować zgodnie ze wskazówkami na opakowaniu. Nie umieszczać naczyń w koszach.

2. Nacisnąć jednocześnie i przytrzymać i przez ok. 3 sekundy.

Zaczną migać wskaźniki Wyświetlacz wyświetli czas trwania programu.

3. Zamknąć drzwi urządzenia, aby uruchomić program.

Po zakończeniu programu wskaźnik zgaśnie.

i .

10.2 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić

miękką, wilgotną szmatką.

• Nie używać produktów ściernych, myjek

do szorowania, ostrych narzędzi, silnych środków chemicznych, szorstkich myjek ani rozpuszczalników.

• Raz w tygodniu czyścić drzwi i gumową

uszczelkę, .

• Aby zapewnić wydajność urządzenia,

należy co najmniej raz na dwa miesiące

20 POLSKI

Page 21

stosować środki czyszczące

przeznaczone specjalnie do zmywarek. Należy ściśle przestrzegać wskazówek umieszczonych na opakowaniu produktu.

• W celu zapewnienia optymalnych efektów czyszczenia należy uruchomić program Machine Care.

10.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy sprawdzić filtry i osadnik. Ciała obce (np. kawałki szkła, plastiku, kości lub wykałaczki itp.) powodują zmniejszenie skuteczności zmywania i mogą spowodować uszkodzenie pompy opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał obcych, należy skontaktować się z autoryzowanym centrum serwisowym.

1. Rozmontować zespół filtrów zgodnie ze

wskazówkami zawartymi w tym rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym rozdziale.

10.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.

• Używać wyłącznie neutralnych detergentów.

• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

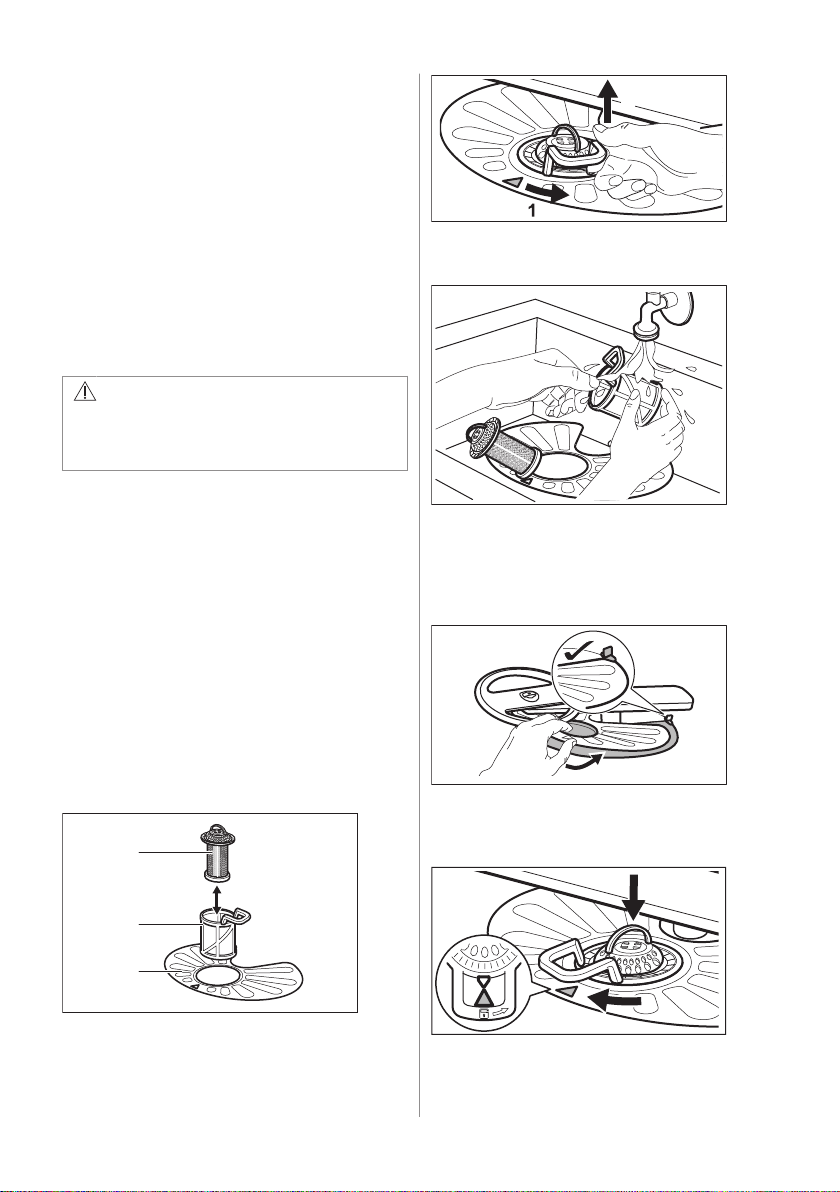

10.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć te filtry.

5. Upewnić się, że w misce lub wokół jej

krawędzi nie ma pozostałości żywności ani zanieczyszczeń.

6. Z powrotem włożyć filtr płaski (A ). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

7. Z powrotem zamontować filtry (B) i (C).

8. Z powrotem włożyć filtr (B) do filtra

płaskiego (A). Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i wyjąć go.

POLSKI 21

Page 22

UWAGA!

Nieprawidłowe położenie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

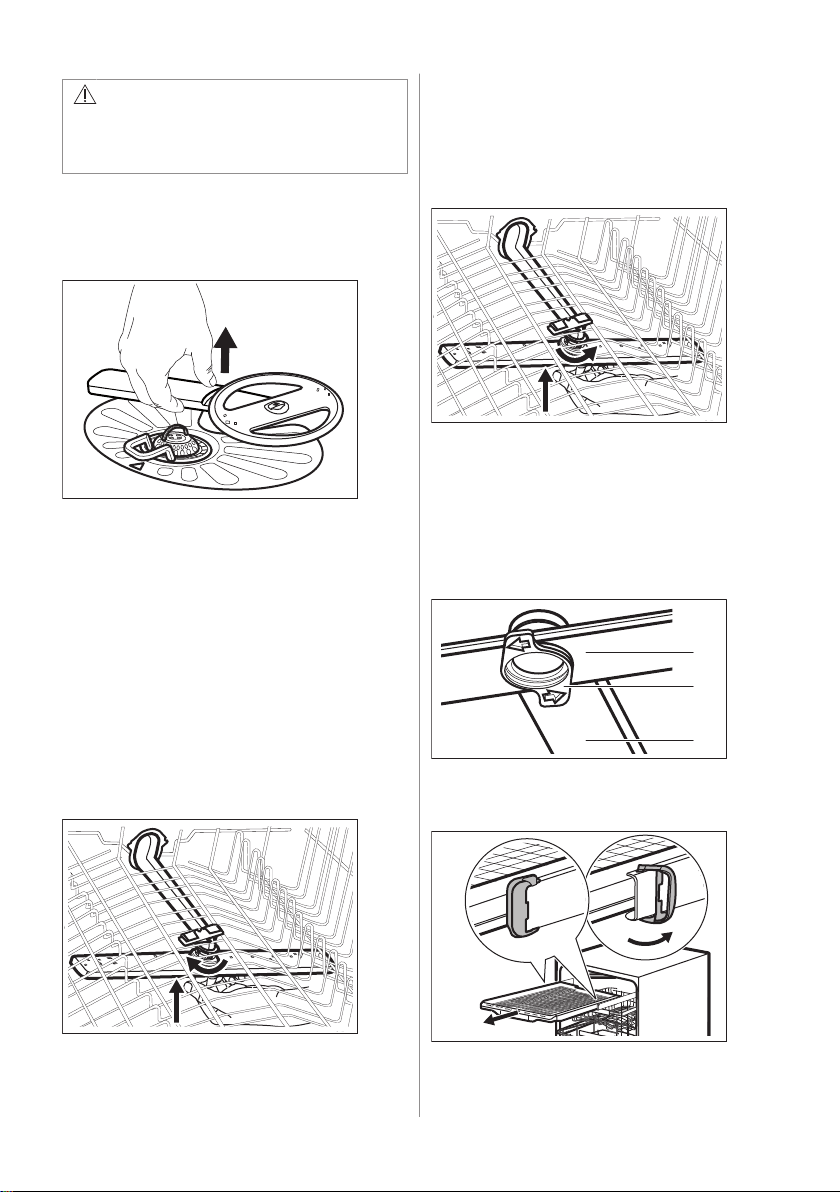

10.6 Czyszczenie dolnego ramienia

spryskującego

1. Aby wyjąć dolne ramię spryskujące,

pociągnąć je do góry.

2. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów. Przepłukać otwory wodą, aby usunąć zanieczyszczenia z wnętrza.

3. Aby z powrotem zamontować ramię spryskujące, wcisnąć je do dołu.

zabrudzenia z otworów. Przepłukać otwory wodą, aby usunąć zanieczyszczenia z wnętrza.

4. Aby ponownie zamontować ramię spryskujące, należy docisnąć je w górę i jednocześnie obrócić przeciwnie do ruchu wskazówek zegara.

10.8 Czyszczenie sufitowego

ramienia spryskującego

Sufitowe ramię spryskujące znajduje się na górnej ściance urządzenia Ramię spryskujące (C) jest zamontowane w rurze dolotowej (A) za pomocą elementu mocującego (B).

10.7 Czyszczenie górnego ramienia spryskującego

1. Całkowicie wysunąć górny kosz.

2. Aby wymontować ramię spryskujące

z kosza, należy popchnąć je w górę i jednocześnie obrócić zgodnie z ruchem wskazówek zegara.

3. Umyć ramię spryskujące pod bieżącą

22 POLSKI

wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć

1. Zwolnić ograniczniki po bokach prowadnic przesuwnych szuflady na sztućce i wyciągnąć szufladę.

Page 23

2. Opuścić górny kosz do najniższego

5. Aby z powrotem zainstalować ramię

położenia, aby ułatwić dostęp do ramienia spryskującego.

3. Aby odłączyć ramię spryskujące (C) od rury dolotowej (A), należy obrócić element mocujący (B) przeciwnie do ruchu wskazówek zegara i pociągnąć ramię spryskujące w dół.

6. Założyć szufladę na sztućce na

4. Umyć ramię spryskujące pod bieżącą

wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów. Przepłukać otwory wodą, aby usunąć zanieczyszczenia wewnątrz.

11. ROZWIĄZYWANIE PROBLEMÓW

spryskujące (C), włożyć element mocujący (B) do ramienia i przymocować go do rury dolotowej, (A) obracając w prawo. Upewnić się, że element mocujący zatrzasnął się we właściwym miejscu.

prowadnice przesuwne i zablokować ograniczniki.

OSTRZEŻENIE!

Nieprawidłowa naprawa urządzenia może stanowić zagrożenie dla użytkownika. Wszystkie naprawy

W poniższej tabeli zawarto informacje na temat możliwych problemów.

Po wystąpieniu niektórych problemów na wyświetlaczu pojawia się kod alarmu.

powinny wykonywać odpowiednio wykwalifikowane osoby.

Większość występujących problemów można rozwiązać bez potrzeby kontaktowania się z autoryzowanym centrum serwisowym.

Problem i kod alarmu Możliwa przyczyna i rozwiązanie

Nie można włączyć urządzenia.

Program nie uruchamia się.

Urządzenie nie napełnia się wodą. Na wyświetlaczu widoczne jest wskazanie i10 albo i11.

• Upewnić się, że wtyczkę przewodu zasilającego podłączono do gniaz‐ da elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma uszkodzonego bez‐ piecznika.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękczacza wody. Czas trwania procedury wynosi około 5 minut.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie. W celu uzyskania tych informacji należy skontaktować się z miejscowym zakładem wodo‐ ciągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest drożny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub przygnieciony.

POLSKI 23

Page 24

Problem i kod alarmu Możliwa przyczyna i rozwiązanie

Urządzenie nie wypompowuje wo‐ dy. Na wyświetlaczu widoczne jest wskazanie i20.

Włączyło się zabezpieczenie przed zalaniem. Na wyświetlaczu widoczne jest wskazanie i30.

Usterka czujnika wykrywania pozio‐ mu wody. Na wyświetlaczu widoczne jest wskazanie i41 - i44.

Usterka pompy myjącej lub pompy opróżniającej. Na wyświetlaczu widoczne jest wskazanie i51 - i59 albo i5A - i5F.

Temperatura wody w urządzeniu jest zbyt wysoka lub wystąpiła uster‐ ka czujnika temperatury. Na wyświetlaczu widoczne jest wskazanie i61 albo i69.

Usterka techniczna urządzenia. Na wyświetlaczu widoczne jest wskazanie iC0 albo iC3.

Poziom wody w urządzeniu jest zbyt wysoki. Na wyświetlaczu widoczne jest wskazanie iF1.

Urządzenie wielokrotnie przerywa i wznawia pracę.

Program trwa za długo.

Wyświetlany czas trwania programu jest inny niż w tabeli wartości eks‐ ploatacyjnych.

Pozostały czas do zakończenia pro‐ gramu pokazywany na wyświetlaczu wydłuża się i przeskakuje niemal do końca programu.

Niewielki wyciek z drzwi urządzenia.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.

• Zamknąć zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane.

• Upewnić się, że kosze są załadowane zgodnie z instrukcją obsługi.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że temperatura doprowadzanej wody nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na odpowiedniej wy‐ sokości nad podłogą. Patrz instrukcja instalacji.

• Jest to normalne zjawisko. Zapewnia to optymalne efekty zmywania i oszczędność energii.

• Jeśli wybrano opcję opóźnienia rozpoczęcia programu, należy ją anulo‐ wać lub poczekać do końca odliczania czasu.

• Włączenie opcji powoduje wydłużenie czasu trwania programu.

• Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnie‐ nia i temperatury wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

• Nie świadczy to o usterce. Urządzenie działa prawidłowo.

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulo‐ wane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem komory. Wyregulo‐ wać tylną nóżkę (jeśli dotyczy).

24 POLSKI

Page 25

Problem i kod alarmu Możliwa przyczyna i rozwiązanie

Występują problemy z zamknięciem drzwi urządzenia.

Drzwi urządzenia otwierają się pod‐ czas cyklu zmywania.

Grzechotanie lub stukanie docho‐ dzące z wnętrza urządzenia.

Urządzenie wyzwala automatyczny wyłącznik.

Urządzenie jest włączone, ale nie działa. Na wyświetlaczu widoczne jest wskazanie PF.

Urządzenie wyłącza się podczas pracy.

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulo‐ wane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Funkcja AirDry jest włączona. Funkcję można wyłączyć. Patrz rozdział Ustawienia podstawowe.

• Naczynia nie są prawidłowo rozłożone w koszach. Należy zapoznać się z broszurą dotyczącą załadunku koszy.

• Upewnić się, że ramiona spryskujące obracają się swobodnie.

• Wydajność prądowa instalacji jest niewystarczająca do jednoczesnego zasilania wszystkich włączonych urządzeń. Należy sprawdzić parame‐ try zasilania w gniazdku oraz wartość graniczną prądu automatycznego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządzenia. Skontaktować się z autoryzowanym centrum serwisowym.

• Zasilanie jest poza zakresem roboczym. Cykl zmywania zostaje tym‐ czasowo przerwany i wznowiony automatycznie po przywróceniu zasi‐ lania.

• Całkowity brak zasilania. Cykl zmywania zostaje tymczasowo przerwa‐ ny i wznowiony automatycznie po przywróceniu zasilania.

Po sprawdzeniu urządzenia należy wyłączyć i włączyć urządzenie. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się korzystać z urządzenia do czasu całkowitego rozwiązania problemu. Odłączyć urządzenie od zasilania i nie podłączać go ponownie do czasu upewnienia się, że działa poprawnie.

11.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty zmywania.

• Należy zapoznać się z Codzienne użytkowanie, Wskazówki i porady i broszurą dotyczącą załadunku koszy.

• Użyć programu zapewniającego bardziej intensywny cykl zmywania.

• Aby uzyskać lepsze efekty zmywania w wybranym programie, włączyć opcję Ex‐ traPower.

• Oczyścić ramię spryskujące i filtry. Patrz Pielęgnacja i czyszczenie.

POLSKI 25

Page 26

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty suszenia.

Na szklankach i naczy‐ niach widać białawe smu‐ gi lub niebieskawy nalot.

Na szklankach i naczy‐ niach widać plamy i za‐ schłe krople wody.

Wnętrze urządzenia jest mokre.

Nadmiar piany podczas zmywania.

Ślady rdzy na sztućcach.

Po zakończeniu programu w dozowniku pozostaje detergent.

Nieprzyjemny zapach w urządzeniu.

Osad z kamienia na na‐ czyniach, w komorze zmy‐ warki i po wewnętrznej stronie jej drzwi.

• Naczynia pozostawały za długo w zamkniętym urządzeniu. Włączyć opcję AirD‐ ry, która powoduje automatyczne otworzenie drzwi i zapewnia lepsze efekty su‐ szenia.

• Nie ma płynu nabłyszczającego lub jego dawka jest zbyt mała. Napełnić dozow‐ nik płynu nabłyszczającego lub ustawić większą dawkę.

• Przyczyną może być jakość płynu nabłyszczającego.

• Należy zawsze stosować płyn nabłyszczający, nawet gdy wykorzystuje się tablet‐ ki wieloskładnikowe.

• Przedmioty z tworzywa sztucznego mogą wymagać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz tabela programów.

• Za dużo płynu nabłyszczającego. Zmniejszyć dawkę płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest niewystarczająca. Zwiększyć dawkę płynu nabłyszczającego.

• Przyczyną może być jakość płynu nabłyszczającego.

• Nie jest to usterka urządzenia. Wilgoć skrapla się na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą.

• W wodzie wykorzystywanej do zmywania jest za dużo soli. Patrz ustawienie zmiękczacza wody.

• Umieszczono razem sztućce ze srebra i stali nierdzewnej. Nie umieszczać blisko siebie sztućców ze srebra i stali nierdzewnej.

• Tabletka z detergentem zablokowała się w dozowniku i woda nie wypłukała jej.

• Woda nie wypłukała detergentu z dozownika. Należy sprawdzić, czy ramiona spryskujące mogą się obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemożliwiają otworzenia pokrywy do‐ zownika detergentu.

• Patrz rozdział Pielęgnacja i czyszczenie.

• Uruchomić program Machine Care ze środkiem odkamieniającym lub produktem do czyszczenia zmywarek.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda. Patrz ustawienie zmiękczacza wody.

• Użyć soli i ustawić regenerację zmiękczacza wody także gdy stosuje się tabletki wieloskładnikowe. Patrz ustawienie zmiękczacza wody.

• Uruchomić program Machine Care ze środkiem odkamieniającym do zmywarek.

• Jeśli osadzanie się kamienia utrzymuje się, należy wyczyścić urządzenie odpo‐ wiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

26 POLSKI

Page 27

Problem Możliwa przyczyna i rozwiązanie

Matowe, odbarwione lub wyszczerbione naczynia.

• Upewnić się, że w urządzeniu zmywane są tylko przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy. Należy zapoznać się z broszu‐ rą dotyczącą załadunku koszy.

• Delikatne naczynia należy umieszczać w górnym koszu.

• Włączyć opcję GlassCare, aby zapewnić specjalną ochronę naczyń szklanych i delikatnych.

Patrz Przed pierwszym użyciem, Codzienne użytkowanie lub Wskazówki i porady, aby poznać inne możliwe przyczyny.

12. DANE TECHNICZNE

Wymiary Szerokość/wysokość/głębokość (mm) 596 / 818 - 898 / 560

Podłączenie elektryczne

Ciśnienie doprowadzanej wody Min./maks. MPa (bar) 0,05 (0,5) / 1 (10)

Dopływ wody

Pojemność Komplety nakryć: 14

Inne wartości podano na tabliczce znamionowej.

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych), można użyć jej do

zasilania urządzenia, aby zmniejszyć zużycie energii.

Napięcie (V) 200 - 240

Częstotliwość (Hz) 50 - 60

Zimna lub ciepła woda (°C)

min. 5 – max 60

12.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z oznaczeniem klasy energetycznej, którą dołączono do urządzenia, zawiera łącze do strony internetowej umożliwiającej rejestrację urządzenia w bazie danych EU EPREL. Etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami dostarczonymi z urządzeniem należy

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić

zachować do ewentualnego wykorzystania w przyszłości.

Informacje o wydajności urządzenia można znaleźć w bazie danych UE EPREL, korzystając z łącza https://eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które można znaleźć na tabliczce znamionowej urządzenia. Patrz rozdział „Opis produktu”.

środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych

symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

POLSKI 27

Page 28

117825290-A-482024
