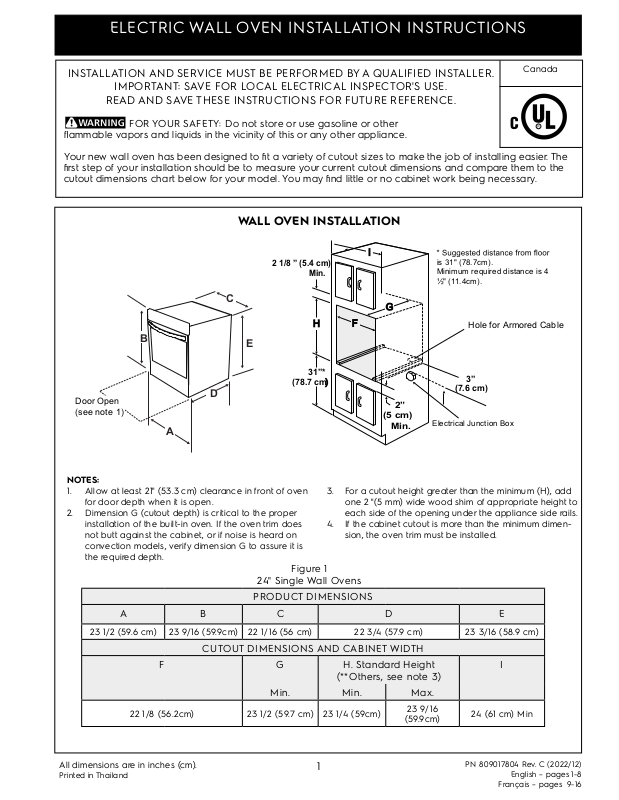

Page 1
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
Hole for Armored Cable
Door Open
(see note 1)
H
F
I
G
)
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
Canada
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of this or any other appliance.
Your new wall oven has been designed to fit a variety of cutout sizes to make the job of installing easier. The
first step of your installation should be to measure your current cutout dimensions and compare them to the
cutout dimensions chart below for your model. You may find little or no cabinet work being necessary.
WALL OVEN INSTALLATION
I
2 1/8 ” (5.4 cm)
Min.
C
G
H
B
E
F
is 31" (78.7cm).
Minimum required distance is 4
½" (11.4cm).
D
A
NOTES:
1. Allow at least 21" (53.3 cm) clearance in front of oven
for door depth when it is open.
2. Dimension G (cutout depth) is critical to the proper
installation of the built-in oven. If the oven trim does
not butt against the cabinet, or if noise is heard on
convection models, verify dimension G to assure it is
the required depth.
A B C D E
23 1/2 (59.6 cm) 23 9/16 (59.9cm) 22 1/16 (56 cm) 22 3/4 (57.9 cm) 23 3/16 (58.9 cm)
CUTOUT DIMENSIONS AND CABINET WIDTH
F G H. Standard Height
22 1/8 (56.2cm) 23 1/2 (59.7 cm) 23 1/4 (59cm)
31”*
(78.7 cm)
(5 cm)
Min.
3. For a cutout height greater than the minimum (H), add
one 2 "(5 mm) wide wood shim of appropriate height to
each side of the opening under the appliance side rails.
4. If the cabinet cutout is more than the minimum dimension, the oven trim must be installed.

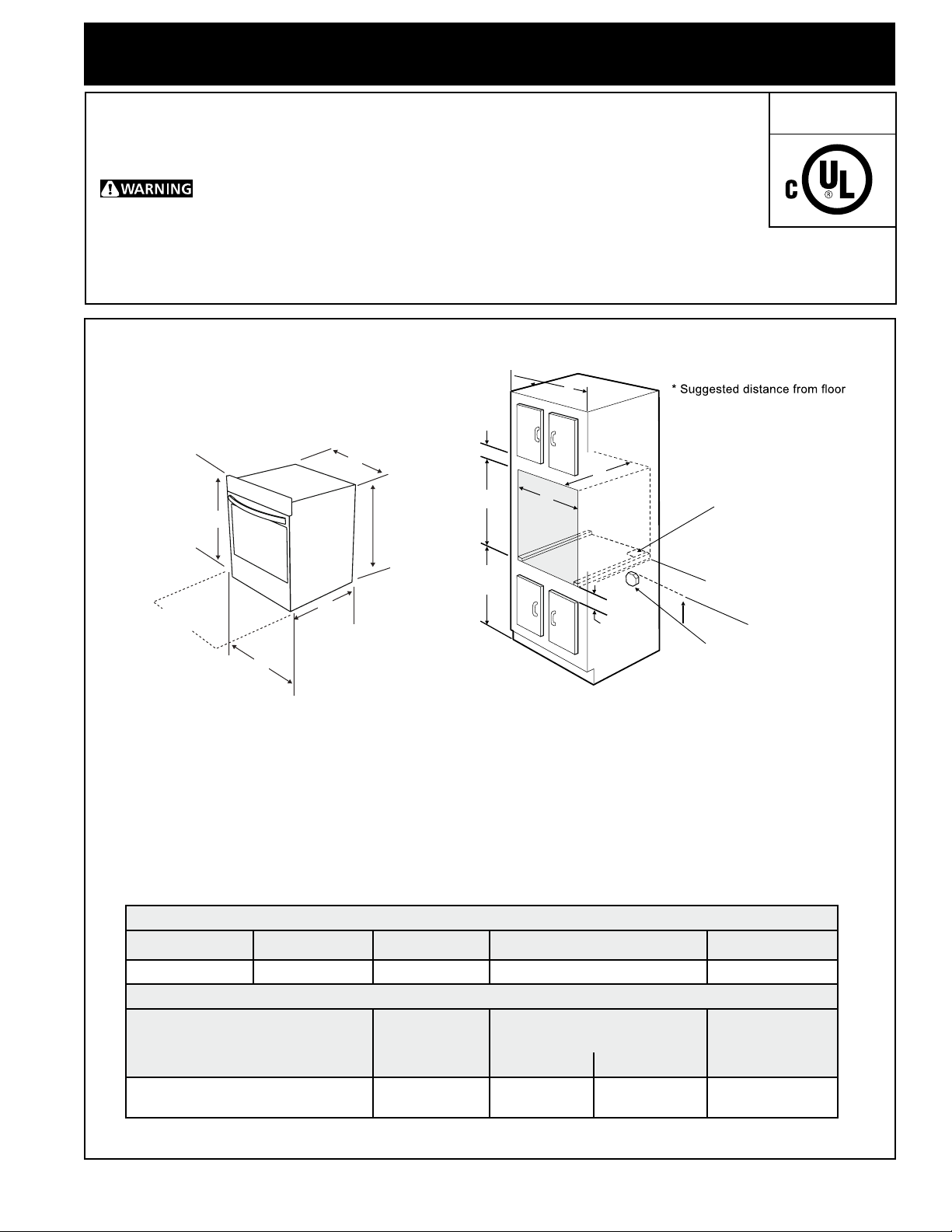

Figure 1
24" Single Wall Ovens
PRODUCT DIMENSIONS
(**Others, see note 3)
Min. Min. Max.
3”
(7.6 cm)
2”
Electrical Junction Box
23 9/16
(59.9cm)
24 (61 cm) Min
I
All dimensions are in inches (cm).
Printed in Thailand
1
PN 809017804 Rev. C (2022/12)
English – pages 1-8
Français – pages 9-16
Page 2
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
CARPENTRY and SUPPORT
Refer to Figure 1 for the dimensions of your appliance and the cabinet cutouts and space needed to fit
the oven.
The oven support or base surface must be solid plywood, solid wood, or a material verified to meet the
temperature and strength requirements needed for your installation. No fiberboard, laminated/coated
wood or other material should be used that is not verified to meet temperature and strength requirements.
All materials used in installation must withstand temperatures of 194 °F (90 °C).
The support surface must be level and flat from side to side, and from front to rear.
If the cabinet does not have a solid floor or support surface, braces may be installed in the cabinet.
Bracing may also be used under the cabinet floor for added strength and support. Braces must run
front to rear, meet all material and temperature requirements, and be flat and level. The bracing should
be 2" (5 cm) minimum width to support the oven side rails. Standard 2" x 4" (5 cm x 10 cm) studs are
recommended.

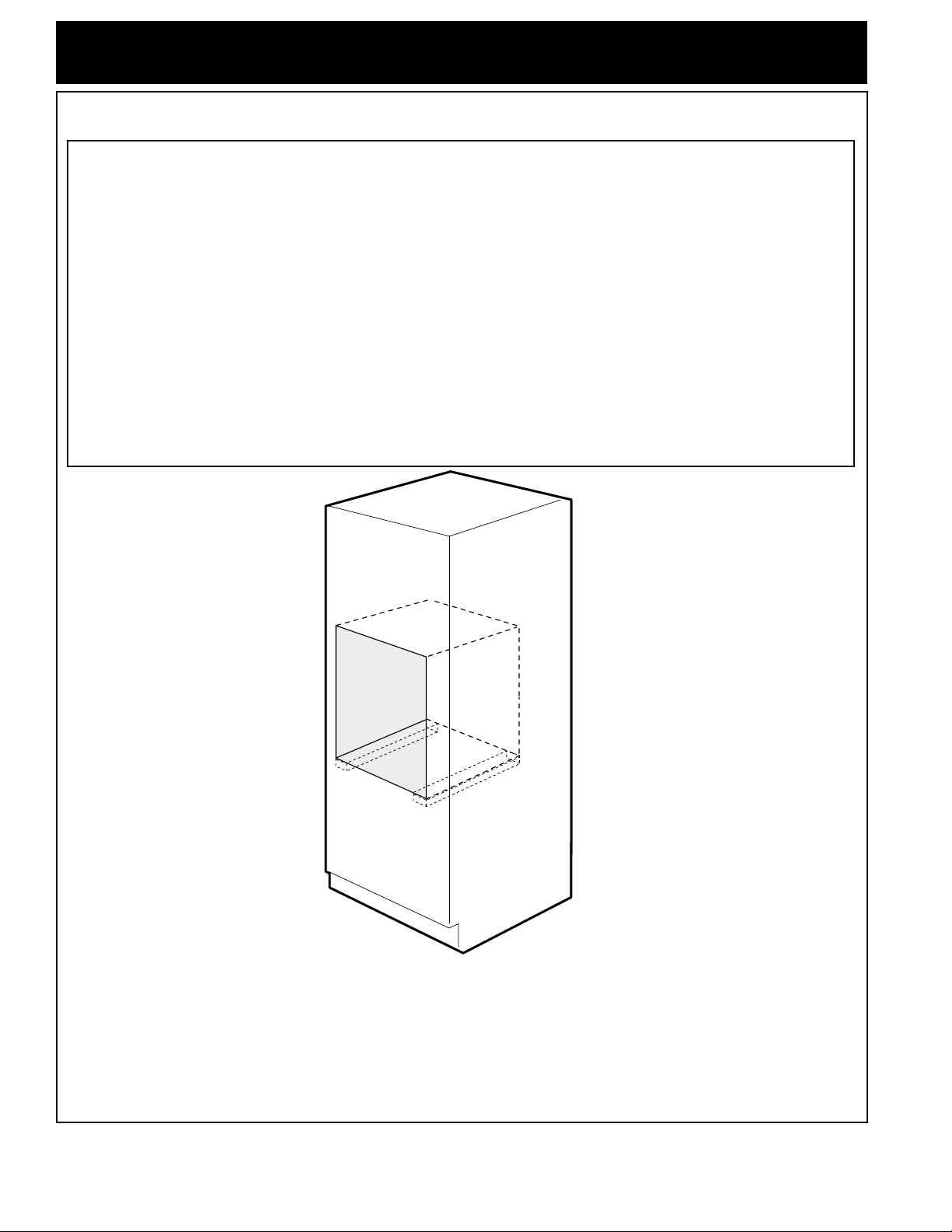

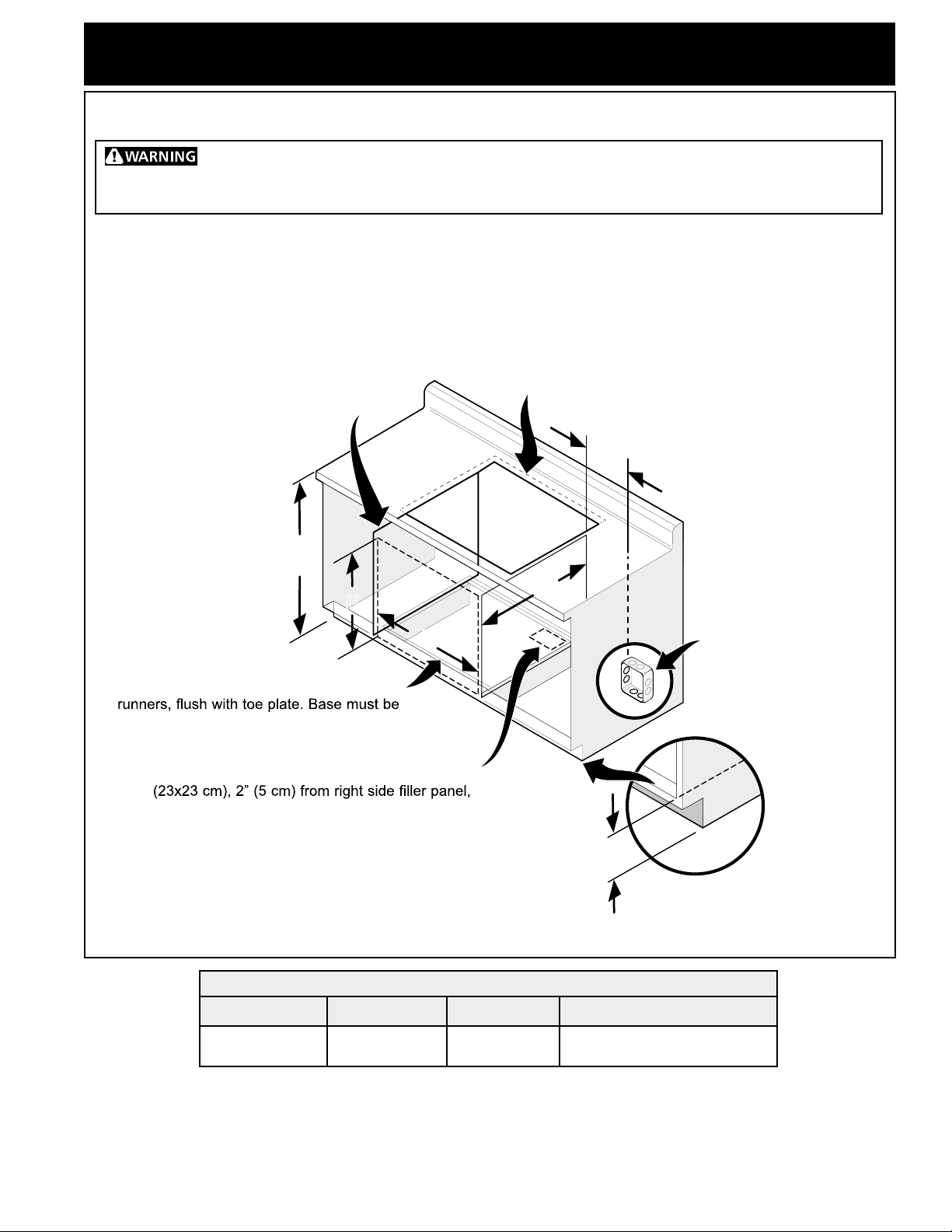

Figure 2
Wall Oven Braces
Single Wall Ovens
1. Base must be capable of supporting 150 pounds
(68 kg).
2. Solid plywood or solid wood must be at least ½”
(1.3 cm) thick.
2
Page 3
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
Important Notes to the Installer
1. Read all instructions contained in these installa-
tion instructions before installing the wall oven.
2. Remove all packing material from the oven com-
partments before connecting the electrical supply
to the wall oven.
3. Observe all governing codes and ordinances.
4. Be sure to leave these instructions with the con-
sumer.
5. Remove oven door to facilitate installation. See
Use and Care guide for instructions.
6. THESE OVENS ARE NOT APPROVED FOR
STACKABLE OR SIDE-BY-SIDE INSTALLATION.
Important Note to the Consumer
Keep these instructions with your Owner's Guide
for the local electrical inspector's use and future
reference.
IMPORTANT SAFETY
INSTRUCTIONS
• Be sure your wall oven is installed and grounded
properly by a qualified installer or service technician.
• This wall oven must be electrically grounded in
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA
No.70- latest edition in United Sates, or with CSA
Standard C22.1, Canadian Electrical Code, Part 1,
in Canada.
Stepping, leaning or sitting on the door
of this wall oven can result in serious injuries and can
also cause damage to the wall oven.
• Never use your wall oven for warming or heating
the room. Prolonged use of the wall oven without
adequate ventilation can be dangerous.
The electrical power to the oven must
be shut off while line connections are being made.
Failure to do so could result in serious injury or death.
1. Electrical Requirements
Each appliance must be supplied with the proper
voltage and frequency, and connected to an
individual, properly grounded branch circuit,
protected by a circuit breaker or fuse. To know the
circuit breaker or fuse required by your model, see
the serial plate to find the wattage consumption and
refer to table A to get the circuit breaker or fuse
amperage.
Appliance
Rating
Watts
240V
Less
than
4800W
4801W -
7200W
7201W -
9600W
9601W
and +
Observe all governing codes and local ordinances.
1. A 3-wire or 4-wire single phase 120/240 or
120/208 Volt, 60 Hz AC only electrical supply
is required on a separate circuit fused on both
sides of the line (red and black wires). A timedelay fuse or circuit breaker is recommended.
DO NOT fuse neutral (white wire). Only certain
cooktop models may be installed over certain
built-in electric oven models. Approved cooktops and built-in ovens are listed by the MFG ID
number (see the insert sheet included in the literature package). Do not install a cooktop over
a side-by-side wall oven installation.
NOTE: Wire sizes and connections must conform
with the fuse size and rating of the appliance in
accordance with the American National Electrical
Code ANSI/NFPA No. 70-latest edition, or with
Canadian CSA Standard C22.1, Canadian Electrical
Code, Part 1, and local codes and ordinances.
with this appliance. Such use may result in a fire,
electrical shock, or other personal injury.
2. These appliances should be connected to the
fused disconnect (or circuit breaker) box through
flexible armored or nonmetallic sheathed cable.
The flexible armored cable extending from the
appliance should be connected directly to the
junction box. The junction box should be located
as shown in Figure 1 with as much slack as possible remaining in the cable between the box and
the appliance, so it can be moved if servicing is
ever necessary.
Protection
Circuit
Recommend-
ed
20A Less than
30A 4101W -
40A or 50A 6201W -
50A 8301W
An extension cord should not be used
Appliance
Rating
Watts
208V
4100W
6200W
8300W
and +
Table A
Protection
Circuit
Recommend-
ed
20A
30A
40A or 50A
50A
3
Page 4
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
3. A suitable strain relief must be provided to attach
the flexible armored cable to the junction box.
Electrical Shock Hazard
• Electrical ground is required on this appliance.
• Do not connect to the electrical supply until appliance is permanently grounded.
• Disconnect power to the junction box before
making the electrical connection.
• This appliance must be connected to a grounded, metallic, permanent wiring system, or a
grounding connector should be connected to
the grounding terminal or wire lead on the appliance.
• Do not use a gas supply line for grounding the
appliance.
Failure to do any of the above could result in a fire,
personal injury or electrical shock.
In cold weather shipping and storage
conditions, make sure that oven is in final location
at least three (3) hours before switching on power.
Switching on power while oven is still cold may
damage the oven controls.
2. Electrical connection
It is the responsibility and obligation of the
consumer to contact a qualified installer to assure
that the electrical installation is adequate and is in
conformance with the National Electrical Code ANSI/
NFPA No. 70-latest edition, or with CSA Standard
C22.1, Canadian Electrical Code, Part 1, and local
codes and ordinances.
Risk of electrical shock (Failure to
heed this warning may result in electrocution or
other serious injury.) This appliance is equipped with
copper lead wire. If connection is made to aluminum
house wiring, use only connectors that are approved
for joining copper and aluminum wire in accordance
with the National Electrical Code and local code and
ordinances. When installing connectors having
screws which bear directly on the steel and/or
aluminum flexible conduit, do no tighten screws
sufficiently to damage the flexible conduit. Do not
over bend or excessively distort flexible conduit to
avoid separation of convolutions en exposure of
internal wires.
DO NOT ground to a gas supply pipe. DO NOT
connect to electrical power supply until appliance
is permanently grounded. Connect the ground wire
before turning on the power.
(If your appliance is equipped with a
white neutral conductor.)
This appliance is manufactured with a white neutral
power supply and a frame connected copper wire.
The frame is grounded by connection of grounding
lead to neutral lead at the termination of the conduit,
if used in USA, in a new branch circuit installation
(1996 NEC), mobile home, recreational vehicles,
where local code do not permit grounding through
the neutral (white) wire or in Canada, disconnect
the white and green lead from each other and use
ground lead to ground unit in accordance with local
codes, connect neutral lead to branch circuit-neutral
conductor in usual manner see Figure 4. If your
appliance is to be connected to a 3 wire grounded
junction box (US only), where local code permit
connecting the appliance-grounding conductor to
the neutral (white) see Figure 3.
If oven is used in a new branch circuit installation
(1996 NEC), mobile home, recreational vehicle,
or where local codes DO NOT permit grounding
through the neutral (white) wire, the appliance frame
MUST NOT be connected to the neutral wire of the
4-wire electrical system (see Figure 3):
1. Disconnect the power supply.
2. Separate the green (or bare copper) and white
appliance cable wires.
3. In the junction box: connect appliance and
power supply cable wires as shown in Figure 3.
NOTE: Crimps may be present at the end of the
supplied cable. Before connecting to the household
wiring, cut the cable wiring back to remove
the crimps and strip insulation back as per the
recommendation of your connection method.
4
Page 5
Cable from Power Supply
Ground Wire
Ground Wire
(Bare or Green
Wire
Conduit Connector
Red
Wires
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
White Wire
Black
Wires
)
Junction Box
Cable from appliance

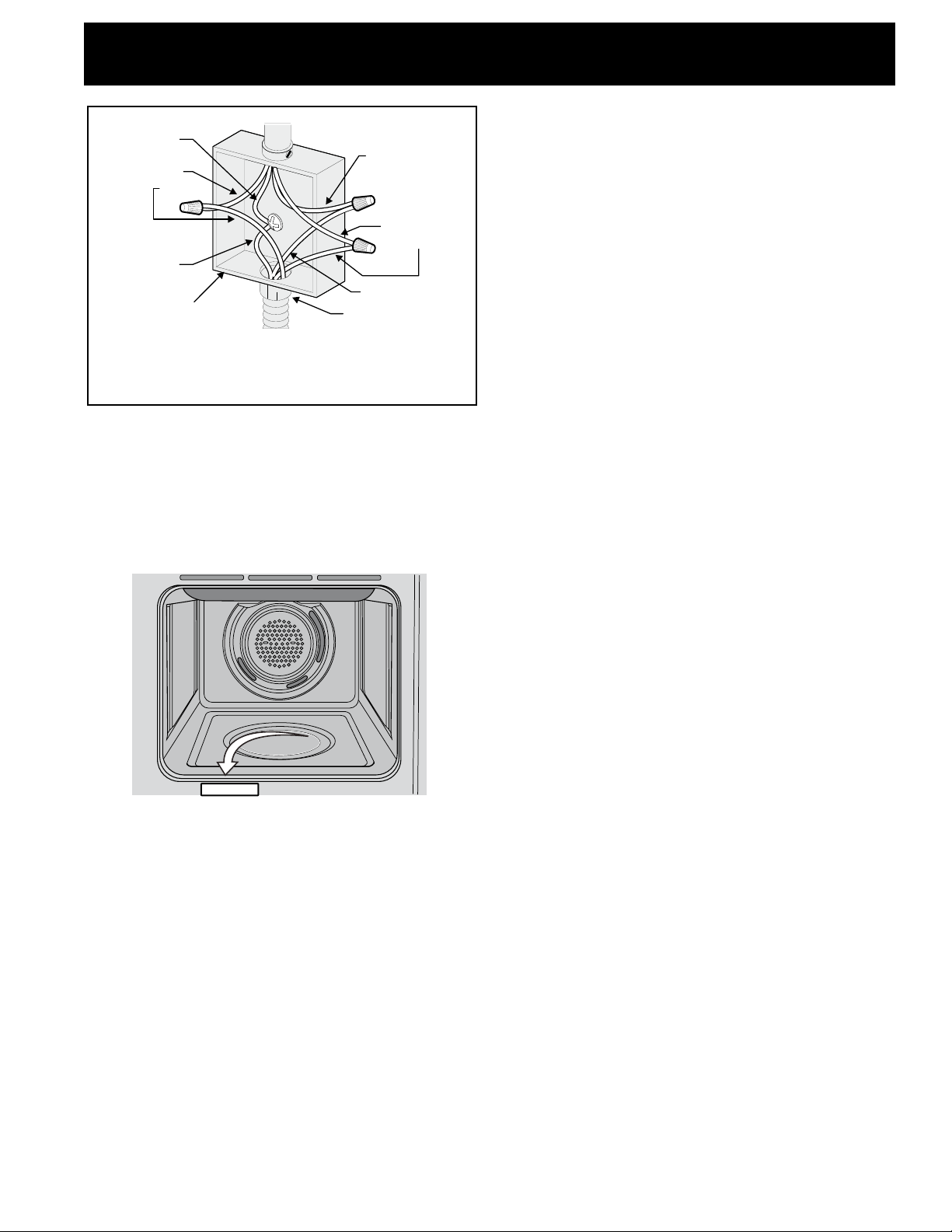

Figure 3
4-WIRE GROUNDED JUNCTION BOX
White Wire
U.L.-Listed
(or CSA listed)
Model and Serial Number Location
The serial plate is visible when the door is opened.
When ordering parts for, or making inquires about
your oven, always be sure to include the model and
serial numbers and a lot number or letter from the
serial plate on your oven.
Figure 4
Serial Plate Location
5
Page 6
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
IMPORTANT!
d

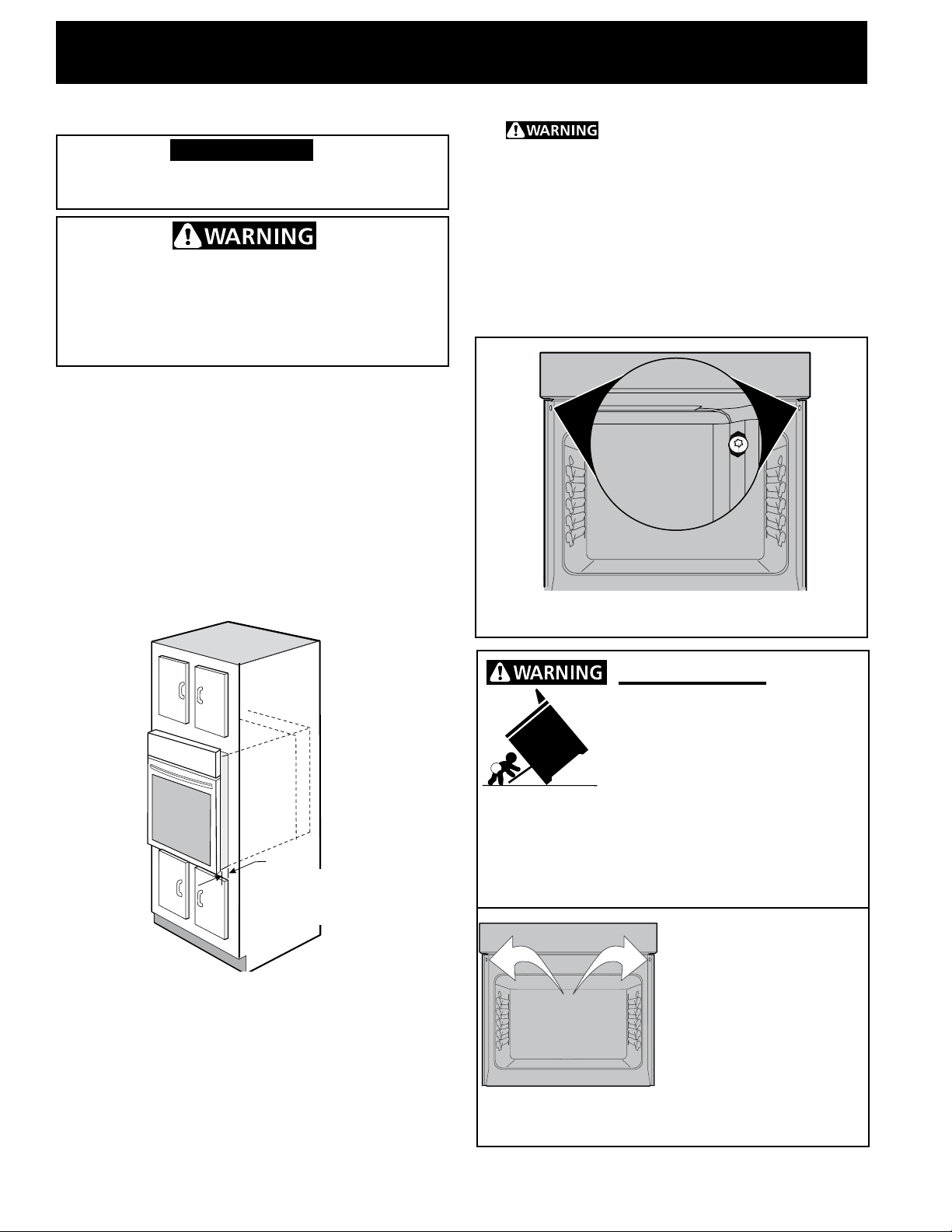

3. Cabinet Installation
Do not lift or manipulate the oven by the door
handle or the control panel.
Heavy Weight Hazard
• Use 2 or more people to move and install wall
oven.
• Failure to follow this instruction can result in
injury or damage to the unit.
1. Find the anti-tip mounting screws included in the
screw pack and set aside.
2. Start the armored cable through the intended
hole.
3. Insert the oven into the cabinet opening.
4. Push the oven in and against the cabinet leaving
room for clearence (see fig. 5).
5. Finish pulling the armored cable through the hole.
6. Push the oven in the remaining distance.
7. Install the Anti-tip Mounting Screws.

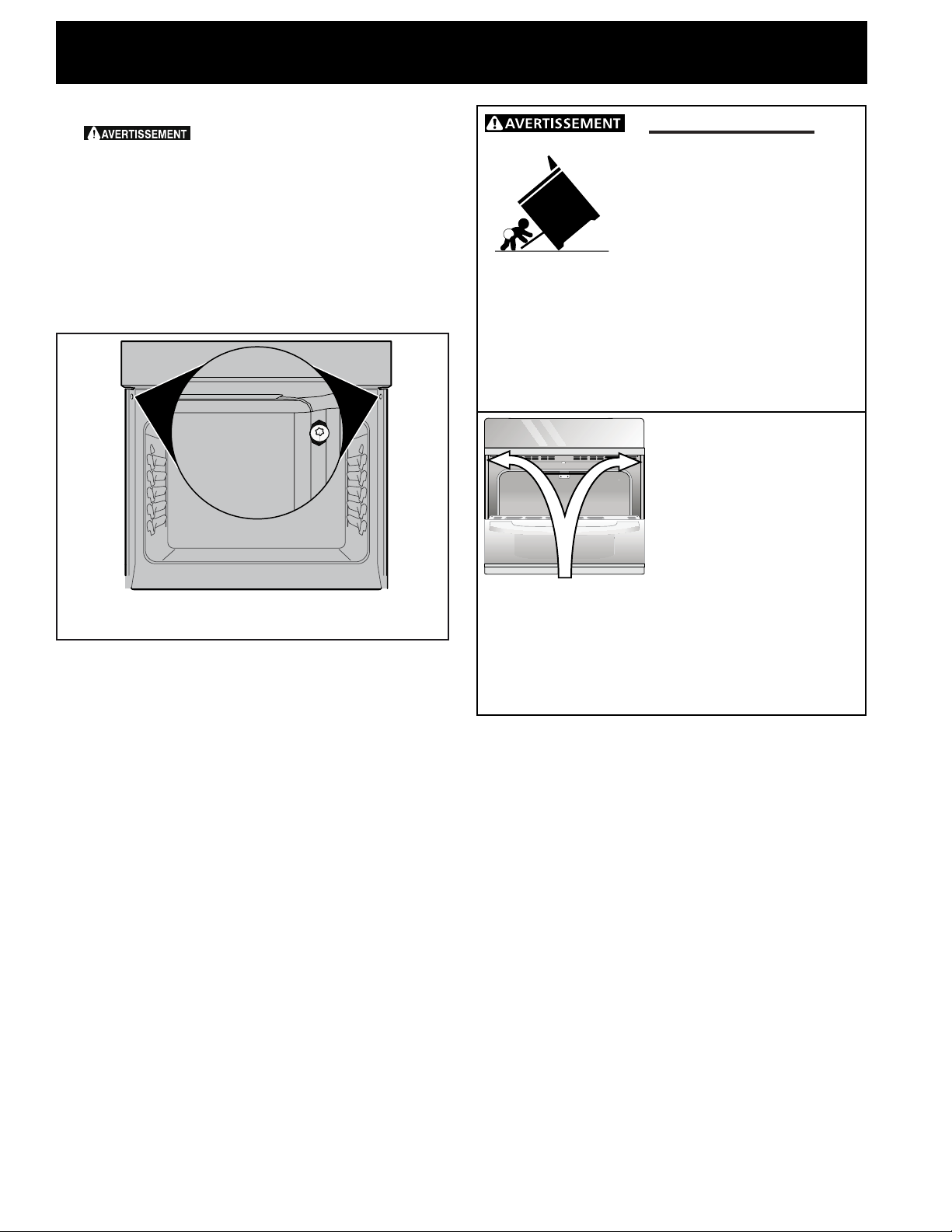

The wall oven can tip when the
door is open. The anti-tip mounting screws supplied with the wall oven must be installed to
prevent tipping of the wall oven and injury to
persons.
A. The mounting holes in the side trims may be
used as a template to locate the appliance
mounting screw holes (see figure 6).
B. Use the black screws supplied to fix the
appliance to the cabinet.
1½" (3.8 cm)
clearance
between unit an
front of cabinet
Figure 5
Anti-Tip Mounting Holes
Figure 6
Tip Over Hazard
• A child or adult can tip the oven
and be killed.
• Install the anti-tip device to oven
and/or structure per installation
instructions.
• Ensure the anti-tip device is re-engaged when the
oven is moved.
• Do not operate the oven without the anti-tip device
in place and engaged.
• Failure to follow these instructions can result in
death or serious burns to children and adults.
Refer to the installation
instructions supplied with your
appliance for proper installation.
Check for proper installation
with a visual check that the
anti-tip screws are present.
Test the installation with light
Anti-tip mounting holes
downward pressure on the
open oven door. The oven
should not tip forward.
6
Page 7
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
box

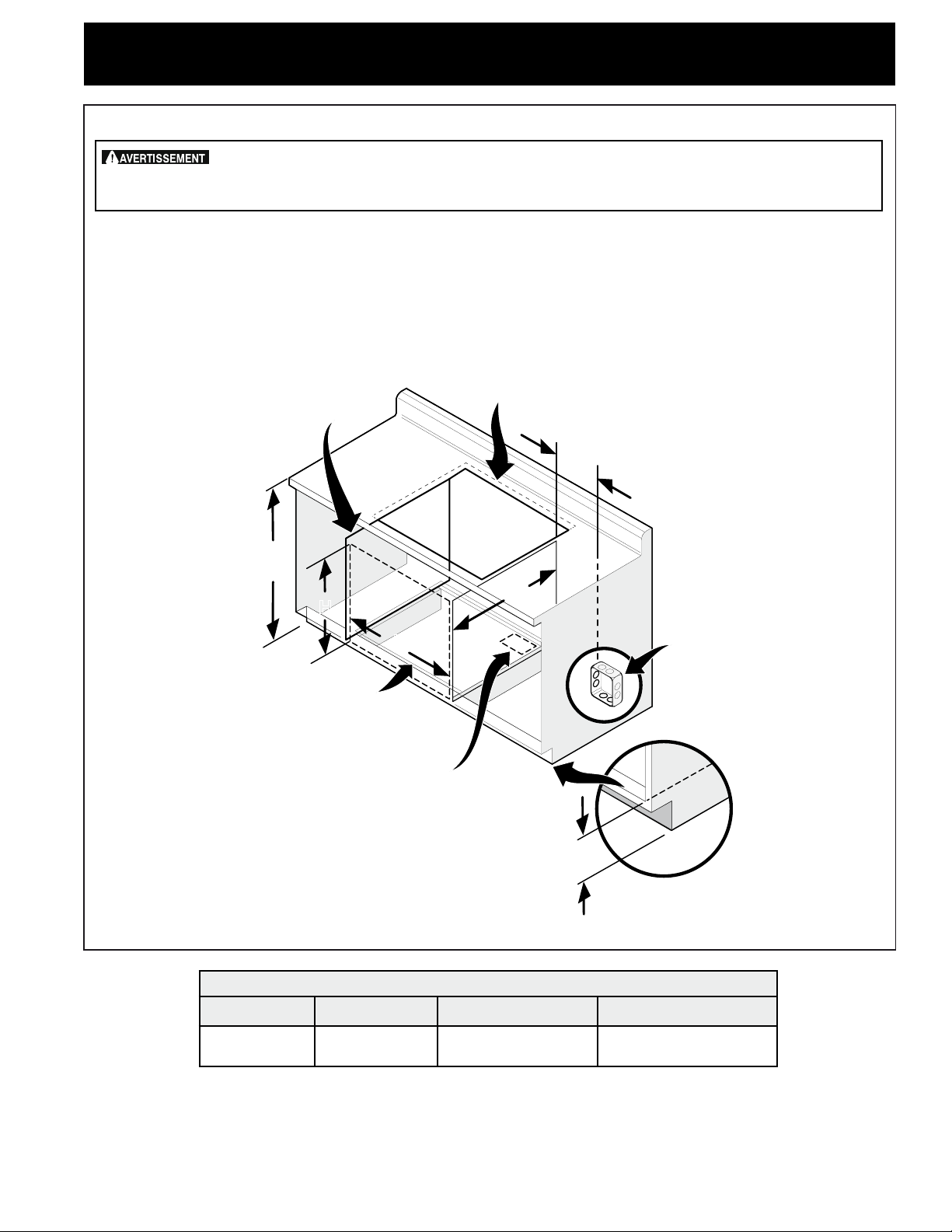

TYPICAL UNDER-COUNTER INSTALLATION
Do not remove spacers (if equipped) on the side walls of the built-in oven. These spacers
center the oven in the space provided. The oven must be centered to prevent excess heat buildup that
may result in heat damage or fire.
Only certain cooktop models may be installed over
certain built-in electric oven models. Approved cooktops
Cabinet side filler panels
are necessary to isolate the
unit from adjoining cabinets.
Cabinet side filler height
should allow for installation of
approved cooktop models
and built-in ovens are listed by the MFG ID number
and product code (see the insert sheet included
in the literature package and cooktop installation
instructions for dimensions). Do not install a side-by-side
configuration under countertops, or in combination with
a cooktop.
Approx. 3”
(7.5 cm)
36” Min.
(91.4 cm) Min.
H
Use 3/4” (1.9 cm) plywood, installed on two
capable of supporting 150 pounds (68 kg).
Cut an opening in wood base minimum 9”x9”
to route armored cable to junction box.
If no cooktop is installed
directly over the oven unit, 5”
(12.7 cm) maximum is allowed
above the floor.
CUTOUT DIMENSIONS AND CABINET WIDTH
F. WIDTH G. DEPTH H. HEIGHT
F
4 1/2” (11.5 cm) Max.*
G
208/240 Volt junction
for built-in oven.
23 1/2 (59.6 cm) 22 1/8 (56.2cm)
Figure 7. TYPICAL UNDER COUNTER INSTALLATION OF A SINGLE ELECTRIC BUILT-IN
OVEN WITH AN ELECTRIC COOKTOP MOUNTED ABOVE.
23 1/2 (59.7
cm)
23 1/4 (59cm)
23 9/16 (59.9)
7
Page 8
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS

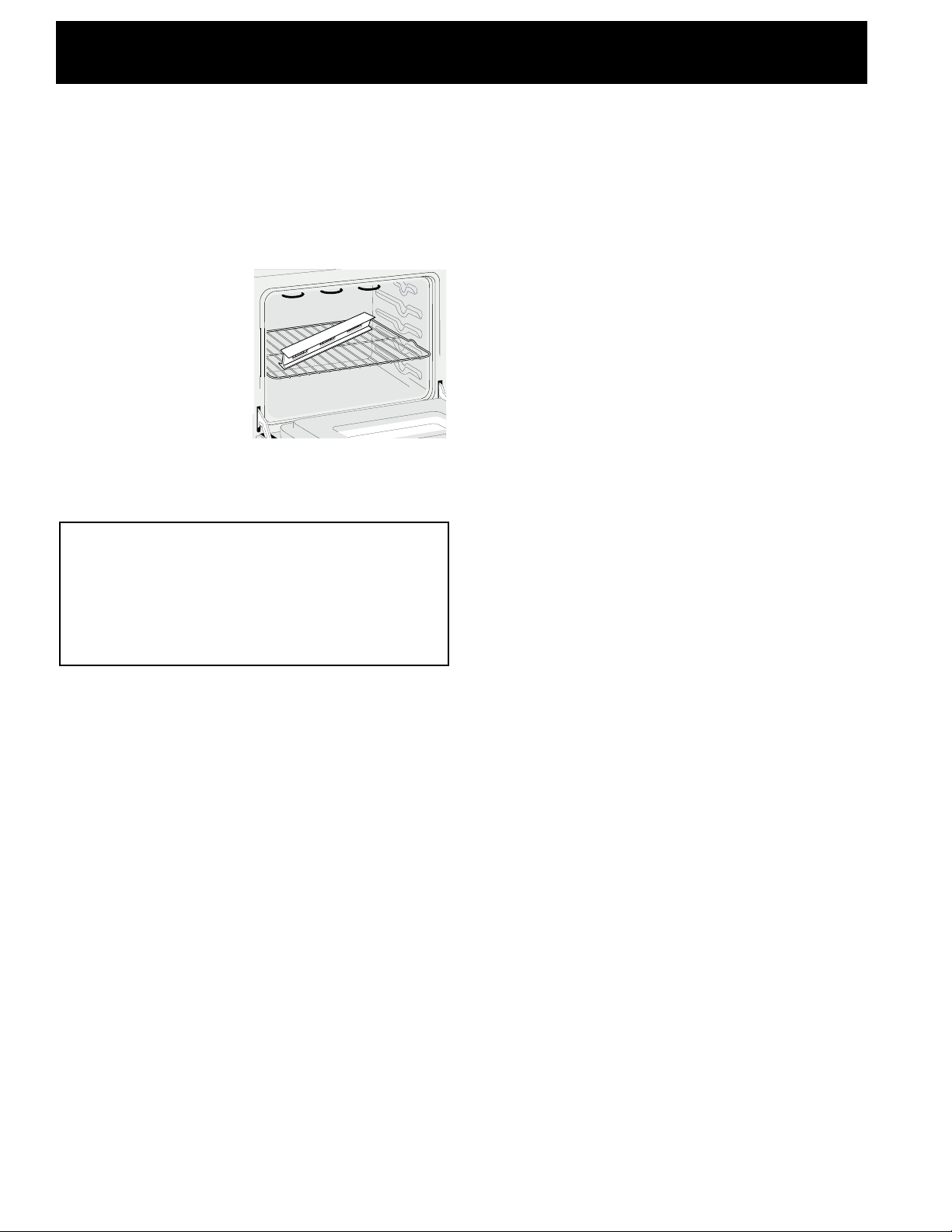

4. Leveling the Wall Oven
1. Install an oven rack in the center of the oven (see
Figure 8).
2. Place a level on the rack. Take two readings with
the level placed diagonally in one direction and
then the other. Use wood shims under the wall
oven to level if necessary.
3. Repeat in the lower
oven if you have a
double cavity wall
oven. If the level
indicates that the
rack is not level,
use wood shims
to reach a compromise for both
ovens.
Figure 8
IMPORTANT NOTE
A cooling fan inside the upper rear part above the
oven (some models) provides cooling of the oven
electrical and electronic components. If the oven
has been operating at high temperatures, the fan
will continue to run after the oven is turned off.
5. Checking Operation
Your model is equipped with an Electronic Oven
Control. Each of the functions has been factory
checked before shipping. However, it is suggested
that you verify the operation of the electronic oven
controls once more. Refer to the Use and Care Guide
for operation.
1. Remove all items from the inside of the oven.
2. Turn on the power to the oven (Refer to your Use
& Care Guide.)
3. Verify the operation of the electronic oven con-
trols: Bake– Verify that this function makes the
oven hot. 20 seconds after turning oven on, open
the door and you should feel heat coming from
the oven.
Broil– When the oven is set to BROIL, the upper
element in the oven should become red.
Convection (some models)–When the oven is
set for a convection baking or roasting, both
elements cycle on and off alternately and the
convection fan will run. The convection fan will
stop running when the oven door is opened.
Before You Call for Service
Read the "Before You Call for Service Checklist"
and the "Operating Instructions" in your Use and
Care Guide. It may save you time and expense. The
list includes common occurrences that are not the
result of defective workmanship or materials in this
appliance.
Refer to your Use and Care Guide for service phone
numbers.
8
Page 9

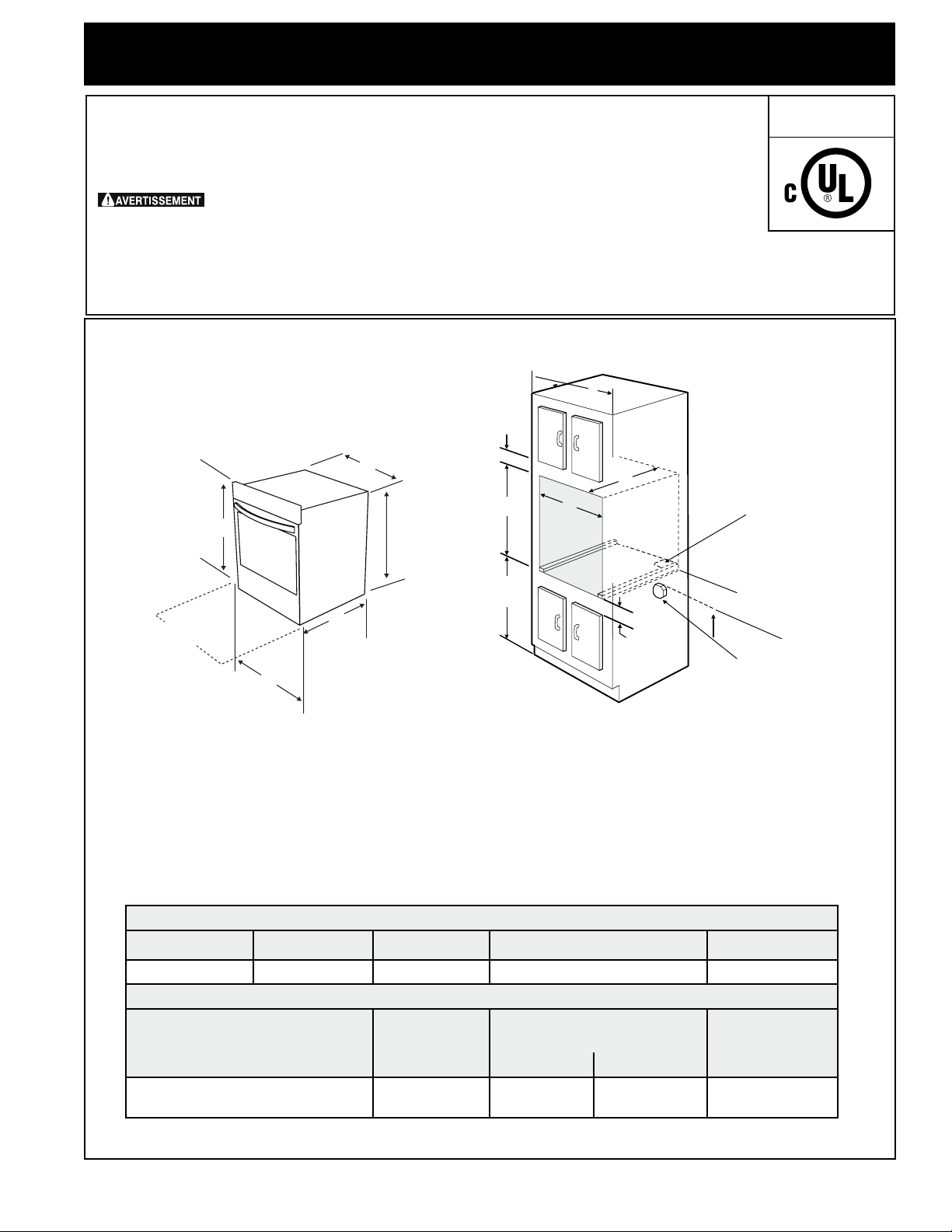

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
Ouverture pour la
Porte ouvert
(voir note 1)
H
F
I
G
)
ÉLECTRIQUE
L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN
Canada
INSTALLATEUR QUALIFIÉ.
IMPORTANT: CONSERVEZ POUR L’INSPECTEUR D’ÉLECTRICITÉ LOCAL.
LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES.
POUR VOTRE SÉCURITÉ: N’entreposez pas ou n’utilisez pas d’essence
ou d’autres produits inflammables à proximité de cet appareil ou de tout autre appareil
électroménager.
Votre nouveau four encastré a été conçu pour s’ajuster à différentes dimensions de découpage et en faciliter
l’installation. La première étape de votre installation consiste à mesurer les dimensions du découpage actuel
et, à les comparer au tableau de dimensions de découpage ci-dessous. Vous découvrirez peut-être que peu
ou pas de modification sera nécessaire.
FOUR ENCASTRÉ - INSTALLATION
B
C
2 1/8 ” (5.4 cm)
E
Min.
H
I
G
F
*La distance suggérée
du sol est de 31" (78.7
cm). La distance
minimale requise est de
4 ½" (11.4 cm).
sortie du câble
e
D
A
NOTE:
1. Allouez au moins 21" (53.3 cm) d'espace à l'avant du
four pour permettre l'ouverture complète de la porte
du four.
2. La dimension G (profondeur du découpage) est
critique pour une bonne installation du four. Si la
moulure inférieure du four ne vient pas s'accoter
contre l'armoire, ou si un bruit se fait entendre sur
24" Fours encastrés simples
A B C D E
23 1/2 (59.6 cm) 23 9/16 (59.9cm) 22 1/16 (56 cm) 22 3/4 (57.9 cm) 23 3/16 (58.9 cm)
F G H. Hauteur standard
22 1/8 (56.2cm) 23 1/2 (59.7 cm) 23 1/4 (59cm)
DIMENSIONS DE DÉCOUPAGE ET DE L'ARMOIRE
DIMENSIONS DE L'APPAREIL
Min. Min. Max.
31”*
(78.7 cm)
2”
(5 cm)
Min.
les modèles à convection, vérifiez la dimension G pour
vous assurer qu'elle est correcte.
3. Pour une hauteur de découpe supérieure au maximum
(H), ajoutez une cale de bois large de 5 cm (2 ") de
hauteur appropriée de chaque côté de l'ouverture sous
les rails latéraux de l'appareil (non inclus).
4. Si la découpe de l'armoire est supérieure à la dimension
minimale, la garniture du four doit être installée.
Boîte de jonction
3”
(7.6 cm)
Figure 1
I
(**autres, voir note 3)
23 9/16
(59.9cm)
9
24 (61 cm) Min
PN 809017804 Rev. C (2022/12)
Page 10
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
ÉLECTRIQUE
MENUISERIE et SUPPORT
Consultez la Figure 1 pour les dimensions de votre appareil, les découpes de l'armoire et
l'espace nécessaire pour installer le four.
La surface de support du four ou de la base doit être en contreplaqué massif, en bois massif ou en un
matériau répondant aux exigences de température et de résistance requises pour votre installation.
Aucun panneau de fibres de bois, bois laminé/enduit ou autre matériau ne doit être utilisé s'il n'est pas
confirmé qu'il répond aux exigences de température et de résistance.
Tous les matériaux utilisés dans l'installation doivent résister à une température de 90 °C (194 °F).
La surface de support du four doit être de niveau et plate d'un côté à l'autre et de l'avant vers l'arrière.
Si l'armoire n'a pas de plancher solide ou de surface de support, des entretoises peuvent être installées
dans l'armoire. Des entretoises peuvent également être utilisées sous le plancher de l'armoire pour plus
de solidité et de support. Les entretoises doivent être orientées de l'avant vers l'arrière, répondre à toutes
les exigences en matière de matériaux et de température, et être plates et de niveau. Les entretoises
doivent avoir une largeur minimale de 5 cm (2 po) pour soutenir les rails latéraux du four. Les montants
standards de 5 cm x 10 cm (2 po x 4 po) sont recommandés.
Fours simples encastrés
1. La base doit pouvoir supporter un poids
de 150 pounds (68 kg).
2. Le contreplaqué massif ou le bois massif
doit avoir une épaisseur d'au moins 1,3 cm
(1/2 po).
Figure 2
Supports de Four Mural
10
Page 11
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
ÉLECTRIQUE
Remarques importantes pour l'installateur
1. Lisez toutes les instructions contenues dans ce
feuillet avant l’installation du four encastré.
2. Enlevez tout le matériel d’emballage du four
avant de procéder au raccordement électrique.
3. Observez tous les codes et règlements appl
cables.
4. Assurez-vous de laisser ces instructions au con-
sommateur.
5. Retirez la porte du four pour faciliter l'installation.
Voir le guide d'utilisation et d'entretien pour les
instructions.
6. CE FOUR N'EST PAS HOMOLOGUÉ POUR UNE
INSTALLATION CÔTE-À-CÔTE OU SUPERPOSÉE.
Consommateur
Conservez ces instructions avec votre Manuel
d'utilisation et d'entretien pour l'inspecteur
d'électricité local et références futures..
DIRECTIVES
IMPORTANTES
DE SÉCURITÉ
• Assurez-vous que votre four encastré est installé
et mis à la terre conformément par un installateur
ou un technicien de service qualifié.
• Ce four encastré doit être mis à la terre conformément aux codes locaux d'électricité ou, en
l'absence de codes, en conformité avec le National Electrical Code ANSI/NFA No. 70, dernière
édition aux États-Unis, ou avec la norme ACNOR
C22.1, Partie 1, au Canada.
Grimper, s'appuyer ou s'asseoir sur la
porte de ce four encastré peut entraîner des
blessures graves et peut aussi causer des dommages
au four encastré.
• N’utilisez jamais votre four encastré pour chauffer
ou réchauffer la pièce. L’utilisation prolongée du
four encastré sans ventilation adéquate peut être
dangereuse.
Il faut couper l’alimentation électrique
durant le montage des connexions électriques. À
défaut de ce faire il peut en résulter des blessures
graves ou la mort.
1. Exigences électriques
Chaque appareils doivent être branchés à une
alimentation possédant la tension et la fréquence
appropriées. Ils doivent être connectés à un circuit
dédié correctement mis à la terre et protégé par un
disjoncteur ou un fusible. Pour savoir quel disjoncteur
ou fusible utiliser avec cet appareil, référez-vous à la
plaque signalétique pour connaître la consommation
(watts) et avec cette donnée, consultez la table A
pour connaître l'ampérage requis du disjoncteur ou
du fusible.
Calibre de
l'appareil
(Watts)
240V
Moins de
4800W
4801W -
7200W
7201W -
9600W
9601W
et +
Observez tous les règlements et les codes locaux
applicables.
1. Un câble électrique à 3 ou 4 fils de 120/240 ou
120/208 Volt monophasé, 60 Hz CA est requis sur
un circuit séparé muni d’un fusible sur chaque fil
conducteur (fusible temporisé ou disjoncteur recommandé). NE RELIEZ PAS de fusible au neutre.
Il faut tenir compte de l'ajout d'une plaque de
cuisson superposée au four encastré. Référezvous à la plaque signalétique de chaque unité.
Ne pas installer une table de cuisson sur une
installation de four encastré côte à côte.
NOTE: Le calibre des fils et leurs connexions doivent
être conformes à la capacité des fusibles et à la
capacité nominale de l’appareil, selon le National
Electrical Code ANSI/NFPA No. 70, dernière édition,
ou selon la norme ACNOR C22,1, Partie 1, du Code
canadien de l’électricité et les codes et les règlements
locaux.
Circuit de
protection
recommandé
20A Moins de
30A 4101W -
40A ou
50A
50A 8301W
Calibre de
l'appareil
(Watts)
208V
4100W
6200W
6201W -
8300W
et +
Table A
Circuit de
protection
recommandé
20A
30A
40A ou 50A
50A
électrique avec ces appareils. Son utilisation peut
causer un feu, un choc électrique ou des blessures
corporelles.
N’utilisez pas de rallonge
11
Page 12
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
ÉLECTRIQUE
2. Il faut brancher l’appareil au panneau de distri-
bution en utilisant des câbles flexibles à gaine
métallique ou non métallique. On doit brancher
directement à la boîte de jonction le câble gainé
flexible de l’appareil. Il faut disposer la boîte de
jonction tel qu’illustré à la Figure 1 en laissant
autant de lâche que possible dans le câble entre
la boîte et l’appareil, pour en faciliter le déplacement si l’entretien s’avère nécessaire.
3. Une attache de protection sécuritaire doit retenir
le câble armé flexible à la boîte de jonction.
Risque de choc électrique
• La mise à la terre de cet appareil est obligatoire.
• Ne branchez pas l’appareil au circuit électrique
tant qu’il ne sera pas mis à la terre correctement et en permanence.
• Coupez l’alimentation à la boîte de jonction
avant de faire les raccords électriques.
• Cet appareil doit être connecté à un circuit permanent électrique, métallique et mis à la terre,
ou à un connecteur de mise à la terre qui doit
être branché à la borne ou au fil de mise à la
terre de l’appareil.
• N’utilisez pas un tuyau d’alimentation de gaz
pour la mise à la terre de l’appareil.
Si vous ne respectez pas toutes les instructions
précédentes, un feu, des blessures corporelles ou
un choc électrique peuvent en résulter.
Par temps froid, pour protéger la
commande du four, il faut attendre au moins trois (3)
heures à la température de la pièce avant de mettre
l'appareil sous tension. Ceci évitera toute possibilité
d'endommager la commande du four lors de la mise
sous tension.
2. Connexions électriques
Le consommateur est responsable et doit
communiquer avec un installateur qualifié pour
s'assurer que l'installation électrique est adéquate
et conforme avec le National Electrical Code ANSI/
NFPA No. 70-dernière édition, ou avec la norme
ACNOR C22.1, partie 1, du code canadien de
l'électricité, et les codes et règlements locaux.
Risque de choc électrique (Si cet
avertissement n'est pas pris en considération, un
choc électrique ou des blessures sérieuses peuvent
survenir). Cet appareil est muni de fils en cuivre. Si ce
dernier est branché à circuit résidentiel en aluminium,
n'utilisez que des connecteurs qui sont approuvés
pour joindre des fils de cuivre à des fils d'aluminium
conformément au National Electrical Code et les
codes et règlements locaux. Lors de l’installation des
connecteurs munis de vis touchant directement l’acier
ou l’aluminium de conduit flexible, il ne faut pas serrer
celles-ci outre mesure afin d’éviter d’endommager
le conduit flexible. Il ne faut ni plier ni tordre outre
mesure un conduit flexible de manière à éviter un bris
dans la gaine et une exposition des fils ou
câbles internes.
NE connectez pas le fil de mise à la terre à un tuyau
d’alimentation de gaz. Ne branchez pas l’appareil
au circuit électrique avant qu’il soit mis à la terre
correctement, en permanence. Branchez le
conducteur de mise à la terre avant de mettre
l’appareil sous tension.
(Si votre appareil possède un câble
muni d'un conducteur blanc neutre.)
Cet appareil est fabriqué avec un câble
d’alimentation muni d’un fil blanc neutre et d’un fil
de mise à la terre en cuivre branché sur le châssis. Si
l'appareil est utilisé, aux États-Unis, dans une maison
mobile, un nouveau branchement (1996 NEC), un
véhicule récréatif où les codes locaux n'autorisent
pas la connexion du conducteur de mise à la terre du
châssis au neutre ou au Canada, débranchez les fils
blanc et vert des autres et utilisez le fil de mise à la
terre pour mettre à la terre l'appareil conformément
aux codes locaux, branchez le conducteur neutre
de manière habituelle au circuit neutre voir la Figure
4. Si l'appareil doit être branché à un câble à 3 fils
(aux États-Unis seulement), où les codes locaux
permettent la connexion du fil de mise à la terre du
châssis au neutre (blanc). Voir la Figure 3.
Si le four est raccordé à un nouveau circuit de
dérivation (Code national de l'électricité de 1996),
une maison mobile, un véhicule récréatif ou dans les
régions où les codes locaux ne permettent pas la
mise à la terre par le fil neutre (blanc), le cadre de
l'appareil NE DOIT PAS être branché au fil neutre du
système électrique à 4 fils (voir figure 3) :
12
Page 13

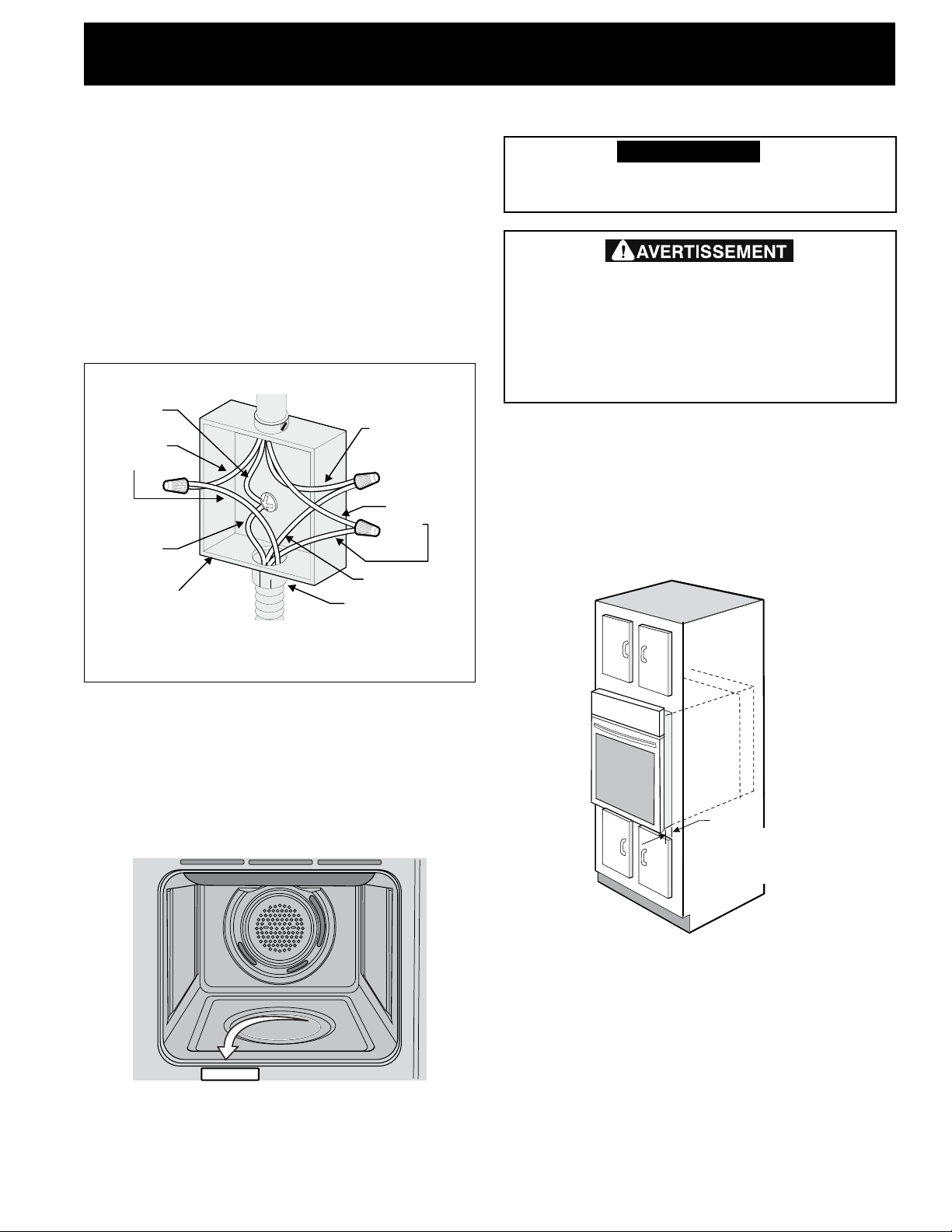

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
IMPORTANT!
Figure 5
et devant l'armoire
ÉLECTRIQUE
1. Coupez l'alimentation électrique.
2. Séparez le fil vert (ou fil nu en cuivre) du fil blanc
de l'appareil.
3. Dans la boîte de jonction : branchez les fils de
l'appareil et de l'alimentation électrique comme
illustré à la figure 3.
REMARQUE : Des cosses de sertissage peuvent
être présentes à l'extrémité du câble fourni. Avant
de vous connecter au câblage domestique,
coupez le câblage pour retirer les cosses de
sertissage et dénudez l'isolant conformément aux
recommandations de votre méthode de connexion.
Câble d'alimentation
Fil dénudé
Fil blanc
Fils
rouges
Fils
noirs
Fil dénudé
ou vert
Boîte de
jonction
Câble de l'appareil
Figure 3 - BOÎTE DE JONCTION À 4 FILS
MISE À LA TERRE
Fil blanc
Connecteur
homologué- U.L.
(ou ACNOR)
3. Installation dans l'armoire
Ne soulevez pas ni manipuler l'appareil par la
poignée de la porte ou du panneau de commande.
Risque de lourde charge
• Soyez 2 personnes ou plus pour installer ou
déplacer l'appareil.
• Des blessures ou des dommages à l'appareil
peuvent survenir si vous ne suivez pas cette
instruction.
1. Trouvez les vis de montage anti-renversement incluses
dans le paquet de vis et mettez-les de côté.
2. Commencez à passer le câble blindé à travers le trou
prévu à cet effet.
3. Installez le four dans l'ouverture de l'armoire.
4. Poussez le four dans l'ouverture, contre l’armoire, en
laissant un espace de dégagement (voir fig. 5).
5. Finissez de tirer le câble blindé à travers le trou.
6. Poussez le four sur la distance restante.
Emplacement des numéros de modèle et
de série
La plaque signalétique est visible lorsque la porte est
ouverte.
Pour toute commande de pièces ou demande de
renseignement au sujet de votre appareil, assurezvous
d'inclure les numéros de modèle et de série, ainsi
que le numéro ou lettre de lot de la plaque
signalétique de votre four.
Figure 4
Emplacement du numéro de série
1½" (3.8 cm)
Espace d'environ
13
Page 14
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
ÉLECTRIQUE
7. Installez les vis de fixation.
Le four encastré peut basculer
quand la porte est ouverte. Il faut fixer l'appareil
à l'armoire, à l'aide des vis de fixation fournis,
pour prévenir le renversement du four et des
blessures corporelles
A. Les trous situés sur les moulures latérales
peuvent servir de gabarit (voir la Figure 6).
B. Utilisez les deux vis fournies pour fixer
l'appareil à l'armoire.
Trous des vis de fixation
Figure 6
Risque de basculement
• Un enfant ou un adulte peut faire
basculer la cuisinière et en
décéder.
• Installez le dispositif
anti-renversement sur la
cuisinière et/ou la structure selon
les instructions d'installation.
• Assurez-vous d'enclencher de nouveau le dispositif
anti-renversement lorsque la cuisinière est déplacée.
• Ne faites pas fonctionner la cuisinière si le
dispositif anti-renversement n'est pas en place et
enclenché.
• Le non-respect de ces instructions peut causer des
blessures fatales ou de graves brûlures aux enfants
et aux adultes.
Pour une installation adéquate
du dispositif anti-renversement, reportez-vous aux
instructions d'installation
fournies avec votre cuisinière.
Effectuez une vérification
visuelle de la présence des vis
du dispositif anti-renversement
Trous de montage du
dispositif anti-renverse-
ment
Vérifiez l'installation du dispositif en ouvrant la porte du
four et en appliquant sur cette dernière une légère
pression vers le bas. La cuisinière ne devrait pas
basculer vers l'avant.
pour vous assurer qu'il a été
installé correctement.
14
Page 15
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
Utilisez un contre-plaqué de ¾"
(1.9 cm) d'épaisseur monté sur deu
solives et à égalité avec le coup-depied.
La base doit pouvoir supporter 150 lbs (68 kg).
208/240 Volt, boîte de jonction
ÉLECTRIQUE
INSTALLATION TYPIQUE SOUS LE COMPTOIR
N’enlevez pas les entretoises sur les parois latérales du four. Ces entretoises centrent le
four dans l’espace fourni. Le four doit être centré pour prévenir une accumulation excessive de chaleur
pouvant causer un feu ou des dommages.
Seulement certains modèles de tables de cuisson
Il faut fermer les côtés de
l'habitacle par des panneaux
de bois pour isoler l'appareil
des armoires de chaque côté.
La hauteur de ces panneaux
doit faire en sorte que
l'installation des modèles de
tables de cuisson au dessus
soit possible.
peuvent être installés au-dessus de certains modèles
de fours encastrés. Les modèles approuvés pour
être combinés sont identifiés à l'aide d'un numéro
MGF ID et d'un code de produit (Consultez la feuille
qui se trouve dans l'enveloppe de littérature ainsi
que le feuillet d'instructions d'installation de la table
de cuisson pour les dimensions). N'installez pas de
configuration côte à côte sous les comptoirs ou en
combinaison avec une table de cuisson.
Approx. 3”
(7.5 cm)
36” Min.
(91.4 cm) Min.
Découpez une ouverture de 9" X 9" (23 cm X 23 cm),
à 2" (5 cm) du côté gauche du plancher pour la sortie
du câble armé de l'appareil vers la boîte de jonction.
23 1/2 (59.6 cm) 22 1/8 (56.2cm) 23 1/2 (59.7 cm)
H
G
F
x
4 1/2” (11.5 cm) Max.*
Si aucune table de cuisson n'est
installée directement sur le four, une
hauteur maximale de 12,7 cm (5 po)
est autorisée au-dessus du sol.
DIMENSIONS DE L'OUVERTURE
F. LARGEUR G. PROFONDEUR H. HAUTEUR
23 1/4 (59cm)
23 9/16 (59.9)
pour le four encastré .
Figure 7. INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR
AVEC UNE TABLE DE CUISSON ÉLECTRIQUE OU À GAZ INSTALLÉE PAR-DESSUS.
15
Page 16
INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ
ÉLECTRIQUE
4. Mise à niveau du four encastré
1. Installez une grille au centre du four supérieur.
2. Déposez un niveau à bulle sur la grille (voir la fig-
ure 8). Prenez 2 lectures en plaçant le niveau en
diagonale dans une direction, puis dans l’autre
direction. Utilisez des entretoises de bois sous le
four encastré pour niveler si nécessaire.
3. Si vous avez un
four encastré
double, répétez
les mêmes étapes
dans le four inférieur. Si le niveau à
bulle indique que
la grille n'est pas à
niveau, utilisez des
entretoises de bois
pour trouver un
ajustement adéquat pour les deux
fours.
NOTE IMPORTANTE
Une soufflerie située dans la partie interne
supérieure à l'arrière de l'appareil permet
de garder les composantes électriques et
électroniques internes froides. Il est donc possible
que la soufflerie continue de fonctionner même
après l’arrêt de l’appareil, et ce, jusqu’à ce que les
composantes aient refroidi.
Figure 8
5. Vérification du fonctionnement
Si votre appareil possède une commande
électronique de four. Toutes les fonctions qu'elle
contrôle ont été vérifiées en usine pour leur bon
fonctionnement avant que l'appareil soit expédié.
Cependant, nous vous suggérons de vérifier à
nouveau le fonctionnement de la commande
électrique. Reportez-vous à votre Manuel d'utilisation
et d'entretien pour le réglage du four.
1. Retirer tous les items du four avant de procéder à
la vérification.
2. Mettre l'appareil sous tension.
3. Vérifier les opérations de la commande électro-
nique: Cuisson–Vérifier que lorsque le four est en
fonction cuisson, l'élément de cuisson chauffe.
20 secondes après avoir programmé le four en
mode cuisson, si en ouvrant la porte vous sen-
tez de la chaleur s'échapper du four, c'est qu'il
fonctionne.
Grillage–L'élément du haut rougit lorsque le four
est réglé pour le mode grillage.
Convection–Si le four est réglé pour la cuisson ou
le rôtissage par convection, les deux éléments
cyclent et le ventilateur convection situé à
l'arrière tourne. Le ventilateur convection arrête
lorsque l'on ouvre la porte du four.
Avant d'appeler le service d'entretien
Réviser la liste de vérifications préventives et
les instructions d'opération dans votre Manuel
d'utilisation et d'entretien. Vous sauverez
probablement du temps et de l'argent. La liste
contient les incidents ordinaires ne résultant pas de
défectuosités dans le matériel ou la fabrication de
cet appareil.
Pour obtenir notre adresse et notre numéro de
téléphone sans frais, référez-vous à votre Manuel
d'utilisation et d'entretien.
16
Loading...
