ECH/ECN-1000 M EEC
ECH/ECN-1500 M EEC
ECH/ECN-2000 M EEC
GB Electric convection heater • User’s manual
PL • Elektryczny grzejnik konwekcyjny
• Instrukcja obsługi
AL • Ngorhësi elektrik i llojit të konvektorit
• Manuali i përdorimit
RO • Încălzitor electric de convecție
• Instrucţiuni de exploatare
Fill your life with
comfort
Get quick access to instructions, additional
product information and support
at our website
home-comfort.com
Page 2
www.home-comfort.com
2
Page 3
1. ENGLISH ................................................................................................................................... 4
2. SHQIP .......................................................................................................................................14
3. POLSKI .................................................................................................................................... 24
4. ROMÂNĂ ................................................................................................................................34
3
Page 4
www.home-comfort.com
4
CONTENT
1. INTRODUCTION................................................................................................................................................................5
2. SAFETY REGULATIONS ..................................................................................................................................................5
3. PURPOSE OF THE DEVICE ............................................................................................................................................5
4. GENERAL VIEW OF THE DEVICE ................................................................................................................................5
5. CONTROL UNIT DEVICE ............................................................................................................................................... 5
6. PREPARATION FOR WORK ...........................................................................................................................................6
7. TURNING ON THE DEVICE ...........................................................................................................................................6
8. SETTING THE TEMPERATURE .......................................................................................................................................6
9. FUNCTION ...........................................................................................................................................................................6
10. INSTALLATION OF THE DEVICE .................................................................................................................................6
11. CARE ...................................................................................................................................................................................... 7
12. TROUBLESHOOTING ......................................................................................................................................................7
13. SPECIFICATIONS .............................................................................................................................................................. 8
14. COMPLETING UNITS ....................................................................................................................................................... 8
15. STORING THE APPLIANCE ........................................................................................................................................... 8
16. RECYCLING ......................................................................................................................................................................... 8
17. WARRANTY .......................................................................................................................................................................... 8
18. DATE OF PRODUCTION ................................................................................................................................................ 9
WE THINK ABOUT YOU
Thank you for purchasing an Electrolux appliance. You have chosen a product, backed by
decades of professional experience and innovations. Unique and stylish, it was created with
care for you. Therefore, whenever you use it, you can be sure that the results will always be
excellent. Welcome to Electrolux!
On our website you can:
Find product recommendations, user manuals,
maintenance information: www.home-comfort.com/support/
Buy a product in your city:
www.home-comfort.com/search/find-a-store/
While selling this device, dealer must fill “Product details” section located on the
inside of the back cover of this manual.
Designation
Caution/Important safety information
Common information and recommendations
Warranty service is performed according to the terms specified in the “Warranty” section.
Note:
In the text of this manual, the electric convector may have such technical names as
appliance, device, vehicle etc.
This product is only suitable for well insulated spaces or occasional use.
Page 5
Introduction
Please read and strictly follow the
requirements contained in this manual. Please
keep the manual and documents confirming
the date of purchase of the device in a safe
place for easy retrieval and use.
The device is intended for air heating in
household premises.
Safety regulations
Caution!
Non-following the manual can cause serious
injury or serious equipment damage.
When using the device, observe the general
safety rules when using electrical devices.
Failure to follow safety instructions and
instructions can result in electric shock,
fire and/or serious injury. Before using the
device, carefully read the following safety
rules:
• When the heater is turned on for the first
time, a characteristic smoke smell may
occur due to the burning of oil in
the heating elements. It is recommended
to turn on the heater for 10-20 minutes
in a well-ventilated area before installation.
• Any electrical appliance should be
supervised, especially if there are children
nearby. Make sure that children do not
touch the device with their hands.
• Do not use the convector with damaged
and/or damaged or frayed power cable.
• The mains cable must be positioned
so that it is not stepped on, that it is
not abraded, torn, kinked or otherwise
damaged.
• Do not allow foreign objects or liquids
to enter the inside of the device.
• Always place the appliance in such a way
in such a way as to prevent the possibility
of ignition of flammable materials (for
example, curtains). Make sure nothing
is blocking the inlet and outlet ducts.
To avoid fire, do not put clothing or other
items on the device.
• Make sure that the bodies of the device
and its heating element have cooled down,
before the device is dismantled
and packed for long-term storage.
• Do not use the device in open spaces
outdoors.
• Make sure that the mains voltage
corresponds to that indicated on the label
of the device.
• Do not try to repair the device yourself.
Please contact your dealer.
• Unplug the device from the mains when
not in use and before cleaning.
ENGLISH
Purpose of the device
The device is designed for heating air in
the household premises.

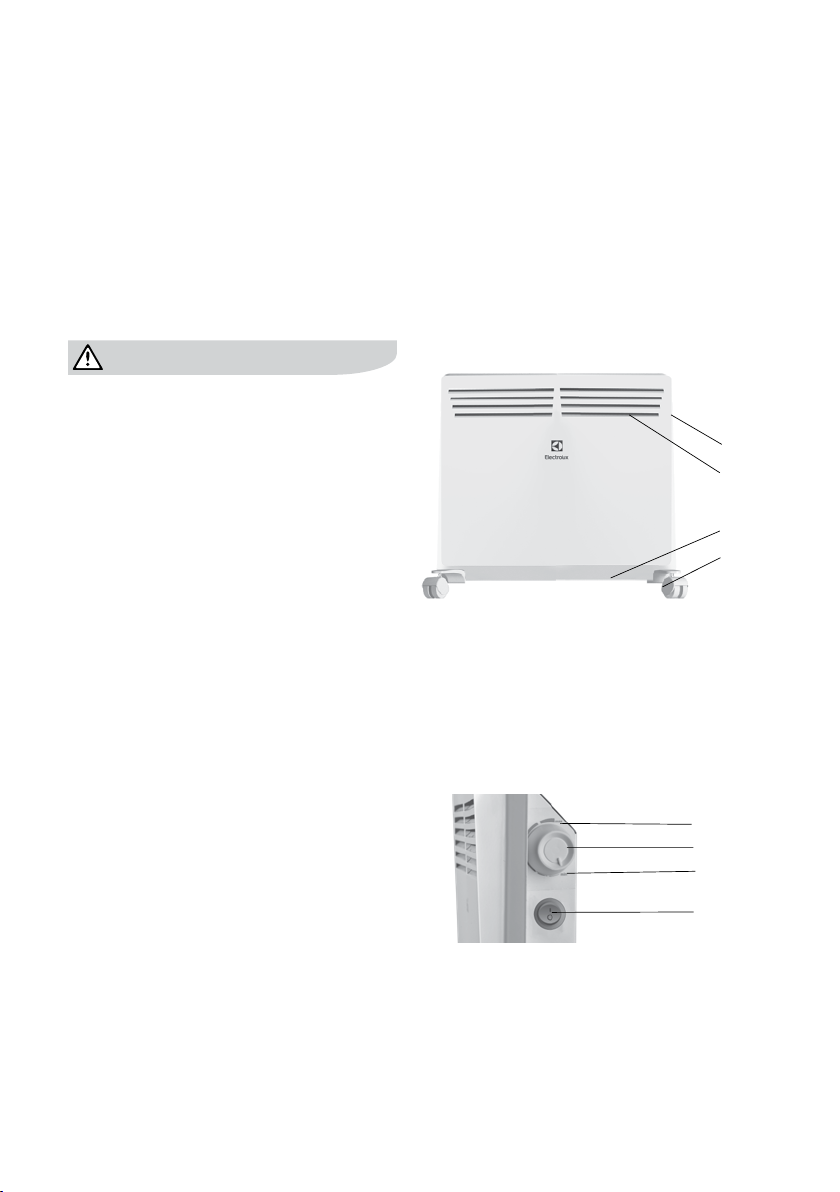

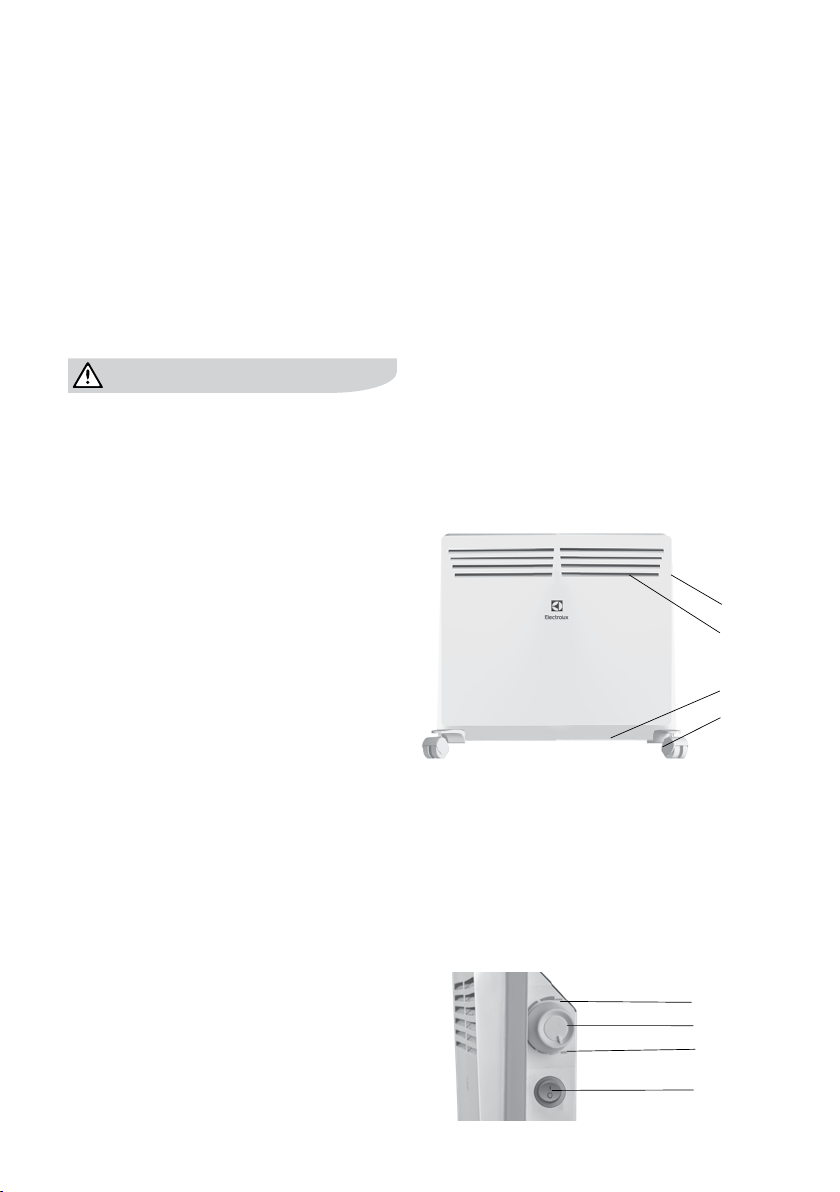

General view of the device

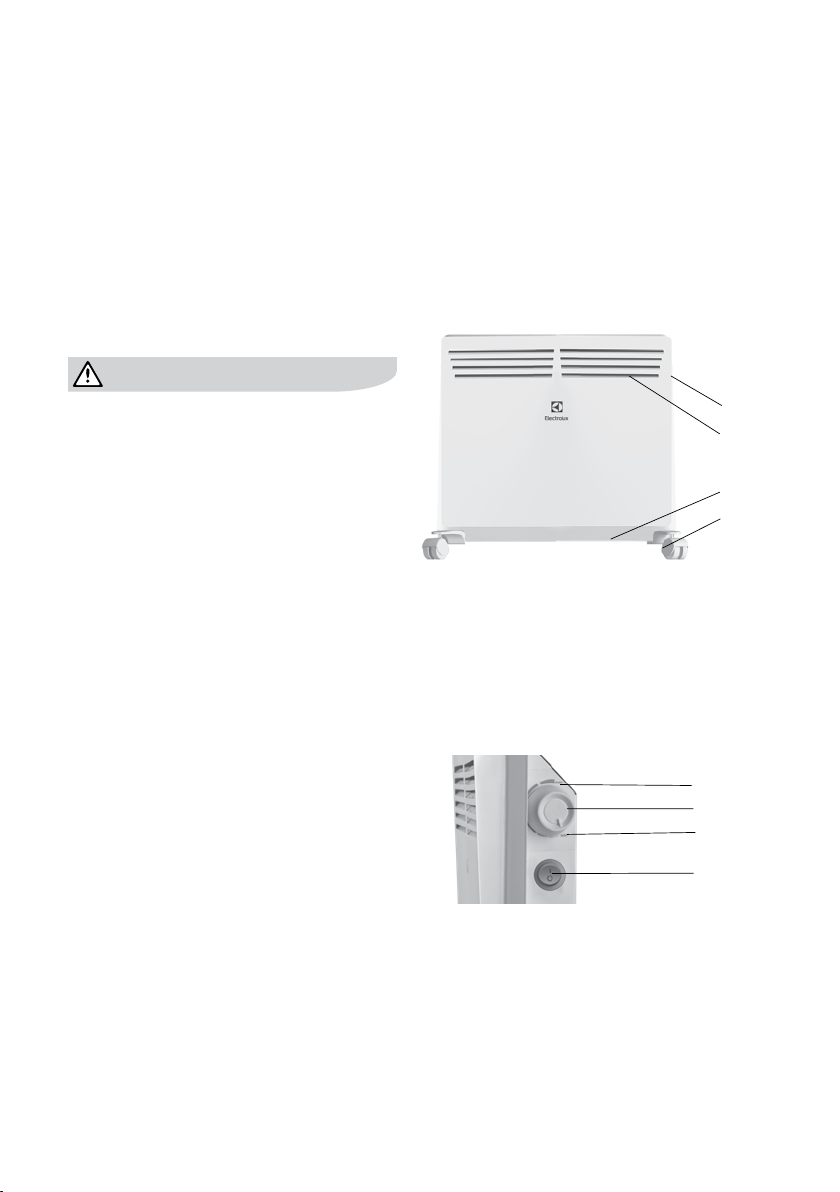

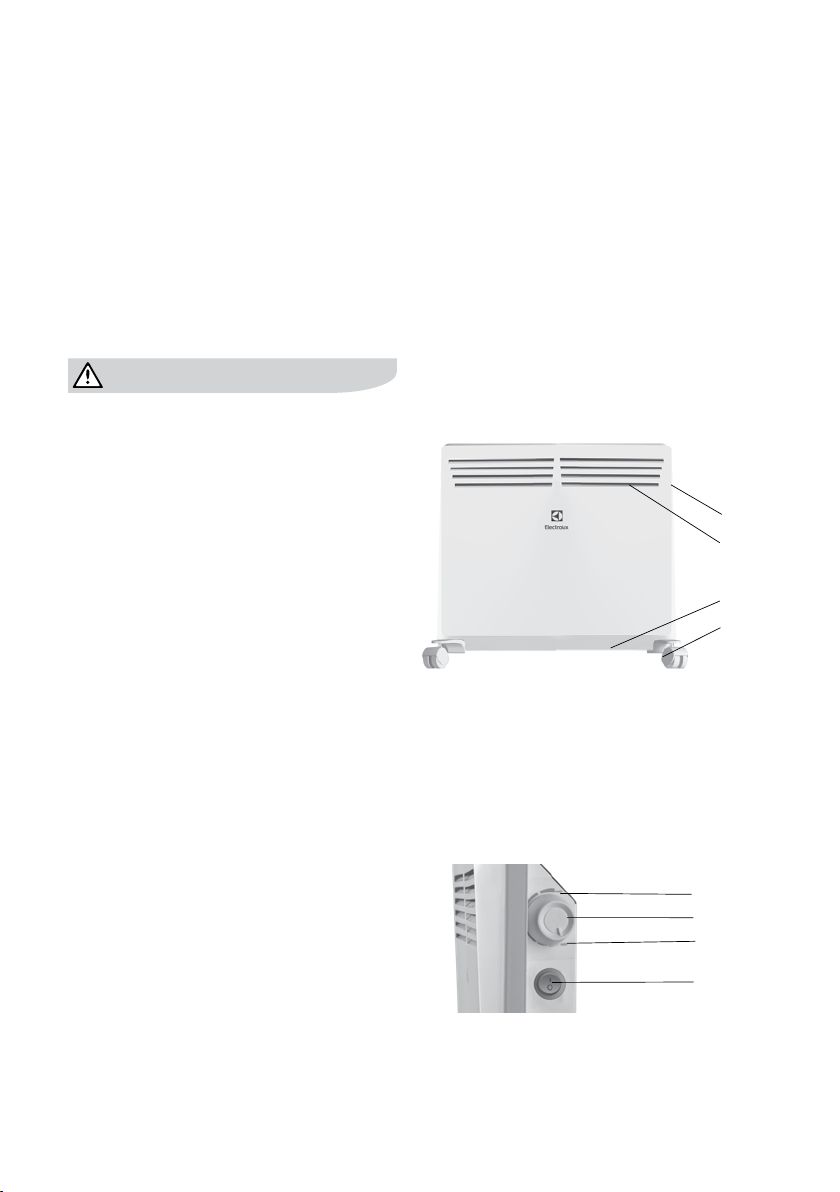

Figure 1
1. Control unit
2. Ventilation vents
3. Ventilation inlets
4. Set of the chassis with the rollers.
Control unit device
3
2
1
4
Figure. 2 Control unit
1. Minimum temperature
2. Temperature regulator
3. Maximum temperature
4. On / Off
5
1
2
3
4
Page 6
www.home-comfort.com
6
Preparation for work
1. Carefully remove the heater from the cardboard box.
2. Remove the colored stickers from the front
panel before use.
3. At the first start-up, some odor may
appear, which will disappear after the convector starts to work.
4. Fix the device in a stable position according to the assembly and installation instructions.
5. After installing the convector, plug it into a
power outlet. It is not recommended to use
the same electrical outlet for simultaneous
plugging in heater and other high power
electrical appliance.
Turning on the device
between 0.1 °C and 3 °C, depending on
the volume and thermal insulation of the
room / premises. We recommend that
when operating the device in large rooms
/ premises subject to rapid cooling, set the
temperature 2 - 3 °C higher than the desired
one for more efficient operation of the
heater.
”Overheating protection” function
The device is equipped with an automatic
switch that is activated when the upper
temperature limit is reached. The heater
switches off automatically in case of
overheating. After eliminating the source
of overheating, the heater will turn on
automatically.
Installation of the device
Insert the plug into a power outlet, the power
indicator will light up and stay on. Set the
on / off button on the control unit to the
mode, or turn the thermostat control knob
on the top panel to the right, so that the
device starts working and you can select the
required heating temperature. If the ambient
temperature is lower than the set one, the
convector starts to work, if the ambient
temperature becomes higher than the set one,
the device automatically turns off and goes
into standby mode, and then turns on again
when the room temperature drops.
Setting the temperature
To set the required heating temperature
and maintain a constant room / premises
temperature, turn on the device at full power,
turn the thermostat control knob to the right to
the maximum value.
When the room / premises temperature
reaches a comfortable level for you, slowly
turn the thermostat control knob to the left
until you hear a click. Thus, the device will
remember the temperature that is comfortable
for you and will maintain it by automatically
switching on and off.
The difference between the on / off
temperatures for the set value can be
The device must be fixed in accordance with
the regulations.
The switch and other mechanisms must
stay away from splashing water. It is strictly
forbidden to cover or plug the air inlets or
outlets (grilles), due to the risk of accident or
damage to the device. Do not place behind
curtains, doors, wall or air vents. Observe
the minimum installation distances on floors,

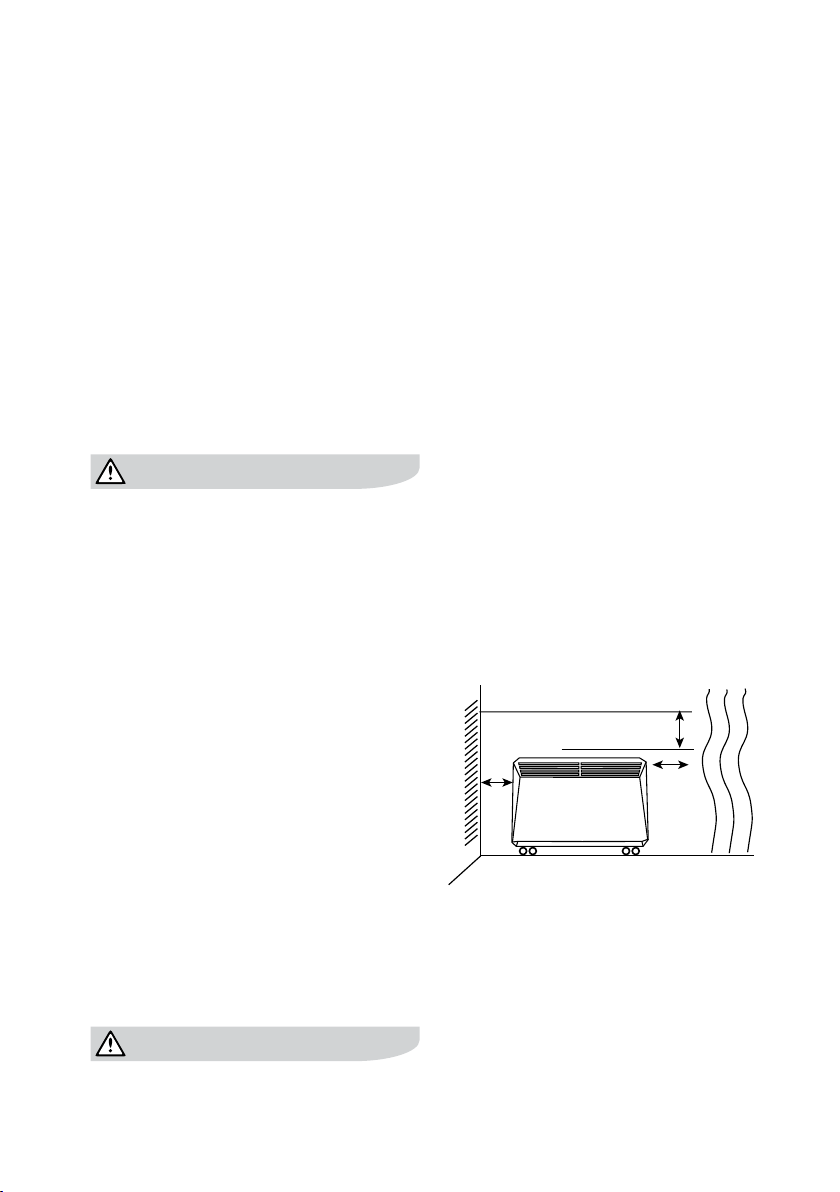

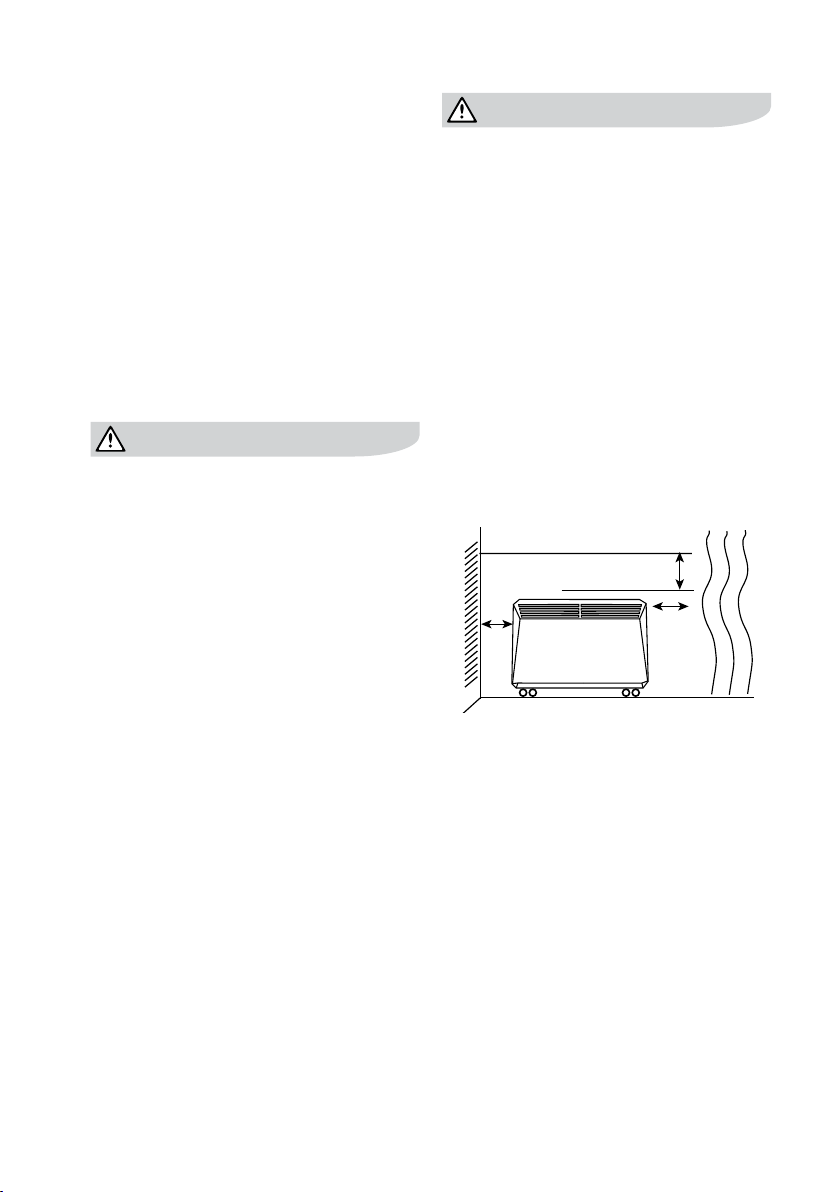

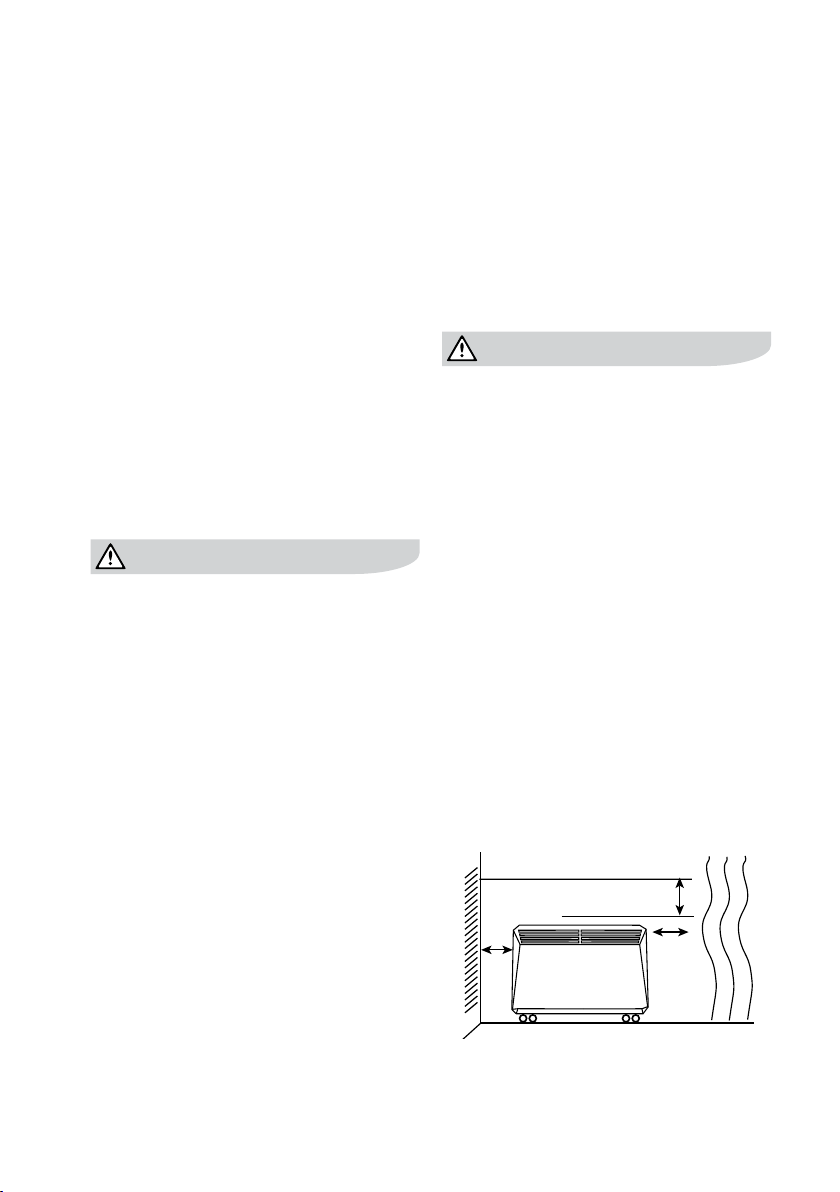

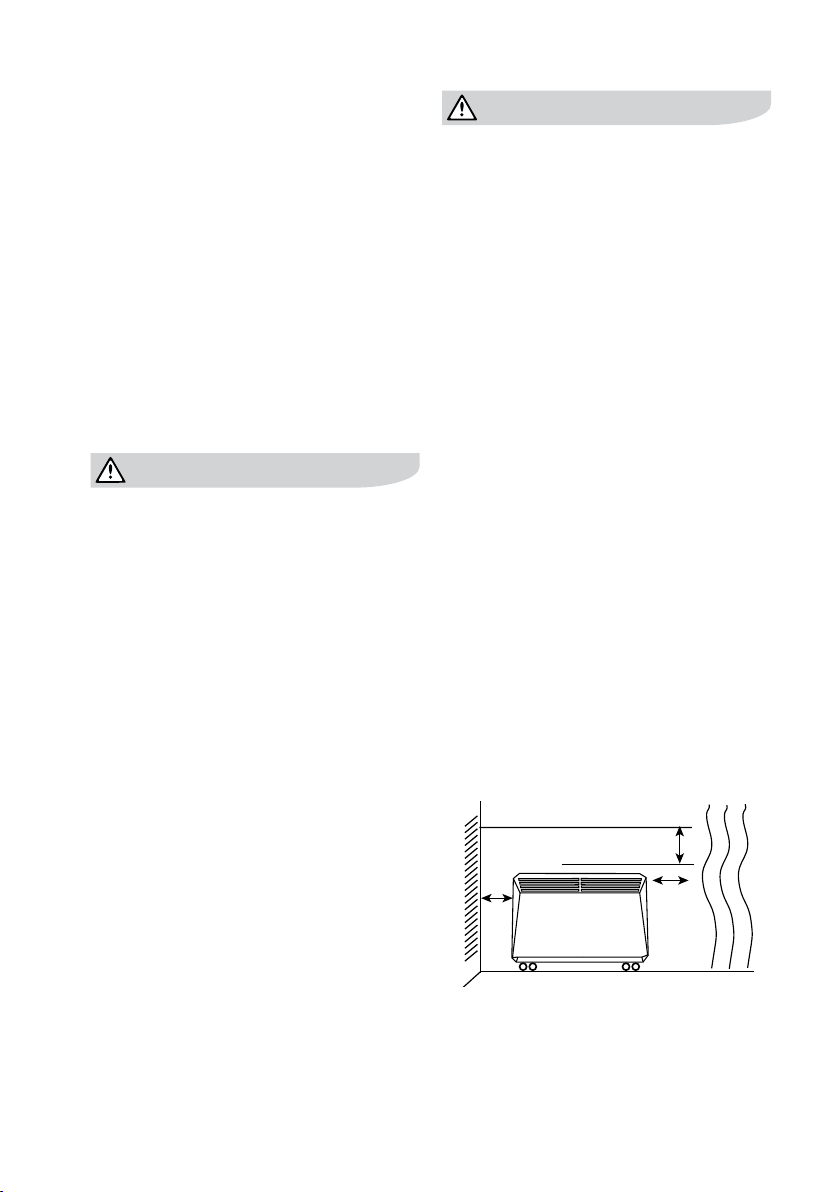

surfaces, furniture, etc (Figure. 3).
100 mm
min.
100 mm
min.
Figure. 3
Floor installation
Using the chassis (supplied separately), having
previously studied the mounting scheme (Fig.
6), install the device on the floor:
1. Carefully turn the convector upside down
(Fig. 4).
2. Take one of the chassis and attach to the
landing area on the right or left side of the
Page 7
convector so that it fits snugly against the
convector body.
3. Secure the chassis using the supplied
mount (Fig. 5).
4. Repeat the same procedure for attaching
the second chassis.

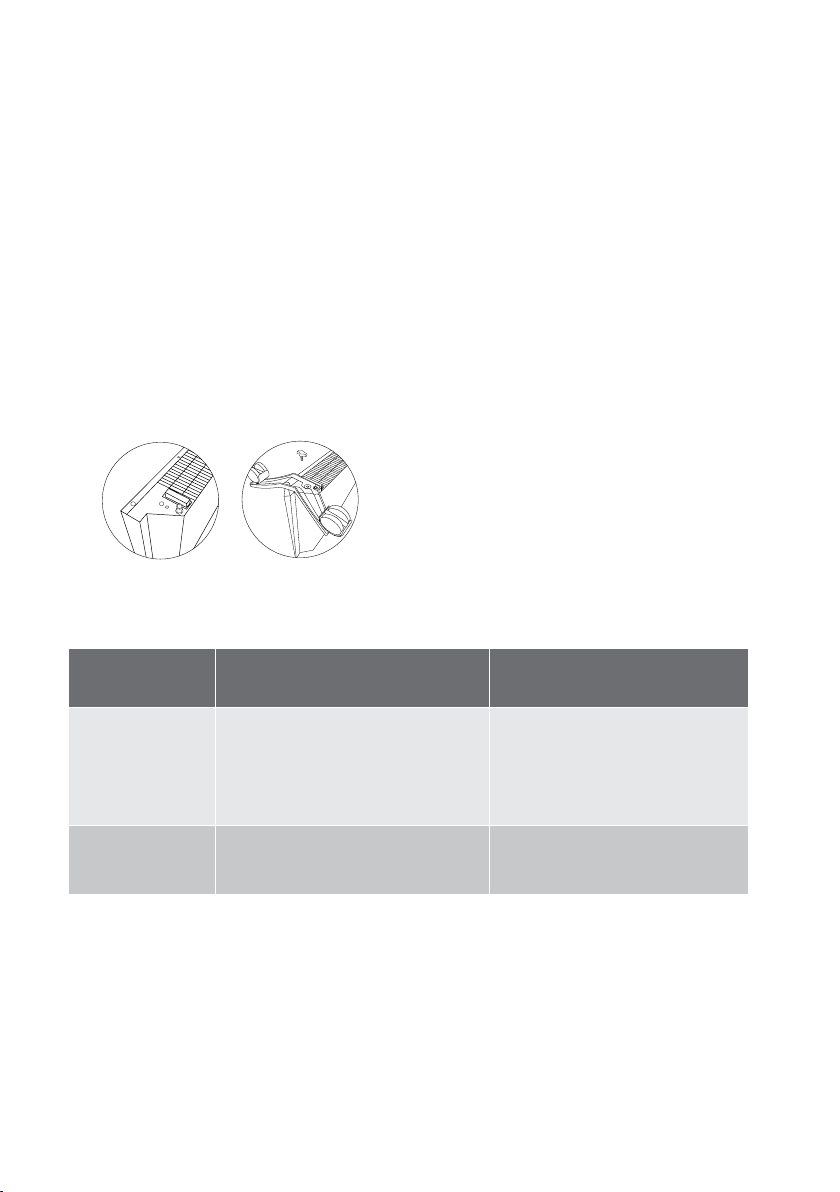

Figure. 4 Figure. 5
Care
The convector does not require any special
maintenance. Before servicing (leaving) the
Troubleshooting
ENGLISH
convector must be disconnected from the
power supply.
The body of the device should be periodically
wiped with a soft, lint-free cloth or damp
sponge. Never use abrasive, foaming
detergents or solvents. It is quite easy to clean
the space behind a wall-mounted heater.

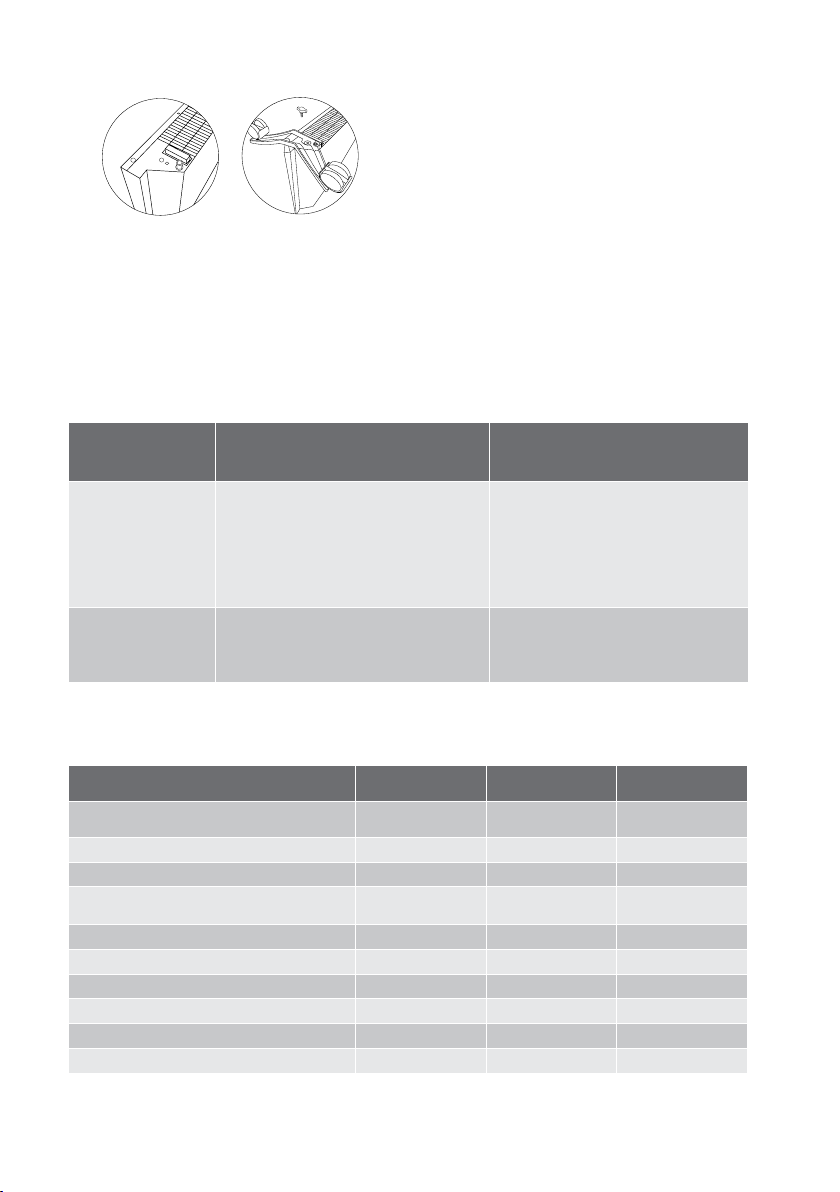

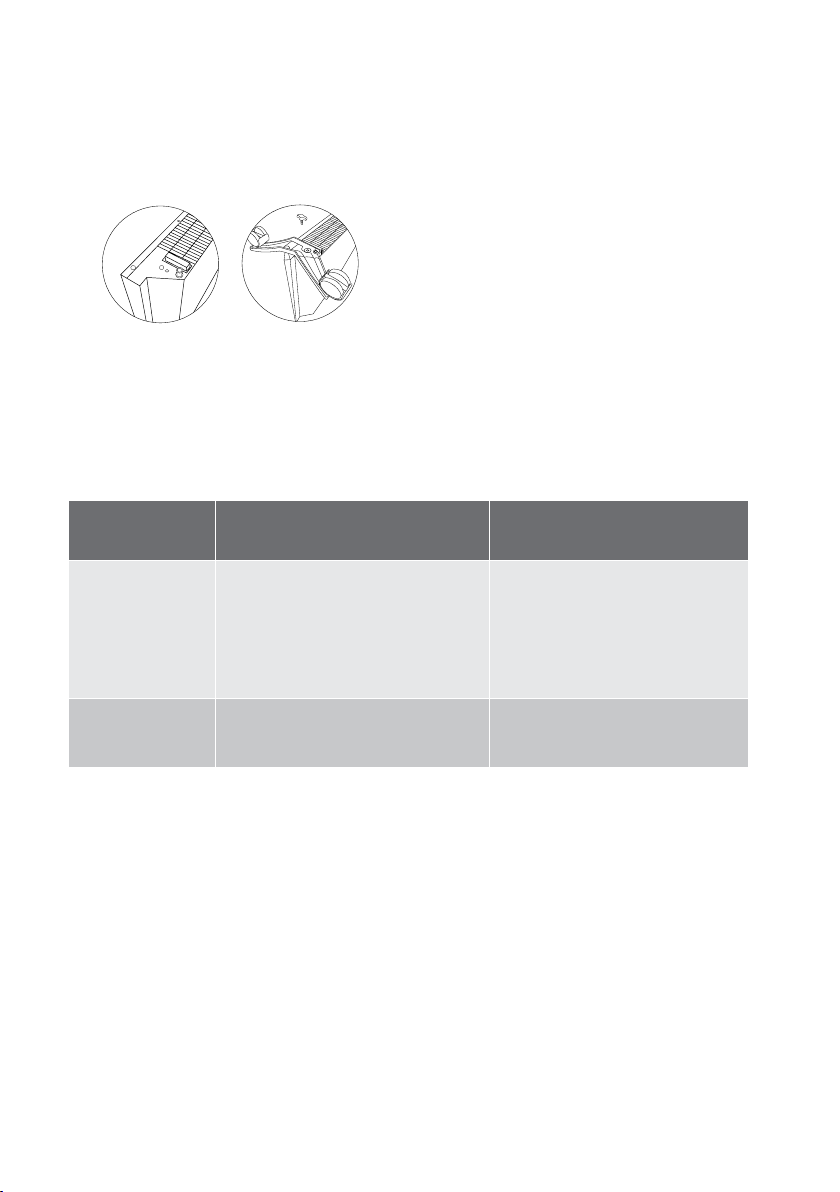

Press down the two latches on the back of the
heater and pull the heater forward. After it is
removed, you can wash the wall on which it
was installed.
After finishing cleaning, put the heater back in
its normal operating position.
Recommended indoor temperature and
humidity:
a) for the convector operation: from -25° to
+ 30°, humidity from 40% to 90%;
b) for the storage of the convector: from -20°C
to + 80°, humidity from 40% to 90%.
7
Malfunction
symptom
1) There is no power supply.
No heating
Smell of burnt dust
when first turned on
If after trying all the troubleshooting steps, the problem is not resolved, contact an authorized service center in your area or your sales representative.
2) The convector is in standby mode.
3) The actual room temperature is higher
than the thermostat setting.
Not a malfunction
Cause of malfunction Troubleshooting steps
1) Establish a reliable connection.
2) Set the convector to operating
mode.
3) Adjust the temperature mode of the
convector.
The smell disappears after a few
minutes of convector operation
Page 8
www.home-comfort.com
8
Specifications
Model
Rated power consumption, W 900-1000 1350-1500 1800-2000
Rated current, A 4.09-4.16 6.14-6.25 8.18-8.33
Rated voltage, V~Hz 220-240~50-60 220-240~50-60 220-240~50-60
Ingress protection class IP20 IP20 IP20
Electrical protection class I I I
2
Heating area, m
Appliance size (W×H×D), mm 480×405×95 640×405×95 800×405×95
Packing size (W×H×D), mm 510×445×145 670×445×145 830×445×145
Net weight, kg 3.30 4.15 5.25
Gross weight, kg 4.00 5.00 6.28
* Indicated is a guideline value and may differ depending on actual conditions of use
The convector is supplied with a sticker on
the front panel. Remove it before using the
device.
* 10-12 13-15 18-20
Completing units
1. Electric heater
2. Aset of fasteners
3. Operation manual
4. Chassis set with wheels
Storing the appliance
Make sure the heater is cool before storing
it. It is recommended to clean the heater and
store (preferably in the original packaging) in
a cool dry place in case you plan not to use
device for a long time.
Recycling
The time-expired appliance can’t be
disposed with household waste (2012/19/EU).
Warranty
Warranty service is performed according
to the terms specified in the “Warranty”
section.
ECH/ECN–1000 M EEC ECH/ECN–1500 M EEC ECH/ECN–2000 M EEC
Warranty:
• Warranty period for the item is two years
from the purchase date. If any defects
occur due to defects in materials and/or
workmanship during this two-year warranty
period, the item should be repaired
or replaced.
• Free maintenance or replacement
is possible only in case if convincing
evidence is provided, for example a stub,
which confirms that the day when
the service is requested, is within the
warranty period.
• The warranty does not cover products
and/or parts of the product that
are subjects to deterioration, may
be considered as expendable supplies
or which are made of glass.
• The warranty is void if the defect
is caused by damage ensuing by misuse,
poor maintenance (for example, a failure
occurred due to ingress of foreign objects
or liquids) or if changes or repairs were
performed by persons not authorized
by the Manufacturer.
• For the correct use of the product,
the user must strictly follow all included
in the manual instructions, and also
must avoid any action or manipulation
described as unwanted or indicated so
in this manual.
• These warranty restrictions do not affect
your statutory rights.
Support:
The support during and after the warranty
period is available in all countries where
Page 9
the product is officially distributed. Please
contact your dealer for help.
Date of manufacture
The date of manufacture is indicated on
a sticker on the body of the appliance,
and also encrypted in Code-128. The date
of manufacture is determined as follows:
month and year of production
Do not remove and keep safe the serial
number on the device’s body. If the serial
number sticker is lost or damaged, it will
not be possible to restore the production date
if necessary.
Importer:
Manufacturer: CladSwiss AG,
Bahnhofstrasse 27, 6300 Zug, Switzerland.
E-mail: [email protected]
ENGLISH
9
Made in PRC.
Electrolux is a registered trademark used
under license from AB Electrolux (publ.).
The manufacturer reserves the right to modify
the design and characteristics of the device.
This manual may contain technical and typing
errors. Changes to technical characteristics
and assortment are subject to change without
notice.
Mistakes and typing errors may be permitted
in texts and numeric notations.
Product design and technical data may vary
from the one pictured on the packaging.
Please refer to a sales consultant for more
detailed information.
Page 10
www.home-comfort.com
10
Information requirment for thе electric local space heaters
Model identifier(s): ECH/ECN–1000 M EEC
ltem Symbol Value Unit ltem Unit
Heat output
Nominal heat
output
Minimum heat
output (indicative)
Maximum continuous heat
output
P
nom
min
max,c
0.9-1.0 kW
0.81 kW
1.05 kW
P
P
Туре of heat input, for electric storage local space
heaters only (select one)
manual heat charge control, with integrated thermostat
manual heat charge control with room
and/or outdoor temperature feedback
NO
NO
electronic heat charge control with room
and/or outdoor
NO
temperature feedback
Auxiliary electricity consumption fan assisted heat output NO
At nominal heat
output
At minimum
heat output
ln standby
mode
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Туре of heat output/room temperature control (select
one)
single stage heat output and n room
temperature control
two r more manual stages, n room temperature control
with mechanic thermostat room temperature control
NO
NO
YES
with electronic room temperature control NO
electronic room temperature control plus
day timer
electronic room temperature control plus
week timer
NO
NO
Other control options (multiple selections possible)
room temperature control, with presence
detection
room temperature control, with open window detection
NO
NO
Contact details
with distance control option NO
with adaptive start control NO
with working time limitation NO
with blk bulb sensor NO
Manufacturer: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Switzerland.
E-mail:
Page 11
ENGLISH
Information requirment for thе electric local space heaters
Model identifier(s): ECH/ECN–1500 M EEC
ltem Symbol Value Unit ltem Unit
11
Heat output
Nominal heat
output
Minimum heat
output (indicative)
Maximum continuous heat
output
1.35-1.5 kW
P
nom
min
1.215 kW
1.575 kW
P
P
max,c
Туре of heat input, for electric storage local space
heaters only (select one)
manual heat charge control, with integrated thermostat
manual heat charge control with room
and/or outdoor temperature feedback
NO
NO
electronic heat charge control with room
and/or outdoor
NO
temperature feedback
Auxiliary electricity consumption fan assisted heat output NO
At nominal heat
output
At minimum
heat output
ln standby
mode
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Туре of heat output/room temperature control (select
one)
single stage heat output and n room
temperature control
two r more manual stages, n room temperature control
with mechanic thermostat room temperature control
NO
NO
YES
with electronic room temperature control NO
electronic room temperature control plus
day timer
electronic room temperature control plus
week timer
NO
NO
Other control options (multiple selections possible)
room temperature control, with presence
detection
room temperature control, with open window detection
NO
NO
Contact details
with distance control option NO
with adaptive start control NO
with working time limitation NO
with blk bulb sensor NO
Manufacturer: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Switzerland.
E-mail:
Page 12
www.home-comfort.com
12
Information requirment for thе electric local space heaters
Model identifier(s): ECH/ECN–2000 M EEC
ltem Symbol Value Unit ltem Unit
Heat output
Nominal heat
output
Minimum heat
output (indicative)
Maximum continuous heat
output
1.8-2.0
P
nom
P
P
max,c
1.62
min
2.1
Туре of heat input, for electric storage local space
heaters only (select one)
manual heat charge control, with inte-
kW
grated thermostat
manual heat charge control with room
kW
and/or outdoor temperature feedback
electronic heat charge control with room
kW
and/or outdoor
temperature feedback
NO
NO
NO
Auxiliary electricity consumption fan assisted heat output NO
At nominal heat
output
At minimum
heat output
ln standby
mode
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Туре of heat output/room temperature control (select
one)
single stage heat output and n room
temperature control
two r more manual stages, n room temperature control
with mechanic thermostat room temperature control
NO
NO
YES
with electronic room temperature control NO
electronic room temperature control plus
day timer
electronic room temperature control plus
week timer
NO
NO
Other control options (multiple selections possible)
room temperature control, with presence
detection
room temperature control, with open window detection
NO
NO
Contact details
with distance control option NO
with adaptive start control NO
with working time limitation NO
with blk bulb sensor NO
Manufacturer: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Switzerland.
E-mail:
Page 13
ENGLISH
13
Page 14
www.home-comfort.com
14
PERMBAJTJE
1. HYRJE ....................................................................................................................................................................................15
2. RREGULLAT E SIGURISË ................................................................................................................................................15
3. QËLLIMI I PAJISJES ..........................................................................................................................................................15
4. PAMJA E PËRGJITHSHME E PAJISJES ......................................................................................................................15
5. BLLOKU I KONTROLLIT .................................................................................................................................................15
6. FILLIMI ..................................................................................................................................................................................16
7. NDIZNI PAJISJEN .............................................................................................................................................................16
8. PËRZGJEDHJA E TEMPERATURËS .............................................................................................................................16
9. FUNKSIONI .......................................................................................................................................................................16
10. INSTALIMI DHE MONTIMI ...........................................................................................................................................16
11. MIRËMBAJTJA ....................................................................................................................................................................17
12. ZGJIDHJA E DEFEKTEVE ............................................................................................................................................... 17
13. SPECIFIKIMET ....................................................................................................................................................................18
14. PËRMBAJTJA E PAKETIMIT ...........................................................................................................................................18
15. RUAJTJE E PAJISJES .........................................................................................................................................................18
16. RICIKLIMI.............................................................................................................................................................................18
17. DETYRIMET E GARANCISË ..........................................................................................................................................18
18. DATA E PRODHIMIT ........................................................................................................................................................19
NE MENDOJMË PËR JU
Ju falënderojmë për blerjen e një pajisje Electrolux. Ju keni zgjedhur një produkt të
mbështetur nga dekada përvojë profesionale dhe inovacioni. Unike dhe me stil, ajo ishte
dizajnuar duke menduar për ju. Prandaj, sa herë që e përdorni, mund të jeni i sigurt
që rezultatet gjithmonë do të jenë të shkëlqyera. Mirë se vini në Electrolux!
Në faqen tonë të internetit ju gjeni:
Gjeni rekomandimet për perdorimin të produktit, manualet e, informacionin
e mirëmbajtjes: www.home-comfort.com/support/
Bleni një produkt në qytetin tuaj:
www.home-comfort.com/search/find-a-store/
Pas shitjes së paisjes, shitësi duhet te plotesoje pjesen “Detajet e produktit”,
e cila ndodhet ne faqen e fundit të këtij manualit.
Simbolet e përdorur
Kujdes/të dhënat e rëndësishme për rregullat e sigurisë
Informacioni i përgjithshëm dhe rekomandime
Shërbimi i garancisë kryhet në përputhje me kushtet e specifikuara
në seksionin “Detyrimet e garancisë”.
Shënim:
Në tekstin e këtij manuali, një konvektor elektrik mund të ketë emra teknikë, siç janë,
pajisja, aparati, etj.
Kjo pajisje është e përshtatshme vetëm për ambiente brendshëm të izoluara
ose për përdorim periodik.
Page 15
SHQIP
Hyrje
Ju lutemi lexoni dhe ndiqni me përpikëri
kërkesat e përmbajtura në këtë manual. Ruani
manualin dhe dokumentet që konfirmojnë
datën e blerjes së pajisjes në një vend të
sigurt, më qellim qe te merrni dhe të përdorni
këtë manual më lehtësi në të ardhmen.
Pajisja është konstruktuar për ngrohjen e ajrit
në ambientet shtëpiake.
të çmontohet dhe të vendoset paketimin
për ruajtje afatgjatë.
• Mos e përdorni pajisjen në hapësira jashtë.
• Sigurohuni që furnizimi më energjinë
elektrike të përputhet me të dhënat në
etiketën e pajisjes.
• Mos u përpiqni ta rregulloni pajisjen vetë.
Ju lutemi kontaktoni shitësin.
• Shkëputeni pajisjen nga rrjeti kur nuk
përdorni, dhe para se ta lani.
Qëllimi i pajisjes
Rregullat e sigurisë
Pajisja është dizajnuar për ngrohjen e ajrit në
ambientet të shtëpisë.
15
Vëmendje!
Kërkesat të cilat, nëse nuk ndiqen, mund të
rezultojnë në trauma të renda ose dëmtim
serioz të pajisjeve.
Gjatë përdorimit e pajisjes, respektoni
rregullat e përgjithshme të sigurisë
të përdorimit të pajisjeve elektrike.
Mosrespektimi i rregullave dhe udhëzimeve
të sigurisë mund të rezultojë në goditje
elektrike, zjarr dhe/ose dëmtim serioz. Para
se të përdorni pajisjen, lexoni me kujdes
masat të sigurisë e mëposhtme:
• Kur ngrohës është ndezur për herë të parë,
mund të shfaqet një erë karakteristike tymi
për shkak të djegies së vajit në elementet
i ngrohësit. Rekomandohet të ndizni
ngrohësin për 10-20 minuta në një zonë të
ventiluar mirë para instalimit.
• Çdo pajisje elektrike duhet të mbikëqyret,
veçanërisht nëse përdoret ne prani të
fëmijëve. Sigurohuni që fëmijët të mos
prekin pajisjen me duart e tyre.
• Mos përdorni një konvektor të dëmtuar
dhe/ose me një kabllo energjie të dëmtuar
ose të prishur.
• Kabllo i korrentit duhet të jetë e
pozicionuar në atë mënyrë që të mos
shkelet më këmbë, që të mos fshihet, griset,
lakohet ose dëmtohet ndryshe.
• Mos lejoni që objektet e huaja ose lëngjet
të hyjnë brenda pajisjes .
• Gjithmonë vendosni pajisjen në mënyrë
që parandaloni ndezjen e materialeve të
ndezshme(p.sh. perde).Sigurohuni që asgjë
nuk bllokon kanalet. hyrëse dhe dalëse Për
të shmangur zjarrin, mos vendosni veshje
ose sende të tjera në pajisje.
• Sigurohuni që trupi i pajisjes dhe elementi
i tij i ngrohjes të jenë ftohur para se pajisja
Pamja e përgjithshme e pajisjes
1
2
3
4
Fig. 1
1. Blloku i kontrollit
2. Vendi i hyrjes se ajrit
3. Vendi i daljes se ajrit
4. Një grup shasie me rrota.
Blloku i kontrollit
3
2
1
4
Fig. 2 Blloku i kontrollit
1. Temperatura minimale
2. Kontrolli i tëmperatures
3. Temperatura maksimale
4. Ndezur / fikur
Page 16
www.home-comfort.com
16
Fillimi
1. Me kujdes hiqeni ngrohësin nga kutia e
kartonit.
2. Hiqni ngjitësit e ngjyrosur nga paneli i kon-
trollit.
3. Kur e ndizni për herë të parë, mund të
shfaqet një erë, e cila do të zhduket pasi
konvektori të fillojë të funksionojë.
4. Fiksoni pajisjen në një pozicion të qën-
drueshëm sipas udhëzimeve të montimit
dhe instalimit.
5. Pas instalimit të konvektorit, futeni atë në
një prizë elektrike. Nuk rekomandohet të
përdorni të njëjtën prizë elektrike për të
lidhur në të njëjtën kohë ngrohës dhe një
pajisje tjetër elektrike me fuqi të lartë.
Ndizni pajisjen
Futeni pajisjen në priz, indikatori i energjisë
do të ndizet dhe do të qëndrojë i ndezur.
Shtypni butonin e ndezjes / fikjes në njësinë
e kontrollit në regjim ose ktheni çelësin e
kontrollit të termostatit në panelin e sipërm
në të djathtë, në mënyrë që pajisja të
fillojë të punojë dhe të mund të zgjidhni
temperaturën e dëshiruar të ngrohjes. Nëse
temperatura e ambientit është më e ulët se
ajo e caktuar, ngrohësi fillon të funksionojë,
nëse temperatura e ambientit bëhet më e
lartë se ajo e vendosur, pajisja automatikisht
fiket dhe kalon në regjimin e pritjes dhe
pastaj ndizet përsëri kur temperatura e
dhomës bie.
Përzgjedhja e temperaturës
Për të vendosur temperaturën e kërkuar të
ngrohjes dhe për të mbajtur një temperaturë
konstante të dhomës, ndizni pajisjen me fuqi
të plotë, ktheni çelësin e termostatit në të
djathtë në vlerën maksimale.
Kur temperatura e dhomës të arrijë një nivel
të rehatshëm për ju, filloni ta ktheni ngadalë
butonin e kontrollit të termostatit në të majtë
derisa të dëgjoni një klikim. Kështu, pajisja do
të kujtojë temperaturën që është e rehatshme
për ju dhe do ta mbajë atë duke ndezur dhe
fikur automatikisht.
Diferenca e temperaturës së ndezjes /
fikjes për pikën e caktuar mund të jetë nga
0,1°C dëri në 3°C, në varësi të vëllimit dhe
izolimit termik të dhomës. Ne rekomandojmë
se gjatë përdorimit të pajisjes në dhoma
të mëdha që ftohen shpejtë të vendoset
temperaturë 2 - 3°C më të lartë se ajo e
dëshiruar për një funksionim më efikas të
ngrohësit.
Funksioni i ”Mbrojtjes nga
mbinxehja”
Pajisja është e pajisur me ndërprerës
automatik që aktivizohet kur arrihet
kufiri i fundit temperaturës. Ngrohësi fiket
automatikisht në rast së mbinxehjes. Pas
eliminimit të burimit të mbinxehjes, ngrohësi do
të ndizet automatikisht.
Instalimi dhe montimi
Konvektori duhet të jetë i montuar në
përputhje me rregullat.
Çelësi i fikjes dhe mekanizmat e tjerë duhet të
jenë jashtë zonës ku mund të lagën më pikat
të ujit. Është rreptësishtë e ndaluar të mbuloni
ose mbusheni rrjete te marrjes/daljes së ajrit,
për shkak të rrezikut nga defektet ose dëmtimi
i pajisjes. Mos vendosni pas perdeve, dyerve,
në afërsi të vrimave në mure ose kanaleve
të ventilimit. Ndiqni udhëzimet për distancën
minimale të instalimit në dysheme, mure, afër
mobileve, etj.
100 mm
min.
100 mm
min.
Fig. 3
Instalimi në dysheme
Duke përdorur shasinë (vijnë veçmas), pasi
keni studiuar figurën e fiksimit (fig. 4), instaloni
pajisjen në dysheme:
Page 17
SHQIP
1. Ktheni me kujdes konvektorin përmbys.
(Fig. 4).
2. Merrni një nga shasitë dhe bashkëngjitni
vendin e uljes në djathtë ose të në të majtë
të konvektorit në mënyrë që të përshtatet
mirë në kapakun e konvektorit. Vrima e
vidhos duhet të përputhet.
3. Siguroni shasinë duke përdorur një shtojcë
të veçantë, e cila ndodhet në paketim (Fig.
5).
4. Përsëriteni të njëjtën gjë për të fiksuar
shasinë e dytë.

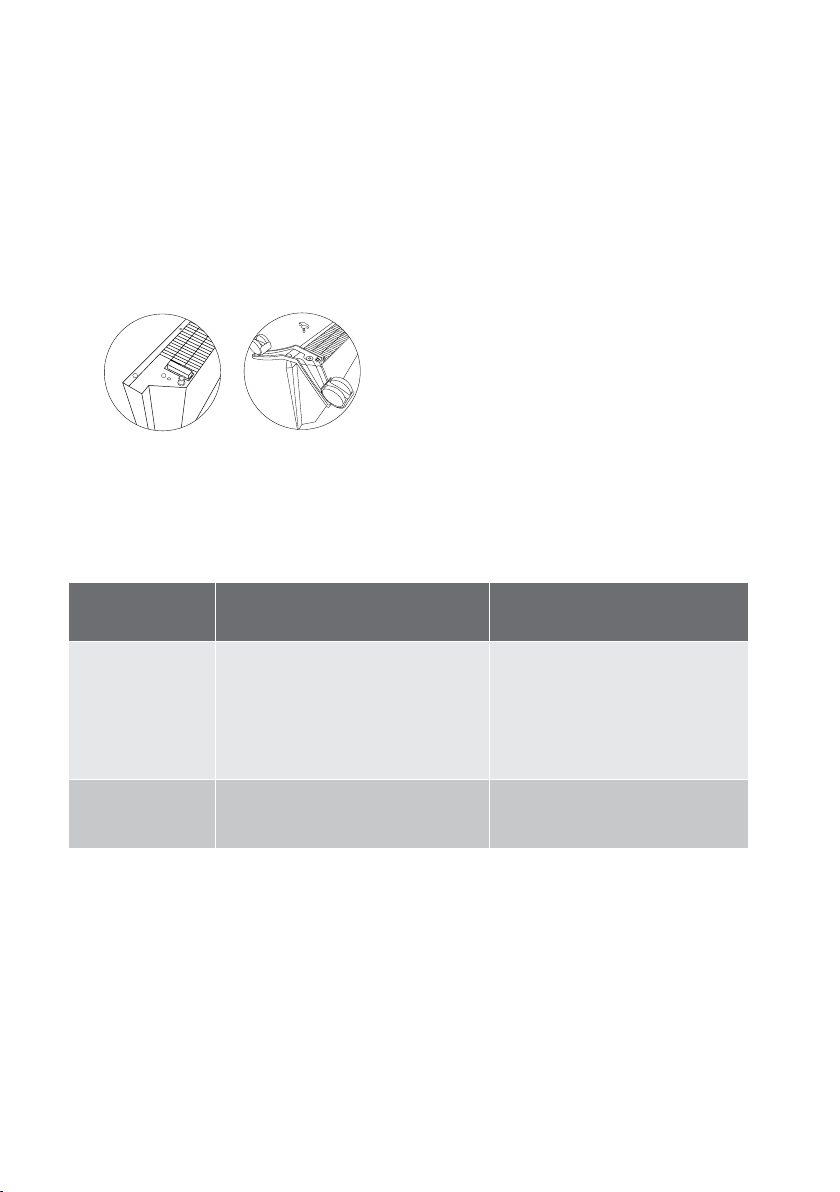

Fig. 4 Fig. 5
Mirëmbajtja
Konvektori nuk kërkon ndonjë mirëmbajtje të
veçantë. Para se të shërbeni (lani) konvektori
duhet të shkëputet nga furnizimi me energji
elektrike.
Trupi i pajisjes duhet të fshihet periodikisht
me një leckë të butë, pa garzë ose me
sfungjer të lagur. Asnjëherë mos përdorni
pastrues gërryes, shkumës ose tretës. Pastrimi
i hapësirës pas një ngrohësi të montuar në
mur është relativisht i lehtë. Shtypni dy butonat
në pjesën e prapme të ngrohësit dhe tërhiqni
ngrohësin përpara. Pasi të hiqet, mund të lani
murin në të cilin ishte instaluar.
Pas përfundimit të pastrimit, vendoseni
ngrohësin përsëri në pozicionin e tij normal të
funksionimit.
Temperatura dhe lagështia e rekomanduar në
dhomë:
a) për funksionimin e konvektorit: nga -25°
deri + 30°, lagështia nga 40% në 90%;
b) për ruajtjen e konvektorit: nga -20° në
+ 80°, lagështia nga 40% në 90%.
Zgjidhja e defekteve
Simptomë Shkaku i fajit Korrigjues veprimi
17
1) Pa fuqi.
Nuk ngrohet
Erë e pluhurit të
djegur kur ndizet
së pari
Nëse, pas të gjitha përpjekjeve për të zgjidhur problemin, problemi nuk zgjidhet, kontaktoni një qendër të
autorizuar tuaj ose përfaqësuesin tuaj të shitjeve.
2) Konvektori është në gjendje stand by.
3) Temperatura aktuale e dhomës më
e lartë se temperatura e vendosur ne
termostat.
Nuk është defekte
1) Krijoni lidhje e sigurt me linjë.
2) Kaloni konvektorin në regjimin e
funksionimit.
3) Rregulloni të dhënat e temperaturës
së konvektorit.
Erë zhduket pas disa minutave të
funksionimit të konvektorit
Page 18
www.home-comfort.com
18
Specifikimet
Model
Konsumi nominal i energjisë, W 900-1000 1350-1500 1800-2000
Rryma elektrike, A 4.09-4.16 6.14-6.25 8.18-8.33
Tension, V~Hz 220-240~50-60 220-240~50-60 220-240~50-60
Shkallë e rezistencës ndaj ujit/ pluhurit IP20 IP20 IP20
Klasa elektrike I I I
2
Zona e ngrohjes, m
Përmasat e pajisjes (W×H×D), mm 480×405×95 640×405×95 800×405×95
Përmasat e paketimit (W×H×D), mm 510×445×145 670×445×145 830×445×145
Pesha neto, kg 3.30 4.15 5.25
Pesha bruto, kg 4.00 5.00 6.28
* Ndryshojnë në varësi të kushteve aktuale të funksionimit.
* 10-12 13-15 18-20
ECH/ECN–1000 M
EEC
ECH/ECN–1500 M
EEC
Detyrimet e garancisë
ECH/ECN–2000 M
EEC
Konvektori furnizohet me një letër ngjitës në
panelin e përparmë. Hiqeni atë përpara se
të përdorni pajisjen.
Përmbajtja e Paketimit
1. Ngrohës elektrik
2. Set i elementeve fiksues
3. Manuali i përdorimit
4. Set shasi me rrota
Ruajtje e pajisjes
Ngrohësi duhet të ftohet para së çohet në
ruajtje.
Rekomandohet të pastroni ngrohësin dhe
ta ruani (mundësisht paketimin i tij origjinal)
në një vend të freskët dhe të thatë nëse
planifikoni të mos përdorni pajisjen për një
kohë të gjatë.
Riciklimi
Kjo pajisje nuk mund të hidhet me
mbeturina shtëpiake (2012/19/EU).
Shërbimi i garancisë kryhet në përputhje me
kushtet e specifikuara në seksionin “Detyrimet
e garancisë”.
Garancia:
• Periudha e garancisë për produktin është
dy vjet nga data e blerjes. Nëse gjatë këtë
periudhë garancie dy vjeçare çdo defekt
që rrjedh nga mangësi në materiale dhe/
ose mjeshtëri pune produkti do të riparohet
ose zëvendësohet.
• Riparimi ose zëvendësimi falas është
i mundur vetëm nëse sigurohet prova
bindëse, për shembull me duke përdorur
një dëftesë që konfirmon atë dita në të
cilën kërkohet shërbimi është brenda
garancisë afat.
• Garancia nuk përfshin produktet dhe/ose
pjesë të produktit që janë vesh dhe lot
që mund të konsiderohen si harxhues në
natyrë ose të cilat janë bërë prej qelqi.
• Garancia është e pavlefshme nëse defekti
të shkaktuara nga dëmtimi i shkaktuar nga
jo i duhur përdorimi i duhur, mirëmbajtja
e dobët të jetuarit (për shembull, refuzimi
ishte për shkak hyrja brenda produktit
nga të huajt objekte ose lëngje) ose nëse
riparimet ose riparimet janë kryer nga
persona jo i autorizuar nga Prodhues.i
• Për përdorimin e saktë të produktit,
përdoruesi duhet të përmbahet në
mënyrë rigoroze të gjitha udhëzimet e
përfshira NË manualin e përdoruesit dhe
duhet të përmbahet nga çdo veprim ose
Page 19
SHQIP
manipulim që përshkruhet si - personale
ose për të cilat ka udhëzime në manualin e
përdoruesit.
• Këto kufizime të garancisë nuk ndikojnë në
të drejtat tuaja ligjore.
Mbështetje:
Mbështetja gjatë dhe pas periudhës së
garancisë mund të merret në të gjitha vendet
ku produkti shpërndahet zyrtarisht. Ju lutemi
kontaktoni shitësin tuaj për ndihmë.
Mund të gjenden disa gabimet në shkrim, në
tekste dhe numra.
Dizajni dhe të dhënat teknike të pajisjes mund
të ndryshojnë nga ato të treguara në paketim.
Ju lutemi kontaktoni konsulentin tuaj të shitjes
për më shumë informacion.
Data e prodhimit
Data e prodhimit është shënuar ne një letër
ngjitës në kapak, dhe gjithashtu është e
koduar në Code-128.
Data e prodhimit përcaktohet si më poshtë:
muaji dhe viti i prodhimit.
Mos e fshini dhe ruani numrin serial të
pajisjes. Humbja ose dëmtimi i letrës ngjitse
më numrin serail, në raste së nevojes, nuk do
të lejojë të përcaktohet data e prodhimit.
Importues:
19
Prodhues: CladSwiss AG,
Bahnhofstrasse 27, 6300 Zug, Zvicër.
E-mail: [email protected]
E prodhuar në Kinë.
Electrolux është një markë tregtare e
regjistruar e përdorur nën licencën e
AB Electrolux (botuar).
Prodhuesi rezervon të drejtën për të bërë
ndryshime në dizajn dhe karakteristikat e
pajisjes.
Në tekst dhe numra, udhëzimet mund
gabime teknike dhe gabime tipografike.
Ndryshimet në specifikime dhe asortimenti
mund të prodhohet pa njoftim paraprak.
Page 20
www.home-comfort.com
20
Informacionit për këtë ngrohës elektrik të hapësirës lokal
Identifikues (et) e modelit: ECH/ECN–1000 M EEC
Të dhënat Symbol Vlera Njësia e Lloji Njësia
Prodhimi i nxehtësisë
prodhimi i
nxehtësisë
nominal
P
nom
0.9-1.0 kW
Prodhimi minimal i nxehtësisë
(indikator)
P
min
0.81 kW
Maksimumi i
vazhdueshëm
të prodhimit të
P
max,c
1.05 kW
nxehtësisë
Konsumi shtesë i energjisë elektrike Nxirrje e nxehtësisë nëpërmjet ventilatorii
Të prodhimi
i nxehtësisë
nominal
el
max
0 kW
Të prodhimi minimal
i nxehtësisë
el
min
0 kW
(indikator)
Në regjimin të
pritjes
Detajet e kontaktit
el
SB
Prodhues: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Zvicër.
E-mail: [email protected]
0 kW
Lloji i prodhuesit të nxehtësisë, për ngrohësit elektrike lokale më mundësi ruajtjes (zgjidhni një)
kontrolli manual i ngarkesës së nxehtësisë,
me termostat të integruar
kontrolli manual i ngarkesës së nxehtësisë
me reagime për temperaturën e dhomës
dhe / ose të hapësirës së jashtëm
kontrolli elektronik i ngarkesës së nxehtësisë me reagime për temperaturën e
dhomës dhe / ose të hapësirës së jashtëm
Lloji i prodhimit të nxehtësisë / kontrollit të temperaturës së dhomës (zgjidhni një)
prodhim i nxehtësisë me një fazë të vetme
dhe pa kontroll të temperaturës së dhomës
dy ose më shumë faza manuale, pa kontroll
të temperaturës së dhomës
me termostat mekanikë dhe më kontroll të
temperaturës së dhomës
me termostat elektronik dhe më kontroll të
temperaturës së dhomës
me termostat elektronik dhe më kontroll të
temperaturës së dhomës dhe kohëmatësi
ditor
me termostat elektronik dhe më kontroll të
temperaturës së dhomës dhe kohëmatësi
javor
Mundësi të tjera të kontrollit (zgjedhje të shumëfishta të mundshme)
kontroll i temperaturës në dhomë, me zbulimin e pranisë së dikujt
kontroll të temperaturës në dhomë, me
identifikimi I dritares së hapur
më kontrollin të distancës NUK
me kontrollin adaptues të fillimit të punës NUK
me kufizim të kohës së punës NUK
me sensori e llambës zezë NUK
NUK
NUK
NUK
NUK
NUK
PO
NUK
NUK
NUK
NUK
NUK
Page 21
SHQIP
Informacionit për këtë ngrohës elektrik të hapësirës lokal
Identifikues (et) e modelit: ECH/ECN–1500 M EEC
Të dhënat Symbol Vlera Njësia e Lloji Njësia
Prodhimi i nxehtësisë
prodhimi i
nxehtësisë
nominal
P
nom
1.35-1.5 kW
Prodhimi minimal i nxehtësisë
(indikator)
P
min
1.215 kW
Maksimumi i
vazhdueshëm
të prodhimit të
P
max,c
1.575 kW
nxehtësisë
Konsumi shtesë i energjisë elektrike Nxirrje e nxehtësisë nëpërmjet ventilatorii
Të prodhimi
i nxehtësisë
nominal
el
max
0 kW
Të prodhimi minimal
i nxehtësisë
el
min
0 kW
(indikator)
Në regjimin të
pritjes
Detajet e kontaktit
el
SB
Prodhues: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Zvicër.
E-mail: [email protected]
0 kW
Lloji i prodhuesit të nxehtësisë, për ngrohësit elektrike lokale më mundësi ruajtjes (zgjidhni një)
kontrolli manual i ngarkesës së nxehtësisë,
me termostat të integruar
NUK
kontrolli manual i ngarkesës së nxehtësisë
me reagime për temperaturën e dhomës
NUK
dhe / ose të hapësirës së jashtëm
kontrolli elektronik i ngarkesës së nxehtësisë me reagime për temperaturën e
NUK
dhomës dhe / ose të hapësirës së jashtëm
Lloji i prodhimit të nxehtësisë / kontrollit të temperaturës së dhomës (zgjidhni një)
prodhim i nxehtësisë me një fazë të vetme
dhe pa kontroll të temperaturës së dhomës
dy ose më shumë faza manuale, pa kontroll
të temperaturës së dhomës
me termostat mekanikë dhe më kontroll të
temperaturës së dhomës
me termostat elektronik dhe më kontroll të
temperaturës së dhomës
NUK
NUK
PO
NUK
me termostat elektronik dhe më kontroll të
temperaturës së dhomës dhe kohëmatësi
NUK
ditor
me termostat elektronik dhe më kontroll të
temperaturës së dhomës dhe kohëmatësi
NUK
javor
Mundësi të tjera të kontrollit (zgjedhje të shumëfishta të mundshme)
kontroll i temperaturës në dhomë, me zbulimin e pranisë së dikujt
kontroll të temperaturës në dhomë, me
identifikimi I dritares së hapur
NUK
NUK
më kontrollin të distancës NUK
me kontrollin adaptues të fillimit të punës NUK
me kufizim të kohës së punës NUK
me sensori e llambës zezë NUK
21
Page 22
www.home-comfort.com
22
Informacionit për këtë ngrohës elektrik të hapësirës lokal
Identifikues (et) e modelit: ECH/ECN–2000 M EEC
Të dhënat Symbol Vlera Njësia e Lloji Njësia
Prodhimi i nxehtësisë
prodhimi i
nxehtësisë
nominal
1.8-2.0
P
nom
Prodhimi minimal i nxehtësisë
(indikator)
P
1.62
min
Maksimumi i
vazhdueshëm
të prodhimit të
P
max,c
2.1
nxehtësisë
Konsumi shtesë i energjisë elektrike Nxirrje e nxehtësisë nëpërmjet ventilatorii
Të prodhimi
i nxehtësisë
nominal
el
max
0 kW
Të prodhimi minimal
i nxehtësisë
el
min
0 kW
(indikator)
Në regjimin të
pritjes
Detajet e kontaktit
el
SB
Prodhues: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Zvicër.
E-mail: [email protected]
0 kW
Lloji i prodhuesit të nxehtësisë, për ngrohësit elektrike lokale më mundësi ruajtjes (zgjidhni një)
kontrolli manual i ngarkesës së nxehtësisë,
kW
me termostat të integruar
kontrolli manual i ngarkesës së nxehtësisë
kW
me reagime për temperaturën e dhomës
dhe / ose të hapësirës së jashtëm
kontrolli elektronik i ngarkesës së nx-
kW
ehtësisë me reagime për temperaturën e
dhomës dhe / ose të hapësirës së jashtëm
Lloji i prodhimit të nxehtësisë / kontrollit të temperaturës së dhomës (zgjidhni një)
prodhim i nxehtësisë me një fazë të vetme
dhe pa kontroll të temperaturës së dhomës
dy ose më shumë faza manuale, pa kontroll
të temperaturës së dhomës
me termostat mekanikë dhe më kontroll të
temperaturës së dhomës
me termostat elektronik dhe më kontroll të
temperaturës së dhomës
me termostat elektronik dhe më kontroll të
temperaturës së dhomës dhe kohëmatësi
ditor
me termostat elektronik dhe më kontroll të
temperaturës së dhomës dhe kohëmatësi
javor
Mundësi të tjera të kontrollit (zgjedhje të shumëfishta të mundshme)
kontroll i temperaturës në dhomë, me zbulimin e pranisë së dikujt
kontroll të temperaturës në dhomë, me
identifikimi I dritares së hapur
më kontrollin të distancës NUK
me kontrollin adaptues të fillimit të punës NUK
me kufizim të kohës së punës NUK
me sensori e llambës zezë NUK
NUK
NUK
NUK
NUK
NUK
PO
NUK
NUK
NUK
NUK
NUK
Page 23
SHQIP
23
Page 24
www.home-comfort.com
24
ZAWARTOŚĆ
1. WSTĘP ..................................................................................................................................................................................25
2. ZASADY BEZPIECZEŃSTWA ......................................................................................................................................25
3. PRZEZNACZENIE URZĄDZENIA .............................................................................................................................25
4. OGÓLNY WIDOK URZĄDZENIA ..............................................................................................................................25
5. URZĄDZENIE JEDNOSTKI STERUJĄCEJ ................................................................................................................25
6. PRZYGOTOWANIE DO PRACY .................................................................................................................................26
7. WŁĄCZANIE URZĄDZENIA .......................................................................................................................................26
8. USTAWIENIE TEMPERATURY ......................................................................................................................................26
9. FUNKCJONOWAĆ ..........................................................................................................................................................26
10. MONTAŻ URZĄDZENIA ...............................................................................................................................................26
11. OBSŁUGA ........................................................................................................................................................................... 27
12. ROZWIĄZYWANIE PROBLEMÓW............................................................................................................................27
13. DANE TECHNICZNE ......................................................................................................................................................28
14. KOMPLETOWANIE ..........................................................................................................................................................28
15. PRZECHOWYWANIE URZĄDZENIA .......................................................................................................................28
16. UTYLIZACJA ......................................................................................................................................................................28
17. GWARANCJA .....................................................................................................................................................................28
18. DATA PRODUKCJI ...........................................................................................................................................................29
MYŚLIMY O WAS
Dziękujemy że kupili urządzenia Electrolux. Wybrali Państwo produkt poparty
dziesięcioleciami doświadczenia zawodowego i innowacji.
Wyjątkowy i stylowy, stworzony z troską o państwie. Dlatego za każdym razem, gdy go
będziecie używać, możecie być pewni, że efekty zawsze będą doskonałe. Witamy w
Electrolux!
Na naszej stronie internetowej możesz:
Znaleźć rekomendacje produktów, instrukcje obsługi, informacje o konserwacji:
www.home-comfort.com/support/
Kupić produkt w swoim mieście:
www.home-comfort.com/search/find-a-store/
Sprzedając to urządzenie, sprzedawca powinie wypełnić rozdział „Szczegóły
produktu”, co się znajduje na wewnętrznej stronie tylnej okładki niniejszej
instrukcji.
Używane symbole
Uwaga/Ważne informacje dotyczące bezpieczeństwa
Generalne informacje i zalecenia
Serwis gwarancyjny jest wykonywany na warunkach określonych w punkcie “Gwarancja”.
Uwaga:
W tekście tej instrukcji konwektor elektryczny może mieć takie nazwy techniczne jak
urządzenie, device, aparat itp.
To urządzenie nadaje się tylko do dobrze izolowanych pomieszczeń lub do
sporadycznego użytku.
Page 25
Wstęp
Prosimy o przeczytanie oraz ścisłe
przestrzeganie wymagań zawartych w tej
instrukcji. Prosimy o przechowywanie instrukcji
oraz dokumentów, potwierdzających datę
zakupu urządzenia w bezpiecznym miejscu w
celu łatwego wyszukania i używania.
Urządzenie przeznaczone jest do ogrzewania
powietrza w pomieszczeniach mieszkalnych.
Zasady bezpieczeństwa
Uwaga!
Nieprzestrzeganie instrukcji może
spowodować poważne poranienia lub
poważne uszkodzenie sprzętu.
Podczas korzystania z urządzenia
należy przestrzegać ogólnych zasad
bezpieczeństwa. Nieprzestrzeganie
zasad bezpieczeństwa i instrukcji
może spowodować porażenie prądem
elektrycznym, pożar i /lub obrażenia ciała.
Przed przystąpieniem do eksploatacji
urządzenia należy uważnie przeczytać
poniższe zasady bezpieczeństwa:
• Przy pierwszym włączeniu grzejnika
może pojawić się charakterystyczny
zapach dymu z powodu spalania oleju
w elementach grzejnych. Zaleca się
włączenie grzałki przez 10-20 minut w
dobrze wentylowanym pomieszczeniu
przed instalacją.
• Każde urządzenie elektryczne musi być
monitorowane, zwłaszcza jeśli w pobliżu
znajdują się dzieci. Uważaj, aby dzieci nie
dotykały urządzenia rękami.
• Nie należy używać konwektora z
uszkodzonym i/lub uszkodzonym lub
zużytym kablem sieciowym.
• Kabel sieciowy musi być umieszczony w
taki sposób, aby nikt nie nadepnął na
niego, aby nie ścierał się, nie rozdarł,
nie tworzył pętli ani nie ulegał innym
uszkodzeniom.
• Nie pozwól, aby do urządzenia dostały się
ciała obce lub płyny.
• Urządzenie należy zawsze ustawiać w
taki sposób, aby materiały łatwopalne
(np. zasłony) nie uległy zapaleniu. Upewnij
się, że nic nie blokuje kanałów wlotowych
i wylotowych. Aby uniknąć pożaru,
POLSKI
nie należy kłaść odzieży ani innych
przedmiotów na urządzeniu.
• Upewnij się, że korpus urządzenia i jego
element grzejny ostygły, zanim urządzenie
zostanie zdemontowane i zapakowane do
długotrwałego przechowywania.
• Nie używaj urządzenia na otwartej
przestrzeni na zewnątrz.
• Upewnij się, że napięcie sieciowe
odpowiada napięciu podanemu na
etykiecie urządzenia.
• Nie próbuj samodzielnie naprawiać
urządzenia. Skontaktuj się ze sprzedawcą.
• Odłącz urządzenie od sieci, gdy nie jest
używane i przed czyszczeniem.
Przeznaczenie urządzenia
Urządzenie jest przeznaczone do ogrzewania
powietrza w pomieszczeniach mieszkalnych.
Ogólny widok urządzenia
1
2
3
4
Rys. 1
1. Jednostka sterująca
2. Otwory wentylacyjne
3. Wloty wentylacyjne
4. Zestaw podwozia z rolkami.
Urządzenie jednostki sterującej
3
2
1
4
Rys. 2 Jednostka sterująca
25
Page 26
www.home-comfort.com
26
1. Minimalna temperatura
2. Regulator temperatury
3. Maksymalna temperatura
4. Włączanie / wyłączanie
Funkcja ”Ochrony przed
przegrzaniem”
Przygotowanie do pracy
1. Ostrożnie wyjmij grzejnik z kartonu.
2. Przed użyciem należy usunąć kolorowe
naklejki z płyty czołowej.
3. Przy pierwszym włączeniu może pojawić
się jakiś zapach, który zniknie po
rozpoczęciu pracy konwektora.
4. Zamocować urządzenie w stabilnej pozycji, zgodnie z instrukcją montażu.
5. Po zainstalowaniu konwektora podłącz
go do gniazda zasilania. Nie zaleca się
używania tego samego gniazdka elektrycznego w celu jednoczesnego włączenia
do niego grzejnika i innego urządzenia
elektrycznego o dużej mocy.
Włączanie urządzenia
Futeni pajisjen në priz, indikatori i energjisë
do të ndizet dhe do të qëndrojë i ndezur.
Shtypni butonin e ndezjes / fikjes në njësinë
e kontrollit në regjim ose ktheni çelësin e
kontrollit të termostatit në panelin e sipërm
në të djathtë, në mënyrë që pajisja të
fillojë të punojë dhe të mund të zgjidhni
temperaturën e dëshiruar të ngrohjes. Nëse
temperatura e ambientit është më e ulët se
ajo e caktuar, ngrohësi fillon të funksionojë,
nëse temperatura e ambientit bëhet më e
lartë se ajo e vendosur, pajisja automatikisht
fiket dhe kalon në regjimin e pritjes dhe
pastaj ndizet përsëri kur temperatura e
dhomës bie.
Urządzenie jest wyposażone w wyłącznik
automatyczny, który aktywuje się po
osiągnięciu górnego limitu temperatury.
Grzejnik wyłącza się automatycznie w
przypadku przegrzania. Po wyeliminowaniu
źródła przegrzania, grzejnik włączy się
automatycznie.
Różnica między temperaturą włączania /
wyłączania dla danej wartości może wynosić
od 0,1°C do 3°C w zależności od objętości
i izolacji cieplnej pomieszczenia. Zalecamy,
aby podczas pracy urządzenia w dużych
pomieszczeniach narażonych na szybkie
chłodzenie ustawić temperaturę o 2-3 °C
wyższą niż pożądana, dla bardziej wydajnej
pracy grzejnika.
Montaż urządzenia
Konwektor musi być zamocowany zgodnie z
zaleceniami.
Wyłącznik i inne mechanizmy powinny
znajdować się poza zasięgiem rozpryskiwania
wody. Zabronione jest zakrywanie lub
zatykanie wlotów lub wylotów powietrza, ze
względu na niebezpieczeństwo wypadku lub
uszkodzenia urządzenia.
Nie należy umieszczać za zasłonami,
drzwiami, pod otworem w ścianie lub otworem
wentylacyjnym. Przestrzegać minimalnych
odległości instalacji na podłodze,
powierzchniach, meblach itp.
Ustawienie temperatury
Për të vendosur temperaturën e kërkuar të
ngrohjes dhe për të mbajtur një temperaturë
konstante të dhomës, ndizni pajisjen me fuqi
të plotë, ktheni çelësin e termostatit në të
djathtë në vlerën maksimale.
Kur temperatura e dhomës të arrijë një nivel
të rehatshëm për ju, filloni ta ktheni ngadalë
butonin e kontrollit të termostatit në të majtë
derisa të dëgjoni një klikim. Kështu, pajisja do
të kujtojë temperaturën që është e rehatshme
për ju dhe do ta mbajë atë duke ndezur dhe
fikur automatikisht.
100 mm
min.
100 mm
min.
Rys.3
Page 27
Instalacja na podłodze
Obsługa
POLSKI
27
Korzystając z podwozia (dostarczanego
osobno), po uprzednim zapoznaniu się ze
schematem mocowania (rys. 4), zainstalować
urządzenie na podłodze:
1. Ostrożnie odwróć konwektor od dołu do
góry (Rys. 4).
2. Wziąć jedną z obudów i przymocować
ją do miejsca podestu po prawej lub
lewej stronie konwektora, tak aby dobrze
przylegała do korpusu konwektora. Otwór
na śrubę musi pasować.
3. Zamocuj podwozie za pomocą
specjalnego mocowania dołączonego do
zestawu (Rys. 5).
4. Powtórz tę samą procedurę dla
mocowania drugiej ramy.
Rys. 4 Rys. 5
Konwektor nie wymaga specjalnej opieki.
Przed przystąpieniem do konserwacji
(konserwacji) należy wyłączyć konwektor z
gniazdka elektrycznego.
Obudowę urządzenia należy okresowo
czyścić miękką, niestrzępiącą się ściereczką
lub wilgotną gąbką. W żadnym wypadku
nie należy stosować środków ściernych,
piankowych ani rozpuszczalników.
Czyszczenie przestrzeni za grzejnikiem
zamontowanym na ścianie jest dość łatwe.
Naciśnij dwa zatrzaski na tylnej ścianie
grzejnika i pociągnij sam grzejnik do przodu.
Po zdjęciu możliwe będzie umycie ściany, na
której został zainstalowany.
Po zakończeniu czyszczenia ustaw grzałkę w
normalnej pozycji roboczej.
Zalecana temperatura i wilgotność w
pomieszczeniu:
a) do pracy konwektora: -25°C do
+ 30°C, wilgotność od 40% do 90%;
B) konwektor przechowywania: -20°C do
+ 80°C, wilgotność od 40% do 90%.
Rozwiązywanie problemów
Objaw awarii Przyczyna awarii Kroki rozwiązywania problemów
1) Brak zasilania.
Brak ogrzewania
Zapach spalonego
pyłu przy pierwszym
włączeniu
Jeśli problem nie zostanie rozwiązany po wszystkich próbach rozwiązania problemu, skontaktuj się z
autoryzowanym centrum serwisowym w Twojej okolicy lub przedstawicielem handlowym.
2) Konwektor jest w trybie gotowości.
3) rzeczywista temperatura w
pomieszczeniu przekracza ustawienie
termostatu.
To nie jest usterka
1) Ustaw bezpieczne połączenie.
2) Przełącz konwektor w tryb pracy.
3) Ustaw temperaturę pracy
konwektora.
Zapach znika po kilku minutach pracy
konwektora.
Page 28
www.home-comfort.com
28
Dane techniczne
Model
Znamionowe pobór mocy, W 900-1000 1350-1500 1800-2000
Prąd znamionowy, A 4.09-4.16 6.14-6.25 8.18-8.33
Napięcie znamionowe, V~Hz 220-240~50-60 220-240~50-60 220-240~50-60
Stopień ochrony przed kurzem IP20 IP20 IP20
Klasa ochrony elektrycznej I I I
2
Powierzchnia grzewcza, m
Rozmiar urządzenia (S×W×G), mm 480×405×95 640×405×95 800×405×95
Wielkość opakowania (S×W×G), mm 510×445×145 670×445×145 830×445×145
Waga netto, kg 3.30 4.15 5.25
Waga Brutto, kg 4.00 5.00 6.28
* Podano wartość orientacyjną, która może się różnić w zależności od rzeczywistych warunków pracy.
* 10-12 13-15 18-20
ECH/ECN–1000 M
EEC
ECH/ECN–1500 M
EEC
Gwarancja
ECH/ECN–2000 M
EEC
W zestawie konwektora znajduje się
Naklejka umieszczona na płycie czołowej
przed rozpoczęciem użytkowania urządzenia
należy ją usunąć.
Kompletowanie
1. Grzejnik elektryczny
2. Zestaw elementów złącznych
3. Instrukcja obsługi
4. Zestaw jezdny z kółkami
Przechowywanie urządzenia
Przed odłożeniem grzejnika do
przechowywania upewnij się, że jest zimny.
Zaleca się czyszczenie grzejnika i
przechowywanie (najlepiej w opakowaniu
fabrycznym) w chłodnym, suchym miejscu,
jeśli planujesz nie używać urządzenia przez
dłuższy czas.
Utylizacja
Urządzenie, którego termin upłynął,
nie może być wyrzucane wraz z odpadami
domowymi (2012/19/UE).
Serwis gwarancyjny jest wykonywany
na warunkach określonych w punkcie
“Gwarancja”.
Gwarancja:
• Okres gwarancji wynosi dwa lata od daty
zakupu. Jeśli w trakcie dwuletniego okresu
gwarancji wystąpią jakiekolwiek wady
spowodowane wadami materiałowymi
i/lub produkcyjnymi, przedmiot należy
naprawić lub wymienić.
• Bezpłatna naprawa lub wymiana jest
możliwa tylko w przypadku dostarczenia
przekonujących dowodów, na przykład
odcinka, który potwierdza, że dzień
zgłoszenia usługi mieści się w okresie
gwarancyjnym.
• Gwarancja nie obejmuje produktów i/
lub części produktu, które ulegają
zepsuciu, mogą być uważane za materiały
zużywalne lub które są wykonane ze szkła.
• Gwarancja traci ważność, jeżeli wada jest
spowodowana uszkodzeniem wynikającym
z niewłaściwego użytkowania, złej
konserwacji (np. Awaria powstała na
skutek wniknięcia ciał obcych lub płynów)
lub jeśli zmiany lub naprawy zostały
wykonane przez osoby nieupoważnione
przez Producenta.
• Dla prawidłowego użytkowania produktu
użytkownik musi ściśle przestrzegać
wszystkich instrukcji zawartych w instrukcji
obsługi, i powinien powstrzymać się od
wszelkich działań lub manipulacji, które są
Page 29
opisane jako niepożądane lub o których
są wskazówki w instrukcji obsługi.
• Te ograniczenia gwarancyjne nie mają
wpływu na twoje prawa.
Wsparcie:
Wsparcie w okresie gwarancyjnym i po jego
zakończeniu jest dostępne we wszystkich
krajach, w których produkt jest oficjalnie
dystrybuowany. Skontaktuj się ze sprzedawcą,
aby uzyskać pomoc.
Data produkcji
Data produkcji jest podana na naklejce na
korpusie urządzenia, a także zaszyfrowana
w Code-128. Datę produkcji określa się w
następujący sposób:
Miesiąc i rok produkcji
Nie usuwaj i numeru seryjnego na korpusie
urządzenia. Jeśli naklejka z numerem seryjnym
zostanie zgubiona lub uszkodzona, w razie
potrzeby nie będzie możliwe wyjaśnienie daty
produkcji.
Importer:
POLSKI
Błędy i pomyłki w tekście i liczbach
są dozwolone. Konstrukcja i dane
techniczne urządzenia mogą różnić się od
przedstawionych na opakowaniu.
Aby uzyskać więcej informacji, skontaktuj się z
konsultantem ds. Sprzedaży.
29
Producent: CladSwiss AG,
Bahnhofstrasse 27, 6300 Zug, Szwajcaria.
E-mail: [email protected]
Wyprodukowano w Chinach.
Electrolux jest zastrzeżonym znakiem
towarowym używanym na licencji firmy
AB Electrolux (publ.).
Producent pozostawia za sobą prawo do
zmiany konstrukcji i właściwości urządzenia.
Ta instrukcja może zawierać błędy techniczne
i pisarskie. Zmiany parametrów technicznych
i asortymentu mogą ulec zmianie bez
powiadomienia.
Page 30
www.home-comfort.com
30
Wymagana informacja dotycząca miejscowych elektrycznych ogrzewaczy
pomieszczeń
Identyfikator(y) modelu: ECH/ECN–1000 M EEC
Nazwa Symbol Wartość Unit Nazwa Jednostka
Moc cieplna
Nominalna
moc cieplna
P
nom
0.9-1.0 kW
Minimalna moc
cieplna (orientacyjna)
P
min
0.81 kW
Maksymalna
ciągła moc
cieplna
P
max,c
1.05 kW
Dodatkowe zużycie energii elektrycznej
Przy nominalnej
mocy cieplnej
Przy minimalnej
mocy cieplnej
W trybie czuwania
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Typ dopływu ciepła tylko dla lokalnych grzejników
(wybrać jeden)
ręczne sterowanie dopływem ciepła, ze
zintegrowanym termostatem
NIE
ręczne sterowanie dopływem ciepła ze
sprzężeniem zwrotnym temperatury w
NIE
pomieszczeniu i/lub na zewnątrz
elektroniczna regulacja dopływu ciepła
ze sprzężeniem zwrotnym temperatury
NIE
w pomieszczeniu i/lub na zewnątrz
moc cieplna wspomagana przez
wentylator
NIE
Typ mocy cieplnej/temperatury w pomieszczeniu
(wybrać jeden)
jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu
NIE
dwa lub więcej stopni regulacji ręcznej,
bez regulacji temperatury w pomieszc-
NIE
zeniu
z mechaniczną regulacją temperatury w
pomieszczeniu za pomocą termostatu
z elektroniczną regulacją temperatury w
pomieszczeniu
TAK
NIE
elektroniczna regulacja temperatury
w pomieszczeniu oraz programator
NIE
dzienny
elektroniczna regulacja temperatury
w pomieszczeniu oraz programator
NIE
tygodniowy
Inne opcje sterowania (można wybrać kilka)
regulacja temperatury w pomieszczeniu
z funkcją wykrywania obecności
regulacja temperatury w pomieszczeniu
z funkcją wykrywania otwartego okna
NIE
NIE
Dane kontaktowe
z opcją zdalnego sterowania NIE
z adaptacyjną kontrolą startu NIE
z ograniczeniem czasu pracy NIE
z czujnikiem przepalenia żarówki NIE
Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria.
E-mail: [email protected]
Page 31
POLSKI
31
Wymagana informacja dotycząca miejscowych elektrycznych ogrzewaczy
pomieszczeń
Identyfikator(y) modelu: ECH/ECN–1500 M EEC
Nazwa Symbol Wartość Unit Nazwa Jednostka
Moc cieplna
Nominalna
moc cieplna
P
nom
1.35-1.5 kW
Minimalna moc
cieplna (orientacyjna)
P
min
1.215 kW
Maksymalna
ciągła moc
cieplna
P
max,c
1.575 kW
Dodatkowe zużycie energii elektrycznej
Przy nominalnej
mocy cieplnej
Przy minimalnej
mocy cieplnej
W trybie czuwania
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Typ dopływu ciepła tylko dla lokalnych grzejników
(wybrać jeden)
ręczne sterowanie dopływem ciepła, ze
zintegrowanym termostatem
NIE
ręczne sterowanie dopływem ciepła ze
sprzężeniem zwrotnym temperatury w
NIE
pomieszczeniu i/lub na zewnątrz
elektroniczna regulacja dopływu ciepła
ze sprzężeniem zwrotnym temperatury
NIE
w pomieszczeniu i/lub na zewnątrz
moc cieplna wspomagana przez
wentylator
NIE
Typ mocy cieplnej/temperatury w pomieszczeniu
(wybrać jeden)
jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu
NIE
dwa lub więcej stopni regulacji ręcznej,
bez regulacji temperatury w pomieszc-
NIE
zeniu
z mechaniczną regulacją temperatury w
pomieszczeniu za pomocą termostatu
z elektroniczną regulacją temperatury w
pomieszczeniu
TAK
NIE
elektroniczna regulacja temperatury
w pomieszczeniu oraz programator
NIE
dzienny
elektroniczna regulacja temperatury
w pomieszczeniu oraz programator
NIE
tygodniowy
Inne opcje sterowania (można wybrać kilka)
regulacja temperatury w pomieszczeniu
z funkcją wykrywania obecności
regulacja temperatury w pomieszczeniu
z funkcją wykrywania otwartego okna
NIE
NIE
Dane kontaktowe
z opcją zdalnego sterowania NIE
z adaptacyjną kontrolą startu NIE
z ograniczeniem czasu pracy NIE
z czujnikiem przepalenia żarówki NIE
Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria.
E-mail: [email protected]
Page 32
www.home-comfort.com
32
Wymagana informacja dotycząca miejscowych elektrycznych ogrzewaczy
pomieszczeń
Identyfikator(y) modelu: ECH/ECN–2000 M EEC
Nazwa Symbol Wartość Unit Nazwa Jednostka
Moc cieplna
Nominalna
moc cieplna
P
nom
1.8-2.0
Minimalna moc
cieplna (orientacyjna)
P
min
1.62
Maksymalna
ciągła moc
cieplna
P
max,c
2.1
Dodatkowe zużycie energii elektrycznej
Przy nominalnej
mocy cieplnej
Przy minimalnej
mocy cieplnej
W trybie czuwania
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Typ dopływu ciepła tylko dla lokalnych grzejników
(wybrać jeden)
ręczne sterowanie dopływem ciepła, ze
kW
zintegrowanym termostatem
ręczne sterowanie dopływem ciepła ze
kW
sprzężeniem zwrotnym temperatury w
pomieszczeniu i/lub na zewnątrz
elektroniczna regulacja dopływu ciepła
kW
ze sprzężeniem zwrotnym temperatury
w pomieszczeniu i/lub na zewnątrz
moc cieplna wspomagana przez
wentylator
Typ mocy cieplnej/temperatury w pomieszczeniu
(wybrać jeden)
jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu
dwa lub więcej stopni regulacji ręcznej,
bez regulacji temperatury w pomieszczeniu
z mechaniczną regulacją temperatury w
pomieszczeniu za pomocą termostatu
z elektroniczną regulacją temperatury w
pomieszczeniu
elektroniczna regulacja temperatury
w pomieszczeniu oraz programator
dzienny
elektroniczna regulacja temperatury
w pomieszczeniu oraz programator
tygodniowy
Inne opcje sterowania (można wybrać kilka)
regulacja temperatury w pomieszczeniu
z funkcją wykrywania obecności
regulacja temperatury w pomieszczeniu
z funkcją wykrywania otwartego okna
NIE
NIE
NIE
NIE
NIE
NIE
TAK
NIE
NIE
NIE
NIE
NIE
Dane kontaktowe
z opcją zdalnego sterowania NIE
z adaptacyjną kontrolą startu NIE
z ograniczeniem czasu pracy NIE
z czujnikiem przepalenia żarówki NIE
Producent: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Szwajcaria.
E-mail: [email protected]
Page 33
POLSKI
33
Page 34
www.home-comfort.com
34
CONŢINUT
1. INTRODUCERE......................................................................................................................................................................................35
2. REGULILE DE SECURITATE ...............................................................................................................................................................35
3. SCOPUL DISPOZITIVULUI ................................................................................................................................................................35
4. FORMA GENERALĂ A DISPOZITIVULUI ......................................................................................................................................35
5. PROIECTAREA BLOCULUI DE CONTROL ....................................................................................................................................35
6. PREGĂTIREA PENTRU FUNCȚIONARE.........................................................................................................................................36
7. PORNIREA DISPOZITIVULUI ............................................................................................................................................................36
8. SETAREA TEMPERATURII ..................................................................................................................................................................36
9. FUNCŢIE..................................................................................................................................................................................................36
10. INSTALAREA DISPOZITIVULUI .......................................................................................................................................................36
11. ÎNGRIJIRE ................................................................................................................................................................................................37
12. CĂUTAREA DEFECȚIUNILOR ...........................................................................................................................................................37
13. CARACTERISTICI TEHNICE ...............................................................................................................................................................37
14. ECHIPAMENT ........................................................................................................................................................................................38
15. DEPOZITAREA APARATULUI ...........................................................................................................................................................38
16. RECICLAREA ..........................................................................................................................................................................................38
17. OBLIGAŢII DE GARANŢIE ..................................................................................................................................................................38
18. DATA DE FABRICAŢIE .........................................................................................................................................................................38
NE GÂNDIM LA DVS
Vă mulţumim pentru că aţi achiziţionat dispozitivul Electrolux. Aţi ales produsul bazat pe zeci de ani de
experienţă profesională şi de inovaţii. Unic şi elegant, produsul a fost proiectat cu grijă pentru dvs. De
aceea, oricând nu veţi utiliza produsul, puteţi fi sigur, că rezultate vor fi întotdeauna excelente.
Bine aţi venit la Electrolux!
Pe site-ul nostru puteţi găsi:
Puteți găsi recomandări privind utilizarea produselor, instrucţiuni de exploatare, informaţii
privind asistenţa tehnică la adresa: www.home-comfort.com/support/
Achiziţionaţi produsul în oraşul dvs:
www.home-comfort.com/search/find-a-store/
La vânzarea echipamentului vânzătorul trebuie să completeze capitolul “Detaliile
produsului”, care se găsește pe partea interioară a copertii posterioare a prezentelor
instructiuni de utilizare.
Marcările folosite
Atenție/Informații importante de tehnică a securității
Informații generale și recomandări
Întreţinerea de garanţie se efectuează în conformitate cu condiţiile prezentate în secţiunea „Obligaţii
de garanţie”.
Remarcă:
În textul prezentelor instrucţiuni de exploatare, convectorul electric poate avea următoarele
denumiri tehnice precum, produs, dispozitiv, aparat etc.
Acest dispozitiv este potrivit numai pentru încăperi bine izolate sau pentru utilizare ocazională.
Page 35
Introducere
Vă rugăm să cițiți cu atenție și să executați cu
severitate cerințele, care sunt conținute în
prezentele instrucțiuni de exploatare. Păstrați
manualul și documentele, care confirmă data
achiziționării aparatului într-un loc sigur, pentru ca,
în viitor să le puteți găsi cu ușurință și să le puteți
folosi.
Aparatul este destinat pentru încălzirea aerului în
încăperile casnice.
Regulile de securitate
ROMÂNĂ
• Nu încercați să reparați singuri dispozitivul.
Contactați vânzătorul.
• Deconectați aparatul de la rețea atunci când nu
se folosește și înainte de curățare.
Scopul dispozitivului
Aparatul este proiectat pentru încălzirea aerului în
spațiile gospodărești.
Forma generală a dispozitivului
35
Atenție!
Cerințele, nerespectarea cărora pot cauza traume
grave sau defectarea serioasă a echipamentului.
Când utilizați dispozitivul, respectați regulile
generale de siguranță în timpul utilizării
dispozitivului electric. Nerespectarea regulilor
de siguranță și instrucțiunii poate duce la șoc
electric, incendiu și/sau vătămări grave. Înainte
de a utiliza aparatul, citiți cu atenție următoarele
reguli de siguranță:
• Când încălzitorul este pornit pentru prima dată,
poate apărea un miros caracteristic de fum din
cauza arderii uleiului în elementele de încălzire.
Se recomandă, înainte de instalare, să porniți
încălzitorul timp de 10-20 de minute într-o
încăpere bine ventilată .
• Orice aparat electric trebuie supravegheat, mai
ales dacă există copii în apropiere. Asigurați-vă
că copiii nu ating dispozitivul cu mâinile.
• Nu folosiți un convector care este deteriorări și/
sau un cablu de rețea deteriorat sau cu uzură.
• Cablul de rețea trebuie poziționat astfel, încât să
nu fie călcat, șters, rupt, supus altor daune.
• Nu permiteți obiecte sau lichide străine să intre
în dispozitiv.
• Poziționați întotdeauna aparatul astfel încât
materialele inflamabile (de exemplu, perdelele)
să nu fie aprinse.
• Asigurați-vă că nimic nu blochează conductele
de intrare și de ieșire. Pentru a evita incendiul,
nu puneți haine sau alte obiecte pe dispozitiv.
• Asigurați-vă că corpul dispozitivului și elementul
lui de încălzire s-au răcit înainte ca dispozitivul să
fie demontat și pus în ambalaj pentru depozitare
pe termen lung.
• Nu folosiți dispozitivul în spații deschise înafara
încăperii.
• Asigurați-vă că tensiunea de rețea corespunde
tensiunii indicate pe eticheta dispozitivului.
1
2
3
4
Fig 1.
1. Bloc de control
2. Orificiile de ventilație de intrare
3. Orificiile de ventilație de ieșire
4. Un set de șasiu cu role.
Proiectarea blocului de control
3
2
1
4
Fig. 2 Bloc de control
1. Temperatura minima
2. Regulator de temperatură
3. Temperatura maximă
4. Pornit / oprit
Page 36
www.home-comfort.com
36
Pregătirea pentru funcționare
1. Scoateți cu grijă încălzitorul din cutia de carton.
2. Îndepărtați autocolantele colorate din panoul
frontal înainte de utilizare.
3. La prima pornire, poate apărea un miros care
va dispărea după ce convectorul va începe să
funcționeze.
4. Fixați dispozitivul într-o poziție stabilă conform
instrucțiunilor de montaj și instalare.
5. După instalarea convectorului, conectați-l la o
priză. Nu este recomandat să utilizați aceeași
priză electrică pentru a conecta simultan un
încălzitor și un alt aparat electric de mare putere.
Pornirea dispozitivului
Introduceți ștecherul într-o priză, indicatorul de
alimentare se va aprinde și va rămâne aprins.
Comutați butonul de pornire / oprire de pe blocul
de control în modul sau rotiți butonul de control al
termostatului de pe panoul superior spre dreapta,
astfel încât dispozitivul să înceapă să funcționeze
și să puteți selecta temperatura de încălzire
necesară. Dacă temperatura ambiantă este mai
mică decât cea setată, convectorul începe să
funcționeze, dacă temperatura ambiantă devine
mai mare decât cea setată, dispozitivul se oprește
automat și intră în modul de așteptare, apoi se
aprinde din nou când temperatura camerei scade.
Diferența dintre temperaturile de pornire / oprire
pentru valoarea setată poate fi de la 0,1°C la
3°C, în funcție de volum și de izolația termică a
camerei. Vă recomandăm ca atunci când folosiți
dispozitivul în încăperi mari supuse unei răciri
rapide, să setați temperatura la 2-3°C peste cea
dorită, pentru o funcționare mai eficientă a
încălzitorului.
Instalarea dispozitivului
Convectorul trebuie fixat în conformitate cu
reglementările. Comutatorul și alte mecanisme
trebuie să se afle departe de stropirea apei. Este
strict interzis să acoperiți sau să introduceți prizele
de aer sau ieșirile (gratiile), din cauza riscului de
accident sau de deteriorare a dispozitivului. Nu
așezați în spatele perdelelor, ușilor, ventilelor de
perete sau de aer. Respectați distanțele minime de
instalare pe podele, suprafețe, mobilier etc.
100 mm
min.
100 mm
min.
Setarea temperaturii
Pentru a seta temperatura de încălzire necesară
și a menține o temperatură constantă a încăperii,
porniți dispozitivul la putere maximă, rotiți butonul
termostatului la dreapta la valoarea maximă.
Când temperatura camerei atinge un nivel
confortabil pentru Dvs., începeți să rotiți încet
butonul de control al termostatului spre stânga
până când auziți un clic. Astfel, dispozitivul își va
aminti temperatura care vă este confortabilă și o va
menține, pornindu-se și oprindu-se automat.
Funcție ”De protecție la supraîncălzire”
Aparatul este echipat cu un comutator automat
care este activat atunci când atingerea limitei de
temperatură este superioară. Încălzitorul se oprește
automat în caz de supraîncălzire. După eliminarea
sursei de supraîncălzire, încălzitorul se va aprinde
automat.
Fig. 3
Instalarea pe podea
Folosind șasiul (furnizat separat), după studierea
anterioară a schemelor de montare (Fig. 4), instalați
dispozitivul pe podea:
1. Întoarceți cu atenție convectorul cu partea de
jos în sus (Fig. 4).
2. Luați unul dintre șasiu și atașați-l la zona de
aterizare din partea dreaptă sau stângă a
convectorului, astfel încât să se potrivească
perfect la corpul convectorului. Gaura șurubului
trebuie să se potrivească
3. Asigurați șasiul folosind suportul special care
este inclus în pachet (Fig. 5).
4. Repetați același lucru pentru fixarea celui de-al
doilea șasiu.
Page 37
ROMÂNĂ
dispozitivului trebuie șters periodic cu o cârpă
moale, fără scame sau cu un burete umed. Nu
folosiți niciodată detergenți abrazivi, spumante sau
solvenți. Este destul de ușor să curățați spațiul din
spatele încălzitorului montat pe perete. Apăsați în
jos pe cele două clanțe de pe spatele încălzitorului și
trageți încălzitorul înainte. După ce este îndepărtat,
puteți spăla peretele pe care a fost instalat. După
Fig. 4 Fig. 5
terminarea curățării, puneți încălzitorul în poziția
normală de funcțiune.
Îngrijire
Convectorul nu necesită nicio întreținere specială.
Înainte de a repara (îngriji), convectorul trebuie
deconectat de la sursa de alimentare. Corpul
Temperatura și umiditatea interioară recomandate:
а) pentru funcționarea convectorului: de la -25°С la
+ 30°С, umiditatea de la 40% la 90%;
b) pentru depozitarea convectorului: de la -20°С la +
80°С, umiditatea de la 40% la 90%.
Căutarea defecțiunilor
Indiciul de defecțiune Cauza defecțiunii Pașii pentru eliminarea defecțiunii
37
1) Nu există alimentare.
Nu-i încălzire
Miroase a praf ars la
prima pornire
Dacă după toate încercările de eliminare a defecțiunilor, problema nu este rezolvată, contactați un autorizat în centru de
servicii din zona Dumneavoastră sau un reprezentant de vânzări.
2) Convectorul este în regim de așteptare.
3) Temperatura reală a camerei este mai mare
decât setarea termostatului.
Nu este o defecțiune
1) Stabiliți o conexiune fiabilă.
2) Setați convectorul în modul de operare.
3) Setați modul de temperatură al
convecției.
Mirosul dispare după câteva minute de
funcționare a convectorului
Caracteristici tehnice
Model ECH/ECN–1000 M EEC ECH/ECN–1500 M EEC ECH/ECN–2000 M EEC
Consumul de energie nominal, W 900-1000 1350-1500 1800-2000
Curent nominal, A 4.09-4.16 6.14-6.25 8.18-8.33
Tensiune nominală, V~Hz 220-240~50-60 220-240~50-60 220-240~50-60
Protecția împotriva prafului și a umidității IP20 IP20 IP20
Clasa de protecție electrică I I I
Zona de încălzire, m
Dimensiunea aparatului (L×H×D), mm 480×405×95 640×405×95 800×405×95
Dimensiunea ambalajului (L×H×D), mm 510×445×145 670×445×145 830×445×145
Greutate netă, kg 3.30 4.15 5.25
Greutate brută, kg 4.00 5.00 6.28
* Indicat este o valoare orientativă și poate diferi în funcție de condițiile reale de utilizare.
2
* 10-12 13-15 18-20
Page 38
www.home-comfort.com
38
Convectorul este furnizat cu un autocolant pe
panoul frontal. Îndepărtați-o înainte de a utiliza
dispozitivul.
Echipament
1. Încălzitor electric
2. Un set de elemente de fixare
3. Ghid de exploatare
4. Set șasiu cu roți
Depozitarea aparatului
Asigurați-vă că încălzitorul este rece înainte de a-l
depozita.
Este recomandat să curățați încălzitorul și să îl
depozitați (de preferință în ambalajul original) întrun loc uscat și rece dacă intenționați să nu utilizați
dispozitivul pentru o perioadă lungă de timp.
RECICLAREA
(de exemplu, defecțiunea a apărut din cauza
intrării unor obiecte străine sau contactului cu
lichide) sau dacă au s-au efectuat modificări
sau reparații de către persoane neautorizate de
Producător.
• Pentru utilizarea corectă a produsului,
utilizatorul trebuie să respecte cu strictețe toate
instrucțiunile incluse în manualul de utilizare
și trebuie să se abțină de la orice acțiune sau
manipulare care este descrisă ca nedorită sau
care este indicată în manualul de utilizare.
• Aceste limitări de garanție nu afectează
drepturile dumneavoastră legale.
Asistența:
Asistența în perioada de garanție și după expirarea
ei poate fi primită în toate țările, unde produsul este
distribuit oficial. Adresați-vă vânzătorului pentru
asistență.
Data de fabricaţie
Data de fabricație este indicată pe autocolantul de
pe corpul produsului și este, de asemenea, criptată
în Codul 128.
Data de fabricație se stabilește după cum urmează:
Dispozitivul a cărui perioadă de utilizare a
expirat nu poate fi reciclat împreună cu deşeurile
casnice (2012/19/EU).
Obligaţii de garanţie
Întreţinerea de garanţie se efectuează în
conformitate cu condiţiile prezentate în secţiunea
„Obligaţii de garanţie”.
Garanţia:
• Perioada de garanție pentru produs este de
doi ani de la data achiziței. Dacă în decursul
acestei perioade de garanţie de doi ani vor
apărea anumite defecţiuni cauzate de lipsurile
materialelor și/sau fabricaţiei, produsul va fi
reparat sau înlocuit.
• Reparațiile gratuite sau înlocuirea gratuită sunt
posibile numai dacă sunt furnizate dovezi
convingătoare, de exemplu, o chitanţă care
confirmă că ziua în care se solicită întreţinerea
tehnică, se află în decursul perioadei de garanție.
• Garanția nu acoperă produsele și/sau părțile
produsului care sunt supuse uzurii, care pot fi
considerate consumabile conform naturii lor sau
care sunt fabricate din sticlă.
• Garanția nu este valabilă dacă defectul este
cauzat de o deteriorare cauzată de o utilizare
necorespunzătoare, de o întreținere deficitară
luna şi anul de fabricaţie
Nu îndepărtați și urmăriți integritatea numărului de
serie pe aparat. Pierderea sau deteriorarea etichetei
cu numărul seriei nu va permite în caz de nevoie,
reînnoirea datei fabricației.
Importator
Producător: CladSwiss AG,
Bahnhofstrasse 27, 6300 Zug, Elveția.
E-mail: [email protected]
Fabricat in China.
Electrolux este o marcă înregistrată folosită sub
licenţa ABElectrolux (publ.).
Producătorul își rezervă dreptul să modifice
construcţia și caracteristicile dispozitivului.
Page 39
Textul și desemnările digitale/numerice din
manualul de instrucţiuni pot conține erori tehnice și
erori de tipărire. Modificările specificațiilor tehnice
și a asortimentului se pot realiza fără o notificare
prealabilă.
Sunt admise erori şi greşeli de scriere în texte şi
desemnări numerice.
Design-ul şi datele tehnice ale dispozitivului pot
diferi de cele prezentate pe ambalaj.
Vă rugăm să contactaţi consultantul de vânzări
pentru a primi informaţii detaliate.
ROMÂNĂ
39
Page 40
www.home-comfort.com
40
Cerintele informationale fată de încălzitoarele electrice cu ulei
Cerintele informationale fată de încălzitoarele electrice cu ulei
Identificatorul(ii) modelului: ECH/ECN–1000 M EEC
Identificatorul(ii) modelului: ECH/ECN–1000 M EEC
Necesar Simbolul Valoarea U.M. Necesar U.M.
Necesar Simbolul Valoarea U.M. Necesar U.M.
Tipul administrării căldurii, numai pentru aerotermele
Puterea termică
Puterea termică
Nominal heat
Nominal heat
output
output
Minimum heat
Minimum heat
output (indica-
output (indicative)
tive)
Maximum con-
Maximum continuous heat
tinuous heat
output
output
Consumul suplimentar de energie electrică puterea termică cu ajutorul ventilatorului
Consumul suplimentar de energie electrică puterea termică cu ajutorul ventilatorului
La puterea
La puterea
termică
termică
nominală
nominală
La puterea
La puterea
termică minimă
termică minimă
În regim de
În regim de
asteptare
asteptare
P
P
P
P
P
P
el
el
el
el
el
el
nom
nom
min
min
max,c
max,c
max
max
min
min
SB
SB
0.9-1.0 kW
1.9 kW
0.81 kW
0.82 kW
1.05 kW
1.9 kW
0 kW
0 kW
0 kW
0 kW
0 kW
0 kW
Tipul administrării căldurii, numai pentru aerotermele
cu acumulator electric (select one)
cu acumulator electric (select one)
reglarea manuală a sarcinii termice, cu
reglarea manuală a sarcinii termice, cu
termastatul încorporat
termastatul încorporat
reglarea manuală a sarcinii termice, cu
reglarea manuală a sarcinii termice, cu
feedback-ul temperaturii în încăpere și/sau
feedback-ul temperaturii în încăpere și/sau
în exterior
în exterior
comanda electronică a sarcinii termice în
comanda electronică a sarcinii termice în
încăpere și/sau în exterior
încăpere și/sau în exterior
Tipul cedării de căldură/controlului temperaturii cam-
Tipul cedării de căldură/controlului temperaturii cam-
erei (selectati unul)
erei (selectati unul)
cedarea căldurii într-o treaptă și absenta
cedarea căldurii într-o treaptă și absenta
controlului temperaturii camerei
controlului temperaturii camerei
Încă două stări manuale fără controlarea
Încă două stări manuale fără controlarea
temperaturii camerei
temperaturii camerei
cu termostat mecanic pentru controlarea
cu termostat mecanic pentru controlarea
temperaturii camerei
temperaturii camerei
cu control electronic a temperaturii în
cu control electronic a temperaturii în
încăpere
încăpere
control electronic a temperaturii în
control electronic a temperaturii în
încăpere plus temporizator zilnic
încăpere plus temporizator zilnic
control electronic a temperaturii în
control electronic a temperaturii în
încăpere plus temporizator săptămânal
încăpere plus temporizator săptămânal
Alte variante de comandă (sunt posibile câteva
Alte variante de comandă (sunt posibile câteva
variante)
variante)
controlul temperaturii în încăpere; cu de-
controlul temperaturii în încăpere; cu de-
tectarea prezenței
tectarea prezenței
controlul temperaturii în încăpere; cu
controlul temperaturii în încăpere; cu
fereastra deschisă
fereastra deschisă
NU
NU
NU
NU
NU
NU
NU
NU
NU
NU
DA
DA
NU
NU
NU
NU
NU
NU
NU
NU
NU
NU
Informatii de
Informatii de
contact:
contact:
cu optiunea comenzii de la distantă NU
cu optiunea comenzii de la distantă NU
cu control adaptiv a pornirii NU
cu control adaptiv a pornirii NU
cu limitarea timpului de lucru NU
cu limitarea timpului de lucru NU
cu sensorul beculetului NU
cu sensorul beculetului NU
Producător: SIA “Green Trace”, LV-1004, Biekensalas iela, 21, Riga, Letonia.
Producător: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Elveția.
E-mail: info@greentrace.lv
E-mail: [email protected]
Page 41
ROMÂNĂ
Cerintele informationale fată de încălzitoarele electrice cu ulei
Identificatorul(ii) modelului: ECH/ECN–1500 M EEC
Necesar Simbolul Valoarea U.M. Necesar U.M.
41
Puterea termică
Nominal heat
output
Minimum heat
output (indicative)
Maximum continuous heat
output
P
nom
min
max,c
1.35-1.5 kW
1.215 kW
1.575 kW
P
P
Tipul administrării căldurii, numai pentru aerotermele
cu acumulator electric (select one)
reglarea manuală a sarcinii termice, cu
termastatul încorporat
reglarea manuală a sarcinii termice, cu
feedback-ul temperaturii în încăpere și/sau
în exterior
comanda electronică a sarcinii termice în
încăpere și/sau în exterior
Consumul suplimentar de energie electrică puterea termică cu ajutorul ventilatorului
La puterea
termică
nominală
La puterea
termică minimă
În regim de
asteptare
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Tipul cedării de căldură/controlului temperaturii camerei (selectati unul)
cedarea căldurii într-o treaptă și absenta
controlului temperaturii camerei
Încă două stări manuale fără controlarea
temperaturii camerei
cu termostat mecanic pentru controlarea
temperaturii camerei
cu control electronic a temperaturii în
încăpere
control electronic a temperaturii în
încăpere plus temporizator zilnic
control electronic a temperaturii în
încăpere plus temporizator săptămânal
Alte variante de comandă (sunt posibile câteva
variante)
controlul temperaturii în încăpere; cu detectarea prezenței
controlul temperaturii în încăpere; cu
fereastra deschisă
NU
NU
NU
NU
NU
DA
NU
NU
NU
NU
NU
Informatii de
contact:
cu optiunea comenzii de la distantă NU
cu control adaptiv a pornirii NU
cu limitarea timpului de lucru NU
cu sensorul beculetului NU
Producător: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Elveția.
E-mail: [email protected]
Page 42
www.home-comfort.com
42
Cerintele informationale fată de încălzitoarele electrice cu ulei
Identificatorul(ii) modelului: ECH/ECN–2000 M EEC
Necesar Simbolul Valoarea U.M. Necesar U.M.
Puterea termică
Nominal heat
output
Minimum heat
output (indicative)
Maximum continuous heat
output
nom
min
max,c
1.8-2.0
1.62
2.1
P
P
P
Tipul administrării căldurii, numai pentru aerotermele
cu acumulator electric (select one)
reglarea manuală a sarcinii termice, cu
kW
termastatul încorporat
reglarea manuală a sarcinii termice, cu
kW
feedback-ul temperaturii în încăpere și/sau
în exterior
comanda electronică a sarcinii termice în
kW
încăpere și/sau în exterior
Consumul suplimentar de energie electrică puterea termică cu ajutorul ventilatorului
La puterea
termică
nominală
La puterea
termică minimă
În regim de
asteptare
el
max
el
min
el
SB
0 kW
0 kW
0 kW
Tipul cedării de căldură/controlului temperaturii camerei (selectati unul)
cedarea căldurii într-o treaptă și absenta
controlului temperaturii camerei
Încă două stări manuale fără controlarea
temperaturii camerei
cu termostat mecanic pentru controlarea
temperaturii camerei
cu control electronic a temperaturii în
încăpere
control electronic a temperaturii în
încăpere plus temporizator zilnic
control electronic a temperaturii în
încăpere plus temporizator săptămânal
Alte variante de comandă (sunt posibile câteva
variante)
controlul temperaturii în încăpere; cu detectarea prezenței
controlul temperaturii în încăpere; cu
fereastra deschisă
NU
NU
NU
NU
NU
DA
NU
NU
NU
NU
NU
Informatii de
contact:
cu optiunea comenzii de la distantă NU
cu control adaptiv a pornirii NU
cu limitarea timpului de lucru NU
cu sensorul beculetului NU
Producător: CladSwiss AG, Bahnhofstrasse 27, 6300 Zug, Elveția.
E-mail: [email protected]
Page 43
You can get additional information about this and
other products directly from the Seller or through
our information lines:
Contact us «CladSwiss»
Switzerland, 6300 Zug, Bahnhofstrasse 27.
About the equipment purchase and cooperation:
Tel: +41 41 532 50 00
E-mail: [email protected]
For technical and service issues:
Tel. +41 41 532 50 01
E-mail: [email protected]
Internet address: www.home-comfort.com
Product Details (populated upon sale) • Detajet e produktit (të populluara pas shitjes)
• Szczegóły produktu (wypełniane w momencie sprzedaży) • Informații despre articol
(se completează la vânzare) • Информация за продукта (попълва се при продажба)
• Informace o produktu (vyplní se při prodeji) • Információ az áruról (eladáskor kitöltendő)
• Detalji o proizvodu (popunjeni prilikom prodaje) • Podaci o proizvodu (popunjava se prilikom
prodaje) • Informacije o izdelku (izpolnite ga ob prodaji) • Informácie o produkte (vyplni
sa pri predaji) • Информации за производот (што треба да се пополнат кога производот
се продава) • Πληροφορίες για το προϊόν (να συμπληρωθούν κατά την πώληση)
43
Model • Modelul • Модел
• Modell • Μοντέλο
Serial number • Numër serik • Serijski broj
• Numer seryjny • Numărul seriei • Сериен
номер • Sériové číslo • Sorozatszám
• Serijska številka • Сериски број
• Σειριακός αριθμός
Date of sale • Data e shitjes • Datum prodaje
• Data sprzedaży • Data vânzării
• Дата на продажба • Datum prodeje
• Az eladás dátuma • Dátum prеdaja • Датум
на продажба • Ημερομηνία πώλησης
Seller Seal • Vula e shitësit • Pečat prodavača
• Pieczęć sprzedawcy • Ștampila vânzătorului
• Печат на продавача • Prodejce Seal
• Az eladó pecsétje • Pečat prodavca
• Žig prodajalca • Pečiatka predajcu
• Печатот на продавачот • Πωλητής Σφραγίδα
Page 44
www.home-comfort.com
Electrolux is a registered trademark used under
license from AB Electrolux (publ.).
This manual may contain technical and typing errors.
Changes to technical characteristics and assortment
are subject to change without notice.
IP20
Loading...
