Electrolux E30WD75GTT2 Installation Guide

INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

FORYOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in the

vicinity of this or any other appliance.
GENERALINFORMATION

The Warm & Serve Drawer can be used:
° As a stand alone appliance

° As acombination 27" or 30" Warm & Serve Drawer with a 27" or 30" (76 cm) built-in oven mounted above

IMPORTANT: The warmer drawer must be installed on a leveled surface from left to right, rear to front and the surface

must be capable of supporting 100 Ibs (45 Kg).

Warm & Serve Drawer Dimensions

NOTE: A 60" (152 cm) long cable is supplied with the

Warm & Serve Drawer.

Stand Alone Installation

IMPORTANT: The Warm & Serve Drawer runs off a
single phase three-wire 120 volt, 60 hertz, AC only

electrical supply with ground.

Combination Warm & Serve Drawer/

60" (152 cm)

Cord

27" or 30" (76 cm) Built-in Oven Installation

Caution: Two 3" (7,6 cm) wide X

3/4" (1,9 cm) thick planks have to
be install and they should be able

to support 200 pounds. (90,7 Kg)

Warm and Serve

Drawer

Warm and Serve

,/-cutout

Minimum distance to flobL _ .'"

ocu oui E:cuTouiF:cu ou I

I I W'°T"I I

Min. I 9 7/8"(25,1cm) I 281/2"(72,4cm) I 235/8"(60cm) I
Max. I 101/4"(26cm) I 283/4"(73cm) I 24"(61cm) J

29½" 4

(74.9cm)

H* = 11 5/8" (29,5cm) Min. is a Critical
dimension and has to be respected.

J** = 3" (7.6cm) Max. Electrical Junction Box for wall oven must

he lower than warmer drawer cutout.

A.HEIGHT &WIDTH C.DEPTH

103/4"(27,3cm) 29"(73,7cm) 233/8"(59,4cm)

D. CUTOUT E, CUTOUT F. CUTOUTG. HEIGHT

HEIGHT' WIDTH DEPTH

Min.9 7/8"(25,1cm) 281/2"(72,4cm) 24"(61cm)1 3/4"(4,4cm)
Max.101/4"(26cm) 283/4"(73cm) Depeedsoncrilica

dimensionH

Printed in the USA

P/N 318201808 (0706) Rev.

English - pages 1-4; Espahol - paginas 5-8

Franqais - pages 9-12

Important Notes to the Installer

1. Read all instructions contained in these installation
instructions before installing appliance.

2. Remove all packing material from appliance before
connecting the electrical supply.

3. Observe all governing codes and ordinances.

4. Be sure to leavethese instructions with the consumer.

Important Note to the Consumer
Keep these instructions for future reference.

IMPORTANT SAFETY

INSTRUCTIONS

• Be sure your appliance is installed and plugged

into a 120 Volt grounded outlet.

• This appliance must be electrically grounded in

accordance with the National Electrical Code ANSI/
NFPA No. 70--latest edition in the United States,

or CSA C22.1, Part 1 in Canada, and local code
requirements.

Tools You Will Need

Phillips® Screwdriver
Pencil

Ruler or Tape Measure and Straight-edge
Hand Saw or Saber Saw

Spirit Level

2.Slide drawer into cutout opening until front frame of
drawer is flush against cabinet, Be careful not to pinch

electrical cord,

3.Remove the drawer as instructed in the Use & Care
Guide and secure drawer housing to cabinet using the

3 nickel-plated screws supplied (see Figure 2). Do not
overtighten screws.

4.The 60" (152 cm) appliance power cord can now be
connected into the 120 Volt outlet,

5. Proceed with mounting built-in oven above the drawer
(if applicable), Follow installation instructions provided
with built-in oven, Make sure to use anti-tip brackets
supplied with the built-in oven.

.-<:ii

.....=.'"

Use screws /_"

supplied to attach .........................__,. ..........

drawer to front of
cabinet.

Figure 2

Warm & Serve Drawer Installation

1.Locate the 2anti-tip brackets supplied as shown on fig. 1.

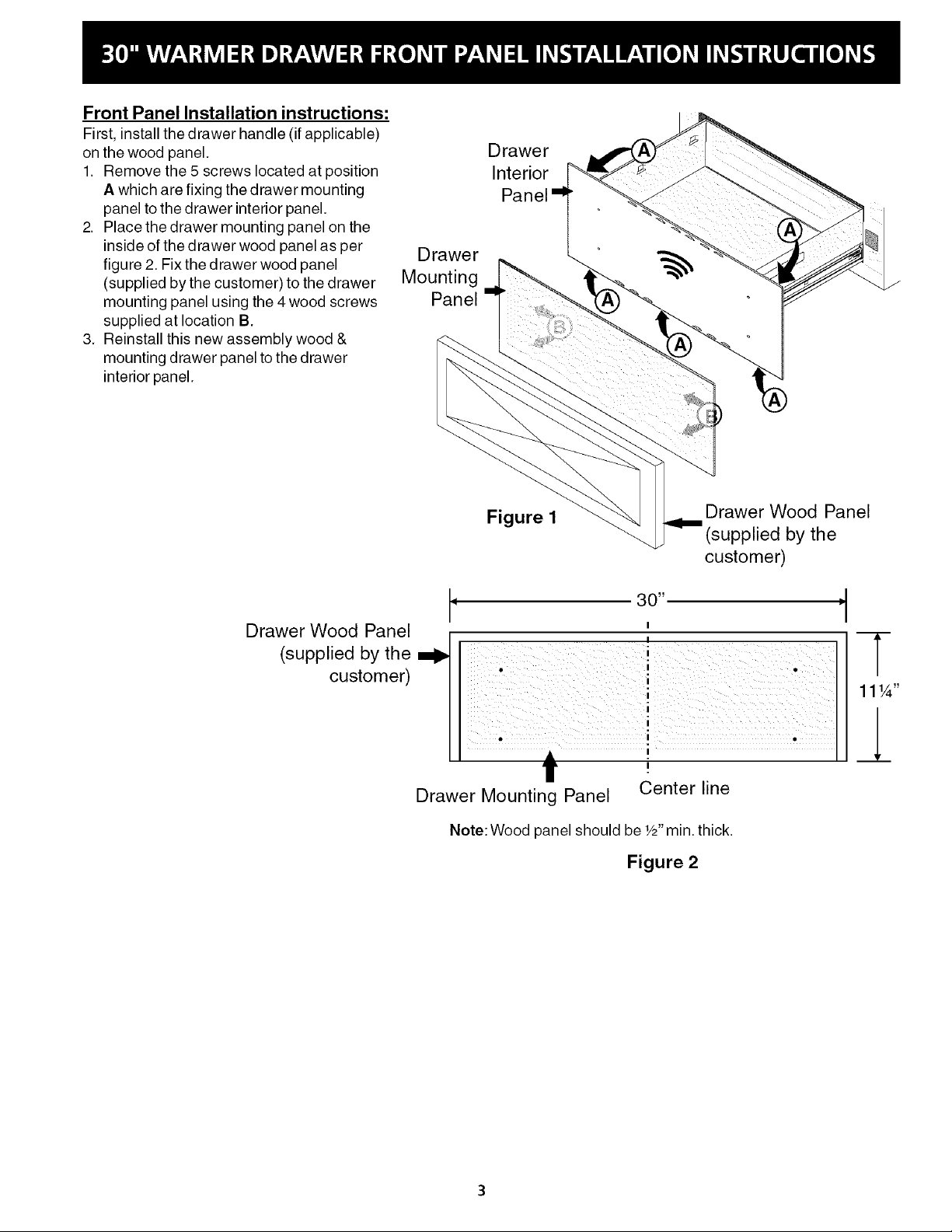

Front Panel Installation instructions:

First, install the drawer handle (if applicable)
on the wood panel.

1. Remove the 5 screws located at position
A which are fixing the drawer mounting

panel to the drawer interior panel.

2. Place the drawer mounting panel on the
inside of the drawer wood panel as per

figure 2. Fix the drawer wood panel
(supplied by the customer) to the drawer

mounting panel using the 4 wood screws
supplied at location B.

3. Reinstall this new assembly wood &
mounting drawer panel to the drawer

interior panel.

Drawe r

Interior

Drawe r

Mounting

Panel

Drawer Wood Panel

(supplied by the

customer)

Drawer Wood Panel
(supplied by the

customer)

4

Figure I

30"

I
I

t

Drawer Mounting Panel Center line

Note: Wood panel should be W' min. thick.

Figure 2

-F

11W'

1

Model and Serial Number Location

The serial plate is located as shown below.
When ordering parts for or making inquiries about your

Warm & Serve Drawer, always be sure to include the

model and serial numbers and a lot number or letter from

the serial plate on your Warm & Serve Drawer.

Serial

Plate Location

Combination Warm & Serve Drawer

and Cooktop Installation

A

Minimum Depth Spacing To Clear Cooktop Burner Box

Electric Cooktop Spacing "A" Gas Cooktop

E301C75, E361C75 4.5" (11.43cm)
E30EC65, E36EC65 6.0" (15.24cm)
E36EC75 7.5" (19.05cm)

8.5" (21.59cm) E36GC75

E30EC70, E36EC70 5.0" (12.7cm)

LA INSTALACION Y EL SERVICIO DEBEN SER EJECUTADOS POR UN INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA EL USO DEL INSPECTOR LOCAL DE

ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.

r_ PARA SU SEGURIDAD: No almacene o use gasolina u otros vapores y liquidos combustibles
cerca a 6ste o a cualquier otro electrodom6stico.

INFORMACION GENERAL

Elcajon calentador puede ser usado:
° Como unidad independiente
° Enuna combinaci6n entre el cajon calentador y el homo de 30 (76cm) pulgadas integrado y montado por encima del caj6n

IMPORTANTE: El caj6n calentador debe de estar instalado con una surperficie liana, de la izquierda a la dececha,
de la parte de atr_is al frente. La superficie debe poder sostener 100 libras (45 Kg).

Dimensiones del caj6n calentador

NOTA: Un cable de 60" (152 cm) de largo es

suministrado con el caj6n calentador.

Instalaci6n de la unidad independiente

.OJ__ Cable de 60"

j J _/ _ (15 cm)

IMPORTANTE: El cajOn calentador funciona con un
suministro de energia electrica de corriente alterna, de

tres cables, de una sola fase, de 120 voltios, 60 hertz
con linea a tierra.

Instalaci6n de la combinaci6n caj6n

calentador y homo de 30" (76 cm) integrado

Precaucion: Dos tablas de
3"(7,6 cm) por 3/4" (1,9 cm)

necesitan ser instaladas y
deberan soportar 200 libras

(90,7 Kg)

Cajon Calentador

_ Abertura del Cajon

/

calentador

f

Distanda Minima del piso'-.

41/2" (11,4 cm) / _"" __"

f

A.Air0 & Ancho, C, Largo

03/4 2730 ) 29 737 233/8 5940m>J

,Alturade An0h0aberturade!a laaberturaLargode

'a berturaI L I

9 7/8"(25,1crn) I 281/2"(72,4crn) I 235/8"(60crn)

Max. 101/4"(26cm) / 283/4"(73cm) / 24" 61cm J

H* = 11 5/8" (29.5cm) Min. es una
dimensi6n critica y necesita ser respetada.

J**= 3" (7.6 cm) Max. La Caja para las conexiones electricas para
el horno de empotre puede estar de bajo de la abertura del cajon

calentador.

A.At0 B.Ancho &Largo

103/4"(27,3cm) 29"(73,7cm) 233/8"(59,4cm)

D,Alturade E,Anchode F,Largode, G.A!to

la abertura laabertura la abertura

I

Min. 9 7/8"(25,1cm) 281/2"(72,4cm) 24"(61cm) 13/#'(4,4cm)
Max.101/4"(26cm) 283/4"(73cm) Oependedela

dimensi6ncriticaH

Impreso en los EUA

P/N 318201808 (0706) Rev.

English - pages 1-4; Espahol - paginas 5-8

Franqais - pages 9-12

Notas importantes para el instalador

1. Leatodas las instrucciones de instalaci6n antes de instalar
el electrodom6stico.

2. Retiretodos losmaterialesde empaque delelectrodom_stico
antes de conectar la fuente de energia.

3. Observe todos los c6digos y leyesdel gobierno

4. Aseg0rese de dejarle estas instrucciones al consumidor.

Nota importante para el consumidor

Guarde estas instrucciones para futura referencia.

INSTRUCClONES
IIVlPORTANTES DE SEGURIDAD

• Aseguresede que su electrodom_stico est& instalado y

conectado en un tornacorriente de 120voltios con tierra.

• Este electrodom_stico debe ser puesto el_ctricamente

a tierra de acuerdo con el C6digo Nacional El_ctrico
ANSI/NFPA No 7--de la ultirna edici6n de los Estados

Unidos, o la CSA C22.1, Parte 1 en Canada, y con los
requisitos de c6digos locales.

Herramientas que usted necesita

Destornillador de estrella (Phillips)
Lapiz

Regla o cinta medidora y regla recta
Serrucho manual o serrucho de sable

Nivel de burbuja

2.Deslice el caj6n hacia dentro de la abertura de la abertura
hasta que el marco frontal del cajon est_ a ras contra el

gabinete. Tenga cuidado de no pinchar el cable electrico.

3.Remover el caj6n como indica el manual de uso y cuidado
asegure el marco contra el gabinete utilizando lostornillos

niquelados. (vea la Figura 2). No apriete demasiado los
tornillos,

4.Elcable de 60" (152 cm) del elect rodom6stico puedeahora
conectarse en un tomacorriente de 120 voltios con tierra.

5.Proceda con el montaje delhomo integrado por encima del
caj6n (si es el caso). Siga las instrucciones provistas con el

homo integrado. Asegurese de usar las abrazaderas
antideslizantes provistas con el horno integrado.

/

/

/

7

Utilizar los
tornillos para fijar __

el caj6n al frente
del gabinete.

Figura 2

Instalacion del cajon calentador

1.1nstalorlos 2 brackets anti-volteo corno muestro lafigura 1.

% 25 s/16"

%

(32.15 cm) ....

(64.3 cm) Max.

23 %" (60 cm) Min.

Figura 1

Instrucciones de instalacion del
panel frontal

En primer lugar, instale la manija del caj6n (si

corresponde) en el panel de madera.

1. Retire los 5 tornillos ubicados en la posici6n
A que fijan el panel de montaje del caj6n

al panel interior del caj6n.

2. Coloque el panel de montaje del caj6n
dentro del panel de madera del caj6n,

como se muestra en la figura 2. Fije el

panel de madera de caj6n (provisto por el

cliente) al panel de montaje de caj6n,

utilizando los 4 tornillos provistos, en la
posici6n B.

3. Vuelva a instalar este nuevo objeto de

madera armado y el panel de montaje del

caj6n en el panel interior del caj6n.

Panel

Panel de

montaje

Panel de madera

(provisto por el cliente) _

Figura I

Panel de madera
(provisto por el cliente)

q

t I

30"

I
I

I

Panel de montaje Linea central

Nota: El panel de madera debe tener 1/2"de espesor.

Figura 2

111A"

_L

Ubicacion de la placa de serie
Encontrara el nOmero de serie y modelo irnpresos en la

plata de serie.
Cuando pida componentes o desee obtener informaciones

sobre su caj6n calentador, asegOresede incluir el modelo y
el nOmero de serie o una letra o nOmero de la placa con el
nOmero de serie de su caj6n calentador.

Laplaca de serie

est_ ubicada aqui.

Combinaci6n del caj6n calentador y
la instalaci6n de una cubierta

A

Profundidad minima para no interferir con la caja de
quemadores.

Cubierta El&ctrica

E301C75, E361C75
E30EC65, E36EC65

E36EC75

E30EC70, E36EC70

Distancia "A"

4.5" (11.43cm)

6.0" (15.24cm)

7.5" (19.05cm)

8.5" <21.59cm)

5.0" (12.7cm)

Cubierta a Gas

E36GC75

UINSTALLATION ET UENTRETIEN DOIVENT ItTRE EFFECTUI_S PAR UN INSTALLATEUR COMPI_TENT.

IMPORTANT : CONSERVEZ CES INSTRUCTIONS POUR L°INSPECTEUR D'I_LECTRICITI': LOCAL. LISEZ

ET CONSERVEZ CES INSTRUCTIONS POUR RI'FI'RENCES ULTI'RIEURES.

/Iv!':vj=lzkii'1"]=l_N=l_ill POUR VOTRE SIeCURITIe:N'entreposez et n'utilisez pas d'essence ou autres gaz et

liquides inflammables & proximit_ de cet appareil ou de tout autre appareil m_nager.
RENSEIGNEMENTSGIeNIeRAUX

Ce tiroir-rechaud peut _tre utilis_ cornme:

• Appareil autonome

• Tiroir-rechaud combin6 a un four encastre de 30" (76 cm) superpos6

IMPORTANT: Le tiroir-rechaud doit 6tre installs sur une surface de niveau, de gauche a droite et de I'arriere a I'avant. La
surface doit pouvoir supporter 100 Ibs(45 Kg).

Dimensions du tiroir-r_chaud

NOTE: Un c_ble de 60" (152 cm) est fourni avec le tiroir-

rechaud.

IMPORTANT: Le tiroir-rechaud fonctionne seulement
avec un circuit electrique mis a la terre a 3 fils de 120

volts, monophas_, 60 Hz CA.

Installation pour appareil autonome

Combin_ tiroir-r_chaud/

four encastr_ de 30" (76 cm)

o',,11;2dtm,

Attention: Deux planches de 3"
(7,6 cm) de large X 3/4" (1,9 cm)
d'epais doivent _tre installees et

elles doivent _tre en mesure de

_S I"-... _/ tiroir-rachaud

Distance mini ;"
plancher41/2" (11,4cm) "-. _ -"

A.Hauteur , B.Largeur , C.Profondeur

103/4"(27,3cm) 29"(73,7crn) 233/8"(59,4cm)

D.Hauteurdu E.Largeurdu EProfOndeur

i d_coupage d_coupage dud_coupage

Min. 9 7/8"(25,1cm) 281/2"(72,4crn) 235/8"(60cm)
Max. 101/4"(26cm) 283/4"(73cm) 24"(61crn)

dimensioncritique et dolt _tre respect_e.

J**= 3" (7 6crn) Max Labeitedejoection_lectriquepourlelour
encastr_dolt _tre situ_e ee hasdu d_coupagepourle tiroir

chaufant.

A.Hauteur B,Largeur C,Prdondeur

103/4"(27,3crn) 29"(73,7crn) 23 3/8"(59,4cm)

D, Hauteurdu E.Largeurdu ,E ProfondeurG. Hauteur

I I

d_coupage d_coupage du d_coupag_

Min.9 7/8"(25,1crn) 281/2"(72,4crn)24"(61crn)1 3/4"(4,4crn)
Max.101/4"(26cm) 283/4" (73cm) g_pendde]a

dimensioncritiqueH

j -x..)

Imprime aux Etats-Unis

P/N 318201808 (0706) Rev.

English - pages 1-4; Espa¢_ol- paginas 5-8

Franqais - pages 9-12

Notes importantes a I'installateur

1. Liseztoutes lesinstructions d'installation avant deproc_der
I'installation de cet appareil,

2. Retireztout le mat6riel d'emballage de I'appareil avant de
brancher I'alimentation _lectrique,

3. Observez tous les reglements et codes Iocaux applicables.

4. Assurez-vous de laisser ces instructions a I'utilisateur.

Note importante a I'utilisateur

Conservez ces instructions pour ref6rences ult_rieures.

INSTRUCTIONS DE
SI CURITI IMPORTANTES

2. Glissez le tiroir dans I'ouverture du decoupage jusqu'a ce
que son cadre avant soit tout contre I'armoire. Veillez a ne

pascoincer le cordon 61ectrique,

3. Retirezle tiroir tel qu'expliqu6 dans le manuel d'utilisation
et d'entretien et fixez lechassisdu tiroir a I'armoire a I'aide

des 3 vis plaqu_es au nickel fournies. Ne serrez pas les
vis outre rnesure (voir fig, 2)

4. Le cordon d'alimentation de I'appareil de 60" (152 cm)

peut a present 6tre branch6 a la prise murale de 120 volts.

5. Proc_dezmaintenant au montage du four encastresuperpos6
au tiroir-rechaud (s'il y a lieu). Suivez les instructions

d'installation fournies avec le four encastre. Assurez-vous
d'utiliser lescrochets anti-bascule fournis avec lefour.

• Assurez-vous que votre appareil est install_ et raccord_
une prise murale de 120 volts rnise &la terre.

• Cet appareil doit _tre rnis & la terre conforrn_rnent au

code d'_lectricit_ national ANSI/NFPA No. 70, derni_re
_dition, aux l_tats-Unis, ou & I'ACNOR C22.1, pattie 1
au Canada, et aux codes et r_glements Iocaux.

Outils necessaires

Tournevis _toile ou carre
Crayon

R_gle ou ruban a mesurer et equerre
Scie a main ou sciesauteuse

Niveau a bulle

Installation d'un tiroir-rechaud

1. Localisez lessupports anti-bascule tel qu'indiqu6 a lafig. 1.

% 25 s/16"

/

/

Utilisez les ..........

vis fournies
pour fixer le chassis du

tiroir a I'armoire.

/ I

I
I

I

Figure 2

(64.3 cm) Max.

23 %" (60 cm) Min.

Figure 1

10

Instructions d'installation du
panneau avant du tiroir:

Premierement, installez la poignee du

tiroir (si applicable) sur le panneau de
bois.

1. Retirez les 5 vis situees & la position
A, lesquelles fixent le panneau de
montage au panneau interieur du tiroir.

2. Placer le panneau de montage du tiroir
sur I'interieur du panneau de bois,
comme sur la figure 2. Visser a la
position B le panneau de bois (fourni
par le client) au panneau de montage,

en utilisant les 4 visa bois fournies
avec I'appareil.

3. Re-assemblez le nouvel assemble du
panneau de bois et du panneau de

montage au panneau interieur du tiroir.

Panneau

int@ieur du

Panneau de

monta(

Panneau de bois
(fourni par le client)

Figure I

4

t I

Panneau de montage Ligne centrale

Note: Le panneau de bois doit avoir au minimum W' (1.27 cm) de
profondeur.

30"

I
I

I

Figure 2

Panneau de bois
(fourni par le client)

lJ

T

11W'

_!

11

Emplacement des numeros de module et de serie

La plaque signaletique est situ_e tel que rnontre plus bas.
Lots d'une commande de pieces ou pour toute demande
de renseignements au sujet de votre tiroir rechaud,
assurez-vous de toujours inclure les num6ros de modele et
de s6rie inscrits sur la plaque signaletique de votre
appareil.

Emplacement de la

plaque signal&tique

Installation combin&

tiroir-r_chaud / table de cuisson

A

Espacement minimum pour ne pas entrer en interf6rence

avec le boltier de la table de cuisson.

Table de Espacement "A" Table de cuisson

cuisson &lectrique au gaz

E301C75, E361C75 4.5" (11.43crn)

E30EC65, E36EC65 6.0" (15.24cm)

E36EC75 7.5" (19.05cm)

8.5" (21.59cm) E36GC75

E30EC70, E36EC70 5.0" (12.7cm)

12
