notice d'utilisation
Lave-vaisselle
ASI 66009
Page 2
2 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
Sommaire
Consignes de sécurité 3
Description de l'appareil 4
Bandeau de commande 5
Avant la première utilisation 6
Réglage de l'adoucisseur d'eau 7
Utilisation du sel régénérant 8
Utilisation du liquide de rinçage 8
Rangement des couverts et de la vaisselle
Utilisation du produit de lavage 12
Fonction "Tout en 1" 13
Sélection et départ d'un programme de
lavage 14
Sous réserve de modifications
Programmes de lavage 16
Entretien et nettoyage 17
En cas d'anomalie de fonctionnement
Caractéristiques techniques 19
Installation 20
Raccordement à l'arrivée d'eau 20
Branchement électrique 21
En matière de protection de
9
l'environnement 22
18
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire
impérativement les préconisations suivantes avant toute utilisation de votre
appareil.
Avertissement Pour éviter tout risque
de détérioration de l'appareil,
transportez-le dans sa position
d'utilisation muni de ses cales de
transport (selon modèle). Au déballage
de celui-ci, et pour empêcher des
risques d'asphyxie et corporel, tenez les
matériaux d'emballage hors de la portée
des enfants.
Avertissement Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectués par un professionnel
qualifié.
Avertissement Votre appareil a été
conçu pour être utilisé par des adultes.
Il est destiné à un usage domestique
normal. Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour
d'autres buts que ceux pour lesquels il a
été conçu. Vous éviterez ainsi des
risques matériel et corporel.
Avertissement Débranchez votre
appareil avant toute opération de
nettoyage manuel. N'utilisez que des
produits du commerce non corrosifs ou
non inflammables. Toute projection
d'eau ou de vapeur est proscrite pour
écarter le risque d'électrocution.
Avertissement Si votre appareil est
équipé d'un éclairage, débranchez
l'appareil avant de procéder au
changement de l'ampoule (ou du néon,
etc.) pour éviter de s'électrocuter.
Avertissement Afin d'empêcher des
risques d'explosion et d'incendie, ne
placez pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proximité ou
sur l'appareil.
Page 3
electrolux 3
Avertissement Lors de l a m ise au rebut
de votre appareil, et pour écarter tout
risque corporel, mettez hors d'usage ce
qui pourrait présenter un danger:
coupez le câble d'alimentation au ras de
l'appareil. Informez-vous auprès des
services de votre commune des endroits
Consignes de sécurité
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce
manuel avant l'installation et l'utilisation.
Conservez ces instructions à proximité
de l'appareil. Les utilisateurs doivent
connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.
Utilisation réglementaire
• Cet appareil est exclusivement destiné à
un usage domestique.
• Ce lave-vaisselle est conçu pour laver la
vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une
explosion !
• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas. ou posez-les en position horizontale
dans le panier supérieur.
• N'utilisez que des produits (sel, produit de
lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante
peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle
avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet
d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lavevaisselle vous-même. Les réparations effectuées par du personnel non qualifié
peuvent provoquer des blessures ou le
mauvais fonctionnement du lave-vaisselle.
autorisés pour la mise au rebut de
l'appareil.
Veuillez maintenant lire attentivement
cette notice pour une utilisation optimale de votre appareil.
Contactez votre service après vente. Exigez des pièces d'origine.
Sécurité générale
• Les personnes (y compris les enfants) qui
souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se
sont pas familiarisées avec le mode de
fonctionnement de l'appareil, ne doivent
pas l'utiliser. Elles doivent être surveillées
ou dirigées par une personne responsable
de leur sécurité.
• Respectez les consignes de sécurité du
fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des
résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout
risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas
sur la porte ouverte.
Sécurité enfants
• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent
pas avec l'appareil.
• Rangez les emballages hors de la portée
des enfants. Ils présentent un risque de
suffocation.
• Rangez les détergents dans un endroit
sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de
l'appareil quand la porte est ouverte.
Page 4
4 electrolux
Avertissement
Le produit de lavage pour
lavevaisselle est dangereux!
Le produit de lavage est très corrosif;
tout accident provoqué par ce détergent
doit impérativement faire l'objet d'un
appel à votre centre antipoison régional
et à un médecin. Si quelqu'un a avalé du
produit de lavage pour lave-vaisselle, il
fautimmédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment à
l'eau en attendant l'intervention du
médecin. Veillez à ranger ce produit
dans un endroit sûr, hors de portée des
enfants. Ne laissez jamais la porte
ouverte lorsque l'appareil contient du
détergent.
Nous vous recommandons de remplir le
réservoir de produit de lavage juste
avant de démarrer un programme.
Installation
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez
pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
Description de l'appareil
• Déballez l'appareil avant de l'utiliser pour
la première fois.
• Une personne compétente et qualifiée doit
prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit
prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.
• N'utilisez pas l'appareil :
– si le câble secteur ou les tuyaux d'eau
sont endommagés,
– si le bandeau de commande, le plan de
travail ou la plinthe sont endommagés,
si vous pouvez accéder à l'intérieur de
l'appareil.
Contactez le service après-vente de votre
magasin vendeur.
• Ne percez pas dans les côtés de l'appareil
pour ne pas endommager les composants
électriques et hydrauliques.
Avertissement Respectez
scrupuleusement les consignes
données pour les branchements
électriques et le raccordement de l'eau.
Page 5
electrolux 5

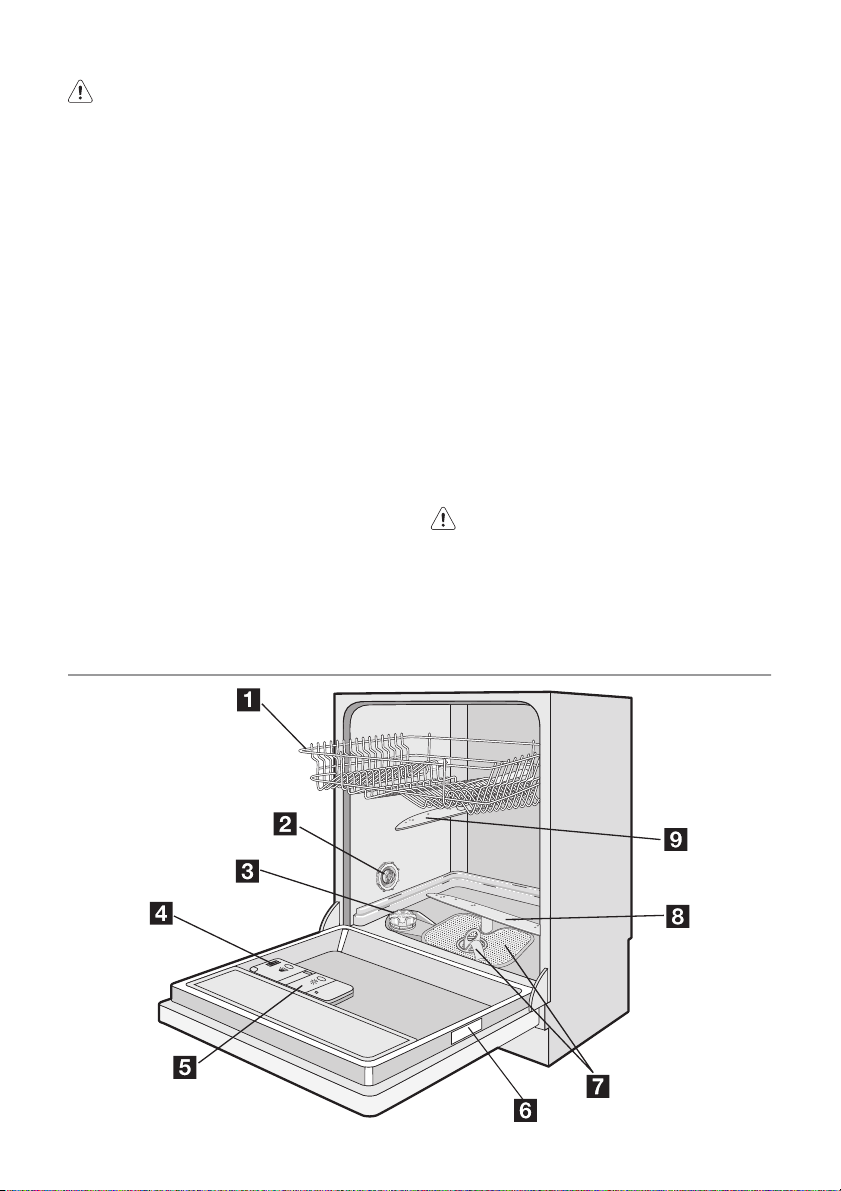

1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir de sel régénérant
4 Distributeur de détergent
5 Distributeur de liquide de rinçage
Bandeau de commande
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur
1 Touche Marche/Arrêt
2 Touches de sélection des programmes
3
Touche Départ différé
4 Affichage numérique
5 Voyants
6 Touches de fonction
Voyants
Programme en cours – s'allume quand vous sélectionnez un programme de lavage,
– reste allumé pendant toute la durée du programme de lavage,
– s'éteint à la fin du programme.
Page 6
6 electrolux
Voyants

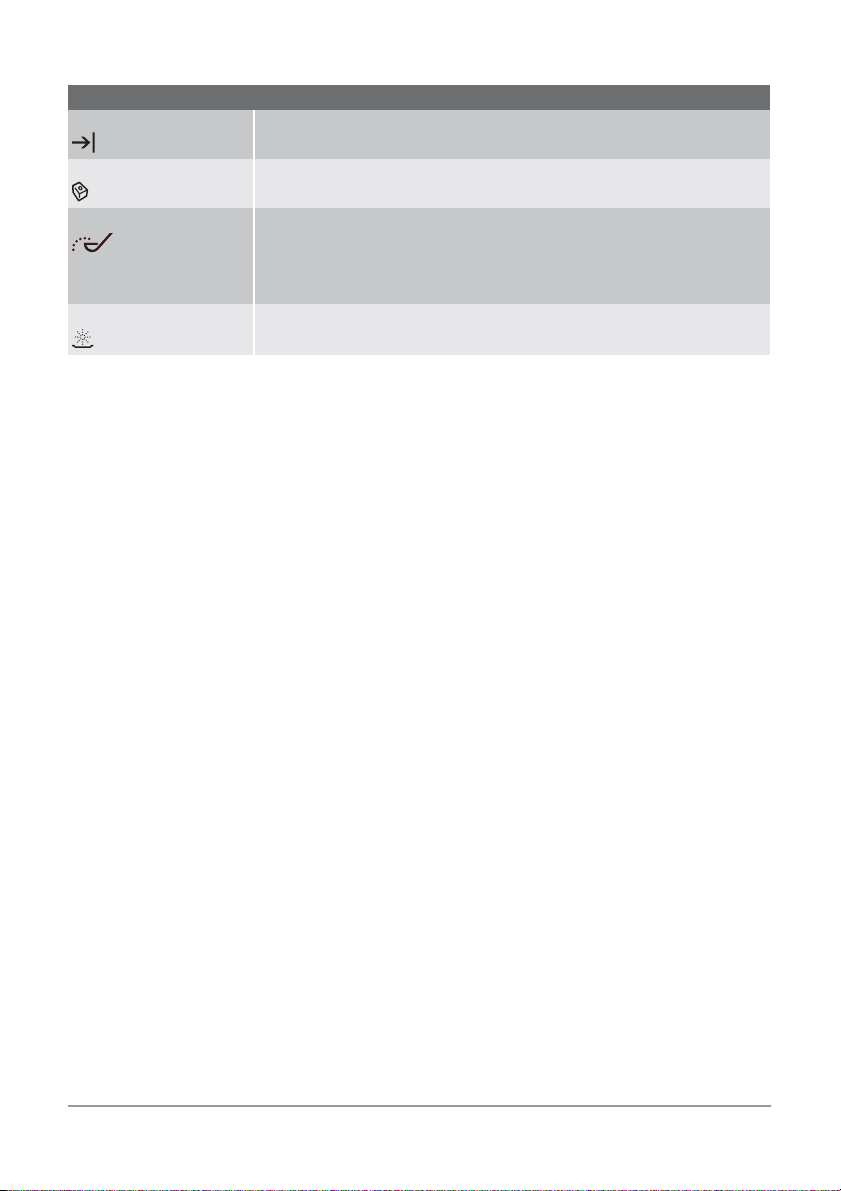

Fin du programme Le voyant s'allume dès que le programme de lavage est terminé.
Tout en 1 Le voyant indique que la fonction "Tout en 1" est activée/désactivée. Re-
1)
Sel
Liquide de rinçage
1) Lorsque les réservoirs à sel et liquide de rinçage sont vides, les voyants ne s'allument pas pendant
qu'un programme est en cours.
Touches de sélection des programmes
Avec ces touches vous pouvez sélectionner
le programme de lavage. Le voyant correspondant s'allume lorsque vous appuyez sur
une touche. Pour plus de détails sur les programmes de lavage, reportez-vous au chapitre "Programmes de lavage".
Touche Départ différé
Cette touche permet de différer le départ du
programme de lavage de 1 à 19 heures.
Consultez le chapitre "Réglage et démarrage
d'un programme de lavage".
Affichage numérique
L'affichage indique :
• le niveau courant de l'adoucisseur d'eau.
• Temps restant (approximatif) avant la fin
du programme.
• Activation/désactivation du distributeur de
liquide de rinçage (seulement si la fonction
"Tout en 1" est activée).
• Fin d'un programme de lavage. Un zéro
apparaît sur l'affichage.
• Décompte du départ différé.
• Codes d'anomalie de l'appareil.
Touches de fonction
Appuyez sur les touches de fonction pour :
• Régler l'adoucisseur d'eau. Reportez-
vous au chapitre "Réglage de l'adoucisseur d'eau".
• Annuler le départ différé ou le programme
portez-vous à la "Fonction Tout en 1".
Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli.
Reportez-vous au chapitre "Utilisation du sel régénérant".
Le voyant de réapprovisionnement en sel régénérant peut rester allumé
plusieurs heures après le remplissage du réservoir à sel mais cela n'affecte
pas le fonctionnement de l'appareil.
1)
Le voyant s'allume lorsque le distributeur de liquide de rinçage doit être
rempli. Reportez-vous au chapitre "Utilisation du liquide de rinçage".
chapitre "Réglage et départ d'un programme de lavage".
• Activer/désactiver la fonction "Tout en 1".
Reportez-vous au chapitre "Fonction Tout
en 1".
• Activer/désactiver le distributeur de liquide
de rinçage lorsque la fonction "Tout en 1"
est activée. Reportez-vous au chapitre
"Fonction Tout en 1".
Mode Programmation
L'appareil doit être en mode Programmation
pour effectuer les opérations suivantes :
• Sélectionner un programme de lavage.
• Régler le niveau de l'adoucisseur d'eau.
• Activer/désactiver le distributeur de liquide
de rinçage.
Appuyez sur la touche Marche/Arrêt.
L'appareil se trouve en mode
Programmation lorsque :
– Tous les voyants du programme s'allu-
ment.
Appuyez sur la touche Marche/Arrêt.
L'appareil n'est pas en mode
Programmation lorsque :
– Un seul voyant de programme s'allume
– Un programme de lavage a été sélection-
né. Pour revenir au mode Programmation,
annulez le programme. Reportez-vous au
chapitre " Réglage et départ d'un programme de lavage ".
de lavage en cours. Reportez-vous au
Avant la première utilisation
Appliquez la procédure pas à pas en vous
reportant aux instructions suivantes :
1. Réglez l'adoucisseur d'eau en fonction
du degré de dureté de l'eau de votre ré-
Page 7
electrolux 7
gion. Si nécessaire, ajustez le niveau de
l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant
avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de
rinçage.
4. Rangez les couverts et la vaisselle dans
le lave-vaisselle.
6. Versez le produit de lavage dans le compartiment correspondant.
7. Démarrez le programme de lavage.
Si vous utilisez des pastilles de détergent
multifonctions ('3 en 1', '4 en 1', '5 en
1', etc.), reportez-vous au chapitre
"Fonction Tout en 1".
5. Sélectionnez le programme de lavage en
fonction de la charge et du degré de salissure.
Réglage de l'adoucisseur d'eau
L'adoucisseur d'eau élimine les minéraux et
les sels de l'alimentation en eau. Les sels et
les minéraux peuvent affecter le fonctionnement de l'appareil.
La dureté de l'eau est mesurée par échelles
équivalentes :
• °dH allemand.
•°TH français.
Dureté de l'eau Réglage de la dureté de l'eau
°dH °TH mmol/l degrés
51 - 70 91 - 125 9,1 - 12,5 64 - 88 2 10
43 - 50 76 - 90 7,6 - 9,0 53 - 63 2 9
37 - 42 65 - 75 6,5 - 7,5 46 - 52 2 8
29 - 36 51 - 64 5,1 - 6,4 36 - 45 2 7
23 - 28 40 - 50 4,0 - 5,0 28 - 35 2 6
19 - 22 33 - 39 3,3 - 3,9 23 - 27 2 5
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3
4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2
< 4 < 7 < 0,7 < 5
1) Ne pas approvisionner en sel régénérant.
Réglez manuellement et électroniquement l'adoucisseur d'eau.
Réglage manuel
L'adoucisseur est réglé à l'usine sur la
position 2.
1. Ouvrez la porte.
2. Sortez le panier inférieur du lave-vaisselle.

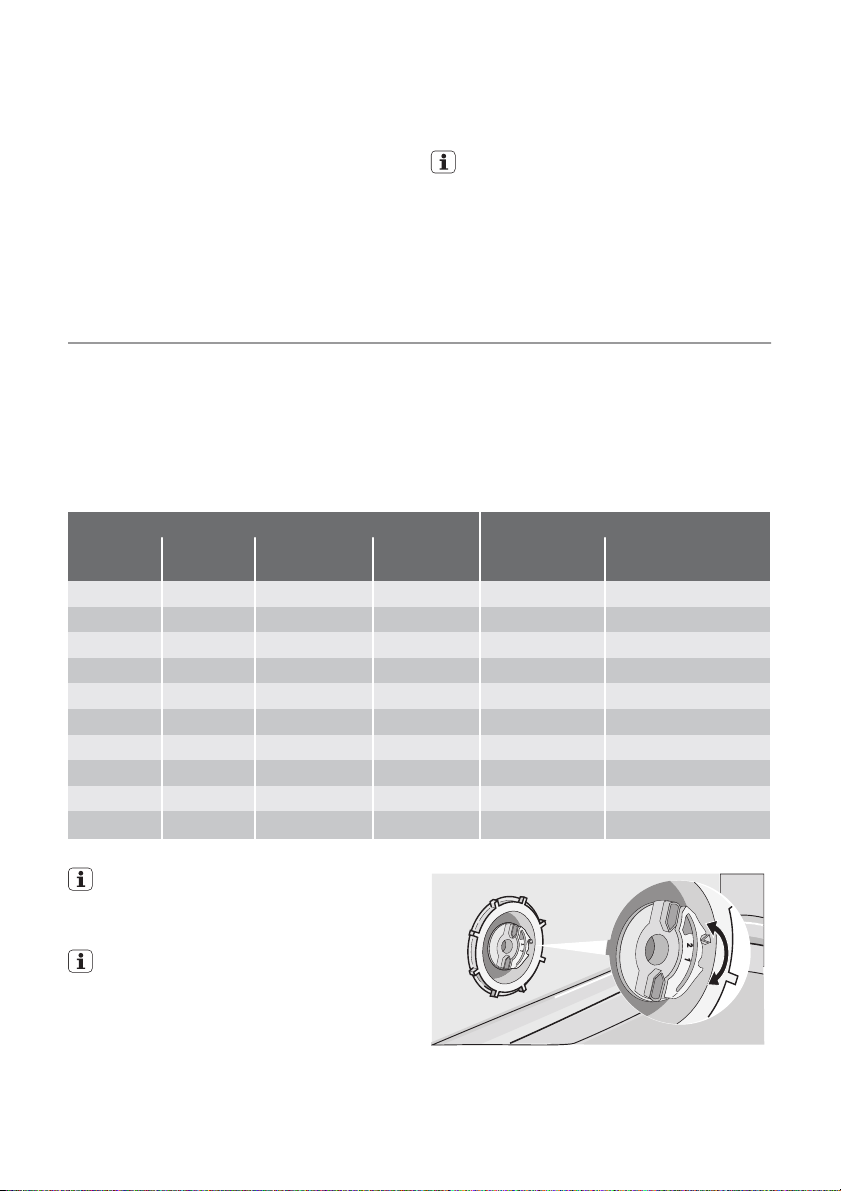

3. Tournez le sélecteur de dureté de l'eau
sur la position 1 ou 2 (reportez-vous au
tableau).
4. Replacez le panier inférieur.
• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).
•Clarke.
Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous
auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.
Clarke
manuel électronique
1)
1
5. Fermez la porte.
1)
1
Page 8
8 electrolux
Réglage électronique
L'adoucisseur d'eau est réglé d'usine sur la position 5.
1. Mettez l'appareil en fonctionnement.
2. Assurez-vous que l'appareil est en mode
programmation.
3. Appuyez simultanément sur les touches
de fonction B et C, et maintenez-les appuyées jusqu'à ce que les voyants des
touches de fonction A, B et C clignotent.
4. Relâchez les touches B et C.
5. Appuyez sur la touche de fonction A.
Utilisation du sel régénérant
Attention Utilisez uniquement du sel
régénérant pour lave-vaisselle. Les
autres types de sel peuvent
endommager l'adoucisseur.
Attention Les grains de sel et l'eau
salée au fond de l'appareil peuvent
favoriser une corrosion. Remplissez
l'appareil de sel avant de démarrer un
programme de lavage pour éviter la
formation de corrosion.
Procédez de la manière suivante pour
remplir le réservoir :

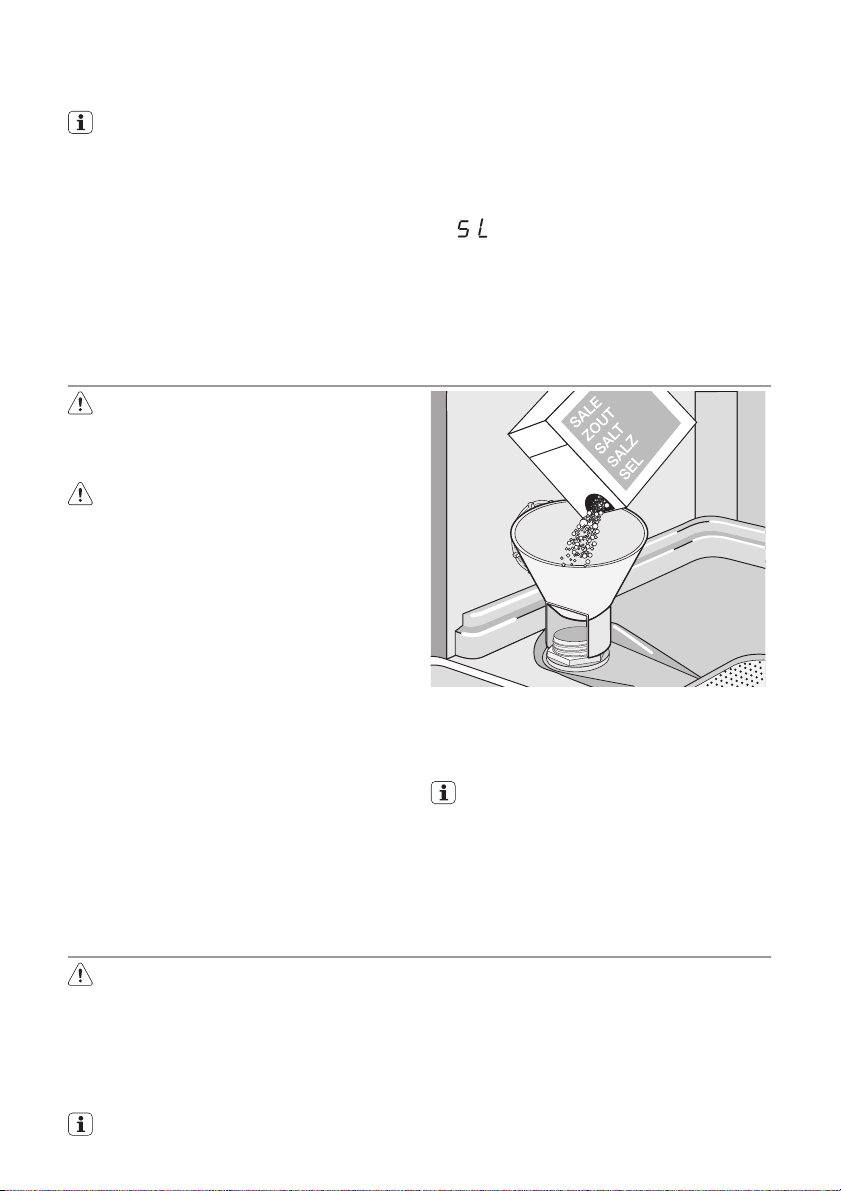

1. Tournez le bouchon vers la gauche pour
ouvrir le réservoir à sel.
2. Remplissez le réservoir d'un litre d'eau
(uniquement lors de la première opération).
3. Utilisez un entonnoir pour verser le sel.
– Les voyants des touches de fonction B
et C s'éteignent.
– Le voyant de la touche de fonction A
continue de clignoter.
– Le niveau réglé apparaît sur l'affichage
numérique.
Exemple : l'affichage numérique indique
= niveau 5.
6. Chaque pression de la touche de fonction A détermine le niveau suivant.
7. Appuyez sur la touche Marche/Arrêt pour
mémoriser le réglage.
4. Eliminez le sel qui se trouve autour de
l'ouverture du réservoir.
5. Vissez le bouchon vers la droite pour refermer le réservoir à sel.
Il est normal que l'eau déborde du réservoir au moment où vous le remplissez
de sel.
Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste
pas allumé.
Utilisation du liquide de rinçage
Attention Utilisez uniquement un liquide
de rinçage pour lave-vaisselle.
N'utilisez aucun autre produit qui n'est
pas adapté au lave-vaisselle (par ex,
agent nettoyant pour lave-vaisselle, détergent liquide). Cela aurait pour effet
d'endommager l'appareil.
Le liquide de rinçage permet de sécher
la vaisselle sans laisser de traces.
Le liquide de rinçage est automatiquement ajouté à la dernière phase du rinçage.
Procédez de la manière suivante pour remplir
le distributeur :

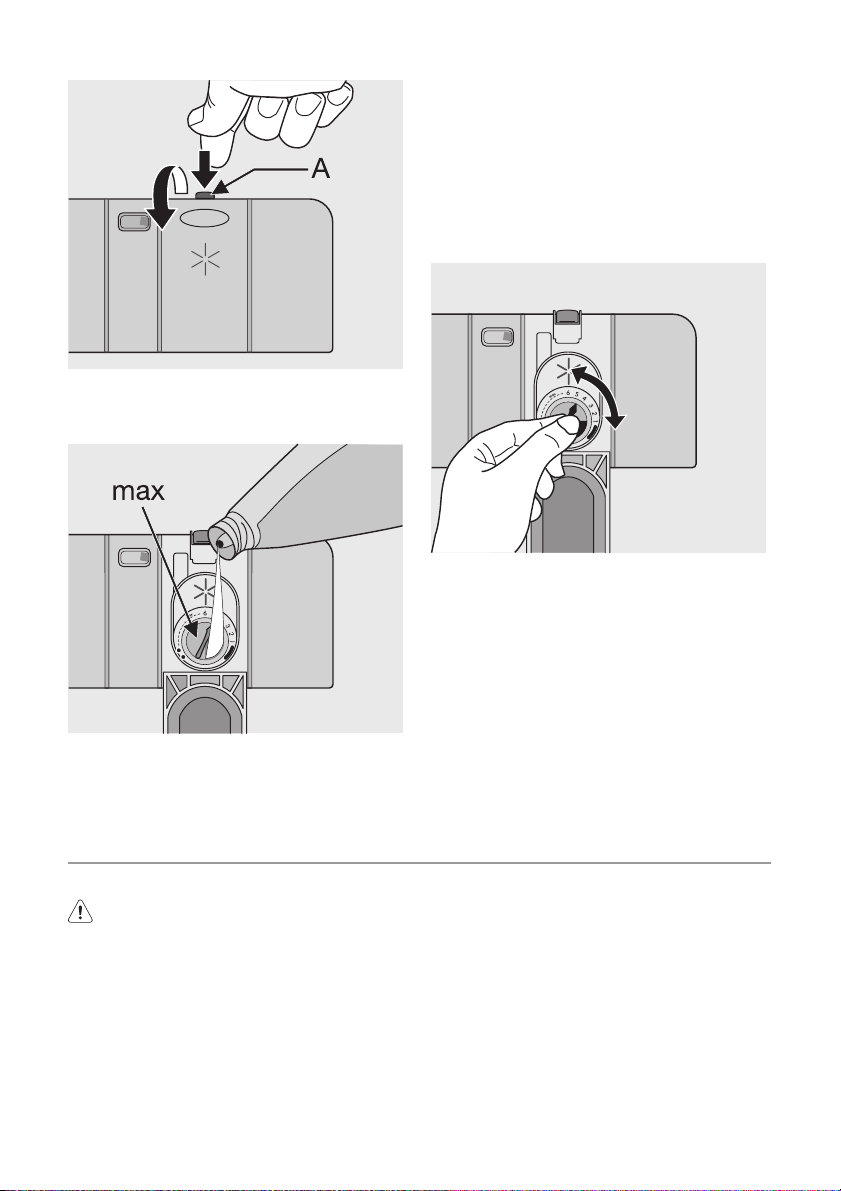

1. Appuyez sur la touche (A) pour ouvrir le
distributeur.
Page 9
2. Remplissez le distributeur de liquide de
rinçage. Le repère 'max.indique le niveau
maximum.
3. Essuyez le liquide de rinçage accidentellement renversé avec un chiffon absorbant pour éviter la formation de mousse
pendant le programme de lavage.
electrolux 9
4. Fermez le distributeur de liquide de rinçage.
Réglage du dosage du liquide de rinçage
Le sélecteur est réglé d'usine sur le niveau 4.
Adaptez le dosage de liquide de rinçage à
l'aide du sélecteur à 6 positions (position 1
dosage minimum, position 6 dosage maximum).
1. Tournez le sélecteur pour augmenter ou
réduire le niveau.
– Augmentez la dose si la vaisselle pré-
sente des traces de calcaire ou des
gouttes d'eau.
– Si des rayures blanches sont présen-
tes sur la vaisselle, ou si les verres ou
les lames de couteaux sont recouverts
d'un film bleuâtre, il convient de réduire
le dosage.
Rangement des couverts et de la vaisselle
Conseils utiles
Attention Ce lave-vaisselle est conçu
pour laver la vaisselle et les ustensiles de
cuisine pouvant être lavés en machine.
Tout objet absorbant l'eau (chiffon, éponges
de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.
• Avant de charger la vaisselle, veillez à :
– Enlever tous les restes d'aliments.
– Laisser tremper les casseroles au fond
desquelles adhèrent des restes d'aliments brûlés ou attachés.
• Lorsque vous chargez la vaisselle et les
couverts :
– Chargez les articles creux tels que tas-
ses, verres et casseroles, etc. en les retournant.
– Assurez-vous que l'eau ne s'accumule
pas dans un creux ou dans un fond
bombé.
– Assurez-vous que la vaisselle et les cou-
verts ne soient pas insérés les uns dans
les autres, ou ne se chevauchent.
Page 10
10 electrolux
– Assurez-vous que les couverts et la
vaisselle ne recouvrent pas d'autres ustensiles.
– Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.
– Placez les petites pièces dans le panier
à couverts.
• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau. Ces articles ne seront pas
séchés aussi bien que les articles en porcelaine et en acier.
• Placez les articles légers (bols,...) dans le
panier supérieur. Disposez-les de façon à
ce qu'ils ne puissent se retourner.
Attention Assurez-vous que la vaisselle
et les couverts n'entravent pas la
rotation du bras d'aspersion avant de
lancer un programme de lavage.
Avertissement Fermez toujours la
porte après avoir chargé ou déchargé
l'appareil. Une porte ouverte est source
de danger.

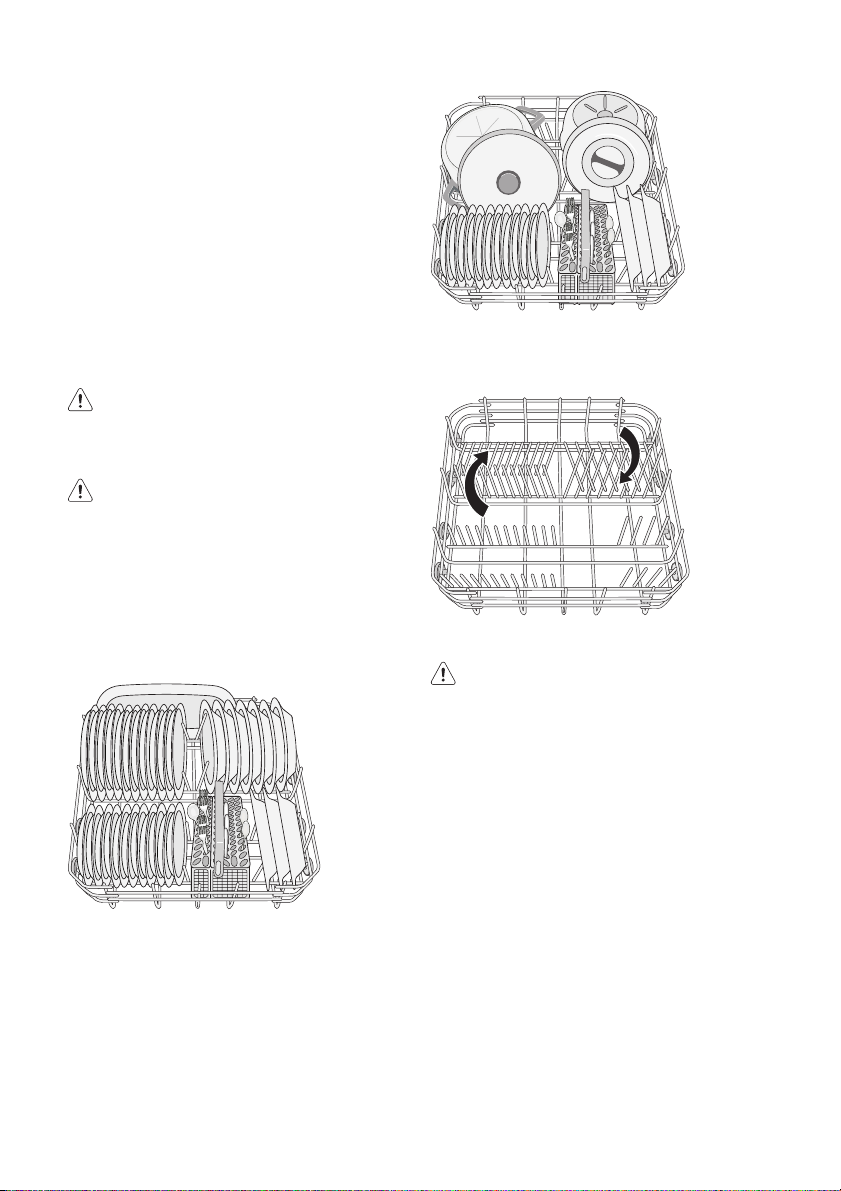

Panier inférieur
Rangez les casseroles, les couvercles, les
assiettes, les saladiers et les couverts dans
le panier inférieur. Disposez les plats et les
grands couvercles autour du panier.
Abaissez les rangées d'ergots du panier inférieur pour pouvoir charger des casseroles,
des poêles et des saladiers.
Panier à couverts
Avertissement Ne placez pas les
couteaux longs en position verticale
dans le panier à couverts. Disposez les
éléments longs et coupants à
l'horizontale dans le panier supérieur.
Attention aux couverts tranchants.
Placez les fourchettes et les cuillères avec le
manche tourné vers le bas.
Placez les couteaux avec le manche tourné
vers le haut.
Page 11
electrolux 11
Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.

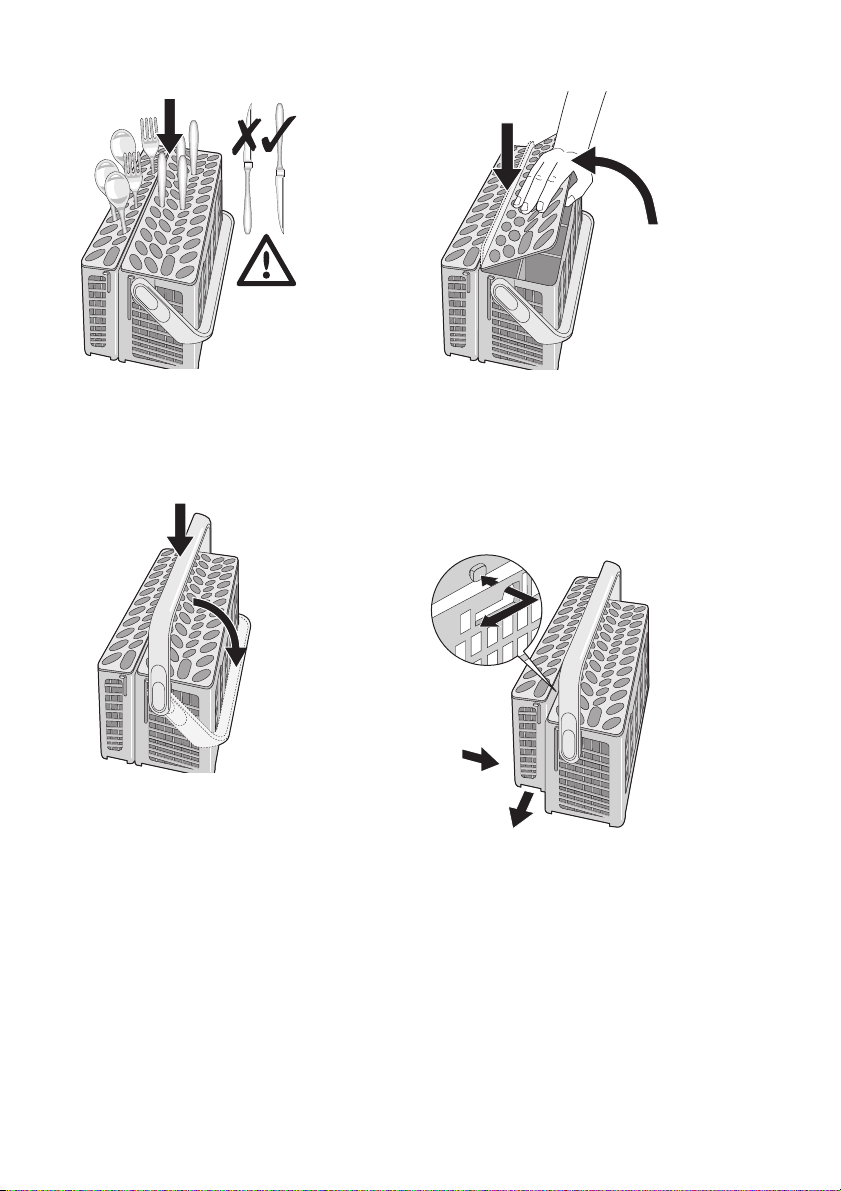

Pour faciliter le chargement du panier à couverts, nous vous conseillons d'abaisser sa
poignée.
Utilisez les séparateurs à couverts. Si la taille
et la forme des couverts ne permettent pas
leur utilisation, retirez les séparateurs.
Le panier à couverts est divisé en deux parties. Vous pouvez utiliser ces parties séparément pour faciliter le chargement. Pour séparer les deux parties, faites-les glisser à
l'horizontale en direction opposée et détachez-les. Pour assembler les deux parties,
placez-les l'une contre l'autre et faites-les
glisser horizontalement l'une vers l'autre.
Panier supérieur
Le panier supérieur est conçu pour des soustasses, saladiers, tasses, verres, casseroles
et couvercles. L'eau doit pouvoir atteindre
toutes les surfaces de la vaisselle.
Page 12
12 electrolux
Placez les verres à long pied dans les supports pour tasses en les retournant. Pour la
vaisselle de grande dimension, rabattez les
supports pour tasses vers le haut.
Réglage de la hauteur du panier
supérieur

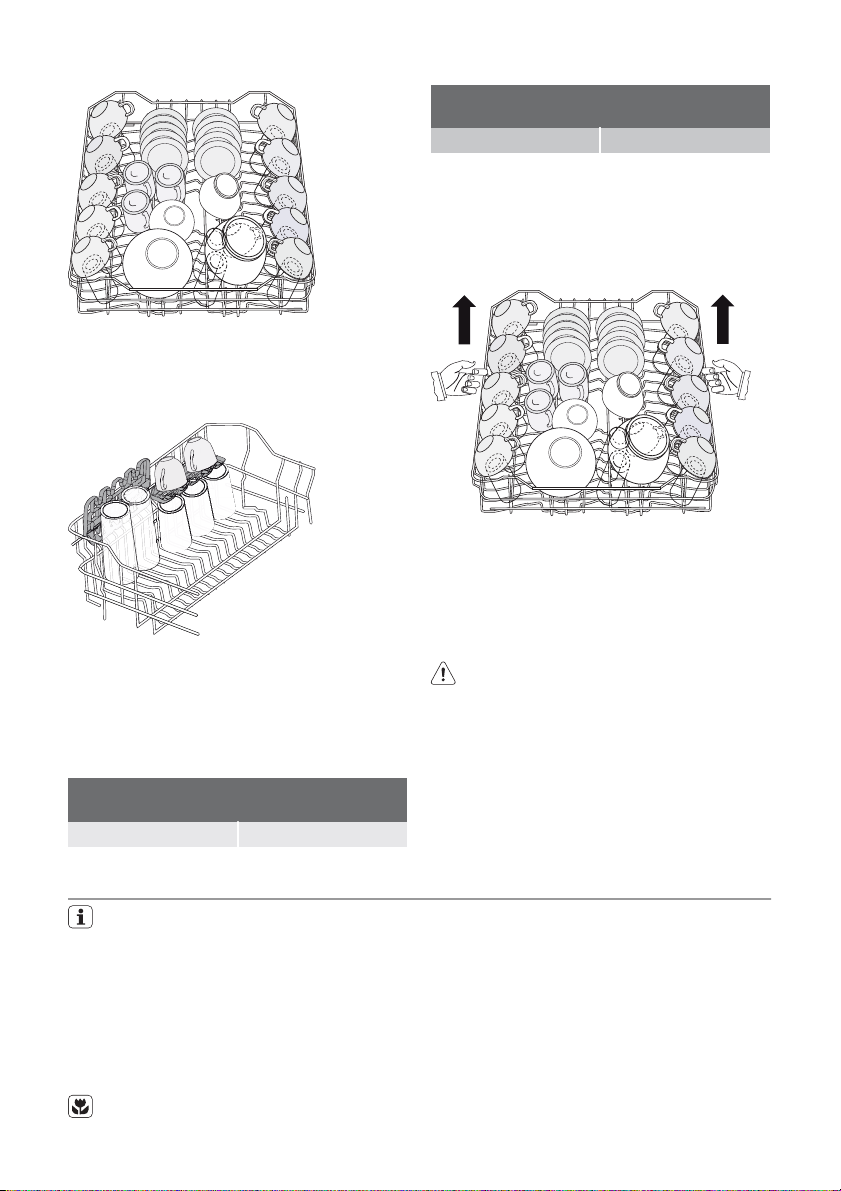

Si vous placez des plats de grande dimension dans le panier inférieur, placez d'abord
le panier supérieur dans sa position la plus
haute.
Hauteur maximale de la vaisselle dans le
panier inférieur
position la plus haute 31 cm
Hauteur maximale de la vaisselle dans le
panier inférieur
position la plus basse 27 cm
Pour régler le panier supérieur dans sa position haute, procédez comme suit :
1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés
jusqu'à ce que le mécanisme s'enclenche et que le panier soit stable.
Pour régler le panier supérieur dans sa position basse, procédez comme suit :
1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés.
3. Tenez le mécanisme et laissez-le retomber lentement.
Attention
• Ne soulevez ou n'abaissez jamais le
panier d'un seul côté uniquement.
• Si le panier est en position haute, ne
placez pas de tasses sur les supports
pour tasses.
Utilisation du produit de lavage
Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles)
spécialement conçus pour une utilisation au lave-vaisselle.
Veuillez respecter les indications du fabricant figurant sur l'emballage :
• Le dosage recommandé par le fabricant.
• Les consignes de stockage.
En utilisant la quantité de produit de lavage strictement nécessaire, vous con-
tribuerez à la protection de l'environnement.
Procédez de la manière suivante pour remplir
le distributeur :

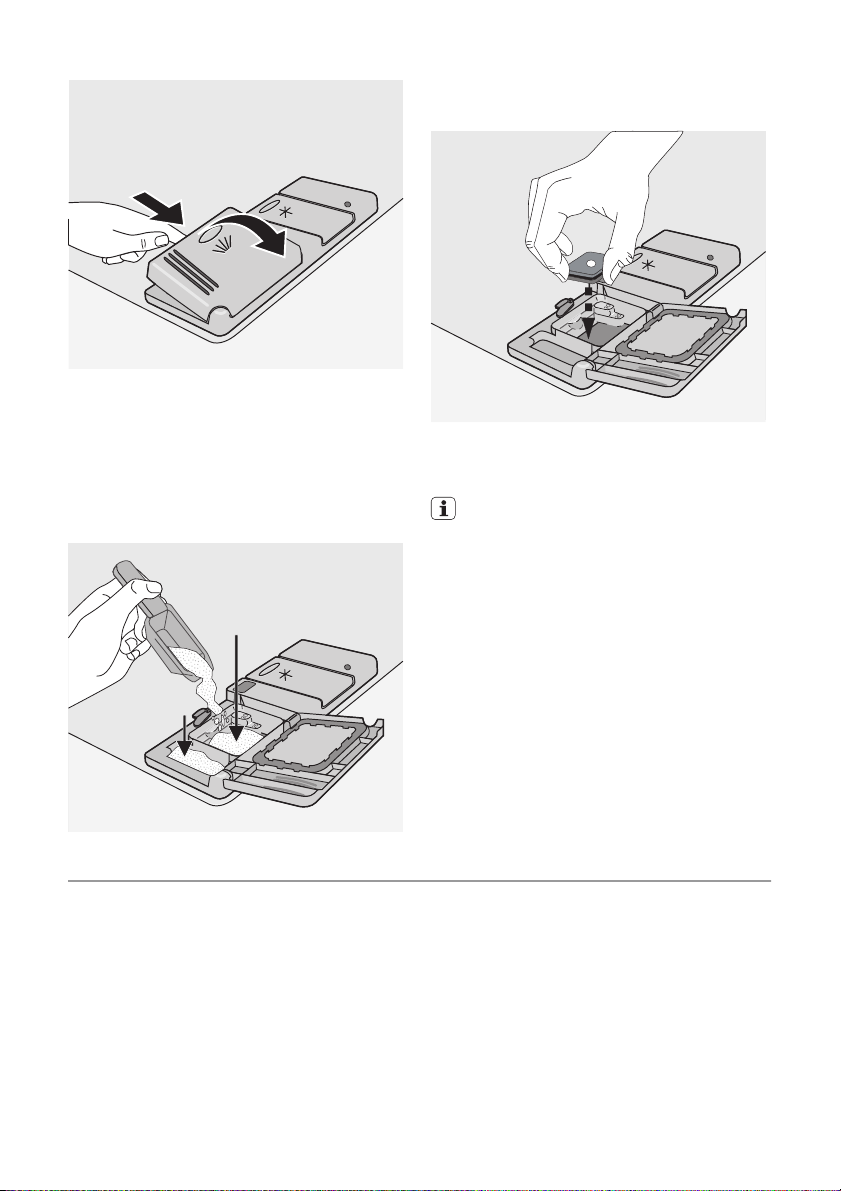

1. Ouvrez le couvercle du distributeur de
détergent.
Page 13
2. Remplissez le distributeur ( A). Le repère
indique le niveau de dosage :
20 = environ 20 g de produit de lavage
30 = environ 30 g de produit de lavage.
3. Si vous sélectionnez un programme de
lavage avec prélavage, versez une dose
supplémentaire dans le compartiment
( B).
A
electrolux 13
4. Si vous utilisez des pastilles de détergent,
placez-les dans le distributeur ( A).
5. Fermez le couvercle du distributeur. Appuyez sur le couvercle jusqu'à ce qu'il soit
verrouillé.
Le produit de lavage se dissout avec une
rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous
utilisez les pastilles afin d'éliminer complètement le détergent.
B
Fonction "Tout en 1"
La fonction "Tout en 1" vous permet d'utiliser
des produits de lavage combinés en pastille.
Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de
sel régénérant. Ils peuvent également contenir d'autres substances.
Vérifiez que ces produits sont appropriés au
degré de dureté de l'eau d'alimentation.
Consultez les consignes du fabricant.
Dès que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour
les programmes de lavage suivants.
Lorsque cette fonction "Tout en 1" est sélectionnée, l'alimentation en liquide de rinçage
et en sel à partir des réservoirs respectifs est
automatiquement désactivée. Les voyants
respectifs du sel et du liquide de rinçage sont
également désactivés.
L'utilisation de la fonction "Tout en 1" peut
entraîner une modification de la durée du cycle.
Page 14
14 electrolux
Activez ou désactivez la fonction "Tout
en 1" avant le départ du programme de
lavage.
Dès que le cycle a démarré, la fonction
"Tout en 1" ne peut plus être modifiée.
Si vous souhaitez exclure cette fonction,
il vous faudra d'abord annuler le réglage
du programme de lavage, désactivez la
fonction "Tout en 1". Dans ce cas, vous
devrez régler à nouveau le programme
de lavage.
Pour activer la fonction "Tout en 1" :
• Maintenez appuyées les deux touches de
la fonction "Tout en 1" (touches de fonction D et E). Le voyant de la fonction "Tout
en 1" s'allume.
Pour désactiver la fonction "Tout en 1" :
• Maintenez enfoncées les deux touches
Tout en 1 (touches de fonction D et E). Le
voyant de la fonction "Tout en 1" s'éteint.
Si le séchage n'est pas satisfaisant,
nous vous suggérons de procéder
de la manière suivante :
1. Remplissez le distributeur de liquide
de rinçage.
2. Activez le distributeur de liquide de
rinçage.
3. Réglez le dosage du liquide de rinçage sur 2.
• L'activation/la désactivation du distri-
buteur de liquide de rinçage est possible uniquement si la fonction "Tout
en 1" est activée.
Pour activer ou désactiver le distributeur de
liquide de rinçage :
1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se trouver en mode programmation.
3. Appuyez et maintenez appuyées les touches B et C.
– Les voyants des touches de fonction A,
B et C clignotent.
4. Relâchez les touches de fonction B et C.
5. Appuyez sur la touche de fonction B.
– Les voyants des touches de fonction A
et C s'éteignent.
– Le voyant de la touche de fonction B
clignote.
– L'affichage numérique indique le régla-
ge.
Distributeur de liquide
de rinçage désactivé
Distributeur de liquide
de rinçage activé
6. Appuyez à nouveau sur la touche de
fonction B.
– Le nouveau réglage apparaît sur l'affi-
chage numérique.
7. Mettez l'appareil à l'arrêt pour mémoriser
l'opération.
Si vous souhaitez réutiliser des produits
de lavage traditionnels :
1. Désactivez la fonction "Tout en 1".
2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré de dureté de l'eau
4. Faites un lavage sans vaisselle.
5. Réglez ensuite le degré de dureté de
l'eau en fonction de la dureté de l'eau
de votre région.
6. Réglez le dosage du liquide de rinçage.
Sélection et départ d'un programme de lavage
Sélectionnez le programme de lavage en
laissant la porte entrouverte. Le programme de lavage démarre uniquement
après la fermeture de la porte. Vous
pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.
Pour sélectionner et lancer un programme de
lavage, procédez comme suit :
1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se trouver en mode programmation.
3. Appuyez sur l'une des touches de programme. Reportez-vous au chapitre
"Programmes de lavage".
– Le voyant du programme correspon-
dant s'allume.
– Tous les autres voyants de programme
s'éteignent.
– La durée du programme clignote sur
l'affichage numérique.
– Le voyant du programme en cours s'al-
lume.
4. Fermez la porte.
Page 15
electrolux 15
– Le programme démarre automatique-
ment.
– Le voyant du programme en cours res-
te allumé.
Vous pouvez également sélectionner le
programme de lavage et le départ différé
lorsque la porte est fermée. N'oubliez
pas dans ce cas que, lorsque vous appuyez sur la touche d'un programme,
vous disposez de 3 secondes seulement pour sélectionner un autre programme ou un départ différé. Au bout de
ces 3 secondes, le programme sélectionné démarre automatiquement.
Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.
Avertissement Annulez ou interrompez
un programme de lavage uniquement si
cela est absolument nécessaire.
Attention Ouvrez la porte avec
précaution. Une vapeur chaude peut
s'échapper de l'appareil.
Interruption d'un programme
Ouvrez la porte.
• Le programme s'arrête.
Fermez la porte.
• Le programme reprend à partir du moment de l'interruption.
Annulation d'un programme de lavage
1. Appuyez sur les touches de fonction B et
C et maintenez-les appuyées jusqu'à ce
que :
– Tous les voyants du programme s'al-
lument.
– Le voyant indiquant qu'un programme
est en cours s'éteigne.
2. Relâchez les touches B et C pour annuler
le programme de lavage.
Dès lors, vous pouvez :
1. mettre l'appareil à l'arrêt,
2. sélectionner un nouveau programme de
lavage.
Vérifiez qu'il y a du produit de lavage dans le
distributeur correspondant si vous souhaitez
sélectionner un nouveau programme de lavage.
Sélection et départ d'un programme de
lavage avec départ différé
1. Appuyez sur la touche Marche/Arrêt.
2. Sélectionnez un programme de lavage.
3. Appuyez sur la touche de départ différé
jusqu'à ce que le nombre d'heures correspondant au départ différé souhaité clignote sur l'affichage numérique.
4. Fermez la porte.
– Le chiffre s'allume sur l'affichage de
manière fixe.
– Le voyant indiquant qu'un programme
est en cours s'éteigne
– Le décompte du départ différé démar-
re automatiquement.
– Le décompte s'effectue par intervalles
de 1 heure.
– Lorsque le décompte est terminé, le
programme de lavage démarre automatiquement.
– Le voyant correspondant au pro-
gramme en cours s'allume.
L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte,
le décompte reprend là où il a éta interrompu.
Annulation du départ différé :
1. Appuyez sur les touches de fonction B et
C et maintenez-les enfoncées jusqu'à ce
que :
– Tous les voyants du programme s'al-
lument.
L'annulation d'un départ différé détermine aussi l'annulation du programme de
lavage sélectionné.
2. Sélectionnez un nouveau programme de
lavage.
Fin d'un programme de lavage
• L'appareil s'arrête automatiquement.
• L'affichage indique 0.
• Le voyant de fin du programme s'allume.
• Le voyant correspondant au programme
en cours s'éteint.
1. Mettez l'appareil à l'arrêt.
2. Ouvrez la porte.
3. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la
porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.
Page 16
16 electrolux
Attendez que la vaisselle refroidisse avant de
la retirer de l'appareil. La vaisselle encore
chaude est sensible aux chocs.
• Les côtés et la porte de l'appareil peuvent
être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.
Déchargement du lave-vaisselle
• Déchargez d'abord le panier inférieur, puis
le panier supérieur.
Programmes de lavage
Programmes de lavage
Programme Degré de salis-
Intensif Très sale Vaisselle, couverts,
Automatique
Rapide
Économique
Verres Moyennement ou
1) Au cours du programme Automatique, le degré de salissure de la vaisselle est déterminé par le degré
de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil
est plein ou non et du degré de salissure de la vaisselle. L'appareil règle automatiquement la
température de l'eau pendant le lavage principal.
2) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une
famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit
déjeuner.
3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément
pour connaître les résultats des tests.
1)
2)
3)
sure
Tous Vaisselle, couverts,
Moyennement ou
légèrement sale
Moyennement
sale
légèrement sale
Valeurs de consommation
Programme
Intensif - 1,8 - 2,0 23 - 25
Durée (en minutes)
Type de vaisselle Description du programme
plats et casseroles
plats et casseroles
Vaisselle et couverts Lavage principal à 60°C
Vaisselle et couverts Prélavage
Vaisselle et verres fragiles
1)
Énergie (en kWh) Eau (en litres)
Prélavage
Lavage principal à 70°C
2 rinçages intermédiaires
Rinçage final
Séchage
Prélavage
Lavage principal à 45°C ou 70°C
1 ou 2 rinçages intermédiaires
Rinçage final
Séchage
Rinçage final
Lavage principal à 50°C
1 rinçage intermédiaire
Rinçage final
Séchage
Lavage principal à 45°C
1 rinçage intermédiaire
Rinçage final
Séchage
Automatique - 1,1 - 1,7 12 - 23
Rapide - 0,9 9
Page 17
electrolux 17
Programme
Économique - 1,0 - 1,1 12 - 13
Verres
1) L'affichage numérique indique la durée du programme.
Ces valeurs changent en fonction de la
pression et de la température de l'eau,
Durée (en minutes)
- 0,8 - 0,9 14 - 15
1)
Énergie (en kWh) Eau (en litres)
des variations dans l'alimentation électrique et de la quantité de vaisselle.
Entretien et nettoyage
Avertissement Mettez l'appareil à
l'arrêt avant de procéder au nettoyage
des filtres.
Nettoyage des filtres
Attention N'utilisez pas l'appareil sans
les filtres. Contrôlez que les filtres sont
correctement installés. Si les filtres ne
sont pas correctement installés, les
performances de lavage peuvent être
compromises et l'appareil pourrait être
endommagé.
Nettoyez les filtres, le cas échéant. Avec des
filtres sales les résultats du lavage sont inférieurs.

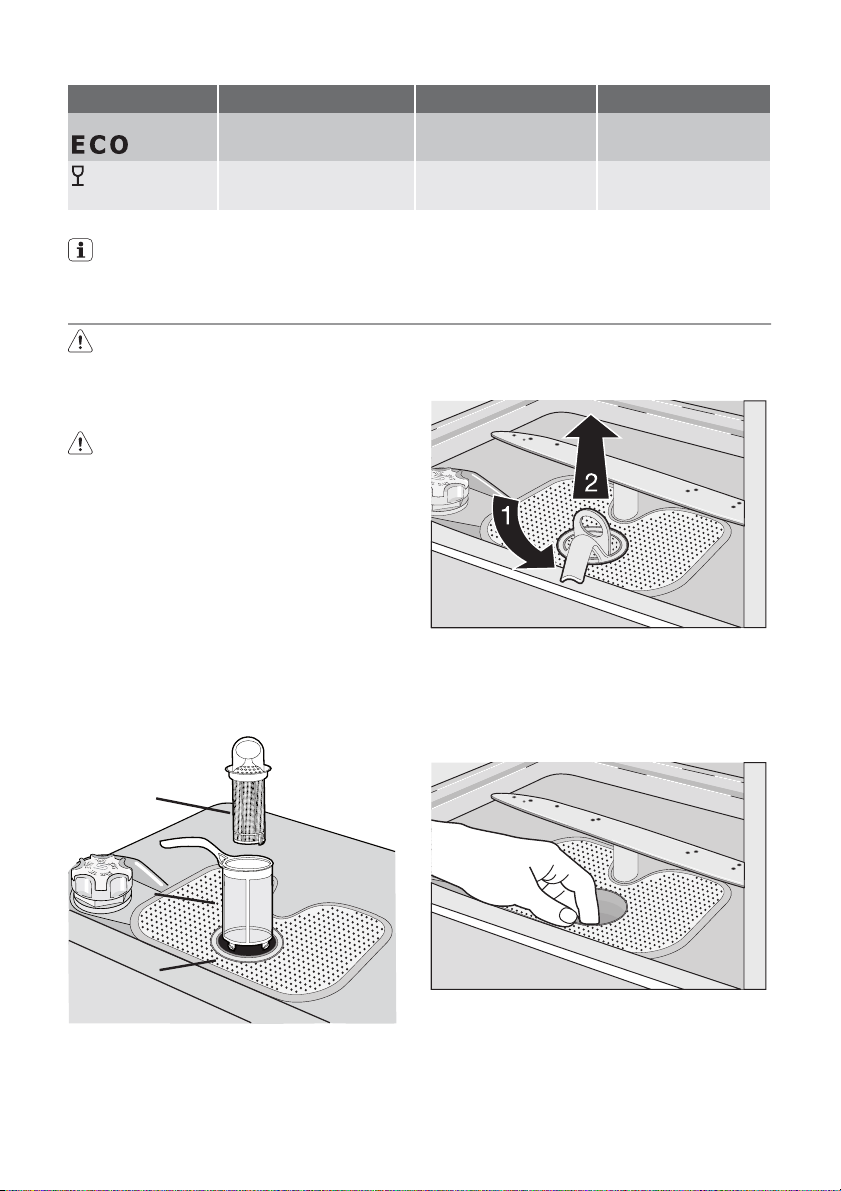

Le lave-vaisselle possède 3 filtres :
1. filtre grossier (A)
2. micro-filtre (B)
3. filtre plat (C)
3. Pour déverrouiller le système de filtrage,
tournez la poignée du micro-filtre (B)
d'environ 1/4 de tour vers la gauche.
4. Retirez le système de filtrage.
5. Saisissez le filtre grossier (A) par la poignée annulaire.
6. Retirez le filtre grossier (A) du microfiltre
(B).
7. Retirez le filtre plat (C) du fond de la cuve.
A
B
C
Pour le nettoyage des filtres, procédez comme suit :
1. Ouvrez la porte.
2. Sortez le panier inférieur.
8. Nettoyez les filtres sous l'eau courante.
9. Réinstallez le filtre plat (C) dans le fond
de la cuve.
10. Placez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à
la fois.
11. Mettez le système de filtrage en place.
Page 18
18 electrolux
12. Bloquez-les en tournant la poignée du
microfiltre (B) dans le sens des aiguilles
d'une montre jusqu'à la butée.
13. Installez le panier inférieur.
14. Fermez la porte.
quement des produits nettoyants neutres.
N'utilisez aucun produit abrasif, éponges à
récurer ou solvants (acétone, trichloroéthylène etc.
Précautions en cas de gel
Ne retirez pas les bras d'aspersion.
Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide
d'un cure-dent.
Nettoyage extérieur
Nettoyez les surfaces externes de l'appareil,
de même que le bandeau de commande, à
l'aide d'un chiffon doux humide. Utilisez uni-
Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée
d'eau et videz-la.
En cas d'anomalie de fonctionnement
L'appareil ne démarre pas ou se met à l'arrêt
en cours de programme.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans
le tableau, sans faire appel au Service après-
Code d'erreur et anomalie de
fonctionnement
• L'affichage numérique indique
Le lave-vaisselle n'est pas approvisionné en eau.
• L'affichage numérique indique
Le lave-vaisselle ne vidange pas.
• L'affichage numérique indique
Le dispositif de sécurité anti-débordement s'est déclenché.
• Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.
Nettoyez le robinet d'arrivée d'eau.
• Le robinet d'arrivée d'eau est fermé.
Ouvrez le robinet d'arrivée d'eau.
• Le filtre (s'il est présent) dans le tuyau d'arrivée d'eau est
bouché.
Nettoyez le filtre.
• Le tuyau d'arrivée d'eau n'a pas été correctement installé.
Le tuyau est peut-être plié ou écrasé.
Vérifiez le raccordement.
• Le robinet de l'évier est bouché.
Nettoyez à fond le robinet de l'évier.
• Le tuyau de vidange n'est pas raccordé correctement. Le
tuyau est peut-être plié ou écrasé.
Assurez-vous que le raccordement est correct.
• Fermez le robinet d'arrivée d'eau et contactez le Service
Après-vente.
vente. Si l'anomalie persiste, contactez le
Service après-vente.
Attention N'installez pas l'appareil dans
une pièce où la température descend
au-dessous de 0 °C. Le fabricant n'est
pas responsable des dommages
encourus à cause du gel.
Attention Mettez à l'arrêt l'appareil
avant d'effectuer les contrôles que nous
vous suggérons ci-après.
Cause possible et solution
Page 19
electrolux 19
Code d'erreur et anomalie de
fonctionnement
Le programme ne démarre pas. • La porte du lave-vaisselle n'a pas été fermée correctement.
Fermez la porte.
• La prise du câble d'alimentation électrique de l'appareil n'est
pas branchée.
Insérez la fiche dans la prise secteur.
• Le fusible a grillé dans la boîte à fusibles.
Remplacez le fusible.
• Le départ différé est réglé.
Si la vaisselle doit être lavée immédiatement, annulez le départ différé.
Après avoir effectué ces contrôles, mettez
l'appareil en fonctionnement. Le programme
reprend là où il s'était arrêté. Si l'anomalie
persiste, contactez le Service Après-vente.
Les informations suivantes sont nécessaires
pour une aide rapide et adaptée :
• Modèle (Mod.)
Cause possible et solution
•Numéro de série
Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.
Inscrivez les informations ici :
Modèle : ..........
Numéro de produit : ..........
Numéro de série : ..........
• Numéro de produit
Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre • Vous n'avez pas sélectionné le programme approprié.
Des dépôts de tartre sont
présents sur la vaisselle
La vaisselle est mouillée et
terne
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film
bleuâtre
Des gouttes d'eau ont séché
sur les verres et la vaisselle
• La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.
• La rotation des bras d'aspersion est entravée par de la vaisselle mal
rangée.
• Les filtres sont encrassés ou mal installés.
• La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.
• Le compartiment de sel est vide.
• Le niveau de l'adoucisseur d'eau est mal réglé.
• Le bouchon du compartiment de sel n'est pas vissé correctement.
• Vous n'avez pas utilisé de liquide de rinçage.
• Le distributeur de liquide de rinçage est vide.
• Réduisez le dosage du liquide de rinçage.
• Augmentez le dosage du liquide de rinçage.
• Il se peut que le détergent en soit la cause.
Caractéristiques techniques
Dimensions Largeur cm 59,6
Hauteur cm 81,8 - 89,8
Profondeur cm 57,5
Branchement électrique - Ten-
sion - Puissance totale - Fusible
Pression de l'eau d'alimentation Minimale 0,5 bar (0,05 MPa)
Les informations concernant le branchement électrique figurent sur
la plaque signalétique apposée sur le bord intérieur de la porte du
lave-vaisselle.
Page 20
20 electrolux
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12
Installation
Avertissement Avant toute intervention
sur le lave-vaisselle, il est nécessaire de
débrancher l'appareil.
Important Respectez les instructions
fournies lors de :
• La mise en place de la machine.
• L'installation du panneau de façade.
• Le branchement à l'arrivée et à l'évacuation d'eau.
Installation sous un plan de travail ou un évier
Si une réparation est nécessaire, l'appareil
doit rester facilement accessible au technicien.
Placez l'appareil à proximité d'un robinet
d'arrivée d'eau et d'un dispositif d'évacuation d'eau.
Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune
autre ouverture de ventilation du lave-vaisselle n'est requise.
Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.
Lors de l'encastrement de l'appareil dans le
meuble, veillez à ce que le tuyau d'arrivée
d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni
écrasés.
Fixation
Veillez à ce que l'élément sous lequel l'appareil est logé soit correctement fixé à une
structure fixe (éléments de meubles de cuisine adjacents, murs).
Mise à niveau de l'appareil
Assurez-vous que l'appareil est à niveau
pour que la porte se ferme correctement. Si
l'appareil n'est pas à niveau, la porte ne se
fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.
Raccordement à l'arrivée d'eau
Tuyau d'arrivée d'eau
Cet appareil peut être alimenté en eau chaude (max. 60°) ou en eau froide.
Si l'eau chaude provient de sources d'alimentation écologiques (comme des panneaux solaires ou des éoliennes), utilisez de
l'eau chaude pour réduire la consommation
d'énergie.
Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".
Attention N'utilisez pas les tuyaux d'un
ancien appareil.
La pression de l'eau doit se situer dans les
limites indiquées dans les "Caractéristiques
techniques". Pour connaître la pression d'alimentation moyenne de votre zone d'habitation, adressez-vous à votre société locale de
distribution d'eau.
Veillez à ce que le tuyau d'arrivée d'eau ne
soit pas enroulé, écrasé ou enchevêtré lorsque vous effectuez le raccordement.
Installez correctement le contre-écrou pour
éviter toute fuite d'eau.
Attention Si l'appareil est raccordé au
moyen de tuyaux ou de tuyaux ayant
peu servis, faites s'écouler l'eau pendant
quelques minutes avant de brancher le
tuyau d'arrivée d'eau.
Le tuyau d'arrivée d'eau est à double paroi
et comporte une soupape de sécurité avec
un fil électrique. Le tuyau d'arrivée d'eau est
sous pression uniquement lorsque l'eau
s'écoule. Si le tuyau d'arrivée d'eau fuit au
cours de cette opération, la soupape de sécurité interrompt l'écoulement de l'eau.
Faites attention au moment de raccorder le
tuyau d'arrivée d'eau :
• N'immergez pas le tuyau d'arrivée d'eau
ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape
de sécurité est endommagé, débranchez
immédiatement la prise secteur.
Page 21
electrolux 21
• Le Service Après-vente de votre magasin
vendeur est seul habilité à remplacer le
tuyau d'arrivée d'eau avec soupape de sécurité.
Avertissement Tension dangereuse
Tuyau de vidange

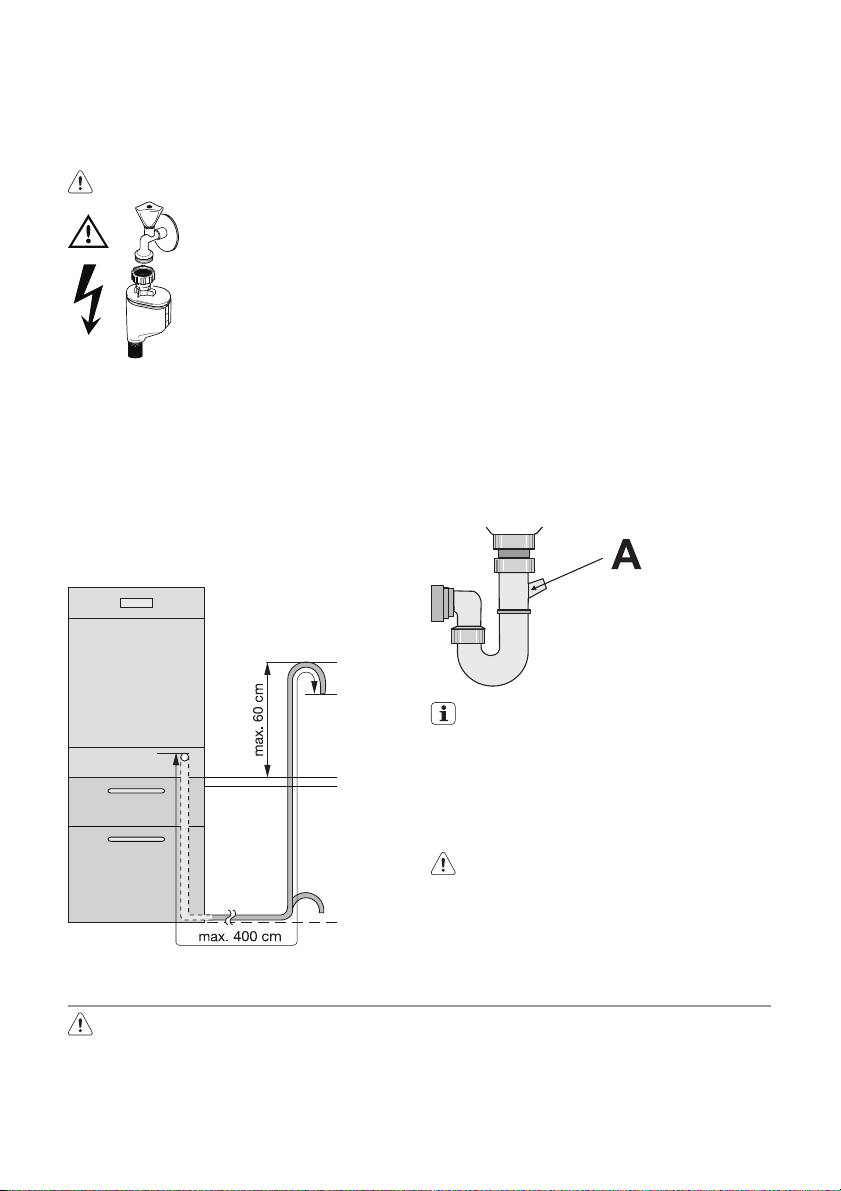

1. Raccordez le tuyau de vidange au robinet
de sortie de l'évier et fixez-le sous le plan
de travail. Cela empêche que les eaux
usées de l'évier ne repartent dans l'appareil.
2. Raccordez le tuyau de vidange à une
conduite fixe dotée d'une ventilation spéciale, (diamètre intérieur de 4 cm minimum).
Le raccordement de vidange doit être situé à
une hauteur de 60 cm maximum par rapport
à la base inférieure du lave-vaisselle.
Assurez-vous que le tuyau n'est pas courbé
ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.
Enlevez le bouchon d'évier lorsque l'appareil
évacue l'eau pour empêcher tout reflux de
l'eau vers l'appareil.
La longueur totale du tuyau de vidange, y
compris celle de la rallonge, ne doit pas dépasser 4 mètres. Le diamètre intérieur ne doit
pas être inférieur au diamètre du tuyau d'évacuation.
Lorsque vous raccordez le tuyau de vidange
à un embout du siphon sous l'évier, n'oubliez
pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la
membrane, les particules d'aliments risquent
de s'accumuler avec le temps et de boucher
l'embout du tuyau de vidange du lave-vaisselle
Branchement électrique
Avertissement Le fabricant ne peut
être tenu responsable en cas de nonrespect de ces mesures de sécurité.
Mettez l'appareil à la terre conformément aux instructions.
L'appareil est doté d'un système de sécurité qui empêche l'eau sale de retourner dans l'appareil. Si le robinet de votre
évier est doté d'un clapet de retenue,
cela pourrait entraver la vidange correcte de l'appareil. Enlevez le clapet de retenue.
Attention Vérifiez l'étanchéité des
raccords.
Assurez-vous que la tension nominale et
le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux
de l'alimentation locale.
Utilisez toujours une prise à l'épreuve
des chocs.
Page 22
22 electrolux
N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent
un risque d'incendie.
Ne remplacez pas le câble secteur vousmême. Contactez le service après-vente
de votre magasin vendeur.
Assurez-vous que la prise est accessible
après l'installation.
Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours sur
la prise.
En matière de protection de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en
plastique sont identifiables grâce aux sigles
>PE<, >PS<, etc. Veuillez jeter les matériaux
d'emballage dans le conteneur approprié du
centre de collecte des déchets de votre commune.
Avertissement Le fabricant décline
toute responsabilité en cas de nonrespect des précautions de sécurité
mentionnées dans ce chapitre.
• Retirez la fiche de la prise secteur.
• Coupez le câble d'alimentation et la
prise et mettez-les au rebut.
• Éliminez le dispositif de bloquage de
porte. Ceci pour empêcher que des
enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie
en danger.
Page 23
electrolux 23
Page 24
www.electrolux.com
www.electrolux-arthurmartin.fr
117972381-00-062009
Loading...
