ELECTROLUX ASF66030 User Manual [fr]

notice d’utilisation

ASF 66030

Lave-vaisselle

Nous avons pensé à vous

lors de la conception de ce produit

bienvenue dans le monde d’Electrolux electrolux 3

Nous vous remercions de la confiance que vous nous témoignez
en choisissant un appareil Electrolux qui nous espérons vous
accompagnera agréablement au fil du temps. Au travers d’une
large gamme de produits de qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable. Vous pourrez en visualiser un
exemple sur la couverture de cette notice. Mais maintenant, il est
temps de découvrir ce guide pour enfin utiliser votre appareil et
profiter des avantages qu’il vous offre. Nous vous assurons qu’il
vous rendra la vie plus facile. Abientôt.

Bienvenue dans le monde d’Electrolux

117990 55/1

4 electrolux sécurité

Lors de sa fabrication, cet appareil a été construit selon des normes, directives

et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de

l’environnement, vous devez d’abord lire impérativement les

préconisations suivantes avant toute utilisation de votre appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation

optimale de votre appareil.

Pour éviter tout risque de détérioration de l’appareil, transportez-le dans
sa position d’utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et
corporel, tenez les matériaux d’emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les
raccordements (eau, gaz, électricité, évacuation selon modèle), la mise
en service et la maintenance de votre appareil doivent être effectués par
un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné
à un usage domestique normal. Ne l’utilisez pas à des fins commerciales
ou industrielles ou pour d’autres buts que ceux pour lesquels il a été
conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel.
N’utilisez que des produits du commerce non corrosifs ou non
inflammables. Toute projection d’eau ou de vapeur est proscrite pour
écarter le risque d’électrocution.

Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant
de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter
de s’électrocuter.

Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de
produits inflammables ou d’éléments imbibés de produits inflammables à
l’intérieur, à proximité ou sur l’appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque
corporel, mettez hors d’usage ce qui pourrait présenter un danger:
coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès
des services de votre commune des endroits autorisés pour la mise au
rebut de l’appareil.

sommaire electrolux 5

Informations relatives à la sécurité 6
Description de l’appareil 9
Bandeau de commande 10
Première utilisation 13
Utilisation quotidienne 17
Programmes de lavage 30
Entretien et nettoyage 31
En cas d’anomalie de

fonctionnement 33
Données techniques 36
Conseils pour les instituts de test 38
Installation 39
En matière de protection de

l’environnement 43
Garantie 44

Sommaire

Les symboles suivants sont utilisés dans la présente notice d’utilisation :

Informations importantes concernant votre sécurité et consignes pour
éviter tout endommagement de l’appareil

Informations générales et conseils

Informations en matière de protection de l'environnement

6 electrolux informations relatives à la sécurité

Informations relatives à la sécurité

Pour votre sécurité et pour garantir
une utilisation correcte de
l'appareil, lisez attentivement cette
notice d'utilisation, ainsi que ses
conseils et avertissements, avant
d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter
toute erreur ou accident, veillez à
ce que toute personne qui utilise
l'appareil connaisse bien son
fonctionnement et ses options de
sécurité. Conservez cette notice
avec l'appareil. Si l'appareil devait
être vendu ou cédé à une autre
personne, assurez-vous que la
notice d'utilisation l'accompagne,
afin que le nouvel utilisateur soit
correctement informé du
fonctionnement de celui-ci et des
avertissements s'y rapportant.

Utilisation correcte

● Votre appareil est destiné à un

usage domestique normal. Ce lave
vaisselle est conçu pour laver la
vaisselle et les ustensiles de
cuisine pouvant être lavés en
machine.

● N'utilisez pas de solvants dans

votre lave vaisselle. Ceux-ci
pourraient provoquer une
explosion.

● Les couteaux et autres ustensiles

pointus ou tranchants doivent être
placés dans le panier à couverts
avec la pointe vers le bas, ou en
position horizontale dans le panier
supérieur.

● N’utilisez que des produits

(détergent, sel, liquide et produit
de rinçage) spécifiques pour le
lave-vaisselle.

● Évitez d’ouvrir la porte pendant le

fonctionnement de l’appareil, une
vapeur brûlante peut s’en
échapper.

● Ne sortez pas la vaisselle du lave-

vaisselle avant la fin du cycle de
lavage.

● Lorsque le programme est terminé,

débranchez l’appareil et fermez le
robinet d’arrivée d’eau.

● Cet appareil ne peut être entretenu

et réparé que par un technicien
autorisé, exclusivement avec des
pièces d’origine.

● N’essayez en aucun cas de

réparer le lave-vaisselle vous­même. Les réparations effectuées
par du personnel non qualifié
peuvent provoquer des blessures
ou le mauvais fonctionnement du
lave-vaisselle. Contactez votre
Service Après-vente. Exigez des
pièces d’origine.

Consignes de sécurité

● Les détergents pour lave-vaisselle

peuvent occasionner des brûlures
chimiques aux yeux, de la bouche
et de la gorge. Votre vie peut être
mise en danger! Respectez les
instructions de sécurité du
fabricant de détergent pour lave­vaisselle.

informations relatives à la sécurité electrolux 7

● L’eau de votre lave-vaisselle n’est

pas potable. Des résidus de
détergent peuvent subsister dans
votre lave- vaisselle.

● Ne montez pas et ne vous

asseyez pas sur la porte ouverte
de votre appareil.

● Assurez-vous que la porte du lave-

vaisselle est toujours
correctement fermée lorsque vous
n’êtes pas occupé à le remplir ou
le vider. Vous éviterez ainsi que
quelqu’un ne trébuche sur la porte
ouverte et ne se blesse.

Sécurité enfants

● Cet appareil est conçu pour être

utilisé par des adultes. Ne laissez
pas les enfants utiliser le lave­vaisselle sans surveillance.

● Ne laissez pas les emballages à

portée des enfants. Ils pourraient
s’asphyxier.

● Conservez tous les détergents

dans un endroit sûr, hors de portée
des enfants.

● Eloignez les enfants du lave-

vaisselle lorsque la porte est
ouverte.

Le produit de lavage pour lave­vaisselle est dangereux!

Le produit de lavage est très corrosif;
tout accident provoqué par ce
détergent doit impérativement faire
l’objet d’un appel à votre centre
antipoison régional et à un médecin.
Si quelqu’un a avalé du produit de
lavage pour lave-vaisselle, il faut
immédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment
à l’eau en attendant l’intervention du
médecin. Veillez à ranger ce produit
dans un endroit sûr, hors de portée
des enfants. Ne laissez jamais la
porte ouverte lorsque l’appareil
contient du détergent.
Nous vous recommandons de remplir
le réservoir de produit de lavage juste
avant de démarrer un programme.

Installation

● Vérifiez que le lave-vaisselle n’a

subi aucun dommage en cours de
transport. Ne branchez jamais un
appareil endommagé. Si votre
lave-vaisselle est endommagé,
adressez-vous à votre revendeur.

● Retirez tous les emballages avant

utilisation.

● Les branchement électriques et

hydrauliques nécessaires à
l'installation de l'appareil ne
doivent être effectués que par un
électricien et/ou un plombier
qualifié.

8 electrolux informations relatives à la sécurité

● Pour des raisons de sécurité, il est

interdit de modifier les
spécifications ou de tenter de
modifier l’appareil de quelque
façon que ce soit.

● N'utilisez jamais le lave vaisselle si

le câble électrique ou les tuyaux
d'eau sont endommagés; ou si le
bandeau de commande, le plan de
travail de l'appareil ou la plinthe
sont endommagés au point que
l'intérieur de l'appareil en est
accessible Contactez votre service
après vente pour éviter tout
danger.

● Les parois du lave-vaisselle ne

doivent jamais être percées, pour
éviter d’endommager les
composants hydrauliques et
électriques.

Avant de procéder aux
branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.

description de l’appareil electrolux 9

Description de l’appareil

Panier supérieur
Réglage de l’adoucisseur d’eau
Réservoir à sel
Distributeur de produit de lavage
Distributeur de liquide de rinçage
Plaque signalétique
Filtres
Bras d’aspersion inférieur
Bras d’aspersion supérieur
Plan de travail

1

2

3

4

5

6

7

8

9

10

Ce lave-vaisselle est doté d’un
éclairage intérieur qui s’allume
lors de l’ouverture de la porte et
s’éteint lors de la fermeture de
celle-ci.

Lampe intérieure à diode de
CLASSE 1 conformément à la
norme EN 60825-1: 1994 + A1:2002
+ A2:2001

Si l’ampoule est défectueuse,
faites-la remplacer par le Service
Après-vente.

10 electrolux bandeau de commande

Bandeau de commande

L'affichage numérique indique :

- le niveau de dureté sur lequel est
réglé l'adoucisseur d'eau,

- le temps restant (approximatif )
avant la fin du programme,

- activation/désactivation du
distributeur de produit de rinçage,
(SEULEMENT si la fonction Tout
en 1 est active),

- la fin du programme de lavage
(affichage d'un zéro),

- le temps restant avant le départ
différé,

- les codes d'anomalie du lave­vaisselle.

Touche Marche/Arrêt

Touches de sélection des
programmes

Touche de départ différé

Affichage numérique

Voyants

1

2

3

4

5

bandeau de commande electrolux 11

Les voyants des réservoirs à sel et
de liquide de rinçage ne sont
jamais allumés pendant qu’un
programme est en cours, même s’il
est nécessaire d’ajouter du sel
et/ou du liquide de rinçage.

Déroulement du
programme

Voyants

Fin du programme

Il s’allume quand un cycle est sélectionné et
reste allumé pendant toute la durée du pro­gramme.

Il s’éteint quand le programme est terminé.

Il s’allume quand un cycle est terminé.

Fonction Tout en 1

Il indique que la fonction Tout en 1 est
activée/désactivée (voir fonction “Tout en 1”).

Sel

Il s’allume quand le réservoir à sel est vide.

Liquide de rinçage

Il s’allume quand le liquide de rinçage est
manquant.

12 electrolux bandeau de commande

Mode programmation

● Appuyez sur la touche

Marche/Arrêt, TOUS les voyants
des touches de sélection des
programmes sont allumés =
l’appareil est en mode
programmation.

● Appuyez sur la touche

Marche/Arrêt, SEUL un voyant de
sélection de programme est allumé
= le dernier programme exécuté
ou sélectionné est encore réglé.
Dans un tel cas, pour restaurer le
mode programmation, il sera
nécessaire d’annuler le
programme.

Rappelez-vous que pour effectuer:

- la sélection d’un programme de
lavage,

- le réglage de l’adoucisseur,

- l’activation/la désactivation du
distributeur de liquide de rinçage,

le lave-vaisselle DOIT être en mode
programmation.

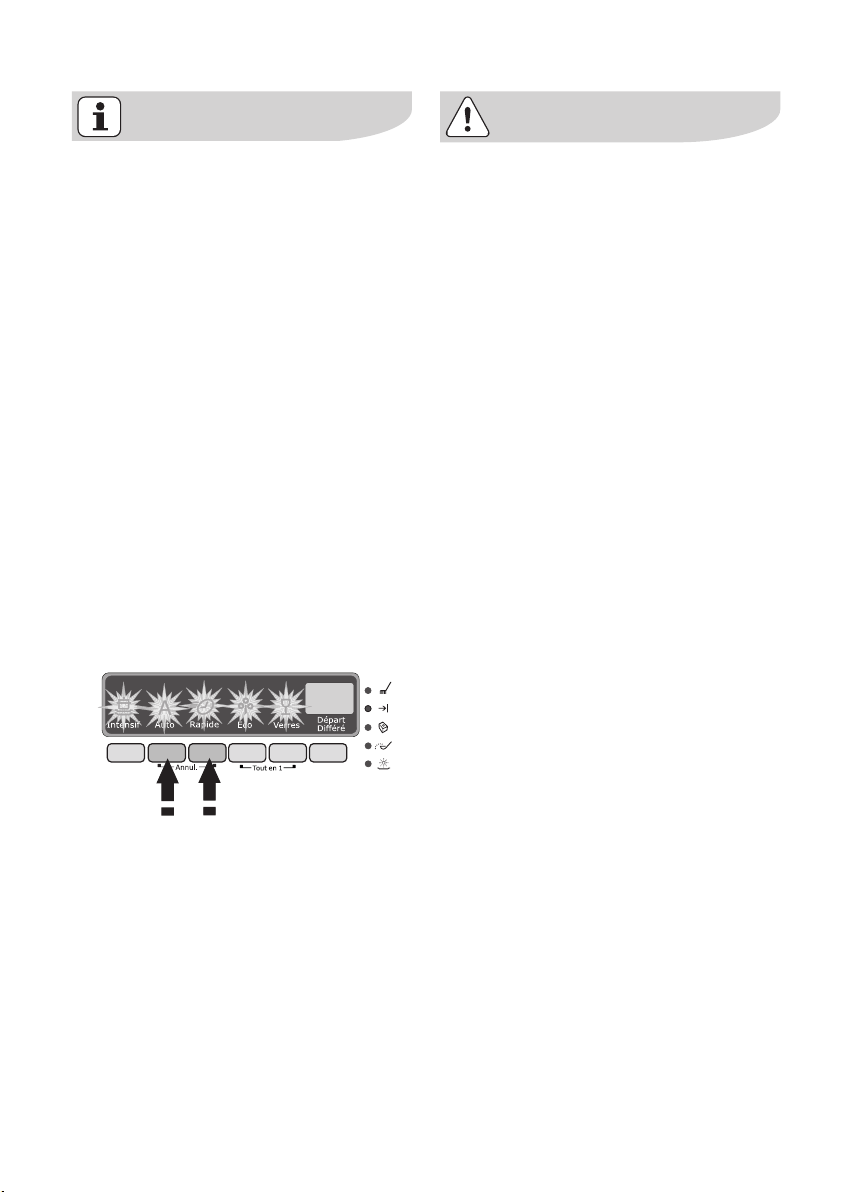

Pour annuler un programme réglé
ou en cours

Appuyez simultanément sur les deux
touches de programme situées au­dessus de l’inscription Annul. et
maintenez-les enfoncéesjusqu’à ce
que tous les voyants des touches de
sélection des programmes soient
éteints.

Le programme est alors annulé et la
machine se trouve en mode
programmation.

première utilisation electrolux 13

Avant d’utiliser votre lave-vaisselle
pour la première fois :

● Assurez-vous que les

raccordements électriques et
hydrauliques sont conformes aux
instructions d’installation.

● Retirez tous les emballages

présents à l’intérieur de l’appareil.

● Réglez l’adoucisseur d’eau

● Versez 1 l d’eau dans le réservoir

à sel, puis approvisionnez en sel

● Remplissez le distributeur de

liquide de rinçage

Si vous souhaitez utiliser des
pastilles de détergent multifonctions
telles que : “3 en 1”, “4 en 1”, “5 en
1” etc., réglez la fonction Tout en 1
(voir fonction “Tout en 1”).

Première utilisation

Réglage de l’adoucisseur d’eau

Le lave-vaisselle est équipé d’un
adoucisseur d’eau conçu pour éliminer
les minéraux et les sels de l’eau
d’alimentation susceptibles de nuire
au bon fonctionnement de l’appareil.

Plus la teneur en minéraux et en sels
est élevée, plus l’eau est dure.

La dureté de l’eau est calculée en
échelles équivalentes, degrés
allemands (°dH), degrés français
(°TH) et mmol/l (millimol par litre ­unité internationale de dureté de
l’eau).

L’adoucisseur doit être réglé en
fonction du degré de dureté de l’eau
dans votre région. Renseignez-vous
auprès de la Compagnie locale de
distribution des Eaux pour connaître le
degré de dureté de l’eau de votre
zone d’habitation.

*

ne pas approvisionner en sel

Dureté de l’eau

°dH °TH mmol/l manuel électronique

Réglage de la dureté

de l’eau

Utilisation

du sel

régénérant

51 - 70 91 - 125 9,0 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 8,9 2 niveau 9 oui

37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui

23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui

15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

*

14 electrolux première utilisation

L’adoucisseur d’eau doit être réglé
des deux façons suivantes :
manuellement, à l’aide du sélecteur
de dureté de l’eau et
électroniquement, à l’aide de
certaines touches de programme
présentes sur le bandeau de
commande.

Réglage manuel
Le lave-vaisselle est réglé d’usine

sur la position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave­vaisselle.

3. Tournez le sélecteur de dureté de
l’eau sur la position 1 ou 2 (voir
tableau).

4. Replacez le panier inférieur.

Réglage électronique
Le lave-vaisselle est réglé d’usine

sur la position 5.

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode
programmation.

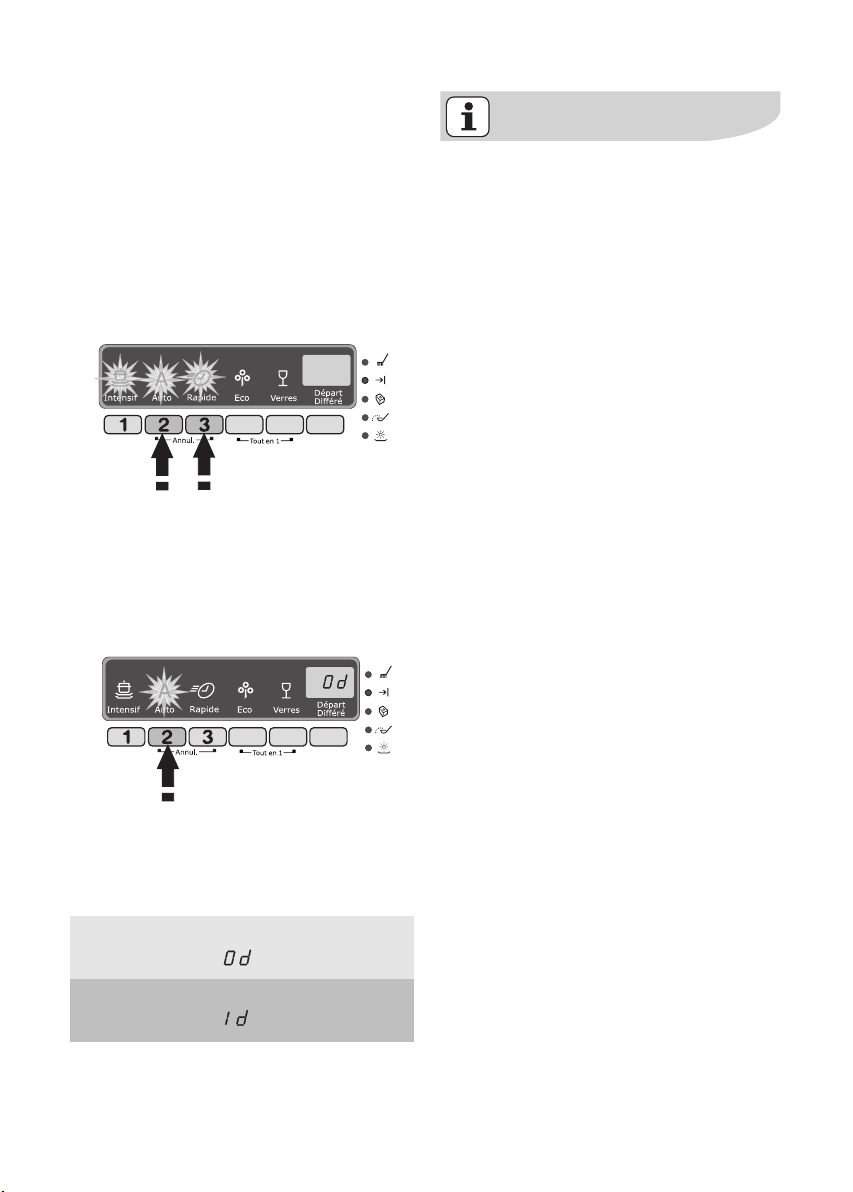

2. Appuyez simultanément sur les
touches 2 et 3 et maintenez-les
enfoncées jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignotent.

3. Appuyez sur la touche 1: les
voyants des touches 2 et 3
s'éteignent, tandis que le voyant
de la touche 1 continue à clignoter.
Le niveau réglé apparaît sur
l'affichage numérique.

Exemples :

affiché = niveau 5
affiché = niveau 10

4. Pour modifier le niveau, appuyez
sur la touche 1. Chaque pression
de la touche détermine le passage
au niveau suivant (pour le réglage,
reportez-vous au tableau).

Exemples :

si le niveau de dureté est réglé sur
5, une pression supplémentaire de
la touche détermine la sélection du
niveau 6.

si le niveau de dureté est réglé sur
10, une pression supplémentaire
de la touche détermine la sélection
du niveau 6.

5. Pour mémoriser l’opération, mettez
à l’arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

première utilisation electrolux 15

Remplissage du réservoir de sel

Utilisez uniquement du sel spécial
pour lave-vaisselle. Tout autre type de
sel non spécialement étudié pour être
utilisé dans un lave-vaisselle, en
particulier le sel de cuisine, peut
endommager l’adoucisseur d’eau.
Approvisionnez en sel avant de
démarrer un programme de lavage
complet.
Vous éviterez ainsi que des grains de
sel ou de l’eau salée qui a débordé
n’entre en contact avec le fond de la
cuve pendant un laps de temps
prolongé, engendrant de la corrosion.

4. Remettez le bouchon en place en
veillant à ce que le filetage et le
joint ne présentent aucune trace
de sel.

5. Serrez le bouchon en le tournant
dans le sens des aiguilles d’une
montre, jusqu’à ce que vous
entendiez un clic.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier
inférieur et dévissez le bouchon du
réservoir de sel en le tournant
dans le sens inverse des aiguilles
d’une montre.

2. Versez 1 l d’eau à l’intérieur du
réservoir (cette opération est
nécessaire uniquement lorsque
vous remplissez le réservoir pour
la première fois).

3. Versez le sel à l’aide de
l’entonnoir, jusqu’à ce que le
réservoir soit rempli.

Ne vous préoccupez pas si de l’eau
déborde du réservoir lorsque vous le
rémplissez. Cela est parfaitement
normal.

Assurez-vous qu’il n’y ait pas de
dépot de sel à l’extérieur du réservoir:
un résidu de sel qui stagne sur la
cuve pendant un certain temps perce
la cuve.

Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après avoir effectué le remplissage,
à condition que le lave-vaisselle
reste sous tension. Si vous utilisez
un sel peu soluble, il se peut que
cette opération prenne davantage
de temps. Le fonctionnement de la
machine n’en sera pas pour autant
entravé.

16 electrolux première utilisation

Remplissage du distributeur de
liquide de rinçage

Le liquide de rinçage assure un
rinçage optimal et un séchage sans
taches ni striures.

Le liquide de rinçage est
automatiquement ajouté au cours du
dernier rinçage.

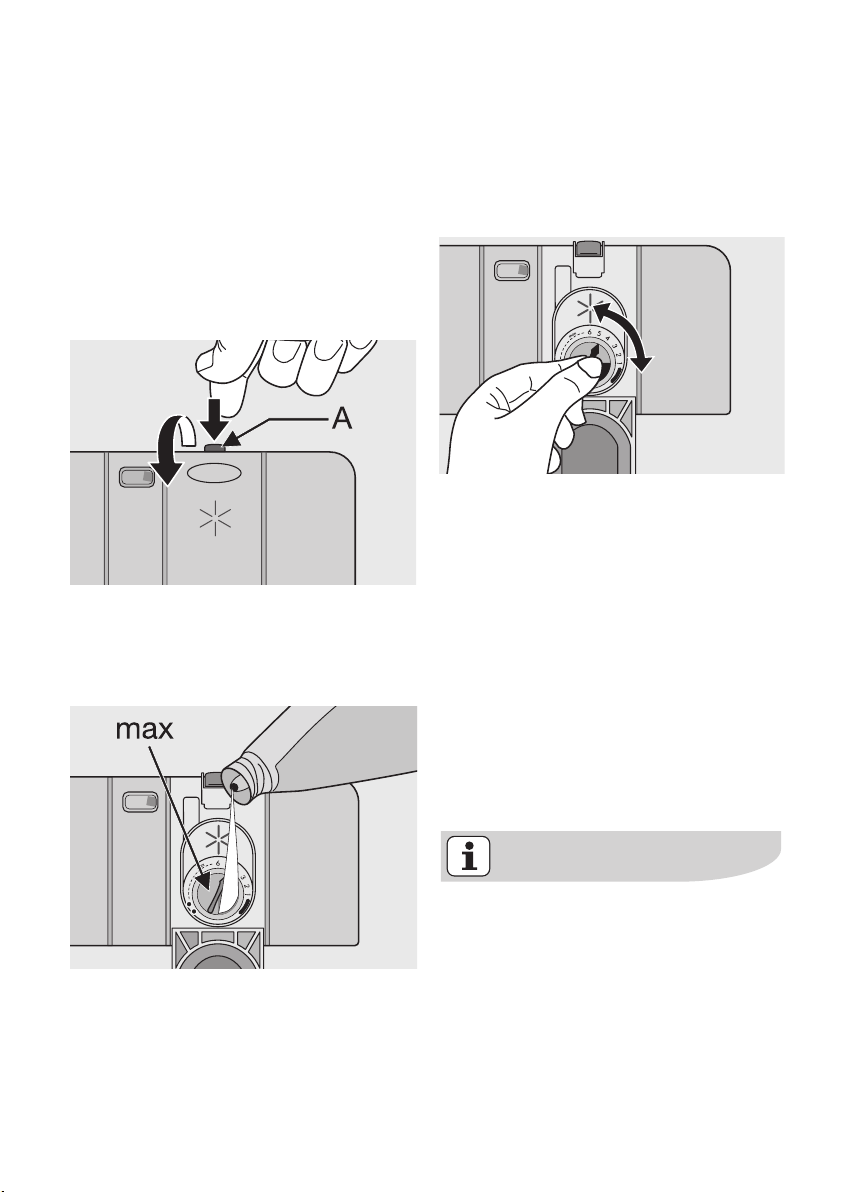

1. Ouvrez le distributeur en appuyant
sur le levier de fermeture (A).

2. Versez le liquide de rinçage dans
la goulotte de remplissage. Le
niveau maximum de remplissage
est signalé par “max”.

Le distributeur contient environ 110 ml
de liquide de rinçage, quantité
suffisante pour 16 à 40 cycles de
lavage, en fonction de la dose
programmée.

En fonction des résultats de brillance
et de séchage obtenus, adaptez le
dosage du liquide de rinçage à l’aide
du sélecteur à 6 positions (position 1
dosage minimum, position 6 dosage
maximum).

Le sélecteur est réglé d’usine sur la
position 4.

Augmentez le dosage si vous
constatez la présence de gouttes
d’eau ou de taches de calcaire sur la
vaisselle au terme du lavage.

En revanche, si des rayures blanches
sont présentes sur la vaisselle, ou si
les verres et les lames de couteaux
sont recouverts d’un film bleuâtre, il
convient de réduire le dosage.

3. Vérifiez que le couvercle est fermé
après chaque remplissage.

Essuyez tout débordement de
liquide de rinçage à l’aide de papier
absorbant, afin d’éviter une
formation excessive de mousse
lors du lavage suivant.

Utilisez exclusivement des liquides
de rinçage de marque, spéciaux
pour lave-vaisselle.

utilisation quotidienne electrolux 17

Ne remplissez jamais le
distributeur de liquide de rinçage
avec d’autres produits (par ex. un
agent de nettoyage pour lave­vaisselle, du produit de lavage
liquide). Cela aurait pour effet
d’endommager la machine.

● Contrôlez le niveau du réservoir de

sel et du distributeur de liquide de
rinçage.

● Rangez les couverts et la vaisselle

dans le lave-vaisselle.

● Versez le produit de lavage dans

le réservoir correspondant.

● Sélectionnez un programme

adapté au type de charge et de
salissure.

● Démarrez le programme.

Rangement des couverts et de la
vaisselle.

Les éponges, les chiffons de
nettoyage et tout autre objet
absorbant l’eau ne doivent pas être
lavés au lave-vaisselle.

● Avant de charger la vaisselle,

veillez à :

- enlever tous les restes
d’aliments.

- laisser tremper les casseroles
au fond desquelles adhèrent des
restes d'aliments brûlés ou
attachés.

● Lorsque vous chargez la vaisselle

et les couverts, veillez à prendre
les précautions suivantes :

- La vaisselle et les couverts ne
doivent pas entraver la rotation
des bras d’aspersion.

- Chargez les articles creux, tels
que tasses, verres, casseroles,
etc. en les retournant, de
manière à ce que l’eau ne
s’accumule pas dans leur cavité
ou dans un fond bombé.

- Les plats de service et les
couverts ne doivent pas être
placés les uns dans les autres,
ou se chevaucher.

- Pour éviter que les verres ne se
brisent, évitez qu’ils se touchent.

- Déposez les petits objets dans le
panier à couverts.

● La vaisselle en plastique et en

matériau antiadhésif tendent à
retenir les gouttes d’eau; ces
articles ne seront pas séchés
aussi bien que les articles en
porcelaine et en acier.

● Les articles légers (bols en

plastique, etc.) doivent être rangés
dans le panier supérieur et
disposés de façon à ce qu’ils ne
puissent se retourner.

Utilisation quotidienne

18 electrolux utilisation quotidienne

Pour le lavage au lave-vaisselle, les couverts et vaisselle suivants

ne sont pas adaptés: - Couverts à manche en bois, en corne, en

porcelaine ou en nacre.

- Articles en plastique non résistant à la
chaleur.

- Couverts anciens dont certains éléments
présentent des soudures et ne résistent pas
à la température.

- Couverts ou vaisselle collés.

- Articles en étain ou en cuivre.

- Verres en cristal au plomb, les cristaux.

- Articles en acier sujets à la rouille.

- Plateaux en bois.

- Articles en fibres synthétiques.

peuvent convenir dans
une mesure limitée:

- Lavez au lave-vaisselle uniquement de la
vaisselle en faïence garantie lavable en
machine par le fabricant.

- Les décors vernis peuvent se ternir au fil
des lavages.

- Les pièces en argent et en aluminium ont
tendance à se décolorer au cours du
lavage: les résidus de blanc d’œuf, de
jaune d’œuf et de moutarde provoquent
souvent une décoloration et la formation de
taches sur l’argent. Par conséquent, veillez
à toujours éliminer les restes d'aliments de
la vaisselle en argent si vous ne les lavez
pas immédiatement après utilisation.

utilisation quotidienne electrolux 19

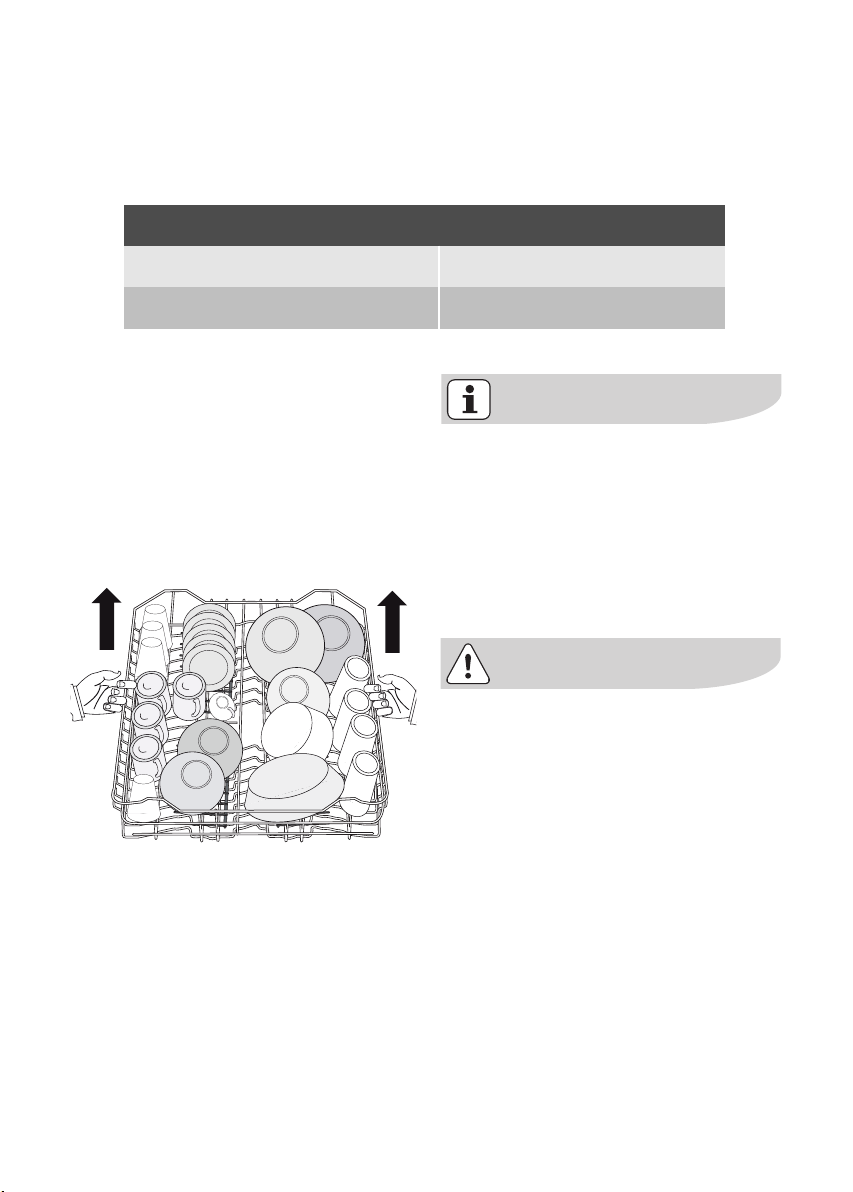

Ouvrez la porte et tirez les paniers
vers vous pour y charger la vaisselle.

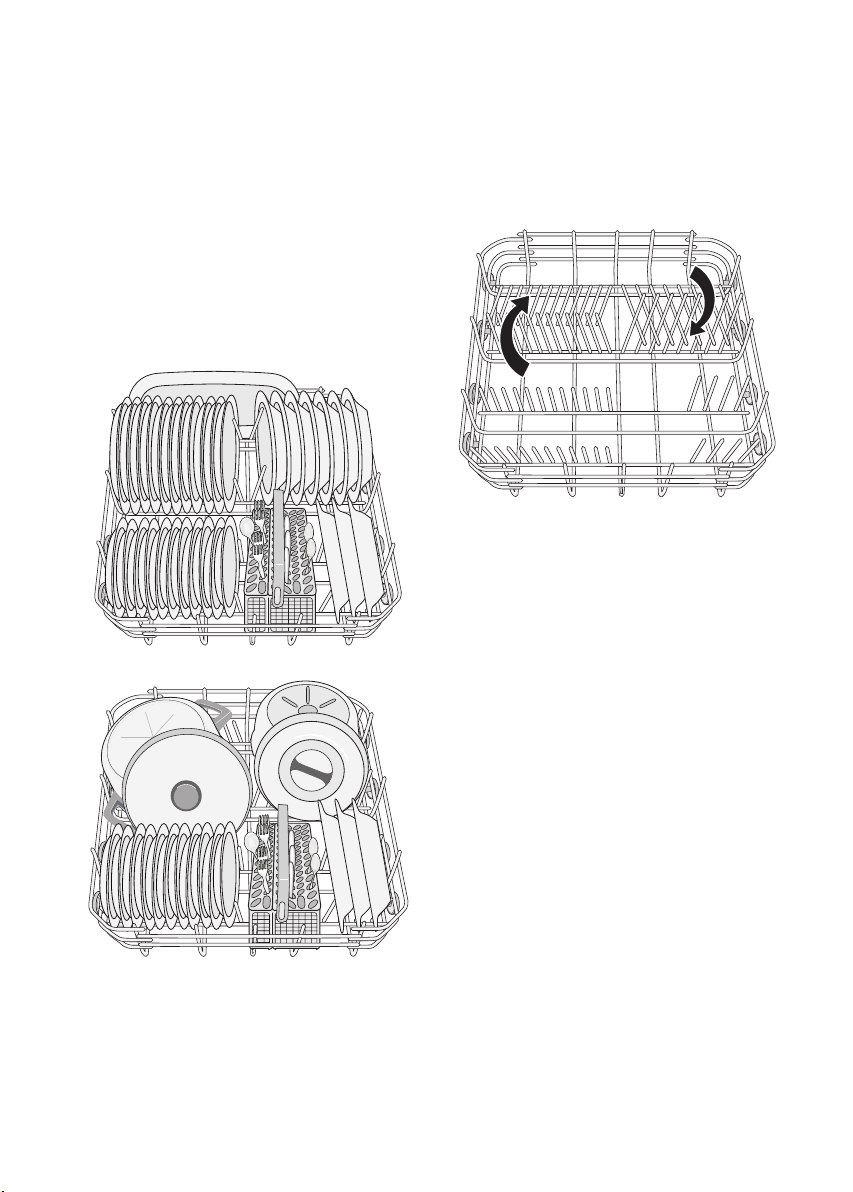

Panier inférieur

La panier inférieur est conçu pour y
ranger des casseroles, des
couvercles, des assiettes, des
saladiers, des couverts, etc.
Les plats et les grands couvercles
doivent être disposés autour du
panier, afin de ne pas gêner la
rotation des bras d’aspersion.

Les deux rangées de support du
panier inférieur peuvent être
abaissées aisément pour vous
permettre de charger des casseroles,
des poêles et des saladiers.

20 electrolux utilisation quotidienne

Panier à couverts

Les couteaux à longue lame
disposés avec le manche vers le
bas représentent un danger
potentiel.

Les couteaux et les autres
ustensiles pointus ou coupant
doivent être placés dans le panier à
couverts pointe vers le bas ou en
position horizontale, dans le panier
supérieur.

Soyez prudent lorsque vous
chargez ou déchargez des articles
coupants du lave-vaisselle.

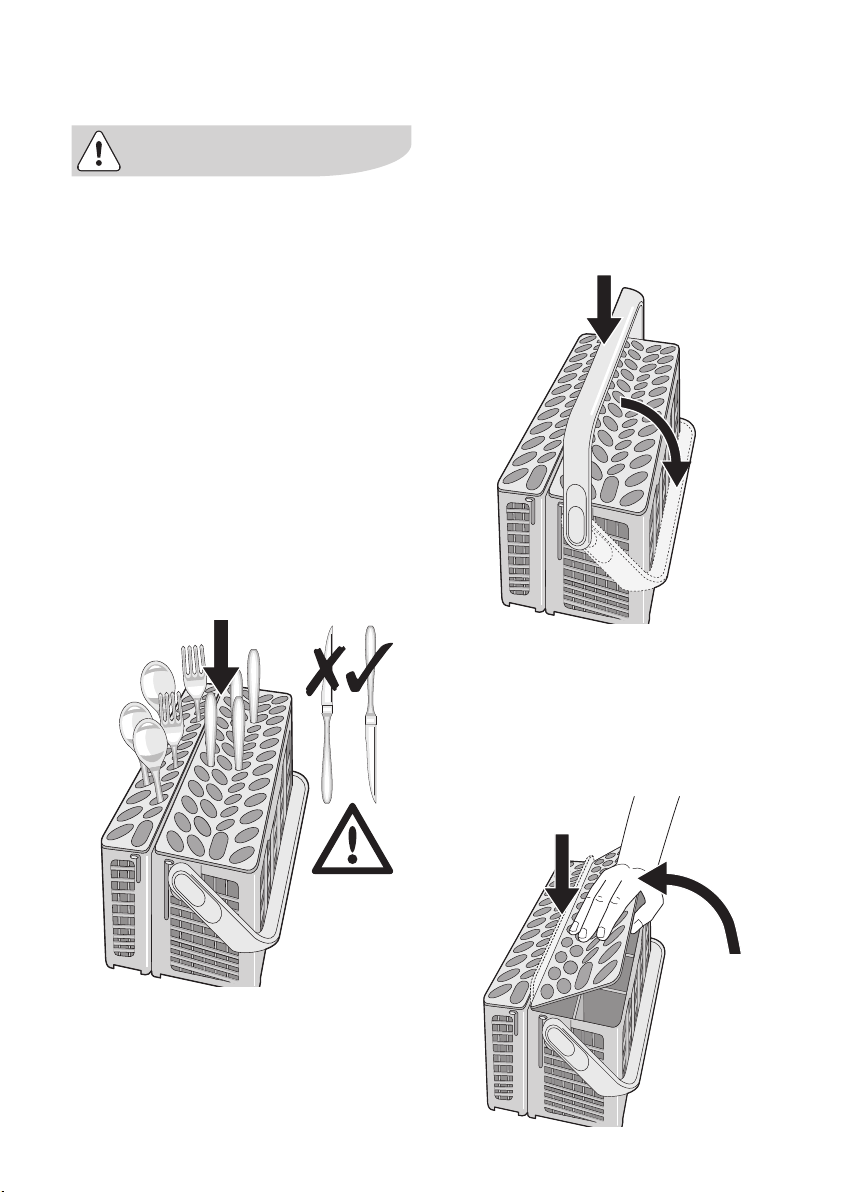

Disposez les fourchettes et les
cuillères dans le panier à couverts
extractible, le manche tourné vers le
bas, et les couteaux avec le manche
orienté vers le haut (fig. 1).

Si les manches dépassent du fond
du panier à couverts et entravent la
rotation du bras d’aspersion, disposez
les couverts avec le manche tourné
vers le haut.

Intercalez les cuillères aux autres
couverts, afin d'éviter qu'elles ne
s'emboîtent.

Pour faciliter le chargement du panier
à couverts, nous vous conseillons
d’abaisser la poignée de celui-ci
(fig.2).

Afin de garantir un résultat optimal, il
est recommandé d’utiliser les
séparateurs à couverts.
Si la dimension et la forme des
couverts ne permettent pas l'utilisation
des séparateurs, il vous sera possible
de les retirer facilement (fig. 3).

Fig. 1

Fig. 2

Fig. 3

utilisation quotidienne electrolux 21

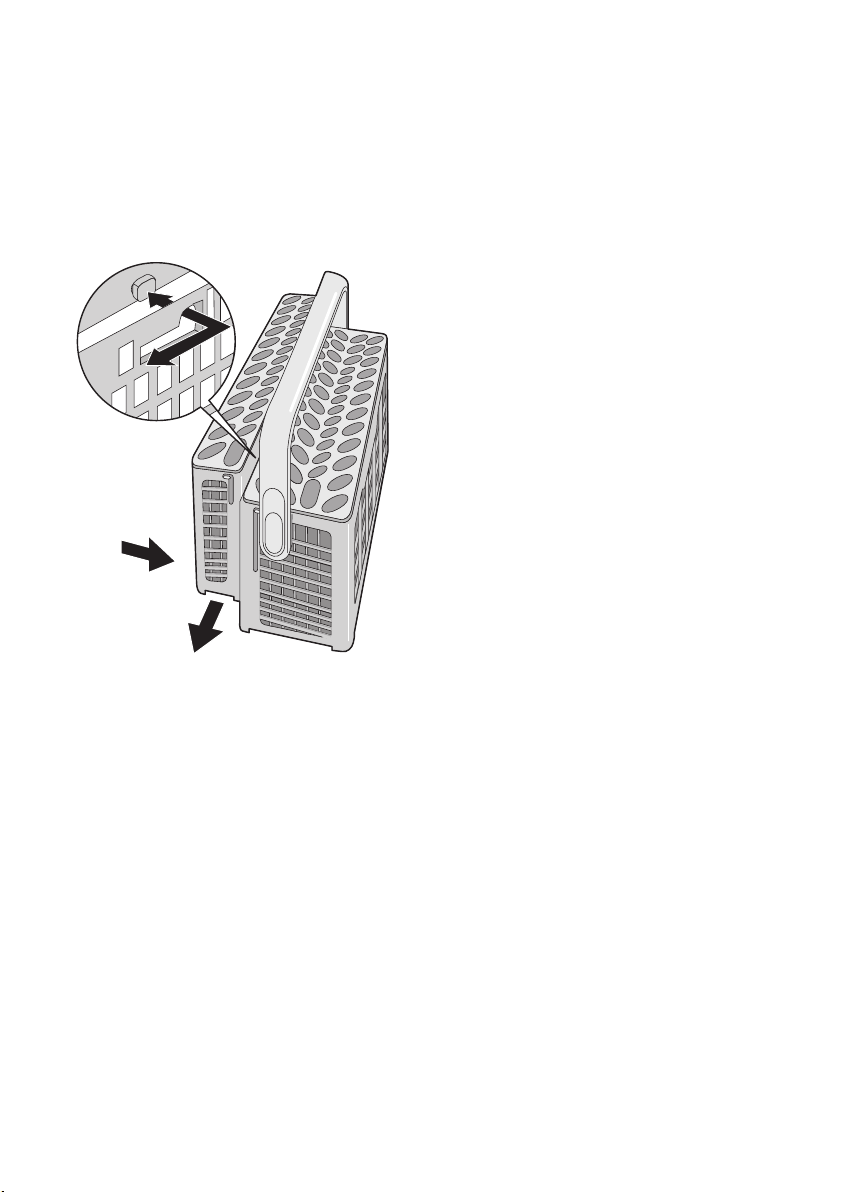

Le panier à couverts est constitué de
deux parties amovibles pour obtenir
une plus grande surface de
rangement. Pour séparer les deux
parties, faites-les glisser à
l’horizontale en direction opposée et
détachez-les (fig. 4).

Pour les assembler à nouveau,
procédez dans le sens inverse.

Fig. 4

22 electrolux utilisation quotidienne

Panier supérieur

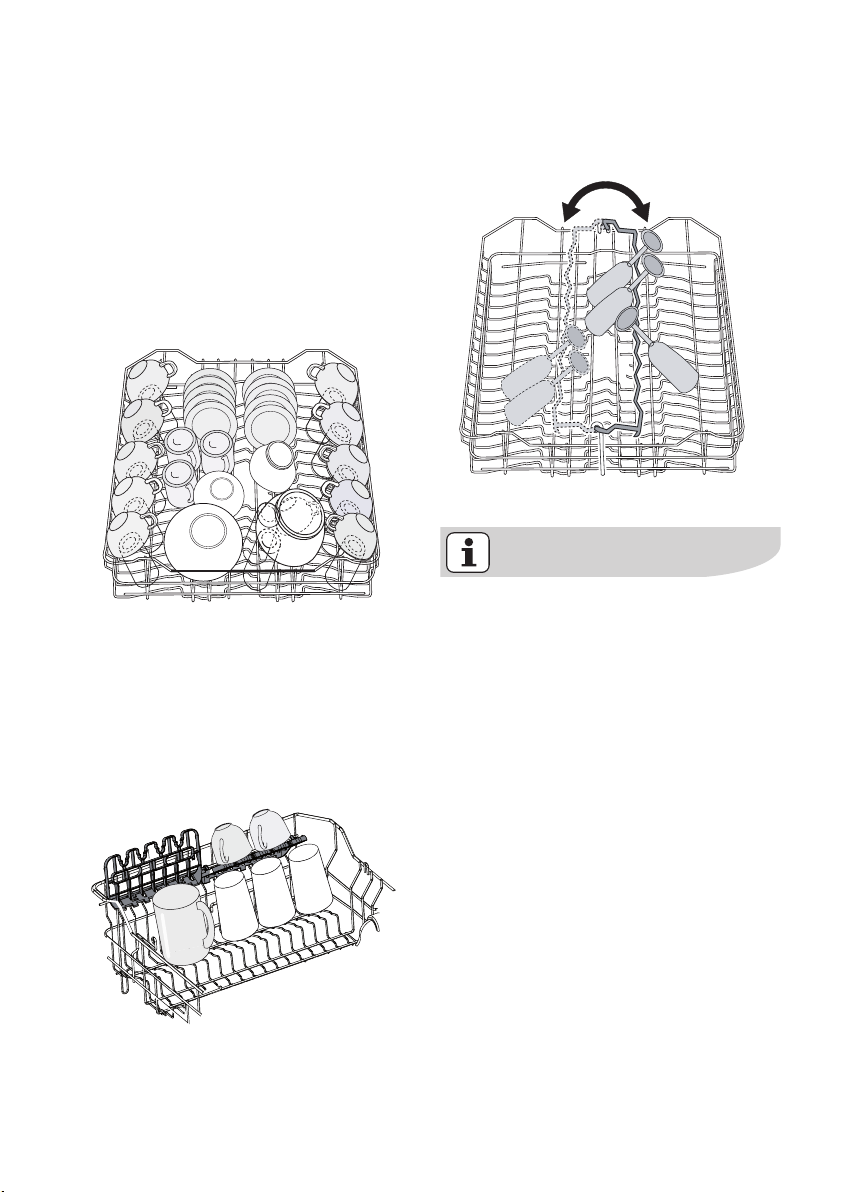

Le panier supérieur est conçu pour y
ranger des sous-tasses, des
saladiers, des tasses, des verres,
des casseroles et des couvercles.

Disposez les articles en quinconce
au-dessus et au-dessous des
supports pour tasses, de façon à ce
que l’eau puisse atteindre toutes les
surfaces.

Les verres à long pied peuvent être
rangés dans les supports suspendus
aux porte-tasses en les retournant.

Pour les articles de plus grande
dimension, il vous est possible de
rabattre les étriers pour tasses vers le
haut.

Avant de refermer la porte, assurez­vous que les bras d’aspersion
tournent librement.

Pour les verres à long pied (selon la
taille), vous pouvez relever le support
vers la gauche ou vers la droite.

utilisation quotidienne electrolux 23

Réglage de la hauteur du panier supérieur

Si vous devez laver des plats de grande dimension, disposez-les dans le
panier inférieur après avoir mis le panier supérieur dans sa position la plus
haute.

Pour régler le panier dans sa
position la plus haute, procédez
comme suit:

1. Tirez le panier jusqu’à la butée.

2. Soulevez délicatement les deux
côtés jusqu’à ce que le
mécanisme s’encliquette et que le
panier soit en position stable.

Pour abaisser le panier dans sa
position d’origine, procédez
comme suit:

1. Tirez le panier jusqu’à la butée.

2. Soulevez délicatement les deux
côtés, puis faites en sorte que le
mécanisme s’emboîte vers
l’arrière, tout en maintenant le
panier.

Ne soulevez ou n’abaissez jamais
le panier d’un seul côté
uniquement.

Lorsque le panier est en position
haute, il ne vous est plus possible
d’utiliser les supports pour tasses.

Après avoir chargé la machine, veillez
à toujours refermer la porte, car une
porte ouverte est source de danger.

Hauteur maximale de la vaisselle dans le panier inférieur

31 cm

Avec le panier supérieur relevé

27 cm

Avec le panier supérieur abaissé

24 electrolux utilisation quotidienne

Utilisation du produit de lavage

Utilisez exclusivement des produits de
lavage spécialement conçus pour une
utilisation au lave-vaisselle.

Veuillez respecter le dosage et les
consignes de stockage du fabricant
figurant sur l’emballage.

En utilisant la quantité de produit de
lavage strictement nécessaire, vous
contribuerez à la protection de
l’environnement.

Remplissage de produit de lavage

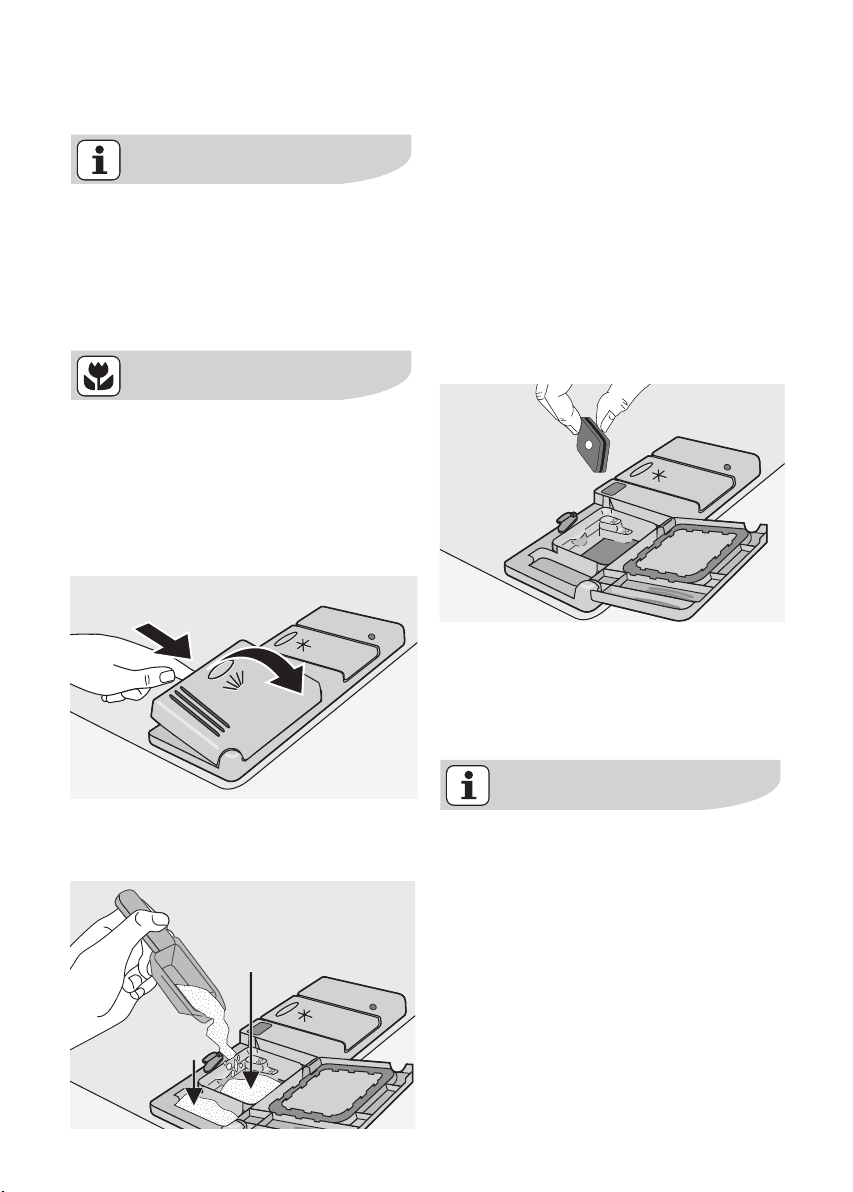

1. Ouvrez le couvercle.

2. Versez le produit de lavage dans
le distributeur (1). Le repère
indique le niveau de dosage:

20 = environ 20 g de détergent
30 = environ 30 g de détergent

3. Tous les programmes avec
prélavage nécessitent une dose
supplémentaire de détergent (5 à
10 g) à placer dans le
compartiment de prélavage (2). Ce
détergent agira au cours de la
phase de prélavage.

Si vous utilisez du produit de
lavage en pastilles: placez la
pastille dans le compartiment (1)

4. Fermez le couvercle et appuyez
jusqu’à ce qu’il soit verrouillé.

Produit de lavage en pastilles

Les produits de lavage en pastille de
différents fabricants présentent un
taux de dissolution variable. C’est
pourquoi certains produits de lavage
en pastilles n’atteignent pas leur
pouvoir de nettoyage optimal au cours
des programmes courts. Par
conséquent, veuillez sélectionner un
programme de lavage long si vous
utilisez des produits de lavage en
pastilles, afin d’éliminer complètement
les résidus de lessive.

1

2

utilisation quotidienne electrolux 25

Fonction Tout en 1

Cet appareil est doté de la fonction
Tout en 1, ce qui vous permet
d’utiliser des produits de lavage
combinés “3 en 1”.

Ces produits combinent les fonctions
de produit de lavage, de produit de
rinçage et de sel régénérant. Ils
peuvent également contenir d’autres
substances selon le type de pastille
utilisé (“3 en 1”, “4 en 1”, “5 en 1”
etc.)

Vérifiez que ces détergents sont
appropriés au degré de dureté de
l’eau d’alimentation. Consultez à cet
effet les instructions du fabricant.

Dès que cette fonction est
sélectionnée, elle restera également
activée pour les programmes de
lavage suivants.

Lorsque cette fonction est
sélectionnée, l’alimentation en liquide
de rinçage et en sel à partir des
réservoirs respectifs est
automatiquement désactivée, de
même que les voyants respectifs du
sel et du liquide de rinçage.

Sélectionnez la fonction Tout en 1
avant le départ du programme de
lavage.

L'utilisation de la fonction Tout en 1
peut entraîner une modification de la
durée du cycle. Dans ce cas, la durée
du programme est automatiquement
mise à jour sur l'affichage numérique.

Dès que le cycle a démarré, la
fonction Tout en 1 NE peut PLUS être
modifiée. Si vous souhaitez exclure la
fonction Tout en 1, il vous faudra
d’abord annuler le réglage du
programme, puis désactiver la
fonction Tout en 1. Dans ce cas, vous
devrez régler à nouveau le
programme de lavage (et les options
souhaitées).

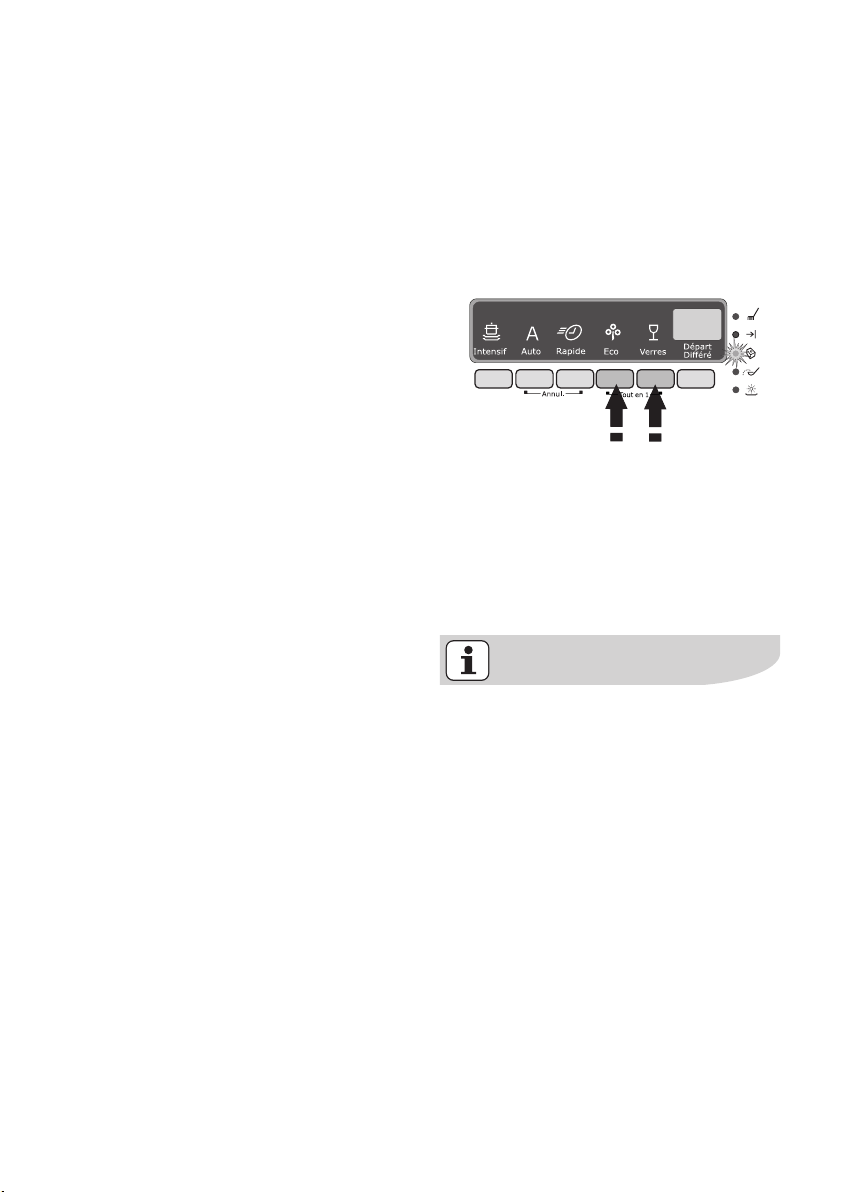

Activation/désactivation de la
fonction Tout en 1

Appuyez simultanément sur les deux
touches situées au-dessus de
l’inscription Tout en 1, jusqu’à ce que
le voyant de la fonction Tout en 1
s’allume. Cela signifie que la fonction
est activée.

Pour désactiver la fonction, appuyez à
nouveau sur ces deux touches
jusqu’à ce que l’indicateur
correspondant au symbole Tout en 1
soit éteint.

Si le séchage n'est pas satisfaisant,
nous vous suggérons de :

1. Remplir le distributeur de liquide
de rinçage.

2. Activer le distributeur de liquide de
rinçage.

3. Régler le dosage du liquide de
rinçage sur la position 2.

● L'activation/la désactivation du

distributeur de liquide de rinçage
est possible uniquement si la
fonction Tout en 1 est activée.

26 electrolux utilisation quotidienne

Activation/désactivation du
distributeur de liquide de rinçage

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode
programmation.

2. Appuyez simultanément sur les
touches 2 et 3, jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignoter.

3. Appuyez sur la touche 2 : les
voyants des touches 1 et 3
s'éteignent, tandis que le voyant
de la touche 2 continue à clignoter.
Les réglages effectués sont
indiqués sur l'affichage numérique.

4. Pour modifier un paramètre,
appuyez à nouveau sur la touche
2: le nouveau paramètre apparaît
sur l'affichage numérique.

5. Pour mémoriser cette opération,
mettez à l'arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

Si vous souhaitez réutiliser des
produits de lavage traditionnels,
nous vous recommandons de:

1. Désactiver la fonction Tout en 1.

2. Approvisionner à nouveau le
réservoir à sel et le distributeur de
liquide de rinçage.

3. Régler la position maximale du
degré de dureté de l’eau et
d’effectuer 1 programme normal
sans charger la machine.

4. Régler ensuite le degré de dureté
de l’eau en fonction de la dureté
de l’eau de votre région.

5. Ajuster le dosage du liquide de
rinçage.

Distributeur de liquide de rinçage désactivé

Distributeur de liquide de rinçage activé

utilisation quotidienne electrolux 27

Sélection et départ d’un
programme de lavage

Sélectionnez le programme et le
départ différé en laissant la porte
légèrement ouverte. Le départ du
programme ou du décompte du
départ différé démarrera
uniquement après la fermeture de
la porte. Vous pouvez effectuer
toutes les modifications souhaitées
jusqu’à ce moment-là.

1. Vérifiez que les paniers ont été
chargés correctement et que les
bras d’aspersion tournent
librement.

2. Assurez-vous que le robinet d’eau
est ouvert.

3. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode
programmation.

4. Appuyez sur la touche
correspondant au programme
souhaité (référez-vous au tableau
des “Programmes de lavage”)

Après la sélection d'un
programme, son voyant s'allume.

Le voyant indiquant qu'un

programme est en cours

s'allume.
Fermez la porte du lave-vaisselle,

le programme démarre
automatiquement.

Le voyant indiquant qu'un
programme est en cours reste
allumé.

Réglage et départ du programme
avec départ différé

1. Après avoir sélectionné le
programme de lavage, appuyez
sur la touche départ différé jusqu'à
ce que le nombre d'heures
clignotant correspondant au départ
différé apparaisse sur l’affichage
numérique. Il est possible de
sélectionner de 1 à 19 heures.

2. Fermez la porte du lave-vaisselle,
le décompte démarre
automatiquement. Le nombre
affiché ne clignote plus, mais
devient fixe avec un éclairage
statique.

3. Le décompte s'effectue par
intervalles de 1 heure.

4. L’ouverture de la porte interrompt
le décompte. Fermez la porte : le
décompte reprend là où il a été
interrompu.

5. Dès que la durée du départ différé
est écoulée, le programme
démarre automatiquement.

Lorsque la fonction de départ
différé est activée, le voyant de
programme en cours est éteint.
Une fois le décompte du départ
différé terminé, le programme
démarre automatiquement et le
voyant de programme en cours
s'allume.

28 electrolux utilisation quotidienne

Interrompez ou annulez un
programme en cours UNIQUEMENT
si cela s’avère strictement
nécessaire.

Attention! Un nuage de vapeur peut
s’échapper par la porte du lave­vaisselle lorsque vous l’ouvrez.
Soyez prudent en effectuant cette
opération (risque de brûlure).

Interruption d’un programme en
cours:

● Ouvrez la porte du lave-vaisselle ;

le programme s’arrête. Fermez la
porte; le programme reprend là où
il a été interrompu.

● Appuyez sur la touche

Marche/Arrêt, tous les voyants
s’éteignent. Pressez à nouveau la
touche Marche/Arrêt; le
programme reprendra là où il a été
interrompu.

Annulation d'un programme en
cours

● Appuyez simultanément sur les

deux touches du programme
situées sous le mot Annul.,
jusqu'à ce que tous les voyants
des programmes s'allument. Le
programme de lavage a été
annulé.

Si vous souhaitez sélectionner un
nouveau programme, vérifiez qu'il
y a du produit de lavage dans le
distributeur correspondant.

Annulation du départ différé

● Pour annuler un départ différé,

vous devez réinitialiser le lave­vaisselle.

● Appuyez simultanément sur les

deux touches du programme
situées au-dessus du mot Annul.
jusqu'à ce que tous les voyants
des programmes s'allument.

● L'annulation d'un départ différé

détermine l'annulation du
programme de lavage sélectionné.
Dans ce cas, vous devez répéter
la sélection du programme de
lavage.

Il vous est possible de sélectionner
le programme de lavage et la
durée du départ différé également
lorsque la porte est fermée.
Rappelez-vous que, dans ce cas,
dès que vous appuyez sur la
touche programme, vous disposez
de 3 secondes SEULEMENT pour
sélectionner éventuellement un
autre programme ou un départ
différé, après quoi le programme
démarrera automatiquement.

utilisation quotidienne electrolux 29

Fin du programme de lavage

● Le lave-vaisselle s'arrête

automatiquement et le voyant du
programme en cours s'éteint.

● Le voyant d'indication de la fin du

programme s'allume.

● Le voyant du programme qui vient

de terminer reste allumé.

● Un zéro apparaît sur l'affichage

numérique.

1. Mettez le lave-vaisselle hors
tension en appuyant sur la touche
Marche/Arrêt.

2. Ouvrez la porte du lave-vaisselle,
laissez-la entrouverte et attendez
quelques minutes avant de
décharger la vaisselle ; cela
permet de la laisser refroidir et
améliore le processus de séchage.

Déchargement du lave-vaisselle

● Les plats encore chauds sont

sensibles aux chocs. C’est
pourquoi il est préférable de
laisser refroidir la vaisselle avant
de la décharger de la machine.

● Videz en premier lieu le panier

inférieur, puis le panier supérieur ;
ceci permettra d’éviter que de
l’eau ne s’égoutte du panier
supérieur sur la vaisselle du panier
inférieur.

● Il se peut que de l’eau soit

présente sur les parois internes et
sur la porte du lave-vaisselle, car
l’acier inoxydable est en définitive
plus froid que les plats.

Dès que le programme est terminé,
débranchez le lave-vaisselle et
fermez le robinet d’arrivée d’eau.

30 electrolux programmes de lavage

Programmes de lavage

Programme

Intensif

Très sale

Vaisselle,
couverts,
plats et
casseroles

Prélavage
Lavage principal à 70°C
2 rinçages intermédiaires
Rinçage final
Séchage

Verres

Moyennement

sale

Vaisselle
délicate et
verres

Lavage principal à 45°C
1 rinçage intermédiaire
Rinçage final
Séchage

Moyennement

sale

Auto (1)

Vaisselle,
couverts,
plats et
casseroles

Prélavage
Lavage principal à 50°C ou 65°C
1 ou 2 rinçages intermédiaires
Rinçage final
Séchage

Degré de
salissure

Type de

vaisselle

Description du

programme

Moyennement

sale

Eco (3)

Vaisselle et
couverts

Prélavage
Lavage principal à 50°C
1 rinçage intermédiaire
Rinçage final
Séchage

Rapide (2)

Moyennement
ou légèrement

sale

Vaisselle et
couverts

Lavage principal à 60°C
Rinçage final

Informations relatives aux
programmes de lavage

(1) Au cours du programme Auto, le

degré de salissure de la vaisselle
est déterminé par le degré de
turbidité de l’eau.
La durée du programme, les
niveaux de consommation d’eau
et d’énergie peuvent varier ; tout
dépend de la charge du lave
vaisselle (pleine ou demi-charge)
et du degré de salissure.
La température de l’eau est
automatiquement ajustée entre
50 °C et 65 °C.

(2) Idéal pour le lavage d’un lave-

vaisselle partiellement chargé.
Programme de lavage journalier
parfait, adapté aux besoins d’une
famille de 4 personnes qui
souhaitent seulement laver la
vaisselle et les couverts du dîner
et du petit déjeuner.

(3) Programme de test pour les

instituts de test.

entetien et nettoyage electrolux 31

Nettoyage des filtres

Contrôlez et nettoyez les filtres très
régulièrement. Des filtres non
nettoyés réduisent les performances
de lavage.

1. Ouvrez la porte, sortez le panier
inférieur.

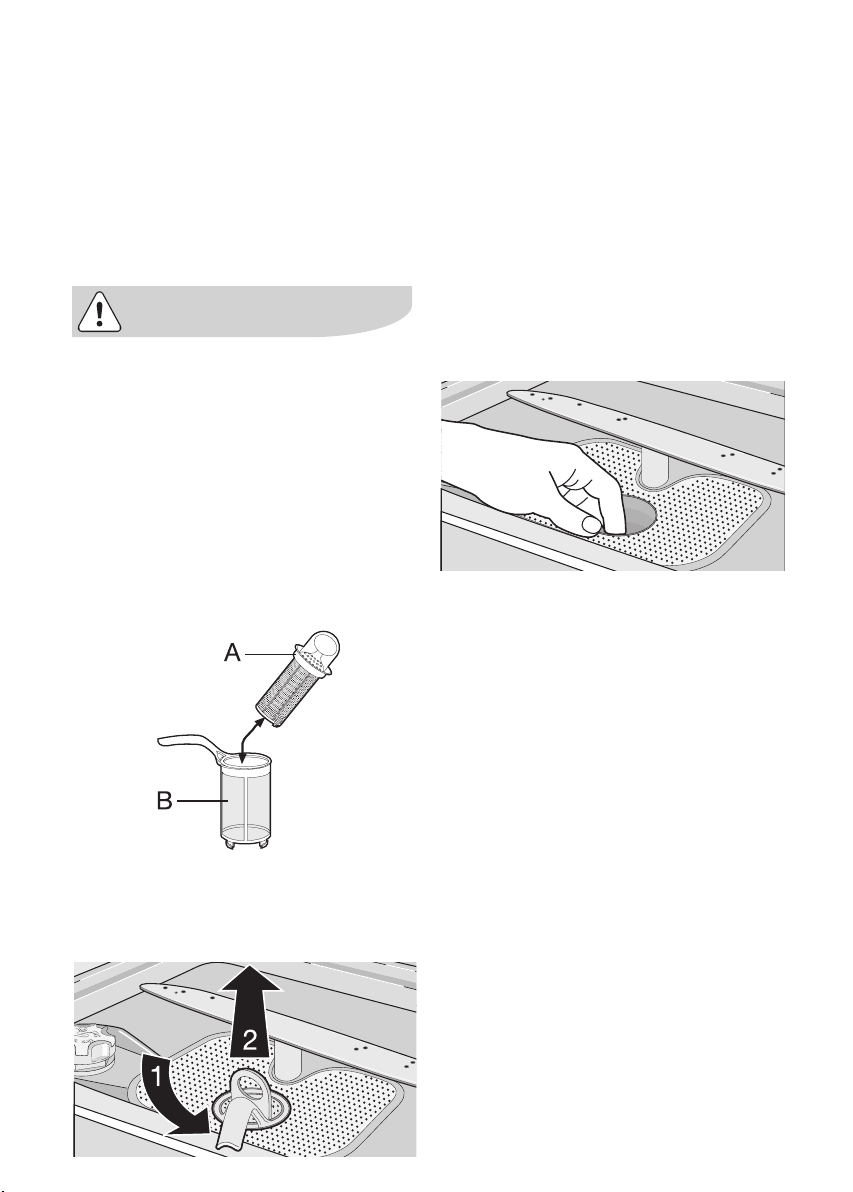

2. Le système de filtrage du lave­vaisselle comporte un filtre
grossier (A), un microfiltre (B) et
un filtre plat. Desserrez le système
de filtrage à l’aide de la poignée
du microfiltre et sortez-le.

3. Tournez la poignée dans le sens
contraire des aiguilles d'une
montre et effectuez

1

/4de tour

environ, puis sortez-le.

Avant de nettoyer les filtres,
assurez-vous que la machine est
mise hors tension.

Entretien et nettoyage

4. Saisissez le filtre grossier (A) par
la poignée avec l’orifice et retirez­le du microfiltre (B).

5. Nettoyez soigneusement tous les
filtres à l’eau courante.

6. Retirez le filtre plat du fond du
compartiment de lavage et
nettoyez soigneusement les deux
faces.

7. Réinstallez le filtre plat dans le
fond du compartiment de lavage et
assurez-vous qu’il est
correctement en place.

8. Introduisez le filtre grossier (A)
dans le microfiltre (B) et pressez
de manière à ce qu’ils s’emboîtent
l’un dans l’autre.

9. Mettez l'ensemble des ces filtres
en place et bloquez-le en tournant
la poignée dans des aiguilles d'une
montre jusqu’à la butée. Au cours
de cette opération, contrôlez que
le filtre plat ne dépasse pas de la
base du compartiment de lavage.

32 electrolux entetien et nettoyage

En cas d’absence prolongée

Si vous n’utilisez pas l'appareil
pendant une longue période de
temps, veillez à:

1. Débrancher la machine et à fermer
le robinet d’arrivée d’eau.

2. Laisser la porte entrouverte pour
prévenir la formation d’odeurs
désagréables.

3. Nettoyer soigneusement l’intérieur
de l'appareil.

Précautions contre le gel

Évitez d’installer l'appareil dans un
endroit où la température ambiante
est inférieure à 0°C. Si cela n’est pas
possible, videz la machine, fermez la
porte, fermez et débranchez le tuyau
d’arrivée d’eau et vidangez-le.

Transport de l'appareil

Si vous devez transporter l’appareil
(en cas de déménagement, etc.):

1. Débranchez-le.

2. Fermez le robinet d'arrivée d’eau.

3. Retirez les tuyaux d’arrivée d’eau
et de vidange.

4. Tirez l'appareil hors de sa niche
ainsi que les tuyaux.

Évitez d’incliner l'appareil au cours du
transport.

Ne retirez JAMAIS les bras
d’aspersion.

Si des résidus de saletés ont bouché
les orifices des bras d’aspersion,
éliminez ceux-ci à l’aide d’un cure­dent.

Nettoyage externe

Nettoyez les surfaces externes de la
machine, de même que le bandeau
de commande, à l’aide d’un chiffon
doux humide, au besoin, uniquement
humidifié d'eau savonneuse. N’utilisez
en aucun cas de substances
abrasives, de tampons métalliques ou
de solvants (acétone, trichloréthylène,
etc.).

Essuyez régulièrement les joints
situés autour de la porte et des
distributeurs de produit de lavage et
de liquide de rinçage à l’aide d’un
chiffon humide.

Nettoyage interne

Nous vous conseillons d’effectuer
tous les 3 mois un programme de
lavage pour vaisselle très sale sans
vaisselle mais avec du produit de
lavage.

N’utilisez en aucun cas le lave­vaisselle sans les filtres. Si les filtres
n’ont pas été correctement
réinstallés, les performances de
lavage pourront être compromises et
l'appareil pourrait être endommagé.

en cas d’anomalie de fonctionnement electrolux 33

Le lave-vaisselle ne démarre pas ou s’arrête en cours de programme.
Certaines anomalies de fonctionnement peuvent dépendre d'opérations

d'entretien non correctes ou d'oubli, et peuvent être résolus à l’aide des
indications fournies dans le tableau, sans faire appel à un service après vente.

Mettez l’appareil hors tension et effectuez les contrôles que nous vous
suggérons ci-après.

En cas d’anomalie de fonctionnement

Code erreur et

anomalie de fonctionnement

Cause possible

et solution

● apparaît sur l'affichage numérique

Le lave-vaisselle n’est pas
approvisionné en eau

● Le robinet d’arrivée d’eau est obstrué ou

incrusté de tartre.

Nettoyez le robinet d’arrivée d’eau.

● Le tuyau d’arrivée d’eau n’a pas été

installé correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de
vidange.

● Le filtre (s’il est présent) situé dans

l’embout à vis du tuyau au niveau de la
soupape d’admission est bouché.
Nettoyez le filtre situé dans l'embout à
vis du tuyau.

● Le robinet d’arrivée d’eau est fermé.

Ouvrez le robinet d’arrivée d’eau.

● apparaît sur l'affichage numérique

Le lave-vaisselle ne vidange pas

● Le robinet de l’évier est bouché.

Nettoyez à fond le robinet de l’évier.

● Le tuyau d’arrivée d’eau n’a pas été

installé correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de
vidange.

● apparaît sur l'affichage numérique

Le système de sécurité anti­débordement s'est déclenché.

● Fermez le robinet d’arrivée d’eau et

contactez le Service Après-vente.

34 electrolux en cas d’anomalie de fonctionnement

Anomalie de fonctionnement Cause possible et solution

Le programme ne démarre pas

● La porte du lave-vaisselle n’a pas été

fermée correctement.
Fermez la porte.

● La prise n’est pas branchée.

Branchez l'appareil.

● Le départ différé a été réglé.

Si la vaisselle doit être lavée
immédiatement, annulez le départ
différé.

● Le fusible a disjoncté dans la boîte à

fusibles.
Remplacez le fusible.

Après avoir effectué ces contrôles,
mettez l’appareil sous tension.

Le programme reprendra là où il avait
été interrompu.

Si l’anomalie persiste ou si le code
d’erreur s’affiche à nouveau,
contactez le Service Après-vente.

Si des codes autres que ceux décrits
dans le tableau ci-dessus s’affichent,
contactez le Service Après-vente.

Lorsque vous appelez le Service
Après-vente, communiquez le
modèle, le numéro de code produit et
le numéro de série.

Vous trouverez ces informations sur la
plaque signalétique située sur le côté
du lave-vaisselle.

Afin de pouvoir disposer à tout
moment de ces numéros, nous vous
recommandons de les inscrire ici :

Modèle : . . . . . . . . . . . . . . . . . . . . .

N° code produit : . . . . . . . . . . . . . . .

N° de série : . . . . . . . . . . . . . . . . . .

en cas d’anomalie de fonctionnement electrolux 35

Les résultats de lavage sont insatisfaisants

La vaisselle n'est
pas propre.

● Vous n’avez pas sélectionné le programme approprié.

● La vaisselle est disposée de manière telle à empêcher

l’eau d’atteindre toutes les surfaces. Ne surchargez pas
les paniers.

● La rotation des bras d’aspersion est entravée par de la

vaisselle mal rangée.

● Les filtres situés dans le fond de la cuve sont encrassés

ou mal installés.

● Vous avez utilisé trop peu de produit de lavage ou avez

oublié d’approvisionner le distributeur de produit de
lavage.

● Si des dépôts de tartre sont présents sur la vaisselle,

cela signifie que le réservoir à sel est vide ou que vous
n’avez pas réglé correctement le niveau de
l’adoucisseur d’eau.

● Le raccordement du tuyau de vidange n’a pas été

réalisé correctement.

● Le bouchon du réservoir à sel n’a pas été vissé

correctement.

La vaisselle est mouillée
et terne.

● Vous n’avez pas utilisé de liquide de rinçage.

● Le distributeur de liquide de rinçage est vide.

Les verres et la vaisselle
présentent des rayures,
des taches blanches ou
un film bleuâtre.

● Réduisez le dosage du liquide de rinçage.

Des gouttes d’eau ont
séché sur les verres et la
vaisselle.

● Augmentez le dosage du liquide de rinçage.

● Il se peut que le produit de lavage soit en cause. Contactez

le service clientèle du fabricant du produit de lavage.

Si, après avoir effectué tous ces
contrôles, le problème persiste,
contactez le Service Après-vente.

36 electrolux données techniques

Données techniques

Sous réserve de modifications

Dimensions Largeur 60 cm

85 cm

63,5 cm

Hauteur
Profondeur

Pression de l’eau
d’alimentation

Minimum 0,05 MPa

0,8 MPa

Maximum

Capacité 12 couverts
Poids maximum 42 kg

Branchement électrique
Tension - Puissance
totale - Fusible

Les informations concernant le branchement
électrique figurent sur la plaque signalétique
apposée sur le bord intérieur de la porte du lave­vaisselle

données techniques electrolux 37

Les valeurs de consommation sont
fournies à titre indicatif et varient en
fonction de la pression et de la
température de l’eau, des variations
dans l’alimentation électrique et de la
quantité de vaisselle.

Valeurs de consommation

Durée du

programme

(en minutes)

Programme Consommation

énergétique

(en kWh)

Consommation

d’eau

(en litres)

*

Intensif 1,8 - 2,0 23 - 25

*

Auto 1,1 - 1,5 12 - 23

*

Rapide 0,9 9

*

Eco

(Programme de
test pour les
instituts de test)

1,05 15

*

Verres 0,8 - 0,9 14 - 15

*

Après la sélection du programme
de lavage, sa durée apparaît sur
l’affichage numérique.

38 electrolux conseils pour les instituts de test

Conseils pour les instituts de test

Les essais, conformément à la norme
EN 60704, doivent être réalisés avec
l’appareil à pleine charge et à l’aide
du programme de test (voir “Valeurs
de consommation”).

Les essais, conformément à la norme
EN 50242, doivent être réalisés après
avoir approvisionné le réservoir à sel
et le distributeur de liquide de rinçage
respectivement en sel et en liquide de
rinçage, et à l’aide du programme de
test (voir “Valeurs de consommation”).

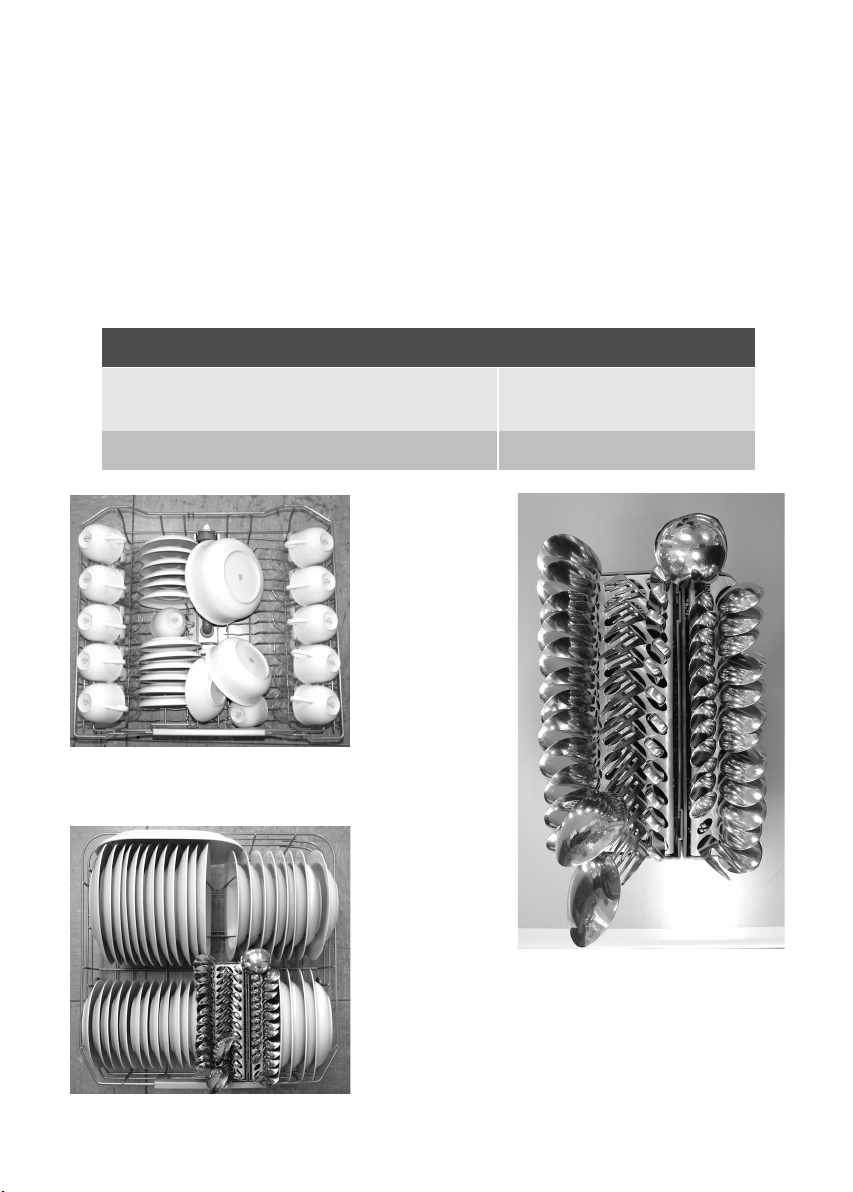

Pleine charge: 12 couverts

5 g + 25 g (Type B)

Réglage du dosage du liquide de rinçage:

position 4 (Type III)

Quantité de produit de lavage requise:

Disposition du panier supérieur

(retirer le support pour verres)

Disposition du panier inférieur

Disposition du panier à

couverts

installation electrolux 39

Installation

Les branchements électriques et
raccordements hydrauliques
nécessaires à l'installation de
l'appareil doivent être réalisés par
un électricien qualifié et/ou un
plombier ou toute personne
compétente.

Retirez tous les emballages avant
d'installer la machine.

Dans la mesure du possible, placez-la
à proximité d'un robinet d'arrivée
d'eau et d'un dispositif d'évacuation.

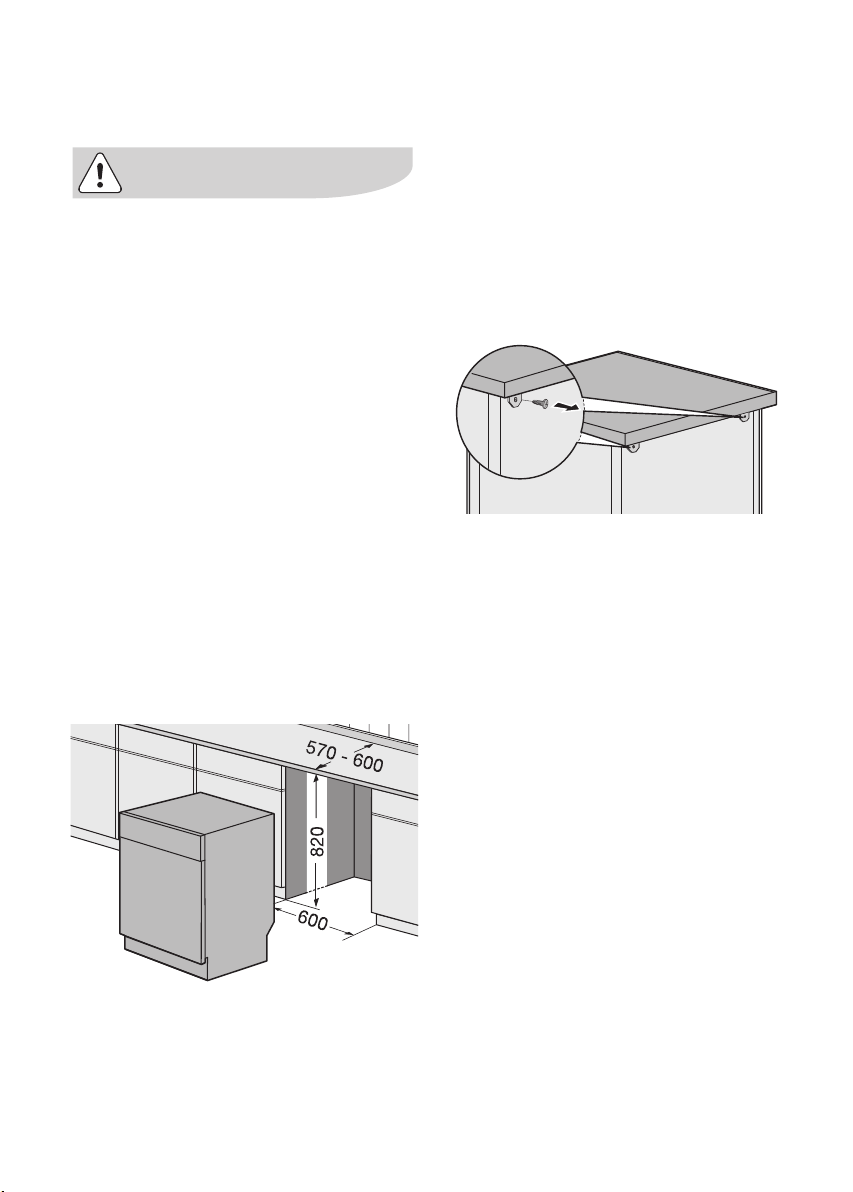

Encastrement

(sous plan de travail ou un évier.)
En retirant le plan de travail de

l'appareil, vous pouvez encastrer
celui-ci sous un évier ou sous un plan
de travail déjà existant, à condition
que la niche corresponde aux
dimensions du croquis.

Procédez comme suit:

● Retirez le plan de travail du lave-

vaisselle. Pour cela, dévissez les
deux vis de fixation, puis tirez le
plan de travail par l'arrière et
dégagez-le des emboîtements
avant, en le soulevant.

Encastrez l'appareil après avoir ajusté
sa hauteur en vissant ou dévissant
ses pieds de réglage. Pendant
l'encastrement de l'appareil, vérifiez
que le tuyau d'arrivée d'eau, le tuyau
de vidange et le cordon d'alimentation
ne sont pas pliés ni écrasés.

Avant toute intervention sur le lave­vaisselle, il est nécessaire de
débrancher l'appareil.

Après son installation, le lave­vaisselle doit être facilement
accessible par un technicien en cas
d'intervention.

Si le lave vaisselle ne doit plus être
encastré dans un deuxième temps, il
faut réinstaller le plan de travail.

Le socle du lave vaisselle n'est pas
réglable.

40 electrolux installation

Mise à niveau

Une mise à niveau correcte est
essentielle pour permettre la
fermeture hermétique de la porte.
Si l’appareil est correctement de
niveau, la porte n’entrera pas en
contact avec les deux côtés du
meuble. Si la porte ne ferme pas
correctement, desserrez ou serrez les
pieds jusqu’à ce que la machine soit
parfaitement de niveau.

Cet appareil est doté de fonctions de
sécurité destinées à empêcher que
l’eau utilisée dans la machine ne soit
réintroduite dans le système d’eau
potable. Cet appareil est conforme
aux règlements applicables en
matière de tuyauterie.

Raccordements à l’arrivée d’eau

Ce lave-vaisselle peut être alimenté
en eau chaude (max. 60°) ou en eau
froide. Quoiqu’il en soit, nous vous
conseillons de le raccorder à une
arrivée d’eau froide.

Une alimentation d’eau chaude n’est
pas toujours efficace en cas de
vaisselle particulièrement sale, car la
durée du programme est dans ce cas
considérablement réduite.

Pour réaliser le raccordement
proprement dit, l’écrou-raccord installé
dans le tuyau d’alimentation de la
machine doit être vissé sur une
goulotte avec filetage Witworth pour
tuyau 3/4” ou à un robinet à raccord
rapide spécialement conçu à cet effet
de type press-block. La pression de
l’eau doit se situer dans les limites
indiquées dans les “Données
techniques”. Pour connaître la
pression d’alimentation moyenne de
votre zone d'habitation, adressez­vous à votre société locale de
distribution d’eau.

Veillez à ce que le tuyau d’arrivée
d’eau ne soit pas enroulé, écrasé ou
enchevêtré lorsque vous effectuez le
raccordement.

Le lave-vaisselle est doté de tuyaux
d’alimentation et de vidange pouvant
être orientés à gauche ou à droite
selon les besoins de l’installation, à
l’aide du contre-écrou.

Il est nécessaire que le contre­écrou soit installé correctement
pour éviter toute fuite d’eau.

(Attention ! Les lave-vaisselle ne sont
PAS tous dotés de tuyaux
d’alimentation et de vidange avec
contre-écrou. Dans ce cas-ci, cette
option n’est pas disponible).

Si la machine est raccordée au
moyen de tuyaux neufs ou de tuyaux
ayant peu servi, faites s’écouler l’eau
pendant quelques minutes avant de
brancher le tuyau d’arrivée d’eau.

N’utilisez PAS des tuyaux
provenant d’un ancien appareil.

installation electrolux 41

Nos appareils sont équipés d’un
dispositif de sécurité empêchant le
reflux des eaux usées vers la
machine.
Si le robinet de votre évier est doté
d’un clapet de retenue incorporé, cela
pourrait entraver la vidange correcte
de votre lave-vaisselle. C’est pourquoi
nous vous recommandons de le
retirer.

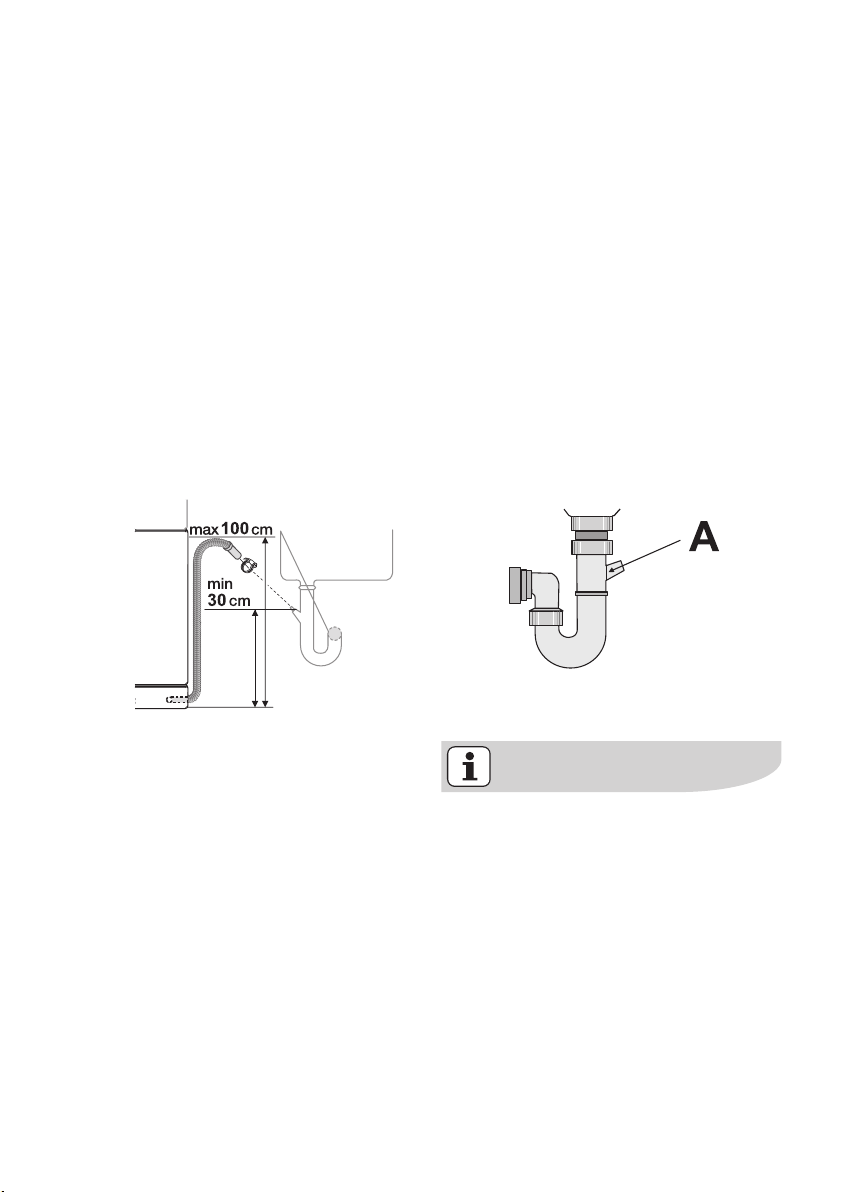

Raccordement du tuyau de vidange

L’extrémité du tuyau de vidange peut
être raccordée de deux façons:

1. Au robinet de sortie de l’évier, en
la fixant à la partie inférieure de la
surface de travail. Cela empêchera
que les eaux usées de l’évier ne
pénètrent dans la machine.

2. À une évacuation murale pourvue
d'une ventilation spéciale, diamètre
intérieur de 4 cm minimum.

Le raccordement de vidange doit être
situé à une hauteur comprise entre 30
cm (minimum) et 100 cm (maximum)
par rapport à la base du lave­vaisselle.

Le tuyau de vidange peut être orienté
à droite ou à gauche du lave­vaisselle.

Assurez-vous que le tuyau n’est pas
courbé ou écrasé, sous peine
d’empêcher ou de ralentir l’évacuation
de l’eau.

Le bouchon d’évier ne doit pas être
mis en place lorsque la machine
évacue l’eau, sous peine de
provoquer un effet de siphon et un
reflux de l’eau vers la machine.

Si vous utilisez une rallonge de tuyau,
celle-ci ne doit pas dépasser 2 mètres
et son diamètre intérieur ne doit pas
être inférieur au diamètre du tuyau
fourni.

De même que le diamètre intérieur
des raccords utilisés pour les
branchements ne doit pas être
inférieur au diamètre du tuyau
d'évacuation fourni.

Lorsque vous raccordez le tuyau de
vidange à un embout du siphon sous
l’évier, n’oubliez pas d’enlever toute

la membrane de plastique (A).

Si vous oubliez d’enlever toute la
membrane, des particules d’aliments
risquent de s’accumuler avec le
temps et de boucher l’embout du
tuyau de vidange du lave-vaisselle

42 electrolux installation

Branchements électriques

L’appareil doit être relié à la terre
conformément aux normes en
vigueur.

Avant d’utiliser l’appareil pour la
première fois, vérifiez que la
tension nominale et le type
d’alimentation figurant sur la
plaque signalétique correspondent
aux valeurs d’alimentation de la
pièce où l’appareil doit être installé.
La puissance nominale du fusible
figure également sur la plaque
signalétique.

Branchez toujours la fiche dans
une prise protégée contre les
chocs et correctement installée.

L'appareil ne doit pas être raccordé
à l'aide d'un prolongateur, d'une
prise multiple ou d'un
raccordement multiple (risque
d'incendie).

Si cela s’avère nécessaire, faites
remplacer la prise femelle du
système électrique de l’habitation.
Pour remplacer le cordon
d’alimentation, faites appel au
Service Après-vente.

La prise doit être accessible, même
après que l’appareil a été installé.

Pour débrancher l’appareil, ne tirez
jamais sur le cordon mais sur la
fiche.

Le fabricant décline toute
responsabilité en cas de non­respect des précautions de
sécurité mentionnées dans ce
chapitre.

en matière de protection de l’environnement electrolux 43

Matériaux d’emballage

Les matériaux d’emballage sont
conçus dans le respect de
l’environnement et sont recyclables.
Les composants plastiques sont
identifiables grâce aux sigles >PE<,
>PS<, etc. Veuillez jeter les matériaux
d’emballage dans le conteneur
approprié du centre de collecte des
déchets de votre commune.

Lorsqu’un appareil n’est plus utilisé:

- Retirez la prise du câble
d'alimentation.

- Coupez le câble d’alimentation et
la prise et mettez-les au rebut.

- Éliminez le verrouillage de la porte
pour empêcher que des enfants ne
restent enfermés à l’intérieur de
l’appareil et ne mettent leur vie en
danger.

En matière de protection de l’environnement

Ancien appareil

Le symbole sur le produit ou son
emballage indique que ce produit ne
peut être traité comme déchet
ménager. Il doit être remis au point de
collecte dédié à cet effet (collecte et
recyclage du matériel électrique et
électronique). En procédant à la mise
au rebut de l’appareil dans les règles
de l’art, nous préservons
l’environnement et notre sécurité,
s’assurant ainsi que le déchets seront
traités dans des conditions optimum.
Pour obtenir plus de détails sur le
recyclage de ce produit, veuillez
prendre contact avec les services de
votre commune ou le magasin où
vous avez effectué l’achat.

44 electrolux garantie

Garantie

France

Conformément à la Législation en
vigueur, votre Vendeur est tenu, lors
de l’acte d’achat de votre appareil, de
vous communiquer par écrit les
conditions de garantie et sa mise en
œuvre appliquées sur celui-ci.

Sous son entière initiative et
responsabilité, votre Vendeur
répondra à toutes vos questions
concernant l’achat de votre appareil et
les garanties qui y sont attachées.
N’hésitez pas à le contacter.

Si vous devez nous contacter

Pour tenir nos engagements, nous
écoutons les Consommateurs Info
Conso Electrolux est le lien privilégié
entre la marque et ses
Consommateurs.

Il assure en permanence une double
mission: satisfaire au mieux vos
exigences et tirer parti de cette
proximité pour améliorer sans cesse
les produits que nous vous
proposons.

Avant l’achat

Toute une équipe répond avec clarté
et précision à vos sollicitations
concernant l’éventail de nos gammes
de produits et vous apporte des infos
pour vous aider dans votre choix en
fonction de vos propres besoins.

Après l’achat

Exprimez-vous sur la perception que
vous avez de nos produits et votre
satisfaction à l’usage. Mais interrogez
aussi nos spécialistes sur l’utilisation
et l’entretien de vos appareils.

C’est alors que notre mission prend
tout son sens. Ecouter, comprendre,
agir: trois temps essentiels pour tenir
l’engagement de la marque dans le
plus grand respect du Consommateur.

A bientôt!
Dans le souci d’une amélioration

constante de nos produits, nous nous
réservons le droit d’apporter à leurs
caractéristiques toutes modifications
liées à l’évolution technique (décret
du 24.03.78).

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15  TTC/mn)

Fax: [phone]

E-MAIL: [email protected]

Permanence téléphonique du lundi au

vendredi

Pour toute question technique:

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél: [phone] (0,34  TTC/mn)

E-MAIL: [email protected]

Permanence téléphonique du lundi au

vendredi

Electrolux Home Products France
S.A.S. au capital de 67 500 000 €
552 042 285 RCS SENLIS

electrolux 45

www.electrolux.com

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien [phone] Bergensesteenweg 719, 1502 Lembeek

Danmark [phone] Sjællandsgade 2, 7000 Fredericia

Eesti [phone] Mustamäe tee 24, 10621 Tallinn

France www.electrolux.fr

Hellas [phone] Limnou Str., 54627 Thessaloniki

Ireland [phone] Long Mile Road Dublin 12

Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm

Nederland [phone] Vennootsweg 1, 2404 CG - Alphen aan den Rijn

Österreich [phone] Herziggasse 9, 1230 Wien

Schweiz/Suisse/Svizzera [phone] Industriestrasse 10, CH-5506 Mägenwil

Portugal [phone] Quinta da Fonte - Edificio Gonçalves Zarco -

Q 35 - 2774 - 518 Paço de Arcos

Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb

Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)

Lietuva [phone] Ozo 10A, LT 08200 Vilnius

Magyarország [phone] H-1142 Budapest XIV, Erzsébet királyné útja 87

Norge [phone] Risløkkvn. 2, 0508 Oslo

Polska [phone] ul. Kolejowa 5/7, Warsaw

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO

Slovenija [phone] Electrolux Ljubljana, d.o.o.

Gerbičeva 98, 1000 Ljubljana

Slovensko [phone] Electrolux Slovakia s.r.o., Electrolux

Domáce spotrebiče SK,
Seberíniho 1, 821 03 Bratislava

Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg

España [phone] Carretera M-300, Km. 29,900

Alcalá de Henares Madrid

Great Britain [phone] Addington Way, Luton, Bedfordshire

LU4 9QQ

Česká republika [phone] Budějovická 3, Praha 4, 140 21

Suomi www.electrolux.fi
Sverige [phone] Electrolux Service, S:t Göransgatan 143,

S-105 45 Stockholm

–ÓÒÒˡ [phone] 129090 ГУТН‚‡, ŒОЛПФЛИТНЛИ ФУТФВНЪ,

16 ¡ч СŒОЛПФЛНо

Türkiye [phone] Tarlabafl› caddesi no : 35 Taksim Istanbul

46 electrolux

Notes

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

117990 55/1-01-20042007

www.electrolux.com

www.arthurmartin.fr
