notice d'utilisation
Lave-vaisselle
ASF64030
Page 2
2 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
Sommaire
Consignes de sécurité 3
Description de l'appareil 4
Bandeau de commande 5
Avant la première utilisation 6
Réglage de l'adoucisseur d'eau 7
Utilisation du sel régénérant 8
Utilisation du liquide de rinçage 8
Rangement des couverts et de la vaisselle
Utilisation du produit de lavage 12
Fonction "Tout en 1" 12
Sélection et départ d'un programme de
lavage 13
Sous réserve de modifications
Programmes de lavage 14
Entretien et nettoyage 15
En cas d'anomalie de fonctionnement
Caractéristiques techniques 18
Installation 18
Raccordement à l'arrivée d'eau 19
Branchement électrique 20
En matière de protection de
9
l'environnement 20
17
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire
impérativement les préconisations suivantes avant toute utilisation de votre
appareil.
Avertissement Pour éviter tout risque
de détérioration de l'appareil,
transportez-le dans sa position
d'utilisation muni de ses cales de
transport (selon modèle). Au déballage
de celui-ci, et pour empêcher des
risques d'asphyxie et corporel, tenez les
matériaux d'emballage hors de la portée
des enfants.
Avertissement Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectués par un professionnel
qualifié.
Avertissement Votre appareil a été
conçu pour être utilisé par des adultes.
Il est destiné à un usage domestique
normal. Ne l'utilisez pas à des fins
commerciales ou industrielles ou pour
d'autres buts que ceux pour lesquels il a
été conçu. Vous éviterez ainsi des
risques matériel et corporel.
Avertissement Débranchez votre
appareil avant toute opération de
nettoyage manuel. N'utilisez que des
produits du commerce non corrosifs ou
non inflammables. Toute projection
d'eau ou de vapeur est proscrite pour
écarter le risque d'électrocution.
Avertissement Si votre appareil est
équipé d'un éclairage, débranchez
l'appareil avant de procéder au
changement de l'ampoule (ou du néon,
etc.) pour éviter de s'électrocuter.
Avertissement Afin d'empêcher des
risques d'explosion et d'incendie, ne
placez pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proximité ou
sur l'appareil.
Page 3
electrolux 3
Avertissement Lors de l a m ise au rebut
de votre appareil, et pour écarter tout
risque corporel, mettez hors d'usage ce
qui pourrait présenter un danger:
coupez le câble d'alimentation au ras de
l'appareil. Informez-vous auprès des
services de votre commune des endroits
Consignes de sécurité
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce
manuel avant l'installation et l'utilisation.
Conservez ces instructions à proximité
de l'appareil. Les utilisateurs doivent
connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.
Utilisation réglementaire
• Cet appareil est exclusivement destiné à
un usage domestique.
• Ce lave-vaisselle est conçu pour laver la
vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une
explosion !
• Les couteaux et autres ustensiles pointus
ou tranchants doivent être placés dans le
panier à couverts avec la pointe vers le
bas. ou posez-les en position horizontale
dans le panier supérieur.
• N'utilisez que des produits (sel, produit de
lavage, liquide de rinçage) spécifiques
pour lave-vaisselle.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante
peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle
avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet
d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lavevaisselle vous-même. Les réparations effectuées par du personnel non qualifié
peuvent provoquer des blessures ou le
mauvais fonctionnement du lave-vaisselle.
autorisés pour la mise au rebut de
l'appareil.
Veuillez maintenant lire attentivement
cette notice pour une utilisation optimale de votre appareil.
Contactez votre service après vente. Exigez des pièces d'origine.
Sécurité générale
• Les personnes (y compris les enfants) qui
souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se
sont pas familiarisées avec le mode de
fonctionnement de l'appareil, ne doivent
pas l'utiliser. Elles doivent être surveillées
ou dirigées par une personne responsable
de leur sécurité.
• Respectez les consignes de sécurité du
fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des
résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout
risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas
sur la porte ouverte.
Sécurité enfants
• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent
pas avec l'appareil.
• Rangez les emballages hors de la portée
des enfants. Ils présentent un risque de
suffocation.
• Rangez les détergents dans un endroit
sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de
l'appareil quand la porte est ouverte.
Page 4
4 electrolux
Avertissement
Le produit de lavage pour
lavevaisselle est dangereux!
Le produit de lavage est très corrosif;
tout accident provoqué par ce détergent
doit impérativement faire l'objet d'un
appel à votre centre antipoison régional
et à un médecin. Si quelqu'un a avalé du
produit de lavage pour lave-vaisselle, il
fautimmédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment à
l'eau en attendant l'intervention du
médecin. Veillez à ranger ce produit
dans un endroit sûr, hors de portée des
enfants. Ne laissez jamais la porte
ouverte lorsque l'appareil contient du
détergent.
Nous vous recommandons de remplir le
réservoir de produit de lavage juste
avant de démarrer un programme.
Installation
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez
pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour
la première fois.
• Une personne compétente et qualifiée doit
prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit
prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.
• N'utilisez pas l'appareil :
– si le câble secteur ou les tuyaux d'eau
sont endommagés,
– si le bandeau de commande, le plan de
travail ou la plinthe sont endommagés,
si vous pouvez accéder à l'intérieur de
l'appareil.
Contactez le service après-vente de votre
magasin vendeur.
• Ne percez pas dans les côtés de l'appareil
pour ne pas endommager les composants
électriques et hydrauliques.
Avertissement Respectez
scrupuleusement les consignes
données pour les branchements
électriques et le raccordement de l'eau.
Description de l'appareil
Page 5
electrolux 5
1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir à sel régénérant
4 Distributeur de détergent
5 Distributeur de liquide de rinçage
Bandeau de commande
1
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur
10 Plan de travail
Annul.
23
ABCDE
Annul.
4
5
1 Touche Marche/Arrêt
2 Touches de sélection des programmes
3 Touche Départ différé
4 Voyants
5 Touches de fonction
Voyants
Programme en cours – s'allume quand vous sélectionnez un program-
me de lavage.
– reste allumé pendant toute la durée du pro-
gramme de lavage.
– s'éteint à la fin du programme.
Page 6
6 electrolux
Voyants
Fin du programme S'allume quand le programme de lavage est ter-
Tout en 1 S'allume lorsque vous activez la fonction " Tout en
1)
Sel
Liquide de rinçage
1) Lorsque les réservoirs à sel et liquide de rinçage sont vides, les voyants ne s'allument pas pendant
qu'un programme est en cours.
1)
Touches de sélection des programmes
Avec ces touches vous pouvez sélectionner
le programme de lavage. Le voyant correspondant s'allume lorsque vous appuyez sur
une touche. Pour plus de détails sur les programmes de lavage, reportez-vous au chapitre "Programmes de lavage".
Touche Départ différé
Utilisez la touche de départ différé pour retarder le départ du programme de lavage de
3, 6 ou 9 heures. Référez-vous au chapitre "
Réglage et démarrage du programme de lavage ".
Touches de fonction
Appuyez sur les touches de fonction pour :
• Régler l'adoucisseur d'eau. Reportez-
vous au chapitre " Réglage de l'adoucisseur d'eau ".
• Annuler le départ différé ou le programme
de lavage en cours. Reportez-vous au
chapitre " Réglage et départ d'un programme de lavage ".
miné. Fonctions auxiliaires :
• Niveau de l'adoucisseur.
• Activation/désactivation du distributeur de liquide de rinçage.
• Déclenchement d'une alarme en cas d'anomalie de fonctionnement.
1 ". Reportez-vous au chapitre " Fonction Tout en
1 ".
Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régénérant".
Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le
remplissage du réservoir à sel. Cela n'affecte pas
le fonctionnement de l'appareil.
S'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous au chapitre
"Utilisation du liquide de rinçage".
• Activer/désactiver la fonction " Tout en 1 ".
Reportez-vous au chapitre " Fonction Tout
en 1 ".
• Activer/désactiver le distributeur de liquide
de rinçage lorsque la fonction " Tout en 1
" est activée. Reportez-vous au chapitre "
Fonction Tout en 1 ".
Mode Programmation
L'appareil est en mode Programmation lorsque tous les voyants de programme sont allumés.
L'appareil doit être en mode Programmation
pour effectuer les opérations suivantes :
– Sélectionner un programme de lavage.
– Régler le niveau de l'adoucisseur d'eau.
– Activer/désactiver le distributeur de liquide
de rinçage.
L'appareil n'est pas en mode Programmation si un seul voyant de programme est allumé. Pour revenir au mode Programmation,
annulez le programme. Reportez-vous au
chapitre "Réglage et départ d'un programme
de lavage".
Avant la première utilisation
Appliquez la procédure pas à pas en vous
reportant aux instructions suivantes :
1. Réglez l'adoucisseur d'eau en fonction
du degré de dureté de l'eau de votre ré-
Page 7
electrolux 7
gion. Si nécessaire, ajustez le niveau de
l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant
avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de
rinçage.
4. Rangez les couverts et la vaisselle dans
le lave-vaisselle.
6. Versez le produit de lavage dans le compartiment correspondant.
7. Démarrez le programme de lavage.
Si vous utilisez des pastilles de détergent
multifonctions ('3 en 1', '4 en 1', '5 en
1', etc.), reportez-vous au chapitre
"Fonction Tout en 1".
5. Sélectionnez le programme de lavage en
fonction de la charge et du degré de salissure.
Réglage de l'adoucisseur d'eau
L'adoucisseur d'eau élimine les minéraux et
les sels de l'alimentation en eau. Les sels et
les minéraux peuvent affecter le fonctionnement de l'appareil.
La dureté de l'eau est mesurée par échelles
équivalentes :
• °dH allemand.
•°TH français.
Dureté de l'eau Réglage de la dureté de l'eau
°dH °TH mmol/l degrés
51 - 70 91 - 125 9,1 - 12,5 64 - 88 2 10
43 - 50 76 - 90 7,6 - 9,0 53 - 63 2 9
37 - 42 65 - 75 6,5 - 7,5 46 - 52 2 8
29 - 36 51 - 64 5,1 - 6,4 36 - 45 2 7
23 - 28 40 - 50 4,0 - 5,0 28 - 35 2 6
19 - 22 33 - 39 3,3 - 3,9 23 - 27 2 5
15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3
4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2
< 4 < 7 < 0,7 < 5
1) Ne pas approvisionner en sel régénérant.
Réglez manuellement et électroniquement l'adoucisseur d'eau.
Réglage manuel
L'adoucisseur est réglé à l'usine sur la
position 2.
1. Ouvrez la porte.
2. Sortez le panier inférieur du lave-vaisselle.
3. Tournez le sélecteur de dureté de l'eau
sur la position 1 ou 2 (reportez-vous au
tableau).
• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).
•Clarke.
Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous
auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.
Clarke
manuel électronique
1)
1
4. Replacez le panier inférieur.
5. Fermez la porte.
1)
1
Page 8
8 electrolux
Réglage électronique
L'adoucisseur est réglé d'usine sur le ni-
veau 5.
1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se trouver en mode programmation.
3. Appuyez sur les touches de fonction B et
C et maintenez-les appuyées jusqu'à ce
que les voyants des touches de fonction
A, B et C clignotent.
4. Relâchez les touches de fonction B et C.
5. Appuyez sur la touche de fonction A.
– Le voyant de la touche de fonction A
continue de clignoter.
– Les voyants des touches de fonction B
et C s'éteignent.
Utilisation du sel régénérant
Attention Utilisez uniquement du sel
régénérant pour lave-vaisselle. Les
autres types de sel peuvent
endommager l'adoucisseur.
Attention Les grains de sel et l'eau
salée au fond de l'appareil peuvent
favoriser une corrosion. Remplissez
l'appareil de sel avant de démarrer un
programme de lavage pour éviter la
formation de corrosion.
Procédez de la manière suivante pour
remplir le réservoir :
1. Tournez le bouchon vers la gauche pour
ouvrir le réservoir à sel.
2. Remplissez le réservoir d'un litre d'eau
(uniquement lors de la première opération).
3. Utilisez un entonnoir pour verser le sel.
– Le voyant de fin de cycle clignote.
La fonction de réglage de l'adoucisseur
d'eau est activée.
Le voyant de fin de cycle clignote pour
indiquer le niveau de l'adoucisseur. La
pause dure environ 5 secondes.
Exemple : 5 clignotements, pause, 5 clignotements, pause, etc. = niveau 5
6. Chaque pression de la touche de fonction A détermine le passage au niveau
suivant.
7. Appuyez sur la touche Marche/Arrêt pour
mémoriser l'opération.
4. Eliminez le sel qui se trouve autour de
l'ouverture du réservoir.
5. Vissez le bouchon vers la droite pour refermer le réservoir à sel.
Il est normal que l'eau déborde du réservoir au moment où vous le remplissez
de sel.
Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste
pas allumé.
Utilisation du liquide de rinçage
Attention N'utilisez que des liquides de
rinçage spécifiques pour lave-vaisselle.
Ne remplissez jamais le distributeur de
liquide de rinçage avec d'autres produits
(par ex. un agent de nettoyage pour lave-vaisselle, un détergent liquide). Vous
risqueriez d'endommager l'appareil.
Page 9
electrolux 9

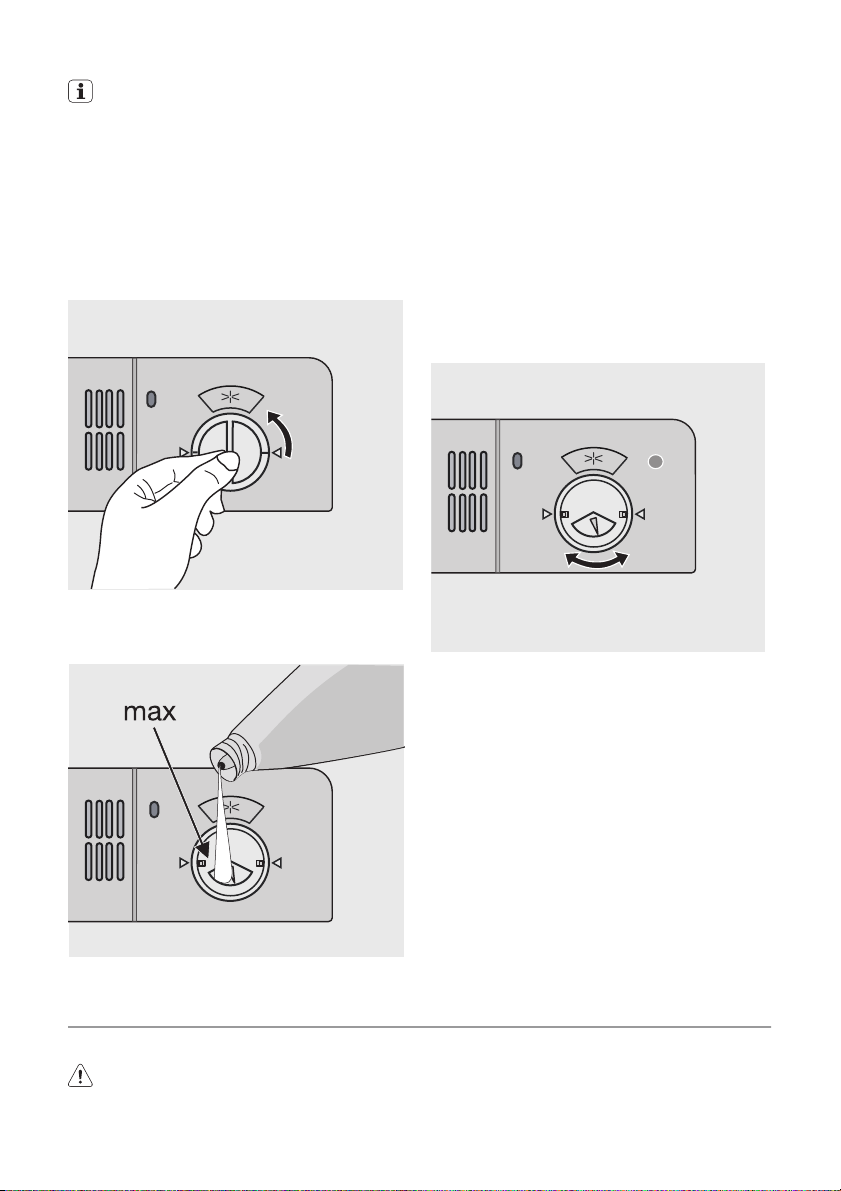

Le liquide de rinçage assure un rinçage
optimal et un séchage sans taches ni
striures.
Le liquide de rinçage est automatiquement ajouté au cours du dernier rinçage.
Pour remplir le distributeur de liquide de rinçage, procédez comme suit :
1. Dévissez le bouchon du distributeur de
liquide de rinçage en le tournant dans le
sens inverse des aiguilles d'une montre.
2. Remplissez le distributeur de liquide de
rinçage. Le repère "max." indique le niveau maximum.
A
X
M
+
1
4
2
3
3. Essuyez tout débordement de liquide de
rinçage à l'aide de papier absorbant, afin
d'éviter une formation excessive de
mousse lors du lavage suivant.
4. Remettez le bouchon en place et serrezle en le tournant dans le sens des aiguilles
d'une montre jusqu'à ce que vous entendiez un clic.
Réglage du dosage du liquide de rinçage
Le liquide de rinçage est réglé d'usine sur le
niveau 3.
Vous pouvez régler le dosage du liquide de
rinçage entre 1 (minimum) et 4 (maximum).
A
X
M
+
1
4
2
3
1. Tournez le sélecteur pour augmenter ou
réduire le dosage.
– Augmentez le dosage si vous consta-
tez la présence de gouttes d'eau ou de
taches de calcaire sur la vaisselle au
terme du lavage.
– Réduisez la dose si vous constatez des
rayures, des taches blanches ou une
pellicule bleuâtre sur la vaisselle.
Rangement des couverts et de la vaisselle
Conseils utiles
Attention Ce lave-vaisselle est conçu
pour laver la vaisselle et les ustensiles de
cuisine pouvant être lavés en machine.
Tout objet absorbant l'eau (chiffon, éponges
de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.
Page 10
10 electrolux
• Avant de charger la vaisselle, veillez à :
– Enlever tous les restes d'aliments.
– Laisser tremper les casseroles au fond
desquelles adhèrent des restes d'aliments brûlés ou attachés.
• Lorsque vous chargez la vaisselle et les
couverts :
– Chargez les articles creux tels que tas-
ses, verres et casseroles, etc. en les retournant.
– Assurez-vous que l'eau ne s'accumule
pas dans un creux ou dans un fond
bombé.
– Assurez-vous que la vaisselle et les cou-
verts ne soient pas insérés les uns dans
les autres, ou ne se chevauchent.
– Assurez-vous que les couverts et la
vaisselle ne recouvrent pas d'autres ustensiles.
– Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.
– Placez les petites pièces dans le panier
à couverts.
• La vaisselle en plastique et les poêles en
matériau antiadhésif tendent à retenir les
gouttes d'eau. Ces articles ne seront pas
séchés aussi bien que les articles en porcelaine et en acier.
• Placez les articles légers (bols,...) dans le
panier supérieur. Disposez-les de façon à
ce qu'ils ne puissent se retourner.
Attention Assurez-vous que la vaisselle
et les couverts n'entravent pas la
rotation du bras d'aspersion avant de
lancer un programme de lavage.
Avertissement Fermez toujours la
porte après avoir chargé ou déchargé
l'appareil. Une porte ouverte est source
de danger.

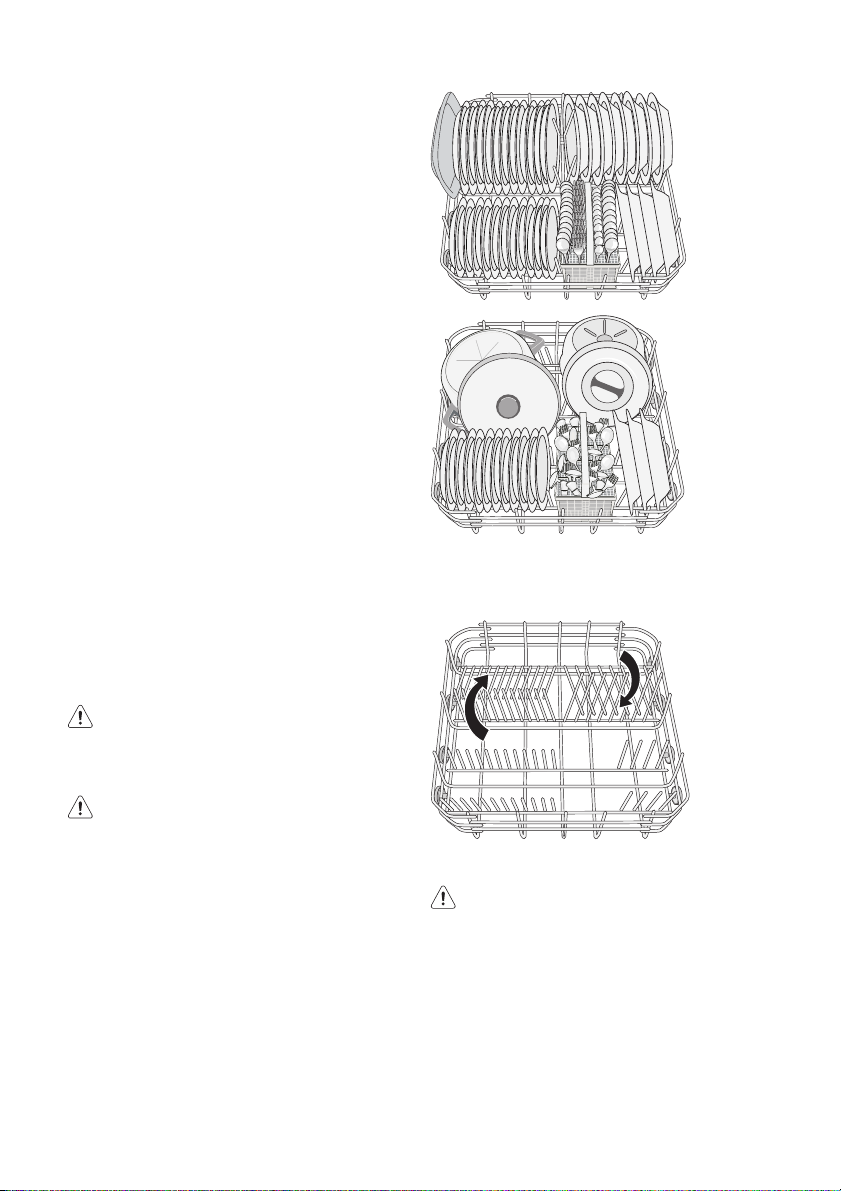

Panier inférieur
Rangez les casseroles, les couvercles, les
assiettes, les saladiers et les couverts dans
le panier inférieur. Disposez les plats et les
grands couvercles autour du panier.
Abaissez les rangées d'ergots du panier inférieur pour pouvoir charger des casseroles,
des poêles et des saladiers.
Panier à couverts
Avertissement Ne placez pas les
couteaux longs en position verticale.
Disposez les éléments longs et
coupants à l'horizontale dans le panier
supérieur. Attention aux éléments
coupants.
Placez les fourchettes et les cuillères, manche tourné vers le bas.
Les couteaux, manche tourné vers le haut.
Page 11
Intercalez les cuillères aux autres couverts,
afin d'éviter qu'elles ne s'emboîtent.
Utilisez le séparateur à couverts. Si la taille et
la forme des couverts ne le permettent pas,
retirez le séparateur.

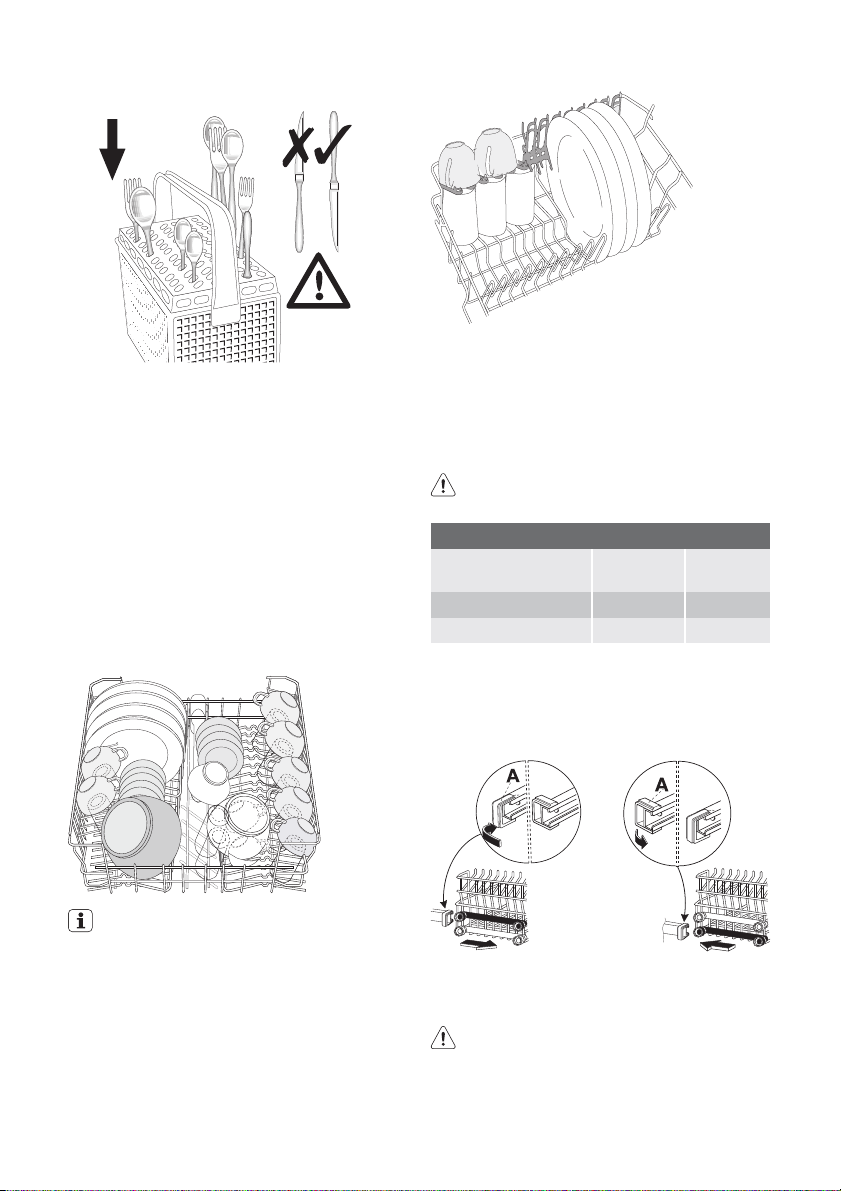

Panier supérieur
Le panier supérieur est conçu pour des assiettes (de 24 cm de diamètre maximum),
sous-tasses, saladiers, tasses, verres, casseroles et couvercles. Disposez la vaisselle
de façon à ne pas empêcher l'eau de circuler
librement autour.
electrolux 11
Réglage de la hauteur du panier
supérieur
Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez
d'abord le panier supérieur dans sa position
la plus haute.
Attention Réglez la hauteur avant de
charger le panier supérieur.
Hauteur maximale de la vaisselle
panier su-
périeur
Position la plus haute 20 cm 31 cm
Position la plus basse 24 cm 27 cm
panier in-
férieur
Pour régler en hauteur le panier supérieur,
procédez comme suit :
1. Tournez les butées avant (A) vers l'extérieur.
2. Sortez le panier.
Les assiettes doivent être placées dans
le fond du panier supérieur. Inclinez-les
vers l'avant.
Placez les verres à long pied dans les supports pour tasses en les retournant. Pour la
vaisselle de grande dimension, rabattez les
supports pour tasses vers le haut.
3. Glissez le panier en position haute.
4. Replacez les butées avant (A) dans leur
position d'origine.
Attention Si le panier est en position
haute, ne placez pas de tasses sur les
supports pour tasses.
Page 12
12 electrolux
Utilisation du produit de lavage
Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles)
spécialement conçus pour une utilisation au lave-vaisselle.
Veuillez respecter les indications du fabricant figurant sur l'emballage :
• Le dosage recommandé par le fabricant.
• Les consignes de stockage.
En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.
Pour remplir le distributeur de produit de lavage, procédez comme suit :

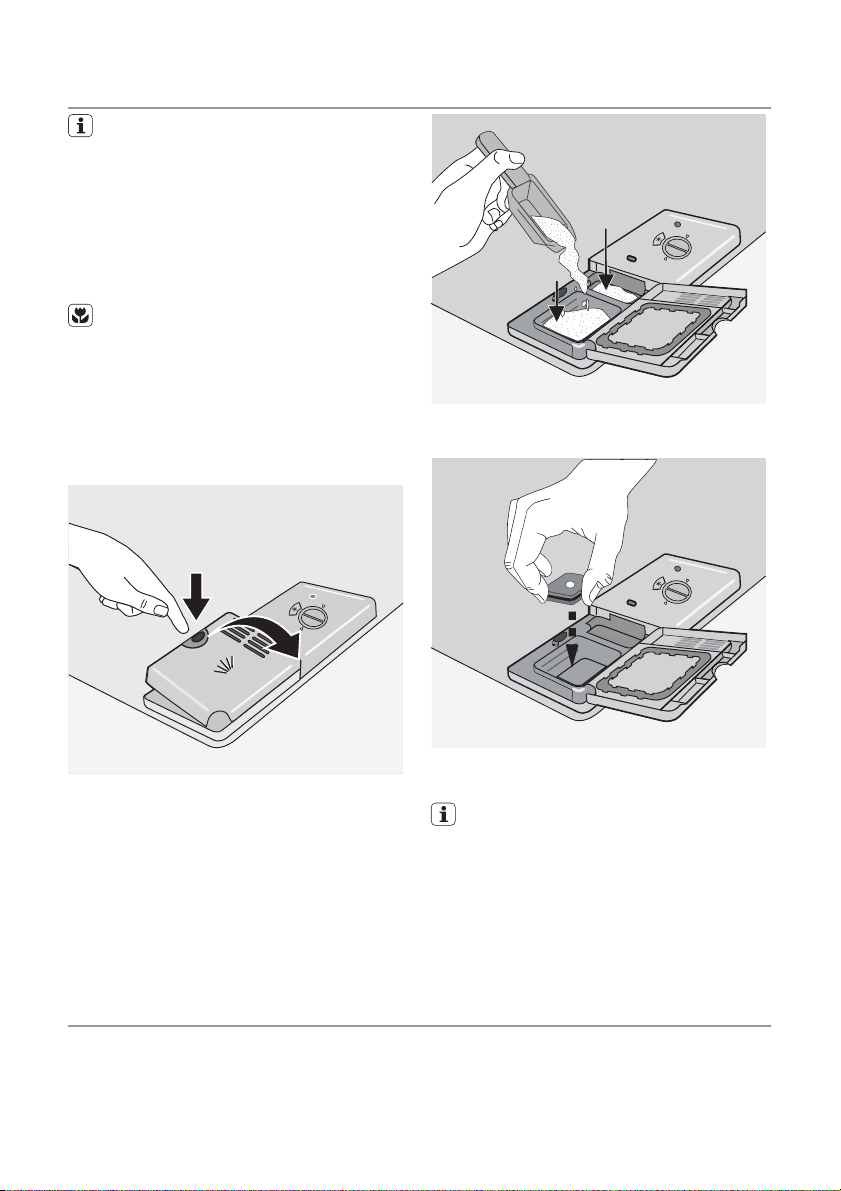

1. Ouvrez le couvercle du distributeur de
détergent.
B
A
4. Si vous utilisez des pastilles de détergent,
placez-les dans le distributeur ( A).
2. Versez le détergent dans le distributeur
(A). Le repère indique le dosage :
20 = environ 20 g de produit de lavage
30 = environ 30 g de produit de lavage.
3. Si vous sélectionnez un programme de
lavage avec prélavage, versez une dose
supplémentaire dans le compartiment
( B).
Fonction "Tout en 1"
La fonction "Tout en 1" vous permet d'utiliser
des produits de lavage combinés en pastille.
Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de
sel régénérant. Ils peuvent également contenir d'autres substances.
5. Fermez le couvercle. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.
Le produit de lavage se dissout avec une
rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous
utilisez les pastilles afin d'éliminer complètement le détergent.
Vérifiez que ces produits sont appropriés au
degré de dureté de l'eau d'alimentation.
Consultez les consignes du fabricant.
Dès que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour
les programmes de lavage suivants.
Page 13
electrolux 13
Lorsque cette fonction "Tout en 1" est sélectionnée, l'alimentation en liquide de rinçage
et en sel à partir des réservoirs respectifs est
automatiquement désactivée. Les voyants
respectifs du sel et du liquide de rinçage sont
également désactivés.
L'utilisation de la fonction "Tout en 1" peut
entraîner une modification de la durée du cycle.
Activez ou désactivez la fonction "Tout
en 1" avant le départ du programme de
lavage.
Dès que le cycle a démarré, la fonction
"Tout en 1" ne peut plus être modifiée.
Si vous souhaitez exclure cette fonction,
il vous faudra d'abord annuler le réglage
du programme de lavage, désactivez la
fonction "Tout en 1". Dans ce cas, vous
devrez régler à nouveau le programme
de lavage.
Pour activer la fonction "Tout en 1" :
• Maintenez appuyées les deux touches de
la fonction "Tout en 1" (touches de fonction D et E). Le voyant de la fonction "Tout
en 1" s'allume.
Pour désactiver la fonction "Tout en 1" :
• Maintenez enfoncées les deux touches
Tout en 1 (touches de fonction D et E). Le
voyant de la fonction "Tout en 1" s'éteint.
Si le séchage n'est pas satisfaisant,
nous vous suggérons de procéder
de la manière suivante :
1. Remplissez le distributeur de liquide
de rinçage.
2. Activez le distributeur de liquide de
rinçage.
3. Réglez le dosage du liquide de rinçage sur 2.
• L'activation/la désactivation du distri-
buteur de liquide de rinçage est pos-
sible uniquement si la fonction "Tout
en 1" est activée.
Pour activer le distributeur de liquide de rinçage :
1. Mettez l'appareil en fonctionnement.
2. Assurez-vous que l'appareil est en mode
programmation.
3. Maintenez appuyées les touches B et C.
– Les voyants des touches de fonction A,
B et C clignotent.
4. Appuyez sur la touche de fonction B.
– Les voyants des touches de fonction A
et C s'éteignent.
– Le voyant de la touche de fonction B
continue à clignoter.
5. Appuyez à nouveau sur la touche de
fonction B.
– Le voyant Fin s'allume.
6. Éteignez l'appareil pour sauvegarder la
programmation.
Pour désactiver à nouveau le distributeur de
liquide de rinçage, suivez les instructions jusqu'à ce que le voyant Fin de programme
s'éteigne.
Si vous souhaitez réutiliser des produits
de lavage traditionnels :
1. Désactivez la fonction "Tout en 1".
2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré de dureté de l'eau
4. Faites un lavage sans vaisselle.
5. Réglez ensuite le degré de dureté de
l'eau en fonction de la dureté de l'eau
de votre région.
6. Réglez le dosage du liquide de rinçage.
Sélection et départ d'un programme de lavage
Sélectionnez le programme de lavage en
laissant la porte entrouverte. Le programme de lavage démarre uniquement
après la fermeture de la porte. Vous
pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.
Pour sélectionner et lancer un programme de
lavage, procédez comme suit :
1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se trouver en mode Programmation.
Page 14
14 electrolux
3. Appuyez sur l'une des touches de programme. Reportez-vous au chapitre
"Programmes de lavage".
– Le voyant du programme correspon-
dant s'allume.
– Tous les autres voyants de programme
s'éteignent.
4. Fermez la porte.
– Le programme démarre automatique-
ment.
Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.
Avertissement Annulez ou interrompez
un programme de lavage uniquement si
cela est absolument nécessaire.
Attention Ouvrez la porte avec
précaution. Une vapeur chaude peut
s'échapper de l'appareil.
Annulation d'un programme
1. Appuyez sur les touches de fonction B et
C et maintenez-les appuyées jusqu'à ce
que tous les voyants de programme s'allument.
2. Relâchez les touches de fonction B et C
pour annuler le programme de lavage.
À ce stade, vous pouvez procéder comme
suit :
1. Mettez l'appareil à l'arrêt.
2. Sélectionnez un autre programme de lavage.
Vérifiez qu'il y a du produit de lavage dans le
distributeur correspondant si vous souhaitez
sélectionner un nouveau programme de lavage.
Interruption d'un programme
Ouvrez la porte.
• Le programme s'arrête.
Fermez la porte.
• Le programme reprend à partir du moment de l'interruption.
Vous pouvez également sélectionner le
programme de lavage lorsque la porte
est fermée. N'oubliez pas dans ce cas
que, lorsque vous appuyez sur la touche
d'un programme, vous disposez de 3
secondes seulement pour sélectionner
un autre programme. Au bout de ces 3
secondes, le programme sélectionné
démarre automatiquement.
Fin d'un programme de lavage
Mettez l'appareil à l'arrêt de la façon suivante :
• L'appareil s'arrête automatiquement.
• Le voyant de fin de cycle s'allume.
1. Appuyez sur la touche Marche/Arrêt.
2. Ouvrez la porte.
3. Pour laisser refroidir la vaisselle et amé-
liorer le processus de séchage, laissez la
porte du lave-vaisselle entrouverte et attendez quelques minutes avant de dé-
charger la vaisselle.
Attendez que la vaisselle refroidisse avant de
la retirer du lave-vaisselle. La vaisselle encore
chaude est sensible aux chocs.
Déchargement du lave-vaisselle
• Déchargez d'abord le panier inférieur, puis
le panier supérieur.
• Les côtés et la porte de l'appareil peuvent
être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.
Programmes de lavage
Programmes de lavage
Programme Degré de salis-
sure
Intensif Très sale Vaisselle, couverts,
Type de vaisselle Description du programme
plats et casseroles
Prélavage
Lavage principal à 70°C
2 rinçages intermédiaires
Rinçage final
Séchage
Page 15
electrolux 15
Programme Degré de salis-
1)
Auto
2)
Rapide
3)
Eco
Prélavage Tous Charge partielle (à
1) Au cours du programme Automatique, le degré de salissure de la vaisselle est déterminé par le degré
de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil
est plein ou non et du degré de salissure de la vaisselle. L'appareil règle automatiquement la
température de l'eau pendant le lavage principal.
2) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une
famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit
déjeuner.
3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément
pour connaître les résultats des tests.
sure
Tous Vaisselle, couverts,
Moyennement ou
légèrement sale
Moyennement
sale
Type de vaisselle Description du programme
plats et casseroles
Vaisselle et couverts Lavage principal à 60°C
Vaisselle et couverts Prélavage
compléter dans la
journée).
Prélavage
Lavage principal à 45°C ou 70°C
1 ou 2 rinçages intermédiaires
Rinçage final
Séchage
Rinçage final
Lavage principal à 50°C
1 rinçage intermédiaire
Rinçage final
Séchage
1 rinçage à froid (pour éviter que
les restes d'aliments ne collent).
Il n'est pas nécessaire d'utiliser de
produit de lavage avec ce programme.
Valeurs de consommation
Programme Durée (en minutes) Énergie (en kWh) Eau (en litres)
80-90 1,6-1,8 22-24
90-140 1,1-1,8 12-23
30 0,9 9
150-160 1,0-1,1 13-15
12 0,1 4
Ces valeurs changent en fonction de la
pression et de la température de l'eau,
des variations dans l'alimentation électrique et de la quantité de vaisselle.
Entretien et nettoyage
Avertissement Mettez l'appareil à
l'arrêt avant de procéder au nettoyage
des filtres.
Nettoyage des filtres
Attention N'utilisez pas l'appareil sans
les filtres. Contrôlez que les filtres sont
correctement installés. Si les filtres ne
sont pas correctement installés, les
performances de lavage peuvent être
compromises et l'appareil pourrait être
endommagé.
Nettoyez les filtres, le cas échéant. Avec des
filtres sales les résultats du lavage sont inférieurs.
Le lave-vaisselle possède 3 filtres :
1. filtre grossier (A)
2. micro-filtre (B)
Page 16

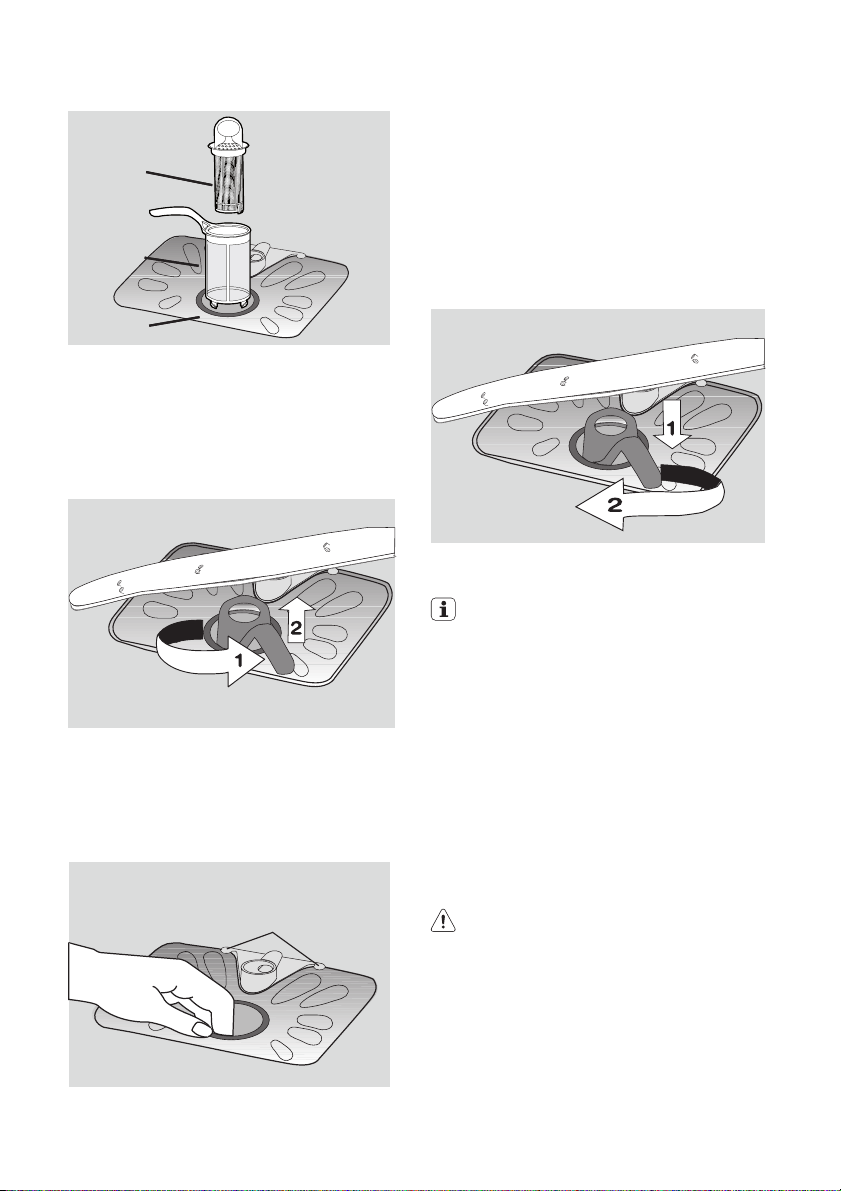

16 electrolux
3. filtre plat (C)
A
A
B
B
C
C
Pour le nettoyage des filtres, procédez comme suit :
1. Ouvrez la porte.
2. Sortez le panier inférieur.
3. Pour déverrouiller le système de filtrage,
tournez la poignée du micro-filtre (B)
d'environ 1/4 de tour vers la gauche.
4. Retirez le système de filtrage.
5. Saisissez le filtre grossier (A) par la poi-
gnée annulaire.
6. Retirez le filtre grossier (A) du microfiltre
(B).
7. Retirez le filtre plat (C) du fond.
D
8. Nettoyez les filtres sous l'eau courante.
9. Replacez le filtre plat (C) dans le fond.
Veillez à ce qu'il soit bien installé sous les
deux rails (D).
10. Placez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à
la fois.
11. Mettez le système de filtrage en place.
12. Pour verrouiller le système de filtrage,
tournez à fond la poignée du microfiltre
(B) vers la droite.
13. Installez le panier inférieur.
14. Fermez la porte.
Ne retirez pas les bras d'aspersion.
Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide
d'un cure-dent.
Nettoyage extérieur
Nettoyez les surfaces externes de l'appareil,
de même que le bandeau de commande, à
l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres.
N'utilisez aucun produit abrasif, éponges à
récurer ou solvants (acétone, trichloroéthylène etc.
Précautions en cas de gel
Attention N'installez pas l'appareil dans
une pièce où la température descend
au-dessous de 0 °C. Le fabricant n'est
pas responsable des dommages
encourus à cause du gel.
Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée
d'eau et videz-la.
Page 17
En cas d'anomalie de fonctionnement
L'appareil ne démarre pas ou ne s'arrête
pas.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien
non correctes ou d'oubli et peuvent être ré-
Code d'erreur et anomalie de
fonctionnement
• le voyant Départ/Annulation clignote de façon continue
• 1 clignotement du voyant de fin de
cycle
Le lave-vaisselle n'est pas approvisionné en eau
• le voyant Départ/Annulation clignote de façon continue
• 2 clignotements du voyant de fin
de cycle
Le lave-vaisselle ne vidange pas
• le voyant Départ/Annulation clignote de façon continue
• 3 clignotements du voyant de fin
de cycle
Le système de sécurité anti-débordement s'est déclenché
Le programme ne démarre pas • La porte de l'appareil n'est pas fermée.
• Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.
Nettoyez le robinet d'arrivée d'eau.
• Le robinet d'arrivée d'eau est fermé.
Ouvrez le robinet d'arrivée d'eau.
• Le filtre situé dans le tuyau d'arrivée d'eau est bouché.
Nettoyez le filtre.
• Le tuyau d'arrivée d'eau n'a pas été installé correctement.
Le tuyau est plié ou écrasé.
Vérifiez le raccordement.
• Le robinet de l'évier est bouché.
Nettoyez le robinet de l'évier.
• Le tuyau de vidange n'a pas été installé correctement. Le
tuyau est plié ou écrasé.
Vérifiez le raccordement.
• Fermez le robinet d'arrivée d'eau et contactez le Service
Après-vente.
Fermez la porte.
• La prise du câble d'alimentation électrique de l'appareil n'est
pas branchée.
Insérez la fiche dans la prise secteur.
• Le fusible a grillé dans la boîte à fusibles.
Remplacez le fusible.
Après avoir effectué ces contrôles, mettez
l'appareil en fonctionnement. Le programme
reprend là où il a été interrompu. Si l'anomalie
se reproduit, contactez le Service Après-vente.
Les informations suivantes sont nécessaires
pour une aide rapide et adaptée :
• Modèle (Mod.)
Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre • Vous n'avez pas sélectionné le programme approprié.
• La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.
• La rotation des bras d'aspersion est entravée par de la vaisselle mal
rangée.
• Les filtres sont encrassés ou mal installés.
• La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.
solues à l'aide des indications fournies dans
le tableau, sans faire appel au Service aprèsvente. Si l'anomalie persiste, contactez le
Service après-vente.
Cause possible et solution
• Référence produit (PNC)
• Numéro de série (S.N.)
Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.
Inscrivez les informations ici :
Description du modèle : ..........
Référence du produit : ..........
Numéro de série : ..........
electrolux 17
Page 18
18 electrolux
Les résultats de lavage sont insatisfaisants
Des dépôts de tartre sont
présents sur la vaisselle
La vaisselle est mouillée et
terne
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film
bleuâtre
Des gouttes d'eau ont séché
sur les verres et la vaisselle
• Le compartiment de sel est vide.
• Le niveau de l'adoucisseur d'eau est mal réglé.
• Le bouchon du compartiment de sel n'est pas vissé correctement.
• Vous n'avez pas utilisé de liquide de rinçage.
• Le distributeur de liquide de rinçage est vide.
• Réduisez le dosage du liquide de rinçage.
• Augmentez le dosage du liquide de rinçage.
• Il se peut que le détergent en soit la cause.
Caractéristiques techniques
Dimensions Largeur cm 60
Hauteur cm 85
Profondeur cm 61
Branchement électrique - Ten-
sion - Puissance totale - Fusible
Pression de l'eau d'alimentation Minimale 0,5 bar (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12
Les informations concernant le branchement électrique figurent sur
la plaque signalétique apposée sur le bord intérieur de la porte du
lave-vaisselle.

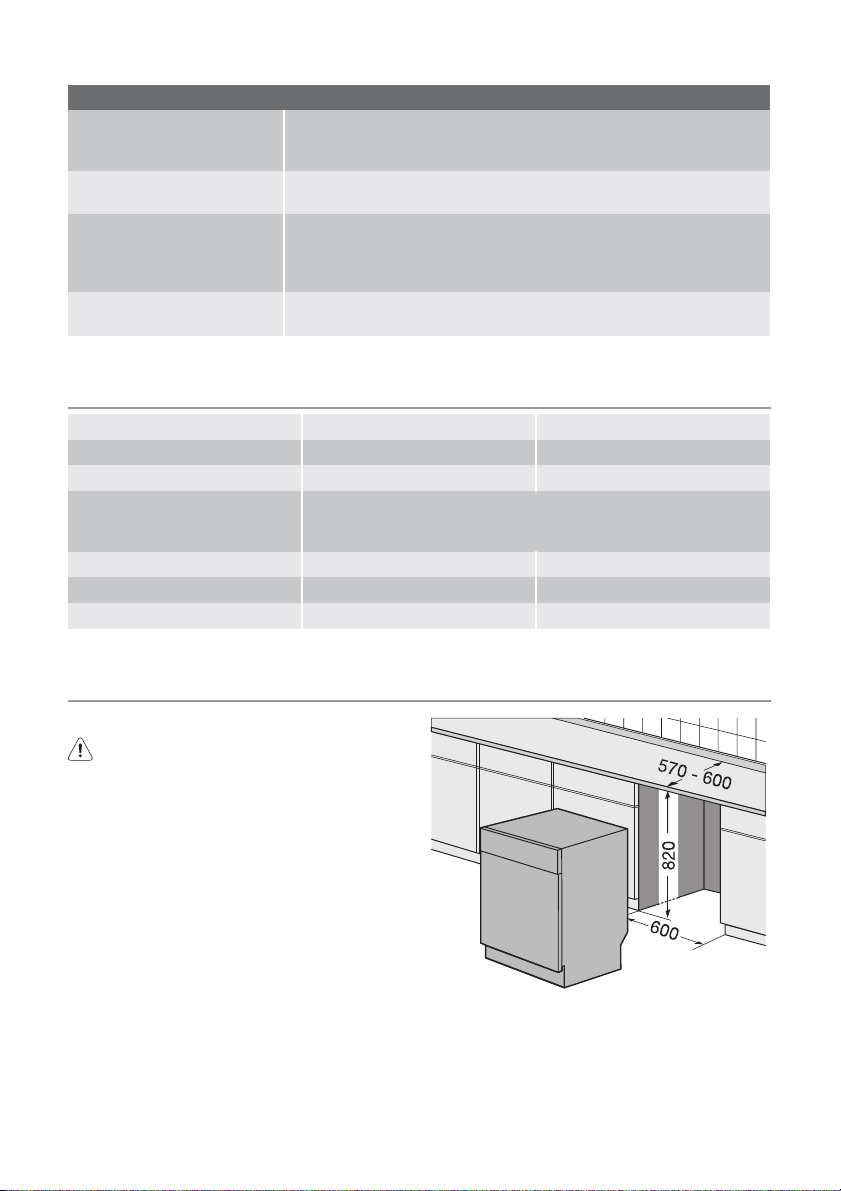

Installation
Encastrement sous un comptoir
Avertissement Avant toute intervention
sur le lave-vaisselle, il est nécessaire de
débrancher l'appareil.
Placez l'appareil à proximité d'un robinet
d'arrivée d'eau et d'une vidange. Enlevez le
dessus de l'appareil pour encastrer celui-ci
sous un évier ou un plan de travail de cuisine.
Assurez-vous que les dimensions correspondent à celles du lave-vaisselle.

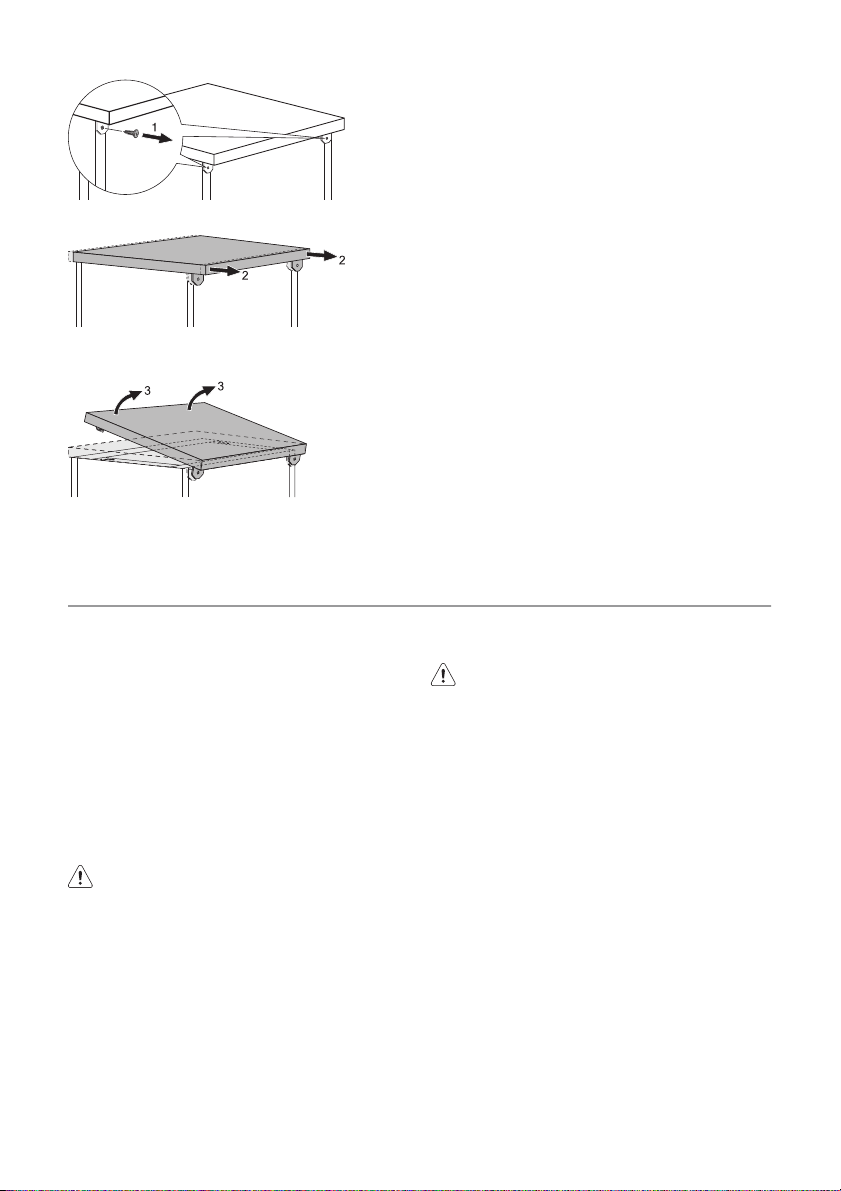

Procédez de la manière suivante pour
enlever le plan de travail de l'appareil :
1. Dévissez les vis de fixation situées à l'arrière (1).
Page 19
2. Tirez le plan de travail par l'arrière (2).
3. Dégagez-le des emboîtements avant (3)
en le soulevant.
4. Vissez ou dévissez ses pieds réglables
pour mettre à niveau l'appareil.
Raccordement à l'arrivée d'eau
Tuyau d'arrivée d'eau
Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide.
Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux
solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau
chaude pour réduire la consommation énergétique.
Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".
Attention N'utilisez pas des tuyaux
provenant d'anciens appareils.
La pression de l'eau doit se situer dans les
limites indiquées (reportez-vous au chapitre
"Caractéristiques techniques"). Renseignezvous auprès de la Compagnie locale de distribution des eaux pour connaître la pression
d'alimentation moyenne de votre région.
Veillez à ce que le tuyau d'arrivée d'eau ne
soit pas enroulé, écrasé ou enchevêtré.
Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoins. Fixez
electrolux 19
5. Encastrez l'appareil sous le plan de travail
de la cuisine. Vérifiez que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble
d'alimentation électrique ne sont pas
pliés, ni écrasés.
Après son installation, le lave-vaisselle doit
être facilement accessible par un technicien
en cas d'intervention. Si le lave-vaisselle ne
doit plus être encastré dans un deuxième
temps, il faut réinstaller le plan de travail de
l'appareil.
Le socle du lave-vaisselle n'est pas réglable.
Mise à niveau de l'appareil
Assurez-vous que l'appareil est à niveau
pour que la porte se ferme correctement. Si
l'appareil n'est pas à niveau, la porte ne se
fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.
correctement le contre-écrou pour éviter
toute fuite d'eau.
Attention Ne raccordez pas l'appareil
au moyen de tuyaux neufs ou de tuyaux
ayant peu servi. Faites s'écouler l'eau
pendant quelques minutes avant de
brancher le tuyau d'arrivée d'eau.

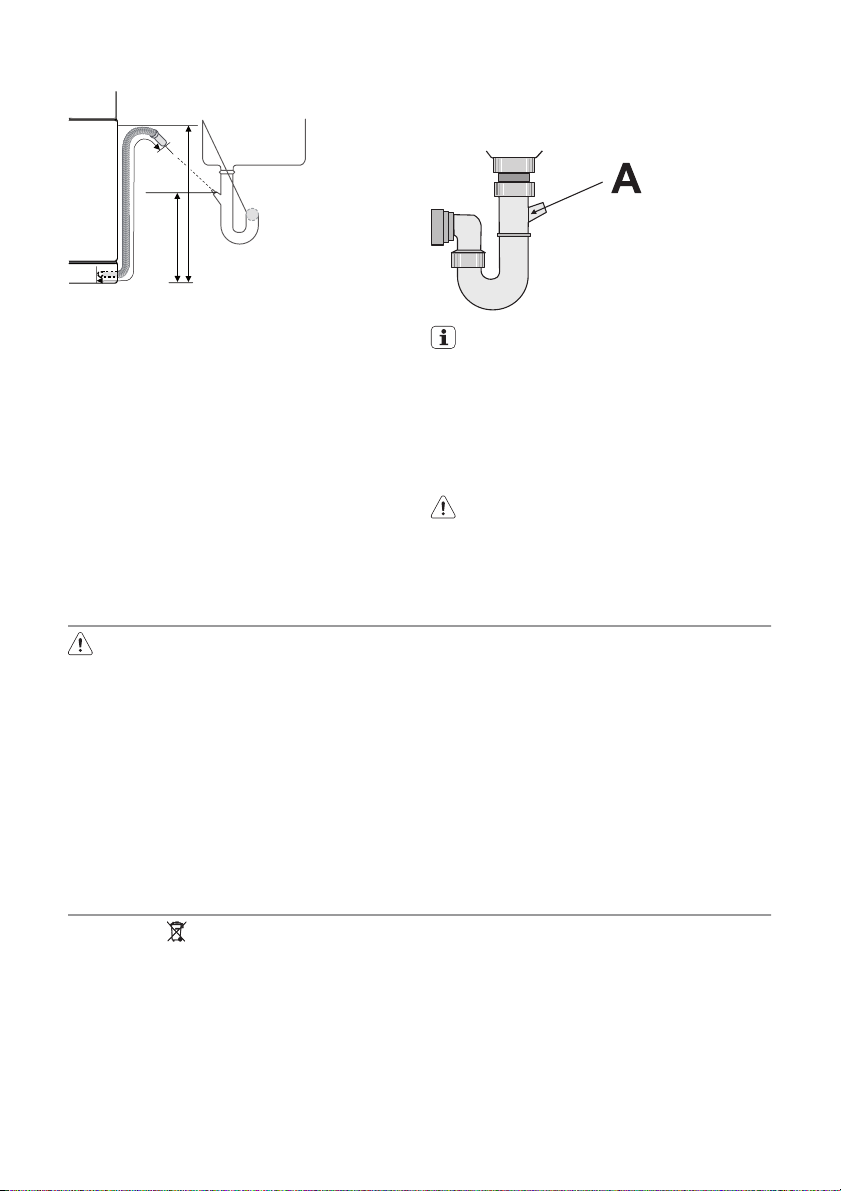

Raccordement du tuyau de vidange
1. Raccordez le tuyau de vidange au robinet
de sortie, en le fixant à la partie inférieure
de la surface de travail. Cela empêchera
que les eaux usées de l'évier ne pénètrent
dans l'appareil.
2. Raccordez le tuyau de vidange à une
évacacuation murale pourvue d'une ventilation spéciale, (diamètre intérieur de 4
cm minimum).
Page 20
20 electrolux
max 85 cm
min 40 cm
max 400 cm
Assurez-vous que le tuyau n'est pas courbé
ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.
Le bouchon d'évier ne doit pas être mis en
place lorsque l'appareil évacue l'eau, sous
peine de provoquer un effet de siphon et un
reflux de l'eau vers l'appareil.
Si vous utilisez une rallonge de tuyau, celleci ne doit pas dépasser 2 mètres. Son diamètre intérieur ne doit pas être inférieur au
diamètre du tuyau d'évacuation.
Si vous raccordez le tuyau de vidange au siphon sous l'évier, enlevez la membrane en
Branchement électrique
Avertissement Le fabricant ne peut
être tenu responsable en cas de nonrespect de ces mesures de sécurité.
Mettez l'appareil à la terre conformément aux instructions.
Assurez-vous que la tension nominale et
le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux
de l'alimentation locale.
Utilisez toujours une prise à l'épreuve
des chocs.
plastique (A). Si vous ne retirez pas la membrane, les résidus alimentaires peuvent bloquer le siphon
Cet appareil est équipé d'un dispositif de
sécurité empêchant le reflux des eaux
usées vers l'appareil. Si le robinet de votre évier est doté d'un clapet de retenue
incorporé, cela pourrait entraver la vidange correcte de votre appareil. C'est
pourquoi nous vous recommandons de
le retirer.
Attention Vérifiez l'étanchéité des
raccords.
N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent
un risque d'incendie.
Ne remplacez pas le câble secteur vousmême. Contactez le service après-vente
de votre magasin vendeur.
Assurez-vous que la prise est accessible
après l'installation.
Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours sur
la prise.
En matière de protection de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en
plastique sont identifiables grâce aux sigles
>PE<, >PS<, etc. Veuillez jeter les matériaux
d'emballage dans le conteneur approprié du
centre de collecte des déchets de votre commune.
Page 21
Avertissement Le fabricant décline
toute responsabilité en cas de nonrespect des précautions de sécurité
mentionnées dans ce chapitre.
• Retirez la fiche de la prise secteur.
• Coupez le câble d'alimentation et la
prise et mettez-les au rebut.
• Éliminez le dispositif de bloquage de
porte. Ceci pour empêcher que des
enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie
en danger.
electrolux 21
Page 22
22 electrolux
Page 23
electrolux 23
Page 24
www.electrolux.com
www.electrolux-arthurmartin.fr
156951630-00-052009
Loading...
