Page 1
ARN 22520
ARN 22620
Réfrigérateurs
NNoottiiccee dd’’uuttiilliissaattiioonn
Page 2
Page 3
electrolux
3
Bienvenue dans le monde d'Electrolux
Nous vous remercions de la confiance que vous nous témoignez en choisissant un
appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du
temps.
Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est
de vous rendre la vie plus agréable.
Vous pouvez en voir quelques exemples sur la couverture de cette notice.
Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous
permettra de profiter au mieux de tous les avantages de votre nouvel appareil.
Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et
sérénité.
A bientôt.
Les symboles suivants sont utilisés dans cette notice d'utilisation:
Informations importantes pour votre sécurité et pour éviter d'endommager
l’appareil.
Informations générales et conseils
Informations écologiques
Le symbole sur le produit ou son emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit être remis au point de collecte dédié à
cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous
préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets
seront traités dans des conditions optimum.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact
avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Page 4
4
electrolux
SOMMAIRE
Avertissements eet cconseils
importants 06
Service aaprès-vvente 09
Utilisation 10
Nettoyage 10
Mise en service 10

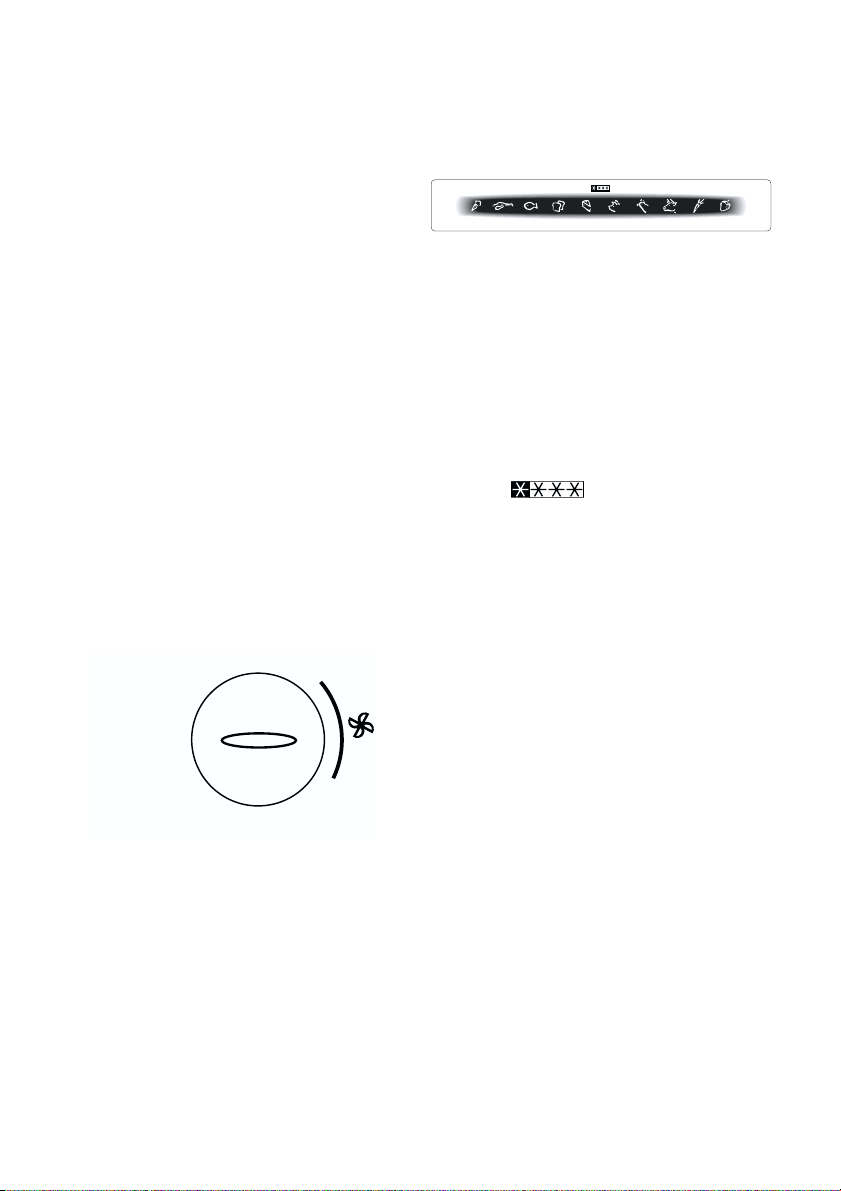

Réglage de la température 10

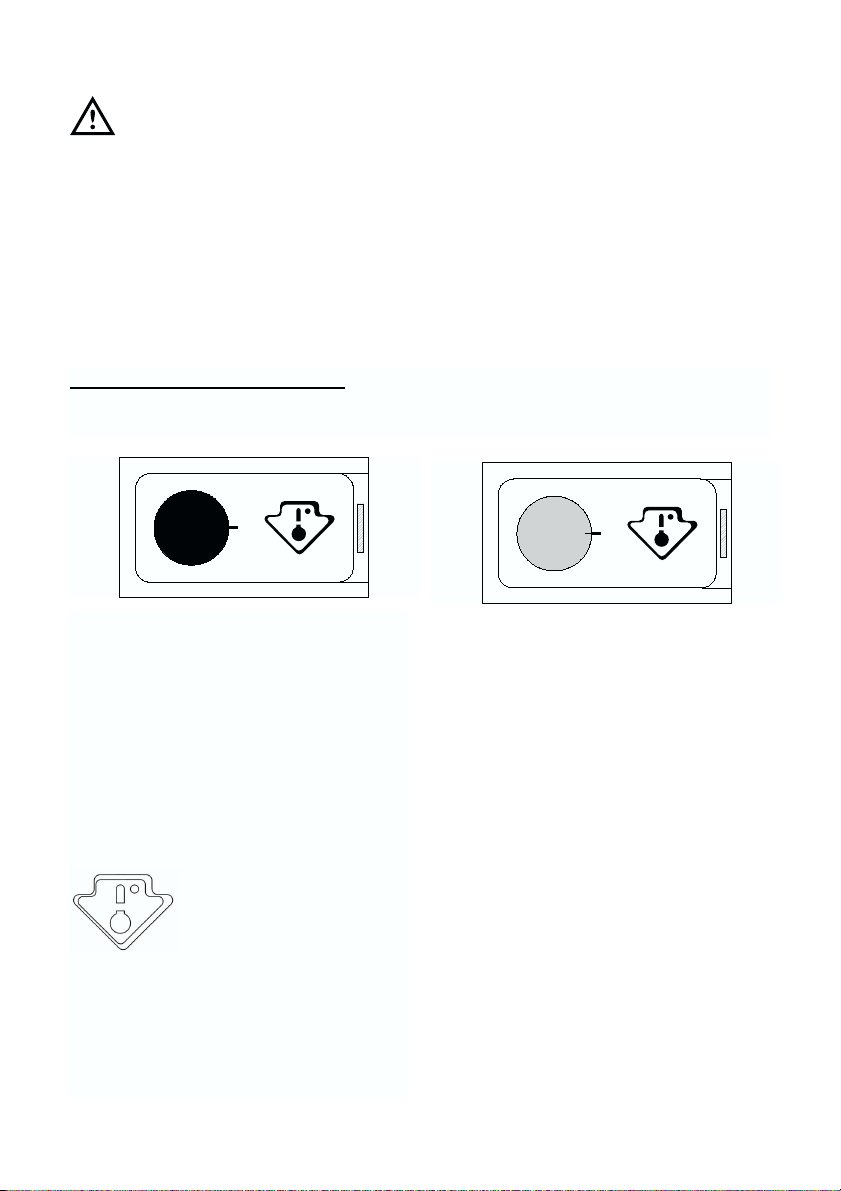

Indicateur de température 10
Zone la plus froide 11
Réfrigération 12

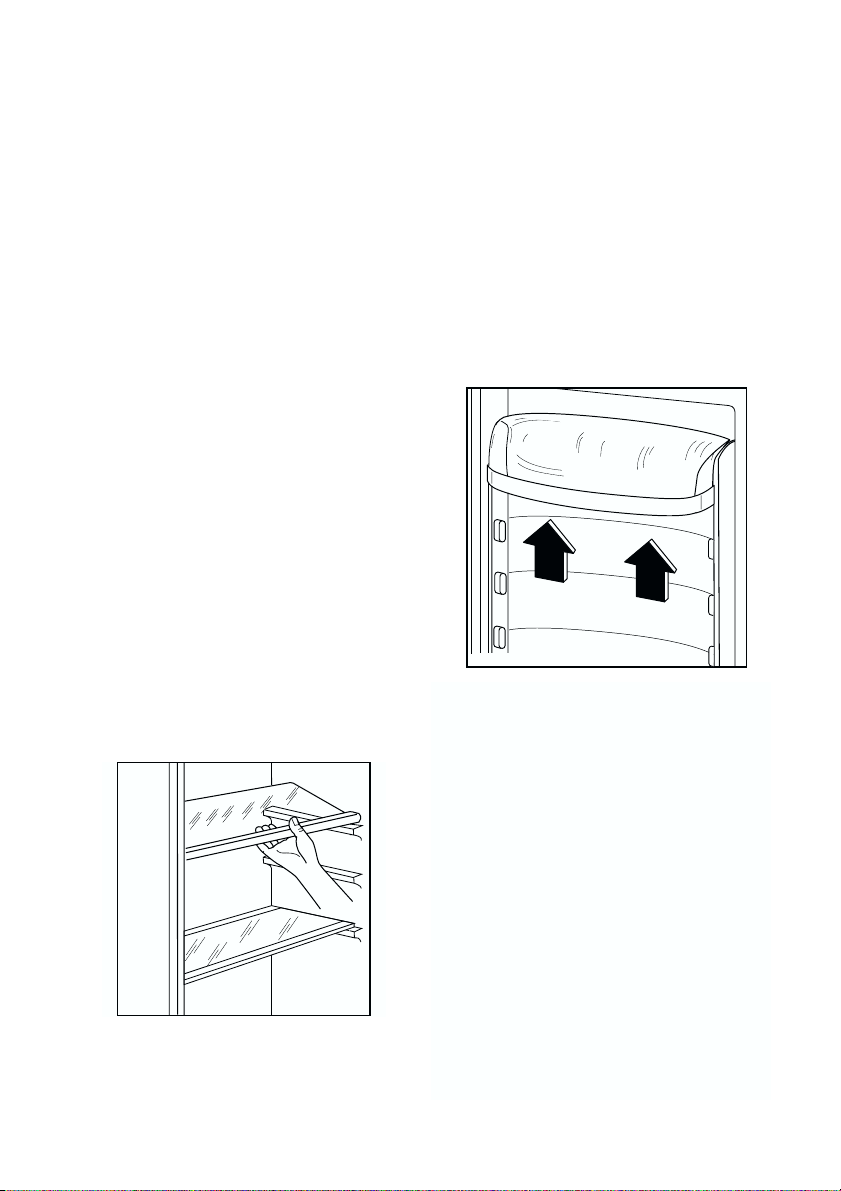

Clayettes amovibles 12
Positionnement des balconnets
de la contre-porte 12

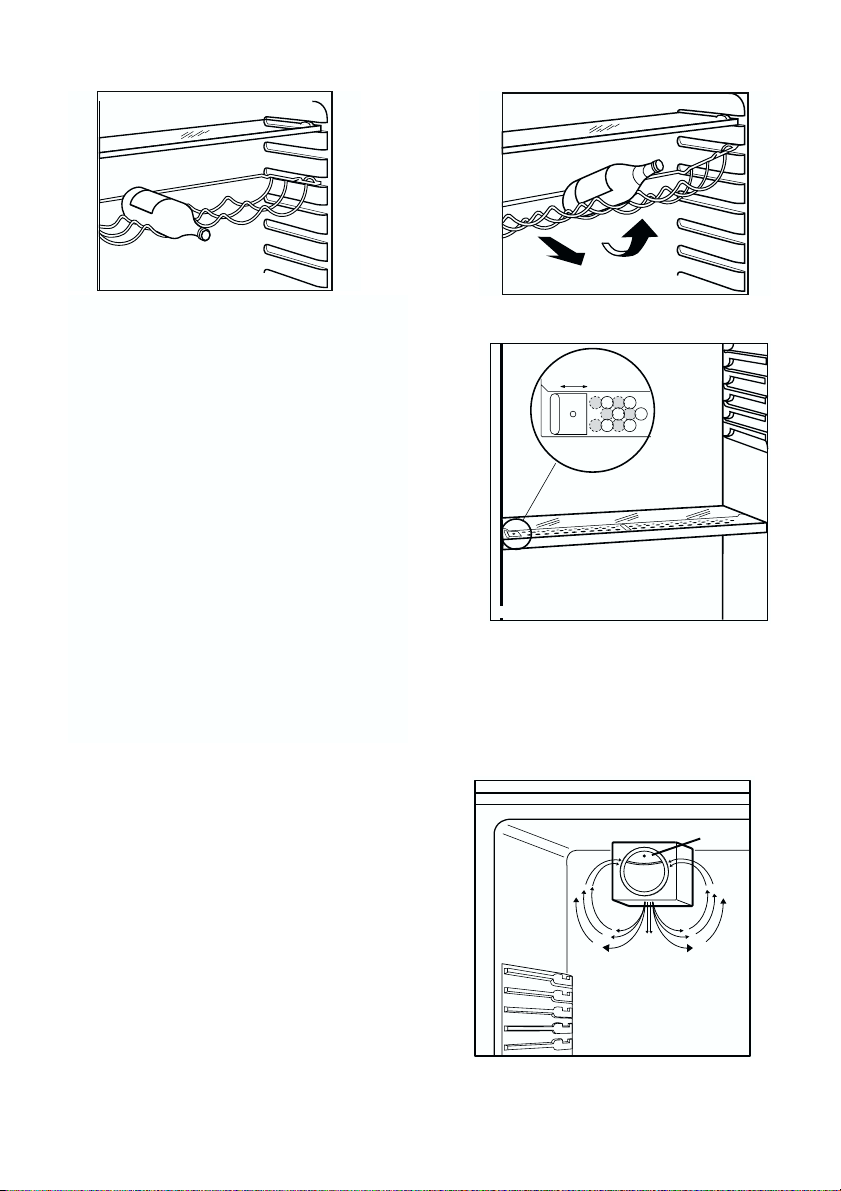

Clayette porte bouteille 12
Contrôle de l’humidité 13
Brassage de l’air 13
Calendrier de congélation 14
Comment congéler 14
Décongélation 15
Fabrication de glaçons 15
Conseils 16
Conseils pour la réfrigération 16
Conseils pour la congélation 16
Entretien 17
Nettoyage 17
Dégivrage 18

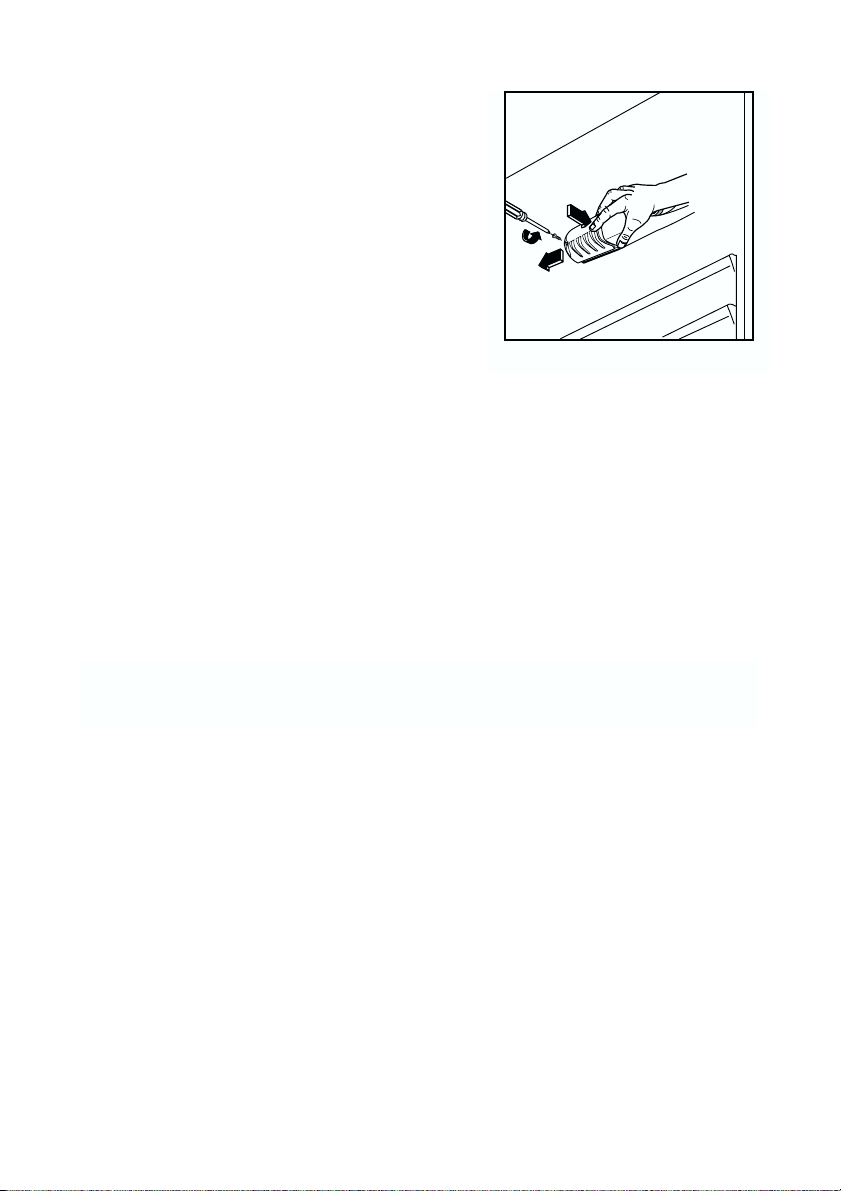

Changement de l’ampoule 18
En cas d’absence prolongée ou de
non-utilisation 18
En cas d’arrêt de fonctionnement 18
Informations ttechniques 19
Anomalie dde ffonctionnement 19
Installation 20
Emplacement 20
Branchement électrique 20

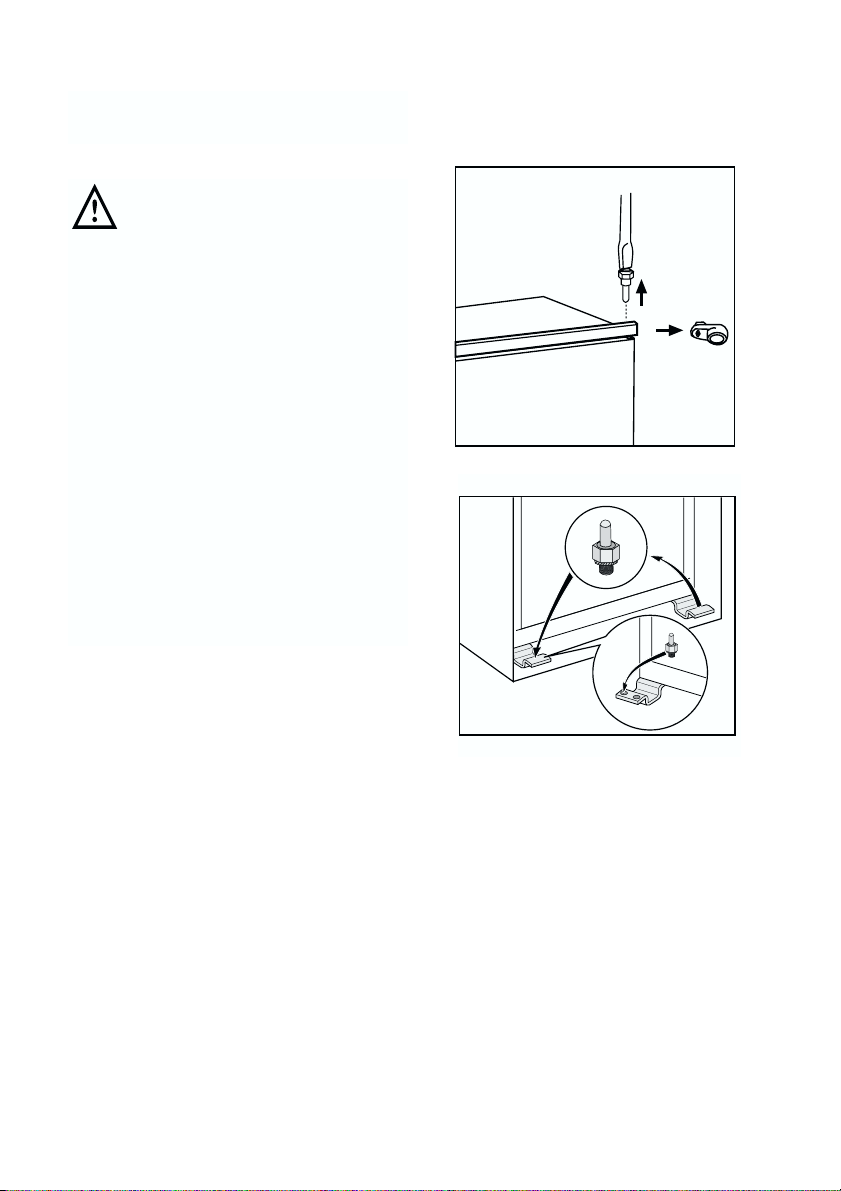

Reversibilité de la porte 21

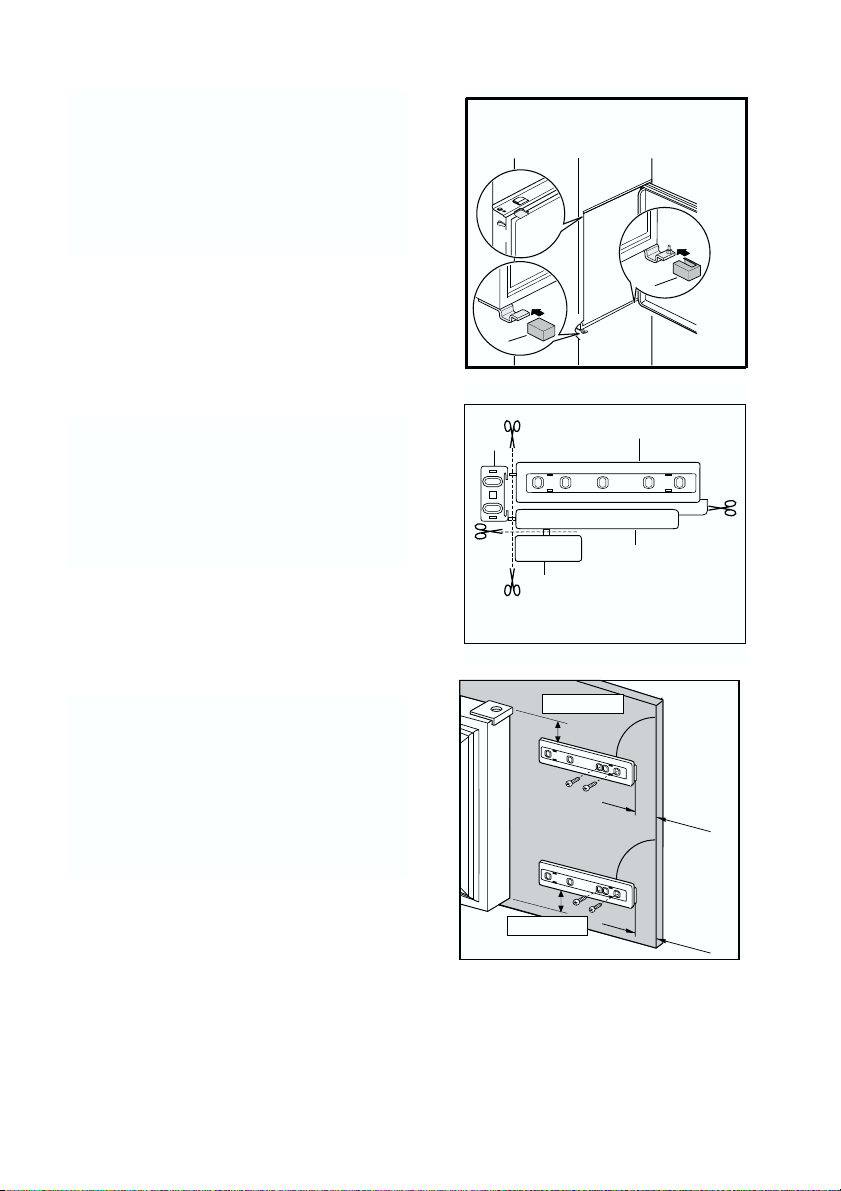

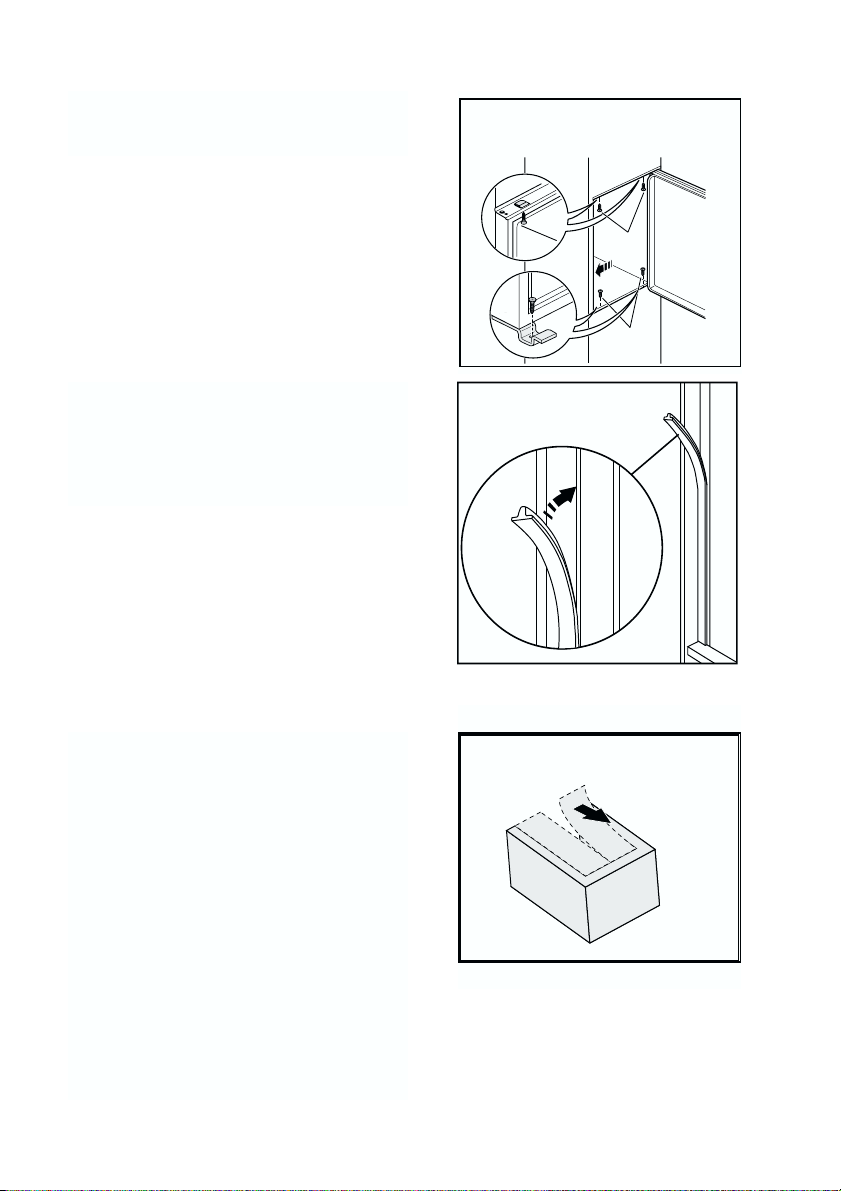

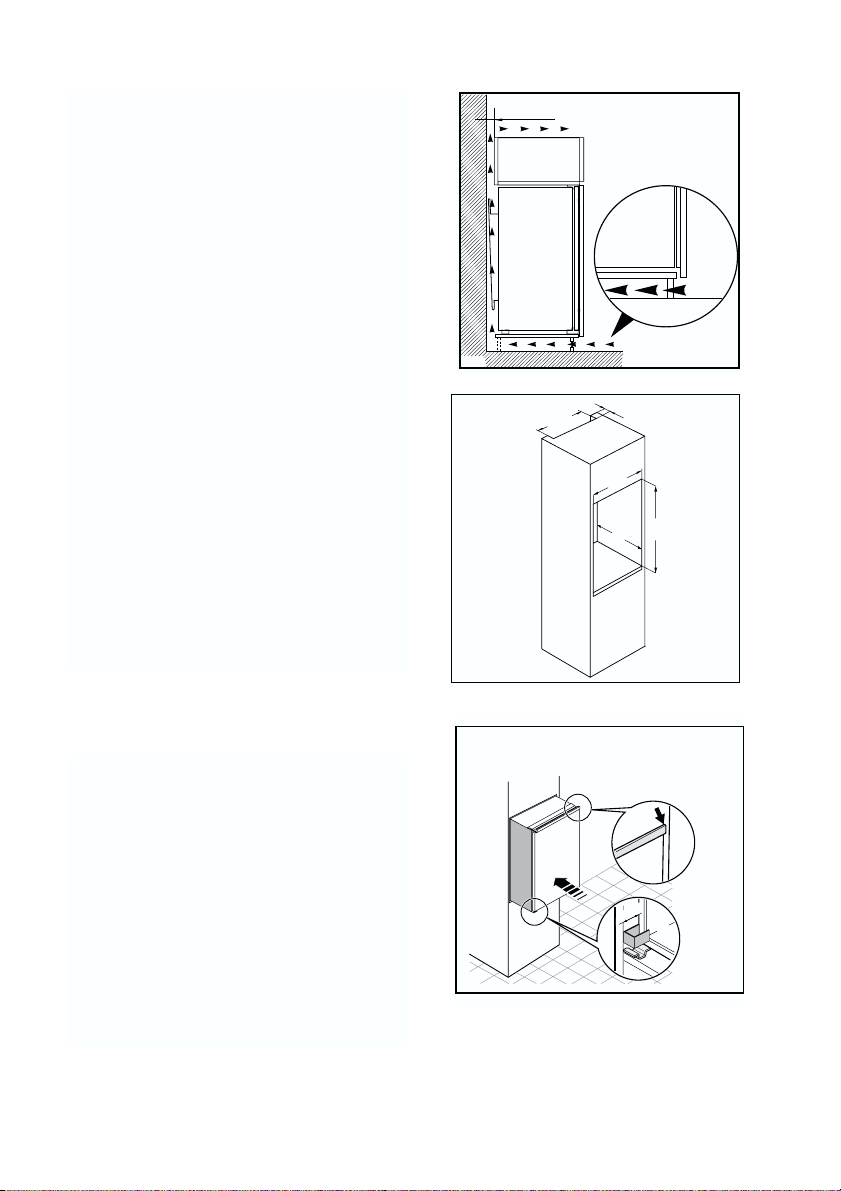

Instructions pour l’encastrement 22
Reversibilité du portillon 26
Page 5
electrolux
5
Lors de sa fabrication, cet appareil a été construit selon des normes, directives
et/ou décrets pour une utilisation sur le territoire français.
Pour lla ssécurité ddes bbiens eet ddes ppersonnes aainsi qque ppour lle rrespect dde
l’environnement, vvous ddevez dd’abord llire iimpérativement lles ppréconisations
suivantes aavant ttoute uutilisation dde vvotre aappareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa
position d’utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et
corporel, tenez les matériaux d’emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les
raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en
service et la maintenance de votre appareil doivent être effectués par un
professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à
un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou
industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu.
Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel.
N’utilisez que des produits du commerce non corrosifs ou non
inflammables. Toute projection d’eau ou de vapeur est proscrite pour
écarter le risque d’électrocution.
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de
procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de
s’électrocuter.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de
produits inflammables ou d’éléments imbibés de produits inflammables à
l’intérieur, à proximité ou sur l’appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque
corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez
le câble d’alimentation au ras de l’appareil. Informez-vous auprès des
services de votre commune des endroits autorisés pour la mise au rebut de
l’appareil.
Respectez la chaîne de froid dès l’acquisition d’un aliment jusqu’à sa
consommation pour exclure le risque d’intoxication alimentaire.
Veuillez mmaintenant llire aattentivement ccette nnotice ppour uune uutilisation ooptimale dde
votre aappareil.
Page 6
6
electrolux
AVERTISSEMENTS ET
CONSEILS IMPORTANTS
Il eest ttrès iimportant qque ccette nnotice
d’utilisation ssoit ggardée aavec ll’appareil
pour ttoute ffuture cconsultation. SSi ccet
appareil ddevait êêtre vvendu oou ttransféré
à uune aautre ppersonne, aassurez-vvous
que lla nnotice dd’utilisation ll’accompagne,
de ffaçon àà cce qque lle nnouvel uutilisateur
puisse êêtre iinformé ddu ffonctionnement
de ccelui-cci eet ddes aavertissements rrelatifs.
Cet aappareil eest mmuni dde ffermetures
magnétiques. SS'il rremplace uun aappareil
équipé dd'une ffermeture àà rressort, nnous
vous cconseillons dde rrendre ccelle-cci
inutilisable aavant dde mmettre ll’ancien
appareil aau rrebut. CCela ddans lle bbut
d’éviter qque ddes eenfants ppuissent ss’y
enfermer eet dde mmettre aainsi lleur vvie een
danger. CCes aavertissements ssont
donnés ppour vvotre ssécurité eet ppour
celle dd’autrui. NNous vvous pprions ddonc
de bbien vvouloir lles llire aattentivement
avant dd’installer eet dd’utiliser ll’appareil.
Sécurité
• Cet appareil n'est pas destiné à
être utilisé par des enfants ou des
personnes dont les capacités
physiques, sensorielles ou
mentales, ou le manque
d'expérience et de connaissance
les empêchent d'utiliser l'appareil
sans risque lorsqu'ils sont sans
surveillance ou en l'absence
d'instruction d'une personne
responsable qui puisse leur assurer
une utilisation de l'appareil sans
danger.
• Débranchez toujours la prise de
courant avant de procéder au
nettoyage intérieur et extérieur de
l’appareil et au remplacement de la
lampe d’éclairage (pour les
appareils qui en sont équipés).
• Ne touchez pas avec les mains
humides les surfaces givrées et les
produits congelés et ne consommez
pas certains produits tels que les
bâtonnets glacés dès leur sortie de
l’appareil; la température très basse
à laquelle ils se trouvent peut
provoquer des brûlures ou un
arrachement de la peau.
• Cet appareil est lourd. Faites
attention lors de son déplacement.
• Faites ttrès aattention llorsque vvous
déplacez ll’appareil aafin dde nne ppas
endommager ddes pparties ddu ccircuit
réfrigérant eet aainsi dd’éviter ddes
risques dde ffuite.
• L’appareil nne ddoit ppas êêtre ssitué àà
proximité dde rradiateurs oou
cuisinières àà ggaz.
• Evitez uune eexposition pprolongée dde
l’appareil aaux rrayons ssolaires.
• II ddoit yy aavoir uune ccirculation dd’air
suffisante àà lla ppartie aarrière dde ll’appareil
et iil ffaut ééviter ttout eendommagement
du ccircuit rréfrigérant.
• Ne ffaites ppas ffonctionner
d’appareils éélectriques àà ll’intérieur
de ll’appareil.
Service/Réparation
• Ne confiez les travaux électriques
de votre habitation nécessaires à
l'installation de votre appareil qu'à
un électricien qualifié.
• Ne modifiez pas ou n’essayez pas
de modifier les caractéristiques de
cet appareil.
• Conformément au règlement UTE C - 73 - 997 de juillet 2006, seules
les personnes ayant reçues une
formation spécifique aux fluides
inflammables peuvent intervenir sur
Page 7
electrolux
7
cet appareil qui contient des
hydrocarbures.
Ce gaz est néanmoins inflammable:
Pendant le transport et l'installation
de votre appareil, assurez-vous
qu'aucune partie du circuit n'est
endommagée. Si tel est le cas :
- Evitez les flammes vives (briquet) et
tout autre allumage (étincelles).
- Aérez la pièce où se trouve l'appareil.
• En cas de panne, n’essayez pas de
réparer l’appareil vous-même. Les
réparations effectuées par du
personnel non qualifié peuvent
provoquer des dommages.
Contactez le Service Après-Vente
de votre magasin vendeur et
n’exigez que des pièces détachées
d’origine.
Utilisation
• Votre appareil est destiné à un
usage domestique normal. Ne
l'utilisez pas à des fins
commerciales ou industrielles ou
pour d'autres buts que celui pour
lequel il a été conçu.
• Les réfrigérateurs et/ou congélateurs
ménagers sont destinés uniquement
à la conservation et/ou congélation
des aliments.
• Pour le bon fonctionnement de
l'appareil, il est impératif de
respecter les températures
ambiantes du local où doit être placé
l'appareil, suivant la classe climatique
(indiquée sur la plaque signalétique)
pour lequel il est prévu. Au-delà de
ces températures, ses performances
peuvent s'en trouver diminuées.
Les différentes classes climatiques
existantes et les températures
ambiantes correspondantes en
fonction du modèle de l'appareil
sont les suivantes : entre +16°C et
+43°C (classe T), entre + 16°C et +
38°C (classe ST), entre + 16°C et +
32°C (classe N), entre + 10°C et +
32°C (classe SN).
• Un produit décongelé ne doit
jamais être recongelé.
• Suivez les indications du fabricant
pour la conservation et/ou
congélation des aliments.
• Dans tous les appareils de
réfrigération et congélation il y a des
surfaces qui se couvrent de givre.
Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.
• N’essayez jamais d’enlever le givre
avec un objet métallique, vous
risqueriez d’endommager
irréparablement l’évaporateur
rendant du même coup l’appareil
inutilisable. N’employez pour cela
qu’une spatule en plastique.
• De même, ne décollez jamais les
bacs à glaçons avec un couteau ou
tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de
boissons gazeuses dans le
congélateur/compartiment à basse
température, elles pourraient éclater.
Stockage des denrées
dans les réfrigérateurs et
règles d'hygiène
La consommation croissante de plats
préparés et d'autres aliments fragiles,
sensibles en particulier au non-respect
de la chaîne de froid (1), rend
nécessaire une meilleure maîtrise de la
température de transport et de
stockage de ces produits.
Page 8
8
electrolux
A la maison, le bon usage du réfrigérateur
et le respect de règles d'hygiène
rigoureuses contribuent de façon
significative et efficace à l'amélioration
de la conservation des aliments.
Conservation ddes aaliments //
Maîtrise ddes ttempératures
Stockez les aliments selon leur nature
dans la zone appropriée:
Zone ttempérée:
Boissons, œufs,
beurre, sauces industrielles et
préparées, fromages à pâtes cuites,
fruits et légumes frais.
Zone ffraîche:
Produits laitiers, desserts
lactés, matières grasses, fromages frais.
Zone lla pplus ffroide:
Viandes, volailles,
poissons, charcuteries, plats préparés,
salades composées, préparations et
pâtisseries à base d'œufs ou de
crème, pâtes fraîches, pâte à tarte,
pizza / quiches, produits frais et
fromages au lait cru, légumes prêts à
l'emploi vendus sous sachet plastique
et plus généralement, tout produit frais
dont la date limite de consommation
(DLC) est associée à une température
de conservation inférieure ou égale à
+4°C.
L'observation des conseils suivants est
de nature à éviter la contamination
croisée et à prévenir une mauvaise
conservation des aliments.
•
Emballer systématiquement les
produits pour éviter que les denrées
ne se contaminent mutuellement.
•
Se laver les mains avant de toucher
les aliments et plusieurs fois
pendant la préparation du repas si
celle-ci implique des manipulations
successives de produits différents,
et après, bien sûr, au moment de
passer à table comme les règles
d'hygiène l'imposent.
•
Ne pas réutiliser des ustensiles
ayant déjà servi (cuillère en bois,
planche à découper sans les avoir
bien nettoyés au préalable).
•
Attendre le refroidissement complet
des préparations avant de les
stocker (exemple : soupe).
•
Limiter le nombre d'ouvertures de la
porte et, en tout état de cause , ne
pas la laisser ouverte trop longtemps
pour éviter une remontée en
température du réfrigérateur.
•
Disposer les aliments de telle sorte
que l'air puisse circuler librement
tout autour.
Il convient de vérifier régulièrement que
la température, notamment celle de la
zone la plus froide, est correcte et le
cas échéant, d'ajuster le thermostat en
conséquence comme indiqué (page
“Utilisation”).
La mmesure dde lla ttempérature
dans une
zone (sur une clayette, par exemple)
peut se faire au moyen d'un
thermomètre placé, dès le départ,
dans un récipient rempli d'eau (verre).
Pour avoir une représentation fidèle de
la réalité, lisez la température sans
manipulation des commandes ni
ouverture de porte.
Respect ddes rrègles dd'hygiène
•
Nettoyez fréquemment l'intérieur du
réfrigérateur en utilisant un produit
d'entretien doux sans effet oxydant
sur les parties métalliques, puis
rincer avec de l'eau additionnée de
jus de citron, de vinaigre blanc ou
avec tout produit désinfectant
adapté au réfrigérateur.
•
Retirez les suremballages du
commerce avant de placer les
Page 9
electrolux
9
aliments dans le réfrigérateur (par
exemple suremballages des packs
de yaourts).
•
Couvrez les aliments.
•
Consultez la notice d'utilisation de
l'appareil en toutes circonstances et
en particulier pour les conseils
d'entretien.
(1) Chaîne de froid : maintien sans rupture de la
température requise d'un produit, depuis sa
préparation et son conditionnement jusqu'à son
utilisation par le consommateur.
Installation
• Assurez-vous, après avoir installé
l’appareil, que celuici ne repose pas
sur le câble d’alimentation.
Important:
en cas de dommage du
câble d’alimentation, il ne doit être
remplacé que par un professionnel
qualifié.
• L’appareil se réchauffe
sensiblement au niveau du
condenseur et du compresseur.
Veillez à ce que l’air circule
librement tout autour de l’appareil.
Une ventilation insuffisante
entraìnerait un mauvais
fonctionnement et des dommages
sur l’appareil. Suivez les instructions
données pour l’installation.
• Après la livraison, attendez 2 heures
avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.
Protection de
l’environnement
Le ssystème ffrigorifique eet ll'isolation dde
votre aappareil nne ccontiennent ppas dde
C.F.C. ccontribuant aainsi àà ppréserver
l'environnement. LL'appareil nne ppeut
être ttraité ccomme ddéchet mménager.
Lorsque ll'appareil eest mmis aau rrebut,
évitez dd'endommager lle ccircuit
réfrigérant, ssurtout àà ll'arrière dde
l'appareil, pprès ddu ccondenseur.
Pour oobtenir pplus dde ddétails ssur lle
recyclage dde cce pproduit, vveuillez
prendre ccontact aavec lles sservices dde
votre ccommune oou lle mmagasin ooù vvous
avez eeffectué ll'achat. LLes mmatériaux
utilisés ddans ccet aappareil iidentifiés ppar
le ssymbole ssont rrecyclables.
SERVICE APRÈS-VENTE
En ccas dd’anomalie dde ffonctionnement,
reportez-vvous àà lla rrubrique ““Anomalie
de ffonctionnement”.
Si malgré toutes
les vérifications, une intervention
s’avère nécessaire, le vendeur de votre
appareil est le premier habilité à
intervenir. A défaut (déménagement de
votre part, fermeture du magasin où
vous avez effectué l’achat...), veuillez
consulter
le CCentre CContact
Consommateurs
qui vous
communiquera alors l’adresse d’un
Service Après-Vente.
En ccas dd’intervention ssur vvotre
appareil, eexigez ddu sservice aaprès-vvente
Ies ppièces dde rrechange ccertifiées
Constructeur
Plaque signalétique
En appelant un Service Après Vente,
indiquez-lui le modèle, le numéro de
produit et le numéro de série de
l’appareil. Ces indications figurent sur
la plaque signalétique située sur votre
appareil.
Page 10
10
electrolux
UTILISATION
Nettoyage
L’appareil étant convenablement
installé, nous vous conseillons de le
nettoyer soigneusement avec de l’eau
tiède et un savon inodore (produit utilisé
pour la vaisselle) avant toute utilisation.
N’utilisez ppas dde pproduits
abrasifs, dde ppoudre àà rrécurer nni
d’éponge mmétallique.
Mise en service
Branchez l’appareil.
Tournez le thermostat vers la droite sur
une position médiane.
Pour arrêter l’appareil tournez le
thermostat sur la position «O».
Réglage de la température
La température à l'intérieur de
l'appareil est réglée par un thermostat
gradué d'une position minimum à une
position maximum. La position
maximum représentant la température
la plus froide.
La position du thermostat qui convient
le mieux doit être déterminée en
considérant que la température interne
est fonction de plusieurs facteurs.
• température ambiante;
• fréquence d’ouverture des portes;
• quantité de denrées stockées;
• emplacement de l’appareil.
Une pposition mmédiane est lla pplus
indiquée.
Indicateur de
température
Pour vous aider au bon réglage de
votre appareil nous avons équipé votre
réfrigérateur d'un indicateur de
température, celui-ci étant placé dans
la zone la plus froide.
Pour la bonne conservation des
denrées dans votre réfrigérateur et
notamment dans la zone la plus froide,
veillez à ce que dans l’indicateur de
température “OK” apparaisse.
Si “OK” n’apparaît pas, la température
moyenne de la zone est trop élevée.
Réglez le thermostat sur une position
supérieure.
L’indication “OK” apparaissant en noir,
celui-ci est difficilement visible si
l’indicateur de température est mal
éclairé. La bonne lecture de celui-ci est
facilité s’il est correctement éclairé.
A chaque modification du thermostat,
attendez la stabilisation de la
température à l’intérieur de l’appareil
avant de procéder si nécessaire, à un
nouveau réglage. Ne modifiez la
position du thermostat que
progressivement et attendez au moins
12 heures avant de procéder à une
nouvelle vérification et à une éventuelle
modification.
NOTA : Après chargement de l’appareil
de denrées fraîches ou après
ouvertures répétées (ou ouverture
prolongée) de la porte il est normal que
l’inscription “OK” n’apparaisse pas
dans l’indicateur de température;
attendez au moins 12h avant de réajuster
le thermostat.
Page 11
electrolux
11
Important
Si ll’évaporateur ddu ccompartiment
réfrigérateur ((paroi ddu ffond dde
l’appareil) sse ccouvre aanormalement dde
givre ((appareil ttrop cchargé,
température aambiante éélevée, lle
thermostat ssur uune pposition bbasse,
ouvertures ffréquentes dde lla pporte),
ramenez pprogressivement lle
Indicateur dde ttempérature
Dispositif de réglage de la température à régler Température correcte
Emplacement des
denrées
Zone la plus froide
Vous obtiendrez une meilleure
conservation de vos aliments si vous
les placez dans la zone de froid
convenant le mieux à leur nature. La
zone la plus froide se situe au niveau
de la clayette inférieure en verre.
Le symbole ci-contre
indique l’emplacement de
la zone la plus froide de
votre régrigérateur .
L’espace situé directement au dessus
de la clayette en verre du bac à
légumes est la zone la plus froide du
compartiment réfrigérateur.
L’indicateur de température situé sur la
thermostat ssur uune pposition iinférieure,
jusqu’à oobtenir dde nnouveau ddes
périodes dd’arrêt ddu ccompresseur. EEn
effet, lle ddégivrage aautomatique dde
compartiment rréfrigérateur nne
s’effectue qque ssi lle ccompresseur
s’arrête ppar iintermittence.
paroi de votre réfrigérateur au dessus
de la clayette en verre du bac à
légumes définit le haut de la zone la
plus froide.
Dans un réfrigérateur la température
n’est pas uniforme (à l’exception des
appareils à froid ventilé ou brassé).
Chaque type d’aliment a une
température de conservation idéale et
donc un emplacement précis à
respecter.
En réglant correctement votre
réfrigérateur, vous obtiendrez des
zones correspondant à chaque type
d’aliment (voir chapitre
“AVERTISSEMENTS IMPORTANTS”).
OK
Page 12
12
electrolux
Clayette porte bouteille
Placez les bouteilles (ouverture vers
l’avant) dans les emplacements prévus
de la clayette.
Si la clayette est placée à l’horizontal,
ne placez que des bouteilles non
entamées.
Cette clayette porte bouteilles a la
possibilité de s’incliner afin de favoriser
le rangement de bouteilles déjà
entamées.
Pour cela, tirez la clayette vers l’avant
jusqu’à ce qu’elle puisse pivoter vers
le haut afin de glisser la clayette dans
le support clayette supérieur.
Réfrigération
• N'entreposez que des aliments
frais, nettoyés et enfermés dans
des emballages ou récipients
appropriés de qualité alimentaire (il
en existe de nombreux modèles
dans le commerce).
• Respectez les conseils pour le
stockage des denrées, et les règles
d'hygiène alimentaire donnés au
paragraphe “Avertissements et
conseils importants”.
• Afin de permettre une circulation d'air
correcte, ne couvrez jamais les clayettes
de papier ou de feuilles en plastique.
Clayettes amovibles
Les glissières se trouvant sur les parois
de la cuve vous permettent de
positionner les clayettes à différentes
hauteurs, selon vos besoins.
Pour une meilleure utilisation de
l’espace vous pouvez superposer les
demi-clayettes avant aux demiclayettes
arrière.
Positionnement des
balconnets de la
contre-porte
Il est possible de modifier la position
en hauteur des balconnets.
A cet effet procédez comme suit:
Dégagez les balconnets en agissant
dans le sens indiqué par les flèches.
Remontez les balconnets à la hauteur
désirée.
D338
Page 13
electrolux
13
Contrôle de l’humidité
La clayette inferieure en verre est
équipée d’un dispositif muni de fentes
dont les ouvertures sont réglables à
I’aide d’un levier coulissant.
Le rôle de ce filtre est de retarder la
déshydratation des fruits et légumes
dans le bac à légumes ce qui perrnet
d’augmenter considérablement leur
conservation.
Lorsque les fentes sont fermées, le
taux d’humidité est plus élevée.
Lorsque les fentes sont ouvertes, le
taux d’humidité est plus bas.
Si vous êtes amené à retirer cette
clayette (lors du nettoyage par
exemple), veillez à la replacer
correctement.
Brassage de l’air
Ce modèle est pourvu d’un dispositif
qui brasse l’air uniformément.
Cette technologie a pour effet
d’uniformiser la température à
l’intérieur du réfrigérateur plus
rapidement pour atteindre une
température plus basse tout en
maintenant un taux d’humidité
constant.
La température idéale ainsi assurée à
tous les niveaux du réfrigérateur offre
plus de liberté pour le rangement de
tous les aliments et permet une
meilleure et plus longue conservation
de ces aliments.
PR271
A
Page 14
14
electrolux
Calendrier de congélation
Les symboles correspondent à
différents types de produits congelés.
Les chiffres indiquent la durée de
conservation en mois du type
correspondant de produit. La durée de
conservation supérieure ou inférieure
est valable en fonction de la qualité
des aliments et du traitement qu’ils ont
subi avant la congélation.
Comment congeler
Votre appareil porte le sigle normalisé
4 étoiles c’est-à-dire qu’il
vous permet de congeler vous-même
des denrées fraîches et des plats
cuisinés.
Congeler un aliment, c’est abaisser le
plus rapidement possible sa
température “à coeur” à -18°C.
Pour cela, il n’est pas nécessaire de
régler le thermostat sur une position
différente de celle employée en
fonctionnement normal.
Toutefois, si vous désirez congeler plus
rapidement, vous pouvez régler le
thermostat sur une position plus élevée
en vveillant àà cce qque lla ttempérature nne
descende ppas een ddessous dde 00°C
dans lle ccompartiment rréfrigérateur.
A la mise en service de l’appareil ou
après un dégivrage, nous vous
conseillons d’attendre 2 heures avant
d’introduire les produits frais dans le
compartiment congélateur.
Si l’appareil est déjà en fonctionnement,
ce délai n’est pas nécessaire.
Placez les aliments à congeler dans la
partie supérieure.
10 -1210 -1210 - 1210 - 123-63-63-63-63-41-2
Ce dispositif est spécialement
approprié lorsque vous avez introduit
une grande quantité d’aliments dans le
compartiment réfrigérateur et par
temps chaud (Température ambiante
supérieure à 25° C).
Pour actionner le brassage de l’air,
basculez l’interrupteur (A) qui se trouve
sur celui-ci: le voyant s’allume.
Veillez à ne pas placer d’aliments
devant ce dispositif, ce qui aurait pour
effet de diminuer le brassage de l’air.
Quand l’ A.S.P. est en fonction, le
refroidissement des denrées est plus
rapide, il convient donc de veiller au
bon réglage du thermostat (voir
paragraphe “Le Thermostat”).
Nous vous recommandons de
positionner le thermostat entre le
repère 1 et 3 lors de la mise en
marche de l’ “A.S.P.” afin d’éviter des
températures trop basses à l’intérieur
du compartiment réfrigérateur.
O
6
5
1
2
3
4
Page 15
electrolux
15
Attention:
Pour obtenir les meilleurs
résultats vous devez tenir compte du
pouvoir de congélation de votre
appareil, c’est-à-dire de la quantité
maximale de denrées que vous pouvez
congeler par 24 heures.
Le ppouvoir dde ccongélation dde vvotre
appareil eest dde 22 kkg/24 hheures.
Conservation des
produits surgelés et
congelés du commerce
Pour une bonne conservation des
produits surgelés et congelés, la
température à l’intérieur du
compartiment congélateur doit être
maintenue égale ou inférieure à -18°C.
Assurez-vous que l’emballage des
aliments est intact et qu’il ne présente
aucune trace d’humidité, signe d’un
début de décongélation.
Prévoyez un temps réduit au minimum
pour leur transport du magasin
d’alimentation à votre domicile. Utilisez
des sacs isothermes (dans la mesure
du possible).
Repérez la date de fabrication du
produit, et respectez la durée de
conservation indiquée par le fabricant.
Evitez d’ouvrir trop souvent la porte du
compartiment congélateur et ne la
laissez ouverte que le temps nécessaire.
Une augmentation de la température
peut réduire sensiblement la durée de
conservation des aliments.
Ne ttouchez ppas aavec lles mmains
humides lles ssurfaces ggivrées eet lles
produits ccongelés eet nne cconsommez
pas ccertains pproduits ttels qque lles
bâtonnets gglacés ddès lleur ssortie ddu
compartiment ccongélateur, lla
température ttrès bbasse àà llaquelle iils sse
trouvent ppeut pprovoquer ddes bbrûlures oou
un aarrachement dde lla ppeau. UUn pproduit
décongelé ddoit êêtre cconsommé ddans lle
plus bbref ddélai eet nne jjamais êêtre
recongelé, ssauf ss’il aa éété ccuit eentre-ttemps.
Fabrication des glaçons
La fabrication des glaçons s’effectue
dans le compartiment congélateur.
Remplissez les bacs jusqu’aux troisquarts de leur hauteur, de manière à
permettre l’expansion de la glace.
Si votre eau est particulièrement riche
en sels minéraux (calcaire notamment),
remplissez vos bacs avec de l’eau
minérale non gazeuse.
Les bacs en matière plastique vous
assurent un démoulage plus facile. Si
toutefois vous désirez obtenir des
glaçons plus rapidement, nous vous
conseillons d’utiliser des bacs métalliques
que vous trouverez dans le commerce.
Nous vous recommandons de faire
régulièrement de nouveaux glaçons.
Démoulage des glaçons
Le démoulage des bacs en matière
plastique s’obtient par simple torsion.
Si vous utilisez des bacs métalliques,
passez-les sous l’eau froide pour en
faciliter le démoulage.
Ne ddécollez jjamais lles bbacs àà
glaçons aavec uun ccouteau oou
tout aautre oobjet ttranchant, vvous
risquez dde ddétériorer
irrémédiablement ll’évaporateur.
Page 16
16
electrolux
CONSEILS
Conseils pour la
réfrigération
Emplacement ddes ddenrées
Viande
(de toutes sortes: volaille, gibier,
poissons crus,...): enveloppez-la dans
des sachets en plastique et placez-la
sur la clayette en verre au-dessus
du(des) bac(s) à légumes.
La ppériode dde cconservation eest dde 11 àà
2 jjours aau mmaximum.
Aliments ccuits, ttoutes ddenrées àà
consommer aassez rrapidement, eetc.:
placez-les, bien couverts, sur une clayette.
Fruits eet llégumes:
bac(s) à légumes
(une fois nettoyés).
Beurre eet ffromage:
enveloppez-les
soigneusement dans des feuilles
d’aluminium ou de polyéthylène et
placez-les dans les casiers appropriés.
Lait een bbouteille:
à placer dans l’un des
balconnets de la contreporte.
Bananes, ppommes dde tterre, ooignon eet
ail nne sse cconservent ppas aau
réfrigérateur, ss’ils nne ssont ppas
conditionnés.
Conseils pour la
congélation
Règles à respecter pour la congélation:
•
respectez lle ppouvoir dde ccongélation
de vvotre aappareil ((c’est-aa-ddire lla
quantité mmaximale dde ddenrées
fraîches qque vvous ppouvez ccongeler
par 224 hheures eet qqui ffigure ssur lla
plaque ssignalétique);
• le processus de congélation prend
24 heures. Il vaut mieux ne pas
ajouter d'autres aliments à congeler
pendant ce laps de temps;
• les produits destinés à la
congélation doivent être frais, bien
nettoyés et d’excellente qualité;
• préparez de petites portions, de
façon à faciliter la congélation et à
permettre de ne décongeler que la
quantité nécessaire;
• enveloppez les denrées dans du
papier d'aluminium ou de polythène,
en éliminant les bulles d'air et en
fermant bien les paquets;
• évitez de placer des produits à
congeler en contact avec des
denrées déjà entreposées, pour
éviter d'en élever la température;
• les aliments maigres se conservent
mieux et plus longtemps que les
gras; le sel réduit la durée de
conservation;
• ne consommez pas les bâtonnets
glacés dès leur sortie du
compartiment congélateur. La
température très basse à laquelle ils
se trouvent peut provoquer des
brûlures;
• indiquez sur chaque paquet la date
de congélation, afin de pouvoir
contrôler le temps de stockage;
•
ne pplacez nni bbouteilles nni bboîtes dde
boissons ggazeuses ddans lle
congélateur, ccar eelles ppourraient
éclater.
Page 17
electrolux
17
Compartiment rréfrigérateur
Retirez tous les accessoires du
compartiment (clayettes, balconnets,
bac(s) à légumes, etc.). Lavez-les à
l'eau tiède additionnée d'un détergent
doux et inodore (produit utilisé pour la
vaisselle par exemple) ; rincez à l'eau
javellisée et séchez très soigneusement.
Lavez les parois intérieures du
compartiment comme indiqué pour les
accessoires. Soignez particulièrement
les supports de clayettes et la gouttière
d'évacuation de l'eau de dégivrage.

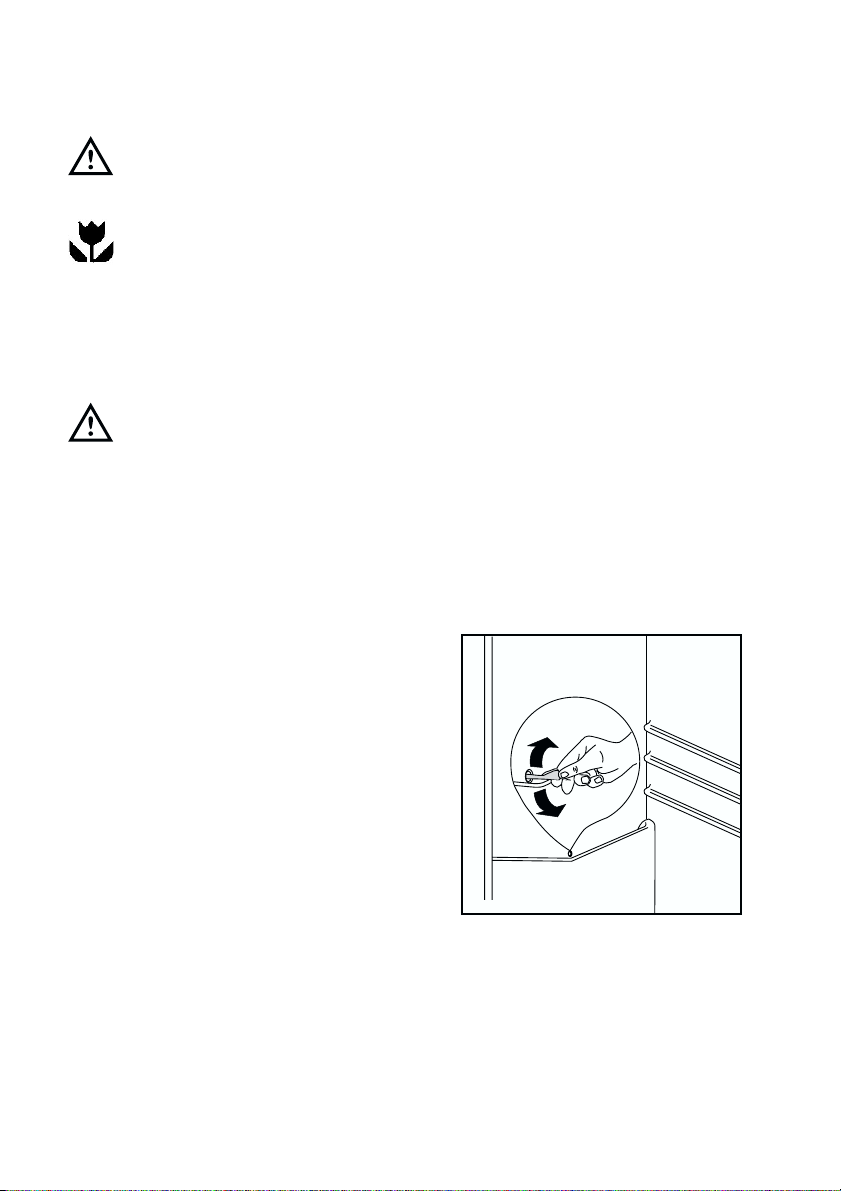

Nettoyez l'orifice d'écoulement de l'eau
de dégivrage de réfrigérateur avec le
bâtonnet se trouvant dans l'orifice.
Dépoussiérez le condenseur situé à
l'arrière de l'appareil à l'aide d'une
brosse ou d'un aspirateur. Une
accumulation de poussière risquerait
de diminuer le rendement de l'appareil.
ENTRETIEN
Débranchez ll’appareil aavant
toute oopération dd’entretien eet dde
nettoyage.
Attention
Cet aappareil ccontient ddes
hydrocarbures ddans sson ccircuit
de rréfrigération; ll’entretien eet lla
recharge nne ddoivent ddonc êêtre
effectués qque ppar ddu ppersonnel
qualifié.
N'utilisez jjamais dde pproduits
abrasifs oou ccaustiques, nni
d'éponges aavec ggrattoir ppour
procéder aau nnettoyage iintérieur
et eextérieur dde vvotre aappareil.
Nettoyage
De nnombreux ddétergents sspécifiques
pour lles ssurfaces dde ccuisine
contiennent ddes aagents cchimiques
pouvant ccorroder/endommager lles
parties een pplastique dde ccet aappareil. IIl
est ddonc rrecommandé dde nne llaver lle
revêtement eextérieur dde ccet aappareil
qu'avec dde ll'eau cchaude eet uun ppetit
peu dde ddétergent lliquide nnon aagressif,
pour vvaisselle ppar eexemple. RRincez eet
séchez ssoigneusement.
De temps en temps, dépoussiérez le
condenseur (grille située à l’arrière de
l’appareil), à l’aide d’un aspirateur ou
d’une brosse.
Lavez le joint de porte en caoutchouc
sans omettre de nettoyer également
sous le joint.
N'utilisez jamais d’objets métalliques
pour nettoyer l'appareil; vous risquez
de l'endommager.
Il est recommandé de nettoyer le
compartiment réfrigérateur très
régulièrement.
Compartiment ccongélateur
• A l’occasion d’un dégivrage, lavez
le compartiment et le joint de porte
à l’aide d’une éponge et d’un
détergent doux. Rincez et séchez
soigneusement.
D037
Page 18
18
electrolux
Dégivrage
Le dégivrage du compartiment
réfrigérateur s’effectue
automatiquement, à chaque arrêt du
compresseur. L’eau de dégivrage est
évacuée dans un bac situé à l’arrière
de l’appareil où elle s’évapore.
Cette opération ne nécessite aucune
intervention de votre part.
Important
N'utilisez jjamais dde ccouteau oou dd'objet
métallique ppour ggratter lla ccouche dde
givre, vvous rrisquez dde ddétériorer
irrémédiablement ll'évaporateur.
N'utilisez ppas dd'appareils éélectriques,
d'agents cchimiques, dde ddispositifs
mécaniques oou aautres mmoyens
artificiels ppour ddégivrer oou aaccélérer lle
dégivrage dde vvotre aappareil.
Utilisez uuniquement lles ddispositifs
préconisés ddans ccette nnotice dd'utilisation.
Compartiment ccongélateur
Périodiquement (toutes les 2 ou 3
semaines) à l’aide d’une spatule en
plastique, grattez la mince couche de
givre qui recouvre les parois. Il n’est
pas nécessaire de débrancher
l’appareil et d’enlever les produits
contenus dans ce compartiment.
N’utilisez jjamais dde ccouteau oou
d’objet mmétallique ppour ggratter lla
couche dde ggivre, vvous rrisquez
de ddétériorer iirrémédiablement
l’évaporateur.
Une ou deux fois par an, ou chaque
fois que l’épaisseur du givre excède 5
mm environ, il est recommandé de
procéder, au dégivrage complet .
Pour ddégivrer ccomplètement
l’appareil
1. Choisissez le moment où votre
appareil est peu garni.
2. Comme une élévation de
température peut altérer les
denrées congelées, mettez le
thermostat sur la position 5 ou 6,
12 heures avant d’effectuer le
dégivrage pour assurer une réserve
de froid (une baisse de température
des aliments).
3. Mettez le thermostat sur la position
«O»
4. Débranchez l’appareil.
5. Sortez les bacs à glaçons et
éventuellement les denrées
congelées. Enveloppez celles-ci
dans plusieurs feuilles de papier
journal, ou mieux, dans des
emballages isothermes. Conservezles dans un endroit frais.
6. Maintenez la porte ouverte.
7. Epongez bien et séchez
soigneusement les parois et le
fond.
8. Rebranchez l’appareil et remettez-le
en service ou alors, si vous le
souhaitez, procédez au nettoyage
de l’appareil.
Deux heures plus tard, replacez les
produits surgelés et congelés (s’il y
a lieu).
Remplacement
de l’ampoule
Pour rremplacer ll’ampoule
• Débranchez l’appareil.
☞
☞
Page 19
electrolux
19
ANOMALIE DE
FONCTIONNEMENT
Si l'appareil ne fonctionne pas
correctement, côntrolez que:
• l’appareil est branché à la prise de
courant et que le dispositif de
réglage de température est sur une
position de fonctionnement;
• il n'y a pas de coupure de courant;
• il n’y a pas de traces d'eau au fond
du compartiment et que l'orifice
d'écoulement de l'eau de dégivrage
n’est pas bouché (voir chapitre
“Dégivrage”).
Une fois que tous ces contrôles ont
été effectués, si l'anomalie de
fonctionnement persiste, adressezvous au Service Après-Vente de votre
magasin vendeur.
Pour qque ll'intervention ssoit pplus rrapide,
au mmoment dde ll'appel, ddonnez-llui lla
référence ccomplète dde vvotre aappareil:
ces rrenseignements ffigurent ssur lla
plaque ssignalétique ssituée à ll'intérieur
de ll'appareil, àà ggauche eet een bbas.
INFORMATIONS TECHNIQUES
(*)
Selon la Norme NF EN ISO 5155 vous retrouverez ces informations techniques
sur la plaque signalétique qui se trouve sur le côté gauche de l’appareil.
• Dévissez la vis de fixation du
diffuseur.
• Décrochez la partie mobile en
exerçant une pression sur celle-ci.
• Dévissez l’ampoule et remplacez-la
par un modèle semblable (la
puissance maximale est indiquée
sur le diffuseur).
En cas d'absence
prolongée ou de
non-utilisation
Débranchez, videz, dégivrez et
nettoyez l'appareil.
Maintenez la porte entrouverte pendant
toute la durée de non-utilisation.
Si toutefois vous n'avez pas la
possibilité de débrancher et vider
l'appareil, faites vérifier régulièrement le
bon fonctionnement de celui-ci.
En cas d'arrêt de
fonctionnement
Si la panne est de courte durée, il n'y a
aucun risque d'altération pour les
aliments. Abstenez-vous cependant
d'ouvrir la porte..
D411
Page 20
20
electrolux
INSTALLATION
Emplacement
Placez de préférence votre appareil loin
d’une source de chaleur (chauffage,
cuisson ou rayons solaires trop intenses).
Veillez à ce que l’air circule librement à
l’arrière de l’appareil.
Veillez à ce que l’air circule librement
tout autour de l’appareil (voir
instructions pour l’encastrement).
Pour le bon fonctionnement de
votre appareil, la température
ambiante du local doit être
comprise entre +10°C et +38°C. Audelà de ces températures, ses
performances peuvent s’en trouver
diminuées.
Branchement électrique
Votre appareil ne peut être branché qu'en
230 V monophasé.
Vérifiez que le compteur électrique peut
supporter l'intensité absorbée par votre
appareil compte tenu des autres
appareils déjà branchés.
Calibre des fusibles en ligne (un par
phase) 10 A en 230 V.
I
mportant
L'installation ddoit êêtre rréalisée
conformément aaux rrègles dde ll'art, aaux
prescriptions dde lla nnorme NNF. CC 115.100
et aaux pprescriptions ddes ffournisseurs
d'énergie éélectrique.
Utilisez uun ssocle dde pprise dde ccourant
comportant uune bborne dde mmise àà lla tterre,
qui ddoit êêtre oobligatoirement rraccordée
conformément àà lla nnorme NNF. CC 115.100 eet
aux pprescriptions ddes ffournisseurs
d'énergie éélectrique ; ccette pprise dde
courant ddoit iimpérativement êêtre aaccessible.
Si lle ccâble dd'alimentation eest
endommagé, iil ddoit êêtre rremplacé ppar uun
câble dd'alimentation ccertifié.
Cette oopération nne ppeut êêtre eeffectuée
que ppar uune ppersonne hhabilitée, ppar vvotre
vendeur oou ppar lle ffabricant.
L'appareil ne doit pas être raccordé à l'aide
d'un prolongateur ou d'une prise multiple
(risque d’incendie ).
Vérifiez que la prise de terre est
conforme aux règlements en vigueur.
Notre rresponsabilité nne ssaurait êêtre
engagée een ccas dd'accidents oou
d'incidents pprovoqués ppar uune mmise àà
la tterre iinexistante oou ddéfectueuse.
Important
L’appareil doit pouvoir être débranché à
tout moment; il est donc nécessaire
que la prise murale reste accessible
une fois que l’installation est terminée.
Page 21
electrolux
21
Réversibilité de la porte
L’appareil eest llivré aavec
l’ouverture àà ddroite.
Pour cchanger lle ssens dd’ouverture
de lla pporte ssuivez lles iindications
ci-ddessous aavant ll’installation.
1. Dévissez le pivot supérieur et
enlevez l’entretoise
2. Dégagez la porte
3. Dévissez le pivot inférieur avec une
clé et repositionnez-le sur le côté
opposé.
4. Remettez la porte en place, insérez
la pièce d’écartement et revissez le
pivot supérieur sur le côté opposé.
Page 22
22
electrolux
Instructions pour
l’encastrement
Dimensions de la niche
Hauteur (1) 1225 mm
Profondeur (2) 550 mm
Breite (3) 560 mm
Pour des raisons de sécurité, la
ventilation doit être prévue comme
indiqué dans le Fig.
Attention: veillez à ne pas obstruer les
ouvertures de ventilation.
Il est également nécessaire que la
niche soit équipée d’un conduit
d’areation ayant les mesures
suivantes:
Profondeur 50 mm
Largeur 540 mm
Veillez à maintenir une distance de 44
mm dans le bas de l'appareil entre le
bord de l'appareil et la paroi du
meuble.
Le cache charnière inférieur qui se
trouve dans le sac d'accessoires sert
à garantir la position exacte du meuble
et de l'appareil.
Veillez également à ce que l'appareil
n'écrase pas le câble d'alimentation.
PR0
D567
50 mm
540
min.
200 cm
3
2
min.
2
200 cm
50
1
2
44m
1
m
E
2
Page 23
electrolux
23
Fixez l’appareil à l’aide des 4 vis livrées à cet effet.
Appliquez le joint à pression, entre
l’appareil et le meuble.
Sur le cache plastique (E), qui sert à
recouvrir la charnière et le pivot, retirez
la pièce indiquée, comme illustré.
Cette opération est facilitée par la
présence d'une rainure, à l'intérieur du
cache charnière, qui facilite le retrait
de cette pièce.
"Retirez la pièce marquée d'un DX, si
le pivot est inséré dans la charnière
droite, ou la pièce marquée d'un SX si
le pivot est inséré dans la charnière
gauche."
I
I
D724
Page 24
24
electrolux
Appliquez les caches (C-D) sur les
ailettes des butées et dans les trous
des charnières.
Appliquez les couvres-charnières (E).
Séparer les pièces Ha, Hb, Hc, Hd
comme l’indique de la figure.
Poser la glissière (Ha) sur la partie
interne de la porte du meuble dessus
et dessous comme l’indique la figure
et marquer la position des trous
externes. Après avoir pratiqué les
trous, fixer la glissière avec les vis
fournies.
C
D
E
E
Hb
PR266
Hd
ca. 50 mm
ca. 50 mm
Ha
Hc
90°
90°
2
1
m
m
2
1
m
m
Page 25
electrolux
25

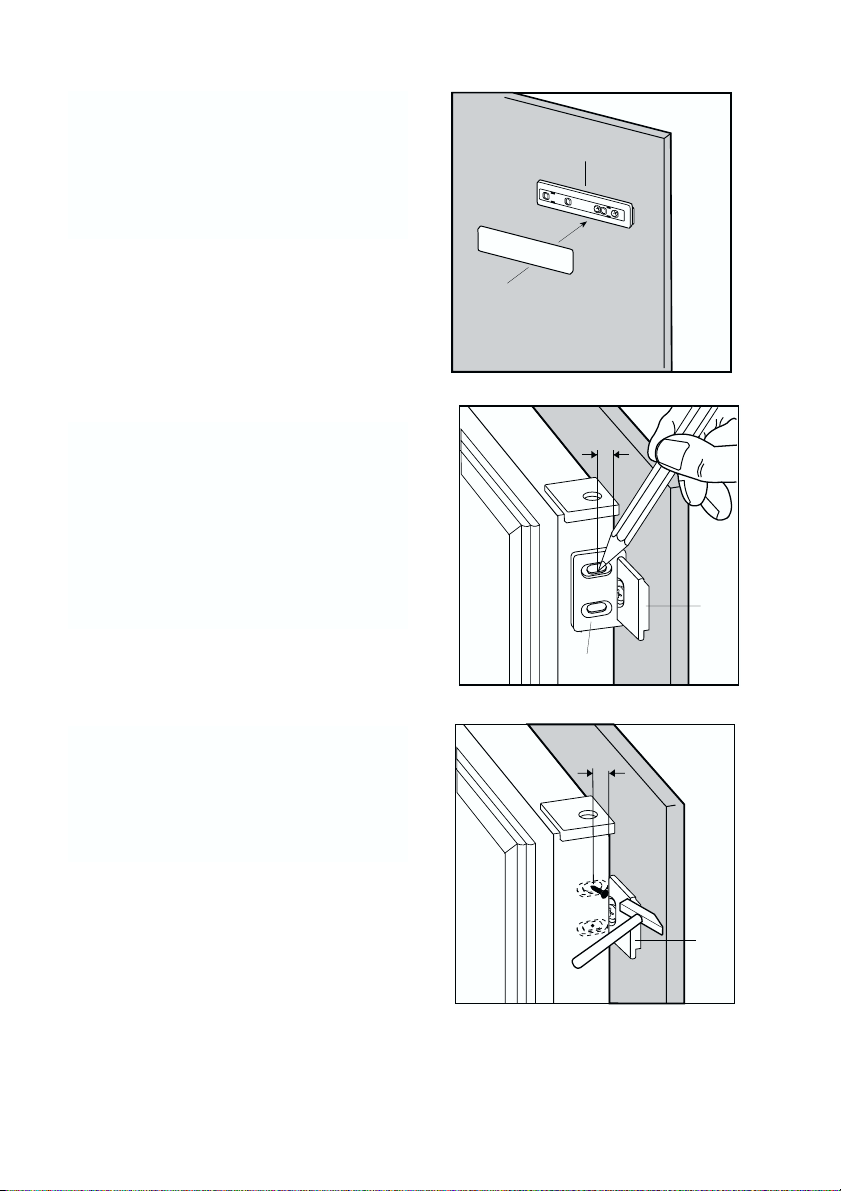

Fixer par encliquetage le couvercle
(Hc) sur la glissière (Ha).
Ouvrir la porte de l’appareil et celle du
meuble à 90° environ. Introduire
l’équerre (Hb) dans la glissière (Ha).
Tenir ensemble la porte de l’appareil et
celle du meuble et marquer la position
des trous comme l’indique la figure.
Enlever les équerres et marquer à 8
mm du bord extérieur de la porte avec
le clou (K).
PR33
Hc
Ha
PR167
8mm
Ha
Hb
8mm
K
Ha
Page 26
26
electrolux

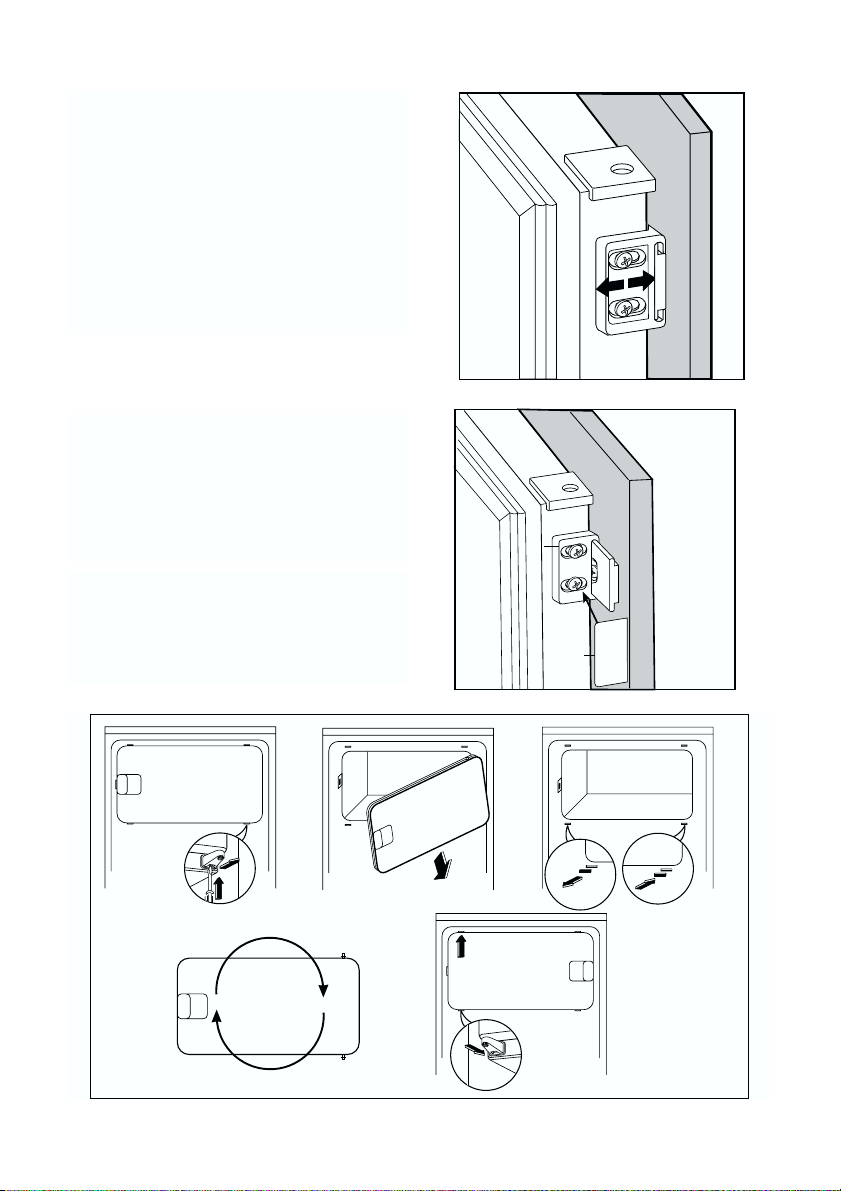

Remettre l’équerre en place sur la
glissière et fixer avec les vis fournies.
Pour effectuer l’éventuel alignement de
la porte du meuble, utiliser le jeu des
trous ovales.
A la fin des opérations, il est
nécessaire de contrôler que la porte
de l’appareil se ferme parfaitement.
Fixer par encliquetage le couvercle
(Hd) sur la glissière (Hb).
Réversibilité du portillon
du compartiment
congélateur
Hb
PR168
Hb
Hd
PR167/1
180°
Page 27
Page 28
2223 508-41-00 20032009
wwwwww..eelleeccttrroolluuxx..ccoomm
www.electroluxarthurmartin.fr
Loading...
