Page 1
MARQUE: ELECTROLUX
REFERENCE: ARA 34280 W
CODIC: 3184170
Page 2
notice d'utilisation
Réfrigérateur
ARA34280W
Page 3
2 electrolux
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
Sommaire
Consignes de sécurité 2
Fonctionnement 6
Première utilisation 6
Utilisation quotidienne 6
Conseils utiles 8
Entretien et nettoyage 9
Sous réserve de modifications
En cas d'anomalie de fonctionnement
Caractéristiques techniques 12
Installation 12
En matière de sauvegarde de
l'environnement 15
Consignes de sécurité
Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute
erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien
son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à
une autre personne, veillez à remettre cette
notice au nouveau propriétaire, afin qu'il
puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens,
conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant
décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives et/ou
décrets pour une utilisation sur le territoire
français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire
impérativement les préconisations suivantes avant toute utilisation de votre
appareil.
Attention Pour éviter tout risque de
détérioration de l'appareil, transportezle dans sa position d'utilisation muni de
ses cales de transport (selon le modèle).
Au déballage de celui-ci, et pour
empêcher des risques d'asphyxie et
corporel, tenez les matériaux
d'emballage hors de portée des enfants.
Attention Pour éviter tout risque
(mobilier, immobilier, corporel,...),
l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil doivent
être effectuées par un professionnel
qualifié.
Attention Votre appareil a été conçu
pour être utilisé par des adultes. Il est
destiné à un usage domestique normal.
Ne l'utilisez pas à des fins commerciales
ou industrielles ou pour d'autres buts
que ceux pour lesquels il a été conçu.
Vous éviterez ainsi des risques matériel
et corporel.
Attention Débranchez l'appareil avant
toute opération de nettoyage manuel.
N'utilisez que des produits du
commerce non corrosifs ou non
inflammables. Toute projection d'eau ou
de vapeur est proscrite pour écarter le
risque d'électrocution.
Attention Si votre appareil est équipé
d'un éclairage, débranchez l'appareil
avant de procéder au changement de
l'ampoule (ou du néon, etc.) pour éviter
de s'électrocuter.
10
Page 4
electrolux 3
Attention Afin d'empêcher des risques
d'explosion ou d'incendie, ne placez
pas de produits inflammables ou
d'éléments imbibés de produits
inflammables à l'intérieur, à proximité ou
sur l'appareil.
Attention Lors de la mise au rebut de
votre appareil, et pour écarter tout risque
corporel, mettez hors d'usage ce qui
pourrait présenter un danger : coupez le
câble d'alimentation au ras de l'appareil.
Informez-vous auprès des services de
votre commune des endroits autorisés
pour la mise au rebut de l'appareil.
Attention Respectez la chaîne de froid
dès l'acquisition d'un aliment jusqu'à sa
consommation pour exclure le risque
d'intoxication alimentaire.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
Sécurité des enfants et des personnes
vulnérables
• Cet appareil n'est pas destiné à être utilisé
par des enfants ou des personnes dont les
capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de
connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont sans
surveillance ou en l'absence d'instruction
d'une personne responsable qui puisse
leur assurer une utilisation de l'appareil
sans danger.
Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les emballages à la portée
des enfants. Risque d'asphyxie !
• Si l'appareil doit être mis au rebut, sortez
la fiche de la prise électrique, coupez le
cordon d'alimentation au ras de l'appareil
et démontez la porte pour éviter les risques
d'électrocution et que des enfants ne restent enfermés à l'intérieur.
• Si cet appareil muni de fermetures magnétiques est destiné à remplacer un appareil
équipé d'une fermeture à ressort sur la
porte ou le couvercle, veuillez faire en sorte
que la fermeture à ressort devienne inutilisable avant d'éliminer le vieil appareil. Ceci
afin d'éviter aux enfants de s'enfermer
dans l'appareil et de mettre ainsi leur vie en
danger.
Sécurité générale
Attention Veillez à ce que les orifices de
ventilation ne soient pas obstrués.
• Cet appareil est destiné uniquement à la
conservation d'aliments et/ou de boissons
dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente
notice.
• N'utilisez pas de dispositifs mécaniques
ou autres moyens artificiels pour accélérer
le dégivrage de l'appareil.
• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont
homologués pour cet usage par leur fabricant.
• N'endommagez pas le circuit de refroidissement.
• Le circuit de refroidissement de l'appareil
contient de l'isobutane (R600a), un gaz
naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
l'appareil, assurez-vous qu'aucune pièce
du circuit de refroidissement n'est endommagée.
Si tel est le cas :
– évitez les flammes vives et les sources
d'ignition
– aérez soigneusement la pièce où se
trouve l'appareil
Page 5
4 electrolux
• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être
la cause de courts-circuits, d'incendies et/
ou de décharges électriques.
Avertissement Les composants électriques (cordon d'alimentation, prise,
compresseur) doivent être remplacés
par un technicien d'entretien agréé ou
par un électricien spécialisé.
1. Le cordon d'alimentation ne doit pas
être rallongé.
2. Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'arrière
de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir accéder à la
prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimenta-
tion.
5. Si la fiche du cordon d'alimentation est
desserrée, ne la branchez pas dans la
prise murale. Risque d'électrocution
ou d'incendie.
6. N'utilisez pas l'appareil si le diffuseur
de l'ampoule d'éclairage n'est pas pré-
1)
sent
pour l'éclairage intérieur.
• Cet appareil est lourd. Faites attention lors
de son déplacement.
• Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions
ou des brûlures cutanées.
• Évitez les expositions prolongées de l'appareil aux rayons solaires.
Utilisation quotidienne
• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les recommandations de conservation. Consultez
les chapitres correspondants dans cette
notice d'utilisation.
Stockage des denrées dans les
réfrigérateurs et règles d'hygiène
La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles
en particulier au non-respect de la chaîne de
2)
froid
rend nécessaire une meilleure maîtrise
de la température de transport et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur et
le respect de règles d'hygiène rigoureuses
contribuent de façon significative et efficace
à l'amélioration de la conservation des aliments.
Conservation des aliments / Maîtrise
des températures
Stockez les aliments selon leur nature dans
la zone appropriée:
•
Zone tempérée: Boissons, œufs, beurre,
sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.
• Zone fraîche: Produits laitiers, desserts
lactés, matières grasses, fromages frais.
• Zone la plus froide: Viandes, volailles,
poissons, charcuteries, plats préparés,
salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes
fraîches, pâte à tarte, pizza / quiches, produits frais et fromages au lait cru, légumes
prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit
frais dont la date limite de consommation
(DLC) est associée à une température de
conservation inférieure ou égale à +4°C.
L'observation des conseils suivants est de
nature à éviter la contamination croisée et à
prévenir une mauvaise conservation des aliments:
• Emballer systématiquement les produits
pour éviter que les denrées ne se conta-
minent mutuellement.
• Se laver les mains avant de toucher les ali-
ments et plusieurs fois pendant la prépa-
ration du repas si celle-ci implique des ma-
nipulations successives de produits diffé-
rents, et après, bien sûr, au moment de
passer à table comme les règles d'hygiène
l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà
servi (cuillère en bois, planche à découper
sans les avoir bien nettoyés au préalable).
1) Si le diffuseur est prévu
2) Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation
et son conditionnement jusqu'à son utilisation par le consommateur
Page 6
electrolux 5
• Attendre le refroidissement complet des
préparations avant de les stocker (exemple : soupe).
• Limiter le nombre d'ouvertures de la porte
et, en tout état de cause , ne pas la laisser
ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air
puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la
température, notamment celle de la zone la
plus froide, est correcte et le cas échéant,
d'ajuster le dispositif de réglage de température en conséquence comme indiqué (page Utilisation)
Mesure de la température La mesure de
la température dans une zone (sur une clayette, par exemple) peut se faire au moyen
d'un thermomètre placé, dès le départ, dans
un récipient rempli d'eau (verre). Pour avoir
une représentation fidèle de la réalité, lisez la
température sans manipulation des commandes ni ouverture de porte.
Respect des règles d'hygiène
• Nettoyez fréquemment l'intérieur du réfri-
gérateur en utilisant un produit d'entretien
doux sans effet oxydant sur les parties mé-
talliques, puis rincer avec de l'eau addi-
tionnée de jus de citron, de vinaigre blanc
ou avec tout produit désinfectant adapté
au réfrigérateur.
• Retirez les suremballages du commerce
avant de placer les aliments dans le réfri-
gérateur (par exemple suremballages des
packs de yaourts).
• Couvrez les aliments.
• Consultez la notice d'utilisation de l'appa-
reil en toutes circonstances et en particu-
lier pour les conseils d'entretien.
Entretien et nettoyage
• Avant tout entretien, mettez l'appareil à
l'arrêt et débranchez-le. Si vous n'avez
pas accès à la prise, coupez le courant.
• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

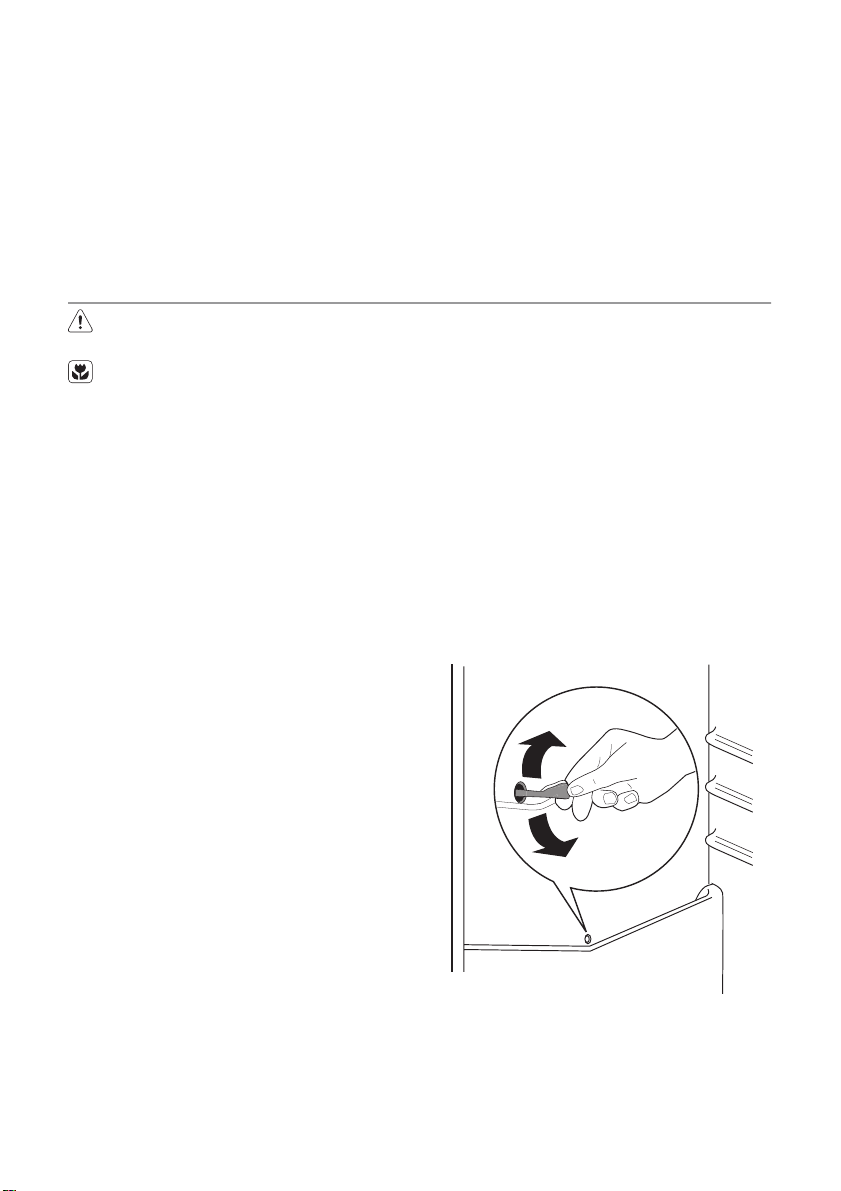

• Contrôlez régulièrement l'orifice d'évacua-
tion de l'eau de dégivrage dans le com-
partiment réfrigérateur. Nettoyez-le, le cas
échéant. Si l'orifice est bouché, l'eau
s'écoulera au fond du compartiment réfri-
gérateur.
3) Si un branchement sur le réseau d'eau est prévu
Installation
Important Pour le branchement électrique,
respectez scrupuleusement les consignes
données dans cette notice.
• Déballez l'appareil et vérifiez qu'il n'est pas
endommagé. Ne branchez pas l'appareil
s'il est endommagé. Signalez immédiatement les dommages constatés à votre
vendeur. Dans un tel cas, conservez l'emballage.
• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien
doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc
ou avec tout produit désinfectant adapté
au réfrigérateur.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions d'installation.
• Dans la mesure du possible, placez l'appareil dos au mur pour éviter tout contact
avec des pièces chaudes (compresseur,
condenseur) et tout risque de brûlure.
• L'appareil ne doit pas être placé à proximité de radiateurs ou de cuisinières.
• Assurez-vous que la prise principale est
accessible une fois l'appareil installé.
• Branchez à l'alimentation en eau potable
uniquement.
3)
Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être
réalisés par un électricien qualifié ou une
personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces
d'origine.
Page 7
6 electrolux
Protection de l'environnement
Le circuit de refroidissement et les matériaux isolants de cet appareil ne contiennent pas de gaz frigorigène susceptible de nuire à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec
les ordures ménagères et les déchets
urbains. La mousse isolante contient
des gaz inflammables : l'appareil doit
Fonctionnement
Mise en fonctionnement
Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une position moyenne.
Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "0".
Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez
comme suit :
• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid maximum.
Une position moyenne est la plus indiquée.
être mis au rebut conformément aux règlements applicables (informez-vous
auprès des services locaux compétents). Veillez à ne pas détériorer les circuits frigorifiques, notamment au dos, à
proximité de l'évaporateur. Les matériaux utilisés dans cet appareil identifiés
par le symbole
Toutefois, le réglage doit être choisi en tenant
compte du fait que la température à l'intérieur
de l'appareil dépend de plusieurs facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.
Important Si le thermostat est réglé sur la
position de froid maximum, lorsque la
température ambiante est élevée et que
l'appareil est plein, il est possible que le
compresseur fonctionne en régime continu.
Dans ce cas, il y a un risque de formation
excessive de givre sur la paroi postérieure à
l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une
température plus élevée de façon à
permettre un dégivrage automatique et, par
conséquent, des économies de courant.
sont recyclables.
Première utilisation
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse
pour supprimer l'odeur caractéristique du
"neuf" puis séchez soigneusement.
Utilisation quotidienne

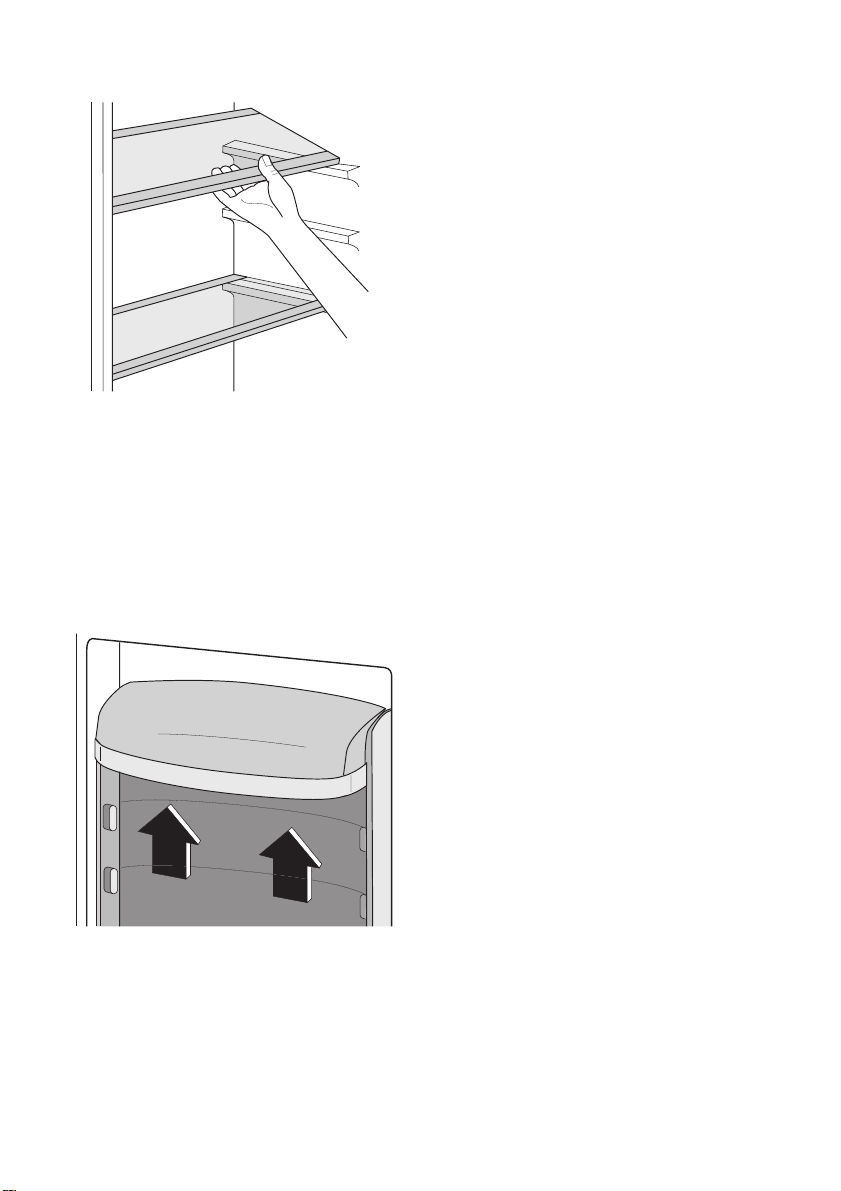

Clayettes amovibles
Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.
Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.
Page 8
Emplacement des balconnets de la
porte
En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte
peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flèches pour les dégager, puis repositionnezles selon les besoins.

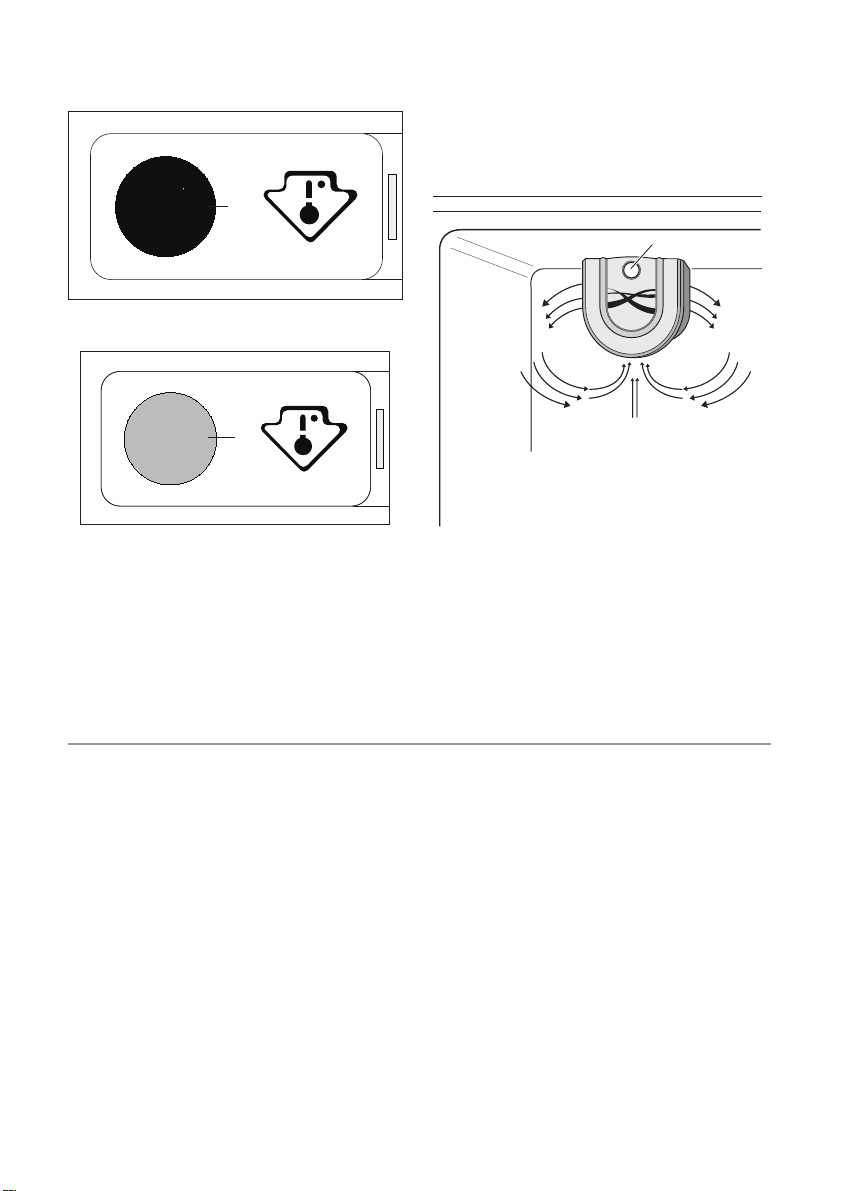

Indicateur de température
Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur
d'un indicateur de température, celui-ci étant
placé dans la zone la plus froide.
La zone la plus froide du compartiment
réfrigérateur se situe au niveau de la
clayette inférieure en verre.
electrolux 7
Le symbole ci-contre indique l'emplacement
de la zone la plus froide de votre régrigérateur.
L'espace situé directement au dessus de la
clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigérateur comme indiqué par la clayette ou l'autocollant sur la paroi de votre appareil.
Pour la bonne conservation des denrées
dans votre réfrigérateur et notamment dans
la zone la plus froide, veillez à ce que dans
l'indicateur de température "OK" apparaisse.
Si "OK" n'apparait pas, la température
moyenne de la zone est trop élevée. Réglez
le dispositif de réglage de température sur
une position inférieure. L'indication "OK" apparaissant en noir, celui-ci est difficilement
visible si l'indicateur de température est mal
éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.
A chaque modification du dispositif de réglage de température, attendez la stabilisation
de la température à l'intérieur de l'appareil
avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
Important Après chargement de l'appareil
de denrées fraîches ou après ouvertures
répétées (ou ouverture prolongée) de la
porte, il est normal que l'inscription "OK"
n'apparaisse pas dans l'indicateur de
température ; attendez au moins 12 heures
avant de réajuster le dispositif de réglage de
température.
Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre
anormalement de givre (appareil trop chargé,
température ambiante élevée, thermostat
sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la
manette du thermostat sur une position inférieure, jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, le
dégivrage automatique de compartiment réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence.
Page 9
8 electrolux
Thermostat à règler
Température correcte
OK
Brassage de l'air
Ce modèle est pourvu d'un dispositif qui
brasse l'air uniformément. Cette technologie
a pour effet d'uniformiser la température à
l'intérieur du réfrigérateur plus rapidement
pour atteindre une température plus basse
tout en maintenant un taux d'humidité constant.
Pour actionner le brassage de l'air, basculez
l'interrupteur qui se trouve sur celui-ci, comme illustré. Le voyant vert s'allume.
A
Important Ce dispositif est spécialement
approprié lorsque vous avez introduit une
grande quantité d'aliments dans le
compartiment réfrigérateur et par temps
chaud (température ambiante supérieure à
25°C).
Conseils utiles
Conseils pour l'économie d'énergie
• N'ouvrez pas la porte trop souvent ou plus
longtemps que nécessaire.
• Si la température ambiante est élevée, le
thermostat est réglé sur Max et l'appareil
est plein. Il est possible que le compresseur fonctionne en régime continu, d'où un
risque de formation excessive de givre sur
l'évaporateur. Pour éviter cet inconvénient, placez le thermostat sur une position
moins élevée de façon à permettre un dégivrage automatique et, par conséquent,
des économies de courant.
Conseils pour la réfrigération de
denrées fraîches
Pour obtenir les meilleures performances
possibles :
• n'introduisez pas d'aliments encore
chauds ou de liquides en évaporation dans
le réfrigérateur
• couvrez ou enveloppez soigneusement les
aliments, surtout s'ils sont aromatiques
• placez les aliments pour que l'air puisse
circuler librement autour
Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2 jours
au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).
Page 10
electrolux 9
Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppezles soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner
le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.
Entretien et nettoyage
Attention débrancher l'appareil avant
toute opération d'entretien.
Cet appareil contient des hydrocarbures
dans son circuit réfrigérant : l'entretien et
la recharge ne doivent donc être effectués que par du personnel autorisé.
Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
• nettoyez l'intérieur et tous les accessoires
avec de l'eau tiède savonneuse.
• vérifiez régulièrement les joints de porte et
nettoyez-les en les essuyant pour éviter
toute accumulation de déchets.
• rincez et séchez soigneusement.
Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abîmer
et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.
Important Attention à ne pas endommager
le système de réfrigération.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent
des produits chimiques qui peuvent attaquer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de savon
liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
Bananes, pommes de terre, oignons et ail ne
se conservent pas au réfrigérateur, s'ils ne
sont pas correctement emballés.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage est
collectée dans un récipient spécial situé à
l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

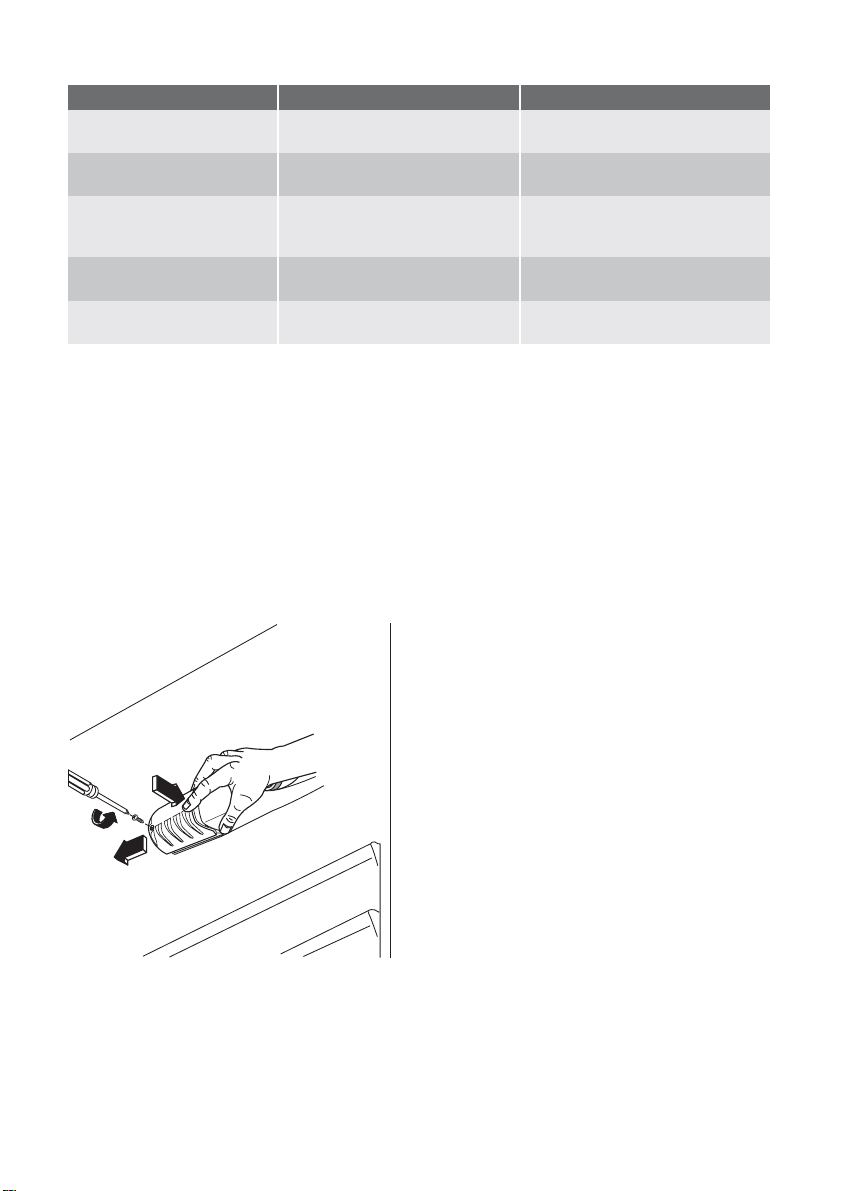

Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu
du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les
aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant
déjà dans l'orifice.
En cas d'absence prolongée ou de nonutilisation
Prenez les précautions suivantes :
• débranchez l'appareil
• retirez tous les aliments
Page 11
10 electrolux
•
dégivrez
4)
et nettoyez l'appareil et tous les
accessoires
• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de
débrancher et vider l'appareiI, faites vérifier
régulièrement son bon fonctionnement pour
éviter la détérioration des aliments en cas de
panne de courant.
En cas d'anomalie de fonctionnement
Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes, non mentionnés dans le présent manuel, doit être
exclusivement confiée à un électricien
qualifié ou une personne compétente.
Anomalie Cause possible Solution
L'appareil ne fonctionne
pas. La lampe ne fonctionne pas.
La fiche n'est pas correctement
Le courant n'arrive pas à l'appa-
L'ampoule ne fonctionne
pas.
Le compresseur fonctionne en continu.
La porte n'est pas bien fermée. Consultez le paragraphe "Ferme-
La porte a été ouverte trop sou-
La température du produit est
La température ambiante est trop
De l'eau coule sur la plaque arrière du réfrigérateur.
De l'eau coule dans le réfrigérateur.
Des produits empêchent que
De l'eau coule sur le sol. L'eau de dégivrage ne coule pas
La température de l'appareil est trop basse.
4) si cela est prévu.
L'appareil est à l'arrêt. Mettez l'appareil en marche.
branchée sur la prise.
reil. La prise n'est pas alimentée.
L'ampoule est défectueuse. Consultez le paragraphe "Rempla-
La température n'est pas bien réglée.
vent.
trop élevée.
élevée.
Pendant le dégivrage automati-
que, le givre fond sur la plaque
arrière.
L'orifice d'écoulement de l'eau
est obstrué.
l'eau coule dans le réservoir
d'eau.
dans le plateau d'évaporation située au dessus du compresseur.
Le bouton du thermostat n'est
pas bien réglé.
Important Certains bruits pendant le
fonctionnement (compresseur, système
réfrigérant) sont normaux.
Branchez correctement la fiche sur
la prise.
Branchez un autre appareil électrique sur la prise.
Faites appel à un électricien qualifié.
cement de l'ampoule d'éclairage".
Choisissez une température plus
élevée.
ture de la porte".
Ne laissez pas la porte ouverte plus
longtemps que nécessaire.
Laissez la température du produit
rejoindre la température ambiante
avant de le stocker.
Abaissez la température de la pièce.
Ce phénomène est normal.
Nettoyez l'orifice.
Assurez-vous que les produits ne
touchent pas la plaque arrière.
Fixez le tuyau de sortie de l'eau au
plateau d'évaporation.
Choisissez une température plus
élevée.
Page 12
electrolux 11
Anomalie Cause possible Solution
La température de l'appareil est trop élevée
La porte n'est pas bien fermée. Consultez le paragraphe "Ferme-
La température du produit est
Trop de produits ont été intro-
Il n'y a aucune circulation d'air
Remplacement de l'ampoule d'éclairage
1. Débranchez l'appareil.
2. Retirez la vis du diffuseur.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule par un modèle
semblable de même puissance (la puis-
Le bouton du thermostat n'est
pas bien réglé.
trop élevée.
duits ensemble.
froid dans l'appareil.
Fermeture de la porte
1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez
le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
Choisissez une température plus
basse.
ture de la porte".
Laissez la température du produit
rejoindre la température ambiante
avant de le stocker.
Introduisez moins de produits en
même temps.
Assurez-vous qu'il y ait une circulation d'air froid dans l'appareil.
sance maximale est indiquée sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoule
s'allume.
Page 13
12 electrolux

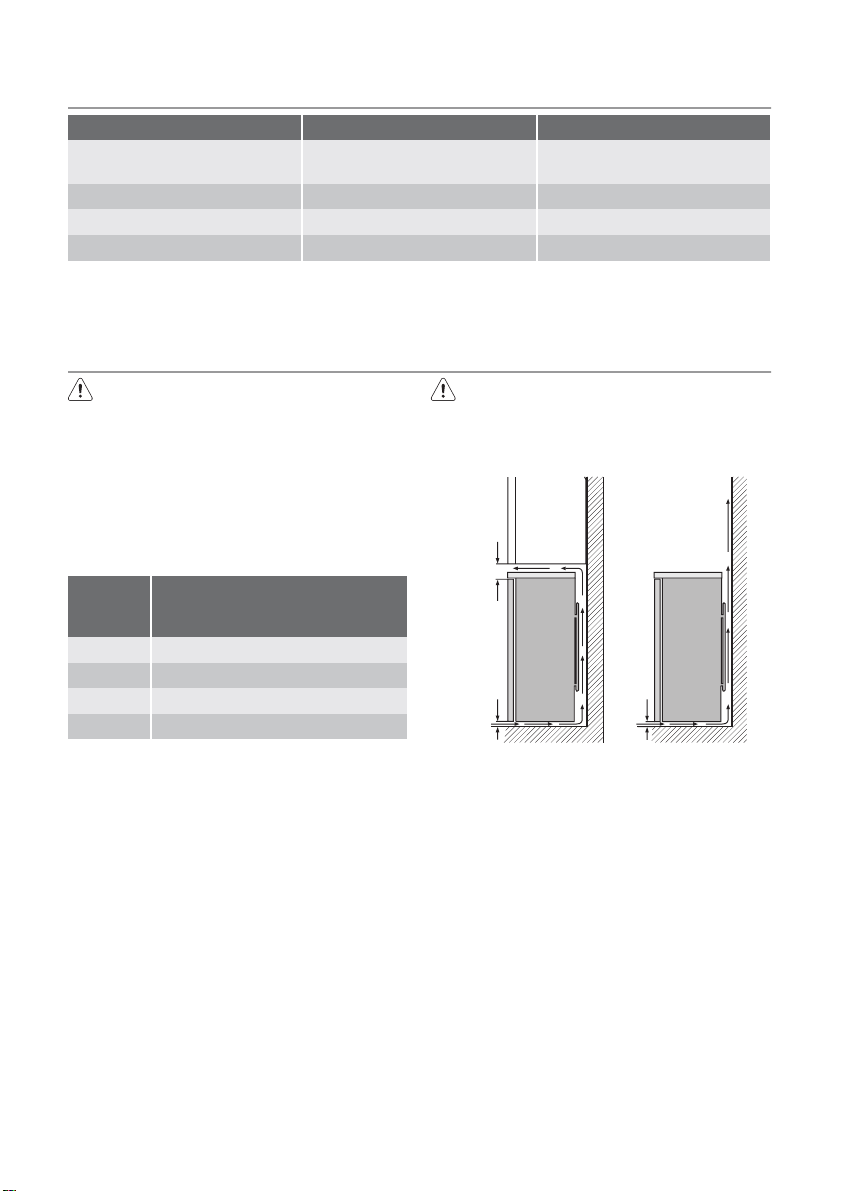

Caractéristiques techniques
Dimensions de la niche d'encastrement
Hauteur 1600 mm
Largeur 600 mm
Profondeur 645 mm
Les données techniques figurent sur la plaque signalétique située sur le côté gauche à
l'intérieur de l'appareil et sur l'étiquette
d'énergie.
Installation
Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez lire
attentivement les "Consignes de
sécurité" avant d'installer l'appareil.
Emplacement
Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique
de l'appareil :
Classe
climati-
que
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16° à + 43 °C
Température ambiante
Emplacement
L'appareil doit être installé à bonne distance
de toute source de chaleur telle que radiateurs, chauffe-eau, lumière directe du soleil
etc. Assurez-vous que l'air circule librement
à l'arrière de l'appareil. Pour garantir un rendement optimum si l'appareil est installé
sous un élément suspendu, la distance entre
le haut de l'armoire et l'élément suspendu
doit être de 100 mm minimum. Si possible,
évitez de placer l'appareil sous des éléments
suspendus. La mise à niveau se fait à l'aide
d'un ou de plusieurs pieds réglables à la base
de l'armoire.
Si l'armoire est placée dans un angle et le
côté avec les charnières est face au mur, la
distance entre le mur et l'armoire doit être de
10 mm minimum afin de permettre à la porte
de s'ouvrir suffisamment pour pouvoir sortir
les clayettes.
Avertissement L'appareil doit pouvoir
être débranché à tout moment ; il est
donc nécessaire que la prise murale
reste accessible après l'installation.
10mm 100mm
Branchement électrique
Votre appareil ne peut être branché qu'en
230 V monophasé. Vérifiez que le compteur
électrique est peut supporter l'intensité absorbée par votre appareil compte tenu des
autres appareils déjà branchés. Calibre des
fusibles en ligne (un par phase) : 10 A à 230
V.
Important L'installation doit être réalisée
conformément aux règles de l'art et normes
en vigueur.
Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit
être obligatoirement raccordée conformément aux normes en vigueur ; cette prise de
courant doit impérativement être accessible.
Si le câble d'alimentation est endommagé, il
doit être remplacé par un câble d'alimenta-
10mm
Page 14
electrolux 13
tion certifié. Cette opération ne peut être effectuée que par une personne habilitée, par
votre vendeur ou par le fabricant. L'appareil
ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou
d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux
règlements en vigueur.
Notre responsabilité ne saurait être engagée
en cas d'accidents ou d'incidents provoqués
par une mise à la terre inexistante ou défectueuse.

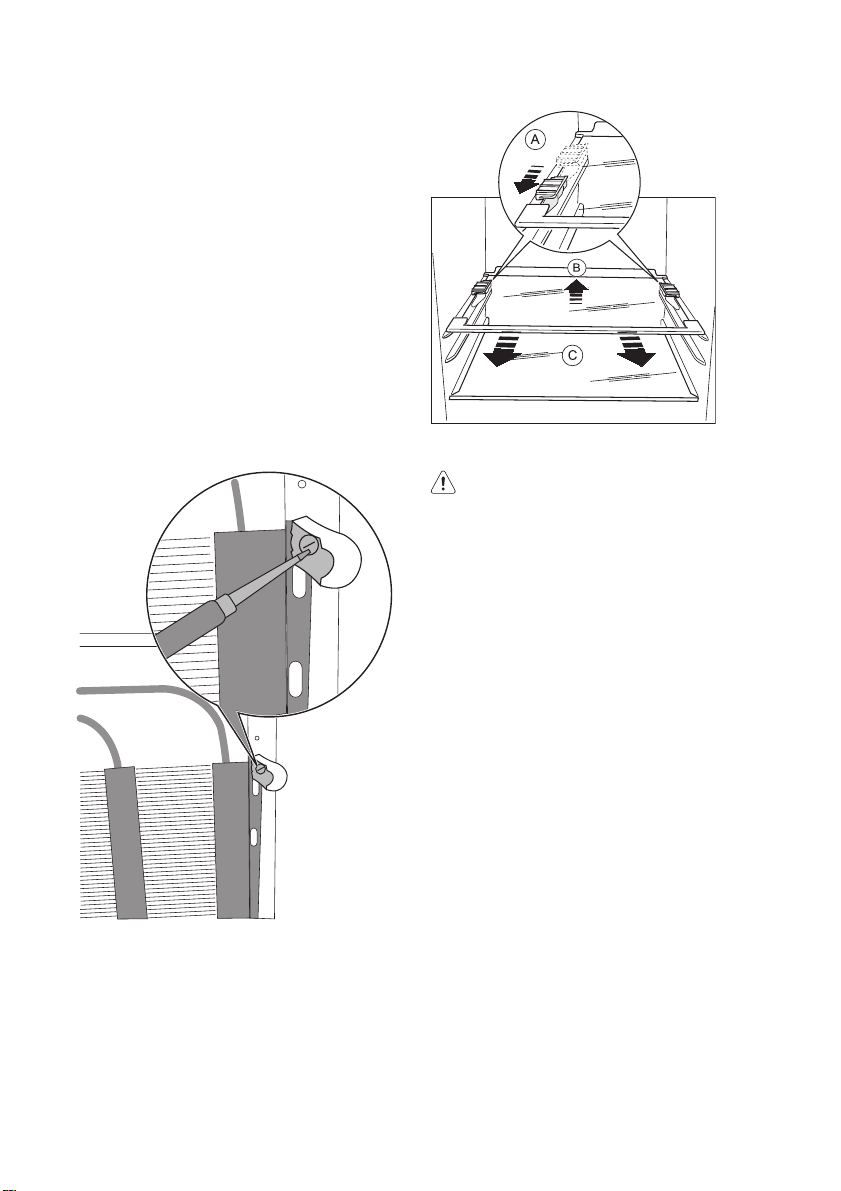

Entretoises arrière
Vous trouverez deux entretoises jointes
à l'appareil qui doivent être installées
comme indiqué sur la figure.
Desserrez les vis et introduisez l'entretoise
sous la tête de vis, puis resserrez les vis.
3. Enlevez les dispositifs de retenue (C).
Réversibilité de la porte
Avertissement Avant toute opération,
débranchez la prise d'alimentation
électrique.
Important Pour effectuer les opérations
suivantes, il est conseillé de se faire aider par
une autre personne pour maintenir
fermement les portes de l'appareil pendant
les opérations.

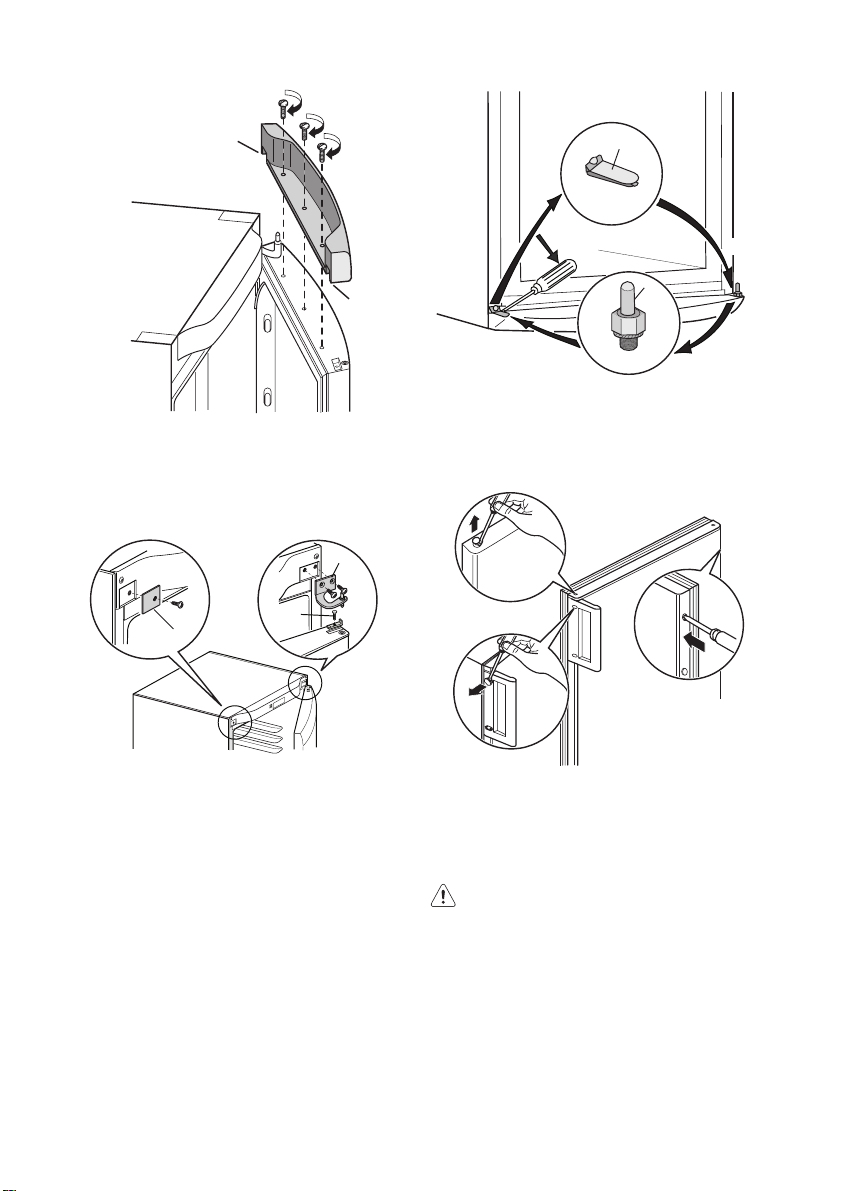

Pour changer le sens d'ouverture de la porte,
suivez les étapes suivantes :
1. Ouvrez la porte quand l'appareil est debout. Dévissez les vis et retirez la moulure en plastique de la porte supérieure.
2. Retirez le petit cache en plastique (d) de
la moulure en plastique de la porte et remettez-le en place sur le côté opposé.
3. Couchez l'appareil sur son dos.
Retrait des supports de clayette
Votre appareil est équipé de dispositifs de
retenue qui permettent d'immobiliser les
clayettes au cours du transport.
Pour les enlever, procédez comme suit :
1. Déplacez les supports de clayette dans le
sens de la flèche (A).
2. Soulevez la clayette de l'arrière et poussez-la vers l'avant pour la dégager (B).
Page 15
14 electrolux
d
d
4. Retirez la vis du cache charnière (a) .
5. Dévissez la charnière supérieure (b) et
enlevez-la.
6. Dévissez la vis et retirez la butée de porte
(c)
b
c
a
e
2
1
5
f
4
3
15. Remettez l'appareil en position verticale.
16. Ouvrez la porte et remettez en place la
moulure en plastique de la porte supérieure en utilisant les vis.
7. Retirez la porte.
8. Enlevez le cache (e) à l'aide d'un outil,
dévissez le gond de la charnière inférieure (f) et placez-le sur le côté opposé.
9. Installez le cache (e) sur le côté opposé.
10. Installez la porte.
11. Assurez-vous que le panneau avant des
portes est parallèle au panneau avant de
l'élément supérieur.
12. Fixez la butée de porte sur le côté opposé.
13. Positionnez et fixez la charnière supérieure (vous la trouverez dans le sachet de
la notice d'utilisation) sur le côté opposé.
14. Fixez la vis de la nouvelle charnière (vous
la trouverez dans le sachet de la notice
d'utilisation).
17. Retirez les caches, dévissez la poignée
et fixez-la sur le côté opposé avec les
caches. Couvrez les orifices restés libres
avec les caches que vous trouverez
dans le sachet de la notice.
Avertissement Remettez l'appareil en
place, mettez-le d'aplomb, attendez
quatre heures au moins puis branchezle sur la prise de courant.
Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez le S.A.V. le plus proche. Un technicien
du S.A.V. inversera le sens d'ouverture de la
porte à vos frais.
Page 16
electrolux 15
Avertissement Après avoir changé le
sens d'ouverture des portes, vérifiez que
toutes les vis sont correctement serrées
et que le joint magnétique adhère bien à
l'appareil.
Si la température ambiante est basse (en
hiver, par exemple), il se peut que le joint
n'adhère pas parfaitement. Dans ce cas,
attendez que le joint reprenne sa taille
naturelle. Couchez l'appareil sur son
dos.
En matière de sauvegarde de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Page 17
www.electrolux.com
www.electrolux-arthurmartin.fr
222345551-A-042009
Loading...
