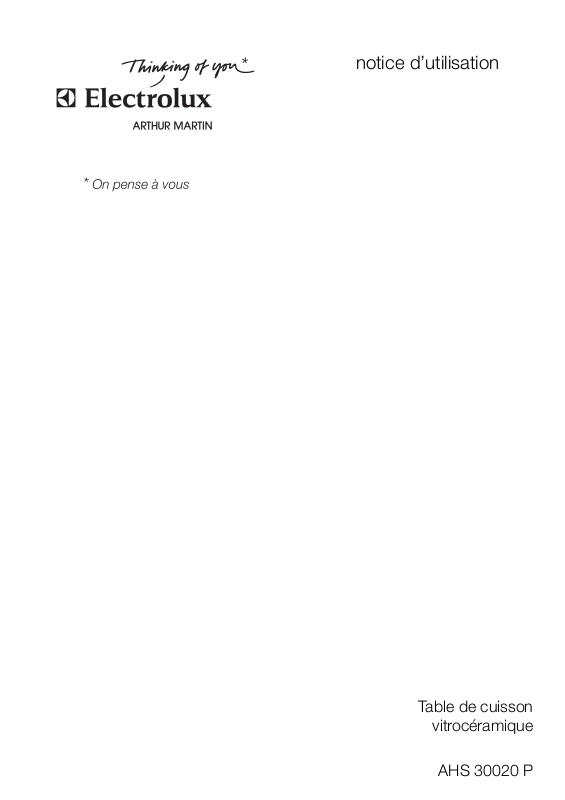

notice d’utilisation

Table de cuisson

vitrocéramique

AHS 30020 P

Nous avons pensé à vous
lors de la conception de ce produit

Bienvenue dans le monde d’Electrolux

Nous vous remercions de la confiance
que vous nous témoignez en choisis­sant un appareil Electrolux qui, nous
l'espérons, vous accompagnera agréa­blement au fil du temps. Au travers
d’une large gamme de produits de qua­lité, la volonté d’Electrolux est de vous
rendre la vie plus agréable. Vous pouvez
en voir quelques exemples sur la cou­verture de cette notice. Nous vous invi­tons à prendre quelques minutes pour
découvrir ce guide qui vous permettra
de profiter au mieux de tous les avanta­ges de votre nouvel appareil.
Nous vous assurons que son utilisation
vous offrira jour après jour satisfaction et
sérénité.
A bientôt.

electrolux 3

4 electrolux sommaire

1

Sommaire

Avertissements importants 5
Description de l'appareil 7
Utilisation de l’appareil 10
Conseils de cuisson 21
Nettoyage et entretien 23
Que faire si … 26
Protection de l’environnement 28
Instructions d'installation 29
Montage 31
Garantie 35
Service après-vente 38

Les symboles suivants sont utilisés dans ce guide d'utilisateur :

Attention ! A lire impérativement ! Remarques importantes relatives à la
sécurité des personnes et informations destinées à prévenir les dommages
causés à l'appareil

3 Remarques générales et recommandations

2 Remarques relatives à la protection de l'environnement

z Risque dû à l'alimentation électrique

Avertissements importants

Pour ne pas perdre le bénéfice de la ga­rantie en cas de panne, veuillez obser­ver ces recommandations.

Utilisation réglementaire

• Les personnes (y compris les en­fants) qui, en raison de leurs capaci­tés physiques, sensorielles ou
mentales, de leur inexpérience ou de
leur méconnaissance, ne sont pas
en mesure d’utiliser l’appareil en tou­te sécurité, doivent uniquement se
servir de l’appareil sous la surveillan­ce ou avec les instructions d’une
personne responsable.

• Ne jamais laisser l’appareil sans sur­veillance pendant le fonctionnement.

• Cet appareil est uniquement destiné
à l’usage domestique habituel et
pour faire cuire et rôtir des aliments.

• L’appareil ne peut en aucun cas ser­vir de plan de travail ou de support.

• Ne pas procéder à des transforma­tions ou à modifications de l’appa­reil.

• Ne pas placer de liquides suscepti­bles de brûler, de matériaux facile­ment inflammables ou d’objets
susceptibles de fondre (par ex. du
papier aluminium, des matières syn­thétiques ou de l’aluminium) sur ou à
promité de l’appareil.

Sécurité enfants

• Eviter systématiquement que les en­fants en bas âge s’approchent de
l’appareil.

avertissements importants electrolux 5

• Les enfants plus âgés ne doivent
être autorisés à utiliser l’appareil
qu’accompagnés et sous surveillan­ce.

• Afin d’éviter une mise en marche in­volontaire par des enfants en bas
âge ou des animaux domestiques,
nous vous conseillons d’activer le
verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de
l’appareil sont du ressort exclusif de
spécialistes agréés.

• Les appareils encastrables ne peu­vent être mis en fonctionnement
qu’après avoir été montés dans des
armoires et des plans de travail ho­mologués et adaptés.

• En cas de panne de l’appareil ou de
dommages à la vitrocéramique (cas­sures, fêlures ou déchirures), mettre
l’appareil hors et débranchez-le pour
éviter un éventuel choc électrique.

• Le montage et le branchement de
l’appareil sont du ressort exclusif de
spécialistes agréés.

Précautions d’utilisation.

• La graisse et l’huile trop chaudes
sont facilement inflammables.
Attention! Danger d’incendie!

• Attention aux risques de brûlures lors
de l’utilisation de l’appareil.

• Retirer les étiquettes et les films pro­tecteurs de la vitrocéramique.

• S’assurer que les câbles d’appareils
électriques n’entrent pas en contact
avec les surfaces brûlantes de l’ap­pareil ou les récipients brûlants.

• Mettre les foyers hors fonctionne­ment après chaque utilisation.

6 electrolux avertissements importants

Précautions de nettoyage

• Mettre l’appareil hors fonctionne­ment et le laisser refroidir avant de le
nettoyer.

• Pour des raisons de sécurité, il est
interdit de nettoyer l’appareil avec un
jet à vapeur ou un appareil à haute
pression.

Comment éviter d’endommager
l’appareil

• Des objets peuvent endommager la
vitrocéramque en tombant.

• Les plats de cuisson peuvent en­dommager la vitrocéramique en
heurtant le bord.

• Les plats de cuisson en fonte ou
pourvus d’un fonds abîmé peuvent
érafler la vitrocéramique lorsqu’on
les déplace.

• Les objets susceptibles de fondre ou
les produits ayant débordé peuvent
se consumer sur la vitrocéramique et
doivent par conséquent être immé­diatement enlevés.

• Eviter de faire chauffer à vide les cas­seroles et les poêles. Cela peut en­dommager l'ustensile de cuisson ou
la vitrocéramique.

• Ne pas placer de plats de cuisson vi­des sur les zones de cuisson et ne
pas mettre ces dernières en fonc­tionnement sans récipient.

Description de l'appareil

Equipement du plan de cuisson

Zone de cuisson

1200W

Bandeau de commande

description de l'appareil electrolux 7

Zone de cuisson

double circuit

700/1700W

Bandeau de

commande

Marche/Arrêt
avec voyant de contrôle

Sélection du niveau

de cuisson

Circuit de cuisson extérieur Marche/Arrêt

Indicateurs zones de cuisson

Fonction Minuteur

STOP+GO

Verrouillage

Affichage
Minuteur

Voyant

Minuteur

8 electrolux description de l'appareil

Touche sensitive “Touch Control”

Les touches sensitives Touch Control
permettent de commander l’appareil.
Une pression sur les touches sensitives
permet d’activer les fonctions et le fonc­tionnement de ces dernières est confir­mé par des voyants ou par des signaux
sonores.
Appuyez sur les touches sensitives par
un mouvement de haut en bas, en évi­tant de recouvrir les autres touches.

Touche sensitive Fonction

Marche / Arrêt Mettre l’appareil sous/hors tension

Augmenter les réglages Augmenter le niveau de cuisson
Diminuer les réglages Diminuer le niveau de cuisson

Minuteur Sélection du Minuteur

Augmenter les réglages Augmenter le temps du minuteur
Diminuer les réglages Diminuer le temps du minuteur

Stop+Go Activer/désactiver la fonction de main-

tien au chaud

Verrouillage Verrouillage/déverrouillage du bandeau

de commande

Activation de la zone de

cuisson double circuit

Activer et désactiver
le circuit extérieur

description de l'appareil electrolux 9

Voyants

Voy ant Description

La zone de cuisson est désactivée
Position de maintien au

chaud

- Niveaux de cuisson Le niveau de cuisson est sélectionné
Commande de démarrage

automatique de la cuisson

Erreur Apparition d’une anomalie de fonction-

Chaleur résiduelle La zone de cuisson est encore chaude
Sécurité enfants Verrouillage/la sécurité enfants est acti-

arrêt automatique Arrêt activé

Indicateur de chaleur résiduelle

Avertissement ! Danger de brûlures
dû à la chaleur résiduelle ! Les zo­nes de cuisson mettent un peu de
temps à se refroidir après avoir été
désactivées. Surveillez le voyant in­diquant la chaleur résiduelle

.

La fonction de maintien au chaud/

STOP+GO est activée

La commande de démarrage automati­que de la cuisson est activée

nement

vée

La chaleur résiduelle peut être utili­sée pour faire fondre un ingrédient
et pour conserver les plats au
chaud.

10 electrolux utilisation de l’appareil

Utilisation de l’appareil

Mettre l’appareil sous/hors tension

Bandeau de comman-deAffichage Voyant de contrôle

Activer Appuyez sur pendant 2

/ s’allume

secondes

Désactiver Appuyez sur pendant 1

/ aucun s’éteint

seconde

Après la mise sous tension, il est né­cessaire d’activer un niveau de
cuisson ou une fonction dans les
10 secondes environ qui suivent
dans le cas contraire l’appareil se
déconnecte automatiquement.

Sélectionner le niveau de cuisson

Bandeau de commande Affichage

Augmenter Appuyez sur . jusqu’à
Réduire Appuyez sur . jusqu’à
Désactiver Appuyez simultanément sur et .

Le niveau de maintien à températu­re se situe entre et . Cette
fonction permet de maintenir des
aliments à température.

utilisation de l’appareil electrolux 11

Activer/désactiver la zone de cuisson double circuit

La zone de cuisson double circuit per­met d’adapter la dimension du plat de
cuisson à la surface chauffante.

Zone de cuisson

Activation de la zone de cuis-

son extérieure

Désactivation de la zone de

cuisson extérieure

Touche sensitive Voyant de contrôle

Si vous effleurez pendant

1-2 secondes

Si vous effleurez pendant

1-2 secondes

elle s’allume

elle s’éteint

Activer et désactiver la fonction de maintien au chaud

La fonction STOP+GO permet de met­tre simultanément toutes les zones de
cuisson actives en position de maintien
au chaud puis de réactiver le niveau de
cuisson sur lequel elles se trouvaient au
préalable.

Bandeau de commande Activer

L’affichage Appuyez sur
Désactiver Appuyez sur la touche préalablement sélection-

née (pas sur le démarrage automa­tique de la cuisson)

La fonction STOP+GO n’arrête pas
les fonctions de la minuterie.

La fonction STOP+GO verrouille l’in­tégralité du bandeau de commande,
y compris la touche sensitive .

12 electrolux utilisation de l’appareil

Verrouiller/déverrouiller le bandeau de commande

Il est possible à tout moment de ver­rouiller le bandeau de commande à l’ex­ception de la touche sensitive „Marche/
Arrêt“, ce qui permet d’éviter de modifier
une sélection, par ex. en le nettoyant
avec un chiffon.

Bandeau de commande Affichage

Activation Appuyez sur (pendant 5 secondes)
Désactivation Appuyez sur le niveau de cuisson précédent

La désactivation de l’appareil dé­clenche automatiquement le ver­rouillage.

utilisation de l’appareil electrolux 13

Utilisation de la commande de démarrage automatique de la cuisson

Toutes les zones de cuisson sont do­tées d’une commande automatique de
démarrage de la cuisson. Lors de la sé­lection d’un niveau de cuisson avec à
partir de , la zone de cuisson se met
en marche à pleine puissance pendant
un certain temps puis s’enclenche auto­matiquement sur le niveau de cuisson
sélectionné.

Bandeau
de com­mande

Activer
(seulement à partir de

Appuyez
sur .

)

Désactiver Appuyez

sur .

Ne pas utiliser Appuyez

sur .

Si, au cours du démarrage automa­tique de la cuisson à pleine puissan­ce, un niveau de cuisson
supérieur est sélectionné, par ex.
lors du passage de à , la durée
de démarrage automatique de la
cuisson s’adapte en conséquence.

niveaux de

Affichage
cuisson utili­sables

jusqu’à (au bout de

5secondes)

jusqu’à / jusqu’à

jusqu’à jusqu’à

Si l’indicateur de chaleur résiduelle
est visible (voyant ), le démarrage
automatique de la cuisson ne s’en­clenche pas.

14 electrolux utilisation de l’appareil

La durée du démarrage automatique de
la cuisson dépend du niveau cuisson
sélectionné.

Niveau de cuisson Durée du démarrage automatique de la cuisson

[min : sec]

v

1

2

3

4

5

6

7

8

9

0:30
1:00
1:40
4:50
6:30

10:10

2:00
3:30
4:30

---

utilisation de l’appareil electrolux 15

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation
non souhaitée de l’appareil.

Activer la sécurité enfants

Etape Bandeau de commande Voy ant/S ignal

1. Mettre l’appareil sous tension (sans
activer de niveau de cuisson)

2. Appuyez sur jusqu’à ce que le signal
retentisse

3. Appuyez sur .

L’appareil se déconnecte. La sécurité enfants est activée.

Brider la sécurité enfants

Cette touche permet de désactiver la
sécurité enfants le temps d’une cuisson
seulement, elle reste active ensuite.

Etape Bandeau de commande Voyant /Signa l

1. Mettre l’appareil sous tension

2. Appuyez simultanément sur et / signal sonore

Peut être utilisé normalement jusqu’à la prochaine mise hors tension de l’appareil.

Signal sonore

Après le bridage de la sécurité en­fants, un niveau de cuisson ou une
fonction doit être réglé dans un dé­lai approximatif de 10 secondes.
Dans le cas contraire, l’appareil
s’éteindra automatiquement.

Désactiver la sécurité enfants

Etape Bandeau de commande Voyant /Signa l

1. Mettre l’appareil sous tension

2. Appuyez sur jusqu’à ce que le signal

Signal sonore

retentisse

3. Appuyez sur .

L’appareil se déconnecte. La sécurité enfants est désactivée.

16 electrolux utilisation de l’appareil

Utilisation du minuteur

L’une des deux fonctions Minuteur peut
simultanément être attribuée à l’ensem­ble des zones de cuisson.

Fonction Condition de mise en

Désactivation automa-

tique

Minuteur pour zones de cuisson non

La désactivation d’une zone de
cuisson entraîne la désactivation de
la fonction Minuteur.

d’une zone de cuisson sé-

lectionnée

utilisées

oeuvre

Résultat après

écoulement du délai

le signal sonore

00 clignote

La zone de cuisson se

désactive

le signal sonore

00 clignote

Lorsqu’un niveau de cuisson est sé­lectionné en plus du minuteur pour
cette même zone de cuisson, cette
dernière se désactive après écoule­ment de la durée programmée.

Etape Bandeau de comman-

Affichage

de

1. To u c he z 1 x Le voyant de contrôle de la zone de cuisson

arrière clignote

2. To u c he z 1 x Le voyant de contrôle de la zone de cuisson

avant clignote

L’affichage de la puissance de la
plaque de cuisson sélectionnée
s’éteint tant qu’il est possible de ré­gler l’horloge.

Si le voyant de contrôle clignote
plus lentement, l’affichage de la
puissance de cuisson apparaît à
nouveau et la puissance peut être à
nouveau réglée ou modifiée.

Lorsque la fonction Minuteur est sé­lectionnée sur plusieurs zones de
cuisson, le temps restant le plus
court de l’ensemble de ces fonc­tions s'affiche au de quelques se­condes et le voyant de contrôle
correspondant clignote.

utilisation de l’appareil electrolux 17

18 electrolux utilisation de l’appareil

Réglage de la durée

Etape Bandeau de comman-

Affichage

de

1. sélection d’une zone

de cuisson

2. Appuyez sur ou de

Le voyant de contrôle de la zone de cuisson
sélectionnée clignote

00 jusqu’à 99 minutes
la zone de cuisson sé­lectionnée

Après quelques secondes, le clignotement du voyant de contrôle ralentit
La durée est sélectionnée.
Le décompte commence.

Désactivez la fonction du timer

Etape Champ d’utilisation Affichage

1. Sélectionnez une pla­que de cuisson

Le voyant de contrôle de la plaque de cuis­son clignote plus rapidement
Le temps restant est affiché

2. Touchez la de la pla-

Le temps restant s’écoule jusque 00.
que de cuisson sélec­tionnée

Touchez en même
temps

et de la pla-

00 est affiché.

que de cuisson sélec­tionnée.

Le voyant de contrôle s’éteint.
La fonction du timer est désactivée pour la plaque de cuisson sélectionnée.

Modification de la durée

Etape Bandeau de comman-deAffichage

1. sélection d’une zone

de cuisson

Le voyant de contrôle de la zone de cuisson

sélectionnée clignote plus rapidement

Le temps restant s’affiche

2. Appuyez sur ou de

01 jusqu’à 99 minutes
la zone de cuisson sé­lectionnée

Après quelques secondes, le clignotement du voyant de contrôle ralentit
La durée est sélectionnée.
Le décompte commence.

utilisation de l’appareil electrolux 19

Affichage du temps restant d’une zone de cuisson

Etape Bandeau de comman-deAffichage

1. sélection d’une zone
de cuisson

Le voyant de contrôle de la zone de cuisson
sélectionnée clignote plus rapidement
Le temps restant s’affiche

Après quelques secondes, le clignotement du voyant de contrôle ralentit

Désactivation du signal sonore

Etape Bandeau de comman-deSignal sonore

1. Appuyez sur Confirmation signal sonore

Neutralisation du signal sonore

20 electrolux utilisation de l’appareil

Arrêt automatique

Table de cuisson

• Si, après activation de la table de
cuisson, une zone de cuisson ou un
niveau de cuisson n’est pas sélec­tionné dans les 10 secondes environ
qui suivent, la table de cuisson se
désactive automatiquement.

• Si l’une ou plusieurs des touches
sensitives est recouverte pendant
plus de 10 secondes environ, par ex.
par une casserole, un signal sonore
retentit et la table de cuisson se dé­sactive automatiquement.

• Lorsque toutes les zones de cuisson
sont désactivées, la table de cuisson
se désactive automatiquement au
bout de 10 secondes environ.

Bandeau de commande

L’humidité (par ex. un chiffon humi­de) ou le débordement d’un liquide
sur le bandeau de commande pro­voque l’arrêt immédiat des zones de
cuisson.

Zones de cuisson

• Si, après quelques instants, l’une
des zones de cuisson n’est pas dé­sactivée ou si le niveau de cuisson
n’est pas modifié, la zone de cuisson
en question se désactive automati­quement. s’affiche. Avant de réu­tiliser la zone de cuisson, il faut la
remettre sur 0.

Niveau de cuisson Désactivation après

v, 1 - 2 6 heures
3 - 4 5 heures
5 4 heures
6 - 9 1 heure 30

Conseils de cuisson

Plats de cuisson

• Le type de fond des plats de cuisson
détermine ou non leur bonne qualité.
Le fond doit être aussi plat et épais
que possible.

• Les plats de cuisson avec fond en
émail, en aluminium ou en cuivre
peuvent laisser des traces sur les
plaques en vitrocéramique difficile­ment nettoyables ou même impossi­bles à enlever.

Economie d’énergie

Il est impératif de placer les plats de
cuisson avant d’activer la zone de
cuisson.

conseils de cuisson electrolux 21

Si possible, recouvrez toujours les
récipients avec leur couvercle.

Eteignez la zone de cuisson avant la
fin de la cuisson afin de bénéficier
de la chaleur résiduelle.

Veillez à ce que le fond du plat de
cuisson corresponde à la dimension
de la zone de cuisson.

22 electrolux conseils de cuisson

Exemples d’utilisation pour la cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives.

Niveau

de

cuisson

1-2

2-3

3-4

4-5

6-7

7-8

Typ e de
cuisson

0 Chaleur restante, en position

Conser-

ver au

:

chaud

Faire fon-

dre

Conserver

Faire gon-

fler

Cuire à

l’étuvée

Cuire à la

vapeur

Cuire à

l’eau

Faire cuire
à feu doux

Faire cuire

à tempé-

rature éle-

vée

Porter à

ébullition

Faire reve-

nir Faire

frire

faire fondre du beurre, du cho-

Faire gonfler du riz ou des plats

Faire réchauffer des plats cui-

Cuire des légumes ou du pois-

Cuire de la viande à l’étouffée

Faire cuire des quantités assez

Porter des quantités importantes d’eau à ébullition, faire revenir de la vian-

V

9

adapté à Durée Remarques/conseils

Conserver des plats cuits au

chaud

de la sauce hollandaise,

colat, de la gélatine

une omelette norvégienne,

royale

à base de riz

sinés

son à la vapeur

Faire cuire des pommes de

terre à l’étuvée

importantes d’aliments, ra-

goûts et soupes

des escalopes, des cordons

bleus, des steaks de viande

hâchée, des saucisses, du

foie, des roux, des œufs, des

gâteaux aux œufs, faire frire

des beignets.

des beignets de pommes de

terre, des rognons, des

steaks, des galettes

de (goulasch, bœuf brais), faire frire des pommes frites

si nécessaire les recouvrir

5-25 min

10-40 min

25-50 min

20-45 min

20-60 min

60-150 min

cuisson

continue

5-15 min

poêle pro

Remuez de temps en

temps

Couvrez-la avec un cou-

vercle

Versez au moins le double

de quantité d’eau que de

riz, remuez le riz au lait de

temps en temps.

Pour les légumes, utilisez

juste un peu d’eau (quel-

ques cuillères à soupe)

Utilisez juste un peu d’eau,

par ex. max. ¼l d’eau

pour 750 g de pommes de

terre

Jusqu’à 3 l d’eau plus les

ingrédients

Retournez de temps en

temps

Retournez de temps en

temps

Nettoyage et entretien

Attention ! Risque de brûlure dû à la
chaleur résiduelle.

Attention ! Les produits de nettoya­ge agressifs ou abrasifs endomma­gent l’appareil. Nettoyez l’appareil
avec de l’eau et de la lessive.

Attention ! Les restes de produits de
nettoyage endommagent l’appareil.
Nettoyez les restes avec de l’eau et
un produit de nettoyage.

nettoyage et entretien electrolux 23

24 electrolux nettoyage et entretien

Nettoyez l’appareil après chaque utilisation

1. Nettoyez l’appareil à l’aide d’un chif­fon humide et un peu de produit de
nettoyage.

2. Séchez l’appareil avec un chiffon
propre.

Enlever les salissures

1. Placez le grattoir de nettoyage obli­quement par rapport à la surface de
la vitrocéramique.

2. Enlevez les salissures en faisant glis­ser la lame.

3. Nettoyez l’appareil à l’aide d’un chif­fon humide et un peu de produit de
nettoyage.

4. Séchez l’appareil avec un chiffon
propre.

im-

Type de salissure

mé-

diate

lorsque l’appareil a

ment

refroidi

enlevez

avec

Sucre, mets contenant du sucre oui --­Matériaux en plastique, feuilles en

aluminium
Bords calcaires et d’eau --- oui
Burette à graisse --- oui
Colorations métalliques luisantes --- oui

*grattoir de nettoyage, produit de nettoyage de vi-

trocéramique ou d’acier inoxydable sont
disponibles dans les magasins spécialisés.

oui ---

Grattoir de
nettoyage*

Produit de nettoyage
de vitrocéramique ou

d’acier inoxydable*

Nettoyez les salissures tenaces à
l’aide d’un produit de nettoyage
pour vitrocéramique ou acier inoxy­dable.

Même s’il n’est plus possible de fai­re disparaître les égratignures ou
les taches sombres sur la vitrocéra­mique, cela n’a aucune influence
sur le fonctionnement de l’appareil.

nettoyage et entretien electrolux 25

26 electrolux que faire si …

Que faire si …

Symptôme Cause possible Solution

Il est impossible d’activer les
zones de cuisson ou ces der­nières ne fonctionnent pas

L’appareil est hors tension et
un signal sonore retentit.

L’indicateur de chaleur rési­duelle ne s'affiche pas

La commande de démarrage
automatique de la cuisson ne
s’enclenche pas

Plus de 10 minutes se sont
écoulées depuis que l’appareil
est sous tension

La sécurité enfants est enclen­chée

Plusieurs touches sensitives
ont été activées simultané­ment

Le système d’arrêt automati­que s’est enclenché

STOP+GO est activée Désactiver la fonction

Le verrouillage est enclenché Déclenchez le verrouillage (voir

Des objets recouvrent partiel­lement ou complètement le
champ de commande.

La zone de cuisson fonctionne
seulement depuis peu et n’est
par conséquent pas encore
chaude

La zone de cuisson est encore
chaude

Le niveau de cuisson mami­mum est activé

Le niveau de cuisson a été ac­tivé à l’aide de la touche sensi­tive

Remettez l’appareil sous ten­sion.

Désactivez la sécurité enfants
(voir chapitre „Sécurité en­fants“)

Activez une seule touche sen­sitive à la fois

Retirez éventuellement des
objets se trouvant sur le
champ de commande. casse­roles, maniques etc.). Remet­tez l’appareil sous tension.

STOP+GO

chapitre „Verrouiller/déver­rouiller le bandeau de com­mande“)

Éloignez les objets du champ
de commande.

Si la zone de cuisson est chau­de, contactez le service après­vente.

Laissez refroidir la zone de
cuisson

Le niveau de cuisson maxi­mum présente une puissance
équivalente à celle de la com­mande de démarrage automa­tique de la cuisson.

1.

Désactivez la zone de cuis­son

1.

Activez la zone de cuisson
à l’aide de la touche sensi­tive

que faire si … electrolux 27

Symptôme Cause possible Solution

s’allume La protection contre le risque

Affichage de et d’un chiffre Erreur du système électroni-

et un signe moins s’affi-

chent.

de surchauffe s’est enclen­chée

Le système d’arrêt automati­que s’est enclenché

que

Le champ de commande re­çoit une lumière trop intense,
le rayonnement solaire par
exemple.

Si les indications ci-dessus ne vous
permettent pas de remédier au pro­blème, veuillez vous adresser au
service après-vente de votre maga­sin vendeur.

Désactivez la zone de cuisson
Réactivez la zone de cuisson

Désactivez la zone de cuisson
Réactivez la zone de cuisson

Débranchez l ’appareil pendan t
quelques minutes (enlevez le
fusible de l’installation domes­tique).
Si s’affiche de nouveau
après avoir rebranché l’appa­reil, contactez le service après­vente

Protégez le champ de com­mande pendant une courte
période en faisant de l’ombre
avec vos mains, par exemple.
Un signal sonore retentit, l’ap­pareil se désactive. (Re)mettez
l’appareil en marche.

Avertissement ! L'installation, le
branchement et les réparations doi­vent être effectuées uniquement par
des professionnels qualifiés. Des
réparations non effectuées dans les
règles peuvent s’avérer très dange­reuses pour l’utilisateur.

En cas d’erreur de manipulation de
la part de l’utilisateur, le déplace­ment du technicien du service
après-vente ou du vendeur peut être
facturé même en cours de garantie.

28 electrolux protection de l’environnement

Protection de l’environnement

Elimination du matériel d’emballage
Les matériaux d’emballage sont

écologiques et recyclables. Les ma­tières plastiques portent un signe
distinctif, par ex. >PE<, >PS<, etc.
Déposez les matériaux d’emballage
en fonction de leur signe distinctif
dans les containeurs prévus à cet
effet (renseignez-vous auprès des
services de votre commune).

Appareils usagés

Le symbole
emballage indique que ce produit ne
peut être traité comme déchet mé­nager. Il doit être remis au point de
collecte dédié à cet effet (collecte et
recyclage du matériel électrique et
électronique). En procédant à la
mise au rebut de l'appareil dans les
règles de l'art, nous préservons
l'environnement et notre sécurité,
s'assurant ainsi que le déchets se­ront traités dans des conditions op­timum. Pour obtenir plus de détails
sur le recyclage de ce produit,
veuillez prendre contact avec les
services de votre commune ou le
magasin où vous avez
effectué l’achat.

W sur le produit ou son

instructions d'installation electrolux 29

Instructions d'installation

Conseils de sécurité

Attention! A lire impérativement!
L’utilisateur est tenu de respecter la lé­gislation, la réglementation, les directi­ves et les normes en vigueur dans le
pays de destination de l’appareil (dispo­sitions réglementaires en matière de sé­curité, de recyclage, etc.)
Le montage doit être exclusivement ef­fectué par un spécialiste.
La distance minimum requise par rap­port aux autres appareils et aux meu­bles adjacents doit être respectée.
La protection contre les contacts doit
être garantie par l’installation ; par
exemple, des tiroirs peuvent être mon­tés uniquement avec un fond de protec­tion directement sous l’appareil.
Il faut protéger l’appareil contre l’humidi­té avec du mastic pour joints au niveau
des découpes sur le plan de travail.
Le joint comble les fentes entre le plan
de travail et l’appareil.
Eviter de monter l’appareil à proximité
d’une porte ou sous une fenêtre. Autre­ment, l’ouverture d’une porte ou d’un
battant de fenêtre peuvent arracher le
plat de cuisson posé sur la plaque de
cuisson.

zRisque de blessure par courant

électrique.

• La borne de raccordement au ré­seau est sous tension.

• Mettre la borne de raccordement au
réseau hors tension.

• Respecter le schéma de raccorde­ment.

• Respecter les consignes de sécurité
du domaine électrotechnique.

• Assurer une protection contre les
contacts électriques par une installa­tion conforme.

• Le raccordement électrique doit ex­clusivement être effectué par un
électricien qualifié.

zDommages matériels par courant

électrique.

• Des connecteurs à fiche mal fixés ou
non conformes peuvent provoquer
une surchauffe de la borne.

• Fixer les raccords boulonnés de ma­nière adéquate.

• Procéder à la décharge de traction
des câbles.

• Pour les raccordements 1 ou 2 pha­ses, utilisez respectivement un câble
approprié de type H05BB-F T de
max. 90°C (ou de plus grande capa­cité).

• En cas d’endommagement du câble
de raccordement de l’appareil, rem­placez impérativement ce dernier
par un câble spécifique (de type
H05BB-F Tmax. 90°C ou de plus
grande capacité). Ce type de câble
est disponible auprès du service
après-vente.

Au niveau de l'installation électrique,
prévoir un dispositif qui permette de
couper cet appareil du secteur sur tous
les pôles avec une ouverture des con­tacts d'au moins 3 mm.
Des dispositifs de protection appropriés
sont par exemple les disjoncteurs, les
fusibles (les fusibles vissés doivent être
retirés de leur socle), les disjoncteurs
différentiels et les contacteurs.

30 electrolux instructions d'installation

Application du joint

• Nettoyez le plan de travail dans la
zone de coupe.

• Coller immédiatement le joint d’étan­chéité autocollant d’un côté livré sur
la partie inférieure du plan de travail,
le long du bord extérieur de la vitro­céramique. Ne pas l’étirer. Le point
de jonction doit se trouver au milieu
d'un côté. Après avoir mesuré la lon­gueur (laissez quelques mm), pous­sez fermement les deux extrémités
l'une contre l'autre.

Montage

montage electrolux 31

32 electrolux montage

montage electrolux 33

34 electrolux

Plaque signalétique

55HEDD1KO

ELECTROLUX-ARTHUR MARTIN

AHS30020P

949 592 681

230 V 50 Hz

2,9 kW

Garantie

GARANTIE

Conformément à la Législation en vi­gueur, votre Vendeur est tenu, lors de
l'acte d'achat de votre appareil, de vous
communiquer par écrit les conditions de
garantie et sa mise en œuvre appliquées
sur celui-ci.

Sous son entière initiative et responsabi­lité, votre Vendeur répondra à toutes vos
questions concernant l'achat de votre
appareil et les garanties qui y sont atta­chées. N'hésitez pas à le contacter.

garantie electrolux 35

36 electrolux garantie

www.electrolux.com

p t b

Albania

Belgique/België/
Belgien

Èeská republika

Danmark

Deutschland

Eesti

España

France

Great Britain

Hellas

Hrvatska

Ireland

Italia

Latvija

Lithuania [phone]

Luxembourg

Magyarország

Nederland

Norge

Österreich

Polska

Portugal

Romania

Schweiz/Suisse/
Svizzera

Slovenija

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

www.electrolux.fr

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

[phone]

Rr. Pjeter Bogdani Nr. 7 Tirane

Bergensesteenweg 719, 1502 Lembeek

Budìjovická 3, Praha 4, 140 21

Sjællandsgade 2, 7000 Fredericia

Muggenhofer Str. 135, 90429 Nürnberg

Mustamäe tee 24, 10621 Tallinn

Carretera M-300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

4 Limnou Str., 54627 Thessaloniki

Slavonska avenija 3, 10000 Zagreb

Long Mile Road Dublin 12

C.so Lino Zanussi, 26 - 33080 Porcia (PN)

Kr. Barona iela 130/2, LV-1012, Riga

Žirmūnų 67, LT-09001 Vilnius

Rue de Bitbourg, 7, L-1273 Hamm

H-1142 Budapest XIV,
Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG ­Alphen aan den Rijn

Risløkkvn. 2 , 0508 Oslo

Herziggasse 9, 1230 Wien

ul. Kolejowa 5/7, Warszawa

Quinta da Fonte - Edificio Gonçalves Zarco - Q
35
2774 - 518 Paço de Arcos

Str. Garii Progresului 2, S4, 040671 RO

Industriestrasse 10, CH-5506 Mägenwil

Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana

p t b

garantie electrolux 37

Slovensko

Suomi

Sverige

Türkiye

Россия

[phone]

www.electrolux.fi

[phone]

[phone]

[phone]

Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский проспект, 16,
БЦ „Олимпик“

38 electrolux service après-vente

Service après-vente

En cas d’anomalie de fonctionnemet vé­rifiez d’abord si vous ne pouvez pas re­médier vous-même au
dysfonctionnement à l’aide de la notice
d’utilisation (chapitre “Que faire, si...“).

Si vous ne parvenez pas à remédier au
dysfonctionnement, veuillez contacter
votre vendeur ou à défaut le Centre
Contact Consommateurs qui vous
communiquera l’adresse service après­vente.

Pour un dépannage dans les plus brefs
délais, nous vous demandons de nous
fournir les informations suivantes :

– Désignation du modèle
– Numéro du produit (PNC)
– Numéro de série (S-No.)

(ces chiffres se trouvent sur la plaque
signalétique)

– Type de dysfonctionnement
– Eventuellement le message d’erreur

affiché par l’appareil

– Vitrocéramique avec une combinai-

son de lettres et de trois chiffres

Pour avoir les numéros d’identification
de l’appareil sous la main, nous vous re­commandons de les inscrire ici.

Désignation du modèle .....................................

PNC: .....................................

S-No : .....................................

En cas d’intervention sur votre appareil,
exigez du service après-vente les pièces
de rechange certifiées Constructeur.

www.electrolux.com

www.electrolux-arthurmartin.fr

822 930 742-M-300707-02
