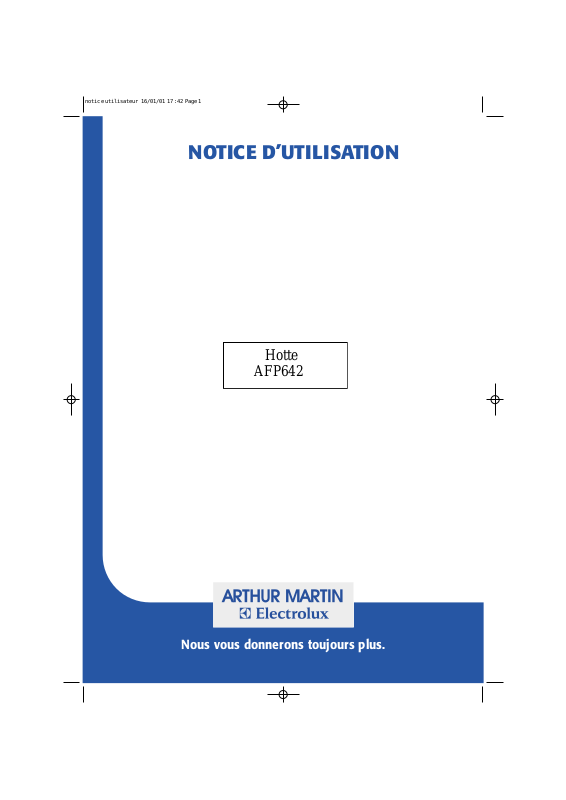

NOTICE D’UTILISATION

Hotte
AFP642

Nous vous donnerons toujours plus.

Nous vous remercions de la confiance que vous nous avez témoignée
en choissant :

Nous savons que vous attendez de cet appareil qu’il vous apporte pleinement
satisfaction en termes d’efficacité, fiabilité, facilité d’utilisation.

C’est en fonction de ces exigences qu’il a été conçu avec le plus grand soin,
la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire
attentivement cette notice. Bien connaître votre nouvel appareil, c’est non
seulement éviter au départ une erreur de manipulation susceptible de
l’endommager, mais c’est aussi vous familiariser avec toutes les possibilités
qu’il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous
amène à nous choisir pour d’autres appareils de notre marque.

A bientôt et encore merci.

Appareil conforme à la directive CEE 89-336 relativ e à la limitation des perturbations radio-électriques et à la
directive CEE 73-23 relative à la sécurité électrique.

SOMMAIRE

A l’attention de l’utilisateur A l’attention de l’installateur

Avertissements importants 2

Description de l’appareil 4

Utilisation de votre hotte 5

Entretien et nettoyage 6

En cas d’anomalie de fonctionnement 8

Garantie 9

Service après-vente 9

Comment lire votre notice d’utilisation ?

Les symboles suivants vous guideront tout au long de la
lecture de votre notice d’utilisation.

Caractéristiques techniques 10

Branchement électrique 11

Installation 12

Instructions de sécurité

Description d’opérations étape par étape

Conseils et recommandations

Informations liées à la protection de
l’environnement

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

1

AVERTISSEMENTS IMPORTANTS

t

Conservez cette notice d’utilisation avec votre
appareil. Si l’appareil devait être vendu ou
cédé à une autre personne, assurez-vous que
la notice d’utilisation l’accompagne. Le nouvel
utilisateur pourra alors être informé du
fonctionnement de celui-ci et des
avertissements s’y rapportant . Ces
avertissements ont été rédigés pour votre
sécurité et celle d’autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé
par des adultes. Veillez à ce que les enfants
n’y touchent pas et ne l’utilisent pas comme
un jouet.

• A la réception de l’appareil, déballez-le ou
faites-le déballer immédiatement. Vérifiez
son aspect général. Faites les éventuelles
réserves par écrit sur le bon de livraison ou
sur le bon d’enlèvement dont vous garderez
un exemplaire.

• Votre appareil est destiné à un usage
domestique normal. Ne l’utilisez pas à des
fins commerciales ou industrielles ou pour
d’autres buts que celui pour lequel il a été
conçu.

• Ne modifiez pas ou n’essayez pas de
modifier les caractéristiques de cet appareil.
Cela représenterait un danger pour vous.

• Débranchez toujours la hotte avant de
procéder à son nettoyage et son entretien.

• Aérez convenablement la pièce en cas de
fonctionnement simultané de la hotte et
d’autres appareils alimentés par une source
d’énergie différente de l’énergie électrique.
Ceci afin que la hotte n’aspire pas les gaz
de combustion.

• Ne faites jamais flamber des préparations
sous la hotte. Les flammes aspirées
risqueraient de détériorer les filtres et
provoquer un incendie.

• Respectez la fréquence de nettoyage et de
remplacement des filtres. L’accumulation de
dépôts de graisse risque d’occasionner un
incendie.

• Ne laissez jamais des fritures sous la hotte
sans surveillance attentive. Les huiles et
graisses portées à très haute température
peuvent prendre feu.

• Ne laissez pas un brûleur à gaz allumé
sans récipient, la flamme pourrait abîmer le
filtre de l’appareil.

Installation

• L’appareil doit être débranché pendant
l’installation ou dans l’éventualité d’une
intervention.

• L’installation de votre appareil doit être
réalisée par un technicien qualifié.

• Vérifiez que la tension du réseau
correspond à la tension mentionnée sur la
plaque signalétique située à l’intérieur de la
hotte (voir caractéristiques techniques).

• Si l’installation électrique de votre
habitation nécessite une modification pour
le branchement de votre appareil, faites
appel à un électricien qualifié.

• Si la hotte est utilisée en version
évacuation, ne raccordez pas l’appareil à
un conduit d’évacuation de fumées de
combustion (chaudière, cheminée, etc...)
ou à une VMC (ventilation mécanique
contrôlée).

• Le conduit d’évacuation, quel qu’il soit, ne
doit pas déboucher dans les combles.

• Dans le cas où l’appareil est relié
directement à l’installation électrique ,
interposez un interrupteur bipolaire ayan
une distance d’ouverture des contacts d’au
moins 3 mm.

• Installez la hotte à une distance de sécurité
d’au moins 65 cm d’un plan de cuisson
électrique, gaz ou mixte.

Veuillez lire attentivement ces remarques

avant d’installer et d’utiliser votre

appareil. Nous déclinons toute

responsabilité en cas de dommages ou

d’incendies provoqués par l’appareil du

fait du non-respect de ces

avertissements.

2

Protection de l’environnement

• Si vous procédez à la mise à la casse de
votre ancien appareil, veillez à mettre hors
d’usage ce qui pourrait représenter un
danger : coupez le câble d’alimentation au
ras de l’appareil.

• Informez-vous, auprès des services de
votre commune, des endroits autorisés pour
la mise au rebut de l’appareil.

• En cas d’anomalie de fonctionnement,
reportez-vous à la rubrique « EN CAS
D’ANOMALIE DE FONCTIONNEMENT ».
Si malgré toutes les vérifications une
intervention s’avère nécessaire, le vendeur
de votre appareil est le premier à intervenir.
A défaut (déménagement de votre part,
fermeture du magasin où vous avez
effectué l’achat…), veuillez consulter
l’Assistance Consommateurs qui vous
communiquera l’adresse d’un service après
vente.

3

DESCRIPTION DE L’APPAREIL

1. Curseur de sélection des vitesses

moteur (de 1 à 3)

1 : mini
2 : intermédiaire
3 : maxi

2.

Curseur du moteur et de l’éclairage

Pour éclairer le plan de cuisson, positionnez
le curseur sur la position L.

! Position M (moteur): l’ouverture /

fermeture du tiroir règle la mise en
marche/l’arrêt du moteur; l’éclairage reste
éteint.

! Position T (totale) : l’ouverture/fermeture

du tiroir règle l’éclairage et le moteur : à
l’ouverture du tiroir, l’éclairage s’allume et
le moteur se met en fonctionnement ; à la
fermeture du tiroir, l’éclairage s’éteint et le
moteur s’arrête.

! Position L : l’éclairage est toujours allumé

et le moteur reste en position arrêt (tiroir
ouvert ou fermé).

Lorsque le curseur est sur la position M ou T,
à l’ouverture du tiroir la hotte se met
automatiquement en fonctionnement à la
vitesse sélectionnée lors de la précédente
utilisation.

4

UTILISATION DE VOTRE HOTTE

Utilisation en version recyclage

Votre appareil est livré en version à recyclage (filtres à charbon actifs montés).
L’air est filtré au moyen des filtres à charbon actifs, puis renvoyé dans la pièce.

Utilisation en version évacuation

L’air est évacué hors de l’habitation par l’intermédiaire d’un tuyau. Votre hotte étant livrée en
version Recyclage, vous devez préalablement retirer les filtres à charbon actifs.

Pour retirer les filtres à charbon actifs

1. Mettez à l’arrêt le moteur en positionnant le
curseur sur la position L.

2. A l'aide de la poignée, poussez l’arrêt vers
l’intérieur, tirez le filtre vers le bas et retirez-le
(fig. 1). Ouvrez le tiroir et procédez de la
même façon pour retirer le second filtre.

3. Tournez les filtres à charbon actifs jusqu'à ce
qu’ils se débloquent (fig. 2).

4. Retirez les filtres à charbon actifs.

5. Remettez en place les filtres métalliques.

fig.1

Conseils d’utilisation

• Le meilleur rendement de l’appareil s’obtient
en version évacuation, nous vous conseillons
par conséquent d’utiliser l’appareil dans cette
version lorsque cela est possible.

• Pour un meilleur rendement, utilisez la
vitesse minimale pour de faibles
concentrations de fumées et d’odeurs, la
vitesse intermédiaire, dans les conditions
normales et la vitesse maximale pour de
fortes concentrations d’odeurs et de vapeurs.

• Nous vous recommandons de mettre
l’appareil en marche avant de procéder à la
cuisson et de le laisser fonctionner quelques
minutes encore après la cuisson, jusqu'à ce
que toute odeur ait disparu.

fig. 2

Pour que l’appareil fonctionne correctement,
les fenêtres de la cuisine doivent rester
fermées. Vous pouvez, en revanche, ouvrir
une fenêtre dans une pièce adjacente (fig. 3).

fig.3

5

ENTRETIEN ET NETTOYAGE

Débranchez l’appareil avant de procéder à l’entretien et au nettoyage de l’appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement
et de durabilité.

Le non-respect des instructions de nettoyage de l’appareil et des filtres peut

occasionner des incendies. Veuillez respecter strictement les consignes d’entretien.

Les filtres à graisse métalliques

Ils doivent être nettoyés une fois par mois minimum.
Utilisez une brosse, de l’eau chaude et un détergent doux. Rincez-les et séchez-les
soigneusement avant de les remettre en place.

☛ Pour retirer les filtres à graisse métalliques

1. Mettez à l’arrêt le moteur en positionnant le
curseur sur la position L.

2. A l'aide de la poignée, poussez l’arrêt vers
l’intérieur, tirez le filtre vers le bas et retirez-le
(fig. 4). Ouvrez le tiroir et procédez de la
même façon pour retirer le second filtre

3. Après le nettoyage, remettez en place les
filtres métalliques.

fig.4

Les filtres à charbon actifs

Ils doivent être remplacés régulièrement, dès que vous constatez une baisse d’efficacité
d’absorption (tous les 6 mois environ).

☛ Pour retirer les filtres à charbon actifs

1. Mettez à l’arrêt le moteur en positionnant le

curseur sur la position L.

2. A l'aide de la poignée, poussez l’arrêt vers

l’intérieur, tirez le filtre vers le bas et retirez­le (fig. 4). Ouvrez le tiroir et procédez de la
même façon pour retirer le second filtre

3. Tournez les filtres à charbon actifs jusqu'à

ce qu’ils se débloquent (fig. 5).

4. Remplacez les filtres usagés par des filtres

neufs.

5. Remettez en place les filtres métalliques.

fig.5

6

La carrosserie

Lavez-la à l’eau tiède avec un détergent doux (produit pour la vaisselle par exemple).
N’employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

Les ampoules d’éclairage

☛ Pour remplacer les ampoules d’éclairage

1. Débranchez l’appareil.

2. Ouvrez le volet et retirez l’ampoule en
prenant soin de ne pas la toucher à mains
nues (fig. 6).

3. Remplacez l’ampoule défectueuse par une
ampoule identique et de même puissance
(20 W max).

fig.6

7

EN CAS D’ANOMALIE DE FONCTIONNEMENT

SYMPTOMES SOLUTIONS

La hotte ne fonctionne pas ... Vérifiez que :

• il n’y a pas de coupure de courant

• Le tiroir est ouvert et que le curseur se trouve

sur la position M ou T.

La hotte a un rendement insuffisant ... Vérifiez que :

• la vitesse moteur sélectionnée est suffisante
pour la quantité de fumée et de vapeur
dégagée.

• la cuisine est suffisamment aérée pour
permettre une prise d’air.

• les filtres à charbon actif ne sont pas usagés
(hotte en version recyclage)

• le tuyau et la sortie de la hotte ne sont pas
obstrués (hotte en version aspirante)

La hotte s’est arrêtée au cours
du fonctionnement...

Vérifiez que :

• il n’y a pas de coupure de courant.

• le dispositif à coupure bipolaire ne s’est pas

enclenché.

8

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l’acte d’achat
de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en
œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos
questions concernant l’achat de votre appareil et les garanties qui y sont attachées.
N’hésitez pas à le contacter.

SERVICE APRES VENTE

En cas d’anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D’ANOMALIE DE
FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s’avère nécessaire, le
vendeur de votre appareil est le premier à intervenir. A défaut (déménagement de votre part,
fermeture du magasin où vous avez effectué l’achat…), veuillez consulter l’Assistance
Consommateurs qui vous communiquera l’adresse d’un service après vente.

En cas d’intervention sur votre appareil, exigez du Service Après Vente les Pièces de
Rechange certifiées Constructeur.

Plaque signalétique

En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de
série de l’appareil. Ces indications figurent sur la plaque signalétique située, sur votre appareil.

9

CARACTERISTIQUES TECHNIQUES

Dimensions Haut.:

Larg.:
Prof. :

Tension secteur

Classe de sécurité électrique

Puissance moteur

Eclairage

Cet appareil est conforme aux Directives
Communautaires suivantes :

" 73/23 CEE 19/02/73 (Basse Tension)

et modifications successives,

" 89/336 CEE 03/05/89 (Compatibilité

Electromagnétique) et modifications
successives.

290 mm
600 mm
320 mm

230 - 240 V

1

1 x 250 W

2 x 20 W

10

BRANCHEMENT ELECTRIQUE

Votre appareil ne peut être branché qu’en 230 V
monophasé.

Vérifiez que la puissance de l’installation est
suffisante et que les lignes sont en bon état et
peuvent supporter l’intensité absorbée par
l’appareil, compte tenu des autres appareils
branchés.
Calibre des fusibles en ligne (un par phase) 10
A en 230 V.

Important
L’installation doit être réalisée
conformément aux règles de l’art, aux
prescriptions de la norme NF.C 15.100 et aux
prescriptions de l’E.D.F.

Utilisez un socle de prise de courant
comportant une borne de mise à la terre, qui
doit être obligatoirement raccordée
conformément à la norme NF.C.15.100 et aux
prescriptions de l’E.D.F. ; cette prise de
courant doit impérativement être accessible.

Le cordon secteur est à 3 conducteurs.

Si le câble d’alimentation est endommagé, il
doit être remplacé par un câble
d’alimentation certifié. Cette opération ne
peut être effectuée que par une personne
habilitée, par votre vendeur, ou par le
fabricant.

L’appareil ne doit pas être raccordé à l’aide d’un
prolongateur ou d’une prise multiple.

Vérifiez que la prise de terre est conforme aux
règlements en vigueur.

Notre responsabilité ne saurait être engagée
pour tout incident ou accident provoqué par
un raccordement électrique non conforme ou
par une mise à la terre inexistante ou
défectueuse.

Dans le cas où l’appareil est relié aux
canalisations électriques fixes, un dispositif de
séparation bipolaire ayant une distance
d’ouverture des contacts d’au moins 3 mm doit
être prévu dans l’installation fixe.

11

INSTALLATION

Assurez-vous que l’appareil, une fois installé, est facilement accessible à un technicien, dans
l’éventualité d’une intervention. Une installation incorrecte remet en cause la sécurité de cette
hotte.

L’installation doit être effectuée par une personne qualifiée et conforme aux

réglementations locales concernant l’évacuation d’air vicié et selon les normes en vigueur.

Installez la hotte à une distance de sécurité d’au moins 65 cm d’un plan de cuisson électrique, gaz
ou mixte (Fig. 7).

Fixation murale de la hotte (fig. 8)

☛ Avant d’installer la hotte

1. Retirez les filtres à graisse métalliques (voir
chapitre « ENTRETIEN ET NETTOYAGE»).

2. Afin de compenser des vides éventuels de
profondeur entre l'appareil et le mur, une
entretoise en plastique a été prévue; elle
doit être fixée à l'arrière de l'appareil au
moyen de trois vis (Fig.8). Les 3 vis à
utiliser se trouvent dans le sachet des
accessoires joint à l’entretoise. Coupez
l’entretoise en fonction de la pièce
d'entretoisement suivant la distance qui doit
être compensée.

3. Fixez la buse d’évacuation à votre appareil
à l’aide des 2 vis (fig. 9).

fig.7

12

Pour installer la hotte en version

recyclage

Pour installer la hotte en version

évacuation

1. A l’aide du gabarit de perçage, percez sur la
base inférieure du meuble 4 trous. Veillez à
prévoir un positionnement par rapport au
plan de cuisson respectant la distance de
sécurité.

2. Faites sur la base inférieure et supérieure
du meuble une ouverture circulaire afin de
permettre l’évacuation d’air en dehors du
meuble et renvoyé dans la pièce. Cette
ouverture devra être de même diamètre que
celui de la buse et donc du tuyau. Son
centre devra être à la verticale de celui de la
buse. Fixez la hotte à l’aide des 4 vis
autotaraudées fournies avec l’appareil
(fig.10).

3. Fixez le tuyau à la buse. Il doit être en
matière autoextinguible de Ø 150 mm.

4. Procédez au raccordement électrique (voir
chapitre « BRANCHEMENT ELECTRI-
QUE »).

5. Remettez en place les filtres à graisse
métalliques.

1. A l’aide du gabarit de perçage, percez sur
la base inférieure du meuble 4 trous.
Veillez à prévoir un positionnement par
rapport au plan de cuisson respectant la
distance de sécurité.

2. Faites sur la base inférieure du meuble et
sur le mur/plafond une ouverture circulaire
afin de permettre l’évacuation d’air en
dehors du meuble et renvoyé à l’extérieur
de la pièce. Cette ouverture devra être de
même diamètre que celui de la buse et
donc du tuyau. Son centre devra être à la
verticale de celui de la buse. Fixez la hotte
à l’aide des 4 vis autotaraudées fournies
avec l’appareil (fig.10).

3. Raccordez le tuyau de la buse de l’appareil
à l’orifice d’évacuation extérieur. Il doit être
en matière autoextinguible de Ø 150 mm.

4. Procédez au raccordement électrique (voir
chapitre « BRANCHEMENT ELECTRI-
QUE »).

5. Remettez en place les filtres à graisse
métalliques.

13

Les meilleurs rendements s’obtiennent avec des tuyaux courts et directs.
Le tuyau d’évacuation doit être d’un diamètre de 150 mm.
Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas excéder :

" 3 mètres, avec un coude,
" 2 mètres, avec deux coudes.

Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10 %
environ), afin de faciliter l’évacuation de l’air.

Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec
l’appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules
les gaines de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d’évacuation de fumées utilisés par des

appareils fonctionnant avec une source d’énergie autre que l’électricité.

14

fig. 8 fig. 9

fig. 10

15

ELECTROLUX HOME PRODUCTS FRANCE SAS
43, avenue Félix Louat - BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone]

S.A.S au capital de 67 500 000 € - 552 042 285 RCS SENLIS

Dans le souci d’une amélioration constante de nos produits, nous nous réservons
le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution
technique (décret du 24.03.78)

Le Groupe Electrolux est le premier fabricant mondial d’appareils domestiques, d’entretien et d’extérieur.Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge,
aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d’environ 14 milliards d’Euros dans plus de 150 pays à travers le monde.

ARTHUR MARTIN ELECTROLUX

04306748/1

Pour tenir nos engagements, nous écoutons les Consommateurs

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque
et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer

parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

permanence tél. du lundi au vendredi de 8h30 à 18h00

AVANT L’ACHAT

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations
concernant l’éventail de nos gammes de produits et vous apporte des conseils pour vous aider
dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez
aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout
son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque
dans le plus grand respect du Consommateur.

A BIENTÔT !

SERVICE CONSEIL CONSOMMATEURS

ARTHUR MARTIN ELECTROLUX

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] - Fax : [phone]

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

Pour toute question technique :

ASSISTANCE CONSOMMATEURS

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone]

E-MAIL :

Permanence téléphonique du lundi au vendredi

[e-mail]

Nous vous donnerons toujours plus.
