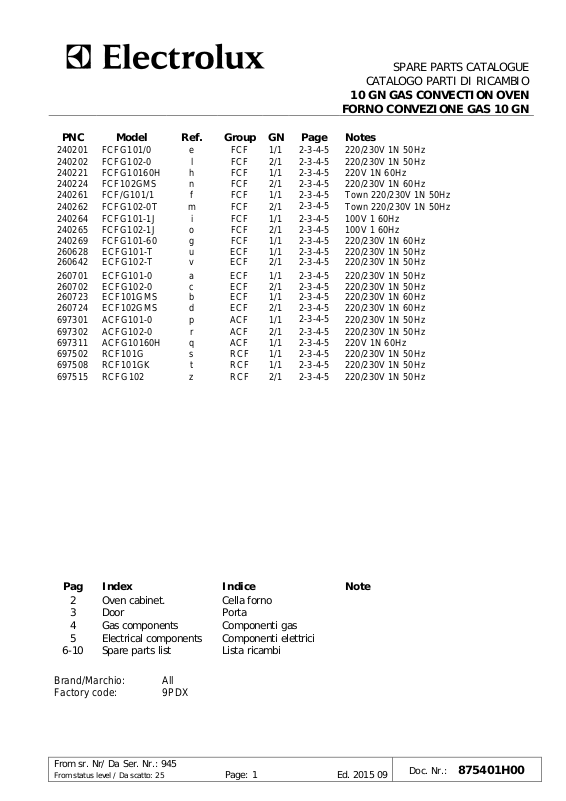

Electrolux Professional ACFG101-0 Parts Manual

From sr. Nr/ Da Ser. Nr.: 945

SPARE PARTS CATALOGUE

FORNO CONVEZIONE GAS 10 GN

PNC

Model

Ref.

Group

GN

Page

Notes

240201

FCFG101/0

e

FCF

1/1

2-3-4-5

220/230V 1N 50Hz

240202

FCFG102-0

l

FCF

2/1

2-3-4-5

220/230V 1N 50Hz

240221

FCFG10160H

h

FCF

1/1

2-3-4-5

220V 1N 60Hz

240224

FCF102GMS

n

FCF

2/1

2-3-4-5

220/230V 1N 60Hz

240261

FCF/G101/1

f

FCF

1/1

2-3-4-5

Town 220/230V 1N 50Hz

240262

FCFG102-0T

m

FCF

2/1

2-3-4-5

Town 220/230V 1N 50Hz

240264

FCFG101-1J

i

FCF

1/1

2-3-4-5

100V 1 60Hz

240265

FCFG102-1J

o

FCF

2/1

2-3-4-5

100V 1 60Hz

240269

FCFG101-60

g

FCF

1/1

2-3-4-5

220/230V 1N 60Hz

260628

ECFG101-T

u

ECF

1/1

2-3-4-5

220/230V 1N 50Hz

260642

ECFG102-T

v

ECF

2/1

2-3-4-5

220/230V 1N 50Hz

260701

ECFG101-0

a

ECF

1/1

2-3-4-5

220/230V 1N 50Hz

260702

ECFG102-0

c

ECF

2/1

2-3-4-5

220/230V 1N 50Hz

260723

ECF101GMS

b

ECF

1/1

2-3-4-5

220/230V 1N 60Hz

260724

ECF102GMS

d

ECF

2/1

2-3-4-5

220/230V 1N 60Hz

697301

ACFG101-0

p

ACF

1/1

2-3-4-5

220/230V 1N 50Hz

697302

ACFG102-0

r

ACF

2/1

2-3-4-5

220/230V 1N 50Hz

697311

ACFG10160H

q

ACF

1/1

2-3-4-5

220V 1N 60Hz

697502

RCF101G

s

RCF

1/1

2-3-4-5

220/230V 1N 50Hz

697508

RCF101GK

t

RCF

1/1

2-3-4-5

220/230V 1N 50Hz

697515

RCFG102

z

RCF

2/1

2-3-4-5

220/230V 1N 50Hz

Pag

Index

Indice

Note

2

Oven cabinet.

Cella forno

Brand/Marchio: All
Factory code: 9PDX

CATALOGO PARTI DI RICAMBIO

10 GN GAS CONVECTION OVEN

3
4
5

6-10

From status level / Da scatto: 25 Page: 1 Ed. 2015 09

Door
Gas components

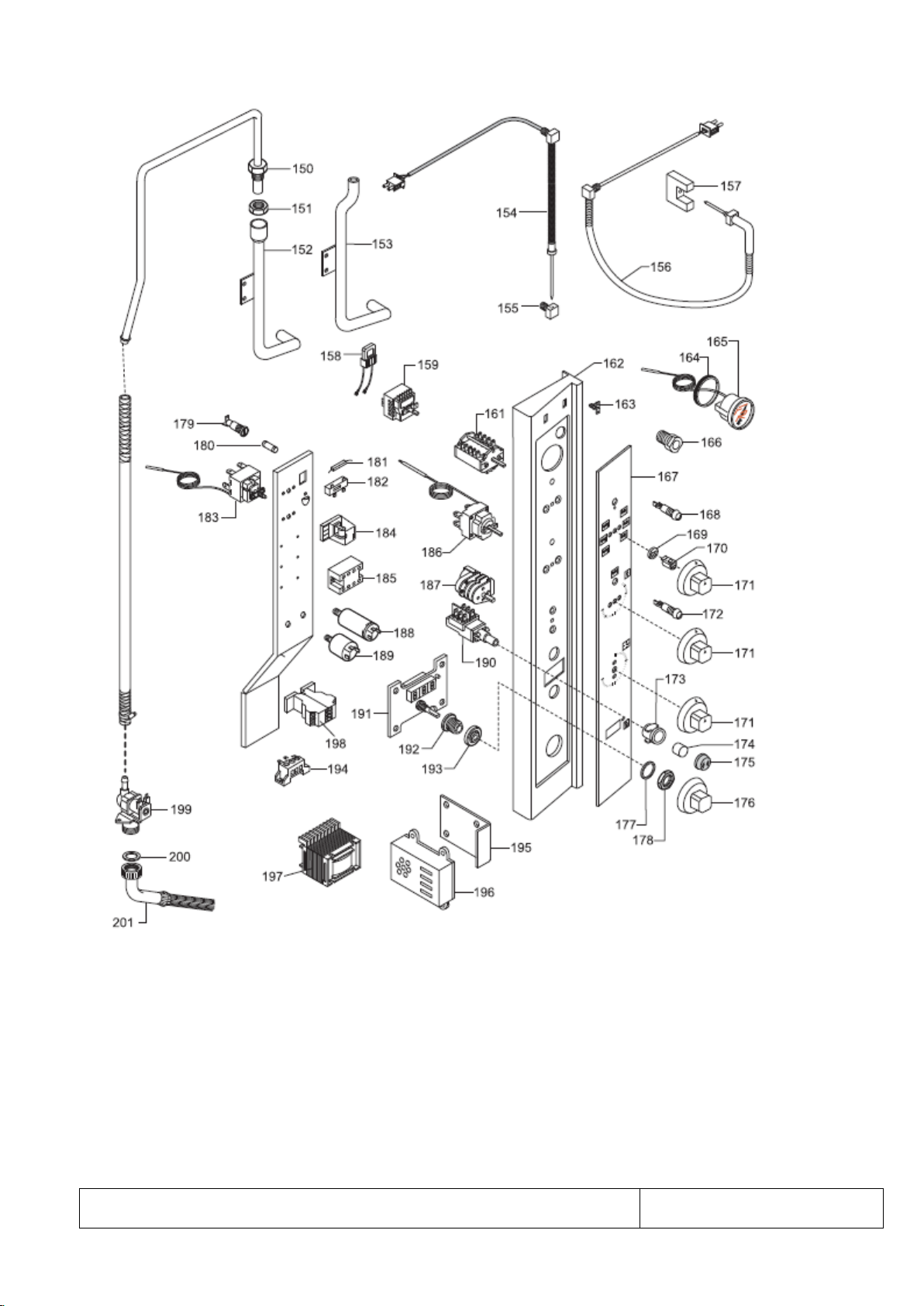

Electrical components
Spare parts list

Porta
Componenti gas
Componenti elettrici
Lista ricambi

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

From status level / Da scatto: 25 Page: 2 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

From status level / Da scatto: 25 Page: 3 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

From status level / Da scatto: 25 Page: 4 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

From status level / Da scatto: 25 Page: 5 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

6DGT
Code

1

0806819402

006722

By pass fumi

By pass, smokes

For GN 1/1

1

0806819501

006723

By pass fumi

By pass, smokes

For GN 2/1

2

0521882004

0C3161

Coperchio

Lid

For GN 1/1

2

0521880904

Coperchio

Lid

For GN 2/1

3

0214442702

052126

Perno filettato

Thread pin

4

0521880303

0C0108

Fianco dx

R.H. side panel

For GN 1/1

4

0874878606

0C3752

Fianco sx

L.H. side panel

For GN 1/1

4

0521880502

0C0066

Fianco dx

R.H. side panel

For GN 2/1

4

0874878505

006903

Fianco sx

L.H. side panel

For GN 2/1

5

0512812401

003720

Cerniera superiore porta

Upper hinge, door

6

0543825401

005712

Guarnizione cella

Gasket, oven cabinet

7

0516822100

003225

Distanziale x supporto

Spacer, support

8

0516809601

004390

Supporto per diffusori

Light diffuser support

9 0850863907

003706

Parete aspirazione

Suction wall

For GN 1/1

9

0830812407

003716

Parete aspirazione

Suction wall

For GN 2/1

10

0525855300

Squadretta fissaggio termostato

Bracket, thermostat fixing

11

0611804002

002616

Motore per ventola forno

Motor, fan oven

For GN 1/1

11

0611804200

002739

Motore per ventola forno

Motor, fan oven

For GN 2/1

11

0611804601

004083

Motore per ventola forno

Motor, fan oven

For GN 1/1 100V

11

0611804900

005333

Motore per ventola forno

Motor, fan oven

For GN 2/1100V

12

13

0830882602

002617

Ventola forno

Fan, oven

For GN 1/1

13

0831857502

0C6461

Ventola forno

Fan, oven

For RCF - Kipro

13

0830812301

003715

Ventola forno

Fan, oven

For GN 2/1

13

0830865803

002139

Ventola forno

Fan, oven

For GN 1/1 60 Hz

13

0830817900

005334

Ventola forno

Fan, oven

For GN 2/1 60 Hz

14

0850865701

003707

Diffusore Dx

R. H. light diffuser

For GN 1/1

14

0850865801

003708

Diffusore Sx

L. H. light diffuser

For GN 1/1

14

0850865302

003717

Diffusore Dx

R. H. light diffuser

For GN 2/1

14

0850865402

003718

Diffusore Sx

L. H. light diffuser

For GN 2/1

15

0830824304

059620

Protezione ventola

Protection, fan

16

0516822302

003712

Nasello per porta

Catch, door

17

0516822400

003685

Controdado per nasello

Lock nut, catch

18

0508840702

0C4062

Supporto portalampada

Support, lamp holder

19

0508840801

002628

Flangia per guarnizione lampada

Flange, gasket lampe

20

0574804900

002627

Vetro per lampada

Glass, lampe

21

0543817202

002626

Guarnizione per lampada

Gasket, lampe

22

0660802502

054840

Lampada

Lampe

23

0660807200

0C5508

Portalampada

Lamp holder

24

0830813800

Protezione laterale ventola

Protection, fan side

25

0521881103

0C3113

Schienale

Back panel

25

0523804003

*

Schienale

Back panel

For 100V
up to 5391…

25

0506404A00

*

Schienale

Back panel

For 100V
from 5401…

26

0214530100

057762

Rondella elastic a

Spring washer

27

0517844900

0C6436

Tubetto per termostato

Pipe, thermostat

28

516823000

0C1260

Protezione termostato

Protection, thermostat

29

0524846100

004719

Squadretta per bulbo termometro

Bracket, thermometer bulb

30

0214584201

066823

Molla per bulbo termometro

Spring, thermometer bulb

31

0640602014

046063

Microinterruttore

Microswitch

32

0830812503

003776

Tubo scarico condensa

Drain pipe, condensation

33

0510815700

002653

Cilindri dentati cerniera

Hinge teeth cylinders

34

0512812500

003721

Cerniera inferiore porta

Lower hinge door

10 GN GAS CONVECTION OVEN
FORNO CONVEZIONE GAS 10 GN

Pos

Factory Code

Descrizione Description Ref./Note

Pagina 2 Page 2

From status level / Da scatto: 25 Page: 6 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

10 GN GAS CONVECTION OVEN

6DGT
Code

Pagina 3

Page 3

51

0502886405

003711

Controporta

Inner door

52

0574805200

002644

Vetro porta interno

Inside glass, door

53

0524820101

0C4472

Distanziale vetri

Spacer, glassies

54

0574805200

002644

Vetro porta esterno

Outside glass, door

55

0851801402

006034

Porta forno

Door, oven

Up to 331100..

55

0851801404

0C9596

Porta forno

Door, oven

From 332100..

56

0543818701

002878

Guarnizione vetro esterno

Outside gasket, glass

57

0543819902

003739

Guarnizione vetro interno

Inside gasket, glass

58

0525864802

006939

Supporto serratura porta

Support. lock door

59

0214442702

052126

Vite per molla

Screw, spring

60

0514834100

054282

Molla per serratura porta

Spring, lock door

61

0527801200

0C0446

Piastrina arresto molla

Plate, spring stopped

62

0514825203

053757

Molla richiamo pulsante

Spring, push button returning

63

0514824801

053759

Vite fissagio piastrina

Screw, plate fixing

64

0806807500

0F0135

Maniglia porta

Handle, door

Up to 331100..

64

0805405L01

0C9549

Maniglia porta

Handle, door

From 332100..

65

0516850600

0C0447

Divaricatore molla

Retractor, spring

Up to 331100..

65

0514402800

0C9546

Divaricatore molla

Retractor, spring

From 332100..

66

0851801709

0C1614

Porta completa + maniglia

Complete door + handle

From 332100..

Pagina 4

Page 4

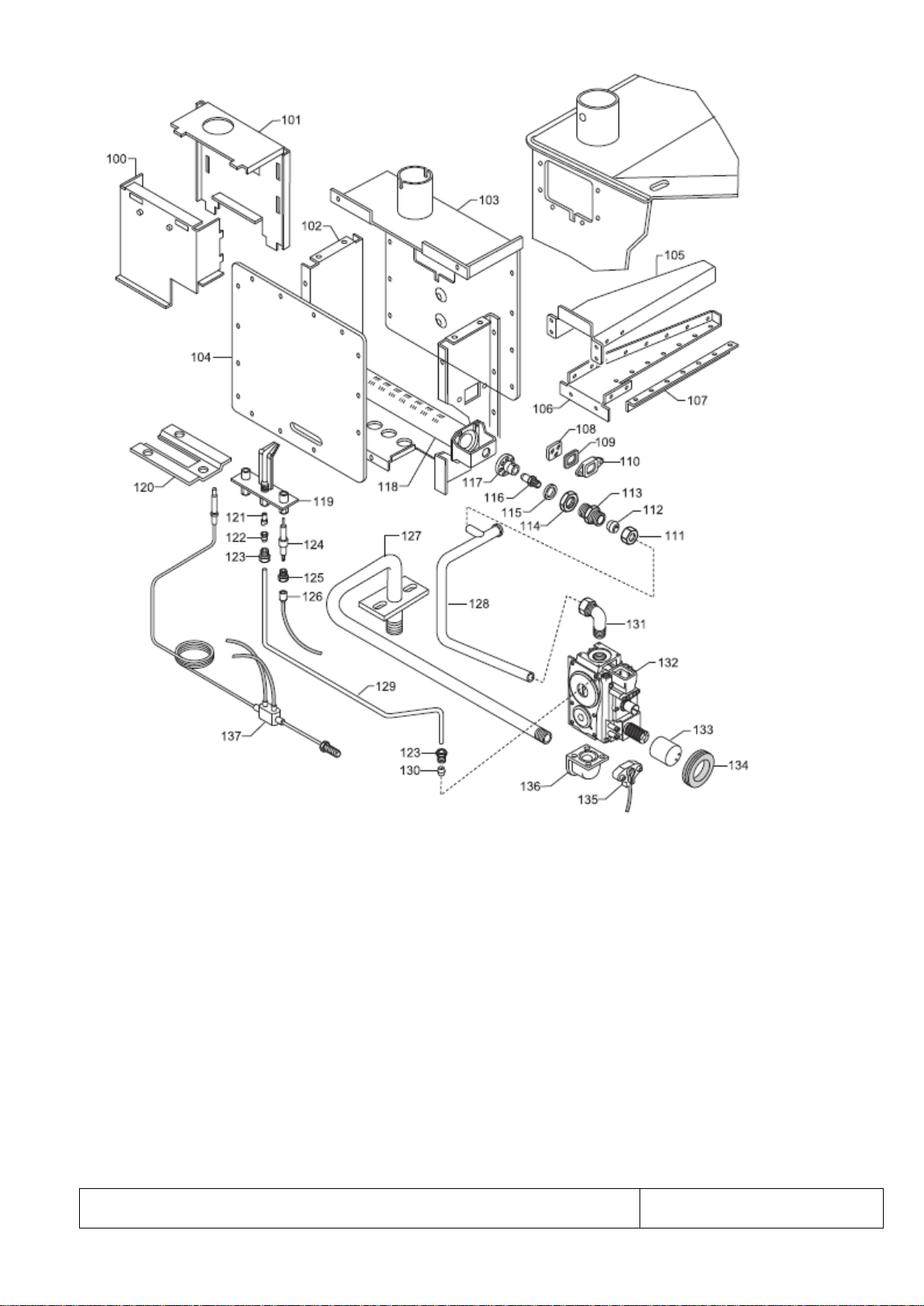

100

0524819800

006533

Fascia interna camera di comb.

Inside band, comb. chamber

For GN 1/1

100

0524816701

006901

Fascia interna camera di comb.

Inside band, comb. chamber

For GN 2/1

101

0524818803

006532

Schienale int. camera di comb.

Inside back panel, comb.

For GN 1/1

101

0524816600

006902

Schienale int. camera di comb.

Inside back panel, comb.

For GN 2/1

102

0524812104

0C3887

Fascia camera di combustione

Band, combustion chamber

For GN 1/1

102

0524812304

0C3351

Fascia camera di combustione

Band, combustion chamber

For GN 2/1

103

0850864903

0C3888

Schienale camera di combustione

Back panel, combustion chamb.

For GN 1/1

103

0850864603

0C3352

Schienale camera di combustione

Back panel, combustion chamb.

For GN 2/1

104

0524818700

0C3895

Pannello anter. camera comb.

Front wall, combustion chamber

For GN 1/1

104

0524813902

0C3353

Pannello anter. camera comb.

Front wall, combustion chamber

For GN 2/1

105

0524817301

0C3253

Condotto sup. camera comb.

Upper duct, combustion chamb.

For GN 1/1

105

0524816802

0C3354

Condotto sup. camera comb.

Upper duct, combustion chamb.

For GN 2/1

106

0524817201

0C3252

Condotto inferiore camera comb.

Lower duct, combustion chamb.

For GN 1/1

106

0524816900

0C3355

Condotto inferiore camera comb.

Lower duct, combustion chamb.

For GN 2/1

107

0525857700

0C3251

Squadretta rinforzo condotto

Bracket, duct reinforcement

For GN 1/1

107

0525857500

0C3356

Squadretta rinforzo condotto

Bracket, duct reinforcement

For GN 2/1

108

0275290025

057400

Vetro spia bruciatore

Inspection glass, bu r n er

109

0282217401

057402

Guarnizione per vetro spia

Gasket, inspection glass

110

0538800700

057382

Cornice per vetro spia

Frame, inspection glass

111

0214111412

050670

Dado per bicono

Nut, biconical ring

112

0215170716

050682

Anello bicono ø 12 mm

Biconical ring, diam.12 mm

113

0516831000

005331

Raccordo portaugello

Nipple, nozzle holder

114

0214105101

020997

Controdado

Lock nut

115

0506833401

054029

Guarnizione ugello

Gasket, nozzle

116

0514853200

055388

Ugello ø 3,30

Nozzle diam. 3,30

G 20- G25

116

0514870000

058246

Ugello ø 3,60

Nozzle diam. 3,60

G 25- 20 mbar

116

0514856400

055459

Ugello ø 2,15

Nozzle diam. 2,15

G30/G31 28/37
mbar

116

0514831100

054033

Ugello ø 1,90

Nozzle diam. 1,90

G 30/G31 50 mbar

116

0516821500

003371

Ugello ø 2,75

Nozzle diam. 2,75

G 20- G25 For GN
2/1

116

0514831200

054034

Ugello ø 3,00

Nozzle diam. 3,00

G 25- 20 mbar For
GN 2/1

116

0516823500

003723

Ugello ø 1,75

Nozzle diam. 1,75

G30/G31 28/37
mbar For GN 2/1

116

0516823400

003722

Ugello ø 1,55

Nozzle diam. 1,55

G 30/G31 50 mbar

FORNO CONVEZIONE GAS 10 GN

Pos

Factory Code

Descrizione Description Ref./Note

From status level / Da scatto: 25 Page: 7 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

10 GN GAS CONVECTION OVEN

6DGT
Code

For GN 2/1

116

0514831300

Ugello ø 6,25

Nozzle diam. 6,25

For town gas

116

0516840100

Ugello ø 5,65

Nozzle diam. 5,65

For town gas

116

0A05177400

0A2106

Ugello ø 5

Nozzle diam. 5

For town gas 2/1

117

0830898801

0C9105

Aeratore bruciatore

Aerator, burner

118

0830812800

003709

Bruciatore

Burner

119

0830828100

054032

Bruciatore pilota

Pilot burner

120

0508883400

0C7099

Protezione bruciator e p ilot a

Protection, pilot burner

For GN 1/1

120

0508886400

0C5270

Protezione bruciator e p ilot a

Protection, pilot burner

For GN 2/1

121

0514831500

054037

Ugello pilota N°25

Nozzle N°25

G 20- 20 mbar

121

0514831500

054037

Ugello pilota N°25

Nozzle N°25

G 25- 20/25 mbar

121

0514833900

054286

Ugello pilota N°24

Nozzle N°24

G 30/31 28-30/37­50

121

0514831600

054038

Ugello pilota 2 fori 0,45

Nozzle

For Town Gas

122

0215199700

052127

Anello bicono ø 4 mm

Biconical ring, diam.4 mm

123

0214164400

052125

Raccordo ø 4 mm

Nipple, diam.4 mm

124

0830872200

059988

Elettrodo di accen si o n e

Electrode, ignition

125

0214164101

057960

Raccordo per elettrodo

Nipple, electrode

126

0638888000

003755

Cavetto accensione

Cable, spark plug

127

0806855001

Conduttura alimentazione gas

Inlet pipe, gas

128

0806854901

Conduttura, valvola gas – bruc.

Pipe, gas valve - burner

For GN 1/1

128

0806855100

Conduttura, valvola gas – bruc.

Pipe, gas valve - burner

For GN 2/1

129

0517844000

0C6348

Conduttura pilota

Pipe, pilot burner

For GN 1/1

129

0517843600

0C5606

Conduttura pilota

Pipe, pilot burner

For GN 2/1

129

0806805500

0C0924

Conduttura pilota

Pipe, pilot burner

For GN 1/1 100V

129

0806805600

0C1635

Conduttura pilota

Pipe, pilot burner

For GN 2/1 100V

130

0215199700

052127

Anello bicono ø 4 mm

Biconical ring, diam.4 mm

131

0515883200

006240

Raccordo 90° per valvola gas

Nipple 90°, gas valve

132

0835840301

003719

Valvola gas

Gas valve

132

0835851100

006182

Valvola gas

Gas valve

For 60 Hz

133

0546811100

003704

Rivestimento per manopola

Covering, knob

134

0543820002

003705

Gommino per manopola

Stuffing gasket, knob

135

0830831400

054539

Microinterruttore valvola gas

Microswitch, gas valve

136

0830866100

0A5398

Raccordo valvola gas

Nipple, gas valve

137

0830828703

054055

Assieme termoco ppia

Thermocouple assembly

Pagina 5

Page 5

150

0806869300

0C5543

Conduttura per umidificatore

Pipe, humidifier

151

0514875601

006245

Dado

Nut

152

0805899404

0C4403

Tubo umidificatore

Pipe, humidifier

For GN 1/1

153

0805897903

003751

Tubo umidificatore

Pipe, humidifier

For GN 2/1

154

0830816900

002673

Sonda spillone

Meat probe

200V, 100V GN 1/1

155

0511810201

002674

Fermo per sonda spillone

Stopping, meat probe

200V, 100V GN 1/1

156

0830888402

006192

Sonda spillone

Meat probe

200V, 100V GN 2/1

157

0511850700

006175

Fermo per sonda spillone

Stopping, meat probe

200V, 100V GN 2/1

158

0694801600

003510

Snubber

Snubber

159

0699802200

0C1605

Regolatore di energia

Energy regulator

161

0641400000

0C6245

Commutatore

Change-over switch

162

0851812902

0C5101

Cruscotto

Control panel

163

0518801801

053342

Molla per marchio

Spring, brand

164

0543801600

053809

Guarnizione termometro

Gasket, thermometer

165

0835821400

056383

Termometro

Thermometer

166

0830828400

053976

Spia controllo fiamma bruc.

Inspection flame, burner

167

0675832201

0C4847

Membrana cruscotto

Membrane, control panel

for Group ECF
up to 331100..

167

0675823901

0C5536

Membrana cruscotto

Membrane, control panel

for Group FCF
up to 331100..

167

0675824101

0C9576

Membrana cruscotto

Membrane, control panel

for Group ACF
up to 331100..

FORNO CONVEZIONE GAS 10 GN

Pos

Factory Code

Descrizione Description Ref./Note

From status level / Da scatto: 25 Page: 8 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

10 GN GAS CONVECTION OVEN

6DGT
Code

167

0675841401

Membrana cruscotto

Membrane, control panel

for Group RCF
up to 331100..

167

0541400N00

0C9592

Membrana cruscotto

Membrane, control panel

for Group ECF
from 332100..

167

0541400S00

0C9594

Membrana cruscotto

Membrane, control panel

for Group FCF
from 332100..

167

0541400Q00

0C9593

Membrana cruscotto

Membrane, control panel

for Group ACF
from 332100..

167

0541400T02

0C9595

Membrana cruscotto

Membrane, control panel

for Group RCF from

332100..

168

0660804200

058544

Lampada spia verde

Green idicator lamp

169

0543801701

0C3796

Guarnizione per manopola

Gasket, knob

170

0214590701

025245

Molletta per manopola

Spring, knob

171

0548837200

002672

Manopola con indicator e

Knob, with indicator

for Group FCF

171

0548837400

003743

Manopola con indicator e

Knob, with indicator

for Group ECF

171

0548837900

0A5324

Manopola con indicator e

Knob, with indicator

for Group ACF

171

0548837400

003743

Manopola con indicator e

Knob, with indicator

for Group RCF

172

0660804300

058522

Lampada spia gialla

Yellow idicator lamp

173

0548845000

003767

Supporto per interruttore

Support, switch

174

0548844900

003768

Pulsante per interruttore

Push button, switch

175

0548801500

053979

Protezione pulsante

Protection, push button

176

0548837300

002671

Manopola senza indicatore

Knob, with out indicator

177

0508836400

002727

Rondella

Washer

178

0214114900

051263

Controdado

Lock nut

179

0652800401

056582

Portafusibile

Fuse holder

180

0652801800

002820

Fusibile 160 mA

Fuse 160 mA

181

0617813201

058872

Resistenza 100 ohm

Resistor

182

0639805100

058873

Morsettiera per resistenza

Terminal board, resistor

183

0646807700

003594

Termostato di sicurezza

Safety thermostat

184

0648803001

058857

Rele’

Relay

185

0624803800

003376

Accenditore elettrico

Spark generator

186

0646804001

056384

Termostato

Thermostat

187

055366

Temporizzatore

Timer

Up to 27/97

187

From 28/97 up to
41/12

187

*

0C8755

Temporizzatore

Timer

From 42/12

188

0694800300

056148

Condensatore 10 μF

Condenser 10 μF

For GN 1/1

188

0694800600

047744

Condensatore 20 μF

Condenser 20 μF

For GN 2/1

188

0694802101

0C4813

Condensatore 80 μF

Condenser 80 μF

For 100V

189

0694601000

046217

Filtro RFI

RIF filter

189

0694805900

0C4950

Filtro RFI

RIF filter

For RCF - Kipro

190

0641803100

003766

Int. per sonda spillone

Switch, meat probe

For 200V, 100V

191

0675817301

003763

Scheda per sonda spillone

Board, meat probe

For 200V, 100V

192

0516807301

002662

Boccola per manopola

Bushing, knob

For 200V, 100V

193

0543816100

002663

Guarnizione per boccola

Gasket, bushing

For 200V, 100V

194

0639804900

046357

Morsettiera

Terminal board

195

0524886400

0TTK40

Squadretta supporto ronzatore

Bracket support, buzzer

Up to 705

195

0538821300

*

Squadretta supporto
ronzatore

Bracket support, buzzer

From 706
up to 5121

195

0505404M01

0CA260

Squadretta supporto
ronzatore

Bracket support, buzzer

From 5131

196

0675800503

055368

Ronzatore

Buzzer

Up to 1071

196

675400B00

0C7006

Ronzatore

Buzzer

From 1081
up to 5391

196

675401000

0CA485

Ronzatore

Buzzer

From 5401

197

0624804600

005321

Trasformatore

Trasformer

For 100V

198

0648807300

088477

Contattore

Contactor

For 100V

199

0696400000

0C6081

Elettr. per umidificatore

Solenoid valve, humidifier

200

0246001622

061488

Guarnizione

Gasket

FORNO CONVEZIONE GAS 10 GN

Pos

Factory Code

Descrizione Description Ref./Note

0646802400

0646808400 003833 Temporizzatore Timer

From status level / Da scatto: 25 Page: 9 Ed. 2015 09

Doc. Nr.:

875401H00

From sr. Nr/ Da Ser. Nr.: 945

10 GN GAS CONVECTION OVEN

6DGT
Code

201

0830824600

053789

Tubo carico acqua

Inlet pipe, water

FORNO CONVEZIONE GAS 10 GN

Pos

Factory Code

Descrizione Description Ref./Note

From status level / Da scatto: 25 Page: 10 Ed. 2015 09

Doc. Nr.:

875401H00
