INSTRUKCJA OBS£UGI
Suszarka model HCD-50
Electro-line
ARKA AGD Sp. z o.o.
ul.Strycharska 4, 26-601 Radom
Telefon centrali: (48) 360 91 40, (48) 360 94 32
www.arkaagd.pl
E-mail: arkaagd@arkaagd.pl
1. SPIS TREŒCI
1. Spis treœci...........................................................................................................1
2. Wa¿ne wskazówki bezpieczeñstwa.................................................................2-4
3. Transport i postêpowanie po dostawie.................................................................4
4. Specyfikacja (zawartoϾ opakowania).................................................................4
5. Suszarka - czêœci sk³adowe.................................................................................5
6. Cechy szczególne urz¹dzenia.............................................................................6
7. Wskazówki dotycz¹ce instalacji urz¹dzenia......................................................6-7
8. Instrukcja u¿ytkowania.....................................................................................7-9
9. Mycie i konserwacja suszarki...............................................................................9
10. Problemy, ich przyczyny i usuwanie usterek.....................................................10
11. Dane techniczne urz¹dzenia............................................................................10
12. Schemat elektryczny urz¹dzenia.....................................................................11
13. Informacje o serwisie......................................................................................12
14. Wa¿na informacja dla u¿ytkowników...............................................................12
15. Notatki u¿ytkownika....................................................................................13-14
16. Karta gwarancyjna (strony A i B)..................................................................15-16
2. WA¯NE WSKAZÓWKI BEZPIECZEÑSTWA
Podczas u¿ywania suszarki „Electro-line” model HCD-50 nale¿y przestrzegaæ
podstawowych zasad bezpieczeñstwa, w³¹cznie z poni¿szymi zaleceniami.
Przed u¿yciem nale¿y przeczytaæ dok³adnie ca³¹ instrukcjê obs³ugi.
Instrukcjê obs³ugi nale¿y zachowaæ (nie wyrzucaæ), a przy odsprzeda¿y suszarki
(lub jej nieodp³atnemu odst¹pieniu) nale¿y przekazaæ urz¹dzenie nastêpnemu
u¿ytkownikowi razem z instrukcj¹ obs³ugi.
UWAGA NIEBEZPIECZEÑSTWO
Aby zmniejszyæ ryzyko po¿aru, pora¿enia pr¹dem lub uszkodzenia
urz¹dzenia:
1. Urz¹dzenia nale¿y u¿ywaæ zgodnie z jego przeznaczeniem oraz w sposób
opisany w instrukcji obs³ugi.
2. Urz¹dzenie jest przeznaczone wy³¹cznie do suszenia tekstyliów pranych
w wodzie.
3. Urz¹dzenie nie jest przeznaczone do suszenia obuwia i rêkawic.
4. Niniejsze urz¹dzenie nie jest przeznaczone do u¿ytkowania przez osoby
(w tym dzieci) o ograniczonych zdolnoœciach fizycznych, sensorycznych
lub umys³owych oraz przez osoby o braku doœwiadczenia lub znajomoœci
sprzêtu, chyba ¿e odbywa siê to pod nadzorem osoby odpowiedzialnej
za ich bezpieczeñstwo, a potrafi¹cej u¿ytkowaæ urz¹dzenie zgodnie z jego
przeznaczeniem i zaleceniami instrukcji obs³ugi.
5. Urz¹dzenie nie jest zabawk¹ i powinno byæ nadzorowane, aby nie bawi³y
siê nim dzieci.
- 2 -
2. WA¯NE WSKAZÓWKI BEZPIECZEÑSTWA - c.d.
6. To urz¹dzenie mo¿e byæ u¿ywane przez dzieci w wieku powy¿ej 8 lat i osoby
o obni¿onych zdolnoœciach fizycznych, sensorycznych lub umys³owych,
lub braku doœwiadczenia i wiedzy, jesli otrzyma³y nadzór lub instrukcje
dotycz¹ce bezpiecznego korzystania z urz¹dzenia i zrozumiej¹ zwi¹zane
z tym zagro¿enia. Dzieci nie powinny bawiæ siê urz¹dzeniem. Czyszczenie
i konserwacja urz¹dzenia nie mog¹ byæ wykonywane przez dzieci bez
nadzoru.
7. Przewód zasilaj¹cy urz¹dzenia pod³¹czaæ wy³¹cznie do gniazdka z bolcem
uziemiaj¹cym i sprawn¹ instalacj¹ uziemiaj¹c¹. W przypadku jakichkolwiek
w¹tpliwoœci, zaleca siê aby prawid³owoœæ instalacji zasilaj¹cej sprawdzi³
wykwalifikowany elektryk z odpowiednimi uprawnieniami.
8. Nie nale¿y u¿ywaæ urz¹dzenia, gdy przewód zasilaj¹cy jest uszkodzony,
gdy suszarka nie pracuje poprawnie lub gdy urz¹dzenie jest uszkodzone
mechanicznie. W takich przypadkach nale¿y urz¹dzenie dostarczyæ do
najbli¿szego autoryzowanego punktu serwisowego w celu sprawdzenia,
naprawy, regulacji elektrycznych i mechanicznych.
9. Zabrania siê samodzielnej wymiany uszkodzonego przewodu zasilaj¹cego.
10. Urz¹dzenie nigdy nie powinno byæ pozostawione bez nadzoru w czasie,
gdy jest pod³¹czone do sieci i pracuje. Po zakoñczonym suszeniu nale¿y
urz¹dzenie od³¹czyæ od zasilania, wyci¹gaj¹c wtyczkê przewodu z gniazdka
sieciowego.
11. Nie wyci¹gaæ wtyczki z kontaktu przez ci¹gniêcie za przewód zasilaj¹cy.
12. Nie nale¿y przeci¹¿aæ urz¹dzenia susz¹c wiêksz¹ iloœæ bielizny i odzie¿y,
ni¿ zaleca to instrukcja obs³ugi.
13. Zabrania siê instalowaæ urz¹dzenia w wannie.
14. Nie ustawiaæ urz¹dzenia w pobli¿u Ÿróde³ ognia i ciep³a.
15. Nie instalowaæ urz¹dzenia w ciasnych i wilgotnych pomieszczeniach.
16. Nie instalowaæ urz¹dzenia w miejscach, gdzie by³o by ono nara¿one
na d³ugotrwa³e dzia³anie promieni s³onecznych.
17. Nie u¿ywaæ urz¹dzenia na wolnym powietrzu.
18. Urz¹dzenie nale¿y ustawiæ na równej i stabilnej powierzchni, w odleg³oœci
minimum 10-15 cm od œcian.
19. Zabrania siê przemieszczaæ (przesuwaæ, obracaæ) urz¹dzenie w czasie,
gdy ono pracuje. Przed jak¹kolwiek zmian¹ miejsca ustawienia nale¿y
urz¹dzenie wy³¹czyæ i od³¹czyæ od sieci zasilaj¹cej.
20. Nie nara¿aæ urz¹dzenia na ryzyko mechanicznego uszkodzenia. Nie siadaæ
i nie stawaæ na urz¹dzeniu oraz nie k³aœæ na nim ciê¿kich przedmiotów.
21. Nie nale¿y k³aœæ na pokrywie urz¹dzenia ¿adnych ubrañ, odzie¿y, bielizny
oraz innych rzeczy, które mog³y by utrudniæ wylot powietrza przez szczeliny
wentylacyjne (szczeliny wylotu powietrza) i tym samym wp³yn¹æ negatywnie
na efekt suszenia.
22. Nie stawiaæ urz¹dzenia na miêkkim pod³o¿u, na dywanach, matach
i chodnikach, aby zapobiec zatykaniu siê wlotu powietrza na dole suszarki.
23. Wy³¹czaæ urz¹dzenie przed wykonywaniem jakichkolwiek czynnoœci
zwi¹zanych z myciem czy te¿ czyszczeniem urz¹dzenia.
- 3 -
2. WA¯NE WSKAZÓWKI BEZPIECZEÑSTWA - c.d.
24. Nie u¿ywaæ ¿adnych aktywnych chemicznie i ¿r¹cych œrodków do mycia
urz¹dzenia, takich jak proszki i pasty œcierne, rozpuszczalniki itp.
25. Nie otwieraæ pokrywy górnej w czasie pracy urz¹dzenia. Nie wk³adaæ r¹k
do bêbna suszarki, nie dok³adaæ rzeczy do suszenia ani ich nie wyjmowaæ
w czasie, gdy trwa suszenie i urz¹dzenie pracuje.
26. Nie pozostawiaæ pracuj¹cego urz¹dzenia bez nadzoru w sytuacji,
gdy w pobli¿u znajduj¹ siê ma³e dzieci lub osoby niepe³nosprawne,
o których mowa w punkcie 4 niniejszego rozdzia³u.
27. Producent zastrzega sobie prawo do wprowadzania zmian w wyrobie,
bez uprzedniego powiadamiania odbiorców, o ile zmiany te nie zmieniaj¹
w istotny sposób cech u¿ytkowych i walorów eksploatacyjnych urz¹dzenia.
28. Producent i dystrybutor nie ponosz¹ ¿adnej odpowiedzialnoœci za wszelkiego
rodzaju szkody wynik³e wskutek u¿ytkowania pralki niezgodnie z jej
przeznaczeniem oraz zaleceniami niniejszej instrukcji obs³ugi.
3. TRANSPORT I POSTÊPOWANIE PO DOSTAWIE
- Suszarka powinna byæ transportowana w pozycji pionowej, zgodnie
z oznakowaniem transportowym, umieszczonym na kartonie.
- W trakcie transportu nale¿y chroniæ suszarkê przed upadkiem oraz przed
jakimkolwiek nag³ym i silnym wstrz¹sem.
- Suszarka powinna byæ dostarczona do klienta w oryginalnym opakowaniu
producenta.
- Przy dostawie suszarki, nale¿y dok³adnie sprawdziæ, czy opakowanie
zewnêtrzne nie nosi œladów uszkodzeñ mechanicznych.
- Po dostawie suszarki do klienta, nale¿y j¹ delikatnie przemieœciæ w pobli¿e
miejsca, gdzie bêdzie zainstalowana, a nastêpnie odpakowaæ.
- Po odpakowaniu nale¿y sprawdziæ kompletnoœæ dostawy.
- Zaleca siê zachowanie oryginalnego opakowania suszarki w okresie
gwarancyjnym.
- Je¿eli suszarka zosta³a dostarczona w stanie mocno sch³odzonym (np. wskutek
d³ugotrwa³ego magazynowania lub transportu w niskich temperaturach),
to nale¿y suszarkê pozostawiæ na 3-4 godziny w temperaturze pokojowej,
w celu nagrzania siê do temperatury otoczenia.
4. SPECYFIKACJA (ZAWARTOή OPAKOWANIA)
Nazwa
Suszarka "Electro-line" model HCD-50 z akcesoriami
Instrukcja obs³ugi z kart¹ gwarancyjn¹:
IloϾ:
1 komplet
1 szt.
UWAGA:
Przestrzeganie zaleceñ instrukcji obs³ugi oraz stosowanie siê do wskazówek,
gwarantuje nie tylko bezpieczeñstwo u¿ytkowania, ale zapewnia d³ugotrwa³e
u¿ytkowanie urz¹dzenia i zapobiega przedwczesnemu zu¿yciu suszarki.
- 4 -

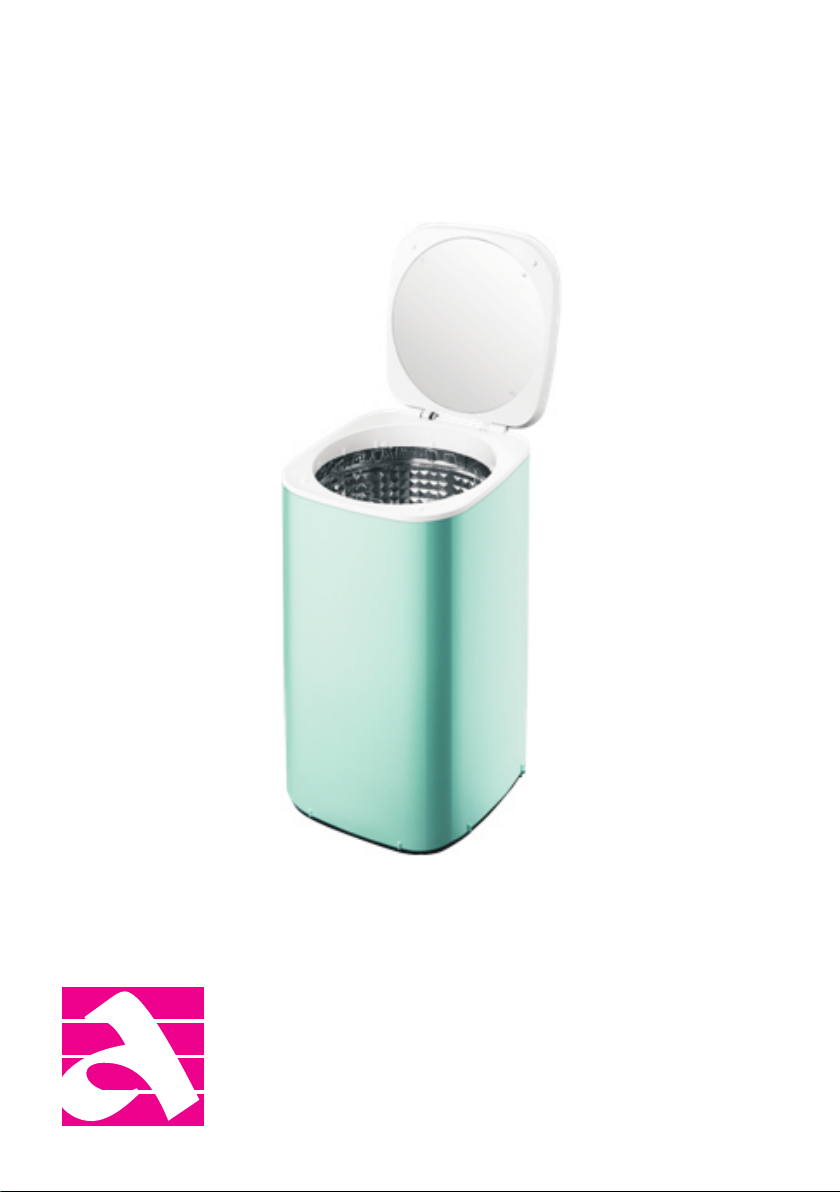

5. SUSZARKA - CZÊŒCI SK£ADOWE
2
3
7
8
4
1
5
6
1. Wylot powietrza
2. Pokrywa suszarki
3. Ekran dotykowy sterowania
4. Obejma korpusu suszarki
5. Korpus suszarki
6. Podstawa korpusu suszarki
7. Kosz na odzie¿ i bieliznê
8. Haczyki do wieszania
UWAGA - WYJAŒNIENIE:
Powy¿szy rysunek jest jedynie rysunkiem pogl¹dowym, maj¹cym na celu
zapoznanie u¿ytkownika z g³ównymi czêœciami sk³adowymi suszarki.
W rzeczywistoœci wygl¹d urz¹dzenia mo¿e odbiegaæ w szczegó³ach
od przedstawionego powy¿ej rysunku.
9. Wlot gor¹cego powietrza
10. Wlot powietrza
11. Pokrywka pojemnika na œrodek
zapachowy
12. Przewód zasilaj¹cy z wtyczk¹
13. Postawa zespo³u nawiewu
gor¹cego powietrza
9
10
11
12
13
- 5 -
6. CECHY SZCZEGÓLNE URZ¥DZENIA
Suszarkê „Electro-line” model HCD-50 wyró¿niaj¹ nastêpuj¹ce cechy:
- £atwoœæ transportu,
- Nowoczesna konstrukcja i wzornictwo,
- Prosta i nieskomplikowana obs³uga,
- £atwe w obs³udze przyciski dotykowe na wyœwietlaczu panelu steruj¹cego,
- Bezstopniowa nastawa czasu suszenia,
- Mo¿liwoœæ stosowania ró¿nych technik suszenia
- Obudowa suszarki wykonana z tworzywa (nie ma zagro¿enia korozj¹),
- Bêben suszarki i akcesoria wewnêtrzne wykonane ze stali nierdzewnej,
- Cichy tryb pracy,
- Niskie zu¿ycie energii elektrycznej,
- Bezpieczne i niezawodne dzia³anie dziêki wbudowanym zabezpieczeniom,
- Wbudowany pojemnik do dodawania œrodków zapachowych,
- Wysoka wydajnoϾ,
- Dane techniczne urz¹dzenia podane s¹ na stronie 10, w rozdziale nr 11.
7. WSKAZÓWKI DOTYCZ¥CE INSTALACJI URZ¥DZENIA
ZASILANIE SUSZARKI
Suszarka "Elecro-line" model HCD-50 przystosowana jest do zasilania
jednofazowym pr¹dem zmiennym o napiêciu ~220-240 V i czêstotliwoœci 50 Hz.
Jeœli wahania napiêcia w miejscu zamieszkania u¿ytkownika przekraczaj¹
w/w wartoœci to wówczas zaleca siê pod³¹czenie pralki do sieci poprzez
stabilizator napiêcia. Gniazdko sieciowe, do którego bêdzie pod³¹czona pralka
musi byæ wyposa¿one w bolec uziemiaj¹cy oraz sprawn¹ instalacjê uziemiaj¹c¹.
W przypadku jakichkolwiek w¹tpliwoœci, zaleca siê aby prawid³owoœæ instalacji
zasilaj¹cej i uziemiaj¹cej sprawdzi³ wykwalifikowany elektryk z odpowiednimi
uprawnieniami.
U£O¯ENIE PRZEWODU ZASILAJ¥CEGO
Przewód zasilaj¹cy musi le¿eæ swobodnie i nie mo¿e stykaæ siê z innymi
przedmiotami, zw³aszcza takimi, które posiadaj¹ ostre krawêdzie. Przewód nie
mo¿e byæ zgiêty, naprê¿ony, zwiniêty w spiralê, nie mo¿e te¿ dotykaæ ¿adnych
gor¹cych powierzchni, gdy¿ wysoka temperatura mog³a by uszkodziæ izolacjê
przewodu. Suszarka powinna byæ tak ustawiona, aby jej po³o¿enie nie utrudnia³o
dostêpu do gniazdka sieciowego.
ZABEZPIECZENIE PRZED WILGOCI¥
Nale¿y unikaæ instalowania suszarki w pomieszczeniach o wysokiej wilgotnoœci,
gdy¿ mo¿e to powodowaæ przyœpieszon¹ korozjê czêœci metalowych urz¹dzenia.
Ponadto zabrania siê instalowania suszarki w takich miejscach, gdzie nara¿ona
by³aby na ci¹g³e zraszanie lub sta³y kontakt z wod¹, co mog³oby negatywnie
wp³yn¹æ na jakoœæ izolacji elementów uk³adu elektrycznego, a w nastêpstwie
prowadziæ do up³ywu pr¹du.
- 6 -
7. WSKAZÓWKI DOTYCZ¥CE INSTALACJI URZ¥DZENIA - c.d.
ZABEZPIECZENIE PRZED WYSOK¥ TEMPERATUR¥
Suszarka nie mo¿e byæ instalowana w pobli¿u Ÿróde³ ciep³a takich jak piecyki
elektryczne i gazowe, kaloryfery, kuchnie, piece, termo-nagrzewnice.
Nie nale¿y te¿ instalowaæ urz¹dzenia w miejscach, gdzie by³o by nara¿one na
bezpoœrednie i d³ugotrwa³e oddzia³ywanie promieni s³onecznych.
Zbyt wysoka temperatura mog³a by spowodowaæ deformacjê czêœci suszarki,
wykonanych z tworzywa sztucznego (w tym obudowy suszarki).
USTAWIENIE NA RÓWNEJ I P£ASKIEJ POWIERZCHNI
Suszarka powinna byæ zainstalowana na twardej, równej i p³askiej powierzchni.
Nie nale¿y ustawiaæ suszarki na miêkkim pod³o¿u, takim jak wyk³adziny i dywany,
aby nie blokowaæ wlotu powietrza do bêbna suszarki.
USTAWIENIE Z DALA OD P£YNÓW £ATWOPALNYCH
Suszarki nie mo¿na instalowaæ w pobli¿u ³atwo-ulatniaj¹cych siê i ³atwo-palnych
substancji, takich jak na przyk³ad gaz, benzyna, alkohol, lakier, rozpuszczalniki,
olej bananowy itp.. lub w miejscach gdzie jest nawiew tlenu lub rozpylane s¹
³atwopalne aeorozole.
8. INSTRUKCJA U¯YTKOWANIA
CZYNNOŒCI PRZYGOTOWAWCZE PRZED PIERWSZYM U¯YCIEM
1. Wyj¹æ z suszarki instrukcjê obs³ugi, akcesoria i piankê do pakowania,
zabezpieczaj¹c¹ pokrywê górn¹. Umieœciæ suszarkê na p³askim, równym
i twardym pod³o¿u (pod³odze). Nie nale¿y ustawiaæ suszarki na miêkkim
pod³o¿u, takim jak wyk³adziny i dywany, aby nie blokowaæ wlotu powietrza,
co mog³o by prowadziæ do przegrzania urz¹dzenia i stworzyæ zagro¿enie
po¿arowe.
2. Suszarka wypycha ciep³e i wilgotne powietrze przez szczelinê miêdzy pokryw¹
górn¹ a obudow¹. Nie nale¿y k³aœæ na pokrywie suszarki, gdy ona pracuje,
¿adnych rzeczy, które mog³y by blokowaæ szczeliny, a tym samym wp³ywaæ
negatywnie na efekt suszenia, a nawet stwarzaæ zagro¿enie po¿arowe.
3. Proces suszenia nalezy rozpocz¹æ od odwirowania upranych rzeczy w pralce,
lub od³o¿enia tych rzeczy do odciekniêcia i doprowadzenie do stanu, w którym
z rzeczy przeznaczonych do suszenia nie kapie ju¿ woda. Nie nale¿y wk³adaæ
do suszarki mokrej, nie odwirowanej i nie odciekniêtej, odzie¿y i bielizny.
4. W przypadku ubrañ wieszanych na wieszaku, nale¿y potrz¹sn¹æ wieszakiem,
aby suszona c¿êœæ garderoby rozprostowa³a siê i u³o¿y³a swobodnie.
Nie nale¿y k³aœæ ubrañ bezpoœrednio na wylocie powietrza, aby nie pogarszaæ
efektów suszenia.
5. W przypadku ubrañ i bielizny wk³adanych do bêbna, nale¿y wyciagn¹æ
i maksymalnie rozprostowaæ wk³adane rzeczy. Nie nale¿y odzie¿y i bielizny
zwijaæ i w takim stanie wk³adaæ do bêbna suszarki.
- 7 -
8. INSTRUKCJA U¯YTKOWANIA - c.d.
1. Suszarka posiada wbudowany procesor, steruj¹cy procesem suszenia oraz
dotykowy panel steruj¹cy z przyciskami umo¿liwiaj¹cymi wybór programu,
ustawienie czasu oraz w³¹czanie i wy³¹czanie urz¹dzenia (patrz rysunek).
RÊCZNIKI
ODZIE¯
BIELIZNA
UBRANIA DZIECI
OSUSZANIE
USUWANIE
ZAPACHÓW
GODZ. MINUTY
PROGRAM
a) przycisk "ON / OFF" s³u¿y do w³¹czania i wy³¹czania suszarki,
b) przycisk "CZAS" s³u¿y do ustawiania czasu suszenia,
c) przycisk "PROGRAM" s³u¿y do wyboru jednego z trzech programów (trybów)
pracy suszarki, to jest: suszenie rêczników i odzie¿y, suszenie bielizny
i ubrañ dzieciêcych oraz osuszanie i usuwanie zapachów.
2. Po wetkniêciu wtyczki urz¹dzenia do gniazdka sieciowego, suszarka wyemituje
dŸwiêk kontrolny i zapali na chwilê lampki kontrolne wszystkich 3 programów,
co oznacza przeprowadzenie testu kontrolnego (auto-testu). Nastêpnie
suszarka przejdzie w stan czuwania, czyli w stan gotowoœci do u¿ycia.
3. Aby uruchomiæ suszarkê nale¿y wcisn¹æ przycisk "ON / OFF". Po w³¹czeniu,
urz¹dzenie domyœlnie prze³¹czy siê na program "Bielizna, ubrania dzieci".
W tym czasie w okienku wyœwietlacza poka¿e siê czas 1:30 (1 godz. 30 min.),
a po up³ywie 2 sekund urz¹dzenie zacznie pracowaæ i odliczaæ czas do
zakoñczenia suszenia. W trakcie suszenia, lampka kontrolna programu
"Bielizna, ubrania dzieci" bêdzie migaæ przez czas. Po up³ywie czasu suszarka
wy³¹czy siê automatycznie, przy czym wentylator nawiewu bêdzie pracowa³
jeszcze przez minutê, wypychaj¹c ciep³e powietrze z bêbna suszarki.
4. Domyœlne, zaprogramowane czasy suszenia to: 3 godziny dla programu
" Rêczniki, odzie¿", 1 godzina 30 minut dla programu "Bielizna, ubrania dzieci"
i 30 minut dla programu "Osuszanie, usuwanie zapachów". Dla ka¿dego
z programów mo¿na, w zale¿noœci od potrzeb i nabytego doœwiadczenia,
ustawiæ indywidualny czas suszenia. Aby zmieniæ czas nale¿y dotkn¹æ
przycisku "CZAS". Ka¿de dotkniêcie przycisku zwiêksza czas o 10 minut.
Maksymalny czas, jaki mo¿na zaprogramowaæ, to 5 godzin. Po przekroczeniu
5 godzin, nastawa czasu wraca automatycznie do wartoœci 10 minut.
CZAS
ON / OFF
- 8 -
8. INSTRUKCJA U¯YTKOWANIA - c.d.
5. Suszarka ma wbudowane 3 programy:
a) "Rêczniki, odzie¿" - ten program mo¿e byæ u¿ywany do suszenia rêczników,
wiêkszych sztuk odzie¿y, odzie¿y uszytej z grubszych materia³ów,
b) "Bielizna, ubrania dzieci" - ten program mo¿e byæ u¿ywany do suszenia
bielizny, mniejszych sztuk odzie¿y uszytej z l¿ejszych i cieñszych materia³ów,
ubranek dzieciêcych itp.
c) "Osuszanie, usuwanie zapachów" - ten program mo¿e byæ u¿ywany do
suszenia wilgotnej odzie¿y, bielizny, do usuwania niepo¿¹danych zapachów
a nawet do aromatyzowania bielizny i odzie¿y (patrz pkt. 6).
6. Urz¹dzenia mo¿na u¿ywaæ do aromatyzowania (nadawania zapachów)
odzie¿y i bielizny. W tym celu nale¿y wkropliæ do g¹bki kilka kropel œrodka
zapachowego (perfumy, olejki eteryczne itp.), a nastêpnie umieœciæ g¹bkê
w specjalnym pojemniczku, znajduj¹cym siê w dolnej pokrywie suszarki.
Pojemniczek nale¿y zamkn¹æ, zak³adaj¹c pokrywkê z zatrzaskiem.
Po w³o¿eniu wsadu odzie¿y i bielizny do aromatyzowania do bêbna suszarki,
wybraæ program "Osuszanie, usuwanie zapachów" i w³¹czyæ urz¹dzenie.
Zapach ze œrodka zapachowego z nas¹czonej nim g¹bki bêdzie wt³aczany
przez nawiew powietrza do wnêtrza suszarki.
9. MYCIE I KONSERWACJA SUSZARKI
- Suszarka powinna byæ okresowo myta, czyszczona i konserwowana,
co najmniej raz na miesi¹c,
- Przed przyst¹pieniem do mycia, czyszczenia i konserwacji nale¿y bezwzglêdnie
od³¹czyæ suszarkê od zasilania, wyci¹gaj¹c wtyczkê przewodu zasilaj¹cego
z gniazdka sieciowego.
- Zewnêtrzne i wewnêtrzne powierzchnie suszarki mo¿na myæ wilgotn¹
œciereczk¹ z niewielkim dodatkiem delikatnego p³ynu do zmywania naczyñ
lub neutralnego detergentu.
- Po takim umyciu wszystkie powierzchnie przetrzeæ mokr¹ œciereczk¹
a nastêpnie wytrzeæ do sucha.
- Do mycia i czyszczenia nie wolno u¿ywaæ gor¹cej wody, rozpuszczalników,
benzyny, alkoholu, proszków do prania, alkalicznych detergentów, kwasów itp..
odczynników, które mog¹ uszkadzaæ czêœci z tworzyw.
- Zabrania siê myæ urz¹dzenie pod strumieniem bie¿¹cej wody, gdy¿ mo¿e to
powodowaæ korozjê czêœci metalowych i uszkadzaæ (os³abiaæ) izolacjê.
- Nale¿y unikaæ sytuacji, w której czêœci suszarki pozostaj¹ w d³u¿szym kontakcie
z t³uszczami zwierzêcymi lub olejami roœlinnymi, gdy¿ mo¿e to prowadziæ do
uszkodzeñ czêœci wykonanych z tworzyw sztucznych (matowienie powierzchni,
pêkniêcia).
- 9 -
10. PROBLEMY, ICH PRZYCZYNY I USUWANIE USTEREK
Urz¹dzenie posiada funkcjê automatycznej diagnostyki b³êdów.
Na ekranie wyœwietlacza mog¹ siê wyœwietliæ symbole "E1" i "E2".
Symbol "E1" oznacza awariê czujnika temperatury.
W tym przypadku nale¿y wymieniæ czujnik na nowy w autoryzowanym punkcie
serwisowym lub w serwisie centralnym dystrybutora.
Symbol "E2" sygnalizuje niew³aœciw¹ temperaturê suszenia.
W pierwszej kolejnoœci nale¿y sprawdziæ, czy szczeliny wlotu i wylotu powietrza
nie s¹ zablokowane, czy wentylator nadmuchu pracuje normalnie oraz czy zbyt
mokra i ociekaj¹ca wod¹ odzie¿ i bielizna nie zosta³y w³o¿one do bêbna suszarki.
Udro¿niæ wlot i wylot powietrza. W przypadku stwierdzenia awarii wentylatora
nadmuchu, wymieniæ wentylator na nowy w autoryzowanym punkcie serwisowym
lub w serwisie centralnym dystrybutora.
Nie mo¿na w³¹czyæ suszarki przyciskiem "ON/OFF". Sprawdziæ czy wtyczka
przewodu zasilaj¹cego jest wetkniêta do gniazdka sieciowego. Sprawdziæ, czy w
gniazdku jest pr¹d. Wyj¹æ wtyczkê, ponownie wetkn¹æ i spróbowaæ ponownie
uruchomiæ suszarkê przyciskiem. Jeœli urz¹dzenie nadal nie reaguje nale¿y
skontaktowaæ siê z autoryzowanym punktem serwisowym lub serwisem
centralnym dystrybutora.
UWAGA:
W przypadku zaobserwowania nienormalnej pracy suszarki, objawiaj¹cej siê
nadmiernym ha³asem i stukami, nale¿y natychmiast wy³¹czyæ suszarkê
i skontaktowaæ siê z autoryzowanym punktem serwisowym.
11. DANE TECHNICZNE URZ¥DZENIA
Napiêcie pr¹du zasilaj¹cego:
Czêstotliwoœæ pr¹du zasilaj¹cego:
Moc znamionowa:
Klasa izolacji elektrycznej:
Waga netto / brutto:
Wymiary bêbna (œrednica x wysokoœæ):
Wymiary suszarki (szer. x g³êb. x wys.):
Wymiary opakowania (szer. x g³êb. x wys.):
Wyrób spe³nia zasadnicze wymagania dyrektywy niskonapiêciowej
(Dyrektywa LVD 2014/35/EU)
oraz dyrektywy o kompatybilnoœci elektromagnetycznej
(Dyrektywa EMC 2014/30/EU).
- 10 -
AC 220-240 V
50 Hz
820 W
I-sza
6.8 kg / 8,0 kg
Ø 330 x 550 mm
400 x 400 x 745 mm
450 x 450 x 755 mm
12. SCHEMAT ELEKTRYCZNY URZ¥DZENIA
- Przed zainstalowaniem suszarki, nale¿y sprawdziæ, czy parametry pr¹du
zasilaj¹cego podane na tabliczce znamionowej urz¹dzenia, odpowiadaj¹
parametrom pr¹du w gniazdku sieciowym u¿ytkownika.
- Przewód zasilaj¹cy suszarki pod³¹czaæ wy³¹cznie do gniazdka z bolcem
uziemiaj¹cym i sprawn¹ instalacj¹ uziemiaj¹c¹.
- W przypadku jakichkolwiek w¹tpliwoœci, zaleca siê aby prawid³owoœæ instalacji
zasilaj¹cej sprawdzi³ wykwalifikowany elektryk z odpowiednimi uprawnieniami.
- Zabrania siê instalowania suszarki, gdy przewód zasilaj¹cy jest uszkodzony
lub gdy urz¹dzenie jest uszkodzone mechanicznie.
1
3
L
E
N
Gniazdko sieciowe (widok od frontu)
E
L N
2
Opis oznaczeñ:
L - faza (linia)
N- neutralny (zero)
E - uziemienie
4
8
6 7
5
1. Wtyczka
2. P³ytka PCB z procesorem
3. Dotykowy ekran wyœwietlacza
(panel sterowania)
4. Wentylator nawiewu
5. Czujnik temperatury
6. Termostat
7. Bezpiecznik
8. Element grzewczy
- 11 -
13. INFORMACJE O SERWISIE
W razie jakichkolwiek problemów prosimy kontaktowaæ siê z autoryzowanym
serwisem lub dzia³em serwisu dystybutora:
SERWIS CENTRALNY
ARKA AGD Sp. z o.o.
ul. Strycharska 4, 26-601 RADOM
Tel.: (48) 331 13 10
PROSIMY ZACHOWAÆ INSTRUKCJÊ OBS£UGI
PROSIMY ZACHOWAÆ ORYGINALNE OPAKOWANIE W OKRESIE
GWARANCYJNYM
Obs³uga serwisowa urz¹dzenia winna byæ dokonywana wy³¹cznie
przez autoryzowane punkty serwisowe.
14. WA¯NA INFORMACJA DLA U¯YTKOWNIKÓW
INFORMACJA
o postêpowaniu ze zu¿ytym sprzêtem elektrycznym i elektronicznym
W zwi¹zku z obowi¹zkiem informacyjnym wynikaj¹cym z wprowadzenia ustawy
o zu¿ytym sprzêcie elektrycznym i elektronicznym, informujemy ¿e:
1. Zu¿yty sprzêt elektryczny i elektroniczny nie mo¿e byæ umieszczany z innymi
odpadami.
2. Zu¿yty sprzêt nale¿y przekazaæ do punktu zbierania zu¿ytego sprzêtu
elektrycznego lub sprzedawcy, przy zakupie nowego sprzêtu tego samego
rodzaju.
3. Umieszczony obok symbol kosza oznacza, i¿ zu¿yty sprzêt zostanie poddany
procesowi przetwarzania lub odzysku, co zapewnia ochronê zdrowia ludzi
oraz ochronê œrodowiska.
4. Za nie przekazanie zu¿ytego sprzêtu punktom zbierania lub umieszczenie go
³¹cznie z innymi odpadami grozi kara grzywny (Ustawa z dnia 29.07.2005
o zu¿ytym sprzêcie elektrycznym i elektronicznym).
To urz¹dzenie oznakowane jest specjalnym symbolem odzysku.
Po okresie u¿ytkowania trzeba je zwróciæ do odpowiedniego punktu zbiórki i nie
wolno umieszczaæ go razem z nieposortowanymi odpadam.
Takie dzia³anie przyniesie korzyœæ dla œrodowiska (tylko w Unii Europejskiej.
Informacji o adresach punktów zbiórki zu¿ytego sprzêtu elektrycznego
i elektronicznego udzielaj¹ jednostki samorz¹du terytorialnego.
- 12 -
15. NOTATKI U¯YTKOWNIKA
- 13 -
15. NOTATKI U¯YTKOWNIKA - c.d.
- 14 -
Loading...
