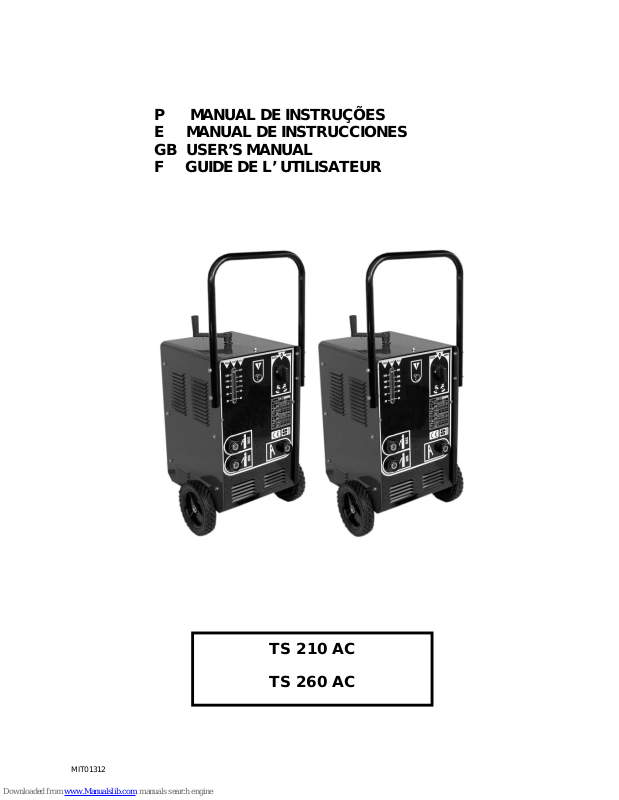

Electrex TS 210 AC, TS 260 AC User Manual

P MANUAL DE INSTRUÇÕES

E MANUAL DE INSTRUCCIONES

GB USER’S MANUAL

F GUIDE DE L’ UTILISATEUR

TS 210 AC
TS 260 AC

MIT01312

2

1. INSTRUÇÔES DE SEGURANÇA ----------------------------------------------------------------------------------------------------- 3

2. LISTA DE EMBALAGEM --------------------------------------------------------------------------------------------------- 6

3. TRANSPORTE E ARMAZENAGEM ------------------------------------------------------------------------------------------------ 6

4. MONTAGEM ---------------------------------------------------------------------------------------------------------------------- 6

5. DESCRIÇÃO ------------------------------------------------------------------------------------------------------------------------------ 7

6. INSTALAÇÃO ---------------------------------------------------------------------------------------------------------------------------- 8

7. SOLDADURA ---------------------------------------------------------------------------------------------------------------------------- 8

8. CARACTERISTICAS ---------------------------------------------------------------------------------------------------------------------- 9

9. MANUTENÇÃO ----------------------------------------------------------------------------------------------------------------------------- 9

1. INSTRUCCIONES DE SEGURIDAD --------------------------------------------------------------------------------------------------- 10

2. DESCRIPCIÓN ------------------------------------------------------------------------------------------------------------------------------ 13

3. CARACTERISTICAS ----------------------------------------------------------------------------------------------------------------------- 13

4. MONTAGE E INSTALACION ---------------------------------------------------------------------------------------------------------- 14

5. SOLDADURA -------------------------------------------------------------------------------------------------------------------------------- 15

6. MANTENIMIENTO ------------------------------------------------------------------------------------------------------------------------ 15

7. REPARACIÓN DE AVERIAS ------------------------------------------------------------------------------------------------------------ 16

1. SAFETY INSTRUCTIONS --------------------------------------------------------------------------------------------------------------- 17

2. DESCRIPTION --------------------------------------------------------------------------------------------------------------- 20

3. TECHNICAL DATA --------------------------------------------------------------------------------------------------------------- 20

4. ASSEMBLING AND INSTALATION ------------------------------------------------------------------------------------------------ 21

5. WELDING --------------------------------------------------------------------------------------------------------------- 22

6. MAINTENANCE --------------------------------------------------------------------------------------------------------------- 22

7. TROUBLE SHOOTING ---------------------------------------------------------------------------------------------------------------

23

1. INSTRUCTIONS DE SÈCURITÉ ---------------------------------------------------------------------------------------------------------- 24

2. DESCRIPTION ------------------------------------------------------------------------------------------------------------------------------ 27

3. CARACTERISTIQUES ---------------------------------------------------------------------------------------------------------- 27

4. ASSEMBLAGE ET INSTALATION ----------------------------------------------------------------------------------------------------- 28

5. SOUDAGE ------------------------------- ----------------------------------------------------------------------------------------------------- 29

6. ENTRETIEN ------------------------------------------------------------------------------------------------------------------------- 29

7. REPARATION D’AVERIES --------------------------------------------------------------------------------------------------- 30

3

1. INSTRUÇÕES DE SEGURANÇA

Esta máquina, na sua concepção, especificação de componentes e fabricação, está de acordo com a
regulamentação em vigor, nomeadamente as normas europeias (EN) e internacionais (IEC).
São aplicáveis as Directivas europeias “Compatibilidade Electromagnética” e “Baixa Tensão”, bem como as normas
IEC 60974-1 / EN 60974-1 e IEC 60974-10 / EN 60974-10

COMPATIBILIDADE ELECTROMAGNÉTICA

É da responsabilidade do utilizador solucionar, com a assistência técnica do fabricante, problemas originados
por perturbações electromagnéticas. Em alguns casos, a solução correcta pode limitar-se á simples ligação á terra do
circuito de soldadura. Caso contrário, pode ser necessário instalar um filtro electromagnético em torno da fonte e filtros
de entrada. Em todos os casos, as perturbações electromagnéticas deverão reduzir-se até que não causem danos nos
equipamentos ou pessoas próximas da zona de soldadura.

Deve-se ter em conta as seguintes situações:
a) Cabos de alimentação, cabos de controlo ou cabos de telefone junto ao equipamento de soldadura.
b) Emissores e receptores de radio e televisão.
c) Computadores e outros equipamentos de controlo.
d) Segurança dos equipamentos críticos, em particular, a vigilância de equipamentos industriais.
e) Saúde das pessoas ao redor, em particular, os portadores de estimulantes cardíacos e de próteses auditivas.
f) Equipamentos utilizados para calibração.
g) Imunidade de outros equipamentos circundantes. O utilizador deve garantir que estes materiais são compatíveis. Isto
pode exigir medidas de protecção suplementares.
h) Hora á qual os materiais de soldadura e outros equipamentos funcionam.

1.1.1 Métodos de redução das emissões

Alimentação

O equipamento de soldadura deve ligar-se á rede segundo as indicações do fabricante. Se surgem
interferências, pode ser necessário tomar precauções suplementares como instalar filtros de alimentação. É necessário
ter em conta a blindagem dos cabos de alimentação dos equipamentos de soldadura instalados de maneira permanente
em condutas metálicas ou equivalentes. A blindagem deve realizar-se respeitando uma continuidade eléctrica. Deve
ligar-se a fonte de soldadura de modo que haja sempre um bom contacto eléctrico.

Cabos de soldadura

Os cabos de soldadura devem ser tão curtos quanto possível (evitando extensões) e estar em boas condições de
uso.

Ligação Equipotencial

Devem ter-se em conta os vínculos entre todos os componentes metálicos da instalação de soldadura e
adjacentes a esta instalação. Os componentes metálicos ligados ás peças sobre as quais se trabalha aumentam o risco de
choque eléctrico se o utilizador toca os componentes metálicos e o eléctrodo ao mesmo tempo. O utilizador deve estar
isolado de todos os componentes metálicos ligados.

Ligação á terra

É necessário ter cuidado para que a ligação á terra da peça não aumente os riscos de lesões para o utilizador ou
não cause danos em outros equipamentos eléctricos. Quando necessário, a ligação á terra da peça deve efectuar-se
directamente mas em alguns países onde isto não é autorizado, a ligação deve efectuar-se por uma resistência de
capacidade em função da regulamentação nacional.

Blindagem e protecção

A blindagem e a protecção selectiva de outros cabos e materiais na zona circundante podem limitar os
problemas de interferências. A blindagem de toda a instalação de soldadura deve considerar-se para aplicações
especiais.

4

1.2 SEGURANÇA ELÉCTRICA

1.2.1 Ligação à rede de alimentação

Antes de ligar o seu aparelho, comprove que:

- O contador eléctrico, o dispositivo de protecção contra as sobre-intensidades e a instalação eléctrica são compatíveis
com a potência máxima e a tensão de alimentação do seu equipamento de soldadura (indicados na placa de
características do aparelho).

- A ligação monofásica com terra deve realizar-se sobre uma tomada adequada á intensidade máxima do equipamento
de soldadura.

- Se o cabo se liga a um posto fixo, a terra, se está prevista, nunca de verá ser cortada pelo dispositivo de protecção
contra os choques eléctricos.

- O interruptor da fonte de corrente de soldadura deve estar na posição "OFF".

1.2.2 Posto de trabalho

A aplicação da soldadura por arco implica o estrito cumprimento das condições de segurança sobre corrente
eléctrica (decreto de 14.12.1988). É necessário garantir que nenhuma parte metálica acessível aos soldadores, possa
entrar em contacto directo ou indirecto com um condutor da rede de alimentação. Perante a dúvida sobre este grave
risco, deverá ligar-se um condutor desta parte metálica á terra, de secção eléctrica pelo menos equivalente á do maior
condutor de fase.

É necessário também garantir que um condutor ligue toda a parte metálica que o soldador poderá tocar por uma parte
não isolada do corpo á terra (cabeça, mãos sem luvas, braço nu, etc). Este condutor deve ter secção eléctrica pelo menos
equivalente ao maior cabo de alimentação da pinça de massa ou tocha de soldadura. Se utilizam várias massas
metálicas, ligar-se-ão num ponto, ligado á terra nas mesmas condições.

Serão proibidas, excepto em casos muito especiais em que se aplicarão medidas rigorosas, soldar e cortar por arco, em
recintos condutores, que sejam estreitos. Nestes casos devem os aparelhos de soldadura permanecer no seu exterior. A
priori, obrigar-se-ão a adoptar medidas de segurança muito sérias para soldar em recintos pouco ventilados ou húmidos,
quando o equipamento de soldadura se coloca obrigatoriamente no interior destes recintos (14.12.1988, artículo 4).

1.2.3 Riscos de incêndios ou explosão

Soldar pode implicar riscos de incêndios ou explosão. É necessário observar algumas precauções:

- Retirar todos os produtos explosivos ou inflamáveis da zona de soldadura;

- Comprovar que existe perto desta zona um número suficiente de extintores;

- Comprovar que as chispas projectadas não poderão desencadear um incêndio. Recordar que estas chispas podem
reavivar-se várias horas depois do final da soldadura.

1.3 PROTECÇÃO INDIVIDUAL

1.3.1 Riscos de lesões externas

O arco eléctrico produz radiações infravermelhas e ultravioletas muito vivas. Estes raios poderão causar danos
nos olhos e queimaduras na pele se não se protegerem correctamente.

- O soldador deve estar equipado e protegido em função das dificuldades do trabalho.

- Tapar-se de modo que nenhuma parte do seu corpo, possa entrar em contacto com partes metálicas do equipamento de
soldadura ou as que possam encontrar-se ligadas á tensão da rede de alimentação.

- O soldador deve levar sempre uma protecção isolante individual.

O equipamento de protecção utilizado pelo soldador, será o seguinte: luvas, aventais, sapatos de segurança etc.,
que oferecem a vantagem suplementar de protegê-lo contra as queimaduras das partes quentes, das projecções e
escórias.

O soldador deve assegurar-se também do bom estado destes equipamentos de protecção e renová-los em caso
de deterioração.

- É indispensável proteger os olhos contra os golpes de arco (deslumbramento do arco em luz visível e radiações
infravermelhas e ultravioleta UV).

- O cabelo e a cara contra as projecções.

5

A máscara de soldadura deve estar provida de um filtro protector especificado de acordo com a intensidade de corrente
de soldadura (ver tabela em baixo). O filtro protector deve proteger-se dos choques e projecções por um vidro
transparente.

O vidro inactínico utilizado deve usar-se com filtro protector. Deve ser renovado pelas mesmas referências
(número do nível de opacidade – grau DIN). Ver o quadro junto que indica o grau de protecção recomendado ao método
de soldadura.
As pessoas situadas na proximidade do soldador, devem estar protegidas pela interposição de cortinas de protecção anti
UV e, se necessário, por uma cortina de soldadura provida de filtro protector adequado.

Processo de Soldadura

Intensidade da corrente em Amp.

0,5 2,5 10 20 40 80 125 175 225 275 350 450

1 5 15 30 60 100 150 200 250 300 400 500

MMA (Eléctrodos) 9 10 11 12 13 14

MIG sobre metal 10 11 12 13 14

MIG sobre ligas 10 11 12 13 14 15

TIG sobre todos metais 9 10 11 12 13 14

MAG 10 11 12 13 14 15

Arco/Ar 10 11 12 13 14 15

Corte Plasma 9 10 11 12 13

Dependendo das condições de uso, deve-se regular pelo número mais próximo.
A Expressão "metal", abrange aço, ligas de aço, cobre e ligas de cobre.
A área sombreada, representa as aplicações onde o processo de soldadura não é normalmente utilizado. .

1.3.2 Risco de lesões internas

Segurança contra fumos e vapores, gases nocivos e tóxicos

- As operações de soldadura por arco com eléctrodos devem realizar-se em lugares convenientemente ventilados.

- Os fumos de soldadura emitidos nas zonas de soldadura devem recolher-se quando são produzidos, o mais
perto possível da sua produção e filtrados ou evacuados para o exterior.
(Artigo R 232-1-7, decreto 84-1093 de 7.12.1984).

- Os dissolventes clorados e seus vapores, mesmo distantes, se forem afectados pelas radiações do arco, transformam-se
em gases tóxicos.

6

2 - LISTA DE EMBALAGEM

Transformador 210 / 260 1
Certificado conformidade 1
Certificado de Garantia 1
Manual de Instruções 1
Kit de acessórios de montagem 1
Cabo do porta eléctrodos 1
Cabo de massa 1
Máscara manual 1
Picadeira 1

3 - TRANSPORTE E ARMAZENAGEM

Durante o transporte e armazenagem, os transformadores de soldadura devem ser mantidos em zonas livres de
humidade ou poeira em excesso e bem ventilados. A temperatura ambiente não deve exceder os limites de -25 +55℃, e
a humidade relativa não pode ser superior a 90% .

Depois de aberta, a embalagem deve ser guardada para posterior utilização.

4. MONTAGEM

- Abrir a caixa e retirar os acessórios.

- Retirar o aparelho e colocá-lo sobre uma superfície plana e limpa, com o painel frontal (1) voltado para cima.

- Enfiar o veio (4) nas furações laterais do chassis e fixá-lo com os respectivos parafusos.

- Enfiar uma roda (2) numa das extremidades do veio de rodas (4) e, seguidamente, inserir uma anilha e o freio

com a ajuda de um alicate de pontas (3). Repetir a operação para montar a outra roda.

- Fixar o estribo (5), apertando bem os respectivos parafusos.

- Colocar o aparelho na posição normal, fixar o varal (6) e montar a manivela de regulação (7) que deve girar

no parafuso eixo.

7

Comutador

Transformador

Ventilador

Shunt ma gnetico

Manivela de ajuste

de corrente

Bobina primáriaBobina secundaria

5. DESCRIÇÃO

REF. PAINEL FRONTAL

1 Sinalizador de máquina sob tensão

2 Escala de corrente de soldadura

3 Tomada rápida (corrente máxima)

4 Tomada rápida (corrente mínima)

5 Comutador ON/OFF / Selector de tensões

6 Tomada rápida (cabo de massa)

7 Saída ventilação

REF. PAINEL TRASEIRO

8 Manivela de regulação de corrente de solda dura

9 Entrada cabo alimentação

10 Entrada ventilação

Vista interna

8

6 - INSTALAÇÃO

O equipamento deve ser alimentado com tensão de 230V ou 400V - 50 Hz/60 Hz monofásica + terra. A
selecção da tensão deverá ser feita posicionando correctamente o disco de segurança do comutador, como se indica no
painel frontal da máquina.

O circuito de alimentação deve estar protegido por um dispositivo (fusível ou disjuntor) que corresponda ao valor I1eff
da placa de características do equipamento. É aconselhável utilizar um dispositivo de protecção diferencial para a
segurança dos utilizadores.

6.1 Ligação á terra

O fio de terra do cabo de alimentação (verde/amarelo) deve estar permanentemente ligado á terra. Se esta ligação
for defeituosa, riscos de choque eléctrico podem ocorrer e pôr em risco a integridade física do operador ou das

pessoas envolvidas nos trabalhos de soldadura (ver 1º capitulo Segurança Electrica). A secção do conductor de
terra nunca deve ser inferior á dos restantes fios do cabo de alimentação.
Os transformadores de soldadura devem ser colocados em locais cuja temperatura ambiente não exceda os limites de ­10ºC + 40℃. Durante o transporte ou armazenados -25 +55°C. Humidade relativa: at 20°C - 90%; at 40°C - 50%.

É indispensável estabelecer uma boa ligação á terra por meio do condutor verde/amarelo do cabo de
alimentação, com o objectivo de evitar descargas devidas a contactos acidentais com objectos que estejam em contacto
com a terra. Se a ligação de terra não se realiza, existe um risco de choque eléctrico na carcaça da máquina.

7. SOLDADURA

Conectar cabos de soldadura.
Ligar o comutador para a posição de voltagem correspo ndente á da rede.

Peça a soldar

Antes de iniciar a soldadura, a peça a soldar deve estar bem limpa, desengordurada e desoxidada.

Atenção: Os eléctrodos fundem a temperaturas elevadas, não substituir com as mãos nuas. A ponta do eléctrodo deve
ser depositada no contentor de sucata para recuperação. Não apertar o porta eléctrodos sobre o revestimento do
eléctrodo, a falta de contacto eléctrica não permite a soldadura.

Atenção: Se a distância entre o transformador e o local da soldadura exceder 10 metros, a secção dos cabos de
soldadura devem ser aumentadas para evitar quedas de voltagem secundaria.

- Regular a intensidade de soldadura através da manivela de regulação.

- Colocar o eléctrodo sobre a peça a soldar e iniciar a soldadura

Para tensão de 230V Para tensão de 400V

Posicionamento dos
discos de segurança

9

8. CARACTERÍSTICAS

210 260

Tensão de alimentação V 230/400 230/400
Frequência Hz 50/60 50/60
Potência KVA 11.8 13.2
Tensão em vazio V 56 58
Regulação de corrente A 50 – 225 60 – 250
Factor de marcha %A 225A @ 25% 250A @ 25%
Eléctrodos utilizáveis (Diâmetro máximo) Ø mm 5.0 5.0
Classe de isolamento Cl H H
Peso Kg 52 55
Dimensões cm 60 x 39 x 35 60 x 39 x 35

9. MANUTENÇÃO

O equipamento de soldadura deve verificar-se regularmente de acordo com as condições do fabricante. Em
nenhum caso se deve soldar com a máquina destapada ou mal aparafusada. O equipamento de soldadura não deve nunca
modificar-se excepto de acordo com indicações do fabricante. Em particular, os dispositivos de início de arco devem
regular-se e manter-se segundo as indicações do fabricante.

Antes de qualquer intervenção ou reparação, deve assegurar-se que o equipamento de soldadura está desligado
da instalação eléctrica. As tensões internas são elevadas e perigosas.
ANTES DE QUALQUER INTERVENÇÃO INTERNA a tomada de corrente deve desligar-se da rede. Devem tomar-se
medidas para impedir a ligação acidental da ficha na tomada.

- O corte por meio de um dispositivo de ligação fixo deve ser unipolar (fases e neutro). Deve indicar "OFF" e

não pode entrar em serviço acidentalmente.

- Os trabalhos de manutenção das instalações eléctricas devem confiar-se a pessoas qualificadas.

Cada 6 meses, ou mais frequentemente, caso necessário (utilização intensiva em local muito poeirento) deve:

- Comprovar-se o bom estado de isolamento e as ligações correctas dos aparelhos e acessórios eléctricos:

tomadas e cabos flexíveis de alimentação, invólucros, ligadores, extensões, pinças de massa e porta-electrodos.

- Reparar ou substituir os acessórios defeituosos.

- Comprovar periodicamente o aperto para evitar aquecimento das ligações eléctricas. Para isto, previamente

deve ser retirada a tampa e limpo o aparelho com ar seco a baixa pressão.

As intervenções de manutenção devem ser feitas por pessoal devidamente qualificado.

9.1 REPARAÇÃO DE AVARIAS

CAUSAS SOLUÇÃO
Indicador vermelho apagado = máquina sem alimentação

Interruptor ON/OFF em posição OFF Colocar na posição ON
Defeito do cabo de alimentação Verificar e, se necessário, substituir
Sem alimentação Comprovar fusíveis ou disjuntores
Interruptor ON/OFF defeituoso Substituir

Sobre aquecimento

Ultrapassagem do factor de marcha Deixar arrefecer. O equipamento liga

automaticamente ao atingir a temperatura de regime

Ventilação insuficiente Posicionar adequadamente, sem obstruir as entradas e

saídas de ar para permitir a ventilação
Equipamento muito sujo Abrir e soprar com ar seco
Ventilador não roda Verificar o ventilador

Mau aspecto do cordão de soldadura

Sujidade nas partes a soldar Limpar e eventualmente desengordurar as partes a

soldar

10

1. INSTRUCCIONES DE SEGURIDAD

Esta máquina, en su concepción, especificación de componentes e producción, está de acuerdo con la
reglamentación en vigor [normas europeas (EN) e internacionales (IEC).
Son aplicables las Directivas europeas “Compatibilidad electromagnética” y “Baja tensión”, bien como las normas IEC
60974-1 / EN 60974-1 e IEC 60974-10 / EN 60974-10.

1.1 COMPATIBILIDAD ELECTROMAGNETICA

Si aparecen perturbaciones electromagnéticas, es de responsabilidad del usuario solucionar el problema con la
asistencia técnica del fabricante. En algunos casos, la acción correctora puede reducirse a la simple conexión a la tierra
del circuito de soldadura (ver nota a continuación). En el caso contrario, puede ser necesario construir una pantalla
electromagnética en torno de la fuente y agregar a esta medida filtros de entrada. En todo caso, las perturbaciones
electromagnéticas deberán reducirse hasta que no molesten los equipos o personas próximas de la soldadura. Las
situaciones siguientes deben tenerse en cuenta:
a) Cables de alimentación, cables de control, cables de indicación y teléfono próximos del equipamiento de soldadura.
b) Emisoras y receptores de radio y televisión.
c) Ordenadores y otros equipamientos de control.
d) Seguridad de los equipamientos críticos, en particular, la vigilancia de equipamientos industriales.
e) Salud de las personas alrededor, en particular, los portadores de estimulantes cardíacos y de prótesis auditivas.
f) Equipamientos utilizados para la calibración.
g) Inmunidad de otros equipamientos circundantes. El usuario debe garantizar que estos materiales son compatibles.
Eso puede exigir medidas de protección suplementarias.
h) Hora a la cual los materiales de soldadura y otros equipamientos funcionan.

1.1.1 MÉTODOS DE REDUCCIÓN DE LAS EMISIONES

Alimentación

El equipamiento de soldadura debe conectarse a la red según las indicaciones del fabricante. Si aparecieran
interferencias, puede ser necesario tomar las precauciones suplementarias como el filtrado de la alimentación. Es
necesario tener en cuenta el blindaje de los cables de alimentación de los equipamientos de soldadura instalados de
manera permanente en conductos metálicos o equivalentes. El blindaje debe realizarse respetando una conti n ui dad
eléctrica. Deben conectar la fuente de soldadura de modo que siempre haya un buen contacto eléctrico.

Cables de Soldadura

Los cables de soldadura deben ser lo más cortos posible y en buenas condiciones de uso (sin empalmes), en el
mismo suelo o cerca del suelo.

Conexión Equipotencial

Se deben tener en cuenta los vínculos entre todos los componentes metálicos de la instalación de soldadura y
adyacentes a esta instalación. Sin embargo, los componentes metálicos conectados a la parte sobre la cual se trabaja
aumentan el riesgo de choque eléctrico si el usuario toca los componentes metálicos y el electrodo al mismo tiempo. El
usuario debe estar aislado de todos los componentes metálicos conectados.

Conexión a tierra

Cuando la parte que debe soldarse no se conecta a tierra por razones de seguridad eléctrica o debido a su
tamaño o su posición (Ej.: casco de barco, acería), una conexión de la parte a tierra puede reducir las emisiones en
algunos casos. Es necesario sin embargo tener cuidado para que esta conexión no aumente los riesgos de heridas para el
usuario o no dañe otros equipos eléctricos. Cuando es necesario, la puesta a tierra de la parte debe efectuarse por una
conexión directa pero en algunos países donde esto no se autoriza, la conexión debe efectuarse por una resistencia de
capacidad y en función de la reglamentación nacional.

Blindaje y protección

El blindaje y la protección selectivos de otros cables y materiales en la zona circundante pueden limitar los
problemas de interferencias. El blindaje de toda la instalación de soldadura puede considerarse para aplicaciones
especiales.
